Осциллятор для сварки

Практически у каждого мастерового хозяина имеется сварочный аппарат. Однако его возможности весьма ограничены. Сварка простых стальных деталей не требует каких-то определенных условий, в отличие, например, от алюминия или нержавейки. Для того, чтобы превратить свой простой сварочный аппарат в универсальный, многие приобретают или изготавливают осцилляторы.
Осциллятор для сварки — это устройство, которое включается параллельно самому сварочному аппарату. Главная задача осциллятора — преобразование частоты промышленного тока, которое составляет, как правило, 55 Герц в ток высокой частоты. При этом частота повышается значительно и может составлять 150 — 500 тысяч герц. Помимо этого осциллятор для сварки кратковременно повышает напряжение — до 2000 — 6000 В, что, в свою очередь, значительно повышает легкость поджига электрода.
В основном, осцилляторы применяются для сварки алюминия или же при использовании электродов, обладающих низкими ионизирующими свойствами покрытия.
Осциллятор для сварки, впрочем, как и осциллятор для сварки алюминия может быть изготовлен своими руками и подключен к любому аппарату своими силами. Конструкция осциллятора представляет собой генератор, колебания частоты тока в котором затухают. Состоит он из трансформатора, повышающего напряжение, причем для повседневного использования достаточно будет напряжения порядка 2000 — 3000 Вольт. Обязательным условием является наличие разрядника. Помимо этого, в конструкцию входит колебательный контур, обмотка связи и блокировочный конденсатор.
Работа осциллятора заключается в накоплении энергии, которая при достижении определенной величины вызывает пробой разрядника, при этом возникает электрическая дуга, в результате чего закорачивается колебательный контур и в нем возникают затухающие колебания. Именно эти колебания и прикладываются к возникшей дуге, причем длительность возникших импульсов составляет всего несколько миллисекунд.
В зависимости от изготовления, осциллятор для сварки может быть непрерывного действия, либо импульсного.
Первые работают параллельно с источником питания дуги. То есть подключаются непосредственно к «массе» и держаку. Возникающая во время работы дуга с высоким напряжением и частотой позволяет поджечь электрод, даже не касаясь изделия. Именно возникающая высокая частота позволяет производить работы даже при пониженном напряжении, что немаловажно при использовании ненадежной сети электрического тока.
Вторые, считаются более эффективными, поскольку не используют в своей конструкции дополнительной защиты от высокого напряжения. Именно второй тип осцилляторов используется для установки на сварки с переменным напряжением, поскольку позволяют поджечь электрод при смене полярности тока в сети.

Схема осциллятора для сварки

Еще одна схема сварочного осциллятора

Изготовление своими руками осциллятора для сварки алюминия также не вызывает трудностей. Единственным и обязательным условием является точное изготовление разрядника, так как именно от него зависит качество поджига. Зачастую используются остатки вольфрамовых электродов. Все остальные детали должны быть новыми! И, конечно, не стоит забывать о технике безопасности.

Кроме статьи «Осциллятор для сварки» смотрите также:

Осцилляторы на Форекс зачем они нам нужны?

Осциллятор на Forex представляет собой достаточно эффективный инструмент тех. анализа. Он исполняет функции и сигналов, и фильтров во многих ТС. Цена может пребывать как в состоянии flat, так и в тренде. Когда цена пребывает в состоянии flat, используют осциллятор. Рассмотрим подробнее, что это такое и как он работает.

Осцилляторы обычно устанавливаются под ценовым графиком. Когда цена движется, одновременно с ней в ту же сторону движутся кривая осциллятора или гистограмма, но изменения осциллятора и цены могут значительно отличаться друг от друга. Это связано с тем, что осциллятор ограничивают четкие пределы: рост его или снижение не могут быть меньше нулевой отметки и не могут превышать уровень 100.

Зоны перекупленности/перепроданности

Какие данные нам предоставляют показатели осциллятора? Приближение кривой к отметке 100 говорит о продолжительном движении цены в направлении снизу-вверх и большой вероятности, того, что она развернется или произойдет коррекция. Другими словами, цена находится в зоне перекупленности. Участники биржевой торговли в настройках устанавливают этот уровень, как 70 либо 80. Это свидетельствует о том, что нужно выполнять закрытие сделки на покупку и готовиться к открытию позиции на продажу.

При нахождении кривой у нулевой отметки отмечается вход цены в зону перепроданности, этот уровень в настройках осциллятора устанавливается в пределах 20-30. Это свидетельствует о том, что цена продолжительное время двигалась в направлении вниз и существует большая вероятность, что она развернется или произойдет коррекция.

В соответствии с таким принципом действуют почти все осцилляторы. В настоящее время их количество очень большое, а сигналы их аналогичны и имеют незначительное расхождение по времени, в связи с чем достаточным количеством осцилляторов для торговли является максимум два.

Как используются осцилляторы на рынке Forex

Как было отмечено ранее, форекс осцилляторы предназначены для торговли, когда рынок находится в состоянии flat. Лишь тогда их сигналы являются надежными и их можно применять для открытия сделок. Это связано с тем, что в состоянии flat силы медведей и быков примерно одинаковы.

Это способствует нейтральному движению цены. Если имеет место четко выраженный восходящий тренд – доминируют быки, поэтому расположен будет индикатор на уровне перекупленности. Если наблюдается ярко выраженный нисходящий тренд, значит преобладают медведи и индикатор будет находиться в зоне перепроданности.

Есть еще одна важная особенность, она касается всех индикаторов Forex в целом: цену формирует не индикатор, все наоборот – это цена формирует индикатор, поэтому никаких новых сведений, кроме заложенных в цене, он не дает.

Построение осциллятора основано на значениях цены за прошедший таймфрейм, поэтому он отражает только результаты обработки этих значений. В процессе торговли на валютной бирже главное понимать общую картину, а принятие решений на основании определенных элементов является ошибочным.

Осцилляторы в техническом анализе

В тех. анализе осцилляторы представляют собой отражение скорости ценового движения за определенный временной период, которое отображено на графике как осциллограмма, имеющая свою измерительную шкалу, которой нет у индикаторов.

На рынке происходит постоянное изменение цены. Ее скорость то растет, то уменьшается, то остается без изменений. Принято считать, что уменьшение скорости при восходящем или нисходящем тренде считается сигналом, предупреждающим о вероятности скоро изменения ценового движения. Эти периоды наиболее выгодны для того, чтобы открывать сделку, поскольку, чаще всего, за ними идут моменты, при которых происходит быстрое изменение скорости. Именно в такие моменты можно извлечь крупную прибыль.

Различные методы тех. анализа, которые позволяют спрогнозировать динамику ценового движения, делятся на графические и аналитические. Форекс индикаторы осцилляторы являются аналитическими методами.

Осцилляторы Форекс без перерисовки

Следует отдельно рассмотреть индикаторы без перерисовки.

Они наиболее популярны среди трейдеров, поскольку принято считать, что лишь они могут максимально точно сигнализировать о направлении движении цены. Число таких инструментов незначительно. Для участников биржевой торговли они интересны тем, что дают некоторую степень уверенности в том, что, если индикатор без перерисовки показал последующее направление ценового движения, цена будет осуществлять свое движение именно в этом направлении.

Как правило, при выставлении осциллятора на график и наблюдении за ним в режиме онлайн, можно заметить, что с каждой новой свечей он изменяет сигналы, размеры столбиков гистограммы или направления линий, а также цвета и места расположения стрелок. Это индикаторы с перерисовкой, а не перерисовывающие индикаторы почти никогда не меняют сигналы. И все же, есть исключение из правил – некоторые могут поменять сигнал на последней свече, однако, сразу после закрытия установленный показатель останется без изменений.

Классификация осцилляторов

В зависимости от функций, которые выполняют осцилляторы, их можно разделить на 5 групп:

1. Осцилляторы измерения тренда

Такие инструменты измеряют тренд, его длительность, силу и направление, и носят название трендовые. К этой группе относят ADX-осциллятор и знаменитый Moving Average Convergence/Divergence.

Осцилляторы, которые измеряют волатильность

Инструменты этой группы предназначены для того, чтобы измерять степень волатильности цены актива по отношению к ее усредненному или предшествующему значению в продолжении определенного таймфрейма. К данной группе можно отнести ATR-осциллятор, индикатор волатильности Чайкина и прочие.

3. Осцилляторы измерения скорости движения цены

Индикаторы такого класса предназначены для того, чтобы с их помощью измерять скорость ценовых колебаний в пределах определенного таймфрейма, и носят название скоростных. К этой группе относится много индикаторов, например, стохастический осциллятор, Momentum, индекс относительной силы, индекс товарного канала, Williams Percent Range и прочие.

4. Осцилляторы измерения объема сделок

Эта группа индикаторов носит название объемных и предназначена для измерения объемов сделок, иногда количества открытых сделок. К ним можно отнести VO-осциллятор, OBV-индикатор и прочие.

5. Осцилляторы измерения циклов или циклические

Эти инструменты предназначены для определения циклов и продолжительности этих циклов. К ним можно отнести временные зоны Фибоначчи, индикатор Mesa Sine Wave и прочие.

Осциллятор – это довольно эффективный технический инструмент в Forex трейдинге, поскольку он выполняет не только функцию сигнала в различных торговых стратегиях, но и функцию фильтра, и все же, следует помнить, что осцилляторы представляют собой только визуализацию ценового движения. Нет такого индикатора, который может достоверно оценить обстановку на рынке для принятия правильного решения, связанного с торговлей. Это связано с тем, что не графики и новости создают движение цены, а денежные потоки. Только правильный фундаментальный анализ, который представляет собой анализ предложения и спроса, взаимодействия рынков между собой, а также прочих факторов, которые создают движение цены, может гарантировать успех в торговле на бирже.

Facebook

Twitter

Вконтакте

Google+

осциллятор для поджига дуги — Сварочный осциллятор. Стабилизация горения сварочной дуги – Profile – Ask Imam

осциллятор для поджига дуги


Для просмотра нажмите на картинку





Читать далее


Смотреть видео












































































































































осциллятор для поджига дуги

Осцилятор своими руками
Осциллятор для инвертора
Сварочный осциллятор. Стабилизация горения сварочной дуги
Зачем сварщику нужен осциллятор, как он работает
Как сделать осциллятор своими руками в домашних условиях
Устройства для поджига дуги
Устройство осциллятора для сварочных работ
Приставка TIG (осциллятор, возбудитель дуги) к любому сварочному аппарату

Лодки пвх под мотор в красноярске бу

При повторении этого устройства строго соблюдать технику безопасности. Здесь присутствует сетевое напряжение и высоковольтные импульсы. Для изготовления приставки вам понадобятся детали старого телевизора ТДКС Конденсаторы Отклоняющая система Реле. Также: Балласт старой энергосберегающей лампы Дроссель со сварочного аппарата или подобный (возможно исключить) Блок питания (Адаптер) 12В Провода Свеча зажигания. Отрезок фанеры или подходящий корпус. Инструменты: Паяльник Отвертки Пассатижи. Варить нержавеющую сталь и алюминий очень удобно не плавящемся электродом в среде инертного газа.
Устройства для поджига дуги. Рекомендуем приобрести: Установки для автоматической сварки продольных швов обечаек — в наличии на складе! Промышленность выпускает несколько различных типов возбудителей дуги. Для сварки выпускаются осциллятор типа ОСППЗМ и возбудитель УПД-1 для последовательного включения и осциллятор ОСПЗ-2М для параллельного включения. Осцилляторы ОСППЗ и ОСПЗ принадлежат к возбудителям, питающимся от сети переменного тока В, с непрерывным питанием, с искровым высокочастотным генератором. Технические данные этих возбудителей приведены в табл.
Сварочный осциллятор последовательного включения — поджиг дуги.
Сварочный осциллятор с последовательным подключением состоит из одного трансформатора. В его первичную обмотку включаются предохранитель и два сглаживающих конденсатора, а во вторичную – разрядник и колебательный контур (конденсатор + катушка индуктивности). Схема сварочного осциллятора с параллельным подключением сложнее: в ней должны быть два трансформатора. В быту часто приходится производить сварку изделий из цветных металлов, в частности, алюминия и его сплавов. При этом надлежащее качество сварки может обеспечить только стабильное горение дуги. Не имея сварочного преобразователя, и пользуясь лишь инверторным аппаратом, такого качества достичь сложно.
Возник вопрос о изготовлении высокочастотного возбудителя и стабилизатора дуги для аргоно-дуговой сварки. Имеется сварочный инвертор А. Возник вопрос о изготовлении высокочастотного возбудителя и стабилизатора дуги для аргоно-дуговой сварки. Имеется сварочный инвертор А.
В работе с электродуговой сваркой необходимо обладать определенным навыком. Он потребуется не только при формировании шва, но и уже на начальной стадии, когда происходит процесс розжига дуги. В классическом представлении дуга возникает в результате соприкосновения электрода с поверхностью металла. Чтобы 1 см воздуха стал проводником, необходимо приложить разность потенциалов примерно в 30 тысяч вольт. Естественно, такое напряжение слишком высоко даже для современных инверторов, поэтому единственной возможностью зажечь дугу является соприкосновение с постепенным удалением электрода.
Нужно дистанционный поджиг дуги. Детали варю мелкие, полуавтомат толкает детали, про электродную вообще молчу. Вижу в сварке аргогоном познания аж громадные. Про поджиг лифтом ниче не слышал? А уже на осциллятор потянуло. Зачем вам знать зачем варить сталь тиг сваркой? Пусть варит себе человек.
Осуществляя сварочные работы при помощи электрического аппарата, важно, чтобы дуга хорошо зажигалась. Выполняя сварку стальных элементов, это легко достигается за счет протекания высоких токов.
Схема осциллятора для сварки алюминия. Осциллятор — что это такое и для чего нужен? Назначение осциллятора – зажечь и стабилизировать сварочную дугу вне зависимости от условий сварки. Причем этот прибор одинаково эффективен на сварочных аппаратах как постоянного, так и переменного тока. Принцип действия основан на искровой генерации затухающих колебаний.
Назначение осциллятора для сварки. Осциллятор обеспечивает стабильное функционирование сварочного аппарата. Иногда блок встраивается в корпус агрегата вместе с источником питания. Осциллятор подает импульсные токи слабой мощности, способствующие возбуждению начальной дуги. Сварщику достаточно поднести электрод к детали и нажать кнопку. Длительность импульса зависит от времени удержания клавиши. После появления дежурной дуги сварка ведется в стандартном режиме.
При работе с аппаратами электродуговой сварки возбуждение электрической дуги осуществляется соприкосновением электрода и заготовки. Не всегда зажечь дугу удается с первого касания.
Осциллятор для инвертора предназначен для непосредственного возбуждения электрической дуги в сварочном аппарате и поддержания её стабильных параметров во время всего процесса работы. Подробнее об этом устройстве, его принципе работы и разновидностях в этой статье.
Для начала сварочного процесса требуется розжиг электрической дуги. Чаще всего его осуществляют, многократно касаясь обрабатываемой поверхности электродом. Упростить эту задачу помогает использование специальных устройств. Собрать осциллятор своими руками можно, для этого нужно иметь соответствующие знания. Назначение осциллятора для сварки. Осциллятор обеспечивает стабильное функционирование сварочного аппарата. Иногда блок встраивается в корпус агрегата вместе с источником питания.
Они отличаются тем, что имеют газовый клапан. Обычно сварку аргоном производят с помощью вольфрамовых электродов, которые могут часто тупиться при поджиге методом постукивания. Из-за этого шов получается неаккуратным и неровным, а дуга горит нестабильно. Вы, конечно, можете постоянно затачивать электрод, но мы все же рекомендуем использовать осциллятор. Начинающие сварщики часто пытаются зажечь сварочную дугу методом постукивания или чирканья, даже если это требует массу врем.

схема, видео, самодельный для плазмы

На чтение 5 мин. Просмотров 66 Опубликовано 16.05.2021

Осциллятор для плазмореза — это устройство для бесконтактного возбуждения дуги и стабилизации её горения. Эти опции он получает благодаря преобразованию параметров электроэнергии.

Самодельный осциллятор для плазмореза: немного теории

Внешний вид электронного блока осциллятора заводского изготовления представлен на рисунке.

Сварочный осциллятор марки ВСД-02, используемый для стабилизации горения дуги. Ист. http://met-all.org/oborudovanie/svarochnye/svarochnyj-oscillyator-svoimi-rukami.html.

Современные осцилляторы делятся на два класса действия:

• непрерывного действия. Этот класс к сварочному току добавляется ток высокой частоты (150…250 КГц) и с большим значением напряжения (3000…6000 В). В таких условиях дуга будет зажигаться даже без прикосновения электрода к поверхности соединяемых заготовок. Более того, она будет гореть очень устойчиво даже при небольших значениях сварочного тока (благодаря высокой частоте тока, вырабатываемого осциллятором). И, что тоже не маловажно, электроэнергия с такими характеристиками не опасна для здоровья рабочего, работающего на этом устройстве;
• импульсные. Электрическая схема этого класса может предусматривать его параллельное или последовательное подключение.

Примеры электрических схем указаны на рисунке.

Параллельное и последовательное подключение осциллятора. Ист. http://met-all.org/oborudovanie/svarochnye/svarochnyj-oscillyator-svoimi-rukami.html.

Большую эффективность имеет устройства, которые подключены к электрической цепи плазмореза последовательно. Объясняется это тем, что в их схеме не применяется, за ненадобностью, защита от высокого напряжения. Применение осциллятора, кроме того, позволяет расширить опции плазмореза и обрабатывать «проблемные» металлы или сплавы:

• алюминий;
• «нержавейка» и т. п.

Осциллятор для плазмореза своими руками

Осциллятор, который при желании нетрудно изготовить своими руками, чаще всего, относится к устройствам непрерывного действия. Рассмотрим конструкцию гаджета.

В общем случае осциллятор состоит из следующих основных узлов:

• колебательный контур. Он играет роль искрового генератора затухающих колебаний. Колебательный контур состоит из следующих компонентов:
  • накопительный конденсатор;
  • катушка индуктивности. Её роль выполняет, как правило, обмотка высокочастотного трансформатора;
• разрядник;
• дроссельные катушки;
• трансформатор высокой частоты.

Если у вас есть необходимый инструмент, навыки работы с электронной техникой и желание собрать осциллятор для плазмореза своими руками, то вам предстоит собрать и настроить указанные выше узлы.

Схема

Чтобы было понятно, что вы будете создавать, расскажем, в общих чертах, о принципе действия осциллятора. Сетевое напряжение после повышающего трансформатора поступает на конденсатор колебательного контура и заряжает его. Когда конденсатор зарядился до оптимального значения, предусмотренного параметрами электросхемы, происходит его разряд через разрядник (пробой воздушного зазора).

Внешний вид самодельного разрядника приведён на рисунке.

Самодельный одноискровый разрядник. Ист. http://met-all.org/oborudovanie/svarochnye/svarochnyj-oscillyator-svoimi-rukami. html.

Импульс, возникший в этот момент на разряднике, возбуждает колебания в колебательном контуре (колебания представляют собой обмен энергией между ёмкостью конденсатора и индуктивностью обмотки высокочастотного трансформатора). В колебательном контуре возникают затухающие высокочастотные электрические колебания, соответствующие его резонансной частоте.

В момент резонанса на обкладках конденсатора колебательного контура образуется высокое напряжение (величина зависит от добротности «Q» колебательного контура), которое через разделительный конденсатор и обмотку катушки поступает на резак и производит поджиг. Параметры разделительного конденсатора подбираются таким образом, чтобы его реактивное сопротивление препятствовало прохождению тока низкой (сетевой) частоты и не препятствовало высокой частоте.

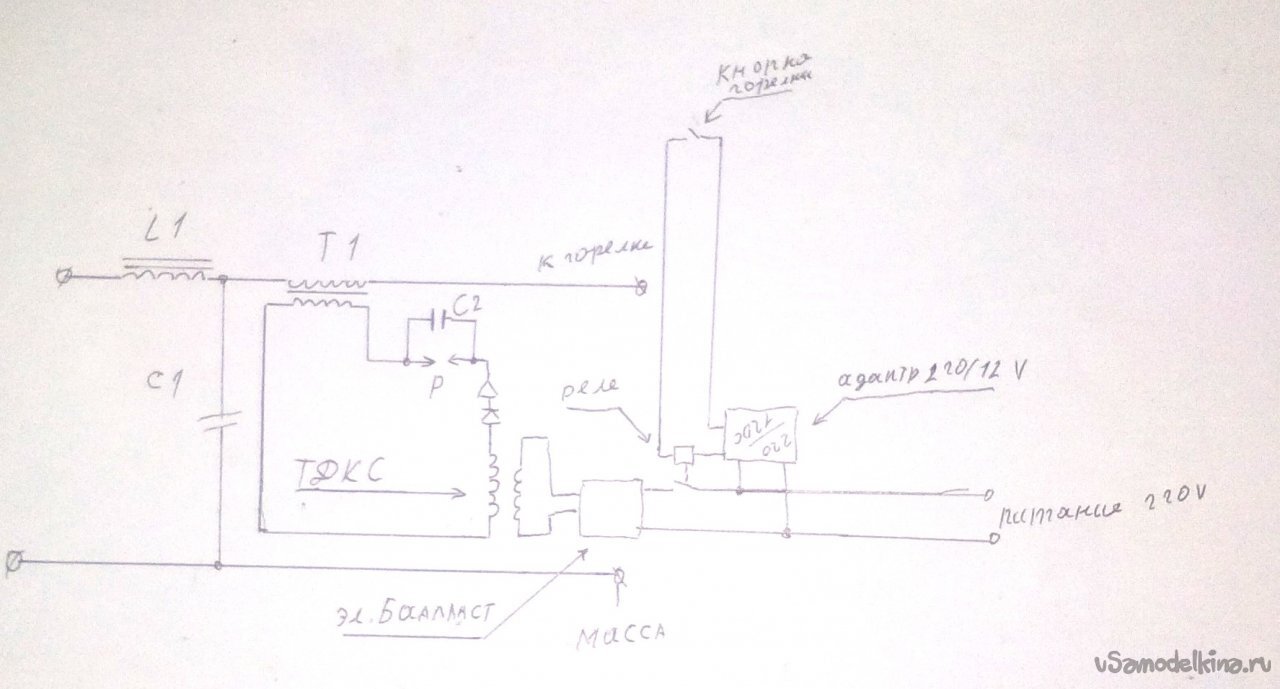

Вот один из вариантов принципиальной электрической схемы самодельного осциллятора.

Принципиальная электрическая схема осциллятора, который можно собрать своими руками. Ист. http://ismith.ru/welding-equip/svarochnyj-oscillyator-svoimi-rukami/.

Пояснения к схеме:

1. Назначение индикатора «МТХ-90». В момент разряда накопительного конденсатора (при условии правильного подключения всего устройства) светится табло «Контроль фазировки».

2. S1- выключатель дугообразователя;

3. Дроссель Др1 представляет собой катушку из 15 витков провода сечением 2,5 кв. мм, намотанную на кольце R40 х 25 х 80 из феррита с магнитной проницаемостью M2000HM.

4. Т1 – импульсный трансформатор генератора строчной развёртки (на сленге — «строчник») типа «ТС180-2».

Большим «плюсом» этой электрической схемы служит тот факт, что для её реализации не требуются какие-либо дефицитные или дорогостоящие детали (материалы).

Следует учесть, что осциллятор в процессе работы, благодаря разряднику, создаёт большие электропомехи. Для их нейтрализации, необходимо осуществлять монтаж всех компонентов в «глухом» металлическом корпусе.

Пример конструкции приведён на рисунке.

Пример монтажа осциллятора в «глухом» корпусе. Ист. http://m.radiokot.ru/forum/viewtopic.php?f=11&t=115840.

Настройка осциллятора должна осуществляться с тем плазморезом, с которым он будет в дальнейшем работать. Заключается она в подборе опытным путём терристоров. Ориентироваться следует на устойчивость сварочной дуги.

Внимание! При настройке и последующей работе с осциллятором следует строго соблюдать правила техники безопасности при работе с электроприборами. Гаджет – устройство непрерывного действия с импульсным питанием, и на его выходных контактах остаётся напряжение после отключения питания от сети.

Видео

Посмотрите небольшой ролик с описанием одного из вариантов осциллятора своими руками:

Полезная информация по теме:

Теперь, когда вы знаете, как сделать осциллятор для плазмы, будет легче сделать плазморез своими руками.

Рекомендуем ознакомиться и с другими материалами раздела «Своими руками» на нашем сайте.

Также вам может понадобиться для приобретения деталей и расходников список адресов и телефонов в разных городах, где можно приобрести комплектующие для плазменной резки.

Может быть, вам будет полезен также раздел контактов сервисных центров по плазменному оборудованию в разных городах.



Что такое осциллятор? Принцип работы, виды, применение

Осциллятор – это схема, которая производит непрерывную, повторяющуюся, переменную форму волны без какой-либо подачи на входе. Осцилляторы в основном преобразовывают однонаправленный ток из источника постоянного тока в переменную форму волны, которая имеет желательную частоту. Это достижимо благодаря компонентам схемы.

Принцип работы.

Базовый принцип работы осцилляторов может быть объяснён анализом поведения колебательного LC-контура схемы, показанной на рисунке 1, которая задействует индуктор L и предварительно полностью заряженный конденсатор C. Конденсатор начинает разряжаться через индуктор, что является следствием превращения его электрической энергии в электромагнитное поле. Это поле может быть аккумулировано индуктором.

Однажды конденсатор разряжается полностью, и в схеме нет электрического тока. Как бы там ни было, после этого аккумулированное электромагнитное поле генерирует противоэлектродвижущую силу, что происходит из-за движения тока через схему в том же направлении, что и ранее.

Этот поток тока через схему продолжается вплоть до того момента, пока не разрушится электромагнитное поле, что является результатом обратного преобразования электромагнитной энергии в электрическую форму, вынуждая цикл повторяться. Как бы там ни было, теперь конденсатор заряжается с отрицательной полярностью, благодаря чему и получается осциллирующая форма волны на выходе.

Рисунок 1 Схема колебательного LC-контура



Как бы там ни было, колебания, которые появляются из-за взаимопревращения двух форм энергии, не могут длиться вечно, ведь они подвержены эффекту потери энергии из-за сопротивления схемы. В результате амплитуда этих колебаний постоянно уменьшается, стремясь к нулю. Колебания просто исчезают естественным образом.



Это показывает, что нужно получить колебания, которые продолжаются во времени и имеют постоянную амплитуду, которая нужна для компенсации потери энергии. Тем не менее, важно отметить, что поступающая энергия должна точно контролироваться, и она должна быть равна потерянной энергии для получения колебаний с постоянной амплитудой.



Если энергии будет поступать больше, чем теряться, то амплитуда колебаний будет возрастать (Рисунок 2a), что приведёт к искаженному выходу. Если энергии, которая поступает, будет меньше, чем той, которая теряется, то амплитуда колебаний будет уменьшаться (Рисунок 2b), приводя к недостаточным колебаниям.

Рисунок 2 (a) Возрастающие Колебания (b) Затухающие Колебания (с) Колебания с Постоянной Амплитудой



Фактически, осцилляторы являются ни чем иным как усилителями схемы, которые производятся с позитивной или восстанавливающей обратной связью, где часть сигнала на выходе является обратной связью со входом (Рисунок 3). Здесь усилитель содержит активный усиливающий элемент, который может быть транзистором или операционным усилителем, и синфазный сигнал обратной связи является ответственным за поддержку колебаний за счёт завершения потерь в схеме.

Рисунок 3 Типичный осциллятор



Когда блок питания включен, осцилляторы начинают работу из-за наличия электронного шума. Эти шумовые сигналы повторяются по циклу, усиливаются и сходятся в одночастотную синусоидальную волну очень быстро. Выражение коэффициента усиления закрытого цикла осциллятора, показанного на рисунке 3, выглядит как:





Здесь A является коэффициентом усиления напряжения усилителя и ß является коэффициентом усиления схемы обратной связи. Если Aß > 1, то колебания будут усиливаться в амплитуде (Рисунок 2a). Если же Aß < 1, то колебания будут затухать (Рисунок 2b). Если Aß = 1, то колебания будут иметь постоянную амплитуду (Рисунок 2c).



Другими словами, это указывает на то, что если коэффициент усиления цикла обратной связи мал, то колебания затухают, в то время как при большом коэффициенте результат на выходе искажается. И только если данный коэффициент равен единице, у колебаний будет постоянная амплитуда, порождающая самостоятельный цикл колебаний.



Осцилляторы делятся на две категории, а именно на линейные или синусоидальные осцилляторы и разряжающие осцилляторы. В синусоидальных осцилляторах поток энергии всегда идёт от активных элементов схемы к пассивным, и частота колебаний определяется за счёт обратной связи.



Как бы там ни было, в случае с разряжающими осцилляторами, происходит обмен энергии между активными и пассивными компонентами, и частота колебаний определяется за счёт зарядки и разрядки стационарных элементов, вовлечённых в процесс. Синусоидальные осцилляторы производят слабо изменяющиеся синусоидальные волны на выходе. Разряжающие осцилляторы создают несинусоидальные формы волн (пилообразные, треугольные или квадратные).



Осцилляторы могут быть классифицированы на различные типы, в зависимости от того, какой параметр рассматривается, а именно:

1. Классификация, основанная на механизме обратной связи: осцилляторы с положительной обратной связью и осцилляторы с отрицательной обратной связью.

2. Классификация, основанная на форме волны на выходе: осцилляторы с синусоидальной волной, осцилляторы с квадратной или треугольной формой волны, осцилляторы с волной большого размаха (они создают пилообразную форму волны на выходе), и т.д.

3. Классификация, основанная на частоте сигнала на выходе: осцилляторы с низкой частотой, аудио осцилляторы (они имеют частоту на выходе, входящую в диапазон аудио), осцилляторы с частотой радио, осцилляторы с высокой частотой, осцилляторы с очень высокой частотой, осцилляторы с ультра высокой частотой. и т.д.

4. Классификация, основанная на типе используемого контроля частоты: RC осцилляторы, LC осцилляторы, кристаллические осцилляторы (которые используют кристаллы кварца для стабильной частоты волны на выходе), и т.д.

5. Классификация, основанная на природе частоты колебаний волн на выходе: осцилляторы с постоянной частотой и осцилляторы с переменной или перестраиваемой частотой.

В качестве примеров осцилляторов можно привести осцилляторы Армстронга, осцилляторы Хартли, осцилляторы Колпиттса, осцилляторы Клэппа, попарносдвоенные осцилляторы, динатронные осцилляторы, осцилляторы Мейснера, опто-электронные осцилляторы, пересекающие осцилляторы, осцилляторы с фазовым сдвигом, осцилляторы Робинсона, триод-тетроидные осцилляторы, мостовые осцилляторы, осцилляторы Пирсона-Ансона, кольцевые осцилляторы, осцилляторы с линией задержки, осцилляторы Ройера, электронные сдвоенные осцилляторы и многоволновые осцилляторы.



Осцилляторы портативны и недороги, благодаря чему они широко применяются в кварцевых часах, радиоприемниках, компьютерах, металло-детекторах, оглушающем оружии, инверторах, ультразвуковых и радиочастотных приспособлениях.



Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

Похожее

Сварочный осциллятор своими руками для инвертора: схема для алюминия

При работе с заготовками из алюминия или высоколегированных марок стали часто возникают сложности с розжигом дуги. Причина – наличие поверхностной оксидной пленки, ухудшающей контакт неплавящегося электродного стержня с материалом детали.

Для устранения такой проблемы предназначен сварочный осциллятор, способствующий моментальному формированию дуги и поддерживающий ее устойчивость.

Принцип действия прибора

При сопряжении цветных металлов применяются аргонодуговые агрегаты и вольфрамовые электроды, подплавляющие кромки и создающие защитную ванну. Изделия из нержавейки и алюминия соединяются посредством агрегатов инверторного типа.

В обоих случаях имеется проблема – трудности с первоначальным образованием дуги. Для цветных металлов применяется постукивание стержнем по изделию, но при этом образуются следы от прилипания и трещины, требующие удаления. Применение осциллятора позволяет избавиться от таких проблем при соединении аргоном.

При работе с тонкостенными заготовками на низких токах дуга периодически тухнет, ее вторичное формирование требует затрат рабочего времени. Здесь также используется осциллятор с целью устранения проблемы.

Приборы собираются по различным схемам, но каждый из них нужен для образования дуги промеж заготовкой и стержнем на удалении порядка 5 мм. Осциллятор располагают в интервале от аппарата до горелки.

Оборудование функционирует таким образом:

• изменение поступившего напряжения в непродолжительные высокочастотные импульсы,
• суммирование импульсов и сварного тока с целью улучшения розжига.

Преобразователи подключаются к сетям постоянного либо переменного тока для наращивания основных токовых характеристик. Номинальная мощность устройств находится в диапазоне 250-350 Вт.

Из чего состоит?

Осциллятор для сварки входит в схему промеж выпрямителем (либо трансформатором) и электродным держателем. Конструкция большинства моделей включает такие элементы:

• блок для выпрямления напряжения,
• накопительный блок для зарядки от конденсаторов,
• питающий блок,
• блок, генерирующий импульс,
• узел управления,
• газовый клапан (в аргоновых приборах),
• повышающее трансформаторное устройство,
• измеритель напряжения.

Какие бывают?

Осцилляторы выпускаются таких типов:

• непрерывной работы,
• импульсного типа,
• с конденсаторами.

Какой именно применить прибор определяется от характера производимых работ и подлежащих свариванию заготовок.

Непрерывного действия

Осцилляторы этого типа к выходному току прибавляют высокочастотный ток (150-250 кГц) со значительным напряжением (3-6 кВ). Дуга поджигается без соприкасания нержавеющей либо алюминиевой детали со стержнем. Горение стабильное при низком токе, что достигается повышенной частотой тока, приходящего от сварочного аппарата с осциллятором.

Для работающего сварщика такие параметры тока безопасны.

В схеме осциллятора для сварки алюминия своими руками предусматривается параллельное либо последовательное включение прибора. Второй вариант предпочтительней, потому как не предусматривает по причине ненадобности предохранения от напряжения.

Импульсный

Устройства импульсного типа применяются преимущественно для соединения переменным током.

Помимо начального формирования дуги, приборы требуются для ее поддерживания при переменах полярности. Осцилляторы непрерывного принципа работы не имеют подобных функций, что влечет снижение качества.

Наблюдать за временными и амплитудными характеристиками тока можно с помощью осциллограмм сварочного инвертора, показываемыми специальным прибором – осциллографом.

C накопительными конденсаторами

Для формирования дуги без соприкасания также используются приборы с конденсаторами, собирающими заряд от заряжающего оборудования. При необходимости вторичного поджига конденсаторы разряжаются, а высвободившийся ток переходит к дуге.

Как устроен?

Напряжение, пропускаемое сквозь обмотку повышающего преобразователя, проходит по контуру и выполняет зарядку конденсатор. По достижении требуемой емкости выполняется разрядка и пробой, вызывающий КЗ контура. По этой причине возникают резонансные волны, создаваемые высокочастотным током, проходящим обвязки и конденсатор защиты, в итоге попадая к дуге.

Условия эксплуатационного использования и меры предосторожности

При задействовании осциллятора нужно соблюдать простые правила, следование которым повышает безопасность.

1. Устройства можно применять при сваривании в цехах и на открытых производственных площадках.
2. При атмосферных осадках использование осциллятора не допускается – это может повлечь порчу и необходимость ремонта прибора.
3. Работу разрешается выполнять в температурном диапазоне от -10 до 40°С, влажности воздуха до 98% и давлении атмосферы 85-106 кПа.
4. Нельзя задействовать прибор в пыльных и загазованных цехах.
5. Работа с аппаратом для сварки должна выполняться только при наличии заземления.
6. До проведения работ нужно удостовериться в правильности подключения устройства, исправности контактов.
7. Снятие кожуха с осциллятора допускается только после отключения его от сети.
8. Рабочую поверхность прибора следует содержать в чистоте. При образовании нагара покрытие зачищается мелкой наждачкой.

В связи с достаточно высокой стоимостью, можно собрать осциллятор своими руками для инвертора дома.

Как изготовить своими руками?

Как уже отмечалось, посредством осциллятора осуществляется формирование дуги без необходимости соприкасания электродного стержня и подлежащей свариванию заготовки, удержание стабильности горения.

Такие функции прибора возможны за счет накладки на приходящий ток высокочастотного тока со значительно большей величиной напряжения. Задействуются осцилляторы, как правило, для соединения заготовок, изготовленных из алюминия.

Для сборки сварочного осциллятора своими руками предназначена схема, распространенная из-за своей простоты. Основной частью этой схемы считается трансформаторное устройство, увеличивающее напряжение с поступающих 220 В до 3 кВ. Самой большой проблемой сборочных работ считается разрядник, используемый для прохождения электрической искры высокой мощности.

Также важная деталь – контур колебаний, в который в обязательном порядке включается блокирующий конденсатор. Этот контур, содержащий помимо конденсатора еще и разрядник с индуктивной катушкой, помогает решить главную задачу устройства – формирование высокочастотных затухающих волн. Данные импульсы облегчают поджиг дуги и содержат ее в устойчивом состоянии.

Как изготавливаемый в заводских условиях, так и смонтированный самостоятельно прибор может выполняться по двум схемам – импульсного и непрерывного типа. Лучшим считается задействование осциллятора импульсного типа, позволяющего обеспечить быстрое и легкое первичное формирование дуги, удержание стабильности ее горения на непостоянном токе на протяжении всего времени пользования.

Непрерывный тип приборов считается не настолько эффективными. В их состав нужно включать приборы, предохраняющие от воздействия увеличенного напряжения.

Перед работой по изготовлению прибора собственными силами нужно подробно разобраться со схемой оборудования, верно определить марку каждой детали, а самое важное – повышающий напряжение преобразователь.

В качестве управляющего блока служит кнопка, позволяющая совместно выполнить включение и подать защитную газовую среду в зону сваривания двух элементов. Сами импульсы высокой частоты, из-за которых обеспечивается эффективное проведение сварочных работ, вырабатываются высоковольтным трансформирующим оборудованием и разрядником.

Элементы на выходе такого прибора – пара контактов: минус и плюс. Первый подключается с подлежим свариванию изделиям, а второй, выходящий от высоковольтного преобразователя – к горелке сварочника.

Главное, что нужно учесть при изготовлении и применении самостоятельно собранного осциллятора – это правила безопасности, предъявляемые к работам с установками, подключаемыми к электросети. При соблюдении данных правил важно неукоснительно соблюдать электрическую схему и порядок ее сборки, применять для изготовления только оптимально подходящие по своим параметрам элементы.

Дмитрий Соколов, электрогазосварщик, стаж работы 25 лет: «Применение осциллятора любого типа для проведения сварочных работ позволяет оптимизировать рабочий процесс и сократить расход дорогостоящих материалов на единицу продукции. Подобрав такой прибор в соответствии с характером \сварки и ее типом, можно значительно упростить и облегчить ее проведение и существенно повысить качество».

Загрузка…

Осциллятор на форекс — Финансовый журнал ForTrader.org

Что такое осцилляторы на Форекс?

В техническом анализе форекс осцилляторы являются индикаторами скорости движения цены за конкретный промежуток времени. Они относятся к опережающему индикатору, который может передвигаться вокруг нулевой линии в промежутке от 0 до 100%. В те отрезки времени, когда цена стабильна, она либо движется только в пределах канала, либо ненадолго приостанавливается для того, чтобы развернуться. Осциллятор же на рынке Форекс как раз предназначен для того, чтобы найти точки, после которых цена будет двигаться либо по тренду, либо к обратной границе канала.

Главными понятиями, которые нужны при использовании осцилляторов, являются понятия перепроданности и перекупленности. Так называются ситуации, при которых значение индикатора доходит до верхней или нижней границы шкалы:

• Понятие перекупленности используется, когда говорится о том, что цена находится в пределах верхней границы, а вероятность её повышения крайне мала.
• Понятие перепроданности, наоборот, используется в ситуациях, когда цена находится около нижней границы, а ее дальнейшее падение маловероятно.

Какие сигналы дают форекс осцилляторы?

• Выявление уровней перекупленности и перепроданности

Один из основных способов использования осцилляторов на рынке Форекс – это поиск отрезков перекупленности и перепроданности. Этим значениям, как правило, соответствуют отметки 20 и 80 при сильном трендовом движении, в момент его затишья, и 25 и 75 – при боковом тренде во время движения в границах канала. Сигнал на продажу берется, если осциллятор поднялся выше значения перекупленности, а потом пересек его назад. Обязательно дождаться обратного пересечения. Сигнал на покупку – если осциллятор опустился ниже порога перепроданности, а затем пересек его вверх.

• Определение дивергенций

Второй эффективный способ использования осцилляторов – поиск дивергенции и конвергенции (расхождения) между ценой на графике и осциллятором на рынке Форекс: цена показывает новый максимум (при восходящем тренде, в нисходящем тренде все будет наоборот), а осциллятор образует вершину ниже предыдущей.

Поскольку осцилляторы дают ложные сигналы в тренде, сигнал дивергенции можно учитывать, только если рынок находится в коррекционной волне, а не в импульсной. Искать вход по осциллятору против тренда в надежде, что тренд изменится, — это заведомо убыточная стратегия, зарабатывать на которой могут единицы.

• Пересечение осциллятором нулевого уровня

Если индикатор пересекает нулевой уровень снизу вверх, это может служить дополнительным сигналом к покупке. Если наоборот – к продаже.

• Анализ взаимодействия линий на осцилляторе

Еще один вероятный сигнал – ситуация, когда более быстрая линия на осцилляторе пересекает более медленную. Соответственно, если такое пересечение происходит в направлении снизу вверх – имеем сигнал на покупку, и наоборот. Если такие пересечения в одном направлении происходят несколько раз подряд, а также обе линии продолжают дальнейшее параллельное движение по направлению к нулевому уровню, — это говорит об усилении сигнала. Такие движения линий хорошо наблюдать, к примеру, на стохастическом осцилляторе.

• Поиск фигур технического анализа

Некоторые трейдеры используют осцилляторы для поиска фигур технического анализа, например, Голова и плечи, Алмаз, Клин. Обычно эти фигуры работают на ценовом графике, но в некоторых случаях осцилляторы тоже рисуют ту или иную фигуру.

Какие осцилляторы считаются самыми популярными?

Осцилляторы являются популярными индикаторами в среде трейдеров, в том числе и на валютном рынке. Основной их привлекательностью является простота идентификации сигналов на открытие сделки, которые дают данные ценовые фильтры.

Существует большое количество различных осцилляторов, в том числе:

Полезные статьи по теме

Осциллятор

Что такое осциллятор?

Осциллятор — это инструмент технического анализа, который строит высокие и низкие полосы между двумя крайними значениями, а затем строит индикатор тренда, который колеблется в этих пределах. Трейдеры используют индикатор тренда для обнаружения краткосрочных условий перекупленности или перепроданности. Когда значение осциллятора приближается к верхнему экстремальному значению, технические аналитики интерпретируют эту информацию как означающую, что актив перекуплен, а когда он приближается к нижнему экстремуму, технические специалисты считают актив перепроданным.

Ключевые выводы

• Осцилляторы — это индикаторы импульса, используемые в техническом анализе, колебания которых ограничены верхней и нижней полосами.
• Когда значения осциллятора приближаются к этим полосам, они подают трейдерам сигналы перекупленности или перепроданности.
Осцилляторы
• часто сочетаются с индикаторами скользящего среднего, чтобы сигнализировать о прорывах или разворотах тренда.

Как работают осцилляторы

Осцилляторы обычно используются вместе с другими индикаторами технического анализа для принятия торговых решений.Аналитики считают, что осцилляторы наиболее выгодны, когда они не могут легко найти четкий тренд в цене акций компании, например, когда акция движется горизонтально или вбок. Наиболее распространенными осцилляторами являются стохастический осциллятор, относительная сила (RSI), скорость изменения (ROC) и денежный поток (MFI). В техническом анализе инвесторы считают осцилляторы одним из наиболее важных технических инструментов для понимания, но есть и другие технические инструменты, которые аналитики считают полезными для улучшения своей торговли, например навыки чтения графиков и технические индикаторы.

Если инвестор использует осциллятор, он сначала выбирает два значения; затем, поместив инструмент между ними, осциллятор колеблется, создавая индикатор тренда. Затем инвесторы используют индикатор тренда, чтобы определить текущие рыночные условия для этого конкретного актива. Когда инвестор видит, что осциллятор движется к более высокому значению, он считает актив перекупленным. В противоположном сценарии, когда осциллятор стремится к более низкому значению, инвесторы считают актив перепроданным.

Механика осциллятора

В техническом анализе инвестор измеряет осцилляторы по процентной шкале от 0 до 100, где цена закрытия относится к общему диапазону цен для указанного количества баров на заданной гистограмме. Для этого используются различные методы управления и сглаживания нескольких скользящих средних. Когда рынок торгуется в определенном диапазоне, осциллятор следует за колебаниями цен и указывает состояние перекупленности, когда оно превышает 70-80% указанного общего диапазона цен, что означает возможность продажи.Состояние перепроданности возникает, когда осциллятор опускается ниже 30–20%, что означает возможность покупки.

Сигналы остаются в силе до тех пор, пока цена базовой ценной бумаги остается в установленном диапазоне. Однако когда происходит прорыв цены, сигналы могут вводить в заблуждение. Аналитики рассматривают прорыв цены либо как сброс диапазона, которым ограничен текущий боковой рынок, либо как начало нового тренда. Во время ценового прорыва осциллятор может оставаться в диапазоне перекупленности или перепроданности в течение длительного периода времени.

Технические аналитики считают, что осцилляторы лучше подходят для боковых рынков, и считают их более эффективными при использовании в сочетании с техническим индикатором, который определяет рынок как находящийся в тренде или ограниченный диапазоном. Например, индикатор пересечения скользящих средних можно использовать для определения того, находится ли рынок в тренде. Как только аналитики определяют, что рынок не находится в тренде, сигналы осциллятора становятся гораздо более полезными и эффективными.

Основы осциллятора

Введение

Эти модули генераторов в Learnabout Electronics описывают, сколько обычно используемых генераторов работает с использованием дискретных компонентов и в форме интегральных схем.Также узнайте, как самостоятельно создавать и тестировать схемы генераторов.

Что такое осциллятор

Генератор обеспечивает источник повторяющегося сигнала переменного тока на своих выходных клеммах без необходимости ввода какого-либо входа (кроме источника постоянного тока). Сигнал, генерируемый генератором, обычно имеет постоянную амплитуду.

Форма и амплитуда волны определяются конструкцией схемы генератора и выбором значений компонентов.

Частота выходной волны может быть фиксированной или переменной, в зависимости от конструкции генератора.

Типы осцилляторов

Рис. 1.0.1 Генератор

(источник переменного тока)
Обозначение цепи Осцилляторы

можно классифицировать по типу генерируемого ими сигнала.

• СИНУС-ВОЛНОВЫЕ ОСЦИЛЛЯТОРЫ выдают синусоидальный выходной сигнал.
• РЕЛАКСАЦИОННЫЕ ОСЦИЛЛЯТОРЫ и НАСТОЛЬНЫЕ МУЛЬТИВИБРАТОРЫ производят прямоугольные волны и прямоугольные импульсы.
• ДВИГАТЕЛЬНЫЕ ОСЦИЛЛЯТОРЫ производят пилообразные волны.

Генераторы синусоидальной волны также можно классифицировать по частоте или типу управления частотой, которое они используют.Генераторы RF (радиочастоты), работающие на частотах выше примерно 30-50 кГц, используют LC (катушки индуктивности и конденсаторы) или кристаллы для управления своей частотой. Они также могут быть классифицированы как генераторы HF, VHF и UHF, в зависимости от их частоты.

Генераторы

LF (низкочастотные) обычно используются для генерации частот ниже 30 кГц и обычно представляют собой RC-генераторы, поскольку они используют резисторы и конденсаторы для управления своей частотой.

Генераторы прямоугольной формы, такие как релаксационные и нестабильные генераторы, могут использоваться на любой частоте от менее 1 Гц до нескольких ГГц и очень часто реализуются в виде интегральных схем.

Синусоидальные генераторы.

Рис. 1.0.2 Сети управления частотой

Эти схемы идеально производят чистый синусоидальный сигнал на выходе с постоянной амплитудой и стабильной частотой. Тип используемой цепи зависит от ряда факторов, включая требуемую частоту. Конструкции, основанные на LC-резонансных цепях или на кристаллических резонаторах, используются для ультразвуковых и радиочастотных приложений, но на звуковых и очень низких частотах физический размер резонирующих компонентов L и C был бы слишком большим, чтобы быть практичным.

По этой причине комбинация R и C используется для управления частотой. Условные обозначения схем, используемых для этих сетей управления частотой, показаны на рис. 1.0.2

.

Генераторы LC

Катушки индуктивности и конденсаторы объединены в резонансный контур, который дает очень хорошую форму синусоидальной волны и имеет довольно хорошую стабильность частоты. То есть частота не сильно меняется при изменении напряжения питания постоянного тока или температуры окружающей среды, но относительно просто, используя переменные индуктивности или конденсаторы, создать (настраиваемый) генератор с переменной частотой.Генераторы LC широко используются для генерации и приема радиосигналов там, где требуется переменная частота.

Генераторы RC (или CR)

На низких частотах, таких как аудио, значения L и C, необходимые для создания резонирующего контура, были бы слишком большими и громоздкими, чтобы их можно было использовать на практике. Поэтому резисторы и конденсаторы используются в комбинациях типа RC-фильтров для генерации синусоидальных волн на этих частотах, однако сложнее получить чистую форму синусоидальной волны, используя R и C.Эти низкочастотные генераторы синусоидальной волны используются во многих звуковых приложениях, и используются различные конструкции с фиксированной или переменной частотой.

кварцевые генераторы

На радиочастотах и ​​выше, когда требуется фиксированная частота с очень высокой степенью стабильности частоты, компонент, определяющий частоту колебаний, обычно представляет собой кристалл кварца, который при воздействии переменного напряжения колеблется с очень точной частотой. Частота зависит от физических размеров кристалла, поэтому после изготовления кристалла определенных размеров частота колебаний становится чрезвычайно точной.Конструкции кварцевых генераторов могут генерировать как синусоидальные, так и прямоугольные сигналы, а также используются для генерации очень точных несущих частот в радиопередатчиках, они также составляют основу очень точных элементов синхронизации в часах, часах и компьютерных системах.

Релаксационные генераторы

Эти генераторы работают по другому принципу, чем генераторы синусоидальной волны. Они генерируют прямоугольный или импульсный выходной сигнал и обычно используют два усилителя и схему управления частотой, которая просто создает временную задержку между двумя действиями.Два усилителя работают в режиме переключения, попеременно включаясь или полностью выключаясь, и поскольку время, в течение которого транзисторы фактически переключаются, длится только очень небольшую часть каждого цикла волны, остальную часть цикла они » расслабиться «, в то время как временная сеть производит остаток волны. Альтернативное название этого типа осцилляторов — «нестабильный мультивибратор», это название произошло из-за того, что они содержат более одного колебательного элемента. В основном есть два осциллятора, т.е.е. «вибраторы», каждый из которых передает часть своего сигнала обратно на другой, и выходной сигнал постоянно меняется с высокого на низкий и обратно, то есть он не имеет стабильного состояния, следовательно, он нестабилен. Осцилляторы релаксации могут быть построены с использованием нескольких различных конструкций и могут работать на многих разных частотах. Astables обычно можно выбрать для таких задач, как создание высокочастотных цифровых сигналов. Они также используются для выработки относительно низкочастотных сигналов включения-выключения для мигающих огней.

Генераторы развертки

Форма волны развертки — это еще одно название пилообразной волны.Это имеет линейно изменяющееся (например, возрастающее) напряжение в течение почти всего одного цикла, за которым следует быстрое возвращение к исходному значению волны. Эта форма волны полезна для изменения (качания) частоты генератора, управляемого напряжением, который представляет собой генератор, частота которого может изменяться в заданном диапазоне за счет подачи на его управляющий вход переменного напряжения «развертки». Генераторы развертки часто состоят из пилообразного генератора, который в основном представляет собой конденсатор, заряжаемый постоянным током.Поддержание постоянного зарядного тока при увеличении зарядного напряжения заставляет конденсатор заряжаться линейно, а не по нормальной экспоненциальной кривой. В заданный момент конденсатор быстро разряжается, чтобы вернуть напряжение сигнала к исходному значению. Эти две части пилообразного волнового цикла называются разверткой и обратным ходом.

Что такое осциллятор? — Определение с сайта WhatIs.com

От

Осциллятор — это механическое или электронное устройство, которое работает на принципах колебаний: периодические колебания между двумя объектами, основанные на изменениях энергии.Компьютеры, часы, радиоприемники и металлоискатели относятся к числу многих устройств, в которых используются генераторы.

Часовой маятник — это простой тип механического осциллятора. Самые точные часы в мире, атомные часы, отсчитывают время в соответствии с колебаниями атомов. Электронные генераторы используются для генерации сигналов в компьютерах, беспроводных приемниках и передатчиках, а также в звуковом оборудовании, особенно в музыкальных синтезаторах. Существует много типов электронных генераторов, но все они работают по одному и тому же основному принципу: в генераторе всегда используется чувствительный усилитель, выходной сигнал которого возвращается на вход синфазно.Таким образом, сигнал восстанавливается и сохраняется. Это называется положительной обратной связью. Это тот же процесс, который иногда вызывает нежелательный «вой» в системах громкой связи.

Частота, на которой работает генератор, обычно определяется кристаллом кварца. Когда к такому кристаллу подается постоянный ток, он колеблется с частотой, которая зависит от его толщины и от того, как он вырезан из исходной минеральной породы. В некоторых генераторах для определения частоты используются комбинации катушек индуктивности, резисторов и / или конденсаторов.Однако наилучшая стабильность (постоянство частоты) достигается в генераторах, в которых используются кристаллы кварца.

В компьютере специальный генератор, называемый часами, служит для микропроцессора своего рода кардиостимулятором. Тактовая частота (или тактовая частота) обычно указывается в мегагерцах (МГц) и является важным фактором при определении скорости, с которой компьютер может выполнять инструкции.

Последний раз обновлялся в сентябре 2005 г.

Продолжить чтение об осцилляторе

Что такое осциллятор? Определение, блок-схема, критерии Баркгаузена, частота осциллятора

Определение : Генератор — это, по сути, генератор сигналов, который производит синусоидальный или несинусоидальный сигнал определенной частоты.Осцилляторы находят свое разнообразное применение, поскольку они являются основным компонентом любых электрических и электронных схем.

Непрерывные колебания — основа работы генератора. Иногда генератор называют усилителем с положительной обратной связью. Или, более конкретно, усилитель обратной связи с коэффициентом усиления разомкнутого контура, равным или несколько большим чем 1.

Во время определения мы говорим, что генераторы являются генераторами. Но более конкретно, осцилляторы — это преобразователи энергии, которые преобразуют энергию постоянного тока в эквивалентную энергию переменного тока.Частотные диапазоны переменного сигнала на выходе генератора колеблются от нескольких Гц до нескольких ГГц.

Мы уже знаем, что усилителю необходим входной сигнал переменного тока, который усиливается и достигается на выходе усилителя. Однако генератору просто требуется постоянное напряжение, чтобы генерировать переменный сигнал желаемой частоты.

Генератор в основном классифицируется на основе сигнала, генерируемого на его выходе :

• Синусоидальный или гармонический осциллятор : Здесь достигнутый сигнал на выходе генератора показывает непрерывное синусоидальное изменение как функцию времени.
• Несинусоидальный или релаксационный осциллятор : В этом случае достигнутый сигнал на выходе осциллятора показывает быстрое нарастание и спад на разных уровнях напряжения. Таким образом генерируются формы волны, такие как прямоугольная волна, пилообразная волна и т. Д.

Блок-схема генератора

Как мы уже обсуждали ранее, генератор — это не что иное, как комбинация усилителя и цепи положительной обратной связи. На рисунке ниже представлена ​​блок-схема генератора:

Здесь цепь обратной связи — это частотно-избирательная схема.Здесь следует отметить, что колебательный контур, используемый перед схемой усилителя на приведенном выше рисунке, может быть контуром LC-резервуара, цепью R-C или кварцевым кристаллом.

Усилитель в основном изменяет напряжение постоянного тока , подаваемое от источника, на напряжение переменного тока . Этот сигнал переменного тока затем передается в контур резервуара через цепь обратной связи. Далее колебания резервуарного контура подаются на усилитель.

Так как усилитель усиливает приложенный вход на своем выводе.Таким образом, на выходе усилителя достигаются усиленные колебания из-за приложенного постоянного напряжения.

Как мы знаем, здесь мы использовали схему положительной обратной связи. Причина этого в том, что обратная связь обеспечивает часть выходного сигнала колебательного контура в правильной фазе, чтобы иметь устойчивые колебания.

Теперь давайте пойдем дальше, чтобы разобраться в деталях работы осциллятора.

Схема работы генератора

В предыдущем разделе мы получили представление об основных принципах работы осциллятора с помощью блок-схемы.Итак, в этом разделе мы узнаем о работе генератора путем анализа схемы.

На рисунке ниже представлена ​​основная цепь обратной связи генератора:

Предположим, что V _i — это вход, подаваемый на вывод усилителя с усилением A. Также используется цепь обратной связи. Эта сеть обратной связи имеет долю обратной связи β. Выход усилителя — V _o , а выход цепи обратной связи — V _f .

Здесь β в основном определяет долю выхода, которая предоставляется в качестве обратной связи на вход.

Изначально на вывод усилителя с коэффициентом усиления А подается V _i . Итак, на выходе усилителя получаем,

Это напряжение затем подается в сеть обратной связи, которая в основном представляет собой резонансный контур, чтобы иметь максимальную обратную связь на частоте.

Итак, сигнал на выходе усилителя обратной связи имеет вид,

Так как, V _f = βV _o и V _o = AV _i

Если усилитель и цепь обратной связи вносят фазовый сдвиг 0 °.Тогда оба сигнала обратной связи, а также входной сигнал будут синфазны друг с другом.

Теперь, когда выход цепи обратной связи подается на усилитель вместе с входом.

Тогда сигнал на выходе усилителя будет иметь вид,

Итак, мы можем написать, коэффициент усиления генератора с обратной связью,

Допустим, мы обеспечиваем только выход цепи обратной связи на входе усилителя и снимаем изначально подаваемый входной сигнал.

После удаления V _i петлевое усиление генератора отвечает за устойчивые колебания.

• Если коэффициент усиления разомкнутого контура меньше единицы, т. Е. Aβ <1 . Затем через некоторое время выход погаснет. Это потому, что здесь AβV _i служит входом для усилителя, поэтому он будет меньше, чем V _i , а Aβ будет меньше единицы.

Следовательно, каждый раз после прохождения петли амплитуда сигнала будет уменьшаться.В результате колебания затухнут.

• Если усиление контура больше единицы, т. Е. Aβ> 1 . Затем это заставляет вывод накапливаться. Таким образом, каждый раз при прохождении петли наблюдается увеличение амплитуды колебаний.
• Теперь, если коэффициент усиления контура равен единице, то есть Aβ = 1 . Затем он заставляет V _f быть равным V _i . Таким образом, на выходе сигнал будет иметь непрерывную синусоидальную форму. Таким образом, вход сам обеспечивается схемой и, следовательно, достигается синусоидальный выходной сигнал.

Здесь следует отметить, что изначально коэффициент усиления контура всегда больше 1 для создания колебаний. Но как только сигнал достигает определенного напряжения, коэффициент усиления контура теперь становится 1.

Это связано с нелинейным поведением цепи усилителя обратной связи.

Что такое критерии Баркгаузена?

Критерий

Баркгаузена устанавливает два условия для достижения устойчивых колебаний. Они приведены ниже:

1. Усиление разомкнутого контура, которое мы недавно обсуждали, должно быть немного больше или равно 1.Это означает, что Aβ ≥ 1.
2. Общий фазовый сдвиг схемы должен быть 0. Таким образом, входной и выходной сигнал будут синфазными.

Эти два условия обеспечат устойчивые колебания на выходе усилителя. Это называется критерием Баркгаузена .

Значение колебательного контура

Колебательный контур образован LC-цепью, RC-цепью или кварцевым кристаллом и т. Д. На рисунке здесь баковая цепь представлена ​​параллельным соединением катушки индуктивности и конденсатора:

В состоянии разомкнутого переключателя работа схемы не будет продолжена.Однако, как только переключатель замыкается, начинается работа схемы.

Когда переключатель замыкается, конденсатор в цепи начинает разряжаться. Из-за разряда заряженного конденсатора электроны начинают двигаться по цепи. Поток электронов генерирует ток в цепи, но в направлении, противоположном движению электронного потока.

Из-за этого протекания тока через катушку индуктивности замечается потокосцепление. В результате это создает магнитное поле около индуктора.Тем самым сохраняя мощность / энергию в индукторе в виде магнитного поля. Эта накопленная в катушке индуктивности энергия генерирует ЭДС.

Из-за генерируемой ЭДС ток снова начнет течь по цепи. Таким образом, заряды будут течь, и конденсатор в конечном итоге станет заряженным и удерживает энергию в виде электростатического поля.

Эта попеременная зарядка и разрядка конденсатора и катушки индуктивности будет производить непрерывных колебаний .

Здесь следует отметить, что схема генерирует затухающие колебания.На рисунке ниже показана форма сигнала в случае затухающих колебаний:

Здесь мы видим, что амплитуда синусоидальных колебаний не равна. Это связано с наличием потерь в катушке индуктивности и конденсаторе.

На рисунке ниже показана форма волны для незатухающих колебаний:

По сути, осциллятор должен обеспечивать такие колебания, но это не совсем так.

Частота цепи генератора

Также называется резонансной частотой.В основном это определяется как частота колебаний. Обычно конкретная частота, на которой изначально установлен генератор, не сохраняется в течение всего цикла колебаний.

Это происходит потому, что эти резистор, катушка индуктивности и конденсатор изменяются с увеличением температуры цепи.

Следовательно, существует формула для резонансной частоты генератора:

Мы знаем,

и

Для возникновения резонанса

Выражение для резонансной частоты настроенного LC-контура

Преимущества осциллятора

• Генератор прочное оборудование .Поскольку он не вращается, и, следовательно, есть вероятность меньшего количества повреждений.
• Частота колебаний легко регулируется.
• Частота колебаний стабильна.
• Он на менее шумный .
• Это высокоэффективное устройство.

Применение осциллятора

Генераторы

широко используются во многих схемах, например, в схемах амплитудной и частотной модуляции, в супергетеродинных приемниках и т. Д.Они используются для создания тактовых сигналов.

Генераторы — типы, классификация, цепи обратной связи

Генератор — это электронное устройство для генерации переменного напряжения сигнала. Генераторы генерируют синусоидальную или несинусоидальную форму волны от очень низких до очень высоких частот. Гетеродин в большинстве современных сапергетродинов AM диапазона вещания будет охватывать диапазон частот от 1000 до 2100 кГц (приблизительно).

Генератор — это схема, генерирующая переменное напряжение желаемой частоты и амплитуды.Он преобразует энергию постоянного тока в напряжение переменного тока. Имеет широкое применение, например, для тестирования стереоусилителя; Генератор аудиосигнала генерирует от 20 кГц до 15 кГц на передатчике и от 47 до 230 МГц на стороне приемника. В радио несущая частота варьируется от 550 кГц до 20 МГц для телевещания в радио и требуются высокочастотные генераторы ТВ-приемника.

По сути, схема генератора — это усилитель, который обеспечивает (через обратную связь) входным сигналом. Это невращающееся устройство для выработки переменного тока, выходная частота которого определяется характеристиками устройства.Первоначальная цель осциллятора — генерировать заданную форму волны с постоянной пиковой амплитудой и определенной частотой и поддерживать эту форму волны в определенных пределах амплитуды и частоты.

Генератор должен обеспечивать усиление, а часть выхода является обратной связью для поддержания входа, как показано на рис. 1. Достаточная мощность должна подаваться обратной связью на входную цепь, чтобы генератор мог управлять собой, как в случае генератора сигналов. Генератор является самоприводным, потому что сигнал обратной связи является регенеративным, т.е.е. положительный отзыв.

Рисунок 1: Блок-схема генератора

Рассмотрим основные требования к схеме генератора.

Первый , усиление требуется для обеспечения необходимого усиления сигнала.

Во-вторых, требуется достаточная регенеративная обратная связь для поддержания колебаний.

В-третьих, необходимо устройство определения частоты для поддержания желаемой выходной частоты. Помимо приложения, определите типы используемого генератора.

Обратная связь

Обратная связь — это процесс передачи энергии от точки высокого уровня в системе к точке низкого уровня. Это означает передачу энергии с выхода усилителя обратно на его вход. Если выходной сигнал обратной связи противоположен входному сигналу, это сигнал дегенеративной или отрицательной обратной связи. Однако, если обратная связь помогает входному сигналу, обратная связь является регенеративной или положительной обратной связью. Регенеративная или положительная обратная связь — одно из требований для поддержания колебаний в генераторе.Эта обратная связь может быть применена любым из нескольких способов для создания практической схемы осциллятора.

Рисунок 2: Цепь обратной связи генератора

Цепь, которая производит электрические колебания любой желаемой частоты, называется колебательной цепью. Эта схема состоит из двух реактивных компонентов, а именно катушки индуктивности L и конденсатора C, включенных параллельно друг другу. Такой контур также называется LC или резервуарным контуром.

Сигнал обратной связи передается из контура резервуара двумя способами.Первый метод заключается в отборе части энергии из индуктора. Это может быть достигнуто любым из трех способов, показанных на рис. 2 (a), (b) и (c). Когда в осцилляторе используется тиклерная катушка, как показано на рис. 2 (а), он называется осциллятором Армстронга. Когда генератор используется в качестве ответвленной катушки, как показано на рисунке 1 (b), или в качестве разделенной катушки, как показано на рисунке 2 (c), его называют генератором Хартли. Второй метод передачи сигнала обратной связи заключается в использовании двух конденсаторов в цепи резервуара и переходе сигнала обратной связи между ними.Это показано на рис. 2 (d), также осциллятор, использующий этот метод, называется осциллятором Колпитца.

Использование положительной обратной связи приводит к тому, что усилитель обратной связи имеет коэффициент усиления A _v замкнутого контура больше, чем коэффициент усиления A _v разомкнутого контура. Это приводит к нестабильности и работе в колебательном контуре. Схема генератора обеспечивает постоянно изменяющийся усиленный выходной сигнал на любой желаемой частоте.

Классификация генераторов

Электронные генераторы можно в общих чертах разделить на следующие две категории.

Генераторы, которые обеспечивают выходной сигнал синусоидальной формы, называются синусоидальными или гармоническими генераторами. Такие генераторы могут обеспечивать выходной сигнал на частотах от 20 Гц до ГГц.

1. Синусоидальные или гармонические генераторы

   1. Генераторы с настраиваемой схемой

      В этих генераторах используется настроенная цепь, состоящая из катушек индуктивности (L) и конденсаторов (C), и они используются для генерации высокочастотных сигналов. Таким образом, они также известны как генераторы радиочастоты (ЭЛТ).Такими осцилляторами являются осцилляторы Хартли, Колпитца и т. Д.

   2. RC-генераторы

      Эти генераторы используют резисторы и конденсаторы и используются для генерации сигналов низкой или звуковой частоты. Таким образом, они также известны как генераторы звуковой частоты (A.F). Такими генераторами являются фазовращающие и мостовые генераторы.

   3. Кристаллические генераторы

      Эти генераторы используют кристаллы кварца и используются для генерации высокостабилизированного выходного сигнала с частотами до 10 МГц.Генератор Пирса является примером кварцевого генератора.

   4. Осцилляторы отрицательного сопротивления

      В этих генераторах используется характеристика отрицательного сопротивления таких устройств, как туннельные диоды. Настроенный диодный генератор является примером генератора отрицательного сопротивления.

2. Несинусоидальные или релаксационные генераторы

   Генераторы, которые обеспечивают выходной сигнал квадратной, прямоугольной или пилообразной формы волны, называются несинусоидальными или релаксационными генераторами.Такие генераторы могут обеспечивать выходной сигнал на частотах от нуля до 20 МГц.

Факторы, влияющие на стабильность осциллятора

Стабильность частоты генератора — это мера его способности поддерживать постоянную частоту в течение длительного периода времени. Однако было обнаружено, что если генератор настроен на определенную частоту, он не поддерживает ее в течение длительного периода. Причина изменения частоты колебаний или факторы, влияющие на стабильность генератора, указаны ниже.

1. Рабочая точка

   Рабочая точка активного устройства, то есть биполярного транзистора, выбирается таким образом, чтобы его работа была нелинейной, изменяла значения параметров устройства, что, в свою очередь, влияло на стабильность частоты генератора.

2. Компоненты цепи

   Значения компонентов схемы (т. Е. Резистора, катушек индуктивности и конденсаторов) изменяются с изменением температуры. Поскольку такие изменения происходят медленно, они также вызывают дрейф частоты генератора.

3. Напряжение питания

   Изменения напряжения питания постоянного тока, приложенного к активному устройству, смещают частоту генератора. Этой проблемы можно избежать, используя источник питания с высокой степенью стабилизации

   .

4. Выходная нагрузка

   Изменение выходной нагрузки может вызвать изменение добротности контура резервуара, тем самым вызывая изменение выходной частоты генератора.

5. Межэлементные емкости

   Любое изменение межэлементных емкостей транзистора (особенно емкости коллектор-эмиттер) вызывает изменения частоты генератора и, таким образом, влияет на стабильность частоты.

6. Паразитная емкость

   Паразитные емкости также влияют на частую стабильность генератора. Влияние изменений межэлементных емкостей можно нейтрализовать, подключив к соответствующим элементам дополнительный конденсатор. Однако трудно избежать влияния паразитных емкостей.

Осцилляторы — Как работает синтезатор

Аналоговые генераторы

Генераторы с управлением напряжением

(обычно называемые ГУН) используются в синтезаторах для преобразования сигнала постоянного тока от источника питания в сигнал переменного тока, где сигнал затем колеблется с определенной частотой, генерируя звук.Частоту ГУН можно регулировать с помощью модуляции входного напряжения или тока. Многие синтезаторы имеют более одного генератора. Чтобы предотвратить проблемы с фазированием выходного сигнала, эти генераторы используются в контурах фазовой автоподстройки частоты, где частота одного генератора синхронизируется с частотой другого. В схеме генератора резисторного конденсатора более высокие входные напряжения увеличивают скорость заряда обкладок конденсатора, уменьшая время, необходимое для одного полного колебания. Петли обратной связи создаются путем направления выходного сигнала обратно на вход усилителя, что обычно приводит к аналоговым искажениям, предпочитаемым энтузиастами синтезатора.Цепи RC-генератора способны генерировать частоты в диапазоне человеческого слуха и поэтому широко используются. Формы сигналов, такие как треугольник, синусоида и прямоугольные волны, генерируются в зависимости от различных типов транзисторов, операционных усилителей, резисторов и конденсаторов, используемых в цепи генератора. VCO по своей природе нестабильны и неточны. Хотя ГУН не может быть точно настроен, они предпочитают звучать «теплее» и «естественнее», чем цифровые генераторы.

---

Цифровые генераторы

Цифровые генераторы — это электронные колебательные сигналы, генерируемые посредством цифровой обработки сигналов.DSP использует математическое моделирование входного сигнала для генерации идеальной формы сигнала без ошибок. Информация для аналогового сигнала дискретизируется для представления потока единиц и нулей. Проблема с цифровыми генераторами более низкого качества заключается в том, что результирующая дискретизированная форма волны может привести к пошаговой схеме, в отличие от гладкой природы аналогового сигнала. Вот почему звуковые файлы с цифровым преобразованием, такие как .mp3, звучат хуже при более низкой частоте дискретизации. Исходный аналоговый сигнал был дискретизирован со скоростью, которая намного ниже в секунду, что привело к слышимым скачкам в дискретизированной форме волны.Однако синтезаторы более высокого качества имеют гораздо более высокую частоту дискретизации. Это приводит к гладкой и точной форме волны, которая может вести себя как предсказуемо, так и непредсказуемо, как хотелось бы, в зависимости от объема задействованного математического моделирования. Свобода математического моделирования дискретизированной формы волны открывает для производителя гораздо больше возможностей с точки зрения генерации звука. Цифровые генераторы намного надежнее, чем ГУН, потому что генераторы не генерируются физическими компонентами, где физические компоненты часто могут выходить из строя со временем.Многие энтузиасты считают, что цифровые генераторы никогда не смогут по-настоящему имитировать аналоговый сигнал.

---

Как построить схему генератора | Как попасть в Wiki

---

В этом руководстве кратко описаны различные схемы генератора.

Генераторы на основе индуктора-конденсатора.

Генератор Колпитса

Упрощенная версия формулы следующая:

Осциллятор Хартли

Плюсы:

• Частота изменяется с помощью переменного конденсатора

• Выходная амплитуда остается постоянной во всем диапазоне частот

• Коэффициент обратной связи индуктивности с ответвлениями остается

Минусы:

• Не подходит для чистой синусоиды

Осциллятор Клаппа

Осциллятор Армстронга

на основе схемы регенеративного приемника

Блокирующий осциллятор

Использует любой операционный усилитель и сдвигает фазу обратной связи.Приступить к работе очень просто.

Полные уравнения

Критерии колебаний:

Упрощенные уравнения

Чтобы использовать эти уравнения и

на цифровом языке: нестабильный мультивибратор

Мультивибратор

Схема имеет два состояния:

Состояние 1 ‘:

• Q1 включен
• Коллектор Q1 при 0В
• Тестовая зарядка C1 через R2 (и Q1)
• Напряжение на базе Q2 — это напряжение на C1.Первоначально он низкий, но увеличивается по мере зарядки C1.
• Q2 выключен (при базовом напряжении <0,6 В)
• C2 разряжается через R3 и R4
• Высокое выходное напряжение (хотя и немного ниже, чем напряжение питания из-за тока разряда C2 через R4)

• Это состояние является самоподдерживающимся до тех пор, пока напряжение на базе Q2 не достигнет 0,6 В, после чего Q2 включится, и схема переходит в следующее состояние.

Состояние 2

• Q2 включен
• Коллектор Q2 (выходное напряжение) идет с + V на 0V
• Это ступенчатое изменение на C2 вызывает отрицательный импульс на базе Q1, который быстро его выключает.
• Q1 выключен, его коллектор поднимается примерно до + V.
• C1 разряжается через R1 и R2
• Зарядка C2 через R3 от -V до 0 В до +0,6 В (это можно рассматривать как разряд, а не заряд)
• Напряжение на базе Q1 — это напряжение на C2. Первоначально он низкий, но увеличивается по мере зарядки C2.

• Это состояние является самоподдерживающимся, пока напряжение на базе Q1 не достигнет 0,6 В, после чего Q1 включится, и схема вернется в состояние 1.

Первоначальное включение

При первом включении схемы ни один транзистор не включается. Однако это означает, что на этом этапе оба они будут иметь высокое базовое напряжение и, следовательно, склонность к включению, а неизбежная небольшая асимметрия будет означать, что один из транзисторов будет включаться первым. Это быстро переведет схему в одно из вышеуказанных состояний, и возникнут колебания.

Период колебания

Грубо говоря, длительность состояния 1 (высокий выход) будет связана с постоянной времени R2.C1, поскольку это зависит от заряда C1, а продолжительность состояния 2 (низкий выход) будет связана с постоянной времени R3.C2, поскольку это зависит от заряда C2 — и эти постоянные времени не обязательно должны быть одинаковыми, поэтому может быть достигнут пользовательский рабочий цикл.

Однако продолжительность каждого состояния также зависит от начального состояния заряда рассматриваемого конденсатора, а это, в свою очередь, будет зависеть от величины разряда во время предыдущего состояния, которое также будет зависеть от резисторов, используемых во время разряда ( R1 и R4), а также от продолжительности предыдущего состояния, и т. Д. .В результате при первом включении этот период будет довольно продолжительным, поскольку конденсаторы изначально полностью разряжены, но этот период быстро сократится и стабилизируется.

Период также будет зависеть от тока, потребляемого на выходе.

Из-за всех этих неточностей на практике обычно используются более сложные микросхемы таймера, как описано выше.

Кольцевой генератор инверторный

Требуется нечетное количество инверторов. Использование минимального количества каскадов в генераторе позволяет достичь максимальных частот, однако это будет чувствительно к колебаниям напряжения.За счет использования большего количества каскадов шум из-за колебаний напряжения сводится к минимуму. Частота неточная из-за различий во времени перехода. Это компенсируется контролем тока, проходящего через транзисторы. Это также позволяет сделать его генератором, управляемым напряжением (ГУН).

Кристаллический осциллятор CMOS

Инвертор Шмитта Осциллятор

Это может быть построено из микросхемы TTL серий 7414, 74ls14 … или из серии 4000 cmos (например.г.:4093).

Может использоваться вместо других генераторов.

Т = 1,7 * RC

Стабильный RC-генератор

Это, вероятно, самый распространенный генератор для любителей электроники, потому что это обычная микросхема, и она хорошо задокументирована.

• широкополосные усилители
• буферные усилители
• кварцевые генераторы
• излучатель дегенерации
• осциллятор хартли
• отрицательный отзыв
• Генераторы, управляемые напряжением
• дрейф генератора
• Осциллятор Армстронга
• Мультивибратор нестабильный
• Блокирующий осциллятор
• Генератор Клаппа
• Генератор Колпитца
• Кварцевый генератор
• Электронный генератор
• Генератор Хартли
• Осциллятор релаксации
• Цепь RLC
• Генератор Вакара
• Генератор Ройера
• OCXO (сокращение от Oven Controlled X-tal (Crystal) Oscillator) — это метод, используемый для предотвращения изменений температуры, которые влияют на резонансную частоту пьезоэлектрического кристалла.

В электронике генератор — это схема, которая генерирует сигнал определенной частоты. Вы можете сделать простой генератор с катушкой индуктивности и конденсатором (две параллельные пластины). Схема будет попеременно накапливать энергию в конденсаторах (электрическая энергия) и в индукторе (магнитная энергия). Электроны, выходящие из одной пластины, проходят через индуктор. Когда заряд на пластинах становится постоянным, ток умирает. Падение тока создает в катушке индуктивности электродвижущую силу, которая заставляет электроны двигаться в том же направлении, заряжая, таким образом, другую пластину конденсатора.Вам понадобиться:

• 2 рулона Saran Wrap
• Рулон алюминиевой фольги
• 2 неизолированных провода
• Тонкий изолированный медный провод
• Картонная трубка
• Батарея

Шаг 1. Создайте конденсатор следующим образом, если у вас его нет удобно. Разверните два рулона саранской пленки на несколько футов. Поместите несколько квадратных футов алюминиевой фольги на каждую развернутую область, чтобы обертка Saran выходила дальше (покрывала большую площадь), чем алюминиевые листы. Это дополнительное удлинение обеспечит электрическую изоляцию между «пластинами», когда два листа Saran Wrap и алюминий снова скатываются вместе.Теперь отрежьте пленку Saran Wrap на краю одного из рулонов Saran Wrap и поместите только что отрезанный бутерброд Saran Wrap с алюминием прямо на другой сэндвич Saran Wrap с алюминием. Это делает бутерброд Saran-Wrap-foil-Saran-Wrap-foil. Нижний слой саранской пленки все еще связан с рулоном саранской пленки. Вставьте два оголенных провода в сэндвич разными слоями, чтобы они соприкасались с двумя алюминиевыми листами. Затем сверните все это в рулон Saran Wrap, который все еще прикреплен к нижнему слою Saran Wrap.Слой Saran Wrap между двумя слоями фольги удерживает их изолированными друг от друга, как воздух в обычном конденсаторе.
Шаг 2: Приклейте провода конденсатора к противоположным концам батареи изолентой.
