Путевые дроссель-трансформаторы

Путевые дроссель-трансформаторы (ДТ) предназначены для рельсовых цепей переменного тока с кодовым питанием на электрифицированных участках дорог. Они обеспечивают пропуск обратного тягового тока в обход изолирующих стыков к тяговой подстанции. Одновременно они служат трансформаторами для подачи в рельсовую цепь переменного сигнального тока на ее питающем конце и приема тока с рельсов на релейном конце.

Дроссель-трансформатор (рис. 184) представляет собой реактивную катушку с сердечником, имеющую малое омическое и относительно большое индуктивное сопротивление. Он состоит из сердечника 5 и ярма 4, собранных из листовой трансформаторной стали; на сердечнике насажены основная 3 и дополнительная 6 обмотки. Дополнительная обмотка расположена сверху основной обмотки. Сердечник с обмотками заключен в металлический корпус 1 с крышкой 2. В корпус заливают трансформаторное масло до красной черты.

У дроссель-трансформаторов, устанавливаемых на участках с электротягой постоянного тока, между сердечником и ярмом в магнитной цепи имеется воздушный зазор шириной I-3 мм, который служит для стабилизации электрического сопротивления дросселя переменному току рельсовой цепи при подмагничивающем действии постоянного тягового тока.

У дроссель-трансформаторов, применяемых на участках с электротягой переменного тока, магнитная цепь не имеет воздушного зазора и состоит из замкнутого сердечника.

Рис . 185. Схема включения дроссель-трансформатора в рельсовую цепь

Основная обмотка дроссель-трансформатора имеет три вывода: два крайних и один — от средней точки обмотки (рис. 185). Крайние выводы основной обмотки подсоединяют к рельсам, а средний — соединяют со средним выводом второго дроссель-трансформатора смежной рельсовой цепи перемычкой, по которой тяговый ток проходит из одного изолирующего участка в другой. Дополнительную обмотку выводят в кабельную муфту на корпусе дроссель-трансформатора и через кабель подключают к приборам рельсовой цепи.

Дроссель-трансформаторы типов ДТ-0,2 и ДТ-0,6 применяют для участков дорог, оборудованных автоблокировкой на переменном токе при электротяге на постоянном токе. Дроссель-трансформаторы типов ДТ-0,2-500 и ДТ-0,6-500 рассчитаны на пропуск номинального (длительного) тягового тока 500 А через каждую секцию основной обмотки. Средний вывод обмотки рассчитан на 1000 А.

Дроссель-трансформаторы типов ДТ-0,2-1000 и ДТ-0,6-1000 рассчитаны на номинальный (длительный) тяговый ток 1000 А через каждую секцию основной обмотки. Средний вывод обмотки рассчитан на 2000 А.

Дроссель-трансформатор типа ДТ-0,6 с коэффициентом трансформации п = 15 всегда устанавливают на питающем конце рельсовой цепи, у него дополнительная обмотка не секционирована и имеет два вывода (рис. 186, а).

Дроссель-трансформатор типа ДТ-0,2 имеет переменный коэффициент трансформации. Его применяют на релейном и питающем концах рельсовых цепей частотой 50 Гц и длиной до 1500 м с двухэлементными путевыми реле типа ДСШ и на релейном конце кодовых рельсовых цепей длиной до 2600 м. Дополнительная обмотка (рис. 186, б) секционирована и имеет пять выводов. Необходимый коэффициент трансформации подбирают включением соответствующих секций дополнительной обмотки. На выводах 1 и 2 п — 13, на выводах 2 и 4 — п — 17, на выводах 1 и 4 — п 30 и на выводах 0 и 4 — п = 40.

На участках с электротягой переменного тока частотой 50 Гц на питающем и релейном концах рельсовой цепи устанавливают дроссель-трансформаторы типов ДТ-1-150 или 2ДТ-1-150 (соответственно рис. 186, в и г). Крайние выводы основной обмотки дроссель-трансформатора типа ДТ-1-150 рассчитаны на ток 150 А, а средний — на 300 А. Дроссель-трансформаторы типа ДТ-1-150 выпускают для рельсовых цепей переменного тока частотой 25 Гц одиночной и сдвоенной установки, у дроссель-трансформатора ДТ-1-150 п = 3. Дроссель-трансформатор сдвоенной установки типа 2ДТ-1-150 совмещает в одном корпусе два дроссель-трансформатора и имеет те же элект-

Рис. 186. Схемы включения обмоток дроссель-трансформаторов различных типов

рические характеристики, что и дроссель-трансформатор типа ДТ-1-150.

На станциях стыкования рельсовые цепи работают в особых условиях, подвергаясь воздействию постоянного и переменного тяговых токов. На таких станциях устанавливают дроссель-трансформаторы типов ДТ-0,6-500С с коэффициентом трансформации п ~ 3.

Дроссель-трансформатор типа ДТМ-0,17-1000 (рис. 186, д) предназначен для линий метрополитена, оборудованных автоблокировкой на переменном токе и электротягой на постоянном токе. Дроссель-трансформатор рассчитан на пропуск номинального тягового тока 1000 А через каждую секцию основной обмотки, его коэффициент трансформации п — 40.

Во время работы с путевыми дроссель-трансформаторами необходимо строго выполнять основные правила по технике безопасности. Необходимо, чтобы работающий был в диэлектрических перчатках или пользовался инструментом с изолирующими ручками. Перед сменой дроссельной перемычки следует установить временную перемычку из медного провода и плотно закрепить ее одним концом на подошве рельса струбциной, а другим концом — на выводе дроссель-трансформатора специальным зажимом.

Работать с путевым дроссель-трансформатором, к которому присоединен отсасывающий фидер электротяги, можно только в присутствии и под наблюдением работников участка электроснабжения. При выполнении работ запрещается разрывать цепь сетевой обмотки изолирующих трансформаторов рельсовых цепей без предваритель ного отключения или замыкания накоротко обмотки (специальной перемычкой под гайки), соединенной с дроссель-трансформатором-Не разрешается отключать от рельса хотя бы одну перемычку дроссель-трансформатора без предварительного соединения обоих рельсов со средней точкой дроссель-трансформатора соседней рельсовой цепи, а также отключать среднюю точку ДТ или нарушать иным способом цепь протекания по рельсам тягового тока.

⇐Трансформаторы железнодорожной автоматики и телемеханики | Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта | Асинхронные электродвигатели⇒

Защита от короткого замыкания тросовых перемычек и выводов дроссель-трансформаторов

• Для увеличения кликните по изображениям:

Дроссель-трансформатор — основной напольный элемент рельсовой цепи (РЦ) с электрической тягой, пропускающий обратный тяговый ток в смежные РЦ в обход изолирующих стыков.

Кроме того, через дополнительную сигнальную обмотку дроссель-трансформатора осуществляется подключение к рельсам устройств СЦБ, контролирующих свободность-занятость ж/д путей.

В большом количестве подобные дроссель-трансформаторы всё ещё можно увидеть на обочинах земляного полотна перегонов и в междупутьях на станциях.

Главная проблема при эксплуатации путевых дроссель-трансформаторов — замыкание выводов или тросовых перемычек между собой. При коротком замыкании выводов и/или перемычек нарушается нормальная работа РЦ, и на табло дежурного по станции отображается ложная занятость ж/д пути. В лучшем случае сбивается график поездного движения. Худшее развитие событий, например, при ложной свободности, чревато сходом вагонов, крушениями составов…

Подобная проблема была особенно характерна для дроссель-трансформаторов I модификации — 1ДТ, 2ДТ, ДТМ. Причина — все выводы данных дроссельных трансформаторов расположены с одной стороны и близко друг к другу.

Любой посторонний токопроводящий предмет, выброшенный из окна пассажирского вагона, например, проволока или металлическая банка, может повлечь за собой перемыкание выводов. В этом случае максимальная защита от короткого замыкания — расшивка перемычек на деревянные бруски и покрытие контактных выводов краской. Помимо этого, электромеханики СЦБ дополнительно устанавливают на выводы дроссель-трансформаторов самодельные изолирующие приспособления.

В конце концов производители пошли на встречу эксплуатационникам и решили раз и навсегда снять с повестки дня многолетнюю проблему при коротком замыкании выводов — изменили конструкцию дроссельных трансформаторов.

Первый усовершенствованный путевой прибор ДТ-1МГ имеет контактные выводы по противоположным сторонам. Электромеханики и электромонтёры СЦБ в шутку называют такой дроссельный трансформатор “черепашкой”.

Теперь вся защита от короткого замыкания состоит в том, чтобы аккуратно и надёжно закрепить тросовые перемычки по всей их длине на деревянные бруски.

Однако описанные способы защиты тросовых перемычек и выводов дроссель-трансформаторов потихоньку отмирают. Ввиду повсеместного перехода на железобетонные шпалы, возникают сложности при текущем обслуживании таких путей. Бруски, на которые расшиваются тросовые перемычки, перекрывают шпальные ящики. Для подбивки пути шпальные ящики приходится временно демонтировать.

Кроме того, средний срок службы деревянных брусков — 2-3 года,
т. е., их необходимо регулярно менять. В этой связи на железных дорогах РФ всё чаще внедряются более безопасные и менее трудозатратные методы крепления дроссельных перемычек.

Где купить перемычки любого типа, в том числе дроссельные и междроссельные? На самых выгодных условиях — только у нас, в СЦБ Сервис. Отгрузка любой продукции ж/д автоматики и телемеханики во все регионы РФ и стран СНГ осуществляется как из Санкт-Петербурга, так и из Москвы. Чтобы купить перемычки или заказать другие устройства СЦБ, свяжитесь с нами наиболее удобным для вас образом, либо просто положите нужный товар в корзину на соответствующих страницах Каталога.

Вернуться в «Статьи»

Дроссель трансформатор переменного тока

Как известно, дросселем называется катушка индуктивности, которую включают в электрическую цепь последовательно с нагрузкой для устранения (подавления) переменной составляющей тока в цепи. Дроссели обладают высоким сопротивлением переменному току и малым сопротивлением постоянному току.

Подобно трансформаторам, дроссели могут быть выполнены на магнитопроводах различной конструкции. Наилучшие показатели имеют дроссели тороидальной конструкции. Это связано с тем, что такие дроссели имеют лишь один воздушный зазор, в то время как дроссели любой другой конструкции — не менее двух воздушных зазоров. Наличие воздушного зазора обеспечивает необходимую линейность характеристики дросселя, но зазор также является причиной дополнительных потерь в стали магнитопровода. Следовательно, дроссель с одним воздушным зазором имеет меньшие потери, чем дроссель с двумя и более зазорами.

Кроме того, тороидальный дроссель имеет меньшие габариты и массу в сравнении с дросселями иных конструкций, следовательно — и меньшую стоимость, меньшие поля рассеяния.

Основными параметрами дросселя являются индуктивность L и наибольшее действующее значение переменного тока I. Именно эти два параметра определяют массогабаритные показатели дросселя. Для всех дросселей температура перегрева (то есть превышение температуры дросселя над температурой окружающей среды) не превышает 60 градусов.

Тульский завод трансформаторов выпускает тороидальные дроссели, основные параметры которых указаны в табл. 1.

Табл. 1. Основные параметры дросселей переменного тока при частоте 50 Гц

/tr>

Типономинал дросселя	Индуктив- ность при номинальном токе, Гн	Номинальный рабочий ток (действующее значение) ,А	Падение переменного напряжения при номинальном токе и частоте 50 Гц,В	Сопротивление обмотки постоянному току,Ом	Габаритная (типовая) реактивная мощность, ВАр	Габаритные размеры (диаметр x высота) ,мм	Масса дросселя, не более, кг
ОСМ Д1-0,5-0,8	0,5	0,80	125	14	100	110×40	0,80
ОСМ Д1-0,2-1,25	0,2	1,25	80	5,7
ОСМ Д1-0,08-2,0	0,08	2,00	50	2,3
ОСМ Д1-0,0315-3,15	0,0315	3,15	32	0,9
ОСМ Д1-0,0125-5,0	0,0125	5,0	20	0,4
ОСМ Д1-0,005-8,0	0,005	8,0	12,5	0,2
ОСМ Д2-0,500-1,0	0,5	1,0	160	11	160	110×50	1,1
ОСМ Д2-0,2-1,6	0,2	1,60	100	4,3
ОСМ Д2-0,08-2,5	0,08	2,5	63	1,8
ОСМ Д2-0,0315-4,0	0,0315	4,0	40	0,7
ОСМ Д2-0,0125-6,3	0,0125	10,0	25	0,3
ОСМ Д2-0,005-10,0	0,005	10	16	0,1
ОСМ Д3-0,5-1,25	0,5	1,25	200	9,1	250	130×50	1,9
ОСМ Д3-0,2-2,0	0,2	2,00	125	3,6
ОСМ Д3-0,08-3,15	0,08	3,15	80	1,4
ОСМ Д3-0,0315-5,0	0,0315	5,0	50	0,6
ОСМ Д3-0,0125-8,0	0,0125	8,0	32	0,3
ОСМ Д3-0,005-12,5	0,005	12,5	20	0,1
ОСМ Д4-0,5-1,6	0,5	1,60	250	6,6	400	125×60	2,5
ОСМ Д4-0,2-2,5	0,2	2,5	160	2,7
ОСМ Д4-0,08-4,0	0,08	4,0	100	1,1
ОСМ Д4-0,0315-6,3	0,0315	6,3	63	0,5
ОСМ Д4-0,0125-10,0	0,0125	10,0	40	0,2
ОСМ Д4-0,005-16,0	0,005	16,0	25	0,1
ОСМ Д5-0,500-2,0	0,5	2,00	315	5	630	140×65	3,5
ОСМ Д5-0,2-3,15	0,2	3,15	200	2
ОСМ Д5-0,08-5,0	0,08	5,0	125	0,8
ОСМ Д5-0,0315-8,0	0,0315	8,0	80	0,3
ОСМ Д5-0,0125-12,5	0,0125	12,5	50	0,15
ОСМ Д5-0,005-20,0	0,005	20,0	32	0,05
ОСМ Д6-0,5-2,5	0,5	2,5	400	4,1	1000	135×85	5,1
ОСМ Д6-0,2-4,0	0,2	4,0	250	1,6
ОСМ Д6-0,08-6,3	0,08	6,3	160	0,64
ОСМ Д6-0,0315-10,0	0,0315	10,0	100	0,25
ОСМ Д6-0,0125-16,0	0,0125	16,0	63	0,1
ОСМ Д6-0,005-25,0	0,005	25,0	40	0,04
ОСМ Д7-0,5-3,15	0,5	3,15	500	2,3	1600	160×90	7,4
ОСМ Д7-0,2-5,0	0,2	5,0	315	1,2
ОСМ Д7-0,08-8,0	0,08	8,0	200	0,5
ОСМ Д7-0,0315-12,5	0,0315	12,5	125	0,2
ОСМ Д7-0,0125-20,0	0,0125	20	80	0,08
ОСМ Д7-0,005-32,0	0,005	32	50	0,03
ОСМ Д8-0,5-4,0	0,5	4,0	630	2,3	2500	180×110	11,5
ОСМ Д8-0,2-6,3	0,2	6,3	400	0,95
ОСМ Д8-0,08-10,0	0,08	10,0	250	0,37
ОСМ Д8-0,0315-16,0	0,0315	16,0	160	0,15
ОСМ Д8-0,0125-25,0	0,0125	25,0	100	0,06
ОСМ Д8-0,005-40,0	0,005	40,0	63	0,025
ОСМ Д9-0,5-5,0	0,5	5,0	800	1,8	4000	210×110	16,5
ОСМ Д9-0,2-5,0	0,2	5,0	500	0,7
ОСМ Д9-0,08-12,5	0,08	12,5	315	0,28
ОСМ Д9-0,0315-20,0	0,0315	20,0	200	0,11
ОСМ Д9-0,0125-31,5	0,0125	31,5	125	0,04
ОСМ Д9-0,005-50,0	0,005	50,0	80	0,018
ОСМ Д10-0,2-10,0	0,2	10,0	630	0,53	6300	270×110	26,0
ОСМ Д10-0,08-16,0	0,08	16,0	400	0,21
ОСМ Д10-0,0315-25,0	0,0315	25,0	250	0,085
ОСМ Д10-0,0125-40,0	0,0125	40,00	160	0,033
ОСМ Д10-0,005-63,0	0,005	63,0	100	0,13
ОСМ Д10-0,002-100,0	0,002	100,0	63	0,0055
ОСМ Д11-0,2-12,5	0,2	12,5	800	0,34	10000	270×150	40,0
ОСМ Д11-0,08-20,0	0,08	20,0	500	0,15
ОСМ Д11-0,0315-31,5	0,0315	31,5	315	0,06
ОСМ Д11-0,0125-50,0	0,0125	50,0	200	0,024
ОСМ Д11-0,005-80,0	0,005	80,0	125	0,009
ОСМ Д11-0,002-125,0	0,002	125,0	80	0,004

Типономинал дросселя состоит из буквенной части и цифровой части. Буквы ОСМ Д обозначают «однофазный сухой многоцелевой дроссель». Следующая цифра обозначает порядковый номер типономинала дросселя. В таблице все типономиналы объединены в 11 групп, каждая из которых характеризуется мощностью, габаритами и массой. Второе число в обозначении выражает индуктивность дросселя в Гн (генри), а третье число — номинальный рабочий ток дросселя (действующее значение) в амперах. Пример расшифровки условного обозначения. Типономинал ОСМ Д5-0,500-2,0 означает: однофазный сухой многоцелевой дроссель, типономинал №5, индуктивность 0,5 Гн, номинальный рабочий ток 2,0 А.

Типовая реактивная мощность дросселя — это произведение номинального рабочего тока и падения переменного напряжения на обмотке дросселя. Величина габаритной мощности (она измеряется в Вар`ах — вольт-ампер реактивный) зависит целиком и полностью от значений тока и индуктивности дросселя и характеризует массогабаритные показатели дросселя. Совокупность дросселей одной типовой мощности называют типоразмером.

Допустимые сочетания индуктивности и тока установлены государственным стандартом ГОСТ 17597-78. В соответствии с этим стандартом рекомендуемые значения индуктивностей следует выбирать кратными числам 315, 500, 800, 1250, 2000, а номинальные значения тока должны быть кратны числам 125, 250, 500, 1000. В табл.1 указаны шесть типономиналов для каждого типоразмера: первый типономинал имеет наибольшую индуктивность и наименьший рабочий ток среди дросселей данного типоразмера, а второй типоминал — наименьшую индуктивность и наибольший рабочий ток. При заказе дросселя с величинами индуктивности и тока, лежащими в промежутке между указанными значениями, следует выбирать значения этих параметров исходя из рекомендованных выше значений, при этом следует вычислить типовую мощность и выбрать ближайшее значение из табл. 1. Типовая мощность может быть вычислена по следующей приближенной формуле:

При этом предполагается, что частота тока, протекающего через дроссель, составляет 50 Гц. При другой частоте мощность также будет другая. Индуктивность и номинальный ток от частоты не зависят. Однако с ростом частоты увеличиваются потери в магнитопроводе, и температура перегрева дросселя возрастает.

Дроссель может быть изготовлен с двумя одинаковыми обмотками, которые могут использоваться независимо либо соединяться последовательно или параллельно. При последовательном соединении обмоток индуктивность увеличивается в 4 раза, при параллельном соединении индуктивность не изменяется, но увеличивается суммарный номинальный ток. При любом виде соединения обмоток типовая мощность дросселя остается неизменной.

Все дроссели пропитываются электротехническим лаком.

При заказе дросселя следует заполнить Как заказать.

Устройство дроссель-трансформатора

Дроссель-трансформатор — прибор, обеспечивающий прохождение тягового тока в обход изолирующего стыка.

Устройство ДТ представляет собой Ш-образный сердечник с ярмом, изготовленные из электротехнической стали. Основная и дополнительная обмотки располагаются на среднем стержне сердечника. Вся конструкция помещёна в чугунный корпус, заполненный трансформаторным маслом и закрытый крышкой. На крышке имеются пробки, через которые осуществляется контроль уровня масла.

В устройстве ДТ для участков с электротягой постоянного тока между ярмом и сердечником предусмотрена гетинаксовая пластина, обеспечивающая немагнитный (воздушный) зазор в магнитной цепи ДТ.

Основная обмотка (ОО) рассчитана на прохождение тягового тока и имеет 3 вывода, 2 из которых (крайние) подключаются к рельсовым линиям. Средний вывод подключается к среднему же выводу ДТ смежной РЦ.

Дополнительные обмотки (ДО) ДТ обеспечивают подключение приборов релейного и питающего концов РЦ. А так как эти приборы соединены с рельсовой линией индуктивно, снижается воздействие на работу РЦ постоянной составляющей тягового тока. Как правило, число витков в дополнительных обмотках больше количества витков в основных обмотках.

Дроссель-трансформатор: принцип работы

Дроссель-трансформаторы — согласующие трансформаторы, что обеспечивает независимость работы рельсовой цепи от величины сопротивления соединительных проводов. Это особенно ценно при длинных РЦ.

Принцип работы ДТ заключается в следующем: часть тягового тока Iт1, проходя по одному из рельсов, оказывается в одной полуобмотке ДТ. В это время другая часть тягового тока Iт2 течёт через вторую полуобмотку ДТ. Через перемычку суммарный ток Iт1+ Iт2 попадает в среднюю точку ОО смежного ДТ и, разделившись на 2 части, проходит по рельсовым нитям соседней РЦ.

Создаваемые токами, протекающими в полуобмотках, потоки направлены в разные стороны. По этой причине при Iт1= Iт2 разностный поток в сердечнике ДТ=0. В результате в ДО тяговый ток не наводит электродвижущую силу (ЭДС).

Сигнальный ток от источника питания рельсовой цепи попадает в обмотку реле так: ДО ДТ на питающем конце обтекается сигнальным переменным током. Это создаёт в сердечнике переменный магнитный поток, под воздействием которого в ОО индуктируется переменная ЭДС.

Это, в свою очередь, приводит к возникновению в рельсовой линии сигнального тока Iс, который, проходя через ОО релейного ДТ, индуктирует в его ДО ЭДС. Под действием этой силы происходит срабатывание путевого реле И (в приведённой схеме РЦ — импульсное реле переменного тока). При этом сам ДТ на питающем конце РЦ выполняет роль понижающего, а на релейном — повышающего (токи Iс и Iт должны быть разными по частоте).

Путевой дроссель-трансформатор – это агрегат, пропускающий ток тяги, обходя изолирующий стык. Устройство напоминает катушку индуктивности, отличающуюся конструкцией, принципом функционирования, техническими характеристиками, методикой расчёта, предназначением и областью применения. Дроссельный трансформатор подразделяется на виды в зависимости от частотности и функций.

Конструкция и принцип работы

Устройство ДТ выглядит, как сердечник формы Ш со стальным остовом. Расположение главной и второстепенной обмотки – средний стержень сердечника. Все составляющие механизма погружены в корпус из чугуна. Он в свою очередь наполнен маслом трансформатора и закрыт крышкой. Уровень масляной жидкости контролируется через пробки, находящиеся на крышке. Конструкция имеет защиту от:

• проникновения внутрь ДП лицами, которым не положено вмешиваться в работу прибора;
• размещения на выводах главной обмотки ненужных предметов;
• возможности повреждения корпуса.

В данном приборе находится пластина из гетинакса, расположенная посередине сердечника и остова. С её помощью происходит обеспечение воздушного зазора в магнитной цепи ДТ. Главная обмотка необходима для пропускания тягового тока. Она обладает 3 выводами. К линиям рельс присоединяются 2 из них, расположенные по краям, а оставшийся по середине – к среднему выводу дроссельного трансформатора смежной РЦ.

За включение приборов релейного и питающего концов РЦ отвечают дополнительные обмотки. Из-за индуктивного соединения приборов с рельсовой линией на работу РЦ меньше влияет константная составная часть тягового тока.

Дроссель-трансформатор на постоянном токе функционирует, согласно принципу самоиндукции катушки. Это происходит следующим образом:

1. Часть тягового тока попадает на одну полуобмотку ДТ, перемещаясь по одной рельсе.
2. Остальной ток идёт на вторую полуобмотку ДТ.
3. Суммарный ток всех этих частей попадает через перемычку в среднюю точку ОО смежного ДТ. Поделившись надвое, он направляется по нитям рельс соседней РЦ.

Прибор может выдерживать диапазоны колебаний от низких до высоких. Первые могут быть от 20 Гц до 20 кГц. Средние значения составляют 20-100 кГц, а высокие – более 100 кГц. Конструкция дросселей высокой частотности совсем не похожа на конструкции ДТ низкой и средней частотности.

Назначение и область применения устройства

Дроссельный трансформатор используется в области электротехники. Он предназначен для установки на ЖД пути, оснащённые автоматической блокировкой переменного и электротягой постоянного тока. Подобное оборудование используют, чтобы стыковать системы электрической тяги. Также дроссели внедряют в трамваи, поезда метро и современные скоростные дрезины.

Их составляющие специально созданы для суровых условий окружающей среды, возникающих при эксплуатации на ЖД транспорте.

Если рассматривать устройство по назначению, то оно делится на следующие виды:

1. Дроссели, совершающие работу на вторичных импульсных источниках питания. В самом начале происходит накапливание катушкой энергии от первоначального источника. Это осуществляется в собственном магнитом поле. После этого энергия возвращается в нагрузку.
2. ДТ для запускания двигателей. Здесь устройство выступает в качестве ограничителя токов, отвечающих за пуск и тормоз. Дроссельная конструкция для приводов отличается мощностью не больше 30 кВт, схожа с 3-фазным трансформатором.
3. ДТ насыщения. Его используют в стабилизаторах напряжения и ферромагнитных преобразователях. Ещё такой ДТ применяется в магнитных усилителях. Там из-за подмагничивания происходит смена индуктивной резистентности сердечником.
4. ДТ для сглаживания. Подобным прибором убирают пульсации выпрямленного тока, если нет конденсаторов в ламповых усилителях.

Помимо прочего, аналогичные устройства распространены в сварке, в блокировочных, сигнализационных и совмещенных централизованных системах.

Основные технические характеристики

В характеристиках содержится информация о количестве витков, полном сопротивлении и показатель трансформации главной обмотки и второстепенных. Показатели дросселя-трансформатора ДТ 500:

• количество витков главной обмотки – 7+7;
• количество витков дополнительной обмотки – 1560, 322, 1238;
• полное сопротивление – 0,2-0,22 Ом;
• коэффициент трансформации – 40,23, 17.

Его масса составляет 132 кг, объём масла – 29 л. Может прослужить не больше 30 лет. Согласно правилам, температура сердечника не должна превысить 95 С. Она определяется по температуре верхних слоёв масла.

Разновидности дроссельных трансформаторов

Чаще всего встречаются следующие разновидности дроссельных трансформаторов:

1. Низкочастотный. По внешнему виду он напоминает незамысловатый трансформатор из железа. Единственный отличием от него является сборка с одной обмоткой. Катушка делает так, что при понижении тока в цепи его значение не меняется и остаётся на нужном уровне, а при повышении значение снижается.
2. Высокочастотный. Это электрическое устройство создано, чтобы передавать энергию высокой частоты между 2 цепями и больше электромагнитной индукцией. Оно распространено намного больше. Его катушка навивается на ферритовые и стальные сердечники либо на каркас из пластмассы.

Наличие сердечника в дросселе увеличивает его размеры. Без него он весит намного меньше.

Методика расчета

ДТ рассчитывается по методе нечёткой логики, нейронных сетей, резольвента Ла-Гранджа и другим. Разработаны специальные программы, производящие вычисление параметров устройства за считанные минуты. Основные этапы расчёта:

• ввод требуемых данных для расчёта;
• выдача программой значений кривой намагничивания и корректирование ошибок;
• подсчитывание системой геометрических параметров модели сердечника.

Применив особую формулу, можно своими силами рассчитать воздушный зазор в устройстве. Она выглядит следующим образом L*I²/V. индуктивность обмотки дросселя – это L, а сила постоянного тока на обмотке – это I. Буква V обозначает объём сердечника из железа.

Примеры расчетов

Например, можно рассчитать LO² для сердечника Е42х21х20 (B66329-G1000-X127) с воздушным зазором 2 мм, сделанного из материала N27. Известные следующие параметры сердечника, с которыми придётся работать:

• le = 97 мм;
• Ае = 240 мм²;
• B = 300 мТл;
• Ig = 2 мм.

Для начала необходимо найти краевой коэффициент F по формуле. Она выглядит следующим образом:

В итоге получается 1,42.

После этого нужно приступить к вычислению µe. Это эффективная проницаемость. Она находится по формуле:

Значение будет равно 68.

Теперь потребуется рассчитать AL – коэффициент индуктивного сопротивления. Формула вычисления:

Полученный результат будет равен 208.

Зная все эти данные, можно приступить к расчёту LO². Для этого существует следующая формула:

Доработка блока питания

Иногда возникает потребность получить от стандартного блока питания персонального компьютера(далее БП) кроме имеющихся напряюжений еще и дополнительный выход с напряжением в несколько десятков вольт и невысокой степени стабилизации, например для питания шаговых двигателей. Такое решение оправдано при при разработке опытных экспериментальных ,штучных приборов и устройств на основе PC.Преимуществом такого подхода являются дешевизна, скорость, ну и возможно простота технического решения за счет отказа от необходимости реализации некоторых требований предъявляемых к электронным системам (например гальванической развязки драйверов исполнительных устройств и блоков управления). Для получения требуемых напряжений имеется возможность реализации нескольких вариантов доработки, разной степени сложности, стандартного БП, причем с сохранением всех его исходных функций . При этом необходимо учитывать следующие характеристики питающего устройства:

-количество дополнительных выходов

-полярность напряжений

-мощность, нагрузочная способность, токи

-стабилизация(напряжения, тока), ее характеристики,

-защита от перегрузок

-наличие гальванической развязки

Для того что-бы максимально полно использовать эти возможности предлагаю рассмотреть схему стандартного БП ATX 250 -350 вт .Таких схем достаточно много приведено в интернете. На рис.1 изображены основные узлы необходимые для иллюстрации описания принципа работы устройства

В компьютерных блоках питания, для получения выходных напряжений, используются отдельные вторичные обмотки основного трансформатора.Для каждого из выходов используется своя пара диодов на выходе которых относительно средней точки соответствующей обмотки имеется выпрямленное импульсное напряжение каждого полупериода частоты преобразования. Для выделения постоянной составляющей используется LC цепочка -дроссель и выходной электролитический конденсатор большой емкости для каждого напряжения. Все дроссели намотаны на одном кольцевом сердечнике и поэтому представляют из себя тарнсформатор.Количество витков обмоток этого трансформатора подобрано таким образом что соотношение выходных напряжений остается постоянным (относительно) при изменении нагрузки на разных выходах.Поэтому для системы стабилизации можно использовать одно из напряжений, как правило это +5 вольт, остальные напряжения будут поддерживаться автоматически. Такое решение конечно же снизило точность установки и стабилизации выходных напряжений , но поскольку это не так уж и критично для систем и узлов персонального компьютера, упростило блок питания, и , является вполне оправданным.

Большинство мпульсных блоков питания, по сути своей, не могут работать без нагрузки. Такой режим не предусмотрен при нормальной эусплуатации. Поэтому,если БП не включен в состав какого либо устройства желательно обеспечить нагрузку, хотя бы минимальную, на выходе с напряжением +5 вольт. Для этого можно использовать например небольшую лампочку накаливания на напряжение 6,3 вольта. Ее свечение можно использовать для индикации включенного состояния.

Поскольку нашей целью является получение дополнительных напряжений , лучше всего будет использовать для работы , полностью исправный, рабочий блок питания, и не пытаться вносить в его схему какие либо изменения которые с большой долей вероятности могут нарушить его работу, или совсем выведут его из строя.

Рассмотрим некоторые варианты технических решений которые мы можем использовать.

1.

Амплитудное значение напряжения на выходной обмотке трансформатора превышает выходное напряжение ,как правило, почти в два раза. Оно не стабилизировано и меньше напряжения сети переменного тока в К раз, где К коэффициент трансформации. Для 12ти вольтовой обмотки оно может достигать 20-30 вольт. Получить это напряжение на выходе можно очень просто — для этого потребуется один диод и конденсатор. См рис.2

Достоинство этого решения : -минимальное количество дополнительных деталей

Недостатки -напряжение на выходе трансформатора не синусоидальное, скорость нарастания импульса высокая. Поэтому токи заряда конденсатора протекающие через него и через диоды будут импульсные и будут значительно больше величины среднего тока на этом выходе БП. Эти токи зависят от величины емкости конденсатора и его внутреннего омического и индуктивного сопротивления. В результате на этом выходе не удастся получить,при некотором небольшом уровне пульсаций, выходной ток превышающий несколько сотен миллиампер во избежание выхода из строя выпрямительных диодов. Причем надо учесть что импульсные токи ключевых транзисторов тоже вырастут весьма заметно;

-напряжение не стабилизировано и зависит от напряжения питающей сети. При увеличении общей нагрузки увеличиваются пульсации с частотой 100 (50х2)Гц так как увеличиваются пульсации выпрямленного напряжения на основных конденсаторах БП;

-увеличить мощность,уменьшить токи можно добавив дроссель перед выходной емкостью, но это уменьшит выходное напряжение и увеличит его зависимость от нагрузки.

2.

см.рис.3

Для получения выходных напряжений большой и очень большой величины(до нескольких тысяч вольт) можно использовать дополнительный повышающий трансформатор и двухполупериодную схему выпрямления с диодным мостом или со средней точкой выходной обмотки. К сожалению дополнительный трансформатор, диодный мост, конденсаторы фильтра трудно разместить внутри корпуса блока питания. Если же собрать схему в дополнительном корпусе то для подключения ее основному блоку потребуется всего одна пара проводов.Отсутствие необходимости укладываться в маленькие габариты даст возможность использовать очень простой дополнительный трансформатор с большими индуктивностями рассеяния и маленькой связью между обмотками, что позволит отказаться от дросселя фильтра. Дополнительным бонусом имеем возможность получения большого количества выходов на разные напряжения и гальваническую развязку между ними и остальной схемой.Достоинства и недостатки этого решения те же что и у первого варианта.

3.

Для получения стабилизированного напряжения в районе 40 -60 вольт и большим током нагрузки можно использовать схему с дополнительным трансформатором или схему с умножением напряжения.

Рассмотрим схему с умножением напряжения как более просто реализуемую. см.рис.4 .Два дополнительных конденсатора и четыре диода удается разместить внутри корпуса блока питания.Дроссель представляет из себя дополнительную обмотку 10-15 витков провода которую доматывают на ферритовое кольцо с обмотками имеющихся дросселей.Обычно намотать эту обмотку удается без выпаивания выводов обмоток этого кольца. Диаметр провода этой обмотки можно взять несколько меньше общепринятого так как она будет расположена поверх остальных и будет активно охлаждатьсяю.Если использовать провод в эмалевой изоляции не представляется возможным то следует применить более гибкий провод в неплавящейся изоляции, например типа МГТФ.Дополнительную обмотку нужно подключать к схеме с соблюдением правильного порядка начала и конца намотки .Для этого надо просто посмотреть как подключена обмотка дросселя например 5 вольт. Она может состоять из нескольких парралельных проводов и более заметна. Количество витков дополнительной обмотки определяет степень и характер стабилизации выходного напряжения, а так же величину пульсаций с частотой 100 (50х2)Гц и в идеале должно быть равно количеству витков дросселя на выходе 12 вольт. Изменяя место подключения диодов умножителя можнос ступенчато увеличивать величину выходного напряжения на 5,12,20 вольт.

Именно это решение было реализовано для питания напряжением 48-60вольт коммутаторов компьютерных сетей.Максимальный потребляемый ток 1 ампер. Для доработки использован Switching power supply JNC model 235ATX См рис. Другие выходы БП не задействовались. Амплитуда пульсаций 100Гц при токе нагрузки 1А составила 1,5В.

К сожалению, в отличие от схемы с дополнительным трансформатором, в схеме с умножением напряжения остается проблема больших имульсных токов заряда дополнительных конденсаторов , что влияет на выбор их типа и емкости. В какой то степени с этой проблемой можно справиться если в провод подключенный к общей точке диодов Д1 и Д2 включить дроссель .Но поскольку наличие этой детали снижает выходное напряжение и увеличивает выходное сопротивление этого выхода БП, мы ,нашем случае, от этой детали отказались.

4.

Для получения выходной мощности близкой к максимальной и получения приемлемых параметров надежности и стабилизации выходного напряжения потребуется использование внешнего дополнительного трансформатора и «дроссельного трансформатора. Схема при этом упрощается, поскольку она просто повторяет имеющуюся.В этом случае потребуется только 4 точки (две пары)для подключения внешнего блока к имеющейся схеме. Для получения напряжений

10В 20А (5+5),

17В 8А (12+5),

24В 8А (12+12) см. рис.5

в качестве элементов схемы можно использовать трансформатор, выпрямительные диоды на радиаторе и ферритовое кольцо для «дроссельного трансформатора»(без переделки) из ненужного БП. В этом случае необходимо учесть максимальную мощность (с учетом дополнительной нагрузки) которую можно снять с БП без перегрузки ключевых транзисторов и предусмотреть принудительное охлаждение радиатора дополнительных диодов.

Для получения других напряжений можно использовать тот же трансформатор с перемотанной выходной обмоткой или применить другой ,например кольцевой, магнитопровод.»Дроссельный трансформатор» тоже придется перематывать.

Этот вариант решения, за отсутствием необходимости, не применялся и не макетировался. При попытке его реализации следует,скорее всего, в дроссельном трансформаторе оставить число витков одной из обмоток такое же как было в 5В дросселе а число витков второй обмотки должно быть больше во столько раз во сколько требуемое выходное напряжение превышает 5В. Выбор выпрямительных диодов так же будет определятся этим напряжением и током нагрузки

На этом, видимо, исчерпываются варианты простой доработки компьютерных БП ATX, XT без вмешательства в исходную схему и режимы ее работы.

Proudly powered by Pelican, which takes great advantage of Python.

The theme is by Smashing Magazine, thanks!

АО «Желдоравтоматизация» (ЖДА) — ДТЕ-0,2(0,4)-1500

Дроссель-трансформатор постоянного тока ДТЕ-0,2(0,4)-1500 (дроссель-трансформатор) предназначен для применения в системе сигнализации, централизации и блокировки (СЦБ) железнодорожной автоматики и телемеханики в тяжёлых условиях эксплуатации (движение поездов большой массы, с высокой скоростью и на участках с горным профилем пути).

Дроссель-трансформатор предназначен для установки на участках железных дорог с электрической тягой на постоянном токе и включения в рельсовые цепи при частотах от 50 до 1000 Гц и выше.

На участках железных дорог с рельсовыми цепями тональной частоты возможно дроссельтрансформатор устанавливать без включения дополнительной обмотки.

Основные параметры

Дроссель-трансформатор изготавливается с коэффициентами трансформации 17, 23 и 40 (15, 38).

Сопротивление основной обмотки дроссель-трансформатора постоянному току между выводами (А1-А2) при температуре 20 ‘С не более – 0,55 мОм (0,88 мОм).

Полное сопротивление дроссель-трансформатора переменному току частотой 50 Гц при напряжении 0,5 В на его основной обмотке между выводами (А1-А2) и при отсутствии подмагничивания постоянным током не менее 0,2 Ом и не более 0,22 Ом (не менее 0,38 Ом и не более 0,43 Ом).

Масса дроссель трансформатора – 250 (380) кг
Габаритные размеры – 450*800*550 (450*950*550) мм.

Отличие дроссель-трансформатора ДТЕ-0,2-1500 от дроссель-трансформаторов ДТ-0,2-500(1000).

Дроссель-трансформатор рассчитан для пропуска длительного постоянного тягового тока 1500 А через каждую секцию основной обмотки и 3000 А через средний вывод, а также для работы при отсутствии асимметрии тягового тока (подмагничивания постоянным током), так и при максимальном его значении 400 А.

В процессе эксплуатации разработанного дроссель-трансформатора отпадает необходимость осуществлять контроль уровня и качество охлаждающего масла вследствие того, что дроссельтрансформатор залит диэлектрическим теплопроводным компаундом, предназначенным для охлаждения дроссель-трансформатора и являющийся заменителем масла. Применение компаунда позволило повысить уровень воздействия механических и климатических нагрузок.

Многоступенчатая выпрямительная плата питания постоянного тока с одним напряжением, низкая пульсация, многорежимный Дроссельный фильтр LG292F|Трансформаторы|

Источник питания является основой и гарантией хорошего звука.



Предназначен для обеспечения высококачественного поддерживающего источника питания постоянного тока для одновольтных дискретных компонентов предступенчатых и высокочастотных ОП усилительных цепей. Выход постоянного тока с одним напряжением, двойная катушка, общий режим, многоступенчатая фильтрация, низкая пульсация, LG292F.



220 В Силовой Трансформатор вторичный двойной обмотки двойного напряжения, после двойной мост выпрямления и фильтрации, два соединения постоянного тока соединены параллельно, образуют одно напряжение на выходе.



Роль платы; Преобразует Питание переменного тока от трансформатора питания 220 В коммерческого источника питания в напряжение постоянного тока для использования в электронике, аудио и источнике питания.



Материал: Изысканная FR4 Двухсторонняя доска из стекловолокна, Высококачественная печатная плата толщиной 2 мм, размер платы 113 мм × 70 мм.



220 В 3 Вт силовой трансформатор, ei35x25мм Спецификация Z11 Железный сердечник, бескислородная медь красная медь эмалированная проволочная обмотка, есть анти-помех экранирующий слой, ведущий конец между первичным и вторичным, посылка из железной проволоки завернута медной фольгой, зажим для верховой езды закреплен железными обручами, которые работают тихо. Японский новый оригинальный электрический элемент S1WB60 1A600V выпрямительный мост. Двухкатушечный общий режим дроссельная катушка EI35 Z11 Железный сердечник, плюс Железный медный щит. Есть 4 2200 мкФ/35V электролиза в Японии и 2 с низким уровнем пульсации конденсаторы в Германии 1000UF25VLL. Высота всей платы составляет 40 мм, что подходит для установки тонкого шасси.



Печатная плата передает одно напряжение постоянного тока с током от 50 мА до 250 мА.



Примечание: монтажная плата подключается к нагрузке без регулирования напряжения, и напряжение упадет в соответствии с размером нагрузки, что является нормальным. Выход не может быть короткого замыкания и не может использоваться с тяжелым током и тяжелой нагрузкой.

Звуковые характеристики нерегулируемой линии электропитания: фильтр common mode choke имеет лучшее чувство слуха, чем линия встроенного регулятора напряжения. Звук свободный и естественный, со степенью мягкости и чувством очарования.

  Эи Железный сердечник силовой трансформатор звуковой тенденции: Средняя частота толще и плотнее с точки зрения слуха, высокая частота стройнее, скорость передачи медленнее, чем c-тип, O-type, R-type и другие трансформаторы с железным сердечником. После многослойного метода, сопротивление давлению, детали и разрешение значительно улучшены, и высокочастотное тонкое расширение также очень хорошо. Существует уникальный тон Эи железного сердечника силового трансформатора-успокаивающий и мягкий.



Декларирование: готовая доска будет отличаться из-за партии производства, а параметры марки и модели некоторых компонентов будут немного отличаться. Компоненты, собранные на доске, будут превалировать! Некоторые компоненты на печатной плате разбираются вручную, и готовая плата обычно продается, а продажи не возвращаются. Источник питания не должен быть перенапряжения, перегрузки по току или короткого замыкания во время использования. Сварочные соединения должны быть строго в соответствии с маркировкой на доске. Не спешите включаться после завершения сварки. Тщательно проверьте, чтобы убедиться, что питание включено до работы.

85x55x20мм тороидальный трансформатор ферритовый сердечник 3.3X2.2X0. 8 дюймовый тороидальный ферритовый Дроссельный фильтр ферритовый шарик MnZn PC40,1ea/лот|Трансформаторы|

информация о продукте

Характеристики товара

• Сертификация: RoHS
• Происхождение: Китай
• Количество обмоток: only ferrite
• Номер модели: T85X55X20-1
• Индивидуальное изготовление: Да
• Фаза: only ferrite
• Структура обмотки: Тороидальный
• Применение: Электрический
• Model: Transformer ferrite core
• Part number: T85X55X20
• 3» ID=55mm/2.2» T=20mm/0.8»»> Size: OD=85mm/3.3» ID=55mm/2.2» T=20mm/0.8»
• Material: MnZn PC40

описание продукта

отзывах покупателей ()

Нет обратной связи

Дроссели объяснены

Дроссели объяснены

Общие

«Дроссель» — это общее название катушки индуктивности, которая используется в качестве фильтрующего элемента источника питания. Обычно они представляют собой блоки со стальным сердечником с зазором, похожие по внешнему виду на небольшой трансформатор, но только с двумя выводами, выходящими из корпуса. Ток в катушке индуктивности не может измениться мгновенно; то есть катушки индуктивности имеют тенденцию сопротивляться любому изменению тока. Это свойство делает их удобными для использования в качестве фильтрующих элементов, поскольку они имеют тенденцию «сглаживать» пульсации в форме волны выпрямленного напряжения.

Зачем нужен дроссель? Почему не просто резистор большой серии?

Дроссель используется вместо последовательного резистора, потому что он обеспечивает лучшую фильтрацию (меньше остаточных пульсаций переменного тока на питании, что означает меньше шума на выходе усилителя) и меньшее падение напряжения. «Идеальный» индуктор должен иметь нулевое сопротивление постоянному току. Если бы вы просто использовали резистор большего размера, вы бы быстро достигли точки, в которой падение напряжения было бы слишком большим, и, кроме того, «проседание» питания было бы слишком большим, потому что разница в токе между полной выходной мощностью и холостым ходом может быть большим, особенно в усилителе класса АВ.

Вход конденсатора или входной фильтр дросселя?

Существует две распространенных конфигурации источника питания: вход конденсатора и вход дросселя. Входной конденсаторный фильтр не обязательно должен иметь дроссель, но он может иметь дроссель для дополнительной фильтрации. Входное питание дросселя по определению должно иметь дроссель. Конденсаторные входные фильтры на сегодняшний день являются наиболее часто используемой конфигурацией в гитарных усилителях (фактически, я не могу представить себе производственный гитарный усилитель, в котором использовался бы входной фильтр дросселя).

Входной конденсаторный источник питания будет иметь фильтрующий конденсатор сразу после выпрямителя. Тогда он может иметь или не иметь второй фильтр, состоящий из последовательного резистора или дросселя, за которым следует другой конденсатор. Сеть «колпачок, индуктор, колпачок» обычно называется сетью «Пи-фильтр». Преимуществом конденсаторного входного фильтра является более высокое выходное напряжение, но он имеет худшее регулирование напряжения, чем входной фильтр дросселя. Выходное напряжение приближается к sqrt (2) * Vrms переменного напряжения.

На входе питания дросселя будет дроссель, следующий сразу за выпрямителем.Основное преимущество источника питания с дросселем — лучшее регулирование напряжения, но за счет гораздо более низкого выходного напряжения. Выходное напряжение приближается к (2 * sqrt (2) / Pi) * Vrms переменного напряжения. Входной фильтр дросселя должен иметь определенный минимальный ток, протекающий через него, чтобы поддерживать регулирование.

Разница напряжений между двумя типами фильтров может быть довольно большой. Например, предположим, что у вас есть транзистор 300-0-300 и двухполупериодный выпрямитель. Если вы используете конденсаторный входной фильтр, вы получите максимальное постоянное напряжение без нагрузки 424 вольт, которое будет падать до напряжения, зависящего от тока нагрузки и сопротивления вторичных обмоток.Если вы используете тот же трансформатор с входным фильтром дросселя, пиковое выходное напряжение постоянного тока будет 270 В и будет намного более жестко регулируемым, чем входной фильтр конденсатора (меньше изменений напряжения питания с изменениями тока нагрузки).

Как выбрать дроссель:

Дроссели

обычно рассчитаны на максимальный постоянный ток, сопротивление постоянному току, индуктивность и номинальное напряжение, которое представляет собой максимальное безопасное напряжение, которое может быть приложено между катушкой и корпусом (который обычно заземлен).

Если вы используете дроссельный входной фильтр (маловероятно, если вы не пытаетесь преобразовать усилитель класса AB в настоящий класс A и нуждаетесь в более низком напряжении, или если вы проектируете усилитель с нуля и хотите улучшить регулировку питания), дроссель должен быть способен обрабатывать весь ток выходных ламп, а также секции предусилителя. Обратите внимание, что это означает не только ток смещения выходных ламп, но и пиковый ток на полном выходе.Обычно для этого требуется дроссель размером со стандартный выходной трансформатор мощностью 30-50 Вт, поскольку дроссель должен иметь воздушный зазор (как и несимметричный ОТ), чтобы избежать насыщения сердечника из-за протекающего через него постоянного тока смещения, и дроссель также должен иметь низкое сопротивление постоянному току, чтобы избежать слишком большого падения напряжения на нем, что снизит выходное напряжение и ухудшит регулировку нагрузки. Эта комбинация низкого DCR, воздушного зазора и высокой индуктивности (подробнее об этом позже …) обычно приводит к значительному размеру дросселя.Чтобы рассчитать требуемый номинальный ток, сложите токи пластины выходной лампы полной мощности, токи экрана и токи питания предусилителя и добавьте коэффициент запаса. Для усилителя мощностью 50 Вт это может быть 250 мА или около того.

Если, с другой стороны, вы выбираете дроссель для источника питания конденсатора (например, типичный дизайн Marshall или Fender), то требования несколько смягчаются. Назначение дросселя в источниках питания такого типа — не фильтрация и регулирование напряжения, а просто фильтрация постоянного тока, подаваемого на сетку экрана выходных ламп и секции предусилителя.Экраны обычно потребляют около 5-10 мА каждый, а лампы предусилителя потребляют около 1-2 мА (для типичного 12AX7; 12AT7 обычно смещены примерно в десять раз больше). Это означает, что вы можете обойтись дросселем гораздо меньшего размера, и, кроме того, ток питания предусилителя не сильно меняется, поэтому вы можете обойтись более высоким сопротивлением постоянному току, что означает, что для намотки кабеля можно использовать провод меньшего размера. дроссель, что означает более высокую индуктивность для сердечника данного размера. Просто сложите текущие требования к экранам и лампам предусилителя и добавьте немного больше для запаса.Для усилителя мощностью 50 Вт типичное значение может составлять 50-60 мА.

Для типичного источника питания дросселя вам понадобится дроссель с сопротивлением не более 100-200 Ом или около того. В качестве источника питания конденсатора обычно может использоваться дроссель с постоянным током 250 Ом — 1 кОм. Чем выше сопротивление, тем больше падение напряжения и хуже регулирование, но и стоимость будет ниже.

Что касается значения индуктивности, это зависит от того, какую фильтрацию вы хотите.Индуктивность в сочетании с емкостью фильтра образует фильтр нижних частот. Чем больше катушка индуктивности, тем ниже частота среза фильтра и тем лучше подавление 120 Гц (если двухполупериодное выпрямление) или 60 Гц (если полуволновое выпрямление) составляющей переменного тока выпрямленного постоянного тока. В общем, чем больше, тем лучше в разумных пределах (большие индуктивности при низком сопротивлении постоянному току означают большие дроссели, которые стоят дороже). Как правило, емкость 5-20 Henries является хорошим выбором со стандартными электролитическими конденсаторами емкостью 32-50 мкФ.Значения индуктивности и емкости также определяют переходную характеристику источника питания, что означает склонность источника питания к выбросу или «звонку» с затухающими колебаниями всякий раз, когда применяется переходный процесс тока (например, при запуске или при сильном скачке тока, например жесткий аккорд «ми» на полную мощность!).

Номинальное напряжение должно быть выше, чем напряжение питания, в противном случае изоляция на проводе может выйти из строя, что приведет к замыканию питания на корпус.

Я настоятельно рекомендую зайти на сайт Дункана Манро (http://www.duncanamps.com/), чтобы загрузить его программу-калькулятор источника питания. Это позволит вам поэкспериментировать с различными значениями индуктивности и емкости и увидеть результирующие остаточные пульсации переменного тока и переходную характеристику фильтра питания. Можно моделировать входные фильтры конденсаторов и катушек индуктивности. Это отличный обучающий инструмент.

---

Авторские права © 1999-2007, Рэндалл Эйкен. Воспроизведение в любой форме без письменного разрешения Aiken Amplification запрещено.

Пересмотрено 18.02.14

Что это такое? Что они делают? — 300Guitars.com

Дроссель — это индуктор с железным сердечником, используемый в блоке питания гитарного усилителя в качестве фильтрующего элемента. Очень похожий на трансформатор, дроссель имеет только два вывода, выходящих из корпуса. Они предназначены для блокировки переменного тока при прохождении постоянного тока. Их цель в источниках фильтров гитарного усилителя — сгладить пульсации выпрямленного постоянного тока.

В некоторых гитарных усилителях вместо дросселя используется резистор высокой мощности.Резистор вместо дросселя экономит деньги и до некоторой степени экономит время производства. Недостатком использования резистора является то, что после выпрямления в источнике питания возникает остаточная пульсация переменного тока, что приводит к немного большему фоновому гудению в вашем усилителе. Одним из примеров является твидовая модель 5E3 Fender Deluxe. В его питании фильтра нет дросселя.

Дроссели имеют номиналы напряжения, постоянного тока (измеряется в миллиамперах), сопротивления (измеряется в омах) и индуктивности (измеряется в Генри). Типичный дроссель для гитарного усилителя мощностью 50 Вт рассчитан примерно на 500 вольт и 50 миллиампер.Сопротивление измеряется в диапазоне 250 Ом, а индуктивность составляет от 10 до 20 Генри. Индуктивность дросселя в сочетании с емкостью конденсаторов фильтра определяют низкочастотную характеристику усилителя. Дроссель с большим значением индуктивности будет иметь лучший басовый отклик, чем дроссель с меньшим значением. Усилитель с дросселем источника питания будет иметь более глубокие и четкие басы, чем тот, в котором вместо дросселя используется резистор.

Проще говоря, использование дросселя в источнике фильтра приводит к уменьшению фонового шума и более чистому, лучшему отклику низких частот.Использование резисторов позволяет сэкономить время и деньги, а также дает немного больше фонового шума и более слабый басовый отклик.

Мой магазин находится по адресу 1 Executive Dr Unit L Toms River, NJ 08755 . Пожалуйста, напишите мне, если у вас есть какие-либо вопросы или вам нужна техническая работа.

• Понедельник: 10.00 — 17.00
• Вторник: 10.00 — 17.00
• Среда: выходной
• Четверг: 10.00 — 17.00
• Пятница: 10.00 — 17.00
• Суббота 10.00 — 14.00.(Я бываю каждую вторую субботу).

Я также являюсь дилером Eminence, Mercury Magnetics, Mojo Musical Supply. Я сам делаю всю техническую работу, так что вы имеете дело со мной напрямую. Я — магазин одного человека, и мои часы работы могут варьироваться, поэтому, пожалуйста, свяжитесь со мной, чтобы подтвердить, что я буду открыт. Напишите мне: [email protected] Позвоните или напишите мне: 848-218-0362 Информация о доставке для всех ремонтных работ: Пожалуйста, отправляйте весь ремонт по адресу: 1 Executive Dr Unit L Toms River, NJ 08755 В настоящее время я предлагаю все этапы гитарной работы, включая:

• Настройки
• Ладовая повязка
• Перетяжка
• Новые костяные гайки и седла ручной резки на заказ
• Работа электроники

И усилитель рабочий в составе:

• Базовое обслуживание
• Регулировка смещения
• Ремонт и реставрация
• Модификации
• И многое другое….

Отзывы:

David Nicholas — 20-ваттный усилитель звучит фантастически! Доставил товар на концерте, и я нахожу повсюду крутые тона с ним. Мне очень нравится кабина с Emenince Tonkerlites — идеально подходит для моих звуков! Делает 12-струнный звук похожим на рояль!

Peter Lacis — Недавно у меня было прослушивание на что-то, что было посвящено Led Zeppelin I. Мой пользовательский Pennalizer ЗАВЕРШУЛ УМЫ парней, с которыми я играл.Они не могли поверить звукам, исходящим из этого усилителя. Когда мне в голову пришла эта идея, я никогда не думал об этом альбоме … так что это еще одно свидетельство той потрясающей работы, которую вы делаете.

Скотт Голдберг — Я очень доволен настройкой и быстрым поворотом. С «нижним» действием играть легче. Я обязательно буду распространять информацию.

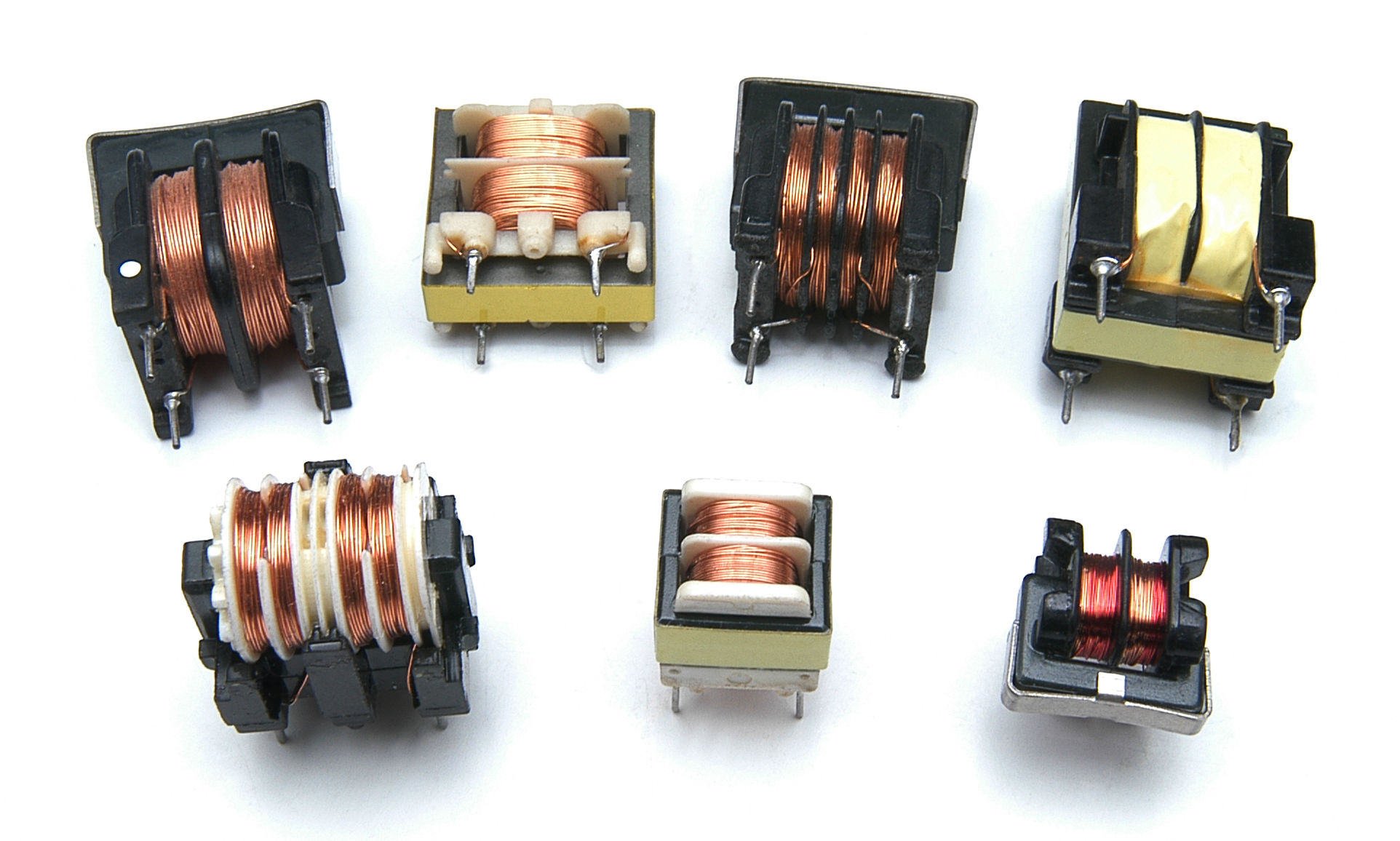

Руководство по пониманию синфазных дросселей

Что такое синфазный дроссель?

Синфазный дроссель — это электрический фильтр, который блокирует высокочастотный шум, общий для двух или более линий данных или линий электропередач, позволяя проходить желаемому постоянному или низкочастотному сигналу.Синфазный шумовой ток (CM) обычно излучается такими источниками, как нежелательные радиосигналы, неэкранированная электроника, инверторы и двигатели. Если не фильтровать этот шум, он создает проблемы с помехами в электронике и электрических цепях.

Как работают синфазные дроссели?

В нормальном или дифференциальном режиме (одиночный дроссель) ток проходит по одной линии в одном направлении от источника к нагрузке и в противоположном направлении по обратной линии, замыкающей цепь.В синфазном режиме шумовой ток проходит по обеим линиям в одном направлении

В обычном режиме ток в группе линий движется в одном направлении, поэтому объединенный магнитный поток складывается для создания противоположного поля, блокирующего шум, как показано красными и зелеными стрелками в сердечнике тороида, показанном на , рис. . В дифференциальном режиме ток движется в противоположных направлениях, а поток вычитается или нейтрализуется, так что поле не противоречит сигналу нормального режима.

Как выбрать синфазный дроссель?

Основными критериями выбора синфазного дросселя являются:

• Требуемый импеданс: какое ослабление шума необходимо?
• Требуемый частотный диапазон: В какой полосе частот находится шум?
• Требуемый ток: какой ток в дифференциальном режиме он должен выдерживать?

Какие типы синфазных дросселей производит компания Coilcraft?

Coilcraft разрабатывает и производит множество синфазных дросселей для многих приложений.Выберите категорию ниже или воспользуйтесь одним из наших инструментов, чтобы найти правильный дроссель общего режима для вашего приложения.

Дроссели EMI для высокоскоростной и сверхскоростной линии передачи данных

Coilcraft USB, RA6870 и CM1394 высокоскоростные и сверхскоростные синфазные дроссели линии передачи данных эффективно снижают синфазный шум в высокоскоростных интерфейсах, таких как USB 2.0, USB 3.1 Gen 1, HDMI, IEEE 1394, LVDS, HDBaseTTM, MOST® шина и т. д. Они поддерживают отличную целостность сигнала для высокоскоростной связи с частотой среза дифференциального режима -3 дБ до 6.5 ГГц. Большинство из них обеспечивают ослабление синфазного сигнала более 30 дБ на частоте 500 МГц и 25 дБ в диапазоне ГГц.

Синфазные дроссели электромагнитных помех линии передачи данных

Синфазные дроссели линий передачи данных

Coilcraft CJ5100, CQ7584 и CR7856 предназначены для ослабления синфазных помех на частотах до 100 МГц. Серия PDLF может снизить шум в 32 раза от 15 МГц до 300 МГц и доступна в версиях с 2, 3 и 4 линиями. Серия PTRF оптимизирована для требований FCC и ITU-T (ранее CCITT).Эти детали обеспечивают ослабление от 15 до 25 дБ, импеданс более 1000 Ом и изоляцию 1500 В между обмотками. M2022 может подавлять синфазный шум до 500 МГц в компактном корпусе 1812.

Дроссели EMI синфазного режима линии передачи данных / питания

Семейства

Coilcraft LPD, MSD и PFD — это низкопрофильные, миниатюрные дроссели синфазного режима, занимающие мало места, которые можно использовать для ослабления синфазного шума или дифференциального шума в приложениях как для передачи данных, так и для линий электропередач.

Дроссели электромагнитных помех синфазного тока линии электропередачи поверхностного монтажа

Недорогие высокопроизводительные дроссели синфазного тока для поверхностного монтажа

Coilcraft выпускаются в различных размерах и корпусах.Они предназначены для устранения синфазного шума, проводимого в линии переменного тока, в широком диапазоне частот с изоляцией до 1500 В среднеквадратического значения. Эти синфазные дроссели могут работать в широком диапазоне токов от 0,06 до 15 ампер, обеспечивая ослабление там, где требуется фильтрация линии, например, в импульсных источниках питания.

Дроссели ЭМП синфазного тока через отверстие в линии электропередачи

Недорогие высокоэффективные дроссельные катушки серии BU со сквозным отверстием

Coilcraft предназначены для устранения синфазных помех, проводимых в линии, в широком диапазоне частот.BU9S и BU9HS идеально подходят для сигнальных линий; остальные БУ могут использоваться в импульсных источниках питания и цепях питания. Для низкопрофильных применений фильтры BU9 и BU9S доступны в горизонтальной конфигурации, что снижает их высоту до менее чем полдюйма (12,5 мм).

CMT Синфазные дроссели EMI

Дроссели синфазного сигнала тороидального типа

Coilcraft CMT предназначены для обеспечения наивысшего сопротивления синфазного сигнала в самом широком диапазоне частот. Эти детали идеально подходят для любых приложений, требующих высокого напряжения смещения постоянного тока, и хорошо подходят для использования в импульсных источниках питания.Эти синфазные дроссели наиболее эффективны при фильтрации питающих и обратных проводов синфазными сигналами одинаковой амплитуды. Катушки индуктивности дифференциального режима доступны для фильтрации сигналов, не совпадающих по фазе, или сигналов с неравномерной амплитудой.

Примечания к приложению

Инструменты

Искатель синфазного дросселя

Что дальше?

Подробнее: Начало работы Серия

Разница между синфазным дросселем и трансформатором

Синфазный дроссель и трансформатор представляют собой электронные компоненты, изготовленные из индуктивности электромагнитной катушки на исходном материале каркаса трансформатора.Оба они используют принцип «движущийся магнит для генерации электричества, движущийся электрический для генерации магнетизма»

В частности, синфазный дроссель и трансформатор имеют несколько обмоток электромагнитной катушки. Следовательно, синфазный дроссель и трансформатор имеют много общего по конструкции и принципу.

С точки зрения базовой конструкции, нет большой разницы между синфазным дросселем и трансформатором. Однако между синфазными дросселями и трансформаторами есть принципиальные различия, которые заключаются в трех аспектах.

1. Разница между двумя основными ИСПОЛЬЗОВАНИЯМИ заключается в том, что они предназначены для разных основных ИСПОЛЬЗОВАНИЙ.

2. Синфазная дроссельная катушка — это электронное устройство, предназначенное для защиты от электромагнитных помех в цепях питания. Фактически, он эквивалентен двойному фильтру, который не только отфильтровывает электромагнитные помехи синфазного режима в цепи источника питания, но также отфильтровывает собственные электромагнитные помехи, чтобы гарантировать, что другие компоненты с той же мощностью цепь питания не будет подвергаться электромагнитным помехам.Синфазные дроссели обмениваются только сигналами данных на основе сигналов данных переменного тока и чрезвычайно низкочастотной связи. Трансформатор предназначен для изменения рабочего напряжения в цепи питания. Трансформаторы могут быть на основе переменного тока и переменного тока.

3. Число витков синфазной дроссельной катушки значительно меньше, чем у трансформатора в структуре. Фактически, поскольку их первичное применение принципиально отличается, используется другое сырье.Наиболее существенное различие заключается в том, что исходным материалом сердечника трансформатора обычно является сердечник трансформатора из листовой кремнистой стали, в то время как дроссельная катушка синфазного режима обычно представляет собой ферритовый сердечник.

В этом разница между синфазным дросселем и трансформатором. Надеюсь, вам понравится! Мы производитель индукторов, если вам нужно купить оптом или настроить, пожалуйста, свяжитесь с нами

Контактное лицо для СМИ
Название компании: Getwell Electronic (Huizhou) Co., Ltd
Контактное лицо: Связи со СМИ
Электронная почта: Отправить электронную почту
Телефон: +86 15976129184
Адрес: Yihe-West Industrial Зона LuoYang Town, BoLuo
Город: HuiZhou
Штат: GuangDong
Страна: Китай
Веб-сайт: https: // www.индукторchina.com/contact-us/

Как работает тороидальный сердечник, трансформатор и дроссель

Петля гистерезиса

Электрический ток, протекающий через проводящий материал, создает магнитное поле. Магнитные поля наиболее сильны у поверхности проводника и ослабевают дальше от проводника.

Когда вы намагничиваете материал сердечника, он не перестанет иметь магнитный заряд, когда вы перестанете намагничивать его. Вы должны изменить намагниченность, чтобы вернуть ее к нулевой намагниченности.Это петля гистерезиса, когда к материалу прикладываются переменные магнитные поля (положительное и отрицательное).

Приложение магнитного поля к материалам магнитного сердечника называется силой намагничивания или «H».

Тороидальное магнитное поле и поток

Магнитный поток — это полное магнитное поле, протекающее через область. Его интенсивность называется плотностью потока.

Переменная для потока — «B». Петля гистерезиса — это кривая BH. Анализ кривой BH необходим при проектировании трансформаторов, дросселей и катушек индуктивности.

Поток будет уменьшаться, если вы увеличите площадь жил, количество витков или частоту коммутации.

Проницаемость

Проницаемость материала магнитного сердечника — это его способность увеличивать плотность потока, если через него проходит электрический ток.

Чем больше проницаемость, тем больше плотность потока.

Конструкция дросселя, проводника и трансформатора

При проектировании дросселя или индуктора вы не хотите вызывать насыщение тороидального сердечника за счет увеличения переменного или постоянного тока.Как правило, это постоянный ток, который насыщает сердечник, поскольку он постоянен и перемещает сердечники до определенного уровня магнитного потока.

В конструкции трансформатора необходимо обеспечить, чтобы максимальные токи переменного тока были значительно ниже точки насыщения.

Другой способ достичь насыщения — увеличить плотность потока, обычно увеличивая напряжение. При высокой проницаемости керны насыщаются быстрее. И наоборот, когда проницаемость низкая, сердечники насыщаются при более высокой плотности потока.

Трансформаторы передают мощность, поэтому вам нужны минимальные потери при передаче мощности с первичной стороны на вторичную.Вот почему ферритовые сердечники часто используются в высокочастотных конструкциях. Для низкочастотных трансформаторов мы используем высокопроницаемую кремнистую сталь с ориентированной зеренной структурой. Катушки индуктивности и дроссели накапливают энергию, поэтому вам нужны сердечники с высоким магнитным потоком.

Потери в тороидальном сердечнике

В трансформаторах, индукторах и дросселях всегда возникают потери мощности, которые выделяют тепло и вызывают тепловые проблемы. Тороидальные потери в сердечнике возникают из-за следующего:

• Потери на гистерезис возникают из-за перемещения магнитного потока от положительного к отрицательному и области, ограниченной петлей.Вы можете снизить эти потери, используя более дорогие материалы.
• Потери на вихревые токи возникают из-за разницы в напряжении магнитного потока в сердечниках, вызывающей циркулирующие токи в магнитном материале. Чем выше частота переключения, тем больше потери тока.
• Построен на заводе, сертифицированном по ISO 9001 и TS-16949.
• Соответствует RoHS

Купить дроссельный трансформатор на AliExpress.

Отличные новости !!! Вы попали в нужное место для дроссельного трансформатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний дроссельный трансформатор в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели дроссельный трансформатор на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в дроссельном трансформаторе и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести choke transformer по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Входной источник питания конденсатора дросселя

Входной источник питания конденсатора дросселя

[На главную] [Наверх]

Создание передатчика CW (и, возможно, AM) по этой ссылке я решил используйте входной дроссель.Если бы я использовал нестандартные компоненты, мой первый выбор был бы были хорошим входным конденсатором.

Поскольку я был типичным «дешевым окороком», мое решение использовать дроссель было основано на использовании легкодоступные аварийные силовые трансформаторы. Моя коллекция силовых трансформаторов в основном взята из старого оборудования, которое я утилизировал. Как и многие из нас, трансформаторы для моего домашнего проекта обычно не заказываются специально для конкретного проекта. Мои трансформаторы были в основном собирают из старых редуктор с ламповыми выпрямителями.

Фактический и нормальный коэффициент мощности

Вы, наверное, никогда не слышали об этом и не задумывались об этом, но фактор мощности вызывает какие-то очень странные эффекты в питании. Обычный коэффициент мощности — это когда ток и напряжение не совпадают по фазе, поэтому значение тока, умноженного на напряжение, больше не говорит нам о реальной мощности системы. Это реактивная мощность, и она может быть называется «VAR power» или вольт-амперная реактивная мощность. Трансформатор с значительная утечка магнитного потока или вторичная обмотка, нагруженная индуктивным или Емкостная нагрузка имеет фазовый сдвиг между напряжением и током.2R потери в проводниках и компонентах. Эти системы также известны как нелинейные нагрузки.

Нагрузка с высоким пиковым током и низким средним током или нелинейная нагрузка почему мы не можем измерить линейное напряжение для определения регулирования линейного напряжения с помощью большой конденсаторный входной источник питания. Вот почему обычные электрические таблицы падения напряжения или Расчет сопротивления не применяется к источникам входных конденсаторов большой мощности, как современные усилители радиочастоты киловаттного уровня.

О коэффициенте мощности и нелинейных нагрузках можно прочитать на это внешняя ссылка.

Ламповые выпрямители высокого вакуума

Трансформаторы, используемые в ламповых выпрямительных системах, почти всегда имеют более высокое первичное и вторичное сопротивление, чем у трансформаторов, используемых с твердотельные выпрямительные системы. Для этого есть веская причина. Ламповые выпрямители намного «мягче» на вторичный, чем твердотельные выпрямители. Благодаря высокому сопротивлению пластин, высокому вакуумные выпрямители пропускают ток через довольно значительную часть синусоидального сигнала. волна. Это приводит к довольно низким уровням гармоник и менее заметным фактор силы.Более мягкая форма волны снижает нагрузку на трансформатор для заданного мощность нагрузки.

Входные дроссели

В некотором оборудовании также используются источники питания дросселя. Входной дроссель снижает пиковый ток за счет увеличения времени потребления тока. от трансформатора. Это снижает кажущийся коэффициент мощности и напряжения даже дальше, чем и без того «мягкое» выпрямление выпрямителя высокого вакуума.

Расходные материалы для конденсаторных входов

Конденсаторные входные источники питания, особенно те, которые используют твердотельные выпрямители и Трансформаторы с низким ESR (эквивалентным вторичным сопротивлением) работают с очень высокими Коэффициент полной мощности .Только ток отрисовывается в течение коротких периодов около пиков формы сигнала переменного тока, когда напряжение трансформатора превышает напряжение, накопленное в конденсаторе фильтра на выходе выпрямителей. Этот делает пиковый ток очень большим по сравнению со средним током. Тяжелая вершина загрузка квадратов от синусоидальной волны, и генерируются гармоники. Форма волны больше не синусоидальная волна, отношение пикового тока к среднему току очень высокий, поэтому мы не можем использовать более традиционный смещение фактор силы. Коэффициент смещения мощности относится к реактивным нагрузкам которые изменяют или «смещают» соотношение тока и напряжения, а не нагрузки которые искажают форму сигнала или нагружают линию только при скачках напряжения.

Нагрев компонентов трансформатора и «выпрямительной стороны»

Сторона выпрямителя системы питания, площадь до фильтрации занимает место, имеет изменяющуюся форму волны, которая почти всегда не имеет синусоидальной формы. Это означает он содержит гармоники. Стандартные преобразования RMS или усреднение текущих уровней не может применяться по закону Ома для определения нагрева компонентов.Если только секции фильтрации имеют большой дроссель фильтра, ток обычно имеет высокие пики с более короткой, чем обычно, продолжительностью. Большая часть энергии нагрузки извлекается из трансформатор за очень короткий промежуток времени. Кратковременный высокий пиковый ток формы волны значительно увеличивают потери (то есть больше тепла) в любом сопротивление. Стандартная формула P = IR, при использовании нагрузки постоянного тока или среднего тока больше не применяется!

Предположим, у нас есть типичный источник входного конденсатора нагрузки 1 А, который питается от высококачественного низкоомного источник питания.Если мы добавим сопротивление 30 Ом на стороне переменного тока фильтра емкости, мы можем предположить, что тепло будет 30 Вт, исходя из P = ИК. Можно ожидать, поскольку 1 * 30 = 30, что нагрев резистора будет 30 ватт. По сути качественный источник в довольно жестком питании с последовательным 30-омным сопротивлением. резистор где-нибудь на стороне переменного тока конденсатора фильтра может легко произвести 60 или более ватт тепла в резисторе 30 Ом при среднем токе нагрузки всего 1 ампер.

Замена лампового выпрямителя на твердотельные диоды для уменьшения Трансформатор тепла

Все это поднимает важный вопрос.Иногда мы слышим утверждения о том, что замена ламповый выпрямитель с кремниевым выпрямителем продлевает срок службы трансформатора «трансформаторы минимальных размеров». Эта идея часто основана на уменьшенном количестве нитей накала. нагрузка значительно снижает нагрев трансформатора, потому что «10 Вт трансформатора нагрузка снята ». Это вообще не так! Снятие 5 вольт на 2 ампера фактически оказывает на трансформатор следующее действие:

Большая часть энергии проходит через традиционный силовой трансформатор, за исключением небольшого процент энергии превратился в тепло.Нагрузки с высоким полным коэффициентом мощности, такие как нагрузка, создаваемая системой входного фильтра конденсатора, выделяет гораздо больше тепла в трансформаторе, чем резистивные нагрузки. Мы не экономим столько тепла, сколько думаем за счет удаления резистивной нагрузки малой мощности, в то время как существуют нагрузки более высокой мощности, особенно вторичная нагрузка ВН с высоким полным коэффициентом мощности.

Нагрев трансформатора, вызванный нагрузкой на нить накала, немного меньше, чем ток накала, умноженный на разницу между выпрямителем холостого хода и полной нагрузкой напряжение на обмотке накала.Скажем, удаление выпрямителя 5U4 приводит к образованию нити накала. напряжение на обмотке увеличивается с 5 до 5,4 вольт. Падение напряжения в этом случае составляет 0,4 вольта, а сила тока 2 ампера. Замена 5U4 на кремниевый выпрямитель удаляет некоторое количество тепла менее 0,4 * 2 = 0,8 Вт. Конвекционный и лучистый тепло может дать еще один ватт тепла, приложенного извне к трансформатор, поэтому мы экономим чуть меньше 2 Вт тепла (считая лучистую тепла) в компоненте, уже рассеивающем 10-30 Вт.Большая часть этого сияющего тепла будут добавлены обратно с любыми дополнительными понижающими резисторами или с более высокими рассеяние в других компонентах из-за повышенного высокого напряжения.

Настоящая проблема заключается в том, что твердотельный выпрямитель имеет очень резкий переход в и вне проводимости …. а также очень низкое сопротивление. Это значительно увеличивает PFa. (полный коэффициент мощности) вторичной и первичной обмоток ВН. Поскольку твердотельный выпрямитель имеет более сложное включение и гораздо меньшее сопротивление при включении, чем выпрямитель. В трубке коэффициент мощности увеличивается при значительно большей нагрузке на обмотку.Это более чем компенсирует экономию тепла за счет удаления нити накала выпрямителя. резистивная нагрузка.

Нагрев обычно снижается только при вводе дросселя, поскольку добавление полупроводниковых выпрямителей не сильно изменит коэффициент мощности дросселя входное питание. Нагрев трансформатора может увеличиваться при высоком вакууме. выпрямительные лампы переключаются на твердотельные во входном конденсаторе, потому что коэффициент кажущейся мощности становится хуже.

Использование избыточных трансформаторов

Есть несколько способов изменить напряжение на трансформаторе.Резисторы ESR в на рисунках ниже показано ESR трансформатора.

Рассмотрим типичная обмотка с ответвлением на 700 В:

Удвоители напряжения

Эта система выдает выходное напряжение постоянного тока около В 2,8 раза больше среднеквадратичного вторичного напряжения. Эта система будет производить около 198 0 В постоянного тока без нагрузки . Это более чем вдвое больше среднего нагрев обмотки при заданной мощности нагрузки из-за увеличения пикового тока. В вторичная обмотка имеет наложенное на нее постоянное напряжение с обычными схемами удвоения, увеличение шансов выхода из строя изоляции.Удвоитель напряжения также обеспечивает половину напряжение, или 990 вольт постоянного тока , но он подходит только для легких нагрузок, потому что Точка 900 вольт — это только полуволновое выпрямление. Нагрев трансформатора за счет ESR представлен двумя резисторами по 30 Ом.

Удвоитель напряжения, подобный этому, также обеспечивает изоляцию вторичной обмотки трансформатора. под нагрузкой, с пиковым напряжением 2200 вольт между обмотками и 2000 вольт до возможно заземление.

Это специальная модель схемы удвоителя трансформатора с среднеквадратичным значением 700 В.2 * R, но это не так. При питании от конденсатора наблюдается очевидное коэффициент мощности, который делает нагрев больше, чем ожидалось. В этом случае с током 81,45 мА Нагрузка 150 Вт, можно предположить, что нагрев R4 (трансформатор) составляет 0,4 Вт. В Фактически средний трансформатор тепла почти 10 Вт . Это связано с тем, что среднеквадратичный ток в R4 (трансформатор теряет), появляющийся короткими импульсами, составляет около 400 мА (среднеквадратичное значение)!

Выходное напряжение 1,833 кВ .

Трансформаторный ток в удвоителе напряжения вызывает тепловые импульсы, которые очень большой.

Это также будет форма волны тока трансформатора.

На доработке …..

Поставка моста

Мы можем использовать двухполупериодный мост через всю вторичную обмотку с конденсатором. входное питание. Напряжение питания постоянного тока примерно в 1,4 раза больше среднеквадратичного напряжения. Коэффициент мощности не сильно увеличился, поэтому нагрев пропорционально примерно такой же при одинаковых мощность нагрузки как система заземленного центрального ответвителя.Эта система будет производить около единиц продукции. 1000 вольт постоянного тока . В качестве бонуса центральный кран может обеспечить 500 вольт постоянного тока при показанной фильтрации! Никаких дополнительных составные части требуются, а напряжение центрального отвода является двухполупериодным выпрямленным.

В этом случае при нагрузке 150 Вт, нагреве в R4 и R5, комбинация, представляющая такое же вторичное ESR 60 Ом, составляет всего 8,46 Вт. Мы сэкономили немного тепла с той же мощностью нагрузки и тем же трансформатором, переход от дублера к полноволновому мосту.

Это говорит нам о том, что мы можем получить вдвое большую мощность от данного трансформатора, переходить на дублер неправильно. Нам действительно стоит бежать при той же температуре около 80%. власти. Это означает, что мы не можем получить дополнительную мощность от данного трансформатора. используя удвоитель, мы действительно получаем немного меньше.

Это половина мощности трансформатора в мосте. Это сила в R4. Общее количество тепла представлено общей мощностью как в R4, так и в R5.

Это также будет форма волны тока трансформатора.

Повторяющийся пиковый вторичный ток трансформатора составляет 1,52 ампера для обеспечения 158 мА на нагрузку. Это примерно 10: 1 отношение пикового тока к среднему.

Полноволновой мост с дросселем

Мы можем использовать двухполупериодный мост через всю вторичную обмотку с дроссельным входом. поставлять. Напряжение питания постоянного тока примерно в 0,9 раза больше приложенного среднеквадратичного напряжения при достаточном реактивное сопротивление дросселя фильтра.Коэффициент мощности значительно снижен, поэтому нагрев пропорционально намного меньше для той же мощности нагрузки, что и у конденсаторной системы ввода. Эта система будет вырабатывать около 900 В постоянного тока для токов нагрузки, превышающих критическое значение. Если дроссель фильтра находится на заземленной стороне моста там используется выпрямитель, либо второй дроссель, постоянное напряжение снижается по центру кран. Правильно спроектированная поставка могла произвести 900 и 450 вольт . Коэффициент мощности низкий, что снижает нагрев трансформатора для заданного мощность нагрузки.

Мы можем использовать двухполупериодный выпрямитель с заземленным центральным ответвлением и конденсаторным входом. фильтр. Эта система производит примерно в 1,4 раза большее среднеквадратичное значение центрального отвода к внешнему выводу напряжение на нагрузке. Трансформатор 1000 ВКТ будет производить около единиц продукции. 700 вольт при легких нагрузках.

Мы можем использовать двухполупериодный заземленный выпрямитель с центральным ответвлением с дросселем. система входных фильтров. Напряжение питания постоянного тока примерно в 0,9 раза больше среднеквадратичного значения полуобмотки. напряжение при достаточном реактивном сопротивлении фильтрующего дросселя. Коэффициент мощности значительно снижен, поэтому нагрев пропорционально намного меньше при той же мощности нагрузки, что и вход конденсатора система.Эта система будет вырабатывать около 450 вольт постоянного тока. для токов нагрузки больше критического значения. Коэффициент мощности низкий, понижающий трансформаторный обогрев на заданную мощность нагрузки.

С одним трансформатором ТТ на 1000 В, использующим разные общие выпрямители и фильтры. систем, у нас есть выбор: 2800, 1400, 900, 700 или 450 вольт.

См. Эту страницу.

Этот источник питания перемещает дроссель в отрицательный вывод выпрямителя, чтобы я мог извлечь смещение от переменного напряжения, возникающего на дросселе.Я сделал это в глобусе Скаут, и все работает нормально.

Это двухполупериодный мост, в котором центральный отвод трансформатора используется для получения половинное напряжение для каскадов низкого уровня и экранных сеток лампы PA. R1 — это Высоковольтная нагрузка, R2 — низковольтная нагрузка, а R3 — система смещения.

— это обычные диоды 1N4007, входящие в стандартный комплект поставки.

Линия 120 В перем. Тока		Дополнительный дроссель, отводной патрубок 50K HV, Резонансный дроссель
Нагрузка Ом	Мощность нагрузки	Нагрузка Ma	HV	LV	СОЭ	ERS2	ESR3	Провисание%
50000	Share This Post  :  Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
