Способы, которым соединяют пластиковые трубы без пайки

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.
Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Как правильно спаивать полипропиленовую трубу

Прежде всего, проверить трубу на наличие каверн, шероховатостей и вмятин. Если все в порядке, то алгоритм действий будет следующий:

• нужно выяснить, при какой температуре паяется полипропиленовая труба выбранного вами диаметра, какой должна быть «технологическая пауза» и время остывания соединений;
• оснастить паяльник для труб насадками необходимого размера. Те, кто знает, как правильно спаять полипропиленовые трубы, насадку более крупного диаметра, если их устанавливается несколько, располагают ближе к ручке паяльника. Это обосновано, если паяльник имеет мечевидную форму, и удобно в случае с трубкообразным паяльником для пнд труб;
• установить необходимый уровень температуры на паяльнике для труб, используя регулятор. Если прибор не имеет указателя температуры, дождитесь, пока паяльник нагреется, и погаснет индикатор на самом устройстве;
• обрезать, при необходимости, трубу под нужный размер.

Световой индикатор на корпусе паяльника подскажет, когда прибор готов к работе

Полезный совет! Температура паяния полипропиленовой трубы достаточно высока, и существует опасность ожога от случайного прикосновения к нагретым элементам. Обязательно используйте защитные перчатки.

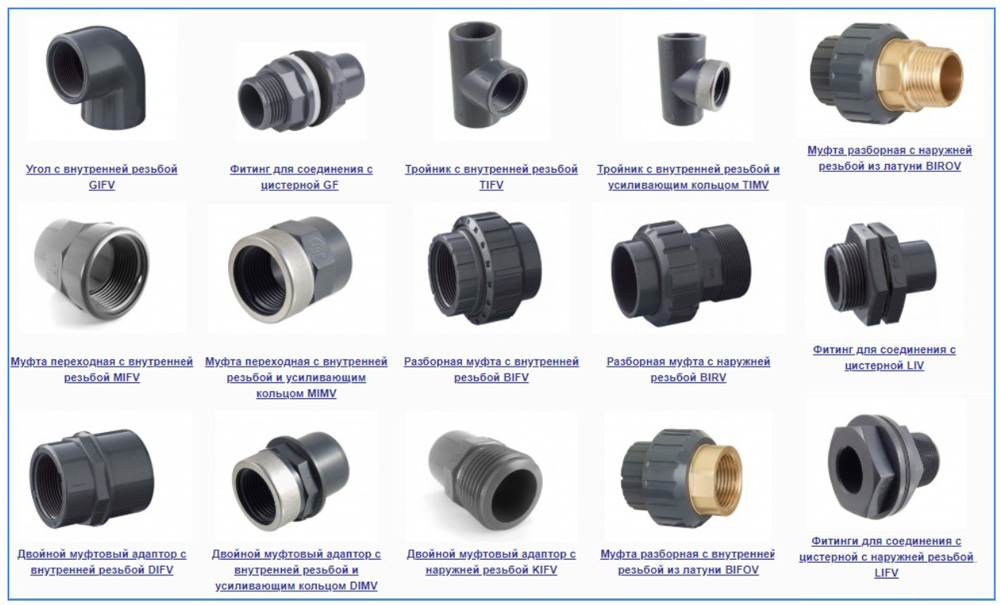

Соединение фитингами

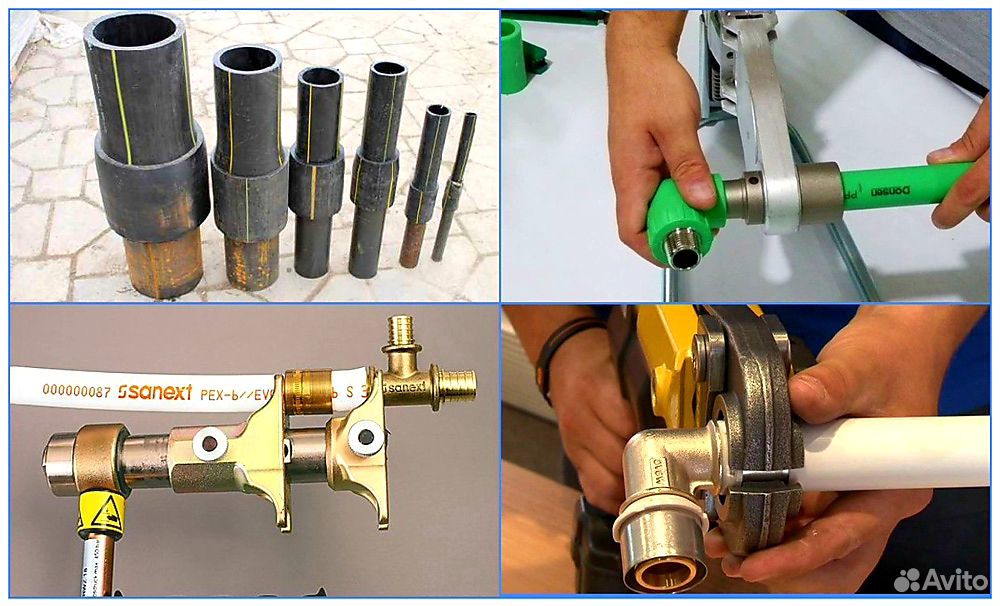

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.
Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.
Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Пайка труб из пропилена небольшого диаметра своими руками

Речь пойдет о таких трубах, которые чаще всего применяются при разводке внутри дома, т.е. о трубах диаметром 20 мм. Допустим, нам требуется произвести спайку трубы и примыкающего к нему углового фитинга.

Пайка труб из пропилена такого диаметра без труда может быть произведена, если под рукой имеется какой-то безопасный источник огня, каким может являться, например, вот такая миниатюрная газовая горелка.

По существующим регламентам и для обеспечения необходимого качества соединения труба должна заходить в фитинг на 14 мм. Чтобы не произошло нарушения данного норматива, целесообразно заранее отмерить это расстояние от края трубы и карандашом поставить метку.

Сделав это, можно приступать к глубокому разогреву спаиваемых элементов. Фитинг, естественно, должен разогреваться изнутри.

Разогрев конца трубы производится снаружи.

Когда обе детали хорошенько разогреты, их можно вставлять друг в друга.

Вставляя трубу, следует ориентироваться на нанесенную ранее карандашную метку, которая должна оказаться точно по краю фитинга.

После этого выполненное соединение следует охладить, не подвергая его никаким внешним воздействиям. Охлажденное место спайки будет очень прочным и ни в коей мере не уступит по прочности тем соединениям, которые обычно производятся с помощью специальных сварочных аппаратов, о которых мы уже рассказывали. В этом можно убедиться, разрезав только что выполненное место спайки.

Как видно на приведенном выше фото, место стыка трубы и фитинга является совершенно монолитным, и такую трубу можно без малейшей опаски включать в состав домашней системы водоснабжения.

Итак, если вам необходима пайка труб из полипропилена, вы без труда сумеете выполнить эту работу своими силами, не приобретая для этого никаких специальных инструментов. Для этого достаточно лишь взять себе на заметку приведенную нами рекомендацию.

Узнаем как соединить полипропиленовую трубу с полипропиленовой без пайки фитингами? Узнаем как будет правильно соединять полипропиленовые трубы?

Если есть необходимость в монтаже пластиковых труб, то наиболее часто для этого используют, так называемую, холодную сварку. Данная технология предполагает использование клеевого состава специального назначения и фитингов.

Плюсы использования соединения труб без горячей пайки

Если вы задумались о том, как соединить полипропиленовую трубу с полипропиленовой, то можно использовать способ, который предусматривает применение специальных фитингов. Данная методика имеет множество преимуществ, среди них особенно можно выделить повышение оперативности монтажа систем водоотведения и водоснабжения, уменьшение возможности протечек, которые могут иметь место быть при сварке встык или при химическом соединении. Помимо прочего, описываемая технология менее трудоемка, а также предполагает меньший расход электроэнергии. Помимо прочего, она сопряжена с меньшей материалоемкостью. Монтажные работы стоят достаточно дешево. С помощью фитингов и клея можно соединить трубы всевозможных диаметров, которые варьируются в пределах от 6 до 400 миллиметров.

Сравнение холодной пайки с механическим и сварным соединением

Перед тем как соединить полипропиленовую трубу с полипропиленовой, вы должны рассмотреть все преимущества холодного способа пайки. Таким образом, данная методика, при незначительной материалоемкости, быстроте и качестве проводимых работ, не уступает традиционной сварке. Подобная технология склеивания не предусматривает применения специального оборудования, что значительно упрощает манипуляции. Не придется использовать и специальный аппарат, предназначенный для сварки, который при эксплуатации потребляет достаточно внушительное количество электроэнергии. За счет этого удается снизить себестоимость монтажных работ. Если перед вами стоит задача, как соединить полипропиленовую трубу с полипропиленовой, то стоит сравнить клеевое соединение с помощью фитингов и механическое сопряжение элементов. Последняя технология не столь энергозатратна, однако более материалоемка. Это обусловлено необходимостью приобретения дополнительных фитингов, что приводит к удорожанию работы.

Особенности соединения с помощью фитингов и клея

Если вы не знаете, как соединить полипропиленовую трубу с полипропиленовой, то важно ознакомиться с технологией холодной сварки. Для этого предстоит использовать клей, который предназначается для соединения труб с деталями по типу фитингов. Последние наиболее часто выполняются из хлорированного поливинилхлорида. Клей после нанесения начинает растворять поверхности деталей на 1/3 толщины. Это позволяет реализовать диффузионную холодную сварку. На данный процесс влияет температура и влажность воздуха. Перед тем как соединять полипропиленовые трубы с помощью холодной сварки и фитингов, необходимо убедиться в том, что температура окружающей среды находится в пределах от 5 до 35 градусов. Если есть необходимость в проведении монтажных работ при температуре ниже нуля, то следует приобрести морозостойкий клей, который может наноситься до тех пор, пока отметка термометра не опустится до -18 градусов. Если работа осуществляется при жаркой погоде, то склеивание нужно производить в гораздо более короткие сроки, что исключит возможность высыхания состава до момента свершения манипуляций. Перед тем как соединять полипропиленовые трубы с помощью описываемой технологии, необходимо убедиться в том, что клей обладает однородной консистенцией, достаточной текучестью и не имеет посторонних включений.

В перерывах между проведением работ тару с клеевым составом необходимо закрыть как можно более плотнее, что исключит испарение летучих активных компонентов.

Технология соединения труб с помощью фитингов и клея

Если вы решили использовать метод холодного соединения, то нужно воспользоваться ниже описанной технологией. На первом этапе нужно отрезать часть трубы таким образом, чтобы удалось получить элемент необходимой длины. Для чего рекомендуется использовать труборез, специальные ножницы или ножовку по металлу, последняя из которых обладает достаточно мелкими зубцами.

Если вы задумались над вопросом о том, как правильно соединять полипропиленовые трубы, то на следующем этапе на конце изделия снимается фаска, при этом важно соблюсти угол, равный 15 градусам. В процессе проведения данных манипуляций используются фаскосниматель, важно исключить образование заусенцев. Следующим шагом станет тщательная очистка раструба фитинга, а также трубы от пыли, грязи и влаги.

Совет мастера

Для того чтобы добиться эффективной очистки соединяемых элементов, нужно применить очистители, предназначенные для труб, выполненных из ХПВХ. С помощью данного состава удастся достаточно хорошо подготовить поверхности для дальнейшего склеивания.

Нюансы проведения работ

Если перед вами стоит задача, как соединить полипропиленовые трубы без паяльника, то на следующем этапе можно осуществлять нанесение клея. Использовать при этом нужно кисть, аккуратно распределяя состав по поверхности раструба и трубы. Элементы вставляются друг в друга, для равномерного распределения состава, нужно повернуть фитинг на 90 градусов относительно трубы. Детали фиксируются на 30 секунд, в процессе чего не следует осуществлять повторного поворачивания. Весь процесс важно завершить в течение 1 минуты. Если вы задумались о том, как соединить полипропиленовые трубы без пайки, то после окончания склеивания нужно проверить наличие валика, который представляет собой равномерный клеевой слой, расположенный по окружности. Возможно, придется избавиться от избыточного количества клея, используя мягкую ветошь.

Почему стоит использовать холодный метод соединения пластиковых труб

Перед тем как соединить полипропиленовые трубы фитингами, нужно взвесить все положительные отрицательные стороны остальных технологий. Если речь идет о клеевом соединении, которое было описано выше, то стоит выделить плюсы, заключающиеся в возможности осуществления качественного монтажа труб даже в тех местах, доступ к которым особенно затруднен. Мастеру не придется использовать дополнительное дорогостоящее оборудование, которое способно потреблять в процессе эксплуатации большое количество электроэнергии. Весь процесс есть возможность осуществить самостоятельно, не прибегая к помощи профессиональных компаний. В процессе склеивания деталей происходит образование структуры монолитного типа, которое обеспечивает герметичность стыка. Если вы решите использовать клеевую холодную сварку, то, в отличие от обычной, на внутренней поверхности изделия не будет образовываться наплывов, которые способны сузить просвет и поспособствовать оседанию твердых частиц.

Заключение

Если соблюсти присоединение полипропиленовых труб между собой, соблюдая вышеописанные несложные правила и рекомендации, то протечки и провисания трубопровода будут исключены. Срок службы трубопровода, смонтированного по подобной методике, может достигать 50 лет.

Как без паяльника качественно паять ПП трубы газовой горелкой

Паяльник для ПП (полипропиленовых) труб есть далеко не у каждого, и покупать его, чтобы сделать мелкий ремонт трубопровода не всегда разумно. Если требуется спаять магистраль, где вода будет находиться под небольшим давлением, к примеру, для системы орошения или поения животных, тогда можно обходиться газовой горелкой. Технику пайки без паяльника освоить просто, нужно только знать некоторые тонкости.

Что потребуется:

• Ножницы для резки ПП труб или ножовка по металлу;
• газовая горелка — http://alii.pub/5lnp8a

Процесс пайки труб горелкой

Необходимо подготовить ровный торец спаиваемой трубы, обрезав его ножницами или ножовкой.

Затем разжигается горелка, и на ней выставляется минимальная сила факела. Под ним разогревается изнутри фитинг. Нельзя держать пламя в одной точке, нужно его вращать.

Затем к пламени сбоку подноситься труба, и ее край на 15-20 мм разогревается. Следует ее вращать, обеспечивая равномерный набор температуры. Греть нужно пока ее край не начнет оплавляться, но до почернения и воспламенения полипропилена.

За трубой еще раз на несколько секунд греется фитинг, и детали стыкуются, как и обычно при работе паяльником. Этим способом можно соединять как стандартную трубу диаметром 20 мм, так и 25 мм и больше.

Если потренироваться на паре фитингах и ненужном обрезке туры, то пайка получается очень качественно без дульного сужения, чего бывает сложно добиться даже при работе паяльником.

При разрезании такого соединения хорошо видно, что детали становятся монолитными. Конечно, паять этим способом не всегда удобно, так как уже смонтированную часть трубы не получится вращать перед горелкой, но иногда этот метод выручает.

Смотрите видео

Фитинги Sharkbite так же хороши, как приклеенные или припаянные?

Are Фитинги SharkBite Any Good

Фитинги SharkBite, разновидность вставных фитингов, являются очень удобными инструментами. Они позволяют соединить две отдельные трубы, не спаивая их вместе. Они просты, быстры и сэкономят вам много времени. Тем не менее, многие сантехники считают, что бывают моменты, когда вам нужно их использовать, а после этого есть моменты, когда этого делать не следует. Прежде чем мы начнем, необходимо иметь взаимное понимание того, как они работают.

Фитинги SharkBite состоят из трех частей: цанги, уплотнительного кольца и фиксирующего механизма. Цанга имеет кольцо из металлических зубьев, которые прочно захватывают трубу, уплотнительные кольца создают водонепроницаемое уплотнение, а замковая система удерживает все элементы вместе. Фитинги SharkBite хорошо работают с PEX, CPVC и медью. Если вы используете фитинг SharkBite с твердотянутой медью, убедитесь, что медь относится к типу K, L или M.

Чтобы использовать фитинги SharkBite, вам просто нужно вставить их в концы обеих труб, которые вы хотите соединить.Это так просто. Инструменты не нужны, а их связывание занимает секунды. Это гораздо быстрее, чем спаять трубы вместе.

Схема фитингов SharkBite

Когда Sharkbite подходит, а когда нет для любой закрытой или стационарной водопроводной системы. Существует растущая группа любителей «сделай сам», которые не согласятся.Эти группы домовладельцев считают, что фитинги SharkBite так же прочны, как и пайка.

Некоторые из критических замечаний по поводу SharkBite и других вставных фитингов включают: изначально вставные фитинги не обладают такой надежностью, как пайка. На самом деле пайка существует гораздо дольше, чем вставные фитинги.

Как давно существуют фитинги SharkBite? Фитинги SharkBite — это известный бренд, созданный в середине 2000-х годов, однако фитинги с нажимной посадкой были разработаны около тридцати лет назад.На протяжении многих лет появлялись различные торговые марки, включая фитинги SharkBite, фитинги John Guest и другие.

Еще одним недостатком использования фитингов SharkBite является то, что многие сантехники считают, что эти фитинги недостаточно прочны для создания прочного и надежного соединения. Нет никаких доказательств, подтверждающих это, они просто доверяют пайке свои необратимые сантехнические работы. Попытка нанять компанию, которая будет использовать вставные фитинги, часто может быть затруднена.

Когда следует использовать SharkBite или другой вставной фитинг? Многие специалисты утверждают, что если вам не нужен просто быстрый, аварийный ремонт, используйте пайку.Есть несколько человек, которые считают, что вставные фитинги так же прочны, как пайка, и их можно использовать во всех местах водопроводной системы. Это действительно сводится к вашему выбору.

Медь против PEX
SharkBites — это всего лишь один из видов вставных фитингов, продаваемых на рынке. Их много, однако независимо от того, используете ли вы медь или PEX, вам, возможно, придется использовать фитинг другого типа.

Когда речь идет о медных трубах, вы можете использовать только медные фитинги и фитинги SharkBite.С другой стороны, для труб PEX требуются обжимные, безопасные фитинги или фитинги SharkBite. SharkBites — единственный тип фитингов, который подходит как для медных, так и для PEX-труб.

Полезные советы по установке фитингов SharkBite

• Не торопитесь вставлять SharkBite или другие фитинги в конец трубы. Слишком быстрое заклинивание может привести к повреждению уплотнительного кольца, что приведет к протечке трубы.
• Если на конце трубы есть заусенцы, возможно повреждение уплотнительного кольца.В этом случае отличным инструментом, который вы должны подобрать, является инструмент для снятия заусенцев и измерения. Этот инструмент отлично справляется со сглаживанием конца трубы. Калибр используется для отметки глубины вставки трубопровода в фитинг.
• Никогда не используйте ножовку при резке труб. То, что вы захотите использовать, — это труборез. Вам нужен чистый, гладкий срез при использовании SharkBite или другого типа вставных фитингов, чтобы обеспечить герметичность трубопровода.
• Вам не нужно ждать, пока ваши трубы полностью высохнут, чтобы начать использовать вставные фитинги.Если вы спешите, быстро выключите воду, слейте столько воды, сколько сможете, и начните соединять трубы.
• Убедитесь, что вы полностью установили насадку SharkBite или другой тип фитинга. Прочтите инструкцию производителя, чтобы точно знать, как глубоко втыкать их в трубу.
• Если ваши вставные фитинги используют технологию «поверните и зафиксируйте», обратите внимание на гайки, расположенные на концах. Эти гайки необходимо затянуть приблизительно для обеспечения полной надежности фитинга. В фитингах John Guest преобладала технология «покрути и замкни».Важно помнить, что фитинги SharkBite не имеют этой технологии.
• Если ваши трубы PEX, вам потребуется использовать уникальную вставку. Эта вставка предотвращает разрушение конвейера. Хорошей новостью является то, что если вы используете SharkBite, вставка уже встроена в сами фитинги.
• Если вы вставите вставной фитинг в завершение трубопровода, а затем решите, что вам нужно его удалить, вы не сможете просто вытащить его. Чтобы избавиться от этих фитингов, вам нужно надежно нажать на расцепляющую втулку или цангу фитинга.Если вы используете фитинг SharkBite, найдите крошечное пластиковое кольцо, торчащее из конца фитинга.
• И, наконец, чтобы сделать фитинг более надежным, можно использовать дополнительные фиксирующие зажимы. Эти маленькие приспособления вставляются между корпусом фитинга и цангой.

Как только вы начнете использовать фитинги SharkBite или другой тип вставных фитингов, вы поймете, почему их популярность растет с каждым днем. Дайте им шанс. Вы будете рады, что сделали это.

South End Plumbing специализируется на ремонте трубопроводов, поэтому помните, что мы на расстоянии одного клика.Мы также специализируемся на обнаружении утечек — позвоните нам! South End Plumbing — одна из немногих компаний, которая предоставит вам бесплатную оценку. Позвоните нам по телефону 704-919-1722 или заполните онлайн-форму, чтобы запланировать посещение.

Как долго служат медные трубы и когда их заменять?

Нынешний рост числа реставраций старых домов привел к тому, что люди обнаруживают медную сантехнику, расположенную в стенах и подвалах их старинных домов. Если вы один из таких людей, вам может быть интересно узнать о ваших медных трубах.Сколько служат медные трубы? Когда вам нужно их заменить? Мы сделали домашнее задание за вас, так что давайте исследовать мир медных труб и сантехники.

В среднем вы можете ожидать, что медные трубы прослужат от 20 до 30 лет, прежде чем вы можете столкнуться с такими проблемами, как точечные утечки, точечная коррозия и коррозия. Срок службы медных труб зависит от —

• Окрестности
• Уровень ph воды
• При длительном высоком давлении воды (60 фунтов на кв. дюйм и более).

Чаще всего проблемы возникают там, где стыки и швы были спаяны вместе, когда первый сантехник устанавливал систему несколько лет назад, или там, где клапаны присоединены к системе.

Обязательно оцените, насколько прозрачной выглядит вода, вытекающая из крана. Любое изменение цвета (мутное, зеленое, желтое или коричневое) может быть признаком коррозии внутри труб.

Краткая история медных труб

История использования меди в качестве средства доставки воды или отвода отходов восходит к древним египтянам примерно в 2400 г. до н.э.C. Он спорадически использовался на протяжении всей истории Месопотамии, будучи перенятым римлянами и отдаленными районами, когда они искали более совершенные водопроводные системы во время чумы.

Медные трубы стали стандартом в жилых домах в Соединенных Штатах после Второй мировой войны, где они заменили оцинкованное железо, которое использовалось с конца 1800-х до 1960-х годов. В связи с нынешним ростом числа реставраций старых домов медные трубы и сантехника стали обычным явлением.Таким образом, вы можете задаться вопросом, какой тип трубы лучше: медь, ПВХ или PEX?

Что лучше — медные или пластиковые трубы?

Это вопрос личных предпочтений. Сохранение системы медных труб имеет свои преимущества. Он может регулировать тепло через вашу систему гораздо эффективнее. Вы можете проверить свою систему, и в случае обнаружения каких-либо проблем вы можете восстановить медную систему у профессионального лицензированного сантехника.

Если вы решите заменить свою медную систему на систему из ПВХ или PEX, вы можете переработать свои медные трубы.

• Трубка PEX полностью гибкая, что облегчает ее установку. Он также не нуждается в таком количестве соединений и фитингов, как его медный аналог. И нет необходимости спаивать какие-либо части системы воедино. Нет возможности коррозии, как в случае с медью, поскольку PEX сделан из более гибкого неметаллического материала.
Трубы из ПВХ
• являются очень популярным выбором для труб горячего и холодного водоснабжения, а также для канализационных или канализационных систем. ПВХ изготовлен из пластикового композита и различается по степени толщины.Он не гибкий, но относительно прост в установке. Вместо пайки фитингов и отводов, как в случае с медью, вы соединяете их с помощью клеящихся материалов. Жидкие уплотнители также могут использоваться для предотвращения утечек при попадании воды в систему.

Можно ли смешивать медные и пластмассовые трубы?

Возможно, вы удивитесь, узнав, что да, на самом деле вы можете соединять медные трубы как с трубами PEX, так и с трубами из ПВХ. Самый простой способ сделать это — использовать адаптер.С переходником из меди в PEX один конец — гнездовой, а противоположный — штыревой.

Припаяв конец переходника с внутренней резьбой к медной трубе, можно затем навинтить пластиковую трубку на противоположный конец переходника с наружной резьбой. Хотя новые продукты, представленные на рынке, позволяют переходить с медных труб на пластиковые без необходимости пайки. Они просто встают на место.

Нажмите здесь, чтобы увидеть адаптер на основе меди и пластика на Amazon

Можно ли соединить медную трубу с трубой из ПВХ?

Как и в случае PEX, вы также можете соединить медную трубу с трубой из ПВХ.На рынке доступен переходник из меди в ПВХ. Его относительно легко установить в водопроводную систему. Гнездовой конец переходника припаивается на место со стороны медной трубы. Затем вы ввинчиваете пластиковый фитинг с наружной резьбой и приклеиваете отрезок трубы из ПВХ к охватываемой стороне.

Нажмите здесь, чтобы увидеть переходник из медной трубы в трубу из ПВХ на Amazon

Нажмите здесь, чтобы увидеть тефлоновую ленту для сантехники Beymill на Amazon

Когда в домостроении перестали использовать медные трубы?

Интересно, что строительные подрядчики и городские агенты никогда не прекращали использовать медные трубы в строительстве. С конца 1980-х по 1990-е годы произошли изменения в рыночных предложениях с появлением пластиковых изделий.

ПВХ

предлагался как более экономичный вариант, чем медные трубы. Ассоциация развития меди, Inc. (член Медного альянса) сообщила, что рынок меди упал с 75 процентов в середине 1970-х годов до 50 процентов к 2000 году.

Несмотря на то, что трубы из ПВХ и пластика представляли собой более экономичную альтернативу, они указали, что альтернативы меди не обладают той долговечностью и надежностью, на которые надеялись строители и городские отделы водоснабжения.

Начиная с середины 2000-х годов, строители и городские архитекторы начали пересматривать продукты, которые они использовали, из-за сообщений о широко распространенных утечках в пластиковых системах. Напряжение спроса и предложения на городские системы и жилые комплексы значительно возросло, что привело к смене типов систем, которые они будут устанавливать.

Профессионалы теперь смотрят на экономическую эффективность в долгосрочной перспективе, а не на краткосрочную экономическую эффективность. В настоящее время примерно в 80% всех новостроек устанавливаются медные системы в той или иной форме.

Какие типы труб используют сантехники?

Типы труб, которые используют сантехники, обычно различаются от работы к работе. Вот краткое описание 7 различных видов труб, наиболее часто используемых современными сантехниками:

1. Медь (жесткая) — тип трубы, которую можно найти в старых домах. Стыки и колена спаяны между собой. С ним может быть сложно работать, если у вас мало опыта в резке и пайке медных труб.
2. Гибкая медь – используется для очень тесных помещений, на короткие расстояния.Они обычно находятся на задней части водонагревателей для подключения к водопроводной системе.
3. ПВХ — очень популярный выбор для сантехнических систем. Трубы белые, размер проштампован на их поверхности. Они обычно используются для вентиляционных отверстий или удаления отходов.
4. PEX — гибкий, с цветовой маркировкой и штампованной этикеткой. Синий для холодной воды, красный для горячей.
   PEX очень популярен среди домашних мастеров из-за его удобства и стоимости установки.
5. ABS – по составу напоминает ПВХ, но имеет черный цвет.Они в основном используются в вентиляционных или дренажных трубах.
6. Оцинкованная сталь — не популярна в строительстве новых домов и используется только профессионалами для очень специфических работ.
7. Чугун — в основном используется в канализационных линиях и продолжает использоваться до тех пор, пока полностью не проржавеет.

Заключительные мысли

В настоящее время профессиональные сантехники и генеральные подрядчики во всем мире считают медные трубы отраслевым стандартом. Медная водопроводная система вашей постройки, безусловно, влияет на ее рыночную стоимость, если вы когда-нибудь решите продать свою собственность.

Медные трубы также не выделяют определенные токсины, с которыми вы можете столкнуться при использовании других типов водопроводных труб. Наиболее привлекательным преимуществом использования медных труб является их устойчивость и долговечность.

При сроке службы 20-30 лет (а в некоторых случаях) с ожидаемой вероятностью 50 лет медь, безусловно, заслуживает внимания.

Важно не забывать регулярно проверять подачу воды и доверить обслуживание системы лицензированному специалисту. Поступая таким образом, вы можете гарантировать, что ваши медные трубы будут работать на оптимальном уровне долгие годы.

Изготовление медных соединений без пайки — Мелкое жилищное строительство

Традиционно для соединения медных труб и фитингов требовались паяные соединения. Беспаечные медные системы, изобретенные в Европе в 1950-х годах и представленные в США в 1990-х годах, с тех пор быстро завоевали популярность и одобрены всеми основными кодексами и большинством штатов.

Существует два основных типа медных фитингов без пайки: вставное соединение и прессовое соединение . Оба типа предлагают ряд фитингов, клапанов и специальных элементов, и оба имеют резиновые уплотнительные кольца (прокладки) внутри для создания надежного водонепроницаемого уплотнения. Большинство типов вставных соединений можно соединить без инструментов, а также разобрать и снова собрать; пресс-фитинги, для которых требуется специальный пресс-инструмент, являются постоянными.

Подготовительные работы. Prep одинаков как для систем push-connect, так и для пресс-систем. Проверьте концы труб на наличие повреждений, так как трубы с вмятинами или некруглой формы могут неправильно садиться в фитинги. Загляните внутрь каждого фитинга, чтобы убедиться, что его резиновые уплотнительные кольца не повреждены.

Непаянные фитинги с пресс-соединением имеют ступицы, которые прижимаются к резиновым уплотнительным кольцам внутри.

Фломастером отметьте правильную глубину посадки на трубе. Используйте труборез, чтобы обрезать трубу под прямым углом, рассверлите ее внутреннюю часть, чтобы удалить заусенцы, и срежьте фаску или отшлифуйте ее снаружи, чтобы острый конец трубы не надрезал и не разрезал уплотнительное кольцо.

Выполнение соединений. Для вставных фитингов вставьте трубу в фитинг до упора. Если фитинг можно разобрать, его производитель поставит пластиковый разъединяющий зажим, который при надавливании на фитинг разблокирует зажимное кольцо внутри фитинга.

Для соединения пресс-фитингов вам понадобится обжимной инструмент с губками разного размера. Выберите пресс-клещи соответствующего размера для фитинга (например, 1/2 дюйма). Поместите трубу в фитинг, затем поместите обжимные губки инструмента на буртик (ступицу) фитинга. Держите губки инструмента перпендикулярно трубе/фитингу и нажмите на спусковой крючок. По завершении цикла прессования отпустите зажимные губки и осмотрите соединение.

---

Этот блог был адаптирован из Renovation 5th Edition (Taunton, 2019).Здоровенные 656 страниц, R5 — это кладезь профессиональных советов и методов, которыми строители делились со мной на протяжении четырех десятилетий, а также около 1000 фотографий, сделанных на сайтах вакансий по всей Северной Америке. Я надеюсь, что вы найдете это полезным. – Майк

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Быстроразъемные фитинги для медных труб

Что такое питьевая вода?

Питьевой Вода в основном представляет собой питьевую воду высокого качества (h30), что означает, что она может пить без вреда.В большинстве стран водоснабжение в домах, торговля и промышленность — это все Питьевая вода. Как правило, подача воды сети доставляют питьевую воду независимо от того, будет ли она использоваться для питья, мойка или ландшафтный полив.

Эта поставка может поступать из нескольких возможных источники, такие как муниципальный водоснабжение, Колодцы, Доставляется автотранспортом и также обрабатывается вода из ручьев, ручьев, рек, озер, дождевая вода и т. д.Бытовая вода системы сильно развились по сравнению с тем, когда это была просто река или ручей домой. Современная внутренняя сантехника обеспечивает чистоту питьевой воды в каждую систему обслуживания.

Питьевая вода и водопровод

В сантехническом магазине имеется множество различных видов сантехнических труб. Мир. Когда дело доходит до вашего следующего сантехнического проекта, вы придется выбрать, какой материал будет лучше для вас.

Медь:

Медные трубы являются одними из наиболее часто используемых труб и в основном используются для канализация, вентиляция и снабжение питьевой водой. В основном из-за его долговечности и тот факт, что он прост и гибок в установке. Также медь намного безопаснее. в стихийных бедствиях, устойчивые к суровым погодным условиям и конкурентоспособные по цене. Учитывая надежность и ценность меди, большинство сантехников выбирают медь для большинства их сантехнических применений.Домовладельцы также предпочитают медную сантехнику, потому что она обычно увеличивает стоимость при перепродаже. домов. Это также обеспечивает подачу чистой и безопасной воды. Лид удален из производственного процесса, поэтому он больше не представляет опасности для здоровья в отличие от с оцинкованными трубами

ХПВХ:

Труба из ХПВХ (поливинилхлорид) представляет собой жесткую пластиковую трубу, соединяются растворяющими швами. Если вы находитесь в той части мира, где вода более агрессивна и разъедает медные трубки, ХПВХ идеальная труба для вашего применения.Эта агрессивная вода иногда может проесть медную трубу в течение восьми лет. CPVC не влияет агрессивной водой, а его гладкая внутренняя поверхность не будет собирать минеральные депозиты. Трубопровод из ХПВХ имеет много хороших преимуществ, но есть и недостаток. заключается в том, что в случае пожара или электрической искры они распространяют ядовитые газы.

РЕХ:

Трубы PEX — новейшая новинка в сантехническом сценарии. Это гибкая пластиковая труба, которая может быть установлена ​​так же, как электрическая. проводка. Подходит для использования как с горячей, так и с холодной водой, их можно использовать в сочетании с водопроводной трубой из стали, меди, ПВХ и ХПВХ. Они есть также обладает высокой устойчивостью к разрыву.



Как соединить медную и пластиковую трубу

Роджер посещает своего любимого местного продавца сантехники и показывает вам, как соединить медные и пластиковые трубы.

В этой серии Как соединить трубы есть два видео – в этом первом видео показано, как соединить подающие трубы, во втором видео показано, как соединить канализационные трубы.

Для водопроводных труб и труб центрального отопления у вас есть выбор между старой доброй проверенной медью или пластиком. Пластиковые трубы прошли долгий путь за последние несколько лет и выпускаются в виде рулонов и прямых отрезков, а также из различных типов пластика, включая PB (полибутилен) и PEX (сшитый полиэтилен). Пластик предлагает преимущества с точки зрения гибкости и коррозионной стойкости, но я предпочитаю не использовать его на трубопроводах, монтируемых на поверхности, я предпочитаю медь, потому что она намного более жесткая.

Компрессионные фитинги на пластиковой трубе

Интересно, что вы можете соединять медь и пластик с помощью множества одинаковых фитингов; многие люди не понимают, что можно соединить кусок пластиковой трубы с компрессионным фитингом. Компрессионный фитинг работает на пластиковой трубе так же, как и на медной, за исключением того, что вам нужно вставить вкладыш, который нужен для того, чтобы конец трубы оставался идеально круглым.Он также предназначен для защиты конца трубы — когда вы вставляете вставной фитинг, там есть уплотнительное кольцо, и если вы не наденете вкладыш, квадратный край на конце пластика может повредить трубу. уплотнительное кольцо и вызвать утечку. Вы можете не знать об этом сразу, но через шесть месяцев или даже шесть лет может возникнуть утечка, и если это вызовет какой-либо ущерб, а проверка покажет, что сантехник забыл установить вкладыш, сантехник может нести ответственность.

После того, как вы вставили вкладыш, гайка надевается на конец трубы, за ней следует медная олива, а затем сам фитинг.Затяните его вручную, а затем затяните гаечным ключом, пока он не будет обжат так, чтобы оливка прижалась к трубе. Это обеспечивает надежную фиксацию, но только для ремня и брекетов вы можете снять фурнитуру и обернуть ленту PTFE вокруг оливы — при таком подходе у меня никогда не возникало проблем.

Вставные фитинги – разъемные и неразборные

Фитинги бывают двух типов – разъемные и неразборные. Запатентованные съемные фитинги JG Speedfit не требуют каких-либо инструментов для снятия фитингов и являются действительно съемными без повреждения трубы или фитинга .

На рынке представлено множество различных вставных фитингов, но JG, на мой взгляд, лучший​.

Когда и почему следует выбирать фитинг с нажимным соединением

Любой ремонт сантехники может быть пугающим для домашнего мастера, особенно когда речь идет о ремонте или соединении труб. Любой может научиться паять медь при наличии соответствующих инструкций, но это может стать проблемой в условиях реальной ремонтной ситуации (и потенциальной опасностью, учитывая наличие открытого огня). Склеивание ХПВХ в теории просто, но в стесненных условиях может оказаться сложным, грязным и трудоемким.Фитинги Push-Fit (также известные как Push-to-Connect) — это простая в установке альтернатива, которая экономит невероятное количество времени и усилий.

Знаете ли вы? Технология вставной посадки с годами становится все более популярной, и ряд производителей присоединяются к игре. Мы предлагаем только качественные фитинги от SharkBite и оригинальных новаторов вставных фитингов, John Guest.

Как они работают

Во всех вставных соединениях используются три основных элемента: цанга с кольцом из металлических зубьев, которое прочно захватывает трубу, одно или несколько уплотнительных колец, создающих водонепроницаемое уплотнение, и фиксирующий механизм, удерживающий все вместе. Фитинги предназначены для работы с трубами из твердотянутой меди из ХПВХ, PEX и (типы K, L, M). Большинство из них не совместимы с мягкими медными трубками, за исключением фитингов John Guest (мягкая медь легко деформируется и не восстанавливает форму, что затрудняет достижение хорошего уплотнения). Фитинги John Guest меньшего размера также можно использовать с виниловыми или полиэтиленовыми трубками для таких вещей, как фильтры для воды и льдогенераторы для холодильников.

В дополнение к основным фитингам, таким как муфты и тройники, имеются вставные клапаны и манометры, комплекты поставки и даже фитинги для орошения.Вы также можете найти фитинги с различными типами соединений (например, с резьбой IPS/NPT), чтобы упростить установку таких вещей, как душевые клапаны и трубы, а также водонагреватели.

Примечание: Удобство вставной посадки имеет большое значение: фитинги с вставной посадкой будут стоить значительно дороже, чем другие варианты: 1/2-дюймовая вставная муфта будет стоить от 4 до 8 долларов, а медная или аналог из ХПВХ будет стоить меньше доллара. Судя по отзывам, те, кто решит их использовать, считают, что стоимость с лихвой компенсируется простотой монтажа и сэкономленным временем.

Проблемы

Большинство вставных фитингов в настоящее время одобрены для скрытого применения (в стене/под землей) и стационарной установки. Многие, однако, по-прежнему скептически относятся к вставной посадке, особенно когда речь идет о скрытой или стационарной установке. Представление о том, что вставная посадка подходит только для временного аварийного ремонта (для чего она отлично подходит), популярно среди сантехников, но все чаще оспаривается домашними мастерами, использующими эту технологию в самых разных областях.

Большая часть скептицизма в отношении вставной посадки связана с предполагаемым отсутствием у нее послужного списка. Хотя вставные соединения существуют не так давно, как пайка медью, у них было несколько десятилетий, чтобы закрепиться на рынке DIY: фитинги John Guest широко используются с 80-х годов. Система SharkBite появилась совсем недавно, примерно в середине 2000-х годов, но быстро завоевала лояльную поддержку домашних мастеров, а также официальное одобрение многих муниципалитетов, которые разрешают их использование в сантехнических системах.

Еще одна причина скептицизма заключается в самой технологии: многие сантехники считают, что стальные зубья и уплотнительное кольцо сами по себе не могут обеспечить надежное и долговечное соединение. По сравнению с интуитивным процессом пайки открытым пламенем простое вставление трубы в фитинг кажется немного сомнительным. Точно так же внешний вид хорошо спаянного соединения может внушить больше доверия, чем громоздкий кусок пластика или латуни. Но это всего лишь видимость: нет никаких доказательств того, что вставные фитинги имеют заметно более высокий процент отказов, чем что-либо еще в арсенале сантехника.Это правда, что когда дело доходит до соединения меди и ХПВХ, припой и клей всегда будут лучшими, но есть уровни навыков и ситуации, когда что-то быстрое и простое может оказаться огромным подспорьем.

Есть над чем подумать… Все еще не уверены, стоит ли доверять вставной посадке? Обратите внимание: на фитинги SharkBite и John Guest предоставляется 25-летняя гарантия; На фитинги ProBite распространяется колоссальная 75-летняя гарантия.

Советы по установке

• Всегда используйте хороший, острый труборез, никогда не используйте ножовку.Самое важное, что вы можете сделать, чтобы гарантировать герметичность фитингов с нажимной посадкой, — это получить чистый, гладкий срез, без заусенцев и сохраняющий форму трубы. Это предотвращает повреждение уплотнительных колец, обеспечивая герметичность.
• Чрезвычайная ситуация? Жесткий график? Для успешной установки вставного фитинга трубы не обязательно должны быть сухими. Просто отключите воду на ближайшей остановке, слейте как можно больше воды из ближайшей розетки и приступайте к работе!
• Полная вставка трубы в быстроразъемные фитинги является ключом к успешной установке.Глубина, на которую он вставляется, указывается производителем и зависит от размера трубы. SharkBite делает удобный глубиномер (плюс инструмент для удаления заусенцев) для своих фитингов, но вы также можете проверить упаковку или веб-сайт производителя и соответствующим образом пометить трубу. Наличие этой ссылки помогает избежать частичных вставок и возникающих в результате утечек.
• Вставная посадка ускоряет процесс, но не слишком торопитесь: быстрое заклинивание трубы в фитингах — это хороший способ повредить уплотнительные кольца. Медленно, но уверенно скручивайте трубку, вставляя ее на нужную глубину.
Фитинги
• «поверни и зафиксируй» (как и большинство John Guest) имеют на концах гайки, которые необходимо затянуть вручную, чтобы полностью зафиксировать фитинг (и «разблокировать», чтобы вставить трубу). «Стандартные» насадки, такие как SharkBite и ProBite, не имеют этой функции: просто вставьте трубку, и все готово.
• При работе с PEX вам необходимо убедиться, что используется специальная вставка, которая предотвращает разрушение трубки. SharkBite и ProBite поставляются со вставкой, уже находящейся внутри фитинга; все, что вам нужно сделать, это вставить трубку.Для фитингов John Guest вставки необходимо приобретать отдельно и вручную вставлять в конец (концы) трубы.
• После того, как труба закреплена внутри фитинга, ее можно снять, только нажав на цангу фитинга или «разжимной хомут» (SharkBite): это маленькое пластиковое кольцо, которое едва выступает из конца фитинга. Это «кольцо» — всего лишь внешний край большего куска, на другом конце которого есть металлические зубья, которые цепляются за трубу. Цанги John Guest вставляются только кончиками пальцев; Для разъединяющих муфт SharkBite и ProBite требуется специальный инструмент для разъединения (или осторожное использование разводного серповидного ключа: наденьте трубу, отрегулируйте по размеру и плотно вставьте муфту в фитинг, осторожно вытягивая трубу).
• Дополнительные фиксирующие зажимы можно использовать для создания еще более надежного соединения John Guest за счет предотвращения случайного нажатия на цангу. Просто защелкните между цангой и корпусом фитинга и спокойно отдыхайте.

Совет для профессионалов: Фитинги John Guest и ProBite полностью пригодны для повторного использования (при условии, что они установлены правильно с самого начала и не повреждены при снятии), что делает их еще более ценными. SharkBite рекомендует повторное использование только в целях тестирования (т.г. повторное использование крышек для проверки утечек, испытательного давления), никогда не устанавливайте на постоянной основе.

• При закапывании вставных фитингов убедитесь, что они не вступают в прямой контакт с почвой/засыпкой, обернув их лентой, не содержащей хлоридов, изоляцией или каким-либо другим барьером. Обратная засыпка не должна содержать камней и мусора. Из брендов, которые мы продаем, фитинги SharkBite и ProBite одобрены для захоронения в большинстве регионов. Если вы планируете использовать вставную посадку в захоронении или другом скрытом приложении, обязательно сначала проконсультируйтесь с местными властями.

Заключительные мысли

Вероятно, вы никогда не увидите весь дом, подключенный к водопроводу с помощью вставной посадки, из-за ее более высокой стоимости и отсутствия энтузиазма у сантехников. Но для ремонта и установки, которые в противном случае заняли бы слишком много времени, пота или искажений, использование фитингов с нажимной посадкой может буквально сэкономить день домашнему мастеру!

Методы соединения труб и труб

Ключевые моменты обучения

• Определить различные методы соединения материалов
• Определите различные материалы, которые используются для труб и трубных систем

1.

1    Методы соединения труб и труб

Трубы обычно соединяют сваркой, трубной резьбой или механическим соединением. Технологические трубопроводы обычно соединяются сваркой методом TIG или MIG. Наиболее распространенным соединением технологических труб является сварка встык. Концы трубы, подлежащей сварке, должны иметь определенную подготовку под сварку, называемую подготовкой торца под сварку (EWP), которая обычно находится под углом 37,5 градусов для размещения металла присадочного шва. Другой формой соединения толстостенных труб является нарезка резьбы, наиболее распространенной формой которой в Европе является британская стандартная трубная резьба (BSP).
Медные трубы обычно соединяют пайкой, пайкой, компрессионными фитингами, развальцовкой или опрессовкой. Пластиковые трубы могут быть соединены сваркой растворителем, термическим сплавлением или эластомерным уплотнением.
Если требуется частое разъединение, фланцы труб с прокладками или соединительные фитинги обеспечивают лучшую надежность, чем резьбовые соединения. Некоторые тонкостенные трубы из пластичного материала, такие как водопроводные трубы меньшего размера из меди или гибкого пластика, используемые, например, в домах, могут быть соединены компрессионными фитингами.
В подземной трубе обычно используется труба типа «вставная» прокладка, которая сжимает прокладку в пространство, образованное между двумя соседними частями. Вставные соединения доступны для большинства типов труб. В подземных условиях трубы с прокладкой допускают боковое смещение из-за смещения грунта, а также расширение/сжатие из-за разницы температур.
В больших надземных трубах обычно используется фланцевое соединение, которое обычно используется в трубах из ковкого чугуна и некоторых других.Это стиль прокладки, в котором фланцы соседних труб скреплены болтами, вдавливая прокладку в пространство между трубами.
Механические пазовые муфты или соединения Victaulic также часто используются для частой разборки и сборки. Эти механические муфты с канавками, разработанные в 1920-х годах, могут работать при рабочем давлении до 1200 фунтов на квадратный дюйм и изготавливаются из материалов, соответствующих марке трубы. Другой тип механической муфты — это фитинг марки Swagelok; этот тип компрессионного фитинга обычно используется на небольших трубах диаметром менее ¾ дюйма.

Другие методы соединения, такие как сварка и нарезание резьбы, были рассмотрены в предыдущих разделах, поэтому в этом разделе рассматриваются только следующие методы соединения:

• Пайка
• Сварка бронзы
• Компрессионные соединения
• Фланцевые соединения

1.2    Материалы, используемые для изготовления труб

Для труб и трубных систем используется множество различных материалов. Причина их выбора для различных применений была рассмотрена в Модуле 3, Блок 1, Материалы трубопроводов.Для целей этого раздела мы будем иметь дело со следующими материалами:

• Углеродистая сталь
• Нержавеющая сталь
• Медь
• Пластиковый трубопровод
• Стеклянные и керамические трубы

Ключевые моменты обучения

• Определите процесс капиллярного действия в жидкостях
• Определите, как капиллярное действие используется для выполнения паяных соединений
• Определите и опишите различные типы процессов пайки

2.

1    Капиллярный эффект при пайке

Хорошо известное явление, в которое многим трудно поверить, когда жидкости могут подниматься вверх между двумя поверхностями. Чтобы продемонстрировать это явление, опустите прозрачную соломинку в стакан с водой; если соломинку сжать, вода поднимется еще выше.
Капиллярное притяжение вызывается тем, что жидкость прилипает к боковым стенкам соломинки, а затем, благодаря сцеплению молекул воды (необходимости держаться вместе), подтягиваясь до уровня прилипания, вода снова прилипает к стороны соломинки и снова вода подтягивается до уровня прилипания.Этот процесс продолжается до тех пор, пока вес молекул воды не станет слишком большим и подтягивание до уровня адгезии окажется слишком большим.

Таким образом, можно утверждать, что капиллярное притяжение обусловлено адгезионными и когезионными качествами жидкостей. Чем ближе две поверхности друг к другу, тем выше будет подниматься жидкость (см. рисунок ниже). Также если поверхность жирная или маслянистая жидкость не будет легко прилипать. Но это также может вызвать проблемы и повреждения, такие как попадание воды между нахлестами атмосферостойкого листового материала.
Капиллярное действие воды в трубках. (Обратите внимание, как вода поднимается выше в более узкой трубке.)

2.2    Пайка и капиллярное действие для паяных соединений

Пайка — это процесс, при котором два или более металлических изделия соединяются вместе путем плавления и заливки в соединение присадочного металла, причем присадочный металл имеет относительно низкую температуру плавления. Присадочный металл, используемый в процессе, называется припоем. Пайка отличается от пайки использованием присадочного металла с более низкой температурой плавления; отличается от сварки тем, что в процессе соединения основные металлы не расплавляются.В процессе пайки к соединяемым частям прикладывается тепло, в результате чего припой плавится и втягивается в соединение за счет капиллярного действия, а также связывается с соединяемыми материалами за счет смачивания. После остывания металла полученные соединения не такие прочные, как основной металл, но обладают достаточной прочностью и водонепроницаемостью для многих применений. Поскольку пайка основана на капиллярном действии, которое втягивает припой в соединение, поверхности должны быть чистыми, чтобы обеспечить хорошую адгезию. Если капиллярные соединения используются для водопровода, используемый припой не должен содержать свинец.Есть 2 типа паяльных соединений:

• Твердая пайка
• Мягкая пайка

2.3    Твердая пайка

Твердая пайка

также известна как серебряная пайка или медно-техническая сварка. Это связано с тем, что в используемый стержень добавлено небольшое количество серебра, чтобы снизить его температуру плавления и облегчить течение расплавленного металла.
Компания Rothenberger разработала специальный набор инструментов для использования с этим типом пайки твердым припоем.Этот комплект позволяет сантехнику делать прямые стыки, разветвления и переходы без использования каких-либо фитингов. Это имеет ряд преимуществ для сантехника. Поскольку требуется меньше фитингов, достигается значительная экономия средств.
Серебряная пайка требует много тепла, и для этого доступны специальные горелки. Одним из них является воздушно-ацетиленовая горелка, которая дает смесь воздуха и пропана. Оба эти пламени достаточно горячие, чтобы расплавить серебряный припой, но не медную трубку. Также можно использовать кислородно-ацетиленовое оборудование, но следует соблюдать осторожность, чтобы не расплавить медь.Для этого соединения не требуется флюс из-за высокой температуры (600º — 500º).
Серебряная пайка является одним из самых надежных способов соединения меди. Само соединение имеет почти те же характеристики, что и медь, и редко протекает.

2.4    Мягкая пайка

Мягкая пайка — это способ соединения труб с использованием традиционного сантехнического припоя, представляющего собой смесь олова и свинца. Доступен широкий ассортимент фитингов, и припой обычно встроен в каждый из них в виде цельного кольца. Фитинги без этого кольца из припоя также доступны, но они не так популярны, как первый тип.

Паяные соединения, демонстрирующие капиллярное действие (встроенное кольцо припоя в верхнем соединении, припой в нижнем соединении подается оператором)
Мягкая пайка характеризуется точкой плавления присадочного металла ниже 400 C, поэтому используется стандартная бутановая паяльная лампа или паяльная лампа. На самом деле слишком много тепла почти так же плохо, как и слишком мало, когда речь идет о мягкой пайке.
Из-за низкой температуры необходимо соблюдать осторожность при подготовке соединения. Как внешнюю часть трубы, так и внутреннюю часть фитинга необходимо тщательно очистить стальной ватой или наждачной бумагой. Затем на обе поверхности наносится флюс, после чего соединение сжимается. Все части фитинга должны быть подготовлены и соединены одновременно. Всегда старайтесь сначала выполнять нижний сустав. При нагревании обратите внимание на небольшое кольцо припоя, которое появится на лицевой стороне фитинга. Это признак того, что припой плавится. Большинство сантехников любят добавлять в соединение небольшое количество припоя, чтобы убедиться, что соединение прочное. Если использовано слишком много припоя, его излишки можно удалить тряпкой или оберточной бумагой, смазанной небольшим количеством флюса.
Флюс применяется для очистки соединения, и его нельзя наносить пальцами или допускать его контакт с кожей, поскольку он очень агрессивен. Наносить всегда нужно кистью. При использовании мягких припоев в водопроводных и отопительных системах обязательно тщательно промывайте систему, чтобы удалить излишки или остатки флюса.
Мягкая пайка намного дешевле, чем использование компрессионных фитингов, но при использовании этого метода необходимо соблюдать осторожность, чтобы убедиться, что соединения не протекают.

Труба центрального отопления для пайки мягким припоем Пламя нагрева на стыке

2.4    Бронзовая сварка

Третьим распространенным термическим процессом соединения медных труб является метод, известный как сварка бронзы. Хотя это и называется «сваркой», расплавления основного металла не происходит. Однако полученное соединение равно по прочности и сравнимо со сваркой плавлением.
Кислородно-ацетиленовое оборудование наиболее подходит для этого процесса, так как оно способно создавать интенсивное горячее пламя, обеспечивающее контролируемый локальный нагрев.
Для соединения используется специальный латунный стержень. Этот стержень состоит примерно из 60% меди и 40% цинка. Необходимо добавить флюс в соединение, чтобы стержень мог прилипнуть к меди и предотвратить окисление. Флюс можно использовать в виде порошка, погрузив в него нагретый конец латунного стержня. Альтернативный метод заключается в смешивании флюса с чистой водой до образования однородной пасты, которую можно нанести на зону сварки и присадочный стержень с помощью небольшой кисточки.Некоторые латунные стержни производители пропитывают флюсом.
Температура плавления меди составляет 1080ºC, а температура плавления латунного присадочного стержня составляет 850–950ºC. Следует использовать слабо окисляющее пламя.
Основные типы бронзовых сварных соединений, используемых на медных трубах:

• Раструб:       Используется на трубах в вертикальном положении. Нижний конец трубы развальцовывается для установки верхней трубы.
• Стыковое соединение:      Используется для соединения труб в горизонтальном положении.
• Отводное соединение: Используется для отводных сварных швов. Отверстие ответвления может быть заполнено, вырезано или выжжено.
• Переходник:   Используется там, где необходимо соединить трубы разных размеров.
• Заглушки для сварных швов   Используется для заглушки концов труб.

Примечание.    Многие называют сварку бронзы «пайкой». Хотя материалы и процесс соединения одинаковы, техника немного отличается. Пайка использует принцип капиллярного притяжения в соединении.

Ключевые моменты обучения

• Идентификация компонентов трехзажимного соединения
• Укажите различные стандарты, относящиеся к тройным зажимным соединениям
• Определите назначение компрессионных соединений
• Определите различные типы компрессионных соединений
• Определить принцип работы компрессионного соединения

3.1    Соединение Tri-Clamp для гигиенической трубки

Зажимные фитинги обеспечивают соединение без щелей и, в зависимости от конструкции хомута, не требуют инструментов для сборки или разборки для очистки.Обеспечивает быстрый метод регулярного открытия системы и часто имеет какое-либо закрывающее устройство, такое как зажим «Трикловер». Используется там, где коррозия и загрязнение представляют особую опасность, например, в фармацевтической промышленности. Также используется в системах, перекачивающих теплые полутвердые и вязкие жидкости, такие как шоколад и томатный соус, которые не должны охлаждаться в линии, но имеют тенденцию вызывать регулярные засоры.
Компоненты соединения Tri-Clamp

Зажимные фитинги состоят из четырех частей – двух приварных колец, уплотнительного кольца (прокладки) и хомута.Концы труб и/или фитингов, подлежащих соединению, имеют приварную муфту, закрепленную сваркой. Соединение выполняется путем совмещения сварочных наконечников с уплотнением, вставленным между поверхностями, и последующего зажима наконечников вместе. Хомут не контактирует с содержимым трубы и может быть изготовлен из любого подходящего материала.
Сборка трехзажимного соединения

3.2    Стандарты для соединений Tri-Clamp

Существует множество различных стандартов для трехзажимных фитингов, и важно убедиться, что вы выбрали правильный.Существуют тонкие различия между общими размерами наконечника, которые могут вызвать затруднения при попытке герметизировать соединение неподходящим уплотнением или хомутом. Вот некоторые из различных стандартов для трехзажимных соединений:

• ASME BPE 2004
• BS4825 Часть 3
• BS Sch 5 и Sch 10
• DN32676 Серия 2 (стандартный и нестандартный)
• DN32676 Серии 1 и 3
• ИСО1127
• ИСО2037
• Ультратонкая серия Mini

3.

3    Введение в компрессионные соединения

Более быстрой альтернативой пайке соединения трубных систем является использование компрессионных фитингов. Для пайки легких трубок требуются специальные навыки, а для изготовления компрессионных фитингов нужен только гаечный ключ. Если сегменты трубопровода или трубки изготовлены из разнородных металлов или материалов, например, если сегмент медной трубы должен быть соединен с сегментом трубы из ПВХ, компрессионный фитинг является оптимальным выбором для соединения. Фитинги также будут изготовлены из одного или нескольких совместимых материалов, подходящих для соединения..
Компрессионный фитинг с компрессионной гайкой и оливой
Компрессионные соединения часто используются для тонкостенных трубопроводов малого диаметра, таких как топливопроводы, газопроводы или системы питьевой воды (чтобы избежать использования свинцового припоя). Компрессионные фитинги также широко используются для кранов горячей и холодной воды (кранов) и запорных клапанов для унитазов. Эти клапаны обычно регулируют подачу воды к одному приспособлению, например, к туалету, чтобы его можно было обслуживать, не отключая воду во всем доме.Компрессионные фитинги хорошо подходят для этого применения, поскольку эти клапаны обычно располагаются в замкнутых пространствах, где медную трубу будет трудно спаять, не создавая опасности возгорания.

3.4    Как работают компрессионные соединения

Как следует из названия, компрессионные фитинги образуют герметичное уплотнение, прикладывая сжимающее усилие к трубам и фитингам. Фитинг прижимается к трубе с силой, достаточной для устранения всего оставшегося пространства в соединении, что предотвращает утечку жидкости.

Компрессионный фитинг состоит из внешней компрессионной гайки и внутреннего кольца, называемого компрессионным кольцом. Это латунное кольцо называется наконечником или оливкой. Обычно изготавливается из латуни или меди. Когда гайка затягивается, она зажимает феррулу, заставляя ее соответствовать окружности трубы. Наконечники различаются по форме и материалу, но чаще всего имеют форму кольца со скошенной кромкой и чаще всего изготавливаются из латуни или в соответствии с материалом трубы.Для правильной работы феррула должна быть правильно ориентирована.
Обычно феррула устанавливается таким образом, что самая длинная наклонная поверхность феррулы обращена в сторону от гайки.
Комплектующие компрессионного соединения

3.5    Типы компрессионных соединений

Существует два распространенных типа компрессионных фитингов: стандартные (британские, тип A/неманипулятивные) и раструбные фитинги (британские, тип B/манипулятивные) компрессионные соединения. Стандартные фитинги обычно используются для подключения воды и сжатого воздуха, в то время как раструбные фитинги используются для газовых линий и линий высокого давления.

Неманипулятивное компрессионное соединение

Метод соединения для стандартного компрессионного соединения, показанный ниже, просто состоит из выбора фитинга правильного размера для трубы, обрезки трубы до нужной длины, удаления любых заусенцев и проверки того, что конец трубы чист и не имеет глубоких царапин или других повреждений. недостатки. Если конец трубки имеет овальную форму, его следует закруглить с помощью подходящего инструмента. Теперь трубку можно полностью вставить в фитинг, пока она не соприкоснется со стопором трубки.Затем затяните в соответствии с инструкциями производителя. Например:- затягивайте накидную гайку рукой и гаечным ключом до тех пор, пока компрессионное кольцо не захватит трубку так, чтобы ее нельзя было провернуть рукой в ​​фитинге. Теперь затяните гайку еще на одну-две трети оборота двумя гаечными ключами, чтобы компрессионное кольцо врезалось в трубку и немного деформировало ее.
Неманипулятивное компрессионное соединение типа «А»

Манипулятивное компрессионное соединение

Манипуляторное компрессионное соединение, как показано ниже, предназначено для захвата как внутренней, так и внешней поверхностей трубы, в результате чего получается соединение, которое может как поддерживать, так и плотно захватывать трубу в мягком состоянии, для которой оно предназначено. Метод соединения состоит в том, чтобы убедиться, что труба имеет правильную спецификацию и что используется правильный размер фитинга, затем труба обрезается по длине с помощью ножовки с мелкими зубьями, а заусенцы перемещаются внутрь и наружу. Наденьте компрессионную гайку и компенсационное кольцо на конец трубы и вбейте в конец трубы развальцовочный инструмент или выколотку подходящего размера, чтобы открыть конец. Затем убедитесь, что переходник правильно входит в конец трубы и корпус фитинга, и затяните накидную гайку сначала рукой, а затем гаечным ключом примерно на один полный оборот, чтобы получить прочное и герметичное соединение.Примером соединения такого типа являются компрессионные фитинги известной марки Swagelok.
Манипулятивное компрессионное соединение типа «В»
Стандартные фитинги не требуют модификации трубок. Развальцовочные фитинги требуют модификации труб с помощью специального инструмента.

3.6    Герметизация компрессионных соединений

Наиболее важным компонентом компрессионного уплотнения является само компрессионное кольцо. Кольцо представляет собой тонкий кусок латуни и чрезвычайно подвержено повреждениям; поэтому при их установке следует соблюдать осторожность.Для обеспечения целостности компрессионного фитинга важно избегать чрезмерного усилия при затягивании гайки. Если фитинг перетянут, феррула часто деформируется, и компрессионный фитинг выходит из строя. Чрезмерная затяжка является наиболее распространенной причиной утечек в компрессионных фитингах. Как правило, компрессионные фитинги затягиваются «от руки», а затем затягиваются еще на пол-оборота с помощью гаечного ключа. Фактическая сумма зависит от размера фитинга; больший требует меньшего. Затем фурнитуру тестируют.Если наблюдается легкое запотевание, фитинг медленно затягивают до прекращения запотевания.
Шовный герметик или лента для уплотнения резьбы не наносится на резьбу компрессионного фитинга. Шовный герметик и тефлоновая лента служат для герметизации резьбы от давления воды в обычных резьбовых соединениях, но малоэффективны в компрессионных уплотнениях и могут фактически ослабить их. Компрессия — это средство герметизации соединения, а не герметизация самой резьбы. Трубный компаунд или лента из ПТФЭ часто приводят к протечкам фитингов; в случае с тефлоновой лентой она позволяет образовать зазор между компрессионным кольцом и гайкой.Шовный герметик иногда наносится на втулку или олифу для герметизации дефектов фитинга, но на самом деле это бесполезно, так как герметизация осуществляется через само компрессионное кольцо. В редких случаях шовный герметик или тефлоновая лента компенсируют потерю воздухонепроницаемого уплотнения, если компрессионное кольцо становится «овальным» (из-за чрезмерной затяжки в смещенном положении по отношению к компрессионной гайке) или если имеется некоторое заводской брак товара. В этих случаях компрессионные фитинги просто заменяются.

3.7    Преимущества и недостатки компрессионных соединений

Компрессионные фитинги

популярны, потому что они не требуют пайки, поэтому их сравнительно легко и быстро использовать. Они не требуют специальных инструментов или навыков для работы. Они работают при более высоких давлениях и с токсичными газами. Компрессионные фитинги особенно полезны в установках, которые могут потребовать периодической разборки или частичного снятия для технического обслуживания и т. д., поскольку эти соединения можно разорвать и переделать без нарушения целостности соединения.Они также используются в ситуациях, когда использование источника тепла, в частности паяльной горелки, запрещено.
Компрессионные фитинги не так прочны, как паяные фитинги. Их следует использовать в тех случаях, когда фитинг не будет нарушаться и не будет подвергаться изгибу или изгибу. Паяное соединение очень устойчиво к изгибу и изгибу (например, когда трубы стучат или трясутся от внезапных изменений давления). Компрессионные фитинги гораздо более чувствительны к этим типам динамических нагрузок.Они также более громоздки и могут считаться менее эстетичными, чем аккуратно спаянное соединение.

Ключевые моменты обучения

• Укажите правильную процедуру сборки фланцевого соединения
• Определите правильную процедуру гидравлических испытаний фланцевого соединения
• Определите, почему фланцевые соединения необходимо повторно затянуть
• Определить критерии выбора прокладок для фланцевых соединений

4.

1    Сборка фланцевого соединения

При сборке фланцевого соединения всегда используйте полный комплект чистых новых высокопрочных болтов, чтобы убедиться, что прочностные характеристики нового материала болтовых соединений превышают расчетные значения напряжения болтов, которые должны возникнуть при выполнении соединения трубопровода.

• Всегда используйте плоские шайбы с обеих сторон соединения.
• Затяните все болты от руки и убедитесь, что соединение и прокладка правильно совмещены.
• Затяните фланцевые болты калиброванным динамометрическим ключом до указанного момента затяжки.Примечание. Для противозадирных составов значения крутящего момента будут другими.
• Затяните фланцевые болты динамометрическим ключом; используя схему «крест-накрест», которая поочередно затягивает болты, расположенные на 180 градусов друг от друга. (см. рисунок ниже для фланцев с 4 и 8 отверстиями.)
• Используя эту схему, затягивайте болты с шагом 20 % от конечного крутящего момента, пока не будет достигнуто 80 % окончательного крутящего момента.
• Для затяжки до окончательных значений крутящего момента затяните болты последовательно по часовой стрелке один раз вокруг фланца.Это поможет обеспечить равномерное натяжение болтов.
•
  Следует соблюдать осторожность, чтобы избежать чрезмерного крутящего момента, который может привести к повреждению прокладки и уплотняющих поверхностей.

Последовательность затяжки фланцев с 4 и 8 отверстиями.
Примечание: При скреплении болтами разнородных материалов всегда затягивайте с наименьшим рекомендуемым моментом затяжки компонентов в соединении. Использование более высоких крутящих моментов может вызвать чрезмерную деформацию «более мягкого» материала в соединении.

4.2    Системы для испытаний под давлением с фланцевыми соединениями

Обычно после первоначального крутящего момента и повторного крутящего момента необходимо провести гидроиспытание в соответствии с требованиями ANSI. Опыт показал, что при соблюдении описанной выше процедуры очень немногие фланцевые соединения, если таковые имеются, могут не пройти гидравлические испытания. Если фланцевое соединение негерметично, сначала проверьте значения крутящего момента, а затем затяните болты с шагом 10% от указанного крутящего момента до герметичности. Однако, если достигается 150 % указанного значения крутящего момента, а фланцевое соединение все еще протекает, остановите и разберите фланцевое соединение.Вероятно, что-то еще не так, например, поврежденная поверхность фланца, поврежденная прокладка или несоосное соединение. Только после успешного завершения испытаний под давлением и устранения любых утечек трубопровод может быть сдан в эксплуатацию и введен в эксплуатацию.

4.3    Повторная затяжка фланцевых соединений

Потеря крутящего момента свойственна любому болтовому соединению. Комбинированные эффекты ослабления болтов (примерно 10% в течение первых 24 часов после установки), проскальзывания прокладки, вибрации в системе, теплового расширения и упругого взаимодействия во время затяжки болтов способствуют потере крутящего момента.Когда потеря крутящего момента достигает предела, внутреннее давление превышает силу сжатия, удерживающую прокладку на месте, и возникает утечка или выброс.
Повторный крутящий момент следует применять как минимум через 24 часа после начального крутящего момента или после первого теплового цикла. Это позволяет посадить фланцевые соединения и ослабить болты. Если система должна работать при повышенных температурах, рекомендуется, чтобы горячая вода циркулировала при максимальной рабочей температуре процесса (если возможно) в течение как минимум 24 часов.Это позволяет системе трубопроводов испытать один тепловой цикл. После остывания необходимо произвести повторную затяжку системы. Затяжку следует выполнять только в системе в охлажденном состоянии окружающей среды, никогда, когда процесс идет при повышенной температуре, иначе к фланцевым соединениям может быть приложено чрезмерное усилие. Никогда не разбирайте фланцевое соединение в горячей системе. Подождите, пока система не остынет до температуры окружающей среды.

4.4    Ежегодная повторная затяжка фланцевых соединений

После этого повторную затяжку следует проводить не реже одного раза в год, особенно если технологическая линия подвергается воздействию повышенных температур или экстремальных температур окружающей среды. Затяжку следует выполнять только в системе в охлажденном состоянии окружающей среды, и никогда, когда процесс идет при повышенной температуре, так как к фланцевым соединениям может быть приложено чрезмерное усилие.

4.5    Выбор прокладки для фланцевого соединения

Важно выбрать правильную прокладку для фланцевого соединения. Следует учитывать такие свойства, как температура системы, давление и химическая стойкость прокладки. Правильная толщина прокладки также важна.Чем толще прокладка, тем выше ползучесть прокладки, что, в свою очередь, может привести к потере крутящего момента. Для стандартных фланцев с выступом ANSI обычно рекомендуется использовать прокладку толщиной 1,5 мм. Более тонкие прокладочные материалы могут выдерживать большую нагрузку на прокладку и, следовательно, более высокое внутреннее давление.

• Дайте определение термину «капиллярный эффект» и объясните, как он относится к процессу пайки.
• На каком типе трубопровода следует использовать бессвинцовые старые и почему?
• Перечислите составные части трехзажимного соединения
• Назовите 2 причины, по которым вместо пайки следует использовать компрессионное соединение.
• Объясните, почему фланцевые соединения затягиваются крест-накрест.
• Подготовьте материалы и компоненты и завершите сборку соединения в соответствии с упражнением № 2.3.5а.
• Определить методы сборки двухфланцевой трубы в соответствии с упражнением № 2.3.5b.
• Интерпретация данных чертежа и определение длины труб для изготовления упражнения в соответствии с упражнением № 2.3.5c.
• Интерпретируйте данные чертежа и изготовьте узел соединения труб, как указано в упражнении №2.3.5г.

• Найяр, П.Е., Мохиндер Л. (2000). «А1». в Mohinder L. Nayyar, PE. Справочник по трубопроводам (7-е изд.). Нью-Йорк: Макгроу-Хилл. ISBN 0-07-047106-1.
• Дэвид Л. Гетч (2000). Технический рисунок (5-е изд.). ISBN обучения Томпсона Делмара: 1-4018-5760-4
• Международный стандарт ISO 7-1: Трубная резьба, где на резьбе выполнены герметичные соединения. Часть 1: Размеры, допуски и обозначения. Международная организация по стандартизации, Женева.
• BS EN 10226: Трубная резьба, где на резьбе выполнены герметичные соединения. (Европейская версия ISO 7.)
• Часть 1: Коническая наружная резьба и параллельная внутренняя резьба. Размеры, допуски и обозначения.
• Часть 2: Коническая наружная и коническая внутренняя резьба. Размеры, допуски и обозначения.
• BS 21: Трубная резьба для труб и фитингов, где на резьбе выполнены герметичные соединения (метрические размеры).Британский институт стандартов, 1985 г. (Заменено стандартом BS EN 10226:2004).
• Международный стандарт ISO 228-1: Трубная резьба, где на резьбе не выполнены герметичные соединения. Часть 1: Размеры, допуски и обозначения.
• BS 2779: Спецификация на трубную резьбу для труб и фитингов, где на резьбе не выполняются герметичные соединения (метрические размеры), 1986 г.
• БС ЕН 10226-1:2004
• ASME B31.9 Трубопроводы инженерных коммуникаций; 937 – Проверка герметичности, издание 1996 г.
• Элементы сантехники Сэмюэля Эдварда Диббла, 2010 г.



Источник: http://local.ecollege.ie/Content/APPRENTICE/liu/pipefitting/word/M3_U5_Pipe%20Joining.doc

Если вы являетесь автором приведенного выше текста и не согласны делиться своими знаниями в целях обучения, исследований, научных исследований (для добросовестного использования в качестве указано в законе об авторском праве США), пожалуйста, отправьте нам электронное письмо, и мы быстро удалим ваш текст. Добросовестное использование — это ограничение и исключение исключительного права, предоставленного авторским правом автору творческого произведения. В законе США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей.Примеры добросовестного использования включают комментарии, поисковые системы, критику, новостные репортажи, исследования, обучение, библиотечное архивирование и стипендию.
