Качественные полипропиленовые фитинги для соединения труб

Полипропиленовые фитинги применяют, чтобы соединить между собой отдельные элементы трубопроводов. Ими скрепляют трубы, через которые в здания подается холодная и горячая вода. Изготавливают соединительные элементы из полипропилена, который обладает такими важными качествами, как прочность и экологичность. На фитинги для полипропиленовых труб не оказывают воздействия высокие температуры, они не ржавеют при контакте с водой, не подвержены коррозии. Они не теряют своих прочностных свойств под воздействием агрессивных веществ, в том числе щелочей и кислот. Все эти качества фитингов ценятся за то, что соединительные детали не изменяют запах и вкус воды, проходящей по трубам pprc.

Полипропиленовые фитинги в последние годы стали очень востребованными, именно их все чаще закупают строительные организации для своих возводимых объектов. Их популярность особенно возросла с тех пор, как при прокладке трубопроводов стала использоваться полипропиленовая труба. Ее стали устанавливать в частных, многоэтажных домах, коммерческих зданиях и производственных предприятиях. Этому способствовали такие незаменимые характеристики труб ppr, как хорошая виброизоляция и звукоизоляция. Устанавливать соединительные изделия из полипропилена для скрепления труб для отопления и холодного водоснабжения очень удобно — они довольно просты в монтаже. Кроме того, небольшой вес изделий pprc позволяет для их транспортировки к месту строительства не использовать больших грузовиков и подъемного оборудования. Благодаря всем своим свойствам фитинги для полипропиленовых труб стали незаменимыми и всегда используются на строительных объектах.

Но соединительные элементы бывают разных видов. Поэтому прежде чем покупать детали, которые будут скреплять трубы для отопления или подачи холодной воды, надо выяснить, а какие именно фитинги нужны:
— резьбовой фитинг устанавливается в местах сантехнической системы, где может возникнуть необходимость, чтобы одна полипропиленовая труба была быстро отсоединена от других.

— компрессионный применяется строителями для соединения водопроводных труб небольшого диаметра.

Выпускают соединительные детали пп для систем водоснабжения многие производители. Среди продукции, которая сейчас продается на рынке, можно встретить изделия таких производителей, как pilsa, wefatherm и многих других. Поэтому, прежде чем закупить партию полипропиленовых фитингов, потребителю нужно ознакомиться с продукцией разных марок. Конечно, назначение у всех соединительных элементов одного вида одинаковое, но их стоимость в зависимости от марки будет различаться.

Компанией МДМ-Сантехпласт всегда ведется продажа изделий ppr разных видов и разных изготовителей. Покупатель может выбрать резьбовой фитинг или комбинированный, может выбрать продукцию любого производителя, который его устраивает больше всего. Компания предлагает соединительные детали vesbo, tebo, в каталоге есть продукция таких стран как Финляндия и Турция. Фитинг турецкого производства устойчивый, выдерживает большие нагрузки. В магазине компании МДМ-Сантехпласт каждый застройщик найдет себе полипропиленовые фитинги, которые помогут ему организовать качественное водоснабжение жилых домов и коммерческих и производственных зданий. Если помимо элементов крепления покупателю нужна и полипропиленовая труба, то он также ее может найти в магазине компании.

Об авторе: Права на данную статью принадлежат компании МДМ-САНТЕХПЛАСТ www.mdm-plast.ru , копирование данной статьи разрешается только полностью, без внесения изменений и правок, с обязательным указанием ссылки на сайт компании МДМ-САНТЕХПЛАСТ.



Учимся правильно соединять полипропиленовые трубы

Чтобы не было протечек!

Чтобы соединить две полипропиленовые трубы по прямой, следует нанести разметку.

Отрезать трубу специальными ножницами.

Паяльник для полипропиленовых труб нагреть до 280 °С.

Для трубы диаметром 20 миллиметров отметить 14 миллиметров от её края для контроля глубины посадки трубы в фитинг.

Вставить трубу и фитинг в насадки паяльника, подождать примерно 8 секунд.

Снять детали с насадок, вставить трубу в фитинг и подержать несколько секунд.

На верхней трубе отметить глубину посадки — 14 миллиметров.

Вставить трубу и фитинг в насадки паяльника, подождать примерно 8 секунд.

Снять детали с насадок, вставить трубу в фитинг и подержать несколько секунд.

Трубы соединяются без зазора.

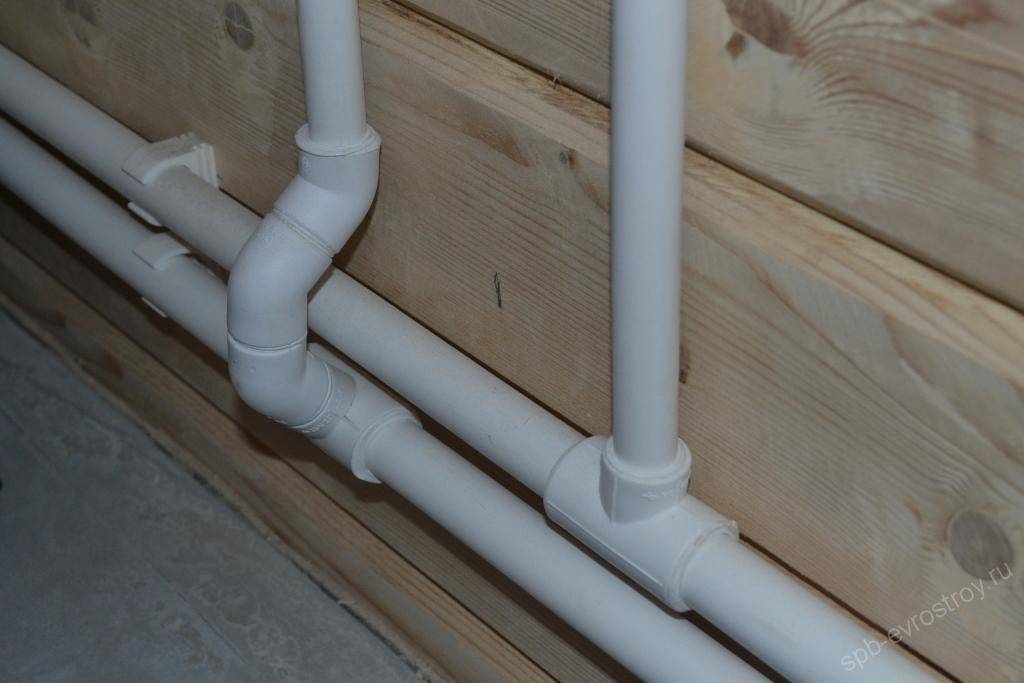

Если необходимо соединить трубы, которые закреплены на стене под углом 90 °, следует скрестить трубы между собой и в месте стыка сделать отметки (на вертикальной трубе сделать отметку по верху горизонтальной трубы, а на горизонтальной трубе — по внутреннему краю вертикальной трубы).

Отметить глубину посадки трубы — 14 миллиметров от её края.

Вставить трубу и фитинг в насадки паяльника, подождать примерно 8 секунд, соединить детали, выставив уголок под углом 90 °.

Сделать пайку на стене. Для этого вновь отметить 14 миллиметров.

Установить трубу и фитинг на насадки паяльника.

Соединить фитинг с трубой и немного подержать.

Как и чем паять полипропиленовые трубы

Полипропиленовые трубы, как и многие другие виды труб, нельзя соединять просто так, встык. Для надёжного соединения необходимо использовать фитинги – специальные муфты, в которые вставляются две смежных трубы, соединяемые между собой. Фитинги могут быть как прямые, соединяющие под прямым углом, так и угольники под 90 градусов или 45 градусов, а также тройники. Фитинги делают под наружный диаметр трубы, чтобы при соединении труба вставлялась в них. Кроме этого, бывают фитинги с резьбовыми переходами – различные водорозетки, подводы для арматуры, переходы на «американку» для металлопластиковой трубы.

Фитинги должны подходить по диаметру под трубу. Диаметр проверяется достаточно просто Кроме этого, фитинги должны соответствовать типу трубы. Полипропиленовые трубы делят на три вида – PN16, PN20 и PN25. Первые используют для холодной воды, вторые – для горячей, третьи – для горячей воды высокой температуры, в квартирах они обычно не применяются. Фитинги необходимо использовать такие, которые подходят для свариваемой трубы по материалу.

Подготовка к паянию

Перед пайкой паяльник удобнее всего закрепить на табуретке или на столике, большинство паяльников имеет удобную подставку, которую можно прижать к столику или табуретке струбциной. Затем из нарезанной массы деталей выбираются нужные. Проверяют, подходят ли они друг к другу – они должны в «сухом» состоянии входить достаточно плотно одна в другую. Если труба или фитинг деформированы, и этого не происходит, или сортамент труб и фитингов разный – вырезают другие отрезки трубы или покупают другие материалы.

Затем в паяльник устанавливается матрица и пуансон, соответствующие диаметру пайки. Из инструкции для инструмента по сварке полипропиленовых труб выбирается значение, сколько нужно держать на паяльнике трубу этого диаметра. Затем головки закрепляют и паяльник разогревают до нужной температуры.

Сварка простых звеньев

На разогретом паяльнике начинают разогревать свариваемые элементы. Их вставляют в матрицу и пуансон друг против друга, при этом стараются делать это без перекосов. Затем с небольшим усилием надавливают навстречу друг другу, при этом немного вращают вокруг оси во взаимно противоположном направлении туда-сюда, чтобы не опрокинуть паяльник.

Дойдя до конца, их выдерживают требуемое время, и вынимают из паяльника. После этого их немедленно вставляют один в другой с усилием, при этом также избегая перекосов, настолько глубоко, насколько это возможно. Затем ждут около минуты – всё, соединение готово. Этим способом соединяют простые участки разводки, иногда можно выполнить всю разводку целиком, а затем присоединить её к основной трубе, если она не слишком громоздкая.

Сварка по месту

Применяется тогда, когда нужно приварить готовые простые звенья разводки к основной трубе. Делается она в положении паяльника «на весу». Делать это удобнее всего вдвоём – один держит паяльник и фиксирует рукой трубу, к которой надо приварить фитинг и разводку, второй держит в руке разводку или фитинг. Если вы вынуждены паять в одиночку – постарайтесь сделать так, чтобы основная труба была очень жёстко чем-то закреплена, иначе будет неудобно. Готовьтесь, что иногда придётся паять с «неудобной» руки.

Подготовка такая же, как и в случае с пайкой простых звеньев. Затем паяльник нагревается до требуемой температуры и берётся в руку. После этого его надевают головкой на основную трубу, одновременно с этим берут муфту и надевают её на паяльник. Труба и муфта надавливаются, паяльник совершает небольшие вращательные движения, чтобы элементы насаживались проще.

Выдерживается необходимая температура, паяльник удаляется, разогретые элементы соединяются. Затем к фитингу приваривается основная разводка, а к ней способом «сварка по месту» – отводящие трубы.

Центр CE — Библиотека Центра CE

Все курсыПредметСтатьиМультимедиаВебинарыНано кредитыСпонсорыПодкасты

21 апреля 2021 г., 14:00 EDT

27 апреля 2021 г., 14:00 EDT

28 апреля 2021 г., 14:00 EDT

Эти проекты показывают, что может произойти с упором на благополучие

6 мая 2021 г., 14:00 EDT

12 мая 2021 г., 14:00 EDT

18 мая 2021 г., 14:00 EDT

19 мая 2021 г., 14:00 EDT

20 мая 2021 г., 14:00 EDT

, 25 мая 2021 г., 14:30 EDT

25 мая 2021 г., 13:00 EDT

Для уборных, раздевалок и других общественных мест

, 26 мая 2021 г., 14:30 EDT

Выбор подходящего стеклянного решения для вашего школьного или высшего образования

26 мая 2021 г., 13:00 EDT

Обеспечьте гибкую планировку классной комнаты, которая создает здоровое учебное пространство и повышает внимание и удерживает…

26 мая 2021 г., 11:00 EDT

Основное понимание того, как искусственное и естественное освещение влияет на цвет краски

Эти проекты демонстрируют ряд интерьеров, отвечающих требованиям современного образа жизни.

Использование цвета в архитектурной практике может задать тон всему проекту.

Советы по ремонту водопроводных труб из полибутилена (ПБ)

Если в вашем доме все еще есть водопроводная труба из полибутилена (ПБ), очень вероятно, что она рано или поздно выйдет из строя. Так что это хорошая идея — проявить инициативу и заменить его. В частности, передвижные дома часто снабжались трубами из полибутилена, а в период с 1970-х до середины 1990-х годов он также часто использовался в стандартных постройках из палок.

Что такое полибутиленовая труба?

Полибутиленовая труба — это серая пластиковая труба, которая обычно использовалась в качестве водопроводной трубы в период с 1978 по 1995 год, после чего ее производство было прекращено из-за сообщений о разрывах труб.В новом строительстве они были заменены медными или более надежными формами пластиковых труб, таких как CPVC и PEX.

Ремонт трубопроводных систем PB

Ремонт трубопроводов PB очень сложен, поскольку ни водопроводные трубы PB, ни фитинги Quest, используемые для их соединения, больше не производятся и не продаются. Таким образом, стандартным решением проблем является ремонт поврежденных участков ПБ путем перехода на другой тип труб или даже ремонта всей системы.

Есть пара вариантов выбора, какой тип фитинга использовать для перехода с полибутилена.Наружный диаметр труб из PB такой же, как у труб из PEX, CPVC и медных труб, поэтому одним из возможных вариантов является использование фитингов с защелкой. Другой — использовать специальный переходной фитинг, предназначенный для перехода между двумя разными материалами.

Цанговые фитинги

В доступных местах проще всего отремонтировать фитинги с защелкой, которые часто продаются под торговыми марками, такими как Sharkbite или Gatorbite.

Утечки в отверстиях

Если вы обнаружите небольшую утечку на прямом участке трубы под домом на колесах или в других доступных местах, для быстрого ремонта можно использовать вставной фитинг. Просто вырежьте точечное отверстие и наденьте ремонтную муфту. Обязательно измерьте, чтобы не отрезать больше трубы, чем необходимо.

Замена запорных клапанов или трубок подачи арматуры

Запорная арматура с нажимным концом также является хорошим вариантом для этого ремонта. С новыми трубками подачи воды Flex Line и вставными клапанами вы можете заменить трубопроводы подачи воды на унитаз или кран за считанные минуты. Просто отключите подачу воды в дом, снимите старую гибкую линию с приспособления, обрежьте трубу из полибутилена, установите новый запорный клапан и подсоедините новую гибкую линию.Не забывайте проверять герметичность несколько раз после включения воды.

Замена труб большого сечения

При замене больших секций трубы вы также можете использовать вставные муфты для перехода с PB на PEX, CPVC или медь. Это отличный способ разбить общий проект повторения на сегменты, если вы не хотите делать все сразу. Подсоедините к трубе PB с помощью вставной муфты и проложите новую трубу от этой точки.

Переходная муфта PB-PEX

При недоступном ремонте лучше всего использовать переходную муфту, специально предназначенную для перехода с трубы из полибутилена на трубу PEX.Переходная муфта PB-to-PEX изготовлена ​​из латуни и компенсирует разницу во внутреннем диаметре трубы PB и PEX. Эта переходная муфта также имеет два разных обжимных кольца, одно из которых специально предназначено для крепления переходного фитинга к трубе из ПБ, а другое — для закрепления перехода на ПЭХ.

Утечки внутри стен

Трубу из ПБ или стык из ПБ, протекающий внутри стены, следует отремонтировать, заменив поврежденную секцию трубой из не-ПБ.Лучшее решение — использовать переходную муфту для преобразования этого раздела в PEX. Вы можете перейти к месту утечки, но, если возможно, следите за длиной трубы и замените как можно большую часть трубы.

Клапаны внутри стенок

При установке или замене душевого клапана или другого клапана внутри стены лучше всего использовать переходные муфты для подключения нового стояка PEX к системе PB, особенно если там не будет панели доступа. Однако сейчас самое время установить панель доступа, чтобы упростить работу в будущем.

Клапаны для стиральных машин

Нажимные клапаны для стиральных машин, предназначенные для PB, доступны, но их бывает трудно найти. Переходный фитинг из PB-PEX часто оказывается наиболее удобным вариантом. После перехода на PEX вы можете установить в стиральную машину клапаны, сделанные специально для трубок PEX.

Цемент на основе растворителей — используйте подходящий клей для труб из ПВХ, АБС и ХПВХ

Вот моя грунтовка для цементного раствора, каламбур. Современная сантехническая труба, особенно водосточная труба, почти полностью пластиковая.Большинство пластмассы необходимо соединить с помощью клея или цемента на основе растворителя. Это делает знания пластмассы и цемента-растворителя для каждого важного.

Это не ракетостроение, но и не простое падение. Вам не нужно видеть много сантехнических работ своими руками, чтобы найти простые вещи, которые были сделаны неправильно. Тем не менее, чтобы сделать это правильно, не нужно много времени!

Как Всегда, моя первая забота — безопасность и надлежащая санитария. Безопасность включает как тех, кто будет использовать системы, так и тех, кто их устанавливает.Итак, позвольте мне начать с этой страницы. Как всегда, следование инструкциям является основным, поэтому обязательно ПРОЧИТАЙТЕ и СОБЛЮДАЙТЕ все меры предосторожности при использовании любых растворителей, цементов или клеев.

Есть это три пластиковые водопроводные трубы, соединенные клеем. Они трубы из АБС, ПВХ и ХПВХ. На самом деле мы не называем это клеем, это цемент на основе растворителя. Ни один из сантехнических цементов не является взаимозаменяемым, каждый специфичен для своей трубы.

Каждая труба соединяется собственным цементом.Единственным исключением является переходный цемент, используемый для сварки труб из АБС и ПВХ. все вместе. Этот переходной цемент зеленого цвета, поэтому его легко распознавать. Другое исключение — универсальный цемент, который можно использовать соединить любую из трех труб друг с другом.

Вы можете задаться вопросом, зачем покупать переходный цемент для соединения АБС и ПВХ, когда универсальный цемент подходит для этого и других целей. Ответ прост: когда я присоединяюсь к ABS и PVC на проверяемой работе, мой инспектор захочет увидеть зеленый клей.Как еще он мог быть уверен, что соединение выполнено правильно? Честно говоря, я бы позвонил так же.

Труба ПВХ должна быть подготовлен для цементирования, иначе цемент не создаст надлежащего сварного шва. Это выполняется путем нанесения грунтовки ПВХ на соединяемые поверхности. После грунтовки поверхности можно зацементировать.

Многие люди считаю, что цемент ПВХ «Rain-R-Shine» не требует грунтования. Этот верно только тогда, когда цементируемые швы являются частью системы DWV. Системы «Слив сточных вод и вентиляция» работают без давления.Все другие виды использования ПВХ, как и орошение, требует грунтовки независимо от используемого цемента.

Для труб из ХПВХ и АБС грунтовка не требуется.

Согласно для сотрудников Oatey, цемент из ХПВХ можно использовать без грунтовки там, где местные нормы разрешают. Это говорит мне о том, что грунтовка CPVC не нужно.

Есть другие варианты в каждом растворителе-цементе, но в основном это цвет и толщина. Толщина выражается как легкая, средняя или плотный цемент. Выбор толщины зависит от температуры. цемент используется и время схватывания после использования.

Растворитель цемент, который вы используете, должен дать вам время, чтобы повернуть и отрегулировать фитинги вы устанавливаете до того, как они захватят или настроят. Эти суставы, когда вы их делаете правильно, действительно сварные швы. Как только они установлены, они не собираются двигаться очередной раз!

Вот несколько полезных советов

Банки, в которых поставляются эти продукты, имеют свойство склеиваться. закрывается после использования. Когда вы их впервые открываете, прежде чем намазывать продукт на резьбу банки и крышки нанесите на резьбу банки смазка.Для этого я использую «Геркулес Трубный Соединительный Компаунд», он всегда под рукой. На крышке банки вы не найдете следов от плоскогубцев.

Эти продукты имеют тенденцию к застыванию или «высыханию» на полке между использованием. Досадно думать, что у вас есть то, что вам нужно для работы, а потом находить вы идете, чтобы выкупить банку растворителя цемента, который вы смотрели прямо сейчас, но не встряхнул и не открылся, чтобы проверить, жизнеспособен ли он. я Храните мои банки с цементом в перевернутом виде. Если растворитель пытается испариться в перевернутом положении он запечатывается.Банки с грунтовкой необходимо сохранить. правой стороной вверх, даже не по бокам, иначе они вытечь наружу. Я почти никогда не использую эту банку с цементом на основе растворителя, но, несмотря на то, что она старая, она все еще жидкая и готова к работе.

Любитель сантехники Совет по ремонту «Mr Fix-It»

В нашем доме меня зовут «Мистер Исправитель». Вся семья знает, что если они что-то ломают, попробую починить. В конце концов, что у них есть проиграть, правда? Он уже сломан.

Каждый раз, когда я пытаюсь починить что-то, требует повторного соединения сломанного пластика, я тестирую этот пластик с помощью различные сольвентные цементы у меня есть.

Тот, который при применении заставляет пластик «слегка плавиться» на поверхности, будет сварка для этого материала. Этот совет полезно знать, так как очень много вещей из сделаны из АБС- или ПВХ-пластика!

Общие сведения о трубах и трубопроводах

Трубы и трубопроводы традиционно относятся к трубчатым транспортным средствам, используемым для передачи жидкостей на большие и короткие расстояния в ряде промышленных, коммерческих и жилых помещений — от транспортировки газа до канализации.Но термин труба также имеет структурное значение в архитектурных условиях, где это слово применяется к таким приложениям, как поручни и колонны, или в строительных условиях, где труба может использоваться для создания столбов знаков, бамперных столбов или для установки в качестве обсадной трубы.

Отчасти проблема понимания труб и трубопроводов связана с тем фактом, что номенклатура, используемая для описания различных продуктов, иногда может частично совпадать и непоследовательна среди поставщиков и производителей. Например, труба обычно считается жестким изделием, определяемым номинальным размером и толщиной стенки, тогда как труба в основном идентифицируется по фактическому внешнему размеру и толщине стенки и часто является гибкой или изгибаемой.В некоторых случаях трубка может рассматриваться как продукт, используемый для передачи жидкости или газа, тогда как в других контекстах слово трубка может иметь более структурный оттенок. И там, где труба обычно продается прямолинейными отрезками, трубы также могут поставляться в длинных бухтах.

Труба изготавливается из различных материалов, таких как металл или пластик, с помощью различных процессов, таких как сварка или литье. Трубы давно стандартизированы по размерам и отраслям; Трубы для жилищного строительства подпадают под другие коды, чем трубы, используемые на энергетических или химических заводах, где материалы могут подвергаться воздействию технологических жидкостей под высоким давлением.Проектирование трубопроводов само по себе является инженерной специальностью, охватывающей многие аспекты машиностроения, от процессов сварки до контроля коррозии, от определения падения давления до защиты от сейсмических нагрузок. Имея это в виду, эта статья представляет собой обзор в качестве отправной точки для всех, кто хочет понять или купить трубку.

Большая часть этой статьи будет относиться к трубам в контексте обработки и передачи жидкостей, с минимальным упоминанием структурных аспектов труб и трубопроводов.

Чтобы узнать больше о фитингах, используемых для соединения секций труб, обратитесь к нашему соответствующему руководству по трубопроводным фитингам.

Типичный рендеринг конвейера

Изображение предоставлено: cherezoff / Shutterstock.com

Трубные материалы и процессы производства

Чугун

За исключением самых ранних трубопроводов, построенных из дерева, бетона и т. Д., Чугунная труба, вероятно, имеет самую долгую историю существования любой из форм, поскольку многие, многие мили материала, закопанного под землей, передают воду, газ, сточные воды и т. Д.Сегодня его в основном производят с помощью центробежного процесса, при котором расплавленный металл вводится во вращающуюся оболочку, а центробежное действие вынуждает жидкость двигаться наружу к внутренней части оболочки, создавая бесшовную стенку трубы. Похожий процесс используется для производства труб из высокопрочного чугуна, продукта, который во многих сферах применения вытеснил чугун из-за его более высокой прочности. (На самом деле, ковкий чугун технически по-прежнему является чугунным — когда спецификация требует чугуна, обычно подразумевается серый чугун.) Чугунная труба обычно изготавливается с раструбом и гладким концом, так что отрезки труб могут быть соединены. Сквозное уплотнение с использованием олдскульных свинцовых прокладок или более современных методов уплотнения.Чугун по-прежнему популярен для изготовления грунтовых труб, особенно в многоквартирном строительстве, благодаря своим шумоизоляционным характеристикам, огнестойкости и т. Д., Тогда как во многих частных домах трубы из ПВХ выбирают из соображений экономии и простоты монтажа. Чугун обладает отличной коррозионной стойкостью, что делает его идеальным для использования под землей.

Типовой литой фитинг для использования с фланцевыми трубами из чугуна с шаровидным графитом

Изображение предоставлено: Promus / Shutterstock.com

Сталь и стальные сплавы

Стальные трубы производятся различными методами для производства сварных и бесшовных разновидностей стальных труб с относительно толстыми стенками, используемых для содержания жидкостей и газов под давлением.Обычные типы, такие как трубы из углеродистой стали, подвержены коррозии и доступны в различных классах или сортах в зависимости от общего процентного содержания углерода в трубе. В таблице 1 ниже приведены типичные процентные содержания углерода в углеродистой стали по маркам.

Таблица 1 — Марки или классы углеродистой стали

Класс	% углерода
Сверхвысокий углерод	1.00–2,00
Высокоуглеродистый	0,60 — 0,99
Средний углерод	0,30 — 0,59
Низкоуглеродистый	0,16 — 0,29
Углерод мягкий	0,05 — 0,15

Труба из черной углеродистой стали, получившая свое название от покрытия из темного оксида железа, которое присутствует на поверхности трубы, иногда ошибочно принимается за оцинкованную трубу, но на самом деле она не оцинкована; однако его покрытие действительно обеспечивает некоторую степень коррозионной стойкости или защиты.Черная стальная труба обычно используется в газовых установках, а также для транспортировки пара высокого давления, например, в паровых котлах систем отопления.

Оцинкованная труба — это стальная труба, на которую нанесено цинковое покрытие для обеспечения внешнего защитного барьера от коррозионных веществ. Этот тип трубопровода, который иногда называют оцинкованным методом горячего цинкования, используется в коммерческих и жилых линиях водоснабжения и газоснабжения и рассчитан на давление до 250 фунтов на квадратный дюйм. Стандартная длина, например оцинкованная труба 20 футов или 12 футовДоступны оцинкованные секции труб, которые могут иметь предварительно нарезанную резьбу, чтобы обеспечить готовую установку со стандартной трубной арматурой, или могут быть нарезаны и нарезаны резьбой на месте с использованием штампов для нарезания трубной резьбы.

Помимо оцинкованной трубы, стальная труба может изготавливаться с индивидуальным покрытием трубы с целью обеспечения устойчивости к коррозии в условиях окружающей среды, таких как соленая вода, воздействие химикатов, защита от механического истирания или катодная защита. Обычные вещества для покрытия могут включать битумный асфальт, каменноугольную эпоксидную смолу, полиуретан, стекло (фарфоровая эмаль) или цементный раствор, и это лишь некоторые из них.

Гофрированная труба или гофрированная стальная труба (CSP) — это разновидность стальных труб, которые направляют ливневые стоки и находят широкое применение в системах водопропускных труб и ливневых канализаций.

Конструкция из стальных труб

Описание производства этих стальных труб приведено ниже.

Продольно сварная труба состоит из плоских пластин, которые нагреваются и пропускаются через ролики, изгибающие стенки вверх и по направлению друг к другу, образуя цилиндр. Затем либо электрическая дуга (контактная сварка), либо индукционный нагреватель (высокочастотный индукционный нагрев) нагревает кромки до температуры плавления, и кромки свариваются.Через внутреннюю часть пропускается оправка, чтобы удалить часть сварного шва с аналогичной отделкой, примененной к внешнему шву. Для труб большого диаметра часто применяется сварка под флюсом. В сварной спиральной трубе используется непрерывная пластина, намотанная по спирали и непрерывно сваренная по спиральному шву.

Труба стальная бесшовная изготавливается также в различных моделях. В одном способе нагретая заготовка протягивается между двумя коническими роликами, и прошивная оправка вводится в центр заготовки.В результате получается толстостенная бесшовная труба, которую затем пропускают через прокатный стан для уменьшения диаметра и толщины стенки. В другом методе используется плунжер для погружения матрицы в нагретую заготовку, в результате чего получается чашеобразный цилиндр. Этот цилиндр проталкивается через все более мелкие матрицы до тех пор, пока не сформируется труба желаемой длины, закрытая с одного конца. Бесшовная труба также может быть изготовлена ​​методом ковки. В одном методе слитку выковывают до грубой цилиндрической формы, затем доводят до конечного внешнего диаметра и растачивают до конечного внутреннего диаметра.В другом методе чашеобразный цилиндр отливают, затем протыкают и протягивают через оправку на горизонтальном волочильном станке. Конечный наружный диаметр повернут, закрытый конец обожжен, а внутренний размер очищен от окалины.

Сварные и бесшовные трубы подвергаются гидроиспытаниям в процессе производства. По мере увеличения рабочего давления и температуры бесшовные трубы становятся все более желательными из-за возможности разрушения сварной трубы в месте стыка.

Исторически сварные трубы были популярны до тех пор, пока не были усовершенствованы бесшовные методы производства.Затем стали популярны бесшовные трубы. По мере совершенствования технологии сварки сварные трубы снова приобрели известность. Правильно выполненный стыковой шов считается таким же прочным, как и основной металл. Конечно, «правильно выполненный» — это загвоздка: именно здесь в игру вступают рентгеновские лучи, пенетранты красителей и другие методы неразрушающего контроля.

Среди наиболее распространенных обозначений стальных труб — ASTM A106 и A53, которые представляют собой трубы из углеродистой стали, рассчитанные на давление 2500 и 600 фунтов на кв. Дюйм, соответственно. Другие марки ASTM охватывают бесшовные и сварные трубы для высокотемпературных, низкотемпературных и агрессивных сред.Специалисты по трубам должны ознакомиться с соответствующими стандартами ANSI, касающимися различных спецификаций труб ASTM.

Стальные трубы, как правило, продаются с произвольной одинарной и двойной произвольной длиной, которая составляет в среднем 20 и 40 футов, соответственно, с любой одинарной произвольной длиной от 17-1 / 2 до 22-1 / 2 фута и любой двойной длины. — случайная длина от 37-1 / 2 до 42-1 / 2 фута.

Когда требуется коррозионная стойкость к сильным кислотам (таким как серная кислота), часто используется труба из сплава 20, известная как аустенитная сталь. Аустенитная сталь — это форма нержавеющей стали, которая содержит большое количество элементов, таких как хром и никель, присутствие которых придает сплаву высокую стойкость к коррозии.

Труба из закаленной стали может быть получена путем термической обработки трубы, при которой металл подвергается повышенной температуре, что изменяет свойства или характеристики материала в результате изменения металлургической структуры.

Труба цветная

Красная латунь — это обычная форма для латунных труб, которая используется для транспортировки агрессивных жидкостей и, как и в случае с медными трубами, доступна в стандартных номинальных диаметрах от 1/8 до 12 дюймов.

Алюминиевая труба обычно изготавливается из сплава алюминия, где к алюминию добавляются другие металлы для увеличения прочности готовой алюминиевой трубы. В таблице 1 приведено краткое изложение стандартных обозначений сплавов вместе с первичным легирующим элементом для каждого класса. Как правило, сплавы классифицируются как термически обрабатываемые или нетермообрабатываемые, а сплавы серий от 1000 до 5000 считаются нетермообрабатываемыми.

Доступна бесшовная алюминиевая труба для различных применений, связанных с переносом жидкости, со сплавами и спецификациями в зависимости от требований к давлению и требований к коррозионной стойкости.

Таблица 2 — Обозначения алюминиевых сплавов

Обозначение серии сплава	Первичный легирующий элемент (элементы)
1000	Нет (минимальное содержание алюминия 99%)
2000	Медь
3000	Марганец
4000	Кремний
5000	Магний
6000	Магний и кремний
7000	цинк

Стандартные размеры алюминиевых труб находятся в диапазоне от 1/8 дюйма до 12 дюймов и включают стандартные размеры, такие как 3/8 дюйма, 3/4 дюйма и 1 дюйм. Спецификации алюминиевых труб доступны для большинства размеров труб, включая спецификации 5, 10, 40, 80 и 160.

Алюминиевая труба большего диаметра, например, 3 или 6 дюймов, находит применение в орошении. сточные воды, горнодобывающая промышленность и строительство. Его небольшой вес упрощает установку или перемещение по мере необходимости, а график различной толщины стенок делает его пригодным для работы с различным рабочим давлением.

Медно-никелевые трубы или мельхиоровые трубы, иногда сокращенно называемые трубами cuni, известны своей работой с морской водой и предлагают преимущества в морских и морских применениях.Добавление никеля и других элементов, включая железо и марганец, позволяет сплаву проявлять превосходную коррозионную стойкость. Типичные применения включают морские трубопроводы для распределения морской воды, в теплообменниках для береговых электростанций и на химических предприятиях, которые производят охлаждающие растворы, которые имеют тенденцию быть солеными или солоноватыми. Еще одним преимуществом этого материала для использования на море является высокая стойкость сплава к биообрастанию, что снижает затраты на техническое обслуживание по сравнению с другими материалами с меньшим сопротивлением, такими как сталь.Хотя первоначальная стоимость материала может быть выше, медно-никелевый сплав также имеет более высокую стоимость лома, что означает возможность некоторого дополнительного возмещения затрат в конце срока службы трубопровода.

Медная труба является стандартом для использования в системах питьевой воды в коммерческом и жилом строительстве. Медная труба, которую иногда называют медной трубкой, доступна в стандартных номинальных диаметрах от 1/4 дюйма до 8 дюймов и традиционно продается в стандартной твердой длине, такой как 10 футов или 20 футов. При упаковке в виде катаных мягких рулонов, Медная труба обычно называется медной трубкой или медной трубкой и предлагается длиной, например, 60 футов.или 100 футов бухты.

Типы медных труб включают тип K, тип L или тип M, которые разработаны в соответствии с требованиями ASTM B88-16. Основные различия в типах заключаются в толщине стенки, при этом тип K предназначен для подземных заглублений. , функционирующая, например, как подпитка для хозяйственно-питьевого водоснабжения от уличной магистрали до жилого дома.

Бетонная труба

Бетонная труба закладывается в траншею перед захоронением.
Обратите внимание на концы трубы с буртиком.

Изображение предоставлено: участник sakoat / Shutterstock.ком

Бетонная труба используется в крупномасштабных гражданских проектах, таких как контроль ливневых вод. Его производят с помощью нескольких различных процессов в зависимости от диаметра трубы. Бетонные трубы обычно армируют продольной и спиральной арматурной проволокой, чтобы лучше выдерживать нагрузки, связанные с захоронением. Некоторое количество арматуры может выступать из концов, чтобы обеспечить возможность сшивания секций трубы вместе. Концы труб могут быть колоколообразными или заплечиками и обычно соединяются резиновыми прокладками на стыках.Производители регулярно подвергают образцы циклам разрушающих испытаний, чтобы гарантировать, что производственная труба будет выдерживать эксплуатационные испытания.

В системах ливневого дренажа водосборные бассейны используются как средство для улавливания и удержания твердых частиц и мусора, чтобы они не засоряли дренажные и канализационные трубы. Регулярный уход за ними имеет решающее значение для удаления твердых частиц и обеспечения свободного попадания ливневой воды в дренажную систему. Без обслуживания стоячая вода может скапливаться вдоль дорог и на стоянках, создавая дополнительную опасность для населения.

Водосборные бассейны улавливают мусор, попадающий в дренажные трубы, но их необходимо обслуживать для поддержания беспрепятственного потока

Изображение предоставлено: Service Pumping & Drain Co. , Inc.

Пластиковая труба

Пластиковые трубы нашли применение во многих областях за последние полвека, и сегодня они используются в самых разных отраслях промышленности, от транспортировки газа до городского водоснабжения. Основные материалы, которые относятся к пластиковым трубам, часто известны под сокращенными названиями — ПВХ, ПП, ПЭ, ПЭХ и АБС.

Труба из ПВХ

(или труба из поливинилхлорида) — это материал, который имеет самое широкое применение и находит применение в различных системах трубопроводов, в том числе для:

• Охлажденная вода и охлаждение
• Горячая и холодная вода
• Слив, отходы и вентиляция (DWV)
• Производство и лаборатория высокой чистоты
• Технологический трубопровод для агрессивных сред (труба из ПВХ с двойной изоляцией)
• Канализация и ливневая канализация

Пластиковая труба со сплошными стенками (ПВХ) большого диаметра, ожидающая монтажа и соединения
с пластиковым переходным тройником на заднем плане.

Изображение предоставлено: Чак Вагнер / Shutterstock.com

Хотя чаще всего доступны профили с круглым поперечным сечением и стандартные спецификации, такие как перечень 40 и 80, существуют и другие профили, включая овальные и прямоугольные сечения. Требования к пищевой и другой высокой чистоте могут диктовать использование труб из ПВХ с низкой степенью извлечения. Кроме того, некоторые сорта труб из ПВХ производятся для конструкционных применений, таких как архитектурные колонны, или в качестве элементов для использования в производстве мебели из ПВХ.Хотя большая часть ПВХ имеет белый цвет, дополнительные цвета продаются для декоративного использования, а функциональные добавки, такие как ингибиторы ультрафиолетового излучения, используются для производства серых труб из ПВХ, обычно используемых в электрических системах. Прозрачная труба из ПВХ или труба из ПВХ используются там, где необходимо видеть содержимое трубы во время технологических операций.

Полипропиленовая труба или полипропиленовая труба часто используется для отвода химических отходов или других применений, где важна химическая стойкость материала.Материал также находит применение при более высоких температурах, так как полипропиленовая труба может использоваться при температурах до 180 градусов по Фаренгейту в условиях гравитационного потока или до 150 градусов по Фаренгейту в условиях повышенного давления.

Полиэтиленовая труба или полиэтиленовая труба, также известная как труба HDPE (полиэтилен высокой плотности), представляет собой прочную гибкую трубу, которая обычно используется в спринклерных и ирригационных системах. Обычно он продается в бухтах, он легкий, легко режется по длине и прост в установке с помощью ряда доступных фитингов и адаптеров.

Труба

PEX представляет собой форму полиэтиленовой трубы (иногда сокращенно XPE или XLPE), в которой полиэтилен высокой плотности подвергают одному из трех методов обработки, чтобы вызвать химическую реакцию между цепями полиэтиленового полимера, известную как сшивание. Этот процесс увеличивает прочность материала и улучшает его устойчивость к растрескиванию или хрупкости при воздействии низких температур. Типы труб PEX включают PEX-a, PEX-b и PEX-c, каждый из которых соответствует разному процессу сшивки.PEX стал конкурентоспособной альтернативой медным трубам для использования в системах горячего и холодного водоснабжения, а также для систем отопления в системах водяного и лучистого отопления.

Труба из АБС-пластика (труба из акрилонитрил-бутадиен-стирола) представляет собой форму трубы из термопласта, которая широко используется в системах слива, сточных вод, вентиляции (DWV) или канализации. Труба выпускается с массивной стенкой или с ячеистой (пенопластовой) конструкцией. Несмотря на то, что он имеет более широкий диапазон рабочих температур, чем трубы из ПВХ, АБС менее жесткий, чем ПВХ, и по кодам не предназначен для использования в системах с повышенным давлением. АБС также подвержен разложению под воздействием ультрафиолета и солнечного света. Его больший температурный диапазон и гибкость означают, что он предлагает преимущества при использовании в подземных применениях, где могут наблюдаться более низкие температуры. Труба из АБС-пластика также имеет гладкую поверхность, которая снижает любое трение, что делает ее идеальным вариантом для систем канализации и ливневой канализации.

Конструкция пластиковых труб

Пластиковая труба, как правило, изготавливается методом экструзии и может быть трех видов. В трубе с массивными стенками используется один материал для образования однородного цилиндра с гладкими внутренними и внешними стенками.Структурные стеновые трубы изменяют форму стенки экструдированной трубы для получения желаемых характеристик, таких как повышенная несущая способность, частым примером которой является гофрированная труба. Барьерные трубы — это гибридные конструкции, в которых используются облицовочные материалы для повышения устойчивости трубы к проникновению, что может быть полезно, например, для водопровода, проходящего через загрязненную почву.

Пластиковая труба особенно подходит для работы с агрессивными жидкостями и может быть менее дорогой альтернативой нержавеющей стали в определенных областях применения.Химически стойкая труба из ПВХ является преимуществом из-за ее способности не взаимодействовать с жидкостью, перекачиваемой в трубопроводе, например с кислотами.

Пластиковая труба из-за недостаточной жесткости металла нуждается в опоре чаще, чем такая же стальная труба. Кроме того, он сильно зависит от температуры: он может легко размягчаться и деформироваться при воздействии температур, которые обычно встречаются на промышленных предприятиях. Он также подвержен ударам и должен быть защищен от непреднамеренных столкновений с вилочными погрузчиками или другим погрузочно-разгрузочным и транспортным оборудованием.

Также широко распространены трубы из армированного волокном пластика. Также доступны стальные трубы с пластиковым покрытием, в которых прочность металла сочетается с коррозионной стойкостью пластика.

Труба из керамической керамики

Давно использовавшийся в канализации, VCP все еще используется, несмотря на конкуренцию со стороны высокопрочного чугуна и пластиковых труб. Материал инертен к агрессивному сероводороду и не теряет прочности с возрастом. При его производстве требуется меньше энергии, чем при производстве других материалов для труб, и при его производстве не образуются диоксины.Глиняную трубу обжигают при температуре 2000 ° F, чтобы сплавить минералы в глине в материал с высокой прочностью на выдерживание и сжатие.

Водопроводные трубы в промышленных условиях.

Изображение предоставлено: Base Construction

Приложения и отрасли

Расписания

Начиная с 1930-х годов, трубы были стандартизированы по десяти графикам, определенным ANSI. До этого времени труба различалась по одному из трех весов: стандартная, сверхпрочная и двойная сверхпрочная.Расписания содержат постоянные значения OD для любого заданного размера. В общем, трубы Schedule 30 и 40 соответствуют стандартной трубе, а Schedule 80 — особо прочной. Нет соответствующего расписания для двойного сверхсильного. Не все расписания выпускаются коммерчески, хотя списки 40, 80 и 160 используются повсеместно.

В дополнение к спецификации, труба обозначается стандартизированными номинальными размерами, так называемыми NPS, для номинального размера трубы. NPS примерно соответствует внутреннему диаметру трубы до NPS 12 включительно, после чего обозначение NPS и наружный диаметр совпадают.Эти большие трубы иногда называют «трубами с наружным диаметром». Внешний диаметр остается неизменным независимо от номера спецификации; изменение толщины стенок от спецификации к спецификации компенсируется изнутри.

Таблицы различных расписаний и их характеристик можно найти во многих технических справочниках. Размер графика, необходимый для конкретного проекта, можно определить по формуле 1000 x P / SE, где P — рабочее давление в фунтах на кв. Дюйм, а SE — допустимый диапазон напряжений, умноженный на эффективность соединения в фунтах на квадратный дюйм.В таблицах ANSI приведены значения SE в зависимости от марки трубы и максимальной рабочей температуры.

Трубопровод высокого давления

ANSI / ASME B31.1 предписывает рекомендуемые методы и меры безопасности для трубопроводов, используемых в условиях высокого давления. Кодекс различает трубопроводы электропитания, трубопроводы промышленного газа и воздуха, трубопроводы нефтеперерабатывающих заводов, трубопроводы для транспортировки нефти, трубопроводы охлаждения, технологические трубопроводы химической промышленности и трубопроводы для передачи и распределения газа. В ANSI B31.1 перечислены классы давления 150, 300, 600, 900, 1500 и 2500 фунтов на квадратный дюйм.

Способы соединения труб

Сборка труб для изготовления трубопроводов почти такая же разнообразная, как и сами трубы. Как уже упоминалось, чугунная грунтовая труба обычно собирается с раструбом и гладким концом, когда конец одной секции входит в начало следующей секции, а стык герметизируется. Аналогичный метод можно использовать для соединения сборных железобетонных труб. Чугунная труба также может быть соединена с резьбовыми фитингами до номинального размера 12 дюймов. Резьба обычно NPT или NPS, в зависимости от приложения.Также могут использоваться фланцевые фитинги, охватывающие весь диапазон диаметров, вплоть до трубы с наружным диаметром.

Ожидается установка трубы со свободными фланцами и прокладками.

Изображение предоставлено junrong / Shutterstock.com

Труба из ковкого чугуна, используемая в коммунальном водоснабжении и канализации, соединяется с раструбом и прокладкой. В сейсмических зонах швы можно заблокировать механически. Труба с прямым концом из высокопрочного чугуна с шаровидным графитом также может быть соединена с помощью различных механических муфт, в которых используются компрессионные кольца для фиксации муфты на трубе и болты для стягивания труб. Существует множество других запатентованных систем соединений, в некоторых из которых используются канавки и заклинивание в сочетании с прокладками для создания механических соединений без утечек.

Стальные трубы, используемые в системах с повышенным давлением, можно сваривать или соединять с помощью фланцев с уплотнением. Часто сборочные узлы труб производятся в заводских условиях с использованием автоматических или ручных методов сварки, а затем соединяются на месте сертифицированными сварщиками или сварочными аппаратами. Фланцевые соединения соответствуют нескольким различным конструкциям кодов ANSI, включая литые или кованые на самом конце трубы, резьбовые, притертые и сварные.Резьбовые соединения используются при низком давлении, в то время как цельные, притертые и приварные фланцы рассчитаны на более высокое давление. Доступны также различные фланцевые облицовки, от выступов до шпунтов и пазов, и они служат для удержания прокладки на месте в рабочих условиях. Фланцы с выступом особенно подходят для клапанных установок, поскольку клапаны можно снимать с трубопроводов без необходимости раздвигать прилегающие концы труб. Фланцы рассчитаны на давление и температуру; ANSI B16.1 перечислены классы давления 150, 300, 600, 900, 1500 и 2500 фунтов на квадратный дюйм.

Трубы из нержавеющей стали, используемые в фармацевтике, пищевой промышленности и других санитарных областях, обычно свариваются TIG и часто снабжены санитарными фитингами для быстрого отсоединения и повторной сборки для очистки внутри трубы между технологическими циклами. Он также используется в различных архитектурных декорациях, таких как поручни.

Трубопровод из нержавеющей стали, установленный в санитарном исполнении.
Обратите внимание на приварные фитинги и быстроразъемные зажимы за клапанами.

Изображение предоставлено: Nordroden / Shutterstock.com

Пластиковая труба обычно сваривается в растворителях или при нагревании. Фитинги — сварные и резьбовые — доступны для производства трубопроводов практически любой длины. Трубы большого диаметра часто соединяются с помощью механических муфт, которые также доступны для перехода от одного вида труб к другому, например, от чугуна к ПВХ. Пластиковая труба, поскольку она намного легче металлической трубы, может производиться большей длины, а меньший диаметр продаваться в бухтах.Это исключает установку множества полевых подключений.

Особое внимание уделяется трубам, используемым в архитектурных сооружениях, например перилам. Соединения должны быть гладкими, но сами трубы не подвергаются тому же внутреннему давлению, которое испытывают трубопроводы, работающие с жидкостями. Фитинги можно сваривать, прикреплять штифтами и т. Д. И зачищать для получения стыков без швов.

Опора трубы

Труба, используемая в системах, работающих под давлением, требует пристального внимания к опорам, скобам и т. Д.которые позволяют леске расширяться и сжиматься, предотвращают провисание и напряжение соединений, а также укрепляют ее от нежелательного шума и вибрации. Нормы обычно запрещают поддерживать вес трубы клапанами, и клапаны обычно также должны иметь независимую опору. В продаже имеются многочисленные конструкции пружинных и роликовых опор.

Обозначение трубопровода

ANSI B13.1 устанавливает цветовую кодировку труб на промышленных предприятиях и объектах.Эти коды охватывают легковоспламеняющиеся жидкости (желтый с черными буквами), сжатый воздух (синий с белыми буквами) и т. Д. Код также резервирует несколько определяемых пользователем цветовых схем для особых ситуаций, но пользователям сообщается, что такие схемы могут быть непонятны любой, кто не был специально обучен для этого завода или объекта.

Специализированные приложения

Применение

Pipe может распространяться на специализированные отрасли и области применения. Бурильная труба используется в нефтегазовой промышленности для соединения наземного оборудования буровой установки с буровым долотом и компоновкой низа бурильной колонны. Это обеспечивает прохождение бурового раствора или смазочно-охлаждающей жидкости к долоту и разрешает механическое перемещение или вращение долота.

Аналогичным образом, дноуглубительные трубы или дноуглубительные трубы используются при дноуглубительных работах для транспортировки и сбора твердых материалов или шламов от места дноуглубительных работ к месту разгрузки.

Криогенная труба включает коллекторы с вакуумной изоляцией и транспортные линии с вакуумной рубашкой, которые специально разработаны для минимизации теплопередачи сжиженным газам, используемым в криогенном оборудовании, таких как жидкий водород, азот, кислород, гелий, аргон, криптон или ксенон.

Труба для пожаротушения производится и используется в коммерческих и жилых зданиях для распределения воды для тушения пожара. Как стальные, так и некоторые типы пластиковых труб находят применение в спринклерных системах и системах пожаротушения.

Co nsiderations / Attributes

Стандартный размерный коэффициент — это отраслевой термин, применяемый к пластиковой трубе, который соотносит диаметр трубы и толщину стенки как средство определения номинального давления трубы независимо от ее диаметра.ASTM определяет серию SDR от 32,5 до 7,3. Эти SDR увеличивают или уменьшают толщину стенки примерно на 25% между каждым шагом. Соотношение размеров — это просто внешний диаметр, деленный на толщину стенки. Чем больше SDR, тем тоньше стена и ниже номинальное давление.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, изгиб 5D в 10-дюймовой трубе будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба. Колена — это стандартные фитинги, которые также классифицируются как отводы. Но отводы изготавливаются со стандартными углами изгиба, такими как 45 ° и 90 °, и делятся на длинные или короткие радиусы. Для получения дополнительной информации см. Руководство Thomas Buyers Guide for Pipe Fittings.

Прочие ресурсы

Помимо организаций, спонсирующих стандарты для труб и трубопроводов, таких как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специализированных трубах, производстве трубопроводов и т. Д.

http://www.cispa.org

Торговая организация, предоставляющая информацию о чугунных грунтовых трубах.

http://www.fpi.com

Организация, занимающаяся производством труб и особенно их сваркой.

http://www.plasticpipe.org

Организация, занимающаяся пластмассовыми трубами.

http://www.awwa.org

Сайт Американской ассоциации водопроводных сооружений.

http://www.opuspiping.org

Сайт, разработанный Образовательным и исследовательским фондом по контрактам в области механики (MCERF) в качестве интерактивной онлайн-замены Руководства по установке качественных трубопроводов.

Home

Торговая организация производителей глиняных труб.

Резюме

Это руководство дает общее представление о материалах труб, их производстве, конкретных типах, их применениях и особенностях использования. Для получения дополнительной информации о сопутствующих продуктах обратитесь к нашим руководствам по другим продуктам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Общие сокращения

ABS — акрилонитрилбутадиенстирол DWV — слив, отходы и сброс

MEP — механическая, электрическая, сантехническая

NPS — прямая трубная резьба National; также, номинальный размер трубы

NPT — трубная коническая резьба национального стандарта

PCCP — предварительно напряженная бетонная цилиндрическая труба

PE — полиэтилен (PEX, сшитый)

P&ID — Схема трубопроводов и КИП

PP — полипропилен

ПВХ — поливинилхлорид

SDR — стандартный размерный коэффициент

Другие источники:

Трубы прочие изделия

Больше от Насосы, клапаны и аксессуары

Подбор ПВХ-трубы подходящего размера для каждой работы

A: Очень легко запутаться, так как существует очень много разных пластиковых труб. Не так давно я установил специальную пластиковую трубу для вентиляции нового высокоэффективного котла моей дочери. Он изготовлен из полипропилена и может выдерживать гораздо более высокие температуры, чем стандартный ПВХ, который может использовать большинство сантехников.

Очень важно понимать, что существует множество различных пластиковых труб, которые вы можете использовать, и их химический состав довольно сложен. Я просто остановлюсь на самых простых из них, с которыми вы можете столкнуться или которые могут потребоваться вашим местным инспекторам.

История продолжается под рекламой

Трубы из ПВХ и АБС — это, пожалуй, самые распространенные трубы, с которыми вы столкнетесь, когда дело доходит до дренажных труб. Линии водоснабжения — это еще один шарик из воска, и я даже не собираюсь запутывать вас в них!

Я использовал ПВХ на протяжении десятилетий, и это фантастический материал. Как и следовало ожидать, они бывают разных размеров. Наиболее распространенные размеры, которые вы используете в своем доме, — это 1½, 2, 2, 3 и 4 дюйма. Размер 1½ дюйма используется для улавливания воды, которая может вытекать из кухонной раковины, туалетного столика в ванной или ванны.Двухдюймовая труба обычно используется для отвода воды из душевой кабины или стиральной машины, а также может использоваться в качестве вертикальной трубы для кухонной мойки.

Трехдюймовая труба используется в домах для прокладки туалетов. Четырехдюймовая труба используется в качестве дренажной системы под полом или в подпольях для транспортировки всей сточной воды из дома в септик или канализацию. Четырехдюймовая труба также может использоваться в доме, если она охватывает две или более ванные комнаты. Сантехники и инспекторы используют таблицы размеров труб, чтобы сообщить им, какой размер трубы необходимо использовать.

История продолжается под рекламой

Толщина стенок труб разная, как и внутренняя структура ПВХ. Много лет назад все, что я использовал, — это трубы из ПВХ сортамента 40 для водопровода. Теперь вы можете купить трубу из ПВХ сортамента 40, которая имеет те же размеры, что и традиционный ПВХ, но имеет меньший вес. Это сотовый ПВХ. Он пропускает большинство кодов и может работать для вас в дополнительной ванной комнате. Обязательно сначала выясните это у местного сантехника.

Придайте SDR-35 PVC хороший вид наружным дренажным линиям, которые вы хотите установить. Это прочная труба, а боковые стенки тоньше, чем у трубы сортамент 40. Я использовал трубу SDR-35 на протяжении десятилетий с фантастическим успехом. В последнем доме, который я построил для своей семьи, было более 120 футов шестидюймовой трубы SDR-35, которая соединяла мой дом с городской канализацией.

Более легкая пластиковая труба с отверстиями подойдет для подземного линейного французского водостока. Убедитесь, что два ряда отверстий направлены вниз.Не совершайте ошибку и направляйте их вверх, так как они могут забиться мелкими камнями, когда вы покрываете трубу промытым гравием.

История продолжается под рекламой

Q: Тим, несколько месяцев назад я попросил сантехника установить новые шаровые краны в моей котельной. На днях я зашел в комнату, чтобы что-то проверить, а на полу была лужа. Я был ошеломлен. К счастью, повреждений не было. Я видел, как капли воды образуются на ручке шарового крана прямо над лужей.Понятия не имею, как это могло там протекать. Могу ли я исправить это сам, вместо того чтобы ждать сантехника? Я боюсь создать большую утечку, так что скажите мне правду. Лучше просто вызвать сантехника? — Брэд Г., Эдисон, штат Нью-Джерси.

О: Я работаю водопроводчиком с 29 лет и люблю свое ремесло. Я сделал почти всю сантехнику на всех построенных мною проектах. Всегда было приятно поделиться своими знаниями с любопытными домовладельцами, и мне особенно нравится, что я могу помочь читателям сэкономить деньги, просто позвонив в сервисный центр.

Шаровые краны, как и другие краны, имеют движущиеся части. Они должны иметь уплотнение вдоль движущихся частей, чтобы вода внутри клапана не попадала в ваш дом. На протяжении многих лет в это очень тесное пространство были упакованы всевозможные материалы, чтобы вода не протекала. Вот почему материалы в целом получили название упаковки.

История продолжается под рекламой

Все, что вам нужно сделать, это снять шестигранную гайку, которая крепит ручку шарового клапана к валу клапана.Когда вы это сделаете, вы, вероятно, найдете еще одну гайку меньшего размера прямо у корпуса клапана.

Это уплотнительная гайка. Используйте разводной ключ и плотно возьмитесь за обе стороны гайки. Поверните его по часовой стрелке очень немного, глядя на него. Возможно, вам придется повернуть его всего на 1/16 оборота или меньше, чтобы капание прекратилось. Не затягивайте гайки сальника слишком сильно.

Чтобы предотвратить катастрофическое наводнение, если во время ремонта что-то пойдет не так, обязательно найдите запорный клапан на основной водопроводной линии.Разберитесь, как это работает, и имейте под рукой гаечный ключ, если вам придется выключить его в мгновение ока.

Подпишитесь на бесплатную рассылку новостей Тима и слушайте его новые подкасты по адресу askthebuilder.com .

Воздействие горячей воды на трубопроводы из ХПВХ и ППР

Тепло используется для формования и формования пластмасс, включая ХПВХ и ППР, в трубы и фитинги, используемые в водопроводной системе дома или виллы. После обработки то, как пластиковый материал реагирует на воздействие тепла, в основном от горячей воды и окружающей среды, зависит от типа пластика и способа его обработки.

При выборе материала пластиковых трубопроводов для вашей водопроводной системы важно учитывать, как тепло, особенно горячая вода, может повлиять на него.

Максимально допустимое рабочее давление и температура пластмассовых трубопроводов

Все пластиковые трубопроводы имеют максимально допустимое рабочее давление, при котором система трубопроводов может работать в течение 50 лет, и это зависит от температуры воды. По мере увеличения температуры максимально допустимое номинальное давление уменьшается до точки, когда труба больше не может выдерживать температуру воды, и эта температура называется максимально допустимой рабочей температурой.

Максимально допустимая рабочая температура

PPR составляет 70 ° C в течение 50 лет, что примерно соответствует температуре горячей воды в большинстве домов.

Schedule 80 FlowGuard ^® Водопроводная труба из ХПВХ, с другой стороны, имеет более высокую допустимую рабочую температуру 93 ° C.Это означает, что ХПВХ FlowGuard сохранит свою прочность и внешний вид и прослужит дольше, чем температура, которой подвержено большинство труб. в жилых домах.

Как тепло приводит к коррозии

Тепло также является ускорителем коррозии.Со временем подверженность материалов трубопроводов коррозии будет только увеличиваться при воздействии горячей воды.

В случае PPR хлор и диоксид хлора, используемые для дезинфекции питьевой воды, вызывают коррозию материала труб. Когда хлор добавляется к воде, он превращается в хлорноватистую кислоту, которая способна разорвать углерод-углеродные связи полимерной цепи PPR. Атомы водорода, окружающие углеродную цепь PPR, представляют собой небольшие атомы, которые неспособны защитить его цепь от воздействия хлорноватистой кислоты.

Эта коррозия чаще встречается в трубопроводах горячей воды, потому что тепло делает хлор более активным, а также способствует большему проникновению в материал. Со временем разрушенный материал разрушается, а стенка трубы истончается, ослабляя ее и приводя к утечкам.

На изображении ниже показано воздействие горячей хлорированной воды на трубу PPR со значительной эрозией стенки трубы всего через 9 месяцев.

С другой стороны, углеродная цепь ХПВХ окружена большими атомами хлора, которые защищают цепь от воздействия хлорноватистой кислоты, присутствующей в водопроводе, и значительно ограничивают воздействие хлора на материал.
