как соединить пластиковые водопроводные трубы

Монтаж системы внутреннего водопровода предусматривает создание разъемных и неразъемных соединений. Ассортимент монтажных деталей состоит из: полимерных и металлических фитингов, нескольких видов соединительных муфт. Для соединения полиэтиленовых трубопроводов используется простой и надежный способ тепловой сварки. Как надежно соединить пластиковые водопроводные трубы, при самостоятельном монтаже домашнего водопровода?

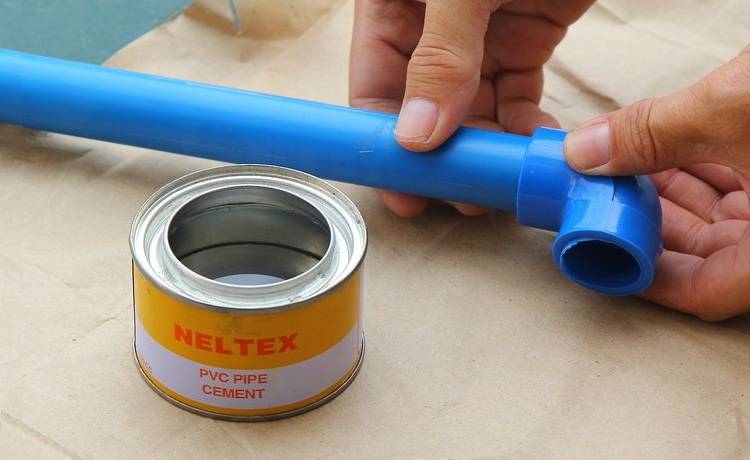

В пластиковых системах горячего и холодного водоснабжения резьбовые соединения практически отсутствуют. Исключение составляют разъемные конструкции с накидными гайками. Предварительная развальцовка соединяемых труб позволяет получить заданную герметичность в системах с низким рабочим давлением.

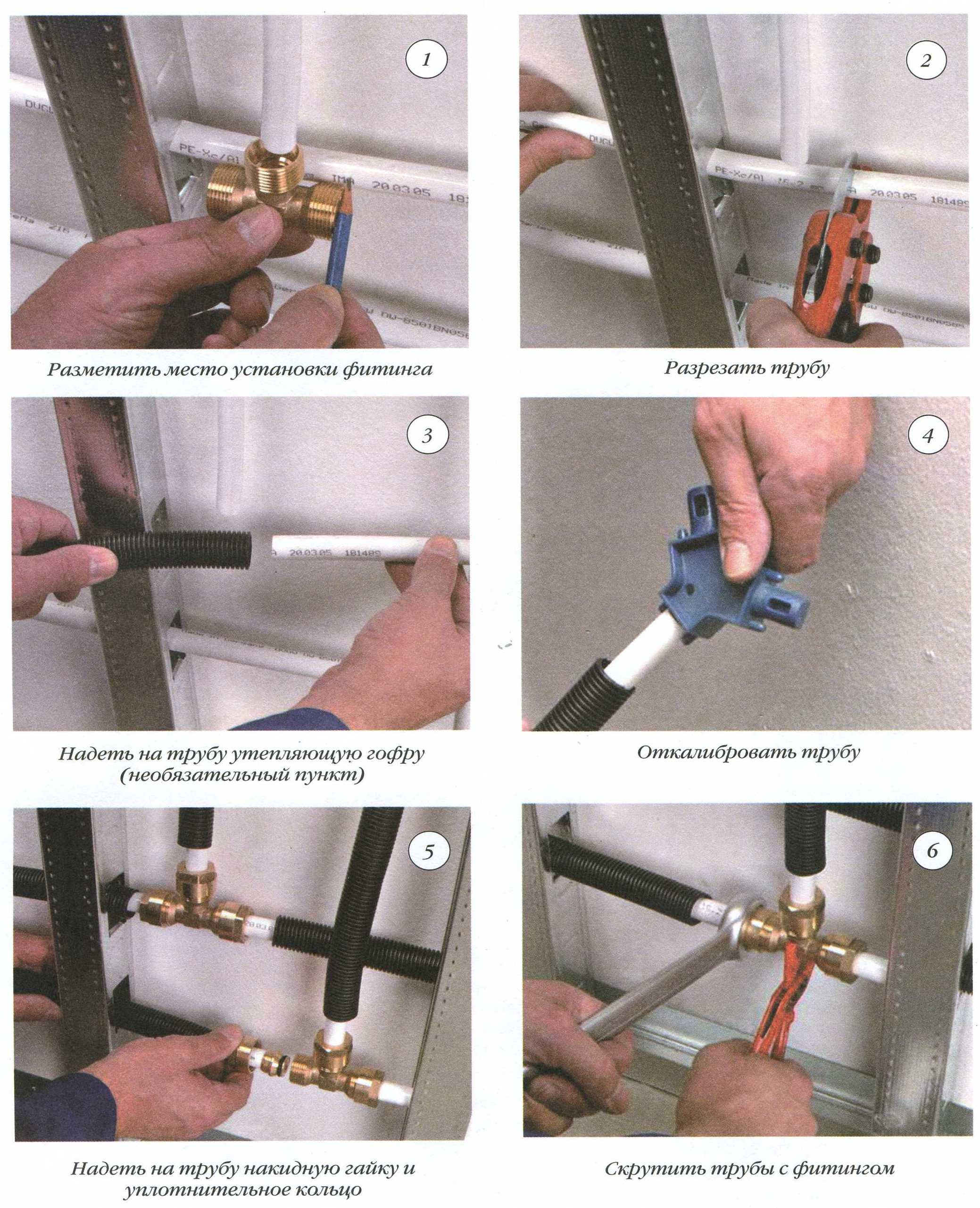

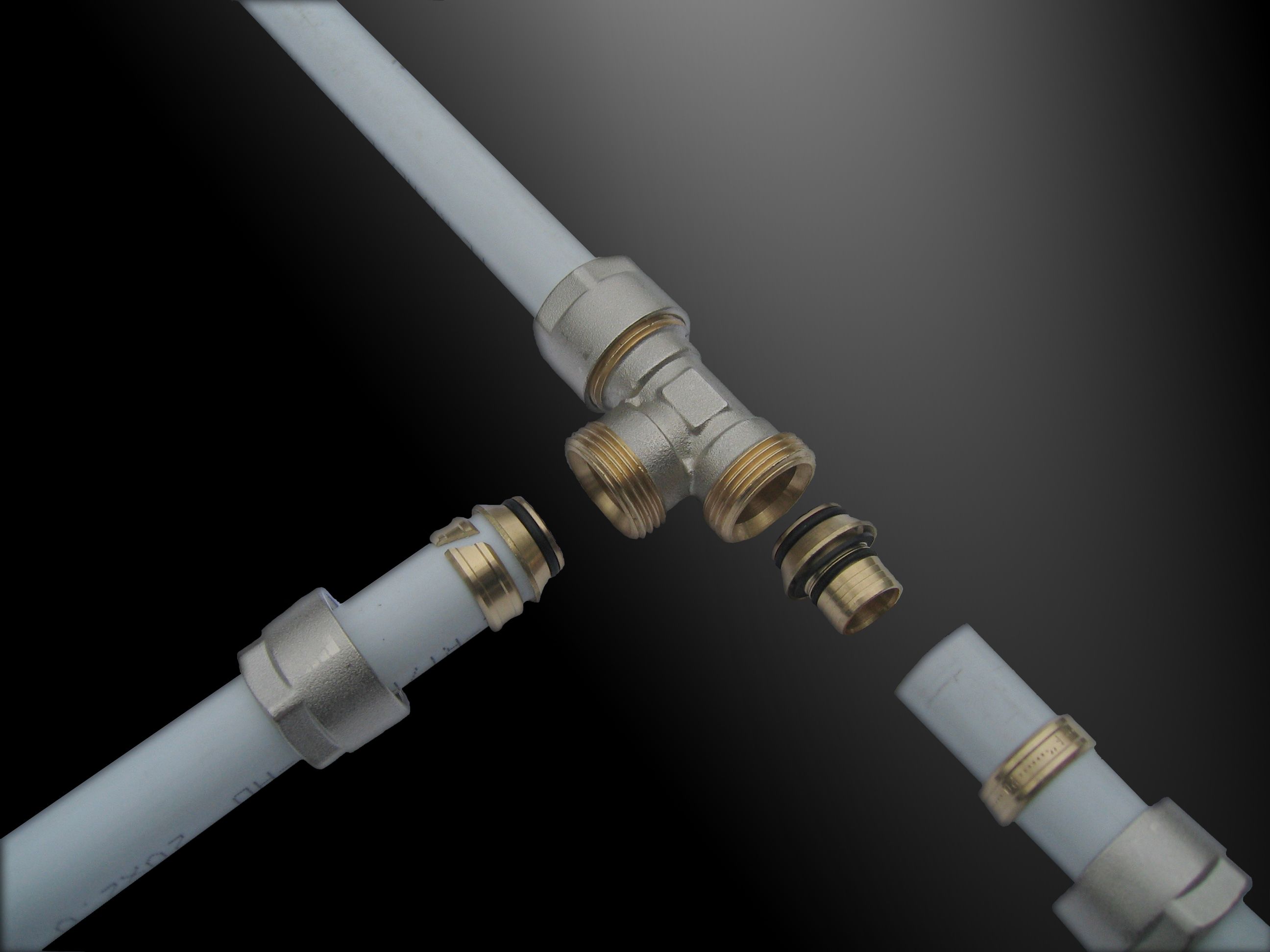

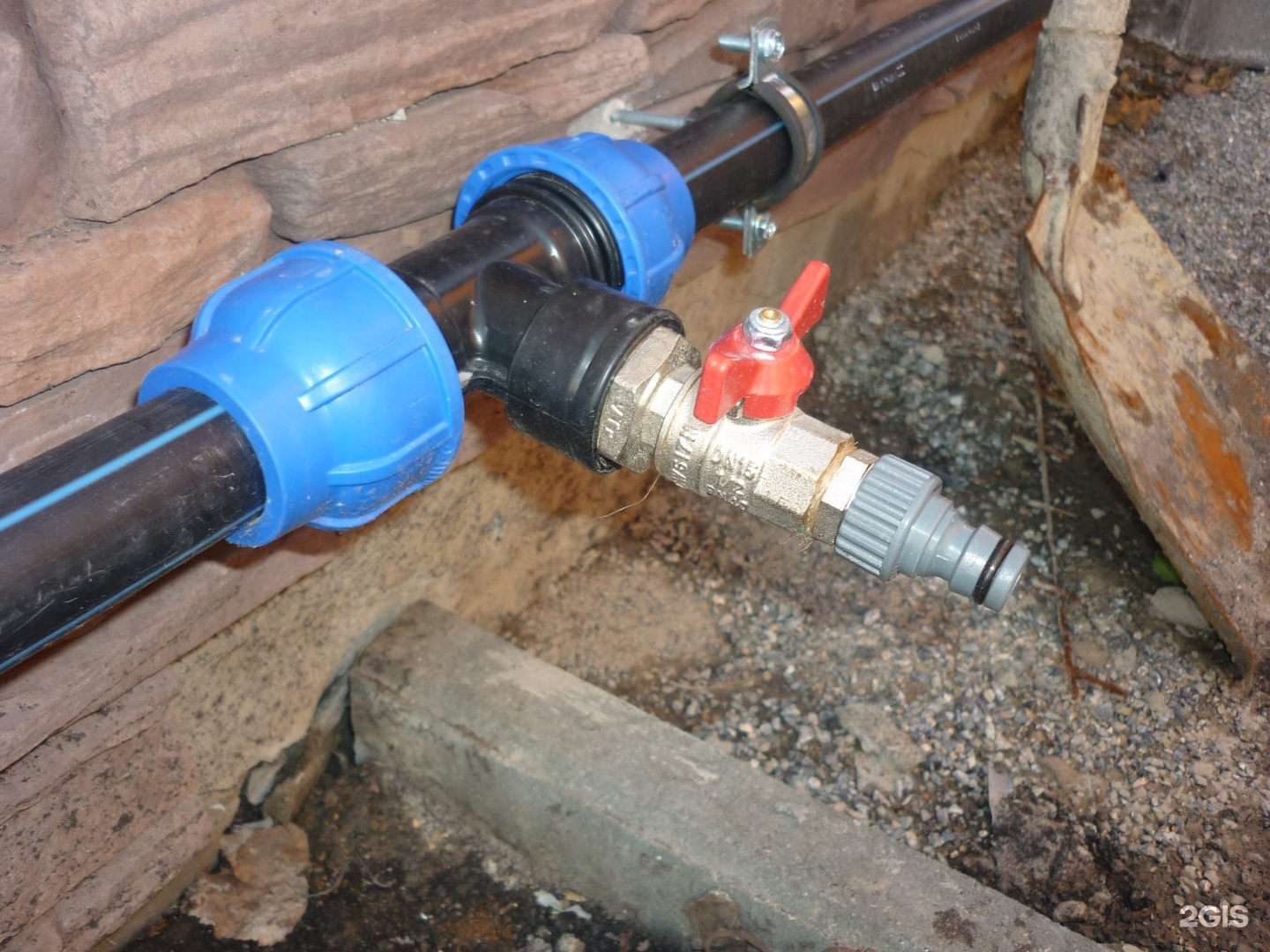

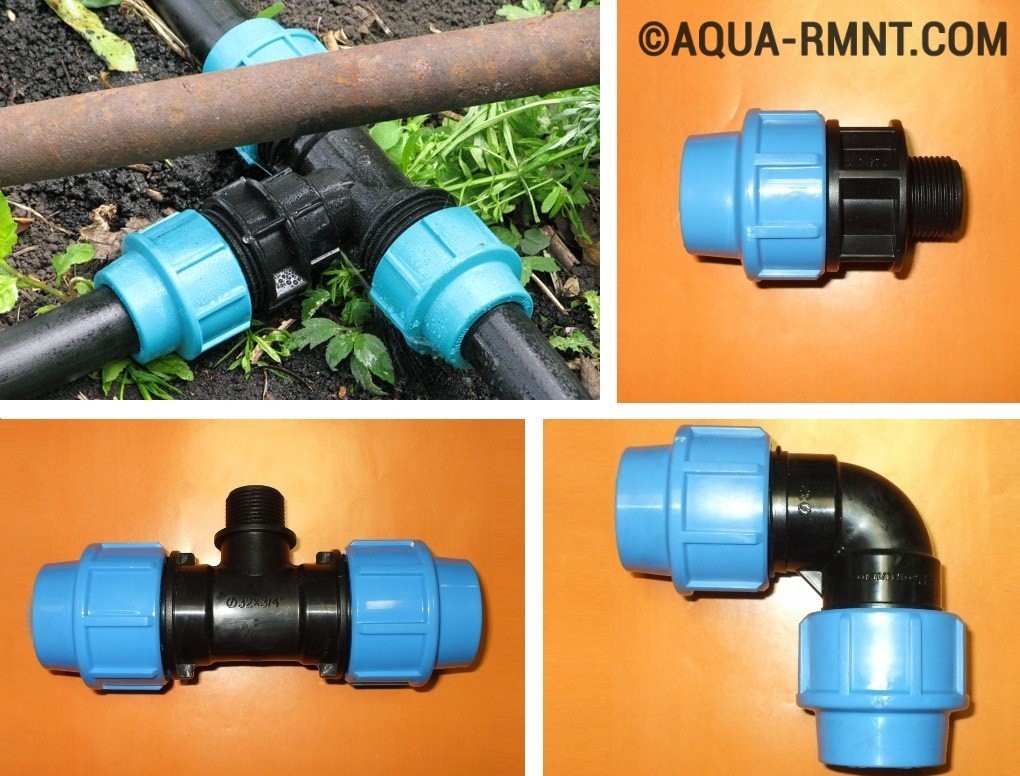

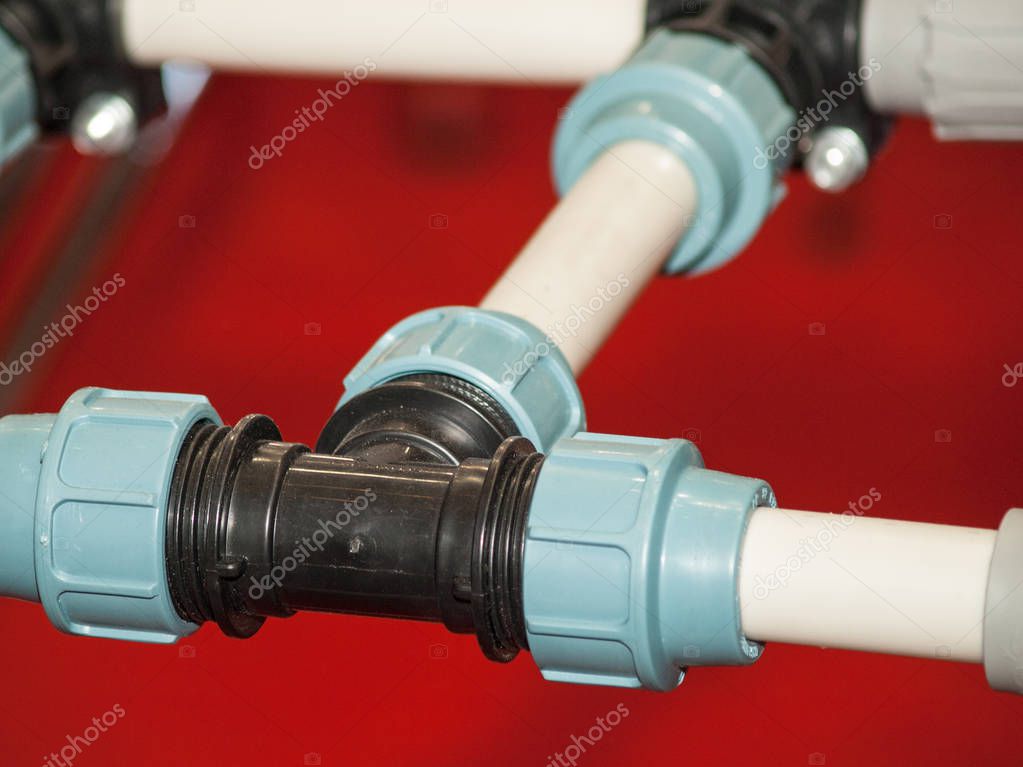

Более надежное и совершенное соединение реализуется применением компрессионных муфт. Эти надежные и герметичные устройства позволяют смонтировать систему любой сложности с минимальными потерями рабочего времени.

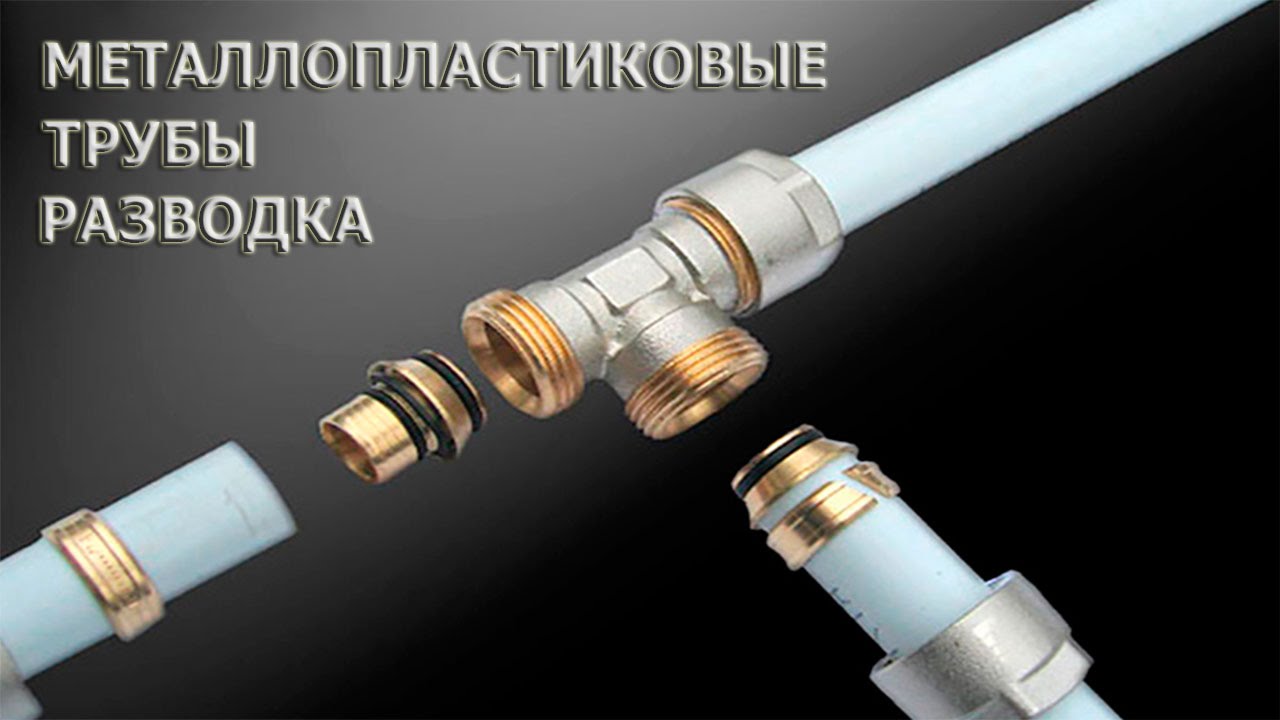

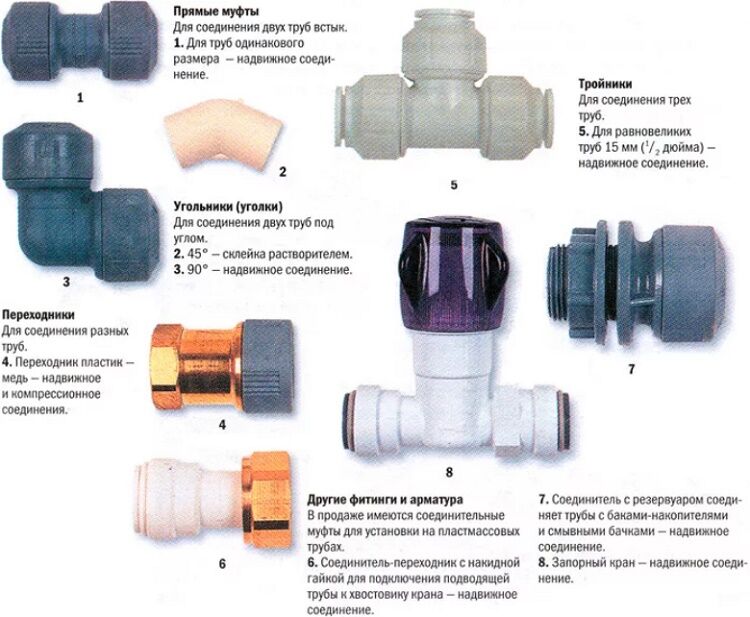

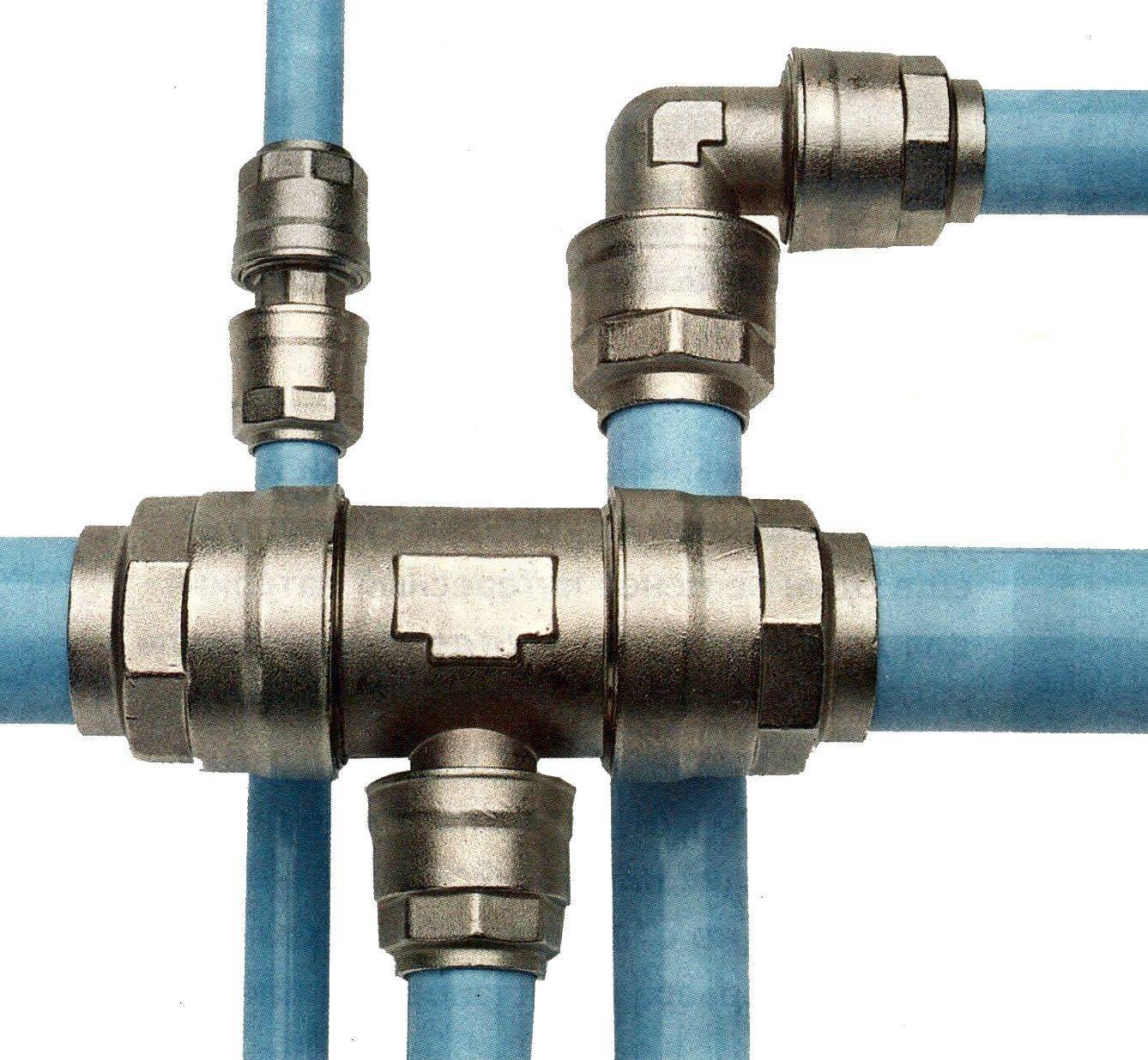

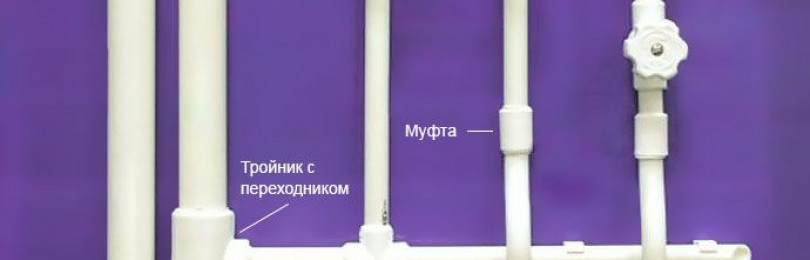

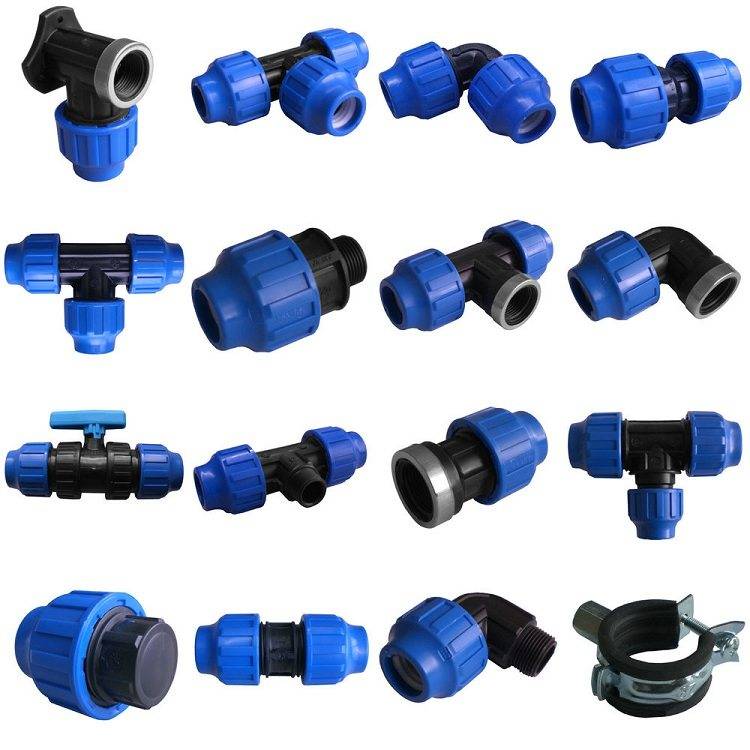

Соединения фитинговые: пластиковые и металлические.

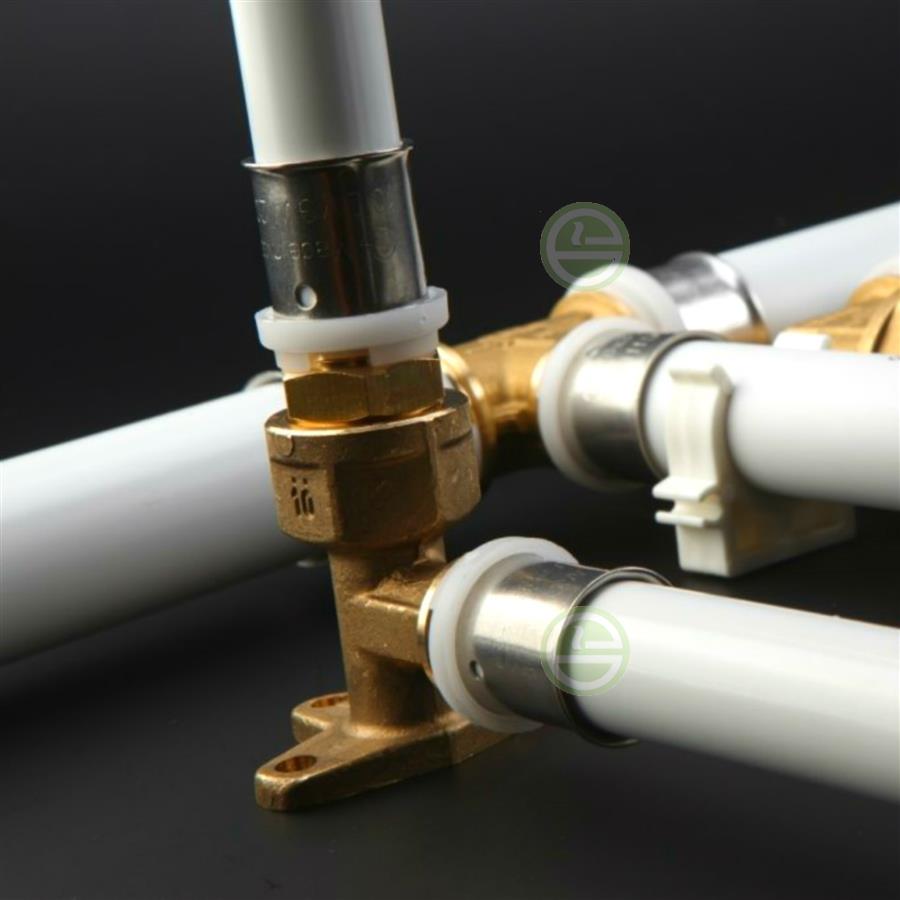

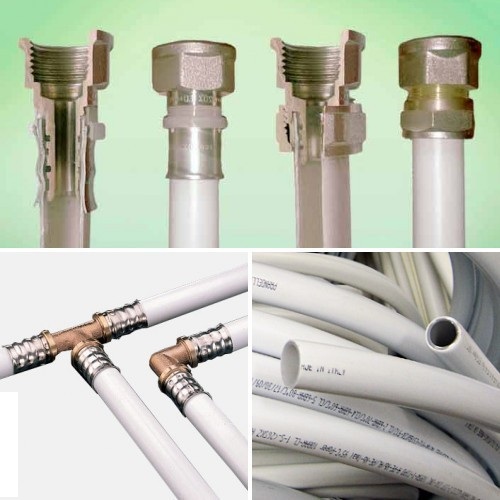

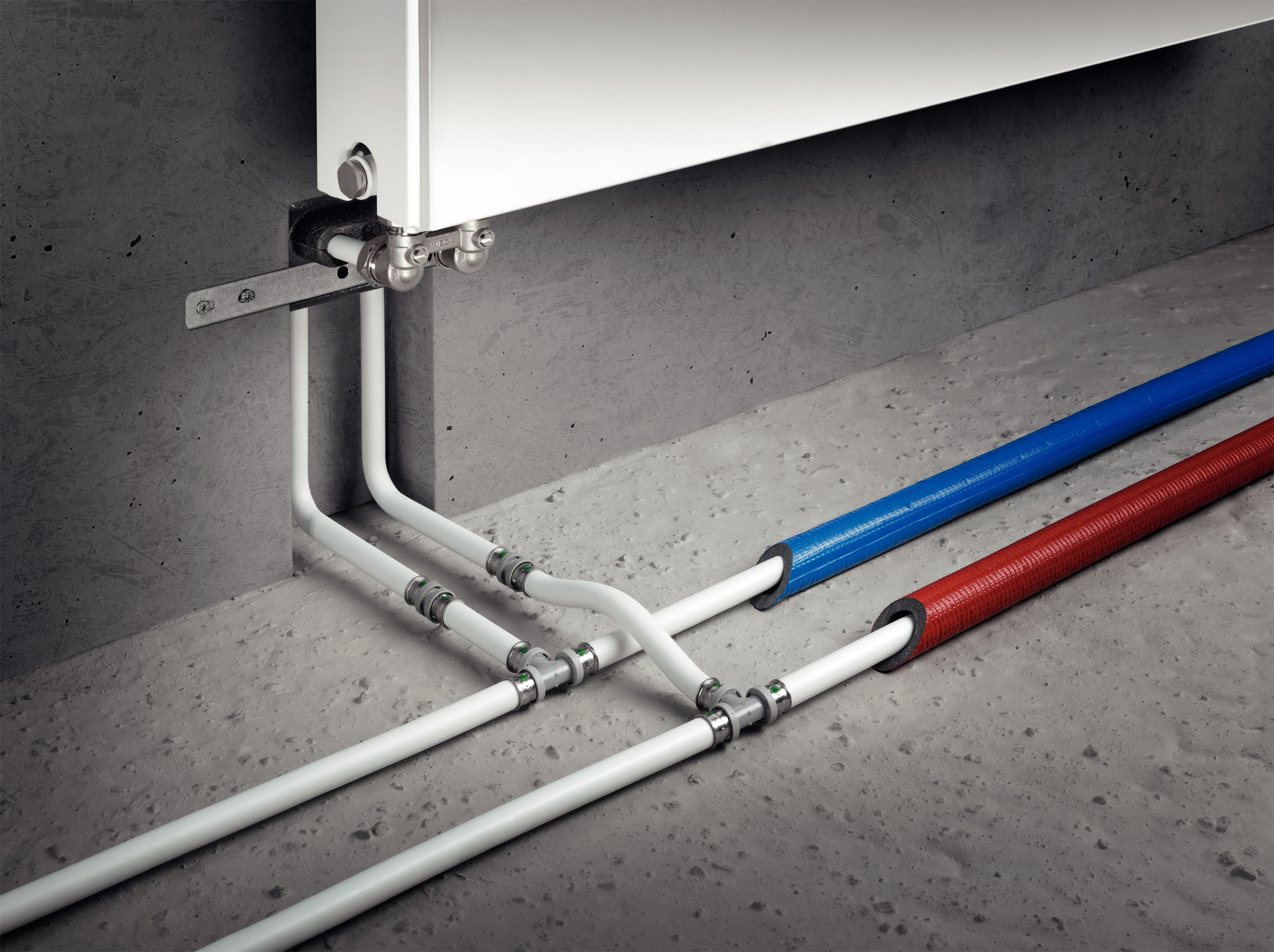

• Пресс — фитинги, пуш — фитинги позволяют надежно соединить пластиковые трубы разного диаметра, подключить систему к металлической водопроводной магистрали. Пуш — фитинговое соединение может эффективно работать в системах горячего водоснабжения, для его монтажа не требуется специального инструмента.
• Узел относится к категории неразъемных соединений, вставленную трубу извлечь их фитингового устройства невозможно. Пресс фитинги как уже понятно из названия, после опрессовки так же образуют неразъемные соединения.
• Повышенная стоимость монтажных деталей выполненных из цветных металлов и нержавеющей стали в полной мере компенсируется надежностью и долговечностью соединения.

Преимущества тепловой сварки пластиковых труб

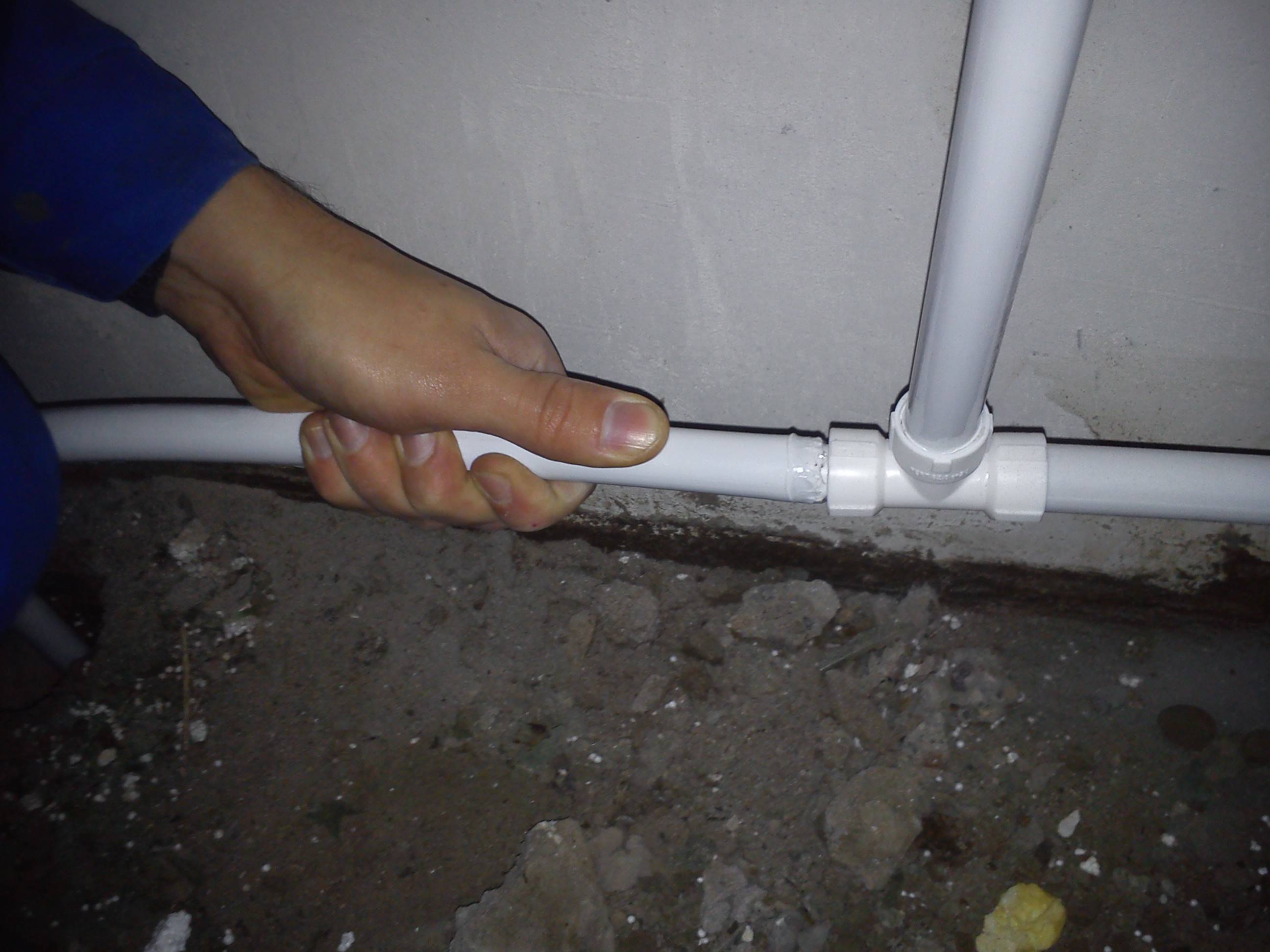

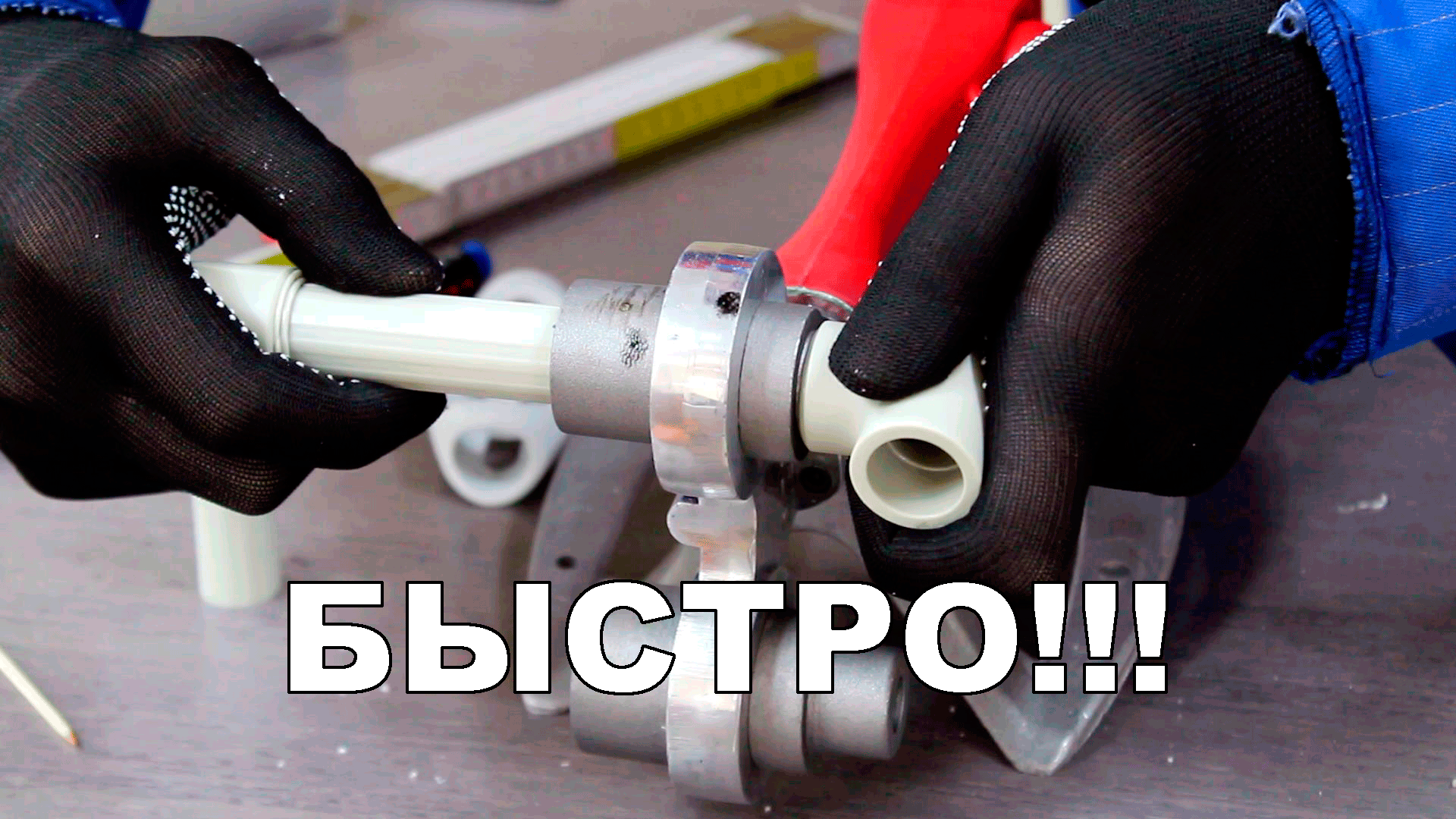

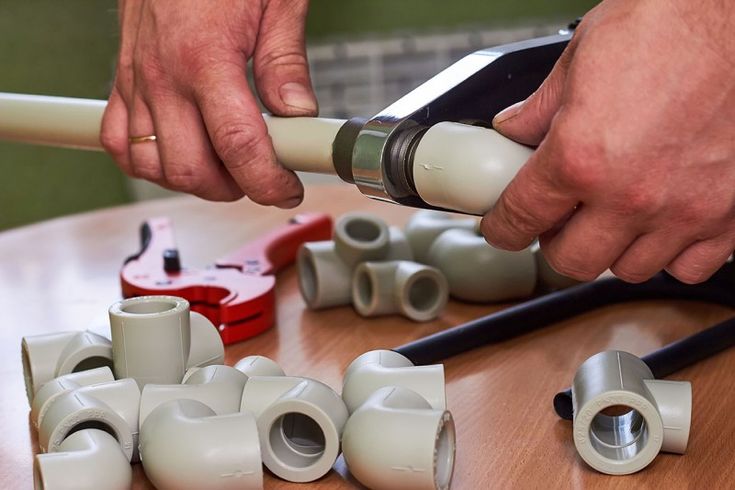

Более экономичный и не менее эффективный способ монтажа полипропиленовых водопроводных труб — это тепловая сварка. Сварочное устройство больше известное под названием паяльника, не требует от монтажника высокой квалификации, поскольку нагрев рабочих насадок и поддержание заданной температуры производится в автоматическом режиме.

Паяльник комплектуется насадками разного диаметра, поэтому нужное сочетание выбрать несложно. Технология предусматривает прогрев посадочных диаметров труб до температуры плавления пластика. Соединение реализуется на молекулярном уровне. После стыковки соединяемых элементов и охлаждения, получается неразъемное соединение по прочности не уступающее цельному материалу.

В прилагаемом руководстве по эксплуатации паяльника указана последовательность работы, температурные режимы, для труб диаметром от 50 мм в торговой сети приобретаются насадки, которые в базовый комплект не входят.

Эффективный простой и недорогой способ сварочного соединения успешно совершенствуется. Продвинутые в техническом отношении паяльники производят тепловую сварку полиэтиленовых водопроводных труб с помощью электромуфт. Процент монтажного брака сведен практически к нулю, поскольку рабочий процесс контролируется встроенной программой.

Покупать паяльник для разового применения не обязательно. При покупке пластиковых труб многие торгующие организации сдают сварочные устройства в краткосрочную аренду. Как правило, три первых дня бесплатные. За каждый последующий день взимается небольшая сумма арендной платы.

Рекомендации от специалистов

На начальном этапе самостоятельного монтажа водопроводной системы могут возникнуть определенные трудности. Желательно отработать начальные навыки на фрагментах системы, закрытых от прямого обзора.

Не следует вносить в технологию существенные изменения или упрощения. Результат предсказуемый, для компенсации возможных последствий потребуются дополнительные затраты средств и рабочего времени.

Трубы ПНД для водопровода, полиэтиленовые трубы ПНД — 32, 25, 20 мм

	Назначение	Напорные трубы для водоснабжения
	Материал	Полиэтилен низкого давления
	Внешний вид	Черные с синей полосой, гладкие снаружи однослойные
	Диаметры	10-1200 мм
	Давление	6,3 – 16 Атм
	Соединение	Сварка встык, электромуфтовая сварка, компрессионные муфты
	Форма	Отрезки 12м-13м, бухты (100м, 200м) до d110



Сегодня все более уверенными темпами водопроводные трубы ПНД замещают своих вчерашних собратьев — трубы бетонные и металлические. И это не удивительно, ведь им присущи такие свойства, как простота монтажа, возможность бесканальной прокладки, доказанная долговечность эксплуатации, а также небольшая цена. Все это делает использование пластиковых труб для водопровода в разы выгоднее по стоимости, чем использование их вчерашних собратьев.

И самые распространенные сегодня в нашей стране трубопроводы изготовлены как раз из полиэтилена низкого давления. Различают разные марки этого материала: ПЭ63, ПЭ80, ПЭ100. Сокращение ПЭ в данной маркировке расшифровывается, как «Полиэтилен». Чем выше марка полиэтилена, тем лучше его прочностные характеристики и тем менее толстой возможно сделать стенку трубы, удешевив таким образом стоимость трубы.

Полиэтиленовые трубы пнд используются для напорного питьевого водоснабжения, газоснабжения, для напорной канализации и реже для защиты кабеля и безнапорной канализации. При замерзании жидкости внутри трубопровода трубы ПНД не лопаются, в отличии от стальных!

Соединяются трубы ПНД различными способами, в зависимости от полевых условий и условий эксплуатации.

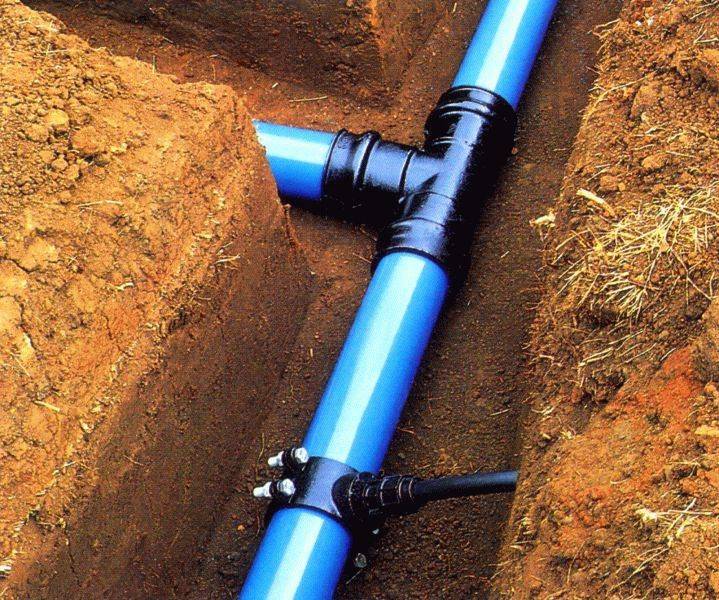

Самое распространенное соединение — это так называемая «сварка в стык» —является самым дешевым способом соединить трубы при большом количестве стыков. При прокладке труб диаметром до 110 мм и если количество соединений относительно небольшое, то используют компрессионные фитинги— чаще всего в коттеджном и дачном строительстве. При прокладке газовых коммуникаций, либо когда соединение труб и фитингов пнд нужно производить в условиях ограниченного производства (внутри разрытой траншеи на повороте), удобнее всего использовать муфты с закладными электронагревательными элементами.

Возможно, Вас заинтересуют другие разделы нашего каталога:

• трубы пнд для кабеля
• фитинги для труб пнд

Дополнительная информация:

• история труб пнд
• интересные факты о трубах пнд
• сравнение труб пнд и пвх
• сравнение труб пнд с металлическими



Цены на трубы ПНД

Прайс-лист на полиэтиленовые трубы ПНД с 16 февраля 2021г.

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100

ПЭ100 SDR26 (PN 6,3)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
110	4,2	191,70
125	4,8	247,05
140	5,4	311,85
160	6,2	409,05
180	6,9	510,30
200	7,7	631,80
225	8,6	793,80
250	9,6	984,15
280	10,7	1227,15
315	12,1	1566,00
355	13.6	1971,00
400	15,3	2511,00
450	17,2	3172,50
500	19,1	3915,00
560	21,4	4900,50
630	24,1	6670,00
710	27,2	8482,50
800	30,6	10744,5
900	34,4	13601,00
1000	38,2	16820,00
1200	45,9	24215,00
1400	53,5	32915,00
1600	61,2	42920,00
ПЭ100 SDR21 (PN 8,0)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
90	4,3	159,30
110	5,3	238,95
125	6	305,10
140	6,7	382,05
160	7,7	500,85
180	8,6	629,10
200	9,6	778,95
225	10,8	984,15
250	11,9	1204,20
280	13,4	1525,50
315	15	1917,00
355	16,9	2430,00
400	19,1	3091,50
450	21,5	3915,00
500	23,9	4833,00
560	26,7	6048,00
630	30	8192,50
710	33,9	10454,5
800	38,1	13253
900	42,9	16820
1000	47,7	20735
1200	57,2	29870
1400	66,7	40600
1600	76,2	—
ПЭ100 SDR17 (PN 10)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	3,8	96,52
75	4,5	136,35
90	5,4	195,75
110	6,6	291,60
125	7,4	371,25
140	8,3	467,10
160	9,5	608,85
180	10,7	770,85
200	11,9	950,40
225	13,4	1206,90
250	14,8	1485,00
280	16,6	1863,00
315	18,7	2349,00
355	21,1	2997,00
400	23,7	3780,00
450	26,7	4792,50
500	29,7	5926,50
560	33,2	7425,00
630	37,4	10092,00
710	42,1	12818,00
800	47,4	16240,00
900	53,3	20590,00
1000	59,3	25375,00
1200	71,1	36540,00
1400	—	—
1600	—	—
ПЭ100 SDR13,6 (PN 12,5)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	4,7	117,32
75	5,6	166,05
90	6,7	237,60
110	8,1	352,35
125	9,2	454,95
140	10,3	569,70
160	11,8	742,50
180	13,3	942,30
200	14,7	1155,60
225	16,6	1471,50
250	18,4	1809,00
280	20,6	2268,00
315	23,2	2875,50
355	26,1	3645,00
400	29,4	4617,00
450	33,1	5845,50
500	36,8	7222,50
560	41,2	9058,50
630	46,3	12296,00
710	52,2	15660,00
800	58,8	19865,00
900	66,1	25085,00
1000	73,5	26750,00
1200	88,2	—
1400	102,9	—
1600	—	—
ПЭ100 SDR11 (PN 16)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	5,8	141,75
75	6,8	197,10
90	8,2	286,20
110	10	423,90
125	11,4	550,80
140	12,7	685,80
160	14,6	900,45
180	16,4	1138,50
200	18,2	1404,00
225	20,5	11782,00
250	22,7	2187,00
280	25,4	2740,50
315	28,6	3469,50
355	32,2	4401,00
400	36,3	5589,00
450	40,9	7074,00
500	45,4	8734,50
560	50,8	10935,00
630	57,2	14935,00
710	64,5	18995,00
800	72,6	—
900	81,7	—
1000	90,8	—
1200	—	—
1400	—	—
1600	—	—

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100

Номинальный наружный диаметр, мм	ПЭ100 SDR26 (PN 6,3)		ПЭ100 SDR21 (PN 8)		ПЭ100 SDR17(PN 10)		ПЭ100 SDR13,6 (PN 12,5)		ПЭ100 SDR11 (PN 16)
	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
20									2	16,82
25							2	21,46	2,3	24,51
32					2	27,99	2,4	33,21	3	40,16
40					2,4	42,34	3	51,20	3,7	61,92
50					3,0	65,10	3,7	79,02	4,6	96,13
63					3,8	96,52	4,7	126,00	5,8	152,25
75					4,5	136,35	5,6	166,05	6,8	197,10
90			4,3	159,30	5,4	195,75	6,7	237,60	8,2	286,20
110			5,3	238,95	6,6	291,60	8,1	352,35	10	423,90
125			6	305,10	7,4	371,25	9,2	454,95	11,4	550,80
140			6,7	382,05	8,3	467,10	10,3	569,70	12,7	685,80
160	6,2	409,05	7,7	500,85	9,5	608,85	11,8	742,50	14,6	900,45
180	6,9	510,30	8,6	629,10	10,7	770,85	13,3	942,30	16,4	1138,05
200	7,7	631,80	9,6	778,95	11,9	950,40	14,7	1155,60	18,2	1404,00
225	8,6	793,80	10,8	984,15	13,4	1206,90	16,6	1471,50	20,5	1782,00
250	9,6	984,15	11,9	1204,20	14,8	1485,00	18,4	1809,00	22,7	2187,00
280	10,7	1227,15	13,4	1525,50	16,6	1863,00	20,6	2268,00	25,4	2740,50
315	12,1	1566,00	15	1917,00	18,7	2349,00	23,2	2875,55	28,6	3469,50
355	13,6	1971,00	16,9	2430,00	21,1	2997,00	26,1	3645,00
400	15,3	2511,00	19,1	3091,50	23,7	3780,00	29,4	4617,00
450	17,2	3172,00	21,5	3915,00	26,7	4792,50	33,1	5845,50
500	19,1	3915,00	23,9	4833,00	29,7	5926,50	36,8	7222,50
560	21,4	4900,50	26,7	6048,00	33,3	7425,00
630	24,1	6670,00	30	8192,50	37,4	10092,00
710	27,2	8482,50	33,9	10454,50
800	30,6	10744,50	38,1	13253,00
900	34,4	13601,00	42,9	16820,00
1000	38,2	16820,00	47,7	20735,00
1200	45,9	24215,00		29870,00

Чтобы купить трубу ПНД обращайтесь к нашим менеджерам!

+7-915-288-19-03 Ирина

+7-495-105-96-46

Дачный водопровод из пластиковых труб: делаем своими руками

На чтение 6 мин. Просмотров 1.4k. Обновлено 25 ноября, 2020

Дачный водопровод из пластиковых труб не многим отличается от аналога в обычных квартирах. Все дело в том, что здесь необходимо не только подвести воду к вентилям и бытовой технике, но и обеспечить систему полива.

Последняя причина ставит высокие требования к производительности насоса и запасу в колодце.

Реальность выглядит таким образом, что на дачных массивах частенько отключают подачу электроэнергии. По этой причине необходимо продумать резервный запас воды.

Некоторые нюансы прокладки водопроводной системы на даче

Устройство дачного водопровода из пластика производится следующим образом. Подача воды в данном случае осуществляется посредством насоса, который подает жидкость из накопительного бачка или гидроаккумулятора.

При установке накопительного бачка запас жидкости будет равен объему резервуарной емкости. Но, ее дно не должно располагаться ниже точек водозабора. Тогда в кранах всегда будет вода.

Использование гидроаккумулятора удобнее тем, что в такой системе всегда будет постоянное давление. Если к этому устройству добавить насос и автоматическое реле давления, то вся конструкция будет именоваться насосная станция.

Такая система воплощается в летнем и зимнем вариантах. Отличие систем будет заключаться в месте установки оборудования и глубине прокладки пластиковых труб.

Какие трубы лучше выбрать

Совсем недавно такой вопрос не стоял. Водопроводные трубы для дачи использовались только из стали.

На данный момент варианты из металла практически не берут, потому, что появилась превосходная альтернатива – пластиковые аналоги.

Для загородного участка лучше варианта не найти. Такие трубы не покрываются ржавчиной и не портятся от влияния низких температур.

Только при покупке нужно учесть тот факт, что пластиковые водопроводные трубы бывают разными:

• ПНД. Полиэтилен низкого давления. Такие изделия привлекают тем, что конструируются без вспомогательных элементов. Фитинги для работ с такими материалами оснащены резьбой и легко закручиваются вручную.
• ПВХ. Эти трубы для дачного дома используют очень часто. Они стоят меньше, чем предыдущий вариант и скрепляются посредством холодной пайки (на клей). Шов на таких заготовках выходит прочным и надежным.
• ППР. Этот вид пластиковых труб можно применять для холодной и горячей воды и для системы отопления. Соединяют данные материалы пайкой и муфтами.

Цена пластиковой трубы

Приобретая материалы для работы, рекомендуют быть предельно внимательным. Изделия из пластика, особенно торцы, не должны содержать шероховатостей и неровностей. Заготовки должны иметь ровную округлость.

Монтируя водопровод из пластиковых труб, нужно знать, что его цена выгодно отличается от трубопровода из металлических материалов.

Цена на заготовки для ПП трубомагистрали следующая. Это от 1 до 7 долларов за один погонный метр. Приблизительно в таких пределах находится и цена на фитинги.

Наиболее дорогие материалы этого вида поставляют немецкие и итальянские фирмы. Товары от турецких и отечественных изготовителей стоят на порядок ниже.

Чтобы трубомагистраль служила бесперебойно, советуют приобретать только качественные товары у проверенных производителей.

Такой товар стоит немного дороже, но это вполне оправдается длительной и надежной работой построенной системы.

Сооружение водопроводной системы своими руками

Смотрите в конце статьи подробную видео инструкцию как провести водоснабжение к частному дому
Дачный водопровод своими руками из пластика сконструировать не сложно, если внимательно изучить все тонкости этого дела.

• Для начала необходимо выбрать источник воды. Наиболее дешевый путь – это постройка колодца. Также для таких целей вполне может подойти песчаная скважина. Хотя самым лучшим методом является артезианская скважина. Срок ее службы складывает почти 50 лет.
• Летний вариант водопровода. Уже из названия понятно, что это сооружение используют только в летнее время. Эта сеть может быть разборной, и постоянной. Чаще всего для в таком случае шланги просто протягивают по земле. А для постоянного летнего варианта заготовки прячут в землю, чтобы они не мешали на поверхности. Один недостаток такого сооружения – это выдержка наклона к месту подключения основной сети. В месте расположения самой низкой точки водопровода ставят вентиль для слива, чтобы сливать жидкость на период зимы.
• Зимний вид трубомагистрали. Эта конструкция относится к капитальной системе, которую можно применять в любое время года. Для подачи жидкости устанавливают погружные насосы. Мощь такого механизма подбирается в соответствии к глубине подачи воды. Также для такого оборудования придется подключить источник питания. Кабель и водопровод разрешают сместить в одном кожухе из пластиковых заготовок для сливной трубосети. Он будет отличной защитой от замерзания и механического влияния.

Организация полива

Водопровод для полива на даче представляет собою конструкцию первой необходимости. «Дачный» этап жизни начинается с обустройства подачи воды.

Как уже говорилось, бывают временные и постоянные системы. Но, строительство любой из них начинается одинаково – это разработка проекта.

При проектировании необходимо учитывать следующие нюансы:

• Пластиковые трубопрокатныйсартомент проводят под уклоном относительно водозаборного места.
• На поверхность их выводят только в зонах потребления.
• Использование полипропиленовых материалов позволит легко монтировать и переделывать сооружение.
• Глубина траншеи для летнего водопровода должна составлять сорок сантиметров. Под проходящими грядками это расстояние рекомендуют увеличивать, иначе трубосеть можно повредить при посадочных работах.
• Для разборного вида часто используют резиновые шланги, которые соединяют перемычками, или спецскрепками. Такое крепление дает возможность одним движением разделить или скрепить два куска водопровода.
• Расположение грядок определяет число точек потребления. Для облегчения процесса полива советуют выводить трубу не меньше, чем в пяти местах.

Конструирование водопровода для полива своими руками

Водопровод для полива своими руками создать не трудно. После разработки проекта начинают земляные работы.

Погружной насос опускается в колодец или ставится в расположенном рядом углублении, которое утепляют. Его можно поставить непосредственно в самом доме.
Если нужно, то проводится монтаж проверяющего давление устройства и насоса. После этого трубомагистраль протягивается по траншее к другим точкам разбора воды.

Аккумулятор для питания насосного механизма рекомендуют проводить в защищенном кабеле. Об электробезопастности необходимо побеспокоится в любом случае.

При этом нельзя обойтись без установки герметичных разъемов и заземленных, защищенных от влаги розеток.
Для входа трубы в помещение ставят аварийное запорное устройство. После проверки работы дачной трубомагистрали, углубления можно засыпать землей.  Теперь можно переходить к монтажу внутри жилья.

Устройство внутри

Чтобы применение трубомагистрали было комфортное, нужно побеспокоиться о горячем водоснабжении.

Этого достигают путем установки электро- или газонагревательных агрегатов накопительного или проточного вида. На даче более выгодно ставить накопительный водонагреватель.
Предлагаем более подробно ознакомиться о том, чем отличается проточный водонагреватель от накопительного, их плюсы и минусы.
Полипропиленовая трубосеть “заявит” о ремонте не скоро. Этому способствуют прекрасные технические характеристики данных товаров.
Такие заготовки легко монтировать, они не бояться перепада температуры, а стыки не уменьшают герметичности в низкотемпературное время.

ВАЖНО! При постройке водопровода в загородном доме обязательно нужно проверить образец из источника воды на чистоту. По итогам лабораторного исследования ставят многоуровневую сеть фильтрации.

Дачный пластиковый водопровод принесет удобство и комфорт в уровень жизни за пределами города.
Современные материалы позволяют соорудить систему, которая позволит пользоваться всеми благами современной цивилизации, своими руками за короткое время.
А стоимость полипропиленовых материалов не создаст больших финансовых затрат при этом.

Чёрная пластиковая труба для воды: виды и особенности использования

Производители предлагают большой ассортимент пластиковых труб для обустройства водопроводной и канализационной системы с различными техническими характеристиками. Чтобы пользователю было легче определиться с выбором, их маркируют не только буквенно-цифровым кодом, но и цветом. Белые, серые, бежевые и черные трубные изделия отличаются эксплуатационными характеристиками и стоимостью. Основное свойство черной пластиковой трубы для воды — это наличие повышенных защитных функций от УФ-лучей, но при этом черные трубы могут иметь дополнительные свойства, отличающиеся для изделий из ПВХ, ПНД или ПП. Поэтому, выбирать трубы для водопровода на основании только цветовой маркировки, неправильно.

ПНД трубы чёрного цвета

Чем обусловлена популярность черных трубных изделий из пластика

Пластиковые трубы на сегодня — самый востребованный вид трубных изделий. Они легко монтируются и не вызывают проблем с перевозкой. Чаще всего продаются в виде скрученных бухт, что делает их транспортировку беспроблемной.

Черные пластиковые трубы могут использоваться в трубопроводах разного назначения. Благодаря устойчивости к коррозии и засорению трубы пользуются популярностью при организации систем ХВС, а их слабая восприимчивость к ультрафиолету делает их просто незаменимыми для дренажных канализационных систем. При этом изделия черного цвета, изготовленные из полипропилена применяют также для водопроводов с горячей водой и в системах отопления.

Виды черных пластиковых труб

Черные трубы могут отличаться между собой видом полимера, из которого они изготовлены, и технологией, что обязательно влияет на свойства этих изделий.

Пластиковые трубы черного цвета производят из ПВХ и полипропилен, ПНД и ПВД.

Каждый вид отличается определенным набором рабочих характеристик. Поэтому там, где черные трубы из ПНД будут выполнять свои функции наиболее эффективно, абсолютно не подойдут для использования черные трубы из ПВХ. Чтобы не ошибиться в выборе, важно внимательно изучить маркировку на трубах в виде кода из цифр и букв, которые обозначают все рабочие характеристики изделий.

Материал для черных пластиковых труб	Особенности изделий	Использование
Черные трубы ПВХ	Один из наиболее бюджетных вариантов. Изделия выпускают различных размеров, которые легко монтировать не только с помощью фитингов, но и посредством холодной сварки. Гибкий материал, инертный к различного рода химическим соединениям. Обладает слабой температурной устойчивостью, уже при t выше 50°С трубы деформируются.	Подходят только для систем холодного водоснабжения, особенно для трубопроводов, подающих питьевую воду, поскольку не влияют на ее качество.
Черные трубы из полипропилена	Прочные трубные изделия, которые обладают высокой устойчивостью к повышению температуры. Соединяются с помощью сварки, образуя герметичный шов, очень прочный. При этом трубы плохо гнуться, поэтому при монтаже требуется применять различные детали для выполнения поворотов и изгибов.	Применяются для горячего водоснабжения и отопительных систем, для монтажа теплого пола.
ПНД и ПВД	Трубы ПНД способны выдерживать высокое давление рабочей среды, что нельзя сказать об изделиях, выполненных из полиэтилена высокого давления, которые практически не используют для бытовых коммуникаций. ПНД, однако, слабо устойчивы к перепадам температуры. При этом замерзание воды в трубе не приводит к ее деформации. Изделия устойчивы к воздействию бактерий и грибков, не засоряются. Трубы ПНД соединяются с помощью сварки или фитингов. Обладают высокой эластичностью, способны противостоять колебаниям почвы. Однако недостаточная упругость делает их уязвимыми перед гидроударами.	Применяются для систем водопроводной воды для питья, поскольку изделия обладают высокой бактериологической и токсикологической устойчивостью.

Трубы черного цвета для канализации

Черный цвет труб применяют не только для маркировки водопроводных изделий, но и труб для канализационных систем.

Для прокладки канализации черные трубы применяют наряду с оранжевыми (для наружных магистралей) и серыми (для внутридомовых канализационных систем). Черные трубы встречаются, хоть и реже, но назначение у них особое. Черные трубы применяются для выполнения дренажных линий. Поскольку их защитные от ультрафиолета свойства справляются с задачей водоотведения на открытых для солнечных лучей пространствах.

Водопроводная труба для прокладки системы в земле

Главная » Статьи » Водопроводная труба для прокладки системы в земле

26. 03.2018 (обновлено: 14.02.2020)

Для строительства водопровода под землёй, трубы должны соответствовать параметрам. Стальные трубы имеют недостатки при эксплуатации, поэтому предпочтение отдают пластиковым аналогам. По сравнению с металлическими, пластиковые трубы более долговечны и практичны в эксплуатации.

Они бывают нескольких видов, но для частного сектора больше подходят трубы низкого давления (ПНД). Если они находятся под слоем земли их невозможно повредить. Монтаж таких труб можно выполнять своими руками без специального оборудования. Построенный водопровод будет выдерживать давление до 10 атмосфер, чего достаточно для организации холодного водоснабжения.

Трубы из полипропилена как и полиэтиленовые аналоги имеют такой же долгий срок эксплуатации. Они не подвергаются воздействию агрессивной среды и химических веществ. Из недостатков стоит отметить только отсутствие гибкости, но это не мешает делать повороты водопроводных труб  под любым углом, благодаря соединительным муфтам разного исполнения. Желательно, чтобы все соединительные фитинги были одного производителя. Перед строительством трубопровода нужно убедиться в качестве используемых материалов. В частности, стенки полиэтиленовых и полипропиленовых труб должна быть гладкой.

Инструменты для монтажа водопровода

• нож или ножовка;
• дрель или перфоратор;
• наждачная бумага;
• рулетка;
• набор газовых и гаечных ключей;
• паяльник;
• инструменты для земляных работ.

Для более точной резки рекомендуется приобрести специальный труборез или предназначенные для этого ножницы. Так нарезку трубы на куски необходимой длины можно делать быстрее.

Условия проведения трубопровода

Строительство водопровода не допускается без соблюдения некоторых условий, согласно нормативных документов. Вот перечень этих условий:

• оптимальная глубина. Показателем для трубопровода холодного водоснабжения считается глубина ниже уровня промерзания грунта;

• минимальное расстояние от других коммуникаций. От канализации не менее чем 2 метра, от электрических кабелей не менее 0,75 метра и не менее 20 сантиметров в тех случаях, когда пересечение коммуникаций избежать не получится;

• минимальное расстояние до построек отсутствует, так как трубопровод может быть уложен возле подошвы фундамента. Но глубина укладки должна быть на 50 сантиметров выше подошвы фундамента.

При соблюдении условий, вероятность аварийных ситуаций связанных с водопроводом практически полностью исключена.

Способы прокладки наружного водопровода

Сегодня существует два способа прокладки трубопровода традиционный траншейный и перспективный бестраншейный. Траншейный способ каждому известен, а вот бестраншейных способов несколько:

• санация. Метод замены старого трубопровода на новый, посредством технологии релайнинга или реновации. Первый метод подразумевает перетяжку новой трубы в теле старой. Второй способ позволяет уложить новый трубопровод параллельно разрушая старый.
• прокалывание. Между двумя котлованами проталкивается стальная труба через толщу грунта с помощью гидравлического домкрата. Затем в неё заводится трубопровод из полиэтилена или полипропилена. Диаметр трубы при монтаже таким способом не должен превышать 150 миллиметров.

Как проложить водопроводную трубу траншейным методом

Бестраншейный метод прокладки трубопровода позволяет сохранить ландшафтный дизайн, но является довольно дорогим методом. Поэтому рекомендуется бестраншейный способ, если на участке отсутствуют декоративные участки ландшафта.

Когда водопровод под землёй, он находится под защитой толщи грунта и не портит своим внешним видом ландшафтный дизайн. И для этого необходимо выкопать траншею от точки подачи и до точки раздачи. Перед началом работ следует расчистить территорию и разметить участок согласно плану-схеме. Копать траншеи можно обычной лопатой для грунта. Однако, потребуется потратить много усилий, если каменистая почва. Стандартная ширина траншеи 70 — 90 сантиметров. Перед укладкой трубопровода необходимо подравнять стены выкопанной траншеи и максимально уплотнить дно. После этого, оно засыпается речным песком слоем 10-12 сантиметров для создания амортизирующей подушки.

Засыпают траншею с трубопроводом грунтом, который был извлечён из неё. Из грунта для засыпки удаляются камни, чтобы он был рыхлым. Изначально засыпка с уплотнением выполняется по бокам от трубопровода, фиксируя его в горизонтальном положении. Только после этого можно засыпать всю траншею согласно схеме. Не рекомендуется делать в схеме водопровода слишком острых углов. В этих местах уменьшается интенсивность движения воды и образуются отложения на стенках трубопровода, что часто является причиной его засора и снижения пропускной способности.
Способы монтажа трубопровода

Способы монтажа трубопровода

Полиэтиленовые трубы могут соединяться друг с другом с помощью специального паяльника методом сварки или обжимных фитингов. Паяльник гарантирует надёжное соединение и после сборки, все трубы будут представлять собой одно цельное изделие. Чаще всего сварочные работы проводятся на поверхности. Трубы объединяются в секции, которые затем опускаются в траншею и тем же методом свариваются. Так делают, потому что на поверхности выполнять сварочные работы удобней.

Укладка полипропиленовых аналогов тоже может выполняться методом сварки. Но в отличие от полиэтилена, чтобы соединить полипропиленовые трубы паяльник необходимо разогреть до температуры 260-270 градусов. При выполнении сварочных работ необходимо соблюдать время нагрева. Если диаметр трубы составляет 25 миллиметров, то место соединения необходимо греть примерно 9-10 секунд. Если диаметр 32 миллиметра требуется греть на несколько секунд дольше. Необходимо соблюдать температурные нагрузки, перегрев способствует повреждению поверхности пластиковых изделий.

Малый нагрев соединяющихся деталей тоже считается грубой ошибкой, соединение будет не прочным и возможно образование протечки в этих местах. Внутренняя поверхность соединительных фитингов и наружная поверхность труб должны быть очищены от пыли и влаги, иначе возможно ухудшение качества пайки. Во время работы появляются оплывы пластика, которые не нужно сразу убирать, так как можно случайно деформировать разогретую трубу. Даже при соблюдении технологии пайки, не следует сразу засыпать построенный трубопровод. Сначала необходимо протестировать его под давлением в течение нескольких дней. Если за это время не появились течи, значит всё надёжно соединено друг с другом и траншею можно засыпать.

Утепление водопроводных труб

При монтаже водопровода под землёй согласно технологии необходимости в утеплении труб нет. Но, если необходимо вынужденно нарушить глубину укладки или использовать не такой тип трубы, необходимо предусмотреть утепление водопровода даже под землёй. Не стоит экспериментировать в ожидании первой зимы, лучше сделать это сразу при строительстве. Сделать это можно несколькими способами:

• строительство водопровода в футляре. Подразумевается укладка в трубе большего диаметра. Между стенками обеих труб остаётся воздушная подушка, сохраняющая тепло текущей по водопроводу воды. Такой способ часто используется при монтаже наружного водопровода;
• заливка водопроводной трассы полистиролбетоном. После застывания этого материала, он становится пористым с воздушными порами и не пропускает через себя тепло;
• обматывание водопровода утеплителем. Чаще всего используется плотный пенопласт или пенополиуретан. Эти материалы тоже имеют воздушные поры и хорошую стойкость к воздействию влаги;
• обматывание трубопровода нагревательным кабелем. Такой метод позволяет прокладывать кабель вдоль трубы снаружи или внутри. Делают это спиралевидно вокруг водопроводной магистрали или используют две линии обогрева. Нагреваясь, кабель отдаёт тепло воде и она не замерзает зимой;
• повышение давления в трубопроводе. Находясь под давлением, вода не замерзает при отсутствии теплоизоляции, но к сожалению, не в каждом водопроводе можно это делать.

Не требует утепления трубопровод, используемый для поливной системы, потому что в холодное время он не эксплуатируется. Но делая подведение водопровода к дому или хозяйственным постройкам,  следует выполнить строительство трубопровода, соблюдая технологию и технические нюансы.

Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com

Сшитый полиэтилен (PEX), разновидность гибкого пластика, в настоящее время заменяет традиционную медь и оцинкованную сталь в качестве линий водоснабжения как в новых постройках, так и реконструкция проектов. Вы, наверное, видели рулоны синих и красных труб из полиэтиленгликоля в проходе с сантехникой в ​​вашем местном магазине товаров для дома, но, возможно, не знали, что эта красочная трубка теперь позволяет энтузиастам-домашним мастерам заменить свои протекающие водопроводы вместо того, чтобы звонить профессионалу .Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

PEX, прошлое и настоящее

В 1968 году немецкий ученый Томас Энгле открыл способ сшивания обычного пластика (полиэтилена) с помощью излучения для получения материала в гораздо более эластичной форме. Новый пластик, превращенный в гибкую трубу PEX (также известную как труба PEX), прибыл в США в 1980-х годах, первоначально для систем лучистого теплого пола: гибкая труба встраивается в бетонную плиту, и горячая вода прокачивается через нее для нагрева плиты. и излучать тепло в остальную часть комнаты.Труба PEX остается популярной для теплого пола.

Фото: homedepot.com

Хотя использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился поздно, потому что некоторые ранние версии немного испортились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX пригодным для транспортировки питьевой воды, и за последние два десятилетия он стал популярным, поскольку соответствовал нашим стандартам питьевой воды.

Жалобы на ранние системы водоснабжения PEX возникли, когда фитинги, использованные для соединения труб, вышли из строя и протекли. Улучшенные фитинги решили эту проблему, и популярность PEX резко возросла. Сегодня PEX используется более чем в 60 процентах систем водоснабжения жилых домов нового строительства.

Детали PEX

PEX доступен различной длины, от коротких 10-футовых частей (для небольшого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома.Диаметр труб PEX составляет от 3/8 до 1 дюйма, а их цветовая кодировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не обозначают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким — холодная.

• Красная труба PEX подает горячую воду.
• Голубая труба PEX для подачи холодной воды.
• Белая труба PEX может использоваться как для горячей, так и для холодной воды.
• Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не все центры DIY используют серую).

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Фантастическая гибкость

Традиционные водопроводные системы из меди и оцинкованной стали состоят из основных линий и ряда небольших ответвлений, ведущих к каждому приспособлению. Каждая ветвь, которая присоединяется к основной линии, требует отдельного подключения.PEX имеет явное преимущество перед этими материалами из-за его гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система контроля воды), а затем беспрепятственно проходить через стены и полы к отдельному приспособлению. . Эта система, называемая «домашним водопроводом», за счет использования полиэтиленгликоля одной длины для каждого устройства подачи горячей и холодной воды в вашем доме устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Преимущества и недостатки

Помимо гибкости, PEX имеет другие преимущества — и два основных момента.

PROS

• Установка PEX не требует пайки, как медь и оцинкованная сталь.
• PEX расширяется, что делает его более устойчивым к растрескиванию при замерзании, чем медь или сталь.
• PEX не подвержен коррозии, которая может происходить как с медными, так и с стальными трубами, что приводит к утечкам и загрязнению водопровода.
• Вода бесшумно протекает через полиэтилен PEX, устраняя «гидравлический удар», связанный с металлическими трубопроводами.
• Цветовая кодировка (красный и синий) позволяет легко различать линии горячего и холодного питания.
• PEX можно подключать к существующим металлическим линиям подачи с помощью соответствующих фитингов.

CONS

• PEX не подходит для использования вне помещений. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубки, оставленные на открытом воздухе, могут затвердеть и потрескаться в течение нескольких месяцев.
• PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX, вероятно, возрастет и спрос на способ его переработки.
• Хотя установка удобна для самостоятельного выполнения, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto.com

Этикетка Lingo

Различные типы PEX отличаются производственным процессом, используемым для изготовления трубок. При покупке PEX вы можете заметить рулоны с обозначениями A, B или C. Выберите трубку, наиболее соответствующую вашим потребностям:

• PEX-A производится с использованием перекиси. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех домашних водопроводах. Он в наибольшей степени расширяется при воздействии ледяной воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
• PEX-B производится методом отверждения во влаге. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» катушки, которая заставляет трубку возвращаться в исходное свернутое состояние. Однако память катушки не является препятствием для установки, и PEX-B часто является предпочтительным выбором для жилищного водопровода, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция PEX-B стоит от 2,50 до 5,50 долларов, в зависимости от марки и диаметра. PEX-B также отличается повышенной устойчивостью к хлору, что делает его хорошим выбором в областях с сильно хлорированной водой.
• PEX-C изготавливается методом облучения. Поскольку это самая жесткая версия, работать с PEX-C труднее всего; эта жесткость также делает его наиболее склонным к перегибам, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости огибать острые углы. PEX-C — самый экономичный выбор, 10-футовая секция стоит от 1,75 до 3,50 долларов, в зависимости от марки и диаметра.

Фото: homedepot.com

Выполнение соединений PEX

Для создания водонепроницаемых соединений труб PEX вам потребуются подходящие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Сотни типов фитингов, обычно из латуни, доступны для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров. Следующие пять методов используются для обеспечения водонепроницаемости соединений.

Фото: amazon.com

• Медный обжим: Один из наиболее распространенных способов соединения PEX — это медные обжимные кольца (см. На Amazon), что требует использования специального инструмента для обжима PEX (см. На Amazon) . Медное кольцо надевается на конец трубки PEX, и затем в трубку PEX вставляется фитинг. Затем медное кольцо проталкивается до конца трубки — поверх фитинга — и используется инструмент для обжима PEX, чтобы плотно обжать медное кольцо (и трубку) на месте.
• Расширительные соединения: Расширяющий метод соединения PEX включает использование специального расширительного инструмента PEX (см. Amazon) для увеличения диаметра трубки PEX перед вставкой конца фитинга. Затем трубка PEX сжимается до исходного размера, чтобы создать водонепроницаемое уплотнение вокруг фитинга.
• Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (вид на Amazon). Подобно методу обжима меди, стальное кольцо надевается на трубку PEX перед тем, как вставить фитинг. Затем зажимной инструмент с храповым механизмом используется для сжатия язычка на кольце, который надежно стягивает кольцо вокруг трубки и фитинга.
• Компрессионные фитинги: Фитинги этого типа включают в себя надевание латунной гайки с резьбой на конец трубки PEX, за которой следует коническое пластиковое компрессионное кольцо (вид на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка.Затем все это вставляется в конец фитинга с резьбой, а затем на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
• Соединения Push-fit: Самый быстрый способ соединения PEX — это метод push-fit, который включает в себя покупку специальных фитингов, которые «захватывают» конец трубы PEX, когда вставляют его через конец (см. На Amazon ).Для использования нажимных фитингов не требуются специальные инструменты, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после того, как вы ее подсоедините. В детстве, если вы когда-либо играли с одной из тех «ловушек» из бумажных трубок, которые хватали ваш палец при вставке в трубку, вы получите представление о том, как работает соединение с защелкой.

Советы по использованию PEX

• Для достижения наилучших результатов используйте только рекомендованные инструменты для выполнения соединений PEX. Например, вы не получите такую ​​тугую посадку, если попытаетесь использовать плоскогубцы для обжима соединительного кольца, как при использовании обжимного инструмента PEX.
• Храните PEX в помещении и вдали от солнечного окна, так как труба портится под воздействием ультрафиолета.
• Используйте резак для PEX, чтобы делать чистые концевые надрезы, с которыми будет легче работать.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Работа с пластиковыми трубами и нажимными фитингами

За последние несколько лет появилось несколько замечательных инноваций как в пластиковых трубах, так и в нажимных фитингах.Эти новые сантехнические изделия упростили, чем когда-либо, среднему мастеру самостоятельно прокладывать водопроводные линии и подсоединять фитинги на профессиональном уровне. Больше не нужно вызывать сантехника или вспотевшего медика с фонариком. Все, что для этого требуется, — это подходящие продукты и несколько полезных советов от местного независимого продавца товаров для дома.

Сегодня мы покажем вам, как сваривать трубки из ХПВХ растворителем. Мы собираемся познакомить вас с революционной сантехнической системой под названием PEX, и мы собираемся показать вам новейшие нажимные фитинги, которые объединят все это воедино.Итак, приступим.

Пластиковая труба из ХПВХ предназначена для хлорированного поливинилхлорида. Это золотой стандарт пластиковых труб благодаря своей прочности и надежности под давлением… давлением воды. Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно представить как склеивание.

Первым шагом к сварке труб из ХПВХ растворителем является отрезание трубы до необходимой длины с помощью ножовки или резака для ПВХ. После обрезки удалите все заусенцы и вытрите грязь или мусор с участка трубы, которая будет подключена к фитингу.Напильник — лучший инструмент для этого.

Затем нанесите фиолетовую грунтовку на конец трубы и на фитинг, к которому она будет присоединяться. Это очищает трубу и фитинги и подготавливает поверхность для склеивания цементного раствора. Нанесите ровный слой цемента на основе растворителя поверх фиолетовой грунтовки на трубу и фитинг, затем прикрепите конец трубы к фитингу, вставив трубу в фитинг и повернув его на четверть оборота. Удерживайте трубу и фитинг в этом положении 30 секунд, и все.Стык заделан. Это было достаточно просто.

Хотя трубка PEX впервые была использована в Европе в 1960-х годах, она является относительной новинкой в ​​области водопровода. PEX означает сшитый полиэтилен высокой плотности. Он известен тем, как легко соединять фитинги с помощью сжатия, а также своей гибкостью, что обеспечивает гибкость при длительных пробегах и сокращает количество фитингов, необходимых при пробеге.

Для присоединения трубок из полиэтиленгликоля к фитингу требуется специальный инструмент для обжима полиэтиленгликоля, подобный этому, и обжимные кольца, которые надеваются на трубку и фитинг.Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на стык и обжать его с помощью обжимного инструмента. Это так же просто, как и люди.

Но подождите, я поправлюсь. Пожалуй, самый простой и универсальный фитинг во вселенной сантехники — это нажимной фитинг, который я держу здесь. Хотя он может выглядеть как обычный локоть или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как и набор для сборки, с которым вы играли в детстве.Все, что вам нужно сделать, это вставить конец трубки в фитинги, пока он не встанет на место, и все. Без пайки. Без сольвентной сварки. Обжимной инструмент не требуется. И самое приятное то, что вы можете использовать эти фитинги для соединения медных трубок, труб из ХПВХ или даже полиэтиленгликоля … все в один фитинг, как вы видите здесь.

Толкающие фитинги работают благодаря крошечным зубцам внутри фитинга, которые зажимают трубу и прижимают ее к пластиковому кольцу круглого сечения внутри фитинга. И в отличие от меди или ХПВХ, вам не нужно сушить водопровод перед использованием этих фитингов.Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях. А если вам нужно снять фитинг, просто используйте этот инструмент для снятия, и труба сразу выйдет. Их даже можно использовать снова и снова, что отлично подходит для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.

Ну вот и все. С помощью этих продуктов даже новичок в домашних условиях может получить готовый результат как профессионал, и для этого не потребуется много времени на обучение.

Закрыть стенограмму

Война на 300 миллиардов долларов под улицей: борьба за замену водопроводных труб в Америке

Неопределенность в отношении всех видов труб для питьевой воды усугубляется отсутствием регулирования их безопасности. Отсутствует федеральный надзор за материалами или процессами, используемыми для производства пластиковых водопроводных труб; вместо этого водопроводные трубы сертифицированы и проверены организацией, оплачиваемой промышленностью.

Эта организация, NSF International, показывает изображение здания Капитолия на своей веб-странице нормативных ресурсов и поддерживает горячую линию для вопросов, касающихся нормативных требований и безопасности продукции.Тем не менее, он никогда не получал регулирующих полномочий от федерального правительства. Он также не раскрывает результаты испытаний сертифицируемых труб.

NSF International назвал свои испытания надежными. «Если продукт не соответствует требованиям стандарта, он не пройдет», — сказал Дэйв Пуркисс, генеральный менеджер организации по системам водоснабжения.

На данный момент Флинт обустраивает город коммуникационными линиями, сделанными из другого материала: меди, по ожидаемой стоимости более 140 миллионов долларов. По данным Plastics News, официальные лица обсуждали создание пилотной зоны с использованием пластика для замены линий электропередач, ведущих к домам в нескольких городских кварталах, хотя пресс-секретарь Flint Кристин Мур заявила, что пластиковые трубы в настоящее время не рассматриваются.

«Когда вы берете на себя эту неотъемлемую проблему, которая нам нужна для восстановления доверия граждан к системе водоснабжения, мы почувствовали, что медь — лучший путь», — Майкл МакДэниел, бригадный генерал Национальной гвардии в отставке Мичигана, поручил заменить Флинта водопроводные трубы, говорится на конференции в этом году.

В Бертоне, по соседству с Флинтом, бюджетные реалии сделали пластмассовый выбор реальным выбором.

Небольшой город с населением 29 000 человек сэкономил 2,2 миллиона долларов за счет использования пластика для замены собственной системы водоснабжения 1930-х годов после того, как государственные регулирующие органы предупредили город о критически необходимых ремонтах. Для муниципалитета, который борется с сокращающейся налоговой базой, эта экономия была огромной.

«Нам нужна была чистая вода, и мы нуждались в ней быстро. Нам нужно было заменить систему, и ПВХ был для нас хорошим выбором », — сказала мэр Burton Паула Зеленко. «Я должен получить максимальную отдачу от вложенных средств, потому что в наши дни трудно получить деньги».

Безопасны ли пластиковые трубы? | Оценка SimpleLab Tap

Состояние инфраструктуры питьевой воды в США

Говоря прямо — США. инфраструктура питьевого водоснабжения находится в плохом состоянии.

Большая часть существующей инфраструктуры питьевой воды в Соединенных Штатах находится в упадке и (более) нуждается в обновлении. По оценкам, в ближайшее десятилетие правительству США потребуется потратить около 300 миллиардов долларов на муниципальную водную инфраструктуру. Возникает вопрос: из чего будет состоять эта новая инфраструктура?

Продолжаются дискуссии о том, какой материал следует использовать для новых труб, магистралей и арматуры. В связи с такими крупномасштабными проектами по всей стране крайне важно поставить под сомнение безопасность, устойчивость и долговечность рассматриваемых труб для использования в новых проектах..

Возраст некоторых из труб, которые до сих пор используются, составляет до 150 лет, и их износ увеличивает риск для здоровья и, как следствие, создает собственные потенциальные последствия для здоровья. Обширные научные данные показывают, что в течение длительного периода времени старые материалы для труб, такие как свинец и железо, вызывают серьезные последствия для здоровья, включая отравление свинцом, болезнь легионеров, рак, болезни сердца и болезнь Альцгеймера.

Многие из этих металлов были выведены из обращения в качестве источника питания для новой инфраструктуры водоснабжения из-за стоимости и серьезных связанных и непредвиденных последствий для здоровья человека.

Сегодня пластиковые трубы все чаще заменяют металлические. Хотя долгосрочных данных о воздействии пластика на питьевую воду не существует, исследования, которые у нас есть, о воздействии пластика через питьевую воду показывают, что действительно существует потенциальное неблагоприятное воздействие на здоровье.

В этой статье мы расскажем вам об истории труб и о том, как пластиковая революция может решить некоторые проблемы и в то же время создать новые.

Почему пластиковые трубы и какие типы?

Во время Второй мировой войны промышленные круги и политики считали расширение производства пластика необходимостью.Это, вероятно, усугублялось тем фактом, что пластик является побочным продуктом нефти, а интересы ископаемого топлива уже давно влияют на правительство США. Многие из природных ресурсов и металлов были необходимы для военных действий. Пластик становится все более популярным строительным продуктом и материалом для большинства водопроводных труб в США. С 1950-х годов было создано и использовалось множество различных пластиковых труб.

Наиболее популярные и широко применяемые пластиковые трубы для воды:

Поливинилхлорид (ПВХ)

Полиэтилен высокой плотности (HDPE)

Сшитый полиэтилен (PEX)

Хлорированный поливинилхлорид (ХПВХ)

Пластиковые трубы и потенциальная опасность для здоровья

Хотя пластиковые трубы, безусловно, дешевле, чем многие альтернативы на рынке, недостаточно известно об их потенциальной опасности для здоровья, чтобы с уверенностью утверждать, что пластик должен быть предпочтительным материалом в качестве материала U. С. модернизирует инфраструктуру питьевой воды.

Все больше исследований показывают, что некоторые пластиковые трубы выщелачивают вредные химические вещества, а также накапливают тяжелые металлы, такие как свинец. Кроме того, некоторые загрязнения из полимерных труб могут загрязнять воду. Это может происходить в результате диффузии химических компонентов из самой трубы или разложения химикатов, используемых при производстве трубы.

Обзор потенциальных рисков для здоровья, связанных с различными пластиковыми трубами, см .:

Трубы и домашняя сантехника для сантехников своими руками

Как работают водопроводные трубы в домашних условиях, со схемой обычных материалов и размеров труб для домашнего водоснабжения, канализации и канализации

Два основных типа водопровода служат дому: подводящие трубы и дренажно-канализационные трубы.Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды.Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода сточных вод используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основной сток, обычно под домом, который стекает в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — предотвращают выход газов в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водопровода до газопровода и канализации трубы являются основным материалом для домашней сантехники.

Размер и материал трубы могут служить хорошим индикатором ее функции. Белые пластиковые, медные и оцинкованные (серебристые) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы того же размера могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-отводной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другую сантехнику. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для водоснабжения, питающего льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Д. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластмассовые трубы соединяются с помощью различных фитингов, предназначенных для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже представлены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Он прочный и долговечный, устойчив к накоплению минералов и может выдерживать как холодную, так и горячую воду.

Жесткая подающая труба продается трех толщин: M (тонкая стенка), L (средняя стенка) и K (толстая стенка). Большинство надземных водопроводов относится к типу M.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба вида медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разобрать.

Оцинкованная стальная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор широко распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренняя поверхность труб забивается минеральными отложениями и в конечном итоге подвергается коррозии.

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии.Однако в некоторых местах пластиковые трубы не разрешены правилами для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом.

Для изготовления труб используется несколько видов пластика. Жесткие трубы могут быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола). ПВХ обычно не используется для водопровода горячей и холодной воды, только для водостока DWV, сточных труб (DWV). Иногда его используют для наружных водопроводов, особенно в теплом климате, где вода в нем не замерзает.ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые трубки изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы. Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется для наружных линий водоснабжения, водопровода и т. Д.

Чугунная труба

Чугунная труба — прочный и долговечный материал, используемый для водопровода DWV.Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без ступичные» или «бесшумные» трубы, которые соединяются с помощью специальных резиновых прокладок и нержавеющей стали. ленточные зажимы, называемые «бесцентровыми муфтами».

Муфта без ступицы для соединения отрезков чугунной трубы.

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно подумать, — достаточно ли у вас давление воды, чтобы поддерживать ваши дополнения.Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, использованные в минуту) прибора или нового приспособления. Это подскажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальную реконструкцию или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения. Для идеального давления воды в светильники на втором и третьем этажах вам может потребоваться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников своими руками

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при самостоятельном ремонте сантехники, например неправильные методы пайки меди или соединения разнородных труб.

О Доне Вандерворте

Дон Вандерворт накопил опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал HomeTips в 1996 году.

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Фото Toa55 на Shutterstock

Работу с разными материалами лучше доверить своему сантехнику . Тем не менее, хорошо понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о ПВХ и металлических трубах и о том, почему иногда выгодно смешивать эти два типа труб.

Труба ПВХ

Многие дома и предприятия содержат трубы из ПВХ. Они полезны для вентиляционных и дренажных труб и наружного дренажа. ПВХ имеет легкий вес и устойчив к химическим веществам, используемым для очистки стоков и засоров. Этот прочный материал намного более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наш сантехник s часто рекомендует его домовладельцам, обновляющим сантехнику.Вода легче проходит через ПВХ, что может предотвратить частые засорения.

Прочие материалы для труб

Металлические оцинкованные трубы когда-то были предпочтительным материалом для систем водоснабжения жилых домов. Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружного водопровода, потому что их легко найти и заменить.

Однако горячая вода проходит через внутренние трубы под давлением, поэтому сантехник будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении.Некоторые сантехнические нормы требуют использования ХПВХ для всех внутренних труб. Ваш сантехник bluefrog Plumbing + Drain знает местные нормы и правила и может предоставить лучшие варианты для вашего дома.

Гальванизированные трубы со временем подвержены коррозии, ограничивая поток воды и делая вашу водопроводную систему уязвимой для протекающих и сломанных труб. При модернизации или модернизации системы рекомендуется заменить как можно больше устройств.

Модернизация водопроводных труб

При переходе на трубопровод из ПВХ или ХПВХ лучше всего использовать колено, тройник или муфту с охватывающим соединением.Затем технические специалисты Bluefrog используют пластиковые переходники с наружной резьбой для соединения ПВХ с существующим металлом. Переходники с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений от трубы с наружной резьбой оцинкованная муфта создает необходимое внутреннее соединение в месте пересечения пластиковых и металлических труб.

Использование соединений ПВХ-металл в водосточных трубах

В отличие от труб с горячей водой, водосточные трубы не находятся под давлением. Это влечет за собой меньший риск утечки. Ваш сантехник bluefrog выполняет переход точно так же, как и для труб с холодной водой. Тем не менее, мы можем заменить часть водосточной трубы без повторной заправки конца трубы. Используя гибкий соединитель нужного диаметра, стягиваем его до герметичного уплотнения.

Соответствующие соединители изготовлены из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов.Чтобы уплотнение оставалось водонепроницаемым, наши сантехники наносят силиконовый герметик на оцинкованный металл перед установкой разъема. Поскольку труба из ПВХ останется гладкой, герметик на этом конце не потребуется.

Клей — очень плохая идея для соединений ПВХ с металлом. Некоторые сантехники или домовладельцы из дома пытаются приклеить ПВХ к металлическим трубам. ПВХ-цемент подходит только для соединений ПВХ-ПВХ.

Опять же, подключение к водопроводу требует знания местных правил и необходимой подготовки.Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Системы полива

Соединения ПВХ с металлом также можно найти в оросительных системах. Пластиковые и металлические соединения трубопроводов работают хорошо, если установщик понимает, как правильно выполнить задачу.

Соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе.Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной резьбой из оцинкованного металла обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид растягивается легче, чем металлическая нить. Таким образом, металлический фитинг с внутренней резьбой и наружной резьбой из ПВХ деформирует резьбу ПВХ, вызывая утечки и трещины.

Кроме того, трубы и фитинги имеют разные диаметры. По мере того, как резьба соединяется в точке соединения, кольцевой фитинг сжимается, а охватывающий фитинг расширяется. Это обеспечивает плотное и прочное соединение, которое не протекает.

Тефлоновая лента и смазка

Когда ваш сантехник соединяет ПВХ-металлические соединения вашей ирригационной системы, он использует герметик и смазку, чтобы было легче соединять охватываемые и охватываемые компоненты. Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша оросительная система требует внимания опытного сантехника. Хорошая идея — понять основы, чтобы вы могли найти любителя, который, скорее всего, нанесет вашей оросительной системе больше вреда, чем пользы.

Выберите сантехнику + слив bluefrog для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри вашего дома, выберите местного сантехника, имеющего опыт в крупных ремонтных работах, таких как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ. Преданные своему делу профессионалы bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как объединить металл и ПВХ-материалы для создания долговечной водопроводной системы в вашем доме или офисе.

Как сантехническая компания, предоставляющая полный спектр услуг, мы можем оказать помощь в экстренных случаях или помочь вам в обслуживании вашего дома с помощью регулярных осмотров сантехники. Независимо от того, ремонтируете ли вы свой дом, нуждаетесь в очистке канализации или вам требуется видеонаблюдение, чтобы найти причину засора, наши талантливые специалисты готовы ответить на ваш звонок.

Сантехника из полибутилена — что такое полибутилен?

Системы трубопроводов использовались для подземных водопроводов и в качестве внутренних водораспределительных трубопроводов.Эксперты отрасли считают, что он был установлен как минимум в 6 миллионах домов, а некоторые эксперты указывают, что он, возможно, использовался в 10 миллионах домов. Скорее всего, трубопровод был установлен примерно в одном из каждых четырех или пяти домов, построенных в те годы, когда была произведена труба. Как узнать, есть ли у вас поли Внешний вид — Подземные водопроводы из полибутилена обычно имеют синий цвет, но могут быть серыми или черными (не путайте черный полиэтилен с полиэтиленовой трубой).Обычно он составляет 1/2 дюйма или 1 дюйм в диаметре, и его можно обнаружить, заходя в ваш дом через стену или пол подвала, бетонную плиту или поднимаясь вверх через подпол; часто проникает в жилище возле водонагревателя. Ваш главный запорный клапан прикреплен к концу водопровода. Также стоит проверить счетчик воды, который находится на улице, возле городской водопровода. Целесообразно проверить оба конца трубы, потому что мы обнаружили случаи, когда медная труба входит в дом, а полиэтиленовая труба находится у счетчика воды.Очевидно, обе трубы использовались и соединялись где-то под землей. Интерьер. Полибутилен, используемый внутри вашего дома, можно найти рядом с водонагревателем, он проходит через потолок в недостроенных подвалах и выходит из стен для подпитки раковин и туалетов. Предупреждение: в некоторых регионах страны водопроводчики использовали медные «заглушки», когда труба выходит из стены, чтобы питать прибор, поэтому медь здесь не означает, что у вас нет поли. Смотрите фотографии полибутиленовых труб и фитингов ниже. Трубопроводы выйдут из строя? Хотя научных доказательств мало, считается, что окислители в системах водоснабжения, такие как хлор, вступают в реакцию с полибутиленовыми трубами и ацеталевой арматурой, вызывая их образование чешуек, отслаивание и хрупкость. В результате возникают микротрещины, и основная структурная целостность системы снижается. Таким образом, система становится слабой и может выйти из строя без предупреждения, что приведет к повреждению конструкции здания и личного имущества.Считается, что другие факторы также могут способствовать выходу из строя полибутиленовых систем, например, неправильная установка, но практически невозможно обнаружить проблемы при установке во всей системе. На протяжении 1980-х годов подавались судебные иски с жалобами на якобы производственные дефекты и неправильную установку, причинившие ущерб в сотни миллионов долларов. Хотя производители никогда не признавали, что полиуретан неисправен, они согласились профинансировать урегулирование коллективного иска с начальной и минимальной суммы в 950 миллионов долларов.Вам необходимо связаться с соответствующей компанией по урегулированию претензий, чтобы узнать, соответствуете ли вы критериям этого урегулирования. «В серии отчетов было высказано предположение, что более широкое использование холораминов ускоряет коррозию и разрушение некоторых металлов и эластомеров, характерных для водопроводных сетей и принадлежностей. Что касается эластомеров, исследование показало, что, за некоторыми исключениями, растворы хлораминов (монохлорамина или дихлорамина) вызывают большее набухание материала, более глубокое и плотное растрескивание поверхности, более быструю потерю эластичности и большую потерю прочности на разрыв, чем эквивалентные концентрации свободного хлора. Share This Post  :  Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
