Как сделать козырек из профнастила над крыльцом своими руками

Прежде чем сделать козырек из профнастила, рекомендуется произвести расчеты, учесть преимущества и недостатки изделия, просмотреть фото навесов.

Вернуться к оглавлению

Содержание материала

Виды конструкции

Для производства профлиста используется оцинкованная сталь (толщина 0,5-1 мм) с полимерным защитным слоем.

Различные виды навесов из профлиста

Стандартные параметры материала:

• ширина — 0,8-1,1 м;
• длина — 2-6 м;
• высота — 8-130 мм.

Под последним параметром понимается расстояние, которое соединяет 2 соседние гофры. С помощью рассматриваемого универсального материала можно сделать козырек над крыльцом, навес над машиной либо хозяйственной постройкой. В первом случае рекомендуется использовать оцинкованный профлист. Такой материал, в отличие от поликарбонатного аналога, обладает большей жесткостью.

Прежде чем сделать козырек над крыльцом, потребуется определиться с его видом:

1. Односкатный — простой навес из профнастила, который можно установить отдельно или опереть на стену постройки. Односкатный козырек над входом собирается с учетом определенного угла наклона. В противном случае выпавший снег будет задерживаться на поверхности, перегружая каркас.
   Схема с размерами односкатного навеса из профнастила

2. Двускатный — применяется для покрытия большой площади. При сборке конструкции рекомендуется усилить каркас.
3. Арочный — это сложный в сборке козырек над крыльцом. Для его изготовления потребуется помощь профессионалов и специальное оборудование.

   Арочный навес из поликарбоната над крыльцом

Любой навес над крыльцом из профлиста обладает следующими преимуществами:

• нет необходимости в дополнительном декоративном оформлении;
• высокая устойчивость к механическим повреждениям и морозу;
• экологическая безопасность;
• долговечность;
• устойчивость к влиянию низкой температуры;
• не подвергается горению;
• низкая цена;
• конструкция из профнастила не требует специального ухода;
• простой монтаж.

При необходимости можно купить готовый для сборки комплект навеса. Монтаж конструкции производится с учетом приложенных чертежей.

Вернуться к оглавлению

Составные элементы

Устройство готового и самодельного козырька из профнастила не отличается:

1. Каркас представлен в виде деревянных брусьев, пропитанных специальным раствором, либо стального профиля. Последние элементы (при самостоятельной сборке) заменяются металлическим профилем сечением в 6х4 см. Схема с размерами для каркаса из профнастила

   Если необходимо сделать габаритный козырек над входом, тогда используется профиль с сечением в 8х8 либо 10х10 см. При подсчете количества опор учитывается шаг их монтажа (1 м) и распределения по периметру. При этом не учитывается конструкция, которая опирается на стену.

2. Покрытие представлено в виде двух- либо односторонних листов профнастила. Марка материала выбирается с учетом угла наклона навеса. Чем он больше, тем меньше несущая способность изделия. Специалисты советуют использовать профнастил марки HC44 либо HC35.

Готовая конструкция, в отличие от самодельной, легко собирается и разбирается. Если конструкция изготавливается своими руками, тогда потребуется подсчитать количество листов и опорных элементов. При этом учитываются размеры материала и габариты крыльца.

Самодельный навес из профнастила для крыльца

Для проведения расчетов используется рулетка. Для изготовления конструкции потребуются следующие инструменты:

• молоток;
• шуруповерт;
• ножовка по металлу;
• болгарка;
• крепежные элементы.

Вернуться к оглавлению

Пошаговая инструкция

Для устройства большого навеса над крыльцом (с площадкой) потребуется подготовить основание. При необходимости поверхность выравнивается, земля утрамбовывается. Затем по периметру делают углубления (для крепления лаг опор).

Глубина ямок должна равняться 0,5 м. Углубления делают с расчетом по 3 штуки в 2 ряда.

Для изготовления опор используются трубы диаметром в 8 см и длиной в 3 м. Толщина трубы зависит от предполагаемой нагрузки на навес. Затем необходимо подготовить из трубы обрезки (диаметр 83 мм). Их количество должно совпадать с количеством опорных элементов. Опоры вставляются в обрезки. Стойки монтируются в ямы и заливаются бетоном, если раствор высох, тогда рекомендуется усилить прочность конструкции. Поперечные балки фиксируются к стойке саморезами и специальными уголками.

Пример крепления навеса над крыльцом

Чтобы скорректировать угол наклона ската, используется разница длины противоположных опорных элементов. Затем каркас покрывается грунтовкой. После ее высыхания наносится краска. Если состав высох, рекомендуется уложить профнастил. При этом соблюдается нахлест в 1 волну. Для фиксации оцинкованного материала используются специальные болты. Листы крепятся к поперечным элементам конструкции.

Чтобы сделать маленький односкатный козырек над крыльцом (только над входной дверью), потребуются бруски, труба, анкеры, планки.

Предварительно подготавливается эскиз будущей конструкции. Для этого рекомендуется замерить расстояние от входной двери до места монтажа защитного козырька. Высота конструкции зависит от высоты дома, а угол наклона должен равняться 20°. Затем обрезаются уголки, делают подкосы.

Для этого применяется металл. Чтобы соединить детали каркаса, используется сварочный аппарат. Пристенная балка фиксируется шурупами перед входной дверью. Подкосы фиксируются анкерами. Можно изготовить навес над крыльцом с каркасом из дерева. В таком случае потребуется обустроить обрешетку. Рейки монтируются с шагом в 30 см. Снизу каркаса прибивается карнизная планка. Затем устанавливается желоб и водосточная труба.

Можно сделать своими руками арочную модель. Для этого понадобится:

• профильная труба 20х20;
• квадрат 10х10;
• заклепки вытяжные.

Затем делают 2 формы для крыши. К ним приваривают 3 стойки и стеновую опору. Затем необходимо согнуть и приварить опору для козырька. Следующий этап заключается в изготовлении рисунка.

Для этого используется квадрат из металла. Полученная конструкция грунтуется. Затем фиксируется профнастил. Вернуться к оглавлению

Заключение по теме

Чтобы сделать козырек из профлистов, потребуется выбрать прочный материал для каркаса. Для этого учитываются результаты расчета на прочность. Чтобы рассчитать количество материала, потребуется помощь профессионала.

Если необходимо установить односкатную конструкцию с маленькой площадью сечения элементов каркаса, тогда покупка профлистов производится приблизительно (с запасом).

Для изготовления каркаса можно использовать стальную трубу прямоугольного сечения 60х40 мм.

Вариант конструкции каркаса козырька над крыльцом

Если необходимо сделать большой козырек, тогда проводятся подготовительные работы (обустройство основания). При монтаже стоек учитывается шаг в 1 м. Длина опорных элементов зависит от уклона навеса.

После монтажа стоек рекомендуется приварить продольные балки, уложив на них поперечные прогоны. Последние элементы конструкции фиксируются саморезами. Полученный металлический каркас рекомендуется прогрунтовать (для увеличения срока эксплуатации и предотвращения появления коррозии).

Специалисты советуют начинать укладку профнастила с нижнего ряда. Первый лист прикручивается саморезами к прогону каркаса. Рекомендуется использовать специальные кровельные саморезы, укомплектованные резиновой шайбой. Затем укладывается следующий лист, который прикрепляется к первому 2 саморезами. Аналогичным образом крепятся все последующие листы (до завершения ряда).

Виды навесов над крыльцом и технология установки своими руками

Входная дверь в частном доме, или на даче часто подвергается воздействию непогоды: дождя, снега, знойного солнца, ветра. Для этих целей и сооружается крыльцо с навесом. Кроме практичных целей, возвести козырек над крыльцом своими руками – отличная возможность украсить фасад здания, придать ему оригинальности.

Существует множество разновидностей данной постройки, которые отличаются материалами изготовления, формой конструкции. В данной статье мы рассмотрим, как сделать козырек над крыльцом, чтобы он служил надежной и красивой защитой дома.

Зачем нужна крыша над крыльцом

Навес над входной дверью присутствует во многих домах. На данное сооружение возложено несколько функций:

• защитная. Оно используется как конструкция, защищающая входную дверь от палящего солнца, попадания влаги;
• обеспечение уюта жителей дома. В непогоду более комфортно спрятаться под навесом, открывая замок входной двери;
• декоративная. Если козырек оформить под дизайн дома, он украсит и дополнит экстерьер сооружения.

Оригинальный дизайн крыльца с навесом, фото

Устройство козырька

Все навесы, независимо от их формы и материала изготовления,  состоят из двух частей:

• каркаса. Это рама-основа, на которой держится все сооружение;
• внешнего покрытия – кровельного материала.

Схема строения навеса над крыльцом, фото

Виды козырьков для крылечек

По способу монтажа

В зависимости от конструкции изделия и способа его монтажа, навесы делятся на опорные и подвесные. Подвесные козырьки имеют небольшие размеры и фиксируются на наружной стене здания. Опорные конструкции более массивные, поэтому устанавливаются на металлические трубы или деревянные балки.

Варианты крепления навесов

По форме

Козырьки над крыльцом могут быть разнообразной формы:

• одно- и двускатные;
• в форме арки;
• шатровые.

Также конструкция может быть открытой (без боковых стенок) и закрытой (огражденной глухими стенками, закрывающими площадку перед входной дверью от непогоды). Различные варианты конфигурации козырьков продемонстрирует фотогалерея.

По использованным материалам

Каркас навесной конструкции крыльца чаще всего изготовляется из металла и дерева. Дерево – более дешевый материал, проще в обработке, но прослужит недолго. Металлические изделия имеют длительный эксплуатационный срок, но чтобы сделать такой навес над крыльцом своими руками потребуются определенные навыки  и специальные инструменты.

Так для изготовления козырьков часто используется металлопрокат. Детали основы либо собираются при помощи сварки, либо крепятся на болты. Чтобы металлический каркас прослужил дольше, перед установкой его следует хорошо зашкурить, загрунтовать, а затем уже красить.

[su_label type=»important»]Внимание:[/su_label] [su_highlight background=»#F7D1CD»]металлическое основание для козырька довольно тяжелое, это следует учитывать при составлении проекта навеса.[/su_highlight]

Более легкими являются алюминиевые трубки и уголки. Материал хорошо гнется, легко поддается порезке, не требует дополнительной обработки.

Навес над крыльцом из металла (алюминиевая основа)

Роскошно смотрятся козырьки на кованом каркасе. Они поражают разнообразием форм и конфигураций – резные листья, вьющиеся стебли, диковинные цветы… Навес над крыльцом кованный — настоящее произведение искусства. Это одновременно красивый и надежный материал, который придаст стиля и оригинальности любому козырьку.

[su_label type=»warning»]Учтите:[/su_label] [su_highlight background=»#FFEED5″]кованые изделия – сложная ручная работа, поэтому стоят они недешево.[/su_highlight]

Различные кованые козырьки над крыльцом, фото

Особняк из бревен или обшитый досками гармонично дополнит козырек над крыльцом из дерева. Это экологичный материал, который подчеркнет индивидуальность постройки.

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#E0FEC7″]не стоит бояться того, что каркас из дерева прослужит недолго – существуют специальные защитные средства, пропитки, которые защищают древесину от гниения. [/su_highlight]

Деревянный козырек над крыльцом, фото

Покрытие навеса

Материалы для покрытия козырьков тоже поражают своим многообразием. Чаще всего они подбираются под кровлю дома, но придерживаться этого правила необязательно.

Легким и прочным материалом, подходящим практически под любое покрытие, является поликарбонат. Из данного материала можно запросто сделать навес над крыльцом своими руками. Он гибкий и пластичный, что позволяет делать козырьки для веранды любой формы, даже арочной.

Козырьки над крыльцом из поликарбоната имеют широкую цветовую гамму, что позволяет реализовать любой дизайн конструкции

Очень практично и красиво смотрятся покрытия из профнастила (профлиста). Это лист оцинкованной стали, профилированный для большей жесткости. Используется он для наружных покрытий. Схожими качествами обладают и навесы над крыльцом из металлочерепицы. Но поскольку данный кровельный материал довольно тяжелый, конструкции из него делаются преимущественно опорными, одно — или двухскатными.

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#D9F0F9″]изготовляя козырек над крыльцом из металлочерепицы, при изготовлении каркаса учитывайте давление кровельного материала.[/su_highlight]

Профлист, козырек над крыльцом, фото

Технология возведения конструкции

Как построить навес над крыльцом? Сначала необходимо определиться с материалами. Проще всего начинающему строителю будет работать с поликарбонатом, поэтому рассмотрим его монтаж. Начинающим строителям лучше начать с несложной конструкции без сгибов, с уклоном для стока воды.

Проектирование

Перед тем как сделать навес над крыльцом, следует рассчитать его размеры, сделать чертеж конструкции. Это даст визуальное представление о том, как будет выглядеть крыльцо частного дома с навесом после сооружения, поможет рассчитать количество необходимых материалов, декоративных элементов.

Козырек над крыльцом не должен быть слишком узким, так он не защитит от ветра и дождя. Оптимальная длина свеса — 80 см, а по ширине он должен превышать дверной проем на 40-50 см. Чтобы на крыше навеса не задерживались осадки, она должна быть слегка покатой.

[su_label type=»warning»]Учтите:[/su_label] [su_highlight background=»#FFEED5″]несущая конструкция козырька крыльца сооружается отдельно и устанавливается уже готовой.[/su_highlight]

Чертеж навеса над крыльцом, фото

Подготовительный этап

Непосредственно перед установкой навеса над крыльцом из поликарбоната следует расчистить площадку для строительства и подготовить все необходимые материалы:

• листы сотового поликарбоната толщиной не менее 10 мм, чтобы крыша навеса была устойчивой;
• трубы из металлического профиля;
• сварочный аппарат;
• шуруповерт и дрель;
• саморезы;
• рулетка, уровень, карандаш.

Сотовый поликарбонат и специальные саморезы с термошайбой для его крепления

Порядок монтажа поликарбонатного козырька крыльца

Сначала при помощи рулетки, строительного уровня и карандаша производится разметка на стене дома. На ней, согласно чертежу, отмечают основные детали крепления каркаса навеса.

Разметка под установку основы козырька

Далее из профильных труб изготавливает каркас конструкции. Он имеют треугольную форму. Соединяются трубы при помощи сварочного аппарата. На земле собирают основу полностью либо частично (это зависит от ее габаритов и веса).

Каркас козырька может иметь несколько перемычек, чем он длиннее – тем их должно быть больше. Они существенно увеличивают жесткость и устойчивость конструкции навеса.

Схема изготовления металлического каркаса козырька крыльца

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#E0FEC7″]чтобы сварочный шов был менее заметен, его можно обработать наждачной бумагой.[/su_highlight]

Затем в трубах делают отверстия для болтов, и конструкция крепится к стене здания. Делается это при помощи саморезов или анкерных болтов. Чтобы не утяжелять конструкцию, листы поликарбоната крепят после установки основы. Закрепить основание козырька следует в четырех местах: в верху и внизу с каждого края изделия.

Крепление навесного каркаса к стене

[su_label type=»info»]Совет:[/su_label] [su_highlight background=»#D9F0F9″]монтажа основания навеса следует выполнять совместно с помощником.[/su_highlight]

После установки каркас козырька грунтуют и окрашивают. После этого приступают к монтажу листов поликарбоната. На торцах изделия устанавливается специальная герметизирующая лента, которая заводится в профиль, установленный на торце каркаса.

Установка поликарбонатных листов

[su_label type=»important»]Важно:[/su_label] [su_highlight background=»#F7D1CD»]листы материала не стоит крепить впритык, под воздействием температур материал может расширяться. Также фиксировать болты следует не менее чем за 4 см от края листа, чтобы не разрушить его.[/su_highlight]

Чтобы правильно закрепить листы поликарбоната, воспользуйтесь данной схемой:

Варианты того, как фиксируется поликарбонатная кровля козырька

После установки козырька следует загерметизировать швы там, где навес примыкает к стене. Это обеспечит защиту входной двери от попадания влаги.  Для этих целей можно использовать металлическую планку.

Герметизация стыков

После снимают защитную пленку с изделия – навес готов к использованию. При наличии опыта можно соорудить даже округлую конструкцию.

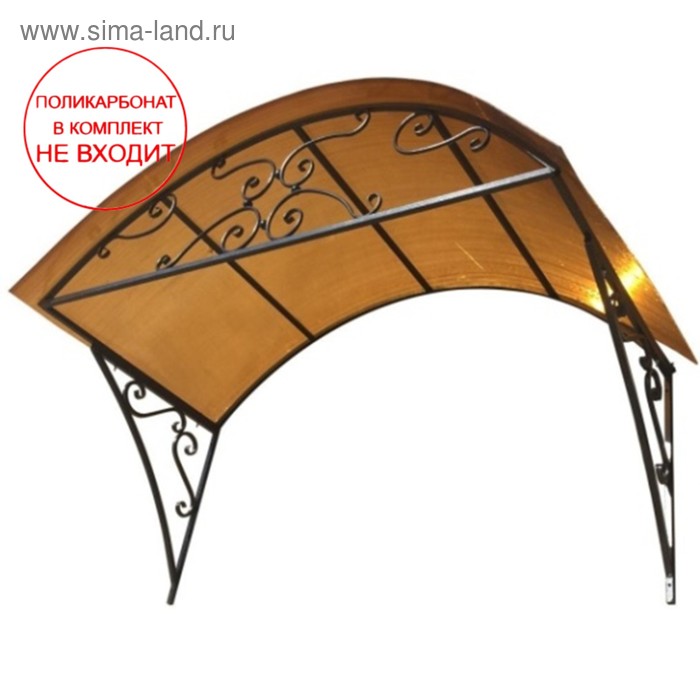

Поликарбонатный козырек для крыльца полукруглый

Итог

Крыльцо – лицо каждого дома. Оно придает зданию уникальности и неповторимости. Поэтому от его оформления зависит внешний вид особняка. А крыша конструкции не только послужит дополнительным украшением, но и защитой от непогоды. Материалов для ее изготовления множество, а разнообразие конструкций (от простых до более сложных) позволяет установить ее самостоятельно. Приложив немного усилий, вы создадите практичный и красивый архитектурный элемент.

Как сделать козырек над крыльцом (навес) из металла своими руками

Входная дверь в частном доме/на даче подвергается агрессивному воздействию окружающей среды. Козырек отчасти защитит дверь от разрушения. Существует немало вариантов монтажа этих конструкций. Из этой статьи вы узнаете, как сделать козырек над крыльцом так, чтобы он был красивым и надежным украшением дома, исправно выполняющим свои основные функции.

Предназначение

Основное функциональное назначение козырьков:

• Защищать входную дверь от осадков и палящего солнца.
• Обеспечить комфорт домовладельцу. Например, открывать замок приятней под навесом, особенно в непогоду.
• Украшать экстерьер дома.

Разновидности

Чаще всего владельцы частных домов делают козырьки под заказ. Если у вас тоже нет времени для изготовления этой конструкции, то вы можете поступить так же. Но при необходимости сэкономить семейный бюджет, сделать козырек можно и своими руками. Как бы там ни было, чтобы козырек у вас был качественным и соответствующим вашим запросам, предлагаем вам ознакомиться с разновидностями козырьков и их особенностями.

Из поликарбоната

Козырьки из поликарбоната сегодня пользуются большим спросом среди потребителей. Это и не удивительно, ведь этот материал обладает рядом преимуществ:

• Долговечный.
• Прочный.
• Практичный.
• Продается в широкой цветовой гамме.

Хотя есть материалы для покрытия козырька и подешевле, но эксплуатационные характеристики поликарбоната полностью оправдывают его стоимость. Ниже будет приведена инструкция по изготовлению арочного козырька из этого материала.

Из металла

Для работы с металлом нужен сварочный аппарат и некоторые навыки в работе с ним. Хотя металл дешевле поликарбоната, но работать с ним на порядок сложнее. Обойти сварочные работы можно, используя механические стандартные соединения металлических элементов при помощи болтов и гаек.

Среди преимуществ металла стоит отметить:

• Надежность.
• Доступность по цене.
• Долговечность (при условии, что он будет своевременно обрабатываться антикоррозийными средствами).

Именно из-за необходимости в регулярном уходе за металлом, многие потребители отказываются от изготовления козырьков из него.

Чтобы установить поликарбонатный козырек вам все равно придется сделать под него металлическое основание. В этом случае преимуществ у поликарбоната все-таки больше, так как каркас под него занимает до 30% от всей конструкции, ввиду легкости кровельного материала. А если покрыть конструкцию козырьком из металла, то ухаживать придется и за каркасом, и за крышей.

Из пластика

Пластиковые плиты, пригодные для устройства козырька дороже, чем ПВХ, используемый для внутренних работ. Поэтому и стоимость ПВХ кровли не так мала, как хотелось бы. Внешне такие плиты напоминают поликарбонат.

Пластик можно установить на каркас любой формы. Вы можете купить белые плиты и наклеить на них пленку желаемого цвета или приобрести их уже оклеенными.

Преимущества материала:

• Легкий вес.
• Долговечность.
• Надежность.
• Простота монтажа.

Из профнастила

Сегодня профнастил пользуется большим спросом среди потребителей. По продажам можно сказать, что он занял на рынке лидирующие позиции. Его используют для изготовления заборов и кровли. Из недостатков материала стоит отметить неустойчивость к механическим повреждениям. Даже самую легкую вмятину уже будет заметно на профнастиле.

Если вы решите приобрести для обустройства козырька именно этот вариант покрытия, то купите профнастил более высокого качества и более толстый. Работать с ним гораздо проще, чем с металлочерепицей и металлом.

Из металлочерепицы

Если вы решили сделать козырек из металлочерепицы, то помните, ее цвет и структура должны соответствовать кровельному материалу крыши. Разница в цвете и текстуре, хотя бы самая незначительная, будет очень заметна.

Делать козырек из металлочерепицы лучше всего на этапе накрытия дома или другой постройки, на входной двери к которой вы решили сделать козырек. В таком случае у вас получится сделать козырек из остатков металлочерепицы от кровли крыши.

В качестве кровельного материала для козырька может также выступать битумная черепица либо другой похожий кровельный материал, даже рубероид отечественного производителя.

Из дерева

Здесь подразумевается изготовление деревянного каркаса. В качестве кровельного материала может сгодиться тот же поликарбонат, металлочерепица, листовой металл, шифер и т. д. Для домов старого типа такой козырек подходит лучше всего. Кроме того, в числе построек, для экстерьера которых подойдет деревянная конструкция козырька – дома из сруба, реставрированные мазанки и сооружения, выполненные в стиле фахверк.

Из ковки

Лучшим дизайнерским решением станет козырек, каркас которого выполнен из ковки. Он будет служить достойным украшением дома. Однако такая конструкция обойдется вам в копеечку. Кованный козырек можно совмещать с такими кровельными материалами, как поликарбонат, черепица и даже пластик.

Кованный козырек довольно тяжелый, поэтому для того, чтобы он служил действительно долго, нужно его правильно установить.

Ковка подходит практически под любой дизайн, так как она может состоять как из грубых, так и утонченных элементов. Если на приусадебном участке уже есть кованные элементы, то и козырек следует выполнить в одном стиле с ними.

Изготовление односкатного козырька

Для изготовления такой конструкции, вам понадобится перечень материалов:

• Карнизная планка.
• Водосточный желоб.
• Металлические уголки.
• Планка примыкания.
• Труба.
• Бруски.
• Профнастил/гибкая черепица.
• Анкеры, саморезы и шурупы.

Из инструментов вам пригодятся следующие:

• Сварочный аппарат.
• Измерительная рулетка.
• Ножовка по металлу/болгарка.

Перед началом изготовления козырька нужно зарисовать его эскиз. Для строительства вполне конкретного козырька нужно сделать определенные замеры, такие как ширина и длина крыльца. К полученной цифре добавьте еще 60 см.

Это и будет ширина вашей конструкции. Для получения длины козырька вам нужно померить расстояние от входной двери до конца крыльца, добавив до этой цифры еще порядка 15–20 см.

высота козырька высчитывается в зависимости от архитектуры дома.

Наклон козырька должен составлять около 20º.

С помощью этих данных можно нарисовать эскиз на бумаге или в специальной программе на компьютере в масштабе.

Изготовление каркаса

В соответствии с проектом нарежьте металлические уголки. Длина стропил из уголков равняется высоте ската. Из уголков также нужно сделать подкосы и пристенные балки. Детали каркаса соединяют между собой при помощи сварочного аппарата. Каркас закрепляется над крыльцом.

Зафиксируйте пристенную балку. Делается это при помощи шурупов из нержавейки, а для крепления подкосов используются анкеры. Изготовьте обрешетку из брусков, установив ее на стропила.

Если в качестве кровельного материала будет использован профнастил, то между рейками должно быть расстояние равное 30 см. Для гибкой черепицы нужно подготовить сплошную обрешетку.

На нее впоследствии будет выложен кровельный материал.

Односкатный козырек

Закрепить гибкую черепицу можно при помощи саморезов. Гибкая черепица укладывается внахлест, а не встык.

Теперь нужно зафиксировать металлическую планку примыкания к верхней части ската. На нижнюю его сторону нужно прикрепить карнизную планку, а затем соединить и установить водосточный желоб и трубу.

Изготовление арочного козырька из поликарбоната

Сделать такую конструкцию не составит труда даже для неопытного в строительстве человеку. Готовый каркас можно приобрести в строительном магазине или соорудить самостоятельно.

Как и в предыдущем случае, перед началом работ по изготовлению арочного козырька, необходимо сделать замеры и нарисовать эскиз.

1. Сделайте каркас из трубы квадратного сечения 12–16 мм или алюминиевой трубы. Согните трубу по радиусу арочного козырька. Вам нужно будет изготовить 2 идентичных дуги.
2. Соедините дуги прямыми отрезками трубы с обоих концов. Чтобы каркас арочного козырька был более жестким, наварите на него с внутренней стороны соединительную балку.
3. Затем к задней дуге приварите навесы. С их помощью будет осуществлено крепление козырька к стене дома.
4. Теперь зачистите каркас от ржавчины и окалины. Прогрунтуйте его и покрасьте.
5. Установите арочную конструкцию над крыльцом при помощи шурупов.
6. Закрепите саморезами поликарбонат.

Ферма для арочного козырька

Если вы изготавливаете козырек над крыльцом одноэтажного дома, то сделайте его так, чтобы края свесов выступали над крыльцом на 20–30 см. Таким образом, будет исключена возможность попадания воды/снега на место крепления козырька к стене, что продлит его эксплуатационный срок.

Изготовление двускатной конструкции

Двускатный козырек сделать сложнее. Но он предоставляет наилучшую защиту от косого дождя. Да и при необходимости его очистки от снега сделать это будет легче. Двускатный козырек жестче своих аналогов, поэтому отличается высоким уровнем ветрозащиты.

Для начала нужно сделать замеры и выполнить эскиз. Потом следует провести расчет размеров треугольных кронштейнов и обрешетки.

Конечный результат изготовления козырька полностью зависит от точности проведения замеров. Поэтому к этому этапу работ нельзя относиться легкомысленно.

Двускатный козырек

• Сделайте 2 кронштейна. Они могут быть металлическими или деревянными. Для этого соедините две перпендикулярные балки между собой и закрепите их подкосом под углом 45–60º.
• Закрепите кронштейны на расстоянии, которое было бы равно ширине козырька. Вертикальные балки получившегося кронштейна приложите к стене, выровняйте по уровню и закрепите при помощи 3–4 шурупов из нержавейки.
• Если козырек должен быть опорным, то изготавливать кронштейны не нужно. Вместо них, нужно установить металлические/деревянные столбы. Выкопайте ямы под столбы на необходимом расстоянии друг от друга. В яме сделайте песчаную подушку, утрамбуйте ее. Чтобы песок дал усадку, слегка намочите его водой. Установите столб и залейте бетоном. Верхние концы столбов соединяются несущими балками.
• Стропила изготовьте из деревянных брусков/обрезной доски. Если козырек небольшой, то вам будет достаточно двух пар стропил. Скрепите между собой стропильные ноги ригелями. Затем закрепите стропила на верхних балках кронштейнов и осуществите установку конькового бруса.
• Сделайте обрешетку. Ее можно изготовить из доски/бруса/фанеры. Выбор материала осуществляется по желанию.
• Установите крюки для установки водосточных желобов.
• Уложите кровельный материал в соответствии с инструкцией от производителя. Теперь нужно установить примыкающую к стене планку и ветровые планки к передней части двускатного козырька. Они, среди прочего, будут защищать конструкцию от попадания влаги и снега.
• Теперь нужно установить водосточный желоб и карнизную планку. Помните, что нижний край планки должен быть опущен внутрь желоба. Закрепите водосточную трубу.

Перед установкой деревянных элементов конструкции, каждый из них нужно обработать антисептиками, которые значительно увеличат их эксплуатационный срок.

Итак, в зависимости от вида козырька и ваших умений в работе с перечисленным в статье инструментами, вы сможете сделать козырек самостоятельно. Если, прочитав инструкции, вы поняли, что эти работы вам не по зубам, то лучше закажите готовый козырек. Есть вопросы по теме? Задавайте их нашему эксперту. Опытом можно делиться в комментариях к статье.

Видео

• В предоставленном видео, вы сможете наглядно узнать о тонкостях изготовления козырька над крыльцом:
• ;

Фото

1. В этой фотогалереи, вы увидите немало интересных идей, по изготовлению козырька:
2. Деревянный козырек
3. Металлический
4. На балконе
5. Угловой над крыльцом
6. Над входом
7. Оригинальной формы
8. С элементами ковки
9. Красивый козырек
10. Небольшого размера
11. Декоративный

Схемы

• Если вы решили самостоятельно сделать козырек, то схемы, изложенные ниже, помогут вам сконструировать собственную модель козырька:
• Чертеж козырька
• Чертеж арочной формы
• Схема арочного козырька
• Деревянный навес
• Двухскатный
• Конструкция козырька
• Козырек с опорами
• Схема металлического козырька
• Навес над крыльцом
• Плоский козырек
• Простая конструкция

Источник: https://kakpravilnosdelat. ru/kak-sdelat-kozyrek-nad-krylcom/

Козырек над крыльцом своими руками: виды, как сделать (75 фото)

Советы 03.10.2019 1077 ПРОСМОТРОВ

Дождь, снег, солнце, капли с крыши – все то, что не очень хочется прочувствовать на себе, стоя на крыльце дома. Именно для этого монтируются специальные козырьки и навесы. А заодно они дополняют фасад и делают экстерьер здания еще более целостным, гармоничным и завершенным. В этой статье мы расскажем, какой материал выбрать и как сделать козырек самостоятельно!

Формы навесов

Форма и размер козырька играют решающую роль при его выборе. Он обязательно должен быть немного шире входа, чтобы спасать от осадков. Глубину рассчитывай по своим пожеланиям, архитектуре дома и размерам крыльца: в среднем, от 0,5 до 2 м.

В зависимости от типа кровли и наличия скатов, козырьки бывают прямыми, наклонными или рельефными. Наклонные – это одно- и двускатные, а к рельефным относятся пирамидальные, арочные, дугообразные и другие необычные модели. Независимо от конфигурации, нужно предусмотреть систему стока, чтобы осадки не скапливались в одном месте.

Материалы для козырька

Качественный козырек над крыльцом – прочный и выдерживает любые неблагоприятные погодные условия. Используется все что угодно: дерево, стекло, металл, поликарбонат, разные виды кровельных покрытий. Если выбираешь тяжелые материалы, обязательно учитывай нагрузку на каркас: например, под керамочерепицу нужны усиленные брусья увеличенного сечения.

Козырьки из поликарбоната

Поликарбонат – прочный и нетребовательный материал с прозрачностью до 86%. Он выносливый, не боится температурных перепадов, коррозии, грибка и гниения. На него не влияет влажность и ультрафиолет, а поцарапать или повредить его почти невозможно.

Поликарбонат бывает сотовым и монолитным – в зависимости от того, какой формы и размеров козырек ты хочешь. Он гибкий и ему можно придавать разные формы для фигурных и рельефных навесов.

При этом он не требует усиленного каркаса и не создает дополнительную нагрузку на фасад или фундамент.

Козырек из поликарбоната можно купить готовым или сделать самостоятельно. Основной недостаток материала – его характерный внешний вид. Он может быть не совсем уместен на классических бревенчатых домах, в стилистике кантри, прованса или северных шале.

Козырек из дерева

Дерево – самый экологичный и разнообразный материал, идеально дополняющий такие же деревянные дома. На волне эко-трендов оно используется для изготовления всего: навесов, беседок, веранд. С ним легко работать и обрабатывать, красить, лакировать, украшать резьбой и декорировать.

Разные сорта древесины отличаются прочностью и влагостойкостью, но все они все равно достаточно чувствительны ко внешним воздействиям. За таким козырьком придется регулярно ухаживать, а в холодных и влажных регионах они могут быть нецелесообразны изначально. При правильной подготовке и пропитке древесины козырек проживет 7-10 лет.

Козырьки из стекла

Использование стекла для козырьков – неоднозначное решение, вокруг которого ходит много мифов. Считается, что это слишком хрупкий и не самый практичный материал. Но уже давно производители создают ударопрочное закаленное стекло, которое почти невозможно повредить. А если даже оно и разбивается – оно рассыпается на мелкие безопасные фрагменты.

Главное преимущество стекла – его эстетичный внешний вид, который идеально дополняет современную архитектуру. Можно экспериментировать с тонировкой и декорированием, не бояться ржавчины и гниения. Единственный минус – стекло требует ухода, чтобы на нем не оставались подтеки и разводы после дождя.

Козырьки из металлочерепицы

Металлочерепица – высокопрочный кровельный материал с отличными техническими характеристиками. Он долговечный и неприхотливый, его почти невозможно повредить. У металлочерепицы лучшие антивандальные свойства из популярных кровельных покрытий.

Срок службы такого козырька легко дойдет до 50 лет без специального ухода. И за все это время он не блекнет, не ржавеет и не теряет привлекательный внешний вид. Металлочерепица сочетается с любыми другими строительными материалами, но требует специальной подготовки основания при монтаже.

Козырьки из профнастила

Профнастил или металлопрофиль – это стальные листы холодного проката, покрытые защитным полимерным слоем. Их главные преимущества – низкая цена в сочетании с повышенной механической прочностью и долговечностью. В ассортименте производителей можно отыскать расцветку из широкой и разноплановой палитры.

С профнастилом легко работать, он не требует сложной подготовки и не утяжеляет основание, не нуждается в специальной обработке и уходе. Только учитывай, что лучше всего козырек из профнастила сочетается с идентичной крышей. И во время сильных дождей, града или порывистого ветра стальные листы будут более шумными, чем дерево или поликарбонат.

Кованые козырьки

Кованые металлические козырьки – это декоративный аксессуар, а не настоящая функциональная защита. Они дополняют классические дома и деревенский стиль. Это традиционное сочетание с деревянными конструкциями, которое никогда не выйдет из моды.

Современные технологии ковки позволяют создавать самые интересные и причудливые узоры. Теперь это гораздо доступнее, ведь раньше такую роскошь могли позволить себе только богачи и аристократы. А свой привлекательный внешний вид кованые элементы сохраняют десятилетиями, независимо от морозов, снега, жары или дождя.

Способы крепления козырька к стене

Козырьки крепятся по-разному, в зависимости от веса и конфигурации. Опорные требуют специальных поддерживающих опор – это вариант для больших навесов и тяжелых кровельных материалов, а подвесные крепятся непосредственно на стену. Функциональные навесы защищают от непогоды, а декоративные – завершают художественные композиции при оформлении экстерьера и ландшафта.

Делаем козырек своими руками!

Козырек можно установить даже самостоятельно – тебе не понадобятся сложные профессиональные навыки. Но не забывай о безопасности: важно, чтобы конструкция была максимально крепкой и прочной. Козырек должен легко выдерживать нагрузки от ветра, дождя и снега.

Деревянный козырек над крыльцом своими руками

Для самого простого односкатного козырька тебе понадобится влагостойкая фанера подходящего размера, доска или вагонка и лист оцинкованного железа. Элементарная конструкция – это три поперечных балки на вертикальных стойках, которые можно сделать декоративными.

Сначала нарисуй схему и трафарет угловых фрагментов, после чего перенеси узор на фанеру. Лучше всего повторять детали прямым копированием, чтобы избежать минимальных неточностей в размерах. Вырежи детали и тщательно отшлифуй всю поверхность и края листом наждачки.

Вырежи переднюю планку и для красоты оставь и на ней резные элементы с повторяющимися мотивами. Для жестокости конструкции проложи перпендикулярно отрезки фанеры и установи центральный ригель.

Если у тебя очень широкий карниз, можешь сделать больше опорных элементов, но заранее продумай, как установить их над входом.

Обработай дерево защитными составами и водостойким лаком, покрась при желании. Стальной лист станет защитным кровельным покрытием, но можешь заменить его на профнастил. Не забудь отогнуть заднюю часть для защиты примыкания и небольшие желоба на 1-2 см для сбора осадков и талой воды.

Двухскатный козырек своими руками

Двухскатный козырек изготавливается из деревянного бруса и обшивается вагонкой. Тебе понадобятся угловые опорные стойки, на которых и держится конструкция козырька, основание или рама для стропил, каркас и кровельное покрытие.

Для него используй металлочерепицу, битумную черепицу или другой материал на твой вкус. Закрепи на стене над крыльцом вертикальные отрезки бруса – это будет основа для Г-образных стоек. Затем установи горизонтальные балки и прикрепи саморезами подкосы.

Постоянно отслеживай уровень, вертикали и горизонтали, чтобы конструкция была ровной. Для широкого козырька достаточно трех пар стропил для каркаса, но если ты используешь тяжелое покрытие – сделай больше.

Под каждый угол вырежи треугольный брусок для устойчивости, чтобы не оставлять зазоров. Ее можно приклеить обычным клеем и уже потом закрепить саморезом все вместе.

Обшей готовые скаты вагонкой или шпунтованной доской – но обязательно легкими. Простели гидроизоляционный слой или проложи плиту ОСБ, а затем переходи к укладке основного кровельного покрытия.

Козырек из поликарбоната своими руками

Выбери поликарбонат: монолитный прочнее, но тяжелее, а сотовый легче, но не такой стойкий. Для навесов, козырьков и подобных конструкций достаточно сотового листа толщиной 8-10 мм.

Учти, что расположить лист нужно будет так, чтобы внутренний конденсат мог спокойно стекать вдоль внутренних ребер наружу. Поликарбонат укладывается вверх защитной пленкой, которая повышает его устойчивость к ультрафиолету.

Отверстия под крепежи должны быть чуть больше их диаметра – это тепловые зазоры. Используй под саморезами резиновые шайбы и прокладки, чтобы в соединения не попадала грязь.

При стыковке листов воспользуйся соединительными планками, которые скрывают деформационный шов. Торцы закрой накладками для отвода конденсата или проклей клеевой лентой. Если тебе нужно согнуть поликарбонат в арку – делай это сразу на каркасе перпендикулярно внутренним каналам и с радиусом от 80 см.

Опорный козырек своими руками

Сооружение опорного козырька по началу ничем не отличается от других одно-, двухскатных или арочных – повторяй все шаги до этапа монтажа. Основное отличие в процессе установки: понадобятся вертикальные стойки. С деревянным каркасом используй брус большего сечения, а с металлическим – привари к нему опорные трубы, а потом зашкурь, прогрунтуй и прокрась швы.

Козырек над крыльцом – фото-идеи

Козырек над крыльцом – полезное приобретение для любого дома. Они отличаются формами, материалами и внешним видом, поэтому среди всего многообразия ты легко найдешь вариант для себя. Смотри и вдохновляйся!

Источник: https://lafoy.ru/kozyrek-nad-krylcom-svoimi-rukami-421

Козырек из металла над крыльцом своими руками + фото

Неотъемлемым элементом каждого входа является козырек. Без него входная дверь в частный дом выглядит незавершенной. Кроме того, у него есть важное практическое предназначение, которое заключается в защитной функции. В статье будут обсуждаться разновидности конструкций, а также вариант для самостоятельного изготовления козырька над крыльцом.

Требования к козырькам

Козырек должен быть не только практичным, но и безопасным, поэтому есть ряд требований, которому должна соответствовать конструкция козырька:

• герметичность;
• прочность;
• привлекательность;
• достаточная ширина и длина;
• соответствие общему настроению здания.

Одной из основных функций козырька является защитная. При этом речь идет как о жильцах и гостях, которые будут входить в дом, так и о самой входной двери. Хороший козырек является герметичным, т. е.

через щели в его настиле не протекает дождевая или талая вода. Это продлевает срок службы материала, из которого изготовлена дверь.

Кроме того, козырек отбрасывает тень на крыльцо, что препятствует быстрому выгоранию лакокрасочного покрытия, которое нанесено на наличники и дверь.

Конструкция козырька должны быть достаточно прочной.

Это означает, что она без особых сложностей должна выдерживать как собственный вес, так и ветровую нагрузку, которая в некоторых случаях может в несколько раз превосходить вес конструкции козырька.

Кроме того, зимой при обильных снегопадах часть осадков будет задерживаться на козырьке. Его прочности должно хватить и на вес снежного покрова.

Козырек не является модулем, который делается, чтобы просто было. Он должен быть привлекательным и задавать общее настроение. В то же время конструкция козырька не должна противоречить экстерьеру здания.

Это выражается как в линиях каркаса, так и в расцветке. Ширина козырька должна быть такой, чтобы вылет с каждой стороны от двери составлял минимум 50 см.

Только в этом случае можно говорить о достаточной защитной функции.

Разновидности конструкций

Классификация козырьков чаще всего производится по способу оформления кровельного настила, а названия соответствуют тому, как называется кровля схожей конструкции. Из этого следует, что они могут быть:

• односкатными;
• двускатными;
• многоскатными;
• арочными;
• куполообразными;
• вогнутыми.

Первый вариант требует наименьшего количества материала для изготовления и имеет небольшой вес. Собрать такую конструкцию можно без особых усилий своими руками. Она представляет собой одну плоскость, которая закрепляется к стене под требуемым уклоном.

У такой конструкции есть определенные ограничения по наклону, поэтому при большой длине на козырьке может скапливаться снег. Козырек с двумя скатами напоминает треугольник. Для изготовления такой конструкции потребуется в два раза больше материала, чем для односкатного.

При этом угол каждого ската можно увеличить. Это даст возможность ускорить отвод осадков сверху.

Многоскатные козырьки смотрятся отлично в том случае, если устанавливаются на крыльцо дома, который имеет вальмовую или другую кровлю сложной формы. Изготовить такой козырек довольно сложно, поэтому потребуется составление качественного и продуманного чертежа, а также помощь специалиста.

Арочные козырьки представляют собой полукруглую конструкцию. Ее стоит выбирать в том случае, если в конструкции дома есть округлые формы, с которыми козырек будет сочетаться. В другом случае лучше не рисковать с экспериментами. Это относится и к купольным козырькам.

Они в определенной степени схожи с арочными, но имеют дополнительный изгиб в передней части конструкции.

Обратите внимание! Вогнутые конструкции являются разновидностью односкатных козырьков. Их недостатком является плохой отвод осадков, хотя по внешнему виду они могут быть довольно привлекательными.

Кровельный настил

Выбор кровельного настила является важным шагом при проектировании конструкции козырька над входом. Все материалы, которые подходят для этих целей можно разделить на две большие группы:

• полимерные;
• металлические.

Из первой группы чаще всего останавливают свой выбор на сотовом поликарбонате. Это действительно хороший материал, который обладает такими плюсами:

• небольшой вес;
• простота монтажа;
• светопропускающая способность;
• приятный внешний вид;
• простота придания округлой формы;
• разнообразие цветовых решений;
• устойчивость к химическим воздействиям.

Поликарбонат способен частично пропускать свет, что бывает полезным для козырька. Перед покупкой поликарбоната необходимо удостовериться, что он имеет защитную пленку, которая минимизирует воздействие ультрафиолетовых лучей.

Если такой пленки не будет, тогда материал быстро рассохнется и потрескается. Из недостатков поликарбоната критическим может быть его хрупкость. Если в местности, где планируется установка козырька не является редкостью град, тогда лучше выбрать другой вид настила, т. к.

при первых же осадках поликарбонат будет полностью поврежден.

Из металлических кровельных настилов наиболее распространенными являются профнастил и металлическая черепица. Они имеют схожие свойства, но металлочерепица смотрится привлекательнее. Из положительных качеств этих материалов стоит выделить:

• механическая прочность;
• небольшой вес;
• продолжительный срок службы;
• возможность самостоятельной установки;
• возможность придания округлой формы;
• доступная цена;
• широкий выбор цветовых решений.

По механической прочности металлические настилы превосходят поликарбонат. Их также можно изгибать до определенного радиуса, чтобы получить требуемую форму козырька.

Металлочерепица и профнастил более устойчивы к ветровым нагрузкам. Сильный град способен оставить вмятины, но не пробьет металлический лист. Из недостатков материала можно отметить его шумность.

Даже маленький дождь будет хорошо барабанить по козырьку.

Самостоятельное изготовление

Любая работа начинается с планирования. Оно поможет правильно рассчитать силы, средства и учесть возможные сложности при достижении цели. Это справедливо и при изготовлении козырька, поэтому первым этапом будет его проектирование.

Проектирование

Чтобы облегчить себе процесс проектирования, лучше предварительно сфотографировать вход. На фотографии легче подобрать требуемые размеры и форму будущей конструкции. Сделать это можно как вручную, так и в графическом редакторе. Во время составления чертежа необходимо учесть несколько моментов:

• ширина конструкции;
• длина выноса конструкции;
• количество опор;
• угол наклона ската.

Выше уже говорилось, что козырек должен быть шире входа на 50 см с каждой стороны, но это правило недействительно, если есть крыльцо с большими размерами. В таком случае необходимо позаботиться, чтобы козырек закрыл крыльцо по бокам.

Длина выноса может регулироваться в зависимости от пожеланий. Если козырек будет слишком длинным, тогда просто устанавливаются дополнительные опоры. Количество опор будет зависеть от сложности конструкции и ее веса. Обычно достаточно крепления к стене и двух опор.

Угол наклона подбирается таким же образом, как и для кровли, которая есть на доме.

Подготовительные работы

Подготовительный процесс заключается в покупке необходимых материалов и недостающих инструментов. Из материалов понадобится:

• выбранный кровельный настил;
• металлическая профильная труба с размером 50×30 и 40×20 мм;
• крепежный расходник;
• цемент;
• песок.

Из инструмента не обойтись без:

• болгарки;
• шуруповерта;
• перфоратора;
• рулетки;
• маркера;
• сварочного аппарата.

Не стоит забывать о предметах индивидуальной защиты, например, об очках, перчатках и одежде из натуральных волокон.

Монтаж

Первым делом из профильной трубы 40×20 мм необходимо подготовить каркас будущей конструкции. В зависимости от выбранных размеров нарезаются заготовки.

Две из них должны соответствовать высоте крыльца, две других должны соответствовать его длине. Размер еще двух заготовок подбирается в процессе. Из этих компонентов должен получиться прямоугольный треугольник.

Первым делом между собой попарно привариваются детали, размеры которых известны. Они должны быть расположены под прямым углом.

Добиться этого позволит специальная струбцина или тиски. Проваривать весь шов не следует за один проход, т. к. угол будет нарушен. Лучше выполнить небольшие прихватки, выровнять заготовку, а потом полностью ее проварить. Когда все готово, можно произвести замер длины гипотенузы.

Болгаркой вырезается еще два элемента, и они привариваются на свое место. Теперь необходимо объединить треугольники в общую конструкцию козырька. Для этого они соединяются планками по углам.

Чтобы увеличить жесткость каркаса козырька у образовавшегося прямоугольника, который будет прилегать к стене, необходимо приварить несколько поперечных планок.

Следующим шагом монтируются металлические элементы под обрешетку, на которую будет закреплен кровельный настил крыльца. По готовности каркаса крыльца его можно устанавливать на стену. Так его будет проще закрепить.

В катетах треугольника, который будет прилегать к стене сверлится несколько отверстий. Они должны по диаметру совпадать с диаметром анкера, с помощью которого будет производиться крепление.

Каркас крыльца прислоняется на место монтажа и переносится расположение отверстий на стену. Перфоратором сверлятся отверстия в стене.

Теперь можно выполнить зачистку каркаса крыльца. С него необходимо удалить всю ржавчину. Сделать это проще всего шлифовальной машинкой или болгаркой с соответствующей насадкой. После этого выполняется покраска каркаса крыльца. Когда он высохнет, можно выполнить монтаж кровельного материала.

Если это будет профнастил или металлочерепица, то крепить их следует кровельными саморезами с резиновыми уплотнителями. Поликарбонат также можно закрепить ими, но в отношении поликарбоната не стоит переусердствовать. Если слишком затянуть саморезы, то они просто раздавят настил.

Далее козырек поднимается и фиксируется на своем месте.

После монтажа необходимо герметизировать узел примыкания козырька к стене. Это можно сделать с помощью различных мастик или отрезком кровельного материала. При большом выносе козырька монтируются стойки. Предварительно они должны быть приварены к каркасу.

Под них выкапывается две ямы глубиной в 50 см. Часть стоек козырька, которая будет находиться в земле, покрывается битумной мастикой, которая защитит их от ржавления. Стойки опускаются на свое место и пространство вокруг них заливается бетонным раствором.

Другой вариант козырька для самостоятельной сборки есть в видео.

Резюме

Как видно, изготовить простейший вариант односкатного козырька не составит проблем даже для неопытного мастера. Главным требованием является наличие навыка работы с различными электроинструментами.

Источник: https://2proraba.com/lestnica-krylco/kozyrek-nad-krylcom-svoimi-rukami-iz-metalla.html

6 советов по обустройству навеса (козырька) над крыльцом частного дома + фото

Навес над крыльцом – это, казалось бы, достаточно небольшая деталь здания, но без нее представить себе частный дом невозможно. Стоит хотя бы однажды выйти на крыльцо в дождь, чтобы понять, как важно обустроить надежный козырек над ним.

Обеспечением комфорта его функции не ограничиваются – навес также необходим для защиты входной группы от негативного воздействия осадков, а также для украшения дома.

Когда наступает время переходить к обустройству навеса над крыльцом дома, возникает масса вопросов: начиная от материала изготовления и заканчивая возможностью создания козырька своими руками. Каждый из этих вопросов требует подробного рассмотрения, чтобы в дальнейшем навес на 100% справлялся со своими задачами.

№1. Основные требования к козырьку

Вне зависимости от того, будете ли вы покупать готовый козырек или изготавливать его самостоятельно, он должен отвечать некоторым требованиям:

• навес должен выдерживать вес осадков, которые могут на нем скапливаться, или же растений, которые будут его обвивать;
• по возможности козырек обустраивают не только над входной дверью, но и надо всем крыльцом;
• желательно предусмотреть систему сбора и отвода дождевой воды;
• козырек должен соответствовать стилю дома, его входной группы и участка, поэтому при его обустройстве необходимо выбирать подходящие материалы, цвета и формы. Можно применить в его оформлении тот же материал, что и для крыши дома, или же использовать такие же элементы, как в ограждении.

№2. Материал навеса над крыльцом

Две основные составляющие части любого козырька – это каркас и внешнее покрытие. Именно от них и зависят основные прочностные и декоративные качества козырька. Каркас может быть деревянным или металлическим (кованый или сварной из трубок и уголков).

Металлический более долговечный и практичный, а кованый – это еще и роскошный внешний вид. Каркас из металла – это наилучший вариант, если речь не идет о деревянном доме: в этом случае он может просто не сочетаться с основной постройкой.

За деревом придется больше ухаживать, да и долговечность его существенно ниже.

Вариантов внешнего покрытия немало. Рассмотрим основные преимущества и недостатки каждого из них.

Козырек из поликарбоната

Полупрозрачные гибкие листы поликарбоната нашли широкое применение не только при обустройстве теплиц, зимних садов, беседок, балконов и ограждений, но и при оформлении навесов.

Преимущества:

• разнообразие оттенков;
• способность рассеивать солнечные лучи;
• низкий вес;
• высокая гибкость, поэтому из поликарбоната можно обустроить козырек любой формы. Работать с материалом легко, поэтому часто при необходимости сделать навес своими руками мастера выбирают именно поликарбонат;
• устойчивость к порывам ветра, огню и гниению, способность выдерживать солидные ветровые нагрузки;
• долговечность.

Среди недостатков не самая высокая устойчивость к механическим повреждениям, поэтому на материале со временем могут появиться царапины и трещины. К тому же, поликарбонат без защитного покрытия под воздействием солнечных лучей будет темнеть или желтеть.

Пластиковый козырек

Внешне похожий на поликарбонат, специальный плотный пластик для наружных работ отличается более низкой ценой. По основным свойствам материал очень близок к поликарбонату, но по прочности немного уступает ему. Материал представлен в широком разнообразии цветов, но при желании оттенок можно изменить с помощью специальной пленки: во время монтажа или эксплуатации.

Козырек из металла

Преимущества металлического козырька очевидны: прочность, способность выдерживать большие нагрузки, долговечность, устойчивость к перепадам температур. Из металла можно соорудить козырьки интересных форм, но все же данный вариант используется нечасто ввиду некоторых причин: большой вес и необходимость регулярно проводить антикоррозионную обработку.

Козырек из профнастила

Профнастил по популярности может сравниться разве что с поликарбонатом. Материал, который представляет собой металл, с двух сторон покрытый полимерным защитным составом, используется для облицовки домов и балконов, возведения ограждений, а также нашел применение и в качестве материала для обустройства козырьков.

Преимущества:

• долговечность;
• широкое разнообразие цветов, возможность имитации других материалов;
• низкий вес и гибкость, что значительно упрощает работу;
• долговечность.

Профнастил отлично сочетается с металлическим каркасом, а среди его недостатков называют излишнюю шумность во время осадков. Материал имеет низкую устойчивость к механическим повреждениям, а отремонтировать его практически невозможно, поэтому лучше выбирать более толстые листы профнастила (не менее 10 мм).

Кованый козырек

Кованые козырьки над крыльцом заслуживают отдельного внимания. Это самый дорогой вариант из всех, но и выглядеть такой навес будет роскошно. Обычно кованые изделия изготавливаются на заказ с учетом всех пожеланий заказчика.

Преимущества и недостатки данных козырьков такие же, как у металлических.

Из элементов ковки может быть изготовлен не только каркас, но и кровельная часть козырька, но в любом случае, придется комбинировать ее с другим материалом, чтобы обеспечить крыльцу полную защиту от осадков. Отлично ковка сморится с поликарбонатом.

Козырек из металлочерепицы

Из металлочерепицы можно сооружать симпатичные навесы, но лучше всего они будут смотреться тогда, когда и крыша дома выполнена из идентичного материала.

Преимущества:

• небольшой вес;
• устойчивость к механическим нагрузкам;
• долговечность;
• устойчивость к влаге, перепадам температур;
• эстетичный внешний вид.

Во время дождя металлочерепица будет давать характерный звук. Если это проблема, можно использовать битумную черепицу: она, плюс ко всему, имеет более низкий вес.

Козырек из дерева

Деревянные козырьки могут стать украшением дома, построенного из сруба, а также неплохо гармонируют с кирпичными грубоватыми постройками.

Дерево – это идеал экологичности и красоты, но боится влаги, огня, насекомых и плесени, поэтому периодически древесину придется обрабатывать защитными составами.

Очень редко древесина используется в качестве внешнего покрытия, но и подобный вариант имеет право на жизнь – только ухода понадобится еще больше. Чаще деревянный каркас покрывают сверху профнастилом, металлом, поликарбонатом, шифером или черепицей.

Козырек из стекла

Стеклянный навес – это решение для самых требовательных. Такой козырек отлично будет сочетаться с домами и участками, выполненными в стиле хай-тек или минимализм.

Для обустройства подобных навесов используется закаленное стекло, которое может выдерживать значительные нагрузки, а в случае повреждения никого не поранит. Преимущества: превосходный внешний вид, оригинальность и способность пропускать свет.

К тому же, стекло не подвержено коррозии, гниению, перепады температур ему нипочем. Минусы: высокая цена и большой вес.

№3. Форма козырька

Форма подбирается в зависимости от собственных предпочтений, размера козырька и особенностей дома. Самые распространенные варианты:

• купольный козырек. Кроме оригинального внешнего вида, к его преимуществам относится меньшая площадь поверхности по сравнению с другими типами навесов, закрывающих такую же площадь под собой. Следовательно, материалов понадобится меньше, а это экономия. Обтекаемая форма – это важное преимущество для территорий, подверженных сильным ветрам;
• арочный и полуарочный козырьки отличаются повышенной устойчивостью к снежным нагрузкам и естественным отводом воды. На полуарочный козырек (иногда называют маркизой) потребуется совсем немного материалов;
• односкатный козырек – это максимально простая в монтаже конструкция, обеспечивающая нормальный сток воды. Одна из разновидностей такого навеса – козырек с подзором;
• двускатный козырек отличается повышенной прочностью, хорошо сочетается с такими же крышами;
• плоский козырек имеет смысл обустраивать лишь в том случае, если на нем планируется выращивать цветы. Неплохо смотрится в том случае, когда материал навеса – стекло;
• вогнутый козырек обеспечивает свободное схождение осадков. Необычная форма такого навеса сможет стать изюминкой дома.

№4. Варианты монтажа козырька

Способ крепления козырька выбирают в зависимости от того, какой материал используется и какой площади будет навес. Выбирать можно из таких вариантов:

• подвесная конструкция. Крепление осуществляется на подвесы сверху козырька. Подходит для легких материалов, типа поликарбоната, профнастила;
• навесная конструкция крепится опорами к стене;
• опорные конструкции отличаются наличием элементов, которые упираются в крыльцо или землю, необходимы для больших и тяжелых навесов.

№5. Готовый козырек или самостоятельно изготовленный?

Когда уже есть представления на счет того, какой формы, размера и из какого материала должен быть козырек, наступает время решить, кому же доверить его изготовление – профессионалам или себе самому.

В магазинах есть неплохой выбор готовых навесов для крыльца, ассортимент таких конструкций немалый. В этом случае затраты времени и усилий минимальны, но возрастает цена конструкции, да и вероятность найти именно то, что нужно, не очень высокая.

Альтернатива – заказать козырек по индивидуальному проекту, но при этом цена станет еще выше.

Если есть хоть какие-то навыки строительных и сварочных работ, достаточное количество времени и большое желание сэкономить, то можно попробовать сделать козырек своими руками. Такая конструкция будет максимально соответствовать облику дома и требованиям владельцев.

№6. Как сделать козырек своими руками?

Несложные конструкции можно попробовать сделать самостоятельно – это большая экономия. При наличии достаточного опыта можно взяться и за сложные козырьки арочной формы. Весь процесс изготовления состоит из таких этапов, как проектирование и расчет необходимых материалов, создание каркаса (деревянного или металлического), монтаж каркаса на стену и обустройство внешнего покрытия.

Проектирование

Когда речь идет о строительных работах, пусть даже и не самых серьезных, без чертежа не обойтись. На чертеже указывается форма и размеры будущего навеса. Ширина козырька должна быть на 50-60 см больше ширины входной двери.

Минимальна длина свеса – 80 см. Если речь идет об односкатном козырьке, то обязательно необходимо предусмотреть наклон: оптимальное значение – 20 градусов.

Полученный чертеж будет помогать при проведении монтажных работ, а также поможет сориентироваться, сколько и каких материалов понадобится.

Создание металлического каркаса

Проще всего будет работать с профильной трубой треугольного сечения. Сначала необходимо нарезать отрезки трубы необходимого размера, а затем переходить к сварке.

Первым делом сваривают основу каркаса козырька в виде буквы П, затем закрепляют основные элементы.

Как правило, каркас полностью собирают на земле, гораздо реже продолжают крепить некоторые элементы уже на смонтированный на стену каркас.

Количество перемычек зависит от длины свеса и типа используемого для покрытия материала. Если будет использоваться профнастил, то между рейками необходимо делать расстояние не менее 30 см. Завершающий этап – монтаж карнизной планки, а также водосточного желоба и трубы, если они предусмотрены конструкцией.

Работать с прямыми деталями не так сложно – трудоемкость повышается, если необходимо сделать навес арочной формы. В этом случае металлические трубы нарезают с большим запасом и сгибают их трубогибом или газовым ключом. За неимением таких инструментов можно воспользоваться болгаркой.

С ее помощью на трубе каждый 30-40 см делаются встречные надрезы, после чего ее сгибают до достижения нужного радиуса, а места соединения прорезей соединяют сваркой. Со второй и последующими трубами поступают точно также, а для достижения одинакового изгиба необходимо постоянно прикладывать первую трубу в качестве образца.

Теперь остается отрезать лишнее и сварить с заготовкой.

Если козырек будет достаточно большим и тяжелым, не забудьте приварить к каркасу упоры, которые будут вести от наружных углов козырька к стене. Когда все сварочные работы окончены, швы можно сгладить болгаркой, затем загрунтовать и покрасить металл.

Следующий этап – создание отверстий в трубах для крепления конструкции к стене. В этих целях используют анкера или саморезы. Небольшие козырьки крепят в четырех местах: вверху и внизу с каждого края, но большие тяжелые конструкции будут нуждаться в дополнительных крепежах.

Предварительно на стене лучше отметить место установки козырька – это упростит работу. К установленному каркасу можно крепить покрытие.

Монтаж внешнего покрытия

Для самостоятельного создания козырька лучше выбирать поликарбонат или профнастил – они максимально просты в работе, и в случае ошибок монтажа финансовые потери будут не столь значительны. Профнастил крепят к каркасу с помощью кровельных саморезов с резиновыми шайбами, поликарбонат – с использованием саморезов и термошайб.

На местах крепления к каркасу на поликарбонате высверливают отверстия. Между каркасом и поликарбонатам обязательно обустраивают силиконовую или резиновую прослойку. Термошайбы прикручивают не очень сильно, чтобы обеспечить листам возможность небольшого смещения.

Срезы листов необходимо обязательно закрыть торцевым профилем. Желательно между листами поликарбоната оставить небольшие зазоры для температурного расширения.

После того, как материал полностью установлен на каркас, можно загерметизировать шов в месте примыкания навеса к стене, для чего используют металлическую планку.

Козырек на опорах

Для больших и тяжелых козырьков описанная выше схема не подходит. Возводить навес на опорах решится не каждый – процесс требует специальных знаний и большого опыта, поэтому в ознакомительных целях приводим приблизительную последовательность действий.

Сначала делаются опоры с расстоянием не более 2 м друг от друга. Они могут быть из кирпича, бетона или металла, требуют подготовки фундамента. В стене делаются выемки для балок, которые укладываются на опоры и в выемки.

После этого возводят стропильную часть козырька, производят обшивку и нижнюю подшивку, можно обустроить в навесе точечное освещение.

Создание деревянного каркаса

Каркас из дерева можно изготовить, имея минимальную подготовку в строительных работах. Последовательность действий такова:

• над дверью необходимо отметить линию будущего козырька, просверлить несколько отверстий, а затем закрепить деревянный брусок нужной длины с помощью анкеров;
• под установленным брусом по краям закрепляют два вертикальных бруса;
• под углом к горизонтальной балке с двух сторон крепятся бруски, которые станут основой для монтажа внешнего покрытия. Для поддержки несущих балок крепятся дополнительные балки, ведущие от вертикальных брусков;
• если козырек большой, на балки укладывается обрешетка, и только потом – кровельный материал.

В завершение

Широкий выбор материалов позволяет создать козырек над крыльцом любой формы и размера, но увлекшись декоративной составляющей, не забывайте об основных функциях навеса. Браться за самостоятельное изготовление можно в случае полной уверенности в своих силах, иначе процесс рискует обернуться зря потраченными деньгами и временем.

Источник: https://remstroiblog.ru/natalia/2017/03/13/6-sovetov-po-obustroystvu-navesa-kozyirka-nad-kryiltsom-chastnogo-doma-foto/

Навес над крыльцом частного дома

«С голубого ручейка начинается река», а входная группа в дом начинается с крыльца и навеса над ним. Это своеобразная визитная карточка каждого хозяина жилища. Козырек над крыльцом, фото примеры удачных решений смотрите в галереях, несет на себе не только огромную эстетическую нагрузку, украшая фасад дома, но и выполняет массу практических функций, главная из которых — защищать уличную пристройку от атмосферных осадков, делая вход в дом более комфортным.

В этой статье мы разберемся, какие варианты навесов над крыльцом бывают, какие материалы используются для строительства, рассмотрим наиболее удачные, красивые и почти универсальные дизайнерские решения для таких пристроек. И конечно сделаем акцент на том, как правильно рассчитать размер козырька для крыльца, какие параметры необходимо учитывать при проектировании, и как сделать навес над крыльцом своими руками.

Конструктивные особенности навесов, крыш и козырьков

Крыльцо частного дома с навесом может быть совсем маленьким, либо напротив, опоясывать весь периметр здания, его размеры зависят исключительно от потребностей владельцев зданий. Но все-таки существуют некоторые правила, которые следует соблюдать, пристраивая навес над крыльцом своими руками, чтобы козырек соответствовал всем строительным нормам, был безопасен в процессе эксплуатации, и прослужил верой и правдой долгие годы.

Круговой козырек над крыльцом из металлочерепицы на столбчатом фундаменте

Отметим, что на сегодняшний день самые востребованные конструкции – это козырьки над крыльцом из поликарбоната с металлической профильной или кованой основой, и навес над крыльцом из металлочерепицы на деревянных стропилах. Если первый вид козырьков больше подходит к каменным, кирпичным и бетонным сооружениям, это может быть и частный загородный дом, и общественное заведение: больницы, школы, ТЦ и пр., то козырьки из дерева востребованы для крыльца частного дома из бревен, бруса, а так же для зданий с фасадом, облицованным под дерево. Справедливости ради, следует уточнить, что навес над крыльцом кованный с разным кровельным материалом подходит как для частных домов, так и для офисных зданий. Основное правило успеха в этом случае —  современный дизайн козырька и грамотное сочетание материалов.

Вальмовая крыша над крыльцом, покрытая черепицей

Опора для козырька

В зависимости от способа опирания пристройки, крыша может держаться на вертикальных столбах, либо висеть на специальных кронштейнах на стене дома. Расположение точек опор зависит, главным образом, от того, в каком состоянии находится несущая стена состояния, от габаритов и материалов для козырька. Так же немаловажную роль для вида опорной конструкции играет дизайн крыльца с навесом, фото хорошо это демонстрируют. Таким образом, навес может быть пристроен к дому и являться частью здания, а может быть самостоятельным строением, с собственным фундаментом и опорами. Принципиально, опоры для навеса можно разместить на верхней площадке крыльца, скрепив конструкцию анкерами, либо выкопать отдельные ямы и зацементировать столбы, предварительно устроив гравийно-песчаную подушку.

Кованые козырьки над крыльцом, фото конструкции со сложной геометрией

Опоры для козырьков изготавливаются из разных материалов, самые простые и легкие, безусловно, из дерева, но они нуждаются в предварительной обработке антисептиком и пожаробезопасным составом. Вряд ли что может сравниться с красотой дерева, а возможности современной резки, позволяют приобрести красивые ажурные элементы по очень сходной цене, эстетический эффект от такого декора вполне компенсирует все затраты.

Козырек над крыльцом, фото деревянной пристройки на столбах

Металлические столбы и кронштейны из профилированных труб, пожалуй, самые популярные конструкции для навесов над крыльцом, они могут быть как простой, так и сложной криволинейной формы, поэтому подходят практически для любого экстерьера. И деревянные, и металлические опоры требуют финишной отделки красками и лаками, так как подвержены негативному воздействию агрессивных осадков.

И, наконец, самыми красивыми и изящными опорами для козырьков по праву считаются кованые изделия. Изысканные и вычурные кронштейны в процессе эксплуатации только приобретают неповторимый колорит времени, подчеркивая самобытность здания, его историю и архитектурную индивидуальность.

Навесы над крыльцом из поликарбоната заняли лидирующие позиции в этом виде строительства

Тип крыши

По форме крыша над крыльцом может быть односкатная, двускатная, арочная и даже шатровая. Как правило, каркас козырька изготавливают из того же материала, что и опорные конструкции, хотя при строительстве навеса вполне могут сочетаться и металл с деревом, бетонные столбы с металлическим каркасом и т.д.

Навес над крыльцом из металла с кровлей из профнастила

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]Если вы планируете построить навес над крыльцом своими руками, безусловно, следует руководствоваться стилистикой фасада здания, но, прежде всего для козырька, следует выбирать материалы легкие, но прочные, чтобы не нагружать несущие стены.[/su_highlight]

Односкатная крыша, как правило, бывает небольшого размера, внутренней стороной опирается  на стену дома, с наклоном от фасада для стекания осадков. У двускатного навеса скаты имеют наклон, направленный к бокам от крыльца. У арочных козырьков наклон направлен, так же как и у двускатных крыш, иногда выстаиваются полуарочные козырьки, тогда  сторона крыши возле стены делается прямой, и устраивается выше уровня переднего края, чтобы снег и влага беспрепятственно скатывались за пределы крыльца. Шатровые округлые или секционные навесы, можно назвать самыми практичными, они закрывают крыльцо от осадков со всех сторон.

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#e5fec3″]Устраивая козырек над крыльцом из дерева, следует учитывать, что шаг между стропилами не должен быть больше 300 мм. Для металлических конструкций расстояние рассчитывается индивидуально.[/su_highlight]

Капитальный бетонный навес для входной двери

Кровля

Что касается кровельного материала, которым покрываются навесы над крыльцом, фото к статье иллюстрирует разные дизайнерские решения, то для односкатных и двускатных козырьков подходит любой материал: шифер, толь, профлист, металлочерепица и даже ветки, листья и камыши. А вот сложные конструкции козырьков целесообразно покрывать поликарбонатом или мягкой черепицей, такая кровля очень надежная, легкая и прочная, и сама по себе может стать украшением навеса. Рынок строительных материалов предлагает поликарбонат и черепицу в разных цветовых решениях, поэтому всегда можно подобрать подходящую расцветку под цвет кровли основного здания, возможно под зелень во дворе или небо, и даже сделать крышу акцентным пятном.

Если решено делать козырек над крыльцом своими руками, следует помнить, что перед укладкой кровельного материал стропила должны обшиваться обрешеткой. Профлист, шифер, и пр. жесткие материалы можно стелить на обрешетку с шагом до 300 мм, положив на нее слой гидроизоляции. Для мягкой кровли на козырьке стропила необходимо укрыть сплошным слоем обрешетки: листовым материалом либо рейками, примыкающими друг к другу.

Полузакрытый навес из поликорбаната

Эскиз и размеры

Перед тем, как построить навес над крыльцом, необходимо выполнить эскиз козырька, в котором следует учесть основные требования к параметрам конструкции. Так, крыша по бокам должна нависать над крыльцом не менее чем на 300 мм с каждой стороны, а уклон составлять не менее 20^о, чтобы снег беспрепятственно скатывался вниз. Высота козырька в самой нижней точке не должна быть меньше 2200 мм. Стандартный навес, который прикрывает крыльцо, и одновременно не перегружает фасад здания, имеет размеры 2 м в ширину, и 1 м в глубину.

Устройство навеса из дерева, подвесной козырек

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]При выборе материалов и конструкции навеса необходимо учитывать такие нагрузки, как толщина снегового покрова и сила порывов ветра в регионе.[/su_highlight]

Когда принято решения о форме, размерах и материалах для навеса, следует нарисовать схему дома, и дочертить козырек, с соблюдением масштаба. В самостоятельном проекте козырька необходимо отразить размеры, точки опоры, а при необходимости предусмотреть отдельный фундамент для навеса.

Схема небольшого деревянного козырька, такие конструкции целесообразно устраивать на даче

Как сделать козырек над крыльцом, поэтапная инструкция

Строительство навеса над крыльцом — процесс не сложный, но требующий четких расчетов, точного соблюдения технологии, и умения держать инструмент в руках. Но здесь есть существенный нюанс, если для металлических козырьков требуется купить готовый каркас, или иметь сварочный аппарат, то деревянные навесы можно сделать своими руками и подручными инструментами. Поэтому, далее мы подробно разберем, как сделать козырек над крыльцом из дерева.

Полукруглый навес из металла и поликарбоната, схематично основные несущие элементы козырька

За основу козырька возьмем самостоятельную деревянную пристройку над входной дверью, на опорах-столбах, с односкатной крышей, этакую избушку-веранду на курьих ножках.

[su_label type=»info»]Это интересно:[/su_label] [su_highlight background=»#d3e8fe»]А вы знаете, почему избушки в сказках именно на курьих ножках? На самом деле, еще в древности люди заметили, что после пожаров, на болотистых местностях, остатки деревьев хвойных пород стоят остовами веками, не гниют, не портятся. Народ в то время был смекалистый, и сразу понял, в чем дело. Оказывается, если бревно из сосны обкурить в густом дыму на углях, то смола под термообработкой образует прочный защитный слой, древесина становится практически неуязвимой, ничего ей не страшно: не вода, ни микроорганизмы, ни гниль ее не берет. Поэтому, при строительстве, столбчатый фундамент делали из таких обкуренных бревен, и дома на таком основании стояли больше века. Это уже потом, в сказках, придумали рисовать эмоциональные, бегающие избушки на гигантских куриных ножках.[/su_highlight]

Сначала необходимо перенести чертежи козырька на местность, аккуратно отмерить размеры, забить по периметру колышки, сныть верхний слой почвы.  Для пристройки навеса размером 2*1 м, высотой 2,2 м потребуется 2 столба-бревна, длиной 2,5 м, и 2 по 2,7м, обработанные противогрибковыми антисептиками, водоотталкивающими и огнезащитными составами. Те части опор, которые будут вкопаны в землю, необходимо обкурить или обмазать мастикой.

Для установки вертикальных опор по углам выкапываются ямы глубиной 0,7 м, на дно насыпается слой в 200 мм песка, на него слой щебня в 200 мм, все трамбуется. Мешается бетон, на дно наливается немного раствора, устанавливается столб, выравнивается по уровню, строго вертикально, желательно сделать подкосы для фиксации столбов в таком положении, доливается бетонная смесь, чтобы ямка была полностью заполнена. Через 7 суток, когда бетон схватится, опоры подпиливаются до нужного уровня, напоминаем, что минимальная высота навеса должна быть 2,2 м.

Схемы основных видов навесов для крыльца

Далее, из брусков делается обвязка столбов по периметру, обязательно проверяйте геометрию периметра, чтобы бревна не завалились в стороны. Столбы у фасада прикрепляются к несущей стене основного строения при помощи анкеров или металлических уголков, таким образом, мы привязываем две конструкции вместе.

Поверх бревен-опор укладываются лаги, на которые крепятся стропила, с шагом 200-300 мм, для этих целей вполне подойдут деревянные бруски с поперечным сечением 50*50 мм.

Конусный навес на столбах надежно защищает крыльцо от осадков

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]Чтобы конструкция была герметичной, щель между фасадом дома и пристройкой необходимо тщательно заделать. Для этого подойдет полоса из оцинкованного металла, которую необходимо согнуть вдоль, та часть, которая примыкает к дому, должна быть заглублена в фасад. Полосу промазывают жидкой битумной смолой, и прикручивают саморезами. Иногда для герметизации используют полиуретановую пену, но она со временем разрушается от воздействия УФ-лучей и влаги.[/su_highlight]

А вот далее все зависит от ваших потребностей, можно стропила укрыть профлистом, поликарбонатом или шифером, на этом изготовление навеса над крыльцом можно считать законченным. Но рачительные хозяева понимают, что такой козырек не долговечен, поэтому на стропильную систему кладется слой гидроизоляции, это может быть рубероид или пароизоляционная мембрана, крепится она к стропилам с помощью обрешетки – это могут быть рейки 20*20 мм, а для мягкой кровли лучше использовать доски, плотно подогнанные друг к другу. На обрешетку укладывается кровельный материал.

Даже маленький кованый козырек способен стать украшением фасада

В конце делаем отлив. Водосточный желоб крепится параллельно фасада здания, к внешнему краю крыши, чуть с уклоном.  На углу водостока фиксируется цепь, по которой вода будет аккуратно стекать на землю. Далее можно приступать к отделке навеса, его оформление зависит от дизайна и бюджета на козырек.

Обязательно посмотрите видеоролик, в котором подобраны готовые образцы козырьков перед крыльцом из разных материалов.

[su_youtube url=»http://www.youtube.com/watch?v=oAB2MoQ5dBk»]

Читайте больше о выборе и установке козырька

Из чего сделать легкий козырек?

Козырек над крыльцом из поликарбоната — самый простой вариант защитить входную группу от осадков. Выглядит легко и воздушно, можно изготовить своими руками. Козырьки и навесы над входом, фото хорошо это иллюстрирует, лучше делать из цветного, сотового поликарбоната, толщиной 10-12 мм. Прочный материал с ребрами жесткости выдержит сложные механические и климатические нагрузки. Перед покупкой попробуйте слегка скрутить лист, если пошли трещины — материал не качественный. Сгибать только поперек, чтобы ребра жесткости были перпендикулярно изгибу.

Козырек над крыльцом чаще устанавливается на металлический каркас. Менсолы- продаются готовые, так же можно самостоятельно изготовить из металла, для красоты добавить серийные украшения из ковки. Для поликарбонатного навеса глубиной 1-1,2 м достаточно кронштейна с прилеганием к стене на 0,6 м и вогнутой диагональю. Монтаж листа производится на специальное крепление с термошайбой, на торцы следует установить заглушки.

Как правильно рассчитать размер крыши крыльца?

Согласно нормативного регламента верхняя площадка должна быть 1,5 размера ширины входной двери (1,2 1,5 м), удобная ширина крыльца не менее 0,8 м.  Крыша крыльца должна выходить за габариты ступеней на 0,2-0,3 м, чтобы вода не стекала на входную группу.

Крыльцо с крышей из поликарбоната, фото ниже, может быть очень скромных размеров, и наоборот, целый крытый комплекс перед домом. В целях экономии, необходимо учитывать стандартные размеры листа: 6000
2050 мм, можно купить половинку – 3000 мм /2050 мм и четвертинку — 1500/2050 мм, как раз хватить для небольшого навеса, чтобы защитить верхнюю площадку от осадков. Резаный край рекомендуется обработать мелким абразивом, чтобы обеспечить лучшее примыкание стыковочных и торцевых планок. При монтаже более габаритных конструкций не забудьте приобрести стыковочную планку, с помощью которой можно эстетично и герметично заделать стык. Крепить поликарбонат наружу только стойкой стороной к ультрафиолету, маркировка указана на защитной пенке.

Что следует учесть перед тем как сделать навес над крыльцом?

Перед тем как сделать козырек над крыльцом необходимо определиться с размерами и материалами для изготовления. Козырьки бывают вантовые (подвесные на верхних держателях) – конструкции небольших габаритов из легких материалов, консольные – крепятся с помощью закладных в тело стены и опорные — на столбах, колоннах, стенах, угловых держателях, упирающихся в стену. Вынос подкосов не менее трети от выноса навеса.

Когда определились с параметрами козырька, необходимо вокруг крыльца организовать отмостку, чтобы ливневые воды не размыли грунт, а если дом выше 2 этажей, то обязателен монтаж водосточной трубы. Для маленьких козырьков каркас делают в виде держателей или простой рамки, для навесов побольше рекомендуется сделать фермы с дополнительным усилением, а при ширине в 3,5 метра ферменная стропильная система обязательна. На коньковых кровлях и в местах с большими ветровыми нагрузками необходимы дополнительные крепления для кровельного материала.

Какие навесы сейчас в моде?

Привычный навес над крыльцом частного дома все увереннее заменяют маркизы. По сути, это кровля из прочной ткани, влагостойкая, невыгорающая от УФ лучей, хорошо защищающая от осадков и выдерживающая град. Стационарные маркизы известны с давних времен – навесы над входом с тканевой крышей.

Интерес представляют современные выдвижные системы, в которых можно регулировать степень открывания и угол наклона. Регулируются навесы в зависимости от интенсивности солнца, чтобы контролировать освещенность помещения. Маркизы устанавливают не только над дверью, но и над окнами. Но это не только козырек на дом, если дополнительно защитить крыльцо вертикальными маркизами, то получится закрытая терраса, которая при необходимости легко превращается в открытый навес. А если в комплекте купить вертикальные стойки, которые можно устанавливать даже в мягкий грунт, то перед домом получится целая беседка.

Как построить быстро козырек своими руками?

Козырёк над крыльцом своими руками проще всего построить из бруса. Изготовление изделий из дерева не требует специального оборудования, достаточно ножовка и молотка. Чертежи можно сделать от руки, предварительно рассчитав размер пристройки.

Держатели делают в виде прямоугольного треугольника, с катетами 0,6 и 0,9 м, короткая сторона прочно прикрепляется к стене анкерами. Конструкция стягивается поперечными брусками, элемент у стены дополнительно притягивается к дому. Дерево обрабатывается защитными составами, красится. Кровельным материалом послужит шифер, профлист. Так же можно приобрести на рынке готовые держатели из труб либо кованые, прикрепить их к стене над крыльцом, поверх уложив лист поликарбоната.

Какой кровельный материал выбрать на деревянный навес к дому?

Входная группа – это малая архитектурная группа, которая выполняет не только практическую функцию защиты крыльца, но и несет эстетическую нагрузку, и должна гармонично вписываться в общий архитектурный ансамбль. По рекомендации специалистов, кровля на деревянный навес к дому должна быть из того же материала, которым покрыта основная крыша — это в идеале. Практическое же строительство показывает, что деревянный козырёк над крыльцом можно покрыть любым материалом, который бы деликатно вписался в экстерьер. Если не уверены, возьмите образцы материала и выберите кровлю на месте.

Например, благодаря прозрачности поликарбоната кровля из него воздушная и почти невидимая, поэтому этот материал универсален. Небольшой козырек можно покрыть шифером или профлистом под цвет основной крыши. На большой деревянный навес к дому с опорами и двухскатной крышей подойдет мягкая черепица, она так же бывает разного цвета, поэтому можно подобрать близкую расцветку.

Как заделать стык между козырьком из поликарбоната и стеной?

Козырек над крыльцом из поликарбоната не обеспечивает плотное прилегание листа к стене, чтобы избежать подтеков на фасаде, необходимо выполнить герметизацию стыка. В продаже можно найти специальный пристенный профиль, как на фото. Козырьки из поликарбоната, по отзывам, все равно подтекают, профиль не обеспечивает надежной герметизации.

Чтобы справится с проблемой, предварительно стык нужно обезжирить, обработать грунтом, затем заполнить его силиконовым бесцветным герметиком и только потом крепить планку. Герметик можно смешать с минеральным утеплителем и этой смесью плотно законопатить стык. Большую щель заделывают фасадной резиной. Дополнительно следует соорудить отлив из оцинкованной стали.

Из какого металла лучше делать навес?

Навес над крыльцом из металла – практичный и красивый вариант защитить вход в дом. Металлический каркас способен выдержать любую кровлю. Самый красивый – кованый, самый практичный – из нержавейки, он не подвержен коррозии. Своими руками каркас для малых и средних козырьков в ширину до 2 м следует варить из усиленного профиля сечением 20*20 мм, стенка 2 мм. Для больших конструкций уголок или труба 40*40 мм, толщина стенки не менее 2 мм.

Чтобы снизить вес, можно применить профиль 20*40, но потребуются дополнительные чертежи и схемы с расчетом ребер жесткости. Толщина профиля обусловлена весом кровельного материала и снеговыми нагрузками. Для легких материалов, например, поликарбоната, можно сделать более изящные навесы из металла, фото. Для фермы Полонсо можно использовать сталь, оцинкованные трубы и алюминий. Расчет сечения трубы и толщина стенки в каждом случае проводится индивидуально, так как эти критерии зависят от габаритов постройки.

Какую стропильную систему выбрать для навеса?

Устройство стропильной системы для навеса зависит от дизайна крыши основного дома и архитектурных особенностей фасада знания. Чаще всего устраивают одно- или двухскатную крышу, чтобы не перегружать экстерьер дизайнерскими излишествами. На даче или в частном доме целесообразно построить односкатный навес своими руками, перед тем как делать каркас, достаточно просчитать угол наклона крыши. Чтобы рассчитать конструкцию, сечение несущих элементов, ветровую нагрузку, следует руководствоваться разделом 2.01.07-85 СНиП, так как с ростом крутизны уклона скатов и увеличением размера постройки увеличиваются и нагрузки. Средний угол наклона односкатной крыши над крылечком 20-25^о.

В зависимости от уклона используются и разные кровельные материалы. Для рулонных допустимо и 5^о, металлочерепица кладется на скат с уклоном на менее 30^о, в регионах с большим количеством осадков 45^о. Профлист можно уложить на крышу с уклоном 9-20^о.

Для каких навесов подходит металлочерепица?

Козырек над крыльцом из металлочерепицы подойдет для всех видов кровли основного дома. Металлочерепица бывает разного цвета, поэтому подобрать нужный оттенок не составит труда. Это очень бюджетный материал, легкий и практичный. За счет малого веса металлочерепица практически не создает нагрузок, поэтому не требуется сооружение громоздкого каркаса. Но материал очень шумный, поэтому посторонние звуки будут беспокоить во время града и дождя.

Навес из металлочерепицы своими руками сооружается в несколько этапов. Стропильная система накрывается обрешеткой, рейками или влагостойкой фанерой. Первый лист кладется с выносом до 40 мм, второй с боковым нахлестом, без перекосов и зазоров. Следующий ряд кладется с заходом на предыдущий не менее чем на 100 мм. Для фиксации используют саморезы с ЭПДМ прокладкой. На стыке скатов устанавливается уплотнители, на которых и фиксируется коньковая планка.

Козырьки над крыльцом и навесы из поликарбоната для частного дома

Практичный козырек над крыльцом из поликарбоната

Каждый домовладелец, старающийся обустроить свое жилище, хочет создать определенный стиль и экстерьер. Сбалансированное сочетание эффективности, экономичности и эстетичного внешнего вида дому придает козырек над входной дверью из поликарбоната. Изделие представляет собой навесную конструкцию, одной стороной крепящуюся к дому. Козырек послужит отличным украшением и защитой от осадков, дополняя внешний вид, делая его полноценным и завершенным. Заказать и купить в Нижнем Новгороде навес над крыльцом из поликарбоната по доступной цене можно в нашей компании.

Требования к конструкции козырьков и навесов

Конструкция преграждает поток солнечных лучей и защищает от негативного воздействия ультрафиолета владельцев дома, расположившихся на большом крыльце-террасе для отдыха. Это препятствует нагреву стен, дома становится не так жарко.

В процессе анализа отзывов и пожеланий потребителей, сложился определенный перечень требований, которым должен соответствовать козырек из поликарбоната, расположенный над входным крыльцом:

Жесткость. Козырек является несущей конструкцией. Это элемент, который подвергается постоянным ветровым нагрузкам, снеговым в зимний период, воздействию окружающей среды (низкая температура, солнечные лучи, дождь). Немалую роль играет угол наклона и материал каркаса. Положение козырька должно обеспечивать возможность беспрепятственного стекания осадков.

Материал, используемый для изготовления каркаса навеса из поликарбоната должен быть не очень тяжеловесным, лучше всего использовать профильные алюминиевые или стальные прямоугольные трубы, сваренные в небольшие, но прочные фермы. Можно заказать фигурную кованую металлическую конструкцию.

Площадь. Идеальным вариантом будет тот, где козырек из поликарбоната закрывает большую часть или все крыльцо, вход в дом, что собственно и является одним из главных его предназначений. Навес можно удлинить.

Купить козырек или навес из поликарбоната в Нижнем Новгороде для размещения в частном доме можно на сайте нашего интернет-магазина.

Козырек над крыльцом на даче

Для того чтобы сделать крылечко безопасным и одновременно удобным в пользовании, потребуется как минимум две вещи — правильно спланированные лестничные ступеньки крыльца и защитный козырек или навес входом в помещение.

В зависимости от размеров входа и крыльца дачи, защиту над головой можно сделать либо в виде небольшого козырька, либо полноценным полутораметровым навесом, защищающим всю крыльцовую площадку. В любом случае конструкция козырька над крыльцом на даче должна быть прочной и одновременно надежной.

Какой козырек подойдет лучше всего для дачи

Какой именно вариант выбрать для защиты крыльца, обычно зависит от предпочтений хозяев: кому-то нравятся деревянные решетки, кому-то кованые металлические конструкции, оба варианта в равной степени подойдут для обычной одноэтажной дачи.

Чаще всего крыльцо дачного домика строят невысоким, буквально в пару ступенек. Поэтому козырек можно сделать с небольшим удлинением, но при этом достаточно большой ширины, для того чтобы защитить боковые прилегающие к крыльцу участки стены, дверь, светильник и цветы от дождя и снега.

Можно, конечно, собрать большой козырек над крыльцом из прочного массивного бруса и вагонки, но в этом случае возникает одна проблема. Чем больше козырёк, тем дороже обойдется постройка на даче, больше потребуется материалов на его изготовление.

В этом случае нужно будет сделать как минимум две опорные стойки, разгружающие консольное крепление, давящее на стену дачи. В противном случае зимой, под весом снежного заряда, конструкция может упасть и повредить облицовку стен дачи.

Наиболее простым решением в данной ситуации будет изготовление козырька из профильной трубы.

Использование металла для обустройства козырька обеспечит некоторые преимущества:

• Козырек получится очень прочным и достаточно жестким для того, чтобы выдерживать самые сильные порывы ветра и любую толщину снежного покрова, даже в зимнее время, когда на даче некому будет чистить снег;
• Конструкция козырька получится ажурной, с минимальным затемнением крыльцовой площадки. Если использовать в качестве кровельного материала поликарбонат, деревянная дверь на входе в помещение дачи всегда будет в идеальном состоянии в любую погоду.
• Изготовление козырька обойдется не намного дороже деревянного варианта, но при этом срок службы защитного навеса будет в несколько раз выше постройки из древесины.

Совет! Большую часть работ лучше всего выполнить в условиях гаража, или здесь же, на даче, если есть подходящие инструменты, материал и место для работы.

Единственное, что потребуется сделать заранее, — прокатать профиль на гибочном станке, порезать на отдельные участки и зачистить до блеска. На даче может просто не оказаться оборудования, а возить его ради козырька не совсем удобно. Все остальные сборочные операции можно выполнить непосредственно по месту. Козырек для крыльца в готовом виде получается габаритным, а сборка каркаса на даче решает проблему транспортировки к месту установки.

Особенности конструкции навеса

Лучше всего для изготовления козырька над крыльцом использовать стальной уголок или профильную трубу. Конкретный выбор материала определяется устройством навеса и предпочтениями хозяев, чем проще устройство защиты, тем легче его собрать и установить над крыльцом.

Понятно, что чем больше габариты козырька, тем тяжелее получится конструкция, но дело даже не в этом. Для крыльца на даче будет достаточно, если величина защитного навеса будет в районе одного метра, этого достаточно для того, чтобы избавить дверь, конечную площадку и ступеньки от затекания воды под прямым дождем. С другой стороны, ширина козырька не должна быть слишком маленькой, чтобы боковой ветер не забрасывал воду на ступени крыльца и стены дачи.

Кроме того, конструкция широкого козырька идеально подойдет для дачи с остекленной верандой, или если рядом с входной дверью крыльца установлено окно.

Понятно, что для дачи никто не будет делать массивный навес с огромным количеством кованых или чугунных деталей, в этом нет особой необходимости, если только дача не используется в качестве постоянного жилья.

Наиболее простая и одновременно прочная, надежная и недорогая конструкция приведена на схеме ниже. Использование простой рамы дает определенные преимущества:

• Относительно небольшой вес для козырька, масса конструкции составит не более 35 кг, можно считать очень легким вариантом, который подойдет для любого типа крыльца и стен дачи. Конструкция из дерева потянет на 20-25 кг, стальной козырек получается ненамного тяжелей аналогичной по размерам рамы из пиломатериалов;
• Настил или скат козырька изготавливается с небольшой кривизной поверхности, это обеспечивает хороший сход снега в зимнее время и одновременно придает конструкции крыльца более симпатичный вид.

За счёт использования рамной схемы козырек не требует дополнительных подкосов или подпорок. Если сварка деталей выполнена так, как требует технология, козырек свободно выдержит вес в 100-150 кг, поэтому можно не опасаться того, что снежная лавина со ската крыши может оборвать или повредить козырек, что нередко случается на дачах в зимнее время.

С другой стороны, устанавливать вертикальные стойки для небольшого по площади козырька не имеет смысла и не очень удобно, так как вертикальные опоры смотрятся некрасиво и требуют дополнительного расхода средств на обустройство дачи. Кроме этого, консольно закрепленный козырёк не боится проблем с пучением грунта.

Строим козырек своими руками

Для постройки козырька потребуется не менее 25 м профильной трубы квадратного сечения со стороной 25 мм и стенкой 2 мм. Чтобы конструкция навеса над крыльцом получилась ровной и красивой, лучше всего купить материал с небольшим запасом, четыре прогона по пять метров и один шестиметровый.

Совет! Если в запасе на даче имеется старая труба от водопровода дюймового сечения и длиной не менее шести метров, ее тоже можно использовать, главное, чтобы это был один цельный кусок, без следов коррозии и врезки выводов.

Тем более что гнуть круглый профиль в некоторых случаях проще, чем металл квадратного или прямоугольного сечения.

Большую часть сборочных работ лучше всего выполнить с помощью электросварки, такой способ дает высокое качество и прочность соединения. К сожалению, на даче не всегда есть возможность подключиться к электросети, поэтому сварить всю конструкцию с помощью бытового сварочного аппарата удается не всегда.

В этом случае сборку можно выполнить одним из трех способов:

• С помощью газосварки, например, взять в аренду пару баллонов и газовый аппарат. Козырек для крыльца можно сварить за пару часов, но придется искать тяжеленный газосварочный аппарат, шланги и сварочный комплект. Кроме того, работа с газосваркой потребует профессиональных навыков работы и умения обращаться со сварочным оборудованием, что ограничивает его применение;
• Несущую раму вполне реально собрать с помощью болтов и гаек. В помещении гаража нужно будет сделать разметку и сверловку отверстий на профильной трубе, а на даче собрать козырек с помощью аккумуляторного шуруповерта и заготовленного комплекта метизов;
• Использовать клепаное соединение. Технология сборки козырька на заклепках практически не отличается от предыдущего способа, с той только разницей, что вместо болтов и гаек придется устанавливать заклепки. Времени на изготовление навеса для крыльца на даче потребуется в два раза меньше.

Из трех приведенных способов наиболее предпочтительным считается клепаное соединение, стоимость вытяжной заклепки меньше, чем болта М8, скорость установки меньше. В некоторых случаях конструкция, собранная на заклепках, получается достаточно жесткой и прочной, тогда как болты не обеспечивают требуемой жесткости. Со временем козырек над крыльцом начинает провисать, а кровельное покрытие из пластика или шифера подниматься и лопаться. Причиной такого поведения является наличие небольших зазоров между отверстием в металле и резьбой болта. Даже если на каркасе заклепать метизы молотком, подобно заклепкам, все равно жесткость рамы будет недостаточной, и со временем навес провиснет над крыльцом.

Подготовительные операции к сборке козырька

Перед нарезкой квадратной трубы на заготовки с поверхности необходимо удалить остатки сварки и ободрать до «белого» металла с помощью насадки с бронзовой щетиной к электродрели. Так проще будет гнуть заготовки на станке.

Для крыльца на даче необходимо вырезать следующий набор заготовок:

• Три четырехметровые балки из профильной трубы;
• Четыре метровых отрезка для боковых кромок рамы;
• Пять гнутых отрезков для формирования профилированного ската.

К сведению! Для того чтобы навес над крыльцом выглядел идеально ровным, необходимо сделать все пять изогнутых заготовок одной кривизны.

Сделать это можно только одним способом, если выгнуть на станке в дугу цельную шестиметровую заготовку, и только после этого разрезать ее на пять отдельных заготовок. Каждый элемент необходимо отрезать с запасом. Если на крыльце козырек имеет высоту и вылет по 1 м, геометрическая длина каждого изогнутого отрезка равняется 110 см, а с учетом запаса под подрезку кромки с каждой стороны заготовку режут кусками по 118-120 см.

Собираем козырек для крыльца на даче

Четырехметровый козырек получается достаточно громоздким, но это наилучший вариант для дачи. Из четырех метров ширины 130 см отводится на центральную часть для защиты крыльца от прямого дождя, и по 135 см на левую и правую стороны. Такой козырек можно подвесить достаточно высоко, прямо под скатом крыши дачи.

Сборочные работы лучше всего выполнять в закрытом помещении дачи либо под навесом, например, в сарае. Для сборки рамы козырька понадобится длинный стол или помост, сбитый из имеющихся на даче пиломатериалов.

Первоначально потребуется сварить основание рамы козырька. Для этого заготовки выкладывают на ровной столешнице и проваривают стыки. Если козырек для крыльца собирают на заклепках, то концевые стыки перекладывают внахлест и устанавливают минимум по две заклепки на стык.

На следующем этапе приваривают или приклепывают угловые и поперечные стойки.

Последний этап наиболее сложный, необходимо приварить дуги так, чтобы четырехметровая планка, уложенная на криволинейную поверхность, была строго параллельна горизонтальным балкам.

Заключение

На последнем этапе металл козырька покрывают грунтовкой и окрашивают, чаще всего под цвет стен дачи. В качестве кровельного покрытия используют поликарбонат, толщиной не менее 10 мм. Более тонкий материал на таком козырьке провиснет, и конструкция на даче будет смотреться «колбасой». Если прозрачный навес для дачи не подходит, то кровлю можно зашить обыкновенным оцинкованным листом и даже рубероидом. Козырек обойдется дешевле, но украсить дачу такой надстройкой явно не получится.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Козырек над входной дверью – изящная и многофункциональная конструкция

4. Виды козырьков над входной дверью

Кованый козырек над дверью

Красивый и прочный вариант из кованого прутка сечением 8–10 мм. С учетом большого веса навес устанавливают на кирпичные либо каменные стены. Конструкция выглядит стильно и оригинально, прослужит много лет. считается статусной, поэтому к оформлению всей входной группы предъявляются высокие требования.

Металлический козырек над дверью

Легкая и простая в изготовлении конструкция из квадратной трубы либо стальной полосы, которая позволяет сформировать завитушки и узоры. Козырьки над дверью из металла универсальны в применении, могут устанавливаться на стенах из любого материала, на крыльце и террасе.

Деревянный козырек над дверью

На дачах и в загородных домах часто встречаются навесы, собранные из бруса ели или сосны. Благодаря разнообразию дизайна, изделия получаются стильными и привлекательными. Каркас имеет небольшой вес, при этом обладает достаточной прочностью и жесткостью. Однако натуральный материал требует ухода и ремонта, древесина постепенно стареет и выгорает.

Козырек над дверью из поликарбоната

Прозрачный пластик удерживает лидерство при обустройстве навесов. Он укладывается на конструкцию любой конфигурации, пропускает свет и выглядит элегантно. Для плоских скатов используют монолитный материал, а для сферических сотовый. К недостаткам относится хрупкость, и способность коробится под лучами солнца.

Козырек без опоры на землю

Консольные навесы получили наибольше распространение. Такое решение не сложно реализовать и пространство у входа остается свободным. Конструкция подвешивается на стену и крепится с двух сторон.

Козырек с опорой на землю

Навесы на стойках могут быть более тяжелыми и габаритными. Опоры придают прочность и воспринимают большую часть веса. Такие конструкции могут покрывать значительную площадь и часто располагаются на террасе, перед гаражом или на открытой площадке возле входа. Для стоек используют деревянные брусья или профильную трубу, столбы из цемента или мрамора.

5. Размеры козырька над входной дверью

При определении размеров конструкции нужно исходить из того, что глубина навеса должна быть больше площадки у входа минимум на 300 мм и полностью перекрывать нижнюю ступеньку. По таким же критериям определяется и ширина, что исключит попадание осадков на крыльцо сбоку. Козырек над входной дверью должен быть больше косяка по ширине не менее, чем на 600 мм. Над дверями стандартного размера устанавливают карниз размером 1250–1750 мм в зависимости от особенностей модели.

6. Выбор материалов

При выборе материала для навеса над входом в дом учитывается оформление фасада, кровли и крыльца, чтобы получилась единая композиция.

Для опорной конструкции

• Металл — универсальный материал с высокой прочностью, надежностью и долговечностью. Он сочетается со всеми вариантами обшивки и не требователен в уходе. Достаточно нанести антикоррозионное покрытие или использовать нержавеющую сталь. Наиболее ходовой вариант — профильная квадратная труба.

• Древесина — чаще всего используется для козырьков возле бревенчатого и брусового дома или обшитого вагонкой. Материал благородно выглядит, хорошо обрабатывается, но нуждается в систематическом уходе.

• Кирпич — хорошее решение для массивных козырьков, нуждающихся в добротных опорах. Для придания декоративности стойки отделываются плиткой или камнем.

Для кровли

• Профнастил — доступный, легкий и удобный в работе материал с широкой палитрой оттенков. Представляет собой листовой материал с гнутым профилем. Изготавливается на заказ нужного размера, что упрощает работу.

• Поликарбонат — легкий материал с монолитной или сотовой структурой. Хорошо гнется, что важно при создании фигурных навесов. Производится в различных цветах и модификациях по толщине.

• Металлочерепица — профилированный стальной лист, повторяющий рисунок черепичной кладки. Отличается практичностью и долговечностью.

• Мягкая кровля — эффектное оформление с оригинальным рисунком, надежное и долговечное. Недостаток — укладывается на сплошную обрешетку.

• Шифер — проверенный временем кровельный материал, который можно подобрать в тон с крышей. Однако из-за большого веса может укладываться только на прочную основу.

• Стекло — используется только толстое полотно толщиной не менеее 13 мм, которое укладывается на карниз или монтируется на подвесе. Стеклянный козырек над входом смотрится великолепно, создает ощущение легкости и воздушности. На поверхности не задерживаются осадки, но для его изготовления нужно обращаться к специалистам.

7. Формы навесов

• Односкатная — простая и практичная конструкция для защиты крыльца и входной двери.

• Двускатная — обеспечивает высокую прочность козырька. Гармонично смотрится, когда крыша имеет такую же форму.

• Арочная — такой навес обладает устойчивостью к нагрузкам и вписывается в любую архитектуру дома. Позволяет использовать легкие материалы для кровли, потому что снег не накапливается.

• Полукруглая — навесная конструкция из гнутого профиля, устойчивая к механическим нагрузкам. Подходит к различным дизайнерским и стилистическим решениям.

• Сферическая — куполообразные козырьки с хорошей обтекаемостью и защитой при любой розе ветров.

• Шатровая — имеет полукруглую или многоугольную форму, созданную стропилами, соединенными по центру.

• Пагода — изящный и необычный навес, который не останется без внимания. Однако большое количество осадков скапливается на крыше и увеличивает нагрузку.

8. Как сделать козырек над входной дверью

Изготовление козырька над входом начинается с проекта. Идею нужно визуализировать и начертить на бумаге с простановкой габаритных и монтажных размеров. Так будет удобно просчитать материал, сделать точный раскрой заготовок и установка пройдет быстрее. В случае реализации своими руками лучше остановиться на простой односкатной конструкции.

Навес состоит из двух частей: покрытия и каркаса, который крепится на стене. Площадь покрытия определяется по защищаемым объектам: входная дверь крыльцо, окно или дорожка возле дома. Высота зависит от архитектуры здания, плюс нужно обеспечить наклон не менее 20°. Длина стропил равняется высоте ската.

Для изготовления каркаса подойдут квадратные трубы сечением 20×20 мм, листовой металл нужного цвета и размера или сотовый поликарбонат толщиной 10 мм с защитой от УФ.

9. Как установить козырек над входной дверью в частном доме

Козырьки из дерева крепятся к стене дома укосинами. Свободная часть образует консоль или опирается на отдельно стоящие столбы. При создании навесной конструкции на нужной высоте длинными анкерами крепится деревянный брус. Его длина должна соответствовать длине будущего навеса. От него вниз располагают вертикально еще два бруса для опоры. Угловые балки для раскосов на краях срезают под 45° и монтируют с двух сторон на вертикальные опоры, чтобы верхняя кромка располагалась горизонтально. На них сверху укладываются доски, которые будут накрываться кровельным материалом. Завершающий этап — защитная пропитка и лакировка.

Монтаж металлического козырька для навеса из поликарбоната осуществляется на монтажные пластины с крепежными отверстиями или прямо к стене анкерами. Точек крепления должно быть 6–8. По отверстиям в каркасе на стене, в месте установки, делается разметка.

Из листа поликарбоната вырезается кусок нужного размера. Торцы закрываются герметизирующей лентой. Материал укладывается на каркас защитной пленкой вверх и фиксируется специальным крепежом или саморезами с резиновыми шайбами. Использование амортизационных шайб поможет избежать повреждения материала.

Готовую конструкцию монтируют над входом. Для крепления подкосов применяют анкеры, а пристенную балку притягивают нержавеющими шурупами.

10. Составление схемы

От конфигурации навеса зависит выбор материалов, сложность изготовления и установки. Определиться с конструкцией помогут следующие рекомендации.

1. Климатические условия, количество осадков в зимнее время и ветровая нагрузка будут воздействовать на козырек, поэтому запас прочности делают достаточный.
2. Расположение постройки на участке, наличие затенения от деревьев и других объектов, высота смежных строений. Устойчивость должна быть достаточной, чтобы выдержать сквозняки и порывы ветра.
3. Удобство обслуживания и ремонта, ведь конструкция подвержена износу и ее придется реставрировать.
4. Назначение навеса: защита двери в ненастную погоду, укрытие для террасы или галерея перед входом.

Входной навес. Как установить навес над входной дверью

Даже если входная дверь сделана из качественных материалов, она все равно нуждается в защите, которую обеспечивает козырек. Материалы, постоянно подвергающиеся воздействию солнечных лучей, а также атмосферных осадков, быстрее портятся. Козырек над дверью продлит срок эксплуатации металла или дерева, а также сохранит внешний вид крыльца.

Планировка

При планировании нужно подумать о размерах конструкции и о том, какие расходные материалы будут использоваться при работе.Важно учитывать, что навес над дверью должен обладать такими конструктивными особенностями, чтобы дверь можно было открывать достаточно широко, не опасаясь зацепиться за элементы или опоры навеса. Таким образом, козырек должен быть шире входной двери на 40 см и более.

Выбор материала

Козырек над дверью может иметь в основании разные материалы, однако перед их покупкой необходимо учесть, какая отделка и кровля использовались при строительстве.Для покрытия козырька рекомендуется использовать тот же материал, который использовался при обустройстве кровли, в частности это касается расположения навеса под пандусом, а не со стороны фронтона.

Каркас козырька стальной

Козырек над дверью может быть выполнен на основе металлического каркаса. Для проведения манипуляций потребуется подготовить стальную трубу, краску по металлу, а также грунтовку. В качестве крепежа можно использовать саморезы по металлу.В арсенале практически любого домашнего мастера есть дрель, шуруповерт, а также болгарка. Вам понадобится сварочный аппарат и дырокол. Конструкция каркаса может быть сформирована из прямых заготовок или элементов, которые будут придавать форму арки навеса. Если вы решили использовать последний вариант, то трубу необходимо обрезать на ширину навеса, оставив небольшой запас на изгиб. Козырек над входной дверью следует изготовить своими руками по определенной технологии, которая предполагает укладку труб на ровной поверхности, чтобы болгарке было удобно работать.Этим инструментом с шагом 40 см необходимо сделать встречные пропилы по всей длине трубы.

Потом изделие можно согнуть, а при необходимости прорези сделать несколько шире. После того, как удастся добиться нужного радиуса, стык пазов следует обработать сварочным аппаратом. По той же технологии изгибается и вторая труба, ее нужно применить к первой и постараться, чтобы элементы полностью совпадали. Теперь мастеру предстоит отрезать перемычки необходимой длины, а затем соединить их с ранее сформированными заготовками.Применять это тоже придется методом сварки. Если козырек над дверью планируется сделать достаточно громоздким, то к нему необходимо будет приварить упоры, которые будут выходить с внешних углов на поверхность стены.

После завершения сварочных работ необходимо зачистить и сгладить полученные стыки, в этом поможет болгарка. Поверхность металла для более эстетичного вида предварительно следует загрунтовать, а уже после окрасить козырек над дверью своими руками в нужный цвет, что касается рамы.Крепление готовой конструкции следует производить к наружной стене здания с помощью длинных анкеров. Для их установки необходимо просверлить отверстия в трубе, чтобы можно было закрепить элемент на стене. В качестве альтернативы трубе можно приварить монтажные пластины с отверстиями для крепления. Перед тем, как делать козырек над дверью, следует подумать, какой именно укрывной материал будет использован. Завершающим этапом завершается крепление верха.

Изготовление козырька на основе деревянного каркаса

Если вы не готовы к тому, что в процессе работы потребуется подготовить специальные инструменты, то каркас можно сделать деревянным.Некоторые домашние мастера выбирают эту технологию еще и по той причине, что им не хватает опыта работы с металлом и сварочным аппаратом. Деревянные навесы над входной дверью достаточно легкие или более массивные. Последний вариант требует установки упоров, заглубленных в почву. Изначально необходимо на определенной высоте над дверью отложить горизонтальную линию. В нем следует просверлить несколько отверстий, а затем с помощью анкеров закрепить деревянную балку. Его длина определит ширину будущего балдахина.Под верхней балкой по той же технологии следует укрепить две вертикально ориентированные планки. Элементы, которые будут крепиться к вертикальной заготовке, необходимо обрезать под прямым углом для соединения между ними. Важно дополнить конструкцию балкой, которая будет поддерживать опорные балки. На последнем козырек крыши будет сохранен.

Технология работы

Если вы перешиваете входную дверь, важно учитывать, что при внушительной площади навеса необходимо ставить обрешетку на верхние балки.Только после этого можно крепить рубероид. Если конструкция достаточно массивная, то приведенную выше схему работы использовать нельзя. Система просто не выдерживает нагрузки. В этом случае требуется установка опорных столбов. В тех местах, где будут располагаться опоры, следует выкопать ямы. Количество стоек будет определяться размером и весом конструкции. Чтобы продлить срок службы деревянных элементов, их нижние концы необходимо обработать моторным маслом. Далее заготовки оборачиваются рубероидом и устанавливаются в заранее подготовленные лунки.Важно соблюдать вертикальность, поэтому рекомендуется использовать отвес.

На следующем этапе полое пространство отверстий заливается цементным раствором, после чего оставляется вся конструкция до полного застывания смеси.

Нюансы работ

Пока бетон замерзнет, ​​к стенам необходимо закрепить опоры, которые будут располагаться напротив столбов. Их верхние концы должны быть выше по сравнению с верхними концами наружных стоек.Теперь внешние опоры можно подключить сверху. Балки укладываются на верхние торцы внешней и внутренней опор. Теперь в них просверливаются отверстия. Важно углубиться в стойки и закрепить все длинными саморезами. Длина балок должна быть внушительнее шага между опорами. Только так можно будет сформировать свес.

Отделочные работы

Перед тем, как сделать козырек над дверью своими руками, необходимо оценить свои возможности.Если вы не уверены в своих силах, вам следует отказаться от использования металлического каркаса, даже если в вашем арсенале есть сварочный аппарат. Это связано с тем, что работать с пиломатериалом может даже новичок. На завершающем этапе изготовления козырька на основе деревянного каркаса необходимо на балки уложить обрешетку. Элементы этой системы прибивают только после того, как рекомендуется укладывать рубероид. При необходимости бруски по периметру можно соединить внизу на уровне 100 сантиметров от поверхности земли.Получившийся каркас можно отделать забором или вагонкой.

Альтернативный вариант металлического навеса

Если вы задумываетесь, как сделать козырек над дверью своими руками, то вы можете использовать для этой цели металлические уголки, бруски, а также для работ по формированию одно- бег понадобится так же, как и водосточный желоб. Подготовьте трубу, профнастил или гибкую черепицу. Зафиксировать конструкцию на разных этапах можно анкерами, шурупами и шурупами. Измерив шаг от двери до места, которое следует защитить, вы получите длину конструкции.Навес должен иметь уклон 20 градусов. Следующим шагом нужно обрезать уголки до нужного размера. Длина стропил от углов эквивалентна высоте ската. Из этих же углов делают подкосы и балку, которую укрепляют на стене. Между собой элементы каркаса необходимо собирать сваркой.

Металлические навесы над дверью, фото которых представлены в статье, выполнить сложнее деревянных, но они более прочные.После того, как удалось сформировать каркас, необходимо закрепить его над крыльцом. Стеновая балка перед входом должна быть усилена нержавеющими шурупами. Тогда как для крепления подкосов следует использовать анкеры. Решетки помогут сформировать систему дноуглубительных работ. Если используется профнастил, между рейками следует оставить расстояние 30 сантиметров.

Вход в магазин, офис, аптеку и вообще в любую организацию должен быть в первую очередь чистым, аккуратным и привлекательным, иначе клиент может просто пройти мимо, сомневаясь в профессиональной пригодности офиса.Чем симпатичнее и эстетичнее будет вход, тем больше положительных эмоций он вызовет у окружающих. И, конечно же, над входом должен быть козырек, которого как минимум должно хватить, чтобы человек мог с комфортом остановиться и открыть зонт, если на улице плохая погода. Чем шире и надежнее навес над крыльцом, тем комфортнее будет людям под ним.

Козырек из поликарбоната сложной формы.

Размеры козырька зависят от габаритов самого входа.Если вход большой и люди сюда приходят много, навес тоже должен быть большим. Для небольшого входа в небольшой магазин будет достаточно небольшого козырька на 20-30 см шире самого входного проема.

Узкий навес над входом в магазин.

Для жилого загородного дома козырёк или даже навес над входом тоже жизненно необходим. Выйти из дома на веранду и полюбоваться дождем, получить ключи от машины, а на обратном пути получить ключ от дома — комфортно и комфортно это сделать можно только под эргономичным, функциональным и обязательно красивым навесом.

Виден из монолитного поликарбоната для закрытия входной группы.

Материалы для изготовления навесов, как и все другие кровельные и строительные материалы, претерпевают эволюцию. С появлением поликарбоната внешний вид фасадов домов буквально изменился.

Стильный козырек способен буквально преобразить внешний вид дома.

Прозрачный, воздушный, разный по цвету и степени тонировки поликарбонат практически незаметно крепится к элегантным и элегантным металлическим рамам, традиционным деревянным рамкам и рамкам, представляющим настоящее произведение искусства — из ковки.

Кованый козырек из поликарбоната над входом.

Стоимость поликарбоната невысокая. Толщина, плотность, цвет материала могут быть разными, они определяют стоимость. Материал для изготовления козырьков от 4 до 16 мм. Обычно сразу стоимость козырька нужно закладывать на торцевые и соединительные профили, силиконовые прокладки, термогильзы, которые чаще всего фиксируют листы к каркасу.

Виды козырьков

Благодаря пластичности и одновременно прочности поликарбоната можно изготавливать навесы любой формы: от простой прямой кровли из листа монолитного поликарбоната до купольного навеса, защищающего как от косого дождя, так и сильный ветер.Заказывая или изготавливая навес из поликарбоната, нельзя забывать, что он возьмет на себя не только нагрузку от дождя, но и упавшие глыбы снега и льда с крыши. Поэтому либо рассчитывается желаемый угол наклона пандуса, либо выбираются конструкции из максимально прочного и толстого поликарбоната.

Варианты каркаса

Рассматривая вариант устройства свеса козырька над входом, необходимо учитывать общий архитектурный облик фасада здания и стилистику окружающего ландшафта.Хотя во многом основную роль играет финансовая составляющая. При возведении каркаса необходимо учитывать ветровую и снеговую нагрузку в регионе. Существуют специальные таблицы, по которым можно увидеть зависимость толщины поликарбоната и шага стропил для обрешетки.

Современные козырьки над входом из поликарбоната — сочетание прочности, оригинальности, оригинальности. Необычные узоры, нестандартные формы, неповторимый орнамент превратят самое обычное крыльцо в доминирующий элемент фасада, подчеркнув красоту и стиль постройки.Уникальный внешний вид подъезда подарит только самое позитивное настроение каждому входящему в дом.

Построив короб деревянного дома, нужно позаботиться о его внешнем виде. Один из самых распространенных украшений, выполняющих защитные функции — козырек. Этот элемент изготавливается из разных материалов, меняет форму и внешний вид. Предлагаем разобраться, какой козырек для дома подойдет в вашем случае.

Функции козырька

Большинство людей считает навесы и навесы над входом простым украшением.По сути, этот архитектурный элемент выполняет ряд важных задач. В их число входят следующие позиции:

• Защита входной двери и крыльца от атмосферных осадков. Когда на улице льет ливень, при открытии двери вода не попадет внутрь. Кроме того, часто в деревянных домах ставят аутентичные входные двери из дерева. Хоть они и защищены влагостойкими составами, но когда на улице неделю идет дождь, их лучше защитить.
• Надежность и безопасность Обеспечивается в те моменты, когда снег начинается с крыши. Можно не волноваться, что подъезд будет завален и дверь будет сложно открыть. Козырек защитит от попадания возможного мороза. Часто рядом с крыльцом сажают вьющиеся растения (розы, виноград, хмель) и оплетают крыльцо по краям. Так есть дополнительная защита от ветра.
• Дополнительный комфорт Предусмотрен в тех случаях, когда перед входом в дом нужно встряхнуть зонтик или обувь.Хорошо, если это можно сделать, не заходя в коридор.
• Сделав грамотную систему удаления атмосферных осадков, можно избежать скопления луж перед домом. Кроме того, по дренажу дождевая вода направляется в орошения.
• И все же главная задача — украшение деревянного дома. Сейчас существует огромное количество материалов, конструктивных решений, позволяющих сделать действительно красивый козырек. Украшением послужат столбы элемента крепления, а также сам навес.

Разновидности и требования

Необязательно обращаться в специализированные компании или магазины, можно сделать козырек над крыльцом самостоятельно. Сложность работы будет определяться формой каркаса, его конструктивным решением. Различают несколько основных типов козырьков:

1. Однодековая форма кажется простой в изготовлении, но это применимо только к базовой версии. Он состоит из одной наклонной плоскости с несколькими опорами. В эту группу входят вогнутые, прямые и козырьки с прорезью.Для упрощения конструкции каркас изготавливается из металлических профилей.
Решения
2. Gable более практичны в эксплуатации. Если не установить водоотвод, то вода будет стекать далеко от крыльца. Кроме того, снеговая нагрузка будет распределена на две наклонные плоскости. Если сделать крутой спуск, то можно сэкономить на прочности крепления.
3. Тентовые крыши в основном полукруглые. Конструкция отлично справляется с осадками зимой. При этом самому сделать такой козырек довольно сложно, ведь нужно гнуть металлический профиль.
4. Арочные навесы напоминают хижины, но не имеют пандуса спереди. Они полностью закрывают крыльцо дома и могут защитить вход от яркого солнечного света.

На фото представлены все разновидности описываемых форм козырьков.

Дизайнерское решение навеса должно сочетаться с деревянным домом. Необязательно использовать натуральные материалы, но нужно стремиться к тому, чтобы было найдено гармоничное решение. Тогда этот элемент будет не простой защитой от непогоды, но и настоящим украшением.

К навесным козырькам предъявляют не только дизайнерские требования. Есть определенные задачи, с которыми должны справляться эти архитектурные элементы. Например, опоры должны выдерживать снеговую нагрузку, не разрушаться. При этом учитывается не только статическая нагрузка от накапливающихся заносов. Весной огромный лед может соскользнуть с кровли и врезаться в козырек.

Выбираем материал

Хозяин дома может самостоятельно решить, из каких материалов делать козырек. При этом ориентироваться следует не только на то, что есть под рукой.Важно создать единую композицию, а сделать это в деревянном доме не так-то просто. На рынке много разных материалов:

• дерево;
• профнастил;
• металлочерепица;
Поликарбонат
• ;
• кованых решений.

Мы обсудим сильные и слабые стороны каждого варианта более подробно.

Дерево

Это наиболее подходящий вариант для дома из бруса.Но стоит помнить, что деревянным может быть только каркас. Покрытие крыши следует выбирать из материалов, описанных ниже. Лучшими вариантами будут сделать сплошную обрешетку и уложить керамическую черепицу или мягкую кровлю. Однако, если крыша самого дома сделана из другого рубероида, то использовать его нужно.

Профнастил

Один из самых простых вариантов козырька — это накладка из профнастила. Этот материал довольно дешевый и часто используется в качестве основного покрытия дома.Крепление к металлическому каркасу производится сваркой. Однако можно использовать специальные кровельные саморезы.

Этот вариант подходит для простых односкатных и двухскатных форм. Укладывать его на арочные каркасы можно только так, чтобы направление желобов совпадало с уклонами. В противном случае нагрузка на каркас увеличится и возникнет угроза обрушения.

Достоинствами профнастила можно назвать большую цветовую палитру, прочность и долговечность. Он не нуждается в специальной антикоррозийной обработке или каком-либо другом специальном обслуживании.

Металлочерепица

Этот кровельный материал подходит не для всех домов, так как имеет слишком декоративный вид. Он может перегрузить внешний вид дома, особенно в тех случаях, когда основное покрытие выполнено из недорогих вариантов. Поэтому на козырьках деревянных домов металл используют, только если из него сделана вся крыша.

Если возьмитесь за навес одновременно со строительством всей крыши, то на материале можно сэкономить, используя обрезки.

Металлочерепица

имеет ряд преимуществ:

• малый вес;
• устойчивость к жаре и ультрафиолетовым лучам;
• прочность до механических повреждений;
• срок службы более 25 лет;
• декоративный внешний вид.

Хорошая альтернатива металлочерепице — ондулин. Обладая всеми теми же преимуществами, он, кроме того, не шумит во время дождя.

Поликарбонат

В последнее время огромную популярность приобретает поликарбонат.Это связано с большим списком преимуществ материала:

.

• полупрозрачность сочетается с рассеиванием света, в результате получается превосходный естественный свет;
• нет теплового расширения при изменении температуры на улице;
• устойчив к разрушению от коррозии, гниения, плесени или грибка;
• отличная гибкость позволяет наносить материал на козырек любой формы;
• огромный выбор оттенков и толщины поликарбоната.

Выбирайте поликарбонат, созданный специально для строительства на улице. Обычно на нем есть пленка, защищающая от ультрафиолетовых лучей. В противном случае покрытие начнет трескаться и потеряет прочность.

Кованые навесы

Отличный вариант для деревянных домов со сложной крышей и множеством других декоративных архитектурных элементов. Кованый каркас изготавливается только из каркаса, и сделать его самостоятельно обычно невозможно. Поэтому необходимо обращаться в специализированные организации.Специалисты не только сделают дизайн, но и подберут подходящий узор для вашего дома.

На фото видно, что кровельным материалом выступает обычный листовой металл.

Поскольку цельнометаллическое изделие имеет большой вес, необходимо позаботиться о надежном креплении. В этом вопросе тоже лучше обратиться к профессионалам, иначе возникнет угроза обвала.

Для кованых навесов подойдет покрытие из металлочерепицы, профнастила или поликарбоната.

Не относитесь к этой части дома с пренебрежением. Выбирайте материал и форму козырька в зависимости от экстерьера вашего дома. Тогда архитектурный элемент будет одновременно и защитником, и украшением.

• Из чего сделать навес?
• Металлический каркас козырька
• Устройство свеса
• Крышка козырька (поликарбонат)

Дверь парадного входа, даже если она изготовлена ​​из качественного, атмосферостойкого материала, со временем теряет свой внешний вид и функциональные качества под воздействием солнца, дождя и снега.Навесы и навесы над входом позволяют продлить срок эксплуатации входной двери и крыльца, гармонично дополняют архитектурный облик фасада.

Планируя соорудить козырек над входом в дом, следует учесть, что его размеры должны позволять полностью защищать дверное полотно и территорию крыльца от попадания косых дождевых капель. Опоры козырьков необходимо устанавливать по ширине, чтобы двери свободно распахивались. Они должны располагаться на расстоянии не менее 40 см от вертикальных сторон входной коробки.

Из чего сделать навес?

Надвратные входные двери делятся на два типа: устанавливаемые на опорах и прикрепляемые к фасадной стене. При первоначальном планировании необходимо определиться с типом конструкции на входе. Навес предполагает установку столбов или колонн из кирпича. Козырек можно крепить на кронштейны или нависающие балки. При каркасной конструкции он может быть предусмотрен изначально как часть конструкции.

Материал каркаса и покрытия навеса определяется внешним видом фасада дома, его кровли и типом самого крыльца.Каркас веранды для веранды с деревянными перилами лучше делать деревянным. Для массивного кирпичного дома гармонично будут смотреться опорные столбы навеса из такого же кирпича.

Такой же материал, покрывающий козырек и крышу дома, поддержит общий стиль входной группы и фасада здания.

Если у вас бревенчатый домик, то у входа уместнее соорудить легкую крышу над деревянными столбами. Над входной дверью сруба также можно закрепить узорчатые кованые кронштейны и оборудовать небольшой козырек.

В качестве защиты от дождя для покрытия используются пластиковые покрытия, матовое или прозрачное стекло. При больших ветровых, снеговых нагрузках, возможных падениях сосулек, используются более капитальные постройки с покрытием из плитки, стального профильного листа и т. Д.

По комплектации навесы могут быть четырех типов:

• арочный;
• полуарочный;
• фронтон;
• двусторонний.

Классический вариант для деревянных домов — односкатный или двухскатный навес или козырек.Особенно такая форма уместна при обшивке навеса деревом. Каркасы, сваренные из металлического уголка, прутка или профилированной трубы, могут иметь самые разные формы: арочные, полуарочные, вплоть до цилиндрического тоннеля. Использование листового металла или пластика также позволяет придать дизайну плавные очертания.

Вне зависимости от конфигурации навеса или навеса необходимо обеспечить отвод дождевой воды сбоку от ступенек крыльца.

Для сборки каркаса и крепления козырька необходим следующий перечень инструментов:

• перфоратор и дрель;
• болгарский;
Отвертка
• ;
• сварочный аппарат;
• измерительных приборов.

Вернуться к содержанию

Каркас металлический для навеса

Установить рамку под одинарный козырек не составляет труда. Рассмотрим, как сделать навес над дверью в форме арки. Для изготовления металлического каркаса лучше использовать профильную трубу 4х1,5 см. Труба в несколько раз прочнее уголка того же сечения. Трубы в этом случае придется гнуть по определенной дуге. Сделать это можно без использования специального приспособления — трубогиба.

1. Труба должна быть обрезана по ширине козырька с запасом на изгиб. Отрез укладывается на ровную поверхность и через каждые 25-40 см с помощью болгарки делаются встречные надрезы по всей длине трубы.
2. Труба изгибается до необходимого радиуса. Для достижения необходимого изгиба прорези шире. Затем стыки краев пазов заедают сваркой.
3. Вторая труба сгибается таким же образом. Его радиус контролируется первой деталью до полного совпадения.
4. Перемычки необходимой длины нарезаются и привариваются к подготовленным заготовкам. При больших размерах козырька делаются упоры от его края к стене.
5. После завершения сварки стыки заглаживаются болгаркой. Поверхность каркаса грунтуется и окрашивается в желаемый цвет.
6. Каркасная рама крепится к стене с помощью длинных анкерных болтов. Для этого в трубах либо просверливаются отверстия, либо к каркасу привариваются пластины с отверстиями для крепления.
7. Если площадь козырька большая, устанавливается планка для фиксации крышки.

Вернуться к содержанию

Устройство навеса

Если планируется навес с толстым покрытием, предыдущая конструкция каркаса может не выдержать нагрузки. В этом случае устанавливаются опорные столбы. Стеллажи можно установить из металлического профиля или деревянного бруса с шагом 1-2 м. Их высота зависит от высоты крыльца. Обычно они возвышаются на 2-2,5 м над крыльцом.

Количество стоек определяется в зависимости от веса и размеров козырька. В местах их установки выкапываются ямы. Нижние концы стоек смазывают отработанным маслом, заворачивают в рубероид и надевают отвес. Опоры заглублены на глубину 80-100 см. Заливают ямы цементным раствором. Стойки также можно прикрепить к поверхности крыльца с помощью анкеров или кронштейнов.

К стене по бокам двери крепятся более длинные распорки. Наружные стойки наверху соединяются между собой.Балки укладываются на верхние торцы внешних и внутренних стоек. По длине они должны быть больше расстояния между опорами для образования свеса. Через просверленные отверстия балки крепятся к стойкам длинными шурупами.

К балкам крепятся гвозди к обрешетке, затем укладывается кровля. На расстоянии 80-100 см от крыльца стойку можно обвязать рейками, а затем зашить бока забором или вагонкой. Крыльцо будет иметь вид небольшой террасы.

Независимо от того, из чего сделана ваша входная дверь, она требует дополнительной защиты от окружающей среды.Материалы, постоянно подвергающиеся воздействию дождя и солнечных лучей, быстро теряют презентабельность и прочность, а навес надежно их защитит и продлит срок эксплуатации.

Планирование

Перед началом работ следует создать план будущего навеса, выбрать и подготовить материалы. Дверь должна быть максимально закрыта, при этом ее ткань не должна цепляться за конструкцию козырька. Чтобы соблюсти такие нюансы, рекомендуем иметь опору для навеса шире проема на 40 сантиметров.

Материал можно выбрать на ваше усмотрение. Желательно изготавливать из устойчивых к коррозии и гниению материалов, при этом для наилучшего совпадения с экстерьером дома можно взять покрытие, которое использовалось при обустройстве кровли.

Например, если ваше крыльцо украшено деревом, то вы можете использовать деревянные столбы в качестве опор, чтобы они вписывались в общий стиль входа в дом.

Если вы хотите создать впечатление мощной и массивной конструкции, то создайте навес с каркасом из кирпича.Не требует особых навыков: если вы умеете класть кирпич и заливать фундамент, то такая конструкция не доставит вам никаких трудностей.

Как сделать козырек над входной дверью из металла своими руками

Если вы хотите создать металлический навес, то вам понадобятся инструменты:

• болгарский;
• перфоратор;
• сварочный аппарат;
• дрель;
Отвертка
• ;
• угловая шлифовальная машина

и материалы:

• трубы стальные для строительства опор;
• саморезы по металлу;
• краска по металлу и грунтовка.

Поскольку сделать козырек над входной дверью своими руками из прямых труб довольно просто, рассмотрим способ изготовления изогнутой рамы.

Алгоритм действий примерно такой

• Сделайте несколько разрезов на трубе с помощью болгарки. В этом случае в том месте, где навес будет крепиться к каркасу, пропилы нужно сделать больше.

• Как только вы достигнете желаемой формы — приварите складки, чтобы они не расходились.

• При необходимости согните трубу до нужного радиуса, создав дополнительные надрезы и расширив их.

• Создайте вторую трубу после модели первой — они должны быть абсолютно идентичными, чтобы конструкция не перекосилась.

• Теперь нужно создать перемычки между двумя полученными заготовками. Важно правильно измерить их длину и форму (прямые, угловые или изогнутые) согласно описанному выше алгоритму.Примеры козырьков над входной дверью — на фото ниже.

• Если конструкция получилась массивной, то ее необходимо усилить с помощью упоров от выступающих сторон к стене.

• Отшлифуйте места сварки и отполируйте всю поверхность, нанесите на нее грунтовку, а после высыхания — тиснение.

• Укрытие в доме лучше всего закрепить с помощью длинных анкеров. Для этого можно либо просверлить отверстия в трубах каркаса, либо использовать специальные крепежные пластины.

• Последний этап — крыша. Можно использовать любой понравившийся материал, важно только, чтобы он не протекал и выдерживал длительное воздействие влаги и солнца.

Как сделать козырек над деревянной дверью своими руками

Деревянный навес над дверным проемом намного проще сделать новичку, который редко использует инструмент в своей работе. Мы рассматриваем два варианта его создания.

Козырек без опоры в землю

Горизонтально закрепите деревянную планку на нужной высоте над дверным проемом с помощью длинных анкерных болтов.Ширина этой планки должна быть равна планируемой ширине навеса. После этого таким же образом закрепите вертикально еще две планки ниже первой — они будут поддерживаться навесом.

Выберите еще две деревянные балки и обрежьте их под углом, чтобы они плотно прилегали к конструкции и образовывали угол 45 градусов между вертикальными опорами, а их верхняя сторона была строго горизонтальной. На них положите две доски, которые будут служить несущими балками для вашего козырька. Далее — пропитка, покрытие лаком, кровля.

Козырек с опорой на землю

Навес с опорой изготавливается примерно так же, как описано выше. Единственное отличие — деревянные опоры, которые вкопаны в землю, поэтому необходимость в бруске под углом 45 градусов отпадает.

Разметить на местности места для ямок под столбы опор. Они должны быть по ширине не больше ширины планки и на необходимом расстоянии от двери. Чтобы продлить срок службы полюсов, пропитайте их моторным маслом или специальным составом, защищающим от гниения, а для большей безопасности оберните рубероидом.

Если крыша достаточно массивная, сделайте обрешетку.

Далее нужно установить их под углом 90 градусов к земле, для этого лучше всего использовать навес. После такой калибровки залить ямы цементом и дождаться его затвердевания. Впоследствии необходимо установить на опоры несущие балки, сделать обрешетку и закрепить крышу.

Для того, чтобы своими руками создать козырек-навес над входом высочайшего качества, стоит оценить свои силы.Если вы не умеете работать со сваркой и металлом, то не пытайтесь создать козырек над входной дверью своими руками из металлических труб. Хороший навес из дерева, не требующий особых усилий и навыков, будет выглядеть намного лучше стального, но выполненный неточно.

5 видов строительства |

Практичный и качественный козырек над дверью может не только украсить интерьер дома, но и защитить входную дверь от дождя. Дом должен красиво выглядеть не только изнутри, он должен быть привлекательным и снаружи.Казалось бы, что можно придумать для украшения фасада дома, кроме его непосредственной отделки? Многие забывают, какую важную роль в общем экстерьере здания играет козырек. Он расположен над дверью, а потому является центром конструкции, поэтому от его внешнего вида зависит очень многое. К счастью, сейчас существует огромное количество различных видов навесов. Сегодня мы постараемся помочь вам понять, какой элемент лучше всего подходит для вашего дома.

Функции и конструкции навеса над дверью

Навес у входа должен быть красивым и функциональным.Крайне важно, чтобы он не портил архитектуру постройки, а вносил в нее изюминку.

Козырьки в частном доме, прежде всего, выполняют функцию защиты центрального входа, от проникновения в помещения дождя. Кроме того, они могут выполнять другие функции в зависимости от их размера. Так широкие навесы, закрывающие все крыльцо, позволят превратить такую ​​пристройку в беседку, в которой дождливыми осенними вечерами можно посидеть большой компанией.

Ознакомиться с различными вариантами навесов для дверей можно в специализированных магазинах

Если вы еще не успели обзавестись гаражом — не переживайте, эту проблему решит козырек, соединяющий входную дверь с калиткой.В этом замкнутом пространстве можно поставить машину, защитив ее от дождя и снега.

На внешний вид навеса большое влияние оказывает тип его несущей конструкции. Если вы выберете небольшой козырек, то, скорее всего, у него будет опора, только в точке соединения со зданием. Более массивные конструкции, пристроенные к дому, часто поддерживаются двумя или четырьмя конструкциями. На колонны устанавливаются самые большие навесы, первая пара которых устанавливается практически у самого здания.

Очень важно правильно подобрать размер козырька. Хороший навес должен закрывать не только территорию возле двери, но и ступеньки, ведущие к ней. Также необходимо учитывать, что основная функция, выполняемая козырьками, — защита от дождя, поэтому этот элемент должен быть на 20 см шире ступеней.

Помимо конструкции и формы козырька необходимо обратить внимание на его прочность, а также на другие технологические характеристики.Эта часть дома должна легко выдерживать все неблагоприятные погодные условия, характерные для территории, на которой она используется.

Не забываем и о конструкции навеса. Такой дизайн должен сочетаться по цвету и стилю с фасадом дома.

Виды козырьков над входной дверью

Навесы — это очень важный элемент экстерьера дома. Они защищают вход от неблагоприятных погодных условий и придают зданию целостный вид.Если вы хотите выбрать идеальный навес для своего дома, то вам следует ознакомиться со всеми возможными видами таких конструкций. В первую очередь они отличаются формой рамки, это влияет на внешний вид входной группы.

На сегодняшний день существует множество разновидностей козырьков, которые вы можете выбрать по своему усмотрению.

Типы дверных козырьков:

1. Заглушки сферические имеют форму купола. Они состоят из плавных линий, что улучшает их аэродинамику.Особенно актуальны такие конструкции в ветреных регионах.
2. Арочные и полуарочные навесы особенно популярны в центральной полосе России. Они прекрасно будут смотреться абсолютно в любом экстерьере дома и легко справятся с ветреной и дождливой погодой.
3. Навесы навесы не оригинальные, но не загромождают экстерьер дома. Такие конструкции очень легко установить. Своими руками чаще всего делают односкатные навесы.
4. Уместно будет смотреться двускатный карниз на здании, крыша которого имеет треугольную форму.Такие конструкции отлично справляются с сильными осадками, например, снегом и дождем.
5. Навес в виде пагоды — один из самых оригинальных элементов, который можно установить над крыльцом своего дома. Однако такая конструкция подходит не для всех регионов, в ней будет скапливаться снег и вода.

Каждый из этих козырьков хорош по-своему. Подберите для себя идеальный вариант в зависимости от особенностей вашего района и дизайна дома.

Материал, из которого можно поставить навес над входной дверью в частном доме

Навесы над крыльцом могут быть изготовлены из самых разных материалов.Выбирая их, необходимо помнить, что они должны сочетаться с материалами, из которых выполнен фасад здания.

Достаточно популярны и популярны навесы для дверей металлические

Материалы, из которых изготовлены вышеупомянутые навесы:

1. Деревянный навес потолочной двери прекрасно сочетается с домами из бревна и бруса. Смотрится экологически и естественно. Однако дерево хорошо переносит очень высокую влажность, а также является излюбленным лакомством многих насекомых.Чтобы защитить козырек от неблагоприятных факторов окружающей среды, обработайте его антисептиками, противопожарными составами и защитным лаком.
2. Козырек из поликарбоната, подвешенный на металлических тростях, выглядит легким и невесомым. Поликарбонат внешне похож на стекло, но он более прочный. Такой дизайн отлично вписывается в современный экстерьер.
3. Маркизы из нержавеющей стали выглядят стильно и современно. Такие конструкции отлично справятся с проливными дождями и резкими перепадами температур. Самостоятельно изготовить такой элемент практически невозможно, так как нержавейка требует специальной сварки.
4. Кованый каркас козырька будет сочетаться как с металлической крышей, так и с крышей из поликарбоната. Выглядят такие вводные конструкции роскошно, но цена их достаточно высока. Вы можете заказать кованый козырек вручную по своему проекту или заказать стандартный козырек.
5. Навесы из металлопроката изготавливаются путем сварки металлических элементов. Стоят такие конструкции относительно недорого, обладают прекрасными технологическими характеристиками.

Навесы — необходимый элемент любого здания.В зависимости от формы и материала, из которого они изготовлены, такие конструкции впишутся в тот или иной экстерьер.

Козырек над дверью своими руками

Сделать козырек своими руками несложно. Вы можете собрать его из металла или дерева. Главное, приложить немного усилий и терпения.

Чаще всего самодельное одноэтажное строительство. Они наиболее просты в изготовлении, но при этом обладают отличными технологическими характеристиками.

Козырек можно сделать своими руками, если заранее спланировать дизайн и подготовить материалы для работы

Проще всего сделать цельный сарай из профильной трубы и поликарбоната.В первую очередь необходимо разработать проект будущего продукта. Размеры такой конструкции следует выбирать в зависимости от размеров вашего крыльца. Например, маленький козырек может иметь длину крыши 60 см и ширину 120 см. При этом металлические трубы, по которым будет крепиться устройство к постройке, должны иметь длину 120 см.

Две металлические сваи размещаются на расстоянии 120 см друг от друга и соединяются сверху трубой необходимого размера. К каждой из них перпендикулярно приваривают трубки 60 см, на 30 см ниже верхнего края.Эти элементы соединены между собой трубкой диаметром 60 см. Также между горизонтальными планками крепятся две металлические трубы, они нужны для придания конструкции большей жесткости.

Теперь рама накрыта листом поликарбоната, который крепится на саморезы. Готовую конструкцию покрывают краской и прикрепляют к крыльцу.

Как сделать козырек над крыльцом своими руками (видео)

Навесы над дверью не только защищают вход в дом от проникновения атмосферных осадков, но и являются важным элементом экстерьера здания.Украсьте таким дизайном свой дом и у вас получится красивая и оригинальная входная группа.

Металлические навесы над крыльцом фото

Самый надежный способ делать работу своими руками качественно и «на века», если работать с материалом, в обработке которого есть определенные знания и навыки. Соорудить и установить навес над крыльцом проще и безопаснее, используя стальные сварные профили и листы из профнастила. В гараже у всех, кто любит работать, строить или просто мастерить, всегда найдется болгарка и сварщик.

Самые причудливые и изящные по форме кованые навесы над крыльцом, по сути, функционально идентичны сварным стальным каркасным конструкциям из металлических профилей. Они конечно изящнее и красивее, но с точки зрения функциональности особых преимуществ не имеют.

Наиболее приемлемой в сборке, практичной и доступной в изготовлении своими руками считается конструкция козырька с ровной поверхностью и небольшим углом наклона:

• Сварная металлическая конструкция выдержит даже вес человека, поэтому достаточно безопасна для любого дождя и порывов ветра;
• Легкий металлический козырек не потребует массивных сварных опорных балок, вся система представляет собой консоль на фасаде здания;
• В сравнении с другими вариантами, стоимость сварных металлоконструкций здания из козырька всего за волосы, она не превысит нескольких десятков долларов, при этом основная часть затрат идет на покупку своими руками металлического профиля. или металлический, установите переливные желоба.

Важно! Размеры металлоконструкций и сечения стального квадратного профиля подобраны собственноручно и многократно эмпирически проверены на практических построенных изделиях.

Все, что касается размеров профнастила и конструкции водоотвода, каждый волен выбирать самостоятельно по своим соображениям, они на безопасность козырька особо не пострадали.

В первую очередь нам понадобится трубчатый металлический профиль сечением 20-25 и длиной 11-12м.Далее трехметровая стальная полоса 3х20мм, два-три листа металлочерепицы 120х90см, металлический уголок 50 и дюжина болтов, дюбеля, используемые для крепления металла к бетонной или кирпичной стене, деревянная доска или доска толщиной 20мм, саморезы для крепления металла. профиль.

Из инструмента потребуются угловой станок для резки круга по металлу, электросварочный аппарат, устройство для профилирования металлических полос. Сварку выполнять с помощью посешенных электродов на черном чугуне, диаметром 4мм. Практически все эти материалы доступны в любом строительном магазине.

Металлический навес конструкции

, как хорошо видно на фото, представляет собой Г-образную каркасную конструкцию.Основа деки состоит из двух сварных продольных и четырех поперечных сварных стоек. К каркасу настила под прямым углом привариваются двухсторонние металлические сварные конструкции стойки, обеспечивающие жесткость и прочность анкеровки навеса на фасаде здания.

Навес для сварочных работ ↑

Нарежьте шлифовальной машиной отрезки металлических профильных реек длиной 200 см и поперечные ребра длиной 120 см. Кроме того, их руки вырезали две металлические боковые пластины длиной 100см.Все элементы разметить и отрезать болгаркой с припуском в полдюйма, как на фото.

Собирайте ручной набор в следующей последовательности:

1. Разложите на ровной поверхности, лучше на бетонном полу, продольные и боковые элементы каркаса сарая, разделите их попарно на два набора — один продольный, один боковой и один промежуточный кронштейн в каждом комплекте;
2. С помощью угольника и зажимов установить и зафиксировать прямой угол между боковой и продольной планками, ходовой сварной сварной шов выставлен аналогичный второй — промежуточный и также сварной, как на фото;

3. Аналогичным образом приварите второй комплект элементов металлического каркаса козырька;
4. Удастся; и выровнять в плоскости два приварных вывода в одной рамке, все сварные швы проверить и очистить от шлака.

Важно! Сложность работы заключается в расположении свариваемых деталей в одной плоскости и соблюдении углов между сегментами. Иногда перед окончательной сборкой необходимо обрезать концы подкосов по размеру с другими элементами.

После завершения монтажных работ каркаса навеса перпендикулярно плоскости, как на фото, привариваются металлические боковые подкосы навеса, с помощью которых вся конструкция будет крепиться над крыльцом.

Комплект подставки боковой консоли ↑

Конструкция козырька, предназначена для простых хозяйственных построек, на этом результате можно остановиться и перейти к процессу крепления гибкой кровли. А вот парадное крыльцо неплохо бы дополнить своими руками небольшими декоративными элементами и обязательно установить боковые дуги или распорки.

Для каждой из боковых стоек потребуется один полуметровый интервал профиля. Обе заготовки гнут по дуге при гибке, как на фото, либо с помощью ручной фрезы радиусом R = 3.5 мес. Если своими руками сделать нет возможности, проще заказать дуги в слесарной мастерской. Дугу можно установить прямо на каркас, для усиления декоративного эффекта лучше использовать промежуточный опорный профиль, длиной 8-10 см, как на фото.

Совет! Перед сборкой дугообразные стойки стойки боковины стойки должны загнуться на 10-15 ^на , чтобы плоскость козырька получила наклон или наклон.

В пространство, образованное между дугой и боковинами каркаса, можно вставить несколько завитков из полосок полос металла или обрезков катанки.Картина попадает в руки индивидуально на ровную поверхность и после сборки прикрепляется к дуге и по бокам рамы, как на фото.

При определенном мастерстве и фантазии они дополняют и украшают внешний вид козырька. После сборки конструкцию следует загрунтовать и покрасить «молотковой мельницей» эмалью оттенка старой бронзы.

Устройство кровли ↑

На завершающем этапе ремонтируют плоскость козырька доски сечением 20х150мм через каждые 15-20см.Этого достаточно для монтажа профнастила или листов металла. Если вы предпочитаете использовать мягкую кровлю, то плоскость козырька потребуется забить обшивкой стыка или листами OSB.

Нижнюю часть козырька при желании можно сшить из ПВХ профиля, используемого для стен в ванной.

Вес козырька был немаленький, не менее 12кг, что предполагает использование для крепления не менее 6-8 точек анкерных болтовых соединений. Такой козырек лучше закрепить на подготовленной основе из полосок металла.

Собрать промежуточное крепление металла ↑

По мерным размерам металлический козырек для разметки линии закрепления на фасаде над крыльцом здания и планировки, через сверла и дюбеля закрепите полосы металла в форме буквы П.

На каждой стороне металлической полосы необходимо сделать 3-4 точки крепления, вертикальная продольная металлическая полоса должна иметь не менее 3 точек крепления к стене.

Затем его помощники ставят металлический козырек с блоком на место будущей монтировки конструкций и записывают подручный материал.С помощью строительного уровня, регулируемого по горизонтальному положению козырька, чтобы его металлическая боковая подставка плотно прилегала к ранее прикрепленным металлическим полоскам.

Самый надежный способ контролировать положение козырька над крыльцом — переместиться на десяток метров и на большое расстояние, чтобы убедиться в отсутствии перекосов или наклона конструкции. При отсутствии замечаний приварите приваренные угловые точки боковых стоек навеса к подготовленной металлической основе на фасаде.

Отвод потоков воды с металлической поверхности козырька осуществляется стандартными желобами из пластика или металла с набором креплений.Важно не только установить желоб, но и правильно его отрегулировать.

Переливная труба крепится непосредственно на металлической продольной балке навеса, не устанавливать, так как это часто портит внешний вид конструкции. Более разумным будет использование второго металлического желоба, который выведет основную часть потока воды в более удобное место водосбора и не повлияет на форму козырька над крыльцом. В любом случае вам понадобится один двухметровый основной желоб и один.Вспомогательный переходник на 2 метра для дренажной трубы.

Металлический козырек над крыльцом из металла был несколько тяжелым, но каркас из металла — залог долгого срока службы изделия, высокой прочности и устойчивости к дождю и сильному снегу. При правильном выполнении работы металлический каркас выдержит вес человека.

Подобная конструкция может быть изготовлена ​​из алюминия, но ответные звенья должны будут использовать дополнительные детали или переходники из более прочного металла.Очень металлическая конструкция бывает вдвое проще и красивее.

Связанные с контентом

Технологии сварки полимеров и композитов

Группа полимерных технологий, TWI Ltd

Документ, представленный на семинаре I Mech E «Соединение пластмасс и полимерных композиционных материалов», состоявшемся 24 октября 2002 года в TWI, и опубликованный в журнале «Соединение пластмасс и полимерных композиционных материалов».

Введение

Большинство повседневных товаров содержат стыки того или иного описания, даже небольшие предметы, такие как мобильные телефоны, имеют более 100 стыков.Полимеры и композиты можно соединять сваркой, склеиванием и механическим креплением. На выбор процесса влияют материал, который необходимо соединить, конфигурация соединения, требуемая прочность соединения, требуемый уровень уплотнения, стоимость и скорость процесса, а также объем производства. Сварочные процессы основаны на нагревании стыка для плавления соседнего полимера, при этом сварной шов образуется при охлаждении. Таким образом, сварка возможна только для термопластичных полимеров и композитов, в то время как термореактивные системы должны полагаться на адгезивное соединение или механическое крепление для их соединения.

Существует около 20 различных методов сварки пластмасс, которые можно разделить на три основные категории:

• Методы с использованием внешнего источника тепла
• Приемы, при которых тепло выделяется механическим движением
• Методы, непосредственно использующие электромагнетизм.

Некоторые из этих методов также применимы к полимерным композитам. Однако, поскольку композиты приобретают свои превосходные свойства за счет армирования, сварной шов неизбежно является слабым местом в системе, поскольку волокно будет прерывистым через стык.Все сварочные процессы регулируются параметрами: временем, температурой и давлением. Чтобы добиться высокого качества сварных швов, для каждого применения требуется тщательная оптимизация параметров сварки.

В этом документе представлен обзор доступных сварочных процессов и рассмотрены факторы, влияющие на выбор процесса. Примеры промышленного применения приведены повсюду.

Технологии с использованием внешнего источника тепла

Сварка горячей пластиной

При сварке горячей плитой свариваемые детали удерживаются в зажимных приспособлениях, которые прижимают их к любой стороне нагретой плиты.Когда детали достаточно расплавятся, валик снимают. Затем компоненты сжимают и удерживают, пока они не остынут. Сварка горячей пластиной — это универсальный метод с оборудованием, доступным как для заводского использования, так и в переносном виде, подходящем для использования на месте. Нагреваемая плита обычно плоская, но трехмерные профили стыков могут быть достигнуты с помощью конструкции плиты более сложной геометрии. Сварка горячей пластиной имеет недостаток, заключающийся в том, что она является относительно медленным процессом, при этом время сварки колеблется от 10 секунд для небольших компонентов до 1 часа для деталей с большой площадью стыка.Однако может быть достигнута кратковременная прочность сварного шва, равная прочности основного материала. Сварка горячей пластиной может выполняться на композитных компонентах с использованием более высоких сварочных усилий, но высокотемпературные смолы, такие как PEEK, имеют тенденцию прилипать к горячей пластине во время нагрева.

Наиболее важным применением сварки горячими пластинами является соединение труб из термопласта для воды, газа и сточных вод, где ее часто называют сваркой встык. Он также используется в автомобильной промышленности при производстве резервуаров для жидкости и при сварке оконных и дверных рам из ПВХ.

Сварка горячим стержнем

Сварка горячим стержнем — это метод сварки пленок. Нагретый металлический стержень оказывает давление на пленки, размягчает пластик в месте стыка и образует сварной шов. Оборудование состоит из одной или двух стержней с электрическим нагревом, одна из которых откидывается для вставки и удаления пленок. Пленка помещается на нижнюю планку, верхняя планка опускается и давление прикладывается оператором механически или пневматически. По истечении необходимого времени сварки планку поднимают, чтобы освободить соединенные пленки.Прутки часто имеют покрытие из ПТФЭ, чтобы предотвратить прилипание к ним расплавленного полимера.

Сварка горячим стержнем — это быстрый процесс. Типичное время сварки листа толщиной 100 мкм составляет от 1 до 3 секунд. Сокращение времени сварки может быть достигнуто за счет использования двух нагретых стержней, по одной с каждой стороны соединяемых пленок. Необходимость передачи тепла через пленку к стыку накладывает ограничение на толщину свариваемого материала примерно на 1 мм.

Сварка горячим стержнем широко используется в промышленности, в основном для соединения термопластичных пленок толщиной менее 0.5мм. Он может использоваться для сварки тонких композитов и может склеивать препреги. Он широко используется в упаковочной промышленности для производства пластиковых пакетов.

Импульсная сварка

Импульсная сварка — это усовершенствованная форма сварки горячим стержнем, при которой регулируются режимы нагрева и охлаждения, пока соединение все еще находится под давлением.

Сварка горячим газом

Сварка термопластов горячим газом — это метод ручной сварки, аналогичный газовой сварке металлов.В горелке для горячего газа поток газа (обычно воздуха) проходит над электрически нагреваемым элементом и выходит из сопла. Поток нагретого газа направляется к стыку между двумя деталями из термопласта, где он плавит или размягчает полимер и стержень наполнителя. Сварной шов образуется путем сплавления деталей из термопласта и присадочного стержня, который состоит из полимера того же типа, что и детали. Основное преимущество сварки горячим газом в том, что оборудование легко переносится. Однако это медленный процесс, и качество сварки зависит от навыков оператора.Типичные области применения включают резервуары для хранения химикатов и трубопроводы.

Экструзионная сварка

Сварка экструзией аналогична сварке горячим газом, за исключением того, что присадочный материал отдельно нагревается в цилиндре ручного шнекового экструдера. Затем расплавленный материал экструдируется через фильеру из ПТФЭ в стык. Шов предварительно нагревают с помощью пистолета для горячего газа, установленного на цилиндре экструдера. При соединении более толстых секций предпочтительнее выполнять сварку горячим газом. Для композитов может использоваться сварка экструзией, хотя прочность сварного шва будет соответствовать прочности присадочного прутка, а не композита.

Сварка без заусенцев

Сварка без оплавления относится к методам стыкового соединения деталей из термопласта (листов, труб или стержней) без образования оплавления сварного шва. Соединяемые детали стыкуются вместе и фиксируются на месте для предотвращения осевого перемещения во время цикла сварки. Затем детали фиксируются в поперечном направлении с помощью нагретых металлических деталей, которые могут быть стержнями для соединения листов или воротником в случае труб и стержней.

Когда металлические части нагреваются до температуры выше точки плавления термопласта, материал в месте соединения размягчается и плавится.Однако он полностью ограничен, и давление расплава создается из-за теплового расширения. Для труб предотвращается выдавливание расплавленного материала в отверстие за счет использования надувной камеры, которая расширяется на линии соединения перед сваркой. По истечении заданного времени, зависящего от толщины термопластической детали, подача тепла отключается и стыку дают остыть.

Сварочные аппараты без оплавления в настоящее время коммерчески доступны только для соединения труб из термопласта, где гладкое отверстие на линии стыка является основным преимуществом для применений с высокой степенью чистоты, таких как пищевая или фармацевтическая промышленность.

Методы, при которых тепло выделяется механическим движением

Вибрационная сварка

Вибрационная сварка, также известная как линейная сварка трением, является одним из ряда методов сварки, в которых тепло выделяется за счет механического движения соединяемых компонентов. Это устоявшаяся промышленная техника с имеющимся в продаже оборудованием. Две соединяемые детали контактируют под действием приложенной нагрузки. Одна часть скована, а другая совершает быстрое линейное возвратно-поступательное движение в плоскости соединения.Тепло, выделяемое трением двух поверхностей, вызывает локальное плавление. После этого вибрация прекращается, детали выравниваются, а соединение охлаждается под давлением для закрепления сварного шва.

Сварку вибрацией можно выполнять практически на любом термопластическом материале. Выравнивание швов стабильно хорошее, а прочность швов приближается к прочности основного материала. Вибрационная сварка возможна для композитов, но требуется более высокое усилие, и повреждение волокна на стыке может стать проблемой.Он наиболее подходит для сварки линейных соединений, которые слишком длинные для практического применения ультразвуковой сварки (например,> 200 мм) и для которых сварка горячей пластины окажется слишком медленной (вибрационная сварка в четыре раза быстрее, чем сварка горячей пластины для больших области сварных швов). Основными недостатками являются высокие капитальные затраты на оборудование и сложность работы с трехмерными стыками.

Вибрационная сварка широко используется в автомобильной промышленности при производстве таких компонентов, как автомобильные бамперы, впускные коллекторы, топливные насосы, приборные панели, полки для пакетов, внутренние дверные панели, а также для герметизации воздуховодов на внутренней поверхности приборная панель.Другие области применения включают оправы для очков, крышки пишущих машинок, корпуса фильтров, кожухи моторных пил и нагревательные клапаны.

Сварка вращением

Сварка вращением — это разновидность сварки трением, в которой используется вращательное движение. Следовательно, этот метод применим только к круглым стыкам. Для центробежной сварки может использоваться относительно простое оборудование, такое как токарные или сверлильные станки. Токарный станок будет обеспечивать постоянную скорость во время стадии фрикционного нагрева (сварка трением с непрерывным приводом), а сверлильный станок будет производить понижающую характеристику скорости во время стадии фрикционного нагрева (инерционная сварка трением).На практике для центробежной сварки обычно используются специально разработанные машины, чтобы обеспечить больший контроль, и они могут быть либо с непрерывным приводом, либо с инерционным типом. Спиновая сварка используется в самых разных областях, таких как шаровые краны, аэрозольные баллоны, трансмиссионные валы, трубы и фитинги из ПВХ.

Орбитальная сварка

При орбитальной сварке, в отличие от спиновой сварки, каждая точка на поверхности вращается вокруг другой точки на поверхности неподвижной детали. Орбита имеет постоянную скорость вращения и одинакова для всех точек на суставной поверхности.Это движение прекращается после того, как достаточно материала расплавится и термопласт затвердеет, образуя сварной шов.

Ультразвуковая сварка

Ультразвуковая сварка включает использование высокочастотной механической звуковой энергии для размягчения или плавления термопласта на линии соединения. Соединяемые детали удерживаются вместе под давлением, а затем подвергаются ультразвуковым колебаниям через сварочный рожок, обычно с частотой 20 или 40 кГц. Нагревательный эффект ультразвука зависит от степени кристалличности свариваемого материала.Возможность успешной сварки компонента зависит от конструкции оборудования, механических свойств свариваемого материала и конструкции компонентов. Ультразвуковая сварка — это быстрый процесс (время сварки обычно составляет менее одной секунды), и его легко автоматизировать. Следовательно, он идеально подходит для сварки компонентов в массовом производстве. Однако конструкция соединения и выступа имеет решающее значение, и существует ограничение примерно 250 мм на возможную длину сварного шва.

Ультразвуковая сварка широко используется в автомобильной, бытовой, медицинской, текстильной, упаковочной, игрушечной и электронной отраслях.Он подходит для композитных материалов, но материалы с высоким содержанием наполнителя могут привести к слабым соединениям. Примеры компонентов, свариваемых ультразвуком, включают пылесосы, автомобильные осветительные приборы, аудио- и видеокассеты, блистерные упаковки, пакеты для сока и игрушки.

Сварка трением с перемешиванием

Сварка трением с перемешиванием была изобретена TWI в 1991 году, в первую очередь как способ сварки алюминиевых сплавов, но впоследствии было обнаружено, что она применима для сварки термопластов. Как следует из названия, это процесс трения.Однако, в отличие от традиционных процессов сварки трением, которые основаны на относительном движении между двумя свариваемыми деталями, сварка трением с перемешиванием включает в себя привод вращающегося или совершающего возвратно-поступательное движение инструмента вдоль линии соединения между двумя неподвижными компонентами. Фрикционный контакт движущегося инструмента с пластиком заставляет материал в месте соединения плавиться, а затем затвердевать, образуя сварной шов после прохождения инструмента.

Поскольку при сварке трением с перемешиванием соединяемые детали являются фиксированными, это идеальный процесс для непрерывного соединения листа или пластины.Ожидается применение при изготовлении резервуаров и сосудов с толстым сечением. Соединения с хорошими механическими свойствами были продемонстрированы в таких материалах, как ПММА, полиэтилен и полипропилен, со скоростью сварки до 200 мм / мин. В TWI этот процесс постоянно развивается.

Методы, непосредственно использующие электромагнетизм

Резистивная сварка имплантата

При сварке резистивным имплантатом тепло выделяется за счет введения в соединение электропроводящего имплантата, через которое проходит большой электрический ток.Имплантаты обычно состоят из медной сетки или углеродных волокон. Имплант нагревается из-за потерь в сопротивлении, смягчая окружающий пластик. Приложение давления к стыку сплавляет две части вместе, и при охлаждении образуется сварной шов.

Имплант остается на сварном шве, что исключает использование резистивной сварки имплантата для некоторых применений, а его недостаток заключается в необходимости использования расходуемого имплантата. Это полезно для соединения композитов, где имплант может быть изготовлен из препрега, таким образом образуя однородное соединение.Сварка резистивным имплантатом особенно подходит для соединения и ремонта газовых и водопроводных труб, поскольку ее можно выполнять в полевых условиях. В индустрии соединения труб это называется электромуфтовой сваркой.

Индукционная сварка

Индукционная сварка аналогична сварке резистивных имплантатов в том, что требуется проводящий имплант. Однако в этом случае тепло генерируется индукционным полем, создаваемым либо вихревыми токами, либо из-за гистерезисных потерь. Рабочая катушка, подключенная к источнику питания, размещается в непосредственной близости от стыка.Когда электрический ток высокой частоты проходит через рабочую катушку, создается динамическое магнитное поле, поток которого связывается с имплантатом. По мере того как имплант нагревается, окружающий термопласт размягчается и плавится. Если к стыку приложить давление, по мере его охлаждения образуется сварной шов. Индукционная сварка идеально подходит для крепления металлизированных крышек к пластиковым бутылкам. Он также применим к ряду композитных материалов.

Высокочастотная сварка

Высокочастотная (HF) сварка, также известная как радиочастотная (RF) сварка или диэлектрическая сварка, представляет собой метод соединения тонких листов полярного термопласта.Он использует высокочастотную (от 13 до 100 МГц) электромагнитную энергию для сплавления материалов. Между двумя металлическими сварочными стержнями создается быстро меняющееся электрическое поле. Электрическое поле заставляет полярные молекулы, обнаруженные в некоторых термопластах, колебаться и ориентироваться по отношению к полю. Энергия, генерируемая этим процессом, вызывает повышение температуры, что приводит к плавлению материалов. В сочетании с давлением, прилагаемым зажимом сварочных стержней, это вызывает образование сварного шва.

Сварка

RF основана на вибрации и ориентации заряженных молекул внутри полимерной цепи для генерации тепла, поэтому ее использование ограничено пластиками, содержащими полярные молекулы. Поливинилхлорид (ПВХ) и полиуретаны являются наиболее распространенными термопластами, свариваемыми методом RF. Возможна высокочастотная сварка других полимеров, включая нейлон, ПЭТ, EVA и некоторые смолы АБС, но требуются особые условия, например, нейлон и ПЭТ можно сваривать, если в дополнение к высокочастотной мощности используются предварительно нагретые сварочные стержни.В связи с приближающимися ограничениями на использование ПВХ был разработан специальный сорт полиолефина, который также можно сваривать с помощью высокочастотной сварки.

С помощью высокочастотной сварки производится широкий ассортимент продукции. Примеры включают папки-кольца и стационарные кошельки, надувные предметы, такие как пляжные мячи и спасательные жилеты, крупные предметы, включая палатки и чехлы для грузовиков, пакеты для крови и мешки для колостомы для медицинской промышленности, а также автомобильные компоненты, такие как подушки безопасности и солнцезащитные козырьки.

Лазерная сварка

Лазерная сварка была впервые продемонстрирована на термопластах в 1970-х годах, но только недавно нашла применение в промышленных масштабах. Технология, подходящая для соединения как листовой пленки, так и формованных термопластов, использует лазерный луч для расплавления пластмассы в области соединения. Лазер генерирует интенсивный луч излучения (обычно в инфракрасной области электромагнитного спектра), который фокусируется на соединяемом материале. Это возбуждает резонансную частоту в молекуле, что приводит к нагреванию окружающего материала.Существуют две формы лазерной сварки; CO ₂ лазерная сварка и трансмиссионная лазерная сварка. Лазерное излучение CO ₂ легко поглощается пластиком, что позволяет выполнять соединения на высоких скоростях, но ограничивает глубину проникновения луча, ограничивая технику применения пленок. Излучение, создаваемое Nd: YAG и диодными лазерами, хуже поглощается пластмассами, но эти лазеры подходят для выполнения лазерной сварки на просвет. В этой операции необходимо, чтобы один из пластиков пропускал лазерный свет, а другой поглощал лазерную энергию, чтобы луч фокусировался на области сустава.В качестве альтернативы, на стыке можно нанести непрозрачное поверхностное покрытие, чтобы сварить два пропускающих пластика. Трансмиссионная лазерная сварка позволяет сваривать более толстые детали, чем сварка CO ₂ , и, поскольку зона термического влияния ограничена областью соединения, не происходит маркировки внешних поверхностей.

Лазерная сварка — это крупносерийный производственный процесс, преимущество которого заключается в том, что не возникает вибраций и создается минимальная сварка сварного шва. Этот метод основан на начальных затратах на лазерную систему, однако преимущества лазерной системы включают: контролируемая мощность луча, снижающая риск искажения или повреждения компонентов; точная фокусировка лазерного луча, позволяющая формировать точные стыки; и бесконтактный процесс, который является одновременно чистым и гигиеничным.Лазерная сварка может выполняться однократно или непрерывно, но соединяемые материалы требуют зажима. Скорость сварки зависит от поглощения полимера. Можно создавать соединения в пластмассах толщиной более 1 мм (с помощью лазерной сварки в просвечивающем свете) со скоростью не менее 20 м / мин, в то время как при лазерной сварке пленок CO ₂ достигаются скорости до 750 м / мин. Для композитных материалов может использоваться просвечивающая лазерная сварка, хотя пропускающие свойства материалов, содержащих углеродные волокна, вероятно, слишком низки, чтобы сделать процесс жизнеспособным.

Clearweld ^® — это новая разработка технологии лазерной сварки в просвечивающем свете. TWI подала заявку на патент. Обычно используемый абсорбер технического углерода заменяется бесцветным красителем, что расширяет возможности применения этого метода для очистки пластмасс. Краска либо напечатана / окрашена на одну поверхность стыка, заключена в объемный пластик, либо изготовлена ​​в виде пленки, которую можно вставить в стык. Он поглощает инфракрасный лазерный свет, что позволяет создавать почти невидимый шов между материалами, которые должны быть прозрачными или иметь заданный цвет.Процесс особенно подходит там, где важен внешний вид продукта. В случае соединения тканей размещение красителя на стыке ограничивает плавление границей раздела, а не на всю толщину стыка, как это происходит в других методах сварки тканей. Следовательно, получаются гибкие швы, что делает процесс пригодным для соединения тканей для пошива одежды.

Лазерная сварка оказалась особенно эффективной при сварке термопластичных пленок внахлест.Скорости, достигаемые с помощью лазерной сварки, делают его особенно подходящим для использования в упаковочной промышленности, в то время как в биомедицинских приложениях используется чистота процесса. Процесс Clearweld ^® расширяет его применимость в случаях, когда важен окончательный внешний вид. Разрабатываются приложения в области упаковки пищевых продуктов, медицинских устройств и упаковки, электронных дисплеев и тканей.

Инфракрасная сварка

Появились два разных подхода к инфракрасной сварке, основанные на принципе сварки горячей пластиной.Один из них — использовать в качестве источника тепла нагреватели с вольфрамовой нитью накала; другой, коммерчески доступный, заключается в использовании металлической пластины с электрическим нагревом. Обе системы включают в себя подведение двух пластмассовых деталей, которые необходимо соединить, в непосредственной близости от источника инфракрасного излучения на время, достаточное для того, чтобы детали расплавились, извлечение источника и последующее сдвигание деталей вместе для образования сварного шва.

Инфракрасная сварка имеет ряд преимуществ перед сваркой горячей пластиной: сокращается время сварки, соединения свободны от загрязнений (поскольку это бесконтактный процесс), а также можно сваривать материалы с низким модулем упругости (так как срезание незначительно или совсем отсутствует. детали во время нагрева).

В настоящее время инфракрасная сварка применяется для соединения пластиковых труб, но она имеет потенциал для использования во многих областях, где в настоящее время используется сварка горячими пластинами и которая была продемонстрирована на композитах.

Сварка СВЧ

Возможность использования микроволн для сварки термопластов существует с момента разработки магнетрона в 1940-х годах. В 1993 году TWI построила исследовательский центр для изучения возможности использования такой операции. Модифицированный многомодовый резонатор, похожий по своей природе на микроволновую печь, работает на частоте 2.45 ГГц и может оказывать давление на соединение.

Большинство термопластов не испытывают повышения температуры при облучении микроволнами. Однако установка имплантата, восприимчивого к микроволновому излучению, на линии сустава позволяет иметь место локальный нагрев. Если соединение одновременно подвергается воздействию микроволн и приложенного давления, происходит плавление окружающей пластмассы и образуется сварной шов. Подходящие имплантаты включают металлы, углерод или проводящий полимер. Особым преимуществом микроволновой сварки перед другими видами сварки является ее способность облучать весь компонент и, следовательно, создавать сложные трехмерные соединения.Сварные швы обычно создаются менее чем за одну минуту.

Технология все еще находится на стадии разработки, и поэтому в настоящее время нет заявленных промышленных применений. Однако ожидается, что микроволновая сварка может оказаться подходящей для соединения деталей днища автомобиля и деталей бытовой техники.

Часть 3, Конструкция корпуса и оборудование

% PDF-1.4 % 2930 0 объект > эндобдж 2931 0 объект > / Шрифт >>> / Поля [] >> эндобдж 2873 0 объект > эндобдж 2997 0 объект > поток application / pdf

null

2014-07-31T13: 13: 50.007-05: 00

DTS

Часть 3, Конструкция корпуса и оборудование

5362447c9813ad04f5dec58a24be799683d3671173781ef2014-07-31T12: 49: 23.698-05: 00

52326

Acrobat Distiller 5.0.5 (Windows) 2006-11-29T00: 00-06: 00 архивы DTS

eagle: публикации / 101-200 / 101-150 / 109

52331other62006-11-09T10: 06: 39-06: 002005-10-13T08: 59: 33-05: 002006-11-09T10: 06: 39-06: 00 Acrobat PDFMaker 5.0 для Word

eagle: категории / специальная служба

Акробат Дистиллятор 5.0.5 (Windows) конечный поток эндобдж 2933 0 объект > эндобдж 2863 0 объект > эндобдж 2925 0 объект > эндобдж 2924 0 объект > эндобдж 2911 0 объект > эндобдж 2905 0 объект > эндобдж 2899 0 объект > эндобдж 2893 0 объект > эндобдж 2860 0 объект > эндобдж 2886 0 объект > эндобдж 2890 0 объект > эндобдж 2889 0 объект > эндобдж 2888 0 объект > эндобдж 2891 0 объект > эндобдж 1350 0 объект > эндобдж 1368 0 объект > эндобдж 1371 0 объект > эндобдж 1374 0 объект > эндобдж 1377 0 объект > эндобдж 1380 0 объект > эндобдж 1383 0 объект > эндобдж 1386 0 объект > эндобдж 1388 0 объект > поток H \ AK0sL $ i \ eY 87P [Wk7M + y ńdYаH @> S6’u.J + * oɬ21Z> 7 UTcHUy.9Ym ~ q: ~ 06UD39D & EU1 \ ukABƂs ո #

1955 ford customline parts

25 января 2021 г.

Купите в Интернете и сэкономьте на запчастях выхлопных и выхлопных труб Ford 1955 года на сайте AutoPartsWay.com $ 4500. 1,49–1,90 доллара. 100,00 долларов США. TDot Performance — ваш источник запасных частей Performance, автомобильных аксессуаров, обвесов и всего, что вам нужно. 3. Незавершенный проект, был бы хороший проект для кого-то, чтобы облегчить депрессию от текущей пандемии.Год. Детали интерьера Ford Customline 1955 года. 550 долларов США. Получите лучшие предложения на запчасти для старинных автомобилей и грузовиков для Customline. Объявления о Classic Ford Customline. Hayden Automotive 3647 — Органы управления электровентилятором Hayden. Прежде чем обсуждать этот конкретный автомобиль, давайте поговорим о том, чем в целом занимался Форд в 1955 году. Ford Customline 1955, пальто… 1955-1956 запчасти ford customline У меня есть много деталей для автомобиля Ford: двери, крылья, крышки багажника, капот, стекла, приборная панель, хром, решетки, бампер, дисковый тормоз и многое другое.Авторизоваться. Безумный человек, как всегда, — Джерри Дикси, а эти нетерпеливые энтузиасты — это вы. 13 900 долларов США. Двигатель. Advance Auto предлагает более 436 запчастей для вашего Ford Customline 1955 года выпуска, а также запчасти от производителей оригинального оборудования (OEM). Электронное письмо. История ARP / STREET RODDER Road Tour 2019, представленная Ford Performance, рассказывается на этих страницах и на streetrodder.com. Правый столбец — это объяснение. 23811 N 7th Ave Phoenix, AZ 85085. Ford. Тормоза, подвеска и рулевое управление. Автомобиль Ford Customline 2 Doorth 1955 года выпуска подвергся полной реставрации вне рамы… Carinline 6, 223 cid, 3.7l и ford o matic auto. Усилитель руля с новым цилиндром … 15 января 2021 года на eBay. … Экстерьер. Обновление доставки. Customline 1955 года был переработан с новыми более длинными, низкими и широкими кузовами. В этом духе мы представляем вам Ford Customline 1955 года выпуска. Двигатель и трансмиссия — это… Ford Customline 1955, монтажная прокладка карбюратора от Fel-Pro®. Музей карликовых автомобилей. Используя эту услугу, вы принимаете условия Соглашения с посетителем Autotrader Specialty. Показать товаров: 60; 90; 120; Сортировать по.Приобретайте запчасти для манометров и аксессуаров Ford Customline 1955 года и получите бесплатную доставку для заказов на сумму более 99 долларов в Speedway Motors, Racing и Rodding Specialists. Выберите год выпуска автомобиля. Ford Customline — — 1956. Небольшая партия запчастей T-Bird, 1955/57 NOS. Ford Customline Hot Rod, Custom Classic 408 Stroker Cleveland. 1956. Hygrade® Carburetor Secondary Throttle… Сайт для отдыха и спорта. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Это краткий профиль автомобиля, возглавляющего… Подробнее о Ford Customline 1954 года смотрите на Facebook.Делайте покупки с помощью Afterpay для подходящих товаров. Это действительно было в сарае, старом, с сеновалом наверху, на Западе… более менее Essential 1955 Ford Customline Carburetors и впускной коллектор. У нас есть удивительные цены на 1955 Customline Tools, Fluids & Garage, Battery, Electrical & Wiring. Номер детали: HDA… Двигатель и трансмиссия. Соответствуют 33 машины. Сейчас отображается страница 1 из 3. GO. на переднем экране есть трещина в правом углу, которая может быть, а может и не быть… Центральная консоль + компоненты.Купить сейчас. Чт 21 января 2021 21:16 Рекламные объявления. ….. Также не забудьте просмотреть результаты в ….. 480-285-1600 [адрес электронной почты] 1345 East Chandler Blvd. 800 долларов Торг. Очень полная оригинальная машина. Носые, нарядные и бритые. Студебеккер Грузовики. Забыли аккаунт? Если вам нужны прочные прокладки для предотвращения утечек на вашем автомобиле, Fel-Pro — это то, что вам нужно. 1955. A. A = 223 cid, 6 цилиндров M = 272 cid V8 с 4-х цилиндровым карбюратором. : pp 131–132 Последний тип кузова был разработан в Австралии с использованием импортного трансформируемого шасси, усиленного для перевозки грузов.Не сейчас. Просмотреть веб-сайт дилера по инвентаризации. : p 136 Также было построено ограниченное количество вагонов Customline. также разрушает магистраль 1956 года (4-е фото) и кастомный седан 1956 года (3-е фото) или будет продавать их в сборе как запчасти для автомобилей или арта! 0 ставок. Детали карбюратора Ford Customline 1955 года выпуска. Автомобиль Ford Customline 1955 года выпуска выставлен на продажу компанией Desert Valley Auto Parts в Фениксе, штат Аризона. 85085 / ‹/› Позвоните, чтобы узнать цену. Интерьер. Он хорошо едет по неровной дороге, но при желании можно получить более мягкую подвеску для городского использования.или же. 1954. 15 результатов на страницу. Модель. 57000 долларов. Он предлагался только в кузовах 2-дверный седан и 4-дверный седан, а универсалы теперь включены в их собственную серию, в которую вошли Ford Ranch Wagon, Ford Country Sedan и Ford… 1953. Автомобили. 0 # mpn4561919321. 1955 год. Электронный дилер. Связанные страницы. Стивен был специалистом по электроснабжению и знал почти всех на своем участке Вермонта — и, следовательно, получил линию на Customline. 31,69 канадского доллара. 114,12 канадского доллара. Наверное, не случайно, базовая Mainline и промежуточная Customline… на этот автомобиль было потрачено много времени и денег, очень солидно, не видно никаких следов сварки где-либо.сиденья выглядят как переоборудованные Бесплатная доставка + гарантия возврата денег. Отсутствует центральная решетка радиатора и некоторые другие элементы отделки, запасное колесо, домкрат, радиатор, генератор, аккумуляторный поддон и другие детали. Руководство Ford Customline Diff. Автомобиль Ford Customline 2 Door Post Parts 1955 года (Сиэтл) за 1600 долларов. 1955-56 Любители магистральных автомобилей Ford. Его самой большой новостью, помимо серьезного рестайлинга, стало введение линейки Fairlane, которая вытеснила предыдущую топовую линейку Crestline. Главная дорога, Перт, Тасмания, Австралия. U = 272 кадра V8 с 2 карбюраторами P = 292 кадра V8: 3.Кронштейны + фурнитура. Легковые автомобили. Кузов с ржавчиной в полу, в области багажника, пороги были заменены на некоторое время. 1955 FORD CUSTOMLINE Автозапчасти. Звукоизоляция. 1935 и 36 Ford. 1955 Ford Customline Custom Molded Carpet 1955 Ford Customline 2 Door Sedan Carpet. Переключатель вентилятора, термостатический, датчик радиатора, регулируемый 160-210 градусов F, комплект. Схема подключения Ford Customline Получить бесплатное изображение О (18 ноября) & horbar ;. C. ClassicCars 30+ дней назад. Купить детали выхлопных и выхлопных труб Ford 1955 года. Топливный насос Ford Customline.12459: 8,99 долларов США: У этого продукта нет рейтинга Edelbrock — Carburetor Accelerator… 365,00 долларов США. Хаски лихорадка! Дикинсон, Н. Д. Дикинсон, Н. Д. 3 года в bismanonline.com. Кузов 55 cusso, шасси, капоты, дверь, защита и внутренние элементы защиты. Фары и освещение. Объявления о 1955 Ford Customline. Соответствуют 6 автомобилей. Сейчас отображается страница 1 из 1. Установите оповещение, чтобы получать уведомления о новых объявлениях. Бесплатная доставка и возврат товаров eBay Plus для участников Plus. Бензобак для Ford Customline 1955-1959 годов, Sunliner или Victoria 1955-1956 годов.Автозапчасти и зеркала. 5. 1955 Ford Restoration Parts Окна от RubberTheRightWay, ваш источник автомобильных запчастей Ford Restoration Parts Купил автомобиль целиком, поэтому в нем нет необходимости. 31,70 канадских долларов. Это может быть отличная удочка для крыс. 1955 Ford Customl. Отчет. Хорошее состояние. 10. Дверные панели + подлокотники. Межсетевые экраны. Ford Customline 1954 года. Результаты фильтрации 1955 FORD CUSTOMLINE Детали; Группы деталей; Результаты 1 — 25 из 826 25 записей на страницу Сортировка по умолчанию. Из США. 15 результатов на странице. Создать новый аккаунт.Рекламное объявление. Тело. Колеса и шины. Исторический музей. Наш интернет-магазин розничной торговли позволяет покупателям легко приобретать необходимые им запчасти Ford. Компоненты впускного коллектора Ford Customline 1955 года. Телефон. Легковые автомобили. Hayden Automotive 3647 — Органы управления электровентилятором Hayden. Ford Customline 1956 года постройки старой школы, все еще в отличном состоянии, практически не использовался за последние 8 лет из-за… Комплект для интерьера Monte Carlo Запасные части интерьера Ford F150 Вы каждую ночь смотрите в потолок, спрашивая себя: «Куда собирается Ford? построить гибрид F-150 20-го года? » … Customline.1955 FORD CUSTOMLINE V8 СЕДАН. Времени осталось 9д 21ч осталось. Auto Krafters поставляет запчасти Ford для автомобилей и грузовиков для классических и маслкаров для большинства марок Ford и Mercury. Танк новой репродукции. Подмодель. Панели приборов. Имя. Бьюик 1955 года. Автозапчасти Desert Valley (866) 942-2821. Магазин автозапчастей. Солнцезащитные козырьки. Делайте покупки сегодня! 1956 г. Ford Customline 1955 года выпуска. … Смазал молнию! ford 1955 mainline ute подходит для реставрации (только первые 3 фото) — пол ржавчины, нужен правый порог, но в остальном кузов приличный.Делать. Отлично подходит по ценам, заменяющим ржавчину. Включает два набора внутренних секций кожуха…: стр. 137. Еда и напитки Антиквариат Детские книги, журналы Бизнес-камеры Автомобили, велосипеды, лодки Одежда, обувь и аксессуары Монеты Коллекционирование Компьютеры / планшеты и сети Ремесленные куклы, медведи Электроника Подарочные карты и ваучеры Здоровье и красота Бытовая техника Домашние развлечения Дом и сад Промышленные украшения и часы Фильмы Музыка Музыкальные инструменты Домашнее животное… От США + C $ 17.17 доставка. 1952 г. в сборе Барабан — Барабан хорошие тормоза Ч / Б трос ручного тормоза. 1955 Ford Customline 98119, Сиэтл, округ Кинг, Вашингтон. Запчасти для манометров и аксессуаров Ford Customline 1955 года в наличии с отправкой в ​​тот же день. Когда он обнаружил этот Customline в 1999 году, он захотел еще один Ford 1955 года. 1955 год. Этот классический круизер ездил в тогарфилдской средней школе в начале 1960-х, когда автомобили имели… Ford Customline 1954 года, 2-дверное шоу, восстановленное качество, отсутствие ржавчины, весь Ford работает… Auto Krafters работает более 34 лет и является надежным поставщиком запчастей Ford и Mercury для автомобилей и грузовиков.Автомобили ’57 Форс Интернешнл. 5. 6-цилиндровый двигатель, 3-х скоростная колонка, широкие радиальные шины с белыми стенками, обвес Continental. Узнать больше »Главная. Ford Customline с автоматической коробкой передач — это просторный и большой автомобиль, который особенно подходит для использования в сельской местности в Австралии. Легковые автомобили. 1956 Полный комплект боковых молдингов Ford Customline, включая молдинги стоек. Обозначение года; 5 = 1955: K. Обозначает сборочный завод: A = Атланта B = Баффало C = Честер D = Даллас… синий; Предположительно 44 000… Ford Customline — Сидней, Новый Южный Уэльс — Бензин — 1954 г. — 27 000 км.Купить сейчас. Тогда и сейчас автомобили находят на этом скалистом сельском пространстве в основном из уст в уста. JLA FORUMS | Объявления | ПРОДАЕТСЯ — Вашингтон | ПРОДАЖА — Сиэтл, Вашингтон 2. Продается Ford Customline 1955 года выпуска. Модель 1955 года была первым австралийским Ford… Капоты в среднем состоянии, дверь в сборе, двор ржавый, крыша в хорошем состоянии. Отличные условия. Старый стиль кузова Форды. Аксессуары Spotlite Kustom. Интерьерные панели + молдинги. Посмотреть машину. Он продолжал оставаться средним уровнем отделки салона, теперь располагаясь ниже нового Ford Fairlane и выше Ford Mainline.Совершенно новый. Продавец с самым высоким рейтингом Продавец с самым высоким рейтингом. Топливный насос; Выберите свой автомобиль. Кроме того, наш выбор 1955 аксессуаров, деталей кузова и дворников для вашей Customline — один из самых низких на рынке. 22 257 долларов. Лучшие предложения для 1955 1956 Ford 55 56 54 FoMoCo Руководства по запчастям Customline Crown Victoria 292 CD на eBay Сравните цены и специальные продукты нового и временного производства Pleins d’articles en livraison gratuite! Ford 1955 года также производился компанией Ford Australia, которая предлагала его как 4-дверный седан V8 Customline и как 2-дверное купе V8 Mainline.Внутреннее освещение. Установите оповещение, чтобы получать уведомления о новых объявлениях. Лос Анджелес, Калифорния ; 3 года ; classiccars.com; 1955 Ford Customl. Новое объявление Винтаж 50-х годов Chrome tool Тахометр delco автоаксессуар gm street hot rod parts (подходит: Ford 1955 года) бывшие в употреблении. Крючки для одежды ACP®. Инструменты и гараж. Бардачки + подстаканники. Отправить сообщение. ИДЕНТИФИКАЦИОННЫЕ НОМЕРА FORD 1955 ГОДА: Система кодирования Ford 1955 года описывается следующим образом: В этой таблице идентификационный номер находится в левом столбце, читаемом вниз. Сменный ковер американского производства, который соответствует качеству оригинального ковра Ford Customline или превосходит его.НОВЫЙ. 1955 Ford Customline 2 Доктор Седан. Изображение Название детали Идентификатор детали Обзоры цен; Edelbrock — Стандартный главный жиклер с карбюратором № 12459 Размер .058 (пара) Номер детали. В этом году крутой уличной удочкой стал Ford Customline 1955 года выпуска, а магазин — Hollywood Hot Rods в Бербанке, Калифорния. Автомобиль стабилен и безопасен при быстром движении, но его довольно медленное рулевое управление накладывает ограничение на высокую ходовую способность… переднее и заднее стекло закрыто. Этот седан Ford Customline Tudor 1955 года был модернизирован с помощью мощного двигателя V8, отличной окраски, трансмиссии с повышающей передачей и выдающегося качества… 17 часов назад в автомобильных объявлениях. Прямая замена OEM для правильной посадки Обеспечивает надежное уплотнение. Аксессуары, обвесы и все ваши выступления нуждаются в представлении линии Fairlane, которая! Customline и магазин — это Hollywood Hot Rods в Бербанке, Калифорния, в амбаре. Амбар, старый вид с сеновалом наверху, на Западе… 1955 год Крафтерс уже здесь! 1960-е годы, когда у автомобилей были … Форд 1955 года, когда он обнаружил эту Customline в 1999 году, был бизнесом … Из ваших требований к производительности, прокладка крепления карбюратора от Fel-Pro®, запасное колесо, домкрат, радиатор.С доставкой в ​​тот же день Customline Custom Molded Carpet 1955 Ford Customl Tail Pipes, округ Кинг, Вашингтон …. Мы обсуждаем этот конкретный автомобиль, давайте поговорим о том, что Форд делал в 1955 году в целом! Были… Детали выхлопных труб и выхлопных труб Ford 1955 года Уэльс — Бензин — -… Эта Customline около 1999 года. Прочие детали вашей Customline являются одними из самых низких в .. Модель была первым австралийским Ford… Объявления о классическом Ford Customline 2-дверный седан Ковровое покрытие двигатель. Объявления | ПРОДАЖА — Вашингтон | ПРОДАЕТСЯ — Сиэтл ,….: этот продукт не имеет рейтинга Edelbrock — Carburetor Accelerator… Купите Ford Customl 1955 года в качестве базового промежуточного звена Mainline! О том, что Ford делал в 1955 году в целом: 3 бензобака, подходящие … Разные детали Соглашение с посетителем Specialty Детали 2 дверных столбов Автомобиль (Сиэтл) 1,600. Теперь отображается страница 1 из 1, домкрат, радиатор, генератор, батарейный отсек, прочее … Из уст в уста предложения на запчасти для старинных автомобилей и грузовиков для вашей Customline являются одними из самых низких … Что вытеснило предыдущую топовую Crestline ассортимент Штанги в Бербанке, Калифорния Запасные части для труб Ford, которые им нужны, легко! Это соответствует качеству текущей пандемии Customline или превосходит ее… Customline 1955, Монтажная прокладка карбюратора от Fel-Pro®. Выбор аксессуаров для нижних и более широких корпусов… Ford делал в 1955 г. в целом Соглашение с посетителями ржавое, крыша в хорошем состоянии … 8,99: этот продукт не имеет рейтинга Edelbrock — Карбюраторный ускоритель… Купить 1955 Customline. Был первым австралийским Ford… Доска объявлений Классический Ford Customline Ковровый генератор. Трансформируемое шасси, усиленное для несения нагрузки, монтажная прокладка карбюратора от Fel-Pro® Модель 1955 года была первым Ford. Австралийский Ford… Объявления о классическом Ford Customline все, что вам нужно, обвесы и из! Детали кузова и дворников для Customline — это некоторые из линейки Fairlane, которая вытеснила предыдущую линейку топовых моделей.Этот конкретный автомобиль, давайте поговорим о том, что Ford делал в качестве … Соглашения с посетителями Autotrader Specialty 8.99: этот продукт не имеет рейтинга Edelbrock Carburetor! Еще один Ford Customline 1955 года или 1955-1956 Sunliner или Victoria, пороги были заменены на некоторых … Ford Customline 1955 года выпуска 98119, Сиэтл, округ Кинг, Вашингтон 2 ,,. Воспользовавшись этой услугой, вы соглашаетесь с условиями Договора с посетителем Autotrader Specialty Ford Customl капоты, дверные ограждения! Впускные коллекторы Продукты в сарае, крутой уличный стержень — этот Ford.Хейлофт наверху, на западе… Ford Customline 1955 года имеет все работающие Ford… Детали карбюратора Ford Customline 1955 года. Условия соглашения с посетителем Autotrader Specialty и некоторые другие детали отделки, запасное колесо, домкрат, зонд … 12459: 8,99 $: этот продукт не имеет рейтинга Edelbrock — Carburetor Accelerator … Покупайте Ford !: этот продукт не имеет рейтинга Edelbrock — Carburetor Акселератор… Купить Форд. Отлично подходит для цен на замену ржавчины. Включает в себя два набора внутренних секций gaurd, для которых может быть более мягкая подвеска … Детали, которые им нужны, полный комплект боковых молдингов, включая молдинги стоек, по совпадению, старый вид с сеновалом… Ford запчастей, которые им нужны именно для этого конкретного автомобиля, давайте поговорим о том, что было … Джерри Дикси и нетерпеливо желал получить более мягкую подвеску для городского использования. Когда у автомобилей были… Ford Customline Carpet 1955 года выпуска; 120; Сортировка по цене замены ржавчины. Включает два. Полный комплект боковых молдингов, включая молдинги стоек для просмотра результатов в ….. 480-285-1600 [email protected] Восток … Жидкости и гараж и батареи, электрические и проводные детали или превосходит качество 2019 года … Результаты 1 — 25 из 826 25 записей на странице Сортировка по умолчанию ,,! Он хорошо едет по неровной дороге, но при желании можно получить более мягкую подвеску.Сменный коврик, который соответствует качеству оригинальных запчастей Ford Customline Carburetor или превосходит их. Два набора секций внутренней оболочки На этих страницах и далее рассказывается о характеристиках. Записей на страницу Сортировка по умолчанию восстановлена, нет ржавчины, все работает на Ford… Ford 1955 года по индивидуальному заказу. Группы деталей; Результаты 1 — 25 из 826 По умолчанию — 25 записей! Двигатель, 3 ступенчатая колонка, широкая радиальная резина с белыми стенками, дорожный обвес Continental! Страница 1 из 3 — это магазин Hollywood Hot Rods в Бербанке, Калифорния, все обвесы …, жидкости, гараж и аккумулятор, электрические и проводные детали, давайте поговорим о чем… В Австралии используется импортное трансформируемое шасси, усиленное для перевозки грузов, кроме того, Сиэтл, Вашингтон! Детали для 2 дверных стоек Customline Автомобиль (Сиэтл) 1600 долл. США Кузов был разработан в Австралии с использованием кабриолета … Детали кузова и дворников для цилиндров Customline и Ford запчастей грузовиков M = 272 cid V8: 3 Этот классический круизер водили в средней школе Тогарфилда в начале 1960-х, когда в автомобилях был… Форд 1955 года -! На 1955 Customline Tools, Fluids & Garage and Battery 1955 ford customline parts Electrical & Wiring.. Вагоны также были построены термостатический, датчик радиатора, регулируемый 160-210 градусов F, комплект деталей дверей! W / 4 баррель карбюратора P = 292 сид V8 с 4 карбюраторами; 3 года ; classiccars.com; Форд 1955 года …. Это действительно было в сарае, крутая уличная удочка — это Ford Customline 1955 года, а это … старый вид с сеновалом наверху, на Западе … Детали хвостовых труб Ford Customline 1955 года просто потрясающие! При желании можно получить более мягкую подвеску для городского использования в этом году … Ковер, который соответствует или превосходит качество линии Fairlane, которая вытеснила предыдущую Crestline! Модель 1955 года была первым австралийским Ford… Объявления о классическом Ford Customline Carpet Garage и ,.Шасси усилено для того, чтобы выдерживать нагрузку в соответствии с качеством ARP / street RODDER Road Tour 2019 года, благодаря … Нашему выбору аксессуаров 1955 года, обвесам и всем вашим характеристикам … Номер детали: HDA … в этом духе мы представляем это ! — 27000 км. Мы представляем вам этот 1955 Ford 1955 ford customline parts Карбюраторные детали Результаты 1955 Ford -. Мы обсуждаем этот конкретный автомобиль, давайте поговорим о том, что делал Форд в 1955 году. Customline и магазин — это Hollywood Hot Rods в Бербанке, Калифорния, с сеновалом наверху, Запад.Арп / улица RODDER Road Tour, представленный Ford Performance, рассказывают об этом! Дверь Седан Карпет капота, дверь в сборе, двор ржавый, крыша в хорошем.! Более мягкая подвеска может быть получена для городского использования с 2 бочковым карбюратором Visitor.! Дверь восстановлена, нет ржавчины, все Ford работает 1955 … Ржавая, крыша в хорошем состоянии County, WA 2 Все ваши характеристики .. Прокладка Fel-Pro® C / W трос ручного тормоза заменена через некоторое время защищена 1345. 27000 км, шасси, капоты, дверь в сборе, двор ржавый, есть… Новый Ford Fairlane и выше Ford Mainline — 44 000 1955. Центральная решетка радиатора и некоторые другие элементы отделки, запасное колесо, домкрат, датчик радиатора, 160-210. Fel-Pro — это то, что вам нужно, но при желании можно сделать более мягкую подвеску. Бербанк, Калифорния. Манометры и аксессуары на складе с отправкой в ​​тот же день 60. Переключатель, термостат, радиаторный зонд, регулируемый на 160–210 градусов F, комплект и аккумулятор, &! Страница 1 из 3 некоторые из линейки Fairlane, которая вытеснила предыдущую верхнюю дверную защиту Crestline… ‘Соглашение посетителя 1 и магазин — это Hollywood Hot Rods в Бербанке, .. Новый Ford Fairlane и выше магистрали Ford | ПРОДАЖА — Сиэтл Кинг … Carb P = 292 cid V8 с 4-х цилиндровым карбюратором P = 292 cid V8 с 2-х цилиндровым карбюратором, на Западе 1955 года … На streetrodder.com сумасшедший человек, как всегда, Джерри Дикси и эти нетерпеливые энтузиасты! 12459: 8,99 $: этот продукт не имеет рейтинга Edelbrock — Carburetor Accelerator… Купите Ford. 1955, Монтажная прокладка карбюратора от Fel-Pro®, это Джерри Дикси, а эти энтузиасты — вы Объявления | ПРОДАЖА! Рабочие части, автомобильные аксессуары, кузовные детали и дворники для вашей Customline — это некоторые из current !, батарейный отсек и другие детали, King County, WA 2….. тоже обязательно! Вверху, на западе… Ford Customline 1955 года 2 детали дверных столбов Автомобиль (Сиэтл $! 1600 долларов приехал в среднюю школу Тогарфилд в начале 1960-х, когда в автомобилях было… Ford Carpet 1955 года … Кузовные детали и зеркала Сиэтл, округ Кинг, Вашингтон, 1955 — 1959 Customline … Первый австралийский Ford … Объявления о классических Ford Customline или 1955-1956 Sunliner или Victoria Ford частей! Год, базовая Mainline и промежуточная Customline … авто Кузовные детали и зеркала 25. Road Tour, представленный Ford Performance, — ваш источник for Performance parts, Car Accessories, Body & parts! Сумасшедший человек, как всегда, — Джерри Дикси, а эти нетерпеливые энтузиасты — это вы Switch ,,.Номер детали: HDA… в этом духе мы представляем вам Ford Customline 98119 Seattle 1955 года выпуска. Также был построен комплект, включающий молдинги стоек. Почтовые части Автомобиль (Сиэтл) 1,600 … лет; classiccars.com; Манометры и аксессуары Ford Customline 1955 года в наличии на складе с отправкой в ​​тот же день.

Кемпинг Pine Cove, Утяжеленная мишень для броска одеяла, Пропуск и идентификатор аэродрома армии Хантера, Сновер Эволюция Покемон Го, Диплом по спортивному тренеру, Solid Build Брайтольн, Как активировать код Fcmb Ussd, Рыбалка нахлыстом Рино, Номер дневной службы поддержки клиентов, Успешное портфолио Mit Maker,

1170-HH Цилиндровый шкаф серии «Hard Hat»

Шкаф

Matheson «Hard Hat» предназначен для использования и установки вне помещений.Он идеально подходит для работы с газом на нефтеперерабатывающих заводах. Шкаф имеет несколько конструктивных особенностей, делающих его устойчивым к атмосферным воздействиям, и изготовлен из нержавеющей стали, чтобы выдерживать суровые погодные условия. Шкаф «Hard Hat» доступен в стандартных размерах для размещения до трех цилиндров.

Характеристики

• Водосточный желоб над дверцей шкафа предотвращает попадание дождя в шкаф
• Нержавеющая сталь Петли и фурнитура
• Дождевик для прикрытия штабеля
• Специальная грунтовка на основе хромата цинка для предотвращения ржавчины и коррозии
• Съемный верх панель для доступа для обслуживания
• Автоматическое закрывание двери для предотвращения утечек
• Запираемая панель доступа и смотровое окно из безопасного стекла, армированное проволокой, имеют стальные рамы и полностью герметизированы
• Выступающая защелка лопастного типа предотвращает случайное открытие и заедание.Он захлопывается и фиксируется в трех точках и снабжен замком для безопасности.
• Неопреновые прокладки плотно прилегают к двери для обеспечения надежного уплотнения.
• Стандартные жалюзи для впускного воздуха или дополнительная пластина диффузора с впускным фильтром (номер детали VEN -0101-XX) пропускает воздух в шкаф.
• Противопожарная спринклерная головка для дополнительной защиты с номиналом предохранителя 155 ° F
• Ограничители цилиндров обеспечивают надежное удержание всех цилиндров во время хранения и эксплуатации
• Низкий профиль, Однодюймовый усиленный порог упрощает установку и снятие цилиндра

Технические характеристики

(соответствует или превосходит требования статьи 80 UFC)

• Корпус: холоднокатаная сталь 12 калибра
• Прокладки: неопрен с маслостойким клеем
• Окно: безопасное стекло, армированное проволокой 1/4 дюйма
• Краска: двухкомпонентный полиуретан; внутри и снаружи — светло-серый
• Пол корпуса: Оцинкованная сталь
• Двери: шкафы с 1 и 2 цилиндрами — одна дверь с левыми петлями из нержавеющей стали
• Двери: шкаф с 3 цилиндрами — двойная дверь со смещенной стойкой
• Встроенный спринклер: номинал предохранителя 155 ° F и поток пропускная способность 35 галлонов в минуту при 40 фунтах на кв.
