Конструкция кабеля

В бытовой электропроводке иногда применяют алюминиевый кабель. Но по сравнению с медным он имеет меньшую проводимость и на его поверхности быстро образуется  слой оксида, создающий дополнительное сопротивление, поэтому для использования на воде он не подходит. Единственный вариант для катеров и яхт — кабель с медными жилами.

Дополнительную защиту от коррозии медному кабелю придают протягивая перед сборкой нити меди через оловянную ванну. Луженый кабель дороже обычного, но надежно служит на протяжении многих лет, поэтому за рубежом строители катеров и яхт часто используют именно его.

Небольшое судно регулярно подвергается вибрации, а иногда и сильным ударам. Одножильный кабель в таких условиях может сломаться, поэтому на катерах используют только многопроволочные кабели. Стандарт ISO рекомендует два вида таких кабелей.  Тип А состоит из 19 нитей и подходит для кабельных линий общего назначения. Количества медных проволок в кабеле типа В больше и зависит от его сечения. Тип В используют,  когда прокладывают кабель в ограниченном пространстве с большим количеством изгибов

Стандартная изоляция не выдерживает регулярного воздействия воды, поэтому рано или поздно в кабеле возникают и развиваются утечки тока. Изоляция лодочного кабеля должна противостоять проникающему везде влажному и соленому воздуху, химическим загрязнениям и воздействию солнечных ультрафиолетовых лучей. По стандарту ISO изоляция должна быть огнезащитной.

Сварочный кабель

Сварочный кабель на катерах и яхтах иногда применяют для силовых цепей постоянного тока — высоконагруженных генераторов, инверторов напряжения и якорных лебедок большой мощности. Его главное достоинство — высокая гибкость и способность выдерживать вибрацию, например, при подключении к задней части генератора.

Однако преимущества сварочного кабеля оборачиваются его недостатками. Большая гибкость достигается мягкой изоляцией и сотнями медных нитей диаметром менее 1 миллиметра. Со временем между тонкими нитями накапливается влага и места ее наибольшей концентрации становятся очагами развития коррозии.  Изоляция сварочных кабелей как правило не рассчитана на то, чтобы противостоять загрязнениям и легко повреждается, а у некоторых марок растворяется дизельным топливом. Из-за этого сварочные кабеля лучше не использовать.

Токонесущая способность

Недостаточное сечение кабеля увеличивает сопротивление, падение напряжения и потери мощности. Устройства начинают работать в экстремальных режимах и преждевременно выходят из строя. Увеличивается риск пожара.

Пожар возникает из-за того, что при включенной нагрузке кабель превращается в источник тепла, энергия которого пропорциональна сопротивлению проводника и квадрату силы тока в нем. При определенном токе кабель становится настолько горячим, что способен вызвать огонь. Но если  сечение кабеля достаточно большое, то он выдержит ожидаемый в цепи максимальный ток и не нагреется до опасного уровня

Непрерывный ток

Большинство устройств потребляют более или менее одинаковый ток в течении всего времени работы. Но у электродвигателей или инверторов он зависит от режима эксплуатации. Например, 12 вольтовая якорная лебедка в нормальных условиях потребляет от 80 до 100 ампер. Однако, если использовать ее для снятия яхты с песчаной отмели, то ток возрастет до 400 ампер. Поэтому для двигателей максимальный ток — это ток при заблокированном роторе или в заторможенном состояния.

То же самое касается инвертора. Когда к нему подключено 1-2 лампочки переменного тока от 12-вольтовой электрической системы он потребляет несколько ампер. Но стоит включить микроволновую печь, как ток возрастает до 100 ампер. Чтобы справиться с такими ситуациями, кабель всегда рассчитывают на максимальную непрерывную силу тока в цепи, а не на «типичную» или «нормальную» рабочую нагрузку.

Максимальная непрерывная сила тока — первый ключевой фактор при выборе сечения кабеля

Окружающая температура

Предположим, что по кабелю течет ток определенной силы. Кабель нагревается и выделяет в окружающее пространство тепло. Чем горячее он становится, тем сильнее увеличивается разность температур между ним и окружающей средой. Возрастающий перепад температур ускоряет рассеивание тепла и через некоторое время наступает равновесие. Кабель начинает отдавать тепло так же быстро, как и генерировать и его температура стабилизируется.

Разница между температурами кабеля и окружающей среды не зависит от окружающей температуры.  Она одинакова для различных состояний равновесия. Это значит, что при заданной силе тока, равновесная температура кабеля окажется тем выше, чем жарче в окружающем его пространстве. Другими словами, чем выше температура помещения, через которое проходит кабель, тем меньший ток он должен нести, если мы хотим поддерживать его нагрев на безопасном уровне. Если кабель проходит через места с разной температурой например, через двигательный отсек и каюту, то безопасная токонесущая способность зависит от самой высокой из них.

Температура окружающей среды – это  второй ключевой фактор при выборе сечения кабеля.

Количество кабелей

На теплоотдачу влияет и количество кабелей в линии. Если два или более кабеля уложены вместе, особенно внутри общей оболочки или кабелепровода, тепло, генерируемое ими, возрастает. Следовательно, чем больше кабелей лежит вместе, тем ниже допустимая токонесущая способность каждого из них. Это третий фактор, который необходимо учитывать при выборе сечения кабеля. Однако согласно стандартам ABYC и ISO это условие применяется только к цепям, напряжением более 50 вольт, что для катеров и яхт означает только цепи переменного тока.

Температура изоляции

Токонесущая способность кабеля зависит от того, как его изоляция выдерживает нагрев медных жил. Чем выше номинальная температура изоляции, тем сильнее может нагреваться проводник и, следовательно, больший ток переносить. Максимальная безопасная рабочая температура изоляции характеризуется  ее температурным рейтингом. Во влажной среде его значение ниже, чем в сухой.

Большинство бытовых проводов и кабелей  рассчитаны на сухой воздух и температуру  60 ° C. Кабеля лучшего качества имеют температуру изоляции в 75, 85, 95  или 105 ° C. Стандарт ISO требует, чтобы температурный рейтинг кабеля, используемого на лодках, был не ниже 60 ° C.

Только учитывая все четыре фактора —  максимальную непрерывную нагрузку в цепи, температуру окружающей среды, способ укладки кабеля и температурные характеристики его изоляции можно принять решение о выборе сечения кабеля. Влияние всех факторов учтено в таблицах. Для простоты температура окружающей среды в них имеет только два значения — внутри двигательного отсека или вне его

Таблицы токонесущей способности

Таблицы токонесущей способности используют двумя способами. Во-первых, по заданному сечению и температуре изоляции определяют максимально безопасный для этого кабеля ток внутри и снаружи двигательного отсека. Во-вторых, зная потребляемый оборудованием ток, и место расположения кабеля узнают его сечение и температуру изоляции для данной нагрузки.

Выбрать кабель для стартового аккумулятора сложнее. Ток, потребляемый стартером, действует в течении нескольких секунд и его сложно точно установить. Поэтому на практике размер кабеля определяют исходя из падения напряжения, а не с помощью таблиц токонесущей способности. Несмотря на то, что сечение, подобранное таким образом, оказывается меньше рекомендуемого таблицами, кабель не нагревается и не создает опасность пожара из-за кратковременного действия стартового тока.

Падение напряжения

Таблицы токонесущей способности дают минимальное сечение и температурный рейтинг кабеля, необходимые для заданной силы тока внутри или снаружи двигательного отсека. Кабель, подобранный с их помощью, не аккумулирует опасное количество тепла. Но таблицы не отвечают на вопрос подходит ли кабель для выбранного оборудования.

Чем длиннее кабель, тем больше его суммарное сопротивление и, следовательно, тем больше теплоты выделяется при прохождении тока данной силы. Из-за этого может показаться, что у длинного кабеля безопасная токонесущая способность меньше. Однако это не так. Чем длиннее кабель, тем больше площадь поверхности рассеивающей тепло, и, следовательно, выше скорость отдачи тепла. При расчетах токонесущей способности длина кабеля не имеет значения – она одинакова для всех кабелей

Однако в низковольтных цепях длина кабеля чрезвычайно важна при подключении нагрузки. В длинном кабеле сопротивление возрастает и, поглощая энергию, уменьшает мощность, доступную для оборудования. Потери характеризуются падением напряжения. При заданном токе они тем больше, чем длиннее кабель. Единственный способ уменьшить падение напряжения  между участками кабеля – это увеличить его сечение

Таблицы падения напряжения

Соотношения между силой тока, длиной кабеля и падением напряжения сведены в таблицы. Если известны сечение и длина участка, то по таблице определяют максимальную силу тока, которую кабель способен переносить не превышая заданного падения напряжения. Если задано падение напряжения (10% или 3%), то находят минимальное сечение кабеля для выбранного тока и расстояния

Опыт показывает, что некоторые нагрузки нормально работают при падении напряжения до 10%. Однако носовые лодочные электромоторы, инверторы, зарядные устройства тяговых аккумуляторов и электронику  подключают так, чтобы потери не превышали 3% от напряжения в электрической системе (например, 0,4 вольт в цепи 12 вольт).

В цепях постоянного тока напряжением до 50 вольт сечение кабеля, обеспечивающее падения напряжения в 3%,  больше, чем полученное по таблицам токонесущей способности. Поэтому для кабеля с температурой изоляции 105 ° C, рассчитанного на трехпроцентное падение напряжения, таблицы токонесущей способности можно не использовать

Однако для кабеля с более низкой температурой изоляции и/или падением напряжения 10% это не так. Между таблицами возникают расхождения, которые становятся особенно заметными для коротких кусков кабеля при высокой окружающей температуре (например, питание инвертора, установленного в двигательном отсеке). Таблицы токонесущей способности в этом случае дают большее сечение кабеля, чем таблицы падения напряжения.

Если падение напряжения выше 3% или температура изоляции кабеля ниже 105 ° C, то при коротких кабельных трассах необходимо повторно проверять сечение по таблицам токонесущей способности. Если между таблицами возникает конфликт, выбирают наибольшее сечение.

Расчет сечения кабеля

Сечение кабеля определяют исходя из максимального общего тока, потребляемого включенным в цепь оборудованием. Для главного питающего кабеля расчет может выглядеть следующим образом.

1. Подсчитывают суммарную непрерывно действующую нагрузку
2. Подсчитывают суммарную временно подключаемую нагрузку и вычисляют от нее 10%
3. Из списка временно подключаемого оборудования выбирают самое мощное устройство и сравнивают потребляемый им ток со значением, полученным на шаге 2. Из двух чисел берут наибольшее
4. Добавляют значение п. 3 к непрерывной нагрузке (п.1) и выбирают кабель по таблице. Поскольку отрицательный проводник в цепи постоянного тока несет туже нагрузку его берут такого же размера

Сечения кабеля всегда лучше выбирать с запасом, а не заставлять электрическую цепь работать на пределе своих возможностей. При таком подходе потери напряжения также оказываются минимальными.

Токонесущая способность кабеля для непрерывной нагрузки должна составлять 125% от тока в цепи. Другими словами, для непрерывной нагрузки токонесущую способность кабеля необходимо понизить до 80% от ее номинального значения.

Важно не использовать на пределе возможностей кабеля с высокой температурой изоляции (например, 105 ° C ). Это делается не для того, чтобы защитить кабель, а для того чтобы тепло, накопленное в компонентах, присоединенных к кабелю не повредило их. Даже если в наличии есть кабель с температурой изоляции  105 ° C, для непрерывной нагрузки правильнее выбирать его сечение по столбцу таблицы для изоляции в 60 ° C. В этом случае кабель гарантированно останется холодным в любых условиях.

Какую марку кабеля выбрать для сварочного аппарата?

При выполнении сварочных работ используются большие токи – до 200 и более ампер. Применяемый в оборудовании кабель должен выдерживать такие нагрузки. В комплекте со сварочным аппаратом всегда идут заводские провода, но их длина часто недостаточна для комфортной работы. Также иногда приходится менять старые или поврежденные кабели, при этом возникает непростая проблема выбора подходящего по параметрам изделия.

На что ориентироваться при выборе

Главным параметром является максимальный ток сварочного аппарата, в соответствии с которым подбирается сечение провода. Можно ориентироваться на следующие правила соотношения силы тока и сечения:

• 100А – 6 мм2;
• 120А – 10 мм2;
• 180А – 16 мм2;
• 200А – 25 мм2;
• 300А – 50 мм2.

Этот ряд охватывает большинство моделей сварочных аппаратов. Также при выборе следует учитывать не только сечение, но и марку провода. Одним из самых востребованных является кабель КГ. Он отлично подходит для оборудования на 220 В и 380 В, используется для подключения держателя и массы.

Также популярен КОГ1. По сравнению с КГ он более гибкий за счет меньшего диаметра жил. Это хороший вариант для бытовых и профессиональных сварочных инверторов, рассчитанных на 220 В.

Для использования в наиболее сложных условиях подойдет провод КГН, отличающийся негорючей оболочкой. Он может использоваться спасателями, пожарными и другими экстренными службами.

Выбирая провод, обращайте внимание на материал проводника – это может быть медь или алюминий. Медные изделия лучше, но дороже, их стоит выбирать для профессионального использования. Для выполнения редких бытовых работ подойдет и недорогой алюминиевый провод.

• +7 (343) 288-54-96
• +7 (922) 135-04-65

Насколько удлинять силовой кабель для ММА сварки

Формула для расчета: В = 0,017 × Метры × Ампер / мм² (сечение кабеля).

Обратный кабель рекомендовано выбирать равным длине сварочного кабеля.

Значения калькулятора актуальны для постоянного тока (DC) при температуре окружающей среды 20 °C и продолжительности нагрузки 100%.

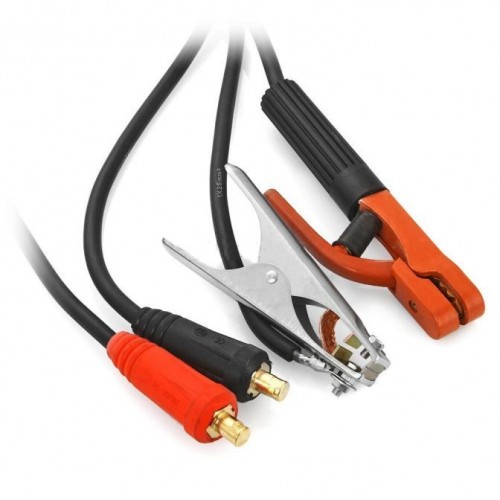

Как правильно выбрать сварочные кабели?

Сварочный кабель — это в первую очередь безопасность и удобство работы. В данном материале хотелось бы выделить практичную сторону использования оборудования. Расставить приоритеты в выборе и применить классификацию по прямому назначению типов кабеля для сварочных работ.

На что обратить внимание

Главное в сварочном кабеле — отсутствие залома между держателем и углом перегиба в течение всего срока использования кабеля. Сварочный кабель обязан быть очень эластичным и так же иметь крайне удобную обмотку.Чаще всего, такие кабеля производят из меди. Максимум эффективности будет у изоляции из высокопрочного ПВХ. Из-за супер агрессивной среды в которой регулярно находятся сварочные кабеля, стойкость к загрязнениям, прямым солнечным лучам и влагостойкость — основные показатели его эластичности. Существует масса полимеров для реализации обмотки и изоляции, для жителей СНГ хорошо знаком витой с медным сердечником. Чем выше плотность медной проводки в кабеле, тем большей эффективностью будет обладать сварщик. Подбор сечения кабеля пропорционален сварочному оборудованию к которому будет подключен кабель.

Главные особенности сварочного кабеля

По причине высокого числа ампер при использовании сварочных работ, провод для их осуществления обязан отвечать всем нормам техники безопасности.

Механическая стойкость — один из самых важных параметров. Каждый сварщик сматывает и разматывает свои кабеля по несколько раз в день. Если Вы работаете в мобильной группе монтажников, лучше использовать круглые кабеля. Подбирайте его исходя из Вашей специфики — метраж обязательно должен отвечать запросам мощности сварочного аппарата. Проверяйте кабель на вытягивание, т.к. при случаях может произойти вытягивание в оплётке. Механические повреждения должны быть тщательно заизолированы. Используйте негорючие диэлектрики и покрывайте места деформации слоем смол с применением эбоксида. Очень хорошо если в вашем рабочем кабеле будет слой из полипропилена. Выбирайте кабель с сердечником в шланговой резине. Проверьте есть ли в нем просыпка из мела либо талька. Часто такие образцы сразу видно по плотности самого изделия.

Маркировка сварочных кабелей по целевому назначению

Главные отличия типов кабеля для сварки следующие:

• одножильные провода – наиболее распространенный в быту вариант. Можно встретить в переносных сварочных аппаратах, которые сейчас получили широкое распространение благодаря инверторному типу приборов.
• двужильные – две жилы в кабеле — позволяют с помощью анода и катода проводить переменным током резку металла, ток используемый для сварочным работ — импульсный
• провода из 3-х жил для получения струйного шва и промышленного назначения.

Виды современных проводов для проведения сварочных работ

Подвиды кабеля марки КГ:

• КГ-ХЛ — применяют для сварочных работ в лютые морозы более -60°С
• КГ-Т — используется для работы в высоких температурах, имеет защитное покрытие изоляции. Очень важна целостность изоляционного покрытия, поэтому влияние плесени или прямых солнечных лучей крайне отрицательно. Использовать такой тип проводов рекомендуется в Краснодарском Крае или Крыму.
• КГ-КОГ1 — наиболее гибкий тип кабеля для сварки. Содержит внутри гибкую жилу. Его лучше выбирать при возведении металлоконструкций на высоте или крупных объектов в закртых помещениях.
• КГН — тип провода в негорючей обмотке. Не самый дешевый вариант, но 100% надежный.

Сварочный кабель для аппарата, инвертора: характеристики, виды

Характеристики сварочных кабелей

Как уже было отмечено ранее, кабель для инвертора должен обладать высокой гибкостью

Кроме этого важного свойства, от проводников электрического требуется соответствовать следующим характеристикам:

1. Прочность, т.е. стойкость к механическому воздействию: ударам и разрывам.
2. Устойчивость к колебаниям температур, возможность использовать проводник в условиях очень низких или достаточно высоких температур.
3. Стойкость к солнечным лучам и влаге.
4. Невосприимчивость к плесени и грибку.
5. Упругость – минимальная вероятность появления изгибов.

КГ

Это самый распространенный тип кабеля, который расшифровывается как «кабель гибкий». Он подходит для эксплуатации с постоянным током до 1000 Вт или с переменным до 600 В и частотой не выше 400 Гц. Провод используется для подключения инвертора к сети 220 или 380 В, а также присоединения держателя электродов и зажима массы.

Cварочный кабель КГ.

КОГ1

В отличие от предыдущего кабеля, здесь используется более тонкий диаметр жил, поэтому шнур получается особо гибким. В результате радиус поворота у него меньше. Это особенно пригодится при сварке в труднодоступных местах, когда сварщику требуется завести руку с держателем под непривычным углом. Еще это практично во время работы на высоте, где принято наматывать кабель на руку (чтобы легче удерживать) — тогда петли не будут сильно выпирать по сторонам. В отличие от КГ, он рассчитан на пропуск 220 В с частотой 50 Гц.

Сварочный кабель КОГ1.

КГН

Такой сварочный кабель с добавлением в маркировку буквы «Н» означает, что материал негорючий. Изоляционная оболочка выполнена из жаростойкого покрытия, выдерживающего температуру свыше 200 градусов. Этот провод пригодится, если приходится вести электросварку/резку буквально в условиях возгорания (нужды МЧС, ремонтные бригады на кораблях и т. д.). В бытовой и промышленной областях это практично, когда собираемая конструкция большая, и сварщику нужно перемещаться по только что сваренным участкам для продолжения работы. Тогда кабель, соприкасающийся с нагретым металлом, не будет плавиться.

КГ-ХЛ

Индекс этого товара содержит буквы «ХЛ», подразумевающие разрешенную эксплуатацию на холоде. Для этого в состав добавлен специальный каучук. Он сохраняет гибкость при температуре до -60 градусов, поэтому особенно подойдет для работы в условиях крайнего Севера

Если Вам часто приходится вести сварку зимой на улице, то обратите внимание на продукцию с маркировкой КГ-ХЛ

Сварочный кабель КГ-ХЛ.

КПЭС

Это тип кабеля, где вместо жилы применяется спиралевидная трубка. Он рассчитан на пропуск внутри себя проволоки, для замыкания цепи и возбуждения электрической дуги. Проволока может быть как цельной, так и трубчатой, с флюсом внутри. Применяется кабель для сварки полуавтоматом. Цена кабеля зависит от внутреннего диаметра. Но полая конструкция содействует сокращению срока службы до 1.5 года. Такая электромагистраль способна передавать напряжение 42/48 В независимо от типа тока (переменный или постоянный). Применять низковольтную линию получится при температуре до -10 градусов.

Сварочный кабель КПЭС.

КВС

Кабель с обозначением КВС подразумевает наличие в изоляции полихлорвинила. Такая оболочка более устойчива к истиранию и подходит в случаях, когда сварщику требуется часто перемещаться, волоча кабель по полу. Изоляция поможет сохранить сердечник от оголения. Кабель выдерживает стабильную передачу напряжения 127-220 В. Температурный диапазон составляет -40…+40 градусов. Но ПВХ не имеет такой гибкости как каучук, поэтому для электродержателя он не подходит. Чаще всего провод ПВХ используют для подключения сварочного аппарат к розетке.

Сварочный кабель КВС.

КГТ

Этот тип кабеля выдерживает температуру воздуха до +85 градусов, поэтому оптимален для эксплуатации в жаркой среде. Покрытие активно сопротивляется грибкам и плесени, и кабель подойдет для работы во влажных теплых условиях.

Требования к кабелю для сварочника

Во-первых, если вы выбираете кабель для подключения зажима массы и держака электродов к сварочному аппарату, нужно учитывать следующие особенности работы:

1. Сварочные аппараты любых типов выдают значительные токи – от 10-20 до 400-500А. При этом бытовые сварочные аппараты инверторного типа обычно рассчитаны на 200А с отклонением в 50А в каждую сторону, а промышленные сварочные трансформаторы выдают токи и по 400А.
2. Сварщику в работе встречаются самые разнообразные задачи, как простые швы в удобных положениях, так и сварка изделий сложных форм или в труднодоступных местах.
3. Помимо разнообразных задач, варить приходится как в очень жарких помещениях, так и зимой на морозе.
4. Для транспортировки оборудования кабеля сворачивают.

Отсюда выходит, что кабель должен удовлетворять следующим требованиям:

1. Силовой сварочный кабель должен быть гибким, чтобы обеспечить удобство в манипуляции электродом или горелкой для сварочного полуавтомата.
2. Проводник должен иметь толстую изоляцию и быть устойчивым к агрессивным средам, ударам и разрывам.
3. Для работы на холоде проводник должен быть морозостойким.
4. Сварка металлов происходит пониженным напряжением, но высоким током, поэтому есть отдельное требование к сечению проводов для подсоединения электрододержателей и массы. Это значит, что провод должен быть толстым, чтобы минимизировать просадки напряжения и потери.
5. Должен выдерживать многократные изгибания и сматывания/разматывания при транспортировке.

Выбираем, покупаем

Таблица характеристик для сварки инвертором.

Полезно было бы погуглить и почитать о производителях отечественных и зарубежных, чья продукция предлагается на российском рынке. Главным образом это европейские и азиатские страны.

Оборудование из Азии обычно недорого стоят и весьма приличного качества, за исключением, конечно подделок кустарного производства.

Европейские инверторы отличаются качествами с обязательным прилагательным впереди «высокий»: высокой ценой, высокой надежностью, высоким качеством. Российских аппаратов на рынке мало.

Разберитесь с маркой сварочного кабеля и площадью его сечения. Правильный выбор поможет вам избежать сложностей при перепадах напряжения в сети, если таковые будут происходить во время сварки.

Вторым делом разберитесь с наличием сервисных центров по стране. Если вы живете в городе-миллионнике, центр обслуживания конкретной продукции вряд ли будет для вас проблемой. А вот если вы живете в удаленном регионе, данный вопрос станет для одним из самых важных.

Но главное – это защита от ультрафиолетового излучения раскаленной дуги. Самый примитивный вариант – маска из пластика и светофильтра, который подбирают в зависимости от силы тока, освещения и вашего зрения.

Вариант подороже и намного более комфортный – маска со светофильтром типа «Хамелеон», которые автоматически меняют свои характеристики, и которые можно регулировать для окружающего освещения и состояния ваших глаз.

Ладно, согласны, целый костюм из специальной ткани можно не покупать. Но брезентовый фартук с перчатками – не прихоть, а ваша защита. Рукавицы лучше выбирать из спилка

Обратите внимание на вашу обувь: учтите, что на ноги могут упасть капли расплавленного металла

Сварочный кабель, виды, маркировка

На современном рынке представлено большое количество разнообразных кабелей. Основная классификация подразумевает разделение проводников на группы в зависимости от количества жил:

• провода с одной медной жилой используются для оснащения переносных сварочных аппаратов при осуществлении электродуговой сварки;
• шнуры с двумя жилами из меди или её сплавов представляют собой анод и катод, что позволяет применять их при импульсной сварке и для резки металлов;
• трехжильные предназначены для проведения автоматического сваривания и для получения струйного шва.

Данные проводники маркируются следующим набором букв и цифр: КС (кабель сварочный) – 1-3 (количество жил). Также в маркировке могут присутствовать обозначения: П – полимерная защита; ВЧ (П, П) – высокочастотный ток переменного или постоянного вида.

Далее мы рассмотрим марки кабелей из первой группы.

КРПТ

КРПТ – это марка сварочного кабеля для ручной дуговой сварки, аббревиатура включает следующие обозначения:

К – кабель;
Р – резиновая изоляция и оболочка;
П – переносного типа;
Т – тяжелый.

КРПТ представляет собой гибкий проводник с медными жилами, используется для работы как в закрытом помещении, так и на улице.

Данная марка кабеля для сварочного аппарата применяется для присоединения передвижных и переносных механизмов к сетям с переменным напряжением до 660 В частотой до 400 ГЦ или с постоянным напряжением до 1000 В.

Цифровая маркировка включает количество жил и площадь их сечения, в качестве разделительного символа применяется вопросительный знак – “?”. Маркировка может иметь многозвенную форму: провод включает жилы с разным сечением или одна из них используется для заземления.

Важно! КРПТ является устаревшей маркой проводников, поэтому он снят с производства. В качестве аналога выступает КГ.

КГ

КГ (кабель гибкий) – это наиболее популярная марка сварочного кабеля, предназначена для подключения к сетям переменного напряжения до 660 В частотой 400 Гц или постоянного напряжения до 1000 В.

Специалисты выделяют следующие разновидности КГ, которые предназначены для использования в разных климатических условиях:

КГ-ХЛ – холодостойкий, применяется в условиях очень низких температур – до -60°С;

КГ-Т – тропический, предназначен для выполнения работ в высоких температурах – до +55°С;

КГн – провод имеет негорючую изоляцию, рекомендуется для выполнения сваривания в пожароопасных условиях.

КГ-КОГ – наиболее гибкий тип провода, следует применять для работы в труднодоступных местах, в закрытых помещениях, при возведении металлоконструкций на высоте.

Кабели КГ различаются по максимальной токовой нагрузке, которую они выдерживают. Величина тока, в свою очередь, зависит от площади сечения провода. Основные виды КГ представлены в статье “Сварочный кабель КГ”.

КОГ

Еще одной популярной маркой является КОГ – кабель особо гибкий, предназначен для проведения работ в труднодоступных местах.

Высокая гибкость провода гарантирует быстрое изменение положения сварочного оборудования, что обеспечивает комфорт для исполнителя.

Проводники КОГ предназначены для соединения электрододержателей при дуговой сварке, автоматических или полуавтоматических установок с источником на переменное напряжение 220 В частоты 50 Гц или постоянное напряжение 700 В.

КОГ является аналогом КГ, имеет некоторые конструктивные особенности. Маркировка сварочного кабеля КОГ и его разновидностей:

• КОГ-Т обладает следующим температурным диапазоном эксплуатации: от -30 до +50°С;
• КОГ-У – от -50 до +50°С;
• КОГ-ХЛ – от -60 до +50°С.

Другая важная информация представлена в статье “Сварочный кабель КОГ”.

Соединение

Соединение сварочных кабелей может производиться горячей пайкой, сваркой, опрессовкой или с помощью соединительных муфт с последующей изоляцией мест соединения. Также существует еще один способ, который является самым простым – это соединение “скруткой”. Соединение сварочных кабелей при наращивании длины производится всеми вышеперечисленными способами. Наиболее надежным является сваривание.

На практике используются три метода сварки:

• контактный;
• газовый;
• термитный.

Первый метод подходит для соединения жил однопроволочных проводов из меди или алюминия; подразумевает использование клещей с двумя угольными электродами. В качестве источника энергии выступает трансформатор или инвертор. Может также применяться флюс. Сплавление концов жил осуществляется в результате нагрева электродов.Газовая сварка используется для работы с однопроволочными жилами из алюминия, площадь сечения которых не превышает 20 мм2. Применение данного метода для сваривания медных жил недопустимо. В качестве горячего газа выступает ацелитен-кислородная и пропан-воздушная смесь. Многопроволочные жилы следует сваривать в два этапа: соединение жил в единое целое, а затем сплавление между собой.

При термитной сварке используются специальные (термитные) патроны АТО, А и АТ.

Места соединений необходимо изолировать, например изоляционной лентой. Таким образом, соединение сварочных кабелей при наращивании длины будет носить надежный характер.

Другие способы соединения представлены в соответствующей статье.

ГОСТ, сертификация и маркировка

Для полупроводниковых инверторов технические условия в полной мере содержатся в ГОСТ 24376-91, а за их соблюдение отвечает нормативно-технический документ ТУ 34-38-11274-88.

Кроме того, часть производимых аппаратов, особенно промышленных, проходят аттестацию НАКС.

Делается это для проверки соответствия заданным технологическим характеристикам различных способов сварки, которые применяются на опасных объектах.

Процесс аттестации проводится путем сопоставления параметров, указанных в документации к оборудованию с фактическими показателями.

Разница между аттестованными и неаттестованными моделями, полностью идентичными конструктивно, заключается исключительно в наличии документа о проведении дополнительных приемо-сдаточных испытаний, коим является соответствующее свидетельство Национального Агентства Контроля Сварки (НАКС).

Что касается маркировки, то инверторы обозначаются аббревиатурой способа сварки, который они поддерживают.

В дополнение следует отметить, что существует маркировка CUT, которая указывает, что данная модель выполняет резку материала плазменным методом.

Сечение

Для безопасного выполнения работ, а также для исключения возможности поломки оборудования, следует правильно выбирать сечение кабеля для сварки.

Важно! К неисправности оснащения может привести проводник со слишком маленьким сечением. Если сечение будет меньше необходимой величины, то ток по жилам не пойдет и агрегат отключится или перегорит.. Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны

Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Очень важно правильно соотнести два параметра: сечение и токи сварочного кабеля, так как они тесно связаны. Таким образом, каждому исполнителю важно знать, какое сечение сварочного кабеля следует выбирать при работе с различными токовыми нагрузками

Выбор сечения

Расчет сечения сварочного кабеля по току является наиболее простым и быстрым способом подобрать оптимальный вариант проводника.

Многие исполнители располагают сварочным оборудованием инверторного типа. Его многочисленные технические достоинства и доступная стоимость делают данное оснащение популярным. Поэтому следует определить сечение сварочного кабеля для инвертора.

Для проведения работы в домашних условиях исполнители используют агрегаты, максимальная величина тока которых составляет порядка 180-200 А. Рассмотрим далее более подробно сварочный кабель для инвертора, какое сечение необходимо для определенных величин тока.

• Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2.
• Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2.
• Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.
• Востребован у сварщиков сварочный кабель на 200 Ампер, сечение составляет 25 мм2.
• Сварочный кабель сечение 35 мм2 выдерживает ток в 289 А, поэтому, чаще всего, он используется для оснащения трансформаторов. Однако, производителями предлагаются инверторы, которые способны выдавать ток до 300 А. В подобных случаях следует применять сварочный кабель сечение 50 мм2.

Для выполнения работ на профессиональном уровне в большинстве случаев используются уже упоминаемые ранее трансформаторы. Очень важным фактором является определенность в том, какое сечение кабеля нужно для сварочного аппарата подобного типа.

Оборудование трансформаторного типа способно выдавать ток до 500 А. Поэтому для данного оснащения следует использовать провода с сечением в 70 и 95 мм2. Первый способен проводить до 437 А, второй – до 522 А.

Сварочные выпрямители выдают ток, величина которого может достигать 600 А

Поэтому исполнителям с оснащением такого типа следует обратить внимание на провода с сечением в 120 мм2

Таблица сечений сварочного кабеля и токовых нагрузок для проводов позволяет узнать оптимальный вариант проводника для оснащения всего необходимого оборудования: инверторы, трансформаторы, выпрямители, держак, клеммы массы.

Определив два важных параметра: максимальная величина тока и сечение провода, можно рассчитать другую важную характеристику – длина кабеля. Более подробная информация здесь.

Данная статья поможет любому исполнителю определить, какого сечения должен быть сварочный кабель при определенных величинах тока.

Ключевые характеристики

Не существует универсального сварочного кабеля, поэтому каждый вариант подбирается индивидуально в зависимости от эксплуатационных потребностей. Да и к тому же влияет климатическое пространство и производственные условия, диктующие свои требования к материалу. Но обязательным условием для любого кабеля считается низкое сопротивление и гибкость для удобного видоизменения в зависимости от плоскости применения.

Если рассматривать предложения от отечественных производителей, то марка КТ гласит об использовании меди в конструкции изделия. Такая модель подойдет, чтобы осуществить соединение стандартных (по ГОСТу) и нестандартных конструкций, обеспечивая при этом точное технологическое функционирование. А также существует специальный сварочный КС, но при этом он практически идентичный с КТ.

Если на поверхности кабеля КТ присутствует маркировка 1х16, то это говорит о наличии одножильного кабеля с сечением в 16 мм. Наиболее допустимый ток для работы составляет 189 А. Такой показатель считается базовым, поэтому пользуется особой популярностью среди потребителей для выполнения бытовых или несложных промышленных работ.

Разобраться в технических параметрах кабеля несложно, так как первая цифра маркировки показывает количество жил, а вторая – сечение для безопасного и функционального применения. К примеру, может быть 1х25, 1х35 и даже 1х50. Тип кабеля нужно подбирать в зависимости от предназначения и сложностей эксплуатационного плана.

Буквы ХЛ на поверхности кабеля – это максимально допустимый температурный уровень, к примеру, если указано 60, то значит, что изделие может применяться при температуре до -60 градусов. А вот буква Т показывает максимальный показатель влажности и температуры до 80 градусов. А также покупатель может быть уверен в том, что изделие с маркировкой Т обработано антисептическими средствами и веществами для безопасного применения в соответствии с установленными нормами. Для тропического климата – это важный показатель, гарантирующий безопасное применение.

Для правильного выбора сможет помочь данная таблица.

Подходящие марки

Решая вопрос, какие электроды выбрать для сварки инвертором, можно глянуть на статистику, которая покажет самые популярные варианты. Среди них имеются:

УОНИ-13 55 – они больше подходят для сварщиков с опытом. Они служат для создания плотного шва, который обладает высокой прочностью. Они могут использоваться даже при низких температурах.

Электроды для сварки инвертором марки УОНИ-13 55

МР-3С – могут стать незаменимым решением в тех случаях, когда к шву выдвигаются высокие требования по качеству. Они подходят для работы постоянным током на обратной полярности и для переменного тока.

Электроды для сварки инвертором марки МР-3С

МР-3 – является универсальной маркой, так как стержень подходит для большинства требуемых операций. Их можно применять в любых условиях, даже если поверхность металла чем-то загрязнена, в том числе и имеет ржавчину. Они хорошо противодействуют влаге и защищают шов от попадания водорода.

Электроды для сварки инвертором марки МР-3

АНО – серия состоит из нескольких марок, но в целом является самой популярной в использовании. Их преимущество состоит в том, что электроды не нужно предварительно прокалывать. Дуга хорошо зажигается как в первый, так и в последующие разы. Качество шва получается достаточно высоким. Подходит для работы новичкам.

Электроды для сварки инвертором марки АНО

Особенности выбора электрода для инвертора в зависимости от режимов свариваемого металла

Задаваясь вопросом, как выбрать электроды для инверторной сварки, следует в первую очередь узнать, что именно придется сваривать. При подборе расходного материала для сталей, следует узнать их состав. Здесь очень важным моментом является уровень их легирования, какие дополнительные элементы входят туда и в каких количествах. Дело в том, что если происходит сварка нержавейки, то после самого процесса, когда сделан неправильный выбор, то сама нержавеющая сталь утрачивает свои антикоррозионные свойства и на месте шва со временем может появляться ржавчина. Чтобы этого не происходило, требуется выбирать электроды, которые будут компенсировать температурные утраты.

Электроды для сварки нержавейки инвертором

Подобные схемы действуют и со сталями с высоким содержанием углерода. Если же в металле наоборот, низкий уровень углерода, то требуется обеспечить дополнительную защиту, чтобы в шов не попал данный элемент, иначе все соединение станет достаточно хрупким. Для работы с чугуном следует использовать специальные расходные материалы, которые направлены именно на этот металл, иначе есть большой риск образования брака.

Каждый из металлов имеет свои особенности в режиме сваривания, из-за разницы в температуре плавления и свойств текучести. Если электроды подбираются из того же состава, то больших проблем с применением не должно быть, так как достаточно лишь выставить указанные параметры, которые подходят для нужного положения и начинать работу. Таким образом, рассматривая какие электроды лучше для инвертора, следует учитывать вышеперечисленные факторы

Основные режимы и нюансы применения

Выбрав, какие электроды лучше для инверторного сварочного аппарата, следует ознакомиться с режимами их применения. Здесь приведены параметр тока для всех положений у самых распространенных моделей:

МР-3С

АНО-21

МР-3

УОНИ-13 55

Выбор сечения сварочного кабеля

Неправильный выбор сечения приводит к преждевременному выходу из строя оборудования, короткому замыканию или работа станет неэффективной из-за увеличения длительности проведения операций и повышенного расхода электроэнергии. Если сечение сварочного кабеля недостаточно от аппарата, для поддержки нормального режима сварки, потребуется повышенный ток. Поэтому при поджоге дуги будет срабатывать защита от перегрузки, а работа станет невозможной. Не ошибиться при выборе поможет таблица, в которой указана зависимость сечения от тока.

Выбор правильного сварочного кабеля

Независимо от того, новичок вы или опытный сварщик, перед началом работы важно знать, чем отличаются сварочные кабели. Сварочный кабель может быть простой конструкции. Медные жилы составляют внутреннюю часть кабеля, а внешнюю оболочку. Сочетание медной скрутки и материала оболочки, обычно резины, определяет гибкость и долговечность кабеля.

Гибкость

Чтобы выбрать сварочный кабель подходящего размера, вам необходимо знать уровни тока, с которыми вы будете работать, и рабочий цикл для каждого сварного шва.Чем больше ток вы используете или чем дольше рабочий цикл, тем больше потребуется сварочный кабель. Сварочный кабель большего диаметра будет менее гибким, чем сварочный кабель меньшего диаметра. Гибкость очень важна для минимизации усталости и напряжения.

Размер

Медь в сварочном кабеле будет нагреваться сопротивлением. Если у вас правильный размер, вы можете ожидать, что кабель будет теплым на ощупь после использования. Однако, если вы подаете слишком большой ток или слишком большой рабочий цикл, со слишком маленьким кабелем, кабель перегреется и повредится.

Хотя это и не опасно, использование слишком большого сварочного кабеля неэффективно, и с ним труднее работать. Кабели большего размера стоят дороже из-за большего количества меди. Понимание подходящего сварочного кабеля для работы не только безопаснее, но и экономически выгодно.

TPC гордится разработкой сварочного кабеля, который превосходит другие коммерческие сварочные кабели на рынке, и имеет опытных менеджеров по продукции, торговых представителей и инженеров, которые помогут сориентироваться в том, какой сварочный кабель лучше всего подходит для вас.Сварочный кабель TPC превосходит ряд характеристик: материал оболочки и ее толщина, ткань и очень тонкая медная скрутка.

• Специально составленная оболочка TSE на 25% толще, чем обычные оболочки сварочного кабеля, что обеспечивает исключительную стойкость к повреждениям от химикатов, истирания, масел, ударов, брызг сварного шва, разрывов, открытого пламени и тепла.
• 100% Fabric Serve предотвращает обратную усадку и улучшает сопротивление разрыву.
• В 2-1 / 2 раза больше медной скрутки , чем у обычного сварочного кабеля, что обеспечивает максимальную гибкость и простоту использования.

TPC предлагает сварочные кабели 600 В и постоянного тока , которые остаются гибкими и служат дольше обычных сварочных кабелей в различных сварочных операциях.

Свяжитесь с нами сегодня, чтобы узнать, какой сварочный кабель лучше всего подходит для выполнения работы!

Сварочный кабель или сварочный кабель — AMARINE

Термины , сварочные кабели, или , сварочные провода, , означают одно и то же.Кабели, используемые для сварки, должны быть:

• 1- Гибкий
• 2- Хорошо изолированные
• 3- Правильный размер для работы.

Большинство сварочных кабелей изготавливаются из многожильного медного провода . Некоторые производители продают новый тип кабеля из алюминиевой проволоки. Алюминиевые провода легче и дешевле медных. Поскольку алюминий в качестве проводника не так хорош, как медь для данного размера провода, алюминиевый провод должен быть на один размер больше, чем требуется для меди.

Изоляция сварочных кабелей будет подвержена воздействию горячих искр, пламени, смазки, масел, острых кромок, ударов и других видов износа. Чтобы выдерживать такой износ, для сварочного кабеля следует использовать только специально изготовленную изоляцию. Доступно несколько новых типов изоляции, которые продлят срок службы в этих неблагоприятных условиях.

Когда электричество течет по кабелю, сопротивление потоку заставляет кабель нагреваться и увеличивать падение напряжения .Чтобы свести к минимуму потери мощности и предотвратить перегрев , кабель электрода и рабочий кабель должны иметь размер , соответствующий рекомендациям поставщика сварочного аппарата (минимальный размер кабеля, необходимый для каждой силы тока и длины) .

Сварочные кабели большого диаметра затрудняют работу с электродами. Кабель меньшего размера можно соединить с концом электрода большого кабеля, чтобы сделать его более гибким. Длина этого гибкого кабеля не должна превышать 3 м (10 футов), как это обычно рекомендуется поставщиком сварочного аппарата.

Нравится:

Нравится Загрузка …

Прямой провод | Таблица допустимой нагрузки сварочного кабеля

ВЫБОР ПРАВИЛЬНОГО СВАРОЧНОГО КАБЕЛЯ

Direct Wire призвана помочь профессионалам в области сварки выбрать нужный калибр и длину кабеля.Эта информация предназначена только для справки, и пользователю настоятельно рекомендуется проконсультироваться с лицензированным инженером-электриком для конкретного сварочного применения.

При сварке использование кабеля правильного сечения имеет решающее значение для обеспечения высококачественных сварных швов и защиты пользователя и его сварочного оборудования. Технические характеристики, которые следует учитывать при выборе сварочного кабеля, включают:

АМПЕРСИОННОСТЬ: Допустимая нагрузка сварочного кабеля (также известная как допустимая нагрузка по току или номинальный ток) относится к максимальной величине тока (в амперах), которую провод кабеля может непрерывно и безопасно выдерживать без превышения номинальной рабочей температуры.

ДЛИНА: Сварочные кабели должны быть достаточно длинными, чтобы пользователь имел достаточную длину для доступа ко всем рабочим зонам, не создавая опасности. Важно помнить, что (1) номинальная допустимая нагрузка уменьшается по мере увеличения длины из-за дополнительного сопротивления, и (2) сварочный кабель должен быть разложен в стороны, чтобы тепло рассеивалось во время использования.

РАЗМЕР МАНОМЕТРА: Очень важно выбрать правильный размер калибра для данного сварочного применения. Более длинный и тонкий сварочный кабель будет иметь меньшую допустимую нагрузку.Если требуется более длинный кабель, пользователь должен рассмотреть более толстые размеры. Измерительный прибор неправильного размера не будет пропускать ожидаемый ток, что может вызвать чрезмерное поглощение тепла (опасность плавления и возгорания), выход из строя и повреждение оборудования.

КОНСТРУКЦИЯ: В конструкции сварочного кабеля используется многопроволочный одножильный провод, изолированный (или покрытый оболочкой) одним слоем термореактивного материала EPDM или неопрена с номинальной температурой от -50 ° C (-58 ° F) до 105 ° C (221). ° F). Превосходные свойства гибкости, долговечности и сопротивления также жизненно важны для способности сварочного кабеля работать в различных областях применения и средах.

СТАНДАРТЫ И УТВЕРЖДЕНИЯ: Сварщики должны следить за ключевыми отраслевыми стандартами и разрешениями, обеспечивая качество и производительность при одновременной защите от некачественного производства. Для сварочного кабеля они могут включать SAE J1127 (аккумулятор), NFPA 70 / NEC Article 630, UL 558 и 583 (и другие) и CA Prop 65.

Direct Wire соответствуют или превосходят стандарт SAE J1127, который требует минимального количества меди на калибр (т.е.е. гарантированное содержание меди), соответствующий размер для конкретных применений, а также испытания механических и эксплуатационных характеристик.

ГИБКОСТЬ: Тонкая медная скрутка и высококачественная внешняя изоляция / слой оболочки придают сварочному кабелю повышенную гибкость, более плавное протягивание по различным поверхностям и легкость перемещения на рабочей площадке.

ЦВЕТ И МАРКИРОВКА: Цветной сварочный кабель и индивидуальная маркировка могут использоваться для различных приложений, включая право собственности и идентификацию, точную (или последовательную) маркировку, отраслевые стандарты и разрешения, физические и механические характеристики, брендинг и многое другое.

ПРЕДЛАГАЕМАЯ ПРОИЗВОДСТВЕННАЯ МОЩНОСТЬ ДЛЯ СВАРОЧНОГО КАБЕЛЯ

5 лучших катушек для сварочного кабеля в 2021 году

Основная цель катушек для сварочных шлангов — безопасное хранение сварочных удлинителей и кабелей, повышение их долговечности и, что наиболее важно, снижение риска падений, которые могут привести к травмам в мастерской.Катушка увеличивает удобство, доступность и эффективность на рабочем месте.

Теперь, когда мы проанализировали некоторые из лучших катушек на рынке, пришло время взглянуть на некоторые из основных моментов, о которых следует помнить при покупке катушки для сварочного шланга.

Катушки с ручным управлением

с ручным управлением дешевле катушек с электрическим приводом. Однако, если вы выбрали ручной путь, вы должны быть готовы потратить больше времени и энергии на наматывание кабелей.Катушки с ручным управлением идеально подходят для небольших мастерских или домашнего гаража. Использование катушки с ручным управлением потребует некоторого привыкания, поэтому вам следует ожидать некоторых усилий, если вы решите купить катушки с ручным управлением. Еще одним преимуществом катушек с ручным управлением является их долговечность, поскольку они не подвержены влиянию таких факторов, как электрические неисправности или неисправные силовые соединения.

Силовые катушки

Power намного проще в использовании и наматывают кабели очень легко. Однако, чтобы получить одного из этих плохих парней, вы должны быть готовы потратить больше, чем на катушки с ручным управлением.В отличие от ручных катушек, которые легко переносить, у вас должен быть альтернативный источник питания при использовании катушки вне мастерской. Если у вас загруженная мастерская или вам нужна катушка для промышленной сварки, вам пригодится силовая катушка. При использовании силовых катушек легче наматывать и переворачивать кабели по сравнению с ручными катушками.

Дополнительные функции

Использование ручного режима не должно быть оправданием для упущения замечательных функций. Всегда проверяйте, есть ли у настоящего устройства функция автоматического втягивания, которая поможет вам снова намотать сварочный кабель.Вы также должны проверить, есть ли на вашей катушке фиксирующий механизм, позволяющий удерживать кабель на желаемой длине. Прежде чем вы решите приобрести конкретную катушку, проверьте, есть ли в ней некоторые, если не все, дополнительные функции.

Материал

Катушки для сварочного кабеля обычно изготавливаются из разных материалов. Большинство из них сделаны из пластика, стали или даже дерева. Однако мы не рекомендуем покупать деревянные катушки, так как древесина может выступать в качестве катализатора огня, особенно в жарких условиях.Использование более тяжелых и твердых металлов обойдется вам дороже, но прослужит дольше. Хотя пластиковые катушки доступны по цене, они могут оказаться непрочными, особенно когда они используются для хранения тяжелых кабелей. Если ваш бюджет позволяет, то лучше всего будет купить стальные катушки.

Покрытие

Некоторые катушки имеют порошковое покрытие, чтобы они оставались глянцевыми и устойчивыми к постепенному износу. Выбирая катушки с порошковым покрытием, ваша катушка будет выглядеть новой даже после нескольких месяцев непрерывного использования. Хотя порошковая окраска не является абсолютным минимумом при покупке катушек, она может пригодиться для поддержания катушек в хорошем состоянии.

Портативность

Вы хотите получить катушку, которую легко установить и установить. Некоторые катушки с трудом умещаются в стене или на полу. Обязательно приобретите тот, который легко установить или даже передвигать, когда вам нужно использовать кабели во внешнем рабочем пространстве.

Размеры сварочного кабеля | Сварочные кабели на продажу

Сварочный кабель, наконечники, соединители | WeldingAndCutting.com

Выбор лучшего сварочного кабеля для продажи — Кабель и провод

Основная задача сварочного кабеля — передача тока от сварочного аппарата на сварочный электрод. Эти прочные проводники обладают несколькими особенностями, которые делают их уникальными по сравнению с другими типами кабелей.Медный провод сварочного кабеля состоит из множества тонких медных жил и изолирован прочной непроводящей оболочкой. При сравнении различных типов сварочного кабеля на продажу необходимо учитывать множество факторов.

Первое соображение должно основываться на уровне тока, с которым будут работать ваши кабели. Сила тока измеряется в амперах, и чем больше ток будет выдерживать ваш кабель, тем больше будет проводящей площади. Поэтому, если вам нужен кабель, способный выдерживать высокую силу тока, вам понадобится кабель большего диаметра.Если ваш кабель слишком тонкий, в нем не будет достаточно меди для передачи силы тока, и кабель будет перегреваться и в конечном итоге выйдет из строя. Неисправный кабель может легко загореться или вызвать другие проблемы. Выбор правильного диаметра кабеля для вашей машины поможет вам избежать подобных сбоев.

Диаметр ваших кабелей будет определяться их Американским калибром проводов (AWG). Эта система немного противоречит здравому смыслу: большие числа указывают на меньший диаметр, то есть кабель 4 AWG будет тоньше кабеля 2 AWG.Когда система достигает 0, большие размеры представляются добавлением дополнительных нулей или просто представлены как 1/0 для 0 или 2/0 для 00 и так далее. Размеры сварочного кабеля варьируются от 6 AWG до 4/0 AWG.

Когда вы ищете сварочный кабель на продажу, есть еще несколько факторов, которые следует учитывать, если вы знаете, какой AWG вам нужен. Вы должны убедиться, что ваш кабель имеет максимально возможное количество ниток. Чем тоньше медные жилы, тем больше медных нитей содержится в вашем кабеле и тем более гибким будет ваш кабель.Сильно гибкие кабели с меньшей вероятностью сломаются при продолжительном использовании.

Вы также захотите убедиться, что приобретаемый вами кабель правильно рассчитан. Большинство сварочных кабелей выдерживают напряжение до 600 вольт. Если вы используете свой кабель для приложения, которое требует более высокого напряжения, выберите для работы другой тип кабеля. Вы также должны убедиться, что кабель имеет хорошие температурные характеристики. Если вы проталкиваете кабель с большим током, внутренняя температура может превысить способность кабеля рассеивать тепло и привести к повреждению оболочки кабеля.Если у вас кабель не меньшего размера, вы сможете избежать его перегрева.

Наконец, вы хотите убедиться, что приобретенный вами кабель будет хорошо работать в вашей среде. Если вы работаете с агрессивными химическими веществами или при экстремальных температурах, очень важно убедиться, что ваши кабели могут выдерживать такие условия. Убедитесь, что ваши кабели имеют прочную оболочку и будут безопасными для любой работы, для которой они вам понадобятся.

Если вы ищете сварочные кабели высочайшего качества, посетите Специалистов по электрическим проводам и кабелям (EWCS).Мы производим сварочные кабели высочайшего качества прямо здесь, в США. Наши кабели очень гибкие, наши самые большие кабели 4/0 содержат более 2000 отдельных медных жил. Наши кабели выдерживают температуру от -40 ° C до 105 ° C (от -40 ° F до 220 ° F) и рассчитаны на 600 вольт. Вы можете найти наш сварочный кабель в красном и черном цвете, а некоторые размеры также доступны в синем и зеленом цветах.
