чертежи (газовый, водяной, твердотопливный), монтаж, установка

В связи быстрым ростом цен на природный газ все больше людей переходят на отопление своего дома с помощью твердотопливных котлов, работающих на дровах, опилках и других древесных отходах. Преимущество таких котлов заключается в удобной конструкции, несложном принципе работы и монтаже. Более того, они позволяют экономить время и личные денежные средства. Но чтобы котел своими руками работал правильно и с максимальной отдачей, очень важно правильно составить и рассчитать чертежи. Их можно составить своими руками или скачать бесплатно на соответствующих форумах.

Схема подключения котла к отопительной системе.

В России много частных домов, которые отапливаются посредством угля и дров. Если сравнивать твердотопливный котел и классическую печь, то можно заметить, что они мало отличаются друг от друга. Они обладают практически одинаковым коэффициентом полезного действия. Благодаря простому устройству отопительных котлов их можно изготовить своими руками в домашних условиях с использованием доступных каждому материалов и непрофессионального инструмента.

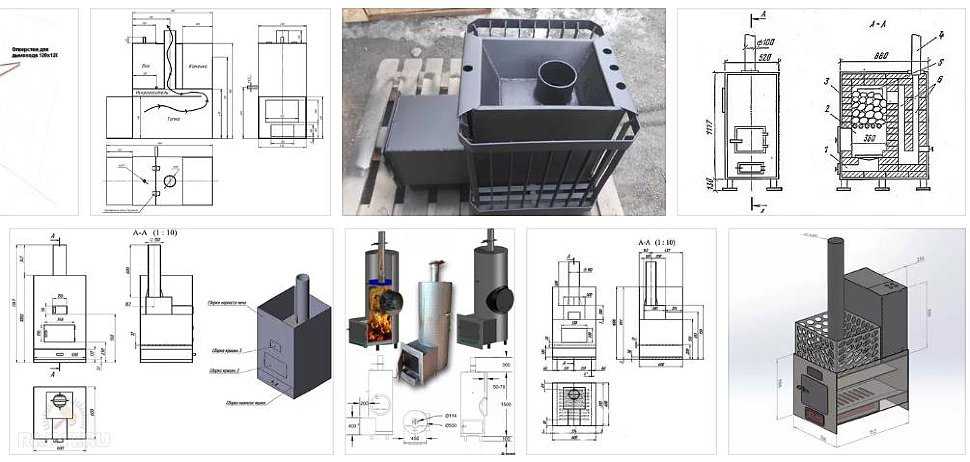

Главное – правильно составить или подобрать чертежи.

Если делать отопительный котел своими силами, то в их конструкцию можно будет внести ряд усовершенствований, которые позволят лучше обогревать помещение за счет повышения его эффективности.

Конструктивные особенности отопительного котла

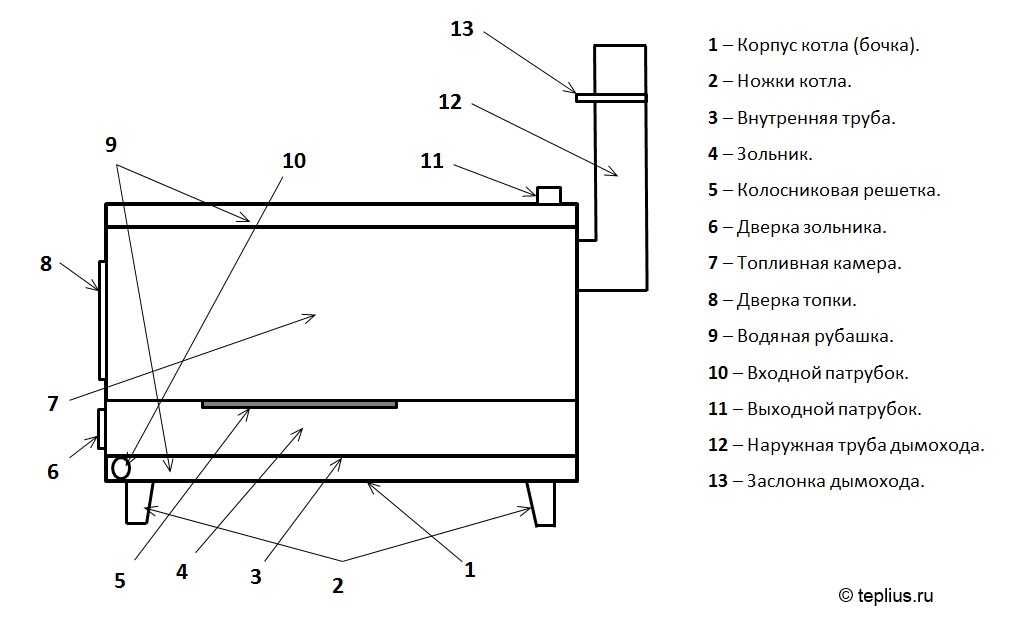

Схема котла на твердом топливе.

Несмотря на огромное количество сходства с обычной печью, отопительный котел обладает рядом отличий. Они касаются способа отдачи тепла помещению. В конструкцию отопительных котлов входят следующие элементы:

1. Бункер, в котором происходит сжигание твердого топлива. Для этого он оборудуется колосниками, обеспечивающими подачу требуемого количества воздуха.
2. Резервуар для воды, которая выступает в качестве теплоносителя в этой системе отопления, и трубчатый теплообменник.
3. Дымоход, обеспечивающий систему необходимой тягой и отводом продуктов сгорания.
4. Система дроссельных заслонок, предназначенных для регулирования тяги и перекрытия каналов после того, как огонь в печи полностью угаснет.

Чтобы отопительный котел, изготовленный своими руками, обеспечивал равномерный температурный режим в жилом помещении, его в обязательном порядке оборудуют водяным аккумулятором тепла. Он выполнен в виде емкости определенного размера, установка которой осуществляется в верхней части котла. Его основная задача заключается в накапливании тепловой энергии во время активной топки. По окончании этого процесса начинается циркуляция жидкости по всей отопительной системе, в результате чего происходит обогрев воздуха в доме.

Помимо этого при устройстве отопительного котла своими руками можно установить дополнительный бачок, для изготовления которого используется нержавеющая сталь. Его монтаж должен быть произведен прямо над аккумулятором тепла. Его задача заключения в обеспечении горячей водой для бытовых нужд. И хотя он не является обязательным элементом отопительной системы, он способствует созданию условий для комфортной жизни в загородном доме.

Прежде чем приступить к работе по созданию отопительного оборудования, необходимо составить точные чертежи самого котла и всех составляющих его частей. Типовые устройства широко представлены в специальной литературе, интернете или периодических изданиях. Но чтобы более рационально использовать жилую площадь, лучше всего самостоятельно разработать индивидуальный проект отопительного оборудования, работа которого осуществляется исключительно на твердом топливе.

Вернуться к оглавлению

Инструменты и материалы для изготовления отопительного котла

Схема работы пиролизного котла.

Чтобы сделать твердотопливный котел, понадобятся следующие материалы:

• стальной лист, толщина которого не должна быть меньше 5 мм;
• металлический уголок;
• чугунная колосниковая решетка;
• небольшой лист нержавеющей стали, предназначенный для производства аккумулятора;
• лист нержавейки для изготовления емкости для бытовых нужд;
• печные дроссельные заслонки;
• стальные трубы разного диаметра;
• песок карьерный.

Для закупки всех необходимых материалов можно сходить в любой магазин, который специализируется на реализации металлопроката. Стоимость материалов в таких магазинах напрямую зависит от их объема. Поэтому при разовом приобретении всего необходимого по списку можно существенно сэкономить средства своего бюджета.

Для изготовления котла отопления на твердом топливе своими руками потребуются сварочные работы. Поэтому нелишним будет найти сварочный аппарат. Покупать его для разового использования невыгодно из-за высокой стоимости. Поэтому этот агрегат лучше всего попросить у знакомых или взять в аренду у профессиональных сварщиков. Кроме сварочного аппарата для работы потребуются такие инструменты, как:

• болгарка;
• щипцы и пассатижи;
• электрическая дрель;
• сверла;
• рулетка, строительный уровень, угольники.

Для получения отличного результата потребуются навыки проведения сварочных работ и работ с металлорежущими инструментами. Нужно заранее приготовить защитное снаряжение для глаз и рук.

Вернуться к оглавлению

Технология изготовления отопительного котла в домашних условиях

Сделать самостоятельно котел отопления несложно, главное – грамотно организовать производственный процесс. Поэтому намного удобнее делать отдельные детали на верстаке, поставить который можно в оборудованную мастерскую или любое другое помещение, где есть место для установки рабочего стола.

Важно! Основой любого отопительного котла является топка. В ней температура достигает тысячи градусов. Поэтому для ее сборки необходимо использовать материалы с соответствующими характеристиками.

Вернуться к оглавлению

Этапы изготовления корпуса котла:

Схема металлического дымоотвода для котла.

1. Из стального листа посредством болгарки вырезается четыре стенки котла. Если не удалось достать жаропрочную сталь, можно использовать простую, но в этом случае стенки должны быть двойными.
2. На металлопрокат с помощью измерительного инструмента и линейки из чертежа переносятся размеры деталей будущего котла. Помимо стенок камеры из стального уголка нужно будет изготовить усилитель, предназначенный для закрытия стыков между частями печи.
3. В передней стенке камеры вырезается прямоугольное отверстие. Его размер должен соответствовать топочной и зольной дверцам.

Чтобы сделать ровное прямоугольное отверстие, на металл нужно нанести разметку, после чего по углам произвести сверление листа электрической дрелью. Так можно избежать повреждения листа.

Отопительный котел подразумевает устройство двух баков для воды. Для их изготовления лучше всего использовать нержавеющий стальной лист. Чтобы не заниматься производством емкостей самостоятельно, их можно заказать в специализированной мастерской. К тому же их стоимость не очень высокая.

Для изготовления теплообменника используются водопроводные трубы, которые с помощью сварочного аппарата соединяются таким образом, чтобы образовался проточный контур с большой внешней поверхностью. Благодаря этому можно добиться максимально быстрой и наиболее полной теплоотдачи от сгораемого твердого топлива к теплоносителю.

Сборку котла лучше всего производить непосредственно на месте установки отопительного оборудования. Под котел в обязательном порядке делается фундамент, для чего можно использовать термостойкий кирпич.

На фундамент кладут днище зольного бункера, а по его периметру выставляют внутренние стенки котла, соблюдая при этом их строгую вертикальность.

Внутри корпуса укладываются колосники и устанавливаются теплообменники. После этого с наружной стороны к бункеру посредством сварки крепятся ребра жесткости, для изготовления которых лучше всего использовать стальной прямоугольный профиль. Теперь остается установить наружные стенки корпуса и произвести монтаж верхней плиты.

Между внутренней и наружной стенками корпуса укладывается песок, выполняющий функцию дополнительного аккумулятора тепла. Кроме того, он обеспечивает защитой стенки камеры сгорания от перегрева. Песок не должен содержать органические включения. Нелишним будет прокалить его перед использованием. В противном случае при эксплуатации самодельного котла отопления может появиться неприятный запах.

После того как на верхнюю плиту будут установлены емкости из нержавеющей стали и произведено их подключение к контурам, котел будет полностью готов к эксплуатации.

самодельный дровяной котел, чертежи мини котла, как сделать отопительный котел, маленький котел для отопления дома, схема

Содержание:

Плюсы и минусы дровяного обогрева жилья
Виды котлов на дровах
Особенности устройства агрегатов на дровах
Подготовительный этап
Самостоятельная сборка котла на дровах
Установка котла и ввод в эксплуатацию
Видео

Котлы, функционирующие на дровах, по-прежнему востребованы в загородных домовладениях. И даже газификация небольших населенных пунктов не в состоянии изменить эту тенденцию. При желании можно смонтировать систему теплоснабжения с самодельным котлом отопления на дровах.

Плюсы и минусы дровяного обогрева жилья

Использование твердотопливных агрегатов является распространенным способом обустройства автономного отопления частных строений, дач, гаражей, а также объектов производственного назначения.

Сконструировать своими руками дровяной котел вполне возможно, если разбираться в принципах функционирования данного оборудования, соблюдать технологию изготовления и при этом учитывать требования пожаробезопасности.

Агрегаты на дровах по сравнению с котлами, функционирующими на других видах топлива, обладают следующими преимуществами:

1. Древесина, используемая для отопления, имеет доступную стоимость и не требует больших затрат на энергоресурсы.
2. Дрова являются экологически чистым материалом, не вызывающим аллергию или другие заболевания.
3. Устройство отличается простотой эксплуатации.
4. Помещение прогревается очень быстро – после запуска котла тепло начинает поступать в комнату сразу же.
5. Оборудование, работающее на дровах, энергонезависимо.
6. Приборы могут обеспечивать горячее водоснабжение без дополнительных затрат. Котел нагревает бойлер с жидкостью, выполняющий функцию водяного отопительного радиатора.

Недостатков у дровяных агрегатов меньше:

1. Корпус из металла подвержен коррозии.
2. Оборудованию требуется регулярная чистка от золы, собирающейся в процессе горения топлива.
3. Одноразовой загрузки топлива хватает на непродолжительное время.

Виды котлов на дровах

Такие агрегаты бывают с автоматической и ручной загрузкой топлива. Второй тип оборудования работает на пеллетах. Их помещают в специальный бункер, дальше они подаются в топку. Котел способен работать в автоматическом режиме продолжительный период.

К устройству при желании подключают электрическое оборудование, что позволяет минимизировать участие людей в отопительном процессе. Приборы функционируют параллельно, при этом электрокотел поддерживает определенную температуру воды.

Существует альтернативный вариант – применение теплоаккумулятора. Он предполагает работу системы теплоснабжения в автоматическом режиме, при котором в течение дня в специальной емкости накапливается тепло, расходуемое в ночное время.

Дровяные агрегаты с ручной загрузкой бывают трех видов:

1. Традиционными, со стандартной конструкцией, имеющей внизу топочную камеру. Подобные котлы отличаются трудоемкостью обслуживания.
2. Пиролизными. Функционирует данное оборудование на основании принципа разделения дров на газообразные и твердые вещества. У пиролизных приборов масса преимуществ: достаточно высокий КПД, небольшое количество сажи и золы. Они работают на древесине, у которой влажность не превышает 20%.
3. Длительного горения. В таких котлах у дров сгорает верхняя часть, а оставшееся топливо начинает медленно тлеть. Самодельные котлы длительного горения на дровах отличаются высоким уровнем КПД и возможностью регулировать потребляемую мощность. Прибор требует одноразового обслуживания в сутки.

Особенности устройства агрегатов на дровах

Стандартного размера или маленький котел на дровах делают из термостойких материалов, устойчивых к влиянию высокой температуры.

Его основные элементы:

• две камеры – горения и зольная;
• дымоходная конструкция.

Топочное и зольное отделения разделяют колосниковые решетки, их прикрывают специальными дверцами и заслонками.

Подготовительный этап

Чертежи котла на дровах своими руками помогают выполнять эту работу. Простое устройство можно собрать собственноручно, не применяя сложное монтажное оборудование. Суть технологии заключается в том, чтобы преобразовать горение древесины в процесс тления.

На схеме котла на дровах видно, что между внутренним и внешним кожухом имеется воздушная прослойка. Снизу поступает поток холодного воздуха. Он нагревается за счет стенок внутреннего кожуха, потом поднимается вверх посредством отверстия, имеющегося во внешнем корпусе. Нагретый воздух отапливает помещение.

До того как сделать самодельный котел, необходимо подготовить инструменты и материалы, среди которых:

1. Листы металла толщиной 4 –5 миллиметров, либо бочка объемом200 литров, либо корпус от б/у печки.
2. Толстостенная трубная продукция.
3. Металлическая арматура и уголки.
4. Крепежные детали.
5. Сварочное оборудование.
6. Электроды.
7. Зубило и молоток.
8. Болгарка.
9. Дрель.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
3. Просверлить в нем отверстие для болта.
4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
3. Внутри круга создать отверстие для монтажа воздуховода.
4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

• при использовании старого газового баллона нужно отрезать у него верхнюю часть;
• если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Чтобы закрепить конвекционный кожух, следует изготовить из стали цилиндр сечением больше топки. Потом необходимо соединить котел и кожух. В качестве крышки используется оставшаяся часть бочки, газового баллона с самодельной ручкой.

Установка котла и ввод в эксплуатацию

Для обеспечения достаточной степени циркуляции воздуха самодельный отопительный котел на дровах нужно устанавливать на 20 –30 сантиметров выше уровня пола на огнеупорном фундаменте, приварив к основанию агрегата стальные ножки.

Подключение устройства к системе теплоснабжения осуществляется в два этапа:

1. Трубы подачи и обратки подсоединяются к корпусу при помощи патрубков.
2. Труба дымоотведения врезается в водяной бак.

Прежде, чем подключить стандартный или мини котел на дровах, вокруг него возводят кирпичный экран, повышающий эффективность обогрева и обеспечивающий защиту от прикосновения к раскаленной металлической поверхности на расстоянии минимум 30 сантиметров.

Последовательность введения агрегата в работу:

1. С котла снимается крышка и теплорассеивающий диск.
2. На воздуховоде открывается воздушная заслонка.
3. В топочное отделение не выше уровня дымохода укладываются дрова, поверх которых надо насыпать мелкие щепки.
4. Перед растопкой дрова поливаются небольшим количеством жидкости, предназначенной для розжига.
5. Котел накрывается диском и закрывается крышкой.

Когда дрова разгорятся, заслонка прикрывается.

Котел своими руками — 109 фото безопасных самодельных котлов и нагревателей

В каждом доме должно быть уютно и комфортно, но какой же уют без тепла? Для этого в домах оборудуют отопительную систему, которая выглядит в виде сложной разводки труб и котла.

Именно в котле находится теплоноситель, который нагревается и при помощи насосного оборудования проходит по трубам через радиаторы, отдавая часть тепла, и охлажденным возвращается обратно в котел. И действие вновь повторяется.

В наше время компании, выпускающие оборудование для систем отопления, предлагают широкий выбор вариантов нагревательных приборов. От дорогостоящих моделей до приемлемых по цене простому обывателю.

Но низкая цена, как правило, не подразумевает качество и долгий срок службы. В связи с этим некоторые потребители заинтересовались вопросом: как сделать котел отопления своими руками?

Постараемся помочь вам дельными советами и рекомендациями с предоставлением фото разных форм котлов.

Содержимое обзора:

Разновидности

Во-первых, стоит определиться с моделью котла, которая подойдет вашему жилищу. Это зависит от вида топлива, которое вы собираетесь использовать.

Разновидности моделей делят на:

Газовые

Это наиболее сложные по конструкции модели и очень похожие между собой. Для установки газового котла необходимо получить разрешение в службе газа, которая легко может воспротивиться его установке, ссылаясь на то, что нужно пройти опрессовку котла в их лаборатории.

Но имея акт проверки лаборатории, разрешение вам выдадут.

Электрические

Самые простые в изготовлении своими руками. Для этого достаточно взять бак и оснастить его ТЭНом, двумя патрубками, которые соединяются с контурами подачи и обратки. Нет необходимости устройства дымохода и камеры сгорания.

Но есть всё же два отрицательных момента: электроэнергия стоит дорого и при перепадах напряжения падает мощность котла и температура теплоносителя.

Твердотопливные

Самый популярный и оптимальный вид котлов в самостоятельном исполнении для дачных домиков. А дрова – самое дешевое топливо.

Жидкотопливные

Этот вариант очень трудоемкий. Потребуется строительство отдельного склада у дома, для хранения топливных ресурсов в соответствии с противопожарными нормами.

От него до помещения котельной нужно провести трубопровод с обязательным утеплением. В котле установить определенную горелку, которая требует непростой настройки.

Сооружение твердотопливного котла собственными силами

Чтобы сделать самостоятельно котел в частном доме, нужно обладать навыками и знаниями сварщика.

Для начала вам потребуется вооружиться следующими инструментами: сварочным агрегатом, автогеном, шлифовалкой, измерительным прибором в виде рулетки, мелком или маркирующим средством, молотком.

И приобрести необходимые материалы: трубы диам. 425, 100 и 25 мм, металл 4 мм, сгон для соединения диам. 25 мм – 2 шт., средние навесы, уголки из стали 25 мм, арматура диам. 8 мм.

Без проектных набросков тоже не обойтись. Нужные чертежи котлов можно найти на определенных сайтах Всемирной паутины или в технических изданиях, но главное с подходящими размерами.

Подготовка к сооружению корпуса

Первым делом стоит подготовить необходимые детали. Короб высотой 100-120 см делается из трубы большего диаметра. Разрезаем её по указанным размерам и шлифовалкой зачищаем края.

Затем нужно прорезать квадратные окошки для топки (20х10 см) и поддувала размером 20х3 см, располагая друг над другом, но топка сверху.

От поддувала до низа корпуса должно быть 5 или 7 см, до топки вверх – 5 см. Края тоже следует обработать. Отрезанную часть трубы используйте как дверцу топки, зачистив края.

Теперь нужно прорезать отверстия для установки патрубков диам. 25 мм: одно для подачи, другое для обратки, расположенные друг напротив друга. Обратку делают сбоку на 0,15 м выше топки. Отверстие для теплоподачи прорезается на уровне 0,05 м от верха короба, и привариваются сгоны.

Следующим этапом вырезаются три круга из металла: два диам. 425 мм и один диам. 412 мм. Круг меньшего диаметра будет располагаться внутри корпуса. По центру всех кругов проделывается отверстие диаметром немного более 10 см.

Дымоходная часть делается из трубы диам. 10 см длиной 120-130 мм. А в качестве ножек используется труба диам. 25 мм в количестве 4 отрезков по 5 см. Из арматуры изготавливается решето для сборника золы диам. 412 мм.

Сбор конструкции котла

К кругу диам. 412 мм при помощи сварки крепится дымоход. После этого во внутренней части корпуса, вверх на 30-35 см от отверстия топки, привариваются на время упоры из арматуры. Поверх них устанавливается круг с дымоходом.

Следующий момент очень важен – это сварка круга с корпусом. Шов нужно сделать двухсторонний и качественный, так как он соединяет топку и бак для воды.

Дальше на дымоход котла одеваем круг диаметром 425 мм. Места соединений необходимо надежно проварить сваркой.

С обратной внутренней стороны дымохода устанавливается арматурная решетка. Делаются упоры из уголков, которые нужно приварить между топкой и поддувалом, и поместить на них решетку.

В завершении сваркой прикрепляем круг диам. 425 мм к низу котла, привариваем ножки и петли для установки дверцы топки.

Проверка работоспособности котла

Когда ваше творение полностью готово, нужно пройти тестирование. Закройте один сгон, а в другой налейте воду. Если сварочные швы не пропускают воду, значит сварочные работы выполнены качественно.

Не стоит опасаться, что во время работы появится течь. Подключите котел к отопительной конструкции дачного домика, соединив сгоны с патрубками теплоносителя. Дымоходная труба должна располагаться вертикально вверх. В пределах чердака её необходимо утеплить.

Вот и пришло время первой топки. Для этого используйте не слишком много дров, чтобы протопить сам котел и дымоход. При скачке температуры может появиться конденсат, который может стать дегтем и сузит диаметр, что повлечет уменьшение тяги.

Во время топки нужно отрегулировать зазор в поддувало, обеспечив нужный размер для пропуска воздуха.

Верх закладки обычно располагается в 20 см от внутреннего круга для оптимального прогорания дров и угля. А дым и гарь будут выходить через дымоход.

Принцип действия

Думаем, вы уже и сами поняли, что котел — это та же печка на дровах. Энергия от сгорания дров прогревает теплоноситель над самой камерой сгорания.

Теплоноситель нагревается от внутреннего круга и дымохода, проходящего сквозь водяной резервуар. Корпус нагревается и аккумулирует остывание при отключении котла.

Горячий теплоноситель перемещается вверх и через верхний отсек перемещается в контур отопительной системы. А возвращается, охлажденным, через патрубок снизу в котел.

Установку котла на дровах можно сделать кубической формы из металла в 4 мм, но это более трудоемкий процесс, особенно отдельной сборки топки.

В корпусе помещают камеру сгорания, а теплоноситель сможет циркулировать между стенок. Такой вариант эффективен, но сложен в сооружении из-за большого количества сварных швов.

Теперь, при необходимости, вы можете сами соорудить котел для дачного дома!

Фото котла своими руками





Чертежи твердотопливных котлов длительного горения своими руками

Промышленный твердотопливный котел длительного горения пришел в наши дома не так давно, хотя о принципе подобного рода, медленного горения, человечество знало со средневековых времен. А технологию “тлеющего костра” заключенного в каменные тиски, на практике покажет любой профессиональный лесник или охотник. Существует великое множество модификаций, и твердотопливный котел длительного горения предлагает практически каждый продавец.

Выбрать оптимальный и надежный котел длительного горения для частного дома, получится только после тщательной оценки характеристик представленных аппаратов. К тому же необходимо будет согласовать их с особенностями отапливаемого помещения.

Выбрать котел на твёрдом топливе длительного горения вам помогут твердые знания ассортимента и классификации устройств. Давайте вместе разберемся в их разновидностях, и посмотрим из чего складывается цена на столь интересный и привлекательный продукт.

Востребованность у населения купить котлы на твердом топливе длительного горения основывается на постоянной потребности в экономии финансовых средств, а так же времени затрачиваемого на закладку топлива и на регулярную чистку оборудования.

Преимущества и особенности конструкций длительного горения

От обычных котлов аналоги с поддержкой длительного горения отличаются наличием сразу двух рабочих камер. В первой из них сжигается непосредственно заложенное топливо, а во второй – выделившиеся газы. Важную роль играет своевременная подача кислорода. В качестве устройства для нагнетания воздуха может использоваться обычный вентилятор с незамысловатой автоматикой.

Основные элементы котлов отопления продолжительного горения

Из достоинств агрегатов следует отметить:

• минимальное количество закладок топлива;
• высокую эффективность работы;
• использование различных видов твердого топлива;
• небольшое количество сажи в трубах при эксплуатации;
• надежность конструкции.

Принцип действия современной модели

Примечание! Из недостатков необходимо упомянуть сложность самостоятельного изготовления. Хотя при использовании готовых чертежей твердотопливных котлов длительного горения своими руками сделать агрегат все же реально.

Применение канальных кондиционеров и тепловых насосов

Зачастую электрическое воздушное отопление дополняют такими элементами, как:

• многофункциональные кондиционеры, которые могут как охлаждать и подсушивать воздух, так и работать на нагрев;
• антипылевые фильтры;
• фильтры ультрафиолетового излучения, которые обеззараживают поступающий воздух;
• приточно-вытяжные вентиляционные системы.

В таких системах именно электроэнергия используется в качестве источника тепла. Судя по многочисленным отзывам, отопление с кондиционером отличается удобством эксплуатации и может обеспечить комфортные условия для проживания. Управление осуществляется одним блоком, который задает все необходимые параметры.

Если сравнить данную схему с системой, включающей газовый котел для воздушного отопления, целую сеть воздуховодов и вентиляторы на вентиляции, то первая выглядит более современно и продуманно.

Стоит отметить еще одно преимущество применения канальных кондиционеров. Дело в том, что для их работы не нужно создавать никаких запасов топлива, в отличие от воздушного котла на дровах, например. К тому же, такая система является более производительной и экономной по сравнению с котлами на жидком топливе, сжиженном газе или пеллетах. Каждый 1 кВт потребляемой инверторным компрессором электроэнергии позволяет подать в помещение 3,5-4,5 кВт тепловой энергии.

Благодаря тому, что установка видимых нагревательных приборов (батарей и трубопроводов) не требуется, воздушное отопление не создает препятствий для дизайна интерьера. Нигде ничего не будет видно, кроме вентиляционных решеток.

Среди недостатков описываемой схемы воздушного отопления можно назвать высокую стоимость оборудования. Канальные кондиционеры даже небольшой мощности обойдутся достаточно дорого.

Кроме того, существуют некоторые ограничения по условиям работы внешнего блока кондиционера – он не рассчитан на температуру ниже -15 ℃ – -25 ℃, иначе, эффективность оборудования снижается.

Альтернативным решением для применения в особенно холодных регионах может стать геотермальный теплонасос. Какой бы ни была температура окружающего воздуха, ниже уровня промерзания температура грунта всегда остается на уровне 8-12 ℃. Если углубить теплообменник достаточной площади в грунт, то можно получить постоянный источник тепловой энергии и использовать его для обогрева дома.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

• труба сечением 500 мм и длиной 1300 мм;
• труба с диаметром 450 мм и длиной 1500 мм;
• труба сечением 60 мм и протяженностью 1200 мм;
• два кольца шириной 25 мм и диаметром 500 мм;
• металлические уголки и куски швеллера;
• лист металла;
• асбестовое полотно;
• петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.
С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами.

Как правильно выбрать схему подключения котла

Для того чтобы в доме было тепло, мало знать про то, какие есть схемы отопления с твердотопливным котлом. Мастера, которые не один год занимаются созданием систем отопления, дают следующие рекомендации:

1. Создавая чертеж схемы отопления на твердотопливном котле, предварительно стоит ознакомиться с видами и принципами работы таких теплогенераторов. Это может быть нагреватель постоянного или длительного горения, пиролизный или пеллетный агрегат, буфер. У каждого из таких устройств есть свои критерии работы, которые для некоторых могут стать минусами, а для других плюсами.

1. Чтобы получилась идеальная схема теплоснабжения, нужно суметь совместить функционирование котла с баком, так как этот элемент накапливает тепловую энергию. Это обосновано тем, что нагревающий воду элемент может менять свою температуру в диапазоне от 60 до 90 градусов. Постоянного показателя нет. Так как твердотопливные котлы являются инертными приборами, это выгодно их отличает от газовых, дизельных и электрических аналогов.
2. Выбирая схему отопления нужно объективно оценивать риск перебоя с электроэнергией. Если в районе часто возникает отключение света, то система с водяным насосом, не только не окупит себя, но и быстро может выйти из строя. Поэтому тут лучше выбирать тип отопления с естественной циркуляцией.
3. Выбирая обвязку, стоит заранее продумать предохранительные линии между котлом и баком. Их располагают в точках входных и выходных труб так, чтобы они были максимально близко к водонагревателю. Также для достижения максимального эффекта, нужно постараться, чтобы расстояние между котлом и расширительным баком было минимальным. Но тут уже нельзя монтировать предохранительные клапаны или краны.
4. Если же была выбрана схема с насосом, то его устанавливают на возвратной трубе, максимально близко к теплогенератору. Таким образом, если даже и отключат свет и насос перестанет работать, то вода будет продолжать двигаться по контуру, то есть минимальное тепло сохранится. Устройство нужно монтировать по обводному пути. Только тогда будет возможность отключить его от сети (при необходимости), а сам обвод перекрыть посредством кранов.

1. Есть такое понятие, как байпас. Это перемычки с кранами, которые размещают между линией подачи и обратной трубой. Такое обустройство способствует возврату «лишней» горячей воды, когда объем меняется посредством терморегулятора.
2. В дымоходной трубе необходимо устанавливать клапан из нержавеющей стали. Так как в дыме есть влага, пусть и в небольших количествах, но именно она может спровоцировать разрушение внутренней части.

Обвязка – процесс, которому стоит уделить особое внимание. Поэтому проектируют и монтируют ее только в том случае, если есть полная уверенность в своих силах

Николай Авраменко, 51 год, г. Энергодар

Ознакомившись со статьей, я бы хотел внести свое примечание. Тут затрагивалась тема эксплуатационных характеристик твердотопливных котлов. Указывалось о том, что у них есть такая особенность, как высокая инерционность. Я бы хотел сказать, что данное явление не свойственно пеллетным котлам. Это обусловлено тем, что в таких устройствах есть горелка, которая получает древесные гранулы порционно. Поэтому, когда прекращается подача сырья, то и пламя сразу угасает. Хотя такие котлы стоят не так уж и дешево.

Антон Абрамов, 29 лет, г. Омск

В свое время я интересовался работой твердотопливных котлов, так как предлагали должность, связанную с этой сферой. Я бы хотел пару своих слов оставить о термостате и его регулирующей особенности. Нужно понимать, когда устанавливается определенная температура, например, в 85 градусов, хоть и прикрывается заслонка, но горение и тление то продолжается. Из-за этого вода еще нагревается на пару градусов, а уже потом установится точно. Поэтому не стоит термостат крутить туда-сюда, иначе, это может привести к поломке всей системы.

Никита Карпенко, 37 лет, г. Архангельск

Когда мы построили дом за городом, мы планировали там жить круглый год. Пришло время, что дело дошло до отопления, и я остановился на системе закрытого типа с естественной циркуляцией. Во-первых, мне было достаточно легко ее создать своими руками, во-вторых, мы были уже немного ограничены в деньгах. Особых проблем у меня в монтаже не возникло, но когда пришли первые холода, я понял, что тепла на дом явно не хватает. Так в школе я неплохо дружил с физикой, то понял, что тепло «теряется» на участках, где трубы остались открытыми. Взяв рулон минеральной ваты, я обвернул все трубы, которые проходят на открытых участках. Буквально уже к концу первого дня, наша семья почувствовала значительное потепление в комнатах. Поэтому о таких моментах нужно помнить.

Твердотопливный котел длительного горения своими руками: видео для ознакомления

Другой вариант заключается в применении газового баллона для корпуса. Из него можно создать вполне эффективную конструкцию для отопления строений небольших размеров. Для ознакомления с особенностями самодельного приспособления для обогрева предлагается взглянуть на видео. Котел длительного горения своими руками без чертежей можно сделать по нему.

Внешний вид самодельной конструкции с теплообменником

Есть ли о твердотопливном котле длительного горения отрицательные отзывы?

Иногда потребителями оставляются негативные отзывы о конструкциях, но они скорее связаны с общими минусами, которые присущи твердотопливным приспособлениям в целом.

Допускается использовать различные виды топлива

Выделить можно следующие недостатки:

• для хранения топлива приходится использовать специальные помещения или сооружения;
• топливо в любом случае необходимо загружать вручную, несмотря на сниженное количество загрузок;
• при установке любых моделей котлов, работающих на твердом топливе, нужно принимать особые меры безопасности;
• регулировать процесс горения топлива в камере сгорания с особой точностью невозможно.

Схема установки котла в водяной системе отопления

Обратите внимание! Минусов достаточно много, но все же твердотопливные котлы являются единственным выходом из ситуации, когда магистральные линии газа и электричества недоступны.

Загрузка топлива не может быть автоматизирована

Воздушный обогрев, комбинированный с вентиляцией

Как правило, воздушное отопление и система вентиляции функционируют автономно, не взаимодействуя друг с другом. Совмещение двух отдельных контуров в единую систему иногда позволяет повысить эффективность отопления и снизить теплопотери.

Стоит отметить, что такой подход целесообразен для обогрева небольших помещений, например гаражей или мастерских, которые используются лишь время от времени. При этом применяются компактные устройства с вентилятором для воздушного отопления, которые работают от электричества или дизельного топлива. Именно вентилятор нагнетает теплый воздух в помещение.

В больших жилых домах такие установки не применяются, поскольку они неэкономичны и неэффективны.

О стоимости готовых моделей для отопления твердым топливом

Если изготовить котел длительного горения не получается или просто нет желания, то можно приобрести готовую конструкцию. Необходимо признать, что модели для обогрева больших помещений обойдутся недешево. В таблице можно ознакомиться расценками на котлы Stropuva.

Можно оценить стильный дизайн котла Stropuva

Таблица 1. Расценки на котлы Stropuva

Модель	Мощность в киловаттах	Стоимость в рублях
S-8U	8	70 000
Stropuva S-8U
S-15U	15	116 000
Stropuva S-15U
S-20U	20	123 000
Stropuva S-20U
S-40U	40	142 000
Stropuva S-40U

Stropuva S-40U

Статья по теме:

Котлы длительного горения на дровах для дома. Из данной публикации вы узнаете все о дровяных котлах, их разновидностях и нюансах использования.

Хотя цена на конструкции достаточно высоки, при длительной эксплуатации они себя оправдывают. Представленные модели имеют достаточно стильный дизайн, поэтому проблем с внедрением в общий дизайн помещения не возникает.

Основные преимущества продукции Stropuva

Рекомендации по размещению и установке

Монтаж котла производят в соответствии со строительными нормами. Здесь главное — соблюдение правил пожарной безопасности.

Место для теплогенератора выбирают в частном доме из следующих соображений:

• котёл должен находиться в центре здания, в углу стен, соседствующих с другими помещениями;
• агрегат располагают близко к домовому дымоходу;
• место установки теплогенератора (пол и стены) покрывают металлом или другим материалом, защищающим от возгорания.

Эти рекомендации сходны с теми, которые учитывают при установке дровяных печей.

Приведённые инструкции доказывают, что сделать твёрдотопливный котёл своими руками не так уж и сложно. Главное, необходима некоторая сноровка в слесарных делах. Также нужно уметь обращаться со сварочным аппаратом. В то же время сооружённый по всем правилам твёрдотопливный котёл практически не требует ухода. Достаточно лишь раз в сезон очищать его от золы.

Котлы отопления своими руками чертежи

» Котлы отопления

Перед каждым хозяином коттеджа поднимается вопрос: что сделать, чтобы модернизировать систему квартиры. Абсолютно в каждом регионе Российской Федерации необходимо зимой отапливать квартиру. Каждому россиянину известно, что топливо для отопления постоянно дорожает. Невозможно вообразить существование жителя в нашей стране без обогревающего комплекса коттеджа. На www портале собрано множество систем обогрева коттеджа, использующих абсолютно уникальные принципы получения тепловой энергии. Перечисленные схемы отопления рекомендуется реализовывать комбинационно или самостоятельно.

Твердотопливный котел для обогрева помещения может изготавливаться из металлических листов или труб, иметь теплообменники разной формы (см. фото). Те и другие варианты можно достаточно легко соорудить своими руками.

Для этого достаточно запастись болгаркой, но при этом желательно уметь ей пользоваться, а также иметь хоть элементарные навыки по кирпичной кладке. Швы во время сварочных работ обязательно должны быть герметичными, так как по трубам будет циркулировать вода под высоким давлением, поэтому если нет уверенности в собственных силах, работы лучше всего доверить профессионалам.

Как уже упоминалось, существует несколько видов твердотопливных котлов, которые имеют разную конструкцию и оснащаются различными теплообменниками. Каждый из них имеет свои «плюсы» и «минусы» перед остальными. В статье будет рассмотрено два основных их вида – горизонтальный и вертикальный (см. чертежи), а также рассмотрено как их можно сделать своими руками. Топить такие котлы можно будет как небольшими дровишками, так и достаточно большими поленьями, длиной до 65 сантиметров.

Установить твердотопливный котел лучше всего на даче и в доме в селе, потому как в нем можно предусмотреть варочную поверхность и место, где можно было бы готовить корм для животных. Конечно, конструкцию можно возводить и без них. Стоит отметить, что кирпич для сооружения котла используется не случайно, ведь именно он способен после окончания топлива еще некоторое время отдавать тепло и нагревать помещение.

Создание горизонтального котла

Горизонтальный твердотопливный котел лучше всего соорудить из металлических труб по схеме. Он являет собой соединение прямоугольных и круглых элементов сечением 4х6 сантиметров и диаметром 4 или 5 сантиметров с толщиной стенок 4 миллиметра соответственно, предварительно отрезанных на необходимую длину. Прямоугольные трубы при этом используются для облегчения стыка элементов. Такой теплообменник устанавливается в заранее подготовленный каркас из кирпича. Причем последний обязательно должен быть огнеупорным.

Сооружение вертикального котла

Вертикальный котел, как видно из названия, размещается вертикально. Его рекомендуется делать в том случае, если конструкция предназначается исключительно для обогрева помещения.

В крайнем случае, на нем можно установить только небольшую варочную поверхность. Так, в первом варианте дымовую трубу нежно будет сделать посредине или сбоку, а втором – только сбоку, так как ее место займет варочная поверхность (см. чертежи). Теплообменник такого твердотопливного котла лучше всего соорудить из листов стали, толщиной примерно 4 миллиметра. Стоит отметить, что чем толще будут листы, тем дольше конструкция будет нагреваться и остывать.

Чтобы сделать работу вертикального твердотопливного котла более эффективной «обратку» лучше всего установить в передней части конструкции, например, как это показано на чертежах. Для этого к боковым стойкам, которые можно соорудить из металлических труб, необходимо приварить трубу квадратного сечения 5х5 сантиметров. Причем размещаться она должна на уровне колосниковой решетки, как это показано на схеме.

Монтаж теплообменника, топливника и дымовой трубы

Теплообменник что вертикального, что горизонтального котла должен размещаться на заранее подготовленном прочном основании из бетона, на котором сверху из кирпича выложена поддувальная камера и установлена колосниковая решетка (см. видео).

После того, как теплообменник прочно установлен вкруг него своими руками делается кладка в полкирпича и монтируются нижняя и верхняя дверцы. Первая предназначена для удаления отходов, а вторая – для загрузки дров (см. фото).

Дымовая труба созданной конструкции должна иметь высоту более 5 метров, начиная от колосниковой решетки (см. схему). Труба при этом может идти как с самого котла, так и сооружаться на отдельном основании рядом с ним. Стоит отметить, что строительство этого элемента должно осуществляться одновременно со строительством остальной конструкции. В ином случае после завершения всех строительных работ можно просто установить керамическую, металлическую или асбоцементную дымовую трубу.

Мы предоставили наиболее важную информацию, а что с ней делать — решать вам!

Источник: http://stroimdelaem.ru/tverdotoplivnyj-kotel-otopleniya/

Содержание

Чертежи, советы и рекомендации… ↑

Пиролизный газогенераторный котел

Всё это богатство начинают искать, когда встают перед лицом животрепещущей задачи инженерно-технического свойства. Таковой является и задача изготовления своими руками системы отопления в собственном доме. Можно ли самостоятельно изготовить полноценный эффективный отопительный котел? — спрашивают наши читатели. Конечно, можно. Никто не осмелится утверждать, что это просто. Но это возможно.

И в этом убеждают весьма основательные и вполне квалифицированные советы и видеоматериалы тех наших «самодельщиков», кто решил поделиться своими наработками с другими. Наработки эти у всех разные и, соответственно, заслуживают разного внимания — у кого-то действительно ценные советы по постройке отопительного котла, а кто-то находится в «первом приближении» к решению задачи.

Шахтный твердотопливный котел своими руками ↑

Когда перед нами со всей очевидностью встал вопрос о том, как и чем топить наш загородный дом, ответ появился скоро. Стало очевидно, что наиболее оптимальным будет изготовить твердотопливный шахтный котел длительного горения собственными силами. О том, как это удалось, смотрите видео.

Источник: http://teplolivam.ru/otoplenie/kotly/otopitelnyj-kotel-svoimi-rukami.html

Различные варианты отопления загородного дома имеют своих сторонников и противников. В настоящее время наблюдается постоянный и устойчивый рост стоимости основных видов топлива, что подталкивает потребителей обращаться к наименее дешевым вариантам. Наиболее оптимальным, доступным для рядового жителя нашей страны является использование дров в качестве топлива. При этом, в отличие от газа и электричества, не требующих постоянного внимания, печи и котлы на твердом топливе необходимо периодически загружать новыми порциями, что значительно снижает их удобство в эксплуатации. Одним из способов оптимизации применения дровяных колов является оснащение их печами длительного горения. Раскроем технологию самостоятельного изготовления котла длительного горения  на страницах этой статьи.

Следует отметить, что при нормальном горении дров периодичность загрузки новых порций топлива составляет в среднем 2-3 часа. Для увеличения этого времени до 20-30 часов при тех же объемах загрузки необходимо получить не горение топлива в котле, а его активное тление путем ограничения количества поступающего в зону горения воздуха.

Делаем котел своими руками

Предлагаемый вариант котла длительного горения изготавливается из куска толстостенной стальной трубы диаметром 300 миллиметров и длиной около 850. в верхней части вварен отводок из трубы диаметром 100 миллиметров. Длина его не превышает 40 сантиметров.

Весь секрет показанной конструкции котла в использовании своеобразного ограничителя зоны горения топлива, который уплотняет дрова и не позволяет избыточному количеству кислорода участвовать в реакции.

Приспособление представляет собой отрезок трубы диаметром 60 миллиметров, длина которого чуть больше общей длины печи и равна 900 миллиметров. К нижнему торцу ограничителя приваривается стальной диск диаметром 270 миллиметров с крыльчаткой из шести дугообразных лопастей. Внутренний диаметр трубы ограничен двадцатью миллиметрами с целью ограничения количества воздуха, поступающего в зону горения.

Верхняя часть нашей печи длительного горения закрывается съемной круглой крышкой, в которой выполнено центральное отверстие, диаметр которого чуть больше наружного диаметра штока ограничителя, что позволяет ему свободно перемещаться внутри топливного прибора.

В нижней части корпуса печи необходимо изготовить небольшое прямоугольное отверстие, оснащенное открывающейся дверцей. Оно используется для периодического удаления продуктов сгорания топлива. Необходимо отметить, что в связи с невысокой скоростью горения, дрова сгорают более полно, что ведет к значительному снижению образования золы в камере сгорания котла, а так же копоти в самой печи и дымоходе.

Тепло, образующееся при сгорании топлива может направляться для обогрева  жидкого теплоносителя, которым заполнена система отопления дома.  Возможны несколько вариантов передачи тепла от тлеющего топлива. Первый, более простой в реализации — создание водяной рубашки вокруг всей зоны горения. Данную конструкцию можно сравнить с термосом, внутри которого находится  топливо, а между внутренней и наружной стенками циркулирует теплоноситель.

Второй же вариант подразумевает подвод жидкости непосредственно внутрь поршня, прижимающего дрова в процессе работы печи. Данная конструкция технически  достаточно сложна в реализации и эксплуатации.   На рисунке ниже изображен теплообменник банной печи, которая не имеет подвижных конструктивных элементов. Поэтому вполне приемлемо располагать его непосредственно в зоне горения дров.

К баку присоединяются трубопроводы, по которым подается и отводится вода.

Принципиально схема работы самодельного  котла длительного горения выглядит следующим образом.

Заложенная через загрузочное отверстие большого диаметра, расположенное выше середины корпуса печи партия дров поджигается в верхней своей части. Непосредственно над топливом располагается ограничитель, опирающийся на дрова коническим хвостовиком. Величина этой части играет главную роль в регулировании объема зоны непосредственного горения. Раздвижная телескопическая труба, в описанном нами изделии заменена на единый шток увеличенной длины. По мере горения дров к котле и опускания дров ограничитель подачи воздуха постепенно опускается в нижнюю часть печи. Он же, в зависимости от величины опускания штока, может играть роль сигнализатора дозагрузки очередной партии топлива. В качестве последнего могут быть использованы не только дрова, но и уголь, брикетированный торф, а также приобретающие все большую популярность в последнее время пеллеты.

Для более полной информации по  изготовлению своими руками элементов описанного вида твердотопливных котлов предлагаем вниманию домашних мастеров чертеж деталей печи длительного горения.

Для увеличения нажмите на картинку

На нем более подробно указаны основные габаритные и посадочные размеры не только корпуса котла, но и других деталей. Для облегчения представления о форме и расположении некоторых элементов конструкции в чертеж включены несколько разрезов и сечений.

Описанная нами самодельная конструкция твердотоплевного котла длительного горения может найти широкое применение не только у владельцев частных домов, но и у цветоводов и овощеводов. Ее использование может позволить получить практически круглый год высокие урожаи цветов и овощей в отапливаемых теплицах. При этом в отличие от парников, отапливаемых электроэнергией или газом, себестоимость продуктов, выращенных с использованием твердотопливных котлов будет значительно снижена. В случае установки теплиц в непосредственной близости от жилого дома возможно подключение ее к общедомовой системе отопления.

Теперь посмотрим процесс закладки дров и розжига такой печки.

Комментируйте, задавайте вопросы, подписывайтесь на новые статьи — нам интересно ваше мнение 🙂

Источник: http://nashakrepost.ru/masterim-svoimi-rukami/kotel-dlitelnogo-goreniya.html

Смотрите также:

• Котлы отопления твердотопливные
• Котлы отопления универсальные

14 сентября 2022 года

Сварить котел отопления своими руками чертежи

Содержание

1. Как сварить котел для отопления дома своими руками
2. Как подобрать правильный способ изготовления
3. Конструкция котла
4. Разнообразие самодельных котлов отопления и способы их установки
5. Дровяные котлы
6. Пиролизные котлы отопления
7. Котлы отопления на отработанном масле
8. Электрический котел отопления
9. Котел отопления своими руками
10. Виды отопительных котлов
11. Пиролизный вариант котла
12. Пеллетный тип котла
13. Схемы и чертежи
14. Как сделать котел отопления

Как сварить котел для отопления дома своими руками

Каждый задумывался о том, какими способами можно сэкономить на отоплении своего жилья. Лучшим способом отопления является котел, ведь сварить его можно самостоятельно. Данная статья предназначается для тех, кто не знает, как сварить котел отопления своими руками и любит самостоятельно мастерить приспособления, увеличивающие уровень комфорта в собственном доме.

Как подобрать правильный способ изготовления

Перед тем, как обращаться к специалистам или искать в Интернете способы изготовления, необходимо определиться с его предназначением. Ведь от его роли будет зависеть и вид его конструкции. Для начала необходимо уяснить, что все котлы своими руками основаны на едином принципе: устройство греет теплоноситель, а теплообменник получает тепло за счет сгорающего топлива.

Для того чтобы добиться максимальной эффективности нагрева, необходимо учесть конструкцию и сгорание топлива. На основе простых физических законов можно сделать вывод, что большой показатель тепла, передаваемого за единицу времени, напрямую зависит от размера емкости носителя тепла и площади передающей трубки. Учитывая полноту сгорания топлива, необходимо допустить максимальный приток кислорода к топливу, чтобы предотвратить отток пиролизного газа, который передает немало тепла.

Конструкция котла

Конструкция и внешний вид котла будет зависеть от нескольких технических параметров:

• Перед тем, как приступить к сборке элемента отопления, необходимо удостовериться в наличии материала. В лучшем случае следует подобрать нержавеющий жаросткойкий вид металла, но может сойти и обычный железный лист (на практике очень легко найти дешевый материал).
• Следующим немаловажным фактором создания будет выбор возможности обработки стали. Не каждый имеет в своем гараже оборудование для выплавки чугунной стали, которая обычно стоит дороже котла, поэтому стиль обработки ограничивается только лишь вашей фантазией. Традиционным методом изготовления является резка болгаркой, электросваркой или газовым резаком стального листа.
• На конструкцию печки также влияет вид топлива, которое вы собираетесь применять для отопления.
• Также нужно рассчитать правильный способ циркуляции носителя тепла, а именно максимально расширить диаметр контуров и патрубков и увеличить высоту водяного бака. Большой размер диаметра позволяет уменьшить сопротивление воде и получить высокую скорость передачи теплоносителя без применения специальных насосов.

Сборка самодельного котла будет немного отличаться от заводского по одной простой причине: если электроэнергия перестанет подаваться на разогретый водяной бак, стоит ожидать проблем с подачей воды. Эти факторы могут привести к разрушению самодельного отопителя, вследствие давления паров. Поэтому следует собирать руками с меньшим диаметром труб и высотой водяного бака.

Разнообразие самодельных котлов отопления и способы их установки

При изготовлении домашнего котла своими руками следует выбрать его тип в зависимости от материалов и способа отопления. Далее вы узнаете о дровяных, электрических, пиролизных и масляных типах котлов.

Дровяные котлы

Если рассматривать простой вариант изготовления котла, то это похоже на два цилиндра разных диаметров, помещенных один в другой. Внешний водяной цилиндр предназначается для хранения воды, а внутренний – для печки твердого топлива. Так как пространство между трубками забито водой, вы можете выбрать любой диаметр для труб, но желательно сделать его больше, чтобы уменьшить сварку. Главным недостатком дровяного котла является низкое значение коэффициента полезного действия, однако простота его изготовления и дальнейшего использования делает его одним из самых популярных самодельных средств отопления.

Для сборки котла понадобятся следующие инструменты: перчатки на руки, спецодежда и маска для сварки, дрель со сверлами по металлу, электроды и сварочный аппарат, а также измерительные приборы (рулетка, уровень и т.д.). Из материалов нам понадобятся листы толщиной по 5 миллиметров, дроссельные заслонки, дверцы для котла, чугунная решетка и уголки.

Рис. 1 Принцип работы

Процесс сооружения дровяного котла отопления пошагово:

• Взять две бочки разного диаметра шириной, не более чем по 4 миллиметра.
• Вырезать отверстия для зольника и водяного контейнера в обеих бочках с помощью болгарки.
• Установить цилиндры друг в друга и сварить над ними крышку.
• Приварить вместе топку и зольник и закрыть дверцей.
• Приварить к бочкам трубы для циркуляции воды и подключения к генератору.
• Приделать рештак внутрь печки.
• Сделать отверстие для дымохода в бочке и установить трубу.
• По окончанию работ проверить его на герметичность (проверить на предмет течи).
• Смонтировать и подключить к сети.

Рис. 2 Современный дизайн

Пиролизные котлы отопления

Для того чтобы сэкономить на материалах и энергии, потраченной на работу котла, следует использовать именно такой тип агрегатов. Принцип работы котла заключается в смеси воздуха и пиролизного газа, которая воспламеняется и дает больше тепла. Стоимость материалов для изготовления пиролизного котла на порядок выше, чем у дровяного, но через пару отопительных сезонов устройство окупается.

Конструкция пиролизного водяного агрегата будет состоять из нескольких секторов: регуляторы подачи электроэнергии, отверстие, дымовые каналы, вентилятор, камера сгорания и трубы. При его изготовлении необходимо придерживаться точного чертежа в связи со сложностью в сборке конструкции. Высокая отопительная способность и коэффициент полезного действия позволяют снизить расход энергии и установить мощность на 25-30 кВт, в отличие от других котлов (40-50 кВт).

Рис. 3 Схема сборки

Для его сборки нам понадобится электродрель, термодатчик, отрезной круг на 230 миллиметров, болгарка, электроды и сварочный аппарат, а также стальные полосы толщиной 2 мм и вентилятор.

• Вырезать отверстие для топлива немного выше, чем резервуар для горения.
• Установить ограничитель, который контролирует подачу воздуха.
• Вырезать в котле специальное отверстие для ограничителя.
• Приварить ограничитель из трубы толщиной 65-70 мм.
• Сделать прямоугольное отверстие для загрузки и надежно закрыть его стальной накладкой.
• Вырезать отверстие для удаления золы.
• Желательно сделать отводную трубу с изгибом ради повышения количества вырабатываемого тепла.
• Установить снаружи конструкции вентиль для регулировки количества теплоносителя.
• Провести герметическую проверку и смонтировать.

Рис. 4 Принцип работы

Котлы отопления на отработанном масле

Довольно необычная конструкция котла, которая предполагает использование масла как топлива для отопления. При работе отопитель испаряет масло, которое, в свою очередь, капает в поддон и превращается в горючий газ. Этот газ играет роль теплообменника. Данный вид котла является универсальным и легким в использовании, а также экономичным: как топливо может использоваться обычная солярка.

Так как процесс горения в таком агрегате происходит дважды, следует устанавливать две камеры для горения. Отработанное масло горит в первой камере, а потом в виде горючего газа переходит во вторую камеру, и, перемешиваясь с кислородом, производит процесс горения, который и образовывает тепло. В связи с работой на высоких температурах не рекомендуется устанавливать его возле окон и на сквозняках, однако, в использовании он весьма безопасен.

Рис. 5 Принцип работы

• Первая камера изготовляется для подачи воздуха, поэтому мастерим ее так, чтобы она регулировалась: устанавливаем заслонку, которая по возможности открывается и закрывается;
• Вторая камера, предназначенная для обработанного масла для сжигания, должна быть разборной, чтобы по возможности вычищать ее от золы и ржавчины;
• Приварить строго вертикальный дымоход (безо всяких наклонов) длиной не менее в четыре метра;
• Срезать нижнюю и верхнюю части баллона и изготовить из оставшихся половинок разборную камеру для сгораемого масла;
• Приварить ножки к нижней части баллона и вырезать отверстие для трубы снизу;
• Делаем несколько отверстий для вентиляции в трубе и привариваем к новоиспеченному резервуару;
• Привариваем этот баллон к трубам и соединяем их с трубами;
• Установить.

Рис. 6 Способ оформления

Электрический котел отопления

Еще одним распространенным видом котлов является электрический. Его популярность среди мастеров обусловлена экономичностью и простотой сборки. Монтируется он в трубу, идущую вертикально вверх, а тэн подсоединяется вовнутрь нее. Из обратного трубопровода идет патрубок из обратного трубопровода, к которому присоединена поддача сверху. На этом конструкцией электрического котла можно было бы ограничиться.

Однако для правильной его работы необходимо учитывать некоторые нюансы, а именно вид топлива. Ведь электрическое отопление своими руками является одним из самых дорогих в наши дни, поэтому установка электрического котла влечет за собой внушительные материальные затраты.

При сборке корпуса котла необходимо собирать с двойными стенками, между которыми протекает теплоизолирующий материал (обычно песок). Между зольным и топочным бункерами приваривается перегородка, а на внутренние стенки – ребра, которые соединяют внешние и внутренние стенки. На лицевой стороне корпуса желательно установить окошки, вырезав болгаркой промежутки. Также не стоит забывать об установке дверей для очистки резервуара и дымохода, идущего прямолинейно вверх.

Надеюсь, данные рекомендации помогли вам разобраться в типах и предназначению котлов, а также ответила на вопрос, как сварить котел для отопления. Для изготовления своими руками необходимо потратиться, но через пару отопительных сезонов вы начнете прилично экономить!

Котел Viessmann

Котел отопления своими руками

Центром отопительной системы в частном доме является отопительный котел. Именно он выделяет энергию, которая в дальнейшем преобразуется, поступает в теплоноситель и нагревает отопительные радиаторы. В этой статье мы расскажем как сделать котел отопления своими руками, как сварить котел для отопления частного дома, а также предоставим чертежи и фото инструкции.

Виды отопительных котлов

Котлы, работающие на газу

Перед началом самостоятельного изготовления котла, необходимо определиться с его видом, который зависит от типа топлива, нагреваемого тепловой носитель. При желании можно соорудить котел, работающий от любого топлива. Найти необходимую информацию можно на ресурсах интернета. Однако прежде чем сделать выбор, стоит иметь представление о преимуществах и недостатках самых известных из них.

1. Котлы для отопления, работающие на газу. Данный вид не стоит пытаться изготовить своими руками, так как к ним предъявляется очень много требований, которые вы вряд ли сможете удовлетворить. Ну и не менее важная причина – это высокая вероятность взрыва в ходе эксплуатации. Монтаж газового котла запрещен в подвальном помещении дома.
2. Для изготовления электрического котла вам не потребуется профессиональных навыков и наличия множества материалов. Нельзя не отметить огромный недостаток – высокие цены на электрическую энергию. Это является идеальным вариантом для периодического обогрева домика на даче, но для постоянного использования электрический котел очень дорог.
3. Котел с жидким топливом вполне подходит для изготовления своими руками, но стоимость топлива и особенности настройки форсунок могут вызвать немалые сложности в ходе работ.
4. Среди всех перечисленных вариантов самым оптимальным можно назвать котел, работающий на твердом топливе, в качестве которого можно успешно использовать дрова.

Котел для системы водяного отопления

Всем известно, что дрова имеют высокую скорость сгорания, а соответственно не успевают обогреть помещение до нужной температуры при первоначальном КПД. Для того чтобы оптимизировать этот процесс, стоит рассмотреть два способа самостоятельного сооружения котлов на твердом топливе.

Пиролизный вариант котла

Котел такого вида адаптирован под сжигание дров, его дополнительное название – газогенераторный котел. Суть его работы состоит в том, что сгорание дров и выходящих из них летучих веществ осуществляется отдельно. Благодаря пиролизному процессу таким котлам удается сохранять оптимальный температурный режим теплового носителя длительностью от 6 до 12 часов, не подкладывая дрова.

Принцип работы пиролизного котла Работа пиролизного котла не может осуществляться без электрической энергии, которая обеспечивает работу вентилятора поддерживающего процесс горения принудительным способом.

Размеры таких конструкций составляют 1,5×0,75×1,7 м. Объем емкости для воды – 500 литров с обеспечиваемой мощностью 50 кВт. Габариты установки могут варьироваться исходя из индивидуальных потребностей.

Как правило, для самостоятельного изготовления конструкции вам потребуется стальной лист толщиной 4-6 мм, чугунный лист 1 см, труба из стали с толщиной стен 4 мм, электроды для сварки и сварочный аппарат. Также запаситесь центробежным вентилятором, колосниковой решеткой, совпадающей с размером камеры горения, автоматическое устройство для регулирования температурного режима, асбестовый лист и уплотнительный шнур.

По окончании процесса изготовления должна быть произведена обвязка котла отопления своими руками с соблюдением технологических требований.

Пеллетный тип котла

Принцип работы пеллетного котла

Этот вид котельной установки более автоматизирован и менее прихотлив в уходе в процессе эксплуатации. Пеллеты представляют собой гранулированную древесину, для изготовления которой используются опилки и стружка. Поскольку этот материал сыпучий, их подача в камеру для сгорания осуществляется автоматически с помощью шнека, или бункера.

Пеллеты У вас могут возникнуть трудности при изготовлении такого котла из-за отсутствия определенного электрического оборудования: электрического двигателя для обеспечения работы шнека, или бункерной заслонки.

Работа пеллетного котла выполняется таким способом, при котором отпадает необходимость в растопке или добавлении топлива. На это влияют габариты бункера. Благодаря принципу работы котельной установки можно контролировать количество выделяемого тепла, за счет количества подаваемых пеллет в топку.

Эти два вида котлов являются оптимальными для собственноручного изготовления. На каком из них останавливать свой выбор, решать вам. Это определяется многими факторами, главным из которых является необходимость в тепле и наличии определенного вида топлива, которое вы будете применять.

При любом варианте необходимо строго следовать технологии и соблюдать правила безопасности.

Посмотрите, как можно самостоятельно сделать котел длительного горения:

В этом видео демонстрируется твердотопливный котел шахтного типа с теплоаккумулятором:

Схемы и чертежи

Устройство печки медленного горения

Устройство пеллетного котла

Чертеж твердотопливного котла

Чертеж с размерами для создания твердотопливного котла

Чертеж пиролизного котла Viessmann на 25-40 кВт

Viessmann на 65 и 80 кВт

Чертеж котла для самостоятельного изготовления

Печь медленного горения

Чертеж печи на отработке

Простой и безопасный банный котел

Сварочные работы при изготовлении котла

Изготовление котла в домашних условиях

Переделка сейфа в печку

Печь-камин с режимом тления до 8 часов

Печка медленного горения из газового баллона

Самодельная металлическая печь

Надёжный и экономичный твердотопливный котёл

Котел отопления на отработанном масле

Выполненный из бочки

Испытание самодельного котла длительного горения

Как сделать котел отопления

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл на дровах своими руками вполне по силам, если у вас имеются грамотные чертежи и есть навыки обращения с инструментами для механической обработки материалов, а также со сварочным аппаратом.

Схема работы водогрейных котлов, как правило, универсальна – тепловая энергия, которая выделяется при сгорании топлива, передаётся на теплообменник, откуда идёт на отопительные приборы для обогрева дома. Конструкция агрегатов может быть самой разной, как используемое топливо и материалы для изготовления.

Пиролизные котлы длительного горения

Схема работы пиролизного устройства длительного горения основана на процессе пиролиза (сухой перегонки). В процессе тления дров выделяется древесный газ, который сгорает при очень высокой температуре. При этом выделяется большое количество тепла – оно идёт на обогрев водяного теплообменника, откуда поступает через магистраль в отопительные приборы для обогрева дома.

Твердотопливные пиролизные котлы – достаточно дорогое удовольствие, поэтому многие владельцы для своего дома предпочитают изготовить самодельный котёл отопления.

Конструкция такого агрегата довольно проста. Твердотопливные пиролизные котлы состоят из следующих элементов:

• Камера загрузки дров.
• Колосник.
• Камера сгорания летучих газов.
• Дымосос – средство обеспечения принудительной тяги.
• Теплообменник водяного типа.

Дрова помещают в загрузочную камеру, поджигают и закрывают заслонку. В герметичном пространстве при тлении дров образуются азот, углерод и водород. Они поступают в специальный отсек, где сгорают – при этом выделяется большое количество теплоты. Она используется для нагревания водяного контура, откуда вместе с нагретым теплоносителем идёт на отопление дома.

Время сгорания топлива у такого водогрейного устройства составляет около 12 часов – это достаточно удобно, поскольку нет необходимости часто к нему наведываться для загрузки новой порции дров. По этой причине твердотопливные котлы пиролизного действия очень высоко ценятся среди владельцев домов частного сектора.

Чертёж на схеме наглядно демонстрирует все особенности конструкции водогрейных котлов пиролизного действия.

Для того, чтобы самостоятельно изготовить подобный аппарат, понадобятся болгарка, сварочный аппарат и следующие расходные материалы:

• Лист металла толщиной в 4 мм.
• Металлическая труба диаметром в 300 мм с толщиной стенки 3 мм.
• Металлические трубы, диаметр которых составляет 60 мм.
• Металлические трубы, диаметр которых составляет 100 мм.

Пошагово алгоритм изготовления выглядит следующим образом:

• Отрезаем участок длиной 1 м из трубы диаметром 300 мм.
• Далее необходимо приделать дно из листового металла – для этого нужно вырезать участок необходимого размера и сварить с трубой. Подставки можно сварить из швеллера.
• Далее делаем средство для забора воздуха. Вырезаем из листового металла круг диаметром 28 см. В середине сверлим отверстие размером 20 мм.
• Размещаем с одной стороны вентилятор – лопасти должны быть 5 см по ширине.
• Далее ставим трубку, диаметр которой 60 мм и длина более 1 м. С верхней стороны крепим люк для того, чтобы была возможность регулировки воздушного потока.
• В нижней части котла необходимо отверстие для топлива. Далее нужно сварить и прикрепить люк для герметичного закрывания.
• Сверху размещаем дымоход. Он ставится вертикально на расстоянии 40 см, после чего его пропускают через теплообменник.

Твердотопливные пиролизные устройства водогрейного типа очень эффективно обеспечивают отопление частного дома. Их самостоятельное изготовление помогает сэкономить очень существенную сумму денег.

Как изготовить паровой котёл своими руками

Схема действия паровых систем отопления построена на использовании тепловой энергии горячего пара. При сгорании топлива образуется определённое количество теплоты, которое поступает на водогрейный участок системы. Там вода превращается в пар, который под высоким давлением поступает с водогрейного участка в магистраль отопления.

Такие аппараты могут быть одноконтурными и двухконтурными. Одноконтурный аппарат используется только для отопления. Двухконтурный обеспечивает ещё и наличие горячего водяного снабжения.

Паровая система отопления состоит из следующих элементов:

• Водогрейного парового устройства.
• Стояков.
• Магистрали.
• Радиаторов отопления.

Чертёж на рисунке наглядно демонстрирует все нюансы конструкции парового котла.

Сварить такой агрегат своими руками можно, если иметь некоторые навыки в обращении со сварочным аппаратом и инструментами для механической обработки материалов. Самой важной частью системы является барабан. К нему подсоединяем трубы водяного контура и приборы для контроля и измерений.

В верхнюю часть агрегата при помощи насоса нагнетается вода. Вниз направлены трубы, по которым вода поступает в коллекторы и подъёмный трубопровод. Он проходит в зоне сгорания топлива и там происходит нагревание воды. По сути здесь задействован принцип сообщающихся сосудов.

Для начала необходимо хорошо продумать систему и изучить все её элементы. Потом необходимо закупить все необходимые расходные материалы и инструменты:

• Трубы из нержавейки диаметром 10-12 см.
• Стальной лист из нержавейки толщиной в 1 мм.
• Трубы диаметром 10 мм и 30 мм.
• Предохранительный клапан.
• Асбест.
• Инструменты для механической обработки.
• Сварочный аппарат.
• Приборы для контроля и измерений.

Далее изготовление агрегата выглядит следующим образом:

• Делаем корпус из трубы длиной 11 см с толщиной стенки 2,5 мм.
• Делаем 12 дымогарных труб длиной 10 см.
• Делаем жаровую трубку 11 см.
• Из листа нержавейки изготавливаем перегородки. В них проделываем отверстия для дымогарных трубок – их крепим к основанию при помощи сварки.
• Привариваем к корпусу предохранительный клапан и коллектор.
• Теплоизоляцию выполняем при помощи асбеста.
• Оснащаем агрегат приборами контроля и регулировки.

Как показывает практика, изготовление котлов для систем отопления частных домов достаточно распространено. При правильном выполнении всех теплотехнических расчётов, при наличии грамотно составленного чертежа и схемы разводки магистрали такие аппараты достаточно эффективно справляются со своей задачей и позволяют сэкономить значительную сумму денег, поскольку подобные устройства заводского изготовления стоят достаточно дорого.

Изготовление отопительных аппаратов своими силами – задача скрупулёзная, сложная и трудоёмкая. Для того, чтобы с ней справиться, нужно уметь пользоваться сварочным аппаратом и иметь навыки владения инструментами для механической обработки материалов. Если же вы таких навыков не имеете, такой случай будет неплохим поводом научиться – и вы своими руками сумеете обеспечить своё жильё теплом и комфортом.

Проектируя систему отопления для частного дома, многие владельцы для того, чтобы сократить расходы на покупку оборудования, предпочитают самодельные котлы отопления заводским. Действительно, заводские агрегаты стоят достаточно дорого, а сделать котёл…

• Cхема подключения котла на твердом топливе
• Как работают пиролизные котлы
• Котел длительного горения своими руками
• Самодельный пеллетный котел

Источники: http://kotlomaniya.ru/kotly/kak-svarit-kotel-otpleniya-svoimi-rukami.html, http://kakpravilnosdelat.ru/kotel-otopleniya-svoimi-rukami/, http://mynovostroika.ru/kotel_otoplenija_svoimi_rukami





Как вам статья?

Как построить собственный дровяной котел для установки внутри и снаружи помещений [Шаг за шагом]

проблемы, которые следует учитывать при строительстве собственного наружного или внутреннего дровяного котла.

Узнайте, как избежать обычных ошибок, связанных со следующими деталями котла :

• Циркуляция воды внутри дровяного котла
• Количество воды, которое рекомендуется использовать
• Размер камеры сгорания
• Какие материалы использовать для строительства дровяного котла
• Расположение дымохода

В этом посте мы поговорим о следующих частях дровяных котлов : система циркуляции воды, порты подачи и возврата, входящие и выходящие из дома, и циркуляция внутри дровяной печи. паровой котел. Это, вероятно, самая большая ошибка, которую совершают большинство парней, проектирующих свой собственный дровяной котел. Большинство людей забывают, что циркуляция внутри дровяного котла имеет решающее значение. Сколько воды в устройстве — это еще одна проблема, которую вы научитесь решать. Многие компании, производящие наружные дровяные котлы, утверждают, что вам нужно 400 или 500 галлонов, в то время как другие утверждают, что им нужно только 100.

Размер камеры сгорания — еще одна проблема, так как некоторые люди, решившие построить свои собственные дровяные котлы, делают камеры слишком большими, а некоторые делают их слишком маленькими, поэтому «Альтернативное отопление и расходные материалы» поможет дать вам представление о размерах. Ваш внутренний или наружный дровяной котел.

Какой материал будет использоваться для создания вашего отряда? Большинство людей используют большие баллоны с пропаном или маслом и всевозможные материалы, которые вы можете найти (или уже иметь) и модифицировать. Так что разница между нержавеющей сталью и мягкой сталью на самом деле не проблема.

Расположение дымохода является личным предпочтением, но далее в этом посте Альтернативное отопление и снабжение эксперты делятся своими рекомендациями. Система циркуляции воды в дровяном котле означает, что вы должны знать, где разместить порты для подачи и возврата. Ниже приведен рисунок бочкового и бочкового котла, и хотя некоторые из вас собираются выбрать разные стили, концепция очень похожа. Этот пример представляет собой наиболее распространенную конструкцию, которую люди используют, когда строят свои собственные дровяные котлы.

Бочка для дровяного котла в бочке План

Итак, у нас есть внутренняя бочка, которая является своего рода камерой сгорания, а внешняя бочка — это место, где она проходит и где находится ваш водопровод. Таким образом, внутри камеры сгорания необходимо учитывать одну из вещей — площадь поверхности, которая будет отводить тепло из внутренней камеры к источнику воды. Есть несколько способов сделать это.

Один из них представляет собой круглую бочку с большей площадью поверхности в месте нарастания по сравнению с квадратной, где тепло распространяется только на верхнюю часть. Другой вариант — поперечные трубы поперек камеры сгорания или даже ребра снаружи камеры, как система воздушного охлаждения на старом мотоцикле, если вы помните ребра.

В данном случае у нас есть конструкция, которую мы рекомендуем, поскольку в ней используется существующий насос, который перекачивает воду в дом и обратно для системы циркуляции и внутренней части печи.

W здесь Должен ли быть установлен циркуляционный насос?

Вам не нужен еще один насос для циркуляции котловой воды. Поэтому мы рекомендуем использовать существующий циркуляционный насос. Насос должен идти снизу, к самому нижнему отверстию, потому что вам нужно атмосферное давление на задней стороне насоса.

Циркуляционные насосы спроектированы таким образом, чтобы обеспечить одинаковое давление на стороне подачи, а также на стороне возврата или сзади вперед. Если передняя часть создает давление в 15 фунтов, сзади должно быть 15 фунтов, как и рассчитаны насосы.

Поскольку у нас его нет, у нас нет системы под давлением. Системы большинства людей открыты для атмосферы. Таким образом, весь этот вес воды на задней части циркуляционного насоса будет создавать некоторое давление на заднюю часть насоса. Вот почему нам нравится помпа сзади.

Кроме того, циркуляционные насосы имеют воздушное охлаждение, поэтому они будут работать более эффективно, когда остынут, а это обычно снаружи, где находится котел, потому что вы используете его для обогрева в холодных условиях.

Многие люди говорят, что хотят поставить насосы внутри дома, но когда вы это делаете, вы обычно крепите его к стене, и он гудит. Циркуляционный насос будет работать круглосуточно и без выходных, создавая эффект гудения внутри вашего дома. Вот почему мы рекомендуем держать его снаружи.

Возврат воды

Поскольку вода поступает в дом для обогрева, а затем возвращается, нам нравится видеть, как вода возвращается к передней части дровяного котла.

Система возврата воды

Обратно в воду, если вы просто поместите его сюда (см. рисунок выше), вода просто будет сбрасываться обратно и сразу же выходить, снова сбрасываться и выходить обратно. . Вы хотите, чтобы он прошел весь путь вперед, пошел влево и вправо, вы хотите, чтобы он пошел вниз по стволу, потому что тепло внутри ствола повышается. Итак, вы хотите перетащить воду вниз и вокруг.

Теперь многие люди говорят: «Ну, вам следует тянуть сверху, потому что там самая горячая вода». Верно, но вода сейчас прибывает, а вы берете только горячую воду, так что эта вода никогда не нагревается. Кроме того, это также не дает вам хорошего рейтинга температуры воды.

Если эта температура воды 115, а эта температура 180 и откуда вы берете воду, у вас есть возможность сделать конденсационный котел. Это котел, который недостаточно горячий, и он начинает потеть, что заставляет ваш котел гнить, ржаветь и все остальное.

Таким образом, вы не хотите тянуть сверху, вы хотите тянуть снизу, чтобы убедиться, что вы получаете хорошую циркуляцию воды в котле, и это решает проблему циркуляции.

Вот несколько примеров, которые следует учитывать при проектировании дровяного котла.

Сколько воды в блоке?

Это, опять же, выбор дизайнера, особенно для тех из вас, кто выбирает остатки материала, такие как большие баллоны с пропаном или круглые цилиндры, разрезая их и обрезая, чтобы использовать их в качестве деревянной бочки для котла.

Но многие из известных брендов  имеют резервуары на 400 или 500 галлонов. Мы рассмотрим этот аспект далее, а также объясним, почему вам не нужно так много воды при циркуляции воздуха.

Специалисты по альтернативному отоплению и снабжению рекомендуют небольшое количество воды. Самые эффективные вещи на планете по своей природе имеют небольшой объем. Бытовые резервуары для горячей воды с быстрой рекуперацией обычно составляют от 30 до 40 галлонов, или наиболее энергоэффективными являются водонагреватели без бака. Нет воды.

Самые энергоэффективные бойлеры, бытовые бойлеры, на 7 или 8 галлонов. Вода — это не магический трюк. С другой стороны, восстановление — это магический трюк.

Насколько жарко и как быстро вы сможете восстановиться после потери тепла от отопления вашего дома, это то, что вам действительно нужно. Подумайте об этом так: если вы нагреваете 900 галлонов воды и ничего не нагреваете, сколько энергии потребуется, чтобы нагреть эти 900 галлонов? Чтобы просто поддерживать воду горячей, потребуется много энергии. Если вы переформулируете предыдущий вопрос и спросите: «Сколько энергии требуется, чтобы нагреть 100 галлонов?», ответ будет «Намного меньше, если вы ничего не нагреваете». Единственный способ узнать это — пробы и ошибки, что, к сожалению, не так просто.0005

Комплекты и чертежи дровяных котлов своими руками

Здесь, в разделе Альтернативное отопление и расходные материалы , мы продаем комплекта дровяных котлов , которые могут помочь вам в этом процессе, включая двери, соленоиды и водяную статистику, чтобы сделать системная работа.

Комплект дверцы для дровяного котла

Продаваемые нами дверцы оснащены вентилятором, который решит многие проблемы с водой. Если вы получите пару сотен галлонов, у вас не должно возникнуть проблем с хорошим восстановлением, потому что двери в «Альтернативном отоплении и снабжении» обеспечат отличную скорость восстановления.

Размер камеры сгорания

Размер камеры сгорания зависит от размера вашего дома, размера камеры сгорания и площади поверхности, необходимой для передачи тепла от камеры к воде.

Людям со средним домом площадью от 1200 до 4000 квадратных футов обычно требуется глубина камеры сгорания от 3 до 4 футов. Если у вас есть около 3 или 4 футов в диаметре, прибегая к кругу, то есть 3 или 4 фута в глубину — от 38 до 48 дюймов в ширину — должно быть много площади поверхности, позволяющей хранить дрова, вот что дает вам ожог. раз. Время сжигания — это то, что имеет смысл хранить древесину от 12 до 24 сжиганий внутри устройства.

Поток воздуха

Поток воздуха внутри камеры сгорания также очень важен. У нас есть дверные комплекты  , которые помогут вам во всем этом разобраться, но если вы хотите спроектировать собственную дверь, вам необходимо обеспечить хороший поток воздуха внутри вашего устройства.

Некоторые люди обеспечивают подачу воздуха сзади, некоторые — спереди, некоторые используют систему естественной тяги, при которой вы просто открываете заслонку и впускаете воздух. Мы не рекомендуем это, потому что это затрудняет блок дымит, а огонь действительно никогда не нагревается до температуры, ты не можешь жечь сырые дрова, ты выкуриваешь своих соседей, и пахнет, как будто ты горишь мусором. Причина в том, что вы жжете холодный огонь. Он дымит так же, как когда вы разжигаете костер в первый раз, и пока этот огонь не разгорится, вы не сможете убрать дым или что-то еще.

Здесь мы возвращаемся к тому, сколько воды находится в устройстве, потому что, если у вас есть система с естественной тягой, вам потребуется намного больше воды, так как огонь не нагревается быстро. Так что вам понадобится больше воды, чтобы смягчить эти колебания восстановления.

Однако, если вы любите вентиляторы, как дверные комплекты  , которые мы продаем, вам не придется об этом беспокоиться, потому что вентилятор будет дуть на этот огонь, заставляя его нагреваться быстро.

Вам также нужно будет пройти газификацию, а что такое газификация, когда вы сжигаете более 1600 градусов, в основном из трубы не идет дым. Это то, к чему вы пытаетесь добраться как можно быстрее. Да, мы слышали: «Ну, вы выдуваете тепло прямо из устройства». Это не обязательно верно, если вы спроектируете его правильно. Вы сжигаете газы, и если ваша камера полностью погружена в воду, энергия уходит в воду.

W hat Материалы, которые следует использовать для строительства дровяного котла?

Большинство людей утилизируют свои отходы или то, что валяется во дворе или в магазине.

Старое сравнение — мягкая сталь против нержавеющей стали. Честно говоря, мы предпочитаем мягкую сталь. Все основные производители, которые сегодня строят котлы, внутренние и наружные дровяные котлы, по-прежнему строят их из мягкой стали.

Нержавеющая сталь — отличный продукт для предотвращения образования ржавчины и накипи внутри водяных рубашек. Обратной стороной является то, что нержавеющая сталь сделана из двух или более разных металлов, поэтому, когда происходят резкие колебания температуры внутри и снаружи этой камеры сгорания, они будут колебаться от 400, 500 градусов до 1600, до 2000 градусов. В идеале мы хотим, чтобы металл был одним и тем же материалом, чтобы он сжимался и расширялся одинаково. Это основная причина, по которой мы рекомендуем мягкую сталь.

Расположение дымохода

Расположение дымохода

Некоторые люди предпочитают расположение дымохода, выходящего сверху. Они прорежут здесь отверстие и немного опустят дымоход. Это может заблокировать большую часть вашей камеры сгорания. Мы рекомендуем, чтобы он располагался вверху и выходил наружу. Эта концепция прекрасно работает с дверями  , которые продает Alternative Heating & Supplies. Он дует так, что должен пройти через камеру и обратно, а затем обратно в дымоход. Это представлено на картинке ниже.

Дизайн верхней части дымохода

Вентилятор будет дуть внутрь, он поможет огню, и единственный способ, которым дым может выйти, это полностью вернуться вперед, вернуться и пройти через камеру, затем вверх в эту конструкцию перегородки, которая теперь выходит в дымоход. Это дизайн, который мы рекомендуем и предпочитаем. Это просто, это легко, и это не трудно сделать.

S сталь по сравнению с нержавеющей сталью

В этом аспекте мы предпочитаем нержавеющую сталь. Теперь, если он выходит здесь сверху, вы просто делаете короткий шестидюймовый кусок здесь, надеваете на него дымоход класса А из нержавеющей стали, просверливаете пару шурупов, и все.

Проблема в том, что когда выходит дым, кристалл прилипает к холодной поверхности. Если это просто стальной дымоход, сталь находится снаружи, кристалл прикрепится прямо к нему, а вы этого не хотите, потому что он будет накапливаться, падать внутрь и вызывать всевозможные проблемы. Кроме того, когда идет дождь и в древесине есть влага, она вытекает из дымохода, прилипает к кристаллу и становится кислотой. Затем он падает вниз и капает на его основание, которое гниет с дымохода и с верхней части вашего дровяного котла.

Однако, если вы наденете на него дымоход класса А из нержавеющей стали, все прежнее исчезнет. Вы все равно захотите, чтобы это было красиво и запечатано силиконом, чтобы убедиться, что нет влаги, потому что кристалл все еще прикрепляется. Помните, мы не хотим, чтобы он попал в основание дымохода.

Это основы того, как построить собственный дровяной котел для внутреннего и наружного использования. Ознакомьтесь с наборами для самостоятельной сборки , дверным комплектом  и если у вас есть вопросы, позвоните нам и мы будем рады вам помочь!

Открытый дровяной котел из мусора: 6 шагов (с иллюстрациями)

Введение: Открытый дровяной котел из мусора

Наружные дровяные котлы стали популярным вариантом отопления дома в холодной стране.
Преимущество в том, что весь дым, беспорядок и опасность возгорания остаются снаружи и вдали от дома.
Недостатком является стоимость. Изготовленный на заводе стоит несколько тысяч долларов. Мы сжигаем дрова, чтобы сэкономить деньги, поэтому трата нескольких тысяч не поддерживает эту цель.
Я покажу вам, как я построил шахту почти бесплатно.

Первый из них я запускал всю прошлую зиму без каких-либо проблем. За всю зиму я не купил ни глотка бензина. теперь я делаю это для друга

Шаг 1: Топка

мы начинаем с строительства топки. Я приобрёл на свалке большой водонагреватель, который использую для своей топки. диаметр от 20 до 24 дюймов — это хорошо. Я обнаружил, что круглая топка отлично работает, потому что пламя играет вокруг верхней части для хорошей теплопередачи.
* Сначала начнем со снятия внешней крышки, изоляции, узла горелки с водонагревателя. осталось только танк.
*Далее я вырезал дымоход, идущий вверх по центру, и все фитинги, и приварил заплатки поверх отверстий.
* Затем я повторно использовал дымоход из центра и приварил его к внешней стороне резервуара. На конец приварил пластину для опрессовки.
* Теперь нам нужно опрессовать бак на герметичность. Для этого я приварил в удобном месте небольшой штуцер и установил воздушный клапан. это похоже на стержень клапана шины с трубными наконечниками на нем. они используются в кемперах для повышения давления в резервуаре для воды. нам нужно только около 5 фунтов на квадратный дюйм. с баком под давлением я использовал густой раствор средства для мытья посуды и воды в пульверизаторе, чтобы найти утечки.

Шаг 2: Бак

Для бака я использовал старый топливный бак. этот мы удалили из дома, который мы реконструировали. нам нужно будет добавить некоторые фитинги для труб, и, конечно же, топка идет внутрь. Я сохранил фитинги, которые снял с водонагревателя, и приварю их к мазутному баку в нужных местах, это фитинги на 3/4″. резервуар
* термометр     3/4 высоты
* перелив             самая верхняя сторона
* впускное отверстие для воды           нижнее рядом с передней частью
* выпускное отверстие для воды         в нижней части бака используйте стояк внутри примерно на 2/3 высоты бака ближе к задней части бака
Нам также понадобятся 2 больших фитинга в верхней части бака . будут использоваться существующие 2-дюймовые фитинги для труб. Они предназначены для
* вентиляционной трубы
* поплавкового клапана
. Первый шаг — прорезать отверстия в резервуаре. Я использовал свою кислородно-ацетиленовую горелку, но вы используете то, что у вас есть. во время резки процесса, вы, вероятно, воспламените остатки мазута в баке. Не волнуйтесь, мазут горит медленно. Просто отойдите и дайте ему догореть. Нам понадобится большое отверстие для бака топки. один конец масляного бака. На другом конце масляного бака вам нужно будет вырезать отверстие для выхода дымохода. Это будет плотное прилегание к дымоходной трубе. Теперь нам нужны отверстия для фитингов трубы, расположенные как говорилось ранее.0211 Затем приварите все фитинги и, когда они будут готовы, вставьте их в топку. оставьте переднюю часть масляного бака примерно на 8 дюймов. Оставьте конец на топке, пока он не будет прочно приварен к баку. В противном случае он выпадет из круглого сечения. можно отрезать торчащий конец топки. 6 дюймов из него все еще торчит из бака. оставьте отрезанный конец для двери.

Шаг 3: Демпфер

Далее мы сделаем демпфер. Он должен управляться солоноидом. Я сделал его как дроссельную заслонку. Возьмите короткий кусок трубы. Я использовал кусок от баскетбольной стойки. это был диаметр 3 1/2 дюйма. Просверлите два отверстия 1/2 дюйма точно напротив друг друга для вала дроссельной заслонки. Теперь найдите кусок 1/2-дюймового стержня длиной около 16 дюймов. это будет ваш дроссельный вал. мы хотим, чтобы он был длинным, чтобы он доходил до дверной петли, где находится наш солоноид. вставьте вал в трубу и отметьте вал внутри трубы с обеих сторон. Теперь вытащите вал и отшлифуйте его ровно между метками. Затем отрежьте кусок стальной пластины в форме эллипса, который будет располагаться под углом внутри трубы. Просверлите два отверстия по его центральной линии на расстоянии около 3/4 дюйма от каждого края. Установите вал на место, приложите к нему дроссельную заслонку и отметьте отверстия на валу. Теперь просверлите и нарежьте вал для крепежных винтов. винты и убедитесь, что он идеально подходит. отрегулируйте по мере необходимости. нам нужно добавить груз, чтобы закрыть заслонку. Я использовал небольшой кусок стали 1/2 дюйма с отверстием, просверленным на одном конце. наденьте его на вал и приварите в том месте, где он будет удерживать заслонку в закрытом положении
это все для демпфера, просто отложите его пока.

Шаг 4: Дверь

Мы будем переворачивать конец резервуара так, чтобы он был выпуклым. снаружи.
* Сначала вам нужно будет создать канал по периметру двери, чтобы вместить веревку уплотнителя. Я сделал это, взяв кусок 1-дюймового уголка и прорезав в нем прорези через каждые 1/2 дюйма или около того. что позволило мне согнуть его по контуру двери. Я приварил его по периметру двери так, чтобы он выступал за край двери примерно на 3/8 дюйма. Затем я вырезал плоскую металлическую полосу шириной около 3/4 дюйма и скрутил ее внутри уголка, образуя канавка шириной 1/2 дюйма для прокладки. Несколько деревянных брусков толщиной 1/2 дюйма помогут получить равномерный канал. приварить его туда.
Теперь вырежьте отверстие для узла амортизатора, вставьте его и приварите.

Шаг 5: Дверная петля

Нам нужна петля для нашей двери. Я приварил короткий кусок швеллерного железа, чтобы получить плоскую поверхность для петель. один на топку, один на дверь. На моем первом котле в ящике для мусора лежали готовые петли. это то, что показывают фотографии. для этого мне нужно будет вырезать что-то подобное из толстого уголка. Вы хотите прикрутить петли, чтобы вы могли отрегулировать их. Пока мы этим занимаемся, просверлите отверстие диаметром 1/4 дюйма в нижней части канала на двери. Это будет удерживать солоноид.
Нам также понадобится защелка. с другой стороны двери приварил болт, на котором будет вращаться защелка. затем надевается кусок ремешка с насечкой. на топку приваривается короткий кусок уголка, чтобы поймать защелку.

Шаг 6. Подсоедините.

Если вы помещаете это в надворной постройке, как я, вы можете обернуть его изоляцией из стекловолокна, и все готово. На данный момент я не потратил ни копейки на это. Это вот-вот изменится. Теперь вам нужно будет купить периферийные устройства, чтобы подключить его. Это то, что вам понадобится.

* Канальный змеевик / теплообменник вода-воздух. это должно будет вписаться в вашу печь или воздуховоды.
* Циркуляционный насос мощностью 1/25 л.с. плюс соединительные фланцы.
* Аквастат, контакт размыкается при повышении температуры. также погружение хорошо, чтобы пойти с ним.
* Электромагнитный клапан на 115 вольт. около 1 дюйма хода
* Реле 24 вольт на 115 вольт
* Дополнительный термостат. Только отопление
* Провод термостата, от котла к дому.
* Провод UF romex (под землей) от котла к дому пройти от котла к топке дважды
* Дымоходная труба, кровельный башмак и т. д.
* кусок 2-дюймовой трубы. Достаточно длинный, чтобы пройти через крышу. с кровельным башмаком.

Давайте подсоединим его!
Думаю, первое, что мы сделаем, это установим теплообменник Теплообменник в топке. Я установил свой прямо в топку, куда поступает возврат холодного воздуха. Вам нужно установить его так, чтобы он был достаточно плотно прилегает к воздухозаборному патрубку, чтобы весь воздух проходил через него.

Далее прикрепите циркуляционный насос к штуцеру стояка на дне бака.

Теперь выкопайте траншею от котла к дому и закопайте два куска трубы из сшитого полиэтилена, один провод термостата и один провод ромекса. Изолируйте трубы действительно хорошо и убедитесь, что изоляция останется сухой.

Водяные шланги будут подсоединены от выхода циркуляционного насоса к входу теплообменника, затем с другой стороны теплообменника обратно к штуцеру обратной воды на дне бака. Вы можете включить тройник и клапан где-нибудь в контуре, чтобы добавить воду из домашнего водопровода.

цепь термостата будет питаться от существующего трансформатора в вашей печи. Вам необходимо закрепить вспомогательный термостат на стене в вашем доме. возьмите питание от трансформатора вашей печи (красный провод) к термостату, затем от термостата (белая клемма) к реле рядом с вашим котлом. затем от другой клеммы 24 В на реле обратно к минусу на трансформаторе вашей печи. Вам также нужно будет подключить белый провод от вашего нового термостата к реле вентилятора в печи.
Теперь возьмите какой-нибудь домашний ток где-нибудь в доме и подключите его через реле к циркуляционному насосу.
, поэтому при контакте нового термостата он включит насос и вентилятор печи.

Теперь об управлении заслонкой. установите погружной колодец в соответствующий фитинг на баке и закрепите на нем аквастат. установите аквастат на 180 градусов по Фаренгейту
Теперь мы прикрепим соленоид тяги к дверной петле. прикрутите небольшой кусок дерева к шарниру в качестве теплоизолятора, также сделайте теплозащитный экран из листового металла, чтобы окружить соленоид. теперь прикрепите соленоид к деревянному блоку с помощью винтов. нам нужно будет прикрепить рычаг к валу заслонки. У меня на валу была резьба, поэтому я использовал две гайки, чтобы прикрепить его. Вы должны быть в состоянии отрегулировать его, так что не приваривайте его. жесткая проволочная связь от этого рычага к соленоиду завершает механику. возьмем наш домовой ток и подключим черный провод через аквастат к соленоиду, ну и естественно белый провод идет напрямую к соленоиду.

Установить трубу дымохода через крышу, установить багажник и т. д.

вкрутить кусок 2-дюймовой трубы в верхнюю часть бака, проходящего через крышу. это наша вентиляция для выхода пара.

 И мы готово!!!

Просто наполните водой, разожгите огонь и согрейтесь этой зимой.  Если вы установите свой обычный термостат печи немного ниже, чем наш вспомогательный термостат, он будет у вас в качестве резервного.

Участвовал в
Off Конкурс сетки

1 человек сделал этот проект!

Вы сделали этот проект? Поделись с нами!

Рекомендации

Планы по строительству уличного дровяного котла

Как построить собственную уличную дровяную печь

Вы всегда хотели знать, как построить открытый котел или печь чистого горения? Или что-то вы придумали недавно из-за огромного счета за топливо или электричество только что получили? Или у вас дома ВСЕГДА холодно?

Вы хотите знать, как пройти о строительстве наружная отопительная печь для вашего дома?

Не важно почему; у нас есть ответ!

Вы, конечно, можете построить чистый горящий дровяная печь снаружи, при наличии доступа справа материалы и достаточные навыки сварки. Помните, что сварка сварка таких толстых материалов сильно отличается от сварки стали диаметром 1/8 дюйма, потому что правильное проплавление имеет первостепенное значение для вашего успеха.

Круглая топка или цилиндр, безусловно, способ пойти. Получение трубы или цилиндра, уже сваренных и подвергнутых рентгеновскому излучению сделает вас на шаг ближе к успеху. Это, безусловно, требует НАМНОГО меньше сварочных работ, чем сборка квадратной коробки; беру 12 сварные швы, чтобы сделать это! Помните, что сварные швы обычно являются местом, где начинаются утечки, а плоские стальные плиты далеко не так прочны как цилиндр; сгибание, сгибание и деформация от интенсивного нагревать.

Убедитесь, что торцевые пластины имеют толщину топки!



Вам нужно построить что-то вроде этого; путь для воздуха дунуть в топку. Это лучший способ, с воздухом Врываясь сквозь решетки, в огонь снизу, как в кузнечном горне.

Вам понадобятся прочные решетки. Это сделано с прутком 3/4 дюйма.

Прежде чем двигаться дальше, начните понимать стоимость ваших материалов. Сталь дорогая и можно ли вообще найти цилиндр толщиной 3/8 дюйма или 1/2 дюйма, как наша дополнительная топка? Ищите обсадную трубу!

Вам нужны торцевые пластины для топки — две листы ок. 3 х 3 фута для 36-дюймовой круглой топки.



Вам также понадобится водяная рубашка (коробка) — 6 шт. листы размером не менее 4 на 5 футов.

Вам понадобится труба дымохода около 5 футов. Мы рекомендуется сталь толщиной 1/4 дюйма.

Вварить дымоход в топку.

Не забудьте крышку доступа к горячей воде катушку, как показано выше, что сэкономит вам от 35 до 65 долларов за штуку. месяц в счетах за электричество все само собой!

Если кладете сайдинг, например стальной строительный металл, вам понадобится каркас вокруг него (см. рисунок) и обрамление крыши.



Помните, что вам также нужно будет построить дверь; желательно с воздушным зазором для обеспечения теплоизоляционных свойств; похожа на изоляцию пузырькового типа. Прикрепите пластину с 4 маленькими кусочками металла, чтобы было очень мало тепла перенос с пластины на внешний металл. Вода заполнена дверь — фарс, потому что в итоге получается более 60 дюймов металла или более, окружающий наполненный водой воздух, который просто приводит к большая теплопередача, на которую вода очень мало влияет утихать Кроме того, вода не движется внутри. дверь, даже если у вас есть шланги, и это позволит частицы для осаждения; и подумайте об отсутствии защиты от ржавчины в том районе!

Вам также понадобится водопровод, чтобы заполнить печь также.

СЕЙЧАС подумайте об этом. Вы можете приобрести HyproTherm 185 всего за 4487 долларов без сайдинга, изоляции, насос, вентилятор, змеевик горячей воды и термостат.

Мы также иногда восстанавливаем эти точные котлы и стоят на 1500$ дешевле нового по 3877$. Время от времени клиент обменивает один, и мы пройдите их сверху вниз и наизнанку, как описано на нашем Страница б/у котла.

Я не верю, что можно построить такую ​​же печь, с топкой толщиной 1/2 дюйма менее чем за 3000 долларов США.

Вы можете положить на него любой вид сайдинга, который вы хотите или мы можем предоставить 21 различных цветов и 8000 цветов комбинации, для вас. Конечно, вам понадобится насос, вентилятор, змеевик горячей воды и термостат, или вы можете приобрести их самостоятельно на месте.











Информация предоставлена ​​ SHAVER OUTDOOR WOOD FURNACE

Как опорожнять бойлер

Знаете ли вы, что необходимо опорожнять бойлер не реже одного раза в год? Ознакомьтесь с этим пошаговым руководством, чтобы начать.

Несмотря на то, что котлы существуют с конца 1700-х годов, многие домовладельцы не знают, как правильно за ними ухаживать.

Осадок котла снижает надежность системы котла. Слив системы водогрейного котла — единственный способ устранить накопление шлама, поэтому важно делать это часто.

Как же слить воду из бойлера?

Читайте пошаговое руководство, в котором подробно описано, как слить воду из бойлера и водонагревателя.

Шаг 1. Выполните быструю промывку

Перед отключением бойлера или водонагревателя рекомендуется выполнить быструю промывку. Это удалит любой осадок, застрявший в клапане котла. В результате бак будет опорожняться быстрее.

Возьмите садовый шланг и подсоедините его к сливному клапану. Пока давление воды в бойлере еще есть, попробуйте немного промыть бак водонагревателя.

Для этого откройте сливной клапан на несколько секунд, а затем снова закройте его. Давление при этом должно вытолкнуть любой осадок, застрявший в клапане.

Если выдувается значительное количество осадка, вы можете повторить эту быструю промывку еще 1 или 2 раза.

Шаг 2. Выключите систему

Прежде чем начать слив воды из газового или электрического бойлера, выключите его. Если это газ, отключите газ, а если электричество, отключите электричество.

Затем с помощью вентиля на трубе холодной воды над водонагревателем или с помощью вентиля магистрального водоснабжения перекройте воду. Вы можете проверить водопроводные краны в вашем доме, чтобы убедиться, что давление отключено. Включите их и проверьте наличие горячей воды.

Перед следующим шагом убедитесь, что трубы полностью остыли.

Шаг 3: Откройте сливной клапан и промойте бак водой

Подсоедините сливной шланг и откройте сливной клапан бойлера. Он не будет стекать так сильно, пока вы не сбросите вакуум в резервуаре.

Чтобы выпустить вакуум, снимите один конец трубы горячей воды над водонагревателем, а затем слегка потяните его в сторону. Это позволит воздуху попасть в бак, и тогда вода может начать вытекать из слива.

Когда резервуар полностью опорожняется, постепенно промывайте его.

Впускайте несколько галлонов воды за раз, включив воду на несколько секунд, а затем дав ей стечь. При этом оставьте трубу горячей воды все время отсоединенной. Когда вы закончите промывку, вы можете вернуть его на место, прежде чем наполнять бак.

Шаг 4. Наполнение водонагревателя

После того, как бойлер был слит и промыт, пришло время наполнить его. Сначала отсоедините сливной шланг и перекройте сливной клапан. Не забудьте снова подсоединить трубу горячей воды, убедившись, что она надежно закреплена на месте.

В этот момент снова включите воду в водонагреватель либо через клапан бойлера, либо через главный клапан. Затем включите горячую сторону крана в вашем доме (лучше всего в ванной). Оставьте воду течь до тех пор, пока весь воздух не выйдет из линий, и все, что вы получаете, это горячая вода, выходящая из крана.

Затем закройте кран.

Шаг 5. Повторно зажгите водонагреватель и проверьте сливной клапан

Если ваш бойлер электрический, снова включите питание. Если это газ, снова зажгите запальник водонагревателя. После того, как вы выполните этот шаг, у вас снова должна быть горячая вода в течение часа.

Проверьте сливной клапан и убедитесь, что он полностью закрыт. Ищите утечки на носике. Если он не закрылся полностью, наденьте колпачок на резьбу шланга сливного отверстия, чтобы предотвратить утечку. Или вы можете полностью заменить клапан.

Что следует помнить

Прежде чем приступить к опорожнению бойлера, помните, что всегда существует риск протечки после опорожнения. Иногда сливной клапан не закрывается полностью после слива бойлера, особенно если он простоял от 6 месяцев до года или даже дольше.

Будьте готовы заранее приобрести колпачок на тот случай, если он не закроется полностью, чтобы при необходимости вы были готовы надеть колпачок на клапан. Если клапан сделан из пластика, вы можете полностью обновить его, прежде чем снова включать воду.

Большинство специалистов и производителей котлов рекомендуют производить слив КАК МИНИМУМ каждые 6-12 месяцев. Это удалит любой осадок или другие отложения, которые собираются на дне бака с горячей водой.

По мере того, как шлам в котле накапливается, ваш котел должен работать больше, чтобы нагреть воду, что тратит энергию и требует больше денег. Избегайте этих потенциальных проблем, выполняя регулярное техническое обслуживание вашего котла. Техническое обслуживание вашего котла может продлить срок его службы на 15 лет.

Позаботьтесь о своей котельной

Решение по уходу за вашей котельной сэкономит вам время и деньги в долгосрочной перспективе и может предотвратить аварийную ситуацию с водопроводом. Обязательное опорожнение водонагревателя не реже одного раза в 6–12 месяцев является важным компонентом надлежащего обслуживания водогрейного котла.

Самостоятельно сделать несложно, но важно заранее хорошо подготовиться. Выполнение всех перечисленных выше шагов обеспечит наилучшие результаты обслуживания котла своими руками.

Вам нужна помощь, чтобы слить воду из бойлера или у вас нет времени сделать это самостоятельно? Свяжитесь с нами по телефону (402) 731-2727, чтобы задать любые вопросы или записаться на консультацию!



Кто такой котельщик? Как стать одним из них?

Последнее обновление 19 июля 2022 г.

Задумывались ли вы когда-нибудь, как котельщик может быть прибыльным выбором карьеры? Есть много способов стать котельщиком, не теряя работу обычного сварщика.

Котельщик сваривает котлы из стали или нержавеющей стали. Работа заключается в том, чтобы проводить долгие часы стоя на ногах и подниматься и спускаться по лестницам, стремянкам и лесам.

Давайте разберем определение и посмотрим, как оно применяется в области сварки. Затем мы можем обсудить некоторые квалификационные требования и требования к работе, необходимые для того, чтобы стать бойлером.

---

Кто такой котельщик?

Основная работа котельщика – сборка и ремонт котлов. Котельщиков работают в:

• Атомные электростанции
• Нефтеперерабатывающие заводы
• Химическая промышленность
• Предприятия по производству бумаги и во многих других отраслях промышленности.

Boilermaker также проектирует и производит котлы и сосуды под давлением. Они производят оборудование, работающее с высоким давлением, высокой температурой и коррозионно-активными химическими веществами.

Изображение предоставлено: Pixabay

Обязанности котельщика

Котельщик — техник по оборудованию. Они контролируют и ремонтируют это важнейшее оборудование, которое подает воду и пар ко всем машинам, которые работают в вашем доме.

Они следят за тем, чтобы весь процесс проходил максимально гладко. Некоторые из обязанностей включают:

• Сварка металлических труб, стальных конструкций и плавучего оборудования в стальных корпусах
• Изготовление котлов и сосудов под давлением для различных отраслей промышленности
• Обслуживание системы отопления для создания комфортных условий
• Повышение производительности котла
• Исправление дефектов и выявление рисков
• Содержание котла и других видов котлов в чистоте при поддержании их давления
• Установка трубопроводов, клапанов и другого оборудования для отопления или охлаждения
• Сборка котлов

Как стать котельщиком

Если вы хотите стать котельщиком, вам нужно сделать несколько вещей, прежде чем им стать. Не только изучение книг в течение всего дня поможет вам стать таковым.

Аспекты работы бойлером требуют тяжелой работы, самоотверженности и настойчивости, чтобы достичь вершины. Так во что ты ввязываешься?

Вот шаги, как стать котельщиком. Продолжай читать!

1. Получите аттестат о среднем образовании или GED

Это наиболее распространенный шаг, если вы хотите стать котельщиком. Но особых требований к образованию для работы котельщиком нет.

Во всех штатах работникам должно быть не менее 18 лет. В некоторых штатах требуется, чтобы производители котлов были не моложе 21 года. Многие работодатели предпочитают нанимать котельщиков, имеющих диплом GED или среднюю школу.

Изображение предоставлено: Pixabay

2. Получите сертификат сварщика

Если вы серьезно настроены стать котельщиком, другим шагом будет получение сертификата сварщика. Вы можете сделать это самостоятельно или поступить в колледж. Кроме того, вы можете сделать и то, и другое.

Сварка — это специализированная профессия, которая становится все более технической. Почти каждая компания, нанимающая производителей котлов, нуждается в сертификации, потому что это очень важно. Вот некоторые сертификаты, которые имеют решающее значение для производителей котлов.

• Сертифицированный инспектор по сварке
• Сертифицированный сварщик
• Сертифицированный младший инспектор по сварке

Сертификация обычно является национальным экзаменом, поэтому ее получение может стать пропуском в большинство мест. Эти экзамены проводит Американское общество сварщиков.

3. Получите опыт в рамках программы ученичества

Чтобы заняться торговлей, вам необходимо пройти программу ученичества. Он предоставит вам практические инструкции, необходимые для того, чтобы стать котельщиком.

Большинство программ ученичества структурированы вокруг двух компонентов:

• Обучение в классе
• Обучение на рабочем месте.

В классе вас учат основам торговли. В него входят:

• Чтение чертежей
• Управление чертежами
• Операционное оборудование
• Понимание правил техники безопасности

Вас научат основам металлургии, термодинамики и математики. Параллельно с этим вы будете выполнять ручную работу под руководством опытного котельщика.

Большую часть времени вы будете проводить в котельной. Здесь вы узнаете, как использовать такие инструменты, как ленточные пилы, токарные станки и шлифовальные машины. Вы также получите опыт работы со сложными машинами, такими как сверлильные станки, фрезерные станки и фрезерные станки. Вы также узнаете, как сваривать, паять, паять и паять.

4. Создайте свою сеть

Создание вашей сети означает знакомство с людьми в отрасли. Лучший способ связаться с людьми в отрасли — это посещать собрания.

Отправляйтесь в зал местного профсоюза и посетите тренировочную комнату. Познакомьтесь с людьми на национальном уровне. Присоединяйтесь к Национальной коалиции навыков (NSC). NSCA является торговой ассоциацией производителей котлов.

Изображение предоставлено: Conniejane Flohr, Shutterstock

5. Создайте свое резюме

Резюме — это резюме вашей квалификации и опыта. Это не должно быть подробным описанием вашего образования, опыта работы и навыков. Вместо этого ваше резюме суммирует вашу квалификацию для конкретной работы.

6. Вступите в профсоюз

Если вы хотите стать котельщиком, вам нужно вступить в профсоюз. Американский союз производителей котлов (ABC) — торговая организация, к которой вы можете присоединиться. Вы можете подать заявку на получение карты через рекрутера местного профсоюза или через Интернет.

Рекрутер скажет вам, куда и когда вам следует прийти на личное собеседование. Интервью дает вам шанс показать, насколько вы умны.

---

Навыки бойлерщика

Вы сейчас ищете работу? Если да, то мы хотели бы поделиться с вами навыками котловщика. Знание и опыт этих навыков позволит вам выделиться на фоне конкурентов. Это даст вам преимущество в вашей новой карьере.

Детально ориентированный

Детально ориентированный котельщики наиболее востребованы в этой сфере деятельности. Им необходимо постоянно концентрироваться на деталях, чтобы с легкостью выполнять свою работу. Котельщики должны читать инструкции в сложных сантехнических системах или сложные чертежи. К ним относятся чертежи, схемы и планы.

Решение проблем

Если вы хотите стать котельщиком, вам необходимы навыки решения проблем. Вы должны мыслить нестандартно. Используйте свою интуицию, чтобы принимать наилучшие решения из того, что у вас есть.

Вы должны быть в состоянии оценить, как что-то может пойти не так. Затем подумайте о том, как это обойти и как исправить все, что может пойти не так.

Изображение предоставлено: King Ropes Access, Shutterstock

Физическая сила

Физические требования к бойлеру такие же, как и к другим строительным и производственным работам. Они должны поднимать, нести и перемещать тяжеловесы во всех направлениях.

Котельщики должны уметь сидеть в любом положении в течение длительного времени и работать при высоких температурах. Кроме того, они носят тяжелое защитное снаряжение.

Командная работа

Основным аспектом успеха котельщика является командная работа. Чтобы быть успешным каждый день на месте, вам нужна командная работа. Вы должны работать в команде, состоящей из всех, от самых низов, до высшего руководства и руководителей.

---

Заключение

В жизни мало занятий, которые могут наполнить вас восторгом и достижениями. Один из них – котельщик. Чтобы стать котельщиком, вы должны пройти ряд сложных и экстремальных тренировок. Они завершаются изнурительной работой, где ваши навыки и выносливость объединяются для достижения исключительных результатов.

Следуя описанным выше шагам и изучив необходимые навыки, вы сможете стать выдающимся котельщиком.

Авторы избранных изображений: Конниджан Флор, Shutterstock

• Кто такой котельщик?
• Обязанности бойлерщика
• Как стать котельщиком
  • 1. Получить диплом об окончании средней школы или GED
  • 2. Получить сертификат сварщика
  • 3. Набраться опыта в рамках программы ученичества
  • 0012
  • 5. Создайте свое резюме
  • 6. Присоединяйтесь к Union
• Skilermaker’s Skills
  • . Министерство энергетики

    Энергосбережение


    Большинство домов в США отапливаются печами или котлами. Печи нагревают воздух и распределяют нагретый воздух по дому с помощью воздуховодов. Котлы нагревают воду и обеспечивают либо горячую воду, либо пар для отопления. Пар распределяется по трубам к паровым радиаторам, а горячая вода может подаваться через плинтусные радиаторы или системы лучистого пола или может нагревать воздух через змеевик. Паровые котлы работают при более высокой температуре, чем водогрейные котлы, и по своей природе менее эффективны; однако в настоящее время доступны высокоэффективные версии всех типов печей и котлов. Чтобы узнать больше о печах, котлах и других типах систем отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.

    Переход на высокоэффективную печь или котел — эффективный способ сэкономить на отоплении дома.

    Понимание рейтинга эффективности печей и котлов

    Эффективность центральной печи или котла измеряется годовой эффективностью использования топлива (AFUE). Федеральная торговая комиссия требует, чтобы новые печи или котлы отображали их AFUE, чтобы потребители могли сравнивать эффективность нагрева различных моделей. AFUE — это мера того, насколько эффективно прибор преобразует энергию из топлива в тепло в течение обычного года.

    В частности, AFUE представляет собой отношение годовой тепловой мощности печи или котла к общему годовому потреблению энергии из ископаемого топлива. AFUE, равный 90 %, означает, что 90 % энергии топлива превращается в тепло для дома, а остальные 10 % уходят в дымоход и куда-либо еще. В AFUE не включаются тепловые потери системы воздуховодов или трубопроводов, которые могут составлять до 35 % энергии на выработку печи при расположении воздуховодов на чердаке, в гараже или другом частично кондиционируемом или некондиционируемом помещении.

    Полностью электрическая печь или котел не имеет утечки дымовых газов через дымоход. Рейтинг AFUE для полностью электрической печи или котла составляет от 95% до 100%. Более низкие значения относятся к блокам, установленным на открытом воздухе, поскольку они имеют более высокие потери тепла через рубашку. Однако, несмотря на их высокую эффективность, более высокая стоимость электроэнергии в большинстве районов страны делает полностью электрические печи или котлы неэкономичным выбором. Если вы заинтересованы в электрическом отоплении, рассмотрите возможность установки системы теплового насоса.

    Прочтите о стандартах для жилых печей.

    Определить и сравнить эффективность системы можно не только по ее АФУЭ, но и по характеристикам ее оборудования.

    Старые низкоэффективные системы отопления:

    • Естественная тяга, создающая поток дымовых газов
    • Постоянная контрольная лампа
    • 56% до 70% AFUE.

    Системы отопления средней эффективности:

    • Вытяжной вентилятор более точно регулирует поток воздуха для горения и дымовых газов
    • Электронное зажигание (без контрольной лампы)
    • Компактный размер и меньший вес для снижения циклических потерь
    • Дымоход малого диаметра
    • от 80% до 83% AFUE.

    Высокоэффективные системы отопления:

    • Конденсация дымовых газов во втором теплообменнике для повышения эффективности
    • Герметичное сжигание
    • от 90% до 98,5% AFUE.

    Модернизация вашей печи или котла

    Печи и котлы можно модернизировать для повышения их эффективности. Эти обновления повышают безопасность и эффективность более старых систем. Затраты на модернизацию следует тщательно сопоставить со стоимостью нового котла или печи, особенно если замена, вероятно, произойдет в течение нескольких лет или если вы хотите перейти на другую систему по другим причинам, например, для установки кондиционера. Если вы решите заменить свою систему отопления, у вас будет возможность установить оборудование, в котором используются самые энергоэффективные технологии отопления.

    Модернизация зависит от топлива, поэтому информацию о модернизации см. в следующих разделах:

    • Газовые печи и котлы (включая установки, работающие на природном газе и пропане)
    • Дизельные печи и котлы.

    Другие варианты модернизации, которые могут повысить энергоэффективность системы, включают установку программируемых термостатов, модернизацию воздуховодов в системах с принудительной вентиляцией и добавление зонального контроля для систем горячего водоснабжения. Этот вариант обсуждается в разделе «Системы распределения тепла».

    Замена печи или котла

    Хотя старые печи и котлы, работающие на ископаемом топливе, имеют КПД в диапазоне от 56% до 70%, современные традиционные системы отопления могут достигать КПД до 98,5%, превращая почти все топливо в тепло, полезное для вашего дома. Модернизация энергоэффективности и новая высокоэффективная система отопления часто могут вдвое сократить ваши счета за топливо и выбросы загрязняющих веществ в вашей печи. Модернизация вашей печи или котла с 56% до 9Эффективность 0 % в среднем доме с холодным климатом сэкономит 1,5 тонны выбросов углекислого газа в год, если вы отапливаете его природным газом, или 2,5 тонны, если вы отапливаете его мазутом.

    Если ваша печь или котел устарели, изношены, неэффективны или значительно увеличены в размерах, самое простое решение – заменить его на современную высокоэффективную модель. Старые угольные горелки, которые были переведены на жидкое топливо или газ, являются первыми кандидатами на замену, а также печи, работающие на природном газе, с запальниками, а не с электронным зажиганием. Более новые системы могут быть более эффективными, но они по-прежнему могут быть слишком большими, и их часто можно модифицировать, чтобы уменьшить их операционную мощность.

    Перед покупкой новой печи или котла или модификацией существующего агрегата рекомендуется сначала повысить энергоэффективность вашего дома, утеплив его и/или установив новые энергосберегающие окна, а затем попросить подрядчика по отоплению определить размер вашей печи. Повышение энергоэффективности сэкономит деньги на новой печи или котле, потому что вы можете купить меньший блок. Печь или котел подходящего размера будут работать наиболее эффективно, и вам нужно выбрать надежный агрегат и сравнить гарантии каждой печи или котла, которые вы рассматриваете.

    При покупке высокоэффективных печей и котлов обратите внимание на этикетку ENERGY STAR®. Если вы живете в холодном климате, обычно имеет смысл инвестировать в систему с максимальной эффективностью. В более мягком климате с более низкими годовыми затратами на отопление дополнительные инвестиции, необходимые для повышения эффективности с 80% до 90% и 95%, могут быть трудно оправданными. Однако имейте в виду, что устройства с более высокой эффективностью будут иметь более низкие выбросы, чем устройства в диапазоне 80%.

    Укажите герметичную печь для сжигания или котел, который будет подавать наружный воздух непосредственно в горелку и отводить дымовые газы (продукты сгорания) непосредственно наружу, без необходимости в вытяжном колпаке или заслонке. Печи и котлы, которые не являются блоками с закрытым сгоранием, всасывают нагретый воздух в блок для сжигания, а затем направляют этот воздух вверх по дымоходу, тратя впустую энергию, которая использовалась для нагрева воздуха. Блоки с закрытым сгоранием позволяют избежать этой проблемы, а также не представляют риска попадания опасных дымовых газов в ваш дом. В печах, не являющихся герметичными, обратная тяга дымовых газов может быть большой проблемой.

    Высокоэффективные закрытые установки для сжигания обычно производят кислые выхлопные газы, которые не подходят для старых дымоходов без футеровки, поэтому выхлопные газы следует либо отводить через новый воздуховод, либо дымоход следует футеровать для размещения кислых газов (см. раздел о поддержании надлежащей вентиляции ниже).

    Обслуживание вашей печи или котла

    Специалист по системам отопления должен проводить следующее техническое обслуживание.

    Все системы:

    • Проверьте состояние вентиляционной трубы и дымохода. Детали вентиляционной системы со временем могут прийти в негодность. Проблемы с дымоходом могут быть дорогими в ремонте и могут помочь оправдать установку нового отопительного оборудования, которое не будет использовать существующий дымоход.
    • Проверьте физическую целостность теплообменника. Теплообменники котла могут пропускать воду, и это легко обнаружить. Теплообменники печи смешивают дымовые газы с воздухом помещения, когда они протекают, что является важной причиной для их проверки с точки зрения безопасности. Попадание дымовых газов в дом может вызвать отравление угарным газом. Предполагается, что в каждом доме должна быть работающая сигнализация угарного газа.
    • Отрегулируйте органы управления на котле или печи, чтобы обеспечить оптимальные настройки температуры воды и воздуха для эффективности и комфорта.
    • Если вы планируете заменить или модернизировать существующую систему отопления, попросите техника провести проверку эффективности сгорания.

    Системы принудительной подачи воздуха:

    • Проверка камеры сгорания на наличие трещин
    • Тест на угарный газ (CO) и меры, если он обнаружен
    • Регулировка управления вентилятором и температуры приточного воздуха
    • Очистить и смазать воздуходувку
    • Удалить грязь, сажу или коррозию с печи или котла
    • Проверить подачу топлива и характеристики пламени, при необходимости отрегулировать
    • Уплотнить соединения между топкой и главными воздуховодами.

    Системы горячего водоснабжения:

    • Контрольный предохранительный клапан
    • Проверка контроля верхнего предела
    • Осмотрите напорный бак, который должен быть заполнен воздухом, чтобы убедиться, что он не заполнен водой
    • Очистите теплообменник.

    Паровые системы:

    • Слить немного воды из котла для удаления отложений и повышения эффективности теплообмена
    • Испытание устройства защиты отсечки при низком уровне воды и устройства защиты по верхнему пределу
    • Опорожнить поплавковую камеру для удаления отложений, что предотвратит засорение отсечки при малом количестве воды
    • Анализ котловой воды и добавление химикатов по мере необходимости для контроля отложений и коррозии
    • Очистить теплообменник
    • См. также паровые радиаторы.

    Дымоходы

    Правильно функционирующие дымоходы выводят побочные продукты сгорания из дома. Таким образом, проблемы с дымоходом подвергают вас риску попадания этих побочных продуктов, таких как угарный газ, в ваш дом.

    Большинство старых печей и котлов имеют дымоходы с естественной тягой. Дымовые газы выходят из дома через дымоход, используя только свою плавучесть в сочетании с высотой дымохода. Дымоходы с естественной тягой часто имеют проблемы с выпуском дымовых газов из-за засорения дымохода, ветра или давления внутри дома, которое преодолевает плавучесть газов.

    Атмосферные, открытые печи и котлы, а также печи и котлы с вентилятором должны быть выведены в каменные дымоходы, металлические двустенные дымоходы или изготовленные дымоходы другого типа. Каменные дымоходы должны иметь шамотную, каменную облицовку или модернизированную металлическую облицовку дымохода.

    Многие старые дымоходы имеют изношенные футеровки или вообще не имеют футеровки и должны быть заменены при замене печи или котла. Облицовку дымохода следует производить при любом из следующих изменений в системе отопления пламенем:

    • Когда вы заменяете старую печь или котел на более новый, который имеет AFUE 80% или более. Эти устройства средней эффективности имеют больший риск отложения кислотного конденсата в дымоходах, и дымоходы должны быть подготовлены к тому, чтобы справиться с этой коррозионной угрозой. Размер нового вкладыша дымохода должен соответствовать размеру нового отопительного прибора и водонагревателя (если имеется) установщиком.
    • При замене старой печи или котла на новый прибор 90+ AFUE или тепловой насос. В этом случае отопительный прибор больше не будет выходить в старый дымоход, а если имеется водонагреватель, то теперь он будет выходить через увеличенный дымоход. Этот слишком большой дымоход может привести к образованию конденсата и недостаточной тяге. Новый вкладыш дымохода должен быть рассчитан только на водонагреватель, или в некоторых случаях водонагреватель может быть выведен прямо через стену.

    Другие проблемы с вентиляцией

    Некоторые неконденсационные печи и котлы с вентилятором, установленные в период с 1987 по 1993 год, могут иметь горизонтальную вентиляцию через высокотемпературную пластиковую вентиляционную трубу (не трубу из ПВХ, которая безопасно используется в конденсационных печах).
