Сейчас баня стала не только местом, где можно помыться, здесь посетители получают оздоровительные процедуры, исцеляющие тело и душу. Часто любители попариться в собственной банной постройке предпочитают своими руками собрать отопительный агрегат для нее. Для этого им могут понадобиться чертежи печки для бани.

Использование банных печей из металла

Уже на протяжении многих лет металлические печи составляют конкуренцию традиционным отопительным конструкциям, выложенным из кирпичей. Их устанавливают как в частных домовладениях, так и в банных постройках.

Востребованность агрегатов из металла объясняется наличием у них важных достоинств:

• нагрев в течение короткого времени;
• доступная стоимость;
• высокая теплопроводность;
• нет необходимости возводить высокопрочный фундамент;
• несложный процесс установки.

Последнее преимущество является особенно важным для тех, кто планирует такой прибор изготовить самостоятельно. Но для этого нужно уметь читать чертежи банной печи из металла. Также следует знать, что в случае нерационального применения такого агрегата или несоблюдения технологии его изготовления велика вероятность возникновения пожара.

Конструкционные особенности современных металлических печей

Самым простым примером конструкции банных печей из металла своими руками считается буржуйка.

Она состоит из оборудованного трубой и дверцей ящика. Ее главный недостаток – это незначительная теплоотдача при большом расходе топлива. Поэтому сейчас буржуйку используют крайне редко.

Современные агрегаты из металла имеют более высокий класс пожаробезопасности. Их производят из листового материала, толщина которого не превышает 4-5 миллиметров. У них имеется тепловая камера для засыпки камней (прочитайте: «Как уложить камни в банную печь правильно, какие камни лучше использовать»). Часто их конструкционное решение предусматривает возможность обустройства дополнительного водяного бака объемом до 70 литров.

С целью обеспечения равномерного прогревания воздуха в агрегате и снижения его пожароопасности делают облицовку огнеупорным кирпичом. При отсутствии необходимости создавать особо прочный фундамент под печь достаточно будет наличия крупногабаритного основания, которым может стать цементная плита с покрытием из кафельной плитки, либо металлический лист, либо огнеупорный кирпич.

Устройство печей из металла

Если внимательно рассмотреть чертежи банных печей из металла с размерами, то их по конструкционному решению можно разделить на несколько разновидностей:

1. Агрегаты закрытого типа. Компактные размеры этих печей позволяют устанавливать их в небольших по площади банных постройках, которыми пользуются члены семьи. Чтобы повысить теплоемкость, конструкции с наружной стороны и изнутри выкладывают огнеупорным кирпичом, применяя металлических скреп. В их средней части помещают решетку для камней.
2. Агрегаты открытого типа. Они отличаются наличием бака для воды, имеющего небольшой объем. У них есть открытая каменка. При установке их в бане обеспечивается быстрый прогрев парилки. Для увеличения теплоемкости такого отопительного прибора, камни в печи нужно накрыть крышкой из оцинкованного металла.
3. Комбинированные агрегаты. Если посмотреть на чертеж печки для бани из металла такой конструкции, то можно увидеть, что она имеет топливник и две задвижки, поддувало, решетку, два патрубка диаметром 10 и 14 сантиметров и 4 отверстия, предназначенных для трубы и обводного колена. Чтобы их изготовить, используют стальные листы толщиной 3-5 миллиметров.

Виды топлива и типы печей

Приборы для бань отличаются по виду топлива, применяемого для их функционирования:

1. Дровяные агрегаты. Появились раньше других типов металлических печей. Им для выделения тепловой энергии требуется немалое количество дров, а также они нуждаются в уходе постоянно. Обычно ими предпочитают пользоваться те посетители бань, которые могут подождать, пока помещение прогреется и потом не спеша наслаждаются ароматным паром и теплом, идущим от натуральной древесины.
2. Электрические приборы. В данном случае схема банной печи из металла состоит из нескольких основных узлов: корпуса, оснащенного ТЭНом, и особых теплоизоляционных элементов.
3. Газовые агрегаты из металла. По праву считаются наиболее современными и надежными в эксплуатации конструкциями, их оснащают термостатом для регулировки мощности. Безопасность газовых приборов обеспечивает предохранительное устройство, моментально срабатывающее при отключении или снижении подачи газа.

Преимущества и недостатки печек из металла

Чтобы разобраться с характеристиками металлических агрегатов, нужно проанализировать их преимущества перед стационарно устанавливаемыми кирпичными конструкциями.

В отличие от печей, выложенных из кирпичей, металлические отопительные агрегаты отличаются своей мобильностью и компактностью и поэтому являются оптимальным решением для небольших по площади банных построек. Изготовление печи для бани из металла осуществлять можно в любом месте и потом переместить ее для монтажа в нужное помещение.

Существует два основных конструкционных решения агрегатов из металла:

1. Печи горячего типа. Эти приборы идеально подходят для применения в банях, которые посещаются не регулярно, например, на дачном участке. Несмотря на быстрый нагрев, их не рекомендуется обустраивать в постоянно используемых банных помещениях. Дело в том, что при применении такого отопительного агрегата можно перегреть воздух в помещении по причине невозможности контролировать температуру его нагрева.
2. Печи холодного типа. Они считаются лучшим выбором для монтажа в отапливаемых помещениях. Данные агрегаты прогреваются быстро, но их в отличие от предыдущего варианта оснащают системой, контролирующей температуру. Обжечься при прикосновении к ним сложно, поскольку стенки у них редко нагреваются более чем до 50 градусной отметки.

Если подвести итог, то к достоинствам агрегатов из металла для бань относятся:

1. Небольшие размеры, что наглядно подтверждает чертеж металлической печи для бани. Они незаменимы для маленьких банных строений.
2. Отсутствие необходимости в предварительном строительстве массивного основания. Будет достаточно обустройства облегченного варианта фундамента, что позволяет ускорить возведение бани и запуск ее в эксплуатацию.
3. Доступная цена. Отличается металлический агрегат простотой самостоятельного изготовления, он не требует дополнительных затрат. Отыскать чертежи банной печи из металла своими руками нетрудно. Большое их количество можно найти в специализированной литературе и в Интернете.

Нельзя не отметить недостатки металлических отопительных конструкций:

1. Неспособность аккумулировать тепловую энергию и как следствие, быстрое остывание. В данных приборах следует поддерживать процесс горения постоянно.
2. Невозможность отапливать большие по площади помещения.
3. Необходимость монтажа двойных стенок с воздушной прослойкой между ними. Это требуется для предотвращения получения теплового удара во время нахождения в бане.
4. Пожаробезопасность у металлических агрегатов ниже, чем у кирпичных печей, и поэтому следует усиливать защиту их обшивки изнутри.

Значение формы банной печи

Именно от данного параметра зависит производительность агрегата и то, насколько он удобен в эксплуатации. Как показывает практика, повышенным спросом пользуются печи, имеющие цилиндрическую форму и фигурную или горизонтальную конструкцию.

Но самыми удобными в эксплуатации являются прямоугольные агрегаты. Причиной этого является наличие у них угловых зон, которые редко накаляются максимально. В результате бытует мнение, что такой каркас способствует сохранению формы печи. Кроме этого от данного параметра зависит равномерность прогрева агрегата.

Правильный разогрев также влияет на устойчивость отопительной конструкции из металла. Подтверждением этому является то, что стенки печей круглой и цилиндрической формы делают усиленными. И хотя высокая степень устойчивости прямоугольной конструкции объясняется наличием у нее холодных углов, она все равно со временем теряет свою первоначальную форму.

Разновидности металлических печей

Одним из простых способов создания агрегата считается изготовление печи-каменки, когда используют железную бочку. Для этого у нее убирают днище и снимают крышку, в результате чего получается заготовка цилиндрической формы. Половину имеющегося цилиндра наполняют кирпичами, которые помещают на ребро. На них потом устанавливают колосниковую решетку. Читайте также: «Какую сделать печь для бани своими руками – виды и способы изготовления».

Образовавшееся пустое пространство засыпают на две трети камнями, затем монтируют дымоход. В завершение работы самодельная печь для бани из металла должна накрываться крышкой. Но даже с учетом простоты изготовления подобный вариант агрегата является в использовании одним из самых неудобных.

Если банная постройка имеет небольшую площадь, можно установить в ней печь-каменку компактного размера, применив для ее изготовления листовую сталь. Внутреннюю поверхность прибора выкладывают кирпичами. Размеры такого банного агрегата из металла будут небольшими, и при этом соответствовать отапливаемой площади.

Нужно только выложить стенки топочного отделения в полкирпича, а дымохода — в четверть кирпича. Такой отопительный агрегат отличается простотой и удобной эксплуатацией. Для его функционирования не требуется много топлива, а прогревается он достаточно быстро.

Имеется еще один способ, как можно устроить печь-каменку, но без использования кирпичей. Этот вариант не только прост в реализации, но и является недорогим. При этом печка обладает эстетичным внешним видом. Такая отопительная конструкция без проблем обогреет предбанник, моечную и парилку.

Самостоятельное конструирование металлической печи

Этап 1. Изготавливаемая конструкция из металла будет иметь закрытую каменку и чтобы использовать воду и получить пар необходимо приоткрывать дверцу. Чтобы сделать печь для бани из трубы, сначала подготавливают материалы и инструменты. Чтобы упростить процесс изготовления, потребуется схема печки для бани из металла.

Нужно иметь в своем распоряжении:

• лист стали толщиной не менее 8 миллиметров;
• колосник;
• металлическую трубу диаметром 50-60 сантиметров с толщиной стенок около 10 миллиметров;
• 10-миллиметровый пруток;
• дверцы и щеколды для обустройства поддувала, каменки и топки;
• водный кран;
• примерно 2 метра трубы, из которых 90 сантиметров потребуются для топки, 60 – для бака, а 50 сантиметров- для изготовления нужных деталей.

Из инструментов надо подготовить сварочный аппарат и болгарку.

Этап 2. Для дальнейшей работы потребуется длинный отрезок трубы. Прежде всего, в нем вырезают поддувало, имеющее параметры 50х200 миллиметров. Над отверстием, расположенным с внутренней стороны трубы, нужно приварить крепление, предназначенное для колосника. Для этого требуется взять металлическую пластину, которая снабжена проушинами. Колосники всегда есть в наличии в специализированных магазинах.

Этап 3. Теперь приступают к созданию топки. Сначала делают отверстие с параметрами 250х200 миллиметров. Сверху следует приварить крепления, которые требуются для установки прутов печки-каменки, диаметром не менее 10 миллиметров. Их можно поменять на колосниковые решетки для агрегатов круглой формы. Купить такие изделия можно в том же месте.

Этап 4. С противоположной стороны конструкции создают отверстие. В него наливают воду. Далее в каменку укладывают камни. Используют, к примеру, диабаз, талькохлорит. Нельзя задействовать кремень, гранит и слюдосодержащие камни.

Этап 5. В предназначенной для отопительного агрегата крышке создают отверстие под монтаж дымоходной трубы, которую затем помещают на место. Далее рекомендуется дополнительно установить емкость для воды. Для этого следует на каменку приварить последний кусок трубы и в его нижней части закрепить кран. При эксплуатации агрегата дым начнет продвигаться по трубе и нагревать воду, не доводя ее до точки кипения.

Этап 6. В завершение для нагревательного бака изготавливают крышку. Ее делают в соответствии с сечением трубы и разрезают пополам. В первой части для дымоходной трубы делают отверстие и потом приваривают ее к баку. Вторую половину оснащают петлями и ручкой и поэтому свободную часть крышки можно при необходимости снимать. Читайте также: «Как сделать печь для бани своими руками – подробности от мастера».

Особенности процесса установки банного агрегата

Об установке печи в бане следует позаботиться во время возведения здания. В месте ее будущего обустройства нужно заложить фундамент, вид которого зависит от выбора отопительной конструкции. Потом на основание укладывают два ряда кирпичей и только потом устанавливают печь.

С целью повышения пожаробезопасности при обустройстве самодельного металлического агрегата нужно неукоснительно соблюдать правила его монтажа, которые заключаются в следующем:

1. Расстояние между стеной и печью должно составлять не менее 100 сантиметров.
2. Необходимо обустроить дополнительную защиту и с этой целью поместить на ближайшую к отопительной конструкции стену фольгу, имеющую слой утеплителя. Эти меры позволяют своевременно не допустить перегрев деревянных элементов и их последующее возгорание.
3. Чтобы изолировать дымоход, его лучше изготавливать из сэндвич-трубы. Она состоит из двух труб разного диаметра, между которыми имеется теплоизоляционный слой.
4. Когда продукты сгорания планируется выводиться по трубе из металла, в месте соприкосновения потолка с дымоходом устраивают специальный проходной узел.

Когда процесс монтажа агрегата завершен, можно сделать отделку кирпичом, что предотвратит возможность получения ожогов и придаст внешнему виду эстетичность. В данном случае печь разрешается расположить ближе к стене.

Вышеописанная конструкция считается одной из несложных для монтажа и удобных в эксплуатации.

Следует отметить, что изготовление отопительного агрегата из металла нельзя назвать слишком сложным процессом. Чтобы правильно выполнить сборку и последующую установку, до начала работы желательно найти и просмотреть примерные чертежи железных печей для бани своими руками и выбрать наиболее подходящий вариант.

Воспользовавшись одним из них, можно будет избежать проблем при изготовлении агрегата.

Печь для бани своими руками из металла: сборка

Очень много конструкций печи для бани своими руками из металла уже сделано и придумано, но тема до конца не раскрыта и актуальна до сих пор. Своими руками металлические банные печи можно изготовить из подручных металлических материалов, нужно только желание и немного времени.

Металлические печи для бани своими руками

Просмотрев эту статью и соблюдая технологию, а также добавив фантазии, можно придумать что-то самому. В результате вы не только отлично попаритесь в баньке, но и удивите соседей и друзей уникальными решениями. О некоторых расскажем более подробно. Разберемся, как может быть изготовлена металлическая печь, каковы должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент), чтобы установить собранную конструкцию.

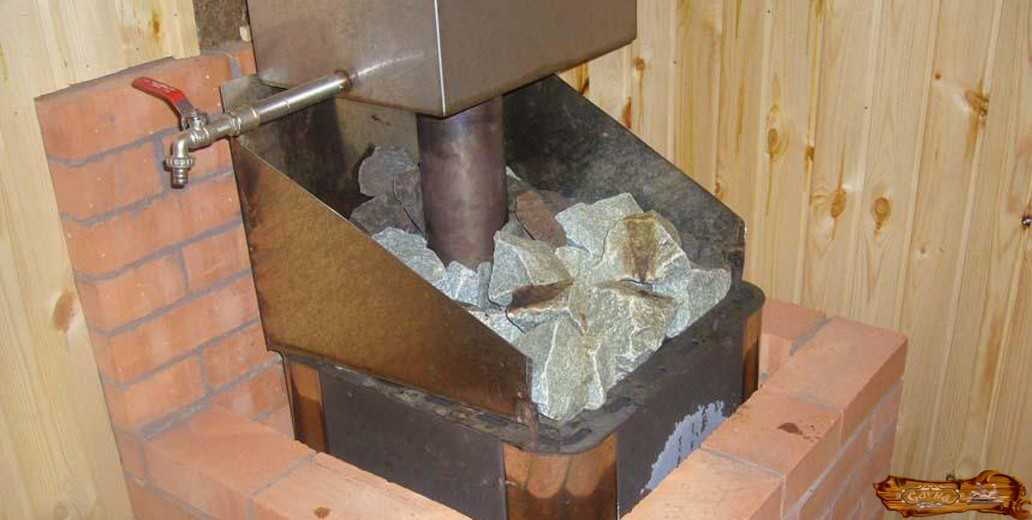

Печь с решеткой для камней и нагревом воды

Содержание

• 1 Что нужно для работы?
  • 1.1 Инструмент
  • 1.2 Материал металлический
  • 1.3 Материал строительный
• 2 Работы по возведению печи
  • 2.1 Возводим фундамент
  • 2.2 Подготовка и сборка печи
• 3 Варианты сбора печи другой конструкции

Что нужно для работы?

Если будет строиться металлическая печь для бани своими руками, то сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое.

Инструмент

• Сварочный аппарат.
• Электроды диаметром 3-4.
• Болгарка.

Материал металлический

Если изготавливается самодельная печь для бани из трубы, потребуется:

• Колёсные диски — 4 шт.
• Труба диаметром 100-150 мм.
• Листовое железо толщиной 2-3 мм.
• Арматура железная диаметром 8-10 мм или прут.

Материал строительный

• Кирпич — 300-350 шт.
• Цемент — 2-3 мешка по 50 кг.
• Щебень, песок — 0.1 куб.

Обратите внимание: тяга создаётся путём разряжения, т.е разряженный холодный воздух вытягивает тёплый. Тёплый воздух, в свою очередь, стремится вверх под действием Архимедовой силы. Тяга зависит от погоды: летом воздух тёплый и влажный — тяга, естественно, меньше, зимой всё наоборот. Тяга также зависит от диаметра трубы.

Чертёж печи каменки

Если труба тонкая, то газы и тёплый воздух путём трения о стены трубы будут тормозиться и не успевать покинуть дымоход. В результате создаётся дымовая пробка и дым идёт путём наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками, всегда руководствуйтесь принципами давления, тяги, правильно выбирая размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохая и очень большая засоренность трубы, её очень часто придётся чистить.  Так как всё будет оседать на стенах трубы, нормальная скорость при выходе из трубы 5-8 м/с.

Впервые дымоходами стали пользоваться римляне (3-8 век до н.э.) — знаменитые римские термы.

Работы по возведению печи

Итак, приступим к постройке металлической банной печи своими руками. Прежде всего, нужно подготовить фундамент, то есть, основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, фундамент под нее стоит подготовить обязательно. Очень важно, чтобы железная печь была установлена на ровный фундамент.

Возводим фундамент

• Для фундамента под печь сбиваем опалубку, ее размеры –  1х1 м, высота 20 см.
• Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперёк квадратами 20х20 см. Арматуру в местах соединения друг с другом связываем вязальной проволокой. Она не должна лежать на земле, для этого вбиваем в землю по краям решетки 4 куска арматуры и привязываем к ним решетку на весу. Прежде чем начать заливать фундамент, убедитесь, что решетка находится посередине.
• После заливки выдерживаем фундамент около 2-х недель, открываем все двери и окна в бане для лучшей вентиляции и укладываем мокрые тряпки на залитый фундамент. Это делается для того, чтобы при высыхании не образовывались трещины. В течение 2-х недель тряпки смачиваем.

Подготовка и сборка печи

Собирается железная печь так:

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то прежде чем установить новую печь, придётся вырубить в стене квадратное отверстие, т.к печь будет начинаться оттуда — это двери поддувала и топки, всё остальное находится в бане.

Чертёж внутренности печи

Если у вас не было предбанника, то мы его будем строить вместе с печкой для бани. Угол, в котором стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности, ведь внутри баня всегда отделана деревом.

Вид сбоку

Итак, начинаем делать печь, если нет опыта в печных делах или никогда не клали кирпич, то лучше позвать мастера, который сложит вам печь по всем правилам. Но если хотите попробовать сами, что неплохо, то самое время попробовать, а я расскажу, как это сделать.

Вид спереди

После кладки печь должна просохнуть минимум 2 недели, если её затопить сразу, то появятся микротрещины, что нарушит целостность печи. Открываем все поддувала и входы-выходы, чтобы печь высыхала. Допускается протопить мелкими щепками на пару часов. Печь считается высохшей, если на дверце топки нет влаги и стены все просохли. Можно прогнать печь по полной для профилактики, и печь готова к использованию.

• Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, который ставится на сложенную нами печь.
• У железной печи каменка находится прямо на самом корпусе, у нас она находится на трубе, и там же находится бак для горячей воды.

Сама печь в сборе

Замечу, что сама конструкция будет достаточно тяжелой, поэтому её можно разделить на детали и собирать внутри помещения. Металлическая банная печь своими руками оригинальной конструкции готова. Если отделка внутри уже есть —  прикрыть от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забываем, при сварочных работах внутри помещений в целях пожарной безопасности нужно иметь ведро воды и брызгалку. Брызгалку можно сделать из обыкновенной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки обрызгиваем шов и окалины.

• Верх дымохода (см. Металлические дымоходы) укрепляем двумя арматурами для жесткости, привариваем к трубе и крепим к одной стене и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
• Сверлим  кирпич перфоратором с буром диаметром 6 мм, 5-6 см  вглубь и крепим на анкера, таким образом, у нас получился угол жесткости и устойчивая конструкция.

Вид в полном объёме: печь металлическая для бани своими рукамиПечь для бани из металла своими руками с решеткой под камни

Варианты сбора печи другой конструкции

Печи металлические для бани своими руками бывают разных форм. Рассмотрим печь, собранную из трубы, её составные части и схему сборки. На первый взгляд печь для бани из трубы имеет максимально простое устройство, но здесь есть свои хитрости и технология конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях эти принципы должны использоваться, иначе печь не будет работать.

Печь для бани своими руками металлическая со встроенной каменкой

При самостоятельном воплощении конструкции и каких-то оригинальных решениях, чтобы у вас получилась своими руками металлическая печь для бани, руководствуйтесь ими, и у вас всё получится. Не забывайте, что для нас с вами нет ничего невозможного, поэтому будем дерзать, стремиться и удивлять окружающих, улучшая мастерство. Тогда построенная банная печь своими руками металлическая или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — это простой вариант, так как основание почти готово — кусок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие в длину размером 335 мм, шириной 180 мм, это будет у нас колосник, навариваем прутья или железную полосу, друг от друга около 1 см. Отдельно изготавливаем короб из листового железа 2-3 мм, по размеру:

• 600х140 мм, 2 шт.
• 270х600 мм, 1 шт.
• 270х140 мм, 1шт.

Свариваем короб, зачищаем шлак.

Привариваем к нему дверку и пока отложим в сторонку деталь. Займёмся 525 трубой, нам надо вырезать заглушки, боковины с двух сторон.

• Диаметр трубы у нас 525, делим на 2, получаем 262,5 мм.
• С помощью циркуля вымерив 262,5, чертим 2 круга, хотя можно и проще. Приложите нашу заготовку (трубу 525) на лист и просто обведите его.

Если вам надо скопировать несколько деталей,то копировать всегда надо с оригинала, а не с их готовых копий, так как теряется точность размеров. Если вы разметили деталь и вырезали её, то лучше сделать замер ещё раз и изготовить другую, чем копировать с готовой.

Металлическая печь для бани своими руками с большой каменкой

Пока изготовим детали, но сборку будем проводить по порядку. Сначала сделаем внутренности печи и соберём их внутри самой печки, все остальные детали будем поочерёдно накладывать и проваривать.

Вверху прорезаем два отверстия. Одно — для дымохода, круглое, диаметром 110 мм, отступив от края 525 трубы до середины (дымохода 110 трубы) 100 мм. Другое — квадратное, для каменки, отступив от края 525 трубы 215 мм, срезаем размер вдоль 525 трубы 300 мм, поперёк 250 мм. Чтобы соблюсти симметричность конструкции, используем уровень (вертикаль, горизонталь) или отвес (вертикаль). Для вырезанного отверстия готовим нишу для камней, вырезаем детали из листа железа 5 мм.

• 270х300 мм, 2шт.
• 270х250 мм,2шт.
• 250х300 мм,1шт.

Все детали свариваем, делаем квадратный короб, как показано, зачищаем от шлака, промазываем швы обильно керосином и смотрим, нет ли подтёков. Отставляем готовую деталь печи в сторону.

Отвес можно изготовить из любого тяжелого груза (болт, гайка, камешек, гвоздь) и любая верёвки, лески, нити. Но вес груза должен держать верёвки, лески, нити натянутыми. Остальное всё сделает сила тяжести, нить с висящим на ней грузом всегда показывает вертикаль в идеальном виде, так же как и вода показывает линию горизонтали.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа 4-5 мм перегородку для шахты печи (отгораживает топку от дымохода, тем самым препятствуя быстрой утечке тепла в дымоход).

Перегородка для шахты печи

Как показано на рисунке, отмеряем сверху 180 мм и по факту, т.е какой будет размер, узнаем только по ходу работы. Замер можно произвести при помощи рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. Для заметки расскажу, как обойтись подручными средствами, если нет уровня, и отметить горизонтальную линию. Берём прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твёрдый предмет, имеющий основание.

От дна отмечаем по бокам одинаковое расстояние и ставим маркером отметки. Наливаем воду по меткам — и вот уровень готов. Ставим на нужную нам поверхность: вода должна находится в уровень с метками, тогда у нас будет уровень горизонта.

• Выставляем сам уровень, не забывая о размере 180 мм, его надо соблюдать, прижимаем уровень к трубе так, чтобы он у вас не гулял, и ставим внутри метки по краям, маркером или мелом. Такую же процедуру производим и с другого края.
• Делаем замер от метки до метки.
• Чертим перегородку на куске металла и вырезаем.
• Берём нишу для камней, вставляем её в приготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть снизу).
• Вставляем перегородку по сделанным меткам, если всё сходится, то начинаем обваривать перегородку, если нет — делаем пометки, где именно не сходится или мешает, вытаскиваем перегородку, подравниваем болгаркой. Если есть зазоры — ничего страшного, это заваривается электросваркой.
• Также обвариваем нишу для камней.

Итак, банная металлическая печь своими руками — следующий этап сборки. У нас идут заглушки или боковины. На одной делаем разметку для дверцы топки, отступая от низа 50 мм, и вырезаем по размеру дверки, которая у нас приготовлена заранее с одним уточнением: отверстие делаем по всем краям меньше на 1 см. Если у нас размер дверцы 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем ещё одно отверстие для чистки дымохода 70х130 мм.

Печи для бани из металла своими руками с баком для нагрева воды

Если изготовленная металлическая печь в баню своими руками имеет не прямой выход с топки в дымоход, а  с шахтами, то всегда надо делать отверстия для чистки дымоходов, если туда нельзя добраться. Если этого не сделать, то осадки золы и мелкие частицы пепла и нагар скоро уменьшат доступ в дымоход и печь начнёт дымить.  Придётся или прорезать окошко, или спиливать и заваривать  трубу постоянно.

• Сначала ставим боковину с будущей дверкой, обвариваем снаружи. Через окошко для топки свариваем перегородку с боковиной. Дверку для топки мы поставим в последний момент. Теперь свариваем другую боковину, которая у нас без отверстий, всё зачищаем шлифмашинкой.
• Ставим дымоход в прорезанное отверстие, прихватываем, берём уровень и мерим вертикаль с двух сторон не параллельно, а углом. Чтобы дымоход не был завален. Всё обвариваем, внизу ставим усилие для дымохода.
• Следующий этап: ставим зольник — поддувало снизу, закрывая колосник, и обвариваем его.
• И завершение сборки — привариваем дверки к топке и к отверстию для чистки дымохода, у зольника дверка есть. И привариваем ножки.

Осталось установить печь на предназначенное ей место. При этом установка проводится так, чтобы каменка расположена не в печи, а снаружи, что затрудняет нагрев камней. Камни будут нагреваться намного дольше обычного, но эффект всё же будет.  Камни для печи лучше использовать морские, они быстрее нагреваются, дольше держат тепло, при содержании в них соли и йода благоприятно влияют на организм. Очень важная деталь. Если у вас изготовлена своими руками железная печь для бани, то нужно установить ее так, чтобы пол под поддувалом был из жести или плитки, в общем из негорючего материала.

Как вам статья?

Алексей Петрович

Задать вопрос

Металлическая печь для бани с закрытой каменкой своими руками

Как сделать печь для бани своими руками – подробности от мастера

В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.

Отличия печей из металла для бани и сауны

Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.

Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.

Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.

В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку.

Печи для русской бани, сделанные своими руками

Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

Решить эту проблему можно двумя методами:

• Произвести футеровку топки. Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
• Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

Отдельно стоит упомянуть швы. Самодельная железная печка в баню довольно часто начинает прогорать именно от некачественных швов. В производственных условиях такую проблему решают, используя гнутую конструкцию. Сверху печи стараются минимизировать количество швов.

При изготовлении печки из металла для бани своими руками, вам будет практически не под силу изогнуть 6-10 миллиметровую сталь, поэтому, как правило, остается делать предельно качественные швы.

Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

Чертежи самодельных стальных печей для бани

Рассмотрим вариант печи, которая будет актуальна для парилки объемом 2×3×2,3 м. Для ее конструкции используются листы стали толщиной 3 мм.

Для запуска процесса горения конструкцией предусмотрен дополнительный воздуховод, который берет свое начало с улицы. Чтобы во время нагрева сталь не изгибалась, вверху топки к бокам приваливают ребра жесткости в виде уголков.

Рассмотрим еще одну схему, по которой можно изготовить металлические банные печи своими руками. Это модели с забором воздуха из верхней части топки. Их еще именуют печами с дожиганием газов. На задней стенке к ней приварена стальная платина. В печь воздух поступает из-под колосников, и подается через воздуховоды, идущие в щель между этой пластиной и задней стенкой топки.

Такая интересная конструкция справляется одновременно с двумя задачами: производит охлаждение задней стенки, не давая ей прогорать, а также подается воздух уже прогретым в верхнюю часть, где сконцентрированы очень горячие газы в виде дыма. 80 % их объема являются горючими.

После смешения с воздухом происходит их воспламенение, что приводит к повышению температуры в топке и прогреву камней до более высоких показателей. Если при этом используются сухие дрова в качестве топлива, то их потребуется значительно меньше. На таком принципе работы построено немало печей продолжительного горения, но для банных печей он стал применяться лишь недавно. Существует и схожая модель без дожига. Изучив ее чертеж можно лучше понять пропорции и размещение разных элементов.

Данная конструкция предполагает построение топки с объемом на 30 % больше, чем каменка. Соотношение можно считать приемлемым. Дымоход располагается со смещением назад, что иногда вызывает сложности при его установке – ему может мешать потолочная балка. При этом может понадобиться произвести изгибание дымохода, что не приветствуется.

Кроме того, перед тем как сделать печь для бани, следует определиться, нужен ли в парной бак для подогрева воды. Некоторые подстраивают уровень влажности, открывая и закрывая крышку бака. Другие специалисты утверждают, что таким образом вырабатывается тяжелый пар, поэтому они советуют устанавливать бак в моечной комнате, а прогрев воды производят посредством вмонтированного в топку теплообменника, соединенного трубами с баком.

Теперь рассмотрим схему металлической печи с баком для воды. Конструкция считается довольно грамотно проработанной. Благодаря искрогасителю дым проходит немного большее расстояние, тем самым лучше прогревая стенки топки. Вместо бака, конечно же, можно уложить камни.

Стоит рассмотреть вариант установки бака сзади печи. Дымоход смещен назад, проходя сквозь бак. Из-за большой высоты бака будет эффективная теплоотдача, следовательно – дымоход не будет перегреваться при выходе из него.

Каменка имеет конструкцию, предполагающую небольшие ее размеры, что вполне достаточно для небольших парилок. У нее есть крышка, но ввиду особенностей расположения, ее бывает сложно закрывать после подачи воды. Но такую конструкцию легче обслуживать.

Изготовление печи для сауны

Основная задача печей – как можно быстрее довести температуру до нужных показателей и удерживать ее на таком уровне. Для ускорения этого процесса применяются вентиляторы, которые, обдувая стенки, ускоряют прогрев.

Для этих целей предназначен и кожух-конвектор. Зазор между ним и стенкой топки должен составлять 1,5-2 см. Через зазор происходит всасывание воздуха, который в процессе движения прогревается, при этом стенки остывают.

Чтобы сделать печку в баню своими руками как можно качественней и практичней, ее корпус изготавливают из толстого металла, а кожух из тонкого, потому что он не подвергается перегреву.

При размещении каменки над топкой, в корпусе можно проделать отверстия для вентиляции. При этом доля воздуха, поднимаемая по стенкам, будет направляться в каменку, обдувая камни и увеличивая их температуру. Такая вентилируемая каменка отлично подходит для саун.

Схемы и чертежи печей

Печи для сауны имеют немного упрощенную конструкцию. Размеры печи из металла для бани, и сама топка, должны быть достаточными для закладки больших поленьев. Сверху топки приваривают борта каменки, объем которой, как правило, составляет от 20 до 25 л. Соотношение в размерах может быть разным, для этого не существует каких-либо конкретных правил.

Чтобы сделать печь из металла для бани как можно правильней, не стоит устанавливать бак для нагрева воды. В противном случае, у вас не получится контролировать уровень влажности в сауне, что при экстремальных температурах может привести к ожогам.

Есть еще вариант – установить каменку внутри топки. Можно предусмотреть крышку, при этом у такой печи может быть два режима работы: с открытой крышкой – чтобы процесс парения был сухим, и с закрытой крышкой – чтобы выработать больший объем пара.

Как сделать металлическую печь для бани

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

• Футеровкой топки. Внутри топка обкладывается жаростойким кирпичом (шамотным на шамотный раствор). Положить его можно на ребро, тогда толщина футеровки 6 см, а можно найти узкий шамот с ребром 3 см. В любом случае металлические стенки греются незначительно, основная энергия направлена на обогрев каменки. В этом случае надо сразу проектировать топку увеличенных размеров, учитывая, что значительный объем ее занят футеровкой. Минус этого варианта — очень высокая температура дыма, а следовательно — высокая пожарная опасность. Выход — отобрать у дыма большую часть энергии. Самый простой вариант — каменка или бак для воды на трубе. Вариант сложнее — отопительный щиток, в который подается дым непосредственно из печи, а остыв в лабиринте щитка, на выходе он имеет не более 80-120°C.

Футеровка — обложить топку изнутри жаропрочным кирпичом

Снаружи закрыть корпус кирпичным экраном

Еще стоит поговорить о швах. В самодельных печах из металла (в заводских, в принципе, тоже) часто прогорание начинается именно со швов. На производстве данную проблему обходят при помощи гнутых конструкций. В верхней части стараются швов вообще избежать. При изготовлении печи для бани своими руками вы вряд ли сможете согнуть лист металла толщиной 6-10 мм, так что остается только одно — делать швы как можно качественнее.

Каменка: какого размера и где

Необходимое количество камней зависит от объема парной (при условии, что утеплена баня нормально). В разных источниках есть разные рекомендации с большим или меньшим количеством — от 20 до 40 кг на 1 м 3 . В принципе, чем больше камней, тем легче получить требуемое количество пара, но при условии, что у печи хватит мощности их нагреть.

Проблема в том, что камни разной породы имеют разную плотность, и, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м 3 , размеры каменки примерно такие: 30*40*30 мм. Параметры можно немного изменять, делать шире/уже/выше — смотрите по конструктиву печи.

Каменка может быть разной формы и размера

Соотношение объема топки к объему каменки — сложный теплотехнический расчет, который даже не всякий теплотехник осилить в состоянии. Намного проще воспользоваться готовыми чертежами или экспериментально определенными пропорциями. Как минимум, объем «свободной» от каменки топки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, в какой части топки лучше всего располагать ящик для камней. Все давно пришли к выводу, что самая высокая температура — в верхней части и у задней стенки. Вот в этом месте и имеет смысл расположить емкость. Во-первых, часть термической нагрузки со свода топки снимется, а во-вторых, камни хорошо нагреются.

Не за бывайте об обслуживании каменки и о том, что туда каким-то образом должна попадать вода. Лючок для обслуживания надо располагать таким образом, чтобы вы могли без особых проблем достать рукой до самого дальнего края. А подачу воды вглубь каменки надо организовать так, чтобы не обжечься. Обычно вставляют трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны помещения эта трубка заканчивается воронкой. Трубку обкладывают камнями. При подаче в нее воды, она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных банных печей из металла

Эта печь разработана для парной 2*3*2,3 м. Варилась из листового металла толщиной 3 мм.

Печь из металла для бани с закрытой каменкой

Для активизации горения предусмотрено подключение дополнительного воздуховода, проложенного с улицы. Из других решений — ребра жесткости (уголки) приваренные к бокам топки в верхней части топки для того, чтобы при сильном нагреве металл не выгибало.

Следующая схема металлической печи для бани сделана с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На задней стене приварена пластина из металла. В щель между этой пластиной и задней стенкой топки при помощи трубок-воздуховодов подается воздух из-под колосников. Это нехитрое, вроде, устройство решает сразу две задачи. Во-первых, охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть разогретым. Там сосредоточены разогретые до высоких температур дымовые газы, большая часть которых горючая (до 80%). Когда эти газы смешиваются с подогретым воздухом, горючие вещества воспламеняются, температура в верхней части топки становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) топлива требуется намного меньше. На этом принципе построены многие печи длительного горения, но в банных печах он стал использоваться недавно.

Печь с подачей вторичного воздуха

Примерно та же модель, но без дожига, выполнена в другом формате. Тут размеры не указаны, зато проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

В данном случае объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо — могут возникнуть сложности при устройстве дымохода — он может упереться в потолочную балку — придется дымоход изгибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Еще в среде любителей бани постоянно ведутся споры: бак для нагрева воды в парилке — это хорошо или плохо… Одни регулируют влажность открывая/закрывая крышку бака. Их такой вариант устраивает. Другие говорят, что этот пар «тяжелый», и выносят бак в моечное отделение, а воду в нем греют, встроив в топку теплообменник и соединив его с баком трубами. Следующая схема — печь в баню из металла с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — при помощи «искрогасителя» путь прохождения дымовых газов длиннее, дольше он остается в топке, лучше нагревает стенки. Если вы не хотите бак, на его место можно уложить камни.

Интересный вариант с баком, который находится в задней части печи. Дымоход сдвинут назад, и проходит через бак. Высота бака большая, теплосъем будет эффективным — температура дымохода на выходе из бака большой не будет точно.

Вариант небольшой печи с большим баком

Интересно устроена каменка. Она не очень большая, но для небольших и средних парилок ее объема хватит. Закрывается она крышкой, что с одной стороны не очень удобно: закрывать крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Разрезы печи и размеры

Как сделать печь для сауны

Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.

Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.

Принцип работы конвекционного кожуха

Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.

Чертежи и схемы

Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.

Схемы металлических печей для сауны

Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.

Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.

Каменка внутри корпуса

я рад увиденному иблагодарен.давно искал информацию такую.Спасибо издателю и создателю.

Банная печь с закрытым типом каменки своими руками

Какая же русская баня без печки, без пара? Вся суть банной процедуры сводится к получению полезного обжигающего пара. Возведение печи-каменки позволяет получать необходимое количество пара, прогревать парное помещение до высоких температур.

Раскаленные камни печи-каменки способны накапливать и отдавать тепло в окружающий воздух, а вода, попадающая на них, превращается в целебный оздоровительный пар.

Разновидности

Чтобы получить пар достаточно выполнить простое действие – плескануть воды на раскаленные камни, находящиеся в специальной нише, каменке. При этом не только образуется пар, но и повышается температура в парном помещении, создается особый микроклимат.

Существует 2 вида печей, в зависимости от исполнения каменки:

• с открытой формой.Такая конструкция подходит для обогрева небольшой бани. Помещение, в этом случае, быстро прогревается, но вот, если облить печь водой, то она быстро начнет остывать. В печи с открытым типом каменки камни размещаются над топливной камерой.
• Закрытого типа каменка для бани более распространенный вариант. В такой модели для каменки предусматривается наличие дверки. В процессе топки дверца каменки закрыта, если ее приоткрыть, то можно ускорить прогревание парного помещения. Печной агрегат с закрытой каменкой начинают топить задолго до банной процедуры, потому что понадобится не менее двух часов на прогревание бани. Зато тепло в закрытой каменке может сохраняться 2 дня.

Достоинства печи с закрытой каменкой

Каждую модель печи с закрытым вариантом каменки, выполненную из разных материалов, любого производителя отличают следующие свойства :

• исключение проникновения угарных газов в парилку. Это обеспечивается тем, что топливная камера, как и ее дверца, находится не в парной комнате. Таким

Чертеж печи с закрытой каменкой

образом, в парилке присутствует аромат травяных настоев, веника, а не специфические запахи.

Равномерное прогревание всего печного сооружения, создание оптимальных условий для получения легкого пара. В парной образуется приятный микроклимат для комфортного нахождения в ней.

Если сравнивать открытый и закрытый тип каменки с позиции безопасного использования, то выявляются преимущества последней формы. В этом случае исключается возможность обжигания паром при обливании камней водой. К тому же топливная камера, расположенная в смежном помещении, обеспечивает безопасность при проведении банной процедуры.

Поддержание температуры на заданном уровне в течение длительного времени, даже после прекращения процесса топки. Это достигается за счет медленного остывания закрытой каменки.

Правила создания успешной кладки

Эффективная работа печи во многом зависит от того, насколько была соблюдена технология возведения кладки. На последнюю же влияние оказывает качество кирпичей, способ укладки, рабочий связующий раствор и степень влажности кирпича. Итогом правильно выполненной кладки станет цельная конструкция. Неудовлетворительным результатом считается кладка, выполненная без перевязки швов, разделенная вертикальными линиями швов.

При возведении кладки должно выполняться важное требование – исключение выхода образующихся при горении газов наружу. Кстати, попадание воздуха внутрь печного сооружения тоже не приветствуется.

Сделать кладку красивой, прочной поможет тщательный подбор, подгон материала: кирпичи раскалывают, обтесывают. До начала работы кирпич нужно вымочить в воде, опустив его в емкость на 10 секунд, после чего можно укладывать в ряд на слой глины.

Мастера советуют намазывать раствор руками, кельму применять только при выполнении внешней кладки. Процесс установки кирпича состоит в следующем:

• в одну руку взять кирпич, второй – захватить глины и нанести тонким слоем на кирпич, разровнять поверхность.
• Затем кирпич уложить на определенное место.
• Нажимая на кирпич, сделать движения вперед, назад.
• Двумя руками убрать лишний раствор по обе стороны кладки.
• С последующим кирпичом повторить предыдущие действия, но при этом нанести раствор еще и на торец кирпича, которым он будет прижиматься к первому.

Существует и другой способ установки кирпича:

• нанести раствор на место укладки, разровнять рукою.
• Взять подготовленный кирпич и смазать торец раствором.
• Поставить кирпич на свое место в ряду, прижать к соседним элементам. При этом выполняются скользящие движения рукой.

Важный момент: не забывайте вымачивать кирпич, иначе он начнет забирать влагу из рабочей смеси. Тогда раствор обезвоживается, быстро становится густым. А это сильно мешает удалению его излишков, приводит к образованию некрасивых толстых швов.

Печь из кирпича с закрытым типом каменки, дополненная баком под горячую воду

Такая модель — оптимальный вариант для частной бани большой по площади. Она рассчитана на поочередное проведение банных процедур нескольких семей.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверка топки; 11 — дверка поддувала.

Количество необходимых камней для печки подсчитывают по формуле: на 1 куб. м парного помещения потребуется около 30 кг булыжников. Получается, для парной, объем которой 10 куб. м, понадобится не меньше 300 кг камней. Этот подсчет действует для печи из кирпича с периодическим циклом работы. Если же модель базируется на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного, теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса печи берется кусок от металлической трубы, полученный путем разрезания вдоль. Параметры трубы следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали навариваются на трубу. Сталь толщиною не меньше 5 мм. Эти листы выполняют опорную функцию при закладывании куска трубы внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. В месте примыкания дымохода к печному корпусу наваривается экран, выполненный из металла. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар под горячую воду. Его параметры — 50 х 37 х 35 см, вместимость – 45 л. Для изготовления бака можно взять сталь толщиною от 5 до 10 мм, но обязательно сторону, соприкасающуюся с топкой выполнить из 10 мм стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируют трубу для дымохода, снабженную круглой заслонкой. Эта труба одним концом устанавливается на металлический бак, в кирпичной же кладке она фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещают камни весом до 200 кг. Для каменки вверху предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская пар. Сбоку печи выполняется проем 20х25 см, в него плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме непрерывной топки, а также и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Пошаговая инструкция создания печи

В работе потребуются следующие материалы:

• кирпич, 210 штук;
• глина, песок;
• прут арматурный для колосников, толщиною 30 мм, 2.5 метра;
• дверцы для топочной камеры, поддувала, 2 штуки;
• металлическая труба, диаметром 150 мм, 120 см;
• асбестоцементная труба, диаметром от 80 до 130 мм, 250 см;
• водогазопроводная труба, диаметром от 300 до 400 мм, 50 см;
• стальные листы, толщиною от 5 до 10 мм, 100 см;
• оцинкованная жесть, 1 мм, 1 кв. м.

Весь процесс работы разобьем на последовательные шаги:

1. Берем 1.5 м трубы, диаметр 50 см и делим ее на 2 отрезка: 60 см пойдет на обустройства водогрейного бака, а 90 см – для топочной камеры и каменки.
2. Подготавливаем все металлические детали для печного сооружения, соблюдая их толщину не менее 10 мм.
3. Приступаем к созданию корпуса для печной конструкции. Внизу, в трубе, прорезаем проем. Это будет поддувало. Над ним вваривается стальная круглая пластина, толщина материала 12 мм.
4. Из металлического прута выполняем колосники в виде решетки и прикрепляем ее внутри корпуса над поддувалом.
5. Оформляем проем для топочной камеры. Отрезанный металлический кусок пригодится для дверки. Привариваем петли и крючки на корпусе, делаем задвижку.
6. Каменка для бани выполняется из отрезка трубы, приваренного над топкой. Длина каменки больше 35 см, высота не меньше 10 см. Задняя часть на трубе заваривается, спереди создается дверка.
7. В каменке выполняем решетку из прутьев, на которой размещаем крупные округлые камни.
8. Поверх печной конструкции создается муфта из стальной шины, толщиной 5 мм, шириной больше 5 см. Одну сторону муфты привариваем к печному корпусу, вторую задействуем при монтаже бака.
9. Устанавливаем бак, в нем будет нагреваться вода. Берем круг из стали, толщиною не меньше 8 мм, выполняем в нем 15 см отверстие для дымовой трубы. После чего привариваем этот круг на торец бака. На дно бака привариваем нижнюю часть трубы – это поможет избежать попадания воды в топочную камеру.
10. Верхнюю часть водяного бака накрываем стальным полукругом и привариваем трубу к его отверстию. Таким образом, сверху у бака остается проем, через который будем заполнять его водой. Дополнительно выполняем крышку с ручкой для накрывания бака.
11. Отступая 35 см от стенок бака, привариваем стальную площадку, которая соединит кирпичную трубу с задвижкой и выход на улицу. С другой стороны ввариваем кран для заполнения бака водой.

Правила монтажа

Следующие моменты касаются установки печи для бани с закрытой каменкой:

1. При планировании конструкции, нужно чтобы дверка для топочной камеры смотрела в сторону выхода, а дверца от каменки – в другую сторону.
2. Установка печи из металла требует возведения бетонного основания, высотою до 30 см. На этот фундамент после укладываются 2 кирпичных ряда, скрепляющихся раствором из глины.
3. Монтаж металлического печного сооружения должен осуществляться на предварительно подготовленную площадку, размером 70х70 см, высота которой 20 см.
4. В кирпичной кладке печи делаем 12 см утолщение там, откуда будет выводиться печная труба.
5. Все находящиеся поблизости деревянные элементы, поверхности следует заизолировать теплоизоляционным материалом. Подойдет асбест, войлок или картон. Потом нанести сверху слой глины. Трубу, находящуюся между потолком и крышей, обрабатываем штукатуркой, а сверху еще и известковым раствором.
6. Кладку для трубы, выведенную на крышу, нужно сделать в высоту не меньше 50 см.
7. Создание кирпичного кожуха, кладки вокруг металлической печной конструкции, в несколько раз увеличивает пожарную безопасность. Особенно это актуально для бань, построенных из дерева.

Заключение

Как видите, процесс возведения кладки, создания и установки печного оборудования может быть осуществлен собственными силами. При этом требуется минимальный опыт в строительстве, владение сварочным аппаратом. Соблюдение технологии возведения позволит получить отличный результат – печь для бани с закрытой каменкой, не уступающую по характеристикам заводскому аналогу.

Добавить комментарий

Отменить ответ

Использование материалов сайта без активной ссылки на источник запрещена.

Фото- Аудио- Видео- Материалы, представленные на сайте, собраны из открытых источников. Все права на данные материалы принадлежат их законным правообладателям. В случае обнаружения нарушения авторских прав — просьба сообщить через обратную связь.

Правильная печь для бани своими руками

Как сварить печь в баню – делаем сами своими руками

Традиционная русская баня имеет очень много поклонников, ведь она не только полезна для здоровья, но и позволяет приятно провести время и расслабиться. Вот почему в последнее время все большее количество хозяев загородных домов стремятся оборудовать у себя на территории баню. Дальше в статье с фото мы подробно расскажем, как правильно сварить печку для бани, а также каковы особенности ее конструкции и установки.

Как правило, масса печи составляет порядка 800 кг. Поэтому ее установка должна производиться на предварительно залитый на глубину 0,5 м фундамент, который по ширине должен превышать размеры печки на 5 см. Для более легких конструкций заливка фундамента необязательна, их можно устанавливать непосредственно на бетонный пол. Читайте также: «Правильная установка печи в бане своими руками – возможные ошибки из практики».

Для дровяных печей требуется наличие колосниковой решетки. Ее можно приобрести в готовом виде или сварить самостоятельно и уложить на уровне дверки топки. Располагают решетку в углу топливного отсека в 30 см от дверцы. Толщина внешней стенки топливной камеры составляет ½ кирпича. Отметим, что внутри топливника со всех сторон делают небольшие скосы, чтобы древесный уголь, образующийся в результате горения дров, скапливался на колосниковой решетке.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

1. Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
2. Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
3. Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
4. Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

• На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
• Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: «Как выбрать печь чугунную для бани – советы и рекомендации»). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
• Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
• Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: «Какая финская печь для бани подойдёт лучше всего»).

Стоит обратить внимание на ряд особенностей, которыми обладают печи различных конструкций.

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

А вот если прикидывать, сколько стоит сварить печь для бани, все будет зависеть от размеров печи и количества необходимых материалов

Как изготовить металлическую печь

Поскольку никаких сложных вычислений и чертежей для создания банной печи не требуется, многие предпочитают произвести эту работу самостоятельно. Готовая самодельная конструкция по своим функциональным особенностям не будет ничем отличаться от фабричного аналога. Как правило, от такой печи требуется обогрев мойки, предбанника и парилки.

Перед тем, как сварить печку для бани своими руками, следует лишь закупить материалы и проконсультироваться со специалистами.

Для сварки печи потребуются следующие элементы:

• листовая сталь толщиной 8 мм либо металлическая труба сечением 50 см;
• дымоходная труба сечением более 10 см;
• прутья арматуры сечением 1 см или больше;
• колосники;
• металлический резервуар для воды емкостью 1000 л;
• дверцы для топки и зольника;
• аппарат ля сварки;
• болгарка с набором кругов для резки и шлифовки.

Чтобы понять, как правильно сварить печь для бани, предлагаем изучить подробную инструкцию с фото.

Итак, последовательность действий, как сварить печь в баню, такова:

1. Сначала нужно отрезать участок трубы около 1 м высотой, который нужен для выкладки каменки.
2. Для бака печи потребуется еще кусок трубы длиной 70 см.
3. В первом отрезке трубы в нижней части следует прорезать окошко для поддувала размерами 20×6 см.
4. Далее к верхней части окошка для поддувала нужно приварить металлическую планку.
5. В планке прорезают несколько отверстий для фиксации колосников в поддувале.
6. В центральной части проделывают окно размерами 30×30 см для доступа к топке.
7. На следующем этапе фиксируют завесы, дверцы и запоры для них.
8. Сверху над топкой располагают место для каменки, а также приваривают трубу перпендикулярно топке.
9. В каменке выкладывают камни.
10. Дымоход приваривается и проходит через бак и каменку, либо выводится отдельно.
11. Над каменкой на высоте 10-15 см располагается бак для нагрева воды, в котором предусмотрена съемная крышка, а внизу кран для слива воды.
12. Финишный этап – это зачистка и шлифовка всех сварочных швов.

Так как сварить печку для бани не составляет труда, очень многие предпочитают именно такие конструкции.

У них есть ряд достоинств:

• наличие недорогих материалов;
• малые габариты;
• высокая скорость нагрева;
• пожарная безопасность;
• нет необходимости в технической документации;
• возможность самостоятельного монтажа;
• долговечность.

Однако стоит указать и ряд недостатков самодельных печей:

• менее презентабельный внешний вид;
• необходимость в защитных экранах;
• зависимость размеров помещения и объема каменки;
• пожароопасность выше, чем у кирпичной конструкции;
• необходимость в поддержании огня, если металл топки тонкий. Читайте также: «Как сделать печь для сауны своими руками – от выбора типа печки до строительства».

Тонкости установки самодельной печи для бани

Можно выделить ряд таких советов:

1. Подходы к металлической топке должны быть покрыты теплоизоляцией и листовой сталью.
2. Категорически запрещено размещать печь вблизи деревянных стен и перекрытий, склонных к возгоранию.
3. Самодельную печь можно обложить кирпичом, который повысит безопасность эксплуатации, теплоотдачу и улучшит внешний вид. Толщина стенок может составлять ½ кирпича.
4. Перед установкой в бане сваренную печь нужно вхолостую протопить несколько раз, чтобы она приобрела окончательную форму.
5. Топка должна открываться напротив входной двери.
6. Дымоходная труба должна быть выше крыши, как минимум, на 50 см. В месте прохода сквозь крышу дымоход штукатурят и покрывают известью.
7. В горизонтальной топке дрова сгорают без остатка, так что тепла такая печь отдает больше.
8. Желательно использовать не склонную к разрушению и коррозии толстую трубу для сварки печи в баню.
9. В последнее время довольно часто изготавливают двухкамерные печи для полного сгорания топлива. Они намного эффективнее и экономичнее.
10. По размеру печь должна соответствовать габаритам банного помещения.

Как все сделать самому?

Печь для бани своими руками

Баня полезна лечения и профилактики многих заболеваний сердечно – сосудистой и нервной системы, отложения солей, ревматизма, кожных заболеваний, болезней дыхательных путей. В косметологии баня рекомендуется, как средство по уходу за кожей тела и как профилактика и лечение целлюлита.

Обзор печей для домашней бани

Безусловно, самым главным атрибутом сауны и бани, является печь. В зависимости, от интенсивности топки, Вы можете сами подбирать температуру в парной, выбирая наиболее комфортную.

Сейчас в продаже имеется довольно большой ассортимент печей: на твердом топливе, электрические. Однако, если Вы обладаете некоторыми строительными навыками, то вполне можете построить печь для бани самостоятельно.

Для начала, определимся, какие существуют виды печей для бани (сауны).

Виды печей по материалу изготовления

Разделяют кирпичные, металлические и комбинированные.

— Кирпичная печь

самый традиционный вид печи. Это самый трудоемкий вариант печи, однако, она дольше всех сохраняет тепло и создает наиболее благоприятную атмосферу. К недостаткам такой печи нужно отнести ее довольно большие размеры, хотя есть разработки компактных печей. Строится она из обожженного кирпича. Для нее необходим отдельный фундамент.

—

Металлическая печь

наиболее популярный вид печи для бани или сауны. Несмотря на то, что она немного нетрадиционна, она имеет ряд преимуществ. Металлическая печь не занимает много места в помещении, быстро нагревается, ее изготовление и монтаж намного легче, чем устройство каменой печи. Сейчас в продаже представлен большой ассортимент металлических печей, однако, обладая сварочными навыками, Вы вполне сможете ее изготовить самостоятельно. Но по сравнению с кирпичной, металлическая печь быстрее остывает. К ее недостаткам еще можно отнести наличие большой раскаленной площади, об которую можно обжечься. Устранить этот недостаток можно, используя в своей бане комбинированную печь.

— Комбинированные печи

совмещают в себе достоинства и уменьшают недостатки кирпичной и металлической печи. Для ее устройства не нужен отдельный фундамент, благодаря металлу достаточно быстро нагревается, а кирпич надолго сохраняет тепло, при этом не представляет опасности получения ожогов. Кладка кирпича довольно проста и не занимает много времени. Также комбинированная печь достаточно компактна и украсит Вашу баню своим традиционным и декоративным видом.

Виды печей по энергоносителю

Большинство печей в качестве отопительного материала используют дрова. Альтернативой дровам могут быть электроэнергия, газ и даже жидкое топливо. Однако наиболее предпочтительный вариант – это, конечно де, дрова. Только они создадут в бане естественное и целительное тепло и особую атмосферу ради которой, собственно, и возводится баня.

Виды печей по расположению топки

Ранее рассмотренные виды печей (кирпичные, металлические и комбинированные) могут иметь различную конструкцию, отличаясь местом расположения топки.

Печь может находиться полностью в парилке, а можно вынести дверцу топки в предбанник. Вариант, когда тока вынесена в предбанник предпочтительней с точки зрения безопасности и удобства поддержания температуры. Дрова в этом случае не отсыреют, находясь в парилке и можно поддерживать огонь в печке, никому не мешая. В парилке можно оставить каменку и бак для нагрева воды.

Виды печей по способу нагрева каменки

Существуют банные печи постоянного, периодического нагрева и комбинированные.

— Печи постоянного нагрева

чаще всего используются в современных банях. В этом случае камни расположены в металлической емкости, приваренной к корпусу печки и изолированы от продуктов сгорания. Температура нагрева камней в такой печке может достигать 300…400 °С. Обычно используются камни крупного гравия, которые располагаются в металлических решетках на стенке печки или на дымоходной трубе. Из-за того, что камни не соприкасаются с продуктами сгорания, они не покрываются сажей. Преимуществом такой печки является возможность поддерживать огонь и нужную температуру в течение любого времени.

— Печи периодического нагрева

предусматривают непосредственный контакт каменки и раскаленных газов. Камни должны быть крупными, округлыми темного цвета и их вес должен составлять не менее 50 кг. Раскаленный газ, проходя через каменку, нагревает их до 1000 °С и после этого выводится в дымоход. Принимать банные процедуры в этом случае можно только послк полного прогорания топлива и выхода угарного газа. Для того, чтобы каменка не давала тяжелого мокрого пара и медленнее остывала, нужно предусмотреть дверцу или откидную крышку. Периодически каменку нужно разбирать, очищая камни от копоти и заменять разрушившиеся.

— Комбинированные печи

имеют довольно сложную конструкцию, но объединят достоинства печей постоянного и комбинированного нагрева. Они отлично удерживают тепло, дают сухой пар и возможность постоянной и длительной поддержки температуры в процессе мытья. В комбинированных предусматриваются две каменки – внутренняя, которая нагревается от продуктов сгорания и внешняя вентилируемая.

Ниже представлены схемы наиболее простых печей

Пошаговая инструкция постройки кирпичной печи для бани своими руками

С подробной пошаговой инструкцией по устройству фундамента, необходимых материалах и инструментах, особенностях кладки кирпича, последовательности работ и необходимых мерах безопасности можно ознакомиться по ссылке http://wp.domns.com/?p=2470&preview=true&preview_id=2470&preview_nonce=feea7aef17

Одна особенность: при кладке печи лучше всего использовать глиняный раствор. Для этого глину заливают водой не менее, чем на сутки и добавляют в раствор чистый песок 1:1. Тщательно перемешивают до консистенции сметаны.

Ниже представлена схема печи для бани размером 90 х 100 х 170 см. Она подойдет для бани с площадью парного отделения 5,2 кв. м, моечного отделения 4…5 кв. м. Рекомендуемая высота потолка – 2,4 м.

Схему порядовки печи можно скачать по ссылке http://yadi.sk/d/DhKu_StpLxA9y

Подробное видео можно посмотреть по ссылке

Металлическая печь из трубы

Если у Вас есть опыт работы с электросваркой, можно изготовить металлическую печь для бани. В качестве материала могут быть использованы обрезки труб, диски от грузовых автомобилей, газовые баллоны, металлические бочки и пр.

В качестве металла печки для бани используется только сталь, так как чугун достаточно хрупкий, плохо выдерживает перепады температур. Толщина стали должна быть не менее, чем 5 мм.

Для изготовления этой печи Вам понадобятся такие материалы:

— стальная труба для топки диаметром 50 см длиной 90 см, рекомендуемая толщина стенок – 8…10 мм

— труба для каменки диаметром 30…35 см, толщиной не менее 5 мм или арматура

— труба диаметром 50 см и длиной 60 см. Эта труба будет использоваться в качестве емкости для воды, поэтому рекомендуемый материал – нержавейка, так как сталь подвержена коррозии

— врезной кран для воды

— петли – 3 комплекта

— стальные листы толщиной 8 мм

— колосники (можно изготовить самостоятельно из стальной пластины толщиной 15 мм или из арматуры)

— ручки для дверей, защелки

1. В трубе для топки внизу вырезается прямоугольное отверстие, размером 20 х 7 см. Из вырезанного куска делается дверца, приваривается комплект петель, защелка и ручка.

2. Вырезается круг из листового металла по размеру диаметра трубы для топки.

3. Приваривается дно к трубе.

4. Изготавливаются колосники. Для этого вырезается круг из стальной пластины (толщина – не менее 15 мм), в котором проделываются колосниковые отверстия. Также можно сделать колосники из прутов арматуры, которые укладываются с промежутком и привариваются. Также можно приобрести готовые колосники в магазине. Наша цель при этом – плоская поверхность, на которой будут гореть дрова, пепел и угли осыпаться вниз, а из поддувала будет тяга для поддержания хорошего горения.

5. Готовые колосники привариваются выше поддувала.

6. Над колосниками вырезается окошко для укладки дров (25 х 30 см), к отрезанному металлу привариваются петли, ручка. Дверца должна закрываться защелкой.

7. Из прутьев арматуры сваривается решетка (вместо арматуры можно использовать изогнутый металлический лист или кусок трубы, обрезанный в форме совка) – это будущая каменка. Расстояние от каменки до верхнего края трубы должно составлять не менее 10 см.

8. К днищу трубы, которая будет использоваться в качестве бака для нагрева воды, приваривается дно, в котором нужно предварительно вырезать отверстие по размеру диаметра трубы для дымоотвода. Качество сварки нужно тщательно проверять, швы должны быть герметичными. Внизу бака для воды устанавливается кран.

9. Сваривается топочная часть и бак для нагрева воды. В месте крепления рекомендуется установить муфту.

10. В целях пожарной безопасности дымоходную трубу нужно обложить кирпичом, поэтому над баком для нагрева воды приваривается пластина, являющаяся основанием для кирпичной кладки. Расстояние между пластиной и баком составляет 35 …40 см.

На видео представлена металлическая печь с каменкой и баком для воды

Комбинированная печь

Металлическую печь можно обложить кирпичом, тогда она будет иметь более декоративный вид и будет намного дольше сохранять тепло.

Начинать нужно с устройства основания. Если пол прочный, можно обойтись без фундамента. Рекомендации по устройству фундамента можно прочитать по ссылке

Если фундамент не требуется, то работы выполняются в такой последовательности:

1. Выполняется разметка положения кирпича.

2. Кирпичи для кладки нужно предварительно вымочив в воде до 30 минут.

3. По контуру кладки прибивается металлический лист, который защитит поверхность от перегрева.

4. На кирпичную кладку укладывается асбестовый лист, он обеспечивает пожарную безопасность и при нагревании не выделяет вредных веществ.

5. Выберете оптимальное расстояние между кирпичной кладкой и печкой. Если расстояние будет слишком большим, то кирпич будет долго нагреваться, а если слишком маленьким. то кирпич и печка будут сильно перегреваться, что снизит срок эксплуатации. Оптимальным считается расстояние 3…5 см.

6. Кладка выполняется в полкирпича. Шов должен составлять 3…5 мм. В качестве раствора можно использовать смесь цемента и шамотной (огнеупорной ) глины, смесь песка и глины или специальные сухие клеевые смеси из керамогранита.

7. Первый ряд укладывается всплошную, во втором оставляется по два отверстия на каждой стенке, размером в пол кирпича. В зависимости от размера печи, на каждой стороне должно быть 2…4 таких отверстия. Проем для топки должен быть удобным, проем рекомендуется укрепить металлическим уголком.

8. Закончить обкладывание кирпичом можно на уровне печки, а можно выше уровня.

9. После высыхания нужно убрать излишки раствора дрелью с щеточной насадкой

На видео можно посмотреть пример облицовки кирпичом металлической печи

Рекомендации по выбору и укладке камей в каменке

Эффективная работа самодельной печки во многом зависит от правильного выбора и укладки камней.

Для эффективной работы каменки необходимо не менее 50 кг камней (для маленькой печки) и 80…100 кг для стандартной печки среднего размера.

Камни должны быть округлой формы без трещин и разломов равномерного серого цвета разного размера (50…150 мм).

Лучше всего для каменки подойдут: природный булыжник, базальт, жадеит, талькохлорид. Перед укладкой камней, их необходимо тщательно помыть.

Видеообзор камней для бани

Гранит для устройства каменки использовать нельзя, так как под действием высоких температур и пара он достаточно быстро разрушается и выделяет токсичные испарения.

Как правильно уложить камни, можно посмотреть на нижеприведенной схеме, то есть внизу вертикально укладываются большие камни, каждый следующий слой камней должен быть меньшего размера и вверху располагаются камни маленькой фракции. Такая укладка камней обеспечивает максимальный эффект для получения сухого пара, верхний слой камней прогревается до 400°С.

Правильная укладка камней обеспечит наилучший оздоровительный эффект от посещения бани. В противном случае, пар получится влажным и пребывание в парилке будет не комфортным.Видео рекомендации по правильной укладке камней

Печь для бани своими руками

Баня на приусадебном или дачном участке становится таким же обыденным делом, как автономное отопление или своя скважина для водоснабжения дома. Но часто баню нет возможности сделать просторной, установить там каменку, сделать просторный предбанник или мини-бассейн. В случае небольшой площади помещения поможет металлическая конструкция банной печки, в частности, печь паровоз, или «паравоз» — от слова «пар». Кстати, эта печь внешне действительно напоминает паровоз:

Банная печь-паровоз

Но, хотя конструкция этой печи и подходит практически для любых бань по площади, используемым стройматериалам и энергоносителям, многие домашние умельцы предпочитают соорудить свою, как они думают, более эффективную и качественную печку. И во многом они правы — в условиях серийного производства агрегатов и оборудования для бани невозможно учесть все факторы региона или конкретного участка, а хозяин своей дачи или загородного дома знает и учитывает все мелочи при сооружении такой самодельной печи для бани своими руками. К тому же часто бывает так, что под рукой есть все необходимые стройматериалы, как, например, для простой и легкой печки из листового металла:

Печь из листового металла

Актуальность современных печей для бани из металла

С тех пор, как люди научились плавить железо, металлические печи периодически появлялись в обиходе, составляя конкуренцию традиционным печкам из кирпича или глины. Например, восточный тандыр – это разновидность коптильни – сооружается не только из кирпича, но и из металла. Знаменитые «буржуйки» известны всем, и устанавливают их повсеместно – и во временных помещениях, и в банях, в том числе.

Достоинства железной печи очевидны – моментальное прогревание помещения, максимально упрощенная конструкция, дешевые материалы. Из недостатков можно уверенно сказать об одном – высокая пожароопасность, но этот отрицательный параметр достаточно легко нивелируется разными способами, от кирпичного пожаробезопасного кожуха до использования методов горения при низкой температуре (тления).

Конструкции буржуек

Самая простая металлическая печь – буржуйка», представляющая собой металлический ящик или бочку, оснащенную топочной дверцей и дымоходной трубой. Недостаток буржуек известен – при маленькой теплоотдаче они потребляют много топлива, будь то дрова, уголь или ДТ.

Современные конструкции железных печей конструируются по высокому классу пожаробезопасности. Во-первых, это толстые (4-12 мм) листы металла, во-вторых, наличие специальной тепловой камеры, которая используется для засыпки галечных камней, в-третьих, дополнительный резервуар для воды объемом до 200 литров. Все эти меры не только увеличивают функциональность банной печки, но и повышают безопасность ее эксплуатации. А для более равномерного прогрева воздуха, в дополнение к повышению пожароопасности, применяют и четвертую меру – обкладывают железные печи для бани огнеупорным красным пустотелым кирпичом.

Металлическая банная печь, обложенная кирпичом

Важно! Приобретая металлическую печь для бани, вам не придется делать для нее мощный пожаробезопасный бетонный фундамент, как в случае с любой самодельной печкой. В качестве основания может выступить обычная ж/б плита, что удешевит стоимость возведения и обустройства печи.

Типы банных печей

По конструкции:

1. Закрытые банные печи из-за их компактной конструкции чаще всего оборудуют в маленьких семейных банях. Для увеличения теплоотдачи такую печь обкладывают со всех сторон огнеупорным кирпичом, связывая кирпичный простенок с металлом приваренными к корпусу прутьями;
2. Открытые банные печи оборудуются небольшим водяным резервуаром и открытой каменкой, что позволяет быстрее прогреть парилку. Для повышения скорости теплоотдачи печи камни можно накрыть металлической крышкой;
3. Комбинированная железная печь для бани своими руками чертежи который приведены ниже, состоит из топливника с двумя задвижками, топливной решетки и поддувала. Из камеры выходят два патрубка 10 и 16 см, с отверстиями для обводного колена и трубы. Толщина корпуса такой печки — 3-6 мм;

Чертеж комбинированной банной печи

По типу топлива:

1. Дровяная банная печь – самая известная традиционная конструкция. Печь расходует много дров, требует постоянного ухода и присмотра. Это – конструкция для любителей классики и старины;
2. Банная металлическая печь на электричестве. Корпус выполнен из металла толщиной 4-5 мм, внутри корпуса, обычно заполняемого водой, вмонтирован свой ТЭН;
3. Металлическая печь для бани на природном газе – самый надежный и современный агрегат. Такие конструкции оборудуются термостатами для регулировки мощности, автоматикой, отключающей газ при затухании огня, термодатчиками и другими контроллерами.

Достоинства и недостатки металлических банных печей

Металлические печки для своей бани – это мобильная и компактная конструкция, идеально подходящая для работы в маленьких помещениях. При изготовлении такой самодельной печки используется схема, предусматривающая возможное перемещение агрегата на другое место, например, такая:

Передвижная печь для своей бани

По принципу работы различают два типа печей из железа:

1. Горячая печь – решение для нерегулярной эксплуатации. Быстрый прогрев помещения такой печкой не позволяет оптимально использовать ее в бане постоянного пользования, так как нет возможности жестко контролировать температуру;
2. Холодную металлическую печь традиционно устанавливают в отапливаемом помещении. Этот агрегат также быстро прогревается, как и печь горячего типа, но перегрев помещения невозможен из-за встроенной системы контроля температуры, которая на наружном кожухе печи обычно не превышает 50 0 С.

Промышленная металлическая печь для бани

Преимущества металлических печей:

1. Маленькие габариты и мобильная конструкция;
2. Для установки такой печи в маленькой бане не нужно обустраивать массивный и мощный фундамент — можно обойтись облегченным решением, упрощающим монтаж конструкции;
3. Принцип постоянного горения работы не позволяет оставить печь без присмотра – нужен предварительный прогрев помещения, автоматически обеспечивающий присутствие человека в бане;
4. Невысокая себестоимость при самодельном обустройстве или розничная цена при покупке в магазине. Установка такой печки с железным корпусом не требует дополнительных вложений и нетрудозатратна. Найти чертежи железных печей для бани не составляет труда – их много в интернете и специализированных изданиях, посвященных дачным и приусадебным участкам.

1. Невозможность тонкого металла аккумулировать тепло приводит к быстрому остыванию печи и помещения. Поэтому для поддержания тепла следует поддерживать постоянное горение;
2. Неэффективность отопления большой бани;
3. Чтобы не допустить теплового удара при мытье в бане с такой печью, оборудуются двойные металлические стенки с воздушной прокладкой между ними;
4. Для соблюдения норм пожаробезопасности должна быть усилена внутренняя защита печной обшивки.

Чертеж простой железной печи

Конфигурация банной печи

Многие хозяева, начиная строить баню и выбирая схему печи, думают, что ее форма–параметр малозначительный: лишь бы грела и не мешал передвигаться по парилке. Но это не так — от конфигурации корпуса зависит мощность и производительность железной банной печки, правильность и удобство эксплуатации, пожаробезопасность и даже экономичность. Самыми популярными у владельцев бань являются цилиндрические печи, а также горизонтальные или фигурные отопительные агрегаты, но общепризнано, что самыми удобными в эксплуатации являются печи прямоугольной конструкции.

Чем вызвана эта комфортабельность обслуживания? В прямоугольной печи существуют угловые зоны, никогда не нагревающиеся до опасных для человека температур. Прямоугольная форма печи более рациональна – она эргономично вписывается в любое пространство парной, равномерно прогревая ее объем. Происходит это из-за того, что максимально нагретый элемент корпуса передает тепло соседней стене, уменьшая температуру стены у топочной камеры, а это помогает более равномерно нагреть всю баню и сбалансировать тепловые потоки в помещении. Также правильный и равномерный нагрев корпуса печи обеспечивает механическую устойчивость всей конструкции. Повышенная механическая стойкость печи с прямоугольным корпусом объясняется холодными углами.

Прямоугольная металлическая печь с коллектором

Варианты конструкции железной печи

За столетия эксплуатации печей для бани из металла придумано и реализовано много решений, предлагающих построить печь своими руками. Самым простым, но не самым эффективным решением до сих пор считается каменка из металлической бочки. Для изготовления печи нужно всего вырезать крышку и дно бочки, чтобы получился открытый цилиндр. Одна половинка цилиндра закладывается камнями или кирпичами, на которые укладываются колосники камеры горения. Оставшееся пространство на 2/3 заполняется крупной галькой, монтируется дымоходная труба, а верхняя часть самодельной печи накрывается металлической крышкой.

Печка из железной бочки

В изготовлении такая печка проще других, но в эксплуатации считается самой неудобной. Поэтому если баня имеет небольшую общую площадь парного помещения, то выгоднее сделать компактную печь из листового металла, а внутри обложить ее красным огнеупорным кирпичом.

Печь с котлом

Габариты прямоугольной печки из металла в любом случае впишутся в периметр бани, и будут соответствовать обогреваемому помещению. Стенки камеры сгорания топлива выкладываются в полкирпича, дымоходная труба – в четверть кирпича. Такую конструкцию не только просто и быстро реализовать, но и удобнее эксплуатировать, поскольку такая печь не потребляет много дров, и помещение парной прогреется за короткое время.

Вариантов обустройства печи-каменки своими руками большое множество, в том числе и таких, в которых кирпич не нужен. Но вышеописанные методы и подходы при строительстве металлической печки для бани считаются самыми дешевыми и быстрыми, при этом соблюдается и такой важный параметр, как эстетичность конструкции. Печь из металла сможет обогреть не только парилку, но и предбанник, мойку и коридор.

простые схемы и чертежи с размерами, фото, обложенная кирпичом, с теплообменником

Строительство печи всегда требует аккуратности и соблюдения всех технологических требований. Особенно это касается конструкции для бани, так как печка считается ее самой главной деталью.

Основные задачи самодельной металлической печи это нагревать воду и воздух. Каменка печи может быть:

• закрытой;
• открытой.

Безусловно, в закрытой конструкции тепло сохраняется намного дольше. Однако чтобы достичь нужной температуры в парилке, потребуется больше топлива и времени. Для нечастого посещения, профессионалы советуют устанавливать в баню закрытую каменку.

Парилка намного быстрее нагревается в каменке открытого типа. Однако если плеснуть на камни воду, она начинает быстро охлаждаться.

В парилке всегда располагают цельные камни, с округленными боками.

Плюсы печей из металла для бани

• Металлические печи каменки для бани позволят прогреть парную до нужной температуры всего за полтора часа. Металл, если сравнивать его с другими материалами для печей, отдает намного больше.
• Такие печи более безопасны, так как имея дымоход, они минимизируют возможность отравления угарным газом. Если для растопки использовать древесину, которая немного сыровата, то дыма вообще не будет.
• Установка металлической печи в бане удобна еще и тем, что она возможна даже в самой небольшой по площади парилке. Все модели компактны и не займут много места.
• При хорошей сварке такая печь может эксплуатироваться длительный срок. При покупке стоит обращать внимание также на толщину металла.
• Стоимость, которая будет значительно ниже, чем у кирпичной, также относится к ее положительным характеристикам.

Особенности эксплуатации

Эксплуатация таких печей простая. Заложив дрова, возле дверки выложите немного тонкой щепы для растопки. Теперь полностью откройте шиберную заслонку и приоткройте зольник и запалите дрова. Дверцу топки необходимо всегда держать закрытой. После того, как дрова разгорелись, ящик зольника полностью закрывается и прикрывается воздушная заслонка.

Остается только дождаться прогрева парной и наслаждаться ароматным паром. Не следует использовать сырые дрова, уровень влажности – минимум 20-30%.

Не стоит сжигать топливо смолистых пород, в этом случае дымоход придется прочищать чаще, чем раз в месяц. При первых симптомах ухудшения тяги незамедлительно устраните поломку или прочистите трубы вентиляции.

Минусы металлических печей для бани

• Металлическая печь для бани с баком не только быстро нагреется, но, к сожалению, также быстро и остынет, в отличие, например, сделанной из кирпича.
• Из-за того, что она очень сильно нагревается, так как стенки все не такие толстые, то недопустимо устанавливать какие-либо предметы, а также вещи рядом. При таком подходе возможен даже пожар.
• Практически идеальный вариант для небольших проектов, а вот прогреть большую баню и удержать в ней тепло у такой печи не получится.

Открытая или закрытая — что лучше?

Потребитель сам решает, какой тип печи выбрать для бани.

Главное отличие закрытой каменки — камни располагаются внутри агрегата. Нагреваются элементы через стенки топки, горячий дым. Булыжники способны нагреться до температуры 400-700 градусов.

Чтобы создать пар, необходимо подать воду через специальную встроенную дверцу. Так жар будет равномерно поступать во все банные помещения, надолго сохраняя в них тепло.

Каменки открытого типа представляют собой агрегат со специальной верхней емкостью под камни. Минус такой конструкции заключается в плохом прогревании булыжников.

Обычно верхний слой остается холодным, как бы мешая распространяться теплу от нижних булыжников. Горячий воздух поступает в помещения медленно и быстро остывает.

Из чего состоит металлическая печь

Чтобы купить металлическую печь для бани необходимо будет просмотреть немало вариантов, так как моделей очень много и главное они могут кардинально отличаться друг от друга.

Но есть и то, что всех их объединяет- это набор основных комплектующих. В нее обязательно будет входить бак для воды, непосредственно главная деталь- это топка и каменка. В топку направляется то, чем будет отапливаться парная.

Для удобной подачи дров сделана дверца. Также присутствует поддувало, оно стимулирует процесс горения за счет воздуха.

Под топкой находится небольшое отверстие для отходов, а точнее золы, которое необходимо периодически очищать. Каменку от топки стоит разъединить решеткой, тогда камни быстрее будут нагреваться.

Также к камням необходимо организовать доступ, для этого, как правило, делается дверка, с помощью которой их периодически сбрызгивают водой.

Это делают для усиления пара и для того, чтобы быстрее нагревался бак, где находится вода. Каждый бак имеет специальный кран, через который можно набирать воду, а доливается холодная исключительно через верх.

Виды конструкций

Отличаются структурой, принципами работы. Разберем каждый из типов подробнее.

Открытые

Камни уложены сверху печной конструкции, ничем не прикрыты. За счет этого парилка быстрее прогревается, достигается температура до 100 градусов. Но влажность в помещении небольшая, поэтому жар получается сухой.

Открытый вид лучше всего подходит для установки в сауне, где нужна высокая температура и низкая влажность.

Изделие состоит из трех частей:

• топки;
• отделения под камни;
• емкости с водой.

Камней должно быть немного, иначе верхний слой будет плохо прогреваться и в парилке будет недостаточно тепло.

Чтобы повысить уровень влажности и выход водяного пара горячие камни просто поливают водой. Вполне хватит одного или двух ковшей – это даст до 15% влажности.

Чтобы повысить уровень пожарной безопасности и снизить риск получения ожогов, рекомендуется вокруг стенок печи выполнить кладку из огнеупорного кирпича или сделать перегородку из дерева.

Для отопления сауны важно, чтобы как можно большая площадь печи соприкасалась с воздушным пространством. Это способствует более быстрому нагреву воздуха в парной.

Закрытые (обложенные кирпичом или камнем)

Закрытая печь – атрибут русской бани, где нужна высокая влажность и комфортная температура.

Если для обогрева выбрано дровяное топливо, то придется заранее подготовить большие запасы. Такая печь долго набирает нужную температуру, но, достигнув нужной отметки, дает хорошую теплоотдачу и долго сохраняет тепло.

Закрытые конструкции отлично подходят для больших бань, где есть не только парная, помывочная, предбанник, а еще и комната отдыха.

Один из плюсов – закрытые камни. Поэтому нет риска получить ожог.

В заводских экономичных моделях печь имеет двойной кожух с зазором для воздухообмена между стенками.

Комбинированные

У большинства производителей конструкция состоит из высокого короба с решетками, двойными задвижками (выполняет функцию топливника). Из горловины короба выходит дымоотводная труба. Сюда же в горловину укладываются камни.

Есть в продаже устройства с комбинированными типами топлива:

• газо-дровяные;
• электро-дровяные.

Их не нужно постоянно контролировать. Достаточно просто настроить на требуемую температуру.

Газо-дровяные печи позволяют отапливать помещение как газом, так и дровами. Для этого внутри есть съемная газовая горелка и колосник, топочная камера, зольник (под дрова).

По конструкции делятся на 3 типа:

1. Моноблочные. С теплообменником, топочной камерой. Газовая горелка несъемного типа, закрытая стальным листом.
2. Спаренные. Имеют две отдельные камеры сгорания под дрова и газ.
3. Перенастраиваемые. Универсальное устройство. Можно переделывать под каждое топливо.

Первые два типа в перенастройке не нуждаются, поскольку с одного вида топлива можно переходить на другое.

Чтобы подключить газо-дровяной котел, придется заказать разработку проекта у специалистов, получить разрешение на установку.

Газ используется магистральный или сжиженный в баллонах.

Электро-дровяная конструкция позволяет успешно отапливать баню от электричества, дровами (на выбор). Причем основным сырьем считаются дрова. Когда они прогорают и снижается температура, автоматически начинает работать электрический нагреватель. По бокам изделия стоят два ТЭНа. Такие печки работают от сети 220 Вт, с трехфазным напряжением 380 В.

Преимущества комбинированных печей – в возможности быстрого нагревания помещений разной площади, легкости монтажа и компактности.

Хозяева могут выбрать, каким топливом им обогреть баню. Но такие конструкции в разы дороже простых дровяных печей.

Материалы для изготовления металлической печи

Чтобы выполнить максимально подробно и точно чертеж металлической печи для бани, необходимо знать о материалах, которые нужны для ее создания.

• Лист из стали, толщина которого не менее 8 мм
• Металлическая труба, также стоит обращать внимание на ее толщину, она должна быть 10 мм.
• Необходимо будут дверцы в количестве 3 штук. Они должны быть разной формы и размера. Одна для топки, также для каменки и еще для золы.
• Небольшой кран, через который можно будет набирать воду.
• Небольшой квадрат, размеры которого 10 на 10 мм.
• Дымоход.
• Колосник.

Как улучшить КПД железной печки

К эффективным способам относятся:

1. Футеровка топки. Смысл заключается в обкладке внутри топки шамотного кирпича. Достаточно поставить его на ребро, тогда футеровка по толщине будет до 6 см, при использовании узкого шамота для кладки – 3 см. Прогреваться будет каменка, а не стальные стенки печи. Футеровку рекомендуется запланировать еще на этапе разработки чертежа, чтобы заранее увеличить размеры топки под футеровку. Минус способа – выработка горячего дыма. Решение – установить каменку на трубу.
2. Создание кирпичного экрана вокруг печи. Материал – керамический кирпич. В кирпичной кладке оставляют проем под дверцы, чтобы можно было регулировать прогревание воздуха. Минус – перегрев задней стенки. Решение – использовать для топки утолщенную жаропрочную сталь.

Делая печь дома, важно уделять внимание швам. От их качества зависит срок эксплуатации изделия. Неаккуратное нанесение часто становится причиной быстрого прогорания изделия. В верхней части печи их количество должно быть минимально.

Рекомендуем к прочтению: «Как правильно топить печь дровами».

Изготовление топки печи

В основном дверцы покупают предварительно и уже в готовом виде. Так как сделать их самостоятельно очень сложно. Также приобретают и решетки. Для создания самой топки понадобится труба, длина которой должна быть не менее 2 метров.

Параметры толщины допускаются от 5 мм, но лучше ставить все-таки 10 мм, так как и надежнее и дольше прослужит. Ее разделяют на две части.

Первая необходима непосредственно для самой топки, а также каменки. Размеры этого отрезка должны составлять не мене 0,9 м. Вторая же часть уйдет на создание бака, размеры которого будут 0,6 м.

Далее непосредственно в самой трубе прорезается небольшой отверстие. Ширина его будет 0,2 м, длина — 0,5 м. После чего с помощью сварочного аппарата прикрепляется пластина из металла, на которой будет располагаться колосник. Его желательно купить заранее.

Обзор лучших моделей

Наименование модели	Описание	Достоинства	Цена
Российская мини – печь «Анютка»	Устанавливается для обслуживания помещений, объемом до 10 м3. Изготовлена из спокойной конструкционной стали. Оснащена конвекционным кожухом, который обеспечивает равномерный и быстрый нагрев парной. При минимальных размерах способна вместить в отделении 25 кг камней	Минимальные размеры позволяют обеспечить установку в любом месте маленькой парилки. Обеспечивает комфортные условия. Конструкция надежная и простая в обслуживании. Дымоход расположен в центре печи.	Средняя цена 8000 р.
Мини – каменка «Сударушка МК»	Произведена в России. Обеспечивает комфорт в парилке до 18 м3. Гарантия год. Габариты: · высота -95,7 см; · ширина – 59,5 см; · глубина – 96,5 см. Изготовлена из чугуна. Вес 140 кг.	В сетку можно укладывать до 100 кг камней. Это позволяет дополнительно аккумулировать тепло и обогревать парилку долгое время при минимальном использовании дров.	Свыше 3700 р.
Модель «Куткин Премиум 1,0	Парная до 12 м3, страна производитель Россия. Высота печи 90 см, при ширине и глубине 45 см и 46 см соответственно. Материал топочного отделения – нержавейка. Каменка закрытого типа с закладкой до 50 кг камней. Время набора комфортной температуры – до 2 часов.	Это один из недорогих брендов в сочетании цены и качества. Выпускается с 3 видами облицовки наружных поверхностей корпуса. При желании печи можно переделать под газовые обогреватели.	Минимальная цена – 39000 р.
«Жара – Экстра 400»	Парилка до 12 м3. Топка изготовлена из конструкционного металла, толщиной 6 мм. Гарантия 12 месяцев. Вес 40 кг. при габаритах: · высота – 640 мм; · глубина – 530 мм; ширина -400 мм. минимальный вес камня – 60 кг. Возможность выноса топки в предбанник.	Это недорогая, но удобная и производительная печь, позволяющая дополнительно экономить пространство в маленькой парной при выносе топочного отделения в предбанник.	Средняя цена 8000 р.
Следующие три печи от разнятся только характеристиками и ценой, достоинства у каждой из них одинаковые. «Вулкан – Мини 15»	Вес печи – 90кг. вес камня в сетке – 120 кг. Обслуживает помещения до 15 м3. Гарантийный срок службы – 5 лет. Длина используемых дров – 550 мм, при объеме топочного отделения – 85 сотых м3. Конец формы	Высокий уровень КПД. Корпус изготовлен из легированной стали, поэтому печь прослужит несколько десятков лет. Возможна установка на улице, в предбаннике. Бак для воды из нержавеющей стали можно устанавливать в различных местах печи, для этого оборудованы специальные крепления. Колосниковая решетка выполнена из чугуна. Время, необходимое для прогрева парной – в течение часа.	Средняя цена 16000 р.
«Гранит – Мини»	Масса – 87 кг. Металл корпуса – сталь 09Г2С. Топка объемом 72 сотых куба способна вмещать дрова, длиной 490 мм. В сетку каменки вмещается 70 кг камня. Кубатура парилки до 15 кубов. Срок гарантии – 5 лет Конец формы	Средняя цена от 16200 р.
Печь «Магия – Мини»	Масса 80 кг. Легированная сталь. Объем топки 86 сотых куба вмещает дрова длиной 550 мм. Вес камней – 70 кг. Гарантия 5 лет.	От 14800 р

Изготовление каменки

Как правило, стандартная дверь топки колеблется в размерах 20 на 25 см. Сверху привариваются прутья из металла, их допускается заменить и на квадрат, главное, чтобы размер прикрепляемых изделий не был бы меньше 10 мм.

Дверца каменки должна быть направлена на парилку. Каменка до верху заполняется камнями, как правило используется либо диабаз, либо талькохлорит. Нельзя использовать камни, которые имеют в своем составе слюду.

Так как ее испарения могут привести к необратимым последствиям, а именно летальному исходу. Не рекомендуется использовать и гранит, так как под воздействием высоких температур он потеряет форму и все будет засыпано крошкой.

Не забыть над каменкой приделать крышку дымохода, она поможет регулировать температуру. А далее уже начинается установка и непосредственно бака, в котором будет в дальнейшем нагреваться вода.

№6. Источник пара

Банные печи бывают обычные и с парогенератором. Для чего нужен последний? А для того, чтобы обеспечить помещение достаточным количеством пара, когда печь сама не справляется. Первый признак настоящей русской бани – сухой и легкий пар. Далеко не все современные печи способны производит его в достаточном количестве.

Легкий пар получают при температуре в парной 850С. При этом мелкодисперсный пар получают при попадании воды на камни, разогретые до 5000С. При таком нагреве непременно поднимается температура воздуха, причем до невероятных пределов, и в итоге можно заработать ожог. Чтобы подобного не случилось, создали печи с парогенератором. Он прогревается намного быстрее камней и насыщает парную необходимым паром, при этом температура воздуха в ней остается оптимальной.

Бак для воды

Находится он, как уже указывалось, над каменкой. Начинают с того, что над ней приваривают пластину, толщина которой 8 мм, где также прорезают отверстие для будущего дымохода.

Такое отверстие должно быть 15 см. После чего приваривают отрезок трубы, который ранее был заготовлен для бака.

К нему также приваривается заранее приобретенный кран, а также его необходимо закрыть крышкой.

Назначение

Для получения горячей воды в помывочной вашего банного комплекса разработано несколько видов конструкций, работающих на различных видах топлива. Но самый недорогой – это установка нагревательного бака на каменку и получение горячей воды совместно с обогревом парной.

Преимущества такого устройства обусловлено не только снижением цены затрат на горячую воду при нагреве ее газом или электричеством. Такая конструкция позволяет избежать рисков пожаров и поражения электротоком при использовании этих видов топлива.

Особенно востребованы автономные системы нагревания воды для дачных участков и домовладений в местах с не подведенным природным газом. В этом случае такие баки можно использовать для подогрева воды и для хозяйственных нужд. Главное – правильно выбрать подходящий по объему и типу установки бак и правильно его установить.

Фото металлической печи для бани своими руками

Возможные сложности

Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

Монтаж

Независимо от того, какая печь была выбрана — покупная модель или самодельное оборудование, нужно правильно установить ее внутри бани. В этом помогут несколько рекомендаций:

1. Окружающие поверхности следует закрыть асбестовыми листами, поверх которых закрепить металлические отражающие листы.
2. Основание для печного оборудование лучше сделать из шамотного кирпича. Проверить его ровность строительным уровнем.
3. Дымоход собрать из отдельных трубок. Места их соединения обработать жаростойким герметиком. Там, где трубы проходят через крышу, следует установить специальные гильзы.

Когда печь будет установлена, можно приступать к ее эксплуатации.

Хоть печка и мала, но греет замечательно!

Строительство кирпичной печи для бани — трудоёмкая работа, но она стоит того. Главное — это выбор качественного материала и соблюдение инструкций.

Советы по использованию печи:

​

• Для каменки печи подходят колотые и сухие дрова. Влажные поленья забирают энергию на испарение влаги, значит, потратится больше топлива.
• Поджигайте дрова в печи только тогда, когда дымоход открыт полностью, а зольник — на 5 см.
• Раз в месяц чистите печь и бак с водой изнутри.
• Если при подбрасывании дров печь раскалилась докрасна, перестаньте подкладывать поленья и вытяните лишние. Дымоход печи откройте наполовину.
• Чтобы подогреть воду моментально, бросьте в неё раскалённые камни. Используйте металлические щипцы.

С помощью этих рекомендаций можно безопасно растопить баню.

Разновидности

Печное оборудование классифицируется зависимо от разных факторов. По материалу:

1. Кирпичные конструкции. Долговечные, надежные, прочные. Медленно нагреваются и остывают. Могут возникнуть сложности при кладке, если нет практических навыков в работе с кирпичом.
2. Металлические конструкции. Имеют небольшую массу, долговечные, прочные. Главный недостаток — металлические поверхности могут ржаветь под воздействием влаги. В специализированных магазинах можно купить готовые конструкции.

Зависимо от типа топлива, выделяются такие виды оборудования:

• электрические;
• газовые;
• твердотопливные.

Также можно выделить печи, которые имеют встроенный бак с водой.

Печь для бани своими руками +чертежи, фото

Главный элемент парилки – конечно же, нагревательная печь для бани. Современное промышленное производство предлагает на замену традиционным дровяным каменкам множество моделей: на жидком топливе, на газе с металлическим корпусом, работающие на пеллетах. Заводские изделия оснащены множеством функций и экономно расходуют топливо. Да и уход за ними минимален.

Вариантов самодельных устройств для парной существует множество, в зависимости от типа помещения. Например, бывают так называемые холодные печи, то есть такие, у которых наружные стенки не прогреваются выше 50°C. Это важное преимущество, поскольку такая конструкция не дает обжечься. Подобные агрегаты требуют долгой непрерывной растопки. Обогрев происходит через специальные воздуховоды. Они вбирают воздух от пола и разогревают его, пропуская сквозь топочную камеру. Теплый и мягкий пар выходит сверху, никого не обжигая. В такой бане легко регулировать уровень влажности и температуру нагрева.

В отличие от «холодных», «горячие» печи быстро и эффективно прогревают парную за счет раскаленных стенок, температура которых может доходить до 100°C. Неосторожные прикосновения к ним грозят ожогами, да и степень нагрева воздуха в данном случае трудно контролировать. А это грозит тепловым ударом.

Содержание

1. Из кирпича
2. Видео: кладка каменки 3×3,5 кирпича
3. Чертежи
4. Металлическая печка
5. Видео: изготовление металлической печи для бани поэтапно
6. Чертежи и схемы металлических печей

Из кирпича

Из кирпича с баком для воды

Добротная и простая «холодная» печь для бани конструктивно выглядит так: топочная камера выполняется из огнеупорного кирпича, под ней располагается зольник. Сверху для сохранения жара раскладываются булыжники на стальную или чугунную решетку. Их массу рассчитывают из соотношения: на 1 м³ парилки требуется 20–30 кг камней. Эта пропорция верна для непрерывно работающих устройств. Если нагрев происходит периодически, то есть после прогрева помещения до нужного уровня ее гасят, тогда количество надо увеличить еще в 2 раза. Иногда для лучшего удержания тепла добавляют чугунные чушки в соотношении 20% на 80% камня.

Сами стены, помимо кирпича, можно выполнить из обычного или бутового камня. Порой для строительства берут гранит или голыш. Вес каждого элемента – от 1 до 5 кг. Не пытайтесь строить из кремния – от нагревания тот просто лопнет.

В качестве связующего раствора при кладке каменки можно использовать только глину с песком. Обычный цементный раствор не выдержит высоких температур и не прослужит и года.

Глиняный раствор

Глина замачивается в воде на несколько суток и смешивается с просеянным песком до консистенции густой сметаны. Песок предпочтительнее брать не речной, а горный. Его грани неровные, нешлифованные и обеспечивают лучшее сцепление.

Печь из обожженного кирпича с камнями весит немало, поэтому под нее придется делать фундамент. Для этого достаточно котлована глубиной 70 см.

На дно засыпают 15 см песка и щебень. Затем все заливается слоем бетона, желательно с армированием. Сверху застывший фундамент закрывают рулонами рубероида для гидроизоляции.

Кирпичная печь на прочном фундаменте

Отметим некоторые моменты:

1. Угол бани, где устанавливается печь, должен быть теплоизолирован и укреплен. Помимо опасности возгорания, в нем будет наблюдаться большой перепад температур, который способен привести к появлению трещин в стенах.
2. Первый ряд укладывается на рубероидную подложку без раствора, насухо.
3. Остальные блоки при работе смачиваются водой, каждый новый ряд укладывается с перевязкой (со смещением относительно предыдущего).
4. Нужно следить за тем, чтобы стороны кирпичей, обращенные внутрь топочной камеры, были целыми, без сколов и трещин. Стенка здесь должна быть как можно более гладкой, поскольку любая выбоина провоцирует разрушение сооружения. В то же время нельзя обмазывать внутренние поверхности глиной — высохнув, она начнет отслаиваться и засорять дымоход,
5. После завершения кладочных работ, печку надо просушить. Для этого либо ее оставляют на 15 дней при хорошем притоке воздуха, либо несколько раз протапливают в щадящем режиме.

Видео: кладка каменки 3×3,5 кирпича

Чертежи

Виды печей из кирпича

Схема кирпичной печи-каменки

Пример порядовки

С отдельно стоящей емкостью для воды

Порядовка

Металлическая печка

Металлическая банная печь

В отличие от кирпичных сооружений, металлические агрегаты компактны и быстро прогреваются сами и нагревают помещение.

Для металлической печки тоже нужен фундамент. Хотя ее масса намного меньше каменного собрата, тем не менее, и под нее нужно сделать надежное основание.

Фундамент под металлическую печь

Исходным материалом послужит толстолистовая сталь или трубы большого диаметра. По конструкции такая печь будет аналогична каменной. Единственное различие – топка. Ее принято делать двухкамерной, чтобы во втором отделении могло происходить дожигание топлива. Подобная схема позволяет увеличить производительность на 20%.

Корпус должен быть полностью проварен – сварка прихватками здесь не подходит.

Главным недостатком стальной печи можно считать обширную раскаленную поверхность, опасную для людей. Однако это легко поправить. После установки корпус просто обкладывается огнеупорным кирпичом, для конвекции оставляют щели.

Обкладка кирпичом

Видео: изготовление металлической печи для бани поэтапно

Чертежи и схемы металлических печей

Устройство котла для бани

Устройство металлической печи-каменки

Устройство печи для бани с закрытой каменкой

Печь на отработке

Схема металлической печи-каменки

Чертеж безопасного простого банного котла

Со встроенным баком для нагрева воды

Чертеж металлической печи

Принцип работы котла на отработке

Самодельная металлическая печь из трубы

Каменка из металла с баком для воды

Чертеж буржуйки

Прочная печь





Помогла ли вам статья?

Как сделать джакузи для бедных

Когда я вижу цены на джакузи в наши дни, мне кажется, что удовольствие от купания на свежем воздухе доступно только тем, у кого толстые кошельки.

И я полагаю, если вы хотите причудливые джакузи и барботеры, вам придется выложить большие деньги. Но те из нас, у кого ограниченный бюджет и кто ценит переработку, могут наслаждаться собственной гидромассажной ванной «для бедных» всего за несколько долларов и час или два работы.

Вам понадобится старая чугунная эмалированная ванна. Старомодная стандартная ванна на ножках, которая раньше была обычным явлением в домах поколение назад, может выдержать нагревание огнем и обеспечит безопасное, удобное и длительное горячее купание для ваших усталых костей. Эти ванны обычно можно найти в Buy ‘n Sell или расспрашивая. Моя ванна стоила 40 долларов, и это примерно то, что вы должны заплатить. Не ходите в антикварные магазины, где они берут дополнительную плату.

Подойдет только чугунная ванна. Современные легкие ванны для этой цели не подойдут. Чугунные ванны тяжелые, и самая сложная часть строительства этой «бедняжной» гидромассажной ванны — доставить ее к вам домой. Вам понадобится друг или два и кто-то с пикапом, чтобы доставить его к вам во двор. Как только ванна оказывается на месте, начинается самое интересное.

Как построить купель для бедняков

1. Подготовьте ровную площадку для костра и ванны.

Вам понравится гидромассажная ванна вашего «бедняка», поэтому тщательно выбирайте место, так как вы будете проводить там много времени. Первое соображение — пожарная безопасность, поэтому убедитесь, что на вашем участке нет кустарника, нависающих ветвей или любого другого легковоспламеняющегося материала. Земля вокруг ванны должна быть ровной, чтобы было безопасно разводить костер и залезать в ванну и выходить из нее в скользких условиях.

2. Выкопайте углубление для костра и выложите его камнями.

После того, как земля для кадки очищена, а грязь удалена до минеральной почвы, выкопайте углубление для ямы для костра. Это должно быть примерно на 18 дюймов ниже дна ванны, чтобы учесть облицовку камнями и создать достаточно места для костра. Яма для костра должна располагаться по центру под ванной, но не обязательно должна быть такой же ширины, как длина ванны. Ямы примерно круглой пропорции будет достаточно.

Пока вы находитесь в режиме копания, выкопайте углубление, где будет стекать ванна, и выкопайте небольшой канал, чтобы отвести стекающую воду от костровой ямы. Таким образом, сливная ванна не будет заливать кострище. Если кто-то еще захочет запустить еще одну ванну для нагрева воды, яма для костра будет готова к работе.

3. Установите кирпичи для ножек ванны.

Измерьте расстояние между ножками ванны и положите кирпичи в землю, чтобы они служили основанием. Сложите один или два кирпича на каждую ножку ванны, чтобы добиться ровного основания, затем засыпьте и плотно утрамбуйте почву вокруг кирпичей. Важно использовать столярный уровень, чтобы убедиться, что ванна выровнена как по длине, так и поперек по бокам. Выровняв ванну, вы сделаете ее более устойчивой, и вы сможете наполнить ее почти доверху для более приятного купания.

4. Закройте отверстия для патрубков на баке.

Полной ванны на 2/3 недостаточно для несгибаемых любителей горячего. Нанесите кольцо внешнего силиконового герметика вокруг трех отверстий для патрубков и прижмите к нему небольшой квадрат фанеры. Приложите аналогичный квадрат к внешней стороне отверстий и закрепите их несколькими маленькими болтами с гайками и шайбами. Это позволит вам наполнить ванну выше, поэтому, когда вы войдете в воду, уровень воды поднимется прямо до самого верха.

5. Установите ванну на опоры и проверьте ее перед использованием.

Попросите друга помочь вам установить ванну на опоры и проверить ее устойчивость. Вы можете попробовать сесть в нее, чтобы убедиться, что она не качается, или вы можете просто наполнить ее водой и надавить на ванну с боков, чтобы убедиться, что она прочно стоит на основании. Теперь вы готовы достать несколько дров и подготовить ванну к первому купанию! Принеси книгу или поставь рядом радио, потому что ты здесь надолго.

Советы по использованию джакузи в стиле каннибалов:

1. Перед тем, как разжечь огонь, наполните ванну водой.

Перед тем, как разжечь огонь, в ванне должна быть вода, иначе эмаль будет отколота. Огонь должен быть скромным и всегда под контролем. Нагрев воды занимает от 45 минут до часа. Как только вода нагреется, вы можете забраться в ванну, но не тушите огонь. Пусть он продолжает работать, пока вы находитесь в ванне, так как это позволит вам оставаться в ванне дольше, а вода не станет холодной.

2. Накройте ванну листом фанеры или аналогичным материалом.

Отрежьте кусок фанеры по ширине и длине ванны. Лучше всего подойдет фанера толщиной 1/2 дюйма, так как она не слишком тяжелая. Установите эту «крышку» на ванну, пока горит огонь, чтобы ускорить процесс нагрева воды. Обязательно следите за огнем, чтобы пламя не поднялось слишком высоко и не начало обжигать края вашего укрытия.

3. Вырежьте из куска фанеры «бумажную доску».

Когда вы войдете в ванну, дно будет горячим. Вам понадобится небольшая доска, чтобы сидеть на ней во время замачивания, чтобы вам не было жарко. Я использую кусок фанеры толщиной ¼ дюйма, вырезанный до размеров 16 x 24 дюйма. Это идеальный размер, потому что он немного гибкий, когда вы сидите на нем, для дополнительного комфорта, и он легко погружается под вашим весом. Если вы используете более толстую доску, у нее будет больше плавучести, и она захочет выскользнуть в любую сторону от вас и подняться на поверхность, когда вы пытаетесь сесть на нее.

4. Во время купания держите шланг рядом с ванной.

Это важно. Шланг, конечно же, предназначен для защиты от пожара, но вы также можете использовать шланг для охлаждения воды, пока вы находитесь в ванне, если температура становится слишком высокой. (Помните, что огонь все еще горит. В этот момент это будут просто угли, но он все еще выделяет тепло.) Держите шланг в пределах досягаемости, чтобы вам не пришлось вылезать из ванны, когда он вам понадобится.

5. Держите под рукой несколько деревянных брусков.

Вы можете продлить время пребывания в ванне, поддерживая огонь во время купания, так как это будет поддерживать температуру воды. Оставьте несколько небольших щепок в пределах досягаемости от ванны, чтобы вы могли просто бросить их на угли, если это необходимо.

6. Замочить с другом? Во всех смыслах!

Да, в этой ванне могут разместиться два человека. На каждом конце может сидеть один человек с вытянутыми ногами, и это довольно удобно. Да, это интимно, так что будьте уверены, что вы хорошие друзья!

Эта ванна прослужит долгие годы, и я надеюсь, что она вам понравится так же, как мне нравится моя!

Как сделать джакузи для бедняков — 50

Включите JavaScript для просмотра комментариев с помощью Disqus.

Об авторе

Марселла Эндрюс
Марселла Эндрюс — художница, деловая женщина и органический садовник. У нее есть страсть к поиску простых и практичных решений, которые ведут к устойчивому образу жизни.

Построить металлическую печь для бани своими руками

Если планируется баня на даче, стоит подумать о том, как собрать металлическую печь для бани своими руками.

Конечно, качество бани во многом зависит от ее конструкции, но не последнюю роль играет печь, которая будет обеспечивать необходимую температуру во внутреннем пространстве.

Самодельные печи из металла в данном случае являются оптимальным решением, которое вполне можно реализовать своими руками.

Его изготовление не займет много времени, а кроме того, снизит финансовые затраты.

По своим характеристикам и надежности такая печь никогда не уступает кирпичной, а при необходимости обеспечит баню хорошим теплом.

Кроме того, для удобства эксплуатации самодельные металлические печи дополнительно оснащаются специальным баком, в котором всегда будет горячая вода.

Более подробно, как сделать печь из металла своими руками, рассказано на видео, которое расположено ниже.

Металлическая печь, которую можно сделать своими руками, имеет ряд преимуществ по сравнению с более привычной, сделанной из кирпича.

Такая печь работает по принципу постоянного горения, а это значит, что огонь в печи необходимо поддерживать в непрерывном режиме.

Кроме того, следует отметить, что использование печи из металла позволяет прогревать внутреннее пространство бани в течение одного часа.

Этот показатель для кирпичной печи составляет около трех часов. Также остывание металла печи происходит буквально за тридцать минут.

Установка такой печи в бане должна производиться с строгим соблюдением мер пожарной безопасности. В основном это связано с тем, что его металлические стенки достаточно прочны, что в некоторых случаях может стать причиной возгорания.

Металлическую печь целесообразно устанавливать в банях, имеющих относительно небольшую площадь, так как для полноценного и эффективного прогрева помещения с большими внутренними объемами придется значительно увеличить расход топлива, используемого для его прогрева.

Конструктивно печь, выполненная с использованием металлических листов, может быть выполнена в различных вариантах. Это можно делать как открытым камнем, так и закрытым.

Кроме того, нет ограничений и по его комплектации, а также по местонахождению.

Для его изготовления допускается применение подружек металлических материалов, но только достаточной толщины.

В качестве основного материала для его конструкции подходит как стальной лист, так и старые бочки с трубами. Также допускается свободное расположение отдельных его элементов.

Какая конструкция печи будет конкретно останавливаться, следует определять исходя из нескольких различных факторов.

В первую очередь следует учитывать сам размер ванны, а кроме того, исходить из наличия определенных материалов и навыков работы.

Существуют специальные чертежи, на которых подробно описаны конструктивные особенности абсолютно всех его элементов.

Подробнее о том, как сделать своими руками печь из девичьего металлического материала, рассказано на видео ниже.

Подготовка к работе

Перед изготовлением металлической печи для бани, используя соответствующие чертежи, подготовьте весь необходимый материал и инструмент.

Самая простая конструкция должна состоять из нескольких отдельных элементов, включая бак для воды и топку.

Для их изготовления обязательно понадобится стальной лист, толщина которого должна быть не менее восьми миллиметров.

Кроме того, потребуется труба соответствующего диаметра и толщины, а также металлический прут и решетка.

Также необходимо наличие прочных щечек, которыми будут закрываться все технологические двери. Для удаления всех продуктов горения потребуется дымоходная труба.

Также под рукой должен быть кран, который впоследствии будет монтироваться на бак с водой.

Из инструмента для изготовления печи такого типа необходимо иметь болгарку, которой будет резаться металл соответствующих размеров.

Так как все соединения элементов печи обязательно должны быть стальными, то следует приобрести сварочный аппарат.

Также на подготовительном этапе следует учитывать конструктивные особенности некоторых отдельных элементов.

Камера, в которой будет осуществляться сжигание топлива, в обязательном порядке должна иметь дверцу, а также небольшое технологическое отверстие для подачи необходимого воздуха.

Кроме того, необходимо предусмотреть небольшое технологическое отверстие для удаления скопившейся золы.

Также следует подумать об устройстве места для камней и расположении бака с горячей водой.

Имея под рукой соответствующие чертежи и необходимый для работы материал, можно приступать к сборке печи для бани из листового металла своими руками.

Поэтапная сборка

После того, как все необходимые инструменты и материал подготовлены, можно приступать к работе своими руками. Для начала необходимо сделать топку и соответственно каменку.

Для этих целей следует воспользоваться большим куском трубы. В нем делается технологическое отверстие, которое будет использоваться в качестве конфузора, и размещаются крепежные элементы под футляром.

Следует отметить, что все крепления и печи для бани должны быть максимально герметичны, так как во внутреннее пространство парилки начнут поступать другие случаи продуктов горения, в связи с чем помещение нельзя использовать по его прямое целевое назначение.

Эта деталь должна быть установлена ​​и прочно закреплена с помощью сварки на верхней части нагревателя. Внизу этой трубы следует установить кран для горячей воды.

После этого следует позаботиться о крышке, которая закроет этот бак. Его можно изготовить из соответствующей заготовки круглой формы определенного диаметра.

Эта заготовка разрезается по центру на две равные части. Вода из частей проделывает технологическое отверстие под дымоход и герметично крепится сваркой непосредственно к самой баке.

Вторая половина труб оснащена петлями и ручкой и закреплена на баке. Нагревать воду в баке будет за счет дыма, который будет подниматься наверх от каменки.

Более подробно, как собрать металлорежущую печь для бани, рассказано на видео, которое расположено ниже.

Правила установки

Монтаж самодельной печи, которая также будет сделана своими руками из металла, следует продумать еще на этапе строительства банта голавля.

Место, где он будет находиться, обязательно должно иметь хорошо просматриваемый фундамент из железобетона.

Также требует полного соблюдения огня и норм и правил, так как баня считается объектом повышенной опасности.

Непосредственно перед самой установкой следует в заранее возведенный фундамент положить в два ряда специальный огнеупорный кирпич. Далее при установке следует установить по всем правилам саму печь.

Блок должен находиться на расстоянии от поверхностей стен не менее одного метра.

Если конструкция полностью выполнена из деревянного материала, то поверхность стен необходимо обязательно защищать специальной огнеупорной фольгой, которая также должна быть утеплителем.

Это поможет предотвратить перегрев и, соответственно, возможное возгорание поверхности стены.

Установка металлической печи в бане также подразумевает монтаж дымохода, который должен быть максимально изолирован от внутреннего пространства.

В качестве материала под дымоход лучше всего использовать специальную сэндвич-трубу.

В трубе этого типа между внутренним и наружным пространством корпусов особым образом проложен слой специального теплоизоляционного материала.

В случае, когда дымоход под металлическую печь делается не из кирпича, а из металлической герметической трубы, то в месте ее вывода из внутреннего пространства на улицу следует оборудовать специальный проход технологического канала.

Это отверстие дополнительно изолируется и герметизируется после прочной фиксации трубы. Готовую печь специалисты рекомендуют дополнительно выложить огнеупорным кирпичом.

Это позволит не только придать металлической печи более привлекательный вид, но и даст возможность защитить ее от случайных прожогов.

В этом случае данный отопительный прибор можно разместить на расстоянии от поверхности стены, равном двадцати сантиметрам.

В любом случае для маленькой бани оптимальным вариантом будет печь из металла.

Не требует серьезных денежных затрат, проходит быстро и без посторонней помощи. К тому же никаких сложностей не возникнет и при его последующей эксплуатации.

Дровяной нагреватель для купели Chofu – Островная гидромассажная ванна

Описание

Печь Chofu представляет собой точный высокоэффективный водонагреватель, разработанный специально для гидромассажных ванн. Он обеспечивает циркуляцию воды по принципу «термосифона» — насосное действие, создаваемое подъемом горячей воды, — устраняя необходимость в циркуляционном насосе или электричестве. Это позволяет использовать ванну для замачивания в различных условиях, в том числе в удаленных местах.

Дровяной нагреватель Chofu для купели позволяет вам построить собственную гидромассажную ванну, модернизировав существующую купель или используя запасной бак, деревянную ванну, ванну и т. д.

Чтобы заказать нагреватель Chofu, нажмите здесь.

Специальная конструкция

Каждая деталь нагревателя для купели Chofu была разработана для обеспечения максимальной эффективности с использованием сложной конструкции теплообменника. Корпус из нержавеющей стали, окружающий топку, на самом деле представляет собой водяную рубашку с двойными стенками и промежутком в 1 дюйм между ними, что делает всю топку теплопередающей поверхностью. Дополнительный теплообмен происходит в водораспределительной перегородке, расположенной непосредственно над очагом возгорания, которая отклоняет путь горячих газов по окольному пути.

Что делает печь Тёфу уникальной?

1. Высокоэффективная теплопередача
   Нагреватель для джакузи Chofu обеспечивает высокоэффективную теплопередачу благодаря использованию нержавеющей стали 20 калибра в стенке топки. Только современный сварочный процесс Chofu делает это возможным. Гениальность конструкции Chofu заключается в том, что когда внутри топки горит огонь, вода постоянно течет через водяную рубашку в ванну, замещаясь холодной водой со дна ванны. Стенка топки/водяной рубашки из нержавеющей стали никогда не перегревается, потому что она постоянно охлаждается.
2. Внутренний противопожарный экран
   Уникальной особенностью печи Chofu, позволяющей быстро передавать тепло воде и отличающей ее от любого другого водонагревателя, является внутренний противопожарный экран. Эта полая перегородка с циркуляцией воды, расположенная над топкой, напрямую контактирует с пламенем. Он увеличивает площадь поверхности теплопередачи и направляет горячие газы по окольному пути, расширяя контакт с водяной рубашкой. Такой конструктивной особенности нет ни у одного другого водонагревателя.
3. Отражающий тепловой экран
   За тяжелой стальной передней панелью расположен теплозащитный экран из полированной нержавеющей стали, который отражает тепло обратно в топку. Он защищен огнеупорной изоляцией для предотвращения потери тепла.
4. Чистые выбросы
   Дымоход печи Chofu имеет вентилируемый воротник, который обеспечивает вторичное сжигание несгоревших газов для уменьшения выбросов дыма и дымовых искр.



Характеристики
• Корпус печи и топка из нержавеющей стали высшего сорта (308)
• Передняя панель печи из толстой стали
• Чугунная дверца с регулируемой тягой
• Прочная решетка из нержавеющей стали
• Предусмотрены соединения для ванны (см. фото)
• Вместительный Размер топки: 18″Д x 14″Ш x 10″В
• Дымоход с вентиляцией для вторичного сжигания
• Дренаж 3/4 дюйма для защиты от замерзания
• Ящик для золы для легкого удаления золы
• Грабли для золы с длинной ручкой предоставлено

Технические характеристики
• Размеры: 25″ Д x 16″ Ш x 18″ В
• Вес: 52 фунта.
• Корпус печи: нержавеющая сталь марки 308 20 калибра
• Передняя панель печи: 1/8 дюйма. сталь
• Дверца топки: чугун
• Колосник печи: нержавеющая сталь

Размеры топки: 18″ Д x 14″ Ш x 10″ В
• Площадь поверхности теплообмена: 9 кв. футов
• Выход дыма: 4 дюйма
• Циркуляционные трубы: 1 3/4 дюйма. наружный диаметр
• Дренаж: 3/4 дюйма.

Теплопроизводительность: 47 000 БТЕ



Установка

Нагреватель для гидромассажной ванны Chofu подключается к любой ванне с помощью прилагаемых принадлежностей (неопреновые трубки, трубы из нержавеющей стали и проволочные хомуты) и сквозных портов по вашему выбору. (Толщина стенки ванны должна быть указана для определения длины сквозных портов). Обогреватель Чофу.
(2) Вырежьте два отверстия сбоку в стенке бака для сквозных портов.
(3) Установите соединительные трубы от нагревателя к баку.
(4) Установите дымовую трубу (рекомендуется 8 футов).

Эксплуатация

Нагреватель для купели Chofu работает как обычная дровяная печь, достигая максимальной скорости нагрева за счет сжигания сухих твердых пород дерева. В нем используется древесина длиной 17 дюймов, при этом наиболее эффективный нагрев происходит при использовании 17-дюймовой древесины. x 1 ¹ / ₂ -дюйм. х 1 ¹ / ₂ -дюйм. дрова, загруженные при 30-40-мин. интервалы.

Регулятор температуры

Скорость нагрева регулируется количеством воздуха, подаваемого в топку через регулируемую тягу в дверце – широко открытая для быстрого нагрева и закрывающаяся при нагреве воды.

Информация о скорости нагрева

Хотя скорость нагрева варьируется в зависимости от сухости древесины, частоты загрузки и т. д., средняя тепловая мощность Chofu составляет 47 000 БТЕ. Ванну на 200 галлонов можно нагреть примерно на 20ºF в час.

График нагрева

от 55ºF до 105ºF

галлонов	Время
100	1-1/2 часа
200	2-1/2 часа
300	3-1/2 часа
400	4,5 часа



Защита от замерзания

Нагреватель для джакузи Chofu можно использовать в самых холодных климатических условиях. Его можно легко защитить при отрицательных температурах, спустив водяную рубашку после того, как огонь погаснет. Необходимо выполнить следующие простые шаги:

1. Вставьте заглушки в сквозные порты изнутри бака.
2. Снимите сливную пробку с задней части Чофу, чтобы слить водяную рубашку.
3. Обратная процедура при повторном использовании ванны.

(см. также страницу Защита от замерзания)

Крышка дымохода (см. фото)

Вторичное горение на выходе дыма Chofu устраняет большинство искр; тем не менее, колпак дымохода может понадобиться, если обогреватель используется в пожароопасной зоне или поблизости находятся деревья.

Примечание: Использование колпака дымохода снижает скорость воздушного потока (тяги) через топку, что приводит к снижению скорости нагрева. Чтобы компенсировать, дополнительные 2-ft. длина печной трубы может быть добавлена ​​для поддержания оптимального воздушного потока.

Опорный кронштейн трубы печи (см. фото)

8 футов. печной трубы рекомендуется для оптимальной тяги и не нуждается в опоре; однако, когда добавляется дополнительная труба или используется заглушка дымохода, труба должна поддерживаться с помощью опорного кронштейна трубы печи.

Снятие и хранение дымохода

Когда водонагреватель Chofu не используется или хранится, трубу печи можно легко снять, подняв трубу в месте соединения между черным эмалированным воротником и трубой из нержавеющей стали 4″. адаптер. Это соединение имеет очень плотную посадку и не нуждается в креплении винтами для листового металла, как все остальные соединения.

Чем покрасить печь в баню

Достаточно распространенный вариант банной печи, выложенной из кирпича. Но изделия из металла пользуются популярностью еще и потому, что они более доступны по цене. Их можно приобрести в готовом виде или сварить самостоятельно. В любом случае достаточно остро встает вопрос, чем можно покрасить металлическую печь и бак для горячей воды в бане.

Содержание:

• Факторы, негативно влияющие на краску
• Зачем мне рисовать
• Разновидности цветов
• org/ListItem»> Альтернативный вариант

Факторы, негативно влияющие на краску

Основной проблемой, возникающей при выборе покрытия, является высокая температура поверхности. Поэтому стандартные варианты решения этого вопроса не подходят. Обычные краски не выдерживают работы по металлу, нагретому до трехсот градусов; они просто отслаиваются или выгорают. Но это не единственное, о чем нужно думать при выборе композиции. Есть и другие условия, а именно:

1. Любой металл имеет свойство расширяться при нагревании. Материал для печей подбирается таким образом, чтобы этот показатель был минимальным, но свести его к нулю все же нельзя. Поэтому существует значительный риск растрескивания краски во время эксплуатации.
2. В бане при ее эксплуатации по прямому назначению образуется значительное количество пара. Высокая влажность приводит к тому, что покрытие начинает отслаиваться, поэтому нужно учитывать этот фактор при выборе типа краски.

к оглавлению ↑

Зачем красить

Основная задача краски — защитить поверхность от ржавчины. Каким бы качественным ни был материал, из которого сделана печь в бане, последствия негативных воздействий могут проявиться со временем. Бак для горячей воды больше всего подвержен ржавчине, а из-за того, что он образуется изнутри, избежать этого достаточно сложно.

Вторая причина, по которой банную печь нужно красить, это эстетическая составляющая. Предмет, полностью выполненный из металла, сложно гармонично вписать в общую картину помещения. Некоторые готовые изделия продаются уже окрашенными, в противном случае придется делать это самостоятельно.

к оглавлению ↑

Разновидности цветов

Как уже отмечалось, не всякая краска выдерживает испытание горячей поверхностью и повышенной влажностью. Поэтому, намереваясь покрасить духовку и бак для воды, стоит очень внимательно подойти к выбору красящего состава. Основой специальных продуктов является силикон или другие вещества, содержащие кремний. При достаточном нагреве (примерно до +150°С) происходит полимеризация, в результате которой краска сливается в прочную пленку, выдерживающую всевозможные внешние воздействия и предотвращающую появление ржавчины. К наиболее известным составам относятся следующие виды:

Преимущества краски КО-8101

1. Краска КО-8101. Самый доступный вариант, гарантирующий срок службы до 15 лет.
2. Лак КО-85 на кремнийорганической основе. Он показывает отличные результаты в условиях повышенной влажности, не боится ржавчины, но максимальная выдерживаемая температура составляет всего 250 градусов, и этого может быть недостаточно.
3. Эмаль КО-8111. Качественный состав, который не только обеспечивает необходимый уровень защиты, соответствует экологическим требованиям, но и радует широкой гаммой оттенков.
4. Краска термостойкая «Церта». Довольно популярен в странах СНГ, имеет дополнительное наименование ОС-82-03Т.
5. Эмаль КО-8222. Покрытие с наилучшей термостойкостью до 800°С. Благодаря этому выгодному свойству имеет высокую цену.

Помимо покраски банной печи, необходимо позаботиться о баке для горячей воды, особое внимание следует уделить его обработке изнутри. Для этого есть несколько «дедовских» методов:

1. Применение алюминиевой пудры обеспечивает не только защиту от ржавчины, но и экологическую безопасность.
2. Раствор извести с цементом в равных пропорциях. Емкость для воды покрывается этой смесью внутри и высушивается.
3. Обработка железным суриком, который легко можно приобрести в магазинах.

Разработан ряд современных средств, с помощью которых можно навсегда забыть о проблеме возникновения ржавчины:

1. Композиция антикоррозионная КВЭЦ №2, содержащая порошок цинка и этилсиликат.
2. Уже упомянутая термостойкая «Certa». Срок службы покрытия в бане 7 лет и более.
3. Цинксодержащая эмаль «Экоцин». Он дополнительно защищает от механических повреждений, что является немалым плюсом: стенки бака не поцарапаются при попытке избавиться от накипи.
4. Эмаль КО-422. Обработка этим составом называется «холодное цинкование».

к оглавлению ↑

Альтернативный вариант

Защитить железную печь в бане можно не только покраской. Также популярен метод воронения металла, основанный на создании химической реакции.

Перед обработкой поверхность тщательно очищают пятипроцентным раствором серной кислоты.

Кислота наносится кистью, затем смывается разбавленным хозяйственным мылом (примерно 50 г на 1 л воды). Далее духовку необходимо разогреть до 150-180°С и обработать едким натром, точнее, его водным раствором в расчете 50 мл на 1 л. Состав наносится исключительно распылением, во избежание его разбрызгивания.

Благодаря грамотной обработке металлической печи и бака для горячей воды баня на приусадебном участке прослужит долго даже при постоянном использовании. Поэтому к выбору лакокрасочных материалов важно подходить очень ответственно. Следует понимать, что баня – это не тот объект, на обустройстве которого можно сэкономить.

Как сделать банную печь своими руками из металла по чертежам. Самодельная железная печь для бани фото чертеж. Минусы металлической печи

Громоздкие, прожорливые и сложные в изготовлении кирпичные банные печи постепенно уходят в прошлое. Квалифицированных печников становится все меньше. Да и квалифицированный зачастую печку хотя бы раз перекладывает. На смену им приходят легкие, компактные, простые в изготовлении и экономичные металлические печи. Домашний мастер, владеющий навыками сантехники и сварки, сможет изготовить такую ​​металлическую банную печь своими руками.

Выбор конструкции банной печи

При выборе конструкции следует руководствоваться следующими требованиями:

• быстрый обогрев банных помещений;
• продолжительность горения;
• сохранение тепла;
• небольшая занимаемая площадь и объем;
• безопасность.

При проектировании печи необходимо соблюдать баланс между этими требованиями.

Итак, для обеспечения длительного времени горения потребуется увеличить объем камеры сгорания, а это приведет к увеличению габаритов и занимаемой площади.

По расположению корпуса печи, а вместе с ним и камеры сгорания банные печи бывают:

• Вертикальные. Они занимают меньшую площадь, но также имеют худшие параметры теплоотдачи и продолжительность горения, чем горизонтальные.
• Горизонтальный.

На месте топочной дверки металлическая банная печь может быть:

• Загружается из парилки.
• Загружено из другого места. Дверца топки осуществляется через стену. Это освобождает место в парилке, но вам придется покинуть парилку, чтобы подбросить дрова или отрегулировать тягу.

Печи также могут иметь встроенный водонагреватель, размещаемый рядом с каменкой или на дымоходе.

По расположению каменки печи делятся на два подвида:

• Изнутри. Они дольше сохраняют тепло, но при подаче легче обжечься паром или о дверь.
• Снаружи. Менее экономичный, но более удобный и безопасный в обращении.

При выборе дизайна важно определить, какие из требований являются первостепенными, а какие могут быть скомпрометированы.

Подготовка материалов

Оптимальным вариантом заготовки для изготовления металлического корпуса банной печи своими руками является кусок стальной трубы диаметром 30-50 см или газовый баллон, пришедший в негодность. Для зольника подойдет катаный лист толщиной 1-2 мм; для двери необходима сталь 3 мм.

Сталь лучше брать низкоуглеродистую, конструкционную — она ​​лучше сваривается и меньше деформируется по швам.

Колосники можно сварить из арматуры 12 мм, но проще и надежнее будет взять готовые, отлитые из чугуна. Самый простой вариант – толстый листовой металл (от 6 мм) с продольными прорезями.

Плюсы и минусы металлических печей для бани

Металлические печи для бани имеют ряд неоспоримых преимуществ:

• Быстрый прогрев помещений до заданной температуры. Металл быстро отдает тепло топки.
• Полный сброс угарного газа из бани через дымоход.
• Нет дыма при плавке печи.
• Компактность.
• Рентабельность.
• Простота изготовления.
• Долгий срок службы без ремонта при минимальном техническом обслуживании.
• Нет необходимости в тяжелом фундаменте.

Металлические печи также имеют свои недостатки:

• Быстрое охлаждение.
• Высокая температура стен может вызвать ожоги.
• Не подходит для больших ванн.

Поскольку средний размер семьи сократился, а использование бани несколько изменилось, потребность в долговременном сохранении тепла невелика.

Как улучшить характеристики металлической печи

Улучшить потребительские свойства печи можно двумя способами:

• термическая обработка материала;
• усовершенствование устройства печи.

Заготовка металла

По окончании резки материала его подвергают термической обработке отпуском. Металлические заготовки нагреваются до темно-красного цвета. Затем их следует медленно охладить. Если во время праздника произошло небольшое коробление заготовок, их расправляют молотком. Также необходимо проверить размеры и при необходимости отрезать лишнее. Такая обработка позволит исключить коробление готового изделия.

Особенности конструкции топки

Некоторые специалисты для обеспечения длительного горения дров без перегрева печи предлагают исключить из конструкции колосниковую решетку, а сжигать дрова непосредственно на металлическом днище топки.

Дополнительно предлагается уплотнить дверцу топки асбестовым шнуром для замедления поступления кислорода. В самой двери проделывается отверстие (или ряд отверстий), которое вдвигается с заслонкой. Эта заслонка регулирует подачу воздуха.

Конструкция самодельной банной печи

Банные печи как заводского, так и ручного изготовления отличаются деталями конструкции. Однако все чертежи металлической банной печи содержат общие основные узлы: топка

• ;
• обогреватель;
• емкость с водой;
• дымоход.

Сгорание топлива происходит в топке, она оборудована дверцей, через которую загружаются дрова. Дно топки образовано чугунной решеткой с прорезями – колосником. Под дверцей или непосредственно в ней находится поддувал, через который в топку поступает воздух. Под топкой находится зольник – металлический поддон для золы.

Продукты горения нагревают стенки печи и через них специальную емкость, наполненную камнями — каменку. Для полива камней водой каменка оборудована отдельной дверцей.

При доработке чертежей банной печи из металла своими руками следует учитывать особенности устройства парилки, в которой она будет установлена.

Из чего сделаны металлические печи?

Для металлической печи в баню своими руками потребуется:

• Лист из низкоуглеродистой конструкционной стали толщиной 8 мм;
• отрезок трубы диаметром 30-50 см с толщиной стенки 5-10 мм и длиной 2 м;
• пруток или арматура диаметром 12-16 мм — 6 метров;
• решетка;
• дымоход;
• Клапан ½ дюйма с длинной ручкой.

Для сборки железной печи для бани своими руками потребуются следующие инструменты и расходные материалы:

• Угловая шлифовальная машина;
• набор ручных слесарных инструментов;
• сварочный аппарат;
• Отрезные и шлифовальные диски.

При сборке банной печи из металла собственной конструкции потребуется верстак с тисками и рабочий стол размером 1*2 м, или столько же свободного места на чистом и ровном полу.

Изготовление топки

Изготовление печи своими руками начинается с того, что труба делится на две части: 90 см для топки и каменки и 60 см для бака с водой. Из остатков делают поддувал и топочные дверки. В трубе следует отверстие для монтажа поддувала размером 20×50 см. По периметру привариваются уголки или пластины, на которые будет опираться решетка. Топочная дверца выполнена в размере 20×35 см.

Изготовление обогревателя

Над дверью приваривается стержень или арматура для поддержки обогревателя. В каменке вырезается дверца для подачи воды к камням.

Камни укладываются в каменку с некоторым зазором, не вплотную.

Лучше всего брать диабаз или мыльный камень. Гранит или горные породы, содержащие слюду, не используются.

Изготовление бака для горячей воды

Бак для воды расположен над плитой. В нем делается 15-сантиметровое отверстие для прохода трубы дымохода, проходящей через бак. Бак опирается на плиту из толстого листа металла. Все швы должны быть тщательно проварены и зачищены.

Часть крышки бака выполнена съемной, через которую он будет заполняться водой. К этой крышке должна быть приварена ручка и защищена деревянными щечками.

Размещение печи в парилке

Чтобы использование печи было приятным и безопасным, рекомендуется соблюдать следующие правила:

• Печь крепится на металлическом листе (железо, медь или латунь ). Передняя часть листа должна выступать не менее чем на 0,7 метра.
• Стены и потолок, прилегающие к печи, должны быть обшиты негорючими материалами на расстоянии не менее полуметра от печи и дымохода.
• Если топка выносится в соседнее помещение, то проем также следует армировать негорючими теплоизоляционными материалами, например, базальтовой ватой или вермикулитом.
• Теплоизолированная труба дымохода должна находиться на расстоянии не менее 40 см от деревянных конструкций.

Для дымохода рекомендуется выбирать нержавеющую сталь с теплоизоляцией из каменной ваты. Для помещений, в которых находятся люди, не рекомендуется использовать в качестве теплоизоляции материалы, содержащие асбест. Вдыхание асбестовой пыли может нанести серьезный вред здоровью.

Металлическую печь после установки часто обкладывают кирпичной кладкой в ​​1/2 кирпича. Это позволяет дольше сохранять аккумулированное в кладке тепло и защищает от ожогов при случайном контакте.

Декоративная отделка – это красиво и практично

Для обеспечения подлинного комфорта печь для бани своими руками из металла следует дополнить соответствующей отделкой банных помещений. Для парилки традиционно используют осину или липу, они не выделяют капель смолы, которые при попадании на кожу могут вызвать серьезные ожоги. Пол тоже из осины, но лиственница прослужит гораздо дольше.

Хорошее решение – пол из керамической плитки или керамогранита, их нужно брать с шероховатой поверхностью, чтобы никто не поскользнулся.

Под облицовку целесообразно уложить слой фольги и базальтовой ваты для улучшения теплоизоляции.

В мойке температура не такая высокая, а выбор материалов для отделки шире. Здесь можно использовать экономичные хвойные породы, но надо учитывать, что в условиях повышенной влажности сосна или ель долго не продержатся. Керамическая плитка для пола также является отличным решением. Стены также могут быть облицованы плиткой. Угол, в котором установлена ​​душевая кабина, подлежит специальной гидроизоляции.

Комната отдыха, ставшая традиционной в современной бане, не подвержена влиянию экстремальных температур или повышенной влажности. Здесь больше внимания можно уделить эстетическим качествам отделки, и, конечно же, удобной мебели.

Все электрооборудование и электроарматура, используемые в бане, должны иметь класс защиты не ниже IP44 и быть рассчитаны на работу в условиях повышенной влажности.

Особое внимание следует уделить продуктивной и качественной вентиляции банных помещений.

Легкий пар для вас!

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если у вас есть достаточный опыт сварки металла, вы можете изготовить печь самостоятельно, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — далее.

• 1 Металлическая печь для бани и сауны — в чем разница
• 2 Самодельные печи для русской бани
  • 2.1 Каменка: какой размер и где
  • 2.2 Чертежи самодельных банных металлических печей
• 3 Как сделать банную печь
  • 3.1 Чертежи и схемы

Печь металлическая для бани и сауны — в чем отличие

Между режимами парения в бане и сауне есть существенная разница. В сауне очень высокая температура воздуха — от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу обожжешься, а веник через пять минут рассыплется. И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, иногда поднимаясь до 70°С. При таких температурах влажность «подтягивается» больше — 50-60%.

Один из вариантов сварной печи для сауны

Для решения этих различных задач требуются разные подходы к строительству печи. Сауна требует наибольшей площади контакта корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен. Все подчинено задаче как можно быстрее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, располагается обычно над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности. Просто больше не могу.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель. Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не ниже 500 °С. Чтобы достичь его, камни «упаковывают» внутрь печи — в нее помещают ящик — закрытый нагреватель.

Здесь нагреватель находится внутри, а бак крепится сверху

Как видите, есть солидные конструктивные отличия. Их нужно иметь в виду.

Самодельные печи для русской бани

Что еще следует учитывать при проектировании печи для режима русской парилки? Дело в том, что, нагрев металлические стены, удержать температуру в пределах необходимых 60-65°С нереально. Обязательно переработайте. При этом от стен печи идет жесткое ИК-излучение и находиться рядом сложно. Проблема решается двумя способами:

Отдельно стоит поговорить о швах. В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов. На производстве эту проблему обходят с помощью гнутых конструкций. В верхней части швов стараются вообще избегать. При изготовлении банной печи своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Каменка: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии нормального утепления бани). В разных источниках разные рекомендации с большей или меньшей – от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что у печки достаточно мощности для их нагрева.

Проблема в том, что камни разных пород имеют разную плотность, а, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3 размеры каменки примерно следующие: 30*40*30 мм. Параметры можно немного изменить, сделать шире/уже/выше – смотрите на конструкцию печи.

Каменка может быть разных форм и размеров

Отношение объема топки к объему каменки — это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции. Как минимум объем топки «свободный» от каменки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, где в топке лучше разместить ящик для камней. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно здесь имеет смысл разместить контейнер. Во-первых, снимется часть тепловой нагрузки с свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за обогревателем и о том, что вода должна как-то туда попасть. Сервисный люк должен располагаться таким образом, чтобы можно было легко дотянуться рукой до самого дальнего края. А подачу воды вглубь водонагревателя нужно организовать так, чтобы не обжечься. Обычно вводят трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны комнаты эта трубка заканчивается воронкой. Труба облицована камнями. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных металлических банных печей

Данная печь предназначена для парилки 2*3*2,3м. Его варили из листового металла толщиной 3 мм.

Печь металлическая для бани с закрытой каменкой

Для активации горения подключается дополнительный воздуховод, проложенный с улицы. К другим решениям относятся ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На заднюю стенку приваривается металлическая пластина. В зазор между этой плитой и задней стенкой топки воздух подается из-под колосников с помощью воздуховодов. Это простое, казалось бы, устройство решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть с подогревом. Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%). При смешивании этих газов с нагретым воздухом воспламеняются горючие вещества, температура в верхней части печи становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. По этому принципу построены многие печи длительного горения, но в последнее время он применяется и в банных печах.

Печь с подачей вторичного воздуха

Примерно такая же модель, но без дожигания, выполнена в другом формате. Здесь размеры не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

При этом объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход смещен назад, что не всегда хорошо – могут возникнуть трудности при установке дымохода – он может упираться в потолочную балку – придется выгибать дымоход, что нежелательно. Так что подумайте о расположении трубы.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо. .. Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, и нагревают в нем воду, встраивая в топку теплообменник и соединяя его с баком трубами. Следующая схема – печь в металлической ванне с баком для воды.

Чертеж печи для бани с баком для воды

Конструкция грамотная — с помощью «искрогасителя» путь дымовых газов длиннее, дольше находится в топке, лучше прогревает стены. Если вам не нужен танк, вы можете поставить на его место камни.

Интересный вариант с баком, который находится сзади духовки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным — температура дымохода на выходе из бака большой точно не будет.

Вариант маленькой печки с большим баком

Интересно уложенный камень. Он не очень большой, но для малых и средних парилок его объема достаточно. Закрывается крышкой, что, с одной стороны, не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Сечения и размеры печи

Как сделать банную печь

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «догнать» необходимую температуру и уметь ее поддерживать. Есть простое решение – поставить вентилятор, который будет обдувать стенки топки, ускоряя нагрев.

Примерно такую ​​же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, распространяя тепло по всей парилке.

Принцип работы конвекционного колпака

Если корпус печи выполнен из толстого металла, то кожух можно сделать и из тонкого. Он редко нагревается до высоких температур, и перегорание ему не грозит. Если в банной печи каменка расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции каменки. Тогда часть воздуха, поднимающегося по стенам, попадет в каменку, обдует камни и еще больше нагреется. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Конструкция банных печей проще. Нужна топка нормального размера, в которую помещаются крупные поленья. В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Схемы металлических банных печей

Установка бака для нагрева воды в парилке сауны — не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако несколько вариантов установки баков на фото выше.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого пропаривания, с открытой — для получения большего количества пара.

Каменка внутри здания

Уже сделано и придумано много конструкций банных печей из металла своими руками, но тема до конца не раскрыта и до сих пор актуальна. Металлические банные печи своими руками можно сделать из подручных металлических материалов, нужно только желание и немного времени.

Изучив эту статью и понаблюдав за технологией, а также добавив фантазии, вы сможете придумать что-нибудь сами. В результате вы не только отлично попаритесь, но и удивите своих соседей и друзей уникальными решениями. О некоторых поговорим подробнее. Разберемся, как можно сделать металлическую печь, какими должны быть ее размеры и устройство, а также расскажем, как подготовить основание (фундамент) для установки собранной конструкции.

Печь с каменной колосниковой и горячей водой

Если вы строите металлическую печь для бани своими руками, то вам сначала нужно составить проект, определив размеры агрегата, а также подготовить все необходимое необходимость.

Инструмент

• Сварочный аппарат.
• Электроды диаметром 3-4.
• Болгарский.

Материал металл

Если самодельная печь для бани делается из трубы, потребуется:

• Диски колесные — 4 шт.
• Труба диаметром 100-150 мм.
• Листовое железо толщиной 2-3 мм.
• Арматура железная диаметром 8-10 мм или стержень.

Строительный материал

• Кирпич — 300-350 шт.
• Цемент — 2-3 мешка по 50 кг.
• Щебень, песок — 0,1 куб.

Обратите внимание: тяга создается за счет разрежения, т.е. разреженный холодный воздух притягивает теплый. Теплый воздух, в свою очередь, под действием архимедовой силы стремится вверх. Сквозняк зависит от погоды: летом воздух теплый и влажный — естественно, сквозняк меньше, зимой наоборот. Тяга также зависит от диаметра трубы.

Если труба тонкая, то газы и теплый воздух будут тормозиться трением о стенки трубы и не успеют покинуть дымоход. В результате создается дымовая пробка и дым идет по пути наименьшего сопротивления, т.е. в помещение.

Поэтому при изготовлении металлической банной печи своими руками всегда соблюдайте принципы напора , тяги, правильно подобрав размеры дымохода и топки. Если труба широкая — дым и газы будут медленно подниматься вверх, тяга будет плохой и труба сильно засорится, ее придется очень часто чистить. Поскольку все будет оседать на стенках трубы, нормальная скорость на выходе из трубы составляет 5-8 м/с.

Впервые дымоходы стали использовать римляне (3-8 вв. до н.э.) — знаменитые римские бани .

Работы по сооружению печи

Итак, приступим к строительству металлической банной печи своими руками. В первую очередь нужно подготовить фундамент, то есть основание, на которое планируется установить конструкцию. Несмотря на то, что железная печь для бани из трубы весит немного, для нее необходимо подготовить фундамент. Очень важно, чтобы железная печь была установлена ​​на ровном фундаменте.

Строим фундамент

• Для сбивания опалубки, ее размеры 1х1 м, высота 20 см.
• Армируем будущий фундамент в один слой, укладывая арматуру вдоль и поперек квадратов 20х20 см . Соединяем арматуру в местах стыка между собой вязальной проволокой. Он не должен лежать на земле, для этого вбиваем в землю по краям решетки 4 отрезка арматуры и привязываем к ним на весу решетку. Прежде чем приступить к заливке фундамента, убедитесь, что решетка находится посередине.
• После заливки выдерживаем фундамент около 2 недель , открываем все двери и окна в бане для лучшей вентиляции и на залитый фундамент укладываем мокрую тряпку. Это делается для того, чтобы при высыхании не образовались трещины. Мочим тряпки 2 недели.

Подготовка и сборка печи

Железная печь собирается так:

Здесь сделаем небольшое отступление. Если у вас уже есть предбанник, то перед установкой новой печи вам придется вырезать в стене квадратное отверстие, потому что печка будет начинаться оттуда — это дверцы поддувала и топки, все остальное в ванна.

Если у вас не было гардеробной, то мы построим ее вместе с . Угол, где стоит железная печь, должен быть обложен кирпичной стеной, это делается в целях пожарной безопасности , ведь внутри баня всегда отделана деревом.

Итак, начинаем делать печь, если нет опыта в печных делах или вы ни разу не клали кирпич, то лучше вызвать мастера, который сложит вам печь по всем правилам . Но если вы хотите попробовать сами, что неплохо, то самое время попробовать, и я расскажу вам, как это сделать.

После кладки печь должна сохнуть не менее 2 недель , если ее сразу залить, то появятся микротрещины, которые нарушат целостность печи. Открываем все поддувалы и входы и выходы, чтобы печка просохла. Разрешается топить с мелкой стружкой пару часов. Печь считается сухой, если дверца топки не содержит влаги и стены сухие. Можно загнать печь на полную на техническое обслуживание, и печь готова к эксплуатации.

• Теперь посмотрим на трубу, на рисунке показан готовый вид трубы, которая размещена на печи, которую мы сложили.
• У железной печки ТЭН расположен прямо на самом корпусе, в нашем случае на трубе, а также есть бак для горячей воды.

Обратите внимание, что сама конструкция будет достаточно тяжелой , поэтому ее можно будет разделить на части и собрать в помещении. Банная печь из металла оригинальной конструкции своими руками готова. Если внутри уже есть отделка, закройте ее от сварки хоть рубероидом, хоть листами железа.

Внимание. Не забывайте, при сварке в помещении, в целях пожарной безопасности нужно иметь ведро с водой и разбрызгиватель. Пульверизатор можно сделать из обычной полуторалитровой пластиковой бутылки, пробив в крышке отверстие. После сварки распылите шов и окалину.

• Верх дымохода (см.) усиливаем двумя арматурами для жесткости , приваренными к трубе и крепящимися к одной стенке и к другой. Для крепления к стене используем уголок или пластину, приваренную к арматуре и просверленную с двух сторон.
• Просверливаем перфоратором кирпич сверлом диаметром 6 мм, глубиной 5-6 см и крепим на анкер, таким образом получили угол жесткости и устойчивую конструкцию.

Посмотреть полностью: металлическая печь для бани своими руками

Варианты сборки печи другой конструкции

Металлические печи для бани своими руками бывают разных форм. Рассмотрим печь из трубы , ее составные части и схему сборки. Трубная банная печь на первый взгляд имеет самое простое устройство, но имеет свои хитрости и технологию конструкции. В начале статьи я указал принцип работы печи, тяги и дымохода. Во всех случаях необходимо использовать эти принципы, иначе печь работать не будет.

При самостоятельной реализации конструкции и некоторых оригинальных решениях, чтобы получилась металлическая печь для бани своими руками, ориентируйтесь на них, и у вас все получится. Не забывайте, что для нас нет ничего невозможного, поэтому мы будем дерзать, стремиться и удивлять других, совершенствуя свое мастерство. Тогда построенная своими руками банная печь из металла или просто печь не будет для вас непрочитанной книгой. Печь на фото выше — простой вариант, так как основа почти готова — отрезок трубы диаметром 525 мм, длиной 650 мм.

Снизу прорезаем отверстие длиной 335 мм, шириной 180 мм, это будет наша решетка, привариваем прутья или железную полосу, на расстоянии примерно 1 см друг от друга. Отдельно делаем короб из листового железа 2-3 мм, размером:

• 600х140 мм, 2 шт.
• 270×600 мм, 1 шт.
• 270×140 мм, 1 шт.

Свариваем коробку, очищаем от шлака.

Привариваем к нему дверь и пока откладываем деталь. Разберемся с трубой 525, нам нужно вырезать заглушки, боковины с обеих сторон.

• Имеем диаметр трубы 525, делим на 2, получаем 262,5 мм.
• С помощью циркуля, отмерив 262,5, чертим 2 круга, хотя можно и проще. Прикладываем нашу заготовку (труба 525) к листу и просто обводим.

Если вам необходимо скопировать несколько деталей, то всегда следует копировать с оригинала, а не с их готовых копий, так как точность размеров теряется. Если вы разметили деталь и вырезали ее, то лучше еще раз измерить и сделать еще одну, чем копировать с готовой.

Пока изготовим детали, а сборку будем проводить по порядку. Сначала изготовим внутренности духовки и соберем их внутри самой духовки, будем поочерёдно прикладывать и проваривать все остальные детали по очереди.

Вырежьте два отверстия вверху. Один — для дымохода, круглый, диаметром 110 мм, с отступом от края 525 трубы до середины (дымоход 110 трубы) 100 мм. Другой квадратный, для нагревателя, отступив от края 525 трубы 215 мм, отрезал размер по 525 трубе 300 мм, поперек 250 мм. Чтобы конструкция была симметричной, используйте уровень (вертикальный, горизонтальный) или отвес (вертикальный). Для вырезанного отверстия подготавливаем нишу для камней, вырезаем детали из листа железа 5 мм.

• 270×300 мм, 2 шт.
• 270×250 мм, 2 шт.
• 250×300 мм, 1 шт.

Свариваем все детали, делаем квадратную коробку, как показано, очищаем от шлака, обильно промазываем швы керосином и смотрим, нет ли подтеков. Отставляем готовую часть печи в сторону.

Отвес можно сделать из любого тяжелого груза (болт, гайка, камень, гвоздь) и любой веревки, лески, нитки. Но вес груза должен держать веревки, лески, нити в натянутом состоянии. Остальное сделает сила тяжести, нить с висящим на ней грузом всегда идеально показывает вертикаль, как вода показывает горизонталь.

Металлическая печь для бани своими руками: чертежи

Следующий шаг: вырезаем из листа железа перегородку для шахты печи 4-5 мм (она отделяет топку от дымохода , тем самым предотвращая быструю утечку тепла в дымоход).

Как показано на рисунке отмеряем 180 мм сверху и на самом деле то есть какой будет размер мы узнаем только в процессе работы. Измерение можно произвести с помощью рулетки и уровня. Ставим уровень, отмечаем от верха 180 мм до верха уровня. На заметку расскажу как обойтись подручными средствами, если нет уровня и отметить горизонтальную линию. Берем прозрачный стеклянный сосуд, это может быть стакан, пластиковая бутылка или любой прозрачный, но достаточно твердый предмет с основанием.

Отмечаем одинаковое расстояние снизу по бокам и ставим метки маркером. Наливаем воду по меткам — и вот уровень готов . Ставим его на нужную нам поверхность: вода должна быть на уровне отметок, тогда у нас будет уровень горизонта.

• Устанавливаем уровень , не забывая про размер 180 мм, его нужно соблюдать, уровень прижимаем к трубе, чтобы она у вас не гуляла, и ставим метки внутри краев, маркером или мел. Такую же процедуру проделываем с другой стороны.
• Делаем мерку этикетка к этикетке.
• Перегородку чертим на металле и вырезаем.
• Берем нишу для камней, вставляем в подготовленное отверстие, делаем сбоку пару прихваток и переворачиваем трубу (ниша для камней должна быть внизу).
• Вставляем перегородку по сделанным меткам, если все сходится, то начинаем обваривать перегородку, если нет, делаем пометки где именно не сходится или мешает, вытаскиваем перегородку, подрезаем болгаркой. Если есть зазоры — ничего страшного, заваривается электросваркой.
• Так же обвариваем нишу для камней.

Итак, банная металлическая печь своими руками – это следующий этап сборки. У нас есть заглушки или боковины. На одном делаем разметку для дверцы топки, отступив снизу 50 мм, и вырезаем по размеру дверцы, которую подготовили заранее с одним уточнением: делаем отверстие по всем краям меньше 1 см. . Если у нас размер двери 220х320 мм, то вырезаем отверстие 210х310 мм. И вырезаем еще одно отверстие для чистки дымохода 70х130 мм.

Если сделанная металлическая печь в баню своими руками не имеет прямого выхода из топки в дымоход, а с шахтами, то всегда нужно делать отверстия для прочистки дымоходов, если вы не можете туда попасть. Если этого не сделать, то зольные отложения и мелкие частицы золы и копоти вскоре уменьшат доступ к дымоходу и печь начнет дымить. Вам придется либо прорезать окно, либо постоянно резать и сваривать трубу.

• Сначала ставим боковину с будущей дверью, обвариваем снаружи . Через окно для топки свариваем перегородку с боковиной. Дверку топки установим в последний момент. Теперь привариваем другую боковину, которая у нас без отверстий, все зачищаем болгаркой.
• Вставляем дымоход в вырезанное отверстие , прихватываем, берем уровень и измеряем вертикали с двух сторон не параллельно, а под углом. Чтобы дымоход не забивался. Все обвариваем, внизу ставим усилие для дымохода.
• Следующий этап: поставить зольник — продул снизу, закрыв колосник, и обварить.
• И завершение сборки — Привариваем дверцы к топке и к отверстию для чистки дымохода, зольник имеет дверцу. И приварить ножки.

Осталось установить духовку на предназначенное место. При этом монтаж производится так, чтобы каменка располагалась не в печи, а снаружи, что затрудняет нагрев камней. Камней будет греются гораздо дольше обычного, но эффект все равно будет. Камни для печи лучше использовать морские , они быстрее нагреваются, дольше держат тепло, а если в их составе есть соль и йод, то они благотворно влияют на организм. Очень важная деталь. Если вы сделали железную печь для бани своими руками, то устанавливать ее нужно так, чтобы пол под поддувалом был из жести или плитки , вообще из негорючего материала.

Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если у вас есть достаточный опыт сварки металла, вы можете изготовить печь самостоятельно, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — далее.

Печь металлическая для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне очень высокая температура воздуха — от 85С и намного выше. При такой температуре влажность просто не может быть высокой — сразу обожжешься, а веник через пять минут рассыплется. И он действительно небольшой, порядка 5-15%. В русской парилке температура держится в пределах 55-65°С, иногда поднимаясь до 70°С. При таких температурах влажность «догоняет» большую — 50-60%.

Для решения этих различных задач требуются различные подходы к строительству печи. Сауна требует наибольшей площади контакта корпуса печи с окружающим воздухом и ускорения прохождения воздушных потоков вдоль стен. Все подчинено задаче как можно быстрее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, располагается обычно над топкой. Камни в ней прогреваются максимум до 200-250°С, так как отдают много тепла окружающему воздуху. Из такой каменки можно получить немного пара. А вот в сауне много не надо — один/два половника дадут 15% влажности. Просто больше не могу.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенного состояния – он должен состоять из очень мелких капель. Его еще называют «сухим» и он имеет высокую температуру – около 130-150°С. При таком состоянии после парения в теле чувствуется легкость и прилив сил. Такой пар получается только из горячих камней, температура которых не менее 500°С. Чтобы достичь его, камни «упаковывают» внутрь топки — в нее помещают ящик — закрытый нагреватель.

Как видите, есть существенные различия в конструкции. Их нужно иметь в виду.

Самодельные печи для русской бани

Что еще следует учитывать при проектировании печи для режима русской парилки? Дело в том, что, нагрев металлические стены, удержать температуру в пределах необходимых 60-65°С нереально. Обязательно переработайте. При этом от стен печи идет жесткое ИК-излучение и находиться рядом сложно. Проблема решается двумя способами:

Отдельно стоит поговорить о швах. В самодельных металлических печах (в заводских в принципе тоже) прогорание часто начинается именно со швов. На производстве эту проблему обходят с помощью гнутых конструкций. В верхней части швов стараются вообще избегать. При изготовлении банной печи своими руками у вас вряд ли получится согнуть лист металла толщиной 6-10 мм, поэтому остается одно – сделать швы максимально качественными.

Каменка: какой размер и где

Необходимое количество камней зависит от объема парилки (при условии нормального утепления бани). В разных источниках разные рекомендации с большей или меньшей – от 20 до 40 кг на 1 м3. В принципе, чем больше камней, тем проще получить необходимое количество пара, но при условии, что у печки достаточно мощности для их нагрева.

Проблема в том, что камни разных пород имеют разную плотность, а, следовательно, одна и та же масса занимает разный объем. В принципе, для средней парилки объемом 12-14 м3 размеры каменки примерно следующие: 30*40*30 мм. Параметры можно немного изменить, сделать шире/уже/выше – смотрите на конструкцию печи.

Отношение объема печи к объему каменки – это сложный теплотехнический расчет, осилить который под силу даже не каждому теплотехнику. Гораздо проще использовать готовые чертежи или экспериментально определенные пропорции. Как минимум объем топки «свободный» от каменки не должен быть меньше. Лучше, если даже больше примерно на 30-50%.

Немного о том, где в топке лучше разместить ящик для камней. Все давно пришли к выводу, что самая высокая температура в верхней части и у задней стенки. Именно здесь имеет смысл разместить контейнер. Во-первых, снимется часть тепловой нагрузки с свода печи, во-вторых, камни будут хорошо прогреваться.

Не забывайте об уходе за обогревателем и о том, что вода должна как-то туда попасть. Сервисный люк должен располагаться таким образом, чтобы можно было легко дотянуться рукой до самого дальнего края. А подачу воды вглубь водонагревателя нужно организовать так, чтобы не обжечься. Обычно вводят трубку или систему трубок, которые расходятся по всей плоскости емкости для камней. Со стороны комнаты эта трубка заканчивается воронкой. Труба облицована камнями. При подаче на него воды она распределяется по поверхности каменки/камней и испаряется.

Чертежи самодельных металлических банных печей

Данная печь предназначена для парилки 2*3*2,3м. Его варили из листового металла толщиной 3 мм.

Для активации горения подключается дополнительный воздуховод, проложенный с улицы. Другие решения включают ребра жесткости (уголки), приваренные к бокам топки в верхней части топки, чтобы металл не прогибался при нагреве.

Следующая схема металлической печи для бани выполнена с подачей воздуха в верхнюю часть топки. Это так называемые печи с дожиганием газов. На заднюю стенку приваривается металлическая пластина. В зазор между этой плитой и задней стенкой топки воздух подается из-под колосников с помощью воздуховодов. Это простое, казалось бы, устройство решает сразу две задачи. Во-первых, он охлаждает заднюю стенку, снижая вероятность ее прогорания. Во-вторых, воздух подается в верхнюю часть с подогревом. Там концентрируются нагретые до высоких температур дымовые газы, большая часть которых горючи (до 80%). При смешивании этих газов с нагретым воздухом воспламеняются горючие вещества, температура в верхней части печи становится еще выше, камни нагреваются до более высоких температур. При этом (при использовании сухих дров) требуется гораздо меньше топлива. По этому принципу построены многие печи длительного горения, но в последнее время он применяется и в банных печах.

Примерно такая же модель, но без дожигания, выполнена в другом формате. Здесь размеры не указаны, но так проще понять пропорции и расположение различных элементов.

Объемная модель самодельной печи-каменки из металла

При этом объем топки составляет около 130% от объема каменки. Нормальное соотношение. Дымоход сдвинут назад, что не всегда хорошо – могут возникнуть трудности при установке дымохода – он может упираться в потолочную балку – дымоход придется загибать, что нежелательно. Так что насчет расположения трубы — подумайте.

Даже среди любителей бани идут постоянные споры: бак для нагрева воды в парилке это хорошо или плохо… Некоторые регулируют влажность, открывая/закрывая крышку бака. Этот вариант их устраивает. Другие говорят, что этот пар «тяжелый», и бак выводят в моечное отделение, и нагревают в нем воду, встраивая в топку теплообменник и соединяя его с баком трубами. Следующая схема – печь в металлической ванне с баком для воды.

Конструкция грамотная — с помощью «искрогасителя» путь дымовых газов длиннее, дольше находится в топке, лучше прогревает стены. Если вам не нужен танк, вы можете поставить на его место камни.

Интересный вариант с баком, который находится сзади духовки. Дымоход отодвинут назад и проходит через бак. Высота бака большая, отвод тепла будет эффективным — температура дымохода на выходе из бака большой точно не будет.

Интересно расположен камень. Он не очень большой, но для малых и средних парилок его объема достаточно. Закрывается крышкой, что, с одной стороны, не очень удобно: закрыть крышку после подачи воды на камни будет проблематично. С другой стороны, это удобно в обслуживании.

Как сделать печь для сауны

Как уже было сказано, основная задача данного типа отопительных приборов – быстро «догнать» необходимую температуру и уметь ее поддерживать. Есть простое решение – поставить вентилятор, который будет обдувать стенки топки, ускоряя нагрев.

Примерно такую ​​же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ней и стенкой топки остается зазор в 1,5-2 см. В этот зазор снизу подсасывается воздух. Он проходит по стенам, нагревается, одновременно охлаждая стены. Затем она поднимается вверх, распространяя тепло по всей парилке.

Если корпус печи из толстого металла, то кожух можно сделать и из тонкого. Он редко нагревается до высоких температур, и перегорание ему не грозит. Если в банной печи каменка расположена вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентиляции каменки. Тогда часть воздуха, поднимающегося по стенам, попадет в каменку, обдует камни и еще больше нагреется. Такой обогреватель называется вентилируемым. Подходит для саун с сухим воздухом.

Чертежи и схемы

Конструкция банных печей проще. Нужна топка нормального размера, в которую помещаются крупные поленья. В верхней части, над верхней частью топливника, привариваются борта каменки, объем которой обычно составляет 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых хитростей нет.

Установка бака для нагрева воды в парилке сауны – не лучшая идея. Вы не сможете контролировать влажность, а при высоких температурах легко обжечься. Однако несколько вариантов установки баков на фото выше.

Другой тип нагревателя находится внутри топки. При желании на нее можно сделать крышку и такую ​​печь можно использовать в двух режимах — с открытой крышкой для сухого пропаривания, с открытой — для получения большего количества пара.

Чертежи металлической банной печи: самые простые конструкции

Печь в бане является обязательным атрибутом, так как именно она отвечает за нагрев, а затем за поддержание температуры. В то же время существует ряд заводских изделий или кирпичных конструкций, максимально отвечающих необходимым требованиям. Однако особой популярностью пользуются чертежи самодельных банных печей из металла, которые позволяют изготовить небольшое устройство, идеально подходящее для конкретных условий.

Технология производства

Для начала необходимо сказать, что существует ряд однотипных изделий, отличающихся конструкцией и принципом работы. Поэтому чертежи печей для металлических бань бывают разными. Однако все они имеют примерно одинаковый принцип работы (см. также статью «Печь для бани из трубы: советы по изготовлению»).

Топка

• В первую очередь необходимо сделать топку. Его размеры каждый определяет для себя сам, но профессионалы советуют делать одинаковую высоту при ширине 0,5 метра.
• Многие чертежи самодельной банной печи из металла предполагают использование некоторых сборных элементов. К ним относятся решетки и двери. При этом мастера советуют выбирать эти детали из металла, так как изделия из чугуна придется закреплять особым образом.

• Типовой чертеж металлической банной печи предполагает, что топка будет состоять из двух секций. В первой из них сжигается топливо, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные двери.
• Стоит отметить, что окно золосборной секции часто используется для создания тяги, необходимой для горения.
• Если чертеж банной металлической печи предполагает размещение каменки, то верхняя часть топки также выполняется из колосника

Совет! Для изготовления печи стоит использовать толстый металл. Так конструкцию не поведет при нагревании, и она сможет выделять больше тепла.

Нагреватель и бак для воды

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделена решеткой.
• Помешают специальные камни для длительного поддержания температуры.
• При этом чертежи металлической банной печи рекомендуют делать закрывающееся окно, которое можно использовать для подачи воды и создания пара.
• Следует отметить, что обычные камни для таких печей не подходят. Особенно это касается материалов, содержащих кремний или другие включения.
• В верхней части этого отсека выполнено отверстие для трубы. Он уберет дым, а заодно нагреет воду.

• Контейнер для жидкости устанавливается сверху. При этом чертежи печей для бани из металла советуют, чтобы дымоход проходил через ее середину. Так вода будет нагреваться как из дымохода, так и с верхней поверхности каменки.
• Профессиональные мастера рекомендуют устанавливать на дно такой емкости кран. В этом случае нужно приобрести специальные устройства, цена которых может быть высокой, но зато они смогут работать длительное время в условиях постоянного перепада температур.

Обратите особое внимание на крышку контейнера. Его можно сделать из дерева, но тогда нужно защитить место соприкосновения с дымоходом. При этом инструкция по установке советует делать в нем небольшие прорези для свободного выхода пара.

Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос с дешевизной материалов, так как такие товары можно найти в центрах утилизации по сходной стоимости.

Дымоход

При создании чертежа банной металлической печи особое внимание уделяется дымоходу, а именно местам его прохождения через крышу. Дело в том, что трубы при горении имеют довольно высокую температуру и во избежание возгорания их необходимо дополнительно утеплять. Они также должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Создавая печи своими руками, многие мастера советуют приобретать готовые изделия, изготовленные специально для этих целей, для организации таких проходов. При этом довольно часто их выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать о защитном экране, задача которого не допустить воздействия высоких температур на деревянные стены. Лучше всего их создавать с отражающей поверхностью для отвода инфракрасного излучения. Эти изделия часто продаются в готовом виде и имеют относительно невысокую стоимость.

Заключение

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме. Также, исходя из представленного выше текста, можно сделать вывод, что принцип изготовления металлических печей достаточно быстрый. При этом существует множество различных конструкций, имеющих свои специфические особенности и характеристики (см. также статью «Чертежи металлической печи для бани своими руками: как построить каменку в парилку с высокой эффективность»).

При этом особое внимание следует уделить некоторым фабричным изделиям, которые представлены в виде дверей, дымоходов и решеток. Они значительно облегчат процесс изготовления, а значит, именно на их основе и следует разрабатывать чертежи.

Печь железная для бани своими руками на основе трубы диаметром 50 сантиметров

Здания любого типа с парилкой нуждаются в отопительной конструкции, способной нагревать воздух до высоких температур. Однако покупка готового изделия влечет за собой немалые финансовые затраты, поэтому отдельные застройщики очень часто изготавливают банные печи из железа своими руками. Именно металл является хорошим проводником между камерой сгорания и окружающей средой.

Исходная информация

Самодельные конструкции из стали, если сравнивать с кирпичными аналогами, отличаются скоростью возведения и повышенной теплоотдачей. Для проведения работ достаточно найти трубу, диаметр которой будет примерно 50 сантиметров. Такие изделия особенно актуальны для предметов, которые имеют небольшие размеры.

Требования

• Отопительная конструкция должна располагаться в месте, где обеспечена надежная противопожарная защита легковоспламеняющихся материалов.
• Площадь, занимаемая данным объектом, не должна превышать 0,15 процента полезной площади отапливаемого помещения, так как проводить водные процедуры в тесноте не очень комфортно.
• Боковые поверхности конструкции обязательно должны быть покрыты теплоизоляционными материалами, чтобы минимизировать риск ожогов.
• При установке следует позаботиться о правильном расположении печи, ведь исходящее от нее тепло должно распространяться в разные стороны, обеспечивая тем самым качественный обогрев.

Основные элементы

При изготовлении железной печи в баню своими руками каждый начинающий мастер должен ознакомиться с основными узлами, из которых состоит конструкция.

Любой из перечисленных ниже фрагментов выполняет какую-то функцию, поэтому важно изучить все детали полностью.

• Топка – это основная камера, в которой обычно сжигается органическое топливо для обогрева стен, а затем окружающего воздуха.
• Поддувал расположен ниже предыдущей камеры, обеспечивая сбор золы, которая образуется в результате сгорания органики.
• Емкость для камней позволяет укладывать брусчатку из жадеита, габбро-диабаза, малинового кварцита или других аналогов, устойчивых к высоким температурам.
• Труба – полое изделие, необходимое для отвода продуктов горения из основной камеры.
• Колосник — элемент внутри печи, позволяющий удерживать слой твердого вещества, предназначенный для получения тепловой энергии.
• Дверцы поддувала и топки позволяют контролировать пламя путем накрытия, что приводит к уменьшению или увеличению кислорода внутри.
• Трубная задвижка обычно выполняется в виде регулирующего элемента, перемещающегося перпендикулярно рабочей среде.

Внимание!
Если в здании совмещены моечное отделение и парилка, то бак для горячей воды устанавливается непосредственно на печь.
Однако в такой бане возможен и вариант со стойками над камнями.

Технология изготовления

Если строятся железные печи для бани своими руками, то цена готовой конструкции очень сильно снижается, так как в процессе работы используются недорогие металлические элементы. Эстетические характеристики самодельных конструкций, конечно, не идут ни в какое сравнение с рыночными изделиями, но в некоторых ситуациях на первое место выходит денежный вопрос, а качеству уделяется больше внимания.

Основные инструменты

• Сварочный аппарат для соединения отдельных фрагментов конструкции.
• Электроды (три или четыре) к комплекту оборудования.
• Болгарка необходима для резки комплектующих.

Последовательность операций

1. Катаную трубу разрезают так, чтобы получились две части, одна из которых должна иметь длину 90 см, а другая 60 см. Первый будет использоваться в качестве базы. Что касается второго куска, то он пригодится для танка.
2. В трубе основания делаются два отверстия, которые будут соответствовать размерам топки и поддувала. Двери изготавливаются из вырезанных деталей. К ним крепятся крючки, петли и прочая фурнитура.
3. Далее крепится колосник, необходимый для поддержания твердого топлива. Для этого в боковых стенках вырезаются отверстия. Уши привариваются к самой решетке.
4. На задней части топки делается круглое отверстие для дымохода. Она должна быть чуть выше металлической сетки, выполняющей функцию удержания дров.
5. Емкость для камней делается сверху. Что касается бака для горячей воды, то он расположен ближе к камере сгорания. Одна часть ставится на топку, а другая часть устанавливается на стеллажи.
6. Готовая печь устанавливается на специальные ножки из металла. Под ним также должен быть лист железа, чтобы избежать неприятных моментов, связанных с возгоранием пола.

Внимание!
В некоторых случаях дымоход пропускают через бак с горячей водой, чтобы обогрев был несколько лучше.
Однако при этом варианте необходимо выполнить качественный сварочный шов.

Технические стандарты

Ко всем устанавливаемым печам предъявляются определенные требования, которые отражены в СНиП41-01-2003. Кроме того, необходимо соблюдать правила пожарной безопасности, указанные в ППБ 01-93.

В качестве заключения

Чтобы инструкция была максимально полной, к ней обычно прилагаются дополнительные материалы, дающие представление о монтажно-сборочных работах. Поэтому видео в этой статье представлено не случайно.

На вопрос, чем металлическая печь отличается от каменной, многие с улыбкой и без малейших колебаний отвечают — материал изготовления. За такой ответ можно поставить тройку по пятибалльной системе оценки знаний. Чтобы получить более высокий балл, ознакомьтесь с основными и принципиальными отличиями, эти знания вам очень пригодятся при изготовлении металлической печи для бани своими руками.

Каменная печь изготовлена ​​из тяжелого кирпича, поэтому имеет большую массу. А всем телам с большой массой свойственна значительная инерция — они долго нагреваются и долго отдают тепло. Для бани это неплохо, но только при одном условии – устройство топки должно обеспечивать максимальную температуру горения дров, иначе отапливать помещение придется долго.

Металлическая печь, наоборот, имеет небольшую массу, быстро нагревается и так же быстро остывает. Эти особенности выдвигают принципиально новые требования к топке, дрова в ней должны гореть как можно дольше. Это единственный способ сохранить печь горячей в течение длительного времени.

Еще одно важное требование к топке связано с характеристиками стали. При нагреве всего до +150°С мартенсит начинает разлагаться, рекристаллизуется и полигонизируется, изменяются физические свойства металла.

Посмотрите на таблицу, при такой температуре металл печи не меняет цвет, нам кажется, что все хорошо, но это уже не так. Низкотемпературный отпуск происходит при температуре металла до +250°, сталь теряет стойкость к динамическим нагрузкам.

Темно-коричневый цвет печи свидетельствует о том, что металл нагрелся до температуры +550°С, и при таких скоростях начинается среднетемпературный отпуск стали, мартенсит превращается в феррит и цементит. Кристаллические превращения металла изменяют его линейные характеристики. Вы замечали, что листовое железо после сильного нагрева и охлаждения не возвращается к своим первоначальным размерам? Она может вздуться, потерять линейность и т. д. Внешний вид печки становится «весьма оригинальным» и далеким от оригинала.

Но довольно часто металлическая печь нагревается еще сильнее и становится ярко-красной. Этот цвет появляется при температуре нагрева +900°С. А это уже высокий отпуск, металл становится очень мягким и пластичным, значительно усиливаются явления остаточной деформации. Печь может перекоситься, сварные швы могут не выдержать возникающие статические нагрузки. Как предотвратить такие негативные явления? Полностью избавиться от них не получится, но есть способы минимизировать их. Они помогут увеличить время работы металлической печи и повысить комфортность банных процедур за счет увеличения времени поддержания благоприятной температуры в помещении.

Как улучшить характеристики металлической печи

Мы уверены, что эти знания помогут вам минимизировать негативные последствия чрезмерного нагрева металлической печи. Сделать это можно двумя способами: специальной подготовкой металла и особенностями устройства печи.

Предварительная обработка металла

После того, как все отдельные элементы печи вырезаны, в первую очередь необходимо освободить наиболее нагретые части. Больше всего нагреваются боковые и верхние части, а также дверца топки. Нагрейте их любым способом до румяности и медленно остудите. После отпуска листы могут немного покоробиться, это не страшно, подровняйте их молотком до исходного состояния. Еще раз проверьте размеры, если они изменились в заметных пределах, подрежьте до нужных параметров. Этот простой способ позволит исключить коробление печки в процессе ее эксплуатации.

Особенности конструкции топки металлической печи

Большинство металлических печей вырабатывают максимальное количество тепла за минимальное время, дрова очень быстро прогорают, поверхности нагреваются до высоких температур. Поддерживать нормальную и стабильную температуру в парилке невозможно – приходится часто подкладывать дрова. В комнате либо слишком жарко, либо слишком холодно. Почему это происходит? Такие печи в большинстве случаев имеют колосники. Их наличие оправдано в каменных печах, мы уже упоминали, что эти печи нужно быстро топить. Сильное горение пламени обеспечивается большим количеством воздуха, поступающего через колосниковую решетку в пламя.

Решетки изготавливаются из металлических прутьев, листового металла с многочисленными просверленными отверстиями или чугуна, различаются размерами отверстий и т. д.

Дрова лежат на колоснике, подача воздуха ничем не регулируется , наоборот, принимаются все меры для увеличения тяги, что автоматически ускоряет процесс сгорания. Больше всего нагревается верхняя часть духовки, чуть меньше боковые стенки, немного нагревается нижняя и передняя часть.

Такой режим горения крайне негативно сказывается как на продолжительности работы печи, так и на комфортности пребывания в парилке. Приходится периодически подливать костер водой, если воды мало, пламя быстро разгорается снова, если много, то горение может вообще прекратиться. Словом, банный день вместо удовольствия приносит головную боль.

Что мы предлагаем? Решение очень простое — не делайте колосников с поддувалом, пусть дрова лежат на дне печки, а не на колоснике. Максимально уплотнить дверцу топки; по периметру можно использовать асбестовый шнур или минеральную вату.

Проделайте отверстия в дверце топки обычной подвижной заслонкой для регулирования количества подаваемого воздуха. Одна закладка дров в такой печи будет гореть более часа, есть возможность регулировать температуру нагревательных поверхностей. Кроме того, будет прогреваться вся площадь печи. Благодаря отсутствию колосника и зольника работа по изготовлению топки упростилась, а эффективность и удобство эксплуатации возросли.

Как видите, все знания нам пригодились, их можно использовать не только при изготовлении банной печи. С теорией разобрались, пора переходить к практике.

Краткое описание и размеры металлической печи

В нашей конструкции будет отдельный бак для нагрева воды и нагреватель, встроенный в верхнюю часть печи. Пламя прогревает каменку со всех сторон, что значительно увеличивает КПД печи. Размеры можно брать произвольные, учитывать параметры парилки и количество одновременно моющихся. Для примера приводим размеры нашей печки.

1. Внешний камень. Ширина 50 см, длина 50 см, высота 80 см.
2. Внутренний камень. Ширина 40 см, длина 40 см, высота 50 см. Расстояние между стенками внутреннего и внешнего утеплителя составляет пять сантиметров по периметру.
3. Выпечка. Ширина 50 см, длина 90 см, высота 50 см. Можно изменить длину печки, сделать ее только для внешнего нагревателя длиной 50 см (тогда бак для воды придется крепить на упоры сбоку) или увеличить длину для увеличения объема бака.
4. Резервуар для воды. Ширина 40 см, длина 50 см, высота 60 см. В бак помещается 120 литров воды, чего вполне достаточно для мытья трех-четырех человек. Конечно, горячую воду нужно разбавлять холодной.

Инструкция по изготовлению металлической печи

Шаг 1. Подготовить материалы. Для изготовления понадобится листовая сталь, чем толще, тем лучше. Но это может быть очень дорого, мы рекомендуем использовать листы толщиной 1,5÷2,0 мм.

Металлические листы 2 мм

Шаг 2 Сделайте эскиз печи, показав все размеры и детали. Сосчитайте количество частей и их общую площадь. Это поможет вам определиться с необходимостью листового металла.

Шаг 3 Перенести размеры на металл, вырезать все элементы печи. Строго соблюдайте углы, они должны быть 90°, противоположные боковины сделайте максимально одинаковыми. Резать металл нужно циркулярной шлифовальной машиной, соблюдайте правила техники безопасности. Болгарка – очень опасный инструмент, шутить с ним не стоит, в результате можно получить слишком сильные травмы. Заусенцы после резки заготовок следует удалить. Перед началом сварки перепроверьте количество и размеры всех деталей.

Печная сварка

Работы выполнять на ровной площадке, освободить рабочее место от посторонних предметов. Начнем с изготовления нагревателя для печки.

Шаг 1. Поместите две боковины на ребро под прямым углом, начните делать прихватки.

Отрегулируйте силу тока, электрическая дуга не должна перегревать металл — шов получится неровным и непрочным. Прихватите несколько миллиметров, на один угол достаточно 4÷5 прихваток. Постоянно проверяйте положение боковин. После остывания шов отводят листы в сторону, выравнивают их положение. Проверьте углы угольником. Таким же образом возьмитесь за две оставшиеся стороны нагревателя.

Шаг 2 Соедините две подготовленные заготовки, подогните углы при необходимости и возьмитесь за противоположные края нагревателя. У вас получился короб отопителя, осталось сделать дно и крышку.

Четыре соединенных пустых листа, образующих коробку

Шаг 3 Возьмите дно и крышку. При ручной резке заготовок невозможно добиться идеальных размеров, всегда будут отклонения. Это не страшно, перед прихваткой днища и крышки установите их таким образом, чтобы разница в размерах была примерно одинаковой со всех сторон. Щели в несколько миллиметров сварятся без проблем. Чтобы крышка не упала в коробку, положите одну сторону на любую подставку, главное, чтобы она была тонкой и не мешала нужному положению детали. Сделайте несколько прихваток с каждой стороны утеплителя, как всегда, обратите внимание на положение элементов и при необходимости исправьте отклонения.

Для дна внутреннего утеплителя лучше взять лист толщиной 10 мм. На него приходится основной «улар» пламени, слишком тонкое дно может довольно быстро прогореть и в парилку начнет поступать дым. Когда коробка нагревателя полностью прихвачена, нанесите полные швы.

Шаг 4 . Сделать дверку в печке. Положите коробку горизонтально и сделайте разметку. Вырезать отверстие можно болгаркой или сваркой.

В нашем варианте обогреватель состоит из двух частей: внутренней и внешней. Внешний должен иметь размеры по периметру больше внутреннего примерно на 10 сантиметров для прохода пламени и дыма в дымоход. Внутренний нагреватель устанавливается во внешний на трубах, диаметр труб произвольный.

Шаг 5 . Проделайте в нижней части внешнего нагревателя отверстия для труб, на которых будет стоять внутренний нагреватель. Если у вас нет труб, вы можете использовать металлические прутья или арматуру. Убедитесь, что отверстия расположены горизонтально и на одинаковой высоте с обеих сторон боковых сторон внешнего нагревателя.

Таким же образом возьмите внешний нагреватель, топку печи и бак для воды. Вырежьте отверстия в топке для дров. Мы рекомендуем делать отверстия таким образом, чтобы вырезанные части листа можно было использовать в качестве дверей. Для этого в топке сделайте отверстия на 1 см больше, чем в каменке, из этой заготовки можно будет сделать к ней дверку – экономится материал.

Видео — Изготовление металлической печи для бани (часть 1)

Сборка отдельных элементов печи в единую конструкцию

Шаг 1. Подготовьте четыре плиты для сварки двух каменок. Размеры пластин по длине должны соответствовать размерам проема наружного нагревателя.

Этап 2 В верхней части внешнего обогревателя прорежьте отверстия для дымохода. Размеры отверстия должны соответствовать имеющейся у вас трубе и обеспечивать необходимую тягу в топке.

Шаг 3 По периметру отверстия в печке для каменки приварить металлические полоски высотой около 2 сантиметров, размеры отверстия должны соответствовать размерам наружной каменки.

С внутренней стороны топки приварить уголок 45×45 м, одна сторона уголка должна заходить в отверстие для каменки и образовывать квадрат. Сторона квадрата должна быть на 0,5÷1 см меньше размеров обогревателя. Конструкция будет упираться в эти полки в топочном проеме. Для повышения герметизации метаустановки утеплителя используйте листовой асбест, вырежьте из него полоски шириной два сантиметра и поместите между низом утеплителя и упорами из уголка. Разъёмное соединение облегчит установку печи в парилке. Конструкции печки изготовлены из толстой стали, имеют большие размеры и вес; приваривать ТЭН к печке нецелесообразно. Гораздо удобнее сделать его разборным/разборным, это облегчит транспортировку и монтаж.

Этап 4 Приварить дверцу топки к петлям. Сварка двойным швом всех готовых конструкций. Шов лучше ставить снаружи и внутри.

Шаг 5 Вставьте внутренний нагреватель на место, он должен стоять на трубах и иметь вертикальное положение. Используя подготовленные пластины, соедините отверстия внутреннего и внешнего нагревателей. Если крепление внутреннего утеплителя вызывает сомнения, закрепите его сверху металлическими угольниками, угольниками или арматурой. Эти крепления будут скрыты, можно использовать любой металлолом.

Отверстие закрыто дверцей. Асбестовый шнур по периметру двери, крышка крепится болтами

Шаг 6 Приварить верхнюю крышку наружного нагревателя. Вырежьте в нем отверстие для трубы дымохода. Проверьте качество всех швов, при необходимости подправьте зазоры.

Камень почти готов. Отсталость только в том, чтобы сделать технологическое отверстие для очистки от сажи, выпадающей из трубы, и продумать установку топки. Копоть будет скапливаться на крышке внутреннего отопителя. Сбоку наружной стенки каменки проделайте отверстие, закройте его крышкой на болтах, для герметизации используйте асбестовый шнур. Аккуратно обработайте болгаркой все углы, уберите заусенцы.

Предлагаем установить печь на металлические ножки. Высота ножек не менее 40 сантиметров, внизу необходимо разместить асбест, сверху металлический лист. Это правила пожарной безопасности.

Видео — Печь для бани (этапы сборки двойной каменки и установка ее на сварную камеру сгорания)

Видео — Банная печь (заключительная часть)

Мы уже упоминали, что каждый мастер в процессе изготовления печи может вносить свои изменения и коррективы с учетом собственных предпочтений и индивидуальных особенностей парилки. Изменения касаются не только габаритов печи, но и ее конструкции. Мы даем несколько советов по возможному использованию.

Ножки лучше сделать в виде продольной горки — значительно снижается давление на настил, нагрузки распределяются равномерно по нескольким половицам. Это очень важно, сама печка достаточно тяжелая, а еще нужно учитывать вес камней и воды. Для изготовления ножек подойдет любой доступный металл подходящих размеров, а для салазок можно взять квадрат 50×50 мм. Концы салазок не должны выступать за периметр печки, иначе можно поранить ноги.

На дно и стенки печи можно положить огнеупорный кирпич — металл меньше нагревается и тепло держится дольше. Огнеупорный кирпич бывает двух видов: теплопроводный (тяжелый) и теплоизоляционный (легкий). Последние используются для кладки плавильных печей, они сохраняют поверхности холодными, несмотря на огромную температуру внутри. Не ошибитесь, не берите такие материалы. Огнеупорный кирпич для банной печи должен хорошо проводить тепло, обратите на это внимание. Если вы планируете класть кирпич, то увеличьте размер топки на размер кирпича.

Топка и дверцы каменки могут быть изготовлены из пластин, полученных после вырезания отверстий. Для этого прорези делайте максимально ровными, используйте тонкие диски, чтобы уменьшить ширину прорези. Работать с ними сложнее и дольше, но в итоге вы все равно сэкономите время – не придется тратить его на изготовление отдельных дверей. Разумеется, экономится и металл.

Размеры дверок будут меньше размеров отверстий на ширину пропила, дверцы могут «проваливаться» в топку или каменку. Чтобы исключить такие ситуации, дверные упоры следует приварить с обратной стороны отверстий. Можно использовать узкие полоски металла. Упоры желательно приварить по всему периметру отверстий, а не в нескольких точках, таким образом вы повысите герметичность закрытия дверей.

Резервуар для воды лучше делать из нержавеющей стали; для сварки нержавейки нужно использовать специальные электроды. Отрегулируйте ток сварочного аппарата специально для нержавейки, помните, что ее варить сложнее, требуется некоторый опыт.

Если в ванне моются маленькие дети, обязательно сделайте защитное ограждение вокруг печи. Он может быть переносным или стационарным, это не имеет значения. Главное, чтобы ограждение гарантировало безопасность детей.

Если в процессе эксплуатации печи выяснилось, что ее мощности недостаточно для обогрева помещения — не расстраивайтесь. Эффективность теплопередачи печи можно значительно улучшить за счет увеличения полезной площади. Приварите любые металлические пластины по бокам и сверху, они будут выполнять роль радиаторов теплообменника. Есть еще один способ увеличить теплоотдачу. Для этого вам понадобятся изогнутые трубы диаметром около 50 сантиметров. Приварите их к бокам печки, один конец трубы должен располагаться под печкой, а другой над ней. В результате перепада температур в трубах появится тяга, холодный воздух будет подсасываться с пола под печью, а горячий выбрасываться над ней. Печка будет работать по принципу булерьяновой печи.

Рекомендуем сделать регулируемую подачу воздуха на дверце топки. Проще всего сделать воздуходувку из трубы. Вам понадобится кусок трубы длиной ≈10 сантиметров и кусок жести такого же размера. Сделайте отверстие в середине двери по диаметру трубы. Из листового металла вырежьте круг диаметром на несколько миллиметров меньше номинального диаметра трубы. Просверлите два отверстия в стенках трубы, они должны лежать строго на одной линии и на оси трубы. Расстояние отверстий от конца трубы не менее половины диаметра, иначе заслонка не будет полностью перекрывать зазор, что ухудшит возможность регулировки количества подачи свежего воздуха.

Вставьте в отверстия кусок катанки соответствующего диаметра, загните верхний конец в виде ручки. Приварите к катанке кружок, вырезанный из листовой стали, закрепите изготовленную заслонку в отверстии дверцы топки.

Есть еще один способ сделать регулируемый дверной проем. Просверлите в нижней части отверстия диаметром 10÷20 мм, центры отверстий должны лежать на одной линии. Снизу и сверху отверстий приварите металлическую пластину, расстояние между пластинами и дверцей должно быть равно толщине клапана. Пластины будут служить направляющими для клапана. Откройте одно или несколько отверстий по мере необходимости во время розжига печи.

Это далеко не все возможные улучшения металлической печи, думайте сами и занимайтесь техническим творчеством. Этот процесс приносит истинное удовольствие, считают профессионалы.

Печи для бани «Тепло»: фото, характеристики, чертежи, схемы + ВИДЕО

Дополнительная информация о банных печах «Тепло» (ранее мы публиковали отзывы о печах «Жара»). Указаны марки печей и их вид в разрезе — это может быть полезно тем, кто планирует сделать самодельную печь из трубы.

Тепловой стандарт 500

Печь имеет топочный короб шириной 250 мм.

Печь «Жара-Стандарт 500»

Технические характеристики печи «Жара-Стандарт 500»

Чертеж печи «Жара-Стандарт 500» небольшая парилка.

Heat-baby 700

Бак для нагрева воды устанавливается сверху печи.

Печь «Жара-малыш 700»

Технические характеристики печи «Жара-малыш 700»

Схема печи «Жара-баби 700»

Схема печи «Тепло»

Пламя Стандарт 650

Печь с навесным баком.

Печь «Жара-Стандарт 650»

Технические характеристики печи «Жара-Стандарт 650»

Схема печи «Жара-Стандарт 650»

Тепло-супер 800

Визуально печь не очень отличается от печи Heat-Standard 650. Что касается толщины металла печной трубы, то она у «Жара-супер» больше на 2 мм (10 мм).

Печь «Жара-супер 800»

Технические характеристики печи «Жара-супер 800»

Схема печи «Жара-супер 800»

Схема печи «Жара-супер 800»

2 Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей выход дымохода смещен относительно выхода горячих газов из топки. Благодаря этому простому приему можно увеличить площадь интенсивного нагрева верхней части топки, над которой располагается каменка.

Напоследок немного глуповатый ролик, с помощью которого рекламируются банные печи производства компании «Жара».

Самое главное в бане — это, конечно же, печь. Есть много готовых решений для печей, которые можно купить в магазине, но в этой статье мы рассмотрим чертежи для самостоятельного изготовления печки из металла.

Банная печь из металла своими руками

Этапы изготовления

Чертежей банной печи много и каждый из них имеет свой функционал. Начнем с печи.

• Топка — это первое, что нужно сделать. Размеры топки вы определяете сами, исходя из размеров вашей парилки.
  Главное помнить, что ширина и высота топки должны быть одинаковыми.
• На некоторых чертежах металлических печей можно увидеть готовые решения, которые можно купить в магазине, а не резать и варить самому. Например, двери, решетки, ручки и так далее. Вы сэкономите много времени, если купите их в магазине.
• Практически на всех чертежах топка состоит из 2-х частей. Дрова горят в одной части, а другая предназначена для сбора золы и одновременно служит поддувалом.
• Если на топке лежат камни, то ее следует сделать из колосника. Можно для красоты сделать декоративную решетку.

Важно! Если вы решили сварить банную печь самостоятельно, обратите особое внимание на толщину металла. Металл должен быть не менее 5 мм, чтобы его не повело при нагреве.

Детальный чертеж банной металлической печи

Резервуар для воды и место для камней

Чертеж металлической печи с каменкой и резервуаром для воды

Труба также должна быть изготовлена ​​из трубы большой толщины металл. Так он не сразу сгорит и прослужит вам долго.

Банная печь с трубой, проходящей через каменку и бак для воды

Дымоход

Также на чертеже банной печи необходимо указать место прохождения дымохода через крышу. Это место необходимо тщательно утеплить, так как воздух, проходящий через трубу, очень горячий.

Дымоход для сауны

Для изоляции дымохода от крыши лучше приобрести готовые решения, которые продаются в специализированных магазинах для саун.

Таким образом, изготовить банную печь по чертежам самостоятельно не так уж и сложно. Кроме того, в магазинах продается множество готовых решений (решетки, двери, баки, трубы, дымоходы, изоляция дымоходов), с помощью которых построить печь будет еще проще.

Как сделать банную печь своими руками из металла видео:

8 Идеи увлажнителя воздуха своими руками

В холодные зимние месяцы мы полагаемся на наши системы отопления, чтобы наши дома оставались теплыми и безопасными. Но у этого горячего воздуха есть способ извлекать влагу из воздуха, в результате чего отапливаемые помещения кажутся сухими и неудобными.

В результате могут появиться трещины на коже, заложенность носа и головные боли, пострадают комнатные растения, изделия из дерева и мебель. Хотя купленные в магазине увлажнители решат проблему, они дороги и увеличивают потребление энергии. Вместо этого попробуйте эти идеи увлажнителей воздуха своими руками.

Кэролайн Мардон/GAP Interiors

Используйте печь

Чтобы сделать воздух в доме более увлажненным своими руками, обратитесь к плите. Нагревая чайник с водой или кипятя кастрюлю с водой для макарон, вы вызываете испарение. Когда вода испаряется, она превращается в пар и свободно смешивается с воздухом в вашем доме. Позвольте воде кипеть в течение нескольких минут для достижения наилучших результатов.

Обязательно следите за уровнем воды, чтобы не нагреть пустой сосуд, и не оставляйте свою плиту без присмотра.

Бонус: Если вы просто кипятите воду для увлажнения, добавьте несколько капель вашего любимого эфирного масла, и в доме будет пахнуть свежестью.

Триа Джован/GAP Интерьеры

Растения, растения, растения

Хотя увядшие комнатные растения могут быть одним из первых признаков сухости воздуха, они также являются одним из лучших способов улучшить качество воздуха без особых усилий. Хотя растения производят водяной пар посредством транспирации, этого редко достаточно, чтобы заметить. Что они могут сделать, так это улучшить общее качество воздуха и увеличить выработку кислорода, облегчая дыхание в сухом доме.

Решение для душа

Одним из лучших способов увлажнения своими руками является ваш душ. Принимая душ с открытой дверью или открывая дверь сразу после душа, влажный воздух из ванной может проникнуть в дом, мгновенно повысив влажность. Просто не забудьте оставить вытяжной вентилятор выключенным; в противном случае вы будете выталкивать весь этот увлажненный воздух на улицу.

Поместите емкости с водой на источники тепла

Для старого как мир трюка с увлажнителем воздуха своими руками попробуйте поставить кастрюли или миски с водой на источники тепла или рядом с ними. Для дровяных печей и водяных радиаторов поставьте прочную керамическую или металлическую кастрюлю прямо сверху. Если вам нужно переместить кастрюлю, обязательно используйте прихватки с хорошей изоляцией или термостойкие перчатки, так как кастрюля сильно нагревается.

Для настенных вентиляционных отверстий и настенных электрических обогревателей подойдет чаша с водой на полу рядом с ними. Независимо от источника тепла вода будет испаряться, в результате чего в воздух будет поступать ценная влага.

Дайте вашей сушилке передышку

Бросать мокрое белье в сушилку может быть удобно, но это не поможет вам решить проблемы с сухим воздухом. Вместо этого попробуйте повесить белье на сушилку в центральном месте вашего дома. Когда одежда высыхает, она выделяет влагу в воздух, делая дом более уютным и создавая приятный аромат.

Солнечные лучи и декоративная ваза

Если у вас есть любимая ваза, вы можете использовать ее как увлажнитель воздуха. Наполнив вазу водой и поставив ее на солнечный подоконник, вы сможете воспользоваться естественной испаряющей способностью солнца.

Каждый день солнце нагревает вазу и воду, и вода испаряется в воздух, создавая практичный увлажнитель воздуха, не требующий особого ухода. Просто обязательно пополняйте воду по мере необходимости — обычно пару раз в неделю.

Кэролайн Мардон/Gap Interiors

Загляните в зоомагазин

Добавление одного или двух друзей, живущих в аквариуме, в ваш дом — это интересный способ добавить в воздух столь необходимую влагу. Будь то большой аквариум с тропическими рыбками, золотая рыбка в миске или маленький аквариум для коробчатой ​​черепахи, влага неизбежно уходит из аквариума в окружающий его воздух. Для резервуаров с крышками снимать крышку или открывать откидную крышку на несколько часов каждый день необходимо для выхода влаги.

Идея состоит в том, что любой большой источник воды, независимо от того, нагретый он или нет, создает некоторую влажность, когда вода начинает испаряться.

Добавьте водное сооружение

Чтобы создать расслабляющий увлажнитель воздуха своими руками, поместите небольшое внутреннее водное сооружение на прилавок или стол. Крошечные водопады и барботеры наполнят воздух водой. Доказано, что звук бегущей воды расслабляет, поэтому этот самодельный увлажнитель на самом деле служит более чем одной цели.

Как сделать самодельный увлажнитель воздуха

Вы также можете сделать свой собственный увлажнитель, выполнив несколько простых действий.

Материалы:

• Водонепроницаемая раковина или пластиковая ванна
• Банное полотенце
• Маленький вентилятор
• Старый кухонный стул

Ступени:

1. Расположите кресло лицом к стене, в пределах досягаемости электрической розетки.
2. Поместите ванну так, чтобы она располагалась у спинки стула
3. Наполните ванну водой на несколько дюймов
4. Смочите полотенце и положите один конец в воду, а другой – на спинку стула
5. Поместите вентилятор на сиденье стула, направьте его к полотенцу и установите на низкий уровень

По мере того, как полотенце впитывает воду из ванны, вентилятор направляет воздух на влажную поверхность, быстро увеличивая влажность окружающего воздуха. Имейте в виду, что влажное полотенце может стереть отделку кухонного стула, поэтому лучше использовать старый стул.
