Потребляемая мощность сварочного инвертора довольно просто вычислить по нехитрой формуле. Для понимания всех нюансов, связанных с работой сварочника, и аспектов вычисления его мощности нужно прояснить несколько моментов, которые необходимо знать всем, кто занимается сваркой. И неважно где вы проводите сварочные работы, у себя дома, в гараже, на даче или в профессиональном коллективе большого цеха или завода.
Аппараты инверторного типа делятся на три категории. Бытовые инверторы рассчитаны на небольшую продолжительность включения и работу от однофазной сети переменного тока 220 В. Это означает, что работать таким аппаратом на предельных мощностях можно лишь непродолжительное время – минут 20-30, давая ему отдых, равный этому времени либо превышающий его на порядок. Полупрофессиональные аппараты позволяют увеличивать время работы от 5 до 8 часов без перерыва. Для полупрофессиональных инверторов время отдыха снижено благодаря особенностям конструкции. Профессиональные инверторы рассчитаны на потребление тока 220/380 В зачастую от трехфазной сети электрического тока.
Современные типы сварочных аппаратов.
Бытовые, полупрофессиональные и некоторые профессиональные сварочные агрегаты бывают рассчитаны на работу от сети 220 В. Однако следует помнить, что для бытовых электросетей ток максимальной нагрузки не может превышать 160 А. Потребляемая мощность всей фурнитуры, такой как розетки, штепсельные вилки и силовые автоматы не рассчитана на превышение этого порога.
Поэтому подключение инверторного сварочного аппарата с более высокими показателями либо спровоцирует срабатывание автоматов, либо вызовет выгорание контакта на стыке вилка-розетка, либо что самое опасное, приведет к выгоранию электрической проводки. Это противоречит всем правилам техники безопасности. Так что запитывая профессиональный агрегат от бытовой электросети для работы со сварочным током более 160 А, будьте готовы к проблемам. Но лучше этого не допускать.
Вернуться к оглавлению
Устройство инвертора
Устройство сварочного инвертора таково, что вначале переменное напряжение 220 В с частотой 50 Гц преобразуется в постоянное, а после того в переменное высокочастотное напряжение с рабочим показателем частоты колебания до 200 Гц. После этого напряжение вновь преобразуется в постоянное и подается на сварочную дугу. Контроль качества дуги происходит автоматически, с помощью микропроцессорной начинки блока управления инвертора. Залипания электрода, такие частые при сварке посредством трансформатора, практически сходят на нет.
Схема внутреннего устройства инвертора.
При коротких замыканиях длительностью менее 0,5 секунды управляющий блок генерирует последовательность коротких по времени, но очень мощных импульсов тока. Это приводит к разрушению возникающих перемычек из жидкого металла. При замыкании длительностью 0,5 секунды инвертор попросту отключается, не примораживая электрод и не перегревая цепи агрегата. Это устройство является базовым для всех типов инверторов и отличает их от трансформаторов и выпрямителей на базе диодного моста.
Самое главное свойство сварочного инвертора – это потребление энергии. Неважно, какова потребляемая мощность аппарата инверторного типа, она практически полностью расходуется на сварку. Отсюда можно сделать вывод, что коэффициент полезного действия инверторного агрегата очень высок. От 85 до 95%.
Вернуться к оглавлению
Что нужно знать?
Перед тем как начать подсчет потребляемой мощности инверторного сварочного аппарата, нужно узнать следующее:
- Диапазон входного напряжения.
- Диапазон сварочного тока.
- Напряжение сварочной дуги.
- Коэффициент полезного действия конкретной модели сварочного аппарата.
- Продолжительность включения.
- Коэффициент мощности конкретной модели.
Характеристики инвертора
Диапазон сварочного тока нужен для того, чтобы узнать при каких характеристиках сети электрического тока нам придется работать. Наверняка ни для кого не является тайной, что часто в наших электросетях не наблюдается номинального напряжения 220 В. Часто оно едва дотягивает до 200 В. Следует запомнить: просадка напряжения при подключении сварочного инвертора бытового типа составляет 5-10% от общего номинала сети. Потому лучшие показатели мощности будут у таких инверторов, которые рассчитаны на напряжение питания от 150-170 В и до 220-250 В.
Диапазон сварочного тока дает нам значения максимального и минимального уровня, мощность аппарата напрямую зависит от этих параметров. Для бытовых инверторов эти показатели в нижней границе разнятся от 10 до 50 А, а в верхней 100-160 А. Напряжение выходного тока, оно же может называться напряжением сварочной дуги, колеблется для недорогих бытовых моделей от 20 до 30 В. Коэффициент полезного действия у инверторов с максимальным показателем выходного тока160 А, как правило, редко превышает 0,85%. Высокий КПД сварочного агрегата напрямую зависит от продолжительности включения.
Вычисление мощности
Продолжительность включения – это характеристика, которая показывает, насколько качественный аппарат вы собираетесь использовать. Обычно это процентный показатель времени непрерывной работы инвертора относительно общего времени его использования. Показатель на уровне 50% скажет о том, что при работе 2,5 минуты аппарат должен отдыхать 2,5 минуты. Чем ниже показатель, тем дольше должны отдыхать цепи и тем быстрее сработает автоматическое реле отключения при перегреве.
Напротив, высокий процент покажет, что аппарат можно использовать достаточно долго, прерываясь лишь на замену электродов и проверку сварочного шва.
Схема работы сварочного инвертора.
Процент мощности вычисляется путем деления времени непрерывной работы на сумму времени непрерывной работы и времени паузы до следующего включения аппарата. Результат умножается на 100. Например, аппарат исправно работал 3 минуты, пока не сработала защита от перегрева, затем он находился в покое 2 минуты, после чего вновь был готов к работе:
3 мин / (2 мин + 3 мин) х 100 = 60
Коэффициент мощности для бытовых или полупрофессиональных сварочных аппаратов инверторного типа редко превышает порог 0,6-0,7. Это необходимо просто запомнить.
Все нужные для вычисления значения легко можно найти в технической документации для данного устройства, на сайте производителя либо на кожухе самого сварочного аппарата.
Представим, что для примера мы имеем сварочный аппарат, питающийся от сети переменного тока 160-220 В, имеющий максимальное значение тока 160 А при максимальном напряжении сварочной дуги в 23 В. КПД этой модели инвертора 0,89, а показатель ПВ, продолжительность включения, составляет 60%.
Теперь вычисляем максимальную потребляемую мощность инвертора с приведенными выше параметрами. Для этого сначала умножаем максимальное значение выходной силы тока на максимальное выходное напряжение. Получившийся результат разделим на значение КПД аппарата.
160 А х 23 В / 0,89 = 4135 Ватт
4,1 кВт – это мощность, которую аппарат потребляет непосредственно при сварке. Средняя мощность вычисляется путем умножения значения максимальной мощности на показатель продолжительности включения:
4135 Ватт х 0,6 = 2481
Средняя мощность инвертора является наиболее актуальным показателем, потому что сварка обычно не происходит непрерывно на протяжении многих часов или дней. Случаются паузы, когда сварщику требуется сменить электрод или подготовить детали к последующей обработке. Нередко сварочные работы можно провести на более низком показателе силы тока, в этом случае снизится и общая мощность, потребляемая инвертором. Подставляем в первую формулу значения, которые можно выставить на консоли сварочного агрегата и находим нужные параметры мощности.
Подбираем электроды
Таблица разновидностей электродов.
У начинающих сварщиков нередко возникает вопрос, электроды каких диаметров использовать при определенных параметрах выходной силы тока и толщине металла?
- При толщине металла 1-4 мм используют электроды диаметром до 2 мм. Сила тока, выставляемого на выходе, должна подбираться оптимально в диапазоне от 20 до 90 А.
- При толщине металла 5-7 мм используют электроды 3 мм в диаметре. Сила тока выставляется в диапазоне 90-130 А.
- Если металл имеет толщину 8-12 мм, используют электроды 4 мм. Сила тока в диапазоне 140-180 А.
- Металл толщиной 12-16 мм сваривается электродами 5 мм в диаметре при силе тока 180-220 А.
- Металл толщиной свыше 15 мм должен подвергаться воздействию электродов, начиная от 6 мм при силе тока от 220 А на выходе инвертора.
Металл толщиной более 15 мм лучше подвергать сварке с помощью газового сварочного аппарата.
Использование электросварки может оказаться в данном случае нерентабельной и высокозатратной
Время чтения: 5 минут
Потребляемая мощность сварочного инвертора может разниться в зависимости от множества факторов: начиная от мощности аппарата, заканчивая диапазоном входного напряжения. Но, несмотря на множество нюансов, потребление можно высчитать с помощью простейшей формулы. Результаты расчетов могут иметь погрешность, но незначительную. Поэтому такая формула пригодится всем домашним мастерам, которые беспокоятся о счетах за электроэнергию.
В этой статье мы подробно расскажем, какие факторы влияют на потребляемую мощность, если используется инверторная сварка, как рассчитать потребляемую мощность сварочного инвертора для сварки в домашних условиях и насколько экономичным может быть инверторный сварочный агрегат.
Содержание статьи
Что влияет на потребление
Перед тем, как произвести расчет для инверторного сварочного аппарата, вам нужно узнать, что именно влияет на потребление. Ошибочно полагать, что одна лишь мощность аппарата позволит произвести правильные расчеты. Эта характеристика действительно важна, но она не единственная, которую нам нужно учесть. К тому же, для вычислений нам в любом случае понадобится несколько значений.
Итак, на потребление влияет мощность аппарата, диапазон входного напряжения, возможный сварочный ток (который способен выдать аппарат), значение напряжения дуги, КПД вашего аппарата (индивидуален для каждой отдельно взятой модели), время работы аппарата. Это основные факторы, влияющие на потребление.
Читайте также: Инверторная сварка для начинающих
Среди косвенных факторов можно упомянуть состояние вашей бытовой электросети, условия, в которых производит сварка, качество кабелей и прочее. Но эти факторы влияют в наименьшей степени.
Также учитывайте, что от бытовой электросети редко можно добиться заветных 220 Вольт. В лучшем случае, розетка выдаст 200 вольт или даже меньше. Поэтому при подключении сварочного инвертора уменьшается диапазон сварочного тока, с которым можно работать. Из-за этого порой сложно просчитать потребление. Особенно, если аппарат мощный. Если ваш аппарат рассчитан на работу от 150 до 250 Вольт, то расчеты будут более точными. Поскольку мощность аппарата в целом сопоставима с мощностью, бытовой электросети.
Выше вы узнали, что потребляемый токзависит от многих факторов. Среди них мы указали продолжительность работы аппарата. С этой характеристикой не все так просто. Она является одной из важнейших, поскольку показывает, сколько аппарат способен непрерывно работать. Зачастую, у инверторов равное время работы и отдыха. Т.е., время сварки примерно равно времени, необходимого для остывания аппарата. Например, сварка 3 минуты и отдых тоже 3 минуты.Запомните эту характеристику для вашего аппарата. Она вам понадобится при дальнейших расчетах.
Чем больше разница между работой и отдыхом в сторону работы, тем выше потребление. Это тоже нужно учитывать. Теперь давайте перейдем от слов к делу и рассчитаем потребляемую мощность сварочного аппарата.
Расчет потребления
Чтобы узнать, сколько потребляет сварочный аппарат инверторного типа, внимательно прочтите инструкцию к вашему аппарату. Или найдите другой источник, где можно узнать технические характеристики вашей модели. Из ТХ вы узнаете все необходимые исходные данные.
Итак, для вычислений нам нужно знать коэффициент мощности, максимальное значение силы тока, максимальное напряжение сварочной дуги, КПД аппарата и время работы аппарата (этот параметр пригодится нам позже). Считать будем по следующей формуле:
Макс. зн. тока х макс. зн. напр. / КПД = потребляемая мощн. (во вр. сварки)
Коэффициент мощности схож у большинства домашних инверторов и составляет 0,6. Просто запомните это число и используйте в своих расчетах.
Максимальное значение тока будет 160 А, в качестве примера. Вы должны вписать значение из своих технических характеристик.
Пусть максимальное напряжение дуги будет 25 В. Впишите свое значение.
Пусть КПД нашего аппарата равняется 0,90. А время работы составляет 60% от 100% сварочных работ (3 минуты работы и 2 минуты отдыха).
Теперь проводим расчет электроэнергии, которую потребляет наш сварочный инвертор. 160 А х 25 В / 0,90 = 4445 Ватт. Это примерно 4,4 кВт. Учитывайте, что это мощность инвертора, потребляемая только во время работы.
А ведь сварка не всегда ведется беспрерывно. Порой необходимо заменять электроды, поменять силу сварочного тока или подготовить следующие детали. Поэтому наш расчет недостаточно точный. Чтобы решить эту проблему нам понадобится время работы аппарата. Выше мы писали, что для нашего аппарата оно составляет 60%. Теперь умножьте 4,4 на 0,6 и получите более точную цифру. В нашем случае 4,4 х 0,6 = 2,7 кВт. Полученный результат — это средняя мощность инвертора, которую он потребляет за все время сварочных работ, с учетом пауз.
Еще раз повторяем, что эти расчеты производились с учетом наших характеристик, который мы выбрали в качестве примера. Вам нужно подставить свои значения, если они отличаются от описанных выше.
Вот и все. Выполнив несложные расчеты можно легко узнать, сколько кВт потребляет инверторная сварка и сможете ли вы обеспечить себе комфортные условия для работы. Мы не упомянули расчет потребления при сварке полуавтоматом. Поскольку потребляемая мощность полуавтомата — это тема для отдельной статьи. Скажем лишь, что этот показатель будет выше процентов на 20 в сравнении с инверторной сваркой.
Вместо заключения
Вот и все, что вам нужно знать. Мы постарались подробно описать все нюансы и особенности, чтобы вы в полной мере понимали, сможете ли оплачивать счета за электричество. Если вы не уверены в правильности своих расчетов или просто беспокоитесь о большом расходе электроэнергии, то лучше приобретите аппарат малой мощности, с его помощью вы сможете выполнить большинство мелких домашних сварочных работ, при этом не разоритесь. Мощность потребления у таких аппаратов незначительна и при этом позволяет сварить теплицу или отремонтировать небольшие металлические детали.
Приведенные нами формулы достаточно просты и позволяют быстро рассчитать потребляемую энергию. Но, возможно, вы знаете другие способы расчета? Как вы рассчитываете расход вашего сварочного аппарата? Может быть, вы знаете другой, более эффективный способ? Поделитесь своим мнением в комментариях ниже. Оно будет полезно для всех. Желаем удачи в работе!
Вычисление мощности сварочного инвертора
2017-06-20
Статьи
Сварочные инверторы сегодня приобрели большую популярность, постепенно вытеснив трансформаторы и выпрямители. Благодаря небольшим габаритам и приемлемой цене они стали доступны для использования и в загородном хозяйстве и в гараже и в домашних условиях.
При выборе инвертора у непрофессиональных сварщиков может возникнуть вопрос — а на какую же максимальную мощность выбрать сварочный аппарат? В магазинах можно найти большое количество сварочных инверторов с заявленным максимальным током 160А, 190А, 200А, 250А и т.д. Конечно есть соблазн взять сварочник помощнее, с запасом. И тут при выборе надо помнить, где он будет применяться и с какой целью. Например обычная бытовая однофазная сеть 220В рассчитана на ток нагрузки до 16А. На такой ток рассчитаны розетки, вилки, провода, автоматы. То есть максимальная мощность сварочного инвертора при работе в такой сети будет ограничена.
Также важно помнить, что далеко не все наши сети имеют стабильное напряжение 220V. Если в городской черте перепады напряжения обычно незначительны — до ± 15%, что не является проблемой для сварочных инверторов, рассчитанных на отклонения напряжения до 20%, то в садоводствах, деревнях, гаражах просадка может достигать и 25-30% от номинального напряжения. В таком случае большинство инверторов будет работать нестабильно, дугу будет просто не поджечь.
Так как же нам рассчитать потребляемую мощность инвертора?
Для этого необходимо знать несколько характеристик, а именно коэффициент полезного действия (КПД) инвертора, напряжение сварочной дуги, продолжительность включения, коэффициент мощности, значение максимального тока.
КПД сварочных инверторов в среднем составляет 85%.
Продолжительность включения (ПВ) — это характеристика времени непрерывной работы инвертора относительно общего времени его использования. Она обычно рассчитывается в процентах, за 100 % принят цикл 10 мин. В хороших профессиональных инверторах ПВ считается 60 % и выше.
Коэффициент мощности для недорогих моделей имеет показатель 0,6-0,7. Для дорогих профессиональных моделей этот показатель может иметь значение 0,8-0,85.
Теперь рассчитаем потребляемую мощность инвертора.
Например, наш сварочный инвертор имеет такие характеристики: максимальный потребляемый ток 160А, выходное напряжение 30V, КПД составляет 0,85, продолжительность включения 60 %.
Умножаем максимальный потребляемый ток на выходное напряжение и коэффициент мощности P= I * U * cosφ = 160 * 30 * 0.7 = 3360 W. Теперь полученный результат разделим на 0,85. 3360/0.85 = 3953 W. Мы получили максимальную мощность инвертора, потребляемую при сварке. Высчитаем среднюю мощность инвертора, умножив максимальную мощность на ПВ — 3953 * 0,6 = 2372 W. Этот показатель и является тем значением, на который надо ориентироваться.
В заключении хотел бы привести таблицу выбора диаметра электродов в зависимости от толщины металла и сварочного тока.
| Толщина металла, мм | Мощность сварочного тока, А | Диаметр электрода, мм |
| 1,5 | 30–50 | 2,0 |
| 2,0 | 45–80 | 2,5 |
| 3,0 | 90–130 | 3,0 |
| 4,0 | 120–160 | 3,0 |
| 5,0 | 130–180 | 4,0 |
| 8,0 | 140–200 | 4,0 |
| 10 | 150–220 | 4,0–5,0 |
| 15 и более | 160–320 | 4,0–6,0 |
Потребляемая мощность сварочного инвертора довольно просто вычислить по нехитрой формуле. Для понимания всех нюансов, связанных с работой сварочника, и аспектов вычисления его мощности нужно прояснить несколько моментов, которые необходимо знать всем, кто занимается сваркой. И неважно где вы проводите сварочные работы, у себя дома, в гараже, на даче или в профессиональном коллективе большого цеха или завода.
Устройство сварочного инвертора.
Типы сварочных инверторов
Аппараты инверторного типа делятся на три категории. Бытовые инверторы рассчитаны на небольшую продолжительность включения и работу от однофазной сети переменного тока 220 В. Это означает, что работать таким аппаратом на предельных мощностях можно лишь непродолжительное время – минут 20-30, давая ему отдых, равный этому времени либо превышающий его на порядок. Полупрофессиональные аппараты позволяют увеличивать время работы от 5 до 8 часов без перерыва. Для полупрофессиональных инверторов время отдыха снижено благодаря особенностям конструкции. Профессиональные инверторы рассчитаны на потребление тока 220/380 В зачастую от трехфазной сети электрического тока.
Современные типы сварочных аппаратов.
Бытовые, полупрофессиональные и некоторые профессиональные сварочные агрегаты бывают рассчитаны на работу от сети 220 В. Однако следует помнить, что для бытовых электросетей ток максимальной нагрузки не может превышать 160 А. Потребляемая мощность всей фурнитуры, такой как розетки, штепсельные вилки и силовые автоматы не рассчитана на превышение этого порога.
Поэтому подключение инверторного сварочного аппарата с более высокими показателями либо спровоцирует срабатывание автоматов, либо вызовет выгорание контакта на стыке вилка-розетка, либо что самое опасное, приведет к выгоранию электрической проводки. Это противоречит всем правилам техники безопасности. Так что запитывая профессиональный агрегат от бытовой электросети для работы со сварочным током более 160 А, будьте готовы к проблемам. Но лучше этого не допускать.
Вернуться к оглавлению
Устройство инвертора
Устройство сварочного инвертора таково, что вначале переменное напряжение 220 В с частотой 50 Гц преобразуется в постоянное, а после того в переменное высокочастотное напряжение с рабочим показателем частоты колебания до 200 Гц. После этого напряжение вновь преобразуется в постоянное и подается на сварочную дугу. Контроль качества дуги происходит автоматически, с помощью микропроцессорной начинки блока управления инвертора. Залипания электрода, такие частые при сварке посредством трансформатора, практически сходят на нет.
Схема внутреннего устройства инвертора.
При коротких замыканиях длительностью менее 0,5 секунды управляющий блок генерирует последовательность коротких по времени, но очень мощных импульсов тока. Это приводит к разрушению возникающих перемычек из жидкого металла. При замыкании длительностью 0,5 секунды инвертор попросту отключается, не примораживая электрод и не перегревая цепи агрегата. Это устройство является базовым для всех типов инверторов и отличает их от трансформаторов и выпрямителей на базе диодного моста.
Самое главное свойство сварочного инвертора – это потребление энергии. Неважно, какова потребляемая мощность аппарата инверторного типа, она практически полностью расходуется на сварку. Отсюда можно сделать вывод, что коэффициент полезного действия инверторного агрегата очень высок. От 85 до 95%.
Вернуться к оглавлению
Что нужно знать?
Перед тем как начать подсчет потребляемой мощности инверторного сварочного аппарата, нужно узнать следующее:
- Диапазон входного напряжения.
- Диапазон сварочного тока.
- Напряжение сварочной дуги.
- Коэффициент полезного действия конкретной модели сварочного аппарата.
- Продолжительность включения.
- Коэффициент мощности конкретной модели.
Характеристики инвертора
Диапазон сварочного тока нужен для того, чтобы узнать при каких характеристиках сети электрического тока нам придется работать. Наверняка ни для кого не является тайной, что часто в наших электросетях не наблюдается номинального напряжения 220 В. Часто оно едва дотягивает до 200 В. Следует запомнить: просадка напряжения при подключении сварочного инвертора бытового типа составляет 5-10% от общего номинала сети. Потому лучшие показатели мощности будут у таких инверторов, которые рассчитаны на напряжение питания от 150-170 В и до 220-250 В.
Диапазон сварочного тока дает нам значения максимального и минимального уровня, мощность аппарата напрямую зависит от этих параметров. Для бытовых инверторов эти показатели в нижней границе разнятся от 10 до 50 А, а в верхней 100-160 А. Напряжение выходного тока, оно же может называться напряжением сварочной дуги, колеблется для недорогих бытовых моделей от 20 до 30 В. Коэффициент полезного действия у инверторов с максимальным показателем выходного тока160 А, как правило, редко превышает 0,85%. Высокий КПД сварочного агрегата напрямую зависит от продолжительности включения.
Вернуться к оглавлению
Вычисление мощности
Продолжительность включения – это характеристика, которая показывает, насколько качественный аппарат вы собираетесь использовать. Обычно это процентный показатель времени непрерывной работы инвертора относительно общего времени его использования. Показатель на уровне 50% скажет о том, что при работе 2,5 минуты аппарат должен отдыхать 2,5 минуты. Чем ниже показатель, тем дольше должны отдыхать цепи и тем быстрее сработает автоматическое реле отключения при перегреве.
Напротив, высокий процент покажет, что аппарат можно использовать достаточно долго, прерываясь лишь на замену электродов и проверку сварочного шва.
Схема работы сварочного инвертора.
Процент мощности вычисляется путем деления времени непрерывной работы на сумму времени непрерывной работы и времени паузы до следующего включения аппарата. Результат умножается на 100. Например, аппарат исправно работал 3 минуты, пока не сработала защита от перегрева, затем он находился в покое 2 минуты, после чего вновь был готов к работе:
3 мин / (2 мин + 3 мин) х 100 = 60
Коэффициент мощности для бытовых или полупрофессиональных сварочных аппаратов инверторного типа редко превышает порог 0,6-0,7. Это необходимо просто запомнить.
Все нужные для вычисления значения легко можно найти в технической документации для данного устройства, на сайте производителя либо на кожухе самого сварочного аппарата.
Представим, что для примера мы имеем сварочный аппарат, питающийся от сети переменного тока 160-220 В, имеющий максимальное значение тока 160 А при максимальном напряжении сварочной дуги в 23 В. КПД этой модели инвертора 0,89, а показатель ПВ, продолжительность включения, составляет 60%.
Теперь вычисляем максимальную потребляемую мощность инвертора с приведенными выше параметрами. Для этого сначала умножаем максимальное значение выходной силы тока на максимальное выходное напряжение. Получившийся результат разделим на значение КПД аппарата.
160 А х 23 В / 0,89 = 4135 Ватт
4,1 кВт – это мощность, которую аппарат потребляет непосредственно при сварке. Средняя мощность вычисляется путем умножения значения максимальной мощности на показатель продолжительности включения:
4135 Ватт х 0,6 = 2481
Средняя мощность инвертора является наиболее актуальным показателем, потому что сварка обычно не происходит непрерывно на протяжении многих часов или дней. Случаются паузы, когда сварщику требуется сменить электрод или подготовить детали к последующей обработке. Нередко сварочные работы можно провести на более низком показателе силы тока, в этом случае снизится и общая мощность, потребляемая инвертором. Подставляем в первую формулу значения, которые можно выставить на консоли сварочного агрегата и находим нужные параметры мощности.
Вернуться к оглавлению
Подбираем электроды
Таблица разновидностей электродов.
У начинающих сварщиков нередко возникает вопрос, электроды каких диаметров использовать при определенных параметрах выходной силы тока и толщине металла?
- При толщине металла 1-4 мм используют электроды диаметром до 2 мм. Сила тока, выставляемого на выходе, должна подбираться оптимально в диапазоне от 20 до 90 А.
- При толщине металла 5-7 мм используют электроды 3 мм в диаметре. Сила тока выставляется в диапазоне 90-130 А.
- Если металл имеет толщину 8-12 мм, используют электроды 4 мм. Сила тока в диапазоне 140-180 А.
- Металл толщиной 12-16 мм сваривается электродами 5 мм в диаметре при силе тока 180-220 А.
- Металл толщиной свыше 15 мм должен подвергаться воздействию электродов, начиная от 6 мм при силе тока от 220 А на выходе инвертора.
Металл толщиной более 15 мм лучше подвергать сварке с помощью газового сварочного аппарата.
Использование электросварки может оказаться в данном случае нерентабельной и высокозатратной.
Рейтинг сварочных аппаратов 220 вольт
Многие домохозяева и дачники приобретают сварочный аппарат для разового применения, а потом понимают, что без него не обойтись — нужно и забор подварить, и ворота, и починить что-нибудь в гараже. Поэтому к выбору лучше подойти ответственно — тогда вы сможете пользоваться аппаратом в свое удовольствие.
Прежде всего, при выборе стоит обращать внимание на устойчивость к скачкам напряжения. Это качество особенно важно, когда вы решаете, какой купить бытовой сварочный аппарат для дачи. Главный недостаток загородных электросетей — это нестабильное напряжение. При номинальном значении в 220 В фактическое напряжение может опускаться до 180-200 В и даже ниже. Обычные сварочники не рассчитаны на такие перепады. Проблема решается просто: вам необходимо приобрести сварочный аппарат пониженного напряжения. Второе, что следует учитывать — мощность аппарата. Перед покупкой узнайте, на какую максимальную нагрузку рассчитана сеть вашего дачного участка. Исходя из этого, можно выбирать сварочник. Как правило, для загорода подойдут модели мощностью от 3 до 5 кВт.
Фото:https://themechanic.ru
Содержание:
1. ТОП 10 бытовых сварочных аппаратов 220 вольт
1.1 Сварог REAL ARC 200 (Z238N) (MMA)
1.2 Wert SWI 190 (TIG, MMA)
1.3 Aurora INTER TIG 200 AC/DC Pulse (TIG, MMA)
1.4 ELITECH АИС 220 Prof (TIG, MMA)
1.5 Сварог PRO TIG 200 P DSP AC/DC (Е201) (TIG, MMA)
1.6 Fubag IR 200 (MMA)
1.7 РЕСАНТА САИ-190К (MMA)
1.8 Wester MINI 220T (MMA)

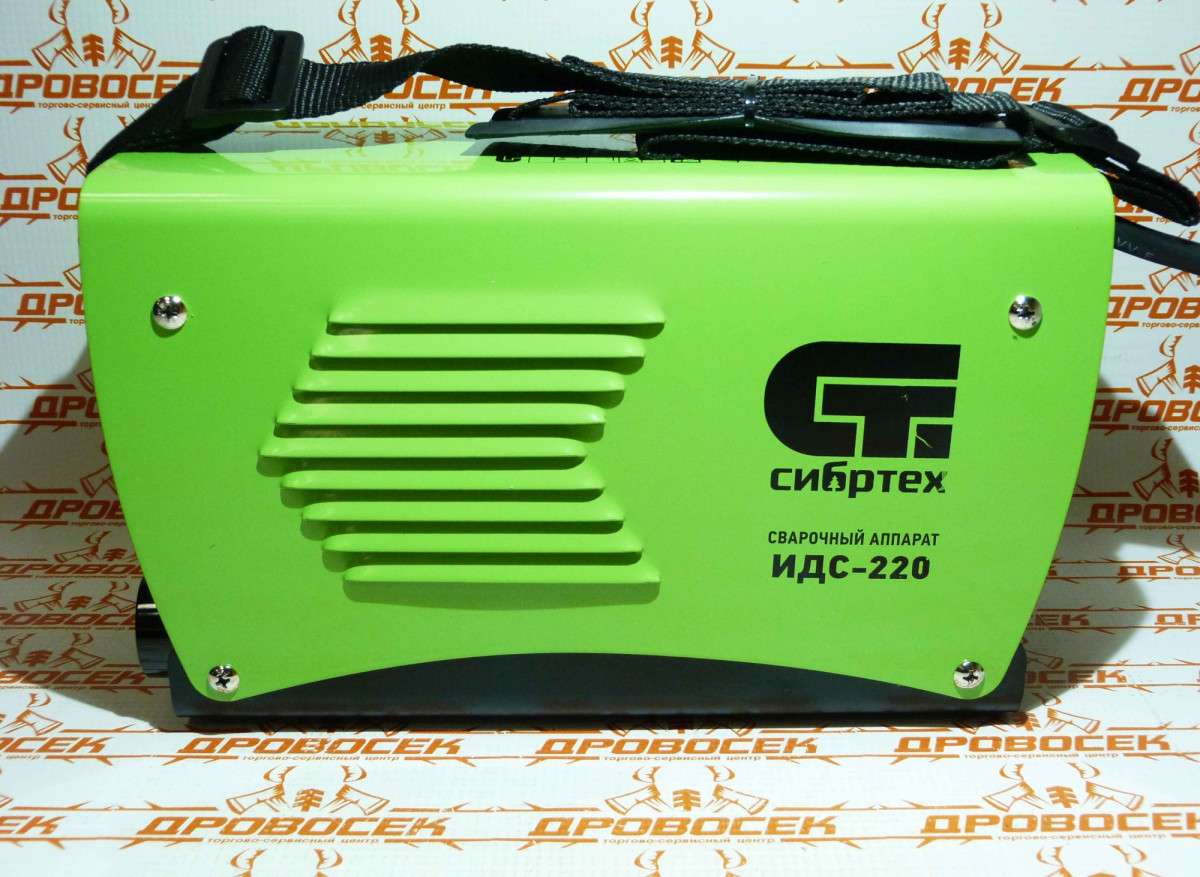

1.9 Сибртех ИДС-220 (MMA)

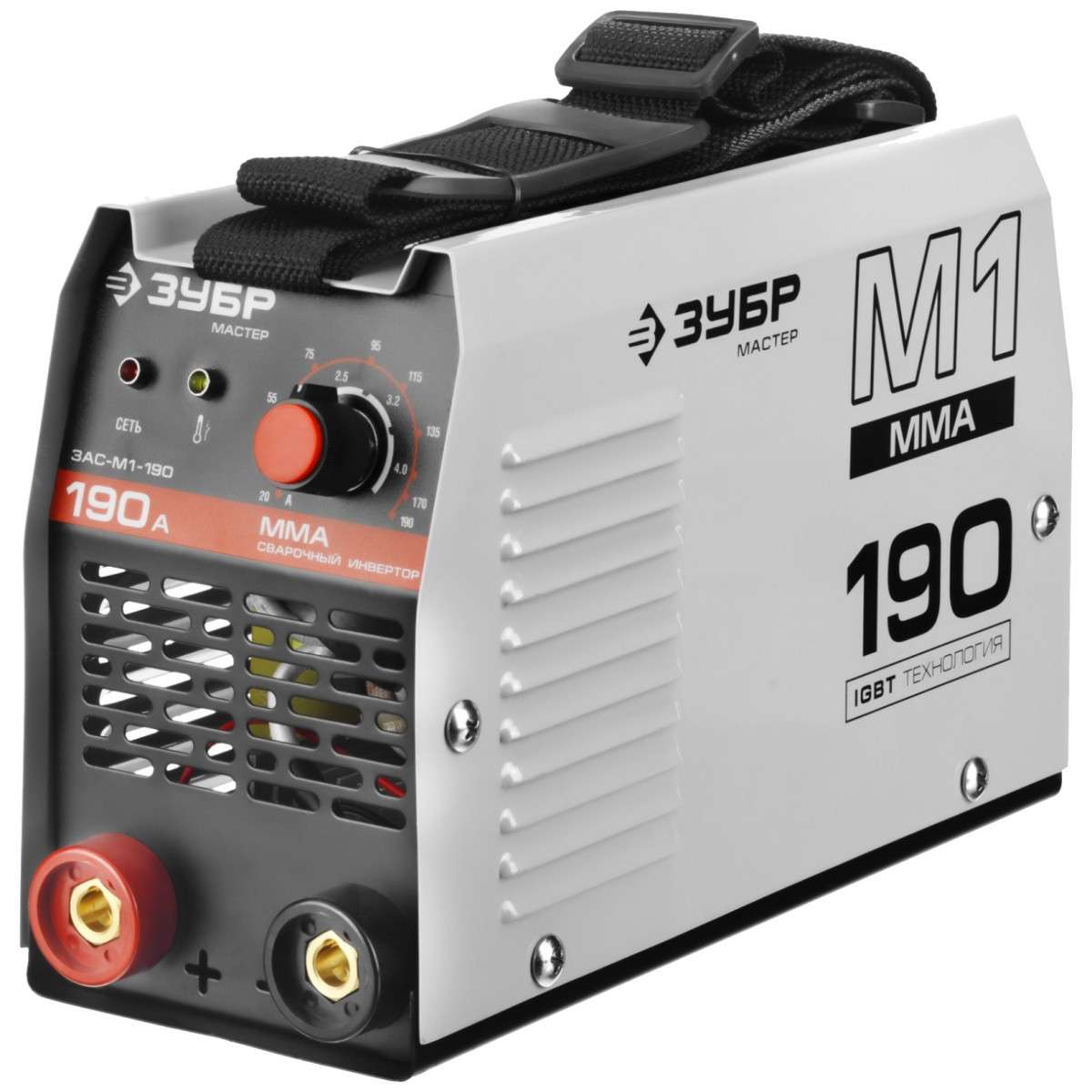

1.10 ЗУБР ЗАС-М1-190 (MMA)
ТОП 10 бытовых сварочных аппаратов 220 вольт
Сегодня мы подготовили для вас рейтинг самых востребованных моделей сварочных аппаратов на 2020 год, проанализировав все их плюсы и минусы.

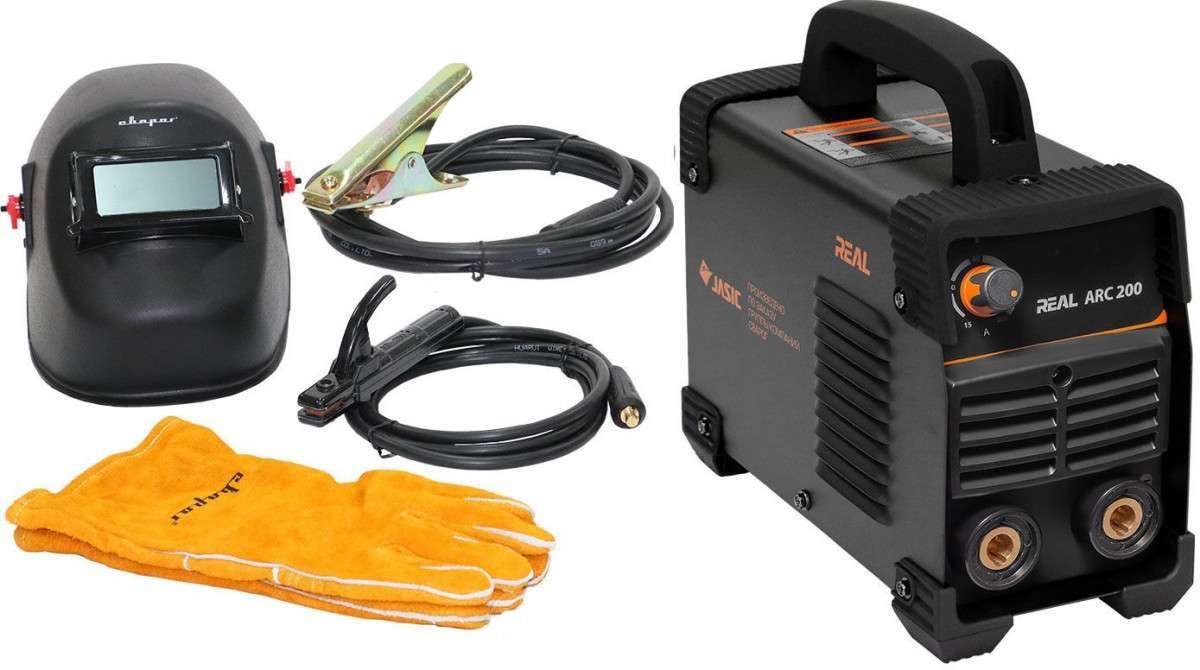

Сварог REAL ARC 200 (Z238N) (MMA)
Фото:https://beru.ru
Открывает наш обзор модель марки Сварог. Техника для домашнего использования отличной подойдет новичкам. Аппарат не боится понижения показателей энергосети до 160 В, повышения до 270 В, что важно в полевых условиях. Рабочее напряжение ММА составляет 20,6–26,4 Вт. Токовый максимум – 200 А. Аппарат хорошо изолирован, защищен от перегрузок, обладает функцией антиприлипания. Корпус усиленной прочности имеет жесткие внутренние ребра, крепкие наружные дуги из ударопрочного пластика. Все электроэлементы покрыты особым лаком, защищающим от влаги и пыли. Аппарат для сварки оборудован удобным прорезиненным регулятором. Не знаете, какой лучше купить сварочный аппарат? Мы советуем вам Сварог REAL ARC 200 (Z238N) (MMA)!
Сварог REAL ARC 200 (Z238N) (MMA)
Достоинства:
- простота управления
- влагостойкость и пылезащита
- антиприлипание
Недостатки:
- жесткая, не стойкая к холоду кабельная изоляция
Wert SWI 190 (TIG, MMA)
Фото:https://beru.ru
Wert — одна из лучших фирм сварочных аппаратов. Модель SWI 190 универсальна, работает по TIG и MMA технологии. Мощность прибора небольшая — 3,5 кВт, но и стоит он недорого. Наибольшая токовая сила — 190 А. Благодаря свей компактности и легкости (масса меньше 2,5 кг) аппарат ценится монтажниками, выполняющими высотные работы. Среди полезных опций — хот-старт, защита от залипания электрода, возможность регулировки форсирования дуги.
Wert SWI 190 (TIG, MMA)
Достоинства:
- недорогая модель
- компактная
- мало весит
- можно регулировать форсирование дуги
Недостатки:
- небольшая мощность
- значение максимума силы тока преувеличено

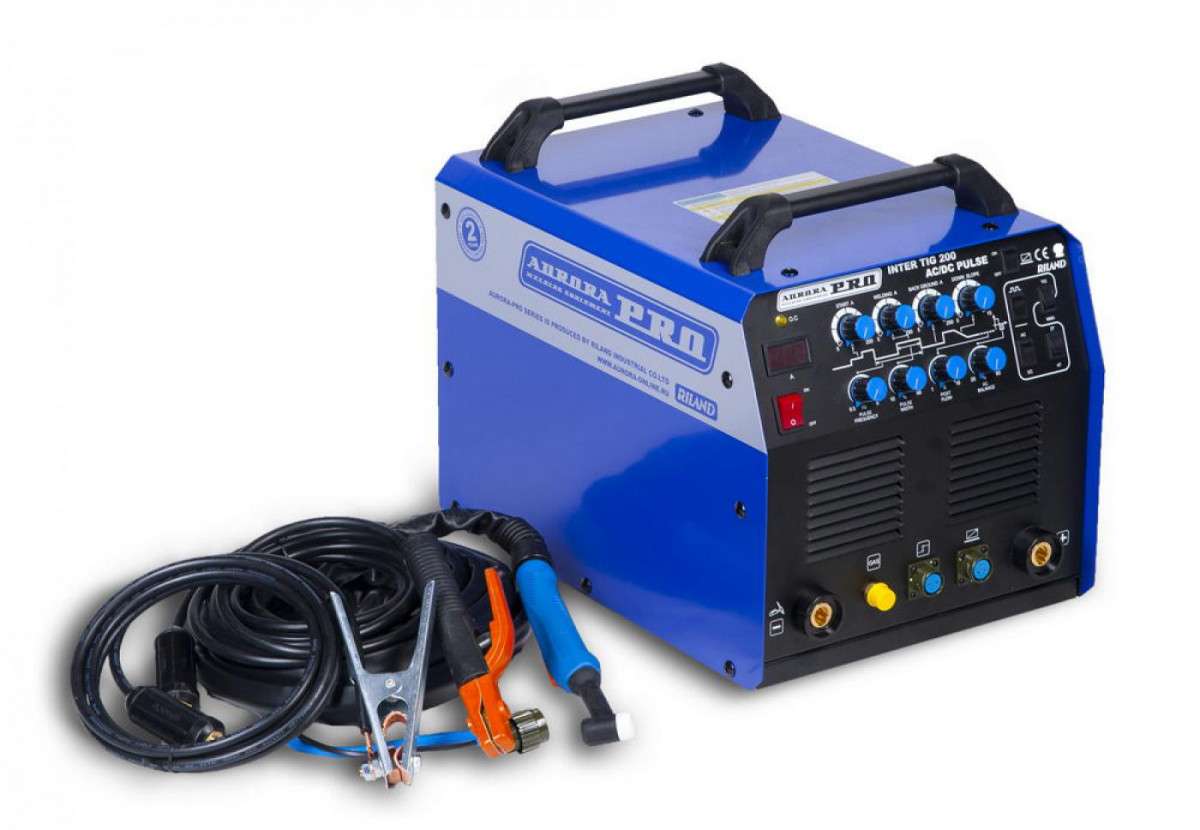

Aurora INTER TIG 200 AC/DC Pulse (TIG, MMA)
Фото:https://beru.ru
INTER TIG 200 AC/DC PULSE — самый популярный аппарат для аргоно-дуговой сварки от сети 220В. Предназначен для профессиональной импульсной сварки постоянным и переменным током TIG AC/DC, а также для полноценной сварки штучным плавящимся электродом MMA, на постоянном и переменном токе. Имеются все необходимые настройки, с помощью которых можно добиться самого высокого качества сварки алюминия, стали, нержавейки и любых цветных металлов. На удобной, понятной любому сварщику циклограмме, отдельно настраивается режим ПУЛЬС и регулируется каждая стадия сварочного процесса для выполнения максимально широкого круга сварочных задач.
Aurora INTER TIG 200 AC/DC Pulse (TIG, MMA)
Достоинства:
- понятное управление
- работа при просевшем электронапряжении
- Hotstart, дуговой форсаж
- качество сборки
- бесконтактный высокочастотный поджиг дуги HF
- предохранение от перегрузки
- защита от влаги, пыли
Недостатки:
- громоздкий
- цена

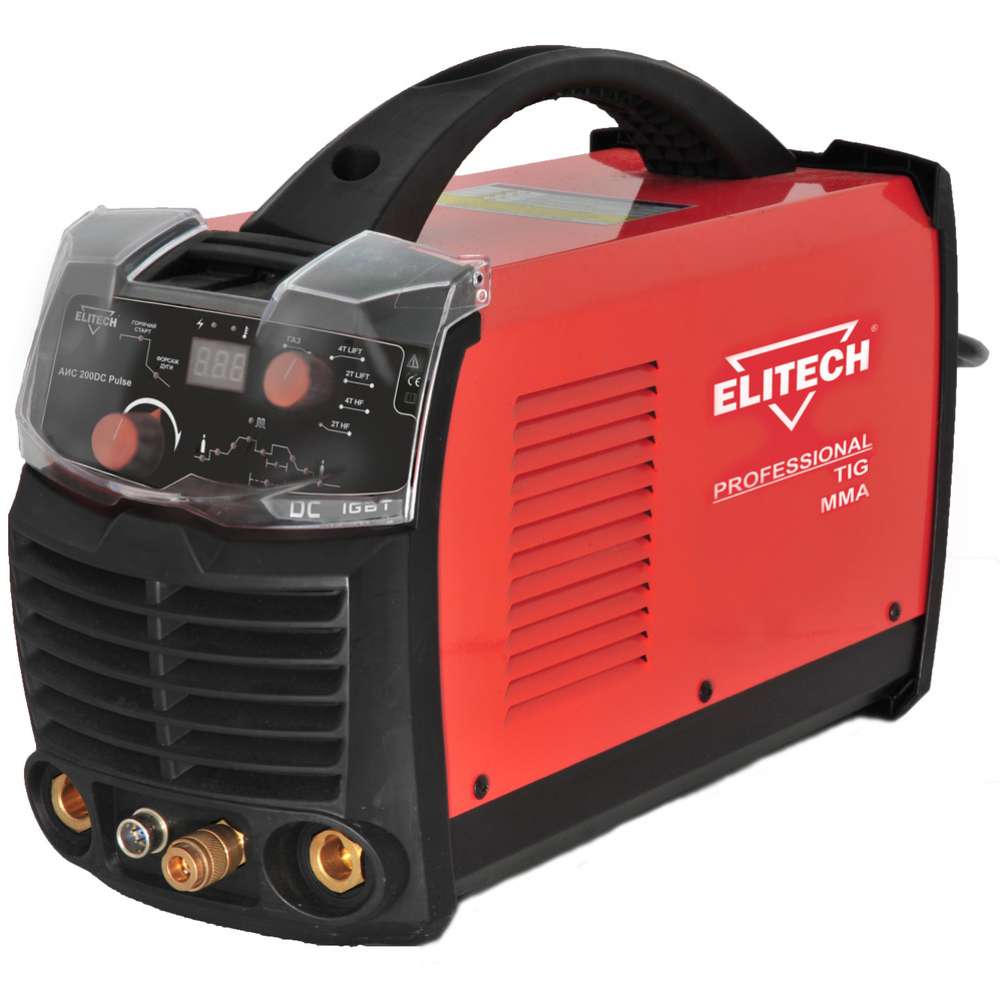

ELITECH АИС 220 Prof (TIG, MMA)
Фото:https://beru.ru
За счет высокого показателя мощности (7,4 кВт) и универсальности модель можно отнести к приборам полупрофессионального уровня. Сварочный аппарат рассчитан на продолжительную безостановочную работу при нормальном и пониженном напряжении. Для удобства управления оборудован цифровым дисплеем с точной настройкой рабочих критериев. Сила тока регулируется от 10 до 220 А. Модель обладает функцией хот-старта, дугового форсирования.
ELITECH АИС 220 Prof (TIG, MMA)
Достоинства:
- аргонодуговая и ручная сварка
- горячий старт
- антиприлипание
- форсирование дуги
- стабильность сварки при просадке электронапряжения
- точность настройки
Недостатки:
- отсутствие регулирования форсирования дуги

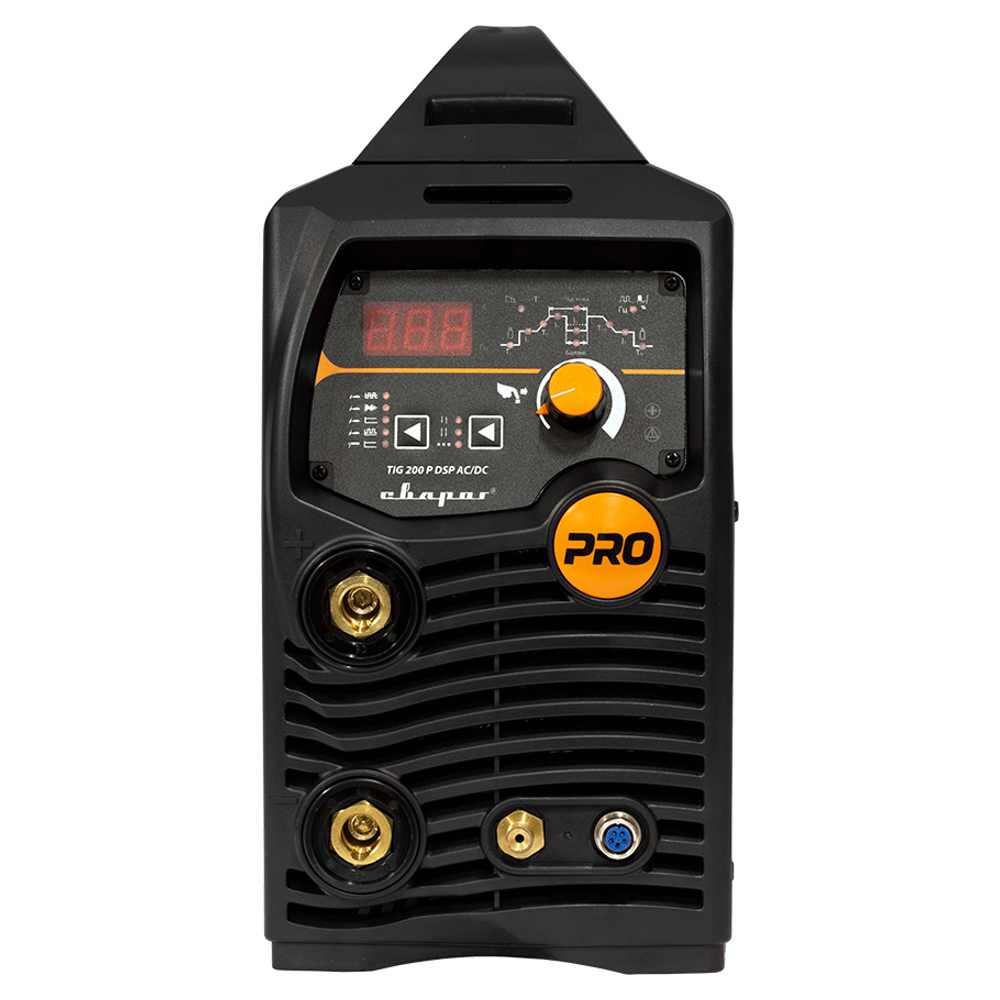

Сварог PRO TIG 200 P DSP AC/DC (Е201) (TIG, MMA)
Фото:https://beru.ru
Компактный сварочный аппарат PRO TIG 200 P DSP AC/DC (E201) от фирмы Сварог, построенный по SMT технологии с туннельным обдувом, позволяет выполнять профессиональную TIG-сварку как при постоянном, так и при переменном токе. При этом пользователю доступен режим импульсной сварки TIG Pulse, точечная сварка TIG, режимы 2Т/4Т и ручная дуговая сварка MMA. Современные функции позволяют добиться стабильного зажигания и горения дуги во всем широком диапазоне сварочного тока. Устройство отвечает самым высоким требованиям безопасности и надежности благодаря классу защиты IP21S, улучшенной системе охлаждения и встроенной защите от перегрева.
Сварог PRO TIG 200 P DSP AC/DC (Е201) (TIG, MMA)
Достоинства:
- два типа сваривания
- многофункциональность
- импульсный и точечный режимы
- удобная ручка
- приличный показатель мощности
Недостатки:
- значительный вес
- цена

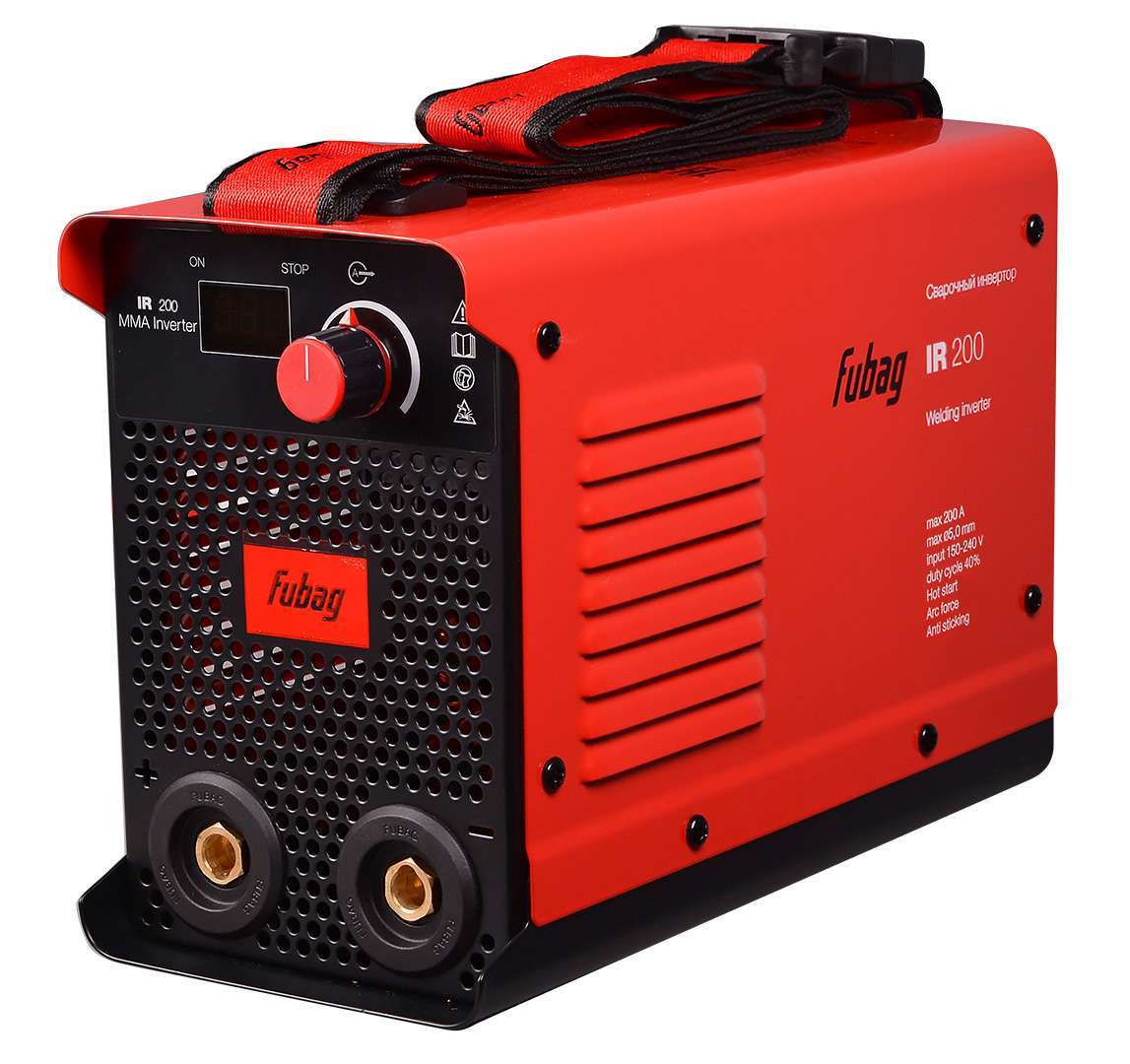

Fubag IR 200 (MMA)
Фото:https://beru.ru
Рейтинг лучших сварочных аппаратов продолжает профессиональное устройство Fubag IR 200 (MMA), которое способно трудиться непрерывно продолжительное время, даже при снижении напряжения в энергосети. Выполняет сварку ММА с токовым максимумом в 200 А. Изоляционные материалы выдерживают до 180 градусов. Fubag IR 200 (MMA) оборудован цифровым дисплеем, что значительно облегчает контроль и настройку параметров. Есть опция антиприлипания, хот-старта, форсирования дуги. Прибор компактный, весит 4,6 кг. Модель одна из лучших в категории цена-качество.
Fubag IR 200 (MMA)
Достоинства:
- высокая мощность
- долгая работа без перерыва
- устойчивость к перегреву, перегрузкам
- цена
Недостатки:
- коротковаты силовые кабели
- шумная вентиляция
РЕСАНТА САИ-190К (MMA)
Фото:https://beru.ru
Аппарат для инверторной сварки отличается тем, что совершенно не боится перепадов в электросети от 140 до 260 В, поэтому его особенно любят владельцы дач с нестабильной подачей напряжения. Модель дает отличный шов при ММА-соединении тоненьких пластин и швеллера до 1 см толщиной. Средняя мощность — 5,5 кВт. Наибольшая сила тока — 190А. РЕСАНТА САИ-190К (MMA) — один из лучших надежных сварочных аппаратов.
РЕСАНТА САИ-190К (MMA)
Достоинства:
- долгая работа без перерыва
- низкий шумовой показатель
- хорошее охлаждение
- компактные размеры
Недостатки:
- короткие провода
- отсутствует кейс для переноски

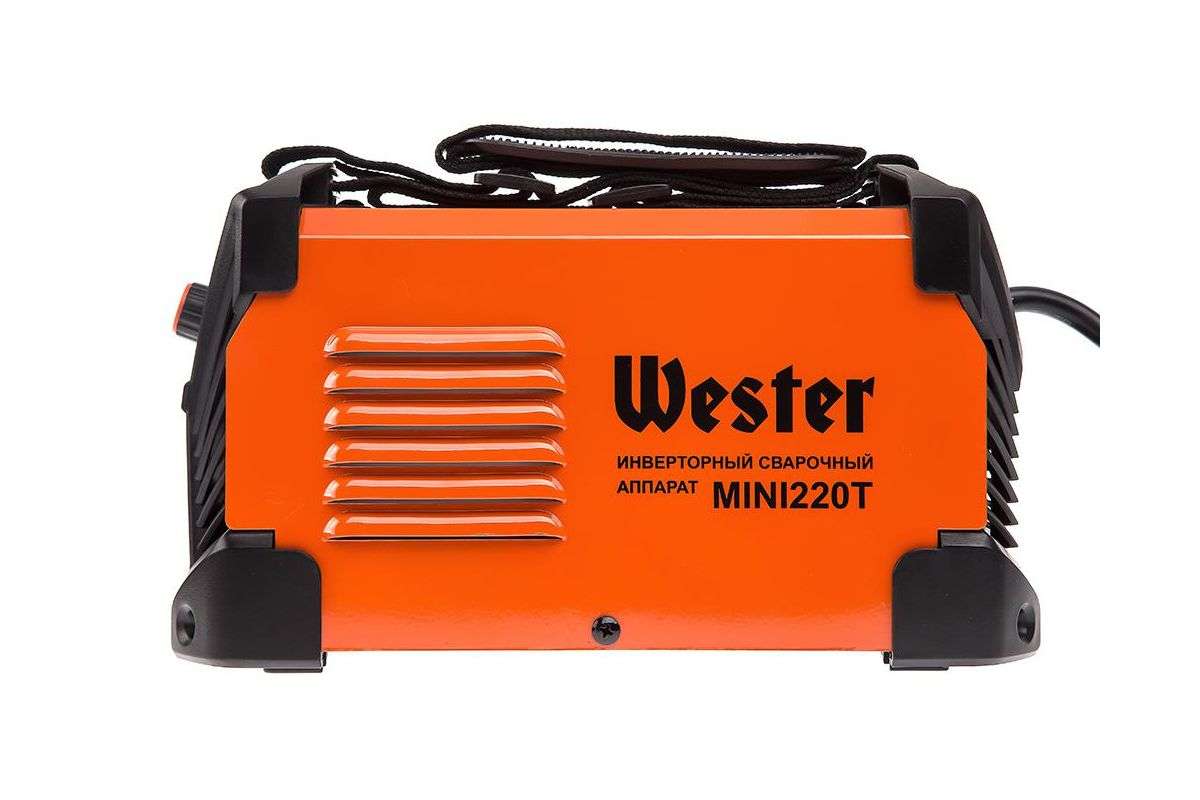

Wester MINI 220T (MMA)
Фото:https://beru.ru
MINI 220T (MMA) марки Wester считается самым маленьким и самым простым в эксплуатации. Силовые показатели устройства — от 30 до 220 А, также имеется приличная мощность — 7 кВт. Аппарат способен долго трудиться без остановок при значительных нагрузках и просадках напряжения. Передняя панель имеет жидкокристаллический дисплей, датчики подключения к энергосети, перегрузку. Есть функции плавной регулировки, горячего старта, антиприлипания, встроенная термозащита. Решетки вентиляции защищены от попадания окалины. Если вы еще не знаете, какой сварочный аппарат лучше, то присмотреть к данной модели.
Wester MINI 220T (MMA)
Достоинства:
- легкость управления, контроля
- малый вес, размеры
- долгая беспрерывная работа
- устойчивость к нагрузкам, перепадам напряжения
- опции плавной регулировки, горячего старта, антиприлипания
- встроенная термозащита
Недостатки:
- отсутствует транспортировочная ручка
Сибртех ИДС-220 (MMA)
Фото:https://beru.ru
Однофазный переносной сварочный аппарат Сибртех ИДС-220 (MMA) работает по технологии ММА. Мощность устройства велика — 7,8 кВт. Максимальный силовой показатель — 220 А. Долго трудится без перерывов, не боится перегревания, перегрузки. Модель оборудована горячим стартом, антизалипающей опцией, дуговым форсажем. Ток регулируется плавно и точно. Инструмент компактный, весит меньше 4 кг. Сибртех ИДС-220 (MMA) — сварочный аппарат хорошего качества.
Сибртех ИДС-220 (MMA)
Достоинства:
- цена
- приличная мощность
- предохранение от перегревания, перегрузок
- Hotstart
- антиприлипание
- дуговое форсирование
Недостатки:
- коротковатые пахнущие провода
- отсутствие ручки
ЗУБР ЗАС-М1-190 (MMA)
Фото:https://beru.ru
А завершает наш обзор модель — ЗУБР. ЗАС-М1-190 (MMA), обладающий микропроцессорным управлением, которое хорошо облегчает вес устройства, оно имеет массу 3,5 кг. Модель подходит для высотных работ. Мощность — 6,6 кВт, токовый максимум — 190 А. Несмотря на небольшие размеры, у сварочного аппарат много необходимых опций: защита от прилипания, перегревания, избыточной нагрузки, форсирование дуги, Hotstart. В комплектации идут провода с электрододержателем, зажимом на массу, ремешок для транспортировки.
ЗУБР ЗАС-М1-190 (MMA)
Достоинства:
- легкость
- предохранение от перегревания
- защита от залипания
- Hotstart
- форсирование дуги
Недостатки:
- быстрое появление царапин на покрытии корпуса
К подбору инструмента для домашней сварки нужно подходить тщательно, поскольку некачественное изделие не только может сломаться, но и при его эксплуатации вы рискуете получить серьезную травму. Отзывы покупателей, тесты и наш обзор помогут понять, как выбрать хороший сварочный аппарат.
#2020 #Аппарат #Сварка #Топ 10
Читайте нас первыми — добавьте сайт в любимые источники.
Добавить комментарий или задать вопрос
{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»page_id»:161127,»enabled_country»:false,»enabled_state»:false,»state_id»:0,»enabled_upload»:false,»maximum_upload_amount»:3,»maximum_upload_size»:5,»maximum_upload_total»:5,»securimage»:true,»securimage_url»:»\/\/express-novosti.ru\/comments\/3rdparty\/securimage\/securimage_show.php?namespace=cmtx_161127″,»lang_error_file_num»:»\u041c\u0430\u043a\u0441\u0438\u043c\u0443\u043c %d \u0444\u0430\u0439\u043b\u043e\u0432 \u043c\u043e\u0436\u0435\u0442 \u0431\u044b\u0442\u044c \u0437\u0430\u0433\u0440\u0443\u0436\u0435\u043d\u043e.»,»lang_error_file_size»:»\u041f\u043e\u0436\u0430\u043b\u0443\u0439\u0441\u0442\u0430, \u0437\u0430\u0433\u0440\u0443\u0437\u0438\u0442\u0435 \u0444\u0430\u0439\u043b \u0440\u0430\u0437\u043c\u0435\u0440\u043e\u043c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_total»:»\u041e\u0431\u0449\u0438\u0439 \u0440\u0430\u0437\u043c\u0435\u0440 \u0432\u0441\u0435\u0445 \u0444\u0430\u0439\u043b\u043e\u0432 \u0434\u043e\u043b\u0436\u0435\u043d \u0431\u044b\u0442\u044c \u043d\u0435 \u0431\u043e\u043b\u0435\u0435 %d MB.»,»lang_error_file_type»:»\u041c\u043e\u0436\u043d\u043e \u0437\u0430\u0433\u0440\u0443\u0436\u0430\u0442\u044c \u0442\u043e\u043b\u044c\u043a\u043e \u0438\u0437\u043e\u0431\u0440\u0430\u0436\u0435\u043d\u0438\u044f.»,»lang_text_loading»:»\u0417\u0430\u0433\u0440\u0443\u0437\u043a\u0430 ..»,»lang_placeholder_state»:»\u0420\u0435\u0433\u0438\u043e\u043d»,»lang_text_country_first»:»\u0421\u043d\u0430\u0447\u0430\u043b\u0430 \u0432\u044b\u0431\u0435\u0440\u0438\u0442\u0435 \u0441\u0442\u0440\u0430\u043d\u0443″,»lang_button_submit»:»\u0414\u043e\u0431\u0430\u0432\u0438\u0442\u044c»,»lang_button_preview»:»\u041f\u0440\u0435\u0434\u0432\u0430\u0440\u0438\u0442\u0435\u043b\u044c\u043d\u044b\u0439 \u043f\u0440\u043e\u0441\u043c\u043e\u0442\u0440″,»lang_button_remove»:»\u0423\u0434\u0430\u043b\u0438\u0442\u044c»,»lang_button_processing»:»\u041f\u043e\u0434\u043e\u0436\u0434\u0438\u0442\u0435…»}
{«commentics_url»:»\/\/express-novosti.ru\/comments\/»,»auto_detect»:false}
Выбирая перед покупкой сварочный инвертор, одним из первых параметров, на который обращают внимание покупатели, является сила тока аппарата. Так уж сложилось, что украинский потребитель отдает предпочтение инструментам по-мощнее. И сегодня этим активно пользуется большинство производителей.
В этой статье мы хотим разобраться с указанной и реальной силой тока сварочных инверторов, рассказать, какие маркетинговые ходы используют производители, что бы вы отдали предпочтение именно их товару, а так же мы попробуем подсказать, какая реальная сила тока в сварочном инверторе потребуется, в зависимости от поставленных задач и условий работы сварочного аппарата.
На инверторе написано 250 Ампер, а по факту 180…
Здесь уместным будет вспомнить стихотворение рубаи с глубоким смыслом от Омара Хайяма:
Все, что видим мы — видимость только одна.
Далеко от поверхности моря до дна.
Полагай несущественным явное в мире,
Ибо тайная сущность вещей не видна.
Как правило, указанную на корпусе сварочного инвертора информацию, например ММА-200 или ММА-250, большинство расценивает как пресловутую силу тока, а ведь зачастую — это далеко не так. Особенно, если речь заходит про инверторы произведенные в Китае. На самом же деле, на практике — это маркетинговый ход производителей. Большинство таких аппаратов имеют реальную рабочую силу тока от 140 до 180 Ампер. А порой, встречаются инверторы с током и в 120 Ампер, на корпусе которых гордо указана цифра — 250. Более того, как правило, шкала регулировки тока, тоже подвергается модификации, получая градацию значений до 250 Ампер (которых по сути в инверторе нет), а это уже добавляет сложности пользователю в регулировке сварочного тока при работе с различными типами электродов, либо при регулировании уровня провара металла.
Поэтому первое что стоит запомнить при выборе сварочного инвертора, не ориентируйтесь на то что написано на панеле аппарата.
Как же понять — какая сила тока в том или ином инверторе?
Если этот показатель вам необходимо знать совершенно точно, тогда полезно будет раздобыть токоизмерительные клещи с датчиком Холла, тогда вы сможете проверить выдаваемый сварочным аппаратом ток прямо во время покупки, включив инвертор, установив на его регуляторе максимальное значение и померив ток, который может генерировать инструмент.
Более того, одного замера тока недостаточно, ведь аппарат может выдать ток в 200 или 250 Ампер, но рабочим этот ток едва ли можно назвать. Здесь потребуется замер сварочного напряжения, и если при номинальном токе в 200 Ампер, напряжение окажется ниже требуемого, тогда рабочими 200 Ампер в сварочном инверторе назвать нельзя.
Стоит понимать что рабочее сварочное напряжение для различной силы тока будет отличаться, но посчитать необходимое не составит труда. Для этого нужно применить следующую формулу:
Рабочее сварочное напряжение=20+0,04*Сила тока аппарата
Так легко вычислить, что для аппарата в 160 Ампер напряжение должно составлять 26,4 Вольта; для 200А — 28В, а для 250А — 30В
Но как быть, если приборов нет, либо вы выбираете инвертор в интернет магазине?
Тогда нужно просто немного внимательней изучить другие характеристики. Правильно их сопоставив, вы сможете определить приблизительную к реальной силу тока сварочного выпрямителя.
1. Мощность, которую потребляет инвертор (ее указывают в киловаттах, — кВт)
Нужно понимать, что чем большую силу тока способен генерировать сварочный инвертор, тем больше ему для этого необходимо потребить электроэнергии. И если вы сравниваете похожие по конструкции сварочные устройства (например инверторные сварочные выпрямители на IGBT транзисторах), с одинаковым КПД (80-90%), тогда можно руководствоваться следующими соотношениями:
- Сварочные инверторы, которые генерируют на выходе 160 Ампер, имеют максимальное потребление (мощность) — 5-5,5 кВт.
- Если аппарат способен выдать около 200 Ампер, он максимально будет потреблять 6,5 — 7 кВт
- При 250 Амперах — максимальная мощность потребления инвертором составит 8,5 — 9 кВт.
Другими словами, если в характеристиках указана сила тока 250 Ампер, и в то же время мощность не превышает 5,5 кВт, тогда, скорее всего, реальная производительность подобного сварочного инвертора составляет не более 160 Ампер.
2. Цена на сварочный инвертор
Конечно, наценка может различаться в зависимости от многих факторов: степени популярности и разрекламированности торговой марки, качества самих комплектующих, уровня наценки розничного магазина и прочих моментов, но все-же, исходя из цены на сварочный инвертор, можно сделать некоторые предположения о его производительности.
Как правило если цена инвертора составляет менее 2000 грн, тогда вряд ли стоит ожидать, что аппарат выдаст более 160 Ампер. Транзисторные сварочные аппараты с силой тока от 200 Ампер, находятся в ценовом диапазоне от 2500 до 3000 грн. А цена на инверторы, которые способны реально выдать 250 Ампер уверенно перескакивает 3000 грн.
Какая же сила тока нужна сварочному инвертору?
Здесь в первую очередь мы советуем оттолкнутся от тех задач, которые вы поставите перед аппаратом.
Начните с вопроса: А нужно ли вам 250 Ампер?
Для справки: тока 160 ампер вполне достаточно для качественного провара металла толщиной 4 мм, ели вы будете использовать электрод диаметром 4 мм. Что уже говорить о электродах с меньшим диаметром.
Для того, чтобы более точно подобрать производительность инвертора в зависимости от толщины используемого электрода, предлагаем ознакомится со следующей таблицей.
Толщина металла, мм | Диаметр электрода | Сила тока, А |
1-2 | 1,6 | 25-50 |
2-3 | 2 | 40-80 |
2-3 | 2,5 | 60-100 |
3-4 | 3 | 80-160 |
4-6 | 4 | 120-200 |
6-8 | 5 | 180-250 |
10-24 | 5-6 | 220-320 |
30-60 | 6-8 | 300-400 |
Как видим инверторы с мощностью до 200 Ампер вполне способны справится практически с любой бытовой задачей, а если основное назначение, это работа с электродом 3 мм и металлом толщиной до 4 мм, тогда вы вполне можете рассматривать недорогой сварочный инвертор, для таких задач его вполне хватит, даже если окажется что реальная выдача у него 140-150 Ампер, вместо 250-ти заявленных.
Надеемся эта статья поможет грамотно подойти к выбору сварочного инвертора и вы сможете найти аппарат, который качественно поможет выполнять необходимую работу.
А ознакомится с ассортиментом аппаратов мы предлагаем посетив каталог сварочных инверторов нашего магазина.
{} Infomodule
Технические характеристики:
Название: Сварочный аппарат для дуговой и дуговой сварки
Цвет: красный + черный
Входное напряжение: 220 В
Напряжение без нагрузки: 56 В
Макс. Мощность: 7700 Вт
Выходной ток: 20-250 А
Выходная мощность: 85%
Цикл : 60%
Класс защиты: IP21
Класс изоляции: F
Подача газа: Чистый, сухой, не содержащий масла газообразный аргон
Время постпотока: 1 — 5 с
Толщина сварки TIG: 0.3 — 4 мм
MMA / ARC толщина сварки: 2 — 10 мм
Диаметр электрода: ≤4,0 мм
Материал сварки: нержавеющая сталь, легированная сталь, углеродистая сталь, чугун
Особенности:
— 2 в 1 TIG / Сварочный аппарат STICK позволяет быстро и легко переключаться между сваркой TIG и сваркой STICK
— Усовершенствованная технология инвертора IGBT, отличная стабильность дуги, обеспечивает длительную сварку
— Горячий запуск, автоматически увеличивает силу тока для устранения прилипания электрода при запуске дуги
— Цифровой управление дисплеем, позволяет быстро регулировать выходной ток в диапазоне от 10 до 250A
— время подачи газа через 1-5 секунд, поддержка регулировки в соответствии с фактической потребностью в сварке
— Подходит для сварки нержавеющей стали, легированной стали, углеродистой стали или других цветных металлов металл
Примечание:
1.Пожалуйста, позвольте небольшую ошибку из-за ручного измерения. Пожалуйста, убедитесь, что вы не возражаете, прежде чем вы предложите.
2. Цвет может отличаться, как разница дисплея, пожалуйста, поймите.
В пакет включено:
1 х дуговой сварки
3 х разъем
1 х гаечный ключ
Многофункциональный сварочный аппарат MIG 220 В, 200 А, оборудование для сварки
Особенности:
* Усовершенствованная технология инвертора IGBT, энергосбережение
* Мало сварочных брызг, глубокий сварочный бассейн, красивый сварочный шов
* Медленная подача проволоки, дуга конец с маленькими шариками, чистый, электронный и с регулировкой индуктивности
* Подходит для профессиональной работы
Основные технические характеристики:
МОДЕЛЬ | MIG200 | MIG250 | MIG250 MIG / ARC315F | MIG350 | MIG500 | ||||
Напряжение питания (в) | Однофазный AC230V ± 10% | 9472 AC318V ± 10% Частота (Гц) | 50/60 | ||||||
Оценить Потребляемая мощность (кВА) | 6.4 | 8,4 | 9,2 | 11,9 | 13,7 | 24,4 | |||
Напряжение без нагрузки (v) | 50 50 | 50 | 50 | 58 | 70 | ||||
Выходной ток (А) | 50-200 | 50-250 | 50- 250 | MIG: 50-315 | 60-350 | 60-500 | |||
Рабочий цикл (%) | 60 | ||||||||
КПД (%) | 85 | ||||||||
Коэффициент мощности | 0.93 | ||||||||
Степень защиты | IP21 | ||||||||
Тип устройства подачи проволоки | Интегрированный | из 902 243-15 | |||||||
Вес (кг) | 25 | 26 | 26 | 16 | 43 | 44 | |||
Размер станка (мм) | 490 * 260 * 390 | 500 * 270 * 401 | 460 * 200 * 310 | 604 * 338 * 566 | |||||
Описание продукта
Наша машина Подробнее:
Fa mous Поставщик, с которым мы сотрудничали:
Информация о компании
,Вопрос: вы фабрика или торговая компания?A: Мы фабрика, мы в основном производим инверторные сварочные аппараты и машины плазменной резки.
2.Q: Где находится ваш завод? Как я могу побывать там?
A: Наш завод находится в городе Хуэйчжоу, провинция Гуандун, недалеко от города Шэньчжэнь и Гуанчжоу.
3.Q: Какой сертификат у вас есть?
A: У нас есть CE, CCC, BV и ISO9001.
4.Q: сколько дней потребуется для массового производства?
A: Это занимает менее 25 рабочих дней после подтверждения заказа.
5.Вопрос: какие условия оплаты вы поддерживаете?
A: Мы принимаем T / T, Paypal, Western Union, LC, Escrow, обеспечение торговли.
6.Q: Можете ли вы сделать OEM?
A: Да, мы делаем OEM / ODM.
7. Вопрос: Будете ли вы предоставлять запасные части?
A: Мы предлагаем 1% бесплатных запчастей для заказа количества.
8.Q: Какой у вас гарантийный период?
A: Мы предлагаем 1 год гарантии.
Спасибо за ваше мнение, добро пожаловать на наш сайт: www.chinamainstay.com
————————————————————————— ————————
Свяжитесь со мной: Nancy luo
Моб. Телефон: 0086 15816455410 (Whatsapp)
Skype: nancy19
Trademanager: cn1001224334 ,
Ваш специалист по сварке онлайн
250 АМП. ГАЗА И БЕЗ ГАЗА
ОСОБЕННОСТИ
● Многофункциональность — синергетическая настройка MIG, ручная настройка MIG, сварка MIG без газа, флюсовая сварка, сварка сварным швом и сварка Lift TIG.
● Динамическое управление — установите управление дугой на четкое или мягкое в зависимости от ваших предпочтений и области применения.
● Synergic MIG — обеспечивает связь между источником питания, устройством подачи и пистолетом. Легко работает с новым сварщиком или пользователями.
● Сварки без газа Flux MIG освобождают от жестких движений газового баллона, снижают низкую эффективность сварочных швов, отлично работают с проволокой без газа.
ПОСЛЕДНИЕ ТЕХНОЛОГИИ MIG / MAG / MMA / LIFT TIG
Сварные стали, алюминий оцинкованный, не более
БЫСТРЫЙ ПРИГОДНЫЙ ВХОД ГАЗА
ПРИНЯТЬ 5 КГ СПУЛОВ
С 0.6 ~ 1,0 мм
АБСОЛЮТНЫЕ ПРЕМИУМ АКСЕССУАРЫ, ПОСТРОЕННЫЕ ПОСЛЕДНЕЙ
ЗАЩИТА
ВСЕ АКСЕССУАРЫ, КОТОРЫЕ ВАМ НУЖНО ВЫПОЛНЯТЬ ПРОФЕССИОНАЛЬНЫЕ СВАРКИ, ПРЯМО ВПЕРЕДИ
ДВОЙНОЙ ЦИФРОВОЙ ДИСПЛЕЙ
ВВЕДЕНИЕ ПАНЕЛИ
1.Процесс сварки Нажмите, чтобы выбрать
Процесс сварки: MIG (100% CO2), MAG (80% Ar / 20% CO2), GASLESS, легированная сталь Zn (OP)
2. Нажмите для выбора газа
3. Диаметр сварочной проволоки (0,9 мм проволоки, пожалуйста, выберите 1,0)
4. Толчок к проволоке Inch
5. Нажмите, чтобы выбрать
а. МИГ-процесс
‘U’ Регулировка напряжения
‘spd’ Регулировка скорости подачи проволоки
б.МИГ синергетический процесс
Регулировка длины дуги «ARL» (-10 / + 10)
‘cur’ Регулировка сварочного тока.
г. Процесс подъема MMA или TIG, текущий регулировка
6. Нажмите, чтобы выбрать
а. MIG и MIG синергетический процесс
Ind (регулировка индуктивности)
Метод удержания горелки «STP»: 2T / 4T
«HS» Горячий старт регулировки
Регулировка пускового тока дуги ‘Rin’
‘bbt’ Burn Back регулировка
б.Процесс ММА
‘Копать’ Арк сила
Горячий старт HS
VRD VRD вкл / выкл
‘Ant’ Антипригарное включение / выключение
ОСНОВНОЙ ПАРАМЕТР
| Номинальное входное напряжение | 1 ФАЗА 220 В ± 10% | |
| Максимум. Коэффициент мощности нагрузки | 13.1KVA | |
| Номинальный рабочий цикл (40 ° C) | MMA | 250A 60% |
| TIG Lift | 220А 60% | |
| MIG | 250A 60% | |
| Диапазон сварочного тока | MIG | 40 ~ 250A |
| TIG | 10 ~ 250A | |
| MMA | 20 ~ 220A | |
| Фактор силы | 0.8 | |
| КПД | 80% | |
| Устройство подачи проволоки | 2 ролика / тип V | |
| Емкость проволочной катушки | 200 мм 5 кг | |
| Диаметр проволоки | 0.6 ~ 1,0 мм | |
| Flux Wire | 0,9 ~ 1,0 мм | |
| измерение | 530 * 300 * 410мм | |
| вес | 15,5 кг | |
СВАРОЧНАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Выполнение сварки MMA Ø3.2 & Ø4,0 мм толщина электрода 5 мм плоская сварка
Угловая сварка стального листа толщиной 4 мм, 220 В
ВСЕ В ОДНОЙ МНОГОФУНКЦИОНАЛЬНОЙ МАШИНЕ MIG / MAG / MMA / LIFT TIG
Советы по логистике:
Коммерческий экспресс не включает таможенные пошлины, пожалуйста, платите таможенные пошлины вовремя в соответствии с таможенной политикой разных стран.
Великобритания, Франция, Италия, Польша, Чехия, Бельгия, Дания, Люксембург, Нидерланды, Хорватия, Словакия, Словения, Финляндия, Монако, Австрия, Швеция, Греция, Ирландия, Португалия (кроме Азорских островов и Мадейры), Испания (кроме Канарских Острова, Сеута и Мелилья), Италия (другие регионы), Болгария, Эстония, Латвия, Литва, Румыния, Венгрия Выберите «Способ доставки продавца» = специализированная перевозка по железной дороге, 35-40 дней, не будет никаких обновлений логистики во время железной дороги транспорт.До тех пор, пока таможенное оформление в стране назначения не будет завершено, информация о логистике будет отображаться UPS, но ее преимущество заключается в том, что она включает в себя тарифы и определяется, что время идет медленно.
,Двойной импульс 220В Dual Volt ARC MIG 4 в 1 Многофункциональный сварочный аппарат MIG MIG215DPP MIG200 Алюминиевая сталь MIG Welder
Описание продукта
Цифровые двухимпульсные сварочные аппараты серии MIG DPP применяются к методам сварки
включая MMA, MIG / MIX, PULSE AlMg, PULSE AlSi и ДВОЙНОЙ ИМПУЛЬС.
Сварочные аппараты серии MIG DPP подходят для сварки материалов, в том числе из углеродистой стали,
нержавеющая сталь, алюминий-магний, алюминий-кремний и порошковая проволока. Его характеристики
без брызг, равномерной сварочной ванны и т. д.
Особенности исполнения следующие:
Используйте полностью цифровую систему управления для точного управления и стабильной длины дуги во время сварки.
Используйте полностью цифровую систему контроля подачи проволоки для точной и стабильной подачи проволоки.
Благодаря встроенной базе данных эксперта по сварке, система может быть использована для реализации автоматического интеллектуального
комбинация параметров.
Дружественный рабочий интерфейс, унифицированный режим регулирования, простота в освоении.
Прекрасные функции одиночного и двойного импульса, минимальные брызги при сварке и красивый внешний вид
внешний вид сварного шва.
Спецификация сварочного аппарата
Название товара: MIG215DPP (MIG200)
Номинальное входное напряжение: 220 В
Номинальный входной ток (А): 35А
Номинальная выходная мощность: 7.7KV.A
Габаритные размеры (мм): 490 * 220 * 375
Выходное напряжение холостого хода (В): 69 В
Коэффициент преемственности нагрузки: 30%
Коэффициент мощности COSφ: 0,73
Эффективность: 85%
Комплектация:
1X MIG215DPP (MIG200)
1X Mig факел
1X держатель электрода
1X зажим заземления
1X направляющая проволока
