Как сделать газовый котел своими руками для гаража, сауны или дачи; как изготовить его из баллона, их газовой колонки или плиты

• Котел своими руками
• Из газовой колонки
• Из газовой плиты
• Из баллона
• Из твердотопливного котла
• Конструктивные особенности котлов
• Турбированные
• На баллонном газе, на пропане, на сжиженном газе
• От чего зависит экономичность котла?

Котел своими руками

Из газовой колонки

Для отопления небольшого помещения, например, для гаража или для сауны, при наличиии  «правильных рук»,  можно изготовить отопительный котел из газовой колонки, произведя в ней некоторые преобразования. Как сделать такой газовый котел  и какие нужны для этой переделки чертежи? Колонка имеет достаточно высокую производительность, которая  не нужна для отопления, и потребляет большое количество газа.

Для уменьшения расхода газа можно поставить две китайских  газовых горелки, рассверлив жиклеры на 1 мм.   Для расширительного бака можно использовать газовый баллон или пластиковую емкость. Расширительный бак следует устанавливать на подающей магистрали, чтобы при работе насоса не создавалось разрежения.

Насос можно купить, а можно и использовать бывший в употреблении, например, от стиральной машины. Если в автоматическом блоке колонки стоит таймер, он будет периодически отключать ваш миникотел. Следует поменять блок управления на новый, без таймера. Такое устройство может работать и на баллоном газе.

Из газовой плиты

Собственно, из газовой плиты изготовить котел проблематично, можно сделать своими руками подобие котла при помощи газовой плиты. Используют такое устройство в период межсезонья, когда центральное отопление еще не включено, а в квартире уже довольно прохладно, так как учитывая низкую мощность, полноценно обогреть жилье в сильные морозы не получится.

Металлическая емкость с водой устанавливается на одну из конфорок для подогрева.  Сверху  емкости  подключаются трубы, идущие к пластиковому  трубопроводу, сбоку, в нижней части резервуара,  подсоединяется обратка. Устанавливается насос, который подает жидкость в батареи.

На случай отключения электричества можно подключить  блок бесперебойного питания от компьютера.  Для безопасности работы такого отопительного устройства следует подключить расширительный бачок, для него подойдет неиспользуемый небольшой баллон от газа,

либо пластиковая емкость. Нелишним будет и установить предохранительный клапан, который сработает в таком агрегате, если забудете включить циркуляционный насос, или будут возникать проблемы с подачей электропитания на него.

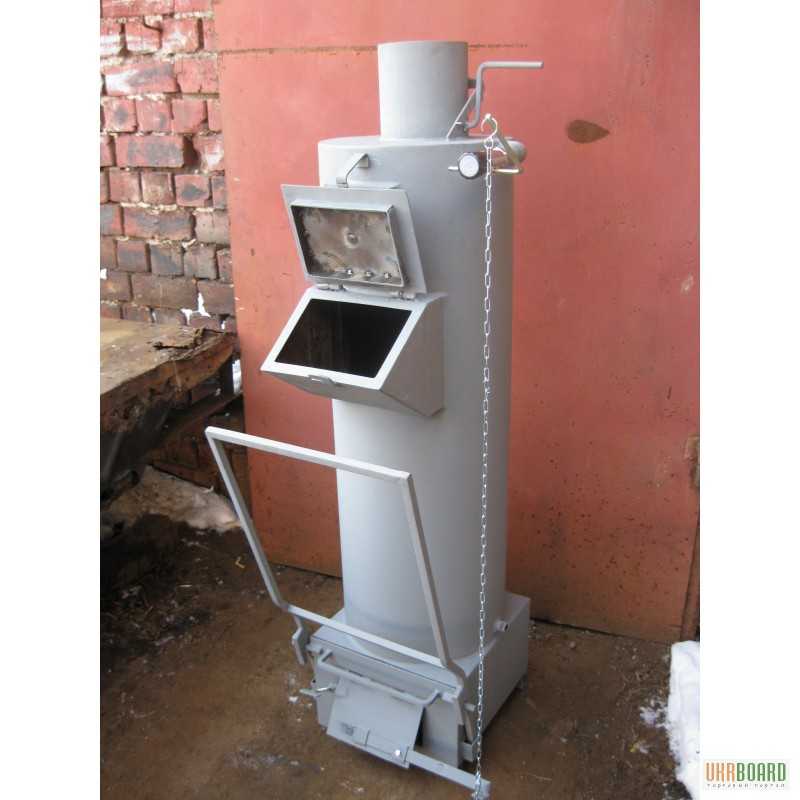

Из баллона

Для изготовления  используется газовый баллон, котел работает по принципу пиролизного котла, в котором теплоноситель обогревается за счет сгорания газа. Для того, чтобы сделать такое устройство самому, вам понадобятся:

• газовый баллон на 50 литров (достаточно, чтобы обогреть помещение до 70 кв.м;
• сварочный агрегат;
• электроды;
• болгарка или газовый резак;
• лист металла.

Можно вырезать боковую дверцу для загрузки топлива, можно загружать сверху. Верх баллона срезается, срезанная часть после небольшой доработки и установки на ней ручек, используется, как крышка. В баллон погружается поршень с нижней насадкой. Насадка состоит из полой трубы, через которую поступает воздух для горения. На низ поршня приваривается «блин», чуть меньшего диаметра, чем диаметр баллона.

К нему привариваются дугообразные лопасти (можно вырезать из баллона) для создания вихревого потока над тлеющим топливом. Приваренная к лопастям в нижней части окружность из металла меньшего диаметра, чем сам «блин»,  будет предотвращать появление открытого огня. Такая конструкция обеспечивает медленное тление огня, а газ, поднимаясь, будет сгорать в верхней части.

Сбоку баллона вырезается отверстие для дымохода, приваривается труба для отвода и выводится наружу. Дымоходная труба делается из труб двух диаметров, боковое колено 0,15 м, вертикальное — 0,2 м. Разница в диаметрах будет создавать двухступенчатую тягу, более пассивную, нежели в трубе одного  размера, что обеспечивает длительное горение, до 10 часов.

Водяную рубашку для отопления можно сделать по-разному — вокруг корпуса баллона или вокруг дымохода. Агрегат с теплоносителем вокруг дымохода более экономичный, так как использует тепло, которое обычно улетучивается на улицу. К рубашке подводятся трубы отопления, на подающей верхней трубе монтируется расширительный бак, который можно сделать из баллона небольшой емкости. Устанавливается насос для обеспечения принудительной циркуляции.

Из твердотопливного котла

При подведении к жилью газовой магистрали владельцы твердотопливных котлов начинают задумываться о том, как сделать из твердотопливного газовый котел. Если просто вставить в нижнюю часть  газовую горелку, экономии не получится.  Твердотопливные котлы не приспособлены для эксплуатации на газе и при таком раскладе большая часть тепла будет улетать через дымоход.

Получить модернизированное устройство с высоким КПД можно, значительно изменив конструкцию твердотопливного агрегата.  Но при таком изменении теплогенератора использовать его в будущем как твердотопливный уже не получится.

Переделка заключается в приваривании металлических однодюймовых труб над горелкой агрегата.

В этом случае  пламя горелки не будет уходить в дымоходную трубу, а будет отдавать тепловую энергию циркулирующей в этих трубах воде. Для начала производится демонтаж котла, снимается кожух. Перед началом переделочных работ следует учесть несколько моментов:

• трубы размещаются на высоте 30 мм от горелки;
• чтобы избежать застоя жидкости в трубах и ее закипания, они размещаются под углом;
• трубы располагаются «шахматкой» в три яруса, расстояние от одной до другой трубы должно быть 1,5-2,0 см.

С внешней части котла, при помощи болгарки, вырезается отверстие в водяной рубашке  с небольшим запасом, для удобства приваривания.

Чтобы просверлить отверстия в металле под трубы, потребуется коронка с насадками из победита. Диаметр коронки должен быть больше диаметра труб на несколько миллиметров для возможности расположения трубы под наклоном.

Место сверления время от времени поливайте мыльной водой, чтобы от перегрева  не отлетели победитовые насадки. Трубы лучше всего приваривать газовой горелкой. После того, как приварили все трубы, необходимо сделать герметизацию водяной рубашки. В центре приварите штырь из арматуры, который впоследствии предотвратит раздувание котла.

Затем заваривают отверстие в водяной рубашке по периметру. Перед установкой котла в него заливают воду  и проверяют, нет ли течи. При обнаружении вновь вырезают окно и заваривают место течи.

Конструктивные особенности котлов

Турбированные

Турбированный газовый котел отличается наличием коаксиального дымохода. Такой дымоход представляет из себя конструкцию труба в трубе. Через трубу большего диаметра на улицу выводятся продукты сгорания газа, через трубу меньшего диаметра поступает воздух для горения, который нагревается выходящими газами, что способствует экономичности.

Турбированные котлы оборудуются вентилятором принудительной тяги,  при помощи которого поступает воздух в агрегат для горения. Такие котлы имеют камеру сгорания  закрытого типа, которая обычно выполнена из меди или сплавов меди, иногда она бывает и чугунной.

На баллонном газе, на пропане, на сжиженном газе

Переделывая котел под газовый, можно использовать не только магистральный газ.  Ваш самодельный агрегат может работать и на сжиженном газе или на пропане. Для подключения баллонного газа необходимо установить редуктор, так как в баллоне газ находится под высоким давлением.

В некоторых случаях приходится менять форсунки на меньшие. Для удобства, чтобы постоянно не менять баллоны, можно соединить несколько баллонов. С учетом того, что на отопление дома  около 100 кв.м и получения горячей воды за неделю в среднем расходуется 2 баллона, можно рассчитать количество подключаемых емкостей с газом.

Для удобства и более эффективного использования газа  баллоны соединяют в так называемую рампу, соединить можно до 10 баллонов. Рампа состоит из двухплечевого коллектора, который делит всю группу емкостей на 2 части. После того, как в основной группе заканчивается газ, происходит переключение на дополнительную группу.

От чего зависит экономичность котла?

Основным показателем экономичности котла является его КПД -коэффициент полезного действия. Средний показатель КПД различных моделей находится в пределах 90-94%. Гораздо большим КПД, более 100%, обладают конденсационные теплогенераторы, которые используют для нагрева теплоносителя  и конденсат, который образуется при сгорании газа.

На экономичность влияет и тип камеры сгорания — открытая или закрытая. В закрытой камере сгорания газ сгорает полностью, в воздух попадает минимальное количество угарного  газа. Правильный выбор мощности также является важным фактором экономичности котла. Если поставить слишком мощный котел, то он будет включаться и выключаться через очень небольшие интервалы времени, как следствие, будет потреблять больше газа.

При недостаточной мощности теплогенератор будет работать на износ, что значительно сократит срок его службы.  Экономичную работу котла обеспечит автоматика, которая будет реагировать на изменение температуры в помещении. И, самое главное,  утепление дома, потому что,  каким бы экономичным не был ваш котел,  отопление улицы сведет все на нет.

Видео о самодельном газовом котле:

Как правильно сварить котел отопления своими руками?

Достаточно часто для отопления частных домов используются отопительные котлы. Сварить котел отопления своими руками может практически каждый желающий, так как данные устройства имеют простую конструкцию. Для изготовления конструкции можно использовать непрофессиональные инструменты и материалы, которые имеются в наличии.

Схема конструкции пиролизного котла.

В конструкцию котла, который будет использоваться для отопления собственного частного дома и приготовления пищи, можно вносить некоторые усовершенствования. Подобные изменения смогут повысить эффективность устройства.

Конструкция котла отопления

Данное оборудование имеет схожую конструкцию с обыкновенной печкой. Отличия заключаются лишь в способе отдачи тепла. Котел состоит из таких элементов:

1. Емкость для сжигания твердого топлива.
2. Колосники для подачи воздуха в нужном количестве.
3. Емкость для воды или трубчатые регистры отопления.
4. Дымоход. Предназначен для создания нужной тяги и отвода продуктов сгорания.
5. Заслонки. Используются для того, чтобы регулировать воздушную тягу и перекрывать каналы после угасания огня в печке.

Схема принципа работы котла.

Отопительная система должна снабжаться водяным аккумулятором тепла. Он являет собой емкость, которая устанавливается в верхней части котла и накапливает энергию тепла в процессе топки. Когда данный процесс прекратится, жидкость будет циркулировать в системе и подогревать воздух.

Дополнительно можно установить бак из нержавеющей стали, в котором будет находиться горячая вода. Он монтируется над аккумулятором тепла. Данный элемент отопительной системы является необязательным.

Первым делом понадобится составить точный чертеж отопительного котла. Чтобы рационально использовать жилую площадь, рекомендуется заказать разработку индивидуального проекта подобной конструкции у специалистов.

Читайте также:

Как применяется проволока для полуавтомата.

Особенности использования припоя для пайки меди.

О газосварке читайте здесь.

Вернуться к оглавлению

Инструменты и материалы, которые понадобятся для изготовления отопительного котла

Чтобы сваривать котлы отопления своими руками, понадобится подготовить такие элементы:

1. Лист стали толщиной минимум 5 мм.
2. Уголок из металла.
3. Колосниковая решетка из чугуна.
4. Водопроводные трубы из стали различного диаметра.
5. Дверцы для бункеров.
6. Дроссельные заслонки.
7. Лист нержавеющей стали. Понадобится для того, чтобы изготовить аккумулятор тепла.
8. Просеянный песок.

В процессе изготовления котла для отопления потребуется произвести сварочные работы. Следует подготовить такие инструменты:

Рисунок 1. Схема самодельного котла.

1. Сварочное устройство инверторного типа или любое другое, которое можно использовать в бытовых условиях.
2. Болгарка.
3. Щипцы.
4. Пассатижи.
5. Электродрель.
6. Набор необходимых сверл.
7. Рулетка.
8. Уровень.
9. Угольник.

Мастер должен иметь навыки проведения сварочных работ.

Вернуться к оглавлению

Как правильно изготовить детали корпуса отопительного котла

Основой любого котла является топка, в которой температура может достигать 900-1000°С. Чтобы выполнить ее сборку, будут нужны материалы, которые способны выдержать подобную температуру. Последовательность действий по изготовлению корпуса будет следующей:

1. Если нет в наличии жаропрочной стали, можно использовать обыкновенную. Однако в таком случае, чтобы обеспечить долговечность конструкции, стенки узла нужно сделать двойными. Стенки нужно вырезать из листа стали с помощью болгарки.
2. Из стальной трубы надо будет нарезать нужное количество деталей, которые будут использоваться в качестве ребер жесткости. Из металлического уголка нужно изготовить усилители для стыков между всеми элементами печки.
3. В передней стенке следует проделать отверстие прямоугольной формы, которое соответствует по размерам дверям всех бункеров. Чтобы выполнить сквозное прямоугольное отверстие нужной конфигурации, на металл нужно нанести разметку, после чего по углам выполнить сверление листа с помощью электрической дрели. Используя угловую машинку для шлифования, нужно сделать сквозной порез в средней части, после чего вести его от центральной части к крайней. Таким образом можно будет исключить повреждения листа.

Схема твердотопливного котла.

В качественном котле для отопления должно быть предусмотрено несколько емкостей для воды. Баки следует изготавливать из нержавеющей стали. Чтобы сварить листы, понадобится использовать специальное устройство.

Конструкция теплообменника являет собой набор из водопроводных трубок. С помощью сварочного устройства их следует соединить так, чтобы образовался проточный контур с большим внешним основанием.

В таком случае будет обеспечена быстрая и наиболее полная тепловая отдача от сгораемого топлива к тепловому носителю.

Вернуться к оглавлению

Как правильно собрать котел своими руками

Конструкция котлов для отопления отличается высокой металлоемкостью. Подобное устройство в итоге будет иметь большой вес. Поэтому сборку рекомендуется выполнять на месте монтажа оборудования для отопления.

Под котлом нужно обязательно изготовить основание из термостойкого кирпича.

После этого на него надо будет уложить днище зольного бункера. По периметру данного элемента следует установить вертикально стенки конструкции. После этого стенки соединяются сваркой.

Схема самодельного котла изображена на рис. 1.

Внутри изготовленного корпуса на приваренные направляющие надо будет уложить колосники. После этого монтируются тепловые обменники. С внешней стороны к бункеру в вертикальном положении надо приварить ребра жесткости, которые изготавливаются из стального профиля прямоугольной формы. На данном этапе останется лишь смонтировать внешние стенки и верхнюю плиту.

Между стенками необходимо будет засыпать подготовленный просеянный песок, который будет выполнять двойную функцию:

• дополнительно аккумулировать тепло;
• защищать стенки камеры сгорания от возможного перегрева и ускоренного прогорания.

Для засыпки рекомендуется использовать промытый песок, который не содержит пыли и других посторонних элементов. Предварительно песок надо будет прокалить на огне, чтобы исключить всю органику. Если пропустить данный этап, то во время топки котла отопления может появляться не самый приятный запах.

На верхнюю плиту понадобится смонтировать подготовленные емкости из нержавеющей стали, после чего подключить их к соответствующим контурам. После этого останется лишь установить дверцы на свои места.

Вернуться к оглавлению

Сборка котла из бочки

Чтобы упростить работу, в качестве корпуса котла можно использовать обыкновенную железную бочку на 200 л. Конструкция выполняется по принципу “труба в трубе”. Регистр отопления размещается в виде промежутка между двумя трубами, в одной из которых располагается тепловой носитель.

Рабочая жидкость будет подогреваться за счет сгорания топлива в камере, которая изготовлена из трубы.

Сварить отопление подобного типа можно следующим образом:

1. Для бочки из железа нужно подобрать соответствующий по длине отрезок стальной трубы меньшего диаметра так, чтобы ширина пространства между элементами составила приблизительно 10-12 см.
2. Во внутренней трубке надо будет разместить дно топочной камеры с зольником и колосниковой решеткой. Дно сваривается из пластин стали с толстыми стенками. Низ топки может изготавливаться и из огнеупорных кирпичей.
3. С торцов к двум трубам нужно приварить стальные боковины в форме кругов.
4. С внешней стороны конструкции следует приварить ножки.
5. С передней торцевой части внутренней трубки при помощи болгарки нужно вырезать отверстия для дверей топки и зольника.
6. В задней торцевой части внутренней трубки надо будет вырезать отверстие и приварить фланец, чтобы в дальнейшем можно было присоединить трубу дымохода.
7. В передней нижней части конструкции нужно прорезать отверстие, после чего приварить входной патрубок регистра отопления. После этого в задней нижней части монтируется выходной патрубок. Далее нужно проверить качество сварных швов.
8. Внешний корпус бочки рекомендуется обшить материалом для теплоизоляции, чтобы уменьшить тепловые потери в регистре отопления.
9. Устройство нужно установить на место, подключить к трубе дымохода и к трубопроводам.
10. Далее выполняется топка котла.

Если точно следовать рекомендациям по сооружению подобного оборудования для отопления, можно получить недорогое и качественное изделие. Подобный котел для отопления сможет обеспечить комфортный режим в частном доме, при этом перепады температур будут минимальными.

Твердотопливный котел своими руками, виды и принципы работы отопительных котлов

Для того чтобы организовать систему отопления для бытовых целей, самым оптимальным вариантом будет установка оборудования, которое работает на твердом топливе. Твердотопливные котлы имеют самое замечательное сочетание цены и качества. В наши дни торговля предлагает широкий выбор такого оборудования. Причем, можно подобрать и дешевый вариант, отличающийся ограниченным набором возможностей. Желающие приобрести более современное оборудование, имеющее более широкие функциональные возможности, заплатят большую цену. Полностью удовлетворить требования потребителя может далеко не каждый аппарат.

Поэтому хочется подсказать тем, кто любит делать все сам – есть возможность изготовить свой уникальный твердотопливный котел своими руками, использующий твердое топливо, который будет соответствовать всем требованиям собственноручно. Это поможет снизить материальные расходы. Собственноручно собранный агрегат обойдется намного дешевле, по сравнению с его заводским аналогом.

Для того чтобы самостоятельно сделать отопительный котел, использующий в качестве топлива дрова, требуется совсем не много.

• Во-первых, желание сделать свое собственное оборудования.
• Во-вторых, хорошо знать устройство и принцип работы таких агрегатов. Ну, и, конечно, уметь пользоваться инструментами и навык работы с металлом.

Виды твердотопливных котлов

Для того чтобы правильно выбрать котел, который будет обслуживать вашу отопительную систему, нужно определиться с теми параметрами, которые вам требуются. Для начала, нужно выбрать, какой вид топлива будет использоваться. Затем рассчитаем, какая нужна мощность оборудования, определяем конструктивные особенности, планируем, каким образом будем монтировать систему и как будем эксплуатировать. Конечно, соотносим технические характеристики котла с характеристиками будущей отопительной системы.

Топливо для твердотопливных котлов

Наиболее удобным видом твердотопливного сырья можно назвать:

— древесный уголь;

— вид биологического топлива, который называется пеллетами;

— брикеты из торфа;

— обычные дрова;

— различные отходы деревообрабатывающего производства, например, опилки.

Если вы хотите использовать различные виды топлива, то нужно поставить цель создать многофункциональный котел, рентабельность которого будет достаточно высока, а, следовательно, система отопления будет работать эффективно.

Для того чтобы правильно выбрать тип и конструкцию оборудования, сначала определяемся с типом используемого топлива, рассчитываем, какая производительность системы требуется и выбираем место, куда будем устанавливать котел.

Самостоятельно изготовить можно ниже перечисленные виды твердотопливных котлов, которые могут работать на древесном топливе:

— Классический вариант;

— С использованием пиролизного метода сжигания;

— Работающие на пеллетах;

— С длительным периодом горения.

Классические твердотопливные котлы

В классических котлах должен быть теплообменник, изготовленный из стали или чугуна. Такое оборудование может использоваться как для обустройства отопительной системы, так и монтажа системы горячего водоснабжения. Коэффициент полезного действия такого оборудования достаточно высокий, более 80 процентов.

Твердотопливные котлы пиролизного горения

В пиролизных котлах происходит в отдельно различных камерах процесс сгорания твердого топлива и выделенных при горении, газов. По этой причине коэффициент полезного действия системы значительно возрастает, вследствие чего повышается степень теплоотдачи системы отопления.

Твердотопливные котлы на пеллетах

Наиболее эффективными можно назвать котлы, работающие на пеллетах. Коэффициент полезного действия некоторых модификаций таких котлов может достигать 90 процентов. Основное преимущество пеллетного оборудования заключается в возможности автоматизировать многие операции. В качестве недостатка нужно отметить достаточно сложную конструкцию.

Твердотопливные котлы длительного горения

Котлы с длительным периодом горения могут безостановочно функционировать в течение холодного периода. Загрузка топлива может производиться через несколько суток. Это является главным преимуществом такого оборудования.

Отопительный котел своими руками

Итак, мы решили сделать самостоятельно отопительный котел. Для того, чтобы он безопасно и эффективно работал, был удобен в процессе использования, нужно освежить знания в области физически х процессов, лежащих в основе технологии. Так же нужно хорошо понимать, как работает отопительная система.

Принцип работы твердотопливных котлов

Начнем разбираться с принципом работы твердотопливного котла. Последовательность операций такова:

• сначала нужно загрузить топливо в рабочую камеру;
• происходит процесс горения, в ходе которого образуются топливные газы, нагревается воздух в камере, газообразная масса поднимается наверх и уходит в дымоходное отверстие;
• при проходе горячего воздуха происходит нагрев теплообменника, а, следовательно, и нагревается носитель. Чаще всего в бытовых системах отопления в качестве носителя используется вода;
• нагретым тепловым агентом происходит вытеснение холодного, он проходит по всей системе отопления и после охлаждения возвращается в теплообменник.

Здесь в основе процессов лежит закон термодинамики – нагретая среда всегда поднимается выше охлажденной. Реализовать данное правило поможет прочный корпус, который должен быть изготовлен очень прочного материала. Таким может быть жаропрочная сталь толщиной около 5 миллиметров.

Конструкция должна также содержать:

• камеру сгорания;
• отводную камеру;
• внутреннюю систему с циркуляцией теплоносителя.

Чтобы рассчитать объем камеры сгорания, необходимо проделать сложный расчет. Однако, в глобальной сети можно найти расчетные таблицы, в которых показаны соотношения объёма камеры к максимальной мощности оборудования или к отапливаемой площади.

На самом деле на размер отопительной камеры так же влияют свойства системы отопления, график работы системы, период максимальной потребности в горячей воде и отоплении.

Отводная камера расположена после камеры сжигания и служит ее функциональным продолжением. Ее назначение – собирать и выводить продукты, образующиеся в процессе горения.

Во внутренней системе должен располагаться теплообменник, основное назначение которого принятие холодного теплоносителя, его подогрев и отведение в отопительную систему. Передача теплоносителя осуществляется через входной и выходной патрубки.

На что нужно обратить особое внимание

Производительность твердотопливного котла напрямую зависит от специфики конструкции теплообменного аппарата и периода горения топлива.

Крупный размер теплообменника обеспечивает большой участок контактирования, следовательно, скорость энергопередачи, полученной в результате сгорания топлива, и ее отдача теплоносителю возрастает.

Важной особенностью, на которую нужно обратить внимание – это полнота и эффективность сгорания топлива. В противном случае будет происходить потеря пиролизного газа, не произойдет нагрева теплового носителя до заданной температуры, следовательно, и теплоотдача будет низкая. Это результат конструктивного просчета. Вот почему очень важно провести грамотно предварительные расчеты, ведь после монтажа внести изменения невозможно.

Естественно, основой надежности и безопасности вашего изделия будет его корпус. Изготовить его нужно из жаростойкого материала, хорошо подойдет сталь толщиной не менее 5 миллиметров. Такой материал достаточно дорогой. Главное правило, которое здесь срабатывает: большая толщина – медленное нагревание.

Из этого можно сделать вывод – для корпуса котла со средней мощностью нужно использовать материал толщиной не меньше 8 миллиметров.

Чтобы обустроить внутреннюю систему трубопровода в котле, лучше брать трубу диаметра 0,05 метра при толщине стен 4 миллиметра. Чтобы теплоноситель хорошо перетекал, нужно сделать суживание диаметра трубы в направлении движения носителя (50 – 25 миллиметров) и соответственно расширение в противоположном направлении.

В зависимости от габаритных размеров и расположения камеры сгорания рассчитывается размер самого котла. Наиболее распространено оборудование в вертикальном исполнении, так как занимает меньше места в помещении.

Схема твердотопливного котла своими руками

Схематично такая конструкция выглядит следующим образом:

— внизу камера сбора золы с поддувальным отверстием;

— выше располагаются колосники, лучше из чугуна;

— колосники должны быть встроены в топочное дно, у камеры нужно установить надежную дверку;

— выше, там, где максимальный тепловой контакт, нужно разместить теплообменник.

Котел твердотопливный своими руками. Видео.

Часть 1

Часть 2

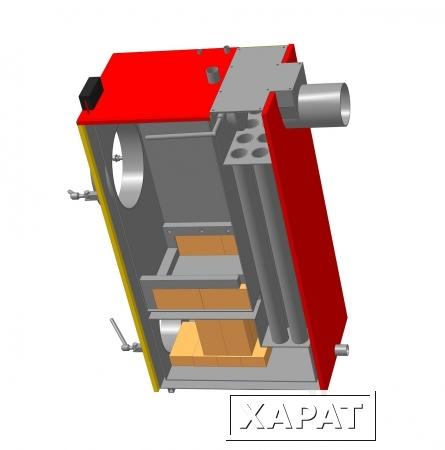

Чертежи котла твердотопливного своими руками

Обвязка твердотопливного котла

Открытая прямая система отопления «Сделай сам»

Заявления о нашей текущей позиции по телефону:

1. Использование водонагревателей в качестве котлов
2. Открытые прямые системы, используемые для космоса отопление

Определение открытой прямой системы: система, в которой вода используется для пространства. отопление также используется для купания, приготовления пищи, уборки и для потребление.

Для дополнительных поддержка посетите наш страница обслуживания посетителей.

Новые статьи
Тепловые Комфорт: зернистость 40 для потребителей
Создан для кода: Что это значит для теплового комфорта потребителей?
Термальный Комфорт: состояние души

---

1. Использование водонагревателей в качестве котлов для отопления помещений

водонагреватели, оснащенные предохранительными клапанами с номинальным давлением выше 30 фунтов на квадратный дюйм, для работы в качестве автономных устройств обогрева помещений. Мы будем рады принять любые письменные доказательства, предлагающие другую позицию.

Мы не знаем ни одного производителя водонагревателей, который снабжает свой продукт предохранительными клапанами с номинальным давлением выше 30 фунтов на квадратный дюйм, чтобы рекомендовать его продукт для использования в качестве автономного прибора для обогрева помещений. Мы будем рады принять любые письменные доказательства, предлагающие другую позицию.

Нам известно о наличии водонагревателей, изготовленных и рассчитанных на двойное назначение, которые могут быть разрешены или запрещены в каком-либо муниципалитете.

Важно отметить:

1. Доступность продуктов двойного назначения не обязательно означает их приемлемость всеми юрисдикциями по всей стране.

2. Доступность этих продуктов и их принятие некоторые юрисдикции не предполагают нулевого риска.

Мы знаем, что любое поле изменение сертифицированного на заводе продукта в обход местных норм или сознательное использование водонагревателя для чего-то другого, кроме того, для чего он предназначался, подвергает человека ответственности, которая в случае болезни, травмы или смерти может стать причиной для уголовные обвинения.

В некоторых частях Северной Америки также есть прошлые владельцы собственности. (продавец) несет ответственность перед новыми владельцами (покупателями) за компоненты, системы и узлы, не соответствующие местным нормам и стандартам. на момент продажи.

Образцы заявлений органов власти юрисдикция:

1. США

2. Канада.

Наша позиция на www.healthyheating.com заключается в том, чтобы связаться с юристом специализируется на небрежности и страховой компании, которая подписывает полис домовладельца, чтобы увидеть, что они готовы покрыть — особенно если решение противоречит местным нормам, стандартам и рекомендациям производителей.

Прочтите эту статью Дэйва Йейтса (Ф. В. Белер)

---

2. Водонагреватели для отопления помещений в открытой прямой системе

Области беспокойства: застой воды, бактерии, перекрестное загрязнение, рабочие температуры, необходимость стерилизации и риск ожога.

Закон Канады о безопасности потребительских товаров, 8 апреля 2008 г., говорится, «Принимая во внимание, что Парламент Канада признает, что отсутствие полной научной достоверности не использовать в качестве причины для отсрочки принятия мер, препятствующих неблагоприятное воздействие на здоровье человека, если такое воздействие может быть серьезным или необратимым. ..»

Предлагаемые исследования: Принцип предосторожности

Если вы просматриваете Интернет, спрашивая людей об их мнения об открытых системах и, в частности, потенциале легионеллы, здесь наша позиция:

Легионелла и множество других бактерии могут быть опасным для здоровья при работе с сантехникой и Системы вентиляции и кондиционирования — это не вызывает никаких сомнений.

Что касается получения консультации по Легионелла и проектирование сантехника и системы отопления, вентиляции и кондиционирования — мы говорим, что, вероятно, неразумно спрашивать юрист, врач или страховой агент о том, как разработать, указать и установка систем вентиляции и кондиционирования и сантехники; аналогично наверное неразумно полагаться на самодельщика, подрядчика, дистрибьютора или производителю за консультацией по водоразбавляемым патогены, когда они поражают здоровье, страхование и юридические обязательства.

А профессионал будет обязан своим Моральный кодекс чтобы заявить, «привет, Джилл и Джек покупатель жилья, я не компетентен в вопросах медицины, микробиология, промышленная гигиена, юриспруденция и страхование в отношении рекомендации водонагревателей для использования в открытая система отопления помещений, поэтому я этически обязан Рекомендовать осторожность».   Это приложение в Принцип предосторожности.

Наша позиция в www.healthyheating.com:

…если нагрузка на отопление помещений достаточно мала, чтобы ее можно было обслуживать с помощью одного водонагревателя, оснащенного внутренним или внешним теплообменником, изолирующим питьевую воду от теплоносителя, то мы сочтем это приемлемым первое решение f или комбинированные системы косвенного нагрева при наличии оборудования и система соответствуют всем требованиям местного законодательства, установленным уполномоченной юрисдикцией.

Если в юрисдикции разрешены комбинированные открытые прямые системы , тогда знайте, что температура воды постоянно поддерживается выше 60 градусов. C (140 градусов по Фаренгейту) обладает бактерицидным действием, НО также имейте в виду, что при таких температурах существует опасность причинения вреда через ожог незащищенной кожи. Кроме того, знайте, что эти более высокие температуры часто выше того, что может быть необходимо для лучистый теплый пол.

Поэтому принятие на себя риска открытых систем требует добавление клапанов защиты от ожогов для тепловой безопасности пассажиров и, вполне возможно, добавление температуры регулирующий клапан для систем теплого пола.

Наконец, любая открытая система двойного назначения также должна иметь процесс промывки и очистки с отказоустойчивым управлением на всем система для обеспечения объема жидкости в системе отопления помещения подвергать воздействию высокой температуры не реже одного раза в сутки.

Большинство систем лучистого отопления работают в пределах от 95°F до 125°F F, который также гостеприимен для колонизации патогенов. Вот почему предусмотрительный проектировщик HVAC предложит другие варианты, которые могут быть не такими дешевыми, как открытая система, но они будет безопаснее.

Устранение неполадок котла, руководство по ремонту котла отопления дома

С помощью нашего руководства по устранению неполадок котла вы можете устранить его самостоятельно и значительно сэкономить из Деньги. В среднем вызов по ремонту будет стоить более 100 долларов. С небольшой помощью вы можете сделать это самостоятельно а также сохранить свои кровно заработанные деньги.

**ПРИМЕЧАНИЕ** Только вы можете оценить свою способность выполнять эту задачу. Это руководство и не может предоставить все детали для каждой ситуации.

Надлежащее техническое обслуживание поможет вам избежать многих распространенных причин неисправности котла. До тебя приступить к устранению неполадок, убедитесь, что вы выполнили предложенное техническое обслуживание. мы начнем наш устранение неисправности котла с обычным газовым котлом отопления. Это руководство предназначено для современных устройств, делать не иметь постоянно горящего пилотного пламени. Если в вашем устройстве есть стоячий сигнальный фонарь, вам следует проверить к убедитесь, что он горит. Затем вы можете использовать остальную часть руководства, но пропустить часть о пилоте. освещение.

Поиск и устранение неисправностей газового котла

• Пуск с термостата. Первым делом нужно проверить термостат. Если у вас зональная система с несколько термостатов во всем доме, вам захочется выйти на главную. Убедитесь, что она установлена ​​выше фактической комнатной температуры. Если это не цифровая модель, вы должны гарантировать что это уровень, и вы можете рассмотреть вопрос о его замене.
• Циркуляционный насос работает? Далее следует подойти к котлу и посмотреть, работает ли циркуляционный насос. является Бег. Вы должны чувствовать двигатель рукой, чтобы убедиться, что он горячий. Если насос не работает и он холодный, проверьте выключатель, подающий питание на котел. Если двигатель сильно нагревается, проблема может заключаться в рабочем конденсаторе. двигатель или сам насос может быть заблокирован. Если холодно и выключатель включен, проблема может быть в термостат или реле циркуляции.
• Проверить датчик температуры/давления на котле. Если циркуляционный насос работает, продолжайте паровой котел устранение неполадок путем проверки датчика температуры/давления на котле. Большинство манометров будут иметь красную линию и показания температуры/давления. должно быть выше нуля, но меньше значения красной линии. Если температура и давление в норме, скорее всего воздух в системе. Это часто встречается в системах со старым стилем ручной подачи воздуха. элиминаторы. Вы можете легко заменить старый ручной воздухоотделитель современным автоматическим воздухоотделителем поплавкового типа. Если температура и давление слишком низкие, проверьте, открыта ли воздушная заслонка. и/или нагнетательный вентилятор работает. Если нет, выключите выключатель на блоке, подождите пару минут и тогда включите его обратно. Если заслонка не открывается и/или индуктор не запускается, проблема может быть блок управления котлом или аквастат.
• Включаются ли основная и/или пилотная горелки? Если воздушная заслонка открыта и/или нагнетательный вентилятор Бег, пилот горит? Если пилот не пытается зажечься, вентиляционная труба может быть заблокирована. Если пилот загорается, но не останавливается горит, пилотный узел мог быть грязным, датчик пламени мог быть грязным, термопара могла быть плохо, или управление котлом может быть плохим. Вы можете использовать наше руководство для очистки пилота и датчика, а также узнать, как заменить термопару. После того, как запальная горелка загорится на несколько секунд, проверьте, включаются ли основные горелки. Если основной горелки не загораются, может быть неисправен блок управления котлом или газовый клапан.

Поиск и устранение неисправностей пароконвектомата

Продолжаем поиск и устранение неисправностей котла и рассмотрим ремонт пароконвектомата. Мы проверим блок в режим центрального отопления. Вы должны начать с нажатия кнопки сброса на устройстве. Если агрегат не запускается, проверьте настройка термостата. Если настройка выше комнатной температуры, проверьте, не работает ли циркуляционный насос. Бег. Если это не так, проверьте предохранитель или автоматический выключатель устройства. Если у вас есть питание к устройству а также он по-прежнему не работает, проблема может быть в термостате, циркуляционном двигателе или единицы’ пульт управления. Если циркуляционный насос запускается, вы можете ощупать выпускную трубу отопительной воды агрегата, чтобы убедиться, что она горячая. Если Это не горячая, убедитесь, что вентилятор дымохода запускается. Если вентилятор не запускается, проблема может быть в реле протока воды, датчик температуры нагрева, двигатель вентилятора дымохода или плата управления агрегата. Если в Вентилятор запускается, но блок затем выключается, проблема может заключаться в датчике температуры дымовых газов. Если включается вентилятор дымохода, зажигается ли горелка после короткой задержки? Вы должны быть в состоянии услышать искра генератор и горелка зажгутся. Если это не так, проблема может быть в генераторе искры, газовом клапана или платы управления агрегата. Если горелка загорается, продолжает ли она работать? Если это не так, проблема может быть в пламени датчик или плата управления. В режиме ГВС порядок устранения неисправности котла должен быть таким же, если ведется забор воды из кран.

(ПРИМЕЧАНИЕ. Большинство агрегатов имеют минимальный расход воды, забираемой из коснитесь, прежде чем устройство начнет работать. Если поток недостаточно высок, устройство не будет работать.)

Закрытая система | | Теплый пол своими руками

Введение

Содержание

• Введение
• Закрытые системы «Radiant Ready»
• Циркуляционный насос ALPHA
• Системы большого объема
•
•  Использование наружного дровяного котла с закрытой системой
• Подключение EPK к зональному коллектору
• Триумф простоты (или как спасти неисправную закрытую систему)

В этом подходе используется специальный источник тепла для лучистого пола. Жидкость в закрытой системе рециркулирует по полностью замкнутому контуру. Никакого подключения к бытовому водоснабжению нет. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя может использоваться антифриз вместо воды. Процентное содержание антифриза (пропиленгликоля) определяется типом источника тепла (нагреватель по требованию или резервуарный) и рекомендациями, указанными на контейнере с антифризом.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И ПРЕДНАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «обычными» водонагревателями, поэтому не позволяйте компактным размерам обмануть вас! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы с учетом лучистого обогрева. Мы предлагаем устройства, которые будут нагревать как ваш Radiant (отопление помещений), так и горячую воду для бытовых нужд.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытый, закрытый или теплообменник, или тип источника топлива, который вам требуется, пропан, природный газ, электричество или масло,… Компания Radiant Floor поможет вам!!!

Двухзонная закрытая система с блоком по требованию

Пример 3-х зонного компактного индивидуального дизайна

3 зоны закрытые с электроблоком

Одна зона закрытая (Radiant Ready A) Использование отопительного агрегата на жидком топливе

Закрытые системы часто используются во вторых или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если защита от замерзания является проблемой, хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели тратят тепловую энергию впустую, даже когда горелка выключена и устройство простаивает между циклами нагрева. Конечно, устройство, предназначенное для обогрева пола, теряет тепло только в зимние месяцы. Но резервные потери в течение шести месяцев каждого года могут накапливаться. Другим соображением является эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный.

Полезные рекомендации:

Когда воздух выходит из системы, давление падает. Когда система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления. Если давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления. Мы рекомендуем пропиленгликоль (не автомобильный, этиленгликоль) антифриз.

Крышка воздухоотделителя закрывается, когда ее затягивают (по часовой стрелке), и открывается, когда крышка отвинчивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в крышке… Крышка воздухоотделителя может удалить, если хотите, но не обязательно. При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Испытание системы под давлением воздухом требует, чтобы эта крышка была закрыта, чтобы она не выпускала воздух, .. . так как это и есть ее цель. Самое главное, чтобы крышка была открыта на время работы системы.

Объем системы:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex … 1,3 галлона на 100 футов 1/2″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Компания Radiant Floor включает эту информацию в свой рабочий лист.

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень хороший пример закрытой системы с 2 зонами, установленной владельцем дома.

Красивая закрытая шестизонная система Polaris

Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический котел (котел «Электро», показанный выше), может иметь термостатическое управление, очень похожее на обычный водонагреватель резервуарного типа, для подачи воды низкой температуры (120-135 градусов) на пол. Однако, если вы используете в качестве источника тепла обычный котел (вода 185 градусов), смесительный клапан обязателен. См. ниже.

Заполнение однозонной закрытой системы электрокотлом

Пример индивидуального вертикального дизайна

Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим наливным клапаном. Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»

Схема закрытой системы «Radiant Ready»

Однозонная система с настенным петлевым коллектором (pex)

На фото выше наша однозонная закрытая система «Radiant Ready A/T» для использования с водонагревателем по требованию. Эта предварительно собранная панельная система поставляется прямо из коробки, как вы видите здесь, включая насос, предварительно подключенный контроллер, расширительный бак, воздухоотделитель, встроенные термометры, а также различные манометры и клапаны. Весь комплект подвергается испытаниям под давлением на отсутствие утечек, и всего четыре соединения под пайку могут соединить его с вашей системой.

Закрытая система Takagi

Этот клиент решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной доски, входящей в комплект, но результат тот же — чистая, компактная, красивая самодельная конструкция. установка самостоятельно. Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система с нагревателем по требованию конфигурируется в соответствии со схемой ниже.

Поскольку большинство обычных бойлеров предназначены для производства сверхгорячей воды (185 градусов), компания Radiant Floor строит то, что мы называем «разделенными» коллекторами для многозонных «закрытых» систем, в которых используется лучистое тепло пола в сочетании со стандартным плинтусом. радиаторы, фанкойлы, чугунные радиаторы или любые другие водяные нагревательные устройства, требующие сверхвысоких температур.

В этом типе коллектора предварительно установлен смесительный клапан. Зоны плинтуса или чугунного радиатора, например, получают супергорячую воду прямо от источника тепла. Гораздо более прохладные зоны лучистого пола получают умеренную воду из «смесительного» порта смесительного клапана. Схема ниже иллюстрирует этот подход.

Раздельный коллектор на четыре зоны

Разделение на три зоны

Еще один пример нестандартного раздельного коллектора

Более горячий плинтусный радиатор возвращается в коллектор ПОСЛЕ «холодной» подводящей трубы к смесительному клапану. Таким образом, более холодный возврат теплого пола может обеспечить идеальное охлаждение воды. Компания Radiant Floor может настроить зональный коллектор для любого применения. В этом случае одна ветвь с левой стороны коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана снабжают излучающую трубку котловой водой, температура которой была снижена до 125 градусов за счет обратной воды.

Radiant Ready J

Для одной излучающей зоны, выходящей из существующего обычного котла, эта модель «Radiant Ready J» включает в себя смесительный клапан для снижения температуры котловой воды на 180 градусов до гораздо более низкого диапазона 120-135 градусов, идеально подходит для напольных систем.

Циркуляционный насос ALPHA

Несколько лет назад, когда компания Grundfos представила на рынке США революционную серию водяных циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA, 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что, если уж на то пошло, оценки Grundfos по экономии средств являются консервативными. Теперь, четыре года спустя, стоимость насосов серии ALPHA резко снизилась, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших радиационных систем, чтобы наши клиенты могли сэкономить 50-75% средств при эксплуатации своих насосов.

Системы с большим объемом

Для очень больших излучающих систем требуется первичная/вторичная сантехника. Если вас интересуют мелкие детали этого подхода к сантехнике, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по запросу / Первичная / вторичная сантехника» на этом веб-сайте. Фото ниже иллюстрирует красивое практическое применение этого метода.





Использование наружного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают наружные дровяные котлы и используют их в сочетании с теплым полом. Обычно эти котлы через теплообменник подключаются к накопительному/резервному резервуару, который может взять на себя задачу нагрева воды, когда уставший от зимы домовладелец улетает на Карибы и становится не в состоянии бросить дрова в котел.

Если у вас есть открытый дровяной котел, и по какой-то причине вам нужно использовать антифриз в системе лучистого пола, следующая схема должна быть очень полезной.

Наружный дровяной котел с отдельным накопительным/резервным баком

Некоторые наружные дровяные котлы представляют собой либо многотопливные системы (т. горячая вода для бытовых нужд. С этим типом котла не требуется отдельный накопительный/резервный бак, и теплый пол может работать непосредственно от котла.

Эта схема относится к вышеупомянутым типам наружных дровяных котлов. Только не забудьте закопать линии подачи и обратки от вашего котла ниже линии мороза. Вот почему…

Обычно дровяной котел подключается к теплообменнику (см. рисунок выше). Как видите, это позволяет котлу нагревать бак с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «непрерывно активным» (т.е. всегда горячим). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. Преимущество постоянно активного контура теплообменника двоякое:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншеи (обычно около 1 фута), что сэкономит много труда и/или дорогостоящие земляные работы (очевидно, при постоянно циркулирующей горячей воде в подаче и обратки, замерзание невозможно, даже в траншее значительно выше линии промерзания), и

2) за счет постоянной циркуляции воды в котле исключается расслоение. Другими словами, без постоянного протока через котел вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода внизу остается намного прохладнее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может быть 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а остальные 50% может быть значительно круче.

По сути, это означает, что котел, рассчитанный на обеспечение X числа БТЕ теплопроизводительности, теперь обеспечивает значительно меньшую расчетную мощность. Потому что, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через котел, перемешивая более горячую и холодную воду, и вдруг 185-градусная вода становится 145-градусной водой. Это может иметь большое значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от вашего дровяного котла, всегда прокладывайте трубы подачи и возврата ниже линии промерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла. А поскольку многие уличные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может долгое время находиться в холодной (хотя и изолированной) траншее. Если эта траншея выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный котел на дровах или котел со встроенным теплообменником для ГВС. Линии к котлу и от него должны быть проложены ниже линии замерзания.

Многозональная закрытая (безнапорная/атмосферная) система с использованием наружного дровяного котла.

Многозонная закрытая (герметичная) система с использованием котла.

Подсоединение EPK к зональному коллектору

На следующем чертеже показаны медные фитинги, необходимые для подключения различных размеров комплектов расширения и продувки к зональному коллектору . Эти фитинги и печатная копия этого чертежа прилагаются к каждому закрытому теплообменнику и 9Система 0014.

Заполнение и продувка системы лучистого отопления – ответственный процесс! Когда воздух покидает систему, давление падает. Когда ваша система лучистого отопления нагревается, давление увеличивается, но когда она остывает, давление падает…..   Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… это создаст ОТРИЦАТЕЛЬНОЕ давление… Создавая ВАКУУМ, воздух будет засасываться в систему!

Ваш расширительный бачок заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это указывает на то, что воздух все еще находится в вашей системе,…. Воздух — это САМОЕ ХУДШЕЕ, что может случиться с любой (гидронической) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/, чтобы получить информацию о заполнении и очистке вашей закрытой системы лучистого отопления.

Если у вас, например, три зоны, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если в зоне № 1 имеется несколько контуров трубопроводов, каждый контур будет иметь шаровой кран на стороне подачи контурного коллектора, перекрыть все контуры зоны № 1, кроме первого, и направить воду в этот первый контур. Когда контур № 1 Зоны № 1 будет продут, закройте контур № 1 и разомкните контур № 2. Повторите этот процесс для каждого контура в каждой зоне .

Если вы не используете домашнее давление (из шланга и т. д.), то вы можете использовать перекачивающий насос, чтобы закачать жидкость в вашу систему.

Вам не обязательно использовать антифриз, ведь система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или должны использовать антифриз, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль). Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8″ Pex … 1,9 галлона на 100 футов 3/4″ pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в Источнике тепла (водонагреватель или бойлер).

Если вы используете антифриз в своей системе, мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный этиленгликоль).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубопроводе (2,7 галлона на 100 футов 7/8″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какой процент смеси антифриза с водой рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют 20%, 30% антифриза, другие 50%. Правильная смесь также зависит от степени низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «Предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА СМЕШИВАЙТЕ АНТИФРИЗ, ПЕРЕД ЗАЛИВАНИЕМ В СИСТЕМУ»!

Перекачивающий насос Насос — Дренажный насос НЕ следует использовать при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза. Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, , или эквивалентный насос, такой как Utilitech . 5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45 фунтов на квадратный дюйм По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Фильтр и сетчатый фильтр системы становятся наиболее грязными при заполнении, продувке и запуске, так как примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную/пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Для наших систем лучистого отопления требуется не так много обслуживания, как очистка фильтра в водонагревателе и поддержание давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ и прокрутите половину страницы вниз для получения информации об очистке фильтра и сетчатого фильтра для вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, является (скорее всего) кипением жидкости, когда она проходит через теплообменник в водонагревателе. Это происходит из-за слишком медленного прохождения жидкости через устройство. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и/или сетчатый фильтр, неподходящий трубопровод, липкий, закупоренный обратный клапан или смесительный клапан, накопление минералов (результат жесткой воды), неправильная настройка скорости насоса, слишком много антифриза — если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя. Кульминацией любого,…(или) всего этого может стать шумный отопительный агрегат!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,….. вы можете снять его, так как он просто «отщелкивается» от черной крышки, это уменьшит напор давление и свести к минимуму любую возможность вышеупомянутого. Встроенный фильтр должен оставаться в системе.

Триумф простоты  (или Как спасти неисправную закрытую систему)

Однажды нам позвонил подрядчик по ОВК, DC Cheek Heating and Cooling, расположенный в Камминге, штат Джорджия. Будучи компанией, приверженной честности и качеству, они приняли вызов преобразовать существующее шоу ужасов сантехнических деталей (чья-то ошибочная версия «закрытой/теплообменной системы») в «Открытую систему» ​​компании Radiant Floor, используя Takagi. , водонагреватель по запросу. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла своими руками

Давайте будем честными. В английском языке не хватает слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней. Если парням из Cheek’s Heating повезло, они не кусали их, когда они к нему прикасались.

Такой же проект после установки конструкции от нас!

К счастью, для описания этой сменной системы требуется несколько слов — простая и элегантная.
