Завод деревянных двутавровых балок

Заполните данные

и главный инженер компании “Каркас-Комплект»

свяжется с вами в самом скорейшем времени

Заполните данные

и мы сделаем для вас бесплатный расчёт

нагрузок на перекрытия и стропила

Надёжные

Прочные

Удобные

Бесшумные

изготовление и монтаж ОТ ПРОИЗВОДИТЕЛЯ, ПО КАНАДСКОЙ ТЕХНОЛОГИИ

NASCOR БЕСПЛАТНАЯ КОНСУЛЬТАЦИЯ ГЛАВНОГО ИНЖЕНЕРА

Компания с историей

Первую партию двутавровых балок мы выпустили в 2006 году

Собственная лаборатория по тестированию выпускаемой продукции

Гарантия качества на всех этапах производства

Вся продукция сертефицированна не только в нашей стране, но и в странах ЕС

Единственный обладатель пожарного сертификата соответствия в России

“Каркас комплект” лидер по объемам производства в России

Ежемесячно мы производим до 200 000 погонных метров продукции

Развитая диллерская сеть как в Российской Федераци, так и за ее пределами

Поставляем балки не только от Владивостока до Калининграда, но и на европейские рынки

НАШУ ПРОДУКЦИЮ ИСПОЛЬЗУЮТ КРУПНЕЙШИЕ ДОМОСТРОИТЕЛЬНЫЕ КОМБИНАТЫ, ТАКИЕ КАК:

ЭКСКУРСИЯ НА ПРОИЗВОДСТВО

Мы любим своё дело и не только с удовольствием рассказываем о нём, но и приглашаем посмотреть. Увидеть своими глазами полный цикл производства, познакомиться с запатентованными технолгиями

О ДВУТАВРОВЫХ ДЕРЕВЯННЫХ БАЛКАХ

Технология деревянного двутавра пришла к нам с севера Америки. Одним из пионеров в производстве деревянного двутавра была компания Trus Joist Corporation (TJ). Первую балку они выпустили ещё 1969 году, как решение для рынка деревянного домостроения в части перекрытия больших пролётов и усиление межэтажных перекрытий. Конечно как всё новое, цены на балку были достаточно высокие. Но её прочностные и технические характеристики, настолько понравились строителям и проектировщикам, что достаточно быстро деревянная двутавровая балка обрела популярность. До 1977 года изготавливал балки из фанеры в качестве стойки и прочных пиломатериалов брусков в качестве полки. Затем компания Trus Joist Corporation изменила дизайн, и стала использовать одно из своих изобретений «Microllam» первый ламинированный шпон (LVL) , который заменил стандартный брусок в качестве полки. Это позволило не только увеличить несущую способность балки, но и дало возможность производить её в больших длинах до 16 метров.

Еще одним переломным моментом в технологии деревянного двутавра стал переход от фанеры к ориентировочно стружечной плите или ОСП. Это произошло в 1990 году. ОСП менее дорогой, более доступный и более прочный, чем фанера материал. В частности у него высокие показатели в сдвиге, из-за специфики склейки когда все волокна по сути сплетены между собой. Сегодня практически каждый производитель использует только плиты ОСП, в своих жилых и коммерческих продуктах. Ещё одна компания из родоначальников производства деревянного двутавра была Канадская компания Nascor Incorporeted. Она не только усовершенствовала процесс производства балок, но и запатентовала технологию строительства домов с использованием двутавра. Именно на оборудовании Nacor мы производим свои деревянные двутавровые балки, что гарантирует нашим клиентам неизменное качество продукции.

БЕСШУМНЫЕ

Исключают скрип и неровность полов, гарантированно отсутствует «эффект батута»

ПРОЧНЫЕ

Высокая удельная прочность позволяет использовать балки в пролётах большой длины (до 12 м!)

НАДЁЖНЫЕ

Подтверждается Российскими и международными сертификатами, а так же испытаниями ЦНИИСК

УДОБНЫЕ

Позволяют прокладывать скрытые коммуникации внутри перекрытия, такие, как электрика, воздуховод, водопровод, канализация

ЛЁГКИЕ

Двутавровая балка в три раза легче обычной деревянной и монтируются без использования подъемной техники

СТАБИЛЬНЫЕ

Балки не меняют форму и не теряют физических свойств в зависимости от перепадов температуры и влажности

УНИВЕРСАЛЬНЫЕ

Использование двутавровой балки возможно как для перекрытий, так и в качестве стропил в любых типах строений кирпичных, бетонных, деревянных

ПОЖАРОСТОЙКИЕ

Мы единственные производители в России прошедшие полный цикл испытаний пожаростойкости и получившие сертификаты (II класс огнестойкости – REI60)

ПРОСТЫЕ В МОНТАЖЕ

балки поставляются в размерах согласно проекта, строителям не требуются подгонять и распиливать их на площадке

ШИРОКИЙ ФОРМАТ ВЫСОТ

от 241 до 457 мм, могут быть шириной 64 и 89 мм. Изготавливаются из древесины сорта А и ЛВЛ бруса; в качестве стоики используется ОСП плита 10 мм.

ЗАДАТЬ ВОПРОС ГЛАВНОМУ ИНЖЕНЕРУ

ЕСЛИ У ВАС ОСТАЛИСЬ КАКИЕ-ЛИБО ВОПРОСЫ, ВЫ ВСЕГДА МОЖЕТЕ ЗАДАТЬ ИХ С ПОМОЩЬЮ ФОРМЫ НИЖЕ ИЛИ

СВЯЗАТЬСЯ ПО ТЕЛЕФОНУ

+7 (495) 248-19-08

ЗАДАТЬ ВОПРОС

ТИПЫ БАЛОК

Серия БДК

Балки этой серии разработаны специально для использования в строениях с короткими пролетами

Серия СДКШ, СДКШ-Л*

Стойка двутавровая клееная, широкая применяется для изготовления стеновых панелей

Серия БДК

Балки этой серии разработаны специально для использования в строениях с короткими пролетами

Серия БДКШ, БДКШ-Л*

Балки серии БДКШ используют в строениях, испытывающих крайне высокую нагрузку или имеющих сверхдлинные пролеты. Такое балки используются большей частью при строительстве коммерческих проектов и идеально подходят для применения в качестве стропил

*полка из ЛВЛ бруса

Серия БДКУ, БДКУ-Л*

Благодаря широким ребрам жесткости балки серии БДКУ имеют большую площадь зоны для гвоздевого крепления и обладают высокой прочностью

БЕСПЛАТНО РАССЧИТАЕМ НАГРУЗКИ НА ПЕРЕКРЫТИЯ И СТРОПИЛА

ПОДБЕРЕМ БАЛКУ, СДЕЛАЕМ РАСКЛАДКУ, УКОМПЛЕКТУЕМ КРЕПЕЖОМ,

ДОСТАВИМ НА ОБЪЕКТ И КАЧЕСТВЕННО СМОНТИРУЕМ

ПОЛУЧИТЬ БЕСПЛАТНЫЙ РАСЧЁТ

ПОЧЕМУ НЕ ВСЕ БАЛКИ ОДИНАКОВО ХОРОШИ

Деревянная двутавровая балка, отличный строительный материал. Идеально подходит для создания надёжных перекрытий, стропильных систем и каркасных домов в качестве несущего каркаса. При кажущееся простоте, это достаточно технологичный продукт и сделать его «на коленке» качественно не получится. Производство деревянной двутавровой балки это многоступенчатый процесс, где за многие этапы отвечает автоматика.

Мы знаем много примеров, когда заказчик в погоне за дешевизной, приобретал балку не заводского производства (кустарную), либо балку сделанную на непредназначенном для её производства оборудовании. К сожалению итог всегда один и тот же – потерянное время и деньги. Перед тем как выбрать поставщика запросите у него сертификаты на продукцию, результаты испытаний, технические условия на продукцию и не поленитесь съездить на производство или как минимум попросите прислать фото. Как говориться лучше один раз увидеть, чем десять раз услышать. Выбирайте с умом!

ДАЛЕКО НЕ ВСЕ, КТО ПРОДАЁТ ДВУТАВРОВЫЕ БАЛКИ ЯВЛЯЕТСЯ ИХ ПРОИЗВОДИТЕЛЕМ

Обращаясь в «Каркас Комплект» вы можете быть уверены в том, что в цену продукции не заложены интересы перекупщиков, а за качество отвечает сам производитель

КАЧЕСТВЕННЫЙ ПРОДУКТ МОЖНО ПРОИЗВЕСТИ ТОЛЬКО НА ПРОФЕССИОНАЛЬНОМ ОБОРУДОВАНИИ

«Каркас Комплект» производит двутавровые деревянные балки на сертифицированном оборудовании «Nascor», что гарантирует безусловное и бескомпромиссное качество

НЕ КАЖДЫЙ ПРОИЗВОДИТЕЛЬ СОБЛЮДАЕТ ТЕХНОЛОГИЮ ПРОИЗВОДСТВА

Многие компании экономят на производственных процессах. Мы приглашаем всех желающих записаться на экскурсию на наше производство и убедиться в доскональном соблюдении запатентованных технологий

НАДЁЖНОСТЬ ПЕРЕКРЫТИЯ ЗАВИСИТ И ОТ ТЕХ, КТО ЕГО МОНТИРУЕТ

Половина успеха найти правильного производителя, не маловажным являются и руки которые произведут монтаж перекрытия или стропильной системы. Специалисты «Каркас Комплект» гарантируют качественный монтаж и долговечность конструкции.

О компании

Компания с более чем 20 летней историей, была основана в 1996 году и специализировалась на деревообработке. В 2006 году, было открыто новое производственное направление — деревянные двутавровые балки. Было закуплено канадское оборудование Nascor и произведены пусконаладочные работы с участием канадских специалистов по запатентованной технологии от мирового лидера в отрасли. Была освоена и внедрена международная система тестирования и испытаний продукции.
Вся продукция прошла не только процесс сертификации в России и Европейском Союзе, но и дополнительно тестировалась в известных лабораториях на не горючесть и прочность и показала отличные результаты. Все испытания и сертификаты только подтвердили высокое качество выпускаемой нами продукции.

На сегодняшний день по объёмам производства мы крупнейших производитель в России. По итогам 2018 года мы произвели и поставили более 1 000 000 погонных метров, деревянной двутавровой балки.

У нас развитая дилерская сеть и единая ценовая политика, которая позволяет нам осуществлять поставки по всей России, от Калининграда до Владивостока и экспортировать нашу продукцию на европейские рынки.
С нами сотрудничают крупнейшие домостроительные комбинаты России (Терем, Зодчий, Технология, Мечтаево, Витославица и многие другие), что лишний раз подтверждает стабильность качества выпускаемой с нами продукцией.

Переход на основной сайт

Сертификаты

Контакты

	ГОЛОВНОЙ ОФИС
	+7 (495) 248-19-08
	[email protected]
	125080, Москва, Волоколамское шоссе, д.1, офис 515
	АДРЕС ПРОИЗВОДСТВА Московская область, Истринский р-н, Ивановское с/п, д. Высоково. GPS координаты: 55.897983, 36.930206

Производство деревянных двутавровых балок в Санкт-Петербурге. Узнать цену и заказать БДК

Оформите заявку на услугу, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Заказать услугу

Информация о производстве деревянных двутавровых балок перекрытия

Деревянные клееные балки перекрытия (БДК) – это распределяющий нагрузку несущий элемент конструкции межэтажного перекрытия или стропильной системы загородного дома, который является современной альтернативой деревянному брусу, ж/б плитам, металлическим балкам и фермам. Низкая стоимость, высокие показатели устойчивости к нагрузкам, минимальные трудозатраты и легкость монтажа помогли данному продукту найти свою нишу на рынке.

Изделие не подвержено изгибам, усадке, деформации и растрескиванию при условии правильного монтажа на площадке в соответствии с расчетами.

Продукция	Стандартная высота	Толщина стен	Ширина полки	Вес 1 м.п.	Длина
Балка деревянная клееная для перекрытия (БДК)	200 мм	27 мм	80 мм	5,5 кг	от 1 до 6 м
вес пластиковых торцевых пластин = 0,4 кг (устанавливаются по заказу клиента)

Технология производства и конструкция

Каждая балка для перекрытия изготавливается в соответствии с требованиями стандартов качества, что обеспечивает ее безотказное использование в соответствии с проектными характеристиками. Процесс производства полностью осуществляется на нашей современной производственной линии в Санкт-Петербурге. Балка изготавливается из хвойных пород древесины, а ее стенка состоит из трехслойного щита

, увеличивающего срок службы изделия. Толщина полки равна 41 мм, а длина зубьев ее соединения 20 мм. Применяемое двутавровое сечение сложит для многократного увеличения прочности перемычки.

Склеивание полок из бруса и стенки производится при помощи высококачественной современной клеевой IP-системы. Для защиты от внешних воздействий, балка покрывается специальной пропиткой, что позволяет ей дышать и полностью нейтрализовать процессы гниения при использовании, чего нельзя достичь при использовании обычной краски. При желании защитить торцы изделия, балка может быть изготовлена с пластиковыми накладками на торцах (пластиковыми торцами).

Упаковка и отгрузка

По окончанию производства заказа, он готовится к отгрузке.

Производится упаковка в пакеты согласно транспортным размерам и осуществляется временное хранение на складе. Мы можем организовать доставку собственными силами или оставить товар на складе для самовывоза.

Сотрудничество

Расчет итоговой стоимости для предприятий партнеров выполняется в индивидуальном порядке в соответствии с объемом поставки и возможными регулярными поставками. Со своей стороны, мы гарантируем высокое качество выпускаемой продукции и соответствие эксплуатационным характеристикам. Готовы организовать доставку своими силами до вашего склада или конечного объекта по приятным ценам.

Закажите обратный звонок прямо сейчас!

Поздравляем! Вы дошли до самого конца страницы! Оформите заявку на консультацию по телефону, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Заказать услугу

Фотогалерея

Услуги

Назад к списку

Warning: trim() expects parameter 1 to be string, array given in /home/c/cd92006/transfered/public_html/bitrix/components/bitrix/news. list/component.php on line 29

Наши специалисты ответят на любой интересующий вопрос по услуге

Задать вопрос

Производство клееного бруса Занимаемся производством качественного клееного бруса для строительства. Осуществляем оптовые поставки.

Сушка древесины и пиломатериалов Собственные сушильные камеры позволяют одновременно производить сушку древесины объемом до 680 м3.

Производство стропильных систем Проектируем и производим надёжные стропильные системы из клееного бруса любой сложности.

Warning: trim() expects parameter 1 to be string, array given in /home/c/cd92006/transfered/public_html/bitrix/components/bitrix/news.list/component.php on line 29

Оборудование для производства двутавровых балок — УИБ-7,2 группы компаний «СИПпром».

Вы здесь: Главная » Оборудование » Комплекс оборудования для изготовления двутавровых деревянных балок для малоэтажного домостроения — УИБ-7,2

Параметры производимых балок:

Длина:

в базовом варианте до 7 200 мм
по требованию заказчика до 12 000 мм

Высота:

в базовом варианте 140 – 450 мм
по требованию заказчика 150 – 500 мм

Диапазон размеров используемых комплектующих:

полка (брусок): 50 – 120 мм
стенка (ОСП): 10 – 12 мм

Применяемый клей:

однокомпонентный полиуретановый
поливинилацетатный (ПВА) D4 /однокомпонентный/

1. Гидравлический пресс ГП-7200

Гидравлический пресс – ГП-7200 предназначен для сборки двутавровых балок путем запрессовывания стенки (ОСП, фанера) в полку (деревяный брусок) с заранее подготовленным клиновидным или прямоугольным пазом и нанесенным в паз клеем. После прессования собранной балки в прессе брусок фиксируется к стенке (ОСП, фанере) балки путем свозной прошивки шпилькой посредством пневматического инструмента. После фиксации готовая балка высвобождается из пресса и складируется.

Характеристики пресса:
Габаритные размеры пресса (мм), ДхШхВ:	8 000 х 1 600 х 2 200
Масса пресса (кг):	2 000
Номинальная производительность (п.м./смену):	1 200
Персонал (чел):	2
Напряжение (В):	380, 3 фазы
Мощность, потребление (кВт): Двигатель _1 Двигатель_2	0,18 3,00
Комплектация (ед): Пресс Гидростанция	1 1

2. Станция нанесения клея СНК-2

Полуавтоматическая станция нанесения клея – СНК-2 предназначена для нанесения клеевой смеси в клиновидные или прямоугольные пазы деревянного бруска (полки) посредством форсунок. Станция оснащена функцией автоподачи брусков по двум направляющим. Скорость подачи бруска и объем подаваемой клеевой смеси регулируются. Станция комплектуется столом подачи.

Характеристики пресса:
Габаритные размеры станции (мм), ДхШхВ:	1 100 х 1 500 х 1 600
Габаритные размеры стола подачи (мм), ДхШхВ:	6 100 х 1 200 х 1 500
Масса станции (кг):	350
Масса стола подачи (кг):	300
Персонал (чел):	1
Скорость нанесения клея:	Регулируется
Объем нанесения клея:	Регулируется
Объем клеевой емкости (л):	40-50
Объем емкости для воды (л):	20
Напряжение (В):	380, 3 фазы
Мощность, потребление (кВт): Мотор-редуктор подачи бруска Водяной насос Мотор-редуктор подачи клея	0,75 0,37 1,5

3.

Станок специальный фрезерный СФ-101

Станок специальный фрезерный – СФ-101 предназначен для формирования клиновидного или прямоугольного паза в деревянном бруске или LVL-брусе (полке).

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ:	1 500 х 800 х 1400
Масса (кг):	450
Персонал (чел):	1-2
Скорость обработки бруска п.м/мин:	7,8
Количество фрез (шт):	2
Мощность, потребление (кВт): Двигатель привода фрезы _1 Двигатель привода фрезы _2 Мотор-редуктор подачи бруска	3,0 3,0 0,75
Дополнительные требования: обязательно наличие системы аспирации (в комплекте не поставляется).

4. Станок специальный фрезерный СФ-102

Станок специальный фрезерный – СФ-102 предназначен для формирования клиновидного спила на стенке балки (ОСП).

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ:	1 400 х 800 х 1300
Масса (кг):	450
Персонал (чел):	1-2
Количество фрез (шт):	2
Мощность, потребление (кВт): Двигатель привода фрез Мотор-редуктор подачи	3,0 0,75

5. Станок специальный фрезерный СФ-202

Станок специальный фрезерный – СФ-202 предназначен для формирования пропила для замкового соединения стенки балки (ОСП).

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ:	3 700 х 1 300 х 1 700
Масса (кг):	450
Персонал (чел):	1
Количество фрез (шт):	2
Мощность, потребление (кВт): Двигатель привода фрезы _1 Двигатель привода фрезы _1	3,0 3,0

6.

Стенд проверки балок

Испытательный стенд – ИС-1 предназначен для проверки полученных образцов балок на изгиб.

Характеристики пресса:
Габаритные размеры (мм), ДхШхВ:	2 700 х 900 х 2 000
Масса (кг):	450
Персонал (чел):	1
Гидроцилиндры (ед):	2
Гидравлический привод:	Ручной

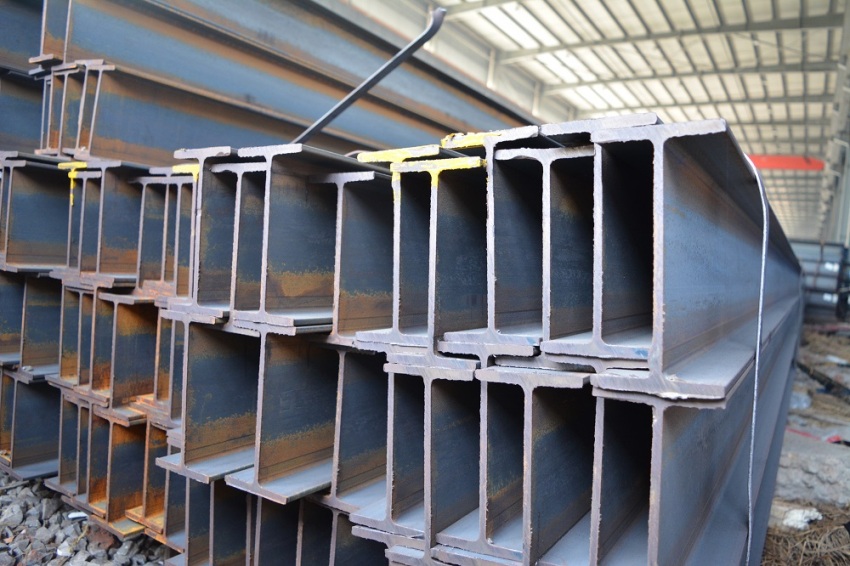

Стальные двутавровые балки Производитель и поставщик в Китае

Полное руководство по стальным двутавровым балкам

Sunnyda — ваш идеальный поставщик стальных двутавровых балок. Как производитель стальных двутавровых балок, мы поставляем опорные балки для уголков, швеллеров, конструкций, каркасов кузовов грузовиков, крановых рельсов и т.д.

Стальные двутавровые балки Sunnyda являются оптимальным выбором для вашего строительного проекта, чтобы сбалансировать прочность и вес балки. Существует полный диапазон размеров и материалов, доступных для вас, подходящих для каждого конкретного требования.

Если у вас нет собственного проекта или вы затрудняетесь выбрать лучший, мы можем помочь вам сделать соответствующие рабочие чертежи. Наш технический отдел спроектирует его для вас по длине, ширине и высоте.

Стальная двутавровая балка Sunnyda, также называемая стальной балкой или универсальной балкой, используется в большинстве строительных проектов. Благодаря своей стойкости к коррозии и абразивному износу он становится популярным выбором в различных отраслях промышленности. Пищевая промышленность, медицинская промышленность, нефтяная и химическая промышленность, судостроение, строительство — вот некоторые из отраслей, которые мы могли бы обслуживать.

Наша стальная двутавровая балка имеет срок службы более 50 лет, гарантия 1 год. Каждая стальная балка проверяется нашей ответственной командой контроля качества, которая обеспечивает качество каждого оборудования. Фабрика Sunnyda сертифицирована по стандартам ISO9001 и ISO14001. У нас есть богатый опыт экспорта.

Как профессиональный поставщик двутавровой стальной балки, Sunnyda может предложить на нее наиболее конкурентоспособную цену. Обладая более чем 10-летним опытом экспорта продукции в страны мира, мы можем предоставить вам высококачественную продукцию.

Стальная двутавровая балка регулярно экспортируется в Венесуэлу, Перу, Чили, Фиджи, страны Европы, Южную Америку, Африку и Австралию. У Sunnyda есть профессиональные команды по упаковке, которые надежно сохраняют каждую упаковку. Имея богатый опыт в отгрузке стальных двутавров, мы знаем, как правильно доставлять ваши заказы, использовать экономичные способы и оптимизировать погрузку.

Всего через 15 дней ваш стальной двутавр прибудет на ваш склад. Sunnyda имеет большой опыт послепродажного обслуживания, не беспокойтесь, если у вас возникнут проблемы с нашей продукцией. Sunnyda является ведущим производителем стальных двутавровых балок в Китае.

По всем вопросам обращайтесь к нам в любое удобное для вас время. Мы обеспечиваем 7-дневные 24-часовые продажи и технические услуги.

Двутавровая балка Сталь

Содержание

Введение
Q1: Что такое I Beam Steel?
Q2: Каковы применения I Beam Steel?
Q3: Почему I Beam Steel является необходимой конструкцией из конструкционной стали?
Q4: Какие ключевые факторы следует учитывать при покупке I Beam Steel?
Q5: Каков производственный процесс для I Beam Steel?
Q6: Какой тип стали используется для производства двутавровых балок?
Q7: Почему стальные балки прочнее цельных балок?
Q8: Являются ли стальные балки экономичным вариантом для металлоконструкций?
Q9: Почему чаще используются двутавровые балки, а не прямоугольные, круглые или треугольные?
Q10: Каковы размеры / размеры I Beam Steel?
Q11: Как далеко может быть стальной пролет двутавровой балки?
Q12: Каковы стандарты I Beam Steel?
Q13: Каковы типы отделки двутавровой балки?
Q14: Устойчива ли сталь I Beam к коррозии?
Q15: Является ли I Beam Steel огнестойким?
Q16: Какие типы покрытий можно наносить на двутавровую стальную балку?
Q17: Какие услуги интегрированы в I Beam Steel?
Q18: Сколько стоит сталь I Beam в Китае?
Q19: Соответствует ли сталь двутавровой балки в Китае международным и национальным строительным нормам?
Q20: Как импортировать сталь с китайского рынка стали?
Q21: Почему выбирают китайскую сталь I Beam?
Q22: Почему стоит выбрать I Beam Steel от Sunnyda?
Q23: Куда вы экспортируете I Beam Steel?
Q24: Сколько времени занимает доставка?
Q25: Есть ли у производителя стальных балок склад?
Q26: У меня есть несколько вопросов, связанных с I Beam Steel?

Двутавровая стальная балка

Введение

Это полезное руководство предназначено для ответов на часто задаваемые вопросы о применении двутавровой стали, размерах, материалах, марках, стандартах, спецификациях, типах покрытий, обработке поверхности, процедуре импорта. , и т.д…

Если вы хотите приобрести двутавровую сталь от ведущих китайских производителей, сообщите нам о своих требованиях.

Мы будем рады ответить на ваш запрос.

Q1: Что такое Beam Steel?

Двутавровая стальная балка представляет собой конструкционный опорный материал, имеющий двутавровое поперечное сечение. Двутавровая стальная балка состоит из двух горизонтальных плоскостей или полок, соединенных с вертикальным элементом, называемым «стенкой». Сталь двутавровых балок

в основном используется в строительной отрасли и в проектировании конструкций, чтобы выдерживать чрезмерное давление и напряжение. Спецификации стальных двутавровых балок обеспечивают общий расчет коэффициента нагрузки и сопротивления (LRFD), структурную целостность и устойчивость стальных конструкций.

Их также называют двутавровой балкой, широкой балкой, универсальной балкой (UB), двойной тавровой балкой, W-образной балкой и балкой из катаной стали (RSJ).

I Стальная балка может использоваться в строительстве в качестве балок и колонн.

Стальная двутавровая балка может быть изготовлена в соответствии с любыми требуемыми спецификациями, такими как ширина полки, толщина стенки, глубина профиля, длина, размеры, вес, отделка, обработка поверхности и т. д.…

Я излучаю сталь?

Двутавровая сталь является важной частью любой стальной конструкции; он используется для легких и тяжелых структурных применений от небольших до крупных структур.

Стальная двутавровая балка обеспечивает большую несущую способность и удельную прочность для различных горизонтальных, вертикальных и угловых положений стальных конструкций. Стальные двутавровые балки легче, что делает их идеальными для зданий, где сила и вес на стене могут представлять структурную проблему.

балочная сталь необходима для всех современных инженерных и строительных применений:

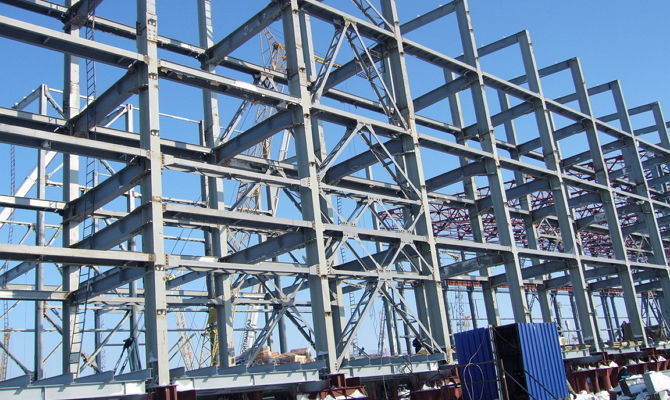

Малые конструкции:

Жилые, административные здания, ангары, склады, мезонины, коммерческие и промышленные предприятия, объекты, главное здание Каркас, консолидирующие конструкции стен и зданий, полы, крыши, опоры ферм, каркас кузова грузовика, крановые рельсы, пожарные лестницы и т. д.

Двутавровая стальная балка

Крупномасштабные инфраструктурные сооружения:

Мосты, путепроводы, башни, тяжелые конструкции, электрические и коммуникационные башни и т. д.

Строительство?

Двутавровая стальная балка является неотъемлемой частью каждой стальной конструкции; его форма обеспечивает универсальную прочность, которая позволяет переносить тяжелые грузы без изгиба, таким образом, он может обеспечить неустанную прочность и поддержку стальных конструкций.

Факторы эффективности

Стальная двутавровая балка представляет собой основную горизонтальную опору для стальных конструкций и обеспечивает большую гибкость при проектировании длиннопролетных конструкций благодаря хорошей обрабатываемости, свариваемости и коррозионной стойкости.

Конструкция стальной двутавровой балки позволяет ей выдерживать как сдвигающие нагрузки в стенке, так и изгиб в соответствии с уравнением балки Эйлера-Бернулли, также учитываются другие факторы, такие как:

Коэффициент прогиба: для минимизации деформации конструкции из стали двутавровой балки строитель должен оценить удобную жесткость и толщину стали двутавровой балки для предотвращения вибраций.

Изгиб: прочность стального поперечного сечения двутавровой балки рассчитана на эффективное выдерживание предела текучести.

Потеря устойчивости: Стальные полки двутавровой балки должны предотвращать боковую потерю устойчивости при растяжении.

Экономические факторы

Использование двутавровой балки позволяет строителям реализовать внутреннюю конструкцию без колонн и снизить затраты на материалы подконструкции.

Стальная двутавровая балка

В4. Какие ключевые факторы следует учитывать при покупке стальной двутавровой балки?

Двутавровая стальная балка проектируется и изготавливается с разным весом, шириной полки, глубиной профиля, толщиной стенки и материалами. Однако для того, чтобы эффективно реагировать на пригодность проекта, технические характеристики и соответствие действующему законодательству. При оценке стали двутавровой балки необходимо учитывать множество факторов, в том числе:

Размеры стали двутавровой балки

Определяются в соответствии с конкретным проектом и целью строительства.

Прочность стали двутавровой балки

Поперечное сечение двутавровой балки рассчитано на предел текучести.

Толщина стали двутавровой балки

Фактор толщины стали двутавровой балки выбирается в основном для минимизации деформации стали двутавровой балки с учетом веса и переносимого напряжения, сил и применяемого сжатия. Стальные двутавровые балки меньшего размера используются для конструкций с минимальным давлением и весом, в то время как большие и толстые размеры необходимы для поддержки большей нагрузки и веса.

Толщина стальной стенки двутавровой балки

Этот коэффициент тщательно выбирается, чтобы избежать разрушения стальной двутавровой балки, волнистости или изгиба под напряжением.

Двутавровая балка Стальные фланцы

Спецификации фланцев выбраны таким образом, чтобы предотвратить локальный изгиб, кручение и боковой изгиб.

Двутавровая стальная балка

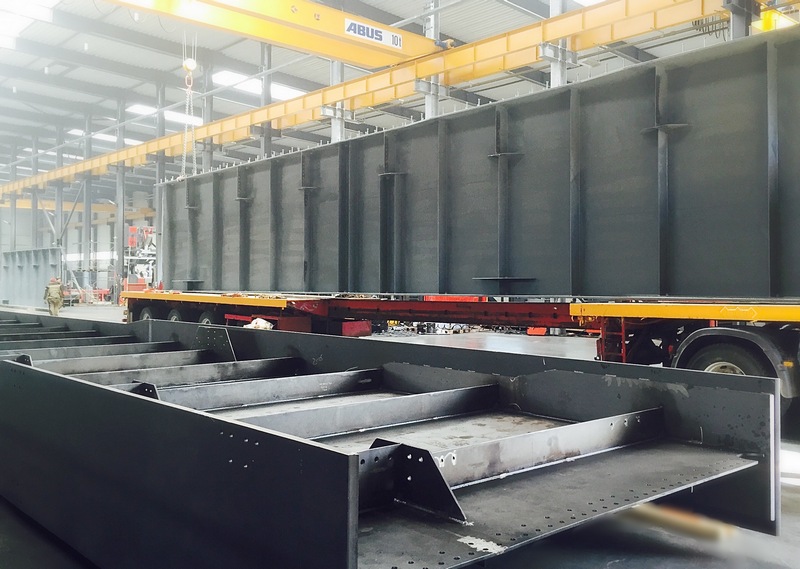

Q5: Каков производственный процесс для двутавровой балки?

Процесс производства двутавровой балки требует высококачественной прокатной или фрезерной стали, а также новейших технологий, автоматических мельниц, методов и мощностей для обеспечения массового производства высокопрочной и недорогой двутавровой стали.

Высокоточные технологии, оборудование с ЧПУ и станки SAW используются для обеспечения максимальной точности при производстве двутавровых балок.

Материал двутавровой балки:

Стальная двутавровая балка изготавливается в основном из высокопрочных низкоуглеродистых и низколегированных марок стали, при этом используются следующие методы:

Горячекатаная сталь

Этот метод включает производство листового металла, который нагревают до точки рекристаллизации (выше 1000 градусов), чтобы сделать металл ковким, а затем пропускают сталь через валки.

Сталь холоднокатаная

Производство стали прокатывают при комнатной температуре, ниже ее температуры рекристаллизации. Металл в этом процессе не нагревается непосредственно перед прокаткой. Этот метод производства формовки стали увеличивает прочность стали и помогает получить желаемую твердость, одновременно снижая ее пластичность и улучшая ее механические свойства.

Процесс производства двутавровой балки разделен на несколько этапов:

Двутавровая стальная балка изготавливается из стального проката. Этот процесс включает в себя продавливание гибкого металла через большие ролики для его выравнивания и придания ему желаемой формы.

Прокат профилей I-образных стальных балок: этот процесс требует нагрева стали до температуры около 1280°C в нагревательной печи для непрерывной подачи металла через валки и получения желаемых размеров.

Стальные двутавровые балки также могут быть изготовлены методом экструзии, при котором либо горячая, либо холодная сталь продавливается через матрицу.

Процесс сварки включает резку стальных листов на куски и их сварку.

Применяются системы очистки поверхностей и защитных покрытий.

Двутавровая балка

Q6: Какой тип стали используется для производства двутавровой балки?

В зависимости от используемых материалов стальной прокат двутавровой балки в основном формируется методом горячей прокатки, холодной прокатки или экструзии.

Двутавровые балки могут быть изготовлены из нескольких типов стали, включая:

Углеродисто-марганцевые стали: также называемые мягкими конструкционными сталями или углеродистыми сталями, эта сталь представляет собой высокопрочный и экономичный вариант. Он в основном состоит из химических компонентов, таких как железо, углерод и марганец.

Высокопрочные низколегированные стали: этот тип стали изготавливается из химических элементов (железо, углерод и некоторые дополнительные химические вещества, добавляемые для повышения прочности стали). Она имеет большую прокаливаемость, чем другие углеродистые конструкционные стали.

Высокопрочные отпущенные и закаленные легированные стали: этот тип стали имеет более высокий предел текучести и сопротивление; он используется в конструкционных целях и обычно изготавливается из нелегированных или легированных конструкционных сталей, марганца, хрома, молибдена и/или никеля. Его максимальная твердость зависит от содержания углерода.

Плоские балки обычно представляют собой двутавровые балки, используемые для несущих конструкций с большой нагрузкой, таких как мосты, они изготавливаются из отдельных листов конструкционной стали (а не из катаного единого поперечного сечения) и формируются путем сварки, крепления болтами или клепки пластин.

Двутавровая стальная балка также может быть изготовлена из нержавеющей стали, алюминия или других материалов.

Q7: Почему стальные балки прочнее цельных балок?

Двутавровая балка Сталь считается прочнее сплошной балки по следующим причинам:

Свойства геометрического сечения стальной двутавровой балки и конструкция ее формы сделали ее способной эффективно выдерживать большие нагрузки, высокое напряжение и предотвращать коробление в дополнение к своей функциональности и характеристикам на изгиб.

I Стальная балка может использоваться горизонтально или в качестве стоячей колонны. Он намного прочнее по весу, чем другие балки, поэтому он может распределять вертикальную нагрузку через стропу балки, сохраняя при этом устойчивость к изгибному движению, в то время как сетка сопротивляется напряжениям сдвига без коробления.

Более высокий момент инерции: момент инерции является переменной, которая может быть использована для уравнения прогиба двутавровой балки. Большинство стальных материалов двутавровой балки центрированы в поперечном сечении вдоль внешних волокон, чтобы выдерживать наибольшее напряжение и обеспечивать большую прочность на изгиб, а также обеспечивать более высокий момент инерции.

Более высокий момент сопротивления (MoR): этот термин используется для количественной оценки максимального момента, при котором сталь двутавровой балки может противостоять таким силам, как нагрузки и изгиб.

Сопротивление изгибающему моменту (BM): Стальные фланцы двутавровой балки могут выдерживать изгибающий момент более 80%.

I стальная балка

Q8: Является ли I балка экономичным вариантом для строительства из конструкционной стали?

Двутавровая сталь является отличным ресурсом для каждого строителя, ниже приведены некоторые из ее преимуществ:

Экономическая стоимость

Использование двутавровой стали очень выгодно по сравнению с другими балками, так как позволяет инвесторам достичь приемлемой вероятности и устойчивости .

В то время как более прочные балки стоят от 1 до 1,5 долларов за кг, стальные двутавровые балки стоят всего от 1 до 1,5 долларов за кг.

Универсальность и функциональность

Стальная двутавровая балка может значительно снизить потребность в использовании нескольких стальных материалов и опор, поскольку она обеспечивает большую устойчивость конструкций.

В9. Почему чаще используются двутавровые балки, а не прямоугольные, круглые или треугольные?

Двутавровая стальная балка используется чаще, чем прямоугольная или даже другая балка, для следующих динамических факторов:

Модуль упругости сечения

Значение модуля упругости стали двутавровой балки выше, чем у прямоугольной, круглой или треугольной балки по сравнению с другими сечениями (например, круглыми, прямоугольными, треугольными), поэтому двутавровые балки в основном предпочтительны.

Двутавровая стальная балка

Устойчивость к продольному изгибу

Строители предпочитают использовать двутавровую стальную балку, потому что она может противостоять более высокому уровню нагрузки, в то время как другие секции балки, изготовленные при том же уровне нагрузки, теряют устойчивость.

Прочность на изгиб/изгиб

Определяется как напряжение в материале непосредственно перед тем, как деформация при испытании на изгиб. Когда нагрузка приложена в поперечном направлении стальной двутавровой балки, перпендикулярной ее длине, она имеет тенденцию изгибаться, поскольку элемент сам по себе будет иметь определенное сопротивление приложенной нагрузке, стальная двутавровая балка будет демонстрировать достаточную прочность на изгиб и способность к вращению. .

Q10: Каковы размеры / размеры I Beam Steel?

Широкий ассортимент стальных двутавровых балок почти всех стандартов или индивидуальных размеров доступен для тысяч конструкционных применений по чрезвычайно конкурентоспособной цене.

Стальная двутавровая балка измеряется следующим образом:

Высота в мм (стенка) x ширина в мм (полка) x вес на метр в килограммах. В то время как толщина стенки и фланца варьируется в зависимости от применения.

Толщина : 0,1–300 мм

5 мм -34 мм

Индивидуальный заказ

Ширина фланца: 50 -400 мм

100 -350 мм

Толщина фланца: 3 -14 мм

8 -64 мм

Ширина веб -сайта: 100 мм -900 мм

150 -600 мм

Толщина веб -сайта: 900 мм

150 -600 мм

: 900 мм

150 -600 мм

4. 3 -12 мм

5 — 36,5 мм

Длина: Стандартная длина до 6000 мм

6 -12 м или по индивидуальному заказу.

5 футов, 10 футов, 20 футов, 25 футов.

Нарезка по размеру Длины или нарезка по индивидуальному заказу.

Двутавровая стальная балка

Q11: Как далеко может пролет двутавровой балки?

Стальная двутавровая балка может использоваться для создания длинных пролетов от 20 метров и более с внутренним пространством без колонн.

Q12: Каковы стандарты I Beam Steel?

Следующие международные стандарты определяют сталь для двутавровых балок с точки зрения марок и спецификаций, допусков на форму и размеры:

Стандарты Американского института стальных конструкций (AISC)

Американские двутавровые балки из стали или широкополочные балки изготавливаются в соответствии с Допустимыми Расчет прочности (ASD) и расчет коэффициента нагрузки и сопротивления (LRFD). Сталь American I Beam доступна в следующих классах:

ASTM A6

ASTM A992, который заменил более старые марки углерода ASTM A572 и A36.

A588, аналогичный A572.

A709

Британская I Beam Steel Standards

BS 4-1

I Стальной луч

Немецкие стальные стандарты:

Din 1025-1: Hot Rolled I Beam Steel / I-Beam Steelward:

Din 1025-1: Hot Rolled I Beam / I-I-I-I-I-i-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I-I- сечения – Узкополочные двутавры, серия I – Размеры, масса, свойства сечения

DIN 1025-2: Горячекатаные двутавровые балки – Двутавровые балки с широкими полками, серия IPB; размеры, масса, свойства сечения

DIN 1025-3: Двутавровые горячекатаные балки; двутавры с широкими полками, легкой формы, серии ИПБл; размеры, масса, свойства сечения

DIN 1025-4: Двутавровые горячекатаные балки; широкополочные двутавры тяжелой формы серии ИПБв; размеры, масса, свойства сечения

DIN 1025-5: Двутавровые горячекатаные балки; среднеполочные двутавры серии IPE; размеры, масса, сечения

Европейские стандарты стали двутавровой балки:

EN 10024: определение горячекатаной конической полки двутавровой балки/профилей.

EN 10034: определяет размеры и допуски на форму двутавровых балок/профилей из конструкционной стали.

EN 10162: указать технические условия поставки – Допуски на размеры и поперечное сечение для двутавровых балок/профилей из холоднокатаной стали.

Австралия и Новая Зеландия Стандарты двутавровой балки:

AS/NZS 3679.1

Индийская стальная сталь Стандарты:

808

I Стальной луч

Другие стандарты I Beam Steel:

AISI

JIS

9000. Типы отделки?

Отделка стальных двутавров является важным этапом, который необходимо выполнять с усердием и тщательностью, чтобы защитить стальную поверхность от повреждений, коррозии, повысить долговечность стальных двутавров и сделать их эстетически привлекательными. Возможна поставка широкого спектра отделки, в том числе:

Финишная обработка.

Слегка зернистый.

Обработка поверхности.

Черный.

Стальная балка I

Q14: Устойчива ли сталь I Beam к коррозии?

Максимум Защитная обработка двутавровой балки обеспечивается с использованием комбинации соответствующей подготовки поверхности и материалов покрытия для обеспечения долговечности при минимальных затратах. Стандарт

ISO 8501-1 строго соблюдается для обеспечения защиты от коррозии двутавровой балки:

Подготовка стальных поверхностей перед нанесением красок.

Визуальная оценка чистоты поверхности.

Используется ряд методов подготовки и степеней чистоты, включая автоматическую абразивно-струйную очистку, пламенную очистку.

В15: Являются ли стальные балки огнестойкими?

Стальная двутавровая балка спроектирована и изготовлена так, чтобы выдержать испытание на огнестойкость не менее 30 минут. Обшивка гипсокартоном в два и более слоя наносится вспучивающейся краской в соответствии с необходимой толщиной слоя.

Противопожарные средства защиты используются для обеспечения превосходной огнестойкости.

Q16: Какие типы покрытий можно наносить на стальную балку?

Подборка высококачественных, цветных и отделочных покрытий используется для защиты стального основания двутавровой балки от прямого контакта с атмосферой (т.

Окраска стальной двутавровой балки должна соответствовать стандарту AISC 360, могут применяться различные системы покрытий для эффективного реагирования на выполнение проекта заказчиком, включая:

Двутавровая стальная балка

Оцинковка

Для защиты стальной поверхности двутавровой балки от ржавчины наносится слой цинка для переноса ржавчины с поверхности стали на слой цинка. Это можно сделать с помощью технологии горячего цинкования или гальваники.

Грунтовка

Грунтовка с высоким содержанием фосфата цинка, действующая как активная долговременная антикоррозионная защита, предотвращающая образование ржавчины за счет нанесения красной оксидной предварительной краски.

Порошковое покрытие

Этот тип защиты действует как барьер, защищающий сталь от ржавчины, сколов или царапин. Порошковое покрытие наносится электростатически.

Органическое покрытие

Это масляная краска, которая широко используется для защиты двутавровых балок от ржавчины и воздействия окружающей среды.

Прочие типы краски для двутавровой балки

Эпоксидная краска; каменноугольная смола; эластомер; Эмаль; эпоксидный микрофосфат цинка; Устойчивость к скольжению; Толстая пленка; уретан; Цинк на основе воды/растворителя.

В17. Какие службы интегрированы в I Beam Steel?

Компьютеризированные системы управления и оборудование используются для обеспечения точных услуг, связанных со стальными двутавровыми балками:

Стальная двутавровая балка

Индивидуализация

Стальные двутавровые балки, изготовленные на заказ, могут быть изготовлены различных размеров , технические характеристики и грузоподъемность для удовлетворения уникальных потребностей различных проектов. Используются новейшие механические и производственные методы обработки, такие как ЧПУ (цифровое программное управление) и прецизионная лазерная резка.

Стальная двутавровая балка разработана в соответствии с архитектурным дизайном клиентов для обычных и сложных стальных конструкций. Чрезвычайно точное чтение и интерпретация инженерных схем, чертежей и 3D-моделей выполняются с использованием Autodesk Advance Steel и Tekla Structures .

Сварочное оборудование

Сварка эффективно выполняется с использованием самых твердых технических материалов.

Техническое соединение и болтовая конструкция обрабатываются в соответствии со стандартами AISC.

Соединения балка-балка и балка-колонна.

Сварные и болтовые соединения стальных балок и колонн.

Услуги по резке

Предоставляется ряд услуг по резке двутавровых балок для резки любой формы с максимальной точностью с использованием:

Роботизированная резка с ЧПУ.

Распиловка с ЧПУ.

3D лазерная резка.

Тройник.

Плазменное профилирование.

Изгиб, сверление; Подгонка, болтовое крепление, монтаж и многие другие услуги предлагаются для экономии времени и денег клиентов.

Стальная балка I

Q18: Сколько стоит сталь I Beam в Китае?

Стальные двутавровые балки в Китае стоят в среднем от 0,7 до 1,5 долларов США за кг.

Двутавровая балка Цены в Китае следующие:

В кг: стальная двутавровая балка стоит от 0,7 до 1,5 долл. США за кг

По длине: 40 футов. стальная двутавровая балка стоит от 100 до 1000 долларов, а стальная двутавровая балка длиной 20 футов стоит в среднем от 50 до 500 долларов.

Заказы по весу/оптом: Стальные двутавровые балки стандартных размеров стоят от 0,35 до 0,75 долларов США за фунт, от 0,7 до 1,5 долларов США за кг при покупке балками или 850 долларов США за тонну оптом.

Цены могут меняться в зависимости от рыночных условий. Чтобы получить актуальную информацию о ценах на двутавровую сталь, свяжитесь с нами.

В19: Соответствует ли китайская двутавровая балка международным и национальным строительным нормам и правилам?

Китайская двутавровая балка спроектирована и изготовлена в соответствии с международными строительными нормами (IBC) и спецификациями для зданий из конструкционной стали (ANSI/AISC 360-16).

Конструктивные нагрузки и коэффициент сопротивления, расчетные и строительные переменные определяются вместе со спецификациями стальных двутавровых балок для выдачи необходимых разрешений на строительство.

I стальная балка

Q20: Как импортировать сталь с китайского рынка стали?

Китайские производители двутавровой балки являются активными производителями и в значительной степени доминируют в мировой сталелитейной промышленности. Это связано с их более высокой производительностью и возможностями. Покупатели из всех стран могут быстро и успешно получить двутавровую балку высочайшего качества по самой конкурентоспособной цене в мире.

Стальная двутавровая балка Импорт из Китая очень прост, поскольку производители предлагают гибкие процессы и условия:

Международные покупатели должны получить разрешение на импорт в местных органах власти. Этот процесс не сложен, поскольку China I Beam Steel соответствует международным стандартам и требованиям. В то время как все подтверждающие сертификаты, аттестации и образцы могут быть предоставлены для облегчения процесса.

Некоторые страны вводят антидемпинговые пошлины на импорт стали из Китая, в то время как покупатели из других стран освобождаются от пошлин. Несмотря на этот налог, китайская сталь I Beam остается самой конкурентоспособной.

Покупатели могут найти потенциальных поставщиков стали I Beam онлайн, используя поисковую систему или порталы электронной коммерции. Однако лучше связаться с основными производителями, а не с торговцами, чтобы получить выгоду от низкой стоимости, быстрой доставки, гарантии и сопутствующих услуг.

Подготовьте и отправьте вам запрос I Beam, включая необходимое количество, спецификации и ожидаемое время доставки. Получение ценового предложения занимает 1-2 дня. Выберите лучшее предложение и обсудите условия договора, подпишите договор, внесите предоплату. Сопровождение вашего заказа. Оплатить платежный баланс. Сторонняя инспекция может быть проведена перед доставкой.

Получите доставку вовремя и в рамках бюджета в течение 10-15 дней со дня размещения заказа.

Назначьте агента по таможенной очистке или прямого представителя, который будет действовать от вашего имени и очистит ваши товары.

Если после получения вашего товара обнаружены какие-либо дефекты, сфотографируйте доказательства и немедленно свяжитесь с вашим поставщиком, чтобы предъявить претензию.

Для получения более подробной информации о ценах, условиях оплаты, способах доставки, упаковке, гарантии и т. д., пожалуйста, свяжитесь с нами сегодня.

I стальная балка

Q21: Почему выбирают китайскую I Beam Steel?

Китайский рынок стали является крупнейшим в мире экспортером двутавровой стали. Китайские производители играют важную роль в обеспечении международного рынка рентабельной и качественной двутавровой сталью различных размеров, веса, свойств, материалов, индивидуальной настройки и услуг.

Китайский рынок стали известен технологическим прогрессом в производстве и проектировании стали; это привело к увеличению емкости рынка и инновациям в производстве высококачественной двутавровой стали по наиболее конкурентоспособной цене.

Китайская сталь двутавровой балки соответствует международным стандартам ASTM, международным строительным нормам, строительным нормам США, Канады, Европы, Австралии, Японии, Индии и Азии, а также стандартам стали двутавровой балки.

Китайские производители стали являются пионерами в производстве двутавровой балки для всех видов строительства и машиностроения.

В22. Почему стоит выбрать I Beam Steel от Sunnyda?

Нужна ли вам стальная балка I Beam для небольшого или крупного проекта металлоконструкций. Независимо от того, ищете ли вы стандартную сталь I Beam или ищете более сложную сталь, изготовленную по индивидуальному заказу.

Sunnyda — это универсальный магазин для всех ваших требований к двутавровой балке. Мы проектируем, производим и храним обширный ассортимент стальной двутавровой балки различных размеров, длины, формы, спецификаций, изготовленных на заказ, а также услуги с добавленной стоимостью. предлагаются.

Наша целеустремленная команда дизайнеров, инженеров, специалистов и сертифицированных сварщиков может выполнить любую работу по проектированию и настройке стальных двутавровых балок для крупных сложных или небольших заказов.

С производственными мощностями более 100 000 м ² и собственные производственные мощности, которые превышают 10 000 тонн в месяц, мы можем поставлять высококачественную двутавровую балку по низкой цене вовремя и в рамках вашего бюджета.

Чтобы не отставать от последних инноваций в сталелитейной промышленности, мы вкладываем значительные средства в новые технологии, такие как испытательные установки, станки с ЧПУ и прецизионные измерительные приборы.

Наши люди играют ключевую роль в нашем успехе и достижении целей. На протяжении почти 25 лет Sunnyda инвестирует в повышение квалификации рабочей силы для создания более продуктивной рабочей среды.

Двутавровая стальная балка

Системы управления качеством

Наша система качества и стандарты для двутавровой балки признаны крупнейшими международными органами по сертификации:

Сертификация системы управления качеством ISO 9001:2016

ISO 14001:2015 Сертификация системы экологического менеджмента

Маркировка CE Маркировка соответствия Европейского Союза (ЕС), правила охраны здоровья, безопасности и защиты окружающей среды.

Дополнительные услуги

Транспортные услуги

Для обеспечения своевременной или своевременной доставки клиентам мы используем собственный парк грузовиков/прицепов, которые могут перевозить до 25 тонн стальных двутавровых балок или треть -автомобильный, воздушный, железнодорожный или морской транспорт до нужного пункта назначения.

Возможна доставка точно в срок.

Работа в режиме 24/7

Для обеспечения своевременной доставки наше производство работает круглосуточно (24/7), в разные смены.

Круглосуточная служба поддержки клиентов

В Sunnyda мы стремимся поддерживать самые высокие стандарты обслуживания клиентов в сталелитейной промышленности, предлагая специальное предпродажное, послепродажное обслуживание и поддержку клиентов в режиме 24/7.

Другие услуги

Мы предоставляем нашим клиентам всю необходимую отгрузочную документацию, включая сертификат происхождения, протоколы испытаний двутавровой балки и заводской сертификат, счета-фактуры, коносаменты и т. д.

Мы обеспечиваем последовательную доставку; грузы собираются на основе требований клиента к разгрузке.

Вы можете положиться на нас, начиная с первого запроса и заканчивая доставкой и послепродажным обслуживанием. Наша цель — помочь вам эффективно реализовать ваш проект, построить новые деловые отношения и выйти на новый рынок.

I стальная балка

Q23: Куда вы экспортируете I балку?

Мы экспортируем по всему миру и по всему Китаю.

В24: Сколько времени занимает доставка?

Как правило, доставка осуществляется в течение 10 дней.

Ваш заказ может быть доставлен на следующий день.

Также доступен пакет Just In Time (JIT).

Q25: У вас есть склад I Beam Steel?

На складе возможна доставка в тот же день или на следующий день.

Sunnyda располагает большим крытым складом, где мы храним более 10 000 тонн.

I стальная балка

Q26: У меня есть другие вопросы, связанные с I Beam Steel?

Вы можете связаться с нашей командой, мы поможем вам в ближайшее время!

Двутавровые балки из нержавеющей стали | 304/304L and 316/316L

(Available)

(Call for Availability)

(Unavailable)

Choose Table:

304/304L316/316LDuplex 2205

304/304L Swipe/scroll horizontally to просмотреть всю таблицу

iBeams — S/I

0 90 С С С С С

Размеры	D	F	Tw	Tf	Приблиз. Вес	Наличие
3 X 5,70	3	2,33	0,17	0,26	5,7
3 X 7,50	3	2,509	0,349	0,26	7,5	C
4 X 7,70	4	2,663	0,193	0,293	7,7
4 х 9,50	4	2,796	0,326	0,293	9,5	С
5 X 10,00	5	3,004	0,214	0,326	10	С
6 X 12,50	6	3,332	0,232	0,359	12,5
6 X 17,30	6	3,565	0,465	0,359	17,3	C
8 X 18,40	8	4,001	0,271	0,425	18,4
8 X 23,00	8	4,171	0,441	0,425	23	С С
12 х 31,80	12	5	0,35	0,544	31,8	С
12 X 50,00	12	5,477	0,687	0,659	50	С
15 X 50,00	15	5,64	0,55	0,622	50	0 C	0

iBeams — W/I 1090 С С С
Размеры D F Tw Tf Приблиз. Вес Наличие
W4 X 13,0 4,16 4,06 0,28 0,345 13
W5 X 16,0 5,01 5 0,24 0,36 16 C
W5 X 18,9 5 5,003 0,316 0,416 18,9 0 C
W5 X 19,0 5,15 5,03 0,27 0,43 19 С
W6 X 9,0 5,9 3,94 0,17 0,215 9
W6 X 12,0 6,03 4 0,23 0,28 12
W6 X 15,0 5,99 5,99 0,23 0,26 15
W6 X 16,0 6,28 4,03 0,26 0,405 16 C
W6 X 20,0 6,2 6,02 0,26 0,365 20
W6 X 25,0 6,38 6,08 0,32 0,455 25
W8 X 10,0 7,89 3,94 0,17 0,205 10
W8 X 13,0 7,99 4 0,23 0,255 13
W8 X 15,0 8,11 4,015 0,245 0,315 15
W8 X 18,0 8,14 5,25 0,23 0,33 18
Ш8 Х 21,0 8,28 5,27 0,25 0,4 21 С
W8 X 24,0 7,93 6,495 0,245 0,4 24
W8 X 28,0 8,06 6,535 0,285 0,465 28
W8 X 31,0 8 7,995 0,285 0,435 31
Ш8 Х 35,0 8,12 8,02 0,31 0,495 35 С
W8 X 40,0 8,25 8,07 0,36 0,56 40 C
W8 X 48,0 8,5 8,11 0,4 0,685 48 C
W8 X 58,0 8,75 8,22 0,51 0,81 58 С
W8 X 67,0 9 8,28 0,57 0,935 67 C
W10 X 12,0 9,87 3,96 0,19 0,21 12 0 C 0
W10 X 15,0 9,99 4 0,23 0,27 15 C
Ш10 Х 17,0 10,11 4,01 0,24 0,33 17 С
W10 X 19,0 10,24 4,02 0,25 0,395 19 C
W10 X 22,0 10,17 5,75 0,24 0,36 22 0 C
W10 X 26,0 10,33 5,77 0,26 0,44 26
W10 X 30,0 10,47 5,81 0,3 0,51 30 0 C 0
W10 X 33,0 9,73 7,96 0,29 0,435 33 C
W10 X 39,0 9,92 7,985 0,315 0,53 39 C
Ш10 Х 45,0 10,1 8,02 0,35 0,62 45 С
W10 X 49,0 9,98 10 0,34 0,56 49 C
W10 X 54,0 10,09 10,03 0,37 0,615 54 C
W10 X 60,0 10,22 10,08 0,42 0,68 60 C
W10 X 68,0 10,4 10,13 0,47 0,77 68 0 C 0
W10 X 77,0 10,6 10,19 0,53 0,87 77 C
W10 X 88,0 10,84 10,265 0,605 0,99 88 C
Ш12 Х 14,0 11,91 3,97 0,2 0,225 14 С
W12 X 16,0 11,99 3,99 0,22 0,265 16 C
W12 X 19,0 12,16 4,005 0,235 0,35 19 C
W12 X 22,0 12,31 4,03 0,26 0,425 22 C
W12 X 26,0 12,22 6,49 0,23 0,38 26
W12 X 30,0 12,34 6,52 0,26 0,44 30 C
W12 X 35,0 12,5 6,56 0,3 0,52 35
Ш12 Х 40,0 11,94 8,05 0,295 0,515 40 С
W12 X 45,0 12,06 8,045 0,335 0,575 45 C
W12 X 50,0 12,19 8,08 0,37 0,64 50 0 C
W12 X 53,0 12,06 9,995 0,345 0,575 53 C
W12 X 58,0 12,19 10,01 0,36 0,64 58 C
W12 X 65,0 12,12 12,00 0,39 0,605 65 C
W12 X 72,0 12,25 12,04 0,43 0,67 72 C
W12 X 79,0 12,38 12,08 0,47 0,735 79 С
W12 X 87,0 12,53 12,125 0,515 0,81 87 C
W12 X 96,0 12,71 12,16 0,55 0,9 96 0 C
W12 X 106,0 12,89 12,220 0,61 0,99 106 0 C
W14 X 22,0 13,74 5,00 0,23 0,335 22 C
W14 X 26,0 13,91 5,025 0,255 0,42 26 C
W14 X 30,0 13,84 6,73 0,27 0,385 30 C
Ш14 Х 34,0 13,98 6,745 0,285 0,455 34 С
W14 X 38,0 14,1 6,77 0,31 0,515 38 0 C
W14 X 43,0 13,66 7,995 0,305 0,53 43 C
W14 X 48,0 13,79 8,03 0,34 0,595 48 C
W14 X 53,0 13,92 8,06 0,37 0,66 53 0 C 0
W14 X 61,0 13,89 9,995 0,375 0,645 61 C
W14 X 68,0 14,04 10,035 0,415 0,72 68 C
Ш14 Х 74,0 14,17 10,07 0,45 0,785 74 С
W14 X 82,0 14,31 10,13 0,51 0,855 82 C
W14 X 90,0 14,02 14,52 0,44 0,71 90 C
W14 X 99,0 14,16 14,565 0,485 0,78 99 C0890
W14 X 109,0 14,32 14,605 0,525 0,86 109 9 9 C
W14 X 120,0 14,48 14,67 0,59 0,94 120 C
W16 X 26,0 15,69 5,5 0,25 0,345 26 0 C
Ш16 Х 31,0 15,88 5,525 0,275 0,44 31 С
W16 X 36,0 15,86 6,985 0,295 0,43 36 C
W16 X 40,0 16,01 6,995 0,305 0,505 40 C
W16 X 45,0 16,13 7,035 0,345 0,565 45 С
W16 X 50,0 16,26 7,07 0,38 0,63 50 0 C
W16 X 57,0 16,43 7,12 0,43 0,715 57 C
W16 X 67,0 16,33 10,235 0,395 0,665 67 0 C
Ш16 Х 77,0 16,52 10,295 0,455 0,76 77 С
W16 X 89,0 16,75 10,365 0,525 0,875 89 0 C
W16 X 100,0 16,97 10,425 0,585 0,985 100 C
0 0 0 0 0 0 0 0
Ш18 Х 35,0 17,7 6 0,3 0,425 35 С
Ш18 Х 40,0 17,9 6,015 0,315 0,525 40 С
W18 X 46,0 18,06 6,06 0,36 0,605 46 C
Ш18 Х 50,0 17,99 7,495 0,355 0,57 50 С
Ш18 Х 55,0 18. 11 7.53 0.39 0.63 55 С
Ш18 Х 60,0 18,24 7,555 0,415 0,695 60 С
W18 X 65,0 18,35 7,59 0,45 0,75 65 0 C
Ш18 Х 71,0 18,47 7,635 0,495 0,81 71 С
Ш18 Х 76,0 18,21 11,035 0,425 0,68 76 С
W18 X 86,0 18,39 11,09 0,48 0,77 86 C
W18 X 97,0 18,59 11,145 0,535 0,87 97 C
Ш18 Х 106,0 18,73 11,2 0,59 0,94 106 С
W21 X 44,0 20,66 6,5 0,35 0,45 44 0 C 0
W21 X 50,0 20,83 6,53 0,38 0,535 50 C
W21 X 57,0 21,06 6,555 0,405 0,65 57 С
W21 X 62,0 20,99 8,24 0,4 0,615 62 C
W21 X 68,0 21,13 8,27 0,43 0,685 68 C С
Ш21 Х 83,0 21,43 8,335 0,515 0,835 83 С
W21 X 93,0 21,62 8,42 0,58 0,93 93 C
W21 X 101,0 21,36 12,29 0,5 0,8 101 C
W21 X 111,0 21,51 12,34 0,55 0,875 111 С
W24 X 55,0 23,57 7 0,395 0,505 55 0 C 0
W24 X 62,0 23,74 7,04 0,43 0,59 62 C
Ш24 Х 68,0 23,73 8,965 0,415 0,585 68 С
W24 X 76,0 23,92 8,99 0,44 0,68 76 C
W24 X 84,0 24,1 9,02 0,47 0,77 84 0 C 0
W24 X 94,0 24,31 9,065 0,515 0,875 94 С
W24 X 131,0 24,48 12,855 0,605 0,96 131 9 9 C

iBeams — Разное 0
Размеры D F Tw Tf Приблиз. Вес Наличие
6 X 4 X 1/4 6 4 0,25 0,375 19,8 0 C 0
6 X 6 X 1/4 6 6 0,25 0,375 19,9 C
8 х 4 х 1/4 8 4 0,25 0,25 13,3 С
8 X 4 X 3/4 8 4 0,375 0,375 19,6 C

316/316L Проведите по экрану/прокрутите горизонтально, чтобы просмотреть всю таблицу
iBeams — S/I
0 90 С С С0 С С С
Размеры D F Tw Tf Расчетное время. Вес Наличие
3 X 5,70 3 2,33 0,17 0,26 5,7
3 X 7,50 3 2,509 0,349 0,26 7,5 C
4 X 7,70 4 2,663 0,193 0,293 7,7 0 С 0
4 х 9,50 4 2,796 0,326 0,293 9,5 С
5 X 10,00 5 3,004 0,214 0,326 10 С
6 X 12,50 6 3,332 0,232 0,359 12,5 С
8 х 18,40 8 4,001 0,271 0,425 18,4 С
8 X 23,00 8 4,171 0,441 0,425 23 0 C 0 С
10 X 35,00 10 4,944 0,594 0,491 35 С
12 X 31,80 12 5 0,35 0,544 31,8 C
12 х 50,00 12 5,477 0,687 0,659 50 С
15 X 50,00 15 5,64 0,55 0,622 50 0 C 0

iBeams — W/I 100090 С
Размеры D F Tw Tf Приблиз. Вес Наличие
W4 X 13,0 4,16 4,06 0,28 0,345 13
W5 X 16,0 5,01 5 0,24 0,36 16 C
W5 X 18,9 5 5,003 0,316 0,416 18,9 С
W5 X 19,0 5,15 5,03 0,27 0,43 19 C
W6 X 9,0 5,9 3,94 0,17 0,215 9
W6 X 12,0 6,03 4 0,23 0,28 12
W6 X 15,0 5,99 5,99 0,23 0,26 15
W6 X 16,0 6,28 4,03 0,26 0,405 16 0 C 0
W6 X 20,0 6,2 6,02 0,26 0,365 20 C
W6 X 25,0 6,38 6,08 0,32 0,455 25 0 C 0
Ш8 Х 10,0 7,89 3,94 0,17 0,205 10
W8 X 13,0 7,99 4 0,23 0,255 13
W8 X 15,0 8,11 4,015 0,245 0,315 15
W8 X 18,0 8,14 5,25 0,23 0,33 18
W8 X 21,0 8,28 5,27 0,25 0,4 21 C
W8 X 24,0 7,93 6,495 0,245 0,4 24 0 C 0
W8 X 28,0 8,06 6,535 0,285 0,465 28
Ш8 Х 31,0 8 7,995 0,285 0,435 31
W8 X 35,0 8,12 8,02 0,31 0,495 35 0 C 0
W8 X 40,0 8,25 8,07 0,36 0,56 40 C
W8 X 48,0 8,5 8,11 0,4 0,685 48 C
Ш8 Х 58,0 8,75 8,22 0,51 0,81 58 С
W8 X 67,0 9 8,28 0,57 0,935 67 C
W10 X 12,0 9,87 3,96 0,19 0,21 12 0 C 0
Ш10 Х 15,0 9,99 4 0,23 0,27 15 С
W10 X 17,0 10,11 4,01 0,24 0,33 17 C
W10 X 19,0 10,24 4,02 0,25 0,395 19 C
W10 X 22,0 10,17 5,75 0,24 0,36 22 0 C
Ш10 Х 26,0 10,33 5,77 0,26 0,44 26 С
W10 X 30,0 10,47 5,81 0,3 0,51 30 0 C 0
W10 X 33,0 9,73 7,96 0,29 0,435 33 C
W10 X 39,0 9,92 7,985 0,315 0,53 39 С
W10 X 45,0 10,1 8,02 0,35 0,62 45 0 C 0
W10 X 49,0 9,98 10 0,34 0,56 49 C
W10 X 54,0 10,09 10,03 0,37 0,615 54 C
Ш10 Х 60,0 10,22 10,08 0,42 0,68 60 С
W10 X 68,0 10,4 10,13 0,47 0,77 68 C
W10 X 77,0 10,6 10,19 0,53 0,87 77 C
W10 X 88,0 10,84 10,265 0,605 0,99 88 С
W12 X 14,0 11,91 3,97 0,2 0,225 14 0 C
W12 X 16,0 11,99 3,99 0,22 0,265 16 C
W12 X 19,0 12,16 4,005 0,235 0,35 19 C
Ш12 Х 22,0 12,31 4,03 0,26 0,425 22 С
W12 X 26,0 12,22 6,49 0,23 0,38 26 C
W12 X 30,0 12,34 6,52 0,26 0,44 30 C
W12 X 35,0 12,5 6,56 0,3 0,52 35 С
W12 X 40,0 11,94 8,05 0,295 0,515 40 C
W12 X 45,0 12,06 8,045 0,335 0,575 45 C
W12 X 50,0 12,19 8,08 0,37 0,64 50 0 C
Ш12 Х 53,0 12,06 9,995 0,345 0,575 53 С
W12 X 58,0 12,19 10,01 0,36 0,64 58 C
W12 X 65,0 12,12 12,00 0,39 0,605 65 C
W12 X 72,0 12,25 12,04 0,43 0,67 72 С
W12 X 79,0 12,38 12,08 0,47 0,735 79 C
W12 X 87,0 12,53 12,125 0,515 0,81 87 C
W12 X 96,0 12,71 12,16 0,55 0,9 96 0 C
Ш12 Х 106,0 12,89 12,220 0,61 0,99 106 С
W14 X 22,0 13,74 5,00 0,23 0,335 22 C
W14 X 26,0 13,91 5,025 0,255 0,42 26 C
W14 X 30,0 13,84 6,73 0,27 0,385 30 С
W14 X 34,0 13,98 6,745 0,285 0,455 34 C
W14 X 38,0 14,1 6,77 0,31 0,515 38 0 C
W14 X 43,0 13,66 7,995 0,305 0,53 43 C
Ш14 Х 48,0 13,79 8,03 0,34 0,595 48 С
W14 X 53,0 13,92 8,06 0,37 0,66 53 C
W14 X 61,0 13,89 9,995 0,375 0,645 61 C
W14 X 68,0 14,04 10,035 0,415 0,72 68 С
W14 X 74,0 14,17 10,07 0,45 0,785 74 C
W14 X 82,0 14,31 10,13 0,51 0,855 82 C
W14 X 90,0 14,02 14,52 0,44 0,71 90 C
Ш14 Х 99,0 14,16 14,565 0,485 0,78 99 С
W14 X 109,0 14,32 14,605 0,525 0,86 109 9 9 C
W14 X 120,0 14,48 14,67 0,59 0,94 120 C
Ш16 Х 26,0 15,69 5,5 0,25 0,345 26 С
W16 X 31,0 15,88 5,525 0,275 0,44 31 C
W16 X 36,0 15,86 6,985 0,295 0,43 36 C
W16 X 40,0 16,01 6,995 0,305 0,505 40 C
W16 X 45,0 16,13 7,035 0,345 0,565 45 C
W16 X 50,0 16,26 7,07 0,38 0,63 50 0 C
W16 X 57,0 16,43 7,12 0,43 0,715 57 C
Ш16 Х 67,0 16,33 10,235 0,395 0,665 67 С
W16 X 77,0 16,52 10,295 0,455 0,76 77 C
W16 X 89,0 16,75 10,365 0,525 0,875 89 0 C
W16 X 100,0 16,97 10,425 0,585 0,985 100 C
0 0 0 0 0 0 0 0
W18 X 35,0 17,7 6 0,3 0,425 35 C
Ш18 Х 40,0 17,9 6,015 0,315 0,525 40 С
W18 X 46,0 18,06 6,06 0,36 0,605 46 C
Ш18 Х 50,0 17,99 7,495 0,355 0,57 50 С
W18 X 55,0 18,11 7,53 0,39 0,63 55 0 C
Ш18 Х 60,0 18,24 7,555 0,415 0,695 60 С
W18 X 65,0 18,35 7,59 0,45 0,75 65 0 C
W18 X 71,0 18,47 7,635 0,495 0,81 71 C
Ш18 Х 76,0 18,21 11,035 0,425 0,68 76 С
W18 X 86,0 18,39 11,09 0,48 0,77 86 C
Ш18 Х 97,0 18,59 11,145 0,535 0,87 97 С
W18 X 106,0 18,73 11,2 0,59 0,94 106 C
W21 X 44,0 20,66 6,5 0,35 0,45 44 0 C 0
W21 X 50,0 20,83 6,53 0,38 0,535 50 C 0 С
W21 X 62,0 20,99 8,24 0,4 0,615 62 C
W21 X 68,0 21,13 8,27 0,43 0,685 68 C
W21 X 73,0 21,24 8,295 0,455 0,74 73 С
W21 X 93,0 21,62 8,42 0,58 0,93 93 C
W21 X 101,0 21,36 12,29 0,5 0,8 101 С
W21 X 111,0 21,51 12,34 0,55 0,875 111 0 C С
W24 X 55,0 23,57 7 0,395 0,505 55 0 C 0
Ш24 Х 62,0 23,74 7,04 0,43 0,59 62 С
W24 X 68,0 23,73 8,965 0,415 0,585 68 C
W24 X 76,0 23,92 8,99 0,44 0,68 76 C
W24 X 84,0 24,1 9,02 0,47 0,77 84 С
W24 X 94,0 24,31 9,065 0,515 0,875 94 С С С
Ш24 Х 131,0 24,48 12,855 0,605 0,96 131 С

iBeams — Разное 0
Размеры D F Tw Tf Приблиз. Вес Наличие
6 X 4 X 1/4 6 4 0,25 0,375 19,8 0 C 0
6 х 6 х 1/4 6 6 0,25 0,375 19,9 С
8 X 4 X 1/4 8 4 0,25 0,25 13,3 C
8 X 4 X 3/4 8 4 0,375 0,375 19,6 C

Дуплекс 2205 Проведите по экрану/прокрутите горизонтально, чтобы просмотреть всю таблицу
iBeams — серийный номер
0 С С С С С0 С С С
Размеры D F Tw Tf Приблиз. Вес Наличие
3 X 5,70 3 2,33 0,17 0,26 0 9 9
3 X 7,50 3 2,509 0,349 0,26 7,5 C
4 х 7,70 4 2,663 0,193 0,293 7,7 С
4 X 9,50 4 2,796 0,326 0,293 9,5 0 C 0
5 X 10,00 5 3,004 0,214 0,326 10 0 C 0
5 X 14,75 5 3,284 0,494 0,326 14,75 С
7 х 20,00 7 3,86 0,45 0,392 20 С
8 X 23,00 8 4,171 0,441 0,425 23 0 C 0
10 X 25,40 10 4,661 0,311 0,491 25. 4 С
12 X 31,80 12 5 0,35 0,544 31,8 C
12 х 40,80 12 5,252 0,472 0,659 40,8 С
15 X 50,00 15 5,64 0,55 0,622 50 С

iBeams — W/I 00000090 С
Размеры D F Tw Tf Приблиз. Вес Наличие
W4 X 13,0 4,16 4,06 0,28 0,345 9 13 0
W5 X 16,0 5,01 5 0,24 0,36 16 С
W5 X 18,9 5 5,003 0,316 0,416 18,9 0 C
W5 X 19,0 5,15 5,03 0,27 0,43 19 C
W6 X 9,0 5,9 3,94 0,17 0,215 9 C
Ш6 Х 12,0 6,03 4 0,23 0,28 12 С
W6 X 15,0 5,99 5,99 0,23 0,26 15 C
W6 X 16,0 6,28 4,03 0,26 0,405 16 0 C 0
W6 X 20,0 6,2 6,02 0,26 0,365 20 C
W6 X 25,0 6,38 6,08 0,32 0,455 25 0 C 0
W8 X 10,0 7,89 3,94 0,17 0,205 10 0 C 0
W8 X 13,0 7,99 4 0,23 0,255 13 C
Ш8 Х 15,0 8,11 4,015 0,245 0,315 15 С
W8 X 18,0 8,14 5,25 0,23 0,33 18 C
W8 X 21,0 8,28 5,27 0,25 0,4 21 C
W8 X 24,0 7,93 6,495 0,245 0,4 24 0 C 0
W8 X 28,0 8,06 6,535 0,285 0,465 28 C
W8 X 31,0 8 7,995 0,285 0,435 31 C
W8 X 35,0 8,12 8,02 0,31 0,495 35 0 C 0
Ш8 Х 40,0 8,25 8,07 0,36 0,56 40 С
W8 X 48,0 8,5 8,11 0,4 0,685 48 C
W8 X 58,0 8,75 8,22 0,51 0,81 58 C
W8 X 67,0 9 8,28 0,57 0,935 67 C
Ш10 Х 12,0 9,87 3,96 0,19 0,21 12 С
W10 X 15,0 9,99 4 0,23 0,27 15 C
W10 X 17,0 10,11 4,01 0,24 0,33 17 C
Ш10 Х 19,0 10,24 4,02 0,25 0,395 19 С
W10 X 22,0 10,17 5,75 0,24 0,36 22 0 C
W10 X 26,0 10,33 5,77 0,26 0,44 26 0 C
W10 X 30,0 10,47 5,81 0,3 0,51 30 0 C 0
Ш10 Х 33,0 9,73 7,96 0,29 0,435 33 С
W10 X 39,0 9,92 7,985 0,315 0,53 39 C
W10 X 45,0 10,1 8,02 0,35 0,62 45 0 C 0
W10 X 49,0 9,98 10 0,34 0,56 49 С
W10 X 54,0 10,09 10,03 0,37 0,615 54 C
W10 X 60,0 10,22 10,08 0,42 0,68 60 C
W10 X 68,0 10,4 10,13 0,47 0,77 68 C
Ш10 Х 77,0 10,6 10,19 0,53 0,87 77 С
W10 X 88,0 10,84 10,265 0,605 0,99 88 C
W12 X 14,0 11,91 3,97 0,2 0,225 14 0 C
W12 X 16,0 11,99 3,99 0,22 0,265 16 С
W12 X 19,0 12,16 4,005 0,235 0,35 19 C
W12 X 22,0 12,31 4,03 0,26 0,425 22 C
W12 X 26,0 12,22 6,49 0,23 0,38 26 C
Ш12 Х 30,0 12,34 6,52 0,26 0,44 30 С
W12 X 35,0 12,5 6,56 0,3 0,52 35 C
W12 X 40,0 11,94 8,05 0,295 0,515 40 C
Ш12 Х 45,0 12,06 8,045 0,335 0,575 45 С
W12 X 50,0 12,19 8,08 0,37 0,64 50 0 C
W12 X 53,0 12,06 9,995 0,345 0,575 53 C
W12 X 58,0 12,19 10,01 0,36 0,64 58 C
Ш12 Х 65,0 12,12 12,00 0,39 0,605 65 С
W12 X 72,0 12,25 12,04 0,43 0,67 72 C
W12 X 79,0 12,38 12,08 0,47 0,735 79 C
W12 X 87,0 12,53 12,125 0,515 0,81 87 С
W12 X 96,0 12,71 12,16 0,55 0,9 96 0 C
W12 X 106,0 12,89 12,220 0,61 0,99 106 0 C
W14 X 22,0 13,74 5,00 0,23 0,335 22 C
Ш14 Х 26,0 13,91 5,025 0,255 0,42 26 С
W14 X 30,0 13,84 6,73 0,27 0,385 30 C
W14 X 34,0 13,98 6,745 0,285 0,455 34 C
W14 X 38,0 14,1 6,77 0,31 0,515 38 С
W14 X 43,0 13,66 7,995 0,305 0,53 43 C
W14 X 48,0 13,79 8,03 0,34 0,595 48 C
W14 X 53,0 13,92 8,06 0,37 0,66 53 C
Ш14 Х 61,0 13,89 9,995 0,375 0,645 61 С
W14 X 68,0 14,04 10,035 0,415 0,72 68 C
W14 X 74,0 14,17 10,07 0,45 0,785 74 C
Ш14 Х 82,0 14,31 10,13 0,51 0,855 82 С
W14 X 90,0 14,02 14,52 0,44 0,71 90 C
W14 X 99,0 14,16 14,565 0,485 0,78 99 C
W14 X 109,0 14,32 14,605 0,525 0,86 109 9 9 C
W14 X 120,0 14,48 14,67 0,59 0,94 120 C
W16 X 26,0 15,69 5,5 0,25 0,345 26 0 C
W16 X 31,0 15,88 5,525 0,275 0,44 31 C
Ш16 Х 36,0 15,86 6,985 0,295 0,43 36 С
W16 X 40,0 16,01 6,995 0,305 0,505 40 C
W16 X 45,0 16,13 7,035 0,345 0,565 45 C
W16 X 50,0 16,26 7,07 0,38 0,63 50 0 C
W16 X 57,0 16,43 7,12 0,43 0,715 57 C
W16 X 67,0 16,33 10,235 0,395 0,665 67 0 C
W16 X 77,0 16,52 10,295 0,455 0,76 77 C
Ш16 Х 89,0 16,75 10,365 0,525 0,875 89 С
W16 X 100,0 16,97 10,425 0,585 0,985 100 C
0 0 0 0 0 0 0 0
W18 X 35,0 17,7 6 0,3 0,425 35 C
W18 X 40,0 17,9 6,015 0,315 0,525 40 C 0
W18 X 46,0 18,06 6,06 0,36 0,605 46 C
Ш18 Х 50,0 17,99 7,495 0,355 0,57 50 С
W18 X 55,0 18,11 7,53 0,39 0,63 55 0 C
Ш18 Х 60,0 18,24 7,555 0,415 0,695 60 С
W18 X 65,0 18,35 7,59 0,45 0,75 65 0 C
W18 X 71,0 18,47 7,635 0,495 0,81 71 C
W18 X 76,0 18,21 11,035 0,425 0,68 76 C0890
W18 X 86,0 18,39 11,09 0,48 0,77 86 C
W18 X 97,0 18,59 11,145 0,535 0,87 97 C
W18 X 106,0 18,73 11,2 0,59 0,94 106 C
Ш21 Х 44,0 20,66 6,5 0,35 0,45 44 С
W21 X 50,0 20,83 6,53 0,38 0,535 50 C С
W21 X 62,0 20,99 8,24 0,4 0,615 62 С
W21 X 68,0 21,13 8,27 0,43 0,685 68 C С С
Ш21 Х 93,0 21,62 8,42 0,58 0,93 93 С
W21 X 101,0 21,36 12,29 0,5 0,8 101 C
W21 X 111,0 21,51 12,34 0,55 0,875 111 0 C
W21 X 122,0 21,68 12,39 0,6 0,96 122 С
W24 X 55,0 23,57 7 0,395 0,505 55 0 C 0
W24 X 62,0 23,74 7,04 0,43 0,59 62 C
W24 X 68,0 23,73 8,965 0,415 0,585 68 C
Ш24 Х 76,0 23,92 8,99 0,44 0,68 76 С
W24 X 84,0 24,1 9,02 0,47 0,77 84 0 C 0
W24 X 94,0 24,31 9,065 0,515 0,875 94 С
W24 X 104,0 24,06 12,75 0,5 0,75 104 С
W24 X 131,0 24,48 12,855 0,605 0,96 131 9 9 C

iBeams — Разное
Размеры D F Tw Tf Приблиз. Вес Наличие
6 X 4 X 1/4 6 4 0,25 0,375 19,8 0 C 0
6 X 6 X 1/4 6 6 0,25 0,375 19,9 C
8 X 4 X 1/4 8 4 0,25 0,25 13,3 C
8 X 4 X 3/4 8 4 0,375 0,375 19,6 С

вам нужно знать больше, чем вы думаете — Практическая архитектура
Как знания проявляются в рисунках
На днях я наткнулся на рисунок на столе у коллеги, и что-то не так. Это был поперечный разрез нового здания с несколькими стальными балками.
Это не было большой проблемой. Лучи были нарисованы в правильном месте, и общий тип и размер были правильными. На самом деле, в этом случае это, вероятно, не привело бы к каким-либо проблемам на сайте. Просто в деталях форма была не совсем правильной.
Слева показано, как нарисована балка. Справа то, как это должно было быть нарисовано.
Проблема возникла из-за того, что наша программа САПР (Vectorworks) имеет «полезный» инструмент для рисования поперечных сечений балок. В Vectorworks вы можете выбрать балку из предопределенного меню (профили из американской стали) или выбрать пользовательское сечение. Последний был выбран правильно, с правильными общими размерами, но значения по умолчанию, управляющие более мелкими деталями сечения, не были обновлены.
В результате полки были нарисованы с коническим профилем и изогнутым носком, и эти две переменные означали, что сечение было начерчено неправильно.
Как вы знакомитесь с такими вещами?
Я думаю, это сочетание любознательности и тяжелой работы (быть начеку, задавать вопросы, быть наблюдательным, обращаться к нужной литературе) плюс правильное руководство в нужное время от более опытных коллег. А значит не просто!
Анатомия стальных конструкций — обширная тема, и этот пост ограничен некоторыми проблемами, связанными с размером и типом сечения, которые регулярно возникают в небольших проектах. Я начну с базового введения в сечения стальных балок и, в частности, двутавровых балок.

Двутавровые балки: серийные размеры и фактические размеры
Инженер-строитель вышеупомянутого проекта определил балки как: 254x146UB37 .
Это инженерное сокращение, означающее, что балка должна была быть универсальной балкой (UB) с «серийным размером» 254×146 и весом 37 кг/м. Универсальная балка имеет профиль сечения, как на схеме справа вверху, характеристики которого следующие: двутавровая балка с плоскими гранями, параллельными полками (т. е. не скошенными), без радиуса носка (т. ) и криволинейный радиус на пересечении фланца со стенкой (известный как радиус корня).
Помимо формы сечения балки, важно знать, что «серийный размер» не обязательно является точным размером балки в миллиметрах. «Серийный размер» является номинальным, что означает, что это имя или обозначение, которое представляет серию подобных лучей. В случае 254x146UB есть три различных размера, которые определяются их весом (точнее, массой на метр), как показано ниже:
Выдержка из «Интерактивной синей книги» BCSA/SCI
Хотя все они называются 254x146UB, на самом деле они имеют разные размеры, и в случае с этим серийным размером ни один из них не совпадает с обозначением серийного размера!
Обратите также внимание на то, что размер между радиусами основания (определяемый как «глубина между скруглениями») одинаков для всех трех балок, а глубина сечения варьируется из-за разной толщины полки. Это прямой результат производственного процесса, о котором я расскажу чуть подробнее ниже.
Существует множество различных серийных обозначений универсальной балки, большинство из которых имеют несколько различных размеров балки. Там, где имеется несколько размеров, «глубина между скруглениями» всегда является постоянной для каждого обозначения, при этом толщина полок меняется в зависимости от веса балки.
Это означает, что когда указан размер балки, вам нужно посмотреть ее фактические размеры, и если размер балки указан только по серийному обозначению, вы не узнаете ее точных размеров, пока не будет указан вес балки.
Наилучшим справочником по размерам балок является Интерактивная синяя книга, подготовленная BCSA и SCI (Британская ассоциация конструкционной стали и Институт стальных конструкций). Это дает информацию о размерах для всех стандартных стальных профилей Великобритании. Он также предоставляет много другой информации для инженеров-строителей, но именно страницы «Размеры и свойства» наиболее полезны для архитекторов.
Производственный процесс
Все профили из конструкционной стали, описанные в интерактивной синей книге, представляют собой профили из горячекатаной стали. Это относится к производственному процессу, при котором прямоугольные стальные заготовки нагреваются, чтобы сделать их достаточно мягкими для придания им формы. Они проходят через ряд роликов, которые изменяют поперечное сечение с прямоугольного на двутавровое.
Изображение: SCI
На приведенной выше диаграмме именно боковые ролики изменяют толщину полки, перемещаясь внутрь или наружу в соответствии с размером производимой балки. При этом верхние и нижние ролики остаются одинаковой ширины для всех размеров балки в пределах определенного серийного размера. По этой причине глубина между скруглениями остается неизменной, а общая глубина балки меняется.
Краткий обзор процесса прокатки можно посмотреть здесь…
Другие секции балок
Существует ряд других распространенных стальных профилей, доступных и описанных в Синей книге.
Универсальные колонны
(UC) похожи на универсальные балки, но имеют более квадратную пропорцию и, как правило, тяжелее. Хотя они предназначены для использования в качестве колонн в многоэтажных конструкциях, они также используются в качестве балок, особенно когда важна минимальная глубина.
Тройники изготавливаются из вырубки UB и UC и поэтому имеют соответствующие размеры.
Швеллеры с параллельными фланцами (PFC), равнополочные и неравнополочные уголки прокатываются в соответствии с их формой. В отличие от UB и UC, эти разделы описываются их фактическими размерами.
Все вышеперечисленные типы секций обычно известны как «открытые секции». Это отличает их от закрытых профилей, которые также известны как «трубы» или, точнее, «горячедеформированные полые профили». Опять же, эти разделы описываются их фактическими размерами.
В Bluebook указаны размеры полых профилей, но по непонятным мне причинам в нем не указаны размеры углового радиуса для профилей RHS и SHS. Для этого вам потребуется найти соответствующую информацию о поставщике в Google, например здесь.
Я оставлю это вам, чтобы узнать, как изготавливаются горячекатаные полые профили, почему они всегда имеют сварной шов и почему квадратные и прямоугольные профили всегда имеют угловой радиус (начало). Вы также можете подумать о том, что бы вы сделали, если бы вам нужна была секция трубы с прямыми углами, а не с радиусом.
Примечание о RSJ
Термин RSJ или катаная стальная балка широко известен и используется, но может сбивать с толку. Он имеет тенденцию использоваться в разговорной речи для обозначения любой формы стальной балки. Первоначально он относился к определенному ряду балок меньшего сечения для общестроительных целей и имел конический профиль полки, показанный в верхней части этого поста.
Некоторые производители все еще производят секции балок, но в большинстве случаев кто-то, ссылаясь на RSJ, часто просто имеет в виду, что он говорит об обычной стальной балке.
Ваши рисунки
Этот пост появился, потому что я увидел что-то не совсем правильное на рисунке.
