что это, как и зачем выполняется, плюсы и минусы метода

Новички постоянно сталкиваются с проблемами во время соединения металлических деталей. Чаще всего сварщик не видит деформаций внутри шва, появляющихся из-за нарушения технологии соединения.

Внешний осмотр конструкции не поможет определить скрытые дефекты.

Для сварки в условиях дачи или дома — это не так катастрофично, но в цеху даже мелкие недостатки готового изделия могут не только уменьшить прибыль, но и угрожать безопасности при использовании конструкций.

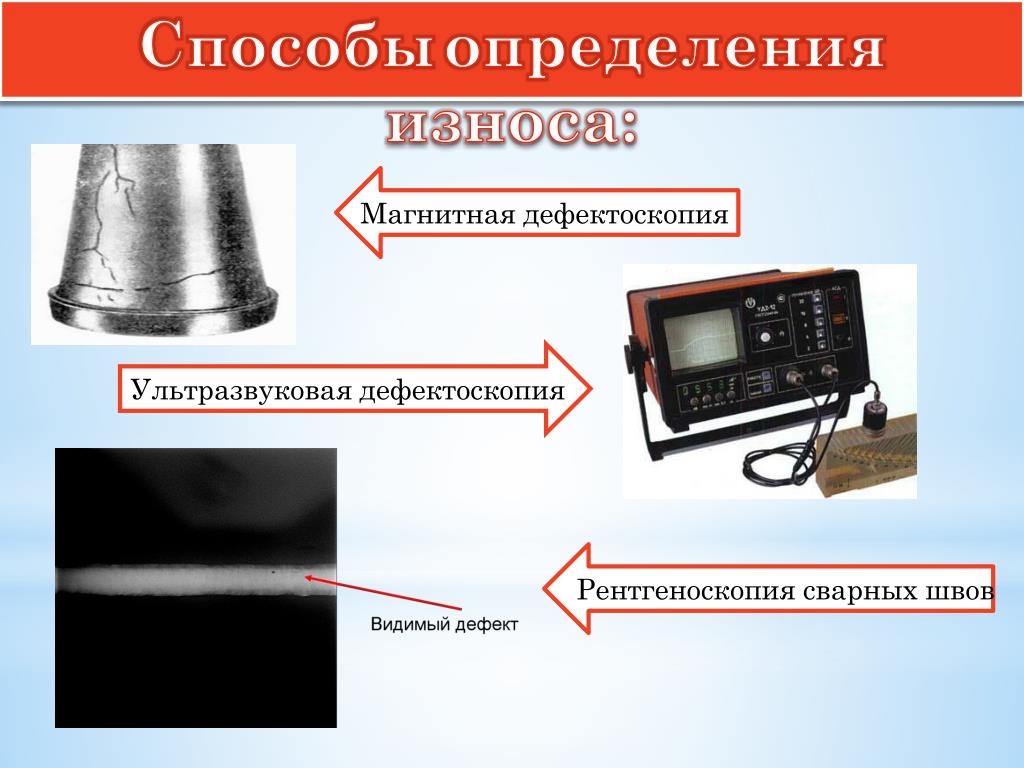

Сварные швы контролируют разными методами. Элементарный — визуальный анализ швов на наличие заметных деформаций.

Также есть и сложные способы контроля — с применением специального оборудования. Один из этих методов — тема нашей статьи. Мы расскажем о радиографическом контроле швов: что это такое, как работает метод, и зачем его применяют.

Содержание статьиПоказать

• Общая информация
• Принцип работы
• Особенности рентгеновских лучей
• Достоинства и недостатки метода
• Алгоритм контроля
• Техника безопасности
• Заключение

Общая информация

У радиографического метода контроля есть несколько названий. Его называют также рентгенографией, рентгеноскопией, рентгенографическим контролем. Он основан на использовании рентгеновского излучения.

На место соединения деталей устанавливают специальный рентген-аппарат. Он работает так же, как и аппарат для рентгена человеческих костей. Радиоизлучение проходит сквозь металл.

Если в шве есть трещины или поры, излучение без проблем выходит через них. Если соединение плотное, излучение «останется» внутри.

Принимающий прибор запечатляет то, где и как проходят лучи, и закрепляет это на снимке. С его помощью можно увидеть, какие дефекты образовались внутри шва, и где именно они находятся.

Контроль с использованием рентгеновского излучения — метод, который с большой точностью может выявить проблемные места соединений.

Способ радиографического контроля сварных соединений хорошо проявляет себя в проверке трубопроводных конструкций, металлических изделий с серьезными требованиями к качеству и крупногабаритных соединений. На стройплощадках радиография пользуется особым признанием мастеров.

Принцип работы

«Сердцевиной» рентген-аппарата можно назвать излучатель, генерирующий и выпускающий свободные частицы. Он состоит из вакуумного сосуда с анодом, катодом и его накалом.

Каждая деталь заряжена и по сути представляет собой электрод. Они направляют частицы, придавая им ускорение, тем самым создавая рентгеновский луч.

Для тех, кто хочет понимать процесс радиографического контроля сварных соединений в подробностях, мы расширим объяснение. Электроны, испускающиеся катодом, через потенциал электрического поля между положительным и отрицательным электродами набирают ускорение.

На этом этапе излучение уже появляется, но еще не обладает достаточной силой. Но лучи «врезаются» в анод и тормозятся, из-за чего образовываются еще больше.

Во время столкновения лучей с анодом, последний тоже отдает электроны. Вместе все эти частицы формируют целостное рентгеновское излучение.

Выходящие лучи направляются вакуумной трубкой и внешними деталями аппарата. Частицы попадают на металл, и, если он дефектный, то проходят через шов насквозь.

Если же соединение нормальное, лучи остаются внутри него. Но не все электроны «встраиваются» в металл. Те, что задерживаются на поверхности, служат основой рентгеновского снимка.

На нём можно определить, сколько лучей прошло через соединение. Если металл пронизан трещинами и сквозными порами, на снимке можно будет увидеть много прошедших лучей.

Так можно узнать не только о присутствии деформации, но и о её размере и размещении.

Особенности рентгеновских лучей

Для того, чтобы понимать принципы рентгенографического анализа, нужно учитывать характеристики излучения, из-за которых этот анализ и работает. Основное свойство луча — возможность проходить через материал, в том числе и металлы.

Если металл очень плотный, лучи будут проходить хуже, и наоборот: металл с низкой плотностью легко пропускает их. С радиографическим контролем качества это связано тем, что плотность низкая именно в месте дефекта.

Эти участки металла легко пропускают лучи. Последние запечатляются на приёмнике. Если же структурно соединение без «пробелов», то лучи будут не проходить, а поглощаться конструкцией. Степень поглощения излучения прямо пропорциональна плотности шва.

Со снимками тоже ничего сложного. Некоторые химические элементы встречаясь с рентгеновскими лучами испускают свечение. Часть фото пластины, которая чувствительна к свету, напыляется этими элементами.

Из-за их свойств и появляются снимки. Эти химические и физические основы позволяют использовать рентген для изучения как живого организма, так и сварных соединений.

Поговорим и о негативных нюансах. То, что большое количество излучения рентген-аппарата может навредить человеку, не выдумка. Рентгеновские лучи взаимодействуют с живыми тканями и клетками, постепенно меняя их структуру.

Если дозы облучения будут слишком большими, человек, который работает с ними, может получить лучевую болезнь. Предотвратить это можно только учитывая правила техники безопасности и руководство по применению радиографического аппарата.

Добавим, что воздух, которым мы дышим, может пропускать ток при наличии излучения. Рентгеновское излучение ионизирует атмосферные газы, разделяя их молекулы на положительно и отрицательно заряженные частицы.

Когда эти частицы перемещаются направлено, появляется электрический ток.

Достоинства и недостатки метода

Перечислим плюсы и минусы радиографического контроля сварных соединений.

«ЗА»:

• Анализ качественных характеристик шва рентгеном точный и редко пропускает недочёты мимо себя
• Метод помогает быстро найти дефекты даже на самом глубоком уровне соединения
• Рентгеновский снимок показывает место, в котором есть дефект, и его приблизительный размер
• На радиографический анализ уходит немного времени, а из средств нужен только рентген-аппарат
• Контролировать качество можно у сложных конструкций с труднодоступными местами (например, трубопроводных систем)

«Против»:

• То, насколько качественным будет анализ, зависит от того, как мастер настроит контролирующий аппарат
• Малогабаритные модели рентген-аппаратов, которые чаще используют в строительстве, дорогие
• Расходники для аппарата найти сложно, и стоят они, так же, как и само устройство, достаточно
• Контроль качества с применением радиографического излучения опасен для здоровья

Алгоритм контроля

Технология контроля радиографией несложная и основами похожа на ту, что используют врачи рентген-кабинетов. Человек, который проводит анализ, настраивает аппаратуру в зависимости от плотности металла.

Раньше мы уже сказали о том, что итог зависит именно от того, насколько плотный металл.

Соединение нельзя проверять сразу после сварки. Перед контролем место шва нужно обработать. Также нужно убрать остатки шлака и очистить металл от лишнего. Если аппарат мобильный, его помещают на конструкцию.

Если же устройство закреплено в одном месте, соединение помещают внутрь.

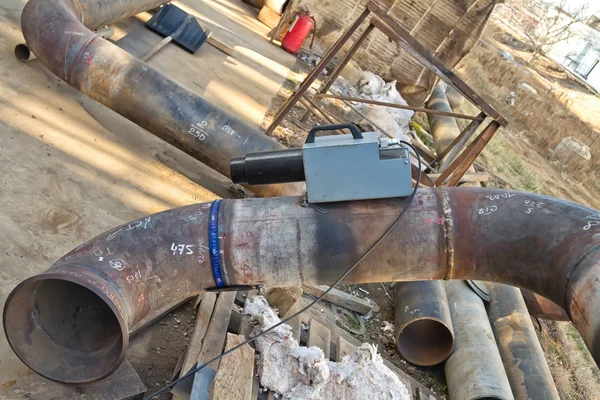

Плёнку размещают с одной стороны шва, а излучатель — с другой. Затем радиографический аппарат включают, излучение идёт через конструкцию и запечатляется на плёнке.

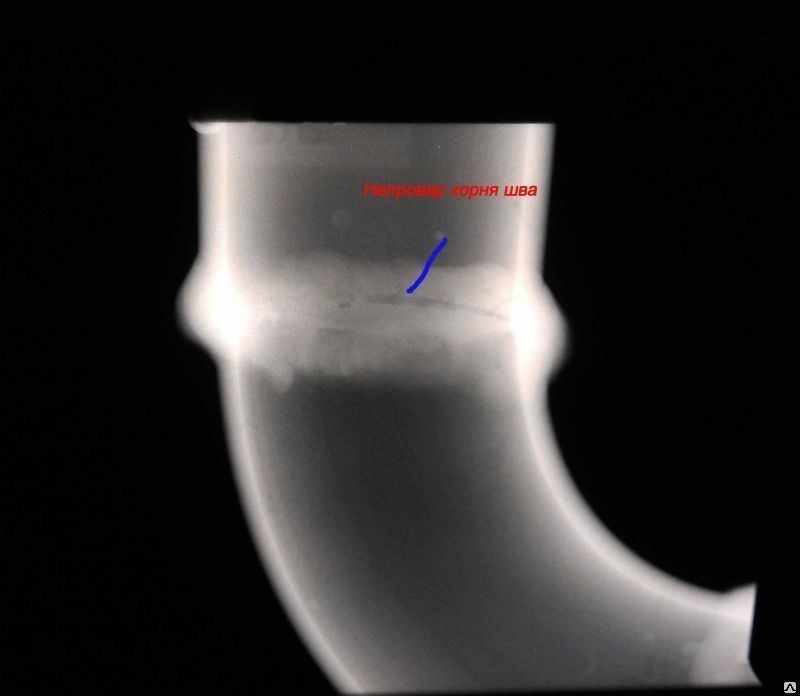

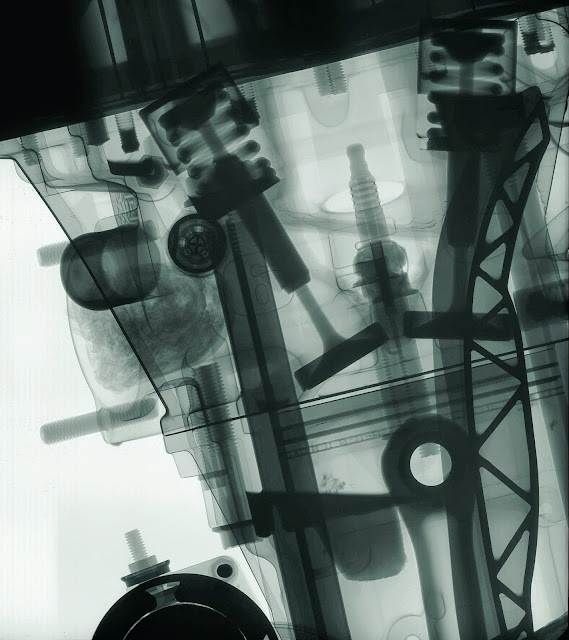

На получившемся снимке просматриваются все деформации. После выключения аппарата нужно подождать примерно полминуты. Затем детали и рентгенограф разделяются, а получившиеся снимки анализируются специалистами или самим контролером.

Техника безопасности

Выше было упомянуто об опасности рентгеновского излучения для живых организмов. Даже одноразовое использование рентгенографа может повлиять на вас, поэтому не обращать внимания на правила безопасности не стоит.

Если у вас в планах частое использование радиографического излучения для анализа швов, то некоторые рекомендации для вас просто обязательны к запоминанию.

1. Основное правило — экранизация рентген-аппарата. Установка экрана не позволит излучению выходить за границы области контроля. Для анализа сварочных швов в качестве экрана можно взять листы из металла. Если ваша работа проходит в закрытой комнате, то её стены желательно обложить экранными листами. С ними излучение будет менее вредным для других рабочих объекта или цеха.
2. Не находитесь в месте рентгенографического контроля долго. При работе на открытом воздухе, во время анализа отходите от устройства на несколько метров. При работе в помещении старайтесь выходить за дверь, пока идёт излучение. Также используйте защитную униформу в виде маски, перчаток и отражающего костюма. Пока идёт анализ, мимо аппарата не должны ходить другие рабочие.
3. Еще перед началом контроля вы должны быть уверены в исправности аппарата и правильности выставленных настроек. Часто эти два фактора при упущенной проверке становятся причиной несчастных случаев.
4. Каждый следующий радиографический анализ контролируйте, какое количество лучей вы получаете на выходе. Лучи в небольших дозах безопасны, но могут «собираться» в организме, становясь основой заболеваний, связанных радиацией. Дозировка, которую вы получили во время одного контроля, должна выйти из организма до следующего. Для того, чтобы вы могли следить за этим, есть специальные дозиметры.
5. Смотрите за тем, насколько ионизирован воздух. Мы упоминали, что увеличение степени ионизации делает воздух хорошим проводником электрического тока. Это в большей степени опасно, если помещение закрыто.

Заключение

Это основы, которые нужно знать о методе радиографического анализа сварных соединений. Использование излучения помогает найти дефекты даже в самых глубоких слоях шва.

В производственных цехах используют стационарные модели рентген-аппаратов, на выездных работах — более компактные. Но в обоих случаях эффективность этой технологии на уровне.

Чтобы понимать характеристики дефектов на снимках, нужно практиковаться. Но эта практика подарит вам полезные навыки в точном поиске трещин и других недочётов сварного соединения, которое на вид может казаться целостным.

Если вы пользовались рентгенографией, можете поделиться своим опытом с новичками в комментариях. Желаем удачи!

Как проходит радиографический контроль сварных соединений

При соединении металлов с помощью сварки у неопытных мастеров могут возникнуть трудности. В частности, они могут просто не увидеть всех дефектов сварного шва, которые образовались из-за ошибок сварщика. Визуального контроля недостаточно, чтобы выявить скрытые недочеты. И если в условиях домашней сварки это не критично, то на крупном производстве бракованные изделия лишают прибыли.

Существует множество видов контроля сварных швов. От визуального, когда сварщик просто осматривает шов на предмет видимых дефектов, до передовых способов, для которых необходимо специальное оборудование. Об одном из таких способов мы и хотим вам рассказать. В этой статье вы узнаете, что такое радиографический контроль сварных соединений и какова его методика.

Содержание статьи

• Общая информация
• Принцип работы
• Особенности рентгеновских лучей
• Плюсы и минусы метода
• Методика контроля
• Техника безопасности
• Вместо заключения

Общая информация

Радиографический метод контроля сварных соединений (также рентгенография, рентгеноскопия, рентгенографический контроль) — метод контроля качества с применением рентгеновских лучей. Специальный аппарат устанавливает на место сварного шва. Здесь все по аналогии с рентген аппаратом для снимков костей человека. Рентгеновские лучи пронизывают металл и в случае обнаружения внутренних дефектов легко выходят наружу. Ну а если структура шва плотная и не имеет дефектов, то луч просто не пройдет.

Специальное устройство регистрирует прохождение лучей и делает снимок. На снимке без проблем можно обнаружить наличие дефектов, их размеры и точное расположение. Рентгеновский контроль сварных соединений — это один из наиболее точных методов контроля качества швов. Его часто используют при проверке трубопровода, ответственных изделий, металлоконструкций, к которым предъявлены повышенные требования качества. Особенно заметна популярность радиографического контроля в строительной сфере.

Принцип работы

«Сердцем» рентгеновского аппарата является излучатель, который генерирует и выпускает лучи. Излучатель представляет собой вакуумный сосуд, который содержит анод, катод и его накал. Все эти частицы заряжены и являются электродами. Во время их сильного ускорения как раз и образуются рентгеновские лучи. Это простейшее объяснение.

Читайте также: СНИП и контроль качества

Для интересующихся объясним подробнее. Катод испускает электроны, которые ускоряются от электрического потенциала, образующегося между анодом и катодом. В этот момент рентгеновские лучи уже начинают образовываться, но их недостаточно. Однако, лучи все же сталкиваются с анодом и начинается их торможение. Из-за этого лучи начинают генерироваться сильнее. В тот же момент из-за столкновения начинают появляться электроны анода. Так образуются лучи, достаточные для формирования полноценного излучения.

Далее лучи выходят и пускаются в заданном направлении. Лучи сталкиваются с металлом и в случае наличия дефектов проходят сквозь него. Либо поглощаются металлом, если дефектов нет. Здесь нужно уточнить, что лучи поглощаются не полностью, некоторые частицы все же остаются. Именно они попадают на пленку и позволяют сделать снимок. На снимке фиксируется количество лучей, прошедших сквозь металл. Если дефектов много, то и лучей тоже будет много.  За счет такой особенности и получается узнать размер дефекта и его расположение.

Особенности рентгеновских лучей

Чтобы лучше понять суть рентгенографии нужно разобраться с особенностями самих лучей, благодаря которым как раз и возможен контроль. Лучи обладают свойствами, которые позволяют им проходить сквозь материалы. В нашем случае металл. Чем выше плотность металла, тем хуже проходят лучи. И, соответственно, чем ниже плотность металла, тем лучше они проходят. Здесь все просто: наименьшая плотность присутствует как раз в местах с дефектами.

Поэтому лучи беспрепятственно проходят сквозь металл и это фиксируется на специальном устройстве. Ну а если у шва нет дефектов и структура плотная, то лучи не пройдут, а просто поглотятся металлом. И чем выше плотность, тем больше степень поглощения.

Что касается снимков, то здесь тоже все просто. Существуют химические вещества, которые при контакте с рентгеновским излучением начинают буквально «светиться». Такими веществами покрывается светочувствительная часть фотопластинки, на которой затем появится снимок. Этот принцип является основой для создания рентгеновских снимков сварных швов.

Теперь о некоторых других особенностях. Наверняка вы слышали, что рентгеновское излучение в большом количестве может пагубно влиять на здоровье человека. Это правда. Лучи легко воздействуют на ткани и клетки, облучая их за считанные минуты. В больших дозах это может привести к лучевой болезни. Так что нужно соблюдать осторожность, если вы используете радиографический метод контроля сварных соединений.

Еще один интересный факт: благодаря излучения привычный нам воздух способен проводить электрический ток. Это связано с тем, что рентгеновские лучи ионизируют воздух и расщепляют его частицы на небольшие составляющие, которые в свою очередь имеют электрический заряд.

Плюсы и минусы метода

Плюсы:

• Рентгенографический контроль сварных соединений — один из самых достоверных методов контроля качества швов.
• С помощью этого метода за считанные минуты выявляются дефекты любого уровня.
• Есть возможность определить точный размер и расположение дефекта.
• Контроль занимает мало времени и требует только рентген-аппарат.
• Возможен контроль сварных соединений трубопроводов и любых других сложных систем.

Минусы:

• Качество контроля напрямую зависит от настройки рентген-аппарата.
• Современные рентген-аппараты стоят дорого, особенно компактные модели, которые так популярны в строительной сфере.
• Для работы понадобится специальная светочувствительная пленка, которая также стоит недешево.
• Этот метод контроля сварных швов сопряжен с опасностью для здоровья.

Методика контроля

Методика радиографического контроля проста и во многом схожа с обычной рентгенографией, которую мы делаем в поликлинике. Сначала контролер или ответственное лицо устанавливает необходимые настройки аппарата, учитывая плотность металла. Помните, что именно плотность влияет на конечный результат.

Далее подготавливается сварное соединение. Нужно удалить шлак, обработать валик шва и зачистить металл. Затем либо деталь помещается в аппарат (если контроль стационарный в отдельной комнате), либо аппарат помещается на соединение (если контроль выездной и используются компактные модели). Шов должен находиться между излучателем и пленкой. Излучатель включается, лучи проходят сквозь металл и попадают на пленку. Мы получаем снимок, на котором видны все дефекты. Теперь можно выключить аппарат и подождать 10-20 секунд. Затем деталь извлекается из ренигенографа (или рентгенограф снимается с металла). Снимки отдаются специалисту для их изучения или остаются у контролера.

Техника безопасности

Как мы уже говорили, данный метод контроля сопряжен с некоторой опасностью для здоровья. Не нужно пренебрегать этим, думая, что небольшие дозы радиации не повлияют на вас. Если вы работаете контролером и постоянно имеете дело с рентгенографией, то соблюдайте следующие рекомендации.

Во-первых, самое главное правило при работе с рентгеном — нужно экранировать прибор. Это не даст лучам распространяться за пределы зоны контроля. Для этих целей можно использовать металлические листы. Если вы работаете в помещении, то его стены также должны быть оборудованы экранирующими пластинами. Так лучи не будут представлять опасности для других работников, находящихся на объекте или в цеху.

Во-вторых, постарайтесь как можно меньше времени проводить рядом с аппаратом. Если вы проводите радиографический метод контроля сварных соединений на улице, то лучше отойдите в сторону. Если вы работаете в помещении, то постарайтесь сократить время своего пребывания в нем. Также на вас должны быть средства индивидуальной защиты. В помещении и рядом с аппаратом на улице не должны проходить посторонние работники.

В-третьих, перед началом работ нужно убедиться, что аппарат работает исправно и все настройки выставлены правильно. Большинство несчастных случаев связаны именно с неправильной настройкой или неисправностью рентгена.

В-четвертых, следите за дозой лучей, которые вы получаете при каждом контроле. Да, небольшие дозы не вредны для здоровья, но они обладают свойством накапливания и в конечном итоге могут стать причиной серьезных заболеваний. Следите, чтобы полученная вами доза радиации успевала выводиться из организма до начала следующего контроля. Чтобы узнать дозу можно использовать дозиметр.

В-пятых, не забывайте, что из-за лучей воздух может сильно ионизироваться, что приведет к образованию электрического тока. Следите за допустимым значением ионизации воздуха, особенно, если работаете в закрытом помещении.

Вместо заключения

Вот и все, что мы хотели рассказать вам о рентгенографическом методе контроля. Это один из самых точных и достоверных способов выявить скрытые от глаз дефекты. С его помощью можно провести контроль как на производстве, так и на выезде, поскольку производители предлагают компактные модели. Их легко можно взять с собой и выполнять контроль даже под открытым небом.
