Стыковое соединение рельсов

Авторы патента:

Бородин А.В. (RU)

E01B11/32 — отдельными частями; вкладышами, соединяющими оба конца головки рельсов

Владельцы патента RU 2265099:

Омский государственный университет путей сообщения (RU)

Изобретение относится к области машиностроения, в частности к усовершенствованию конструкции стыкового соединения рельсов, и может быть использовано в устройствах с направляющими качения. Стыковое соединение рельсов включает стыковые накладки, болтовые соединения накладок с рельсами. Концевые части рельсов содержат вставку с трапецеидальным поперечным сечением и осевые упоры вставки, размещенные в пазах головок рельсов с поперечным сечением, отображающим поперечное сечение вставки. При этом верхняя поверхность вставки совпадает с плоскими поверхностями головок рельсов, а торцовые поверхности вставки контактируют с пружинящими язычками упоров, выполненными из стали.

Технический результат заключается в снижении динамических нагрузок в рельсовых стыках и повышении эксплуатационной надежности железнодорожного пути. 2 ил.



Изобретение относится к области машиностроения, в частности к усовершенствованию конструкции стыкового соединения рельсов, и может быть использовано в устройствах с направляющими качения.

Известны стыковые соединения рельсов двухголовыми накладками к железнодорожным рельсам. Накладка размещается в пазухе рельсов. Шейки накладок стягиваются болтовыми соединениями, при этом усилия от затяжки стыковых болтов передаются головкам, которые создают вертикальное растяжение шеек рельсов. При прохождении колесом рельсового стыка эти усилия складываются с ударными нагрузками, что приводит к усталостному разрыву шеек рельсов около болтовых отверстий у стыка (см., например, «Путь и безопасность движения поездов»/ В.И.Болотин и др. Под ред. В.Я.Шульги. — М.: Транспорт, 1994, с.67-68).

Известны стыковые соединения рельсов накладками с шарнирным опиранием одной головки на верхнюю часть рельсовой шейки и контактированием основания другой головки с наклонным верхом подошвы рельса.

Такое устройство накладки уменьшает величину монтажных напряжений в шейке рельса, что способствует снижению частоты разрывов шейки рельсов (см. «Путь и безопасность движения поездов»/ В.И.Болотин и др. Под ред. В.Я.Шульги. — М.: Транспорт, 1994, с.69).

Недостатком известных конструкций стыковых соединений рельсов накладками является то, что их устройство не обеспечивает прямолинейности в допустимых пределах концов рельсов при нагрузках в условиях эксплуатации железнодорожного пути. Прогнутость концов рельсов приводит к разрушению головок рельсов в месте стыка, к усталостному разрыву шеек рельсов. Эти дефекты в рельсах особенно проявляются с ростом скорости движения подвижного состава из-за увеличения динамических нагрузок при проходе колесом встречной ступеньки — стыковой впадины (см., например, Золотарский А.Ф. и др. Железнодоржный путь и подвижной состав для высоких скоростей движения. Под ред. М.А.Чернышева. — М.: Транспорт, 1964, с.96-101).

Технический результат, на достижение которого направлено изобретение, заключается в снижении динамических нагрузок в рельсовых стыках и повышении эксплуатационной надежности железнодорожного пути.

Указанный технический результат достигается тем, что стыковое соединение рельсов, включающее стыковые накладки, болтовые соединения накладок с рельсами, содержит вставку с трапецеидальным поперечным сечением и осевые упоры вставки, размещенные в пазах головок рельсов с поперечным сечением, отображающим поперечное сечение вставки, при этом верхняя поверхность вставки совпадает с плоскими поверхностями головок рельсов, а торцовые поверхности вставки контактируют с пружинящими язычками упоров, выполненными из стали.

На фиг.1 изображено поперечное сечение стыкового соединения рельсов по стыковой впадине; на фиг.2 — расположение вставки в концевых частях рельсов и осевых упоров вставки (продольное сечение соединения).

Стыковое соединение рельсов включает концевые части рельсов 1 и 2, стыковые накладки 3 и 4, болтовые соединения 5 и 6 накладок с рельсами, вставку 7 с трапецеидальным поперечным сечением, упоры 8 и 9 с пружинящими язычками 10 и 11, контактирующими с торцовыми поверхностями вставки 7.

При установке упоров 8 и 9 и вставки 7 в пазы рельсов, поперечные сечения которых отображают поперечное сечение вставки, наружная поверхность 12 вставки 7 совпадает с плоскими поверхностями 13 и 14 головок рельсов, а пружинящие язычки 10 и 11 упоров фиксируют осевое положение вставки после заклепления стыковых накладок с рельсами болтовыми соединениями.

При подходе колеса 15 к вставке 7 поверхность катания колеса контактирует с криволинейными поверхностями головки рельса, а затем — с наружной поверхностью вставки. От давления колеса на вставку возможно осевое смещение вставки, если сила сцепления опорной поверхности вставки меньше силы сцепления колеса с наружной поверхностью вставки. В таком случае язычок одного из упоров сжимается, а язычок противоположного упора пружинит, при этом сохраняется его контакт с торцовой поверхностью вставки. При прохождении стыковой впадины поверхность катания колеса контактирует с наружной поверхностью вставки, давление от колеса распределяется между вставкой, рельсами и стыковыми накладками. Это позволяет уменьшить величину прогиба рельсов у стыка, исключить ударное воздействие колес по рельсам.

Стыковое соединение рельсов с вставкой, размещенной в пазах головок концевых частей рельсов, способствует повышению эксплуатационной надежности железнодорожного пути и снижению интенсивности дефектов рельсовых стыков при повышенных нагрузках и скоростях подвижного состава.

Стыковое соединение рельсов, включающее стыковые накладки, болтовые соединения накладок с рельсами, отличающееся тем, что концевые части рельсов содержат вставку с трапецеидальным поперечным сечением и осевые упоры вставки, размещенные в пазах головок рельсов с поперечным сечением, отображающим поперечное сечение вставки, при этом верхняя поверхность вставки совпадает с плоскими поверхностями головок рельсов, а торцовые поверхности вставки контактируют с пружинящими язычками упоров, выполненными из стали.



Похожие патенты:

Блок рельсового стыка железнодорожного пути // 2254408

Изобретение относится к рельсовым стыкам железнодорожного пути.

.

Рельсовое стыковое соединение // 2215843

Изобретение относится к конструкции железнодорожного пути. .

Рельсовое стыковое соединение // 2048624

Верхнее строение пути // 2013477

Рельсовое стыковое соединение // 2003754

Рельсовое стыковое соединение // 1791499

Рельсовое стыковое соединение // 1707120

Изобретение относится к рельсовым стыковым соединениям. .

Рельсовое стыковое соединение // 1705454

Изобретение относится к рельсовым стыковым соединениям. .

Рельсовое стыковое соединение // 1703756

Изобретение относится к рельсовым4 стыковым соединениям. .

Рельсовое стыковое соединение // 1691443

Изобретение относится к рельсовым стыковым соединениям. .

Рельсовое стыковое соединение // 2272857

Изобретение относится к рельсовому стыковому соединению

Железная дорога и способ ее эксплуатации // 2366773

Изобретение относится к области железнодорожного транспорта, в частности к верхнему строению пути, и может быть использовано при строительстве и ремонте железных дорог

Сложный рельсовый стык // 2374376

Изобретение относится к железнодорожному транспорту, в частности к конструкции стыков рельсовых нитей и плетей

Соединение — рельс — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Соединение рельсов с повторным заземлением необходимо выполнять двумя проводниками с помощью сварки. Все соединения проводников под землей производятся сваркой внахлестку. Качество сварки следует проверить ударами молотка. Сварные швы покрыть битумом.  [1]

Соединение рельсов с очагом заземления необходимо выполнять двумя проводниками.  [2]

Соединение рельсов все чаще осуществляют путем сварки, в частности стыковой сваркой оплавлением в путевых ремонт-шых мастерских или термитной сваркой непосредственно в пути. Их обнаружение одним отдельным наклонным искателем от головки рельса не следует рекомендовать, так как в силу своего плоского характера они являются зеркально отражающими. Фарлей [428] использовал схему тандема по рис. 5.14 6 на поверхности катания и таким способом контролировал головку, шейку и расположенный под шейкой участок подошвы.  [3]

Для соединения рельсов между собой в их концах просверливаются отверстия для болтов. Эти отверстия делаются несколько большего размера, чем размер болта, что необходимо для свободного удлинения рельсов при изменении температуры.  [4]

Кроме соединения рельсов накладками и болтами применяется также сварка стыков. При помощи сварки образуется непрерывная рельсовая нить ( плеть) из двух и более рельсов. Сварка рельсов сокращает количество стыков и создает условия для более плавного хода подвижного состава.  [5]

Если соединения рельсов с заземляющим устройством подстанции не делать, то при замыканиях фазы на землю они будут иметь потенциал, сниженный по сравнению с заземленными частями, и вынос егоза территорию подстанции будет представлять меньшую опасность. Но и эта система имеет тот недостаток, что на территорию подстанции заносится рельсами нулевой потенциал. Хотя одновременно прикосновение к корпусам, оказавшимся при замыкании на землю под напряжением, к рельсам практически исключается, однако опасность может представлять напряжение шага, когда человек одной ногой касается рельса, а другая находится на земле, имеющей высокий потенциал.  [6]

Для соединения рельсов в настоящее время применяют: 1) стыки с механич.

 [7]

Для соединения рельсов разных типов применяют переходные накладки, которые изготовляют на предприятиях железной дороги.  [8]

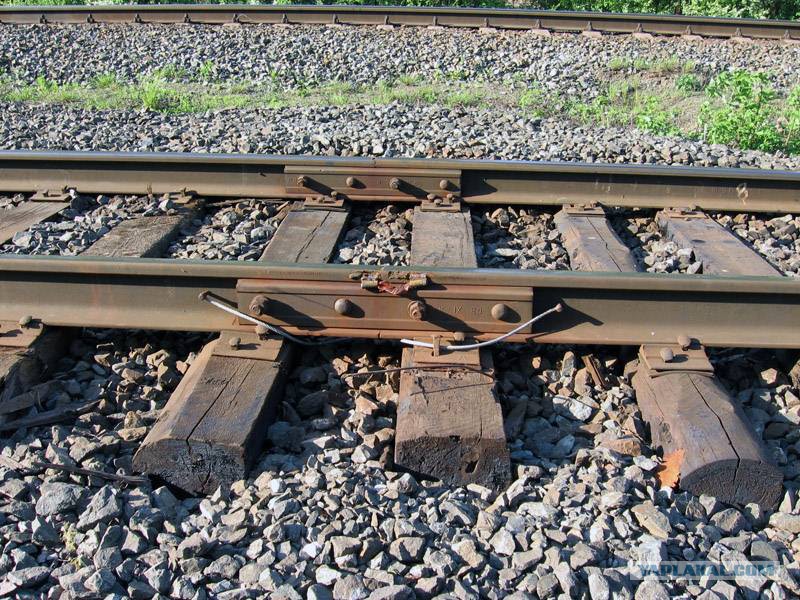

Места соединения рельсов друг с другом называют стыками. При проходе подвижного состава по стыку создаются дополнительные ударно-динамические воздействия на путь из-за наличия зазоров, поэтому стык является самым напряженным местом в пути. При длине рельсов 12 5 м около 35 — 50 % затрат труда по выправке пути связано с наличием стыков.  [9]

При необходимости соединения рельсов разных типов ( но соседних по массе) прибегают либо к переходному стыку, либо к переходному рельсу, к одному из концов которого приварена вставка, имеющая выпрессованный переход от одного типа рельса к другому.  [10]

При необходимости соединения рельсов разных типов прибегают либо к переходному стыку, либо к переходному рельсу, к одному из концов которого приварена вставка, имеющая выпрессованный переход от одного типа рельса к другому. Для переходных стыков ( рис. 2.17) применяются специальные переходные накладки. Одна половина такой накладки имеет размеры накладок одного типа рельсов, а другая — другого. С помощью переходных накладок разрешается стыковать рельсы только соседних типов.  [11]

Газопрессовая сварка обеспечивает соединение рельсов при температуре ниже точки плавления металла. При этом способе сварки очищают концы рельсов, проверяют правильность сборки стыка, совпадения рабочих граней и отсутствие угла, концы рельсов зажимают гидравлическим прессом.  [12]

Скрепления служат для соединения отдельных рельсов между собой в непрерывные рельсовые нити, прикрепления их к шпалам, распределения вертикальной нагрузки от рельсов на возможно большую площадь верхней постели шпал, закрепления пути от продольных перемещений рельсов под действием подвижной нагрузки и температурных сил. Скрепления служат также для устройства электрической изоляции рельсовых нитей на участках с автоблокировкой, для размещения прокладок, повышающих упругость пути на железобетонных шпалах, для выполнения регулировок положения рельсовой колеи в плане и профиле.  [13]

Ее применяют при соединении рельсов, труб и при ремонте крупных деталей. Термит представляет собой смесь алюминиевого порошка и окислов железа.  [14]

Изолирующий стык при деревянных шпалах.  [15]

Страницы:      1    2    3    4

Стыковое соединение рельсов с косой срезкой торцовых поверхностей



Полезная модель относится к области машиностроения, в частности, к усовершенствованию конструкции стыкового соединения рельсов, и может быть использована в устройствах с направляющими качения.

В стыковом соединении рельсов с косой срезкой торцовых поверхностей головки принимающего и отдающего рельсов выполнены с боковыми срезами, при этом вершина угла каждого заострения среза отстоит от торцовой поверхности головки рельса на величину, определяемую максимальной величиной продольного осевого перемещения торцовых поверхностей косых срезов рельсов.

Такое устройство стыкового соединения рельсов позволяет снизить ударное воздействие на колесо и обеспечить реверсивное движение поездов по рельсовому пути.

Полезная модель относится к области машиностроения, в частности, к совершенствованию конструкции стыкового соединения рельсов, и может быть использована в устройствах с направляющими качения.

Известно стыковое соединение рельсов с косой срезкой торцовых поверхностей, выполненных перпендикулярно основанию подошвы рельса. Соединение включает стыковые накладки, болтовые соединения накладок с рельсами, (см. Шахунянц Г.М. Железнодорожный путь: учебник / Г.М.Шахунянц. 2-е изд., перераб. и доп. М.: Транспорт, 1969. С.220-223). При прохождении стыковой впадины, выполненной под углом приблизительно 45° к продольной оси рельсов, поверхность катания колеса взаимодействует одновременно с головками в концевых частях принимающего и отдающего рельсов. Это способствует снижению ударного воздействия колеса по рельсам.

Однако, при подходе поверхности катания колеса к уступу принимающего рельса, прогибе рельса колесо взаимодействует с уступом отдающего рельса, при этом возникают поперечные силы, которые стремятся раздвинуть рельсы в зоне стыка. Такое воздействие особенно опасно при ослаблении усилий болтовых соединений рельсов с накладками, так как сопровождается поперечным сдвигом торцовым поверхностей косого среза, их смятием. Это снижает несущую способность стыкового соединения с косой срезкой торцов, повышает ударное взаимодействие колеса и рельса.

Известно стыковое соединение рельсов с косой срезкой торцовых поверхностей, выполненных перпендикулярно основанию подошвы рельса. Соединение включает стыковые накладки, болтовые соединения накладок с рельсами, а также упругие прокладки размещенные в пазухах рельса (см. Пат. 77874 РФ. Стыковое соединение рельсов внахлестку / А.В.Бородин, В.В.Иванов, Е.В.Глушкова; 2008127817/22; заявл. 08.07.2008; опубл. 10.11.2008. Бюл. 31). При прохождении стыковой впадины, выполненной под углом приблизительно 45° к продольной оси рельсов, поверхность катания колеса взаимодействует одновременно с головками в концевых частях принимающего и отдающего рельсов. При этом в пазухах между накладками и шейкой рельса размещены упругие прокладки, которые своей средней частью взаимодействуя с шейкой рельса, обеспечивают постоянное контактирование косых срезов рельсов. Это способствует снижению ударного воздействия колеса по рельсам.

Однако, при воздействии на рельсовый путь температуры окружающей среды, в рельсах возникают тепловые деформации, что приводит в зависимости времени года, либо к удлинению, либо к укорочению рельса. Температурное удлинение рельса создают условия для нарушения безопасности движения поездов, так как вследствие температурной продольной деформацией рельса его концы смещаются относительно друг друга внутрь рельсовой колеи, образовывая возможность вкатывания гребня колеса через острый принимающий конец рельса. Таким образом, указанное техническое решение не обеспечивает безопасность движения поездов и реверсивного движения по рельсовому пути.

Технический результат, на достижение которого направлена полезная модель, заключается в повышении несущей способности стыкового соединения рельсов с косой срезкой торцовых поверхностей и на обеспечение реверсивного движения по рельсовому пути.

Указанный технический результат достигается тем, что в стыковом соединении рельсов с косой срезкой торцовых поверхностей, выполненных перпендикулярно основанию подошвы концевых частей принимающего и отдающего рельсов, включающее стыковые накладки и упругие прокладки в пазухах рельсов, обеспечивающие постоянное контактирование косых срезов рельсов, головки принимающего и отдающего рельсов выполнены с боковыми срезами, при этом вершина угла каждого заострения среза отстоит от торцовой поверхности головки рельса на величину, определяемую максимальной величиной продольного осевого перемещения торцовых поверхностей косых срезов рельсов.

На фиг.1 изображен вид сверху на стыковое соединение рельсов с косой срезкой торцовых поверхностей. На фиг.2 изображено поперечное сечение соединения рельсов — сечение А-А на фиг.1.

Стыковое соединение рельсов включает концевые части 1 и 2 рельсов с косой срезкой торцовых поверхностей 3 и 4, выполненных в виде плоских поверхностей, проходящих только через головку и шейку рельсов, перпендикулярных основанию подошв рельсов, болтовые скрепления 7 и 8, рельсов 1 и 2 с накладками 9 и 10. В пазухах рельсов и накладок между стержнями болтов размещены упругие прокладки 11 и 12. Концевые части рельсов принимающего и отдающего рельсов выполненные с боковыми срезами 5 и 6. Вершина угла каждого заострения среза отстоит от торцовой поверхности головки рельса на величину s, определяемую величиной максимального продольного перемещения торцовых поверхностей косых срезов рельсов, при этом между торцовыми поверхностями подошв стыкуемых рельсов обеспечивается зазор.

При установке накладок пазухи накладок фиксируют симметричное положение выступов прокладок, стержни болтов определяют положение прокладок вдоль концевых частей рельсов. При скреплении рельсов с накладками болтовыми соединениями накладки деформируют упругие зоны прокладок, сжимают плоские поверхности скосов концевых частей принимающего и отдающего рельсов дополнительными силами, обеспечивая контакт поверхностей срезов при их относительном перемещении от температурных деформаций рельсов. При этом боковые срезы на величину s, выполненные на головках рельсов исключают выход торцовых поверхностей срезов за боковую поверхность головок рельсов (т.е. исключают образование уступов, препятствующих движению гребня колеса).

При подходе железнодорожного колеса к стыку и проходе стыкового соединения рельсов с косой срезкой торцовых поверхностей силы трения в контактирующих поверхностях и беззазорная стыковка плоских поверхностей срезов уменьшают величину относительных вертикальных смещений концевых частей принимающего и отдающего рельсов. Это снижает действие поперечных сил, стремящихся раздвинуть рельсы в зоне стыкового соединения. Кроме того, при относительном продольном смещении концевых частей принимающего и отдающего рельса вследствие температурных деформаций обеспечивается возможность компенсации этих деформаций вследствие поперечного смещения концевых частей.

Таким образом, предложенное конструктивное устройство стыкового соединения рельсов с косой срезкой торцовых поверхностей обеспечивает снижение ударного взаимодействия колеса и рельса и позволяет организовать реверсивное движение по рельсовому пути.

Стыковое соединение рельсов с косой срезкой торцовых поверхностей, выполненных перпендикулярно основанию подошвы концевых частей принимающего и отдающего рельсов, включающее стыковые накладки и упругие прокладки в пазухах рельсов, обеспечивающие постоянное контактирование косых срезов рельсов, отличающееся тем, что головки принимающего и отдающего рельсов выполнены с боковыми срезами, при этом вершина угла каждого заострения среза отстоит от торцовой поверхности головки рельса на величину, определяемую максимальной величиной продольного осевого перемещения торцовых поверхностей косых срезов рельсов.
