Устройство откатных ворот своими руками

Установка откатных ворот своими руками: инструкция

Первым делом нужно нарезать профильные трубы по размерам, которые приведены в чертеже. В этом деле стоит воспользоваться электрической болгаркой. Стоит напомнить о необходимости использования специальных защитных средств.

После нарезки профильные трубы укладываются на ровную поверхность или подставку, и формируется рама изделия. Проверив правильность раскладки всех углов рамы, их нужно прихватить сваркой в нескольких местах.

Далее, стыки полностью провариваются, а доступные места сварных швов тщательно очищаются от шлака и зашлифовываются. Поверхность рамы, к которой будет прикрепляться каркас, нужно качественно загрунтовать антикоррозийным составом, потому что потом выполнить эту работу будет довольно сложно. Этим же способом собирается каркас изделия, только грунтуется он с наружной стороны. Теперь необходимо соединить каркас с рамой.

Далее, внутри рамы вымеряется необходимое для каркаса расстояние, и ставятся отметки. Раму располагают горизонтально, закладывают в нее готовый каркас и регулируют его по меткам при помощи подложек из древесины. После регулировки и проверки необходимо присоединить каркас к раме точечной сваркой через каждые 50 сантиметров. Это поможет избежать смещения каркаса относительно рамы. Далее, все стыки полностью провариваются и зачищаются. Следующим шагом будет соединение нижней части рамы с направляющими рельсами из набора фурнитуры. Их приварку необходимо осуществлять таким же методом, как и соединение каркаса с рамой.

Покраска и обшивка раздвижных ворот

Потом нужно подготовить самодельную раму к покраске. Болгаркой хорошо зачищаются сварочные швы. Вся поверхность рамы обезжиривается и обрабатывается специальным антикоррозийным средством. Необходимо выждать немного времени, чтобы изделие успело высохнуть, а потом можно начинать покраску.

Для этой цели стоит применять алкидные эмали или акриловые краски. Специалисты советуют пользоваться краскопультом или небольшим валиком. Покраска делается обязательно в два слоя.

Далее, нужно начинать зашивку полотна раздвижных ворот. Профлист, вырезанный по точным размерам, закрепляется с помощью заклепок или саморезов. Лист сначала крепится по углам, а потом прикручивается по всему периметру с шагом не более 20 сантиметров.

Как сделать фундамент

Теперь нужно начинать делать фундамент для раздвижных ворот. Выкапывается траншея длиной около половины проема и глубиной около 1 метра. Закладная устанавливается в траншею и проверяется строительным уровнем. Швеллер обязан находиться на одном уровне с поверхностью двора. Таким способом получится ровное основание для специальных кареток. При помощи бетономешалки замешивается бетон, который заливается в траншею. Специалисты советуют протыкать бетон металлической арматурой или рейкой из древесины. Это поможет избежать возникновения пустот.

Фундамент обязан выстаиваться около 14 дней, а полный срок сушки и набора прочности составляет не менее 30 дней. В течение первых 5 дней нужно поливать фундамент обычной водой, чтобы не допустить образования трещин в бетоне.

Как осуществляется монтаж

После подготовки фундамента стоит начинать монтаж приспособления. На закладной размещаются две специальные каретки. Расстояние между ними должно быть максимальное. Далее, на каретках выставляются откатные ворота, которые вставляются в направляющий рельс.

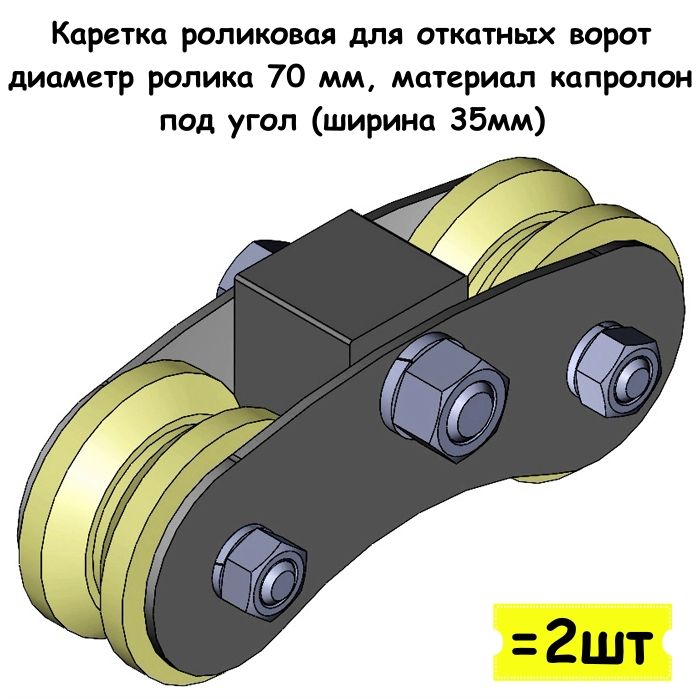

На этом этапе работ необходимо качественно отрегулировать каретки. Ближайшая к проему каретка устанавливается таким образом, чтобы створка при открытии не доходила до каретки на 20 сантиметров. Вторая каретка располагается так, чтобы при закрытии ворота не доходили до нее на расстояние 5 сантиметров. После этих действий стыки кареток и закладной свариваются между собой.

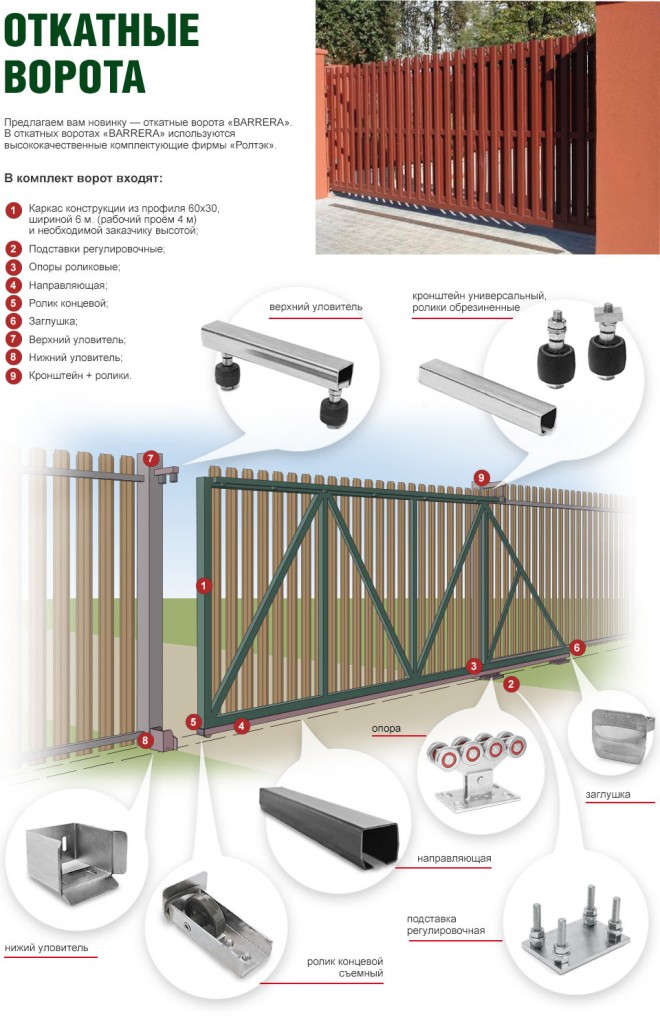

Теперь можно крепить остальную фурнитуру. Верхние оградительные ролики надежно закрепляются на закладной металлического столба. На другом столбе к закладным прикрепляется небольшой отрезок профильной трубы. Ее длина должна быть равна высоте створки изделия. А также к этому столбу нужно приварить нижний и верхний улавливатели. Концевой ролик в направляющей зажимается с помощью болтов, но некоторые умельцы советуют его дополнительно приварить, потому что гайки могут раскрутиться. После окончания работ направляющая закрывается специальными заглушками из резины, которые продаются вместе с фурнитурой.

Монтаж откатных ворот своими руками

Фундамент

Это, наверное, наиболее ответственный и важный элемент всей конструкции. Для начала фундамент требуется под закладную, куда будут фиксироваться опорные ролики. Некоторые компании и частные строители предлагают более экономный вариант основания, чем железобетон, а именно предлагают закрутить пару винтовых свай, куда затем наверх приваривается закладная и вот, по большому счету, практически все готово.

Затем рядом, в пучок свай прикручивается еще одна чуть наискосок (поскольку ровно рядом не установить много свай), под столб. Этот способ мы даже рассматривать не станем. Вероятно, он и подойдет под легкие и небольшие откатные ворота, к примеру, длиной 2,5 метра с легким каркасом, но ворота большей длинные будут «гулять» на этом основании.

Мы считаем, что в данном случае нет альтернативы железобетонному фундаменту, но и его можно выполнять по-разному. Так, к примеру, часто предлагается заливать только один фундамент — прямо под закладную, или два отдельных, один из них — под закладную, другой — под «принимающий» столб.

Такой вариант гораздо лучше, нежели само решение установки винтовых свай, но наличие двух отдельных фундаментов может закончиться плачевно, тем более в случаях, если эти фундаменты не находятся ниже уровня промерзания земли. Просто в результате морозного пучения эти отдельные фундаменты могут перемещаться вне зависимости друг от друга. В данном случае, даже при небольших смещениях касательно друг друга, все может завершиться тем, что ворота не будут попадать в уловители, которые находятся на приемном столбе, и вам нужно будет все время перенастраивать их.

Решение данной проблемы очень простое (но более дорогостоящее, нежели два раздельных фундамента) — оба столба обязаны соединяться одним фундаментом. В данном случае, даже при смещении основания, оба столба будут постоянно располагаться параллельно между собой, перемещаясь в одной связке.

Столбы

Касательно того, есть ли смысл ставить П-образные столбы или обычные — здесь нет общего мнения. Комплектующие могут устанавливаться без проблем на одинарные столбы. Но лучше П-образный вариант, этот вариант предпочтительней в том случае, когда в дальнейшем вы планируете поставить не только привод, но и набор автоматики для ворот, который в себя включает фотоэлементы. Для начала фотоэлементы намного удобней устанавливать именно на внутренние столбы, а не на столбы снаружи (с учетом антивандальных соображений). А также, внутри столбов внутри довольно удобно проложить скрытую проводку к сигнальной лампе и фотоэлементам.

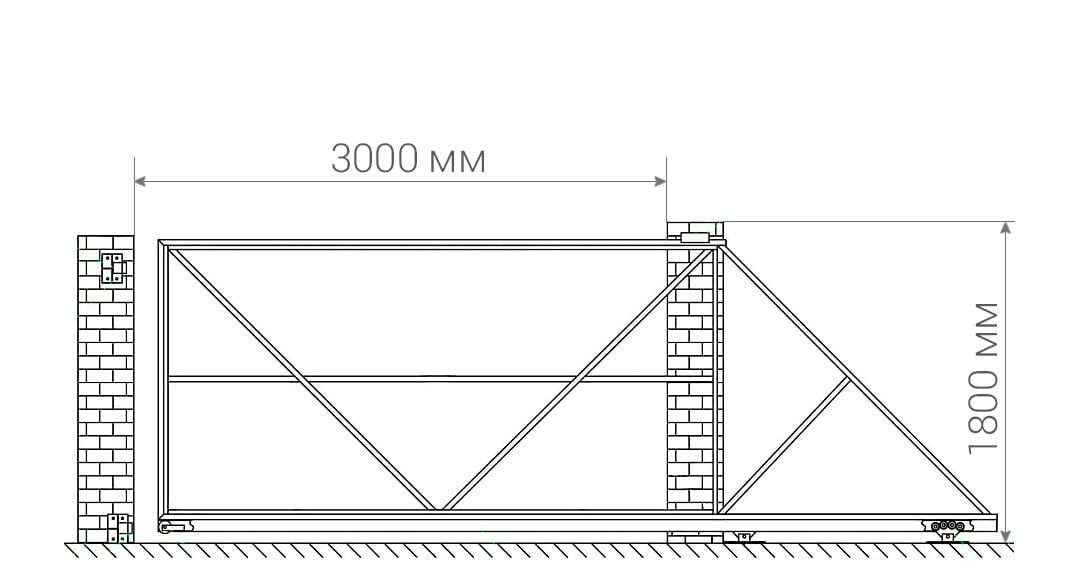

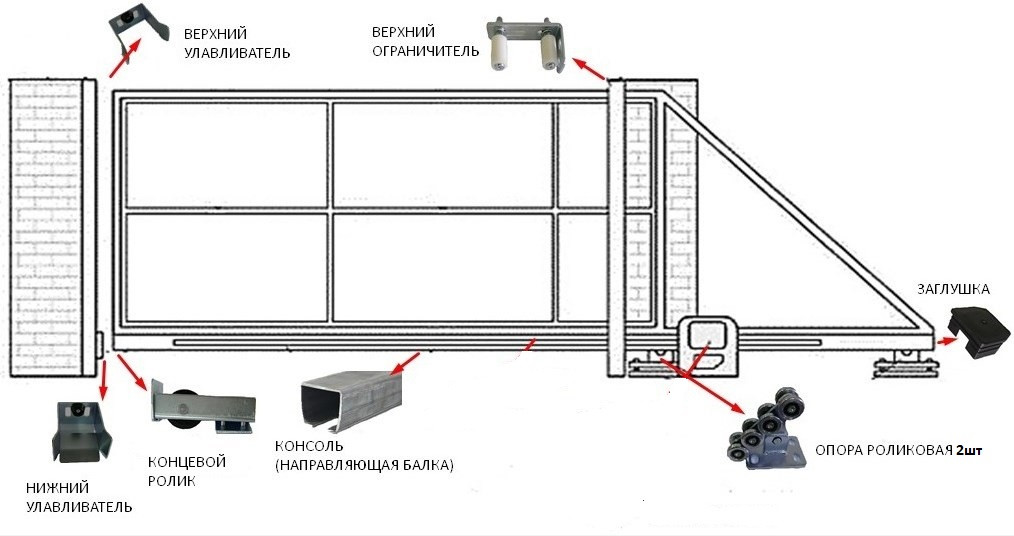

Конструкция каркаса

К каркасу желательно сразу же приварить зубчатую рейку (или резьбовые цилиндры под крепеж зубчатой рейки). Крепежи зубчатой рейки (резьбовые цилиндры, 3 штуки на один метр рейки) стандартно находятся с ней в комплекте. Непременно проверяйте данный факт во время покупки! Для того чтобы потом без проблем установить автоматику. В противном случае, затем будет очень неудобно ее ровно приваривать к низу полотна.

Ее длина обязана быть больше не менее, чем на один метр длины проема. Этот один лишний метр (или даже больше) зубчатой рейки выходит на «противовес», чтобы постоянно находиться в зацепе с зубчатым колесом электродвигателя привода каркаса. Зубчатая рейка является универсальной и подойдет под 99% приводов (NICE, САМЕ, Алютех, Дорхан и так далее). Если приваривать резьбовые цилиндры для дальнейшего крепежа зубчатой рейки, то желательно их приварить предварительно к направляющей.

Также не забывайте, что если вы хотите в откатных воротах установить калитку (врезав калитку непосредственно в полотно ворот), то ее необходимо сделать в той части ворот, которая ближе всего находится к опорным роликам, на которых полотно удерживается. Если же вы хотите сделать калитку на дальнем конце полотна от роликов ворот или средней, то вы значительно можете нарушить баланс развесовки, силы, «увеличите рычаг», то есть, тех показателей, которые воздействуют на ролики.

Преимущества откатных ворот

Откатные ворота могут быть сдвижными или раздвижными. И в том и в другом случае конструкция ворот состоит из цельной панели, которая движется вдоль ограды на роликах, закрепленных на специальной платформе. Откатные ворота, установленные своими руками, открывать можно в любую сторону. Такая система позволяет экономить пространство. Кроме того, они не требуют рельсов, не касаются земли и легко раскрываются даже при обильном снегопаде.

Облицовка для откатных ворот подбирается в соответствии с дизайном забора, участка и фасада дома. Она может быть деревянной, металлической, из профнастила, поликарбоната или ковки.

Чаще всего при монтаже откатных ворот, устанавливаемых своими руками, используется облицовка из профнастила. Этот материал служит долго, поскольку в его производстве используется оцинкованная сталь. Он хорошо выдерживает нагрузки и давление, его используют и для создания кровли, и для устройства ворот. Для ворот следует выбирать более легкие варианты профнастила, который не должен утяжелять конструкцию. Кроме того, необходимо учитывать, что при использовании данного материала будет слабой защита соединений. Здесь будут образовываться ржавчина и серьезные повреждения, которые со временем могут привести к ухудшению качества всей конструкции.

Очень красиво выглядят ворота из профлиста с элементами ковки. Эта дополнительная деталь придает сооружению очень необычный и даже изысканный вид. Такие ворота могут стать достойным украшением загородного участка.

У откатных ворот есть ряд немаловажных преимуществ: они могут пропустить автомобиль любого размера, их конструкция очень надежна и долговечна, в процессе эксплуатации ворота не требуют дополнительного ухода и безотказно функционируют в любую погоду. Кроме того, откатные ворота можно снабдить автоматическим приводом и фотоэлементом для контроля продвижения автомобиля, что делает эксплуатацию ворот еще более удобной и служит дополнительной гарантией безопасности.

Безусловно, конструкция откатных ворот, устанавливаемых своими руками, более сложная, чем распашных, соответственно, несколько сложнее их изготовление и установка. Для этих ворот требуется больше специальных комплектующих, что предполагает и большие расходы. Но, несмотря на это, в процессе эксплуатации откатных ворот все дополнительные расходы и хлопоты оправдывают себя в силу тех преимуществ, которые имеют откатные ворота в сравнении с другими. Именно поэтому в последнее время их популярность продолжает расти. В качестве наглядного примера предлагаем пошаговое описание всех работ, связанных с установкой ворот этого вида.

Ниже представлена пошаговая инструкция установка откатных ворот своими руками с видео и фотографиями.

Пошаговая инструкция по сборке и установке откатных ворот

Начинать работы нужно с разметки направления движения створок. Для этого натягивается веревка вдоль будущего проезда. Если толщина секционного материала не превышает 70 мм, то дистанция от столба до веревки делается равной 70 мм. Крепится веревка на высоте 15‒20 см от земли.

С помощью такой разметки получаем ось расположения роликовых опор

Важно правильно выполнить расчет фиксации этих опор с точностью до миллиметра, поскольку от этого зависит срок службы всего механизма

Чтобы обеспечить свободное открытие ворот, опоры устанавливают как можно шире по отношению друг к другу.

У столба, который выступает ограничителем проезда, роликовую опору нужно уводить с внутренней стороны от него на 25 см по направлению отката створок. Если этого не сделать, накатной ролик, установленный позже, не даст воротам полностью открыться.

Закладка фундамента

Откатной механизм имеет внушительный вес, поэтому нуждается в надежном основании. Ниже мы поэтапно разберем, как сделать фундамент.

Разметка ямы

Чтобы вычислить периметр будущего фундамента, необходимо:

1. По стороне, где будут открываться ворота, добавить ½ ширины проезда. Это получится длина основания.
2. От ограждения в бок усадьбы по всей длине фундамента отступить 50 см. Получим размеры периметра.

В работе пригодятся рулетка, шнур и колышки.

Выемка грунта

По окончании разметки выкапывается грунт.

Глубина траншеи должна быть минимум на 20 см ниже уровня промерзания почвы в вашем регионе.

Чтобы в будущем сделать ворота автоматизированными, следует уже на этом этапе предусмотреть укладку кабеля под проезжей частью.

Изготовление закладной конструкции и притворного столба

Чтобы закладная вышла недорогой, подготовьте:

• арматуру диаметром 12 мм;
• швеллер шириной 12‒16 см, длиной равной фундаменту.

Изготовление выглядит так:

1. К швеллеру сваркой крепят куски арматуры.
2. Потом приваривают арматуру поперек, чтобы вышли связные элементы.

При дальнейшей автоматизации укладывают основу под привод. Из подручных средств подойдет швеллер длиной 50 см. По центру проделывают отверстие под вывод проводки.

Установка закладного элемента в яму

Проводится в таком порядке:

1. Арматурой к низу в траншею опускается закладная.
2. Крепеж выполняется таким способом, чтобы швеллер вплотную прилегал к столбу, был строго горизонтально и параллельно траектории движения отката ворот. Для проверки используется строительный уровень.
3. Следующий шаг ‒ расчет расстояния от дорожного покрытия до консоли. Этот показатель автоматически меняется, когда регулируется высота закладной.

Если закладная фиксируется на уровне с грунтом, с помощью регулировочных пластин получится увеличить зазор между консолью и покрытием, а уменьшить – нет.

Прокладка электропроводки (для автоматизации ворот)

Выполняется на этапе обустройства фундамента. Электрический кабель прячут в металлическую или пластиковую трубу диаметром от 25 мм. Кабель должен заходить внутрь свободно, чтобы не мешали изгибы, швы. Чтобы влага не попала внутрь трубы, края герметизируют.

Бетонирование ямы

Замес раствора рекомендуется проводить из смеси марки М200‒М250, или смешать с песком портландцемент М400.

Заливка выполняется после окончательной фиксации закладной, проверки горизонтальности положения уровнем.

Раствор не должен покрыть верх закладной. Время полного застывания бетона ‒ до 1 недели.

Актуаторы, линейный привод

Актуатор

Актуатор представляет собой компактное устройство с готовой системой согласования с современным двигателем от постоянного тока, редуктором, и выдвигающимся штоком, имеющим резьбу в форме трапеции и гайку ШВП, или же передаточный вариант винт — гайка. Выдвигаясь, шток не поворачивается вокруг своей оси, его движение поступательно.

Длина хода штока бывает от 50мм до полуметра, кроме того, можно заказать нестандартные размеры хода. Шестерни редуктора прямозубые, имеют цилиндрическую форму из стали или бронзы. Двигатель устройства потребляет эл.энергию от источника постоянного тока, дающем напряжение в 12 или 24 В. Иногда источники питания не входят в комплект.

Диапазон температур, при которых работают устройства, от +5 С° и до +40 С°. Отдельные экземпляры актуаторов специально выпускаются для низких температур двух категорий от -20 С° и от -40 С°. Актуаторы имеют защиту от повышенной влажности, запылённости и других агрессивных воздействий окружающей среды.

Блок-схема устройства с актуаторами

Управляющая аппаратура поставляется отдельно в виде блоков со встроенным внутри выпрямителем тока и панели разъёмов для подключения одновременно до 6-ти актуаторов, так же на панели имеются гнёзда для подключения системы ДУ и сенсоров, обеспечивающих безопасность в зоне движения вороных панелей. Блок-контроллер потребляет переменный ток напряжением 100В, 110В, 220В и 230 Вольт.

Все актуаторы возможно обеспечить концевыми выключателями. Позиционерные датчики и оптические сенсоры являются опциями, дополняющими и расширяющими диапазон возможностей автоматики, обслуживающей движение ворот.

Актуаторы выдерживают нагрузки в диапазоне 200 — 10 000 Ньютон. Скорость перемещения панелей в зависимости от частоты использования от 4 до 46 мм/сек. Кроме того, нагрузочный цикл составляет 10% расчетного времени.

Актуатор, установленный на воротной панели

Финансовая выгода

Всем, кому понравятся актуаторы, следует помнить, что экономия при приобретении их для эксплуатации в качестве линейных приводов будет не так значительна, как при создании устройства из бывших в употреблении материалов. Однако следует заметить, что новая техника будет работать дольше, срабатывать четче.

Вы можете солидно сэкономить на установке, потому что в состоянии произвести монтаж своими руками. При этом стоит помнить, что воротные панели должны быть установлены со строгим соблюдением вертикальных и горизонтальных направлений.

Монтаж

Совет! Если масса одной воротной панели более 250кг, а длина превышает 2 метра, то между воротными опорами рекомендуется проложить армированный ленточный фундамент, чтобы столбы не смогли со временем начать крениться навстречу друг другу.

Панели должны быть навешены на прочно установленные столбы. Стояк, или сердцевина, столба из любого материала должны быть сечением около 10х10см, которые должны быть забетонированы с расчетом глубины промерзания почвы и не менее 1,5м. Кроме того, ещё при установке распашных ворот подготовить места крепления приводов и возможность прокладки питающих проводов и кабелей управления.

Схема установки столбов

Перед тем как устанавливать любую автоматику, самодельную или фирменную, следует отрегулировать лёгкость хода воротных панелей. Они не должны двигаться сами по себе или от лёгкого дуновения ветерка, но прилагаемое усилие не должно быть больше, чем лёгкий толчок рукой. Иначе автоматика будет капризничать, быстро изнашиваться, и портить вам настроение.

На ролике показано первое включение системы, описанной в начале статьи.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

• песок, щебень и цемент для бетонирования;
• консольные металлические блоки;
• продольные металлические швеллеры;
• арматурные прутья и вязальная проволока. Из них собирается каркас;
• необрезные доски для устройства опалубки;
• бетономешалку;
• электро- или газосварку;
• уровень строительный;
• рулетку;
• штыковые и совковые лопаты;
• лом;
• опорный швеллер;
• молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.

2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.

3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.

4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.

5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.

6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.

7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.

8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.

9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.

10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

• при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
• бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
• арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
• после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
• изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.

Устройство фундамента

Основание необходимо для монтажа швеллера, к которому затем будут приварены каретки с роликами. Именно они обеспечивают перемещение створки.

Внутри двора со стороны той части забора, куда будет заезжать полотно, следует вырыть яму под фундамент. Дина основания равняется ½ проема, а глубина заложения – 1 м. Швеллер делают высотой 10-20 см. Он должен быть длиной, равной половине длины полотна. После к швеллеру снизу приваривают арматурный каркас. Для этого следует выбирать прутки 10-14 мм диаметром. Затем каркас устанавливают в траншею и заливают бетоном.

Раствору необходимо дать отстояться минимум неделю. За это время бетон наберет достаточную прочность.

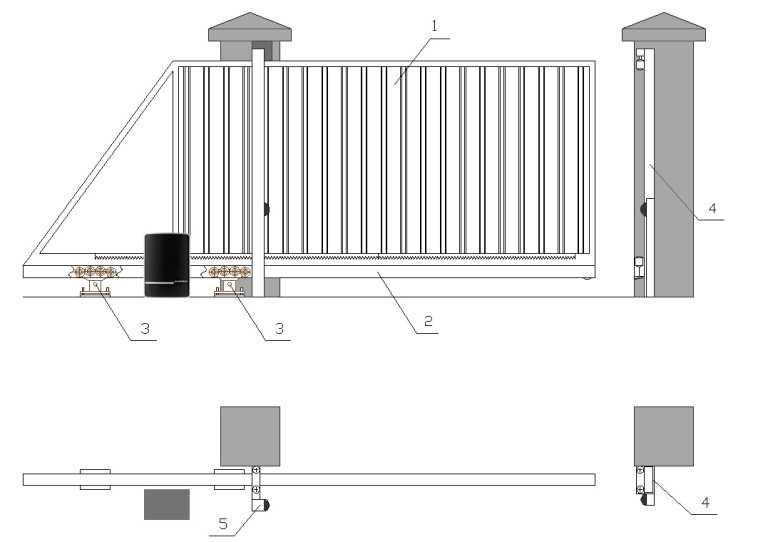

Особенности конструкции и принцип действия

Роликовый механизм для откатных ворот можно сделать из подручных материалов

Такие ворота в абсолютном большинстве случаев состоят только из одной створки. При открывании она смещается в сторону вдоль ограды. Перемещается полотно по направляющим, средством движения выступают ролики.

В зависимости от вида направляющих и роликов различают 3 варианта конструкции:

• Рельсовые – ворота опираются на ролики. Перемещение осуществляется по рельсу, вмонтированном в фундамент или покрытие площадки. Движению автомобиля рельса не мешает, так как практически не возвышается над землей. Вертикальное положение створки поддерживается за счет кронштейна с роликом бокового качения. Главный недостаток такого решения – необходимость в частой чистке рельсы. Она лежит ниже земли и очень быстро загрязняется.
• Подвесные – створка подвешивается на верхних роликах. Смещение производится по верхней балке с направляющей. Такое полотно не касается земли. Однако балка ограничивает проезд под ней, поэтому, например, обустраивать подвесные створки, если предполагается проезд грузового транспорта или микроавтобусов, нельзя.
• Консольные – в такой модели створка подвешивается, но не на верхнюю балку, а на специальную усиленную конструкцию. Створка в этом случае длиннее проема в 1,5 раза и этот «запас» выступает противовесом подвешенной части. Он удерживается на роликах и вдвигается по направляющей, смонтированной сбоку проема. В вертикальном положении полотно удерживает верхний кронштейн с роликами.

Делаем раздвижные ворота своими руками

Человеку мастеровитому сегодня по плечу практически все, начиная от люстры собственного дизайна и заканчивая летательным аппаратом уникальной конструкции. Рынок предлагает любые составляющие, потому соорудить раздвижные ворота своими руками с отличной работоспособностью для мастера точно не составит особого труда. Причем и сделать ворота на пульте дистанционного управления — также не проблема. Если это вам действительно доставляет удовольствие, и цена готового изделия, и сроки изготовления вас не особо волнуют, то можно приступать к работе… Нюанс в том, что сегодня купить раздвижные ворота в специализированных компаниях порой получается даже дешевле, чем сделать самостоятельно. Безусловно, если в ближайших планах раздвижные ворота своими руками, то необходимо поговорить об их конструктивных особенностях, проверить хватит ли места для отъезжающего полотнища. Также в обязательном порядке следует предусмотреть усиление фундамента для боковых столбов, ведь именно на них будет приходиться самая большая нагрузка. Следующим важным моментом выступают кронштейны, а также высота их расположения. Собственно по кронштейнам полотнище и будет откатываться в какую-либо сторону и чем толще оно будет, тем большую нагрузку будет нести верхний кронштейн и соответственно ролики. Потому должна быть просчитана предельно допустимая нагрузка. Для эконом-варианта вполне допустимым и даже желаемым является установка механики, которая в дальнейшем может быть заменена автоматикой. С какой целью это делается? Если возникнут какие-либо просчеты и перекосы, то они будут ликвидированы без вмешательства в электронную схему. Устройство раздвижных ворот В принципе, конструкция раздвижных ворот может быть самой разной. Это могут быть, например, и раздвижные ворота своими руками рулонные. Подобная конструкция предполагает сворачивание ворот в рулон на особый несущий вал вверх или в сторону. Плюс такого устройства в том, что необходимое для самого механизма пространство является минимальным. Конструкционное полотнище в данном случае представлено алюминиевым профилем, который заполняется пенным наполнителем (имеются и варианты профиля экструдированного). В данном случае отдельные ламели из алюминия очень плотно прилегают друг к другу, а управление воротами может быть и посредством пружинно-инерционного механизма, и карданного привода, и электропривода. Могут быть ворота и откатными. В данном случае необходимым является место для отката. Заметим, что откатные ворота характеризуются значимо большим количеством достоинств, чем недостатков. Главным из них является то, что у консольных откатных аналогов нет направляющих ни вверху, ни внизу проема, что позволяет проезд любой высоты автотранспорта. Откатные ворота работают на жесткой направляющей, которая приварена к раме раздвижных ворот. Рельс-направляющая передвигается по кареткам — роликовым тележкам, которые жестко закреплены на фундаменте из бетона для откатных ворот. Отметим, что ролики откатных ворот содержат лишь закрытые подшипники качения. Особенность роликовых тележек в том, что они «ходят» внутри направляющей и это защищает их от осадков и значимо продлевает срок эксплуатации. Подобная конструкция ворот отличается практичностью, надежностью, удобством и долговечностью. На нее легко устанавливается автоматика, и она практически не требует какого либо особого ухода, а также обслуживания. Приступаем к изготовлению Планируя соорудить автоматические раздвижные ворота своими руками, следует начинать со схемы, а лучше с чертежа. Безусловно, не лишним в данном случае будет поиск и просмотр подобной документации в сети. Предлагаем Вам взглянуть на данные чертежи и схемы: Заметим, чертежи раздвижных ворот в Интернет представлены действительно широко. А самая простая схема после такого просмотра возникнет в вашем воображении, а затем и на бумаге сама собой, а оттуда и до чертежа, и до установки раздвижных ворот уже рукой подать. Установка раздвижных ворот Далее мы докажем, что установка раздвижных ворот своими руками дело вовсе не сложное. В первую очередь, устанавливаются опорные столбы. Это может быть и стальная труба, и швеллер, и дубовый брус, и кирпичный или бетонный столб. Основной нюанс состоит в том, что бетонировать данный столб нужно на глубину не менее одного метра (конкретно на глубину промерзания грунта). Уточним, что застывать бетон, для достижения необходимой прочности должен около недели. Если выбраны кирпичные столбы, то желательно предусмотреть закладные по 3 на каждом столбе, располагать которые следует на расстоянии 10 см от края проема. Наилучший размер для закладной – 50 на 50 мм. Последняя должна быть с кирпичом заподлицо. Далее заливают фундамент. Роем яму длиной в половину от ширины проема ворот, глубиной 1,5 м, шириной 0,4 мм, устанавливаем швеллер вниз полками, заливаем яму бетоном. Швеллер уложен должен быть по уровню с дорогой и в результате должна получиться ровная металлическая площадка, к которой и будут привариваться роликовые каретки. Далее, монтаж раздвижных ворот предполагает сварку рамы из того, что имеется в наличии. Чаще всего используются трубы и специализированный омега-профиль. Не обойтись и без обрешетки, которая обеспечит жесткость конструкции и послужит креплением для досок, профнастила, сайдинга, металла и т.п. После того, как фундамент выстоится, можно приступать к процессу монтажа. Выставляются ролики для ворот, разводим их максимально, накатываем раму ворот на каретки, выставляем откатные ворота по уровню и прихватываем тележки (роликовые) к швеллеру сваркой. Далее приваривают поддерживающие верхние ролики, вставляют концевой ролик, приваривают уловители (верхний и нижний). При этом обязательно накатной ролик должен накатывать на нижний уловитель и тем самым разгружать ворота. Такие самодельные ворота обойдутся в разы дешевле по сравнению с заказом в специализированной фирме.

Установка любых моделей откатных ворот в Краснодаре! Шириной до 12 м

Откатные ворота, называемые также раздвижными, широко применяются на промышленных и торговых объектах, складах, паркингах, в гаражах, частных домах, коттеджах и дачах.

Они представляют собой двигающееся вдоль ограды полотно, открывающее и закрывающее проем, через который осуществляется движение транспорта. Чаще всего дополнительно устанавливается система автоматики, позволяющая приводить в движение створку ворот автоматически.

Для климатических условий нашего региона наилучшим образом подходят консольные откатные конструкции. Ворота, монтаж которых предлагается специалистами нашей компании, состоят из рамы (полотна) и консольных блоков, установленных на специальный фундамент, расположенный сбоку от проема на внутренней территории владельца. При открытии створка передвигается вдоль забора по консольным блокам. Полотно имеет размер в полтора проема, при этом его боковая часть опирается на консольный блок. При установке полотна, к его нижней части приваривается направляющий рельс, удерживающий вес рамы и добавляющий всей конструкции жесткости.

При заказе профессионального монтажа, следует просчитать техническую возможность установки с учетом имеющегося места для откатки полотна. Если проем составляет 5 метров, то понадобится 7,5 метров расстояния с одной из сторон от проема.

Популярность данной услуги обусловлена высокой эксплуатационной надежностью продукции в любое время года и в условиях неблагоприятных природных явлений. При этом не требуется специальный уход за самим проемом.

Преимущества

1. Экономия пространства. Данный тип ворот может устанавливаться практически в любом месте благодаря небольшому расстоянию, требуемому для открывания и закрывания. Особенно это актуально в местах с плотной застройкой.
2. Универсальность. Разнообразные конструкторские решения позволяют монтировать откатные ворота в любых условиях, во всех типах жилых и промышленных помещений. Чаще всего данные въездные конструкции используются на дачах, в загородных домах, на различных складах и производственных предприятиях.
3. Надежность. Эти изделия долговечны и устойчивы к внешним неблагоприятным факторам, таким как низкие и высокие температуры, ветровые нагрузки. Благодаря простоте конструкции, детали редко выходят из строя по причине износа.
4. Удобство. Они просты и удобны в использовании и на сегодняшний день применяются повсеместно.
5. Привлекательность. Вне зависимости от применяемого материала (профнастил, сталь, дерево) откатные ворота всегда выглядят современно и стильно, подчеркивая статус своего хозяина.

Установка откатных ворот

Описание монтажа конструкции откатных (сдвижных) ворот, что мы делаем в процессе:

1. Производим разметку.
2. Вырываем котлован для установки силовой рамы.
3. Производим установку рамы в котлован.
4. Выставляем раму по уровню.
5. Закрепляем столб рамы к столбу проема.
6. Закрепляем силовую раму в распор.
7. Еще раз проверяем вертикальность столбов силовой рамы.
8. Выводим провода к силовой раме и заводим их в силовой короб (для автоматических моделей).
9. Заливаем котлован бетоном.
10. Выводим питающие провода для дальнейшего подключения привода.
11. Делаем перерыв порядка 48 часов для застывания бетонирования силовой рамы.
12. Закрепляем кронштейн на столбе силовой рамы, расположенном с краю проема.
13. Устанавливаем две роликовые опоры на силовую раму.
14. Устанавливаем полотно на роликовые опоры.
15. Выставляем вертикальность и горизонтальность полотна по уровню, и при необходимости регулируем положение роликовых опор.
16. Устанавливаем ответную часть направляющего устройства и регулируем положение роликов.
17. Устанавливаем второе направляющее устройство.
18. Устанавливаем столб-ловитель, закрепляя его на закладные элементы.
19. Производим дополнительное крепление столба-улавливателя.
20. Устанавливаем поддерживающий ролик и заднюю крышку балки.
21. Устанавливаем ручку для сдвижных конструкций.
22. Устанавливаем и подключаем фотоэлементы.
23. Устанавливаем рейки на всю ширину полотна.
24. Устанавливаем опорную плиту.
25. Устанавливаем привод на опорную плиту и крепим его.
26. Затягиваем втулки крепления реек по всей длине полотна.
27. Проверяем работоспособность, монтаж завершен.

Оформить услугу установки откатных ворот

Нашей компанией осуществляется установка откатных ворот в Краснодаре по самым низким ценам. Связавшись с нашими менеджерами, Вы сможете получить всю необходимую информацию и оформить заказ на модель требуемой конфигурации и ее установку в необходимый Вам срок. Благодаря минимальному сроку поставки и монтажа, готовые изделия будут функционировать на Вашем участке всего через несколько дней после размещения заказа.

Лучший автоматический механизм открывания раздвижных ворот для коммерческих и жилых помещений

Автоматический механизм открывания раздвижных ворот — отличный способ защитить вас, вашу семью и ваш бизнес. Привод для раздвижных ворот прост в использовании и надежен, а это означает, что вы, вероятно, будете наслаждаться годами беспроблемного использования с минимальным обслуживанием и ремонтом ворот.

Автоматические устройства открывания ворот в сочетании с системой телефонного домофона повышают общую безопасность коммерческих помещений, где владельцы бизнеса должны защищать свое имущество, жизненно важные деловые документы, списки клиентов, транспортные средства и т. д.

Не допускать нежелательных гостей в свой дом, удобно предоставлять доступ к вашей собственности и повышать конфиденциальность с помощью автоматического открывателя ворот.

Если вы домовладелец или владелец коммерческой недвижимости, заинтересованный в установке электрического устройства открывания ворот для раздвижных ворот, мы отобрали некоторые из лучших автоматических устройств открывания раздвижных ворот, чтобы помочь сузить ваш выбор.

Лучший коммерческий автоматический привод для откатных ворот

1.

LiftMaster 24 В постоянного тока Мощный привод откатных ворот с регулируемой скоростью HDSL24UL

Новая линейка мощных приводов ворот LiftMaster с регулируемой скоростью позволяет передвигать самые тяжелые ворота в прошлом.

Это семейство интеллектуальных коммерческих приводов откатных и распашных ворот представляет собой идеальное решение для коммерческих или жилых помещений с большими воротами. Руководители объектов и сообществ могут положиться на этих операторов в плане круглосуточной безотказной работы, безопасного доступа, долговечности оператора, удаленного мониторинга всех точек доступа и полной интеграции с дополнительными аксессуарами безопасности LiftMaster для полностью подключенной системы.

В комплект входят фотоэлементы модели LMRRUL с защитными кожухами, 5-дюймовая резистивная кромка безопасности и два БЕСПЛАТНЫХ пульта дистанционного управления с зажимом для визора.

Сводка характеристик

• Максимальный вес ворот: 3000 фунтов.
• Максимальная длина ворот: 75 футов
• Рабочий цикл: непрерывный

2. Устройство открывания раздвижных ворот HySecurity SlideSmart CNX 15

Этот автоматический открыватель раздвижных ворот должен быть на вашем радаре, если вам нужен привод откатных ворот с первоклассными средствами управления и коммуникационными технологиями. Рассмотрите возможность покупки и установки этой опции, если ваше помещение требует постоянного наблюдения за безопасностью и имеет большой поток людей.

Благодаря мощному бесщеточному двигателю, прямому редукторному приводу и усовершенствованному цифровому управлению вы можете быть уверены в бесшумной и надежной работе в течение многих лет.

Он устанавливается на стойку или подкладку и обеспечивает непрерывную работу ваших раздвижных ворот на стандартных или аккумуляторных батареях повышенной емкости после отключения питания переменного тока.

Сводка характеристик

• Максимальный вес ворот: 1500 фунтов.
• Максимальная длина ворот: 50 футов
• Рабочий цикл: непрерывный

3. Привод откатных ворот Viking L3 для жилых и коммерческих помещений

Привод ворот L-3 может управлять откатными воротами весом до 1600 фунтов. и 60 футов в длину при 100% рабочем цикле в экстремальных условиях.

Этот эффективный привод представляет собой решение для жилых и коммерческих помещений с высокой проходимостью. Привод ворот Viking L-3 сочетает в себе эффективность и технологии.

Он оснащен платой управления V-Flex со встроенным диагностическим ЖК-дисплеем и съемным блоком питания для низковольтной проводки. Новая конструкция шасси обеспечивает удобный обзор органов управления и встроенные приспособления для монтажа на стойке, позволяющие при необходимости поднять его с земли.

Сводка рейтингов

• Максимальный вес ворот: 1600 фунтов.
• Максимальная длина ворот: 60 футов
• Рабочий цикл: 100 %

Лучший автоматический привод откатных ворот для жилых помещений

1.

Привод откатных ворот LiftMaster 12 В постоянного тока RSL12UL

LiftMaster 12VDC рассчитан на 120 циклов в день, что делает его подходящим для жилых и небольших коммерческих помещений с небольшим ежедневным движением ворот. Он может поддерживать раздвижные ворота весом до 800 фунтов и длиной не более 25 футов.

Износостойкий привод изготовлен из стали с золотым цинковым покрытием для предотвращения ржавчины и имеет передаточное число червячной передачи 15:1.

Несмотря на то, что оператор более тяжелый (100 фунтов), его установка и устранение неполадок очень просты. Он оснащен светодиодным дисплеем, предназначенным для предоставления инструкций по установке и отображения ошибок во время повседневного использования.

И самое приятное?

Привод ворот готов к работе от солнечной энергии, то есть вы можете купить и установить солнечные панели для обеспечения резервного питания от солнечной энергии.

Сводка рейтингов

• Максимальный вес ворот: 800 фунтов.
• Максимальная длина ворот: 25 футов
• Рабочий цикл: 120 циклов в день

2. Комплект привода откатных ворот BFT Deimos BT A400 120 В

Этот привод откатных ворот оснащен двигателем, специально разработанным для интенсивного использования – частое открытие и закрытие ворот в течение дня. Таким образом, система BFT гарантирует максимальную безопасность и безукоризненное функционирование оборудования вне зависимости от климатических и температурных условий и степени механического износа.

В отличие от некоторых устройств открывания ворот в жилых домах, устройства управления BFT фиксируют малейшее изменение усилия ворот или дверей, например, из-за перепадов температуры или износа, постоянно подводя двигатель к оптимальному крутящему моменту. Обычный блок управления не мог обнаружить эти изменения тяги, в результате чего он указывал бы на наличие несуществующих препятствий.

Оснащен интеллектуальной технологией D-Track, что облегчает установщику получение сертификатов, требуемых по закону.

Сводка рейтингов

• Максимальный вес ворот: 800 фунтов.
• Максимальная длина ворот: 75 футов
• Рабочий цикл: Интенсивный

3. Комплект привода откатных ворот для жилых помещений Viking K2

Привод ворот К-2 может управлять откатными воротами весом до 700 фунтов. и 30 футов в длину при 100% рабочем цикле в экстремальных условиях.

Этот эффективный привод представляет собой решение для откатных ворот в жилых помещениях с высокой проходимостью. Привод ворот Viking K-2 сочетает в себе эффективность и технологии.

Блок питания имеет удобный доступ к предохранителям и светодиодные индикаторы состояния для входящего высокого напряжения. Солнечная эффективность, двигатель с прямым приводом и соответствие требованиям безопасности делают K2 лучшим приводом для ваших жилых откатных ворот.

Сводка рейтингов

• Максимальный вес ворот: 700 фунтов.
• Максимальная длина ворот: 30 футов
• Рабочий цикл: 100 %

Защитите свою собственность с помощью автоматического открывателя откатных ворот

Хотя приводы откатных ворот, обсуждаемые в этом посте, являются одними из самых продаваемых вариантов, это не исчерпывающий список.

Если у вас есть распашные ворота или вы планируете их установить, мы можем предоставить вам первоклассный привод для распашных ворот. Мы также предлагаем сопутствующие аксессуары, такие как пульты дистанционного управления и клавиатуру для устройства открывания гаражных ворот для дополнительной безопасности жилых помещений.

All Security Equipment предлагает сотни автоматических устройств для открывания ворот от различных известных брендов по разным ценам. Для получения дополнительной информации о различных доступных автоматических открывателях откатных ворот посетите нас здесь.

Мы надеемся, что эта статья смогла предоставить вам всю необходимую информацию, чтобы вы могли принять взвешенное решение при покупке привода для открывания ворот. Как всегда, мы здесь, чтобы помочь, поэтому, пожалуйста, не стесняйтесь обращаться к нам, если у вас есть какие-либо вопросы. Благодарим вас за то, что вы выбрали All Security Equipment в качестве надежного источника всего, что связано с открывателями ворот!

Коммерческие автоматические ворота — The American Fence Company

American Access Company — крупнейшая на Среднем Западе служба по ремонту автоматических ворот, ремонту устройств открывания ворот и ремонту систем доступа к воротам для American Security and Gate Company — Фарго, Северная Дакота; AmeriFence Corporation – Канзас-Сити, штат Канзас; AmeriFence Corporation – Уичито, Канзас; AmeriFence Corporation – Салина, Канзас; AmeriFence Corporation – Мэдисон, Висконсин; Де-Мойн, Айова; Айова-Сити, Айова; Су-Сити, Айова; Сидар-Рапидс, Айова; Эймс, Айова; Омаха, Небраска; Гранд-Айленд, Небраска; Линкольн, Небраска; Су-Фолс, Южная Дакота; и Рочестер, Миннесота.

Операторы ворот не очень автономны и очень ограничены в своих возможностях действовать самостоятельно. Фактически, для успешной работы большинства систем автоматических ворот требуется не менее пяти различных устройств управления воротами. Дополнительные устройства, необходимые для правильной работы автоматических ворот, включают магнитные контуры заземления и стержни, фотоэлектрические сквозные лучи, считыватели карт, контактные края и клавиатуры для автоматических ворот.

Ежегодно компания American Access устанавливает более 500 новых приводов ворот, устройств открывания ворот и систем контроля доступа к воротам. Наша команда технических специалистов по контролю доступа к воротам обеспечивает полную, готовую к использованию установку.

Компания American Access Company является главным дистрибьютором ведущих в нашей стране устройств открывания ворот. LiftMaster Chamberlain, Linear, OSCO, GTO, HySecurity — это лишь некоторые из наших партнеров-поставщиков. Ежегодно мы проводим обучение новым продуктам, технике безопасности и установке для этих основных брендов.

Техническое обслуживание является ключевым этапом в здоровом и долгом сроке службы ваших автоматических ворот. Ваш механизм открывания ворот следует обслуживать и обслуживать ежегодно. Компания American Access предоставляет полную программу обслуживания в рамках нашего соглашения об обслуживании или в любое время, когда вы звоните. Мы будем проводить ежегодную проверку соответствия для надлежащего обслуживания и безопасности. Общие функции, которые мы проверяем и корректируем во время этих встреч, включают:

Замена изношенного привода ворот включает в себя больше, чем просто замену устройства. Он включает в себя модернизацию системы ворот и устройств безопасности ворот для интеграции с новым механизмом открывания ворот. Сегодняшним операторам ворот требуется, чтобы встроенные устройства безопасности были задействованы, прежде чем они смогут начать функционировать. Профессиональные сотрудники компании American Access Company хорошо осведомлены не только о современных технологиях, но и о старых устройствах.

Компания American Access Company является одним из крупнейших на Среднем Западе установщиков полных систем электрических ворот. В сотрудничестве с нашими поставщиками мы поддерживаем обширный перечень компонентов, которые вы можете выбрать для завершения своей системы.

Двадцать лет назад привод ворот был очень простым и понятным устройством, а ремонтировать его было просто. Сегодняшние приводы ворот представляют собой сложные машины, которые больше напоминают персональный компьютер, чем приводы ворот прошлого.

Для ремонта этих приводов ворот вам потребуются обученные на заводе техники, которые разбираются не только в механике, но и в электронике. В компании American Access есть технические специалисты, которые ежегодно лично участвуют в обучении наших производителей новейшему оборудованию. Ремонт ворот является одной из самых важных услуг, которые мы предлагаем, и мы гордимся тем, что у нас есть такая квалифицированная и знающая команда, которая более чем способна отремонтировать даже самую старую или самую малоизвестную систему электрических ворот.

Мы можем спроектировать и установить автоматизированную систему ворот вашей мечты. Свяжитесь с нами сегодня, чтобы получить бесплатное предложение!

Какие у меня есть варианты открытия автоматических ворот?
Существует множество вариантов открывания ваших ворот, от простых до сложных:

Приводы для откатных ворот:
Эти приводы идеально подходят для привода консольных ворот или ворот с подвесными направляющими. Эти системы будут полностью открывать и закрывать ворота. Вы должны принять во внимание тип ворот, длину, вес и количество циклов использования. Приводы откатных ворот доступны с различной мощностью, напряжением и фазами. В сочетании с другими устройствами доступа привод откатных ворот обеспечит безопасность и удобство ваших ворот.

Приводы для распашных ворот:
Эти приводы идеально подходят для открывания и закрывания распашных ворот. Вы должны принять во внимание тип ворот, длину, вес и количество циклов использования. Приводы для распашных ворот доступны с различной мощностью, напряжением и фазами. В сочетании с другими устройствами доступа привод для распашных ворот обеспечит безопасность, удобство и престиж вашей резиденции.

Приводы шлагбаума:
Эти операторы, идеально подходящие для управления транспортным потоком, размещают виниловый или алюминиевый рычаг поперек полосы движения. С помощью различных устройств доступа стрелу можно легко поднять или опустить. Приводы со стрелой барьера доступны с стрелами различной длины. При выборе привода учитывайте ширину вашего привода, частоту использования, напряжение и фазу.

Какие типы систем доступны для управления движением моих ворот?
Автоматизированные системы ворот варьируются от очень недорогих систем с одним кодом, ключом или картой, которые обеспечивают доступ, но без программирования, до полной системы контроля доступа, которая независимо контролирует несколько ворот и доступ пользователей к ним по времени, дню и количеству использований.

Системы автоматизированных ворот можно разделить на следующие категории:

1. Автономные системы
Автономная система управляет одними воротами. Любое добавление или удаление пользователей должно выполняться для каждого устройства индивидуально, обычно через десятикратный номер. клавиатура. Наиболее популярными приложениями являются сайты в удаленных местах, где стоимость имеет первостепенное значение. Большинство автономных систем обеспечивают ограниченный контроль доступа, например часовые пояса, но им не хватает мощных функций и преимуществ, присущих другим системам.

2. Программируемые системы
Программируемые системы управляют несколькими воротами через главный контроллер, системное оборудование, телефонную линию и персональный компьютер. Контроллеры расположены у каждых ворот и соединены вместе для передачи данных на компьютер или модем. Каждый контроллер ворот можно запрограммировать таким образом, чтобы пользователи определяли уровни доступа по дням, времени суток, праздникам, иерархии и другим параметрам. Контроллер хранит информацию о действиях пользователей и может создавать отчеты для просмотра руководством. Администрация вносит изменения в пользователей через компьютер, подключенный напрямую к автоматизированной системе ворот, или удаленно с помощью дополнительного модема. Наиболее распространенными коммерческими приложениями являются коммерческие и промышленные объекты.

Перечисленные ниже устройства, скорее всего, будут доступны как в автономных, так и в программируемых системах.

Какие конкретные устройства доступны для управления моими воротами?

Передатчики и радиоприемники:
Как и устройство открывания гаражных ворот, это устройство может располагаться на козырьке вашего автомобиля. Просто нажмите кнопку передатчика, и радиочастотный код будет отправлен на передатчик. Если авторизованный код, ворота откроются. Передатчик часто открывает закрытые ворота или останавливает закрывающиеся ворота и возвращает их в полностью открытое положение.

Автономные передатчики часто используют технологию механического микропереключателя, когда вы согласовываете настройки микропереключателя на передатчике с приемником. Технология скользящего кода также доступна в автономных системах, чтобы другие не могли угадать ваш код, отправляя сотни кодов на ваш приемник за считанные секунды. Программируемые передатчики, которые интегрируются с компьютеризированным контроллером, позволяют вам предоставлять индивидуальный код каждому передатчику для отслеживания использования и управления часовыми поясами.

В современных новых автомобилях вы можете выбрать встроенную систему типа «Homelink», которая заменяет независимые передатчики. Эти системы также будут работать с вашим приводом ворот, а также устройством открывания гаражных ворот.

Клавиатуры:
Используя четырех- или трехзначный код, вы можете управлять своими воротами дистанционно с защищенной от непогоды клавиатуры на стойке «гусиная шея» (не входит в комплект). Доступен с подсветкой фона, кнопкой вызова и функциями интеркома.

Автономные клавиатуры программируются на клавиатуре и имеют очень ограниченное количество пользователей и возможностей. Программируемые клавиатуры связаны с контроллером и вашим компьютером. Программируемые блоки доступны практически неограниченному количеству пользователей. Человек, желающий войти в ворота, просто вводит трех- или шестизначный код с помощью клавиатуры. Некоторые клавиатуры оснащены индикатором, меняющим цвет от красного до зеленого, когда код принят. Если свет остается красным, код не является авторизованным, и ворота останутся закрытыми.

Бесконтактные считыватели и считыватели карт:
Точно так же, как при считывании кредитной карты в продуктовом магазине, вы можете использовать считыватель карт, чтобы открывать и закрывать ворота. Это устройство будет расположено в защищенном от непогоды корпусе и прикреплено к подставке на гибкой стойке (не входит в комплект). Просто проведите картой через считывающее устройство. Эти устройства часто включают красный и зеленый свет, чтобы сообщить вам, является ли ваша карта ценной картой, способной открыть ворота. Если значение установлено, считыватель отправит сообщение воротам, чтобы открыть или закрыть.

Более удобным для пользователя устройством является бесконтактный считыватель. Карту не проводят, а просто махают перед считывателем. В этом случае карта или считыватель с меньшей вероятностью изнашиваются и не считываются с течением времени. Бесконтактный считыватель менее чувствителен, так как вам нужно только поднести карту к считывателю. В бесконтактных считывателях также используются брелоки, которые можно прикрепить к цепочке для ключей и которые имеют размер карманных часов. Более сложные считыватели обеспечивают больший радиус действия и гибкость: вы можете просто приложить карту к лобовому стеклу и медленно проехать мимо головки считывателя, позволяя считывателю прочитать карту.

В автономных системах используется одна карта с одинаковым идентификатором. Программируемые блоки позволяют выдавать карту каждому пользователю с его собственной индивидуальной идентификацией, таким образом, отслеживая использование карты и контролируя вход через часовые пояса. С вашего офисного компьютера эти системы также позволят вам быстро удалить полномочия карты для доступа к воротам.

Домофонные системы:
Эти системы подключаются к существующей телефонной линии или требуют выделенной линии. Когда человек подходит к воротам, у него будет возможность ввести код на сенсорной клавиатуре и войти. Если у них нет кода, они могут просто нажать кнопку «ПОЗВОНИТЬ». После нажатия этой кнопки происходит вызов на служебный телефон предприятия. Звонок из телефонного входа будет иметь отчетливый звонок. Затем сотрудник, ответственный за ответ, может снять трубку и продолжить разговор с человеком у ворот. В какой-то момент контроллер может нажать кнопку на клавиатуре своего телефона, которая сигнализирует об открытии ворот.

Автономные системы типичны для жилых помещений, где необходимо набрать только один телефонный номер. В этих системах простое программирование может быть выполнено на устройстве или по телефону.

Программируемые системы предоставляют пользователям возможность прокручивать список арендаторов, находить имя арендатора и набирать его трехзначный код на клавиатуре. Если арендатор ответит на свой домашний телефон, он может поговорить с человеком и предоставить доступ, просто нажав кнопку на своем телефоне. Эти системы поставляются с несколькими опциями, в том числе: компьютерное программирование через модем, часовые пояса для активации определенных кодов клавиатуры, полноэкранный режим просмотра, планирование циклов автоматического открытия и закрытия ворот и т. д.



Какие еще устройства могут мне понадобиться для управления воротами?

Детекторы петель и петли:
Эти устройства идеально подходят для обнаружения движения транспортных средств, когда они находятся на вершине петли. Предназначен для открытия закрытых ворот, удержания открытых ворот открытыми или полного открытия закрывающихся ворот; петлевой детектор обеспечит как безопасность, так и доступ для транспортных средств. Детектор, подключенный к приводу распашных или раздвижных ворот, можно настроить по чувствительности и частоте. Петли (не входят в комплект) устанавливаются на тротуаре под автомобилем и подключаются к детектору.

Резервный аккумулятор:
Разработанный для обеспечения безопасности и надежности, в приводе может быть установлен резервный аккумулятор, который будет работать при отключении электроэнергии. Резервный блок обнаружит потерю питания и отреагирует закрытием ворот (отказоустойчивость) или открытием ворот (отказоустойчивость). Более крупные системы будут обеспечивать повторяющиеся, но ограниченные действия по открытию и закрытию ворот после потери питания.

Подставки «гусиная шея»:
Установите клавиатуру, устройство чтения карт или любое другое устройство управления на эту консольную подставку, чтобы облегчить доступ и управление. Стойка крепится к бетону с помощью анкеров (не входят в комплект) или может быть установлена ​​в бетонное основание.

Трехкнопочная станция:
Самый простой способ дистанционной активации привода ворот. Трехкнопочная станция может использоваться для открытия, закрытия или остановки ворот. Защитные ограждения продаются отдельно, эти устройства идеально подходят для ручного управления воротами, находясь в поле зрения. Эти устройства доступны в конфигурации с двумя и одной кнопкой.

Выключатель с ключом:
Идеально подходит для установки как внутри, так и снаружи ворот. Доступен защищенный от непогоды корпус, это устройство позволяет тем, у кого есть ключ, открывать и закрывать ворота.

Магнитные замки:
Для использования на распашных и раздвижных воротах эти устройства могут обеспечить удерживающую силу до 1300 фунтов. Идеально подходит для защиты пешеходных ворот в сочетании с другими автоматическими устройствами для ворот. Предназначен для использования на открытом воздухе с различными кронштейнами для крепления.

Фотоэлемент:
В соответствии с кодом UL325 эти устройства способны обнаруживать движение транспортных средств и пешеходов, обеспечивая безопасность от травм. С диапазоном 30 футов ячейка обнаружит все, что пересекает ее путь. Доступный в различных напряжениях, это устройство подключено к оператору. Когда его путь прервется, ячейка отправит сообщение оператору. Питание необходимо на одном конце отверстия к извещателю, а на другом конце установлен отражатель.

Инфракрасный детектор:
В соответствии с кодом UL325 эти устройства способны обнаруживать движение транспортных средств и пешеходов, обеспечивая безопасность от травм. Инфракрасные детекторы с радиусом действия 75 футов обнаружат все, что встречается на их пути. Доступные в различных напряжениях, устройство на обоих концах отверстия подключено для питания и управления. Когда его путь прервется, детекторы отправят сообщение оператору.

Семидневный таймер:
Это устройство может быть установлено на вашем приводе ворот, чтобы открывать и закрывать ворота в указанное время каждый день недели. Подключившись к оператору, вы можете запрограммировать время открытия и закрытия ворот на семидневный цикл. Это устройство следует использовать только в сочетании с устройствами безопасности пешеходов и транспортных средств.

Как мои ворота узнают, когда закрываться?
Существует несколько вариантов, но наиболее распространенным является автоматическое закрытие ворот с помощью таймера закрытия. Таймер регулируется от нескольких секунд до более минуты. Таймер можно установить с момента открытия ворот или с момента проезда автомобиля через определенную точку. Эти таймеры входят в комплект поставки оператора ворот.

Что мешает воротам закрыться, когда что-то мешает?
Все автоматические ворота должны быть оснащены устройствами безопасности, которые предотвращают повреждение имущества или травмы в случае препятствия на пути ворот. Все приводы ворот, поставляемые American Fence, соответствуют отраслевым стандартам безопасности. Кроме того, для полного соответствия мы установим дополнительные меры безопасности, чтобы предотвратить травмы или материальный ущерб.

Что насчет безопасности?
Автоматизированные системы ворот теперь находятся под пристальным вниманием United Laboratories.

Что такое UL?
Underwriters Laboratories, Inc., некоммерческая организация, основанная в 1894 году, позиционирует себя как «ведущая независимая организация по сертификации в США и крупнейшая в Северной Америке». Основной заявленной миссией UL является «оценка продуктов в интересах общественной безопасности». Обратите внимание, что, хотя UL заявляет, что она является «ведущей» сторонней сертификационной организацией, она не единственная. В США есть и другие испытательные лаборатории и сертификационные организации.

Что такое стандарт UL?
Стандарты UL являются добровольными стандартами, которые устанавливают минимальные требования и разрабатываются в рамках открытого процесса без каких-либо исключений. «Добровольный» означает, что стандарт не был инициирован каким-либо правительством или аналогичным регулирующим органом. «Минимум» означает, что отрасль и те, кто разработал стандарт, считают, что требования должны выполняться всеми участниками, затрагиваемыми стандартом, и что некоторые в отрасли могут принять более строгие положения. Наконец, «открытый процесс без исключений» означает, что любая заинтересованная сторона может участвовать в разработке стандарта UL. Кроме того, ряд стандартов UL прошел процесс «выборки» (бюллетеней) для получения признания в качестве американских национальных стандартов.

Целью этого процесса является более широкое признание определенного стандарта. Процесс опроса обычно включает заинтересованных лиц и организации, которые могут иметь прямую или материальную заинтересованность в конкретном стандарте. UL 325 является одним из стандартов, получивших обозначение ANSI (Американский национальный институт стандартов).

Что такое стандарт UL 325?
Для продуктов, подпадающих под действие стандарта UL 325:

1. Содержит основные квалификационные факторы, которым должны соответствовать продукты, чтобы быть задокументированными (перечисленными) и маркированными (маркированными) как соответствующие требованиям добровольного списка UL 325. и программа маркировки.
2. Предоставляет методы тестирования продуктов, в первую очередь связанные с показателями безопасности.
3. Охватывает установку изделий в соответствии с Национальным электротехническим кодексом, который поддерживается Национальной ассоциацией противопожарной защиты (NFPA) и действует по всей стране. UL 325 должен быть приведен в соответствие с настоящим Кодексом.
4. Обращается за безопасностью в отношении потенциальной опасности возгорания и поражения электрическим током, а также за безопасностью населения.

Как используется UL 325?
UL 325 используется в качестве основы для испытаний продукции в признанной на национальном уровне испытательной лаборатории. Операторы ворот, решившие участвовать в программе листинга и маркировки, представляют свои продукты для тестирования. Если установлено, что они соответствуют стандарту UL 325, они вносятся в «Перечень» и получают «Отметку».

Очень важно помнить два факта:

1. Помимо UL существуют лаборатории, которые могут вносить в списки и маркировать продукты. «Ярлык UL» не является общим термином. Например, многие люди используют «Kleenex» или «Band-Aids» в качестве общих терминов, когда на самом деле они являются конкретными торговыми марками. UL — это торговая марка, и термин «этикетка UL» не должен использоваться в общем смысле.
2. Продукты не одобрены UL или другими лабораториями. Одобрение подразумевает принятие на себя ответственности за соблюдение стандартов. Эта ответственность лежит на заявителе на включение и маркировку, а не на лаборатории. Бремя доказывания данных всегда лежит на производителе.

Разработка UL 325
Первая редакция UL 325 была выпущена в 1973 году. Эта редакция в основном касалась электрического привода гаражных ворот и не содержала положений для ворот. После принятия федеральных законов в начале 19 в.В 90-х годах, сославшись на положения UL 325, применимые к эксплуатации гаражных ворот, члены DASMA, занимающиеся приводами ворот, инициировали включение положений об электрических приводах ворот в UL 325. Некоторые правительственные учреждения и другие заинтересованные группы следили за ходом разработки стандарта и внесли свой вклад. об окончательном формате положений стандарта, касающихся операторов ворот.

Обзор UL 325 и Gates. Особенности UL 325 включают следующее:

1. Глоссарий, определяющий каждый тип оператора
2. Различные «классы» приводов ворот
3. Критерии защиты от захвата* для каждого «класса» оператора
4. Критерии тревоги захвата*
5. Требования к конструкции и установке ворот (подробные требования к конструкции см. в ASTM F2200, Стандартные технические условия на конструкцию автоматических автомобильных ворот)
6. Требования к инструкциям, возлагающие повышенную ответственность на монтажников
7. *В документе «защемление» определяется как «состояние, когда объект захватывается или удерживается в положении, которое увеличивает риск получения травмы».



Ключевой частью стандарта UL 325 является таблица (Таблица 31. 1), в которой приведены варианты запирающих устройств для различных классов приводов различных типов ворот, включенных в стандарт. Сверяйтесь с таблицей, когда читаете о положениях, описанных в следующих разделах. Класс использования	Категория оператора ворот
Горизонтальная направляющая, вертикальный подъем и вертикальная ось	Поворотный и вертикальный барьер (рука)
Основной типa	Вторичный типa	Основной типa	Вторичный типa
Транспортное средство I и II	А	В1, В2 или D	А или С	А, В1, В2, С или D
Транспортное средство III	А, В1 или В2	A, B1, B2, D или E	А, В1, В2 или С	А, В1, В2, С, D или Е
Автомобиль IV	А, В1, В2 или D	A, B1, B2, D или E	А, В1, В2, С или D	A, B1, B2, C, D или E
Примечание. Один и тот же тип устройства не должен использоваться как для основного, так и для вторичного средства защиты от захвата. Использование одного устройства, закрывающего как открытие, так и закрытие, соответствует требованию; однако не требуется, чтобы одно устройство покрывало оба направления. Комбинация одного устройства типа B1 для одного направления и одного устройства типа B2 для другого направления является эквивалентом одного устройства с целью выполнения требований к первичным или вторичным средствам защиты от захвата.
a Типы защиты от защемления:
Тип A – встроенная система защиты от захвата.
Тип B1 – Возможность подключения бесконтактного датчика (фотоэлектрический датчик или аналогичный).
Тип B2 – Предусмотрена возможность подключения контактного датчика (краевое устройство или его аналог) или поставляется с ним.
Тип C – встроенная регулируемая муфта или устройство сброса давления.
Тип D – Предусмотрено подключение или поставка приводного устройства, требующего постоянного давления для поддержания открывания или закрывания ворот.
Тип E – звуковая сигнализация.

Определение и типы ворот
UL 325 определяет ворота как «движущееся ограждение, такое как качающееся, скользящее, поднимающееся, опускающееся, катящееся и т. часть системы стены или забора, которая контролирует вход и/или выход людей или транспортных средств и завершает периметр определенной зоны». Основными типами приводов/систем ворот, рассматриваемых в UL 325, являются шлагбаум, вертикальные поворотные ворота, горизонтальные откатные ворота, распашные ворота и вертикальные откатные ворота. Важно отметить, что все ворота, включенные в UL 325, определены как автомобильные ворота, а НЕ ПЕШЕХОДНЫЕ ВОРОТА. Ожидается, что владельцы недвижимости предусмотрят отдельный вход для пешеходов.
Классификация операторов ворот

Было установлено четыре различных типа классификаций:

Класс I: Жилое использование, охватывающее от одного до четырех домов на одну семью.

Класс II: Коммерческое использование, где предполагается общедоступный доступ; распространенным применением будет въезд на общественную парковку или закрытый комплекс.

Класс III: Промышленное использование, где ожидается ограниченный доступ; одним из примеров является вход на склад, не предназначенный для обслуживания широкой публики.

Класс IV: Ограниченный доступ; это включает в себя такие приложения, как вход в тюрьму, который контролируется либо лично, либо через замкнутую схему.

UL 325 определяет допустимые варианты защиты от захвата для каждого класса следующим образом:

1. Каждый класс должен иметь первичные и вторичные условия захвата;
2. Каждый класс должен иметь разные типы защиты для разных классов операторов, а также для разных категорий операторов; и
3. Один и тот же тип устройства не может использоваться как для первичной, так и для вторичной защиты.

В стандарте также указано исключение из требований таблицы 31. 1. Оператору, считающемуся освобожденным, потребуется все следующее:

1. Управляет автомобильным барьером (рукой), который не предназначен для движения к твердому объекту ближе, чем на 2 фута;
2. Не имеет точки защемления между движущимися частями благодаря конструкции привода или соответствующей установке; и
3. Не требуется наличие средств защиты от захвата.

Примечания относительно приводов ворот
Мы определили следующие важные положения, включенные в UL 325, которые касаются приводов ворот и связанных с ними устройств безопасности.

1. Операторы класса I и класса II должны иметь звуковую сигнализацию, которая сработает, если произойдет 2 последовательных срабатывания устройства защиты от захвата. «2 последовательных активации» примечательны тем, что есть надежда, что «мешающие» тревоги будут сведены к минимуму, но при этом повысится безопасная работа.
2. Приводы откатных ворот класса I и класса II не должны развивать скорость более 1 фута в секунду, когда привод тянет 75 фунтов или более. Поскольку оба перечисленных класса предназначены для общего пользования, эта максимальная установленная скорость обеспечивает баланс между любой предполагаемой проблемой безопасности (человек, непосредственно следующий за стороной, контролирующей ворота) и любой опасностью от человека, столкнувшегося с воротами.
3. Устройство типа B1 или B2, служащее основным защитным устройством, должно контролироваться на предмет наличия и правильной работы устройства, включая проводку к нему, по крайней мере, один раз во время каждого цикла открытия и закрытия. Это требование включено, потому что эти типы устройств безопасности часто используются в качестве резервных устройств безопасности.
4. Производители должны будут указать марку и номер модели внешних датчиков, совместимых для подключения к оператору. Это положение возникло из-за беспокойства по поводу внешних устройств привода ворот, работающих в тандеме как система, с частотой отказов 6 отказов на 1 миллион часов использования (что соответствует 115 годам непрерывной работы).
5. После обнаружения препятствия реверс должен начаться в течение 2 секунд. Это требование направлено на то, чтобы человек не был зажат системой ворот в стационарном положении. После первого контакта ворота должны развернуться и пройти не менее 2 дюймов. Если есть второй контакт, ворота должны остановиться, и для сброса привода требуется проводное устройство.
6. После любого реверсирования препятствия устройством A или B2 таймер закрытия отключается до сброса. Устройства A и B2 обнаруживают прямой контакт ворот с препятствием, и устройства должны выполнять свою функцию без помех от действия таймера на закрытие.
7. Остановите ворота при обнаружении второго последовательного препятствия, а затем не работайте до тех пор, пока не будет получен предполагаемый проводной вход в большинстве ситуаций, в зависимости от комбинации типов используемых первичных и вторичных устройств защиты от захвата. Человек на линии в поле зрения ворот, должен увидеть, что вызвало второе последовательное препятствие, и должен устранить это препятствие, прежде чем управлять воротами.
8. Если выбрано устройство типа C, после первоначального запуска распашные ворота не должны оказывать усилие более 40 фунтов.  Рассуждения здесь аналогичны рассуждениям, приведенным для ограничения скорости для горизонтальных откатных ворот.

Влияние на установки
Новые положения будут иметь несколько последствий для дилеров ворот и ограждений:

1. Продавцы ворот и ограждений должны обращать внимание на указание класса каждого привода, которое будет указано производителем привода ворот. ]
2. Торговый персонал дилера Fence должен соответствовать заявке на объекте Классу оператора. Если у вас возникнут какие-либо вопросы относительно применения на месте, следует связаться с производителем привода ворот.
3. Должны быть предусмотрены как первичные, так и вторичные устройства безопасности, которые должны быть согласованы как с оператором, так и с условиями на площадке. Несмотря на то, что производитель привода ворот либо предоставляет, либо указывает эти устройства, дилер ворот/ограждения должен убедиться, что они установлены и правильно согласованы. Любые вопросы следует снова направлять производителю привода ворот.
4. Предупреждающие знаки должны быть постоянно прикреплены к панели ворот. UL 325 включает особые требования к формату, содержанию и размещению этих знаков.

Факторы, связанные с конструкцией и установкой ворот
Приводы автомобильных ворот должны использоваться ТОЛЬКО на автомобильных воротах, а не на пешеходных воротах.

Должен быть обеспечен достаточный зазор между распашными воротами и соседними конструкциями, чтобы снизить риск защемления.

Откатные ворота должны работать плавно с легким качением/движением в обоих направлениях до установки привода.

Органы управления должны находиться как можно дальше от ворот, не менее 6 футов от ворот, чтобы предотвратить «проникновение».

Предупреждающие знаки и таблички должны быть установлены и видны в районе ворот.
См. DASMA TDS-370 для получения информации о конструкции ворот и ASTM F2200, Стандартная спецификация для конструкции автоматических автомобильных ворот.

Инструкции по установке для конкретных устройств
Существуют также особые требования к установке для определенных типов устройств защиты от защемления. Эти специфические требования подчеркивают заботу и внимание, которым должно уделяться каждое устройство до и во время установки.

Для приводов ворот, использующих бесконтактные сенсорные устройства (тип B1), необходимо ознакомиться с инструкциями по размещению для каждого приложения, следует соблюдать осторожность, чтобы снизить риск ложного срабатывания, и одно или несколько таких устройств должны быть установлены там, где существует риск защемления или обструкции.

Для приводов ворот, использующих устройства с контактными датчиками (тип B2), в UL 325 изложено несколько требований. автомобильных горизонтальных откатных ворот; на нижнем краю автомобильных вертикальных откатных ворот; и в точке захвата автомобильных вертикальных поворотных ворот.

Проводной контактный датчик и его проводка должны быть расположены таким образом, чтобы связь между датчиком и приводом ворот не подвергалась механическим повреждениям. Беспроводной контактный датчик должен быть расположен там, где передаче сигналов не мешают строительные конструкции, естественный ландшафт или подобные препятствия, и он должен функционировать в соответствии с предполагаемыми условиями конечного использования.

Для приводов ворот, использующих устройство активации постоянного давления (тип D), элементы управления должны быть расположены так, чтобы пользователь имел полный обзор области ворот во время движения ворот. Табличка должна быть размещена рядом с органами управления, и никакие другие устройства активации не должны быть подключены. Самое главное, не должно использоваться автоматическое закрывающее устройство.

Положения в инструкциях производителя по установке

Продавцы ворот и ограждений могут увидеть в инструкциях по эксплуатации ворот следующие утверждения:

1. Привод должен соответствовать конструкции ворот и классу использования ворот. Соответствующие первичные и вторичные устройства безопасности, которые должны использоваться, являются основным фактором для поддержки этого требования.

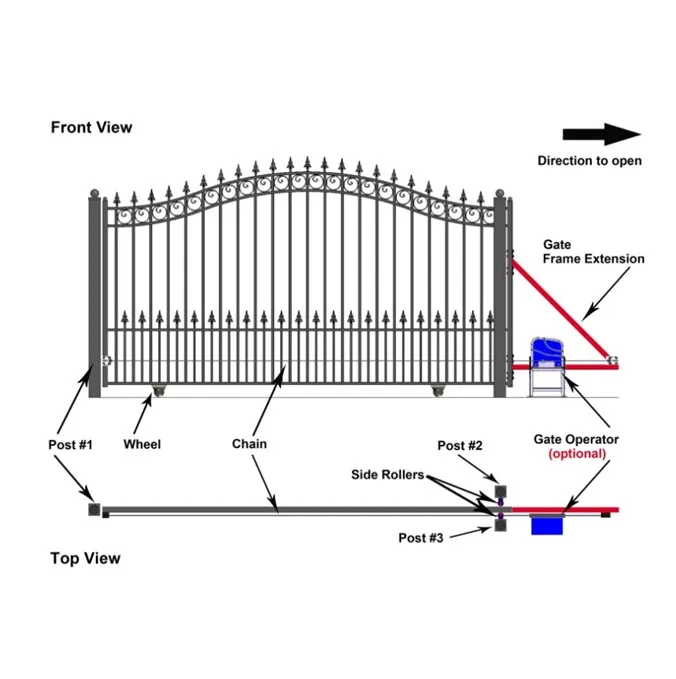

2. Все проемы горизонтальных откатных ворот и часть ограждения, через которую проходят откатные ворота, должны быть ограждены или экранированы. Эти особые требования в UL 325, которые регулируют это положение, были разработаны для устранения случаев «сквозного доступа». Например, откатные ворота должны иметь защитную крышку высотой 48 дюймов, выступающую из нижней части панели ворот/забора.
3. Все открытые точки захвата должны быть устранены или охраняться. Отдельные дилеры ворот и заборов должны определять эти точки для каждого продукта или для каждой работы.
4. Для открытых роликов должно быть предусмотрено ограждение. Открытые ролики считаются потенциальными точками защемления.

Американская компания заборов. Один из десяти крупнейших подрядчиков по строительству заборов в стране.

Электрические открыватели ворот | Elite Gates

УСТРОЙСТВА ДЛЯ ОТКРЫТИЯ ВОРОТ

О приводах ворот



Электромеханический открыватель ворот — это основное оборудование, которое приводит ваши ворота в движение. Он также известен как привод ворот или привод ворот и имеет несколько категорий: раздвижные ворота, распашные ворота, подъемные ворота и шлагбаум. Elite-Gates является экспертом в выборе и установке правильного привода для работы.

Выбор механизма открывания ворот является наиболее важным при выборе автоматических ворот. Крайне важно, чтобы вы сделали правильный выбор, чтобы ваши ворота были безопасными, одобренными UL, прослужили долго и имели хорошую гарантию. При выборе привода для ворот вы должны учитывать качество, гарантию, мнение установщиков, безопасность и общую стоимость владения. Мы сообщим вам о мерах безопасности, которые необходимо принять во внимание, и порекомендуем вам удобные аксессуары, такие как контроллер смартфона и мониторинг ворот. Есть и другие важные дополнительные функции, такие как системы резервного питания от батарей, устройство доступа пожарной части, подземные датчики и многое другое. Независимо от того, сломался ли ваш мотор или у вас его нет, позвоните нам.

6 ОСНОВНЫХ ВЕЩЕЙ, КОТОРЫЕ НУЖНО УЧИТЫВАТЬ

1. Качество: убедитесь, что материалы, используемые для изготовления сошника, имеют достаточное качество, характеристики, толщину и покрытие, чтобы выдерживать элементы и использовать.

2. Технология: материнская плата — это мозг вашего открывателя, и она определяет технологию, которая поставляется с вашим приводом ворот. Это одна из самых дорогих частей устройства открывания ворот, и чаще всего она выходит из строя на плохом устройстве открывания ворот. Убедитесь, что схема достаточно долго тестировалась на рынке, чтобы избежать простоев и дорогостоящих ремонтных работ, и обратите внимание на такие функции, как контроллер смартфона, встроенные приемники, одобрение UL и другие встроенные опции.

3. Гарантия: некоторые производители предлагают 5, 7 и даже 10 лет гарантии на первый месяц работы. Проверьте срок гарантии и покрытие вашего нового устройства для открывания ворот. Выясните, как долго производитель работает в бизнесе и могут ли они подтвердить свои гарантийные претензии. Как долго длится ремонт и есть ли связанные с этим расходы.

4. Мнение дилера: знание того, что авторизованные установщики (дилеры) думают о приводе ворот, является отличным барометром; они устанавливают эти устройства каждый день и не хотят возвращаться за бесплатным ремонтом — если сильно надавить, они расскажут вам о своих предпочтениях. Помните, что если все мнения указывают в одном направлении, вы можете доверять этому продукту больше, чем другим.

5. Безопасность: убедитесь, что открыватель одобрен UL, что означает, что он соответствует минимальным требованиям безопасности, установленным руководящим органом. Некоторые компании даже выходят за рамки рекомендаций UL, чтобы защитить вас, что свидетельствует об их честности и вере в свой продукт.

6. Общая стоимость владения: решающим фактором должна быть не ваша первоначальная стоимость, а общая стоимость владения.
