Можно ли заварить чугун сваркой — Pcity.su

Как правильно варить чугун разными видами сварки

Общие сведения

Чугун представляет собой сплав железа с углеродом, с содержанием последнего больше 2%. Из-за низкой по сравнению со сталью температуры плавления (1200 – 1250 оС) он быстро переходит из расплавленного состояния в твёрдое. При этом в шве образуются поры по причине интенсивного выделения газов из сварочной ванны, продолжающегося и на стадии кристаллизации. Чтобы правильно определить, как варить чугун, необходимо учитывать следующие особенности:

Как заварить чугун

Соединение чугунных деталей выполняют газовой, термитной, литейной, электрошлаковой, дуговой сваркой, а также пайкой. Сварочные работы выполняют без подогрева (холодная сварка металла), с местным или с общим подогревом изделия.

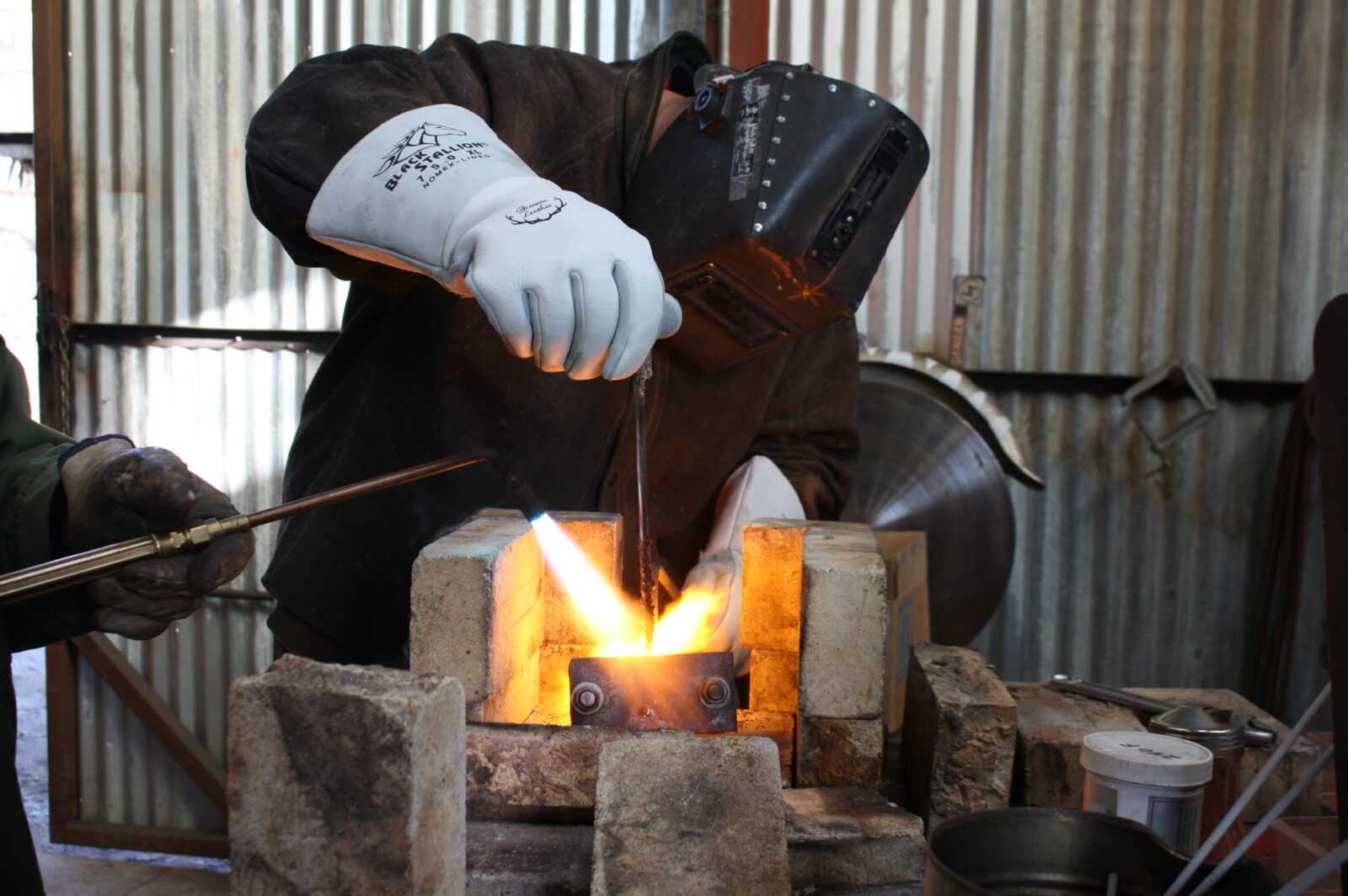

Горячая сварка

Технология процесса включает в себя механическую обработку под сварку, формовку свариваемых деталей, предварительный подогрев, собственно сварочные работы и последующее медленное охлаждение.

Подготовка дефектного места под сварку заключается в его тщательной очистке и в разделке свариваемых кромок.

Устранение сквозных трещин или заварка дефектов на краю деталей выполнятся с применением графитовые форм, предотвращающих вытекание расплавленного металла из сварочной ванны. Формы делают из графитовых пластинок, соединяемых формовочной массой, в состав которой входит кварцевый песок, замешанный на жидком стекле.

Дуговая сварка чугунным электродом выполняется с применением литых стержней диаметром 8 – 12 мм, на которые наносятся специальные графитизирующие покрытия. В состав покрытия входит ферросилиций, термит, графит, мрамор, алюминий (порошок), жидкое стекло и титановая руда. Чугунные отливки и детали нагревают до 300 – 700 оС. Сварочные работы выполняется чугунными электродами либо порошковой проволокой с присадкой керамического стержня. Подогрев выполняется в специальных печах требуется для того, чтобы по окончании сварки охлаждение всего изделия происходило равномерно и не образовывались трещины.

Горячая сварка чугуна выполняется при большой силе сварочного тока без перерывов до конца заварки дефекта. Например, для сварки электродом диаметра 8 мм требуется ток в 600 А, при диаметре 12 мм – ток в 1000 А. Работы про­изводят при постоянном токе обратной полярности.

Дуговая сварка чугуна угольным электродом выполняется уголь­ным или графитовым стержнями. В качестве присадочного материала используются прутки чугуна, а для раскисления и защиты ванны применяют флюс, состоящий из растертой в порошок и прокаленной при 400 оС технической безводной буры. Возможно применение смеси, состоящей из 23% технической буры, 50% азотнокислого натрия и 27% соды. Сварка угольными электродами диаметром 8 – 20 мм проводится при постоянном токе прямой полярности величиной 280 – 600 А с применением преобразователей ПСМ – 1000, выпрямителей ВАМ – 1601, трансформаторов ТДФ – 1601.

В процессе сварочных работ требуется непрерывное поддерживание значительного объёма жидкого металла в сварочной ванне и его тщательное перемешивание. Чтобы заваренные детали медленно охлаждались, их следует засыпать мелким древесным углём либо сухим песком.

Холодный метод проведения сварочных работ

Этот вид сварки чугуна применяется чаще. Подготовка дефектных мест заключается в зачистке, фрезеровании, сверлении и других слесарных работах до получения чистой поверхности металла. Дефекты, расположенные друг от друга дальше 20 мм, высверливают ли вырубают порознь, при более близком расположении – вырубают дефектный участок полностью. Постановка шпилек для упрочнения шва

На практике применяют несколько вариантов холодной сварки: медно-железными, медно-никелевыми, никелевыми, железо-никелевыми, стальными и другими электродами.

Применяя медно-никелевые и медно-стальные электроды, можно получить наплавленный металл, хорошо поддающийся обработке. Наплавку образуют однослойной или многослойной укладкой валиков.

Сварка стальными электродами выполняется следующим образом. С целью образования прочного слоя наплавленного металла в чугунное изделие вставляют шпильки, которые затем обваривают. Таким способом пользуются при ремон­те громоздких и тяжелых чугунных деталей. При таком методе металл шва содержит повышенное количество углерода, что повышает его твердость и способствует образованию холодных и кристаллизацион­ных трещин. Для снижения этой твердости применяют два способа:

1. Содер­жание углерода снижают за счет уменьшения глубины проплавления основного металла либо процесс соединения металла выполняют по слою окис­лительного флюса, с содержанием до 30% окалины, выполняющего функцию окислителя углерода.

2. Получают струк­туру металла шва и его химический состав, близкие к струк­туре серого чугуна, что достигается путем нанесения на стальной стержень толстого слоя графитизирующего покрытия, в состав которого входит 30% графита и 30% ферросилиция. Стальные электроды широко применяют при ремонте небольших неответственных чугунных изделий, не требующих после сварки никакой обработки.

Медно-железные электроды применяются при заварке отдельных дефектов либо небольших несплошностей, из-за которых возникают течи на отливках ответственного назначения, работающих под давлением. Наплавленный металл от этих электродов отлично обрабатывается. Сварное соединение представляет из себя механическую смесь железоуглеродистого сплава и меди, соединенных с основным металлом общими стальными кристаллами, а также путем частичного внедрения меди в микропоры чугуна.

Медно-никелевые электроды применяют в основном при заварке литейных дефектов на рабочих поверхностях, на которых недопустимо местное повышение твёрдости.

Железно-никелевые электроды используются при заварке отдельных небольших дефектов на ответственных поверхностях отливок из серого или высокопрочного чугуна.

Никелевые электроды марки применяются при исправлении небольших дефектов в ответственных изделиях.

Дуговая сварка с применением электродов из аустенитного чугуна, покрытых токоподводящим слоем и предназначенных для заварки литьевых дефектов и ремонтной сварки. Сварочные работы ведут постоянным током прямой полярности. Токопроводящий слой электродов обладает хорошей электропровод­ностью, поэтому дуга горит между металличе­ским стержнем и изделием, а также между изделием и покрытием попеременно.

Газовая сварка чугуна применяется редко и ограничивается ремонтными работами (заварка литейных раковин, наплавка изношенных поверхностей, устранение внешних дефектов). Лучший результат дает сварка с использованием ацетилено-кислородной смеси, поэтому другие горючие смеси для сварки чугуна практически не применяются. Сварку выполняют с предварительным подогревом, общим и местным.

Для общего нагрева пользуются муфельными печами, индукционными нагревателям, горнами, способными выполнить нагрев небольших деталей до 300 – 400°С, и крупных до 600 – 700°С. Для местного подогрева применяют газовые горелки или паяльные ламп. Из-за большой текучести чугуна сварку выполняют исключительно для нижних положений шва. Сварочная ванна защищается флюсами, подаваемыми вручную.

Качественно нарезать металл вам поможет газовая сварка. Подробнее о процессе читайте в этой статье.

Об основных понятиях сварки и о технологии сваривания читайте по https://elsvarkin.ru/texnologiya/kak-varit-metall-vidy-svarki/ ссылке.

Механизированные способы сварки и чем можно заварить чугун

Электросварка чугуна (электрошлаковая сварка) обеспечивает удовлетворитель­ные свойства шва сварного соединения. При этом способе в качестве электродов применяют литые чугунные пластины. При правильном подборе электродов и применении фторидных неокислительных и обессериваю­щих флюсов, а также замедленном остывании шва и околошовной зоны, характерном только для электро­шлаковой сварки, возможно получить сварные швы без трещин, отбеленных участков, пор и других дефектов, определяющих качество сварного соединения.

Можно ли заварить чугун в среде защитных газов?

Очень широко применяется метод дуговой сварки в углекислом газе, так как позволяет получить небольшой провар основного металла. Показатели сварных соединений и состав металла шва зависят от техники и режима сварки, размеров изделий, состава электродной проволоки. Пользуясь различными режимами и приемами сварки, можно получить наплавленный металл с необходимой структурой. Наилучшие результаты получаются при использовании проволоки 09Г2СА диаметром 1 мм со значением силы тока не больше 100 – 120 А, напряжения дуги 18 – 21 В, скорости сварки до 12 м/ч. Этим способом можно соединить сантехнические трубы из серого чугуна, отремонтировать автомобильные и тракторные детали, не требующие дальнейшей механической обработки, сварить высокопрочный и чугун со сталью.

Можно ли варить чугун полуавтоматом?

В авто мастерских клиенту без проблем могут заварить чугунный блок полуавтоматом. Сварка чугуна полуавтоматом в домашних условиях, выполняется с использованием порош­ковой проволоки и дает довольно хорошие результаты.

Источник:
http://elsvarkin.ru/materialy/kak-pravilno-varit-chugun/

Как заварить чугун электродом в домашних условиях

Срок службы чугуна вдвое больше чем у стали, однако из-за высокого содержания углерода ремонт обычной электросваркой деталей из этого материала неэффективен. В месте соединения образуются микротрещины, а на шве — поры. В промышленности эта проблема решается специальной подготовкой, которая неприменима для сварки чугуна в домашних условиях. Однако создание прочных соединений возможно и при самостоятельном ремонте с использованием электродов для сварки чугуна.

Особенности сварки чугуна

Установлено что сварку серого чугуна с мелкодисперсной структурой производить проще, чем крупнозернистого металла тёмного оттенка. Детали длительное время контактировавшие с маслом или подвергавшиеся окислению сварке не поддаются. Чугун относится к материалам с ограниченным свариванием, поэтому при работе учитываются его особенности:

• из-за высокой текучести в жидком состоянии сварка осуществляется преимущественно в нижнем положении;
• образование пор в местах выгорания углерода;
• из-за низкой пластичности при нарушении температурного режима возникают внутренние напряжения, создающие трещину на шве;
• при расплавлении в чугуне образуются окислы с температурой плавления выше, чем у него.

Методы сварки

Для создания прочных швов разработаны три способа:

1. Технология горячей сварки сложна, но практически исключает образование трещин. Выполняется с предварительным подогревом до температуры 600 — 650⁰C при последующем медленном охлаждении. На производстве эта процедура выполняется на индукционных установках. Некоторые новички сомневаются можно ли варить чугун этим способом самостоятельно. Это реально, если для нагрева воспользоваться горном, газовой горелкой, паяльной лампой, а для медленного охлаждения горячим песком.
2. Полугорячая сварка аналогична предыдущему способу, но температура нагрева 300 — 350⁰C.
3. Холодную сварку осуществляют специальными электродами без предварительного подогрева деталей. Однако чтобы заварить чугун этим способом необходимо учитывать технологические особенности материала.

Выбор электродов для сварки чугуна

При холодной сварке чаще всего пользуются недорогими электродами ОЧЗ с индексом от 2 до 6. Основой являются медные стержни со специальной обмазкой. Марка МНЧ-2 применяется для наплавки металла, для изготовления стержней применяется сплав, в который добавляется никель, марганец, железо, медь. Эти электроды дефицитны и стоят дорого. К более дешёвым относятся ЦЧ-4 и ОЗЖН-1.

В зависимости от марки электродов и диаметра выбирается сила тока:

При отсутствии заводских делают самодельные электроды, используя медные стержни нужного диаметра. Для покрытия берётся обмазка, сколотая со стальных электродов. Её размельчают, добавляют такой же объём железных опилок и смешивают с жидким стеклом до густоты сметаны.

Стержни зачищаются, обезжириваются и вертикально опускаются в смесь. После неспешного извлечения, чтобы успело стечь лишнее, должен образоваться слой толщиной 1,5 — 2 мм. Установленные вертикально электроды сушат сначала без нагрева, а затем в духовке при 250⁰C.

Чугун можно заваривать обычным электродом после навивки на него медной проволоки диаметром от 0,5 до 2,0 мм. Наматывать начинают с рабочего конца, плотно укладывая витки на обмазку без зазоров между ними. Вес проволоки должен быть в 4 — 5 раз больше массы стального сердечника.

Независимо от того какими электродами варится чугун нужно соблюдать следующие условия:

• сварка ведётся швами длиной 3 — 5 см с перерывами;
• прерывистый режим позволяет избежать недопустимого нагрева участков выше 80⁰C;
• подключение полярности обратное.

Технология сварки чугуна электродом

В зависимости от вида дефектов и возможностей применяются несколько вариантов. Сварку чугуна электродом в домашних условиях осуществляют многослойным способом. С краёв соединяемых толстостенных деталей болгаркой снимаются фаски под углом 45⁰. При заделке трещины её углубляют тонким диском, а на концах просверливают отверстия. Такая подготовка обеспечит лучшее заполнение дефекта расплавленным металлом.

Затем, используя специальный электрод, наплавляется первый слой участками по 3 — 5 см. Сваривать начинают с концов соединения, чтобы получилась ванночка. Если есть возможность, аналогично обрабатывают дефект с обратной стороны детали. Следующие слои, ещё горячие, проковываются молотком с закруглённым бойком.

Поскольку специальные электроды стоят дорого их иногда заменяют обычными. Однако их использование возможно только для наплавления последующих после первого слоёв. Сварка чугуна электродами по стали обходится дешевле, но надёжность такого соединения невысокая. Поэтому не рекомендуется применение в ответственных случаях.

Электродами, сделанными из чугуна, пользуются для устранения изъянов на изделиях после отливки. Для повышения качества применяется полугорячий метод. Для работы возможно использование аппаратов переменного и постоянного тока. Его величина рассчитывается исходя из величины диаметра электрода. На каждый миллиметр добавляется 50 — 60 А.

Чтобы сварить чугун в среде инертного газа неплавящимся электродом необходимы большие денежные и временные затраты, а качество улучшается незначительно. Поэтому такая технология домашними мастерами применяется редко.

Сварка чугуна по шпилькам

Так как заварить чугун с крупнозернистой структурой многослойным способом не всегда удаётся, соединение осуществляется с помощью установки шпилек с резьбой. Их размещают в шахматном порядке по краям соединяемых частей. Размер шпилек выбирается, руководствуясь рекомендациями:

• по диаметру не более 0,3 — 0,4 толщины детали, максимальный — 12 мм;
• вкручиваются на глубину 1,5 своего диаметра, но не больше 0,5 толщины материала;
• длина выступающей над поверхностью части — 0,75 — 1,2 диаметра шпильки.

После установки по периметру шпилек наваривается несколько слоёв металла. Чтобы избежать перегрева наплавку производят попеременно на разных концах. В завершение металл вокруг шпилек соединяется одним или несколькими швами.

Заключение

Имея инвертор и зная, как правильно варится чугун электросваркой, можно оперативно делать ремонт самостоятельно. Для этого необязательно покупать специальные электроды, их успешно заменят самодельные. При отсутствии опыта желательно сначала потренироваться на ненужных чугунных изделиях. При сварке следует помнить о недопустимости перегрева участков свыше 80⁰C, поэтому спешить не надо.

Источник:
http://svarkaprosto.ru/tehnologii/svarka-chuguna-elektrodom

Сварка чугуна электродом

Содержание:

Прочный и надежный — чугун является одним из самых распространенных материалов, используемых в быту и промышленности. У него есть свои неоспоримые преимущества: он служит долго, стоит относительно недорого, легко поддается сварке, со временем не теряет своих эксплуатационных характеристик. Когда может понадобиться сварка чугуна электродом? Если, например, прохудился шов в радиаторе отопления, его требуется залатать, или к батареям требуется приварить еще несколько отсеков.

Чугун — виды, применение

Чугуном называется своего рода смесь из железа и углерода. Материал твердый и износостойкий, но, парадокс, довольно хрупкий, если неправильно с ним обращаться. Вот почему сварка чугуна электродом в домашних условиях инвертором, должна производиться только после тщательной подготовки (об этом будет сказано чуть ниже).

В мире чугун известен давно — считается, что он появился в 6 веке до нашей эры.

Средняя температура плавления составляет более 1000 градусов по Цельсию. Работать с материалом можно при нагреве до 600 градусов.

По видам чугунный металл делят на следующие категории:

С течением времени чугун не теряет своей актуальности, его используют в разных сферах жизнедеятельности человека. Применяют материал для следующих целей и задач:

• ковки оградок;
• производства станков;
• выпуска сковородок для домашнего хозяйства;
• изготовления радиаторов отопления, труб, сантехнических соединений;
• создания ванн;
• в автомобилестроении — для выпуска коленчатых валов, цилиндров, двигателей и прочего.

Это — лишь малая часть задач, с которыми успешно справляется обыкновенный чугун. Важная особенность заключается и в том, что наплавка чугуна электродами осуществима в домашних условиях без помощи профессионального сварщика.

Виды сварки

Чтобы знать, как заварить чугун обычным электродом, важно разбираться в видах сварки вообще. Они подразделяются на:

Горячая действительно является таковой, происходит при температуре от 600 до 700 градусов по Цельсию. Нагревают металл в промышленных печах, которые считаются сверхмощным оборудованием. Чугун становится подвижным, как пластилин, с ним удобно работать. В процессе на изделии не появляются трещины или поры, которые препятствуют нормальной работе в дальнейшем.

Эксперты называют этот способ сварки максимально идеальным для чугуна. Естественно, на вопрос: можно ли варить чугун обычными электродами дома методом горячей сварки, ответ будет отрицательным. Создание такой колоссальной температуры в квартире или гараже, например, опасно для жизни и здоровья.

Полугорячая сварка тоже невозможна в домашних условиях. Она осуществляется при температуре в 300-400 градусов по Цельсию. Для нагрева используют специальные фены либо тэны. Данный способ применяют в промышленности. Основное его преимущество — скорейшее остывание в сравнении с горячим методом. Для начинающего мастера полугорячая технология сварки чугуна электродами практически неосуществима.
Холодная сварка подходит для дома. Она происходит при температуре максимум в 80 градусов по Цельсию.

Подготовка к сварке электродами

Чтобы начать сварочный процесс, необходимо произвести тщательную к нему подготовку. В частности:

• произвести ошкуривание поверхности;
• обезжирить части агрегата в обязательном порядке;
• подготовить сварочный аппарат, убедиться в том, что он технически исправен;
• определиться, как именно будет происходить сварка: по шпилькам или многослойно;
• приготовить достаточное число электродов;
• вспомнить правила техники безопасности.

Запрещается начинать работу, если поверхность не зачищена и не ошкурена — это создает вероятность возникновения опасной ситуации: острый элемент в процессе сварки отскочит и нанесет травму мастеру. Простые электроды в данном случае не подойдут. Необходимо приобрести те, что содержат в своем составе хром, медь и никель.

Нельзя начинать работу без теоретической подготовки к процессу. Несоблюдение технологии приведет к тому, что при застывании на материале образуются многочисленные поры и трещины, чугун потеряет свои превосходные эксплуатационные свойства, использовать его в дальнейшем будет просто нецелесообразно.

Особенности сварного процесса

Теперь расскажем: как сваривать чугун электросваркой. Когда мастер убедился в надежности оборудования, он может приступать к процессу. Для этого требуется выбрать, как варить чугун простыми электродами:

В первом случае мастер сначала устанавливает сами шпильки, а вокруг них образует шов. Опытные сварщики рекомендуют выполнять процедуру в шахматном порядке, чтобы не допустить перегрева материала. Завершают работу соединительным швом — он идет от одной шпильки и ее «окружения» к другой.

Многослойный способ заключается в следующем: создаются фаски, потом наплавляют начальный слой, его проковывают молотком, далее кладут второй слой, опять простукивают и так далее. После остывания шва, его в обязательном порядке ошкуривают, чтобы придать изделию эстетичный вид. Если есть возможность доступа к внутренней части изделия, то начальный слой при многослойном методе кладут с наружной и внутренней сторон. Так соединение становится еще прочней.

В целом, в том, как правильно варить чугун электродами, нет ничего сложного. Главное, соблюдать правила техники безопасности.

Техника безопасности

Еще до того, как варить чугун обычным электродом, важно позаботиться о соблюдении техники безопасности:

• рядом с рабочим местом поставьте огнетушитель;
• убедитесь в исправности сварочного аппарата;
• наденьте на руки специальные защитные перчатки для сварных мероприятий;
• закройте лицо маской или хотя бы очками;
• работайте исключительно в плотной одежде, чтобы частички раскаленного металла не имели возможности соприкоснуться с кожей;
• важно, чтобы в помещение, где производится сварка, всегда поступал свежий воздух;
• если сварку вы производите впервые, разумно пригласить помощника или хотя бы стороннего наблюдателя, чтобы в случае ЧП, было кому прийти на помощь.

Естественно, работать желательно в светлое время суток или хотя бы при достаточном освещении, в абсолютно трезвом и здоровом состоянии.

Заключение

В целом, процесс того, как сварить чугун с металлом электродом, описан выше. Детали и тонкости расскажут опытные сварщики. Не стесняйтесь обратиться к ним за советом. Для работы дома выбирайте холодный метод. Работайте только с проверенным оборудованием, не забывайте про технику безопасности.

Интересное видео

Источник:
http://osvarka.com/svarka-metallov/svarka-cuguna-elektrodom

Как варить чугун электросваркой. Сварка инвертором

Чугун в быту применяется повсеместно, начиная от батарей и других сантехнических элементов, заканчивая конструкциями заборов, деталями автомобилей и станочного оборудования. Трудности начинаются, когда речь заходит о сварке этого металла. Сварка чугуна электродом в домашних условиях – работа не из легких. Если с обычными сталями можно работать без особо тщательной подготовки, то просто наварить шов на чугунную деталь, без предварительной подготовки, очень сложно. Несоблюдение основных технологий может привести к перекалке металла, а значит повышению хрупкости и другим проблемам. Давайте разберем как заварить чугун дома, с помощью инвертора.

Особенности сварки чугуна, виды чугуна

Опытные сварщики могут определить свариваемость чугуна всего по раз
резу. Считается, что если структура металла мелкодисперсная и приближенная к серому цвету, то такой чугун можно сварить намного легче, чем крупнозернистый металл темных оттенков. Если мы говорим про сварку деталей, которые находились в масляной среде или были подвержены регулярному окислению в водной среде, грунте или других подобных условиях, то такой сварочный материал не подойдет.Так, как чугун – метал с ограниченно свариваемый материал, то стоит принять во внимание следующие его особенности:

• Металл – жидкотекучий, поэтому основное и единственно верное сварное положение – нижнее.
• Если не соблюдать температурные режимы и перекалывать металл, то при выгорании углерода будут образовываться поры.
• Низкая пластичность и несоблюдение температурных режимов – основные причины возникновения напряжения, в местах сварных соединений.
• Расплавленный чугун может создавать окислы, которые будут иметь более высокую температуру плавления, чем исходный металл.

Главная проблема, с которой вы можете столкнуться – образование трещин в местах сваривания при остывании детали.

Решить это можно только если полностью соблюдать технологию, в нашем случае – холодной сварки.

Методы сварки чугуна

Существует три способа сварить чугун:

1. Горячая сварка. Основной и наиболее правильный метод. Он заключается в том, что перед работой электродом, заготовку прогревают до 600 – 650 градусов. Это позволяет избежать образования соединений с повышенной температурой плавления, перекалки и напряженности метала в месте соединения. Нагрев осуществляется в печах, газовыми или другими горелками. Для домашних условий такой метод подходит с натяжкой, ведь помимо нагревающего прибора, нужно знать в какие моменты можно работать в месте сварного соединения, как остудить металл и много других нюансов.
2. Полугорячая сварка. Практически ничем не отличается от предыдущего способа, за исключением температуры нагрева. Здесь изделие прогревают до 300 – 350 градусов.
3. Холодная сварка. Способ – не предусматривает нагрев заготовки, но в его основе лежит множество других технологических моментов, несоблюдение которых приведет к невозможности выполнить качественный шов. Сварка чугуна в домашних условиях электродом осуществляется именно таким образом.

Подготовка чугуна для сварки инвертором холодным методом

Прежде, чем сваривать чугун, его нужно подготовить. Сперва нужное место зачищается болгаркой с лепестковым кругом или другой подходящей насадкой. После зачистки верхнего слоя до не окисленного металла нужно провести обязательное обезжиривание бензином или любым другим растворителем. Если вы решили заделать трещину, то металл нужно расчистить до ее окончания, и в этом месте засверлить отверстие диаметром 10 мм.

Отдельно стоит поговорить про следующие особенности подготовки:

1. Шпильки. Дуговая сварка чугуна может осуществляется как послойно без применения опорных элементов, так и с
использованием шпилек. Шпильки состоят из стали. Их размеры строго регламентируются, так например диаметр не должен превышать 40% от толщины чугуна. Выступ шпильки над металлом ограничен 4-6 мм, а расстояние между шпильками не должно быть больше, чем 6 диаметров. Количество зависит только от размеров соединения, но не больше 25% от площади излома

2. Разделка кромок.

Обратите внимание! Кромки не должны иметь острый срез в месте соединения двух частей метала, оптимальная форма – сферическая.

3. Электроды должны быть специальными. Заваривать такой металл обычными электродами по стали практически невозможно, поэтому стоит приобрести электрод с добавлением меди, хрома, никеля и других лигатур, способствующих наплавлению на прихотливый чугун.

Процесс сварки

В предыдущем пункте мы разобрали предварительную подготовку, а перед началом сваривания нужно рассмотреть основные технологичные моменты:

• Полярность подключения – обратная;
• Мощность сварочного аппарата – минимальная, для данной толщины электрода;
• Длина одного непрерывного сварочного шва не должна превышать 30 – 50 мм;
• Нужно исключить перегрев металла, за счет частых перерывов;
• Первый и последний слой многослойных проковываются молотком с минимальным усилием.

Определиться с режимом сварки поможет приведенная ниже таблица:

Основные предварительные моменты мы рассмотрели, остался основной вопрос: «Как варить чугун электросваркой?». Здесь есть два способа: по шпилькам или послойно. Давайте разберем отдельно каждый из вариантов.

Сварка чугуна инвертором по шпилькам

После установки шпилек можно начинать наваривать шов. Вокруг каждой шпильки слой за слоем кладется металл, который и формирует заплатку. Не допустить нагрева свыше 80 градусов можно если выполнять работу в шахматном порядке или поочередно в противоположных концах. Завершающим моментом при таким виде сварки является соединительный шов, который соединяет наваренный металл между шпильками.

Многослойная сварка

Для начала нужно убедиться в правильности создания фасок. Затем специальным электродом, с соблюдением температурного режима начинаем наплавлять первый слой. Он является основным и задаст успех дальнейшей работы. Каждый слой, еще на горячую, нужно проковывать молотком. Если есть доступ к обратной стороне детали, то после первого слоя с одной стороны следует перевернуть изделие и наплавить аналогичный шов на его обратной стороне и уже потом приступать к завершению многослойной сварки верхней, а затем нижней части.

Наплавку нужно обязательно выполнять с краев, и создавать постепенно множество слоев. Главное, не забывать проковывать каждый слой. Если не знаете как проверить температуру детали, то примените технику вразброс. Она заключается в формировании шва поочередно в разных местах соединения. Когда сварной шов будет полностью готов, поверхность наплавленная на чугун, необходимо отшлифовать.

Если вы столкнулись с необходимостью сварить чугун и у вас есть только инвертор, то в домашних условиях можно заделать трещины или наложить заплатки на ненесущие элементы конструкции. Практически все необходимое у вас уже будет, это маска, защитные рукавицы и одежда. Придется докупить только специальные чугунные электроды, или сделать их самостоятельно. В этой статье описано два способа, как сварить чугун дома. Какой из них вам больше подходит – решайте сами. Но запомните – когда возникает потребность восстановить изделие предполагающее сильные нагрузки, то лучше обратиться к профессионалам.

Источник:
http://svarkagid.ru/tehnologii/kak-varit-chugun-elektrosvarkoj. html

Сварка чугуна электродом

Содержание:

Прочный и надежный — чугун является одним из самых распространенных материалов, используемых в быту и промышленности. У него есть свои неоспоримые преимущества: он служит долго, стоит относительно недорого, легко поддается сварке, со временем не теряет своих эксплуатационных характеристик. Когда может понадобиться сварка чугуна электродом? Если, например, прохудился шов в радиаторе отопления, его требуется залатать, или к батареям требуется приварить еще несколько отсеков.

Чугун — виды, применение

Чугуном называется своего рода смесь из железа и углерода. Материал твердый и износостойкий, но, парадокс, довольно хрупкий, если неправильно с ним обращаться. Вот почему сварка чугуна электродом в домашних условиях инвертором, должна производиться только после тщательной подготовки (об этом будет сказано чуть ниже).

В мире чугун известен давно — считается, что он появился в 6 веке до нашей эры.

Средняя температура плавления составляет более 1000 градусов по Цельсию. Работать с материалом можно при нагреве до 600 градусов.

По видам чугунный металл делят на следующие категории:

С течением времени чугун не теряет своей актуальности, его используют в разных сферах жизнедеятельности человека. Применяют материал для следующих целей и задач:

• ковки оградок;
• производства станков;
• выпуска сковородок для домашнего хозяйства;
• изготовления радиаторов отопления, труб, сантехнических соединений;
• создания ванн;
• в автомобилестроении — для выпуска коленчатых валов, цилиндров, двигателей и прочего.

Это — лишь малая часть задач, с которыми успешно справляется обыкновенный чугун. Важная особенность заключается и в том, что наплавка чугуна электродами осуществима в домашних условиях без помощи профессионального сварщика.

Виды сварки

Чтобы знать, как заварить чугун обычным электродом, важно разбираться в видах сварки вообще. Они подразделяются на:

Горячая действительно является таковой, происходит при температуре от 600 до 700 градусов по Цельсию. Нагревают металл в промышленных печах, которые считаются сверхмощным оборудованием. Чугун становится подвижным, как пластилин, с ним удобно работать. В процессе на изделии не появляются трещины или поры, которые препятствуют нормальной работе в дальнейшем.

Эксперты называют этот способ сварки максимально идеальным для чугуна. Естественно, на вопрос: можно ли варить чугун обычными электродами дома методом горячей сварки, ответ будет отрицательным. Создание такой колоссальной температуры в квартире или гараже, например, опасно для жизни и здоровья.

Полугорячая сварка тоже невозможна в домашних условиях. Она осуществляется при температуре в 300-400 градусов по Цельсию. Для нагрева используют специальные фены либо тэны. Данный способ применяют в промышленности. Основное его преимущество — скорейшее остывание в сравнении с горячим методом. Для начинающего мастера полугорячая технология сварки чугуна электродами практически неосуществима.
Холодная сварка подходит для дома. Она происходит при температуре максимум в 80 градусов по Цельсию.

Подготовка к сварке электродами

Чтобы начать сварочный процесс, необходимо произвести тщательную к нему подготовку. В частности:

• произвести ошкуривание поверхности;
• обезжирить части агрегата в обязательном порядке;
• подготовить сварочный аппарат, убедиться в том, что он технически исправен;
• определиться, как именно будет происходить сварка: по шпилькам или многослойно;
• приготовить достаточное число электродов;
• вспомнить правила техники безопасности.

Запрещается начинать работу, если поверхность не зачищена и не ошкурена — это создает вероятность возникновения опасной ситуации: острый элемент в процессе сварки отскочит и нанесет травму мастеру. Простые электроды в данном случае не подойдут. Необходимо приобрести те, что содержат в своем составе хром, медь и никель.

Нельзя начинать работу без теоретической подготовки к процессу. Несоблюдение технологии приведет к тому, что при застывании на материале образуются многочисленные поры и трещины, чугун потеряет свои превосходные эксплуатационные свойства, использовать его в дальнейшем будет просто нецелесообразно.

Особенности сварного процесса

Теперь расскажем: как сваривать чугун электросваркой. Когда мастер убедился в надежности оборудования, он может приступать к процессу. Для этого требуется выбрать, как варить чугун простыми электродами:

В первом случае мастер сначала устанавливает сами шпильки, а вокруг них образует шов. Опытные сварщики рекомендуют выполнять процедуру в шахматном порядке, чтобы не допустить перегрева материала. Завершают работу соединительным швом — он идет от одной шпильки и ее «окружения» к другой.

Многослойный способ заключается в следующем: создаются фаски, потом наплавляют начальный слой, его проковывают молотком, далее кладут второй слой, опять простукивают и так далее. После остывания шва, его в обязательном порядке ошкуривают, чтобы придать изделию эстетичный вид. Если есть возможность доступа к внутренней части изделия, то начальный слой при многослойном методе кладут с наружной и внутренней сторон. Так соединение становится еще прочней.

В целом, в том, как правильно варить чугун электродами, нет ничего сложного. Главное, соблюдать правила техники безопасности.

Техника безопасности

Еще до того, как варить чугун обычным электродом, важно позаботиться о соблюдении техники безопасности:

• рядом с рабочим местом поставьте огнетушитель;
• убедитесь в исправности сварочного аппарата;
• наденьте на руки специальные защитные перчатки для сварных мероприятий;
• закройте лицо маской или хотя бы очками;
• работайте исключительно в плотной одежде, чтобы частички раскаленного металла не имели возможности соприкоснуться с кожей;
• важно, чтобы в помещение, где производится сварка, всегда поступал свежий воздух;
• если сварку вы производите впервые, разумно пригласить помощника или хотя бы стороннего наблюдателя, чтобы в случае ЧП, было кому прийти на помощь.

Естественно, работать желательно в светлое время суток или хотя бы при достаточном освещении, в абсолютно трезвом и здоровом состоянии.

Заключение

В целом, процесс того, как сварить чугун с металлом электродом, описан выше. Детали и тонкости расскажут опытные сварщики. Не стесняйтесь обратиться к ним за советом. Для работы дома выбирайте холодный метод. Работайте только с проверенным оборудованием, не забывайте про технику безопасности.

Интересное видео

Источник:
http://osvarka.com/svarka-metallov/svarka-cuguna-elektrodom

Как варить чугун электросваркой. Сварка инвертором

Чугун в быту применяется повсеместно, начиная от батарей и других сантехнических элементов, заканчивая конструкциями заборов, деталями автомобилей и станочного оборудования. Трудности начинаются, когда речь заходит о сварке этого металла. Сварка чугуна электродом в домашних условиях – работа не из легких. Если с обычными сталями можно работать без особо тщательной подготовки, то просто наварить шов на чугунную деталь, без предварительной подготовки, очень сложно. Несоблюдение основных технологий может привести к перекалке металла, а значит повышению хрупкости и другим проблемам. Давайте разберем как заварить чугун дома, с помощью инвертора.

Особенности сварки чугуна, виды чугуна

Опытные сварщики могут определить свариваемость чугуна всего по раз
резу. Считается, что если структура металла мелкодисперсная и приближенная к серому цвету, то такой чугун можно сварить намного легче, чем крупнозернистый металл темных оттенков. Если мы говорим про сварку деталей, которые находились в масляной среде или были подвержены регулярному окислению в водной среде, грунте или других подобных условиях, то такой сварочный материал не подойдет.Так, как чугун – метал с ограниченно свариваемый материал, то стоит принять во внимание следующие его особенности:

• Металл – жидкотекучий, поэтому основное и единственно верное сварное положение – нижнее.
• Если не соблюдать температурные режимы и перекалывать металл, то при выгорании углерода будут образовываться поры.
• Низкая пластичность и несоблюдение температурных режимов – основные причины возникновения напряжения, в местах сварных соединений.
• Расплавленный чугун может создавать окислы, которые будут иметь более высокую температуру плавления, чем исходный металл.

Главная проблема, с которой вы можете столкнуться – образование трещин в местах сваривания при остывании детали.

Решить это можно только если полностью соблюдать технологию, в нашем случае – холодной сварки.

Методы сварки чугуна

Существует три способа сварить чугун:

1. Горячая сварка. Основной и наиболее правильный метод. Он заключается в том, что перед работой электродом, заготовку прогревают до 600 – 650 градусов. Это позволяет избежать образования соединений с повышенной температурой плавления, перекалки и напряженности метала в месте соединения. Нагрев осуществляется в печах, газовыми или другими горелками. Для домашних условий такой метод подходит с натяжкой, ведь помимо нагревающего прибора, нужно знать в какие моменты можно работать в месте сварного соединения, как остудить металл и много других нюансов.
2. Полугорячая сварка. Практически ничем не отличается от предыдущего способа, за исключением температуры нагрева. Здесь изделие прогревают до 300 – 350 градусов.
3. Холодная сварка. Способ – не предусматривает нагрев заготовки, но в его основе лежит множество других технологических моментов, несоблюдение которых приведет к невозможности выполнить качественный шов. Сварка чугуна в домашних условиях электродом осуществляется именно таким образом.

Подготовка чугуна для сварки инвертором холодным методом

Прежде, чем сваривать чугун, его нужно подготовить. Сперва нужное место зачищается болгаркой с лепестковым кругом или другой подходящей насадкой. После зачистки верхнего слоя до не окисленного металла нужно провести обязательное обезжиривание бензином или любым другим растворителем. Если вы решили заделать трещину, то металл нужно расчистить до ее окончания, и в этом месте засверлить отверстие диаметром 10 мм.

Отдельно стоит поговорить про следующие особенности подготовки:

1. Шпильки. Дуговая сварка чугуна может осуществляется как послойно без применения опорных элементов, так и с
использованием шпилек. Шпильки состоят из стали. Их размеры строго регламентируются, так например диаметр не должен превышать 40% от толщины чугуна. Выступ шпильки над металлом ограничен 4-6 мм, а расстояние между шпильками не должно быть больше, чем 6 диаметров. Количество зависит только от размеров соединения, но не больше 25% от площади излома

2. Разделка кромок.

Обратите внимание! Кромки не должны иметь острый срез в месте соединения двух частей метала, оптимальная форма – сферическая.

3. Электроды должны быть специальными. Заваривать такой металл обычными электродами по стали практически невозможно, поэтому стоит приобрести электрод с добавлением меди, хрома, никеля и других лигатур, способствующих наплавлению на прихотливый чугун.

Процесс сварки

В предыдущем пункте мы разобрали предварительную подготовку, а перед началом сваривания нужно рассмотреть основные технологичные моменты:

• Полярность подключения – обратная;
• Мощность сварочного аппарата – минимальная, для данной толщины электрода;
• Длина одного непрерывного сварочного шва не должна превышать 30 – 50 мм;
• Нужно исключить перегрев металла, за счет частых перерывов;
• Первый и последний слой многослойных проковываются молотком с минимальным усилием.

Определиться с режимом сварки поможет приведенная ниже таблица:

Основные предварительные моменты мы рассмотрели, остался основной вопрос: «Как варить чугун электросваркой?». Здесь есть два способа: по шпилькам или послойно. Давайте разберем отдельно каждый из вариантов.

Сварка чугуна инвертором по шпилькам

После установки шпилек можно начинать наваривать шов. Вокруг каждой шпильки слой за слоем кладется металл, который и формирует заплатку. Не допустить нагрева свыше 80 градусов можно если выполнять работу в шахматном порядке или поочередно в противоположных концах. Завершающим моментом при таким виде сварки является соединительный шов, который соединяет наваренный металл между шпильками.

Многослойная сварка

Для начала нужно убедиться в правильности создания фасок. Затем специальным электродом, с соблюдением температурного режима начинаем наплавлять первый слой. Он является основным и задаст успех дальнейшей работы. Каждый слой, еще на горячую, нужно проковывать молотком. Если есть доступ к обратной стороне детали, то после первого слоя с одной стороны следует перевернуть изделие и наплавить аналогичный шов на его обратной стороне и уже потом приступать к завершению многослойной сварки верхней, а затем нижней части.

Наплавку нужно обязательно выполнять с краев, и создавать постепенно множество слоев. Главное, не забывать проковывать каждый слой. Если не знаете как проверить температуру детали, то примените технику вразброс. Она заключается в формировании шва поочередно в разных местах соединения. Когда сварной шов будет полностью готов, поверхность наплавленная на чугун, необходимо отшлифовать.

Если вы столкнулись с необходимостью сварить чугун и у вас есть только инвертор, то в домашних условиях можно заделать трещины или наложить заплатки на ненесущие элементы конструкции. Практически все необходимое у вас уже будет, это маска, защитные рукавицы и одежда. Придется докупить только специальные чугунные электроды, или сделать их самостоятельно. В этой статье описано два способа, как сварить чугун дома. Какой из них вам больше подходит – решайте сами. Но запомните – когда возникает потребность восстановить изделие предполагающее сильные нагрузки, то лучше обратиться к профессионалам.

Источник:
http://svarkagid.ru/tehnologii/kak-varit-chugun-elektrosvarkoj. html

Ремонт трещин в чугуне

link

В: Я собираюсь заварить трещину в чугунной жаровне. У меня есть несколько вопросов:



Какие электроды подойдут для сварки стенок толщиной 6 мм, Ferroweld™?

Могут ли Ferroweld™ работать на переменном токе?
У меня есть только старый аппарат AC-225.

Понадобится ли предварительный подогрев?
Жаровня будет подвергаться большим перепадам температуры, и я думаю, что понадобится шов с полным проплавлением. Очевидно, нужно будет отшлифовать припой, понадобится ли что-то еще?

Стоит ли ограничивать сварку короткими отрезками, чтобы лучше контролировать тепловложение?
Какой длины лучше придерживаться? Я понимаю, что чем больше остановок, тем больше шансов допустить дефект.

Может, мне стоит просверлить небольшое отверстие?
Я не хочу, чтобы она стала расширяться из-за нагревания.

О: Я бы посоветовал электроды Softweld® 55Ni диаметром 3 мм. Их можно использовать на переменном токе, хотя больше рекомендуется постоянный обратной полярности (DC+).

Что касается остальных Ваших вопросов, следуйте инструкциям ниже:

1. Определите границы трещины с помощью проникающего красящего вещества или натрите ее керосином и потом проведите мелом. Керосин проступит через мел и четко покажет границы трещины. Часто трещины бывает трудно полностью рассмотреть невооруженным глазом.

2. Определив границы трещины, просверлите отверстие диаметром 3 мм в ее вершине.

3. Зачистите и отшлифуйте зону на 5 см от каждой вершины трещины, чтобы предотвратить ее дальнейшнее распространение . Если вы пользуетесь шлифовальной машиной, перед сваркой нагрейте кромки окислительным пламенем для сжигания углерода.

4. С помощью шлифовки, резки или другой механической обработки создайте скосы кромок. На предварительно подогретом чугуне можно использовать газовую резку или дуговую строжку. При этом требуется проникновение на всю глубину трещины. На отрезках глубиной больше 5 мм скосы нужно сделать такими, чтобы корень соединения имел ширину от 3 до 5 мм. Если на этом отрезке трещина расширяется, оставьте пространство около 3 мм и направляющую 1,5 мм.

5. Медленно и равномерно разогрейте все изделие, чтобы удалить с поверхности масло и загрязнения:

    Температура должна составлять по крайней мере 260, но не более 650 градусов по Цельсию.
    Поддерживайте температуру изделия постоянной на всем протяжении работы.
    Предварительному подогреву должно подвергнуться всё изделие, а не только зона сварки.

6. Чтобы избежать проплавления, сварка чугуна проходит на низких токах. Чтобы лучше контролировать тепловложение, длину швов лучше ограничить до 2-8 см. Сразу после сварки проводите проковку лицевой стороны каждого шва молотком с круглым бойком, чтобы снять напряжение в металле. По мере перемещения вдоль трещины оставляйте определенные промежутки, чтобы не нагревать одну и ту же зону долгое время. Сварку нужно вести в одном направлении.

7. Охлаждение должно проходить как можно медленнее — по возможности в печи. Снижайте температуру на 10 градусов в час, пока она не опустится до комнатной.  Погрузите изделие в песок, оберните брезентом или любым другим способом замедлите остывание. Простое охлаждение на воздухе проходит слишком быстро!

Примечание: если вам нужно, чтобы наплавление поддавалось механической обработке, воспользуйтесь электродами Softweld® 99Ni или Softweld® 55Ni. Наплавленный металл электродов Ferroweld™ не поддается механической обработке.



Сварка чугуна

Сварка чугуна

• Выбор электрода?
• Греть или нет?
• Технология сварки с подогревом.
• Технология сварки без подогрева.

Чугун варить трудно, но не невозможно. Сломанные чугунные детали обычно ремонтируются сваркой. Чугунные детали нередко ломаются, что обусловлено хрупкостью чугуна. Существует несколько типов чугуна, самый распространенный(70%) –это серый чугун. Чугун обычно содержит 2% -4%углерода. Высокое содержание углерода обуславливает образование графитовых хлопьев. Такую форму графита имеет серый чугун, его свойства проявляются при поломке.

При сварке чугуна необходимо помнить: во время и после сварки детали должны либо не перегреваться, либо нужно обеспечить плавное охлаждение. Критическая температура для большинства чугунов около 778 ºC. При этой температуре есть все условия для образования трещин. Когда дуга нагревает литье выше этого уровня, важно чтобы литье не оставалось при этой температуре долгое время.

Выбор электродов.

Если деталь после сварки будет подвергнута механической обработке, то потребуются электроды на никелевой основе.

• Amicron Welding Alloys Ni 55
• Amicron Welding Alloys Ni 100

Греть иль не греть, вот в чем вопрос?

Подогрев есть в большинстве методов сварки чугуна—и таких методов много. Но также существуют методы сварки чугуна, когда он остается теплым—не холодным, но теплым. Ниже описываются оба метода. Однако, выбрав один метод, придерживайтесь его! Варите
чугун горячим или теплым – на переправе лошадей не меняют!

Технология сварки с подогревом

Подогрев чугунной детали перед сваркой замедляет охлаждение шва и около шовной зоны. Всегда предпочтительнее подогреть всю деталь, если возможно. Обычно температура подогрева составляет 260-650 ºC. Не нагревайте свыше 760 ºC, чтобы не приблизиться к критической температуре. Нагревайте деталь медленно и постоянно. Сваривайте на малом токе, чтобы снизить перемешивание и остаточные напряжения. В некоторых случаях может быть необходимо вести сварку короткими, около 3-5 см длины, отрезками, чтобы предотвратить возникновение остаточных напряжений, которые могут вызвать растрескивание. Для этого также полезна проковка шва. После сварки дайте детали медленно остыть. Обертывание детали асбестовым полотном или закапывание в сухой песок замедляет остывание и снижает вероятность образования трещин.

Технология сварки без подогрева

Размер детали или другие обстоятельства могут обусловить необходимость сварки без подогрева. В этом случае деталь должна быть теплой, но не холодной. Хорошо нагреть деталь до температуры 40 ºC. Если деталь находится в моторе, можно запустить его на несколько минут, чтобы прогреть до данной температуры. Никогда не подогревайте чугун до температуры, когда не можете положить на него голую руку. Можно продолжить сварку на другой части детали, пока предыдущая часть остывает. Варите короткими проходами, около 3-5 см длины. Обратно ступенчатый способ сварки снижает тепло вложение.

Проковка после сварки очень важна в этой технологии. Дайте шву и детали остыть. Не ускоряйте остывание водой или сжатым воздухом. Все кратеры должны быть заварены. Из-за физических свойств чугуна после сварки могут появиться крошечные трещины даже при соблюдении всех технологических требований. Это может стать проблемой, если по сваренной детали течет вода. Однако трещины обычно заделываются различными сортами герметиков, или же зарастают ржавчиной за очень короткие сроки.

Сварка чугуна в СПб аргоном

Стоимость сварки чугуна аргоном — 150 руб/см

Сварку чугуна значительно затрудняют несколько факторов:

• Материал имеет высокую склонность к образованию трещин за счёт включений графита;
• Процессы закаливания и отбеливания, сопровождающие охлаждение металла в сварном шве и прилегающей области;
• Повышенное порообразование в металле шва вследствие выгорания определенного объема углерода;
• Образование тугоплавких окислов в ходе сварочного процесса с более высокой, чем у основного материала температурой плавления;
• Повышенная жидкотекучесть, характерная для расплава чугуна, осложняет формирование стабильного шва.

Эти обстоятельства вносят изрядную долю непредсказуемости качества итогового результата при сварке чугунных деталей. В первую очередь это относится к выполнению работ в кустарных условиях, когда неизвестна точная марка металла, а исполнителю доступны лишь базовые технологические режимы и материалы. Нередко в такой ситуации при остывании металла сварного шва происходит его растрескивание, сопровождающееся характерным пощелкиванием.

Методики сварки чугуна

Сегодня для сварки изделий из чугуна используют два метода:

• «Холодная» сварка — без дополнительного подогрева;
• «Горячая» сварка — включает этап предварительного подогрева металла.

Холодная сварка чугуна достаточно проста и позволяет убрать сразу два этапа — прогрев и плавное остывание. Но достичь требуемого качества шва возможно лишь в случае применения специальных электродов (стальных, из цветных металлов, а также электродов с минимальным содержанием углерода).

Горячая сварка чугуна позволяет избежать ряда недостатков, характерных для «холодного» метода – прежде всего закалочных процессов и отбеливания. Существует несколько модификаций горячей технологии, отличающихся видом подогрева (он может быть общим либо локальным), а также выбранным температурным режимом: горячим (500—600 °С), полугорячим (300—400 °C) или теплым (150—200 °С).

Принцип «горячей» методики заключается в нагреве обрабатываемого изделия до определенной температуры перед сварочными работами и его медленном охлаждении по завершению сварки. При этом повышать температуру металла допустимо со скоростью не более 120—150 ˚С в час, а максимум нагрева ограничен показателем 600—650 °С – превышение этих показателей вызовет необратимые изменения структуры чугуна, ухудшающие его свойства.

Во избежание отбеливания материала снижение его температуры также должно быть плавным, для чего применяют доступный или оптимальный в конкретных условиях способ:

• Постепенное охлаждение детали непосредственно в печи с контролем параметров ее работы;
• Укутывание изделия жаростойким теплоизолирующим материалом и другие.

Подготовительный этап

Пористая структура чугуна, хорошо впитывающая различные виды загрязнений, обуславливает необходимость в гораздо более тщательной (в сравнении со сталью) подготовке свариваемых поверхностей.

Во избежание развития трещины ее обычно рассверливают по краям, после чего выполняют разделку на полную глубину с соблюдением угла, достаточного для качественной проварки материала. При обработке трещин с округлыми краями можно обойтись без сверления, но вырезать их необходимо в таком случае до основания.

Зачистку зоны сварки от загрязнений, окалины и иных чужеродных включений выполняют с применением УШМ (угловой шлифовальной машины), кордщеток, наждачной бумаги. Наилучший результат позволяет получить использование пескоструйной обработки. Обезжиривают поверхность растворителями, а наиболее сложные масляные загрязнения удаляют при помощи горелки.

Сварка аргоном чугуна — особенности

Аргонная сварка чугуна ограждает всю рабочую область от проникновения воздуха, а следовательно, от образования окислов на сварочном шве. Аргон тяжелее воздуха, поэтому обволакивает металлическое изделие и не подпускает к нему кислород и другие газы. Защита от газов позволяет не допустить появления пор в сварном шве изделия, что на порядок улучшает качество сварки.

При сварке чугуна аргоном следует соблюдать несколько основных правил:

• Перед началом работ поверхность чугунного изделия нужно тщательно очистить от загрязнений и посторонних веществ;
• Наиболее качественный метод — предварительный нагрев детали. Во избежания отбеливания и закаливания изделие должно остывать постепенно;
• Аргоновая сварка должна происходить при малых показателях тока и вестись короткими «отрезками» (~ 2,5 см).

Возможно, Вас заинтересует: сварка нержавеющей стали, пайка радиаторов.

Легкий способ сварки чугуна: как сделать надежное крепление

Чугун в быту встречается повсюду – это и батареи отопления, и трубы, и многое другое. Варить в домашних условиях этот металл можно, но совсем легких способов не существует. Требуется тщательная подготовка, которая исключит перекалку чугуна и его хрупкость в будущем.

Особенности сварки

Серый чугун с мелкодисперсной структурой сваривается легче, чем крупнозернистый и темный. Это ограниченно свариваемый металл, поэтому для успешной варки стоит принять во внимание следующие особенности:

• Сварное положение нижнее, так как металл жидкотекучий;
• При перекалке металла и выгорании углерода образуются поры;
• Напряжение в сварных соединениях могут возникнуть из-за несоблюдения температурного режима;
• Чугун в расплавленном состоянии может образовывать окислы, которые имеют более высокую температуру плавления.

Холодная сварка с помощью инвертора

Чугун требует тщательной подготовки перед сваркой. Сначала место работы тщательно зачищается болгаркой до слоя, который не подвергался окислению. После поверхность обезжиривается спиртом или другим подходящим составом. Если планируется заварить трещину, то металл очищается до ее основания, а после делается углубление в 10 мм.

Также необходимо учесть следующее:

1. Использование шпилек — они нужны в качестве опорных элементов, используются шпильки из стали. Их размер не должен быть превышать 40% от толщины чугуна;
2. Заваривать чугун нужно особыми электродами с добавлением хрома, меди, никеля.

Процесс

Процесс сварки чугуна предполагает учет следующих моментов:

• Обратная полярность подключения;
• Сварочный аппарат выстраивается на минимальную мощность для выбранной толщины электрода;
• Один непрерывный шов должен быть не более 50 мм;
• При многослойной сварке первый и последний слои дополнительно проковываются молотком;
• Частые перерывы создают перегрев металла.

Первым делом на шов кладутся шпильки, вокруг которых слой за слоем накладывается металл, который будет привариваться. Нельзя допускать нагрева более 80 градусов, чтобы это осуществить, необходимо работать в шахматном порядке или приваривать каждую заплатку поочередно с разных концов.

В домашних условиях заплатки на чугун можно делать только на конструкции, которые не являются несущими. Для работы также понадобятся рукавицы, защитная маска и рабочая одежда.

кто варил чугун?

чёрт 14.10.2011 — 15:35

в буржуйке надо отвод новый приварить.старый оплавился.
чем варить?помнится блоки цилиндров варили обмотав электрод медной провлокой.но буржуйка у меня раскаляется до красна…
есть варианты у кого?только интересен личный опыт,а не «слышал где-то»)))
спс)

azlk77 14.10.2011 — 16:44

Не слышал, а видел как то как заваривали трещину в чугунном котле. Грели до красна место сварки газом и варили электросваркой. Возможно я что то упустил, мелкий тогда ещё был.

Allour 14.10.2011 — 17:43

Специальными электродами по чугуну можно. Буржуйку не варил, просто трубу приходилось. Только почему-то трубы канализации, те что из чугуна, сантехники всегда варят газом-ацетиленом.

kipplauf 14.10.2011 — 20:19

Есть электроды для чугуна специальные. Но сам я варил тиски простым электродом но намотал медной проволоки спмралькой. Мне кажется что медь играет роль катализатара и не сплавляется, она на верху как шлак остается…

чёрт 14.10.2011 — 22:29

блин…ну я же не зря про блок автомобильного двигателя писал…там температура-меньше! а моя буржуйка в районе отвода под трубы-до красна греется.заварить салумин или чугун,используемые при низких температурах(когда не до красна)-проблем нет.или медь на электрод или спец.электрод,содержащий мягкий сплав .
МЕНЯ ИНТЕРЕСУЕТ ИСПОЛЬЗОВАНИЕ СВАРКИ на изделии эксплуатируемом при высокотемпературном режиме.не,ну этот отвод на чугунную плиту как-то приварили…изначально…

чугун,сука,весьма крепок к нагрузкам(в т.ч. температуре),но весьма хрупок(при ударе,силой превышающей допустимую силу для разрушения КР чугуна).при сварке медью(провлока на электроде)медь является мягким связующим звеном между чугун+чугун(чугун он не то,что хрупкий,как-то …он колкий и жесткий,и из-за этого колкий…).что-то металоведение с таким трудом вспоминается…(когда-то учился…).

чёрт 14.10.2011 — 22:31

azlk77
Грели до красна место сварки газом и варили электросваркой. Возможно я что то упустил,

если только-каким сплавом варили-этот вопрос я и задаю.ибо сам точно не …знаю и не помню…
круче авто движков-ничего не варили.при мне. я не сварной,сам варить не умею.

чёрт 14.10.2011 — 22:32

Allour
трубы канализации, те что из чугуна, сантехники всегда варят газом-ацетиленом.

тоже медной провлочкой?но канализация не греется))

ZDL 14.10.2011 — 23:42

Технология сварки чугуна сложна и в «домашних» условиях неосушествима.
Отдеть трубу большего диаметра сверху, или вставить меньшего внутрь.

чёрт 14.10.2011 — 23:56

плиа)))
варить чем лучше?!!!!на завтра сварного уже снял))))

Allour 15.10.2011 — 17:27

Нет не медной, специальная мягкая стальная проволока для сварки, смотрел когда варили последний раз.

Lebedikha 15.10.2011 — 19:12

[QUOTE]Originally posted by Allour:

смотрел когда варили последний раз

У вас канализация в доме сварная, или я что-то не понял?

кака 16.10.2011 — 12:58

чёрт
варить чем лучше?!!!!

Я варил кемпями и мне же советовали варить электродами по нержавейке. Сам эту рекомендацию ещё не применял но это похоже соответствует рекомендациям вот отсюда

ZDL
Вот что подсказал гугл: http://www.svarkainfo.ru/rus/lib/tech/iron/iron.php

Allour 16.10.2011 — 17:30

У вас канализация в доме сварная, или я что-то не понял?

Если лопается труба, то что проще — заварить место где лопнуло, или долбить бетон, вытаскивать старый отрезок трубы и вставлять новый? Обычно просто варят место порыва.

Lebedikha 16.10.2011 — 20:15

У нас идут по сложному пути — меняют трубу. Во всяком случае в жилом секторе.

Igoreh@ 16.10.2011 — 23:24

Электроды по чугуну, только наплавочные бывают. Т.е. трещину заварить, не более, если чегото посущественнее требуется, то:

Lebedikha
У нас идут по сложному пути — меняют трубу.

ПРАДОВЕЦ 20.10.2011 — 01:15

на месте почти не возможно толком заварить.
Варят аргоном, деталь ответственную грели в горне в кузнице, горячую варили, потом чуть не сутки остывала. Иначе от разницы в коэффициентах расширения при остывании бывали микротрещины.
Блоки двигателя старазись не варить, а делать заплатку на 4-6 винтах. Пластинку с подложкой из сырой резины привинчивали.
Или типа такого — http://www.motortehn.ru/Main/InfoPage/OAS0OMA.html
http://fermer.ru/forum/rtm-remontno-traktornaya-masterskaya/124562

VASILICH 20.10.2011 — 22:30

Обратитесь в Центральные сварочные мастерские в районе Каланчрвки. Там сделают и не за дорого. Телефоны и адрес поиском через яндекс

чёрт 20.10.2011 — 22:46

VASILICH
в районе Каланчрвки

влом из владимирской области …

мнеб на месте приварить,быстро и надежно.

а то чую придется просто трубу кирпичем обложить.

Igoreh@ 20.10.2011 — 22:52

чёрт
мнеб на месте приварить,быстро и надежно.

Только аргоном получиться. Если найдете переносной аппарат, то заварите. Электросварка однозначно отдыхает. А холодная сварка в вашем случае?

чёрт 20.10.2011 — 23:17

Igoreh@
А холодная сварка в вашем случае?

буржуйка в месте оплавившегося отвода раскаляется до красна…
хс выдержит?

Igoreh@ 20.10.2011 — 23:19

чёрт
буржуйка в месте оплавившегося отвода раскаляется до красна…
хс выдержит?

Да вроде от -270 до 600 градусов пишут. Но, не най.

ПРАДОВЕЦ 21.10.2011 — 08:53

чёрт
хс выдержит?

т.наз. «холодная сварка» — это по сути клей. Обычно на основе эпоксидной смолы с наполнителем. Как она бы могла выдержать температуру я не знаю.

Igoreh@ 21.10.2011 — 09:47

ПРАДОВЕЦ
Обычно на основе эпоксидной смолы с наполнителем

Может поэтому? Впрочем спорить не стану. Версию только выдвинул.

jm31 21.10.2011 — 12:26

ZDL
Технология сварки чугуна сложна и в «домашних» условиях неосушествима.
Отдеть трубу большего диаметра сверху, или вставить меньшего внутрь.

На сегодняшний день проблем с такой сваркой нет. Как пример: http://www.fsh-industries.com/pdf/G330.pdf . Это универсальные электроды. Напряжение как постоянное, так и переменное, маленькие токи. Покупаю для ремонта оборудования такие, сварщики оценили. В Московском регионе доступны.

silent__hunter 27.10.2011 — 10:51

или электродом ЦЧ-4. Только надо хороший сварочник,постоянного тока. Моим сварочником получилось вполне прочно засрать трещину(в тисках) ,а потом попробовал этот же электрод от многопостового сварочного выпрямителя-так вообще отлично варит. Только варить надо методом холодной сварки-3 см шва наварили-остановились,дали металлу остыть. Потом ещё 3 см на расстоянии 3-4 см от конца первого шва,и так далее. А потом завариваем «пробелы» между швами. И будет герметично

Igoreh@ 27.10.2011 — 19:11

silent__hunter
или электродом ЦЧ-4.

Это как раз и есть наплавочный электрод. Трещину заварит, а отвод не приваришь.

silent__hunter 27.10.2011 — 19:34

Igoreh@

Это как раз и есть наплавочный электрод. Трещину заварит, а отвод не приваришь.

несовсем! Читаем внимательно
Электроды марки ЛЭЗЦЧ-4
предназначены дляхолодной
сварки деталей из
высокопрочного чугуна с
шаровидным графитом и
серого чугуна с пластинчатым
графитом, а также их
сочетаний со сталью; для
сварки поврежденных
деталей и заварки дефектов в
отливках из высокопрочного
и серого чугуна и
предварительной наплавки
первых одного — двух слоев
на изношенные детали под
последующую наплавку
специальными электродами.
Сварка и наплавка в нижнем и
наклонном положениях
постоянным током обратной
полярности.

Igoreh@ 27.10.2011 — 19:40

И чего не так? 😛

silent__hunter 27.10.2011 — 21:43

Написано ,что для сварки и наплавки,причём можно сварить чугун со сталью

Igoreh@ 27.10.2011 — 22:48

silent__hunter
Написано ,что для сварки и наплавки,причём можно сварить чугун со сталью

Ну раз написано. Хотя…. На заборах тоже пишут. Что касаемо меня, так не верю я в такие фокусы. Аргон и то навряд-ли такие фокусы сможет показать. Такие материалы там только чистым вольфрамом варяться.

silent__hunter 27.10.2011 — 23:44

Да нормально они варят от хороших сварочников постоянного тока. В данной ситуации,сварка и наплавка-почти одно и то же. Только эти электроды требуют нижнее или наклонное положение. Чистым вольфрамом-это как? Все вольфрамовые неплавящиеся электроды-это не чистый вольфрам,а вольфрам с добавками. Да и я не слышал,чтоб неплавящимися электродами чугун варили

Igoreh@ 28.10.2011 — 14:09

silent__hunter
Да нормально они варят от хороших сварочников постоянного тока. В данной ситуации,сварка и наплавка-почти одно и то же.

Х.з. С трудом вериться. Хотя еще много зависит и от самого чугуна. Какой-то и треснуть может а ковкий может и завариться. Но я-б не стал вымудряться.
Чистым вольфрамом, это именно чистым фольфрамом. Во всей линейке вольфрамовых электродов есть и такие. Марка WP. Хотя извиняюсь, немного память подвела. Чугуняку как-раз итрированным вольфрамом WI варить лучше. СВИ в Российской классификации. Впринципе неплавящийся электрод в большинстве своем состоит из чистого вольфрама, добавки если напрмер взять тот-же: WT, так там Торий составляет всего 0,03% от общего состава. Иначе представьте себе каково-бы приходилось сварщикам? По большому аргонной сварке без разницы что варить и чем варить, там главное аргонная среда и сварочная проволока. Например тем-же WT можно с таким-же успехом заварить чугун как и WI. С одной только разницей, что швы будут разными, поскольку разная рабочая температура у них.

silent__hunter
Да и я не слышал,чтоб неплавящимися электродами чугун варили

Вообще-то аргонной сваркой и варят. И нержавейку ими-же и алюминий. Там все дело в швах, если нержавейку можно и ОЗЛом и ЦЛом спокойно варить, то например WT сварит гораздо аккуратнее и надежнее. Ну и опять-же толщина металла, роль играет большую. Но это уже не по теме.

silent__hunter 28.10.2011 — 16:51

Так аргоном,то ТИГ сварка,ей конечно,чугун отлично варится.
Что касается электрода ЦЧ-4,то он гарантированно подойдёт для трубы буржуйки,ибо он предназначен для ковкого и серого чугуна. А белого в трубе быть не может. Чтоб не треснуло,я написал,как варить. Температура трубы перед очередным «стяжком» шва не должна превышать 70 по цельсию. Тогда не треснет.

Igoreh@ 28.10.2011 — 17:08

Ну най. Мне чугун варить не надо. 😊 Не пользую я его как-то.

silent__hunter 28.10.2011 — 19:25

Да,чугун варить-геморрой ещё тот. Раньше были даже сварщики,специализировавшиеся на чугуне

Как правильно использовать чугунный чайник или чайник типа Тецубин

Чтобы обеспечить долговечность вашего чугунного чайника или чайника без чайника, пожалуйста, следуйте этим основным рекомендациям:

Перед первым использованием чугунного чайника:

• Тщательно ополосните чайник горячей водой.
• Пока чайник еще теплый, вытрите его изнутри и снаружи сухой тканью.

При использовании чайника всегда помните следующее:

• Используйте чугунный чайник для заваривания чая, а не как чайник на плите.Эмалевое покрытие хрупкое и может быть повреждено.
• Никогда не используйте в микроволновой печи.
• Не протирайте чайник абразивными подушечками и не используйте какие-либо моющие средства, просто промывайте его ТОЛЬКО водой и вытирайте насухо после каждого использования.
• Не оставляйте чай или воду в чайнике надолго. Всегда протирайте внешнюю поверхность сухой тканью, пока чайник еще теплый.
• Не подвергайте чайник воздействию соли или масла.
• Никогда не мойте его в посудомоечной машине.
• Никогда не охлаждайте чайник, когда он еще теплый.
• Внутренняя часть чайника застеклена, поэтому выбирайте кухонную утварь, которая не царапает глазурь; Поступая так, вы будете получать удовольствие от своего чайника долгие годы.

---

Инструкции по эксплуатации и уходу за чайником типа тецубин, который можно использовать над пламенем:

Чтобы приправить чугунный чайник / тецубин в первый раз, поместите его на плиту и вскипятите в нем воду, затем вылейте воду.Вы можете кипятить чай в чайнике несколько раз, чтобы избавиться от запаха нового внутреннего покрытия.

После того, как вы закончите пользоваться чайником каждый раз, слейте лишнюю воду из чугунного чайника / тецубина. Оставшееся тепло испарит лишнюю воду. Снимите крышку чайника, пока он сохнет.

Вы можете заметить красные пятна на дне чайника примерно через две-три недели после первого использования. Это нормально и не вызывает беспокойства. Вы также можете увидеть белые пятна от воды, и это тоже нормально и не является необычным, поскольку они помогают предотвратить ржавчину.В Японии накопление естественного минерального слоя в результате использования считается полезным для здоровья и помогает предотвратить образование ржавчины.

Не мойте и не трите чайник изнутри или снаружи губкой, моющим средством, щеткой или чистящими средствами. Не оставляйте воду внутри на долгое время после использования.

Поверхность чайника можно отполировать слегка отжатой мягкой тканью, пропитанной чаем, так как это поможет сохранить его глянцевый вид.

Вмятины на дне чайника — это нормальное явление, они образуются в процессе изготовления чайника.

Продолжайте покупки по адресу:

Японский тецубин — чугунные чайники

Откройте для себя японский тецубин — чайный бар Sencha

Хотите узнать больше о вариантах чайников? Чугунные чайники предлагают уникальный способ заваривать чай, который черпает вдохновение в традициях и может быть отформован в соответствии с современными удобствами.

Изначально эти чайники использовались для заваривания чая на открытом угольном огне, создавая драматическую атмосферу, которая усиливала аромат. Сегодня вы можете варить пиво традиционным способом или облегчить себе жизнь, поставив на плиту чугунный чайник.Узнайте, подходит ли вам чугун, и начните варить лучший чай.

Что такое чугунные чайники?

Чугунные чайники — особенно распространенные чайные сосуды в Японии и других азиатских культурах. В Японии чугунные чайники известны как тецубин. Они возникли в конце 17 — начале 18 веков и стали неотъемлемой частью японской чайной церемонии. Эти сосуды для чая чаще всего используются в Японии для заваривания зеленого чая, но их можно использовать с любыми листовыми чаями.

Настоящий тецубин полностью изготовлен из чугуна, в то время как популярные западные варианты имеют эмалевое покрытие внутри чайника. Эти эмалевые версии на самом деле известны в Японии как Тэцу Кюсю. Они обычно доступны в виде чайных наборов у популярных чайных компаний, включая Teavana. Подкладка из эмали бывает разных цветов, включая сливовый, синий и черный для индивидуального оформления.

Традиционные японские методы пивоварения включают нагревание японского чугунного котла на углях. В наше время из этих чайников можно заваривать чай прямо на плите.Небольшое дно чайника делает его наиболее подходящим для небольших конфорок.

Японские чайники можно использовать как на стеклянных горелках, так и на классических газовых плитах. Чайники с эмалевым покрытием нельзя ставить на плиту, так как от тепла эмаль растрескается. Всегда ищите полностью чугунную конструкцию, если хотите заваривать чай на плите.

Преимущества чугунного чайника

Прочность

Черные чугунные чайники — лучший выбор для любителей чая, потому что они выносливы и долговечны.Они намного лучше противостоят поломке от ударов и падений, чем фарфоровые или стеклянные чайники. Чугунные чайники часто продаются в комплекте с чайными чашками, чтобы завершить образ. Чугунные горшки по-прежнему выглядят потрясающе, поскольку на них обычно гравируют или обжигают замысловатые узоры.

Может добавить ароматизатор

По мнению некоторых знатоков чая, небольшое количество железа добавляется в воду при каждом нагревании. Это касается только чугунных чайников, не облицованных эмалью.Считается, что железо увеличивает пользу для здоровья и придает чаю знойный вкус.

Лучшее распределение тепла

Как и чайники из нержавеющей стали, чугунные чайники быстрее нагревают воду и дольше сохраняют тепло. Чугунные чайники равномерно нагревают чай. Это помогает раскрыть аромат во всем горшке. Чайники такого типа дольше всего сохраняют чай горячим, чтобы вы могли наслаждаться заваркой без повторного нагрева.

Как использовать чугунный чайник

Чугунные чайники можно использовать для заваривания чая из рассыпных чайных листьев или чайных пакетиков.Если вы планируете заваривать рассыпной чай, поищите чугунный чайник со съемным заварочным узлом. У большинства чугунных чайников есть корзина для заварки из нержавеющей стали, которая находится прямо на ободе.

Как у настоящего тецубина, так и у версий с эмалевым покрытием со временем образуется патина. Этот остаток дополнительно усиливает аромат и делает чай более богатым на вкус. Чтобы сохранить аромат чая, вам следует заваривать только один вид чая, например зеленый или улун, в чугунном чайнике.

Следуйте этим инструкциям при использовании японского тецубина.

1. Предварительный нагрев

В кастрюле на плите вскипятить воду. Один или два раза промойте чугунный чайник кипятком. Это помогает очистить чайник и одновременно нагреть его.

2. Добавьте чайные листья

Разделите необходимое количество чайных листьев на каждые 8 ​​унций воды. Сумма будет варьироваться в зависимости от размера вашего чайника и заварки чая. Избегайте чрезмерного наполнения заварочного узла, так как листья не будут полностью расширяться и наполнять аромат.

3. Нагреть воду и заварить

Для традиционного японского чая вы можете заварить чай, поставив чайник на угольный огонь.

Для более простого приготовления используйте плиту на кухне. Можно нагреть воду в другой посуде и налить кипяток в чугунный чайник. Также можно просто нагреть воду в чайнике на плите, если он не покрыт эмалью.

Обязательно нагрейте воду до температуры, подходящей для завариваемого чая. Зеленый чай следует заваривать в горячей воде от 150 до 180 F, а черный чай следует заваривать при температуре от 200 до 212 F. Крутите в соответствии с рекомендациями для вашего типа чая.

4. Наслаждайтесь!

Как ухаживать за чугунным чайником

Долговечные чугунные чайники требуют минимального ухода, чтобы защитить их целостность. После каждого настоя чая ополаскивайте чайник теплой водой. Не используйте мыло или другие агрессивные чистящие средства, такие как уксус, так как они могут изменить вкусовые качества последующих настоев.

Полностью высушите емкость мягкой тканью, чтобы предотвратить ржавчину. Не забудьте также высушить корзину для заварки чая. Если вы используете чугунный чайный сервиз с чугунными кружками, обязательно промойте и просушите их.Не мыть их в посудомоечной машине. Приложив немного заботы и усилий, ваш тецубин будет радовать заваривание чая на долгие годы.

Перейти для чугуна

Чугунные горшки потрясающе выглядят и могут стать отличным подарком на Рождество или день рождения. Эти японские чайные принадлежности идеально подходят для людей, которые хотят заваривать чай, который дольше остается теплым и быстрее нагревается.

Выберите заварочный чайник с замысловатым дизайном для японской чайной церемонии или выберите что-нибудь простое для повседневного использования.Убедитесь, что выбрали полностью чугунный чайник, а не покрытый эмалью, если вы планируете нагревать прямо на плите.

Стоит ли покупать чугунный чайник, чтобы заваривать чай?

Вы читали о преимуществах чугунных чайников? Может быть, вы видели их в магазине чая? Вопрос о том, стоят ли эти чайники такой цены, является предметом споров.

Эта статья поможет объяснить, что такое чугунный чайник, а также аргументы за и против их использования при заваривании чая.

Как партнер Amazon я зарабатываю на соответствующих покупках, но я рекомендую только те продукты, которые считаю заслуживающими доверия, и вы ничего не платите дополнительно.

Обзор чугунных чайников

Для краткого обзора: чугунные чайники в основном предназначены для заваривания или заваривания чая, а чайники предназначены для нагрева воды. Вот почему вы увидите на многих сайтах, что не ставьте чугунный чайник на плиту (есть несколько исключений). Обычно вам нужно найти другой источник горячей воды, чтобы налить ее в чугунный чайник.

Многие из этих чугунных чайников изготавливаются вручную в Японии и могут называться тэцубинами, хотя оригинальные тэцубины предназначались только для подогрева воды. Чугунные чайники обычно полностью покрыты эмалью внутри и поставляются с корзиной для заварки из нержавеющей стали, чтобы поместить внутрь чайные листья для заваривания.

Эти чайники часто имеют разный дизайн, в том числе символы, которые имеют разное значение. Чайники бывают разных размеров и форм из-за того, что чугун может принимать различные формы.Они также украсят вашу кухню.

Проверьте чугунные чайники на Amazon.

Поддерживают любителей чая

По мнению некоторых любителей чая, чугунные чайники — лучший способ заваривать чай, так как чугун равномерно распределяет тепло вокруг чайника, что помогает раскрыть полный аромат и пользу от чая для здоровья. Также утверждается, что в воду выделяется железо, что придает ей лучший вкус и сладость, но я считаю, что это применимо только в том случае, если внутренняя часть не покрыта эмалью.В таких чайниках чай обычно остается горячим не менее часа.

Чугунные чайники практически неразрушимы благодаря прочности чугуна. Они отлично подходят для подарков, потому что могут длиться всю жизнь. В Японии было принято передавать эти чайники из поколения в поколение, и вы часто можете найти старинные чугунные чайники, которые продаются в Интернете по цене от 100 до 600 долларов.

Вы также можете купить подходящий чугунный чайный сервиз к чайнику. Вы можете купить чугунные чайные чашки, подставки для посуды, подогреватель железа и даже сервировочный поднос, чтобы все выставить на витрине.

Любители чая против

Есть и другие любители чая, которые не согласны с преимуществами чугунных чайников и рекомендуют чайники из фарфора, керамики или стекла. Эти люди считают, что чугунные чайники слишком дорогие и предназначены для чайных магазинов, чтобы зарабатывать деньги на людях, которые не знают ничего лучшего.

Одна из их самых больших жалоб — эмаль внутри, защищающая от ржавчины. Они утверждают, что чай традиционно никогда не употреблялся таким образом и что эмаль препятствует всасыванию минералов и питательных веществ в чайник (я не думаю, что это проблема для чугунных чайников, у которых нет эмали).

Я также читал, что чугунные чайники следует использовать только для заваривания чая, требующего высокой температуры, такого как большинство черных чаев и травяных чаев, но во избежание заваривания более легких и нежных чаев.

Заключительные слова

Пока еще не вынесен вердикт, действительно ли чугунные чайники стоят своей цены, но если вы присмотритесь к магазинам, вы можете найти их со скидкой, особенно в Интернете. На Amazon предлагается широкий выбор. Посмотрите их здесь.

Чугун vs.Керамика — Red Blossom Tea Company

Подобрать подходящий чайник может быть непросто, будь то для вашего первого заварочного набора или просто нового дополнения к вашей растущей коллекции. Очень важно найти одну кастрюлю с правильным сочетанием размера, заливки и сохранения тепла, поскольку эти факторы могут напрямую влиять на вкус вашего пива. Добавьте эстетики в смесь, и идеальный горшок может показаться неуловимым, если не воображаемым. Один из способов сузить круг поиска — это рассмотреть материал, из которого сделан горшок.

Чугунные чайники, например, приобрели большую популярность в наше время и обычно используются для подачи чая в кафе или ресторанах. Напротив, большинство ценителей чая выбирают для своих ежедневных сеансов заваривания небольшие горшки, часто сделанные из неглазурованной глины. В чем разница и какой материал лучше всего подходит для вашей следующей пивоваренной емкости?

Чугунные чайники

Чугунные чайники стали популярными в западном мире чаепития, потому что они хорошо подходят для западных пивоваренных конвенций. Обычно они довольно большие по размеру и исключительно хорошо сохраняют тепло. При использовании с пакетированным чаем или простой корзиной для заварки листья можно удалить, чтобы контролировать крепость заварки, и чайник с заваренным чаем будет оставаться теплым достаточно долго, чтобы в нем было больше одной чашки. Их часто выбирают в ресторанах и кафе, потому что они чрезвычайно прочны и эстетичны, имеют характерный традиционный вид.

Но эти горшки из хэви-металла традиционно не использовались в том виде, в котором мы их используем сегодня.Современные чугунные горшки созданы по образцу традиционных японских тецубинов , которые ставили над угольными печами для нагрева воды. Тецубин по-прежнему ценится многими любителями чая (так как считается, что он улучшает качество воды), но за ним также сложно ухаживать и использовать. Постоянный контакт с водой делает ржавчиной вечной угрозой для долговременной целостности чугуна, а резкие перепады температуры могут вызвать трещины под напряжением в стареющем, хрупком металле.

Современное покрытие внутренней поверхности эмалью предотвращает ржавление, но делает эти новые кастрюли непригодными для высокотемпературного нагрева, для которого использовался оригинальный тецубин. Поэтому большинство современных чугунных чайников предназначены для заваривания чая только после того, как вода была нагрета в отдельном чайнике. Обычно они поставляются с корзиной для заварки из проволочной сетки, в которой хранятся заварочные листья. Это преобразование делает их хорошо подходящими для традиционных европейских стилей черного чая , которые хорошо завариваются при сильном нагревании и состоят из небольших кусочков листьев, которым не нужно много места для расширения.

Керамические чайники

Керамические чайники существуют в бесконечном количестве вариаций как в азиатских, так и в европейских традициях. Различия в доступных на местном рынке глинах, мастерстве изготовления и методах обжига могут существенно повлиять на сохранение тепла и производительность керамической посуды, а также на эстетический стиль. Как любители китайского чая, мы любим использовать маленькие чайники, которые дают нам возможность хорошо контролировать температуру и вкус каждой маленькой чашки и позволяют нам делать несколько настоев. Высококачественные горшки, предназначенные для использования с цельнолистовым чаем, обычно также имеют встроенное ситечко в носик, поэтому сетчатая корзина не требуется, и листья могут полностью расширяться.

Керамические горшки легче обслуживать, чем чугунные, но они легче раскалываются или ломаются. Знатоки часто отдают предпочтение маленьким изящным горшочкам за точный розлив и хороший баланс, но непосвященным они могут показаться изящными и хрупкими. Но когда глина обжигается при высоких температурах, включения кремнезема выравниваются и становятся стеклоподобными. По мере повышения температуры и уплотнения этой молекулярной структуры обожженная глина становится более прочной. Хотя фарфор Цзиндэчжэнь чрезвычайно тонкий, высокие температуры обжига делают края устойчивыми к сколам, в то время как более толстые глины , обожженные при низких температурах, обычно легче раскалываются .

Многие ценители китайского чая выбирают стиль своего чайника на основе чая, который они планируют заваривать, поскольку региональных керамических стиля были разработаны наряду с региональными стилями чая . Бумажный фарфор из Цзиндэчжэня высоко ценится за приготовление зеленого и белого чая с тонким вкусом из соседних Чжэцзян и Фуцзянь, в то время как более тяжелые керамогранитные глины, такие как Исин, ​​более популярны в южных районах, где производят улуны или пуэры. Некоторые традиционные китайские чайники остаются неглазурованными и предназначены для приготовления чая одного стиля, но любой чайник с глазированной внутренней частью можно использовать для приготовления большого количества разных чаев, не влияя на аромат .

Хотя это может быть только первое из многих решений в поисках идеального горшка, выбор правильного материала может помочь гарантировать, что ваш горшок будет хорошо подходить для ваших любимых чаев.

Какой горшок вы используете ежедневно? Расскажите о своей коллекции посуды в комментариях ниже!

Подпишитесь на нашу рассылку, чтобы получать новости блога в свой почтовый ящик!

Подписаться>

Описание японского чугунного чайника

Все, что вам нужно знать о японском чугунном чайнике.

В последние несколько лет чугунные кастрюли, сковороды и чайники, пользующиеся успехом у гурманов, профессиональных поваров и поваров-любителей, становятся все более популярными. Кажется, что у каждого есть по крайней мере одно изделие из чугуна, которым они клянутся и которым часто пользуются, несмотря на несколько устрашающий (то есть для новичков в производстве чугуна) процесс выдержки и обслуживания. Кроме того, есть множество дизайнов на выбор: сковороды для рыбы, японский чугунный чайник, голландские печи, кастрюли для соусов, большие кастрюли — что угодно.

С историей, которая насчитывает сотни лет в странах Востока, чугунные сосуды также привносят очарование старины в современные жилые помещения. И все же одна конструкция особенно выделялась среди других: японский чугунный чайник. Этот чайник, используемый в чайной церемонии, предназначен специально для кипячения воды. Не заваривание чая, а просто кипячение воды. Это превращает небольшой железный предмет в настоящий символ внимательности. Это воплощение «медленной жизни», и оно также рассчитано на всю жизнь.

Тецубин — воплощение традиционной чайной церемонии, процесса медленного заваривания чая в ритуале, требующем терпения и осторожности.

История

Этот тип чайников, получивший название «тецубин» на японском языке, восходит к 17 веку. Изготовленный в городах Мориока и Мизусава, оба в префектуре Иватэ, чайник является частью категории металлических изделий Намбу Текки, которая относится ко всем чугунным изделиям, изготовленным в бывшем районе Намбу. Сама Намбу Текки берет свое начало от котлов и металлических изделий Намбу Кама, которые восходят к периоду Сэнгоку, который длился между 1467 и 1600 годами.Даже сегодня эти чайники почти исключительно изготавливаются в префектуре Иватэ квалифицированными мастерами, использующими те же традиционные методы.

Изготовленный в Японии на протяжении сотен лет, японский чугунный чайник не пользовался популярностью до 18-19 веков, а спрос на него рос с годами вплоть до начала Второй мировой войны. Дизайн этой эпохи варьируется от минималистичного и лаконичного до замысловатого. В последнюю категорию входят чайники с орнаментом в виде горельефа, а также чайники с инкрустацией из золота или бронзы.Некоторые из этих дизайнов были включены в музейные и частные коллекции, хотя и в ограниченном количестве. Это связано с тем, что чайники были — и все еще — изготавливаются в относительно небольших масштабах мастерами-ремесленниками.

В конце 90-х годов новый тип дизайна, созданный специально для европейского и западного рынков, представил более яркие цвета. Когда некоторые мастерские начали сотрудничество с международными дизайнерами, традиционный тецубин вступил в новую главу и стал востребованным продуктом во всем мире.

Предоставлено Iwachu

Обращение японского чугунного чайника

В отличие от любых других типов чайников, любители чая используют тецубин только для кипячения воды для чайной церемонии. Внутреннее пространство сосуда не покрыто. Проще говоря, если ваш чугунный чайник покрыт эмалью внутри, это не настоящий тецубин. «Необработанная» поверхность этих традиционных японских чайников позволяет утюгу просачиваться в воду во время кипячения. Это меняет вкус воды и в конечном итоге делает чай более мягким и сладким.

Чай, приготовленный на кипящей воде из тецубина, также имеет более насыщенный и менее горький вкус, предлагая более мягкий вкус. Помимо вкуса, пользователи тецубина также получают пользу для здоровья, получая бесплатную добавку железа с каждой чашкой чая. Конечно, вы также можете использовать свой японский чугунный чайник, чтобы вскипятить воду для кофе. Различные типы чайников дают немного разный вкус воды. В зависимости от состава или сырья, техники изготовления чайника и пористости чугуна каждый тецубин уникален и оказывает определенное влияние на вкус воды и получаемую в результате чашку. чай.Чугунная конструкция также помогает поддерживать горячую воду в течение более длительного периода времени.

Лучшее мы оставили напоследок. Вы покупаете японский чугунный чайник только в том случае, если действительно любите чай и не возражаете приложить немного усилий, чтобы заварить чашку. В конце концов, тецубин — это воплощение традиционной чайной церемонии, процесса медленного заваривания чая в ритуале, требующем терпения и осторожности. От вас требуется уделять внимание каждому шагу и получать удовольствие от процесса так же, как от результата.Тецубин — это квинтэссенция «медленной жизни». Это придает процессу приготовления чая торжественность древнего ритуала. В то же время этот процесс привносит внимательность в обычную повседневную деятельность, делая каждую чашку чая особенной.

© Соичи Муразуми

Процесс изготовления

Чтобы даже получить титул «традиционного мастера», ремесленники должны тренироваться в течение десяти лет. Каждый тецубин создается вручную в процессе, который включает в себя много шагов. Сначала мастера вручную лепят из песка, глины или сухих форм, придавая материалу форму и добавляя орнамент.Этот этап занимает много времени и помогает создавать отличительные узоры продуктов. Дизайн варьируется от точечного рисунка Араре до текстуры Хада и замысловатых животных или цветочных мотивов. Затем мастера заливают формы расплавленным чугуном. Традиционно высококачественные японские чугунные чайники будут иметь глиняную форму, в то время как песчаные формы подходят для чайников повседневного использования, экспорта и экономичного производства.

Для изготовления каждого чайника мастера собирают несколько компонентов: внешнюю и внутреннюю формы, а также формы для носика, крышки и ручки крышки.Ручки, разработанные для минимизации перегрева, оснащены более тонким кованым железом, которое может быть полым или сплошным. В любом случае ручка никогда не нагреется во время кипячения воды.

После того, как утюг остынет, мастера снимают форму и начинают следующий процесс. Обожженные на углях, чайники «активируются», поскольку огонь удаляет кислород с поверхности чугуна. Этот решающий этап отличает простой железный чайник от настоящего тецубина, поскольку пористая поверхность чайника может изменять состав воды.Чайники также меняют цвет, становясь голубовато-серыми.

Отделка чайников заключается в нагреве чугуна до определенной температуры и нанесении натурального лакового покрытия из сока дерева уруси. Последний штрих — полировка лака на рельефных поверхностях. Этот шаг также создает контраст между матовой поверхностью внутренней части «сырого» железа и глянцевыми акцентами на внешней стороне.

Процесс изготовления каждого японского чугунного чайника, когда он полностью собран вручную, длится около недели.В результате некоторые из этих чайников могут иметь более высокую цену, но в конечном итоге вы получаете то, за что платите. Современные технологии, такие как использование электроплавильных устройств, позволили мастерским ускорить производственный процесс, сохранив при этом изделия ручной работы и этикетку ручной работы.

Правила использования японского чугунного чайника

При первом использовании тецубина необходимо вскипятить воду и вылить ее, повторив процесс несколько раз. Это удалит запах из нового чайника.Если этот шаг не поможет полностью избавиться от запаха чугунного чайника, поместите несколько чайных листьев или имбиря в кипящую воду. Эти натуральные ингредиенты обладают антиоксидантными свойствами и защищают поверхность железа, удаляя запах нового чугунного котла.

Одно из самых важных правил, которые нужно запомнить? Никогда не нагревайте пустой тецубин, так как вы можете повредить чайник и даже вызвать трещины. При кипячении нескольких порций воды всегда следует оставлять в чайнике небольшое количество горячей воды перед добавлением дополнительной холодной воды.Добавление холодной воды в горячий чайник приведет к усадке чугуна, а затем к растрескиванию.

Традиционно используется для разжигания древесного угля, которое не создает влаги и, таким образом, не вызывает появление ржавчины снаружи, но в наши дни поклонникам чая приходится довольствоваться плитами. Газовые и индукционные плиты безопасны в использовании, но в последних вам следует установить более низкую температуру, чтобы защитить чайник при длительном использовании. При сильном нагревании на индукционной плите тецубин со временем может стать хрупким и даже потрескаться.При использовании этих современных источников тепла также образуется водяной пар, который приводит к образованию ржавчины на дне чайника. Это совершенно нормально. Однако, если вы хотите удалить внешнюю ржавчину из эстетических соображений или если на ней слишком много наростов, вы можете использовать зеленый чай, который также сделает цвет вашего чайника темнее.

Наконец, никогда не следует оставлять воду в чайнике надолго, так как это может вызвать образование ржавчины внутри чайника. Если это произойдет, не волнуйтесь, в следующем разделе у нас есть решение для вас.

Предоставлено Iwachu

Обслуживание

После нескольких недель использования на всех японских чугунных чайниках появляются красные и белые пятна. Это минералы с поверхности чугуна и из-за накопления карбоната кальция в процессе эксплуатации. Ни один из них не следует удалять, так как они придают воде особый вкус и предотвращают появление ржавчины.

Говоря о ржавчине, на вашем чугунном чайнике со временем и при использовании БУДЕТ образовываться ржавчина. Использование воды из заржавевшего железного чайника безопасно для употребления.В Японии некоторые традиционные рецепты даже включают добавление проржавевшего гвоздя, чтобы придать блюдам больше цвета. Но вы должны удалить ржавчину, когда она накапливается, поскольку в конечном итоге она ослабит чугун и снизит долговечность вашего чайника. Чтобы безопасно удалить ржавчину с чугунных чайников, сварите зеленый улун или листья зеленого чая в воде и дайте смеси остыть в чайнике. Эти натуральные антиоксиданты уменьшат ржавчину и придадут интерьеру более темный цвет.

Никогда не используйте грубые губки или моющие средства для чистки чайника, так как вы можете повредить свой японский чугунный чайник.Для внешней ржавчины можно использовать мягкую ткань и жидкий зеленый чай. Вы также можете использовать этот процесс, чтобы омолодить глянцевую поверхность лакового покрытия и сохранить вид вашего чайника как новый.

При правильном уходе тецубин может прослужить всю жизнь. По правде говоря, эти чайники также должны стать реликвиями, передаваемыми из поколения в поколение.

© Йосуке Отомо

Доступные стили и дизайн

В прошлом большинство японских чугунных чайников производили два основных цеха: Кибун-До и Рюмон-До.Эти замысловатые и зачастую богато украшенные старинные чайники выглядят как произведения искусства. Если вы хотите владеть одним, вам нужно немного поискать — и иметь большую сумму, чтобы сэкономить, — поскольку они обычно доступны только на аукционе.

Совсем недавно мастерские в префектуре Иватэ начали сотрудничать с международными дизайнерами для создания нового поколения продуктов на основе тецубина.

Некоторые дизайнеры, такие как Хисанори Масуда, также сами производили металлические изделия и чугунные чайники. С этой целью Хисанори Масуда основал мастерскую Chushin Kobo, производящую ряд продуктов традиционными методами, но с современным дизайном.Среди коллекции Chushin Kobo вы найдете дизайн «Hiratsubo», который отдает дань уважения традициям, но смотрится как дома в современном интерьере. В ассортименте компании также представлены чайники с простыми деревянными ручками, которые добавляют утонченный северный колорит минималистскому японскому дизайну. Другие чайники Chushin Kobo украшены деталями, вдохновленными историей Японии и мотивами древних гербов.

Основанная в 1902 году в префектуре Иватэ, компания Iwachu стала лидером в производстве чугунных чайников Намбу Текки.Компания с самого начала производит традиционные чугунные изделия и чайники, но стала известной во всем мире благодаря линейке ярких чайников. В 1996 году парижский специализированный чайный магазин сделал специальный запрос, заказав чайники более ярких оттенков, которые контрастировали бы с классическими черными или коричневыми чайниками. После трех лет исследований и испытаний Ивачу начал производить синие, красные, оранжевые и зеленые чайники, которые стали невероятно популярными во всей Европе. Сейчас компания продает свою продукцию по всему миру, от Китая и Азии до США.

Дизайн тецубинов Ивачу включает в себя вышеупомянутые яркие чайники, а также более традиционные варианты. В последней категории вы можете купить чайник с классическим точечным рисунком, кропотливо нанесенным вручную с предельной точностью. Также доступны дизайны в винтажном стиле, в том числе чайники с орнаментом и черно-золотые цвета с патиной в античном стиле.

Независимо от вашего выбора, приобретение традиционного японского чугунного чайника полностью изменит ваше отношение к чаю.Это может заставить вас заново открыть для себя радость питья чая. И это может даже напомнить вам, почему вы всегда будете любителем чая.

Зачем нужны чугунные чайники? : tea

Чугунные чайники полюбились в этом сабе. Я согласен, они выглядят круто, но я не могу придумать другой причины заваривать в них чай.

Традиционно в Японии тецубин не покрывают глазурью внутри и используют для кипячения воды над углем или пламенем. Утюг придает воде приятный вкус, а тецубины выглядят потрясающе, особенно в отличие от более изящных глиняных чайников или чайных чаш.

Я немного путешествую по Азии, стараюсь посещать чайные магазины и фестивали, и я никогда не видел, чтобы кто-то заваривал чай в чугуне.

Teavanna говорит:

Это лучший способ заваривать чай, поскольку чугун равномерно распределяет тепло внутри чайника, чтобы лучше раскрыть аромат и преимущества чая.

Эти японские чайники изготовлены вручную в Японии из твердого чугуна с полностью эмалированной внутренней стороной и корзиной из нержавеющей стали для чайных листьев.Чугунные чайники сохранят ваш чай горячим около часа.

Зеленый чай заваривают в более прохладной воде в течение более короткого времени, поэтому вам действительно не нужно, чтобы в чайнике сохранялось тепло. Обычно его заваривают из стекла или глазурованной керамики.

Эти чугунные горшки покрыты эмалью изнутри, поэтому они не сохранят аромат улуна и пуэра для будущего пивоварения, как неглазурованные горшки исин.

Чугунные чайники сохранят ваш чай горячим почти час.

Зачем кому-то держать чайник качественного дорогого чая горячим почти на час? К тому времени он, вероятно, разложится от тепла или окислится.Хороший чай обычно подают сразу в небольших чашках, чтобы им можно было наслаждаться, пока аромат еще силен.

Единственное хорошее применение чугунной кастрюле — держать воду горячей для варки. В этом случае вам понадобится что-то неглазурованное и большее, чем то, что предлагает чайанна. Например, эти прекрасные тецубины.

Так зачем тратить более 100 долларов на чайник, который выглядит красиво, но не идеален для приготовления чая? За эту цену можно было получить очень красивый керамический чайный сервиз или чайник в исинском стиле.

Японский чугунный чайник: Nanbu Tetsubin: HOJO TEA

На азиатском рынке присутствует заметное количество тецубинов в стиле Киото, таких как Кибун-До ( 亀 文 堂) и Рюмон-До ( 龍 文 堂) .Ryumon-Do (龍 文 堂) — очень старая мастерская, основанная в 1764 году. Это была первая компания, которая изобрела восковую форму для отливки железного тецубина. Благодаря восковой форме, которая позволяет создавать трехмерные рисунки, продукт Ryumon-Do имеет великолепную резьбу на поверхности. Кибун-до (亀 文 堂) был основан в префектуре Сига учеником Рюмон-до. Оба цеха производили ряд продуктов в истории, но исчезли.

Многие люди думали, что эти две мастерские являются самым престижным и высококлассным брендом в Японии, поскольку эти продукты очень распространены в Азии.В настоящее время эти 2 бренда всегда появляются на аукционах. Эти продукты закупаются тайваньской компанией, ремонтируются и выводятся на рынок. Из-за великолепной резьбы и серебряной инкрустации люди спонтанно воспринимают его как высококлассный продукт. По сути, эти изделия — лишь один из стилей. Обычно чайники в киотском стиле попадают к конечным пользователям в магазине после того, как они прошли через слишком много каналов, поэтому цена довольно высока.

Некоторые тецубины, которые продавались и считались антикварными, часто были покрыты толстым слоем ржавчины внутри.На самом деле, использованный тецубин редко ржавеет до такой степени. Тецубин в таких условиях показал, что он долгое время неправильно использовался или был специально изготовлен в таких условиях, чтобы имитировать внешний вид состарившегося тецубина. Обычно при нормальном использовании на поверхности остается только тонкий слой ржавчины. Чрезмерно ржавый интерьер больше не содержит железа, а остается железо. К тому же сомнительно, чтобы ужасно ржавая поверхность имела такую ​​же пористость. Это дало бы совсем другой эффект по вкусу по сравнению с исходным состоянием.В этом отношении неверно, что старый тецубин работает лучше.

Однако есть исключительный случай. Существует очень ограниченное количество старых тецубинов, которые работают довольно хорошо. Раньше техника литья была другой. В эпоху Эдо все тецубины были сделаны из Сатэцу (песчаного железа). Как я упоминал ранее, сатэцу тецубин дает хороший вкус и аромат благодаря своей пористости. Однако эти старинные тецубины сатэцу очень хрупкие. Большинство из них треснули после длительного использования.Мы с трудом могли найти подлинный сатэцу тэцубин, изготовленный в эпоху Эдо и сохранившийся до наших дней. Меньше причин искать старый тецубин, учитывая, что существуют существующие бренды, производящие очень хорошее качество, а также сатэцу тецубин непрерывно производится до сегодняшнего дня.

Старый тецубин имеет внутри очень толстый слой накипи. Он был построен предыдущим пользователем. Люди ценят это, поскольку считают, что он более эффективно меняет вкус. Однако накипь должна формироваться на вашей собственной воде. На самом деле накипь, которую сформировал ранее другой человек, положительного эффекта не дает. В заключение, целесообразно рассмотреть новую модель, а не бывшую в употреблении модель, если только она не предназначена для демонстрации или украшения.
Как я упоминал ранее, старый тецубин не имеет более высокой ценности из-за своего состояния, за исключением случаев, когда это хороший дизайн, сделанный известным художником и поддерживаемый в очень хорошем состоянии, он высоко ценится как антикварный предмет. В то же время существует множество скрытых рисков; Иногда на старом тецубине обнаруживается неосознанная утечка или трещина. Предлагаем покупателю рассмотреть высококлассные модели работы известного художника в наши дни. Так как вы лучше знаете его происхождение и художника, вы можете предвидеть его ценность в будущем, а не полагаться на старинную модель, поскольку информация о ее происхождении неоднозначна.

Вообще большая часть чугунной посуды ручной работы — это «чайник». Большая часть чайников производится в промышленных масштабах в процессе массового производства. Основное различие заключается в следующем.

• 1) В чайнике есть ситечко, а в чайнике его нет.
• 2) Внутренняя поверхность чайника застеклена , а чайник — нет.

Обычно ответ — «Нет» . Чугун и материал остекления расширяются при нагревании. Но степень расширения у этих материалов разная. Иногда вызывает трещины на материале остекления. К тому же всегда есть риск нагреть пустой чайник. В тот момент, когда чугунный чайник нагревают без воды внутри, глазурованный материал плавится, так как его температура плавления намного ниже, чем у чугуна.Этот вопрос относится к «чайнику». Что касается чугунного тецубина, его, конечно, можно поджечь.

Большинство повреждений можно устранить, например, если тецубин сильно заржавел, есть небольшое отверстие, крышка помята или потеряна, или некоторые части треснуты. Поскольку HOJO напрямую сотрудничает с производителем, мы можем предоставить профессиональное обслуживание после продажи. Если производитель требует ремонта, нам необходимо, чтобы покупатель взял на себя расходы по доставке и ремонту.Мы не берем прибыль с ремонтных работ.

В последнее время внимание людей привлекло лечебное действие тецубина. По данным Министерства здравоохранения, труда и социального обеспечения Японии, необходимое количество железа, которое требуется нашему организму, составляет около 10 мг в день для обычных людей и 20-23 мг в день для беременных женщин. Используя тецубин, он содержит ионы двухвалентного железа, которые нашему организму легче усваивать, чем ионы трехвалентного железа. Железо является основным компонентом гемоглобина красных кровяных телец.Функция красных кровяных телец — снабжать кислородом соответствующие органы нашего тела. Достаточное количество кислорода очень хорошо поддерживает наше здоровье. Физические упражнения, массаж или иглоукалывание полезны для нашего здоровья по той же причине, что улучшают кровоток и снабжают наш организм кислородом. В частности, потребление железа способствует укреплению иммунной системы, а также улучшает функцию печени, устраняет запоры, полезно для пациентов с низким кровяным давлением и даже для людей с проблемами бесплодия.

Tetsubin НЕ ДОЛЖЕН нагреваться , когда внутри нет воды. Температура тецубина превышает 100 градусов Цельсия, если внутри нет воды. Если вода останется внутри, температура тецубина будет ниже 100 градусов Цельсия, независимо от того, насколько он нагрет. Когда температура поднимается выше 100 градусов C, он сжигает 2 пятна уруши, расположенные на дне тецубина. В результате это вызывает утечку, а в худшем случае — трещину тецубина.
