Давление в кислородном баллоне 50 л в атмосферах

Кислород – популярное окисляющее вещество, которое используют в сварке, при резке металлов или в медицине. Максимальное давление в кислородном баллоне на 40 л – 150 кг/см2, минимальное — 125. У летучего сырья нет запаха и цвета, но оно отлично поддерживает горение. Из-за взрывоопасности газ транспортируют в специальных емкостях, также очень важно знать все о допустимом уровне давления внутри баллона. Об этом и расскажем далее.

Параметры баллона

Кислород при окислении выделяет в атмосферу много тепла. Избыток энергии может спровоцировать возгорание или детонирование (взрыв). Баллоны – безопасный сосуд, который облегчает перемещение при использовании вещества. При выборе емкости обращают внимание на 3 параметра.

Строение

Конструкции для перевозки кислорода делают бесшовным методом из высоколегированных или углеродистых марок стали. Толщина стен у резервуаров – 6-8 мм. Баллоны выполняют в форме цилиндра с закруглением с одной из сторон.

У емкости выпуклое днище. В нижней части есть башмак из металлической ленты, который помогает удерживать изделие в вертикальном положении.

В области горловины располагают кольцо для монтажа колпака безопасности. Устройство устанавливают поверх вентиля. Элемент используют для защиты от попадания внутрь взрывоопасных компонентов, еще ограждает редуктор от механических повреждений.

Структура емкости для кислородаИсточник yandex.fr
Все о давлении в баллоне с углекислотой

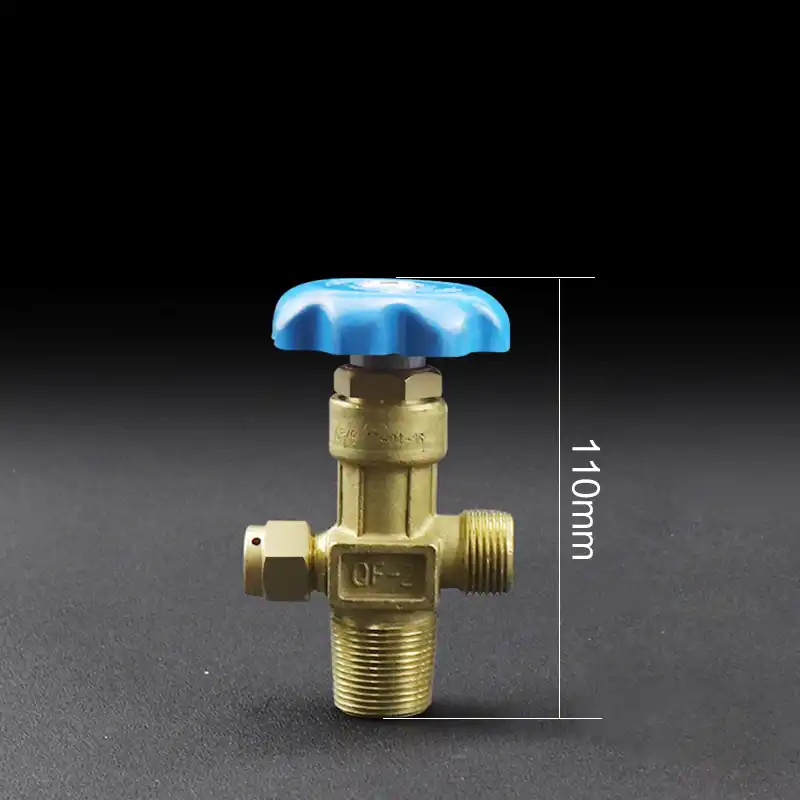

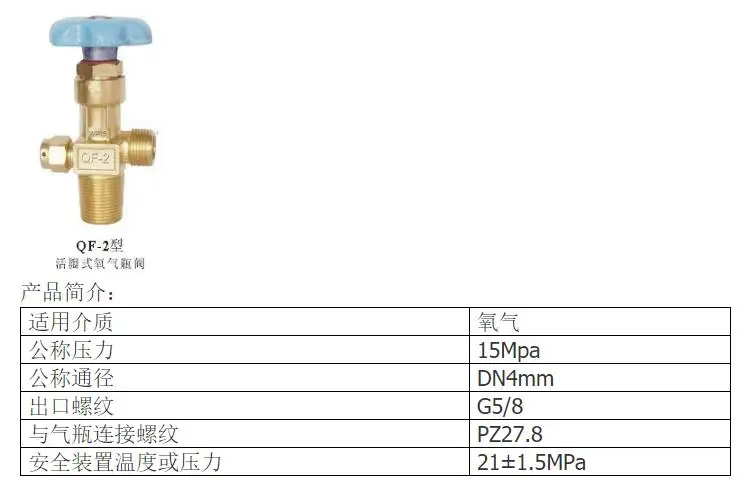

Важной дополнительной деталью кислородного баллона является вентиль. Устройство создают из латуни. Сплав меди и цинка по химическим показателям намного превосходит другие металлы. У вещества высокая устойчивость к окислению и коррозийным процессам, что необходимо при работе с газом.

Латунный штампованный вентиль – запорная деталь, благодаря которой элемент подсоединяют к кислородному баллону. В нижней части корпуса расположен хвостовик с резьбой для горловины, сбоку – штуцер для трубки.

Между емкостью и элементом вкручивают клапан и муфту с седлом, между компонентами устанавливают уплотнитель из меди.

Вентиль для кислородного баллонаИсточник shop.familie.kz

При вращении вентиля по часовой стрелке механизм закрывает отверстие для газа. При обратном движении клапан поднимается, открывает скважину и кислород начинает выходить. Надежность оборудованию обеспечивает механическое строение конструкции.

Баллоны по ГОСТу надо окрашивать в голубой оттенок. Черной краской поперек резервуара пишут название газа. На верхней овальной части поверхности выбивают клеймо производителя и информацию о емкости:

• вес;
• дату освидетельствования;
• давление (рабочее, пробное).

Чтобы данные были хорошо видны, верх оставляют неокрашенным. Вес стандартного баллона варьируется от 67 до 105 кг. Масса дополнительных деталей – до 10 кг. Высота у сорокалитровых моделей – 1,37-1,46 м, пятидесятилитровых – 1,68-1,76 м.

Давление

Параметр отвечает за объем газа, который может выдержать резервуар. Максимальное давление в кислородном баллоне на 40 л – 150 кг/см2, минимальное — 125. В емкость помещается 6 тысяч литров или 6 кубометров. Вместительность моделей на 50 л – 200 кг/см2, что составляет 10 м3 летучего вещества.

Давление в резервуаре может меняться под воздействием температуры. Благоприятным считают градус +20 С, уже при +40С показатель увеличится на 10 единиц. При нуле снизится на 10, при -40С уменьшиться на 30 кг/см2.

Давление кислородаИсточник tryndex.ru

Характеристика давление важна при заправке кислородных баллонов. Профессионалы используют специальную формулу, позволяющую точно определить параметр. В вычислениях учитывают вместительность конкретной модели в кубических дециметрах.

Виды кислорода

Выбор разновидности зависит от задач, которое должно вещество выполнять. Для сварки и резки металла используют недорогое техническое сырье. Состав кислорода обязательно соответствует нормам ГОСТа 5583-48.

Летучий компонент производят методом ректификации низкотемпературной из воздуха. Газ в компрессоре вначале сжимают, потом резко охлаждают до комнатной температуры. В итоге получают концентрированный жидкий кислород. Вещество можно выделять при электролизе воды.

Дополнительно газ делят на 2 сорта, которые отличаются долей разных примесей. В составе технического вида могут содержаться незначительные включения соединений и едва уловимый запах. Характеристики не влияют на работу, поэтому вещество не очищают.

Какой бывает кислородИсточник ballongaz.com.ua

Медицинский вид – концентрированный вариант, в котором нет примесей и посторонних ароматов. Газ поставляют только в новых баллонах, а состав должен полностью соответствовать нормам ГОСТа 5583-48. У сырья очень сложный, дорогостоящий и трудоемкий процесс производства, что отражается на стоимости.

Медицинский сжиженный кислород относят к лечебным средствам, поэтому у производителя должна быть лицензия. Сырье проходит несколько этапов проверки, позволяющие выявить брак на любой стадии. Отличить вид от технического можно по надписи на баллоне и по сопроводительной документации.

Как правильно подключается газовый баллон к кухонной плите на даче

Сфера использования

Сжатый кислород – популярный газ, область применения которого зависит от вида сырья. Медицинское вещество используют во время реанимации пациентов. Элемент оказывает благоприятное воздействие на сердце и легкие, поэтому часто назначают лечебные процедуры при проблемах со здоровьем. Компонент берут для насыщения коктейлей при кислородном голодании.

Сферы использованияИсточник krsk.au.ru

Технический газ быстро нагревается и долго поддерживает высокие температуры. Полученная сплошная струя прожигает металл любой плотности, что позволяет разрезать или спаивать детали. Характеристика полезна как в строительстве, так и в бытовом использовании. В металлургии вещество усиливает КПД печей, чем улучшает качество готовой продукции.

В химической промышленности применяют во время производства сложных кислот и взрывчатки. В целлюлозной отрасли кислородом очищают и отбеливают бумагу, в рыбной – обогащают пруды. В авиации газ участвует в окислении двигательного топлива.

Применение в строительствеИсточник ugra.ru

Правила использования

Кислород – опасный газ, который может взорваться при контакте с огнем, маслом. Герметичный баллон ограждает сырье от соприкосновения с неблагоприятными условиями, но неприятность может возникнуть при падении или нагревании солнечными лучами. Существуют рекомендации, позволяющие обезопасить людей при эксплуатации летучего вещества.

Сварка

Внутри резервуара кислород не взорвется, но из-за высоких окислительных свойств есть ограничения по материалам.

При контакте с жирами происходит мгновенное выделение тепла, что приводит к пожару. При работе с газом запрещено использование одежды, на которой остались масляные следы. При взаимодействии с веществом ткань может загореться, что спровоцирует последующий взрыв.

Кислород запрещено совмещать с асфальтом и углем, древесиной и бумагой. Пропитанные концентрированной сжатой жидкостью материалы способны детонировать. После работ с веществом нужно проветривать одежду в течение получаса.

Горючие и воспламеняющиеся компоненты располагают минимум в 5-10 м от емкости с газом. По технике безопасности резервуар размещают в вертикальном положении. Перед подключением баллоны обезжиривают тряпкой. Конструкцию подсоединяют крепко и устойчиво, иначе конструкция рухнет.

Кислород в работе со сваркойИсточник bezopasnostin.ru

Если вентиль замерз, то запрещено отогревать огнем. Лучше подержать резервуар в теплом помещении или использовать горячую воду.

Колпак легче отсоединить ключом, но некоторые модели откручиваются вручную. При движениях стараются не делать резких рывков, иначе возможно воспламенение.

При осмотре поверхности запорной детали обращают внимание на вмятины, царапины. Запрещена эксплуатация оборудования с поврежденной емкостью или с просроченным сроком годности. Ингредиенты при случайном попадании могут обжечь слизистую глаз и обморозить кожу. Работы с веществом проводят в защитных рукавицах и маске.

Насосная станция не набирает давление и не отключается: устраняем неполадки

Заправка

Надежность и безопасность эксплуатации резервуара зависит от правильности заправки. На станцию вещество поступает в жидком виде, а в баллоны попадает в форме газа. Процедуру осуществляют через вентиль, к которому подсоединяют герметично трубу. Один конец подключают к базе, второй – к емкости.

Соединительные детали прикручивают плотно, но не пережимают. Обязательно следят за герметичностью соединения. Кран аккуратно открывают до характерного шипения. Прекращение шума – признак наполненности емкости.

Заправочная кислородная станция Источник metallorukav-rvd.ru

Закачку для объемных резервуаров осуществляют при помощи насоса, небольшие сосуды можно без дополнительного оборудования. Давление в полном кислородном баллоне редуктором, иначе конструкцию может разорвать. По завершении процедуры вентиль завинчивают, откручивают трубу.

Как хранят и перемещают

Хранение резервуаров с газом прописано в ГОСТе 26460. В помещении должно быть электричество, отопление и вытяжная вентиляция. Рядом с веществом запрещено располагать другие газы, горючие ингредиенты и нагревательные приборы. Здание находится в удалении от производственных построек. Резервуары держат в металлических ящиках с отверстиями, далеко от направленного солнца.

Правила содержания баллоновИсточник m. atgas.ru

Для перемещения баллонов с кислородом используют специальную технику (носилки, тележки). Емкости запрещено носить на руках (плечах). При перевозке на дальние расстояния нужен автомобиль с грузовым отсеком. Резервуары укладывают горизонтально в ячейки, для уплотнения и защиты от соударений применяют войлок. Если мероприятия проходят в жару, то конструкцию прячут под брезентом.

Транспортировка кислородных баллоновИсточник YouTube.com

Опустошенную емкость мелом помечают словом «Пустой», закрывают колпак и заглушку. Кислород из баллонов нельзя полностью расходовать, поэтому оставляют немного вещества под давлением 0,5 кг/см2. Остатки нужны для лабораторного анализа состава газа на заправочной станции. Если информация совпадает с данными от прошлой процедуры, то не надо промывать оборудование.

3 способа врезки в трубу водопровода под давлением

Заключение

Кислород – важное вещество, которое используют в медицине, строительстве и разных отраслях промышленности. Огне- и взрывоопасные характеристики газа помогает нейтрализовать хранение в баллонах. Правильная эксплуатация и обслуживание оборудования защитит от возможных проблем.

Характеристики аргоновых баллонов

Аргоновые баллоны емкостью 40 литров изготавливаются из стали марки – 30ХГСА, 45, Д.

Аргоновый баллон предназначен для хранения и транспортирования аргона. Баллон для аргона комплектуется кислородным вентилем ВК, кольцом горловины, предохранительным металлическим (переаттестованный — пластмассовым) колпаком, опорным башмаком. Баллоны окрашены в серый цвет с зеленой полосой и зеленой надписью. В баллонах должно быть давление в 150 атмосфер.

Масса баллонов указана без вентилей, колпаков, колец и башмаков и является справочной величиной и номинальной при изготовлении баллонов с ограничением по массе. Длины баллонов указаны как справочные и принимаются номинальными при изготовлении баллонов с ограничением по длине. Ориентировочная масса колпака металлического – 1,8 кг; из волокнита — 0,5 кг; башмака — 5,2 кг.
Резьба горловины баллонов должна изготавляться в соответствии с ГОСТ 9909-81.

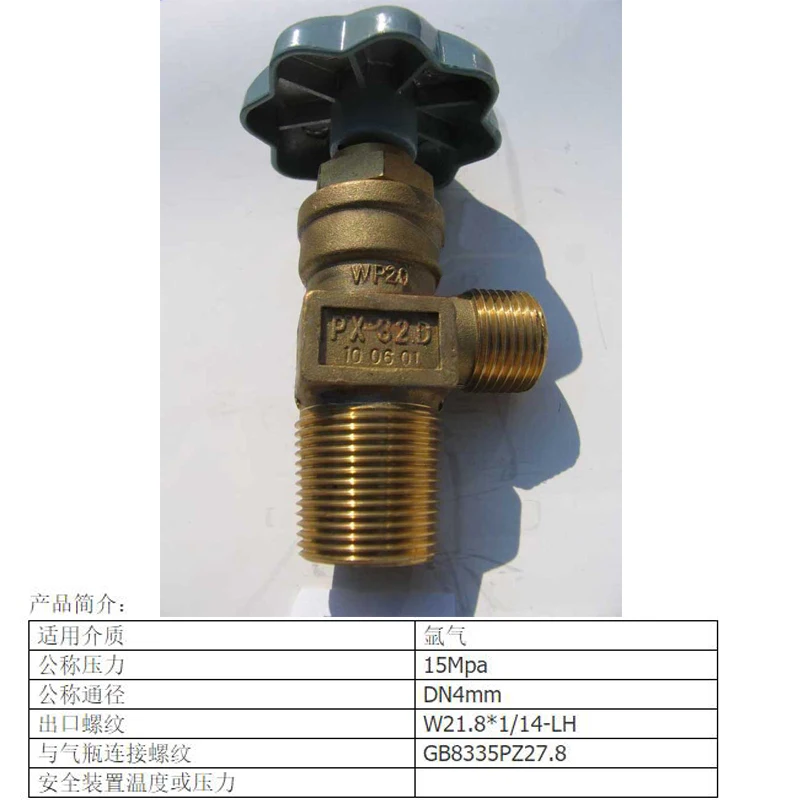

На вентиле, ввинченом в горловину баллона, должно оставаться 2-5 запасных ниток, установка вентилей должна производиться с применением уплотнителя.

Газообразный и жидкий аргон используется в качестве защитной среды при сварке, резке и плавке активных и редких металлов и сплавов на их основе, алюминия, алюминиевых и магниевых сплавов, нержавеющих хромоникелевых жаропрочных сплавов и легированных сталей различных марок, а также при рафинировании металлов в металлургии.
Как самый доступный и относительно дешевый инертный газ аргон стал продуктом массового производства, особенно в последние десятилетия.
Первоначально главным потребителем этого газа была электровакуумная техника. И сейчас подавляющее большинство ламп накаливания (миллиарды штук в год) заполняют смесью аргона (86%) и азота (14%). Переход с чистого азота на эту смесь повысил светоотдачу ламп.
Однако в последние десятилетия наибольшая часть получаемого аргона идет не в лампочки, а в металлургию, металлообработку и некоторые смежные с ними отрасли промышленности. В среде аргона ведут процессы, при которых нужно исключить контакт расплавленного металла с кислородом, азотом, углекислотой и влагой воздуха. Аргонная среда используется при горячей обработке титана, тантала, ниобия, бериллия, циркония, гафния, вольфрама, урана, тория, а также щелочных металлов. В атмосфере аргона обрабатывают плутоний, получают некоторые соединения хрома, титана, ванадия и других элементов (сильные восстановители).
Продувкой аргона через жидкую сталь из нее удаляют газовые включения. Это улучшает свойства металла.
Все шире применяется дуговая электросварка в среде аргона. В аргонной струе можно сваривать тонкостенные изделия и металлы, которые прежде считались трудносвариваемыми.
Не будет преувеличением сказать, что электрическая дуга в аргонной атмосфере внесла переворот в технику резки металлов. Процесс намного ускорился, появилась возможность резать толстые листы самых тугоплавких металлов. Продуваемый вдоль столба дуги аргон (в смеси с водородом) предохраняет кромки разреза и вольфрамовый электрод от образования окисных, нитридных и иных пленок. Одновременно он сжимает и концентрирует дугу на малой поверхности, отчего температура в зоне резки достигает 4000-6000°С. К тому же эта газовая струя выдувает продукты резки. При сварке в аргонной струе нет надобности во флюсах и электродных покрытиях, а стало быть, и в зачистке шва от шлака и остатков флюса.
Стремление использовать свойства и возможности сверхчистых материалов – одна из тенденций современной техники. Для сверхчистоты нужны инертные защитные среды, разумеется, тоже чистые; аргон – самый дешевый и доступный из благородных газов.

Требования безопасности

Аргон нетоксичен и невзрывоопасен, однако представляет опасность для жизни: при его вдыхании человек мгновенно теряет сознание, и через несколько минут наступает смерть. В смеси аргона с другими газами или в смеси аргона с кислородом при объемной доле кислорода в смеси менее 19 % развивается кислородная недостаточность, при значительном понижении содержания кислорода — удушье.
Газообразный аргон тяжелее воздуха и может накапливаться в слабопроветриваемых помещениях у пола и в приямках, а также во внутренних объемах оборудования, предназначенного для получения, хранения и транспортирования газообразного и жидкого аргона. При этом снижается содержание кислорода в воздухе, что приводит к кислородной недостаточности, а при значительном понижении содержания кислорода — к удушью, потере сознания и смерти человека.
В местах возможного накопления газообразного аргона необходимо контролировать содержание кислорода в воздухе приборами автоматического или ручного действия с устройством для дистанционного отбора проб воздуха. Объемная доля кислорода в воздухе должна быть не менее 19 %.
Жидкий аргон — низкокипящая жидкость, которая может вызвать обмораживание кожи и поражение слизистой оболочки глаз. При отборе проб и анализе жидкого аргона необходимо работать в защитных очках.
Перед проведением ремонтных работ или освидетельствованием бывшей в эксплуатации транспортной или стационарной емкости жидкого аргона, ее необходимо отогреть до температуры окружающей среды и продуть воздухом. Разрешается начинать работы при объемной доле кислорода внутри емкости не менее 19 %.
При работе в атмосфере аргона необходимо пользоваться изолирующим кислородным прибором или шланговым противогазом.



Продажа, заправка и доставка аргоновых баллонов

Транспортный отдел компании «ПРОМГАЗСЕРВИС» (Россия, Екатеринбург) осуществляет доставку аргоновых баллонов, а также баллонов с азотом, кислородом, ацетиленом, гелием, пропаном, углекислотой по адресам предприятий Екатеринбурга и Свердловской области.

Офис и складской терминал компании «ПРОМГАЗСЕРВИС»

Для удобства формирования и выполнения заказов на поставку технических газов в баллонах офис и складской терминал компании «ПРОМГАЗСЕРВИС» находятся в одном месте: Екатеринбург, ул. Шоферов, 5. Оформить заявку можно по телефонам: +7 (343) 268-32-07, 286-73-25.

Время работы офиса: пн-пт 8:00-17:00
Время работы склада: ежедневно 8:00-20:00



Давление конечное в баллонах — Справочник химика 21

    Ацетилен, отбираемый из баллонов с растворенным газом, содержит пары ацетона, количество которых зависит от температуры и давления в баллоне. Содержание ацетона в ацетилене, отбираемом под давлением 1 ат из баллона с начальным давлением Р1 до конечного давления Р2, можно в первом приближении рассчитать исходя из следующих допущений  [c.314]

    Более широкое» распространение водород-кислородных элементов потребует, конечно, соответствующего решения проблемы хранения и перевозки водорода. Сейчас он хранится и транспортируется под высоким давлением в стальных баллонах. сЗднако эти баллоны очень тяжелы, неудобны при перевозках — это мешает использованию водород-кислородных элементов в качестве источников питания для транспортных средств. [c.244]

    При наполнении баллона газом последний нагревается. В силу этого необходимо накачивать газ в баллон до давления, несколько превышающего конечное, с тем расчетом, что когда система остынет, давление в баллоне снизится до требуемой величины. В летнее время баллоны должны наполняться до более высокого давления, чем зимой.  [c.16]

    Редукторы. Давление газов в баллонах, поступающих в химические лаборатории, бывает различное (см. Приложение XV). Давление в хлорных баллонах при 20°С 30 ат, кислородных — 150 ат, ацетиленовых — 16 ат и т. д. Конечно, применять в работе газ, выходящий из баллона под таким давлением, не всегда удобно и нужно большей частью его необходимо снизить до 2—3 ат. Для этой цели предназначены редукционные вентили или редукторы (рис. 30). В зависимости от назначения редукторы бывают различных конструкций, отличающиеся пропускной способностью, величиной допускаемого ими рабочего давления, принципом действия и, наконец, материалом, из которого они изготов- [c.248]

    Для наполнения баллонов до рабочего давления 150 и 200 ат применяют обычно трехцилиндровые компрессоры, рассчитанные на конечное давление 165 и 220 ат. [c.125]

    При недостаточном объеме переходных пор и макропор пористой массы часть раствора ацетилена в ацетоне в процессе наполнения может стечь на дно еще до насыщения ацетиленом при конечном давлении. Были проведены опыты по определению давления в баллонах при вертикальном и горизонтальном хранении их. Баллоны емкостью 40 л с зернистой пористой массой были заполнены 10,5 кг ацетона и 6,5 кг ацетилена (менее 5%-ного [c.174]

    На одном предприятии в течение одного года произошло четыре случая разрыва наполненных аммиачных баллонов. Комиссией, расследовавшей эти аварии, было установлено, что разорвавшиеся баллоны имели дефекты изготовления, ослабляющие стенку баллона, с характерным расслоением металла в продольном сечении баллона. Однако обследование работы участка наполнения аммиачных баллонов выявило ряд недостатков в порядке хранения — наполнения баллонов. В частности, не производился замер конечной массы аммиака в баллоне и не заполнялась соответствующая графа в журнале. Между тем, при заполнении сжиженным аммиаком всего объема сосуда давление в нем при повышении температуры от О до 30 °С может достигать высоких значений (до 42,0 МПа). Поэтому не исключено, что причиной, ускорившей разрушение, явилось переполнение баллонов жидким аммиаком.  [c.282]

    Среднее содержание паров ацетона (объемн.%от количества ацетилена , отобранного при 1 ат) при конечном давлении в баллоне Ря, ат [c.315]

    Теоретические расчеты возможных давлений в баллоне, переполненном сжиженным газом, при различных температурах не учитывают пластических свойств материала баллона. На основе этих расчетов нельзя судить о скорости подъема давлений в баллоне и конечных давлениях разрыва баллона. [c.37]

    Влияние отношения давлений. Изменение отношения давлений газа в ступени П чаще всего происходит либо при постоянном начальном давлении р и переменном конечном р , либо при постоянном конечном и переменном начальном. Изменение конечного и начального давления одновременно встречается у промежуточных ступеней многоступенчатой машины. Например, при постоянном Рн и переменном р работает компрессор при закачке газа в баллоны. [c. 73]

    Компрессор, предназначенный для наполнения баллонов, систематически работает в режиме нарастания конечного давления. На рис. П1.7 представлены кривые нарастания давлений по ступеням четырехступенчатого компрессора такого назначения. [c.78]

    В баллоне вместимостью 100 л находится воздух под давлением р1 = 5-10 Па при 1 = 20°С. Определить работу, которая может быть получена при расширении воздуха до давления окружающей среды р2 = 0,1-10 Па по изотерме и по адиабате. Вычислить конечные объемы воздуха ( 2) при изотермическом и адиабатическом процессах .  [c.41]

    В установку напускали метан и измеряли его начальное давление р . Затем один из баллонов погружали в жидкий азот, метан в нем конденсировался. После конденсации метан фильтровали через порошок, затем измеряли перепад давления на слое порошка. По окончании опыта метан размораживали и измеряли его давление рк. Зная время фильтрации, начальное и конечное давление метана в известном объеме V, легко определить 5д [5, 7].  [c.119]

    Меры профилактики. При хранении К. в баллонах под давлением необходимо соблюдать меры предосторожности, регламентируемые правилами работы с газовыми баллонами, сжатыми газами и воздухом. Утечка находящегося под давлением К. или избыток его в атмосфере могут привести к спонтанному разогреванию и в конечном итоге к возгоранию органических материалов (например, угля, промасленной ветоши). Работающие могут допускаться в зону (помещение) с пониженным содержанием К. в воздухе только при условии подстраховки и постоянного контроля со стороны напарника, находящегося в атмосфере с нормальным содержанием К. [c.456]

    При разделении веществ с близкими свойствами, когда используются мелкозернистые иониты, необходимо вести процесс под давлением. Устройство, пригодное для выполнения большинства разделений этого типа, показано на рис. 9. 1, г. Сосуды, заполненные водой, соединены резиновой трубкой, что позволяет поддерживать нужное давление в системе и в случае необходимости изменять его в процессе анализа. Если все операции выполняются под давлением, то, конечно, нет необходимости в том, чтобы выходная трубка заканчивалась выше верхней границы слоя ионита. В процессах, требующих более высокого давления, можно применять азот в баллонах. Для поддержания постоянного давления воздуха над поверхностью жидкости можно использовать ртутный барботер [72 ]. Необходимо, однаки, помнить о том, что при продолжительных разделениях возможно выделение пузырьков газа, так как во время прохождения через колонку давление падает. Для таких разделений вместо давления газа лучше применять гидростатическое давление или насос [132]. [c.190]

    Система, принятая в конечном итоге, показана в виде схемы на рис. 3. Водород из баллона доводится до постоянного давления (0,35—0,7 кг см ) через клапаны с диаграммами. За ними следуют постоянные сопротивления, которые представляют собой просто медную трубку длиной 60 см, диаметром Ь мм, заполненную 40% жидкого парафина (на неотсортированном целите). Водород затем прямо пропускается в горелку. Поток азота регулируется второй системой клапанов и пропускается для измерения скорости через [c.160]

    При наполнении, например, третьей партии малолитражных баллонов конечное давление было 147,3 ати. Такие баллоны требуют подкачки их до 150 ати с помощью компрессора. Для этих целей кислород перекачивается из большого кислородного баллона с [c.114]

    Дело было так. В начале прошлого века, когда в городах Англии ввели газовое освещение, светильный газ изготовляли с помощью разложения при сильном нагревании (пиролиза) китового жира и поставляли потребителям в медных баллонах под давлением 32 атмосферы. Конечно, при пиролизе обычно образуются сложнейшие смеси веществ — пример тому уже упомянутая каменноугольная смола. Однако химическая сторона дела, казалось бы, не должна была особенно занимать производителей газа — лишь бы эти попутные вещества тоже горели. Тем не менее уже на этом скромном уровне развития промышленности оказалось, что в отрыве от науки ей не жить. Поскольку поставщики газа стремились повысить световую силу , приходящуюся на один баллон, им все-таки приходилось думать и о таком академическом вопросе, как природа горючих веществ. Поэтому когда они обнаружили, что в баках, из которых разливался газ по баллонам, остается какая-то маслянистая жидкость, возникла идея а нельзя ли и эту жидкость сжигать в фонарях Тогда и компрессоров не надо, и световой силы много. [c.45]

    Конечно, каждый раз получать ацетилен на месте сварки очень неудобно. Установки для получения ацетилена остались сейчас только в стационарных сварочных мастерских. Чаще пользуются ацетиленом из стальных баллонов, где его хранят под давлением. Заполнять пустые баллоны газом и транспортировать их очень опасно. При давлении 45 аг ацетилен становится жидким. В этом состоянии он может взрываться без всякой видимой причины. Работать с жидким ацетиленом в стальных баллонах сложно. Для безопасности ацетилен под небольшим давлением нагнетают в стальной баллон, заполненный ацетоном. При давлении приблизительно 12 аг ацетон поглощает 300-кратное количество газа. Если открыть вентиль, ацетилен освобождается подобно тому, как, вспенивая жидкость, выходит наружу избыточный углекислый газ из только что откупоренной бутылки лимонада. [c.43]

    Жителям сельской местноста хорошо знакомы красные баллоны с газом, которые используются там, где нет магистральных газопроводов. Такие же баллоны, только маленькие, возят с собой туристы, пользующиеся портатавными газовыми плитками. Какой же газ находится в этих баллонах-может быть, тоже метан Если покачать такой баллон, то легко почувствовать, что внутри плещется жидкость. Значит, газ в баллоне находится в сжиженном состоянии, и он никак не может быть метаном ведь у метана критическая температура равна — 82,3 °С, а выше этой температуры газ невозможно превратить в жидкость ни при каком давлении. Поэтому такие баллоны заполняют пропаном (или смесью пропана с бутаном). У пропана критическая температура равна 96,8 °С, у бутана-еще вьппе (152°С). Но ведь метан дешевле-почему же его не закачивают в баллоны под давлением, а заполняют их сжиженным газом В принципе в баллоны можно, конечно, закачать и метан. Но посмотрим, что выгоднее. [c.142]

    Во избежании опасности конденсации ацетилена конечное давление при наполнении баллонов должно определяться температурой окружающего воздуха в соответствии с данными табл. 11.4. [c.179]

    Охлаждение баллонов водой дает возможность значительно уменьшить продолжительность наполнения. Это объясняется в основном очень низким коэффициентом теплоотдачи от охлаждаемой поверхности к воздуху (поэтому требуемая поверхность охлаждения превышает в несколько десятков раз поверхность, необходимую нри водяном охлаждении), а также малой теплоемкостью воздуха. В зимнее время температура водопроводной воды составляет 5—10 °С. В отдельных случаях целесообразно устройство артезианского колодца, вода из которого в течение всего года имеет температуру примерно 10 °С. При необходимости воду можно также охлаждать в холодильной установке. При применении зернистых масс при конечных давлениях 2,1 и 2,5 МПа (21 или 25 кгс/см ) продолжительность наполнения составляет соответственно 6—12 и 3—6 ч. [c.180]

    При одинаковом числе баллонов на рампе, неизменной производительности компрессоров и охлаждении водой баллоны можно наполнять ацетиленом до более низкого конечного давления, что имеет важное преимущество в отношении техники безопасности. [c.180]

    Анализ углекислого газа производится следующим образом. К стоящему баллону плотно привинчивается соединительная часть с прокладкой и шлангом. Открыв вентиль баллона, регулируют его до тех пор, пока не получат равномерную, не слишком сильную струю газа. Тогда присоединяют шланг к крану а, который так установлен, что углекислый газ войдет-в А и выйдет через >, вытесняя воздух. Через минуту трубка А наполнена углекислым газом. Можно выпускать газ до тех пор, пока в верхней суживающейся части трубки А не будут видны игольчатые кристаллы двууглекислого кали. Тогда b закрывают и, уравняв с воздухом давление путем снятия шланга, поворачивают а на 90 , так чтобы А и В друг с другом сообщались. Раствор едкого кали сразу поднимается в А , понемногу поворачивая бюретку горизонтально, получают более быструю абсорбцию в А без образования вакуума. Под конец трубку передвигают вверх и вниз, затем закрепляют ее и переходят к отсчету. Для этого поднимают бутыль D и уравнивают поверхность жидкости в ней с поверхностью в А. Конечно можно раз навсегда сделать себе корректировочную таблицу и тогда просто производить отсчет, не передвигая каждый раз бутыль D. Две следующие одна за другой пробы не должны давать разницы больше 0,0о0/о объема. Так как верхняя часть трубки Л и-меет деления на 0,05 мл, то можно определять на глаз с точностью до 0,01 мл и с этой точностью отсчитывать проценты объема воздуха. [c.416]

    Перечисленные параметры в конечном итоге предопределяют количество насосов, устанавливаемых в насосно-аккумуляторной станции количество и общую емкость гидравлических и воздушных баллонов с обеспечением допустимого перепада давления в системе аккумулятор — потребитель диаметры условных проходов гидравлической аппаратуры и трубопроводов.  [c.223]

    Давления в стандартном 40-литровом баллоне диаметром 219 и в баллоне БАС-2 в зависимости от времени наполнения показаны на рис. 3.10. На рисунке также проведена горизонталь (24 ат), соответствующая конечному давлению однократного наполнения. Точки пересечения горизонтали с кривыми давления в баллонах определяют их газовбираемость при однократном наполнении. Наполнение стандартного 40-литрового до избыточного давления 22 ат продолжается 4,9 ч. За это время в баллон вводится 3,53 кг газа, концентрация ацетилена в ацетоне в конце наполнения составляет 0,575 кг/кг. В баллон БАС-2 при таком же конечном давлении на рампе можно ввести 4,75 кг ацетилена (время наполнения 4,5 ч), что соответствует концентрации ацетилена в растворе 0,535 кг на 1 кг ацетона. После отстоя баллоны принимают температуру 15° С и давление в них снижается до [c.154]

    При накачивании компрессором в баллон кислорода он частично нагревается за счет выделения теплоты сжатия. Поэтому приходится наполнять баллоны до давления несколько большего чем 150 ати с тем, чтобы при остывании баллона до температуры окружающей среды [давление в нем снизилось до нормальной вели—чины, соответствующей этой температуре. Как видно мз выщепрл-веденной формулы, давление газа в баллоне долж)Ио быть тем выше, чем выше температура окружающей среды. Поэтому летом баллоны должны накачиваться до более высокого, а 31Имоп — до более низкого давления. Принятая величина (нормального рабочего давления в баллоне, рашая 150 ати, относится к температуре 20°Ц. Конечное давление в баллоне при какой-то другой температуре определяется из формулы  [c.233]

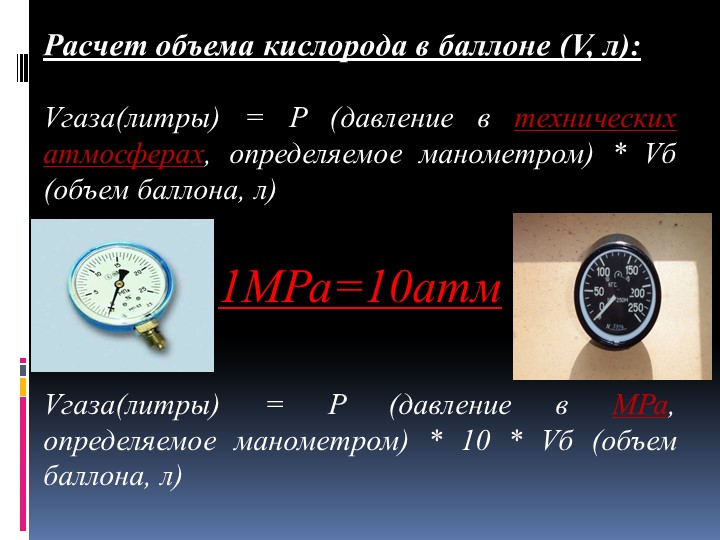

    Для точного учета количества полученного кислорода по баллонам необходимо знать емкость каждого баллона, давление газа в нем и температуру окружающей среды. Зная эти величины, можно по приведенной ранее формуле подсчитать количество газа в баллоне и привести его к 1 ата и 20° Ц. Для получения общего количества выработанного газа результаты подсчетов по каждому баллону складываются. Однако такой способ отнимает много времени и требует достаточно точного измерения давления в баллоне, что в производственных условиях не всегда возможно осуществить. Поэтому часто количество выработанного кислорода определяют ориентировочно, для чего берут средние давления и емкости баллонов и умножают полученный результат для одного баллона на количество наполненных баллонов. Иногда считают условно емкость каждого баллона в 6 ж кислорода и умножают эту величину на число наполненных баллонов. Конечно, при этом способе ошибка в определении производительности кислородной установки может достигать значительной 1величины. [c.270]

    Квазистационарным методом определялась удельная поверхность различных порошков. Для сравнения удельная поверхность некоторых порошков определялась методом низкотемпературной адсорбцией аргона на приборе Агеа гоп и при стационарной фильтрации разреженного газа. Для осуществления стационарного режима фильтрации на том же приборе использовался метан и его свойство иметь давление насыщенного пара 10 мм рт. ст. при температуре кипения жидкого азота. В этом случае опыты проводились следующим образом. Метан напускался в установку и измерялось его начальное давление Ро- Затем один из баллонов погружался в сосуд дьюара с жидким азотом и метан конденсировался в нем. После конденсации метан фильтровался через порошок и измерялся перепад давления на слое порошка. По окончании опыта метан размораживался и измерялось его давление. Зная время фильтрации, начальное и конечное давления метана в известном объеме V, легко определить 5 [77]. [c.95]

    Таким образом, ступенчатым, перепуском кислорода конечное давление после наполнения первой партии малолитражных баллонов оказывается близким к 150 эти и практически не требует докачки. [c.114]

    Положительна, отрицательна или равна нулю величина Д5 для процесса расширения идеального газа из баллона, где он находится под высоким давлением (230 атм), в вакуумированный сосуд Вычислите и г7обр при условии, что конечное давление равно 1,00 атм.  [c.318]

    Даже в жаркий день прикосновение к металлу, находящемуся в помещении или в тени, создает впечатление, будто их поверхность холоднее воздуха. Если взять в руки кусочек пенополистирола с гладкой поверхностью (белого пористого материала, знакомого нам как упаковочная обкладка в ящиках с телевизорами и радиоприемниками), то в местах контакта с пальцами почти немедленно возникает ощущение тепла материал кажется теплее окружающего воздуха. Конечно, дело обстоит иначе. И поверхность стали, и поверхность вспененного полимера имеют ту же температуру, что и окружающий воздух. Но техшопроводность металла очень высока, и тепло на-пшх пальцев быстро переносится в глубь металла, пальцы охлаждаются . Воздух, заполняющий пустоты в пеностироле, плохой проводник тепла, поэтому полимер теплый . Теплопроводность воздуха снижается по мере уменьшения его содержания в единице объема, т. е. при понижении давления. На этом основано действие термоса, главной частью которого является двухстенный стеклянный баллон с зеркальной поверхностью и вакуумом между стенками. Если бы удалось создать вспененный полимерный материал с вакуумом внутри газовых пузырьков, то он вполне смог бы заменить хрупкий стеклянный баллон. Эта техническая задача достаточно сложна и ждет еще своего решения. Но уже сейчас научились заполнять пузырьки газом, теплопроводность которого ниже, чем у воздуха. Из такой твердой пены делают сумки-холодильники. [c.184]

    Рк — конечное давление воздуха в пусковых баллонах в кПсм»  [c.300]

    С повышением содержания воздуха или азота в ацетилене газовбираемость баллонов снижается. Для обеспечения заданной газовбираемости при повышенном содержании воздуха или азота необходимо повысить конечное давление наполнения. Поскольку загрузочные бункера генераторов продувают азотом для удаления воздуха, можно без существенной погрешности принять, что ацетилен содержит не воздух, а азот. [c.175]

    Так как давление над ртутью в капилляре 9 имеет порядок 0,001 мм Hg, то им можно пренебречь по сравнению с давлением в запаянном капилляре, и разность уровней ртути в обоих капиллярах будет численно равна давлению (в мм Hg) газа, заклю- ченного в капилляре 2. Зная объем на единицу длины канилля-ра ) 2, можно вычислить конечный объем Fg. Начальный объем газа Fx определяется измерением баллона при изготовлении манометра следовательно, известны все величины, необходимые для определения начального давления по закону Бойля. [c.115]

    В трубках конденсатора 16 сжижаются пары азота, поднимающиеся из нижней колонны И. Часть образующейся при этом жидкости, богатой азотом, стекает вниз по насадке колонны, вследствие чего происходит первичная ректификация воздуха. Другая часть жидкого азота собирается в карманах 13 конденсатора, дросселируется вентилем Р-4 до избыточного давления 0,5—0,6 кгс1см и подается на орошение верхней тарелки колонны 18. Жидкий кислород из кармана 17 проходит через переохладитель 15 и поступает в насос 4, который подает его в трубки 2 теплообменника 1. Кислородные трубки 2 расположены внутри нескольких воздущных трубок теплообменника. Здесь жидкий кислород испаряется за счет тепла поступающего сжатого воздуха и в виде газа под давлением, постепенно повышающимся до конечного избыточного давления 150—165 кгс/см , поступает в баллоны. Фильтр 3 служит для очистки сжатого кислорода от механических примесей, которые могут попасть в него вследствие истирания графитового уплотнения поршня насоса. [c.163]

---

Чем опасно использование кислородного баллона в домашних условиях?

В социальных сетях распространились сведения о том, что лица, подозревающие заражение коронавирусом и проходящие лечение в домашних условиях, пытаются пользоваться кислородными баллонами.


 Однако использование баллона с кислородом в домашних условиях и без контроля медицинского работника запрещается!

Об этом корреспонденту УзА рассказал заместитель начальника управления Государственного комитета промышленной безопасности Республики Узбекистан Олижон ЖУРАЕВ.

-Действительно, опасными факторами сжатого кислорода, используемого для медицинских целей, являются его свойства поддерживать горение, а, следовательно, быть пожароопасным и взрывоопасным газом, — сказал О. Жураев.

Кислород, как химический элемент, нетоксичен, сам по себе невзрывоопасен и негорюч, но является сильным окислителем и активно поддерживает горение различных материалов. Сжатый кислород, применяемый с медицинской целью, имеет в баллоне давление, равное 15—20 МПа. Кислородные баллоны с сжатым кислородом имеют голубой цвет и надпись черным цветом «Кислород».

При контакте с жирами и маслами кислород мгновенно окисляется с выделением тепла, что может привести к их воспламенению (пожару), а при определенных условиях — к взрыву. Хранение и использование кислородных баллонов допустимо только при устойчивом их положении, исключающем падение. Нельзя курить вблизи кислородных баллонов, пользоваться открытыми источниками огня.

Следует помнить! При контакте с кислородными баллонами оборудование, руки и одежда персонала не должны иметь следов масел и жира. При работе с кислородными баллонами не допускается применение спирта, лейкопластыря, дезинфектанта и других источников возможного возгорания. Не разрешается работать с синтетическими баллонами в одежде из синтетической ткани.

В помещении, где находятся кислородные баллоны, необходимо исключить наличие легковоспламеняющихся веществ, иметь вытяжную вентиляцию, средства контроля воздуха помещений и ограничить пребывание людей. С целью профилактики возгорания содержание кислорода в окружающей среде не должно быть больше 23% по объему. Большая концентрация кислорода в помещении может привести к возгоранию и без пламени! Уборка помещения, в котором хранится кислород, осуществляется с применением чистой воды и ветоши.

Вентиль редуктора баллонного крана открывается медленно до и после подачи кислорода во избежание скачков давления. Нужно следить за данными манометра. Нельзя пользоваться молотками для открывания вентиля. В случае неисправности вентиля на баллоне делается надпись «Осторожно, неисправный вентиль. Полный». Запрещается пользоваться баллонами с манометрами, на которых отсутствует надпись «Кислород» или «Маслоопасно». В момент открывания вентиля нельзя стоять напротив редуктора и выходных отверстий трубопровода для подачи кислорода.

Нельзя выпускать кислород в воздух! Он способен накапливаться на вашей одежде и помещении и способствовать возгоранию или взрыву. Кислородные баллоны и трубопроводы для кислорода необходимо предохранять также от нагревания источниками тепла и атмосферных факторов возгорания, так как нагретый кислород (выше 50 °С) способен пробить уплотнение вентиля или вырвать его. Баллоны после использования сдаются для наполнения с небольшим остаточным давлением. Нужно следить по манометру, чтобы в баллоне оставалось давление, примерно 3—5 МПа. Это предохраняет от попадания воздуха внутрь баллона, который загрязняет медицинский кислород. Такой баллон должен иметь надпись мелом «Пустой».

Медицинский кислород в баллонах, как и любой медицинский препарат, имеет паспорт изготовителя, сроки годности, свидетельство и сертификат соответствия. Оборудование для кислорода обслуживается только специалистом, имеющим право на его обслуживание. Для кислородной терапии, независимо от ее методов, разрешается применять только медицинский кислород. По существующим государственным стандартам, медицинский кислород должен содержать 99% кислорода, 1% азота и не иметь каких-либо других газообразных примесей (углекислота, метан, сероводород).

По органолептическим показателям – это бесцветный газ, без вкуса и запаха. Баллоны с медицинским кислородом имеют емкость 40 л и содержат газообразный кислород под давлением 150 атм. В связи с тем, что кислород находится в баллонах под большим давлением, все лица, имеющие отношение к использованию, хранению и транспортировке кислорода, и, прежде всего, врачи, должны знать основные требования и правила безопасности, связанные с этими процедурами.

Баллоны, которые наполняются медицинским кислородом, должны быть окрашены в голубой цвет и иметь надпись черной краской «кислород», а также букву «М». Ввиду того, что кислород может применяться под давлением не более 2-3 атм., к баллону присоединяют специальный прибор – редуктор – для понижения давления.

Кислородные баллоны при соблюдении определенной предосторожности безопасны в обращении. В то же время неосторожное обращение с ними может привести к нежелательным последствиям (взрыв и т. д.).

При пользовании кислородным баллоном необходимо помнить, что сжатый газообразный кислород при соприкосновении с маслами, жирами, нефтью активно вступает с ними в соединение, вызывает воспламенение и взрыв. Курить в помещении, где хранятся баллоны, категорически запрещается. Баллон следует предохранять от толчков и ударов. Хранят его в вертикальном положении, прикрепив к стене в прохладном месте. При открытии вентиля баллона не рекомендуется становиться лицом к нему, так как попадание сильной струи кислорода на слизистую оболочку глаз может вызвать ожог и повредить зрение.

При взрыве кислорода баллон разрывается на куски. В противопожарных целях в каждом помещении, где имеются кислородные баллоны, должны быть огнетушители во избежание несчастных случаев. Кислородные баллоны следует хранить только в специально отведенных для этой цели помещениях, курение в которых категорически запрещено. Нельзя размещать баллоны с кислородом вблизи источников тепла и света.

При работе с кислородным баллоном руки не должны быть смазаны кремом или иными маслами, нельзя обрабатывать руки спиртом. Перед сеансом гипербарической оксигенации необходимо убедиться в отсутствии косметики на лице пациента(ки).

Определены правила безопасности при работе с медицинским кислородом. Так, при хранении и перевозке кислорода в баллонах давление должно составлять 150 атм. На баллоне должно быть клеймо с указанием товарного знака завода-изготовителя, номера баллона, его массы, года изготовления, срока технического освидетельствования.

При использовании кислородных баллонов необходимо строго соблюдать следующие правила:

Баллон должен быть установлен в металлическое гнездо и закреплён ремнями или цепью, установлен на расстоянии не менее 1 м от отопительных приборов и в 5 м от открытых источников огня.

Баллон должен быть защищен от прямого воздействия солнеч­ных лучей. Категорически нельзя допускать попадания масла на штуцер баллона.

Выпускать газ из баллона в другую систему можно только через редуктор, на котором установлен манометр, рассчитанный на давление в данной системе.

В момент выпускания газа баллон надо расположить таким образом, чтобы выходное отверстие штуцера было направлено от работающего.

Запрещается эксплуатация баллонов, у которых истёк срок технического освидетельствования, имеется повреждение корпуса или вентиля, окраска или надпись не соответствуют правилам.

Запрещается смазывать руки жирным кремом при работе с кислородным баллоном.

Необходимо соблюдать технику безопасности при набирании кислорода — кислород наносит ожоги на слизистые.

И самое главное — запрещается пользоваться кис­лородным баллоном в домашних условиях, а также без наблюдения врача.

Кратко и емко о газовых баллонах

Газовые баллоны используются для хранения и подачи газов. Они применяются на производстве, в быту, в сфере торговли и обслуживания. Внутри газ может быть сжиженным (как вода) или сжатым. Рассмотрим основные виды газовых баллонов и их параметры, что упростит выбор резервуара для конкретного применения.

В этой статье:

Виды газовых баллонов по хранимым газам

Пропановые. Нужны для хранения горючего газа пропана. Но внутри содержится не чистый пропан, а его смесь с бутаном. В зависимости от времени года меняется соотношение газов, чтобы предотвратить чрезмерную конденсацию внутри. Пропановые баллоны окрашиваются в красный цвет. Применяются при газовой сварке, резке, монтаже натяжных потолков, подключении обогревателей, тепловых пушек, укладке рубероида на крыше.

Кислородные. Окрашиваются в синий цвет. Кислород негорючий газ, зато активно поддерживает горение. Используется для газовой сварки и резки. Медицинский кислород (очищенный) применяется для облегчения дыхания больных (подается через маску или трубочку). Технический кислород для этих целей не используется.

Ацетиленовые. Выпускаются в белом цвете. Нужны для ацетиленовой сварки, чтобы не эксплуатировать сварочный генератор, в котором замачивают карбид.

Аргоновые. Баллоны серого цвета. Применяются для аргонной TIG сварки или плазменной резки.

Углекислотные. Окрашиваются в черный цвет. Применяются для полуавтоматической сварки MAG. Подходят для насыщения напитков углекислым газом.

Гелевые. Отличаются коричневым цветом. Используются для подачи газа в системы охлаждения томографов, при сварке, для наполнения воздушных шариков.

Азотные. Баллоны черного цвета. Задействуются в медицине для проведения некоторых процедур. В пищевой промышленности при помощи азота выполняют быструю заморозку продуктов. В металлообработке азот играет роль инертного газа при сварке или резке.

Микс. Смесь 80% аргона и 20% углекислоты. Поставляется в серых баллонах. Применяется в полуавтоматической сварке черных и цветных металлов.

Материал изготовления баллонов

Газовые баллоны изготавливаются стальные и композитные. Материал стенок влияет на прочность, цену, массу резервуара.

Стальные баллоны — цена стальных баллонов одна из самых доступных. Они изготавливаются из углеродистой стали с толщиной стенок 3-5.2 мм. Это надежно удерживает сжиженный или сжатый газ, но влечет увеличение веса емкости. Масса баллона бывает от 7 до 80 кг, в зависимости от размеров. Металл постепенно ржавеет, поэтому старый баллон может дать утечку. Такой сосуд нельзя держать на солнце — максимальная температура эксплуатации составляет 50 градусов.

Композитные баллоны — это новое поколение, выполненное на основе стекловолокна. Снаружи емкость дополнена пластиковым кожухом, обеспечивающим устойчивость и удобство эксплуатации. Материал не ржавеет, поэтому срок службы достигает 20 лет. Прочная армированная конструкция защищает от деформаций и весит при этом почти в два раза меньше. Для сравнения: стальной пропановый баллон 50 л весит 19 кг, а композитный 47 л — 12 кг. Купить композитные баллоны стоит ввиду повышенной безопасности. При пожаре он не взрывается даже при протечке — газ медленно вытекает из него и сгорает.

Особенности конструкции

Резервуар для хранения газа изготавливается методом цельного литья или при помощи приварки днища и крышки к цилиндру. Шовные баллоны дешевле в производстве, но не рассчитаны на высокое давление. Допустимый предел составляет 3 МПа. Ввиду этого шовные варианты подходят только для хранения сжиженных газов, которые при сжатии переходят из газообразного состояния в жидкое и не создают чрезмерного давления на стенки емкости.

Бесшовные баллоны дороже, зато они выдерживают давление 150-200 атм (14.7-19.6 МПа). Это позволяет хранить в них газы, которые не переходят в жидкое состояние, а просто сильно сжимаются и увеличивают нагрузку на стенки.

Кроме этого у баллона может быть приварена наружная конструкция, защищающая вентиль от удара при падении. Она ограждает латунный элемент со всех сторон, но не препятствует подключению. Баллоны вместимостью 5-10 л могут иметь полукруглое дно. Они не предназначены для вертикального размещения. Модели от 12 л оснащаются приваренной подставкой, обеспечивающей устойчивое вертикальное положение.

Источник видео: Rugasco

Объем баллонов

Газовые баллоны выпускаются с объемом от 5 л. Чем он меньше, тем чаще придется заправлять емкость. У пропановых баллонов предел составляет 50 л. У всех остальных до 40 л. Повышенная вместимость сосуда для пропановой смеси объясняется переходом газа в жидкое состояние.

Малые баллоны 5-10 л удобны для частой транспортировки или редкого использования связанного с ними оборудования. Емкости 12-27 л не занимают много места, но позволяют реже ездить на заправку. В промышленном применении целесообразно купить баллоны 40-50 л.

Давление в баллонах

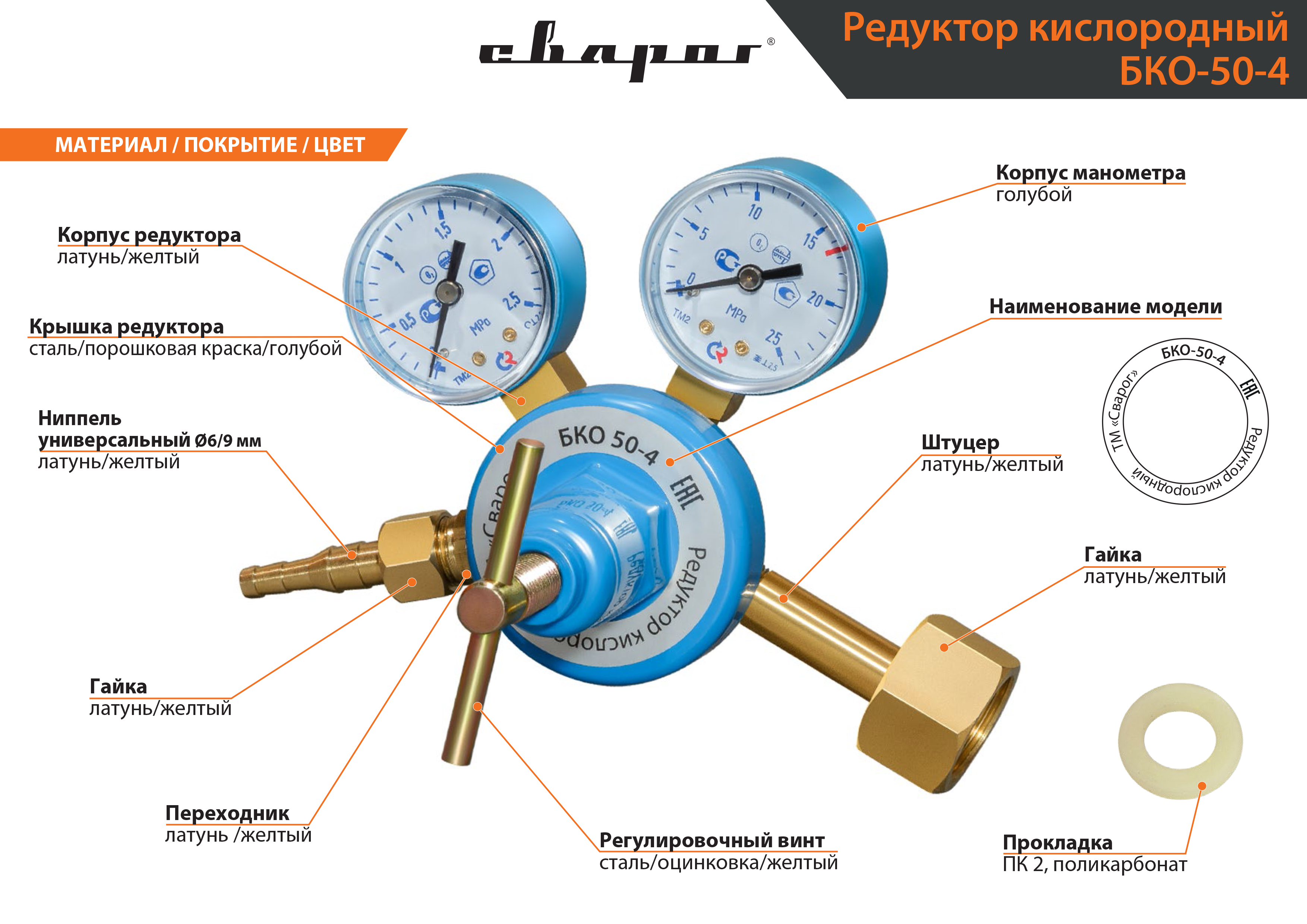

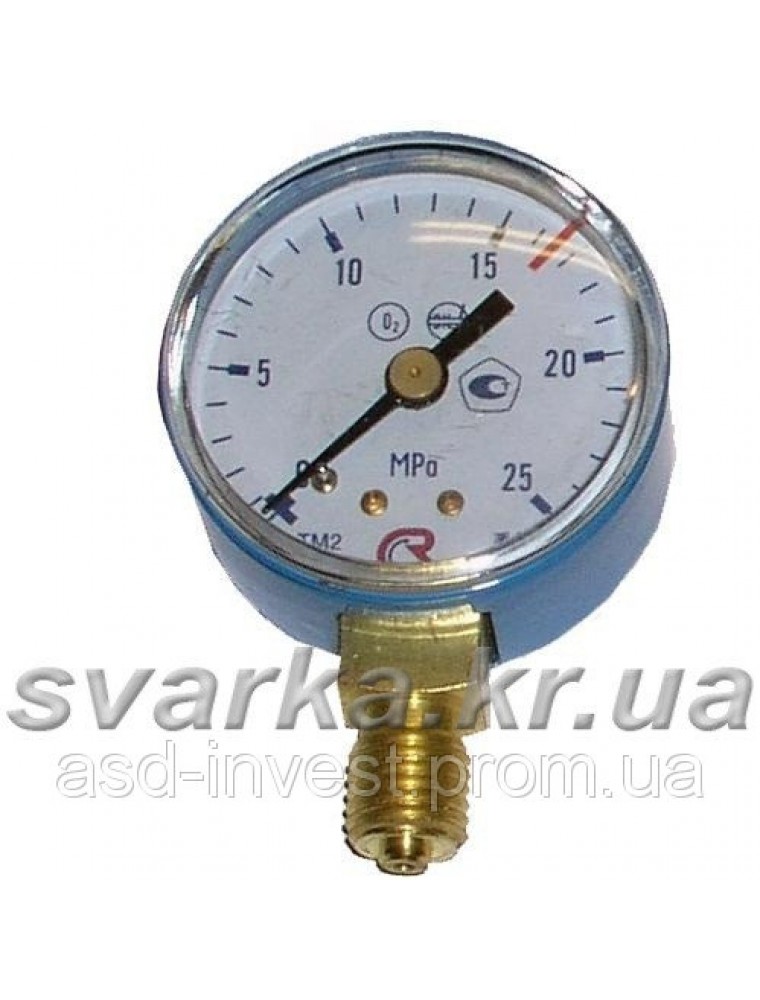

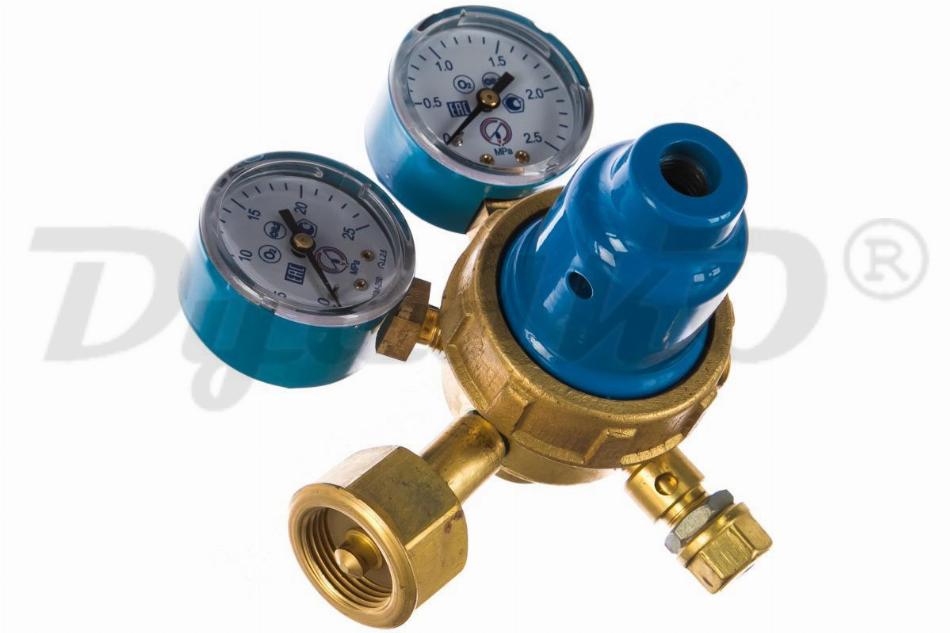

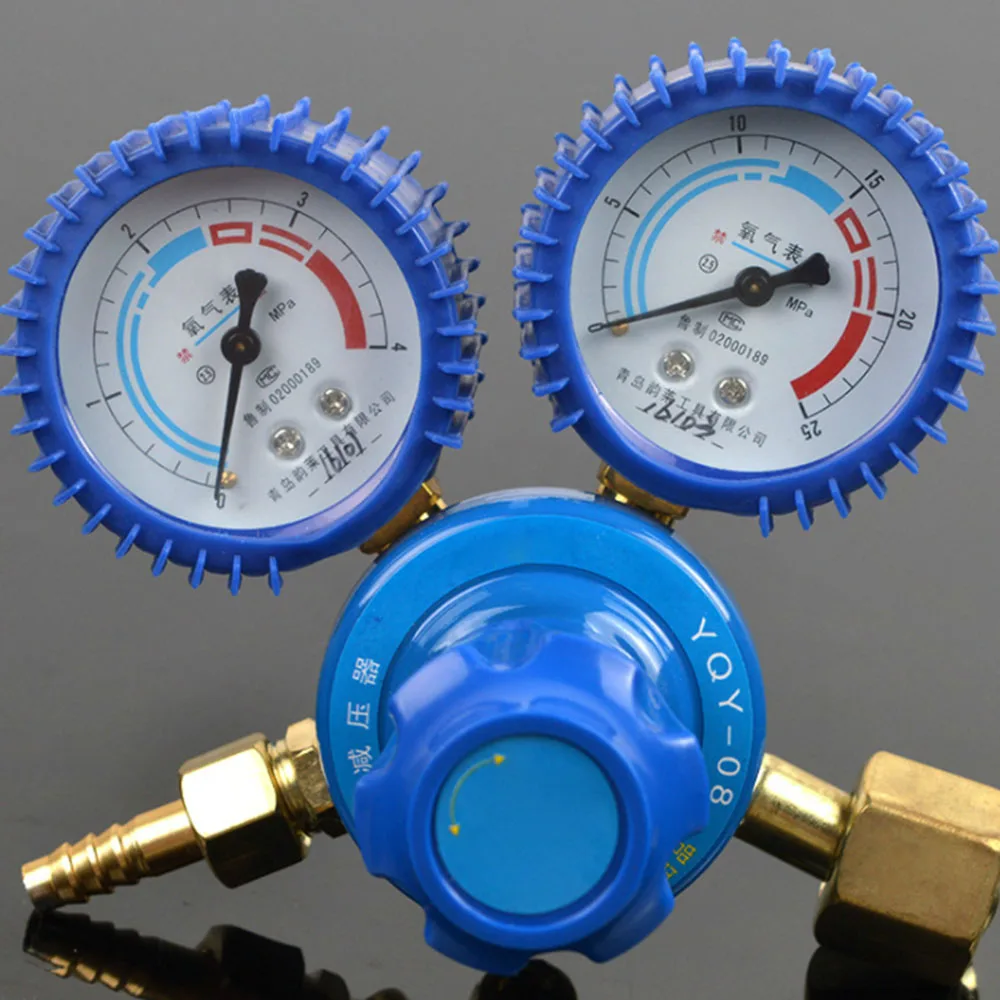

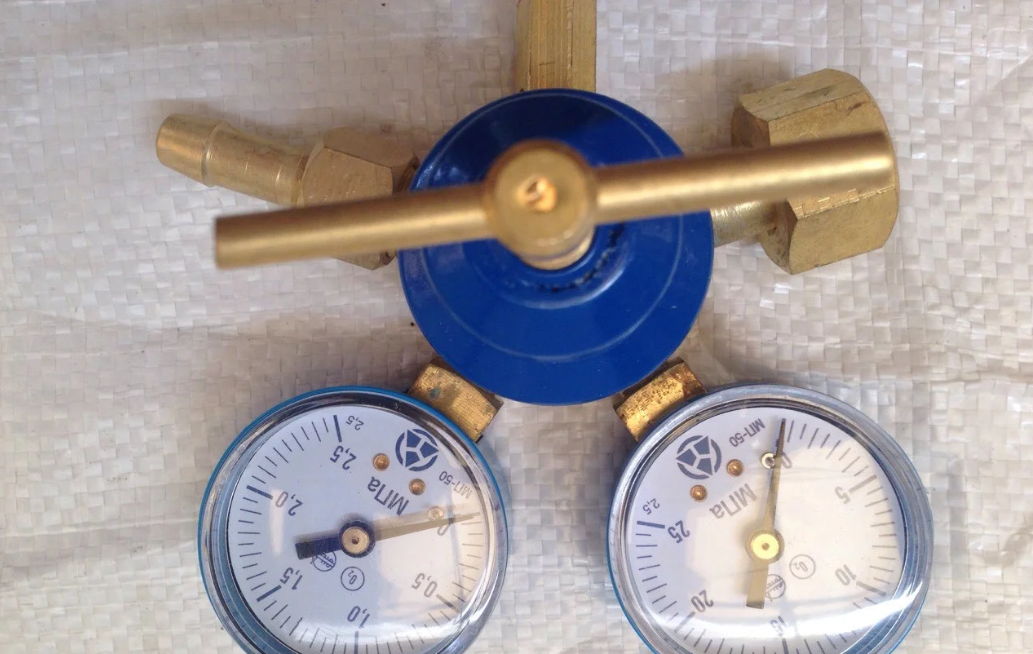

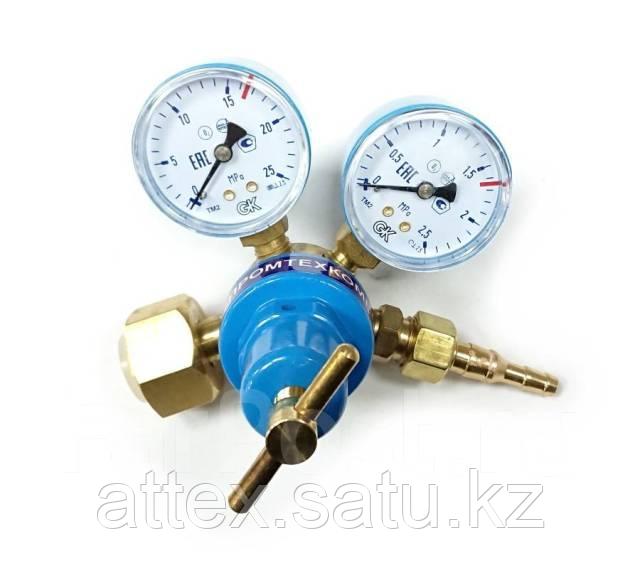

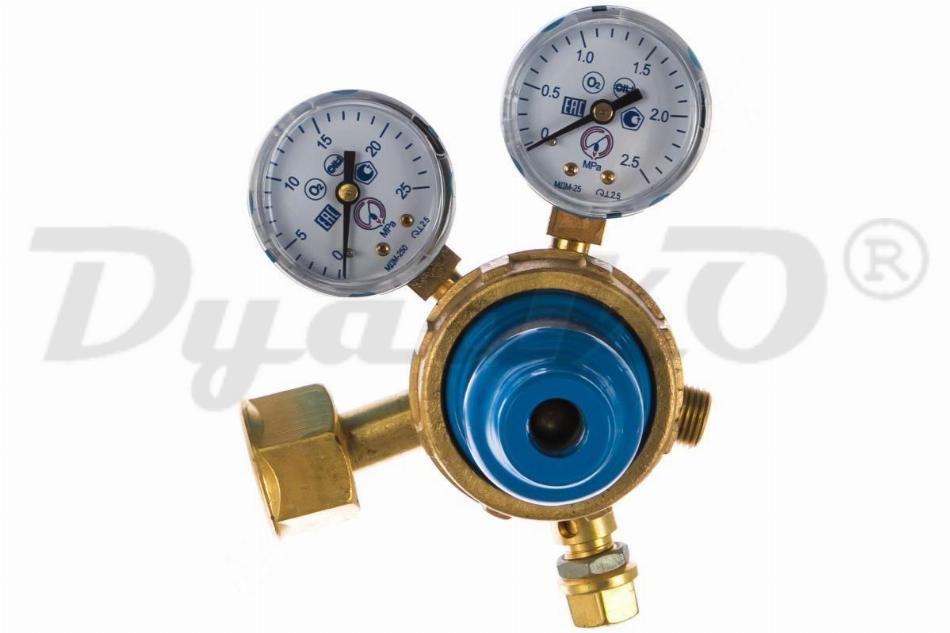

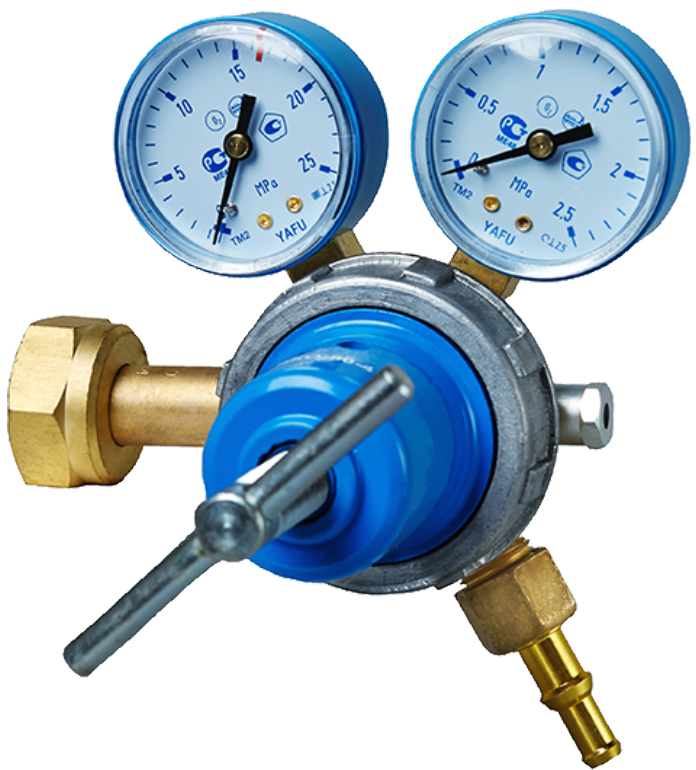

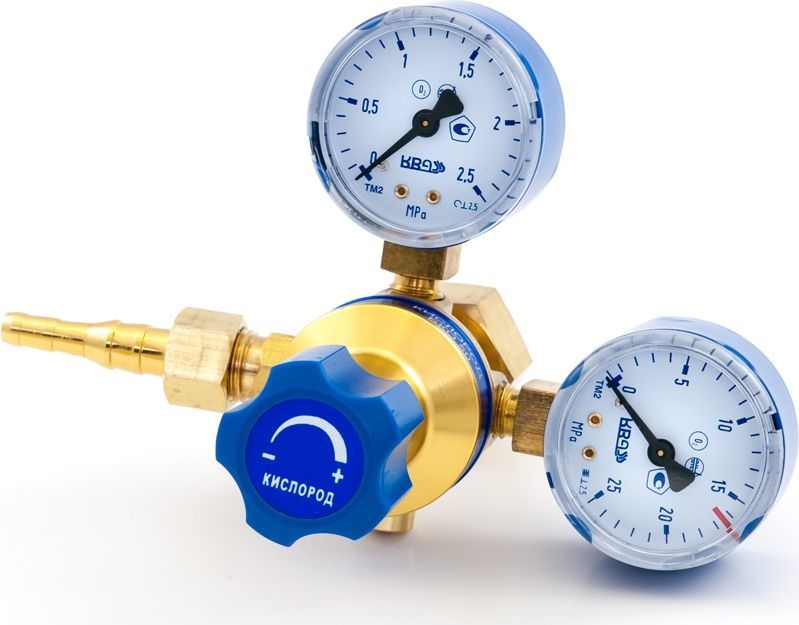

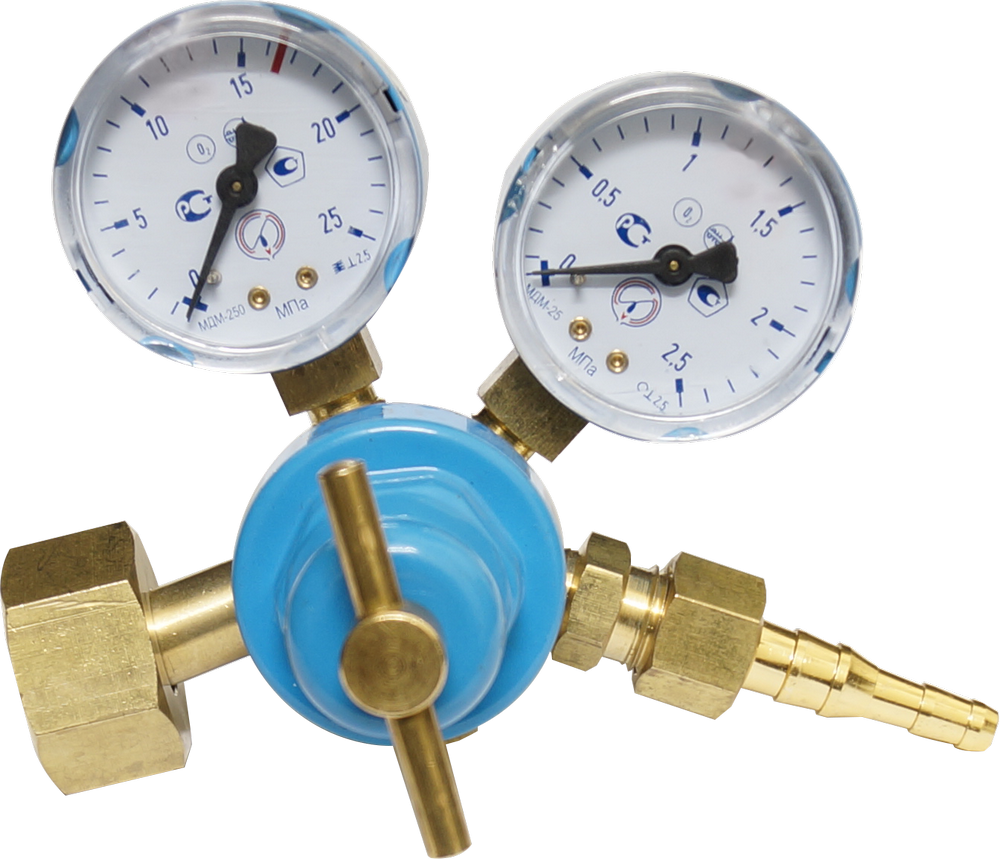

Для определения остатка газа в баллоне используют редуктор с манометрами. Манометр высокого давления показывает количество газа, а манометр низкого давления позволяет выставить расход в случае газовой сварки и резки. Когда стрелка манометра высокого давления опустилась до нуля, необходима заправка или обмен баллона на полный.

В случае бытового редуктора без манометра определить остаток газа сложнее. Резервуар можно взвесить на напольных весах, отняв массу пустой емкости. Если влажность воздуха более 60%, то конденсат оседает на прохладных стенках баллона на уровне газа, что показывает заполненность сосуда. У композитных баллонов определение остатка газа не составит труда, поскольку его видно через полупрозрачные стенки и оставленные для контроля окошки.

Подключение баллона и сопутствующие детали

Чтобы подключить газовый баллон к оборудованию (сварочному аппарату, станции газирования воды, прочим установкам), необходим регулятор давления и шланг. Универсальных редукторов мало, остальные подбираются по типу используемого газа и бывают:

кислородные;

пропановские;

ацетиленовые;

углекислотные;

гелиевые;

аргоновые.

Есть бытовые и профессиональные редукторы. Они прикручиваются к вентилю. Подключение происходит через прокладку, иначе соединение не будет герметичным. Чем чаще снимается и устанавливается регулятор давления, тем быстрее прокладка прихлопывается и нуждается в замене.

Регуляторы для горючих и негорючих газов специально изготавливаются с левой и правой резьбой, чтобы случайно не присоединить редуктор к другому баллону. Снаружи гайки регуляторов для пропана и ацетилена помечаются поперечной насечкой. В документации резьбы обозначаются буквой L и накручиваются против часовой стрелки. Все остальные редукторы закручиваются по часовой стрелке и резьбы обозначаются буквой R.

Присоединение шланга к регулятору газа происходит через штуцер с гайкой. У них тоже правая и левая резьба в зависимости от типа газа.

Маркировка

На каждом баллоне в неокрашенном месте выбиваются ключевые сведения. В них содержится информация о:

заводе-изготовителе;

рабочем давлении;

массе;

вместимости резервуара.

При обмене пустого баллона на новый всегда проверяйте дату следующего ТО. Она выбита сразу после даты изготовления. Если число просрочено, такой баллон эксплуатировать нельзя и, соответственно, его принимать не нужно. Найти маркировку можно в верхней части баллона у вентиля.

Правила безопасности

Газовые баллоны вместимостью более 5 л нельзя хранить в жилом помещении — при утечке газ может наполнить внутреннее пространство комнаты и взорваться, разрушив здание. Для хранения применяют металлические шкафы на улице. Они замыкаются, чтобы предотвратить воровство. Размещение на лестничных площадках, чердаках, балконах тоже запрещено.

При перевозке большого количества баллонов в кузове грузового автомобиля нужны стойки или евроконтейнеры, предотвращающие удары и падения резервуаров. Перевозить баллоны по месту удобно в тележках, которые бывают одноместные и двухместные.

Чтобы защитить вентиль от случайного удара и обрыва, используют накладные колпаки. Они бывают пластиковые и стальные. При газовой сварке и резке кислородный и газовый баллоны устанавливаются на расстоянии 5 м. Такой же промежуток сохраняется до горячих предметов (радиатора отопления, места резки). Кислородный баллон нужно держать в стороне от масла и не браться за него грязными руками.

Ответы на вопросы: виды газовых баллонов и их использование Какой баллон нужен для газового обогревателя? СкрытьПодробнее

Большинство моделей работает от баллонов до 27 л. Их можно разместить внутри корпуса ИК-обогревателя с газовой горелкой. Для конвектора вместимость резервуара не имеет значения, поскольку баллон устанавливается отдельно.

Что будет, если газовый баллон упадет? СкрытьПодробнее

Конструкция всех баллонов устроена так, что при падении он не должен касаться вентилем пола. Но, если на полу будут возвышенности (камень, порог, ступенька), вентиль погнется. В самом плохом случае вентиль отобьется и газ выйдет наружу. При наличие высокого остаточного давления баллон может даже взлететь.

Можно ли отравиться из-за протечки в газовом баллоне? СкрытьПодробнее

Кислородом — нет. Горючими газами — при определенных условиях. На улице газ будет развеваться. В помещении пропан и ацетилен собираются в низинах. В маленькой комнате может наступить отравление. Храните баллоны в уличных шкафах.

Какой редуктор купить для баллона? СкрытьПодробнее

Строго по типу используемого газа. Для бытовых нужд (например обогревателя) подойдет бытовой редуктор — «лягушка». Для сварки — редуктор с манометрами.

Где заправить газовый баллон? СкрытьПодробнее

Если у АЗС есть лицензия на заправку пропановых баллонов, можно привезти резервуар к ним и отдать оператору. Кислород, углекислота, ацетилен и прочие газы заправляются на специальных станциях.

Остались вопросы

Оставьте Ваши контактные данные и мы свяжемся с Вами в ближайшее время

Обратная связь

Руководство по безопасности газовых баллонов

Руководство по технике безопасности при обращении с газовыми баллонами 23 Приложение I. Определения Абсолютное давление. Основано на нулевом давлении, идеальном вакууме. Измеренное с этой точки стандартное атмосферное давление на уровне моря составляет 14,7 фунтов на квадратный дюйм (psi) или 101,325 килопаскалей (кПа). Обычно это выражается как psia, где «а» указывает на абсолютное измерение или кПа. Удушающий газ — Любой нетоксичный газ, который вытесняет атмосферный кислород ниже пределов, необходимых для поддержания жизни.Эти газы обычно бесцветны, не имеют запаха и вкуса и включают азот, аргон и гелий. Сжатый газ — сжатый газ — это любой газ, который при заключении в контейнер дает: Показание абсолютного давления более 276 кПа (40 фунтов на кв. дюйм) при 21 °C (70 °F) или абсолютное давление более 717 кПа (104 фунтов на кв. дюйм) при 54°C (129,2°F) или любая легковоспламеняющаяся жидкость, имеющая давление пара более 276 кПа (40 фунтов на кв. дюйм) при 38°C (100,4°F). Баллон со сжатым газом — Баллон со сжатым газом — это любой металлический баллон типа, одобренного U.С. Департамент транспорта (ДОТ) по хранению и транспортировке газов под давлением, в том числе сжиженных. Металлические баллоны являются единственной одобренной DOT упаковкой для сжатых газов. Коррозионный газ. Газ, контактирующий с живой тканью, вызывает ее разрушение в результате химического воздействия. Криогенная жидкость — жидкость с нормальной температурой кипения ниже -150°С (-238°F). Баллон с криогенной жидкостью — контейнер под давлением, разработанный и изготовленный для хранения криогенных жидкостей. Существует три распространенных типа баллонов с жидкостью: дозирование газа; дозирование жидкости; или дозирования газа и жидкости.Клапан баллона — механическое устройство, прикрепленное к баллону со сжатым газом, которое позволяет потоку входить или выходить из баллона, когда устройство находится в открытом положении, и предотвращает поток, когда он находится в закрытом положении. Дьюар — это контейнер с открытой горловиной, без давления, с вакуумной рубашкой, используемый для хранения криогенных жидкостей. Горючий газ — материал, представляющий собой газ при температуре 68°F (20°C) или ниже при давлении 14,7 фунта на квадратный дюйм атмосферы (psi) (101 кПа) [материал, температура кипения которого составляет 68°F (20 °C) или менее при 14.7 фунтов на квадратный дюйм (101 кПа)], который: воспламеняется при 14,7 фунтов на квадратный дюйм (101 кПа) в смеси с воздухом в объеме 13% или менее; или Имеет диапазон воспламенения при 14,7 фунтов на квадратный дюйм (101 кПа) с содержанием воздуха не менее 12 процентов, независимо от нижнего предела. Указанные пределы должны быть определены при давлении 14,7 фунта на кв. дюйм (101 кПа) и температуре 68°F (20°C) в соответствии со стандартом ASTM E 681. Манометрическое давление — давление выше или ниже атмосферного давления. Таким образом, абсолютное давление минус местное атмосферное давление равно манометрическому давлению и обычно обозначается аббревиатурой psig или кПа.Обращение — Перемещение, подсоединение или отсоединение баллона со сжатым или сжиженным газом при нормальных условиях использования.

RkJQdWJsaXNoZXIy OTE0NzY=

Точность потока кислорода, доставляемого баллонами со сжатым газом в больничной и догоспитальной неотложной помощи

Abstract

ПРЕДПОСЫЛКИ: Кислородные баллоны широко используются как в стационаре, так и на догоспитальном этапе. Чрезмерное или несоответствующее F _{IO 2} может иметь решающее значение для пациентов с гиперкапнией или гипоксией.Более того, избыточная оксигенация может быть вредной при ишемических нарушениях. Поэтому дополнительный кислород из кислородного баллона должен подаваться точно. Цель этого исследования состояла в том, чтобы оценить точность потоков кислорода для кислородного баллона в стационаре и на догоспитальном этапе.

МЕТОДЫ: Проспективное исследование было проведено для оценки точности подачи кислорода (2, 4, 6, 9 и 12 л/мин) для различных кислородных баллонов, готовых к использованию в разных отделениях больницы. Доставляемые потоки анализировались случайным образом с использованием калиброванного теплового массового расходомера.Были оценены два типа кислородных баллонов: кислородный баллон 78 с одноступенчатым регулятором и кислородный баллон 70 с двухступенчатым регулятором. Доставляемые потоки сравнивали с требуемым потоком кислорода. Учитывалось значение остаточного давления для каждого кислородного баллона. Был рассчитан коэффициент вариации для сравнения изменчивости подаваемого потока между двумя типами кислородных баллонов.

РЕЗУЛЬТАТЫ: Все медианные значения расхода составляли ≥ 100 % требуемого расхода для одноступенчатого (диапазон 100–109 %) и < 100 % требуемого расхода для двухступенчатого (диапазон 95–97 %). Средние значения подаваемого потока отличались между одноступенчатой ​​и двухступенчатой. Было обнаружено, что одноступенчатая значительно выше, чем двухступенчатая ( P = 0,01). При низком потоке дисперсия показателей для одной ступени была выше, чем при высоком потоке кислорода. Различия в расходе также были обнаружены между низким и высоким остаточным давлением, но только с одной ступенью ( P = 0,02). Остаточное давление для обоих кислородных баллонов (№ = 148) варьировалось от 73 до 2900 фунтов на квадратный дюйм, и между двумя типами не наблюдалось существенной разницы ( P = .86). Рассчитанный коэффициент вариации варьировался от 7% (±1%) для двухступенчатого до 8% (±2%) для одностадийного.

ВЫВОДЫ: Это исследование показывает хорошую точность подачи кислорода через кислородные баллоны. Эта точность была выше с двухкаскадным. Одноступенчатая также была точной, однако при малом расходе эта точность несколько меньше. Кроме того, при одномоментном этапе, когда остаточное давление снижается, медиана доставляемого потока снижается

Введение

Кислородная терапия широко применяется как в стационаре, так и на догоспитальном этапе. ^1–3 Исследование, проведенное в 2008 г., показало, что в Соединенном Королевстве 15–17% госпитализированных пациентов в какой-то момент получали кислород по сравнению с 34% пациентов, доставленных машиной скорой помощи. ⁴

В таких случаях оксигенотерапия проводится с помощью настенной трубки Торпа или кислородных баллонов. Трубки Торпа используются в больницах для подачи кислорода. На вход трубки Торпа подается движущее давление, и поплавковый индикатор поднимается в конической трубке до тех пор, пока не будет считан требуемый расход. ⁵ Баллоны с кислородом находятся в стальных или алюминиевых баллонах, содержащих газ под высоким давлением. Для безопасного введения кислорода пациенту необходимо снизить высокое давление. Чтобы снизить это давление до среднего уровня — с 2900 фунтов на квадратный дюйм (psi) до 44 фунтов на квадратный дюйм — кислородные баллоны оснащены регулятором давления. Существуют две модели регуляторов: предустановленные одноступенчатые регуляторы, использующие один впускной клапан, и предустановленные двухступенчатые регуляторы, использующие серию клапанов. Работая при этом промежуточном давлении, расходомер регулирует выпуск с помощью ограничителей с переменным расходом.В этом простом методе используются калиброванные порты для подачи заданного потока. ⁵ В Европе точность расходомеров медицинских газов определяется стандартами ISO 15002. ⁶ В соответствии с этим стандартом подаваемый поток не должен отклоняться от требуемого потока более чем на 0,5 л/мин, если требуемый поток < 5 л/мин, и превышать этот порог более чем на 10 %. В Северной Америке стандарты требований устанавливаются Ассоциацией производителей сжатого газа. Эти стандарты определяют допустимую погрешность на 10 % выше или ниже требуемого расхода. ⁵ В Северной Америке давление газа в кислородных баллонах обычно выражается в фунтах на квадратный дюйм, а в Европе единицей измерения является бар (кгс/см ² ). ⁵ Кислородные баллоны и расходомеры с трубкой Торпа обычно используются последовательно, например, во время внутрибольничной или догоспитальной транспортировки. Поэтому важно знать, обеспечивают ли эти системы одинаковые уровни потока кислорода для поддержания одинакового уровня оксигенации.

В 2013 году исследование показало, что ежегодно в Соединенном Королевстве можно было бы избежать нескольких тысяч смертей с помощью контролируемого использования кислорода. ³ Таким образом, точность потока кислорода является ключевым моментом. В недавних исследованиях изучалась точность трубок Торпа в клинических ситуациях. ^7,8 Они заметили, что требуемый поток отличался от потока, подаваемого при использовании трубки Торпа. Эта разница может привести к избыточной или недостаточной оксигенации пациентов, что может быть вредным при различных состояниях, таких как ХОБЛ, ишемические нарушения и у недоношенных детей. Однако существует мало данных об использовании кислородных баллонов с расходомером.Целью данного исследования было оценить точность расходомеров, прикрепленных к кислородным баллонам, которые готовы к использованию.

КРАТКИЙ ОБЗОР

Современные знания

Кислородная терапия используется для лечения гипоксии. Баллоны с кислородом можно использовать для подачи кислорода на догоспитальном и внутрибольничном уходе. Дополнительный кислород, доставляемый кислородными баллонами, полезен во многих клинических ситуациях. Точность расходомеров кислорода в баллонах важна для предотвращения избыточной или недостаточной оксигенации.

Что эта статья привносит в наши знания

Это исследование показывает хорошую точность потоков кислорода, доставляемых кислородными баллонами в больнице и во время догоспитальной помощи. Однако результаты сообщают о статистической, но ограниченной разнице между исследованными типами баллонов с кислородом. Более того, результаты показывают, что неточности могут возникать при низком расходе кислорода и/или низком остаточном давлении в некоторых типах баллонов. Клиницистам следует помнить об этих различиях при назначении кислорода.

Методы

Потоки, обеспечиваемые расходомерами, оценивались на последовательных кислородных баллонах, готовых к использованию, выбранных из двух отделений неотложной помощи больниц, двух служб скорой помощи и пожарной бригады в валлонском регионе Бельгии с марта по май 2016 г. проанализированные кислородные баллоны были из запасов, имевшихся в наличии на момент принятия мер.

Измерения

Давление газа.

Перед измерением расхода остаточное давление в каждом кислородном баллоне проверялось прямым считыванием показаний манометра.Любое давление газа в кислородном баллоне > 1450 фунтов на квадратный дюйм считалось высоким давлением, а давление от 0 до 1450 фунтов на квадратный дюйм считалось низким давлением.

Расходомер кислородных баллонов.

Точность расходомеров кислородных баллонов была проанализирована с помощью калиброванного теплового массового расходомера (red-y compact GCM, Vögtlin, Швейцария) (0–20 л/мин, точность 1% от полной шкалы или ± 0,2 л/мин) . Измерение расхода с помощью этого теплового массового расходомера не зависит от температуры и атмосферного давления.В каждом кислородном баллоне оценивали различные потоки в случайном порядке (2, 4, 6, 9 и 12 л/мин). Значения коэффициента рандомизации были выбраны с помощью случайной функции Microsoft Excel (Microsoft, Redmond, Washington). Доставляемый поток количественно определяли через 5 секунд в установившемся режиме. Измерения проводились дважды на каждом потоке, а затем регистрировалось среднее значение. Потоки 2–4 л/мин и 6–12 л/мин считались низким и высоким потоком соответственно.

Анализ

Расходы выражались в стандартных единицах (л/мин) и в процентах от требуемого расхода (% требуемого расхода).Для каждого потока рассчитывали минимальное значение, максимальное значение, диапазон между обоими значениями и межквартильный диапазон (IQR). Средние значения выражаются с их стандартным отклонением для параметрических данных и медианные значения с IQR для непараметрических данных. Для оценки изменчивости расходомеров кислородного баллона рассчитывали коэффициент вариации.

Одноэтапные и двухэтапные группы сравнивали с использованием теста дисперсионного анализа с последующим применением метода Холма-Сидака для параметрических данных. Для непараметрических сравнений использовали критерий Крускелла-Уоллиса, а затем метод Данна или критерий суммы рангов Манна-Уитни.

Для проверки точности измерений калиброванного теплового массового расходомера был проведен тест Фридмана для анализа 3 случайных измерений расхода кислорода (1,5, 6, 9 и 12 л/мин), выполненных на этапе прецизионного эксперимента ( 10 двухступенчатых при максимальном давлении). Коэффициенты внутриклассовой корреляции рассчитывались для проверки повторяемости 3 последовательных измерений потоков кислорода; Считалось, что значения внутриклассовых коэффициентов корреляции > 0,75 отражают превосходную повторяемость.

Анализ ошибок для каждого измерения определялся разницей между подаваемым и требуемым расходом, деленной на требуемый расход.

Результаты

Всего было проанализировано 148 кислородных баллонов (одно- и двухступенчатых). Их происхождение и распространение показаны в Таблице 1. Распределение кислородных баллонов было: 53% (№ = 78) с одноступенчатыми кислородными баллонами (Messer Cutting Systems, Groß-Umstadt, Германия) и 47% (№ = 70) с двухступенчатым кислородным баллоном (Air Liquide, Париж, Франция).

Таблица 1.

Источник баллонов со сжатым газом

Давление газа

Остаточное давление для обоих кислородных баллонов варьировалось от 73 до 2900 фунтов на квадратный дюйм. Среднее (25-й и 75-й процентили) остаточное давление для одноступенчатой ​​системы составляло 1885 фунтов на квадратный дюйм (1033–2900 фунтов на квадратный дюйм) и 2176 фунтов на квадратный дюйм (1087–2900 фунтов на квадратный дюйм) для двухступенчатой ​​( P = 0,86).

Для одноступенчатых 26 кислородных баллонов (33%) оказались под низким давлением и 52 кислородных баллона (67%) под высоким давлением; для двухэтапного 27 кислородных баллонов (39%) находились под давлением при низком давлении и 43 кислородных баллона (61%) при высоком давлении (таблица 2).

Таблица 2.

Распределение баллонов со сжатым газом

Расход

Для всех кислородных баллонов разброс среднего значения увеличился со 100% до 109% требуемого расхода для одноступенчатого и с 95% до 97% для двухступенчатый. В основном для одноступенчатых медианное значение, диапазон и IQR уменьшались с увеличением требуемого потока (таблица 3). Значительные различия IQR ( P = 0,001) наблюдались между одноступенчатой ​​и двухэтапной (таблица 3). Однако разрыв между одноступенчатым и двухступенчатым уменьшался с увеличением требуемого значения расхода.Среднее значение подаваемого потока было равно или больше требуемого потока для одноступенчатого и ниже требуемого потока для двухступенчатого (рис. 1 и таблица 3).

Таблица 3.

Распределение доставляемых потоков кислорода*

Рис. 1.

Доставляемые потоки выражали в процентах от требуемого потока кислорода. Значения, полученные с использованием 78 одноступенчатых (А) и 70 двухступенчатых регуляторов (В) для потоков кислорода от 2 до 12 л/мин. Прямоугольники иллюстрируют 25-й и 75-й процентили, усы соответствуют 5-му и 95-му процентилю, а точки — выбросы.

Для одноступенчатых, но не для двухступенчатых, наблюдалась разница средних значений между низким и высоким остаточным давлением. Действительно, при одноэтапном медианные значения уменьшались при одном и том же расходе, когда кислородные баллоны герметизировались при низком остаточном давлении (рис. 2).

Рис. 2.

Распределение разности подаваемого потока для 78 одноступенчатых кислородных баллонов между низким давлением (A: в диапазоне от 290 до 1378 фунтов на кв. дюйм, № = 26) и высоким давлением (B: в диапазоне от 1450 до 2900 фунтов на кв. дюйм, нет.= 52). Сравнение низкого и высокого давления с использованием теста Фридмана выглядит следующим образом: 2 л/мин, P = 0,041; 4 л/мин, P = 0,02; 6 л/мин, P = 0,02; 9 л/мин, P = 0,002 и 12 л/мин, P = 0,004.

Изменчивость измерений

Не было обнаружено статистической разницы ( P = 0,61) в отношении коэффициента вариации между одноступенчатой ​​и двухступенчатой ​​системой (таблица 4). Коэффициент внутриклассовой корреляции колебался от 0.от 97 до 0,99, что свидетельствует о превосходной воспроизводимости измерений теплового массового расходомера (таблица 5). Погрешность измерения уменьшалась при увеличении расхода, особенно для одноступенчатого (табл. 6).

Таблица 4.

Среднее значение подаваемых потоков и коэффициент вариации Сравнение между одноступенчатой ​​и двухступенчатой ​​

Таблица 5.

Повторяемость трех измерений требуемого O _{2 и двухступенчатый}

Обсуждение

В этом исследовании оценивалась точность потока кислорода, подаваемого расходомерами кислородного баллона.Оценивались кислородные баллоны двух марок. Мы обнаружили хорошую точность подачи кислорода для обоих типов проанализированных кислородных баллонов. Наблюдались небольшие различия в потоке между брендами. Хотя разница между одноступенчатыми и двухступенчатыми регуляторами поддавалась измерению, маловероятно, что эта разница имела клиническое значение. В среднем, одноступенчатые имели тенденцию обеспечивать расход выше требуемого расхода (в основном при низком расходе), тогда как двухступенчатые обеспечивали расход ниже требуемого расхода. Разброс измерений был немного больше при одноступенчатом, чем при двухступенчатом.Независимо от системы регулятора давления подаваемый поток в целом был близок к требуемому расходу. Анализ погрешностей показал, что при увеличении требуемого значения расхода значение процентной погрешности уменьшалось. Эта систематическая ошибка уменьшалась с увеличением расхода, в основном для одноступенчатых.

Аналогичное исследование, проведенное с большим количеством трубок Торпа в больницах (№ = 476), показало медианные значения потока кислорода в диапазоне от 91% до 110% от требуемого потока. ⁷ Разброс результатов измерений при использовании трубок Торпа выше, чем при использовании расходомеров с кислородным баллоном.При одноступенчатом, но не при двухступенчатом, медианные значения потока кислорода были ниже при низком давлении газа, чем при высоком давлении газа. Это указывало на то, что снижение давления для одноступенчатой ​​системы повлияло на подаваемый поток, уменьшив это значение. Эту разницу можно объяснить автоматической компенсацией любого падения давления подачи с помощью двухступенчатой ​​системы, которая позволяет поддерживать постоянный расход. Более того, двухступенчатые регулировали давление газа с большей точностью, чем одноступенчатые, поскольку давление постепенно снижалось с помощью многоступенчатых регуляторов. ⁵ Наконец, двухступенчатые потоки были более постоянными, чем одноступенчатые. Принимая во внимание эти проблемы, двухэтапный вариант имел меньшую изменчивость, чем одноэтапный. Эти результаты согласуются с двумя предыдущими статьями, в которых анализировалась точность потока через трубки Торпа в больнице. ^7,8 Вывод этих исследований состоял в том, что испытанные трубки Торпа показали низкую точность. С другой стороны, наши результаты показали, что кислородные баллоны имеют меньшую изменчивость потока, чем трубки Торпа, а это означает, что точность расходомеров кислородных баллонов лучше, чем у трубок Торпа.Кроме того, коэффициент вариации в исследовании Дэвидсона и др. (проанализирована 91 трубка Торпа) составил 0,6 (±0,5) и 0,11 (±0,01) в исследовании Дюпре и др. (проанализировано 476 трубок Торпа). ^7,8 В нашем исследовании коэффициент вариации составил 0,08 (±0,02) для одноэтапного и 0,07 (±0,01) для двухэтапного.

Эти различия в изменчивости между расходомерами кислородного баллона и трубками Торпа могут быть связаны с красным компактом (точность ±1% для потока кислорода; диапазон 0,5–20 л/мин), который является очень точным измерительным прибором, в то время как Дэвидсон и другие.использовали Timeter RT-200 (Allied Healthcare Products, Сент-Луис, Миссури; точность ±4% для потока кислорода; диапазон 0,5–10 л/мин). Кроме того, расходомер трубок Торпа становится неточным при воздействии статического электричества или магнитного поля, вторичного механического удара или нарушения вертикальности, а также при изменениях атмосферного давления или комнатной температуры. ^5,9 Эти факторы могут привести к ошибкам считывания, что может объяснить, почему точность кислородных баллонных расходомеров выше, чем у трубок Торпа.

Однако в 1996 г. Henderson et al. ¹⁰ изучали точность подачи кислорода через назальную канюлю в операционной. Они пришли к выводу, что трубки Торпа или расходомеры кислородных баллонов обеспечивают точную подачу кислорода. С другой стороны, потоки кислорода из тройника круглой системы были ниже, чем у трубок Торпа и расходомеров кислородного баллона, особенно при открытом регулируемом клапане ограничения давления.

Несмотря на это, пациенты, получающие оксигенацию последовательно с помощью различных систем (кислородные баллоны с расходомером или трубки Торпа), вряд ли будут иметь стабильный уровень оксигенации, поскольку точность потока кислорода этих устройств различна.Тем не менее, кислород редко титруют на догоспитальном этапе после купирования гипоксии. ¹¹ Кроме того, по прибытии в больницу оксигенационное устройство заменяется и может вызвать избыточную или недостаточную оксигенацию, если S _{pO 2} (или анализ газов крови) не будет протестирован после этой модификации. Таким образом, гипероксия является частой находкой по прибытии в больницу у пациентов, получавших кислород на догоспитальном этапе; на самом деле гипероксия так же распространена, как и гипоксия. ¹¹ Следует подчеркнуть, что аналогичная ситуация, описанная выше, может возникнуть при внутрибольничных перевозках с попеременным использованием трубок Торпа и кислородных баллонов с расходомерами.

Последние руководства рекомендуют использовать пульсоксиметрию чаще, чтобы избежать гипероксии. ¹¹ Это должно побудить персонал отделений неотложной помощи быть осторожными и, следовательно, использовать пульсоксиметрию для определения потока кислорода вместо предыдущей настройки потока после прибытия пациента. Они также должны учитывать разницу в снабжении кислородом (и/или изменение схемы вентиляции) в качестве причины возмущения, прежде чем рассматривать изменение состояния здоровья пациента.

В этом исследовании оценивалась точность большого количества расходомеров кислородных баллонов. Тем не менее, в этом исследовании есть слабые места. Были изучены только два типа расходомеров кислородных баллонов, потому что в Бельгии они были единственными двумя доступными. Кроме того, при измерениях не учитывалась температура окружающей среды, что могло быть источником систематической ошибки. Кроме того, дата проверки каждого расходомера кислородного баллона не была известна, потому что в Бельгии закон требует, чтобы расходомеры кислородного баллона проверялись только каждые 5 лет.

Выводы

Это исследование показало, что поток кислорода, подаваемый кислородными баллонами, является точным. Остаточное давление влияет на точность потока кислорода, особенно при одноступенчатом режиме при низком потоке. Тем не менее, кислородные баллоны с расходомером имеют меньшую изменчивость, чем настенные трубки Торпа, используемые в больницах. Любое изменение системы оксигенации (трубка Торпа вместо кислородного баллона с расходомером или замена разных расходомеров кислородного баллона) является рискованной операцией. Более частое использование S _{pO 2} должно снизить риск недостаточной или чрезмерной оксигенации.

Благодарности

Авторы выражают признательность за вклад Франку Вантримпонту, доктору медицины, и г-ну Кристофу Фонтейну из больницы Эпикура Орню, NT Мишелю Слингенейеру и NT Жаку Эро из больницы Амбруаз Паре, Монс, Бельгия, и г-ну Фрэнсису Дюпону из службы скорой помощи Boussu за их помощь в измерениях для этого исследования.

• Copyright © 2018 Daedalus Enterprises

Расчеты изменения давления в вентилируемом резервуаре, заполненном жидким кислородом

Действия

‘) var buybox = документ.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка. querySelector(«.цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { var formAction = форма.получить атрибут («действие») form.setAttribute(«действие», formAction.replace(«/checkout», «/cart»)) document.querySelector(«#ecommerce-scripts»).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { переключать.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») toggle.addEventListener («щелчок», функция (событие) { var expand = toggle. getAttribute(«aria-expanded») === «true» || ложный toggle.setAttribute(«aria-expanded», !expanded) form.hidden = расширенный если (! расширено) { покупкаВариант.classList.add («расширенный») } еще { покупкаOption.classList.remove(«расширенный») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = window.fetch && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Ящик для покупок: ноль var Modal = EcommScripts ? EcommScripts.Modal : ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) modal. domEl.addEventListener («закрыть», закрыть) функция закрыть () { форма.querySelector(«кнопка[тип=отправить]»).фокус() } форма.setAttribute( «действие», formAction.replace(«/checkout», «/cart?messageOnly=1») ) form.addEventListener( «Отправить», Buybox.interceptFormSubmit( Буйбокс.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), консоль.лог, ), ложный ) document. body.appendChild(modal.domEl) } } } функция initKeyControls() { документ.addEventListener(«keydown», функция (событие) { if (document.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { событие.preventDefault() документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { var buyboxWidth = buybox.смещениеШирина ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«. цена-варианта-покупки») var form = option.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключать.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») form.hidden = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

10 часто задаваемых вопросов о сжатом воздухе

У вас есть вопросы, а у нас есть ответы! В этой статье мы расскажем вам все, что вы когда-либо хотели знать о сжатом воздухе, а затем кое-что…

Вот 10 самых популярных вопросов о сжатом воздухе, на которые мы ответили:

Начнем!

Из чего состоит сжатый воздух?

Сжатый воздух состоит из того же воздуха, который вы вдыхаете и выдыхаете, но этот воздух сжат до меньшего размера и находится под давлением. Когда вы берете атмосферный воздух, а затем физически уменьшаете его объем, молекулы занимают меньше места, и воздух сжимается.

Атмосферный воздух и сжатый воздух состоят из:

• 78% Азот
• 20-21% кислорода
• 1-2% водяного пара, двуокиси углерода и других газов

«Ингредиенты» воздуха не меняются при его сжатии — меняется только объем пространства, которое занимают эти молекулы.

Как сжимается воздух?

Воздух сжимается в два простых шага:

Этап 1 : Воздух задерживается в цилиндре, резервуаре или подобном контейнере
Этап 2 : Пространство в этом резервуаре становится меньше, что заставляет молекулы воздуха сближаться

Теперь сжатый воздух остается в ловушке в этом меньшем состоянии, ожидая, чтобы снова расшириться, пока он не будет готов к использованию.

Процесс сжатия воздуха проще всего представить с помощью поршневого воздушного компрессора, в котором поршень толкает воздух вниз в цилиндре. Вот отличное эталонное изображение:

.

(Источник: Британская энциклопедия)

Но поршни — не единственный способ нагнетать воздух в меньшее пространство. На рынке представлено множество типов воздушных компрессоров, каждый из которых имеет свои преимущества и недостатки. Например, в винтовых воздушных компрессорах используются двойные вращающиеся винты для проталкивания воздуха вниз и его сжатия:

.

Винтовые воздушные компрессоры

предпочтительнее поршневых, поскольку они компактны, мощны и могут работать непрерывно.Вы можете прочитать больше о различиях между ротационными винтовыми и поршневыми воздушными компрессорами здесь, если вам интересно.

Независимо от используемого механизма, воздух всегда сжимается, поглощая атмосферный воздух и сжимая его, поэтому молекулы конденсируются и находятся под давлением.

Что вызывает давление в сжатом воздухе?

Знаешь, когда ты забит в загруженном лифте, дверь внезапно открывается, и все выбегают и расходятся? То же самое делает сжатый воздух. В то время как молекулы сжатого воздуха могут быть пойманы в ловушку в меньшем пространстве, они этого не хотят, и они будут рассеиваться как можно быстрее в первую же секунду, как только смогут. Вот что вызывает давление.

Атмосферный воздух имеет давление 14 фунтов на квадратный дюйм (1 бар), но может быть повышен до давления 6004 фунтов на квадратный дюйм (414 бар) при сжатии до меньшего состояния. Каким именно становится сжатый воздух под давлением, определяется наукой.

Атмосферное давление объясняется тремя научными законами:

• Первый закон термодинамики говорит нам, что увеличение давления равно увеличению тепла и что сжатие воздуха создает пропорциональное увеличение тепла.
• Закон Бойля объясняет, что если объем воздуха уменьшается вдвое при сжатии, то давление удваивается.
• Закон Шарля гласит, что объем воздуха изменяется прямо пропорционально температуре.

В совокупности эти три закона объясняют, что давление, объем и температура пропорциональны. Если вы измените одну переменную, то одна или две другие переменные также изменятся в соответствии с этим уравнением:

При применении этой формулы к воздушному компрессору объем воздуха и давление воздуха можно регулировать и увеличивать по мере необходимости.Вы можете использовать сжатый воздух в диапазоне давлений от 14 фунтов на квадратный дюйм до 6004 фунтов на квадратный дюйм (от 1 до 414 бар) при расходе от 3,5 кубических футов в минуту (0,1 м3) и выше.

К счастью, у большинства людей нет причин запоминать или использовать эту формулу. Вместо этого просто настройте воздушный компрессор на желаемое давление и позвольте науке позаботиться обо всем остальном.

Почему сжатый воздух горячий?

Сжатый воздух горячий, потому что молекулы воздуха физически сближаются во время сжатия, что заставляет молекулы двигаться быстрее; это быстрое движение молекул генерирует тепло.

Однако сжатый воздух, выходящий из воздушного компрессора, обычно не такой горячий, как воздух внутри камеры сжатия. Горячий воздух может быть опасен, а тепло также увеличивает количество воды в воздушном потоке, поэтому большинство конструкций воздушных компрессоров включают доохладители для снижения температуры сжатого воздуха.

В зависимости от применения температура сжатого воздуха, выходящего из системы воздушного компрессора, может составлять сотни или даже тысячи градусов.

Для чего используется сжатый воздух?

Сжатый воздух можно использовать одним из двух способов:

• В качестве источника энергии
• В качестве продувочного воздуха («активный воздух»)

При использовании в качестве источника энергии сжатый воздух может приводить в действие пневматические инструменты и производственное оборудование.Эти инструменты и оборудование используются в бесчисленных приложениях в десятках отраслей, включая строительство, ремонт шин, механический ремонт, техническое обслуживание, заводское производство, промышленные процессы и системы безопасности транспортных средств. Даже американские горки используют сжатый воздух!

Активный воздух используется, когда для выполнения задачи требуется постоянный поток воздуха. Пара довольно буквальных применений активного воздуха — это аэрация и медицинский воздух для дыхания. Но множество других отраслей, от фармацевтических и химических компаний до заводов по производству продуктов питания и напитков, используют активный воздух в своих процессах для производства товаров и услуг.

Каковы преимущества сжатия воздуха?

Сжатый воздух является популярным источником энергии по многим причинам. Основные преимущества использования воздушных компрессоров и сжатого воздуха:

• Повышение производительности
• Дешевый источник питания
• Безопасный и простой в использовании
• Энергоэффективный
• Низкие эксплуатационные расходы
• Универсальные инструменты и приложения
• Компактный, легкий и удобный для перемещения
• Снижение уровня воровства

Если вам нужно больше убедительности, вы можете узнать здесь, почему существующие клиенты VMAC любят сжатый воздух.

Зачем нужен сжатый воздух?

Сжатый воздух можно охарактеризовать как четвертую утилиту. Хотя сжатый воздух не так распространен, как электричество, нефтепродукты или газ, он играет фундаментальную роль в обеспечении энергией нашего современного мира. Он играет жизненно важную роль в большинстве современных производственных процессов и современной цивилизации.

Хотя вы можете этого не осознавать, большинство продуктов, которые мы используем сегодня, в какой-то момент производились с использованием сжатого воздуха. Фактически, на сжатый воздух приходится около 10% мировой энергии, используемой в настоящее время в промышленности.

Основное различие между сжатым воздухом и другими источниками энергии заключается в том, что пользователи могут легко генерировать собственный воздух и выбирать, как его генерировать. В результате воздушные компрессоры могут удовлетворить множество различных потребностей. Многие приложения в различных средах зависят от пневматического воздуха, и воздушные компрессоры могут быть сконфигурированы (с подходящими принадлежностями) для сжатия воздуха до определенного давления, с определенным расходом и надлежащего качества.

Безопасен ли сжатый воздух?

Что касается источников энергии, сжатый воздух чист, безопасен, прост и эффективен.При использовании сжатого воздуха в качестве вспомогательного средства не образуются опасные выхлопные газы или другие вредные побочные продукты. Это негорючая, экологически чистая утилита.

Однако сжатый воздух может быть опасен при неправильном использовании или при неправильном обслуживании резервуаров воздухосборников. Поэтому операторы всегда должны следовать рекомендациям, установленным производителями.

Может ли сжатый воздух взорваться?

Резервуар воздушного ресивера, в котором находится сжатый воздух, может взорваться, но это крайне редко и обычно происходит, когда операторы не заботятся о своем резервуаре воздушного ресивера.

Основной причиной взрыва бака воздушного компрессора является коррозия. Когда операторы не сливают воду, которая скапливается в баке, вода может вызвать коррозию, ослабляя бак, пока сжатый воздух не откроет его.

Второй распространенной причиной взрыва воздушного резервуара является некачественная продукция или производственные дефекты. Например, резервуар воздушного ресивера без надлежащего предохранительного клапана может оказаться под избыточным давлением и в результате этого взорваться. Сотрудничество с надежным производителем резервуаров с воздушными ресиверами должно предотвратить подобные взрывы.

Взрывы и баллоны с воздухом

Имейте в виду, что баллончики со сжатым воздухом, те маленькие баллончики со сжатым воздухом, которые используются для очистки электроники и компьютерного оборудования, — это не то же самое, что настоящий сжатый воздух. Консервированный воздух представляет собой легковоспламеняющуюся химическую смесь, которая с большей вероятностью может вызвать взрыв.

У The Backyard Scientist есть довольно крутое видео на YouTube, в котором показана впечатляющая взрывоопасная реакция между горячей водой и дифторэтаном, химическим веществом, часто встречающимся в консервированном воздухе:

Но опять же, это не настоящий сжатый воздух, который поступает от воздушного компрессора.

Страшилки и отвлечения на YouTube в сторону, очень маловероятно, что сжатый воздух вызовет взрыв резервуара воздушного ресивера. Резервуары, которые должным образом опорожняются и обслуживаются, представляют очень небольшой риск для их операторов.

Может ли сжатый воздух убить вас?

Сжатый воздух безопасен при правильном использовании. Однако возиться со сжатым воздухом или использовать его нетрадиционными способами может быть опасно и даже смертельно.

Вот несколько способов, которыми сжатый воздух может убить или серьезно ранить человека:

• Вдувание сжатого воздуха под кожу может закупорить артерию и привести к эмболии
• Вдыхание сжатого воздуха может привести к разрыву легких или пищевода
• Вдувание сжатого воздуха в ухо может привести к разрыву барабанных перепонок и повреждению головного мозга
• Сжатый воздух может выдуть глаза из орбит

Хотя все эти случаи крайне редки, они также возможны. Нет абсолютно никакой веской причины направлять сжатый воздух на человека, включая себя, что делает эти травмы на 100% предотвратимыми. Не чистите свою одежду, не сдувайте пыль и не обдувайте приятеля сжатым воздухом в шутку, и вы будете в полной безопасности.

Консервированный воздух также может убить людей при вдыхании или проглатывании. Однако опасность представляют собой химические вещества в консервированном воздухе, а не сам воздух. Никогда не стоит вдыхать химикаты.

Итак, да, сжатый воздух и консервированный воздух могут убить вас, но только если вы используете их неправильно.

Хотите продолжить обучение? Ознакомьтесь с нашим руководством по винтовым воздушным компрессорам!

11.6: Смеси газов. Почему глубоководные дайверы вдыхают смесь гелия и кислорода

Цели обучения

• Объясните закон Дальтона о парциальных давлениях.

Атмосфера Венеры заметно отличается от земной. Газы в атмосфере Венеры состоят из \(96,5\%\) углекислого газа и \(3\%\) азота. Атмосферное давление на Венере примерно в 92 раза больше, чем на Земле, так что количество азота на Венере будет способствовать давлению, значительно превышающему \(2700 \: \text{мм} \: \ce{Hg}\).\text{o} \text{C}\).

Закон Дальтона о парциальных давлениях

Давление газа возникает в результате столкновений частиц газа с внутренними стенками их контейнера. Если в жесткий контейнер добавить больше газа, давление газа возрастет. Идентичности двух газов не имеют значения. Джон Дальтон, английский химик, предложивший атомную теорию, также изучал смеси газов. Он обнаружил, что каждый газ в смеси оказывает давление независимо от любого другого газа в смеси.Например, наша атмосфера состоит примерно из \(78\%\) азота и \(21\%\) кислорода, а остальное составляет меньшее количество нескольких других газов. Поскольку азот составляет \(78\%\) частиц газа в данной пробе воздуха, он оказывает \(78\%\) давления. Если общее атмосферное давление равно \(1,00 \: \text{атм}\), то давление только азота в воздухе равно \(0,78 \: \text{атм}\). Давление кислорода в воздухе равно \(0,21\:\text{атм}\).

парциальное давление газа — это вклад, который газ вносит в общее давление, когда газ является частью смеси.Парциальное давление азота представлено как \(P_{N_2}\). Закон Дальтона о парциальных давлениях гласит, что общее давление смеси газов равно сумме всех парциальных давлений составляющих газов. Закон Дальтона можно выразить следующим уравнением:

\[P_\text{всего} = P_1 + P_2 + P_3 + \cdots\]

На рисунке ниже показаны два газа, находящиеся в отдельных контейнерах одинакового размера при одинаковой температуре и давлении. Каждый оказывает различное давление, \(P_1\) и \(P_2\), отражающее количество частиц в контейнере.Справа два газа объединены в один контейнер без изменения объема. Общее давление газовой смеси равно сумме отдельных давлений. Если \(P_1 = 300 \: \text{мм} \: \ce{Hg}\) и \(P_2 = 500 \: \text{мм} \: \ce{Hg}\), то \(P_\ text{всего} = 800 \: \text{мм} \: \ce{Hg}\).

Рисунок \(\PageIndex{1}\): Закон Дальтона гласит, что давление смеси газов равно парциальным давлениям смешивающихся газов.

Сбор газов над водой

Вам нужно провести лабораторный эксперимент по выработке газообразного водорода.Чтобы рассчитать выход газа, необходимо знать давление внутри трубки, в которой собирается газ. Но как вы можете получить барометр там? Очень просто: вы этого не сделаете. Все, что вам нужно, это атмосферное давление в помещении. Когда газ выталкивает воду, он давит на атмосферу, поэтому давление внутри равно давлению снаружи.

Сбор газа путем вытеснения воды

Газы, образующиеся в лабораторных экспериментах, часто собирают с помощью метода, называемого вытеснением воды (рис. \(\PageIndex{2}\)).Бутылка наполняется водой и ставится вверх дном в кастрюлю с водой. Реакционная колба снабжена резиновой трубкой, которая затем подается под бутыль с водой. Когда газ образуется в реакционной колбе, он выходит через резиновую трубку и вытесняет воду в колбе. Когда баллон наполнится газом, его можно закрыть крышкой.

Рисунок \(\PageIndex{2}\): Газ, образующийся в результате химической реакции, можно собрать путем вытеснения воды.

Поскольку газ собирается над водой, он не является чистым, а смешивается с паром от испарения воды.Закон Дальтона можно использовать для расчета количества желаемого газа путем вычитания вклада водяного пара.

\[\begin{array}{ll} P_\text{Всего} = P_g + P_{H_2O} & P_g \: \text{давление желаемого газа} \\ P_g = P_{Всего} — P_{ H_2O} & \end{массив}\]

Для решения задачи необходимо знать давление паров воды при температуре реакции (см. таблицу ниже). Пример задачи иллюстрирует использование закона Дальтона, когда газ собирается над водой.\text{o} \text{C} \right)\) 0 5 10 15 20 25 30 35 40 45 50 55 60 4. 58 6,54 9,21 12,79 17,54 23,76 31,82 42,18 55,32 71,88 92,51 118,04 149,38

Пример 14.14.1

Определенный эксперимент генерирует \(2,58 \: \text{L}\) газообразного водорода, который собирается над водой.\text{o} \text{C} = 293 \: \text{K}\)

\(P_\text{Всего} = 98,60 \: \text{кПа} = 739,7 \: \text{мм} \: \ce{Hg}\)

Неизвестно

• \(V_{H_2}\) в STP \(= ? \: \text{L}\)

Атмосферное давление преобразуется из \(\text{кПа}\) в \(\text{мм} \: \ce{Hg}\) для согласования единиц измерения с таблицей. Сумма давлений водорода и водяного пара равна атмосферному давлению. Давление водорода находится вычитанием. Затем объем газа в STP можно рассчитать, используя комбинированный газовый закон.

Шаг 2: Решить.

\[P_{H_2} = P_\text{Всего} — P_{H_2O} = 739,7 \: \text{мм} \: \ce{Hg} — 17,54 \: \text{мм} \: \ce {Hg} = 722,2 \: \text{мм} \: \ce{Hg} \номер\]

Теперь используется комбинированный газовый закон, определяющий \(V_2\), объем водорода при нормальных условиях.

\[V_2 = \frac{P_1 \times V_1 \times T_2}{P_2 \times T_1} = \frac{722,2 \: \text{мм} \: \ce{Hg} \times 2.58 \: \text{L} \times 273 \: \text{K}}{760 \: \text{мм} \: \ce{Hg} \times 293 \: \text{K}} = 2,28 \: \text{L} \: \ce{H_2} \номер\]

Шаг 3: Подумайте о своем результате.

Если бы газообразный водород собирался на STP и без водяного пара, его объем был бы равен \(2,28 \: \text{L}\). Это меньше, чем фактически собранный объем, потому что часть этого объема представляет собой водяной пар. Преобразование с использованием STP полезно для целей стехиометрии.

Резюме

• Закон Дальтона о парциальных давлениях гласит, что общее давление в системе равно сумме парциальных давлений присутствующих газов.
• Давление паров воды в образце можно скорректировать, чтобы получить истинное значение давления газа.

Взносы и атрибуции

Эта страница была создана на основе контента следующих авторов и отредактирована (тематически или подробно) командой разработчиков LibreTexts в соответствии со стилем, презентацией и качеством платформы:

Как все работает: Давление в кабине | Журнал Air & Space

Локхид XC-35 Электра.НАСМ

НАМ, ЛЮДЯМ, НУЖЕН ВОЗДУХ, ЧТОБЫ ЖИТЬ, поэтому нам лучше всего жить на уровне моря. Самолеты лучше всего летают высоко, где воздух разрежен и гладок. И в этом загвоздка: мы изобрели машину, которая работает там, где не работаем мы. Это стало очевидным, как только мощность двигателей увеличилась до такой степени, что летчики могли достигать высоты, на которой теряли сознание.

Сначала летчики справлялись, наполняя баллоны кислородом под давлением и вдыхая газ через резиновые трубки; позже облегающие маски для лица сделали доставку кислорода более надежной. Во многих высоколетящих легких самолетах и ​​военных самолетах до сих пор используются кислородные системы и маски для лица, чтобы пилот оставался в живых и оставался в сознании.

В 1937 году ВВС США начали исследовательские полеты на модифицированном Lockheed Electra; XC-35 был первым самолетом с герметичной кабиной. Фюзеляж был спроектирован с круглым поперечным сечением, чтобы исключить точки напряжения, когда фюзеляж расширялся под давлением. Отверстия были загерметизированы, чтобы предотвратить утечку воздуха. Окна были уменьшены в размерах и усилены, а кабина внутри превратилась в герметичную капсулу, похожую на большую алюминиевую банку, вмещающую пять человек.В 1937 году XC-35 принес авиакорпусу награду Collier Trophy за самую значительную разработку года.

Два года спустя компания Boeing представила в ВВС проект дальнего бомбардировщика B-29 Superfortress, который должен был иметь герметичные отсеки для экипажа. А в 1940 году самолет Boeing 307 Stratoliner начал перевозить пассажиров с комфортом под давлением на высоте 20 000 футов. Сегодня все авиалайнеры герметизированы, и хотя детали у них различаются, основные элементы систем наддува салона практически универсальны.

Двигатели создают давление воздуха. Турбовентиляторные двигатели сжимают всасываемый воздух серией лопастных роторов сразу за вентилятором. На каждом этапе сжатия воздух становится горячее, а в точке, где тепло и давление самые высокие, часть воздуха отводится. Часть горячего воздуха под высоким давлением, называемая отбираемым воздухом , направляется для удаления льда с крыльев и других поверхностей, часть направляется в системы, работающие от давления воздуха, а часть начинает свой путь в кабину.

Воздух в салоне должен сначала охлаждаться в промежуточном охладителе , устройстве, похожем на автомобильный радиатор, которое отдает тепло окружающему воздуху, забираемому для этой цели на борт.Оттуда воздух попадает в брюшную полость самолета, где воздушные пакеты дополнительно охлаждают его с помощью охлаждения с воздушным циклом. Охладитель воздушного цикла, пожалуй, самый простой из когда-либо изобретенных кондиционеров, потому что ему не нужен хладагент в качестве промежуточной жидкости для отвода тепла. Воздушные пакеты сжимают входящий воздух, чтобы нагреть его, прежде чем направить его в другой промежуточный охладитель, чтобы отвести тепло наружу. Затем воздух расширяется через расширительную турбину, которая охлаждает его так же, как выдувание с поджатыми губами приводит к охлаждению потока воздуха.(Проверьте этот принцип, дунув широко открытым ртом, чтобы увидеть, насколько теплым был бы воздух, если бы его не сжимали, а затем расширяли.)

Теперь воздух готов смешиваться с воздухом из салона в смесителе или коллекторе , добавляющем новый воздух к рециркуляционному воздуху салона, перемещаемому вентиляторами. Для поддержания комфортной температуры для пассажиров автоматические системы регулируют смесь тепла от двигателей и холода от воздушных пакетов. Для поддержания давления в кабине, равного давлению на малой высоте, даже когда самолет находится на высоте 30 000 футов, поступающий воздух удерживается в кабине путем открытия и закрытия выпускного клапана , который выпускает поступающий воздух с регулируемой скоростью. по датчикам давления.Подумайте о герметичной кабине как о воздушном шаре, который имеет утечку, но постоянно надувается.

На земле самолет разгерметизирован и выпускной клапан широко открыт. Во время предполетной подготовки пилот устанавливает крейсерскую высоту на контроллере давления в кабине . Как только при взлете вес снимается с основных колес, выпускной клапан начинает закрываться, и в кабине начинает создаваться давление. Самолет может набирать высоту со скоростью тысячи футов в минуту, но внутри салона скорость «набора высоты» примерно такая же, как если бы вы поднимались в гору.Среднему авиалайнеру может потребоваться около 20 минут, чтобы достичь крейсерской высоты, скажем, 35 ​​000 футов, после чего система наддува может поддерживать в кабине давление, которое вы испытываете на высоте 7 000 футов: около 11 фунтов на квадратный дюйм. Ваши уши могут лопнуть, но эффект будет умеренным, потому что скорость набора высоты составляет всего 350 футов в минуту. Когда самолет снижается, пилот устанавливает системный контроллер на высоту аэропорта назначения, и процесс работает в обратном порядке.

Конструкционная прочность самолета определяет, какой перепад давления может выдержать кабина (типичное значение составляет восемь фунтов на квадратный дюйм), а фюзеляжи самолетов новой конструкции подвергаются давлению и сбросу давления много тысяч раз во время испытаний, чтобы гарантировать их целостность.Чем выше максимальный перепад давления, тем ближе к уровню моря система может поддерживать кабину. Федеральные авиационные правила гласят, что без герметизации пилоты начинают нуждаться в кислороде, когда они летают выше 12 500 футов в течение более 30 минут, а пассажиры должны использовать его постоянно выше 15 000. На авиалайнерах, которые летают на значительно большей высоте, правила требуют, чтобы всем на борту давали кислород на 10 минут на случай, если давление в кабине не может поддерживаться, что приводит нас к драматическому сценарию, известному как взрывная декомпрессия .

Если дверь сорвет реактивный самолет на высоте, весь воздух в кабине вылетит очень быстро, и на мгновение кабину окутает густой туман, поскольку водяной пар в воздухе мгновенно сконденсируется. Незакрепленные предметы будут летать, а поролон лопнет, когда крошечные пузырьки воздуха внутри него расширятся. Через пару секунд кислородные маски падали с верхних панелей, и вам приходилось подтягивать свою к себе и надевать ее на рот и нос. Акт надевания маски дергает за шнур, который запускает поток поддерживающего жизнь кислорода.

Если вы следите за новостями и слышали, что в наши дни летает больше вооруженных маршалов авиации и что шальная пуля вызовет декомпрессию, можете не волноваться. В самолете уже есть огромная дыра, называемая выпускным клапаном. А маршалы авиации слывут отличными стрелками.

Рекомендуемые видео

Снабжение медицинским газом Франка

Снабжение медицинским газом

Фрэнк Вайтнер

Наряду с исправной подачей воды и электричества для больницы важно и снабжение газом. Медицинские газы используются в операционной для наркоза и в палатах (кислород) в качестве добавки к воздуху для дыхания.
Газоснабжение включает закупку газовых баллонов, транспортировку, техническое обслуживание трубопроводов, ремонт регуляторов и понимание опасностей при работе с газами и баллонами высокого давления.

Баллон газовый

Газовый баллон – это резервуар, используемый для хранения газа под высоким давлением. Цилиндр длинный и узкий, стоит вертикально на уплощенном дне.Такой цилиндр давления обычно изготавливается из стали. Алюминиевые баллоны и баллоны из углеродного волокна также существуют, но не общий.

Высота в мм для широко используемых стандартных размеров цилиндров от B до G

Размер газового баллона указывается в литрах, что означает объем баллона. Доступны газовые баллоны от 1,2 до 50 литров. В отличие от жидкостей, газы можно сжимать.Их плотность увеличивается под давлением. Поэтому газовый баллон объемом 50 литров под давление может содержать газ, который расширяется до 10000 литров объема при выпуске до нормального атмосферного давления.
Типичное давление газа для полного 50-литрового баллона составляет 200 бар или 2900 фунтов на квадратный дюйм.
Давление в баллонах меньшего размера (3-16 л) обычно ниже и составляет 140 бар или 2015 фунтов на квадратный дюйм.
Баллоны с газом находятся в операционной или при наличии в больнице центрального газоснабжения в специальной комнате газоснабжения.Здесь газ баллоны соединены системой труб с наркозными аппаратами в операционной.
Кислородные баллоны также находятся в палатах, где кислород предоставляется пациентам с проблемами дыхания или легких в дополнение к нормальный воздух. В качестве альтернативы кислородным баллонам часто используются кислородные концентраторы, которые производят кислород путем извлечения из окружающий воздух.
В верхней части газовых баллонов находится выпускной патрубок и запорный клапан. Чтобы предотвратить смешивание различных газов, баллоны с медицинским газом также использовать систему пин-индекса.Только правильный регулятор давления (с правильным штифтом) подходит к правильному цилиндру.
При транспортировке газового баллона всегда следует устанавливать металлический защитный колпачок. Защищает клапан от отрыва в случае цилиндр падает.

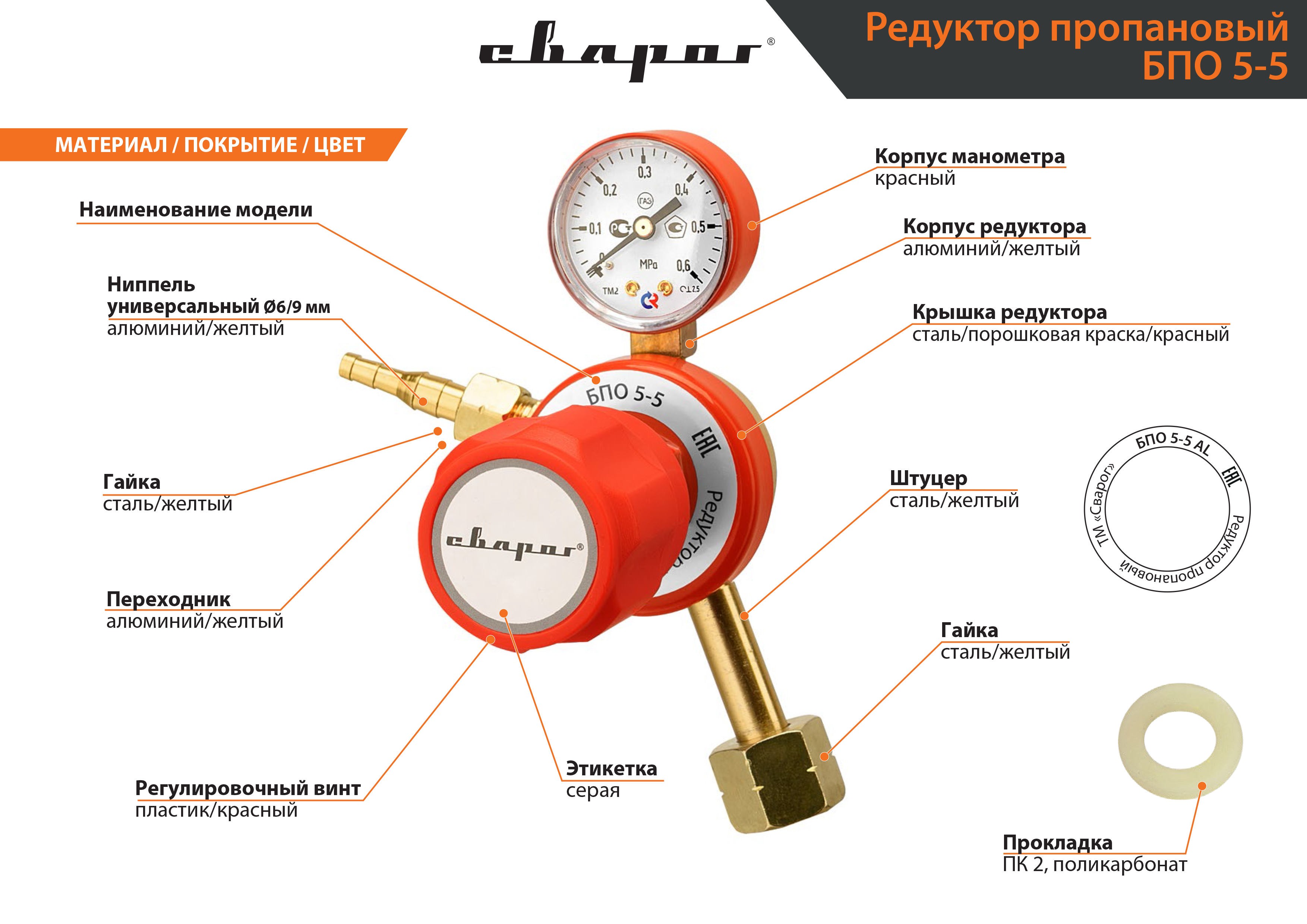

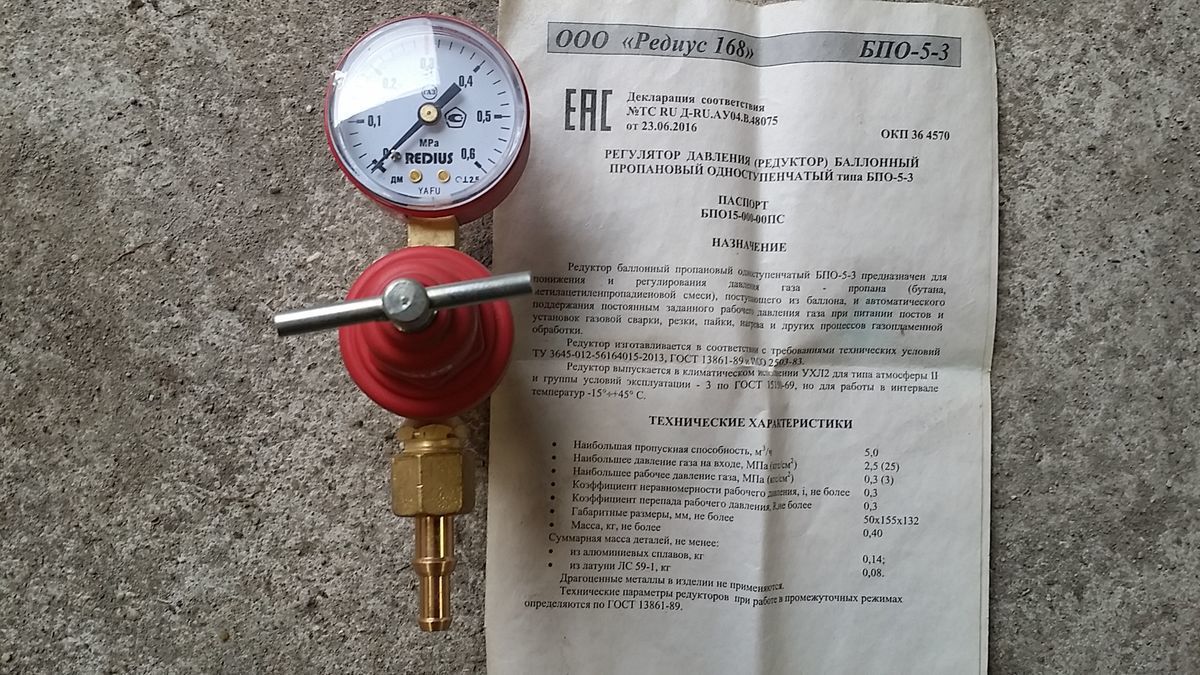

Регулятор давления

Регулятор давления – это прежде всего редуктор давления. Он снижает высокое давление в цилиндре до низкого, пригодного для использования в наших приложениях. Более того, это выходное давление регулируется и поддерживается стабильным независимо от уровня наполнения баллона и требуемого количества газа (расхода).
Регулятор давления обычно имеет два манометра, один из которых показывает давление в баллоне (которое соответствует количеству газа в баллоне), а другой — пониженное давление на выходе. Часто это выходное давление регулируется ручкой или винтом. Для типичного наркозного аппарата давление газа 3-6 бар. (45-85PSI) требуется.

Стандартный регулируемый регулятор давления с манометрами для давления в баллоне и давления на выходе

Примечание! Регуляторы давления всегда используются в сочетании с другим оборудованием           (например,г. наркозный аппарат, сварочная горелка) и никогда с пациентом.

Основными элементами регулятора давления являются диафрагма (иногда поршень), пружина, расположенная с одной стороны диафрагмы, и клапан с другой стороны. Обратная сторона.

В режиме ожидания без входного давления пружина давит на мембрану и удерживает клапан открытым. Когда давление увеличивается, давление газа работает на диафрагме, против давления пружины и медленно закрывает клапан. Чем выше давление на входе, тем сильнее закрывается клапан. Предустановлено достигается выходное давление, клапан полностью закрывается.
Усилие пружины и, следовательно, давление на выходе можно регулировать путем предварительного натяга пружины с помощью маховика.
Если клапан не закрывается полностью из-за дефектной прокладки, выходное давление будет медленно увеличиваться, и предохранительный клапан откроется.
Кстати, регуляторы на газ и на воду работают по одному и тому же физическому принципу, но на практике их нельзя менять местами.Кроме того, не все газовые регуляторы должны использоваться в сочетании с кислородом.

Регуляторы давления должны правильно подходить к газовому баллону. К сожалению, существует большое количество различных типов разъемов в зависимости от страна изготовления и тип газа. Иногда трудно найти нужный регулятор.

При покупке нового регулятора убедитесь, что

  давление на выходе находится в необходимом диапазоне
  соединительная резьба подходит к вашему баллону
  он подходит для кислорода (когда необходимо подключить кислородный баллон)

Подсказка! Кислородные регуляторы, предназначенные для газовой сварки, прекрасно подходят для медицинских целей. Приложения.Эти регуляторы намного дешевле «медицинских» регуляторов и доступны на месте.

Регулятор расхода

Регуляторы потока используются только вместе с кислородом и с пациентом. Они являются интерфейсом между пациентом и машиной.
Регулятор расхода также может иметь два манометра, один из которых снова показывает давление в баллоне, а другой — для указания количества газа, выходящего из баллона, расхода. Этот поток всегда регулируется. А типичный регулятор расхода позволяет регулировать расход от 1 до 5 л/мин).
Регулятор потока используется только вместе с кислородом.

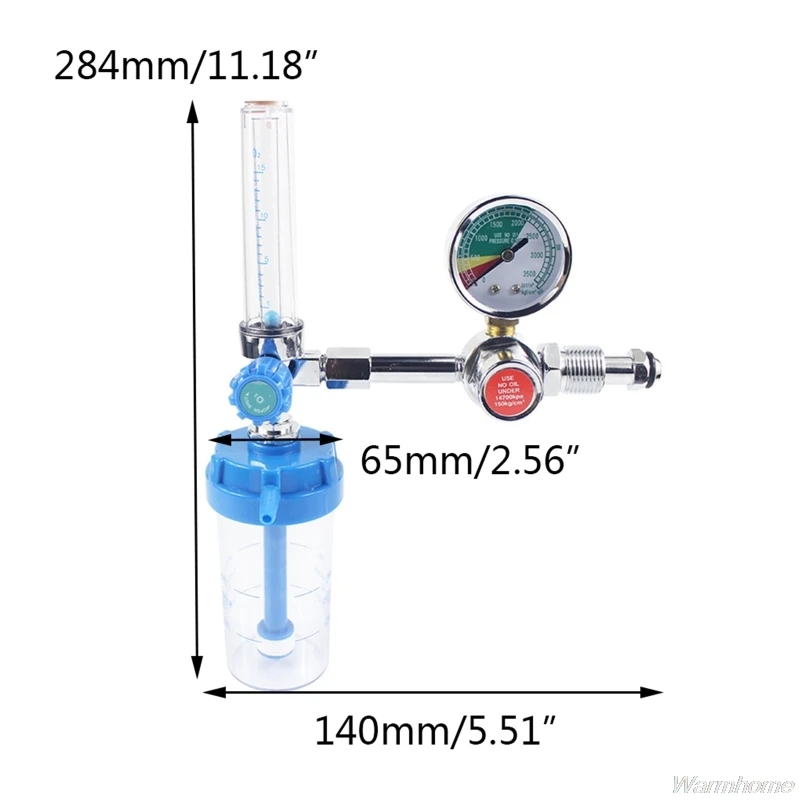

Часто регуляторы расхода имеют не круглый манометр, а ротаметр. Это прозрачная пластиковая трубка со шкалой. Внутри этого цилиндр плавает маленький шарик. Высота шара указывает на поток кислорода. С помощью ручки под этой трубкой поток кислорода может быть скорректированы.
Подробнее о регуляторах расхода и увлажнителях см. Концентратор кислорода.

Регулятор давления или регулятор расхода

Регулятор потока, прикрепленный к газовому баллону, используется только в сочетании с кислородом.
Кроме того, регулятор потока всегда подает кислород непосредственно пациенту, а не аппарату.
Это также относится и к обратному: регуляторы давления используются только в сочетании с аппаратом, а не непосредственно к пациенту.
Это очень важно. Иногда вы можете обнаружить, что наркозные аппараты подключены к кислородному баллону через регулятор потока, но это не так. абсолютно неправильно и повредит машину.

Давление газа

Газы могут храниться в газовом баллоне в виде газа или жидкости, в зависимости от типа газа.Например, пропан, который используется для приготовления пищи. газ, находится в жидком состоянии под высоким давлением. Вы можете почувствовать жидкость при встряхивании цилиндра. Недостатком «жидких» газов является то, что давление в цилиндре никак не связано с количеством газа внутри. Давление не падает до тех пор, пока цилиндр почти не выдохнется. Вам нужно будет измерить вес баллона, чтобы получить представление о количестве оставшегося газа.
Медицинские газы, используемые в больнице, находятся в газообразном состоянии в баллоне.Подключенный манометр показывает фактическое давление, которое зависит от количество газа. Половина давления означает, что цилиндр наполовину полон.

Единицей давления газа в системе СИ является паскаль (Па), бар или фунт/кв. дюйм (фунт на квадратный дюйм).
200 бар = 20 МПа = 2900 фунт/кв. Все баллоны, большие или маленькие, находятся под давлением 200 бар, когда они полностью заполнены.
Пустой и открытый газовый баллон объемом 20 л содержит 20 л воздуха.Давление окружающего атмосферного воздуха составляет 1 бар (1013 мбар). Это тоже называется абсолютным давлением.
Когда к цилиндру подключается компрессор, давление внутри цилиндра увеличивается, и цилиндр наполняется большим количеством воздуха. Количество (литров) газа становится больше. При абсолютном давлении 200 бар баллон вмещает 4000 л газа.

Давление (бар) x объем баллона (л) = объем газа (л)

Содержимое 20-литрового баллона:

Абсолютное давление	Количество газа
1 бар	20 л
10 бар	200 л
100 бар	2000 л
200 бар	4000 л

Манометрическое и абсолютное давление

Согласно определению, давление окружающего воздуха на уровне моря составляет 1 бар (1013 мбар).Это истинное или абсолютное давление .
Но манометр показывает 0 бар. Это означает, что 0 бар манометрическое давление означает 1 бар абсолютного давления. Или другими словами: Манометрическое давление равно на 1 бар меньше, чем абсолютное давление.
В результате нам нужно вычесть 1 бар из результата в таблице, чтобы получить давление, показанное на манометре.
Теперь мы знаем, что баллон с давлением 100 бар заполнен только наполовину и содержит 2000 л газа. Но как долго продержится газ? Это зависит от поток.

Поток

Для подачи кислорода пациенту важно знать, сколько газа пациент должен получить за определенное время. Это поток, который можно измерить расходомером. Единица измерения – литры в минуту (л/мин).

Пример : Врач прописывает пациенту подачу кислорода 4 л/мин, и пациента подключают к полному 10-литровому баллону. На сколько хватит баллона? 10-литровый баллон содержит 2000 литров кислорода под давлением 200 бар (200 бар x 10 л). При расходе 4 л в минуту пациент может получать кислород в течение 500 минут. (2000 л / 4 л/мин = 500 мин) 500 минут 8 часов 20 минут .

Различные газы

Наиболее распространенным газом, который необходим в больницах, является кислород. Другими газами являются закись азота, азот, углекислый газ и медицинский воздух. Они есть все заполнено в баллонах и должно быть приобретено у местного поставщика газа. Газы доступны в двух различных стандартах: Промышленные газы и медицинские газы.
В некоторых районах медицинские газы часто трудно достать и они очень дороги. Говорят, что медицинские газы специально фильтруются, но обычно это тот же газ, который продается как промышленный газ. Отличие только в системе соединения цилиндра. Для медицинских газов специальный используется штыревой разъем. Эта система делает невозможным замену различных газов при соединении.

Система штифтовых индексов. Каждый газ имеет свое соединение

Чтобы различать разные газы, все баллоны маркируются разными цветами. Сам цилиндр в основном черный (индустриальный), зеленый (пищевой) и белый (медицинский), но плечи имеют разный цвет в зависимости от содержащихся в них газов. В США есть свой стандарт.

Кислород (О

₂ ) Кислород необходим в операционной во время анестезии и для пациентов с проблемами дыхания или легких в качестве добавки к воздух для дыхания.
Медицинский кислород и промышленный кислород производятся одним и тем же процессом. Газы практически одинаковые. Промышленный кислород отлично хорошо для медицинского использования.
Концентрацию кислорода в газовой смеси измеряют оксиметром. Обычный воздух для дыхания содержит 21% кислорода. Подробнее под Концентратор кислорода.
Кислородные баллоны обозначены белым плечом. В США кислородные баллоны полностью зеленые.
Кислород поддерживает горение, а при высокой концентрации кислорода почти все горит. Вот почему соединители, клапаны и регуляторы должны быть чистым и обезжиренным. Смазка или масло будут гореть в сочетании с чистым кислородом. Поэтому все открытые трубы, фитинги и резьба к кислороду и к которым прикасались замасленные руки, необходимо очистить.

Закись азота (N

₂ O) Закись азота – газ для анестезии. Он широко известен как веселящий газ, закись азота, нитро или NOS.
Плечо цилиндра темно-синее. Американские баллоны полностью синие.

Сжатый воздух

Сжатый воздух требуется в больницах для работы таких устройств, как некоторые вентиляторы для анестезиологических аппаратов и некоторые хирургические инструменты. например, пневматические дрели и пилы.Он не используется для ухода за больными.
Баллоны со сжатым воздухом имеют черно-белые плечики, в США они полностью желтые.
Вдоль побережья баллоны со сжатым воздухом также можно дешево заправить в магазинах подводного плавания.
Вместо сжатого воздуха в баллонах можно также использовать обычные воздушные компрессоры (с резервуарами) при наличии надежного источника питания.

Энтонокс

Entonox представляет собой медицинскую газовую смесь, состоящую из 50 % закиси азота (N2O) и 50 % кислорода (O2). Он часто используется в родах и неотложной медицине ситуации.
Плечо цилиндра бело-голубое.

Замена цилиндра

Сменить газовый баллон не сложно. Но есть некоторые моменты, которые следует учитывать:
 Газовые баллоны следует перевозить только с надетым защитным металлическим колпачком.
  Убедитесь, что в баллоне находится нужный газ.
  Клапан должен быть закрыт, а давление должно быть полностью сброшено до
. отсоединение регулятора.
Клапан не должен иметь повреждений, на нем не должно быть грязи, пыли и жира.
  Если на регуляторе есть уплотнительное кольцо, проверьте, правильно ли оно установлено и не повреждено.
  Не используйте тефлоновую ленту на стороне высокого давления.
  Используйте правильный гаечный ключ или гаечный ключ, чтобы затянуть или ослабить регулятор давления.
  Не применяйте слишком большую силу. Никогда не используйте более длинный рычаг или молоток для затягивания регулятора.
Регулятор затянется под давлением.
  Медленно откройте вентиль баллона.
  Проверьте отсутствие утечек вокруг регулятора. Прислушайтесь к шипящим звукам.После закрытия цилиндра,
клапана давление, отображаемое на манометре, должно оставаться стабильным. В случае сомнений
используйте жидкость для обнаружения утечек (см. ниже).

Безопасность

Газовые баллоны в операционной или палатах должны быть защищены от падения. Самый простой способ сделать это — закрепить цилиндр цепью. к стене. Имейте также в виду следующее:
 Большие баллоны должны переносить только два человека. Никогда не носите с собой большой баллон по номеру
. себя.
 Открытое пламя следует держать вдали от газовых баллонов. Курение рядом с газовыми баллонами
опасны и поэтому запрещены.
  Не используйте масло или смазку в сочетании с чистым кислородом.

Хранение

Газовые баллоны должны храниться в сухом и хорошо проветриваемом помещении. В помещении не должно быть горючих материалов, таких как топливо или краски. То комната должна быть заперта все время. Курение и использование открытого огня в этом помещении и рядом с ним запрещены. Предупреждающие знаки на местном языке должны указывать на это.

Большие баллоны должны стоять вертикально и прислоняться к стене, закрепляться цепью или храниться на металлическом стеллаже. Маленькие цилиндры должны лежать горизонтально в полке. Различные газы следует хранить отдельно. Если складское помещение достаточно большое, пустые баллоны также следует отделить от полных. цилиндры. Рекомендуется снять пластиковые колпачки с пустых баллонов.

Типовой ремонт и типичные проблемы

При покупке кислородных баллонов из сомнительного источника проверьте чистоту кислорода с помощью оксиметра.Должен быть кислородометр в любой мастерской, особенно когда необходимо обслуживать или ремонтировать кислородные концентраторы.
Кислородные концентраторы могут быть альтернативой кислородным баллонам. В теории. Они производят необходимый кислород, но за определенную плату, так как эти машины нуждаются в интенсивном обслуживании и надежном источнике питания.
Подробнее об этом в разделе Кислородный концентратор.

Часто наркозным аппаратам требуется медицинский кислород. Но на самом деле нужен не сам газ, а специальный пин-индекс. связь.В этом случае целесообразно заменить «медицинский» регулятор давления на промышленный. Промышленный кислород – это не только намного дешевле медицинского кислорода, к тому же он есть в каждом маленьком городке. Вы можете купить подходящий регулятор давления кислорода в газовой поставщика или в хозяйственных магазинах.

«Сварочный регулятор» в операционной

Вот более распространенные проблемы:

  Утечки

Утечки издают шипящие звуки. Чтобы найти источник утечки, используйте мыльный раствор
. раствор для обнаружения на фитинге. Нанесите мыльную воду кистью на подозреваемый
. связь. Выходящий газ будет создавать пузыри.

  Повреждены уплотнительные кольца и шайба Bodok

Шайба Bodok представляет собой металлическое кольцо со встроенной неопреновой шайбой. Он используется только в
регуляторы со штифтовыми газовыми соединениями. И бодок, и обычные резиновые шайбы
. недороги и должны присутствовать в качестве запчастей в каждой мастерской.

  Неверный регулятор давления

Регуляторы потока часто используются в наркозных аппаратах. Но машины
нужен регулятор давления . Вы также должны отметить требуемый диапазон давления
. подключенной машине и соответствующим образом отрегулируйте регулятор давления.

  Сломанные датчики

Сломанные или поврежденные манометры регуляторов давления и расхода встречаются очень часто. Иногда
их можно исправить, но часто нет. В любом случае рекомендуется сохранить все сломанные манометры или
. полные регуляторы в вашей мастерской, так как часто можно сделать один функционирующим из
из двух поврежденных.

  Негерметичные шланги

Шланги низкого давления от редуктора давления к наркозному аппарату часто
утечка. Резиновые или пластиковые трубки стареют, становятся хрупкими и трескаются. Часто это
бывает на концах шланга где адаптер и наркозный аппарат
установлен.Затем отломанную часть можно отрезать. В противном случае полностью замените шланг.
Покупайте только лучшее качество, например, армированное тканью. Шланги доступны по номеру
. магазины сварочных принадлежностей.

Ссылки и источники

Вот некоторые википедии Медицинское оборудование Статьи:

Медицинский газоснабжение
Газовый цилиндр
Давление
Регулятор давления
Ротаметр
Оксид азота
Кислород
Оксид азота
Азот
Углекидный диоксид
Entonox
PIN-индекса Указатель
Bodok Seal

.
