Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Содержание статьи

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейная автоматика для распашных ворот

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

  • Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
  • Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
  • Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
  • Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники. Пример комплектации автоматических раздвижных ворот

    Пример комплектации автоматических раздвижных ворот

  • При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
  • Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
  • Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

  1. Тип несущей системы (консольные, на рельсе, на верхней балке).
  2. Размеры и масса (хотя-бы приблизительная) полотна.
  3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделанымогут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом. Комплект автоматики для откатных ворот

    Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать...

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

Как подключить сигнализацию к самодельной автоматике для ворот

Автоматические распашные ворота своими руками: самодельные приводы

После самостоятельной установки распашных ворот, у многих появляются мысли по самостоятельному изготовлению автоматики. Подумайте над несколькими вариантами автоматики, собранной из различных элементов, которые позволят сделать автоматические распашные ворота своими руками.

Разумеется, соперничать с европейскими компаниями, производящими качественную автоматику для различных ворот, не имеет смысла. При наличии достаточного количества денег лучшим вариантом будет заказать комплект автоматики у известных производителей, однако даже при отсутствии достаточных финансовых возможностей автоматику сделать можно, ведь красиво жить не запретишь.

Самодельные автоматические приводы

Если Вам непременно хочется самостоятельно создать или переделать что-то для автоматического открывания ворот, то уже имеются опробованные идеи. Попробуйте и Вы.

Автоматические приводы на основе:

  • Автомобильных домкратов.
  • Рулевых реек.
  • Поворотных механизмов от спутниковых антенн.
  • Актуаторов.

Автомобильные домкраты в качестве авто приводов

Для начала приобретите два реечных автомобильных домкрата. Основой их является винтовой узел из крепкого металла, который предназначен для выдерживания нагрузок при подъеме машины. Можем подсказать, что они часто валяются возле гаражей. Домкраты плохо переносят винтовые нагрузки, при сдвиге во время подъема машины домкрат приходит в негодность, и его выбрасывают.

Подъемные механизмы

Реечные автомобильные домкраты

Составляя привод, к винту прикручиваете мотор с редуктором. Можно использовать моторы от старой стиральной машины, имеющие ремённую передачу. На рынке автозапчастей приобретаете гофру из резины для защиты винта от осадков.

Управление можно совершать радиокнопкой от какой-нибудь охранной сигнализации, которая функционирует по принципу: одно нажатие — реле сработало, ещё раз нажал — реле выключилось. Реле будет служить управлением моторами из блока управления стиральной машинкой, а концевики подберёте сами. Выглядит такое оборудование не очень эстетично, поэтому можно попробовать другой вариант самодельного привода.

Рулевые рейки от автомобиля

Более аккуратно и красиво выглядит привод, собранный из бывших в употреблении автозапчастей. Для тех, кто знает устройство современных автомобилей, известно, что в устройстве машины имеются так называемые рулевые рейки, которые отлично подойдут для распахивания панелей ворот, потому что принцип их работы аналогичен механизму, продаваемому промышленностью.

Рулевой механизм

Автомобильная рулевая рейка

В работе автомобиля есть такое понятие, как «люфт» рулевого колеса, когда он становится больше нормы, то рулевую рейку меняют. В принципе ее можно починить, однако на восстановление уйдёт много времени и труда. При сервисном обслуживании их просто меняют на новые.

Рядом с частными гаражами или возле не больших автосервисов на мини свалках при необходимости можно найти такие рейки от «Жигулей». Рейки обычно выбрасываются с рулевыми тягами, для знатоков понятно, что вам в руки попадает готовый механизм трапеции с готовым редуктором в рейке. Остаётся только пристроить мотор и управление.

Поворотный механизм от спутниковой антенны

Автоматику для ворот собрать вполне возможно и самому. Когда задуманная работа будет завершена, то Вы удостоверитесь, что ничего особенно сложного в создании простейшей автоматики нет. Особенно, если воспользоваться поворотным механизмом от спутниковой антенны с червячной передачей, которая работает, как линейный привод на двустворных воротах.

При этом есть даже преимущество, которое заключается в том, что стандартный воротный электропривод работает от напряжения в 220 В, а к двигателю в устройстве спутниковой антенны постоянное напряжение в 36 В подаётся через понижающий трансформатор. Это гораздо лучше в плане безопасности.

Двигатель от тарелки передач

Поворотный механизм от спутниковой антенны

Для увеличения скорости распахивания воротных панелей напряжение увеличивают на 2 В. При работе без большой нагрузки, такое повышение подаваемого напряжения не приведёт к отрицательным последствиям, но в какой-то мере ускорится износ мотора.

Вам понадобится, разумеется, два привода, причем выбирайте самые длинные штоки. Приобрести и их можно, если повезёт, в фирмах, продающих эти антенны. Цены на устройство колеблются от 35 до 50 долларов США, кроме того, будет необходим трансформатор и пульт.

Пульт и парочку брелоков ДУ, зона действия которых около 50 м, можно купить в любой компании, коротая занимается установкой и обслуживанием охранных сигнализаций. Эта покупка будет стоить 30 — 40 долларов. Пульт должен выполнять две команды. Одна команда приводит в движение воротные панели в ту или иную сторону, а вторая команда, по желанию владельца, может включать и отключать освещение.

Брелок от сигнализации

Брелоки дистанционного управления

Такую систему автоматики для двустворных ворот своими руками можно выполнить достаточно быстро, если подготовить к монтажу все материалы и устройства. Однако потребуется некоторая доработка в токовом реле. В том случае, если перед створками ворот возникает препятствие их движению, реле срабатывает и возвращает их в исходное положение.

Стоит помнить — без автоматического возвращения створок к исходному положению, мотор, продолжающий работать, может погнуть ворота, а сам перегреется и выйдет из строя.

Устройство релейной защиты

Токовое реле

Промышленные приводы для автоматики ворот стоят для многих людей дорого. Конструкция привода, предложенного выше, позволяет значительно сократить расходы на автоматику. Автор предлагаемой конструкции пользуется воротами уже три года без замены элементов автоматики.

Актуаторы с якорными моторами

Изготовить привод для двустворных ворот собственными руками, и при этом сэкономить средства, можно приобретя и установив два одинаковых актуатора с якорными моторами. Меняя полярность, можно получить реверс, и угол распахивания может достигнуть 180°. При этом часто возникает проблема с синхронизацией перемещения створок.

Когда привод для распашных ворот сделан своими руками, он не имеет датчиков, и подключен к двигателю напрямую, в результате получается, что створки работают не синхронно.

Элемент для преобразования одной энергии в другую

Актуатор

Устранить это явление довольно трудно. Даже добившись синхронности движения воротных панелей, может случиться, так что в снежную и ветреную погоду они будут сбиваться с настройки из-за появления на пути движения одной из них сугроба. От этого можно избавиться, если на обе панели установить по полноценному активатору, то есть установить на каждой створке по полноценному приводу для распахивания ворот. Это приведёт к тому, что даже двигаясь с разными скоростями, створки все равно завершат движение, и сомкнутся, что от них и требуется.

При установке самодельных приводов для распашных ворот можно встретиться с множеством различных проблем, особенно, если нет специальных знаний по специфике монтажа таких устройств. Задумывая такое дело, следует вооружиться знаниями и просмотреть несколько роликов, где умельцы делятся личным опытом.

Осуществляя монтаж приводов на воротных створках, можно во всей полноте оценить преимущество купленной автоматики, которое заключается в том, что к ней прилагается инструкция с подробным описанием работы, пошаговой схемой монтажа оборудования, описание специфики эксплуатации и особенностей технического обслуживания. Однако и Вы после установки привода собственной конструкции будете знать всё досконально, и сможете написать собственную инструкцию.

Автоматика для ворот, актуатор

Источник: http://rusograda.ru/vorota/avtomaticheskie-raspashnye-vorota-svoimi-rukami

как сделать привод с дистанционным открытием для стальных ограждений на даче своими руками

Автоматические ворота постепенно вытесняют обычные конструкции с лидирующих позиций. С каждым годом увеличивается количество людей, которые хотят стать обладателями автоматических ворот на своих участках. Если вы тоже входите в число таких желающих, будет не лишним заранее ознакомиться не только с особенностями автоматических ворот, но и с их плюсами и минусами.

Особенности

Как и любые другие ворота, эти автоматизированные системы имеют свои особенности, главной из которых является именно способ их открывания и закрывания. Как уже понятно из самого термина «автоматические ворота», такие системы открываются дистанционно, без каких-либо физических усилий со стороны человека. Вторая особенность кроется в уникальном и надежном электрическом приводе, благодаря которому и происходит автоматическое открывание и закрывание дверного полотна. Его уникальная конструкция обеспечивает владельцу таких ворот безопасное и длительное использование.

Широкий ассортимент моделей и видов автоматических ворот многие специалисты также считают одним из главных достоинств. Сегодня в продаже представлены откатные, раздвижные, гаражные, технические и противопожарные автоматические ворота. Такой ассортимент позволяет каждому покупателю выбрать идеальные автоматические ворота для любого случая. Автомат или привод для работы устанавливается либо производителем самостоятельно, либо после непосредственного общения с заказчиком. Не менее важной особенностью и одним из главных преимуществ перед обычными системами открывания и закрывания является и презентабельный, уникальный внешний вид. Дизайн автоматических дверных полотен является настолько уникальным, что не способен испортить ни один ландшафтный дизайн. Наоборот, он может лишь подчеркнуть его изысканность и утонченный стиль.

Автоматические ворота обычно стальные. Именно такой материал их изготовления позволяет обеспечить им и презентабельный внешний вид, и длительный срок эксплуатации. Еще одна особенность кроется в том, что такие ворота можно открывать или закрывать несколькими способами. Есть универсальные модели, для которых доступна настройка двух или более способов, а есть стандартные модели автоматических ворот, которые можно открывать либо же закрывать лишь одним способом. Помимо таких важных особенностей, автоматические ворота имеют свои плюсы и минусы.

Преимущества и недостатки

Основными достоинствами автоматических ворот различного вида считаются:

  • относительно невысокая цена. Благодаря тому, что изделия сегодня выпускаются производителями из различных стран, диапазон их цен довольно обширен, что позволяет практически каждому человеку приобрести необходимую для себя автоматику.
  • Управление такой автоматикой простое и не требует каких-то специальных навыков и знаний.
  • Открывание ворот, как и их закрывание, осуществляется без применения физической силы человека.
  • Проводимость тепла таких полотен крайне низкая.
  • Автоматические ворота считаются наиболее защищенными от взломов.
  • Практически каждое полотно позволяет врезать в него калитку с замками.
  • Широкий ассортимент моделей.
  • Возможность выбора системы открывания и закрывания ворот.
  • При эксплуатации такие системы не занимают лишнего места и не загромождают пространство вокруг себя, что особенно актуально для маленьких территорий и помещений.

Среди недостатков можно выделить такие черты:

  • если такое ограждение было выполнено из алюминиевого профиля, то при сильном ветре оно может согнуться.
  • При наличии небольшого свободного пространства спереди и сзади ворот или его полном отсутствии не всегда можно установить конкретный вид автоматических ворот.
  • Так как на таких ограждениях установлен электрический привод, то при отсутствии электроэнергии открыть их автоматически будет невозможно. Поэтому необходимо заранее побеспокоиться о функции ручного открывания таких ворот.

Плюсов все же больше, чем минусов, поэтому неудивительно, что въездные автоматические ворота становятся с каждым годом все популярнее.

Виды ограждений

Разновидностей такой конструкции очень много, все они могут быть двух видов: с калиткой, встроенной в само воротное полотно, или без нее.

Сегодня специалисты выделяют следующие типы автоматических ворот:

  • Распашные. Это наиболее известный и популярный вид такого ограждения. Работает по тому же принципу, что и обычные ворота, то есть створки ворот раскрываются наружу. Неудобство заключается в необходимости освобождения большого пространства для эксплуатации такого изделия. Такое ограждение относится к типу холодных, при этом распашное автоматическое ограждение считается одним из самых простых в монтаже, наименее дорогостоящим.
  • Подъемно-поворотные ворота чуть более сложны в монтаже, но также относятся к категории бюджетных конструкций. При правильном монтаже и выборе полотна такая конструкция является наиболее теплой и удобной. В разложенном виде прямое полотно просто поднимается к потолку специальным механизмом и фиксируется в верхней его части.

Имеются пять вариантов подъема:

  • высокий подходит для полотен массой до 890 кг;
  • низкий ппредназначен для полотен весом до 800 кг;
  • стандартный – для полотен, имеющих вес до 870 кг;
  • вертикальный подъем подходит для притолок высотой более полуметра;
  • наклонный подъем предназначен для притолок высотой от 350 мм до 500 мм.
  • Секционные конструкции являются разновидностью подъемно-поворотных изделий. Состоят они из отдельных секций, которые соединены между собой. При подъеме таких ворот секции прижимаются друг к другу и складываются гармошкой, которая помещается подъемным механизмом в специальный короб. На рынке представлены в двух вариантах: теплом и холодном. Имеют эстетичный внешний вид, не занимают лишнего места. Единственный минус, которые имеют такие складные модели, кроется в низкой степени защиты от несанкционированного проникновения.
  • Рулонные автоматические ограждения при открывании наматываются при помощи привода на специальный барабан, расположенный в верхней части притолки. Плюсы и минусы имеет такие же, как и секционные модели. Такие конструкции удобны и долговечны в использовании, имеют высокое качество, но при этом стоят зачастую дешевле подъемно-поворотных и секционных ворот.
  • Откатные или сдвижные автоматические конструкции открываются, сдвигаясь в сторону. Не занимают много места, в них можно встроить калитку, отличаются надежной защитой от взлома, относятся к категории теплых. Такие ограждения относят к типу холодных, их легче всего сделать собственными руками, они служат без неисправностей очень долго.

Они могут быть трех видов:

  • Консольные, то есть передающие основные нагрузки несущей балке. В зависимости от производителя она может быть расположена наверху, внизу или в середине конструкции. Именно внутри нее устанавливают шарики, по которым полотно скользит и плавно сдвигается в сторону;
  • Подвесные конструкции имеют несущую балку с роликами в верхней части. Такие ворота подвешены на нее, передвигаются во время работы именно по направляющей балке;
  • Откатывающиеся по рельсам. В этом случае специальные рельсы устанавливают в верхних и нижних балках, и воротное полотно сдвигается именно по ним на специальных роликах, встроенных в нижнюю часть самого полотна.

Все виды таких автоматических ограждений не только оснащаются электроприводом, но и должны иметь специальную функцию, позволяющую открыть их вручную. Большая часть моделей оснащается такой возможностью еще на заводе. Если ее нет, то специалисты смогут ее добавить.

Типы автоматики

В самом начале статьи говорилось о том, что автоматические ворота открываются и закрываются без применения физических усилий. Теперь пришла пора более детально рассмотреть этот процесс.

Открываться и закрываться такие ворота могут тремя способами в зависимости от установленного привода:

  • Линейный автоматический привод считается самым надежным и наиболее популярным. Такой тип управления может устанавливаться на ворота любого вида, идеально подходит для дачи, офиса, склада и частного дома.
  • Рычажный тип управления характеризуется меньшей устойчивостью к негативным факторам, подходит только для частного использования.
  • Подземная система управления также существует, но она считается нерентабельной и неудобной. Связано это с трудным открытием и закрытием ворот зимой, с дорогостоящим обслуживанием и монтажом.

Наиболее рентабельно, разумно и выгодно выбирать именно линейный тип управления.

При его выборе манипуляции с автоматическим ограждением, могут выполняться при помощи:

  • Дистанционного пульта путем нажатия соответствующей кнопки.
  • Магнитной карты. Карту необходимо приложить либо вставить в специальный терминал.
  • Электронного ключа, который необходимо приложить к специальному датчику.
  • Специального кода, который необходимо набрать на кодовой панели.
  • Замкового выключателя, который на деле является обычным замком, открывая или закрывая который, можно привести весь механизм в действие.

Есть и еще один более современный способ управления: через специальное мобильное приложение. Выбирая этот способ, стоит внимательно следить за тем, чтобы гаджет всегда был заряжен. Такое большое многообразие видов автоматических ворот и типов их управления позволяет каждому желающему выбрать для себя идеальный вариант ограждения и типа его управления.

Схема работы

Каждый вид автоматических ворот имеет свою уникальную схему работы, которая зависит от типа и способа управления, однако все модели имеют общий принцип работы. Работа всего механизма начинается после того, как система получила сигнал о необходимости открытия или закрытия ворот: либо сигнал был получен стационарно через код, магнитную карту или пульт на центральный блок управления, либо дистанционный пульт передал необходимую информацию. В крайнем случае, можно воспользоваться встроенным домофоном, которым оснащены более ранние конструкции.

При его использовании сигнал сразу поступает на электропривод, и система начинает открываться.

После этого главный мотор автоматически включается и приводит привод в действие. Благодаря этому ворота в зависимости от их вида начинают самостоятельно открываться. И в этот момент очень важно помнить правила эксплуатации таких ограждений. Если ворота распашные, нужно не забыть оставить достаточно места для их раскрытия. Специальные доводчики будут регулировать скорость и интенсивность открывания ворот, поэтому не стоит спешить и слишком быстро заезжать в них. Во многих моделях синхронно с открытием воротного полотна включается и специальная подсветка самих ворот и гаражного помещения, что удобно для автовладельца.

Как сделать своими руками?

Автоматические ворота при всех своих достоинствах и удобствах имеют один довольно существенный минус, а именно высокую стоимость, причем чем известнее бренд, выпускающий такое ограждение, тем более дорогостоящим будет его товар. Можно сделать такие ворота и своими руками для личных нужд. Решив изготовить автоматические ворота собственноручно, стоит отдать предпочтение максимально простым, но в то же время надежным конструкциям. Именно поэтому здесь будет описано пошаговое создание ограждения наиболее простого типа, а именно откатной модели.

В первую очередь, это связано с удобством дальнейшей эксплуатации таких ворот. Также в них при необходимости можно установить двери, если в них возникнет необходимость. Такие самодельные ворота лучше всего устанавливать к себе во двор, в частный дом или на дачу.

Перед тем, как приступать к непосредственному изготовлению автоматических ворот, необходимо приобрести специальный комплект фурнитуры, который будет состоять из:

  • резиновых заглушек;
  • верхних поддерживающих роликов;
  • накатных роликов;
  • направляющего профиля;
  • роликовых кареток;
  • двух уловителей.

Последующие этапы работы буду выглядеть так:

  • Необходимо определиться с размерами ворот. Стоит помнить, что именно этот параметр будет ключевым при покупке фурнитуры.
  • Установка опорных столбов с углублением их в грунт не менее чем на 100 см. В качестве опоры лучше всего выбирать стальную трубу, бетонные или кирпичные столбы. Под низ опоры необходимо подложить специальную подушку из щебня. Сам столб должен заливаться бетонным раствором.
  • Теперь необходимо заложить фундамент всей конструкции. Этот этап требует особо тщательного подхода, ведь здесь будет заложен швеллер для роликов ворот, и именно фундамент будет опорой всей конструкции.

Создание фундамента включает в себя несколько этапов:

  • Выкапывание и обустройство котлована. Соотношение ширины и глубины – 100х45 см. Длина котлована должна быть равна половине длины воротного полотна.
  • Из швеллера шириной 20 см и арматуры с сечением 12 изготавливают банкетку в форме буквы «П». Для этого арматуру режут на куски длиной в 1 м, приваривают к швеллеру.
  • Теперь банкетку устанавливают и заливают бетоном.

Это основные этапы подготовки. После заливки банкетки бетоном, всей конструкции необходимо дать полностью застыть на протяжении не менее 3 суток. Только по истечении этого времени можно приступать к дальнейшему изготовлению конструкции.

Можно изготавливать непосредственно уличные ворота:

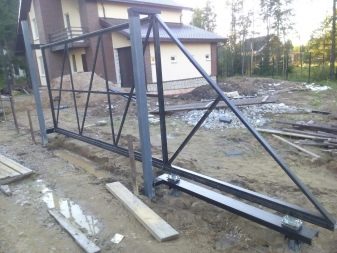

  • Изготовление опорной рамы из стальной трубы. Необходимо из трубы вырезать нужные по длине отрезки, очистить их от жира и ржавчины, затем соединить их вместе сваркой. После этого швы расчистить, загрунтовать и покрасить всю конструкцию.
  • Теперь в раму необходимо вшить сами полотна. Можно взять те, которые реализовывались в комплекте, а можно вырезать их самостоятельно из наиболее подходящего материала. Лучше отдавать предпочтение стальным листам или алюминиевому профилю со стальным армированием.
  • Окраска и грунтовка ворот. Сначала необходимо тщательно загрунтовать всю конструкцию, дать ей тщательно просохнуть, а уже сверху наносить краску. Лучше использовать алкидные растворы, которые наносятся не менее чем в два слоя.
  • Производить крепление полотен к раме лучше всего специальными заклепками или саморезами.

Заключительный этап монтажа автоматических ворот состоит из нескольких действий:

  • Ролики устанавливаются в банкетку и заправляются в несущую балку.
  • Воротное полотно выставляется идеально ровно по уровню.
  • При помощи сварки роликовые телеги крепятся к швеллеру.
  • Улавливатели привариваются к опорным столбам.
  • Теперь необходимо установить автоматику. Она приобретается заранее в том же месте, где и фурнитура для ворот. Лучше сразу побеспокоиться о том, что приобрести качественный двигатель и привод, ведь перепрограммировать потом всю систему будет сложно. Иногда автоматика идет уже в комплекте с фурнитурой.

Заключительным этапом станет тестирование. Если все этапы работ были проведены правильно и без спешки, то автоматические ворота собственного изготовления должны работать без нареканий.

Производители

Приобрести качественную фурнитуру для самостоятельного изготовления автоматических ворот или сами готовые ворота сегодня можно у многих производителей.

Чтобы приобрести качественный товар, в первую очередь, лучше обратить внимание на продукцию следующих производителей:

  • Nice – это бренд, который пользуется широкой популярностью не только в России, но и других странах мира. В ассортименте представлены как автоматические ограждения всех видов, так и наборы фурнитуры для их самостоятельного создания, автоматика различных видов и другие сопутствующие товары. Продукция этой компании ценится за высочайшее качество и адекватные цены.
  • Alutech – это комбинированный бренд, включающий в себя производителей более чем из 5 стран. Сами создатели компании позиционируют себя, как немецкие изготовители. На производстве постоянно внедряются самые инновационные технологии, что позволяет изготавливать автоматические ворота нового поколения. Все товары сертифицированы, имеют уникальный дизайн и отличные технические параметры.
  • Came – это итальянский бренд. Так же, как и у других производителей, в его ассортименте представлены все виды автоматических ворот, а также фурнитура различного вида. К тому же, именно автоматику ворот этого производителя можно при необходимости соединить с автоматикой других предметов дома, создав «умный гараж» самостоятельно.
  • Hörmann – еще один производитель, заслуживающий внимательности покупателей к своим товарам. Помимо наборов фурнитуры и готовых автоматических ограждений, в ассортименте представлены приводы и двигатели, системы управления различных видов. Вся продукция безопасная и качественная.

Если вы хотите быть уверены в высоком качестве приобретаемых или изготавливаемых самостоятельно автоматических ограждений, то ассортимент товаров этих брендов стоит изучить в первую очередь.

Советы профессионалов

В ходе эксплуатации рано или поздно можно столкнуться с некоторыми проблемами, а избежать их или быстро решить самостоятельно помогут рекомендации специалистов. Всегда следует помнить, что автоматизация таких конструкций должна выполняться в строгом соответствии с инструкцией. Если сомневаетесь в своих силах, то лучше доверить ее выполнение профессионалам. В противном случае, при обнаружении неисправностей в гарантийном ремонте или замене будет отказано.

Забор, на который будут устанавливаться такие ворота, и который будет являться их продолжением, также должен быть изготовлен из прочных материалов. Часть нагрузки воротной конструкции будет передаваться и ему, поэтому он должен быть прочным и устойчивым. Смазка должна использоваться регулярно.

Раз в месяц следует обрабатывать ею места стыковки роликов и швеллера. Это поможет избежать шума и скрипа при эксплуатации, а также защитить эти места от ржавчины и коррозии.

Штора на ворота с внутренней стороны гаража позволит защитить их от загрязнений, повысит их теплопроводимость. Следует выбирать шторы из плотных материалов, желательно того же производства, что и сама конструкция. Для того, чтобы автоматика не заедала, регулярно нужно следить за исправностью дистанционных частей управления, а на саму автоматику установить отдельный трансформатор. Он позволит системе работать исправно даже при сильных перебоях с электроэнергией и при перепадах напряжения.

Обязательно стоит установить систему ручного открывания ворот на каждом, даже весьма дорогостоящем объекте. Можно сделать такую возможность скрытой, но она обязательно должна быть. Как говорят специалисты, наличие этой функции однажды может спасти вас от вызова мастера поздней ночью. По большей части, при правильном монтаже и соблюдении правил эксплуатации никаких неполадок и недочетов в работе таких автоматизированных систем быть не должно. Если же они все-таки возникли, то лучше обратиться за помощью к квалифицированным специалистам.

Отзывы

То, что автоматические ворота, действительно являются удобными, эстетичными и востребованными, подтверждают и отзывы их владельцев. По словам большинства из них, такие конструкции не только существенно облегчают жизнь, но и позволяют надежно защитить территорию и помещение от незаконного проникновения, помогают сэкономить свободное пространство и могут даже стать главным украшением территории. Особо положительно владельцы таких ограждений отзываются и об их функциональности, исправной и долговечной работе, особенно в тех случаях, когда речь заходит о товарах производителей из вышеприведенного списка. На основании этой информации можно смело заявить, что автоматические ворота в ближайшие десятилетия могут полностью вытеснить своих предшественников с рынка.

О том, как переделать простые ворота на автоматические своими руками, смотрите в следующем видео.

Автоматические ворота своими руками

Несколько лет назад стоимость фурнитуры для автоматических ворот имела стоимость подержанного автомобиля, потому была не по карману большинству наших соотечественников. Раньше автоматические ворота могли себе позволить только наиболее состоятельные люди.

С тех времен ситуация сильно изменилась, и приобрести автоматические ворота может позволить себе практически каждый желающий. Через небольшую сложность конструкции многие люди предпочитают монтировать таковые самостоятельно, при этом экономя деньги на услугах специализированных компаний. Рассмотрим то, как делать автоматические ворота своими руками.

Опорные столбы

Для начала необходимо правильно сделать опорные столбы своими руками под автоматические ворота. Именно к ним будут прикрепляться сдвижные ворота с калиткой. В качестве опорного столба можно использовать бетонный либо кирпичный столб, дубовый брус либо швеллер.

Наиболее предпочтительным вариантом является использование бетонного столба, который необходимо забетонировать на глубину не менее одного метра. Изготовление столбов не требуется, их можно приобрести в специализированных магазинах.

Сначала нужно установить самому столбы по уровню, после чего залить их раствором. Если это выполнено не будет, то открытие будет происходить неправильно.

Для того чтобы раствор окончательно застыл, необходимо подождать не меньше недели. Кладка должна располагаться на одном уровне с дорогой.

Заливка фундамента

Перед началом заливки фундамента необходимо взять швеллер шириной 20 сантиметров, а также арматуру с сечением около 15 миллиметров. Арматуру нужно разрезать своими руками на куски длинной до 1.2 метра, после чего приварить ее к швеллеру с обеих сторон. Сделать все это можно самостоятельно.

Теперь необходимо выкопать яму. Длина ямы должна составлять не менее половины ширины проема. При этом ширина самой ямы должна быть не менее 40 сантиметров, а глубина – 1.5 метра. В яму устанавливаем швеллер и заливаем все бетоном. Если вы все сделаете правильно, то фундамент для ворот с калиткой можно считать готовым.

Главное – подождать около двух недель, чтобы он окончательно просох. Иначе подъемные автоматические ворота просядут.

Изготовление воротной системы

Для того чтобы получилось сделать своими руками раму для ворот, необходимо использовать профильную трубу размером 60х30 миллиметров. Примеры того, как происходит изготовление и подключение, можно отыскать в интернете. Также необходимо помнить о том, что нам нужно будет использовать еще и трубы внутренней конструкции. Они используются для повышения прочности ворот и для крепления полотна.

Для внутреннего каркаса разрешается использовать профильную трубу размером 40х30 миллиметров. При использовании именно такого материала у вас не возникнет никаких трудностей с тем, чтобы самому попасть в него саморезами либо заклепками для крепления обшивки.

Сборка составляющих частей

Взяв чертежи, на которых отображено устройство автоматических ворот, необходимо сделать трубы соответствующим образом. Каждую трубу необходимо избавить от ржавчины. Для этого можно применить болгарку с зачистным кругом. По правилам безопасности, во время зачистки своими руками обязательно необходимо применить защитные очки.

Если сдвижные ворота будут зашиваться при помощи профнастила, то трубы внутреннего каркаса необходимо приваривать посредине. В том случае, если обшивка нужно будет сделать только с одной стороны, то трубы сдвигаются ближе к краю. Стоит обратить внимание, что облицовочный материал должен быть прикреплен на одном уровне с несущей рамой конструкции.

После удаления ржавчины необходимо обезжирить трубы при помощи растворителя или бензина. Далее на трубы наносим своими руками грунтовку и после полного ее высыхания красим эмалевой краской в несколько слоев. Стоимость покраски зависит от пожеланий потребителя.

Установка готовой конструкции

Сделать самодельные подъемные автоматические ворота с калиткой не так уже и сложно, однако этот процесс отличается достаточно большой хлопотливостью. Главное закончить их изготовление. В первую очередь на швеллер устанавливаем каретки для откатных ворот. При этом раздвигаем их максимально возможно.

Теперь одеваем заранее подготовленную раму на роликовые каретки. Автоматические ворота своими руками необходимо установить строго по уровню. После этого платформы кареток необходимо немного прихватить при помощи сварки. Если что-то сделано не так, необходимо все переделать по новой, с соблюдением всех правил.

На последнем этапе необходимо смонтировать электронику. Подключение предельно простое, главное иметь минимальные знания в этой отрасли. Также должна использоваться схема, которая прилагается в комплекте.

Отправить ответ

avatar
  Подписаться
Уведомление о
