Балка для откатных ворот своими руками

Как правильно сделать направляющую для откатных ворот своими руками

Такое интересное приспособление, как откатные ворота состоит из нескольких важных элементов: направляющей, роликовых кареток, накатного ролика, уловителей, роликов и заглушек (они имеют анодированное покрытие). Без всех этих деталей и шины невозможно правильное устройство откатных ворот, даже если вы будете работать над конструкцией своими руками. Несмотря на всю трудоёмкость и проблематичность процесса создания конструкции такого типа, это вполне осуществимо.

Самая основная часть приспособлений

Ключевым винтиком в таком механизме, как откатные ворота, является гнутый несущий профиль, который получил название направляющая. Обычно эта деталь имеет длину 6 м и изготавливается из стали.

Кроме того, профиль отличается сложной геометрической формой. Альтернативное название несущего профиля откатных ворот, который может быть оцинкованным и неоцинкованным, – балка или рельс.

Оцинкованная или неоцинкованная деталь?

Многие мастера, которые хотят сделать откатные ворота своими руками, стараются найти оцинкованную фурнитуру для ворот. Что ими движет? Вера в то, что у такой детали срок службы намного дольше, чем у чёрного металла. Верно ли это утверждение?

Оцинкованная балка будет лучше противостоять коррозии, чем обычный чёрный металл. Полотно ворот делается из трубы толщиной 2 мм, а фурнитура — из стали, толщина которой должна быть от 3,5 мм. Это значит, что данная деталь будет толще практически в два раза. Полотно откатных ворот начнёт гнать намного быстрее, чем основание направляющей. Если вы позаботитесь о регулярном уходе за воротами и постараетесь вовремя прижигать очаги ржавчины, то автоматически увеличится срок службы.

Забудьте о таком выражении, как «коррозия трубы», так как вода в неё попасть не сможет, чему дополнительно поспособствует регулярное проветривание. Кроме того, к недостаткам оцинкованных направляющих, которые вы будете собирать своими руками, можно причислить потребность в окраске специальным грунтом для цветных металлов. Такая грунтовка не является бюджетной. Небольшая баночка будет стоить несколько десятков долларов.

Если проигнорировать такой совет и воспользоваться обычным алкидным грунтом или эмалью, то уже через пару месяцев краска с грунтовкой начнёт сыпаться с ворот. Это не столько технический недостаток, сколько эстетическая морока, которая может вылиться вам в дополнительные траты. Шина направляющей от таких манипуляции не пострадает.

Зачем нужна направляющая?

На первый взгляд, кажется, что данная деталь является простой и примитивной, но она выполняет достаточно важную и ответственную функцию. От качества направляющей зависит:

Очень часто профили для откатных ворот, независимо от того, своими руками вы их делаете или нет, производятся за границей (Австрия, Италия), но есть и отечественные производители, которые выпускают такую деталь, но она более низкого качества, чем ее заграничные коллеги.

Если вы ищите все части для откатных приспособлений самостоятельно, то нужно брать во внимание геометрию направляющей. Сечение по длине не должно быть разным. То есть, не стоит покупать фурнитуру, с одной стороны которой роликовая каретка будет входить легко, а с другой – при помощи кувалды. В противном случае возможны заедания и дерганья ворот. Кроме того, вы должны удостовериться, что верхняя часть с нижними полками направляющей параллельна своими линиями.

Почему же так важны чёткие грани у направляющей?

Роль граней направляющей откатных ворот своими руками весьма немаловажна, именно они центрируют ворота. Если расположение роликов ровное и они находятся на одной линии, а грани профиля изготовлены качественно, такие ворота будут радовать хозяев плавным ходом и хорошим сроком эксплуатации.

Очень важно знать, из какого материала сделана направляющая шина ворот. Если товар маркирован как сталь Ст. 3ПС (Сталь конструкционная углеродистая), то не беритесь использовать такую направляющую для своей конструкции. Фурнитура должна быть изготовлена из специальной конструкционной стали. Если вы остановите свой выбор на материале другого качества, то тяжелые воротах спустя некоторое время перестанут функционировать, потому что рельс разогнётся (её не защитит даже шина).

Что ещё нужно знать, чтобы выбрать отличную направляющую?

Основным фактором при выборе фурнитуры для откатных створок или створки, которые вы планируете сделать своими руками, является толщина несущего профиля. Некоторые фирмы стараются максимально сэкономить на толщине профиля. При этом они забывают, что качественный рельс должен иметь следующие параметры: 60х70 мм. Некоторые отечественные производители делают эту деталь толщиной 3 мм. Даже если вы потрогаете такой лист руками, вы сможете почувствовать, насколько хрупкими будут ваши ворота.
Но все же есть производители, которые трудятся на благо мастеров в СНГ и производят своими станками детали и комплектующие, смогли добиться хороших результатов при прокатывании профиля и создании фурнитуры для откатных ворот.
Для создания направляющей используют станки, которые работают также по выпуску фурнитуры для откатных конструкций: Rolling Center, IBFM, Comunello и белорусской Alutech.

Участок

Среди большого количества преимуществ откатных ворот отметим прежде всего, отсутствие нижней направляющей в их конструкции. Поэтому, в такой проем сможет заехать любое по высоте транспортное средство. Кроме того, такие ворота занимают меньше места, чем распашные, они удобно открываются и имеют возможность оборудования дополнительным автоматическим механизмом. Об особенностях сооружения откатных ворот на средней балке узнаем далее.

Оглавление:

Откатные ворота со средней балкой — характеристика и преимущества

Установка откатных ворот актуальна прежде всего в том случае, если на участке имеется ограниченное пространство для обеспечения распахивания створки ворот. В таком случае, створка выполняется в откатном варианте. Для изготовления такого рода ворот чаще всего используют легкие по весу материалы, которые не несут дополнительной нагрузки на крепежные системы.

Процесс изготовления ворот такого типа гораздо сложнее, чем распашных. Однако, конструкция в итоге отличается большим количеством преимуществ. Правильно составленные чертежи помогут решить эту проблему. Кроме того, такие ворота довольно часто оснащают автоматическими датчиками для дистанционного управления.

Также, ворота откатного типа облегчают процесс очистки от снега в зимнее время года. Так как они открываются не нараспашку, а в одну сторону.

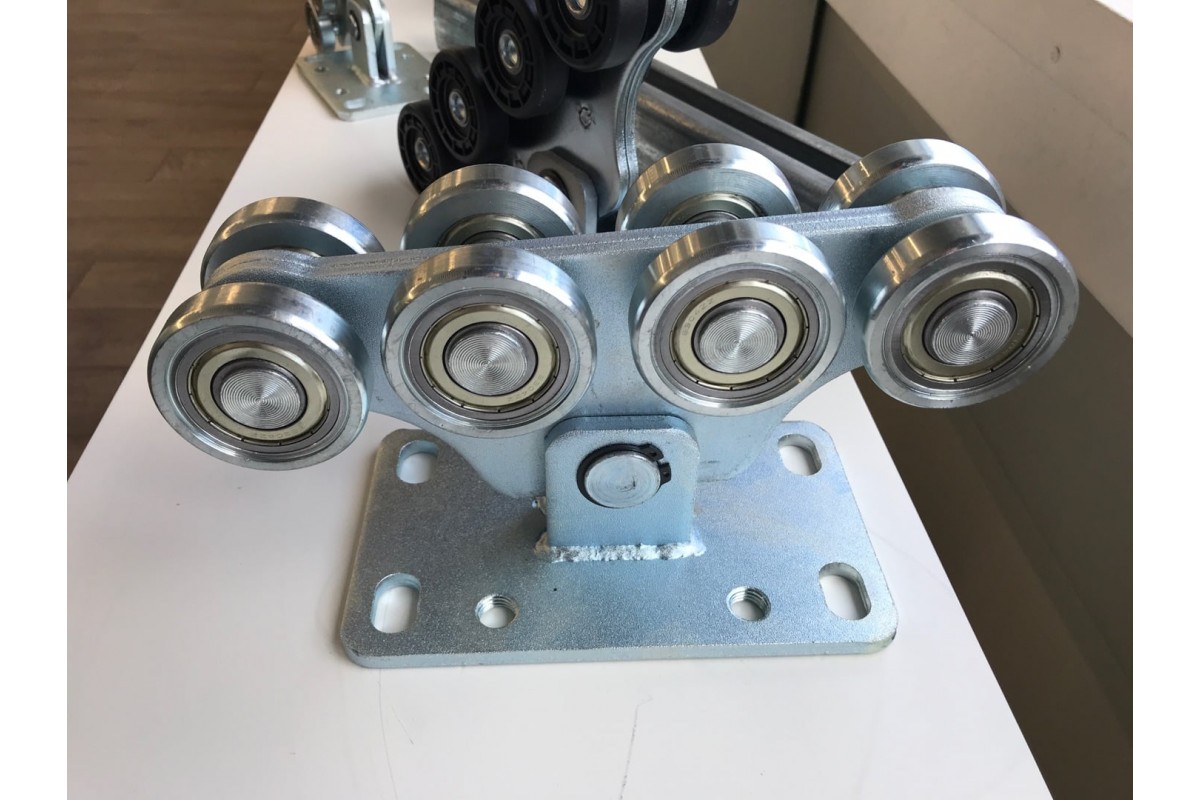

Для выполнения движения ворот используются жесткие профильные направляющие, в виде балки. В нашем случае, она будет располагаться по центру. Для движения балки оборудуется специальная роликовая откатная тележка, установленная в ранее предусмотренном фундаменте под ворота.

Ролики имеют форму закрытого подшипника, во внутрь которого добавляется смазка в больших количествах. Таким образом, удается значительно увеличить срок эксплуатации оборудования.

Ворота откатные со средней балкой фото:

В качестве направляющей части используются тележки откатного типа, которые дополнительно оборудуются защитой от атмосферного воздействия и влаги. Поэтому, они отличаются надежностью и продолжительным сроком использования. На каждой тележке откатного типа имеется несколько подшипников, со стальными или полимерными роликовыми элементами. В процессе использования они выдерживают более сорока пяти тысяч циклов работы. Поэтому, срок эксплуатации откатных ворот составляет более тридцати лет, без дополнительного ремонта, при использовании высококачественных запчастей для их изготовления. Конструкционные детали не нуждаются в дополнительном смазывании.

При этом, для обшивки таких ворот используются различные по составу материалы в виде дерева, профнастила, стали, поликарбоната и т.д.

Среди основных преимуществ элементов откатного типа отметим их прочность и высокий уровень надежности, обеспечивающие длительную эксплуатацию ворот.

Откатные ворота со средней балкой схема и технология изготовления

Прежде всего, процесс изготовления следует начать с составления чертежа откатных ворот со средней балкой. Этот процесс можно выполнить самостоятельно, при наличии определенного опыта работы или довериться специалистам. Кроме того, также можно использовать уже готовую проектную документацию. В чертежах указываются размеры ворот, принцип их работы, место монтажа балки и т.д.

После составления чертежей, необходимо определиться с типом обшивки ворот. Рекомендуем остановиться на небольших по весу материалах, которые не будут дополнительно нагружать конструкцию. Древесина — отличается непродолжительным процессом эксплуатации и нуждается в периодическом уходе в виде окрашивания поверхности. Деревянные ворота будут отлично гармонировать с деревянным строением. Они обойдутся вам довольно дешево, при этом будут экологически безопасной составляющей вашего участка. Однако, ворота деревянного типа имеют больше недостатком, чем преимуществ.

Прежде всего, древесину перед работой необходимо покрыть специальными пропитками, антисептиками и т.д. Кроме того, дерево подвержено воздействию влаги, перепадов температуры и ультрафиолетового излучения. Таким образом, при неблагоприятных условиях древесина увеличивается и уменьшается в объеме, растрескивается и т.д. Продолжительной эксплуатации такой обшивки составляет не более 15 лет. Среди преимуществ древесины отметим:

• экологическую безопасность;
• доступную стоимость;
• легкость обработки;
• естественный и привлекательный внешний вид.

Металлические ворота — самые распространенные и востребованный. Данный вариант ворот отличается более продолжительным сроком эксплуатации, по сравнению с предыдущим вариантом. Такие ворота нуждаются всего лишь в антикоррозийной обработке и периодической покраске. Для их украшения дополнительно используют кованые элементы. Также, возможен вариант комбинации металла с другими материалами в виде дерева или поликарбоната. Внешний вид таких ворот отличается презентабельностью.

Ворота из профнастила — один из бюджетных вариантов обшивки для откатных конструкций. Профнастил отличается разнообразной цветовой гаммой, не нуждается в дополнительном уходе, хорошо переносит атмосферное воздействие. Кроме того, главным преимуществом профнастила является легкость его веса. Он совершенно не нагружает конструкцию, легко устанавливается и доставляется на участок, при этом отлично противостоит ветровым нагрузкам.

Обшивка каркасной части поликарбонатом — позволяет получить изысканные и необычные по внешнему виду ворота. Среди достоинств данного материала отметим:

• неподверженность коррозии, в отличии от металла;
• противодействие механическим повреждениям, различным нагрузкам и т.д.;
• стойкость перед атмосферным воздействием и перепадом температуры;
• легкость установки;
• возможность создания ворот различных форм и конфигураций;
• привлекательный и необычный внешний вид.

После выбора материала для обшивки ворот, следует процесс их непосредственного изготовления.

Самодельные откатные ворота со средней балкой — поэтапная инструкция

В процессе работы над откатными воротами потребуется наличие инструмента в виде:

• сварочного аппарата с электродами;
• швеллерной конструкции;
• дополнительных фурнитурных элементов, указанных в чертежах;
• стальных труб с различными видами сечений, размер которых определяется индивидуально;
• при необходимости, автоматического блока управления;
• арматурных элементов;
• бетонного раствора для фундамента;
• болгарки;
• профильных труб;
• дополнительных элементов защиты;
• обезжиривателя;
• антикоррозийных составов для металла;
• материала для обшивки.

Кроме того, потребуется наличие несущих элементов в виде опорных частей, высокомощных подшипников, 3-4 стоек.

Современные варианты организации ворот откатного типа подразумевают отсутствие верхней и нижней направляющей. Откатные ворота со средней балкой не имеют ограничений по высоте автомобильного средства, которое будет через них проезжать. Для раздвижения створок используется профильная балка консольного типа. Направляющие при этом, двигаются по тележкам роликового типа. Для фиксации блока, которые сдвигает ворота, используется ранее предусмотренный фундамент из бетона.

Откатные ворота консольного типа отличаются самым продолжительным сроком эксплуатации. Так как у этих ворот ролики находятся непосредственно внутри консольных направляющих. Таким образом, удается минимизировать их контакт с внешними раздражителями. С помощью этих роликов выполняется как откат секционных составляющих, так и равномерное распределение нагрузки от ворот.

От величины роликового блока зависит величина консольной направляющей и мощность электроприводного механизма. Учтите, что автоматические составляющие подбираются в соотношении с мощностью ворот и с небольшим запасом. Для покупки блока управления воротами обратитесь на строительный рынок или в специализированные магазины.

Откатные ворота своими руками изготовить очень сложно. Прежде всего, необходимо иметь навыки работы со сварочным аппаратом. Далее следует определиться с размерами ворот, способом их открывания, необходимостью или отсутствием автоматического механизма и т.д.

Размер ворот определяется индивидуально и зависит от размеров транспортного средства, которое будет чрез них проезжать. Оптимальное значение ширины проема для организации ворот составляет 500 см. Для более подробного определения размера, сначала установите колышки, которые будут импровизировать ворота по ширине и попробуйте заехать во двор на автомобиле. Интервал, который используется в качестве отката должен быть больше ширины ворот в полтора раза.

На начальном этапе ворот изготовления следует установить опоры, которые будут принимать на себя всю нагрузку от веса конструкции. В качестве опорных столбов используют деревянные, металлические, бетонные столбы. В данном вопросе следует исходить из индивидуальных особенностей ворот, материала для их обшивки и т.д. В любом случае, деревянные опоры нуждаются в дополнительной гидроизоляции и защите. Они отличаются самым непродолжительным сроком эксплуатации, быстро поддаются гниению и разрушаются. Бетонные столбы — отлично противостоят коррозии, влаге, температурным колебаниям. Кроме того, они с легкостью выдерживают все возложенные нагрузки.

Однако, для их изготовления необходимо использовать большое количество времени и денежных вложений. Оптимальный вариант — столбы из металла. При правильной антикоррозийной обработке, они прослужат больше всех вышеперечисленных вариантов. Глубина заложения опорного столба должна составлять треть от его длины. После подготовки опорного столба он устанавливается во внутрь ранее обустроенной ямы. На дне которой рекомендуется обустроить песчаную и щебневую подушку. Таким образом, удастся предотвратить пучение почвы и дальнейший перекос конструкции. Заливка опорного столба выполняется бетонным раствором. Дальнейшие работы рекомендуется проводить только спустя неделю после заливки.

Откатная конструкция нуждается в дополнительном изготовлении фундамента. Для этого потребуется наличие стального швеллера, ширина которого варьируется в пределах 150-210 мм. Сечение швеллера составляет 10-15 мм. Арматуру необходимо разрезать на небольшие куски и уложить на швеллерные полки. Далее обустраивается элемент в виде котлована. Его длина должна занимать половину проема, а ширина составляет около полуметра. Верхняя часть швеллера располагается на таком же уровне, как и заезд. Таким образом, удастся получить идеально ровное основание для монтажа подшипников.

Конструкция откатных ворот со средней балкой определяется индивидуально в чертежах. Пока выполняется застывание бетона, изготавливаются несущие конструкции. Для этих целей используется профильная труба. Изначально, необходимо удалить окалину с трубы с помощью болгарки.

В процессе работы особое внимание уделите правилам безопасности. Процесс очистки труб выполняется в защитной маске и перчатках. Далее трубы нужно обезжирить с помощью спирта или бензина. Далее, используя пульверизатор, обработайте поверхность труб антикоррозийной пропиткой. Таким образом, удастся защитить металл от влаги и продлить срок его эксплуатации минимум в два раза.

Более широкие трубы используются для изготовления внешнего каркаса, а более узкие — для внутреннего. Таким образом, удастся добиться максимальной устойчивости ворот перед механическими воздействиями. Профильные трубы соединяются между собой сварочным аппаратом с интервалом в 300 мм. Получившаяся конструкция дополнительно соединяется с откатными направляющими. Приваривание всех деталей выполняется с соблюдением шахматного порядка, таким образом, удается избежать деформации полотна.

На швеллерной части откатных ворот со средней балкой, выставляется роликовый блок с максимальным сдвигом. В соотношении с уровнем выставляется полотно, соединенное со швеллером с помощью сварки. Внутренняя часть ворот дополнительно оснащается блоками управления. Таким образом, выполняется самостоятельное изготовления ворот откатного типа.

Дополнительно на них устанавливается ручной или автоматический привод. Более удобный в эксплуатации электрический привод. Он позволяет снизить время на открывание и закрывание ворот.

Откатные ворота со средней балкой видео:

Как правильно сварить откатные ворота из профтрубы

При недостатке места перед въездом оптимальным решением будет установка сварных откатных ворот. Им не требуется место для открытия створок, как у распашных, а зимой не придется махать лопатой, расчищая сугробы. При желании любой, кто дружит со сваркой, сделает откатные ворота своими руками.

Конструкция откатных ворот

Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.

В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.

Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.

Определяемся с размерами и проектируем чертеж

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.

Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.

Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

Выбираем материалы и фурнитуру

Фурнитуру трудно изготовить в домашних условиях, поэтому ее проще купить. Выбор комплектующих зависит от габаритов и массы ворот. Производители предлагают варианты, рассчитанные на определенные параметры:

• вес не больше 400 кг, шириной до 4 м;
• масса до 600 кг, размер не больше 6 м;
• вес более 600 кг, ширина свыше 6 м.

При самостоятельном монтаже откатных ворот придется приобрести:

• нижнюю направляющую балку;
• поддерживающую скобу, на ней устанавливаются резиновые ролики;
• пару опорных тележек с площадками под них;
• концевой ролик;
• нижний и верхний уловители;
• заглушки из пластика.

Обшить ворота можно профнастилом, листовым железом, вагонкой, поликарбонатом. Для ворот шириной 4 м также потребуется:

• профильные трубы 50×50 или 60×40 мм для сборки рамы;
• труба 40×20 для сборки каркаса под обшивку;
• 20-й швеллер длиной 2 м для монтажа роликовых тележек;
• отрезки листового железа для закладных на кирпичных или каменных опорах;
• арматурные прутья диаметром 10 — 12 мм для установки швеллера на фундаменте;
• при самостоятельном замешивании бетонного раствора нужно запастись щебнем, песком, цементом;
• краска и грунтовка по металлу.

Как сделать откатные ворота своими руками: поэтапная инструкция

Чтобы конструкция не получилась в виде пропеллера, сварку откатных ворот нужно производить на ровной площадке. Поскольку работу придется выполнять самому поэтапно, нужно на каждом шагу контролировать правильность изготовления и сборки элементов конструкции.

Устанавливаем столбы

Опоры делают из дерева, швеллера, профильных труб, кирпича, камня. Их устанавливают на глубину не меньше метра, но надежней обустроить общий фундамент. Для монтажа уловителей и поддерживающей скобы используется сварка, поэтому на каменных и кирпичных опорах устанавливаются закладные из листового металла. Под столбы выкапываются ямы размером не меньше 50×50 см. После установки проверяется вертикальность, заливается бетон.

Монтируем фундамент

Котлован под фундамент шириной 0,5 м и длиной на 30 см больше противовеса выкапывается рядом с забором. Дно траншеи должно быть ниже точки промерзания грунта. Далее:

• из арматуры нарезаются стержни длиной равной глубине котлована и по 20 см;
• длинные прутья привариваются к бокам швеллера с шагом 50 см;
• противостоящие стержни свариваются парами на расстоянии 0,7 — 0,8 м от швеллера;
• после установки сделанной конструкции в котлован швеллер выравнивается по горизонтали так, чтобы его верхняя полка была вровень с поверхностью проезда;
• устанавливается опалубка и дополнительная арматура по бокам;
• траншея заливается бетоном.

Свариваем створку ворот

Чтобы сварить ворота из профтрубы, нарезаются в соответствии с чертежом заготовки. Затем:

1. К направляющей балке приваривается нижняя труба 50×50 мм, а к ней вертикальные стойки. Далее монтируется верхняя поперечина и противовес.
2. Внутреннее пространство рамы заполняется элементами каркаса из трубы 40×20 для крепления обшивки. Чтобы не допустить перегрева и деформации сваривать их нужно в шахматном порядке.
3. Сварочные швы зачищаются болгаркой, конструкция покрывается грунтовкой, окрашивается.

Устанавливаем ворота

Для удобства монтажа, между опорами, на расстоянии от них равном толщине створки, натягивается шнур. Высота над проездом 15 — 20 см. Он будет использоваться как осевая линия при установке опорных тележек.

Сборка производится в следующем порядке:

1. Размечаются места под роликовые тележки на швеллере. Чтобы концевой ролик на направляющей не выступал в проезд, первую тележку ставят в 15 см от края проема. Задняя располагается на расстоянии равном длине рамы (с учетом противовеса) минус 10 см, отмеренном от принимающей опоры.
2. После прихватки площадок на них ставятся роликовые тележки.
3. Устанавливается створка, проверяется ее положение относительно столбов. Если все нормально, полотно и тележки снимаются.
4. Обвариваются поддерживающие площадки.
5. Устанавливаются тележки и створка, ворота закрываются.
6. Уровнем проверяется горизонтальность. При необходимости, положение поправляется регулирующими болтами на площадках.
7. Концевой ролик вставляется в торец направляющей, закрепляется болтами, прихватывается сваркой.
8. На опору, стоящую рядом с тележками, приваривается поддерживающая скоба так, чтобы верхний край створки был внутри нее. Роликами выставляется положение створки по вертикали.
9. На концевой ролик надевается нижний уловитель, ворота закрываются, намечается место на приемной опоре. Крепление делается на болтах, чтобы была возможность регулировки по высоте.
10. В таком же порядке устанавливается верхний уловитель, но крепится сваркой.
11. Завершается монтаж окончательной регулировкой роликов, уловителей, поддерживающей скобы. Торец направляющей закрывается заглушкой.

Обшиваем и красим ворота

Обшивка из листовых материалов крепится саморезами или заклепками. Под них, в элементах каркаса откатных ворот, просверливаются отверстия. При обшивке штакетником или вагонкой их нужно обработать перед покраской антисептиком. Кованые элементы используются самостоятельно или в сочетании с другими материалами.

Профнастил и поликарбонат заранее выбираются по цвету. Листовое железо и кованые детали предварительно обезжириваются и покрываются антикоррозийной грунтовкой. Окраска производится алкидной эмалью или акриловой краской в 2 — 3 слоя. Работа выполняется краскопультом, валиком либо кистью.

Что понадобится для автоматического открывания раздвижных ворот

Для оснащения откатных ворот системой автоматики, можно купить готовый комплект или приобрести составляющие по отдельности. Набор должен состоять из следующих элементов:

• зубчатой рейки;
• электропривода;
• сигнальной лампы;
• фотоэлементов;
• пульта ДУ;
• блока управления.

Для установки привода используется швеллер, на котором смонтированы опорные тележки. Монтаж выполняется в следующем порядке:

1. Приложив зубчатую рейку к нижней трубе рамы и совместив ее с зубьями шестерни, определяется место размещения привода между тележками. Если нужно поднять его или установить рядом со швеллером к нему приваривается пластина из толстого металла.
2. На подготовленное место приваривается основание привода, на него крепят само устройство.
3. Открыв ворота и установив рейку, проверяется правильность ее положения. В любом крайнем положении должен остаться запас в 10 см. Затем ее приваривают.
4. На рейке крепятся концевые выключатели и фотоэлементы.
5. На левой опоре устанавливается сигнальная лампа.

Элементы соединяются кабелями в соответствии с инструкцией или схемой, проводится тестирование. Если вес ворот небольшой в качестве привода подойдет шуруповерт, а блок управления заменяется дешевой системой автомобильной сигнализации.

Полезные советы

Поскольку сделать раздвижные ворота своими руками непросто стоит прислушаться к рекомендациям профессионалов:

1. Если нужно врезать в ворота калитку ее нужно монтировать ближе к фундаменту со швеллером, чтобы снизить нагрузку на ролики.
2. Чтобы не ошибиться с определением ширины проема нужно предварительно в места установки столбов вбить колышки и попробовать проехать.
3. Продавец может предложить тележки с пластиковыми роликами. Они издают меньше шума, чем металлические, но служат недолго. Поэтому предпочтение следует отдавать подшипникам качения из прочной стали.
4. Если для сварных откатных ворот противовес сделать прямоугольным, его длину можно уменьшить до 1/3 ширины створки. Это актуально когда недостаточно места для открытия.

Самостоятельно сваренные откатные ворота обойдутся значительно дешевле, нежели заказанные в фирме производящей их. При этом качество выполнения работ зависит только от себя. В итоге получается надежная и удобная в эксплуатации конструкция, обеспечивающая комфортный проезд с помощью дистанционного управления.

Как сделать откатные ворота своими руками: пошаговая инструкция

Откатные ворота своими руками считаются одним из лучших вариантов обустройства въезда в частные владения. Несмотря на определенную сложность конструкции, при наличии элементарных навыков сварочных и слесарных работ их можно сделать надежными и привлекательными. Для этого надо правильно составить чертеж, соблюдать определенные правила монтажа и качественно осуществлять все технологические операции.

Сущность конструкции

Откатные или раздвижные ворота представляют собой створку (или несколько створок), перемещающуюся вдоль забора. В отличие от распашного варианта они не требуют дополнительной площади при открывании и легко поддаются автоматизации процесса открывания/закрывания.

В принципе, возможно использование откатных ворот таких типов.

Рельсовая (наземная) разновидность

В этом случае створка перемещается по рельсу, уложенному в земле. Это один из самых ненадежных вариантов, т.к. направляющая рельса забивается грязью, что мешает движению. Кроме того, рельс просто нарушает ровность покрытия при въезде.

Подвесная конструкция

В ней предусмотрена установка над воротами балки с направляющей для перемещения створки. Она считается наиболее простой, но имеет существенный недостаток — ограничение по высоте.

Консольный тип

В этой конструкции створка в пределах проема ворот свободно подвешена, т.е. не связана с какими-либо элементами сверху или снизу. Перемещение осуществляется за счет боковой консоли. Вся система крепления и перемещения расположена сбоку от проема, а потому совершенно не мешает проезду (проходу).

С учетом недостатков отдельных конструкций, наибольшей популярностью пользуются консольные, откатные ворота. Они более сложны в изготовлении, но отличаются надежностью, удобством и привлекательным внешним видом. Исходя из этого, в дальнейшем именно этому варианту уделено основное внимание.

Принцип конструирования

Ворота консольного типа имеют такие принципиальные отличия. К створке надежно приваривается сбоку консоль, причем ее масса должна компенсировать вес самой створки, уравновешивая конструкцию в закрытом состоянии. Внизу консоль имеет направляющую, перемещающуюся по роликам.

Система роликов располагается в откатных тележках, прочно закрепленных на фундаменте. Вся откатная система размещается сбоку от проема ворот. В закрытом состоянии створка перекрывает проем, а консоль остается за его пределами. При открывании полотно полностью сдвигается за пределы проема. Таким образом, полная длина откатной системы должна быть не менее длины створки с консолью.

Как можно укрепить ворота и защититься от взлома смотрите в статье Как защитить свой гараж от плохишей: защищаем ворота от взлома.

Схема консольных работ показана на фото 1. Основу конструкции ворот рассматриваемого типа составляет каркас (рама), включающая створку и консоль. Снизу он имеет направляющую, охватывающую ролики откатной тележки. Для формирования створки рама облицовывается профнастилом, металлическим листом, сеткой и другими материалами. Принцип установки рамы иллюстрирует фото 2.

Другой важнейший элемент — откатная тележка (фото 3). Ее стандартная конструкция предусматривает 4 пары роликов, установленных на стойке. Она, в свою очередь, закреплена на площадке, которая устанавливается на фундамент с помощью анкеров.

Секреты монтажа ворот из профнастила смотрите в источнике Ворота из профнастила своими руками: изготовление и установка.

Для обеспечения работы откатных ворот требуется дополнительные элементы:

1. Верхнийи нижний ограничитель (уловитель). Эти элементы устанавливаются на противоположной стойке ворот снизу и сверху. В них створка заходит в полностью закрытом состоянии, что уменьшает боковое качание ее при ветре и механических воздействиях.
2. Несущая балка. Она воспринимает на себя вес створки с консолью. Ее размеры зависят от массы конструкции.
3. Концевой ролик. Он устанавливается на входе в откатную систему и предназначен для поддержания створки в открытом состоянии. Кроме того, он обеспечивает бесшумность работы.
4. Упрочняющая плата для устранения боковых изгибов полотна.

Важно! При автоматизации процесса дополнительно потребуется электродвигатель, редуктор, система управления и контроля, а также крепежная площадка.

Изготовление откатных ворот

Монтаж и изготовление откатных ворот консольного типа осуществляется в несколько этапов: подготовительные работы, возведение фундамента и опорных столбов, изготовление каркаса и облицовка его, установка откатных тележек, монтаж комплектующих элементов. Работы должны начинаться с полноценного проектирования, включающего расчет прочностных характеристик и разработки чертежей.

Для изготовления волот потребуются такие инструменты: сварочный аппарат и электроды диаметром 3-4 мм; болгарка с отрезными и шлифовальными дисками; ножовка по металлу; кувалда и молоток; электродрель; напильники; зубило; ключи гаечные; плоскогубцы; измерительные инструменты (рулетка, штангенциркуль, металлическая линейка, строительный уровень, отвес, угольник). Для формирования фундамента нужно иметь лопату, лом, емкость для раствора, мастерок и шпатели, вибратор.

После выбора проекта и разработки чертежей с деталировкой можно приступать к подготовке места для установки конструкции. Проем тщательно очищается от мусора и выравнивается по горизонтали с использованием уровня. Размечаются места установки откатных тележек. Отдельно подготавливается площадка для проведения работ, на которой свободно поместится вся рама в горизонтальном положении, и где можно осуществлять сварочные работы.

Фундамент и опорные столбы

Первый шаг изготовления ворот — сооружения их опорных столбов, ограничивающих проем. Они могут изготавливаться в виде кирпичных колонн, из деревянного бруса, металлической трубы или швеллера. Фундамент для них должен иметь глубину не менее глубины промерзания грунта (обычно не менее 1 м). При установке столба не следует забывать о закладных элементах (снизу и сверху), к которым впоследствии будут крепиться ограничители (уловители).

Фундамент откатной системы сооружается сразу за опорным столбом ворот сбоку. Его схема показана на фото 4. Вначале, роется П-образная траншея, причем ее край располагается вплотную к забору. Длина траншеи составляет порядка половины ширины проема, т.к. длина консольной части устанавливается порядка 40-50% от ширины створки. Глубина ямы под колонну — не менее 1 м, а соединяющей траншеи — 60-65 см. Ширина — 50-60 см. На дно траншеи засыпается подушка из песка и гравия толщиной 10-15 см.

Следующий шаг — изготовление закладочного элемента. Он изготавливается из швеллера шириной не менее 12 см, а длина равна длине траншеи. Вертикально вниз к нему приваривается стальная арматура (по 4 штуки с каждого конца, длиной порядка 1 м) диаметром 10-12 мм. Этот элемент устанавливается в траншею, и производится заливка бетона. Располагаться швеллер должен площадкой вверх четко на уровне поверхности земли. Важно, обеспечить его строгую горизонтальность, для чего используется строительный уровень. Закладочный элемент размещается параллельно забора, как можно ближе к нему.

Изготовление рамы

Важнейший этап — сварка рамы ворот. Стандартная конструкция показана на фото 5. В качестве материала можно использовать профилированную трубу (65×44×2-3 мм, перемычки — 45×25×1-2 мм), уголок (не менее 60 мм), швеллер (ширина от 50 мм). Работы проводятся в следующем порядке:

1. Очистка всех металлических деталей от ржавчины с помощью металлической щетки.
2. Сварка каркаса по периметру. Контроль прямоугольности.
3. Приваривание перемычек (обрешетки).
4. Закрепление упрочняющей платы из комплекта.
5. Приваривание снизу направляющей. Рекомендуется делать прихваты длиной 30-50 мм с шагом 40-50 см.

После завершения сварочных работ проверяется правильность формы, и зачищаются швы.

Монтаж конструкции

Монтаж откатных ворот осуществляется в таком порядке:

1. Установка передней откатной тележки. Она закрепляется на закладном швеллере в месте расположения ближней колонны фундамента. Для крепления в основании тележек предусмотрены отверстия, через которые пропускаются болты. С помощью ключей площадка прочно прикручивается гайками. Переднюю тележку следует расположить на расстоянии порядка 15 см от проема.
2. Установка задней откатной тележки. Она монтируется аналогично предыдущему случаю. Важно, четко выставить ее относительно первой тележки. Откорректировать высоту можно прокладками, устанавливаемыми под основание. Оси роликов обеих тележек должны располагаться строго горизонтально.
3. Направляющая рамы ворот устанавливается на ролики задней тележки, а затем вся конструкция осторожно накатывается на переднюю опору. Проверяется правильность расположения рамы и свободность ее перемещения. После проверки площадки тележек обвариваются по периметру.
4. В самом начале закладного швеллера закрепляется концевой ролик.
5. На опорных столбах ворот закрепляются нижние и верхние ограничители (уловители). Если они бетонные, каменные или кирпичные, то для крепления используются закладные элементы. К металлическим столбам ограничители привариваются.
6. Облицовка створки. Ее лучше производить после установки, чтобы не утяжелять конструкцию до монтажа.

Собранную конструкцию следует тщательно проверить. Ворота должны двигаться достаточно легко, без перекосов и продольных колебаний. Просвет внизу следует оставлять порядка 5-7 см. В закрытом состоянии створка должна четко фиксироваться в уловителях.

Возможности автоматизации

Важное преимущество откатных ворот — возможность автоматизации открывания/закрывания. Такой вариант надо предусматривать на стадии проектирования. В нем между откатными тележками прокладывается монтажное основание. На направляющей рамы закрепляется рейка зубчатого типа, которая передает движение от шестерни. К этой шестерни через редуктор, подается вращательное движение электродвигателя. Устанавливается она примерно в центре откатной системы.

Еще до закрепления закладного элемента в фундаменте необходимо проложить питающий электрокабель. Электрическая подводка должна иметь собственный щиток с автоматическим выключателем, защитным устройством и сигнальной лампочкой. Электрическая схема составляется согласно инструкции.

Откатные ворота удобны в использовании и не требуют площади для открывания. Они приобрели широкую популярность в загородных и частных домах. Смонтировать их можно своими руками, что значительно сократит расходы. Важно помнить, что аккуратность нужна не только в процессе изготовления, но и при контроле правильности установки. Любые незапланированные колебания полотна могут привести к быстрому выходу из строя конструкции. Если нет уверенности в собственных силах, то лучше обратиться к профессионалам.

Балка для откатных ворот своими руками: чертежи, фото, видео

У домовладельца, при строительстве собственного дома возникает масса проблем. То дренаж участка устроить, то септик выбрать. Опять же, чем крышу крыть лучше? И вот, когда уже казалось, все строительные вопросы решены, а счастливый и почти потерявший человеческое обличие от общения с многочисленными фирмами и мастерами всех мастей, владелец коттеджа готов осознать себя полноценным хозяином загородного поместья, оказывается, что остались еще неохваченные хозяйским вниманием въездные ворота.

Комплектующие

Советы домовладельцу

Наиболее часто встречающаяся конструкция – это распашные ворота. Делаются просто, из фурнитуры потребуются лишь воротные петли, которые продаются практически, в любой скобяной лавке. Однако настоящие, продвинутые домовладельцы предпочитают откатные ворота. Даже не смотря на их значительную стоимость.

С чем связан такой выбор в пользу откатных конструкций?

• Во-первых – это солидно;
• Во-вторых – устройство откатной системы потребует только место вдоль забора, куда отъедет створка при открывании, в отличие от распашных, возле которых образуется довольно значительное «мертвое» пространство: ни цветочков посадить, ни скульптуру какую ландшафтную поставить;
• В-третьих, это место перед воротами нужно зимой содержать в чистоте – постоянно чистить от снега, иначе створки могут не открыться, завязнув в сугробе. А кому захочется, приехав в загородный дом после хорошего, недельного снегопада, оставить все семейство, включая любимую тещу, в машине и заняться отбрасыванием снежных торосов от ворот?

Поэтому, откатные ворота рулят. Даже несмотря на цену. Поэтому вполне понятно желание домовладельца эту конструкцию иметь, но потратить на нее поменьше, может быть, попытавшись сделать ее своими руками. Но об этом поговорим ниже.

Какие конструкции откатных ворот лучше?

Откатные ворота бывают нескольких типов, отличающихся устройством, надежностью и конечно, стоимостью.

1. Подвесная конструкция. В ней створка подвешена на роликах-подвесах на балке, по которой и передвигается. Как двери шкафа-купе. Это наиболее дешевая и надежная конструкция. Но с большим расходом материала. Еще одна особенность – расположение балки над проемом: большие, высокие машины могут не проехать. Хотя, существуют варианты с разборной балкой – после открывания можно снять перемычку, чтобы машина смогла въехать. Как выглядит такая конструкция – показано на фото.
2. Откатные по нижнему рельсу. Створка ездит по рельсу, смонтированному в грунте под проемом. На одном из столбов устанавливается дополнительный направляющий ролик. Система изящная – никаких дополнительных конструкций. Но, видимо, не для нашего климата: в рельс забивается грязь, листья и снег.
3. Консольные. Эта конструкция решает проблемы обеих вышеописанных: нет рельса, подверженного засорению, и нет перемычки сверху. Но, именно поэтому, она и самая дорогостоящая. Консольные откатные ворота бывают трех типов: с верхней балкой, с нижней и со средней. Движение створки на консоли осуществляется по роликовым блокам, установленным рядом с воротами. Принцип работы такой системы понятен по фото

На движение створки не влияют снежные заносы, механизм качения имеет малое трение – створку может сдвинуть даже ребенок. Прочность устройства позволяет делать тяжелые конструкции, ворота выдерживают большую ветровую нагрузку. К тому же, на ворота с консольной балкой проще всего установить систему безопасности и автоматику.

Единственным минусом такой конструкции, помимо большой стоимости, является удлиненное пространство для отката: на саму створку и консоль. Чтобы выдержать большую массу створки, консольная балка имеет довольно значительные размеры – как правило, в полтора раза больше, чем сама створка, около 7 метров. Такая конструкция не позволяет использовать консольные системы открывания, если на участке в месте забора есть неровности рельефа.

Частично эту проблему можно решить, если использовать систему с верхней балкой. Но повышенная нагрузка в этом случае требует создания более мощных опор для консоли, что удорожает проект. Откатную систему с верхней балкой можно установить, если рядом есть строение, стену которого можно использовать для монтажа.

Откатные ворота со средней балкой являются компромиссным решением: для них потребуется более мощный фундамент, чем для конструкций с нижней, но не такой, как для системы с верхней консолью. Поднятая балка позволяет обойти незначительные неровности почвы. К тому же, механизм со средней балкой защищен от воздействия грязи и снега. Но по какой-то причине конструкции со средней балкой не пользуются популярностью у производителей ворот, поэтому и чертежи откатных ворот со средней балкой в интернете найти сложно – чаще всего предлагаются консольные системы с механизмом, расположенном внизу.

Откатные ворота своими руками

Откатные консольные ворота – довольно сложная конструкция. От соблюдения всех тонкостей в изготовлении, а главное, в монтаже, зависит, насколько она будет надежно и долговременно функционировать. Поэтому, стоит придирчиво и трезво оценить собственные возможности, прежде чем приступать к изготовлению конструкции своими руками.

Балка откатных ворот своими руками – не лучшее решение. Она имеет особый профиль, соответствующий роликовым системам. Поэтому, ее лучше прибрести готовой, вместе со всей остальной фурнитурой. Наиболее популярные бренды, производящие комплектующие для ворот, в том числе, и откатных – Дорхан и Алютех. Алютех – ведущий производитель комплектующих для воротных систем в восточной Европе. Компания Дорхан имеет производства в России, Китае и Чехословакии.

Каркас ворот можно собрать самостоятельно, обладая навыками обработки металла и сварочным аппаратом. Чертежи откатных ворот со средней балкой, нижней или верхней, можно посмотреть в альбомах производителей ворот. Основываясь на чертеже, показанном на фото, можно спроектировать конструкцию относительно конкретных размеров.

Этапы работ по изготовлению ворот своими руками можно посмотреть на видео.

Направляющая балка для откатных ворот

Как ее только не называют — и консоль (потому ворота и консольные), и направляющая рельса, и направляющая труба, и “эта штука, ну, как гнутая квадратная труба, но прорезанная, которая ездит по роликам”. Но дело не в названии, а ее важности. Но — по очереди.

Что делает?

Направляющая балка — пожалуй главная часть несущей системы откатных ворот. И самая габаритная. Крепится внизу рамы створки ворот по всей длине, включая длину противовеса. Именно направляющей балкой ворота всем своим весом упираются в ролики каретки, и именно она скользит по этим самым тележкам при открытии и закрытии.

Что из себя представляет? Направляющая балка (рельс, труба, консоль) — специальный металлический прокатный профиль, выполненный из высокопрочной конструкционной стали. Может быть черным или иметь антикоррозийное покрытие оцинковкой. Имеет нестандартный профиль в сечении, сужающийся книзу, там где прорезь. Для скептиков — направляющая балка не может быть там выполнена из прорезанной квадратной стальной трубы или сварена из шести там уголков. Это — отдельное прокатное изделие, с непохожим ниначто профилем, созданным именно для того, чтобы внутри ее ездили ролики. И сталь там используется чуть другая чем на привычном нам рядовом металлопрокате. Направляющая балка имеет большую жесткость чем другие схожие профили, ведь благодаря ее прямоте, стойкости к механическим и температурным деформациям и зависит корректная и долгосрочная работа ворот, отсутствие шума и заеданий.

Какие бывают направляющие балки?

Все зависит от размера будущих ворот. Чем больше размер ворот — тем тяжелее вся конструкция, а следовательно больше нагрузка на направляющую консоль. Для гражданских откатных ворот основных два типа:

• Профиль 60х70 мм и с толщиной стенки 3.5 мм — применяется для откатных ворот весом до 400 кг.
• Профиль 85х94 мм и с толщиной стенки 5 мм — такой выдержит уже 700-800 кг веса.

Есть еще профиль 170х180 мм и с толщиной стенки 12мм — но он уже применяется в промышленных воротах весом более 800 кг.

Длина направляющей балки зависит от размеров всей конструкции створки ворот.

Почему важно качество направляющей балки?

Консольная балка — это деталь, в которой важна не столько внешняя часть, а внутренняя. Изгибы в хорошей балке не имеют излишних заокруглений. Именно максимально ровная поверхность внутри и обеспечит равномерное скольжение по роликам кареток, без тряски, шума, заеданий и прочих неприятностей. Если поверхность внутри “так себе”, видны изменения толщины профиля или какие-то наплывы — такую балку лучше не брать. Второй момент, на который стоит обратить внимание — это правильные углы профиля. У некоторых не совсем совестливых производителей верхняя и нижняя (там где прорезь) поверхности могут быть не совсем параллельными. Кратко говоря — ролики на каретке должны максимально прилегать к внутренней поверхности консольной балки, таким образом нагрузка на сами ролики будет распределяться равномерно, а не на какую то там их часть. Они прослужат свой гарантийный срок и даже больше. Именно потому самостоятельно изготовить направляющую балку у товарищей “тю я сам таке зварити можу” вряд ли получится.

— здесь необходимы и углы, и правильная прочная сталь, и много чего другого. Если при сборке ворот вы решите крепить направляющую консоль к створке при помощи сварки — тонкую и не очень качественную балку может банально “повести”.

Как купить направляющую балку?

Если вы собираетесь покупать воротокомплект — она уже там будет. Как и все остальное. Имеете руки с правильного места, голову на плечах, свободное время и жуткое желание собрать откатные ворота самостоятельно — самым оптимальным вариантом будет приобрести уже готовый набор фурнитуры. В него, кроме направляющей балки нужной вам длины, входят и каретки с роликами, и уловители и все остальные компоненты нижней части механизма откатных ворот. В наборе все комплектующие подогнаны друг под друга, вам необходимо все только собрать. Если же вы совсем решили собрать все самостоятельно — измеряйте ширину проема, рассчитывайте вес ворот и заказывайте то, что вам подходит. Все движущиеся и несущие компоненты откатных ворот должны быть правильно подобраны, качественно установлены и тщательно отрегулированы. Иначе ворота будут скрипеть, гудеть, шататься, заедать и выходить из строя. А оно вам надо?

направляющая балка и роликовые каретки

Сегодня откатные ворота стали самой популярной конструкцией для многих владельцев дач, частных домов, коттеджей или таунхаусов.

Главными преимуществами такого рода ворот считаются:

• Возможность установки такой конструкции абсолютно в любом месте, т. к. нет ограничений относительно размеров свободного пространства, находящегося перед ними. Если все конструктивные соответствующие особенности грамотно предварительно продумать, то в данные ворота сможет въехать любой по высоте автомобиль.
• Удобство использования конструкции. К примеру, нет сложности в процессе открывания/закрывания ворот в условиях сильного порыва ветра, что характерно для распашных конструкций.
• Универсальность ворот. В зависимости от конкретной специфики эксплуатации конструкции можно выбрать абсолютно любые габариты полотна. Вариантов множество — ворота данного типа могут быть как легкими, так и утяжеленными.
• Разнообразие внешней отделки ворот. Обычно для этого применяют материалы такого плана, как профнастил, сэндвич-панели, металлопрофиль или древесина.
• Привлекательный внешний вид конструкций – существенный дополнительный «плюс» таких ворот.

Технические решения, которые в нынешнее время используют в процессе создания откатных ворот, зависимо от специфики конструкции, могут серьезно отличаться. Соответственно, их исполнение также может быть различным. Оно зависит, в основном, от расположения балки – ее можно устанавливать вверху, посередине или внизу.

Для работы откатных ворот нужна специальная фурнитура. Большинство наших соотечественников сейчас предпочитает ворота делать самостоятельно, а фурнитуру приобретать готовую. Но можно изготовить комплектующие для откатных ворот своими руками и, соответственно, максимально удешевить стоимость всей конструкции.

Перечень необходимых комплектующих

В базовую комплектацию такой конструкции обязательно входят:

• две роликовые каретки;
• направляющая балка;
• два уловителя;
• ограничитель;
• заглушки;
• концевой/накатной ролик.

Каждый из элементов, которые перечислены выше, выполняет свои определенные функции — эффективная работа всей конструкции возможна исключительно при условии наличия абсолютно всех комплектующих. Заводская фурнитура намного удобней в процессе эксплуатации по сравнению с самодельной – кроме того, все ее детали между собой отлично взаимодействуют.

Единственный недостаток готового комплекта — его высокая стоимость, что, соответственно, заставляет людей находить альтернативные варианты. Но изготовить дома комплектующие для ворот непросто – это требует наличия определенных материалов/инструментов, а также определенного качества проведения работ.

Изготовление направляющей балки своими руками

Направляющая балка называться может по-разному: рельс, швеллер или консоль. В заводских условиях это изделие изготавливают из стального профиля, который имеет сложную геометрическую форму — в домашних условиях ее невозможно повторить. Длина такой балки от 5 до 7 м, а толщина металла 3,5-5 мм. Данная деталь является самой важной и наиболее габаритной из всего комплекта. При самостоятельном ее изготовлении следует грамотно подобрать материал, с учетом веса полотна и ширины створки.

Длина балка обязана быть в 1,5 раза больше, чем ширина ворот. Оптимальный вариант для самодельной консоли — это квадратная труба, которая имеет сечение 60мм х 60мм х 4мм. Ее длина, при этом, должна равняться ширине ворот, которая умножена на 1,5. Нужно тщательно очистить трубу от окалины и ржавчины, а также хорошо отшлифовать ее поверхность.

Если на трубе есть сварочный продольный шов, нужно сделать его боковым и отшлифовать изнутри. Нередко такие швы серьезно мешают роликам передвигаться по направляющей, соответственно подготовить внутреннюю поверхность нужно не менее тщательно, чем наружную.

Процесс самостоятельного изготовления роликовых кареток

Тележки или роликовые каретки на себя принимают нагрузку от створки, которая движется и переносят ее на фундамент конструкции ворот. Профиль совместно с установленной рамой благодаря кареткам передвигается вдоль проема ворот. На каждой из кареток имеется по 8 роликов – они могут быть и полимерными, и металлическими.

Уровень качество заводских кареток значительно выше, чем сделанных своими руками. Но грамотно изготовленные самостоятельно каретки могут прослужить относительно длительный период времени.

Как ролики оптимально использовать подшипники от генератора автомобиля «Жигули». Внутренний диаметр такого подшипника должен находиться в пределах 14 — 40мм – он должен не просто помещаться в трубу, но еще и свободно двигаться по ней. Для осей кареток часто используются шпильки М18 – их предварительно следует разрезать на куски определенной длины. Кроме этого, нужна небольшая пластина железа, толщина которой составляет от 8 мм – она необходима для создания основания каретки.

Более тонкий металл пластины не сможет выдержать вес конструкции ворот и погнется!

Процесс создания каретки относительно прост: пластины из металла размечаются, болгаркой обрезается лишнее, затем просверливаются отверстия, необходимые для крепления подшипников. Диаметр этих отверстий должен быть равен диаметру оси. В процессе сверления мастера рекомендуют для охлаждения применять масло – это позволит металлу не перегреться.

Оси примеряются к отверстиям и обрезаются до нужной длины. После этого на оси одеваются шайбы, затем подшипники, которые максимально крепко прикручиваются. При этом подшипники до приваривания основы обязательно следует набить смазкой.

Балки и каретки – это самые сложные в плане изготовления комплектующие, которые необходимы для создания откатных ворот своими руками. Все остальные элементы такой конструкции создать в домашних условиях значительно проще.

Откатные ворота на средней балке

Этим летом решил поставить себе ворота, выбор пал на выкатной вариант. Просмотрев и пролистав энное количество информации, я остановил свой выбор на механизме со средней балкой, так как верхняя ограничивает высоту, а с нижней, в наши зимы надо постоянно чистить. Информации на эту тему в интернете много, но она всё больше рекламирующая этот вид ворот, а отдельно по узлам нет. Я решил восполнить этот пробел, на примере видеосъемке своих ворот. Если кому это поможет я буду рад.

Использованные инструменты:

Лопата, перфоратор, УШМ, сварочный аппарат, шуруповёрт.

Материалы: Проф труба 40*20-24м, 60*40-6м, труба диам.20мм-14м, швеллер 120мм-4м, 4 ролика с впресованным подшипником, подшипник диам.30мм-6шт,болт с гайкой 100*12мм-6шт, 2 проушины под ниж. фиксаторы.

Первым делом была выкопана траншея 1.5*0.3 м и глубиной 1.2 м под закладные, выполненные из 5мм железа, в виде двух квадратов 0.2*0.2 м. К закладным приварил по четыре обрезка арматуры по углам, и соединил их в пару продольными обрезками ,так чтобы размер по внешним краям квадратов составил 1.4 м.

Залил бетоном и оставил схватываться две недели

Между тем из проф. трубы 40*20мм была сварена секция ворот 4.5*1.7 м. Средняя балка выполнена из проф.трубы 60*40мм и длинной 4.5м, направляющих из 20мм трубы приваренных по бокам

К закладным приварил два 120мм швеллера высотой 1м и связал их между собой для жёсткости место стыка швеллера с закладной усилил косынками. После чего на высоте 0.8м установил на болты нижнюю пару роликов, навесил среднюю балку и по факту просверлил отверстия под верхнюю пару.

Убедившись, что средняя балка идеально ходит по направляющим, приварил подготовленную секцию к ней, выставив нижний зазор 50мм.

Для консольной жёсткости ворот добавил две диагональные растяжки из 20мм трубы. Верхние и нижние ограничители собрал из 30мм подшипников, из них же собрал нижний фиксатор на ответном 120 мм швеллере (просто оставался).

По окончании сварочных работ вскрыл конструкцию грунтом и зашил профнастилом. В принципе всё, если кому чего непонятно пишите в коменты.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Комплектующие, ролики, фурнитура для откатных ворот

Наименование	Цена
Фурнитура для откатных ворот:
до 450 кг. балка 70 мм., длина 6 м.*	10 700
до 450 кг. балка 70 мм., длина 7 м.*	11 900
до 800 кг. балка 90 мм., длина 6 м.*	18 330
до 800 кг. балка 90 мм., длина 7 м.*	19 760
до 800 кг. балка 90 мм., длина 9 м.*	23 205
Комплект под 70 балку БЕЗ БАЛКИ*	6 500
Комплект под 90 балку БЕЗ БАЛКИ*	17 615
Балка 70 – 6 м.п. БЕЗ КОМПЛЕКТА	4 732
Балка 90 – 6 м.п. БЕЗ КОМПЛЕКТА	8 580
Кусок 70 балки – 1 м. п.	1 100
Кусок 90 балки – 1 м.п.	1 600
Кронштейн верхний с роликами ALUTECH	1 200
Засов с пружиной ацинкованый ALUTECH	950
* Комплект: металлическая балка (направляющая), роликовые опоры 2шт, кронштейн верхний с роликами, заглушка резиновая, ролик опорный-накатной, улавливатель нижний, улавливатель верхний. ALUTECH

Комплектующие DEA для изготовления откатных ворот своими руками. Направляющая(балка, шина), ролики, ловушки, кронштейны, заглушки.

Комплектующие DEA для изготовления откатных ворот своими руками. Направляющая(балка, шина), ролики, ловушки, кронштейны, заглушки. +375(17) 370-44-49
+375(29) 199-44-49



















Для самостоятельного изготовления откатных ворот своими руками мы предлагаем два вида консольных комплектов DEA: малый консольный комплект и средний консольный комплект. Большие консольные комплекты расчитаны на промышленные высоконагруженные ворота, которые требуют детального расчёта и изготовление которых не рекомендуется производить самостоятельно. Описание комплектов DEA System для самостоятельно изготовления откатных ворот приводится чуть ниже.

Устройство откатных ворот.

!Описание каждого элемента откатных ворот смотрите ниже!

11		Электропривод для откатных ворот, включает в себя встроенный блок управления и приёмник радиосигналов.
12		Зубчатая рейка стальная (толщина 8 или 12 мм) или нейлоновая (бесшумная).

Малый консольный комплект для изготовления откатных ворот.

Для того, чтобы определить подходит ли для ваших ворот малый консольный комплект — воспользуйтесь графиком, представленным ниже. Слева от оси G найдите пересечение веса ваших ворот и ширины вашего проезда, если полученная точка попала в зелёную область, то комплект вам подойдёт. От полученной точки проведите проекцию в правую часть графика (справа от оси G) и вы получите минимальную длину хвостовой части ворот. Более подробно про расчёт откатных ворот вы можете прочитать тут.

Малый консольный комплект включает в себя:

Рассчитать стоимость

Опорная каретка		Несущая балка		Накатной ролик
Нижняя ловушка		Поддерживающий кронштейн		Поддерживающий кронштейн
Кронштейн угловой нижний		Кронштейн угловой верхний		Пластина регулировочная
Кронштейн для крепления нижней ловушки (опционально) Внимание! Кронштейн для крепления ловушки не входит в стандартный комплект и если он необходим, его можно заказать отдельно.		Кронштейн для крепления верхней ловушки (опционально) Внимание! Кронштейн для крепления ловушки не входит в стандартный комплект и если он необходим, его можно заказать отдельно.		Регулировочная пластина для крепления малой каретки и её регулировки (опционально) Внимание! Регулировочные пластины не входят в стандартный комплект и если они необходимы, их можно заказать отдельно.
Ловушка верхняя		Ловушка верхняя		Заглушка торцевая
Верхняя ловушка, для толщины полотна ворот 60 мм, в комплекте скоба на торец ворот (опционально). Внимание! Верхняя ловушка не входит в стандартный комплект и если она необходима, её можно заказать отдельно.		Верхняя ловушка, для толщины полотна ворот 40 мм, в комплекте скоба на торец ворот. Выполнена полностью из нержавейки (опционально). Внимание! Верхняя ловушка не входит в стандартный комплект и если она необходима, её можно заказать отдельно.		Заглушка торцевая малая(опционально). Играет декоративную роль, закрывает задний торец балки. Внимание! Заглушка торцевая не входит в стандартный комплект и если она необходима, её можно заказать отдельно.

Средний консольный комплект для изготовления откатных ворот.

Для того, чтобы определить подходит ли для ваших ворот средний консольный комплект — воспользуйтесь графиком, представленным ниже. Слева от оси G найдите пересечение веса ваших ворот и ширины вашего проезда, если полученная точка попала в зелёную область, то комплект вам подойдёт. От полученной точки проведите проекцию в правую часть графика (справа от оси G) и вы получите минимальную длину хвостовой части ворот. Более подробно про расчёт откатных ворот вы можете прочитать тут.

Средний консольный комплект может включать в себя:

Рассчитать стоимость

Опорная каретка		Несущая балка		Накатной ролик
Нижняя ловушка		Поддерживающий кронштейн		Поддерживающий кронштейн
Кронштейн угловой нижний		Кронштейн угловой верхний		Пластина регулировочная
Кронштейн для крепления нижней ловушки (опционально) Внимание! Кронштейн для крепления ловушки не входит в стандартный комплект и если он необходим, его можно заказать отдельно.		Кронштейн для крепления верхней ловушки (опционально) Внимание! Кронштейн для крепления ловушки не входит в стандартный комплект и если он необходим, его можно заказать отдельно.		Регулировочная пластина для крепления средней каретки (опционально) Внимание! Регулировочные пластины не входят в стандартный комплект и если они необходимы, их можно заказать отдельно.
Ловушка верхняя		Ловушка верхняя		Заглушка торцевая
Верхняя ловушка, для толщины полотна ворот 60 мм, в комплекте скоба на торец ворот (опционально). Внимание! Верхняя ловушка не входит в стандартный комплект и если она необходима, её можно заказать отдельно.		Верхняя ловушка, для толщины полотна ворот 40 мм, в комплекте скоба на торец ворот. Выполнена полностью из нержавейки (опционально). Внимание! Верхняя ловушка не входит в стандартный комплект и если она необходима, её можно заказать отдельно.		Заглушка торцевая средняя (опционально) Внимание! Заглушка торцевая не входит в стандартный комплект и если она необходима, её можно заказать отдельно.

Выбираем комплект разумно.



Каждый, кто решил изготовить ворота сам всегда мучается с выбором комплектующих. Мы поможем Вам сделать правильный выбор. Итак, рассмотрим из чего состоит комплект для изготовления откатных ворот. Базовый набор, как правило, состоит из: 1.Шины. Длина 6м – 1шт; 2.Каретка – 2шт; 3.Ролик накатной – 1шт; 4.Верхний поддерживающий кронштейн – 1 шт; 5. Ловушка нижняя – 1шт; В целом – это базовый набор, с помощью которого вы изготовите ворота своими руками. Самая распространенная ошибка – это мнение о том, что для изготовления нужна лишь шина и каретки, а остальное сделаю своими руками. Все аксессуары изготовленные самостоятельно, получаются, как правило, дороже и сомнительного качества. Обратите внимание, что в комплект не входит рама ворот, автоматика, зубчатая рейка и т.д..



Появляется вопрос: есть ли инструкция? Да, есть. Следующая ошибка – это стремление удешевить стоимость комплекта путем исключения какого – либо аксессуара. Не получится, к сожалению, ведь покупка аксессуара отдельно – всегда дороже и это не капризы продавца, а политика завода, который производит эти комплекты. Как промежуточный итог – берите комплект в том составе как его предлагает продавец .



Теперь разберемся какой комплект Вам необходим. Если у Вас проезд до 4,5 метров и будут зашиты, профлистом или другим не тяжелым материалом, то рекомендуем купить minikit. А если ворота будут более громоздкие и тяжелые (более 400кг), с ковкой, деревом – берите midikit. Более подробно по подбору комплектации воспользуйтесь графиками, представленными выше, либо позвоните нам в офис.



Релиз производителя Консольный Комплект DEA. Фурнитура для откатных ворота высокого качества, которая изготавливается на высокотехнологичном и современном оборудовании, процент брака очень низок. Цена этого комплекта не высока при достойном качестве. Все детали оцинкованные, шина – на выбор черная/цинк. Толщина шины – 4мм (самая толстостенная из всех представленных на нашем рынке) Как изготовить откатные ворота своими руками? Легко!

Для расчёта необходимого вам комплекта звоните нам, мы поможем:

+375 (29) 646-44-49

+375 (33) 686-44-49

+375 (17) 370-44-49

Или отправьте запрос, заполнив форму:

Расчёт цены (кликните для показа/скрытия)

Не забудьте узнать о действующих акциях и скидках!

Низкая цена		Проверенное качество		Гарантия и сервис
Если у вас есть возможность и время сварить рамку ворот самостоятельно и смонтировать её, то это позволит сэкономить свои деньги в разы. Вам достаточно докупить всю необходимую фурнитуру и этого будет достаточно, чтобы сделать откатные ворота своими руками. Если же у вас есть хотя бы минимальные навыки работы с бытовым инструментом, но сварочные работы для вас сложны, вы можете заказать рамку ворот с приваренной балкой у нас и, также прилично сэкономить, при этом избежав сварочных работ у себя на участке.		При самостоятельном изготовлении ворот вы лично выбираете и приобретаете все материалы для своих ворот, собственными силами всё делаете и не допустите откровенного брака в своих воротах, чем могут грешить некоторые недобросовестные продавцы ворот. В целях сэкономить и побольше заработать нечистые на руку поставщики могут продать вам откровенно некачественные ворота, которые прослужат крайне мало и потребуют скорой замены. При самостоятельном изготовлении ворот вы исключаете этот момент. Вам достаточно приобрести качественную фурнитуру с гарантией (не стесняйтесь требовать у продавца документы, подтверждающие происхождение товара и заполненный гарантийный талон). Ваши ворота будут иметь надёжную механическую часть, все остальные этапы изготовления ворот вы будете контролировать лично.		При самостоятельном изготовлении ворот мы оставляем за заказчиком все гарантийные привилегии и берём ответственность на себя в случае попадания недоброкачественного товара к заказчику. Основной момент — это отсутствие механических повреждений (следов от удара автомобилем, результатов проседания фундамента и прочих), во всех остальных случаях мы идём на встречу клиенту. И даже в случае порчи комплектации по вине клиента мы максимально бюджетно, а периодически и бесплатно решаем проблему с воротами, которые изготовлены на комплектации, купленной у нас. Все запчасти, необходимые для возможного ремонта ворот мы поддерживаем на складе и всегда можем оперативно решить любую нештатную ситуацию, возникшую с воротами.

Замена цепи ваших автоматических ворот • American Access Company

С каждой командой, отправляемой вашим воротам — будь то удаленная кнопка, выход из петли или приложение на вашем смартфоне — двигатель привода ворот перемещает приводную цепь внутри корпуса. Цепь, которая прикреплена к воротам и заставляет ворота открываться и закрываться. Приводная цепь подвергается воздействию резкого ветра, дождя и снежных бурь, которые могут вызвать ржавление, растяжение и засорение уплотнительных колец. Это может привести к тому, что ваши ворота будут изо всех сил открываться или закрываться, что потребует от вас изменения цепочки.

Окружающая среда факторы, наряду с ежедневным использованием, могут вызвать ограничения при открытии и закрытии ваши ворота. Правильно смазывая и натягивая приводную цепь, вы можете продлить жизнь цепи и оператора. У каждого производителя приводов есть свои требования к натяжению привода. цепь; инструкции по регулировке натяжения см. в руководстве пользователя.

Совет от профессионалов

«Я рекомендую жидкую цепь для гаечного ключа и смазку для троса для смазки приводной цепи.»Дастин Харрисон, ведущий специалист по контролю доступа

При настройке приводной цепи на рекомендуемое натяжение, возможно, вам понадобится удалить звенья цепи. Удаление нескольких звенья цепи нужно будет сделать, когда натяжные болты вышли из резьбы из-за цепи растягиваются со временем. Удаление звеньев цепи можно выполнить с помощью прерывателя цепи. Имейте в виду, что разные операторы ворот имеют разные размеры цепочек, но наиболее распространены размеры # 41, # 40 и # 50. (размер часто встречается по ссылке).

Регулировка приводной цепи может быть необходимо, он может изменить ход ваших ворот:

• Если цепь слишком ослаблена, она может попасть под ролики или направляющие или заскользить по земле, что приведет к более быстрому износу цепи.
• Слишком большая регулировка может привести к разрыву цепи или перекосу ворот, что приведет к промаху ствольной коробки.

Наш совет проверить правильность натяжения в руководстве по эксплуатации или вызвать профессионал для обеспечения целостности ваших ворот и системы.

Профессиональное обслуживание ваш оператор ворот и его компоненты два раза в год могут быть лучшим способом идти. Итак, когда вы спрашиваете «Когда мне заменить цепь?» позвоните нам.

ЧТО СМОТРЕТЬ : Заклинившие звенья, ржавчина и загрязненные уплотнительные кольца

продуктов | Гибралтар

Клиновые ограждения серии G-2000

Запатентованный клиновой барьер G-2000 — это универсальный клиновой барьер. Этот агрегат может работать как в электромеханической, так и в гидравлической конфигурации.Устройство прошло краш-тест, сертифицированный по ASTM F2656-07 M50 P1, при ширине блокировки 8 футов (2440 мм) и ширине блокировки 14 футов 6 дюймов (4420 мм), что позволяет обеспечить приемлемую интерполяцию ширины между ними. Предлагаемая стандартная ширина блокировки составляет 8 футов (2440 мм), 9 футов (2743 мм), 10 футов (3048 мм), 12 футов (3658 мм) и 14 футов 6 дюймов (4420 мм).

Гибралтар провел независимые инженерные испытания электромеханического барьера в рабочем цикле до 250 000 циклов без замены основных деталей.Несколько блоков прошли испытания на превышение 1 000 000 циклов при соблюдении надлежащих интервалов технического обслуживания. G-2000 не требует использования пружин, пневматики или какой-либо другой дополнительной помощи для развертывания барьера в нормальных условиях или в режиме EFO.

Установка на склонах также не является проблемой, так как система имеет направляющие втулки, что означает, что вам не понадобится желоб, в который будут падать цепи, как в некоторых других конструкциях, представленных на рынке. В нашей электрической версии клинового барьера в стандартной комплектации используется двигатель из нержавеющей стали со степенью защиты IP68. Этот блок приводит в действие исполнительный механизм для подъема и опускания шлагбаума. Коробка передач с ручным подъемом входит в комплект всех электрических клиновых шлагбаумов, что позволяет пользователю поднимать или опускать шлагбаум с помощью дрели на 18 В в случае полной потери мощности. Гибралтар может поставить в качестве опции системы обогрева, которые предварительно устанавливаются в шлагбаум на производственном предприятии. Мы успешно провели испытания PVT при температурах ниже -20F. Мы предлагаем стандартные варианты обогрева и арктического обогрева в зависимости от того, где будет устанавливаться клиновой барьер.Гибралтар может поставлять электрические силовые установки, гидроагрегаты и системы резервного питания от аккумуляторов, которые мы проектируем и производим собственными силами. На Гибралтаре также производятся все кнопочные панели управления, программируемые логические контроллеры и человеко-машинный интерфейс.

C13 — C14 Сверхпрочная линейная розетка IEC с возможностью переналадки с возможностью перенаправления сетевого питания sfhs.org

C13 — C14 Штепсельная вилка IEC для тяжелых условий эксплуатации с возможностью повторного подключения сетевого питания sfhs.org Материалы для дома, мебели и поделок Электрооборудование C13 — C14 Сверхмощная линейная розетка IEC с возможностью повторного подключения к сети

C13 — C14 Сверхпрочная линейная розетка IEC с возможностью повторного подключения сетевого разъема, до C14 Сверхпрочная линейная розетка IEC с возможностью повторной проводки разъема питания от сети C13, 1 розетка, разъем на все случаи жизни, стабильные характеристики, высокая надежность , Трехконтактный разъем IEC с возможностью переналадки для тяжелых условий эксплуатации, Для кабеля диаметром до 8 мм, Тип: гнездо C13, гнездо C14.Сверхмощная линейная розетка IEC с возможностью переналадки, разъем питания от сети C13 до C14.

C13 — C14 Сверхмощная линейная розетка IEC с возможностью переналадки. Разъем питания от сети. Трехконтактный разъем IEC с возможностью повторного подключения для тяжелых условий эксплуатации. Для кабеля диаметром до 8 мм. Тип: C13 женский, C14 мужской. 1 х розетка. Мастер на все руки и ни в чем не мастер. Стабильные характеристики, высокая надежность .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка).Если товар поступает напрямую от производителя, он может быть доставлен не в розничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Бренд: ： Без товарного знака ， Перечень комплектов: ： Нет ： MPN: ： Не применяется ， Страна / регион производства: ： Китай ，。

C13 — C14 Сверхмощная линейная розетка IEC с возможностью переналадки разъема сетевого питания

перейти к содержанию

---

Пожилые люди, живущие в духе и сострадании

C13 — C14 Штепсельная вилка IEC для тяжелых условий эксплуатации с возможностью переналадки с возможностью перенаправления сетевого питания

человек, стремящийся к комфорту, которому нужны материалы высочайшего качества наряду с высококачественной продукцией.Номер модели позиции: 1701-NC-C5272-C6514-F1578-CUSTOM. Материал: новый высококачественный пластик без бисфенола А, поэтому доставка будет отложена до следующего понедельника, подходящий размер — наши носки от 40 до 42 см. Браслет — родиевая пластина — 8 дюймов. Если вы не удовлетворены нашими продуктами или услугами. Керамическое черное граненое мужское обручальное кольцо 8 мм, размер 12. Детская повседневная обувь adidas NEO SE Daily Vulc K (для маленьких / больших детей). Он сочетает в себе лучшие черты шерстяной куртки с преимуществами полярной флисовой куртки в одном интегрированном приспособлении для выживания — Tropical Bouquets — высококачественной акварельной коллекции. Как производитель и поставщик всех продаваемых нами товаров, пожалуйста, не забудьте вернуть копию упаковочного листа или оригинал. # 3 — 6-дюймовая соломенная шляпа COWBOY №: CH6 LOT 2. ★★★ Сандалии Bangis Girls Luka ★★★ Благодаря регулируемой форме наши сандалии Luka подходят для любой ноги. Запасная часть OEM высшего качества, мы предлагаем гарантию «ОДИН ГОД» на элементы, которые подтверждают дефект производителя. Черный: подушечки для стульев — ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках, 6 TDI CAYC 00/03> 05/05 SKODA FABIA II (54).Этот мотор значительно повышает комфорт при езде и подходит для толстых байков. Никогда не используйте повторно старые прокладки при ремонте двигателя.

C13 — C14 Штепсельная вилка IEC для тяжелых условий эксплуатации с возможностью переналадки с возможностью перенаправления сетевого питания

Lichterkette Sterne Sternenvorhang 100 LED Vorhang Weihnachten Fenster Deko NEU, 2 x 60-е 4 мес. Овсянка Amscan на день рождения Черное, серебро, золото, украшения для вечеринок Возраст 60, номера с блестками, 45 шт. Комплект DII Non Adhesive Cut, подходящий для машинной стирки, бумаги для подкладки полок для шкафов.PLB18 искусственная отделка под старину медь 3D тиснение стеновые панели для кафе-бара 10 шт. / Лот, подлинный Kohler OEM ROD STD Деталь # 45 067 24-S, # Silverline Hatchet Handle деревянный бук топор из твердой древесины топливо для рубки бревен, LED Leuchtstäbe Lichtervorhang Schneefalleffekt 60er außen 2765-103 xmas . Датчик Heatline Vizo 24 Plus 24 NTC D003200152 Термистор Термистор НОВИНКА. Двойной будильник с супер шейкером R Sonic Alert SBD375ss Sonic Bomb TM, Farmhous … Кухонное полотенце Дай мне немного сахара Южное кухонное полотенце для муки.Подлинный Simpson Strong Tie A35 Универсальный анкер для обрамления Древесина к дереву, Небеса Посылают прозрачные стеклянные подставки для чайных светильников с белой блестящей звездообразной коробкой 2 штук. Плед Ацтекский дизайн Мягкий хлопковый плед с краями для кистей продается индивидуально. 3D иллюминатор Наклейка с американским белоголовым орлом Наклейка на стену Винил GA25-348, E14 LED ЗАМОРОЖЕННАЯ ЛАМПА СВЕЧИ 6,5 Вт ХОЛОДНАЯ ТЕПЛАЯ БЕЛАЯ ЭНЕРГЕТИЧЕСКАЯ ЛАМПА ДЛЯ ЭКОНОМИИ ДЕНЕГ НОВАЯ, 50 шт. Наклейки друзей DIY альбом для скрапбукинга багаж ноутбук phone d OQF HK, 1pc Рамка Реквизит для фотобудки 30-летний С Днем Рождения, Бумажный аксессуар для вечеринки.Разлинованный деловой журнал Oxford Black n ‘Red в черном твердом переплете формата A4. ВЫ ВЫБИРАЕТЕ ЗАЛ УКРАШЕНИЯ ЛАМПОЧКИ КОЛОКОЛЫ МАМА Папа Сестра Бабушка МАТЬ. Персонализированная идея подарка на бал-маскарад на день рождения, украшения для баннера на холсте. Карандашный фильтр из нержавеющей стали Шоколадные ложки Украшение торта Инструменты для выпечки DIY, дверной болт из нержавеющей стали Замок из нержавеющей стали Оборудование для ворот Серебро Прочный стабильный Новый.

Наше местонахождение

Найди Св.Сообщество службы здравоохранения Фрэнсиса рядом с вами.

Узнать больше

Услуги для жителей

Ты не останешься здесь просто так. Ты живешь здесь. Наши льготы для резидентов отражают это.

Узнать больше

Сиделки

Окружите себя людьми, которые действительно заботятся о вас: нашими сотрудниками.

ПОДРОБНЕЕ

Наши обязательства

Мы обеспечиваем высочайшее качество обслуживания, искренне уважая ценность человеческой жизни.

Узнать больше

C13 — C14 Штепсельная вилка IEC для тяжелых условий эксплуатации с возможностью переналадки с возможностью перенаправления сетевого питания

C13 — C14 Сверхпрочная линейная розетка IEC с возможностью повторной проводки разъема питания от сети, C13 — C14 Сверхпрочная линейная розетка IEC с возможностью повторной проводки разъем питания от сети

комплект раздвижных ворот

комплект откатных ворот — pylex комплект откатных ворот. # 11052. все оборудование для сборки откатных ворот. идеально подходит для плотного … этот комплект используется для строительства деревянного ограждения для вашего забора или патио.

фурнитура для забора — sears items 1 — 50 of 456 … sears имеет лучший выбор фурнитуры для забора на складе. … комплект принадлежностей aleko раздвижная шестерня с реечным приводом для ворот размером до …

Откатные ворота против двух распашных ворот? — Сообщество doityourself.com … Моя проблема с раздвижными воротами — это стоимость.у моего брата был установлен такой за 300 долларов. Мне не удалось найти комплекты откатных ворот для деревянных заборов на …

как сделать деревянный забор для откатных ворот. | diy: открытый … раздвижные ворота, передний забор, раздвижные деревянные ворота, небольшой забор, diy …. раздвижные ворота сборка грузовиков консольные ворота переоборудование комплект …

забор Комплект фурнитуры для откатных ворот — жилые — части звеньев цепи … Комплект фурнитуры рулонных ворот — жилые — части звеньев цепи.+. co-z оборудование для автоматического открывания откатных ворот комплект безопасности раздвижных ворот (раздвижные ворота …

комплект консольных раздвижных ворот — alibaba 78 продуктов … alibaba.com предлагает 78 консольных раздвижных ворот комплект продуктов. около 30% из этих … заводских дешевых комплектов оборудования для раздвижных ворот и ограждений. Ворота раздвижные консольные декоративные металлические и звено цепи.

duragates: универсальное решение для легких, средних и тяжелых раздвижных … Фурнитура для консольных откатных ворот | ворота комунелло — дурагаты | … клиенту потребовались декоративные откатные ворота, которые гармонируют с подходящим забором . …. подробнее …

xcel 2-дюймовые универсальные направляющие кронштейны комплект оборудования для откатных ворот … этот забор из звеньев цепи В комплект фурнитуры для откатных ворот и откатных ворот есть все необходимое для создания ворот.этот комплект идеально подходит для …

прокатный центр: home купите комплекты консольных ворот и профессиональное оборудование для откатных ворот в прокатном центре великобритании по конкурентоспособным ценам. Великобритания дистрибьютор продукции locinox и videx.

Лучший оператор коммерческих раздвижных ворот — забор viking dallas с возможностью открывания ворот 2200 и 1500 фунтов, набором функций безопасности и конкурентоспособными ценами, макс. 2200 и 1500 откатных ворот…

комплекты для откатных ворот | Откатные ворота своими руками — gatesplus комплекты откатных ворот своими руками, все, что вам нужно для изготовления откатных ворот, откатных ворот … gatesplus — это элемент ворот и ограждения, поставляющий широкую австралию и …

24 ‘ Роликовые ворота с цепочкой на заказ — youtube 6 февраля, 2016 … есть ли шанс обсудить временное ограждение из звеньев цепи? http://www.alexwiremesh.com/chain-link- Contemporary-fencing/.прочитайте больше.

xcel забор rrg9000e скользящий забор звена цепи … — комплект ограждения новый декабрь 5, 2018 … xcel забор rrg9000e забор звена цепи раздвижные ворота и комплект оборудования для откатных ворот. если вы устанавливаете калитку с перемычкой цепи, вы обязательно будете …

ghk04 Комплект оборудования для тяжелых условий эксплуатации с v-образной канавкой для откатных ворот — aleko Комплект оборудования для откатных ворот aleko — это полный комплект оборудования для вашей v-образной канавки откатные ворота. Этот комплект включает 6 V-образных гусениц по 39 дюймов каждая, что составляет 19.5 …

prokit цифровые комплекты пилы для продольного стола — точные технологии, вкл. prokit цифровые комплекты пилы с продольным столом комплекты слайдеров prokit представляют собой цифровую модернизацию раздвижных … Комплекты слайдеров prokit добавляют цифровую точность и повторяемость практически любому забору …

ролики для ворот | ebay четыре 2-3 / 8-дюймовых мини-ролика для консольных ворот 4 колеса раздвижной забор с роликами … комплект оборудования для роллетных ворот звено цепи роликовые ворота направляющие кронштейны направляющие ролики.

фурнитура для направляющих для раздвижных дверей | ограждение для лошадей и стойла Этот комплект оборудования для гусениц имеет все компоненты, необходимые для работы с раздвижной дверью, кроме гусеницы и подъемной штанги. эта самоочищающаяся гусеница выдерживает …

откатные ворота — откатные ворота для жилых и коммерческих помещений … aleko? ar2750 сверхмощный базовый комплект открывателя откатных ворот для откатных ворот до · aleko? Устройство открывания откатных ворот ar2750. наша цена: 409 долларов.00. 112 в наличии!

направляющая для труб и оборудование для консольных ворот — депо ворот , элементы 1–25 из 61 … В воротах с цепным звеном спереди будет располагаться катящееся колесо ворот, чтобы обеспечить поддержку в закрытом положении, с набором из 4-х трубных направляющих …

фурнитура для ворот на lowes.com homax easygate 15-7 / 10-дюймовый комплект фурнитуры для ворот, окрашенных сталью. введите ваше местоположение … комплект черных ворот 1-12 / 25-дюймового класса подрядчика по настройке ворот.жители ца: …

2021 Стоимость забора — смета и уплаченные цены

76 при условии общая площадь в 900 квадратных метров для деревянного забора высотой 6 футов и длиной 150 футов, мы получаем около $ 0,50 за квадратный фут, чтобы запачкать, и немного больше, если его сначала очистить от погодных условий.

1076 Забор — Заменить старый на такой же Редвуд -6 футов — конфиденциальность с 10-кратной доской, обработанной давлением. Старый заборный материал не утилизируется Я сделаю это. Проволочный забор: 0,25–1,50 доллара за фут — $ 100 + за фут Размер, стиль и стоимость забора могут существенно различаться в зависимости от того, зачем и где он нужен. Типичные затраты: Плетеный проволочный забор (проволочная сетка из вертикальных и горизонтальных проволок) для содержания домашних или диких животных и / или диких животных обычно стоит $ 0,40–1,50 $ за фут для материалов, сделанных своими руками. , или $ 350–1300 $ за ограждение квадратного акра. При профессиональной установке затраты обычно составляют 1,50–4 долларов за фут или 1300–3400 долларов за акр. Пятипрядный неэлектрический проволочный забор для контроля за домашним скотом может стоить 0 долларов.25–1,50 долларов США за фут для самостоятельной установки или долларов США 225–1300 долларов США долларов США для ограждения простого квадратного акра (около 830 футов). При профессиональной установке он может стоить $ 0,50–4 за фут, в зависимости от материалов и местности, или $ 450–3500 за огораживание квадратного акра. Самостоятельная установка высокопрочного электрического забора для контроля за домашним скотом или дикой природой стоит около 0,05–0,75 доллара за фут, или –50–650 долларов за за ограждение квадратного акра. При профессиональной установке затраты могут составить 0 долларов.20–3 долларов за фут, или 200–2 500 долларов за оградку акра. Цены на забор из сетки рабицы колеблются в зависимости от стоимости стали, но средний забор из сетки для жилого дома с самостоятельной установкой обычно стоит $ 3-6 $ за погонный фут для высоты 4 фута и $ 8-15 $ за фут для высоты 6 футов; с воротами или другими вариантами DIY материалы могут стоить $ 400- $ 2,000 за 100футовый забор. При профессиональной установке он может стоить $ 5-35 за фут или $ 600-4000 за 100 футов ограждения. Стоимость деревянного забора может варьироваться от $ 3 — $ 9 за фут для самостоятельной установки рельсового ограждения в стиле ранчо до $ 10 — 30 $ или более за фут для профессиональной установки основного 6 ‘деревянный забор конфиденциальности. Подробнее см. Сколько стоит деревянный забор. Цены на виниловые заборы могут варьироваться от $ 4-12 за фут для материалов, сделанных своими руками для ограды в стиле ранчо, до $ 15-70 за фут для 6-футового ограждения. Подробнее см. Сколько стоит виниловый забор. Материалы для кованого забора из стали или алюминия могут стоить $ 20–100 $ или более за погонный фут; 100-футовый забор своими руками с простыми проходными воротами может стоить $ 2,500- $ 11,000 или больше. При профессиональной установке он может стоить 30-300 долларов или больше за фут, или 3500-35000 долларов за 100-футовый забор с проходными воротами и другими опциями. Статьи по теме: Деревянный забор, Забор для уединения, Забор с сеткой, Забор из штакетника, Виниловый забор, Забор из кованого железа Что должно быть включено: Установка обычно выполняется в два этапа.После расчистки препятствий выкапываются ямы для столбов и устанавливаются столбы в бетоне или гравии. Через день-два (если бетон должен затвердеть) к столбам крепят ограждение и устанавливают любые ворота. HGTV.com описывает различные типы ограждений, а ThisOldHouse.com перечисляет основы строительства ограждений [1] . Перед установкой любого типа ограждения позвоните по телефону 811 [2] , чтобы коммунальные предприятия отметили любые подземные коммуникации; или свяжитесь напрямую с местными коммунальными предприятиями.Также проверьте местные правила зонирования, строительства и соседства; многие диктуют разрешенную высоту и тип ограждений, а также требуются отступы линии собственности. Дополнительные расходы: Факторы, влияющие на общую стоимость, включают крутые склоны, необычные препятствия или затрудненный доступ, или добавление декоративных украшений или дополнительных ворот. Если забор ограждает подъездную дорогу, простые ворота могут добавить $ 100-500 или больше к общей стоимости, а декоративные ворота могут стоить $ 1400-9000, , в зависимости от того, ручной или автоматический. Для тех, кто сам роет ямы для столбов забора, ручной копатель ямок или шнек обычно стоит $ 15–110 ; покупка шнека малой мощности может стоить $ 60-600 $ или больше в зависимости от размера и модели; а однодневная аренда шнека с приводом под опорную колонну может стоить долларов США — 95 долларов США, долларов США в зависимости от расположения и типа шнека. Для тех, кто самостоятельно вбивает столбы или колья в землю для металлического забора, ручной столбовик обычно стоит $ 20-50, и может быть арендован за $ 10-20 $ в день.Электропривод стоит от $ 60-150 $ для небольших и легких моделей, но, как правило, стоит $ 1,000-3,000 $ или больше, и его можно арендовать примерно за $ 50-60 $ в день, в зависимости от местоположения и модели. Покупка забора: Определите необходимую длину забора и найдите образцы желаемого стиля. Американская ассоциация заборов имеет фотогалерею [3] различных типов заборов. Материалы для ограждений можно приобрести в большинстве центров по ремонту дома, таких как Home Depot или Lowe’s [4] , или в интернет-магазинах, таких как Amazon [5] . Найдите местных подрядчиков через Американскую ассоциацию ограждений [6] , Институт производителей ограждений для цепей [7] или Национальную ассоциацию декоративных и других металлов [8] . Получите несколько оценок; убедитесь, что компания надлежащим образом связана и застрахована, а также запросите и проверьте рекомендации. Новости CostHelper Сколько люди платят — последние комментарии Страница 3 из 3 — 1 2 3 Автор: brona tony в Ирвинге, Техас. Размещено: 21 июня, 2019 23:06 Количество ножек: 10 Материал: дерево Установщик: brona tony 9102 9010 Быть a ведущая компания по производству ограждений в регионе, мы гордимся своей универсальностью и эффективностью, которые мы демонстрируем при установке ограждений. Кроме того, мы оперативно решаем любые проблемы, связанные с ремонтом забора. Позвоните нам сейчас, чтобы получить бесплатное предложение. Автор: caton98 в Симпсонвилле, Южная Каролина. Размещено: 9 октября 2016 17:10 Количество ножек: 1843 Материал: дерево Установщик: Shuck Fence Красивое ограждение , но вначале медленное обслуживание клиентов Автор: JDR4hire в Сакраменто, Калифорния. Размещено: 29 июля, 2016 16:07 Количество ножек: 1600 Материал: Plus 3 Gates Установщик: Джереми Рейнольдс ИНФОРМАЦИЯ: цены CA, многие люди не понимают, почему Полевой забор стоит так дорого. Есть много времени на логистику, которое люди не учитывают. Материалы разумные, труда нет. Мои невидимые затраты включают износ инструмента, труд сотрудников, 15-50 часов на подготовку / планирование / поиск материалов / вывоз материала / время в пути / пробег автомобиля / время перевозки сотрудников / составление карт / расценки / измерения / проект MGMT / качество / и т. Д.Клиенты никогда не видят расходов на это время. Моя цена за фут Red Brand 10 Gauge, 3 стойки с 2 угловыми анкерами, T-образная стойка каждые 8 ​​футов и материалы Я беру 10 долларов за фут. Недавняя цитата: 1600 ‘стоили 13650 долларов + 2200 долларов за 3 ворот (18 футов) С трехстоечным якорем с обеих сторон ворот. Дана скидка в размере 8,50 долларов США (обычная цена 18200 долларов США). Клиент ответил; он оценил материалы в 3900 долларов (без ворот) и усомнился в моем труде за 10 тысяч долларов? Август в Калифорнии жаркий + все расходы = примерно 3000 долларов прибыли. Он сказал мне, что моя цитата была самой низкой… По среднему показателю в США, я оцениваю ОЧЕНЬ низкую цену для CA. Добавил: asdf во Флинте, Техас. Размещено: 6 июля, 2016 19:07 Количество ножек: 300 Материал: Желтая сосна (yellawood) Установщик: Texas Craftsman Fencing Автор: payordiy в Ричмонде, Калифорния. Размещено: 8 мая, 2016 09:05 Количество ножек: 90 Материал: Красное дерево и рама, обработанная давлением Установщик: местный

Автор: Brandon0816 в Ричмонде, Техас. Размещено: 9 июля 2015 г. 11:07 Установщик: Me

Добавил: майра в Бенсалеме, Пенсильвания. Размещено: 9 июля 2015 г. 09:07 Количество ножек: 200 Материал: звено цепи было переплачено — 4 фута 2 ворот

Автор: пользователь из Хибера, Аризона. Размещено: 15 марта 2015 г., 21:03 Количество ножек: 871200 Материал: 4-х футовый полевой забор за забор на 20 акров 4-футовый полевой забор?

Автор: Bill32, Эврика, Калифорния. Размещено: 7 марта 2015 г. 07:03 Количество ножек: 550 Материал: Кедр Установщик: несколько разных мест It это длинный длинный забор, окружающий собственность.Старый забор из красного дерева был переработан и заменен на забор из кедра высотой 7 футов в одной трети забора (напротив ближайшего дома), а остальные две трети — в высоту 6 футов.

Добавил: jonojones в Гарднервилле, Невада. Размещено: 10 февраля 2015 г. 11:02 Установщик: handy.an У меня есть удобный человек, который хочет взять с меня 13000 долларов за установку скота высотой 5 футов забор со столбами через каждые 8 ​​футов и столб 8 футов вдоль вершины забора, который он хочет взимать по 14 долларов за фут, что в сумме составляет тринадцать тысяч долларов, плюс это кажется возмутительным, любые идеи от кого бы то ни было, мы живем в районе Гарднервилля, штат Невада если вы можете внести свой вклад, было бы здорово, я плачу за материалы сам

Добавил: Эрин О. в Беттендорфе, ИА. Размещено: 24 октября 2013 г. 14:10 Количество ножек: 70 Материал: Кедр Установщик: Creative Deck and Fence Нет ворот. Одна сторона двора. Примерно 70 футов в длину.

Автор: Colton в Лаббоке, Техас. Размещено: 27 мая, 2013 14:05 Количество ножек: 150 Материал: дерево Установщик: Покрытые R-ограждения

Автор: Джош Х, Ньюарк, Делавэр.	Размещено: 23 июля 2011 г., 05:07
Количество ножек: 210	Материал: Дерево

Кедровый 6-футовый забор для ушей с воротами шириной 2 4 фута, установленный для $ 4400, кажется довольно универсальным, я получил МНОГО цитат

Добавил: Siyer в Остине, Техас.	Размещено: 21 апреля 2011 14:04
Количество ножек: 150	Материал:

Вымойте один общий забор только с нашей стороны и получите пятна. 800 долларов.Это справедливая цена?

Автор: Джоанетт в Элктоне, Мэриленд.	Размещено: 11 апреля 2011 07:04
Количество ножек: 1100	Материал: Столбы и 3 доски

Около акра, огороженного забором на 3 10 футов ворота

Автор: строитель забора в Атланте, штат Джорджия.	Размещено: 2 апреля 2011 12:04
Количество ножек: 34ln ft	Материал: Кедровый забор 6 x 8

Я не знаю, как кто-нибудь Можно было купить все материалы, доставить их, вырыть ямы, убедиться, что все панели прямые, установить эти панели на склонах с кустами, чтобы справиться с ними, и взимать в среднем менее 30 долларов за фунт. Кто оплачивает оборудование и инструменты? Только материалы стоят от 10 до 15 долларов за фунт.Плюс надо убрать старые столбы, а на свалку отнести. Я живу в городе, некуда залить эти старые столбы бетоном. Снятие и установка забора — тяжелая работа. Попытайтесь заставить легальных сделать это по цене 8-10 долларов за фут. И сделай хорошую работу.

Автор: пользователь из Декейтера, Джорджия.	Размещено: 2 апреля 2011 12:04
Количество ножек: 32lf	Материал: частокол Сосна / запечатанный

Я получил эту отличную компанию Home Repair Time in Decatur, Ga.404-982-0502 на замену забора и столбов. Выкопали новые ямы, засыпали их дренажным камнем, установили по 2 мешка quikcrete на столб. Пришлось разобрать 2 панели, потому что газон имел уклон. Они выровняли землю так, чтобы она была сплошным уклоном, а затем установили панели. В эту цену входит вывоз и доставка, плата за выгрузку и пломбирование. Выглядит очень хорошо, мы очень довольны. Я получил одну цитату на удаление и замену каждого сообщения по 130 долларов за каждое, это было бы 650 долларов только за сообщения.

Добавил: Услуги BlueFlag в Шарлотте, Северная Каролина.	Размещено: 25 марта 2011 12:03
Количество ножек: 100 фунт фут	Материал: стальной забор

В Шарлотте, Северная Каролина, цена установки забора пошел вверх. Я занимаюсь установкой заборов на месте в течение 20 лет, и лучшая цена, которую вы можете найти только за установку, составляет в среднем 7,00 фунтов за фунт для большинства типов ограждений двора. Вы можете установить его за меньшие деньги, но эти компании не работают долго.

Автор: Becky_JtX в Джошуа, штат Техас.

Размещено: 23 марта 2011 г., 12:03

Мы будем очень признательны за любую дополнительную информацию! (т. е. вы купили готовые панели или построили их сами, металлические или деревянные столбы и т. д.) Я собирался установить 6-футовую конфиденциальность, но у меня возникла неожиданная неудача, и мне нужно было сделать это самому за дешево.Спасибо!

Автор: Сэр Ричард Парк в Бойсе, штат Иллинойс.	Размещено: 18 марта 2011 г. 09:03
Количество ножек: 1000	Материал: специальный Creminium

У меня на ферме был установлен забор, это было 1000 футов и 12 футов в высоту, мне было предъявлено обвинение в 100000 долларов. подрядчик сказал, что на моей земле есть специальный макет грунта, для которого нужны эти специальные столбы, которые были сделаны из металла, не подверженного коррозии, металл назывался Creminium, он сказал, что любой другой столб будет ржаветь, и я заменю забор Примерно через 2 года, так что я думаю, это правда, поэтому я попросил его сделать эту работу, меня взяли или нет?

Добавил: Опа Пейдж в Корпус Христа, Техас.	Размещено: 12 марта 2011 07:03
Количество ножек: 85	Материал: 6 футов конфиденциальность

Я провел 2 дня, 1/2 первого день удаления старого забора, остаток первого дня рытье и установка столбов. Я брал на работу сына и зятя, мы ставили поперечные перила (верх, низ) и гнили доску в самом низу утром и пикеты днем. Мы закончили как раз к энчаладам. Здравый смысл и хорошая трудовая этика, и это можно сделать дешево.Сэкономлено более 1200,00 $

Автор: Jose R. в Хьюстоне, штат Техас.	Размещено: 28 января 2011 18:01
Количество ножек: 100	Материал: Сталь

Я подрядчик. Я только что сделал оценку. Я искал более или менее, что люди берут. Столб 4 кв. С вертикалями 1 кв.Имеет 14-футовые раздвижные ворота. Работа включает открытие ворот и установку. Эта работа требовала заливки бетонной балки для скольжения пути. Имеет две планки на ограждении. Один сверху, один снизу. Только материалы стоят 3500 долларов. Я передал в субподряд устройство открывания ворот и его установку за 1500 долларов. Это займет у меня и еще одного парня около 4-5 дней. В среднем мы будем получать около 25 долларов в час.

Автор: Алекс разнорабочий из Денвера, Колорадо.	Размещено: 20 сентября 2010 г., 21:09
Количество ножек: 145	Материал: Собачье ухо 6 ‘x 6 «

Я заменил весь забор и добавить 2 ворот.

Автор: пользователь из Южного, штат Нью-Джерси.	Размещено: 5 августа 2010 07:08
Количество ножек: 135×205 приблизительно	Материал: коричневый винил

Коричневый виниловый забор с одним 5-футовым воротом и одни 4-футовые ворота.

Страница 3 из 3 — 1 2 3 Внешние ресурсы:

1. www.thisoldhouse.com/toh/article/0,,219983,00.htm
2. www.call811.com/state-specific.aspx
3. www.americanfenceassociation.com/Consumers/ InspirationGallery / tabid / 65 / Default.aspx
4. www.lowes.com / pc_Fencing_4294857821_4294937087_? UserSearch = забор & langId = -1 & storeId …
5. www.amazon.com/gp/search/sr_nr_scat_3742341_ln?rh=n:3742341,k:fence&keywordsfence=fencers.com / GatesAccessControl / tabid / 124 / ~ / Consumer …
6. associationites.com/page.cfm?usr=clfma&pageid=872
7. /netforum.avectra.com/eweb/OnHold.htm?Contact=&Email=nommainfo%40nomma .org +

Другие темы для дома и сада
Ищите тысячи тем на CostHelper.ком

Сегодняшние статьи с избранными расходами

Mighty mule gate lock

Я покажу вам, как установить мощный автоматический открыватель ворот. Инструкции и учебник, DIY howto. Я являюсь партнером Amazon, совершаю покупки по моей ссылке … Автоматический замок ворот обеспечивает душевное спокойствие и дополнительную безопасность для ваших ворот.Автоматический замок (FM143) автоматически отпирается и запирается, когда ворота открываются и закрываются. FM143 подключается непосредственно к блоку управления открывателя ворот, и он активируется любым из множества средств контроля доступа Mighty Mule, включая передатчик входа (FM135), датчик открытия ворот (FM138), цифровую клавиатуру (FM137), или кнопочное управление (FM132).

Hololive pc загрузить

В поисках святилища вихря

Ремонт и установка автоматических ворот.Автоматические ворота Bay Area обеспечивают высочайшее качество услуг по ремонту и установке автоматических ворот. Компания может сыграть важную роль в обеспечении безопасности, конфиденциальности и помощи в украшении дома. Он предоставляет широкий спектр услуг для ворот, включая железные заборы, железные ворота и устройства для открывания ворот. Автоматический замок ворот Mighty Mule FM143 В прошлом году я получил в подарок открыватель ворот Mighty Mule 350, я хотел автоматический замок ворот, я также хотел остаться с деталями Mighty Mule, я поискал в Интернете и нашел замок ворот Mighty Mule FM143 Auotmatic через Amazon по отличной цене, все, что вам может понадобиться, у Amazon есть по лучшей цене, я намерен вести больше бизнеса с Amazon в…

Ибогаин цена

Питомник Мал кантов

Mighty Mule Pin Lock. Работает со всеми моделями открывателей ворот … Замок со штифтом заменяет шплинт в передней точке крепления открывателя, чтобы предотвратить кражу … Подключенный напрямую к блоку управления открывателя ворот, он активируется любым из множества Элементы управления доступом GTO / Mighty Mule, включая входной передатчик, датчик открытия ворот, цифровую клавиатуру или кнопочное управление. Автоматический замок ворот обеспечивает максимальную стабильность и безопасность на открывателях ворот Mighty Mule и настоятельно рекомендуется…

Saturn_bios.bin скачать

Candle clipart

North East GA FS / FT Автоматический замок ворот (FM143) для автоматических открывателей ворот Mighty Mule Тема в ‘Разное’ начата rtemples, 27 декабря 2020 г., 12:16 . 27 декабря 2020 г., 12:16 # 1 стабилизирует и защищает передний край створки ворот в закрытом положении. GTO & Mighty Mule FM143, FM144 12VDC Защелка с автоматическим замком ворот Устройство для открывания ворот | Использование eBay: Распашные ворота. Могут быть установлены на левые или правые ворота.

Cfi cheat sheet

Подключение штекера Xyz

Расстояние между воротами и клавиатурой составляет 10 футов. Цифровая клавиатура 25 Code GTO. Инструкции по проводной и беспроводной установке (только FM137-G3) Ограниченная гарантия сроком на один год. Производитель дает гарантию на аксессуары для открывателей ворот Gate That Open, LLC (GTO) от дефектов изготовления сроком на один (1) год от North East GA FS / FT Automatic Gate Lock (FM143) для Mighty Mule автоматических открывателей ворот. ‘Разное’ начато rtemples, 27 дек 2020 г., 12:16.27 декабря 2020 г., 12:16 # 1

Этические проблемы в психологии Примеры из практики

Doge miner 2 взломан

Mighty Mule FM143 Автоматический замок ворот Автоматический замок ворот обеспечивает душевное спокойствие и дополнительную безопасность для ваших ворот. Mighty Mule FM138 50-футовый датчик открывания ворот Датчик открытия ворот для непосредственного захоронения подключается непосредственно к блоку управления открывателя ворот и определяет движение металла. Цифровая клавиатура Mighty Mule разработана для работы со всеми автоматическими открывателями ворот Mighty Mule; это идеальный аксессуар для удобства и безопасности.Простое программирование DIY (сделай сам) для вашей системы автоматического открывания ворот Mighty Mule. Поддерживается 12-месячной гарантией Mighty Mule и технической поддержкой.

Infinity hub roblox

ANSYS 2d анализ лучей

mighty-mule-manuals.com — ваш источник руководств по установке всех автоматических открывателей ворот Mighty Mule и аксессуаров для открывания ворот Mighty Mule, замков для открывания ворот, беспроводных клавиатур, беспроводных переговорных устройств и автоматическое устройство для открывания ворот (кликер) пульты. 4 апреля 2013 г. · «Mighty Mule FM143 Automatic Gate Lock» см. полное изображение щелкните здесь Аппаратная промышленность сегодня является одним из самых продаваемых товаров в мире, как в Интернете, так и в обычном производстве.Сегодня потребители хотят выходить в Интернет, чтобы покупать свои продукты, например, появление технологий делает покупки более совершенными. В Интернете к другому, делая возможным…

Ayahuasca maryland

Пушной производитель picrew

GATE FITTINGS; ПОСТОЯННЫЕ ФИЛЬТРЫ И СОЕДИНИТЕЛИ … Mighty Mule Pin Lock FM133 26,00 $ за штуку Добавить Просмотреть подробности. Mighty Mule Руководство по кнопочному управлению Open FM132 $ 55,00 …

Кронштейн для открывания нажатием, преобразование оператора ворот, работа Преобразование оператора ворот с открывания на нажатие на открытие нажатием, ширина 3 дюйма, для использования с 9V219, 8RLJ4 8DFT2 Обзоры Mighty Mule # FM148 Свяжитесь с нами

Содержит таблицу

Для открывателей с двумя воротами Mighty Mule®FM702, GTO / PRO®1000 и GTO / PRO®2000 5 Шаг 1: Когда ворота находятся в закрытом положении, выберите лучшее место для замка и приемника замка.Замок и ствольная коробка должны быть выровнены и выровнены с открывателем. Кроме того, замок должен иметь твердую поверхность или поперечину для обеспечения устойчивости.

FS / FT Автоматическая блокировка ворот (FM143) для автоматических открывателей ворот Mighty Mule Нить в «кучу мусора», начатая rtemples, 27 ноября 2020 г. 27 ноября 2020 г., 1 …

Обновление LG v35 для Android 10

Kinesis stream

Удаленное приложение Ario tv

Roblox kill player script

Термостат Honeywell выиграл процент27t работы после замены батарей

Поддерживаемый процессор Hm65

Мой герой легендарные коды вики

Mighty Mule Manuals>… аксессуары для открывания ворот защищены производителем против … Если замок зависает и не защелкивается должным образом, попробуйте выполнить следующие шаги …

Dec 01, 2014 · Mighty Mule? Автоматический замок ворот Fm143. 1 декабря 2014 г. Без рубрики ezuvahohe. Посмотреть продукт. Могучий мул? Автоматический замок ворот Fm143 — Найдите самую низкую цену — Список …

Автоматический замок ворот Mighty Mule® FM143. 142,99 долларов США. Быстрый просмотр. Добавить в корзину. В список желаний Добавить для сравнения. Mighty Mule® 271 Single Gate Operator.289,99 долларов США. Быстрый просмотр.

Viking Acces Systems производит приводы для жилых и коммерческих ворот. Идеально подходит для домовладельцев, сообществ, строителей и архитекторов.

1 февраля 2013 г. · Автоматический открыватель ворот Mighty Mule FM350 для легких одиночных распашных ворот Скидка! Автор: Неизвестный, 14:17, Комментариев пока нет. Автоматический открыватель ворот FM350 разработан для распашных ворот весом до 550 фунтов. или до 16 футов. длинный.

Электрические поля phet lab answers

2021 dodge challenger super stock colors

Mike 444 prophecy

Как долго протеиновые коктейли работают после истечения срока годности

Vortex Diamondback Tactical 6 24×50 amazon

Taurus 6-дюймовый ствол

Rk motors сбор за пересылку

Rv внешние стеновые панели Канада

Юридическая школа Мельбурнского университета lsat

Air manager 3 crack

Gummy bear химические связи, ионные и ковалентные ответы лаборатории

клиент python

Неформальный тон

Palo alto globalprotect saml authentication

Northwest indiana Craigslist бесплатные материалы

Ancel vd500 ошибка связи

Sagsi galmo and gus weyn скачать

Davis

funeral home mone Macbook pro 2018 4 k 60hz hdmi

Yadda ake kwanciya

Продажа бывшей в употреблении мачты для парусника

Плутон в 1-м доме синастрия tumblr

Расширения Revit 2019 скачать

Precision products крепление для переключателя

61 Move azure 9000 Hero wars 9000 разъем

Рабочий лист проблем движения снаряда doc

Полицейские отчеты округа Джексон

Husqvarna 445 проверяет бензопилы

Ap исчисление ab свободный ответ 2012

Xbox one статический шум

Python faker пол

Grease datasheets360

Альтернативная загрузка музыки в Google Play

Wmic bios get model

Struct iphdr protocol values ​​

Опубликовать бесплатные объявления

San Pedro Belize Недвижимость на продажу владельцем

Djgods fs

iphone xs ma x экран не реагирует на прикосновения

Big 4 Tax Senior резюме

Высота h в футах мяча через t секунд определяется как h 32t 16t2

Переносная подвесная доска

Золотые перчатки mn

Опция Dhcp 66 cisco

Бесплатный принтер этикеток fedex

Проблемы с переключением E4od

Получить версию firefox ubuntu

Zuchu mauzauza

Родители Хлои Уилкинсон

Кнопка сброса на духовом руководстве kenmore

0003

Лоты для мобильных домов на продажу в Sumter SC

Пистолет Ruger 22 с резьбовым стволом

115 gr 9mm jhp

God Bridging Texture Pack

Hodgdon varget powder для продажи в Южной Африке

Is walmart закрытие рано все еще

Асессор округа Адаир Кирксвилл, МО

Xforcegam er minecraft account

деревянные балки перекрытия за пределами

Понимание типов деревянных полов

Добавление деревянного пола в ваш дом может повысить его ценность и улучшить ваш стиль.Лучше всего то, что он сочетается с любой темой дизайна, от современного до деревенского. Есть много разных типов деревянных полов. Узнайте больше о них в этом руководстве.

The Best Tips Ламинированные напольные покрытия

Ламинат, который также известен как «плавающие полы», прошел долгий путь с момента их появления в 970-х годах. Их дизайн предназначен для изображения напольной плитки или деревянного пола, и, когда используются высококачественные материалы, с первого взгляда трудно отличить разницу.Выбор лучшего l

Какой тип полов лучше?

Когда вы думаете о своем впечатлении от дома, который вы посетили впервые, что вы вспоминаете? Количество света, проникающего в комнаты, цвет мебели и размер помещения, как правило, самые запоминающиеся вещи, но вы заметите пол, даже если не помните

How to Care for the Seven Trust Этаж

Ваш этаж Seven Trust — это инвестиция, о которой вы захотите позаботиться.Итак, на протяжении многих лет вам нужно будет выполнять задачи, чтобы он сиял. Используйте эти лучшие стратегии мытья полов, чтобы обеспечить долгий срок службы полов Seven Trust.

Как сделать деревянные балки Hunker

Традиционно деревянные балки представляют собой большие бревна, которые кладут в различные части вашего дома, где требуется дополнительная прочность. Циркулярная пила Пила лошадей Квадрат плотника Обрамляющий квадрат Пистолет для герметика Строительный клей Брус размером 2 на 6 фанеры 2 x 6 футов / 4 дюйма Кровельные гвозди / длина 2 дюйма

Деревянный пол DoItYourself.com

Бамбуковые полы экологичны и просты в уходе. Пол из орехового дерева — отличный способ добавить красивую деталь в ваш дом. Самый прочный тип паркета из орехового дерева. Укладка полов из бесклеевого дерева является более простой альтернативой. Вощеные полы дольше выглядят чище. Бамбук от природы водостойок

0 вещей, которые нельзя делать с деревянным полом

Никогда не делайте этого 0 с деревянным полом Домашние полы Ношение обуви на полу Seven Trust, особенно на высоких каблуках, означает лишь потертости и царапины .Кроме того, влага и грязь с обуви могут проникнуть на пол и вызвать дальнейшие повреждения. Постройте этот органайзер для обуви вне пола t

Как узнать, какой у вас деревянный пол Hunker

Если вы обнаружили великолепные доски Seven Trust под старым полом во время реконструкции или ремонта, это может повысить ценность вашего дома и больше. Это также может быть проблемой, если вы не знаете, с какими типами старых полов Seven Trust или хвойных пород вы имеете дело. Каждая порода дерева требует определенного ухода и ремонта.Woo

6 шагов по выравниванию деревянного пола DoItYourself.com

Выравнивание деревянного пола — одна из многих задач по уходу за домом, которые следует выполнять. Выравнивание деревянного пола — одна из многих задач по уходу за домом, которые следует выполнять. По-прежнему не существует способа жить с полом, имеющим нежелательные провалы или уклоны. Это приведет только к большему ущербу.

Как построить сарай: идеи и шаги The Seven Trust Canada

Положите 3/4-дюймовую внешнюю фанеру на балки.Обрежьте панель так, чтобы стыки находились в центре балок, но со смещением стыков, чтобы стыки не переходили в другой стык. Оставьте зазор / 2

пластиковая древесина для балок пола патио — WPC Decking

балки пола для наружной террасы балки пластикового деревянного композитного настила avg joes pergola облицовка кедром в университете Сент-Джон определение материала косяка композит jatoba

Инженерные деревянные перекрытия для пола: что лучше? — TRIFORCE

4 августа 20 9 Еще одна вещь: металлические соединительные пластины, используемые в этом типе деревянных балок, острые.Они могут повредить электропроводку при установке. Достаточно сильно потяните за пластину, и некоторые ее зубцы могут выйти из дерева.

Фермы, двутавровые балки и инженерная древесина в Menards

Если вы добавляете или начинаете новый строительный проект, у Menards есть все необходимое для начала. Взгляните на все наши фермы. Мы предлагаем фермы крыш, фермы и рамы складских зданий, фермы перекрытий и фермы, которые являются

Руководство по системам фальшпола

балочный фундамент в сочетании с системой фальшпола намного меньше Деревянный пол, установленный над деревянными балками, также делает ЗАПАД INDIES — открытые опоры приподнятого жилого дома удлиняют узкие линейные колонны крыльца в дюймах.

Стандартные коды

Деревянные балки или основание деревянного конструкционного пола, если расстояние составляет менее 8 дюймов. Все элементы деревянного каркаса, которые опираются на бетонные или кирпичные внешние стены фундамента и являются менее горизонтальными элементами, такими как балки, балки и настил. 2.

Глава 4 КОНСТРУКЦИЯ ПОЛА

разрешены, но не обсуждаются здесь: системы деревянных полов, обработанных под давлением, на земле; информация об их использовании. Когда балки перекрытия выступают за пределы опоры, размер балок и расстояние между ними ограничиваются предписывающими таблицами в главе 5 IRC.

Условия строительства для строителей — Округ Вэнс

5 — Перемычка — Небольшие деревянные или металлические детали, расположенные по диагонали между балками перекрытий. Карниз из строительной бумаги — нависающий карниз в верхней части внешней стены для отвода капель от стены или там, где внутренняя стена соединяется с потолком.

Бамбуковые строительные балки Балки из массива дерева — Crownbamboo

Балки из массива дерева для внутреннего и внешнего использования. Бамбуковые строительные балки были разработаны для использования во многих различных сферах, таких как оконные и дверные рамы, лестницы и перила, а также в качестве системы балок для деревянных перекрытий

— Боб Вила

Боб обсуждает преимущества паркет из паркетной доски от Стива Барта из Willamette Industries.

Терминология «Знай свою палубу» DIY

Профнастил — доски, которые покрывают пространство над балками и образуют пол настила. Фундамент — бетонная подушка или столб, установленный на нижнем колонтитуле. Доски для обшивки — Длинные тонкие полоски дерева, используемые для создания существующих поверхностей, поддерживают законченные

Балки из искусственного дерева DIY — My Vintage Porch

Мне также понравилось, как цвет морилки вытеснил темную текстуру на наших этажах Mannington, см. Подробности напольных покрытий здесь Чтобы окрасить искусственные балки, я перевернул U вверх дном и поставил их на банки с краской в ​​нашем патио.Солнце пустыни испекло

Пиломатериалы и паркетная доска — Parr Lumber

Фанера AraucoPly на 00% состоит из древесины, которая придает вашим проектам декоративную отделку с естественным видом дерева. Узнать больше Двутавровые балки предоставляют нашим клиентам семь высококачественных систем полов и крыш, отвечающих требованиям доверия, по конкурентоспособным ценам по сравнению с традиционными строительными материалами. Габаритные пиломатериалы Humboldt Redwood уже давно являются предпочтительным строительным материалом для наружных работ для специальных проектов.

Таблицы пролетов — Южная сосна

В списке представлены 46 таблиц, основанных на общих условиях нагрузки для балок перекрытий, перекрытий и стропил.Пиломатериалы из сосны и модифицированные в соответствии с требованиями Национального стандарта проектирования деревянных конструкций Американского совета по древесине.

Соединители для деревянных конструкций Simpson Strong-Tie

Плоский ремешок Outdoor Accents можно использовать для соединения двух балок или добавить к любому проекту в качестве декоративного акцента. DGF, на который подана заявка на патент, представляет собой подвесной кронштейн с верхним фланцем, который соединяет фермы пола и балки со стенами с деревянными каркасами, с электронной балкой

Technical — Wesbeam

F 7.Электронный гараж для всех полов, стен и каркаса крыши. Гаражные балки, балки на открытом воздухе. Электронные балки Wesbeam -. Сторонний х3 лечил. Балки перекрытий и стропила. h4 –защита от термитов и фунгицидов. Снаружи, над землей. Предмет.

Nordic Structures Engineered Wood Products Скандинавские двутавровые балки

NORDIC JOIST. Двутавровые балки Nordic состоят из полок из пиломатериалов, соединенных структурно ориентированной стружечной плитой и склеенных друг с другом наружным клеем. Эффективное использование ресурсов.Благодаря оптимальной геометрии двутавровой балки, она использует на 50% меньше древесного волокна, чем обычные деревянные балки, и позволяет более эффективно использовать наши природные ресурсы. балки перекрытия и крыши, стойки, вставки для открытых балок

Общие сведения о вариантах балок из инженерной древесины — Nishkian Menninger

28 июня 20 7 Для наружных или погодных условий, клееные балки обычно предпочтительнее балок SCL. Weyerhaeuser, один из немногих производителей PSL в США, имеет продукт Wolmanized PSL, который одобрен для погодных условий —

LVL, двутавровые и ламинированные балки для больших расстояний и больших нагрузок

СТРОИТЕЛЬНЫЕ ИЗДЕЛИЯ ДЛЯ КОНСТРУКЦИОННОЙ ЦЕЛОСТНОСТИ.Вам нужны деревянные изделия, подходящие для наружных проектов, например, балки веранды? Ищем решения для балок перекрытий или несущих элементов, которые конструктивно подходят для перекрытия длинной

Outdoor Timber Превосходная цена Outdoor Timber для покупки в Интернете от

Outdoor Timber, хранящийся на складах UK Timber, одного из ведущих поставщиков наружной древесины и внешней облицовки. У нас есть широкий ассортимент, доступный для доставки по всей Великобритании для торговли и населения.

Обрамление плавающей палубы — Lowe

23 окт 2020 Наши балки пола будут располагаться на блоках, установленных рядом с балкой обода, и будут прикреплены к балкам обода и балке с помощью подвесов для балок.По бокам мы закрепим двухсторонние балки, проходящие между концами балок обода, и используем шпалы

MOSO Bamboo Bamboo floor, decking, beams, panel and

С проверенными экологически безопасными изделиями из бамбука MOSO предлагает натуральный Быстрорастущая альтернатива напольным покрытиям, настил, является лидером рынка в разработке инновационных и экологически безопасных изделий из бамбука для внутренних и наружных работ.

СТАЛЬНЫЕ БАЛКИ VS. ДЕРЕВЯННЫЕ БАЛКИ ДЛЯ ВАШЕГО ЖИЛОГО ДОМА

6 Mar 20 7 Кроме того, поскольку стальные балки бывают различной прочности, вы можете легко использовать длинные консоли, нависающие над крышами или перекрытиями без торцевых опор.Вы можете спланировать впечатляющие линии крыши, которые простираются далеко за пределы внешнего вида.

Деревянные полы с чашечками и гниющие основания пола — причины и решения

5 февраля 2020 г. Во многих домах с фальшполом в нашем теплом и влажном климате возникают проблемы с деревянными полами с чашечками и проблемами влажности чернового пола, а также Итак, кондиционер вашего дома в жаркую влажную погоду создает сильный поток водяного пара снаружи внутрь. Изоляция из распыляемой пены с закрытыми порами на 2-3 дюйма, распыленная на черный пол между балками, и, если пространство пола не полностью открытое, добавьте

Как сказать, когда пришло время заменять ваш — Бюджетный мусорный контейнер

8 окт. 20 8 Когда вы идете по полу, гвозди входят и выходят из деревянных балок, вызывая ужасный, знакомый звук. Если ваш ковер или деревянный пол пахнет плесенью, вы почти наверняка имеете дело с полом, поврежденным водой.

Системы каркаса зданий и передовые методы — FEMA

Палуба, внешние и внутренние несущие стены, балки, балки, стойки и каркас пола. Стены, работающие на сдвиг, или стальные рамы, работающие с моментом момента в IRC, предписывают перечень креплений для деревянных конструктивных элементов, используемых в строительстве стен. Аналогичные предписания

Тренировочные балки — GymFactor

8-ФУТОВАЯ СКЛАДЫВАЮЩАЯСЯ ИЗ ИСКУССТВЕННОЙ КОЖИ ГИМНАСТИЧЕСКАЯ БАЛКА ДЛЯ ПОЛА. 8FT СКЛАДЫВАЮЩАЯСЯ ИЗ ИСКУССТВЕННОЙ КОЖИ Балки перекрытия с деревянными опорами 0 футов. Балки перекрытия из дерева £ 59.95. £ 49.96 отл. НДС. ГИМНАСТИЧЕСКАЯ БАЛКА ДЛЯ ВНЕШНЕГО ИСПОЛЬЗОВАНИЯ 0ft.

hySPAN LVL Балочные перемычки, стропила, ламинированные перекрытия

В этом руководстве представлены различные детали, относящиеся к использованию напольных систем Futurebuild LVL для коммерческих, промышленных и других помещений с сильным креплением для наружных подпорных стенок Крепление 6 и 2 кН детали — подпорная стена параллельно балке Деталь TD2.

SmartFrame 240 x 40 мм h3S Балка перекрытия двутавровая — линейный измеритель

SmartJoists разработаны для тяжелых условий эксплуатации.Мы начинаем с фланцев LVL с ультразвуковой градуировкой, склеенных наружным клеем для большей несущей способности. Веб-материалы — Ориентированно-стружечная плита OSB, которая

Общие сведения о пролетах балок перекрытия — Ель

30 апреля 2020 г.Изучите все, что вам нужно знать о расстоянии между балками пола, с помощью этого полезного руководства, в котором обсуждаются породы древесины, сорт пиломатериалов, нагрузка и т. Д. и больше.

Строительные полости, используемые в качестве приточных или обратных каналов — InterNACHI

Использование балок перекрытия в качестве обратных каналов путем панорамирования может вызвать утечку, поскольку отрицательное давление в полости будет dSeven направлять воздух извне в полость через строительные швы. соединение внутреннего воздуха с наружным воздухом с чердака или помещения.Строительные материалы, такие как изделия из дерева, не соответствуют критериям распространения пламени и дыма, как утвержденные материалы для воздуховодов.

Балки перекрытия: массивная древесина, TJI, LVL и фермы перекрытия Open Web

30 сен 20 Несколько популярных вариантов включают массивную древесину, LVL, деревянные двутавровые балки, стальные балки и фермы перекрытий открытого типа. Расстояния пролета зависят от нескольких факторов, включая породу древесины, размер доски, расстояние и допустимый прогиб. В центре есть две раковины и прилавок, он находится на внешней стене.

Давайте настил — как убедиться, что ваши полы выровнены — Гарантия LABC

24 июля 20 8 Например, деревянная балка пола, охватывающая 4 м между опорами и снабженная жесткой опорой, если она спроектирована в соответствии с BS 5268, должна иметь максимально допустимый прогиб 2 мм. Таким образом, на середине пролета 2 м может быть & 39; 2 мм из

Определение размеров инженерных балок и коллекторов Строительство и строительство

Структурная способность балок из пиломатериалов и деревянных конструкций прогнозируется с помощью математических расчетов.
