как построить кирпичную печь с мангалом, проекты, порядовка

Кирпичные барбекю со встроенными коптильнями возводятся на приусадебных или дачных участках. Конструкции занимают пространство от одного квадратного метра до десяти и более.

Простые постройки включают только решетку для барбекю и коптильный шкаф, а сложные дополнены отсеками для дров, дополнительными печками, мойками и разделочными столами.

Основным материалом для постройки служит огнеупорный кирпич, а дополнительные элементы (дверцы топок, решетки для барбекю и т. д.) изготавливаются из стали и чугуна.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Плюсы и минусы строительства барбекю с коптильней из кирпича своими руками

К преимуществам самостоятельного изготовления коптильни с барбекю относят:

• возможность самостоятельно планировать тип конструкции;
• контроль всех этапов строительства;
• экономию на материалах и оплате рабочей силы.

Важно! Чтобы построить сложную конструкцию своими руками, потребуется тщательное планирование всех этапов строительства и грамотный инженерный расчёт.

Основной минус изготовления коптильни своими руками — сложность процедуры для людей, не имеющих опыта в строительстве.

Фото 1. Печь барбекю с коптильней из кирпича. Также устройство оборудовано мойкой и варочной плитой.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

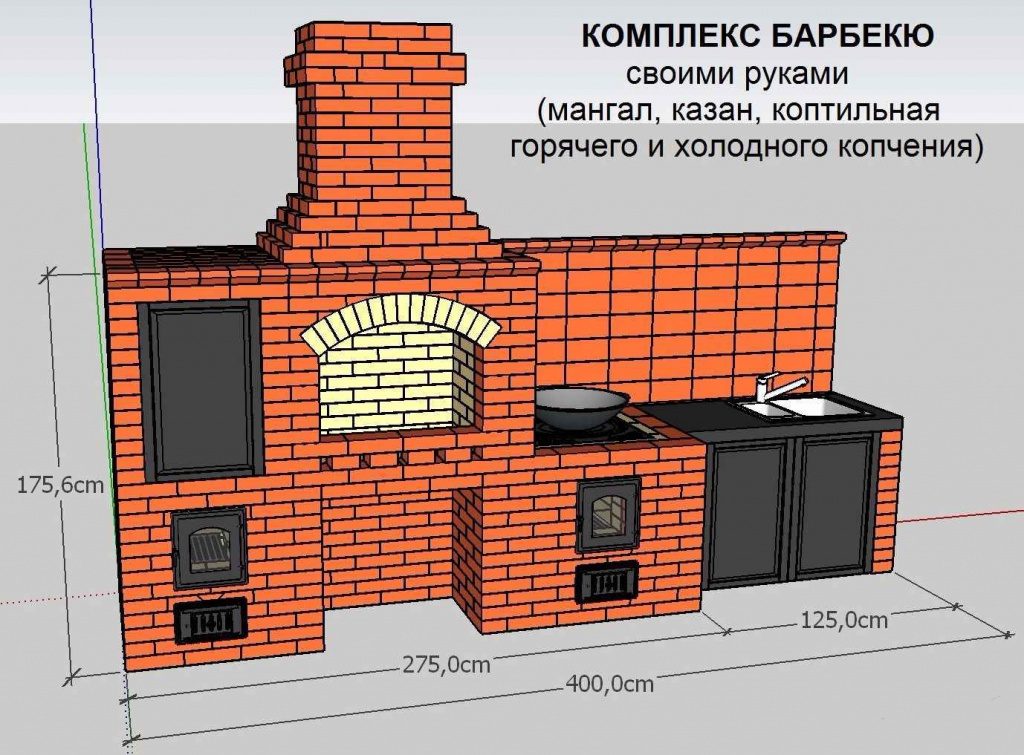

Фото 2. Проект печи мангала с коптильней из кирпича

Мангал с коптильней из кирпича своими руками. Фото, инструкция

Автор: Александр Михалыч 06.08.2019

Рады приветствовать вас на нашей страничке. Если вы читаете эту статью, значит, идея создать мангал с коптильней из кирпича своими руками уже витает в воздухе где-то над вами. И это отлично! Поскольку большинство людей обожает копчености, а такие продукты из магазина часто не могут похвастать особым качеством. Домашнее копчение – отличный способ насладиться свежими, натуральными и ароматными блюдами.

Мангал-коптильня эффективно соединяет в себе традиционную жаровню и специальную герметичную емкость, в которой продукты обкуриваются дымом со всех сторон.

Почему его стоит построить?

Овощи, рыба или мясо, приготовленные в коптильне, сохраняют всю свою нежность и сочность. При этом они приобретают ни с чем несравнимый аромат костра.

«В процессе копчения не используется масло, продукты в дымовом шкафу не подгорают, поэтому такая пища считается полезной».

Сам дым выступает естественным консервантом, убивая вредные бактерии и микробы. Поэтому любые копчености могут храниться достаточно долго после приготовления.

Мы не будем здесь утверждать, что построить мангал-коптильню очень просто. Здесь необходимы материалы, строительный инструмент и чертежи будущего сооружения. Но, главное, необходимо ваше желание. Если есть желание и элементарные навыки строительных работ, то пошаговая инструкция, приведенная ниже, позволит быстро и без существенных финансовых затрат соорудить мангал-коптильню на вашем приусадебном участке. В сети без труда можно найти и фото, и чертежи подобных конструкций любого размера и на любой вкус.

Основные этапы строительства

На первом подготовительном этапе работ необходимо выбрать участок для постройки. Он должен быть ровным и находиться на достаточном удалении от нестойких к огню объектов. Хорошо, если поблизости будет вода и канализация.

Жаровню лучше разместить в защищенном от ветра месте, чтобы дым не мешал приготовлению еды».

Далее необходимо определиться с внешним видом будущего мангала-коптильни, найти соответствующие чертежи. Впрочем, последние можно построить и самостоятельно на основе уже готовых схем и фото аналогичных строений.

Следующий шаг – заливка фундамента. Для этого копают углубление в земле и строят опалубку. Первый ряд укладывают обычно бутовым камнем, далее щели засыпают щебнем и заливают раствором. Количество слоев в основании определяется капитальностью будущего мангала. Чем он больше, тем внушительнее должен быть и фундамент. Между укладкой слоев основания необходим промежуток минимум в сутки.

Добившись необходимого размера, фундамент выравнивают уровнем и делают гидроизоляцию. Для последней — используют, как правило, полиэтилен. На этом строительство следует приостановить и дать основанию время на просушку.

Чтобы строить дальше мангал с коптильней из кирпича своими руками необходимо подготовить раствор. Обычно используют песок, цемент и гашеную известь(3:1:1). Раствор замешивают с водой и доводят до густоты сметаны.

Укладку с кирпича начинают с углов, проверяя их уровнем и отвесом. Целесообразно задуматься об укреплении углов проволокой. Чтобы сложить жаровню, между стенками устанавливают уголки. Топку для копчения делают из толстого металла с отверстиями для воздуха.

Нижние ряды у основания полностью не закладывают кирпичами, а, как правило, оставляют ниши для дров и/или хозяйственной утвари.

Если кирпич стандартного размера, то 10 ряд становится перекрытием для хозяйственных ниш, а 12 – столешницей. На уровне 13-15 рядов формируют жаровню. Примерно с 24 ряда начинают укладывать трубу. Для вывода кадки под дымоход примерно с 20 ряда кирпичи изнутри начинают подрезать.

На этом укладка кирпича заканчивается.

Далее по желанию. Если не облагороженный кирпич Вас устраивает, то можно считать мангал-коптильню законченной. Но чаще всего, сооружение обкладывают плиткой, камнем или другие жаропрочными материалами. Для окончательного дизайна можно использовать различные декоративные элементы. Идеи оформления мангала легко подсмотреть на фотографиях в Интернете.

Таким образом, наша пошаговая инструкция дает возможность быстро, самостоятельно и без лишних усилий создать мангал-коптильню собственными силами.

Что же мы получаем в итоге?

Мангал с коптильней из кирпича своими руками – прекрасное решение для дачи или загородного дома и, конечно же, объект гордости любого хозяина. Здесь готовят вкуснейшую рыбу, овощи, мясо, а также размещают внутри жаровни казаны с супом, пловом и другими блюдами. Такое устройство функционирует на дровах или каменном угле, и, таким образом, приготовление пищи в нем – это экономия газа или электрики. И, безусловно, мангал-коптильня является украшением любого приусадебного участка.

Если соблюдать все советы при строительстве, то Ваша постройка сохранит рабочее состояние и привлекательный внешний вид на долгие десятилетия.

Искренне надеемся, что наша поэтапная инструкция постройки мангала-коптильни окажется Вам полезной и позволить обзавестись этим полезным сооружением на приусадебном участке. Так же вы можете почитать о барбекюшнице перейдя по ссылке.Как сделать барбекюшницы своими руками

Всего доброго.Подписывайтесь на обновление (получение новых статей) моего блога, а в мобильнике перейдя в раздел обратная связь наберите свой Email в окошке для получения статей, не забывайте нажать на галочку для отправления и подтвердить рассылку в своей электронной почте.

С уважением А.М.







Как построить барбекю-коптильню из кирпича своими руками

В этой статье я расскажу, как построить барбекю из кирпича своими руками. У этого мангала большая топка и коптильня с правой стороны. Кирпичную барбекюшницу легко строить и готовить на ней тоже легко.

Размеры печи с решетками для гриля 114 см в длину и 76 см в глубину. Коптильня 76 см в глубину, 71 см в ширину и 76 в высоту.

Пошаговые фотографии и чертежи моей дачной зоны с беседкой для барбекю и шашлыка вы можете увидеть далее.

Шаг 1: Подготавливаем место под бетонную площадку

В том месте комплекса, где будет мангал, устанавливаем арматуру для усиления.

Шаг 2: Заливаем бетон

Место расположения арматурных прутов я вымерял несколько раз, но все равно переживаю по поводу того, как будет залит бетон.

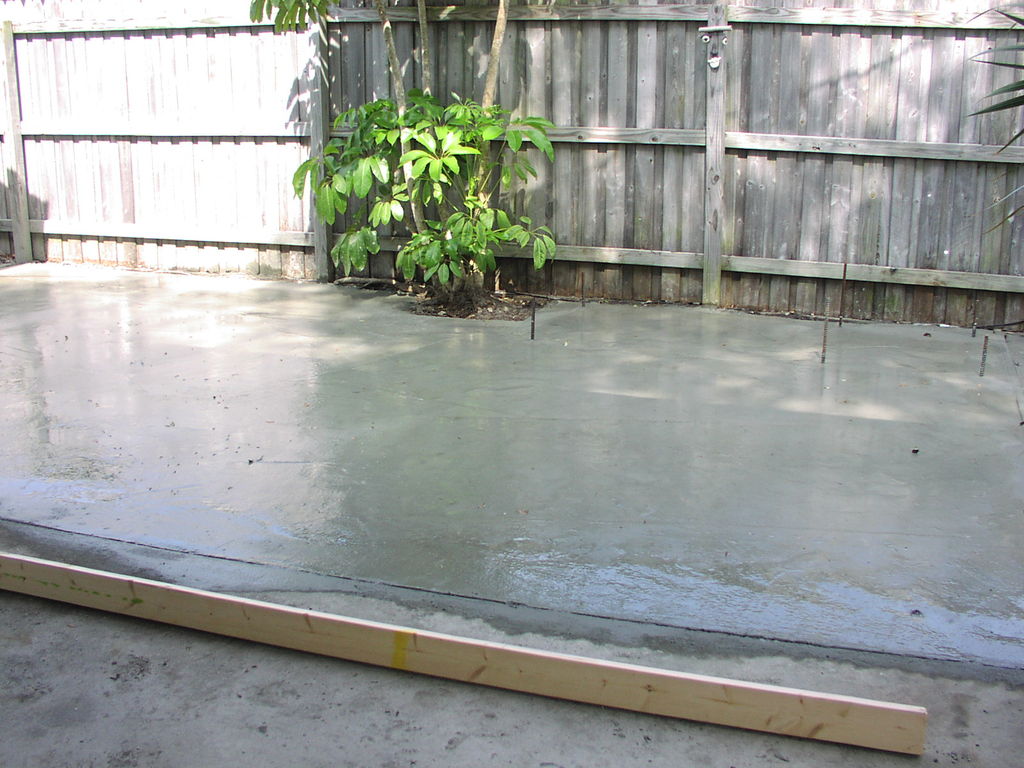

Шаг 3: Сутки после заливки

Еще раз фото арматурных прутов. Я использовал их, чтобы усилить определенные места мангала.

Шаг 4: Первый ряд

Первый ряд выкладываем простеночными блоками, толщиной 10 см. Я выкладывал их максимально ровно, проверяя и отвесом, и уровнем.

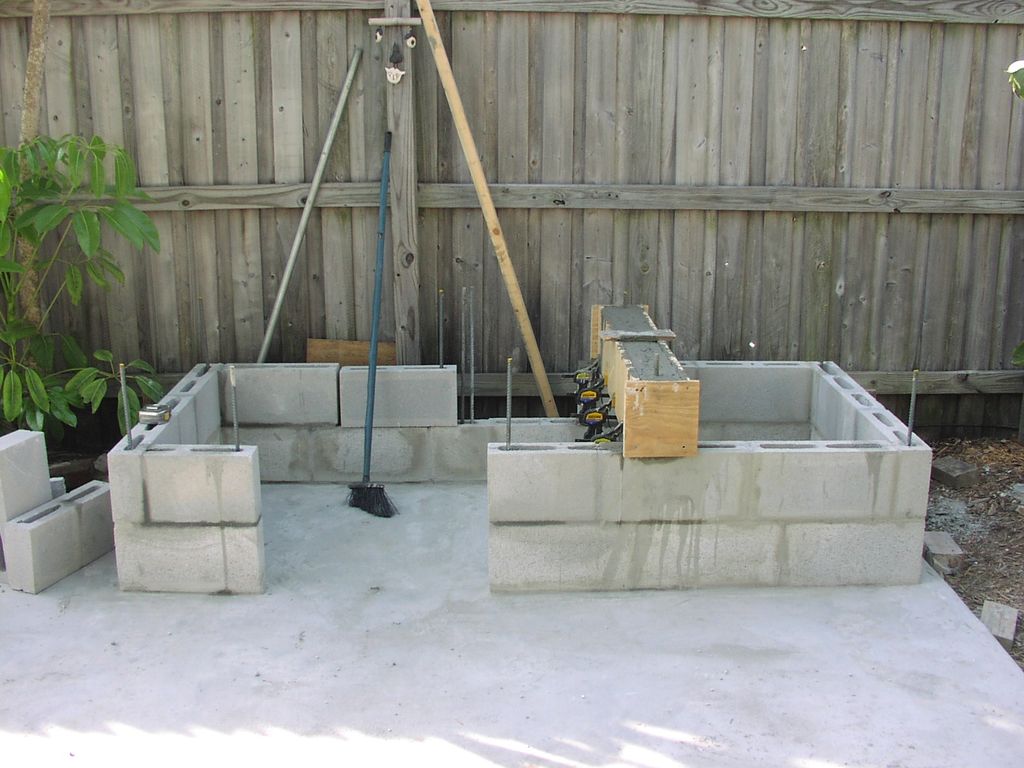

Шаг 5: Второй ряд

Когда строительство второго ряда был практически закончено, я взялся за изготовление формы для перемычки. Форма сделана из двух уголков 3,8 см, которые поддерживают шамотный кирпич. Потом я сделал форму из фанеры, взял арматуру 13 мм длиной как перегородка и скрепил ее с вертикальной арматурой. Затем залил гидравлическим цементом, чтобы заполнились и полости кирпичей первого ряда, и собранная форма. Воздушных пузырей не должно оставаться.

Шаг 6: Третий ряд

Перемычка получилась хорошо, кирпичи первого и второго рядов образовали монолитную конструкцию.

Все блоки, через которые проходят пруты арматуры, заполняем гидравлическим цементом в каждом втором ряду.

Шаг 7: Четвертый ряд

На фото практически завершенный четвертый ряд. Как можно чаще проверяйте работу откосом и уровнем.

Шаг 8: Поднимаем коптильню

Четвертый ряд кладки образовал стенку коптильни, все точки выхода арматур залиты гидравлическим цементом. Вторую перегородку я начну делать после того, как выложу топку шамотным кирпичом.

Шаг 9: Выкладываем огнеупорный слой

Для того, чтобы выложить пол топки я использовал стандартный шамотный кирпич. Для выкладки стен я купил шамотные кирпичи толщиной 3,2 см. На фото показано отверстие в коптильную камеру. Видно, что через блок вставлена 13мм-вая арматура. К ней я приварил стальную пластину, она будет заслонкой коптильни. Для укладки кирпичей я использовал смесь шамотной глины 1,4 кг на 30 кг-вый мешок цементного премикса. Я смешал сухие смеси в смесительном баке и засыпал в чистый пластиковый контейнер для бытовых отходов с подходящей крышкой.

Шаг 10: Перемычка над топкой

Так же, как и в предыдущем случае, для этой перемычки я использовал два уголка 3,2 см, внутри шамотные кирпичи, снизу формы ячеистая сетка и арматура.

Шаг 11: Обкладываем красным кирпичом

Снаружи мангал обкладываем красным кирпичом.

Шаг 12: Продолжаем облицовывать

Добавляем уголки для поддержки перемычки над топкой и продолжаем выкладывать красный кирпич.

Шаг 13: Бетонная крышка

Я сделал из бетона крышку 5 см толщиной с отверстием для дымохода. В качестве усиления – сетка-рабица и арматура 13 мм. Чтобы установить крышку на место, мне понадобилась помощь пары человек; крышку мы поставили не совсем на место, а слегка сдвинув назад.

Для крышки я сделал деревянный короб 5 см высотой, в него положил сетку-рабицу с привязанной арматурой, убедившись, что в центре формы сетка не провисает. Затем я смешал три 23 кг-вых мешка гидравлического цемента с водой, и залил в форму. После того, как я разравнял поверхность смеси, я накрыл короб пластиковой крышкой и оставил сохнуть на три дня.

Шаг 14: Заканчиваем верхнюю часть

Крышку также закрываем кладкой красного кирпича.

Шаг 15: Устанавливаем дверцы

После того, как я сделал из уголков рамки, я обрезал до нужных размеров дверцы. Части для зонта вытяжки и дверцы над грилем мне вырезали в том же месте, где я приобрел металл.

У моего соседа оказалась облицовочная плитка 20 см, я позаимствовал ее для облицовки крыши коптильни. На ее поверхность хорошо ставить тарелки.

Ручки с пружиной из нержавейки и наварные петли я заказал в интернете.

Шаг 16: Домкрат и стальной барабан

Вам понадобятся два ножничных автомобильных домкрата и чистая топливная бочка 250 л.

Для лучшей устойчивости на верхнюю и нижнюю части домкратов приварите тонкие металлические пластины. Металлическую бочку обрежьте сабельной пилой до нужной высоты, это будет жаровня.

Домкраты регулируют высоту жаровни, это очень удобно.

Шаг 17: Решетки для гриля

Вам понадобится металлический профиль 1,9 см, металлическая сетка и тонкие металлические стержни 3 мм для ручек.

Я сделал верхнюю рамку, в которой будут скользить подвесы решетки. Я сделал решетки на двух уровнях, и они скользят взад-вперед. Также я могу регулировать силу пламени и готовить на разных уровнях.

Благодаря этому я могу готовить на мангале практически всё что-угодно. Я нашел человека, который детально объяснил мне, как сделать горелку из трубы. Для этого я приобрел трубу 3,2 см.

Шаг 18: Коптильня

Две решетки я нашел бесплатно. Еще две я приобрел практически даром.

Решетки я сварил попарно, чтобы у меня получились большие решетки. Чтобы они подходили по ширине, по бокам я приварил металлические полоски.

Шаг 19: Регулятор тяги

Фото и рисунки прекрасно иллюстрируют, как я установил регулятор тяги.

Вытяжная заслонка – стальная пластинка, перекрывающая трубу и тем самым регулирующая тепловой поток.

Шаг 20: Готовый мангал-гриль

Пока что я немного готовил на гриле и попробовал коптить.

Шаг 21: опыт готовки на мангале

Коптильня быстро нагревается и хорошо держит температуру. Топка также показала себя с лучшей стороны.

Мангал с коптильней из кирпича: проекты, схемы, чертежи

Центром ландшафтной архитектуры любого приусадебного участка или дачи и в то же время очень полезной в хозяйстве вещью, может стать мангал-коптильня из кирпича. Изготавливать сооружение — процесс небыстрый, требующий точного соблюдения технологических аспектов строительства. Но ароматный, сочный шашлык и мясо с дымком или, как его называют на западный манер, барбекю будут достойной наградой умелому хозяину.

Преимущества кирпичных мангалов

Для приготовления шашлыков на улице можно использовать приспособления из других материалов. Но мангал из кирпича своими руками обладает рядом преимуществ:

• Долговечность и высокая износостойкость. Правильно изготовленное сооружение прослужит не один десяток лет. Обожженная глина не боится ни коррозии, ни деформации вследствие перегрева.
• Высокая теплоемкость. Кирпич очень долго сохраняет жар. Такая особенность обеспечивает минимальный расход топлива и равномерное прожаривание мяса и овощей на мангале.
• Относительно низкая стоимость материала и простота изготовления. Кирпич гораздо дешевле металла и для работы с ним не требуется специального оборудования.

Вернуться к оглавлению

Проекты конструкций самодельных печей

Решив установить на своем участке уличный мангал из кирпича, стоит подумать над тем, какими еще функциями его можно оснастить. Дополнительные приспособления барбекю комплекса значительно расширяют возможный ассортимент блюд. Уличная печь, построенная по принципу «три в одном», станет отличным помощником в приготовлении не только шашлыка, но и шурпы, плова и, даже, домашней выпечки.

В конструкции, в зависимости от пожеланий хозяина, могут присутствовать такие элементы:

В комплексе может быть предусмотрена варочная поверхность.

• Шашлычница. Представляет емкость, достаточного для разжигания углей объема, оснащенную креплениями для шампуров.
• Коптилка. По сути, это небольшой ящик с решеткой, для которого оборудуют топку ниже уровня земли. Обе составляющие соединяют металлической трубой, обложенной кирпичом.
• Очаг с варочной плитой, оснащенной одной или несколькими конфорками. Предпочтительнее, чтобы последние состояли из съемных колец. Это позволяет использовать казаны и чугунки различных диаметров.
• Духовой шкаф. Мангал с духовкой из кирпича — настоящая находка для хозяйки. Керамика обладает способностью равномерно распределять нагрев и долго поддерживать высокую температуру.

Если позволяет место, кирпичный мангал с коптильней можно дополнить рабочим столом, мойкой, сушкой для посуды и встроенным шкафом.

Вернуться к оглавлению

Материалы и инструменты необходимые для постройки

Перед началом строительства следует продумать месторасположение будущей печи, определиться с типом и размерами. Важно — чтобы очаг был защищен от осадков. Поэтому в случае необходимости, в перечень нужно добавить материалы для возведения навеса. Независимо от конструкции понадобятся:

Для проведения работ нужно закупить бутовый камень.

• бетономешалка или емкость для размешивания цементного раствора;
• огнеупорный и облицовочный кирпич;
• цемент, песок, глина и гашеная известь;
• бутовый камень и гравий для фундамента;
• лопата и мастерок;
• арматура и листовая оцинкованная сталь;
• гвозди, шурупы, металлические уголки;
• строительный уровень.

Вернуться к оглавлению

Схемы и чертежи

Есть много готовых проектов, по которым можно построить мангал с коптильней из кирпича своими руками. Они отличаются по уровню затрат, сложности постройки и декоративному оформлению. Используя понравившиеся идеи и учитывая особенности расположения, можно разработать индивидуальный чертеж. Например, в случае дефицита места, отличным выбором может стать угловая печь мангал из кирпича. При проектировке конструкции следует учитывать, что рабочие элементы должны находиться на удобной для хозяина высоте. Для человека среднего роста, это 80 сантиметров от пола. Особенно важно соблюсти это правило при установке барбекю из кирпича с казаном.

Вернуться к оглавлению

Пошаговая инструкция по установке

Заливка фундамента

Пошаговая инструкция изготовление основы под будущий проект:

Для возведения фундамента нужно подготовить траншею.

1. Необходимо выкопать траншею в соответствии с размерами планируемого объекта.
2. Выложить дно ямы бутовым камнем и мелким гравием, установить опалубку.
3. Установить армирующую сетку и залить яму бетоном.
4. Накрыть полученную конструкцию пленкой или рубероидом.
5. В течение недели периодически сбрызгивать бетон водой для более равномерного высыхания.

Вернуться к оглавлению

Выполнение основной кладки

Лучше чтобы перед началом работы была подготовлена порядовка печи барбекю. Нарисованная на бумаге схема кладки поможет выполнить строительство точно по заданным параметрам. Проще укладывать ряды со сдвигом в полкирпича. Укладку следует начинать с угла боковой стороны сооружения к центру. Первый ряд укладывают без применения раствора.

Подробная инструкция по последовательности кладки:

1. Сначала выкладывают цоколь нужной высоты. Ориентируясь на чертежи, оставляют в нем отделения для хранения топлива и необходимых полезных мелочей.
2. Далее, переходят к кладке топливника. Выкладывают заранее подготовленную жаровню, сооружают арку. Здесь очень важно правильно распределять кирпичи в каждом ряду и только после этого заливать их раствором. Затем кладку оставляют «отдохнуть» на 1—2 дня.
3. Сверху над топливником и коптилкой укладывают железобетонную балку и еще продолжают укладку. Устанавливают в заранее отмеченных местах мангал, барбекю, духовку и другие составляющие.
4. Далее, воздвигают ветровые стены и дымоход. Устройства для отведения дыма обязательно защищают козырьком от дождя.
5. Полностью высохшую конструкции отделывают декоративным камнем, плиткой или кирпичом.

Поскольку такие многофункциональные камины предназначены для организации обедов и ужинов на свежем воздухе, над ними лучше соорудить навес, накрывающий всю зону отдыха. И тогда никакие капризы природы не помешают насладиться вкусным шашлыком прямо рядом с печкой. Барбекю с коптильней из кирпича соберет вокруг себя всю семью.
