Чертеж беседки из профильной трубы с размерами – видео своими руками

Металлические беседки – хорошее украшение дачного участка, которое разнообразит ландшафт, спасёт от знойного солнца, позволит комфортно принять гостей. Из всего разнообразия исходных материалов, доступных для того, чтобы сделать дачную беседку своими руками, профильная труба представляется наиболее удачным вариантом.

Беседка из профильной трубы

Труба любого профиля представляет собой весьма жёсткую и прочную конструкцию. Это при том, что по своему весу она значительно легче иных видов сортамента металлопроката – круга, квадрата, швеллера. Из этого вытекают следующие достоинства будущей беседки:

• лёгкость транспортировки исходных материалов на место строительства;
• расширенные возможности для планировки конфигурации сооружения;
• удобство ухода.

Какие же виды профиля трубы более всего подойдут, чтобы сделать дачную беседку своими руками? ГОСТ 3262-75 предусматривает следующие исполнения металлических труб круглого поперечного сечения:

1. Водогазопроводные оцинкованные сварные трубы.
2. Электросварные оцинкованные трубы.
3. Бесшовные трубы.

Для дачной беседки есть смысл предусматривать в качестве исходного материала именно оцинкованные трубы, как на фото. Это впоследствии избавит владельца от необходимости ежегодно красить сооружение полностью либо подновлять защитный слой в тех местах, где за зиму проявились следы ржавчины. Впрочем, ежесезонное изменение цвета – тоже неплохой вариант обновления ландшафта приусадебного участка.

В перечне видов труб не упомянуты профили, получаемые гибкой: при такой технологии между элементами, образующими профиль, неизбежно образуются зазоры, в которые будет попадать влага. Находясь в замкнутом пространстве, она спровоцирует развитие коррозионных процессов, остановить которые окрашиванием невозможно.

Круглые трубы значительно дешевле, но и у них есть недостаток – отсутствие прямолинейных участков внешней поверхности значительно затруднит последующий монтаж элементов. Особенно, если нет возможности построить сварной вариант, и придётся своими руками сделать конструкцию, используя стандартный крепёж.

Выход заключается в том, чтобы разработать чертежи на основе трубы квадратного или прямоугольного сечения. Эти виды профильной трубы предусматриваются ГОСТ 8645-68. Такие трубы также выпускаются бесшовными, горяче- или холоднокатаными либо сварного исполнения.

Несмотря на свою большую стоимость, для изготовления дачной беседки своими руками часто используют и алюминиевые трубы: они легче стальных и не ржавеют. Правда, построить такую конструкцию сваркой уже не получится.

Чертеж садовой беседки из трубы: с чего начать?

Для разработки проекта каркаса будущего сооружения и расчёта необходимых размеров следует учитывать такие исходные данные:

• габариты в плане: для круглых сооружений – диаметр, для некруглых – размеры всех элементов периметра;
• высоту;
• конфигурацию шатра сооружения.

Высокие значения момента сопротивления труб (независимо от их размеров) позволяют не ограничивать себя в материалах кровли: это может быть и тонкий стальной лист, и поликарбонат. Для проекта гораздо существеннее определиться с количеством опорных стоек. Для круглой беседки их должно быть не менее четырёх. Еще лучше предусмотреть шесть – не для того, чтобы увеличить устойчивость сооружения, а чтобы красиво обустроить вход.

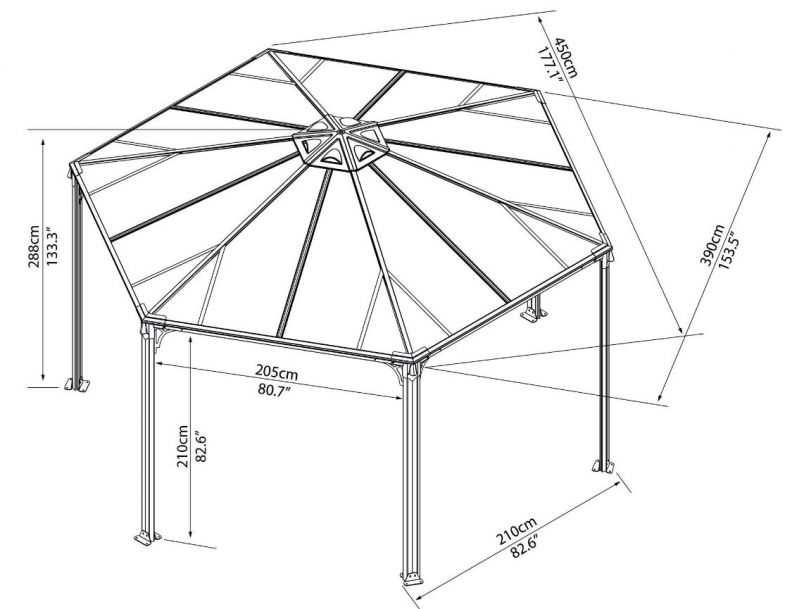

Чертежи и рекомендуемые размеры, материалом каркаса которой будет профильная труба, можно взять готовые. Скопировав чертёж при помощи программ КОМПАС ГРАФИК, AutoCad и им подобных, можно впоследствии легко адаптировать проект под необходимые размеры собственной беседки.

Сделать чертёж общего вида беседки из профильной трубы можно и своими руками, применяя вышеперечисленные программы. Кстати, они допускают предварительное 3D-моделирование готовой конструкции, выполнив которое, можно скорректировать в проекте пропорции и размеры, а также проверить эстетичность вида будущей беседки. Кроме чертежа собственно каркаса, обязательно необходимо сделать и чертежи фундамента, поскольку надёжная заделка стоек также во многом будет определять её долговечность.

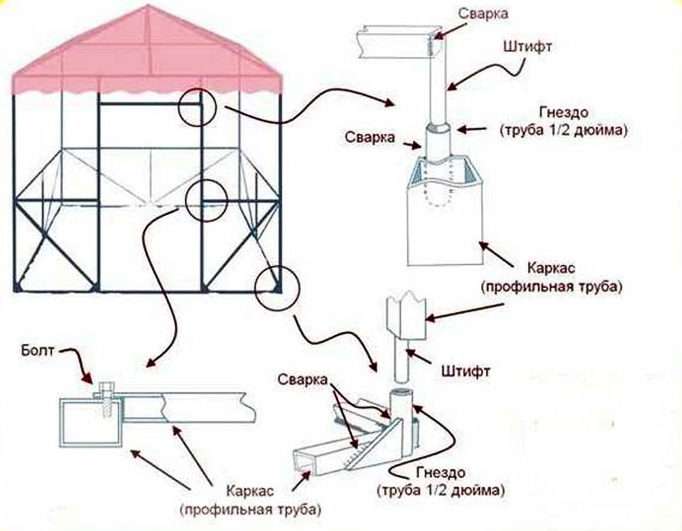

Применение профильной трубы с прямоугольными или квадратными размерами сечения в плане, позволяет качественно сделать последующий монтаж дачной беседки, причём с применением различных технологий – свариванием отдельных фрагментов каркаса, сборкой с применением стандартного крепежа, запрессовкой элементов.

Чертежи дачной беседки своими руками, выполненные с соблюдением всех вышеуказанных условий, позволят быстро и легко построить сооружение необходимых размеров, чтобы впоследствии наслаждаться прохладой на свежем воздухе долгие годы.

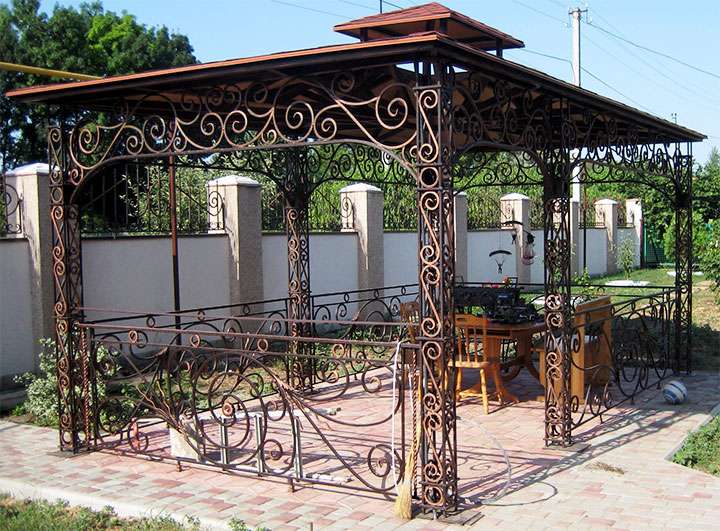

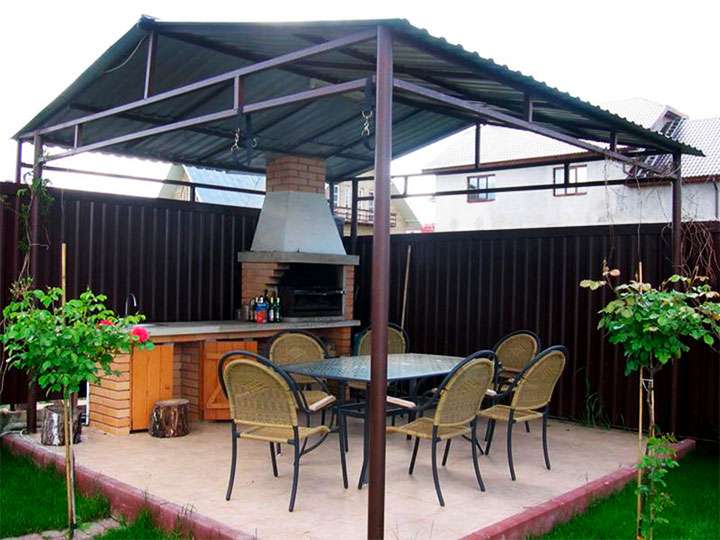

Фото различных вариантов исполнения дачной беседки с трубчатым каркасом показывают способы постройки.

Беседка из профильной трубы и профнастила своими руками | Своими руками

Содержание ✓

• ✓ Для строительства беседки из профнастила мне понадобились следующие материалы и инструменты:
• ✓ Беседка из профнастила на даче своими руками: ход работы
• ✓ Беседка на даче из профнастила своими руками – фото

На дачном участке помимо грядок необходимо и место для отдыха, посиделок за чашечкой ароматного чая и приятных бесед. Поэтому я и решил построить беседку. Вариантов и материалов для этого достаточно много. Я остановился на строительстве беседки из профильной трубы и профнастила. Беседка размером 2×2 м, высота по верхней точке 2,2 м.

Для строительства беседки из профнастила мне понадобились следующие материалы и инструменты:

• Профнастил С-9 для крыши и боковин — общая площадь 10,34 м2
• Угол наружный 10×10 см — 2,2 м
• Труба профильная 30×30 — 48 пог. м
• Пескобетон М-300
• Плитка полимернопесчаная 30×30 см — 49 шт.
• Саморезы со сверлом
• Сетка ПВХ — 2×2 м
• Грунт по металлу
• УШМ
• Сварочный аппарат и электроды
• Дрель
• Уровень
• Стремянка
• Струбцины

---

Читайте также: Строительство беседки своими руками

---

Беседка из профнастила на даче своими руками: ход работы

ШАГ 1: Любое строительство начинается с плана.

Сделать чертеж можно вручную или с помощью программ. Затем рассчитать количество материала и все закупить.

---

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

---

ШАГ 2: Первоначально подготовил участок для беседки, выровнял его и выкопал ямки для стоек. С помощью болгарки (УШМ) нарезал профильную трубу на необходимые мне детали. Сварил каркас, затем приварил к каркасу основные стойки. На этом этапе главное — учесть, что длина стоек больше на 30 см. Они будут закопаны и забетонированы в земле. Все сварочные швы необходимо зачистить болгаркой. На каждом этапе проверял уровнем расположение деталей, фиксировал их между собой струбцинами.

ШАГ 3: При монтаже крыши мне понадобилась стремянка. Каркас выполнял по чертежу.

ШАГ 4: Готовый каркас беседки приподнял на кирпичи и обработал всю конструкцию грунтом от ржавчины.

ШАГ 5: Забетонировал беседку по углам. Далее положил плитки на песок. Работать с полимерно-песчаной плиткой удобно. Ее легко нарезать, так как материал не крошится.

Плитка достаточно тяжелая и ложится ровно и плотно.

ШАГ 6: Профнастил фиксировал саморезами. Верхний стык на крыше закрыл углом из профнастила, так же зафиксировав саморезами в нескольких местах.

ШАГ 7: Верхнюю часть боковин закрыл сеткой из ПВХ. Выбрал вариант попрочнее, пригодный и для садовых заборов. Эту часть беседки можно закрыть обрешеткой из дерева или маскировочной сеткой.

ШАГ 3: Беседку решили сделать в стиле шатра восточной царицы, поэтому понадобились шторы. Для них купили легкую ткань жатку с интересным узором в тон зелени и беседки. Шторы крепятся на толстую леску, которая продевается в кулиску. Их можно закрывать полностью или подхватить по бокам атласными лентами.

Беседка-шатер в восточном стиле готова!

---

Ссылка по теме: Беседка своими руками – чертежи

---

Беседка на даче из профнастила своими руками – фото

©Автор Денис Кирьяшин Ульяновск

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

8 планов беседок, которые можно построить для затененной тусовки на заднем дворе

Фото: stockphoto.com

Строительство беседки на заднем дворе может действительно преобразить ваше пространство. Беседки не только предлагают прохладную тень от жаркого солнца, но также повышают эстетическую привлекательность пространства и могут сделать обеды на свежем воздухе, развлечения или просто отдых более комфортными.

Хотя вы можете приобрести комплект для беседки, который включает в себя все необходимое дерево и оборудование, многие считают гораздо более приятным и экономичным распилить пиломатериалы и собрать материалы самостоятельно. Скачав один из чертежей беседки, представленных ниже, вы получите список материалов и четкие указания по созданию собственной беседки на заднем дворе.

1. Беседка с гидромассажной ванной

Фото: Etsy.com

Создайте тень и вентилируемую защиту для вашей гидромассажной ванны или костра с помощью этих чертежей палубной беседки. Загружаемые планы, которые включают пошаговые инструкции, списки инструментов, списки разрезов и иллюстрации, помогут вам построить беседку с двойной вальмовой крышей размером 14 на 14 футов. В зависимости от вашего уровня навыков и свободного времени вы даже сможете закончить строительство этой беседки за выходные.

Получите план беседки с гидромассажной ванной SandmannSpecialities на Etsy за $18,99

2. Беседка с двускатной крышей

Фото: Etsy.com

планы беседки могут быть именно тем, что вам нужно. Беседка с двускатной крышей имеет оптимальный размер, чтобы покрыть большинство стандартных столов для пикника и патио размером 12 на 16 футов. Профессионально составленные и всеобъемлющие планы разработаны так, чтобы им было легко следовать для любого уровня навыков.

Получите планы SinelHousePlans Wood Gazebo на Etsy за $13,76

3. Стол для пикника Gazebo

Фото: Etsy.com

их задний двор. Подробные планы, разработанные для тех, кто обладает знаниями в области деревообработки от начального до среднего, могут помочь вам построить деревянную беседку, прикрепленную к столу для пикника и скамейкам. Хотя это не бесплатные планы беседок, они очень конкурентоспособны по цене по сравнению с другими вариантами.

Реклама

Получите план беседки HorizonDesignStudios на Etsy за 7,75 долларов

4. Беседка Grillscape

Взгляните на эту специальную беседку для гриля, которая имеет большие размеры 13,6 футов на 9 футов в глубину и предлагает достаточно места для гриля и обеденного набора для патио. Станьте королем или королевой гриля, пока гости могут расслабиться в тени.

Получите планы TheGrillOutdoors Outdoor Grillscape Plans на Etsy за $13,99

5. Беседка с вальмовой крышей

Фото: Etsy.com ты. Для строительства беседки с вальмовой крышей размером 12 на 12 футов требуются только обычные деревообрабатывающие инструменты, а стороны конструкции могут быть обшиты деревянными перилами по желанию.

Получите планы MyOutdoorPlans для беседки с вальмовой крышей на Etsy за 11,46 долларов США

6. Овальная садовая беседка

Фото: Etsy.com

Заменив обычные квадратные и круглые беседки на овальные, эти восьмиугольные беседки дают потрясающие результаты. Эта беседка с двойной шатровой крышей размером 14 на 16 футов предлагает достаточно места для развлечений на открытом воздухе. Благодаря списку материалов, списку инструментов, списку вырезов, шаблонам для резки, профессиональным чертежам и пошаговым инструкциям эти планы легко выполнять.

Получите планы SandmannSpecialities Oval Garden Gazebo на Etsy за 22,9 доллара США.9

7. Летняя кухня-беседка

Фото: Etsy.com

При сравнении перголы с беседкой становится ясно, что сплошная крыша беседки делает ее лучшим местом для наслаждения едой на открытом воздухе в любую погоду. Планы этой открытой кухонной беседки в полной мере используют эту силу, предлагая два встроенных бара для еды и питья, а также достаточное количество стеллажей. Планы включают список покупок, список вырезок и подробные инструкции.

Получите планы DoitYourSelfPlanner Gazebo Planner на Etsy за 12 долларов

8. Screened-In Gazebo

Фото: Etsy.com

Держите подальше от надоедливых жуков, построив деревянную беседку размером 12 на 12 футов. Эти планы включают в себя четкие инструкции по сборке со списком покупок, списком инструментов, списком вырезов и схемами, которые помогут вам построить собственную беседку.

Реклама

Получите проверенные HowToSpecialist планы беседки на Etsy за 7,9 долларов США. 9

Указанные здесь цены действительны на дату публикации 25.03.22.

Стоимость строительства и установки беседки

Обзор затрат на беседку

• Средняя стоимость беседки: 6000 долларов США
• Комплект беседки: 6 000–10 000 долл. США
• Беседка 8×8: $1500+
• Беседка 12×12: 4500-8500 $

Беседка прекрасно дополнит любой сад. Он обеспечивает затененное жилое пространство на открытом воздухе для отдыха и общения и может быть крытой зоной для гидромассажной ванны, барбекю или других садовых принадлежностей — но сколько стоит беседка? Стоят ли они вложений? Для большинства людей беседка — это доступный способ использовать дополнительное пространство в саду. Стоимость строительства во многом зависит от размера конструкции.

Это также может вас заинтересовать: Как построить беседку

Комплекты беседки доступны по цене от 6000 до 10 000 долларов, а построить беседку своими руками можно гораздо дешевле, если у вас есть необходимые навыки. Вот все, что вам нужно знать.

Сколько стоят беседки?

По данным Patch.com, средний домовладелец тратит на беседку чуть более 6000 долларов. Стоимость строительства беседки будет зависеть от того, насколько она велика, из чего она сделана и нужно ли вам выполнять какие-либо работы во дворе или саду, чтобы разместить саму беседку. Качество материалов, используемых для строительства беседки, может сильно различаться. Недорогие виниловые беседки легко возводятся, но со временем они могут исчезнуть или повредиться. Изделия из кованого железа или твердой древесины прослужат намного дольше, но и будут стоить намного дороже.

Сколько стоит беседка 12х12?

Стоимость строительства беседки зависит от материалов, из которых она сделана. Вы можете рассчитывать заплатить от 4500 до 8500 долларов за беседку размером 12 на 12 футов. Если вам нужна нестандартная беседка, она будет стоить дороже, чем простая виниловая. Качественные конструкции из дерева или кованого железа также обычно дороже.

Добавляет ли беседка ценность вашему дому?

Строительство беседки может увеличить стоимость вашего дома, но ее добавленная стоимость зависит от множества факторов, включая стоимость беседки, а также стоимость вашего дома по сравнению с другими подобными объектами недвижимости в этом районе.

Оценивать дома сложно. Больше функций не всегда приводит к более высокой ценности. У вас может быть чистый дом с бассейном во дворе, но если другие дома в этом районе нежелательны, будет установлен предел стоимости вашего дома только потому, что покупатели обычно не хотят платить больше в районе, где недвижимость значения низкие.

Добавление беседки к вашей собственности может повысить ее привлекательность и ускорить ее продажу. Вы также получите некоторое удовольствие от этого, пока живете там, что потенциально делает его хорошей инвестицией только по этой причине.

Другие статьи по теме:

• Как окрасить и заклеить палубу
• Сколько стоит построить колоду?
• Сколько стоит построить сарай?
• Как построить сарай: обзор из 8 шагов
• Как построить кострище

Дешевле ли построить собственную беседку?

Материалы, необходимые для постройки беседки, относительно доступны по цене по сравнению со стоимостью комплекта или услуг подрядчика, который строит беседку для вас.
