Двутавровые деревянные балки перекрытия: расчет, виды, цены, монтаж
Содержание:
Что это такое?
Двутавровая деревянная балка – строительный материал, который широко используется при создании несущих элементов стропильных систем крыш и обустройстве межэтажных перекрытий и чердачных перекрытий. Такие деревянные балки могут применяться при строительстве домов из абсолютно любого материала – кирпича, газобетона, пеноблоков, дерева.
Конструктивно двутавровые балки похожи на железнодорожную рельсу. Основными конструктивными элементами такой балки являются: стойка из фанеры и две деревянные полки. Двутавровая деревянная балка перекрытия отображена на фото:
Размеры и виды
Производимые сегодня двутавровые балки выполняются в нескольких размерах. Двутавровые деревянные балки разных конструктивных исполнений с разными размерами показаны на фото ниже.
Назначение деревянной двутавровой балки
Как уже упоминалось выше, двутавровые балки активно применяются при строительстве домов и различных архитектурных объектов.
- Каркасное строительство. В данном случае двутавровые деревянные балки могут использоваться в качестве несущих элементов стен, в качестве балок перекрытия окон и дверей, в качестве несущих элементов стропильной системы крыши.
- Обустройство перекрытий. В данном случае речь идет о создании межэтажных перекрытий и чердачных перекрытий. Например, очень часто деревянные балки используются в газобетонных домах при строительстве мансарды.
- Проведение работ по реконструкции и ремонту здания. В данном случае деревянные двутавровые балки могут быть использованы при ремонте мансардных этажей, замене балок межэтажных перекрытий, усилении тех или иных конструкций.
Следует отметить, что вне зависимости от того, где используются двутавровые балки, важнейшее значение имеет проведение расчета деревянной балки на прогиб. Например, если речь идет о перекрытии по деревянным балкам в газобетонном доме или доме, построенном из какого-либо иного строительного материала, очень важно определить, выдержит ли двутавровая балка все те нагрузки, которые будут на нее воздействовать. Расчет деревянных балок может производиться или вручную или при помощи специального калькулятора. Калькулятор для выполнения расчета балок будет представлен ниже.
Основные преимущества
Какими же преимуществами обладают двутавровые деревянные балки перекрытия? К преимуществам таких деревянных балок можно отнести:
- Высокую прочность и жесткость. Благодаря тому, что деревянная балка выполняется в форме двутавра, она обладает высокой прочностью на изгиб, что позволяет успешно ее использовать при построении межэтажных перекрытий и чердачных перекрытий.
- Отсутствие прогибов и скрипов. При правильном расчете деревянной балки и при соблюдении всех правил монтажа двутавровые балки не прогибаются и не издают скрипов. Благодаря этому они могут успешно использоваться для создания чернового потолка по деревянным балкам.
- Относительно небольшой вес. Двутавровые деревянные балки перекрытия при высокой прочности и жесткости обладают относительно небольшим весом, благодаря чему все монтажные работы с их использованием могут выполняться своими руками без привлечения какой-либо строительной техники. Кроме преимущества в виде возможности монтажа своими руками небольшой вес двутавровой деревянной балки облегчает нагрузку на фундамент здания.
- Исключена вероятность кручения или вздутия. Благодаря этому качеству, применив двутавровые деревянные балки можно обустроить надежный и долговечный черновой потолок или какую-либо аналогичную конструкцию.
- Возможность прокладки коммуникаций. За счет особенностей конструктивного исполнения, а также широкого ассортимента двутавровых деревянных балок, обеспечивается возможность прокладки в них тех или иных коммуникаций. При этом прокладка коммуникаций нисколько не снижает несущую способность деревянной балки.
При этом прокладка коммуникаций нисколько не снижает несущую способность деревянной балки.Структура деревянной балки
Абсолютно все двутавровые деревянные балки вне зависимости от их размеров имеют одинаковую структуру, состоящую из трех элементов:
- ребра жесткости, выполненного из ОСБ или фанеры;
- верхнего элемента, выполненного из клееного деревянного браса;
- нижнего элемента, выполненного из клееного деревянного бруса;
Фото структуры деревянной балки в форме двутавра:
Как можно заметить, структура двутавровой деревянной балки достаточно проста и может быть повторена своими руками. Однако о том как изготовить двутавровые балки своими руками мы поговорим немного ниже, а сейчас поговорим немного о расчетах.
Расчет деревянной балки: советы от эксперта
Вне зависимости от того, где будет использоваться двутавровая балка — будь-то обустройство чердачного перекрытия в газобетонном доме или создание какого-либо иного перекрытия по деревянным балкам — следует обязательно выполнить соответствующие расчеты.
Только при правильно проведенных расчетах и правильном монтаже можно гарантировать, что последующая эксплуатация будет безопасной. Что же нужно знать при выполнении расчетов деревянных балок? Эксперты рекомендуют учитывать следующие моменты:
- расчет деревянных балок лучше всего производить при помощи специального онлайн калькулятора. В таком случае вы минимизируете вероятность допущения ошибок;
- с целью получения действительно правильных результатов при расчете деревянных балок можно посоветовать произвести сразу два расчета: ручной и при помощи калькулятора. Если результаты совпадают — расчет двутавровых балок выполнен правильно;
- если вы затрудняетесь с проведением расчета деревянных балок своими руками, лучшее решение для вас – обратиться за помощью к опытным в данных вопросах специалистам. Не доверяйте проведение расчетов продавцам- консультантам строительных магазинов. Помните, что в большинстве своем основная задача продавца – заставить вас купить товар, при этом продавца мало интересует будет ли ваш выбор правильным.
- в случае, если вы планируете провести в двутавровой балке какую-либо коммуникацию, обязательно учтите это при подборе деревянных балок по размерам. Вообще вопросу размеров балок при прокладке коммуникаций или создании перекрытий уделите особое внимание;
- перед тем как производить расчеты размеров несущих элементов обязательно определитесь, каким материалом вы будете подшивать потолок. Чем подшить потолок? Здесь все зависит от ваших личных предпочтений и пожеланий. Однако при выборе и расчетах размеров балок в любом случае следует учесть вес выбранного вами материала подшивки.
- если для расчетов размеров вы применяете специальный калькулятор, в нем должна быть графа для указания запаса по прочности. Калькуляторы балок, в которых данной графы нет, использовать не рекомендуется.
Деревянные перекрытия в доме из газобетона
По сравнению с перекрытиями из железобетона перекрытия с использованием деревянных балок обладают гораздо меньшим весом. Именно благодаря этому двутавровые балки снискали столь высокую популярность в частном домостроении.
При этом неважно, из какого материала строится дом: и в газобетонных домах, и в кирпичных домах, и в домах, построенных из пеноблоков
Особую популярность двутавровые деревянные балки получили при строительстве газобетонных домов. Именно в газобетонных домах двутавровые деревянные балки применяются чаще всего для создания перекрытий и черновых потолков. Обусловлено это тем, что для монтажа деревянных балок не требуется специальной техники и специального оборудования – все работы с балками могут быть выполнены своими руками с использованием лебедок и ручного инструмента.
Обустройство перекрытий из двутавровых балок выполняется по стандартной технологии: к стенам здания крепятся несущие деревянные балки, затем по ним монтируется обрешетка, на которую впоследствии закрепляют черновой отделочный материал. Перекрытие по деревянным балкам обязательно тепло- и звукоизолируется. Также, если это предусмотрено планом, в черновом потолке прокладываются те или иные элементы коммуникации.
Обустройство перекрытия по деревянным балкам в газобетонном доме детально рассмотрено в видео ниже:
Чем подшить потолок по деревянным балкам
Многие строители очень часто задаются вопросом: чем подшить потолок по деревянным балкам? Разумеется, в данном случае речь идет о застройщиках и строителях, которые планируют провести все работы по обустройству чернового потолка своими руками и не обладают достаточными теоретическими знаниями и практическим опытом выполнения работ по монтажу деревянных балок.
В принципе, подшить черновой потолок из балок можно абсолютно любым листовым материалом: ОСБ плитами, гипсокартоном, фанерой. Наиболее популярным является гипсокартон, поскольку он предоставляет гораздо более широкие возможности финишной отделки по сравнению с теми же плитами ОСБ.
Отдельно стоит сказать о декоративных деревянных балках. Используя такие деревянные балки можно придать потолку очень оригинальный и привлекательный вид.
Двутавровая балка (схема)
Схема двутавровой балки показана на фото ниже.

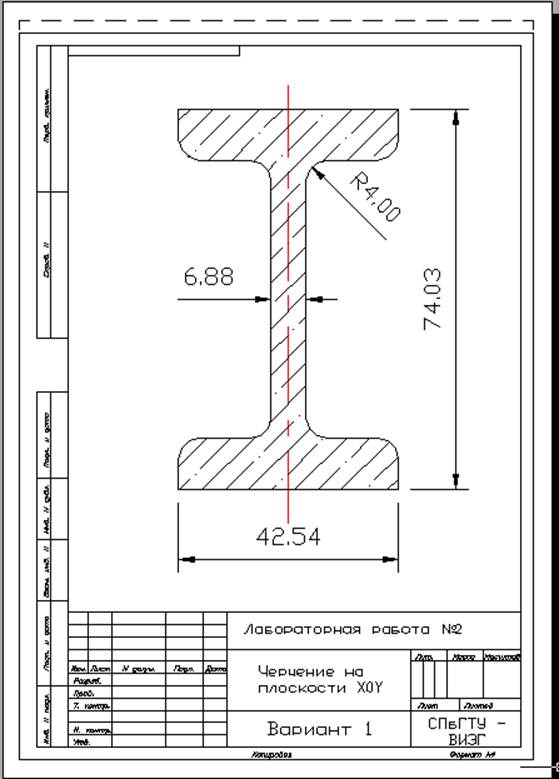

Двутавровая балка (чертеж)
Чертеж перекрытия по деревянным балкам показан на фото:
Делаем деревянные двутавровые балки своими руками: видео
На сегодняшний день купить деревянные балки, в том числе и двутавровые, не является проблемой, ведь современный рынок переполнен данной продукцией. Однако далеко не всегда целесообразно просто купить двутавровые балки необходимых размеров – гораздо более логичным будет изготовить двутавровые деревянные балки своими руками. Основное преимущество изготовления двутавровой балки своими руками заключается в том, что в таком случае можно получить балку любых размеров и любой прочности.
Детально о том, как изготовить двутавровую балку своими руками, рассказано в видео ниже:
Калькулятор расчета деревянных балок перекрытия
Если вам под силу произвести обустройство перекрытия по деревянным балкам своими руками, перед тем как покупать материал и производить монтажные работы следует выполнить соответствующие расчеты.
Для расчета размеров будущего перекрытия и расчета размеров необходимых деревянных балок лучше всего воспользоваться специальным онлайн-калькулятором. Данный калькулятор является профессиональным, то есть он работает по формулам, которыми пользуются профессиональные строители при расчетах балок для перекрытий.
Важный момент: с целью исключения ошибок в расчетах рекомендуем вам воспользоваться представленным калькулятором два-три раза. Во всех случаях результаты расчетов балок, выдаваемые калькулятором, должны совпадать.
Двутавр 30 – размеры и вес двутавровой балки
Горячекатаный двутавр 30 – разновидность фасонного стального проката, получаемая одним из двух способов: горячей прокаткой или сваркой. При производстве этой металлопродукции используется сталь углеродистая обыкновенного качества или низколегированные марки. Поперечное сечение имеет Н-образную форму, обеспечивающую профилю прочность, жесткость, стойкость к скручивающим нагрузкам.
Высота стенки (округленно) – 30 см. Ширина полки, а также толщина стенки и полки определяются типом профиля. Сортамент горячекатаного двутавра номер 30 определяется несколькими нормативами: ГОСТом 8239-89, ГОСТом 26020-83, СТО АСЧМ 20-93, ГОСТом 19425-74.
Виды двутавровых балок 30 и их основные характеристики
По наклону внутренних граней полок двутавровые балки разделяют на 2 группы: с уклоном внутренних граней и с параллельными гранями.
Двутавр номер 30 с уклоном внутренних граней полок:
- Металлопродукцию общего назначения производятпо ГОСТу 8239-89. Уклон внутренних граней находится в интервале 6-12%. Металлопрокат востребован при строительстве многоэтажных гражданских и производственных объектов. Его используют для устройства пролетных конструкций, усиления фундаментов крупногабаритных строений.
- Балка специального назначения изготавливается по ГОСТу 19425-74. Двутавр 30М имеет диапазон уклона внутренних граней – 6-12%. Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.
Продукция применяется для монтажа подвесных дорог. Уклон в изделиях 30С – до 16%. Назначение металлопроката с литерой «С» – усиление вертикальных и наклонных капитальных горных выработок.Размеры двутавра 30 с параллельными гранями полок регламентируются ГОСТом 26020-83.
Виды проката:
- Нормальный – 30Б1 и 30Б2. Балка 30Б2 имеет более массивное сечение, по сравнению с балкой Б1, и может выдерживать большие нагрузки.
- Широкополочный – 30Ш1, 30Ш2, 30Ш3. Изготавливается с увеличенной шириной полок, применяется при создании колонн и опор, для монтажа направляющих. Чем больше цифровой индекс профиля, тем он массивнее.
- Колонный – 30К1, 30К2, 30К3. В сечении этих металлоизделий высота стенки равна (примерно или точно) ширине полки. Наибольшую массу 1 м в этой серии имеет двутавр 30К3. Продукция колонной серии применяется для устройства колонн и вертикально расположенных опор при строительстве многоэтажных жилых зданий и объектов промышленного назначения.
Нормативный документ СТО АСЧМ 20-93 разработан «Ассоциацией по стандартизации продукции, изготавливаемой на предприятиях черной металлургии». Он регламентирует те же виды двутавровой балки номер 30, что ГОСТ 26020-83: нормальная, широкополочная, колонная. Однако размеры сечения немного различаются.
Масса различных типов двутавровых балок 30
Сколько весит 1 м двутавра с высотой стенки 30 см, зависит от его типа. Прокат колонного типа имеет массу 1 м, примерно в 3 раза превышающую массу 1 м металлоизделия общего назначения с уклоном внутренних граней или нормального двутавра с параллельными внутренними плоскостями полок.
Таблица размеров и весов 1 м двутавровых балок 30, изготавливаемых в соответствии с разными нормативными документами
| Нормативный документ | Профиль | Размеры профиля, мм | Масса 1 м, кг | |||
| Высота стенки | Ширина полки | Толщина стенки | Толщина полки | |||
| ГОСТ 8239-89 | 30 | 300 | 135 | 6,5 | 10,2 | 36,5 |
| ГОСТ 19425-74 | 30М | 300 | 130 | 9,0 | 15,0 | 50,2 |
| 30С | 300 | 87 | 9,5 | 13,5 | 39,1 | |
| ГОСТ 26020-83 | 30Б1 | 295 | 140 | 5,8 | 8,5 | 32,9 |
| 30Б2 | 299 | 140 | 6,0 | 10,0 | 36,6 | |
| 30Ш1 | 291 | 200 | 8,0 | 11,0 | 53,6 | |
| 30Ш2 | 295 | 200 | 8,5 | 13,0 | 61,0 | |
| 30Ш3 | 299 | 200 | 9,0 | 15,0 | 68,3 | |
| 30К1 | 296 | 300 | 9,0 | 13,5 | 84,8 | |
| 30К2 | 300 | 300 | 10,0 | 15,5 | 96,3 | |
| 30К3 | 304 | 300 | 11,5 | 17,5 | 108,9 | |
| СТО АСЧМ 20-93 | 30Б1 | 298 | 149 | 5,5 | 8,0 | 32,0 |
| 30Б2 | 300 | 150 | 6,5 | 9,0 | 36,7 | |
| 30Ш1 | 294 | 200 | 8,0 | 12,0 | 56,8 | |
| 30Ш2 | 300 | 201 | 9,0 | 15,0 | 68,6 | |
| 30К1 | 298 | 299 | 9,0 | 14,0 | 87,0 | |
| 30К2 | 300 | 300 | 15,0 | 15,0 | 95,0 | |
| 30К3 | 300 | 305 | 15,0 | 15,0 | 105,8 | |
| 30К4 | 304 | 301 | 11,0 | 17,0 | 105,8 | |
Сортамент в dwg
Korkvenc , 01 сентября 2011 в 17:09#1
Замечательная работа! Просто супер!
Спасибо )
#2
Молодца.
Я бы ещё добавил толщины линий основных реальные, но тогда была-бы привязка к назначенным слоям. А также добавил-бы видимость или невидимость и толщину (и штриховку) к видимой или невидимой линии (при виде сбоку).
#3
А с какой версии начинает работать?
У меня заработал только в акад 2012. В 2007 не работает!
#4
Спасибо большое, очень полезный файл. У меня в 2010 работает прекрасно!
ИЛИ , 02 сентября 2011 в 11:02#5
Большое спасибо.
С уважением к Вашим знаниям.
#6
все замечательно )
так же поддерживаю РастОК… можно добавить вид с сечением в котором будут меняться толщины линий.
. в видах сбоку можно добавить ручку с заданием углов .. да и по видимым и невидимым линиям тоже поддерживаю.. а ручка задания длин на видах сбоку могла бы быть немного усовершенствовавшей т.е. задавать длину всего целого проката сразу а не просто таскать на определенное расстояние..
А так вполне нормальные блоки! молодец! )
#7
Реальный респект человеку!! А если кому что-то хочется добавить, так пусть сами доделают и выложат
Cheb , 02 сентября 2011 в 16:29#8
Единицы блока: дюймы. Я бы поставил безразмерный.
Cheb , 02 сентября 2011 в 16:32#9
«а ручка задания длин на видах сбоку могла бы быть немного усовершенствовавшей т.е. задавать длину всего целого проката сразу а не просто таскать на определенное расстояние.
» — это как?
#10
Молодец! Спасибо!.
Двутавровая деревянная. Как сделать деревянные двутавровые балки перекрытия своими руками — инструкция и чертежи
Постройки, которые возводятся каркасным методом, становятся все более популярными. Каркасный метод позволяет сэкономить на строительстве, так как считается недорогим. Сроки работы тоже сокращаются. Двутавровая балка или двутавр – это незаменимый помощник в сфере строительства. Благодаря данной статье, вы получите полезную информацию о технологии изготовления, а также узнаете, как сделать балки двутавровые деревянные без посторонней помощи.
Даже с учетом приемлемой цены, многие пользователи задаются вопросом: а не лучше ли изготовить двутавр самостоятельно? Во-первых, вам не нужно будет платить деньги за его транспортировку, во-вторых, с подгонкой в месте установки тоже не возникнет проблем.
Давайте подробнее рассмотрим, как выглядит производство деревянных двутавровых балок в домашних условиях.
Какой материал выбрать?
Тот факт, что балки делаются из дерева, известен всем. Но какая именно древесина подойдет? Как показывает практика, лучше всего брать деревянный клееный брус. Он хорош тем, что меньше всего подвержен деформации. Конечно, исключить влагопоглощение невозможно. Однако по сравнению с другими видами деревянных заготовок, брус действительно почти не впитывает жидкость.
Вопрос выбора породы также остается открытым. Чтобы ответить на него, достаточно вспомнить, как сооружали дома наши предки. Особое внимание уделяли нижнему венцу, который нужно было оградить от воздействия влаги. Чаще всего для сруба брали лиственницу. В отличие от других пород (в том числе хвойных), лиственница содержит особую смолу, придающую уникальные свойства материалу. При намокании прочность дерева только повышается.
Стойку можно сделать из осб либо фанеры. В продаже встречается двутавровая деревянная балка в другом исполнении.
Но если работы по изготовлению будут проводиться в домашних условиях, ориентируйтесь на указанные выше материалы. ОСБ несколько прочнее и долговечнее, так как имеют особый структурный состав.
Как ни странно, но мало кто обращает внимание на такой материал, как клей. А зря. Разновидности этого вещества отличаются друг от друга не только качеством, но и токсичностью. Обязательно учитывайте этот факт, когда будете покупать клей. Перед приобретением ознакомьтесь с его составом, особенно если монтаж будет проводиться в жилом строении. Чем меньше в составе «химии», тем лучше.
Технология производства балок
В отличие от металлических балок, двутавр выполняется по совершенно другому принципу. Ни сварка, ни литье не применяются. Деревянные балки собираются подобно конструктору из таких элементов: верхняя планка, нижняя планка, стенка. Каждый элемент изготавливается отдельно. Наличие пазов упрощает процесс сборки, для дополнительной фиксации используется клей.
Практически все производители в процессе изготовления используют следующие виды станков и насадок:
- Фрезеровочный станок. Позволяет выполнить канавку под крепление (до 10% длины балки). Естественно, позволить себе фрезер может далеко не каждый частный пользователь. Заменить его можно циркулярной либо ручной дисковой пилой.
- Станок для нарезки. Важно не только нарезать заготовки по размерам, но и выполнить максимально точные срезы под углом 45 градусов.
- Установка для склейки. Упрощает и существенно ускоряет процесс нанесения клея перед сборкой.
- Пресс для склейки. Когда сборка закончена, готовое изделие сушится под прессом. 5 минут будет вполне достаточно.
Позволяет выполнить канавку под крепление (до 10% длины балки). Естественно, позволить себе фрезер может далеко не каждый частный пользователь. Заменить его можно циркулярной либо ручной дисковой пилой.Сборка двутавровой балки
Производство начинается с отбраковки и тщательной просушки древесины. Когда материал готов к использованию, можно приступать:
- Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.
Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.Многие пользователи интересуются: какой должна быть глубина паза? Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.
- Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!
В чем особенность работы?
Важно не только добиться прилегания всех элементов друг к другу, но и исключить любые перекосы, пока клей будет подсыхать. Советуем взять любое «железо» с подходящим профилем. Например, швеллер под размер планок. Листовой металл сгибается, ему придается нужная форма. Остается только наложить детали на двутавровую балку снизу, а сверху зафиксировать веревкой или хомутом.
- Мы специально обошли стороной расчет параметров двутавровой балки. Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.
- Всегда выполняйте осушку древесины перед сборкой. Если этого не сделать, после монтажа опорный элемент может «повести», а с ним и всю конструкцию.
- Использовать доску вместо фанеры или OSB не рекомендуется. Упомянутые выше материалы поддаются горячему прессованию, а значит, они гораздо плотнее.
Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.Таким образом, нет ничего сложного ни в подготовке, ни в сборке двутавровых балок своими руками. Главное – сделать грамотные инженерные расчеты, учесть все особенности эксплуатации.
Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.
Инженерные особенности двутавровой балки
применяя деревянный двутавр, можно одновременно решить сразу несколько задач
Применение двутавровой балки из металла определяется ее габаритами и способом изготовления, но спектр использования того инженерного элемента чрезвычайно широк — от строительства жилищного, до крепления шахтных тоннелей, строительства мостов, колонн, даже космических пусковых установок.
Двутавр обладает высочайшей прочностью на изгиб, кручение и сжатие, благодаря чему может выдерживать огромные нагрузки как вертикальные, так и горизонтальные.
Огромные возможность каркасного жилищного домостроения позволили наладить устройство недорогих и надежных домов, выполненных полностью из дерева и древесных материалов. Но двутавровая балка и здесь нашла себе место, правда уже не в металле, а в дереве. Практика и расчеты показали, что двутавр имеет большую стойкость к кручению, чем брус прямоугольного или квадратного сечения, а к тому же позволяет экономить дорогую древесину.
Но при этом здание остается таким же экологически чистым, а двутавровая деревянная балка легкой, прочной и доступной.
Двутавровая деревянная балка для перекрытия
Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:
В принципе, конструктивно эти виды балок мало чем отличаются, разница только в размерах и, как следствие, в принимаемой нагрузке. Двутавровые балки для устройства перекрытий имеют самое большое сечение, поскольку им предстоит выдерживать довольно высокие нагрузки. Принцип изготовления фасонного деревянного силового элемента всегда один, и сейчас мы коснемся некоторых особенностей изготовления и технологий, по которым изготавливается деревянная двутавровая балка своими руками.
Производство и размеры двутавровой балки из дерева
Деревянная двутавровая балка выполняется совершенно по другому принципу, чем металлическая, поскольку металлические двутавры, как правило, литые и только в редких случаях имеют сварную конструкцию. Деревянные балки состоят из трех частей:
Каждая из этих деталей изготовлена отдельно, а только потом они собираются в единую конструкцию. Стенкой может служить либо ориентированно-стружечная плита, либо фанера, а планки могут быть выполнены из клееного бруса, из цельного массива дерева. Между собой три элемента соединяются при помощи системы пазов, а фиксируются клеем.
Для изготовления двутавра своими руками или на производстве применяют несколько станков или многофункциональных насадок, в зависимости от размера балки.
Двутавровая усиленная балка, облегченная, их преимущества
Деревянная двутавровая балка имеет массу преимуществ перед другими силовыми конструкциями в первую очередь тем, что она лишена таких недостатков бруса из дерева, как кручение и прогиб.
Никакая усушка или повышенное содержание влаги не сможет повлиять на линейные размеры и форму готового изделия. Поэтому полы всегда будут идеально ровными и без скрипов, а кровельные конструкции не подвержены деформации.
К тому же, с точки зрения конструктивной целесообразности применения деревянных двутавров стоит отметить их отличную адаптацию под любые коммуникационные сети, под любые нагрузки, главное — все правильно просчитать. Балка может быть как усиленной, если ей предстоит выдерживать нагрузки определенного характера, так и наоборот, облегченной, что позволит легко манипулировать параметрами конструкции.
А это в свою очередь, даст несомненный экономический эффект, кроме того, оптимальный расчет нагрузки и надежную конструкцию. Поэтому, применяя деревянный двутавр, можно одновременно решить сразу несколько задач, при этом сэкономив неплохую сумму.
Производство деревянных двутавровых балок своими руками – очень выгодный и прибыльный бизнес, начать который под силу каждому! Деревянную двутавровую балку в первую очередь используют для изготовления перекрытий, создавая очень прочное и качественное основание для будущего полового настила.
Этот вид балки появился сравнительно недавно, но уже успел завоевать расположение и популярность среди строителей. Двутавр успешно применяется в каркасной технологии строительства загородных домов, помогая не только ускорить, но и удешевить возведение дома.
Деревянная двутавровая балка технические характеристики нагрузки
Какую нагрузку может выдержать двутавровая балка? По своим техническим характеристикам, деревянная двутавровая балка ничем не уступает металлическим и бетонным конструкциям, но при этом стоит в разы меньше.
Стоит так же отметить о том, как с помощью размещения двутавров можно увеличивать прочность перекрытий. Например:
- Расположенные рядом (по горизонтали) 2 двутавровые балки суммируют свою прочность к нагрузкам. То есть если одна балка выдерживает 300 кг, то в паре с такой же балкой перекрытие будет выдерживать 600кг.
- Расположенные балки одна на другую (по вертикали) способны выдерживать в 4 раза большую нагрузку. То есть если положить одну балку с прочностью в 300 кг, а сверху такую же и закрепить их между собой, то в паре они уже выдерживают вес в 1200кг.
Нагрузка на двутавровую балку таблица:
Примечание. Все данные приведены из расчета нагрузки на перекрытие около 400 кг/м 2 .
Конечно, при расчетах нужно еще учитывать:
- качество материалов;
- частота укладки балок;
- отклонения размеров.
Если вы хотите несколько сэкономить на строительстве собственного дома или же заняться бизнесом по продаже двутавровых балок, тогда следует помнить, что ничего особо сложного в изготовлении этого вида перекрытий в домашних условиях нет. Деревянные двутавровые балки для междуэтажного и чердачного перекрытия позволяют выполнить весь процесс своими руками. Ведь перекрытия по деревянным балкам выполняется без использования подъемных кранов и другого вспомогательного оборудования. Весь процесс может выполнить один мастер самостоятельно. Такое перекроите – не скрепит и имеет массу других преимуществ.
Виды деревянных двутавровых балок
Для начала ознакомимся с разнообразием ассортимента этого стройматериала.
Различают следующие серии двутавровых балок:
- БДК (балка двутавровая клееная). Используется в строительстве домов с короткими пролетами.
- БДКУ, БДКУ-Л. Такие балки имеют широкие ребра жесткости, отличаются высокой прочностью и наличием большой площади для гвоздевых креплений.
- СДКУ, СДКУ-Л. Эта двутавровая стойка является основой каркаса стен.
- БДКШ, БДКШ-Л. Широкая балка применяется в постройках с очень длинными пролетами. Также ее можно использовать в качестве стропил.
- СДКШ, СДКШ-Л. Балка применима для изготовления стеновых панелей.
Деревянная двутавровая балка своими руками
Для успешного старта нужна рулетка, циркулярная пила, клей по дереву, швеллера, хомуты и шлифовальная машинка. Основными материалами для изготовления послужат клееный брус и фанера, которую можно заменить на ОСП (Ориентированно-Стружечная Плита).
Клееный брус легко достать в любых строительных магазинах. Он отличается повышенной легкостью, надежностью и прочностью, податлив в обработке, поэтому для изготовления деревянных двутавровых балок подойдет идеально.
Прочная фанера или ОСП понадобится для изготовления центрального ребра жесткости, которое с двух сторон будет вставляться в подготовленный клееный брус.
Как сделать двутавровую деревянную балку своими руками:
- В нижнем и верхнем клееном брусе, предварительно нарезанном на одинаковые отрезки нужной длины, выпиливаем паз соответствующей глубины. Так получается основание нашей балки.
- Затем подготавливается ребро жесткости. Позаботьтесь, чтобы на его гранях не было никаких дефектов или неровностей. При их наличии либо зашкурьте ребро, либо замените на новое.
- Последним этапом идет фиксирование ребра жесткости в выпиленных в брусе пазах. Для этого используется специальный клей, обеспечивающий надежное крепление элементов друг с другом.
- После этого проконтролируйте, чтобы балки во время высыхания пребывали в полнейшем покое. Двигать и переносить их в это время категорически запрещено!
В процессе изготовления будет достаточно много опилок, чтобы параллельно заняться производством топливных брикетов .
Двутавровые балки – один из главнейших элементов будущего дома, на который оказывается постоянная нагрузка, поэтому к изготовлению следует подходить с максимальной ответственностью.
Рентабельность бизнес-идеи
В среднем на изготовление одной двутавровой балки уходит порядка 30 минут. Но если делать много деталей одновременно, тогда количество затраченного времени значительно уменьшается. К примеру, изготавливая 20 двутавров за раз. Сначала нарезают 40 клееных балок, затем вырезаются и шлифуются 20 ребер жесткости, а потом все это последовательно клеится. Здесь вам понадобится порядка 3-4 часов, в то время как при поштучном изготовлении вы затратили бы 10 часов и более.
Средняя продуктивность при самостоятельном изготовлении 5-ти метровых двутавровых балок без посторонней помощи составляет около 70 штук в день. Как мы уже отмечали, спешить никуда не следует, чтобы предотвратить допущение малейших просчетов.
Розничная цена деревянной двутавровой балки составляет 4,8$ за погонный метр (высота 200мм, сечение бруса 42×85, вес 5кг/м.
п.). А себестоимость метра погонного метра ниже 3,5$. Следовательно, рентабельность у этого дела – довольно высокая, что делает производство двутавровых балок еще более привлекательным. Берем для наглядности в расчетах среднюю длину в 5 метров и получаем 25$ дохода с одной балки. Не сложно посчитать, что при активных продажах можно выйти на 2000$ в месяц.
При этом позаботьтесь о наличии большой мастерской. Но если объем продукции вырастет, тогда можно обойтись собственным гаражом. Также позаботьтесь о приобретении профессиональной циркулярной плиты. Расходы на ее покупку колеблются в пределах 700$.
Этот вид строительных материалов пользуется стабильно высоким спросом у потребителей.
Хвойные пиломатериалы являются отличным строительным материалом. Из доски/бруса можно сделать практически любой конструктивный элемент дома, или построить полностью деревянный коттедж. Пластичность и универсальность древесины позволяют инженерам придумывать инновационные нестандартные решения, которые открывают более широкие возможности.
Одним из таких новшеств является сборная двутавровая балка.
Зачем нужны сборные материалы
Всем известно, что несущие способности деревянных элементов здания напрямую зависят от массивности их сечения. Чем больше планируется нагрузка, тем крупнее должен быть брус или доска. В некоторых случаях, ручные расчёты или калькуляторы показывают необходимость использования очень больших сечений. Из-за этого у застройщика возникает ряд проблем:
- Крупные пиломатериалы дорого стоят.
- Массивная доска/брус — много весят и перегружают несущие конструкции здания (стены, фундамент).
- Большого сечения пилопродукция, даже высушенная, склонна к прогибу под собственным весом, к растрескиванию, к короблению.
- Иногда бывает непросто купить подходящий пиломатериал ввиду разных причин.
- В массиве подобных изделий очень часто приходится сталкиваться с различными природными дефектами, что снижают прочностные характеристики продукции.
- Усложняются работы по прокладке скрытых коммуникаций.
- Снижается тепло- и звукоизоляция подсистем из-за большого содержания древесины и малого содержания изоляционных материалов в конкретной системе.
Во многом именно по экономическим причинам и соображениям практичности, люди начали экспериментировать над созданием крупных несущих элементов из мелких пиломатериалов. Например:
- Cкручивать стеновой брус из нескольких досок
- Делать высокий брус прямоугольного сечения из двух небольших брусков, установленных друг на друга кромками
- Создавать кровельные фермы из относительно тонкого бруска
- Собирать всевозможные тавровые контракции
Что такое двутавровая балка
Двутавр из стали или древесины используется в строительстве давно. Это — общепринятое сечение несущих элементов, которое по форме более всего соотносится с литерой «Н». Расчёты показывают, что подобная геометрия обеспечивает намного более высокую пространственную жёсткость, чем у изделий квадратного/прямоугольного сечения или, допустим, швеллера.
Кстати, считается, название такого изделия происходит от латинского слова «taurus» — бык, то есть двурогий профиль. В некоторых европейских языках аналогичный материал называют «H-shaped» (Н-образные) или «double-T» (двойная Т). У нас есть аббревиатура БДК-1, что тоже значит «балка двутавровая».
Деревянные двутавры пришли к нам из северной Америки, где много строят по каркасным технологиям. Сейчас они активно завоёвывают позиции на постсоветском пространстве. И нужно сказать, совсем небезуспешно.
Конструкция и виды двутавровых деревянных балок
Любая двутавровая балка состоит из трёх элементов. Это комбинация, которую можно описать по формуле:
- Верхний пояс из бруса.
- Стенка (или стойка, переборка).
- Нижний пояс из бруса.
Элементы балки работают под нагрузкой вместе, но основной задачей поясов из бруса является обеспечение плоскостей для возможности удобного монтажа, обшивки, интеграции балки в конструкцию дома. А также пояса не дают изгибаться балке изгибаться по короткой оси, не дают балке скручиваться.
Стенка же является ребром жёсткости, в основном обеспечивает стойкость изделия на прогиб по длинной оси, иными словами — основные несущие характеристики.
Пояса обычно выполняются из цельной сухой древесины, в подавляющем большинстве случаев в ход идёт брусок первого, иногда второго сорта. Существуют варианты с использованием бруска, клееного по технологии LVL — из шпона, как фанера. Но они пока являются редкостью в нашей стране. Номенклатура сечения брусков довольно разнообразна, начиная от изделий 40Х40 мм, до 40Х60 или 90Х40 мм. Причём производители при сборке балки могут по-разному ориентировать брусок в пространстве.
Стенка в основном выполняется из двух листовых материалов: Фанеры или OSB. Некоторые фирмы делают также интересные модели балок, где вместо деревосодержащих материалов применяется оцинкованный профлист.
Фанерная стенка выполняется, как правило, их полос берёзовой фанеры марки ФСФ, которая отличается прекрасной прочностью, влагостойкостью, упругостью.
Толщина ребра жёсткости из фанеры обычно составляет 24-27 мм. При использовании ориентированно-стружечной плиты в качестве стойки в ход идёт OSB-3, что, как и фанера ФСФ, хорошо противостоит влажности, показывает достойные характеристики по прочности. Толщина переборок ОСП не такая большая, обычно составляет от 10 до 15 мм.
Высота переборки вместе с поясами в стандартном исполнении составляет 200-250 мм. Но также предприятия выпускают балки высотой до 400-450 мм. Чем выше изделие, чем большую изгибающую нагрузку оно может выдерживать. Более высокие балки двутавровые делать нет смысла (ввиду существенных потерь в объёме внутреннего пространства), лучше увеличить количество балок (уменьшить шаг — вместо 50 или 62,5 см до 40 см) или сделать меньше пролёты путём применения опорных элементов. Как вариант, балки можно сдваивать по толщине, используя перфорированные пластины или резьбовые стяжки.
Интересна технология сборки подобных балок. Выполняется она методом склеивания.
На полосе фанеры предварительно нарезается двойной шип. Стойка при этом должна входить в пояса на 15-20 мм. Для взаимной фиксации стоек и поясов балки используется высокопрочный водостойкий и теплостойкий клей для дерева, типа «Клейберит». Процесс склеивания нередко происходит под давлением, с тщательным контролем выдержки заданных геотермических форм. Как правило, соединение выполняется в соответствие с положениями ГОСТ 19414-90.
Длина балок деревянных с сечением двутавр в стандартном заводском исполнении, обычно составляет от 4,5 до 6,5 метров. Но, конечно, заказать можно изделия 1-3 метра, или более длинные балки — в 8-9 и более метров. Кстати, при желании всегда можно на объекте разрезать длинную балку под любую кратность, это не сложно сделать любым плотницким инструментом.
Как и любые другие пиломатериалы, балки из дерева обрабатываются антисептиками и огнезащитой. Изделия, предназначенные для комплектации опалубок, окрашиваются атмосферостойкой прочной краской, обеспечивающей большое количество циклов использования.
Достоинства создания и использования двутавровых деревянных балок
- Повышенные несущие характеристики. Удаётся перекрывать большие пролёты и уменьшать шаг расстановки.
- Точность и стабильность формы. Такие изделия меньше крутит, они не усыхаются, не растрескиваются, не разбухают. Нет проблем со скрипами, с появлением неплотностей, провисанием и т.п. отклонения от заявленных размеров — минимальны (порядка 0,5-1 мм по ширине, толщине и прямолинейности граней/кромок).
- Возможность получить нестандартные размеры пол любые условия. Большой выбор размеров стандартных.
- Небольшая масса, которая в среднем примерно вдвое меньше, чем у массивного цельного изделия с аналогичными несущими способностями.
- У сборных балок из бруса и фанеры/ОСП нет критичных дефектов, которые снижали бы прочность.
- Улучшенная огнестойкость и биостойкость полученных конструкций.
- Уменьшенная материалоёмкость клееной балки.
- Высокая степень готовности, высокая скорость монтажа, можно монтировать круглый год. Используется обычный инструмент плотника, не нужны подъёмные краны. Не трудно выполнить черновую подшивку, так как не требуется установка черепных брусков.
- Удобно прокладывать коммуникации внутри конструкций, в том числе сквозь балки. Больше места для утеплителя/звукоизолятора, можно применить большой слой изоляции. Утеплитель отлично держится даже без черновой подшивки за счёт Т-образной формы.
- Возможно самостоятельное изготовление сборной Н-образной балки.
- Можно подшивать потолки и настилать полы непосредственно поверх таких балок.
- Можно опирать на стену или монолитный пояс, можно крепить при помощи кронштейнов «держателей балок» (для этого предварительно между поясами около торцов нашиваются дополнительные пластины из ОСП или фанеры).
- Универсальность в применении.
Используется обычный инструмент плотника, не нужны подъёмные краны. Не трудно выполнить черновую подшивку, так как не требуется установка черепных брусков.Где применяют балки двутавровые из пиломатериалов
На самом деле, сфера использования подобных изделий очень широка, она ни в коем случае не ограничивается обычными межэтажными перекрытиями в деревянных коттеджах.
Хотя это можно считать классикой жанра как для деревянных, так и каменных домов самых разных конструкций. Итак, где их можно применить:
- Создание межэтажных перекрытий.
- В качестве лаг пола.
- Как стропила скатной крыши, в качестве конька.
- Стены различных каркасных строений.
- Изготовление длинных перемычек над воротами, панорамными окнами,
- Для выполнения монолитных работ (ригели для выставления горизонтальной опалубки).
- Создание вертикальной опалубки, в том числе для реализации монолитных колон.
Современными производителями ежедневно поставляется на отечественный рынок стройматериалов просто огромный ассортимент качественной продукции, среди которой в последнее время все большую популярность начали завоевывать двутавровые балки, обладающие особой формой сечения. Роль жесткости здесь играет фанера (то есть заготовка OSB), которая вклеена между брусками. Конструкционная склейка осуществляется при помощи специального клея для элементов из дерева, которые работают под значительными нагрузками.
технические характеристики ее мы рассмотрим далее, относится к лидерам наиболее современных и эффективных строительных конструкций.
Особенности двутавровой балки
Двутавровая балка технические характеристики имеет достаточно высокие. За счет своей особой конструкции, этот строительный материал приобретает повышенный уровень стойкости и жесткости, что делает возможным его использование в местах с большими нагрузками.
Применение двутавровых балок
Благодаря тому что двутавровая балка технические характеристики имеет самые положительные, она успешно применяется:
- в процессе изготовления межэтажных перекрытий;
- в качестве главного элемента в конструкции полов;
- для монтажа мансардной системы;
- для строительства крыши;
- в процессе возведения каркасного строения;
- в качестве каркаса для опалубочной системы (балка опалубки).
В каждом из вариантов применения данный стройматериал выступает в качестве основного элемента, потому как он принимает на себя весьма немалые нагрузки.
Возможность применять строительные элементы нового поколения открывает великое множество перспектив в строительной области и помогает решить множество проблем, которые связаны с экологией, высокой ценой материалов, большой стоимостью работ, а также элементарной нехваткой времени.
Деревянные двутавровые балки: характеристика и особенности
Любой из строительных элементов может характеризоваться как с положительной, так и с отрицательной стороны. У балок двутавровых деревянных есть целый ряд недостатков, однако обладание многими достоинствами позволяет выгодно выделить данный материал среди остальных.
Двутавровые балки технические характеристики имеют следующие:
- Способность выдерживать огромную нагрузку. Этому способствует характерное двутавровое сечение, обладающее повышенной характеристикой по сравнению с прямоугольными или круглыми сечениями. Кроме того, двутавровые балки, технические характеристики которых обладают высокой нагрузочной способностью, могут иметь самые разные размеры, что дает возможность выбора оптимальной длины для перекрытия большого пролета.
- Простой процесс монтажа. За счет особой конструкции изделия и небольшой массы можно быстро и просто произвести монтажные работы без использования Вес балок двутавровых значительно меньше, нежели у железобетонного или металлического изделия, по этой причине работа с такими материалами существенно удешевляется и упрощается.
- Экономичная целесообразность. За счет относительно малой высоты сечения двутавровых древесина расходуется более экономно.
- Низкий уровень теплопроводности. По сравнению с изделием из стали или железобетона, деревянные конструкции задерживают тепло и препятствуют проникновению холода.
Размеры материала позволяют без труда справиться с нагрузкой, придают и другие отличительные технические свойства, за счет которых длительная эксплуатация и высочайшая нагрузка на двутавровые балки не приводит к изменению геометрических ее параметров, не вызывает деформации и растрескивания, что существенно продлевает срок службы самой конструкции.
Двутавровая балка: технические характеристики
Отличительные технические характеристики материала могут проявляться исключительно при правильном их использовании их при строительстве и соблюдении правил эксплуатации.
Прежде чем возводить перекрытие, следует осуществить правильный расчет двутавровых балок на размеры сечений, изгибы и нагрузку (с учетом собственной), правильно подобрать соответствующую опору и крепежный элементы.
По стандарту ГОСТ и СТО АСЧМ регламентируется так: ГОСТ — 26020-83, СТО АСЧМ 20-93.
Что следует учитывать при установке двутавровых балок
Опытным строителям известно, что для перекрытия более длинного пролета может потребоваться брус с большими поперечными сечениями — чтобы конструкции не прогибались под нагрузкой. Обязательно в процессе установки устройства перекрытия учитывать, что в результате изгиба основные нагрузочные силы воздействуют на нижние пояса бруса, работающие главным образом на растяжение. Если стенки не просчитаны или расчеты окажутся ошибочными, то в результате изгиба они потеряют свою устойчивость, и полы получатся некачественными, «играющими». Сделать правильные расчеты и избежать в будущем прогибов двутавровых балок может только специалист.
производство балок для перекрытия. Расчет. Размеры балок из дерева и их вес. Стропила из них и выбор крепежных элементов
Металлический двутавр в отличие от деревянного не горит, изначально готов и доступен для процесса возведения перекрытий по всем своим характеристикам. Однако, когда приобретение его слишком дорого, используют альтернативу – двутавр из деревоматериалов.
Особенности производства
Двутавровая деревянная балка представлена своими производителями в России так же, как и металлическая (стальная, алюминиевая). Процесс изготовления из цельной древесины данного изделия заключается в следующем. Основанием балок считается брус из натурального дерева. ДСП, ОСБ и другие производные, изготовленные из спрессованных и склеенных опилок, не допускаются – их прочность не годится для удерживания основной несущей нагрузки.
Опилочные стройматериалы можно использовать лишь в качестве подстилающей прослойки (черновой пол), а никак не для приложения основной силы тяжести, которую они бы уравновешивали свой силой упругости.
Подсушенные обрезные и строганые доски пропиливают согласно чертежу. Из получившихся заготовок выставляют двутавр – вертикальная перемычка (она здесь самая толстая в конструкции), верхняя и нижняя горизонтальные перекладины (полки). Отверстия в полке для крепежа настила мастер просверливает самостоятельно. Для этого в верхней и нижней планках с помощью фрезерного станка выполняют пропил по толщине стойки (примыкающей стенки).
Пазы заполняются клеевым составом – например, столярным клеем, в роли которого работает эпоксидный, так как он наиболее дешёвый.
Использовать клей типа «Момент-1» небезопасно – он изготавливается из сильно пахнущих и горючих нефтепродуктов, чьи испарения образуют с воздухом взрывоопасное пространство и вредно влияют на людей как производящих монтаж таких полов (перекрытий), так и впоследствии проживающих в данном месте, да и дорог такой метод в строительстве. При этом ширина паза выбирается таким образом, чтобы стойка-перемычка зашла в него с некоторым усилием, а не гуляла свободно. Центральную стенку вводят до упора в нижнюю канавку. Поверх накладывают зеркально вторую такую же горизонтальную «полку».
При помощи пресса или струбцин конструкцию зажимают, и оставляют её до затвердевания клея (эпоксидного состава). Монтаж можно производить только через сутки с момента окончания сборки последнего склеиваемого двутаврового элемента.
Для гарантированного склеивания в установленные сроки используют воздушную камеру с подогревом, температура которого не превышает 40 градусов.Для повышения значения несущей нагрузки дополнительно подклеивают продольные тонкие рейки – со всех четырёх сторон: две сверху по разные стороны от перемычки, и такие же две в нижней части. Все элементы двутавра строго параллельны друг другу, равны по длине и жёстко зафиксированы. От простой конструкции составная отличается следующими особенностями. Можно использовать клеёный брус. Он стоит дороже, так как сам склеен из полос цельной массивной древесины (например, доска или плоская рейка с прямоугольным сечением). Благодаря проклеенным продольным швам такой стройматериал заметно противостоит скручивающей деформации, возникающей в полученном деревоматериале со временем.
Экономия древесины при изготовлении конструктивных элементов и при монтаже перекрытия очевидна – брус не приходится «достраивать», подкладывать под него тонкие деревяшки и куски фанеры под приподнявшиеся от коробления участки, пытаясь заполнить просветы.
К тому же полы с лагами из двутавра, в котором применялся именно клеёный брус или фанера, не скрипят, не передают звуки и лишние колебания вниз, на потолок предыдущего этажа, особенно когда всё перекрытие сделано деревянным.
Схема действий при выделке деревянного двутавра здесь следующая.
- Листы фанеры или клеёный брус распиливают при помощи пилы-циркулярки на элементы, сверившись по чертежу такой конструкции.
- С помощью фрезера в брусе осуществляют пропил вдоль всей его протяжённости. Он, как и в предыдущей инструкции, соответствует толщине стенки-перемычки. Пропилы заполняются эпоксидным клеем.
- Стенку, как и в предыдущем случае, вводят в пропил нижней конструкции, затем – напротив – надевают на неё верхнюю, перевернув её пропиленной стороной вниз.
Ставят под пресс или зажимы полученные элементы, затем оставляют сборки на просушивание при умеренно повышенной температуре. В обоих случаях получившийся двутавр находит своё применение.
Обзор видов
Двутавр, изготовленный из дерева, подразделяется – как вид балки по сравнению с брусом, бревном и вертикально поставленными досками – на следующие разновидности.
-
Фанерно-цельнобрусовой. Для изготовления используют сосновую и еловую породы. Они эффективно противостоят плесневому и грибковому поражению. Подлежат обязательной сушке, иначе возможно постепенное коробление. Длина заготовок – не более 6 м. Если пролёт больше, то используются накладки с креплением на шпилечно-гаечные соединения с гроверными и прессующими шайбами.
Диаметр последних превышает радиус шпильки не менее, чем в 8 раз.
Диаметр последних превышает радиус шпильки не менее, чем в 8 раз.- Самодельные элементы собираются преимущественно из клеёного бруса – он не «усаживается» с годами эксплуатации. Данный несущий элемент клеят из комплектующих по уже описанной инструкции по сборке. Недостаток двутавра – менее эффективное отведение влаги, однако этот изъян компенсируется сохранением геометрических форм на десятилетия. Протяжённость готового изделия достигает 12 м. Двутавр-балка легко подтачивается, подрезается, надёжно закрепляется на отведённых ей по проекту местах.
По конструкции и размерам двутавр-балки делятся на отдельные разновидности.
- БДК – двутавр для небольших пролётов.
- БДКУ – та же конструкция, но с усилением за счёт несколько более широких верхней и нижней боковин. Применяется она на удлинённых пролётах благодаря более высокой допустимой нагрузке.
- БДКШ – двутавр для особо удлинённых пролётов. Широкая горизонтальная боковина Н-образной конструкции – от 8,9 см. Нагрузочная способность высокая.
- СДКУ – усиленный двутавр с утолщённой стойкой. Принимает на себя нагрузку от вертикальных, а не горизонтальных (перекрытия) перегородок.
- СДКШ – то же, что и предыдущий вариант, но с более широкой горизонтальной перекладиной. В полной мере пригодна для перегородок между комнатами.
Применяется она на удлинённых пролётах благодаря более высокой допустимой нагрузке.Теперь, когда вы знаете, как сделать двутавры любой из вышеперечисленных разновидностей, вы вправе её повторить самостоятельно. Дорогостоящего и особого оборудования для этого не потребуется. Для этого закупите доски, клеёный брус, возможно, фанеру, а также эпоксидный клей – и, руководствуясь чертежом (даже из описания в строймагазине), соберите эти элементы самостоятельно.
Нюансы расчёта
Приближённый расчёт не годится. Несмотря на рекомендации, обращения к профстроителям, расчёт можно произвести и самостоятельно – особенно когда возводится подсобное или одноэтажное небольшое жилое помещение. Для нежилого чердака вес начальной нагрузки не превышает 50 кг/м2. При размещении на чердаке чего-либо, что не входит в проект, общая величина удельной нагрузки достигнет уже 150 или 250 кг/м2. Для использования чердака в качестве жилой зоны нагрузка на перекрытие возрастает до 6 раз – 300 кг/м2. Для межэтажного перекрытия нагрузку лучше взять удесятерённой – до полутонны на квадратный метр. Толщина перекрытия – с полом и потолком – между этажами берётся равной полуметру.
Советы при покупке
Прежде чем покупать готовый – или собирать из покупного деревомассива самостоятельно – двутавровый стройматериал, рассчитайте нагрузку на перекрытие по вышеуказанной рекомендации.
Использование клеёного бруса и фанеры исключит усадку, но обеспечит жёсткость и прочность, надёжность, аналогичные тем, что применялись для сборки двутавра из цельного массива. Это достигается взаимно перпендикулярным расположением волокон разных слоёв фанеры – если бы они склеивались этими же прослойками взаимно параллельно, то усадка и коробление оказались бы неминуемыми. Толщина центральной перегородки лежит в пределах от 24 до 27 мм – это сравнимо с поставленной на ребро доской. При покупке двутавра на этот показатель также стоит обратить пристальное внимание. После склеивания на заводе готовая деревянная двутавровая балка должна быть обработана антисептическими и водостойкими составами, подобно паркетным элементам.
Габариты заводских изделий регламентируются на основании нормативов, изложенных в ГОСТ 30244-1994 и 8486-1986 пункта «е», и подтверждены показателями в соответствующих СНиП.
Высота фабричного двутавра – 117,6… 1013 мм, такие размеры востребованы при мало- и многоэтажном строительстве. Ширина верхней и нижней боковин – 64… 320 мм, толщина стенок – 3,8… 19,5 мм, масса одного двутаврового блока – 8,7… 314,5 кг. Согласно госстандарту применение слишком «суковатых» досок сортом ниже второго к двутавровому производству не допущено.
Если вы не покупаете готовые двутавры, а собираете их самостоятельно, то пользоваться «опилочными» и композитными (например, МДФ) материалами нельзя. Влажность древесины не должна при сборке превысить 12%. Это заметно больше, чем естественная абсолютная влажность дерева, равная 21%. При повышенной влажности балки не закрывают отделкой.
Убедитесь, что компания, у которой вы приобретаете данный стройматериал, хранит изделия на закрытом складе. Длинные перекрытия возводить из самодельных двутавров не рекомендуется. При самостоятельном изготовлении перед склеиванием элементы пропитывают антисептическими добавками.
Прессование, обжатие после сведения вместе пропитанных клеящим составом элементов обязательно, иначе расчётные габариты изделий (а с ними и погрешности при сборке перекрытия на основе двутавра) станут заметны на глаз. Вместо пресса применяют хомуты, стяжки, струбцины, а также тяжёлый стальной швеллер – все эти приспособления основательно зажмут ваши рукотворные конструкции. Перекашивание при сборке недопустимо.
Чтобы этого не допустить, не затягивайте процесс изготовления самодельного двутавра на много дней. При неидеальной горизонтальности и вертикальности собираемой конструкции прочность, нагрузочная толерантность перекрытия заметно ухудшатся. Если у вас остались сомнения в высоком качестве самосборки двутавра, то лучше отказаться от этой затеи, и приобрести готовые заводские двутавровые балки.
Где применяются?
Двутавровые балки используются для организации перекрытия, стропильной системы крыши (чердачно-кровельной конструкции). Стропила из двутавровой балки хорошо выдерживают нагрузку в отличие от цельного бруса, который склонен к растрескиванию и скручиванию под действием естественного хода собственных волокон.
Однако стропила из клеёного бруса успешно соперничают с аналогичной кровельной конструкцией из двутавра, изготовленного из такого же бруса (и фанеры). Это же относится к строительству каркасного дома (не путать с арматурно-монолитной конструкцией из ЖБ). Двутавр заметно облегчает строительство крыши – более совершенные технологии стоят вложенных в них денег.
Помимо обустройства кровли, двутавр в перекрытиях и каркасе оставляет место для прокладки коммуникаций, например, всевозможной «слаботочки» (сигнальных сетей и линий связи) в каркасе – владелец строения, здания прячет все провода и кабели внутри постройки, подальше от посторонних глаз наблюдателей. Межэтажное перекрытие из деревянного двутавра обходится заметно дешевле, чем из стального; нагрузка на фундамент строения также заметно снижена.
Монтаж
Будущие блоки и узлы собираемой системы должны быть подготовлены перед сборкой. Закупите, помимо деревоматериалов, метизы – без них монтирование собранных двутавров затруднительно.
Подготовка
Перед склеиванием конструктивных элементов их тщательно подсушивают, затем пропитывают. Сушка в летнее время осуществляется в подсобке с металлическими стенками, желательно выкрашенными в чёрный цвет – они на солнце нагреваются до +80, внутри помещения создаётся 60-градусная жара. Древесина раскладывается так, чтобы благодаря проставкам обеспечивался просвет между брусьями и досками, который хорошо вентилируется.
Это предотвратит образование плесени и грибка на поверхности непропитанной древесины. Просушив деревоматериал до 12% абсолютной влажности, перенесите его на открытое пространство и пропитайте антисептиком. Подготовьте крепёжные элементы. Крепёж, например, саморезы, выпускается из закалённой стали – это обеспечит не только дополнительную прочность, но и со временем позволит часть раскрутить обратно и переделать, когда что-то перестало устраивать хозяев.
Технология
Чтобы балка заводилась в стену, в ней заранее (при строительстве) должен быть оставлен технологический зазор. Если стены дома деревянные, то применяется вырубка этих зазоров. Для отгораживания от пропитки влагой эти зазоры изолируются при помощи рубероида.
Это даст возможность гидроизолировать стену и перекрытие друг от друга, препятствуя их возможному разрушению со временем. Рубероид можно заменить другими битумными пропитками.
Концы балки для организации опоры должны оказаться не менее 15 см в длину – это необходимо, чтобы межэтажное или потолочно-чердачное перекрытие не упало из-за недостаточной площади опирания получившегося перекрытия. Похожие расстояния используют и при опирании ЖБ-плит перекрытия о стены. Монтирование двутавровых балок производят с одного из краёв, затем устанавливают крайнюю противоположную – у противостоящей стены. Затем устанавливают остальные (промежуточные или пролётные).
После монтажа двутавра производят обшивку пола и потолка при помощи досок.
Потолок можно утеплить гипсокартоном или ДСП, OSB-плитами.Возможные ошибки
Добейтесь горизонтальности расположения плоскости, в которой лежат двутавровые балки. Иначе покрытие пола и потолка окажутся неровными, их придётся подгонять впоследствии, по завершении строительства. Если горизонтальность и параллельность земле где-то не до конца соблюдены – например, немного утопился вниз фундамент при утяжелении строящегося дома, то горизонтальное расположение балок (если смотреть с любой из сторон) выравнивается методом подкладывания дополнительных фанерных или иных деревянных проставок. Чтобы конструкция не просела, каждый второй двутавровый элемент закрепляют анкерами. Такой подход применяется при монтаже чистового пола на лагах, изготовленных из двутавра. Незанятое пространство на полу первого этажа можно утеплить при помощи минваты, либо использовать керамзитобетон.
В противном случае зимой такой пол может получиться холодным.
О том, почему нужно использовать двутавровые деревянные балки, смотрите в следующем видео.
Размеры двутавровой балки ГОСТ 19425-74
Специальный двутавр (балка двутавровая): М — для подвесных путей (уклон внутренних граней не более 12%): №18М, 24М, 30М, 36М, 45М.
Условные обозначения:
- h – высота двутавра;
- b – ширина полки;
- S – толщина стенки;
- t – средняя толщина полки;
- R – радиус внутреннего закругления;
- r – радиус закругления полки
|
№ балки |
Размеры, h, мм |
b |
S |
t |
Масса 1 м балки, кг |
Количество метров в |
|
14С |
140 |
80 |
5,5 |
9,1 |
16,9 |
59,17 |
|
20С |
200 |
100 |
7 |
11,4 |
27,9 |
35,84 |
|
20Са |
200 |
102 |
9 |
11,4 |
31,1 |
32,15 |
|
22С |
220 |
110 |
7,5 |
12,3 |
33,1 |
30,21 |
|
27С |
270 |
122 |
8,5 |
13,7 |
42,8 |
23,36 |
|
27Са |
270 |
124 |
10,5 |
13,7 |
47,0 |
21,28 |
|
36С |
360 |
140 |
14 |
15,8 |
71,3 |
14,03 |
|
18М |
180 |
90 |
7 |
12 |
25,8 |
38,76 |
|
24М |
240 |
110 |
8,2 |
14 |
38,3 |
26,11 |
|
30М |
300 |
130 |
9 |
15 |
50,2 |
19,92 |
|
36М |
360 |
130 |
9,5 |
16 |
57,9 |
17,27 |
|
45М |
450 |
150 |
10,5 |
18 |
77,6 |
12,89 |
Примечания:
- Масса 1 метра двутавра вычислена по номинальным размерам при плотности материала 7850 кг/м3 и является справочной величиной.
- Радиусы закруглений на профилях не определяются и указываются для построения калибра.
Производство Сварной балки двутавровой | КОМПАНИЯ “СТАЛЬМАСТЕР”
Производственное предприятие «СтальМастер» осуществляет изготовление стальных сварных балок в соответствии с ТУ 0908-135-02494680-03 на автоматизированном оборудовании сваркой под слоем флюса в положении «лодочка», что обеспечивает глубину проплавления, высокое качество сварного соединения и аккуратный внешний вид. Производственные возможности и опыт позволяют выпускать сварную балку двутаврового сечения, таврового, коробчатого, балку переменного сечения. Выпускаются бистальные балки.
Балки двутаврового сечения могут изготавливаться как замещающие по геометрическим характеристикам двутавры горячекатаные (СТО АСЧМ 20-93, ГОСТ 26020-83), так и по индивидуальным размерам.
Основное направление использования сварных двутавровых балок – несущие конструкции современных зданий гражданского и промышленного назначения.
Сварная двутавровая балка — это сварная конструкция из листового металлопроката, механические характеристики которой эквивалентны горячекатаной балке по ГОСТ 26020-83 и СТО АЧМС 20-93: 40Б1, 40Б2, 45Б1, 45Б2, 50Б1, 50Б2, 50Б3, 55Б1, 55Б2, 60Б1, 60Б2, 70БС, 70Б1,70Б2, 80Б1, 80Б2, 90Б1, 90Б2, 100Б1, 100Б2, 100Б3, 40Ш1, 40Ш2, 45Ш1, 50Ш1, 50Ш2, 50Ш3, 60Ш1, 60Ш2, 60Ш3, 70Ш1, 70Ш2, 70Ш3, 80Ш1, 80Ш2, 90Ш1, 90Ш2, 100Ш1, 100Ш2, 100Ш3, 100Ш4, 40К1, 40К2, 40К3, 40К4, 40К5.
Основные преимущества сварных балок двутавровых:
- Снижение стоимости изготовления и монтажа.
- Увеличение пролётов зданий.
- Минимизация отходов, за счет изготовления балки нужной длины.
- Сокращение времени на изготовление металлоконструкций.
Таким образом, сварная балка имеет огромное количество преимуществ, благодаря чему нашла широкое применение во всех областях строительства.
Технология производства сварных балок очень проста и весьма экономична, поэтому данная балка конкурентоспособна балкам, изготовленным прокатным методом.
В изготовлении сварной балки используется сертифицированный металлопрокат. Качество продукции подтверждается документом о качестве стальных металлоконструкций ГОСТ 23118-78. При отгрузке продукции предоставляется паспорт изделия, включающий в себя сертификат качества на листовой металлопрокат и на все применяемые при производстве материалы.
Для высоко нагруженных двутавров, а также балок с циклическими и переменными нагрузками, подкрановых балок сварные швы выполняются с полным проваром с толщиной стенки до 12 мм, с толщиной стенки выше 12 мм для достижения полного провара со стенки снимается фаска (тип шва Т8 ГОСТ 8713-79) по 1 и 2 категориям в соответствии с ГОСТ23118-99, СП 53-101-98.
Для рядовых сварных двутавров используемых в качестве колонн, а также малонагруженных балок и балок с постоянными нагрузками, поясничные (тавровые) сварные швы выполняются по 2 категории в соответствии с ГОСТ23118-99, СП 53-101-98, тип шва Т3 по ГОСТ 8713-79.
Стыковые швы для всех сварных балок выполняются с разделкой фасок и с полным проваром по 1 и 2 категориям в соответствии с ГОСТ 23118-99, СП 53-101-98.
Аттестованной лабораторией неразрушающего контроля осуществляется ультразвуковой контроль (УЗК) стыковочных и Т-образного швов с последующей выдачей документа о качестве.
Сварные балки, согласно техническому заданию, могут изготавливаться с вырезами и отверстиями, а также перфорацией – перфорированные балки. Перфорированная стенка балки образуется резанием стенки двутавра по зигзагообразной линии с последующим сдвигом половинок и сваркой встык частей двутавров по выступам стенки. Несущая способность таких сквозных двутавров в 1,5 раза выше несущей способности исходного двутавра, т.к. за счет использования перфорированного профиля достигается большая высота конструктивного элемента.
Механические параметры данного изделия регламентируются в ГОСТ 23118-99, предельные отклонения по поперечному сечению и форме в ГОСТ 26020-83
Размеры сварной двутавровой балки. ТУ 0908-135-02494680-03.
| Обозначение профиля | Размеры сварной балки в мм | Площадь сечения F, см2 | Масса погонного метра, кг | |||||
| Н | h | B | S | t | Кt (катет сварного шва) | |||
| СД 30Б1 | 300 | 280 | 145 | 5 | 10 | 4 | 43 | 34,1 |
| СД 30Б2 | 300 | 280 | 150 | 6 | 10 | 4 | 46,8 | 37,1 |
| СД 35Б1 | 345 | 325 | 175 | 6 | 10 | 4 | 54,5 | 43,1 |
| СД 40Б1 | 394 | 370 | 200 | 7 | 12 | 5 | 73,9 | 58,5 |
| СД 40Б2 | 398 | 370 | 200 | 8 | 14 | 5 | 85,6 | 67,7 |
| СД 40Ш1 | 383 | 355 | 300 | 8 | 14 | 5 | 112,4 | 94,37 |
| СД 40Ш2 | 397 | 365 | 310 | 10 | 16 | 5 | 135,7 | 104,03 |
| СД 45Б1 | 443 | 415 | 200 | 8 | 14 | 5 | 89,2 | 70,5 |
| СД 45Б2 | 447 | 415 | 200 | 8 | 16 | 5 | 97,2 | 76,8 |
| СД 45Ш1 | 446 | 410 | 310 | 12 | 18 | 6 | 160,8 | 126,9 |
| СД 50Б1 | 493 | 465 | 200 | 8 | 14 | 5 | 93,2 | 74,99 |
| СД 50Б2 | 497 | 465 | 200 | 8 | 16 | 5 | 101,2 | 81,26 |
| СД 50Б3 | 501 | 465 | 200 | 10 | 18 | 5 | 118,5 | 87,54 |
| СД 50Ш1 | 482 | 450 | 300 | 12 | 16 | 5 | 150 | 118,32 |
| СД 50Ш2 | 485 | 445 | 300 | 14 | 20 | 6 | 182,3 | 143,8 |
| СД 50Ш3 | 494 | 450 | 295 | 16 | 22 | 6 | 201,8 | 159,1 |
| СД 50Ш4 | 500 | 450 | 300 | 16 | 25 | 7 | 222 | 175,3 |
| СД 55Б1 | 543 | 515 | 230 | 10 | 14 | 5 | 115,9 | 89,4 |
| СД 55Б2 | 547 | 515 | 230 | 10 | 16 | 5 | 125,1 | 98,7 |
| СД 60Б1 | 597 | 565 | 200 | 10 | 16 | 5 | 120,5 | 95,1 |
| СД 60Б2 | 601 | 565 | 200 | 12 | 18 | 6 | 139,8 | 110,5 |
| СД 60Ш1 | 591 | 555 | 300 | 12 | 18 | 6 | 174,6 | 137,8 |
| СД 60Ш2 | 594 | 550 | 300 | 16 | 22 | 6 | 220 | 173,4 |
| СД 70Б1 | 697 | 665 | 265 | 12 | 16 | 5 | 164,6 | 129,7 |
| СД 70Б2 | 700 | 660 | 260 | 12 | 20 | 6 | 183,2 | 144,5 |
| СД 80Б1 | 791 | 755 | 280 | 14 | 18 | 5 | 206,5 | 162,7 |
| СД 80Б2 | 799 | 755 | 280 | 14 | 22 | 6 | 228,9 | 180,5 |
| СД 90Б1 | 895 | 855 | 300 | 16 | 20 | 5 | 258,8 | 202,34 |
| СД 90Б2 | 909 | 865 | 310 | 16 | 22 | 6 | 274,8 | 212,14 |
| СД 100Б1 | 999 | 955 | 320 | 16 | 22 | 6 | 293,6 | 231,3 |
| СД 100Б2 | 1010 | 960 | 325 | 18 | 25 | 7 | 335,5 | 264,3 |
| СД 100Б3 | 1015 | 955 | 320 | 18 | 30 | 7 | 363,9 | 286,7 |
| СД 100Б4 | 1019 | 955 | 330 | 20 | 32 | 7 | 402,2 | 316,8 |
Чтобы заказать сварную балку, заказчику нужно знать класс прочности металла, марку стали, номер и длину балки (L), а также нужный объём поставки и требования деталированных чертежей конструкций (деталировка к монтажному комплекту КМД).
Сварная двутавровая балка изготавливается из листовой стали по стандарту 19903, классов: С245 (ст3) и С345 (ст 09Г2С). Исходный металлопрокат используется в соответствии с ГОСТ 27772 и ГОСТ 14637, ГОСТ 19281. Протяжённостью сварные балки производятся от 3 до 16м. Номер балки указывает на округлённую величину высоты (Н) двутавра в см. Как и прокатная балка, сварная имеет такие характеристики, как ширина полки (B) и толщина стенки (S).
С целью контроля качества сварного соединения осуществляется УЗК (Ультра-звуковой контроль) стыковочных и T-образного швов.
В технологии производства сварной двутавровой балки используется правильный гидро-механический стан, который предназначен исправлять деформацию (грибовидность полок) возникшую в результате нагрева металла , путем её прокатки через систему роликов.
Все сварные изделия в обязательном порядке проходят пескоструйную обработку на агрегатах очистки металлических конструкции (удаляется ржавчина, грязь, сварочный шлак, масляный налёт), после проведения сварных работ.
Замыкает технологическую цепочку участок нанесения защитного покрытия:
— производится противокоррозионная защита сварной балки по требованию заказчика;
— согласовывается с потребителем система защиты, марка материала, количество слоев, толщина каждого слоя, общая толщина покрытия, которыми обладает сварная двутавровая балк.
Стоимость изготовления сварной балки — от 15 000 р/т с НДС.
Расчет стоимости изготовления не стандартной сварной балки производится по чертежам КМД (КМ) в зависимости от исходных параметров.
Американские широкополочные балки
Свойства американских широкополочных балок в соответствии с ASTM A6 в метрических единицах указаны ниже.
Для полной таблицы со статическими параметрами — момент инерции и модуль упругого сечения — поверните экран!
| Обозначение | Размеры | Статические параметры | ||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Момент инерции | Модуль упругого сечения | |||||||||||||||||||||||||||||||||
| Imperal (дюйм x дюйм x фунт / фут) | Метрическая система (мм x мм x кг / м) | Глубина — h — (мм) | Ширина — w — (мм) | Толщина полотна — s — (мм) | Толщина фланца — f — (мм) | Площадь сечения (см 2 ) | Вес (кг / м) | I x (см 4 ) | I y (см 4 ) | S x (см 3 ) | S y 90 084 (см 3 ) | |||||||||||||||||||||||
| W 4 x 4 x 13 | W 100 x 100 x 19. 3 | 106 | 103 | 7,1 | 8,8 | 24,7 | 19,3 | 475,9 | 160,6 | 89,9 | ||||||||||||||||||||||||
| W 5 x 5 x 16 | W 130 x 130 x 23,8 | 127 | 127 | 6.1 | 9,1 | 30,4 | 23,8 | 885,5 | 311 | 139,5 | 49 | |||||||||||||||||||||||
| W 5 x 5 x 19 | W 130 x 130 x 28,1 | 131 6,9 | 131 | 10,9 | 35,9 | 28,1 | 1099 | 381,4 | 167,7 | 59,6 | ||||||||||||||||||||||||
| 128 | 6 x 4 x 9 | W 150 x 100 x 13.5 | 150 | 100 | 4,3 | 5,5 | 17,3 | 13,5 | 685,5 | 91,8 | 91,4 | 18,4 | ||||||||||||||||||||||
| W 6 x 4 x 12 | W 6 x 4 x 12 | 153 | 102 | 5,8 | 7,1 | 22,9 | 18 | 915,9 | 125,9 | 122,1 | 25,4 | |||||||||||||||||||||||
| W 6 x 4 x 16 | W0 | 160 | 102 | 6,6 | 10,3 | 30,6 | 24 | 1342 | 182,6 | 167,8 | 35,8 | |||||||||||||||||||||||
| W 6 x 6 x 15 | W 150 x 150 x 22,5 | 152 | 152 | 5. 8 | 6,6 | 28,6 | 22,5 | 1206 | 386,6 | 158,6 | 50,9 | |||||||||||||||||||||||
| W 6 x 6 x 20 | W 150 15 x 150 x 29,8 | 157 | 157 | 9,3 | 37,9 | 29,8 | 1714 | 555,5 | 218,4 | 72,6 | ||||||||||||||||||||||||
| W 6 x 6 x 25 | W 150 x 150 x 37,1 | 167 157 | 111,6 | 47,4 | 37,1 | 2220 | 706,8 | 274,1 | 91,8 | |||||||||||||||||||||||||
| W 8 x 4 x 10 | W 200 x 100 x 15,0 | 200 | 100 | 4,3 | 5,2 | 19,1 | 15 | 1280 | 86.9 | 128 | 17,4 | |||||||||||||||||||||||
| Ш 8 x 4 x 13 | Ш 200 x 100 x 19,3 | 203 | 102 | 5,8 | 6,5 | 24,8 | 1912 115,4 | 163,7 | 22,6 | |||||||||||||||||||||||||
| Ш 8 x 4 x 15 | Ш 200 x 100 x 22,5 | 206 | 102 | 6,2 | 8,0 | 28,6 | 22,5 | 2004 . 5 | 27,8 | |||||||||||||||||||||||||
| 18 | 18 | |||||||||||||||||||||||||||||||||
| Вт 200 8 x 5,2 | 133 | 5,8 | 8,4 | 33,9 | 26,6 | 2587 | 329,8 | 250 | 49,6 | |||||||||||||||||||||||||
| W 8 x 5.25 x 21 | W 200 x 135 x 31,3 | 210 | 134 | 6,4 | 10,2 | 39,7 | 31,3 | 3139 | 409,6 | 290 | ||||||||||||||||||||||||
| W 8 x 6.5 x 24 | W 200 x 165 x 35.9 | 201 | 165 6 | 210,2 | 45,7 | 35,9 | 3438 | 764,3 | 342,1 | 92,6 | ||||||||||||||||||||||||
| W 8 x 6,5 x 28 | W 200 x 165 x 41,7 | 205 | 205 | 11,8 | 53,2 | 41,7 | 4088 | 900,5 | 399 | 108,5 | ||||||||||||||||||||||||
| 8 x 8 x 31 | W 200 x 200 x 46. 1 | 203 | 203 | 7,2 | 11,0 | 58,9 | 46,1 | 4545 | 1535 | 448 | 151,2 | |||||||||||||||||||||||
| 151,2 | ||||||||||||||||||||||||||||||||||
| x 200 x x 200 x x 200 x 90 | 206 | 204 | 7,9 | 12,6 | 66,5 | 52 | 5268 | 1784 | 512 | 174,9 | ||||||||||||||||||||||||
| W 8 x12 8 x 40 200 x 40 200 x 200 | 205 | 9.1 | 14,2 | 75,5 | 59 | 6113 | 2040 | 582 | 199,1 | |||||||||||||||||||||||||
| W 8 x 8 x 48 | W 200 x 200 x 71 | 217 206 | 217 206 | 17,4 | 91 | 71 | 7658 | 2537 | 709 | 246,3 | ||||||||||||||||||||||||
| W 8 x 8 x 58 | W 200 x 200 x 86 | 222 | .6 | 110 | 86 | 9467 | 3138 | 853 | 300,3 | |||||||||||||||||||||||||
| W 8 x 8 x 67 | W 200 x 200 x 100 | 229 | 210,53 | 127 | 100 | 11325 | 3663 | 989 | 348. 9 | |||||||||||||||||||||||||
| x 12 | W 250 x 100 x 17.9 | 251 | 101 | 4,8 | 5,3 | 22,8 | 17,9 | 2254 | 91,3 | 179,5 | 18,1 | |||||||||||||||||||||||
| 18,1 | ||||||||||||||||||||||||||||||||||
| 12 W 10 x 4 x 15 | 100 250,3254 | 102 | 5,8 | 6,9 | 28,5 | 22,3 | 2901 | 122,6 | 228,4 | 24 | ||||||||||||||||||||||||
| W 10 x 4 x 17 | W 10 x 4 x 17 | 3 | 257 | 102 | 6,1 | 8,4 | 32,2 | 25,3 | 3430 | 149,2 | 266,9 | 29,3 | ||||||||||||||||||||||
| 250 W 10 x 4 x 19127 W 10 x 4 x 19127 | 260 | 102 | 6,4 | 10,0 | 36,3 | 28,4 | 3998 | 177,5 | 307,5 | 34,8 | 307,5 | 34,8 | ||||||||||||||||||||||
| 127 | ||||||||||||||||||||||||||||||||||
W 10 x 5. 75 x 22 | W 250 x 145 x 32,7 | 258 | 146 | 6,1 | 9,1 | 41,9 | 32,7 | 4895 | 472,6 | 379,4 | 1019 64,7 900 26 | W 250 x 145 x 38,5 | 262 | 147 | 6,6 | 11,2 | 49,1 | 38,5 | 6014 | 593,7 | 459,1 | 19 80,875 x 30 | W 250 x 145 x 44,8 | 266 | 148 | 7,6 | 13,0 | 57 | 44,8 | 7118 | 703,5 | 53512 95128 | ||
| 900 | ||||||||||||||||||||||||||||||||||
| W 10 x 8 x 33 | W 250 x 200 x 49,1 | 247 | 202 7 | 411,0 | 62,6 | 49,1 | 7069 | 1513 | 572,4 | 149,8 | ||||||||||||||||||||||||
| W 10 x 8 x 39 | W 250 x 200 x 58 | 207 8,013,5 | 74,2 | 58 | 8736 | 1884 | 693,4 | 185,6 | ||||||||||||||||||||||||||
| W 10 x 8 x 45 | W 250 x 200 x 67 | 257 | 209 | 15,7 | 85,8 | 67 | 10360 | 2224 | 806,6 | 218 | ||||||||||||||||||||||||
| W 10 x 10 x 49 | W 250 x 250 x 73 | 253 | 254 | 8,6 | 14,2 | 92,9 | 73 | 11290 | 3880 | 892. 1 | 305,5 | |||||||||||||||||||||||
| W 10 x 10 x 54 | W 250 x 250 x 80 | 256 | 255 | 9,4 | 15,6 | 102 | 80 | 125127102 | 80 | 1251214 | 1251214 | 338,3 | ||||||||||||||||||||||
| W 10 x 10 x 60 | W 250 x 250 x 89 | 260 | 256 | 10,7 | 17,3 | 114 | 89 | 14260 | .2 | |||||||||||||||||||||||||
| Вт 10 x 10 x 68 | Вт 250 x 250 x 101 | 264 | 257 | 11,9 | 19,6 | 129 | 101 | 16380 | 55127 | 5549 12.9 | ||||||||||||||||||||||||
| Вт 10 x 10 x 77 | Вт 250 x 250 x 115 | 269 | 259 | 13,5 | 22,1 | 146 | 115 | 18940 | 6405 | 140128 | 140128 | 1401286 | ||||||||||||||||||||||
| W 10 x 10 x 88 | W 250 x 250 x 131 | 275 | 261 | 15,4 | 25,1 | 167 | 131 | 22150 | ||||||||||||||||||||||||||
| W 10 x 10 x 100 | W 250 x 250 x 149 | 282 | 263 | 17,3 | 28,4 | 190 | 149 | 25940 | 8612 | 7 | ||||||||||||||||||||||||
| Вт 10 x 10 x 112 | Вт 250 x 250 x 167 | 289 | 265 | 19,2 | 31,8 | 212 | 167 | 30020 | 9879 | |||||||||||||||||||||||||
| W 12 x 4 x 14 | 100127 | W 310 x 4 x 14 | W 310 x 14 5. 1 | 5,7 | 26,8 | 21 | 3708 | 98,3 | 244,8 | 19,5 | ||||||||||||||||||||||||
| Вт 12 x 4 x 16 | Вт 310 x 100 x 23,8 | 305 | 305 | 305 | 6,7 | 30,4 | 23,8 | 4280 | 115,6 | 280,7 | 22,9 | |||||||||||||||||||||||
| W 12 x 4 x 19 | W 310 x 100 x 28,3 | 309 102 | 0 | 8,9 | 35,9 | 28,3 | 5431 | 158,1 | 351,5 | 31 | ||||||||||||||||||||||||
| W 12 x 4 x 22 | W 310 x 100 x 32,7 | 313 | 313 | 10,8 | 41,8 | 32,7 | 6507 | 191,9 | 415,8 | 37,6 | ||||||||||||||||||||||||
| 128 | 12 х 6.5 x 26 | W 310 x 165 x 38,7 | 310 | 165 | 5,8 | 9,7 | 49,4 | 38,7 | 8527 | 726,8 | 550,1 | 12 6,5 x 9012 | ||||||||||||||||||||||
| W 310 x 165 x 44,5 | 313 | 166 | 6,6 | 11,2 | 56,7 | 44,5 | 9934 | 854,7 | 634,8 | 900 1219 103 x5 x 35 | W 310 x 165 x 52 | 317 | 167 | 7,6 | 13,2 | 66,5 | 52 | 11851 | 1026 | 747,7 | ||||||||||||||
| W 12 x 8 x 40 | W 310 x 200 x 60 | 303 | 203 7 | 513,1 | 76,1 | 60 | 12860 | 1829 | 849 | 180,8 | ||||||||||||||||||||||||
| W 12 x 8 x 45 | W 310 x 200 x 67 | 307 204 | 307 204 | 14,6 | 85,2 | 67 | 14510 | 2069 | 984 | 202,8 | ||||||||||||||||||||||||
| W 12 x 8 x 50 | W 310. X 200 x 74 | 310 | 205 | 910 | 205 | 4 | 16,3 | 94,8 | 74 | 16450 | 2344 | 1061 | 228,7 | |||||||||||||||||||||
| W 12 x 10 x 53 | W 310 x 250 x 79 | 306 | 254 | 8,8 | 14,6 | 101 | 79 | 17670 | 3990 | 1155 314 | .2 | |||||||||||||||||||||||
| Вт 12 x 10 x 58 | Вт 310 x 250 x 86 | 310 | 254 | 9,1 | 16,3 | 110 | 86 | 19850 | 4455 | |||||||||||||||||||||||||
| W 12 x 12 x 65 | 31012W 12 x 12 x 65 | W 310 x 9.9 | 15,4 | 123 | 97 | 22240 | 7286 | 1444 | 477,8 | |||||||||||||||||||||||||
| Вт 12 x 12 x 72 | Вт 310 x 310 x 107 | 311 | 311 | 17,0 | 136 | 107 | 24790 | 8123 | 1594 | 530. 9 | ||||||||||||||||||||||||
| W 12 x 12 x 79 | W 310 x 310 x 117 | 314 | 9 | 18,7 | 150 | 117 | 27510 | 9024 | 1753 | 587,9 | ||||||||||||||||||||||||
| W 12 x 12 x 87 | W 310 x 310 x 129 | 318 | 318 | 318 | 20,6 | 165 | 129 | 30770 | 10040 | 1935 | 651,9 | |||||||||||||||||||||||
| W 12 x 12 x 96 | W 310 x 310 x 143 | 323 | 0 | 22,9 | 182 | 143 | 34760 | 11270 | 2153 | 729,4 | ||||||||||||||||||||||||
| W 12 x 12 x 106 | W 310 x 310 x 158 | 327 327 | 25,1 | 201 | 158 | 38630 | 12470 | 2363 | 804,8 | |||||||||||||||||||||||||
| W 12 x 12 x 120 | W 310 x 310 x 179 | 333 317 | 028,1 | 228 | 179 | 44530 | 14380 | 2675 | 918,7 | |||||||||||||||||||||||||
| W 12 x 12 x 136 | W 310 x 310 x 202 | 34 | 31,8 | 257 | 202 | 51982 | 16588 | 3049 | 1053 | |||||||||||||||||||||||||
| W 12 x 12 x 152 | W 310 x 310 x 226 | 348 227 | 135,6 | 288 | 226 | 59560 | 18930 | 3423 | 1194 | |||||||||||||||||||||||||
| W 12 x 12 x 170 | W 310 x 310 x 253 | 356 | 39,6 | 323 | 253 | 68230 | 21460 | 3833 | 1346 | |||||||||||||||||||||||||
| W 12 x 12 x 190 | W 310 x 310 x 283 | 365 | 944,1 | 360 | 283 | 78680 | 24590 | 4311 | 1527 | |||||||||||||||||||||||||
| W 12 x 12 x 210 | W 310 x 310 x 313 | 374 | 374 | 374 | 48,3 | 399 | 313 | 89560 | 27700 | 4789 | 1705 | |||||||||||||||||||||||
| W 12 x 12 x 230 | W 310 x 310 x 342 | 382 | 382 | 652,6 | 437 | 342 | 100510 | 31020 | 5262 | 1892 | ||||||||||||||||||||||||
- 1 см 4 = 10 4 мм 4 4 = 0,024 дюйма 4
- 1 см 3 = 10 3 мм 3 = 10 -6 м 3 = 0,061 дюйма 3
- 1 см 2 = 10 2 мм 2 = 10 -4 м 2 = 0. 16 дюймов 2
- 1 кг / м = 0,67 фунта / фут
16 дюймов 2 Пример — преобразование момента инерции из
4 в мм 4I x Момент инерции балки W 12 x 12 x 230 это 100510 см 4 . Его можно преобразовать в мм 4 путем умножения на 10 4 как
( 100510 см 4 ) ( 10 4 мм 4 / см 4 ) = 1005100000 мм 4
= 1005 10 6 мм 4
Стандартный метод определения размеров американской широкой полочной балки, например, W 310 x 250 x 79, что составляет 310 мм глубину , 250 мм ширину и вес 79 кг / м .
I-образные поперечные балки:
- Великобритания: универсальные балки (UB) и универсальные колонны (UC)
- Европа: IPE. ОН. HL. HD и другие секции
- US: Широкий фланец (WF) и H-секции
ОН. HL. HD и другие секцииВставьте балки в модель Sketchup с помощью Engineering ToolBox Sketchup Extension
Размеры стальных балок типа IPE и INP Европейский стандарт NEN-EN 10025- 1 и NEN-EN 10025-2
Размеры стальных балок типа IPE и INP Европейский стандарт NEN-EN 10025-1 и NEN-EN 10025-2| IPE | Высота H | Ширина Вт | толщина tw |
| 80 | 80 | 46 | 3.8 |
| 100 | 100 | 55 | 4,1 |
| 120 | 120 | 64 | 4,4 |
| 140 | 140 | 73 | 4,7 |
| 160 | 160 | 82 | 5 |
| 180 | 180 | 91 | 5,3 |
| 200 | 200 | 100 | 5. 6 |
| 220 | 220 | 110 | 5,9 |
| 240 | 240 | 120 | 6,2 |
| 270 | 270 | 135 | 6,6 |
| 300 | 300 | 150 | 7,1 |
| 330 | 330 | 160 | 7,5 |
| 360 | 360 | 170 | 8 |
| 400 | 400 | 180 | 8.6 |
| 450 | 450 | 190 | 9,4 |
| 500 | 500 | 200 | 10,2 |
| 550 | 550 | 210 | 11,1 |
| 600 | 600 | 220 | 12 |
| IPE | Высота H | Ширина Вт | толщина tw |
| IPE | толщина тс | Вес кг / м | площадь поверхности м2 / м |
| 80 | 5. 2 | 6,11 | 0,328 |
| 100 | 5,7 | 8,26 | 0,400 |
| 120 | 6,3 | 10,6 | 0,475 |
| 140 | 6,9 | 13,1 | 0,551 |
| 160 | 7,4 | 16,1 | 0,623 |
| 180 | 8 | 19,2 | 0,698 |
| 200 | 8.5 | 22,8 | 0,768 |
| 220 | 9,2 | 26,7 | 0,848 |
| 240 | 9,8 | 31,3 | 0,922 |
| 270 | 10,2 | 36,8 | 1,04 |
| 300 | 10,7 | 43,0 | 1,16 |
| 330 | 11,5 | 50,1 | 1,25 |
| 360 | 12.7 | 58,2 | 1,35 |
| 400 | 13,5 | 67,6 | 1,47 |
| 450 | 14,6 | 79,1 | 1,61 |
| 500 | 16 | 92,4 | 1,74 |
| 550 | 17,2 | 108 | 1,88 |
| 600 | 19 | 125 | 2,01 |
| IPE | толщина тс | Вес кг / м | площадь поверхности м2 / м |
Размеры указаны в миллиметрах, если не указано иное.
Размеры стальных балок INP NEN-EN 10025-1 / 2
| INP | Высота H | Ширина Вт | толщина tw |
| 80 | 80 | 42 | 3,9 |
| 100 | 100 | 50 | 4,5 |
| 120 | 120 | 58 | 5.1 |
| 140 | 140 | 66 | 5,7 |
| 160 | 160 | 74 | 6,3 |
| 180 | 180 | 82 | 6,9 |
| 200 | 200 | 90 | 7,5 |
| 220 | 220 | 98 | 8,1 |
| 240 | 240 | 106 | 8.7 |
| 260 | 260 | 113 | 9,4 |
| 280 | 280 | 119 | 10,1 |
| 300 | 300 | 125 | 10,8 |
| 320 | 320 | 131 | 11,5 |
| 340 | 340 | 137 | 12,2 |
| 360 | 360 | 143 | 13 |
| 380 | 380 | 149 | 13. 7 |
| 400 | 400 | 155 | 14,4 |
| INP | Высота H | Ширина Вт | толщина tw |
| INP | толщина тс | Вес кг / м | площадь поверхности м2 / м |
| 80 | 5.9 | 6,06 | 0,303 |
| 100 | 6,8 | 8,50 | 0,370 |
| 120 | 7,7 | 11,3 | 0,438 |
| 140 | 8,6 | 14,6 | 0,506 |
| 160 | 9,5 | 18,2 | 0,573 |
| 180 | 10,4 | 22,3 | 0,641 |
| 200 | 11.3 | 26,7 | 0,709 |
| 220 | 12,2 | 31,6 | 0,776 |
| 240 | 13,1 | 36,9 | 0,844 |
| 260 | 14,1 | 42,7 | 0,908 |
| 280 | 15,2 | 48,8 | 0,967 |
| 300 | 16,2 | 55,2 | 1,03 |
| 320 | 17. 3 | 62,2 | 1,09 |
| 340 | 18,3 | 69,3 | 1,15 |
| 360 | 19,5 | 77,6 | 1,21 |
| 380 | 20,5 | 85,6 | 1,27 |
| 400 | 21,6 | 94,2 | 1,33 |
| INP | толщина тс | Вес кг / м | площадь поверхности м2 / м |
Размеры указаны в миллиметрах, если не указано иное.
Как спроектировать стальную двутавровую балку: выбор стали правильного размера для характеристик нагрузки
Стальная двутавровая балка обычно имеет следующие важные характеристики или размеры. (См. Рисунок ниже):
Терминология двутавровой балки
- Толщина фланца: Верхние и нижние горизонтальные пластинчатые секции двутавровой балки называются фланцевыми. Толщина фланцев называется толщиной фланца.
- Ширина фланца: Ширина фланца называется шириной фланца.
- Глубина балки: Высота между верхней и нижней поверхностями стальной двутавровой балки называется глубиной балки.
- Толщина стенки: Вертикальное сечение стальной двутавровой балки называется стенкой, а толщина стенки называется толщиной стенки.
- Радиус скругления: Изогнутая часть, где происходит переход между стенкой и полкой, называется скруглением. Радиус скругления называется радиусом скругления.
Толщина фланцев называется толщиной фланца.Этапы выбора двутавровой балки правильного размера
Общая процедура выбора правильного размера двутавровой балки основана на основных расчетах механического проектирования, как показано ниже:
Первый вход, который вам понадобится, — это нагрузка на стальную двутавровую балку. спецификации или детали загрузки на стальную двутавровую балку.
Нарисуйте диаграмму изгибающего момента для заданных нагрузок, и вы найдете значение максимальных изгибающих моментов (например, M ), которые ожидаются для стальной двутавровой балки.
Выберите приблизительный размер стальной двутавровой балки из стандартной таблицы двутавровых балок.
Определите момент инерции площади (скажем, I) выбранной стальной двутавровой балки.
Получите глубину балки (, скажем, d) выбранной стальной двутавровой балки.
Теперь используйте следующие формулы для расчета напряжения, развиваемого ( f) в балке:
f / (d / 2) = M / I
f — напряжение изгиба
M — момент на нейтральной оси
y — перпендикулярное расстояние к нейтральной оси
I — момент инерции площадки относительно нейтральной оси x
- Сравните рассчитанное значение напряжения изгиба с пределом текучести стали, чтобы проверить коэффициент безопасности вашей конструкции.
Заключение
Выбор двутавровой балки правильного размера — первый шаг к правильному проектированию конструкции. Описанная выше процедура основана на характеристиках статической нагрузки на двутавровую балку. В случаях, когда возникают динамические нагрузки, вам необходимо использовать инструменты FEA, такие как ANSYS, Pro Mechanica и т. Д.
См. Также
Зажим для двутавровой балки | Legrand AV
закрытьВы почти закончили!
Получите максимум удовольствия от наших писем, рассказав нам о себе.
Страна* AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegowinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, The DRCCook IslandsCosta RicaCote D’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrance, MetropolitanFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-BissauGuyanaHaitiHeard и MC Острова Дональда, Священное море (Ватикан), Гондурас, Гонконг, Венгрия, I ЦеландИндияИндонезияИран (Исламская Республика) ИракИрландия Остров ЧеловекаИзраильИталияЯмайкаЯпонияИорданияКазахстанКенияКирибатиКорея, Д.
P.R.O.Korea, Rebuplic OfKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint Киттс И NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaScotlandSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузия и Южная С.Южная Корея, Испания, Шри-Ланка Елена Пьер и МикелонСуданСуринамСвальбард и острова Ян-МайенСвазилендШвецияШвейцарияСирийская Арабская РеспубликаТайваньТаджикистанТанзания, Объединенная РеспубликаТаиландТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанУкраина Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки Соединённые Штаты Америки и Соединённые Штаты Америки.
Малые островаУзбекистанВануатуВенесуэлаВьетнамВиргинские острова (Британские) Виргинские острова (США) УэльсОстров Уоллис и ФутунаЗападная СахараЙеменЮгославия (Сербия и Черногория) ЗамбияЗимбабвеКакой рынок вы обслуживаете? BroadcastCommercial AVCommercial Interiors / WorkspaceData & SecurityDisplay / Tech SolutionsNational Service Provider / DistributorRental & StagingResidential AV
В каком качестве ваша компания работает в AV-индустрии? Архитектор / дизайнер, консультант, дилер, дистрибьютор, реселлер, конечный пользователь
закрытьСпасибо, что связались с нами!
Теперь вы подписаны на получение обновлений по электронной почте от Legrand | средний
ЗАКРЫТЬ
Таблица размеров и веса двутавровой балки (определение, типы, размер и вес)
Что такое луч?
Балка двутавровая, также известная как балка универсальная, представляет собой длинную стальную полосу двутаврового сечения.
Двутавровая балка делится на обыкновенную двутавровую и световую двутавровую. Это стальной профиль двутаврового профиля.
Виды двутавра из стали
Двутавровая балка в основном делится на двутавровую обыкновенную, легкую двутавровую балку и двутавровую балку с широким фланцем.
По соотношению высоты полки к стенке она делится на широкую, среднюю и узкую двутавровую балку полки. Технические характеристики первых двух — # 10-60, то есть соответствующая высота составляет 10-60 см.
При той же высоте световой двутавр имеет узкую полку, тонкую перемычку и легкий вес.
Двутавровая балка с широкими полками, также известная как двутавровая балка, характеризуется двумя параллельными ножками и отсутствием наклона с внутренней стороны ножек.
Относится к экономичному сортовому прокату и прокатывается на четырехвальном универсальном стане, поэтому его еще называют «двутавровый универсальный».
Обычные двутавровые балки и световые двутавровые балки являются национальными стандартами.
Счетчик веса двутавровой балки
Таблица размеров и веса двутавровой балки
Таблица размеров и веса обыкновенной горячекатаной двутавровой балки
| Технические характеристики | Высота (мм) | Ширина фланца (мм) | Толщина стенки (мм) | Теоретическая масса (кг / м) |
|---|---|---|---|---|
| 10 | 100 | 68 | 4.5 | 11,261 |
| 12,6 | 126 | 74 | 5 | 14,223 |
| 14 | 140 | 80 | 5,5 | 16,89 |
| 16 | 160 | 88 | 6 | 20,513 |
| 18 | 180 | 94 | 6,5 | 24,143 |
| 20a | 200 | 100 | 7 | 27. 929 |
| 20b | 200 | 102 | 9 | 31,069 |
| 22a | 220 | 110 | 7,5 | 33,07 |
| 22b | 220 | 112 | 9,5 | 36,524 |
| 25a | 250 | 116 | 8 | 38.105 |
| 25b | 250 | 118 | 10 | 42.03 |
| 28a | 280 | 122 | 8,5 | 43,492 |
| 28b | 280 | 124 | 10,5 | 47,888 |
| 32a | 320 | 130 | 9,5 | 52,717 |
| 32b | 320 | 132 | 11,5 | 57,741 |
| 32c | 320 | 134 | 13.5 | 62,765 |
| 36a | 360 | 136 | 10 | 60,037 |
| 36b | 360 | 138 | 12 | 65,689 |
| 36c | 360 | 140 | 14 | 71,341 |
| 40a | 400 | 142 | 10,5 | 67,598 |
| 40b | 400 | 144 | 12. 5 | 73,878 |
| 40c | 400 | 146 | 14,5 | 80,158 |
| 45a | 450 | 150 | 11,5 | 80,42 |
| 45b | 450 | 152 | 13,5 | 87,485 |
| 45c | 450 | 154 | 15,5 | 94,55 |
| 50a | 500 | 158 | 12 | 93.654 |
| 50b | 500 | 160 | 14 | 101,504 |
| 50c | 500 | 162 | 16 | 109,354 |
| 56a | 560 | 166 | 12,5 | 106,316 |
| 56b | 560 | 168 | 14,5 | 115.108 |
| 56c | 560 | 170 | 16.5 | 123,9 |
| 63a | 630 | 176 | 13 | 121,407 |
| 63b | 630 | 178 | 15 | 131,298 |
| 63c | 630 | 180 | 17 | 141,189 |
Таблица размеров и веса горячекатаной двутавровой балки для легких режимов работы
| Технические характеристики | Высота (мм) | Ширина фланца (мм) | Толщина стенки (мм) | Теоретическая масса (кг / м) |
|---|---|---|---|---|
| 8 | 80 | 50 | 4. 5 | 7,52 |
| 10 | 100 | 55 | 4,5 | 9,46 |
| 12 | 120 | 64 | 4,8 | 11,5 |
| 14 | 140 | 73 | 4,9 | 13,7 |
| 16 | 160 | 81 | 5 | 15,9 |
| 18 | 180 | 90 | 5.1 | 18,4 |
| 18a | 180 | 100 | 5,1 | 19,9 |
| 20 | 200 | 100 | 5,2 | 21 |
| 20a | 200 | 110 | 5,2 | 22,7 |
| 22 | 220 | 110 | 5,4 | 24 |
| 22a | 220 | 120 | 5.4 | 25,8 |
| 24 | 240 | 115 | 5,6 | 27,3 |
| 24a | 240 | 125 | 5,6 | 29,4 |
| 27 | 270 | 125 | 6 | 31,5 |
| 27a | 270 | 135 | 6 | 33,9 |
| 30 | 300 | 135 | 6. 5 | 36,5 |
| 30a | 300 | 145 | 6,5 | 39,2 |
| 33 | 330 | 140 | 7 | 42,2 |
| 36 | 360 | 145 | 7,5 | 48,6 |
| 40 | 400 | 155 | 8 | 56,1 |
| 45 | 450 | 160 | 8.6 | 65,2 |
| 50 | 500 | 170 | 9,5 | 76,8 |
| 55 | 550 | 180 | 10,3 | 89,8 |
| 60 | 600 | 190 | 11,1 | 104 |
| 65 | 650 | 200 | 12 | 120 |
| 70 | 700 | 210 | 13 | 138 |
| 70a | 700 | 210 | 15 | 158 |
| 70b | 700 | 210 | 17. 5 | 184 |
скачать PDF
Скачать PDF-файл с таблицей размеров и веса двутавровой балки
Абстракция / не абстракция: недавний рисунок и живопись в Лос-Анджелесе Галерея I-BEAM
17 апреля — 16 марта 2021 г.
Bia Gayotto, Yvette Gellis, Virginia Katz, Constance Mallinson,
Дэнни Шейн, Мари Тибо
Куратор Дэвид ДиМишель
Для художников начала и середины 20-го века с -го по год парадигма развития абстрактного искусства может быть кратко описана в известной работе голландского художника Тео Ван Дусбурга « Этюды для композиции VIII (Корова) c».1917 год, в котором серия изображений коровы становится все более абстрактной, кульминацией которой является финальная работа, Композиция VIII (Корова), около 1918 года. Эта картина, которая якобы является полностью необъективным произведением искусства, если рассматривать ее отдельно от других работ, по-прежнему отчетливо воспринимается как изображение коровы в контексте более ранних изображений.
Подобный переход от реалистичного изображения предметов к полной абстракции также характерен для творчества художников, которым наиболее часто приписывают создание первых абстрактных произведений искусства — Василия Кандинского, Пита Мондриана, Казимира Малевича и Хильмы аф Климпт, чьи реалистичные картины цветов явно связаны с цветочные формы на некоторых ее картинах.Абстрактное искусство, развивающееся на основе реалистичных образов, также было наиболее распространенной моделью для художников середины – века; Практически каждый абстрактный экспрессионист начинал как фигуративный художник и медленно переходил в абстракцию. Некоторые, как Джексон Поллок,
Виллем де Кунинг, Филипп Густон и калифорнийский художник Ричард Дибенкорн объединили абстракцию и репрезентацию и переключились между абстрактной фигурацией и полной абстракцией.
Для художников, которые начали свою карьеру после этого периода, в конце 1960-х и 1970-х годах и позже, чистое абстрактное искусство было уже данностью — оно было уже признано и канонизировано, по крайней мере, в мире искусства.
Для художников, чье творчество развивалось в этот период, а именно для поколения художников, представленных на этой выставке, полная абстракция была отправной точкой, а не завершением. Многие начинали свою карьеру как совершенно абстрактные художники в период, когда теории влиятельного критика Клемента Гринберга еще господствовали. Многие начали подвергать сомнению понятие полностью абстрактного произведения искусства, которое пытается удалить любой ощутимый след реальности.
Ограниченность этой риторики сочно выразил Лос-Анджелес Джо Гуд, который прокомментировал, что «следование теориям Гринберга — самый быстрый способ загнать себя в угол».Художники начали думать о том, как продвинуть вперед грозные формальные традиции абстракции, заняв более инклюзивную позицию.
Констанс Маллинсон красит конструкции из разноцветного пластикового мусора, который она собирает исключительно во время прогулок по своему району в Вудленд-Хиллз. Пригородные улицы этого сообщества долины Сан-Фернандо удивительно поставляют весь необходимый материал, точно так же, как Раушенберг мог найти материалы для создания своего искусства в радиусе одного квартала от своей манхэттенской студии.
Комплексы, которые создает Мэллинсон, становятся предметом ее картин, организованных таким образом, чтобы явно отсылать к «сплошной» абстрактной живописи — композиционному приему, который наиболее горячо продвигал Гринберг. Тем не менее, в некотором роде, напоминающем ранних поп-исполнителей, таких как Джонс и Уорхол, Мэллинсон принимает композиционный прием и отбрасывает риторику о том, что произведение не должно быть отсылочным. Картины восхищают насыщенными оттенками и живописными техниками «старых мастеров», которые напоминают голландские натюрморты в стиле барокко; Этой веселой атмосфере противостоит осознание того, что человечество тонет в собственном мусоре, пластике и прочем.Как и многие современные художники, Мэллинсон, кажется, считает, что невозможно не признать экологический кризис в ее работах, несмотря на ее привязанность к формальным проблемам искусства.
Точно так же Virginia Katz создает работы, которые явно ссылаются на абстракцию во всем, но также вызывают в воображении мириады художественно-исторических отсылок, от плотных композиций Сезанна до сеточных структур аналитического кубизма.
В случае с Кацем источником изображений являются груды обломков, оставшихся после разрушительного землетрясения в Японии.Зеленые оттенки и атмосферные эффекты предполагают ощущение возвышенного, особенно когда работа видна в монументальном масштабе I-Beam Gallery. Работы выразительно напоминают романтические пейзажи, но щебень также предполагает чувство энтропии, сродни естественным силам, которые формируют мир — в конце концов, землетрясения — это природное явление, даже когда они разрушают города, построенные людьми.
Картины Иветт Геллис также напоминают романтические пейзажи, где природа воспринимается как могущественная и зловещая сила.В работах используется словарь жестов, связанный с романтизмом, но также одна из техник, наиболее связанных с абстрактной живописью.
Картины Геллиса напоминают скалистые утесы художников 19 -го -го века, таких как Каспер Давид Фридрих, а также вспоминая статью историка искусства Роберта Розенблюма 1961 года «Абстрактное возвышенное», которая связала романтическую пейзажную живопись с огромными абстрактными полотнами Клайффорд Стилл и Барнетт Ньюман.
Некоторые из ее картин имеют зеркальные скульптурные элементы, которые стоят перед ними, создавая связь между физическим (скульптура) и метафизическим (подразумеваемое пространство картины.
Картины Мари Тибо являются одними из самых якобы абстрактных по внешнему виду на выставке. Состоящие из плотной паутины разноцветных линий и форм, они кажутся решительно необъективными, но при этом подразумевают безграничное пространство, подобное тому, что было в классических картинах Поллока 1947-50 годов. Тем не менее, обе ее работы являются реакцией на осязаемые переживания в мире природы; Burn был окрашен после посещения районов гор Сан-Габриэль к северу от Лос-Анджелеса, которые сильно пострадали от пожара во время недавнего пожара Bobcat.Имея в виду эту ссылку, картина оттенка желтой охры с сеткой скелетных линий начинает вызывать ощущение прогулки по трупным останкам сгоревшего леса. Менее конкретный, отметка времени находилась под влиянием ее изоляции во время пандемии — как вспоминает художник, «отметка времени определяется моими ежедневными прогулками с видом на гавань с холмов Сан-Педро.
Во время пандемии (осенью и зимой) царило ощущение безвременья. Восход закат.Восход, закат, даже если в мире царила суматоха ».
Дэнни Шейн вызывает героические формы абстрактной живописи середины 20 -го века с использованием самых банальных и недооцененных материалов, которые только можно вообразить — Nymph и Sacramento (оба 2021 года) нарисованы на старых висячих папках. В переводе на живопись и в масштабе этой выставки раскрытые папки с элементами коллажа (открытки с мусорной почтой) выглядят как торжественные произведения минимализма, как нечто, что могло быть результатом сотрудничества Ротко и Раушенберга.
Есть что-то очень забавное в воспроизведении возвышенного, наиболее заметного эффекта картин благодаря использованию материалов, на которые большинство людей никогда бы не посмотрело, не говоря уже о том, чтобы использовать их в качестве средства для создания искусства. Это похоже на то, как Олдос Хаксли увидел божественное в некоторых складках ткани в своей известной книге The Doors of Perception .
Как и работы Шайна, рисунки Bia Gayotto спокойны и задумчивы. Гайотто использовала технику трения, чтобы сделать работы, нанеся графит на тонкую кальку, чтобы снять отпечатки с красных деревьев в изолированном лесном районе, где она живет в северной Калифорнии, недавно переехав туда после многих лет проживания в Лос-Анджелесе. Площадь Анхелеса.После сканирования изображения были напечатаны как пигментные отпечатки на бумаге для холодного отжима. Полученные в результате рисунки напоминают работы ранних художников 1970-х годов, таких как Мишель, Стюарт, Роберт Моррис и Уильям Анастази, которые все участвовали в великолепной выставке MOCA 1999 года «Остаточное изображение: процесс рисования».
РисункиГайотто имеют такой же упор на следование заранее продуманному плану, а не на импровизацию, и выражают подсознательные мысли.
Трения стволов деревьев выражают ощущение хрупкости калифорнийских лесов, недавно прояснившееся в результате лесных пожаров и гибели деревьев в горах Сьерра-Невада.
В совокупности художники на этой выставке убедительно говорят о современном состоянии абстрактного искусства. Абстракция теперь похожа на образную традицию, и ее формы и визуальные словари доступны для использования любым вообразимым образом. Любое направление в искусстве, от нарративной фигурации эпохи Возрождения до кубизма, имеет ограниченный период времени, в течение которого оно может претендовать на звание нового и революционного; абстракция превратилась из самого радикального и новаторского движения в традицию, которую поддерживают бесчисленные художники по всему миру.
Эти художники несут факел абстракции в будущее именно тем, что не придерживаются доктрин, навязанных формалистическими критиками середины -го -го века. Морфологическая, очень пластичная природа абстракции никогда не соответствовала строгим определениям или ограничениям. Работа на этой выставке дает понять, что абстрактное искусство часто извлекает выгоду из своей когда-то тонкой связи с миром, вместо того, чтобы пытаться удалить все остатки материальной реальности.
Давид Димихеле, куратор выставки
О ГАЛЕРЕЕ двутавровых балок
I-Beam Gallery — это виртуальное фантастическое пространство, встроенное в студию художника Дэвида ДиМикеле в Альтадене.Пространство размером 8 x 4 x 4 фута занимает всего 32 квадратных фута реального пространства. Однако в масштабе «G» (от 1 до 22,5), в котором работает галерея, она кажется такой же обширной, как комнаты в Dia: Beacon или LA MOCA Geffen Contemporary, пространство, которое вдохновило на использование ржавых двутавровых балок в качестве архитектурный элемент.
Хотя галерея — это фантастика, искусство и выставки вполне реальны. Выставляя небольшие работы, которые кажутся очень большими, пространство позволяет зрителям представить крошечные работы в монументальном масштабе.Все работы выставлены на продажу, а прайс-лист, который предоставляет заинтересованным клиентам фактические размеры работ, предоставляется по запросу.
Галерея была создана как способ продолжить курировать выставки в мире искусства, который в настоящее время предлагает мало выставочных возможностей художникам из-за эпидемии Covid-19.
В настоящее время выставки можно увидеть только с помощью «виртуальных» средств фотографии, видео, а вскоре и с помощью трехмерного моделирования онлайн. Однако любой, кто искренне заинтересован в покупке работы, может записаться на прием, чтобы увидеть ее лично.Аналогичным образом, представители прессы могут записаться на прием, если есть интерес к освещению выставок. Будем надеяться, что в будущем галерея будет открыта для публичного просмотра по предварительной записи.
КОНТАКТ
Для получения информации о I-Beam Gallery, свяжитесь с Дэвидом ДиМишелем по телефону
Балка двутавровая — обзор
(A / B). Единая балка двутаврового сечения имеет полки шириной 150 мм и толщиной 8 мм и стенку шириной 180 мм и толщиной 8 мм.На определенном участке действует срезающее усилие 120 кН. Нарисуйте диаграмму, чтобы проиллюстрировать распределение напряжения сдвига по сечению в результате изгиба. Какое максимальное напряжение сдвига?
[86,7 МН / м 2 .
]
(A / B). Балка имеет одинаковое Т-образное поперечное сечение с фланцем 250 мм × 50 мм и стенкой 220 мм × 50 мм. На определенном участке фермы действует поперечная сила 360 кН.
Постройте аккуратно масштабируемый график распределения напряжения сдвига по сечению, указав значения:
- (a)
в месте пересечения стенки и полки сечения;
- (б)
на нейтральной оси.[B.P.] [7,47, 37,4, 39,6 МН / м 2 .]
(A / B). Балка с перевернутым Т-образным поперечным сечением имеет общую ширину 150 мм и общую глубину 200 мм. Толщина перемычки 50 мм, вертикальной перемычки 25 мм. На определенном участке балки вертикальное поперечное усилие составляет 120 кН. Нарисуйте аккуратно в масштабе с шагом 20 мм, за исключением случаев, когда требуются более близкие интервалы, диаграмму распределения напряжения сдвига в этом сечении.Если среднее напряжение рассчитывается по всей площади поперечного сечения, определите отношение максимального напряжения сдвига к среднему напряжению сдвига.
[B.P.] [3.37.]
(A / B). Секция канала, показанная на рис. 7.17, просто поддерживается на протяжении 5 м и несет равномерно распределенную нагрузку 15 кН / м по всей длине. Нарисуйте диаграмму распределения напряжения сдвига в точке максимального усилия сдвига и отметьте важные значения.Определите отношение максимального напряжения сдвига к среднему напряжению сдвига.
Рис. 7.17.
[B.P.] [3, 9,2, 9,3 МН / м 2 ; 2.42]
(A / B). На рис. 7.18 показано поперечное сечение балки, на которую действует поперечная сила 20 кН. Постройте график в масштабе, который показывает распределение напряжения сдвига из-за изгиба по поперечному сечению.
Рис. 7.18.
[I.Mech.E.] [21,7, 5,2, 5,23 МН / м 2 .]
(В). Покажите, что разница между максимальным и средним напряжением сдвига в стенке балки двутаврового сечения составляет Qh324I, где Q — сила сдвига в поперечном сечении, h — глубина стенки и I — второй момент площади поперечного сечения относительно нейтральной оси изгиба.
Предположим, что двутавровое сечение состоит из прямоугольных секций, фланцы имеют ширину B и толщину t , а стенку — толщину b. Радиусы скругления игнорируются.
[I.Mech.E.]
(B). Выведите выражение для напряжения сдвига в любой точке сечения балки из-за силы сдвига в этом сечении. Сформулируйте сделанные предположения.
Балка с простой опорой несет центральную нагрузку W . Поперечное сечение балки прямоугольное, глубиной d. На каком расстоянии от нейтральной оси напряжение сдвига будет равно среднему напряжению сдвига на сечении?
[У.L.C.I.] [ d / √12.]
(B). Стальной пруток, прокатанный до сечения, показанного на рис. 7.19, подвергается сдвиговому усилию 200 кН, приложенному в направлении YY . Сделав обычные допущения, определите среднее напряжение сдвига в секциях A, B, C и D и найдите отношение максимального напряжения сдвига к среднему в разрезе.
Нарисуйте в масштабе диаграмму, чтобы показать изменение среднего напряжения сдвига по сечению.
Рис. 7.19.
[UL] [ Clue : рассматривать как эквивалентную секцию, аналогичную секции в Примере 7.3.] [7.2, 12.3, 33.6, 43.8 МН / м 2 , 3.93.]
(C) . Используя обычные обозначения, покажите, что напряжение сдвига по поперечному сечению нагруженной балки определяется выражением τ = τ = QAy¯Ib.
Поперечное сечение балки представляет собой равнобедренный треугольник с основанием B и высотой H , при этом основание расположено в горизонтальной плоскости.Найдите напряжение сдвига на нейтральной оси из-за силы сдвига Q , действующей на поперечное сечение, и выразите его через среднее напряжение сдвига.
(Второй момент площади треугольника относительно его основания равен BH 3 /12.) [U.L.C.I.] 8Q3BH; 43τср.
(C). Полый стальной цилиндр с внешним диаметром 200 мм и внутренним диаметром 100 мм, действующий как балка, подвергается действию усилия сдвига Q = 10 кН перпендикулярно оси.
