Сад — это не только красивые деревья и кустарники. Очень важной составляющей его является инфраструктура для досуга. Немаловажную роль в ней играют садовые качели.

Разновидности конструкций

Сложно отрицать, что отдых на свежем воздухе приятнее и здоровее, чем в комнате. Это надо учесть и тем, кто находится на садовых участках. Но скамейками, лавками ограничиться невозможно — важно использовать еще садовые качели. Они позволяют сделать обстановку комфортнее, расслабить мышцы и сделать нагрузку на них равномернее. Простота конструкции не вызывает особых проблем при изготовлении качелей самостоятельно.

При всем разнообразии существующих конструкций абсолютный приоритет имеют качели из металла. Дело в том, что другие материалы не обеспечивают необходимой защиты, отличаются малой стойкостью к дурным погодным условиям. Различия могут касаться величины мягкой части и используемых тканей. Однако это уже не принципиально, поскольку связано с удобством использования.

Металлические качели в саду могут быть рассчитаны на 1 человека, но есть и другие варианты, которые позволяют сесть сразу четырем пользователям.

Довольно широкое распространение получили раскладные уличные качели, трансформация которых происходит за счет откидывания спинки. После этого получается уже небольшого размера подвешиваемая кровать. На ней может быть размещен навес, позволяющий спокойно спать днем и вечером. Укрытие полностью останавливает как солнечные лучи, так и небольшие осадки. Чтобы надежно защититься от света, идущего под острым углом, часто выбирают изделия с корректируемым наклоном козырьков.

Говоря про виды садовых качелей, нельзя обойти вниманием их детскую категорию. Важным отличием подобной конструкции является уменьшенная величина и другие меры по адаптации к анатомии маленьких людей. Закономерно предъявляются и повышенные требования безопасности, поскольку то, что приемлемо для взрослых, детям может представлять серьезную угрозу. Часто детские качели делаются двойными, чтобы ими можно было пользоваться одновременно и без конфликтов. Простые одинарные версии неизбежно порождают зависть и попытки «застолбить» за собой увлекательный аттракцион.

Но основное разделение все же связано с конфигурацией качелей. Традиционный скамеечный формат неизменно подразумевает спинку. Для выполнения работы потребуется древесина или стальная труба. В зависимости от личных предпочтений можно подвешивать конструкции на пружинах с прочными стойками или на цепях. Разместиться смогут 2-4 седока, что позволяет использовать такие качели и в крупных семьях, и в санаторных, медицинских учреждениях.

Гибкий подбор размера не исчерпывает достоинств скамеечной схемы. Она всегда подразумевает присутствие в комплекте москитной сетки, что крайне важно в любом месте. Даже вдали от воды и низин кровососущие насекомые неизбежно будут слетаться за своей добычей. А прерывать спокойное раскачивание, безмятежно текущие мысли непрерывными хлопками мало кому понравится.

А еще именно скамеечные качели можно легко преобразовать в спальное место — нужно только несколько простых движений.

Но опытные специалисты и те, кто уже поставил у себя такой тренажер, предостерегают от поспешных выводов. Скамейка обеспечит раскачку лишь в поперечном направлении. Кроме того, часть изделий такого рода отличается малой устойчивостью. Особенно это касается продукции бюджетного класса, производители которой стремятся сократить издержки до минимума. Недорогие качели оснащаются излишне тонкими подушками, которые плохо смягчают жесткость основной опоры, а более дорогие варианты тяжелее, недостаточно удобны при сборке и транспортировке.

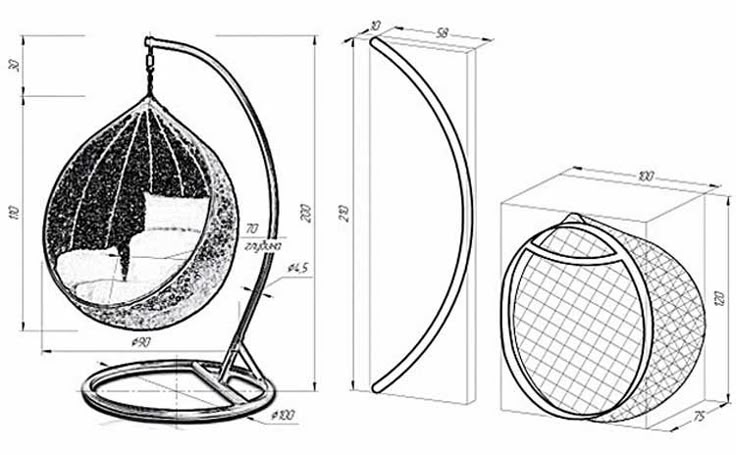

Из-за этих проблем предпочтения части потребителей обращаются к сферическим конструкциям. В каталогах торговых организаций их принято именовать подвесными креслами. Несмотря на свое определение, это не совсем идеальная сфера — отличия от одноименной геометрической фигуры связаны с вырезом 1/3 поверхности, без которого невозможно было бы пользоваться изделием. Все такие качели проектируются в расчете на 1 человека, при этом предполагается, что пользователи сядут или лягут с подогнутыми ногами. Для удержания «сферы» применяют подвес на единственную дугообразную стойку. Чтобы она гарантированно выдержала, ее делают как можно мощнее.

Качели своими руками размеры. Материал для изготовления качелей своими руками

Для создания садовых качелей чаще всего используются три основных материала. В этот список включена древесина, пластик и металл. Несомненно, каждый из данных материалов обладает собственными достоинствами и недостатками.

Обратите внимание! Для изготовления качелей в домашних условиях, при самостоятельном сооружении изделия, ограничений в выборе сырья практически нет, подойдет все, что можно найти на своем участке, будь то металлические трубы, старые диваны или покрышки автомобильных колес.

Деревянные качели на даче.

Остановимся более подробно на основных компонентах, используемых в процессе изготовления садовых качелей своими руками:

Канат. Позволяет соорудить веревочный вариант, в форме «тарзанки». Самый элементарный способ создать кустарно-игровую конструкцию для раскачивания, достаточно привязать к ветке дерева или перекладине длинную веревку, а снизу к ней прикрепить деревянное сиденье или бревнышко, за которое можно браться руками.

Пластик. Материал используется в основном для сидений, способных выдержать небольшой вес ребенка. Чтобы соорудить несложную конструкцию, достаточно в пластиковом сиденье сделать отверстия и прикрепить его к подвешенной на ветке или перекладине веревке. Можно комплектовать с другими материалами.

Металл. Для работы с данным материалом потребуются навыки сварки. Полученные конструкции отличаются прочностью, долговечностью. Из сырья можно изготовить как обычные сварные, так и элегантные кованые сооружения для улицы. Единственным недостатком профтруб является их подверженность к окислению, поэтому металлическую поверхность необходимо обрабатывать специальными покрытиями.

Дерево. Классический стройматериал. С его помощью можно выполнить любую по форме и сложности конструкцию. При этом с древесиной просто работать, что позволяет даже неопытному новичку создать красивые качели, которые впишутся в любой сад.

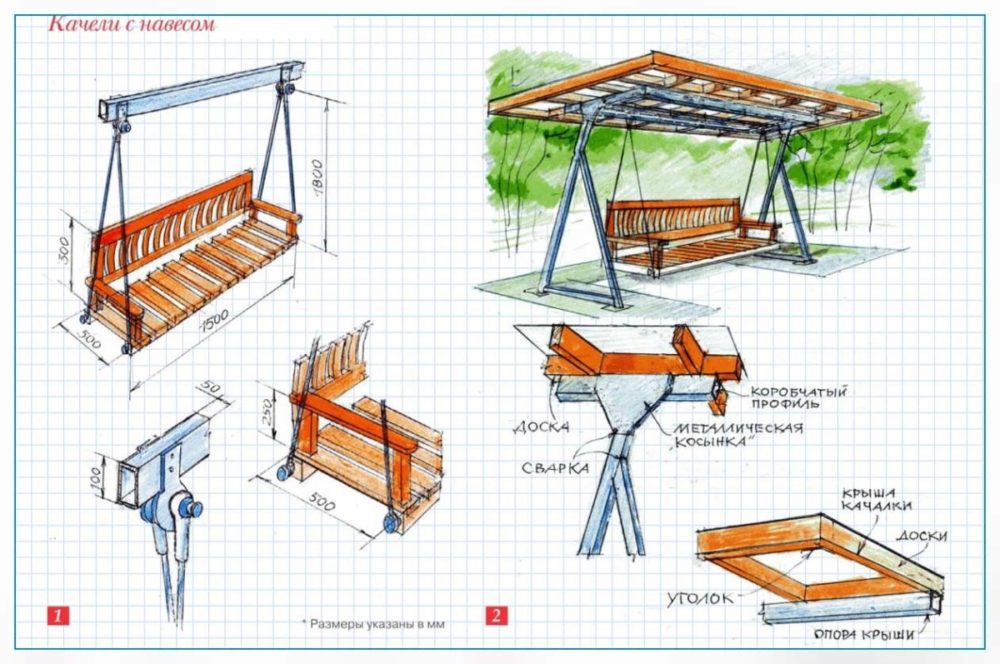

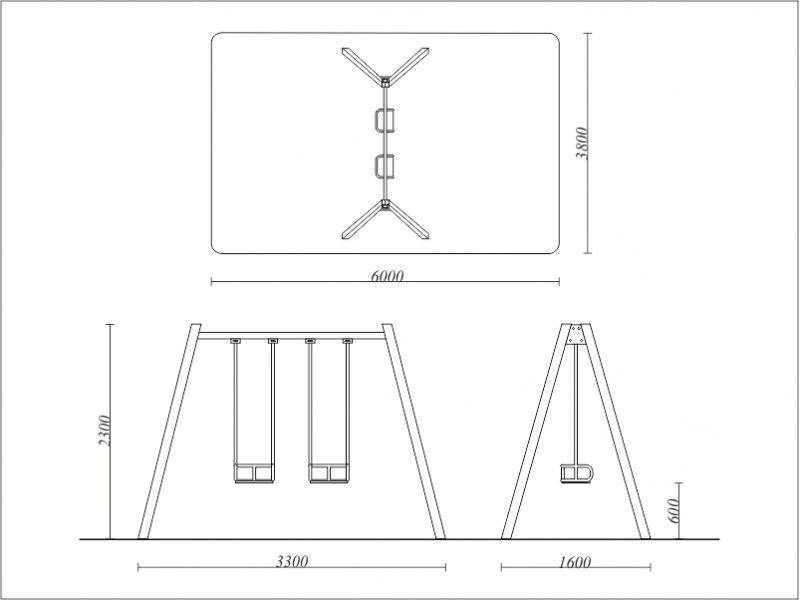

Обратите внимание! Когда речь заходит о чертежах садовых качелей, более практичного и удобного сырья, чем древесина вы не найдете.

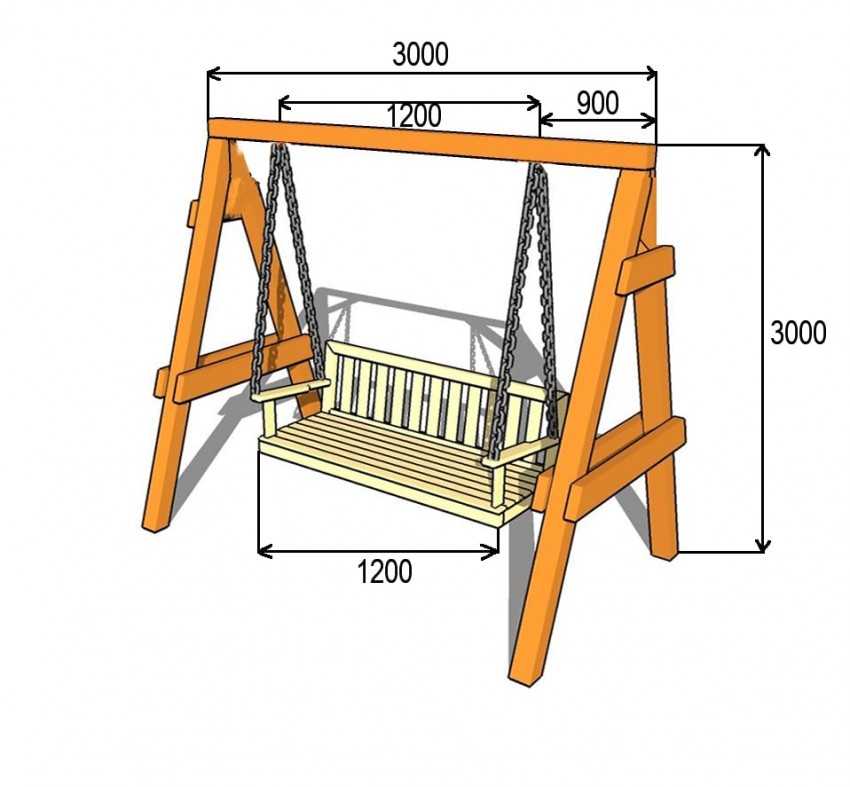

Чертеж деревянных качелей оптимального размера для одного человека.

У деревянных качелей имеется всего один недостаток, который касается эксплуатации любых изделий, изготовленных из древесины. Подобные конструкции без применения соответствующих защитных мер могут сильно пострадать от влияния отрицательных факторов окружающей среды.

К таким факторам относится воздействие:

дождя;
снега;
прямых солнечных лучей;
грибков и плесени;
насекомых;
резких температурных перепадов;
процессов гниения.

Полезный совет! чтобы продлить срок службы изделия, необходимо обрабатывать дерево специальными пропитками, лаками, красками.

Садовые качели своими руками из дерева чертежи и размеры. Пошаговое описание сборки А-образной опоры:

Шаг 1: Изготавливаем ригель нужной длины с помощью электропилы с насадкой по дереву. На балке отмеряем с двух концов по 150 мм и отмечаем карандашом внешние грани поперечины опоры.

Шаг 2: Выполняем наклонные срезы для стыка ног опоры и поперечной балки. Для этого лучше воспользоваться угольником со стропильными штифтами. Первый штифт установите на 316 мм от угла на большой катет угольника, второй штифт – на 97 мм от угла на малый катет. Теперь позиции угольника нужно перенести на ногу опоры, как показано на фото-схеме. Получаем скос для нижнего пропила. Идем по ноге, отмечая позиции штифтов, перемещая угольник 6 раз по длине ноги. Последняя отметка угольника – место распила, который стыкуется с балкой. Нужно отметить карандашом эти позиции и отпилить их с необработанной стороны, чтобы получить лекало ноги.

Для более ровного и точного среза используйте пильные козлы. Зажимайте доску, положенную на ребро, в козлах и отпиливайте строго по отмеченной линии. Постоянно проверяйте соответствие спила, отшлифовывая неточности рубанком.

Для того, чтобы отпилить вторую ногу, приложите к ней первую встык. Теперь отпилите край строго по ранее выполненному срезу.

Шаг 3: Соединяем ноги с поперечиной. Примерку производим на гладкой поверхности. Ригель устанавливаем вертикально, а к нему снизу прикладываем ноги опоры. Расстояние между краями ног (которые будут устанавливаться на землю) должно равняться 1200 мм. Верхние края ножек должны плотно прилегать к поперечной балке.

Шаг 4: Готовим распорки. Приготовленные доски под распорки для ног нужно подогнать под укос опоры. Для нижней распорки отмерьте 500 мм от низа ножек и приложите к ним брус. На планке отметьте линии ножек, а на ножках – места прикосновения планки. Верхнюю распорку размечаем таким же способом, опуская планку на 150 мм ниже верхней поперечной балки.

Шаг 5: Еще раз проверьте подгонку с помощью метра и угольника. У нас получилось четыре детали опоры и поперечина. Эти 4 детали используйте, как образец для второй рамы опоры. Ее готовим так же, как и первую.

Шаг 6: Скрепляем опору. С помощью шаблона на 22 мм проводим линии между перпендикулярными планками на внутренней поверхности каждой ноги. Теперь нужно вбить гвозди по внешним сторонам ножек. Далее просверливаем ноги до центра торца каждого бруса и скрепляем их шурупами. Каждый шуруп нужно покрепче затянуть шайбой. Так же следует скреплять все торцы опоры. Поперечную балку с ножками опоры нужно скреплять, проделав сквозные отверстия и закрепив планки шурупами.

Дачные качели своими руками чертежи. Виды качелей для дачи

Качели на дачном участке могут выполнять разные функции, дарить радость детям и взрослым. В зависимости от размеров участка, можно установить несколько конструкций, рассчитанных на разные возрастные категории, или же одну большую для всей семьи.

Садовые качели для спокойного отдыха

В данном случае речь пойдет об уличных качелях, предназначенных для отдыха на природе в кругу семьи или дружеских посиделок. Такие конструкции зачастую рассчитаны на несколько человек, но есть варианты и одиночных сидений для тех, кто любит побыть наедине с самим собой.

Конструктивно уличные качели представляют собой две опорных стойки с ригелем, к которому с помощью подвесов (цепи, канаты, металлические рейки) крепится сидение. Посадочное место, как правило, имеет спинку и подлокотники, изготавливается из дерева, металла. На сегодняшний день это могут быть целые подвесные кресла или диванчики, оснащенные мягкой обивкой, декоративными подушечками.

Рекомендуется приобретать или мастерить садовые уличные качели с навесом, который защитит от зноя и дождей.

Качели для активного отдыха

На дачном участке, помимо работы и релакса, можно найти время и для более веселого времяпровождения. Особенно это актуально семьям с детьми, которые не могут усидеть на месте в поисках приключений. Не секрет, что и взрослым нередко хочется погрузиться в детство.

Модели для активного отдыха рассчитаны на более сильную раскачку, что доставляет большое удовольствие малышам. Подобные конструкции существуют десятилетиями, с годами совершенствуются материалы сидений, крепежей, но принцип работы остается тем же. Самые простые уличные качели несложно изготовить самостоятельно с помощью простой доски и веревок.

Видео красивые качели своими руками

Как сделать качели своими руками: чертежи и инструкции

Качели на дачном участке – незаменимый элемент, благодаря которому можно повеселиться и хорошо провести время.

Отправляясь на дачу хочется не только поработать, но и отдохнуть. Для этого не обязательно лежать в гамаке, а можно покачаться на качелях или мечтательно рассматривать небо. Такой вид деятельности не только успокоит нервную систему, но и приведет в порядок мысли. Стоит заметить, что для детей же это не просто развлечение: качели дают возможность улучшить вестибулярный аппарат. При желании устроить такие конструкции качели на своем участке, это сделать совсем несложно. Если использовать оригинальные изделия, современные дачные качели могут еще и украсить ландшафт, поэтому рассмотрим, как реализовать такие конструкции.

Прежде чем браться за изготовление, стоит обратить внимание, что качели разделяются на виды, в зависимости от того, кто на них будет кататься. Поэтому предназначены садовые качели как для всей семьи, так и конкретно для детей. Так же возможен вариант, когда изделие мобильное, и тогда это еще более удобно, ведь нет привязки к одному месту. Поэтому очень важно разобраться для кого будет предназначаться качели, и исходя из этого подготовить чертеж и материалы.

Конструкции качели

Качели могут быть:

Подвесные. Потребуется перекладина, прочный канат и сидушка. Лучший вариант – доска со спинкой.

Каркасные. Используются для детей из-за их устойчивости и прочности, к тому же они легко передвигаются в любую зону дачного участка.

Чтобы сделать подвесные качели на дереве, не потребуется особых умений, так как не нужно изготавливать каркас. Единственное с чем придется повозиться – изготовить сидушку. В дальнейшем ее нужно будет прикрепить к балкам либо к прочной ветке. Чтобы это сделать, нужно взять канат, имеющий крестовую свивку, диаметром не меньше 24 мм, особенно если подвешивается детские качели. Стоит использовать цепной подвес, тогда получится более прочная качели на цепях своими руками. Чтобы не причинить вреда маленьким детям, ведь их пальцы могут попасть в звенья цепи, эти элементы должны быть небольшого калибра либо их стоит поместить в пластиковые трубки. К тому же перед установкой каркасных конструкций выбирают лучшее место – не должно быть вблизи деревьев и ограждений.

Опора

Создание конструкции, на которую подвешивают сиденье, – важный этап, так как от ее прочности зависит возможность раскачивания. Обычно материалом для ее изготовления выступает либо брус, либо труба и уголок из металла. Как правило, для дачной качели используют раму из двух опор в виде буквы А, которые соединены горизонтальной балкой. Этот элемент должен подниматься над почвой на 1/3 от длины столба. Перекладину, где навешивается сиденье, следует прикрепить к вертикальным стойкам с помощью болтов. Качели из металла требуют обязательного крепления к почве, так как «нога» из труб со временем расшатается при раскачивании и вывернется. Чтобы избежать этого, их делают с опорными рамами либо бетонируют в траншею.

Стоит обратить внимание, что для прочности деревянной конструкции «ноги» качелей нужно вкопать в почву достаточно глубоко: не менее, чем на 1 метр либо забетонировать. Перед этим их предварительно пропитывают битумной мастикой, чтобы избежать гниения древесины, а под ними также лучше установить кирпич.

Качели, выполненные из металла, представляют собой надежные конструкции из-за тяжести материала, поэтому установка в любом случае будет стабильной. Использование таких моделей особенно рекомендуется, если есть необходимость в прочной конструкции для подростков. Для их изготовления можно воспользоваться чертежом металлических качелей, который представлен ниже:

На начальном этапе придется подготовить следующие материалы: нарезать трубы и удалить острые заусеницы наждачной бумагой. Затем делают основание: с помощью сварочного аппарата скрепляют детали под углом 45 градусов и приваривают перекладину перпендикулярно к стойкам. Следующий этап – установка полученной конструкции. Для ее реализации делают углубления, засыпают песком и заливают бетонным раствором поверх основания качели. После того как смесь застынет, а для этого потребуется не меньше недели, можно будет прикрепить сиденье, для чего предварительно прикрепляют сваркой крючки. Подвешивают сиденье на канатах либо металлических балках. Полученную конструкцию стоит прокрасить краской, ведь это не только придаст красивый вид изделию, но и защитит от ржавчины. Таким образом данный элемент станет настоящим украшением участка.

Если такая модель покажется сложной, можно сделать простую металлическую конструкцию из профильной трубы, диаметром 5 см. На поперечной стойке прикрепляют скобы, используя сварку и подшипники. Затем сиденье крепят к конструкции на подвесы, при этом отдают предпочтение либо цепям, либо стержням.

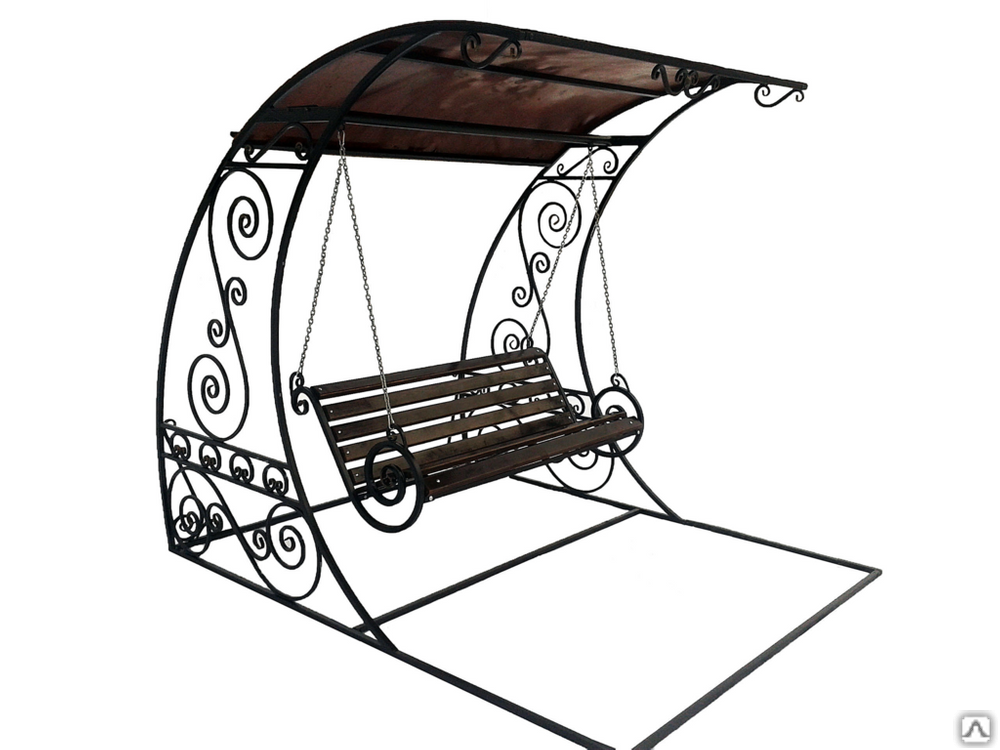

Как вариант, можно создать эксклюзивные модели, к примеру, кованые либо из обрезков швеллера, также это может быть лавочка качели своими руками.

Деревянные качели

Деревянные качели, сделанные своими руками по чертежу, отличаются экологичностью, элегантным внешним видом и прочностью, особенно если древесина пропитана специальными средствами. Лучше в качестве материала бревен брать березу, сосну либо ель.

Для их изготовления нужно подобрать материалы:

Два столба;
Канат, длина которого 6 м;
Перекладина;
Подвески либо крюки;
Крепежные элементы, при этом выбирать лучше болты.

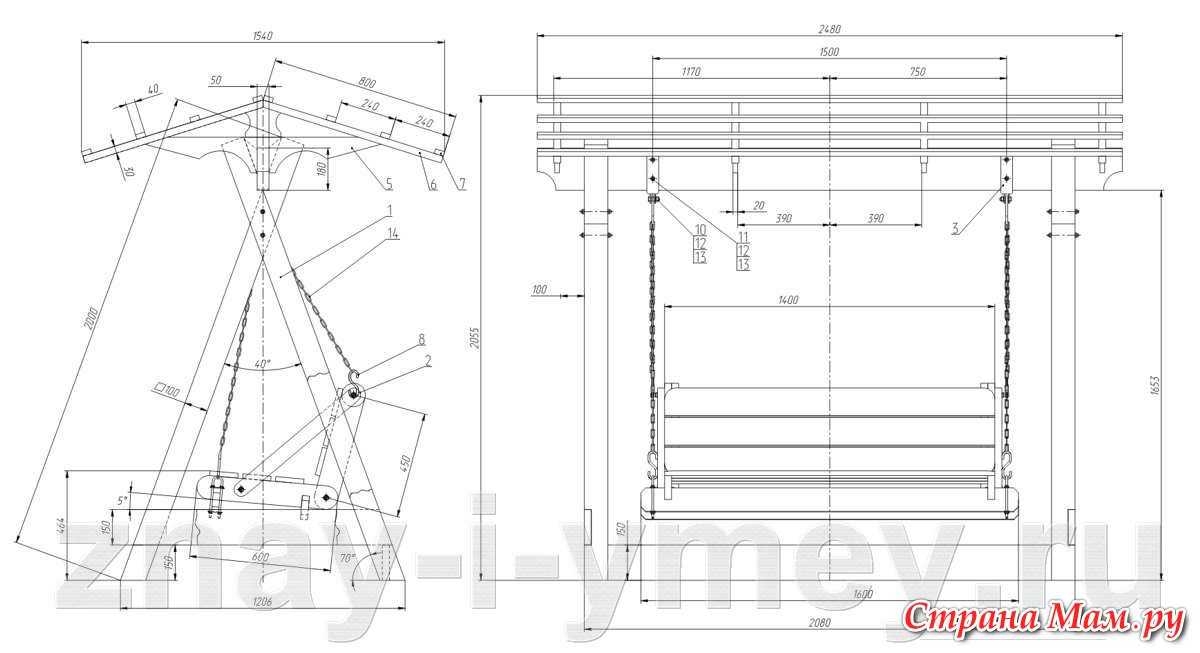

Можно воспользоваться уже готовыми чертежами качелей, которые построены из досок.

Из деревянного бруса хорошо получаются модели качелей на 4 столбах. Чтобы своими руками сделать такую конструкцию, придется немного уделить данному занятию время. Для этого делают опору, собирая две части в виде буквы А из брусьев. На них прикрепляют поперечную перекладину. Чтобы придать прочности конструкции, нужно ее укрепить короткими брусьями.

Из этого же материала изготавливают скамейку со спинкой.

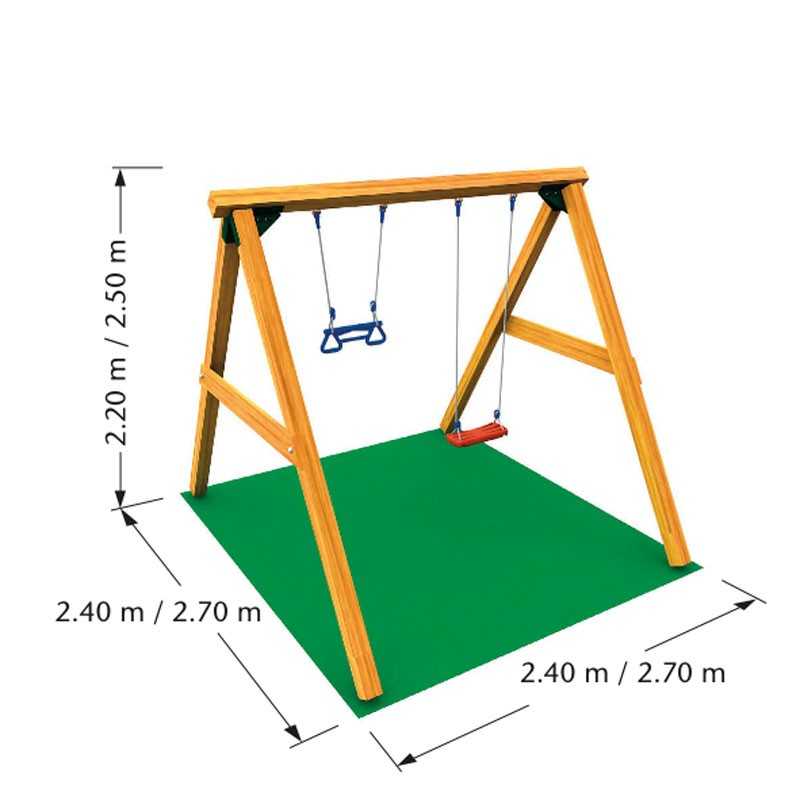

Как сделать качели для детей

Чтобы изготовить качели своими руками для детей, подготовка к процессу реализации должна быть стандартной, как и для взрослых: для этого составляют чертеж, наносят размеры и места крепежных элементов. Можно воспользоваться и готовыми чертежами, но при этом не нужно забывать, что конструкция все же предназначена для детей, а значит она отличается от взрослых моделей.

На первом этапе делают стойки одного размера. Их устанавливают на расстояние, которое зависит от ширины сиденья. Соединяют опоры перекладиной. При этом требуется измерить точно угол соединения вертикально расположенных элементов стоек, чтобы добиться надежного соединения.

Обязательно стоит проследить, чтобы перекладина находилась на равном расстоянии от земли. После этого конструкцию можно устанавливать: роют траншею, в которой изготавливают подушку из щебня, ставят опоры и вместе с этим заливают их раствором из бетона. Полученную конструкцию зашлифовывают, закругляют углы, делая их безопасными для ребенка.

Крепежная система для качелей

Рассмотрим крепежные системы на садовые качели:

Анкер. Имеет сквозной тип крепления.
Карабин. Изготавливают двух типов: с круглым сечением для брусьев и с прямоугольным для балок.

В детских моделях сиденье подвешивают с помощью скоб, крючков. В случае, если качели будут держаться на тросах, нужно будет приобрести зажимы, используемые для фиксации.

Веревочные качели

Качели из бревна и канатов являются классическим вариантом. Они отличаются простотой создания. Чтобы осуществить задумку, достаточно просверлить 4 отверстия в широком бревне и продеть канат.

Также с помощью веревок подвешивают доску. Использовать этот вариант лучше осторожно так как веревка может перетереться. Чтобы этого не допустить, сбоку сиденья пробивают 4 отверстия в них и продевают веревки. После этого надежно фиксируют концы, завязав крепко узлом. На веревках качели подвешивают и другим способом. В доске вырезают пары пазов: в торце и по краям в углу. Так как веревка натянута, поэтому выскакивать она не будет. Для маленьких детей такой элемент – отличный вариант для отдыха, который можно сделать своими руками.

Металлические садовые качели своими руками, чертежи, виды, нюансы

Где бы человек не находился, тяга к комфорту останется с ним всегда. Поэтому владельцы дачных участков, загородных резиденций стремятся сделать новое место своего обитания благоустроенным по высшему разряду. А какой двор или сад может обойтись без этих удобных, привлекательных конструкций, делающих отдых особенно приятным? Наиболее популярны долговечные сооружения из металла, а подходящий материал найдется в любом хозяйстве. Чтобы сконструировать идеальные металлические садовые качели своими руками, чертежи — вещи первой необходимости. Имея на руках подробную схему, легко избежать даже небольших ошибок.

Оценка главных достоинств и недостатков

Если есть желание изготовить металлические садовые качели своими руками, чертежи искать рано. Лучше сначала познакомиться с их плюсами и минусами, чтобы не пожалеть о сделанном выборе, когда будет уже поздно. Несмотря на большое количество достоинств, есть некоторые относительные минусы и у изделий из металла.

Положительные характеристики металлических качелей:

Долговечность конструкций, их практичность — то, что подкупает более всего, если борьба происходит между этим материалом и деревом. Последнее боится огня, влаги и насекомых, неравнодушных к нему. Древесина может рассохнуться, а такие качели — угроза здоровью детей и взрослых.
Невероятная прочность и большой ассортимент металлических качелей, которые нетрудно изготовить самостоятельно, — несомненные, неоспоримые преимущества металла.

Теперь о недостатках:

Металлические качели не могут естественно вписаться в ландшафт. Поэтому придется заранее продумать стилевое решение данной проблемы. Например, какие похожие элементы декора добавить, чтобы качели не выглядели в саду «белой вороной».
Наиболее надежны сварные изделия, а значит, надо иметь представление об этой работе. Необходимо также соответствующее оборудование. Его придется или покупать, или арендовать.
Травмоопасность суперпрочного материала — самый большой минус, ведь качели легко могут поранить, если обращаться с ними неосторожно.

К этой категории относится подверженность коррозии, однако этот минус не настолько страшен, от него легко избавляются обработкой металла защитными покрытиями. Если недостатки не вызывают отторжения, то можно переходить к знакомству с различными видами этих «аттракционов».

Также вы можете сравнить цены на металлические садовые качели:

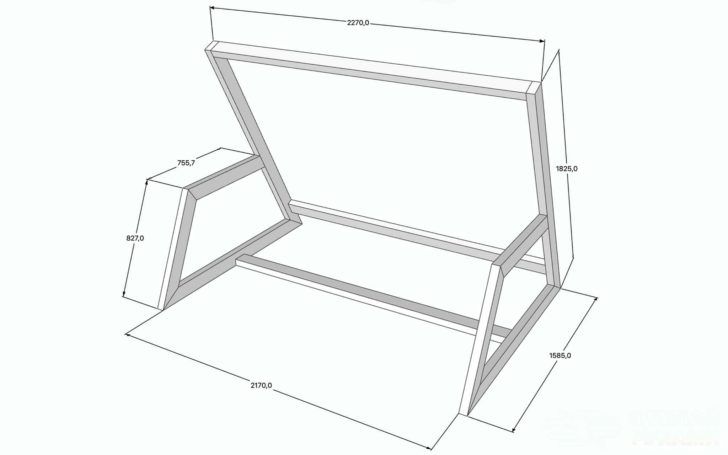

Металлические садовые качели своими руками: чертежи

Основа любых подобных конструкций — металлический каркас. Его делают:

сварным;

сборно-разборным.

Первый предпочтителен, так как на протяжении очень долгого времени с ним не случится никаких «чрезвычайных происшествий», которые могут обернуться посягательством на здоровье хозяев. Если нет навыков работы со сварочным оборудованием, то второй метод — единственный выход. Собирают такой каркас, используя болты с гайками, поэтому крепежная операция не вызовет затруднений ни у кого.

Минус второго варианта — потенциальное разбалтывание резьбы. Чтобы не допустить разрушение качелей, рекомендуют крепить элементы изделия контргайками, гроверами. Места повышенного риска необходимо регулярно проверять, подтягивать ключом.

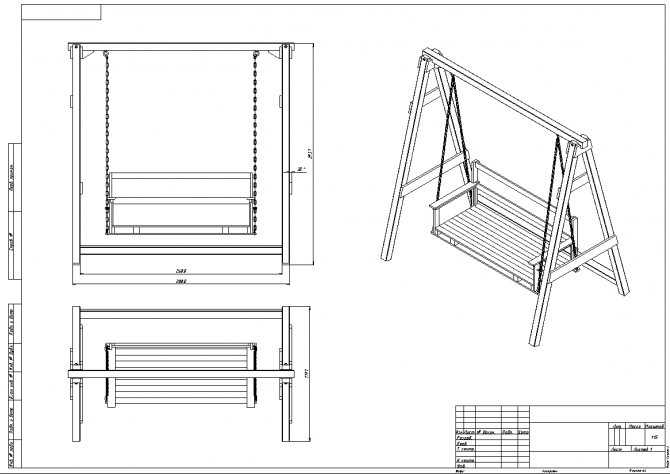

Готовый чертеж использовать лучше, это гарантированный способ избежать ошибок, которые могут вкрасться в свое творение незаметно. В результате возникнет необходимость в переделках, а значит, львиная доля работы пойдет насмарку.

Виды металлических каркасных конструкций

Конфигурация их различна. Классикой можно назвать А-образную форму стоек, соединенных сверху перекладиной. Обычно для придания жесткости их стягивают ниже перемычкой. Существуют другие чертежи, где она отсутствует, а у опорных элементов Л-образная форма.

Самые простейшие конструкции — П-образные, но для обеспечения им устойчивости опоры обязательно заглубляют и бетонируют. Есть чертежи качелей, сильно отличающихся от привычных. Сиденье таких конструкций можно использовать даже отдельно — подвешивать к веткам или потолку веранды.

Все металлические качели делят по другому признаку — возможности перемещения. Существуют:

стационарные модели, где опоры забетонированы;

мобильные качели, крепящиеся к грунту арматурой либо анкерами.

Подготовка к сооружению качелей

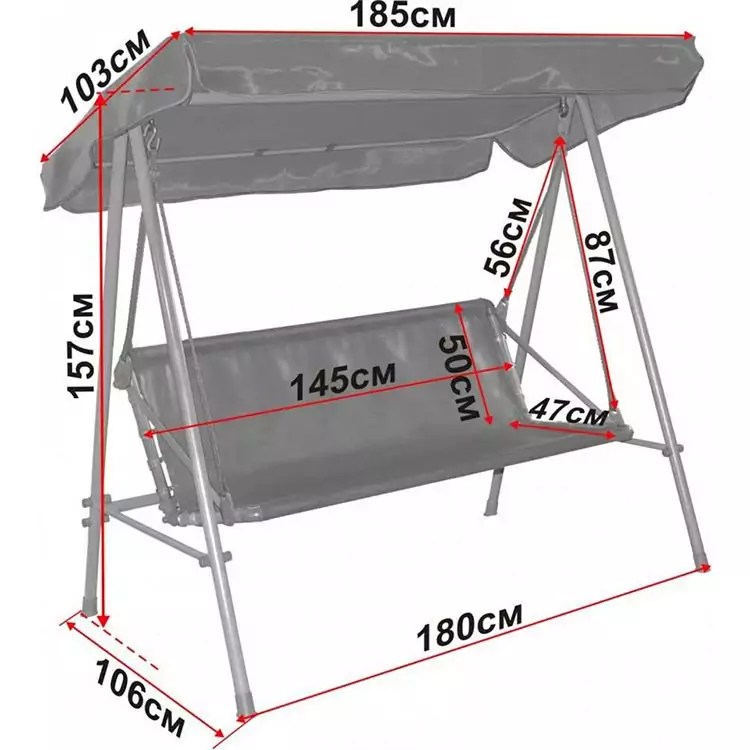

Расчет общих размеров и отдельных составляющих необходим, так как нередко в готовых схемах данные величины не совсем устраивают. Поэтому при корректировке чертежа под свои потребности учитывают следующие правила:

Ширина сиденья, достаточная для одного человека, составляет примерно 500-600 мм.
Высота спинки обязана быть не менее 550-600 мм, она обеспечит удобство качающимся.
При выборе подвесной конструкции необходимо принять во внимание, что минимальное расстояние от сиденья до стоек — 300 мм, если для подвеса используют металлическую цепь, но 400 мм, когда в его роли выступает веревка.
Промежуток от сиденья до поперечины зависит исключительно от роста самого высокого пользователя будущих качелей.

Если качели предназначаются для семьи с одним ребенком, хватит ширины сиденья в 1600 мм. Если для трех взрослых, требуется уже не менее 1800-2000 мм. При планировке одиночной качели идеальна метровая ширина сиденья.

Необходимый инструментарий и материалы

Чтобы без задержек и незапланированных поисков необходимого наслаждаться процессом сборки, нужно заранее подготовить весь инструмент. В зависимости от выбора способа сооружения качелей может понадобиться:

болгарка, сварочный аппарат;

бур либо лопата;

гаечные ключи;

уровень и рулетка;

молоток, напильник, пила, тиски;

шлифовальная машина, наждачная бумага;

шуруповерт;

электродрель, сверла для разных поверхностей;

саморезы, болты (для сиденья — с полупотайной головкой) с гайками и шайбами.

Из материалов надо запастись:

круглым профилем (это идеал), минимальный диаметр — 50 мм;

металлическим (стальным) уголком;

прямоугольным профилем для сиденья и небольшим квадратным — для козырька;

антикоррозийной грунтовкой;

деревом для сиденья — брусом, досками;

песком, щебнем, цементом;

шарикоподшипниками;

тентовой тканью либо поликарбонатом;

морилкой, лаком или краской, кистями.

Чтобы конструкция была надежной и устойчивой, бетонирование опорных элементов — обязательный этап. Другой способ — выбор большего угла на вершине элементов, имеющих форму буквы «А». Некоторые конструкциям, снабженным основанием, нужны даже не ямы, а траншеи. В этом варианте садовым буром делают 4 отверстия. Болгаркой нарезают трубы:

4 отрезка для боковых стоек;

1 — для перекладины;

2 — для перемычек, обеспечивающих опорам жесткость.

Все элементы после нарезки тщательно проверяют на точность их размеров. Края деталей обрабатывают, избавляя от всех неровностей. Дальнейшую работу проводят, четко контролируя вертикали с горизонталями уровнем. Стойки приваривают друг к другу, затем соединяют элементы перекладиной. К ней монтируют скобы для подвесных механизмов.

Помимо подвесок с подшипниками в качестве последних используют крюки, кольца, карабины. Конструкцию устанавливают в ямы, засыпают щебень, заливают бетонный раствор. Делают паузу для набора крепости как минимум на 5 дней. Если к опорам дополнительно приваривают основание, то после рытья траншеи действуют аналогичным способом.

Основание для сиденья также изготавливают из металлического уголка. Оптимальный угол между спинкой и сиденьем составляет 120°. Чтобы обеспечить корректный изгиб, на одной полочке в уголке вырезают треугольник (примерно 60°). Каркас конструируют из прямоугольного профиля, соединяя боковины горизонтальными перемычками, не забывая о креплении там, где у кресла находится изгиб.

В каркасе просверливают отверстия для деревянных деталей. Планки, сделанные из штакетника или шлифованного (если наждачкой, то сначала крупным зерном, затем мелким) бруса, фиксируют на каркасе болтами. Следят, чтобы головки их были утоплены. Крепят кресло к подвесам в 4 местах. Дерево обрабатывают антисептиками, морилкой, лаком либо краской, металл после грунтовки окрашивают.

Конструкцию подвешивают, изготавливают из металла квадратного сечения легкий каркас-козырек — раму, усиленную перемычками. Сваркой монтируют козырек под небольшим углом, чтобы обеспечить беспрепятственную эвакуацию осадков.

После высыхания краски его обтягивают тканью для тентов (ПВХ, акриловой, каучуковой) либо используют сотовый поликарбонат. Для монтажа берут уплотнительные шайбы и саморезы. Торцы покрытия закрывают от насекомых, грязи и пыли профилем из полимера. Другой способ — замазывание их герметиком.

Металлические садовые качели своими руками, чертежи, которые вряд ли поставят кого-нибудь в тупик, — запрос популярный, ведь самодельные конструкции сейчас в почете. А наградой мастеру станут гордость за свое «детище» и радость при взгляде на счастливые лица — как малышей, так и взрослых, мечтающих снова вспомнить беззаботное детство.

Тот, кто не уверен в своих силах, обязательно должен посмотреть это видео мастера, который впервые знакомился со сваркой:

Была ли статья полезна?Мы хотим стать лучше. Спасибо за мнение!

Если вам понравилась статья, пожалуйста, поделитесь ей

Источник

Качели из металла своими руками – чертежи, фото и инструкция, как сделать металлические качели своими руками

Содержание статьи:

Как сделать качели из металла
Садовые металлические качели своими руками – рекомендации
Как сварить качели – видео об основах дуговой сварки
Детские металлические качели своими руками
Чертежи металлических качелей

С помощью нашей нехитрой инструкции вы сможете сделать качели из металла своими руками.

Как сделать качели из металла

Вам потребуются

Напильник или шкурка по металлу
Сварочный аппарат и электроды
Цемент, песок, щебень и вода, чтобы сделать бетон
Емкость, где вы будете замешивать бетон
Металлические трубы
Болгарка, чтобы резать металл
Бур и лопата
Болты, ключи, чтобы закручивать гайки к болтам
Прочий инструмент на всякий случай

Инструкция

На фото выше показано, какие мы будет делать металлические качели своими руками. Придерживаясь нашей инструкции, можно изготавливать и другие качели из железа. В конце статьи вы найдете чертежи в качестве примера и вдохновения. Если будет мало, можете еще поискать в интернете.

1. Нарезаете детали из труб:

две боковые стойки длиной 2 м
перекладину – рекомендуемая длина – 1.5-2 метра
4 трубы для основания – по две трубы с каждой стороны (размер произвольный)

2. Избавляетесь от заусениц на трубах напильником или шкуркой по металлу.

3. Свариваете трубы для основания. Они должны образовывать прямой угол. Дальше в статье представлено видео о том, как сварить качели.

4. Привариваете к основанию стойки, а к стойкам – перекладину.

5. Выкапываете 4 ямы. Глубина самое малое 80 см. Какое расстояние должно быть между ямами, показано на рисунке ниже.

6. Вставляете в ямы металлические балки (длина их должна быть больше глубины ям).

7. Заливаете ямы бетоном. Для изготовления бетона смешиваете одну часть цемента, две части песка и одну часть щебня. В полученную смесь добавляете воды и размешиваете, пока не получите не слишком жидкую однородную массу.

8. Даете бетону неделю на застывание.

9. Привариваете к перекладине крючки.

Крючки можно сделать из анкерных крюков.

10. Привариваете каркас качелей к металлическим балкам.

11. Крепите сиденье. Несколько вариантов представлено ниже.

Вот и готовы сварные качели своими руками. Дальше вы найдете несколько рекомендаций по изготовлению железных качелей своими руками, а также видео по сварке.

Садовые металлические качели своими руками – рекомендации

Для изготовления бетона лучше всего использовать цемент марки М400.
Лучше делать качели из профтрубы круглого сечения. Другие профиля не желательно, потому что имеют выступающие элементы – о них можно сильно удариться.
Не стоит покупать трубы диаметром меньше 1.5 дюймов, потому что качели получатся непрочными.
Лучше всего использовать новые трубы, а не те, что вы найдете у себя на участке. Во-первых, старые трубы не красивы, а чтобы придать им благородный вид, придется потратить время и силы. Во-вторых, новое – есть новое, а значит, прослужит дольше.
Покрасить трубы, чтобы придать им благородный вид, можно автомобильной эмалью.
Отверстия труб лучше чем-нибудь закрыть, чтобы в них не попадала вода и не портила металл изнутри.
Сиденье лучше подвешивать на синтетическую веревку (автомобильный трос подойдет в самый раз). Она достаточно прочная, не гниет и не портится от дождя и снега.

Как сварить качели – видео об основах дуговой сварки

Как вы понимаете, информация из этого видео пригодится и в случае, когда надо сварить детские качели.

Детские металлические качели своими руками

Автор проекта, который мы сейчас опишем, Максимильян Орлов. Проект приглянулся тем, что его можно дополнить турником и канатом, а также есть возможность менять сиденья (с одноместного на двух местное и больше), либо вообще убрать и поставить доску для настольных игр. Вот как выглядят универсальные качели в готовом виде.

Для изготовления такого маленького спортивного комплекса потребуется все то же, что и в первом случае.

Инструкция

1. Нарезаете детали:

трубы для боковин длиной 3.2 м – если будет только качели – 4 шт., если еще перекладина и канат – 8 шт.
поперечины между боковыми трубами длиной 70 см – 2 или 4 шт.
металлические пластины – 2 или 4 шт.

2. Свариваете боковины каркаса в виде буквы «А». При этом поперечина боковых труб должна располагаться на расстоянии 2.1 м. от угла боковин. Также к концам боковых труб привариваете металлические обрезки длиной около 60 см для установки каркаса. Ориентируйтесь на фото ниже.

3. Чуть ниже угла боковин каркаса привариваете металлическую пластину. К ней будет крепиться перекладина.

4. Устанавливаете боковины так же, как и в первой инструкции. То есть роете ямы, вставляете туда боковины (при этом проследите, чтобы они стояли ровно по вертикали), заливаете бетон и ждете полного его застывания.

5. Подготавливаете перекладину. Она должна быть достаточно прочной, чтобы выдержать вес всех, кто будет кататься на качелях. Для этого:

подбираете болт (в этом случае болгаркой нужно отрезать шляпку) или шпильку под диаметр трубы
вставляете болт или шпильку в перекладину на глубину 5 см
просверливаете сквозное отверстие в перекладине и закручиваете в него болт, который надо закрепить гайкой, а потом загнуть молотком

6. Устанавливаете перекладину. Для этого просверлите в пластине боковин отверстие, немного отогните боковину, вставьте перекладину и зафиксируйте ее болтом.

7. Сиденье делаете такое же, как и в первом случае, а к перекладине крепите его так, как показано на фото ниже.

Петли зафиксированы медной проволокой.

Аналогичным образом изготавливаете каркасы для турника и каната. При этом к перекладине, к которой будет цепляться канат, прикручиваете анкерный крючок.

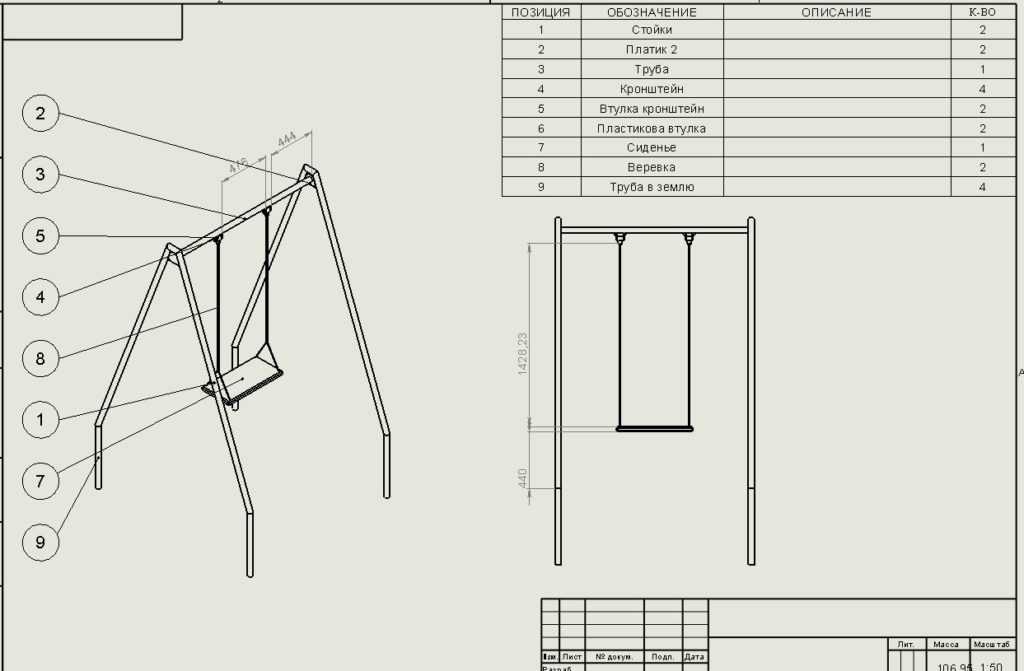

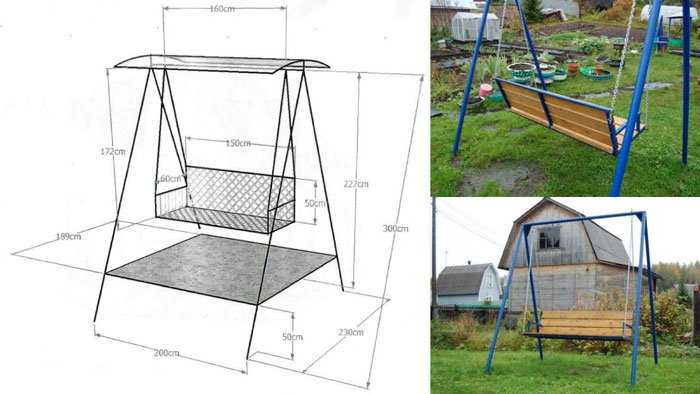

Чертежи металлических качелей

На этом все. В следующей статье мы вам расскажем,как сделать детские качели и секс качели своими руками.

Узнаем как изготовить качели из металла своими руками

Многие люди проживают в частных домах или же имеют загородные участки. Одним из наиболее функциональных украшений участка могут стать качели. Собрать своими руками их — это именно то, что нужно, чтобы облагородить свой участок и создать место для отдыха. Конструировать можно как большие модели, на которых может поместиться и 2-3 человека, так и детские качели, где дети смогут кататься. Вне зависимости от предназначения — это приспособление принесет много позитивных эмоций. Главное — правильно подойти к вопросу сборки конструкции, так как от этого будет зависеть еще и безопасность людей, сидящих на качелях.

Материал для строительства

Материалом для сборки качелей своими руками из металла стали профильные трубы. Это сырье имеет определенный список преимуществ и недостатков. К положительным сторонам можно отнести следующее:

Форма труб считается оптимизированной для быстрого производства. Это, в свою очередь, доказывает, что работать с ней будет довольно легко и удобно.
Это сырье является наиболее экономичным, если сравнивать его с другими видами.
У труб имеются ребра жесткости, благодаря которым сильно вырастает верхний предел допустимых нагрузок. Это очень важно, если качели рассчитаны более чем на 1 человека.
Высокая сопротивляемость механическим повреждениям. Нанести ущерб трубам при помощи ударных нагрузок довольно трудно.

Однако, как и у любого другого материала, у труб имеются свои минусы.

Чтобы собрать детские качели или любые другие виды, придется выполнять множество различных операций с материалом. Практически все из них осуществляются без труда, кроме сгибания. Согнуть профильную трубу очень трудно, для этого обычно требуется специальный станок.
Изготавливаются такие трубы из углеродистой стали. Это означает, что они сильно подвержены воздействию влаги и довольно быстро ржавеют. Чтобы избавиться от этого, лучше всего покупать оцинкованные экземпляры, но это увеличит стоимость сырья.

Проведение расчетов

Для того чтобы успешно собрать качели из металла своими руками, придется провести некоторые расчеты. Во-первых, нужно рассчитать требуемые размеры конструкции, а во-вторых, массу изделия. Это довольно важный параметр, так как от его значения будет зависеть, нужно ли оборудовать фундамент под качели и какие нагрузки выдержит непосредственно сам объект.

К примеру, если использовать профильную трубу квадратного сечения 20х20 мм и толщиной в 1 мм, то 1 метр материала будет весить примерно 600 грамм. Вес может незначительно меняться в зависимости от марки стали. Аналогичные трубы, но с сечением 30х30 мм будут весить около 900 грамм. Труба же с сечением 40х40 мм и толщиной 2 мм будет весить уже около 2,3 кг. Зная эти данные и заранее определившись с размерами качелей из металла, можно без труда посчитать общий вес конструкции.

Типы труб для конструкций

Здесь важно сказать о том, что не везде стоит использовать только квадратные трубы. Все будет зависеть от того, в каком стиле должны быть выполнены сами качели. Допустим, круглые (овальные) изделия лучше всего покажут себя при сборке изогнутых конструкций. Это могут быть сиденья, арки и т. д. Квадратные и прямоугольные виды отличаются повышенной жесткостью и устойчивостью. Кроме того, благодаря их форме удобнее всего использовать их в тех местах, где качели соприкасаются с поверхностью (вертикальная стойка, распорка). Последний вид труб — это плоские изделия. Они отлично проявят себя, если использовать их для сборки вспомогательных элементов конструкции, таких как горизонтальные распорки, к примеру.

Разновидности крепления качелей

Специалисты рекомендуют определиться с типом крепления сиденья к раме еще до того, как переходить к самой сборке качелей своими руками из металла. На сегодняшний день имеется два различных способа, при помощи которых можно успешно закрепить подвесную конструкцию на раму. Это могут быть рым-гайки или же узлы.

Если выбран первый случай, то последовательность работ будет следующей. Первое, что нужно сделать — это просверлить отверстия в горизонтальной балке диаметром примерно 5 мм. В отверстие вставляется длинный болт с шайбой и закручивается при помощи рым-гайки. Далее крепятся карабины, а к ним канаты или цепи.

Если же выбирается второй вариант, то тут все несколько проще, но само соединение выглядит несколько слабее, чем в первом случае. Веревка перекидывается через ту же горизонтальную перекладину. Далее необходимо сделать морской узел, а второй конец прикрепить к сиденью.

Варианты конструкции. Подвесная модель

Наиболее простым вариантом металлических качелей для улицы является именно подвесная. Все дело в том, что они чаще всего небольшого размера, рассчитаны на одного человека или ребенка. Из-за небольшого веса нет необходимости в конструировании сложного основания, металлической рамы и прочего. Подвесить их можно даже на дерево, ветки которого будут достаточно толстыми. Если выбран именно такой вариант, то в качестве крепления используется либо веревка, либо цепь. Кроме того, есть вариант, при котором можно закрепить цепь или же веревку таким образом, чтобы не повредить само дерево. Для этого нужно перекинуть материал через ветку и закрепить его при помощи скользящего узла.

Стационарное изделие

Вторая модель изготовления качелей из труб своими руками — стационарная. Этот вариант, естественно, более сложен в плане его реализации, однако он все равно достаточно популярен. Такие конструкции рассчитываются чаще всего на двоих или даже троих человек. При изготовлении этого варианта придется потрудиться не только над сиденьем, но и над самим каркасом из металлических элементов. Здесь очень важно, чтобы рама была достаточно мощной, так как именно на ней будут лежать все нагрузки. Кроме того, необходимо правильно выбрать вариант крепления сиденья к раме.

Первый вид — это пружина. Преимущество заключается в том, что деталь будет работать не только в качестве крепления, но и как амортизатор. Однако выбирать ее нужно очень тщательно, а чтобы прикрепить пружину к раме, необходимо сделать ушко. Чаще всего оно приваривается к металлическому каркасу качелей, а точнее к его поперечной балке. Таким образом, обеспечивается необходимая надежность.

Второй вариант — это кольцо. Чаще всего в роли данного элемента выступает анкер с кольцом или же монтажная площадка. В таком случае придется просверливать центральную балку, вставлять в нее кольцо, а затем хорошо закреплять болтами.

Что потребуется для сборки изделия

Как сделать металлические качели? Для этого потребуется купить определенное количество нужного материала и иметь все необходимые инструменты. Из сырья понадобятся:

Каркас будет изготавливаться из круглой профильной трубы с диаметром 20 мм. Длина труб подбирается индивидуально, исходя из размеров, который каждый выбирает сам. Рекомендуется лишь брать на метр или два больше, чем необходимо.
Понадобится 4 стальных уголка.
Потребуются стальные дуги с длиной 250 мм и диаметром по 15 мм.
2 деревянных полотна.
Потребуется трос, цепь, веревка или любое другое крепление, которое выберет мастер. Единственное условие — оно должно выдерживать нагрузку в районе 250-300 кг.
Возможно, понадобятся подшипники для качелей.

Потребуется также большое количество разнообразных инструментов, однако большинство из них есть у любого хозяина. Из нестандартных приборов потребуется сварочный аппарат, тиски, рым-шурупы 5х80мм, 4 штуки.

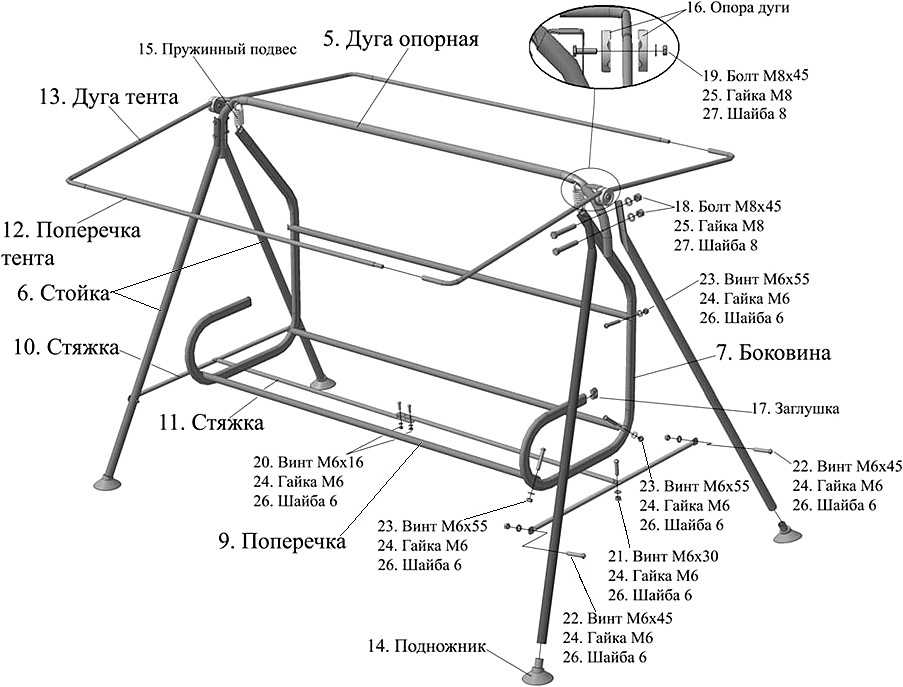

Сборка качелей. Несущая рама

Первый шаг — это нарезка деталей для сборки каркаса. В качестве боковых стоек нужно использовать отрезки профильных труб длиной по 2500 мм. Таких экземпляров понадобится 4 штуки. Потребуется одна перекладина, которая будет соединять обе стойки. Ее длина должна быть 2100 мм.

Второй шаг — это сборка боковых стоек в единую конструкцию. Для этого необходимо срезать один из их краев при помощи болгарки под углом в 30 градусов. Далее, при помощи сварочного аппарата они соединяются между собой так, чтобы получился равнобедренный треугольник.

Следующий шаг — укрепление рамы. Для этого нужно отступить от верха треугольника вниз 2000 мм. На этом уровне к обеим трубам приваривается горизонтальная перекладина. Расстояние между стойками, а следовательно, и длина отрезка, должны быть 1035 мм. Чтобы не ошибиться, лучше всего сделать предварительно чертеж качелей своими руками.

Последний шаг в сборке рамы — это приваривание горизонтальной перекладины к верху вертикальных стоек. Тут важно отметить, что расстояние между опорами должно быть 2000 мм, а сама перекладина 2100 мм. То есть в результате сборки труба будет выступать с каждой стороны на 50 мм. К этой же перекладине и будет крепиться сиденье.

Материал и сборка сиденья

После того как все работы по сборке рамы были выполнены, можно приступать к конструированию самой скамьи. Сиденье для качелей со спинкой может быть изготовлено из профильных труб или же из брусьев. Если используется труба, то понадобится несколько изделий с размерами 30х30х6000 мм. Из них нужно получить 24 заготовки по 1500 мм в длину каждая. Они зачищаются при помощи наждачной бумаги или же станка. Можно также использовать брусья 100х100 и подгонять их под нужные габариты. Тут важно добавить, что необязательно делать их 30х30, вполне можно применять отрезки 20х50 или 30х70 и т. д. Также это могут быть деревянные заготовки.

Каркас и крепление скамьи

Если для скамьи использовалась древесина, то она покрывается лакокрасочными средствами, чтобы избежать ее порчи. Металл также нужно будет покрасить.

Пока изделие будет высыхать, можно перейти к сборке каркаса для сиденья. Для начала необходимо определиться с формой элемента. Когда она будет выбрана, можно переходить к процессу сборки. Для этого используются профильные трубы с диаметром 15 мм. Сырье нарезается на нужное количество отрезков и скрепляется по необходимой форме. После этого к ним при помощи болтов уже можно крепить бруски. Расстояние между элементами должно быть 20-25 мм. По краям каркаса нужно приварить рым-гайки, к которым будет крепиться цепь. С каждого края приваривается по две штуки.

После этого можно перейти к крепежу скамьи к самой раме. Для этого в горизонтальной перекладине проделываются отверстия, в которые также вставляются рым-гайки и закручиваются. Далее продеваются карабины, через которые перекидывается цепь. После этого цепь соединяется со всеми гайками, имеющимися на каркасе скамьи.

Установка стационарной модели

Так как качели из металла являются стационарными и должны выдерживать большие нагрузки, то устанавливать их нужно следующим образом. На выбранном участке выкапываются 4 ямы глубиной по 450 мм каждая. Использовать для этого лучше всего ручной железный бур.

После этого замешивается раствор с цементом, песком и водой в пропорциях 1:2:3. Здесь лучше всего применять цемент маркировки М400. На дно каждой ямы нужно засыпать песчаную подушку примерно 100 мм толщиной. После этого в углубление устанавливаются опоры рамы. Чтобы увеличить устойчивость конструкции, в яму закидывают несколько больших камней, после чего она доверху заливается раствором. В течение следующих 3-4 дней нужно ждать, пока бетон полностью засохнет и затвердеет. На этом все, изделие можно считать полностью готовым и установленным.

Место для установки

На сегодняшний день имеются некоторые рекомендации по выбору места для установки самодельных качелей.

Место должно быть полностью пустым и открытым, желательно недалеко от дома. Как показывает практика, идеальное удаление от жилых построек — это 10-20 метров.
Желательно, чтобы над местом установки качелей не проходили какие-либо коммуникации, провода и т. д.
Естественно, что устанавливать качели лучше всего подальше от дороги, даже если рядом имеется забор.

Уход за готовой конструкцией

Собрать конструкцию самостоятельно — отлично, но это еще не все. Для того чтобы добиться максимального срока эксплуатации качелей, необходимо за ними ухаживать должным образом. Покупные варианты уже имеют защитное покрытие, самодельные же таким похвастаться не могут. Поэтому необходимо приобрести специальную краску по металлу и раз в полгода-год окрашивать изделие. Кроме того, такое покрытие будет служить отличным декором.

Кроме обычной краски, также рекомендуется использовать растворитель для ржавчины, грунтовку для обработки поверхностей, краску с добавлением порошка металла. Кроме этого, к новой самодельной конструкции будет неплохо добавить мягкое сиденье. Для этого шьются специальные чехлы из достаточно плотного материала, который не должен бояться контакта с влагой. Если есть достаточно много времени и желания, то можно также озаботиться наличием декоративной крыши, которая будет защищать от солнечных лучей. Таким образом, можно сделать вывод, что сборка качелей своими руками из металла — вполне посильная задача для одного человека.

Искусство стены металла качания веревочки

/металл качания веревочки печатает

Результаты: 933

Качающийся металлический принт

66 долларов

53 доллара

Free As The Wind Металлический принт

71$

57$

Держись, металлический принт

80 долларов

64 доллара

Металлический принт Lovebirds

70 долларов

56 долларов

Только для тебя Металлический принт

71$

57$

Акробатика Женский Цирк Винтаж Иллюстрация На Странице Книги Металлический Принт

69 долларов

55 долларов

Just A Jump To The Left Металлический принт

71$

57$

Женщина висит на веревке Metal Print

80 долларов

64 доллара

Красивое дерево с металлическим принтом

71$

57$

Девушка на качелях Металлический принт

69 долларов

55 долларов

Незабудка металлический принт

71$

57$

Качающийся металлический принт

69 долларов

55 долларов

Девушка в металлическом принте

86 долларов

69 долларов

Веревочные качели с металлическим принтом

71$

57$

Веревочные качели с металлическим принтом

81$

65$

Качели на закате с металлическим принтом

91$

73$

Качели, 1848 г. , гравюра на металле

71$

57$

Туманный свинг с металлическим принтом

86 долларов

69 долларов

Металлический принт Sunset Swing

91$

73$

Детские качели на старой ферме Metal Print

81$

65$

Веревочные качели с металлическим принтом «Голубое небо»

81$

65$

Металлический принт Push Me

72 доллара

58 долларов

Летние воспоминания металлический принт

71$

57$

Красивые качели на пляже с металлическим принтом

94$

75$

Девушка в металлическом принте

86 долларов

69 долларов

Девушка на качелях, Сейшельские острова Metal Print

81$

65$

Закат силуэт качели металлический принт

101$

81$

Мальчик на качелях с металлическим принтом

96 долларов

77 долларов

Веревочные качели на пляже с металлическим принтом

93$

74$

Девушка на качелях с металлическим принтом

94 доллара

75 долларов

Две качели Metal Print

81$

65$

Rope Swing Into Lake Tahoe Metal Print

77 долларов

62 доллара

Маленькая девочка качается на веревке в вечнозеленом дереве на закате летом

77 долларов

62 доллара

Хватаясь за веревочные качели летом на озере Тахо Металлический принт

77 долларов

62 доллара

Разводной мост и зеленый лес с металлическим принтом

$77

$62

Женщина качается на веревке над озером на фоне ясного неба

77 долларов

62 доллара

Молодой мальчик качается высоко над озером на качелях с металлическим принтом

77 долларов

62 доллара

Качели на горе против облачного неба

77 долларов

62 доллара

Девушка катается на качелях с металлическим принтом

77 долларов

62 доллара

Девушка качается на веревочных качелях в лесу на фоне ясного неба

77 долларов

62 доллара

Качели из шин, висящие в лесной металлической печати

77 долларов

62 доллара

Качели из шин, висящие на дереве на детской площадке, металлическая печать

77 долларов

62 доллара

Мальчик и девочка на качелях

66 долларов

53 доллара

Симпатичная девочка-подросток сидит на качелях и улыбается с зеленью на заднем плане

77 долларов

62 доллара

Портрет отца и сына, держащих веревочные качели на берегу озера

77 долларов

62 доллара

Низкий угол обзора человека, качающегося на веревке против неба в солнечный день

77 долларов

62 доллара

Тайская женщина, стоящая на качелях на бамбуковом патио в северном Таиланде

77 долларов

62 доллара

небольшой всплеск воды под качели веревки на красивом озере. Металлическая печать

77 долларов

62 доллара

Низкий угол обзора жизнерадостной женщины, качающейся на веревке против металлического принта ясного неба

77 долларов

62 доллара

Счастливый малыш катается на качелях в парке в дождливый день

77 долларов

62 доллара

Молодая женщина качается на веревке у лестницы в лесной металлической печати

77 долларов

62 доллара

Портрет счастливой женщины, сидящей на качелях над полевым металлическим принтом

77 долларов

62 доллара

Веселая женщина качается на веревке в лесной металлической печати

77 долларов

62 доллара

Три мальчика хватаются за веревочные качели на пыльном металлическом склоне холма

77 долларов

62 доллара

Мальчик качается на качелях под деревом во время заката

77 долларов

62 доллара

Портрет женщины, наслаждающейся качелями в лесу

77 долларов

62 доллара

Низкий угол обзора счастливой пары, держащей веревочные качели в лесной металлической печати

77 долларов

62 доллара

Игривый мальчик качается на веревочных качелях в парке Metal Print

77 долларов

62 доллара

Низкий угол обзора человека, качающегося на веревочных качелях против кокосовых пальм на пляже во время заката

77 долларов

62 доллара

Низкий угол обзора девушки, играющей на качелях в лесу

77 долларов

62 доллара

Счастливая женщина, качающаяся на веревочных качелях против городской металлической печати

77 долларов

62 доллара

Мальчик качается на качелях в лесу

77 долларов

62 доллара

Беззаботный мальчик, играющий на качелях в парке Metal Print

77 долларов

62 доллара

Полная длина женщины, качающейся на веревочных качелях в лесной металлической печати

77 долларов

62 доллара

Мать качает дочь на качелях в парке Metal Print

77 долларов

62 доллара

Веселая девушка, играющая на качелях в лесу

77 долларов

62 доллара

Веселая девушка висит на веревочных качелях в лесной металлической печати

77 долларов

62 доллара

Вид сверху на мальчика, качающегося на красных пластиковых качелях на детской площадке

77 долларов

62 доллара

Счастливая женщина, висящая вверх ногами на веревочных качелях в лесной металлической печати

77 долларов

62 доллара

Вид сзади на девушку, качающуюся на веревочном металлическом принте

77 долларов

62 доллара

Счастливая девушка смотрит в сторону, качаясь на веревочных качелях во дворе

$77

$62

Wall Art

AllCanvas PrintsArt PrintsPostersFramed PrintsMetal PrintsAcrylic PrintsWood PrintsTapestries

Home Decor

Throw PillowsFleece BlanketsDuvet CoversShower CurtainsBath TowelsHand TowelsCoffee MugsOrnaments

Apparel

Мужские футболки для футболок Tank Shirtsmen’s Topswomen Танк-футболки Topslong Shirtssweatshirtskid. СумкиWeekender Tote BagsCarry-All PouchesКофейные кружки Jigsaw Puzzles

Beach

Пляжные полотенцаКруглые пляжные полотенцаWeekender Tote BagsCarry-All PouchesПортативные зарядные устройства

Сумки и сумки

Сумки-тоут Weekender Tote Bags Carry-All Pouchs

Оригиналы

Оригинальные произведения искусства для продажи

Разное

Подарочные сертификатыНаборы образцовСоздай свои собственные продукты

3 Все

Картины Фотографии Чертежи Цифровое искусство Смешанная техника

Репродукции из цельного металла

Мы отправили миллионы товаров по всему миру для более чем 1 миллиона художников. Каждая покупка сопровождается 30-дневной гарантией возврата денег.

933

Чертеж — Металлические садовые качели с навесом, изолированные на белом фоне. 3.

Рисунок клипарта gg86633350

Рисунок — Металлические садовые качели с навесом, изолированные на белом фоне. 3d рендеринг. Рисунок клипарта gg86633350

Связанные ключевые слова

садовые качели
навес
кушетка
металл
приостановленный
мягкое сиденье
ткань
праздничный день
сад
дача
3д
синий
изолированный
белый фон
качать
сиденье
открытый
весело
столбы
пара
крепкий
Безопасно
веревка
холст
покрытый
оттенок
установлен
садовая скамейка
отдых
досуг
развлекательный
мебель
мобильный
здоровье
коттедж
лонг
шезлонг
мягкий
Мероприятия
складной
образ жизни
гамак
диванная подушка
никто
белый
лето
объект
пустой
комфортный
с
на
а
фон
3
рендеринг
бесплатные иллюстрации
графика
клип арт
стоковый клипарт
фондовая иллюстрация
логотип
штриховая графика
картина
графика
Рисование
рисунки
произведение искусства

Больше ключевых слов

Сохранить до 50% при покупке с Кредиты

Подробнее

Сэкономьте больше 50% с Image Recpplion

MATH MATH IMARINGHINGINGING3

MATH IMARINGHINGI

99292

9. . Добавить в избранное Удалить из Избранного

Посмотреть портфолио исполнителя

Делиться

Гарантия качества

Ваше удовлетворение очень важно для нас. Если вы не удовлетворены по какой-либо причине, мы предлагаем 100% гарантия возврата денег в течение 30 дней после покупки.

Стандартные планы маршрутов и спецификации

Проектирование, строительство и обслуживание

Стандартные планы и спецификации троп Лесной службы Министерства сельского хозяйства США предназначены для проектирования, строительства и обслуживания троп и мостов Национальной лесной системы. Эти планы и спецификации также доступны для других федеральных, государственных и местных агентств, сообществ, партнеров, волонтеров и организаций.

Стандартные планы и спецификации троп отражают текущие усилия по управлению тропами Лесной службы и Словарь данных агентства по тропам для построенных функций и задач. Национальная программа технологий и развития (T&D) Лесной службы разработала их совместно с Национальной программой троп агентства при финансировании и поддержке Федерального управления автомобильных дорог, Программа троп для отдыха. Эти стандартные планы маршрутов и спецификации заменяют 1996 Лесная служба Министерства сельского хозяйства США, Стандартные чертежи и спецификации для строительства и содержания троп .

Как пользоваться планами и спецификациями

Стандартные планы и спецификации маршрутов были разработаны для помощи в проектировании маршрутов, строительстве, обслуживании, инвентаризации, оценке состояния и сборке пакетов планов строительства маршрутов. Стандартные планы и спецификации Trail включают спецификации, пункты оплаты и планы

Пошаговое руководство (.pdf, 2,33 МБ и .ppt, 46,6 МБ)
Образец пакета следа (.pdf, 9,05 МБ)

Спецификации и статьи оплаты

Спецификации (PDF и Word)
Спецификации представляют собой письменные требования к выполнению работы.
Элементы оплаты (PDF и Word)
Элементы оплаты — это определенные элементы работы, единица измерения и цена которых указаны в контракте.

Планы

Стандартные планы маршрутов состоят из стандартных чертежей маршрутов, на которых показано расположение, тип, размеры и детали работ по маршруту.

Стандартные планы следования приведены в единицах измерения, принятых в США, и доступны ниже в виде файлов PDF (переносимых файлов документов) и файлов AutoCAD. В AutoCAD при использовании принтера PostScript следует использовать этот файл STD.ctb, чтобы веса линий печатались так, как они отображаются (STD.zip).
Стандартные чертежи маршрутов должны использоваться как есть, с дополнительным указанием размеров маршрутов и площадок на каждом листе. Если стандартные чертежи маршрута изменены, основная надпись должна быть изменена на «Специальные спецификации проекта», чтобы отразить это изменение.

Стандартные планы маршрутов Лесной службы доступны в виде скомпилированных наборов PDF-файлов или в виде отдельных чертежей.

Скомпилированные файлы PDF

Планы маршрутов (PDF, 17,7 МБ)
Схемы пешеходного моста (PDF, 12,4 МБ)

Индивидуальные чертежи

900 — Общие

В этом разделе содержатся стандартные чертежи, которые обычно включаются в каждый пакет планов тропы или пешеходного моста, такие как титульный лист, карта окрестностей, рабочий список и т. д.

910 — Trailway

В этом разделе содержится стандартные планы для рабочих предметов, связанных с земляными работами, такими как раскопки и насыпания, очистка и закуска, всплывание, форды и т. Д. В этом разделе приведены стандартные чертежи элементов работ, связанных с отводом воды с тропы, таких как водяные затворы, водопропускные трубы, канавы и т. д.

930 — Конструкции тропы

В этом разделе представлены стандартные чертежи различных конструкций троп, в том числе обратных дорог, магистралей, боковых ограждений, перфораторов, подпорных стенок и т. д. предназначен для контроля и управления доступом к тропе, включая заборы, ворота, столбы и т. д.

950 — Знаки и указатели

В этом разделе приведены стандартные чертежи знаков, указателей маршрутов, указателей уверенности, указателей пробега и пирамид из камней.

960 — Трейловые мосты

В этом разделе представлены стандартные схемы трейловых мостов для деревянных и сборных стальных мостов.

Стандартные планы пешеходных мостов для деревянных и сборных стальных мостов были одобрены директором технического отдела Вашингтонского офиса лесной службы и директором отдела рекреации Вашингтонского офиса для использования на землях Национальной лесной системы. Стандартные планы пешеходных мостов предназначены для типовых конструкций надстройки и часто используемых деталей опор. Планы не предназначены для использования в качестве отдельных чертежей. Проектировщик должен загрузить все связанные планы для типа моста, чтобы убедиться, что у них есть полный пакет трейлового моста.

Квалифицированный инженер с опытом проектирования трейловых мостов должен одобрить использование этих стандартных планов трейловых мостов для каждого проекта трейловых мостов. Надлежащее расположение и конструкция моста включает в себя множество других аспектов, таких как выбор места, гидрология, гидравлика, фундамент и т. д. Требования к проектированию моста тропы лесной службы изложены в Директивах лесной службы, Руководстве лесной службы (FSM) 7723 и Справочнике лесной службы (FSH) 7709. 56b, Глава 80 и в публикации Центра технологий и развития «Найди свой путь к долголетию».

В проектах Лесной службы эти планы не могут быть изменены без одобрения регионального инженера (за исключением заполнения Таблицы конструкции на странице 1 для каждого типа моста).

Организации, не связанные с лесным хозяйством, могут использовать эти планы пешеходных мостов, но должны нести полную ответственность за их использование. Мы также рекомендуем им обратиться за рассмотрением и одобрением проекта к их квалифицированному инженеру.

Схемы Trail Bridge приведены ниже в сочетании редактируемых форматов AutoCAD .dwg и нередактируемых форматов .dwf. Региональные инженеры по мостам сохраняют редактируемые версии .dwg представленных здесь планов AutoCAD .dwf.

970 — Специальные конструкции

Этот раздел не содержит стандартных чертежей, но зарезервирован и используется для идентификации специальных конструкций в пакетах проектов, таких как туннели, снежные навесы и т. д. См. раздел «Технические характеристики» 970 — Специальные конструкции Структуры.

980 — Вспомогательные работы

Этот раздел включает стандартные чертежи для рабочих элементов, которые считаются второстепенными по отношению к основным рабочим элементам, таким как посев, внесение удобрений и мульчирование, удаление конструкций и т. д.

Предварительный просмотр (PDF)	Чертеж (AutoCAD)	Имя чертежа	Дата
Предварительный просмотр	СТД_981-01	Посев и мульчирование	05.11.2014

990 — Материалы

Этот раздел не содержит стандартных чертежей, но содержит спецификации материалов, используемых для рабочих элементов, включенных в пакет проекта. Примеры включают заполнитель, горную породу, геосинтетику, материал для деревянных конструкций и т. д. См. раздел 9 «Технические характеристики».90 — Материалы.

Сопутствующие справочные материалы

Основы тропы и цели управления тропой (TMO)
Оценка тропы и обследование состояния (TRACS)
Федеральные стандарты данных о тропах
FSTAG: Руководство по доступности троп лесной службы
Национальная технология и развитие лесной службы Министерства сельского хозяйства США: программа и публикации

Для получения дополнительной информации

Если у вас есть вопросы или комментарии, обращайтесь в FS-Trail Management по адресу: [email protected].

Благодарности

Эти стандартные планы маршрутов и спецификации были пересмотрены и разработаны при активном участии и опыте Джонатана Кемпффа, P.E. (профессиональный инженер), техническая группа национальной тропы Лесной службы; а также Джеймс Скотт Гренье, PE, и Деб Муччи, чертежник, оба из программы развития технологий и развития лесных служб. Этот проект в значительной степени спонсировался и финансировался Федеральным управлением автомобильных дорог в рамках программы Recreational Trails Program.

Отказ от ответственности Лесной службы

Лесная служба, агентство Министерства сельского хозяйства США (USDA), разработала эту информацию для руководства своих сотрудников, своих подрядчиков и сотрудничающих с ними федеральных агентств и агентств штата. Лесная служба не несет ответственности за интерпретацию или использование этой информации кем-либо, кроме своих сотрудников. Использование торговых, фирменных или корпоративных названий предназначено для информации и удобства читателя. Такое использование не является официальным одобрением или одобрением какого-либо продукта или услуги за исключением других, которые могут быть подходящими.

Уведомление Федерального управления автомобильных дорог

Эти материалы были подготовлены в сотрудничестве с Программой рекреационных маршрутов Федерального управления автомобильных дорог Министерства транспорта США в целях обмена информацией. Правительство США не несет ответственности за использование информации, содержащейся в этом документе. Правительство США не поддерживает продукты или производителей. Товарные знаки или названия производителей появляются в этом отчете только потому, что они считаются важными для целей этого документа. Эти материалы отражают точку зрения авторов, которые несут ответственность за достоверность и достоверность представленных здесь данных. Содержание не обязательно отражает официальную политику Министерства транспорта США.

Поворотные обратные клапаны для воды

Поворотные обратные клапаны для воды | Муниципальный и промышленный обратный клапан

Главная > Продукция > Обратные клапаны > Поворотный обратный клапан

Поворотные обратные клапаны Val-Matic AWWA с их прочной конструкцией и полным проходным сечением являются наиболее подходящим обратным клапаном для муниципального/промышленного водоснабжения и водоотведения. Его конструкция с плавным и неограниченным потоком может обеспечить значительную экономию затрат на перекачку по сравнению с другими обратными клапанами с уменьшенным размером портов. Поворотный обратный клапан Val-Matic из ковкого чугуна, рассчитанный на давление 250 фунтов на кв. дюйм, и эпоксидное покрытие, нанесенное наплавлением, ставят его в один класс с другими поворотными обратными клапанами для воды. Доступные варианты закрытия с рычагом и грузом, воздушной подушкой и рычагом и пружиной позволяют эффективно использовать клапан в широком диапазоне применений в насосных системах.

Запросить предложение

Обзор
Технические характеристики
Особенности
Конструкция
Размеры
Руководства
Технические данные
4

Поворотный обратный клапан Обзор продукции

Доступны размеры от 2 до 48 дюймов
Конструкция из ковкого чугуна для работы под давлением 250 фунтов на квадратный дюйм
100% Площадь потока
Энергоэффективный
Эпоксидная смола Fusion Bonded — внутри и снаружи
Полновыпуклая крышка доступа с вентиляционным отверстием
Доступны боковые или нижние масляные подушки
Варианты закрытия: рычаг и груз, воздушная подушка, рычаг и пружина
Изготовлено в соответствии с сертифицированной системой качества ISO 9001

Сертификаты

Сертифицировано NSF 372, не содержит свинца
Сертификат NSF 61 для питьевой воды
Соответствует требованиям AWWA C508

Технические характеристики

Размер клапана	Описание продукта	Номер чертежа
2–48 дюймов	7800 Поворотный обратный клапан	ВМ-7800-С
8–48 дюймов	Поворотный обратный клапан 7900 — масляная подушка	ВМ-7900-С

Особенности

Эластичная система сидения
Металлическая система сидений
Поворотный диск
Система уплотнения вала с V-образным уплотнением — прокладки POP™ (защита от перегрузки уплотнения)
Картриджное уплотнение вала с уплотнительным кольцом
Встроенные монтажные площадки — стандартно для 3-дюймовых и более
Доступен концевой выключатель, совместимый со SCADA

Строительные материалы

Размер клапана	Описание продукта	Номер чертежа
2–12 дюймов	Поворотный обратный клапан 7700 и 7800	ВМ-7802-М
14–48 дюймов	Поворотный обратный клапан 7700 и 7800	ВМ-7814-М
2″ — 24″	Поворотный обратный клапан 7800 с металлическим седлом	ВМ-7802М-М
2″ — 48″	Поворотный обратный клапан 7800LW — рычаг и груз	ВМ-7802LW-М
3–48 дюймов	Поворотный обратный клапан 7800AC — на воздушной подушке	ВМ-7802АС-М
2″ — 48″	Поворотный обратный клапан 7800LS — рычаг и пружина	ВМ-7802LS-М
2–12 дюймов	Конструкция поворотного обратного клапана 7800XD (совместимая с AIS)	ВМС-7802XD
2–12 дюймов	Поворотный обратный клапан 7800XD (совместимый с AIS)	ВМ-7802XD-М

Размер клапана	Описание продукта	Номер чертежа
8–48 дюймов	7900 Поворотный ^{Обратный клапан}	ВМ-7908-М
8–48 дюймов	7900B Поворотный ^{Обратный клапан — с нижней масляной подушкой}	ВМ-7908Б-М
14–48 дюймов	7900S2V Поворотный ^{Обратный клапан — бокового монтажа 2-ступенчатый с масляной подушкой Вертикальный монтаж}	ВМ-7914S2V-М
20–48 дюймов	7900S2 Поворотный ^{Обратный клапан — боковой двухступенчатый масляный амортизатор}	ВМ-7920S2-М
20–48 дюймов	7900S3 Качели ^{Обратный клапан — боковой 3-ступенчатый масляный амортизатор}	ВМ-7920S3-М

Размеры

Размер клапана	Описание продукта	Номер чертежа	Версия САПР
2–48 дюймов	Конструкция поворотного обратного клапана 7800	ВМС-7802	САД-7802
2″ — 48″	7800LW Поворотный ^{Обратный клапан — рычаг и груз}	ВМС-7802LW	CAD-7802LW
3–48 дюймов	7800AC Поворотный ^{Обратный клапан — на воздушной подушке}	VMC-7802AC	CAD-7802AC
2″ — 48″	7800LS Поворотный ^{Обратный клапан — рычаг и пружина}	ВМС-7802LS	CAD-7802LS

Размер клапана	Описание продукта	Номер чертежа	Версия САПР
8–48 дюймов	7900 Поворотный ^{Конструкция обратного клапана}	ВМС-7908	CAD-7908
8–12 дюймов	7900B Поворотный ^{Обратный клапан — с нижней масляной подушкой}	ВМС-7908B	CAD-7908B
14–48 дюймов	7900B Поворотный ^{Обратный клапан — с нижней масляной подушкой}	ВМС-7914B	CAD-7914B
14 дюймов	7900S2V Поворотный ^{Обратный клапан — бокового монтажа 2-ступенчатый с масляной подушкой Вертикальный монтаж}	ВМС-7914S2V	CAD-7914S2V
14 дюймов и 18 дюймов	7900S2 Поворотный ^{Обратный клапан — боковой двухступенчатый масляный амортизатор}	ВМС-7918S2	CAD-7918S2
20 дюймов	7900S2 Поворотный ^{Обратный клапан — боковой двухступенчатый масляный амортизатор}	ВМС-7920S2	CAD-7920S2
14–20 дюймов	7900S3 Поворотный ^{Обратный клапан — боковой 3-ступенчатый масляный амортизатор}	ВМС-7920S3	CAD-7920S3

Руководства

Размер клапана	Описание продукта	Номер чертежа
2″ — 48″	Поворотный обратный клапан	SWCV-OM1
2″ — 48″	Поворотный обратный клапан — испанский	SWCV-OM1-SP
2″ — 48″	Поворотный обратный клапан — масляная подушка	SWCV-OM2
2″ — 48″	Поворотный обратный клапан — масляная подушка — испанский	SWCV-OM2-SP

Технические характеристики

Описание продукта	Номер чертежа
Эпоксидное покрытие, связанное плавлением	СС-1847
Таблица потерь напора	СС-2824
Таблица применения	Диаграмма
Динамические характеристики различных обратных клапанов	СС-1886
Варианты вентиляции и слива поворотного чека	СС-2847
Установка защитного ограждения поворотного механизма	СС-3155
Проектирование и выбор обратных клапанов	Белая книга
Динамические характеристики обратных клапанов	Белая книга

Брошюры

Swing Check

Стальные распашные окна | Джада

Стальные распашные окна — самый традиционный тип распашных окон в нашей западной архитектуре. В то время как вся Европа на протяжении веков была привержена открывающемуся вовнутрь окну, на Западе мы решили поступить наоборот. Возможно, именно пространство между нашими зданиями позволило нам действовать таким образом. Мы смоделировали образ, когда подошли к нашим окнам, распахнули их и впустили свежий утренний воздух в комнату…

Наши стальные раздвижные створчатые окна созданы с учетом удобства пользователя. Простой замок с бронзовой ручкой приводит в действие современный скрытый многозапорный замок, открывая окна с минимальными усилиями. Скрытые фрикционные фиксаторы удерживают его открытым в любом желаемом месте. Водо- и воздухонепроницаемые стальные распашные окна идеально подходят для помещений с высокой экспозицией, требующих естественной вентиляции. 9№ 0003

Створчатое окно можно комбинировать с любыми другими распашными изделиями для создания уникальных проемов. Каждая конфигурация рисуется в наших мастерских, чтобы подтвердить выравнивание рисунков рамы, створки и решетки для сплоченного архитектурного вида.

Наши распашные окна поставляются с приваренным соединительным фланцем, позволяющим интегрировать дверную раму в каркас конструкции. Мы показываем различные решения для крепления, которые соответствуют большинству условий установки. Мы также настраиваем метод прикрепления по мере необходимости.

Откидные окна подходят для стальных экранов на петлях или раздвижных экранов с карманами. Наши экраны изготавливаются по индивидуальному заказу, чтобы создать узкую систему стоек и рельсов, чтобы наилучшим образом соответствовать узким линиям обзора самого окна. Оконные экраны могут иметь деления TDL muntin, чтобы соответствовать образцам разделенных облегченных створок в оконной раме, или быть одинарными. Все наши экраны имеют патинированное покрытие, соответствующее окну.

См. наши чертежи для получения дополнительной информации о экранах и смешанных комбинациях или выберите тему ниже для получения дополнительной информации о любой из наших уникальных функций.

Энергетические ценности

В современном архитектурном дизайне энергосбережение стало основным строительным блоком. Сочетание оптимизированной энергии…

Узнать больше

Тепловой расчет

Эффективность теплового дизайна продукции Jada обеспечивается профилями Secco, используемыми в нашем производстве. На заводе Secco в Италии…

Узнать больше

остекление

Изоляционное стекло (IGU) стало стандартом для оконных изделий. Дни окон и дверей с одинарным остеклением, вероятно, прошли…

Узнать больше

Заканчивать

Отделка наших металлов имеет решающее значение для богатства дизайна и долговечности продукта. Для нашей отделки мы предлагаем различные виды патины…

Узнать больше

Аппаратное обеспечение

Большинство рычагов и ручек можно использовать с нашими окнами и дверями. Мы сотрудничали с различными компаниями, чтобы изготовить на заказ…

Узнать больше

Вложение

Особое внимание уделяется нашим способам крепления к ограждающим конструкциям. По возможности мы предоставляем полный фланец для притирки…

Узнать больше

Разделенные лайты

На протяжении веков разделенные легкие узоры в окне или двери были присущи дизайну архитектуры. Вначале изготовление…

Узнать больше

Импосты и углы

По мере роста масштабов жилых проектов возрастает потребность в объединении нескольких оконных и дверных систем для создания расширенных…

Узнать больше

Многоточечный

Многоточечное запирание . .. Узкие профили стальных створок, используемые в современной архитектуре, требуют более совершенных методов запирания. Европа лидирует…

Узнать больше

Петли и наконечники

Все распашные изделия крепятся на петлях с помощью сварного шва. Мы изготавливаем эти петли по индивидуальному заказу, чтобы удовлетворить ряд потребностей…

Узнать больше

Экраны

Весь предмет скрининга требует тщательного рассмотрения. Благодаря разнообразию типов окон и дверей, используемых сегодня в…

Узнать больше

предыдущая
Распашная дверь

следующая
Маркизное окно

Качать

Горка

Складывать

Вращаться

Получайте обновления Jada прямо на свой почтовый ящик!

5 вещей, которые вам нужно знать о новых айронах Mizuno JPX 923

Джонатан Уолл 23 сентября 2022 г.

JPX 923 Hot Metal от Mizuno возвращается.

Райан Барат Golf.com

Линейка Mizuno JPX 923 официально запущена в пятницу с пятью свежими моделями. Последнее издание, известное как высокотехнологичный айрон, отличается еще большей скоростью мяча и материалами, предназначенными для использования игроками в гольф с любым гандикапом.

Вот пять особенностей, которые выделяют JPX 9.23 состав.

Предупреждающий выстрел

Mizuno привыкла получать письма от USGA, подтверждающие, что их последние продукты соответствуют стандартам оборудования руководящего органа. В то время как JPX 923 получил зеленый свет, к письму об утверждении было добавлено дополнительное примечание, которое Крис Вошал, руководитель отдела продукта Mizuno, никогда раньше не видел.

Mizuno JPX923 Горячие металлические утюги

Райан Барат

«Когда мы представили их, мы получили соответствующее письмо от USGA с предупреждением», — вспоминает Вошалл. «По сути, было сказано, что утюги соответствуют требованиям после многочисленных циклов испытаний, но это соответствует законному пределу. На самом деле нам пришлось немного отступить. Это история, которую все рассказывают, но я никогда не видел соответствующее письмо с предупреждением».

Увеличение скорости может быть связано с новым никелевым хромомолибденом, который на 35 процентов прочнее хроммолибденового сплава предыдущей линейки JPX 921.

«Это хорошая эволюция того, что мы использовали раньше», — сказал Фошалл. «Мы использовали стандартный хроммолибден в течение последних нескольких поколений и сделали его как можно тоньше, сохранив при этом долговечность. Как только мы достигли потолка, мы начали искать что-то, что предлагало бы такую же настройку и соответствовало бы вашему надлежащему лофту и лжи. Но в конечном итоге тот, который также увеличил скорость мяча. Вот где мы приземлились с никелевым хромомолибденом.

2023 Mizuno JPX 923 Железная серия

Райан Барат

«Мы посмотрели по всему миру, где используются прочные материалы, и заметили, что никель-хромомолибден используется в областях, где отказ невозможен, например, в шасси самолетов».

Несмотря на высокую стоимость, никель-хроммолибден обеспечивает несколько измеримых преимуществ. Для всех продуктов Hot Metal это позволило добавить лицевую часть с разной толщиной, которая стала на 8 процентов тоньше, а площадь COR увеличилась на 16 процентов. Конечным результатом является большая скорость мяча и отклонение по большей площади лица.

Этот материал также присутствует в JPX 923 Forged ($187,50 за клюшку) , но в отличие от составного Hot Metal, каждая головка изготовлена из цельной заготовки из хроммолибденового сплава 4120 с увеличенной шириной микропаза для большее искривление лица. Цельная поковка по-прежнему утончена в передней части, но ее равномерный поток зерен позволяет лучше чувствовать удар. Думайте об этом как о лучшем из обоих миров.

«Полностью кованая головка с обратным фрезерованием сохраняет целостность структуры зерна», — сказал Фошалл. «Мы утончили лицевую часть поковки до 0,23 миллиметра, что все еще тоньше цельной поковки. Используя этот материал для сохранения долговечности, нам фактически пришлось изменить процесс ковки. С материалом 1025 на предыдущей модели Forged для точной ковки требовалось два удара. Теперь требуется третий удар, потому что материал стал прочнее».

Новое дополнение

Mizuno JPX 923 Hot Metal Pro

Райан Барат

Если JPX Hot Metal Pro (137,50 долл. США за клуб) является моделью улучшения игры для более опытных игроков, то общее предположение состоит в том, что Hot Metal HL (High Launch) является новым вариантом улучшения суперигры. High Launch имеет матово-серый вид и немного отличается от стандартного Hot Metal 9.0637 и Про.

Mizuno JPX 923 Hot Metal HL (High Launch)

Райан Барат

«Мы уже делали утюги SGI раньше, — сказал Вошалл. «Они были большими просто ради того, чтобы быть большими. Это не то. Они немного больше, чем у Hot Metal, и на самом деле они больше по длине шланга. Так что это даже не более крупный гольф-клуб. Он едва ли выглядит больше».

Утюг Mizuno JPX923 Hot Metal HL 5 по адресу

Райан Барат

С немного большим смещением, High Launch предназначен для обеспечения более высокого запуска с немного большим вращением, чтобы дольше удерживать мяч в воздухе. Все это преимущества, которые может оценить игрок в гольф со средним и высоким гандикапом на более медленном конце диапазона скоростей. Но с профилем, который больше напоминает стандартный Hot Metal, можно захватить больше прощения, расстояния и мягкого розыгрыша, не переходя на профиль лопаты.

«Если посмотреть на него, то на самом деле это утюг, который понравится многим игрокам, — сказал Фошалл. «У него есть некоторые показатели SGI с точки зрения запуска и вращения, но он не выглядит как SGI. В целом, вы получаете более глубокий центр тяжести для более высокого запуска, большую зону наилучшего восприятия, которая также выше».

Процесс ковки Mizuno Grain Flow предназначен для создания беспрецедентного ощущения

Мизуно Гольф

Вместо того, чтобы просто усилить лофты для увеличения дальности, Mizuno обнаружила, что игроки в гольф со скоростью замаха 73 мили в час и ниже, используя свой Shaft Optimizer, выигрывают от большего лофта, особенно в длинных айронах. В JPX 923 HL 5-железо имеет угол 25 градусов, а Hot Metal и Hot Metal Pro — 22 градуса, чтобы обеспечить большее расстояние переноса при более низких скоростях поворота.

«Когда вы говорите о 5-ти айронах в диапазоне от 20 до 20, вам не нужна сверхпрочная клюшка для гольфа», — сказал Фошалл. «Вот почему люди покупают утюги 4 и 5, которые являются пылесборниками. Они не работают для них. Наши данные говорят о том, что вам нужно больше чердака.

V для очень тонких моделей

V-образное шасси позволило Mizuno уменьшить верхнюю линию моделей Forged и Tour.

Мизуно

У многих лучших игроков была проблема с общим видом Mizuno JPX Forged at address. Общий недостаток заключался в том, что верхняя линия имела тенденцию падать на более толстую сторону, что делало ее больше улучшающей игру, чем улучшающей игрока. Мизуно слышала призывы к переменам, но сделать их за одну ночь было нелегко.

Mizuno JPX 923 Кованое железо с адреса

Мизуно Гольф

«У нас всегда была более толстая линия верха, чем у других производителей, — сказал Вошалл. «Во многом это произошло потому, что наш H.I.T. (Harmonic Impact Technology) всегда говорила нам, что нам необходимо усилить верхнюю линию, чтобы справиться с вибрациями».

Чтобы уменьшить вес верхней линии, сохранив при этом такое же твердое ощущение, инженеры Mizuno разработали V-образное шасси по периметру JPX 9.23 Кованый, который усилил верхнюю часть каркаса полости (см. желтый кружок выше) и позволил уменьшить общую ширину линии верха.

Mizuno JPX 923 Кованое железо

Мизуно Гольф

«Шасси V-образного сечения позволяет нам стать тоньше, не жертвуя тем прочным ощущением, которое игроки в гольф привыкли получать с Forged», — Voshall. «Он вибрирует, как будто он толще, но выглядит тоньше. На самом деле это звучит намного ближе к JPX 923 Tour (187,50 долларов за клуб) . Если вы можете пойти по этому пути, не жертвуя чем-то другим, то почему бы и нет?»

Говоря о JPX 923 Tour, важно отметить, что Tour — наряду с тремя айронами Hot Metal — также имеет усиленное V-образное шасси. По словам Вошалла, из-за шасси последняя голова Tour выглядит тоньше, чем мускульная задняя часть Pro 221.

Любовь левшей

JPX 923 Forged (на фото) и Hot Metal Pro будут доступны для левшей.

Мизуно

Mizuno добавляет новые предложения для левшей. Ушли в прошлое модели SEL (Special Edition Lefty), которые требовали, чтобы левши принимали смешанный набор, состоящий из кованых длинных айронов и Tour средних и коротких айронов.

«Мы использовали SEL с последними несколькими поколениями, когда мы заставляли левую руку играть, — сказал Вошалл. «На этот раз мы идем в другом направлении, понимая, что не все хотят играть эту композицию.

В дополнение к обычному предложению JPX Hot Metal для левшей также будут доступны полные наборы Forged и Hot Metal Pro.

«Hot Metal Pro стал для нас огромным успехом, когда он впервые был представлен», — сказал Вошалл. «Такой импульс заставил нас понять, что он должен быть и в версии для левшей».

Поэтапный выпуск

Mizuno JPX 923 Tour не появится на прилавках магазинов до февраля 2023 года.

Мизуно

Игроки в гольф привыкли относиться к выпуску эмбарго на продукцию как к часам обратного отсчета для возможного тестирования и покупки. Однако с JPX 923 все будет немного по-другому. Вместо того, чтобы выпускать сразу все пять моделей, Mizuno выпустит поэтапный выпуск, начиная с JPX 923 Hot Metal, Hot Metal Pro, Hot Metal HL (High Launch) и JPX Fli- Привет 13 октября.

После этого JPX 923 Forged и Tour поступят в розничную продажу в феврале 2023 года.
