Что можно определить по виду излома сварного соединения: Вопрос: Вопр_ОЭ/1 Что можно оценить по виду излома сварного соединения? : Смотреть ответ

Содержание

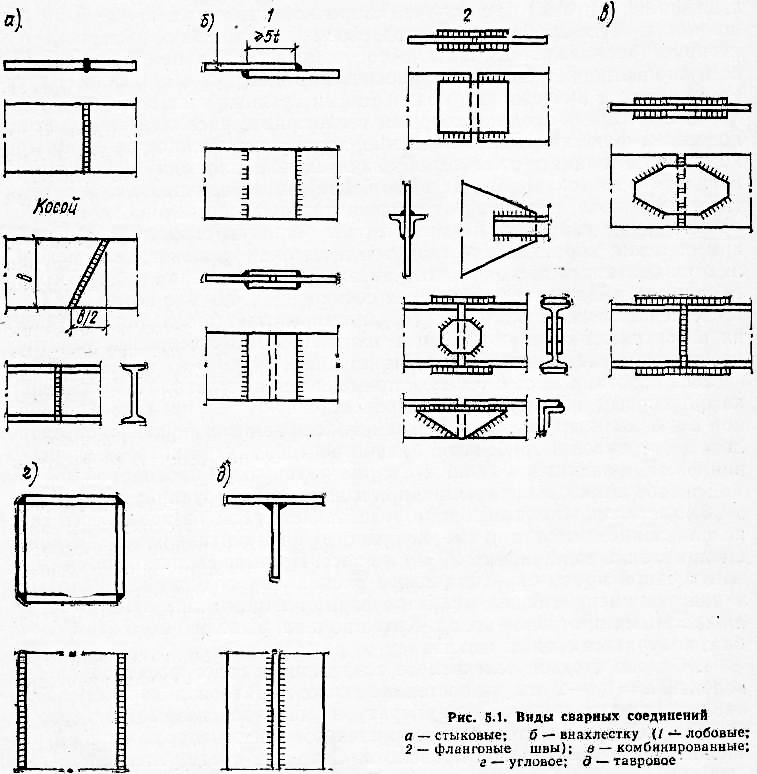

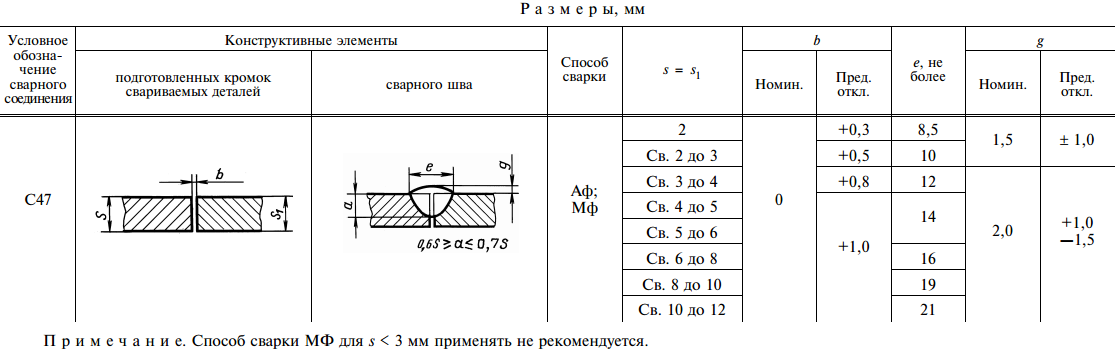

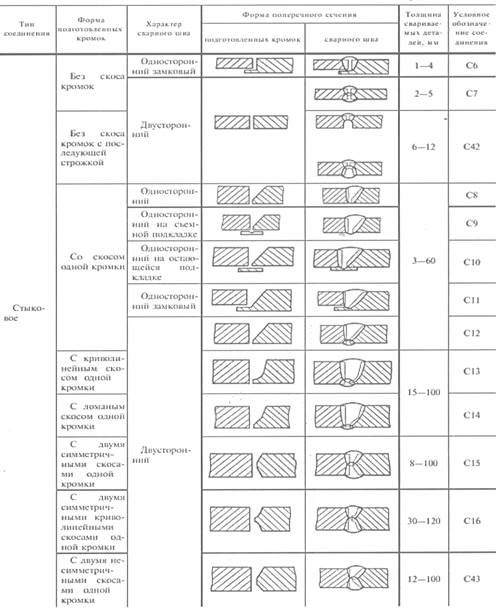

Сварные соединения макро- и микроструктура

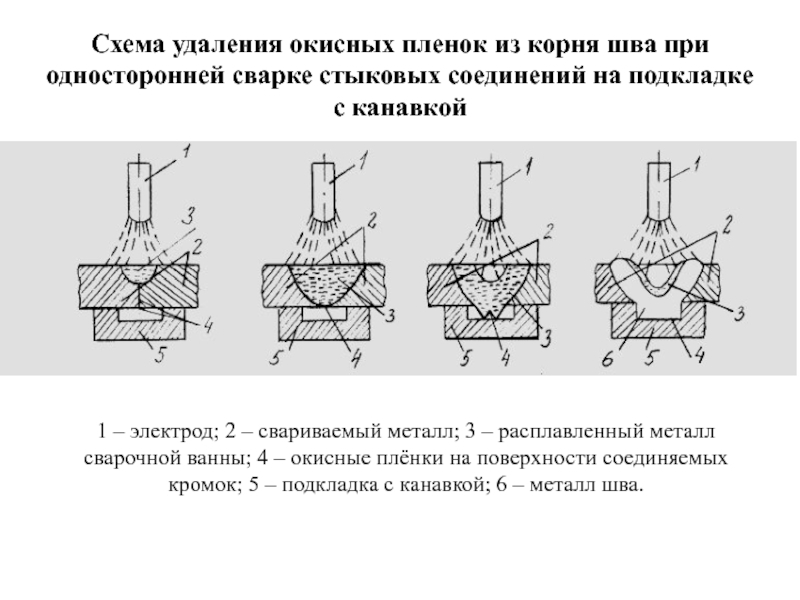

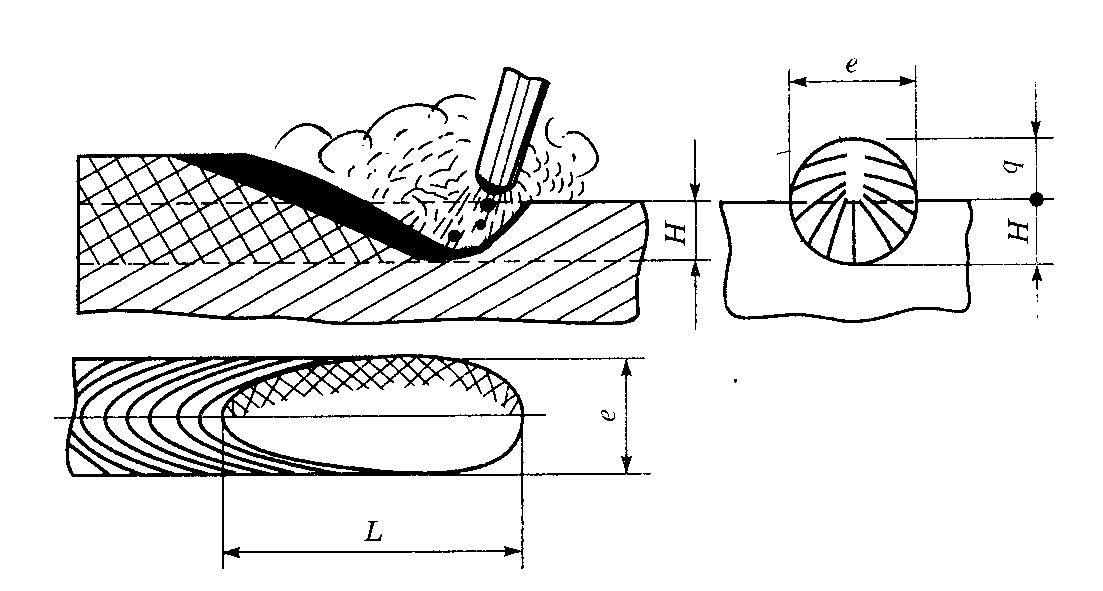

Сварные соединения, выполненные сваркой плавлением, можно разделить на несколько зон, отличающихся химическим составом, макро- и микроструктурой и другими признаками сварной шов, зону сплавления, зону термического влияния и основной металл (рис. 13.1). Сварной шов характеризуется литой макроструктурой металла. Ему присуща первичная микроструктура кристаллизации, тип которой зависит от условий кристаллизации щва (см. гл. 12). [c.490]
Химический состав стали, макро- и микроструктура и размеры аустенитного зерна в шве и ЗТВ — главные факторы, определяющие механические свойства, склонность к образованию холодных трещин и сопротивляемость хрупким разрушениям этих зон сварного соединения. [c.527]

Металлографические исследования проводят для определения структуры основного металла и сварных соединений аппарата. Исследуя структуру металла сварного соединения, можно установить правильность выбора режимов сварки, типа электродов, флюсов, присадочного металла и других факторов, определяющих качество сварного шва, а также выявить дефекты шва и установить причины их образования.

Полный металлографический анализ должен состоять из исследования макро- и микроструктуры металла шва, зоны термического влияния и определения структуры основного металла. [c.301]

Для исследования структуры сварных соединений были вырезаны и изготовлены поперечные макро- и микрошлифы. Фотографии типичной макро- и микроструктуры сварного шва, зоны термического влияния и основного металла приведены в ранее опубликованной работе [5]. Никаких отклонений от нормы, за исключением незначительной микропористости по границам зерен в участках зоны термического влияния, непосредственно прилегающих к зоне сплавления в сварных соединениях, выполненных ЭЛС, не обнаружено (рис. 1). [c.315]

Контроль сварных соединений паровых котлов и трубопроводов осуществляется путем внешнего осмотра механических испытаний образцов, вырезанных из контрольных пластин, из контрольных стыков труб или из самих изделий просвечивания рентгеновскими или гамма-лучами ультразвуковой дефектоскопии исследования макро- и микроструктуры и гидравлического испытания.

[c.218]

Механические испытания и изучение макро- и микроструктуры сварных соединений относятся к разрушающим методам контроля. Методика механических испытаний должна учитывать условия эксплуатации изделия. В ряде случаев механические испытания проводятся на стендах, имитирующих условия работы изделия. Однако чаще испытания проводятся на стандартных образцах. Это позволяет сравнить между собой результаты испытаний свойств соединений, полученных в различных условиях или различными сварщиками (например, при аттестации сварщиков). При механических испытаниях определяют предел прочности металла на растяжение, усталостную прочность при знакопеременных нагрузках, пластичность металла по предельному углу загиба и относительному удлинению образца при растяжении, ударную вязкость, твердость. Методика и обработка результатов механических испытаний определены государственными стандартами.

[c.342]

Как и зачем проверяют макро- и микроструктуру сварных соединений [c. 362]

Определение макро- и микроструктуры сварного соединения, а также химический состав различных участков сварного соединения определение механических свойств сварного шва [c.85]

В атласе описаны методы металлографии, способы приготовления шлифов для макро- и микроанализа, приведены сведения о количественном и качественном анализе структур. Широко представлены макро- и микроструктуры сварных соединений углеродистых, среднелегированных и высоколегированных сталей, чугуна и цветных металлов, выполненных различными способами сварки плавлением н давлением. Даны иллюстрации структур сварных соединений разнородных металлов, структур плакирующих слоев, зон сплавления и зон термического влияния при наплавке, а также структур, образующихся при термической резке. Показана возможность металлографического анализа для объяснения причин разрушения сварных соединений.

[c.4]

По сравнению с металлографическим анализом металлов, при исследовании макро- и микроструктуры сварных соединений, особенно из разнородных металлов, возникают дополнительные трудности, обусловленные неоднородностью структуры различных участков сварного соединения и связанные с выбором реактивов для травления шлифов.

[c.215]

При металлографических исследованиях изучаются характер разрушения образцов (вид излома), макро- и микроструктура сварного шва и зоны термического влияния. Кроме этого, на шлифах для металлографических исследований определяют твердость различных зон сварного соединения. [c.159]

Металлографические исследования позволяют определить структуру металла сварного соединения, что дает возможность судить о правильности выбора режима сварки, типа электродов и других факторов, характеризующих качество сварного шва, а также выявить дефекты и установить причины их образования. Производят исследования макро- и микроструктуры металла. В первом случае исследуется макроструктура металла [c.252]

Металлографические исследования сварных соединений заключаются в анализе макро- и микроструктуры мет-лча. [c.380]

Контроль качества сварных соединений паровых котлов и трубопроводов осуществляют внешним осмотром механическими испытаниями образцов, вырезанных из контрольных пластин, из контрольных стыков труб или из самих изделий просвечиванием рентгеновскими или гамма-лучами ультразвуковой или цветной дефектоскопией исследованием макро-и микроструктуры гидравлическим испытанием.

[c.138]

Данный вид контроля включает исследование макро- и микроструктуры и осмотр изломов сварных соединений. [c.690]

МАКРО- И МИКРОСТРУКТУРА СВАРНОГО СОЕДИНЕНИЯ [c.133]

Испытания на свариваемость с определением технологических свойств материалов механические испытания металлографические исследования макро- и микроструктуры сварного соединения проверка стойкости металла шва против межкристаллитной коррозии определение сплошности металла шва физическими методами контроля [c.689]

Металлографические исследования сварных швов проводят путем засверливания шва сверлом, диаметр которого на 3 мм больше ширины шва. Просверленное место травят специальными растворами. Отверстие рассматривают невооруженным глазом или с помощью лупы. Для контроля наиболее ответственных сварных соединений из изделий вырезают контрольные пластины и исследуют их макро- и микроструктуры. [c.138]

Металлографические, исследования. Рассмат-))иваемые ниже два метода исследований сварного соединения на межкристаллитную коррозию, к сожалению, не дают исчерпывающей характеристики качества сварного шва. Во многих случаях для точного определения всех дефектов сварки испытаниям на устойчивость против межкристаллитной коррозии должно сопутствовать исследование макро- и микроструктуры шва и зоны термического влияния. [c.152]

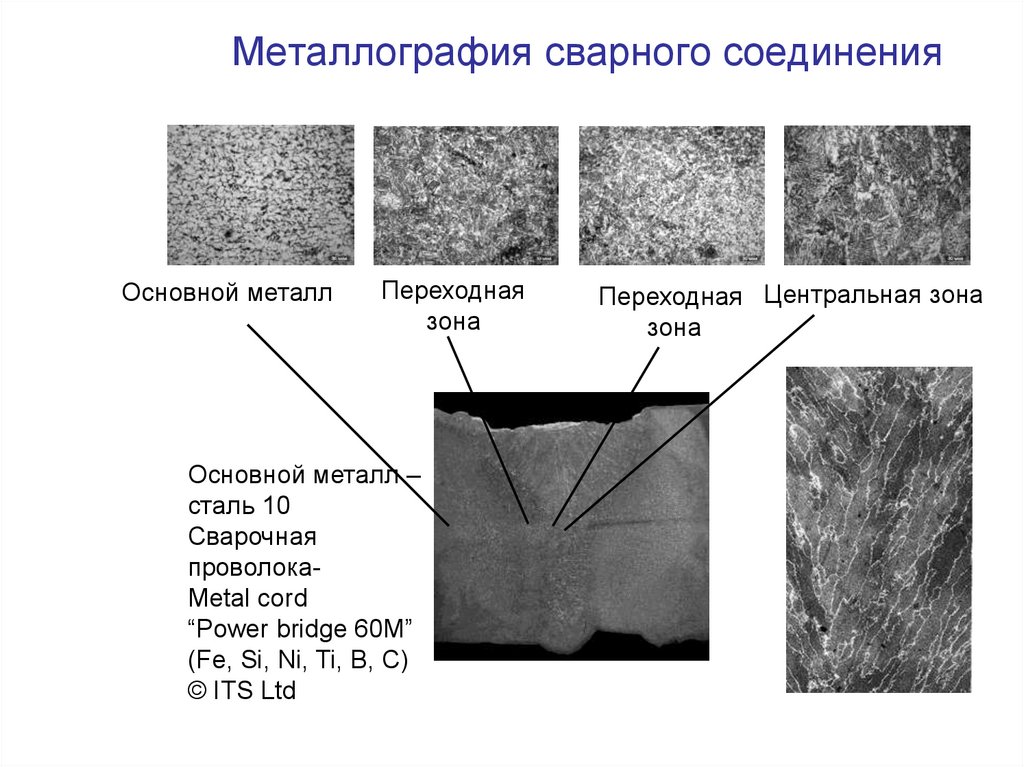

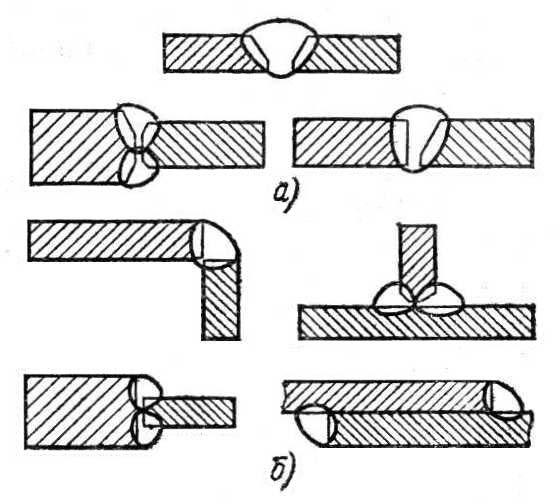

Макро- и микроструктура сварного соединения

[c.140]

Металлографическое исследование макро- и микроструктуры сварного соединения [c.339]

Металлографический контроль швов состоит в исследовании макро- и микроструктуры и осмотре изломов сварных соединений. [c.136]

Металлографический метод контроля сварных соединений состоит в исследовании макро- и микроструктуры сварного шва и околошовной зоны (зоны термического влияния). [c.134]

МАКРО- И МИКРОСТРУКТУРА МЕТАЛЛОВ И СВАРНЫХ СОЕДИНЕНИЙ [c.97]

При наличии дефектов и повреждений, превышающих требования НТД, и изменении свойств металла, выходящих за пределы ТУ, проводят оценку фактической нагруженности объекта и уточненные расчеты прочности элементов конструкции согласно [30, 31, 35, 36, 45, 49, 88, 97, 99, 100, 101, 110, 129, 130] с учетом имеющихся дефектов и повреждений, изменений свойств металла и режимов нагружения. При этом уточняют механизмы повреждений и ПТС, устанавливают определяющие ПТС и критерии предельного состояния. Основные ПТС дефекты в сварных соединениях несплошности в основном металле оборудования коррозионные повреждения трещины в основном металле и сварных соединениях толщина стенки оборудования и его элементов твердость эрозионный и кавитационный износы водородное и коррозионное растрескивания деформация оборудования или его элементов. Дополнительными ПТС являются механические характеристики металла оборудования и его элементов химический состав характеристики макро- и микроструктуры коэффициенты запаса прочности.

[c.223]

Механические свойства сварных соединений близки к свойствам основного металла. Недостаток сварки — получение крупнозернистой макро- и микроструктуры, понижающей пластические свойства. Улучшают свойства термической обработкой. Техника и технология сварки сплавов принципиально не отличаются от сварки технического титана.

[c.140]

Сварные соединения хромомолибденованадиевых сталей снижают свою жаропрочность вследствие появления мягкой прослойки на участке зонь термического влияния, нагреваемом при сварке в межкритическом интервале температур. Наличие этой мягкой прослойки, иногда называемой белой полоской [82], может приводить (п. 7) к снижению уровня длительной прочности и пластичности, вызывая преждевременное разрушение сварного стыка. Макро- и микроструктуры разрушения такого рода в тройнике высокого давления из стали 12Х1МФ, проработавшем 17 тыс. ч при температуре 565° С, показаны на рис. 103. Возникшая трещина имеет межзеренный характер и расположена преимущественно на участке межкритического интервала на расстоянии 2 мм от границы сплавления.

Начало этой трещины не зафиксировано, так как шлиф вырезался уже после предварительной выборки трещины на станции. На развитие разрушений в мягкой прослойке существенное влияние оказывает исходная прочность стали и относительная ширина прослойки, определяющая эффект контактного упрочнения. [c.185]

Сварные соединения аппаратов можно рассматривать как наиболее заселенные дефектами. К дефектам сварных соединений (табл. 3.2) относят разного рода отклонения от установленных норм и технических требований, которые уменьшают прочность и эксплуатационную надежность сварных соединений и могут привести к разрушению всей консфук-ции. Наиболее часто встречаются дефекты формы и размеров сварных швов, дефекты макро- и микроструктуры, деформа ции и коробление сварных конструкций. [c.130]

Оценка качества сварного шва по макро- и микроструктуре производится в соответствии с требованиями технических условий и Правил Котлонадзора на сварные соединения. Согласно этим требованиям трещины и непровары в сварных швах котлострои- [c.273]

Поставленные задачи решались путем проведения экспериментальных исследований физико-механических и электрохимических характеристик металла и определения малоцикловой коррозионно-усталостной долговечности сварных соединений. При этом были использованы стандартные методы определения механических свойств, микротвердости, макро- и микроструктуры металла, а также оригинальные методики изучения коррозионных и механохими-ческих свойств сварных соединений. [c.5]

В третьей главе приведены результаты исследований макро- и микроструктуры, механических свойств, макро- и микротвердости сварных соединений, а также определены значения скорости коррозии сварных соединений, выполненных электродами марок УОНИ 13/55(Б), МР-З(Р), Е4303, Е5015. [c.12]

На шлифованных поверхностях образцов (шлифах) оценивают макро- и микроструктуру. Для лучшего выявления структуры шлифы обрабатывают (травят) специальными реактивами. Макрошлифы рассматривают без увеличения или при небольшом увеличении с помощью лупы. При этом выявляют глубину проплавления, зоны сварного шва, наличие дефектов, скопления серы и фосфора. Для изготовления микрошлифов поверхность дополнительно полируют. После этого изучают поверхность шлифа под микроскопом без травления при увеличении примерно в 100 раз для выявления трещин, непрова-ров (непропаев), пор, неметаллических включений, пережога (неисправимый дефект структуры сталей — окисление границ зерен при нагреве до температуры выше 1300 «С). Затем для выявления более мелких дефектов и особенностей микроструктуры отдельных зон сварного или паяного соединения шлифы протравливают специальными реактивами, состав которых и режимы травления зависят от материала образца, и изучают под микроскопом при увеличении в [c.343]

Для контроля качества сварных соединений при этих испытаниях широко используют металлографические исследования макро- и микроструктуры, химический анализ основного металла и металла шва, а также неразрушаюище методы контроля. [c.179]

Металлографические исследования находят широкое применение при контроле качества сварных соединений. Металлографический анализ проводогг для исследования макро- и микроструктуры сварного шва, зоны сплавления, зоны термического влияния и основного металла при различных испытаниях на свариваемость, а также на эта- [c.214]

Металлографические исследования сварных соединений прово дят для контроля макро- и микроструктуры металла [13, 23—25 27], а также для выявления внутренних дефектов (трещин, по, непроваров, шлаковых и неметаллических включений снижающих прочность сварного соединения, и участков со струк турой металла, отрицательно влияющей на надежность и безо пасность эксплуатации. [c.166]

При исследовании сварного соединения определяют химический состав основного и нанлавленного металла твердость металла по поперечному сечению механические свойства при комнатной и рабочей температурах макро- и микроструктуры по поперечному сечению сварного соединения (для стали 20 структурно-свободный графит следует выявлять металлографическим способом) размер и характер обнаруженных дефектов посредством последовательной шлифовки и травления поперечных макротемплетов. [c.229]

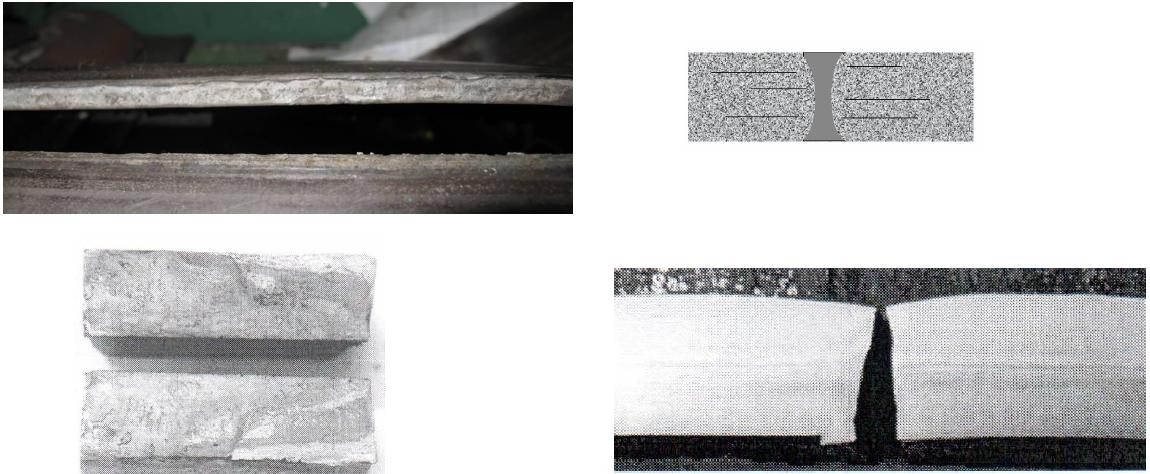

При металлографических исследованиях контролируется вид излома (образца), макро-и микроструктура сварного соединения. По излому выявляют поры, шлаковые включения, непровары и трещины. Для контроля макроструктуры шва из сварного соединения вырезают образцы, из которых изготавливают специальные макро-шлифы. По макрошлифам определяют трещины, внутренние непровары, скопления серы и фос ра. При проверке микроструктуры сварного соединения пользуются микроскопами с увеличением от 50 до 2000 раз и более. С этой целью из сварных соединений изготавливают так называемые микрошлифы. Микрострукт ура (микроанализ) сварного шва позволяет выявить такие дефекты, как микропоры, непровары, перегрев, пережог и др. [c.178]

Для оценки качества сварного соединения исследуют его макро- и микроструктуру. Для определения макростр -ктуры сварного соединения по его поперечному сечению вырезается образец, поверхность которого проходит травление. После травления на поверхности шва выступают его слои. Дефекты [c.98]

Проведенные исследования макро- и микроструктуры клее-сварных соединений показывают, что строение литого металла ядра доброкачественной точки, выполненной сваркой по слою клеев ЭПЦ и К 153, ничем не отличается от строения ядра точки, выполненной без клея. Микроструктура ядра включает две зоны наружную, состоящую из столбчатых кристаллбв, и внутреннюю— из равноосных кристаллов. [c.104]

Diex — Металлографические исследования металла

Металлографическое исследование строения металлов и сварных соединений

Металлография исследования – это комплекс испытаний и аналитических мероприятий, направленный на изучение макроструктуры и микроструктуры металлов, исследование закономерности образования структуры и зависимостей влияния структуры на механические, физико – механические, электрические и другие свойства металла.

Металлографические методы исследования металлов и сварных соединений позволяют определить размеры, форму и взаимное расположение кристаллов, а также неметаллические включения, трещины, раковины, поры, свищи и т. д.

Различают макроскопический и микроскопический методы изучения строения металлов. Макроскопический метод — исследование строения металлов и сварных соединений невооруженным глазом или с применением лупы, дающей увеличение в 5—30 раз. Макроанализ дает возможность выявлять раковины, шлаковые включения, нарушение сплошности металла, трещины и другие дефекты строения сплава, химическую и структурную неоднородность.

Микроскопический анализ металлов заключается в исследовании их структуры с помощью оптического или электронного микроскопов, на специально подготовленных образцах. Методами микроанализа определяют форму и размеры кристаллических зерен, обнаруживают изменения внутреннего строения сплава под влиянием термической обработки или механического воздействия на сплав, микротрещины и многое другое.

Так как все металлы непрозрачны, то их строение можно исследовать на изломах или специально подготовленных шлифах. Исследование строения методом фактографии по изломам часто применяют при анализе причин разрушения деталей машин, аппаратов и элементов стальных конструкций. Макроструктурный метод используется также для ориентировочного определения глубины закаленной зоны инструментальных сталей, глубины цементованного слоя и т. д.

Изучение макроструктуры металла обычно проводят на специально подготовленных шлифах. В этом случае деталь или изделие разрезают. Поверхность, которую необходимо исследовать, тщательно обрабатывают под плоскость на металлорежущем станке. Если деталь разрезали при помощи газовой горелки, то необходимо снимать весь слой металла, в котором произошло изменение структуры в результате нагрева пламенем горелки. Обычно глубина этого слоя для сталей, применяемых в котло- и турбиностроении, не превышает 10—12 мм. Затем поверхность следует отшлифовать на плоско-шлифовальном станке и наждачной бумагой. Для выявления структуры металла его необходимо подвергнуть травлению. В процессе травления кристаллы растворяются с различной скоростью, так как они по-разному ориентированы относительно исследуемой поверхности. Свойства же кристаллов, в том числе и растворимость в химических реактивах, разные в разных направлениях. Границы между кристаллами содержат повышенный процент примесей, поэтому они растворяются быстрее кристаллов. Иногда травлением получают различную окраску структурных составляющих сплава. Поэтому в результате травления можно получить четкую картину кристаллического строения металла.

Травитель сильнее разъедает трещины, закатанные плены, пористые участки и слабее — основной металл.

В теплотехнике принято исследовать макроструктуру сварных соединений паропроводов, по которым транспортируется перегретый пар с температурой выше 450° С независимо от давления и трубопроводов, по которым транспортируется вода или насыщенный пар при температуре свыше 120° С и давлении более 8 Мн/м2 (80 am). Контроль макроструктуры сварных соединений обязателен также для остальных элементов парового котла, работающих при температуре стенки свыше 450° С и независимо от температуры стенки при давлении свыше 4 Мн/м2 (40 am).

В процессе металлографического исследования выявляют макро- и микроскопические дефекты сварного шва: непровары, трещины, поры, шлаковые включения, а также устанавливают структуру металла.

Образец для металлографического исследования вырезают из сварного соединения- поперек оси шва. Образец должен включать в себя как шов, так и зону термического влияния.

Трещины в основном металле шва, несварившиеся слои, крупные шлаковые включения, непровар сверх нормы не допускаются. Непровар не должен превышать при односторонней сварке без подкладного кольца 15% толщины стенки; если толщина стенки превышает 20 мм — не более 3 мм.

Допускаются видимые невооруженным глазом мелкие поры и шлаковые включения в количестве не более пяти штук на 1 см² площади поперечного сечения шва. Максимальный линейный размер отдельного дефекта по наибольшей протяженности не должен быть более 1,5 мм, а сумма максимальных линейных размеров всех дефектов — не более 3 мм.

Микроскопический анализ строения металлов и сварных соединений позволяет наблюдать непосредственно их строение при увеличении до 2000 раз. Обычно пользуются увеличением от 100 до 800 раз.

Изучение структуры металла проводят при помощи микроскопа в отраженном свете. Образец металла тщательно обрабатывают под плоскость на металлорежущем станке, шлифуют и полируют. После такой подготовки он отражает лучи как зеркало. На нетравленом шлифе видны трещинки, поры, неметаллические включения. Чтобы выявить границы зерен и отдельные структурные составляющие, шлиф травят. Для травления микроструктуры стали и сварных соединений часто применяют 3—5%-ный раствор азотной кислоты в спирте.

Исследования и фотографирование микроструктуры проводят с помощью специального стационарного металлографического микроскопа. На фото 1, а показан микроскоп Neophot 2 представляющий собой, инвертированный фотомикроскоп отраженного света, предназначенного для металлографической микроскопии. С компьютеризированной системой воспроизведения результатов.

На тепловых электростанциях необходимо проводить контроль за структурой металла паропроводов как в исходном состоянии, так и после различных сроков эксплуатации. Такой контроль осуществляют по образцам, вырезанным из паропровода, при помощи переносных микроскопов, устанавливаемых непосредственно на паропроводе, а также при помощи оттисков.

В случае использования двух последних способов отпадает необходимость в вырезке для металлографических исследований образцов из паропровода. Подготавливается шлиф непосредственно на трубе (на объекте исследования). Окалина и поверхностный обезуглероженный при термической обработке слой металла глубиной 0,5—1 мм снимаются при помощи переносного наждачного круга, который приводится во вращение от пневматического или электрического привода.

Подготовка микрошлифа: обработка поверхности проводится последовательно тремя кругами: крупнозернистым электрокорундовым, мелкозернистым электрокорундовым с вулканитовой связкой и войлочным или фетровым, покрытым пастой ГОИ на половине круга по ширине. Если отсутствует мелкозернистый круг, то тонкую шлифовку проводят при помощи шкурки вручную. При переходе от одного круга на другой направление обработки меняется на 90°. При этом легче выводятся риски от предыдущего круга. При полировке пастой ГОИ ее остатки снимаются чистой половиной войлочного или фетрового круга.

Подготовленная поверхность шлифа обезжиривается ватным тампоном, смоченным этиловым спиртом.

Травление проводят чаще всего 4%-ным раствором азотной кислоты в спирте. Для лучшего выявления микроструктуры процесс полировки и травления обычно повторяют несколько раз.

Подготовленный таким образом шлиф можно изучать либо непосредственно на объекте при помощи переносного оптического микроскопа, либо, сняв слепок со шлифа и исследуя уже его при помощи стационарного микроскопа, в лаборатории.

Имеется переносной металлографический микроскоп типа ММУ-3У (фото 2), позволяющий проводить исследования микроструктуры при увеличении до 400 раз.

Для снятия слепков со структуры чаще всего используют полистирол. Его размягчают при помощи бензола, в котором он легко растворяется. На кусочек полистирола в виде кубика со стороной 10—20 мм или цилиндра такого же диаметра и высоты кисточкой наносят бензол. Им смачивают только ту грань или торец, которые в дальнейшем прижмут к предварительно подготовленному шлифу. Между моментом нанесения бензола и прижатием кусочка полистирола должно пройти 3—5 секунд. За это время полистирол успеет размягчиться. Далее кусочек полистирола плотно прижимают к шлифу и выдерживают в течение 5— 10 сек при помощи миниатюрного ручного пресса или рукой. Затем он прилипает к шлифу. Его оставляют в таком положении на 1,5— 2 ч. За это время полистирол затвердевает, а кусочек легко отделяется рукой. Оттиск должен просохнуть и окончательно затвердеть, после чего его помещают на металлографический микроскоп. Методика исследования оттиска на металлографическом микроскопе ничем не отличается от методики исследования обычного шлифа. Для исследования оттисков удобно использовать косое освещение.

При исследовании причин разрушения различных деталей в процессе эксплуатации образцы для анализа вырезают вблизи места разрушения и в отдалении от него, чтобы можно было определить наличие каких-либо отклонений в строении металла. Кроме того, изучают структуру в продольном и поперечном направлениях.

1. Результаты макроисследования

(на примере наплавки дистанционное кольцо нижнего отвода реактора, установки каталитического реформинга).

При макроисследовании в наплавке дистанционного кольца выявлена магистральная трещина глубиной ~ 11мм рис.1, 2. Раскрытие трещины до 0,19мм. Характер растрескивания трещины показан на рис.3. Края трещины острые, рваные, что свидетельствует о динамике ее развития. Трещина в металле наплавки распространяется по всему периметру кольца. Длина трещины ~2160мм. Из наплавки трещина переходит в основной металл, см. рис. 4. При определенном насыщении водородом аустенитные коррозионные стали, в нашем случае наплавка, подвержены водородному охрупчиванию, что объясняет процесс трещинообразования в металле наплавки.

Излом ударных образцов хрупкий, кристаллический. Согласно «Шкалы изломов» доля хрупкой составляющей в образцах – 100%, сам излом представляет собой однородную поверхность хрупкого разрушения с мелкокристаллическим строением без признаков макропластической деформации см. рис.5.

Рис.1. Растрескивание в наплавке дистанционного кольца. Увеличено в 3 раза.

Рис. 2. Характер трещины в наплавке.

Рис. 3.Внешний вид излома ударного образца.

2. Результаты микроисследования

Характер микроструктуры по линии сплавления основной металл кольца — наплавка показан на рис. 8. Микроструктура основного металла кольца, см. рис. 5а отпущенный бейнит + феррит. Линия сплавления сформирована нормально, см. рис. 5б. В металле наплавки выявлены микротрещины см. рис.8в. Структура металла наплавки аустенитная, литая, см. рис. 5г.

Микроструктура металла дистанционного кольца по сечению, см. рис.6а, 6б отпущенный бейнит+феррит. Различий в структурах наружной и внутренней поверхности кольца не выявлено. Обезуглероживания либо науглероживания в основном металле дистанционного кольца не выявлено. Межкристаллитной коррозии (МКК) в основном металле кольца и наплавке не выявлено.

Рис. 4. Микроструктура ОМ – наплавка

Рис. 5.Микроструктура ОМ по сечению

Лабораторная работа 2 — Материаловедение — 3 семестр — 2004 — сайт студентов ПС МГТУ

Макроскопический метод исследования строения материалов.

Цель работы — ознакомиться с макроструктурой различных материалов и способами подготовки образцов.

Задание.

1. Изучить и нарисовать макроструктуры слитка и образцов алюминиевых сплавов, отлитых в земляную форму, в кокиль и после модифицирования. Охарактеризовать макроструктуры.
2. Исследовать и нарисовать макроструктуру лопатки турбины. Дать оценку макроструктуры.
3. Нарисовать волокнистое строение макрошлифов деформированного металла. Дать заключение о технологии изготовления и эксплуатационных свойствах изделий.
4. Исследовать качество свварного соединения, выявить общую химическую неоднородность; установить наличие дефектов. Нарисовать макроструктуру с указанием характерных зон и дефектов. Дать заключение о качестве сварного соединения.
5. Исследовать и нарисовать макроструктуру изломов (хрупкого, вязкого, усталостного).
Приборы и материалы: лупа, коллекция макрошлифов, коллекция изломов.

Порядок выполнения работы.

1. Зарисовать макроструктуру образцов, показывающую особенности литого состояния. Сравнить макроструктуру слитка с макроструктурой образцов, отлитых различными методами.
2. Зарисовать макроструктуру образцов с волокнистым строением и сделать вывод о правильности изготовления заготовки.
3. Зарисовать макрошлиф сварного соединения. Определить положение зоны термического влияния, отметить дефекты.
4. Определить различие вязкого и хрупкого изломов.
5. Отметить на рисунке усталостного излома очаг зарождения усталостной трещины и характерные зоны этого вида излома.

Основные теоретические сведения.

Исследование строения материалов невооруженным глазом, а также с помощью лупы или микроскопа при увеличении до 50 раз называют макроскопическим исследованием (макроанализом). Строение материала, изучаемое при макроанализе, называют макроструктурой.

Макроанализ находит применение в промышленности для выявления дефектов строения материалов (трещин, раковин, шлаковых включений и др.), химической и структурной неоднородности в отливках, прокате, поковках, сварных соединениях и т.д., а также для оценки характера разрушенных изделий.

Макроанализ проводят на специально подготовленных образцах — макрошлифах, поверхность которых шлифуют и подвергают травлению реактивами, иногда подогретыми до 70. ..100^oC. Кроме того, анализ можно провести непосредственно по виду излома, установив при этом характер разрушения металлического изделия.

Макроанализ литых изделий дает возможность выявить дендритное строение, определить размер, форму зерен, а также различные дефекты (раковины, неметаллические включения, пузыри и др.). Структура отливки зависит от скорости образования центров кристаллизации и скорости их роста, что, в свою очередь, зависит от скорости охлаждения и модифицирования (введения в расплав специальных примесей, ускоряющих процесс образования центров кристаллизации). Чем выше скорость охлаждения и больше дополнительных центров в результате модифицирования, тем меньше зерна в отливке. В слитке металла различают 3 зоны: 1) мелких кристаллов на поверхности, где имеет место высокая скорость охлаждения; 2) столбчатых кристаллов, которые растут нормально к поверхности отвода теплоты; 3) равноосных крупных кристаллов в центре слитка, где скорость охлаждения мала.

При литье в земляную форму скорость охлаждения меньше, чем при литье в металллическую форму (кокиль). Части детали большого сечения охлаждаются медленнее частей деталей тонкого сечения. В результате в одной отливке получаются зоны с мелким и крупным зерном.

При обработке давлением изменяется форма первичных кристаллов, полученных в отливке. Так, при прокатке, ковке, волочении зерна вытягиваются вдоль направления течения металла и превращаются в волокна. В холоднодеформированном металле полученная волокнистая структура сохраняется. После горячего девормирования вместо волокон образуются равноосные зерна в результате рекристаллизации. Однако при горячей обработке давлением большинства сталей неметаллические включения оказываются пластичными и вытягиваются по направлению течения металла в форме волокон и ленточек. Эта форма включений сохраняется при термической обработке, так как включения в металле нерастворимы. Волокнистая структура такой природы выявляется на макрошлифах и после рекристаллизации.

Механические свойства металла с волокнистым строением анизотропны. Поэтому в деталях, работающих при динамических, циклических нагрузках с высоким напряженным состоянием (шестерни, коленчатые валы, шатуны и др.), стремятся получить волокнистую структуру, соответствующую профилю изделия или направлению наибольших напряжений. Волокнистую структуру выявляют методом глубокого травления в 50%-ных растворах кислот (соляной для углеродистой и азотной для легированных сталей), подогретых до 70^oC. Это позволяет определить и технологию изготовления детали (обработка давлением или резанием).

Метод глубокого травления применяется и для выявления внутренних и внешних дефектов, нарушающих сплошность металла.

Макроанализ используют и для проведения плавочного контроля, при этом определяются:

1) центральная пористость, поры сосредоточены в центре слитка;

2) общая пористость, поры равномерно распределены по сечению макрошлифа;

3) ликвация примесей;

4) подкорковые пузыри, которые образуются газами, не успевающими выделиться из жидкого металла при его затвердевании;

5) трещины, к которым относятся и так называемые флокены. Чаще всего они встречаются в поковках легированных сталей. Причиной образования флокенов является водород, выделяющийся при фазовых превращениях аустенита.

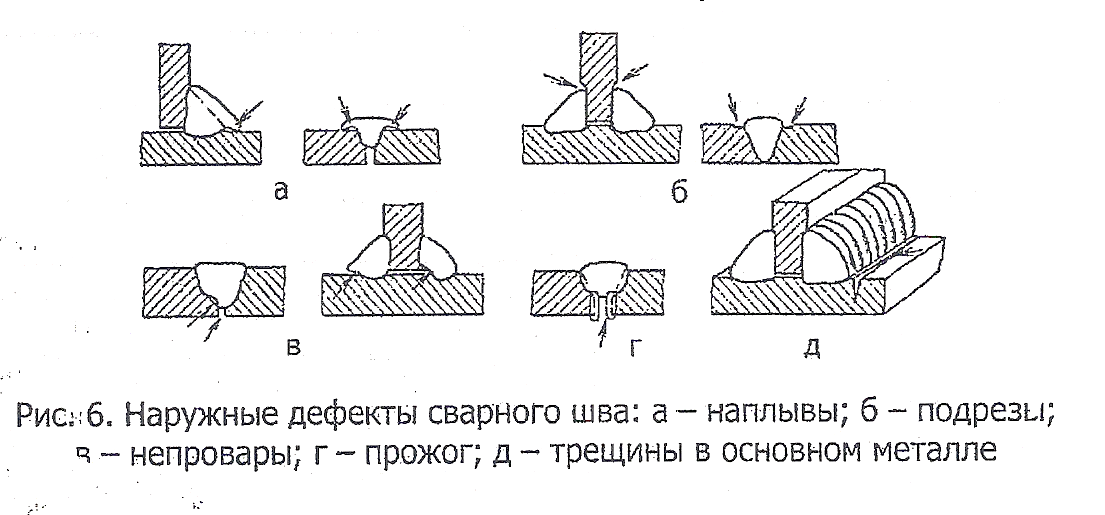

Методом макроанализа выявляют, кроме того, различные дефекты сварных соединений (поры усадочные и газовые, трещины, шлаковые включения, подрезы, непровар и др.), образовавшиеся вследствие нарушения технологии изготовления этих соединений. Макроанализ используют также для исследования структурной и химической неоднородности металла, возникающей при термической и химико-термической обработке. При этом, исследуя изломы образцов и применяя метод глубокого травления, можно установить глубину закаленного слоя (прокаливаемость), толщину цементованного слоя и др.

Плавочный контроль проводят путем сравнения по баллам поверхности макрошлифов с эталонами согласно ГОСТ (для сплаваов имеются допустимые по каждому виду дефектов баллы).

Для выявления макроструктуры сварных соединений используют метод определения общей химической неоднородности (ликвации), который позволяет установить общий характер распределения элементов по сечению детали. Распределение в стали углерода, фосфора, серы зависит как от их количества, так и от процессов кристаллизации и обработки давлением. Распределение этих элементов влияет на структуру металла и, следовательно, на его свойства. Ликвацию углерода, фосфора и серы выявляют путем травления в 10-15%-ном водном растворе медноаммонийной соли соляной кислоты. При травлении железо переходит с поверхности макрошлифа в раствор, а на его место осаждается медь, которая и предохраняет поверхность металла от воздействия хлористых составляющих реактива. В результате места, обогащенные углеродом, фосфором и серой, оказываются менее защищенными медью и сильнее протравливаются. После снятия слоя меди они выглядят темнее участков с меньшим содержанием этих элементов. В результате травления в сварном соединении четко видны 3 зоны: основного металла, наплавленного металла (собственно сварной шов) и термического влияния. В зоне наплавленного металла будут видны столбчатые кристаллы, направленные нормально к поверхности отвода теплоты.

Макроанализ по виду излома. По характеру разрушения изломы подразделяют на хрупкие, вязкие и усталостные. Хрупкий излом имеет блестящую кристаллическую поверхность, на которой достаточно четко видны зерна опредееленных размеров и формы, так как разрушение происходит без значительной пластической деформации. Хрупкое разрушение может быть межкристаллическим (по границам зерен) и транскристаллическим (по телу зерен). Это наиболее опасный и быстрый вид разрушения, приводящий к преждевременному внезапному отказу деталей в условиях эксплуатации.

Вязкий излом имеет матовую поверхность и обычно волокнистое строение с зернами сильно искаженных размеров и формы, так как разрушение сопровождается значительной пластической деформацией. Вязкий излом менее опасен, чем хрупкий.

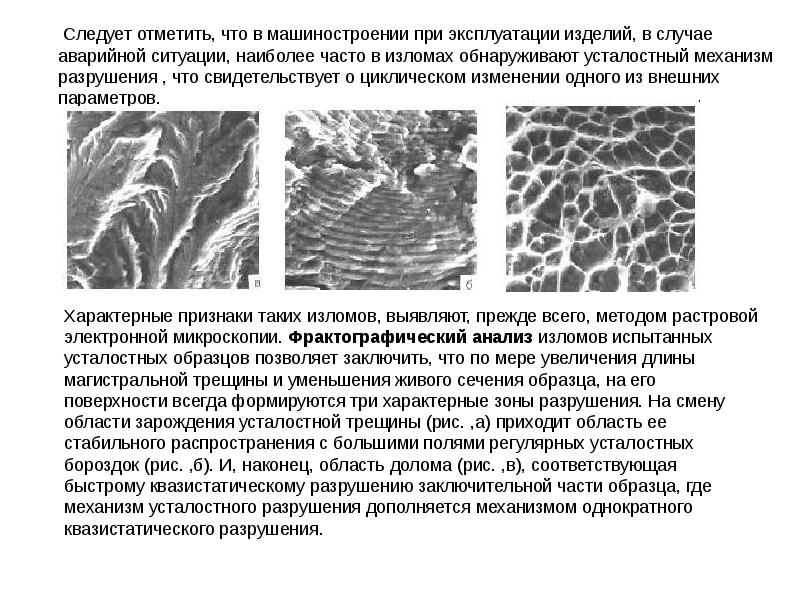

При циклических (повторно-переменных) нагрузках материал подвержен усталостному разрушению. Усталостная трещина зарождается обычно на поверхности детали в местах наибольшей концентрации напряжений (галтели, отверстия, надрезы, неметаллические включения и др. ).

Процесс усталостного разрушения достаточно длителен, так как он связан с постоянным накоплением повреждений, развитием и перемещением трещины. В усталостном изломе рассматривают 3 зоны: очаг разрушения; зону усталостного арзрушения с гладкой, ступенчато-слоистой, мелкозернистой, фарфоровидной поверхностью и зону долома со структурой типичной или для хрупкого, или для вязкого излома (в зависимсти от строения и свойств материала). Для фиксирования результатов анализа применяют фотографирование макроструктуры.

Прогнозирование усталостной долговечности сварных соединений от номинальной системы до механики разрушения
