Прямая и обратная полярность при сварке: выбор режима, подключение

Что означает полярность при сварочных работах

В инверторных сварочных аппаратах для обозначения полярности используются надписи
Рассматривая вопрос полярности, понятно, что сварка в этом случае осуществляется током постоянного напряжения. Клеммы сварочного инвертора, куда подсоединяются силовые кабели держателя электрода и массы, обозначены значками «+» и «-». Обычно, подключая такой прибор и начиная его эксплуатировать, многие, руководствуясь инструкцией или рекомендациями знакомого специалиста, не задумываются, почему на конкретную клемму вешают именно этот, а не другой провод.

А разница все-таки есть, и здесь сокрыт недвусмысленный физический закон движения заряженных частиц – электронов. Электроны, обладая отрицательным зарядом, всегда движутся от минуса к плюсу в любой схеме, включая инвертор. При сварке можно подключить электрод как к плюсовой клемме, так и к минусовой – все будет работать. Но электроны в том и другом случае будут двигаться в разных направлениях по цепи, это отразится на процессе и конечном результате.

Подключение по схеме прямой полярности

Если схему собрать так, что плюс от инвертора идет на стальную заготовку (свариваемая деталь), потом через дуговой промежуток, сварочный электрод к минусу инвертора, то такое соединение получило название прямой полярности при сварке. В этом случае анодом выступает деталь, а катодом — электрод. Место соединения на детали будет греться сильнее, чем кончик электрода, приблизительно на 700 градусов по Цельсию.

Подключение по схеме обратной полярности

Схема подключения кабелей аппарата для сварки, когда плюс от инвертора приходит на сварной электрод, потом через дуговой промежуток попадает на рабочую деталь и минус инвертора, получила название обратной полярности при сварке. Здесь уже электрод будет греться сильнее, так как анодное пятно будет на нем, катодное – в области соединения стальных заготовок.

Пятна анодные, пятна катодные

Конечно, можно всю жизнь проработать на своем инверторном аппарате, в котором по умолчанию постоянный ток настроен на прямую полярность: у вас нет никаких хлопот или проблем с перестройками сварочного электричества.

Эта чудесная идиллия возможна лишь при условии, что вид работ у вас один и тот же, вы не меняетесь, всех возможностей своего аппарата так и не знаете, и вообще зачем про электричество, все и так хорошо, не надо усложнять…

Не надо, так не надо, но вот если вам понадобится варить, например, качественную высоколегированную сталь, то ваша идиллия сразу же нарушится: качественного шва со старыми электрическими настройками у вас не получится. Вам придется разбираться с понятием обратной или прямой полярности при сварке, в чем мы прямо сейчас вам поможем.

Во-первых, работа на инверторном аппарате подразумевает постоянный ток. А он, в свою очередь, подразумевает два гнезда для подключения плюсовой и минусовой клемм. Давайте запоминать полярность при сварке инвертором по подключению электрода, так легче. Если электрод подключен к минусовому гнезду, то это прямая полярность при сварке. Если к плюсовому – она обратная.

Прямая и обратная полярность.
В принципе при прямом варианте электрод, который подключен к отрицательной клемме, сам становится катодом. А анодом становится наша металлическая заготовка. При обратном варианте электрод начинает работать анодом, потому что он подключен к плюсовому полюсу. Ну а заготовка, соответственно, превращается в катод.

В обоих случаях образуются анодные и катодные пятна. Анодное облако – погорячее, причем значительно: разница в температурах анодной и катодной областей доходит до 800°С.

Не упустим из внимания важную деталь: если мы говорим о двух вариантах – прямом и обратном, это всегда имеет отношение только к постоянному току. Дело в том, что при переменном токе полярность сама меняется с прямой на обратную с высокой частотой.

Еще раз: переключение прямой и обратной полярностей имеет смысл и возможно только при постоянном токе, это сварка постоянным током. При переменном токе в таком переключении нет ни смысла, ни возможности. Друзья, это физика.

Выбор режима

Правильный выбор полярности при подключении сварочного оборудования может зависеть от нескольких факторов. Но самое главное для специалиста — усвоить, что на аноде, а это «+» всегда выделяется больше тепла (до 4000 градусов по Цельсию) чем на катоде (чуть больше 3000 градусов).

Виды сварочной дуги при сварке электродами
Это отправная точка дальнейшего анализа: толщина стали, марка, вид металла, тип сварочного электрода. В случае неответственной конструкции, возможно, будет лишним обращать внимание на полярность сварки.

Толщина заготовки – основной фактор, когда необходимо следить за полярностью. Более толстый материал в месте стыка нужно сильнее прогреть, чтобы частицы его взаимно проникли на большей площади соприкосновения, а пустоты заполнились металлом сварной проволоки – это надежность шва. Тонкий металл нельзя сильно греть, иначе можно получить дырку, некрасивый неравномерный сварной шов.

Когда сварке подвергают такие сплавы как чугун или нержавейка, то перегрев этих материалов может привести к образованию тугоплавких соединений, что нежелательно. Сплав алюминия требует мероприятий по удалению окислов, и хороший прогрев идет только на пользу. В сварочной литературе по каждому виду металла есть рекомендации об оптимальных методах и режимах работы с ним.

Покрытие электродов специальным флюсом тоже рассчитано на работу в определенных режимах. Угольный электрод для электросварки не имеет стойкости к перегреву, поэтому обратная полярность ему противопоказана. Сварная проволока полуавтоматических аппаратов более лояльна к выбору полюсовки, но каждый производитель дает на продукцию свои рекомендации по использованию.

Чем обусловлен выбор полярности

Изменяя тип подключения, можно сконцентрировать нагрев или на свариваемой детали или на электроде (перемещая анодное пятно). За нагрев отвечает плюсовое гнездо, поэтому при прямом подключении, когда плюс присоединен к металлу наблюдается больший нагрев сварного соединения, а при обратной полярности больше греется электрод.

Рекомендуем! Как заварить глушитель холодной или электросваркой

Благодаря этой особенности мы можем выбирать схему подключения исходя из:

Толщины металла. Если мы свариваем толстые детали или средней толщины, то подойдет прямое подключение, при котором тепло, сконцентрированное на изделии поможет получить более глубокий шов и качественный провар. Также этот вид подключения подходит для отрезания металлов различной толщины. Тонкие металлы лучше всего сваривать при обратной полярности, концентрируя большую часть тепла на электроде. Таким образом деталь не будет поддаваться перегреву, а сам электрод будет плавиться быстрей.
Типа металла. Возможность изменять локализацию теплового пятна помогает подобрать наиболее эффективные схемы работы для различных металлов. К примеру, если мы варим нержавеющие стали или чугун, то необходимо обратное подключение, помогающее избежать перегрева сплава и формирования тугоплавких соединений. Для алюминия необходимо прямое подключение иначе пробиться через окислы будет очень сложно. Перед началом работ внимательно изучите рекомендации по настройки аппарата к конкретному сплаву.
Типа электрода или проволоки. Как и металлы, электроды имеют свои особенности температурных режимов, в большей степени связанных с типом флюса. К примеру, для работы с угольными электродами нельзя использовать обратную полярность иначе флюс перегреется и электрод придет в негодность. Чтобы подобрать настройку, подходящую для вашего электрода смотрите на тип проволоки и флюса или воспользуйтесь рекомендациями производителя. Говоря о проволоках для полуавтоматов, то они тоже имеют рекомендации, относительно подключения минуса и плюса аппарата.

https://youtu.be/CcVbCMcyZ00
Теперь вы знаете, что может повлиять на настройки подключения. Бывают случаи, когда металл требует одних, а электрод совсем других настроек. В таких случаях следует искать компромиссы, подстраивая силу тока и рабочие циклы.

Запомните! Тип подключения не зависит от пространственного положения.

Особенности сварки при использовании прямой полярности

Работая сварочным аппаратом постоянного тока и применяя способ подключение схемы прямой полярности, следует учитывать такие особенности процесса:

Шов сварочного соединения — глубоко проникающий, узкий по ширине, более крепкий по качеству;
Можно варить практически все типы сталей, толщина которых начинается от трех миллиметров и выше;
При использовании вольфрамового стержня для цветных металлов можно применять только метод прямой полярности при сварке;
Сварная дуга отличается стабильностью, устойчивостью к срывам, в результате чего легче контролировать процесс работы и получить красивый шов;
Для работы таким методом не подходят электроды, рассчитанные на использование в сварке переменным током;
При использовании сварочного аппарата в качестве резака, заготовка легче поддается раскройке.

Какое оборудование использовать

Обратное направление востребовано в работе особыми установками. Специфика в том, что машина подает проволоку с некоторой скоростью на заготовку, поэтому возможен выбор нескольких типов сварки.

Например, в среде защитных газов (когда используется аргон или углекислый газ), либо с использованием проволоки, обработанной порошком. Обратная направленность тока применима при работе с газами, прямая — когда процесс выполняется порошковой проволокой (также известной как флюсовой).

Полуавтоматическая сварка предполагает ряд изменений процесса. Во-первых, подключение «держака» и «массы» меняется — на первом «плюс», на второй «минус» (обратная). Делается это для того, чтобы флюс выгорел полностью, а сварочный процесс произошел внутри образовавшегося газообразного облака. Металл будет меньше прогреваться, а разбрызгивание капель сведется к минимуму.

Прямая используется для сварки цветных металлов, когда рабочим расходным элементом выступает вольфрамовый электрод. Таким образом достигается увеличение температуры в зоне нагрева, что может быть критично для, например, алюминия.

В работе с переменным током задача пользователя — своевременно менять расходные элементы. Профессионалы же или продвинутые любители предпочитают постоянный ток как надежный залог качественной сварки. Работа с инвертором позволяет выбирать один из двух известных вариантов действий. Прямая и обратная полярность при сварке выступают способами, каждый из которых имеет свои преимущества и недостатки. Выбор направления диктуется рядом факторов, главные из которых — материал расходников и используемое оборудование.

Читать также: Как открутить шуруп под звездочку

Если вы знаете другие специфические особенности выбора параметров сварки, поделитесь информацией в комментариях к статье.

Разнообразие сталей по химическому составу, толщине изделий является предпосылкой для возникновения многочисленных сварочных технологий. Наиболее широким спектром возможностей характеризуется сварка постоянным и переменным током, для которой разработаны инверторные агрегаты бытового и промышленного назначения. Использование постоянного тока позволяет задействовать больше режимов, таких как прямая и обратная полярность при сварке инвертором. Используя их и подбирая электроды различного состава, можно соединить следующие группы:

тонколистовое изделие;
кромки более 5 мм;
низко-, среднеуглеродистые сплавы;
низко-, средне-, сильнолегированные стали;
чугун;
разнородные металлы, где используется принцип наплавления.

Применение инвертора позволяет изменять полярность тока сварки вручную. Выбор режимов основывается на 3 факторах:

Состав металла — чем выше углеродный эквивалент (выше легирование углеродом, марганцем, кремнием), тем меньше должен быть нагрев поверхностей.
Тип электрода, использование флюса: окисление элементов (самая большая степень у углеродных материалов), шлаковый пояс, необходимая мощность для проникновения через шлаковый слой.
Толщина свариваемых кромок: ориентировочно — до 3 мм и более.

Особенности обратной полярности при сварке

Сварка металла при таком способе подключения оборудования имеет следующие характеристики:

Шов сварочного соединения менее глубок по проникновению в металл, с более выраженной шириной;
Метод наиболее подходит для соединения средних по толщине заготовок либо тонких листов металла;
При операциях с толстыми заготовками наблюдается хрупкость шва под воздействием нагрузок;
Для работы не подходят электроды, структура которых разрушается при перегреве;
Электрическая дуга отличается меньшей стабильностью, особенно в режиме работы на низких токах, что ведет к неравномерности соединения;
Осуществляя сварку высоколегированных сталей, необходимо строго выполнять технологический процесс рабочего цикла.

Плюсы и минусы разных методов сваривания деталей

Говоря о плюсах и минусах прямой и обратной полярности сваривания, нужно понимать, что неправильный выбор режима проявит все отрицательные стороны процесса. Толстый металл при отрицательной полярности будет слабо греться, шов получится поверхностным, придется обваривать деталь с двух сторон, что увеличит материальные и временные затраты.

Тонкий металл при положительной полярности потечет, начнет прожигаться электродом, кипящие брызги из сварочной ванны будут загрязнять поверхность изделия и требовать дополнительных усилий по их устранению.

Если же все учесть правильно, то минусы обратятся в плюсы, процесс сварки будет несложным для выполнения и радовать глаз результатом.

Как выбрать правильную полярность

Понятно, что при сварке инвертором допускаются прямая и обратная полярность. По умолчанию эти аппараты обычно настроены на прямое подключение.

Но если вы работаете с разными металлами и металлическими заготовками разной толщины, вам придется самостоятельно настраивать параметры сварочного тока и, в частности, полярность. Это нетрудно, поехали.

Все дело в перемещении теплого анодного пятна, то есть концентрации нагрева. При прямой полярности плюс идет на металлическую заготовку, как раз она и разогревается. Именно от данного фактора зависит выбор варианта подключения при работе с разными заготовками из разных металлов. Все логично и просто, вот критерии решений по поводу подключения постоянного сварочного тока:

Толщина края металлической заготовки

Постоянный и переменный ток сварки.

Толстые края поверхностей? Конечно же сварка током прямой полярности! Дополнительная концентрация тепла в местах плавки в толстых деталях будет способствовать глубокой проверке и, следовательно, получению качественного прочного шва. Если же края свариваемых поверхностей тонкие, то рассуждать, а затем действовать нужно совсем наоборот.

Тонкие края важно не перегреть, чтобы не допустить прожога. Так что отправляем теплое анодное пятно от греха подальше на другую сторону – к электроду. Так что тонкие детали варим при обратном подключении.

Вид металла

Здесь нам поможет перемещение теплового анодного пятна: каким металлам оно не повредит, а, наоборот, поможет? Правильнее всего будет внимательно читать инструкции по электрической настройке сварочного аппарат, которые сопровождают любой современный сплав.

Но уже сейчас можно запомнить факт, что алюминий вместе со сплавами тепло только приветствуют, оно помогает снизить количество образующихся окислов во время процесса. Так что сварка алюминия постоянным током проводится только при прямом подключении. Официально это будет называться сваркой алюминия постоянным током в среде аргона.

А вот сталь, чугун с различными стальными сплавами требуют обратного подключения постоянного сварочного тока: никакого дополнительного тепла им не нужно из-за риска образования тугоплавких соединений.

Цветные металлы, как алюминий, варятся неплавящимися вольфрамовыми электродами только при прямом подключении без каких-либо исключений.

Что такое обратная полярность при сварке.

Прямая и обратная полярность при сварке

Для проведения сварки разнообразных изделий либо конструкций, сделанных из металла, при помощи постоянного тока, используются два режима – прямая и обратная полярность. В первом случае, во время выполнения сварки, держатель с электродом подключается к «-», а само свариваемое изделие, либо конструкция подсоединяется к «+». В случае использования полярности обратного типа, при проведении сварочных работ, держатель наоборот присоединяют к плюсу, а свариваемую конструкцию либо деталь подключают к минусу.

Прямая и обратная полярность при сварке

Принцип работы сварки с прямой полярностью

подразумевает следующий алгоритм: ток от сварочного инвертора попадает на обрабатываемую деталь под положительным зарядом, в свою очередь клемма аппарата со знаком «плюс» соединяется с поверхностью металла с помощью специального кабеля. Заряд со знаком «минус» подается через электродержатель на электрод, который подключается к минусовой клемме. Это обеспечивает максимальный нагрев обрабатываемой детали при минимальном накаливании электрода. Подобный тип подачи тока рекомендуется для сварки изделий с толстыми краями, скрепление нескольких металлических пластин, а также часто используется профессионалами для резки по металлу.

Полезно знать:

Если стоит задача получить идеальный, аккуратный шов без большого количества брызг от обрабатываемого изделия из металла обычно используется применение постоянного тока. Это происходит из-за отсутствия частой смены полярности при сварке. В остальных случаях в основном применяется переменный электроток по причине своей экономности в отличии от тока постоянного.

При сварке обратной полярности

инвертором необходимо выполнить противоположные действия. На обрабатываемую поверхность металлической детали подается заряд со знаком «минус» от минусовой клеммы.В свою очередь, на электрод направляется заряд со знаком «плюс» от плюсовой клеммы. При таком подключении максимальные нагрев образуется на электроде, а обрабатываемая поверхность металла нагревается минимально. Такой тип полярности позволяет проводить так называемую «деликатную» сварку, так как в процессе сварки с помощью обратной полярности нивелирует вероятность «прожога» металла, что является наиболее актуальным с тонколистными металлами, сплавами, реагирующими на перегревание, а также с нержавеющей, легированной сталью.

Обратите внимание:

чтобы предотвратить вероятность прожигания металла в ходе сварки профессионалы в сварочном деле советуют применять прижимную струбцину, которая позволяет крепко фиксировать обрабатываемые листы металла и делать процесс сварки более простым и удобным.

На что влияет полярность сварки

Во время проведения соединения металлических заготовок инвертором или полуавтоматом на стержне появляется пятно с высокой температурой, зависящей от полярности. При получении расходником питания через положительную клемму пятно разогревается до 390°, пользование минусовой – 320 градусов. Сильный нагрев позволяет варить детали на большую глубину.

Полярность при сварке тонких деталей выбирают прямую. Она годится и для работы с чувствительными металлами: с высоким содержанием углерода, нержавеющими составами, легированными сталями. Они проявляют боязнь к перегревам, поэтому при их соединении используют низкие температуры, но расход стержней при этом методе увеличивается.

Особенности выбора электродов

Чтобы сварочные работы инвертором всегда выполнялись качественно и быстро очень важно уметь подбирать из всех разновидностей электродов представленных на современном рынке, именно тот который подходит для решения определенных сварочных задач. Выделим основные критерии, которые упростят процесс выбора оптимальных электродов для сварки инвертором:

Разновидность металлического изделия

(существует определенная классификация электродов по виду металла, которая поможет выбрать оптимальный вариант стержня электрода).

Представляем вам основную классификации электродов по типу металла:

Для выполнения ремонтных работ и наплавки;
Для сварки на углеродистой и низколегированной стали;
Для сварки изделий из меди и ее сплавов;
Для сварки изделий из чугуна и его сплавов;
Для сварки изделий из алюминия и его сплавов;
Для выполнения работ с трудноподдающихся сварке металлами;
Для сварка изделий из высоколегированной стали;
Для сварки изделий с теплоустойчивыми с характеристиками.

Чистота обрабатываемой поверхности металла

(например, стрежни электродов с рутиловым покрытием способны выполнять сварочные работы на сильно загрязненных, ржавых поверхностях металлических деталей; а основные электроды, наоборот, рекомендуется использовать для прочных соединений во время при отсутствии каких- либо загрязнений или влаги на металле).

Толщина металла

(Чем больше толщина металла для сварки, тем большего диаметра должен быть подобран электрод):

Для толщины изделия в 2 мм используют диаметр электрода в 2,5 мм;
Для толщины изделия в 3 мм используют диаметр в 2,5 и 3 мм;
Для толщины изделия в 4 и 5 мм используют диаметр электрода в 3,2 и 4 мм;
Для толщины изделия от 6 до 12 мм используют диаметр электрода в 4 и 5 мм;
Для толщины изделия свыше 13 мм необходимо использовать электроды в 5 мм.

Выбор оптимального электротока

(Зависимость между диаметром рабочего стержня электрода и электротоком можно охарактеризовать следующим образом: если при усиленном токе изделие можно прожечь насквозь, то пониженном электротоке возможность создания рабочей электродугу окажется невозможной):

электроду в 2 мм необходим ток от 50 до 60 А;
электроду в 2,5 мм необходим ток от 60 до 90 А;
для электрода в 3 мм необходим ток в пределах 80 — 140 А;
для электрода в 4 мм необходим ток от 130-160 А;
для электродов в 5 мм необходим ток в 200 А;
электроду в 6 мм необходим ток от 220 до 240 А.

Появление инверторных сварочных аппаратов значительно расширило область их применения. Этот тип работ стал доступен каждому домашнему мастеру. Но не всегда владельцы моделей знают особенности использования. В частности — зачем нужна прямая и в каких случаях применяется обратная полярность при сварке инвертором.

Преимущества и недостатки разных методов

Использование инверторов и выпрямителей дает возможность перемены полярности тока и регулировки зоны создания максимальной температуры. Прямое подключение применяется при следующих обстоятельствах:

монтаж деталей из низколегированных, углеродистых и специальных сталей с помощью плавящегося электрода;
сварка изделий из цветных металлов, текучих сплавов, тонких листов вольфрамовыми стержнями и наплавочной проволокой;
раскрой заготовок.

Преимущества стандартного подключения:

образующийся шов имеет красивую узкую форму;
происходит провар на большую глубину;
сварка ведется большим ассортиментом электродов;
сохраняется высокая стабильность дуги.

Недостатки:

сильное разбрызгивание расплавленной жидкости;
появляется риск получения прожогов;
в зоне нагрева появляются остаточные напряжения.

Обратная полярность включается для:

работы без получения прогораний стальных заготовок малой толщины;
сварки цветных металлов, высоколегированных сталей, нержавеющих материалов;
выполнения действий с использованием флюса и защитного газа.

Недостатки метода:

изделия провариваются на небольшую глубину;
толстые заготовки для прочности приходится обрабатывать со всех сторон;
требуются специальные электроды, выдерживающие высокие температуры;
необходимость поддержки короткой дуги.

Сила тока настраивается экспериментальным путем.

Общий порядок использования инвертора

Подготовка поверхности материала – очистка от ржавчины и обезжиривание. Это необходимо для формирования надежного шва.
Выбрать режим сварочного тока и электроды. Они зависят от характеристик металла, параметров будущего сварочного шва.
Клемму массы (плюс) нужно соединить с поверхностью металла. Важно, чтобы она не мешала выполнению основных операций.
К электродному держателю подсоединяется «минус».
Формирование дуги. Это можно делать чирканьем или постукиванием электродом об металл в районе шва.
После формирования соединения с помощью молотка необходимо снять окалину.

Как правильно выбрать модель

Использование режимов прямой и обратной полярности доступно для всех видов инверторов. Однако помимо этой функции аппараты должны обладать дополнительными характеристиками. От этого зависит область их применения, скорость и комфорт выполнения работ. Поэтому к выбору модели необходимо подойти профессионально.

Горячий старт. Происходит кратковременное повышение тока для быстрого формирования дуги.
Антиприлипание. При высоких значениях тока велика вероятность его приваривания к металлу. Снижение этой величины позволит сформировать максимально ровный шов.
Форсаж. Активируется автоматически, когда на конце электрода появляется расплавленный металл. Кратковременное увеличение рабочего тока предотвратит прилипание.
Переменный ток. Он необходим для сварочных работ с алюминиевыми заготовками.
Пониженное значение холостого хода. Относится к мерам безопасности при эксплуатации в местах с повышенной влажностью или небольших помещениях. С помощью специального блока происходит снижение напряжения до 15 В.
Тип индикации. Оптимальный вариант – цифровое отображение текущих параметров.

Также важно выбрать ток сварки, который напрямую зависит от диаметра используемого электрода и толщины металла.

При работе с инверторными сварочными аппаратами чаще всего используют электроды марки АНО и МР. Они подходят для формирования шва на стальных поверхностях. или заготовок из сложных сплавов требует выбора специальных расходных материалов, могут использоваться присадки.

Отличия в подключении

Все, кто пользовался аппаратами для электродуговой сварки, понимает, что речь пойдет о распределении полюсов между держателем и заготовкой. Полярность при сварке бывает двух типов:

Прямая, когда электроны движутся к заготовке (минус на электроде). Дуга получается компактной, плотной.
Обратная, когда к держателю подключают плюс. Формируется рассеянная область контакта дуги с металлом.

Основное отличие сварки прямой и обратной полярности – локализация точки максимального разогрева. При прямой сильнее нагревается металл, при обратной – расходник. Способ подключения полюсов зависит от толщины и физических свойств металла.

Токовое реле: классификация, принцип действия, область применения

Отличия в подключении прямой и обратной полярности

Когда применяется прямая и обратная полярность

Изменение полярности при работе обусловлено протекающими процессами. Помимо выбора основных параметров сварки можно поменять подключаемые клеммы местами. Ток идет от отрицательного элемента к положительному. В результате этого происходит нагрев первого.

Прямая полярность – к электроду подключен «минус», к металлу «плюс». Происходит нагрев поверхности последнего. Подобный режим необходим для обработки глубоких швов при большой толщине заготовки.
Обратная полярность – электрод подсоединен к «плюсу», металл к «минусу». Возникает обратный процесс – нагрев электрода при холодном металле. Это нужно для обработки тонкостенных заготовок, но приводит к быстрому выгоранию электрода.

Применение того или иного режима зависит от поставленных задач. Простота смены клемм позволяет выполнять эти операции при обработке одной заготовки.

Направление движения электронов регулируется с помощью полярности путём переключения проводов на клемму «плюс» или «минус». То есть, при работе со сваркой постоянного тока возможны два варианта настройки:

Прямая полярность. Минус подключён к электроду, плюс на клемме «земля». В этом случае ток движется от электрода к заготовке, и металл греется сильнее электрода.
Обратная полярность. К электроду подсоединяется плюс, на клемму «земля» — минус. Движение тока от минуса к плюсу (от заготовки к электроду) создаёт более сильный нагрев электрода.

Прямая и обратная полярность подключения при сварке инвертором используется в зависимости от поставленных задач и качества материалов. При переменном токе тип подключения неважен, а при постоянном есть возможность менять полярность вручную.

Отличия при работе с инвертором и полуавтоматом

На переменном токе работает промышленный полуавтомат, домашний инвертор – на «постоянке». У него есть кабеля для подключения к массе и к держателю. Меняя их положение, добиваются получения нужных режимов сварки. Аппарат данного типа отличается от других устройств:

малыми габаритами;
небольшим весом;
высокой мощностью;
способностью создавать ровный и аккуратный шов;
доступной стоимостью;
простотой обслуживания;
легкостью транспортирования;
полным отсутствием риска воспламенения.

Полуавтомат весит больше и стоит дороже инвертора. Главная разница и отличие заключается в способе работы: процесс соединения деталей осуществляется с помощью использования специальной проволоки.

Значение полярности для сварки

Постоянный ток создаёт термическое (анодное) пятно. Меняя полярность, можно его перемещать от электрода к заготовке. Основной нагрев создаётся на плюсовом гнезде, поэтому при прямой полярности сильнее нагревается заготовка, а при обратной – электрод. Таким образом формируются возможности инвертора в зависимости от характеристик металлов:

Толщина металла. При прямой полярности основной нагрев достаётся заготовке, поэтому ширина шва провара получается достаточно глубокой. Соответственно для тонких металлов правильнее использовать обратное подключение, при котором металл нагревается слабее электрода.
Тип металла. При сварке приходится работать с различными сплавами, обладающими определёнными свойствами. Например, алюминий относится к среднеплавким металлам, поэтому нужно обеспечить заготовке прямое подключение для нагрева. Нержавеющую сталь лучше не перегревать, выбрав обратную полярность. Настройки инвертора позволяют учитывать, какой сплав подвергается варке, поэтому предварительное изучение инструкции поможет эффективно справиться с задачей.
Тип электрода. Сварочные электроды имеют покрытие – флюс. При разогреве он сгорает, выполняя свою основную задачу: вытесняя воздух, предотвращает образование пор. Тип флюса определяет особенности использования электродов при разных температурных режимах. К примеру, угольные электроды не подходят для подключения с обратной полярностью. Рекомендации производителя позволят сделать правильный выбор. То же самое относится и к типам проволоки. К слову, инверторные полуавтоматы также имеют характеристики, которые стоит учитывать.

Если заготовка и электрод имеют характеристики, требующие противоречивых настроек, придётся найти компромиссный вариант, регулируя силу тока и время обработки шва. С опытом приходят и знания, позволяющие решать любые задачи.

Полярность при работе полуавтоматом

Отличительная особенность полуавтоматических аппаратов – подача присадочной проволоки в автоматическом режиме, с фиксированной скоростью. Понятно, что в этом случае шовный валик получается аккуратным, ровненьким, ведь металл проплавляется равномерно. Для генерации тока используют инвертор – компактный преобразователь с электронной начинкой, дополнительными функциями, облегчающими процесс сварки.

Специфика автоматической сварки предусматривает несколько режимов работы оборудования:

на открытом воздухе с присадкой, образующей шлаковый слой;
с использованием проволоки, содержащей флюсы;
в среде защитного газа, покрывающего рабочую зону.

Подключение клемм зависит от вида режима. Прямая подходит для обычной порошковой проволоки. На обратную переходят:

применяя защитный газ, ионизированные молекулы отлично пропускают электроны, дуга быстро разгорается;
используя флюсовую присадку, тепло концентрируется на кончике наплавки, флюс выгорает полностью, формируется однородный диффузный слой.

Работая с современным сварочным оборудованием, при обратном подключении клемм можно скорректировать стабильность горения дуги.

Зная особенности работы на переменном токе, можно подобрать режим сварки под размер заготовок, тип металла. Постоянный ток дает большие возможности, меняя положение полюсов, сварщик контролирует положение высокотемпературной области дуги. Смещая положение анодного пятна, получают прочные соединения на любых заготовках.

Главная > Справочник > Сварка > Прямая и обратная полярность при сварке

Полярность тока является одним из основных параметров, определяющих особенности сварки металлических конструкций. Этот параметр влияет на температуру стержней с электропроводным материалом. При обработке изделий током с прямой или обратной полярностью важно учитывать основные схемы подключения, толщину заготовок и технические параметры электродного стержня.

Виды сварки

Ручная сварка дугой с помощью плавящегося электрода (ММА). Здесь его роль играет особая плавящаяся проволока, покрытая шлаком. Способ очень популярен, но специалисты считают его не самым лучшим вариантом для получения качественных швов, если изделие по составу является сложным сплавом. Во время плавления проволока соединяет нужные детали, а её покрытие очищает от грязи и защищает от кислорода сварочную ванну. Способ подходит для сварки чугуна, чёрных металлов.

Сварка полуавтоматическая. Электродом является проволока, автоматически попадающая в зону сварки. Аппарат находится в режиме ручного передвижения, поэтому данный способ не подходит для обработки большой рабочей зоны, его используют для сварки тонких листов, цветных металлов, высоколегированной стали. Применяется как постоянный, так и импульсный ток. При использовании порошковой проволоки газ не нужен, в остальных случаях сварка производится в среде активных или инертных защитных газов. Возможна сварка электродом без его плавки.

Сварка в среде защитных газов. Технологический процесс подразумевает использование газа аргона, который выжигает грязь и кислородные соединения. Электродом выступает неплавкий вольфрамовый либо графитовый стержень. Применение аргона очищает сварочную ванную от всех ненужных примесей и окислов. Образование шлака исключено, шов получается качественным и чистым, но сварка в среде защитных газов – довольно дорогая технология, требующая серьёзных навыков.

Разные типа сварки используются и в зависимости от условий работы сварки. Например, для ремонта кузовов автомобилей в сервисах используют дуговую сварку полуавтоматом с помощью среды защитного газа, что позволяет создавать качественную сварочную работу при её невысокой стоимости. Прямая и обратная полярность при сварке инвертором позволяет регулировать глубину плавления для любого типа сварочных работ.

Что означает прямая полярность

Для того чтобы добиться качественного шва во время сварки различных сталей, важно знать, какая полярность подходит под материал, который нужно обработать. Общая суть сварки инвертором состоит в том, что у аппарата должны быть гнезда «+» и «-«. В зависимости от того, к какому гнезду будет подключаться масса, а к какому — электрод, и будет зависеть полярность.

Прямая полярность подключается таким образом: к плюсовому гнезду добавляют массу, а к минусовому — электрод. Тут важно знать, что род и полярность тока будет обусловлена существованием анодного и катодного пятна. Во время наличия прямой полярности при сварке анодное пятно, которое является более горячим, будет образовываться на стороне заготовки.

Технология ручной сварки дугой

Дуговая сварка – самый распространённый тип сварки металла. Способ универсален, технологически прост и позволяет получать сварочные швы хорошего качества в непроизводственных условиях. Электроток сварочного источника образует дугу между изделием и электродом. На нём сгорает покрытие (флюс), выделяя газ, очищающий рабочую область от кислорода.

При постоянном или переменном токе для сварки используются плавящиеся электроды. Их во время процесса передвигают по оси координат, чтобы сохранить размер дуги. Оптимальной считается дуга не больше стержня электрода, обеспечивающая самое высокое качество шва. Если допускать длинную дугу, качество сварки ухудшится из-за отклонения дуги от заданного направления. Необходимо соблюдать определённую скорость перемещения электрода, чтобы шов не получился неровным или неплотным.

По форме и типам соединений сварочные швы разделяются на:

тавровые;
угловые;
стыковые;
нахлесточные;
торцовые.

Разные углы наклона электрода позволяют создавать разные по типу швы. Самый удобный промежуток – между 45 и 90 градусами, при котором сварочная ванна полностью в зоне видимости. С опытом приходит и понимание, как именно нужно менять угол наклона.

Итог

Главная задача для новичка – научиться «вести» сварочный шов. Основной металл прогревается до состояния расплавления, формируя сварочную ванну. В зависимости от ситуации сварщик меняет установки тока, ориентируясь на состояние ванны. Начинать нужно с настроек, рекомендованных производителями, а дальше постепенная практика поможет понять и правильно использовать все возможности инвертора.

Сварка электрической дугой, по сравнению с газовой сваркой, имеет некоторые особенности. Это и более высокая, до 5000°С, температура самой дуги, что превосходит температуры плавления всех существующих металлов, и большое разнообразие видов и типов сварки, а, соответственно, методов и целей её применения. Электродуговая сварка различается по степени механизации, по роду тока, по типу дуги и свойствам сварочного электрода, а также другим параметрам. В данной статье хотелось бы рассмотреть некоторые нюансы электродуговой сварки в зависимости от полярности сварочных электродов.

Виды сварки.

По роду используемого тока различают два вида дуговой сварки:

сварка электрической дугой, питаемой переменным током;

сварка электрической дугой, питаемой постоянным током.

В свою очередь, сварка с использованием постоянного тока бывает двух типов:

сварка током прямой полярности;

сварка током обратной полярности.

Рассмотрим особенности каждого типа сварки постоянным током подробнее.

Сварка током прямой полярности.

Под сваркой прямой полярности принято понимать сварку, при проведении которой на свариваемую деталь (изделие) подаётся положительный заряд от сварочного выпрямителя, то есть сварочный кабель соединяет свариваемую конструкцию с клеммой «плюс» сварочного аппарата. На электрод же подаётся отрицательный заряд через электрододержатель, соединённый кабелем с минусовой клеммой.

Поскольку на положительном полюсе (аноде) температура всегда значительно более высокая, чем на отрицательном (катоде), ток прямой полярности рекомендуется применять при необходимости резки металлоконструкций и сварке толстостенных деталей, а также в иных случаях, когда требуется добиться большого выделения тепла, что как раз и является характерной особенностью такого типа подключения.

Сварка током обратной полярности.

Для проведения сварки током обратной полярности подключение следует провести противоположным образом: на свариваемую деталь подать отрицательный заряд с клеммы «минус», а на электрод — положительный заряд с клеммы «плюс».

Такая полярность сварочных электродов обеспечивает обратную прямому подключению ситуацию — больше тепла выделяется на электроде, а нагрев детали сравнительно уменьшается. Это позволяет производить более «деликатную» сварку и уменьшает вероятность прожига детали. Соответственно, сварку током обратной полярности рекомендуется применять при необходимости сваривания тонких листов металла, нержавеющей, легированной стали, иных сталей и сплавов, чувствительных к перегреву.

В отличие от традиционной газовой сварки электродуговой способ отличается рядом особенностей. Одной изсамых значимых из них считается температура дуги, способная достигать 5000 ºС, что намного превышает температуру плавления любого из существующих металлов. Этим отчасти объясняется широкое разнообразие методов и технологий данного способа сварки, позволяющих решение с ее помощью самых разных задач и целей применения.

В электродуговой сварке возможно использование нескольких типов дуги, электродов с различными свойствами и разных степеней механизации. При этом процесс может вестись электродугой, питаемой токами разного рода (постоянным либо переменным), на прямой и обратной полярности в сварке швов различных пространственных положений. Помимо указанных факторов, для режима сварки имеют большое значение скорость ее проведения, диаметр, тип с маркой электрода и напряжение дуги с силой сварочного электротока. Каждый из этих параметров способен существенно влиять на ход процесса и требует тщательного учета в режиме сварки.

В подборе диаметра электрода, кроме толщин обрабатываемых металлов, имеет значение расположение шва в пространстве, а также число слоев сварки. Из различных вариантов пространственных положений предпочтительнее нижнее как самое удобное. Исходя из выбранного диаметра электрода, учитывая расположение шва, устанавливают силу сварочного электротока. В определении его рода с полярностью, помимо толщины обрабатываемого металла, оказывает влияние его вид с физико-химическими свойствами.

В ходе сварки постоянным током обратной полярности образуется большой объем тепла на электроде. Поэтому она используется для тонких металлов, помогая избежать их прожогов. Также необходима обратная полярность при сварке инвертором для обработки высоколегированных сталей, чтобы не перегревать их. Во всех остальных случаях обычно применяется переменный ток как более дешевый в сравнении с постоянным.

Сварка током прямой и обратной полярности

Сварка с прямой полярностью означает, что в ее процессе ток подается от сварочного выпрямителя на обрабатываемую заготовку положительным зарядом. При этом клемма «плюс» аппарата соединяется при помощи кабеля с изделием. На электрод, подключенный к клемме «минус», соответственно, подается посредством электрододержателя отрицательный заряд. Анод, являющийся положительным полюсом, обладает температурой выше, чем служащий отрицательным полюсом катод. Поэтому применение электротоков прямой полярности целесообразно в сварке заготовок с толстыми стенками. Также оно оправдано для резки металлических изделий и в других ситуациях, требующих выделения значительного количества тепла, чем и характеризуется данный тип подключения.

При производстве сварки током обратной полярности необходим противоположный порядок подключения. Отрицательный заряд от минусовой клеммы подается на свариваемую конструкцию, а положительный заряд от плюсовой клеммы направляется на электрод. При данной полярности сварочного электротока, в сравнении с прямым подключением, больший объем теплоты образуется на электродном конце при относительно меньшем нагревании заготовки, что способствует проведению «деликатной» сварки.

Ею пользуются при наличии вероятности прожога заготовок. Поэтому сварка электродами обратной полярностью тока целесообразна для работ с нержавеющими и легированными сталями, прочими сплавами, реагирующими на перегревание, а также для соединения тонколистовых металлических конструкций. Не менее эффективно подключение обратной полярности в сварочном процессе с помощью электродуги, газовой защиты и при флюсовой сварке.

Независимо от используемой полярности питающего электротока существует ряд общих факторов, на которые следует обращать внимание. Если применяется постоянный ток, то получаемый шов будет более аккуратным, без большого количества металлических брызг. Это объясняется отсутствием при ведении работ с постоянным электротоком частого изменения полярности, что выгодно отличает его от переменного.

Если для сварки применяются плавящиеся электроды, то из-за различно нагревающихся анода с катодом метод подключения электротока может отразиться на объеме переносимого на изделие расплавленного электродного металла. Для предупреждения возможных прожогов свариваемых заготовок в участке присоединения питающего кабеля, неважно с каким зарядом (положительным или отрицательным), необходимо воспользоваться прижимной струбциной.

Особенности сварочных работ

В домашних условиях при сращивании деталей чаще всего пользуются электродами и малогабаритными аппаратами инверторного типа. Их не рекомендуют применять для работы с нержавеющими и алюминиевыми предметами во избежание их коррозии. Эти изделия лучше сваривать под защитой аргона или других газов. Делается это с помощью полуавтомата, дающего качественный шов на заготовке любого состава.

В данном аппарате подача проволоки происходит специальным механизмом в толкающем или тянущем режиме. Иногда оба способа работают одновременно. Это является залогом высокого качества сварки. При выполнении операций с металлами необходимо использовать мощные струбцины для прижима заготовок, иначе они в местах появления малейших зазоров будут повреждены.

При прямой полярности

Этим способом соединяют толстые детали. Чтобы добиться качественного функционирования аппарата, нужно перевести его переключением проводов: плюсовой вывод – к массе, минус – к электроду. Свариваемый металл лучше прогревается при высоких температурах. Нужно следить за недопустимостью прожогов.

При обратной полярности

Инвертор подключается так: держатель и рабочий стержень – к плюсовой клемме, к минусу присоединяют с помощью зажимов массу. В этом случае на конце электрода создается температура, не позволяющая прожечь листы заготовки. Сварка в таком режиме ведет к перерасходу плавящихся материалов.

Чем обусловлен выбор полярности?

На выбор полярности электрического тока налагает ограничения используемый для сварки материал покрытия электродов. Примером этого может служить сварочный процесс с применением угольных электродов, сильнее разогревающихся при сварке обратной полярностью и быстрее разрушающихся. А проволока без покрытия, к примеру, лучше горит при прямой полярности, чем при обратной, и совсем не горит при питании переменным электротоком.

От показателей режима сварки во многом зависят глубина провара с шириной образующегося шва. Так, с увеличением силы сварочного электротока даже при постоянстве скорости сварки происходит усиление провара, то есть увеличение глубины проплавления металла. Это объясняется ростом погонной энергии дуги, зависящей от количества теплоты, проходящей через единицу длины свариваемого шва. С возрастанием сварочных токов увеличивается и давление, оказываемое дугой на поверхность расплава ванной. Под его воздействием расплавленный металл может быть вытеснен из-под дуги, это чревато сквозным проплавлением детали.

На форму с размерами образуемого шва также способны влиять род электротока с его полярностью. Так, постоянный ток обратной полярности может обеспечить намного большую глубину проплавления, нежели постоянный ток с прямой полярностью, это обусловлено неодинаковыми объемами тепла, образующимися на аноде с катодом. От увеличения скорости сварочного процесса ширина шва с глубиной провара уменьшаются.

Выбор режима полярности

Выбор полярности зависит от следующих факторов:

Возможность прожога обрабатываемых заготовок.
Наличие легированных сталей или нержавеющих сплавов железа в составе свариваемых изделий.
Вероятность соединения металлических пластин малой толщины.

При смене полярности необходимо учитывать, что на аноде выделяется большое тепловой энергии, чем на катоде. Изначально сварочные аппараты работают по схеме прямого подключения. Сварщику необходимо изменять местоположение кабелей с электродным стержнем и прищепкой на металл при сваривании конструкций с разным поперечным сечением и толщиной. Для выбора правильного режима подключения проводников, необходимо учитывать следующие характеристики, определяющие особенности сварки:

Расстояние между верхними и нижними поверхностями заготовок: основной фактор, воздействующий на структуру шва во время сварки постоянным током. При обработке толстых изделий необходимо прожечь поверхностью металлов. Это позволит увеличить площадь соприкосновения, что позволит сварной проволоке заполнить пустоты в поверхностях заготовок. В этом случае необходимо использовать сварку с прямой полярностью. Если нужно обработать изделия малой толщины, то нужно подавать отрицательный заряд на металл, положительный – на стержень электрода. Иначе на месте сварки могут образоваться небольшие отверстия или неровные швы.
Сила тока: этот параметр определяет степень прогрева металла и электродов. Чем сильнее электроток, подаваемый сварочным инвертором, тем интенсивнее происходит процесс горения дуги. Сила тока зависит от расположения свариваемой поверхности. Если заготовка размещена горизонтально, то данный показатель уменьшается на 15%.

Также для определения полярности нужно знать материал изготовления обрабатываемой заготовки, ее толщину и параметры электродного стержня. Определить эти показатели можно в руководстве к сварочному прибору. В нем производитель оборудования указывает обстоятельства для смены полярности.

Толщина края металлической заготовки

Сваривание конструкций с толстыми краями необходимо подключать клеммы инвертора по схеме прямой полярности. В данных условиях дополнительное тепло будет концентрироваться в местах плавки. Это способствует увеличение глубины сварочного шва. Поверхности деталей смогут плотно соединиться без деформации. При обработке тонкого металла необходимо применять обратную полярность. Края детали во время сварки не должны перегреваться. Иначе снизятся качество шва и прочность соединения.

Разновидность металла

При обработке металлических поверхностей из разных материалов необходимо соблюдать следующие правила:

Изделия из алюминия свариваются при прямом подключении. Алюминиевые детали имеют высокую теплопроводность и небольшой вес. Отличительным свойством этого металла является высокая степень окисления. Поэтому при сварке на алюминиевых заготовках формируется пленка. Она не позволяет деталям плотно соединиться. Прямая полярность снижает число образующихся окислов и образует сварочную ванну до появления оксидной пленки. При обработке рекомендуется использовать инертные газы. Они f линейного расширения и литейной усадки, высоким коэффициентом теплопроводности и низкой устойчивостью к межкристаллической коррозии. Эти свойства увеличивают риск сквозного проплавления и деформации металла. Поэтому детали из сплавов железа не требуют дополнительного тепла. При изменении полярности во время сварки рекомендуется использовать инверторы, поставляющие электричество с низкой силой тока.

Цветные металлы необходимо плавить при помощи электродных стержней из вольфрама по схемам прямой полярности.

Обратная и прямая полярность при сварке инвертором

Array ( [TAGS] => [~TAGS] => [ID] => 103403 [~ID] => 103403 [NAME] => Обратная и прямая полярность при сварке инвертором - особенности, плюсы и минусы [~NAME] => Обратная и прямая полярность при сварке инвертором - особенности, плюсы и минусы [IBLOCK_ID] => 1 [~IBLOCK_ID] => 1 [IBLOCK_SECTION_ID] => 115 [~IBLOCK_SECTION_ID] => 115 [DETAIL_TEXT] =>

Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата. Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида - это прямая и обратная полярность при сварке инвертором.

Что означает прямая полярность

Для того чтобы добиться качественного шва во время сварки различных сталей, важно знать, какая полярность подходит под материал, который нужно обработать. Общая суть сварки инвертором состоит в том, что у аппарата должны быть гнезда "+" и "-". В зависимости от того, к какому гнезду будет подключаться масса, а к какому - электрод, и будет зависеть полярность.

Прямая полярность подключается таким образом: к плюсовому гнезду добавляют массу, а к минусовому - электрод. Тут важно знать, что род и полярность тока будет обусловлена существованием анодного и катодного пятна. Во время наличия прямой полярности при сварке анодное пятно, которое является более горячим, будет образовываться на стороне заготовки.

Что означает обратная полярность

При обратной полярности логично, что подключение массы и электрода меняют местами. То есть к плюсовому гнезду подключают электрод, а к минусовому гнезду - массу.

Здесь нужно понимать, что при подключении гнезд таким образом анодное пятно также будет образовываться, однако оно появится не на стороне заготовки, а на противоположной от нее, то есть на электроде.

Важное замечание! Подключение полярности вручную осуществляется лишь при сварке инвертором, то есть при наличии постоянного тока. При осуществлении этого же процесса, но на переменном токе смена полярности осуществляется до сотни раз за секунду самостоятельно. Поэтому способ подключения не имеет значения. Как можно было заметить, отличие прямой и обратной полярности при сварке инвертором заключается в том, что анодное пятно будет образовываться в разных местах.

Критерий выбора полярности

При обратном подключении максимальная температура уходит на разогрев расходного элемента. Зная эту особенность, можно самостоятельно выбирать схему подключения, исходя из такого параметра, как толщина материала. Выбор между прямой и обратной полярностью при сварке будет сильно зависеть от толщины металлического изделия. Если этот параметр имеет среднее или высокое значение, то лучше всего прибегнуть к прямой полярности. Это объясняется тем, что сильный нагрев заготовки обеспечит более глубокий шов, что, в свою очередь, повысит и качество сварного шва. Прямая полярность также используется при необходимости отрезать куски металла. И, напротив, при сваривании менее тонких металлических заготовок рекомендуется использовать обратное подключение, так как материал не будет сильно перегреваться, а вот электрод станет плавиться гораздо быстрее.

Тип металла

Прямая и обратная полярность при сварке будет также зависеть от типа металлического изделия, которое необходимо обработать. Важно понимать, что возможность самостоятельно изменять тип подключения сказывается на эффективности работы с разного рода заготовками. В качестве примера можно привести сварку нержавеющей стали или же чугуна. При работе с такими материалами лучше всего использовать обратную полярность, при которой удастся избежать сильного перегрева сырья, что избавит от создания тугоплавкого сварного соединения. А вот, к примеру, для работы с таким типом металла, как алюминий, лучше всего использовать прямую полярность при сварке. Так как при малом нагреве пробиться через оксилы этого сырья будет очень и очень сложно. Чаще всего к каждому материалу имеется рекомендация, в которой прописано, каким типом полярности лучше обрабатывать эту заготовку.

Типы электрода и проволоки

Еще одна очень важная деталь, которую необходимо учитывать при сварке инвертором прямой полярности или же обратной, - это тип электрода, который, так же как и металл, имеет свои характеристики при разных температурных режимах. Чаще всего параметры связаны с типом флюса, используемого в основе расходного материала. Допустим, имеется электрод угольного типа. Использовать обратное подключение для работы с таким элементом нельзя, так как слишком большой нагрев расходника такого типа перегреет флюс и товар придет в полную негодность. Можно использовать лишь сварку постоянным током с прямой полярностью. Здесь, как и в случае с металлическими заготовками, чтобы не ошибиться, лучше всего изучать маркировку и рекомендации производителя по работе с каждым типом расходника в отдельности.

Свойства прямой полярности

Вполне очевидно, что имеются свои плюсы при сварке прямой и обратной полярностью. Если говорить о первом типе подключения, то можно выделить следующие пункты:

полученный сварной шов будет достаточно глубоким, но при этом довольно узким; используется при сварке большинства металлических заготовок, толщина которых выше чем 3 мм;
осуществлять сварку, к примеру, цветной стали можно лишь при наличии вольфрамового электрода, а также при прямом подключении инвертора;
прямая полярность при сварке металлов также отличается более стабильной дугой, что, в свою очередь, обеспечивает более высокое качество сварного шва;

при использовании прямого подключения строго запрещается применять электроды, которые подходят для сварки переменным током;
прямая полярность также отлично зарекомендовала себя в резке металлических заготовок.

Свойства обратной полярности

Также как прямая полярность при сварке имеет свои сильные и слабые стороны, обратное подключение тоже можно охарактеризовать некоторыми свойствами:

Если использовать сварку с постоянным током, но сделать обратное подключение, то в результате шов получится не слишком глубоким, но очень широким.
Наилучшее качество шва достигается лишь при работе с металлами, имеющими малую толщину, если применять обратную полярность для сварки толстого сырья, то качество шва будет слишком неудовлетворительным.

При сварке на обратном подключении строго запрещается использовать электроды, которые нельзя перегревать.
Если сила тока значительно уменьшается, то сильно будет ухудшаться и качество шва из-за того, что дуга начнет «скакать».
Так как обратная полярность чаще всего используется для сварки высоколегированных сталей, то необходимо руководствоваться не только правилами сварки инвертором, а еще и учитывать требования металла к длительности рабочего цикла, а также к процессу остывания металла.

Смена полярностей

После того как человек детально изучит особенности сварки при прямой полярности, а также при обратной становится довольно просто отвечать на вопрос, зачем же ее менять. Если коротко подвести итоги, то можно сказать следующее:

То есть работа на обратном подключении считается более тонкой. Из этого можно сделать вывод, что ответом на вопрос, зачем менять полярность при сварке электродами, станет то, что от этого зависит качество сварного шва, а также работоспособность самого расходника, так как не все электроды можно подключить обратным способом.

Заключение

Если подвести итог всему вышесказанному, то применение инвертора или полуавтомата для сварки в быту — это очень распространенное дело. Но вот правильный выбор подключения при постоянном токе, а также знание того, какой материал каким способом нужно варить, — это основная информация, необходимая для успешного завершения работы. Если эти знания имеются, то применение этих инструментов не станет проблемой.

Источник: fb.ru

[~DETAIL_TEXT] =>

Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата. Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида — это прямая и обратная полярность при сварке инвертором.

Что означает прямая полярность

Что означает обратная полярность

При обратной полярности логично, что подключение массы и электрода меняют местами. То есть к плюсовому гнезду подключают электрод, а к минусовому гнезду — массу. Здесь нужно понимать, что при подключении гнезд таким образом анодное пятно также будет образовываться, однако оно появится не на стороне заготовки, а на противоположной от нее, то есть на электроде.

Критерий выбора полярности

При смене подключения специалист меняет место концентрации нагрева, перенося его либо на заготовку, либо на сам электрод. Здесь важно знать, что за нагрев отвечает гнездо с плюсом, а значит, при прямом подключении максимальная температура будет наблюдаться на сварочном шве. При обратном подключении максимальная температура уходит на разогрев расходного элемента. Зная эту особенность, можно самостоятельно выбирать схему подключения, исходя из такого параметра, как толщина материала. Выбор между прямой и обратной полярностью при сварке будет сильно зависеть от толщины металлического изделия. Если этот параметр имеет среднее или высокое значение, то лучше всего прибегнуть к прямой полярности. Это объясняется тем, что сильный нагрев заготовки обеспечит более глубокий шов, что, в свою очередь, повысит и качество сварного шва. Прямая полярность также используется при необходимости отрезать куски металла. И, напротив, при сваривании менее тонких металлических заготовок рекомендуется использовать обратное подключение, так как материал не будет сильно перегреваться, а вот электрод станет плавиться гораздо быстрее.

Тип металла

Типы электрода и проволоки

Еще одна очень важная деталь, которую необходимо учитывать при сварке инвертором прямой полярности или же обратной, — это тип электрода, который, так же как и металл, имеет свои характеристики при разных температурных режимах. Чаще всего параметры связаны с типом флюса, используемого в основе расходного материала. Допустим, имеется электрод угольного типа. Использовать обратное подключение для работы с таким элементом нельзя, так как слишком большой нагрев расходника такого типа перегреет флюс и товар придет в полную негодность. Можно использовать лишь сварку постоянным током с прямой полярностью. Здесь, как и в случае с металлическими заготовками, чтобы не ошибиться, лучше всего изучать маркировку и рекомендации производителя по работе с каждым типом расходника в отдельности.

Свойства прямой полярности

полученный сварной шов будет достаточно глубоким, но при этом довольно узким; используется при сварке большинства металлических заготовок, толщина которых выше чем 3 мм;
осуществлять сварку, к примеру, цветной стали можно лишь при наличии вольфрамового электрода, а также при прямом подключении инвертора;
прямая полярность при сварке металлов также отличается более стабильной дугой, что, в свою очередь, обеспечивает более высокое качество сварного шва;
при использовании прямого подключения строго запрещается применять электроды, которые подходят для сварки переменным током;
прямая полярность также отлично зарекомендовала себя в резке металлических заготовок.

Свойства обратной полярности

Если использовать сварку с постоянным током, но сделать обратное подключение, то в результате шов получится не слишком глубоким, но очень широким.
Наилучшее качество шва достигается лишь при работе с металлами, имеющими малую толщину, если применять обратную полярность для сварки толстого сырья, то качество шва будет слишком неудовлетворительным.
При сварке на обратном подключении строго запрещается использовать электроды, которые нельзя перегревать.
Если сила тока значительно уменьшается, то сильно будет ухудшаться и качество шва из-за того, что дуга начнет «скакать».
Так как обратная полярность чаще всего используется для сварки высоколегированных сталей, то необходимо руководствоваться не только правилами сварки инвертором, а еще и учитывать требования металла к длительности рабочего цикла, а также к процессу остывания металла.

Смена полярностей

этот тип подключения оправдывается в том случае, если происходит сварка цветного металла: латунь, медь, алюминий. Наиболее важно обратить свое внимание на работу с алюминием, так как его оксидная пленка имеет огромное значение температуры плавки, которая сильно превышает температуру плавления самого сырья. Другими словами, можно сказать, что прямая полярность при сварке — это грубая обработка и соединение конструкции. Обратное подключение же, в свою очередь, используется для работы с тонкими сталями. Кроме этого ее применяют при обработке высоколегированной или нержавеющей стали. Эти материалы плохо переносят перегрев, а потому использовать плавку с высокой температурой нельзя. То есть работа на обратном подключении считается более тонкой. Из этого можно сделать вывод, что ответом на вопрос, зачем менять полярность при сварке электродами, станет то, что от этого зависит качество сварного шва, а также работоспособность самого расходника, так как не все электроды можно подключить обратным способом.

Заключение

Источник: fb.ru

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] => Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата.

Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида — это прямая и обратная полярность при сварке инвертором. [~PREVIEW_TEXT] => Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата. Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида — это прямая и обратная полярность при сварке инвертором. [PREVIEW_TEXT_TYPE] => text [~PREVIEW_TEXT_TYPE] => text [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 23.08.2019 15:08:44 [~TIMESTAMP_X] => 23.08.2019 15:08:44 [ACTIVE_FROM] => 23.08.2019 [~ACTIVE_FROM] => 23.08.2019 [LIST_PAGE_URL] => /news/ [~LIST_PAGE_URL] => /news/ [DETAIL_PAGE_URL] => /news/115/103403/ [~DETAIL_PAGE_URL] => /news/115/103403/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => obratnaya_i_pryamaya_polyarnost_pri_svarke_invertorom_osobennosti_plyusy_i_minusy [~CODE] => obratnaya_i_pryamaya_polyarnost_pri_svarke_invertorom_osobennosti_plyusy_i_minusy [EXTERNAL_ID] => 103403 [~EXTERNAL_ID] => 103403 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [IBLOCK_CODE] => news [~IBLOCK_CODE] => news [IBLOCK_EXTERNAL_ID] => clothes_news_s1 [~IBLOCK_EXTERNAL_ID] => clothes_news_s1 [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 23.

08.2019 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [SECTION_META_KEYWORDS] => обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [SECTION_META_DESCRIPTION] => Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата. Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида — это прямая и обратная полярность при сварке инвертором. [SECTION_PAGE_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_META_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_META_KEYWORDS] => обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_META_DESCRIPTION] => Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата.

Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида — это прямая и обратная полярность при сварке инвертором. [ELEMENT_PAGE_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [SECTION_PICTURE_FILE_ALT] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [SECTION_PICTURE_FILE_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [SECTION_DETAIL_PICTURE_FILE_ALT] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [SECTION_DETAIL_PICTURE_FILE_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Обратная и прямая полярность при сварке инвертором — особенности, плюсы и минусы ) [FIELDS] => Array ( [TAGS] => ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 1 [~ID] => 1 [TIMESTAMP_X] => 15.

02.2016 17:09:48 [~TIMESTAMP_X] => 15.02.2016 17:09:48 [IBLOCK_TYPE_ID] => news [~IBLOCK_TYPE_ID] => news [LID] => s1 [~LID] => s1 [CODE] => news [~CODE] => news [NAME] => Пресс-центр [~NAME] => Пресс-центр [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /news/ [~LIST_PAGE_URL] => /news/ [DETAIL_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/#ELEMENT_ID#/ [~DETAIL_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/#ELEMENT_ID#/ [SECTION_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/ [~SECTION_PAGE_URL] => #SITE_DIR#/news/#SECTION_ID#/ [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => Y [~RSS_ACTIVE] => Y [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 0 [~RSS_FILE_LIMIT] => 0 [RSS_FILE_DAYS] => 0 [~RSS_FILE_DAYS] => 0 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => clothes_news_s1 [~XML_ID] => clothes_news_s1 [TMP_ID] => c83b747129a532c27a029fc5ccf0d07c [~TMP_ID] => c83b747129a532c27a029fc5ccf0d07c [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 1 [~VERSION] => 1 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Новости [~ELEMENTS_NAME] => Новости [ELEMENT_NAME] => Новость [~ELEMENT_NAME] => Новость [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [EXTERNAL_ID] => clothes_news_s1 [~EXTERNAL_ID] => clothes_news_s1 [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.

23. 08.2019

Осуществляя сваривание конструкции при помощи постоянного тока, важно знать, что качество шва будет зависеть во многом от настроек аппарата. Важным нюансом будет то, что кроме регулятора силы тока необходимо правильно выбрать полярность. Может быть всего два вида — это прямая и обратная полярность при сварке инвертором.

Что означает прямая полярность

Что означает обратная полярность

Критерий выбора полярности

Тип металла

Типы электрода и проволоки

Свойства прямой полярности

полученный сварной шов будет достаточно глубоким, но при этом довольно узким; используется при сварке большинства металлических заготовок, толщина которых выше чем 3 мм;
осуществлять сварку, к примеру, цветной стали можно лишь при наличии вольфрамового электрода, а также при прямом подключении инвертора;
прямая полярность при сварке металлов также отличается более стабильной дугой, что, в свою очередь, обеспечивает более высокое качество сварного шва;
при использовании прямого подключения строго запрещается применять электроды, которые подходят для сварки переменным током;
прямая полярность также отлично зарекомендовала себя в резке металлических заготовок.

Свойства обратной полярности

Если использовать сварку с постоянным током, но сделать обратное подключение, то в результате шов получится не слишком глубоким, но очень широким.
Наилучшее качество шва достигается лишь при работе с металлами, имеющими малую толщину, если применять обратную полярность для сварки толстого сырья, то качество шва будет слишком неудовлетворительным.
При сварке на обратном подключении строго запрещается использовать электроды, которые нельзя перегревать.
Если сила тока значительно уменьшается, то сильно будет ухудшаться и качество шва из-за того, что дуга начнет «скакать».
Так как обратная полярность чаще всего используется для сварки высоколегированных сталей, то необходимо руководствоваться не только правилами сварки инвертором, а еще и учитывать требования металла к длительности рабочего цикла, а также к процессу остывания металла.

Смена полярностей

Заключение

Источник: fb.ru

Обратная полярность аккумулятора что это такое и как ее распознать?

Универсальных аккумуляторных батарей не бывает. Для каждого автомобиля разработан определенный стандарт — размер, емкость, пусковой ток и расположение клемм.

И если с основными характеристиками все просто — выбирая АКБ по размеру и емкости, при небольшом разбросе вы все равно получите подходящий экземпляр. А неправильная полярность не позволит вам нормально подключить батарею к штатным проводам.

Что такое прямая полярность аккумулятора, и в чем отличие от обратной?

Этот параметр не влияет на характеристики и качество работы, он определяет лишь расположение клемм. Рассмотрим устройство батареи:

АКБ состоит из нескольких одинаковых аккумуляторов (в случае со стандартной стартерной батареей на 12 вольт — их 6 штук), разделенных герметичными перегородками. Каждый элемент состоит из набора положительных и отрицательных пластин, и при нормальном заряде способен выдавать напряжение 2 — 2,2 вольта.

Подробное видео объяснение, что такое прямая и обратная полярность аккумулятора
<noscript><img src='/800/600/https/poznayka.org/baza1/977389739998.files/image019.jpg' style='float: right;' /></noscript> youtube.com/embed/gmVr3A50Dyc?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Аккумуляторы соединены между собой последовательно. Элементы расположены в определенной последовательности относительно передней стенки батареи (ближе к которой находятся клеммы).

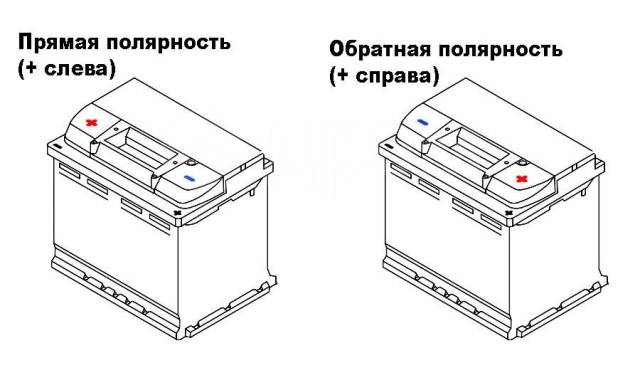

Аккумулятор прямой полярности, слева имеет положительный контакт. Соответственно все элементы внутри, соединяются между собой относительно выходных клемм.

Обратная полярность аккумулятора – наоборот, положительная клемма справа. На что это влияет? Ни на что, просто такое расположение. Типы конструктивного исполнения аккумуляторов представлены на рисунке:

Зачем так много стандартов?

Вопрос непростой. Дело в том, что автомобильная промышленность в разных странах развивалась синхронно. Если бы существовал некий эталон, который реально стал бы прообразом первого автомобиля для остальных – другое дело.

Разбираться в истоках разных стандартов так же бессмысленно, как пытаться понять, почему существует левостороннее и правостороннее движение на дорогах.

Если не брать во внимание экзотику с расположением клемм на короткой стороне, или по диагонали – то есть два основных стандарта:

Прямая полярность (обозначается цифрой «1»), применяется на автомобилях, выпущенных для российского (читай СНГ), американского и азиатского рынка
Обратная полярность (обозначается цифрой «0»), применяется на автомобилях для европейского рынка.

Соответственно, владельцы автомобилей могут условно определить полярность аккумулятора по месту рождения (или предназначения) своего механического коня.

Почему условно? Если у вас скажем Ford Focus для европейского рынка – у него будет АКБ обратной полярности (в том числе и на машинах российской сборки). Если вы привезли эту же модель из-за океана, полярность будет прямая.

Интересный факт – некоторые производители выпускают АКБ, с двумя рядами клемм – для любого стандарта автомобилей.

Как достоверно узнать полярность своего аккумулятора?

Даже при наличии технической документации на автомобиль, просто загляните под капот (или в багажник, как например в BMW). Маркировка обязательно будет на корпусе батареи в виде выдавленных в пластмассе значков «+» или «-».

Обратите внимание

Никаких наклеек завод не использует, разве что в декоративных целях. Только тиснение возле контактов.

Любую маркировку на бумаге можно потерять или переклеить, и тогда можно перепутать полярность. А выдавленный значок стереть невозможно.

Определить, какая полярность аккумулятора, можно по внешнему виду контактов. Плюсовая клемма (если это конусные контакты) всегда толще минусовой. Также может присутствовать цветовая маркировка, как на подключенных проводах, так и на клеммах АКБ. Плюс всегда обозначается красным цветом.

Когда возникает вопрос: как определить полярность аккумулятора автомобиля?

При покупке новой батареи. Узнав размер и параметры АКБ для вашего авто, продавец поинтересуется полярностью. Разумеется, если вы не приехали в магазин на машине
При самостоятельной установке нового аккумулятора
При подключении зарядного устройства. Вне зависимости от того, установлен аккумулятор на авто, или он снят
При подключении к другому автомобилю для аварийного запуска (так называемое прикуривание).

Получится ли подключить полярность наоборот, если вы по ошибке купили не ту АКБ, а замена невозможна?

В новых автомобилях это сделать проблематично. Подкапотное пространство плотно заполнено, и производители не позволяют такую роскошь, как длинные гирлянды силовых проводов.

Вероятнее всего, один из кабелей подключится легко, а у второго просто не хватит длины. В таком случае остается вариант для экстренного подключения – аккумулятор следует развернуть на 180°.

Тогда клеммы окажутся на противоположной стороне, но с правильным расположением. Перекинув провода поверх батареи, можно их подключить.

Важно! Это вариант для аварийных случаев, постоянно ездить с таким подключением нельзя. Придется заменить АКБ.

Если кабели достаточно длинные – можно подключить их крест-накрест. Тогда можно эксплуатировать АКБ постоянно. Главное – целостность изоляции, чтобы не произошло замыкание.

Что случится, если перепутал полярность?

Последствия зависят от условий подключения.

Установка на автомобиль

Гарантированно перегорят некоторые предохранители. Возможен выход из строя бортовой электроники. При длительном контакте – возможен перегрев и возгорание проводов.

Зарядка при снятой АКБ

Сработает защита на зарядном устройстве, или оно выйдет из строя.

Режим «прикуривания»

Опасности подвергаются оба автомобиля. Фейерверк искр (с возможным пожаром) гарантирован. Возможен выход из строя электроники и генератора.

Заключение

К подключению АКБ следует отнестись ответственно. От этого зависит исправность вашего авто, и безопасность окружающих.

Обозначение полярности автомобильных аккумуляторов — видео

About sposport

View all posts by sposport

Загрузка.

Определение полярности аккумуляторных батарей — АрхШина

У автомобильных аккумуляторов бывает полярность двух видов: прямая и обратная. Иногда продавцы аккумуляторов говорят «аккумулятор с правым плюсом» или «аккумулятор с левым плюсом». Во всех этих случаях речь идет о расположении положительной и отрицательной клемм аккумулятора (полюсных выводов). Для правильно определения полярности аккумулятора в легковом автомобиле, его необходимо развернуть к себе, как на рисунке 1.

Непосредственно на выводах, либо рядом с ними обязательно должны быть значки «+» и «-», которые обозначают полюса.

1. Если плюс справа (кстати, он должен быть несколько толще минуса), то это аккумулятор обратной полярности. Ее могут называть также «евро полярность» или обозначать «0».

2. Если плюс слева, то это прямая полярность. Ее могут называть также «стандартная, «1». Как на рис. 2

Как правило, на отечественных легковых автомобилях установлены аккумуляторы, имеющие прямую полярность. На иномарках же в ходу обратная полярность.

Совсем иначе обстоит дело с полярностью у аккумуляторов для грузовиков, автобусов, строительной и специальной техники. Это относится к аккумуляторным батареям емкостью более 110 Ач. Определение полярности аккумуляторов, используемых в грузовых автомобилях показано на рис. 3

«3» — «+» слева (евро, обратная). Для европейских грузовиков.

«4» — «+» справа (стандартная, прямая). Для российских грузовиков.

Еще одна особенность АКБ — исполнение корпуса. Различают два основных:

— для азиатских автомобилей (китайских, корейских, японских, некоторых американских). У них клеммы выступают над крышкой корпуса. Они выше, чем европейские АКБ.

— для европейских авто. Клеммы утоплены в крышку аккумулятора. Они ниже азиатских АКБ.

Несколько слов об уходе за клеммами АКБ.

Уход за полюсными выводами аккумуляторной батареи сводится к выявлению и уничтожению следов коррозии. Следы коррозии выглядят как порошкообразные отложения белого или желтоватого цвета.

Для обработки клемм нужно:

1. Снять аккумулятор с автомобиля.

2. Обработать выводы батареи раствором воды с содой.

3. Начнется реакция с образованием пузырьков. Выводы станут коричневого цвета.

4. При необходимости зачистить выводы металлической щеткой.

5. После завершения реакции вытереть полюсные выводы и саму батарею смоченной в холодной воде тряпкой и просушить аккумулятор.

6. Поставить АКБ в гнездо на автомобиль.

7. Нанести тонкий слой вазелина на клеммы и выводы. Это предотвратит дальнейшее образование коррозии.

8. При выключенном зажигании подсоединить провода к полюсным выводам аккумулятора.

Полярность аккумулятора: прямая и обратная

Знание всех технических терминов в автомобиле приходит с опытом, поэтому нет ничего страшного в том, что начинающий автомобилист не знает некоторых понятий, которые опытному «водиле» кажутся базовыми, очевидными и простыми, – к примеру, прямая и обратная полярность аккумулятора. В чем суть данных определений, каковы различия и зачем вообще нужно знать данную техническую характеристику? – сейчас разберемся.

Что такое полярность аккумулятора автомобиля?

Полярность – один из параметров АКБ, подразумевающий определенный порядок расположения на ней внешних токовыводящих элементов. Знать данный параметр нужно для того, чтобы при покупке нового аккумулятора сделать правильный выбор – к которому дотянутся и легко подключаться провода.

Как определить полярность аккумулятора автомобиля?

Наиболее распространенные виды полярности – прямая (она же «1», российская) и обратная (она же «0», европейская).

Прямая – это та, в которой токовыводы располагаются на крышке вдоль самой длинной стороны и при этом правый из них (правая клемма) – это «минус», а левый (левая клемма) – «плюс».

Обратная ей противоположна: токовыводы все также располагаются вдоль длинной стороны крышки, только правая клемма здесь уже помечена знаком «+», а левая – «-».

Больше никаких различий нет, то есть если взять идентичные АКБ только с разной полярность, то и количество банок, и сила тока, и сам корпус (цвет, размер) и даже этикетка будут одинаковыми.

При этом стоит заметить, что полярность может быть и ни прямой, и ни обратной. К примеру, в американских грузовых автомобилях можно встретить АКБ, у которых «+» и «-» располагаются по диагонали. Их полярность принято обозначать цифрой «2».

Есть еще полярности с номерами 3 и 4, но они уже не такие редкие (и тоже относятся к грузовым авто). Их клеммы располагаются вдоль короткой стороны крышки АКБ, а не длинной. Распознать их «прямоту»/«обратность» также довольно просто: просто поверните токовыводы так, чтобы они располагались напротив вас, но не рядом, а напротив. Далее процесс идентификации аналогичен вышеописанному: если плюсовая клемма окажется с правой стороны – полярность обратная («3»), если с левой – прямая («4»).

Видео.

В чем разница прямой и обратной полярности аккумуляторов

Как известно, мотор это сердце машины, он играет очень важную роль в работе автомобиля. Однако,имеются такие приборы без которых это «сердце» будет просто грудой металла если не сможет завестись. Таким прибором является аккумулятор.

Что такое аккумулятор и для чего он предназначен

Чтобы авто начало свое движение его необходимо завести. Для таких целей служит аккумулятор,который и обеспечивает мотор энергией при его запуске. Но автоаккумулятор имеет и другие функции, в новых разработках автомобилей предусматривается достаточно устройств, которым для работы необходимо электричество. И чем современнее модель, тем больше в ней электроприборов.
Основными значениями, которые характеризуют работу аккумуляторных батарей являются:

Емкость.
Габариты.
Полярность.

Если емкость выбрана правильно, это даст возможность просто и без значимых осложнений заводить авто и пользоваться его электрооборудованием не думая о том, что оно может выйти из строя. Если батарея имеет меньшую емкость чем требуется автомобилю, то время ее службы значительно сократится из-за необходимости постоянно перезаряжать.

Габариты батареи играют важную роль в том случае, если вы выбираете аккумулятор, не значащийся в рекомендациях производителя вашего авто, что бы правильно его установить. И естественно полярность, которая является важнейшим показателем работы батареи. Что бы правильно пользоваться аккумулятором следует знать какой именно он полярности.

Полярность предопределена тем, что электроцепь имеет минусовый и плюсовый полюсы. На батарее это выражается расположением тоководов, которые имеются на крышке прибора. Как правило, около клемм, разными способами, будь то начертаны, или приклеены обозначения выводов: « +» и « — ».Наиболее применяемые схемы, которые встречаются на нашем рынке — это «прямая» и «обратная»полярность. Видимо это значит, что в одном случае плюсовой вывод расположен справа, в другом слева. И если, пользуясь батареей, по незнанию или неопытности перепутать полярность, то несдобровать. Это может вызвать серьезные поломки автомобиля вплоть до возникновения пожара.Необходимо учитывать и тот факт, что длина проводов, которые применяются для подключения аккумулятора, рассчитываются конкретно под определенную полярность.

Что такое прямая и обратная полярность

Прямая наиболее часто встречается в отечественных моделях и, как правило, маркируется числом «1». Распознать ее достаточно просто, для этого необходимо взять батарею клеммами от себя, то есть бирка при этом должна находится перед глазами, а клеммы внизу. В результате, если плюсовой вывод находится слева, минусовая справа у вас в руках аккумулятор с прямой полярностью.
Обратная обозначается как «0»,это как правило европейский стандарт. Она отличается от предыдущей,обратный соединением клемм батареи. Определить ее можно следующим образом поворачиваем устройство, так что бы клеммы были внизу, бирка перед глазами. Видим, что минусовый вывод расположен слева, а положительный справа это и будет обратная полярность.

Чем отличаются аккумуляторы при разных полярностях

Необходимо отметить, что на внешний вид аккумуляторы почти одинаковы, видимых отличий вы не обнаружите это значит, что корпус, число банок, сила тока и бирочки с названием и характеристиками одинаковы. Поэтому при покупке батарее перепутать что именно вам необходимо приобрести достаточно просто. То есть можно купить с полярностью, которая не свойственна вашему аккумулятору.Поэтому, необходимо очень тщательно смотреть, что бы ни перепутать. Для этого необходимо знать разницу между прямой и обратной полярностью и как ее правильно определить.

Разница прямой и обратной полярности аккумуляторов

И так, подведем итоги. Для подключения любой аккумуляторной батареи для зарядки к электрической сети необходимы два вывода или клеммы. Положительный вывод для лучшего ориентира всегда выполняется толще отрицательного, что бы исключить ошибку при подключении. Основная разницаполярности в расположении клемм, в одном случае справа в другом слева. При прямой полярности положительный вывод батареи расположен слева, при обратной полярности справа. Так же она отличается маркировкой. Единичка это прямая, если нолик обратная. Так же может встречаться обозначение l- обратная полярность, R- прямая.

в держателе сварочного электрода с обратной полярностью —

[email protected]

Переключатель обратной полярности DPDT

Простая замена

На большинстве элементов батарей, если вы установите батарею неправильно, она не будет работать.На некоторых предметах это может действительно повредить электронику, а на других может произойти разные вещи.

Например, если мы подключим положительный и отрицательный полюсы этой батареи к простому щеточному двигателю постоянного тока, двигатель будет вращаться в определенном направлении (возможно, по часовой стрелке). Это связано с тем, что электрический ток проходит через катушку внутри двигателя и реагирует с закрытыми магнитами (это не то же самое с бесщеточными , асинхронными двигателями , но здесь это не рассматривается).

Теперь, если мы поменяем местами эти соединения, двигатель вращается в направлении , противоположном направлению (против часовой стрелки).Почему? Потому что мы изменили способ протекания электрического тока в катушке двигателя. Мы поменяли полярность…

И это вкратце … обратная полярность меняет положительное на отрицательное, а отрицательное на положительное.

Лучший способ

С моими гусеничными гусеничными двигателями было бы не очень практично вручную менять местами подключения аккумулятора, пытаясь управлять им, поэтому вместо этого я использовал пару переключателей.

DPDT-переключатели

Мы можем добиться обратной полярности более управляемым способом, просто используя переключатели DPDT, что означает «двухполюсный двойной ход». Обычно у них есть вкл-выкл настроек. Это, если мне не изменяет память, позволяет им управлять четырьмя независимыми цепями, я думаю … но давайте не будем об этом беспокоиться.

Тумблер DPDT. 3 положения ВКЛ — ВЫКЛ — ВКЛ. 6 клемм под
. Самое замечательное в этих дешевых, легко доступных переключателях — это то, что они могут менять полярность .Они могут сделать за нас всю эту замену проводов.
Для этого вам необходимо подключить переключатели определенным образом…
Вид снизу переключателя DPDT — обратите внимание на пересечение оконечных клемм
. Здесь вы смотрите на нижнюю сторону переключателя, где находятся клеммы. На первый взгляд это может показаться немного запутанным, но на самом деле все очень просто.
Вход — это аккумулятор, поэтому красный провод (положительный) и синий провод (отрицательный) подключаются к соответствующим клеммам аккумулятора, а затем к конечным клеммам переключателя (не имеет значения, какой конец или какой вывод).Теперь посмотрите, как красный и синий провода пересекают друг друга и соединяются с двумя другими концевыми выводами — их противоположными концевыми выводами . Если вы помните этот простой крест, вы можете подключить один из этих переключателей. Выходной сигнал берется с двух центральных клемм переключателя (зеленый и желтый на моей схеме, но цвет не имеет значения). Полярность зеленого и желтого проводов определяется тем, какой конец вы подключили первым, или текущим положением переключателя. Но не бойтесь… Нажатие переключателя изменит полярность.
Это так просто … щелкните в одну сторону: зеленый — положительный, желтый — отрицательный. Щелкните другой, желтый — положительный, зеленый — отрицательный!
Переключатель DPDT, вид снизу — 1) Положительный вход от батареи подключен к противоположным концевым клеммам. 2) Отрицательный вход подключен к противоположным концевым клеммам. 3) Центральные клеммы подключены к устройству — например, к двигателю постоянного тока. При нажатии переключателя устройство получает положительный / отрицательный или отрицательный / положительный сигнал в зависимости от положения переключателя Вид снизу переключателя DPDT — начало подключения кроссовера — подключена противоположная конечная клемма
Рулевые пути с переключателями DPDT
Как я уже сказал, мои гусеницы приводятся в движение двумя моторами.Например, когда один двигатель идет полностью вперед, а другой полностью перевернут, модель начинает вращаться — гусеницы, которыми славятся гусеницы с нулевым поворотом.
Итак, для управления каждой дорожкой я использовал переключатель DPDT. Вот упрощенная схема:
Управление двумя двигателями (гусеницами) с помощью переключателей DPDT
Это действительно так просто, как кажется. Это позволило мне создать очень простую панель управления:
Простая панель управления с двумя переключателями DPDT — не лучшая фотография, которую я знаю, но вы можете видеть кроссовер на
. Итак, вот он… изменение полярности переключателем.
Предупреждение
Теперь пора признаться … пока я делал это, я бы не рекомендовал его для больших двигателей (как я использовал), кроме как строго для тестирования. Большие двигатели потребляют много тока. Когда их быстро перемещают из одного направления в другое, они могут потреблять огромное количество тока — до двадцати раз больше, чем я где-то читал. По этой причине в идеале необходимо использовать регулятор скорости. Это электронное устройство, специально разработанное для борьбы с этими пиками тока и безопасного обращения с ними.Это не только безопаснее для вас, но и сэкономит ваши дорогие двигатели. Я говорю больше о контроллерах скорости на странице Radio Control (которые я позже добавил в свои треки).
Эта схема переключателя DPDT подходит для крошечных двигателей, но для более крупных — нет. Да, я использовал его — , но только для тестирования … и я немного глупый . Я старался не менять направление резко, чтобы предотвратить накопление тока, но на самом деле, вероятно, лучше не делать этого без регулятора скорости. Вас предупредили…
С учетом сказанного, переключатель DPDT — действительно полезная вещь, о которой нужно помнить. Время от времени это пригодится.
Фаза против полярности объяснил | JustMastering.com
Полярность? Фаза? В чем разница?
Роб Стюарт — JustMastering.com
Итог:
Остерегайтесь названия — существует практическая разница между фазой и полярностью при микшировании и мастеринге
Используйте каждый осторожно и проверяйте свои миксы в моно во время работы.
Большинство DAW и микшерных консолей оснащены переключателем «фазы», который фактически является переключателем «полярности».Обычно я не зацикливаюсь на терминологии, но фаза и полярность могут по-разному помочь вам при сведении и мастеринге.
Прежде чем идти дальше, я объясню, что в целях иллюстрации рисунки в этой статье предназначены для изображения чистых синусоидальных волн, но они не являются точными представлениями. Я также добавлю, что в то время как концепции, которые я здесь обсуждаю, основаны на практической (т.е. запись, микширование и мастеринг) точки зрения, другая точка зрения — математическая. Подробнее об этом позже.
Что такое фаза?
Фаза относится к положению сигнала в градусах цикла или времени относительно другого сигнала.Фаза сигнала равна 0, пока вы не переместите его вперед или назад из своего положения. Этот принцип легче всего проиллюстрировать с помощью двух простых сигналов.
Две формы сигнала вверху слева похожи, за исключением того, что форма сигнала 2 имеет меньшее усиление. Они идеально совпадают по фазе друг с другом и имеют положительную полярность. Поскольку они также имеют одинаковую частоту, когда вы смешиваете эти два вместе (вверху справа), они отлично усиливают друг друга. Конечным результатом является форма волны более высокой амплитуды (т.е.е. усиление), чем сигнал 1 или сигнал 2 сами по себе.
Эти следующие две формы сигнала также идентичны, но на этот раз форма сигнала 2 сдвинута по фазе на 180 градусов (т.е. на 1 полупериод вперед) относительно формы сигнала 1. Если вы смешали эти две формы вместе (внизу справа), они отменили бы каждую из них. другой выход. Когда мы говорим о фазе, это состояние называется «противофазой».
С такими простыми одночастотными сигналами все достаточно просто. Звуки в природе, такие как музыкальные инструменты, намного сложнее, они состоят из множества плотных слоев частот.Сдвиг фазы определенных частот в сложной форме волны изменит способ их взаимодействия с другими частотами в форме волны сложным образом, при этом некоторые частоты будут усилены (следовательно, усилены), другие могут незначительно (или почти полностью в крайних случаях) . Хорошо это или плохо, но результат может показаться неестественным, но может быть полезен для решения проблем или в художественных целях. Хорошим примером популярного использования фазы является эффект фазера.
Тогда что такое полярность?
Полярность — это положительное или отрицательное состояние относительно исходного сигнала.Сигнал имеет положительную полярность до тех пор, пока вы не перевернете или не «перевернете» полярность, чтобы сделать ее отрицательной относительно исходного состояния. Поскольку полярность может быть изменена, вы можете контролировать это с помощью переключателя. Вариант сигнала с отрицательной полярностью будет зеркальным отражением его аналога с положительной полярностью. Для тех, кто любит науку, вы можете представить, что положительная полярность в сравнении с отрицательной почти подобна материи и антивеществу. Предполагая, что все, что связано с двумя сигналами, одинаково, кроме их полярности (время, амплитуда и т. Д.)), когда вы их смешиваете, они нейтрализуют друг друга, и вы остаетесь ни с чем, как показано ниже.
Чем отличаются рисунки 2 и 3?
Разница между отрицательной полярностью, изображенной выше, и 180-градусным фазовым сдвигом, изображенным на Рис. 2, заключается в , как мы получили формы сигналов, чтобы компенсировать друг друга. Помните, что с фазой мы смещаем положение сигнала относительно другого на по времени (градусы циклов).С помощью полярности мы позиционируем форму волны либо правой стороной вверх, либо вверх ногами относительно ее исходного состояния. Т.е. мы переворачиваем +/- ориентацию без изменения положения сигнала во времени.
Вот почему концепция «переключателя фаз» на микшерном пульте для меня не имеет смысла. Для управления фазовым сдвигом вам понадобится либо шкала, на которой вы можете начать с 0, а затем отрегулировать величину положительного или отрицательного фазового сдвига, которую вы хотите применить, либо ступенчатый элемент управления с предустановленными положениями сдвига (например.грамм. 0, 90, 180, 270 и т. Д.). Вы также хотели бы иметь возможность выбирать, какие частоты вы сдвигаете. Итак, опять же, с практической точки зрения микширования и мастеринга, фаза более сложна, потому что вы можете сдвигать фазу в разной степени на разных частотах, но полярность — это все или ничего. Вы можете только изменить полярность.
Но кто-то однажды сказал мне, что переключатель фазы переворачивает фазу на 180 градусов?
С практической точки зрения вы можете сдвинуть фазу на 180 градусов вперед или назад во времени.Также можно перевернуть полярность на 180 градусов относительно (не по времени, а в положительную или отрицательную ориентацию). «Фазовый переключатель» на микшерном пульте фактически меняет полярность на на 180 градусов. Он не меняет положение сигнала во времени относительно чего-либо.
Сказав это, с математической точки зрения, о которой я упоминал в начале этой статьи, полярность и фаза на самом деле одно и то же. Оставайтесь со мной для следующих нескольких практических разделов, а затем я расскажу подробнее о математике.
Когда использовать полярность при записи, микшировании и мастеринге
Вы можете использовать полярность в процессе записи, производства, микширования и даже мастеринга, чтобы помочь изолировать части звука. Вы наверняка слышали о симметричных кабелях. Концепция симметричного кабеля заключается в том, что по кабелю передаются аудиосигналы как с положительной, так и с отрицательной полярностью. Обе версии будут улавливать линейный шум по пути, и шум не знает различий, поэтому вы получите «шум положительной полярности», применяемый как к аудиосигналу положительной, так и отрицательной полярности.В конце строки аудиосигнал с отрицательной полярностью меняется на положительный (что переводит шум, который был снят, на отрицательную полярность). Таким образом, когда вы объединяете два сигнала, вы получаете версию звука с шумоподавлением. Магия! Ну не совсем. Это просто полярность. Вы можете применить ту же концепцию к своим записям и миксам, чтобы изолировать середину от боковой (подробнее здесь) или изолировать другие части вашего аудио.
Вы можете выбирать полярность, чтобы использовать ее только для воздействия на части звука.Для этого вы можете использовать различные инструменты, от эквалайзера до стробирования и сжатия. Фактически, если вы когда-нибудь захотите услышать, как именно процессор эффектов изменяет ваш звук, самый простой способ сделать это — взять необработанную версию и обработанную версию, поменять полярность необработанной версии, а затем смешать их вместе. . Вы получите разницу между ними, что позволит вам точно услышать, как был изменен исходный звук.
В зависимости от того, как вы используете полярность в миксе, вы можете создать проблемы с моно совместимостью.Например, если у вас есть две одинаковые формы волны, панорамированные резко влево и резко вправо, и вы меняете полярность второй формы волны, вы все равно будете слышать их в стерео, но в моно вы не получите звука, потому что они отменяют каждую другой выход. По этой причине рекомендуется проверять микс в моно во время работы.
Полярность может помочь расширить стереоизображение, потому что она позволяет нам работать в области суммы и разницы (также известной как середина / сторона — подробнее здесь).
Полярность
иногда используется для решения проблем гребенчатой фильтрации при работе с несколькими микрофонными или многодорожечными записями с несколькими источниками, но, на мой взгляд, это грубый метод.Переворот полярности канала изменит звучание эффектов гребенчатой фильтрации, но не дает никакого контроля. Вы получаете то или иное состояние. Стоит попробовать, потому что это быстро, но используйте фазовый сдвиг, если вы ищете более точное управление.
Когда использовать фазу при записи, микшировании и мастеринге
Поскольку мы имеем дело со сдвигом во времени или степенями сдвига фазы на определенных частотах, регулировка фазы может нанести ущерб (размытие, гребенчатая фильтрация). Возникает вопрос: зачем это делать?
Phase часто используется для исправления проблем с тоном, вызванных гребенчатой фильтрацией при объединении двух захватов одного и того же источника, например левого и правого микрофонов, используемых для захвата фортепиано.Любой инструмент, снятый с помощью более чем одного микрофона, будет иметь разность фаз между двумя микрофонами, поскольку они находятся на разном расстоянии от инструмента. Это вызовет некоторую степень усиления и отмены на определенных частотах, когда сигналы объединяются в моно. Возможно, вы не сможете полностью исправить это, но, сдвигая фазу определенного диапазона частот в одном из сигналов, вы можете «настроить» вещи так, чтобы в итоге получить наиболее музыкальный результат.Сегодня доступны инструменты, которые позволяют это делать, например, Waves InPhase.
Delay — еще одна опция, обычно используемая для выравнивания подачи каждого микрофона барабанной дорожки, чтобы компенсировать разницу во времени из-за положения микрофона. Это позволяет вам использовать преимущество фазы более простым способом (влияя на все частоты, а не только на диапазон частот), чем я описал выше. Всего лишь миллисекунды задержки могут реально повлиять на звучание ударной установки из-за того, как задержка перемещает частоты во времени относительно других треков.Опять же, движение во времени изменяет фазу каждой частоты относительно формы волны в вашем миксе в разной степени (подробнее об этом ниже).
Phase также используется для улучшения стереоизображения и ширины. У нас два уха, и поэтому, как и при настройке записи с несколькими микрофонами, наши уши улавливают звук в разные моменты времени. Наш мозг использует эту крошечную разницу во времени, чтобы определять местонахождение звуков в пространстве вокруг нас. Это отдельная область исследований под названием «психоакустика». Используя фазу, вы можете воспользоваться тем, как мы воспринимаем звук, регулируя или даже преувеличивая разницу во времени между левым и правым каналами в вашем миксе.
Как и в случае с полярностью, сдвиг фазы может создать проблемы с моно-совместимостью, поэтому я рекомендую проверять ваш микс в моно во время работы, чтобы убедиться, что сделанные вами настройки не создают больших проблем.
А как насчет использования полярности и фазы при записи и микшировании?
Совершенно верно. Сдвиг фазы и изменение полярности — два инструмента, которые регулярно используют инженеры по записи и микшированию. Каждый из них имеет свою цель и несет в себе преимущества и риски.
Инженер звукозаписи использует фазу для получения четкого, моно-совместимого стереозвучания акустического инструмента, такого как фортепиано.Они будут перемещать микрофоны туда и сюда так, чтобы 1) они получали лучший тон, но 2) чтобы два микрофона хорошо взаимодействовали вместе, в моно и стерео (подумайте о «фазовых отношениях»). В некоторых ситуациях звукоинженер может изменить полярность сигнала во время захвата, потому что он знает, что результат будет звучать наиболее естественно. Это обычное дело, например, при использовании микрофонов для акустических барабанов, когда у вас есть микрофоны на верхней и нижней поверхностях одного и того же барабана, и вы хотите убедиться, что при объединении двух сигналов они усиливают друг друга в музыкальном и естественном звучании. путь.Когда вы ударяете по верхней обшивке барабана, она вдавливается в барабан, тогда как нижняя обшивка выпирает, и с этой точки зрения колебания, исходящие из-под барабана, имеют противоположную полярность. Тем не менее, тон также отличается, поэтому лучше всего слушать с обратной полярностью и без нее, а также с каждым микрофоном на разных уровнях усиления, прежде чем переходить в тот или иной режим.
Инженер микширования будет использовать полярность и фазу вместе по другим причинам. Они могут захотеть, чтобы определенные аспекты микса имели очень широкое представление или представление «за пределами громкоговорителей», поэтому они будут использовать оба этих инструмента, чтобы помочь получить звук, который они представляют.Конечно, в наши дни многое из этого происходит автоматически! Например, когда вы используете плагин расширения стерео, инструмент предназначен для того, чтобы думать за вас, давая вам ручку «Ширина» и, возможно, несколько других параметров управления, которые позволяют вам больше сосредоточиться на результате, который вы, слышат и гарантируют, что это не создает других проблем.
Ø: Математика фазы и полярности
Инженеры по микшированию и мастерингу обычно различают фазу и полярность, как я указал выше, но производители аудиооборудования и программного обеспечения часто называют полярность «фазой».Например, вы часто увидите математический символ фазы — Ø — на кнопке изменения полярности микшерного пульта. Как записывающему, микшерскому или мастеринговому инженеру важно понимать, когда вы видите кнопку или циферблат с символом Ø на нем, что этот элемент управления на самом деле делает с вашим звуком — меняет его полярность или смещает частоты во времени — потому что они результаты повлияют на звучание вашего микса по-разному.
Однако на математическом уровне сходства между фазой и полярностью больше, чем различий.Я хотел бы поблагодарить г-на Эвана Басвелла (http://evanbuswell.xyz) за помощь в разъяснении этой статьи и за подробное объяснение:
Защита от обратной полярности в автомобильном дизайне
Система DAQ обеспечивает соответствие ASIL-D для систем управления батареями электромобилей

14-канальная высоковольтная система сбора данных ASIL-D MAX17852 от Maxim Integrated Products предлагает высочайший уровень безопасности по напряжению, току, температуре и связи, а также снижение требований к пространству и стоимости решения.Разработанный для интеграции в электромобили, гибридные электромобили и другие транспортные системы, он может использоваться для интеллектуальных распределительных коробок и автомобильных аккумуляторных систем с напряжением от 48 до 400 В и выше.
MAX17852 построен с точностью и функциями, которые необходимы OEM-производителям и производителям электромобилей для проектирования своих систем в соответствии с высочайшими стандартами ASIL-D. Однокристальное решение требует на 16% меньше места на плате и на 20% меньше стоимости спецификации, чем дискретное решение.
Благодаря своей высокой точности измерения с точной временной синхронизацией, ИС может измерять напряжение элемента в пределах ± 0,45 мВ при комнатной температуре и с максимальной погрешностью ± 2 мВ в диапазоне температур от 5 до 40 ° C. Кроме того, с диапазоном измерения тока усилителя ± 300 мВ, максимальным коэффициентом усиления 256 и максимальной погрешностью усиления измерения тока 0,3%, MAX17852 предоставляет быстрые и точные данные для расчета управления питанием, состояния работоспособности и состояния. заряда.
14-канальная система сбора данных с аккумулятором включает в себя усилитель считывания тока, чтобы гарантировать синхронный сбор информации о токе с напряжением и температурой элемента.MAX17852 позволяет использовать как датчик Холла, так и шунтирующие резисторы в качестве чувствительных компонентов.
Наличие и цены
Чтобы заказать MAX17852 или узнать больше, нажмите здесь.
Восстанавливаемый предохранитель eFuse с регулируемой защитой от перенапряжения и возможностью маркировки

Компания Toshiba Electronics Europe добавила TCKE712BNL в свое семейство усовершенствованных микросхем eFuse. Обладая сопротивлением в открытом состоянии 53 мОм и временем срабатывания всего 320 нс, TCKE712BNL покрывает диапазон входных напряжений от 4.От 4 до 13,2 В. Это новое устройство предназначено для широкого спектра различных товаров бытовой электроники, включая камеры, беспроводные чистящие средства и электроинструменты, роботов-уборщиков, серверы, интеллектуальные колонки, термостаты и беспроводные зарядные устройства.
Предохранители
eFuse отличаются от обычных предохранителей со стеклянной трубкой и микросхемой, которые обеспечивают однократную защиту от недопустимых условий. Они предназначены для защиты цепей во время повторяющихся событий превышения лимита, после которых они автоматически сбрасываются внутренним логическим сигналом.Электронные предохранители также обладают гораздо более быстрым откликом и могут предлагать дополнительные встроенные функции защиты.
Например, можно запрограммировать порог перенапряжения TCKE712BNL в соответствии с требованиями конкретного приложения. Он также предлагает программируемые механизмы защиты от перегрузки по току (также регулируемой), перегрева и короткого замыкания. И, в отличие от пассивных устройств, он включает функцию флага, которая передает внешний сигнал, который можно использовать для предупреждения инженеров о возможных неисправностях в конструкции схемы.Функция флага также имеет функцию блокировки обратного тока, которая позволяет использовать устройство в мультиплексных системах.
TCKE712BNL eFuse поставляется в компактном корпусе WSON10 размером 3,00 × 3,00 мм. Для получения дополнительной информации посетите страницу продукта TCKE712BNL.
«Гибридные» IGBT-транзисторы на 650 В с совместно упакованным диодом с барьером Шоттки для повышения эффективности

Новое семейство «гибридных IGBT», разработанное Infineon Technologies, объединяет ключевые преимущества 650-V TRENCHSTOP 5 IGBT. технология и униполярная структура совместно упакованного SiC-диода с барьером Шоттки.Члены нового семейства продуктов CoolSiC предлагают превосходные частоты переключения и сниженные потери переключения, что делает их подходящими для преобразователей мощности постоянного тока и приложений коррекции коэффициента мощности (PFC). Это включает в себя инфраструктуру для зарядки аккумуляторов, решения для хранения энергии, фотоэлектрические инверторы и источники бесперебойного питания (ИБП), а также импульсные источники питания для серверов и телекоммуникаций (SMPS).
Гибридные IGBT-транзисторы могут использоваться в качестве заменяемых транзисторов TRENCHSTOP 5 IGBT, обеспечивая повышение эффективности на 0.1% на каждую частоту переключения 10 кГц без усилий по изменению конструкции. Совместно упакованные, свободно вращающиеся SiC диоды Шоттки могут быстро переключаться без сильных колебаний и риска паразитного включения, что позволяет им обеспечивать улучшенную электромагнитную совместимость и надежность системы.
Например, гибридные IGBT CoolSiC значительно уменьшают коммутационные потери при практически неизменных значениях dV / dt и di / dt. Они предлагают снижение E _на до 60% и снижение E _на на 30% по сравнению со стандартным кремниевым диодом.В качестве альтернативы, частота коммутации может быть увеличена, по крайней мере, на 40% при неизменных требованиях к выходной мощности, что позволяет использовать более дешевые пассивные компоненты меньшего размера.
Гибридный диод Infineon CoolSiC с дополнительным корпусом Кельвина.
Семейство гибридных дискретных IGBT CoolSiC включает в себя 5 сверхбыстрых IGBT-транзисторов TRENCHSTOP на 40, 50 и 75 А, 650 В, укомплектованных совместно с диодами CoolSiC Gen 6 с половинным номиналом или среднескоростными IGBT S5. — комплектуется диодами CoolSiC Gen 6 с полным номиналом.Разработчики могут выбирать между корпусом эмиттера Кельвина TO-247-3 или TO-247-4. Четвертый вывод корпуса эмиттера Кельвина позволяет использовать контур управления затвор-эмиттер со сверхнизкой индуктивностью и снижает общие коммутационные потери.
Дополнительную информацию можно получить на сайте www.infineon.com/coolsic-hybrid-discretes.
Недорогие датчики повышают точность контрольной платы для счетчиков энергии, гальваническую развязку

Компания STMicroelectronics представила новую оценочную плату, предназначенную для ускорения разработки экономичных трехфазных ваттметров переменного тока, которые соответствуют самым строгим международным стандартам для качество и точность.Эталонная конструкция включает недорогие, устойчивые к электромагнитным помехам шунтирующие датчики и передовую технологию гальванической развязки, обеспечивающую превосходную надежность и надежность. Его также можно использовать в качестве основы для приложений, выходящих за рамки учета коммунальных услуг, таких как зарядка электромобилей, серверы и солнечные инверторы.
Оценочная плата EVALSTPM-3PHISO сочетает в себе высокоточную измерительную ИС STPMS2 и усовершенствованный цифровой изолятор STISO621 с настраиваемой прошивкой под ключ, работающей на микроконтроллере STM32, для вычисления метрологических данных и данных о качестве электроэнергии.Схема датчиков и компоновка печатной платы оптимизированы для обеспечения устойчивости к электромагнитным помехам и высокого отношения сигнал / шум для высокоточных измерений и вычислений постобработки.
STPMS2 — это двухканальный 24-битный сигма-дельта модулятор второго порядка, который измеряет напряжение и ток для каждой фазы с помощью встроенного делителя напряжения и шунтирующего датчика тока. Затем он передискретизирует сигнал с использованием синхронизированных тактовых импульсов 4 МГц, распределяемых микроконтроллером, и мультиплексирует потоки сигма-дельта-битов напряжения и тока на одном выходном выводе.Три STPMS2 используются в трехфазной системе для сбора данных о напряжении и токе для каждой фазы.
Мультиплексированный выходной сигнал STPMS2 преобразуется в 24-битные значения напряжения и тока микроконтроллером STM32, который использует свои встроенные цифровые фильтры в качестве сигма-дельта модуляторов (DFSDM). Затем процессор использует полученные 24-битные значения напряжения и тока для вычисления всех необходимых метрологических данных в режиме реального времени каждые 200 мкс. Прошивка платформы также реализует виртуальный COM-порт, который обеспечивает доступ к внутренним параметрам для чтения метрологических данных, изменения внутренней конфигурации и калибровки платы.
Двухканальный цифровой изолятор STISO621 является первым в новой серии ИС, в которых используется технология гальванической развязки из толстого оксида ST 6 кВ для передачи данных между изолированными доменами в различных промышленных приложениях. STISO621 имеет два независимых канала с входами триггера Шмитта, что обеспечивает высокую помехозащищенность и сохраняет искажения импульсов ниже 3 нс. STISO621 обеспечивает более быструю передачу данных, более длительный срок службы и более высокая надежность, чем у обычных оптических изоляторов.Оценочная плата для измерений
ST соответствует стандартам EN 50470-x, IEC 62053-2x и ANSI12.2x для ваттметров переменного тока. Приложение предоставляет данные об активной широкополосной, активной основной гармонике, реактивной / полной мощности и энергии как по фазе, так и кумулятивно. Таким образом, он достигает класса точности 0,5 согласно IEC 62053-22 при измерении активной / полной мощности трехфазного тока и класса точности 1 согласно IEC 62053-21 при измерении трехфазной реактивной мощности. Он выполняет вычисления RMS и дополнительных искажений (THD) для каждого сигнала напряжения и тока, а также измерения постоянного тока, а также периода линии, фазового сдвига и задержки фазового напряжения для каждой фазы.
EVALSTPM-3PHISO также может использоваться в качестве эталона для многофазных промышленных измерительных приложений, помимо учета коммунальных услуг, подобных упомянутым выше. Оценочную плату EVALSTPM-3PHISO по цене 118 долларов можно приобрести на сайте st.com и у дистрибьюторов.
Для получения дополнительной информации посетите веб-сайт www.st.com/isolated-interfaces
МОП-транзисторы с P-каналом
обеспечивают превосходное сопротивление в открытом состоянии и выдерживают напряжение для приложений с напряжением 24 В

Новое семейство 24-х моделей ROHM Semiconductor 24 Вход V, выдерживаемое напряжение −40 / −60 В P-канальные МОП-транзисторы доступны как в одиночной, так и в двойной конфигурации.Устройства хорошо подходят для промышленных и бытовых приложений, таких как автоматизация производства, робототехника и системы кондиционирования воздуха.
В новых полевых МОП-транзисторах используется усовершенствованный полупроводниковый процесс поколения 5 ^-го для достижения самого низкого сопротивления на единицу площади в своем классе, по заявлению компании. Для продуктов на -40 В это означает, что сопротивление в открытом состоянии на 62% ниже, чем у традиционных продуктов, и на 52% ниже сопротивление в открытом состоянии для продуктов -60 В. Они также используют оптимизированную структуру устройства и новую конструкцию, которая снижает концентрацию электрического поля, что приводит к высокой надежности и низкому сопротивлению в открытом состоянии (которые обычно находятся в компромиссном соотношении).Эти решения способствуют стабильной долгосрочной эксплуатации промышленного оборудования, требующего исключительного качества.
Эти устройства отражают тенденцию к увеличению входного напряжения, обусловленную растущей потребностью в повышении эффективности в промышленных и бытовых приложениях. Хотя N-канальные полевые МОП-транзисторы обычно обладают более высокой эффективностью при использовании на стороне высокого напряжения, требуется напряжение затвора выше, чем входное напряжение, что усложняет конфигурацию схемы.
С другой стороны, полевые МОП-транзисторы с P-каналом могут работать с напряжением затвора ниже входного, что значительно упрощает конфигурацию схемы и снижает расчетную нагрузку.Приложения включают переключатели управления питанием и двигатели вентиляторов для промышленного оборудования.
Все устройства этого семейства в настоящее время доступны в серийных объемах. Щелкните здесь для получения дополнительной информации.
ИС питания GaN предназначены для потребительских приложений с простым дизайном и на 66% большей мощностью

NV6128, мощная ИС питания GaNFast с номиналом 650/800 В, была разработана Navitas Semiconductor как лучшая альтернатива кремниевым устройствам, которые в настоящее время обслуживают рынок мощной мобильной и бытовой силовой электроники.Размещенный в корпусе PQFN размером 6 × 8 мм с запатентованной интегрированной охлаждающей подушкой, нижний 70 мВт R _{DS (on)} NV6128 дает ему 66% -ное увеличение допустимой нагрузки. Это подходит для высокоэффективных приложений с высокой плотностью мощности от 200 до 500 Вт, таких как моноблоки, телевизоры, игровые консоли, зарядные устройства eMobility (электронные скутеры, электронные велосипеды), игровые ноутбуки и т. Д.
Как и другие члены семейства микросхем питания GaNFast, NV6128 объединяет схему управления, защиту и управление, чтобы обеспечить простейшее и компактное решение для питания.Он рассчитан на 650 В для номинального режима работы плюс пиковое значение 800 В для надежной работы во время переходных процессов. Затвор GaN-транзистора полностью защищен, и все устройство защищено от электростатических разрядов (ESD) до 2 кВ.
«Это явная альтернатива кремниевым решениям по преобразованию энергии», — сказал Дэн Кинзер, технический директор / главный операционный директор Navitas и соучредитель. «В то время как некоторые OEM-адаптеры для ноутбуков уровня 1 все еще используют традиционные кремниевые диодные выпрямители и топологии повышения PFC, которые работают на частоте от 50 до 70 кГц, GaNFast NV6128 обеспечивает современную высокоскоростную архитектуру тотемного полюса, работающую на частоте 200 кГц, что позволяет 300 -W решения при плотности мощности более 1.1 Вт / куб. А когда вы в полной мере воспользуетесь способностью GaN поддерживать скорости переключения в диапазоне МГц +, вы получите еще один значительный скачок в плотности мощности ».
Поддержка проектирования включает подробные таблицы данных, электрические модели (SPICE) и механические модели (.stp). NV6128 находится в массовом производстве и сразу же доступен у партнеров-дистрибьюторов Navitas по цене 7,85 долларов за 1 тыс. Штук.
>> Электронные ресурсы для проектирования
.. >> Библиотека: Серия статей
.. .. >> Серия статей: PowerBites
Какую полярность электродов мне использовать при ручной дуговой сварке?
Часто задаваемые вопросы
Первый важный момент заключается в том, что не все электроды MMA можно использовать с любой полярностью. Информация и спецификации производителя электродов, такие как BS EN ISO 2560: 2009 и AWS A5.1-2012, определяют полярность, с которой могут использоваться электроды с различными покрытиями. Выбор полярности также зависит от типа материала, положения сварки и конструкции соединения.В процедуре сварки должна быть указана полярность для каждого сварочного шва.
Нажмите здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .
Необходимо определить термины, чтобы указать полярность процесса сварки. Положительная часть сварочной цепи (притягивающая электроны в дугу) — это анод. Отрицательная часть сварочной цепи (генерирующая электроны в дуге) — это катод. Полезной мнемоникой для этого является PANiC (положительный анод, отрицательный катод).
Когда процесс сварки выполняется в режиме постоянного тока, электрод (электрод MMA, MIG / MAG / флюсовая или порошковая проволока, либо вольфрамовый электрод) может быть положительным или отрицательным. В результате получается либо положительный электрод постоянного тока (DCEP), либо отрицательный электрод постоянного тока (DCEN). DCEP также исторически был известен как обратная полярность постоянного тока (DCRP) или просто «обратная полярность», тогда как DCEN также была известна как прямая полярность постоянного тока (DCSP) или просто «прямая».
При сварке TIG разделение тепла между анодом и катодом является значительным.Приблизительно 2/3 тепла генерируется на положительном аноде из-за столкновения высокоскоростных электронов с высокой энергией. Отрицательный катод не испытывает этого эффекта и может даже охлаждаться термоэлектронной эмиссией в зависимости от материала. Например, вольфрамовый электрод является термоэмиссионным, поэтому он испытывает охлаждающий эффект. По этой причине полярность DCEN является наиболее распространенным выбором для сварки TIG, когда очищающее действие процесса DCEP не требуется. Использование DCEP для сварки TIG требует вольфрамовых электродов большего диаметра и водяного охлаждения и чаще всего используется как только часть цикла при сварке на переменном токе.
Однако процесс MMA с его расходуемым электродом не вызывает этих проблем. Распределение тепла между электродом и заготовкой также отличается и не так сильно зависит от полярности. В частности, перемещение материала непосредственно от расходуемого электрода к заготовке приводит к значительному уравновешиванию тепла между двумя точками.
Более важным, чем распределение тепла, является влияние полярности на проплавление при сварке MMA.В целом, работа на DCEP приводит к большему проплавлению, а DCEN приводит к уменьшению проплавления и уменьшению разбавления металла сварного шва подложкой. Это важно для электродов, которые можно использовать как при полярности постоянного (так и переменного) тока. Режим DCEN часто используется на открытых корневых проходах, чтобы снизить риск прожога, тогда как DCEP используется для снижения риска отсутствия дефектов сварки. DCEN также может использоваться для наплавки, чтобы минимизировать проплавление, и для сварки тонких листов.Переменный ток также используется как метод уменьшения возможности возникновения дуги. Однако решающим фактором остается флюсовое покрытие электрода, которое присуще сварочному электроду и приводит к ограничениям полярности, указанным производителем.
Для полноты информации здесь представлена информация о процессе сварки MIG / MAG и дуге под флюсом, а также о влиянии полярности.
Для сварки MIG / MAG DCEN и AC обычно не используются, потому что трудно достичь стабильных условий распыления, в основном работающих с глобулярным переносом, что не обязательно приводит к приемлемому сварному шву.Однако производители оборудования все чаще ищут источники питания, которые могут использовать эти условия. Условие DCEP также способствует плавлению провода из-за столкновения электронов. Это тепло снова передается в сварочную ванну через проход расплавленных капель, помогая уравновесить анод и катод.
Дуговая сварка под флюсом аналогична MIG / MAG, при этом DCEP является наиболее часто используемой полярностью, но DCEN встречается чаще в этом процессе, особенно при наплавке, где предпочтительны меньшее проплавление и разбавление субстратом.Переменный ток используется при выполнении многопроволочной сварки, обычно с ведущим проводом постоянного тока и переменным током для всех ведомых проводов, чтобы уменьшить проблемы с дугой.
Список литературы
Справочник по сварке AWS — Американское общество сварки
Энциклопедия сварки Джефферсона, 18-е издание — Американское общество сварки
Принципы сварки — Роберт В. Месслер, младший
Руководство по дуговой сварке — Lincoln Electric
Сварка металлургии, 2-е издание — Синдо Коу
ANSI / AWS A5.1-2012 Технические условия на электроды из углеродистой стали для дуговой сварки в защитных слоях металла
BS EN ISO 2560: 2009 Сварочные материалы. Покрытые электроды для ручной дуговой сварки нелегированных и мелкозернистых сталей. Классификация
Для получения дополнительной информации свяжитесь с нами.
Конкурс популярности
— Reverse the Polarity
Цель этой задачи — написать программу, удовлетворяющую следующим условиям:
Программа не является палиндромной или по существу палиндромной (это означает, что можно удалить символы, чтобы сделать ее палиндромом без изменения эффектов программы).
Программа не является инволюцией (это означает, что она не производит исходный ввод при запуске на своем выходе)
Программа с обратной полярностью является инверсией нормальной программы; поэтому, когда обратная программа запускается на выходе нормальной программы, она возвращает исходный ввод.
Что означает с обратной полярностью ? Ну, это зависит от языка.
Для большинства неэзолангов это означает изменение порядка подопераций в одной операции, изменение порядка аргументов и изменение содержимого жестко заданных списков / массивов / кортежей / словарей / стеков / очередей и т. Д. а также изменение порядка кодовых блоков и отдельных строк (но не строк внутри блоков)
Примеры:
Haskell : x`mod`y -> y`mod`x ; zipWith ((* 3).(+)) [1,2,3] [4,5,6] -> zipWith ((+). (* 3)) [6,5,4] [3,2,1]
Python : 2 ** 3 -> 3 ** 2 ; для x, y в [(1,2), (3,4), (5,6)] -> для y, x в [(6,5), (4,3), (2, 1)]
Для языков с односимвольными функциями (например, Pyth, APL) просто переверните строку инструкций
Для одномерных эсолангов, таких как BF, поменяйте местами инструкции или , поменяйте полярность; переключение полярности: [] -> {} , + -> - , - -> + , > -> <, < -> > , . -> , и , -> . (но не оба)
Для двумерных эсолангов, таких как Befunge, вы можете выполнить отражение по осям x или y или по диагонали, повернуть на 180 градусов или выполнить комбинацию отражения и поворота
Коммутативные операции разрешены, а палиндромные - нет: 2 * x нормально, а x + x - плохо. Определение смены полярности довольно расплывчато, но используйте свое суждение относительно того, что имеет смысл; цель состоит не в том, чтобы найти самую умную лазейку, а в том, чтобы найти наиболее умное решение.
Это конкурс популярности, поэтому может быть популярна очень умная лазейка, но постарайтесь не выходить за рамки духа этой задачи. Победитель будет объявлен после того, как будет найдено не менее 10 решений с хотя бы одним голосом за, и будет хотя бы одно решение с большим количеством голосов, чем есть заявки с хотя бы одним голосом за; или через 1 месяц, в зависимости от того, что наступит раньше. Это моя первая задача, поэтому постарайтесь быть справедливым и дайте мне конструктивный отзыв, но также дайте мне знать, является ли это необоснованным вызовом, или он каким-либо образом неверно классифицирован или неоднозначен.Если у вас есть вопросы о языке, который не вписывается ни в одну из ячеек, которые я здесь изложил, прокомментируйте, и я подчинюсь воле сообщества, если возникнут сильные протесты по поводу конкретного разъяснения или изменения правил.
Прошёл ровно 1 месяц с момента начала этого конкурса (я просто случайно проверил его, не зная, что я на самом деле вовремя). Поскольку это конкурс популярности, победитель (с большим перевесом) становится Pietu1998-Befunge. Несмотря на то, что нижние компоненты (реверсивный текст и обратный алфавит) являются инволюциями, кодировщик / декодер - нет, поэтому здесь нет никаких проблем.Бонусные баллы (на мой взгляд) за то, что сумел написать «BEFUNGE» посередине. Мне лично понравилась новинка решения Zgarb's Тесей, потому что язык выглядит круто (если есть ограничения). Спасибо всем за участие, и хотя победитель уже выбран, я оставляю этот конкурс полностью открытым и приветствую будущие заявки.
Как работают фильтры и схемы защиты от обратной полярности | Custom
Большинство блоков питания и источников питания, таких как батареи, имеют пульсацию на выходе.Пульсация - это изменение или ненужная частота для компонентов постоянного напряжения. Пульсация может быть незначительной по сравнению с постоянным напряжением или составляющей постоянного тока, или очень высокой в диапазоне тысяч вольт в случае высоковольтных систем постоянного тока.
Пульсация возникает из-за источника переменного тока, в котором создается постоянное напряжение, и может привести к нежелательным эффектам в цепях. Батареи также создают пульсации на своем выходе. Эта пульсация увеличивается по мере того, как батарея приближается к смерти. Зная это, зарядка аккумулятора должна выполняться без пульсаций, чтобы поддерживать работоспособность аккумулятора.
Ripple можно считать пустой тратой энергии. Рассеяние этой мощности может привести к нагреву компонентов, искажениям из-за колебаний и шума, а также может привести к неправильной работе сложных цифровых схем. Таким образом, необходимо избавиться от этой пульсации вашего источника питания.
Использование схем фильтров для удаления пульсаций
Пульсации не возникают, а возникают из-за неполного подавления мощности переменного тока после выпрямления. В процессе преобразования переменного тока в постоянный ток пульсации напряжения, который мы получаем на выходе, очень велик в зависимости от прямого напряжения выпрямительных диодов.Для уменьшения пульсаций схемы фильтров обычно используются в сложных схемах. Схема фильтра удаляет нежелательные частотные составляющие, называемые пульсациями.
Фильтр пропускает определенные желаемые частоты, подавляя нежелательные. Цепи фильтров используются не только в источниках питания постоянного тока. Они также используются в различных приложениях, таких как аудиоэлектроника, АЦП и т. Д.
Перед фильтрацией нужно побеспокоиться еще об одном: изменении полярности. Изменение полярности приводит к множеству нежелательных проблем, включая неисправности и дым от электрических цепей.Это может серьезно повредить схемы. Кроме того, простой ошибкой является подключение батареи с неправильной полярностью. Почти все схемы поставляются со схемой защиты от обратной полярности, но если это не так, важно создать ее и добавить ее, пока вы питаете свои проекты. К счастью, построить одну из этих схем - очень сложная задача.
Решения для уменьшения пульсации
Существует множество решений для устранения или уменьшения вышеуказанных проблем, и мы обсудим здесь наиболее эффективные из них.В первую очередь, для подавления пульсаций нам понадобится схема фильтра. Перед фильтрацией нам нужно понять пульсации выпрямителя.
Выбор типа выпрямителя также может помочь нам в снижении пульсаций, поскольку однофазный полуволновой выпрямитель имеет самую высокую пульсацию и уменьшает двухполупериодный выпрямитель.

Что такое обратная и прямая полярность: Страница не найдена — svarkagid

Прямая и обратная полярность при сварке: выбор режима, подключение

Что означает полярность при сварочных работах

Подключение по схеме прямой полярности

Подключение по схеме обратной полярности

Пятна анодные, пятна катодные

Выбор режима

Чем обусловлен выбор полярности

Особенности сварки при использовании прямой полярности

Какое оборудование использовать

Особенности обратной полярности при сварке

Плюсы и минусы разных методов сваривания деталей

Как выбрать правильную полярность

Толщина края металлической заготовки

Вид металла

Что такое обратная полярность при сварке.

Прямая и обратная полярность при сварке

На что влияет полярность сварки

Особенности выбора электродов

Преимущества и недостатки разных методов

Общий порядок использования инвертора

Как правильно выбрать модель

Отличия в подключении

Когда применяется прямая и обратная полярность

Отличия при работе с инвертором и полуавтоматом

Значение полярности для сварки

Полярность при работе полуавтоматом

Виды сварки

Что означает прямая полярность

Технология ручной сварки дугой

Итог

Виды сварки.

Сварка током прямой полярности.

Сварка током обратной полярности.

Сварка током прямой и обратной полярности

Особенности сварочных работ

При прямой полярности

При обратной полярности

Чем обусловлен выбор полярности?

Выбор режима полярности

Толщина края металлической заготовки

Разновидность металла

Обратная и прямая полярность при сварке инвертором

Обратная полярность аккумулятора что это такое и как ее распознать?

Что такое прямая полярность аккумулятора, и в чем отличие от обратной?

Зачем так много стандартов?

Как достоверно узнать полярность своего аккумулятора?

Что случится, если перепутал полярность?

Установка на автомобиль

Зарядка при снятой АКБ

Режим «прикуривания»

Заключение

Определение полярности аккумуляторных батарей — АрхШина

Полярность аккумулятора: прямая и обратная

Что такое полярность аккумулятора автомобиля?

Как определить полярность аккумулятора автомобиля?

Видео.

Рекомендую прочитать:

В чем разница прямой и обратной полярности аккумуляторов

Что такое аккумулятор и для чего он предназначен

Что такое прямая и обратная полярность

Чем отличаются аккумуляторы при разных полярностях

Разница прямой и обратной полярности аккумуляторов

в держателе сварочного электрода с обратной полярностью —

Переключатель обратной полярности DPDT

Простая замена

Лучший способ

DPDT-переключатели

Рулевые пути с переключателями DPDT

Предупреждение

Фаза против полярности объяснил | JustMastering.com

Полярность? Фаза? В чем разница?

Что такое фаза?

Тогда что такое полярность?

Чем отличаются рисунки 2 и 3?

Но кто-то однажды сказал мне, что переключатель фазы переворачивает фазу на 180 градусов?

Когда использовать полярность при записи, микшировании и мастеринге

Когда использовать фазу при записи, микшировании и мастеринге

А как насчет использования полярности и фазы при записи и микшировании?

Ø: Математика фазы и полярности
