Как пользоваться автомобильным споттером своими руками?

Очень часто на автомобиле появляются вмятины, отрихтовать которые очень сложно, так как потребуется максимальная геометрическая точность. В таком случае вам понадобится споттер. Споттер (от англ. «указатель цели», «точка») – это приспособление для односторонней точечной сварки, которое работает по принципу токового сопротивления. Применяется для рихтовочных работ в ремонте авто.

Принцип работы споттера

Составные части споттера: коробка (в ней находятся трансформаторы или инвенторы), кабель, пистолет (стаддер) и электрод. Аппарат споттер работает по принципу мгновенного приваривания (длится считанные секунды) металла (крепежа) к кузову машины на месте повреждения и последующего вытягивания деформированной поверхности посредством обратного молотка. Обратный молоток фиксируется на деформированной поверхности, а по направляющей двигается сам молоток в виде шайбы (именно она прикладывает усилие в точке фиксации и вытягивает деформацию).

Споттер незаменим при вытягивании участков, к которым невозможно подобраться изнутри.

У обычного споттера есть 2 режима работы:

• Кратковременный – направляющая крепится в конкретной точке специальными шайбами.

• Сварочный – угольный электрод осуществляет сварку на минимальной скорости.

Споттер для рихтовки работает таким образом:

1. Деформация на машине хорошо зачищается (до металла).

2. К подготовленному участку крепится заземлительный контакт.

3. Споттером привариваем крепежные элементы (шайбы). Потом к ним нужно будет подсоединить споттер.

4. Захватываем эти элементы пистолетом споттера.

5. Вытягиваем деформацию на участке кузова машины. Чтобы подкорректировать поверхность, нужно использовать обратный молоток.

Внимание! Для алюминия обратный молоток не применять!

6. Крепежный элемент (шайбы) убираем руками (срывается легко, без усилий).

7. Зачищаем участок и готовим его под шпатлевку.

Виды споттеров

Есть 2 вида споттеров (все зависит от уровня мощности трансформатора и принципа работы):

• Трансформаторный. Такой аппарат можно изготовить самостоятельно.

• Инверторный. Такой аппарат собирают только на заводах. Инвенторный споттер оснащен датчиками заданной и реальной температуры. Режим сварки можно выбрать на панели управления.

Аппарат споттер зависит от работы микропроцессора и может выполнять одностороннюю или двустороннюю сварку. Выравнивание деформированной поверхности осуществляется пневмоклещами.

Как сделать споттер для рихтовки своими руками

Чтобы сделать споттер для рихтовки авто своими руками, надлежит подготовить материалы и инструменты:

• Сварочный трансформатор.

• Тиристор (200В).

• Привод 12В (можно взять трансформатор от ненужной техники).

• Реле 30А.

• Диодный мост.

• Кнопка.

• Контактор 220В.

Помните! Вы работаете с электричеством! Поэтому под ногами у вас должен лежать резиновый коврик.

Что можно взять за основу для споттера-самоделки?

• Трансформатор из микроволновки.

• Инвертор.

• Аккумулятор машины (придется заряжать его до и после использования).

• Сварочный аппарат.

Изготовление споттера из сварочного аппарата

Как сделать споттер из сварочного аппарата? За основу берем старый сварочный аппарат. После всех переделок он должен подавать от 1500А.

Собираем споттер в такой последовательности:

1. Со сварочного аппарата убираем вторичный слой (или два слоя).

2. Рассчитываем количество витков на 1В: обверните медную изолированную проволоку на первичную обмотку и затем измерьте количество вольт. Теперь полученное число разделяем на количество витков проволоки и получаем количество нужных витков на 1В.

3. Делаем шину из вторичного слоя. Сечение шины не меньше 160 мм², напряжение – 6 В. Если сечение меньше, то разделяем шину на несколько частей (количество кусков зависит от начального числа) и обматываем части тканевой изолентой.

4. Делаем 2 шины с обмоткой из изоленты и малярного скотча. Шары изоляции делаем последовательно: слой изоленты, слой скотча и снова изолента. Свободные края заклепайте.

5. Эти шины плотно наматываем на трансформатор. Шина должна быть цельной (без повреждений) и должна лечь ровно и плотно.

6. Если мощности достаточно, то работы на этом этапе окончены.

Изготовление пускового устройства

Теперь займемся изготовлением пускового устройства: кнопки, которая будет управлять реле (перекрывает провода с напряжением 220В) через привод 12В. К сварочному пистолету приделываем детали для присоединения к прибору рихтовки. Внутри полуавтомата фиксируем латунную ось (класс М10).

Под клещи берем трубу 20х20 мм. Трансформатор и пистолет соединяется силовым проводом. Его сечение должно иметь одинаковое или большее сечение, чем сечение шины. Оптимальный размер проводов – 2,5 м.

Рабочий кабель, который будет соединять пистолет с трансформатором, непременно должен быть сделать из коммутирующего провода с термоизоляцией.

Внимание! При нагреве такой слой будет постепенно стягиваться.

Самодельный обратный молоток

Молоток споттера служит для рихтовки деформаций на кузове авто. При изготовлении самодельного обратного молотка сначала собираем пистолет, потом присоединяем его к блоку управления. Для этого присоединяем к электроду (длина 40-45 см, диаметр – 12016 мм) толстый кабель. На кнопку управления выводим три провода.

На электрод надеваем тяжелую болванку (это и есть наш обратный молоток). Болванка должна свободно перемещаться. На конец электрода привариваем острый наконечник (именно он будет контактировать с кузовом при рихтовочных работах).

Знаете ли Вы? Споттер потребляет 10-15 кВт. Позаботьтесь о проводке, которая соответствует такой нагрузке.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как работает споттер видео

Особенности работы

Теперь разберемся, как работать споттером, на какие моменты обращать основное внимание.

Первым делом, дефектная плоскость зачищается. Далее ставится масса, фиксирующаяся специальным зажимом или приваривающаяся при помощи контакта.

Привариваемый элемент подбирается в соответствии с разновидностью повреждения, глубиной и площадью вмятины.

Допускается приваривание следующих элементов:

• шайбы;
• небольшие крючья;
• проволока в форме волны;
• шпильки;
• торец, имеющий насадку от обратного молотка.

Особенности рабочей технологии зависят от того, с какими вмятинами предстоит иметь дело:

1. Мелкие вмятины. Наиболее простой и распространенный метод сварки споттером заключается в применении обратного молотка.

Он подходит для того, чтобы уверенно справиться почти со всеми повреждениями. Торец инструмента приваривается к дефектной плоскости, после чего она рихтуется легкими ударами внутренней рукоятки.

Чтобы добиться идеального результата, манипуляция выполняется по всей площади повреждения, в процессе сварки между точками выдерживается расстояние в 5-8 миллиметров.

Небольшой негативный момент – после воздействия споттера на поверхности остаются небольшие отметины, но устранить их легко при помощи шлифовальной машинки.

2. Вмятины большого размера. Если дефектная плоскость имеет габариты более 10 сантиметров, то рекомендуется пользоваться приспособлениями не с точечным воздействием, а теми, что обеспечивают нагрузку сразу на длинный участок.

Допускается использование различных элементов для выпрямления, в том числе волнистой проволоки, шпилек или крючьев.

Чтобы достичь желаемого результата, крепить вспомогательный элемент следует на всю длину дефекта. Плоскость выравнивается идеально, так как интенсивность воздействия равна на всем протяжении вмятины.

Нивелирование дефектов от ударов об крупные предметы происходит посредством обратных присосок. Этот элемент мгновенно корректирует положения значительной площади металла, а оставшиеся мелки вмятины доделывают уже по отдельности, классическим методом.

Если удар спровоцировал сильные деформации корпуса, иногда приходится использовать технологию предварительного нагрева металла, что позволяет снять часть напряжения с него, упрощает дальнейшую работы.

Споттер (spotter) используется не только для того, чтобы исправить дефекты.

Устройство хорошо подходит для соединения друг с другом металлических пластин, например, при креплении порогов на кузов. Такая технология сварки исключает необходимость в сильном нагреве, а это сводит к минимуму вероятность температурных деформаций.

Узнайте из этого видео, как правильно работать споттером, секреты от профи:

Принципы» выбора

Чтобы выбрать споттер, который окажется по-настоящему полезным и функциональным, необходимо руководствоваться следующими моментами:

• Для профессионального использования лучше выбирать максимально функциональное устройство, с обилием режимов работы. Оно позволит вести целый спектр работ по рихтовке, избавит от покупки дополнительных инструментов.
• Работа с листами металла толщиной более 1.5 миллиметров подразумевает использование моделей с двусторонней сваркой. Если указанное значение меньше, то достаточно и одностороннего варианта.

Для домашней эксплуатации хватит и простой модели со средним показателем мощности. Ее вполне хватит для того, чтобы выравнивать не слишком глубокие вмятины.

Изучим также краткий рейтинг споттеров:

1. Серия GS от бренда Garwin. Достаточно демократичная цена и функциональный набор, вполне соответствующий даже профессиональной эксплуатации.
2. Серия TT от компании Hammer. Высокий уровень безопасности, цифровое управление, позволяющее с максимальной точностью контролировать рабочие параметры. Мощность вполне достаточна для домашней эксплуатации.
3. Gyspot. Качественная техника французского производителя.

Смотрите видео-отзыв человека использующего споттер — RedHotDot HAMMER ТT:

Полезный видео-обзор французского Spottera GYSpot 2700 для кузовного ремонта:

Отзывы также дают понять, что неплохо себя зарекомендовали устройства от Русского мастера, иностранных фирм Holex, Aurora, Telwin.

Видео работы со споттером:

Есть определенная технология работы, когда к деталям с вмятинами невозможно подобраться с обратной стороны вмятины. Особенно часто этот способ используется для исправления порогов, дверей или задних крыльев. Основан прием на том, что усилие прикладывается только к внешней стороне поверхности. Производится такая работа споттером (spot – точка). Это однофазный электронный аппарат с пневмоклещами и воздушным охлаждением для точечной сварки, управляемый микропроцессором, который оснащен многофункциональной контрольной панелью, она используется для автоматического изменения параметров точечной сварки согласно выбранному инструменту и толщине металлических листов, а также времени контакта и его силе.

Это кропотливая и трудоемкая работа, т.к. представляет она собой следующее. Односторонняя точечная сварка, производимая аппаратом с выделением большого количества тепла в точке контакта, происходит при поступлении тока, далее при помощи упора или с использованием инерционного (обратного) молотка, а иногда и рычажных устройств, выравнивается очень небольшая локальная поверхность. И таким образом проходя всю поверхность вмятины сантиметр за сантиметром, мы постепенно «вытаскиваем» ее в исходное положение.

Потом она зашлифовывается, чтобы убрать точки от сварки и сделать поверхность гладкой, поняв, что она соответствует исходным параметрам. При работе с таким аппаратом обязательно производится заземление на корпус, и от аккумулятора отсоединяется отрицательная клемма, т.е. учитываются меры безопасности необходимые для Вашего автомобиля и для человека, который работает с ним.

Иногда Клиенты волнуются по поводу очень глубоких вмятин, т.к. кажется, что это место на автомобиле никак не получится исправить. При помощи споттера можно сделать и это, приварив неокрашенную пластину на место сильной вмятины точечной сваркой, а потом по контуру специальной насадкой–полумесяцем, и вмятины, как не бывало.

Основное предназначение споттера – это удешевить ремонт путем исключения дорогостоящих арматурных работ с заменой деталей, что хорошо для Клиента и, конечно, же облегчить работу мастера, но при этом он должен обладать навыками работы с таким аппаратом, т. к. при использовании необходимо не только знать, как работает аппарат и для чего используются многочисленные дополнительные принадлежности типа зажимов для кузовных работ, точечных креплений массы, рихтовочных вытяжных устройств, электродов, оснасток для вытяжки ребер жесткости, обратных молотков, шпилек, проволок, шайб, полумесяцев, а используется это все только для того, чтобы очень аккуратно и ровно выправить заломы и вмятины на Вашем автомобиле. При такой технологии ремонта оригинальные швы и стыки на панелях, и стало быть заводское антикоррозийное покрытие остается нетронутым.

Если деталь очень сильно деформирована, то ее, конечно, лучше заменить, но тогда мы обязательно получим Ваше согласие на такой вид работ.

Новые технологии кузовного ремонта.

Облегчить труд жестянщику помогают современные инструменты которые изначально появляются в Европе, затем в США, Японии и России. Споттерры в России в последнее время стали очень популярны.

digitalSpotter (споттер) — аппарат односторонней точечной сварки. Основной принцип действия – сварка сопротивлением. Его можно применять для выправления крупных деталей кузова, где заводом установлено ограничение доступа изза дополнительной жесткости или конструктивной особенности кузова. Такие как задние арки крыльев, двери, пороги, и т.д.

При помощи специального элемента к поврежденной детали приваривают быстро липнущий элемент которые в последствии физического воздействия руки выпрямляет деталь в базовое положение.
При помощи специальных настроек споттером можно нагревать детали участками для их рихтовки. Используется при вытягивании металла при хлапунах.

Технологический процесс выглядит так:

• Деформированный участок не обходимо зачистить до металла.
• К ремонтной поверхности плотно крепим контакт заземления.
• При помощи сварки точками привариваются крепежные элементы. (это могут быть треугольники, шайбы, шпильки, обратный молоток).
• Осуществить захват крепежного элемента и, используя специальные приспособления для правки, произвести вытяжку дефектной поверхности.
В качестве приспособления для правки используют стапели, гидроцилиндры, механические растяжки, стяжки, обратный молоток.
• Приваренный элемент легко удаляется рукой вращательным движением.
• После ремонта места сварки зачищают и готовят поверхность к шпатлевке.
Работа с потером требует немного навыков в сварочных работах для правильной установки режимов тока и напряжения. А также соблюдении правила техники безопасности.
При установки режимов нужно учитывать толщину металла, и верно подобрать крепежный элемент, а также установить точное время сварки.
Если кузов машины алюминиевый, то нельзя использовать обратный молоток, процесс правки должен быть более плавным.
При работе с потером нет необходимости разбирать обшивки дверей, полости багажника, порогов и т.д. т.к. работа производится исключительно снаружи детали.
Дешевые digitalSpotter это в основном однофазные трансформаторы переменного тока. Они не могут быть использованы для кузовов из оцинкованной стали или стали с высокой упорной прочностью.
В более мощныхспоттерах применяется 3х фазные трансформаторы постоянного тока. В современных используется инверторная система, они более легкие и компактные. При помощи такого оборудования сварное соединение имеет высокое качество (т.к. может быть получен ток высокой частоты до 2000Гц). Споттером в кузовных работах можно использовать при любых ситуациях ремонта. Современные цифровые споттеры снабжены электронным управлением режимами сварки.
Специальные насадки для ремонта.

Обратный молоток с заменой облегченного груза.

Споттер – популярный у авторемонтников-кузовщиков аппарат, позволяющий выправлять вмятины на кузовных деталях автомобилей, подобраться к которым с обратной стороны затруднительно или невозможно без серьезной разборки. С помощью споттера методом точечной сварки к поврежденному участку приваривается крепежный элемент, за который и вытягивается вмятина. Споттеры промышленного изготовления широко представлены на рынке. Достаточно опытный мастер вполне может сделать споттер своими руками.

Споттер и его устройство

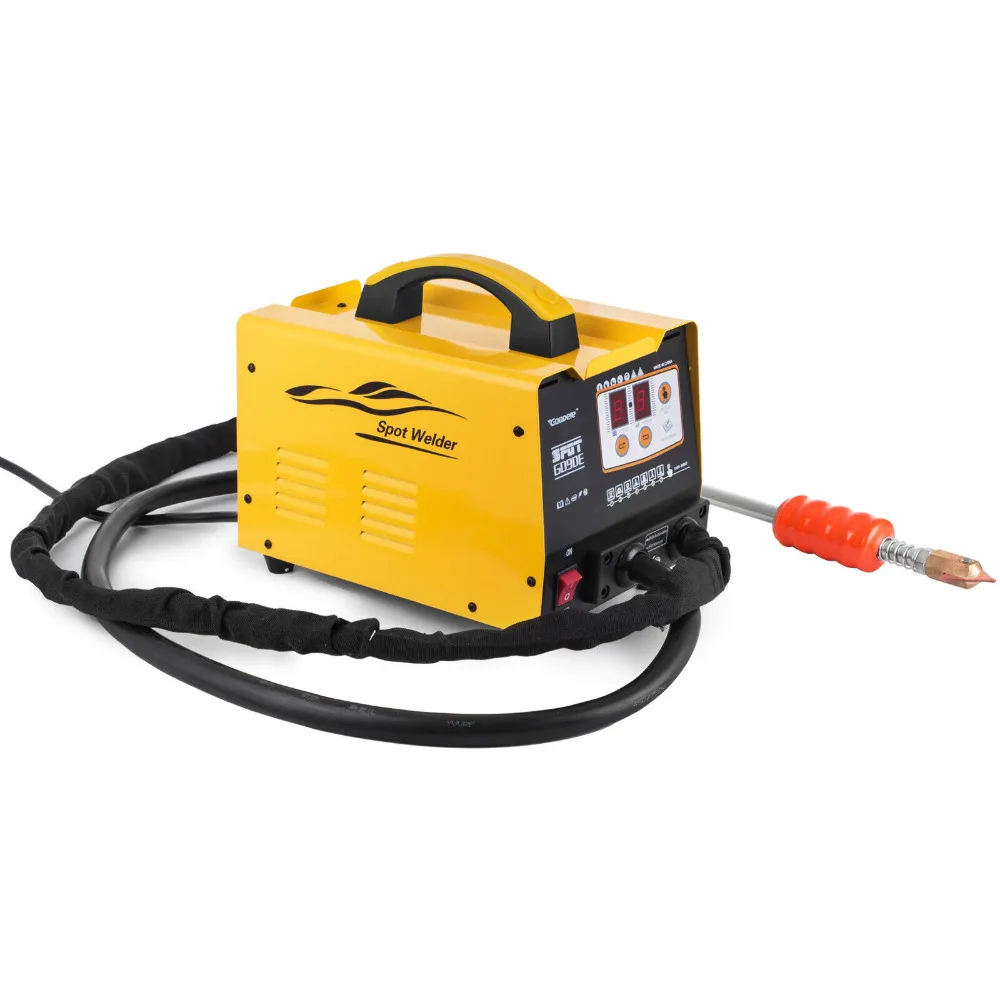

Споттер (spotter) – это аппарат для точечной сварки (tack welding). Действие его основано на явлении токового сопротивления. При пропускании электрического тока через точку сварки выделяется большое количество тепла, металл заготовок нагревается до температуры пластичности и заготовки свариваются друг с другом в этой точке. При этом применения сварочных материалов — плавящихся электродов, сварочной проволоки, флюсов и защитных газов не требуется. Нагрев (и остывание) происходят настолько быстро, что нагретый металл не успевает прореагировать с кислородом воздуха и окислиться.

Споттер состоит из следующих основных частей:

• корпус, в котором размещены электрические компоненты;
• кабель массы;
• сварочный пистолет с кабелем;
• остро заточенный электрод.

Применяются две основных конструкции споттеров: трансформаторная и инверторная.

Трансформаторный вариант вполне можно сделать своими руками. Инверторный включает в себят высокотехнологичные электронные компоненты, которые в условиях домашней мастерской изготовить проблематично.

Особенности применения споттера

Основные области применения устройства это:

• сварка тонкостенных деталей;
• рихтовка кузовных деталей без разборки корпуса или обивки.

Споттер чрезвычайно удобен там, где доступ к элементу с вмятиной невозможен или весьма затруднен. К элементу приваривается специальный крепеж, за который с помощью обратного молотка, талей или гидравлических домкратов и исправляется вмятина. У споттера также есть режим нагрева элемента для повышения его пластичности, в результате помятый металл возвращается в свою начальную форму.

Как работает споттер

К поврежденному участку, в центре вмятины точечной сваркой приваривается крепежный элемент. К нему крепится шток обратного молотка, опирающегося на корпус за пределами вмятины. Устройство тянет за шток, имитируя удар киянки с обратной стороны металла, куда нет доступа, и вмятина выправляется.

Сделанный своими руками споттер должен иметь два основных режима работы:

• кратковременный, служащий для прикрепления ремонтной шайбы к поврежденному участку;
• постоянный — служащий для обычной точечной сварки угольным электродом.

Преимущества такого метода правки вмятин:

• Минимальные сопутствующие повреждения, наносимые корпусу и автомобилю в целом.
• Быстрота исправления повреждений по сравнению с частичной разборкой автомобиля.

Чтобы в полной мере получить эффект от этих преимуществ, важно при исправлении повреждений своими руками точно соблюдать требования технологии.

Функциональность споттеров серийных моделей

Прежде чем проектировать и изготавливать споттер своими руками, полезно будет изучить функциональность промышленных моделей. Они выполняют:

• сварку ремонтных шайб;
• сварку стержня, выправляющего вмятины тягой;
• нагрев металла для его осадки с помощью графитовых электродов;
• систему вентиляции и защиты от перегрева с включением после остывания.
• переключение между режимами постоянной работы для нагрева и кратковременным режимом для сварки

Аппараты из магазина отличаются надежностью и несложны в использовании и обслуживании. Специальная подготовка оператора такого аппарата не требуется, достаточно общих навыков сварочных и слесарных работ.

Характеристики споттеров выпускаемых серийно

Основные характеристики следующие:

• Параметры сети электропитания — 220 В 50 Гц.
• Потребляемая мощность — до 10 киловатт.
• Пиковый ток сварки — 1300 А.
• Напряжение в рабочей цепи — от 7 до 10 В.
• Длительность импульса, задаваемая таймером — от 0 до 1,2 сек.
• Переключение между режимами сварки и прогрева.
• Тяговое усилие с применением металлического электрода — до 100 кг.
• То же для монтажной шайбы — более 100 кг.

Эти параметры могут служить ориентиром и для аппаратов, собранных своими руками.

Методы работы со споттером

Принцип действия устройства по выпрямлению вмятин в тех местах кузова, подобраться к которым с обратной стороны без серьезной разборки обивки или конструкций и узлов автомобиля невозможно, основан на вытягивании вмятой области поверхности за временно приваренный крепеж — монтажную шайбу или металлический стержень. Создаваемое обратным молотком усилие направлено изнутри корпуса к внешней стороне вмятой поверхности, имитируя удары киянкой из недоступного места.

Споттер, сделанный своими руками, в работе

Технологический процесс можно разбить на следующие операции:

• Удалить с центра вмятого участка кузова краски, грунта и загрязнений — зачистить надо до голого металла.
• Подключить массу споттера к кузову автомобиля. Аккумулятор автомобиля должен быть отключен, а зажигание выключено, во избежание повреждения электрооборудования импульсами сварочного тока.
• Приварить точечной сваркой крепежные элементы к центру вмятины.
• Выправить вмятину, вытягивая металл за крепежный элемент.
• Скручивающим движением удалить крепеж с выравненной поверхности.
• Зачистить место крепления шайбы или электрода и подготовить кузовной элемент к окрашиванию.

Для работы со споттером, магазинным или сделанным своими руками, мастеру будет достаточно общих навыков сварочных и слесарных работ. Необходимо выполнять требования производственной безопасности во избежание причинения вреда жизни и здоровью людей и повреждения материальных ценностей.

Схема для сборки самодельного споттера

Чтобы своими руками собрать самодельный споттер, сопоставимый по функциональности и характеристикам в покупным, потребуются навыки в области электромонтажных и слесарных работ. Нужны будут также знания в области схемотехники, чтобы прочитать и реализовать электрическую схему споттера

Схема споттера не слишком сложная, из нее можно понять, что основным узлом аппарата будет мощный сварочный трансформатор, первичная обмотка которого запитана от сети через диодный мостик.

220 вольт понижаются на малом трансформаторе и подаются на второй диодный мостик, далее — через замкнутый контакт селектора, управляющего импульсом, на электролитический конденсатор большой емкости, начинающий зарядку. Пока еще закрытый тиристор не пропускает ток на рабочий трансформатор. При переключении селектора подачи напряжение с конденсатора через переменный резистор поступит на тиристор, открывая его. Время открытия определяется значением сопротивления резистора.

Тиристор подключает к сети главный трансформатор, вторичная обмотка которого выдает на электрод мощный импульс силой ток до 500 А и длительностью от 0,1 до 0,5 сек, которая регулируется резистором. После разряда конденсатора тиристор закрывается, и рабочая цепь разрывается. После возврата переключателя в начальное состояние аппарат готов к следующему рабочему циклу.

Самостоятельно собрать электронную часть инверторного споттера в домашних условиях не получится, однако есть возможность собрать споттер из инвертора, взяв исправный инверторный блок.

Корпус самодельного споттера и остальные комплектующие

Коли уж решено делать споттер своими руками, то стоит позаботиться о надежном и прочном корпусе. Для несущего днища лучше взять массивную панель из не электропроводного материала, такого, например, как гетинакс. Размеры основы должны позволять разместить все основные узлы и детали, надежно их закрепить и в то же время оставить достаточно свободного места для охлаждения элементов. Лучше сначала прикинуть расположение элементов конструкции на эскизе, чем потом по три раза заново сверлить отверстия и перекручивать болты.

Корпус для споттера своими руками

Для защиты элементов конструкции от механических повреждений и загрязнений можно подобрать подходящий по размеру корпус от старой микроволновки, другого бытового устройства или от пришедшего в негодность сварочного аппарата. Последний будет иметь то преимущество, что у него уже есть разъемы для кабелей, переключатели и регуляторы на передней панели.

Для завершения комплектации споттера, сделанного своими руками, потребуется подобрать готовые или сделать самому:

• Сварочный пистолет.
• Кабели для массы и для электрода.
• инопуллер, или обратный молоток.

Споттер из сварочного пистолета

Чтобы не ошибиться с сечением кабеля, можно использовать мнемоническую формулу: на каждые 10 ампер пикового тока, выдаваемого прибором в рабочую цепь, понадобится 1 мм кв. сечения. Для уменьшения потерь тока и снижения эффективности устройства и качества сварки электродный кабель не стоит делать длиннее 2, 5, а массовый — длиннее у 1,5 м. Кабели также нужно оснастить надежными разъемами, под резьбовое крепление или быстросъемными. Массовый кабель можно снабдить мощным «крокодилом» для присоединения к корпусу автомобиля.

Рабочий пистолет споттера

Сварочный пистолет является главным рабочим инструментом споттера. Для профессиональной деятельности с большими объемами работ надежнее будет купить пистолет в магазине, но для эпизодического использования вполне реально изготовить пистолет для споттера и своими руками.

В качестве донора запчастей часто берут клеевой пистолет или горелку от сварочного полуавтоматического устройства. Тем, кто считает, что должен сделать весь споттер своими руками, или просто любителям выпиливать понравится идея собрать пистолет из пары симметричных заготовок из толстой гетинаксовой а или текстолитовой пластины. В одной заготовке размещается паз для кронштейна, держащего электрод. В другой удобно расположить светодиод подсветки рабочей зоны и триггер подачи импульса.

Кронштейн — одна из самых ответственных частей. Его изготавливают из квадратного или прямоугольного медного профиля, а для электрода берут медный стержень диаметром 0,8- 1,0 см.

Присоединить электрод к аппарату имеет смысл применить готовым сварочным кабелем (совмещенным с контрольным, имеющим не менее пяти жил по 0,8-1,2 кв. мм сечением). Три из них соединяются с триггером подачи импульса, вынесенным на рукоятку, а два служат для питания подсветки. Оконечность кабеля следует залудить и распаять в отверстии кронштейна.

Инопуллер обратный молоток для самодельного споттера

Умельцу, изготовившему споттер своими руками, будет вполне по плечу сделать обратный молоток. Магазинные инопуллеры стоят дорого, так что затраченное время должно окупиться.

Главным донором деталей выступит монтажный пистолет для герметика, жидких гвоздей и прочего в тубах по 310 мл. Ту часть пистолета, куда вкладывается туба, нужно срезать болгаркой или ножовкой, понадобится только механизм подачи штока и рукоятка. На оставшуюся площадку привариваем на равных расстояниях друг от друга три расходящиеся под небольшим углом прутка или арматуры диаметром 0,6- 1,0 миллиметра — это и будут упорные стойки обратного молотка. Тот же материал пойдет на кольцо диаметром около 10 см, к которому надо приварить концы упорных стоек. Кольцо следует тщательно зачистить и обмотать скотчем или плотной бечевкой, чтобы предотвратить как приваривание кольца к ремонтируемой поверхности, так и ее дополнительное механическое повреждение.

Шток следует обрезать с двух сторон, с одной приварить к нему болт с двумя гайками. Это будет клемма для кабеля, ведущего к стопперу. Другую сторону, ту, где был упор для тубы, надо заострить на точильном камне так, чтобы диаметр плоского кончика составлял примерно 3 миллиметра. Даже не очень опытный домашний мастер выполнит такое задание своими руками за пару — тройку часов, разумеется, при наличии необходимых инструментов и оснастки.

Последний момент в комплектации споттера — это монтажные шайбы, крепеж, привариваемый к выпрямляемой поверхности точечной сваркой.

Делаем споттер из сварочного аппарата

Описанный выше способ производства споттера своими руками хорош, когда под рукой есть готовый сварочный трансформатор. Простейшая схема его использования не содержит тиристорного коммутатора, а подача импульса осуществляется замыканием контактов кнопки в цепи первичной обмотки трансформатора. Схема отличается простотой и надежностью конструкции, не имеет недостаток — высокое напряжение придется подавать на рукоятку пистолета, что небезопасно.

Промежуточный по сложности способ подключения — кнопка замыкает низковольтную цепь обмотки электромагнитного реле, которое и коммутирует высокое напряжение. Управление длительностью импульса в этих вариантах осуществляется на глаз. Для получения качественной сварки таким аппаратом оператор должен приобрести большой практический опыт.

Домашние мастера делятся своим опытом изготовления споттеров из микроволновок и даже из автомобильных аккумуляторов, снабженных стартерным реле, которое и управляет подачей рабочего импульса. Дорабатывают умельцы и сварочные инверторы и даже делают споттер своими руками из сварочного аппарата-полуавтомата. Однако в последнем случае стоимость исходного устройства — донора настолько высока, сэкономить, сделав споттер своими руками, уже не получится. Проще будет за эти деньги приобрести споттер фабричного производства.

Как сваривать детали с помощью споттера

Точечная сварка споттером

Технология сварки при посредстве споттера разбивается на следующие этапы:

• Центральная часть вогнутого участка поверхности зачищается до голого металла и обезжиривается.
• К корпусу автомобиля присоединяется кабель массы.
• В центре вмятины размещаются крепежные элементы — монтажные шайбы или сам электрод.
• Дается необходимое число сварочных импульсов, чтобы надежно приварить крепеж.
• Вогнутый участок вытягивается обратным молотком или талями.
• Крепежные элементы удаляются с поверхности скручивающими движениями.
• Выправленная поверхность тщательно зачищается и готовится к шпатлевке.

Куплен ли споттер в магазине или собран своими руками, он будет вам верным помощником в кузовных работах, особенно в тех случаях, когда к вмятине не подобраться с обратной стороны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

>

Контактная сварка, сварка «споттер» — технология и применение

Контактная сварка «споттер» — это технология контактной сварки, подразумевающая применение точечного принципа.

Отсюда и название — от английского «spot» — точка. В этой статье мы будем рассматривать сварочное оборудование, использующее этот принцип, а также применение точечной контактной сварки и особенности работы с ней.

Сварочный аппарат споттер

Принцип работы контактной сварки

Контактная сварка «споттер» подразумевает соединение деталей в одной либо нескольких точках. Сварочные точки могут иметь различные размер и структуру, которые определяются такими параметрами, как размер и форма контактной поверхности электродов, усилие сжатия, сила и время протекания сварочного тока, состояние поверхности деталей.

Точечная сварка — подвид контактной сварки, в ее основе лежит тепловое воздействие электрического тока на свариваемые детали, а также их сжатие. 2. Применение таких режимов — для сварки закаливаемых сталей, они позволяют добиться меньшего потребления тока, низких нагрузок на сеть, оборудование для такой сварки дешевле.

Жесткий режим отличается меньшей продолжительностью — до 1.5 секунд. Плотность тока достигает 300 ампер на квадратный миллиметр. Такое оборудование используется для сварки цветных металлов и высоколегированных сталей, также возможно применение для сварки деталей разной толщины.

Время подачи тока и приложения усилий сжатий зависит от заданной заранее циклограммы процесса — оборудование настраивается для конкретных случаев.

Применение контактной сварки

Используя точечную сварку, возможно делать до шестисот соединений в минуту, сваривать тончайшие детали электронных приборов, стальные листы толщиной до двух сантиметров. Контактная сварка применяется в автомобилестроении, самолетостроении, судостроении, сельском хозяйстве, ее применение широко распространено и во многих других сферах.

Приспособления для различного вида работ

Контактная сварка «споттер» является аппаратом односторонней точечной сварки. Такое оборудование очень часто применяются для ремонта кузовных панелей автомобилей, в особенности, для тех объемных деталей, к которым затруднен доступ с обратной стороны — к примеру, пороги и двери.

Споттеры позволяют приваривать крепежный элемент прямо на поврежденную поверхность, а затем вмятину просто вытягивают за этот элемент, не тратя время на разборку и сборку. Помимо этого, многое оборудование позволяет нагревать металл, при небольших повреждениях это избавляет от вытягивания — металл сам по себе осаживается (приобретает первоначальную форму).

Помимо этого, применение споттеров может быть расширено — в комплект часто входят сварные клещи, которые дают возможность проведения двусторонней контактной сварки — листы металла свариваются между собой.

К ним прижимаются медные электроды, а сами листы сжимаются друг с другом посредством рычажных клещей. В течение короткого времени листы разогреваются до критической температуры, металл плавится и под давлением клещей сваривается. При этом он не должен полностью расплавляться — это отрицательно сказывается на качестве сварки.

Часто сварочное оборудование оснащено цифровыми блоками управления и готовыми программами — для контактной сварки достаточно лишь выбрать вид сварки, толщину свариваемого металла, время сварки и тому подобные параметры. Применение таких аппаратов достаточно просто, и пользоваться ими может любой.

Вспомогательные инструменты

При контактной сварке споттером могут понадобиться такие вспомогательные инструменты, как клещи, молоток, держатели, металлические щетки, зубило, различные приспособления для самого аппарата (зависит от комплектации, в которой поставляется оборудование), гребенки и другие приспособления для вытягивания вмятин, а также различные расходные материалы — волнообразная проволока, шайбы, сварочные кольца, заклепки и так далее.

Дополнительный инструмент

При выполнении потенциально опасной контактной сварки стоит использовать средства индивидуальной защиты — рукавицы, халат или брезентовый костюм, защитные очки или щиток, ботинки с защитными вставками, при необходимости — средства защиты органов дыхания.

Заключение
Мы рассмотрели точечную контактную сварку и ее разновидность — споттер. Как видите, такая контактная сварка достаточно универсальна и ее применение уместно во многих случаях, при этом освоить оборудование и технику контактной сварки достаточно просто — это может любой.

Область действия Warzone Spotter: Как работает новый предмет и где его найти

(Изображение предоставлено: Activision)

Прицел Warzone Spotter уже некоторое время находится в боевой зоне Call of Duty, так как он был представлен в середине 4-го сезона. Это очень уникальный предмет для игры, тем более что он не представлен в Call of Duty Modern Warfare мультиплеер. Если вам интересно, как работает область действия Warzone Spotter, у нас есть необходимые детали.

Объяснение области действия боевой зоны

(Изображение предоставлено: Activision)

Как упомянуто выше — и как следует из названия — область видения Warzone определяет врагов на расстоянии. Это означает, что, подобно Recon Drone, вы можете помечать врагов для своих товарищей по команде на расстоянии, и каждый тег будет длиться несколько секунд. В то время как Recon Drone легко сбить, Spotter Scope — это просто бинокль. Ergo, там нет шума, и если враг не знает, где вы, вы не будете застрелены, используя их.

Еще одним преимуществом является то, что зрительная труба не показывает блики на расстоянии, когда вы целитесь в кого-то. Это то, что снайперские игроки могут легко споткнуть, потому что оно выдает их точное местоположение, но поскольку зрительная труба не может нанести вред кому-либо, у нее нет этой функции. Вы можете отслеживать врагов на расстоянии, пока ваши товарищи по команде толкают и обводят их.

Область действия «Споттер» классифицируется как «обычная» добыча, что означает, что вы можете найти ее практически везде; внутри ящиков, лежащих на полу или в качестве награды за выполнение контрактов. Это занимает ваш тактический слот, поэтому вы не можете запустить что-то вроде датчика сердцебиения рядом с ним.

Последнее преимущество, которое предлагает Spotter Scope, — это возможность быстро переключаться на тепловое изображение. С помощью снайпера вам нужно оборудовать определенный тепловой прицел, но это позволяет вам легко выбирать игроков среди деревьев и зданий, которые в противном случае могли бы быть замаскированы. Имейте в виду, что вы не может добавьте этот предмет к вашей экипировке, потому что он только в зоне боевых действий, а не в основной игре Таким образом, вы не можете рассчитывать на получение одного через падение загрузки.

Call of Duty Warzone советы | Call of Duty Warzone скачать | Call of Duty Warzone кросс-игра | Call of Duty Warzone карта | Call of Duty Warzone Коды ошибок | Call of Duty Warzone отключен? | Call of Duty Warzone миссии | Call of Duty Warzone gulag | Call of Duty Warzone контракты | Call of Duty Warzone Combat Pack | Call of Duty Warzone лучшая загрузка | Лучшее оружие Call of Duty Warzone | Лучшие привилегии Call of Duty Warzone

Споттер.

Кузовной ремонт в Минске. ❗Фоторепортаж.

Споттер представляет собой вид аппарата контактной сварки с применением в рихтовке кузова. Кузовные работы в Минске по восстановлению кузова автомобиля. Производится в некоторых случаях с помощью споттера. Данное оборудование очень помогает в работе мастеру кузовного цеха. Споттер работает на основе точечной сварки. Этот аппарат позволяет более качественно выполнить кузовные работы , потому что аппарат позволяет не выбивать изнутри вмятину на кузове автомобиля, а произвести вытяжку снаружи зацепив специальным зацепом за шайбы или проволоку приваренную контактной сваркой к кузову автомобиля.

1. Выстукивание изнутри
2. Наружняя вытяжка.

В первом варианте кузовного ремонта необходима полная разборка и снятие и установка элемента кузова автомобиля. Данный процесс трудоемкий и отнимает достаточно много времени. При данных работах есть вероятность повреждения самой детали кузова или креплений элементов обшивки.

При ремонте повреждений методом снаружи используя шайбы, звезды, треугольник, волновой проволокой, для порогов специальными кольцами. Данные приспособления позволяют выполнить работы с сохранением свойств элемента кузова автомобиля. Процесс вытяжки происходит с помощью обратного молотка, пневматических и рычажных приспособлений. Данный аппарат кузовного ремонта помогает не менять элемент кузова, а восстановить.

Выправка вмятин кузова автомобиля  или мелких повреждений при помощи треугольника.



Осадка точек с помощью короткого медного электрода в кузовных работах позволяет сглаживать выпуклости от работы обратным молотком.



При скользящих повреждениях на кузове автомобиля, работы по ремонту данных повреждений выполняются с помощью волнистой проволоки.

Производится осадка графитом после выправки повреждений кузова автомобиля.

При кузовном ремонте порогов и стоек автомобиля применяются специальные кольца.

Споттер с двумя пистолетами HAMMER T-34

03.10.2014

Перед началом любых сварочных работ жестянщику необходимо подготовить рабочее место и правильно подобрать инструмент, чтобы им было максимально удобно пользоваться: сменять электроды, не теряя, при этом рабочее время.

Возникает вопрос: существует ли оборудование, позволяющее быстро сменить инструмент и изменить настройки оборудования необходимые для работы? Наш ответ – да!  Это аппарат, HAMMER T-34. При достаточно небольшой массе он укомплектован двумя разными пистолетами, которые подключаются к собственным разъёмам. Один евроразъём настроен на импульсный режим работы — пистолет без кнопки, специальный инструмент MANULINER и AIRSPOT. Второй разъём для пистолета традиционной кнопочной технологии, служит для вспомогательных электродов, мягкой осадки, приварки волнистой проволоки, тяговых колец и угольного электрода.

Арт. 010314

Основной рабочий инструмент рихтовщика — обратный молоток с треугольным электродом для споттера, с помощью него мастер выполняет 80% всей работы.  Рихтовка оставляет «шишки», и выправленная поверхность требует дополнительной обработки – осадки (мягкий нагрев специальным медным электродом). Получается, что жестянщик должен постоянно переставлять электрод и обратный молоток в пистолете, при этом, не забывая менять настройки тока, на самом сварочном аппарате. Эту проблему так же решает новый HAMMER T-34, он предоставляет мастеру еще один пистолет и возможность моментальной смены программы споттера!

Подключённый к сети аппарат автоматически выбирает программу №1 и необходимый ток работы треугольного электрода обратного молотка, MANULINER и AIRSPOT для автомобильной стали 0,8 мм. Эту программу желательно запомнить на пистолете №1. Работу второго пистолета можно выбрать красным переключателем на панели аппарата и так же запрограммировать пистолет соответствующему электроду. Теперь мы получаем два пистолета работающих с разным инструментом и каждый со своей программе, поочерёдно.

Зачем нужен импульсный режим? Что бы избавить пистолет от вечно ломающейся кнопки! Импульсный режим идеален для автоматической работы MANULINER и AIRSPOT. Здесь кнопка не уместна и не логична, рука занята контролем мягкой выправки механическим рычагом MANULINER или кнопкой пневматического пулера AIRSPOT. Как работает этот режим? — Аавтоматика находится внутри аппарата, при прижатии электрода к зачищенной поверхности, изменяется сопротивление, машина определяет его значение и включает ток. Следующее включение возможно при отрыве электрода через 1,5 секунды.

Арт.052352Арт.050471

Если  деталь снята или приходится работать обратным молотком с крышей автомобиля, жестянщик сталкивается с серьёзными проблемами. Механический и пневматический пулеры, решают эту задачу, позволяя значительно сократить время, маневренные и легкие, вес составляет от 700 до 900 граммов, вторая рука остаётся свободной. Электрод, касаясь поверхности, автоматически приваривается, далее рычагом или с помощью пневматики у AIRSPOT поднимаем повреждённый участок, простой поворот пулера, освобождает электрод.

Арт.SR01101

HAMMER T-34 — лёгкий, простой, надёжный споттер, который значительно экономит время и не требует изучения сложных инструкций по эксплуатации. Споттер можно дооснастить дополнительными аксессуарами, упрощающими работу.

Споттер | HowStuffWorks

После того, как выстрел произведен, корректировщик наблюдает за выстрелом, чтобы помочь снайперу скорректировать свою цель или свою позицию в том маловероятном случае, если он не попадет в цель. То, как наблюдатель наблюдает за выстрелом, завораживает. Высокоскоростные, дальнобойные снаряды, подобные тем, которые используются в снайперской винтовке, фактически оставляют паровой след , когда летят в воздухе. Наблюдатель может отследить выстрел по следу пара. Снайпер армейского рейнджера говорит: «Это похоже на смешанный воздух. Вы можете видеть сквозь него, но вы видите искажение ».

В наблюдательных миссиях они могут по очереди использовать прицел для наблюдения за противником. Это помогает избежать утомления глаз и позволяет одному члену команды отдыхать, пока другой смотрит. Это важно, поскольку во многих случаях они могут проводить наблюдения в течение нескольких дней.

Самая важная задача корректировщика — защищать стрелка и команду.Для этой задачи корректировщик берет на себя автоматическую штурмовую винтовку, например М-4 или М-16. Army Ranger Sniper объясняет, почему эта дополнительная огневая мощь важна: «Если вы сидите и подвергаетесь нападению, снайперская винтовка не очень хороша для выхода из строя».

Отношения между снайпером и его корректировщиком очень важны. Прежде всего, эти двое зависят друг от друга в своем выживании. Снайперские команды работают на нейтральной полосе между линиями сражений или за ними.Зачастую они практически не получают поддержки со стороны своего подразделения, и если они не выполнят свою миссию, безопасность всего взвода может быть поставлена ​​под угрозу.

Быть корректировщиком в снайперской команде — это своего рода снайперское ученичество. Снайпер — руководитель группы. Он координирует свою работу с командой, чтобы составить миссию. В полевых условиях за ним остается последнее слово в определении маршрута, позиции, точки встречи и пути эвакуации. Наблюдатель учится в полевых условиях у своего снайпера, а затем, в конце концов, заставляет свою команду вести за собой.

В следующем разделе мы узнаем об инструментах, которые снайперские команды используют для выполнения своей работы.

Как важно иметь корректировщик

Вы часто видите их в спортзале; тяжелоатлеты и страхующие работают вместе, выполняя повторения и подходы. Наличие наблюдателя дает преимущества, которые поддерживают вашу рутину силовых тренировок как в большом, так и в маленьком смысле. Если вы боитесь нанять корректировщика, вот несколько причин, чтобы на него пойти.

Споттеры помогут вам разобраться

Работа со корректировщиком может помочь вам поставить более тяжелый вес в нужное положение. Без этого вспомогательного средства вы не сможете безопасно расположить вес, чтобы использовать весь диапазон движений, необходимый для получения максимальной пользы.

Споттеры помогут проверить вашу форму

Силовые тренировки требуют поддержания формы и использования контролируемых движений. Эта практика часто ухудшается, когда вы спешите или устали.Наблюдательный наблюдатель может предоставить обратную связь, которая поможет вам оставаться сосредоточенным и в надлежащей форме.

Две головы часто лучше, чем одна

Наблюдатель не только помогает вам поддерживать форму, он также может повысить мотивацию. Работайте вместе со своим наблюдателем, чтобы определить, как лучше всего поддерживать друг друга. Может быть, вам лучше всего подходят слова поддержки, чтобы продолжать, когда вам кажется, что вы не можете сделать еще одно повторение. Кто-то другой может быть мотивирован небольшим дружеским соревнованием.Работа с корректировщиком может помочь вам работать усерднее и быть более ответственным. Не забывайте о ценности товарищества. Наличие страхующего может внести социальный аспект в вашу тренировку. При соответствующем внимании вы можете сосредоточиться на задаче и по-прежнему весело болтать со своим наблюдателем во время подъема.

Подъемник более

Работа с корректировщиком может быть особенно важной, когда вы достигаете точки истощения. Когда вы приближаетесь к концу подхода, мышцы должны быть достаточно уставшими, чтобы последнее или два повторения казались сложными.Наблюдатель может помочь вам безопасно справиться с этой задачей, не опасаясь пораниться под падающим весом. Без поддержки корректировщика вы, возможно, не захотите перейти на следующий уровень. Наблюдатель может помочь вам безопасно справиться с задачей.

Иногда полезно знать, что кто-то обращает внимание. Наблюдатель может сохранить вашу честность, когда вы чувствуете искушение коротко посчитать из-за усталости или пренебрегаете формой из-за спешки. Работа с корректировщиком подобна партнерству, которое способствует достижению ваших целей в области здоровья и фитнеса. Когда вы объединяете преимущества дополнительной мотивации и безопасности при выполнении более сложных упражнений, становится ясно, что страхующий просто необходим.

Spotter — Часто задаваемые вопросы

Что такое SKYWARN?

SKYWARN — это добровольная программа наблюдателей за штормами, которые в реальном времени передают информацию о погоде в Национальную метеорологическую службу. Посетите национальную веб-страницу SKYWARN — щелкните здесь.

Кто может быть корректировщиком?

Кто угодно. Обычно штормовые разведчики — это добровольные пожарные части, правоохранительные органы и радиолюбители, потому что они часто мобильны и имеют очень эффективные способы связи.Индивидуальные наблюдатели могут по-прежнему участвовать, передав свою информацию своему основному контактному лицу в округе или непосредственно в Gaylord NWS.

Зачем NWS штормовые разведчики?

Национальная метеорологическая служба отвечает за выпуск предупреждений о суровой погоде, которые предупреждают людей, когда потенциальная угроза затронет их район. Для этого мы очень подробно изучаем окружающую среду, ведущую к суровому погодному явлению, и отслеживаем технологически передовые данные доплеровского радара.Однако у этой технологии есть ограничения. Добавление отчетов в реальном времени о том, что на самом деле делает шторм, делает наши предупреждения более точными, достоверными и своевременными. Мы также используем отчеты наблюдателей, чтобы проверить, была ли суровая погода во время официального предупреждения. NWS ВСЕГДА будут нуждаться в штормовых наблюдателях.

Как мне стать корректировщиком?

Первым шагом является посещение занятий по обучению наблюдателей в вашем районе. Обычно они проводятся ранней весной (март или апрель) и дают вам основную информацию и контактную информацию, необходимую для начала работы.Вы также можете связаться с директором по чрезвычайным ситуациям вашего округа, чтобы узнать, как вы можете принять участие на местном уровне.

Взимается ли обучение?

Нет. Национальная метеорологическая служба проводит обучение для групп (обычно в масштабах округа) бесплатно.

Нужно ли мне проходить предварительную регистрацию перед обучением?

Нет. Тренинг открыт для публики. Все, что вам нужно сделать, это появиться.

Нужно ли мне что-нибудь приносить в учебный класс?

№Вы можете взять с собой ручку, карандаш и бумагу, чтобы делать заметки.

Есть ли минимальные возрастные требования, чтобы стать страхующим?

Из-за сложности сильной грозы и потенциальных опасностей споттинг рекомендуется для людей в возрасте от 18 лет и старше. Учащиеся средних и старших классов могут посещать занятия с родителями или другим взрослым.

Когда проводятся занятия по подготовке корректировщиков?

Офис Gaylord NWS обычно проводит обучение в марте и апреле.Занятия обычно проходят в вечерние часы с понедельника по четверг. Иногда назначается дневное или субботнее занятие.

Перенесены ли занятия из-за плохой погоды?

Как ни парадоксально, но да — обычно они переносятся, если они были отменены из-за опасной зимней погоды или продолжающихся сильных гроз. Поскольку большинство тренировок запланировано на март или апрель, возможны зимние бури, из-за которых мы отменяли и переносили расписание в прошлом.

Какова продолжительность обычного учебного класса?

Обычно два (2) часа или меньше.

Как проходит обучение?

Интерактивная мультимедийная презентация проводится метеорологом, включая различные изображения и видеопотоки прошлых штормов в Мичигане и районе Великих озер. Также доступны брошюры. В некоторых местах проводятся занятия с легкими закусками или напитками.

Получу ли я деньги за то, что я корректировщик?

Нет. Поиск штормов — это добровольная служба. Наблюдатель может помочь своему сообществу, будучи «глазами» Национальной службы погоды.

Получу ли я официальное удостоверение личности, сертификат или номер наблюдателя?

Офис Gaylord NWS не присваивает идентификаторы, номера и сертификаты наблюдателей. В некоторых округах действительно присваиваются идентификаторы и номера, которые вы получаете на учебном курсе в их округе. Свяжитесь с директором Управления по чрезвычайным ситуациям вашего округа, чтобы узнать о местных правилах.

Кто организует местные сети корректировщиков?

Группы наблюдателей

обычно работают в каждом округе и, следовательно, обычно организуются директором по чрезвычайным ситуациям округа.Это варьируется от округа к округу. Радиолюбители часто работают через клубы. В некоторых случаях пожарные части организовывались сами.

Кто организует и планирует занятия для корректировщиков?

Обычно учебные занятия планируются и организуются окружным директором по чрезвычайным ситуациям. Они работают с метеорологом по координации предупреждений (WCM) в местном офисе NWS, чтобы выбрать дату, которая лучше всего подходит для группы.

Если вы хотите организовать класс, сначала проконсультируйтесь с директором по чрезвычайным ситуациям вашего округа.

Могу ли я пройти обучение в другом округе?

Конечно. Обучение не проводится в каждом округе каждый год, поэтому это может быть вашим единственным вариантом. Представленный материал в основном одинаков для каждого выступления. Однако процедуры корректировки могут быть разными в каждом округе. Чтобы узнать подробности в вашем районе, обязательно свяжитесь с директором по чрезвычайным ситуациям вашего округа.

Почему нельзя проводить обучение в моем районе?

Место, выбранное для обучения в округе, может отличаться.Некоторые места используются из-за их центрального расположения в округе. Некоторые из них используются из-за ограничений по размеру группы или необходимого оборудования. Некоторые округа из года в год меняют место обучения. Группам корректировщиков, возможно, придется пройти небольшое расстояние, чтобы провести сеанс поблизости. Поскольку NWS часто выезжает на несколько часов для обучения, мы ожидаем, что группы наблюдателей преодолеют 15 миль или меньше, необходимые для проведения большинства ближайших бесед.

Почему в моем округе в этом году не проводятся тренировки?

Часто NWS координирует тренировки наблюдателей с окружными директорами Управления по чрезвычайным ситуациям.В некоторых областях округа будут чередовать обучение с соседними округами, проводить обучение раз в два года или могут не проходить обучение в этом году из-за низкой ожидаемой посещаемости. Вы всегда можете пройти обучение в соседнем уезде.

Смогу ли я преследовать штормы или стать преследователем штормов?

Не совсем. SKYWARN — программа Storm Spotter . Обычно наблюдатели следят за штормами в своей местности и сообщают об условиях в реальном времени в Национальную метеорологическую службу.Охотники за штормами обычно проезжают много миль, выслеживают штормы и не знакомы с общинами, которые они посещают. Они часто снимают на видео или фото штормы для хобби, образования или исследований, но могут не сообщать о своих наблюдениях во время шторма. Однако большая часть видео, используемого на тренировках, позаимствована у охотников за штормом.

Доступен ли курс повышения квалификации корректировщика?

Нет. Офис Gaylord NWS проводит обучение, охватывающее базовые и продвинутые материалы за одно занятие.

Где я могу узнать больше о сильных грозах или торнадо?

В Интернете много информации о суровой погоде (см. Ссылки ниже). В некоторых университетах есть интерактивные материалы, которые можно использовать для самообразования. Подумайте о том, чтобы записаться на курс метеорологии в местном колледже или университете. Информация, представленная в нашем классе подготовки корректировщиков, — это все, что мы ожидаем от наших корректировщиков.

Как часто мне нужно приходить на тренировку?

Gaylord NWS рекомендует корректировщикам посещать тренировочные занятия не реже одного раза в 3 года. Каждый год представляется некоторая новая информация или новые идеи, чтобы тренинг был как можно более свежим.

Проводит ли NWS другие типы презентаций, помимо обучения наблюдателей?

Да. Безопасность в суровых погодных условиях — это обычная практика, которую мы проводим для групп, но мы можем изменить программу в соответствии с вашими потребностями. Свяжитесь с офисным метеорологом по координации предупреждений для получения других подробностей.

Споттеры: критический элемент безопасности на объекте

Джордан Холлингсворт, CHST, CSP, CUSP
Ведущий консультант

Перепечатано из журнала по предотвращению инцидентов (ссылка)

Многие правила OSHA требуют, чтобы на рабочем месте кто-то был уверен, что люди, оборудование и объект не соединяются неправильно.Этот человек, которого обычно называют «наблюдателем», помогает людям не пострадать и не повредить вещи.

Однако роль редко получает должное уважение или внимание. Большинство людей думают, что быть корректировщиком — это простая работа, не требующая больших умственных способностей, поэтому задача часто поручается «низкому человеку» на сайте или поручается тому, кто не особенно занят в этот день. В любом случае, человек, исполняющий роль, получает небольшую подготовку или обучение.

Отсутствие подготовки или обучения человека для его или ее роли корректировщика — хороший способ настроить этого человека на неудачу. Дело в том, что три из четырех основных причин смертельных случаев на строительных площадках — несчастные случаи, поражение электрическим током и промежуточные опасности — напрямую связаны с ситуациями, на которые обращаются наблюдатели. Несмотря на это, немногие подрядчики внедрили передовой опыт для корректировщиков на своих участках.

Споттеры особенно важны в коммунальных проектах.Возьмите работу на подстанцию, где бригады работают вокруг подвесных конструкций, стальных колонн и оборудования под напряжением. Они выполняют задачи в ограниченном пространстве и используют мощное оборудование рядом с дорогостоящими, потенциально опасными трансформаторами и батареями конденсаторов, оставляя мало места для ошибки.

При строительстве линии электропередачи на полосе отвода может быть мало места для работы. На открытых пространствах, где линии возводятся или обслуживаются, отвод может пересекать охраняемые водно-болотные угодья. Экипажи могут столкнуться со сложным рельефом или вынуждены перемещать оборудование по циновкам и временным подъездным путям.Случайное движение с мата или дороги может нарушить требования EPA.

Самый эффективный способ справиться со всеми этими опасностями — использовать на стройплощадке компетентного, обученного корректировщика. Большинство подрядчиков думают о наблюдателях только с точки зрения вспомогательных операций, но это лишь часть их роли. Наблюдатель служит дополнительным набором глаз для водителей, операторов оборудования и отдельных рабочих на объекте. Помимо проверки того, что грузовик, который движется задним ходом, не наезжает ни на что и ни с кем, корректировщики обращают внимание на краны и другое оборудование, работающее под воздушными линиями электропередач или рядом с ними.Они защищают транспортные средства и оборудование, которые движутся по площадке и пересекают различные поверхности и рельеф.

Они следят за процессами землеройных работ и обращают пристальное внимание на наличие подземных коммуникаций и любые поверхностные препятствия, с которыми можно столкнуться.

Каждый раз, когда водитель или оператор оборудования не имеет четкого обзора площадки, работает вокруг линий электропередач или оборудования, находящихся под напряжением, или работает на пересеченной местности, под рукой должен быть хорошо обученный корректировщик, который может помочь — и быть корректировщиком. должно быть его или ее единственной задачей.

Мы видели много анализов опасностей задач, в которых требуются корректировщики, но лишь немногие из них указывают, кем должен быть корректировщик, или включают конкретные требования. Если подрядчик не собирается позволять кому-либо эксплуатировать дорогостоящее оборудование без надлежащей подготовки, он не должен позволять лицу, которому поручено защищать это оборудование, и его оператору работать без соответствующих инструкций.

Наблюдатель должен быть хорошо заметен, и каждый на рабочем месте должен осознавать его или ее роль.На некоторых объектах корректировщик носит хорошо заметный защитный жилет, который отличается по цвету от жилетов, которые носят другие рабочие. На жилете может появиться слово «Spotter». В прохладную погоду наблюдатели могут носить перчатки с высокой видимостью, которые используются полицейскими при управлении движением. Если рабочие на объекте общаются в основном по радио, у корректировщика должна быть трубка, которую могут принимать все другие радиостанции.

Роль наблюдателя связана с несколькими важными обязанностями, начиная с того, что он остается видимым для операторов грузовиков и оборудования во время движения.Если оператор не видит наблюдателя, он должен немедленно прекратить движение и не возобновлять движение до тех пор, пока не будет установлен контакт. Наблюдатели должны осознавать свое окружение и ни в коем случае не должны попадать на путь транспортного средства, движущегося оборудования или качающегося груза. Им необходимо сканировать землю, чтобы осознавать опасность спотыкания или падения.

Как наблюдатель, так и операторы должны участвовать в предварительном планировании безопасности. Они должны согласовать стандартный набор жестов руками и последовательно использовать их во время работы.Предварительный обзор маршрута движения позволит всем сторонам определить потенциальные опасности на пути следования.

Наконец, очень важно, чтобы наблюдатели были ограничены своей единственной задачей — и чтобы они продолжали ее выполнять. На стройплощадках много отвлекающих факторов, и корректировщику слишком легко оторвать взгляд от работы. Страховщик не может защищать людей и имущество, глядя на отпечатки, отправляя текстовое сообщение, разговаривая по телефону или мечтая. Его или ее внимание должно быть полностью посвящено задаче.

Мы слишком хорошо помним инцидент, произошедший на проекте несколько лет назад, когда рабочий, служивший корректировщиком, отвлекся. Это было всего на мгновение, но достаточно долго, чтобы он не заметил, как самосвал двигался в его направлении. Эта простая ошибка была последней, которую он когда-либо совершал, и в тот день она стала мрачным уроком для всех присутствующих на сайте.

Об авторах: Джон Боули , CET, CHST, CUSP, советник по безопасности в Группе управления безопасностью.Он проработал в коммунальном хозяйстве девять лет, обеспечивая надзор за безопасностью при строительстве линий передачи и распределения.

Джордан Холлингсворт , CHST, CSP, CUSP, является ведущим советником Группы управления безопасностью. Он оказал поддержку строительным проектам на сумму более 1 миллиарда долларов и оказал влияние на более чем 1000 подрядчиков.

Споттер — Изоляция Гриббинса

Споттер — это сотрудник, обученный смотреть. Цель корректировщика — помочь оператору переместить оборудование на место, чтобы предотвратить травмы оператора, корректировщика или другого персонала или предотвратить повреждение имущества. Помощник может потребоваться, если это требуется на рабочей площадке, в оживленных или перегруженных местах, когда оператор не имеет полного обзора предполагаемого пути движения, при движении задним ходом, маневрировании внутрь или внутри зданий или других сооружений, возможность повреждения к системам или конструкциям объекта в непосредственной близости от другого персонала.

Наблюдатели должны быть обучены выполнению возложенных на них обязанностей, понимать основные рабочие процедуры оборудования, которое они обнаруживают, опасностей, связанных с оборудованием и рабочей средой, а также нижних органов управления и возможности подавления верхних органов управления подъемных рабочих платформ.

Роли и обязанности наблюдателя включают, но не ограничиваются:

• Согласно OSHA, наблюдатель должен располагаться таким образом, чтобы иметь четкий обзор зон, которые оператор не может видеть, и чтобы не причинять вреда. Обычно за оборудованием или транспортным средством на виду у водителя.
• Страхующий должен обеспечивать достаточный тормозной путь и свободное пространство.
• Страховщик и оператор должны принять решение о соответствующих сигналах руками или связи до начала работы.
• Страховщик всегда должен быть виден оператору. Если вы не видите оператора, оператор не видит вас.
• Если корректировщик должен пройти через слепую зону оператора, убедитесь, что оператор понимает ваши действия.
• Наблюдатель должен оставаться сосредоточенным и избегать отвлекающих факторов.
• Страховщик должен смотреть в глаза оператору перед подачей сигналов.
• Страховщик должен часто проводить оценку опасностей зоны на предмет потенциальных опасностей и уведомлять оператора в случае их обнаружения. Опасности, которые следует отслеживать, включают, помимо прочего, обрывы или ямы, неровности и препятствия в полу, мусор, препятствия над головой и проводники высокого напряжения, опасные места, несоответствующие или несоответствующие поверхности и опору, способную выдерживать все нагрузки, создаваемые оборудованием. , присутствие посторонних лиц, плохо освещенные места, скользкие поверхности или разливы.

Прочие сотрудники

Сотрудники должны соблюдать безопасное расстояние для работающего оборудования, обычно рекомендуется 6 футов. Если вам необходимо подойти ближе 6 футов, смотрите в глаза оператору и двигайтесь только после того, как вы получите сигнал от оператора, что это безопасно.

Безопасное выделение для силовых тренировок

Статистика травм во время тренировок

За последние десять лет неуклонно растет число травм, связанных с поднятием тяжестей.Американский журнал спортивной медицины недавно провел исследование на основе национальной базы данных по надзору за травмами, чтобы определить количество, причины и типы травм, наиболее связанных с тяжелой атлетикой. Ниже приведены некоторые из наиболее важных статистических данных их исследования:

• За десятилетний период исследования более одного миллиона человек в Соединенных Штатах получили лечение в отделениях неотложной помощи с травмами, связанными с тяжелой атлетикой.
• За период исследования количество травм увеличилось на 48%.
• Мужчины получили 82% травм, рассмотренных за этот период.
• Самая распространенная травма случилась, когда штангист упал на себя, застрял между грузами или ударил себя с отягощением.
• Исследование, проведенное компанией Medicine and Science in Sports and Exercise, пришло к выводу, что использование корректировщиков во время занятий тяжелой атлетикой может значительно снизить частоту травм.

Зачем использовать корректировщик во время подъема тяжестей?

Использование корректировщика — это всегда хорошая практика для тяжелой атлетики, но она необходима при выполнении тяжелых или сложных подъемов.Споттеры не только помогают защитить штангистов от травм, но и повышают эффективность тренировки. Следующие советы — некоторые из причин, по которым наблюдатели являются неотъемлемой частью любой тяжелой атлетики.

Обеспечьте правильную технику

Эффективность и безопасность тяжелой атлетики зависит в первую очередь от техники. Неправильная техника может навредить штангистам и привести к серьезным травмам. В этом отношении могут быть полезны корректировщики, поскольку они могут наблюдать за поднятием тяжестей и следить за тем, чтобы упражнения выполнялись правильно.

Защита от падения

Одна из самых частых причин травм в тяжелой атлетике — падение веса. Люди, пытающиеся поднять больший вес, чем они способны, сбросят его от истощения или отчаяния. Эти упавшие веса могут упасть на штангиста и привести к тяжелой травме. Споттеры могут предотвратить падение тяжестей, безопасно направив их обратно на стойку или помогая лифтеру опустить их на землю безопасным и контролируемым образом.

Защита от деформации

Еще один способ помощи штангистам — это предотвращение травм от перенапряжения. Штангисты-одиночки, пытающиеся поднять больший вес, чем они могут, часто получают травмы от растяжения, пытаясь избавиться от слишком большого веса. Если тяжелоатлет борется с трудностями, корректировщик может помочь ему и уберечь его от напряжения и, возможно, травм.

Защитное подъемное оборудование

Тяжелая атлетика без страхующего также может привести к повреждению оборудования на вашем предприятии.Слишком сильное падение или перестановка грузов может повредить грузы и оборудование, поэтому использование корректировщика — отличный способ защитить грузы и оборудование от чрезмерного износа и повреждений.

Защита для других штангистов

Неиспользование корректировщика во время тяжелой атлетики также может привести к травмам других участников. Если тяжелоатлет испытывает затруднения при поднятии тяжестей и не использует страховщика, он, естественно, пытается освободиться от веса и сбросить его. В зависимости от близости других участников падающий груз может нанести серьезную травму.

Безопасные методы обнаружения

Простого наличия страхующего не обязательно для безопасного выполнения занятий тяжелой атлетикой; наблюдатель также должен быть знаком со своей ролью и уметь достаточно помогать с поднятием тяжестей. Ниже приведены несколько советов, которые помогут сделать это как можно более безопасным при обнаружении штангиста.

Связь

Для штангистов и наблюдателей важно уметь общаться друг с другом.Если кто-то изо всех сил пытается завершить подъем, он должен иметь возможность сообщить об этом своему наблюдателю, чтобы он знал, что нужно вмешаться и помочь ему. Также рекомендуется перед началом упражнения узнать цель штангиста, чтобы вы могли лучше помогать ему при установке.

Однако, находясь в середине упражнения, штангист может быть не в состоянии эффективно общаться со своим наблюдателем. Хорошее практическое правило для всех страхующих состоит в том, что если выясняется, что тяжелоатлету нужна помощь, он, вероятно, так и сделает.В случае сомнений наблюдатель должен немедленно вмешаться. Гораздо лучше прервать подъем, чем допустить серьезную травму.

Понимание техники

Хорошие корректировщики должны также иметь представление о тяжелой атлетике и технике тяжелой атлетики. Как вы можете эффективно распознать кого-то, если не знаете, что он делает что-то неправильно? Одна из основных целей страхующего — убедиться, что человек правильно выполняет упражнения, чтобы получить максимальный эффект от тренировки и избежать травм.

Понимание оборудования

Споттеры также должны быть знакомы с используемым оборудованием для тяжелой атлетики. Это важно для того, чтобы штангист использовал его правильно и он был в надлежащем рабочем состоянии. Рекомендуется проверять любое тренажерное оборудование перед его использованием. Некоторое оборудование потребует, чтобы корректировщик занял другую позицию, чтобы быть эффективным.

Достаточная прочность

Основная цель корректировщика — обеспечить безопасность штангиста и предотвратить нанесение им травм себе или другим людям.Чтобы быть хорошим корректировщиком, очень важно иметь возможность оказывать адекватную помощь во время обнаружения. Страховщику не нужно быть в состоянии поднять всю поднимаемую высоту, но – должны обладать достаточной силой, чтобы помочь штангисту переставить или снять с него вес.

Используйте эти советы, чтобы стать идеальным наблюдателем в спортзале

Возможно, вы умеете поднимать тяжести. Но знаете ли вы, как правильно помочь своему партнеру по поднятию тяжестей (или кому-то еще в тренажерном зале) поднимать тяжести?

Потому что да, это тоже важно.Искусство обнаружения недооценено, но оно может помочь каждому в тренажерном зале. Наличие кучки хороших корректировщиков в вашем тренажерном зале может помочь вам добиться серьезных результатов, потому что они позволяют вам уверенно поднимать более тяжелые веса, и они позволяют вам подтолкнуть свое тело к его пределам.

И если вы ожидаете, что другие люди заметят вас правильно, вам также нужно знать, как их заметить. Вы должны понимать, как и где брать штанги и как обезопасить своих ребят в спортзале.И это не всегда так просто, как просто взять штангу.

Почему? Потому что работа корректировщика намного сложнее. Да, если ваш партнер теряет полный контроль над весом, вам придется его поднять. Но вы также должны найти способ их обнаружить, чтобы быть готовым к этому моменту, не теряя веса, не снимая все сопротивление и не мешая вашему партнеру работать. Опередите все это, научившись определять ключевые подъемы прямо сейчас.

General Spotting Wisdom

Прежде чем мы погрузимся в лифты, давайте разберемся в роли корректировщика.Когда вы замечаете кого-то, вы не просто снимаете с него тяжесть. И вы не должны лишать их возможности самостоятельно выполнять свои обязанности.

Этот контент импортирован из {embed-name}. Вы можете найти то же содержимое в другом формате или найти дополнительную информацию на их веб-сайте.

И если вы просите место, вам тоже следует делать это осторожно. Страховщику не следует активно помогать вам во время каждого повторения.Если вы просто не можете сдвинуть штангу с места во время одного повторения подхода в жиме лежа, возможно, вы набираете слишком много веса.

Короче говоря, если вы не можете «почти» прибить подъемник самостоятельно, вам не нужен корректировщик. Вам нужна проверка эго. Уменьшите вес, если чувствуете, что у вас нет шанса сдвинуть его с места без корректировщика.

Как определить жим лежа

Немногие упражнения встречаются чаще, чем жим лежа. Но очень часто это плохо определяется.Это может не только повредить жиму, но и травмировать корректировщика, если вы не сделаете это правильно.

Шаг

Извините, ребята. Это будет немного близко и лично, но это то, на что вы подписались, когда попросили грудные мышцы и большую скамью. Хороший наблюдатель позаботится о том, чтобы у него был надлежащий рычаг воздействия на вес, поставив грудь прямо наверх. А это значит, что он не может смотреть с расстояния в несколько футов позади вашей головы. Вместо этого, если вы замечаете жим лежа, подойдите очень близко к человеку, которого вы заметили, так, чтобы бедра были ближе к перекладине.Это настроит вас на становую тягу вверх; Помните, что становая тяга — ваша самая мощная позиция, и вы хотите, чтобы все ваше тело подтягивало штангу вверх, если требуется точка.

Используйте неровный хват

Чаще всего наблюдатели помогают жиму лежа на его траектории двойным хватом снизу, в стиле сгибания рук на бицепс. Дело в том, что ваши бицепсы не способны выдерживать даже более легкие нагрузки в жиме лежа, например, 135 фунтов. Если вы хотите дать себе и своему лифтеру шанс на борьбу, будет разумной идеей задействовать ваши более крупные и сильные мышцы спины во время споттинга, используя двойной хват сверху или, по крайней мере, смешанный хват.Это придаст вам больше сил на случай, если что-то пойдет не так. Лучше всего подойдет смешанный хват.

Не прикасайтесь к полосе, пока не наберете номер

Пока штанга движется, не касайтесь ее. Если вы привыкли кричать: «Это все вы!», Пусть ваши слова будут правдой. Вы должны следить за штангой на ее пути вверх и вниз, держа руки рядом с ней, чтобы быть готовыми среагировать, если она перестанет двигаться. Но не трогайте его, пока не потребуются ваши услуги.

Приседания

AzmanLGetty Images

Да, вы можете заметить присед. Но это сложный лифт, чтобы сразу заметить. Вы заметили бар? Вы заметили тело лифтера? Иногда бывает сложно узнать, и сложно найти правильную позицию.

Пятно на талии

Нет, вам не нужно обхватывать его туловище. Вместо этого просто держите руки ближе к их талии. На это есть несколько причин. Во-первых, для атлета-неудачника тактильная подсказка о добавлении давления вокруг талии неизбежно создаст мгновенное напряжение и стабильность через туловище благодаря обратной связи от этой помощи.Независимо от того, выводит ли он атлета из лунки или нет, он поможет максимально эффективно использовать вышеперечисленные параметры, чтобы приседающий чувствовал себя сильнее и поддерживался.

Во-вторых, он менее агрессивен. Обхватывать тело атлета руками, как привязью, обречено на то, чтобы нарушить концентрацию атлета и сосредоточиться, и слишком легко сразу предложить помощь. И в любом случае нет никакого смысла делать пятна вокруг груди.

Жим гантелей

ItsskinGetty Images

С ростом популярности жима гантелей все больше и больше лифтеров тренируют это движение с большим весом. Это означает, что вам также понадобится определенная техника для жима гантелей.

Пятно на запястьях

Обычно здесь две мысли. Некоторые люди замечают запястья, оставаясь ближе к гантелям. Некоторые люди замечают локти, а когда приходит время, они надавливают на локти снизу вверх, чтобы поднять вес.

Но если вы принадлежите к лагерю «пятен у локтей», подумайте об этом. Атлет, который перемещает тяжелые гантели, может получить немного больше помощи на подъеме, если ему будет предоставлено место под локтями, но при этом вся нижняя часть руки останется свободной от боковой или медиальной поддержки.Если страхующий по ошибке применяет давление или силу под неправильным углом, а не прямо вверх, велика вероятность того, что тяжелые гантели врежутся прямо внутрь и подвергнут опасности лицо атлета.

Вот почему вам стоит обратить внимание на запястья. Это обеспечивает лучший контроль над направлением оказываемой помощи, а также может помочь стабилизировать само запястье при сильном и твердом хвате во время пятнистости. Это так просто. Это делает практически невозможным отклонение веса вбок или медиально во время жима гантелей или жима сидя.

Становая тяга — подъем, который не замечают

South_agencyGetty Images

Проще говоря, нет. Становая тяга состоит из кратчайшего списка шагов для успешного выполнения: поднимите штангу, чтобы стоять прямо. Здесь нет места для помощи; ты либо можешь это сделать, либо нет.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

.
