Что такое сварочный выпрямитель, как он устроен и работает?

Сварочные выпрямители – устройства, назначением которых является преобразование переменного тока в постоянный, что необходимо при работе со средне- и высокоуглеродистыми марками стали, чугуном, цветными металлами и сплавами. Сварка на постоянном токе облегчает формирование аккуратных швов, снижает разбрызгивание металла, повышает прочность сварного соединения.

Конструкционные особенности и принцип действия полупроводниковых сварочных выпрямителей

Конструкция выпрямителя в классическом варианте включает следующие компоненты:

• Диодные мосты. Диоды в сварочных выпрямителях собирают по мостовым схемам – одно- или трехфазной. Востребована трехфазная схема, обеспечивающая стабильность сварочной дуги, она подходит для элементов различной толщины, позволяет осуществлять не только сварку, но и резку. Для резки устанавливают высокое значение силы тока.
• Понижающий трансформатор. На этом устройстве происходит уменьшение напряжения и повышение силы тока.
• Охлаждающая система. Обычно это вентилятор, обеспечивающий постоянный воздушный поток к полупроводниковым элементам, которые нагреваются во время работы. В некоторых аппаратах устанавливают датчики перегрева.
• Датчики контроля напряжения. При напряжении питания, превышающем предельное значение, датчики подают сигнал автомату на отключение.
• Пусковая и измерительная аппаратура.
• Регуляторы, позволяющие установить значения тока в соответствии с толщиной свариваемого металла.

Принцип работы сварочного выпрямителя

• Ток из электросети или от электрогенератора попадает на первичную обмотку понижающего трансформатора.
• На вторичную обмотку поступает ток пониженного напряжения и повышенной силы.
• Ток пониженного напряжения поступает на выпрямительные диодные мосты. Полупроводниковые элементы открывают ток в одном направлении, и закрывают – в противоположном. Производители чаще всего используют селеновые и кремниевые полупроводники. Селеновые элементы стоят недорого и способны выдерживать значительные перегрузки, кремниевые обеспечивают высокий КПД, но плохо переносят перегрузки.

Виды регулирования силы тока на выходе:

• Ступенчатая регулировка – наиболее часто встречающийся вариант. Разные модели могут иметь разный шаг, но в любом варианте такая настройка является грубой.
• Тонкая настройка. Осуществляется методом дроссельного насыщения. Дроссель (комплекс из нескольких катушек) устанавливается между диодами и трансформатором.
• Точная регулировка с использованием тиристорного блока.

Точность регулировки напрямую влияет на удобство проведения работ и качество полученного результата.

Разновидности выпрямительных устройств

В зависимости от внешних характеристик, различают три типа сварочных выпрямителей:

• Крутопадающие внешние характеристики. Такие аппараты востребованы для ручной дуговой сварки и для работы с неплавящимся электродом в среде защитных газов. В устройство выпрямителей входит понижающий трансформатор с высоким рассеиванием магнитного поля. Сварочный ток настраивается путем корректировки дистанции между первичной и вторичной обмотками трансформатора.
• Жесткие внешние характеристики. Выпрямители этого типа используются для сварочных работ с плавящимся электродом в углекислом газе или другой защитной газовой среде, под флюсом, с использованием порошковой проволоки.
• Универсальные. Такие устройства позволяют получать падающие и жесткие внешние характеристики. Поэтому они подходят для широкого перечня сварочных процессов – ручных и автоматизированных, плавящимися и неплавящимися электродами, в газовых средах, под флюсом. В конструкцию входят понижающий трансформатор и дроссели насыщения.

Сварочные выпрямители на диодных мостах с различными техническими характеристиками дают возможность сваривать металлические элементы толщиной от 1 до 50 мм. Они удобны в работе и обслуживании, просты в настройке, мобильны. К недостаткам можно отнести слабую устойчивость к перепадам напряжения питающего тока и длительным коротким замыканиям.

Сварочный выпрямитель — описание, устройство, как работает, разновидности и рейтинг сварочных выпрямителей

03.02.2020

Выпрямитель – источник сварочного тока. Он преобразует переменный ток в постоянный, поддерживая работу дуги. Сварочные выпрямители используют для работы с цветными металлами, низкоуглеродистой и высоколегированной сталью, а также всевозможными сплавами. Выпрямители необходимы и при сварке обратной полярности, основанной на отрицательном заряде.

Принцип работы сварочного выпрямителя

Конструкция включает силовой трансформатор. Этот элемент принимает нагрузку, чтобы затем передать в сегмент, который непосредственно преобразует ток в импульсный. Также есть выпрямляющий трансформатор, который отвечает за превращение импульсного тока в постоянный. На данном этапе ток проходит через резисторы, которые увеличивают его силу, но повышают напряжение. Также конструкция всех выпрямителей предусматривает регуляторы, кабели и охлаждающую систему.

В процессе работы на входную обмотку силового элемента поступает сетевой ток. Его величина уменьшается до значения, которая соответствует холостому ходу сварки. Когда он поступает на выпрямляющий элемент, он стабилизируется до постоянной величины. За превращение импульсного в постоянный отвечает полупроводниковый диод. Регуляторы же отвечают за стабилизацию и поддержку значений силы.

Сварочные выпрямители позволяют с высокой точностью регулировать показатели тока. От трансформаторов это оборудование отличается способностью не только увеличивать силу тока, но также делать показатели постоянными. Это необходимо для высокой устойчивости дуги. Во время работы полупроводниковые диоды сильно нагреваются, и поэтому необходима система охлаждения. В этом качестве чаще всего используют вентиляторы.

Схема выпрямителя

Достоинства и недостатки

У оборудования множество преимуществ:

• высокий коэффициент полезного действия,
• гарантия устойчивого горения дуги,
• высокое качество сварного шва,
• надежность и долговечность,
• минимум брызг при работе,
• равномерная нагрузка фаз,
• простота управления,
• экономичность.

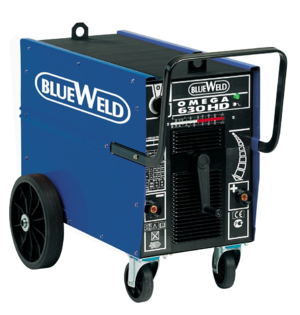

Однако для выпрямителей характерны и недостатки. Они чувствительны к перепадам напряжения в сети, восприимчивы к коротким замыканиям. Также для этого оборудования свойственно частично терять мощность при работе.

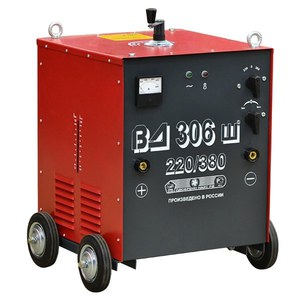

Особенности использования

Он неприхотливый в обслуживании, редко требует ремонта, поскольку в его конструкции мало слабых мест. Тем не менее, важно перед началом работы и после ее окончания осматривать оборудование, чтобы убедиться в целостности контактов, а также проверить исправность вентилятора, которые отвечает за охлаждение диодов.

Техника безопасности требует исключить контакты оборудования с влагой, тем более – попадание ее внутрь механизмов. Периодически аппарат нужно продувать сухим чистым воздухом, чтобы удалить пыль и мелкую грязь. Желательно делать это хотя бы раз в месяц.

В продаже представлены сварочные выпрямители, рассчитанные на сваривание металлов до 5 см толщиной. Благодаря тому, что показатели тока регулируются, даже такие аппараты подходят для сварки металла около 1 мм. Кроме непосредственно сварки, оборудование используют для плавки кромки металла, а также его резки. Для резки следует увеличить силу тока, и тогда дуга сможет прожечь сталь, чугун.

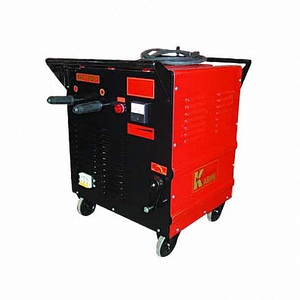

Виды сварочных выпрямителей

Аппараты классифицируют по разным показателям. Например, по сфере применения: бытовые, профессиональные и полупрофессиональные модели. Разница между тремя этими классами выпрямителей заключается в рабочем напряжении. Различают аппараты и по способу регулировки напряжения: витковому, магнитному, импульсному и фазовому.

Сварочные выпрямители, в свою очередь, могут различаться количеством фаз: от 1 до 3. Однофазное оборудование – бытовое, его применяют только при одном держателе электродов. Трехфазные модели состоят из 6-12 полупроводниковых диодов, подключенных параллельно. Для двухфазного оборудования характерно последовательное или параллельное подключение мостов. Наибольшим спросом пользуются трехфазные, поскольку они способны работать с металлом разной толщины.

Для бытового использования обычно выбирают инверторные модели. Конструктивно они отличаются тем, что напряжение понижает трансформатор, а за подачу постоянного напряжения – выпрямляющий блок. Преобразование значений происходит при высокой частоте.

Рейтинг моделей выпрямителей

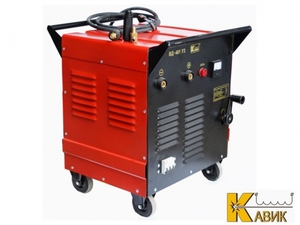

Чтобы облегчить выбор аппаратов, мы составили рейтинг профессиональных выпрямителей. При этом мы учитывали не только технические характеристики, длительность гарантии и соотношение цены/качества, но также отзывы покупателей.

1. Почетное первое место рейтинга достается ВДМ-1601С У3. Это надежное промышленное оборудование на 10 постов, которое подключается к трехфазной сети. Оно работает в закрытых помещениях, но не подходит для работы в среде, насыщенной взрывоопасной пылью или газами, воздействующими на изоляцию и металлы. Номинальная частота тока – 50 Герц, номинальный сварочный ток – 1600-3000 Ампер. Внешняя характеристика – жесткая, а коэффициент одновременности работы постов – 0,5. Номинальный ток одного поста – 315 Ампер.

2. «Серебро» достается модели ВДМ-1600С У3 на 8 постов. Она предназначена для сварки, резки и наплавки металлов в закрытых помещениях.  Этот мощный выпрямитель не рассчитан на температуру окружающей среды выше 40̊C и влажности окружающей среды выше 80%. Оборудование подключается к трехфазной промышленной сети, частота – 50 Герц. Номинальный сварочный ток – 1600 Ампер, а напряжение холостого хода – 70 Вольт. Масса модели – 300 кг.

3. Модель сварочного выпрямителя ВДМ-1200С У3. Это многопостовая модель: она предусматривает 4 поста. Аппарат рассчитан на работу в закрытых помещениях, но важно, чтобы относительная влажность воздуха не превышала 80%. Использование этого выпрямителя, когда воздух насыщен взрывоопасной пылью, запрещено. Также нельзя его включать при попадании в воздух значительного количества газов, разрушающих металл. Номинальный сварочный ток – до 1200 Ампер. Напряжение холостого хода – не более 70 Вольт. Вес оборудования значительный: 180 кг.

4. ВДМ-561С У3. Это еще одна модель российского производства, она предусматривает 2 сварочных поста. Выпрямитель рассчитан на работу в помещениях с естественной вентиляцией. Температура воздуха не должна превышать 40̊C, а относительная влажность должна быть не выше 80%. Нельзя использовать эту модель, если воздух насыщен токопроводящей пылью, едкими парами и газами. Выпрямитель подключается к трехфазной сети, номинальный сварочный ток – 560 Ампер.

5. Трехфазная модель ВД-401. Она рассчитана на работу с низкоуглеродистой, нержавеющей и низколегированной сталью. Система охлаждения использует стандартный вентилятор, для большего удобства предусмотрен амперметр. Сварочный ток регулируется механически, ход регулировки плавный. Аппарат работает от трехфазной сети, частота – 50 Герц. Пределы регулирования сварочного тока – 60-400 Ампер. Напряжение холостого хода – не более 80 Вольт.

6. Модель от российского бренда«Кавик»: ВД-306 У3. Это надежное и долговечное оборудование для сварки, резки и наплавки. Оно предназначено для работы в помещении с температурой воздуха не выше 40̊C, использовать его во взрывоопасной среде запрещено. Модель не рассчитана на работу со сталью, которая разрушается, а также с поврежденной изоляцией. При работе с этим аппаратом нельзя допускать попадания в воздух большого количества пыли, проводящей ток. Выпрямитель работает от трехфазной сети, частота – 50 Герц. Пределы регулирования – 30-315 Ампер.

7. Трехфазный ВД-301 — еще одна модель от «Кавик». Эта модель рассчитана на ручную сварку сталей: нержавейки, низколегированной, низкоуглеродистой. Система охлаждения у аппарата стандартная: вентилятор. Зато для большего удобства работы предусмотрен надежный амперметр. Он пригодится, ведь регулятор механический, он работает плавно. Подключается оборудование к трехфазной сети, частота – 50 Герц. Номинальный сварочный ток – 315 Ампер, пределы регулирования – 30-315 Ампер.

8. Российская модель Дуга 318М1. Это профессиональное оборудование, способное работать от однофазной и трехфазной сети. Его задействуют в таких сферах, как машиностроение, строительство и обслуживание газопроводов. Большой плюс модели, который завоевал ей место в рейтинге лучших, – это практически полное отсутствие брызг при сварке. Аппарат способен непрерывно работать при значении 200 Ампер, а при максимальном токе гарантирована стабильная работа оборудования в течение часа. Модель надежная, предусматривает 1 пост. Напряжение холостого хода – 60-75 Вольт.

При выборе оборудования нужно учитывать не только технические характеристики, но также условия работы. Соблюдение техники безопасности – важное условие при эксплуатации сварочных аппаратов.

Что такое сварочный выпрямитель и для чего он используется

Среди устройств, предназначенных для электродуговой сварки, принято выделять приборы, которые могут выравнивать напряжение, приводя его к необходимому постоянному значению. Это дает возможность создавать более качественные сварочные швы, минимизирует разбрызгивание металла и обеспечивает очень прочное и надежное соединение. Такая установка называется сварочным выпрямителем.

Что такое сварочный выпрямитель

Этот прибор представляет собой оборудование, включающее в свой состав несколько преобразовательных блоков. Одновременно с этим увеличивается мощность тока. В итоге на выходе образуется постоянный электроток, пригодный для сварки цветных металлов и стали.

К клеммам выхода прибора подключены два шнура (- и +). Один из них фиксируется на обрабатываемом изделии, а другой содержит на конце горелку или специальный держатель. Сварка осуществляется посредством замыкания электродуги между плавящимся электродом и обрабатываемой поверхностью.

Преимущества использования

Применение сварочных выпрямителей дает целый ряд преимуществ в работе, в отличие от обыкновенных трансформаторов:

• сварочная дуга горит более ровно и стабильно;
• немного металлических брызг при работе;
• ровный шов с небольшим чешуйчатым узором;
• лучшая обработка легированных и цветных сплавов;
• экономия «расходников».

Применение

Мощные устройства с постоянным электротоком дают возможность производить сварку многих разновидностей стали. Некоторые установки могут соединять изделия толщиной до 50 миллиметров.

Сварочный прибор может расплавлять и электродные стержни, и кромки металла. Кроме этого, выпрямители также работают и с проволокой-присадкой, которая подается с помощью катушки.

Преобразователи могут работать и с угольными и вольфрамовыми (неплавящимися) электродами. В этой ситуации ванну для сварки защищают с помощью подачи инертных газов. Так, пользуясь выпрямителем, можно производить обработку малоуглеродистой стали, нержавейки и чугуна.

Помимо сварки, устройства используются и для резки металлических изделий. Это становится возможным из-за повышения силы электротока.

Устройство сварочного выпрямителя предполагает несколько блоков. Самые главные детали агрегата:

• диоды;
• трансформатор;
• модуль охлаждения;
• устройства для измерения;
• токорегуляторы.

Прибор функционирует по принципу подачи электротока переменного типа на первичную трансформаторную обмотку. Благодаря силе электромагнитной индукции на поверхности вторичной обмотке формируется другой поток тока с увеличенной силой и уменьшенным напряжением.

Затем поток направляется на диоды, в качестве которых зачастую выступают кремниевые детали. В связи с тем, что при этом диоды подвергаются нагреву, то около них размещается вентилятор и радиаторы. Для того чтобы контролировать эксплуатационные характеристики, в системе имеются вольтметр и амперметр. Некоторые устройства могут оснащаться специальными датчиками, реагирующими на перегрев. Если случится превышение одного из показателей, то сработает защитный блок, и сварка остановится.

Разновидности сварочных выпрямителей

Устройства классифицируются по характеристикам входного напряжения и виду подключения диодов. Они делятся на:

• однофазные;
• двухфазные;
• трехфазные.

В промышленных условиях зачастую применяются именно трехфазные модели, так как они позволяют не только осуществлять сварку деталей, но и резку металлических сплавов.

В бытовых условиях выпрямители зачастую встроены в инверторы для сварки, которые очень легки и компактны.

Особенности ремонта и обслуживания

Для того чтобы со сварочным выпрямителем не возникало никаких проблем, нужно осуществлять правильное и регулярное обслуживание агрегата. При этом проверяется состояние всех имеющихся токопроводящих элементов, надежность фиксации клемм. Также удаляется грязь и пыль со всех внутренних деталей. Перед тем как использовать установку, ее нужно заземлить. Регулировочный винт вторичной обмотки нужно время от времени смазывать. Не следует использовать выпрямитель, на котором нет кожуха для защиты.

Что касается самых распространенных неисправностей, то к ним можно отнести сильный шум и перегрев устройства. Если вы заметили такие признаки, то это может говорить о следующем:

• вентиляторная крыльчатка не подходит по размеру, и ее нужно поменять;
• неисправен вентиляторный винт;
• в первичной трансформаторной обмотке произошло замыкание, то есть ее необходимо заново перемотать;
• произошло нарушение изоляции шпилек или листов сердечника.

Выпрямитель дает возможность производить сварку, получая при этом более надежные, ровные и качественные швы.

Сварочные выпрямители. Сварка

Сварочные выпрямители

Сварочные выпрямители представляют собой устройство, предназначенное для преобразования переменного тока в постоянный (выпрямленный).

Оно состоит из следующих основных узлов: силового трансформатора для понижения напряжения сети до необходимого напряжения холостого хода источника, блока полупроводниковых элементов для выпрямления переменного тока, стабилизирующего дросселя для уменьшения пульсаций выпрямленного тока.

Выпрямительный блок представляет собой набор полупроводниковых элементов, включенных по определенной схеме. Особенность полупроводниковых элементов заключается в том, что они проводят ток только в одном направлении, в результате чего сила тока получается постоянной (выпрямленной).

Такие элементы обладают вентильным эффектом, иначе говоря, пропускают ток в одном направлении. За это их называют полупроводниковыми вентилями. Они делятся на неуправляемые – диоды и управляемые – тиристоры. Разработаны и выпускаются сварочные выпрямители для ручной или механизированной дуговой сварки под флюсом, сварки в защитной среде и др. Они получили широкое применение благодаря их технологическим преимуществам: высокий к.п.д. и относительно небольшие потери холостого хода, высокие динамические свойства, отсутствие вращающихся частей и бесшумность в работе, равномерность нагрузки фаз, небольшая масса, возможность замены медных проводов алюминиевыми.

Но следует иметь в виду, что для выпрямителей представляют большую опасность продолжительные короткие замыкания, так как могут вывести из строя диоды. Кроме того, они чувствительны к колебаниям напряжения в сети.

Сварочные выпрямители (рис. 51) состоят из двух блоков: понижающего трехфазного трансформатора с устройствами для регулирования напряжения или тока и выпрямительного блока.

Кроме того, выпрямитель имеет пускорегулирующее и защитное устройства, обеспечивающие нормальную эксплуатацию. Выпрямление тока осуществляется по трехфазной мостовой схеме, состоящей из шести плеч. В каждом плече моста установлены вентили, выпрямляющие оба полупериода переменного тока в трех фазах. В каждый момент времени ток проходит через два вентиля, и, таким образом, в течение одного периода происходит шесть пульсаций выпрямленного тока, что соответствует частоте пульсации 300 Гц.

Рис. 51.

Схема трехфазного выпрямителя:

а – схема включения; б – выпрямленный ток внешней цепи; 1– понижающий трансформатор; 2 – блок селеновых или кремниевых выпрямителей; 3 – сварочная дуга

Сварочные выпрямители подразделяются на однопостовые с падающими, жесткими, пологопадающими и универсальными характеристиками и многопостовые с жесткими характеристиками. Падающая характеристика в выпрямителе создается включением в сварочную цепь реактивной катушки или применением трансформатора с усиленным магнитным рассеянием.

У многопостовых сварочных выпрямителей для создания падающей внешней характеристики и регулирования сварочного тока в сварочную цепь каждого поста включают балластный реостат.

Выпрямители типа ВД, предназначенные для ручной и механизированной сварки и наплавки, имеют крутопадающую внешнюю характеристику. Регулирование варочного тока производят ступенчато (два диапазона) и плавно (в пределах каждого диапазона). Переключатель диапазонов сварочного тока расположен на лицевой панели выпрямителя и производит одновременное переключение первичной и вторичной обмоток со «звезды» (диапазон малых токов) на «треугольник» (диапазон больших токов). Переключение производят только после отключения выпрямителя от силовой сети.

При переключении пределы изменения тока увеличиваются примерно в три раза. Плавное регулирование тока в пределах каждого диапазона производится изменением расстояния между катушками первичной и вторичной обмоток. Катушки вторичной обмотки закреплены неподвижно у верхнего ярма, а катушки первичной обмотки с помощью ходового винта перемещаются по стержню сердечника трансформатора. Вращая рукоятку ходового винта по часовой стрелке, сближают катушки обмоток, уменьшают индуктивность рассеяния обмоток и, как следствие, увеличивают сварочный ток.

Сварочные выпрямители с жестокими и пологопадающими внешними характеристиками применяются при сварке плавящимся электродом в углекислом газе, под флюсом, порошковой проволокой. Они различны как конструктивно, так и по электрической схеме. Например, выпрямитель типа ВС состоит из силового трехфазного понижающего трансформатора и выпрямительного блока из селеновых вентилей. В сварочную цепь после выпрямительного блока включен дроссель, позволяющий регулировать нарастание тока короткого замыкания и снижающий потери металла на разбрызгивание. Выпрямитель имеет два переключателя числа витков первичной обмотки трансформатора, которыми путем изменения коэффициента трансформации регулируется выходное напряжение. Один переключатель, для ступенчатого регулирования, имеет три положения, второй, для плавного регулирования, – восемь положений. Таким образом, выпрямитель имеет 24 значения сварочного тока. Регулирование сварочного тока можно производить только при холостом ходе, что является серьезным недостатком выпрямителя. В промышленности и строительстве они применяются, но с производства сняты.

Выпрямители типа ВДГ состоят из трансформатора с нормальным магнитным рассеянием и трехфазного дросселя насыщения. Рабочие обмотки дросселя включены в плечи выпрямительного блока. Регулирование выходного напряжения ступенчато-плавное. Ступенчатым регулированием можно задать три диапазона, получаемые изменением коэффициента трансформации силового трансформатора изменением числа витков первичной обмотки.

Плавное регулирование в пределах каждого диапазона осуществляется дросселем насыщения. Выпрямитель имеет дистанционное управление. Многопостовые сварочные выпрямители типа ВДМ выпускают серийно на номинальные токи 1000, 1600, 3000 А. Выпрямители имеют жесткую внешнюю характеристику и состоят из силового трехфазного понижающего трансформатора, выпрямительного блока из кремниевых вентилей с вентилятором, пускорегулирующей и защитной аппаратуры.

Получение падающей внешней характеристики и регулирование сварочного тока каждого поста производятся подключением балластных реостатов типа РБ–301.

Сварочные выпрямители типов ВСУ и ВДУ являются универсальными источниками питания дуги. Они предназначены для питания дуги при автоматической и полуавтоматической сварках под флюсом, в защитных газах, порошковой проволокой, а также при ручной сварке. Выпрямители ВСУ кроме блока трехфазного понижающего трансформатора и выпрямительного блока имеют дроссель насыщения с четырьмя обмотками. Переключением этих обмоток можно получать жесткую, пологопадающую и крутопадающую внешние характеристики.

Таблица 9

Технические характеристики однопостовых сварочных выпрямителей с падающими характеристиками

Таблица 10

Технические характеристики сварочных преобразователей и агрегатов с электродвигателями

Выпрямители ВДУ основаны на использовании в выпрямляющих силовых обмотках управляемых вентилей – тиристоров. Схема управления тиристорами позволяет получать необходимый для сварки вид внешней характеристики, обеспечивает широкий диапазон регулирования сварочного тока и стабилизацию режима сварки при колебаниях напряжения питающей сети.

Данный текст является ознакомительным фрагментом.

Читать книгу целиком

Поделитесь на страничке

Следующая глава >

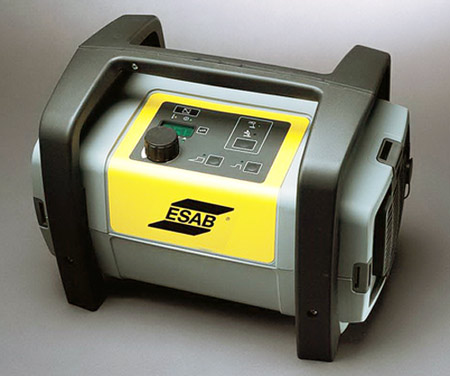

Сварочный выпрямитель

Сварочный выпрямитель это аппарат, который преобразует ток от сети в рабочее напряжение, высокого уровня, применяемое при сварочных работах. Существует множество видов выпрямителей для сварочных работ. Они бывают с трансформаторной регулировкой, тиристорные, с резисторной регулировкой, инверторные, с дросселем насыщения.



Эксплуатация и применение сварочных выпрямителей



Помещение, в котором происходят работы посредством выпрямителя, должны быть хорошо проветриваемыми. Рабочая температура может быть от 40 до минус 40 градусов, допустимая влажность воздуха не должна превышать восьмидесяти процентов.

Данное устройство категорически воспрещается использовать в опасной для взрывов, пыльной и загазованной среде. Сварочный выпрямитель широко распространен в применении за счет его относительно невысокой стоимости, но при этом его работа отличается высокой степенью качества. Выпрямители для сварки имеют отличия по рабочим типам мощности. Существуют однофазные устройства и устройства трехфазные.





Чаще однофазные выпрямители для сварки используются в бытовых условиях, при небольших сварочных работах, потому что однофазный аппарат может эксплуатироваться от обычной электрической сети.

Аппараты трехфазные все-таки имеют более качественные рабочие характеристики, шов получается более прочный. Но данные сварочные выпрямители дают значительно большую нагрузку на сеть, и как правило чаще используются в промышленных масштабах и на производствах, где требуется выполнение большого рабочего объема.



Принцип работы сварочного выпрямителя







Действие сварочного выпрямителя происходит следующим образом: ток, за счет полупроводников проводится только лишь в одну сторону, то есть обратно подача электричества не осуществляется. Основными элементами данного аппарата являются трансформаторный блок, система которого производит регулировку напряжения, и выпрямитель, который собирается трехфазно.Полупроводники в сварочном выпрямителе применяются из таких материалов как кремний и селен. Селеновые проводники не отличаются высоким коэффициентом полезного действия, зато способны выдерживать большие нагрузки, в отличие от проводников, изготовленных из кремния. Поэтому применение вентилей из кремния больше распространено там, где рабочий ток не очень высокий.

Перед другими преобразовывающими ток устройствами, сварочные выпрямители имеют ряд преимуществ. Их рабочие и качественные характеристики значительно выше, чем у других видов преобразователей тока. Качество сварки значительно лучше, при этом потеря при холостом ходе куда меньше, у данных устройств значительно больше возможностей регулировки, к тому же они абсолютно бесшумно работают.



Сварочные выпрямители — классификация



Сварочные выпрямители классифицируются по виду характеристик, они бывают с крутопадающими характеристиками, с жесткими характеристиками и универсальными характеристиками.
Аппараты с типом характеристики, относящимся к крутопадающей, предназначаются для ручной сварки дуговым образом, либо для сварочных работ посредством неплавящегося электрода в защитном газе. Радиопомехи такого сварочного выпрямителя подавляются посредством специальных фильтров. Сварочные выпрямители с жесткими характеристиками работают посредством плавящегося в углекислом газе электрода. Универсалы могут эксплуатироваться на условиях хоть жесткой, хоть крутопадающей сварок.

Данные аппараты не требуют специального ухода, скорее важно знать правила по их эксплуатации. Нельзя оставлять аппараты на открытом для осадков пространстве, беречь их от повышенной влажности, применять только в надлежащих условиях и соблюдать технику безопасности.
