Виды сварочного аппарата

Устройства этой техники различается на несколько типов. Каждый механизм имеет некоторые особенности, которые отображаются на выполненной работе.

Современные сварочные аппараты делятся на:

• модели постоянного тока;
• с переменным током
• трёхфазные
• инвекторные.

Модель с переменным током считается самым простым механизмом, который легко можно сделать самостоятельно.

Простой сварочный аппарат позволяет выполнять сложные работы с железом и тонкой сталью. Чтобы собрать подобную конструкцию, необходимо иметь определенный набор материалов.

К ним относятся:

• провод для обмотки;
• сердечник выполненный из трансформаторной стали. Он необходим для намотки сварочника.

Все эти детали можно приобрести в специализированных магазинах. Подробная консультация специалистов, помогает сделать правильный выбор.

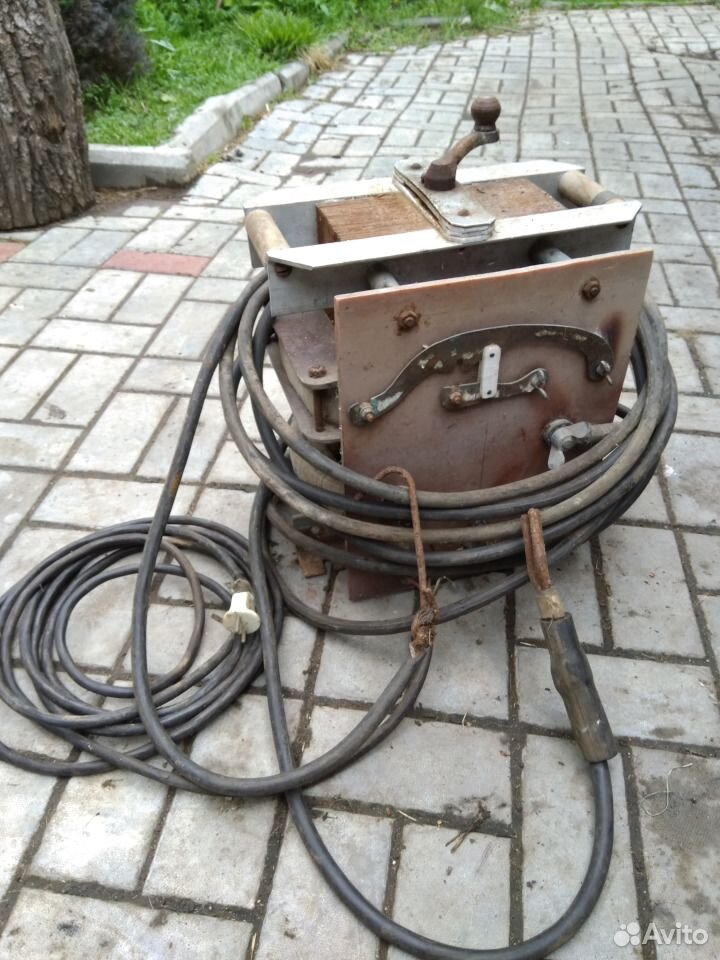

Конструкция с переменным током

Опытные сварщики называют подобную конструкцию понижающим трансформатором.

Как сделать сварочный аппарат своими руками?

Первое что необходимо сделать — это правильно изготовить основной сердечник. Для данной модели, рекомендуется выбирать стержневой тип детали.

Для его изготовления понадобятся пластины, выполненные из трансформаторной стали.

Как правильно рассчитать параметры детали?

Все достаточно просто.  Размеры центрального отверстия(окна) должны вместить всю обмотку трансформатора. На фото сварочного аппарата изображена подробная схема сборки механизма.

Площадь крена можно рассчитать по формуле: S=a*b. Готовый результат вычислений не должен быть меньше 36 кв. см. Чем больше площадь, тем меньше греется аппарат во время работы.

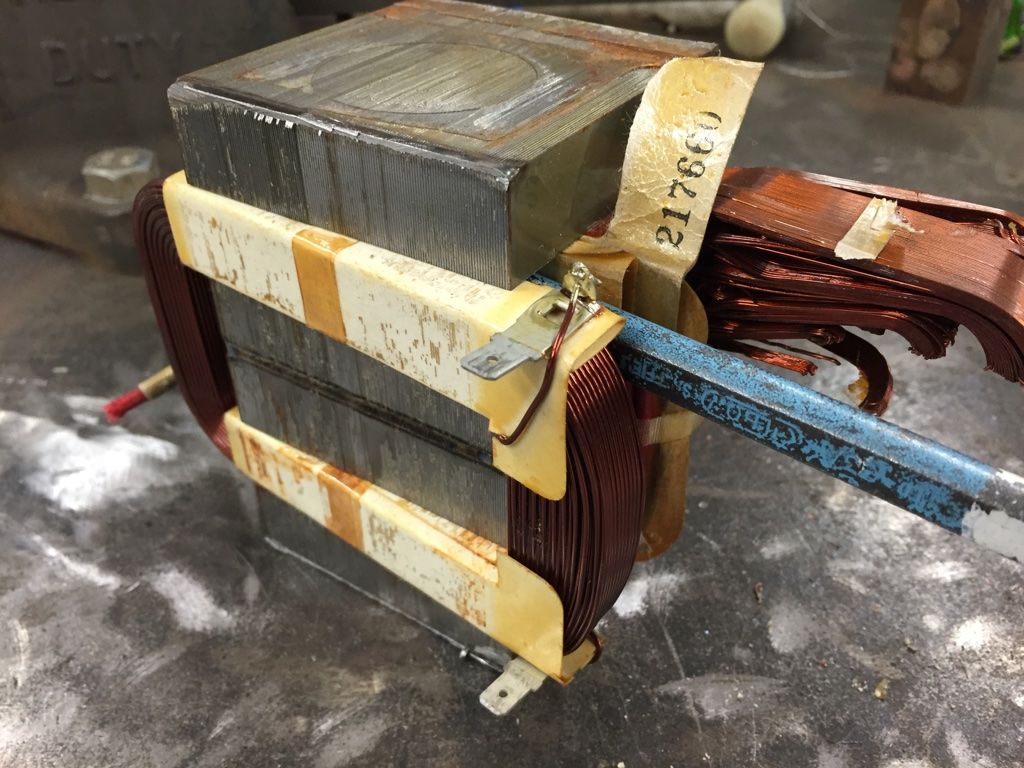

Следующим этапом будет сборка сердечника. Для этого берут тонкие трансформаторные пластины, которые соединяют между собой до необходимой толщины детали.

Далее наматываем понижающий трансформатор, состоящий из витков тонкой проволоки. Для этого делают 210 витков тонкой проволоки. С другой стороны делают намотку из 160 витков. Третья и четвертая первичная намотка, должна содержать 190 витков. После этого на поверхности крепят толстую платину.

Концы намотанной проволоки фиксируют болтом. Его поверхность отмечаю цифрой 1. Следующие концы проволоки закрепляют подобным образом с нанесением соответствующей разметки.

Обратите внимание!

В готовой конструкции должно присутствовать 4 болта с различным количеством витков.

В готовой конструкции соотношение наматывания обмотки будет равно 60% к 40%. Такой результат обеспечивает нормальную работу аппарата и хорошее качество сварочного крепления.

Контролировать подачу электрической энергии можно при помощи переключения проводов на необходимое количество обмотки. В процессе работы не рекомендуется перегревать сварочный механизм.

Аппарат постоянного тока

Данные модели позволяют выполнять сложные работы по толстым стальным листам и чугуну. Главное преимущество этого механизма, заключается в простой сборке, которая не займет много времени.

Сварочный инвектор представляет собой конструкцию вторичной обмотки с дополнительным выпрямителем.

Обратите внимание!

Он будет выполнен из диодов. В свою очередь, они должны выдерживать электрический ток в 210 А. Для этого подойдут элементы с маркировкой Д 160-162. Такие модели, довольно часто применяют для работы в промышленных масштабах.

Главный сварочный инвектор изготавливают из печатной платы. Такой сварочный полуавтомат выдерживает скачки электроэнергии во время длительной работы.

Опытные сварщики не рекомендуют перегревать оборудование. Это может стать причиной сгорания важных деталей.

Ремонт сварочного аппарата не составит особого труда. Здесь достаточно заменить повреждённую область механизма. В случае серьезной поломки, необходимо заново осуществлять первичную и вторичную обмотки.

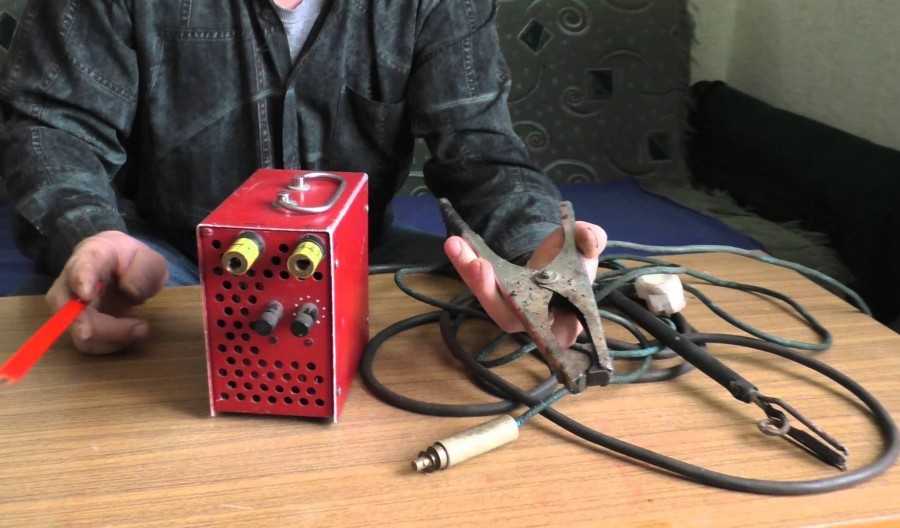

Фото сварочного аппарата своими руками

Обратите внимание!

Схема сварочного аппарата постоянного тока

Самодельный сварочный аппарат может прекрасно подойти для выполнения бытовых задач средней сложности. Естественно, с полноценным сварочным инвертором его трудно сопоставить, но небольшие домашние работы такой аппарат выполняет без особых проблем.

Основным преимуществом таких устройств является тот факт, что пользователь самостоятельно решает, какие изменения вносить в конструкцию, преобразуя, таким образом, технические характеристики агрегата, исключая и добавляя разные функции.

Самые примитивные самодельные рабочие сварочные аппараты сделаны в виде трансформатора с рабочей и сетевой обмоткой. Рабочая обмотка, как правило, проектируется с напряжением 45-70 В, а сетевая – с напряжением 220-240 В. Сила тока при этом изменяется за счёт увеличения или уменьшения витков рабочей обмотки.

Что нужно для сборки сварочного аппарата?

Схема сварочного аппарата постоянного тока представляет собой, как правило, корпус старого асинхронного двигателя или понижающего трёхфазного трансформатора.

Блок питания помещается в корпус, который оборудован всеми необходимыми мелочами:

• регуляторами;
• клеммами;
• соединительными разъёмами;
• специальными выключателями;
• переходниками и т. п.

Для удобства переноски и транспортировки, корпус сварочного аппарата можно оборудовать специальными колёсиками или ручками.

Чтобы собрать в домашних условиях сварочный аппарат постоянного тока, необходимо минимум инструментов и оборудования:

• плоскогубцы;
• отвёртка;
• паяльник;
• нож (ножницы), ножовка;
• молоток;
• электродрель;
• винты, шайбы и гайки разных размеров;
• алюминиевые заклёпки и пластины.

ВАЖНО: если вы решили самостоятельно собрать сварочный трансформатор постоянного тока, необходимо ознакомиться с базовыми теоретическими знаниями и навыками, которые касаются момента плавления электрода и горения сварочной дуги, технических характеристик трансформаторов, обмоток сварочного аппарата.

Основные сведения об обмотках сварочного аппарата

В процессе создания проекта своего сварочного агрегата необходимо рассчитывать первичную обмотку с током 25 А. Вторичную обмотку нужно проектировать на 160 А.

Не менее важным моментом является правильный подбор оптимального сечения проводов. Расчёт нужно производить по следующей схеме: на 1 мм² провода разрешается подача тока не более 10 А. Если провода алюминиевые, ток должен быть уменьшен вообще до 4 А.

Изначально рассчитывается площадь сечения окна железа в см², а исходя из этого – число витков обмоток. Количество витков обмоток рассчитывается сначала на 1 В (48 делится на площадь сечения окна рабочей площади трансформатора), после чего – для суммарного значения.

Сборка самодельного сварочного агрегата должна производиться только после завершения всех расчётов. Чтобы сварочный трансформатор постоянного тока работал правильно, необходимо добиться правильности расчётов. Если необходимо, нужно вносить частые изменения в характеристики конструкции.

Сварочный аппарат своими руками

Сварочный трансформатор является главным элементом любого сварочного устройства (он отвечает за понижение сетевого напряжение до 50-80 В). Схема сварочного аппарата постоянного тока подразумевает максимальную отдачу мощности, из-за чего трансформатор должен спокойно выдерживать подачу тока до 200 А.

Самодельные конструкции сварочных аппаратов очень простые, так как в них отсутствует, как правило, даже дополнительные компоненты для регулировки тока (нет переключателя силы тока). Сила тока регулируется за счёт переключения витков катушек (или других специализированных устройств).

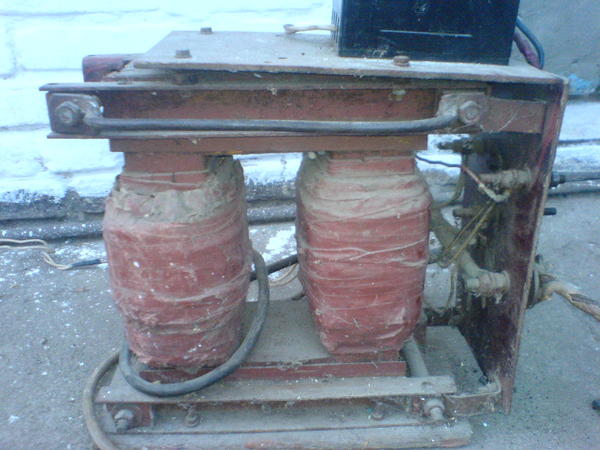

Сварочный трансформатор постоянного тока состоит из магнитопровода (состоит из пластин трансформаторной стали повышенной прочности), первичной и вторичной обмотки.

Не менее важной деталью сварочного трансформатора является магнитопровод, в процессе изготовления которого применяются детали из старых телевизионных трансформаторов или электродвигателей.

Во время сварки важное свойство имеет и эластичность дуги, основным критерием которой является её максимальная длина, при которой дуга может существовать. Дуга может зажигаться и гаснуть до 100 раз в секунду (это зависит от фазового сдвига между током дуги и напряжением на холостом ходу).

Чтобы уменьшить паузы горения, можно повысить напряжение на холостом ходу (не выше уровня 80 В) с помощью включения в цепь дросселей, которые приводят к фазовому сдвигу между напряжением и током.

В таком случае сварочная дуга вообще может гореть беспрерывно, потому, как она будет поддерживаться ЭДС самоиндукцией. А когда дуга более стабильна, сварной шов ложится тоже более ровно.

ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

Статья бренд-менеджера ТМ BestWeld Шкляревского Ю.

ТЕХНОЛОГИИ ОБМАНА: СВАРОЧНЫЕ АППАРАТЫ MMA

Сварка штучным электродом на просторах бывшего СССР имеет традиционное отечественное название — Ручная Дуговая Сварка, или сокращенно РДС. В западном мире и среди соотечественников, приступивших к освоению этой технологии не так давно, распространено англоязычное название MMA (от Manual Metal Arc – в буквальном переводе «ручная дуговая сварка металлов»). Речь идет абсолютно об одном и том же процессе.

Китайская промышленная революция сделала сварочное оборудование доступным для сотен миллионов людей с точки зрения цены. А применение инверторных технологий резко снизило уровень требований к уровню подготовки сварщика и к мощности источника электропитания. В итоге со второй половины нулевых годов мировой рынок инструмента потряс настоящий бум сварочного оборудования. В первую очередь, MMA: не менее 9 из 10 аппаратов, приобретаемых в розницу в нашей стране, относятся именно к ручной дуговой сварке штучным электродом. Сегодня сварочный аппарат еще не сравнялся по распространенности с молотком или дрелью, но уже точно превзошел некоторые виды электроинструмента и другого традиционного оборудования для строительства и ремонта. Тем не менее, разбираться в этом непростом оборудовании потребители лучше не стали. Чем беззастенчиво пользуются недобросовестные розничные торговцы и даже отдельные производители и импортеры.

НЕОДИНАКОВЫЙ ОДИНАКОВЫЙ СВАРОЧНЫЙ ТОК: ОДИН ВАРИТ, ДРУГОЙ НЕТ

Одной из немногих характеристик сварочного аппарата, в которых потребители разбираются хорошо (или думают, что разбираются), является диапазон сварочного тока. Причем главной является именно верхняя граница диапазона. Даже не искушенному в электрических процессах человеку понятно, что чем больше сила тока, выдаваемая аппаратом, тем лучше. По крайней мере, тем легче будет идти сварочный процесс.

Зерно разумного в таком предположении есть, но в целом оно ошибочно. Любой продавец в магазине сварочного оборудования пояснит, что чем выше сила максимального тока, тем больше диаметр электрода, который можно использовать с данным аппаратом. Подбор типа и диаметра электрода зависит от многих параметров, но непрофессиональным сварщикам обычно рекомендуют электроды АНО-21 или МР-3 из расчета диаметра «1 к 1»: чтобы диаметр электрода приблизительно был равен толщине свариваемого металла. Отсюда и выбор аппарата по току: ориентировочно 40-50А сварочного тока на 1 мм диаметра электрода. Еще раз, обе эти «методики» расчета – и диаметра электрода, и тока, требуемого для работы им — очень неточные. Зато просты и доступны для человека с ограниченным опытом или вообще без него. Именно ими, а не справочными таблицами, пользуется большинство обученных продавцов в профильных магазинах.

И вот покупатель определился с решением: будет варить электродом до 4,0 мм включительно. Значит, аппарат нужен, чтобы выдавал 160-200А сварочного тока. В магазин пришли 2 соседа по дачам. Один берет «по-минимуму» — аппарат на 160А. Второй с запасом – на 200А. Благо, разница в цене незначительна. Производитель первого заявляет, что аппарат справится с электродом до 4,0 мм, второго – до 5,0 мм.

Оба покупателя остаются довольными до того момента, пока решают попробовать свои аппараты в деле на электродах 4,0 мм. И вот тут вдруг обнаруживается удивительный сюрприз: поочередно подключаемые к одному и тому же источнику питания, аппарат с пределом в 160А 4,0-мм электрод «тянет». А аппарат с заявленным пределом в 200А 4,0-мм электрод поджигает, но дугу вести не дает – сразу обрывает. Про 5,0-мм электрод и говорить нечего. Расстроенный покупатель идет в сервисный центр, где его аппарат ставят на стенд и наглядно демонстрируют, что тот выдает даже больше заявленных 200А. Может, все 250А. Так что к аппарату претензий быть не может, и проблемы нужно искать где-то еще: в источнике электропитания, используемых электродах или вообще в том месте, откуда руки растут. Как же такое возможно???

Точно так же, как при игре в наперстки или обмене валюты с рук. Хотя иногда у поставщика оборудования нет заведомого умысла обмануть покупателя. Возможно, выдача менее мощного оборудования за более мощное происходит вследствие элементарной безграмотности. Но нередко, если верить менеджерам китайских заводов, это прямое указание российских (а также украинских, азиатских, ближневосточных, африканских и многих других) импортеров.

Оптимальный режим работы при сварке штучным электродом подразумевает ведение электрода на расстоянии от поверхности свариваемого металла, приблизительно равном диаметру электрода. (Точно выдерживать это расстояние, конечно, невозможно, но с опытом получается неплохо). Для поддержания дуги, т.е. перетекания электрического тока, требуется электрическое напряжение. И не какое-нибудь, а строго определенное. Рабочее сварочное напряжение регламентируется отечественными и международными стандартами. Оно должно составлять:

Uсв=20+0,04*Iсв,

где Iсв – сварочный ток.

Несложно подсчитать, что для тока 160А сварочное напряжение должно составлять 26,4В, а для тока 200А – 28В. Практически на любом сварочном аппарате ММА можно обнаружить табличку, обычно отпечатанную прямо на корпусе, где обязательно указаны эти два показателя – сварочного тока (I2) и сварочного напряжения (U2). Увы, не факт, что они отражают действительные возможности аппарата. Также как данные в техническом паспорте, на упаковке, ценнике, в описании в Интернете и т.д.

Именно тот максимальный ток, для которого сварочный аппарат способен обеспечить предписываемое стандартом сварочное напряжение, и является его фактическим максимальным током. Иначе этот показатель называют максимальным номинальным током сварочного аппарата, или просто номинальным током аппарата. Так что, если ваш аппарат «не тянет» электрод, проверить нужно не только выдаваемый им сварочный ток, но и выдаваемое при этом сварочное напряжение.

Если последнее недотягивает до положенного по стандарту уровня пару вольт, аппарат расчетным электродом варить будет. Электрод придется вести ближе к свариваемому металлу, т.е. поддерживать более короткую дугу. Это неудобно и чревато непроизвольным «чирканьем». Но все-таки для опытного сварщика не смертельно – шов положить получится, хотя и не без мучений. При сварочном напряжении ниже 20 Вольт вести 3-4 мм электродом дугу не удастся в принципе. Она будет разрываться при попытке минимально приподнять электрод над поверхностью металла.

«Зачем же так делать аппараты?» — наивный вопрос. Чтобы сэкономить на комплектующих. Чаще всего с умыслом привлечь покупателя, выдавая менее мощный аппарат за более мощный. Ведь величина номинального тока сварочного аппарата всецело зависит от источника питания  и его собственной мощности. А собственная мощность определяется мощностью основных компонентов самого аппарата: высокочастотного трансформатора, конденсаторов, транзисторов, реле. Естественно, чем мощнее компонент, тем дороже.

Если мощности источника питания недостаточно для обеспечения выходной мощности аппарата (произведение сварочного тока на сварочное напряжение), то, конечно, даже самая добросовестная комплектация аппарата ситуацию не спасет. Однако если в аппарат вставлены компоненты, не способные обеспечить заявленную мощность на выходе, то тут уж возможности источника питания ни при чем. Хоть к гидроэлектростанции подключай, а повысить мощность на выходе не удастся. Но… можно изменить параметры схемы аппарата так, чтобы при достижении предела выходной мощности аппарата ток еще можно было бы увеличить. За счет чего? За счет дальнейшего снижения сварочного напряжения, естественно. По стандарту положено: 160А*26,4В=4,24кВт. А можно эту же мощность разложить по-другому: 200A*21,2В=4,24кВт. Вот и получится, что в первом случае аппарат на 160А – это действительно аппарат на 160А. Он и электрод 4,0 мм будет плавить нормально. Во втором случае аппарат на 200А в действительности рассчитан на меньший номинальный сварочный ток. На какой именно, можно выяснить экспериментальным путем, одновременно замеряя сварочный ток и сварочное напряжение.

НЕОДИНАКОВЫЙ ОДИНАКОВЫЙ СВАРОЧНЫЙ ТОК-2, ИЛИ ВОЛЬТ-АМПЕРНАЯ ХАРАКТЕРИСТИКА (ВАХ)

Сложновато? Если нет, то об этом же еще более сложно, зато наглядно. Я имею ввиду вольт-амперные характеристики аппаратов, а если точнее, параметров выдаваемой ими сварочной дуги (это не одно и тоже, но для простоты понимания будем считать, что одно).

Режим обеспечения аппаратом сварочного тока и соответствующего сварочного напряжения обеспечивается только в определенном диапазоне выдаваемого сварочного тока. Этот диапазон называется рабочим диапазоном сварочного тока аппарата – на рис. соответствует отрезку «B». В пределах этого диапазона сварочное напряжение с изменением сварочного тока изменяется незначительно – по упомянутой выше формуле 20+0,04*Iсв. Получается, что разница между сварочными токами 160А и 200А составляет 40 ампер. В то же время разница между сварочными напряжениями, соответствующими этим токам, — всего 1,6 вольта.

А что лежит в диапазоне ниже минимальной и выше максимальной границ сварочного тока?

На токах ниже минимальной границы рабочего диапазона (отрезок «A» на диаграммах ВАХ выше) сварочное напряжение значительно превышает требуемое стандартом. Однако этот участок соответствует очень важному этапу сварочного процесса – поджигу сварочной дуги. Чем выше напряжение до момента возникновения дуги, тем легче ее поджиг. (Ниже вопрос уровня напряжения холостого хода разъясню подробнее). С поджигом дуги напряжение снижается до рабочего.

Гораздо интереснее поведение сварочной дуги различных аппаратов за пределами верхней границы диапазона рабочих токов (на диаграмме выше отрезок «С»). Потому как ведут себя разные аппараты по-разному. Одни аппараты за пределами верхней границы рабочего диапазона удерживают сварочный ток на уровне, близком к уровню верхней границы. О таких аппаратах говорят, что вольт-амперная характеристика у них крутопадающая, или «штыковая» (левая диаграмма). У других аппаратов по достижении предела рабочего диапазона ток продолжает расти, но сварочное напряжение падает. Чем выше ток, тем ниже сварочное напряжение. О таких аппаратах говорят, что вольт-амперная характеристика у них полого падающая (правая диаграмма).

Падающий отрезок ВАХ начинается с номинального тока аппарата. Эта точка на диаграмме соответствует достижению максимума мощности аппарата. Дальнейшее увеличение сварочного тока может достигаться только за счет одновременного снижения сварочного напряжения. Кульминацией роста тока аппарата является момент «втыкания» электрода в свариваемый металл. Т.е. короткое замыкание электрода на свариваемый метал. При прямом контакте сопротивление минимально, и ток достигает максимума.

Получается, что аппараты со «штыковой» ВАХ имеют максимальный сварочный ток, близкий к току короткого замыкания. При «втыкании» электрода в листовой металл такой аппарат его не прожжет, если только ток подобран правильно. Аппараты с полого падающей ВАХ имеют «значительный запас по току», т.е. способны выдавать ток, существенно превышающий номинальный. При этом уровень напряжения, естественно, обратно пропорционален току. Такие аппараты при «втыкании» электрода в листовой металл вполне прожечь его могут, даже если ток сварки был подобран правильно, — ведь при «втыкании» сила тока резко возрастет. Все зависит, конечно, от толщины металла и величины тока на режимах, близких к короткому замыканию.

Если посмотреть на проблему с мошенничеством на мощности аппаратов с точки зрения вольт-амперных характеристик, получается, что недобросовестные (реже неграмотные) производители и импортеры конструируют аппараты с полого падающей характеристикой, выдавая их нерабочий диапазон токов за рабочий. Т.е. выдавая менее мощные аппараты, рассчитанные на меньшие номинальные сварочные токи, но с полого падающей характеристикой, за более мощные аппараты, рассчитанные на большие сварочные токи.

На приводимом выше изображении двух ВАХ, схематически выполненном автором в «детском» редакторе Paint Brush без претензий на какую-либо точность, тем не менее, видно, что штыковая ВАХ слева принадлежит более мощному аппарату, чем полого падающая ВАХ справа. Номинальный сварочный ток у аппарата с ВАХ, приведенной слева, выше. Но ток короткого замыкания у полого падающей ВАХ справа значительно выше. Такая картина соответствует описанному в начале примеру, когда аппарат на 160А способен варить электродом 4,0 мм, а аппарат «на 200А» нет.

ФОКУС-ПОКУС: «АВТОМАТИЧЕСКАЯ» ФУНКЦИЯ ФОРСИРОВАНИЯ ДУГИ ARC-FORCE

Применение электроники позволяет делать оборудование «умным». Инженеры научили сварочные инверторы предугадывать некоторые типовые проблемы сварщика в процессе работы и помогать, компенсируя ошибки человека. Так аппараты, оборудованные функцией Arc Force, отслеживают увеличение длины дуги и на непродолжительное время (доли секунды) форсируют (т.е. увеличивают) подаваемый ток. Если рука просто дернулась, а не специально отводится с целью прерывания шва, такая помощь аппарата удержит дугу, позволив быстро вернуть руку в правильное положение и продолжить шов. Если же рука в отведенное время не вернулась в нормальное положение, это с высокой вероятностью указывает на то, что сварщик отвел руку не случайно. Ток отключается. Очень полезная функция, настоящее достижение научно-технического прогресса! Это понимают практически все производители и импортеры. Поэтому практически все рекламируют данную функцию на своих инверторных аппаратах. В том числе те, на чьих аппаратах ее нет. А таких большинство.

Признаком наличия функции форсирования дуги Arc-Force на аппарате является ручка, регулирующая силу набрасываемого при срабатывании Arc-Force тока. Если же на панели управления в гордом одиночестве красуется лишь ручка регулировки силы тока, с высокой вероятностью никакой функции форсирования дуги в аппарате не предусмотрено. Зато аппарат имеет пологую ВАХ, обеспечивающую при укороченной дуге ток заметно выше номинального. Т.е. на стенде он может продемонстрировать «дополнительный» ток сверх заявленного номинального. Но удержать дугу этот ток никак не поможет. Еще раз см. случай выше с аппаратом на 200А.

Кстати, помните, что даже аппараты с действительно присутствующей функцией Arc Force не способны форсировать сварочный ток, если Вы и так работаете на его пределе. На языке действий это означает, что если ваш аппарат рассчитан на номинальный ток 160А, а в режиме срабатывания Arc Force набрасывает до 20А, при срабатывании функции  в режиме 120А, аппарат форсирует ток до 140А. Но в режиме работы на предельном токе 160А набрасывать ему уже нечего – в таком режиме вся мощность аппарата уже задействована. Поэтому, если продавец Вас уверяет, что «это аппарат на 160А, но с включенным режимом форсажа – все 180», это очень маловероятно. Зачем производителю оставлять не реализованной мощность аппарата «про запас» для функции Arc Force? Непозволительная роскошь – ведь эту мощность можно задействовать не для краткосрочных набрасываний тока, а постоянного использования. Т.е. для увеличения верхней границы диапазона рабочего тока.

НЕ ДРЕВНИЕ, НО МИФЫ: ОБ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ

Важный вывод из изложенного выше: при одной и той же силе сварочного тока уровень сопутствующего ему сварочного напряжения у всех сварочных аппаратов должен быть одинаковым. Он определяется отечественными государственными и международными стандартами, которые, кстати, полностью совпадают. Соответственно, мощность на выходе всех сварочных аппаратов при одинаковом сварочном токе тоже должна быть одинакова:

Pвых=Iсвар*Uсвар,

Где Pвых – мощность на выходе аппарата, Iсвар – выдаваемый аппаратом сварочный ток, Uсвар – сварочное напряжение, соответствующее сварочному току по ГОСТ (=20+0,04*Iсвар). Например, выходная мощность при сварочном токе 160А у любого аппарата должна быть:

Pвых=160А*(20+0,04*160)=4,24кВт

Ну это на выходе – понятно, у всех должно быть одинаково. А на входе? Это же важный вопрос: какова должна быть мощность электрического источника, чтобы к нему можно было подключить сварочник? Полная потребляемая от источника мощность сварочных аппаратов конечно, может отличаться. Но чтобы понять, в каких пределах и насколько, предлагаю разобраться, от чего она зависит.

Мощность на выходе сварочного аппарата – это только часть мощности, поступающей на него из розетки или от генератора. В процессе работы электрические компоненты греются и отдают тепло в окружающую среду. Отношение мощности на выходе к непосредственно потребленной мощности на входе называется коэффициентом полезного действия, или сокращенно КПД. Для современных инверторных аппаратов этот показатель обычно лежит в пределах от 80% до 90%. Для расчетов можно брать 85%.

Итого, инверторный сварочный аппарат с номинальным током 160А с КПД 85% потребляет активную мощность, равную:

Pакт=Pвых/КПД

Пример расчета потребляемой активной мощности аппарата для сварочного тока 160А:

Pактив=160А*(20+0,04*160)/0,85=4,97кВт

Но это еще не все. Сварочный аппарат относится к типу приборов, преобразующих в выходную мощность и потери на КПД не всю электроэнергию, потребляемую от источника. Часть этой энергии он возвращает в сеть, не потребив. Возвращенная часть мощности называется реактивной мощностью. Специфика данной статьи не позволяет подробно разложить графики синусоиды тока и напряжения переменного тока, проходящего через сварочный аппарат, и продемонстрировать, откуда берется реактивная составляющая мощности, что такое «сдвиг по фазе» (он же «коэффициент мощности») и как его рассчитать. Вам придется поверить мне на слово, что чтобы получить полную мощность источника питания, требуемую для аппарата, активную мощность придется разделить на тот самый коэффициент мощности, иначе называемый «косинус фи» или еще «косинус угла сдвига по фазе». Опять-таки, Вам придется поверить мне на слово, что для большинства «приличных» современных сварочных инверторов он лежит в пределах 0,8-0,9. Для удобства я беру ту же усредненную цифру, что и для КПД – 0,85. Итого:

Pполн=Pактив/Кмощности

Пример расчета потребляемой полной мощности аппарата для сварочного тока 160А:

Pполн=(160А*(20+0,04*160)/0,85)/0,85=5,85кВА

Обратите внимание, что полная мощность измеряется в Вольт-Амперах (ВА), а не в Ваттах (Вт). Для приборов, преобразующих 100% потребляемой электроэнергии в тепло, показатели в ВА и Вт будут равны. Но не для сварочного аппарата. Рекомендую Вам пользоваться упрощенной формулой, выведенной выше:

Pполн= Iсвар*Uсвар /0,85/0,85

Зачем пользоваться? Чтобы сразу определить, не вводит ли Вас продавец или производитель в заблуждение. Да и Вам полезно знать, выдержит ли ваш источник электроэнергии подключение сварочного аппарата.

Например, продавец нахваливает Вам аппарат на 160А номинального тока, заявляя, что у него суперэффективное энергопотребление и что с его помощью Вы сможете варить электродом 3,2 мм от обычной бытовой 16-амперной розетки, которая, кстати, рассчитана не более чем на 3,5кВА (16А*220В=3,52кВА).

Какой ток потребуется для ведения работ электродом 3,2 мм? Ну даже из расчета 40А на 1 мм диаметра:

Iсвар=40Ах3,2мм=128А

Какое сварочное напряжение должен обеспечивать аппарат при токе 128А?

Uсвар=20+0,04*128А=25,12В

Теперь осталось подставить полученные значения сварочного тока и соответствующего ему сварочного напряжения в формулу полной мощности:

Pполн= Iсвар*Uсвар /0,85/0,85

Pполн= 128А*25,12В/0,85/0,85=4450ВА=4,45кВа

Продавец вводит в заблуждение. Даже если предлагаемый аппарат и потянет электрод 3,2 мм током 128А, ему нужен для этого источник минимум 4,45кВА. Подключение к розетке 16А в случае продолжительной работы может вызвать перегрев самой розетки или проводки. Хотя, скорее всего, выбьет пробки.

С минимальным уровнем энергопотребления понятно. А можно ли рассчитать максимальный уровень мощности источника, который может потребоваться аппарату?

Увы, нет. Все приведенные выше формулы позволяют произвести расчеты для оптимального режима сварки, при котором длина дуги приблизительно равна диаметру электрода. Формулы для расчета сварочного напряжения в зависимости от длины дуги тоже существуют. Но вот предсказать поведение аппарата при растягивании дуги только на взгляд нельзя.

На большинстве современных сварочных инверторов растянуть дугу сильно длиннее диаметра электрода не удастся. Компоненты аппарата рассчитаны по мощности впритык.

Хороший аппарат (почти всегда со штыковой вольт-амперной характеристикой) иногда небольшой запас по мощности имеет. При растягивании дуги потребляемая мощность такого аппарата начинает расти. Чтобы не перегружать источник питания, такие аппараты оборудованы функцией ограничения потребляемой мощности. Как только входной ток превышает определенный уровень, срабатывает схема ограничения, и сварочный ток на выходе сбрасывается.

Редко, но попадаются представители китайской промышленности, обладающие значительным запасом по мощности и не оборудованные ограничителем мощности. В частности, автор испытывал аппарат на номинальный ток 200А, который удерживал растягиваемую сварочную дугу вплоть до потребляемой мощности 13кВА (вместо расчетных 7,75кВА). Поэтому при работе от генератора или других источников, где перегрузка может вызвать повреждение источника или другие нежелательные последствия, аппарат сначала нужно проверить на способность ограничивать потребляемую мощность. На веру не стоит воспринимать ни подозрительно низкие показатели энергопотребления, ни даже вполне высокие.

ХОРОШО, ЧТО «..ВАРИТ ОТ 100В!». НО НАСКОЛЬКО ХОРОШО?

Занижение нижнего порога напряжения источника питания распространено не столь широко, как завышение номинального тока. Этот параметр очевиден для любого потребителя, и его легко проверить. Скорее, имеет место умолчание второй части правды: какой номинальный ток аппарат выдает при пониженном входном напряжении.

Проблема пониженного напряжения, к сожалению, в нашей огромной стране распространена очень широко – производственные и распределительные мощности не успевают за ростом энергопотребления, особенно индивидуального. Первый признак перегрузки – напряжение пониженного уровня: если с источника электропитания отбирать больше зарядов, чем он способен воспроизводить, плотность зарядов на источнике снижается, напряжение падает.

При уровне входного напряжения ниже расчетного, снижается потребляемая, а с ней и выходная мощность сварочного аппарата. Соответственно, существенно снижается его номинальный ток.

Существует 2 принципиальных пути инженерного решения проблемы пониженного напряжения источника питания. Первый: изменение схемы и параметров штатных компонентов аппарата. В первую очередь, коэффициента трансформации высокочастотного трансформатора.

Второй способ – добавление блока корректировки входного питания. Наибольшее распространение получила установка т.н. блоков PFC (Power Factor Correction – в буквальном переводе «корректировки фактора мощности»).

Оба способа требуют дополнительных затрат, особенно установка на входе блока PFC, стоимость которого может составлять более половины сварочного инвертора на 160 ампер без такого блока. Поэтому на аппаратах с номинальным током менее 160 ампер блоки PFC устанавливаются редко. Зато использование блоков корректировки входного питания позволяет работать от более низкого напряжения, чем обычно позволяет добиться изменение параметров штатных узлов.

Если Вы приобретаете аппарат, который планируете эксплуатировать в условиях заведомо пониженного напряжения, недостаточно сравнить уровень ожидаемого напряжения питания с заявленным минимальным порогом напряжения питания аппарата. Нужно разобраться, какой ток будет при вашем входном напряжении выдавать аппарат. Иначе может получиться, что аппарат от обещанного пониженного уровня работает, вот только сварочный ток выдает бесполезно малый.

ПВ, ОН ЖЕ ПН ИЛИ РАБОЧИЙ ЦИКЛ – ВСЕ СОГЛАСНО СТАНДАРТОВ. РАЗНЫХ СТАНДАРТОВ.

Сварочный аппарат работает с очень высокими токами, вызывающими нагрев силовых элементов. Поэтому одна из главных задач разработчиков сварочного аппарата – обеспечение эффективного охлаждения. Силовые транзисторы размещаются на объемных алюминиевых «постаментах» — радиаторах, имеющих ребристую поверхность, обеспечивающую максимально возможную площадь отдачи тепла. Мощный вентилятор (иногда 2 или 3 шт) обеспечивает непрерывный обдув с целью охлаждения, Несмотря на это, практически в любом аппарате при работе на токах выше определенного происходит перегрев, срабатывает термическая защита и аппарат на время отключается. Вентилятор продолжает дуть, компоненты аппарата, включая защиту, охлаждаются и снова готовы к работе. Это не аварийная ситуация, а нормальный рабочий режим аппарата.

Отношение времени, которое аппарат в течение контрольного периода выдает заданный ток, к этому самому контрольному периоду, называется рабочим циклом аппарата или, иначе, полезным временем (ПВ). Еще иногда – продолжительностью нагрузки (ПН).

ПВ указывается в %. Обычно указывается сварочный ток, на котором аппарат имеет данный показатель ПВ. Например, «120А-90%» означает, что при работе током 120А данный аппарат может выдавать ток 90% времени, и только 10% остывать. Естественно, чем ближе ток к номиналу аппарата, тем быстрее аппарат греется. Т.е. тем ниже показатель ПВ. Если ПВ указан без упоминания силы тока, значит, данный ПВ соответствует режиму номинального тока аппарата. Так показатель ПВ «30%» для аппарата с диапазоном сварочного тока 10-160А означает, что при рабочем токе 160А данный аппарат будет варить 30% времени, а 70% остывать.

Вроде бы все понятно. Но… Существуют различные методики измерения ПВ. И в отличие от единых для всего мира стандартов соответствия сварочного тока и сварочного напряжения дуги, методики измерения ПВ отличаются принципиально. Один и тот же аппарат по разным методикам получит совершенно разный процент ПВ!

Знакомьтесь: самые распространенные методики измерения ПВ сварочного аппарата – европейская, китайская и советская.

Европейская. Подразумеваются условия испытаний, описанные в европейском стандарте EN60974-1. При температуре окружающей среды 40С аппарат включают на заданный сварочный ток и засекают, сколько он непрерывно проработает до первого отключения. Полученный результат относят к 10-минутному отрезку времени. Если за эти 10 минут термозащита так и не сработала (и аппарат при этом не сгорел), значит, рабочий цикл аппарата на этом токе равен 100%.

Методика фирмы Telwin. Ее же в наши дни можно с полным правом назвать китайской. Итальянский концерн Telwin оказал колоссальное влияние на развитие китайских производителей. Его аппараты MMA, MIG-MAG и контактной сварки были прародителями значительной части китайской продукции. И еще сегодня в Поднебесной на неисчислимых производственных линиях можно отыскать братиков-близнецов аппаратов TELWIN. Кроме схем аппаратов, в Китае по достоинству оценили и предложенную итальянским производителем методику измерения ПВ аппаратов. При температуре 20С аппарат не просто нагружают сварочным током, но жгут реальные электроды. При этом учитывается не непрерывное время работы до первого отключения, а суммарное рабочее время сварки за 10 минут. Естественно, показатель ПВ по методике TELWIN получается значительно (до 2 раз) выше, чем при следовании методике EN60974-1. Сама компания TELWIN при указании ПВ по своей методике уточняет это, добавляя «Telwin» после процентного показателя. Замеряющие ПВ по ее методике китайские производители таких подробностей не указывают.

Российская, она же советская. ГОСТ претерпел ряд редакций, в частности — ГОСТ Р МЭК 60974-1-2004. Условием отечественной методики является обязательное доведение аппарата до режима срабатывания защиты перед началом измерений. Т.е. сначала вводят в режим интенсивной эксплуатации, и только потом производят замеры. Для аппаратов ручной дуговой сварки отечественная методика предусматривает измерения в течение 5 минут, а не 10.

Характерно, что ГОСТ Р МЭК 60974-1-2004 в обязательном порядке относится лишь к сварочному оборудованию промышленного и профессионального назначения и – цитирую – «Стандарт не распространяется на источники питания для ручной дуговой сварки с ограниченным режимом эксплуатации, которые проектируются преимущественно для эксплуатации непрофессионалами». Вероятно, именно этим обстоятельством объясняется не только слабая распространенность отечественной методики, но и свобода трактовки показателя ПВ производителями и импортерами.

И все-таки, какой цикл работы можно считать подходящим? По оценкам специалистов, опубликованных в открытых источниках, реальный цикл работы сварщика ручной дуговой сварки не превышает 20%. Причем эти 20% времени не являются непрерывным отрезком. Более 80% времени уходит на перемещения, контроль уложенного шва, сбив шлака, замену электрода и др.  Так что даже ПВ 30%, замеренного по китайской методике, практически любому сварщику при не очень жаркой погоде будет достаточно – простаивать в ожидании охлаждения аппарата не придется. Если же данный показатель критичен, то лучше не сверять показатель ПВ аппаратов разных марок, а купить аппарат, рассчитанный на более высокий номинальный ток. У него ПВ на том же токе будет точно выше.

А пока ценники реальных и виртуальных магазинов пестрят различными впечатляющими показателями ПВ. И чинные продавцы объясняют неопытным покупателям преимущества больших циферок над маленькими.

НАПРЯЖЕНИЕ ХОЛОСТОГО ХОДА И ФУНКЦИЯ HOT START – ЗВУЧИТ КРАСИВО

Чем выше напряжение, тем легче поджечь дугу. Поэтому напряжение на кончике электрода до возгорания дуги кратно выше, чем при горящей дуге (в большинстве случаев от 1,8 до 2,5 раз). Но слишком высокое напряжение опасно для жизни и здоровья человека. Поэтому выше 80-85В напряжение холостого хода, иначе называемое напряжением без нагрузки, не делают. (В своей книге «Сварочный инвертор – это просто» В.Негуляев утверждает, что до 95В; Ф.Кобелев в своей книге «Как сделать сварочные аппараты своими руками» ссылается на ГОСТ95-77Е и его требование – не более 80В; ГОСТ 12.2.007.8-75 предусматривает предел в 80В для аппаратов переменного тока и 100В постоянного). Впрочем, автору не известны электроды для сварки черных металлов, которые для поджига требовали бы больше 60В. Одновременно автор не слышал об инверторных аппаратах, у которых заявленное напряжение холостого хода было бы ниже 63В.

Чтобы сделать процесс поджига дуги еще легче, изобрели функцию «горячего поджига дуги» — Hot Start. По своей сути она обратна функции Arc Force. Arc Force кратковременно набрасывает ток при опасности разрыва дуги. Hot Start кратковременно набрасывает ток при попытке разжечь дугу.

Как и Arc Force, Hot Start «прыгнуть выше крыши» не может. Для аппарата с номинальным током 160A Hot Start не увеличит ток до 180А. Как показывают тестирования аппаратов, у большинства аппаратов с заявленной функцией HOT START по факту она отсутствует. Вместо нее имеет место повышенный ток при замыкании электрода на метал. И чем более пологая ВАХ, тем больший ток «накидывает» заявленная, но в действительности не существующая на таком аппарате функция HOT START. Помочь разжечь дугу такой дополнительный ток вряд ли может – сварочное напряжение не выдерживается.

На практике заметить разницу напряжения холостого хода в 70 и 80 вольт «по ощущениям» сможет не каждый эксперт, не говоря о новичке. Равно как и набрасывание незначительного тока, если только электроды не дефектные и не отсыревшие, или напряжение холостого хода 60В и ниже.

ЛЮБОЙ КАПРИЗ ЗА ВАШИ ДЕНЬГИ И ЛЮБОЙ СЮРПРИЗ ВМЕСТО НИХ

Я перечислил лишь самые распространенные случаи «экономии» за счет характеристик продаваемого оборудования, встречаемые у некоторых торговых марок федерального масштаба. Еще цена может отличаться в зависимости от марки комплектующих. На характеристиках это обычно не отражается. Более того, нельзя однозначно утверждать, что из 2 аппаратов обязательно надежнее и дольше прослужит именно тот, на котором стоят более высококлассные (и дорогие) комплектующие. Хотя если взять статистику на 2 000 аппаратов, такое, скорее всего, утверждать будет можно.

Цифровые аппараты обычно стоят дороже, чем аналоговые на тот же ток. Цифровой сварочный аппарат – это аппарат с микропроцессорным управлением. Они могут общаться с пользователем посредством дисплея. Аналоговый аппарат – тоже электронный. Но обработка сигналов в нем происходит на уровне взаимного влияния электрических параметров компонентов друг на друга. Является ли цифровой аппарат гарантией более качественного сварочного процесса? Вовсе нет. Лучше купить аналоговый инвертор, выдающий заявленные характеристики, чем цифровой, вводящий в заблуждение. Хотя стремящиеся к экономии производители редко усложняют свои модели с завышенными характеристиками. Их первейшая задача – экономия. Электронный дисплей, кстати, – не признак микропроцессорного управления. Более того, амперметр можно настроить так, что он будет показывать на дисплее не тот ток, который в действительности выдает аппарат.

В Китае более 3000 заводов, выпускающих сварочные аппараты MMA. При такой конкуренции и отсутствии прямой связи с рынками, где их продукция продается, многие заводы концентрируются на самом очевидном направлении повышения конкурентоспособности – на цене. Иногда сами, иногда их толкают на это заказчики – импортеры из других стран.

Выдача менее мощных аппаратов за более мощные – самая распространенная, но не самая вопиющая форма такой «экономии». Автору доводилось лицезреть аппарат, где вентиляторы охлаждения питались от тоненькой проволочки, накрученной в виде еще одной вторичной обмотки на сердечник высокочастотного трансформатора изделия. Экономия, надо полагать, значительная. Но жить такому аппарату недолго, даже если у него превосходно функционирующая термозащита. А купившему его потребителю – мучаться. Потому что цикл работы у такого аппарата, пока он не сгорит, будет выдающийся. Как только сработает термозащита и аппарат отключится, вместе с ним отключится и вентилятор. Ждать охлаждения аппарата придется в несколько раз дольше, чем при наличии полноценного блока питания вентилятора.

СОВЕТ АВТОРА

Мы живем в век товарного изобилия. Чем дальше, тем выбор больше, а свободного времени, чтобы в нем разбираться, меньше. Рекомендую Вам выбирать тех профессионалов, которым доверяете, и пользоваться их услугами.

Конечно, если разница между товарами непонятна, почему бы не выбрать подешевле? Но Вы наверняка стремитесь попасть к конкретному зубному врачу или автомеханику, которых знаете давно и убедились в их компетенции и порядочности. Такой подход разумен и в отношении подбора оборудования, в котором у Вас нет времени разбираться. Доверьте эту работу достойному магазину и торговым маркам производителей, которые этого заслуживают.

Обман является обманом, если его осознает и признает таковым обманутый. Покупатель, которого убедили в магазине, что для сварки электродом 3,2 мм ему «как раз подойдет» аппарат на сварочный ток 200 ампер, который, к тому же, предлагается приблизительно в одну цену с 160-амперными аппаратами конкурентов, может быть вполне доволен и счастлив. Но часто покупателю все же предлагают переплатить за характеристики, которыми предлагаемый аппарат не обладает.

Как бы там ни было, выбор всегда за покупателем.

КРАТКАЯ ИНСТРУКЦИЯ ПО ПОДБОРУ СВАРОЧНОГО ИНВЕРТОРА

А. Подбор аппарата по мощности.

1. Определить тип работ – тип свариваемого черного металла, его толщина, объем работ.

2. Исходя из предыдущего пункта, выбрать расходник – электроды. Назначения по типам стали указаны на упаковке. Для бытовых работ в большинстве случаев подходят самые распространенные — АНО-21 и МР3. Для профессиональных задач – УОНИ. Диаметр выбирается по толщине свариваемого металла. Упрощенно: 1 мм свариваемого металла = 1 мм диаметра электрода.

3. Подбор аппарата по току. На 1 мм диаметра электрода – 40-50А сварочного тока. Получается, для сварки электродом 3,2 мм при нормальном (не пониженном) напряжении в сети питания нужен аппарат на ток 128-160А.

Б. Подбор аппарата по источнику питания

4. Важнейшими характеристиками источника электропитания, влияющими на подбор сварочного аппарата являются уровень напряжения и мощность источника электропитания.

5. Исходя из уровня напряжения, подобрать аппарат. Большинство аппаратов заявляют требование к источнику напряжения не ниже 185 вольт. Но даже те, которые заявлены для работы от пониженного напряжения, выдают при пониженном напряжении более низкий максимальный сварочный ток. Т.е. снижение входного напряжения приводит к уменьшению диапазона рабочего тока. Если планируете работать он пониженного напряжения, нужно знать, какой номинальный сварочный ток выдает конкретный аппарат при конкретном пониженном напряжении. Если источник имеет пониженное напряжение, но высокую мощность, лучше всего взять значительно более мощный аппарат.

6. Определить минимально требуемую мощность источника питания для работы на определенном токе можно по формуле:

P=Iсв*(20+0,04* Iсв)/*0,85/0,85

Однако помните, что эта мощность может оказаться выше при растягивании дуги. Особенно это важно помнить при работе от генератора. Резкое повышение уровня потребляемой мощности может вывести генератор из строя.

Сварочные аппараты можно подключать к традиционным генераторам достаточной мощности. Большинство инверторных генераторов, даже достаточной мощности, не рассчитаны на работу со сварочными инверторами. Так как в инверторных генераторах для увеличения стартовой мощности используются конденсаторные блоки, не переносящие сколько-нибудь длительную продолжительную нагрузку.

Обычная бытовая 16-амперная розетка 220В рассчитана на продолжительное подключение мощности не более 3,5кВА. А значит, может выдержать сварку током не выше:

3500ВА= Iсв*(20+0,04* Iсв)/*0,85/0,85, откуда = Iсв=104А

Поэтому для сварки электродом 3,2 мм и толще, подключать аппарат нужно либо к силовой розетке, в том числе на генераторе, либо напрямую к электрощитку. При подключении к силовой розетке (обычно на 32А) вилка на 16А с аппарата демонтируется. На ее место ставится силовая вилка.

7. Подбор аппарата по интенсивности работы

ПВ (оно же ПН) в 30% даже по методике компании Telwin для непрофессионального сварщика достаточно. Если же производительность является ключевым требованием, лучше не сравнивать показатели ПВ, которые замерены по разным методикам и потому вводят в заблуждение, а выбрать аппарат большей мощности, т.е. с большим номинальным током. У него ПВ на том же токе будет точно выше, чем у однотипного меньшей мощности.

8. Дополнительные функции

Чем больше дополнительных функций, тем на начальном этапе лучше.

Функция против залипания электрода Anti-Stick. Автоматически определяет режим короткого замыкания (т.е когда электрод «прилип» к свариваемому металлу) и отслеживает его продолжительность. Если в течение контрольного времени (долей секунды) режим не меняется, сбрасывает ток, «отпуская» электрод. Очень полезная функция для начинающих сварщиков. На отдельных дорогих аппаратах можно регулировать контрольное время срабатывания Anti-Stick. К настоящему моменту наличие данной функции на сварочном инверторе является почти стандартом индустрии. Однако на некоторых дешевых аппаратах неизвестных производителей может не срабатывать или даже отсутствовать вовсе. Визуально определить наличие или отсутствие функции нельзя.

Функция форсирования дуги Arc-Force.

Облегчает процесс сварки неопытному сварщику, у которого дергается рука. На предельном токе в большинстве аппаратов не действует. Фактически присутствует только на аппаратах, где на панели есть отдельная ручка регулирования силы набрасываемого тока. «Автоматическая» функция Arc-Force в большинстве случаев – обман, при котором за «набрасываемый ток» выдается участок вольт-амперной характеристики вне рабочего диапазона сварочного тока, где аппарат не может обеспечить достаточное для нормальной работы сварочное напряжение. Удержать дугу такое увеличение тока никак не может.

Функция горячего поджига Hot-Start.

Облегчает разжигание сварочной дуги набрасыванием тока в момент поджига. При напряжении холостого хода свыше 65В и нормальных электродах не требуется. По факту в большинстве аппаратов, где заявлена, отсутствует. Признаком наличия является отдельная ручка, позволяющая регулировать силу набрасываемого тока. Даже в тех аппаратах, где действительно есть, на предельном сварочном токе не действует. Аналогично функции Arc-Force, за наличие функции Hot-Start часто выдают увеличивающийся при коротком замыкании ток, относящийся к участку вольт-амперной характеристики вне рабочего диапазона сварочного тока. У аппаратов с полого падающей ВАХ ток короткого замыкания может существенно превышать номинальный сварочный ток. Но удержать дугу после чиркания электродом такая «автоматическая функция»  не поможет – сварочное напряжение будет ниже положенного.

9. Комплектация. Что обычно входит в базовую комплектацию бытового сварочного инвертора?

* Провода электрододержателя и клеммы массы (а вот в комплектацию профессиональных аппаратов они обычно не входят).

* Маска-щиток, она же щиток сварщика. Маской это назвать нельзя. Это простенький светофильтр, годящийся разве что на проверку аппарата разовым поджигом дуги. Для нормальной работы нужна маска с автоматическим затемнением, т.н. «Хамелеон». Иногда такая маска идет в одном комплекте с аппаратом. Но помните, что маски сварщика профессионального уровня, обеспечивающие максимальную защиту глаз, никогда не кладут в комплекты. И в продаже отдельно они далеко не самые дешевые.

* Щетка-молоточек. Простой, но очень полезный аксессуар, востребованный в работе. Если его в комплекте нет, нужно приобрести.

* Ремень для переноски. Актуальный аксессуар для тех, кому требуется перемещаться с аппаратом по стройке и другим обширным участкам работ, в т.ч. вверх-вниз по лестницам.

* Пластиковый кейс. Не только удобен для хранения и перевозки, но и защищает аппарат от пыли, к которой инверторная техника весьма чувствительна.

Общая тенденция: чем аппарат профессиональнее, тем проще комплектация.

10. Работа на морозе. Отдельные электронные компоненты управления не выносят отрицательных температур. Их аналоги с возможностью функционирования стоят несколько дороже. Поэтому большинство инверторных аппаратов в стандартной комплектации могут работать только от 0 градусов и выше. Если такой аппарат вынести из тепла и активно эксплуатировать, не давая ему остыть, работать он будет. А вот при промерзании просто не включится. Поэтому если планируется эксплуатация при постоянной отрицательной температуре, аппарат нужно выбрать с соответствующим температурным диапазоном.

Инвертор или трансформатор- отличия, преимущества и недостатки

Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат. Пусть это будет самодельная трансформаторная модель, но это оборудование помимо несказанной пользы, всегда вселяло гордость его владельцу. Сейчас же, при высоком темпе развития технологий, полки магазинов электрооборудования забиты различными моделями сварочных аппаратов, отличающихся назначением, функциями, ну и, конечно же, ценой. И тому, кто сталкивается с выбором сварочного аппарата РДС для бытовых нужд или на производство, наперво встает вопрос «Что выбрать сварочник инвертор или трансформатор?».

Поэтому в этой статье мы представим некоторые плюсы и минусы этих устройств, для того, что бы Вы смогли четко определить, какой из типов устройств Вам необходим- инвертор или трансформатор. Предупреждаем, что в этом материале будет идти разговор исключительно об аппаратах для ручной дуговой сварки.

Отличия процесса сварки инвертора от трансформатора

Давай те рассмотрим сам процесс сварки и отличие в этом вопросе инвертора от трансформатора. И здесь, главный недостаток привычных трансформаторов это недостаточная устойчивость дуги вместе с низкой стабильностью режима, которая полностью зависит от колебаний электро-сети. У сварочных инверторов здесь неоспоримое преимущество, так как инверторные источники обеспечивают стабилизированный постоянный сварочный ток, который не зависит от колебаний входного напряжения и обеспечивает, таким образом, более устойчивую дугу и минимальное разбрызгивание металла при сварке. Более технологически подкованный инвертор, отличает от трансформатора, как минимум наличие плавной регулировки сварочного тока, не говоря уже о наличии специальных функций, присутствующих в арсенале даже у бюджетной модели, таких как Hot-Start, Anti-Sticking, Arc-Force и др.

Помимо всего выше перечисленного, сварочный инвертор потребляет гораздо меньше электроэнергии и может работать от автономных источников питания- бензиновых и дизельных электрогенераторов (на нашем сайте Вы можете ознакомиться с актуальными моделями генераторов ). Для примера, электропотребление инвертора при работе электродом диаметром в 3мм равносильно потреблению двух электрочайников, что вполне укладывается в бытовые нормы. Исходя из всего перечисленного, сваривать инвертором гораздо более выгодно, приятней, а главное проще, чем трансформатором.

Вес и габариты

Немаловажное преимущество сварочного инвертора перед трансформатором – это его малый вес и достаточно небольшие габариты. Все это становится возможным благодаря повышению частоты напряжения: ведь при повышении частоты в 1000 раз, размер трансформатора уменьшается в десять раз. У некоторых моделей инверторов сам трансформатор имеет размеры меньше сигаретной пачки; основную же массу занимает радиатор. Неудивительно, что такой инвертор можно легко повесить на плечо и варить в труднодоступных местах: при массе меньше 4-х килограмм некоторые модели инверторов позволяют легко работать электродами диаметром даже до 3-4 мм (к примеру, инвертор отечественного бренда Сварог ARC 200 Easy). И опять в соперничестве между 2-мя типами оборудования побеждает инвертор, как говорится, 40 килограммовый трансформатор на плече не поносишь.

Денежный вопрос

Не скроем, зачастую трансформаторы по-прежнему в два и более раза дешевле инверторов. Да и ремонт трансформаторов на пост-советском пространстве обычно обходится дешевле. Тем, не менее, из опыта Европейских коллег, можно вынести интересные данные: каждые 1000 Евро стоимости сварочных работ при ручной дуговой сварке могут быть разделены на следующие категории затрат:

• 35% оплата труда сварщиков
• 35% стоимость электродов
• 28% стоимость электроэнергии
• И всего 2% оборудование и принадлежности (стоимость св. аппарата, кабелей и пр.)

Как видно, стоимость оборудования для сварки лишь незначительно влияет на общую стоимость сварочных работ. В связи с этим становится выгодно покупать оборудование, использующее новейшие разработки: даже при большей стоимости инвертора уменьшение расходов на электроэнергию в перспективе дает суммарную экономию общей стоимости сварочных работ на 5-8% процентов!

Подведем итоги

Судя по всему, современные сварочные инверторы действительно более практичны, экономичней, а главное более выгодны в использовании в отличие от классических трансформаторов. Тем не менее, важно помнить, что залог качественной сварки в большей степени зависит не от «навороченного» оборудования, а от навыков и подготовки мастера, а именно- человека!

Самодельные самогонные аппараты

Принцип действия всех аппаратов для приготовления самогона одинаков. Он заключается в следующем: брага нагревается в специальной ёмкости, её пары поднимаются по отводной трубке, затем под воздействием холода конденсируются и осаживаются жидкостью (самогоном). Чтобы сделать самогонный аппарат самому нужно детально познакомиться с правилами перегонки браги и выбрать для себя подходящий по габаритам и простоте изготовления вариант.

Составные части самогонного аппарата

Самогонный аппарат состоит из следующих элементов:

• перегонный куб;
• змеевик;
• сухопарник;
• охлаждающий контейнер
• шланги.

Перегонный куб

Для перегонного куба отлично подойдут молочные бидоны, алюминиевые фляги, скороварки. Они герметично закрываются, поэтому не придётся придумывать дополнительных приспособлений, чтобы пары не уходили в воздух. Сосуды имеют широкую горловину, что значительно облегчает уход. Отмыть такую ёмкость гораздо проще, чем сосуд с узким горлом.

Скороварка уже имеет вентиль для выпуска воздуха, поэтому не понадобиться проделывать дополнительных отверстий в крышке. Стоимость отечественных скороварок невысока. Единственный минус это небольшой объем. При большом количестве браги конструкцию придётся разбирать не один раз, чтобы залить новую порцию.

Фляга и бидон удобны тем, что в них можно затирать брагу, и когда она отбродит, использовать, как перегонный куб, не переливая жидкости.

Соединяет флягу с остальными частями аппарата металлическая трубка. Для этого в откидной крышке просверливается отверстие. Если фляга/бидон используется для других целей и не хочется портить крышку, то есть более простой способ соединения. Вырезается деревянный круг по диаметру равный горловине фляги. В середине круга высверливается круглое отверстие для трубки. Когда круг размещён во фляге и в него вставлена соединительная трубка, конструкцию герметизируют. Для этого ржаную муку разводят в тёплой воде до состояния размоченной глины и тщательно замазывают горловину ёмкости.

В зависимости от бытовых условий подогрев перегонного куба осуществляется на газовой плите, на костре, электрической плитке. Но есть ещё один способ, приемлемый для варианта с деревянным кругом и мукой: большой электрический кипятильник на 220В опускается прямо во флягу (для этого надо предусмотреть заранее прорезь в круге) и кипятит брагу.

Змеевик

Змеевик представляет собой трубку, закрученную в спираль. Он погружается в холодную воду либо вода постоянно протекает через него. Горячие спиртовые пары, которые поступают в змеевик из перегонного куба, охлаждаются и выходят уже готовым продуктом.

Материал для изготовления спирали не должен вступать в реакцию с самогоном. Лучше если это будет стальная или медная трубка. Медь очень гибкий металл, поэтому не возникнет проблем со скручиванием спирали. Не понадобится нагревать трубку, достаточно будет несколько раз обогнуть её вокруг цилиндрического предмета. Но медь со временем покроется зеленоватым налетом, и такой змеевик придётся заменять или тщательно очищать содой после каждого использования.

Змеевик из нержавеющей стали самостоятельно сделать сложнее, так как понадобиться нагревать заготовку газовой горелкой. Как один из вариантов применяют для изготовления полипропиленовые трубки. Они недорогие и легки в обработке. Но змеевик из полипропилена плохо держит форму. Понадобится дополнительное его крепление к стенкам охлаждающего контейнера. Резиновые шланги использовать не рекомендуется, так как они придают самогону неприятный запах, от которого очень сложно избавиться.

Длина трубки зависит от размера контейнера для охлаждения. В среднем понадобится трубка длиной 1,5-2 метра и диаметром в 1 см. При более длинной трубке, несмотря на большую площадь соприкосновения с водой, снижается скорость перегонки.

Сухопарник

Следует отметить, что сухопарник — это не обязательный элемент самогонного аппарата. Но считается, что его наличие освобождает самогон от части примесей, в том числе от сивушных масел. Он крепится между ёмкостью с брагой и змеевиком. Вредные примеси, попадая в сухопарник, конденсируются быстрее спирта (температура их кипения ниже, чем у спирта) и оседают на дно. Его использование сократит дальнейшие усилия по очистке самогона.

Ещё одно предназначение сухопарника заключается в том, что в случае, если температура браги будет слишком высокой и она пойдёт по трубкам, он выступит защитным барьером уже готовому продукту.

Самый простой сухопарник делается из стеклянной трёхлитровой банки с железной крышкой. Шилом прокалываются две дыры в крышке, в них вставляются две втулки с внешней резьбой и закрепляются гайками.

Готовый сухопарник соединяют шлангами с перегонным кубом и змеевиком.

Важный момент: использование сухопарника уменьшит выход конечного продукта.

Охлаждающий контейнер

Воображение может работать безгранично. Существует не один десяток вариантов из чего сделать сосуд, куда будет помещён змеевик. Как правило, холодильник делают либо с проточной водой, либо требующий её постоянной замены. Всё зависит от возможностей и условий для самогоноварения.

Порой нет возможности обеспечить бесперебойное прохождение проточной холодной воды через холодильник. Тогда сосуд для охлаждения мастерят из небольшого плоского корыта, некоторые ухитряются разрезать для этих целей старый топливный бак. В него горизонтально монтируется змеевик с выходом на две трубки. Одна идёт к ёмкости с брагой или к сухопарнику при его наличии, по другой будет вытекать самогон. При такой конструкции требуется постоянная замена степлившейся воды на холодную. То есть придётся вручную отчерпывать воду из «корыта» и заливать холодную. Можно использовать лёд, если есть возможность заготовить его заранее. В деревне зимой используют для этого снег.

Преимущества непроточного холодильника:

• прост в изготовлении;
• даёт возможность перегонки при отсутствии водопровода.

Проточный холодильник делают, как правило, из металлического баллона цилиндрической формы. Змеевик в этом случае может размещаться как вертикально, так и горизонтально. Помимо двух отводных трубок от змеевика, делаются отверстия для поступления и оттока воды. В отверстия вставляются штуцеры. Один из них соединяется шлангом с водопроводным краном, ко второму крепится отводной шланг, который можно направить прямо в раковину для слива.

Преимущества проточного холодильника:

• более компактный;
• змеевик к нему понадобится меньшей длины;
• не требует постоянного контроля над температурой воды.

Соединительные шланги

Не у каждого есть возможность использовать сварку для соединения частей аппарата металлическими трубками. В домашних условиях с этим прекрасно справятся силиконовые шланги, а также трубки для подвода газа и воды из нержавеющей стали, которые можно крепить хомутами и гайками.

Схема для сборки самодельного аппарата проста: перегонный куб — сухопарник (необязательный элемент) — ёмкость для охлаждения, со встроенным змеевиком — сосуд для сбора самогона.

Простейший аппарат

Один из простейших самодельных самогонных аппаратов состоит из элементов, которые есть в каждом доме.

Сделать его можно из кастрюли, таза по диаметру одинаковым с кастрюлей (баком), металлической чашки и подставки под неё.

В большую кастрюлю наливается брага. В неё ставится подставка (небольшой треножник), на которую помешается чашка, с диаметром равным диаметру дна верхнего таза. Это контейнер для сбора самогона. Закрывает кастрюлю таз с холодной водой. Здесь следует обеспечить полную герметичность, чтобы спиртовые пары не пропадали в воздухе. Для этого применяют тесто либо мокрую ткань. Подойдёт старое полотенце. Его следует намочить и положить на края ёмкости с брагой.

Кастрюлю ставят на огонь. Нагреваясь, пары браги поднимаются и, соприкасаясь с холодными стенками таза, превращаются в жидкость. Самогон стекает в чашу, находящуюся внутри кастрюли.

Этот способ хорош своей простотой. Но у него есть и существенные минусы:

• сильный запах браги;
• при большом объёме браги придётся несколько раз разбирать конструкцию, чтобы слить готовый продукт и отработанную барду для замены на новую порцию;
• самогон при таком методе будет содержать больше сивушных масел.

Для контроля температуры в перегонный куб монтируют термометр, но при создании простого аппарата можно обойтись и без него.

Важно, чтобы брага не пошла бардой в чистый самогон, поэтому подогрев перегонного куба должен осуществляться равномерно.

однофазный инвертор СВАРОГ в трехфазный . Ч.1.

Сварог TIG 200P AC/DC

Пришлось мне приводить в порядок старый дом в деревне. Без сварки мужику – сами знаете что. Фаза на краю деревни проваливалась на обычном сварочном трансформаторе так, что соседи приходили и в с держанном тоне предупреждали «по-хорошему».
Купил себе цацу TIG 200P AC_DC… точнее сначала был TIG 160 AC_DC, но его вынесли быстро вместе с линолеумом, поэтому о нем не будем…
Вот, соседи рады, я счастлив, т.к. от 40 до 90 ампер на тройку электрод и на TIG нержавейку – вполне достаточно. Вместе с новой проводкой в доме, договорился с энергосетями на подключение 3-х фаз – стало вообще кошерно, рейсмусовый станочек и все-такое… вах!

Сварочный инвертор Сварог фото внутри

Однако, пришла нужда пару раз поварить алюминий…. тут то мне и взгрустнулось. Ток больше 90 А выкачать из одной деревенской фазы TIG 200P AC_DC ну никак не мог. Трещала защита, моргал свет,
ИБП на ОГВ после безуспешных попыток осознать, что происходит с фазой уходил в аут и реанимировался лишь после полного ВКЛ\ВЫКЛ. Пришлось побороть свою лень и включить мозк насчет того, можно ли из трех фаз взять понемножку, чтобы моему сварАппу хватило на рубашку (замечу, что гугл побрезговал мне помочь в этой теме)…

Ответственно, без личных эмоций, можно сказать что китайские модули собраны вполне прилично. Детали стоят ровно, платы покрыты лаком, полноценные радиаторы, практически все винты\болтики затянуты и маркированы красным лаком, провода зацеплены жгутами, спрятаны где необходимо в негорючие презервативы , честные медные шины на больших токах, т.е, если не знать что папа китаец — то выглядит пациент нормальным человеком. Сразу, чтобы делать операцию без осложнений – разгоняем кистью пауков и сдуваем пыль легочным компрессором…

Фото сварочный инвертор Сварог внутри: 1- блок импульсных трансформаторов и 2-Силовые транзисторы

Обращаем внимание на стандартную, для заявленных ТТХ, комплектацию модулей – то бишь, приличный сетевой фильтр импульсных помех (платка сзади внизу где входит провод 220v) дальше на переключатель ВКЛ\ВЫКЛ, после него провода идут на плату с релюшкой, которая с небольшой задержкой подает переменку на силовые выпрямительные диоды (две шоколадки в каждой по два независимых диода видимо) батарея конденсаторов на 400v, и с них выпрямленное и выглаженное питание идет на блок импульсных трансформаторов (1) спрятанных между радиаторами в левом модуле на фото. Правый модуль, по ходу дела, занимается импульсами тока и деланием его из постоянного снова в переменное когда это необходимо.
Дальше – лень разбираться, потому как нам нужно препарировать лишь часть схемы, которая до батареи конденсаторов.
Почти сразу нашел начавший обгорать болт (2) к которому прикручена медная шина, идущая на правый модуль.
Здесь на фото уже после восстановления новая гайка, затянутая на разогретую паяльником снизу шину, заодно плата снизу была к шине еще и припаяна.
Силовые транзисторы (3) кучей аккуратно придавлены к массивным радиаторам — лепота.

На следующем фото видны друг за другом два одинаковых разъема (5), в каждом по четыре параллельно провода желтых – это два переменных конца на полнопериодный диодный выпрямитель из двух шоколадок (4).
Пара пар красных проводов – это плюс с выпрямительного моста и пара пар черных — это минус.

Фото сварочный инвертор Сварог внутри: 4- диодный выпрямитель, 5- разъемы, 6-батарея конденсаторов

Если померить напряжение между красными и черными к ним еще подключена батарея конденсаторов (6), то с одной фазы набегает примерно 240-260v постоянки.
Откручиваем со своей стороны пару гаек и приподымаем плату (7).

Фото сварочный аппарат внутри

Да, верно, к желтым идет переменка, а выпрямленный плюс и минус уходит на конденсаторы.
Сюда бы нам и прилепить свой плюс и минус с выпрямленных трех фаз! Кстати, (12) это как раз восстановленный и пропаянный обгоревший контакт о котором говорилось выше.
Красный провод (9) переменка приходит с выключателя ВКЛ/ВЫКЛ, вместе с ним жгутом перетянут провод черный.
Это второй провод переменки и он тоже идет в плату, НО, видите за ним белую релюшку?
Она срабатывает чуть позже включения питания сварАппа и подает силовую переменку с черного провода на 4 желтых в разъеме и дальше на выпрямитель….
Возьмем этот момент на заметку!
В белом презервативе (8) видим два красных провода, идущих на выключатель ВКЛ/ВЫКЛ.
Это 220v которые вы включаете в розетку.
Начало этого провода (11) мы видим выходящим из платы ВЧ сетевого фильтра (вон там за 11 виден его дроссель).
Обратите внимание на черный варистор (10).
Ниже красный овальчик, в нем едва заметная дорожка на плате, она позже будет перерезана и освобожденный контакт перемычкой будет перепаян чуть в сторону.
Фотка будет ниже… плинн, я один вижу тюльпанчики или еще кто?!
Резюмируем — осмотр пациента внушает надежду на положительный исход от вживления трансплантатов и расширение возможностей функционала.
Можно планировать хирургическое вмешательство.

Теперь прикидываем «что и как».

Как выпрямить 3 фазы и вообще, что это такое. Снова google дает картинки в которых только гуру разберутся, звезды да треугольники, да действующие напряжения, мы и слов таких не знаем… сейчас сам нарисую, чтобы «все ежики» поняли…. Вот, смотрите кто еще не в теме, все очень просто, как два пальца.

Теперь, кратенький ассоциативный ряд:
Представим, что слева три тестера есть квартиры на одной лестничной площадке. В общем стояке проходят три провода «трехфазного напряжения 360в» (обозначены L1, L2, L3 разными цветами) и четвертый, общий\земляной\нулевой провод (в особенности не вдаемся).
До нулевого провода (NULL) можно дотронуться рукой, он прикручен к раме\дверце металлической крышки общего щитка на лестничной площадке, и он один\общий не только на вашем этаже, но и для всех во всем доме…. И даже в вашей розетке один из двух контактов есть именно этот нулевой провод. На рисунке он обозначен черным цветом и общий для трех левых тестеров.
Так вот, если померить напряжение между проводом NULL и любым из L1, L2, L3 то тестеры покажут 220в. И именно так, во все три квартиры на лестничной площадке разведены один из L1, L2, L3 и один общий NULL. НИКАКИХ 360в там нет!, вроде бы….
На каждой фазе (L1, L2, L3) относительно NULL, в форме синусоиды с размахом в плюс и в минус присутствует ЭДС, которая напрягает\давит электроны, заставляя их двигаться «туда-сюда», если цепь от фазы замкнется на NULL через какую либо нагрузку. Эта ЭДС, среди обывателей обзывается «напряжением» и условно обмеряется Вольтами. Для нас она в сети есть 220в. Итого, в розетку каждой квартиры приходит один NULL и одна фаза Lх, на которой, то в одну, то в обратную сторону появляется давление на электроны силой\напряжением 220в.

САМОЕ ЗАГАДОЧНОЕ в «3-х фазном» — где же 360 вольт?
Дело в том, что синусоиды на L1, L, и L3 (смотрите изображение в предыдущей части) сдвинуты друг от друга по форме напряжения на 120 градусов , и если до сих пор мы замеряли напряжение на фазе относительно NULL провода, то замер напряжения одной фазы относительно другой преподнесет нам сюрприз – посмотрите на четвертый тестер внизу картинки. Если провести на графике линию в какой-либо момент времени, то можно сразу понять – «так вот они какие! 360в» Я точками отметил что показывает тестер, измеряющий напряжение между L1 и L2.
Теперь нам становиться понятно и явление, когда в нашем доме из-за электрика, который перепутал провода, горят холодильники и телевизоры.
Просто вместо NULL электрик пробросил соседнюю фазу и в розетке случилось двухфазное напряжение, которое после выпрямления в бытовом приборе дает вместо 250в на конденсаторах блоков питания все 400в с хвостиком, что в свою очереди разрывает электролитические конденсаторы, которые не рассчитаны на такое издевательство. В холодильнике и в лампочке, после непродолжительной борьбы сгорают обмотки и спиральки.
Однако, не торопитесь обвинять электрика.
Гораздо чаще, проблема носит техногенный характер. Где-то в сплетениях силовых проводов на подстанции рядом с вашим домом, а может даже в общем стояке, крыса или просто эрозия изоляционной обмотки на какой-либо фазе, замыкает фазу на NULL. ЭДС радостно разгоняет электроны по образовавшейся цепи в глубину нашей планеты, намертво сваривая место контакта. Через некоторое время, если у ЭДС хватает силы, NULLевой провод в сторону ядра планеты разогревается и переплавляется…. цепь в землю размыкается и… вуаля!
Через место сварки фазы с проводом NULL, который в направлении земли отгорел, а в направлении квартир остался цел (туда тока почти не было), мы получаем в розетке ДВЕ фазы! Последствия вам уже известны.
Повезет только тем, кто висел на той же фазе, которая приварилась к NULL. У них просто все выключится без последствий (несмотря на то, что на обеих контактах розеток будет телепаться одна и та же фаза, и если за нее взяться рукой, то будет очень неприятно!).
Есть еще третий вариант последствий, просто с «отгоранием нулевого провода» и «перекосом фаз из-за разности нагрузок», но он чуть сложнее в понимании и не будем в него вдаваться.

Итак, теперь после теории, приступаем к практике.
С правой стороны рисунка с тестерами, показаны сравнительные результаты выпрямления 3-х фаз по схеме Миткевича (именно ее мы будем пользовать по ряду причин) И выпрямленное напряжение однофазное по полномостовой схеме, которая применяется в нашем сварАппе. Схематически такой выпрямитель справа.

Что можно сказать о них?
Первое, что трехфазный выпрямитель в отличии от однофазного дает пульсации 150Гц вместо 100Гц, и это хорошо для нас, т.к. силовая емкостная батарея заряжается на 50 раз в с екунду чаще (кстати, и служить будет дольше).
Второе, нагрузка от сварАппа разделяется на три части, что уменьшает просаживание линий, и это тоже дает нам выигрыш.

Третье, самое интересное – это закрашенная площадь действующего напряжения.
В выпрямленной однофазной схеме есть полный провал до нуля, а в трехфазной схеме его вообще нет.
Из-за такого расклада, емкости сварАппа заряжаются минимум в 1,3 раза эффективнее, а реально — эффективность будет еще выше!
Теперь, мы знаем, что при самом пессимистическом прогнозе, мы сможем поднять, в моем случае, допустимый сварочный ток с 90А до 120А. И это уже приятно.

Продолжение читайте в «Апгрейд: однофазный инвертор СВАРОГ в трехфазный. Ч.2»

Совместимость знаков зодиака в любви, браке и дружбе с другими знаками, совместимость мужчины и женщины по гороскопу

На uznayvse.ru вы можете проверить свою совместимость с потенциальным или текущим партнером и выяснить сильные и слабые стороны ваших любовных уз. Вы узнаете, как завоевать расположение понравившегося вам человека, насколько чувственной будет самая сокровенная сторона вашей любви, чего ждать от избранника в быту и на какие ошибки в отношениях стоит обратить внимание. Также мы расскажем, как сочетаются ваши знаки в дружбе и в профессиональном плане.

• Как заинтересовать человека, который вам понравился, в зависимости от его знака зодиака. Ведь у разных знаков разные приоритеты в жизни, и то, что ценит типичный Рак, вряд ли оценят Близнецы, и наоборот. Сверьтесь с совместимостью в любви, чтобы не отпугнуть потенциального избранника или избранницу.


• Определить сильные стороны ваших отношений, чтобы точно знать, соответствуют ли они вашим ожиданием. Разделяет ли партнер ваше стремление к духовному развитию или будет «заземлять»? Ждет он серьезных отношений «на века» или хочет страстного романа без обязательств?


• Предугадать проблемы, с которыми вы и ваша вторая половинка можете столкнуться в отношениях. Предупрежден – вооружен.


• Выяснить, совместимы ли вы в постели. Нет смысла отрицать, что интимная жизнь – один из столпов любых отношений; не главная, но весомая часть. Совпадают ли ваши темпераменты и готов ли партнер к экспериментам?


• Убедиться, что вы с избранником или избранницей готовы к рождению детей и станете хорошими родителями. В каждой паре отец и мать распределяют обязанности по-разному, а один и тот же знак может быть и хорошим и плохим родителем в сочетании с тем или иным знаком.


• В определенной степени предсказать характер вашего будущего ребенка: будет ваш малыш душой компании или стеснительным оранжерейным цветочком, хулиганом или прилежным учеником? Совместимость знаков родителей может предопределить психологический климат в семье и, как следствие, его отражение на ребенке.


• Понять, склонен ли ваш партнер к измене и что может подтолкнуть его к этому шагу, а также узнать, как представители его знака зодиака ведут себя при расставании с вашим знаком.


• Определить совместимость не только в любви и браке, но и в работе и дружбе. Как вести себя с друзьями, если у вас низкая совместимость? Кто из знаков зодиака станет вашим любимым коллегой, а кого лучше обходить стороной? И почему босс ведет себя надменно и медлит с повышением – может, дело в плохой совместимости?

Также следует не забывать, что совместимости учитывают поведение типичных представителей знаков зодиака. Гороскоп каждого человека индивидуален, в нем в той или иной мере могут быть представлены черты всех представителей зодиакального круга, многое зависит от конкретного времени и места рождения человека и его партнера, а потому некоторые характеристики могут различаться с вашей реальностью.

Лучшая цена на сварочный аппарат своими руками — Выгодные предложения на сварочные аппараты своими руками от мировых продавцов сварочных аппаратов своими руками

Отличные новости !!! Вы попали в нужное место для приобретения сварочного аппарата своими руками. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший сварочный аппарат своими руками вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели сварочный аппарат своими руками на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сварочном аппарате своими руками и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочный аппарат diy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

9 лучших сварочных аппаратов — топ-модели, рассмотренные в 2021 г.

Сварщики палкой обязаны своей популярностью в основном потому, что они относительно недорогие.Хотя для освоения сварки штангой требуется немного практики, это не так сложно, как сварка TIG. Как и многие другие, я сначала научился сваривать с помощью трансформаторного сварочного аппарата. С тех пор появились инверторные сварочные аппараты, которые стали большим достижением. Подробнее об этом позже, когда я расскажу об этих машинах в руководстве по покупке сварочного аппарата.

А пока перейдем к делу — обзору лучших сварочных аппаратов. Естественно, это наше мнение о том, какие сварщики лучше всего подходят для ручной сварки.Не все согласятся. Хотя, имея многолетний опыт в сварке и научив многих новичков пользоваться аппаратом для ручной сварки, я считаю, что могу поделиться некоторыми ценными знаниями.

Наша команда приступила к отбору лучших вариантов для покупателя сварочных аппаратов. Для некоторых из вас бюджет может быть важнее, чем поиск лучшего сварочного аппарата на сегодня. Итак, мы провели много исследований, чтобы придумать несколько отличных предложений по более доступным сварочным аппаратам.Для тех, кто нуждается в более прочной конструкции, у нас также есть несколько фантастических сварочных аппаратов, которые отлично подходят для более сложных задач. Независимо от того, являетесь ли вы профессиональным слесарем, подрядчиком или случайным домашним сварщиком, мы потратили часы, чтобы найти лучшие варианты в каждой категории.

Я сделаю все возможное, чтобы провести вас через процесс покупки нового сварочного аппарата. У новичков в слесарном деле может возникнуть больше вопросов, чем у опытных сварщиков. Таким образом, может быть много людей, которые хотели бы продолжить чтение помимо обзора сварочного аппарата, чтобы узнать больше об этих машинах в руководстве по покупке сварочного аппарата.

С такими именами, как Hobart и Lincoln в нашей линейке сварщиков дуговой сварки, вы можете быть уверены, что мы собираемся взглянуть на нескольких самых лучших сварщиков стержня в мире. от легкого до среднего диапазона. Это не означает, что не найдется несколько дешевых сварщиков для тех, кто не хочет тратить столько денег на качественного сварочного аппарата. Даже дешевые машины достойны по качеству сборки. Итак, ни один из сварщиков в этом обзоре не самый дешевый.Я бы никогда не рекомендовал покупать дешевое барахло. Посмотрите на более дешевые машины в этом обзоре, как на доступное качество, не выходящее за рамки вашего бюджета.

Все сварщики в этом обзоре, кроме одного, являются инверторными сварщиками. Исключение составляет Lincoln Electric K1170, который представляет собой тяжелый дуговой сварочный аппарат старой школы с практически неразрушаемым трансформатором. Позже вы сможете больше узнать о плюсах и минусах инверторных сварочных аппаратов. А пока я хотел бы сказать, что мне очень нравится сварочный аппарат Lincoln, который мы будем рассматривать.Конечно, это старая технология, но это делает ее очень дешевой для сварщиков такого класса.

Если вам нужен мощный дуговой сварочный аппарат для тяжелых условий эксплуатации, вы можете прокрутить страницу вниз. Однако, если вам нужен бюджетный сварочный аппарат для домашнего ремонта, Amico ARC-160D, вероятно, придется вам по душе. Хороший качественный инверторный сварочный аппарат по доступной цене — настоящая находка. Таким образом, хотя этот аппарат менее мощный, чем многие другие в этом обзоре, и не предназначен для сварки в тяжелых условиях, он является одним из самых лучших аппаратов для сварки штангой по своей цене.

При максимальном выходном токе 160 А Amico ARC-160D может быть немного слабее для толстой стали. Тем не менее, для большинства сварочных работ по дому и при ремонте автомобилей у вас действительно не должно возникнуть проблем. Отличный инвертор IGBT с небольшим трансформатором означает отличную портативность и простую и плавную сварку. Горячий старт и технология защиты от прилипания являются одними из преимуществ использования инвертора такого калибра. При весе в 16 фунтов это, безусловно, портативный сварочный аппарат, а ручка для переноски вместе с плечевым ремнем позволяет сделать это еще проще.

Простой циферблат упрощает настройку выходного сигнала, а быстрый взгляд на цифровой ЖК-дисплей сообщает вам, какой выходной ток вы используете (20–160 А). Как и у любого из лучших сварщиков IGBT, защита от перегрева и перегрузки является обязательной.

Я никогда не ожидал бы большого рабочего цикла от одного из самых дешевых инверторных сварочных аппаратов, поэтому я был более чем приятно удивлен этим маленьким аппаратом. На максимальной мощности рабочий цикл составляет 60% при 160 А (вход 230 В) и 60% при 130 А (вход 115 В).В комплект поставки сварочного аппарата входит адаптер питания, рекомендуется автоматический выключатель на 20 А. Еще одна характеристика, которая меня действительно впечатлила, — это эффективность 90%. Этот инвертор выше среднего, чего нельзя было ожидать от такого дешевого сварщика.

Теперь, при такой цене, мне пришлось задаться вопросом, а где же дешевые компоненты? Как обычно, я нашел это в зажиме заземления. Я полагаю, это нормально, но я подозреваю, что со временем вы начнете терять проводимость, особенно если вы используете более высокий диапазон ампер, который обеспечивает этот сварочный аппарат.Электрододержатель тоже неплохой, но не самый лучший. Кабели, питающие зажим и электрододержатель, выглядят как царапины и имеют удобную длину 10 футов.

Если вы смотрите на соотношение цены и качества, я сомневаюсь, что вы найдете лучшее предложение где-нибудь. Amico ARC-160D — это небольшой переносной сварочный аппарат, который идеально подходит для использования дома и во дворе. Даже если вы используете сварщика в магазине или на ферме, эта маленькая машина может стать отличным дополнительным сварщиком, когда непрактично таскать с собой большую тяжелую машину.

Продолжая тему небольших и доступных по цене аппаратов для дуговой сварки, Zeny Arc, на мой взгляд, является лучшей покупкой в ​​этой категории. Он почти идентичен Amico (рассмотренный выше), вплоть до красного цвета. Это также инверторный сварочный аппарат с двойным входным напряжением (115 В / 230 В) с максимальной выходной мощностью 160 А. Несмотря на то, что Zeny так похож, он даже дешевле, чем (и без того дешевый) Amico. По этой причине охотники за скидками, вероятно, выберут этот.

Сравнивая технические характеристики, аппараты для дуговой сварки Zeny и Amico 160A совпадают по количеству точек. Единственное исключение — более дешевый Zeny немного менее эффективен (85% против 90%). Это незначительная разница, большинство более дешевых инверторов имеют КПД 85% или меньше.

Рабочие циклы согласованы: 60% при 160 А, при входном напряжении 230 В и номинальном входном токе 20 А. Выходная сила тока регулируется с помощью шкалы, откалиброванной от 5 А до максимального номинального тока 160 А. У вас есть аналогичный цифровой дисплей для выходных ампер и все те же электронные функции безопасности — от перегрева, перегрузки и перегрузки по току.

Кабели, зажим заземления и электрододержатель того же, немного дешевого стандарта. Я бы классифицировал их как приемлемые, но не идеальные. Мне нравятся 10-дюймовые кабели как для заземляющего зажима, так и для электрододержателя. Портативность также фантастическая при весе 18 фунтов, с ручкой для переноски и плечевым ремнем.

Поскольку Zeny невероятно дешев, это был бы мой первый выбор, если бы я искал небольшой, легкий домашний сварочный аппарат. Единственная разница, которую я могу найти между этой моделью и чуть более дорогой Amico, — это минимальная разница в эффективности.Впрочем, я бы не стал рассматривать это как серьезную проблему. При КПД инвертора 85% Zeny находится в пределах нормы.

Как очень доступный аппарат для сварки стержневыми электродами MMA для небольших ремонтных работ, никто не может придраться к инверторному сварочному устройству Sungoldpower 200A IGBT. Несмотря на то, что это в основном самодельный сварочный аппарат для домашнего использования, он обладает хорошими характеристиками и имеет хороший рабочий цикл. За эту цену я более чем впечатлен этим маленьким портативным аппаратом для дуговой сварки.Очень мощный инвертор обеспечивает плавный ток с горячим запуском и хорошим уровнем защиты от прилипания. Он отлично подходит для менее опытных слесарей, так как довольно прост в использовании.

Для этого класса оборудования сварочный аппарат и принадлежности соответствуют высоким стандартам. Единственная реальная жалоба — это длина кабеля заземления и электродов. 47,2-дюймовый заземляющий кабель мне кажется немного шуткой, а 70,8-дюймовый кабель электрододержателя не намного лучше. Однако эти ограничения легко преодолеть.Замена кабелей относительно дешевая.

Когда дело доходит до портативности, дуговой сварочный аппарат Sungoldpower является лучшим. Он весит чуть менее 15 фунтов и имеет отличную ручку для переноски. Это также легко настроить. Машина автоматически адаптируется к входному напряжению, чтобы избежать ошибок. Ручка управления позволяет установить требуемый выходной ток, и это отображается на цифровом экране. Вы не ошибетесь, и вносить изменения в выходные данные просто.

Судя по важным характеристикам, это очень компетентный сварщик.Номинальный рабочий цикл составляет 60% при выходном токе 20-200 Ампер, что совсем неплохо. У вас есть возможность использовать вход 110 В или 220 В. В комплект входит адаптер. Номинальный входной ток 32А, я бы посоветовал использовать для этого сварочного аппарата прерыватель на 35А. КПД оценивается в 85%, что вполне приемлемо для более дешевого инверторного сварочного аппарата.

По этой цене вы получаете довольно приличный инверторный сварочный аппарат на 200А. Вы можете многого добиться с помощью этой мощности, что делает ее более чем подходящей для домашних проектов и ремонтно-сварочных работ.

Я знаю, что технофилов не особенно впечатлит Lincoln Electric K1170. Можете называть меня динозавром, но я ценю то, что никогда не говори старомодные технологии, которые сделали этот сварочный аппарат невероятно надежным электродвигателем переменного тока. Этот тяжелый сварщик, получивший прозвище «Надгробие», весил целых 96 фунтов. Это также делает его чрезвычайно мощным аппаратом для дуговой сварки, который может легко служить вам верой и правдой в течение всей жизни, независимо от того, насколько усердно вы им трудитесь.Он рассчитан на тяжелую работу и способен сваривать довольно толстые материалы из большинства типов металлов.

Это не только сварочный аппарат Lincoln, который сам по себе гарантирует высокий стандарт качества, но и не инверторный сварочный аппарат. Я знаю, что у инверторных сварочных аппаратов есть множество преимуществ, но они никогда не будут такими жесткими, как старомодные сварочные аппараты для трансформаторов / тиристоров. Lincoln K1170 практически неуязвим. Ему не хватает изящества и эффективности современных инверторных машин. Он также потребляет электроэнергию, требуя источника питания 50A 230V.Вы не сможете использовать этот сварочный аппарат, работающий от переносного генератора.

Вы должны знать, что это аппарат для сварки штучным электродом на переменном токе, к которому нужно привыкнуть, если вы привыкли к более распространенному процессу сварки на постоянном токе. Установить выходную силу тока так же просто, как повернуть ручку на желаемое значение потенциометра. Всего имеется 11 настроек в диапазоне от 40 до 225 А. Рабочие циклы не слишком велики; Полагаю, что у старой технологии и отсутствия принудительного охлаждения есть и обратная сторона. При пиковом выходном токе рабочий цикл составляет всего 20% / 225 А / 25 В.Однако не многие люди так часто используют выходной ток 225 А.

Как и положено этой престижной марке, все компоненты сверхпрочные. От прочного металлического корпуса до зажима заземления, электрододержателя и кабелей — в этом сварочном аппарате нет ничего дешевого или неприятного. Шнуры заземления и электрода имеют длину 10 и 15 дюймов соответственно, что очень удобно.

Если вы когда-нибудь ездили на старом Ford F250 по пыльной дороге на ферме, вы могли бы оценить мои чувства к Lincoln K1170 AC225.Некоторые машины созданы, чтобы выдержать абсолютно все, что вы в них бросаете. Этот сварочный аппарат переменного тока определенно один из них. Ничто не сравнится с тяжелым куском твердой меди внутри сварочного аппарата. Как и любой другой продукт Lincoln, это не самый дешевый сварочный аппарат, который вы можете найти. Однако для сварщика, который, по всей вероятности, может выжить, это более чем стоит денег. Если у вас есть какие-либо сомнения, превосходная трехлетняя гарантия Lincoln успокоит вас.

Дуговая сварочная машина Forney Easy Weld 298 100ST — это хороший аппарат среднего уровня.Я оцениваю его немного выше действительно дешевых машин в этом обзоре, но не совсем в той же лиге, что и Хобарт или Линкольн. Цена также соответствует этому мнению. С товаром на Amazon большинство покупателей, похоже, согласны с тем, что этот сварщик достоин того, чтобы его причислили к лучшим сварщикам стержневой сваркой. Это не дуговой сварочный аппарат, предназначенный для очень толстых металлов, хотя опытный сварщик может добиться хорошего результата практически на любой толщине за несколько проходов.

Максимальная номинальная мощность 90 А — это примерно то, что потребуется большинству домашних пользователей. Вы можете использовать сварочные стержни до 1/8 дюйма, но я бы не подумал, что было бы непросто использовать такие толстые стержни только при 90 А.Самое замечательное в этой силе тока заключается в том, что у вас не должно возникнуть проблем с ее использованием при подключении к стандартной розетке на 120 В.

Мне нравится общее качество этой машины, ее шнуры, электрододержатель и зажим заземления, безусловно, в отличном состоянии. Ничто не может быть дешевым. Есть диск управления стандартными настройками усилителя и световые индикаторы перегрузки и перегрева, вот и все. Никакого модного цифрового дисплея или элементов управления, что меня устраивает. Я вижу переключатель для сварки TIG, но нет элементов управления TIG, и я также не вижу никаких соединений для инертного газа или настроек потока.Вам понадобится сварочный пистолет TIG с клапаном потока.

Forney 298 такой легкий, как и следовало ожидать от современного инверторного сварочного аппарата, 13,74 фунта. У него отличная ручка для переноски, которая позволяет аккуратно обернуть шнуры вокруг него для удобства переноски и хранения. Это надежный сварочный аппарат с хорошим инвертором, но, к сожалению, я не могу найти официальных спецификаций рабочего цикла для этого аппарата. Я предполагаю, что это должно быть около 60% или больше при 90 А. Я также ожидаю, что КПД будет около 80–90%.Хотя это только моя оценка.

Инверторный сварочный аппарат Forney 90A идеально подходит практически для всех домашних сварочных работ. Выходной ток 90 А может быть ниже любого из других в этом обзоре, но большая часть сварки мягкой стали, которую мы выполняем дома, редко требует более 75 А, поэтому этого должно быть более чем достаточно для большинства домашних применений.

Hobart Stickmate 160i продемонстрировал высокое качество и производительность, которыми этот бренд известен домашнему пользователю. Это не так уж и дешево, как никогда не бывает у сварщиков Хобарта. Но это не так дорого, как их промышленные сварщики. В конце концов, у вас есть один из лучших инверторных сварочных аппаратов, за который стоит платить. Двойной вход напряжения для 120 В или 240 В (с соответствующими адаптерами питания MVP) дает вам максимальный выход 160 А при 240 В и 80 А при 120 В. Рабочий цикл составляет 30% при максимальном значении 160 А. Я ожидал, что у Хобарта один из лучших рабочих циклов, так что это удивительно.

Мне очень нравится диск управления бесконечной силой тока.Хобарт утверждает, что вы можете регулировать выходной ток с точностью до 1А. Хотя невозможно сказать, потому что у этого сварочного аппарата нет цифрового дисплея. В нем можно разместить сварочную горелку TIG, но вам потребуется приобрести отдельный блок питания, а также горелку TIG с газорегулирующим клапаном.

Я верю, что Хобарт использует самые лучшие конденсаторы, это самый важный аспект в создании надежного инверторного сварочного аппарата, который не слишком сильно зависит от трансформатора. Я не могу легко придраться к качеству Hobart, и это ясно видно по высококачественному электрододержателю, зажиму заземления и кабелям.Он имеет очень разумный вес — 15 фунтов. Это, безусловно, очень удобный портативный сварочный аппарат с хорошей ручкой и плечевым ремнем.

Я думаю, что само собой разумеется, что большинство людей ожидают от Хобарта самого лучшего, поэтому мы платим большие деньги их сварщикам. Как ни странно, это обычно приводит к снижению рейтинга клиентов на таких сайтах, как Amazon. Люди ожидают большего от дорогих элитных брендов и поэтому более критичны. Я считаю, что это, в истинном стиле Хобарта, очень хорошо сделанная машина.Хотя не могу не разочароваться в коротком рабочем цикле.

Обычно я бы не рекомендовал неизвестный бренд как один из лучших сварщиков. Но внимательно изучив отличные отзывы покупателей о маленьком Hitbox, я подумал, что он определенно заслуживает упоминания. Несмотря на то, что этот аппарат является одним из самых дешевых инверторных сварочных аппаратов, в нем есть все, что вам нужно. Это усовершенствованный инверторный сварочный аппарат с функциями MMA и TIG.Конечно, вам нужно будет купить соответствующий пистолет TIG, если вы хотите использовать эту дополнительную функцию.

Невероятно легкий (9,5 фунтов) и очень простой в использовании — веские причины выбрать этот аппарат для дуговой сварки. Используя 240 В или 120 В, вы получаете большую мощность — максимальный выход 160 А. Панель управления великолепна, с простым в использовании диском управления выводом и цифровым дисплеем вывода. Выходная мощность колеблется от 10А до 160А.

Поскольку я такой дешевый сварщик, я готов немного снисходительно относиться к характеристикам и качеству.Само собой разумеется, что зажим заземления и держатель электродов MMA не соответствуют тем же стандартам качества, которые я ожидал бы от дорогого сварщика. Рабочий цикл тоже не самый лучший, но вполне разумный — 40% при 160 А, достигая 100% рабочего цикла при очень приличных 101 А.

Начинающие сварщики наверняка оценят простоту использования этого сварочного аппарата. Не говоря уже о чудесно дешевой цене. Если вы начинаете с ограниченным бюджетом, этот сварщик будет иметь смысл.

Century Arc 120 — один из самых дорогих аппаратов для ручной сварки 90A. Опять же, это еще один качественный продукт от уважаемого американского бренда. Подобно Хобарту и Линкольну, есть достаточно людей, которые предпочитают платить немного больше за бренд такого калибра. Гарантированное качество и резервное копирование. Это удобный домашний сварочный аппарат, использующий стандартную бытовую розетку на 120 В. Я бы порекомендовал использовать его в цепи на 20 А, но вы можете обойтись и с выключателем на 15 А, если вы не доведете его до максимальной номинальной выходной мощности 90 А. У вас есть бесконечная шкала выбора силы тока (10 — 90 А).

Вместо калибровки этой шкалы для настроек усилителя они указали размер сварочных электродов на шкале. Это должно избавить вас от догадок при настройке сварочного аппарата, что отлично подходит для новичков.

Я действительно ожидал лучшего рабочего цикла от сварщика этого класса. При номинальном токе 20% при 70 А сварка толстого металла будет трудоемкой задачей. Даже тонкий металл может раздражать опытного сварщика, который работает быстро.Хотя это была бы моя единственная жалоба.

В целом качество действительно отличное, оно заслуживает 4,5-звездочного рейтинга покупателей на Amazon. Лучшие бренды всегда можно отличить по качественным заземляющим зажимам, электрододержателям и кабелям. Этот сварочный аппарат имеет все это и может считаться одним из лучших. Шнуры для зажима и держателя электрода одинаково впечатляют и имеют хорошую длину — 10 футов.

Небольшой инверторный сварочный аппарат должен быть портативным, этот, безусловно, такой, с весом 14 фунтов и плечевым ремнем для дополнительного удобства.Несмотря на легкость и удобство транспортировки, это прочная машина с прочным металлическим корпусом и качественными латунными фитингами.

Мне кажется странным, что Century, как и некоторые другие более дорогие сварочные аппараты, представленные в этом обзоре, имеет такой невзрачный рабочий цикл. Может, это помогает сохранить их прочность, кто знает? Как бы то ни было, нельзя спорить, что это один из лучших сварщиков по общему качеству.

Это отличный маленький аппарат для дуговой сварки постоянным током и сварочный аппарат TIG с простыми в использовании функциями.На мой взгляд, портативный сварочный аппарат AHP Alpha 160A — это отличное соотношение цены и качества.

Вы можете использовать 240 В или 120 В, а адаптер питания входит в комплект поставки устройства. Доступна функция сварки TIG на постоянном токе, но вам потребуется приобрести отдельный пистолет TIG с газовым клапаном. Панель управления проста в использовании и защищена пластиковой крышкой.

Селектор бесконечной силы тока обеспечивает хорошее управление мощностью, и вы можете переключать функции с помощью переключателя на сенсорной панели. Это отличный аппарат для сварки MMA и TIG для начинающих.

Очень компетентный инвертор IGBT обеспечивает плавную сварку с низким уровнем прилипания. Он также имеет действительно хороший рабочий цикл 60% при максимальной мощности (160 А). Зажим заземления и держатель стержневого электрода кажутся не самого лучшего стандарта качества, но достаточно разумными для домашнего сварщика этого класса.

Лучшие легкие инверторные сварочные аппараты весом 13 фунтов обеспечивают портативность. Если не смотреть на довольно обычные зажимы заземления и электрододержатель, это выглядит хорошо сделанным портативным сварочным аппаратом.

AHP ​​Alpha 160ST имеет все необходимое для дуговой сварки общего назначения для легких и средних режимов работы. Это удивительно простой в использовании аппарат, что делает его одним из лучших сварочных аппаратов для менее опытных мастеров-металлистов.

В основном для новичков, но это также ценный источник информации для опытных рабочих-металлистов. Это руководство для покупателей предложит все, что вам нужно знать о сварочных аппаратах.

Часто можно встретить более технические определения, такие как MMA (ручная металлическая дуга) или SMAW (дуговая сварка защищенного металла).Эти технические термины дают хорошее представление о том, как работает сварочный аппарат.

Питание подается от трансформатора или комбинации трансформатора и инвертора. Это позволяет контролировать выходной ток сварочного аппарата. Ток передается на металлический составной электрод или сварочный стержень. Металлический стержень проводит электричество и вызывает дугу в непосредственной близости от свариваемого металла.

Электрическая дуга генерирует тепло, которое, в свою очередь, расплавляет металлический сварочный пруток, образуя присадочный металл, который помогает соединить две свариваемые детали.Всякая сварка — это процесс, при котором два куска металла соединяются путем их плавления при высоких температурах.

Для создания этой дуги используется заземляющий зажим. Зажим заземления обычно подключается к отрицательной клемме трансформатора, а электрододержатель — к положительной клемме. Дуга возникает из-за короткого замыкания между этими двумя полюсами.

Сварочный стержень также содержит химическое соединение, которое при нагревании выделяет защитный газ. Этот газ образует защитный барьер, предотвращающий ослабление сварного шва загрязняющими веществами из атмосферы.Это известно как флюс, и после охлаждения остается твердый слой, называемый шлаком, который покрывает сварной шов. После затвердевания и достаточного охлаждения шлак удаляется с помощью молотка и металлической щетки.

Сварочные прутки состоят из различных металлических соединений в зависимости от типа металла, для которого они используются. Сварка MMA подходит не для всех типов металлов и в основном используется для сварки стали или железа. Его можно использовать для алюминия, но это непростой процесс.

Сварочные прутки различаются по толщине.Более толстые стержни используются для более тяжелых и толстых металлов. Установка мощности сварочного аппарата в амперах устанавливается в соответствии с толщиной используемого сварочного стержня. Высокие настройки усилителя сожгут тонкий металл, это то, к чему должен привыкнуть начинающий сварщик. Доступны руководства относительно того, какие стержни и настройки усилителя использовать для толщины и типа металла, который вы свариваете, но чтобы справиться с этим, требуются некоторые методы проб и ошибок.

Понимание того, как работает устройство для ручной сварки, уже должно было дать вам хорошее представление о том, на что обращать внимание при покупке первого сварочного устройства.Хотя некоторые рекомендации по важному делу не могут остаться незамеченными.

В то время как большинство аппаратов дуговой сварки используют постоянный ток (DC), некоторые будут использовать переменный ток (AC). Прежде чем вы решите, что лучше, давайте обсудим вопрос сварщика постоянного и переменного тока.

Причина, по которой сварочные аппараты постоянного тока так популярны, заключается в том, что при использовании постоянного тока легче получить более гладкий сварной шов с меньшими брызгами. Питание постоянного тока также обеспечивает лучшее проникновение.Однако в некоторых случаях предпочтительнее сварка на переменном токе. Сварка на переменном токе вызывает импульсы отрицательной и положительной полярности дуги, что лучше для намагниченного металла. Меньший провар лучше подходит для окисленного или ржавого металла, и это облегчает сварку углов.

Из-за простоты использования предпочтительна сварка постоянным током. Сварочные аппараты переменного тока дешевле в изготовлении и имеют несколько специализированных применений, где они являются лучшим вариантом.

Максимальный ток или сила тока сварщика определяет, какую толщину вы можете сваривать.Более твердый металл потребует больше ампер на дюйм толщины. Хотя, как правило, для большинства сварочных работ в домашней мастерской требуется 70–90 A для мягкой стали, в зависимости от толщины материала.

Рабочий цикл сварщика важен с точки зрения производительности. Хороший рабочий цикл означает, что вы можете дольше варить и тратить меньше времени на то, чтобы машина остыла. Это время, в течение которого вы можете использовать сварочный аппарат, прежде чем он станет слишком горячим, и сколько времени нужно для его охлаждения.Рабочий цикл — это процент от 10-минутного цикла при номинальном токе. НАПРИМЕР. Рабочий цикл 60% при 90 А означает, что время работы 6 минут и время охлаждения 4 минуты, когда сварочный аппарат выдает выходной ток 90 ампер.

Вы никогда не узнаете, что находится внутри сварочного аппарата, когда купите его. Так что не так просто узнать, как долго это продлится или насколько усердно вы можете работать с машиной. Я всегда смотрю на зажим заземления и электрододержатель, чтобы получить общее представление об общем качестве машины.Вообще говоря, более сознательные к качеству бренды будут поставлять высококачественные зажимы и держатели электродов.

Инверторные сварочные аппараты стали нормой. Эти сварочные аппараты более эффективны и обеспечивают более гладкую сварку с меньшим количеством брызг. Они также более просты в использовании, так как электрод не прилипает.

Инверторы дороже и не так долговечны, как сварочные аппараты, в которых используется только трансформатор. Конденсаторы в инверторе, возможно, потребуется заменить в течение всего срока службы машины.

8 лучших сварочных аппаратов для домашнего использования (MIG, TIG и Stick)

Последнее обновление: 13 января 2021 г.

Было сказано, что полдела — найти правильный инструмент для работы. Если вы когда-нибудь сталкивались с разочарованием из-за плохо работающего сварщика или сварщика, не подходящего для ваших нужд, вы, вероятно, почувствуете, что в этом утверждении есть доля правды.

Какую толщину металла может обрабатывать ваш сварщик? У вас есть подключения на 220 В или вам нужен сварочный аппарат, который работает от стандартной розетки на 110 В? Потребуется ли вам прокладывать новый провод с выключателем с большей силой тока, чтобы удовлетворить потребности вашего нового сварщика в мощности? Сколько это будет стоить? Если вы начинаете немного потеть, не надо! Мы упростили обычно сложный процесс выбора нового сварщика.В наших обзорах сравниваются эти важные функции для каждого из восьми лучших сварщиков, доступных прямо сейчас.

Наши фавориты 2021 года По сравнению:

8 лучших сварщиков для домашнего использования:

1. Hobart Handler 140 — Лучший домашний сварочный аппарат MIG

При силе тока 140 А это самый мощный сварочный аппарат MIG, который можно подключить к стандартной электрической розетке. Если вы не хотите делать серьезную электрическую хирургию в своем доме, резко повышая стоимость вашего хобби сварщика, то этот сварщик, вероятно, ваш лучший выбор.Благодаря пяти различным уровням выбора напряжения и диапазону скорости подачи проволоки 40-700 дюймов в минуту, Hobart 500559 обладает всеми возможностями регулировки, необходимыми для получения идеального сварного шва. Сила тока может быть установлена ​​в диапазоне 25–140, что позволяет полностью контролировать глубину сварного шва.

Этот сварочный аппарат, способный сваривать низкоуглеродистую сталь толщиной до ¼ дюйма, будет более чем подходящим для большинства любителей и энтузиастов. Пятилетняя ограниченная гарантия показывает, насколько Хобарт доверяет их продукту. Единственный недостаток этого сварочного аппарата — довольно большой вес.При весе в 57 фунтов он по-прежнему портативный, но вы, вероятно, захотите обзавестись тележкой, если много занимаетесь сваркой на ходу. В целом, это по-прежнему один из лучших сварщиков-универсалов 2020 года.

Плюсы

• Полностью регулируемая
• Включается в стандартную электрическую розетку
• Пятилетняя гарантия
• Сварка низкоуглеродистой стали толщиной до ¼ ”

Минусы

• Довольно тяжелый, 57 фунтов

2.AHP AlphaTIG — Лучший домашний сварочный аппарат TIG / Stick

Если вам нравится выполнять разноплановую группу проектов, то один тип сварщика может не удовлетворить ваши потребности. Конечно, наличие двух разных сварщиков может стать громоздким для перемещения и хранения. Вот где сияет AHP AlphaTIG 200X. Сочетание в одном устройстве сварки TIG и ручной сварки означает, что вам не нужно выбирать между ними.

Поскольку AlphaTIG может использовать электрическое напряжение 110 В и 220 В, он подходит для большинства магазинов.Он может сваривать алюминий толщиной до ¼ дюйма и сталь 3/8 дюйма, что делает этот универсальный сварочный аппарат достаточно универсальным, чтобы соответствовать любому проекту. Трехлетняя гарантия обеспечивает спокойствие, зная, что AHP поддерживает их машины. Все это в совокупности делает его лучшим сварочным аппаратом TIG и Stick для домашнего использования. Единственным недостатком этой машины является то, что она весит целых 69 фунтов! Перемещение может быть неприятным, если вы не установите его на колесную тележку.

Плюсы

• Предлагает TIG и ручную сварку
• Сварка алюминия ¼ дюйма и низкоуглеродистой стали 3/8 дюйма
• Трехлетняя гарантия
• Может работать от сети 110 В и 220 В

3.Сварочный аппарат Forney 261 MIG — лучшая цена

Для многих любителей сварки своими руками бюджет является одним из важнейших факторов при принятии решения о покупке инструмента. Если вы беспокоитесь о том, что после получения сварщика у вас останутся деньги на материалы для вашего проекта, то обратите внимание на Forney Easy Weld 261. Этот недорогой сварочный аппарат может легко обрабатывать низкоуглеродистую сталь толщиной до дюйма. Бесконечное регулирование напряжения и скорости подачи проволоки позволяет каждый раз выбирать идеальные настройки для каждого сварного шва.
