4.2. Кислородные баллоны
Предназначены для хранения и транспортирования кислорода.
Кислород для промышленных целей получают из воздуха методом глубокого охлаждения. Полученный жидкий кислород испаряют и в газообразном состоянии нагнетают в стальные баллоны до давления 150 кгс/см2. Кислород транспортируют к месту сварки в кислородных баллонах.
Кислородный баллон
— сосуд цилиндрической формы, голубого
цвета, емкостью 40 л, предельное рабочее
давление 15 МПа (150 кгс/см2), содержит
6000 л кислорода. Испытательное давление
22,5 МПа, состояние газа в баллоне сжатое.
Верхняя сферическая часть переходит в
горловину 4. На горловине имеется кольцо
3 с внешней цилиндрической резьбой, на
которую навинчивается предохранительный
колпак 1, а во внутреннюю коническую
резьбу ввертывается запорный вентиль
2. Вентиль баллона имеет боковой штуцер
для присоединения редуктора, с помощью
которого понижается давление газа,
выходящего из баллона и поддерживается
постоянное рабочее давление.
При использовании кислородных баллонов необходимо соблюдать правила техники безопасности:
— баллоны с кислородом необходимо устанавливать на расстоянии не менее 5 м от открытых источников нагрева;
— в местах проведения сварочных работ баллоны должны быть жестко закреплены;
— нельзя допускать загрязнения баллонов, особенно их вентилей, маслами и жирами, т.к. возможно самовозгорание их в кислороде.
Баллоны через каждые пять лет подвергают осмотру и испытанию.
5. Редукторы.

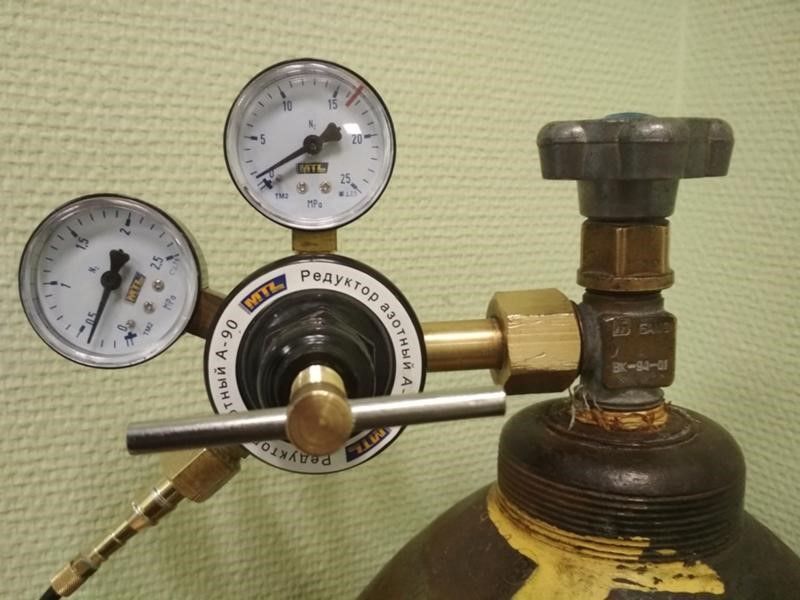

Редукторы
предназначены для понижения давления
газа, отбираемого из баллона, до рабочего
давления, подаваемого в горелку или
резак и автоматического поддержания
заданного рабочего давления постоянным . Редукторы
могут быть однокамерные или двухкамерные,
постовые, рамповые и сетевые.
Рис. 9. Газовый редуктор
1 – запорная пружина; 2 – клапан; 3 – толкач; 4 – мембрана; 5 – нажимной диск; 6 – регулировочная пружина
По видам газа редукторы бывают: А – ацетиленовые (белого цвета), К – кислородные (голубые), М – метановые (красные).
По схеме регулирования они бывают одноступенчатые и двухступенчатые.
Пределы регулирования давления:
кислородных редукторов – от 0,01 МПа до 0,25 МПа;
ацетиленовых – от 0,01 МПа до 0,15 МПа;
пропан-бутановых – от 0,005 МПа до 0,3 МПа.
5.1. Кислородные редукторы
Широко применяются
постовые кислородные редукторы РК-53,
РК-53БМ, КБО-60, КБД-60 понижают давление
от 15 до 1,5 МПа. Редукторы, применяемые в
сварочной технике, обычно имеют два
манометра, один из которых измеряет
давление газа до входа в редуктор, а
второй на выходе из него.
Корпус редуктора
окрашивают в голубой цвет.
Принцип работы редуктора
Принцип работы редуктора состоит в следующем: клапан 2 находится под действием двух взаимно противоположных сил: давления запорной пружины 1 и давления гибкой мембраны 4. При нормальном рабочем давлении газа в камере низкого давления устанавливается равновесие от действия этих двух сил. Запорный клапан 2 прижимается к седлу запорной пружины 1 и препятствует поступлению из баллона в редуктор газа высокого давления. В этой камере редуктора находится и редуцированный газ низкого давления. На этот же клапан 2 воздействует и гибкая мембрана 4 через толкач 3 и стремится открыть клапан 2. На мембрану 4 также действует регулировочная пружина 6 через нажимной диск 5 и тоже стремится открыть клапан 2. Рабочее давление газа, зависящее от натяжения пружины 6 можно регулировать винтом с резьбой
Поступающий газ
стремится закрыть клапан 2 и прижать
его к седлу. По мере уменьшения давления
газа в баллоне до давления редуктора
клапан будет все больше открываться.
Приток газа в редуктор увеличивается,
следовательно, рабочее давление в камере
редуктора будет возрастать, а давление
газа в баллоне снижаться
Манометры давления кислорода: какой выбрать
Оборудование
Содержание
Основная задача кислородного манометра – определять остаточное давление в кислородном баллоне. Но почему нельзя применять для этого другие манометры? Давайте разбираться.
Как известно, кислород сам по себе не представляет опасности. Опасен он при смешивании с горючими газами и воспламеняется при контакте с маслом.
Для транспортировки кислорода используют специальные баллоны. Цвет такого баллона голубой.
Важно понимать, что для каждого газа применяется свой манометр. Отличаются они цветами, так же как и баллоны. Манометр для кислородного баллона имеет такой же цвет, как и сам баллон голубой.
Возможно так же запись на задней крышке манометра, что он предназначен для кислорода.
Манометры для кислорода имеют свой класс точности. Начиная от 0,2; 0,6; 1,0; 4,0 и заканчивая 25,0. Соответственно, чем выше значение, тем точность измерения меньше.
Давление кислорода в баллоне зависит от температуры окружающей среды. Ниже приведены некоторые значения:
-40С — рабочее давление 10,0 МПа;
-20С — рабочее давление 12,0 МПа;
0С — рабочее давление 13,5 МПа;
10С — рабочее давление 14,0 МПа;
20С — рабочее давление 15,0 МПа;
40С — рабочее давление 15,5 МПа;
Установку манометра производят на кислородный редуктор. Крепление манометра к редуктору должно быть надёжным. Перед установкой необходимо обезжирить внутреннюю поверхность штуцера. Монтаж редуктора производится специальным гаечным ключом. Затягивание должно быть плотным, но без особого усилия.
Важно знать
При сдаче баллона на заправку, остаточное давление в баллоне должно составлять не менее 0,05 МПа.
Это необходимо для того, что бы проверить струю на газоанализаторе и выяснить, какой газ содержался в баллоне. В противном случае баллон необходимо заправить газообразным азотом. Проверить газоанализатором, слить азот, промыть баллон кислородам, а уже после этого его заправлять кислородом.
МеткиКислородный манометр
Теоретически можно, так как рабочее давление кислородного редуктора в 1,5 раза больше, чем у углекислотного. Но не стоит забывать, что при этом служба кислородного редуктора сокращается в разы. Происходит износ резиновых прокладок, и постепенное разрушение корпуса редуктора.
org/Person»> Гриша СтепинПодскажите,можно подсоединить кислородный редуктор к углекислотному баллону?На сколько это безопасно?
Добрый день. Тут всё зависит от вашего рабочего давления. Рабочее давление должно попадать в диапазон от 1/3 до 2/3. Универсальным вариантом будет кислородный манометр со шкалой 0-10 атм.
Сергей Байков
Здравствуйте. Подскажите, с какой шкалой лучше выбрать манометр? У меня баллон на 40 л.
2-литровый кислородный баллон с медицинским кислородом
Наиболее важные деталиСрок поставки: немедленная доставка
- Объем: 2,0 литра
- Испытанный стальной баллон с клапаном остаточного давления
- Содержимое: 400 литров медицинского кислорода
- Диаметр бутылки: 100 мм
- Срок действия 3 года с момента покупки для мед.
- тех. Требуется проверка: каждые 10 лет
- Давление наполнения: 200 бар = 400 литров
97,85 € – 241,02 € вкл. НДС
Часто покупают вместе
2 литра Баллон с медицинским кислородомНаиболее важные детали
- 9 литров 0.2
- Испытанный стальной баллон с клапаном остаточного давления
- Содержимое: 400 литров медицинского кислорода
- Диаметр бутылки: 100 мм
- Срок действия 3 года с момента покупки для мед. Цели
- тех. Требуется проверка: каждые 10 лет
- Давление наполнения: 200 бар = 400 литров
- кабинета врача
- Стоматологический кабинет
- Служба скорой помощи
- уход
- Больницы
- Домашняя терапия
Подробное описание продукта
Предлагаем вам медицинский кислородный баллон, который благодаря своим превосходным свойствам соответствует положениям Закона о лекарственных средствах.
Медицинский кислород незаменим как самый важный газ для анестезии и для обогащения воздуха, которым мы дышим.
Для обеспечения повышенной безопасности эта бутылка оснащена клапаном остаточного давления. Клапан остаточного давления предотвращает попадание загрязняющих веществ в бутыль, когда она пуста. Это означает, что когда бутылка опорожняется, остаточного давления все еще будет достаточно для ее защиты. Для обеспечения сохранности баллона каждые 10 лет баллон под давлением необходимо подвергать детальному техническому осмотру. Доставка осуществляется в соответствии с действующими нормами перевозки опасных грузов, так как кислород обладает разгоняющим огонь действием. В дополнение к кислородному баллону мы рекомендуем в качестве аксессуаров редуктор давления и кислородные маски, которые также можно приобрести у нас.
Если вы хотите, мы будем автоматически напоминать вам каждые три года о необходимости замены кислородного наполнителя, а также можем организовать это для вас.
- 1x 2-литровый баллон с медицинским кислородом (400 литров)
Маска Вентури AEROpart® O2 для взрослых с 2-метровым шлангом
Рейтинг 5,00 из 5
12,00 € вкл. НДССрок поставки: немедленная доставка
Посмотреть продуктНазальная канюля AEROpart® O2
Рейтинг 4,60 из 5
5,00 € вкл. НДССрок поставки: немедленная доставка
Посмотреть продуктУвлажнитель дыхательных газов AEROpart® для кислородных баллонов
Рейтинг 4,83 из 5
8,50 € вкл. НДССрок поставки: немедленная доставка
Посмотреть продуктРедуктор давления AEROway® – Fast 15 для кислородных баллонов
Рейтинг 5,00 из 5
153,47 € вкл. НДС Срок поставки: немедленная доставка
Посмотреть продуктКислородный держатель для маленьких кислородных баллонов
Рейтинг 4,75 из 5
42,75 € вкл. НДССрок поставки: немедленная доставка
Реанимационный аппарат Ambu Mark IV для взрослых
Рейтинг 5.00 из 5
172,90 € – 320,90 € вкл. НДССрок поставки: немедленная доставка
Посмотреть продуктРедуктор давления AEROway Fine 15 по отличной цене
Рейтинг 4,33 из 5
229,00 € вкл. НДССрок поставки: немедленная доставка
Посмотреть продуктРеанимационный аппарат Ambu Mark IV для младенцев / детей
Рейтинг 5.00 из 5
194,95 € – 286,95 € вкл. НДССрок поставки: немедленная доставка
Посмотреть продукт
НДС [sc name=»Produkt USPs»]
Это то, что говорят наши клиенты
У вас есть вопрос об этом продукте?
Если у вас есть вопросы по продукту, сообщите нам об этом.
Мы свяжемся с вами в течение 24 часов и подготовим для вас правильный ответ.
Даже если вы не можете найти нужный товар, напишите нам.
Мы узнаем и свяжемся с вами с личной бесплатной консультацией — это обещание.
У меня вопрос по товару.
Я не могу найти нужный продукт.
1910.104 — Кислород. | Управление по безопасности и гигиене труда
- По стандартному номеру
- 1910.104 — Кислород.
1910.104 (а)
Объем . Этот раздел относится к установке кислородных систем на промышленных и общественных объектах. Этот раздел не применяется к заводам по производству кислорода или другим предприятиям, эксплуатируемым поставщиком кислорода или его агентом с целью хранения кислорода и заправки переносных контейнеров, прицепов, мобильных грузовиков снабжения или автоцистерн, а также к системам, мощность которых меньше указанной.
в пункте (b)(1) настоящего раздела.
1910.104(б)
Системы подачи кислорода —
1910.104(б)(1)
Определение
Контейнеры с кислородом могут быть стационарными или передвижными, а кислород может храниться в виде газа или жидкости.1910.104(б)(2)
Местоположение —
1910.104(б)(2)(и)
Общий . Системы хранения кислорода должны располагаться над землей на открытом воздухе или должны быть установлены в здании из негорючего материала, должным образом вентилируемом и использоваться исключительно для этой цели. Выбранное место должно быть таким, чтобы контейнеры и сопутствующее оборудование не подвергались воздействию линий электропередач, линий легковоспламеняющихся или горючих жидкостей или линий горючих газов.
1910.104(б)(2)(ii)
Доступность .
Система должна быть расположена так, чтобы она была легкодоступна для мобильного оборудования питания на уровне земли и для уполномоченного персонала.
1910.104(б)(2)(iii)
Утечка . При хранении кислорода в виде жидкости должно быть обеспечено негорючее покрытие в зоне, на которую может попасть утечка жидкого кислорода во время работы системы и заполнения емкости для хранения. Для целей настоящего параграфа асфальтовое или битумное дорожное покрытие считается горючим.
1910.104(б)(2)(iv)
Высота . При размещении объемных кислородных систем вблизи надземных хранилищ легковоспламеняющихся или горючих жидкостей, которые могут находиться как в помещении, так и на открытом воздухе, рекомендуется располагать систему на земле выше места хранения легковоспламеняющихся или горючих жидкостей.
1910.104(б)(2)(в)
Дайки . Если необходимо разместить кислородную систему на уровне земли ниже, чем соседнее хранилище легковоспламеняющихся или горючих жидкостей, должны быть приняты соответствующие меры (такие как обваловка, отводные бордюры или планировка) по отношению к соседнему хранилищу легковоспламеняющихся или горючих жидкостей для предотвращения накопления жидкостей под объемной кислородной системой.
1910.104(б)(3)
Расстояние между системами и экспозициями —
1910.104(б)(3)(и)
Общий . Минимальное расстояние от любого контейнера для хранения кислорода до источников воздействия, измеренное по самой прямой линии, за исключением случаев, указанных в пунктах (b)(3) (vi) и (viii) настоящего раздела, должно соответствовать указанному в пунктах (b)( 3) (ii) до (xviii) настоящего раздела включительно.
1910.104(б)(3)(ii)
Горючие конструкции . В пятидесяти футах от любых горючих конструкций.
1910.104(б)(3)(iii)
Противопожарные конструкции . В двадцати пяти футах от любых строений с огнестойкими наружными стенами или засыпанных зданий другой конструкции, но не менее половины высоты прилегающей боковой стены строения.
1910.104(б)(3)(iv)
Отверстия . Не менее 10 футов от любого отверстия в соседних стенах огнестойких конструкций. Расстояние от таких конструкций должно быть достаточным для обслуживания, но не менее 1 фута.
1910.104(б)(3)(в)
Надземное хранилище легковоспламеняющихся жидкостей.
| Расстояние (футы) | Емкость (галлоны) |
|---|---|
| 50 | от 0 до 1000. |
| 90 | 1001 или больше. |
1910.104(б)(3)(vi)
Хранение легковоспламеняющихся жидкостей под землей.
| Расстояние, измеренное по горизонтали от контейнера для хранения кислорода до бака с горючей жидкостью (в футах) | Расстояние от контейнера для хранения кислорода до заправочных и вентиляционных соединений или отверстий для бака с горючей жидкостью (в футах) | Вместимость галлонов |
|---|---|---|
| 15 | 50 | от 0 до 1000. |
| 30 | 50 | 1001 или больше. |
1910.104(б)(3)(vii)
Надземное хранилище горючей жидкости.
| Расстояние (футы) | Емкость (галлоны) |
|---|---|
| 25 | от 0 до 1000. |
| 50 | 1001 или больше. |
1910.104(б)(3)(viii)
Подземное хранилище горючей жидкости.
| Расстояние, измеренное по горизонтали от контейнера для хранения кислорода до бака с горючей жидкостью (в футах) | Расстояние от контейнера для хранения кислорода до заправочных и вентиляционных соединений или отверстий для бака с горючей жидкостью (в футах) |
|---|---|
| 15 | 40. |
1910.104(б)(3)(ix)
Хранение горючих газов . (например, сжатые горючие газы, сжиженные горючие газы и горючие газы в газгольдерах низкого давления):
| Расстояние (футы) | Емкость (куб. фут NTP) |
|---|---|
| 50 | Менее 5000. |
| 90 | 5000 и более. |
1910.104(б)(3)(х)
Легковоспламеняющиеся материалы . В пятидесяти футах от твердых материалов, которые быстро горят, таких как эксельсиор или бумага.
1910.104(б)(3)(xi)
Трудногорючие материалы .
Двадцать пять футов от твердых материалов, которые медленно горят, таких как уголь и тяжелая древесина.
1910.104(б)(3)(xii)
Вентиляция . Семьдесят пять футов в одном направлении и 35 футов примерно под углом 90° от ограждающих стен (не включая брандмауэры высотой менее 20 футов) для обеспечения надлежащей вентиляции во дворах и подобных ограждающих зонах.
1910.104(б)(3)(xiii)
Перегруженные районы . В двадцати пяти футах от мест скопления людей, таких как офисы, столовые, раздевалки, помещения с часами и подобные места, где могут собираться люди.
1910.104(б)(3)(xiv)-(xvii)
[Зарезервировано]
1910.
104(б)(3)(xviii)
Исключения . Расстояния, указанные в параграфах (b)(3) (ii), (iii), (v) — (xi) включительно этого раздела, не применяются, если расположены защитные конструкции, такие как противопожарные стены достаточной высоты для защиты систем хранения кислорода. между установкой для хранения кислорода и экспозицией. В таких случаях объемная установка для хранения кислорода может находиться на расстоянии не менее 1 фута от брандмауэра.
1910.104(б)(4)
Контейнеры для хранения —
1910.104(б)(4)(и)
Фундаменты и опоры . Стационарно установленные контейнеры должны быть снабжены массивными негорючими опорами на прочных негорючих основаниях.
1910.
104(б)(4)(ii)
Строительная жидкость . Контейнеры для хранения жидкого кислорода должны быть изготовлены из материалов, отвечающих требованиям испытаний на удар согласно параграфу UG-84 Кодекса ASME по котлам и сосудам под давлением, раздел VIII — Сосуды под давлением без огня — 1968, который включен посредством ссылки, как указано в § 1910.6. Контейнеры, работающие при давлении выше 15 фунтов на квадратный дюйм манометрического давления (фунтов на квадратный дюйм), должны быть спроектированы, сконструированы и испытаны в соответствии с надлежащими требованиями Кодекса ASME по котлам и сосудам под давлением, раздел VII — Бестопочные сосуды под давлением — 1968. Изоляция вокруг баллона с жидким кислородом должна быть негорючей.
1910.104(б)(4)(iii)
Строительные — газообразные . Контейнеры для газообразного кислорода высокого давления должны соответствовать одному из следующих требований:
1910.
104(б)(4)(iii)(а)
Разработаны, изготовлены и испытаны в соответствии с соответствующими требованиями Кодекса ASME по котлам и сосудам под давлением, Раздел VIII — Сосуды под давлением без сжигания топлива — 1968.
1910.104(б)(4)(iii)(б)
Разработан, изготовлен, испытан и обслуживается в соответствии со спецификациями и правилами DOT.
1910.104(б)(5)
Трубопроводы, трубки и фитинги —
1910.104(б)(5)(и)
Выбор . Трубопроводы, трубки и фитинги должны быть пригодны для работы с кислородом, а также для соответствующих давлений и температур.
1910.
104(б)(5)(ii)
Спецификация . Трубопроводы и трубки должны соответствовать разделу 2 «Системы газовых и воздушных трубопроводов Кодекса для трубопроводов под давлением», ANSI, B31.1-1967 с дополнениями B31.10a-1969, которые включены посредством ссылки, как указано в § 1910.6.
1910.104(б)(5)(iii)
Производство . Трубопроводы или трубки для рабочих температур ниже −20 °F. должны быть изготовлены из материалов, отвечающих требованиям к ударным испытаниям параграфа UG-84 ASME Кодекса по котлам и сосудам под давлением, Раздел VIII — Сосуды под давлением без огня — 1968, при испытании при минимальной рабочей температуре, которой может подвергаться трубопровод в процессе эксплуатации.
1910.104(б)(6)
Предохранительные устройства —
1910.
104(б)(6)(и)
Общий . Контейнеры для хранения кислорода, независимо от расчетного давления, должны быть оборудованы предохранительными устройствами в соответствии с требованиями кодекса ASME или спецификаций и правил DOT.
1910.104(б)(6)(ii)
Контейнеры DOT . Контейнеры для хранения кислорода, спроектированные и изготовленные в соответствии со спецификацией DOT, должны быть оборудованы предохранительными устройствами в соответствии с их требованиями.
1910.104(б)(6)(iii)
Контейнеры ASME . Контейнеры для хранения кислорода, спроектированные и изготовленные в соответствии с Кодексом ASME по котлам и сосудам под давлением, раздел VIII — Сосуды под давлением без сжигания топлива — 1968, должны быть оборудованы предохранительными устройствами, отвечающими положениям брошюры Ассоциации сжатых газов «Стандарты предохранительных устройств для сжатого газа».
Контейнеры для хранения», S-1, часть 3, которая включена посредством ссылки, как указано в § 1910.6.
1910.104(б)(6)(iv)
Изоляция . Изоляционные кожухи контейнеров с жидким кислородом должны быть оборудованы соответствующими предохранительными устройствами.
1910.104(б)(6)(в)
Надежность . Все предохранительные предохранительные устройства должны быть сконструированы или расположены таким образом, чтобы влага не могла собираться и замерзать таким образом, который может помешать правильной работе устройства.
1910.104(б)(7)
Испарители жидкого кислорода —
1910.
104(б)(7)(и)
Крепления и муфты . Испаритель должен быть закреплен, а его соединительный трубопровод должен быть достаточно гибким, чтобы обеспечить эффект расширения и сжатия из-за изменений температуры.
1910.104(б)(7)(ii)
Разгрузочные устройства . Испаритель и его трубопроводы должны быть надлежащим образом защищены на участках подачи кислорода и теплоносителя предохранительными устройствами.
1910.104(б)(7)(iii)
Отопление . Тепло, используемое в испарителе кислорода, должно подаваться косвенно только через такие среды, как пар, воздух, вода или водные растворы, которые не реагируют с кислородом.
1910.
104(б)(7)(iv)
Заземление . Если в качестве основного источника тепла используются электрические нагреватели, испарительная система должна быть электрически заземлена.
1910.104(б)(8)
Сборка и установка оборудования —
1910.104(б)(8)(и)
Очистка . Перед вводом системы в эксплуатацию оборудование, входящее в состав кислородной системы, должно быть очищено от масла, смазки или других легко окисляющихся материалов.
1910.104(б)(8)(ii)
Соединения . Соединения труб и трубок могут выполняться сваркой или с использованием фланцевых, резьбовых, шлицевых или компрессионных фитингов.
Прокладки или резьбовые герметики должны быть пригодны для работы с кислородом.
1910.104(б)(8)(iii)
Принадлежности . Клапаны, манометры, регуляторы и другие принадлежности должны быть пригодны для работы с кислородом.
1910.104(б)(8)(iv)
Установка . Установка кислородных систем должна осуществляться под наблюдением персонала, знакомого с надлежащей практикой в отношении их конструкции и использования.
1910.104(б)(8)(в)
Тестирование . После установки все трубопроводы, смонтированные на месте, должны быть испытаны и проверены на газонепроницаемость при максимальном рабочем давлении.
Любая среда, используемая для испытаний, не должна содержать масла и не воспламеняться.
1910.104(б)(8)(vi)
Безопасность . Емкости для хранения, трубопроводы, клапаны, регулирующее оборудование и другие принадлежности должны быть защищены от физического повреждения и несанкционированного доступа.
1910.104(б)(8)(vii)
Вентиляция . Любое помещение, содержащее контроль кислорода или рабочее оборудование, должно иметь достаточную вентиляцию.
1910.104(б)(8)(viii)
Табло . Место хранения кислорода должно иметь постоянную табличку с надписью: «КИСЛОРОД — НЕ КУРИТЬ — НЕ РАСПРОСТРАНЯТЬ ОТКРЫТОЕ пламя» или аналогичное предупреждение.
1910.104(б)(8)(ix)
Электропроводка . Кислородные установки не являются опасными зонами, как это определено и описано в подразделе S этой части. Следовательно, допустимы электропроводка и оборудование общего назначения или защищенные от непогоды, в зависимости от того, находится ли установка в помещении или на открытом воздухе. Такое оборудование должно быть установлено в соответствии с применимыми положениями подраздела S настоящей части.
1910.104(б)(9)
Инструкция по эксплуатации . Для установок, требующих какой-либо эксплуатации оборудования пользователем, на рабочих местах должны храниться разборчивые инструкции.
1910.104(б)(10)
Техническое обслуживание .
