#1 zsi

Отправлено 25 December 2017 14:09

Добрый день, прошу помощи.

Достался мне сварочный аппарат ТРИТОН-240. Нашел схему на него, точней не на него а в описании было сказано что для аппаратов серии, ТРИТОН, ПИТОН, ЦИКЛОН, в интернете, но она не соответствует действительности, на схеме силовой выпрямитель двух-полупериодный на теристорах, на моем аппарате мостовая теристорная. И схема дросселя не соответствует тому что на схеме.

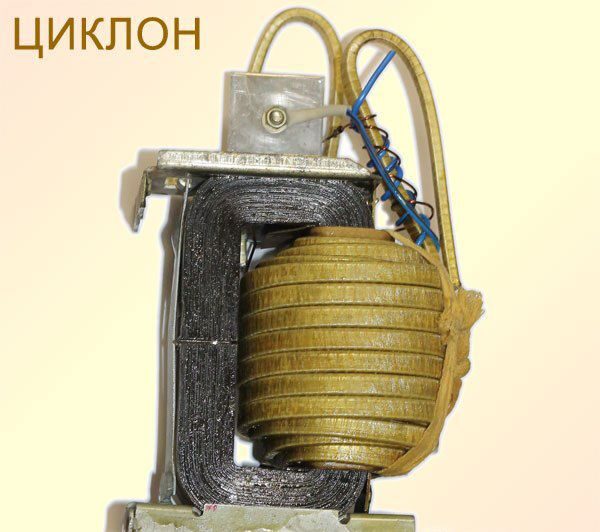

на схеме дроссель имеет вторую обмотку, в моем варианте вторая обмотка тоже есть но с центральным отводом и подключена вот по такой схеме. Диоды оба сгоревшие, может кто то до меня что то на ремонтировал и теперь нужно восстановить правильную схему.

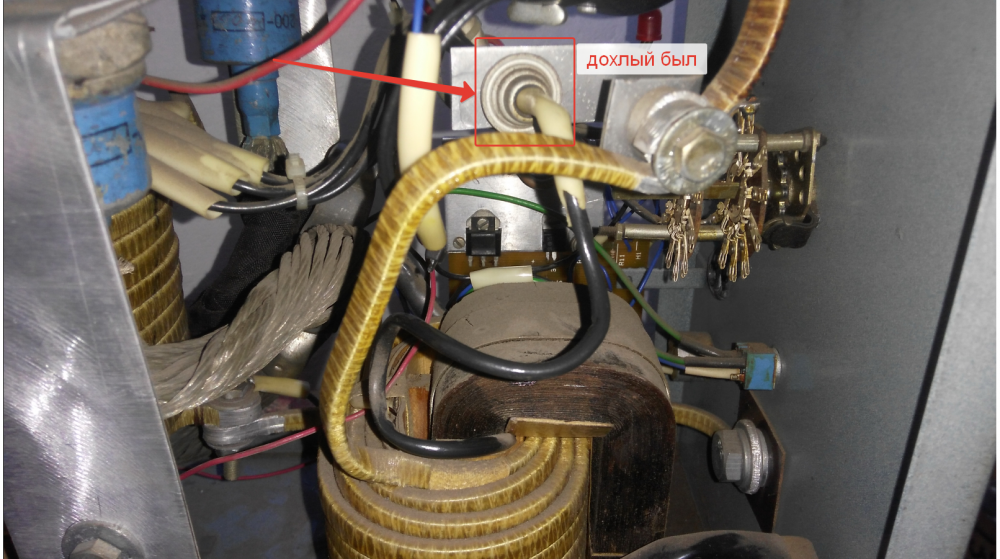

Прикрепленные изображения

Сообщение отредактировал zsi: 25 December 2017 14:31

Наверх
Вставить ник

#2 road64

Отправлено 26 December 2017 10:11

Продублируйте вопрос ещё на этом форуме http://valvol. ru/topic10-450.html

вроде там как раз по тритону и его ремонту кто-то уже задавал вопросы .

Наверх
Вставить ник

#3 Pragmatic

Отправлено 31 December 2017 18:08

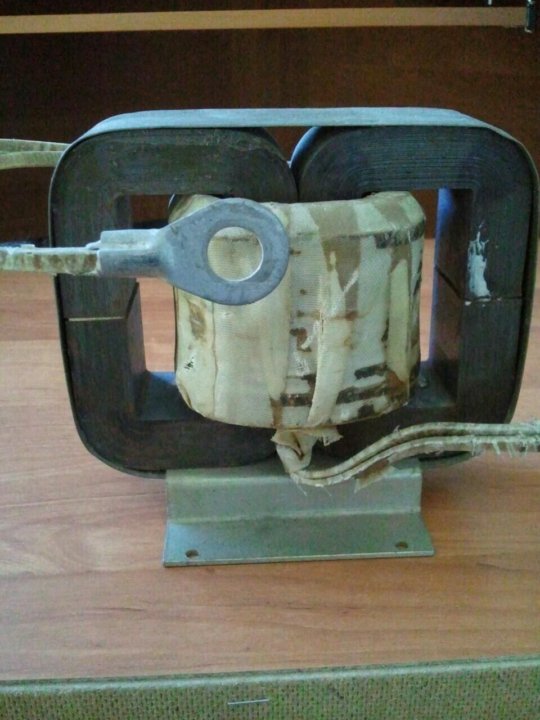

Тоже горят диоды Д112-10. У меня не такая схема включения дросселя. Есть 2 дополнительные обмотки ф0,6 и ф0,8, одни выводы подсоеденены к основной обмотке, другие выводы идут на анод диодов. Катоды объеденены и идут на корпус. Замерил сопротивление между обмотками около 200МОм. Прийдется перематывать…

Наверх
Вставить ник

#4 Gogas

Отправлено 03 September 2018 18:28

Прошу меня простить, что пишу в этой теме. Просто увидел что аппарат с моим схожий.
ТРИТОН 240
Схемы нигде нет.
Дал знакомому поварить в итоге получил обратно его неисправным.
Сказал мне что что-то не так с проволокой у него получилось.
в итоге аппарат щелкает , но мотор подачи проволоки не работает ((
Помогите советом.
Что может быть не так?

Наверх

Вставить ник

#5 SergDemin

Отправлено 03 September 2018 19:39

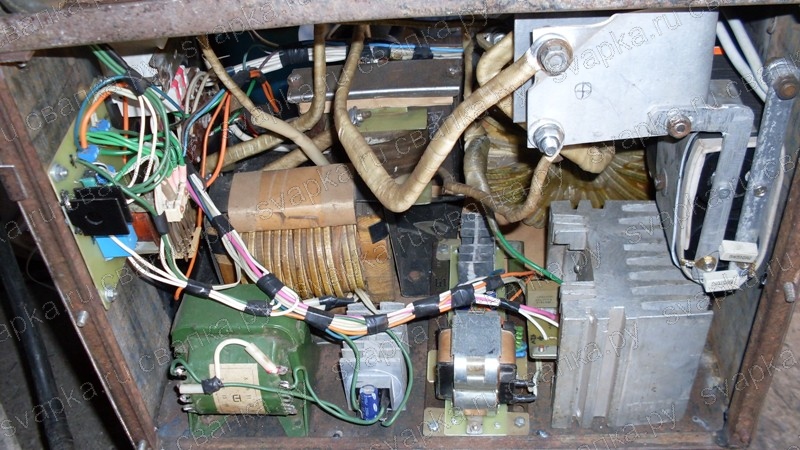

Gogas, Их много модификаций было. Откройте, гляньте номер на плате управления. Когда то все они были на сайте Питона, если не подойдёт, на циклоне гляньте. http://cyclony.ru/catalog/zapchastiможет проще купить .

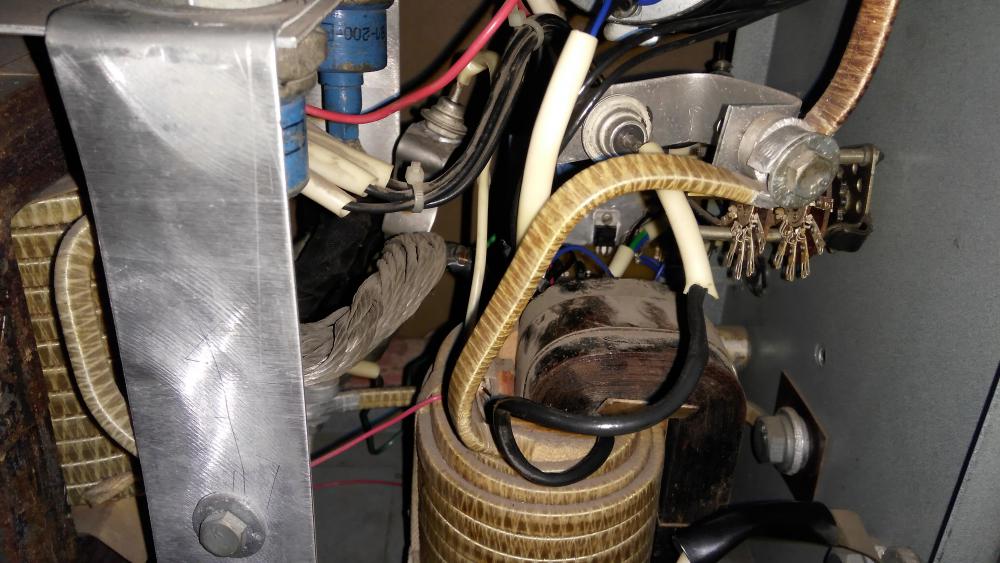

Прикрепленные изображения

Сообщение отредактировал SergDemin: 03 September 2018 19:46

Наверх
Вставить ник

#6 Gogas

Отправлено 03 September 2018 20:13

Gogas, Их много модификаций было. Откройте, гляньте номер на плате управления. Когда то все они были на сайте Питона, если не подойдёт, на циклоне гляньте. http://cyclony.ru/catalog/zapchastiможет проще купить .

Спасибо ОГРОМНОЕ!
Да может и проще купить, но найти пока не смог похожую.
На плате нет не одной буковки, чтобы выдать за маркировку.
Только наименование деталей «R4» и т.д….

Все перерыл в интернете…
Проблема в том, что реле щелкает, а мотор не тянет проволоку (мотор живой)

Сообщение отредактировал Gogas: 03 September 2018 20:15

Наверх
Вставить ник

#7 Сусанин

Отправлено 03 September 2018 22:05

Проблема в том, что реле щелкает, а мотор не тянет проволоку (мотор живой)

Механизм протяжки проволоки работает? Ролики крутятся?

Горе от ума. Меньше знаешь — легче работается.

Наверх
Вставить ник

#8 Gogas

Отправлено 03 September 2018 22:11

Механизм протяжки проволоки работает? Ролики крутятся?

Механизм — механически исправен
Мотор не включается (при нажатии на курок).

Только щелкает клапан (про то, что контакты срабатывают)
Если снять плату и подать 12В на контакты на мотор — все работает (проводка цела)
На регулятор скорости подачи проволоки не реагирует.
На плате выпаивал все транзисторы и проверял — все исправны
Схемы нет, цепь не отследить (опыта мало)
Плата на микросхеме LM324N

Наверх
Вставить ник

#9 Сусанин

Отправлено 03 September 2018 22:16

Катушка с проволокой снята?
Может перетянута и мотор просо не может провернуть
Либо проволока где то уперлась в канале и стоит, мотор не может протолкнуть

Горе от ума. Меньше знаешь — легче работается.

Наверх
Вставить ник

#10 Gogas

Отправлено 03 September 2018 22:47

Катушка с проволокой снята?
Может перетянута и мотор просо не может провернуть
Либо проволока где то уперлась в канале и стоит, мотор не может протолкнуть

Я прошу прощения, но повторюсь, что механически все исправно.
На снятой плате управления на контакты подаю 12Вольт и все прекрасно идет (в механической части)

Без проволоки МОТОР не крутит так же….

Сообщение отредактировал Gogas: 03 September 2018 22:48

Наверх
Вставить ник

#11 SergDemin

Отправлено 04 September 2018 07:38

Схемы нет, цепь не отследить (опыта мало)

а Вы попробуйте и опыт появится. Начните с самого двигателя, куда то же провода от него идут. Там ключ будет, транзистор или тиристор. Если он живой , дальше двигайтесь. И на бумагу рисуйте. Там же сего два десятка деталей. И плата очень простая. Вот опыт и появится.

Если Вы все транзисторы поменяли, вероятнее всего издохла микросхема — это счетверённый операционный усилитель. https://www.google.r…iw=1503&bih=963

Тогда уж и его тупо меняйте.

Кстати, а сварочное напряжение при нажатии кнопки есть? Движок то наверняка от силового трансформатора запитан.

Сообщение отредактировал SergDemin: 04 September 2018 07:44

Наверх
Вставить ник

#12 Gogas

Отправлено 10 September 2018 14:39

Если Вы все транзисторы поменяли, вероятнее всего издохла микросхема — это счетверённый операционный усилитель.
https://www.google.r…iw=1503&bih=963Тогда уж и его тупо меняйте. Кстати, а сварочное напряжение при нажатии кнопки есть? Движок то наверняка от силового трансформатора запитан.

Добрый всем день!
Поменял микросхему…
Результата не дало ((
Какое напряжение должно быть у полуавтомата на проволоке, подскажите пожалуйста?
Я слышал что там должен быть (-) на самом пистолете.

На плате все детали проверил (на сколько смог)
Ума не прилажу, что может быть.

Наверх
Вставить ник

#13 copich

Отправлено 10 September 2018 14:55

Добрый всем день!
Поменял микросхему…
Результата не дало ((
Какое напряжение должно быть у полуавтомата на проволоке, подскажите пожалуйста?
Я слышал что там должен быть (-) на самом пистолете.
На плате все детали проверил (на сколько смог)
Ума не прилажу, что может быть.

Посмотрите блок схему на любой трансформаторный П\А. Они все идентичны. Детальки отличаются, но принцип работы один. Обычно в П\А напряжение ХХ на клеммах от 25 до 48 В . Я про ваш не знаю.

Но если верить этому то: https://evrotek.spb…./product/15649/

получается: 20-32 В

Наверх
Вставить ник

#14 SergDemin

Отправлено 10 September 2018 17:45

Какое напряжение должно быть у полуавтомата на проволоке, подскажите пожалуйста? Я слышал что там должен быть (-) на самом пистолете. На плате все детали проверил (на сколько смог)

Про напряжение Вам уже ответили, оно зависит от положения переключателя, только на горелке + . — это для порошковой проволоки, не ваш случай. Отследите, куда провода от двигателя приходят. И далее по плате, там 2 десятка деталей, ничего сложного нет.

Наверх
Вставить ник

#15 Gogas

Отправлено 10 September 2018 18:58

Про напряжение Вам уже ответили, оно зависит от положения переключателя, только на горелке + . — это для порошковой проволоки, не ваш случай. Отследите, куда провода от двигателя приходят. И далее по плате, там 2 десятка деталей, ничего сложного нет.

Про напряжение я понял!
Спасибо.
Напряжение очень странно все.
На горелке нет ничего не в холостом ходу не при нажатии на кнопку.
На клемах в режиме запуска двигателя есть 12 вольт
от мотора провода идут на плату.
Там правда не много деталей, и я все эти детали проверил, что-то заменил.
все транзисторы, микросхему…
все остальное выпаивал и звонил (диоды и резисторы)
Ну что-то идет видно не так ((

Наверх
Вставить ник

#16 SergDemin

Отправлено 10 September 2018 19:03

Gogas, я же Вам говорил, посмотрите, откуда питание для двигателя приходит. Он от силового кормится, силовой не включается. Там, скорее всего симистор стоит, но не на плате. Управляется через оптрон. Или реле стоит. С этой цепью разберитесь. А то, двигатель не крутится. А что сварочного напряжения нет, и нет питания для двигателя, это так, мелочи

Наверх
Вставить ник

#17 Gogas

Отправлено 10 September 2018 19:53

А то, двигатель не крутится. А что сварочного напряжения нет, и нет питания для двигателя, это так, мелочи

Спасибо и простите!
Но просто первый (понятно что визуальный)
Симптом был, что двигатель не крутится…
Буду копать…

СПАСИБО !
И простите…

Наверх
Вставить ник

#18 SergDemin

Отправлено 10 September 2018 19:56

Спасибо и простите!

Да нормально всё, Вы ,главное, с аппаратом разберитесь. Что не понятно — спрашивайте.

Наверх
Вставить ник

#19 Kondor416

Отправлено 14 September 2018 14:12

Простой для кого то вопрос. Для меня не очевидный. Имеем старый советский источник тока трансформаторный, подающий старого образца и балластный реостат. Скорость подачи меняется только заменой шестеренок на подающем-примем что она всегда постоянна и не регулируется. Получается, что напряжение регулировать нельзя? Можно только увеличивать убавлять силу тока? Я правильно понимаю или напряжение можно регулировать? Не сталкивался с такими, поэтому спрашиваю. Просветите пожалуйста.

Наверх
Вставить ник

#20 copich

Отправлено 14 September 2018 15:02

балластный реостат.

это и меняет напряжение. А ток остается постоянным.

Наверх
Вставить ник
