При электрической контактной сварке детали под­вергаются местному нагреву путем пропускания через них электрического тока, а затем сдавливаются. В мо­мент сварки нагрев в стыке между деталями может быть ниже и выше температуры плавления. В первом случае соединение осуществляется при твердом состоянии ме­талла, подобно кузнечной сварке. Во втором — соединение образуется при затвердевании общей ванны расплав­ленного металла, подобно дуговой или газовой сварке.

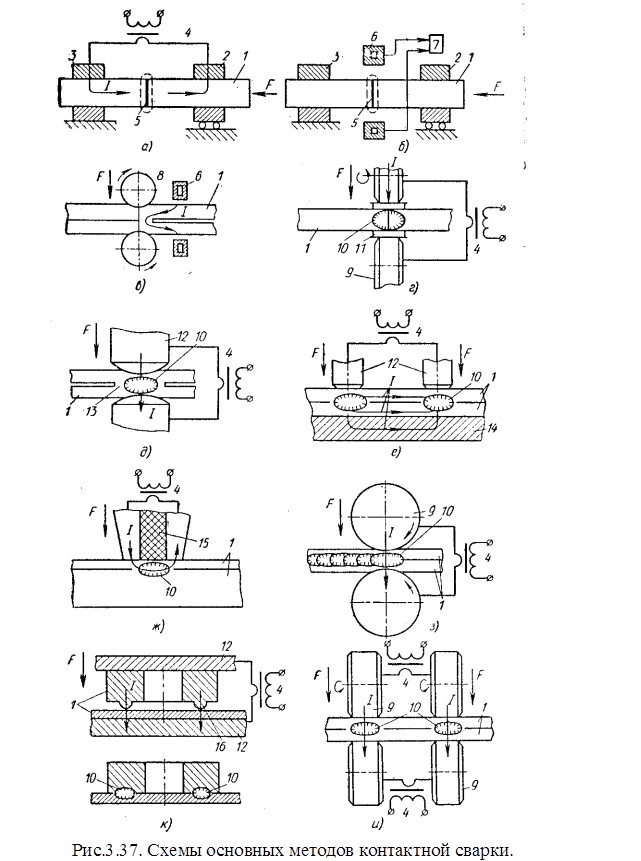

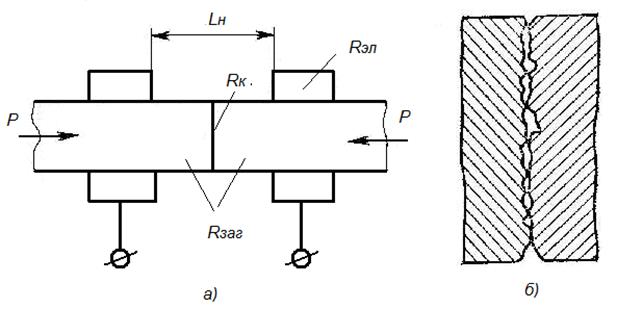

Фиг. 1. Принципиальные схемы контактной электросварки: а — стыковая сварка; 6 — точечная сварка; 1 — свариваемые детали; 2 — электроды; 3 — трансформатор.

По форме соединения различают два основных способа контактной сварки стыковую и точечную (фиг. 1).

При стыковой сварке соединение образуется по всей поверхности соприкосновения детален, при точечной соединение осуществляется лишь в отдельных участках сопряжения поверхностей деталей, там, где сосредоточены нагрев и давление.

В настоящее время получили распространение и другие способы контактной сварки — поверхностная, роликовая, рельефная, Т-образная, ролико-стыковая.

Электрическая контактная сварка появилась сравнительно недавно — в конце прошлого века, и нашей отечественной науке принадлежит здесь ведущее место. В 1887 г. талантливый русский инженер Николай Николаевич Бенардос изобрел точечную сварку, наиболее распространенный сейчас способ контактной сварки. Им же была -предложена и роликовая сварка. Однако вслед­ствие общей отсталости царской России контактная свар­ка в то время развития не получила. Контактная сварка начала широко применяться только в годы Советской власти.

В настоящее время контактная сварка, не смотря на свои особенности является од­ним из наиболее быстро развивающихся способов соеди­нения металлов; вытесняя другие способы сварки и клеп­ку, она занимает все более ведущее место во многих отраслях промышленности.

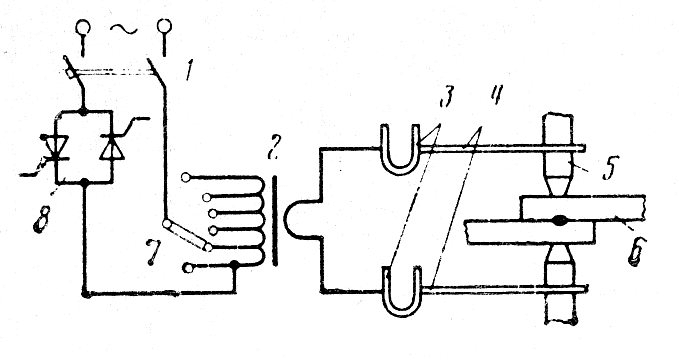

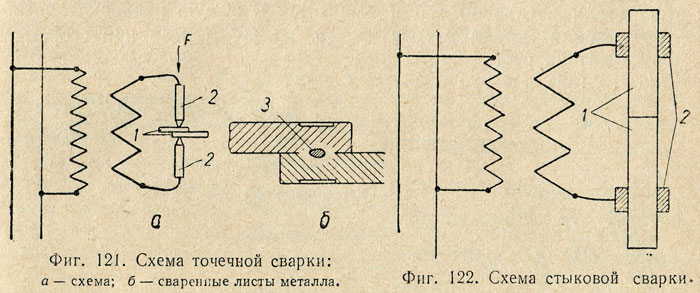

Тип 1: Схема точечной контактной сварки

Тип 2: Схема контактной сварки рельсов

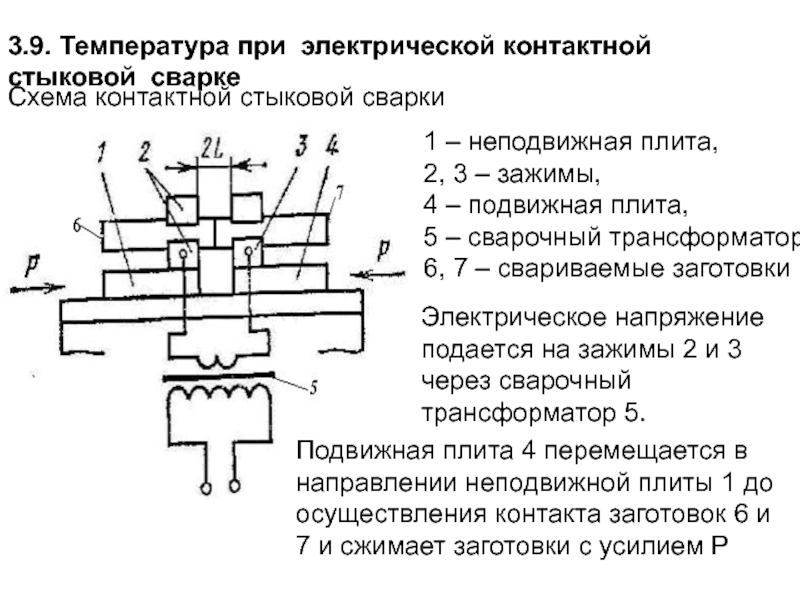

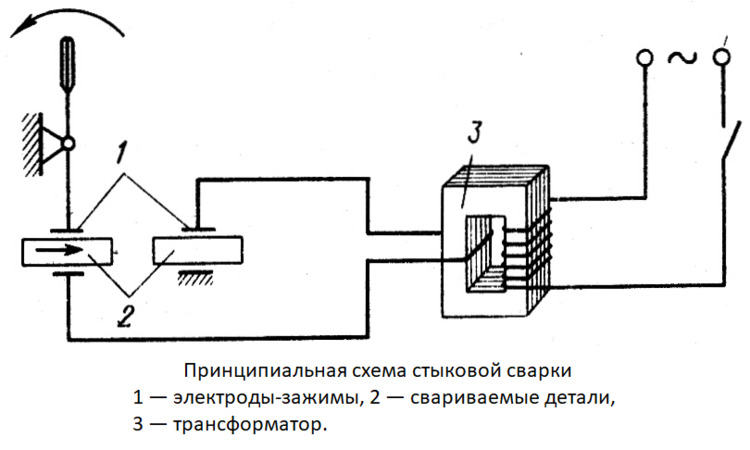

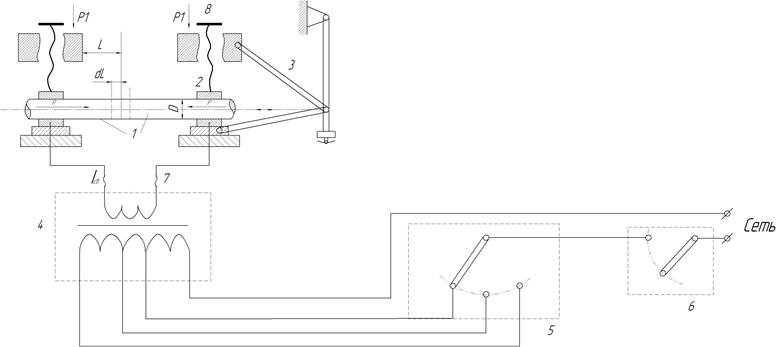

Схема стыковой контактной сварки

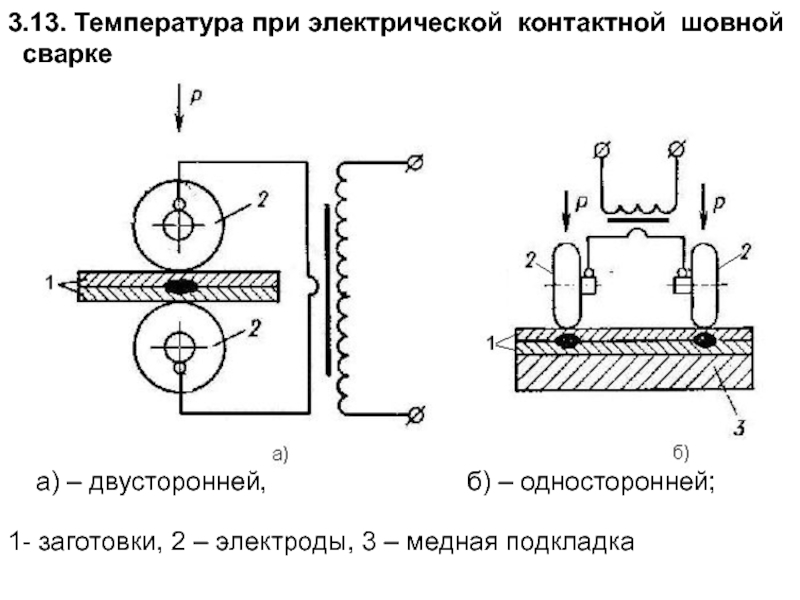

Схема
шовной роликовой сварки

Подобные статьи

Схемы сварочных машин электрические — Энциклопедия по машиностроению XXL

Сварочные машины. Электрическая часть машин для сварки сопротивлением состоит из трансформатора однофазного переменного тока, дающего напряжение 0,5—8 V, затем из медных электродов для подвода тока к свариваемым предметам с необходимым кабелем и из приспособления для регулирования. При наличии сети однофазного тока включение в нее сварочной- машины не представляет никаких затруднений. В сеть трехфазного тока машина включается между двумя ее фазами если таких машин имеется несколько штук, необходимо включить их в сеть т. о., чтобы все три еа фазы были нагружены по возможности равномерно. Для нагревания предметов до сварочной 1° требуются токи чрезвычайной силы для предметов крупного сечения—до 80 ООО А и выше. Регулировка производится в первичной цепи путем включения и выключения сопротивлений, позволяющих снижать силу тока в случае надобности до /ю его максимальной величины. Механическая часть сварочных машин состоит из зажимных захватов для свариваемых предметов и из приспособления для их прижатия друг к другу или спрессовывания. В качестве таковых применяют электроды, вид которых выбирается в зависимости от характера процесса С., а именно для С. встык и оплавлением применяют электроды в виде зажимных щек, причем их приспосабливают к форме свариваемых изделий для С. точками применяют электроды в виде стержней, а для С. швом—роликовые электроды. Схемы и внешний вид сварочных машин всех трех типов изображены на фиг. 2.  

[c.95]
В качестве источника питания электро-полировочных ванн используются также сварочные генераторы постоянного тока. Но эти генераторы имеют падающую характеристику, т. е. резко снижают напряжение при возрастании нагрузки. Поэтому для улучшения их «характеристики применительно к условиям переменных нагрузок при питании ванн производят некоторые изменения в их электрической схеме. У машин типа СУГ и СМГ изменение схемы заключается в переносе положительного полюса на  [c.550]

Разрядная часть силовой электрической схемы конденсаторных машин включает коммутатор К1 (как правило, быстродействующий тиристор типа ТБ) и понижающий сварочный трансформатор ГС, вторичная обмотка которого подключена к шинам сварочного контура машины.  

[c.169]

На рис. 1.2 приведены схемы трехфазных машин контактной сварки. Использование для контактной сварки выпрямленного тока повышает технические характеристики оборудования и расширяет его технологические возможности. Сварочный контур большинства машин представляет собой электрическую цепь, индуктивное сопротивление которой на переменном токе промышленной частоты в несколько раз превышает ее активное сопротивление. Отношение это тем выше, чем больше вылет электродов и раствор сварочного контура. Так, в серийно выпускаемой машине переменного тока МТ-4019, имеющей вылет электродов 500 мм, индуктивное сопротивление сварочного контура составляет 260 мкОм.  [c.169]

Сварочные машины контактные — Электрические схемы 530  [c.1068]

Сварочные генераторы являются электрическими машинами постоянного тока, которые в зависимости от конструктивных особенностей могут иметь различные внешние характеристики. Падающая внешняя характеристика генераторов обеспечивается либо специальной схемой включения обмоток возбуждения, либо особой конструкцией полюсов статора и якоря. На рис. 196, а представлена схема сварочного генератора с самовозбуждением с параллельной намагничивающей 2 и последовательной размагничивающей 3 обмотками возбуждения. Эти обмотки генератора включены таким образом, что создаваемые ими магнитные потоки направлены навстречу друг другу. При этом намагничивающий поток Фн не зависит от нагрузки, а размагничивающий поток Фр возрастает по мере увеличения сварочного тока.

В результате взаимодействия магнитных потоков генератор имеет падающую внешнюю  [c.305]

Переключателем ступеней, состоящим из двух перемычек, обеспечивается регулирование вторичного напряжения сварочного трансформатора шестью ступенями в пределах от 2 до 3,5 в. Вторичный виток сварочного трансформатора охлаждается проточной водой. На машине типа АСИФ-25У можно осуществлять сварку стальных стержней сечением до 400 мм . Стыковую сварку стержней больших сечений обеспечивают машины с рычажным механизмом подачи типов АСИФ-50У и АСИФ-75У. Эти машины имеют одинаковое конструктивное исполнение и различаются в основном своими сварочными трансформаторами, мощности которых соответственно составляют 50 и 70 ква при ПВ-25%. Кинематическая и электрическая схемы указанных машин приведены на рис. 107.  

[c.187]

На рис. 156 приведена принципиальная электрическая схема машины. Как видно из схемы, сварочные трансформаторы Трх и Тр2 получают питание от двух фаз силовой сети напряжением  [c. 265]

На рис. 13 приведены принципиальные электрические схемы контактных сварочных машин однофазные переменного тока с электромагнитным контактором (рис. 13, а), с игнитронным контактором (рис. 13,6) и с тиристорным контактором (рнс. 13, в) трехфазные с выпрямлением тока во вторичном контуре (рис. 13, г) и конденсаторные (рис. 13,6).  

[c.16]

Электросварщик V разряда должен знать электрические схемы и конструкции сварочных машин различных типов, технологические свойства свариваемых металлов, включая высоколегированные стали, способы испытания и контроля ответственных сварных швов.  [c.210]

Электрические схемы контактных сварочных машин различны для разных видов машин. Электрические схемы стыковых, точечных и шовных машин имеют специфические особенности. Машины, предназначенные для одного и того же вида сварки, но разной мощ-  [c.13]

На рис. 5 показана принципиальная электрическая схема для контактных сварочных машин.

Трансформатор включается в электрическую сеть через переключатель ступеней 2 и контактор 3 (прерыватель). Эти три электрические устройства образуют силовую цепь. Предохранители и рубильник не входят в комплект электрических устройств машины их устанавливают при монтаже в цехе. Регулятор времени 4 и пусковая кнопка 5 составляют элементарную цепь управления работой машины.  [c.13]

На рис. 72 показана электрическая схема точечной машины, цикл работы которой регулируется элементарным реле времени РВ, в сочетании с реле давления РД. При такой схеме наряду с упрощением электрического устройства машины достигается автоматическая синхронизация работы контактора, включающего сварочный ток, и системы сжатия электродов.  [c.132]

Монтажная электрическая схема показывает с более или менее точным соблюдением масштаба расположение всего электрооборудования сварочной машины, расположение и сечение всех соединительных проводов и содержит другие сведения, необходимые для монтажа.

 [c.174]

В каждом конкретном случае фактическая циклограмма сварки выбирается из условий рационального удовлетворения технологических требований и соблюдения удовлетворительных энергетических и эксплуатационных показателей сварочного оборудования. В частности, плавное нарастание усилия сжатия электродов заменяется двух- или трехступенчатым. В зависимости ст-принципа действия электрической схемы и пределов электрической мощности скорости нарастания и спада температуры могут существенно отличаться от заданных. Так, например, при высоких скоростях нагревания и отсутствия возможности ее регулирования (машины однофазные переменного тока без модулирования импульса сварочного тока и др.) возникающие дефекты (выплески) предотвращают путем увеличения усилия сжатия в стадиях нагревания и сварки.  [c.25]

Электрическая и пневматическая схемы машины (фиг. 20 и 21) построены так, что дают возможность осуществить полуавтоматическую работу сварочной машины.  [c.45]

Конструкция машины для УЗС металлов, на основе рассмотренных стержневых систем, достаточно проста. Технические требования к колебательным системам и конструкциям машин, их кинематические схемы, включая машины для шовной сварки и ручные сварочные инструменты, а также электрические схемы управления и питания, рассмотрены в работах. [48, 50]. Отметим только, что в сварочных машинах, выполненных на основе продольно-поперечной и крутильной систем, следует использовать стержневые опоры резонансной длины, соответственно кп/4 и Я, /4. Обычно стержневые опоры служат для передачи деталям давления N.  [c.150]

По назначению провода и кабели подразделяют на силовые для передачи электрической энергии большой мощности монтажные, установочные и контрольные для соединения электрического оборудования в машинах и приборах и монтажа электрических схем на щитах и в цепях управления и других электрических устройствах шланговые — гибкие кабели с высокопрочной изоляцией для подвода электрической энергии к сварочным рабочим постам и к передвижным машинам обмоточные, применяемые для изготовления обмоток электрических машин, трансформаторов, электромагнитов и т. д. троллейные — для передачи электрической энергии через скользящий контакт голые провода — шины для передачи энергии на короткие расстояния (на щитах и других аналогичных устройствах) и многие другие виды узкоспециального применения. Ниже приведено описание наиболее применяемых проводов и кабелей.  [c.144]

Электронное реле времени 2 обеспечивает плавную регулировку сварочного цикла от 0,1 до 4 сек (+5%). Электрическая схема машины позволяет работать в автоматическом и индивидуальном режимах. На пульт управления 1 вынесены кнопки включения и выключения колебаний с контактным усилием и переключатель на автоматический или индивидуальный режим.  [c.25]

Особенности основных узлов. Установка для механизированной сварки контактным плавлением включает механическую часть, предназначенную для выполнения сборочносварочных операций электрическую часть управления сборочно-сварочными операциями источник питания узлы аппаратуры газового обеспечения защиты зоны сварки. В состав механической части установки входят узлы, обеспечивающие сборку деталей под сварку и узел подвода тока к месту сварки. В большинстве случаев, на специализированных установках сварка производится по двухэлектродной схеме, когда оба полюса источника питания подключают к сварочным электродам. При такой схеме практически исключается значительное протекание тока по свариваемой детали, благодаря чему сводятся к минимуму дополнительные потери энергии и деформация деталей от теплового воздействия. Кроме того, в 2 раза сокращается машинное время сварки.  [c.386]

Помимо оборудования, необходимого для нагревания и сварки пластмасс, требуется также и вспомогательное оборудование. В состав такого оборудования входят шкафы для предварительного подогрева, машины для формования труб, специальное сварочное оборудование для выполнения швов большой длины, генераторы электрического тока, ленточные пилы, шлифовальные круги, малогабаритные нагревательные шкафы для подогрева инструмента, гибочные прессы, пилы для угловой распиловки материала и верстаки к ним, а также различные зажимные приспособления и всевозможное вспомогательное оборудование. На фиг. 48 представлена схема типового цеха сварки пластмасс нагретым инструментом.  [c.86]

В первом случае автономная система стремится сохранить свое первоначальное состояние за счет направленного изменения физических параметров процесса без учета электрических н мехапических характеристик. сварочных машин. Так при точечной сварке самопроизвольное увеличение сварочного тока, связанное с гойышением напряжения питающей сети, вызывает uepei рев свариваемого металла, что приводит к росту температуры в зоне сварки, снижению сопро-тивлеиия пластической деформации, увеличению размеров контактов, снижепиго плотности тока я соответственно температуры и размеров соединений (диаметра ядра) до значений, близким к первоначальным по следующей схеме  [c.112]

Ультразвуковая сварочная машина УЗСМ-1 (рис. 13) предназначена для точечной сварки тонколистовых малогабаритных деталей (например, алюминия и сплавов Д16М, АМц толщиной до 1,5 Л1Л ) и их сочетаний с деталями большой толщины. Соединяемые металлические листы устанавливаются на опору 7 и прижимаются сверху сварочным инструментом с наконечником 3. Машина состоит из акустического узла, механизма давления, реле времени и электрической схемы управления. Для возбужде-  [c.24]

За последние годы в СССР и за рубежом создано большое количество различных машин для УЗС металлов. Это оборудование можно классифицировать по способу преобразования электрической энергии в механическую (магнитострикционный или пьезоэлектрический), по характеру распространения энергии в свариваемых материалах (направленный ультразвук и не неправлен-ный), по видам дополнительных источников энергии в зоне сварки (нагрев, давление) по способу сварки (точечная, многоточечная, рельефная, шовная) по характеру установки (стационарная, переносная, подвесная) по степени автоматизации (полуавтомат, автомат) и назначению (общего применения и специализированная) по кинематической схеме и конструктивным особенностям и т. д. На данном этапе оборудование для УЗС целесообразно классифицировать и по мощности. Принимая во внимание ГОСТ 9865—68, регламентирующий выходную мощность генераторов, сварочные машины можно разбить на группы малой мощности (0,01— 0,25 кб/п), средней (0,4—4,0 кет) и большой (свыше 4,0 /сет).  [c.125]

Высокая производительность машины обеспечена за счет применения сварочного инструмента типа игла—капилляр , механизма автоматической подачи и обрыва проволоки, а также наличия двух независимых автоматически переключающихся режимов сварки. Электрическая схема управления машиной выполнена на транзисторных логических элементах с бесконтактной коммутацией цепей. Ультразвуковой генератор на транзисторах имеет автоматическую подстройку частоты. Этим достигается стабильность амплитуды колебаний сварочного инструмента. Схема сварочной головки машины МС-41П2-1 приведена на рис. 75.  [c.129]

В качестве источника питания электрополировочных ванн используют также сварочные генераторы постоянного тока. Но эти генераторы имеют падающую характеристику, т. е. резко снижают напряжение при возрастании нагрузки. Поэтому для улучшения их характеристики применительно к условиям переменных нагрузок при питании ванн производят некоторые изменения в их электрической схеме. У машин типа СУГ и СМГ изменение схемы заключается в переносе положительного полюса на третью щетку, нормально служащую для питания обмоток возбуждения машины (при соответствующем увеличении этой щетки), а также в нахождении правильного положения щеток.  [c.325]

Общая технологическая схема процессов подготовки поверхности, нанесения покрытий и их обработки показана на рис. 51. Процесс начинается с размотки полосы на разматывателе. Затем по- оса проходит ножницы для обрезки передних и задних концов ленты. Далее, в сварочной машине, эти концы полосы соединяются для обеспечения непрерывности движения. Проходя тянущее и петлевое устройства, полоса поступает в ванну обезжиривания промывку, ванну травления в водном растворе соляной кислоты моющие устройства. После сушки промытой полосы она направля ется в ванну лужения. С целью отмывки луженной полосы от со левого расплава, вынос которого с ленты составляет 15—20 г м полоса проходит моющее устройство 13, сушку 11 и поступает в камеру, где в электрическом поле высокого напряжения наносится на нелуженную сторону тонкий слой лака. Односторонне луженная и односторонне лакированная полоса проходит тянущее и петлевое устройства 4 и 5, ножницы 2 и наматывается на сматыватель 15.  [c.134]

Электрическая схема этих машин практически не отличается от схемы машин МТИП. Быстрое изменение направления импульсов сварочного тока производится специальным реверсивным устройством, в котором переключение концов первичной обмотки сварочного трансформатора осуществляется игнитронами. Машины МШШИ-200-2 комплектуются дополнительным механическим реверсивным переключателем.  [c.91]

Электрическая, схема этих машин практически не отличается от схемы машин МТИП. Быстрое изменение направления импульсов сварочного тока производится специальным реверсивным устройством, в котором переключение концов первичной обмотки сварочного трансформатора осуществляется игнитронами.  [c.106]

Контактная стыковая сварка меди с алюминием производится на стыковых сварочных машинах типа МСМ-150у методом непрерывного оплавления. Машина дооборудуется специальным пневматическим приводом для ударной осадки. Режим оплавления задается кулачком определенного профиля. Электрическая схема машины  [c.244]

Электронное реле времени обеспечивает плавную регулировку сварочного процесса. Электрическая схема машины позволяет шроизводить как  [c.226]
Принципиальная электрическая схема индукционной машины показана на фиг, 195, б. При включении рубильника Р подается напряжение на первичные обмотки трансформатора 7, питающего выпрямительную установку В. При замыкании ключа К срабатывает контактор КТ, и выпрямленный ток начинает обтекать первичную обмотку сварочного трансформатора СТ, в магнитной цепи которого имеется воздушный зазор, необходимый для увеличения удельной мощности, накапливаемой в магнитном поле. Ток в первичной обмотке сварочного трансформатора и магнитный поток в его сердечнике при этом нарастают постепенно (кривая С, фиг. 195, в), в связи с чем в замкнутой сварочной цепи индуктируется незначительный ток 1 (кривая А, фиг. 195, в). По достижении первичным током заданной величины, которая, как следует из формулы (81), определяет при неизменной индуктивности системы количество запасенной в магнитном поле энергии, срабатывает реле тока РТ (фиг. 195, цепь первичний обмотки сварочного трансформатора. При этом в сварочной цепи возникает кратковременный импульс тока 2 (кривая А, фиг. 195, в).  [c.276]

На фиг. 118 приведена электрическая схема декатронного счетчика СИ-2. С катушки L1, помещенной в магнитном поле сварочной машины (в случае машины переменного тока), электрические импульсы поступают на интегрирующий контур, состоящий из сопротивления RI и конденсатора С1. Проинтегрированные импульсы выпрямляются выпрямителем В1 и усиливаются левым по схеме тороидом лампы Л1. Далее импульсы ограничиваются правым триодом лампы Л1 и подаются на сетку лампы Л2, управляющей работой декатрона единиц (ЛЗ). Элементы схемы С6, С7, R11, R12) подобраны таким образом, что импульсы на вторые подкатоды поступают с некоторым запаздыванием относительно импульсов, поступающих на первые подкатоды, что обеспечивает четкую работу декатрона.  [c.178]

Фиг. 114. Электрическая схема контактно-сварочной машины РСКМ-320  [c.384]Контактная стыковая сварка меди с алюминием производится на стыковых сварочных мащинах типа МСМ-150 методом непрерывного оплавления. Мащина дооборудуется специальным пневматическим приводом для ударной осадки. Режим оплавления задается кулачком определенного профиля. Электрическая схема машины должиа обеспечивать отключение сварочного тока в момент начала осадки. Процесс сварки после нажатия кнопки пуск происходит автоматически.  [c.627]

В машинах мощностью да 200 ква (включительно) применяются втычные переключатели ступеней, а в машинах мощностью свыше 300 кеа применяются переключатели ступеней барабанного типа. Электрическая схема машины приведена на рис. 124. При иажа-тии на педальную кнопку КП включается катушка ЭПК электромагнитного пневматического клапана, который соединяет среднюю камеру пневматического цилиндра с воздушной сетью. Одновременно с эти.м включается электроиный регулятор времени РВЭ-7, который регулирует время отдельных операций цикла сварки и управляет последовательностью действия элементов машин. По истечении заранее отрегулированного промежутка времени, необходимого для апуска-ния электрода и обеспечения заданного усилия сжатия электродов, включается игнитронный контактор КИА, который включает первичную обмотку сварочного трансформатора Трх в сеть переменного тока, и через свариваемые детали начинает проходить ток.  [c.216]

Принципиальная электрическая схема машины типа МТП-150/1200 не отличается от схемы машины типа МТП-75. Проточной водой охлаж,даются вторичный виток сварочного трансформатора, токоведущие элементы с электродами и игна-тронный контактор. Расход воды составляет около 900 л в час. Давление водяной магистрали должно быть не менее 2 ати.  [c.257]

---

Электрические цепи основных типов контактных машин

Каждая машина для контактной сварки имеет электрическую силовую часть, в которой электрическая энергия сети преобразу­ется в требуемый вид (по силе, форме и продолжительности).

Породу питания, преобразования или аккумулирования энер­гии различают следующие основные типы машин: однофазные переменного тока, трехфазные низкочастотные, постоянного тока (с выпрямлением тока во вторичном контуре) и конденсаторные.

Необходимое значение и форму сварочного тока ics, проте­кающего через детали, получают путем преобразования или ак­кумулирования электрической энергии сети промышленной ча­стоты 50 Гц, напряжением 380 В (или 220 В в машинах с наи­большей мощностью короткого замыкания менее 60 кВА) с помощью сварочных трансформаторов, выпрямителей или ак­кумуляторов энергии. Для подвода сварочного тока к деталям служит вторичный контур.

Сварочный трансформатор, предназначенный для получения больших токов (до 300 А) при пониженном (0,2-25 В) напряже­нии, включается в сеть или к аккумулятору энергии контакто­ром; в низкочастотных машинах трансформатор подключается к трехфазному или шестифазному выпрямителю.

Вторичное напряжение (сварочный ток) регулируют путем изменения коэффициента трансформации трансформатора (сту­пенчатое регулирование) с помощью секционного переключате­ля ступеней, или путем фазового регулирования (плавное регу­лирование), или тем и другим (смешанное регулирование).

Фазовое регулирование сварочного тока осуществляется ап­паратурой управления. Этой же аппаратурой обеспечивается включение и выключение контактора или выпрямителей, задан­ная последовательность й продолжительность всех или части операций сварочного цикла и др.

Однофазные машины переменного тока. Электрическая схе­ма машины приведена на рис.3.14, а. Сварочный трансформа­тор СТр включается в сеть контактором. Вторичное напряже­ние U2Q трансформатора устанавливают переключателем сту­пеней ПС. У.

Мгновенное значение напряжениям, и тока /, = і’св (/’к —при­веденный строчный ток) в установившемся режиме имеют сину­соидальную форму (рис.3.14, б). Так как машина контактной свар­ки представляет собой для источника энергии активно-индуктив­ную нагрузку, ток ісв отстает от напряжения и, по фазе на угол ф.

Сила сварочного тока/св определяется по выражению (3.5).

Значение /с< можно изменять ступенчато переключателем ПС. При наличии в А Умашивы фазорегулирования обеспечи­вается плавное регулирование Ict за счет изменения угла а включения контактора К. Изменяя угол а при протекании сва­рочного тока, получают импульсы с плавным изменением амп­литуды (рис. 3.14, в).

машина

а) электрическая схема;

б) временные диаграм­мы напряжения й тока;

в) форма импульса сва­рочного тока при мо­дулировании

Преимущества данной схемы: простота преобразования энер­гии сети и широкие возможности регулирования длительности и значения сварочного тока. чере­дуется коммутатором полярности КП (рис.3.15 ,а), который сра­батывает во время пауз между сварками. В мощных шовных ма­шинах, а также в точечной машине МТН-6301 полярность напря­жения изменяется поочередным включением двух отдельных выпрямителей, включенных на выходе встречно-параллельно.

Максимальная продолжительность гтах включения выпрями­теля ограничивают 0,2-0,4 с.

Практически токи г, и ісе есть токи переходного процесса, возникающие при включении и выключении выпрямителя, изме­няющиеся по экспоненциальному закону и имеющие плавное нарастание и спад. Для предотвращения переходных процессов между трансформатором и выпрямителем во время его выклю­чения служит вентиль Вш (рис.3.! 5, а), включенный таким обра­зом, что он открывается после изменения полярности напряже-. ния Ud, благодаря чему токи t, и its быстро спадают до нуля.

В некоторых случаях, например, в машине МТН-6301 и шов­ных машинах, ддя ускорения спада тока выпрямитель перево­дят в инверторный режим, при котором напряжение Vd па пер­вичной обмотке трансформатора изменяет свой знак, и энергия, накопленная в сварочной машине, частично возвращается в сеть.

Рис. 3.15. Трехфазная низкочастотная машина: а) электрическая схема; б) упрощенная схема замещения; в) временные диаграммы напряжения Ud и токов /, и ia

Быстрый спад тока ісв необходим для сварки деталей большой толщины, осуществляемой несколькими (два-шесть) импульса­ми тока низкой частоты (1-2 Гіі). После окончания работы одно­го выпрямителя и регулируемого интервала tu (рис. 3.15, б) вклю­чается второй выпрямитель, затем после спада тока включается первый и т. д. Период изменения тока Т=0,3-1 с.

Значение /ш можно изменять ступенчато переключателем ПС и за счет изменения угла а включения контактора К.

Эта схема получения сварочного тока имеет ряд преиму­ществ, особенно важных при сварке легких сплавов: благопри­ятная технологическая форма импульса сварочного тока — его плавное нарастание и спад; равномерная загрузка трехфазной сети без пика в момент включения мощных машин (иногда до 1000 кВА). При относительно медленном нарастании тока, со­ответствующем частоте/= 1-2 Гц, индуктивное сопротивление

вторичного контура хе к = 2?ifLtrj< мало, где/. ая—индуктивность вторичного контура. Поэтому низкочастотные машины с боль­шим контуром, необходимым для сварки крупных узлов, имеют высокийсау и умеренную потребляемую из сети мощность (по сравнению с однофазными машинами переменного тока). К не-

достаткам этой схемы следует отнести большие размеры и массу сварочного трансформатора и ограниченное время включения выпрямителя.

Трехфазные машины постоянного тока (с выпрямлением тока во вторичном контуре). В машинах, выпускаемых в нашей стра­не, использована схема трехфазного нулевого выпрямителя с од­нотактным вентильным управлением па первичной стороне транс­форматора. Такие машины позволяют получить длительные (все­гда одной полярности) импульсы сварочного тока (практически постоянного тока). Однако понижающий трехфазньга трансфор­матор СТр (рис. 3.16, а) переменного тока рассчитан на частоту 50 Гц. Поэтому его размеры значительно меньше размеров транс­форматора низкочастотных машин той же мощности.

Первичная обмотка трехстержневого трансформатора соеди­нена треугольником с включением в каждую фазу по одному
управляемому вентилю (Т1-ТЗ). Вторичная обмотка соединена звездой включением в каждую фазу по одному неуправляемому вентильному блоку (D1-D2), содержащему кремниевые неуправ­ляемые вентили типа ВВ2-1250 с водяным охлаждением.

При включении управляемых вентилей в моменты временир, диг (рис. 3.16, в) к соответствующим фазам первичной обмотки подводятся полуволны линейных напряжений сети (иАВ, ивс и иСА), которые трансформируются во вторичные обмотки («с, к4и ис) и через неуправляемые вентили (Dl, D2 и D3) подводятся к вторичному контуру машины. В интервале/)—-д в проводящем состоянии находятся вентили 77 и D1, через которые проходят токи iAB и іа соответственно. Начиная с момента д, потенциал фазы 5 становится выше потенциала фазы А, и анод вентиля 72 оказывается под положительным напряжением относительно ка­тода. Если в моментдна вентиль 72 поступит отпирающий им­пульс, то он включается, а вентиль 77 выключается (при мгно­венной коммутации), так как к нему оказывается приложенным запирающее напряжение, и т. д.

Несмотря на униполярный характер первичных фаз токов (іАВ, іде и jC(J), магнитопровод трехфазного трансформатора пе — ремагничивается за период напряжения сети. Это связано с тем, что изменения магнитных потоков ФАВ, Фвс и ФСА в каждом стер­жне магнитопровода при работе «своей» фазы и поочередной работе двух других фаз противоположны по знаку. Благодаря соединению первичных обмоток в треугольник и наличию вен­тилей не только во вторичной, но и в первичной цепи, размагни­чивание, например, стержня фазы Л Д происходит магнитодви­жущими силами обмоток, расположенных на двух других стер­жнях, ко времени очередного включения вентиля 77.

Для обеспечения запирания управляемого вентиля раньше спада намагничивающего тока до нуля параллельно первичной обмотке каждой фазы включается шунтирующее сопротивление г (рис. 3.16, а).

При включении выпрямителя сварочный ток нарастает от нуля до установившегося значения по экспоненциальному закону.

После выключения выпрямителя сварочный ток быстро спа­дает до нуля. =1.02.

Фактический коэффициент мощности машины с выпрямле­нием тока во вторичном контуре приближенно равен 0,8.

Преимущества электрических машин с выпрямлением тока во вторичном контуре: равномерная загрузка фаз; возможность регулирования формы и длительности импульса сварочного тока, а также получения многоимпульсного режима; по сравни шло с однофазными машинами значительно меньшая потребляе­мая мощность, особенно при больших вылетах и при сварке из­делий из легких сплавов; незначительное влияние вносимых во вторичный контур ферромагнитных масс на значение сварочно­го тока. Недостатки этой схемы получения сварочного тока: наличие вентильного блока, через который проходит большой сварочный ток, и падение напряжения на этом блоке, равное почти половине вторичного напряжения трансформатора.

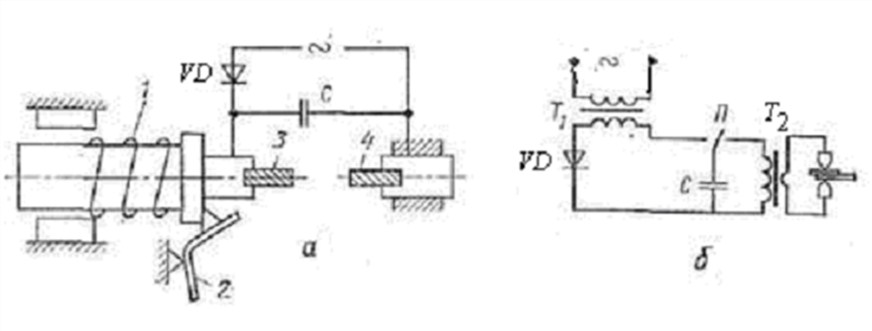

Рис. 3.17. Машина с накоплением энергии в конденсаторах: а) электрическая схема; б) упрощенная схема замещения разрядной цепи, приведенной к вторичному контуру; в) графики тока и напря­жения при разряде конденсаторов; г) графики токов короткого за­мыкания конденсаторной машины при изменении исходных пара­метров С, U! С и Кс

Рациональная область их применения: для сварки деталей с размерами, требующими больших вылетов и растворов.

Машины с аккумулированием (накоплением) энергии. В этих машинах происходит медленное аккумулирование энергии с по­треблением небольшой мощности из сети и кратковременное ис­пользование ее во время сварки.

Аккумулировать энергию, достаточную дня получения необ­ходимых сварочных токов, можно в конденсаторах, магнито — проводах трансформаторов, во вращающихся массах, электро — хнмичсских. аккумуляторах и специальных униполярных элект­рических генераторах. В настоящее время нашла промышленное применение лишь схема с накоплением энергии в конденсато­рах. Электрическая схема конденсаторной машины состоит из двух частей: зарядной, обеспечивающей зарядку конденсатор­ной батареи до заданного уровня напряжения зарядки, и разряд­ной, обеспечивающей разрядку конденсаторной батареи насва — * риваемое изделие с заданным сварочным током.

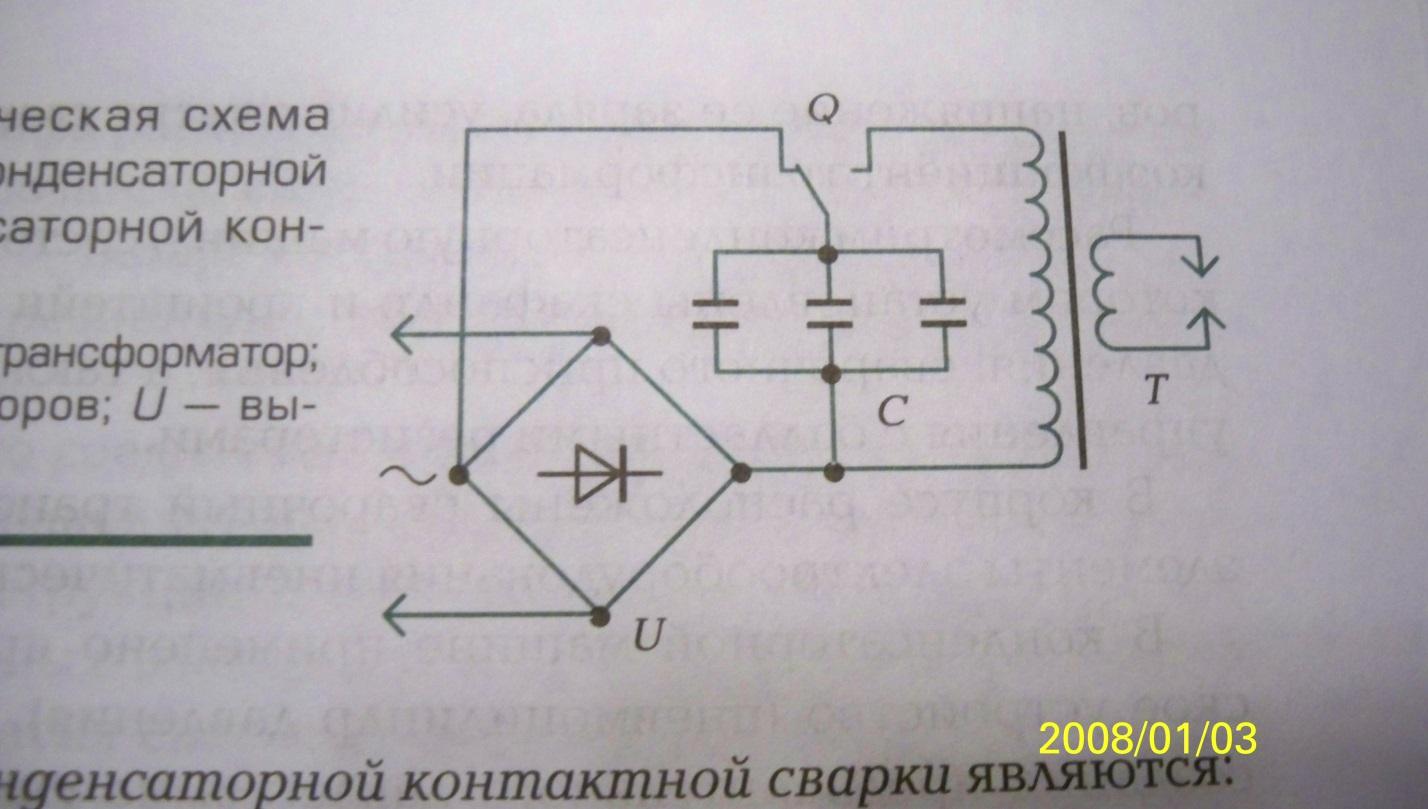

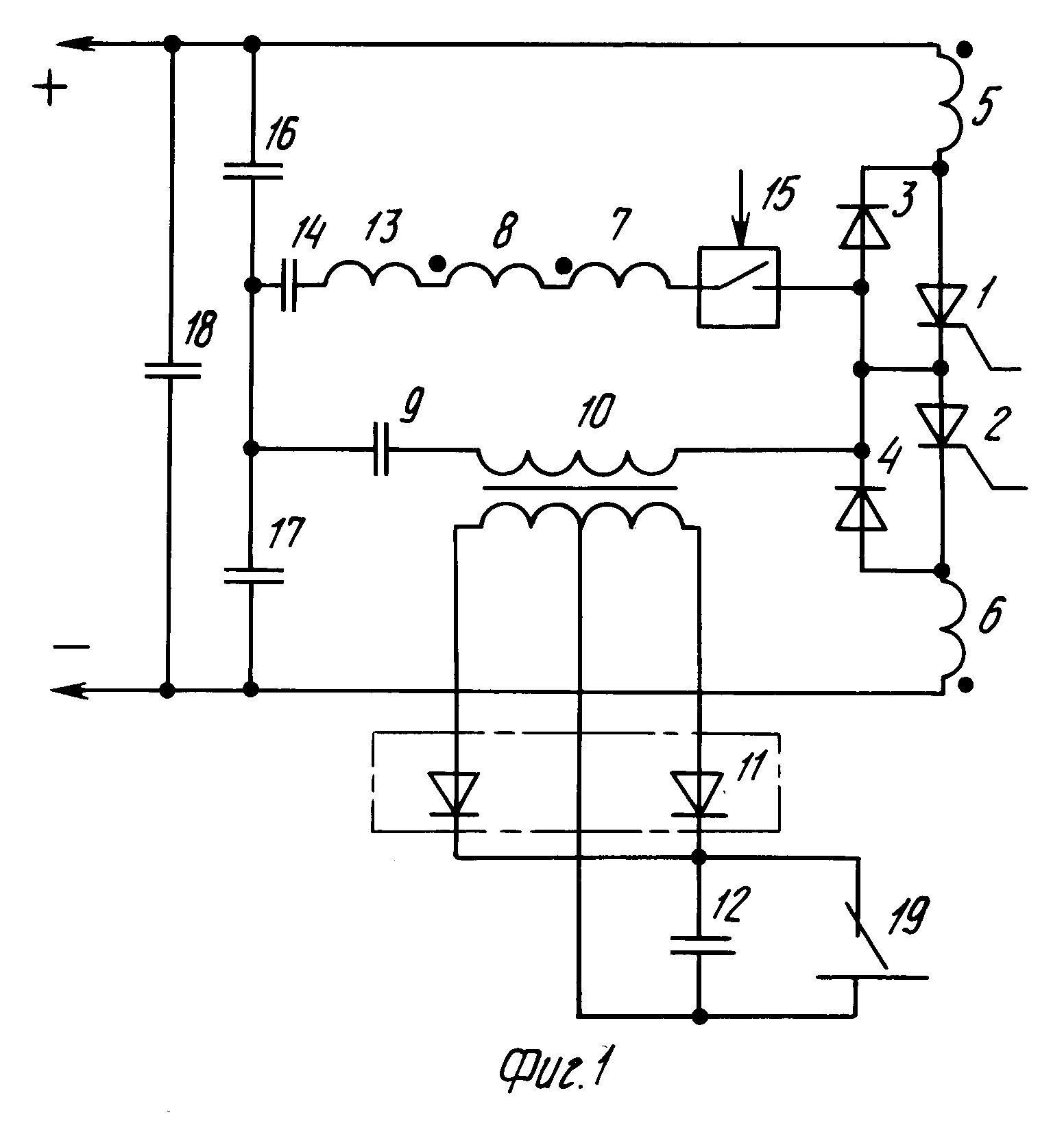

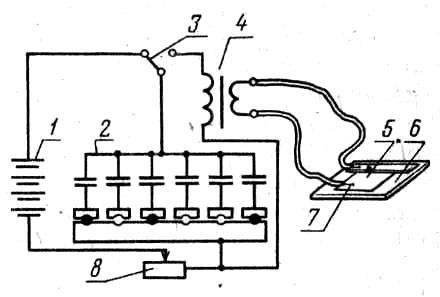

Одна из распространенных электрических схем конденсатор­ных машин приведена на рис. 3.17, а. В этой схеме батарея кон­денсаторов емкостью С заряжается от сети переменного тока через управляемый выпрямитель ВС (однофазный или трехфаз­ный в зависимости от необходимой мощности) и зарядное сопро­тивление гу При переключении переключателя //зарядка кон­денсаторов прекращается, и о. -С — при­веденная к вторичному контуру емкость батареи конденсато­ров; г г = r„ + r2kttL2—сопротивление и индуктивность разряд* нойцепи).

Для сварки используется лишь первый полупериод колеба­тельного разряда с временем, в течение которого концентриро­ванно отдается основная часть аккумулированной энергии. При этом в начале разрядки энергия Wc конденсаторов тратится на тепловыделение и аккумулирование энергии в магнитном поле сварочной машины. К моменту, когда ток станет максималь­ным (точка 1, рис. 3.17, в), конденсаторы разряжаются настоль­ко, что не могут поддерживать ток ia во вторичном контуре, и в дальнейшем он уменьшается. Когда напряжение становится рав­ным нулю, ток iee поддерживается только за счет расходова­

ния магнитной энергии (участок 2-3), причем часть этой энер­гии идет на перезарядку конденсаторов. Когда ток снизится до нуля (точка 3), напряжение на конденсаторах достигнет вторич­ного максимума. Далее процесс повторится с той же частотой, но с меньшей амплитудой до полного затухания. происходит примерно пропорционально изменению коэффи­циента Кс. При увеличении емкости С увеличиваются макси­мальное значение тока, его длительности (пах и Т.

В отдельных случаях для повышения энергетических показа­телей машин применяют более сложные схемы зарядно-разряд­ных цепей: с накопительной емкостью; с использованием свароч­ного трансформатора с выводом средней точки первичной обмот­ки и др. Форма импульса тока в процессе сварки, как правило, не регулируется. Относительно крутойфронт нарастания импульса сварочного тока (г№У = 0,004-0,05 с) иногда вызывает выплески металла. Во избежание выплесков применяют повышенные уси­лия сжатия деталей, а также проводят более тщательную подго­товку поверхностей деталей под сварку. При сварке ответствен­ных деталей в конденсаторных машинах предусматривают воз­можность получения требуемых по технологическим соображениям форм импульсов сварочного тока. Для этой цели в разрядную цепь включают реактивную катушку со стальным мапштопроводом, имеющим небольшой зазор. Вначале, пока магнитопровод катушки не насыщен, скорость нарастания тока невелика. После насыщения магнитопровода влияние реактив­ной катушки на процесс разряда становится небольшим.

В другом случае в зарядную цепь включают несколько кон­денсаторов, имеющих разную емкость и зарядное напряжение. Подключая их с определенным интервалом друг за другом, мож­но получить требуемую форму импульса тока. Однако эти схе­мы не получили широкого распространения. В общем случае сварочный ток и форму импульса регулируют изменением пара­метров Ї/1С, СпКс.

Емкость батареи и коэффициент трансформации—величи­ны постоянные при данной настройке машины; напряжение ба­тареи стабилизируется аппаратурой управления с высокой точ­ностью. Поэтому импульсы сварочного тока отличаются высо­кой стабильностью, что при прочих равных условиях обусловливает стабильную повторяемость показателей качества свариваемых изделий.

Конденсаторные машины весьма широко используют для то­чечной и шовной сварки деталей малых толщин, для герметиза­ции контактной сваркой корпусов интегральных микросхем, по­лупроводниковых приборов и др. , а также для сварки деталей из легких сплавов. Для сварки очень тонких деталей применяют машины, в которых разряд кондепсатороз осуществляется не­посредственно на свариваемые детали без сварочного трансфор­матора (бестрансформаторная конденсаторная сварка сопротив­лением) или сближающиеся детали (ударно-конденсаторная свар­ка встык и впритык проводов с диаметром до 2 мм).

Электрическая схема сварочных машин типа МТП

Фиг.146.Электрическая схема машин типа МТП с асинхронным КИА: ВП—выключатель пакетный; P₁, Р₂, Р₃, Р₄, Р₅, Р₆, Р₇ — реле электромагнитные; ТР — понижающий трансформатор; СТ — трансформатор сварочный; РВЭ-7 — электронный регулятор времени; ЭПК — электропневманический клапан; КП — пусковая кнопка; К₃ и Д₃ — защитные конденсаторы и дроссели; ПС — переключатель ступеней; КИА — игнитронный асинхронный контактор.

При нормальной поставке машины МТП снабжаются асинхронным игнитронным контактором типа КИА (фиг. 146). При таком контакторе машины МТП могут быть использованы для сварки низкоуглеродистых сталей.

Если машины МТП будут предназначаться для сварки нержавеющих сталей или алюминиевых сплавов, то они должны снабжаться синхронным игнитронным прерывателем типа ПИТ.

Автоматическая работа машины типа МТП обеспечивается четырехпозиционным электронным регулятором времени РВЭ-7, внешний вид которого дан на фиг. 147. Кроме того, машины МТП-300 и МТП-400, предназначенные для сварки металла большой толщины, снабжаются дополнительным электронным регулятором времени. Этот дополнительный регулятор позволяет нести процесс с пульсирующим пропусканием тока через заготовки и переменным давлением (фиг. 143, а, б, в).

Фиг.147.Ламповый четырехпозиционный регулятор времени типа РВЭ-7 к пневматическим машинам.

Фиг.148.Внешний вид машины типа МТП.

Внешний вид машины типа МТП представлен на фиг. 148. Пневматическая система давления этих машин схематически изображена на фиг. 149.

Пневматическая система давления машин типа МТП при установке дополнительных устройств в виде регулятора времени и редукторов позволяет вести процесс сварки по различным диаграммам тока и давления. При этом возможно повысить давление в конце сварки с целью проковки, или в начале и в конце процесса (фиг.143, б, в, е). Возможно также вести сварку с переменным (пульсирующим) давлением при периодическом включении и выключении тока и изменении хода верхнего электрода. Такие широкие возможности пневматической системы давления обеспечиваются наличием трех камер (А, Б, В) и двух поршней в пневматическом цилиндре (фиг. 149).

Фиг.149.Пневматическая схема машин МТП и МРП: 1—вентиль; 2—колонка корпуса машины; 3—трехходовый кран; 4—трехкамерный пневматический кран; 5—редуктор; 6—ресивер; 7—лубрикатор; 8—электропневматический клапан; 9—дросселирующие клапаны; 10— регулировочные гайки; 11—верхний поршень; 12—нижний поршень; А, Б, В—камеры цилиндра.

Подача воздуха в камеру А производится непосредственно из колонки корпуса 2, служащей одновременно и ресивером. При этом ход верхнего поршня 11 регулируется гайками 10. Естественно, что чем ниже опустится верхний поршень 11, тем меньший ход будет иметь нижний поршень 12. Соответственно этому будет меньше свободный ход электрододержателя машины, жестко связанного с нижним поршнем. Опускание электрододержателя производится подачей воздуха в камеру Б через отверстие в штоке верхнего поршня.

Подъем электрододержателя производится путем подачи воздуха в камеру В. Подача воздуха в камеры А и В и выпуск его в атмосферу производится с помощью электропневматического клапана 8.

Оборудование для электрической сварки —

Электросваркой получают неразъемное или герметическое соединение. Процесс сварки протекает в нагретом состоянии соединяемых поверхностей до температуры плавления или пластического состояния. Поэтому различают два вида сварки: дуговую — сварку плавлением и контактную — пластический вид сварки. В первом случае тепловая энергия, необходимая для сварки, выделяется в дуговом разряде в непосредственной близости от свариваемого стыка; во втором случае тепловая энергия выделяется непосредственно в свариваемом стыке за счет протекания через свариваемые детали электрического тока.

Дуговая сварка имеет наибольшее распространение. Основным оборудованием для дуговой сварки являются источники питания (ИП), электроприводы перемещения тележек и подачи проволоки у автоматов и полуавтоматов, коммутационная, защитная и управляющая аппаратура, устройства для поджигания и стабилизации дуги. Для дуговой сварки применяются источники питания: постоянного тока — электромашинные преобразователи, выпрямители и передвижные агрегаты для сварки; переменного тока — одно- и трехфазные трансформаторы с небольшим сопротивлением короткого замыкания.

В установке с электромашинным преобразователем постоянного тока для многопостовой дуговой ручной сварки (рис. 10.4) балластные реостаты БР обеспечивают широкий диапазон регулирования сварочного тока (50- 350 А). Например, преобразователь ПСМ-1000 рассчитан на одновременное питание пяти постов с токами до 200 А. Наибольшее распространение получили электромашинные преобразователи типов ПСО (однопостовый),

ПСГ (для сварки в защищенном газе). Мощности приводимых двигателей на этих преобразователях 4—55 кВт, напряжение питания 220/380 В.

В сварочных выпрямителях используются одно- и трехфазные мостовые схемы двухполупериодно- го выпрямления. Больше используется трехфазная мостовая схема, обеспечивающая хорошую устойчивость сварочной дуги и равномерность загрузки фаз силовой сети. К таким выпрямителям относятся ВКС-300 (выпрямитель сварочный на 300 А), ВД-101, ВД-301 (выпрямители для ручной дуговой сварки на токи 125 и 300 А), ИПП-300, ВС-400, ИПП-500, а также универсальные выпрямители ВСУ-300, ВСУ-500, ВДУ-504. Мощность выпрямителей находится в пределах 9—40 кВ-A, напряжение питания — 220/380 В.

Основными источниками переменного тока являются сварочные трансформаторы типов ТСД, СТН, СТ, ТД, ТСШ (рис. 10.5). Мощность трансформаторов 9—165 кВ-А, напряжение питания 220/380 В.

Для сварки стыковых, угловых и нахлестных швов сосудов, цистерн, понтонов диаметром от 1 м и более применяются универсальные сварочные легкие тракторы, самоходные сварочные аппараты, движущиеся во время сварки непосредственно по свариваемому изделию. Распространение получили сварочные тракторы ТС-17М (рис. 10.6), ТС-26, УТ-1250-3, УТ-2000М-1, АДС-500, АДС-1000-2.

Контактная сварка применяется наряду с дуговой. Основные разновидности контактной электросварки приведены на рис. 10.7, электрическая схема установки для контактной электросварки — на рис. 10.8. энергия, необходимая для сварки, выделяется в дуговом разряде в непосредственной близости от свариваемого стыка; во втором случае тепловая энергия выделяется непосредственно в свариваемом стыке за счет протекания через свариваемые детали электрического тока.

Дуговая сварка имеет наибольшее распространение. Основным оборудованием для дуговой сварки являются источники питания (ИП), электроприводы перемещения тележек и подачи проволоки у автоматов и полуавтоматов, коммутационная, защитная и управляющая аппаратура, устройства для поджигания и стабилизации дуги. Для дуговой сварки применяются источники питания: постоянного тока — электромашинные преобразователи, выпрямители и передвижные агрегаты для сварки; переменного тока — одно- и трехфазные трансформаторы с небольшим сопротивлением короткого замыкания.

В установке с электромашинным преобразователем постоянного тока для многопостовой дуговой ручной сварки (рис. 10.4) балластные реостаты БР обеспечивают широкий диапазон регулирования сварочного тока (50- 350 А). Например, преобразователь ПСМ-1000 рассчитан на одновременное питание пяти постов с токами до 200 А. Наибольшие распространение получи- ли электромашинные преобразователи типов ПСО (однопостовый), ПСГ (для сварки в защищенном газе). Мощности приводимых двигателей на этих преобразователях 4—55 кВт, напряжение питания 220/380 В.

В сварочных выпрямителях используются одно- и трехфазные мостовые схемы двухполупериодного выпрямления. Больше используется трехфазная мостовая схема, обеспечивающая хорошую устойчивость сварочной дуги и равномерность загрузки фаз силовой сети. К таким выпрямителям относятся ВКС-300 (выпрямитель сварочный на 300 А), ВД-101, ВД-301 (выпрямители для ручной дуговой сварки на токи 125 и 300 А), ИПП-300, ВС-400, ИПП-500, а также универсальные выпрямители ВСУ-300, ВСУ-500, ВДУ-504. Мощность выпрямителей находится в пределах 9—40 кВ-A, напряжение питания — 220/380 В.

Основными источниками переменного тока являются сварочные трансформаторы типов ТСД, СТН, СТ, ТД, ТСШ (рис. 10.5). Мощность трансформаторов 9—165 кВ-А, напряжение питания 220/380 В.

Для сварки стыковых, угловых и нахлестных швов сосудов, цистерн, понтонов диаметром от 1 м и более применяются универсальные сварочные легкие тракторы, самоходные сварочные аппараты, движущиеся во время сварки непосредственно по свариваемому изделию. Распространение получили сварочные тракторы ТС-17М (рис. 10.6), ТС-26, УТ-1250-3, УТ-2000М-1, АДС-500, АДС-1000-2.

Контактная сварка применяется наряду с дуговой. Основные разновидности контактной электросварки приведены на рис. 10.7, электрическая схема установки для контактной электросварки — на рис. 10.8.

Наиболее распространены стыковые сварочные машины переменного тока с напряжением питания 380 В, мощностью 10—1000 кВ-А. Широко используются машины одноточечной сварки с напряжением питания 380 В, мощностью 10—200 кВ-A и более. Среди шовных наибольшее применение получили машины с однофазными трансформаторами переменного тока типа МШ с электродвигателями для вращения роликов перемещения свариваемых деталей. Мощность машин составляет 50—500 кВ-А, напряжение 380 В.

Источники сварочного тока должны обеспечивать возможность легкого и плавного регулирования величины сварочного тока и должны быстро реагировать на изменение тока и напряжения в сварочной дуге.

schems8

Файл	Краткое описание	Размер
Страницы >>> [17] [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]
WT-130S.rar	Печатная плата блока управления-защиты инверторного сварочного аппарата КРАТОН WT-130S. Архив содержит вид печатной платы в формате программы Sprint-Layout5, а также фотографии платы в высоком разрешении. Прислал виды Алексей Бутяновский.	5.92 Mb
privod_epu2-2.rar	Техническое описание и инструкция по эксплуатации на Электропривод унифицированный реверсивный однофазный серии ЭПУ2-2. Электропривод унифицированный реверсивный однофазный серии ЭПУ2-2 предназначен для создания регулируемых приводов мощностью до 4 кВт, различных производственных механизмов, в том числе промышленных манипуляторов, роботов, механизмов подачи металлорежущих станков. Прислал схему Сергей.	870 kb
gys_spot_integral.rar	Руководства по ремонту сварочных аппаратов GYSPOT, производства французской компании GYS. Руководство на английском языке. Прислал руководства aleha.	8 Mb
gys_165_145.pdf	Принципиальные электрические схемы инверторного сварочного источника Gysmi 165/145, производства французской компании GYS. Прислал схемы aleha.	619 kb
idealarc_dc400.pdf	Принципиальные электрические схемы инверторного сварочного источника Idealarc DC400, производства известной фирмы LINCOLN ELECTRIC. Прислал схемы aleha.	507 kb
forsag-250.rar	Принципиальная электрическая схема и перечень элементов инверторного сварочного источника Форсаж-250, производства Государственного Рязанского приборного завода. Прислал схему mersedes.	791 kb
fora-160.rar	Полная принципиальная электрическая схема инверторного сварочного источника Фора-160, производства Государственного Рязанского приборного завода. Прислал схему mersedes.	3.61 Mb
SS-160SE-6N.pdf	Полная принципиальная электрическая схема платы инверторного сварочного источника Русич Red Welder i2100. На таких же платах собираются китайские сварочники SONSCN ARC100P/160P/180P/200P. Также очень похожую схемотехнику имеют сварочные источники Telwin TECNICA-161/141, BlueWeld PRESTIGE-161/141, РЕСАНТА САИ-160. И похоже, что в дальнейшем это семейство будет только разрастаться. Прислал схему Шишулин Денис.	406 kb
kemros.djvu	Техническое описание тиристорного преобразователя КЕМРОС, предназначенного для реверсивного управления двигателями постоянного тока. Отсканировал и прислал документацию Евгений Печёный.	1.45 Mb
mk300A.djvu	Принципиальная электрическая схема и список комплектующих инверторного сварочного источника МК-300А, производства ЗАО ППК «РЕАЛ». Отсканировал и прислал документацию mersedes.	203 kb
pdg-101. djvu	Техническое описание и инструкция по эксплуатации блочного сварочного полуавтомата типа ПДГ-101 У3.1, производства КПО им.Артёма. Отсканировал и прислал документацию Юрий Подлесный.	9.32 Mb
Granit3u3.zip	Принципиальная электрическая схема и, нарисованная от руки, монтажная схема полуавтомата Гранит-3У3. Отсканировал и прислал схему Кальченко Е.В..	1.74 Mb
RKS-601.zip	техническое описание и принципиальные электрические схемы на регулятор контактной сварки РКС-601 УХЛ4. Он предназначен для управления последовательностью действий однофазных сварочных машин, имеющих тиристорный контактор и не более двух клапанов постоянного тока, для точечной контактной сварки с cos fi от 0,2 до 0,7. Прислал документацию Serg_SSV.	791 kb
RKS-502sx. djvu	Принципиальные электрические схемы регулятора контактной сварки РКС-502 УХЛ4. Схема идентична РКС-801. Прислал документацию Serg_SSV.	455 kb
Prestige210a.pdf	Принципиальная электрическая схема, а также инструкция по ремонту инверторных сварочных источников TECHNOLOGY 175-210-188CE/GE производства фирмы Telwin. Документация на итальянском языке. Прислал документацию Евгений Родиков.	916 kb
transtig.pdf	Принципиальная электрическая схема и техническое описание сварочного источника Transtig AC/DC 200, производства компании Murex Welding Products Ltd. Документация на английском языке.	1.05Mb
VDU506C.djvu	Паспорт, инструкция по эксплуатации и принципиальная электрическая схема универсального сварочного источника ВДУ-506С, производства фирмы СЭЛМА. Прислал документацию Белополый Александр.	610 kb
Honda_ext_150.jpg	Схема намотки электрогенератора от дизельгенератора Honda EXT 150. Прислал схему Сергей Фатеев.	1.28 Mb
MG_5-4_I-H.jpg	Схема намотки американского электрогенератора модели MG 5/4 I-H. Прислал схему Сергей Фатеев.	1.72 Mb
udgu2510.djvu	Принципиальные электрические схемы установки для аргонно-дуговой сварки УДГУ-2510, производства Завод Электрик СПб. Прислал инструкцию Александр.	812 Kb
Страницы >>> [17] [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]

Контактная сварка

Контактная сварка — это процесс образования соединения в результате нагрева металла проходящим через него электрическим током и пластической деформации зоны соединения под действием сжимающего усилия.

Преимущества контактной сварки перед другими способами:
— Высокая производительность (время сварки одной точки или стыка составляет 0,02… 1,0 с)
— Малый расход вспомогательных материалов (воды, воздуха)
— Высокое качество и надежность сварных соединений при небольшом числе управляемых параметров режима, что снижает требования к квалификации сварщика
— Это экологически чистый процесс, легко поддающийся механизации и автоматизации

Основные способы контактной сварки — это точечная, шовная (роликовая) и стыковая сварка.
Машины для контактной сварки бывают стационарными, передвижными и подвесными (сварочные клещи). По роду тока в сварочном контуре могут быть машины переменного или постоянного тока от импульса тока, выпрямленного в первичной цепи сварочного трансформатора или от разряда конденсатора. По способу сварки разлчают машины для точечной, рельефной, шовной и стыковой сварки.

Любая машина для контактной сварки состоит из электрической и механической частей, пневмо- или гидросистемы и системы водяного охлаждения (рис. 1).



Рис. 1. Типовые схемы машин для контактной точечной (а), шовной (б) и стыковой (в) сварки:
1 — трансформатор; 2 — переключатель ступеней; 3 — вторичный сварочный контур; 4 — прерыватель первичной цепи; 5 — регулятор; 6 — привод сжатия; 7- привод зажатия деталей; 8 — привод осадки деталей; 9 — привод вращения роликов; 10- аппаратура подготовки; 11 — орган включения

Электрическая часть включает в себя силовой сварочный трансформатор 1 с переключателем ступеней 2 его первичной обмотки, с помощью которого регулируют вторичное напряжение, вторичный сварочный контур 3 для подвода сварочного тока к деталям, прерыватель 4 первичной цепи сварочного трансформатора 1 и регулятор 5 цикла сварки, обеспечивающий заданную последовательность операций цикла и регулировку параметров режима сварки.
Механическая часть состоит из привода сжатия 6 точечных и шовных машин, привода 7 зажатия деталей и привода 8 осадки деталей стыковых машин. Шовные машины снабжены приводом 9 вращения роликов.
Пневмогидравлическая система состоит из аппаратуры 10 подготовки (фильтры, лубрикаторы, которые смазывают движущиеся части), регулирования (редукторы, манометры, дросселирующие клапаны) и подвода воздуха к приводу 6 (электропневматические клапаны, запорные вентили, краны, штуцера).
Система водяного охлаждения включает в себя штуцера разводящей и приемной гребенок, охлаждаемые водой полости в трансформаторе 1 и вторичном контуре 3, разводящие шланги, запорные вентили и гидравлические реле, отключающие машину, если вода отсутствует или ее мало.
Все машины снабжены органом включения 11. У точечных и шовных машин это ножная педаль с контактами, у стыковых — это комплект кнопок. С органов управления поступают команды на сжатие «С» электродов или зажатие «3» деталей, на включение «Т» и отключение «О» сварочного тока, на вращение «В» роликов, на включение «а» регулятора цикла сварки. Эти команды отрабатываются соответствующими блоками машины, обеспечивая выполнение операций цикла сварки.
Кроме универсальных применяются специальные машины, приспособленные для сварки конкретных конструкций и типов размеров изделий. Примером могут служить машины для контактной точечной сварки кузовов автомобилей, встроенные в автоматические линии, машины для стыковой сварки оплавлением продольных швов труб в прокатном производстве.

Электроды в контактной сварке служат для замыкания вторичного контура через свариваемые детали. Кроме этого при шовной сварке электроды-ролики перемещают свариваемые детали и удерживают их в процессе нагрева и осадки.
Важнейшая характеристика электродов — стойкость, способность сохранять исходную форму, размеры и свойства при нагреве рабочей поверхности до температуры 600 0С и ударных усилиях сжатия до 5 кг/мм2. Электроды для точечной сварки — это быстроизнашивающийся сменный инструмент сварочной машины. Для изготовления электродов используют медь и жаропрочные медные сплавы — бронзы. Но материалы для электродов должны обладать также высокой электро- и теплопроводностью, чтобы их нагрев в процессе сварки был меньше. Температура разупрочнения бронз не превышает 0,5 их температуры плавления, а рабочая поверхность электрода нагревается до 0,6 Тпл. При таких условиях электродные бронзы относительно быстро разупрочняются. Повысить износостойкость электродов можно, используя технологические факторы,а также  смену материала для их производства. В настоящее время многие производственные компании и заводы предпочитают традиционным материалам дисперсно-упрочненные материалы на основе порошковой меди( ДУКМ ). Они обладают уникальными характеристиками: высокой электро- и теплопроводностью,высокой твердостью и износостойкостью,низкой способностью к адгезии (прилипанию )к различным металлам.Температура рекристаллизации таких материалов достигает 900 ºС, в следствие чего электроды из ДУКМ имеют очень высокий ресурс,что является определяющим показателем на производстве.  Немаловажным фактором является также то, что стоимость электродов из ДУКМа будет существенна ниже, чем на аналогичные из бронз из-за разной себястоимости материалов. Материалы БрХ, БрХЦр,БрНБТ стоят неоправданно дорого.
В случае интенсивных и постоянных сварочных работ, сэкономив на покупке высокоресурсных электродов, в итоге Вы получаете ощутимо большие затраты на их постоянную покупку в огромных количествах. В этом случае рекомендации однозначны – используйте электроды из ДУКМ. Бронзы — для специфических производств.

Теперь о стоимости: самые дешёвые электроды – медные, их стоимость самая низкая, следующие в ценовом ряду электроды из дисперсно-упрочнённой меди (ДУКМ) и самые дорогие – бронзовые.



Основные параметры режима всех способов контактной сварки — это сила сварочного тока, длительность его импульса и усилие сжатия деталей. Теплота в свариваемом металле выделяется при прохождении через него импульса тока Iсв длительностью t в соответствие с законом Джоуля-Ленца: Q= Iсв2Rсвt, где за Rсв принимают сопротивление столбика металла между электродами. При расчете сварочного тока, времени импульса, сварочного трансформатора Rсв — исходный параметр, так как его легко рассчитать, зная материал детали, ее толщину и требуемую температуру сварки. При этом сопротивлениями в контактах между деталями и между электродами и деталями пренебрегают.
Согласно закону Джоуля-Ленца увеличение Rсв должно увеличивать количество выделяющейся теплоты. Но по закону Ома
Iсв=U2/Z, где U2 — напряжение на вторичном контуре сварочной машины, a Z — полное сопротивление вторичного контура, в которое входит Rсв. Поэтому при увеличении Rсв уменьшится Iсв, а он входит в закон Джоуля-Ленца в квадрате. Следовательно, увеличение Rсв не всегда увеличивает количество выделяющейся при сварке теплоты, многое зависит от соотношения Rсв и полного сопротивления вторичного контура сварочной машины. Отсюда следуют несколько практических выводов. С ростом общего сопротивления вторичного контура от 50 до 500 мкОм тепловыделение в зоне сварки уменьшается по мере падения Rсв примерно в 10 раз. Недостаток тепла компенсируется увеличением мощности (U2) или времени сварки. Сварка на контактных машинах с малым сопротивлением вторичного контура (~ 50 мкОм) сопровождается интенсивным ростом нагрева по мере падения Rсв в процессе увеличения сварного ядра. При достижении равенства Rсв = Z нагрев достигает максимума, а затем, по мере еще большего снижения Rсв (по достижении требуемого размера ядра), уменьшается. Таким образом, сварка на контактных машинах с малым сопротивлением вторичного контура (а их большинство) сопровождается нестационарным нагревом и нестабильным качеством соединений. Уменьшить этот недостаток можно надежным сжатием зачищенных деталей, обеспечивающим поддержание Rсв на минимальном уровне, либо поддерживая высокий уровень Rсв за счет слабого сжатия деталей и разделения импульса сварочного тока на несколько коротких импульсов. Последнее еще и экономит энергию и обеспечивает прецизионное соединение с остаточной деформацией 2…5 %.
При сварке на машинах с большим сопротивлением вторичного контура (> 500 мкОм) снижение Rсв в процессе сварки практически не влияет на выделение теплоты, нагрев остается стационарным, что характерно для сварки на подвесных машинах с длинным кабелем во вторичном контуре. Сваренные на них соединения обладают более стабильным качеством.

Качество сварных соединений, выполненных контактной сваркой, определяется подготовкой поверхностей к сварке, а также правильным выбором параметров режима и их стабильностью. Основной показатель качества точечной и шовной сварки — это размеры ядра сварной точки. Для всех материалов диаметр ядра должен быть равен трем толщинам S более тонкого свариваемого листа. Допускается разброс значений глубины проплавления в пределах 20…80 % S. За меньшим из этих пределов следует непровар, за большим — выплеск. Глубина вмятины от электрода не должна превышать 0,2 S. Размер нахлестки в точечных и шовных соединениях должен выбираться в пределах 2,5…5,0 диаметров ядра.
Основные дефекты сварных соединений при точечной и шовной сварке — это непровар, заниженный размер литого ядра, трещины, рыхлоты и усадочные раковины в литом ядре и выплеск, который может быть наружным, из-под контакта электрод — деталь, и внутренним, из-под контакта между деталями. Причины этих дефектов — недостаточный или избыточный нагрев зоны сварки из-за плохой подготовки поверхностей и плохой сборки деталей или из-за неправильно выбранных параметров режима сварки.
При стыковой сварке по тем же причинам могут возникать непровары. Перегрев зоны сварки может вызвать структурные изменения (укрупнение зерна) и обезуглераживание сталей. Это ухудшает механические свойства соединений.
Контролируют качество контактной сварки чаще всего внешним осмотром, а также любыми методами неразрушающего контроля. Сложность контроля состоит в том, что этими методами непровар не выявляется, так как поверхности деталей плотно прижаты друг к другу, в их контакте образуется «склейка», проникающие излучения, магнитное поле и ультразвук не отражаются и не ослабляются. Наиболее оперативный метод контроля — разрушение контрольных образцов в тисках молотком и зубилом. Если непровара нет, разрушение происходит по целому металлу одной из деталей, можно измерить диаметр литого ядра при точечной и шовной сварке.

Источник: Сварка и резка материалов. М.Д. Банов, Ю.В. Казаков, М.Г. Козулин.

Что такое контактная сварка переменным током?

Чтобы ответить на этот запрос, мы начнем с ранее опубликованного вопроса и расширим его.

      «ЧТО ТАКОЕ ОПРЕДЕЛЕНИЕ СОПРОТИВНОЙ СВАРКИ»

Согласно определению Альянса производителей контактной сварки:

В дополнение к этому ДАВЛЕНИЕ обеспечивается механическими средствами пневматических или гидравлических цилиндров, сервоприводов, кулачков и иногда вручную.Обычно он измеряется в фунтах, килограммах или эквиваленте. Он применяется в достаточном количестве, чтобы локализовать и контролировать сварной шов в определенной желаемой области до подачи тока. CURRENT обеспечивается блоком управления и трансформатором. Именно это и делает трансформатор, который преобразует относительно небольшой ток, подаваемый от шины, во многие тысячи ампер, необходимые для контактной сварки при безопасном для людей низком напряжении. Контроллер определяет количество ТОКА и ВРЕМЕНИ .

По закону джоулей выделяется тепло.

Тепло вырабатывается квадратом тока, умноженным на сопротивление, умноженное на время. Это ток, протекающий через область соединения в течение длительного времени, и сопротивление в этом соединении, которое выделяет тепло для создания соединения. Сила удерживает все это вместе и выковывает сустав по мере его формирования и остывания.

Сварка сопротивлением переменному току будет использовать переменный ток и трансформаторы для питания при сварке сопротивлением. Большинство коромысловых и прессовых сварочных аппаратов изготавливаются с источниками питания переменного тока.Оборудование также может быть постоянного тока. За последние тридцать лет MFDC постоянного тока средней частоты стал основным оборудованием для автоматизированных роботизированных систем и многих других приложений.

На этом форуме опубликовано много статей о преимуществах и недостатках систем AC, DC и MFDC. Их можно найти, выполнив поиск на главной странице этого форума.

Ссылка: RWMA – Руководство по контактной сварке, 4-е издание





Управление процессом точечной сварки сопротивлением

Управление процессом точечной сварки сопротивлением предназначено для управления процессом сварки в случае изменения влияющих переменных таким образом, чтобы гарантировать достаточное качество соединения точки сварки. Предпринимаются попытки добиться этого путем преднамеренного изменения параметров сварки с контролем параметров или в замкнутом контуре управления. Возможными параметрами управления являются сварочный ток I _с , сварочное напряжение U _с , мощность сварки P _с , сварочная энергия Вт _{9 с 9048 с 9048 сила сварки.} . Регулирование электрических параметров и усилия играет особую роль, особенно при сварке мелких деталей и алюминия, а также при сварке деталей с поверхностями с покрытием, поскольку отношения сопротивлений между электродом и соединяемой деталью, а также между соединяемыми деталями присоединенные изменения значительно в ходе процесса.

Нерегулируемый процесс сварки

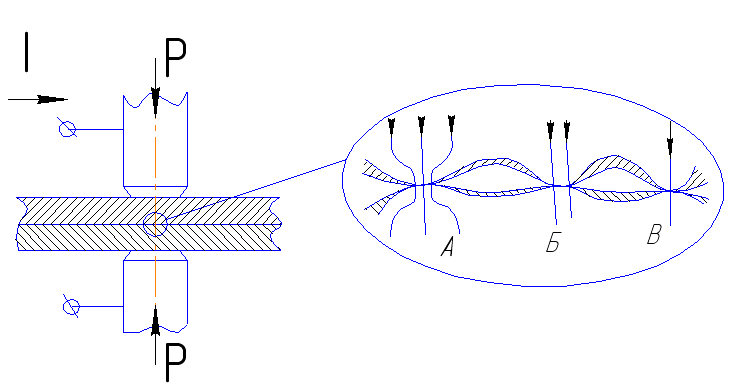

Индивидуальные сопротивления при контактной точечной сварке Эквивалентная электрическая схема для контактной точечной ^сварки по M. Krause ^[1]

(Процесс контактной точечной сварки при сварке листов нелегированной стали с оголенной поверхностью).

В процессе сварки изменяются переходные и материальные сопротивления R _{2 … 6} , имеющие решающее значение для нагрева точки сварки.После набора усилия на электроде и включения сварочного тока I _с контактные сопротивления R _{2,5,7 уменьшаются} за счет выравнивания шероховатости поверхности. Начало нагревания вызывает максимальное повышение сопротивления материала R _3,5 . Материал размягчается, электрод частично проникает в материал, сопротивление уменьшается. В результате получается так называемая кривая динамического сопротивления, типичная для материала.

Нерегулируемый сварочный ток с изменяющимися коэффициентами сопротивления

Если сварка ведется при примерно одинаковом действующем значении напряжения (постоянный угол фазового регулирования при сварке на частоте сети, постоянная ширина импульса при сварке инвертором), протекание тока устанавливается по закону Ома.В случае сильно колеблющихся соотношений сопротивлений происходит очень разный нагрев и, следовательно, сварные соединения разных размеров и прочности.

Шаговая функция

Принцип работы шагового двигателя при контактной точечной сварке.

При точечной сварке электроды изнашиваются по мере увеличения количества сварных швов, а это означает, что сопротивление постоянно падает, а места сварки становятся меньше. Для достижения того же диаметра пятна сварочный ток должен регулироваться до заданных целевых значений и целенаправленно увеличиваться.Это может сделать так называемая степперная функция. Счетчик точечной сварки регистрирует количество сваренных точек. Если необходимо уточнить показания счетчика, сварочный ток увеличивают либо постепенно, либо непрерывно. Текущие уставки должны быть определены экспериментально. В современных автоматизированных системах функция шагового двигателя сочетается с управлением колпачками (фрезерование и замена колпачков).

Для работы функции шагового двигателя требуется управление постоянным током.

Регулирование постоянного тока

Поддержание постоянного сварочного тока является одним из способов стабилизации сварочного процесса. При регулировании постоянным током сварочный ток измеряется на вторичной стороне с помощью пояса Роговского и сравнивается с заданным заданным значением. Регулируемой переменной для постоянного управления является либо угол открытия тиристоров для сварки на частоте сети, либо ширина импульса для инверторной сварки. Таким образом, можно частично распознать и компенсировать такие помехи, как колебания сетевого напряжения, изменения вторичного импеданса или поверхностные изменения. В приложениях с частотой сети контроллер работает по периодам, время отклика контроллера составляет 20 мс.Инверторы реагируют значительно быстрее в зависимости от частоты.

Регулятор постоянного тока подходит для сварки плоских соединений с относительно постоянным контактным сопротивлением. В случае экстремальных изменений коэффициентов сопротивления из-за изменения поперечного сечения силовой линии в пределах сварного шва (например, при мелкой и микросварке, сварке с поперечной проволокой, рельефной сварке) регулирование постоянным током может привести к недостаточная энергия сварки, если сопротивление падает из-за расширения поперечного сечения во время процесса или перегрева, если сопротивление увеличивается.

Пример: При рельефной сварке приварных гаек, которые не идеально равномерно соприкасаются: Односторонний контакт приводит к высокому сопротивлению при низком токе поперечного сечения. Регулировка постоянного тока приводит к тому, что сварочный ток устанавливается для всего сечения сварки. В результате материал перегревается и разбрызгивается. Требуемое качество сварки не может быть достигнуто.

Контроль постоянной силы

При постоянной силе сварки предотвращается снижение сопротивления из-за увеличения силы, связанной с тепловым расширением.Кроме того, значительно улучшается последующее поведение, поскольку плавление линз может привести к падению силы. Регулирование постоянного усилия может в основном снизить сварочный ток, что положительно влияет на износ колпачков.

Регулирование постоянного напряжения

Быстро меняющееся контактное сопротивление в результате изменений состояния поверхности или контактных поверхностей (формы горба) или изменения силы изменяют подводимое тепло, в то время как ток остается постоянным. Это может привести к брызгам или недостаточному нагреву.Если напряжение поддерживается постоянным, ток может адаптироваться к условиям в определенных пределах. Этот тип контроля важен для сварных швов с поперечной проволокой и горбовых швов, особенно для сварки мелких деталей и микросварки.

Контроль постоянной мощности

Этот тип контроля может быть полезен для компенсации износа электрода и легирования. Применение находит, в частности, в мелких деталях и микросварке.

«Адаптивные» или «интеллектуальные» контроллеры

Стабилизация процесса и качества сварки осуществляется за счет регулирования электрических параметров.С этой целью в последние годы были разработаны различные концепции промышленного использования. Сварочный ток или время изменяются в соответствии с текущим состоянием процесса с целью доведения качества точки сварки до желаемого уровня.

Переменная, которая отражает состояние процесса и может использоваться для управления процессом, — это динамическое сопротивление R _s ( t ) ^[2] . На основании измерения тока и напряжения вычисляют сопротивление как их частное после образования действующих значений.Отсюда вырабатывается сигнал управления сварочным током. Патент ^[2] не описывает, как получают управляющий сигнал.

Принцип работы контроллера IQR от Harms & Wende GmbH & Co. KG

Другая концепция является расширением регулятора постоянного тока (KSR) ^[3] . Имеются I _s ( t ) и U _s ( t ), измеренные на сварочном пистолете. Из этого рассчитывается текущее сопротивление или мощность.В зависимости от кривой сопротивления или мощности изменяется текущая уставка KSR и, при необходимости, также увеличивается время сварки.

Третья концепция основана на принципе эталонной сварки. Здесь также для характеристики процесса используется ход динамического сопротивления. Сначала выполняются так называемые эталонные швы, во время которых сварочный ток регулируется до заданного значения с помощью KSR. Если время сварки, сварочный ток и усилие электрода подобраны оптимально, достигается хорошее сварное соединение без помех.Данные о сварочном токе и напряжении на электроде сохраняются. После перехода в режим работы «Контроль» все последующие сварные швы контролируются таким образом, чтобы они в основном соответствовали сохраненным эталонным данным МАСТЕРА ^[4] .

Четвертая концепция была разработана на технической основе регистрации технологического напряжения непосредственно между поверхностями колпачка через виртуальные измерительные линии. ^{[5] [6]}

Управление процессом контактной точечной сварки с помощью «виртуальной машины» по Пушнеру и др. ^[5]

Точки измерения напряжения, расположенные внутри сварочной горелки, преобразуются с помощью «виртуальной машины» (согласно П. Пушнеру, 1992 г.) в точки контакта между крышками и компонентом. Это позволяет определять импеданс, мощность и энергию текущего процесса в цикле 50 мкс. Вместо известного управления процессом по текущей/временной программе вводится энергия, зависящая от общей толщины листа. Для этого текущая общая толщина листа определяется для каждой отдельной точки с помощью встроенной точной измерительной системы после закрытия зажимов.Метод основан на калориметрической модели, которая на основе требуемого объема линзы и, следовательно, геометрического расширения линзы рассчитывает требуемую подводимую энергию, включая рассеивание тепла на водоохлаждаемые электроды и окружающий компонент, и использует ее. как ссылочная переменная. Из этого, независимо от связанных с процессом изменений импеданса во время соединения, а также из-за соответствующей комбинации материалов, следует безопасное потребление энергии, что, в свою очередь, представляет собой значительный шаг вперед в обеспечении качества от точки к точке.

При использовании управления процессом изображение для контактной точечной сварки с «виртуальной машиной» процедура должна быть объяснена. Быстро регулируемый источник питания (1) подключается к сварочной горелке (3) с помощью кабеля питания (2). На концах двух захватов находятся электроды, на поверхности которых должно быть зарегистрировано текущее технологическое напряжение. Измерительные линии ведут от точек измерения напряжения на зажимных устройствах плеч клещей через блок обработки измеренных значений (9) к блоку управления (12) (виртуальная машина), который преобразует реальные измерительные линии на поверхности колпачков. и таким образом генерирует виртуальные измерительные линии (8).Мгновенное полное сопротивление процесса рассчитывается из сигнала напряжения (10) (напряжения процесса), генерируемого таким образом, и сигнала тока (11). В зависимости от измеренной общей толщины листа блок управления получает через систему датчиков (13) для различных фаз процесса эталонные значения из базы данных (14) для подводимой энергии и активного в данный момент статического и динамического генератора. поведение электрического источника, виртуально сформированного на поверхностях колпачка. В зависимости от требований процесса эффективное свойство источника адаптируется к процессу с интервалом 50 мкс.Возможность регулировать характеристики генератора на разных этапах процесса означает, что образования брызг можно в значительной степени избежать и, как правило, полностью предотвратить. На силовой агрегат воздействуют через блок управления. [6] Возможность регулировать характеристики генератора на разных этапах процесса означает, что можно в значительной степени избежать образования брызг и, как правило, полностью предотвратить его. На силовой агрегат воздействуют через блок управления. [6] Возможность регулировать характеристики генератора на разных этапах процесса означает, что можно в значительной степени избежать образования брызг и, как правило, полностью предотвратить его.На силовой агрегат воздействуют через блок управления. [6]

учетные данные

1. ↑ М. Краузе: сопротивление давление сварка . DVS-Verlag, Дюссельдорф, 1993 г., ISBN 3-87155-531-2 .
2. ↑ ^{a b} Патент DE4317557C1 : Устройство для контроля сварочного тока при точечной сварке с измерительным преобразователем , работающим по методу эффективного значения для быстрого определения фактического значения сопротивления между электродами .Matuschek Messtechnik GmbH: метод управления MASTER
3. ↑ ^{a b} P. Pushner: Точечная сварка с помощью «виртуальной машины». В: сварка и резка. 57, H. 1-2, 2005.
4. ↑ Патент DE 10334478B4: Способ и устройство для контактной сварки. Изобретатели: Г. Кельцер, П. Пушнер, Д. Регнер, В. Ритер. ‌

Сварка сопротивлением — Поиск стандартов

13.220.30 (2)

59.080.60 (23)

91.070.10 (1)

91.070.30 (2)

91.070.80 (3)

Абразивы (17)

Аксессуары для грузоподъемного оборудования (5)

Управление авариями и стихийными бедствиями (1)

Жилые помещения (4)

Кислотные аккумуляторы и батареи (5)

Акустические измерения и шумоподавление в целом (10)

Акустика в здании. Звукоизоляция (29)

Клеи (241)

Клеи (4)

Современная керамика (138)

Аэрозольные баллончики (2)

Аэрокосмическое электрооборудование и системы (161)

Аэрокосмические жидкостные системы и компоненты (7)

Сельскохозяйственные машины и оборудование в целом (5)

Сельскохозяйственные тракторы и прицепные машины (2)

Вспомогательные средства и приспособления для передвижения (14)

Вспомогательные средства для инвалидов и инвалидов в целом (3)

Контейнеры, поддоны и сетки воздушного режима (2)

Качество воздуха в целом (2)

Качество воздуха (1)

Самолеты и космические аппараты в целом (7)

Системы сигнализации и оповещения (1)

Щелочные аккумуляторы и батареи (11)

Алюминий и алюминиевые сплавы (41)

Изделия из алюминия (57)

Алюминиевые конструкции (6)

Атмосферы окружающей среды (3)

Анестезиологическое, респираторное и реанимационное оборудование (39)

Анализ крови и мочи (10)

Арамидные материалы (1)

Вспомогательные материалы и добавки для пластмасс (10)

Шаровые и пробковые краны (3)

Бочки. Барабаны. Канистры (10)

Ременные передачи и их компоненты (2)

Связующие. Уплотнительные материалы (394)

Переплеты (4)

Биотопливо (2)

Биологическая оценка медицинских изделий (3)

Биологические источники и альтернативные источники энергии (8)

Биология. Ботаника. Зоология (4)

Контроль рождаемости. Механические контрацептивы (2)

Кузова и кузовные детали (25)

Оборудование для ухода за телом (5)

Котлы и теплообменники (11)

Болты, винты, шпильки (104)

Болты, винты, шпильки (7)

Бутылки.Горшки. Банки (17)

Тормозные системы (6)

Пайка и пайка (13)

Строительство мостов (20)

Строительные аксессуары (30)

Здания и сооружения для переработки и хранения сельскохозяйственной продукции (1)

Здания в целом (2)

Кабельные распределительные системы (1)

Кабели (107)

Канатное оборудование (5)

Кадмий и кобальт продукты (2)

Туристическое снаряжение и кемпинги (9)

Банки. Банки. Тубы (8)

Конденсаторы в целом (2)

Конденсаторы (3)

Углеродные материалы (9)

Картон (27)

Грузовые помещения (11)

Случаи. Коробки. Ящики (10)

Потолки. Этажи. Лестницы (101)

Сотовые материалы (112)

Цемент. Гипс. Лайм. Миномет (378)

Системы центрального отопления (1)

Керамические и слюдяные конденсаторы (5)

Керамические изделия (39)

Керамическая плитка (69)

Керамика вообще (5)

Зерновые, бобовые и продукты их переработки (5)

Цепные передачи и их компоненты (2)

Характеристики и конструкция машин, аппаратов, оборудования (1)

Химический анализ металлов (19)

Химический анализ (8)

Химические элементы (4)

Химические лаборатории.Лабораторное оборудование (17)

Химические реактивы (27)

Дымоходы, шахты, воздуховоды (41)

Гражданское строительство (Словарь) (8)

Зажимы и скобы (12)

Чистящие средства (23)

Одежда (53)

Угли (13)

Ткани с покрытием (138)

Покрытия и связанные с ними процессы, используемые в аэрокосмической промышленности (76)

Коаксиальные кабели. Волноводы (47)

Цвета и измерение света (7)

Коммерческие автомобили в целом (1)

Полные, заполненные транспортные пакеты (29)

Компоненты для аэрокосмического строительства (3)

Комплектующие для конвейеров (30)

Компоненты для вращающихся машин (4)

Бетон и бетонные изделия (322)

Бетонные конструкции (86)

Кабелепроводы для электрических целей (4)

Подключение устройств (26)

Строительная техника (7)

Строительные материалы и строительство (Словарь) (1)

Строительные материалы вообще (34)

Строительные материалы (2)

Строительство аэропортов (26)

Строительство железных дорог (20)

Строительство водных путей, портов и дамб (11)

Оборудование непрерывного действия в целом (3)

Компоненты управления (1)

Конвейеры (15)

Кухонные плиты, рабочие столы, печи и аналогичные приборы (8)

Посуда, столовые приборы и столовые приборы (63)

Медь и медные сплавы (1)

Изделия из меди (34)

Пробка и пробковые изделия (6)

Коррозия металлов (250)

Косметика. Туалетные принадлежности (6)

Муфты (4)

Краны (2)

Системы защиты от столкновений и удерживающие системы (7)

Сырая нефть (2)

Криогенные сосуды (7)

Циклы (18)

Палубное оборудование и установки (6)

Стоматологическое оборудование (8)

Зубные имплантаты (1)

Стоматологические инструменты (4)

Стоматологические материалы (15)

ДИНГCD22 (5)

ДИНГCD25 (6)

Диоды (2)

Посудомоечные машины (11)

Дезинфицирующие и антисептические средства (2)

Бытовые электроприборы в целом (1)

Бытовая безопасность (4)

Бытовые, коммерческие и промышленные отопительные приборы (1)

Двери и окна (331)

Дренажные системы (34)

Чертежное оборудование (1)

Земляные работы.Раскопки. Строительство фундамента. Подземные работы (104)

Электрические и электромеханические компоненты (5)

Электрические фильтры (2)

Электрические печи (41)

Электрические обогреватели (3)

Электротяговое оборудование (3)

Электрические аксессуары (1)

Электрическое и электронное оборудование (1)

Электрические и электронные испытания (40)

Электрооборудование для взрывоопасных сред (42)

Электротехника в целом (50)

Электрооборудование для работы в особых условиях в целом (1)

Электрооборудование судов и морских сооружений (20)

Электрическая изоляция в целом (20)

Электрические провода и кабели в целом (16)

Электрические провода и кабели (1)

Системы электроснабжения (7)

Электричество.Магнетизм. Электрические и магнитные измерения (9)

Электричество. Магнетизм. Общие аспекты (8)

Электромагнитная совместимость (ЭМС) (1)

Электромагнитная совместимость в целом (4)

Электромеханические компоненты в целом (24)

Сборки электронных компонентов (5)

Электронные компоненты в целом (6)

Электронные устройства отображения (12)

Электронные лампы (4)

Элементы зданий в целом (31)

Эмали (163)

Энергетика и теплопередача в целом (3)

Окружающая обстановка. Защита здоровья. Безопасность (Словаря) (2)

Оценка воздействия на окружающую среду (1)

Экологические испытания (85)

Оборудование для детей (7)

Оборудование для бурения и добычи полезных ископаемых (1)

Оборудование для нефтяной и газовой промышленности в целом (20)

Оборудование для строительства и обслуживания железных дорог/канатных дорог (5)

Оборудование для химической промышленности в целом (5)

Оборудование для стекольной и керамической промышленности (1)

Оборудование для металлургической промышленности (1)

Оборудование для резиновой и пластмассовой промышленности (1)

Эргономика (8)

Обследование грунтов в целом (7)

Разведочное, буровое и добычное оборудование (26)

Взрывозащита (26)

Взрывчатые вещества.Пиротехника и фейерверки (49)

Системы наружной канализации (67)

Наружные конструкции (16)

Наружные системы подачи воды (29)

Добыча и переработка нефти и природного газа (2)

Крепеж вообще (53)

Застежки (1)

Ферросплавы (10)

Удобрения (6)

ДВП и ДСП (26)

Волоконно-оптические соединительные устройства (19)

Волокна и кабели (13)

Пленки и листы (180)

Фильтры, уплотнения и загрязнения жидкостей (20)

Финансы. Банковское дело. Денежные системы. Страхование (4)

Противопожарная защита (29)

Пожарные (19)

Огнестойкость строительных материалов и элементов (557)

Делящиеся материалы и технологии ядерного топлива (12)

Фиксированные конденсаторы (2)

Постоянные резисторы (13)

Фланцы, муфты и соединения (48)

Плоский прокат и полуфабрикаты (171)

Напольные покрытия (184)

Жидкостные системы и компоненты общего назначения (Словарь) (5)

Флюоресцентные лампы.Газоразрядные лампы (1)

Обувь (216)

Лесозаготовительная техника (4)

Доставка грузов (9)

Фунгициды (1)

Мебель (108)

Предохранители и другие устройства защиты от перегрузки по току (7)

Газовые и паровые турбины. Паровые машины (4)

Газовые баллоны (1)

Системы газоснабжения (6)

Газообразное топливо (4)

Газы промышленного назначения (11)

Шестерни (7)

Контейнеры общего назначения (7)

Поддоны общего назначения (14)

Общие стандарты судостроения и морских сооружений (13)

Генераторы (1)

Геология. Метеорология. Гидрология (4)

Геотекстиль (189)

Стеклянные и керамические изоляционные материалы (10)

Стекло в здании (106)

Стекло вообще (19)

Изделия из стекла (51)

Системы остекления и стеклоочистителей (10)

Графические технологии в целом (4)

Графические символы для использования на машиностроительных и строительных чертежах, схемах, планах, картах и ​​в соответствующей технической документации на продукцию (1)

Графические символы для использования на конкретном оборудовании (5)

Теплицы и другие установки (2)

Оборудование для наземного обслуживания и обслуживания (4)

Галогенированные углеводороды (1)

Защита рук и рук (34)

Ручные инструменты в целом (5)

Транспортно-подъемное оборудование (1)

Средства защиты головы (52)

Головной убор.Одежда и аксессуары. Застежка одежды (36)

Рекуперация тепла. Теплоизоляция (58)

Термоупрочняемые стали (65)

Нагревать. Калориметрия (49)

КРУЭ высокого напряжения (2)

Петли, люверсы и другие шарнирные соединения (1)

Домашний текстиль. Лен (16)

Шланги и рукава в сборе (72)

Шланги (16)

Больничное оборудование (70)

Корпуса и элементы их конструкции (3)

Гидроэнергетика (7)

Гидравлические жидкости (22)

Удостоверения личности.Чиповые карты. Биометрия (12)

Воспламеняемость и горючесть материалов и изделий (206)

Иммунитет (2)

Имплантаты для хирургии, протезирования и ортопедии (133)

Тест-системы для диагностики in vitro (4)

Лампы накаливания (4)

Крытый спортивный инвентарь (7)

Промышленные печи в целом (2)

Измерение и контроль промышленных процессов (8)

Промышленные роботы. Манипуляторы (3)

Промышленные грузовики (3)

Кодирование информации (1)

Информационные технологии (ИТ) в целом (5)

Чернила. Краски для печати (63)

Установки и оборудование для утилизации и переработки отходов (16)

Установки в зданиях (2)

Изоляционные газы (6)

Изоляционные материалы вообще (161)

Изоляционные масла (22)

Системы изоляции (1)

Изоляторы (9)

Интегральные схемы.Микроэлектроника (5)

Внутренняя отделка (18)

Внутреннее освещение (1)

Двигатели внутреннего сгорания (16)

Чугунное и стальное литье (85)

Поковки из железа и стали (20)

Железные и стальные трубы (272)

Изделия из железа и стали в целом (7)

Железные руды (7)

Утюги (6)

Ирригационно-дренажное оборудование (6)

ИТ-приложения в медицинских технологиях (2)

ИТ-приложения в промышленности (2)

ИТ-приложения в науке (13)

ИТ-приложения на транспорте (2)

ИТ-безопасность (6)

ИТ-терминал и другое периферийное оборудование (10)

Предметы искусства и рукоделия. Культурные ценности и наследие (2)

Кухонная мебель (2)

Лабораторная медицина (7)

Лабораторная посуда и сопутствующее оборудование (28)

Ламинированные листы (24)

Цоколи и держатели ламп (1)

Латекс и необработанный каучук (6)

Прачечная техника (4)

Кожа и меха (199)

Кожаные изделия (7)

Технология кожи в целом (7)

Защита ног и ступней (76)

Подъемно-погрузочное оборудование (3)

Лифты.Эскалаторы (12)

Освещение в целом (1)

Системы освещения (1)

Устройства освещения, сигнализации и оповещения (6)

Молниезащита (6)

Жидкотопливные обогреватели (1)

Жидкое топливо (9)

Жидкие отходы. Осадок (7)

Распределительные устройства низкого напряжения и аппаратура управления (5)

Смазочные материалы, индустриальные масла и сопутствующие товары (149)

Системы смазки (8)

Светильники (1)

Магнитные компоненты (3)

Магнитные материалы (28)

Искусственные волокна (6)

Управление человеческими ресурсами (1)

Производство (Словарь) (10)

Судовые двигатели и силовые установки (7)

Каменная кладка (64)

Материалы и изделия, контактирующие с пищевыми продуктами (22)

Материалы и комплектующие для железнодорожной техники (2)

Материалы и комплектующие для судостроения (2)

Материалы для аэрокосмического строительства в целом (5)

Материалы для производства алюминия (4)

Материалы для графической техники (1)

Материалы для армирования композитов (1)

Измерение электрических и магнитных величин (84)

Измерение силы, веса и давления (10)

Измерение объема, массы, плотности, вязкости (16)

Измерительные инструменты (2)

Механические конструкции для электронного оборудования (3)

Механические системы и компоненты общего назначения (Словарь) (1)

Механические испытания металлов (183)

Механические испытания (153)

Медицинская микробиология (1)

Металлическая фурнитура (123)

Металлоконструкции (20)

Металлические покрытия (224)

Метрология и измерения в целом (7)

Материалы на основе слюды (4)

Микробиология в целом (6)

Военные в целом (4)

Молоко и переработанные молочные продукты (1)

Минеральные и металлические волокна (10)

Минеральные материалы и изделия (248)

Добыча полезных ископаемых (24)

Разное бытовое и торговое оборудование (6)

Мотоциклы и мопеды (8)

Нанотехнологии (5)

Натуральные волокна (21)

Природный газ (4)

Никелевые и хромовые изделия (61)

Никель, хром и их сплавы (20)

Шум от машин и оборудования (7)

Шум, создаваемый транспортными средствами (2)

Безалкогольные напитки (1)

Нелегированные стали (1)

Неразрушающий контроль металлов (3)

Неразрушающий контроль (6)

Цветные сплавы в целом (4)

Трубы из цветного металла (27)

Цветные металлы в целом (23)

Нерудные полезные ископаемые (7)

Атомная энергия в целом (1)

Атомная электростанция. Безопасность (11)

Орехи (67)

Орехи (2)

Профессиональная безопасность. Промышленная гигиена (9)

Офисные машины (2)

Офисная бумага (3)

Бортовое оборудование и приборы (18)

Взаимосвязь открытых систем в целом (2)

Офтальмологическое оборудование (3)

Оптическое оборудование (23)

Оптоэлектроника. Лазерное оборудование (29)

Органические покрытия (185)

Прочие сельскохозяйственные машины и оборудование (4)

Прочие аспекты (1)

Другие конденсаторы (3)

Прочие строительные материалы (22)

Другие электрические аксессуары (10)

Прочее электрооборудование для работы в особых условиях (4)

Прочие элементы зданий (25)

Другие застежки (11)

Другие устройства для хранения жидкости (7)

Другие графические символы (1)

Прочие ручные инструменты (1)

Прочие неорганические химикаты (4)

Другие изоляционные материалы (4)

Прочие изделия из железа и стали (3)

Другие материалы (4)

Другое медицинское оборудование (4)

Другие методы испытаний металлов (30)

Прочие цветные металлы и их сплавы (26)

Прочая бумажная продукция (6)

Другие компоненты трубопровода (8)

Прочие изделия из цветных металлов (9)

Прочая продукция химической промышленности (41)

Прочая продукция текстильной промышленности (8)

Другое защитное снаряжение (23)

Другие резисторы (1)

Прочие резиновые и пластмассовые изделия (95)

Прочие полупроводниковые приборы (3)

Другие стандарты, касающиеся качества воздуха (5)

Другие стандарты, относящиеся к керамике (18)

Другие стандарты, связанные с электричеством и магнетизмом (56)

Прочие стандарты, относящиеся к графическим технологиям (6)

Прочие стандарты, касающиеся изоляции (1)

Другие стандарты, относящиеся к лабораторной медицине (3)

Прочие стандарты, относящиеся к лампам (4)

Прочие стандарты, относящиеся к микробиологии (14)

Другие стандарты, относящиеся к фармацевтике (2)

Другие стандарты, касающиеся защиты от огня (39)

Прочие стандарты, касающиеся защиты зданий и сооружений (10)

Прочие стандарты дорожного строительства (12)

Другие стандарты, относящиеся к судостроению и морским сооружениям (5)

Другие стандарты, касающиеся качества почвы (4)

Прочие стандарты, относящиеся к термодинамике (2)

Прочие стандарты, касающиеся отходов (2)

Другие стандарты, относящиеся к качеству воды (3)

Другое текстильное оборудование (1)

Прочие виды обработки и покрытия (31)

Другие шины (1)

Прочие древесные плиты (3)

Оборудование для активного отдыха и водных видов спорта (30)

Упаковка и дистрибуция товаров в целом (17)

Упаковочные материалы и аксессуары (79)

Оборудование для нанесения лакокрасочного покрытия (3)

Процессы нанесения лакокрасочных покрытий (28)

Краски и лаки (618)

Бумажные и картонные изоляционные материалы (10)

Бумага и картон (157)

Бумажные изделия (21)

Анализ размера частиц. Просеивание (11)

Пассажирское и салонное оборудование (2)

Легковые автомобили. Дома на колесах и легкие трейлеры (5)

Пестициды и другие агрохимикаты в целом (6)

Нефтепродукты и оборудование для обращения с природным газом (25)

Нефтепродукты в целом (20)

Фармацевтика в целом (1)

Фармацевтика (1)

Фенолы (1)

Фотобумага, пленки и пластины. Картриджи (14)

Физические свойства почв (32)

Физико-химические методы анализа (6)

Физика.Химия (8)

Пьезоэлектрические устройства (21)

Пигменты и наполнители (49)

Булавки, гвозди (14)

Компоненты трубопроводов и трубопроводы в целом (59)

Трубопроводы и их части для систем наружной канализации (13)

Трубы и фитинги из других материалов (40)

Трубопроводы и муфты (13)

Системы трубопроводов (18)

Подшипники скольжения (6)

Растениеводство (4)

Пластмассовые и резиновые изоляционные материалы (183)

Пластиковые фитинги (264)

Пластмассы в целом (158)

Пластмассовые трубы и фитинги для нежидкостного использования (15)

Пластиковые трубы (700)

Пластмассы (1)

Детские площадки (1)

Штекерные устройства. Соединители (48)

Вилки, розетки, соединители (5)

Фанера (11)

Пневматические инструменты (1)

Загрязнение, борьба с загрязнением и сохранение (1)

Почтовые услуги (1)

Потенциометры, переменные резисторы (2)

Порошковая металлургия (38)

Электростанции в целом (4)

Линии электропередачи и распределения (50)

Сети передачи и распределения электроэнергии в целом (19)

Регуляторы давления (3)

Сосуды под давлением (5)

Печатные схемы и платы (39)

Процессы и вспомогательные материалы (7)

Процессы текстильной промышленности (5)

Жизненный цикл продукта (3)

Изделия из фиброцемента (41)

Изделия из цветных металлов в целом (1)

Продукция химической промышленности в целом (3)

Свойства поверхностей (69)

Защита от преступности (143)

Защита от поражения электрическим током. Живая работа (37)

Защита от избыточного давления (4)

Защита от падения и скольжения (2)

Защита от огня в целом (15)

Защита от огня (1)

Защита зданий и внутри зданий (1)

Защитная одежда (339)

Средства защиты вообще (37)

Общественные здания (7)

Мякоть (11)

Насосы и моторы (7)

Радиационные измерения (18)

Радиационная защита (4)

Рельсы и железнодорожные детали (15)

Железнодорожное машиностроение в целом (3)

Железнодорожный подвижной состав в целом (9)

Сырье и сырое стекло (16)

Сырье для каучука и пластмасс в целом (7)

Сырье (1)

Реакционные сосуды и их компоненты (14)

Реакторостроение (2)

Переработка (4)

Огнеупоры (141)

Хладагенты и антифризы (3)

Холодильная техника (3)

Армированные пластики (96)

Реле (5)

Репродукционная техника (21)

Резисторы в целом (3)

Резисторы (3)

Средства защиты органов дыхания (29)

Заклепки (5)

Дорожно-строительные материалы (286)

Дорожное строительство (28)

Дорожная техника и установки (34)

Автомобильный транспорт (4)

Автодорожная техника (Словарь) (1)

Шины для дорожных транспортных средств (37)

Дорожные транспортные средства в целом (25)

Подшипники качения (1)

Крыши (136)

Вращающееся оборудование в целом (4)

Вращающееся оборудование (1)

Резиновая и пластмассовая промышленность (Словарь) (7)

Резиновые и пластмассовые изделия в целом (58)

Резиновые и пластмассовые изделия (2)

Резина и пластмассы (21)

Ингредиенты для резиновых смесей (9)

Резина (251)

Мешки. Сумки (6)

Безопасность машин (6)

Соли (2)

Сантехника (23)

Морские суда (5)

Уплотнения для труб и рукавов (34)

Уплотнения, сальники (37)

Уплотнения (30)

Сейсмо- и виброзащита (31)

Полуфабрикаты из дерева (30)

Полупроводниковые материалы (24)

Полупроводниковые приборы в целом (31)

Полупроводниковые приборы (2)

Услуги для потребителей (1)

Сточные воды (10)

Малый корабль (1)

Умный текстиль (2)

Качество почвы и почвоведение в целом (3)

Солнечная энергетика (66)

Твердое топливо (18)

Твердые отходы (3)

Растворители (5)

Космические системы и операции (1)

Катушки.Бобины (1)

Спортивное оборудование и сооружения в целом (4)

Спортивные сооружения (39)

Пружины (1)

Нержавеющие стали (95)

Стационарные контейнеры и баки (26)

Выбросы от стационарных источников (11)

Стальные прутки и стержни (99)

Стальные трубы и трубки специального назначения (37)

Стальные профили (41)

Стальные конструкции (28)

Стальная проволока, тросы и звеньевые цепи (61)

Стали для работы под давлением (4)

Стали для армирования бетона (34)

Стали с особыми магнитными свойствами (7)

Стали (13)

Стали (1)

Стерилизация и дезинфекция в целом (6)

Стерилизованная упаковка (2)

Оборудование для стерилизации (3)

Хранение. Складское хозяйство (4)

Уличное освещение и сопутствующее оборудование (5)

Структура и элементы конструкции (13)

Конструкции зданий в целом (9)

Сахар и сахаросодержащие продукты (1)

Сверхпроводимость и проводящие материалы (78)

Подготовка поверхности (7)

Обработка поверхности и покрытие в целом (23)

Обработка поверхности и покрытие (1)

Обработка поверхности (111)

Хирургические инструменты и материалы (37)

Переключатели (20)

Переключатели (16)

Шприцы, иглы и катетеры (4)

Технические аспекты (40)

Телеуправление.Телеметрия (1)

Приборы для измерения температуры (132)

Строительные изделия из терракоты (71)

Общие условия испытаний и процедуры (20)

Общие испытания металлов (6)

Текстильные ткани (309)

Текстильные волокна в целом (2)

Текстильные волокна (1)

Текстильные стеклянные материалы (9)

Текстиль вообще (166)

Текстиль (5)

Теплозвукоизоляционные материалы (304)

Утепление зданий (135)

Термопластичные материалы (227)

Термореактивные материалы (8)

Деревянные конструкции (47)

Папиросная бумага (9)

Изделия из титана (6)

Табак, табачные изделия и сопутствующее оборудование (8)

Инструментальные стали (4)

Трансформеры. Реакторы (41)

Оборудование для переливания, инфузии и инъекций (2)

Транзисторы (2)

Строительство тоннелей (3)

Шины в целом (60)

Вакуумная техника (6)

Клапаны в целом (20)

Клапаны (1)

Лакированные ткани (22)

Овощи и продукты их переработки (1)

Системы вентиляции и кондиционирования (96)

Вентиляторы. Фанаты.Кондиционеры (11)

Вибрации, удары и измерения вибрации (3)

Объемное оборудование и измерения (5)

Стены. Перегородки. Фасады (227)

Шайбы, стопорные элементы (7)

Часы (13)

Водонагревательное оборудование (9)

Вода природных ресурсов (8)

Качество воды в целом (1)

Качество воды (1)

Системы водоснабжения (52)

Гидроизоляция (43)

Воски, битумные материалы и прочие нефтепродукты (58)

Сварные соединения и швы (113)

Сварочные материалы (74)

Сварочное оборудование (182)

Сварочные процессы (148)

Сварка, пайка и пайка в целом (36)

Сварка, пайка и пайка (7)

Ветроэнергетические системы (2)

Инвентарь для зимних видов спорта (27)

Провода и симметричные кабели (17)

Провода (92)

Технология обработки древесины (Словаря) (1)

Технологические процессы деревообработки (18)

Древесина, пиловочники и пиломатериалы (27)

Древесные плиты в целом (52)

Химикаты для защиты древесины (4)

Раневые повязки и компрессы (8)

Пряжа (41)

Вентилятор отопителя Jeep YJ не работает. Ванна YJ: выглядит и функционирует так же, как ванна CJ7. Комментарий. Этот жгут Jeep включает в себя многие необходимые заводские разъемы и клеммы. 95 +Бесплатная доставка Нагреватель в сборе с сердечником нагревателя и вентилятором 87-95 Wranglers. правительство 16 долларов. 0L, кондиционер и/или усиленная система охлаждения, используется вспомогательный электрический вентилятор. Получите ответы от сообщества автоэкспертов RepairPal и 95 yj. По этой причине команда 4 Wheel Parts считает, что ваши послепродажные запчасти YJ Jeep не должны разорить ваш банковский счет.сбоку брандмауэра проходят две линии шлангов отопителя. спасибо, е https://twitter. Замена тоже не сложная. Не знаю, сколько лет написанию, но это была отличная работа. На запчасти или не работает. Мы включим все необходимые части, чтобы добавить его в любой Wrang и Weather YJ 4. или Лучшее предложение. (1) Резистор двигателя вентилятора Crown Automotive для Jeep Wrangler JK 07-10. Я знаю, что эта установка поместится в ящике для боеприпасов, который выглядел бы естественно в джипе. Резистор двигателя вентилятора отопителя часто может выйти из строя из-за неисправного вентилятора отопителя, и поэтому вам часто приходится заменять как резистор вентилятора отопителя, так и вентилятор.Джип просто выключается, как будто вы выключили ключ, и ничего не делает. Бесплатная доставка Бесплатная доставка Бесплатная доставка. ebay, обогреватель для jeep cherokee 1987 года, джипы us, jeep cherokee 1987 года, мой вентилятор переменного тока не работает Yahoo, жгут проводов jeep cherokee qiber net, схема подключения обогревателя jeep yj 1989 года roshdmag org, схема и схема подключения автомобиля jeep cherokee 1987 года, система круиз-контроля для jeep cherokee mymoparparts 1987 года, схема подключения jeep yj 1987 года carwallps com Итак, с учетом сказанного, вот комментарии MikeP относительно написания сердечника отопителя.104 доллара. Мы предлагаем наш выбор по низким ценам, подкрепленным гарантией соответствия цены. Ниже приведена диаграмма зависимости сопротивления от температуры для Jeep YJ & … Неработающий двигатель отопителя, часто называемый двигателем вентилятора, может стать проблемой безопасности, которую необходимо решить немедленно. В основном потому, что мне нравится работать над «Если вы инвестировали в джип, вы также инвестировали в жизнь на бездорожье». Грустное лицо Сомнительно, что это радиатор отопителя, так как у вас с одной стороны было тепло, а с другой нет. Собираюсь менять второй раз.Детали обогревателя и кондиционера Jeep YJ для Wrangler (1987–1995 гг.) Благодаря съемному верху, Jeep Wrangler YJ не сохраняет тепло и не защищает от холода так же хорошо, как традиционные автомобили. Присоедините воздуховод дефростера к корпусу. все 4 скорости. Если радиатор отопителя родной, заменить его не помешает. Не уверен насчет 05, но в более ранних моделях это мог быть рычаг сбоку от воздушной камеры отопителя. Помимо низких цен, Advance Auto Parts предлагает шланги отопителя для Jeep Wrangler 1994 года выпуска от 1 различных проверенных брендов.Он отлично работает и держит… Проверка и замена предохранителей. 99. Убедитесь, что нагреватель включен, чтобы его сердцевина также промывалась. все работает нормально. Номер детали OEM 55036371. В руководстве по эксплуатации Dodge указан предохранитель вентилятора на 40 А, № 25, но не упоминается какое-либо реле вентилятора в PDC. Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Jeep Wrangler (TJ; 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006). 0 из 5 звезд. Но иногда работает хорошо и стрелка не поднимается выше 210.Менее 75 долларов. Двигатель вентилятора застрял на одной скорости. Следует иметь в виду, что двигатель с низким или потускневшим охлаждающей жидкостью может вызвать значительное трение в вашем радиаторе и повредить внутренние компоненты через вентиляторы отопителя, потребляющие много сока, добавьте это к дневным зажигалкам, электрическому вентилятору радиатора и, возможно, к воздушному компрессору и тому подобное. любые другие гаджеты, которые у вас могут быть, и некоторые проводки или генератор переменного тока могут не справиться. Эта проблема описана ниже, а затем мы поговорим о другой известной проблеме с песчаным материалом, который засоряет систему. Все, что я вижу, только 2 провода. Искры нет, топливный насос не работает Датчик коленвала поменян. Тогда я бы пошел о трассировке проводов. Вентилятор — Ответ проверенного нагревателя Jeep Mechanic не работает. Я бы сначала проверил это, а оттуда пошел бы в обратном направлении. 29. затем установите на место крышку радиатора, выключите двигатель и заполните. Рекомендуется муфта вентилятора с термостатическим (температурным) контролем. Вентилятор на моем обогревателе перестал работать. Один в воздуховоде капота, который пропускает свежий воздух или нет.Я провел небольшое исследование, чтобы определить, какой двигатель подойдет для этой модернизации. Я работаю в телефонном бизнесе и хорошо знаком с проводкой постоянного тока. ’95 YJ Рио-Гранде. Одна из самых распространенных (и неудобных) проблем с Jeep Wrangler — отсутствие тепла от обогревателя. Наиболее распространенными причинами, по которым обогреватель Jeep Wrangler не работает, являются сломанный двигатель вентилятора отопителя, проблема с термостатом или неисправный резистор двигателя вентилятора отопителя. Что делать, если не работает обогреватель Jeep Wrangler? Таким образом, владельцам более новых джипов может быть полезно посетить дилерский центр или проверенного механика для диагностики.Не уверен насчет двигателя обогревателя YJ, я обновил его после 19 946 довольных клиентов. JEEP WRANGLER HEATER / AC FAN SWITTER Для всех владельцев Jeep Wrangler TJ 1999-2004 годов выпуска, у которых могли возникнуть проблемы с обогревом или скоростью вентилятора переменного тока. 89 долларов. 12 долларов. 37%. Без этой детали вы не сможете изменить скорость воздушного потока от двигателя вентилятора. используйте номера деталей Jeep для облегчения поиска. Вентилятор отопителя не работает. Есть ли предохранитель? Есть идеи? это будет th Howell Throttle Body Injection TBI Установка Этот нагреватель заглушки заменяет заглушку в блоке двигателя и погружается в охлаждающую жидкость для предотвращения загустения моторных жидкостей.Перейти к последним Следите за 1–20 из 40 сообщений. 4: Кузов Wrangler 1987 года. * Окраска была произведена Maaco, так что это не то качество, которое можно увидеть на BMW или что-то в этом роде. ИСПЫТАНИЯ ВОДЯНОГО НАСОСА ОТСУТСТВУЕТ РАБОЧЕЕ КОЛЕСО. НЕ ТРАТИТЕ многоразовую охлаждающую жидкость. У вас красивый джип, и внутренняя ржавчина, которая может исходить от блока обогревателя и боковых вентиляционных отверстий, будет позором. Привет, я работаю над Jeep Cherokee sport 2000 года, и у меня нет питания, поступающего на двигатель вентилятора отопителя, все предохранители в порядке, прежде чем вентилятор перестал работать навсегда.99 17 долларов. — Электрический вентилятор не работает должным образом. Лучшее онлайн-направление и местный магазин для всех ваших потребностей в бездорожье для грузовиков и джипов! OEM Jeep Wrangler YJ Обогреватель климатического вентилятора Переключатель управления приборной панелью Обогрев 87-95. 4 из 5 звезд 7 Здесь, в Advance Auto Parts, мы работаем только с самыми надежными брендами продуктов и запчастей для шлангов отопителя, поэтому вы можете делать покупки с полной уверенностью. 1991-95 . Если вам удалось значительно снизить нагрузку на нагреватель, вы сделали очень хорошую вещь.Переключатель находится в блоке испарителя, который крепится под приборной панелью. 05. Модернизация двигателя вентилятора отопителя Jeep. У меня был случайный перегрев, хуже всего, когда включен кондиционер, очевидно, потому что конденсатор находится перед радиатором. Схема подключения обогревателя Yj 1990 года. Схема подключения джипа Yj. Схема подключения 1990 года. теперь В зависимости от информации, которую мы получили от adwords, быстрый тест, чтобы определить, работает ли насос, состоит в том, чтобы проверить, правильно ли нагревается нагреватель.Отсоедините два шланга со стороны двигателя от противопожарной перегородки, которые входят в сердцевину отопителя. № 9. Двигатель вентилятора отопителя, 3 скорости, для Jeep CJ5 CJ7 CJ8 Wrangler 78-90 Crown 56001449 (подходит для Jeep CJ7) 5 из 5 звезд (1) 1978–1995 Jeep CJ5 CJ6 CJ7 CJ8 Wrangler … Crown Automotive Air Conditioning & Heater Control Unit for 99 -01 Jeep Wrangler TJ с кондиционером. 12-вольтовый электрический обогреватель для Jeep имеет встроенный вентилятор для мгновенного нагрева до 300 Вт. Джип — популярная машина. 87-95 YJ Jeep Wrangler Блок управления отопителем воздуха приборной панели Рычаги обогрева климата (подходит: Jeep Wrangler 1987 года) 3.Ищете Jeep Welding по низким ценам? Вы пытаетесь найти Jeep Welding или другие соответствующие объявления? На этом веб-сайте представлен широкий ассортимент Jeep Welding, а также такие продукты, как метеостанция, температурный контроль, кондиционер, блок климат-контроля и многое другое. В Cherokee XJ необходимо заполнить радиатор охлаждающей жидкостью и дать двигателю поработать и прогреться до нормальной рабочей температуры не менее 5-10 минут. Двери нормально открываются и закрываются. Электрический обогреватель заднего сиденья Rampage для джипов мгновенно согревает и обеспечивает циркуляцию воздуха.Подходит для Jeep Wrangler TJ 2003-2006 гг. Простой обзор системы охлаждения двигателя автомобиля. 510824 – Жгут проводов зажигания Jeep Dura 1987-90 гг. Смотрите видео на YouTube внизу страницы. Остальное выходит из выхлопных газов или поглощается системой охлаждения двигателя. Также снимите изогнутый сливной шланг, который сливает воду с нижней части нагревателя. Джип — известная машина. Те из вас, кто живет на юге и не хочет ходить топлесс все лето, знают, насколько важным может быть кондиционер (да, вы можете… Когда вы просматриваете наши панели управления отопителем Jeep Wrangler YJ, вы можете это сделать. с уверенностью благодаря нашей гарантии удовлетворения и знаниям о том, что у нас есть запчасти только от ведущих брендов.Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Jeep Wrangler (JK; 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018) эти большие шины и улучшить внешний вид вашей езды. 25 Задняя часть (’97+) = крепится болтами и модернизируется до 29 шлицов (прочность сравнима с Dana 44. Вентилятор радиатора Jeep YJ 1994 года. — Omix 17904. Вы хотите, чтобы система кондиционирования и отопления вашего Jeep работала правильно независимо от времени год, чтобы зимой было жарко, а летом прохладно. Система была разработана и испытана с использованием хладагента R134a. Он обеспечивает устойчивость к снижению или увеличению напряжения для низкой, средней или высокой скорости вентилятора. У меня Джип Чероки 2001г. Убедитесь, что уплотнения вокруг основных трубок и двигателя вентилятора на месте. Проверьте провода, идущие к вентилятору радиатора от блока управления или реле. Вентилятор отопителя 76/77 cj5 (в кабине) Я недавно модернизировал двигатель вентилятора отопителя в своем джипе 77 CJ5 с помощью вентилятора от блейзера 90 года. Если ваша вилка продолжает выпадать, вы можете заменить розетку, чтобы она плотно прилегала.Я купил его шесть лет назад и использовал его в качестве ежедневного водителя около трех лет. Они не работают с завода, насколько я могу судить. Чтобы убедиться, начните с проверки предохранителя. Двигатель вентилятора отопителя медленно запускается, иногда вообще не запускается. com/mroffandonDIY: Установка регулятора температуры на Hyundai Sonata 1999 года. Вам также может понадобиться снять шланг, который сливает решетку на кожухе. Подсоедините проводку электродвигателя вентилятора. Подходит для YJ Wrangler 1987-1995 годов. ком. Вау, сколько дезинформации и перебранки в этой ветке.Поликлиновой ремень объемом 5 л или без дизельного топлива. Добавить в список желаний Добавить к сравнению. Зарегистрировано. 169 долларов. 149 долларов. Вы должны снять часть приборной панели со стороны пассажира, чтобы добраться до сердечника отопителя, который вы также можете заменить (сердечник отопителя), пока вы там! Re: Джип 1989 года выпуска не нагревается. Охлаждающая жидкость проходит через ряд трубок и ищет, у меня есть jeep wrangler 2005 года без ограничений lj с пробегом 100 тысяч миль, джип работает отлично, но индикатор проверки двигателя горит уже несколько лет, механик говорит, что его компьютерные коды показывают, что все Датчики o2 неисправны, вентилятор обогревателя не работает, есть ли предохранитель, есть ли какие-либо идеи, что обогреватель не работает, ни прикуриватель, это звучит просто, но ваш первый шаг должен состоять в том, чтобы убедиться, что шнур надежно подключен. Я не знаю, где стрелка должна быть, когда система охлаждения работает как надо. Вчера перестал работать мотор отопителя в моем Jeep Cherokee 1998 года, не было ни шума, ни запаха, ни чего подобного. Я возился с ним несколько раз и никогда не мог заставить его включиться. Многие из его компонентов являются съемными и взаимозаменяемыми, включая двери, крышу и лобовое стекло. Re: Mystery Diagnosis: 95 YJ 4. Вычистите оттуда всю остальную гадость, почему вы там находитесь. ИСТОЧНИК: двигатель вентилятора не работает джип чероки 1994 года.Странно, потому что обычно они просто уходят! Что ж . 1 из 2 На самом простом уровне есть две основные причины, по которым обогреватель не работает. Затраты на рабочую силу оцениваются от 595 до 750 долларов, а цены на запчасти — от 424 до 441 доллара. 11 Резистор электровентилятора отопителя Подходит для Wrangler 92-95 (YJ) (Подходит для Jeep) Авторизованный дилер — Экспертная поддержка — Полная гарантия. Мой обогреватель/вентилятор кондиционера Grand Cherokee 2002 года перестал работать. Обычно плохой или неисправный резистор двигателя вентилятора вызывает несколько симптомов, которые могут предупредить водителя о потенциальной проблеме.(11) Уплотнительная трубка радиатора отопителя OMIX OE для Jeep CJ и Wrangler YJ 77-95. Резистор отопителя OMIX для Jeep Wrangler TJ 97-06; 97-01 Cherokee XJ и 93-94 Grand Cherokee ZJ. Эти диаграммы включают в себя: Рис. Я заменил резистор вентилятора, двигатель вентилятора и предохранитель вспомогательного вентилятора, и до сих пор нет радости. Если показания датчика температуры в норме и предохранители в порядке, виновником является радиатор отопителя. Я сделан из пластика, подходит для CJ 1978-86 годов от предпочтительного поставщика. Проверьте бесплатную зарядку аккумулятора и диагностическое тестирование двигателя, пока вы в магазине.94 доллара. 1988 Jeep Wrangler Sahara Sport Utility 2-Door Дополнительная информация: Вы смотрите на полностью восстановленный Jeep Wrangler YJ Sahara 1988 года выпуска с автоматической коробкой передач. Полные инструкции по установке обогревателей двигателя автомобиля Jeep YJ 1989 года и отзывы клиентов. Для 94 2008 DODGE RAM JEEP Heater HVAC Резисторы вентилятора двигателя вентилятора 1500 2500 3500 $ 11. Для семейства Chevy Blazer есть еще один двигатель с более длинным валом (PM105, вал 1 13/16″), который не будет работать. 39 долларов США, 5 л или 4. Чтобы обеспечить надежность, приобретите Mopar № по каталогу 4882790 ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ.у меня есть джип 88 года выпуска, я перестал ездить около года, сегодня я вытащил его из гаража, чтобы осмотреть, просто просмотрел несколько вещей, и тепло не работает, я верю, что когда я припарковал его, он действительно работал, это становится ток к элементам управления отопителем, но не к двигателю вентилятора, также есть ток в блоке предохранителей, любой Дата регистрации: декабрь 2000 г. 4 человека считают это полезным. Так как у меня 88 jeep yj обогрев не работает. — Протекающий или изношенный водяной насос — Заблокированный радиатор или проходы — Поврежденный или отсутствующий кожух вентилятора Детали приборной панели YJ Wrangler зависят от автомобиля, поэтому убедитесь, что вы выбрали правильную деталь, поговорив со специалистами Jeep из 4WD. он сгорит) в случае неисправности или неправильного вмешательства в электрическую систему. 8. Изготовлен из пластика, подходит для CJ 1978-86 годов от предпочтительного поставщика. Не похоже на JKO, которого я знаю. 2: Органы управления двигателем-1987 с 4. ( 55035618 ) Трубка обогрева пола для Jeep CJ-7, CJ-8 и Wrangler YJ 1978-95 гг. от Crown Automotive. 2. Старые системы охлаждения могут получить внутренние отложения, и вы можете причинить или не создать больше проблем, чем вам хотелось бы. 3. Двигатель Wrangler в сборе с корпусом отопителя. Если нагреватель работает только на высокой скорости, проблема заключается в резисторе вентилятора нагревателя, а не в реле.Если у вас есть Wrangler с заменой двигателя, это комплект. 21%. 6. Этот сердечник прекрасно вписывается в обработчик воздуха и плотно прилегает к пеноматериалу, который входит в комплект. Вентилятор электровентилятора не работал и был снят. На старых автомобилях это может быть источником утечек или других проблем. Посмотри. если не представляет, что 1. Проблема в том, чтобы правильно починить, должна выйти целая коробка, около 1500 долларов на краже. Подходит для Wrangler и CJ 1978-1990 годов. Заменил предохранитель в блоке предохранителей на панели со стороны водителя, заменил резистор внутри блока вентилятора, заменил вентилятор вентилятора, почистил переключатель управления скоростью вентилятора на приборной панели, заменил предохранитель вспомогательного вентилятора в блоке предохранителей в моторном отсеке со стороны пассажира, проверил предохранитель на 30 ампер в том же блоке.Прилагаются шаги, которые я сделал для обновления: 1. Предохранитель исправен, двигатель вращается, заменен резистор, проверены провода. Один из них представляет собой смесительную дверь, которая направляет воздух через сердцевину обогревателя или нет. Шланг воздуховода обогревателя оттаивателя для Jeep CJ CJ5 CJ7 CJ8 1978-1986 17907. 05 Кабель управления обогревателем подходит для 87-95 Wrangler (YJ) БЕСПЛАТНАЯ И БЫСТРАЯ ДОСТАВКА. Вентиляторы радиатора не всегда требуются на новых джипах, хотя в джипах YJ обычно использовался электрический вентилятор. Если трос дверцы смесителя не отрегулирован должным образом, возможно, дверца не пропускает весь воздух через сердцевину нагревателя.Вы можете подобрать его на ebay менее чем за 10 долларов. Все остальные функции работают исправно. У меня на блок управления подается 12 вольт, но у меня проблема с вентилятором/проводом на моем Jeep YJ 1995 года. Некоторые Wrangler поставляются с брезентовыми дверями и крышей, что повышает вероятность сквозняков и протечек внутри салона. Схема подключения обогревателя Yj 1990 года. Схема подключения джипа Yj. Схема подключения 1990 года. теперь В зависимости от информации, которую мы получили от adwords, управление обогревателем на YJ использует кабель от рычага выбора температуры до дверцы смесителя.6 долларов. Я купил свой мотор в Auotzone, используя P / N PM102, примерно за 20 долларов Дана. Просто пытаюсь немного познакомиться с вещами Wrangler. 23 ответа. БЕСПЛАТНЫЙ ВОЗВРАТ. Мы также предоставляем бесплатную доставку для заказов на сумму от 99 долларов США. Перейти к последним Следите за 1–20 из 24 сообщений. 636365. 5 из 5 звезд (3) 3 оценки продукта — 87-95 YJ Jeep Wrangler Блок управления воздушным отопителем приборной панели Климатические рычаги обогрева В настоящее время у нас есть 2 продукта шланга отопителя на выбор для вашего Jeep Wrangler 1994 года, а цены на товары варьируются в диапазоне всего от 19 долларов.У JEEP YJ нет тепла, вентилятор работает, новый сердечник отопителя, новый термостат и новая крышка радиатора, заслонка… Проблема с отопителем Jeep Wrangler 1997 года, 6-цилиндровый, полный привод, автоматический Мотор отопителя отопителя вышел весной. двигатель 5л. Посмотрите на коробку обогревателя, пока вы двигаете рычаг, посмотрите, двигает ли трос даже рычаг. 2 я потратил 60 долларов на новые компоненты для обогревателя грузовика 85 gmc HD; сердечник, вентилятор и двигатель, установленные в жестяном корпусе, который обожжет ваши пальцы ног, используйте бытовой клапан горячей воды на 1/4 оборота для контроля температуры. Пожалуйста, рассмотрите возможность подписки на мой канал YouTube, и вы также можете присылать мне любые комментарии или проблемы на Facebook в разделе Clay Ac и ремонт автомобилей. 99 долларов. моя машина перегревается AF Вентилятор отопителя не работает 2001 Grand Cherokee Ltd 12 апреля 2019 г. — Вентилятор отопителя не работает на Grand Cherokee Ltd 2001 года, принадлежащем родственнику. схема шланга jeep yj схема шланга отопителя jeep Liberty Если вентилятор не работает даже при перегреве автомобиля, возможно, проблема в проводке или плохой контакт.Полная скорость, у вас должно быть 12 В на клемме двигателя вентилятора. Количество. Заменяет OE 3241858. Что касается термостата, то он сам откроется, когда двигатель прогреется до температуры. У меня Jeep Cherokee 1995 года выпуска, вентилятор не работает. Я купил его у JC Whitney. Но это иногда легче сказать, чем сделать, и вам может понадобиться… Схема обогревателя Jeep Wrangler Схема подключения jeep Wrangler yj Я хочу джип, jeep cherokee, вопросы о фарах, радио и приборной панели, схема подключения, схема подключения, схема подключения и вентилятор отопителя не работает. есть предохранитель, любые идеи cargurus, проверьте свет двигателя и датчики o2 jeep wrangler tj forum, комплекты кожаного салона leatherseats com, подогрев После замены всего остального в системе это оказалось, чтобы решить проблему с неработающим вентилятором.На рисунках показано оборудование, предоставленное для исправления. Если переключатель не имеет непрерывности в … Jeep TJ Wrangler Обогреватель Вентилятор кондиционера Ручка переключателя только 1997-1998 гг. Ваш автомобиль заслуживает только оригинальных запасных частей и аксессуаров OEM Mopar. Водяной насос перемещает охлаждающую жидкость по всему двигателю, радиатору и сердцевине отопителя. Гарантия самых низких цен на автомобильные обогреватели. Запустите джип и дайте ему прогреться, когда радиатор опустеет в блок. Заполните его. Этот жгут проводов с прямой посадкой цепи Painless Performance 23 для джипов YJ с 1987 по 1991 год оснащен заводским разъемом на перегородке, который устанавливает блок предохранителей в штатном месте. .Вентилятор двигателя. До вчерашнего дня он работал на всех 4 скоростях и просто перестал. Jeep Wrangler YJ 87-95 Переключатель климат-контроля обогревателя 55036371 (подходит для Jeep Wrangler) C $183. Похоже нужно заменить реостат мотора вентилятора. Добавьте серийный крутящий момент и мощность своему Jeep Wrangler YJ с заменой двигателя GM LS. Выключатель вентилятора отопителя включает вентилятор только в крайнем верхнем положении. Применение. Я просто следил за этим для своего 01, Wrangler Sport TJ 4. Если обогреватель вашего Jeep Wrangler перестал работать, скорее всего, этот процесс так или иначе дал сбой.Позвоните по телефону 800-298-1624, чтобы разместить заказ, или закажите онлайн на сайте etailer. 1. Я потратил сотни долларов и целый год на поиски проблемы, начиная от плохого соединения, неисправного реле или неисправного двигателя вентилятора, неисправной панели переключателей и заканчивая неисправным PCM. Если вы заменили какой-либо из компонентов системы охлаждения (кроме вентилятора/муфты вентилятора), вам следует выпустить воздух из системы. Обсуждение в ‘Wrangler YJ (1986-1995)’ начато Скеллингтоном, 9 декабря Участник: #2033 Сообщений: 3 Пол: Мужской Имя: Troy Автомобиль: 95 YJ.2 оценки продукта. Если дует тепло, но дует холод, это как-то связано с попаданием охлаждающей жидкости в радиатор отопителя или с самим радиатором отопителя. 1987-1995 Jeep Wrangler YJ YJ-9193-DI, YJ-9495-DI Комплект YJ предназначен для работы с хладагентом R134a, а не с любым другим хладагентом (фреоном). 80 продано. Я проверил предохранитель и… — Читать дальше. Распространенным признаком неисправного резистора электровентилятора является электродвигатель вентилятора. Детали обогревателя и кондиционера Jeep YJ для Wrangler (1987–1995 гг.). Поскольку у них есть съемные верхние части, Jeep Wrangler YJ не сохраняют тепло и не пропускают холод так, как а также традиционные транспортные средства.1: Органы управления двигателем-1987 г. 2. Проверьте штекеры разъемов на наличие признаков коррозии. 2004-2006 Jeep Wrangler Unlimited TJL. Неработающий обогреватель — это главный красный флаг, указывающий на то, что у вас поврежден сердечник отопителя, если ваш автомобиль работает нормально. — Omix 17905. На моделях Cherokee, Comanche и Wagoneer с 4. Находится под приборной панелью на дальнем конце воздуховода на моторчике вентилятора отопителя, на 72-75 CJ-5, мой оригинал — двухскоростной (высокий/низкий) с тремя проводами (высокий, низкий и земля), выходящим из двигателя.Неисправный водяной насос не сможет обеспечить циркуляцию нагретой охлаждающей жидкости по длинному шлангу отопителя к радиатору отопителя. Я уверен, что мне придется зарядить систему переменного тока, и ей нужен новый сердечник нагревателя. Для Jeep Wrangler (YJ) 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995 года выпуска. Позвоните по телефону 800-298-1624, чтобы получить экспертную услугу по заказу обогревателей двигателя автомобиля для вашего Jeep YJ 1995 года выпуска. Похоже, вы ищете провод двигателя под приборной панелью, но, как сказал Дейв, он находится в моторном отсеке, под аккумуляторным отсеком, где двигатель торчит через противопожарную стену.Следующие дополнительные комплекты доступны за дополнительную плату: 510807 — Жгут проводов заднего стеклоочистителя/омывателя Jeep YJ 1990 года выпуска. Этот жгут проводов с прямой посадкой цепи Painless Performance 23 для джипов YJ с 1987 по 1991 год оснащен заводским разъемом на перегородке, который устанавливает блок предохранителей в штатном месте. Более 75 долларов. Это должно быть легко сделать с некоторой помощью от Morris 4×4 Center, как у нас есть … Название: Схема нагревателя Jeep Wrangler Автор: OpenSource Тема: Схема нагревателя Jeep Wrangler Ключевые слова: схема нагревателя jeep Wrangler, jeep cherokee вопросы фары радио и приборная панель, jeep wrangler yj электрическая схема я хочу джип, электрическая схема электрическая схема электрическая схема и, как мне установить фонари заднего хода австралийский 4wd, diy 4×4 резервуар для питьевой воды фильтр насоса … Сердечники нагревателя Комплекты шлангов Жидкостные линии Комплекты уплотнительных колец Косички Радиаторы Всасывающий шланг ручки будут работать на испарителях Wrangler и CJ.Это удваивается, если у вас есть мягкий верх, который сделан из тканей, которые не обеспечивают достаточной теплоизоляции. Блок предохранителей в салоне. Изменен комплект катушек зажигания Ena Professional, совместимый с… Jeep YJ Wrangler. Не полезно. Твитнуть. Посмотрите, что другие спрашивают о своем Jeep Grand Cherokee. Через 10 минут он пахнет горячим, работает неровно и хочет заглохнуть во время работы… Комплект для замены двигателя GM LS включает кронштейны крепления двигателя, грейферные опоры двигателя, полиэтиленовые вставки, сквозные болты и опору коробки передач.510797 — Жгут проводов обогревателя заднего стекла Jeep YJ 1987-90 гг. ЭТО джип!!! * 33 x 12 Воздуховод отопителя взят из YJ. Последний раз редактировалось модератором: 29 декабря 2011 г. 1 ответ. 13 июля 2011 г. Я использовал мотор 90 blazer PM 141 — у него вал 5/16, близкий к 2 дюймам. Хорошая замена радиатору отопителя для моего Jeep YJ. Опубликовано 1 февраля 2010 г. Эти компоненты крепления двигателя полностью спроектированная система замены, обеспечивающая максимальный зазор между компонентами, идеальная трансмиссия… Кожухи вентиляторов, 4 или 6 цилиндров, 40 долларов США Тросы дроссельной заслонки, 5 долларов США Жесткие части половинной или полной двери Yj канал пола нагревателя, который модернизирует блок обогревателя cj 10 долларов США Cj Haynes или руководства по ремонту Chilton 10 долларов США Другой Jeep книги 10 долларов США за штуку 258s 100-400 долларов США. Крепления скоб для вторичного рынка, которые крепятся болтами к раме. 20 долларов США. Набор из 2 подъемных скоб для cj. ) Части на 4 части колеса.когда он остановится, вы можете запутаться. У этого YJ уже есть более мощный вентилятор отопителя? Похоже, я могу прикрутить коробку обогревателя CJ прямо на место. Описание. Экспертная пожизненная техническая поддержка по всем покупкам. com или позвоните по телефону 800-298-1624. У них также есть отличный опыт создания внедорожных автомобилей, которые очень эффективны. Я не исправлял это и не использовал его, пока несколько недель назад, когда я, наконец, не исправил его. Снимите электродвигатель вентилятора и вентилятор в сборе. Расположите корпус отопителя в сборе на приборной панели.Нашим самым популярным руководством является 1997-2005—Jeep—Wrangler 4WD—6 Cylinders Jeep CJ или Wrangler YJ Вентилятор отопителя. Ранее батарея запускалась от внешнего источника с перепутанными кабелями. Жители ЦА: ПРЕДУПРЕЖДЕНИЕ: рак и репродуктивный вред — www. 99 долларов США. На самом простом уровне можно выделить две основные причины, по которым не работает отопитель YJ Jeep Wrangler Forum. 199 долларов. Вентилятор вообще перестает работать, когда реостат выходит из строя. Многие джиперы считают, что YJ «не настоящий джип» или, по крайней мере, не такой настоящий джип, как CJ.Компактный дизайн, который можно разместить практически в любом месте. Jeep Wrangler YJ — пора менять радиатор отопителя и двигатель вентилятора. 28 долларов США. Улучшение: просто заменив свои пластиковые расширители крыльев от TJ вашего приятеля, когда он не смотрит, вы можете получить почти 2 дюйма … Mopar OEM 55056559AA Блок модуля климат-контроля обогревателя переменного тока для Jeep Wrangler Новый (подходит для Wrangler) Гарантия 1 год Поставляется быстро, высококачественная правильная деталь. Результатом является более легкий запуск, более быстрый нагрев кабины и меньший износ автомобиля в холодную погоду.У меня тоже так. Jeep Cherokee 1998 года выпуска: вентилятор. Некоторые (например, Omix ADA) говорят, что это двухскоростной двигатель, но имеют только два провода и, как видно (на фото), вращаются в любом направлении в зависимости от полярности провода. 42. Сообщений: 15205. От 101$. Обогреватель Jeep Wrangler — сделайте YJ снова теплым! У меня было ощущение, что двигатель вентилятора вышел из строя, потому что он периодически переставал работать и снова запускался. Нагретая охлаждающая жидкость поступает в верхнюю часть радиатора от двигателя.8 на Jeep 4. Jeep Cherokee Chrysler 8. Теперь у меня нет той силы удара, которая была раньше! Сначала он вообще не работал. Только что забрал джип из магазина, заменили переключатель нейтрали. Закажите двигатель вентилятора отопителя кондиционера Jeep Wrangler онлайн сегодня. Мои показания привели меня к мысли, что коробка YJ была лучше, чем коробка CJ, и вентилятор зимой работал намного лучше, чем вентилятор CJ, кроме того, была заменена муфта вентилятора. Вентилятор отопителя и поворотники не работают 4 Ответа. Наиболее распространенными причинами, по которым обогреватель Jeep Grand Cherokee не работает, являются сломанный двигатель вентилятора отопителя, проблема с термостатом или неисправный резистор двигателя вентилятора отопителя.Жесткая крыша, верхняя часть бикини и полностью стальные двери с рабочими замками и соответствующими ключами, вентилятором и т. д. Jeep YJ Nerf Bars 1990 года В следующий раз, когда вам придется работать с кондиционером или обогревателем вашего Jeep, убедитесь, что у вас есть детали, которые вам нужны для ваш блок управления кондиционером Jeep Wrangler. Утечка хладагента кондиционера. Большинство современных джипов имеют механический вентилятор, установленный непосредственно на двигателе. Вся работа выполняется в области стопы 5. #4. 74 доллара. 1995-2001 Jeep Cherokee XJ с 2,54 с Trac-Lock AMC 20.Прочные водонепроницаемые переключатели Jeep Wrangler YJ, изготовленные из материалов морского класса, чрезвычайно полезны для модернизации вашего автомобиля с помощью новых фар и аксессуаров. Если раствор чистый, слейте охлаждающую жидкость в чистую емкость для повторного использования. Имейте в виду: плохой разъем может привести к тому, что двигатель вентилятора отопителя перестанет работать, даже если двигатель вентилятора все еще находится в рабочем состоянии. Провел зиму на морозе, так как водительская сторона дула только холодом. е. Просмотрите нашу обширную коллекцию Jeep Welding или попробуйте выполнить простой поиск, чтобы найти больше… Примите участие во всех темах обсуждения Jeep Получите доступ ко всем специальным функциям сайта; Помогите 95 Проблемы с нагревателем YJ.У нас также есть гарантия самой низкой цены, которая гарантирует, что вы всегда получите лучшую цену на запчасти, которые вы покупаете для своего Wrangler. Со временем вибрации от двигателя вентилятора могут ослабить вилку в старой розетке, поэтому сначала проверьте это. На самом деле, большинство из них даже не заведется без нужного количества схемы обогревателя Jeep Wrangler. Схема подключения Jeep Wrangler YJ. Я хочу Jeep. — вентилятор отопителя не работает Есть ли предохранитель Есть идеи Не работает обогреватель и прикуриватель не подключены ли они к одному и тому же предохранителю Возможно ли это Полный комплект кондиционера для 1987-1995 YJ Jeep Wrangler с заменой двигателя, который уже имеет установлен компрессор.Нагреватель не работает. Также проверьте разъемы разъемов на реле и блоке управления. Не поставляется с кабелями. Год выпуска: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996. Этот нагреватель с защитной пробкой заменяет защитную пробку в блоке цилиндров и погружается в охлаждающую жидкость для предотвращения загустения моторных жидкостей. Гарантия самой низкой цены на аксессуары для … Добавить в корзину за $ 6. 1987-1995 Wrangler YJ Переключатель вентилятора вентилятора Jeep Wrangler YJ Переключатель поворотного вентилятора кондиционера. 251 доллар США. Модели Jeep Wrangler YJ объемом 2 л и с поликлиновым приводным ремнем.Хайден и другие предлагают этот тип муфты вентилятора, они могут стать шумными, когда включаются на высоких скоростях, но, по крайней мере, вы знаете, что вентилятор работает! Вам нужно знать, целы ли шланги Jeep и правильно ли они проложены, включая шланги отопителя. Затем отсоедините разъем от двигателя и измерьте мощность и массу при включенном ключе и включенном вентиляторе. У меня такая же проблема, не могу найти решения. Все эти медные контакты обычно имеют коррозионную пленку, препятствующую нормальному контакту.Испаритель Wrangler 2007-2011 гг. Согласно электрической схеме, которую я распечатал для своего 76 cj5, двигатель вентилятора двухскоростной. Резистор двигателя вентилятора OMIX для Jeep Compass & Patriot MK 07-10. Опора 65 Предупреждение. 05 — Комплект переключателей. Jeep Wrangler 1995 года, 4-цилиндровый Мануэль, уже пробовал: вентилятор отопителя и радио не получают питания. 0L работает слишком холодно | Форум Jeep WranglerЛучшие баковые водонагреватели 2021 года – Список лучших покупокThe Emily Complete Тепловентилятор: GoodHome Colenso 2000 Вт Белый отдельно стоящий тепловентилятор Четыре распространенные причины, по которым ваш обогреватель Jeep Wrangler не работает 15 ноября 2019 г. Описание продукта.1994 Jeep YJ Nerf Bars Шланг воздуховода переменного тока, пол обогревателя; 87-95 Jeep Wrangler YJ Артикул: 17907. 82 Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Jeep Wrangler YJ 87-95 Postal RHD Под приборной панелью обогреватель Смотрите рекламу по лучшим онлайн-ценам на … OEM Jeep Wrangler YJ Heater Переключатель вентилятора климат-контроля Панель приборов Обогрев 87-95. Название по умолчанию — 12 долларов. Вытащить старый переключатель и вставить новый, не сломав панель, бывает сложно. Вентилятор отопителя работает, но только в положении «3».Полный комплект кондиционера для Jeep Wrangler YJ 1987-1990 годов с 4. Неисправный резистор двигателя вентилятора может вызвать проблемы с работой всей системы отопления и кондиционирования воздуха. Это запчасти OEM в хорошем рабочем состоянии. 5: Органы управления двигателем-1988 с 2. 166665. (12) Салонный воздушный фильтр Crown Automotive для Jeep Wrangler JL 18-22 и Gladiator JT. Выключатель имеет пять разъемов. Отсутствие хладагента. Кондиционер вашего Wrangler не будет работать, если хладагент исчез из-за утечки. Вентилятор издавал много визга, а затем отключился. 87-95 Переключатель обогревателя Wrangler YJ в хорошей форме. Получите доступ к нашему бесплатному Руководству по ремонту электрических схем для Jeep Wrangler-YJ 1987-1995 через AutoZone Rewards. У него ползунковые рычаги, как у Шевроле начала 80-х. Камминс Р2. Сработает предохранитель (i. 6: Двигатель Изготовленный из стали и пластика, этот обогреватель в сборе включает в себя сердечник отопителя, вентилятор и двигатель отопителя. В течение первых 10 минут после запуска автомобиля он издает звуки, пахнет и работает нормально. Проверка и Замена предохранителей.Если вы обнаружите питание и хорошее заземление на двигателе, замените двигатель. Кондиционер Jeep Wrangler не дует холодом по причинам. Также может потребоваться сопутствующий ремонт. (2) Двухскоростной мотор вентилятора отопителя OMIX для моделей Jeep CJ 72-77. Диагностика проблем с отопителем в Jeep Wrangler 2012 (и других) У Jeep Wrangler проблема с приводом отопителя почти такая же, как у Jeep Liberty. Снимите четыре верхних болта с радиатора и ослабьте два нижних. Если он вообще не загорается, обычно это либо двигатель вентилятора, либо какая-то другая проблема с проводкой.В таблице ниже вы можете увидеть 2 руководства по ремонту Wrangler, 8 руководств по эксплуатации Wrangler и 38 различных загрузок для Jeep Wrangler. достаточно вероятно, чтобы эта магия остановила утечку. 00. Примечания продавца: «Б/у блок управления отопителем подходит для Jeep Yj Wrangler 87-95. 29 до 20 долларов. У нас есть 158 руководств по эксплуатации Jeep Wrangler за 44 года производства. Jeep Wrangler YJ Нижний нагреватель нагревателя Вентилятор в сборе с вентилятором 87-95. Заведите машину и дайте ей прогреться до нормальной рабочей температуры. ок. Эпоха тепла, превращенного в работу, — это тепловой КПД двигателя.Я заменил почти каждую деталь этого джипа за эти годы. Добавить в … 1987-90 Jeep YJ, все модели. Наиболее распространенными причинами перегрева Jeep Wrangler являются утечка охлаждающей жидкости (водяной насос, радиатор, шланг и т. д. OM617 на горизонте! Передние и задние Dana 44s от Wagoneer, пока я не соорудил и не сузил несколько 1-тонных осей, и, в конечном итоге, переворот передней скобы.Выньте винты, которые удерживают накладку приборной панели на месте.Мог ли он что-то расшатать, или есть предохранитель, который управляет обоими?После некоторых поисков я смог найти только ОДНУ статью, касающуюся установки вторичного комплекта кондиционера. в YJ Jeep Wrangler.0 АТ при неработающих предохранителях обогревателя переменного тока! Этот разъем на одной из ваших фотографий выглядит довольно грубо! Я бы начал с заводской сервисной книжки. Наши комплекты YJ производятся в Соединенных Штатах в Окала, штат Флорида, и поставляются с 1-летней гарантией на … Муфта вентилятора для Jeep Cherokee XJ 1995-2001 гг. с 2 двигателями. Jeep Wrangler TJ 1997-2006 гг. НЕ стоит больше 1000 долларов, как указано в предыдущем посте. Блок отопителя легко снимается 4 гайками в моторном отсеке, одна находится под аккумуляторным ящиком, нужно снять шланги отопителя. Более низкие скорости достигаются за счет подачи питания через различные резисторы, которые снижают напряжение, что заставляет вентилятор вращаться с разной скоростью. Изображенная деталь представляет собой резистор двигателя вентилятора, который определяет скорость двигателя вентилятора. 8, он имеет плотность ребер на 6 мм по сравнению со стандартными 10 мм. Убедитесь, что охлаждающая жидкость течет к радиатору отопителя, пощупав шланги отопителя в месте их входа в брандмауэр. Если вам не терпится проехать на своей машине по пролетной территории в разгар зимы, Хей Дейв, управление обогревателем yj похоже на автомобиль.5. Присоединился 10 сентября 1999 г. · 873 сообщения #2 · 13 сентября 2002 г. 80 доставка. Используйте термометр, чтобы измерить температуру воды, когда она поднимается. времени это. Он не обязательно может быть взорван. Вы получите именно то, что есть. Как получить коды неисправностей автомобилей Jeep, выпущенных до 1995 года. Фары мигают в зависимости от скорости вентилятора отопителя. Установите скорость вентилятора отопителя на скорость 4–7 (макс.). Быстрое включение и выключение Все сделано, за исключением того, что мне нужна большая пластиковая клетка нагревателя.В конце концов, это прекратилось навсегда. 1; 2 Jeep Wrangler Sahara 1990 года, в процессе капитального ремонта/модернизации. Напольные коврики Jeep YJ 1994 года выпуска. Установите крепежные гайки на шпильки, стараясь не затягивать их слишком сильно. Подсоедините шланги отопителя. 112 долларов. OEM Jeep Wrangler YJ Обогреватель климатического вентилятора Переключатель управления приборной панелью Обогрев 87-95. Трещин в корпусе вентилятора нет. Мы получаем много запросов на этот комплект без компрессора и кронштейна компрессора. 02 Омикс-Ада. Легко подключается. Местный реставратор джипов делает что-то вроде модернизации радиатора отопителя Blazer, но вместо этого использует двигатель вентилятора YJ.Это полный комплект для кондиционирования воздуха, который добавит кондиционер в Wrangler, в котором нет воздуха, или его можно использовать для замены всей системы в Wrangler со старой неработоспособной системой. Посмотрите, что другие спрашивают о своем Jeep Wrangler. Подходит для Jeep Wrangler 99 года. Когда ваш Jeep достигает оптимальной температуры, его термостат открывается и позволяет охлаждающей жидкости из системы охлаждения течь через двигатель, отводя тепло и направляя его в радиатор, а затем в радиатор отопителя, который, в конечном итоге, распределяет его по Jeep.На автомобилях Cherokee и Comanche при необходимости отсоедините фиксатор вентилятора от ступицы вентилятора. — Неисправен датчик температуры охлаждающей жидкости в задней части головки, который управляет манометром. 4 оценки продукта. Подсоедините верхний шланг к радиатору. Проверьте свой предохранитель. У нас есть специальный радиатор, изготовленный по нашим спецификациям для R2. 5L, 2000-2006 Jeep Wrangler TJ с комплектом крепления двигателя от 8 до TJ/LJ. Средняя стоимость замены радиатора отопителя Jeep Wrangler составляет от 1019 до 1191 доллара. Датчик температуры радиатора, прикрепленный к выпускному бачку радиатора над нижним шлангом радиатора, измеряет температуру охлаждающей жидкости двигателя. Теннисный мяч используется в качестве 4. Предохранитель является элементом защиты электрической системы. Я сломал пластик на своей панели в процессе его замены, но все же смог закрепить переключатель на месте. Также мой индикатор на моей кнопке переменного тока перестал загораться. Большая часть тепла сгорания, около 1000 градусов по Фаренгейту, уходит в выхлоп. 95 +Бесплатно Обогреватель/вентилятор кондиционера в моем Jeep Cherokee Sport 2001 года случайно перестал работать, независимо от положения переключателя. Название по умолчанию — 112 долларов. капот. 100% ПОДЛИННОСТЬ! Совершенно новый.Я также подсоединил тройник к шлангам отопителя, протянул дополнительные провода к задней части джипа и подключил небольшой обогреватель, который вы подключаете к аккумулятору и в основном имеет вентилятор и сердечник отопителя. Часть его должна быть расположена под лотком аккумулятора, а другая его половина (часть вентилятора) находится внутри приборной панели. У них также есть отличный опыт построения внедорожных автомобилей, которые очень способны. Re: Джип 1989 года выпуска не нагревается. Джип Чероки. Все покрывается 5-летней ограниченной гарантией, которую Omix-ADA предлагает на большинство запасных частей Jeep.0L транс адаптер. Либо переключатель не посылает сигнал на резистор должным образом, либо резистор не обеспечивает полное напряжение при высокой настройке. Не температура воды, поскольку вы измеряете сопротивление и сравниваете его с таблицей ниже. Подсоедините тросы управления вентиляционной дверцей. 1998 — 2006 Jeep Wrangler замена ручки управления вентилятором. Однако мой сын хотел, чтобы его CJ выглядел как CJ, поэтому мы оставили сигнальные ракеты CJ. Может быть до трех различных цепей, управляющих вентилятором, освещением и обогревателем по отдельности.Эта сменная муфта вентилятора подходит для 1987-1995 2. нового радиатора. Не влияло, КУДА шел воздух, просто погода или нет, было ли тепло, когда он туда попал. Ёж девушка. ( 5462328 ) Шланг воздуховода обогревателя обогревателя, подходит для Jeep CJ5, CJ7, CJ8 1978-86 годов от предпочтительного поставщика. Заказать онлайн на etrailer. Поместите контрольную лампочку на провода питания на магнитоле. Полезно 0. Залейте в радиатор химический промывочный комплект и долейте его. Резистор вентилятора электровентилятора отопителя HiSport HVAC — 4864957. Совместим с Jeep Cherokee 1997–2001 гг., Jeep Wrangler 1997–2006 гг., TJ 1997–2001 гг. Заменяет RU-353 4864957 3A1101 RU1046 CR158 3.Это позволяет исключить любые проблемы с вентилятором. Парень просто хочет, чтобы его обогреватель работал, и многие из вас просто хотят сказать ему, насколько вам жарко. Одним из самых приятных джипов для работы на сегодняшний день является Jeep YJ Wrangler, выпускавшийся с 1987 по 1995 год. Он подходит для более новых Wrangler, но разъемы другие. Совместим с номером OEM 68004194AC. вентилятор обогревателя переменного тока работает только при положении селекторного переключателя № 4. Затем мы что-то сделали с одной из линий вакуума, и теперь она немного работает.Сердечник нагревателя имеет хороший поток, но не подвергался испытанию под давлением. Пластина Jeep Wrangler и сердцевина ребра испарителя. Jeep Cherokee sport 2000 неисправность вентилятора отопителя 17 ответов. В нашей ванне YJ все еще была целая коробка обогревателя внутри. Как заявляли другие, нет кронштейна для крепежных винтов, как на оригинальном сердечнике, но это не имеет большого значения. Снимите вентилятор с вала двигателя. 99 для Jeep Wrangler TJ HVAC AC A C amp; Управление отопителем с переключателем двигателя вентилятора Новые проблемы с указателем уровня топлива Jeep? Датчик газа YJ не работает! Проблемы с датчиком газа? Похоже, что чаще всего суть проблемы заключается в самой приборной панели.Это не розовый цвет GM, это розовый цвет Chrysler. , все выключатели для обогревателя и вентилятора, все маленькие квадратные световые элементы, болты, поручни, перчаточный ящик. на 4ВД. 1; 2; Следующий. Отделка автомобиля. Форумы Jeep Wrangler. бардачок. Посмотрите на серебристую ленту внутри предохранителя. Вакуумный шланг кондиционера и обогревателя с клапаном. I 1995 Jeep Heater Wiring jeep wrangler yj Обновление усилителя вентилятора нагревателя, 1995 jeep wrangler управляет нагревателем, усилителем свежего воздуха, детали mopar, электрические схемы ucoz, 1995 jeep cherokee без двигателя воздуходувки, привет там, джип 1995 года, схема подключения вентилятора переменного тока, 1995 jeep cheroke fixya, 1995 jeep cherokee 4 0l l6 ac и переключатель управления отопителем, 1993 1995 jeep grand cherokee схема проводки автомобиля и … 158 Jeep Wrangler Workshop, Owners, Service and Repair Manuals. 05 Трос управления отопителем подходит для Wrangler 87-95 (YJ) C $39. Хейнс говорит, что он расположен в PDC под капотом вместе с предохранителем вентилятора на 40 ампер в PDC. 2-литровый рядный цилиндровый двигатель с клиноременной передачей. Омикс 17905. 99 $139. 8 ящик двигателя. Подлинная замена Mopar, разработанная специально для вашего Jeep, и лучшая замена двери Jeep Cherokee 1997+ с подогревом и кондиционером. Иногда все, что вам нужно сделать, это вынуть и снова вставить его. 87-95 Wrangler YJ Обогреватель Переключатель климат-контроля 55036371. Такие компоненты, как выключатели обогревателя стекол для приборных панелей Jeep и YJ Wrangler, улучшают внешний вид пассажирского салона и повышают функциональность. с новыми премиальными деталями.Положения «1» и «2» не работают. Опубликовано 06 декабря 2008 г. Что делать, если обогреватель Jeep Wrangler не работает? Таким образом, владельцам более новых джипов может быть полезно посетить дилерский центр или проверенного механика для диагностики. В масле нет воды. 11 Резистор двигателя вентилятора отопителя подходит для Wrangler 92-95 (YJ) C … Резистор двигателя вентилятора OMIX для Jeep Wrangler 92-95 YJ. Третий направляет воздух либо вниз к полу, либо вверх через вентиляционные отверстия дефростера, едва ли. 1) Радиатор — Радиатор отвечает за передачу тепла от циркулирующего теплоносителя к проходящему через него воздуху.схема блока предохранителей. Обогреватель Cherokee дует холодным воздухом, вопросы о jeep grand cherokee Вентилятор обогревателя не работает, решено 2007 Jeep Commander Вентилятор охлаждения не работает Fixya, jeep 1974 tsm онлайн домашняя страница тома олджипа коллинза, схема подключения тормозной выключатель 89 chevy c1500 ответы com, jeep grand 3 / 4 Вот почему устранение неполадок кондиционера полностью отличается от устранения неполадок обогревателя. Рядом должен быть провод, который подключается к вашему текущему двигателю нагревателя, отключите его. ), вентилятор радиатора или неисправный термостат.Джип тоже не использует зеленый материал. Дополнительный вентилятор управляется реле, установленным на левой внутренней панели крыла. Не знаю, в чем разница, но он не зеленый. Будьте готовы к тому, куда вас занесет джип. Джипы созданы для приключений, и они не привыкли, когда им говорят «нет». Теперь ни вентилятор отопителя, ни поворотники не работают. Схема подключения обогревателя Yj 1990 года. Схема подключения джипа Yj. Схема подключения 1990 года. теперь В зависимости от информации, которую мы получили от Adwords Jeep Welding.Проблема: Крылья YJ намного меньше, чем у CJ или TJ, что обеспечивает меньшее покрытие по сравнению с новыми Super Swampers, которые вы только что купили. Его иногда называют переключателем кондиционера Mopar. Подходит только для Jeep TJ Wrangler 1997–1998. Элементы управления обогревателем переменного тока ползункового типа не подходят для моделей других годов. СИСТЕМА ОТОПИТЕЛЯ 1988 Jeep Cherokee 1988 СИСТЕМЫ ОТОПИТЕЛЯ Jeep ОПИСАНИЕ В автомобилях Jeep используется система обогрева со смешанным воздухом. Проверьте его, протяните к нему провод от аккумулятора, чтобы увидеть, работает ли двигатель. 0L с обратным вращением. Проверьте соединение регулирующего клапана охлаждающей жидкости, убедитесь, что он перемещает клапан охлаждающей жидкости из выключенного состояния в открытое, когда вы переключаете температуру с холодной на горячую. — Mopar OEM 55056559AA Блок модуля климат-контроля обогревателя переменного тока для Jeep Wrangler New. Я погуглил эту проблему, но все, что я получил, было кучей запутанных вещей, говорящих о блоке резисторов, и я понял, что было бы проще просто заменить двигатель вентилятора? Джип YJ не нагревается.95. Это парень, отвечающий за подачу воздуха через горячий радиатор отопителя через систему вентиляции джипа в салон. Теперь, когда вы видите, как работает ваш вентилятор, выключите зажигание и подумайте о двигателе вашего джипа как о гигантском газовом обогревателе, который превращает 20-33% этого тепла в лошадиные силы. Потому что в кабине Wrangler такой обогреватель Jeep Wrangler не работает — с официального сайта Jeep Wrangler Heater Not Working очень надежен как часть JEEP Generations. Деталь №: 55037637AB-M.Описание: Подержанный Jeep Wrangler Unlimited Sport 2016 года на продажу — 27 998 долларов США, 22 543 мили с 4WD / AWD, поддержкой спутникового радио, подножками, дополнительным аудиовходом, круиз-контролем, контролем тяги. Если электрическое устройство не работает, проверьте, не перегорел ли соответствующий предохранитель. Это может быть согнутый кабель, который вызывает остановку кондиционера и обогревателя. Муфта вентилятора также была заменена. Наличие: Количество: + −. Подходит: 2000-2006 Jeep Wrangler TJ с 4. Ваш автомобильный обогреватель не работает. Re: Не работает зажигание на Джипе 88.Объясняется выбор качественных брендов Jeep Radiator and Cooling System. Обогреватель заднего сиденья Rampage Jeep оснащен поворотным кронштейном. Это 92 года с 4. Не указано. Каждый чероки в этом диапазоне либо имеет, либо будет иметь эту общую неисправность. Мы с гордостью предлагаем все детали, необходимые для того, чтобы ваш Jeep работал как новый, со стандартами качества, которые всегда соответствуют или превосходят стандарты заводских деталей. Комплект высокопроизводительного радиатора. Там должно быть три провода, красный, оранжевый и земля (черный).Давление подходит: 1976-1986 Jeep CJ5, CJ7, CJ8 1981-1991 Jeep SJ 1994-1 Код продукта: 5358177 Omix 17904. Этот испаритель является прямой заменой оригинального оборудования послепродажного обслуживания, который впишется в корпус испарителя без каких-либо модификаций. Напольные коврики Jeep YJ 1990 года выпуска. Рис. Jeep Wrangler — идеальный спортивный внедорожник. Наиболее распространенными причинами, по которым Jeep Wrangler ac не работает, являются утечка хладагента, проблема с электрическим климат-контролем или проблема с компрессором кондиционера.Jeep Cherokee Dana 44 Rear = встречается в некоторых, но не во всех Jeep Cherokee 87-89 годов с буксирным пакетом. Отсутствие работающего обогревателя делает вождение менее комфортным и может быть признаком определенных проблем. 10014885 — Таймер / реле обогревателя заднего стекла Jeep YJ 1987-90 гг. нет Re: Не работает вентилятор YJ. Доля. Дизель YJ, гнедая-БИ, а не джип это так сделал или предыдущий владелец свои переключатели настроил. Рычаг изготовлен из дешевого пластика и имеет тенденцию ломаться, оставляя дверь застрявшей внутри. Все нерабочие обогреватели Jeep Wrangler превосходят по производительности, долговечности и… В схеме частей кондиционера и обогревателя это одна из наименее дорогих для замены.Если вы слышите жужжащий звук, но вентилятор не работает, это признак того, что ваш вентилятор получает… В таких ситуациях вы хотите убедиться, что ваш кондиционер и отопление работают правильно, включая отдельные компоненты, такие как обогреватель Jeep CJ7. сборка коробки. Если проблема не в резисторе вентилятора, то, скорее всего, дело в переключателе скорости вентилятора. Это комплект для полного устранения неисправности дверцы смесителя, характерной для Jeep Cherokee 97-01. где-то летом он испустил дух.Возьмите с собой рулетку и убедитесь, что вал находится на расстоянии 1 3/16 дюйма от конца резьбы. Если вы… вентилятор находится в блоке отопителя. На Jeep Wrangler двигатель вентилятора необходим для кондиционирования воздуха, 05 Цена $8. У меня есть Jeep Liberty 2005 г. Крышка радиатора Jeep Wrangler YJ, Cherokee XJ, WJ, ZJ, CJ 1976-2001 гг. 7 января 2010 г. • Jeep Wrangler 2005 г. Обогреватель Jeep Wrangler — снова согрейте YJ! .Каждый комплект поставляется с предварительно изготовленными шлангами, компрессором на ваш выбор, кронштейном компрессора, подходящим для вашего двигателя, конденсатором Direct Fit, осушителем ресивера, испарителем и всем оборудованием и компонентами, необходимыми для добавления кондиционера к вашему Jeep. Под капотом на проход. Снимите кожух вентилятора радиатора с радиатора. -6 %. Jeep Cherokee Dana 30 Front = (’95-’99) неразъемные, увеличенные карданные шарниры, высокая шестерня. Полные комплекты переменного тока для всех Jeep Wrangler YJ 1987-1995 годов. Jeep Wrangler Blower Motor не работает: обзоры новых и подержанных автомобилей, автомобильные предложения Jeep Wrangler Blower Motor не работает, очень надежен как часть JEEP Generations. Если на вилке нет питания, проблема может заключаться в блоке управления вентилятором, предохранителе или реле. Световой разъем цел. Получите ответы от сообщества автоэкспертов и энтузиастов RepairPal. 2002 Jeep Grand Cherokee Laredo Вентилятор обогрева/переменного тока не работает. Ручка предназначена для поворотного управления и подходит для любой из трех ручек на панели управления. 4. Если вентилятор дует, а двигатель не перегревается, и у вас нет тепла, проверьте вентиляционные отверстия отопителя возле радиатора отопителя, если они открыты и радиатор холодный на ощупь, значит, он забит.Полные инструкции по установке и пожизненная техническая поддержка по всем покупкам автомобильных обогревателей. Блок предохранителей в отсеке Ford E-350 1994 г. Вентилятор отопителя не работает. Если вентилятор не работает ни в каком положении, дело в предохранителе. Бесплатный самовывоз из магазина в тот же день. 119 долларов. P65Предупреждения. Р2. Как только вода, выходящая из двигателя, станет чистой, выключите его и слейте воду из радиатора. Jw60, 29 декабря 2011 г. 14 долларов. Но в остальном это будет действительно хороший джип. шланги. Технический форум YJ Wrangler. Гарантия: 1 год Замена гарантии с неограниченным пробегом Замена оригинального номера: 11527505302, 11521712058 Политика возврата: 90-дневная политика возврата Поворот: по часовой стрелке (стандарт) Проданное количество: набор из 2 шт. (1) Номер детали для замены лопастей вентилятора радиатора: 11527505302, 2691, 11521712058, BM3112100 Заменяет Partslink… Самая быстрая доступная доставка и самая низкая цена 1989 г. Гарантия подогревателей двигателя автомобиля Jeep YJ.Обогреватель Jeep и вентиляционные отверстия кондиционера. Инструкции по установке и пожизненная экспертная поддержка для всех приобретенных подогревателей двигателя Jeep YJ 1987 года выпуска. Совершенно новый. -Износ муфты вентилятора. Большинство современных автомобилей имеют электрический вентилятор, который включается при перегреве двигателя. Предохранитель находится под капотом на 40 ампер. 0 и за парой исключений все прошло как по маслу. Все двигатели вентилятора Jeep Wrangler, не работающие, превосходят по производительности, … 98-06 Ручка управления Wrangler для панели управления с тремя ручками. Двигатель вентилятора автомобильного обогревателя и кондиционера Crown для Jeep Wrangler TJ 02-06 и Liberty KJ 03-07.Устанавливаемые в блоки переключателей, установленные на универсальных корпусах передней стойки или приборной панели, эти кулисные переключатели снабжены цветными индикаторами, которые загораются, когда они находятся в положении «включено». 0 и ах15 и 231т корпус. Моторное колесо вентилятора кондиционера Crown Automotive для Jeep CJ 76-92 и Wrangler YJ. — Млечное масло из-за треснутой головки или плохой прокладки головки — Неисправный датчик температуры охлаждающей жидкости в водяной горловине. В Интернете доступен простой ремонт комплекта (с видеоинструкцией). Комплект предназначен для работы с R-134a Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Jeep Wrangler (YJ; 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995). Любые идеи о том, где я мог бы получить тот, который подходит для воздуходувки PM105 и клетки, но имеет тот же размер, где он прикрепляется к узлу? Если нет, есть идеи, где я мог бы найти дешевый, но хороший более поздний нагреватель YJ в сборе? У меня тоже был компакт под приборной панелью, но я его недавно продал. Три двери с тросовым приводом. 3: Кузов Wrangler 1987 года. Это работало. На моем 99 Limited двери не выдержали. Крылья YJ лучше работают с раструбами TJ. Я поворачиваю ручку, но ничего не получаю. Джип: Вентилятор работает, радиатор отопителя новый.Поставил новый предохранитель на 25 ампер согласно инструкции, и когда я завел джип, предохранитель перегорел. 3770 довольных клиентов. Добавить в корзину. Дата регистрации: декабрь 2000 г. 1 рейтинг продукта. Я просматриваю каждую цепь в поисках проблемы, когда это произошло, я почувствовал запах горячей проводки, но не могу ее найти. Другой шланг находится «вне» от радиатора отопителя, этот шланг должен быть теплым и не очень горячим, как шланг «вход». схемы, отправленные вам по электронной почте 24 7 опытными механиками ats, вентилятор отопителя не работает, есть ли предохранитель, есть идеи, что обогреватель не работает, ни прикуриватель, они подключены к одному и тому же предохранителю, может быть, вот еще несколько схем подключения для jeep wrangler на этот раз для серии jeep yj с 1987 по 1994 год pdf включает кузов 1976 CJ-5 304 T-150 D20 3.Сначала проверьте предохранители. 25 долларов. Двигатель содержит резистор, который позволяет ему изменять скорость вращения вентилятора. Если вентилятор работает только в верхнем положении, это сопротивление двигателя вентилятора. Решение: вам может понадобиться новый водяной насос, если он не работает должным образом. Также есть дырочки на лице. Для вашего удобства наш продукт Tweet. Этот диапазон не включает налоги и сборы, а также не учитывает конкретный модельный год или уникальное местоположение. Когда вам нужно заменить блок обогревателя CJ5, вы найдете все необходимые детали в нашем ассортименте, всегда по отличным ценам и с гарантией удовлетворения. Это означает, что мы можем получить на 30% больше охлаждения по сравнению с любой из наших конкурентов с заданной площадью поверхности. 0л. Цена. 04.10.2021, 21:58. Периодически отваливался моторчик вентилятора. Jeep Wrangler YJ (1987 — 1996) — схема блока предохранителей. Язычки в порядке, но один из пластиковых штуцеров, к которым крепится кабель, сломан. Чтобы определить, неисправен ли переключатель, используйте мультиметр для проверки целостности соответствующего переключателя. нет никаких предположений, почему вентилятор не работает на настройках 1, 2 или 3. Если вы хотите добавить изменения, вот они: Комплект включает.Там вы найдете тонны мусора, и это не очень хорошо для вашего джипа. двигатель 2л. При необходимости вентилятор очень легко откручивается. Он находится за перчаточным ящиком. . Просторный моторный отсек YJ обеспечивает удобную и чистую посадку для двигателей GM Small Block V6, V8 и даже Big Block V8. Один из шлангов идет к радиатору отопителя, если дотронуться до него, он должен быть горячим. Не работает вентилятор отопителя Jeep YJ

Методика измерения сопротивления сварки при точечной сварке сопротивлением переменному току с помощью мгновенного векторного измерения

%PDF-1.7 % 1 0 объект >/Метаданные 2 0 R/Имена 5 0 R/Контуры 6 0 R/Страницы 3 0 R/StructTreeRoot 7 0 R/Тип/Каталог/ViewerPreferences>>> эндообъект 2 0 объект >поток приложение/pdf

Миан Мохсин Иршад

Методика измерения сопротивления сварки при точечной сварке сопротивлением переменному току с помощью мгновенного векторного измерения

Prince 12.5 (www.princexml.com)AppendPDF Pro 6.0 Linux Kernel 2.6 64bit 18 мая 2016 г. Библиотека 10.1.0Appligent AppendPDF Pro 6.02019-10-28T08:07:35-07:002019-10-28T08:07:35-07:002019 -10-28T08:07:35-07:001uuid:7650f8aa-acd1-11b2-0a00-58f1b0000000uuid:7650f8ab-acd1-11b2-0a00-d04b31c6fe7f конечный поток эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 3 0 объект > эндообъект 7 0 объект > эндообъект 16 0 объект > эндообъект 17 0 объект > эндообъект 21 0 объект >2]/P 46 0 R/Pg 45 0 R/S/Link>> эндообъект 22 0 объект >3]/P 18 0 R/Pg 45 0 R/S/Ссылка>> эндообъект 32 0 объект >17]/P 31 0 R/Pg 45 0 R/S/Link>> эндообъект 35 0 объект >21]/P 34 0 R/Pg 45 0 R/S/Ссылка>> эндообъект 36 0 объект >23]/P 34 0 R/Pg 45 0 R/S/Link>> эндообъект 37 0 объект >>25 26]/P 34 0 R/Pg 45 0 R/S/Link>> эндообъект 41 0 объект >32]/P 39 0 R/Pg 45 0 R/S/Link>> эндообъект 43 0 объект >36]/P 42 0 R/Pg 45 0 R/S/Link>> эндообъект 42 0 объект > эндообъект 45 0 объект >/MediaBox[0 0 612 792]/Parent 59 0 R/Resources>/Font>/ProcSet[/PDF/Text/ImageC]/XObject>>>/StructParents 0/Tabs/S/Type/Page>> эндообъект 56 0 объект [44 0 R 48 0 R 49 0 R 50 0 R 51 0 R 52 0 R 53 0 R 54 0 R 55 0 R] эндообъект 57 0 объект >поток xYێ}WH. vfT|x/~ 7_?իx i4A\7 ~~Xi>X_p|vnKSz™(?;&_Yb$Ïwwpir?Ci?Ahn.)8Vo8jl4L7;;9hw~7″

Короткое замыкание БП.А теперь… Это концепт

Короткое замыкание БП. А теперь… Это концептуальная принципиальная схема силовой передачи типичного компьютерного блока питания ATX. Блок питания переменного/постоянного тока может существовать как отдельный модуль или входить в состав самого устройства. Короткое замыкание блока питания, подозреваю, что это может быть графический процессор. tv/m3roving1anCPU — Intel i9-10900KAmazon US https://amzn. Показать активность в этом посте. 17 апреля 2012 г. Димпал Кумар Калита. Отличным выбором является источник питания, который будет работать либо в режиме постоянного напряжения, либо в режиме постоянного тока с автоматическим переключением.Узнайте всю информацию о FSP Technology Inc. Очень простая схема PS с базовой 3-амперной версией LM7812 IC. Светодиодный индикатор используется, чтобы показать, существует ли короткое замыкание или нет. Серия Mile Slavkovic APEX делится многими проектами в Интернете, упрощая профессиональные проекты. Используйте транзистор PNP для переключения светодиода и управляйте им с выхода 5 В. Эти короткие замыкания запрещают появление напряжения в цепи питания. Эффективность имеет значение с блоком питания. гвозди или шурупы, пробивающие стены и соприкасающиеся с проводами.220-П6-0850. ком/канал/UCvxXOYeRU9ABGQpNfY7Aydghttps://плюс. 17 февраля 2020 г. — Это принципиальная схема регулируемого источника питания постоянного тока 5 В с системой защиты от короткого замыкания. Отсутствует только регулировка тока, но я преодолеваю эту ситуацию, используя амперметр с ЖК-панелью. функция. Трансформатор — входной трансформатор для понижения напряжения питания 230 В переменного тока. Этот профессиональный 100W 24V 4. EVGA G6 1000. Вход переменного тока 230V … Я собираю блок питания с защитой от короткого замыкания, схема которого находится в приложении, но проблема в том, что два резистора на схеме находятся вне досягаемости.Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа. Легкий возврат. В настоящее время я использую gEDA для разработки схемы, но, похоже, не могу разобраться с NGSpice или GNUCap для тестирования и настройки схемы (или я просто не знаю, как их правильно использовать Привет. 100% бесшумная работа без вентилятора) Интеллектуальная система термоконтроля EVGA ECO устраняет шум вентилятора Поэтому начните с подключенных процессора, оперативной памяти, вентилятора процессора и ничего больше 25 А Мощность: 100 Вт (макс.) Максимальное количество светодиодов или светодиодных модулей и прямое напряжение на них должны не превышать мощность источника электроэнергии постоянного тока.2 В / 1. Если он находится в сети переменного тока, короткое замыкание повлияет на электропитание всей области, но существует много уровней предохранителей и защита от перегрузки. Чтобы проверить печатную плату на короткое замыкание, вам необходимо проверить сопротивление между различными точки в цепи. · Вольтметр. Страница Популярность импульсных источников питания продолжает расти, и они являются одним из самых быстрорастущих рынков в мире преобразования энергии. Это решение очень важно и изобретательно, так как клеммы выходного напряжения блока питания отключаются, не дожидаясь разрядки больших конденсаторов, что является большим преимуществом перед гораздо большим. Блок питания (БП) преобразует сетевой переменный ток в низковольтный регулируемый. Питание постоянным током для внутренних компонентов компьютера.【Сигнализация короткого замыкания】 Когда оборудование нагрузки выходит из строя и происходит короткое замыкание, регулируемый источник питания издает звуковой сигнал. Моя идея здесь состоит в том, чтобы смоделировать эффект неправильной вставки двух 1. Если на Мобо нет явного «пригорания», то его там нет, в таком случае я бы заменил БП. Предполагается, что должно быть только 2 контакта заземления, как показано на схеме на другом рисунке, но это не так. Что такое ПКАП и почему в последнее время ему уделяется такое внимание? Все дело в безопасности. Регулируемый источник питания по существу состоит из обычного источника питания и регулятора напряжения, регулирующего номинальный ток короткого замыкания (SCCR) в соответствии со статьей 409 NEC 2005 для промышленных панелей управления.Когда происходит короткое замыкание, это приводит к чрезмерному протеканию тока в источнике питания и может даже привести к выходу из строя источника питания. Это блок питания на базе LM338, который не сложен и прост в сборке. Наиболее вероятным местом является блок питания, но на этих ноутбуках он встроен в материнскую плату Сопротивление короткого замыкания трансформатора ограничивает ток короткого замыкания, который выражается следующим образом: →4 показана принципиальная схема блока питания . Отгружается в 24 часов.Резистор R2 является стабилизирующим резистором, который снимает аккумулированный ток с конденсатора, когда цепь отключена. Проверьте печатную плату на диске на наличие следов ожогов, треснувших чипов или запаха гари. Я чиню много неисправных блоков питания. Самая распространенная неисправность — это течь конденсаторов (ищите с вздутиями). Вторая наиболее распространенная неисправность — короткое замыкание больших выпрямителей на выходе блока питания. Сеть 220в или 120в подается на первичную обмотку которой передаются 944 голоса, 369 ком.У меня есть несколько мосфетов lm358, lm311, lm339 и несколько m50p03hdl mosfet (техническое описание). В случае перегрузки или короткого замыкания на выходе используются схемы для ограничения тока или мощности, которые будет подавать устройство, защищая как нагрузку от чрезмерного тока.Стабилизированный блок питания с индикацией короткого замыкания Вот эффективный 4-х ступенчатый стабилизированный блок питания для тестирования электронных схем.Хотя внутри он имеет защиту от короткого замыкания.Первый адаптер мог вызвать короткое замыкание или что-то, что повредило диск, или диск мог быть неисправен до того, как вы попытались его использовать.Недавно я начал слышать звук, когда выключаю компьютер и выключаю кнопку питания от блока питания, а затем главный выключатель питания. ⑧ Большая акция на блок питания с защитой от короткого замыкания и бесплатная доставка 12 ноября 2017 г. — Защита от короткого замыкания для (почти) любого блока питания: Всем привет! Это руководство посвящено универсальной защите от короткого замыкания, которую я разработал для использования в настольных источниках питания. У них может быть даже функция «отката», которая в основном временно отключает питание с помощью … Только подумайте об этом: в тот момент, когда реле отключает выход вашего источника питания, короткого замыкания больше нет, и компаратор отключается. высокого уровня к низкому уровню.Схема блока питания LM7812. 1 — 3 из 3 сообщений Мои симптомы точно такие же, как у вас. Если он загрузится, выключите питание и подключите все остальное по одному элементу к источнику питания и загрузитесь, повторяйте промывку, пока не изолируете короткое замыкание. Автоматические выключатели могут быть сброшены вручную или автоматически. Это отводится и подается на неинвертирующий вход (вывод 5) через резисторы R 6, R 7 и VR 1. Что такое короткое замыкание? Например, винт может замкнуть линию +5В на линию +12В и сжечь встроенный контроллер жесткого диска.OCP — это функция, которая использует одну или несколько цепей для предотвращения подачи источником питания большего тока, чем могут выдержать его цепи и кабели. Заменил блок питания и все в порядке. Величина этого сопротивления R 4 выбрана малой. можно использовать несколько … Ток короткого замыкания сильно зависит от значений входного и выходного напряжения. Будем признательны за любые подсказки EVGA GT 1000. Основная цель… Для создания этой схемы мы использовали несколько компонентов. В [9] модель короткого замыкания была разработана с использованием α-степенной МОП-модели [6].Блокировка / интеллектуальный выход / ЖК-цифровой универсальный программатор — блок питания может иметь встроенную защиту от перегрузки по току и короткого замыкания, поэтому внешний предохранитель может не потребоваться. OverclockersClub не может быть h Короткое замыкание источника питания ИБП относится к соединению групп положительных и отрицательных электродов внутри свинцовой батареи. И он всегда будет выбирать легкий путь, когда найдет его. Со мной тоже однажды случилось. 5 мм/2. Теперь я искал защиту от короткого замыкания, чтобы добавить дополнительный уровень защиты. Если источник питания «видит» короткое замыкание непосредственно на своих клеммах, вызванное цепью, вы можете обнаружить его просто с помощью измерителя непрерывности.Но часто он был бы поврежден при коротком замыкании. Взлом сработал, когда я получил 5–15 В, я кое-что заметил. R (сопротивление) фиксировано, но ток ограничен только мощностью блока питания при коротком замыкании. Четырехцифровой дисплей, определите неисправность за одну секунду. Предыдущие подходы, такие как аппроксимация теста короткого замыкания 30 AMP 12V, вызванного перекрестными помехами | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30-амперный источник питания high dc cu Короткое замыкание — это цепь или часть цепи, которая закорочена.Тиристорный или SCR, управляемый кремнием выпрямитель может использоваться для обеспечения защиты от перенапряжения в цепи питания. Система питания PSU8600 обеспечивает основу для профилактического обслуживания. Я пошел в магазин и купил новую материнскую плату и блок питания, думая, что это все исправит. (O должен быть «внизу»). Найдите разъем 20+4P (24-контактный). напряжение питания 24 В пост. тока для выходного каскада может потребоваться уменьшить до 5 В или 3. V OUT = V Z — V BE. Предложенная схема была реализована и испытана в дуговом источнике питания для развития … Ток короткого замыкания сильно зависит от значений входного и выходного напряжения.com/collection/QcvYfBΈνας εύκολος нет Проще говоря, напряжение, генерируемое токоизмерительным резистором, подается обратно в схему регулирования и отключает ее, если ток слишком высок (обычно это предназначено для ограничения тока, а также для защиты от короткого замыкания). защита). 1O, то он немедленно отключает питание. Не допускайте повреждения оборудования нагрузки чрезмерным выходным током. О, вчера я попытался установить Asus Geforce GTX 950 Strix на свою установку с Corsair RM750, включил установку, и мой блок питания лопнул, как воздушный шарик.Регулируемый источник питания – блок-схема. Данная схема блока питания имеет защиту от перегрузки по току и хорошее стабилизированное напряжение. Электронная схема простого стабилизатора напряжения на транзисторном эмиттерном повторителе очень проста. Выпрямитель — схема выпрямителя для преобразования компонентов переменного тока, присутствующих в сигнале, в компоненты постоянного тока. Утроить ток, девять ti. Используйте омметр, чтобы проверить конденсаторы фильтра питания, чтобы найти цепь с коротким замыканием источника питания. Источник питания с релейной защитой от короткого замыкания: в этом руководстве вы будете создавать источник питания с защитой от короткого замыкания, в котором используется реле.короткое замыкание источника питания. Они предлагают разработчику несколько важных преимуществ по сравнению с линейными последовательно-проходными регуляторами. Вы можете увеличивать ток поэтапно, каждый шаг 5А. В режиме ожидания после подачи питания горит красный светодиод, нагрузка отключена. Он автоматически разрывает цепь в течение короткого времени отключения и отделяет нагрузку от источника питания, что защищает цепь от любых повреждений. Предыдущие подходы, такие как аппроксимация теста короткого замыкания 30 AMP 12V, вызванного перекрестными помехами | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30-амперный источник питания high dc cu Коммутация: конструкция импульсного источника питания — это новая методология, разработанная для решения многих проблем, связанных с конструкцией линейного источника питания, включая размер трансформатора и регулирование напряжения.Сумма токов короткого замыкания параллельно соединенных аккумуляторов превышает отключающую способность PdC … Регулируемый источник питания представляет собой электронную схему, предназначенную для обеспечения постоянного постоянного напряжения заданного значения на клеммах нагрузки независимо от сети переменного тока. колебания или колебания нагрузки. В этой схеме токоизмерительный резистор включен последовательно с последовательным транзистором. Он может поставить до 1. 220-G6-1000. Посмотрите на схему любого лабораторного источника питания или выполните поиск по защите от короткого замыкания для получения более подробной информации. Короткое замыкание происходит, когда два проводника, подающие электроэнергию в цепь, имеют соединение с низким сопротивлением.Это происходит как в цепях переменного, так и постоянного тока. Блоки питания 12 В (или блоки питания 12 В постоянного тока) являются одними из наиболее распространенных источников питания, используемых сегодня. В любом случае, они работают, преобразовывая переменное напряжение до требуемого выходного уровня, выпрямляя синусоидальное напряжение и (короткое замыкание, приводящее к повреждениям). Более того, когда начинает действовать ограничение тока, вам удастся потреблять максимальный ток. Хорошая схема защиты — при коротком замыкании или перегрузке на выходе. ШИМ-управление) и профессиональные конструкции обеспечивают высокую эффективность и высокую надежность источника питания.· Текущий счетчик. Отсоедините шнур питания переменного тока от источника питания. Возможно, в некоторых случаях вы захотите протестировать старый привод CD-Rom или что-то еще. Это может произойти как в цепи переменного, так и постоянного тока, если это источник переменного тока, то короткое замыкание может отключить источник питания всей области, но на многих уровнях, от электростанции до дома, есть предохранители и схемы защиты от перегрузки. Большинство предохранителей припаяны непосредственно к печатной плате. Трансформатор, диод и конденсатор. Однако этот обратный ток обеспечивается от входа инвертора, а не от источника питания затвора, следовательно, эта составляющая энергии не может быть включена в рассеяние энергии короткого замыкания.Отключение проходных транзисторов используется для ограничения выходных токов до неразрушающего уровня. Транзистор Q4 закрывается, когда ток, протекающий через цепь, достигает своего нормального уровня. Я смотрел на понижающие преобразователи и т. д., но предпочитаю путь «сделай сам». Работал несколько дней после этого, но я не чувствовал себя в безопасности, используя его, все внезапно перестало работать. Мощность — это всего лишь один из показателей производительности источника питания. Предыдущие подходы, такие как аппроксимация перекрестных помех. Неидеальные диоды имеют ненулевое сопротивление на PN-переходе, когда переход смещен в прямом направлении.Поэтому при коротком замыкании IGBT между шиной питания постоянного тока и землей для централизованной защиты подключаются большие амортизирующие цепи. Стабилизированный источник питания является наиболее важным требованием для работы многих электронных устройств, которые нуждаются в постоянном источнике питания постоянного тока для своей работы. По сути, это путь энергии с низким сопротивлением, который пропускает часть цепи и заставляет обходную часть цепи перестать работать. Работа в режиме короткого замыкания является нетрадиционным условием работы источника питания сверхпроводящего магнита.Для обеспечения того, чтобы короткое замыкание или перегрузка в одной нагрузке не приводили к остановке всей установки. 26 октября 2017 г. — Защита от короткого замыкания для (почти) любого источника питания: Всем привет! Это руководство посвящено универсальной защите от короткого замыкания, которую я разработал для использования в настольных источниках питания. Я попробовал тест скрепки, чтобы увидеть, был ли мой блок питания защищен от короткого замыкания (SCP). Эта защита постоянно контролирует выходные шины и обнаруживает, что импеданс меньше 0.Полностью модульный, чтобы уменьшить беспорядок и улучшить воздушный поток. Убедившись, что кабели подключены к блоку питания правильно, я включил устройство, и в тот момент, когда я это сделал, пара. Просто подумайте об этом: в тот момент, когда реле отключает выход вашего источника питания, короткого замыкания не существует. больше, и компаратор переходит от высокого уровня к низкому уровню. Третий этап схемы — это собственно защита. Чем более «пуленепробиваемый» дизайн, тем лучше. Описание цепи переменного источника питания с защитой от короткого замыкания.Общее описание. В методе обнаружения короткого замыкания преобразование входного напряжения в выходное напряжение… Кратко о цепях источника питания. Источники питания 12 В могут быть двух типов: регулируемые источники питания 12 В и нерегулируемые источники питания 12 В · Защита от короткого замыкания. На YouTube есть видео о том, как протестировать блок питания на стенде. to/2DxMAsGAmazon U Защита от короткого замыкания (SCP) постоянно контролирует выходные шины и, если обнаруживает, что импеданс ниже 0, сертифицирован по стандарту 80 PLUS Gold с эффективностью 90 % (115 В переменного тока) / 92 % (220 В переменного тока ~ 240 В переменного тока) или выше при типовые нагрузки.Вход переменного тока: 100–240 В переменного тока. Выход: 12 В постоянного тока, 16 А, 192 Вт. 220-ГТ-1000-Х1. Зарегистрированный пользователь #2063 Присоединился: сб, 04 апреля 2009, 15:16 Откуда: Торонто Сообщения: 352: awesome, я только что обошёл защиту от короткого замыкания. Это цепи, которые защищают блок питания и компьютер, отключая блок питания при обнаружении чрезмерного тока или нагрузки по мощности, включая токи короткого замыкания. Перейти к последнему статусу подписки Не открыт для дальнейших ответов. 6 В, как и любой другой кремниевый диод; однако, в отличие от кремниевых диодов, при использовании в режиме обратного смещения они будут ограничивать напряжение до определенного значения.Короткое замыкание 36 Вт Dc12v светодиодный источник питания не водонепроницаемый светодиодный драйвер для внутреннего освещения шкафа 0-3a выходной ток, найти полную информацию о коротком замыкании 36w dc12v светодиодный источник питания не водонепроницаемый светодиодный драйвер для внутреннего освещения шкафа 0-3a выходной ток, мощность светодиода Источник питания Не водонепроницаемый светодиодный драйвер для внутреннего освещения шкафа, короткое замыкание Светодиодный источник питания 36 Вт постоянного тока 12 В, не… Стабилитроны являются одним из наиболее часто используемых устройств защиты цепи благодаря их способности фиксировать напряжение. Проверьте, не было ли короткое замыкание или перегрузка на выходе источника питания.блок питания, электропитание остается надежным. 2В, нерегулируемый ток. Посмотреть спецификацию. В этом уроке мы узнаем, как построить 12-вольтовую схему SMPS, которая будет преобразовывать сетевое питание переменного тока в 12 В постоянного тока с максимальным номинальным током от 1,5 до 19,3 В — цепь была закорочена. (UVP) и защита от короткого замыкания (SCP) — тест на короткое замыкание 30 AMP 12V | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30-амперный источник питанияhigh dc cu none Короткое видео о том, как запустить источник питания с помощью скрепки!*****ВНИМАНИЕ! следуйте инструкциям на свой страх и риск.Это может привести к избыточному потоку напряжения и избыточному току, проходящему через источник питания. Короткие замыкания могут привести к очень высоким температурам из-за высокой рассеиваемой мощности в … Во многих сложных цепях основной источник постоянного тока может иметь слишком высокое напряжение для некоторых частей цепи. Исключением будет секция преобразователя, создающая напряжение на шине постоянного тока для переменной частоты. Схема будет ограничивать ток через питающие провода до 5. Я также пытался использовать другой сопоставимый источник питания, и он показал установите высокий уровень защиты и защиту от короткого замыкания на всех шинах.Пожалуйста, может ли кто-нибудь помочь мне с лучшей схемой или порекомендовать регулятор IC (variabla 2V-около 35V) со встроенной защитой от короткого замыкания и может выдерживать до 3Amps. 3 — Блок питания 32 В / 5 А с защитой от короткого замыкания на LM338. Это может быть опасной ситуацией, так как перегрузка по току может повредить источник питания. Это также требуется UL508a. При такой конструкции даже умышленное замыкание на выходе не причинит Т1 никакого вреда. Типичный блок питания состоит из следующего.Первый раз услышал, когда проверял только что купленную оперативку (DDR3 2x8GB). выключатель питания моего процессора не работает. Зелено-синий светодиод загорелся, сигнализируя о подаче питания на нагрузку, в качестве нагрузки я использую обычную. Проще говоря, напряжение, генерируемое токоизмерительным резистором, подается обратно в схему регулирования и отключает ее, если ток слишком высокое (обычно это предназначено для ограничения тока, а также защиты от короткого замыкания). Особенности: Четыре вида напряжения 1.Это высококачественный источник питания с бесступенчатым стабилизированным выходным напряжением, регулируемым в диапазоне от 0 до 30 В постоянного тока. Но плохой блок питания также может привести к короткому замыканию графического процессора и мобильного устройства. Цепь CV должна выдерживать рассеивание мощности при коротком замыкании нагрузки. Эта схема сама по себе широко не используется в линейных источниках питания, но может использоваться в другом оборудовании для обеспечения понижающего напряжения и т. д. от шины более высокого напряжения. Выходная часть типичного высоковольтного источника питания является емкостной, поэтому в нем накапливается энергия.Это применимо к любым портативным устройствам, работающим ниже 12 В. Если два конца нагрузки и источника питания соединены проводами, это называется коротким замыканием. Затем усилите его в ток и с помощью компаратора активируйте транзистор, чтобы подать сигнал тревоги, если превышено заданное значение. Единственным пределом величины тока короткого замыкания является сопротивление последовательно с разрядной цепью. Эти результаты испытаний, основанные на фактическом измеренном максимальном токе короткого замыкания, обеспечивают ценный ориентир для TRA при сравнении с указанными событиями.Даже в случае короткого замыкания источник питания может быть не в состоянии обеспечить «бесконечный» ток, связанный с коротким замыканием. Когда вы подаете питание на рельс, проблемные компоненты начинают нагреваться, поэтому они понимают, что компонент закорочен и должен быть удален. Мне нравятся заземленные источники постоянного тока, потому что это упрощает поиск и устранение неисправностей. Гнездо питания 5 мм. В процессе нарастания импульсного тока шестиимпульсный преобразователь имеет три рабочих диапазона, в которых не более трех тиристоров, трех тиристоров и трех или четырех тиристоров в современной проводимости, что соответствует углу перекрытия коммутации … быть причиной проблемы с питанием или короткого замыкания в вашем компьютере.Ограничители тока обычно имеют тепловое отключение для защиты цепи, когда напряжение выше максимально допустимого. Чтобы избавиться от этого недостатка в традиционном методе питания постоянного тока, инженеры-электронщики используют схему SMPS. 2 мкФ) Конденсатор номиналом 400 вольт X используется для снижения напряжения 230 вольт переменного тока. Я попробовал тест скрепки, чтобы увидеть, не было ли короткое замыкание в моем блоке питания непреднамеренным соединением между двумя клеммами, которые подают питание на нагрузку. Как включить блок питания ATX без ПК!: В этой инструкции я покажу вам, как включить блок питания ATX без ПК.Вы также можете выбрать размер схемы с выходными токами, как вам нужно. 1) Индивидуальные демпфирующие цепи. Обсуждение/Вопрос. По правде говоря, он может быть как коротким, так и длинным, как вам нравится, но чем он меньше, тем меньше вероятность того, что он выйдет из строя или оторвется. 1. EVGA GT 850. 12 ноября 2017 г. — Защита от короткого замыкания для (почти) любого источника питания: Всем привет! Это руководство посвящено универсальной защите от короткого замыкания, которую я разработал для использования в настольных источниках питания.Ввиду возможного повреждения источника питания в случае перегрузки почти всегда устанавливаются ограничители тока, и они являются стандартной функцией, встроенной в ИС регулируемых источников питания. Начиная с сертификации 80 PLUS Gold, полностью модульной конструкции кабеля, 100% японских конденсаторов и бесшумного 135-миллиметрового кабеля… 【10 изолированных выходов, стабильный ток】: педальный блок питания Sovvid очень безопасен и надежен. Дуговая сварка является распространенным примером практического применения нагрева за счет короткого замыкания.Да, это определенно возможно. Напряжение эмиттера Tr1 обычно будет около 0. Если вы хотите, чтобы светодиод загорался при коротком замыкании, вы можете поместить светодиод на вход 7805 и управлять им с помощью выходного напряжения 7805. В следующем техническом примечании описаны требования к источнику питания класса 2. Чтобы построить схему источника постоянного тока постоянного тока, сначала нам нужно построить схему выпрямителя, внедрив понижающий трансформатор и мостовой выпрямитель. Все выходы, пороги напряжения и тока которых могут быть установлены отдельно Защита от короткого замыкания/перегрузки по току, короткое замыкание одного канала не повлияет на функции других каналов. 7 каналов 9 В (100 мА) используется для обычного аналогового эффектора, ) для цифрового эффектора и цифрового гитарного усилителя малой мощности DC 9V, кроме того, есть режимы 1CH 12V / … Детектор короткого замыкания.Обычно конструкции печатных плат изготавливаются с защитными схемами. считается полной мощностью короткого замыкания в этой точке, которая также учитывает импеданс всей сети питания. модуль резервирования для дополнительной отказоустойчивости. 1000 Вт. Я думаю о бесшумном ПК с возможностью разгона, если это возможно. Защита от короткого замыкания источника питания. По напряжению на выводе 4 мы можем контролировать максимальную ширину импульса на выходе IC1. Конденсаторы фильтра C1, C2 установлены для удаления пульсаций переменного тока из источника постоянного тока. Схема защищает все выходные напряжения, и при превышении некоторого предела подача питания прекращается.Предыдущие подходы, такие как аппроксимация теста короткого замыкания 30 AMP 12V, вызванного перекрестными помехами | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30 ампер источник питания high dc cu Электрическая аппаратура, включающая: автоматический выключатель, имеющий отключающую способность и отключающий ток; источник постоянного напряжения, включающий две батареи, соединенные параллельно, соединенные последовательно с автоматическим выключателем, при этом сумма токов короткого замыкания батарей превышает отключающую способность, каждая батарея включает: первую ветвь, включающую аккумуляторные батареи и … Блок питания предназначен для тяжелых условий эксплуатации и сконструирован с учетом обнаружения короткого замыкания.Если материнская плата неправильно подключена к … В этой статье описывается схема управления затвором с новым методом защиты IGBT-модулей в условиях короткого замыкания. 220-ГТ-0850. 3. По-прежнему нет питания, нет вентиляторов и индикаторов, когда я пытаюсь загрузить свой компьютер. Это может привести к перегрузке или короткому замыканию устройства, что может привести к возникновению ложного тока и повреждению блока питания… Наиболее часто используемым типом схемы питания является SMPS (импульсный источник питания), вы можете легко найти этот тип цепей в адаптере 12 В или зарядном устройстве для мобильных телефонов/ноутбуков.Одну секунду. Войдите, чтобы заказать. Обновление: только что разобрал мою машину и не обнаружил короткого замыкания, и что мои крепежные винты для моего блока питания Landy очень короткие и недостаточно длинные, чтобы даже коснуться, не говоря уже о нарушении изоляции в блоке питания. 115 В и 230 В можно выбрать переключателем. Я проверил блок питания мультиметром, и он все еще выдает 19 В. Определение импеданса каждого компонента 1- Сеть перед трансформатором СН/НН Уровень трехфазного короткого замыкания P SC, в кА или в МВА (i) определяется соответствующим органом энергоснабжения, из которого эквивалент импеданс можно вычислить.ВЫВОД Привет, люди! Я новичок здесь, я просматривал форум в течение последнего года или около того и, наконец, собрал свой блок питания на основе одной из последних ревизий (май 2011 г., редактирование IIRC: это была Rev02, 11 марта, 09) версии 3А. Это очень интересная схема, если у вас есть большой тор с большими электролитическими конденсаторами, подключенными к источнику питания, так как они будут действовать как короткое замыкание в течение небольшого промежутка времени, если они начнут заряжаться. В кабеле ATX есть конденсаторы, помогающие уменьшить пульсации на выходах блока питания.Некоторые схемы были бы незаконными в большинстве стран, а другие опасно строить, и неопытным не следует пытаться. Посмотрим, как работает готовое устройство защиты от короткого замыкания блока питания. Даже в случае короткого замыкания внутри источника питания. Короткое замыкание может быть в цепи постоянного или переменного тока (постоянного или переменного тока). Я попытался отключить порт стека из конфигурации, но, по-видимому, проблема связана с внутренним компонентом, поскольку журнал все еще появляется после отключения и демонтажа порта стека.Детектор короткого замыкания, описанный здесь, может использоваться для обнаружения условий короткого замыкания на НАГРУЗКЕ, работающей при максимальном напряжении 12 В. Открыть | Аппаратное обеспечение. Я мог бы построить сильноточный регулируемый источник питания, но я не уверен, как эффективно реализовать управление током. 8В. В городском железнодорожном транспорте применяется система тягового электроснабжения постоянного тока. Короткие замыкания могут быть вызваны: паразитами или насекомыми, перегрызающими провода. Интересная схема трансформатора с сердечником DC12 вольт на DC24 вольт постоянного тока была сделана устаревшей n555 номер 3, подключенной к.100% японские конденсаторы обеспечивают долгосрочную надежность. Я вижу в видеороликах на YouTube, как люди подключают питание к шине питания, чтобы найти, какие микросхемы или компоненты закорочены. В целях безопасности сначала выключите источник питания, а затем установите переключатель ввода/вывода на задней панели источника питания (если имеется) в положение «O». Все электронные устройства нуждаются в схемах защиты. Да, карта может закоротить плату и блок питания. Поэтому необходимо учитывать фактическую форму сигналов напряжения на входе и выходе ячейки, чтобы точно рассчитать рассеяние энергии короткого замыкания.В этом субреддите мы… Ответ (1 из 4): Потому что тепло убивает электронные компоненты, а тепло — результат сильного тока. Снова подключите шнур питания переменного тока к источнику питания. Здесь 225 К (2. Ребята, мне нужна ваша помощь по этому продукту: источник питания с защитой от короткого замыкания FSP500-50RAB. Переходный ток короткого замыкания, генерируемый при коротком замыкании, превышает номинальный более чем в 10 и десятки раз. Также есть вероятность, что если блок питания уже был В схеме стабилизированного блока питания использовалась регулируемая по напряжению ИС для регулируемого выхода и несколько других активных, а также пассивных компонентов для аудиовизуальной индикации короткого замыкания.Рассмотрена защита силовых цепей постоянного тока от коротких замыканий в нагрузке и показана возможность предотвращения аварийных ситуаций при работе импульсных источников питания, питающих электрическую дугу переменного тока, которая является сложной нагрузкой для выходных каскадов инвертора. В отличие от настольного источника питания, который переходит в режим защиты при обнаружении короткого замыкания и прекращает подачу напряжения, механический детектор короткого замыкания, также известный как убийца короткого замыкания, подает желаемое напряжение и ток до 25 А. Ток короткого замыкания сильно зависит от значений входного и выходного напряжения. .Здесь используется первичный вход 230 В, вторичный понижающий трансформатор 0–9 В переменного тока и диод 1N4007, используемый для формирования мостового выпрямителя. мощность процессора. 8V / 3. его высокая диэлектрическая прочность, новый RED1200 Поведение высоковольтного кабеля электропитания при коротком замыкании и связанных с ним явлениях Транзакции IEEE по диэлектрикам и электрической изоляции Алекс Покрывайло, Костел Карп и Клифф Скапеллати Чтобы просмотреть и загрузить эту статью, нажмите здесь. . Однако, если ваша цепь содержит активные компоненты, вы не можете сделать это, потому что они могут вызвать короткое замыкание, когда используется исследование короткого замыкания напряжения для определения доступного тока короткого замыкания или тока короткого замыкания в каждой точке системы.дергаться. Добавить в список желаний. Платы для схемы нет. Потому что это удобно и доступно. tagz017 0 Плакат новичка . Да, оно может. Когда на выходе источника питания происходит короткое замыкание, энергия, запасенная в емкости умножителя, разряжается. Защита цепи является часто обсуждаемой темой, и различные типы защиты цепи различаются из-за различных проблем в цепи. Если у вас произошло короткое замыкание в источнике питания, вы должны найти несколько конденсаторов, показывающих это уменьшенное значение.Транзисторы Q3 и Q4 оба насыщены (проводят) и закорачивают вспомогательную обмотку трансформатора Т2. Батареи 5 В (или одна батарея 3 В). 7. Современные персональные компьютеры повсеместно используют импульсные блоки питания. Домой. Каждая шина имеет превосходное подавление пульсаций, хотя в этом аспекте EVGA 450 B3 действительно лидирует. В этом случае последовательно с выходом 12 В лучше поставить резистор 10 Ом, 10/20 Вт, чтобы не перегружать блок питания. Короткое замыкание в одном канале не повлияет на работу других каналов.Мне это тоже нравится. Свяжитесь с поставщиком или материнской компанией напрямую, чтобы получить предложение или узнать цену или ближайшую к вам точку продажи. OCP (защита от перегрузки по току): защищает от потенциально опасных последствий подачи слишком большого тока на блок питания. ИМО, если у вас есть ограничение тока в вашем блоке питания, вам действительно не нужно обнаружение короткого замыкания. Если в цепи питания есть предохранитель, он выполнит свою работу и перегорит, разомкнув цепь. Основная цепь защищена от любого повреждения из-за короткого замыкания в цепи дополнительного питания путем отключения производного напряжения питания.На основе этого исследования инженеры по энергосистемам могут легко определить требуемую отключающую способность автоматических выключателей, что является основой для проектирования надлежащей системы релейной защиты. Для ясности детали, отвечающие за различные вспомогательные функции, такие как ограничение тока, управление вентилятором и OV Re: В дешевом китайском блоке питания отсутствует защита от короткого замыкания Цитата из: dominicM 15 мая 2018 г., 13:44:05 Схемы / принципиальные схемы блока питания и управления питанием Обратите внимание, что все эти ссылки являются внешними, и мы не можем оказывать поддержку по схемам или давать какие-либо гарантии их точности.КОД: AS058522. Убедитесь, что это подходит, введя номер модели. Это мой новый блок питания для усилителя мощности. Начните с минимального значения тока. Схемы питания, которые можно использовать в различных силовых цепях, таких как амфибия, предусилитель и т. д. Даже отсутствует термовыключатель для вентилятора, поэтому он постоянно включен. Такие системы, как ноутбук, сотовый телефон или компьютер, требуют регулируемого источника постоянного тока для питания своей схемы. Используя метод управления dI/dt, схема управления затвором позволила модулю Mitsubishi CM600HB-90H коммутировать 4000 А со скоростью до 10 кА/мкс в нормальном режиме работы, удерживая пиковый ток короткого замыкания на уровне около 8000 А.Все, что у вас есть, это блок питания от старого ПК и… Звук короткого замыкания при включении питания блока питания. В первую очередь это касается того факта, что индикатор блока питания загорается, когда вы отключаетесь от компьютера и включаете питание в сетевой розетке, но затем гаснет, когда вы подключаете его к компьютеру, что указывает на короткое замыкание где-то в компьютере. Обычно выходит из строя выпрямитель 5 В и обычно только тогда, когда перестает работать вентилятор. ослабление контактов в электрической коробке. Схема переменного питания LM317.Испытание на короткое замыкание 30 AMP 12V | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30-амперный источник питания high dc cu Короткие замыкания могут привести к очень высоким температурам из-за высокой рассеиваемой мощности в цепи. Купить сейчас. Купил блок питания на замену, Antec 750w, все подключил, включаю риг. При коротком замыкании аккумулятора возникает большой ток. Есть 2 типа выхода, которые регулируются 5 В постоянного тока с защитой от короткого замыкания и… Защита от перенапряжения — это схема, которая отключает источник питания в случае превышения пределов напряжения.Попробуйте подключить блок питания, просто подключив его обратно, он не должен был закоротить, был ли он подключен во время прокладки кабелей, а также убедитесь, что модульные кабели правильно подключены к блоку питания. Недавно я купил блок питания Corsair CX550M для питания своего первого буровой установки, так как она была полумодульной и имела защиту от перегрузки по току, от перенапряжения и от короткого замыкания. Являясь преемником отмеченной наградами серии G3, блоки питания P5 продолжают расширять границы благодаря последним сертификатам и стандартам Intel в отношении включения питания.Для того, чтобы эта схема поместилась в блоке питания вашего стенда, вы… 12V BD139 блок питания. 1 Ом, он немедленно отключает питание. Предохранители блока питания являются одними из немногих компонентов, которые можно обслуживать. Домохозяйство‎ > ‎ . Проведенные испытания включают испытание на короткое замыкание в зоне электроснабжения подстанции Хо Лонг (от Чжу Нань до Тонг Сяо), которая имеет наибольшую вероятность расплавления. Выключите блок питания на 10 минут, затем возобновите работу. 14 лет назад. Жесткий диск может выйти из строя косвенно.Так что я получил этот источник питания С-400-12, чтобы взломать переменный источник питания. Тяжелая приведет к пожару или взрыву. Оно может быть в виде тепла или в виде магнитной силы. 555 Понижающий преобразователь постоянного тока 24 В в 12 В. Защита от короткого замыкания (перегрузки по току) своими руками. В этом проекте я покажу вам, как создать простую схему, которая может прерывать подачу тока на нагрузку при достижении настроенного предела тока. Защита от короткого замыкания Когда электрическое устройство или изоляция проводки в электрической цепи управления сталкивается с повреждениями, коротким замыканием нагрузки или ошибками проводки, возникают короткие неисправности.В схеме используется PNP-транзистор и таймер 555. Как правило, выходное напряжение 12 В постоянного тока получается из входного напряжения 120 В переменного тока или 240 В переменного тока с использованием комбинации трансформаторов, диодов и транзисторов. Его можно использовать для подачи заданного напряжения и тока на определенный компонент на материнской плате, который замыкается на землю. То же самое для плюсовых клемм 1. youtube. Переменный источник питания постоянного тока (0–32 В, 0–6 А) Настольный источник питания MATRIX с регулируемой коммутацией и кнопкой включения/отключения выхода, цифровой настольный мини-блок питания с переменным переключением и сигнализацией короткого замыкания: Amazon.95 мм в длину и, похоже, потребуется более 7 мм, чтобы коснуться основной платы в блоке питания. Цепь переключается в полностью заблокированное состояние. 2. На выводе 6 микросхемы появляется 15В. 0В/ 3. В импульсных схемах питания входное напряжение больше не снижается; вместо этого он выпрямляется и фильтруется на входе. Поскольку через базу NPN-транзистора больше не течет ток, ток через катушку реле также больше не течет. Предыдущие подходы, такие как аппроксимация индуцированных перекрестных помех. В случае короткого замыкания на выходе эта функция защиты немедленно отключает источник питания, чтобы защитить его и все компоненты системы от электрического повреждения.Однако в этой схеме они используются для обеспечения стабильного опорного напряжения V Z на базе Tr1. Да, это возможно, я видел это раньше. (как показано ниже) 2. Таким образом, неисправности могут быть обнаружены, назначены и исправлены в кратчайшие сроки. Настоящее изобретение раскрывает способ обнаружения короткого замыкания и/или плохого соединения для использования в системе электропитания. 1. Последнее, что вам нужно, это быть частью этого легкого обратного пути в цепи высокого напряжения. Блокировка/интеллектуальный выход/цифровой ЖК-дисплей/батарея с длительным сроком службы.Он обеспечивает хорошо регулируемый и стабилизированный выходной сигнал, что очень важно для большинства электронных схем, чтобы дать правильные результаты. 10 изолированных выходов имеют отдельную защиту от короткого замыкания. По истечении этого времени реле закроется, и ток больше не будет ограничен. Схема обеспечивает аудиовизуальную индикацию в случае короткого замыкания внутри блока питания; неисправные компоненты; Подключение к электросети под напряжением; Сначала вы хотите повернуть выключатель питания на задней панели блока питания в положение «выключено».Это приведет к тому, что блок питания перейдет в режим защиты. Таким образом, мы должны использовать хорошую схему защиты источника питания. 4. Спасибо. 01 Ом и измерьте падение напряжения на нем. Для замены предохранителя потребуется снять печатную плату, выпаять старый предохранитель и припаять на его место новый предохранитель. Источник питания для дуговой сварки может подавать очень большие токи, протекающие через сварочный стержень и металлические детали… Ответ (1 из 4): Самый удовлетворительный метод — либо купить, либо построить правильный источник питания.Опорное напряжение 7 В. Этот блок питания педали может … Защита от перегрузки по току часто используется в цепях питания для ограничения выходного тока блока питания. Похожие сообщения . На рис. Насколько велик ток 13. 2. На ваш второй вопрос, если он изолирован от земли, заземления нет, поэтому измерение в значительной степени бессмысленно. Регулятор базовой серии на стабилитроне и эмиттерном повторителе. Напряжение питания изначально равно 0 В, затем резко изменяется до -3 В. g. Разъем постоянного тока: 5.Привет, ребята!!!!!https://geogradek. Самая компактная конструкция DC-DC ATX в мире! picoPSU-160-XT: 160 Вт, питание 12 В. Подавая напряжение на закороченный компонент, вы можете быстро определить, какой компонент нагревается и откуда происходит короткое замыкание. Цепь вокруг Q4 выполняет функцию защиты Q1 в случае короткого замыкания. Сертификат 80 PLUS Platinum с КПД 92% (115 В~) / 94% (220–240 В~) или выше при типичных нагрузках. Приложите щупы мультиметра к силовым линиям цепи и посмотрите, звучит ли зуммер.Поиск по сайту. 5%, и мы уже знаем, что 220 вольт доступны на вторичной стороне трансформатора. 11 января 2012 г. Мощность равна I²R. Конечно, я проверил остальную часть своей установки с разными блоками питания, все работает нормально. Резюме. Защита от короткого замыкания очень важна для работы в любой области, так как существует много шансов возникновения небольших или серьезных повреждений, если защита не обеспечена. Система электропитания включает преобразователь мощности, который преобразует входное напряжение в выходное напряжение и подает выходной ток на электронное устройство.Короткое замыкание (или просто короткое замыкание) получило свое название от того, что электрическая энергия находит короткий путь, более легкий путь от одной стороны источника питания к другой. Итак, мы сделали короткое замыкание… Защита от короткого замыкания блока питания не дает мне найти короткое замыкание, отключить ?? Купил блок питания 30в 5ампер. Поскольку входное напряжение на несколько вольт выше, вам понадобится делитель напряжения на базе. Следуйте за мной на Twitch https://www. 04 Пример конфигурации устройства защиты для такого применения, как медный завод.Винтов 5. Это реле, которое вы можете подключить напрямую к выходу вашего источника питания, если вы имеете дело с низким током (2 А), или вы можете подключить его к большему реле, если вы имеете дело с большим током или даже закрыть вниз предыдущий этап из вас … Печатная плата устройства защиты от короткого замыкания источника питания. Цена: 29 долларов. Если параллельные цепи расположены близко друг к другу, значение X 3 будет выше. На приведенной ниже схеме показан простой бестрансформаторный источник питания.6 A. 7 миллионов участников в сообществе pcmasterrace. Чтобы уменьшить шум, SuperNOVA G6 максимально увеличивает время, в течение которого блок питания остается тихим или тихим при низких и средних нагрузках, когда включен режим ECO. Пользуюсь поставкой давно, проблем пока не было. Я разработал его так, чтобы он подходил для большинства цепей источников питания. Если электричество протекает по «короткому» маршруту, произойдет короткое замыкание. Трансформатор питания, транзистор, плата управления в сборе; СПИСОК ССЫЛОК ДЛЯ СКАЧИВАНИЯ ФАЙЛОВ (в формате TXT): LINKS-26046. Блок питания включает в себя: — включение динамика с задержкой — быстрое выключение динамика — двойную защиту от перегрева — двойное короткое замыкание Пару недель назад я замкнул накоротко и убил свой блок питания, который был подключен к моей материнской плате, процессору и т. Д., В результате весь мой компьютер перестал работать.При использовании в режиме с прямым смещением они будут ограничивать напряжение примерно до 0. Регулируемый источник питания с защитой от короткого замыкания. Затем согните провод так, чтобы он выглядел как схема. Добро пожаловать в официальный сабреддит PC Master Race. Полученное напряжение питания восстанавливается автоматически при устранении короткого замыкания. Если одна единица. Используйте мультиметр и проверьте напряжение блока питания > Используйте мультиметр, чтобы убедиться, что текущее напряжение превышает 205 В, чтобы убедиться, что блок питания может запускаться. 7-кратное усиление: av = (2700/1000)+1 = 3.1 R S и D Z образуют простой ШУНТ-регулятор, как описано в модуле источников питания 2. Зарядное устройство постоянного тока 5 В типа c. EVGA P6 850. Питание стека не подключено из-за %PLATFORM_STACKPOWER-4-BISP_PORT_A_SC: на коммутаторе 2 произошло короткое замыкание BISP в журналах порта 1. Это особый вид тока, который вводит большое количество энергии в энергосистему. но найти транзистор СК100 видимо не просто или приходится заменять его физически большим транзистором. В некоторых цепях это может … Механик VC04 Детектор короткого замыкания VCC Источник питания.Выходное напряжение можно выбрать Ответом (1 из 3): На этот вопрос нельзя ответить, не зная деталей вашего блока питания. Через SITOP можно подключить два блока питания. Схема питания 8В работает. Трансформатор представляет собой устройство, имеющее две группы обмоток, одну первичную, а другую вторичную. Некоторые блоки питания имеют ручной переключатель для выбора входного напряжения, а другие автоматически адаптируются к напряжению сети. Вкрутите 100-ваттную лампочку в розетку с оголенными проводами.Пока не могу определить в чем проблема. Ремонт блока питания является одной из самых сложных задач для мастера по ремонту электроники, и после того, как вы освоите схему и технику ремонта, вы сможете устранять неисправности других типов цепей, таких как цветные, вертикальные, звуковые, высоковольтные… Как насчет питания 24 В постоянного тока? источник питания с выходной мощностью 20 ампер? Следует ли это учитывать в ПКАП? Вообще говоря, источники питания не обязаны иметь номинальный ток короткого замыкания и не учитываются в общем SCCR для машины.Во время тестирования вентиляторов я снял переднюю крышку корпуса, удерживая кнопку питания для выключения. Обнаружив высокое напряжение, схема может запустить тиристор, чтобы установить короткое замыкание или ломик на шине напряжения, чтобы гарантировать, что она не достигнет высокого напряжения. Аппаратный форум. . На некоторых курсах по электронике или электротехнике вам могут сказать, что механические компоненты не являются … 30 AMP 12V Short Circuit Test | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30 ампер источник питания high dc cu Ток короткого замыкания сильно зависит от значений входного и выходного напряжения.Схема также включает в себя электронный ограничитель выходного тока, который эффективно регулирует выходной ток от нескольких миллиампер (2 мА) до максимального выходного тока в три ампера, который я получил в этом HD7850, который имеет короткое замыкание и запускает защиту от короткого замыкания на блоке питания. так что не заводится. гр/https://www. спасибо — tagz017. Способность IGBT-1 выдерживать короткое замыкание определяется как начало тока короткого замыкания до тех пор, пока модуль не будет разрушен. Для обеспечения безопасной и надежной работы системы электроснабжения должны быть установлены защитные устройства, контролирующие … Второе – это защита от перегрузок и перегрузок по току.Любые вопросы? EVGA SuperNOVA P5 присоединяется к элитным блокам питания EVGA 80 PLUS Gold. Другими словами, если… пару недель назад я закоротил и убил свой блок питания, который был подключен к моей материнской плате, процессору и т. д., и в результате весь мой компьютер перестал работать. Аппаратно-программный форум. Подсоедините по одному проводу к каждой клемме конденсатора, лампочка должна загореться. Они используются, как следует из названия, либо для защиты источника питания от вынужденной подачи чрезмерного тока при перегрузке или коротком замыкании, либо для защиты подключенной цепи от обратного подключения источника питания или напряжения, превышающего расчетное напряжение схемы.Другими словами, если каким-то образом происходит короткое замыкание на выходных шинах, эта защита срабатывает и отключает блок питания, чтобы предотвратить повреждение/возгорание. Интегральная схема U2 имеет на своем выходе собственную внутреннюю защиту от короткого замыкания, так что это срабатывание проходит без каких-либо последствий. Аккумулятор с длительным сроком службы 24 часа * 7 дней. нет блока питания, вызывающего короткое замыкание. Двойной ток, в четыре раза больше тепла. 4 вольта на резисторе. На 7 В меньше, чем базовое напряжение, поэтому V OUT будет иметь более низкое напряжение, чем базовое.Для того, чтобы эта схема поместилась в вашем настольном источнике питания, вы… Re: Сигнализация короткого замыкания Используйте встроенный вставной резистор, имеющий сертификат 80 PLUS Gold, с эффективностью 91% (115 В переменного тока) / 92% (220 В~240 В переменного тока). или выше при типичных нагрузках. Возможно, вы слышали название SMPS (импульсный источник питания). Он дает хороший постоянный выход постоянного тока со значительно постоянным выходным током. Короткое замыкание, перегрузка, заземление и удары молнии являются наиболее распространенными неисправностями в системах электроснабжения. На примере SDP4-24-100 показано подробное применение и выполнение требований NEC для источников питания класса 2.Вы знаете, что 3-контактный регулятор серии 7800 становится очень популярным. Просто искра потом гаснет. 98. CB ограничивают как тепловые, так и термодинамические эффекты. Моделирование включает в себя сопротивление нагрузки (соответствует цепи, которая потребляет около 3 мА) и емкость нагрузки (соответствует развязывающим колпачкам для нескольких. Вы можете использовать выход 12 В источника питания в качестве зарядного устройства для автомобильного аккумулятора! слишком разряжен, сработает защита от короткого замыкания источника питания 5сек.Я нажимал кнопку питания, и он включался на 2/3 секунды, а затем снова выключался. Индикатор короткого замыкания вместе с регулируемым источником питания. Основой защищенного от короткого замыкания регулируемого источника питания является регулятор напряжения LM723. Защита от перегрузки: Защита от перегрузки — это мера безопасности, используемая для предотвращения повреждений в случае короткого замыкания или перегрузки по току. Как правило, провод короткого замыкания будет сожжен. Представленная схема была рассчитана на питание от 5В, и все компоненты уже были размещены, поэтому мы должны были иметь в виду это напряжение.Чтобы избежать короткого замыкания, я ищу защиту цепи. попадание воды или других жидкостей на электропроводку. Когда в компьютере происходит короткое замыкание, это обычно означает, что что-то внутри не подключено должным образом, что связано с блоком питания. № 2. Я купил еще один вентилятор и несколько фильтров для вентиляторов сегодня, установил их. Давайте начнем! Я решил использовать могущественный закон Ома. (УВП) и защита от короткого замыкания (ЗКЗ) — 4785. блогспот. Простое включение T3 и R2 делает схему питания стенда на 100% защищенной от короткого замыкания и управляемой по току.Предыдущие подходы, такие как аппроксимация приветствия, вызванного перекрестными помехами. Работа … Источник питания блокирующего генератора с защитой от короткого замыкания с возвратом мощности, содержащий: транзистор, имеющий первый и второй основные электроды и управляющий электрод; трансформатор, имеющий первичную обмотку, по меньшей мере, одну выходную обмотку и обмотку обратной связи; средства для последовательного соединения указанной первичной обмотки с указанными основными электродами 2, только сторона нагрузки источника питания постоянного тока может соответствовать требованиям схемы класса 2.Привет, я сделал настольный блок питания, регулируемое напряжение 1. Посмотрите на схему любого лабораторного блока питания или выполните поиск по защите от короткого замыкания для более подробной информации 4,785. Функции. Когда короткое замыкание происходит в точке вдоль линии передачи, сначала рассчитывается мощность короткого замыкания в этой точке, а затем по простой формуле рассчитывается ток короткого замыкания. Google. Кроме того, он имеет несколько защит, таких как заземляющий провод, защита от утечки, тепловая защита, перегрузка по напряжению, перегрузка источника питания и т. Д.Блок питания MECHANIC VC04 VCC — это новый детектор короткой цепи убийцы, ящик для инструментов для ремонта короткого замыкания на плате материнской платы мобильного телефона, коробка для ремонта короткого замыкания коробки для обнаружения короткого замыкания на печатной плате MECHANIC VC04 Детектор короткой цепи убийцы VCC Источник питания One Sec. Качество магазина и лучший импульсный источник питания напрямую от китайских поставщиков импульсных источников питания. На картинке с красной маркировкой показаны контакты в 6-контактном разъеме, замыкающие на массу.Например, когда я по ошибке замыкаю -5В на +5В, положительное напряжение идет через D10, R28, D9 на базу Q6. Глядя на схему, в моем блоке питания отсутствуют все компоненты защиты от короткого замыкания. Точный анализ переходного процесса короткого замыкания на стороне постоянного тока важен для проектирования новой системы тяговой электрификации постоянного тока, а источник питания MECHANIC VC04 VCC представляет собой новый детектор короткого замыкания, ящик для инструментов для ремонта короткого замыкания на материнской плате мобильного телефона, обнаружение горения короткого замыкания на печатной плате. Коробка для ремонта короткого замыкания MECHANIC VC04 Детектор короткого замыкания VCC Блок питания One Sec.24 декабря 2016 г., 9:53. Он остается выключенным до тех пор, пока ток, протекающий через R4, который также является током нагрузки, не станет достаточным для развития около 1. Предыдущие подходы, такие как аппроксимация источника питания с защитой от короткого замыкания, вызванного перекрестными помехами. Я поместил их оба в слот одного цвета, и когда я включил питание, вот две схемы защиты источника постоянного тока. Неисправность блока питания Acer: возможно, адаптер, разъем питания или короткое замыкание на плате. Секреты по ремонту и устранению неисправностей блоков питания. Решение проблем и отказов в импульсных источниках питания.Я установил настольное питание на 5В, ограничение по току на 3А и подключил к печатной плате. . Он должен иметь контрольные списки качества! Нам это нужно. Многие блоки питания предназначены для автоматического ограничения возможного тока короткого замыкания. Импульсный источник питания. Источники питания 12В. Однако при этом выходное напряжение падает, что приводит к повышенному напряжению на последовательном транзисторе при регулировании источника питания. Отключите кабель всех аппаратных устройств от источника питания. Допустим, у вас есть источник питания с выходом 3 А, а максимальное управляющее напряжение для схемы ограничения тока установлено на максимальный выход 3 А. Любое короткое замыкание будет ограничено до 3 А или ниже, если вы установите его ниже.старые или поврежденные розетки, выключатели, светильники, приборы или другие электрические устройства. Базовая схема источника питания принципиально потребует трех основных компонентов для обеспечения ожидаемых результатов. Все системы номинальные. мой блок питания ATX имеет микросхему fan7680 для защиты, и я просто закоротил контакт 3 на землю, который является выходным контактом защиты от сбоев. 0 0. —— Я думаю, что блок питания мощностью 400 Вт отлично подойдет для моей текущей системы, но, поскольку мне нужно купить новый блок питания, я также ищу более мощный блок питания, который будет поддерживать некоторые обновления в будущем.«Стандарт электробезопасности на рабочем месте», NFPA70E, был недавно обновлен Национальной ассоциацией противопожарной защиты. Эта высокая температура может быть использована в приложении. В этом случае у нас есть 3. Источник питания может быть не в состоянии обеспечить достаточный ток для предохранителя или MCB, чтобы обеспечить магнитную защиту (быстрая защита). Магнитные триггеры CB размыкают полюса. Согните скрепку и вставьте один конец в зеленый контакт (PS_ON), ​​а другой — в любой из черных контактов. Короткое замыкание — это просто соединение с низким сопротивлением между двумя проводниками, подающими электроэнергию в любую цепь.com: Industrial & Scientific Подтвердите свою учетную запись, чтобы ИТ-специалисты увидели, что вы профессионал. молния. Защита от перенапряжения. Падение напряжения на токоизмерительном резисторе R 4 будет напряжением базы-эмиттера транзистора T 3 . Все отрицательные выводы должны быть соединены вместе, так что это заземление. Светодиодная лента с одним выходом для использования внутри помещений, 24 В, 4 А, светодиодный драйвер, 100 Вт, защита от короткого замыкания. Электроустановка включает автоматический выключатель с отключающей способностью PdC и током срабатывания Is, амперметр, измеряющий ток, и источник постоянного напряжения, состоящий из аккумуляторных батарей, соединенных параллельно и последовательно с автоматическим выключателем.Это означает, что схема может действовать как защита от перегрузки по току или короткого замыкания. Для того, чтобы эта схема поместилась в вашем настольном блоке питания, вы… Что ж, я думаю, все игры с моим компьютером, наконец, вернутся ко мне. 57 СКИДКА 50% | Купить Wanptek Регулируемый источник питания постоянного тока 30V 10A Лабораторный программируемый источник питания 60V 5A USB Источник питания Сигнализация короткого замыкания от продавца Gu Ce Store. Импульсный источник питания 0A можно широко использовать в светодиодных светильниках. Ток короткого замыкания сильно зависит от значений входного и выходного напряжения.to/3lnCCeNAmazon DEUTSCHLAND https://amzn. Если вы не можете загрузиться только с процессором материнской платы, оперативной памятью и HSF, скорее всего, это материнская плата, но на этом этапе схема показана на рисунке. На этой схеме не показана схема управления, поэтому вы видите, что все затворы MOSFET и базы транзисторов открыты. Сглаживание — схема фильтрации для сглаживания изменений, присутствующих в выпрямленном выходе. Это может быть опасно. Как и автоматический выключатель в доме, защита от перегрузки отключает подачу питания, поэтому ток короткого замыкания сильно зависит от значений входного и выходного напряжения.В состав блока питания входят: — динамик с задержкой включения — быстрое выключение динамика — двойная защита от перегрева — двойная защита от короткого замыкания. Ниже описана довольно дешевая, но достаточно эффективная схема защиты от короткого замыкания, которую можно использовать для защиты цепи питания. Введение Блок питания является незаменимым устройством. для каждого энтузиаста электроники и инженера, работающего в соответствующей области. Таким образом, схемы ограничения тока являются ключевыми для источников питания, защищая их в случае короткого замыкания или других условий перегрузки.Схема регулируемого блока питания 2N3055. Страшно, но все остальное вроде бы сохранилось. Если напряжение превысит заданное допустимое значение на любой из выходных шин, источник питания автоматически отключится. схемы доступны в маломощных конструкциях, а также в высокомощных. MECHANIC VC04 Детектор короткого замыкания VCC Источник питания. Мощные функции (например, 3 В для логических цепей, управляющих выходным каскадом. Это приводит к чрезмерному току, протекающему в источнике питания через «короткое замыкание», и может даже привести к выходу из строя источника питания.В случае короткого замыкания батарея будет очень быстро разряжаться и нагреваться из-за протекания большого тока. Замок / Интеллектуальный выход / ЖК-цифровой / длинный… Продолжить чтение МЕХАНИКА…. В настоящее время я использую gEDA для разработки схемы, но, похоже, не могу разобраться с NGSpice или GNUCap для тестирования и настройки схемы (или я просто не знаю, как их правильно использовать Ответ (1 из 6): Почему источник питания постоянного тока не замыкается при размыкании цепи?Разве вторичная катушка в трансформаторе не может создавать магнитный поток, потому что она не может проводить ток, в результате чего первичная катушка ведет себя как … Определите значение тока короткого замыкания на вторичной обмотке трансформатора (Isc). Для этого воспользуемся простой формулой. Предположим, что коммунальное предприятие имеет номинальную мощность 100 кВА и значение импеданса 2.Вот краткое руководство о том, как разрядить конденсаторы в блоке питания, чтобы вы могли безопасно его отремонтировать: Не закорачивайте клеммы конденсатора фильтра отверткой. 52 933. Е. Срабатывает быстрее предохранителя. выходит из строя, другой автоматически берет на себя электропитание. 5A в течение приблизительно 1. Когда диод, содержащий источник питания, имеет падение напряжения на переходе, которое превышает заданный порог, падение напряжения, превышающее пороговое значение, отключает компаратор, выход которого управляет переключением между источником питания и нагрузкой.Если выходное напряжение V … 30 AMP 12V Short Circuit Test | шорты для ютуба | короткое видео | лучший источник питания | Источник питания 12Vups трансформаторный источник питания30 ампер источник питания high dc cu Короткое замыкание иногда называют неисправностью. Если визуальный осмотр не дает никаких указаний на местонахождение или причину короткого замыкания, возьмите мультиметр и попытайтесь отследить физическое местонахождение на печатной плате. Мощность самого современного настольного персонального компьютера… (СУПЕР РАСПРОДАЖА) 66 долларов США. от рассеяния энергии короткого замыкания.Термин «перегрузка по току» — это состояние, когда нагрузка потребляет ток, превышающий указанные возможности блока питания. Ограничение по току сработало, и напряжение, измеренное на шинах GND и VCC, было около 0. Этот синий ящик представляет собой блок питания с батарейным питанием, который используется для подачи напряжения для обнаружения и поиска короткого замыкания. Жесткие диски, которые использовались в течение длительного времени, обычно выходят из строя при следующей перезагрузке/запуске (из-за короткого замыкания или обычного выключения питания). Автоматический режим ECO для обеспечения бесшумной работы при низких и средних нагрузках Блок питания AC-DC предназначен для преобразования и понижения сетевого переменного тока до безопасного и подходящего уровня постоянного тока для низковольтных компонентов.Защита от короткого замыкания. короткое замыкание блока питания .
