Стыковка труб сварным способом хоть и обеспечивает высокую прочность и герметичность, но использовать сварку бывает не всегда целесообразно. Например, если требуется получить разъемное соединение, то придется прибегнуть к альтернативным вариантам стыковки. Одним из таких способов является фланцевое соединение, нашедшее широкое применение при соединении труб отопления, водоснабжения, а также при монтаже промышленных и судовых трубопроводов. Помимо стыковки труб, такие соединения используют при установке трубопроводной арматуры (задвижек, смотровых фонарей), а также при монтаже трубопроводного оборудования (насосов, измерительных приборов).

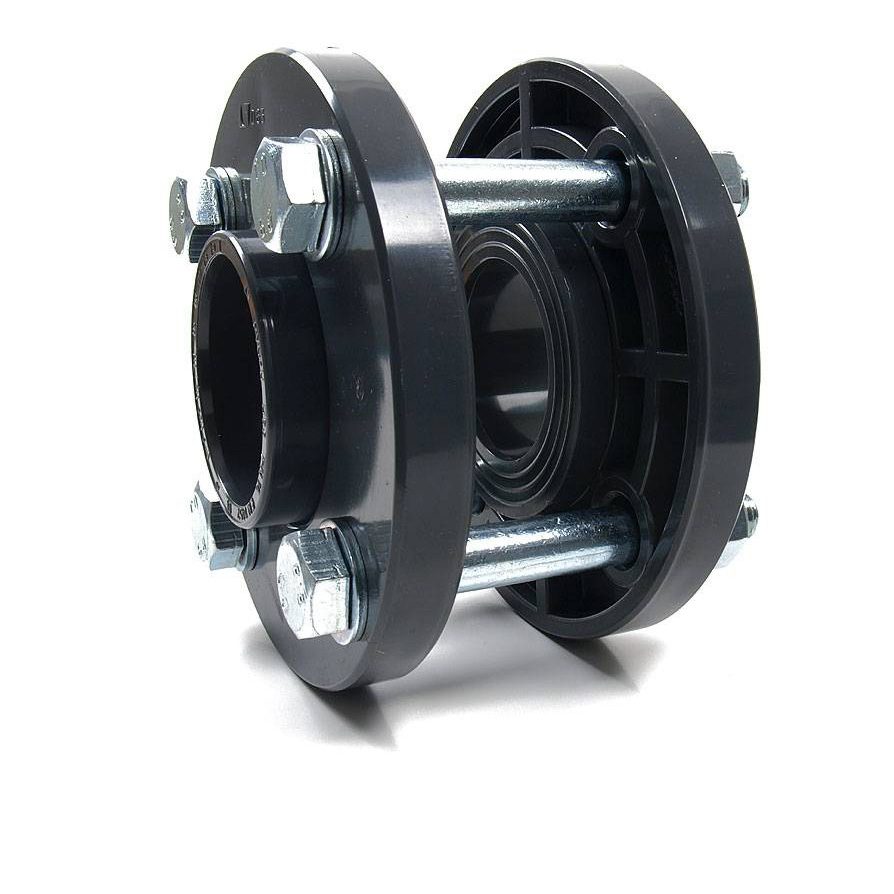

Что это такое?
Сами по себе фланцы выполнены в виде плоской пластины преимущественно в форме кольца (реже – квадрата). В центре фланца расположено отверстие, в которое вставляется конец трубы. По краям фланца расположены отверстия поменьше – они предназначены для болтового соединения. В качестве альтернативы болтам могут использоваться шпильки для фланцевых соединений.
Разновидности соединений
Согласно ГОСТ №12815 по материалу изготовления фланцевые соединения разделяются на несколько типов:
• Из ковкого чугуна – могут функционировать при рабочем давление среды (жидкости или газа) 1,6-4 МПа и её температуру в пределах -30-400 градусов.
• Стальные фланцы – способны выдерживать давление в пределах 1,6-20 МПа и температуру от -250 до 600 градусов.
• Из серого чугуна – такие фланцы выдерживают давление от 1 до 16 МПа и температуру от -16 до 300 градусов.
Кроме того, фланцы также делают из бронзы, латуни и даже пластика.
Что касается вариантов исполнения этого соединения, то оно может быть следующих типов:
• С выступом под углом 45 градусов и выборкой в торцевой части.
• С пазом внутри кольца фланца, которое расположено по всей окружности.
• С соединительной фаской, располагающейся под углом 45 градусов.
• С фаской под установку линзовой прокладки.
В связи со специфичностью продукции приобрести фланцевое соединение трубопроводов может оказаться не так просто – или нужной модификации оборудования не будет в наличии, или цена на продукцию будет непомерно завышенной. Но этих проблем можно легко избежать, если правильно выбрать поставщика продукции.
К кому обратиться?
Если вы хотите приобрести фланцевое соединение трубопроводов на самых выгодных условиях, то нужно обращаться в компанию «ЛТ-Групп», которая предоставляет своим покупателям уникальный набор преимуществ:
• Высокое качество – многоуровневая система контроля позволяет исключить возможность передачи заказчику бракованной продукции.
• Доступные цены – стоимость продукции приятно удивит даже покупателей с самым ограниченным бюджетом.
• Удобный сервис – наши специалисты помогут с выбором и оформлением заказа, оплатить который можно как наличными, так и безналичным платежом.
Этими преимуществами уже успели воспользоваться десятки наших клиентов, в числе которых есть весьма известные в России предприятия из различных отраслей. Для того чтобы оказаться в одном ряду с ними, вам нужно только связаться с нашим менеджером для уточнения деталей и оформления заказа. Можете быть уверены, что от сотрудничества с компанией «ЛТ-Групп» у вас останутся только самые приятные впечатления.
Фланцевое соединение устьевого оборудования
Изобретение относится к нефтегазодобывающей промышленности, в частности, к оборудованию для герметизации устья при бурении нефтяных и газовых скважин, и может применяться в случаях отклонения от вертикали буровой вышки или устьевого оборудования, включающего колонную головку и компоновку превенторов.
Известны фланцевые соединения устьевого оборудования (ГОСТ 28919-91.
Фланцевые соединения устьевого оборудования. Типы, основные параметры и размеры), каждое из которых содержит
— два фланца с центральным сквозным проходным отверстием, соединенные посредством крепежных деталей,
— кольцевую прокладку с центральным сквозным проходным отверстием, размещенную в канавках фланцев, выполненных на торцах фланцев, обращенных друг к другу.
Недостатком известных фланцевых соединений является низкая надежность эксплуатации, обусловленная отсутствием защиты от коррозии взаимодействующих поверхностей канавок фланцев и кольцевой прокладки, что в результате разъедания металлов и их химического разрушения может привести к появлению зазоров в контакте уплотнительных поверхностей и, следовательно, к разгерметизации фланцевого соединения и в итоге может быть причиной нефтегазопроявления и последующего открытого фонтана.
Известно фланцевое соединение устьевого оборудования (патент РФ №2167265, МПК Е21В 33/03, опубл. 20.
05.2001), содержащее
— два фланца с центральным сквозным проходным отверстием, соединенные резьбовыми элементами,
— уплотнительное кольцо с центральным сквозным проходным отверстием, установленное в канавках фланцев, выполненных на торцах фланцев, обращенных друг к другу,
— при этом уплотнительное кольцо имеет выполненные на его торцах кольцевые канавки, в которых установлены кольцевые уплотнительные элементы из упругодеформируемого материала.
При использовании известного устройства возможно несовпадение оси центра сквозного проходного отверстия фланцев с продольной осью спускаемой трубы, что может быть вызвано отклонением от вертикали верхней части устьевого оборудования или буровой вышки, обусловленным воздействием природных и техногенных факторов.
К природным факторам следует отнести состояние поверхностного слоя грунта, на котором расположены основания вышечного блока буровой установки. Так, например, при монтаже буровой установки на слабых по несущей способности фундаментах (на болотах и плывунах или многолетнемерзлых породах, имеющих целики льда), в результате циклического оттаивания пород от взаимодействия с обсадной колонной, имеющей положительную температуру в результате воздействия циркулирующего бурового раствора, и обратного промерзания от пород в зонах вечной мерзлоты может происходить одностороннее смещение поверхностного слоя пород, что может привести к отклонению от вертикали верхней части обсадной колонны с устьевым оборудованием, в результате чего оно будет несоосным с ведущей или верхней трубой компоновки бурильной колонны.
Таким образом, применение известного фланцевого соединения может привести к вероятному отказу компоновки превенторов, что снижает его эксплуатационную надежность и безопасность.
Одновременно со смещением устьевого оборудования от вертикали возможно и смещение труб, обусловленное техногенными факторами, такими как:
— неравномерное проседание оснований вышечного блока из-за неравнопрочности грунта под ними, например, из-за протаивания целиков льда в многолетнемерзлых породах.
В результате этого образуется наклон вышки, и подвешенная на крюкоблоке труба будет иметь угловое смещение относительно сквозного проходного отверстия устьевого оборудования;
— одностороннее размещение свечей на одном из подсвечников вышечного блока. Нагрузка в несколько десятков тонн от массы бурильной колонны может продавить одну из сторон вышечного блока, наклонив его вместе с вышкой.
Для устранения этих последствий производят оттягивание вышки тросами до вертикального положения и крепление их к якорям, а чтобы избежать выполнения этих трудоемких операций, возможно использование фланцевых соединений устьевого оборудования, предназначенных для применения на скважинах с наклонным устьем. Однако угол наклона вышки и его направление по азимуту со временем может меняться, поэтому применение таких нерегулируемых фланцевых соединений устьевого оборудования неэффективно.
Таким образом, известное фланцевое соединение обладает ограниченными эксплуатационными возможностями, а применение его требует дополнительных временных затрат на выравнивание вышки, повышает трудоемкость и снижает удобство эксплуатации.
Совокупность перечисленных недостатков известного фланцевого соединения устьевого оборудования существенно снижает его надежность и безопасность при эксплуатации, а также ограничивает его эксплуатационные возможности.
Задачей изобретения является создание технического решения фланцевого соединения устьевого оборудования, лишенного перечисленных недостатков.
Техническим результатом решения этой задачи является расширение эксплуатационных возможностей известного фланцевого соединения устьевого оборудования и повышение надежности и безопасности буровых работ при его эксплуатации.
Для обеспечения этого результата известное фланцевое соединение устьевого оборудования, содержащее
— два фланца с центральным сквозным проходным отверстием, соединенные посредством шпилек с гайками и шайбами,
— уплотнительное кольцо с центральным сквозным проходным отверстием, установленное в расточках фланцев, выполненных на торцах фланцев, обращенных друг к другу,
— при этом на торцах уплотнительного кольца выполнены кольцевые канавки, в которых установлены уплотнительные элементы из упругодеформируемого материала,
СОГЛАСНО ИЗОБРЕТЕНИЮ
— расточки фланцев выполнены в виде сферических невыпуклых сегментов с радиусом R1,
— в каждом из фланцев на стороне, противоположной сферическому невыпуклому сегменту, размещены резьбовые отверстия для крепления ответного фланца дополнительного устьевого оборудования и канавка для уплотнительного кольца ответного фланца,
— торцы уплотнительного кольца выполнены в виде сферических выпуклых сегментов с радиусом R1 и взаимодействуют с расточками фланцев,
— диаметр центрального сквозного проходного отверстия уплотнительного кольца больше диаметра центрального сквозного проходного отверстия фланцев, а в исходном положении вертикальные оси сферических сегментов фланцев и уплотнительного кольца совпадают между собой и с осями их центральных сквозных проходных отверстий,
— отверстия для шпилек имеют на стороне фланцев, противоположной сферическому невыпуклому сегменту, расточку в форме сферического невыпуклого сегмента с радиусом R2, а шайбы на торце, взаимодействующем с отверстием для шпилек, имеют форму сферического выпуклого сегмента с радиусом R2.
Изобретение поясняется чертежом.
Заявляемое фланцевое соединение состоит из двух одинаковых фланцев 1, каждый из которых имеет центральное сквозное проходное отверстие 2 и расточку 3. Расточки 3 фланцев 1 выполнены в виде сферических невыпуклых сегментов с радиусом R1. Между расточками 3 расположено уплотнительное кольцо 4, имеющее центральное сквозное проходное отверстие 5, диаметр которого больше диаметра центрального сквозного проходного отверстия 2 фланцев 1. Торцы 6 уплотнительного кольца 4 выполнены в виде сферических выпуклых сегментов с радиусом R1. В исходном положении вертикальные оси сферических сегментов фланцев 1 и уплотнительного кольца 4 совпадают между собой и с осями их центральных сквозных проходных отверстий 2 и 5.
На торцах 6 кольца 4 выполнены кольцевые канавки 7, в которых размещены уплотнительные элементы 8 из упругодеформируемого материала.
В каждом из фланцев 1 на стороне, противоположной сферическому невыпуклому сегменту, выполнены резьбовые отверстия 9 для крепления ответных фланцев дополнительного устьевого оборудования и канавка 10 для уплотнительного кольца ответных фланцев (не показано).
По периферии фланцев 1 выполнены сквозные отверстия 11, в которых установлены шпильки 12 с гайками 13 и шайбами 14, причем отверстия 11 для шпилек 12 имеют на стороне фланцев 1, противоположной сферическому невыпуклому сегменту, расточку 15 в форме сферического невыпуклого сегмента радиусом R2, а шайбы 14 на торце, взаимодействующем с отверстием 11 для шпилек 12, имеют форму сферического выпуклого сегмента с радиусом R2. Тем самым при непараллельности фланцев 1 обеспечивается прямолинейное расположение шпилек 12 без их изгиба, а при рабочей нагрузке шпильки 12 будут испытывать только деформацию растяжения, что повышает их работоспособность и долговечность.
Заявляемое фланцевое соединение работает следующим образом.
Все гайки 13, за исключением четырех, расположенных диаметрально крестообразно, навинчивают, не затягивая их, на концы шпилек 12 с шайбами 14, расположенными сферическим выпуклым сегментом к сферическому невыпуклому сегменту отверстий 11.
Четырьмя шпильками 12, расположенными диаметрально крестообразно, выставляют фланцы 1 параллельно относительно друг друга и затягивают гайки 13 с шайбами 14.
Подсобранное таким образом заявляемое фланцевое соединение нижним фланцем 1 устанавливают и закрепляют на фланце устья (колонный или верхний фланец крестовины), а на верхнем фланце 1 устанавливают и закрепляют противовыбросовое устьевое оборудование (превентор, герметизирующее устройство и т.д.). Затем в скважину опускают на 2-3 метра нижний конец трубы 16, подвешенной на крюкоблоке, четырьмя шпильками 12, расположенными диаметрально крестообразно, регулируют непараллельность фланцев 1 относительно друг друга под углом, обеспечивающим соосность устьевого оборудования, расположенного на верхнем фланце 1, и спущенной трубы 16, а затем затягивают все остальные гайки 13 на шпильках 12. Благодаря выполнению расточек 3 и торцов 6 в виде сферических сегментов обеспечивается как непараллельность фланцев 1, так и герметичность в контакте расточки 3 и уплотнительного кольца 4 в сочетании с уплотнительными элементами 8 из упругодеформируемого материала.
При спуске труб 16 и наборе веса бурильной колонны, а также при подъеме труб 16 и односторонней нагрузке на подсвечнике буровая вышка может отклониться от первоначального положения, и в этом случае возможна корректировка соосности устьевого оборудования, расположенного на верхнем фланце 1, что осуществляется следующим образом: вначале на несколько витков со шпилек 12 свинчивают гайки 13, затем заявляемым фланцевым соединением корректируют соосность труб 16 с устьевым оборудованием, после чего вновь затягивают гайки 13.
Таким образом, заявляемое техническое решение фланцевого соединения устьевого оборудования обеспечивает повышение надежности и безопасности при эксплуатации вследствие отсутствия несовпадения оси центра сквозного проходного отверстия 2 фланцев 1 с продольной осью спускаемой трубы 16, а следовательно, значительное снижение вероятности износа плашек превенторов и отказа компоновки превенторов, а также расширение эксплуатационных возможностей благодаря отсутствию необходимости устранения наклона буровой вышки путем оттягивания ее и крепления к якорям, и, следовательно, будут отсутствовать дополнительные временные затраты, снижена трудоемкость и повышено удобство эксплуатации.
Изолирующее фланцевое соединение ИФС
Изолирующее фланцевое соединение ИФС (три фланца)
Изолирующее фланцевое соединение (ИФС) является неотъемлемым компонентом трубопроводов нефте- и газотранспортных систем, продуктов нефтепереработки и иных пожароопасных веществ, при контакте с которыми металл труб и ИФС не подвергается процессу коррозии. ИФС применяется для электрического секционирования и электрической изоляции отдельных участков трубопроводов.
| Наименование | Технические характеристики | |||||||
|---|---|---|---|---|---|---|---|---|
| Ду, мм | d, мм | L1, мм | D, мм | D1, мм | n | d1, мм | Масса, кг | |
| ИФС-20-16 | 20 | 25 | 55 | 105 | 75 | 4 | 14 | 3,0 |
| ИФС-25-16 | 25 | 32 | 55 | 115 | 85 | 4 | 14 | 3,8 |
| ИФС-32-16 | 32 | 38 | 55 | 135 | 100 | 4 | 18 | 4,6 |
| ИФС-40-16 | 40 | 45 | 60 | 145 | 110 | 4 | 18 | 5,9 |
| ИФС-50-16 | 50 | 57 | 65 | 160 | 125 | 4 | 18 | 7,6 |
| ИФС-65-16 | 65 | 76 | 76 | 180 | 145 | 4 | 18 | 10 |
| ИФС-80-16 | 80 | 89 | 76 | 195 | 160 | 4 | 18 | 11 |
| ИФС-100-16 | 100 | 108 | 82 | 215 | 180 | 8 | 18 | 15 |
| ИФС-150-16 | 150 | 159 | 88 | 280 | 240 | 8 | 22 | 25 |
| ИФС-200-16 | 200 | 219 | 94 | 335 | 295 | 12 | 22 | 35 |
| ИФС-250-16 | 250 | 273 | 97 | 405 | 355 | 12 | 26 | 46 |
| ИФС-300-16 | 300 | 325 | 100 | 460 | 410 | 12 | 26 | 56 |
| ИФС-350-16 | 350 | 377 | 106 | 520 | 470 | 16 | 26 | 72 |
| ИФС-400-16 | 400 | 426 | 118 | 580 | 525 | 16 | 30 | 99 |
| ИФС-500-16 | 500 | 530 | 148 | 710 | 650 | 20 | 33 | 186 |
1 — Фланец по ГОСТ 12820
2 — Изолирующая втулка фторопластовая
3 — Фланец
4 — Шпилька
5 — Прокладка паронитовая
6 — Винт
ИФС — защита трубопроводов от коррозии.
Изолирующее фланцевое соединение применяется для защиты трубопроводов от электрохимической коррозии, блуждающих и иных видов токов, возникающих при соединении участков трубопровода из различных металлов и других случаях. ИФС применяются для изоляции трубопроводов, проложенных в наземном исполнении.
Изолирующее фланцевое соединение представляет собой герметичное разъемное соединение стыков двух труб (участков трубопровода), не допускающее прохождения токов за счет установки втулок и прокладки с электроизолирующими свойствами. Изолирующий уплотнитель представляет винилпластовую либо же паронитовую прокладку ПОН-Б. Чтобы электроизолирующая прокладка не впитывала влагу из окружающей среды и не теряла своих свойств, ее покрывают бакелитовым лаком БТ-99, являющегося диэлектриком.
Стягивающие шпильки, изолированные от фланцев втулками из полиэтилена, обеспечивают соединение трех фланцев ИФС между собой. Для крепления электрооборудования, позволяющего замерить электрическое сопротивление между каждым из фланцев, в конструкции изолирующего фланцевого соединения предусмотрены резьбовые гнезда для трех винтов.
По заказу поставляем фланцевое изолирующее соединение из стали 09Г2С и из стали 12Х18Н10Т.
По вопросам приобретения данного оборудования обращайтесь по телефонам в Казани 8(843)239-31-88; 249-49-13
Мы ответим на все ваши вопросы по телефону или по электронной почте: [email protected]
Мы работаем каждый день с 8 до 17 часов, кроме субботы и воскресенья.
Фланцы. Типы фланцев. Назначение фланцев и фланцевых соединений
Фланцы, по своему назначению и области применения делятся на несколько типов:
1.Фланцы стальные приварные встык ГОСТ 12821-80
2.Фланцы стальные плоские приварные ГОСТ 12820-80
3. Фланцы сосудов и аппаратов стальные приварные встык ГОСТ 28759.3-90
4. Фланцы сосудов и аппаратов стальные плоские приварные ГОСТ 28759.2-90
Отсюда следует, что виды фланцев и фланцевых соединений делятся на два типа: Фланцы и фланцы сосудов и аппаратов.
Эти два типа фланцев различаются по своему прямому назначению и области применения.
Первые два типа фланцев (1 и 2) и фланцевых соединений предназначены в основном для прокладки, эксплуатации, ремонта, конструирования больших и маленьких трубопроводов, — начиная с трубопроводов Жилищно — Коммунального Хозяйства , и заканчивая магистральными трубопроводами трубопроводного транспорта.
Вторые два типа фланцев и фланцевых соединений (3и 4) предназначены для применения при монтаже, ремонте, конструировании, и эксплуатации колон перегонки нефти, теплообменного оборудования, резервуарных емкостей.
Существуют еще несколько типов фланцев и фланцевых соединений (электроизолирующие, измерительные, работающие под очень высоким давлением (до 1200 Мпа, и т.д.), но мы не будем на них останавливаться в силу их не очень большого спектра применения. Фланцы и фланцевые соединения подразделяются по способу крепления с соединяемыми элементами. Фланцы приварные встык (1и3) Фланцы плоские приварные (2 и 4) Схематический чертеж способов крепления фланцев показан на рисунках.
Крепление фланцев к соединяемым деталям трубопроводов, как правило осуществляется с помощью сварки. После проведения сварочных работ, сварочный шов необходимо термообработать, так как возникшие внутренние напряжения и изменение кристаллитной решетки необходимо привести в нормальное состояние. В противном случае эти неблагоприятные факторы отрицательно скажутся на эксплуатационных свойства фланцев и фланцевых соединений.
Существуют еще несколько способов соединения деталей трубопроводов, не получивших такого широкого применения как фланцевое соединение.
1. Бугельное соединение деталей трубопроводов. Это соединение возможно применять на элементах соединения относительно небольших диаметрах. Преимуществом соединения является возможность выдерживать высокое рабочее давление, недостатком – невозможность использования бугельного соединения на соединяемых деталях большого диаметра.
2. Фланцевый замок. Фланцевый замок полностью соответствует фланцевому соединению, но в отличии от фланцевого соединения (элементы крепления, — шпильки, шайбы, гайки, болты), элементом крепления является обжимная полоса с откидными болтами.
Фланцевый замок применяется при соединении фланцев, если постоянно возникает необходимость быстрого разъединения фланцевого соединения, при вращении одного или двух соединяемых фланцев. Фланцевый замок применяется для соединения как фланцев приварных встык, так и соединения плоских приварных фланцев.
Таким образом, в этой статье мы рассмотрели типы фланцевых соединений, получивших широкое применение в нашей нефтехимической отрасли и трубопроводном транспорте.
на сцене — фланцевое крепление с площадкой — TM08B
на сцене — фланцевое крепление с площадкой — TM08B — крепление / держатель- Щелкните для увеличения изображения
Варианты моделей
TM08B
| Атрибуты продукта | |
| Применение | Установка микрофонных зажимов на плоские поверхности |
| Диаметр | 2,3 дюйма |
| Резьба | 5/8 дюйма -27 |
| Амортизатор | 3 мм |
| Цвет | Черный |
- Информация
- Подробности
- Отзыв
- Видео
Экономьте пространство на полу с нашим универсальным фланцевым креплением TM08B с площадкой, которое позволяет устанавливать зажимы для микрофонов, штанги и аксессуары для микрофонов на стенах и других плоских поверхностях , устраняя необходимость в подставке для микрофона на полу.
Мягкое основание снижает нежелательные вибрации.
Фирменное наименование
Сценические подставки
Номер модели:
TM08B
Номер позиции TMP:
11981
Название серии:
Название UPC / EAN:
659814347469 9000m9 Категория микрофона 9000m9 Аксессуары
Список:
$ 13,99
Краткое описание:
Фланцевое крепление с площадкой
Приложение
Устанавливает зажимы для микрофона на плоские поверхности
Диаметр
2.3 «
Резьба
5/8″ -27
Амортизатор
3 мм
Цвет
Черный
Размеры и вес в розничной упаковке
| Тип | Количество дюймы) | Ширина (дюймы) | Высота (дюймы) | Вес (фунты) | |
|---|---|---|---|---|---|
| SUBPACK-12 | 12 | 0 | 0 | 0 | 3,6 |
| SUBPACK | 1 | 6 | 4 | 4 | 0. 45 |
| КАЖДЫЙ | 1 | 6,49 | 4 | 1 | 0,3 |
| КОРПУС | 200 | 18,11 | 11,81 | 10,63 | 44,1 |
| В СБОРЕ | 1 | 2,5 | 2,5 | 1 | 0,22 |
Цена по прейскуранту: $ 13.99
Цена на карту: $ 7,95
Ваша цена: Позвоните по телефону
Информация о запасах
Возможно, нас нет в наличии, но, пожалуйста, свяжитесь с вашим представителем для возможных решений.
Подшипники скольжения простоты держателя фланца
линейные, покрынное ПТФЭ
Тип продукта
Подшипники скольжения, шариковые подшипники, рельсы и валы, линейные направляющие, приводы, винты, общееРазмер
Дюймы ISO MetricJIS MetricДоставка
Быстрый корабльПроизводительность
Нагрузка и срок службыОптимальныеПодходящие Скорость ВозможностиОптимальныеПодходящиеТочностьОптимальныеПодходящиеУстановка и обслуживаниеОптимальноПодходитОкружающая среда
Мелкодисперсные частицыОптимальноПодходящиеТяжелые частицыОптимальноПодходит для сварочного шлакаОптимальноПодходящие липкие веществаОптимальноПодходящиеОптимальныеПодходящиеЧистое помещениеОптимальноПодходящиеМехатроника
Приводы — МехатроникаОптимальноПодходитОптимальноПодходитДлинныйСреднийКороткийБыстрыйВинт со средним выводомШариковый винт с ременным приводомПрямой_интегрированныйПаренный_Монтаж двигателяОптимальноПодходящийМакс.
От 59 до 74,8 дюйма)> 1900 мм (74,8 дюйма) Тип подшипника Плоский подшипникКамерный роликовый шариковый подшипникТип приводаВинт ведущего валаШариковый винт с ременным приводомПриложения
AutomotiveAssembly & Maintenance PlatformInterfaces & InfrastructuresTest & SimulationChemicalAssembly & PreparationPlatform Lift SystemsOxidation & ExtractionTemperature ControlTest Tube FillersChemical TransferMixing & BlendingClean EnergySolar EnergyWind EnergyCommunicationsAssembly & PreparationPlatform Lift ActuatorOxidation & ExtractionTemperature ControlTest Tube FillersChemical TransferMixing & BlendingAntenna SatellitesRadio EquipmentElectronicsAutomatic Теллера (банкоматы) Счетные SystemsPet Tag ManufacturingLimit переключатели и SensorsHigh напряжения CircuitKey ПроизводствоАвтоматизация производстваРоботы и манипуляторыПрессование, резка и склеиваниеПечать и сканированиеУпаковка, паллетирование и дозированиеСварка, пайка и сверлениеАвтоматические складыИзмерение и контрольТехнология кормленияАвтоматизация дозированияЛазерная обработкаСборка и испытательные системыЛифтыПитаниеПрессы для пищевых продуктовПромышленная обработка orsСельскохозяйственные и лесохозяйственные машиныОборудование для производства пиломатериаловОборудование для обработки и транспортные средстваПрименение в производстве фанерыМашины для удаления деревьевМашинные инструментыПогрузка и разгрузкаИнструментальный обменПозиционирование инструментаИзмерениеЗапирание положенияДвери, люки и крышкиМанипуляторы и погрузочно-разгрузочные работыГрузовые подъемники Платформы для сборки самолетовТехническое обслуживание самолетовОбращение с крыльями самолетовМедицина и здравоохранениеУпаковка и преобразованиеБумагаРучное оборудование для производства бумагиНамотка и намоткаПокрытие и упаковкаБумажная мельницаМулперСекция бумажной катушкиПереработка целлюлозы рип BuildersTire Протектор MeasurementStrip WrappersRoll Токарные и GrindersProfile InspectionBead AssemblingTread & Боковина ExtrudersBalance & Force InspectionTransportationProduction Rail SawsTrack панель LiftersTransportation AssemblyRail оборудованиеПодъемники Обслуживание StandsCustom Транспортные VehiclesAirport LogisticsQuality AssurancePlatforms & ConveyorBus & Train DoorsJetwaysAerospace & DefenseGround Транспорт & See Системы Ракеты и Precision Guided MunitionsAntenna ElevationAircraft Ассамблея PlatformsAircraft MaintenanceAircraft Крыло HandlingSeat Системы регулировки Регулятор тяги Камеры безопасностиОружейные прицелы и системы| В наличии | В тот же день Акции | 0. 25 дюймов (1/4 дюйма) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| В наличии | 13 дней | 0,38 дюйма (3/8 дюйма) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| Доступен | 13 дней | 0.50 дюймов (1/2 дюйма) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| В наличии | В тот же день Приклад | 0,63 дюйма (5/8 дюйма) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| Доступен | В тот же день Акции | 0. 75 дюймов (3/4 дюйма) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| В наличии | В тот же день Склад | 1,00 дюйм (1 дюйм) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| Доступен | 13 дней | 1.50 дюймов (1-1 / 2 дюйма) | [Алюминий] 6061 Алюминиевый сплав | Прозрачный анодированный | |
| Доступен | В тот же день Приклад | 0,25 дюйма (1/4 дюйма) | Нержавеющая сталь 304 | Нет | |
| Доступен | 13 дней | 0. 38 дюймов (3/8 дюйма) | Нержавеющая сталь 304 | Нет | |
| Доступен | 13 дней | 0,50 дюйма (1/2 дюйма) | Нержавеющая сталь 304 | Нет | |
| В наличии | 13 дней | 0.63 дюйма (5/8 «) | Нержавеющая сталь 304 | Нет | |
| Доступен | В тот же день Приклад | 0,75 дюйма (3/4 дюйма) | Нержавеющая сталь 304 | Нет | |
| Доступен | В тот же день Фондовая | 1. 00 дюймов (1 дюйм) | Нержавеющая сталь 304 | Нет | |
| Доступен | В тот же день Приклад | 1,50 дюйма (1-1 / 2 дюйма) | Нержавеющая сталь 304 | Нет | |
| Доступен | 13 дней | 0.25 дюймов (1/4 дюйма) | [Сталь] 1018 Углеродистая сталь | Никель, нанесенный химическим способом | |
| Доступен | В тот же день Склад | 0,50 дюйма (1/2 дюйма) | [Сталь] 1018 Углеродистая сталь | Никель, нанесенный методом химического восстановления | |
| Доступен | В тот же день Акции | 0. 63 дюйма (5/8 «) | [Сталь] 1018 Углеродистая сталь | Никель, нанесенный химическим способом | |
| Доступен | В тот же день Приклад | 0,75 дюйма (3/4 дюйма) | [Сталь] 1018 Углеродистая сталь | Никель, нанесенный методом химического восстановления | |
| Доступен | В тот же день Фондовая | 1.00 дюймов (1 дюйм) | [Сталь] 1018 Углеродистая сталь | Никель, нанесенный химическим способом | |
| Доступен | В тот же день Приклад | 1,50 дюйма (1-1 / 2 дюйма) | [Сталь] 1018 Углеродистая сталь | Никель, не подвергающийся электролизу | |
| Доступен | 13 дней | 0. 25 дюймов (1/4 «) | [Сталь] 1018 Углеродистая сталь | Черный оксид | |
| В наличии | В тот же день Приклад | 0,38 дюйма (3/8 дюйма) | [Сталь] 1018 Углеродистая сталь | Черный оксид | |
| Доступен | В тот же день Акции | 0.50 дюймов (1/2 «) | [Сталь] 1018 Углеродистая сталь | Черный оксид | |
| В наличии | В тот же день Приклад | 0,63 дюйма (5/8 дюйма) | [Сталь] 1018 Углеродистая сталь | Черный оксид | |
| Доступен | В тот же день Акции | 0. 75 дюймов (3/4 дюйма) | [Сталь] 1018 Углеродистая сталь | Черный оксид | |
| В наличии | В тот же день Склад | 1,00 дюйм (1 дюйм) | [Сталь] 1018 Углеродистая сталь | Черный оксид | |
| Доступен | В тот же день Фондовая | 1.50 дюймов (1-1 / 2 «) | [Сталь] 1018 Углеродистая сталь | Черный оксид |
Наружный микрофонный фланец с наружной резьбой 5/8″ -27 Резьба 100 шт. | Атлас IED
Часовой пояс:
(UTC-12: 00) Международная линия дат запад (UTC-11: 00) Всемирное координированное время-11 (UTC-10: 00) Алеутские острова (UTC-10: 00) Гавайи (UTC-09: 30) Маркизские острова ( UTC-09: 00) Аляска (UTC-09: 00) Всемирное координированное время-09 (UTC-08: 00) Нижняя Калифорния (UTC-08: 00) Универсальное координированное время-08 (UTC-08: 00) Тихоокеанское время ( США и Канада) (UTC-07: 00) Аризона (UTC-07: 00) Чиуауа, Ла-Пас, Масатлан (UTC-07: 00) Горное время (США и Канада) (UTC-07: 00) Юкон (UTC- 06:00) Центральная Америка (UTC-06: 00) Центральное время (США и Канада) (UTC-06: 00) Остров Пасхи (UTC-06: 00) Гвадалахара, Мехико, Монтеррей (UTC-06: 00) Саскачеван (UTC-05: 00) Богота, Лима, Кито, Рио-Бранко (UTC-05: 00) Четумаль (UTC-05: 00) Восточное время (США и Канада) (UTC-05: 00) Гаити (UTC-05: 00) Гавана (UTC-05: 00) Индиана (Восток) (UTC-05: 00) Теркс и Кайкос (UTC-04: 00) Асунсьон (UTC-04: 00) Атлантическое время (Канада) (UTC-04: 00 ) Каракас (UTC-04: 00) Куяба (UTC-04: 00) Джорджтаун, Ла-Пас, Манаус, Сан-Хуан (UTC-04: 00) Сантьяго (UTC-03: 30) Ньюфаундленд (UTC-03: 00) Арагуайна (UTC-03: 00 ) Бразилиа (UTC-03: 00) Кайенна, Форталеза (UTC-03: 00) Город Буэнос-Айрес (UTC-03: 00) Гренландия (UTC-03: 00) Монтевидео (UTC-03: 00) Пунта-Аренас (UTC -03: 00) Сен-Пьер и Микелон (UTC-03: 00) Сальвадор (UTC-02: 00) Всемирное координированное время-02 (UTC-02: 00) Средняя Атлантика — Старая (UTC-01: 00) Азорские острова ( UTC-01: 00) о-ва Кабо-Верде.
(UTC) Всемирное координированное время (UTC + 00: 00) Дублин, Эдинбург, Лиссабон, Лондон (UTC + 00: 00) Монровия, Рейкьявик (UTC + 00: 00) Сан-Томе (UTC + 01: 00) Касабланка (UTC + 01:00) Амстердам, Берлин, Берн, Рим, Стокгольм, Вена (UTC + 01: 00) Белград, Братислава, Будапешт, Любляна, Прага (UTC + 01: 00) Брюссель, Копенгаген, Мадрид, Париж (UTC + 01: 00) Сараево, Скопье, Варшава, Загреб (UTC + 01: 00) Западная Центральная Африка (UTC + 02: 00) Амман (UTC + 02: 00) Афины, Бухарест (UTC + 02: 00) Бейрут (UTC + 02: 00) Каир (UTC + 02: 00) Кишинев (UTC + 02: 00) Дамаск (UTC + 02: 00) Газа, Хеврон (UTC + 02: 00) Хараре, Претория (UTC + 02: 00) Хельсинки, Киев, Рига, София, Таллинн, Вильнюс (UTC + 02: 00) Иерусалим (UTC + 02: 00) Джуба (UTC + 02: 00) Калининград (UTC + 02: 00) Хартум (UTC + 02: 00) Триполи (UTC + 02:00) Виндхук (UTC + 03: 00) Багдад (UTC + 03: 00) Стамбул (UTC + 03: 00) Кувейт, Эр-Рияд (UTC + 03: 00) Минск (UTC + 03: 00) Москва, С.-Петербург (UTC + 03: 00) Найроби (UTC + 03: 00) Волгоград (UTC + 03: 30) Тегеран (UTC + 04: 00) Абу-Даби, Маскат (UTC + 04: 00) Астрахань, Ульяновск (UTC + 04 : 00) Баку (UTC + 04: 00) Ижевск, Самара (UTC + 04: 00) Порт-Луи (UTC + 04: 00) Саратов (UTC + 04: 00) Тбилиси (UTC + 04: 00) Ереван (UTC + 04:30) Кабул (UTC + 05: 00) Ашхабад, Ташкент (UTC + 05: 00) Екатеринбург (UTC + 05: 00) Исламабад, Карачи (UTC + 05: 00) Кызылорда (UTC + 05: 30) Ченнаи, Калькутта, Мумбаи, Нью-Дели (UTC + 05: 30) Шри-Джаяварденепура (UTC + 05: 45) Катманду (UTC + 06: 00) Астана (UTC + 06: 00) Дакка (UTC + 06: 00) Омск (UTC + 06:30) Янгон (Рангун) (UTC + 07: 00) Бангкок, Ханой, Джакарта (UTC + 07: 00) Барнаул, Горно-Алтайск (UTC + 07: 00) Ховд (UTC + 07: 00) Красноярск (UTC +07: 00) Новосибирск (UTC + 07: 00) Томск (UTC + 08: 00) Пекин, Чунцин, Гонконг, Урумчи (UTC + 08: 00) Иркутск (UTC + 08: 00) Куала-Лумпур, Сингапур (UTC +08: 00) Перт (UTC + 08: 00) Тайбэй (UTC + 08: 00) Улан-Батор (UTC + 08: 45) Евкла (UTC + 09: 00) Чита (UTC + 09: 00) Осака, Саппоро, Токио (UTC + 09: 00) Пхеньян (UTC + 09: 00) Сеул (UTC + 09: 00) Якутск (UTC + 09: 30) Адель помощник (UTC + 09: 30) Дарвин (UTC + 10: 00) Брисбен (UTC + 10: 00) Канберра, Мельбурн, Сидней (UTC + 10: 00) Гуам, Порт-Морсби (UTC + 10: 00) Хобарт (UTC +10: 00) Владивосток (UTC + 10: 30) Остров Лорд-Хау (UTC + 11: 00) Остров Бугенвиль (UTC + 11: 00) Чокурдах (UTC + 11: 00) Магадан (UTC + 11: 00) Остров Норфолк (UTC + 11: 00) Сахалин (UTC + 11: 00) Соломоновы острова.
, Новая Каледония (UTC + 12: 00) Анадырь, Петропавловск-Камчатский (UTC + 12: 00) Окленд, Веллингтон (UTC + 12: 00) Всемирное координированное время + 12 (UTC + 12: 00) Фиджи (UTC + 12: 00) Петропавловск-Камчатский — Старое (UTC + 12: 45) Острова Чатем (UTC + 13: 00) Всемирное координированное время + 13 (UTC + 13: 00) Нукуалофа (UTC + 13: 00) Самоа (UTC + 14 : 00) Остров Киритимати
Новостная рассылка:
BFM-1000-AF — фланцевое крепление, самоустанавливающееся, высокоскоростной ацеталь
В подшипниках Spyraflo Acetal используется кристаллический ацеталь-гомополимерный материал с химической смазкой, у которого коэффициент статического трения равен или меньше коэффициента динамического трения.Он обладает высокой прочностью и жесткостью в широком диапазоне температур и демонстрирует отличное сопротивление ползучести.
Вкладыши подшипников изготовлены методом прецизионного литья под давлением, что позволяет удовлетворить требования различных областей применения. Особенно полезной функцией для соответствующих приложений является способность выдерживать многократные удары без искажений.
Spyraflo также предлагает вариант подшипника Acetal-AF, который содержит 20% волокон PTFE. Acetal-AF удваивает максимальную скорость и значительно увеличивает смазку вала, обеспечивая превосходные характеристики низкого износа.
Подшипники Spyraflo Acetal идеально подходят для применений, требующих низкого коэффициента трения, вращательного, колебательного и / или линейного движения. Подшипники из ацеталя можно заказать в держателях из нержавеющей стали или в виде смонтированных узлов, рассчитанных на промывку, для приложений, требующих материалов, соответствующих требованиям FDA. При заказе с фиксатором из нержавеющей стали узел полностью соответствует требованиям FDA и подходит для пищевой промышленности и упаковки.
| Ацеталь | Ацеталь-AF | |
|---|---|---|
| Состав / структура материала | Кристаллический гомополимер ацеталя | Кристаллический гомополимер ацеталя с 20% волокон ПТФЭ |
| Требования к валу | Рекомендуемая чистота поверхности: 16 RMS (.4 Ra) | |
| Рабочая температура | от -40 ° до 180 ° по Фаренгейту От -40 ° до 82 ° по Цельсию | |
| PV Рейтинги | ||
| P — Давление (стандарт) | 1000 фунтов на квадратный дюйм | 900 фунтов / кв. Дюйм |
| P — Давление (метрическая система) | 6.2 | |
| V- Скорость (стандарт) | 100 фут / мин | 200 FPM |
| V- Скорость (метрическая система) | 0,5 м / с | 1,0 м / с |
| PV — давление x скорость (стандарт) | 3000 фунтов / кв. Дюйм x FPM | 7000 фунтов / кв. Дюйм x FPM |
| PV — давление x скорость (метрическая система) | 0.2 х м / с | |
| Коэффициент трения | µ от 0,1 до 0,3 | |
| Склад | Чистый, сухой | |
| Техническое обслуживание | Не требует обслуживания | |
Шаровая передача с фланцевым креплением | Фланцевое крепление
Шаровая передача с фланцевым креплением
Производитель шаровой раздаточной коробки с фланцевым креплением
Шариковые передаточные узлы с фланцевым креплением компании Hudson Bearings эффективно выдерживают высокие нагрузки, сводя к минимуму любые естественные, но вредные вибрации.
Эти шаровые передачи с двумя на четыре отверстия успешно решают множество препятствий, связанных с управлением движением и транспортировкой материалов.
Переменные продукта включают:
- Материалы шариков: углеродистая сталь, нержавеющая сталь, нейлон (для немаркировки)
- Материалы корпуса: углеродистая сталь, нержавеющая сталь
- Размер главного шарикоподшипника: 1 дюйм, 1,5 дюйма
- Грузоподъемность: 75 фунтов, 250 фунтов.
Основные области применения шаровых передач с фланцевым креплением
Наши редукторы с фланцевым креплением на подшипниках могут использоваться в традиционном положении шарика вверх или в качестве сверхмощного роликового ролика в положении шарика вниз, каждая из которых предлагает более низкий профиль и всенаправленное движение по более низкой цене, чем у конкурентов — и то, и другое. внутренние и международные.Защитная крышка обеспечивает низкий крутящий момент и длительный срок службы.
Чашка для опоры шара с покрытием обеспечивает долгосрочную упругость. Основной шар диаметром 1 дюйм вращается на опорном шаре диаметром 1/8 дюйма, что обеспечивает повышенную мобильность.
Ниже приведены наиболее распространенные применения этого компонента:
- Грузовые и аэрокосмические перевозки
- лазерная и плазменная резка
- Производство и обработка металлов
- Медицинские технологии и приборы
- Промышленная робототехника
- Военная логистика
Преимущество подшипников Hudson
- Универсальный всенаправленный дизайн
- 50 лет лидерства и опыта в отрасли
- Минимальный уровень шума и вибрации
- Неэлектростатический
- Доступны немаркированные материалы
- Грузоподъемность с низким профилем
- Доступны индивидуальные и индивидуальные опции
Для получения дополнительной информации о наших шаровых механизмах с фланцевым креплением или для размещения прямого заказа свяжитесь с нами сегодня.
TS 9951135 TS 8 Корпус с фланцевым разъединителем
Подойдут и большинство имеющихся в продаже ручек оператора. Свяжитесь с Rittal, если у вас есть конкретная модель, не представленная на рисунке.
