Разница между глухим фланцем и фланцевой заглушкой

26 апреля 2022, 12:29

Как известно, одним из способов стыковки линии трубопровода между собой является фланцевое соединение. Многие знакомы с понятием фланец, фланцевая заглушка и глухой фланец. А какие есть различия между ними? Что есть общего у заглушки АТК и глухого фланца? Расскажем в статье.

➤ Что такое фланцевая заглушка?

Фланцевая заглушка служит для глушения потока среды в трубопроводе и устанавливается на конечных участках линии. Имеет второе название в разговорной среде — глухой фланец. Заглушки используются в условиях высокого давления. В своей конструкции не имеют центрального прохода. Фланцевые заглушки изготавливаются диаметром от 10 до 1200 мм и давлением от 6 до 160 кгс/см².

Подобно обычному фланцу, глухой фланец имеет монтажные отверстия по периметру, а уплотнительная поверхность может быть выполнена в пяти исполнениях: с выступом и соединительным выступом (угол под 45 и 90 градусов), впадиной, шипом и кольцевой поверхностью зеркала под прокладку овального сечения.



Заглушки стыкуются с фланцами, образуя надежное фланцевое соединение. Часто глухой фланец вставляется в трубопровод, когда требуется провести ремонт дальше по линии. Это позволяет отсоединять фланцы ниже по потоку, не опасаясь потери внутренней среды. Часто заглушки используются при добавлении еще одной линии к существующему трубопроводу или при добавлении нового оборудования. Заглушка незаменима для отключения линии, когда надобность в ее эксплуатации отпадает. Без глухого фланца было бы трудно проводить техническое обслуживание или ремонт трубопровода. Глухой фланец является гораздо более экономичным способом герметизации трубы. Читайте также про сравнение фланцевых заглушек с поворотными заглушками →

Таблица 1. Схема ответного фланцевого соединения в виде заглушки АТК  24.200.02-09 и фланца по ГОСТ 33259-15

Исполнение заглушки АТК 24.200.02-90	Схема АТК 24.200.02-90	Ответный фланец по ГОСТ 33259-15	Схема отв. фланца по ГОСТ 33259-15
Исп. 1 с соединит. выступом		Исп. B (1) с соединит. выступом
Исп. 2 с выступом		Исп. F (3) с впадиной
Исп. 3 с шипом		Исп. D (5) с пазом, Исп. M (9) с пазом под фторопластовую прокладку
Исп. 4 под прокладку овального сечения		Исп. J (7) под прокладку овального сечения
Исп. 5 с впадиной		Исп. E (2), с выступом

➤ Российские стандарты на фланцевые заглушки

История нормативов на заглушки берет свое начало с 1954 года, когда был принят ГОСТ 6973-54, впоследствии он был заменен на ГОСТ 12836-67. С 1990 года норматив пересмотрели и все нововведения внесли в альбом типовых конструкций (АТК) 24.200.02-90. У заглушек выделяется 5 исполнений, способных выдержать температурные колебания от -70 до 600 градусов. Уплотнительная поверхность стыкуется с фланцами по ГОСТ 33259-15. В нормативном документе представлены удобные таблицы с размерным рядом, удобно разделенные на показатели давления под каждое исполнение.



Заглушки плоские крышки люков по ОСТ 26.2008-83 внешне очень похожи на фланцевые заглушки. Но на внешнем сходстве все и заканчивается. Во-первых, диаметр крышек начинается с 400 мм, а диапазон условного давления от 0,1 до 16 МПа, где второе исполнение типа “шип” идет от 0,3 МПа. Такие круглые заглушки тоже стыкуются с фланцами, но предназначены для фланцев сосудов и аппаратов по ГОСТ 28759.2. Как индивидуальную деталь не используют, они идут только совместно с плоскими крышками люков по ОСТ (ОСТ 26-2002, ОСТ 26-2005, ОСТ 26-2007). Выступают в роли элементов конструкции люка.

В итоге, когда речь идет про стандарт для заглушек, на территории РФ главенствует норматив АТК 24.200-02.

➤ Международные стандарты на фланцевые заглушки

Американские стандарты ASME/ANSI являются более зрелыми, подробными и популярными в международной отрасли. ASME B 16.5 берет свое начало с 1920 года, где последняя редакция датируется 2003 годом. Фланцевая заглушка входит в общий фланцевый нормативный документ ASME B 16.5 и носит название Blind flange. Можно встретить второй термин blank flange и сокращение BL. Заглушки изготавливаются от 1/2 до 24 дюймов. При переводе в более привычную измерительную систему, можно увидеть, что американские глухие фланцы производят диаметром до 600 мм. Для сравнения, заглушки АТК рассчитаны до 1200 мм. Условное давление измеряется в классах и достигает параметра в 2500, что при перерасчете в МПа равно 41,2.

Европейский стандарт EN 1092 тоже содержит глухую заглушку в качестве одного из типов фланца —

Typ 5, Blind flange. Норматив пришел на смену DIN 2527. Фланцы EN обозначаются классом давления PN от PN 2,5 до PN 400 и размером DN 10 до DN 4000. DN не является сокращением от DIN, а в метрических единицах совпадает с диаметром для труб и фланцев ASME.

Заметная разница между двумя заглушками кроется в требованиях к толщине детали, EN будет тоньше, чем ASME.



➤ Область применения Blind (blank) flange или фланцевой заглушки

Давайте сравним технические параметры между тремя стандартами АТК, ASME и DIN.

Стандарт	Диаметр	Давление
АТК 24.200.02-90	от 10 до 1200 мм	от 0,6 до 16 МПа
ASME B 16.5	NPS от 1/2″ до 24″	Class 150 — 2500
DIN EN 1092	от DN 10 до DN 4000	от PN 2,5 до PN 400

Воспользуйтесь этой статьей, чтобы перевести единицы измерения.

➤ Вывод

Как мы выяснили, понятия “фланцевая заглушка” и “глухой фланец” в российском поле являются синонимами и представляют единую круглую деталь трубопровода без центрального прохода, согласно АТК 24.200-02-90. Тогда как международный опыт, приписывает фланцевую заглушку к общему фланцевому стандарту. Деталь  получает название “Blind (/Blank) Flange”, что в дословном переводе означает “глухой фланец”. В американском стандарте ASME заглушка становится шестым типом, наряду с воротниковыми и плоскими фланцами, а в нормативе DIN выступает пятым видом фланцев. В итоге, фланцевая заглушка имеет отдельный стандарт в России, включена в общий список типов фланцев в международных стандартах и носит второе название — глухой фланец.

➤ Полезное чтение:

• Как выбрать фланцевую заглушку?
• Все этапы создания заглушки на производстве
• Разница между ANSI и ASME
• Нужно ли защищать зеркало фланца?

Чтобы заказать фланцевую заглушку, направьте запрос по электронной почте или позвоните менеджерам отдела продаж.

➥ 8 (499) 673-38-38 Москва
➥ 8 (343) 384-38-38 Екатеринбург
➥ 8 (812) 328-38-38 Санкт-Петербург
➥ 8 (800) 555-38-83 Бесплатно по РФ

— Осколкова Анастасия, контент-менеджер «ОНИКС»

ЧИТАЙТЕ ТАКЖЕ

Как расшифровываются марки сталей? Классификация марок сталей 19.10.2022

Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд 21.09.2022

Воротниковые фланцы на высокое давление. Стандарты ГОСТ, ASME, DIN, EN 12.09.2022

Фланцевые заглушки по ГОСТ 34785-21. Технические характеристики и особенности 20.07.2022

---

Газ, вода и нефть – все это “в руках” фланцевого соединения

Слово фланец произошло от немецкого “фланш” – это диск круглой формы с отверстиями, предназначенный для быстрого, а главное, герметичного соединения частей труб, корпуса турбин, арматуры, либо сосудов, и т.

д. Кроме того, данная деталь позволяет крепить к ним самые различные детали и узлы, при этом – с различными видами назначений. Само фланцевое соединение состоит из двух фланцев и уплотнительного соединения между ними.

Аксессуары фланцевого соединения

Фланцевое соединение – сложный механизм, где сами фланцы соединяются различными способами: стяжными болтами, шпильками, или при помощи специальных гаек. Кроме того, между соединением двух фланцев всегда присутствует прокладка. Вид прокладки напрямую зависит от вида самого фланца и давления, на которое этот фланец рассчитан, но чаще всего бывает прокладка из паротита, маталла, эластомера, графита, либо совокупности металла и графита (спирально-навитые прокладки).

Применение фланцев

Промышленность выпускает достаточно большое количество фланцев различной модификации, которые с успехом работают в любых условиях, включая климатические. По трубопроводам, частью которых они являются, можно транспортировать не только воду, но и нефть, газ, масла, а также любые виды агрессивных жидкостей.

Многие модификации великолепно чувствуют себя в сложных условиях пониженной температуры, либо наоборот – высокой. Бытовые водо- и газопроводы также немыслимы без соединительных деталей. Особенно важна их надежность в том случае, если труба идет с наружной стороны фасада дома.

Основные эксплуатационные характеристики

Особый состав фланцев позволяет выдерживать как высокие (до +600 градусов по цельсию), так и низкие температуры, сохраняя при этом пластичность. Способность выдерживать высокое давление – тоже немаловажная особенность. По ГОСТ-у предусматрено изготовление фланцев, способных выдерживать до 100 Мпа. Стоит заметить, что обычно, высокое давление возникает в трубах малого диаметра. Фланцы высокого давления отличаются по внешним признакам – они намного толше, весят, соответственно, тоже больше. К тому же, фланцы высокого давления имеют больше крепежных отверстий. Рабочее давление фланца – параметр крайне важный, который определяется еще на стадии проектирования. Более точные параметры можно посмотреть в таблице ГОСТ. Заметим, что строгое соблюдение этого государственного документа – гарантия качества фланцев, а соответственно – гарантия надежной работы этого важного элемента во всех областях промышленности.

Производство фланцев

Учитывая то, что данная деталь применяется на предприятиях газовой, нефтедобывающей и химической отрослях – производство должно иметь надежный парк высокотехнологичного оборудования, обязательным условием считается и наличие строгого контроля качества (ОТК), с полным мониторингом на всех этапах производства.

Репутация производителя – тоже немаловажный аспект. Фирмы однодневки, скорее всего, не станут связываться со столь сложным производством, где обязательным условием является наличие специализированных кадров и сложного оборудования, но на российском рынке, впрочем, как и во всем мире, присутствует огромное количество перекупщиков. Сам этот факт – не столь серьезная проблема. Проблема может быть в другом – хранение изготавливаемой продукции – это не простой процесс, где необходимо соблюдать некоторые правила, что не всегда могут позволить себе перекупщики. Заказывать производство фланцевых соединение рациональнее напрямую у завода-изготовителя, где вы получите не только выполненный качественно продукт, но и сможете регулировать, как сроки и количество, так и возможные размеры фланцев (включая индивидуальные заказы по своим размерам или чертежам).

Какие 6 самых распространенных фланцев?

Ниже приведены 6 типов фланцев, наиболее распространенных в технологических трубопроводных системах.

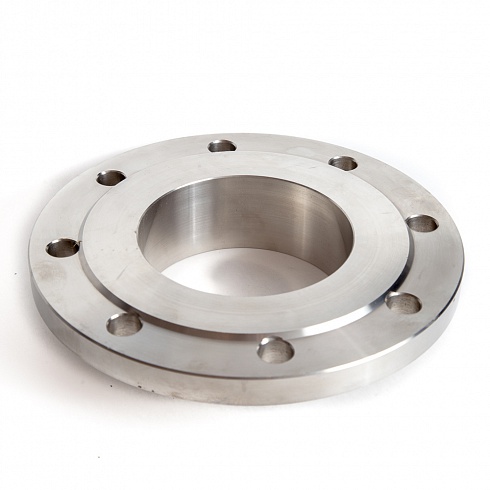

1. Накладные

Как следует из их названия, эти трубные фланцы надеваются на трубу. Они изготавливаются с внутренним диаметром, немного превышающим внешний диаметр трубы. Эти насадки присоединяются к трубе с помощью углового сварного шва в верхней и нижней части фланца.

Накидные фланцы труб обычно имеют приподнятую или плоскую поверхность. Когда выступ необходим для скольжения на фланцах труб, стандартная высота составляет 1/16″ для скольжения на фланцах труб до 400#. Для накладок на фланцы труб диаметром 400# и выше стандартная высота приподнятой поверхности накладки на фланцах труб составляет 1/4″.

Coastal производит накладки на фланцы труб из всех марок стали, включая накладки из углеродистой стали на фланцы труб, накладки из нержавеющей стали на фланцы труб и накладки из легированных сплавов на фланцы труб.

Накидные фланцы труб на складе включают накладки AWWA на фланцы труб, накладки ANSI на фланцы труб, накладки для сосудов под давлением на фланцы труб и накладки на фланцы труб, которые соответствуют внешнему диаметру и сверлению фланцев ASME.

2. Приварная шейка

Фланцы с приварной шейкой легко узнать по конической ступице в месте приваривания трубы к фланцу. Вместо этого нагрузка передается с фланца на трубу. Это также снижает концентрацию напряжения от основания ступицы. Фланцы с приварной горловиной часто используются в тех случаях, когда важным фактором является высокое давление. Внутренний диаметр фланца соответствует внутреннему диаметру трубы. Фланцы трубы с приваренной горловиной со ступицей имеют опубликованные спецификации, которые варьируются от 1/2″ до 96″. Наша компания обеспечивает их во всех материальных сортах, технических требованиях и размерах.

Фланцы труб с приварной горловиной обычно имеют выступ, плоскую поверхность или RTJ-покрытие. Когда выступ необходим для фланцев с приварной горловиной, стандартная высота составляет 1/16 дюйма для фланцев с приварной горловиной менее 400#. Для фланцев трубы с приварной горловиной диаметром 400# и выше стандартная высота выступа фланца трубы с приварной горловиной составляет 1/4″.

Coastal Flange производит фланцы с приварной горловиной из всех марок стали, включая фланцы с приваркой из углеродистой стали, фланцы с приваркой из нержавеющей стали и фланцы с приваркой из сплава. Coastal Flange также имеет на складе и готовых к отправке множество различных фланцев для сварных втулок. Имеющиеся на складе фланцы с приварной горловиной включают фланцы с приварной горловиной ANSI B16.5, фланцы с приварной горловиной ASME B16.47 серии «A», фланцы с приварной горловиной ASME B16.47 серии «B», фланцы с приварной горловиной сосуда под давлением.

3. Глухие

Фланцы глухих труб используются для герметизации концов трубопроводных систем или отверстий сосудов под давлением. Они обычно используются для проверки потока газа или жидкости через трубу или сосуд. Фланцы глухих труб также обеспечивают легкий доступ к трубе в случае необходимости выполнения работ внутри линии. Они часто используются для приложений с высоким давлением.

Фланцы глухих труб обычно имеют выступ, плоскую поверхность или RTJ-покрытие. Когда выступ необходим для фланцев глухих труб, стандартная высота составляет 1/16″ для фланцев глухих труб до 400#. Для фланцев глухих труб диаметром 400# и выше стандартная высота фланца глухих труб составляет 1/4″.

Coastal Flange производит глухие фланцы для труб из всех марок стали, включая фланцы из углеродистой, нержавеющей стали и легированных глухих труб. Coastal также имеет на складе и готовых к отправке множество различных фланцев для глухих труб. Фланцы для глухих труб на складе включают фланцы для глухих труб ANSI B16.5, фланцы для глухих труб ASME B16.47 серии «A» и фланцы для глухих труб ASME B16.47 серии «B».

4. Соединение внахлестку

Фланцы трубы с соединением внахлестку скользят непосредственно по трубе и чаще всего используются с врезными фитингами. Труба обычно приваривается к укороченному концу, а фланец трубы внахлестку может свободно вращаться вокруг укороченного конца. Преимущество этого в том, что не будет никаких проблем с выравниванием отверстий под болты. Фланцы труб с соединением внахлестку часто используются в тех случаях, когда требуется частый демонтаж.

Накидные фланцы для труб со ступицей имеют опубликованные спецификации, которые варьируются от 1/2″ до 24″. Размеры выше 24″ изготавливаются в виде соединений внахлест, чтобы скользить по размерам. Coastal Flange предлагает фланцы для соединения внахлестку из всех материалов, спецификаций и размеров.

Coastal производит фланцы для соединения внахлестку из всех марок стали, включая фланцы для соединения внахлестку из углеродистой, нержавеющей стали и сплава.

5. Резьбовые

Трубные фланцы с резьбой аналогичны вставным трубным фланцам, за исключением того, что отверстие резьбового фланца трубы имеет коническую резьбу. Резьбовые трубные фланцы используются с трубами, имеющими наружную резьбу. Преимущество этих трубных фланцев в том, что их можно прикрепить без сварки. Резьбовые фланцы для труб часто используются для труб малого диаметра и высокого давления.

Фланцы труб с резьбой обычно имеют выступ, плоскую поверхность или RTJ-покрытие. Когда выступ необходим для фланцев с резьбой, стандартная высота составляет 1/16″ для фланцев с резьбой до 400#. Для фланцев с резьбой диаметром 400# и выше стандартная высота фланца с резьбой составляет 1/4″. Сегодня резьбовые фланцы используются почти исключительно для коммунальных услуг, таких как воздух КИПиА, промышленный воздух, азот, питьевая и сырая вода.

Coastal производит фланцы с резьбой для труб из всех марок стали, включая фланцы с резьбой из углеродистой стали, фланцы с резьбой из нержавеющей стали и фланцы с резьбой из сплава. Coastal также имеет на складе и готовых к отправке множество различных резьбовых фланцев для труб.

6. Приварной враструб

Фланец под приварку враструб подобен накидному фланцу, поскольку труба вставляется внутрь фланца в раструб и закрепляется угловым сварным швом на ступице на задней стороне фланца. В соответствии с ASME B31.3 фланцы под приварку враструб должны использоваться только в некритических условиях, когда давление, температура или коррозия продукта не являются проблемой.

Фланцы труб с раструбной сваркой обычно имеют выступ, плоскую поверхность или RTJ-покрытие. Когда выступ необходим для фланцев для сварки враструб, стандартная высота составляет 1/16″ для фланцев для сварки враструб до 400#. Для фланцев для приварки враструб 400# и выше стандартная высота фланца для приварки враструб составляет 1/4″.

Coastal Flange производит фланцы для сварки враструб из всех марок стали, включая фланцы из углеродистой стали, фланцы из нержавеющей стали и фланцы из сплава для сварки враструб. Coastal Flange также имеет в наличии и готово к отправке множество различных фланцев для труб с раструбной сваркой.

Обращайтесь в компанию Coastal Flange с любыми вопросами или для получения индивидуального предложения.
Телефон:  713-937-3333
Электронная почта: [email protected]

Теги |

Какие бывают типы фланцев? Посмотреть полную информацию о фланце!

Перейти к содержимому

Типы фланцев spipesfactory2020-04-08T10:36:06+00:00

• Фланец является вторым по распространенности методом соединения после сварки. Фланцевое соединение состоит из трех отдельных и независимых, хотя и взаимосвязанных компонентов; фланцы, прокладки и болтовые соединения. Мы производим фланцы различных размеров и материалов. У нас есть большой запас фланцев из углеродистой стали, легированной стали и нержавеющей стали.
• Стальной фланец (кованый, вырезанный из листа или катаный) бывает различных форм и размеров для различных применений. Фланец обычно имеет форму круглого диска и используется для соединения двух труб вместе или для соединения трубы с сосудом высокого давления, клапаном, насосом, встроенным фланцевым узлом или другим компонентом. Фланец поставляется с отверстиями для болтов вокруг обода. Болты используются для соединения двух фланцев, которые обычно крепятся к концам трубы с прокладкой между ними.
• Фланцы доступны в различных формах, в виде приварной шейки (труба приваривается к фланцу), резьбовой (труба навинчивается на фланец), сварка враструб (соединения с угловым сварным швом), соединение внахлестку (для соединений с заглушки), накладки и т. д. Фланец также может представлять собой пластину для закрытия или закрытия конца трубы. Это называется глухой фланец. Таким образом, фланцы считаются внутренними компонентами, которые используются для поддержки механических частей.
• Спецификации ASME B16.5 и ASME B16.47 распространяются на стандартные фланцы труб США, спецификация EN 1092-1 распространяется на европейские стальные фланцы.
• Фланец может быть изготовлен и спроектирован в соответствии с определенным номинальным давлением; 150 фунтов, 300 фунтов, 400 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов и 2500 фунтов.

Производитель стальных фланцев в Индии

Международные стандарты

Конструкция	Согласно EN Type	Согласно DIN
Сварная шейная фланец	Тип 11	DIN 2627 — DIN 2638
Слепой фланцевой
Плоский фланец	Тип 01	DIN 2573, DIN 2576
LAPPAPT FLANEG	Тип 02 и тип 04	DIN 2641, DIN 2642, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN 265, DIN. 0113

Подобно фланцам ASME, стальные и нержавеющие фланцы EN1092-1 имеют несколько различных версий с выступами или без выступов. В соответствии с европейской формой уплотнения обозначаются другой формой:

z

Форма: типы контактных поверхностей	DIN EN 1092-1
Без выступа	Форма A
3 = 160 Механическая токарная обработка)	Форма B1
Выступ (Rz = 40 Механическая токарная обработка)	Форма B1
Поднятая поверхность (RZ = 16 Механический поворот)	Форма B2
Язы Наружная резьба согласно DIN 2513	форма E
внутренняя резьба согласно DIN 2513	форма F
внутренняя резьба согласно DIN 2514	форма G 9
6	6	внутренняя резьба0115 Мужчина в соответствии с DIN 2514	Форма H

Типы фланцев

1. Плотные фланцы:-

• • Трипкие фланцы могут быть подходящими для сварки. главное преимущество, из-за которого эти фланцы высоко потребованы.
  • Их можно использовать в условиях очень высокого давления, особенно при температуре окружающей среды или близкой к ней, когда необходимая термообработка после сварки невозможна.
  • Идеально подходят для трубопроводов малого диаметра.
  • Это экономичные и экономящие время устройства.
  • Эти резьбовые фланцы обычно предназначены для нециклических применений.
  • Фланцы подходят для использования в условиях, когда сварка опасна.
  • Могут использоваться во взрывоопасных зонах.
  • Резьбовые фланцы широко востребованы в качестве трубных фланцев, т.е. называются резьбовыми трубными фланцами, используемыми в различных промышленных применениях.
  • Резьбовые фланцы также известны как резьбовые фланцы, и они имеют резьбу внутри отверстия фланца, которая подходит к трубе с соответствующей наружной резьбой на трубе.
  • Резьбовой (винтовой) фланец похож на накидной фланец, но отверстие имеет резьбу.
  • Существуют следующие типы фланцев с резьбой:
    • Фланцы с гладкой резьбой
    • Фланцы с внутренней резьбой
    • Фланцы с наружной резьбой

2. Фланцы с приваркой враструб

• • Фланец под приварку враструб, сокращенно SWF, похож на вставной фланец, за исключением того, что к фланцу и трубе приваривается только один угловой шов.
  • Приварные фланцы с раструбом имеют раструб с внутренней резьбой, в который вставляется труба. Угловая сварка производится снаружи на трубе.
  • Фланец для приварки враструб подобен накидному фланцу, за исключением того, что он имеет размеры отверстия и цековки.
  • Для подготовки к сварке трубу не нужно срезать. Для выравнивания не требуется временная прихваточная сварка, поскольку, в принципе, правильное выравнивание обеспечивает фитинг.
  • Металл сварного шва не может проникнуть в отверстие трубы.
  • Их можно использовать вместо резьбовых фитингов, что значительно снижает риск утечки. Рентгенография углового шва нецелесообразна; поэтому правильная установка и сварка имеют решающее значение. Угловой сварной шов может быть проверен методом контроля поверхности, методом магнитопорошкового (MP) или методом проникающей жидкости (PT).
  • Затраты на строительство ниже, чем при стыковом сварном соединении, благодаря отсутствию строгих требований к подгонке и отсутствию специальной механической обработки для подготовки концов стыкового шва.
  • Труба приваривается к фланцам с раструбным приваром путем вставки трубы в раструб и выдавливания трубопровода между 1/16” и 1/8”. Это необходимо для предотвращения расширения расширяющейся трубы на внутренней стороне сварного шва при вытягивании и растрескивании сварного шва на фитинге.

3. Фланец с приварной шейкой

• • Фланец с приварной шейкой (также известный как фланец с высокой ступицей и конический фланец ступицы) состоит из круглого фитинга с выступающим ободом по окружности.
  • Есть два дизайна. Обычный тип используется с трубами. Длинный тип не подходит для труб и используется в технологических установках.
  • Обычно изготавливаются из поковки, эти фланцы обычно привариваются к трубе встык. Обод имеет ряд просверленных отверстий, которые позволяют прикрепить фланец к другому фланцу с помощью болтов.
  • Такие фланцы подходят для использования в агрессивных средах с экстремальными температурами, давлением или другими источниками напряжения.
  • Упругость этого типа фланца достигается за счет распределения воздействия окружающей среды на трубу, к которой он приварен.
  • Этот тип фланца успешно используется при давлении до 5000 psi.
  • Фланцы с приварной горловиной являются громоздкими и дорогостоящими по сравнению с другими типами фланцев.

4. Накидной фланец

• • Накидной фланец имеет отверстие, соответствующее наружному диаметру трубы, из которого может проходить труба.
  • Накидной фланец — это, по сути, кольцо, которое надевается на конец трубы, при этом поверхность фланца выступает от конца трубы на достаточное расстояние для нанесения сварного шва на внутренний диаметр. Наружный диаметр накладки на фланце также приварен к тыльной стороне фланца.
  • Фланец Slip-On подходит для применения при низком давлении и температуре.
  • Этот тип фланца доступен в больших размерах, а также для соединения трубопроводов большого диаметра с патрубками накопительного бака.
  • Приварные фланцы с раструбом используются для небольших трубопроводов и трубопроводов высокого давления, по которым не передаются высококоррозионные жидкости. Это связано с тем, что эти типы фланцев подвержены коррозии в области зазора между концом трубы и буртиком раструба.

5. Фланец с соединением внахлестку

• • Фланцы с соединением внахлестку по форме напоминают вставные фланцы, за исключением радиуса на пересечении поверхности фланца и отверстия для размещения фланцевой части вставного конца.
  • Снижает общую стоимость фланцевых соединений трубопровода, так как использование материалов более высокого качества сведено к минимуму.
  • Операции болтового соединения упрощены, так как фланец соединения внахлестку можно вращать вокруг трубы, чтобы облегчить выравнивание болтов.
  • Фланец внахлестку используется там, где требуется частый демонтаж и ограниченное пространство.
  • В основном используется в трубопроводных системах из углеродистой или низколегированной стали.

6. Глухой фланец

• • Глухой фланец — это сплошной диск, используемый для перекрытия трубопровода или создания упора.
  • Глухой фланец представляет собой глухой диск с отверстием под болт.
  • Эти типы фланцев используются с другим типом фланцев для изоляции трубопроводной системы или для завершения трубопровода в качестве конца.
  • Глухие фланцы также используются в качестве крышки люка на судне.
  • Глухие фланцы обычно производятся и складируются из нескольких различных материалов.
  • Их часто называют глухими фланцами.
  • Глухие фланцы обычно используются в нефтехимической промышленности, трубопроводной промышленности, коммунальном хозяйстве и водоснабжении.
  • Без глухого фланца было бы практически невозможно ремонтировать или выполнять текущее техническое обслуживание трубопровода, если только поток не был перекрыт ранее установленным клапаном, что могло повлиять на длину трубопровода в несколько километров.
  • Интересно отметить, что хотя этот тип фланцев проще в производстве, они продаются по более высокой средней цене за килограмм по сравнению с другими типами фланцев.

Специальные типы фланцев:

Типы фланцев

1. NipoFlange:- NipoFlange используется для ответвлений трубопроводов под углом 90 градусов и представляет собой продукт, изготовленный путем сочетания приварного фланца с шейкой и кованого Nipole фланца.
2. WeldoFlange:- Weldoflange концептуально подобен Nipoflange, так как они представляют собой комбинацию фланца с приварной горловиной и фитингового соединения (в данном случае Weldolet). Приварные фланцы изготавливаются из цельного куска кованой стали, а не путем сварки отдельных частей.
3. Угловой фланец и фланец Latro:- Другими менее распространенными типами фланцев Olets являются так называемые Elboflange (комбинация фланца и Elbolet) и «Latroflange» (комбинация фланца с Latrolet). Эльбофланцы используются для разветвления трубопровода под углом 45 градусов.
4. Поворотный фланец:-  Поворотные фланцы позволяют вращать внешнее кольцо вокруг ступицы на 360°, что упрощает совмещение отверстий под болты при креплении к сопряженному стандартному фланцу. Для подводных применений эта возможность важна, когда для выравнивания и соединения фланцевого соединения доступен только один водолаз. Поворотные кольцевые фланцы облегчают совмещение отверстий под болты между двумя сопрягаемыми фланцами, что полезно во многих случаях, например, при прокладке трубопроводов большого диаметра, подводных и морских трубопроводов, прокладке трубопроводов на мелководье и в подобных условиях. Поворотные фланцы подходят для работы с нефтью, газом, углеводородами, водой, химическими веществами и другими требовательными жидкостями в нефтехимической промышленности и управлении водными ресурсами.
5. Расширительный фланец:-  Расширительные фланцы представляют собой трубный фланец с приварной горловиной, номинальный размер нефланцевого конца больше номинального размера фланцевого конца. Их можно использовать для изменения размера участка трубы. Они обычно используются для увеличения размера строки до первого или второго большего размера. Это альтернатива использованию отдельной комбинации редуктора и фланца с приварной горловиной. Расширительный фланец можно использовать для соединения труб с насосами, компрессорами и клапанами.
6. Фланец-переходник:-  Фланцы-переходники определяются путем указания сначала размера, от которого делается переход, а затем уменьшенного размера. Они доступны для всех классов давления и представляют собой хорошую альтернативу соединению двух разных размеров труб. Этот тип фланца не следует использовать, если резкий переход может создать нежелательную турбулентность, например, в насосе. Переходные фланцы обычно поставляются одного из трех типов:
   • Переходной фланец с приварной горловиной
   • Переходной накладной фланец
   • Переходной фланец с резьбой

Другая классификация фланцев

Форма является наиболее очевидным способом классификации различных типов фланцев. Однако существуют и другие способы классификации фланцев, а именно:

Тип поверхности фланца

• Плоская поверхность (FF)
• Выступ (RF)
• Кольцевое соединение (RTJ)
• Шип-паз (T&G)
• И мужской и женский тип

Размеры фланцев

• Размер трубы – Фланцы трубы также имеют соответствующий размер трубы, как правило, в соответствии с принятыми стандартами.
• Внешний диаметр фланца (OD) – измеряется от внешнего края до противоположного внешнего края.
• Диаметр делительной окружности (PCD) – это диаметр, измеряемый от центра отверстия под болт до противоположного отверстия под болт.
• Толщина фланца – измеряет только толщину присоединяемого внешнего обода и не включает часть фланца, удерживающую трубу.
• Номинальный размер
• Рейтинги давления

Flance Finish

• Главный
• Серрированные
• Стокол

Типы подключения 9003

Типы подключения 9003

3

Типы подключения 9003

3

Типы подключения 9003

Типы подключения 9003

Типы подключения 9003

3

. многие факторы (фланец, болты, прокладки, процесс, температура, давление, среда). Все эти различные элементы взаимосвязаны и зависят друг от друга для достижения успешного результата. Надежность фланцевого соединения в решающей степени зависит от грамотного контроля процесса изготовления соединения.

Номинальные значения давления и температуры

• Чем выше номинал, тем тяжелее фланец и он может выдерживать более высокое давление и температуру.
• При повышении температуры давление падает, и наоборот.
• Фланцы классифицируются в соответствии с номинальным давлением и температурой: 150#, 300#, 400#, 600#, 900#, 1500# и 2500#.
• Фланцы большого диаметра, т. е. от 24 до 60 дюймов, доступны для класса до 900#.

Типы материалов

• Углеродистая сталь : – ASTM A105, ASTM A350 LF1 /LF2 /LF3, ASTM A181, ASTM A694 F42, F52, F60, F655
Сталь AF18 AS21 AF18 Alloy /F5 /F5a /F7 /F9 /F11 /F12 /F22/ F91
• Нержавеющая сталь: – ASTM A182 F6 /F304 /F304L /F316 /F316L/ F321 /F347 /F348, ASTM A182 F51 (дуплексные фланцы) / F53-F55 (супердуплексные фланцы)
• Или Комбинация экзотических материалов (заглушки) и других материалов основы:-
  • Никелевые сплавы / суперпладол
    • ASTM B166 UNS NO6600 (Inconel 600)
    • ASTM B564 UNS N06625 (INSEL 625)
    • 3. 1100 (UNSEL 625)
    • .11200 (INSEL 625)
    • .123.11100 (INSEL 625)
    • .123.700 (INSMLINSLER. B564 UNS N08825 (INCOLOY 825)
    • ASTM B160 UNS N0200 (Nickel 200)
    • ASTM B564 UNS N04400 (MONEL 400)
    • ASTM4400 (MONEL 400)
    • ASTM6400 (MONEL 400)
    . — ASTM B381 гр.2 (титан)
  • Алюминий
  • Медная
  • Полипропилен и т. Д.
• Список материалов, используемые для производства фланго Фланцы и фланцевые фитинги от NPS от ½ до 24 дюймов
• ASME B16.47 — Стальные фланцы большого диаметра от NPS от 26 до 60 дюймов

Проверка фланца

• Наружный и внутренний диаметр отверстия под болт
• Диаметр
• Диаметр ступицы и толщина сварного конца
• Длина ступицы
• Прямолинейность и выравнивание отверстия под болт

Маркировка

• Логотип производителя
• Код материала ASTM
• Класс))
• Размер
• Толщина (График)
• № плавки
• Специальная маркировка при наличии QT (закалка и отпуск) или W (ремонт сваркой)

Спецификации ASME, ANSI и MSS

Стандарты регулируют размеры и допуски, в соответствии с которыми изготавливаются фитинги:

• ASTM A. 182 — Кованые или катаные фланцы и фитинги для труб из легированной стали для работы при высоких температурах
• ANSI B. 16.5 — Фланцы и фланцевые фитинги для стальных труб (номинальный диаметр от ½ до 24 дюймов)
• MSS SP.6 — Облицовка фланцев
• MSS SP.25 — Маркировка фланцев
• MSS SP.39 — Болты и гайки для фланцев
• MSS SP.44 – Фланцы для трубопроводов большого диаметра. (диаметр более 24 дюймов)
• API-605 – Фланцы большого диаметра для использования в нефтяной отрасли. (диаметром более 24 дюймов)

Нижеследующее не является спецификацией фланцев, но влияет на изготовление фланцев из кованой стали:

1. ANSI B. 31.4 — Трубопроводы для транспортировки нефти
2. ANSI B. 31.5 — Системы трубопроводов охлаждения
3. ANSI B. 31.7 — Трубопроводы атомной энергетики
4. ANSI B. 31.8 — Трубопроводы для транспортировки и распределения газа
5. ANSI B. 36.10 — Стандарт для труб из кованой стали
6. ANSI B. 36.19 — Стандарт для труб из нержавеющей стали 90890 ANSI 90 B. 16.10 – Размеры клапана с торца и торца
7. ANSI B. 16.11 – Кованые фитинги, сварка враструб и резьба

Преимущества фланцев

• Новая линия может содержать несколько трубных катушек и может быть изготовлена ​​в мастерской.
• Эти катушки труб могут быть собраны на заводе без необходимости сварки.
• NDO (рентген, гидротест и т.д.) на заводе не требуется, т.к. это делается в мастерской.
• Пескоструйная обработка и покраска на заводе не требуются, так как даже это было сделано в мастерской
  (следует устранять только повреждения краски при установке).

Недостатки фланцев

1. Каждое фланцевое соединение может протекать (некоторые утверждают, что фланцевое соединение никогда не обеспечивает 100-процентную герметичность). При выборе и применении всех этих элементов требуется особый контроль для получения соединения с приемлемой герметичностью.
