Исполнения фланцев от A до M. Как читать таблицы из ГОСТ?
19 июля 2021, 08:43

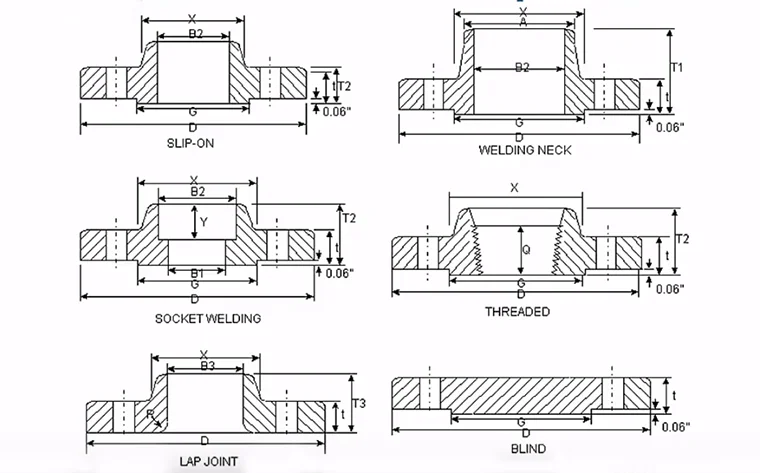

Фланцы представляют собой деталь дисковой формы с центральным отверстием для прохождения внутренней среды. По периметру расположены равноудаленные отверстия для крепежа. Исполнение фланца наносят в маркировку:
Рис. 1: Маркировка фланца, расположение исполнений
Историческая справка. До 2016 года существовала серия ГОСТов группы 12815-12822 и все типы фланцев имели разный ГОСТ. В настоящее время, фланцы изготавливают по ГОСТ 33259-2015. Основные отличия.
Как узнать размеры для исполнений фланцев?
Рис. 2: Схема фланцев в исполнениях A, B, C и D. Какие данные взять из схемы, чтобы найти в «таблица 2» в ГОСТ 33259-15 всю нужную информацию по размерам.
Как проверить по таблице из ГОСТ данные на каждое исполнение? Размеры фланцев можно увидеть в таблице 2 — «Размеры уплотнительных поверхностей фланцев» в ГОСТ 33259-15 (
На каждое исполнение соответствует определенный размер «D». Например, для фланцев с соединительным выступом B (1), стоит смотреть столбик «D₂», а для фланцев под прокладку овального сечения J (7) подойдет столбик «D₈» и «D₉».

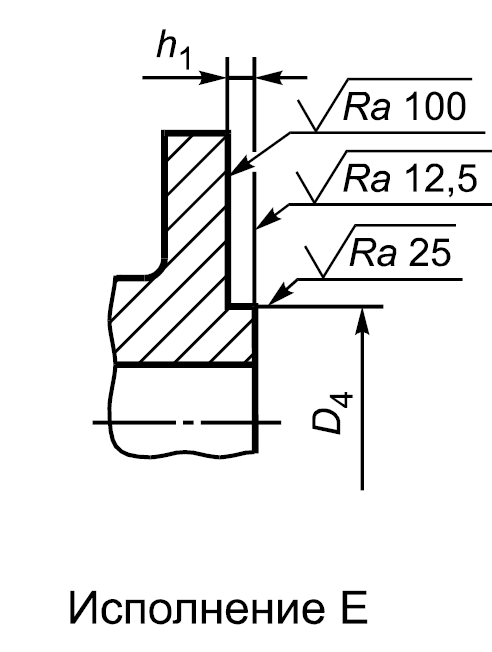

Рис. 3: Схема фланцев в исполнениях E, F и J. Какие данные взять из схемы, чтобы найти в «таблица 2» в ГОСТ 33259-15 всю нужную информацию по размерам.
Рис. 4: Схема фланцев в исполнениях K, L и M. Какие данные взять из схемы, чтобы найти в «таблица 2» в ГОСТ 33259-15 всю нужную информацию по размерам.
Исполнение B — фланец с соединительным выступом
Стандартно, все фланцы из каталога ОНИКС выполнены в исполнении B (1). Среди услуг компании «ОНИКС» есть возможность переточки фланцев и заглушек в исполнения. Токарная обработка производится оперативно и качественно.
Таблица 1. Соотношение DN и PN для фланцев в исполнении B (1).
| Схема | Вид | ГОСТ 12815-80 | ГОСТ 33259-15 | DN, PN (1 ряд) | Ответный фланец |
|---|---|---|---|---|---|
|
с соединит. выступом |
Исп. 1 |
DN 10 до PN 160, 250. (!!) PN 200 нет |
В (1) с соединит. выступом |
||
| DN 15-250, PN 1-200 | |||||
| DN 300-400, PN 1-160 | |||||
| DN 400-500, PN 1-100 | |||||
| DN 600-1200, PN 1-63 | |||||
| DN 1400-1600 PN 1-40 | |||||
| DN 1800-2000 PN 1-25 | |||||
| DN 2200-3000 PN 1-10 | |||||
| DN 3200-3600 PN 1-6 | |||||
| DN 3800-4000 PN 2,5 |
Как читать таблицы из ГОСТ?
Геометрия возможна по 1 и 2 ряду, однако не все исполнения предполагают разделение размеров на два столбца.
Таблица 2. Соотношение диаметра DN и давления PN к фланцам в исполнениях для 1 и 2 ряда.
| Схема | Вид | ГОСТ 12815-80 | ГОСТ 33259-15 | DN, PN (1 ряд) | DN, PN (2 ряд) | Ответный фланец |
|---|---|---|---|---|---|---|
|
|
плоскость | - |
Исп. A
|
от DN 10-4000, PN 1, PN 2, PN 6 |
- |
A, плоскость |
|
|
с выступом | Исп. 2 | Исп. E | DN 10 PN 1-100 | DN 10 -250 PN 10-250 PN 200 нет (2 ряд) |
F (3), с впадиной |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-500 PN 10-100 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) | DN 600-1200 PN 10-63 (2 ряд) | |||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
|
|
с впадиной |
Исп. 3
|
DN 10 PN 1-100 (1 ряд) |
DN 10-250 PN10-250 PN 200 нет (2 ряд) | E (2), с выступом | |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-450 PN 10-100 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) | DN 500-1200 PN 10-63 (2 ряд) | |||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
|
|
с шипом |
Исп. 4
|
Исп. C |
DN 10 PN 1-100 (1 ряд) |
DN 10-250 PN 10-250. PN 200 нет (2 ряд) | D (5), с пазом |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-500 PN 1-100 (2 ряд) |
|||||
| DN 350-400 PN 1-100 (1 ряд) | DN 600-1200 PN 10-63 (2 ряд) | |||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
|
|
с пазом |
Исп. 5
|
Исп. D |
DN 10 PN 1-100 (1 ряд) |
DN 10-250 PN 10-250. PN 200 нет (2 ряд) | C (4), с шипом |
| DN 15-250 PN 1-200 (1 ряд) |
DN 300 PN 10-160 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 350-500 PN 10-100 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) | DN 600-1200 PN 10-63 (2 ряд) | |||||
| DN 450, PN 700-800 PN 1-40 (1 ряд) | DN 1400-1600 PN 10-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) | DN 1800-2000 PN 10-25 (2 ряд) | |||||
| под линзовую прокладку |
Исп. 6
|
Исп. K | DN 10 PN 63-100 | - |
K (6), фланец под линзовую прокладку |
|
| DN 15-200 PN 63-200 | - | |||||
| DN 250-300 PN 63-160 | - | |||||
| DN 350-400 PN 63-100 | - | |||||
|
|
под прокладку овального сечения | Исп. 7 | Исп. J | DN 10-200 PN 63-200 (1 ряд) |
DN 10-200 PN 63-200 (2 ряд) |
J (7), фланец под прокладку овального сечения |
| DN 250-400 PN 63-160 (1 ряд) | DN 250-400 PN 63-161 (2 ряд) | |||||
|
|
с шипом |
Исп. 8
|
Исп. L |
DN 10 PN 1-100 (1 ряд) |
DN 10 PN 1-100 (2 ряд) |
M (9) фланец с пазом под фторопластовую прокладку |
| DN 15-250 PN 1-200 (1 ряд) |
DN 15-250 PN 1-200 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 300 PN 1-160 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) |
DN 350-400 PN 1-100 (2 ряд) |
|||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 450, DN 700-800 PN 1-40 (2 ряд) | |||||
| DN 500-600 PN 1-63 (1 ряд) |
DN 500-600 PN 1-63 (2 ряд) |
|||||
|
|
с пазом |
Исп. 9
|
Исп. M |
DN 10 PN 1-100 (1 ряд) |
DN 10 PN 1-100 (2 ряд) |
L (8) фланец с шипом под фторопластовую прокладку |
|
DN 15-250 PN 1-200 (1 ряд) |
DN 15-250 PN 1-200 (2 ряд) |
|||||
|
DN 300 PN 1-160 (1 ряд) |
DN 300 PN 1-160 (2 ряд) | |||||
| DN 350-400 PN 1-100 (1 ряд) |
DN 350-400 PN 1-100 (2 ряд) |
|||||
| DN 450, DN 700-800 PN 1-40 (1 ряд) | DN 450, DN 700-800 PN 1-40 (2 ряд) | |||||
|
DN 500-600 PN 1-63 (1 ряд) |
DN 500-600 PN 1-63 (2 ряд) |
Полезное чтение:
- Подробное описание исполнений фланцев K, J, L, M
- Разбор каждого исполнения фланцев A, B, F, E, D, C
— Осколкова Анастасия, контент-менеджер «ОНИКС»
ЧИТАЙТЕ ТАКЖЕ
Как расшифровываются марки сталей? Классификация марок сталей
19.
10.2022
Расшифровка маркировки деталей трубопровода, как в ней разобраться? Подробный гайд 21.09.2022
Воротниковые фланцы на высокое давление. Стандарты ГОСТ, ASME, DIN, EN 12.09.2022
Фланцевые заглушки по ГОСТ 34785-21. Технические характеристики и особенности 20.07.2022
Типы исполнения фланцев: с 1 по 9
- Исполнение 1
- Исполнение 2
- Исполнение 3
- Исполнение 4
- Исполнение 5
- Исполнение 6
- Исполнение 7
- Исполнение 8
- Исполнение 9
Фланец представляет собой металлический диск (реже плоский квадрат) с несколькими сквозными отверстиями: в центре ‒ для прохода рабочей среды, по краям ‒ для шпилек или болтов. Деталь применяют в промышленности при прокладке трубопроводов для соединения труб, подключения к трубопроводным веткам задвижек, сосудов, резервуаров, фильтров и прочих элементов.
Также используют в машиностроении для стыковки частей машин.
Детали поставляются попарно, поскольку пара фланцев с соответствующими геометрическими поверхностями (исполнениями) образует фланцевое соединение. Одну трубодеталь приваривают к одной трубе, вторую ‒ к другой. Между трубодеталями устанавливают прокладку (металлическую или неметаллическую), стягивают болты.
Форму геометрии поверхности фланца определяет диаметр, температура транспортируемого потока, давление в системе. Государственные стандарты устанавливают 9 видов поверхности.
Исполнение 1 ‒ с соединительным выступом
Первое исполнение встречается у приварных и воротниковых деталей, выполненных по ГОСТ 12820-80 и 12821-80 соответственно. По первому документу производят элементы номинальным диаметром от 10 до 2400 мм на нагрузки до 25 кгс/см2. По второму ‒ Ду 10-1600 мм на давление не более 6,3 МПа.
Конструктивная особенность этих металлоизделий ‒ фаска под углом 45 градусов.
Исполнение 2 ‒ с выступом
Фланцы с выступом обладают прямым скосом, т.
е. имеют фаску под углом 90°. Размерный ряд начинается с 10 мм и заканчивается 800 мм для плоских и приварных встык элементов.
На образовавшуюся поверхность укладывают прокладку, которая исключает трение между дисками, улучшает плотность их прилегания. Контрфланцем в этом соединении выступает трубодеталь со впадиной.
Исполнение 3 ‒ с впадиной
Металлоизделие с углублением на поверхности является ответным фланцем для деталей 1-го и 2-го исполнений. Глубина впадины не превышает высоту выступа, чтобы обеспечить максимальное прижатие элементов.
Исполнение 4 ‒ с шипом
Выступающая часть на поверхности диска имеет форму кольца. Встречается у воротниковых фланцев условным диаметром от 10 до 800 мм, выдерживающих нагрузку до 200 кгс/см2 (при Ду не более 250 мм).
Исполнение 5 ‒ с пазом
Конструкция предполагает наличие на поверхности элемента кольцевой выборки. Другими словами, паз ‒ это выемка, глубина и форма которой соответствует высоте и форме шипа.
Комплект обратных фланцев образуется при сочетании исполнений шип-паз.
Исполнение 6 ‒ под линзовую прокладку
Подразумевает использование компенсирующей линзы, сферическая форма которой при стягивании болтов / шпилек трансформируется в плоскую и заполняет собой пространство между стальным фланцами диаметром до Ду800 мм.
Исполнение 7 ‒ под прокладку овального сечения
Металлические диски и квадраты производят по нормам ГОСТ 12821-80 и ГОСТ 33259-2015. Изготовление прокладочных материалов соответствует ГОСТ Р 53561-2009. Поверхность имеет специальную канавку на внешней стороне трубодетали.
Седьмое исполнение не применяется к плоским приварным фланцам.
Исполнение 8 ‒ с шипом под фторопластовую прокладку
Конструкция восьмого исполнения повторяет четвертое. Разница в том, уплотнители из фторопласта используют при работе с высокоагрессивными средами. Материал обладает химической стойкостью, низким коэффициентом трения, устойчивостью к повышенным температурам.
Устройства устанавливают в трубопроводы, транспортирующие щелочь, продукты нефтепереработки, минеральные удобрения и прочие химические вещества.
Исполнение 9 ‒ с пазом под уплотнитель из фторопласта
Фланец девятого исполнения ‒ это контрфланец восьмого. В паре они образуют герметичное фланцевое соединение, исключающее течь рабочей среды. Протечки химически-активных продуктов могут оказать губительные последствия для людей или природы. Поэтому к производству трубодеталей предъявляют повышенные требования.
Независимо от типа исполнения все фланцы изготавливают из стали различных марок. Выбор сплава зависит от условий эксплуатации и параметров транспортируемых жидкостей.
