Фланцы стальные плоские приварные гост 12820-80

Поставляя продукты компании Брандони на Российский рынок мы предлагаем фланцы стальные плоские приварные ГОСТ 12820-80 номинальное давление Ру 6, Ру 10, Ру 16 и Ру 25, отводы, переходы высокого качества:

1. Кованные  фланцы  стальные  плоские  приварные  Ру  6, ГОСТ 12820-80, Россия
(исполнение 1)

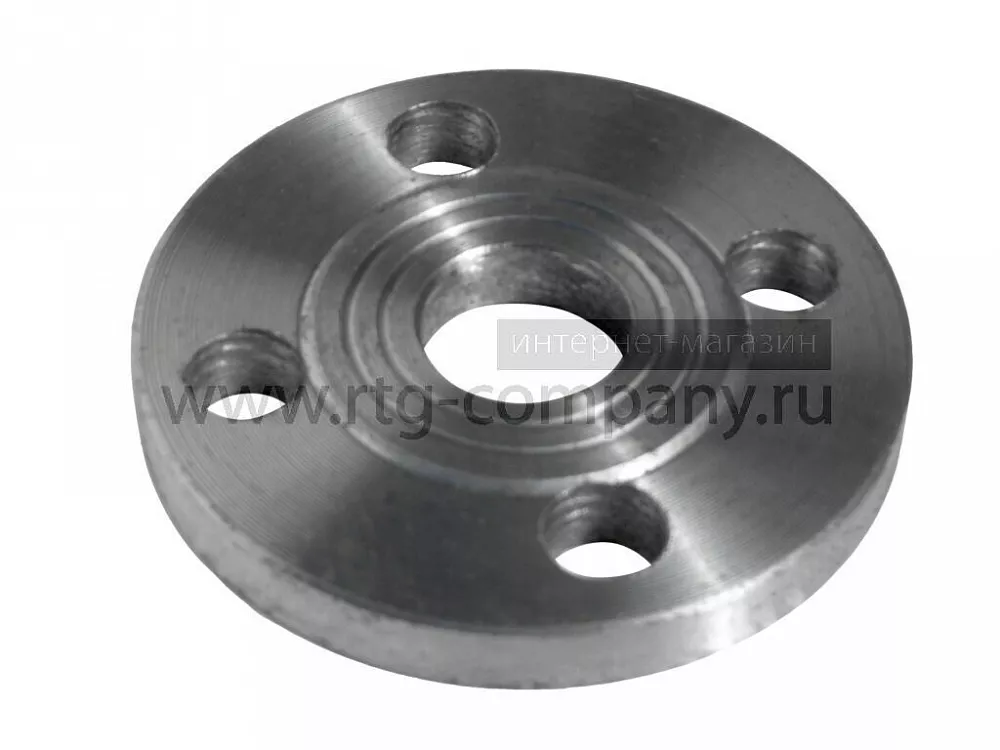

Фланец  стальной  Ру6	Чертеж  фланца  стального  (размеры)



Наименование	Диаметр условный Ду (мм)	Диаметр dв  (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 32  Ру 6, ГОСТ 12820-80	32	39	120	90	4xМ12	13	1.01
Фланец стальной Ду 40 Ру 6, ГОСТ 12820-80	40	46	130	100	4xМ12	13	1. 21
Фланец стальной Ду 50 Ру 6, ГОСТ 12820-80	50	59	140	110	4xМ12	13	1.33
Фланец стальной Ду 65 Ру 6, ГОСТ 12820-80	65	78	160	130	4xМ12	13	1. 63
Фланец стальной Ду 80 Ру 6, ГОСТ 12820-80	80	91	185	150	4xМ16	15	2.44
Фланец стальной Ду 100 Ру 6, ГОСТ 12820-80	100	110	205	170	4xМ16	15	2. 85
Фланец стальной Ду 125 Ру 6, ГОСТ 12820-80	125	135	235	200	8xМ16	17	3.88
Фланец стальной Ду 150 Ру 6, ГОСТ 12820-80	150	161	260	225	8xМ16	17	4. 39
Фланец стальной Ду 200 Ру 6, ГОСТ 12820-80	200	222	315	280	8xМ16	19	5.89
Фланец стальной Ду 250 Ру 6, ГОСТ 12820-80	250	273	370	335	12xМ16	20	7. 67
Фланец стальной Ду 300 Ру 6, ГОСТ 12820-80	300	325	435	395	12xМ20	20	10.28

2. Кованные  фланцы  стальные  плоские  приварные  Ру  10, ГОСТ 12820-80, Россия
(исполнение 1)





Наименование	Диаметр условный Ду(мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 15 Ру 10, ГОСТ 12820-80	15	19	95	65	4xМ12	10	0.51
Фланец стальной Ду 20 Ру 10, ГОСТ 12820-80	20	26	105	75	4xМ12	12	0. 74
Фланец стальной Ду 25 Ру 10, ГОСТ 12820-80	25	33	115	85	4xМ12	12	0.89
Фланец стальной Ду 32 Ру 10, ГОСТ 12820-80	32	39	135	100	4xМ16	14	1. 4
Фланец стальной Ду 40 Ру 10, ГОСТ 12820-80	40	46	145	110	4xМ16	15	1.71
Фланец стальной Ду 50 Ру 10, ГОСТ 12820-80	50	59	160	125	4xМ16	15	2. 06
Фланец стальной Ду 65 Ру 10, ГОСТ 12820-80	65	78	180	145	4xМ16	17	2.8
Фланец стальной Ду 80 Ру 10, ГОСТ 12820-80	80	91	195	160	4xМ16	17	3. 19
Фланец стальной Ду 100 Ру 10, ГОСТ 12820-80	100	110	215	180	8xМ16	19	3.96
Фланец стальной Ду 125 Ру 10, ГОСТ 12820-80	125	135	245	210	8xМ16	21	5. 4
Фланец стальной Ду 150 Ру 10, ГОСТ 12820-80	150	161	280	240	8xМ20	21	6.62
Фланец стальной Ду 200 Ру 10, ГОСТ 12820-80	200	222	335	295	8xМ20	21	8. 05
Фланец стальной Ду 250 Ру 10, ГОСТ 12820-80	250	273	390	350	12xМ20	23	10.65
Фланец стальной Ду 300 Ру 10, ГОСТ 12820-80	300	325	440	400	12xМ20	24	12. 90
Фланец стальной Ду 400 Ру 10, ГОСТ 12820-80	400	426	565	515	16xМ24	26	21.56
Фланец стальной Ду 500 Ру 10, ГОСТ 12820-80	500	530	670	620	20xМ24	28	27. 7



3. Кованные  фланцы  стальные  плоские  приварные  Ру  16, ГОСТ 12820-80, Россия
(исполнение 1)





Наименование	Диаметр условный  Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 15 Ру 16, ГОСТ 12820-80	15	19	95	65	4xМ12	12	0.61
Фланец стальной Ду 20 Ру 16, ГОСТ 12820-80	20	26	105	75	4xМ12	14	0. 86
Фланец стальной Ду 25 Ру 16, ГОСТ 12820-80	25	33	115	85	4xМ12	16	1.17
Фланец стальной Ду 32 Ру 16, ГОСТ 12820-80	32	39	135	100	4xМ16	16	1. 58
Фланец стальной Ду 40 Ру 16, ГОСТ 12820-80	40	46	145	110	4xМ16	17	1.96
Фланец стальной Ду 50 Ру 16, ГОСТ 12820-80	50	59	160	125	4xМ16	19	2. 58
Фланец стальной Ду 65 Ру 16, ГОСТ 12820-80	65	78	180	145	4xМ16	21	3.42
Фланец стальной Ду 80 Ру 16, ГОСТ 12820-80	80	91	195	160	4xМ16	21	3. 71
Фланец стальной Ду 100 Ру 16, ГОСТ 12820-80	100	110	215	180	8xМ16	23	4.73
Фланец стальной Ду 125 Ру 16, ГОСТ 12820-80	125	135	245	210	8xМ16	25	6. 38
Фланец стальной Ду 150 Ру 16, ГОСТ 12820-80	150	161	280	240	8xМ20	25	7.81
Фланец стальной Ду 200 Ру 16, ГОСТ 12820-80	200	222	335	295	12xМ20	27	10. 10
Фланец стальной Ду 250 Ру 16, ГОСТ 12820-80	250	273	405	355	12xМ24	28	14.49
Фланец стальной Ду 300 Ру 16, ГОСТ 12820-80	300	325	460	410	12xМ24	28	17. 78
Фланец стальной Ду 400 Ру 16, ГОСТ 12820-80	400	426	580	525	16xМ27	34	31.00
Фланец стальной Ду 500 Ру 16, ГОСТ 12820-80	500	530	710	650	20xМ30	44	57. 01



4. Кованные  фланцы  стальные  плоские  приварные  Ру  25, ГОСТ 12820-80, Россия
(исполнение 1)



Наименование	Диаметр условный  Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	n отв. d	Толщина b (мм)	Масса (кг)
Фланец стальной Ду 25 Ру 25, ГОСТ 12820-80	25	33	115	85	4xМ12	16	1. 17
Фланец стальной Ду 32 Ру 25, ГОСТ 12820-80	32	39	135	100	4хМ16	18	1.87
Фланец стальной Ду 40 Ру 25, ГОСТ 12820-80	40	46	145	110	4xМ16	18	2. 35
Фланец стальной Ду 50 Ру 25, ГОСТ 12820-80	50	59	160	125	4xМ16	21	2.71
Фланец стальной Ду 65 Ру 25, ГОСТ 12820-80	65	78	180	145	8xМ16	18	3. 43
Фланец стальной Ду 80 Ру 25, ГОСТ 12820-80	80	91	195	160	8xМ16	23	4.06
Фланец стальной Ду 100 Ру 25, ГОСТ 12820-80	100	110	230	190	8xМ20	25	5. 92
Фланец стальной Ду 125 Ру 25, ГОСТ 12820-80	125	135	270	220	8xМ24	27	8.26
Фланец стальной Ду 150 Ру 25, ГОСТ 12820-80	150	161	300	250	8xМ24	27	10. 12
Фланец стальной Ду 200 Ру 25, ГОСТ 12820-80	200	222	360	310	12xМ24	29	13.34
Фланец стальной Ду 250 Ру 25, ГОСТ 12820-80	250	273	425	370	12xМ27	31	18. 9
Фланец стальной Ду 300 Ру 25, ГОСТ 12820-80	300	325	485	430	16xМ27	30	22.8

Цена — см. прайс-лист. Фланцы стальные плоские приварные ГОСТ 12820-80 — в наличии на складе

Фланцы стальные плоские приварные черные, оцинкованные и нержавеющие ГОСТ 12820-80

Фланцы стальные плоские приварные ГОСТ 12820-01, DIN2576/77 Марка стали: ст. 12Х18Н10Т, 10х17н13м2т, AISI 304/L (09Х18Н10), 316/L (02Х17Н14М2). Температура среды:  -60°С до +600 °С Условное давление: от 0,1 МПа до 2,5 МПа (от 1 кгс/см2 до 25 кгс/см2).
Фланец DIN 2576/77 плоский приварной нержавеющая сталь AISI 304/L, AISI 316/L PN10
Наименование	Дюйм трубопровода	Диаметр				Толщина, мм	Вес, кг
		внутренний (DN)	условный (Dn)	по болтам (D1)	внешний (D)
Фланец нерж. плоский DN15 Ру10	1/2″	21,3	15	65	95	14	0,7
Фланец нерж. плоский DN20 Ру10	3/4″	26,9	20	75	105	16	0,9
Фланец нерж. плоский DN25 Ру10	1″	33,7	25	85	115	16	1,1
Фланец нерж. плоский DN32 Ру10	1 1/4″	42,4	32	100	140	16	1,7
Фланец нерж. плоский DN40 Ру10	1 1/2″	48,3	40	110	150	16	1,9
Фланец нерж. плоский DN50 Ру10	2″	60,3	50	125	165	18	2,5
Фланец нерж. плоский DN65 Ру10	2 1/2″	76,1	65	145	185	18	3,0
Фланец нерж. плоский DN80 Ру10	3″	88,9	80	160	200	20	3,6
Фланец нерж. плоский DN100 Ру10	4″	114,3	100	180	220	20	4,0
Фланец нерж. плоский DN125 Ру10	5″	139,7	125	210	250	22	5,4
Фланец нерж. плоский DN150 Ру10	6″	168,3	150	240	285	22	6,4
Фланец нерж. плоский DN200 Ру10	8″	219,1	200	295	340	24	9,2
Фланец нерж. плоский DN250 Ру10	10″	273	250	350	395	26	12,7
Фланец нерж. плоский DN300 Ру10	12″	323,9	300	400	445	26	14,00
Фланец нерж. плоский DN350 Ру10	14″	355,6	350	460	505	28	20,6
Фланец нерж. плоский DN400 Ру10	16″	406,4	400	515	565	32	28,4
Фланец нерж. плоский DN450 Ру10	18″	457	450	565	615	38	35,6
Фланец нерж. плоский DN500 Ру10	20″	508	500	620	670	38	41,1
Фланец нерж. плоский DN600 Ру10	24″	608	600	725	780	40	53,8
Фланец нерж. плоский DN700 Ру10	28″	711	700	840	895	42	67,8
Фланец ГОСТ 12820 плоский приварной с зеркалом нержавеющая сталь 12(08)Х18Н10Т, 10Х17Н13М2Т
Наименование	к-во отверстий	D	D1	dв	b	d	Вес
Pn=0,6 МПа (6 кгс/см2)
Фланец с зеркалом DN15 Ру6	4	80	55	19	10	11	0,33
Фланец с зеркалом DN20 Ру6		90	65	26	12		0,53
Фланец с зеркалом DN25 Ру6		100	75	33	12		0,64
Фланец с зеркалом DN32 Ру6		120	90	39	13	14	1,01
Фланец с зеркалом DN40 Ру6		130	100	46	13		1,21
Фланец с зеркалом DN50 Ру6		140	110	59	13		1,33
Фланец с зеркалом DN65 Ру6		160	130	78	13		1,63
Фланец с зеркалом DN80 Ру6		185	150	91	15	18	2,4
Фланец с зеркалом DN100 Ру6		205	1170	110	15		2,85
Фланец с зеркалом DN125 Ру6	8	235	200	135	17		3,88
Фланец с зеркалом DN150 Ру6		260	225	161	17		4,39
Фланец с зеркалом DN200 Ру6		315	280	222	19		5,89
Фланец с зеркалом DN250 Ру6	12	370	335	273	20		7,67
Фланец с зеркалом DN300 Ру6		435	395	325	20	22	10,28
Фланец с зеркалом DN350 Ру6		485	445	377	22		12,58
Фланец с зеркалом DN400 Ру6	16	535	495	426	24		15,2
Фланец с зеркалом DN500 Ру6		640	600	530	25		19,72
Фланец с зеркалом DN600 Ру6	20	755	705	630	25	26	26,24
Фланец с зеркалом DN800 Ру6	24	975	920	820	27	30	46,14
Фланец с зеркалом DN1000 Ру6	28	1175	1120	1020	31		64,36
Фланец с зеркалом DN1200 Ру6	32	1400	1340	1220	34	33	99,03
Pn=1,0 МПа (10 кгс/см2)
Фланец с зеркалом DN15 Ру10	4	95	65	19	10	14	0,51
Фланец с зеркалом DN20 Ру10		105	75	26	12		0,74
Фланец с зеркалом DN25 Ру10		115	85	33	12		0,89
Фланец с зеркалом DN32 Ру10		135	100	39	14	18	1,4
Фланец с зеркалом DN40 Ру10		145	110	46	15		1,71
Фланец с зеркалом DN50 Ру10		160	125	59	15		2,06
Фланец с зеркалом DN65 Ру10		180	145	78	17		2,8
Фланец с зеркалом DN80 Ру10		195	160	91	17		3,19
Фланец с зеркалом DN100 Ру10	8	215	180	110	19		3,96
Фланец с зеркалом DN125 Ру10		245	210	135	21		5,4
Фланец с зеркалом DN150 Ру10		280	240	161	21	22	6,62
Фланец с зеркалом DN200 Ру10		335	295	222	21		8,05
Фланец с зеркалом DN250 Ру10	12	390	350	273	23		10,65
Фланец с зеркалом DN300 Ру10		440	400	325	24		12,9
Фланец с зеркалом DN350 Ру10	16	500	460	377	24		15,85
Фланец с зеркалом DN400 Ру10		565	515	426	26	26	21,56
Фланец с зеркалом DN500 Ру10	20	670	620	530	28		27,7
Фланец с зеркалом DN600 Ру10		780	725	630	31	30	39,4
Фланец с зеркалом DN800 Ру10	24	1010	950	820	37	33	79,16
Фланец с зеркалом DN1000 Ру10	28	1220	1160	1020	43		118,43
Фланец с зеркалом DN1200 Ру10	32	1455	1380	1220	51	39	197,44
Pn=1,6 МПа (16 кгс/см2)
Фланец с зеркалом DN15 Ру16	4	95	65	19	12	14	0,61
Фланец с зеркалом DN20 Ру16		105	75	26	14		0,86
Фланец с зеркалом DN25 Ру16		115	85	33	16		1,17
Фланец с зеркалом DN32 Ру16		135	100	39	16	18	1,58
Фланец с зеркалом DN40 Ру16		145	110	46	17		1,96
Фланец с зеркалом DN50 Ру16		160	125	59	19		2,58
Фланец с зеркалом DN65 Ру16		180	145	78	21		3,42
Фланец с зеркалом DN80 Ру16		195	160	91	21		3,71
Фланец с зеркалом DN100 Ру16	8	215	180	110	23		4,73
Фланец с зеркалом DN125 Ру16		245	210	135	25		6,38
Фланец с зеркалом DN150 Ру16		280	240	161	25	22	7,81
Фланец с зеркалом DN200 Ру16	12	335	295	222	27		10,1
Фланец с зеркалом DN250 Ру16		405	355	273	28	26	14,49
Фланец с зеркалом DN300 Ру16		460	410	325	28		17,78
Фланец с зеркалом DN350 Ру16	16	520	470	377	30		22,88
Фланец с зеркалом DN400 Ру16		580	525	426	34	30	31
Фланец с зеркалом DN500 Ру16	20	710	650	530	44	33	57,01
Фланец с зеркалом DN600 Ру16		840	770	630	45	39	80,03
Фланец с зеркалом DN800 Ру16	24	1020	950	820	49	39	104,41
Фланец с зеркалом DN1000 Ру16	28	1255	1170	1020	58	45	179,37
Фланец с зеркалом DN1200 Ру16	32	1485	1390	1220	71	52	297,78
Pn=2,5 МПа (25 кгс/см2)
Фланец с зеркалом DN15 Ру25	4	95	65	19	14	14	0,7
Фланец с зеркалом DN20 Ру25		105	75	26	16		1,0
Фланец с зеркалом DN25 Ру25		115	85	33	16		1,2
Фланец с зеркалом DN32 Ру25		135	100	39	18	18	1,8
Фланец с зеркалом DN40 Ру25		145	110	46	19		2,2
Фланец с зеркалом DN50 Ру25		160	125	59	21		2,7
Фланец с зеркалом DN65 Ру25	8	180	145	78	21		3,2
Фланец с зеркалом DN80 Ру25		195	160	91	23		4,1
Фланец с зеркалом DN100 Ру25		230	190	110	25	22	5,9
Фланец с зеркалом DN125 Ру25		270	220	135	27	26	8,3
Фланец с зеркалом DN150 Ру25		300	250	161	27		10,1
Фланец с зеркалом DN200 Ру25	12	360	310	222	29		13,3
Фланец с зеркалом DN250 Ру25		425	370	273	31	30	18,9
Фланец с зеркалом DN300 Ру25	16	485	430	325	32		23,9
Фланец с зеркалом DN350 Ру25		550	490	377	38	33	34,4
Фланец с зеркалом DN400 Ру25		610	550	426	40		44,6
Фланец с зеркалом DN500 Ру25	20	730	660	530	48	39	67,3
Фланец с зеркалом DN600 Ру25		840	700	630	49		90,87
Фланец с зеркалом DN800 Ру25	24	1075	990	820	63	45	181,43

Фланцы стальные, плоские, приварные в Челябинске

Фланцем называется изделие металлопроката, которое имеет форму плоского кольца (или прямоугольника) с отверстиями под болты и шпильки. По характеру своего производственного назначения фланец является соединительным элементом, обеспечивающим прочность и герметичность.

Производство

Следуя современным технологиям и стандартам, плоские фланцы производят на специальных металлорежущих станках. В качестве заготовки для выпуска данных изделий служит поковка, изготовленная, в свою очередь, на кузнечном оборудовании из сортового металлопроката методом горячей штамповки. Помимо этого, изделие может изготавливаться из стального листа или же круга. Первый вариант предусматривает разрезание заготовки газовым резаком с дальнейшей обработкой на токарном станке. Второй – отрезание стального листа ленточной пилой.

Классификация фланцев

Главными критериями подразделения продукции на виды являются способы крепления, форма и размер уплотнительной поверхности.

По характеру применения изделия подразделяют на фланцы, используемые в нефтяной промышленности и продукцию общего назначения.

В первой группе выделяют два подвида: изделия для сосудов и аппаратов и фланцы стальные плоские приварные.

Вторую группу составляют следующие типы изделий: плоские и воротниковые фланцы (соответствуют ГОСТам 12820-80 и 12821-80 соответственно).

По более упрощенной схеме продукция классифицируются по трем группам: фланцы для аппаратов, изделия общего назначения и продукция для емкостей.

Кроме того, продукцию разных типов отличает внешний вид, поскольку они создаются для конкретных производственных задач. Например, тот или иной фланец может быть оснащен резьбой, впадиной для сварки, шейкой под приварку и т. д.

По способу монтажа выделяются свободные, плоские и воротниковые фланцы.

Применение

Фланцы общего назначения применяют при монтаже арматуры (запорной, водозаборной, регулирующей), возведения водопроводов, а также ремонта коммуникационных разводок.

Фланец стальной плоский приварной применяется в нефтяной промышленности в узлах трубопроводов, теплообменников, резервуаров для транспортировки нефти и нефтепродуктов.

Компания «МетТрансТерминал» отгружает фланцы как общего, так и специального назначения по Урало-Сибирскому региону. Стоимость изделий (в том числе цена на фланец стальной плоский приварной) содержится в прайсах. По вопросам доставки и скидок консультируйтесь с нашими специалистами.

Фланцы стальные плоские приварные и фланцы литые стальные

Фланцы стальные плоские приварные и фланцы литые стальные служат для соединения трубопроводов между собой и соединения трубопроводной арматуры. Фланцы изготавливаются из стали по ГОСТ 12820-80 (фланцы плоские), ГОСТ 12821-80 (фланцы воротниковые), ГОСТ 12822-80 (фланцы на приварном кольце).

Фланцы стальные плоские приварные и фланцы литые стальные — это часть трубопровода для присоединения дополнительного оборудования и подключения дополнительных труб к общей системе. Стальной свободный фланец на приварном кольце состоит из двух частей — фланца и кольца. Фланец и кольцо должны быть одного условного диаметра и давления. Данные фланцы стальные плоские приварные и фланцы литые стальные отличаются удобством монтажа, т. к. к трубе приваривается только кольцо, а сам фланец остается свободным, что обеспечивает легкую стыковку болтовых отверстий свободного фланца с болтовыми отверстиями фланца арматуры или оборудования без поворота трубы. Они часто используются при монтаже трубопроводной арматуры и оборудования в труднодоступном месте или при частом ремонте (проверке) фланцевых соединений (например, в химической промышленности).

Выберите подкатегорию

Фланцы стальные плоские приварные и фланцы литые стальные по ГОСТ 12810-80 относят к категории деталей трубопроводов и соединительных частей машин, трубопроводов и патрубков, резервуаров и приборов, а огромный диапазон рабочих температур, колеблющихся от -70 до +300 градусов Цельсия и при давлениях до 2,5 МПа, обуславливает их широкое применение. В свою очередь, изготовление фланцев стальных плоских на основе различных легированных или нержавеющих материалов сильно увеличивает диапазон использования фланцев этого типа.

В ГОСТ 12820-80 обозначено девять исполнений стальных плоских приварных фланцев. Исполнение 1 применяется чаще остальных, но при давлениях в трубопроводе выше 1,6 МПа, а также при контакте с агрессивной средой (кислотами, щелочами) применяются исполнения 2-9. Исполнения различаются между собой геометрическими размерами и уплотнительными поверхностями.

Простая конструкция обеспечивает удобство монтажа, при установке фланец надевается непосредственно на трубу и приваривается к ней.

Таким образом, фланцы стальные плоские приварные и фланцы литые стальные применяются в трубопроводах всех отраслей промышленности – от ЖКХ до нефте-, газо-, продуктопроводов, устьевого оборудования и паропроводов атомных электростанций. В зависимости от требований к пропускной способности, трубопроводы могут иметь Ду (DN) от 10 до 4000. Трубопроводы эксплуатируются в обширном интервале температур – от криогенных до экстремально высоких. Давление может достигать 250 МПа.

Таким образом, основными требованиями на фланцы стальные плоские приварные и фланцы литые стальные являются: типоразмер, DN (Ду), PN (Ру), диапазон температур эксплуатации, коррозионная активность внешней и внутренней среды, сфера применения.

Кроме данных видов фланцев, наша компания также поставляет прижимные и обжимные фланцы для ПНД труб, а также фланцевые заглушки.

Лицевая поверхность фланца — SUNNY STEEL

Различные типы поверхностей фланца используются в качестве контактных поверхностей для посадки материала уплотнительной прокладки. ASME B16.5 и B16.47 определяют различные типы фланцевых покрытий, включая выступающую поверхность, большие охватываемые и охватывающие поверхности, которые имеют одинаковые размеры, чтобы обеспечить относительно большую площадь контакта.

Для классов давления 400, 600, 900, 1500 и 2500 фунтов высота выступа составляет приблизительно 6,4 мм (1/4 дюйма). В этих классах давления большинство поставщиков указывают размеры H и B без учета высоты выступа. См. Рисунок 2 на изображении выше.

Другие облицовки фланцев, охватываемые этими стандартами, включают большие и малые облицовки с гребнем и канавкой, а также облицовку кольцевого соединения, специально предназначенную для металлических прокладок с кольцевым соединением.

Плоская поверхность (FF) Фланец с плоской поверхностью имеет поверхность прокладки в той же плоскости, что и поверхность круга болтового соединения. Применения, использующие фланцы с плоской поверхностью, часто представляют собой те, в которых ответный фланец или фланцевый фитинг изготавливается из отливки. Фланцы с плоской поверхностью никогда не должны крепиться болтами к фланцу с выступом. В ASME B31.1 говорится, что при соединении фланцев из чугуна с плоской поверхностью с фланцами из углеродистой стали необходимо удалить выступ на фланце из углеродистой стали и что требуется полнопрофильная прокладка. Это сделано для того, чтобы тонкий чугунный фланец не подпрыгивал в зазоре, вызванном выступом фланца из углеродистой стали.

Рельеф (RF) Фланец с выступом является наиболее распространенным типом, используемым на производственных предприятиях, и его легко идентифицировать.Это называется выступом, потому что поверхности прокладки приподняты над поверхностью круга для болтовых соединений. Этот тип лицевой стороны позволяет использовать широкую комбинацию конструкций прокладок, включая типы плоских кольцевых листов и металлические композиты, такие как спирально-навитые и типы с двойной оболочкой. Назначение фланца RF состоит в том, чтобы сконцентрировать большее давление на меньшей площади прокладки и тем самым повысить способность соединения удерживать давление. Диаметр и высота указаны в ASME B16.5, в зависимости от класса давления и диаметра.Номинальное давление фланца определяет высоту выступа. Типичное качество обработки поверхности фланца для фланцев ASME B16. 5 RF составляет от 125 до 250 мкм Ra (от 3 до 6 мкм Ra).

Кольцевые уплотнения Также называется «API Joint». Кольцевые уплотнения для шарниров представляют собой металлические уплотнительные кольца, подходящие для применения при высоком давлении и высоких температурах. Они всегда применяются к специальным сопутствующим фланцам, которые обеспечивают хорошее и надежное уплотнение при правильном выборе профилей и материала.Уплотнительные прокладки кольцевого типа предназначены для уплотнения за счет «начального линейного контакта» или заклинивания между ответным фланцем и прокладкой. При приложении давления к поверхности уплотнения за счет усилия болта «более мягкий» металл прокладки проникает в тонкую структуру более твердого материала фланца, создавая очень плотное и эффективное уплотнение. Наиболее применяемым типом является кольцо типа R, которое производится в соответствии со стандартом ASME B16.20 и используется с фланцами ASME B16. 5, класс от 150 до 2500. Соединения типа «R» кольцевого типа производятся как в овальной, так и в восьмиугольной конфигурации.Восьмиугольное поперечное сечение имеет более высокую эффективность уплотнения, чем овальное, и будет предпочтительной прокладкой. Однако в канавке с круглым дном старого типа можно использовать только овальное поперечное сечение. Новая конструкция канавки с плоским дном поддерживает овальное или восьмиугольное поперечное сечение. Уплотняющие поверхности канавок кольцевого соединения должны быть гладкими до 63 микродюймов и не иметь нежелательных выступов, следов инструмента или вибраций. Они уплотняются за счет начального линейного контакта или заклинивания при приложении сжимающих усилий.Жесткость кольца всегда должна быть меньше твердости фланцев. Соединения кольцевого типа типа R предназначены для уплотнения давления до 6250 фунтов на квадратный дюйм в соответствии с номинальными значениями давления ASME B16.5 и до 5000 фунтов на квадратный дюйм.

Мужской-Женский Полузамкнутая прокладка Глубина внутренней (утопленной) поверхности, как правило, равна или меньше высоты охватываемой (выступающей) поверхности для предотвращения контакта металла с металлом во время сжатия прокладки. Утопленный наружный диаметр. обычно не более чем на 1/16 дюйма больше, чем О.D. наружной поверхности Соединение необходимо разжать для разборки

Паз и паз (T&G) Поверхности выступа и канавки этих фланцев должны быть согласованы. Одна поверхность фланца имеет выступающее кольцо (язычок), обработанное на поверхности фланца, в то время как ответный фланец имеет соответствующее углубление (канавку), обработанное на его поверхности. Облицовка «шпунт-паз» стандартизирована как на большие, так и на мелкие. Они отличаются от «охватываемых» и «охватывающих» тем, что внутренние диаметры паза и паза не заходят в основание фланца, таким образом удерживая прокладку на ее внутреннем и внешнем диаметре.Их обычно можно найти на крышках насосов и крышках клапанов. Соединения «шпунт-паз» также имеют преимущество в том, что они самоустанавливаются и действуют как резервуар для клея. Шарфообразный шарнир удерживает ось нагрузки на одной линии с шарниром и не требует крупной механической обработки. Общие поверхности фланцев, такие как RTJ, T&G и F&M, никогда не должны скрепляться болтами. Причина этого в том, что контактные поверхности не совпадают, и нет прокладки, которая имела бы один тип с одной стороны и другой тип с другой стороны.

От паза к плоскости Полностью закрытая прокладка Одна поверхность фланца плоская, другая — утопленная Для применений, требующих точного контроля сжатия прокладки Рекомендуются только упругие прокладки — спирально-навитые, полое металлическое уплотнительное кольцо, прокладки с приводом от давления и прокладки с металлической рубашкой

Преимущества и недостатки фланцевых поверхностей T&G и M&F Преимущества: Лучшие уплотнительные свойства, более точное расположение и точное сжатие уплотнительного материала, использование другого, более подходящего уплотнительного и специального уплотнительного материала (уплотнительные кольца). Недостатки: Коммерческая доступность и стоимость. Обычная поверхность с выступом гораздо более распространена и доступна как для клапанов, фланцев, так и для уплотнительного материала. Другая сложность заключается в том, что к конструкции трубопровода должны применяться некоторые жесткие правила. Вы приказываете, чтобы клапаны были охватывающими с обеих сторон, или, может быть, с одной стороны, и в этом случае вы указываете все охватываемые концы в направлении потока или что-то еще. То же самое, конечно, относится к любому фланцевому соединению / соединению емкости.

ВНИМАНИЕ:

Показанные здесь свойства / приложения являются типичными.Ваше конкретное приложение не должно выполняться без независимого изучения и оценки пригодности. Для получения рекомендаций по конкретному применению проконсультируйтесь с Garlock. Неправильный выбор уплотнительных материалов может привести к материальному ущербу и / или серьезным травмам.

Публикуемые здесь данные о производительности были получены на основе полевых испытаний, полевых отчетов заказчиков и / или собственных испытаний.

Несмотря на то, что эта информация была собрана с особой тщательностью, мы не несем ответственности за ошибки.Технические характеристики могут быть изменены без предварительного уведомления. В этом выпуске отменены все предыдущие выпуски. Может быть изменено без уведомления.

Сборник стальных труб и фитингов

赞 过 ：

赞 正在 加载 ……

Рекомендуемые товары

Кованые фланцы ANSI B16.5, класс 300

(Щелкните любое изображение выше, чтобы увеличить его и зафиксировать на месте, затем прокрутите до нижней таблицы размеров)

Ном.Размер трубы	O	т	Т Дж	R	Х	# / Диаметр отверстий a	Диаметр окружности болта	В	B 2 b	В 3	H	л	л 2	л 3 в	r	С	D	Thr
½	3. 75	0,50	0,56	1,38	1,50	4-0,63	2,62	0,88	0,62	0,90	0,84	0,81	2,00	0,88	0,12	0,93	0,38	0,62
¾	4,62	0,56	0,62	1,69	1.88	4-0,75	3,25	1.09	0,82	1.11	1.05	0,94	2,19	1,00	0,12	1,14	0,44	0,62
1	4,88	0,62	0,69	2,00	2,12	4-0,75	3,50	1,36	1.05	1,38	1,32	1,00	2,38	1.06	0.12	1,41	0,50	0,69
1¼	5,25	0,69	0,75	2,50	2,50	4-0,75	3,88	1,70	1,38	1,72	1,66	1,00	2,50	1. 06	0,19	1,75	0,56	0,81
1½	6,12	0.75	0,81	2,88	2,75	4-0,88	4,50	1,95	1,61	1,97	1,90	1,13	2,63	1,19	0,25	1,98	0,62	0,88
2	6.50	0,81	0,88	3,62	3,31	8-0,75	5,00	2,44	2.07	2,46	2,38	1,25	2,69	1,31	0,31	2,50	0,69	1,12
2½	7,50	0,94	1,00	4,12	3,94	8-0,88	5,88	2,94	2,47	2,97	2,88	1,44	2,94	1,50	0,31	3. 00	0,75	1,25
3	8,25	1.06	1,12	5,00	4,62	8-0,88	6,62	3,57	3,07	3,60	3,50	1,63	3,06	1,69	0,38	3,63	0,81	1,25
3½	9,00	1,12	1,19	5.50	5,25	8-0,88	7,25	4,07	3,55	4,10	4,00	1,69	3,13	1,75	0,38	4,13	….	1,44
4	10,00	1,19	1,25	6,19	5,75	8-0,88	7,88	4,57	4,03	4,60	4.50	1,82	3,32	1.88	0,44	4,63	….	1,44
5	11,00	1,31	1,38	7,31	7,00	8-0,88	9,25	5,66	5,05	5,69	5,56	1,94	3,82	2,00	0,44	5,69	….	1.69
6	12,50	1,38	1,44	8,50	8,12	12-0,88	10,62	6,72	6,07	6,75	6,63	2,00	3,82	2,06	0,50	6,75	….	1,81
8	15,00	1,56	1,62	10,62	10.25	12–1,00	13,00	8,72	7,98	8,75	8,63	2,38	4,32	2,44	0,50	8,75	….	2,00
10	17,50	1,81	1. 88	12,75	12,62	16–1,12	15,25	10,88	10,02	10,92	10,75	2.56	4,56	3,75	0,50	10,88	….	2,19
12	20,50	1,94	2,00	15,00	14,75	16–1,25	17,75	12,88	12,00	12,92	12,75	2,82	5,06	4,00	0,50	12,94	….	2,38
14	23.00	2,06	2,12	16,25	16,75	20–1,25	20,25	14,14	13,25	14,18	14,00	2,94	5,56	4,38	0,50	14,19	….	2,50
16	25,50	2,19	2,25	18,50	19,00	20–1,38	22. 50	16,16	15,25	16,19	16,00	3,19	5,69	4,75	0,50	16,19	….	2,69
18	28,00	2,31	2,38	21,00	21,00	24–1,38	24,75	18,18	17,25	18,20	18,00	3,44	6.19	5,12	0,50	18,19	….	2,75
20	30,50	2,44	2,50	23,00	23,12	24–1,38	27,00	20,20	19,25	20,25	20,00	3,69	6,32	5,50	0,50	20,19	….	2,88
22	33.00	2,57	2,63	25,25	25,25	24–1,63	29,25	22,22	21,25	22,25	22,00	3,93	6,43	5,75	0,50	22,19	….	3,13
24	36,00	2,69	2,75	27,25	27,62	24–1,63	32.00	24,25	23,25	24,25	24,00	4,13	6,56	6,00	0,50	24,19	….	3,25

Размеры указаны в дюймах.

(a) — Диаметр отверстия под болт на 1/8 дюйма больше диаметра болта.
(b) — Предусмотрены стандартные размеры отверстия. См. Таблицу отверстий для получения информации о другой толщине стенок.
(c) — Этот размер обычно ассоциируется с «истинными» соединениями внахлестку.Промышленным стандартом является продвижение по длине через ступицу.

Кованый фланец ANSI B16.5, класс 300 PDF (для печати).

Фланцы | Приварная шея, надвижная, глухая

• Диапазон размеров: 15 мм — 1500 мм (1/2 «- 60»)
Классы
• : Согласно соответствующему стандарту, включая ASME B16. 5, ASME B16.47, EN1092, AS2129, AS / NZ 4087, API Spec 6A
• Тип уплотнения: плоская поверхность, выступ, кольцевое соединение
• Поверхность уплотнения: спиральная поверхность 3.2–12,0 мкм
• Материалы: A105, A350LF2, LF3, LF6, A694 F42-F70, AS / NZS3678 Gr250 304,316, 2205 (A182 F51), 2207, Incolloy 625 или по запросу
• Товары на заказ: доставка обычно 10-20 дней.
• Varietys: приварные швы, заглушки, накладки, стыковые сварные швы, внахлестку, длинные приварные швы. См. Раздел «Типы визуализации» в технических справочниках для определения этих типов.

Фланцы — это общее описание, используемое для описания устройства, которое завершает трубу или устройство и обеспечивает болтовое соединение.Концепция универсальна, но приложение специфично. Фланцы предварительно спроектированы для соответствия условиям процесса. Существуют стандарты, которые определяют стандартные размеры и типы материалов.

Типы фланцев: приварной, надвижной, глухой

Типичные типы фланцев следующие:

Сварной шов (SOW) Этот фланец надевается на трубу, и валик сварного шва помещается внутри на уплотнительной поверхности и снаружи на шейке.

Приварная шейка (WN) Прикрепляется к трубе стыковым сварным швом с полным проплавлением.Очень часто встречается в ASME B16.5 и иногда называется сварной шейкой ASME Weldneck или ANSI Weld Neck.

Слепой Завершает линию.

К другим типам фланцев относятся: Длинная приварная шея, заглушка с выступом, притертые фланцы, заглушки, приварные с враструб и винты. Типичные варианты уплотнения включают выступающую поверхность, плоскую поверхность и кольцевое соединение. В разных отраслях обычно доминируют разные стандарты. На следующей диаграмме показаны отрасли, в которых используются стандарты.

AS2129	Австралийский стандарт	Фланцы для трубопроводной арматуры Обычный промышленный фланец в Австралии. Продается в основном со спиральной отделкой на плоской поверхности. Используется для движения воды и общепромышленных жидкостей, в том числе в пищевой и винодельческой промышленности.
AS4087	Стандарт Австралии и Новой Зеландии	Металлические фланцы для гидротехнических сооружений Обычно используются в проектах водоснабжения для проектов, спонсируемых государством.Расстояние между отверстиями аналогично некоторым фланцам AS2129
ASME B16.5	Американское общество инженеров-механиков	Трубные фланцы и фланцевые фитинги Это опора для большинства предприятий тяжелой промышленности и нефтехимии. Покрывает фланцы до 600 мм, обычно поставляемые с выступом и спиральной отделкой
ASME B16.47	Американское общество инженеров-механиков	Фланцы из стали большого диаметра В основном используются в тяжелой промышленности и нефтехимии.Покрывает фланцы более 600 мм, обычно поставляемые с выступом и спиральной отделкой. Доступен в типах A и B.
BSEN 1092-1	Британские промышленные фланцы	Фланцы и их соединения. Встречается на насосах DIN и другом оборудовании из Европы и Великобритании NB аналогично BS4504
JIS B2220	Японский промышленный стандарт	Фланцы стальные трубные. В основном встречается в Австралии на судах
ASME B16.36	Американский национальный стандарт	Фланцы с диафрагмой . Эти фланцы предназначены для установки с обеих сторон диафрагмы для измерения расхода. Обычно они поставляются с боковым портом и подъемными болтами.
ASME B16.48	Американский национальный стандарт	Line Blanks Очковые жалюзи, Fig. 8 Жалюзи, лопаты, жалюзи, распорки
ПСС СП-44	Американское общество стандартизации производства	Фланцы стальные трубопроводные . Аналогичный ASME B16.47A
AWWA C207	Американская ассоциация водопроводных сооружений	Фланцы для стальных труб для гидротехнических сооружений . На некоторых фланцах расстояние между отверстиями аналогично ASME B16.47A
API 605	Американский институт нефти	Фланцы из углеродистой стали большого диаметра аналогичные ASME B16.47B

ОТДЕЛКА УПЛОТНЕНИЯ ФЛАНЦЕВ

Обычно приварные швы, накладки и заглушки производятся в виде уплотнительной поверхности с выступом, плоской поверхностью или кольцевым соединением в зависимости от требований применения. Спиральная уплотнительная поверхность имеет стандартное качество Ra 3,2–6,3 мкм.

Австралийские и новозеландские стандарты на фланцы определяют более грубые уплотнительные поверхности, как правило, Ra 6,4–12 мкм.

ФЛАНЦЫ — МАТЕРИАЛЫ

Как австралийский производитель, Balcombe Engineering может производить жалюзи для очков из материала, прошедшего испытания в соответствии с требованиями клиента. Обычно фланцы изготавливаются из углеродистой или нержавеющей стали. Типичными материалами из углеродистой стали являются AS1548 460NR, A516 Gr70 или поковки, такие как A105, A350 LF2, A350 LF3.В коррозионно-стойких материалах распространены A240 P316L, A240 P304L, UNS31803 и A182 F316L, A182 F304L. Менее распространены, но легко доступны Super Duplex 2207 и Incoloy 625.

Также доступны специальные покрытия, такие как гальваника, покрытия и футеровка из ПТФЭ, а также различные эпоксидные покрытия.

ФЛАНЦЫ — Защита от коррозии и упаковка

У каждого фланца всегда будет уплотнительная поверхность, требующая защиты. Приварные швы имеют дополнительную подготовку к сварке, которая также требует защиты.Независимо от того, хотите ли вы, чтобы фланцы сохранялись в течение 2 недель или 2 лет, у Balcombe Engineering есть система уплотнения, которая гарантирует, что ваши Weldneck, Slip-on и Blinds прибудут на установку в хорошем состоянии. По запросу может быть поставлена ​​еще более надежная защита от коррозии.

ФЛАНЦЫ СПЕЦИАЛЬНЫЕ

На этой фотографии показана ранняя обработка
самоупрочняющегося сварного шва из дуплексного материала
A182 F51.

Иногда особые инженерные требования могут диктовать потребность в специальном материале и типе конструкции, необходимых для изготовления приварной шеек, надвижного или глухого фланца.Balcombe Engineering является производителем с полной сертификацией ISO 9001 и может производить продукцию в соответствии с вашими требованиями, включая подробные испытания и документацию.

Весь материал отслеживается системой, и ITP и MDR доступны по запросу. Ваш фланец может быть упакован в соответствии с вашими инженерными или проектными спецификациями, и все это может быть выполнено в очень короткие сроки.

10 различных типов фланцев для унитаза (руководство по покупке)

Будьте осторожны, став экспертом по фланцам унитаза перед заменой старых фланцев.Узнайте, как установить фланец унитаза — простой проект своими руками.

Туалеты движутся, подтекают или забиты? Никогда не игнорируйте туалет, который пытается вам что-то сказать. Отремонтировать «больной» унитаз можно так же просто, как заменить фланец. Фланец унитаза соединяет унитаз с водосточными трубами, ведущими в наружную канализацию. Фланцы также надежно прикрепляют унитаз к полу, чтобы унитаз не раскачивался взад-вперед, не протекал и не переполнялся.

Перед заменой поврежденного фланца полезно узнать о различных материалах и размерах фланцев, чтобы убедиться, что этот фланец подходит для вашего унитаза.Выбор правильного фланца унитаза означает полную разницу между унитазом, не вызывающим беспокойства, и унитазом, который требует вашего времени и внимания в течение секунд раз.

Связанный: Типы туалетных щеток | Ведущие бренды туалетной бумаги | Типы сидений для унитаза | Типы унитазов

Типы фланцев для унитаза

Медный фланец для унитаза

Щелкните изображение для получения дополнительной информации

Прочные и устойчивые к коррозии медные фланцы унитаза могут быть мягкими, гибкими или жесткими.Фланцы из твердой меди могут потребовать угловых соединений для правильной установки в водосточную трубу. Медь — это антибактериальный (биостатический) материал, используемый для изготовления многих компонентов водопровода, особенно компонентов, поставляющих питьевую воду в населенные пункты.

Фланцы для унитаза из латуни

Щелкните изображение, чтобы получить дополнительную информацию.

Латунь — сплав цинка и меди. Это устойчивый к ржавчине, податливый и упругий сантехнический материал, который отлично подходит для изготовления фланцев для унитазов. Доступны латунные фланцы для унитазов с глубоким уплотнением, смещенные фланцы и фланцы стандартного размера. Некоторые простые круглые фланцы, в то время как другие имеют угловое соединение, предназначенное для подключения к водосточным трубам.

Пластиковые (ПВХ) фланцы для унитаза

Щелкните изображение для получения дополнительной информации

Фланцы для унитазов из пластика или поливинилхлорида (ПВХ) являются наиболее часто используемыми фланцами как в жилых, так и в коммерческих туалетах. Некоторые фланцы унитаза из ПВХ сделаны на 100% из поливинилхлорида, в то время как другие будут иметь металлический верх и основание из ПВХ. Все фланцы унитаза из ПВХ подходят для трех- или четырехдюймовых водосточных труб.

Фланцы для унитаза из нержавеющей стали

Щелкните изображение для получения дополнительной информации.

Фланцы из нержавеющей стали, устойчивые к коррозии и ржавчине, обеспечивают большую прочность и лучшее уплотнение, чем фланцы из ПВХ. Как и латунные и медные унитазные фланцы, фланцы из нержавеющей стали дороже пластиковых унитазов.

Фланцы для унитаза из чугуна

Щелкните изображение для получения дополнительной информации

Предназначенные для использования только с чугунными трубами, чугунные фланцы унитаза чрезвычайно прочные, обеспечивая годы использования без трещин и разрушения. Чугунные фланцы, разработанные для водосточных труб, существующих под черным полом туалета, иногда можно отремонтировать вместо замены, в зависимости от степени серьезности их повреждения.

Алюминиевый фланец для унитаза

Источник: PlumbingSupply

Алюминий — легкий, устойчивый к эрозии, прочный материал, используемый для изготовления различных компонентов сантехники. Фланцы из чистого (чистого) алюминия более долговечны, чем фланцы из композитного алюминия, пропитанного медью, цинком и марганцем.Тем не менее, фальсифицированные алюминиевые фланцы унитаза по-прежнему считаются хорошим выбором в качестве прочного и долговечного фланца.

Размеры фланца для унитаза

Фланцы для унитаза 3 ″

Щелкните изображение для получения дополнительной информации

Трехдюймовый фланец унитаза имеет нижнюю и верхнюю части шириной ровно три дюйма. Их можно установить только на трехдюймовом колене или на сливной трубе диаметром три дюйма. Если вы начинаете установку трехдюймовой фланцевой трубы и обнаруживаете, что длина трубы меньше трех дюймов, вам нужно будет установить переходную втулку, чтобы фланец подошел.Однако установка переходной втулки означает, что положение фланца неестественно поднимается, что может повлиять на выравнивание водопровода унитаза.

Фланцы для унитаза 4 ″ x 3 ″

Щелкните изображение для получения дополнительной информации

Фланец унитаза размером 4 x 3 дюйма имеет четыре дюйма на верхней стороне и три дюйма на нижнем диаметре. Нижняя часть фланца этого размера подходит для дренажных труб стандартного размера. Кроме того, фланец унитаза размером 4 x 3 дюйма — это размер большинства изогнутых труб для туалета. Если вы не уверены в размере унитаза, вам подойдет этот фланец.

Фланцы унитаза других размеров

Щелкните изображение для получения дополнительной информации

Нестандартные фланцы для унитаза имеют такие же размеры, как и фланцы 4 ″ x 3 ″. Например, пластиковые фланцы доступны с верхним диаметром 7 дюймов и нижним диаметром 3 1/2 дюйма. Чтобы приспособиться к установке на новый пол, также доступны комплекты удлинителей, которые поднимают фланец унитаза над новым полом. При замене круглого унитаза на удлиненный унитаз можно приобрести унитаз со смещенными фланцами с диагональными отверстиями, обеспечивающими дополнительное пространство для размещения нижней формы удлиненного унитаза.

Фланцы для унитаза Push-Tite

Щелкните изображение для получения дополнительной информации

Простые в установке вставные фланцы, которые нужно просто вдавить, чтобы надежно прикрепить к полу. У них есть прокладки, которые герметизируют внутренние трубы, и они также могут использоваться с очень тяжелыми трубами. Прокладки изготовлены из специального эластомера и устойчивы к воздействию высоких температур и химикатов.

FAQ

Где купить фланцы для унитаза?

Лучшее место, где можно найти различные фланцы для унитаза, — это магазин бытовой техники или Amazon.В универмагах есть фланцы для унитазов, но их не будет в ассортименте Amazon, Home Depot или Loew’s. Чтобы избежать покупки неправильного фланца унитаза, снимите унитаз с пола и осмотрите старый фланец. В зависимости от материала фланца и степени его повреждения вы можете выбрать более прочный фланец из меди, нержавеющей стали или латуни.

Восковое кольцо какого типа следует использовать при установке фланца унитаза?

Восковые кольца — это уплотнения, помещаемые между фланцем и унитазом для предотвращения утечки.Давление веса, оказываемое унитазом на восковое кольцо, расширяет кольцо, так что оно быстро образует эффективное уплотнение от утечки воды. Вам не нужно беспокоиться о выборе воскового кольца правильного размера, потому что они подходят всем под один размер. Некоторые восковые кольца поставляются с прикрепленным к нему полиэтиленовым или резиновым элементом, который входит в отверстие фланца унитаза. Восковые кольца для ботинок не следует использовать с фланцами унитаза, которые достаточно высоки, чтобы унитаз не располагался на полу.Для фланцев, которые немного ниже, более толстые восковые кольца адекватно заполнят любое минимальное дополнительное пространство.

Как узнать, что фланец унитаза необходимо заменить как можно скорее?

Унитаз неплотный

Если ваш унитаз даже немного покачивается, это может быть связано с повреждением фланца. Перед тем, как снимать унитаз с пола, проверьте все соединения и болты на затяжку. Пренебрежение закреплением незакрепленного унитаза может привести к повреждению фланца, замена которого может не потребоваться.

Унитаз протекает на базе

В большинстве случаев, если унитаз протекает снизу, нужно заменять восковое кольцо. Но на всякий случай снимите унитаз, чтобы осмотреть и фланец, и восковое кольцо. Никогда не пытайтесь «закрыть» утечку в унитазе каким-либо уплотнительным материалом, который предотвращает утечку воды. Хотя вода может больше не течь на ваш пол, она где-то протекает, и это где-то под полом.

Не знаю, когда и заменяли ли когда-либо фланец

Упреждающий отказ от дорогостоящего ремонта дома или коммерческого здания означает замену сомнительных компонентов сантехники. Если предыдущий владелец говорит, что у него никогда не было проблем с туалетом, скорее всего, фланец унитаза и восковое кольцо старые и подходят к концу.

В ванной пахнет канализацией

Запах тухлого яйца или серы в ванной без утечки в основании унитаза может означать, что фланец сломан ровно настолько, чтобы запахи канализационной трубы проникли в вашу ванную комнату. Если не заменить, треснувший фланец в конечном итоге приведет к вытеканию воды из нижней части унитаза.

Как снять фланец унитаза

Снять фланец легко, но не так-то просто снять унитаз весом 100 фунтов с водосточной трубы. Помимо отверток, разводного ключа, шпателя и профессионального пылесоса для последующей уборки, вам может понадобиться кто-то, кто поможет вам переместить унитаз, чтобы не повредить плитку на полу или вашу спину!

• Сначала отключите подачу воды в унитаз. Поверните ручку за унитазом по часовой стрелке, чтобы выключить воду. Большинство ручек подачи туалетной воды расположены рядом с плинтусом.
• Несколько раз промойте унитаз, пока резервуар и унитаз не станут пустыми. Если вы не можете слить всю воду, смажьте излишки воды губкой.
• Снимите гайки в основании унитаза с помощью разводного ключа. Гайки расположены по обеим сторонам унитаза.
• После удаления гаек начните осторожно и медленно покачивать унитаз, чтобы освободить восковую печать. (Здесь вам понадобится помощь).
• После того, как вы сломали уплотнение, поднимите унитаз с пола и отодвиньте его в сторону.
• Соскребите восковую печать с помощью шпателя. Кроме того, соскребите восковую прокладку, прилипшую к нижней части унитаза.
• Отвинтите фланец унитаза, чтобы снять его. Сохраните винты в хорошем состоянии. Используйте новые, если старые винты корродировали или притерли. Старые или сильно поврежденные фланцы, возможно, потребуется удалить с помощью молотка и зубила. В некоторых случаях действительно жесткие фланцы следует разрезать и соединять с помощью электроинструмента. После полного удаления старого фланца унитаза используйте свой магазинный пылесос, чтобы убрать мусор.
• Возьмите старый фланец с собой при покупке нового в строительном магазине. При покупке нового фланца в Интернете измерьте нижний и верхний диаметры, чтобы убедиться, что вы заказываете фланец правильного размера

Как установить новый фланец унитаза

Установить фланец унитаза можно двумя способами:

• Вы можете прикрепить новое восковое кольцо к основанию унитаза. Для этого вам нужно будет положить унитаз набок. Этот метод обеспечивает правильное положение воскового кольца, когда вы кладете унитаз на фланец.Или
• Вы можете надеть восковое кольцо на фланец унитаза перед тем, как снова поставить унитаз на сливную трубу. Помните, что если пол был заменен после последней замены фланца, а пол сделан из более плотного материала, вам потребуется восковое кольцо толще, чем обычно.
• После установки воскового кольца закрепите новый фланец крепежными винтами и болтами. Еще раз поверните каждый болт, чтобы убедиться, что они затянуты.
• Осторожно замените унитаз на новое восковое кольцо и фланец.Совместите отверстия для болтов унитаза с болтами фланца. Возьмитесь за внутренний край унитаза вместо внешнего, чтобы удерживать унитаз более надежно.
• После того, как вы опустили унитаз на восковое кольцо и фланец, приложите давление, чтобы ускорить герметизацию. Старайтесь не класть плитку и не перемещать унитаз после того, как сургучная печать села на фланец. Это может повредить уплотнение и способствовать преждевременным утечкам.
• Затяните гайки на болтах в основании унитаза. Не затягивайте их слишком сильно, иначе вы можете треснуть фарфор.
• Установите бачок унитаза на унитаз и совместите стержни болтов с отверстиями в унитазе.
• Затягивайте болты бачка до соприкосновения бачка с унитазом
• Медленно снова включите подачу воды и дайте резервуару полностью заполниться. Если вы видите какие-либо признаки протечки на дне чаши, снова выключите подачу воды. Если вода не протекает, дважды промойте унитаз. Конечно, если после промывки вода протекает снизу, вам нужно будет снова снять унитаз и проверить, правильно ли установлено восковое кольцо или ослаблен ли фланец.

Специальные инструменты, предназначенные для удаления ржавых или сломанных фланцев унитаза, доступны, когда простой шпатель просто не справляется со своей работой. По сути, это резак для внутренних труб, инструменты для снятия фланцев обычно включают в себя циркулярную пилу, прикрепленную к валу. Затем этот вал должен входить в любой стандартный сверлильный патрон. Иногда для удаления старых фланцев используются растворители, но растворители, содержащие определенные химические вещества, могут вызвать эрозию труб. Перед использованием растворителей проверьте возможность химической реакции, исследуя ингредиенты растворителя и материал трубы.

Связанный: Типы туалетной бумаги | Типы туалетов и опций | Типы держателей туалетной бумаги

Commerce предварительно установила повышенную налоговую ответственность для импортеров фланцев из нержавеющей стали из Индии: Wiley

Пресс-релиз 19 февраля 2021 г.

Вашингтон, округ Колумбия — Министерство торговли США опубликовало предварительные постановления, указывающие на значительное увеличение антидемпинговых и компенсационных пошлин, применимых к индийскому импорту фланцев из нержавеющей стали, что обеспечит справедливую конкуренцию для США.С. производителей и их рабочих. Ожидается, что коммерция опубликует предварительные определения в Федеральном регистре на следующей неделе.

В обязанности входят кованые незавершенные, полуфабрикаты и готовые фланцы из нержавеющей стали из Индии. Если агентство завершит эти определения, как и ожидалось, будет произведена ретроактивная оценка пошлин на импорт фланцев из нержавеющей стали из Индии, которые ввозились в Соединенные Штаты в период с 23 января 2018 г. по 30 сентября 2019 г. В частности, импорт фланцев из нержавеющей стали в этот период Период будет подлежать ретроактивной оценке в размере примерно 140% от стоимости импортируемых товаров плюс проценты.Этот показатель обусловлен выводом Министерства торговли о том, что компания Chandan Steel Limited (Chandan) не в полной мере сотрудничала с обзором.

«Это важная победа для американских производителей фланцев из нержавеющей стали и их рабочих», — сказал Дэниел Б. Пикард, партнер международной торговой практики Wiley и советник отечественной промышленности. «Мы очень довольны результатами Commerce, особенно признанием того, что крупный индийский производитель препятствовал проведению проверки Министерством.Эти антидемпинговые пошлины имеют решающее значение для обеспечения справедливой конкуренции на рынке США и здоровой отечественной промышленности ».

В октябре 2018 года Commerce опубликовала постановления об антидемпинговых и компенсационных пошлинах в отношении фланцев из индийской нержавеющей стали. Это предварительное решение относится к первой периодической административной проверке с целью пересмотра ставок антидемпинговых и компенсационных пошлин, чтобы отразить текущую коммерческую практику индийских экспортеров. Недавнее объявление относится к обзору практики ценообразования и субсидирования крупнейших индийских экспортеров фланцев из нержавеющей стали в течение 2018 и 2019 годов.Commerce пришел к выводу, что все рассматриваемые компании получали субсидии и продавали фланцы из нержавеющей стали по несправедливым ценам.

Фланцы для туалета / гардеробной — новые, замена и ремонт

PlumbingSupply.com® — это ваш поставщик труднодоступных унитазов и многих других товаров для сантехники по ценам, которые вы оцените. Мы предлагаем сенсационные решения проблем с фланцами вашего шкафа.

Щелкните изображение ниже, чтобы перейти непосредственно к компоненту фланца унитаза

---

Уникальный фланец для унитаза 4 «x 3»

Основание из АБС-пластика с кольцом из нержавеющей стали

Этот фланец для унитаза может быть изготовлен из ПВХ или АБС, в зависимости от ваших потребностей, и имеет заглушку.Заглушка-заглушка является стандартной как для проверки ваших трубопроводов (для проверки сантехники), так и для защиты их от мусора во время строительства.

Характеристики:

• Верхнее кольцо фланца из коррозионностойкой нержавеющей стали типа 430 или цельной латуни
• Кольцо регулируется на 360 °
• Фланец имеет толщину 1/2 дюйма, что делает фланец более прочным и долговечным.
• Не ржавеет и не портится со временем
• Кольца не соскальзывают с фланца при затяжке стяжных болтов во время установки
• Умещается внутри ширины 4 дюйма.40 труб и более 3 «труб
• Посмотреть размеры
• Сделано в США

---

Unique 4 «x 3»

Off-Set Туалетные фланцы (смещение на 1-1 / 2 «)

Наш уникальный смещенный фланец для унитаза лучше всего подходит в тех ситуациях, когда слив унитаза расположен слишком близко к стене, и вы не можете его правильно установить. Это дает вам дополнительные полтора дюйма пространства, чтобы отодвинуть унитаз подальше от стены.

Характеристики:

• Устанавливается внутри трубы 4 « или более 3″
• Включает регулируемое (поворотное) кольцо из нержавеющей стали
• Одобрено МАПМО
• Может не быть кодом в определенных областях
• Смещение примерно на 1-1 / 2 «
• Посмотреть размеры
• Сделано в США

---

Мы предлагаем все типы восковых колец и губчатых прокладок для напольных или настенных унитазов.

---

Выпускной фланец 45 ° — фланец для унитаза Drop-Kick 45 ™

Характеристики:

• Обеспечивает плотное прилегание дренажной линии к черному полу
• Не допускает попадания клеевых соединений на балки
• Сварка растворителем внутри ступицы фитинга 3 «Sch. 40
• Используйте фитинг 3 дюйма 45 ° для смещения 3 дюйма или уличный фитинг 45 ° 3 дюйма и муфту для смещения 4 дюйма
• Надежно вставляется в отверстие диаметром 4 дюйма — опускается на 1 дюйм перед наклоном для укладки пола и чернового пола.
• Соединение из ПВХ или АБС
• Посмотреть размеры (такие же для фланцев из АБС и ПВХ)
• Сделано в США

---

Push-Tite фланцы для шкафов

Характеристики:

• Идеально подходит для замены старых, заржавевших или сломанных фланцев или новых установок.
• Уплотнительные прокладки внутри трубы DWV — используются с служебным грузом, сверхтяжелым чугуном и без ступицы, тип 40 ПВХ или ABS
• Более простой монтаж, чем другие фланцы — просто вставьте и прикрепите к полу
• Нет шансов сломать уплотнительную прокладку
• Прокладка из специально разработанного эластомера является химической и термостойкой
• Все модели имеют большую площадь проходного сечения, чем аналогичные фланцы с уплотнением для шкафов
• Сделано в США

Закажите 5 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

---

Пластиковый фланец на два пальца

Характеристики:

• Двухкромочная манжетная уплотнительная прокладка с пазами под болты или с возможностью перемещения по вашему выбору
• Может использоваться на трубах из ПВХ, АБС или чугуна и на старых свинцовых трубах, которые все еще находятся в хорошем состоянии.
• Легко проталкивается внутрь 4-дюймовой чугунной трубы или трубы сортамента 40 DWV, обеспечивая надежное уплотнение.
• После установки он отлично подходит для заподлицо.
• Не требуется отрыв или уплотнение
• Подходит для продолговатых рожков
• Включает резиновую прокладку ASTM C-564
• Посмотреть размеры

Пластиковый фланец на два пальца — тип вставки = 23 доллара США.54

---

Фланцы для унитаза с регулируемой резьбой

Характеристики:

• Втулка подходит для трубы Schedule 40 DWV или внутрь 4-дюймовой трубы Schedule 40 DWV
• Фланец IPS 3-1 / 2 «позволяет регулировать резьбу до желаемого уровня пола
• Радиальные монтажные прорези во фланце простираются на 130 ° с каждой стороны, чтобы обеспечить точное выравнивание унитаза
• Четыре отверстия с потайной головкой для надежного крепления к полу
• Посмотреть размеры
• Сделано в США

---

Мы предлагаем все типы губчатых прокладок и восковых колец для настенных или напольных унитазов.

---

Фланцы для унитаза с втулкой Flush-Fit® с резьбой

Характеристики:

• Втулка подходит к ступице 4 «Schedule 40 DWV (колено, тройник, муфта, редуктор и т. Д.)
• Фланец IPS 3-1 / 2 «позволяет регулировать до желаемого уровня пола
• Радиальные монтажные прорези во фланце простираются на 130 ° с каждой стороны, чтобы обеспечить точное выравнивание унитаза
• Четыре отверстия с потайной головкой для надежного крепления к полу
• Посмотреть размеры
• Сделано в США

---

Фланцы для унитаза с втулкой

Характеристики:

• Фланец подходит к ступице 3 «Schedule 40 DWV (колено, тройник, муфта, редуктор и т. Д.))
• Цельная цельная конструкция
• Восемь отверстий для крепления в полу с потайной головкой для надежного крепления
• Два паза под болты на фланце для точного выравнивания унитаза
• Приклеить к фитингу с помощью клея на основе растворителей АБС или ПВХ

---

Разные фланцы для унитаза из АБС-пластика

Устанавливается внутри фланца унитаза с трубкой диаметром 3 дюйма 4-дюймовый фланец для унитаза с заглушкой Фланец для унитаза 4 «x 3» — алюминиевое кольцо

---

Латунные фланцы для унитаза — для свинца в 4-дюймовой меди DWV

Обычный латунный фланец для унитаза Фланец для унитаза из глубокой латуни 1-дюймовый латунный фланец для унитаза со смещением

---

Комплект крутящего момента для тяжелых условий эксплуатации Чугунные фланцы для шкафов

Характеристики:

• Чугунные закрытые фланцы для тяжелых условий эксплуатации
• Уплотнение к сточной трубе
• Исключает заливку свинцового стыка
• Идеально подходит для новых или модернизированных установок
• Мгновенно застывает на чугунной или пластиковой трубе
• Наденьте трубу, закрепите на полу, затяните болты компрессионного кольца на верхней части фланца
• Неопреновая прокладка плотно закрывает трубопровод снаружи
• Болты и шайбы из нержавеющей стали
• На выбор предлагаются фланцы для труб 3 «и 4», фланцы с испытательной крышкой, смещенные фланцы и фланцы с глубоким корпусом.

---

Фланцы для расширительного туалета

Устанавливаются внутри 4-дюймовой трубы из чугуна, ПВХ или АБС Расширительный фланец из АБС-пластика Расширительный фланец из ПВХ

---

Мы предлагаем все типы восковых колец и губчатых прокладок для напольных или настенных унитазов.

---

Запасные кольца The Clam

Характеристики:

• Просто удалите старое ржавое кольцо и замените его на кольцо из нержавеющей стали The Clam
• Не требуется капитальная реконструкция существующей сантехники или полов
• Конструкция из двух частей, позволяет легко заменять / устанавливать
• Нержавеющая сталь, устойчивая к ржавчине для дополнительной прочности / долговечности
• Коррозионно-стойкое кольцо предотвращает растрескивание фланца
• Посмотреть размеры

Сменное кольцо Clam для фланца шкафа с металлическими кольцами из АБС / ПВХ = 13 долларов США.91

Закажите 10 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок

---

Фланцевая опора для пола

Характеристики:

• Ремонт шатких унитазов и незакрепленных фланцев туалетов без замены пола
• Отлично подходит для использования, когда отверстие для фланца туалета было вырезано слишком большим, или когда пол начал гнить
• Двухкомпонентные фланцевые пластины с прорезями для легкой установки
• Толстая оцинкованная сталь устойчива к ржавчине
• Достаточно тонкий, чтобы скользить под фланец, но достаточно толстый, чтобы обеспечить хорошую опору
• Включает 6 крепежных винтов к полу и 4 больших монтажных винта с плоской головкой для фланца
• Посмотреть размеры
• Сделано в США

Опора напольного фланца для фланца шкафа = 22 доллара США.40

---

Если опорный фланец шкафа неровный, попробуйте использовать несколько качающихся клиньев, чтобы выровнять положение

---

Система проставок фланца унитаза

Идеальное решение, когда фланец унитаза находится ниже уровня пола. Независимо от того, смешиваете ли вы отдельные распорки или просто выбираете полный комплект, с этими сертифицированными ANSI / IAPMO изделиями поднимите фланец на точную высоту, необходимую для вашего пола!

Полные комплекты — подходят внутрь 3-дюймовой трубы

Комплектующие

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!

Ценовые скидки появятся в вашей корзине покупок.

Мы рекомендуем использовать винты из нержавеющей стали или латуни (не используя винты из обычной стали или оцинкованной стали) для крепления фланцев туалета к полу, длина которых достаточна для проникновения в основание пола. Мы думаем, вы найдете это почти пуленепробиваемой фланцевой установкой.

---

Сопутствующие товары и информация

Часто задаваемые вопросы

Q. «Могу ли я установить фланец унитаза заподлицо с полом?»
А.В большинстве современных унитазов лучше всего устанавливать фланец унитаза поверх готового пола . Другими словами, большинство фланцев унитаза имеют толщину 1/4 — 1/2 дюйма, а нижняя часть самого фланца должна располагаться поверх вашей плитки, линолеума и т. Д., Что делает фактическую верхнюю часть фланца примерно на 1/4 дюйма -1/2 «над чистым полом.

Q. «Есть какие-нибудь уловки для установки туалета на плиточный пол?»
A. Установите унитаз как обычно.Затем просто нанесите раствор вокруг основания унитаза (между унитазом и плиткой на полу). Вымойте суставы и дайте им затвердеть. Эта затирка будет поддерживать унитаз и не даст ему раскачиваться, когда кто-то на нем сидит, а затирка выглядит намного лучше и, как правило, прослужит дольше, чем стандартная затирка.

Q. «Я заметил воду вокруг дна унитаза. Может быть, это протекающий фланец?»
A. Если вы заметили воду вокруг дна унитаза, возможно, вам необходимо заменить фланец унитаза.Фланец унитаза выполняет две функции; именно трубная арматура соединяет слив унитаза со сливом в полу и надежно удерживает унитаз на полу. Замену фланца унитаза должен производить опытный человек; Рекомендуется, чтобы это выполнял профессионал, если вы не имеете в этом опыта.

Q. «Я заметил, что вы предлагаете запасной фланец для чугунной трубы, который крепится снаружи (чугунный набор крутящего момента), а также фланец, который крепится изнутри (расширение из АБС / ПВХ).Какой работает лучше? »
A. Выбор одного из них может сильно различаться в зависимости от того, с каким водопроводчиком вы разговариваете. Иногда все сводится к тому, какой из них будет проще всего установить для вашего приложения. Если вы работаете с бетонным полом или полом, облицованным плиткой, и не хотите откалываться от него, то внутреннее крепление может быть вашим выбором. Некоторые сантехники считают, что фланец, установленный внутри, увеличивает риск засорения, и выбирают наружное крепление. Мы считаем, что если любой из них установлен правильно, они без проблем прослужат долгие годы.В вашем городе могут быть местные коды, по которым замена должна производиться определенным образом. Мы настоятельно рекомендуем вам проконсультироваться с вашим местным должностным лицом и / или местным надежным водопроводчиком, чтобы убедиться в их интерпретации.

Q. «Каковы размеры фланцев унитаза?»
A. Все верхние части фланцев унитаза имеют размер 4 дюйма, что соответствует размеру 4-дюймового трубопровода DWV Schedule 40. Фактические обода фланца имеют внешний диаметр 7 дюймов, а отверстия в ободе фланца находятся на расстоянии 6 дюймов от центра к центру, измеренному от одной стороны фланца к другой.Ободья фланца предназначены для того, чтобы нижняя часть унитаза могла плотно прилегать к фланцу, а центральный рожок (нижняя часть выпускного отверстия унитаза, которая выступает вниз) — внутри фланца. Размеры нижней части фланца унитаза относятся к размеру трубы, на которую фланец будет вставлен или в которую будет входить. Некоторые из них изобретательно сделаны, чтобы предложить обе возможности: например, некоторые фланцы унитаза размером 4 дюйма на 3 дюйма подходят для трубы DWV Schedule 40 более 3 дюймов, а также помещаются внутри трубы DWV Schedule 40 диаметром 4 дюйма. Мы предлагаем множество различных фланцев для унитаза, потому что существует множество различных ситуаций, с которыми человек может столкнуться во время нового строительства или ремонта; правильный фланец в нужное время значительно упростит вашу установку..

Обратите внимание: Хотя мы стремимся к тому, чтобы каждый продукт, который мы помечаем как «Сделано в США», действительно на 100% произведен в США, важно также понимать, что иногда производители вносят изменения в свои продукты или для по разным причинам могут быть получены компоненты или материалы, которые они обычно закупают внутри страны у зарубежного поставщика — и они не обязательно сообщают дистрибьюторам (таким как мы!), что они что-то изменили в продукте или месте его производства.

Если вы получили продукт, в котором на сайте PlumbingSupply.com® указано «Сделано в США», а в продукте указано, что он был произведен в другом месте, свяжитесь с нами. Мы с радостью заменим вашу покупку или вернем вам деньги, чтобы вы остались довольны.

Отзывы клиентов

«Я разместил этот заказ 1 марта, и сегодня утром, 4 марта, моя жена сказала мне, что посылка прибыла, и я живу на окраине Монтаны. Поистине великолепное обслуживание, мягко говоря, и я не могу поверить в то, что Замена фланца унитаза с раковиной-моллюском — это высококачественное оборудование.Я имею в виду, что это серьезная мысль по сравнению с некоторыми заменами хромого фланцевого кольца. Большое вам спасибо. «
— Дуглас Эгберт, Диллион, Монтана 59725-2714

«Спасибо за быстрое обращение … очень признателен в этот день ОТСУТСТВИЯ обслуживания клиентов. Я рекомендую вашу компанию всем … еще раз спасибо».
— Стивен К., Лос-Анджелес, Калифорния

-5265

«Я получил товар сегодня — был поражен, что он оказался здесь так быстро. Он идеален, и ваше обслуживание клиентов было лучше, чем безупречно! Похоже, обслуживание, которое я получил, было правилом, а не исключением.Еще раз спасибо и молодцы! «
— Терри Ричи, Овьедо, Флорида 32765-5611

Обратите внимание, что каждый отзыв клиента, показанный на наших страницах, дает нам письменное разрешение цитировать их. Конфиденциальность наших клиентов очень важна для нас, поэтому мы никогда не будем передавать, передавать или продавать контактную информацию или адреса электронной почты кому-либо!

вернуться наверх ↑

Фланцы скольжения, фланцы SO, производители фланцев SORF

Мы являемся крупнейшими производителями накладных фланцев SORF и располагаем огромным запасом из 304 накладных фланцев, 316 накладных фланцев, накладных фланцев ASTM a105, скользящих фланцев ASTM a182 в соответствии с asme / ansi B16.5 накладок на фланцах, муфты ANSI B16.47 на фланцах, муфты DIN на фланцах, скользящие муфты на фланцах и универсальные муфты на фланцах. Стандарты ..

Лучшая цена на накладные фланцы, фланцы из SORF всех размеров, классов и размеров, такие как накладные фланцы класса 150 фунтов, накладные фланцы класса 300, накладные фланцы класса 900, накладные фланцы класса 1500, накладные фланцы класса 2500 и pn10 SO фланцы

Накидные фланцы надеваются на трубу и привариваются (обычно как внутри, так и снаружи) для обеспечения прочности и предотвращения утечки.Скользящие фланцы относятся к недорогому сегменту шкалы и не требуют высокой точности при обрезке трубы до нужной длины. Эти накладные части могут иногда иметь выступ или ступицу и могут быть выполнены с отверстием, подходящим либо для трубы, либо для трубы.

• B16.5 Class150 Slip on Flange
• B16.5 Class300 Slip on Flange
• B16.5 Class600 Slip on Flange
• B16.5 Class900 Slip on Flange
• B16.5 Class1500 Slip on Flange
• B16.5 Класс 2500 Скольжение на фланце

Описание Скольжения на фланце

Производитель накладных фланцев Rexino Stainless Накидные фланцы , фланцы SO, накладные фланцы из кованой стали, нержавеющей стали, легированной стали и т. Д.

• Тип: SO Кованый фланец
• Материал: Углеродистая сталь: A105, SS400, SF440 RST37.2, S235JRG2, P250GH, C22.8, нержавеющая сталь: F304 F304L F316 F316L 316Ti, медь и т. Д.
• Стандарт: ANSI, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, ГОСТ-12820
• Размер: 1/2-78 дюймов (DN15-DN2000)
• Давление: ANSI класс 150,300,600 , 1500,2500, DIN PN6, PN10, PN16, PN25, PN40, PN64, PN100, PN160
• Упаковка: Без фумигата или фумигата Фанера / деревянный поддон или ящик
• Обработка поверхности: Масло для защиты от ржавчины, прозрачное / Желтая / Черная антикоррозионная краска, цинк, горячее цинкование.
• Электронный каталог: Доступен, пожалуйста, посетите каталог фланцев
• Использование: Нефтяное месторождение, шельф, водные системы, судостроение, природный газ, электроэнергия, трубопроводные проекты и т. Д.

Фланцы скольжения / SORF Фланцы

Цена на накладные фланцы

Ведущий производитель накладных фланцев

Наш действующий запас накладных фланцев

Накидные фланцы

BS4505 Стандартные накладные фланцы, пластина из нержавеющей стали (PL) 101 Накидные фланцы PN25 ASTM A815 UNS S31803 / F51 / S2205 Фланцы скольжения

9002 2

Описание продукта

2 9 Материал Название продукта BS4505 Стандартная пластина из нержавеющей стали (PL) 101 Надвижные фланцы PN25 ASTM A815 UNS S31803 / F51 / S2205 Надвижные фланцы Артикул Фланец надвижной трубы, ASME 16.5 накладных фланцев / фланцев SORF Лицевая отделка РФ, FF, RTJ, TF, GF Стандарт ANSI ANSI B16.5 ASME B16.47 серии A / B DIN DIN 2631 2573 2527 2565 2641 ГОСТ ГОСТ 12820-80, ГОСТ 12821-80, Гост Штора EN EN1092-1: 2002 JIS JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210 BS BS4504, BS10 Стол D / E UNI UNI 2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 SABS SABS 1123 ANSI: ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48, JIS, DIN, BS4504, SABS1123, EN1092-1, UNI, AS2129, ГОСТ-12820 DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10 ANSI CS A105 / SA 105N, SS 304 / 304L, 316 / 316L Легированная сталь: WHPY45 / 52/65/80 DIN CS RST37.2; S235JR SS 304 / 304L, 316 / 316L ГОСТ CS CT20; 16MN; SS 304 / 304L, 316 / 316L EN CS RST37.2; S235JR; C22.8SS 304 / 304L, 316 / 316L JIS CS SS400, SF440, SS 304 / 304L, 316 / 316L BS CSRST37.2; S235JR; C22.8; Q235SS 304 / 304L, 316 / 316L UNI CSRST37.2; S235JR; C22.8; Q235SS 304 / 304L, 316 / 316L SABS CSRST37.2; S235JR; Q235; SS 304 / 304L, 316 / 316L Давление ANSI Класс 150, 300, 600, 900, 1500 2500 фунтов DIN PN6, PN10, PN16, PN25, PN40, PN64, PN100 ГОСТ PN6, PN10, PN16, PN25 EN PN6, PN10, PN16, PN25, PN40, PN64, PN100 JIS 1K, 2K, 5K, 10K, 16K, 20K, 30K, 40K BS PN6, PN10, PN16, PN25, PN40, PN64, PN100 UNI PN6, PN10, PN16, PN25, PN40 SABS 600 кПа, 1000,1600,2500,4000 Размер ANSI 1/2 ”- 60” DIN DN15-DN2000 ГОСТ DN10-DN1600 EN DN15-DN2000 JIS 15A-1500A BS DN15-DN2000 UNI DN10-DN2000 SABS DN10-DN600 Покрытие лак, желтая краска, антикоррозийное масло, цинкование и т. д. Использование Используется для подключения всех видов трубопроводов для транспортировки воды, пара, воздуха, газа и нефти Пакет Деревянные ящики / поддоны Доставка В течение 30 дней Сертификат TUV, ISO9001: 2008 Класс 150 фунтов, 300 фунтов, 600 фунтов, 900 фунтов, 1500 фунтов, 2500 фунтов, стандарт DIN ND-6,10, 16, 25, 40 и т. Д. Фланец из нержавеющей стали ASTM A182 F202, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 316LN, 310S, 317L, 321, 410, 420, 440C, 202, F904L Накладка на фланцах из углеродистой стали ASTM / ASME A / SA 105 ASTM / ASME A 350, ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70 Фланец из легированной стали ASTM / ASME A / SA 182 и A 387 F1, F5, F9, F11, F12, F22, F91ASTM / ASME A / SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61 Дуплексная сталь скольжения на фланцах Specialize Согласно чертежу Соединение кольцевого типа, поверхность для соединения внахлест, выступ, плоская поверхность, большая наружная резьба -Женский, маленький мужской-женский, большой язык и паз, маленький язык и паз Тип соединения / Тип фланца

ASME / ANSI B16.5 Надвижные (SO) трубные фланцы Производственные материалы:

Размеры	Основной материал	Номинальное давление
ASME B16.5	ASTM A182 (Поковки) ASTM A240 (Пластина)	150 #. 300 #. 400 #. 600 #. 900 #. 1500 #. 2500 #.
API 605	ASTM A182 (Поковки) ASTM A240 (Пластина)	150 #. 300 #. 400 #. 600 #. 900 #. 1500 #. 2500 #.
ASME B16.47series A & B	ASTM A182 (Поковки) ASTM A240 (Пластина)	150 #. 300 #. 400 #. 600 #. 900 #. 1500 #. 2500 #.
EN1092-1	ASTM A182 (Поковки)	PN2,5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160. PN250. PN320. PN400.
BS4504	BS970 (Бар) ASTM A240 (Пластина) ASTM A182 (Поковки)	PN2,5. PN6. PN10. PN16. PN25. PN40. PN63. PN100. PN160.
BS10	BS970 (Бар) ASTM A240 (Пластина) ASTM A182 (Поковки)	Таблица D.Таблица E. Таблица F. Таблица H. Таблица J. Таблица K. Таблица R. Таблица S. Таблица T.

Размеры накладок ASME B16.5

Размеры накладок по ASME B16.5 — класс 150 фунтов

4 900 ″1 92 1/4 ″ 115 900 900328 49.52828 25,4 12 ″

							Сверление
Проскальзывание номинального внутреннего диаметра	Диаметр. (D)	Толстый. (E)	Диаметр. (F)	Диаметр. (B)	Диаметр. (A)	Высота 1 (H)	Nbr	Отверстия	Диаметр. (C)
1/2 ″	90	9,6	35,05	30	22,2	14	4	15,87	60,3
100	11,2	42,93	38	27,7	14	4	15.87	69,9
1 ″	110	12,7	50,80	49	34,5	16	4	15,87	79,4
14,3	63,50	59	43,2	19	4	15,87	88,9
1 1/2 ″	125	15,9	73,15	65	21	4	15,87	98,4
2 ″	150	17,5	91,95	78	61,9	24	4			19,05		2 1/2 ″	180	20,7	104,65	90	74,6	27	4	19,05	139,7
3 ″	190	22.3	127,00	108	90,7	29	4	19,05	152,4
3 1/2 ″	215	22,3	139,70	122	103,4	8	19,05	177,8
4 ″	230	22,3	157,22	135	116,1	32	8	19,05	190.5
5 ″	255	22,3	185,67	164	143,8	35	8	22,22	215,9
6		280	192	170,7	38	8	22,22	241,3
8 ″	345	27,0	269,75	246	221.5	43	8	22,22	298,5
10 ″	405	28,6	323,85	305	276,2	48	12	48	12	485	30,2	381,00	365	327,0	54	12	25,40	431,8
14 ″	535	33.4	412,75	400	359,2	56	12	28,57	476,3
16 ″	595	35,0	469,90	45710	45710	45710	28,57	539,8
18 ″	635	38,1	533,40	505	461,8	67	16	31,75	577.9
20 ″	700	41,3	584,20	559	513,1	71	20	31,75	635,0
24 ″		915	663	616,0	81	20	34,92	74

выступ 1,6 мм не входит в размеры E и H

Размеры накладок ASME B16.5 — класс 300 фунтов

8 ″. 45021328 45021328 900 14 ″1 9221 533328 9001 9221 533328 900

Проскальзывание номинального внутреннего диаметра	Диаметр. (D)	Толстый. (E)	Диаметр. (F)	Диаметр. (B)	Диаметр. (A)	Высота 1 (H)	Nbr	Отверстия	Диаметр. (C)
1/2 ″	21.3	12,7	35,05	38	22,2	21	4	15,87	66,7
3/4 ″	26,7	14,3	42,93	278 489	27 328 24	4	19,05	82,6
1 ″	33,4	15,9	50,80	54	34,5	25	4	19,05	88.9
1 1/4 ″	42,2	17,5	63,50	64	43,2	25	4	19,05	98,4
1 1/2 ″	48,3	19,1	73,15	70	49,5	29	4	22,22	114,3
2 ″	60,3	20,7	91,95	84	9	32	8	19,05	127,0
2 1/2 ″	73,0	23,9	104,65	100	74,6	37	8	14,22
3 ″	88,9	27,0	127,00	117	90,7	41	8	22,22	168,3
3 1/2 ″	101.6	28,6	139,70	133	103,4	43	8	22,22	184,2
4 ″	114,3	30,2	157,22		116	8	22,22	200,0
5 ″	141,3	33,4	185,67	178	143,8	49	8	22.22	235,0
6 ″	168,3	35,0	215,90	206	170,7	51	12	22,22	269,9
	269,9
	269,75	260	221,5	60	12	25,40	330,2
10 ″	273,0	46,1	323,85	321	2732	65	16	28,57	387,4
12 ″	323,8	49,3	381,00	375	327,0	71	16	71	16	355,6	52,4	412,75	425	359,2	75	20	31,75	514,4
16 ″	406.4	55,6	469,90	483	410,5	81	20	34,92	571,5
18 ″	457,0	58,8	58,8	24	34,92	628,6
20 ″	508,0	62,0	584.2td>	587	513,1	94	24	34.92	685,8
24 ″	610,0	68,3	692,15	702	616,0	105	24	41,27	812,8

с выступом размеры E&H

Размеры накладок по ASME B16.5 — класс 600 фунтов

4 900 ″8 3 1/2 ″88 31,75 16 ″

							Сверление
Проскальзывание номинального внутреннего диаметра	Диаметр. (D)	Толстый. (E)	Диаметр. (F)	Диаметр. (B)	Диаметр. (A)	Высота 1 (H)	Nbr	Отверстия	Диаметр. (C)
1/2 ″	21,3	14,3	35,05	38	22,2	22	4	15,87	66,7
26.7	15,9	42,93	48	27,7	25	4	19,05	82,6
1 ″	33,4	17,5	50,80	349	54328	27,5	4	19,05	88,9
1 1/4 ″	42,2	20,7	63,50	64	43,2	29	4	19,05	98.4
1 1/2 ″	48,3	22,3	73,15	70	49,5	32	4	22,22	114,3
2 ″	60,3	91,95	84	61,9	37	8	19,05	127,0
2 1/2 ″	73,0	28,6	104,65	100	74.6	41	8	22,22	149,2
3 ″	88,9	31,8	127,00	117	90,7	46	8	22,22
22,22	101,6	35,0	139,70	133	103,4	49	8	25,40	184,2
4 ″	114.3	38,1	157,22	152	116,1	54	8	25,40	215,9
5 ″	141,3	44,5	185,67	44,5	185,67
8	28,57	266,7
6 ″	168,3	47,7	215,90	222	170,7	67	12	28.57	292,1
8 ″	219,1	55,6	269,75	273	221,5	76	12	31,75	349,2	31,75	349,2
349,2
9328	325,85	343	276,2	86	16	34,92	431,8
12 ″	323,8	66,7	381,00	400	.0	92	20	34,92	489,0
14 ″	355,6	69,9	412,75	432	359,2	94	521021
406,4	76,2	469,90	495	410,5	106	20	41,27	603,2
18 ″	457.0	82,6	533,40	546	461,8	117	20	44,45	654,0
20 ″	508,0	88,9	584 900	6328 508,0	88,9	584 900 900	24	44,45	723,9
24 ″	610,0	101,6	692,15	718	616,0	140	24	50.80	838,2

Ведущий производитель накладных фланцев

У нас также есть складские запасы надвижных фланцев и других фланцев из нержавеющей стали, фланцев из углеродистой стали, фланцев из легированной стали производства:

Erne Fittings, Австрия	Metal far, Италия	Lame SRl, Италия
BENKAN Corporation, Япония	BKL- Thai Benkan, Таиланд	TecnoForge, Италия
Ulma, Испания	Mega, Италия	Melesi, Италия
Interfit, Франция	Raccortubi S.P.A., Италия

мы являемся дистрибьютором этих торговых марок. у нас также есть торговый представитель, который может предоставить надлежащую информацию об этих брендах, а также о марках, материалах и размерах накладных фланцев.

Наш запас скольжения на фланцах

Применение на фланцах

Накидные фланцы используются в нефте- и газопроводах Накидные фланцы используются в химической промышленности Накидные фланцы используются в водопроводе Накидные фланцы используются в нефтегазовой промышленности Накидные фланцы используются в системах водоснабжения Фланцы скольжения используются в целлюлозно-бумажной промышленности

Накидные фланцы используются на электростанциях Накидные фланцы используются в обрабатывающей промышленности Накидные фланцы используются в общих приложениях Накидные фланцы используются в пищевой промышленности Накидные фланцы используются в конструкционных трубах Накидные фланцы используются в конструкционных трубах На фланцах используется в теплообменниках

У нас в наличии все различные типы накладок на фланцы по последней цене

Стальные фланцы ANSI / ASME

ANSI B16.47 Накидные фланцы Фланцы с соединением внахлест ANSI B16.5 Стальные фланцы с приварной шейкой ANSI B16.47 Стальные накладные фланцы ANSI B16.47, накладные крышки Накидные фланцы ANSI B16.5

Фланец скольжения из нержавеющей стали ANSI B16.5 Фланцы ANSI B16.5 с длинной приварной шейкой, фланец LWN Стандартные кованые резьбовые фланцы API из нержавеющей стали, фланец SCRD ANSI B16.5 фланцев с приварной шейкой из нержавеющей стали

Стальные фланцы EN / PED

DIN2573, DIN2576 пластинчатые фланцы из углеродистой стали DIN2527 Slip On фланцы DIN2573, пластинчатый фланец DIN2576, опорный фланец, прокладка EN1092-1 F304 / F304L пластинчатый фланец DIN2634 фланец стальной приварной фланец DIN2634 фланец стальной приварной

DIN2633 Фланцы с приварной шейкой EN1092-1 Опорные фланцы из стальной пластины EN1092-1 TYPE05 Фланцы скольжения EN1092-1 TYPE 11B Фланцы с приварной шейкой EN1092-1 type1185 PN10 DN400 фланец с приварной поверхностью

BS Стальные фланцы

BS4504 код 105 стальные накладные фланцы BS4504 код 101 стальные пластинчатые фланцы

BS4504 код 111 стальные фланцы с приварной шейкой

Стальные фланцы JIS

JIS B2220 фланец под приварку JIS B2220 скользящий на ступице фланец SOH

JIS B2220 стальной накладкой на пластине Фланцы SOP JIS B2220 фланцы с приварной шейкой

Фланец Стандартный

Фланец API 6A Фланец ANSI Фланец ASME Фланец DIN Фланец EN1092-1 Фланец UNI

Фланец JIS / KS BS4504 Фланец Фланец GB Фланец AWWA C207 Фланец ГОСТ Фланец PSI

Фланец

Фланец

Производители и поставщики различных типов фланцев перечислены ниже

Города, в которые мы доставляем

Эр-Рияд, Фаридабад, Курбевуа, Калькутта, Раджкот, Ховра, Атырау, Петалинг-Джая, Анкара, Хошимин, Канпур, Стамбул, Кодже-си, Ла-Виктория, Ахмадабад, Лос-Анджелес, Монреаль, Нью-Дели, Гранада, Джедда, Абердин, Калгари, Нашик, Лондон, Чандигарх, Хайдарабад, Чиода, Милан, Кимхэ-си, Мумбаи, Куала-Лумпур, Маскат, Ранчи, Абу-Даби, Джакарта, Эрнакулам, Тегеран, Вунгтау, Кувейт, Суратон, Сидней, Сидней Эдмонтон, Лудхиана, Пуна, Порт-оф-Спейн, Ульсан, Каракас, Коимбатур, Мехико, Ханой, Аль-Хобар, Пимпри-Чинчвад, Бангкок, Секундерабад, Вадодара, Джайпур, Перт, Ченнаи, Каир, Карачи, Нью-Йорк, Гургаон , Мельбурн, Манама, Пусан, Рио-де-Жанейро, Коломбо, Бангалор, Мадрид, Индор, Торонто, Ахваз, Дубай, Тируванантапурам, Бхопал, Брисбен, Нагпур, Шарджа, Аль-Джубайль, Тане, Даммам, Сингапур, Сантьяго, Харьяна, Доха, Москва, Лагос, Джамшедпур, Барода, Висакхапатнам, Даллас, Лахор, Гонконг, Сеул, Нойда, Богота, Алжир, Нави Мумбаи

Страны, в которые мы доставляем

Индонезия, Гонконг, Кения, Тринидад и Тобаго, Тунис, Кувейт, Россия, Норвегия, Монголия, Хорватия, Тибет, Нигерия, Непал, Чехия, Португалия, Испания, Турция, Финляндия, Ливан, Азербайджан, Франция, Япония, Юг Корея, Ливия, Боливия, Ирак, Объединенные Арабские Эмираты, Германия, Саудовская Аравия, Иордания, Зимбабве, Нидерланды, Бутан, США, Марокко, Швейцария, Австрия, Пуэрто-Рико, Литва, Швеция, Польша, Сербия, Румыния, Дания, Болгария , Южная Африка, Иран, Китай, Катар, Нигерия, Бангладеш, Гамбия, Словакия, Новая Зеландия, Перу, Канада, Йемен, Ирландия, Шри-Ланка, Филиппины, Иран, Коста-Рика, Эквадор, Мексика, Италия, Великобритания, Бельгия, Израиль, Венесуэла, Таиланд, Ангола, Эстония, Беларусь, Бразилия, Тайвань, Пакистан, Венгрия, Вьетнам, Австралия, Афганистан, Алжир, Казахстан, Габон, Мексика, Польша, Бахрейн, Малайзия, Греция, Макао, Чили, Сингапур, Колумбия, Оман, Чили, Намибия, Украина, Гана, Аргентина, Индия, Египет

Производство накладок на фланцы г в Мумбаи | Слипоны на фланцах в США | Slip On Flanges в Объединенных Арабских Эмиратах | Слипоны на фланцах в Канаде | Слипоны на фланцах в Пакистане | Slip On Flanges в Испании | Slip On Flanges во Франции | Slip On Flanges в Соединенном Королевстве | Slip On Flanges в Индонезии | Slip On Flanges в Иране | Slip On Flanges в Кувейте | Slip On Flanges в Мексике | Slip On Flanges в Малайзии | Slip On Flanges в Нигерии | Слипоны на фланцах в Сингапуре | Слипоны на фланцах в Саудовской Аравии | Слипоны на фланцах в Нидерландах | Слипоны на фланцах в Бразилии | Слипоны на фланцах в Колумбии | Слипоны на фланцах в Египте | Скольжения на фланцах в Ираке | Без шнуровки на фланцах в Шри-Ланке | Slip On Flanges в России | Slip On Flanges во Вьетнаме | Slip On Flanges в Южной Африке | Slip On Flanges в Нигерии | Слипоны на фланцах в Турции | Слипоны на фланцах в Бангладеш | Слипоны на фланцах в Италии | Слипоны на фланцах в Японии | Слипоны на фланцах в Таиланде | Slip On Flanges в Гонконге | Slip On Flanges в Швейцарии | Slip On Flanges в Новой Зеландии | Слипоны на фланцах в Мозамбике | Слипоны на фланцах Дубай | Слипоны на фланцах Тайвань | Слипоны на фланцах Чили | Слипоны на фланцах Венесуэла | Слипоны на фланцах Дания | Slip On Flanges в Индии | Цены на фланцы в Индии | Фитинги из нержавеющей стали на складе в Индии | Поставщик Slip On Flanges в Индии | Надвижные фланцы Экспортер в Индии | Производитель накладных фланцев в Индии | Дистрибьютор Slip On Flanges в Индии | Торговец Slip On Flanges в Индии | Дилер Slip On Flanges в Индии | Держатель акций Slip On Flanges в Индии | Импортер Slip On Flanges в Индии.
