Гаражные ворота — 115 фото различных вариантов и советы по лучшему выбору

Автомобиль стал неотъемлемой частью повседневной жизни. Однако, наряду с множеством очевидных преимуществ, у владельцев авто имеется ряд проблем, решать которые приходиться тем или иным способом. В частности, автомобиль необходимо где-то оставлять и проводить его техническое обслуживание.

В городских условиях принято оставлять свои машины на стоянках либо парковках, в свою очередь, сельские жители, владельцы частных домов, дач и садовых участков, а в последнее время и городские жители, как правило, строят гаражи, оборудуя их всей необходимой инфраструктурой.

Одним из важных элементов любого гаража являются ворота. Если посмотреть на фото гаражных ворот, их в достаточном количестве можно найти на специализированных сайтах, необходимо отметить, при кажущейся простоте они являются достаточно сложной конструкцией со свойственными ей особенностями.

Давайте остановимся на ключевых моментах – они, несомненно, пригодятся при выборе или самостоятельном изготовлении ворот для вашего гаража.

Особенности

Ворота для гаража должны быть надежными, удобными, т.е. совмещать практичность, надежность, при этом их стоимость по возможности должна быть разумной и приемлемой.

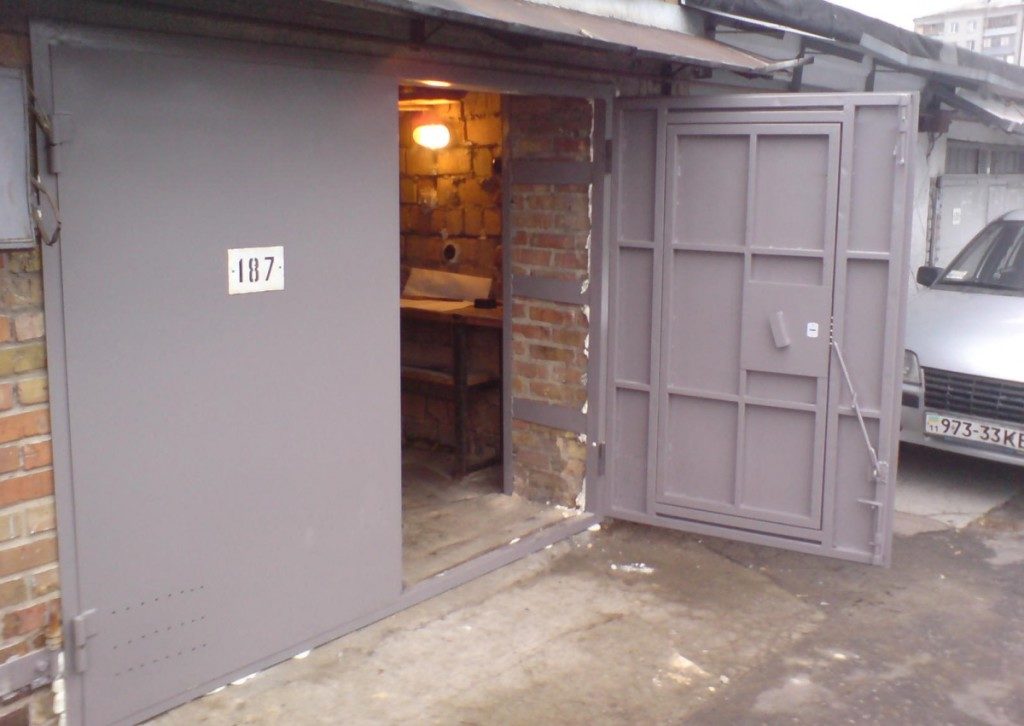

Обычные распашные ворота

Это наиболее простой, от того популярный вариант. Главным преимуществом распашной конструкции необходимо считать простоту, соответственно – стоимость.

Такие ворота состоят из каркаса, сваренного из стального уголка, поверх которого навариваются или прикручиваются стальные листы. Для жесткости и для утепления, внутреннее пространство створок заполняется деревянными досками, которые крепятся к каркасу и листам посредством болтов.

При всей своей незамысловатости распашная система достаточно надежная и долговечная.

Откатные

В данном случае конструкция представляет собой одну створку и направляющую, по которой она перемещается параллельно стене. Недостатком необходимо считать достаточную сложность, что затрудняет их самостоятельное изготовление, а кроме того – для движения створки нужно свободное пространство вдоль стены.

В процессе эксплуатации необходимо следить за тем, чтобы в направляющей не было посторонних предметов и мусора.

Подъемные секционные

Представляют собой набор секций, посредством специального пружинного механизма собирающихся под потолком при открытии. Недостаток: сложность, от того – высокая цена.

Самостоятельно сделать такие ворота невозможно. Компактность и удобство использования в некой степени компенсируют недостатки, однако они требуют особого ухода и обслуживания.

Подъемные поворотные

Представляют собой створку, поднимающуюся параллельно полу вверх посредством специальных шарниров и фиксирующуюся под потолком.

Главное преимущество – нетребовательность к свободному пространству, при этом, они значительно дешевле и проще, в сравнении с подъемно-секционными, однако остаются достаточно сложными для самостоятельного повторения, при этом требовательны в обслуживании.

Роллеты

Роллетная конструкция, представляющая собой набор металлических пластин собирающихся в специальный короб, установленный под потолком. Главный недостаток – невысокая надежность и сложность. Сказать однозначно, какие гаражные ворота лучше очень трудно, поскольку многое зависит от конкретных условий и ваших возможностей.

Самостоятельное изготовление распашных ворот

Отвечая на вопрос – как сделать гаражные ворота своими руками, заметим: наиболее предпочтительными для повторения, являются распашные, а потому давайте рассмотрим основные особенностях технологии изготовления таких ворот.



Прежде вам необходимо определить общие размеры гаражных ворот, их особенности. Под особенностями необходимо понимать наличие или отсутствие входной двери на створке, а также конструкцию запорного механизма и замков, внутренних и (или) внешних.

Предварительно подумайте о том, как все будет устанавливаться и крепится. Вы можете взять готовый чертеж и изменить его размеры либо сделать все самостоятельно.

После того, как у вас на руках будет чертеж, необходимо подготовить все материалы и инструменты, и только тогда можно приступать к работе.

Начинают всегда с изготовления каркаса ворот, для этого предварительно приготовленные уголки сначала прихватывают «точками» между собой, а после контроля размеров окончательно сваривают, а затем к ним приваривают внешние листы. Далее устанавливают навесы, все запорные механизмы, проушины для замков и другие дополнительные элементы.

После этого ворота собирают и устанавливают на месте. Предварительно укрепив, проверяют, как они открываются и закрываются, после чего окончательно фиксируют.

Когда раствор застынет, контролируют качество работы и покрывают внутреннюю сторону створок и каркас антикоррозионным покрытием, а после приступают к установке деревянных досок на внутренней поверхности створок. Когда эта работа будет завершена, ворота красят и устанавливают внутренние замки.

Естественно, указанный нами технологический процесс является самым общим, но он поможет представить вам предстоящий объем работы и обозначить примерный план действий.

Больше инструкций Вы найдете на этом сайте: http://clubsamodelok.ru

Фото гаражных ворот

Также рекомендуем посетить:

Гаражные ворота распашные металлические фото инструкция

При учете нынешних цен на гаражные ворота, все больше и больше автомобилистов принимает решение сделать гаражные ворота распашные (металлические). Из фото отчета Вы поймете что сделать ворота для гаража распашного типа – это не так сложно, как могло показаться. Давайте рассмотрим, как осуществить это, немного подробнее.

Чертеж гаражных ворот

Скачать чертеж в хорошем качестве

Идеальным вариантом обустройства ворот можно считать такой, при котором вы еще при строительстве гаража выполните каркас ворот и вмонтируете его в постройку. Причем, сделаете это таким образом, что конструкция будет предельно жестка, и не произойдет расшатывания.

Рама под гаражные ворота

Рама под гаражные ворота изготавливается с использованием уголка 75 – 100 мм. Иногда пользуются профтрубой 60 на 40 мм. Можно пользоваться обеими вариантами, в зависимости о того, что вам удобнее.

Если для изготовления рамы вы используете профтрубу, то её сварка должна производиться в ребро (в этом случае, длина боковых стоек будет меньше высоты проема на 80 мм).

Если для изготовления рамы вы используете уголок, то сваривание концов должно производиться под 45°, чтобы сделать все точно, пользуйтесь стуслом или строительным уголком. Направление угла должно быть к проему.

Первым делом нужно произвести нарезку заготовок под раму. Это делается на ровной горизонтальной поверхности – бетонной стяжке, асфальтной площадке.

После выставления заготовок и состыковки концов, нужно провести проверку диагоналей. Их длина должна быть одинаковой.

Для начала нужно немного «прихватить» заготовки при помощи сварки, после чего, нужно опять провести проверку диагоналей и плоскости. Если все хорошо, детали свариваются окончательно.

Если произошел перекос рамы (бывает и так), она может быть вытянута при помощи ударов молотка, или пользуясь предварительно приваренным стальным прутом как рычагом.

После окончания работ по каркасу, он должен быть примерен к вашей постройке (во избежание неприятных сюрпризов в дальнейшем).

Должна быть произведена зачистка всех сварных швов при помощи болгарки.

Створки под гаражные ворота

Первым делом, следует определится с материалом створок. В зависимости от того, каким он будет, изготавливается более или менее прочный каркас под створки.

Чтобы изготовить каркас под створки ворот гаража, чаще всего пользуются профильной трубой 20 на 40, у которой толщина стенки не меньше 2 мм. Она удобна в работе, эстетична и обладает достаточной прочностью.

Для свободного открытия створок, следует позаботиться о зазоре (примерно 5 мм). Следовательно, производим замер внутренних размеров каркаса, и отнимаем 10 мм. А от боковин отнимаем еще 80 мм.

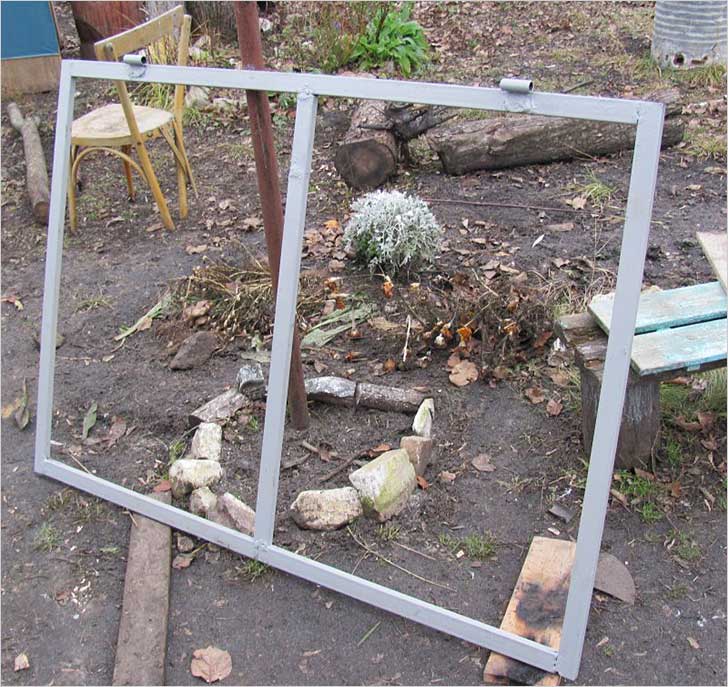

После сварки рамки каркаса створок (в процессе следим за размерами) и примерки ее на воротную раму, следует приступать к перекладинам. Замер размеров производиться при помощи простого приложения трубы на каркас створок.

При обшивке створок профнастилом или вагонкой, можно приступать к навариванию петель, и монтажу, так как обшивка будет производиться поверх готовой конструкции.

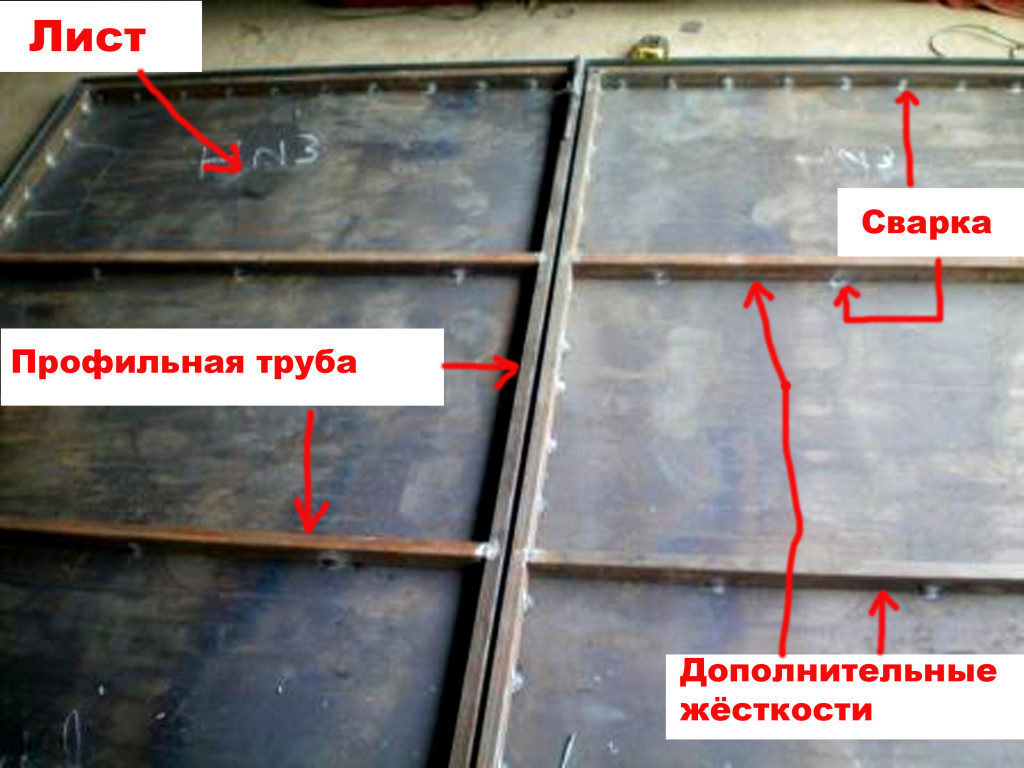

Если ворота обшиваются при помощи металлического листа, то именно этим и следует заняться на данном этапе работ. Чтобы это осуществить, следует произвести замер металлического листа, приложить его к рамке створок, выровнять и «прихватить» его при помощи сварки по центру. После этого, следует прихватывать точечно по направлению к краям, с интервалом 20-30 см. Таким образом, можно избежать деформации и изгиба листа при нагреве.

Как правильно приварить петли к воротам

Важный и ответственный  момент это приварка петель к воротам, первым делом заложите в петли немного солидола (чтобы они внутри не сварились между собой), потом приварите площадки к петлям толщина 3-5мм, как показано на фото.

А вот теперь на выставленные ворота на раме можно приваривать петли,

ВАЖНО — не обваривайте петлю полностью, поставьте несколько точек и попробуйте открыть ворота, и только убедившись что они хорошо открываются и закрываются можно полностью приваривать площадки петель к раме и воротне.

Видео как сварить гаражные ворота распашные

Ну, вот и все, после монтажа петель и установки, ворота готовы!

Распашные ворота для гаража своими руками

На настоящий момент разработано и внедрено в практику множество конструкций гаражных ворот. Распашные по степени удобства эксплуатации во многом проигрывают подъёмным и откатным, но по-прежнему остаются самыми надёжными. В них попросту нечему ломаться. Конструкция проста, поэтому распашные ворота для гаража своими руками сможет сделать любой автовладелец.

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Из каких материалов можно сделать

Распашным воротам из профильной трубы при правильном изготовлении и эксплуатации гарантирована долгая жизнь

Несмотря на широкий выбор строительных материалов, надёжные распашные ворота можно сделать несколькими способами.

Вариант №1:

1. Металлический уголок 50х50з3 мм – для изготовления каркаса створок и усиливающих его укосин либо поперечин.
2. Листы холоднокатанного металла толщиной 2,5-3 мм. Крепятся к каркасу с выпуском в 3 см. Используется сварка.
3. 4 петли сечением 25 мм, размеры 30х160 мм. Привариваются на листы металла через дополнительные металлические пластины.

Вариант №2:

1. Труба прямоугольного сечения 40х40х2,5мм или 50-50-2,5 мм для каркаса створок и усиливающих элементов.
2. Листы металла толщиной 1,5-2 мм, фиксируются к каркасу заклепками.
3. 4-6 петель.
4. 4 металлические пластины под петли.

Для устройства стоек ворот используются трубы 80х80х3 мм. Верхнюю балку, усиливающую проём, изготавливают из швеллера №16 (высота полок 160 мм) или №18, в зависимости от ширины ворот. Порог можно сделать из тех же материалов: профильной трубы или металлического уголка.

Наиболее надёжный способ устройства распашных ворот в гараже – смонтировать под них раму из швеллера №24 и установить её на этапе строительства стен и перекрытий. Если такой возможности нет, монтируют усиливающие проём элементы: верхнюю балку, порог и стойки для створок.

Справка! Предложенные варианты материалов для устройства распашных ворот в гараже универсальны и подходят для любых строений: кирпичных, бетонных, деревянных, из пено- и газоблоков. Единственное исключение – гараж из металлопрофиля. Для таких строений нужны облегчённые конструкции.

Для гаражей из металлопрофиля делают «гибкие» ворота, такие, чтобы каждую створку можно было с минимальными усилиями прижать к проёму. Каркас таких конструкций состоит из гнутого профиля открытого сечения (г- или п-образного). Створки устанавливаются на 4-6 петель.

Ворота с жёстким каркасом проектируют и изготавливают таким образом, чтобы створки подходили к проёму с минимальным зазором и сразу закрывались на предусмотренные запоры, без приложения дополнительных усилий. Точные данные о требуемых материалах в конкретном случае можно получить посредством вычислений.

Расчёт

Произвести расчёт можно вручную, с использованием формул, либо с помощью специального калькулятора

Профессиональный расчёт прочностных характеристик и геометрических параметров материалов для изготовления гаражных ворот выполняют с помощью комплекса сложных математических формул. Учитывают следующие факторы:

• жёсткость проёма;
• депланирующие деформации при заданных размерах створок и использовании определённого материала;
• прочность на изгиб;
• скручивающие усилия (от напора ветра, весовой нагрузки, механических воздействий).

Для выполнения точных расчётов разработаны специализированные калькуляторы. При необходимости можно ими воспользоваться.

Необходимые материалы и инструменты

Для изготовления распашных ворот (с калиткой) размерами 2200х3000 мм потребуются не только материалы и инструменты. Понадобятся и приспособления, так как гаражные распашные ворота изготавливают/сваривают только в горизонтальном положении.

Материалы

Профильная труба готова к использованию

1. Металлический уголок 50х50х2 мм длиной 2,2 м – 2 шт (в общей сложности потребуется 4,4 м уголка).
2. Профильная труба 50х25х2 мм длиной 3 м – 2 шт.
3. Листы холоднокатанного металла (можно заменить горячекатанным) 1250х2500 мм, толщиной 2 или 3 мм – 3 шт.
4. Профильная труба 40х25 мм (или 40х20 мм) длиной 2,2 м – 9 шт (необходима для изготовления горизонтальных планок створок и калитки).
5. Профильная труба 40х20 мм длиной 3 м – 3 шт (для изготовления вертикальных планок каркаса створок).
6. Профильная труба 40х40 мм длиной 3 м – 1 шт (для монтажа вертикальной планки в месте соединения рабочих створок, в ней же формируют отверстия для замка и засовов)
7. Дополнительные элементы: стальные пластины под петли и для усиления мест соединений каркаса, стальные прутки.
8. Замок сувальдный.
9. Засовы гаражные: вертикальный и горизонтальный.
10.  Грунт по металлу.
11. Растворитель №646.
12. Краска.
13. Мел.
14. Изолента.
15. Наждачная бумага крупной и средней зернистости.

Справка! Использование для устройства порога профильной трубы – разумное решение. При такой конструкции рамы створки ворот приподняты над уровнем покрытия парковочной площадки на 20-25 мм. В связи с этим дождевая вода не будет подтекать внутрь помещения.

Инструменты

1. Сварочный аппарат.
2. Электроды.
3. Кувалда, молотки.
4. Болгарка, диски по металлу.
5. Дрель, свёрла.
6. Перфоратор.
7. Набор отвёрток.
8. Болты с гайками, саморезы.
9. Струбцины.
10. Уровень (желательно лазерный).
11. Рулетка или дальномер.

Важно! Перед тем как приступить к работе со сварочным аппаратом, необходимо убедиться в том, что проводка гаража выдержит данную нагрузку.

При расчёте и закупке материалов учитывают необходимость обвязки (двойной рамы с горизонтальными перемычками) проёма гаража. Для её изготовления и монтажа потребуются те же материалы и инструменты. Можно использовать металлический уголок, швеллер, профильные трубы. Обвязка – необязательный элемент устройства ворот, она необходима в целях усиления проёма и конструкции в целом.

Приспособления

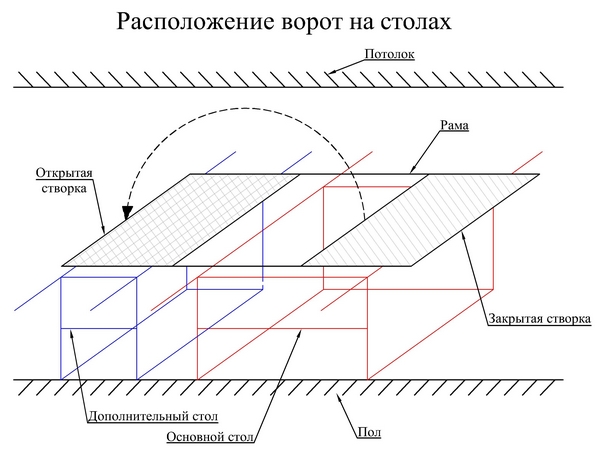

Для выполнения раскроечных и сборочных работ потребуются два стола: основной и вспомогательный. Размеры основного должны быть такими, чтобы на нём поместились обе створки с рамами. Поверхность стола необходимо выставить по уровню. В противном случае высок риск получения перекосов. Стол должен быть прочным, способным выдержать вес металла, инструментов и удары кувалдой.

Подготовительные работы

Подготовка проёма

Подготовка проёма заключается в выполнении нескольких действий:

1. Убеждаются в том, что стены по обе стороны от проёма не имеют трещин и деформаций.
2. Демонтируют старую конструкцию, если она есть.
3. Выравнивают проём (при необходимости).
4. Очищают поверхности от грязи, наслоений цемента и штукатурки.

Пошаговая инструкция по изготовлению металлических распашных ворот

Монтаж металлических распашных ворот для гаража можно выполнить двумя способами.

Вариант №1:

Болгарка пошла в ход

Шаг 1. Раскрой материалов: нарезают болгаркой уголки и трубы нужных размеров, соответствующих чертежу или проекту.

Шаг 2. Сборка двойной рамы.

1. Две вертикальные планки, длина которых соответствует высоте ворот, методом сварки соединяют между собой горизонтальными перемычками (стальными полосами).
2. В стене проёма высверливают отверстия под фиксаторы, в качестве которых можно использовать штыри из арматуры. Минимальная глубина отверстий – 200 мм.
3. Обеспыливают отверстия.
4. Заполняют их цементно-песчаным раствором.
5. С помощью кувалды забивают штыри.
6. На выступающей части штырей отмеряют 50 мм и болгаркой срезают лишнее. Есть и другой вариант выполнения этой задачи: срезают штыри вровень с рамой, обваривают их после её установки.
7. Насаживают раму.
8. Кувалдой загибают выступающие части арматуры.

Монтажные работы выполняют, используя отвес и уровень. Аналогичным образом устанавливают вторую вертикальную стойку рамы.

Шаг 3. Разметка горизонтали под установку верхней балки и порога. При выполнении работ используют лазерный уровень.

Шаг 4. Согласно инструкции, приведённой в шаге №2, выполняют монтаж горизонтальных балок рамы.

Шаг 5. На столе собирают каркас обеих створок. Не забывают о необходимости усиливающих перекладин, которые могут быть расположены х-образно, т-образно или по принципу горизонтальных перемычек. Если предусмотрена калитка, сваривают её каркас из соответствующих элементов.

Шаг 6. Приваривают петли.

Шаг 7. Навешивают створки.

Шаг 8. Приваривают листы металла (зашивают створки).

1. Листы для обшивки створок должны иметь выпуск сверху и снизу не менее, чем на 20 мм.
2. Центр должен быть перекрыт нахлёстом одной из створок.

Шаг 9. Зачищают металл от последствий сварки.

Шаг 10. Покрывают антикоррозийной грунтовкой.

Шаг 11. Устанавливают замки и запоры.

Шаг 12. Окрашивают ворота.

При необходимости выполняют утепление створок и проёма.

Вариант №2:

Второй вариант изготовления распашных ворот подойдёт в случае отсутствия условий для строительного перфекционизма

Этот способ изготовления каркаса створок оптимален в тех ситуациях, когда нет возможности соорудить идеально ровную горизонтальную поверхность для сборки каркаса.

Шаг 1. Изготовление косынок. Из металлического уголка отрезают 4 одинаковых планки длиной 50 см. В нескольких точках прихватывают их к раме проёма. Косынка – вспомогательный элемент, который впоследствии будет срезан болгаркой. Поэтому сплошной сварки не требуется.

Шаг 2. Отрезают 4 планки для изготовления рамы створок.

Шаг 3. К косынкам прихватывают сваркой заготовленные на предыдущем этапе уголки так, чтобы получилась конструкция «рама в раме». Сплошная сварка нужна только в углах внутренней (для створок).

Шаг 4. Монтаж рёбер жесткости. Если в одной из створок предусмотрена калитка, сваривают её каркас.

Шаг 5. Установка навесов/петель. Используют изделия с соединением типа «папа-мама». «Папу» фиксируют к раме проёма, «маму» – к створкам ворот.

Шаг 6. Болгаркой разрезают раму створок посередине по вертикали.

Шаг 7. Срезают косынки.

Шаг 8. Обшивают створки листами металла или другим выбранным на этапе проектирования материалом.

Видео: Распашные гаражные ворота своими руками

Особенности ухода и эксплуатации

Правильно изготовленные и установленные распашные ворота имеют большой запас прочности. Для того чтобы их эксплуатационный ресурс преждевременно не исчерпался, необходимо соблюдать несколько несложных правил обслуживания.

1. Содержать металлоконструкции в чистоте.
2. Своевременно обновлять защитное лакокрасочное покрытие.
3. Не допускать механических повреждений обшивки: вмятин и сколов краски.
4. Не очищать окрашенные элементы конструкции с помощью скребков, щёток с жёсткой щетиной, смывок и растворителей.
5. Перед тем как открыть/закрыть створки, убеждаются в том, что на пути их передвижения нет препятствий.
6. Не допускают весовых нагрузок на створки ворот.
7. Петли периодически смазывают средством «Литол» или другим аналогичного действия.

Процесс изготовления распашных ворот в гараже не настолько сложен, как это может показаться на первый взгляд. Все этапы выполнения этой задачи, начиная от проектирования и заканчивая окрашиванием готовой конструкции, можно сделать своими руками. Это существенно удешевит смету на благоустройство гаража.

монтаж и установка своими руками, чертежи и размеры

Установка в гараже распашных ворот — оптимальный способ защитить помещение без использования громоздких конструкций. Ворота легко устанавливаются, несмотря на высокую прочность и надежность. Монтировать створки возможно самостоятельно, следуя пошаговой инструкции. Большое количество вариаций позволяет подобрать разновидность с требуемыми размерами и дизайном.

Конструктивные особенности

Распашные ворота — классический вариант конструкции для гаражей, расположенных рядом с жилыми массивами или на загородных участках. В перечень особенностей и преимуществ распашных конструкций относятся следующие:

1. Конструкция обеспечивает надежную защиту от несанкционированного проникновения в случае сооружения ворот из толстого металла с дополнительными ребрами жесткости.
2. Створки очень легко открываются и закрываются. Угол открытия может меняться в зависимости от типа используемых петель.
3. Монтаж не требует специальной подготовки. Для установки достаточно предварительно подготовить схему и последовательно выполнить ряд действий.
4. Использование дополнительного утеплительного слоя позволяет сделать помещение теплым, чтобы использовать его в качестве мастерской.
5. Распашная конструкция отличается длительным периодом эксплуатации и устойчивостью ко внешним воздействиям.

Составление чертежа и расчет размеров

Перед непосредственным выполнением монтажных работ требуется подготовить чертеж и рассчитать габариты конструкции. Размеры определяются на основании ширины самого гаража и автомобиля. При этом необходимо учитывать следующие рекомендации:

1. Минимальное расстояние между рамой и автомобильным корпусом составляет 30 см с каждой стороны. Меньший промежуток повышает риск повреждения машины, а увеличение расстояние обеспечивает более комфортный заезд.
2. Стандартная ширина конструкции варьируется в пределах от 2,5 до 3 м. Между перпендикулярной стеной и рамой оставляется промежуток не менее 0,8 м.
3. Высота ворот на схеме отмечается в пределах 2-2,2 м. Владельцам микроавтобусов рекомендуется оставить проем высотой от 2,5 м.
4. При желании установить ворота со встроенной калиткой необходимо определить, на какой из створок она будет монтироваться.

Подбираем материалы

Следующим шагом после подготовки чертежей является подбор необходимых материалов. Конструкция может быть выполнена из сэндвич панелей либо утолщенных металлических листов. Второй вариант более дорогой, но данные конструкции отличаются повышенной прочностью и небольшим весом, что упрощает процесс монтажа. Многослойные сэндвич панели имеют большую массу за счет дополнительного утепления и толщины.

При выборе материала необходимо определить подходящую толщину металла. Чем толще будут железные ворота, тем больше станет общая масса конструкции. Чаще всего владельцы гаражей выбирают листовую сталь толщиной 1,5-3 мм. Для рамы потребуется уголок из стали толщиной 6,5 см. Каркас производится из более тонких листов, поэтому для него достаточно уголка либо профиля толщиной 5 см.

Какие инструменты потребуются

Для установки стальной конструкции потребуется определенный перечень инструментов и приспособлений. Запланировав самостоятельный монтаж конструкции, необходимо подготовить:

• рулетку, строительный уровень и маркер для выполнения замеров и проставления отметок;
• болгарку для резьбы материала;
• перфоратор;
• угольник;
• сварочный аппарат;
• краскопульт либо малярную кисть для обработки створок.

Основные этапы изготовления

Чтобы установленная конструкция прослужила долгие годы, свободно открывалась и закрывалась, а также не разрушалась из-за негативного внешнего воздействия, необходимо соблюдать последовательность монтажа. Процесс изготовления распашных ворот на каркасе предполагает выполнение нескольких ключевых этапов.

Изготовление рамы

Прежде чем приступить к изготовлению рамы, важно найти подходящее рабочее место. Поверхность рабочего пространства должна быть гладкой, а масштаб больше габаритов конструкции на метр со всех сторон. Допускается выполнять работу, закрепив на кирпичных столбиках плотный материал. Создание рамы начинают после возведения фронтальной стены.

Металлическая рама монтируется из внешней и внутренней составляющих. Сначала из металлического уголка вырезается 8 деталей, одна половина которых равняется высоте, а вторая — ширине въездного проема. Получившиеся заготовки раскладывают на ровной поверхности для измерения углов.

Если каждая деталь обладает прямым углом, необходимо соединить элементы при помощи сварочного шва, наложив друг на друга. Если в ходе приваривания произошло нарушение угла, исправить погрешность возможно рычагом, изготовленным из обрезков. В проблемных местах дополнительно привариваются уголки. После устранения дефектов проводится шлифовка, чтобы обеспечить плотное прилегание створок.

Полотно и силовые петли

Основным элементом распашных ворот является полотно, которое состоит из двух створок. Полотно из металлических листов крепится на профильный каркас. Процесс подготовки полотна требует выполнения следующих действий:

1. Лист металла размечается согласно определенным габаритам створок. Левая створка должна быть шире на 10-20 мм, чтобы накладываться внахлест.
2. Створки вырезаются с помощью болгарки и привариваются к раме с нижней стороны для предварительной фиксации.
3. Когда створки выровнены, необходимо закрепить их сваркой по всему периметру. Чтобы во время рабочего процесса полотна не сдвигались, рекомендуется начать сварку с углов.
4. После приваривания элементов требуется установка петель.

Петли и фиксаторы ворот

Фиксирующие петли для ворот необходимо приобрести и подготовить заранее. Петли состоят из двух частей. Одна деталь крепится на цилиндре и обеспечивает возможность вращения конструкции. Вторая часть выполняет функцию крепежа. Для установки ворот потребуется 4 петли. При использовании конструкции с повышенной массой и крупными габаритами можно увеличить количество крепежей до 6.

Во время монтажа нижняя часть петель приваривается к внешней стороне рамы, а верхний элемент фиксируется с обратной стороны. Для повышения прочности крепления разрешается приварить с каждой стороны петли по металлической полоске.

Проводим монтажные работы своими руками

Подготовив все составные детали распашных ворот, можно приступать к их установке на постоянное место. Сначала проводится монтаж наружной и внутренней рамы. Конструкцию устанавливают в проем и сверяют совпадение вертикальных и горизонтальных линий, после чего скрепляются друг с другом. Для скрепления элементов используются полоски металла шириной около 4 см, которые фиксируются с расстоянием 60 см.

Следующим шагом идет оформление фронтальной стены помещения. Образовавшееся между рамами свободное пространство заполняется кирпичами. Для надежной фиксации рам в проеме задействуются арматурные пруты длиной около 25 см. Один край закрепляется на металлическом каркасе, а оставшаяся часть замуровывается в кирпичную стену. Верхнюю часть рамы перекрывают бетонной либо стальной балкой.

При необходимости обеспечить дополнительную защиту гаражные ворота оснащаются замками. Оптимальным вариантом является замок, штыри которого расходятся в 3 стороны и скрепляют створки не только между собой, но и обеспечивают фиксацию к потолку и основанию.

Утепление гаража

В процессе монтажа рекомендуется оснастить распашные ворота теплоизоляционным слоем, чтобы поддерживать внутри помещения более высокую температуру и продлить эксплуатационный период конструкции. Правильно смонтированная обшивка ворот обеспечивает снижение потери тепла до 60%.

Существует несколько различных способов отделки конструкции. Наиболее распространенным утеплительным материалом являются пенополистирольные экструдированные листы, которые подходят для внутренней и внешней обшивки.

Материал равномерно распределяют внутри каркаса и покрывают фанерным листом либо деревянной вагонкой. В качестве утепляющего материала не рекомендуется использовать бюджетные ватные материалы, поскольку они за короткий период утрачивают свои первоначальные характеристики.

Во время обшивки створок важно отслеживать, чтобы между теплоизоляционным слоем и металлической конструкцией не оставалось воздушных промежутков, поскольку это увеличит потери тепла. Для качественного утепления слой внутреннего материала должен иметь толщину свыше 15 см.

Закончив процедуру утепления распашных ворот, следует придать готовой конструкции привлекательный внешний вид. Для этого достаточно обработать покрытие лакокрасочным материалом. Сначала с ворот удаляют остатки сварки, после чего грунтуют и красят.

особенности применения и установки (100 фото)

Для обустройства загородного дома или дачного участка отлично подойдут металлические ворота. Процесс сборки, монтажные работы можно провести самостоятельным образом, не прибегая к помощи специалистов, экономя при этом денежные средства.

Выбор конструкции помогает выбрать необходимый тип. Наиболее оптимальный вариант для самостоятельной установки – это распашные металлические ворота. Ведь это простой и выгодный вариант. С рабочим процессом справится даже начинающий мастер.

Параметры

Подготовительный этап начинается с подбора подходящего проекта. Важно подобрать оптимальные параметры изделия. Если, например, через ворота будут регулярно проезжать грузовые автомобили, тогда необходимо предусмотреть этот факт, выбрав 350 – 400 см ширины конструкции. Если такой потребности нет, тогда для легковых автомобилей достаточно будет 250 см.

Касательно высоты изделия. Высота 200-250 наиболее оптимальна для ворот на частных участках. Но стоит учитывать индивидуальные особенности автомобиля, пожелания.

Проект также рассматривает расстояние между каркасом и землей. Ведь этот промежуток необходим для комфортного открывания зимой.

Особенности

На фото металлических ворот виден каркас – это основа конструкции. Для того, чтобы его сделать необходимо подготовить обыкновенную трубу. Ее диаметр составляет 2-4 см. Если у вас есть такая возможность, тогда можно использовать профиль с квадратным сечением.

Створки используют вместе с 1-2 горизонтальными прожилками. Они обеспечивают высокий показатель жесткости. Помимо такого способа часто используют две диагональные прожилки.

Стоит отметить, что установка металлических ворот своими руками возможна при наличии определенных знаний. Это умение работать с болгаркой, сварочным аппаратом, буром и т.д. В ином случае потребуется немного больше времени для ознакомления с основными навыками работы.

Для крепления подойдут саморезы. С помощью петель происходит крепление стандартным способом. Диаметр такой пары составляет 2-3 см.

Необходимо приготовить профильную трубу для изготовления опорных столбов. Для их изготовления используют также трубы, вкопанные в землю и залитые бетонным раствором.

Выделяют и другой вариант – это использование кирпичных столбов. В последнем случае необходимо предусмотреть наличие закладных элементов. Ведь навесные стойки будут к изделию приварены.

Механизм «запорного типа» приобретает Г- образную форму. Изготавливают такую конструкцию из железного штыря. С нижней части механизма устанавливаются элементы.

Важно предусмотреть крепежные отверстия для того, чтобы фиксировать ворота в земле. Чаще всего для этих целей используют металлические трубы. Внутренняя часть их имеет диаметр 1 см. Длина примерно составляет 500 см.

Профилированные листы пригодятся для обшивки области металлического каркаса. Преимущество его использования состоит в современности и идеальном дополнении общей стилевой картины. Закрепляют профилированные листы на высоте 50 – 70 мм от основы.

Обратите внимание! Для того чтобы изделие выглядело привлекательно, стоит обдумать все моменты. Часто применяют вариацию стандартного изделия, например, металлические ворота с калиткой. Стоит учитывать материал, который будет гармонично смотреться в целостности с забором.

Рабочий процесс

После того, как вы подобрали необходимый проект, рассмотрели все его особенности, можно приступать к началу работы. Для начала соберите набор инструментов для сборки конструкции.

В том случае, если вы будете красить конструкцию после установления, тогда вам необходимо взять кисточку подходящего размера и краску.

Инструкция по установке

Важно обозначить основные этапы данного процесса.

В первую очередь стоит заняться изготовлением опор. Материалы для откатных ворот из метала, например, собирают в единый механизм. Трубы и металлический профиль можно применить в качестве основы. Ширина швеллера, который также нужен, не должна быть менее 10 см.

Особое внимание следует уделить изготовлению основы. От ее прочности зависит продолжительность эксплуатации изделия.

Следующий шаг – это монтажные работы опор. Их вкапывают в землю, заливают бетонным раствором. Можно использовать кирпичные основания, что является более сложным способом.

Затем стоит заняться устройством приопорных столбов. Элементы изделия соединяются с помощью сварочного аппарата точечным путем.

Финал. Установка центральной стойки(2 штуки) в центральной части конструкции. Важно при данных монтажных работах оставить зазор 1 см.

Выводы

Часто установку данной конструкции проводят самостоятельным образом. Для этого следует ознакомиться с проектом, подобрать необходимый размер. Возьмите все необходимые инструменты и можете приступать к рабочему процессу.

Для украшения используют покраску, подбирают тот материал, который будет вписываться в общее оформление.

Фото металлических ворот

Также рекомендуем посетить:

металлические конструкции для гаража с калиткой из сэндвич панелей, варианты уплотнителя для изделия

Гаражные ворота допустимо устанавливать различных видов. Автолюбители выбирают из собственных предпочтений, а также из финансовых возможностей. Из всех вариантов самые выгодные – гаражные ворота распашные механические. Они в большинстве случаев при возведении отдельного гаража они и устанавливаются. Одно из преимуществ этого вида то, что собрать конструкцию можно собственными силами.

Особенности

Прежде чем браться за работу стоит изучить насколько конструкция подходит именно для вашего конкретного случая. Для удобства большинство современных ворот оснащаются автоматическими системами. Но такие сложно соорудить самостоятельно: нужен чертеж, хотя они отличаются достоинствами по сравнению с механическими вариантами.

Распашные ворота обычного устройства легче в изготовлении, доступны из простых материалов. Например, наибольшую популярность получили ворота из металла. В качестве основы для них часто выбираются кованые элементы или надежные профлисты. Опорная часть изготавливается из прочного металлопроката.

Главная особенность всех распашных модификаций – широкое открытие дверей, что требует свободного пространства, что не всегда возможно добиться в условиях плотной застройки. Хорошее функционирование гаражных ворот предполагает достаточного места для полного открытия створок.

Экономии можно достичь, рассмотрев все существующие варианты распашных ворот: одностворчатые, двустворчатые и эти же варианты с дополнительной калиткой. Но на калитке, как правило, никто не экономит.

Из прочих особенностей стоит выделить:

• широкий диапазон выбора моделей;
• специальное покрытие профиля, которое служит защитой от коррозии;
• внешняя привлекательность конструкций.

Преимущества и недостатки

Виды распашных ворот различаются в зависимости от установленной или не установленной автоматики. Обычные ворота гаражные имеют такие преимущества, как:

• конструктивная простота;
• относительно невысокая стоимость;
• нетребовательность в эксплуатации;
• длительность использования
• надежность;
• неограниченный выбор решений и форм.

В качестве недостатков можно отметить громоздкость конструкции и неудобство в процессе эксплуатации: необходимо следить, чтобы у створок не скапливался мусор, не находились посторонние предметы. Полотна образуют большую парусность, поэтому ими небезопасно пользоваться при ветреной погоде.

Ворота распашные часто снабжаются автоматическими системами. Они бывают нескольких типов. Простые системы открываются с помощью обычной кнопки, которой управляет водитель. Сложные системы оборудуются датчиками, защитой, идентифицирующими устройствами.

Основные варианты:

• приводной механизм с электромеханическим толкателем;
• автоматические системы с элементами сигнализации;
• устройства с защитной системой идентификации владельца.

В качестве недостатков в процессе монтажа распашных конструкций можно отметить:

• затрату сил на сборку ворот, так как для этого требуется копать ямы на большую глубину;
• установку столбов, на которую потребуется немало времени;
• приобретение нескольких приводов для открывания двустворчатой конструкции.

Материал

Для сооружения створок гаража чаще используются стальные листы разного цвета. В их толщине тоже допустимы различия. Здесь учитываются характеристики конкретной модели. Например, конструктивные особенности и дизайн.

Для корпуса распашных ворот часто выбираются стальные или алюминиевые панели. Последние часто снабжаются пенополиуретановым наполнителем. Облегченные конструкции не содержат уплотнитель. В целом, в продаже гаражные ворота бывают:

• металлические;
• из профнастила;
• деревянные;
• сэндвич панель;
• стальные;
• кованые.

Если вы определились с материалом изготовления и точно справитесь с работой, подготовьте все необходимое, включая инструмент.

В списке необходимого электро и простого инструмента для сооружения ворот гаража:

• болгарка с нарезными дисками и шлифовальными дисками;
• сварочный агрегат с электродами;
• рулетка или строительный уровень;
• молотки, лопаты, мастерки.

Размеры материалов стандартные. Например, рама конструируется из профильной трубы 60х40х15. Размер для стоек выбирайте исходя из габаритов готовых ворот:

• если вес конструкции составляет 150 кг, выберите трубу 80х80х4;
• если вес конструкции от 150 кг и выше – труба 10х100х5;
• при весе конструкции более 300 кг – труба 140х104х5.

Важно правильно соотнести вес материала полотна с весом стоек. При этом в качестве стоек допустимо устанавливать кирпичные, бетонные и деревянные столбы.

Замки допустимо выбирать механические, электромеханические. Возможно, пригодится краска, которой нужно будет покрыть стойки или внешнюю обшивку. В качестве обшивки допустимы любые материалы. Выбирайте те, что по карману.

Автоматика распашной конструкции бывает и ни к чему. Ее кстати, можно установить чуть позже. Стиль и технические характеристики сооружаемых вами гаражных ворот допустимо выбирать любые, из собственных предпочтений.

Как сделать и установить?

Самодельные распашные ворота наверняка получатся красивыми, предадут характеристику владельца и обеспечат стопроцентную долговечность. Главное, соблюсти последовательность всех этапов, связанных с установкой:

• монтаж столбов для крепления полотна и каркаса;
• установка самих ворот.

Если работа начата со сборки конструкции, следует учесть время на закрепление смонтированных стоек. Поэтому, целесообразнее начать установку гаражных ворот именно со стоек. Пока они будут закрепляться, во время ожидания можно заняться сваркой конструкции.

В качестве стоек гаражных ворот, как было указано выше, удобнее всего использовать трубы. О размерных характеристиках указано выше. Также допустимо устанавливать бетонные столбы и деревянные брусья. Последние должны иметь сечение 100х100.

Наиболее быстро установить трубу – забить стойку на глубину около полуметра. При таком способе нет необходимости заливать бетон. Главное выдержать правильно уровень, для избегания перекоса ворот. Отрицательным качеством этого способа является необходимость применения грубой силы, а также наличие подходящих грунтов.

Монтаж столбов для ворот требует:

• вырыть котлован глубиной на метр, диаметром – 20см, если сечение трубы 100х100;
• создать песочно-щебневую подушку под бетонное основание, высотой – 150х200мм. Она не допустит углубления стойки и послужит основой для бетона;
• установить столбы и выровнять их с помощью строительного нивелира.

Только после завершения этих этапов готовится бетон, заливается им стойка.

Сборка створок ворот потребует наличия следующих деталей:

• листового железа;
• фурнитуры – направляющих, петель, замков;
• уголков и профилей.

Общая схема предполагает разметку, сборку и сварку рамы. Затем приступите к сварке листов, а далее к установке каркаса.

Каркас

Замерьте проем ворот. Оставьте отметки на уголке и начните вырезать составляющие рамы. Выровняйте конструкцию с помощью нивелира. Начните соединение заготовок сваркой. Отшлифуйте получившиеся швы. Присоедините рычаги по углам.

Каркас будет состоять из двух половинок, для соединения которых потребуется железный профиль. Вырезанные детали выровняйте, сварите и зашлифуйте.

Далее приварите петли. Одна из них крепится на створку, а друга на раму вверху. Прикрепите заготовку к смонтированным откосам гаража. Для этой работы пригодятся специальные штыри. Приварите концы штырей, а швы отшлифуйте. Окрасьте ворота краской по металлу.

Советы и рекомендации

При установке учитывайте следующие нюансы:

• Дайте выстояться забетонированным столбам около семи дней. В этот период не забывайте мочить застывший бетон жидкостью. Это позволит недопустить растрескивания во время медленного застывания, а значит не потребуется ремонт основания.
• Если для стоек применялась не труба, а кирпич или бетон, глубина может составлять около одного метра.
• Для качественного обустройства стойки допускается армировать. Арматурные закладные выводятся предварительно. Они нужны для закрепления петель.

Учтите, что при вырезании полотна большую величину одной части, чем второй. Отступ может составлять примерно двадцать миллиметров.

• Чтобы было удобнее, сварку полотна и каркаса лучше начинать с нижней части. Для увеличения жесткости полотна по краю горизонтали приварите уголок из металла.
• Для прочности сварных швов приварите полосу из металла, ее толщина не должна превышать 8 мм. Присоедините эту полоску вверху петли и к створке.
• Приступайте к установке ворот только после окончания сборки. Для предотвращения образования коррозии прогрунтуйте конструкцию.
• Если гараж планируется теплый, стоит обратить внимание на теплоизолирующие материалы. Для гаража с калиткой лучше всего подойдут двустворчатые утепленные ворота.

В качестве утеплителя чаще используется пенопласт, монтажная пена. Пенопласт отличается легким весом, является качественным изолятором. Он дешевый по стоимости и негорючий, а также влагоустойчивый.

Монтажная пена тоже хороший теплоизолятор. Она огнеустойчива и экологически чистая. Отличается отрицательной характеристикой – сохнет на солнце. Для исключения этого фактора ее применяют в совокупности с такими дополнениями как полиэтилен или другими средствами защиты.

Удачные примеры и варианты

Конструкция самодельных ворот может обладать высоким уровнем комфорта и стойкостью к проникновению отрицательных внешних факторов внутрь гаража. При самостоятельном изготовлении вы сами учитываете размеры проема по высоте и ширине.

Распашные ворота могут быть универсальной системой, инженерные особенности позволяют эксплуатировать модели в северных широтах при низких температурах.

Установка распашных ворот отличается простотой. Работать конструкция будет длительное время в бесперебойном режиме, если выбраны качественные металлические полотна, литые конструкции корпуса и фурнитурные составляющие.

Сроки монтажа гаражных ворот могут варьироваться в зависимости от погодных условий. В среднем они составляют:

• изготовления материалов – до семи дней.
• сборка ворот с подготовкой проема – около двух дней.
• сварка и монтаж конструкции – затянется до трех суток.

Не стоит бояться трудностей, самостоятельный монтаж и установка гаражных ворот – это дополнительные мастеровые умения.

О том, как происходит установка гаражных распашных ворот, смотрите в следующем видео.

Изготовление гаражных ворот распашных металлических своими руками +Видео и Фото

Сейчас существует приличный выбор ворот для гаража. Если раньше все довольствовались простыми однотипными вариантами, то на данный момент есть возможность сделать любые из представленных вариантов. Изготовление гаражных ворот можно выполнять своими руками либо под заказ.

Все зависит от ваших финансовых возможностей, а также умений.

Общие сведения о воротах для гаража

Виды ворот для гаража

• Распашные. Самый примитивный вид, но в одночасье и самый надежный. Конструкция ворот очень простая – это две створки, которые вешают на петли и закрывают плотно, не оставляя промежутков. Такой тип при желании вы можете соорудить самостоятельно без особых затрат.
• Откатные. Данный вид появился в начале 20 столетия. Конструкционно – это одна створка, которая отводится в сторону по основной стене. Также, створок может быть две по желанию, которые будут разъезжаться в разные стороны. Данная конструкция ворот требует наличия свободного места на стене, в связи с чем, они более применимы для организаций промышленного назначения.
• Подъемно-поворотные. Про этот вид мы узнали сравнительно недавно. Конструкция таких ворот представляет собой сплошное полотно, которое поднимается вверх и останавливается в положении параллельно к полу. Принцип работы ворот гаражных подъемных заключается в использовании шарнирно-рычажного механизма и направляющих. Данный вариант больше всего подходит для гаражей с небольшой площадью, ведь ворота практически не занимают драгоценного пространства. Кроме того, важно учитывать, что данная конструкция подходит для отапливаемых гаражей либо местностей с теплым климатом.
• Подъемно-секционные. Новаторское конструкционное решение для гаражных ворот. Это полотно из нескольких сегментов, которые складываются и поднимаются по направляющим к потолку. Принцип работы ворот гаражных подъемно-секционных заключается в использовании пружинного механизма и направляющих с передачей по цепочке.
• Роллетные. На практике используют достаточно редко, поскольку они не могут обеспечить требуемой надежности. Конструкция ворот представляет собой пластины из алюминия, которые заезжают, складываясь в короб, закрепленный под потолком.

Выбор гаражных ворот должен основываться на практичности, а не внешней красоте или наличии новомодных конструкционных элементов. Распашные ворота самое оптимальное решение для наших климатических условий, ведь в лютый мороз вы попросту не сможете открыть гараж, если механизм сломается. А отогреть замок на распашных воротах, который может заклинить, не составит труда.

Конечно же, секционные и подъемные механизмы избавят вас от необходимости чистить снег перед гаражом, но в любом случае вы не сможете заехать вовнутрь, если перед входом будет навалено много снега. Поработать лопатой придется в любом случае.

Материалы и инструменты для изготовления металлических гаражных ворот

Советы

Прежде чем приступить к изготовлению гаражных ворот, не лишним будет составить чертеж будущей конструкции. Составьте смету и сделайте закупку нужных материалов и инструментов. Специалисты советуют приобретать на 10 – 15 % больше требуемого материала, так сказать, с запасом.

Инструменты

Итак, вам понадобится:

• Угольник из металла;
• Рулетка;
• Аппарат для сварки металла;
• Защитная маска и костюм;
• Болгарка со шлифовочными дисками и для нарезки металла;
• Строительного карандаша, маркера или мела для разметки.
• Строительный уровень.

Процесс изготовления распашных гаражных ворот своими руками

Несущая рама

При планировании гаража на начальном этапе строительства, можно заложить определённые размеры гаражных ворот и их проема и изготовить ворота одновременно. Также, бывают случаи, когда ворота уже есть, а проема нет. В данном случае конструкцию необходимо сделать полностью, а ворота закрепить на нужном месте, далее идет процесс возведения стен гаража. Что касается ширины ворот, то она может быть разной, в зависимости от ваших требований.

Важно! Рама гаражных ворот изготавливается из железных уголков и имеет внешнюю и внутреннюю части. Уголки соединяют методом сварки таким образом, чтобы они беспрепятственно входили в проем и смогли плотно входить в проем и охватывали его. После установки внешней и внутренней частей рамы, их необходимо объединить металлической пластиной.

Работы по сооружению рамы, необходимо производить на горизонтальной поверхности, таким образом, вы получите ровную конструкцию. Чтобы начать работу, вам нужно взять угольник, рулетку, аппарат для сварки металла и болгарку с диском по металлу. Уголок нужно нарезать на 8 кусков, 4 из которых должны соответствовать ширине проема гаража, а остальные – высоте. Уголки положите на ровной поверхности и скрепите сваркой.

В результате у вас выйдет рама прямоугольной формы. Для придания прочности стыки сделайте под определенным углом. Для того чтобы углы получились ровными, используйте угольник. Раму необходимо измерить по диагонали, таким образом, вы будете уверены, что все получится ровным. Полая конструкция рамы для металлических гаражных ворот имеет две части, которые вам нужно сварить. Внутреннюю часть пока не трогайте, работайте с внешней.

Для этого выложите ее на ровную поверхность, следите за ровностью углов. Образовавшиеся после сварки швы нужно зачистить. Для этого вам пригодится молоток для сбивания шлака, а стыки нужно тщательно заделать для обеспечения прочности конструкции. Обработку швов нужно производить с обеих сторон рамы.

Примечание.

Специалисты советуют собирать раму для гаражных ворот методом прихваток. Это позволит вам без труда выровнять конструкцию, если вдруг обнаружится неровность. Лишь после того как вы убедитесь в том что все отлично, можно полностью заделывать швы.

Каркас для створок гаражных ворот

После того как рама будет изготовлена, можно приступать к работе со створками. Для отличного функционирования конструкции, необходимо создавать створки на 0,8 – 1 см меньше, нежели внутренний размер внешней несущей рамы. Это позволит вам без проблем открывать и закрывать ворота.

Для работы вам потребуется профиль из металла, который также необходимо нарезать на 8 частей, если речь идет о двухстворчатых гаражных воротах. Вертикальные части в количестве 4 штук делайте с размером на 1 – 1,5 см меньше рамы. Отрезки укладывают вовнутрь рамы, которую вы уже положили на горизонтальную поверхность. Два профиля необходимо установить по краю с обеих сторон, и 2 в центре. Расстояние между центральными частями равно 1 – 1,5 см.

Затем идет черед горизонтальных элементов, которые нужно уложить так, чтобы края состыковались с вертикальными частями. Следуя по периметру, вы должны получить пространство между элементами рамы и створок, в которое в дальнейшем необходимо установить металлический уголок.

В процессе изготовления гаражных ворот, необходимо позаботиться об укреплении створок. Это нужно сделать для того, чтобы конструкция получилась максимально прочной. Чтобы это сделать, вам нужно установить поперечину из металлопрофильной трубы, которую можно крепить в любом положении, вертикально или горизонтально.

Когда подготовительные работы закончены, можно приступать к сварочным работам. Здесь также важно работать методом прихваток, это позволит избежать деформации. Посмотрите, ровные ли получились створки, и лишь потом соединяйте элементы полностью.

Примечание. Не забывайте про шлифовку швов после сварки металла.

После того, как сворки будут сделаны, можно выдохнуть, самая сложная часть работы выполнена. Теперь можно переходить к обшивке ворот для гаража.

Обшивка створок гаражных ворот и крепление петель

Для обшивочных работ сгодится стальной лист с толщиной 2 – 4 мм или профнастил. Для гаражных ворот больше всего подходит первый материал, поскольку сталь отличается особой прочностью.

Возьмите стальной лист и вырежьте из него два отрезка одинаковых размеров. Важно не упустить тот факт, что листы должны быть на 3 – 4 см больше створок ворот. Таким образом, вы сможете перекрыть промежуток, который образуется между створкой и рамой.

Ширину рассчитывайте таким образом, чтобы удалось перекрыть промежутки в местах установки петель. По центру лист уложиться на соседнюю створку в пределах 1 см, таким образом, удастся перекрыть место крепления замка.

Закрепляйте стальные листы методом прихватки по периметру. После проверки на предмет ровности конструкции металлических гаражных ворот, можно скреплять элементы полностью. Приваривание полотен полностью осуществляют изнутри, а крепление листов делают к профилю из металла. Нет необходимости создавать сплошной шов, достаточно пунктирной сварки 1×5 (1 см шва через каждые 5 см).

На финальном этапе по установки гаражных ворот вам необходимо закрепить петли на полотна в количестве 4 штук. Нижнюю часть приваривают к раме, а верхнюю к створкам. Чтобы обеспечить надежность крепления, петли усиливают пластинкой из металла. Для увеличения площади сварки, возьмите металлический прут.

Когда работа сделана, можно заняться внешним видом гаражных ворот. Зашлифуйте все неровности и проведите обработку средствами против образования ржавчины. Также можно покрасить створки в любой понравившийся цвет.

Далее можно устанавливать ворота на место. Если вы уже имеет построенную коробку гаража, то конструкцию необходимо вставить в проем, плотно прижимая. Чтобы закрепить ее в нужном положении, применяйте брусья, которые послужат порой. Внутреннюю раму также уже можно установить и закрепить с внешней частью, при помощи пластин из металла, которые размещают на уровне петель. Если проема пока нет, то рама с конструкцией ворот должна быть установлена в предполагаемом месте проема.

Итоги

Аккуратность в работе, внимательность и тщательная проверка всех элементов конструкции гарантирует долговечную эксплуатацию ворот. Также, в дальнейшем при необходимости вы сможете утеплить гаражные ворота при помощи пенопласта, к примеру. К выбору замков для ворот следует подходить ответственно, они должны быть хорошего качества и отличаться надежностью.
