Для чего нужна гофра глушителя и что делать, если она сломалась? >

Резиновая гофрированная трубка (компенсатор, сильфон, виброгаситель) защищена от повреждений и разрывов внутренней и внешней оплеткой из нержавеющей стали. Оплетка переходит в металлические трубы. Одна сторона приваривается к приемной трубе выхлопной системы, другая к выпускному каналу двигателя.

Резиновая гофрированная трубка (компенсатор, сильфон, виброгаситель) защищена от повреждений и разрывов внутренней и внешней оплеткой из нержавеющей стали. Оплетка переходит в металлические трубы. Одна сторона приваривается к приемной трубе выхлопной системы, другая к выпускному каналу двигателя.

Без гофры (при жестком соединении) вибрации двигателя передаются на глушитель, с него на кузов и остальные детали автомобиля. В итоге водитель и пассажиры ощущают их через сиденья. Особенно заметно вибрирует техника при запуске двигателя – автомобиль словно встряхивается, передергивается перед пробуждением.

Без виброгасителя неприятные колебания разрушают крепежные элементы и детали кузова. Гофру устанавливают даже на модели, где она не предусмотрена конструкцией. Обязательно внедряют в систему после тюнинга двигателя и выхлопной.

Стандартная проблема гофры глушителя – случайные удары и разрывы. Оплетку из нержавеющей стали разрушают камни, корни деревьев, высокие бордюры. Под воздействием соли и дорожных реагентов, металл становится более хрупким. Со временем поверхность забивается грязью и отложениями, твердеет и уже не гасит колебания, постепенно крошится.

Неисправный коллектор вызывает высокое давление едких выхлопных газов, которые разъедают защиту изнутри. В результате оплетка рвется, в резиновой гофрированной трубке появляются дыры и трещины.

Вы заметите проблему по неприятному запаху и громкому шуму – выхлопные газы теперь проходят не через глушитель, а частично вырываются под днищем автомобиля и попадают в салон. Если сразу не поменять гофру, то она полностью порвется и владельца ждут сразу 3 неприятности:

1. Дым попадает в салон и может вызвать отравление.
2. Горячие отработанные газы нагревают днище и разъедают защитное покрытие.
3. Повышается уровень шума и вибрации.



Печальный результат – повреждение и перегрев кузова, которые могут окончиться серьезным ремонтом. Не тяните с заменой гофры, это обходится дешевле устранения последствий.

Как поменять гофру глушителя: установка нового виброкомпенсатора

Надежное соединение дает только сварка – хомуты и муфты со временем теряют герметичность из-за резких перепадов температур.

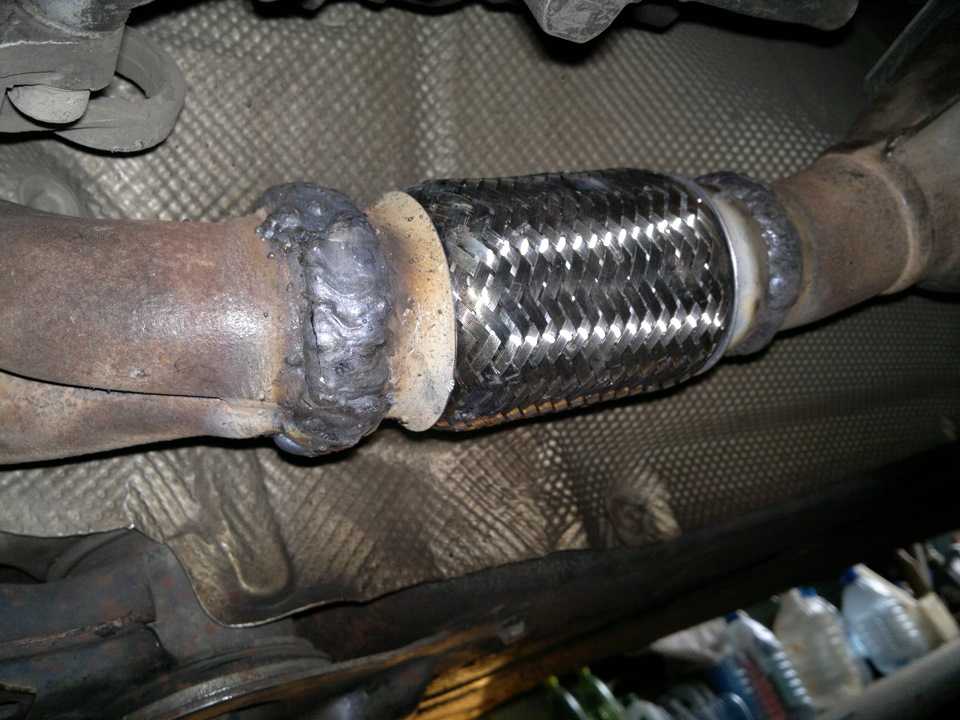

Мастер срезает старую деталь. Посмотрите, что с ней сделало время и тяжелые условия работы: блестящая оплетка превратилась в тусклую рваную проволоку, видны сквозные дыры. Вместо нее устанавливается новенькая гофра и приваривается по кругу с обеих сторон.

Модель подбирается габаритам старой – для вертикальных участков это короткое изделие, предназначенное исключительно для гашения вибраций. На горизонтальные участки ставят длинные модели, которые иногда находятся в слегка изогнутом состоянии.

После установки обязательно проверяется герметичность и нормальный выход газов. Если причина повреждения – внутренние разрывы, то желательно провести диагностику выхлопной системы, чтобы избежать повторной поломки и замены гофры.

Автосервис «Мистер Глушитель» быстро и качественно выполнит замену гофры глушителя на вашем автомобиле. На материал и работу предоставляем гарантию в течение 1 года.

Причины выхода из строя гофры глушителя — Иксора

Гофра (сильфон, виброкомпенсатор) — вспомогательная часть выхлопной системы, выполняет роль эластичного соединения и позволяет уменьшить вибрации, возникающие при работе двигателя, которые передаются на детали выхлопной системы. Как правило гофра устаналивается на приемной трубе или на дополнительном глушителе (резонаторе).

Зачем необходима гофра глушителя

• подавляет вибрацию от двигателя к компонентам выхлопной системы
  (двигатель во время работы должен немного перемещаться в подкапотном пространстве, такое происходит при изменении тяги, резком переключении передачи, или при езде по дорожным неровностям; гофра позволяет двигателю перемещаться независимо от выхлопной системы, не позволяя всей выхлопной системе «ходить ходуном»)
• предотвращает преждевременный выход из строя компонентов выхлопной системы за счет снижения вибраций

Гофры выполняются из высоколегированной нержавеющей стали и, к сожалению, не поддаются ремонту. Если гофра вышла из строя, необходимо произвести замену.

Причины выхода из строя гофр глушителя

• забитый катализатор  — повышенное давление заставляет гофру рваться
• из-за повышенной вибрации неисправных подушек двигателя или резинки выхлопной системы гофра получает механические повреждения и разваливается
• гофра часто рвется, если автомобиль задевает выхлопной системой препятствия во время езды
• соль и реагенты на дорогах задевают оплетку гофры

Признаки повреждения гофры

При повреждении гофры появляются:

• громкий гудящий звук/повышенный шум при работе двигателя
• появление характерного стука «металл по металлу» под капотом в передней части автомобиля со стороны выпускного трубопровода двигателя; на высокой скорости появляется резкое дребезжание
• сильный запах выхлопных газов в салоне.

После выхода гофры из строя, необходимо сразу же произвести замену, т.  к. прорыв гофры может привести к потере мощности двигателя, а также к увеличению расхода топлива и неправильной работе электроники управления двигателем. При самостоятельном подборе гофры, учитывайте диаметры детали и количество слоев, т. к. гофра должна обладать оптимальной жесткостью на сгибание, а также длину и наличие защитной оплетки.

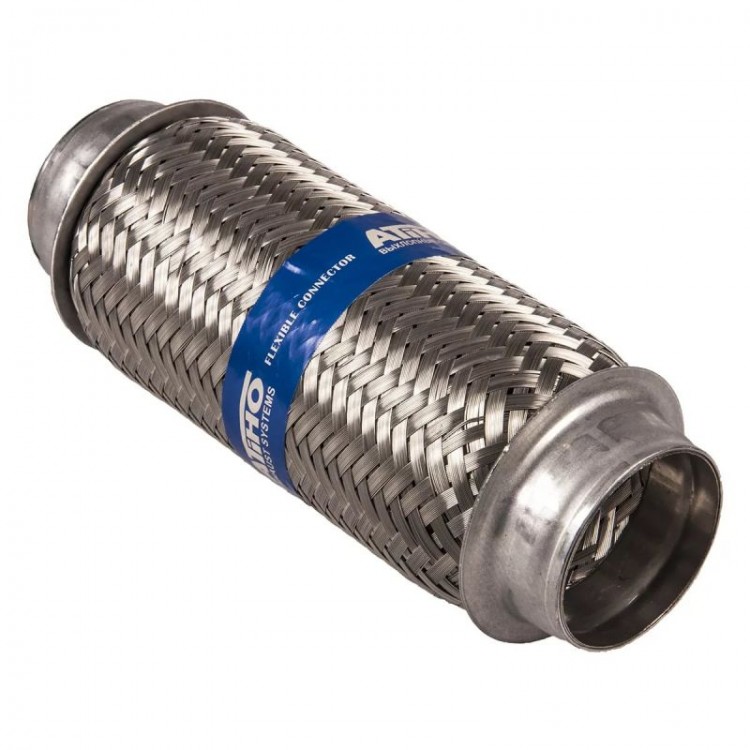

Мы рекомендуем производить замену неисправной гофры на детали фирмы IBERIS – сингапурского производителя автозапчастей высшего качества, приобрети которые можно в магазине IXORA.  Гофры глушителя IBERIS изготовлены по схеме Иннербрейд — трехслойные, с плетением металлических нитей и гофрированной трубой. При изготовлении используется сталь марки AISI 201, которая оптимально легирована хромом, никелем, марганцем, медью и азотом. Химический состав обеспечивает аустенитную структуру, высокую прочность и прекрасную способность к деформированию, а благодаря новейшим технологиям, сталь марки AISI 201 обладает высокой коррозионной стойкостью и долговечностью.

Купив гофру глушителя IBERIS вы будете довольны полной исправностью выхлопной системы вашего автомобиля и уверены в том, что данная деталь прослужит вам длительное время.

Если у вас возникли вопросы или вам нужна консультация специалиста, общайтесь к нам по номеру горячей линии 8 800 555-43-85.
