ГОСТ 24522-80 Контроль неразрушающий капиллярный. Термины и определения

ГОСТ 24522-80

Группа Т00

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ КАПИЛЛЯРНЫЙ

Термины и определения

Capillary non-destructive inspection. Terms and definitions

МКС 01.040.19
19.100

Дата введения 1982-01-01

ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. N 6279

ВВЕДЕН ВПЕРВЫЕ

ПЕРЕИЗДАНИЕ

Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области капиллярного неразрушающего контроля качества материалов, полуфабрикатов и изделий (далее — объектов).

Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, научно-технической, учебной и справочной литературе.

Для каждого понятия установлен один стандартизованный термин. Применение терминов-синонимов стандартизованного термина запрещается.

Для отдельных стандартизованных терминов в стандарте приведены их краткие формы, которые разрешается применять в случаях, исключающих возможность их различного толкования.

Установленные определения можно, при необходимости, изменять по форме изложения, не допуская изменения границ понятий.

В случае, когда необходимые и достаточные признаки понятия содержатся в буквальном значении термина, определение не приводится и, соответственно, в графе «Определение» поставлен прочерк.

В стандарте приведен алфавитный указатель содержащихся в нем терминов.

Настоящий стандарт следует применять совместно с ГОСТ 16504-81.

В стандарте имеются справочное приложение 1, содержащее термины и определения технологических способов капиллярного неразрушающего контроля, и приложение 2, содержащее пояснение к терминам воспроизводимость и сходимость результатов капиллярного неразрушающего контроля.

Стандартизованные термины набраны полужирным шрифтом, их краткая форма — светлым.

Термин	Определение
ОБЩИЕ ПОНЯТИЯ ОБЩИЕ ПОНЯТИЯ
1. Капиллярный неразрушающий контроль	Неразрушающий контроль, основанный на проникновении жидких веществ в капилляры на поверхности объекта контроля с целью их выявления
2. Поверхностная несплошность	Тупиковый капилляр, выходящий на поверхность объекта контроля
3. Сквозная несплошность	Сквозной капилляр, соединяющий противоположные стенки объекта контроля. Примечание. Если поверхностная и сквозная несплошности являются дефектами по ГОСТ 15467-79, то допускается вместо них применять термины «поверхностный дефект» и «сквозной дефект»
4. Глубина несплошности	Размер несплошности в направлении внутрь объекта контроля от его поверхности
5. Длина несплошности	Продольный размер несплошности на поверхности объекта
6. Раскрытие несплошности	Поперечный размер несплошности у ее выхода на поверхность объекта контроля. Примечания: 1. Для несплошностей типа округлых пор раскрытие равно диаметру несплошности на поверхности объекта. 2. Следует различать максимальную, минимальную и среднюю глубину, длину и раскрытие несплошности. Если не требуется заранее оговаривать, какое из указанных значений размеров имеется в виду, то для исключения недоразумений следует применять термин «преимущественный размер».
7. Индикаторный рисунок	Изображение, образованное пенетрантом, в месте расположения несплошности и подобное форме ее сечения у выхода на поверхность объекта контроля. Примечание. Применительно к несплошности типа единичной трещины вместо термина «индикаторный рисунок» допускается применение термина «индикаторный след (след)»
8. Геометрический параметр индикаторного рисунка Геометрический параметр	Отношение среднего значения ширины индикаторного следа к раскрытию выявленной несплошности
9. Оптический параметр индикаторного рисунка Оптический параметр	Отношение среднего значения яркости индикаторного следа к среднему значению яркости фона
10. Фон поверхности Фон	Бездефектная поверхность объекта контроля, обработанная дефектоскопическими материалами
11. Порог чувствительности капиллярного неразрушающего контроля	Раскрытие несплошности типа единичной трещины определенной длины, выявляемое с заданной вероятностью по заданным геометрическому или оптическому параметрам следа. Примечание. Верхнему порогу чувствительности соответствует наименьшее выявляемое раскрытие, а нижнему — наибольшее
12. Класс чувствительности капиллярного неразрушающего контроля	Диапазон значений преимущественного раскрытия несплошности типа единичной трещины определенной длины, при заданных условиях: вероятности выявления, геометрическом или оптическом параметрах следа не хуже заданных
13. Дифференциальная чувствительность средства капиллярного неразрушающего контроля	Отношение изменения оптического или геометрического параметра индикаторного следа к вызывающему его изменению раскрытия при неизменной глубине и длине несплошности типа единичной трещины
14. Чувствительность капиллярного неразрушающего контроля	Качество капиллярного неразрушающего контроля, характеризуемое порогом, классом и дифференциальной чувствительностью средства контроля в отдельности, либо целесообразным их сочетанием
МЕТОДЫ КАПИЛЛЯРНОГО НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
15. Жидкостный метод капиллярного неразрушающего контроля Жидкостный метод	Метод неразрушающего контроля проникающими жидкими веществами, растворами, суспензиями, основанный на регистрации жидкости, проникающей в (или через) несплошности объекта контроля. Примечание. Все методы капиллярного неразрушающего контроля по характеру взаимодействия проникающих пенетрантов с объектом контроля согласно ГОСТ 18353-79 рассматриваются как молекулярные, что не указывается в определениях пп.15-27 для сокращения
16. Метод проникающих растворов	Жидкостный метод капиллярного неразрушающего контроля, основанный на использовании в качестве проникающего вещества жидкого индикаторного раствора
17. Метод фильтрующихся суспензий	Жидкостный метод капиллярного неразрушающего контроля, основанный на использовании в качестве жидкого проникающего вещества индикаторной суспензии, которая образует индикаторный рисунок из отфильтрованных частиц дисперсной фазы
18. Люминесцентный метод	Жидкостный метод неразрушающего контроля, основанный на регистрации контраста люминесцирующего в длинноволновом ультрафиолетовом излучении видимого индикаторного рисунка на фоне поверхности объекта контроля
19. Цветной метод	Жидкостный метод неразрушающего контроля, основанный на регистрации контраста цветного в видимом излучении индикаторного рисунка на фоне поверхности объекта контроля
20. Люминесцентно-цветной метод	Жидкостный метод неразрушающего контроля, основанный на регистрации контраста цветного или люминесцирующего индикаторного рисунка на фоне поверхности объекта контроля в видимом или длинноволновом ультрафиолетовом излучении
21. Яркостный метод	Жидкостный метод неразрушающего контроля, основанный на регистрации контраста в видимом излучении ахроматического рисунка на фоне поверхности объекта контроля
22. Комбинированный метод капиллярного неразрушающего контроля Комбинированный метод	Метод капиллярного неразрушающего контроля, рационально сочетающий два или более различных по физической сущности методов неразрушающего контроля, один из которых жидкостный
23. Капиллярно-электростати- ческий метод	Жидкостный метод неразрушающего контроля, основанный на обнаружении индикаторного рисунка, образованного скоплением электрически заряженных частиц у поверхностной или сквозной несплошности неэлектропроводящего объекта, заполненного ионогенным пенетрантом
24. Капиллярно-электроиндук- тивный метод	Жидкостный метод неразрушающего контроля, основанный на электроиндуктивном обнаружении электропроводящего индикаторного пенетранта в поверхностных и сквозных несплошностях неэлектропроводящего объекта
25. Капиллярно-магнитопорошко- вый метод	Жидкостный метод капиллярного контроля, основанный на обнаружении комплексного индикаторного рисунка, образованного пенетрантом и ферромагнитным порошком, при контроле намагниченного объекта
26. Капиллярно-радиационный метод излучения	Жидкостный метод капиллярного неразрушающего контроля, основанный на регистрации ионизирующего излучения соответствующего пенетранта в поверхностных и сквозных несплошностях
27. Капиллярно-радиационный метод поглощения	Жидкостный метод капиллярного неразрушающего контроля, основанный на регистрации поглощения ионизирующего излучения соответствующим пенетрантом в поверхностных и сквозных несплошностях объекта контроля
СРЕДСТВА КАПИЛЛЯРНОГО НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ Дефектоскопические материалы
28. Капиллярный дефектоскопический материал Дефектоскопический материал	Материал, применяемый при капиллярном неразрушающем контроле и предназначенный для пропитки, нейтрализации или удаления избытка проникающего вещества с поверхности и проявления его остатков с целью получения первичной информации о наличии несплошности в объекте контроля
29. Набор дефектоскопических материалов	Взаимозависимое целевое сочетание дефектоскопических материалов: индикаторного пенетранта, проявителя, очистителя и гасителя
30. Индикаторный пенетрант Пенетрант	Капиллярный дефектоскопический материал, обладающий способностью проникать в несплошности объекта контроля и индицировать их
31. Индикаторный раствор	Индикаторный пенетрант в виде молекулярной или коллоидной дисперсии люминофора, красителя или другого индикатора в жидком носителе
32. Индикаторная суспензия	Индикаторный пенетрант в виде суспензии из частиц твердой фазы люминофора, красителя или другого индикатора в жидком носителе
33. Органосмываемый пенетрант	Индикаторный пенетрант, смываемый с поверхности объекта контроля органическими безводными антикоррозионными составами: растворителями, маслами или их смесями
34. Водосмываемый пенетрант	—
35. Пенетрант последующего эмульгирования	Индикаторный пенетрант, образующий эмульсию в воде, очищающей поверхность объекта контроля, после его предварительного взаимодействия с очистителем от пенетранта или поверхностно-активным веществом
36. Обесцвечиваемый пенетрант	Индикаторный пенетрант, люминесценция или цвет которого уничтожается специально подобранным гасителем
37. Ахроматический пенетрант	Бесцветный, черный или серый индикаторный пенетрант
38. Цветной пенетрант	Индикаторный пенетрант, имеющий характерный цвет при наблюдении в видимом излучении
39. Люминесцентный пенетрант	Индикаторный пенетрант, испускающий свет под воздействием длинноволнового ультрафиолетового излучения
40. Люминесцентно-цветной пенетрант	Индикаторный пенетрант, имеющий характерный цвет при наблюдении в видимом излучении и люминесцирующий под воздействием длинноволнового ультрафиолетового излучения
41. Магнитный пенетрант	Индикаторная суспензия, частицы твердой фазы которой имеют ферромагнитные свойства, а жидкий носитель представляет собой молекулярную или коллоидную дисперсию люминофора, красителя или другого индикатора
42. Электропроводящий пенетрант	Индикаторный пенетрант, имеющий нормированную электрическую проводимость
43. Ионизирующий пенетрант	Индикаторный пенетрант, испускающий ионизирующее излучение
44. Поглощающий пенетрант	Индикаторный пенетрант, поглощающий ионизирующее излучение
45. Комбинированный пенетрант	Индикаторный пенетрант, сочетающий свойства двух или более индикаторных пенетрантов
46. Проявитель пенетранта Проявитель	Капиллярный дефектоскопический материал, предназначенный для извлечения индикаторного пенетранта из капиллярной полости несплошности с целью образования четкого индикаторного рисунка и создания контрастирующего с ним фона
47. Сорбционный проявитель	Проявитель, извлекающий пенетрант из полости несплошности под действием в основном сил адсорбции и абсорбции
48. Диффузионный проявитель	Проявитель, извлекающий пенетрант из полости несплошности в основном посредством диффузии
49. Порошковый проявитель	Сорбционный проявитель, представляющий собой сухой, преимущественно белый мелкодисперсный сорбент, поглощающий индикаторный пенетрант
50. Суспензионный проявитель	Сорбционный проявитель, представляющий собой белый сорбент, диспергированный в летучих растворителях, воде или быстросохнущих смесях, поглощающий индикаторный пенетрант
51. Красочный проявитель	Диффузионный проявитель, состоящий из пигментированного или бесцветного быстросохнущего жидкого раствора связующего, поглощающего индикаторный пенетрант
52. Пленочный проявитель	Диффузионный проявитель, представляющий собой бесцветную или белую накладную пленку с проявляющим липким слоем, поглощающим индикаторный пенетрант
53. Химически активный проявитель	Проявитель, предназначенный для химического взаимодействия с индикаторным пенетрантом с образованием специфического индикаторного рисунка следа, меняющего цвет, способность люминесцировать или давать продукты реакции, индицирующие несплошность
54. Магнитный проявитель	Сорбционный или диффузионный проявитель с ферромагнитным порошком, выявляющий несплошности извлечением из них индикаторного пенетранта и осаждением магнитного порошка в магнитном поле несплошности намагниченного объекта контроля
55. Очиститель от пенетранта Очиститель	Капиллярный дефектоскопический материал, предназначенный для удаления индикаторного пенетранта с поверхности объекта контроля самостоятельно или в сочетании с органическим растворителем или водой
56. Гаситель пенетранта Гаситель	Капиллярный дефектоскопический материал, предназначенный для гашения люминесценции или цвета остатков соответствующих индикаторных пенетрантов на поверхности объекта контроля
Аппаратура капиллярного неразрушающего контроля
57. Аппаратура капиллярного неразрушающего контроля	Средства контроля, исключая дефектоскопические материалы, используемые для капиллярного неразрушающего контроля
58. Капиллярный дефектоскоп	Совокупность приборов капиллярного неразрушающего контроля, вспомогательных средств и образцов для испытаний, которыми с помощью набора дефектоскопических материалов осуществляют технологический процесс контроля
59. Прибор капиллярного неразрушающего контроля	Устройство, с помощью которого информация о технологических операциях, дефектоскопических материалах или наличии несплошности получается, передается и преобразуется для непосредственного восприятия оператором или средством, его заменяющим
60. Вспомогательное средство капиллярного неразрушающего контроля	Устройство (ванна, камера, стол, контейнер, кисть, распылитель, защитное устройство и т.п.), служащее для выполнения или интенсификации одной или нескольких технологических операций капиллярного неразрушающего контроля без измерения и регулирования их параметров
61. Образец для испытаний средств капиллярного неразрушающего контроля	Изделие с заранее нормируемыми при определенных условиях свойствами, предназначенное для поверки прибора, вспомогательного средства, технологического процесса или дефектоскопического материала капиллярного неразрушающего контроля. Примечание. В качестве нормируемых свойств могут быть: наличие несплошностей определенного раскрытия, глубины, протяженности, белизна проявляющего покрытия
62. Дефектоскопический ультрафиолетовый облучатель УФ-облучатель	Прибор, генерирующий и направляющий нормированное длинноволновое ультрафиолетовое излучение для выявления несплошностей с помощью люминесцентных пенетрантов
63. Устройство подготовки объектов к капиллярному неразрушающему контролю	Средство контроля, предназначенное для очистки контролируемой поверхности и полостей несплошностей объекта контроля перед применением пенетранта
64. Устройство обработки объектов дефектоскопическими материалами	Средство контроля, предназначенное для отдельного или взаимозависимого заполнения полостей несплошностей пенетрантом, удаления пенетранта, нанесения и удаления проявителя
65. Устройство проявления несплошностей	Средство контроля, предназначенное для интенсификации процесса образования индикаторного рисунка под воздействием тепла, вакуума, вибрации или упругой деформации объекта контроля
66. Устройство выявления несплошностей	Средство контроля, предназначенное для визуального обнаружения или косвенной регистрации индикаторного рисунка в нормированных условиях освещения или облучения
67. Устройство контроля дефектоскопического материала	Прибор для контроля одного или нескольких параметров дефектоскопического материала на их соответствие установленным нормам
68. Устройство контроля излучения	Прибор для измерения облученности или освещенности поверхности объекта контроля соответствующим излучением
69. Устройство контроля технологического процесса	Средство контроля режима технологической операции (операций), подготовки и обработки объекта контроля дефектоскопическим материалом (материалами)

АЛФАВИТНЫЙ УКАЗАТЕЛЬ ТЕРМИНОВ
Аппаратура капиллярного неразрушающего контроля	57
Гаситель	56
Гаситель пенетранта	56
Глубина несплошности	4
Дефектоскоп капиллярный	58
Длина несплошности	5
Класс чувствительности капиллярного неразрушающего контроля	12
Контроль неразрушающий капиллярный	1
Материал дефектоскопический	28
Материал дефектоскопический капиллярный	28
Метод жидкостный	15
Метод излучения капиллярно-радиационный	26
Метод капиллярного неразрушающего контроля жидкостный	15
Метод капиллярного неразрушающего контроля комбинированный	22
Метод капиллярно-магнитопорошковый	25
Метод капиллярно-электроиндуктивный	24
Метод капиллярно-электростатический	23
Метод комбинированный	22
Метод люминесцентно-цветной	20
Метод люминесцентный	18
Метод поглощения капиллярно-радиационный	27
Метод проникающих растворов	16
Метод фильтрующихся суспензий	17
Метод цветной	19
Метод яркостный	21
Набор дефектоскопических материалов	29
Несплошность поверхностная	2
Несплошность сквозная	3
Образец для испытаний средства капиллярного неразрушающего контроля	61
Облучатель ультрафиолетовый дефектоскопический	9
Очиститель	55
Очиститель от пенетранта	55
Параметр геометрический	8
Параметр индикаторного рисунка геометрический	8
Параметр оптический	9
Параметр индикаторного рисунка оптический	62
Пенетрант	30
Пенетрант ахроматический	37
Пенетрант водосмываемый	34
Пенетрант индикаторный	30
Пенетрант ионизирующий	43
Пенетрант комбинированный	45
Пенетрант люминесцентно-цветной	40
Пенетрант люминесцентный	39
Пенетрант магнитный	41
Пенетрант обесцвечиваемый	36
Пенетрант органосмываемый	33
Пенетрант поглощающий	44
Пенетрант последующего эмульгирования	35
Пенетрант цветной	38
Пенетрант электропроводящий	42
Порог чувствительности капиллярного неразрушающего контроля	11
Проявитель	46
Проявитель диффузионный	48
Проявитель красочный	51
Проявитель магнитный	54
Проявитель пенетранта	46
Проявитель пленочный	52
Проявитель порошковый	49
Проявитель сорбционный	47
Проявитель суспензионный	50
Проявитель химически активный	53
Прибор капиллярного неразрушающего контроля	59
Раскрытие несплошности	6
Раствор индикаторный	31
Рисунок индикаторный	7
Средство вспомогательное капиллярного неразрушающего контроля	60
Суспензия индикаторная	32
Устройство выявления несплошностей	66
Устройство контроля дефектоскопического материала	67
Устройство контроля излучений	68
Устройство контроля технологического процесса	69
Устройство обработки объектов дефектоскопическими материалами	64
Устройство проявления несплошностей	65
Устройство подготовки объектов к капиллярному неразрушающему контролю	63
УФ-облучатель	62
Фон	10
Фон поверхности	10
Чувствительность средства капиллярного неразрушающего контроля дифференциальная	13
Чувствительность капиллярного неразрушающего контроля	14

ПРИЛОЖЕНИЕ 1 (справочное).

ТЕРМИНЫ ТЕХНОЛОГИЧЕСКИХ СПОСОБОВ КАПИЛЛЯРНОГО НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ

ПРИЛОЖЕНИЕ 1
Справочное

Термин	Определение
Способы предварительной очистки поверхностей и полостей несплошностей объекта контроля
1. Механическая очистка	Очистка поверхности объекта контроля струей песка, дроби, косточковой крошки, другими диспергированными абразивными материалами или резанием, в том числе, обработка поверхности шлифованием, полированием, шабровкой
2. Паровая очистка	Очистка в парах органических растворителей
3. Растворяющая очистка	Очистка воздействием на объект контроля удаляющих загрязнения водяных или органических растворителей, в том числе, посредством струйной промывки, погружения, протирки
4. Химическая очистка	Очистка водными растворами химических реагентов, взаимодействующих с удаляемыми загрязнениями, не повреждая объект контроля
5. Электрохимическая очистка	Очистка водными растворами химических реагентов с одновременным воздействием электрического тока
6. Ультразвуковая очистка	Очистка органическими растворителями, водой или водными растворами химических соединений в ультразвуковом поле с использованием режима ультразвукового капиллярного эффекта. Примечание к пп.6 и 13. Ультразвуковой капиллярный эффект — явление аномального увеличения высоты и скорости подъема жидкости в капиллярной полости под действием ультразвука
7. Анодно-ультразвуковая очистка	Очистка водными растворами химических реагентов с одновременным воздействием ультразвука и электрического тока
8. Тепловая очистка	Очистка прогревом при температуре, не вызывающей недопустимых изменений материала объекта контроля
9. Сорбционная очистка	Очистка смесью сорбента и быстросохнущего органического растворителя, наносимой на очищаемую поверхность, выдерживаемой и удаляемой после высыхания
Способы заполнения полостей несплошностей индикаторным пенетрантом
10. Капиллярное заполнение	Самопроизвольное заполнение полостей несплошностей индикаторным пенетрантом, наносимым на контролируемую поверхность смачиванием, погружением, струйно, распылением с помощью сжатого воздуха, хладона или инертного газа
11. Вакуумное заполнение	Заполнение полостей несплошностей индикаторным пенетрантом при давлении в их полостях менее атмосферного
12. Компрессионное заполнение	Заполнение полостей несплошностей индикаторным пенетрантом при воздействии на него избыточного давления
13. Ультразвуковое заполнение	Заполнение полостей несплошностей индикаторным пенетрантом в ультразвуковом поле с использованием ультразвукового капиллярного эффекта
14. Деформационное заполнение	Заполнение полостей несплошностей индикаторным пенетрантом при воздействии на объект контроля упругих колебаний звуковой частоты или статического нагружения, увеличивающего раскрытие несплошности
Способы удаления индикаторного пенетранта
15. Удаление протиранием	Удаление индикаторного пенетранта салфетками с применением в необходимых случаях очищающего состава или растворителя
16. Удаление промыванием	Удаление индикаторного пенетранта водой, специальным очищающим составом или их смесями: погружением, струйно или распылением потоком
17. Удаление обдуванием	Удаление индикаторного пенетранта струей песка, дроби, косточковой крошки, древесных опилок или другого абразивного очищающего материала
18. Удаление гашением	Устранение мешающего влияния пенетранта воздействием на него с поверхности гасителя люминесценции или цвета
Способы нанесения проявителя
19. Нанесение распылением	Нанесение жидкого проявителя струей воздуха, инертного газа или безвоздушным методом
20. Нанесение электрораспылением	Нанесение проявителя в электрическом поле обычно с распылением его струей воздуха, механическим путем
21. Нанесение воздушной взвесью	Нанесение порошкообразного проявителя путем создания его воздушной взвеси в камере, где размещен объект контроля
22. Кистевое нанесение	Нанесение жидкого проявителя кистью, щеткой или заменяющими их средствами
23. Нанесение погружением	Нанесение жидкого проявителя кратковременным погружением в него объекта контроля
24. Нанесение обливанием	Нанесение жидкого проявителя обливанием
25. Нанесение электроосаждением	Нанесение проявителя погружением в него объекта контроля с одновременным воздействием электрического тока
26. Нанесение посыпанием	Нанесение порошкообразного проявителя припудриванием или обсыпанием объекта контроля
27. Нанесение наклеиванием	Нанесение ленты пленочного проявителя прижатием липкого слоя к объекту контроля
Способы проявления индикаторных следов
28. Временное проявление	Нормированная по продолжительности выдержка объекта контроля на воздухе до момента появления индикаторного рисунка
29. Тепловое проявление	Нормированное по продолжительности и температуре нагревание объекта контроля при нормальном атмосферном давлении
30. Вакуумное проявление	Выдержка в нормированном вакууме над поверхностью объекта контроля
31. Вибрационное проявление	Упруго-деформационное воздействие на объект посредством вибрации, циклического или повторно статического его нагружения
Способы обнаружения индикаторного следа
32. Визуальное обнаружение	Совокупность зрительных приемов обнаружения, в том числе с применением оптических или фотографических средств, оператором видимого индикаторного следа несплошности, выявленной люминесцентным, цветным, люминеснентно-цветным и яркостным методами
33. Фотоэлектрическое обнаружение	Совокупность фотоэлектрических приемов обнаружения и преобразования с применением различных средств косвенной индикации и регистрации сигнала видимого индикаторного следа несплошности, выявленной люминесцентным, цветным, люминесцентно-цветным и яркостным методами
34. Телевизионное обнаружение	Совокупность телевизионных приемов обнаружения, преобразования в аналоговую или дискретную форму с соответствующим представлением на экран, дисплей, магнитную пленку сигнала от видимого индикаторного следа несплошности, выявленной люминесцентным, цветным, люминесцентно-цветным и яркостным методами
35. Инструментальное обнаружение	Совокупность косвенных приемов обнаружения сигнала от невидимого глазом индикаторного следа несплошности или сигнала от индикаторного пенетранта, находящегося внутри полости несплошности
Способы удаления проявителя
36. Удаление протиранием	Удаление проявителя салфетками в необходимых случаях с применением воды или органических растворителей
37. Удаление промыванием	Удаление проявителя промывкой объекта в воде или органических растворителях с необходимыми добавками и применением вспомогательных средств, в том числе щеток, ветоши, губок
38. Ультразвуковое удаление	Удаление проявителя промывкой объекта в воде или органических растворителях с необходимыми добавками и применением ультразвукового воздействия
39. Удаление анодной обработкой	Удаление проявителя электрохимической обработкой объекта растворами химических реагентов с одновременным воздействием электрического тока
40. Удаление обдуванием	Обработка покрытого проявителя объекта абразивным материалом в виде песка, крошки или гидроабразивными смесями
41. Удаление выжиганием	Удаление проявителя нагреванием объекта до температуры сгорания проявителя
42. Удаление отклеиванием	Отделение ленты пленочного проявителя от контролируемой поверхности с индикаторным следом несплошности
43. Удаление отслоением	Отделение слоя проявителя от контролируемой поверхности с индикаторным следом несплошности
Оценка результатов контроля
44. Воспроизводимость результатов капиллярного неразрушающего контроля	Качество капиллярного неразрушающего контроля, отражающее близость друг к другу результатов контроля, выполненных различными дефектоскопическими материалами в различных условиях, определяемое статистическими методами
45. Сходимость результатов капиллярного неразрушающего контроля	Качество капиллярного неразрушающего контроля, отражающее близость друг к другу результатов контроля, полученных в одинаковых условиях одними дефектоскопическими материалами, определяемое статистическими методами

ПРИЛОЖЕНИЕ 2 (справочное).

ПОЯСНЕНИЯ К ТЕРМИНАМ «ВОСПРОИЗВОДИМОСТЬ РЕЗУЛЬТАТОВ КАПИЛЛЯРНОГО НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ» И «СХОДИМОСТЬ РЕЗУЛЬТАТОВ КАПИЛЛЯРНОГО НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ»

ПРИЛОЖЕНИЕ 2
Справочное

Наряду с терминами «порог чувствительности капиллярного неразрушающего контроля», «класс чувствительности капиллярного неразрушающего контроля» и «дифференциальная чувствительность средства капиллярного неразрушающего контроля» в практике промышленного массового контроля однотипных объектов, например, лопаток турбины и компрессоров находят применение термины «воспроизводимость результатов капиллярного неразрушающего контроля» и «сходимость результатов капиллярного неразрушающего контроля», которые основаны на статистических методах оценки качества контроля, например, «методе двукратных совпадений», позволяющем сравнительно быстро и с малыми затратами оценить как полноту, так и стабильность выявления поверхностных несплошностей испытуемым процессом контроля или материалом по сравнению с образцовыми.

«Воспроизводимость результатов капиллярного неразрушающего контроля» вычисляют, пользуясь методом двукратных совпадений, как процентное отношение доверительного интервала количества следов однотипных несплошностей, выявленных по их заданному оптическому или геометрическому параметру испытуемым методом (материалами), к количеству следов, выявленных образцовым методом (материалами) на группе объектов, например, лопатках турбин с однотипными многочисленными несплошностями (трещинами, парами и т.п.).

«Сходимость результатов капиллярного неразрушающего контроля», пользуясь тем же методом двукратных совпадений, вычисляют аналогичным образом, учитывая, что испытуемым методом (материалом) служит один и тот же дефектоскопический материал, используемый в одинаковых условиях.

На каждом объекте должно быть не менее пяти несплошностей, выявленных ранее образцовым материалом контроля, а общее их число должно быть по возможности больше, например, 30-50.

Воспроизводимость результатов капиллярного неразрушающего контроля () в процентах определяется выражением

где — доверительный интервал количества совпадающих следов, выявленных испытуемым процессом контроля. Совпадающими следует считать следы, повторно двукратным контролем. Для возможного сокращения объема работы целесообразно использовать все возможные комбинации для сравнения. Так, для трех контролей одного объекта существует три двукратные сравниваемые комбинации, а для четырех контролей — шесть и т.д.;

— число индикаторных следов, выявленных образцовым процессом контроля;

— среднее число совпадающих следов из контролей испытуемым процессом;

— погрешность подсчета числа совпадающих следов, выявленных испытуемым процессом;

— коэффициент Стьюдента, зависящий от числа проведенных контролей (полных циклов обработки дефектоскопическими материалами) и от заданного значения коэффициента надежности контроля ;

— средняя квадратическая погрешность подсчета совпадающих следов по результатам серии контролей испытуемым процессом.

Ниже излагается порядок выполнения вычислений на конкретном пример

е.

1. Результаты наблюдений индикаторных следов, выявленных испытуемым процессом контроля, записывают в таблицу. Принято число контролей =3.

Количество совпадающих индикаторных следов объекта контроля.

Номер объекта контроля	Сравниваемые контроли	Общее число совпадающих следов
	1	2	3	4	5	6
Первый и второй	9	15	9	12	15	20
Первый и третий	10	13	8	11	13	18
Второй и третий	9	13	8	12	14	19

2. Вычисляют среднее значение числа совпадающих следов из трех контролей

3. Находят погрешность подсчета совпадающих следов при отдельных контролях

4. Вычисляют квадраты погрешностей отдельных контролей .

5. Определяют среднюю квадратическую погрешность подсчета совпадающих следов по результатам серии контролей

6. Задаются требуемым значением коэффициента надежности контроля испытуемым процессом*.
_________________
* Кассандрова О.Н., Лебедев В.В. «Обработка результатов наблюдений». Наука, М., 1970.

Например, принимаем = 0,95.

7. Определяют коэффициент Стьюдента для данного числа контролей =3 и заданного коэффициента надежности =0,95*.

(3)=4,30.

_________________
* Кассандрова О.Н., Лебедев В.В. «Обработка результатов наблюдений». Наука, М., 1970.

8. Находят границы доверительного интервала (погрешность результата подсчета совпадающих следов)

=4,30·2,08 =8,94.

9. Подсчитывают число совпадающих следов

10. Окончательно подсчитывают «воспроизводимость результатов капиллярного неразрушающего контроля» для испытуемого процесса контроля в сравнении с образцовым. Допустим, число следов, выявленных образцовым процессом контроля, составляет 73, тогда

Сходимость результатов капиллярного неразрушающего контроля подсчитывают аналогично с учетом использования одних и тех же дефектоскопических материалов.

Текст документа сверен по:
официальное издание
Контроль неразрушающий. Термины и определения:
Сб. ГОСТов. — М.: ИПК Издательство стандартов, 2005

Стандарты

Руководящие органы в неразрушающем контроле и технической диагностике:

Специалисты по неразрушающему контролю и технической диагностике объединены во Всемирную организацию по неразрушающим методам контроля «The World Organization for NDT».

В ней представлены 64 страны мирового сообщества из европейского, панамериканского, тихоокеанского и африканского регионов. Возглавляет Всемирную организацию Международный комитет по неразрушающему контролю (ICNDT – International Committee For Nondestructive Testing).

Председателем ICNDT является Д. Маршалл (Канада). Дж. Нардони (Италия) является председателем комитета по определению политики и развития ICNDT. Генеральным секретарем ICNDT является М. Фарлей (Англия), держателем фонда ICNDT является Австрийское общество НК, наблюдателем-ревизором – В.В. Клюев (председатель Российского общества неразрушающего контроля).

Основной целью работы ICNDT признана выработка стратегии и политики, проведение различных мероприятий, прежде всего научных конференций, прием новых членов и др.

Страны европейского региона объединяет Европейская федерация по неразрушающему контролю (EFNDT). В ней 27 полномочных членов (Австрия, Бельгия, Болгария, Беларусь, Хорватия, Чехия, Дания, Сербия, Финляндия, Франция, Германия, Англия, Венгрия, Ирландия, Италия, Нидерланды, Норвегия, Польша, Румыния, Россия, Словакия, Словения, Испания, Швеция, Швейцария, Украина) и 7 ассоциированных членов (Бразилия, Китай, Индия, Израиль, Молдова, Латвия, Япония).

По четным годам европейская федерация EFNDT каждые 4 года проводит европейские конференции (Барселона – 2002, Берлин – 2006, Москва – 2010), а по следующим четным годам ICNDT проводит всемирные конференции (Рим – 2000, Копенгаген – 2004, Шанхай – 2008, Дурбан — 2012).

Перечень основных национальных и европейских стандартов и нормативных документов по капиллярному неразрушающему контролю:

1	ГОСТ 18442-80 Контроль неразрушающий. Капиллярные методы. Общие требования.
2	ГОСТ 24522-80 Контроль неразрушающий капиллярный. Термины и определения.
3	ГОСТ 28369-89 Контроль неразрушающий. УФ-облучатели. Общие технологические требования.
4	ГОСТ 23349–84 Контроль неразрушающий. Дефектоскопы капиллярные. Общие технологические требования. ГОСТ 18353–79 Контроль неразрушающий. Классификация видов и методов.
5	ОСТ 26-5-99 Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла.
6	ОСТ 36-76-83 Контроль неразрушающий. Сварные соединения трубопроводов и конструкций. Цветной метод.
7	ОСТ 108.004.101-80 Контроль неразрушающий. Люминесцентный, цветной и люминесцентно-цветной методы. Основные положения.
8	ОСТ 95.955-82 Контроль неразрушающий. Соединения сварные. Метод капиллярный.
9	ОСТ 26-5-88 Контроль неразрушающий. Цветной метод контроля сварных соединений, направленного и основного металла.
10	РД 153-34.1-17.461-00 Методические указания по капиллярному контролю сварных соединений, наплавок и основного металла при изготовлении, монтаже, эксплуатации и ремонте объектов энергетического оборудования.
11	РДИ 38.18.019-95 Инструкция по капиллярному контролю деталей технологического оборудования, сварных соединений и наплавок.
12	РД-13-06-2006 Методические рекомендации о порядке проведения капиллярного контроля технических устройств и сооружений, применяемых и эксплуатируемых на опасных производственных объектах.
13	ПНАЭ Г-7-010-89 Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля.
14	ПНАЭ Г-7-018-89 Унифицированная методика контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Капиллярный контроль.
15	EN 473 Квалификация и сертификация персонала в области неразрушающего контроля. Общие требования.
16	EN 1289 Контроль неразрушающий сварных соединений. Контроль проникающими веществами (капиллярный). Границы допустимости.
17	EN ISO 3452-2 Неразрушающие испытания. Испытания проникающим веществом. Ч. 2. Испытания проникающих материалов.
18	EN ISO 3452-3 Неразрушающий контроль. Проникающие испытания. Ч. 3. Эталонные контрольные блоки.
19	EN ISO 3452-4 Неразрушающий контроль. Проникающие испытания. Ч. 4. Оборудование.
20	ISO 3059 Неразрушающий контроль. Капиллярный и магнитопорошковый методы. Условия наблюдения.
21	ISO 9935 Методы неразрушающего контроля. Проникающая дефектоскопия. Общие технические требования.
22	ISO 12706 Испытания без разрушения. Терминология. Термины, применяемые при проникающем испытании.
23	ISO/TS 18173 Испытания неразрушающие. Общие термины и определения.

Капиллярный контроль

1. org/ListItem»> Главная
2. Капиллярный контроль

• Метод
• Обзор
• Объекты контроля

Капиллярный контроль проникающими веществами обнаруживает несплошности, выходящие на поверхность объекта контроля. Капиллярный метод основан на проникновении индикаторной жидкости — пенетранта в полость дефекта. Оставаясь в несплошности после обработки поверхности, пенетранты образуют над дефектом индикаторный рисунок, который регистрируется визуально.

Поры

Трещины

Непровары

Дефекты проката

1мкм

Величина раскрытия дефекта по 2 классу чувствительности.

Внешние дефекты

Внутренние дефекты

Сложность проведения контроля

Время проведения

Требования к подготовке поверхности

• ГОСТ 18442-80

Капиллярный неразрушающий контроль проводят для того, чтобы оценить состояние поверхности объекта на предмет наличия пор и трещин, раковин, непроваров. Словом, тех дефектов, которые представляют собой выходящие на поверхность микроскопические полости. Например, если трещину невозможно определить визуальным методом, то капиллярный контроль с этим справится.

Капиллярная дефектоскопия широко распространена из-за низких затрат на производство контроля, которые обусловлены относительно малой стоимостью расходных материалов и «нехитрой» технологией. Метод основывается на способности жидких индикаторных составов под действием капиллярного эффекта проникать в полости дефекта.

Суть метода заключается в специальной обработке поверхности объекта контроля. Она тщательно очищается, затем на неё наносится индикаторное вещество — пенетрант. Иногда, ещё и проявитель. Это зависит от технологии, цветная она или флуоресцентная. Затем дефекты наблюдают визуально по цветному рисунку, либо в ультрафиолетовом свете, когда используются люминесцентные пенетранты.

Капиллярными методами проверяют металлические детали, изделия из керамики, стекла, пластмасс и других материалов. Можно исследовать объекты любых размеров и геометрии. К деталям из ферримагнитных металлических сплавов также возможно применение капиллярной дефектоскопии, если по условиям их эксплуатации магнитопорошковый контроль неприменим. Исследования пенетрантами регламентируются указаниями и нормами, изложенными в ГОСТ 18442.

Контроль проникающими веществами во многих случаях предписывают проводить как перед сдачей готовых объектов в эксплуатацию, так и в процессе само́й эксплуатации. То же самое касается и отдельных деталей, например, лопаток паровых турбин или судовых винтов. Применяется такой контроль:

• в строительстве;
• в энергетике;
• в судостроении и автомобилестроении;
• в химической и металлургической промышленности;
• в авиационной и ракетной технике.

Существует несколько методов капиллярного контроля. В отношении условий его проведения, применяемых расходных материалов, а также способам регистрации дефектов, методы контроля проникающими веществами подразделяют на хроматические, ахроматические и люминесцентные.

Процесс выявления дефектов включает в себя пять обязательных процедур:

• тщательная очистка поверхности изделия;
• нанесение проникающего пенетранта путём аэрозольного распыления или полива;
• удаление излишков пенетранта с поверхности;
• обработка поверхности проявителем, если речь идёт о цветной дефектоскопии;
• расшифровка индикаторного рисунка визуально при естественном освещении или с использованием ультрафиолетовых источников света, если речь идёт о люминесцентной дефектоскопии.

Очистка объекта заключается в удалении всех загрязняющих веществ, а также защитного покрытия с проверяемой поверхности путём химической обработки, механическим и иным способом. Далее производится сушка объекта. При выполнении этой процедуры следует руководствоваться методическими указаниями РД 153 -34.1-17.461-00.

Нанесение пенетранта возможно несколькими способами. Объект может погружаться в ванну с пенетрантом или поливаться им. Как правило, данные способы применяются в автоматизированных линиях на участках производственного контроля. Пентрант также может наноситься кистью. Но наибольшее распространение получил способ аэрозольного напыления. Он применим для большей части объектов, и не требует наличия специального оборудования.

Удаление лишнего пенетранта производится либо салфеткой без ворсинок, либо путём отмывания поверхности водой или очистителями, предназначенными для предварительной очистки объекта. В дальнейшем поверхность необходимо просушить и протереть чистой гигроскопичной тканью.

Нанесение проявителя лучше производить одним или двумя-тремя тонкими слоями, чтобы его избыток не затемнял индикаторный рисунок. Пенетрант, находящийся в полостях дефектов, диффундирует в проявитель и, благодаря адсорбции, проявляется на поверхности в виде контрастного индикаторного следа, ширина которого многократно превосходит ширину трещины.

Расшифровка индикаторного рисунка производится визуально или с применением оптики. При использовании люминесцентных пенетрантов необходимо применять ультрафиолетовые светильники и защитные очки. Результаты контроля могут быть зафиксированы видео-фотоаппаратурой, либо клейкой плёнкой.

Методы капиллярного контроля имеют целый ряд неоспоримых достоинств, среди которых:

• универсальность;
• доступность метода и его простота;
• отсутствие сложной аппаратуры;
• портативность метода и мобильность;
• низкая себестоимость проведения контроля;
• возможность выявления сквозных дефектов в тонкостенных деталях;
• обнаружение микроскопических несплошностей сечением = 0. 1-50 мкм.

К недостаткам следует отнести невозможность обнаружения внутренних дефектов, не выходящих на поверхность. Существенным недостатком является критичность к уровню шероховатости поверхности объекта; допустимая шероховатость = Ra 3,2 (Rz 20).

Лаборатория неразрушающего контроля – Белтпс

О лаборатории

Уникальным преимуществом

БЕЛТРУБОПРОВОДСТРОЙ ОАО на рынке строительства магистральных трубопроводов является наличие в структуре компании собственного отдела контроля качества. Этот отдел называется Лаборатория неразрушающего контроля (NDTL) . Проводит ряд испытаний на строительной площадке и гарантирует высокое качество реализации проекта на всех его этапах.

НДТЛ является обязательным компонентом контроля качества и безопасности строительства, промышленности и производства.

Лаборатория неразрушающего контроля БЕЛТРУБОПРОВОДСТРОЙ ОАО создано под наименованием Отдела контроля качества треста «Белтрубопроводстрой» 7 сентября 1983 года приказом Министерства нефти и газа СССР .

Лаборатория неразрушающего контроля от БЕЛТРУБОПРОВОДСТРОЙ ОАО – единственная лаборатория в Беларуси, имеющая возможности контроля строительных работ в области магистральных трубопроводов. За десятилетия своей работы в Лаборатория неразрушающего контроля БЕЛТРУБОПРОВОДСТРОЙ ОАО собран уникальный в нашей стране комплекс оборудования для контроля строительства промышленных объектов. Обладая огромным опытом работы на проектах в СНГ и высококвалифицированным персоналом, Лаборатория неразрушающего контроля завоевала доверие таких промышленных гигантов, как ГАЗПРОМ, РОСНЕФТЬ и др.

Принципы работы

В своей работе Лаборатория неразрушающего контроля БЕЛТРУБОПРОВОДСТРОЙ ОАО основывается на принципах нейтралитета, подрядчика, объективности и независимости от заказчика финансовое, административное или иное давление.

В соответствии с обязательствами международных стандартов системы качества, Лаборатория неразрушающего контроля работает в соответствии с международными стандартами и постоянно повышает свою эффективность, повышая квалификацию своего персонала. Большинство специалистов лаборатории аттестованы для работы на объектах не только стран СНГ, но и Европы.

Объекты контроля

Основными задачами лаборатории неразрушающего контроля являются организация и осуществление контроля качества при проведении сварочных и изоляционных работ на объектах строительства.

Имеются объекты, находящиеся в ведении Лаборатория неразрушающего контроля :

• системы газораспределения и газопотребления, газопроводы
• магистральные трубопроводы
• технологические трубопроводы и технологическое оборудование
• пара и горячего
• водопроводы, тепловые сети.

Работа Лаборатория неразрушающего контроля БЕЛТРУБОПРОВОДСТРОЙ ОАО направлена ​​на:

• сварные швы
• основной металл
• неметаллические (изоляционные) покрытия
• отбор контрольных образцов сварных швов

Функции лаборатории

Специалисты Лаборатория неразрушающего контроля осуществляют неразрушающий и разрушающий контроль качества сварочных и изоляционных работ следующими методами:

Неразрушающий контроль и14 виды контроля :

• Оптический контроль (визуальный метод, внешний осмотр и измерение). Данный вид исследования применяется как к сварным швам, так и к основному металлу
• Радиографический контроль (гамма-дефектоскопия, рентгеновская дефектоскопия). Применяется для контроля сварных швов
• Ультразвуковая дефектоскопия (эхо-метод). Ультразвуковой метод отраженного излучения используется для контроля сварных швов, ультразвуковая толщинометрия – для основного металла.
• Вихретоковый метод
• Вещества проникающие (капиллярные)
• Электроискровой метод – для контроля качества изоляционного покрытия
• Электромагнитный метод (измерение толщины, адгезия стали)

Разрушающий виды контроля и испытаний:

Механические испытания (статические) испытание на растяжение, испытание на статический изгиб). Они используются для контроля как сварных швов, так и основного металла.

Персонал лаборатории и оборудование

Все сотрудники нашей Лаборатории являются специалистами в области неразрушающего контроля III-II уровня квалификации. Они сертифицированы в соответствии с требованиями СТБ ISO 9712 и выполняют работы в пределах своей компетенции.

Соответствие лаборатории установленным требованиям подтверждено аттестатом аккредитации ГОСТ ИСО/МЭК 17025-2019. Лаборатория неразрушающего контроля имеет специальную лицензию на право осуществления деятельности с использованием атомных источников ионизирующего излучения, дающую право на эксплуатацию и хранение радиационных приборов.

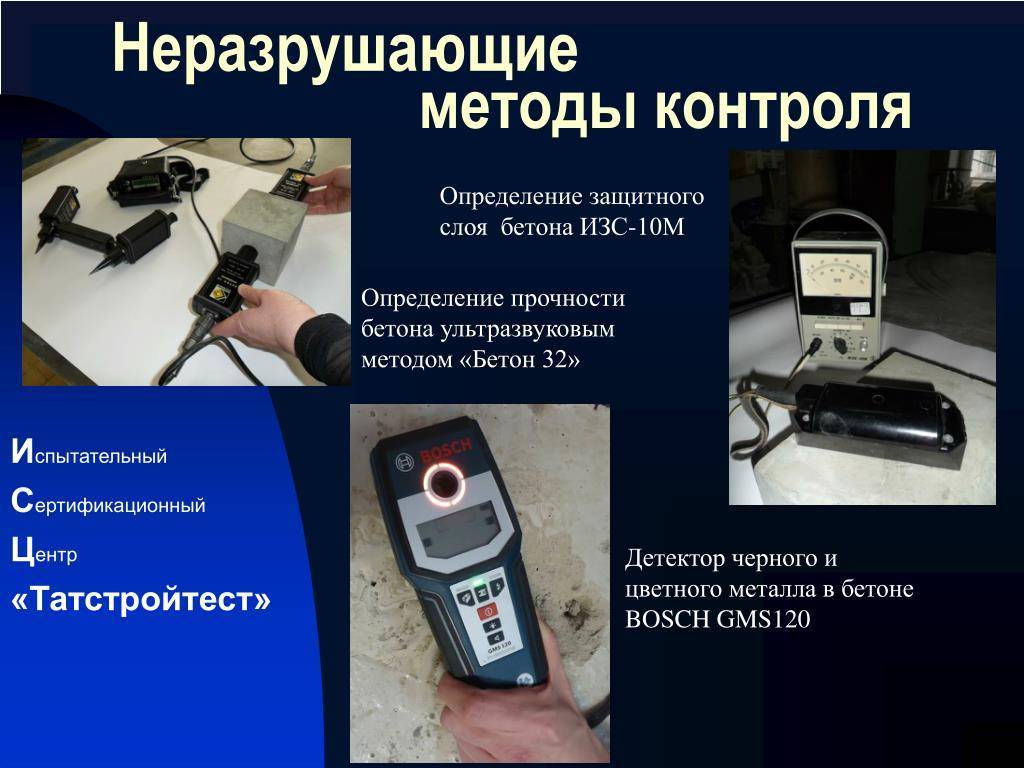

Лаборатория оснащена современным оборудованием, позволяющим проводить неразрушающий контроль в полном объеме. В арсенале Лаборатории неразрушающего контроля имеются рентгенографические сканеры типа JME 10-60 и JME 24-72, позволяющие контролировать качество магистральных трубопроводов диаметром от 254 до 1828 мм. При ультразвуковом контроле используются передвижные портативные дефектоскопы типа GE USM GO+. При проведении магнитопорошковой дефектоскопии используются дефектоскопы МР 56 В42. Оборудование неразрушающего контроля своевременно проходит плановую поверку (калибровку), что исключает вероятность получения недостоверных результатов контрольных испытаний.

Значение контроля для заказчиков

Контроль Лаборатории неразрушающего контроля на этапе строительства выгоден, в первую очередь, Заказчику/Заказчику по ряду причин. Своевременно выполненный контроль качества помогает:

• повысить уровень безопасности при эксплуатации будущего объекта
• облегчить приемку строительных работ
• сэкономить деньги и время, не привлекая сторонние организации для контроля качества оказанные услуги
• для предотвращения возникновения возможных аварийных ситуаций
• для выявления уже существующих дефектов на начальных стадиях их развития
• для адекватной оценки уровня опасности имеющихся дефектов
• для определения соответствия действующим правилам и стандартам качества

Исходя из принципа самостоятельности в своей работе, специалисты Лаборатории неразрушающего контроля могут воспользоваться своим правом приостановить производство сварочных и изоляционных работ в случаях низкого качества строительства или нарушения технологии.

Измерение потока клеток крови сетчатки, скорости, гематокрита и ширины капилляров в глазу живой мыши без этикетки , электронная жизнь 5, e12024 (2016). 10.7554/eLife.12024 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

2. Ленни П., «Стоимость корковых вычислений», Curr. биол. 13(6), 493–497 (2003). 10.1016/S0960-9822(03)00135-0 [PubMed] [CrossRef] [Google Scholar]

3. Wong-Riley M.T.T., «Энергетический метаболизм зрительной системы», Eye Brain. 2, 99–116 (2010). 10.2147/EB.S9078 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

4. Organization WH, Предотвращение слепоты от сахарного диабета: отчет о консультации ВОЗ в Женеве, Швейцария, 9–11 ноября 2005 г. (Всемирная организация здравоохранения, 2006 г.). [Google Scholar]

5. Фонг Д. С., Айелло Л. П., Феррис Ф. Л., 3-й, Кляйн Р., «Диабетическая ретинопатия», Лечение диабета 27(10), 2540–2553 (2004). 10.2337/diacare.27.10.2540 [PubMed] [CrossRef] [Google Scholar]

6. Клейн Р., Клейн Б.Е.К., Мосс С.Е., Дэвис М.Д., ДеМец Д.Л., «Эпидемиологическое исследование диабетической ретинопатии в Висконсине». III. Распространенность и риск диабетической ретинопатии, когда возраст на момент постановки диагноза составляет 30 и более лет», Arch. Офтальмол. 102(4), 527–532 (1984). 10.1001/archopht.1984.01040030405011 [PubMed] [CrossRef] [Google Scholar]

7. Klein R., Klein B.E., Moss S.E., Davis M.D., DeMets D.L., «Висконсинское эпидемиологическое исследование диабетической ретинопатии. IV. Диабетический макулярный отек», Офтальмология 91 (12), 1464–1474 (1984). 10.1016/S0161-6420(84)34102-1 [PubMed] [CrossRef] [Google Scholar]

8. Акаги-Курасиге Ю., Цудзикава А., Оото С., Макияма Ю., Мураока Ю., Кумагаи К. , Удзи А., Аричика С., Мураками Т., Миямото К., Йошимура Н., «Микроструктурные изменения сетчатки в глазах с устраненной окклюзией вен сетчатки: исследование сканирующей лазерной офтальмоскопии с адаптивной оптикой», Am. Дж. Офтальмол. 157(6), 1239–1249 (2014). 10.1016/j.ajo.2014.02.026 [PubMed] [CrossRef] [Google Scholar]

9. Антонетти Д. А., Кляйн Р., Гарднер Т. В., «Диабетическая ретинопатия», N. Engl. Дж. Мед. 366(13), 1227–1239 (2012). 10.1056/NEJMra1005073 [PubMed] [CrossRef] [Google Scholar]

10. Коган Д. Г., Туссен Д., Кувабара Т., «Сосудистые узоры сетчатки. IV. Диабетическая ретинопатия», Arch. Офтальмол. 66 (3), 366–378 (1961). 10.1001/archopht.1961.00960010368014 [PubMed] [CrossRef] [Google Scholar]

11. Lee J., Wu W., Lesage F., Boas D. A., «Многокапиллярное измерение скорости, потока и плотности эритроцитов с помощью оптической когерентности» томография», J. Cereb. Кровоток Метаб. 33 (11), 1707–1710 (2013). 10.1038/jcbfm.2013.158 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

12. Сарелиус И. Х., Дулинг Б. Р., «Прямое измерение гематокрита микрососудов, потока эритроцитов, скорости и времени прохождения», Am. Дж. Физиол. 243(6), h2018–h2026 (1982). [PubMed] [Google Scholar]

13. Кляйнфельд Д., Митра П. П., Хелмхен Ф., Денк В., «Флуктуации и вызванные стимулом изменения кровотока, наблюдаемые в отдельных капиллярах в слоях со 2 по 4 неокортекса крысы». проц. Натл. акад. науч. США. 95(26), 15741–15746 (1998). 10.1073/pnas.95.26.15741 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

14. Ши А. Ю., Дрисколл Дж. Д., Дрю П. Дж., Нисимура Н., Шаффер С. Б., Кляйнфельд Д., «Двухфотонная микроскопия как инструмент для изучения кровотока и нейроваскулярного взаимодействия в мозгу грызунов», J. Cereb. Кровоток Метаб. 32(7), 1277–1309 (2012). 10.1038/jcbfm.2011.196 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

15. Nguyen J., Nishimura N., Fetcho R. N., Iadecola C., Schaffer C. B., «Закупорка кортикальных восходящих венул вызывает кровь уменьшение потока, изменение направления потока и расширение сосудов в капиллярах выше по течению», J. Cereb. Кровоток Метаб. 31(11), 2243–2254 (2011). 10.1038/jcbfm.2011.95 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

16. Лян Дж., Уильямс Д. Р., Миллер Д. Т., «Сверхнормальное зрение и визуализация сетчатки с высоким разрешением с помощью адаптивной оптики», J. Opt. соц. Являюсь. А 14(11), 2884–2892 (1997). 10.1364/JOSAA.14.002884 [PubMed] [CrossRef] [Google Scholar]

17. Porter J., Adaptive Optics for Vision Science: Principles, Practices, Design, and Applications (John Wiley and Sons, 2006). [Google Scholar]

18. МакВиртер Дж. Л., Ногучи Х., Гомппер Г., «Вызванное потоком скопление и выравнивание везикул и эритроцитов в микрокапиллярах», Proc. Натл. акад. науч. США. 106(15), 6039–6043 (2009 г.). 10.1073/pnas.0811484106 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

19. Мартин Дж. А., Рурда А., «Прямая и неинвазивная оценка скорости движения лейкоцитов в парафовеальных капиллярах», Офтальмология 112(12), 2219–2224 (2005). 10.1016/j.ophtha.2005.06.033 [PubMed] [CrossRef] [Google Scholar]

20. Zhong Z., Petrig B.L., Qi X., Burns S.A., « In vivo измерение скорости эритроцитов и кровотока в сетчатке» с помощью сканирующей лазерной офтальмоскопии с адаптивной оптикой», Опт. Выражать 16(17), 12746–12756 (2008). 10.1364/OE.16.012746 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

21. Zhong Z., Song H., Chui T.Y.P., Petrig B.L., Burns S.A., «Неинвазивные измерения и анализ профилей скорости кровотока в сосудах сетчатки человека», Invest. Офтальмол. Вис. науч. 52(7), 4151–4157 (2011). 10.1167/iovs.10-6940 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

22. Там Дж., Тируведхула П., Рурда А., «Характеристика однорядного потока через парафовеальные капилляры сетчатки человека» с помощью сканирующего лазерного офтальмоскопа с адаптивной оптикой», Биомед. Опц. Выражать 2(4), 781–79.3 (2011). 10.1364/BOE.2.000781 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

23. Беджгуд П., Мета А., «Прямая визуализация и характеристика потока эритроцитов в капиллярах сетчатки человека», Биомед. Опц. Выражать 3(12), 3264–3277 (2012). 10.1364/BOE.3.003264 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

24. de Castro A., Huang G., Sawides L., Luo T., Burns S.A., «Быстрая визуализация с высоким разрешением с метод двухканального сканирования», Opt. лат. 41 (8), 1881–1884 (2016). 10.1364/OL.41.001881 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

25. Дубра А., Харви З., Фишер Б., Давант Б. М., Лоренц К., «Регистрация 2D-изображений с помощью офтальмологических инструментов быстрого сканирования», в Регистрация биомедицинских изображений , Конспект лекций по информатике № 6204 (Спрингер; Берлин Гейдельберг, 1), стр. 60–71. [Google Scholar]

26. Мартин Дж. А., Рурда А., «Пульсация парафовеальных капиллярных лейкоцитов», Exp. Глаз Res. 88(3), 356–360 (2009). 10.1016/j.exer.2008.07.008 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

27. Riva C.E., Harino S., Shonat R.D., Petrig B.L., «Мерцание вызвало увеличение кровотока в головке зрительного нерва у анестезированных кошек», Neurosci. лат. 128(2), 291–296 (1991). 10.1016/0304-3940(91)

-X [PubMed] [CrossRef] [Google Scholar]

28. Riva C.E., Logean E., Falsini B., «Визуально вызванная гемодинамическая реакция и оценка нейроваскулярной связи в зрительном нерве и сетчатки», Prog. Ретин. Глаз Res. 24(2), 183–215 (2005). 10.1016/j.preteyeres.2004.07.002 [PubMed] [CrossRef] [Google Scholar]

29. Шаллек Дж., Ли Х., Кардон Р., Квон Ю., Абрамофф М., Солиз П., Цо Д., «Вызванные стимулом внутренние оптические сигналы в сетчатке: пространственные и временные характеристики», » Инвестировать. Офтальмол. Вис. науч. 50(10), 4865–4872 (2009). 10.1167/iovs.08-3290 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

Основной компонент объема крови», Invest. Офтальмол. Вис. науч. 52(3), 1325–1335 (2011). 10.1167/iovs.10-5215 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

31. Zhong Z., Huang G., Chui T.Y.P., Petrig B.L., Burns S.A., «Локальная стимуляция мерцания вызывает локальные изменения скорости кровотока в сетчатке», J. Vis. 12(6), 3 (2012). 10.1167/12.6.3 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

32. Думский М. Дж., Эриксен Дж. Э., Доре С. Дж., Конер Э. М., «Ауторегуляция кровообращения сетчатки человека: оценка с использованием изометрических упражнений, лазера Доплеровская велосиметрия и компьютерный анализ изображений», Microvasc. Рез. 51(3), 378–39.2 (1996). 10.1006/mvre.1996.0034 [PubMed] [CrossRef] [Google Scholar]

33. Zhang Y., San Emeterio Nateras O., Peng Q., Rosende C.A., Duong T.Q., «МРТ кровотока сетчатки/хориоидеи человека во время Отдых и изометрические упражнения», Invest. Офтальмол. Вис. науч. 53(7), 4299–4305 (2012). 10.1167/iovs.11-9384 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

34. Essex T. J. H., Byrne P. O., «Лазерный допплеровский сканер для визуализации кровотока в коже», J. Biomed. англ. 13(3), 189–194 (1991). 10.1016/0141-5425(91)

-Q [PubMed] [CrossRef] [Google Scholar]

35. Берг Б. Р., Сарелиус И. Х., «Поток эритроцитов в капиллярных сетях во время созревания: последствия для доставки кислорода», Am. Дж. Физиол. 271 (6, часть 2), h3263–h3273 (1996). [PubMed] [Google Scholar]

36. ANSI, «Американский национальный стандарт безопасного использования лазеров», ANSI Z136.1 (2014).

37. Wyszecki G., Stiles W.S., Color Science: Concepts and Methods, Quantitative Data E Formulas (Уили, 2000). [Google Scholar]

38. Уолд Г., «Человеческое зрение и спектр», Наука. 101 (2635), 653–658 (1945). 10.1126/science.101.2635.653 [PubMed] [CrossRef] [Google Scholar]

39. Гэн Ю., Дубра А., Инь Л., Мериган В. Х., Шарма Р., Либби Р. Т., Уильямс Д. Р., «Адаптивная оптика сетчатки глаза». визуализация в глазу живой мыши», Biomed. Опц. Выражать 3(4), 715–734 (2012). 10.1364/BOE.3.000715 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

40. Гевара-Торрес А., Уильямс Д. Р., Шаллек Дж. Б., «Визуализация полупрозрачных клеточных тел в сетчатке живых мышей без контрастных веществ, Биомед. Опц. Выражать 6 (6), 2106–2119 гг.(2015). 10.1364/BOE.6.002106 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

41. Scoles D., Sulai Y.N., Langlo C.S., Fishman G.A., Curcio C.A., Carroll J., Dubra A., “ In Vivo Визуализация внутренних сегментов колбочкового фоторецептора человека», Invest. Офтальмол. Вис. науч. 55(7), 4244–4251 (2014). 10.1167/iovs.14-14542 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

42. Чуй Т. Ю. П., Ваннасдейл Д. А., Бернс С. А., «Использование прямого рассеяния для улучшения визуализации сосудов сетчатки с помощью адаптивной оптики». сканирующий лазерный офтальмоскоп», Биомед. Опц. Выражать 3 (10), 2537–2549.(2012). 10.1364/BOE.3.002537 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

43. Дубра А., Харви З., «Регистрация 2D-изображений с офтальмологических инструментов быстрого сканирования», в Регистрация биомедицинских изображений , Конспект лекций по информатике (Springer; Берлин/Гейдельберг, 2010), Vol. 6204, стр. 60–71–71. [Google Scholar]

44. Тэм Дж., Мартин Дж. А., Рурда А., «Неинвазивная визуализация и анализ парафовеальных капилляров у человека», Invest. Офтальмол. Вис. науч. 51(3), 1691–1698 (2010). 10.1167/iovs.09-4483 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

45. Remtulla S., Hallett P.E., «Схематический глаз для мыши и сравнение с крысой», Vision Res . 25 (1), 21–31 (1985). 10.1016/0042-6989(85)

-8 [PubMed] [CrossRef] [Google Scholar]

46. Schmucker C., Schaeffel F., «Параксиальная схематическая модель глаза растущей мыши C57BL/6», Vision Res . 44 (16), 1857–1867 (2004). 10.1016/j.visres.2004.03.011 [PubMed] [CrossRef] [Google Scholar]

47. Лаборатория Джексона: База данных по феноменам мышей в Лаборатории Джексона, «Сводка физиологических данных — C57BL/6J (000664)», (2007).

48. Хохмут Р. М., Марпл Р. Н., Сутера С. П., «Капиллярный кровоток. I. Деформация эритроцитов в стеклянных капиллярах // Microvasc. Рез. 2(4), 409–419 (1970). 10.1016/0026-2862(70)-8 [PubMed] [CrossRef] [Google Scholar]

Мышь Retina с использованием In Vivo Adaptive Optics Imaging и Ex Vivo Характеристика», Invest. Офтальмол. Вис. науч. 54(13), 8237–8250 (2013). 10.1167/iovs.13-12581 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

50. Винк Х., Дулинг Б. Р., «Идентификация различных люминальных доменов для макромолекул, эритроцитов и лейкоцитов в капиллярах млекопитающих, Цирк. Рез. 79(3), 581–589 (1996). 10.1161/01.RES.79.3.581 [PubMed] [CrossRef] [Google Scholar]

51. Скалак Р., Бранемарк П. И., «Деформация эритроцитов в капиллярах», Наука 164 (3880), 717–719(1969). 10.1126/science.164.3880.717 [PubMed] [CrossRef] [Google Scholar]

52. Чон Дж. Х., Суги Ю., Минамияма М., Окамото К., «Измерение деформации и скорости эритроцитов в капиллярах in vivo , Микроваск. Рез. 71(3), 212–217 (2006). 10.1016/j.mvr.2006.02.006 [PubMed] [CrossRef] [Google Scholar]

53. Li K.Y., Roorda A., «Автоматическая идентификация колбочковых фоторецепторов в изображениях сетчатки с адаптивной оптикой», J. Opt. соц. Являюсь. А 24(5), 1358–1363 (2007). 10.1364/JOSAA.24. 001358 [PubMed] [CrossRef] [Google Scholar]

54. МакВиртер Дж. Л., Ногучи Х., Гомппер Г., «Вызванное потоком скопление и выравнивание везикул и эритроцитов в микрокапиллярах», Proc. Натл. акад. науч. США. 106(15), 6039–6043 (2009). 10.1073/pnas.0811484106 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

55. Paques M., Tadayoni R., Sercombe R., Laurent P., Genevois O., Gaudric A., Vicaut E. ., «Структурный и гемодинамический анализ микроциркуляции сетчатки мыши», Invest. Офтальмол. Вис. науч. 44(11), 4960–4967 (2003). 10.1167/iovs.02-0738 [PubMed] [CrossRef] [Google Scholar]

56. Эвердс Н. Э., «Глава 5 — Гематология лабораторной мыши A2», в The Mouse in Biomedical Research , 2nd ed., Davisson М.Т., Куимби Ф.В., Бартольд С.В., Новичок К.Е., Смит А.Л., ред. (Академическая пресса, 2007), стр. 133–153. [Google Scholar]

57. Корнфилд Т. Э., Ньюман Э. А., «Регуляция кровотока в трехслойной сосудистой сети сетчатки», J. Neurosci. 34(34), 11504–11513 (2014). 10.1523/JNEUROSCI.1971-14.2014 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

58. Sargento L., Sobral do Rosário H., Saldanha C., Martins-Silva J., «Гемореологические эффекты флуоресцеина натрия у крыс». », Клин. гемореол. Микроциркуляр. 24(3), 175–181 (2001). [PubMed] [Google Scholar]

59. Сутера С. П., Сешадри В., Кроче П. А., Хохмут Р. М., «Капиллярный кровоток. II. Деформируемые модельные ячейки в трубном потоке», Microvasc. Рез. 2(4), 420–433 (1970). 10.1016/0026-2862(70)-X [PubMed] [CrossRef] [Google Scholar]

60. Приес А. Р., Секомб Т. В., Гетгенс П., Гросс Дж. Ф., «Кровоток в микрососудистых сетях. Эксперименты и моделирование», Circ. Рез. 67(4), 826–834 (1990). 10.1161/01.RES.67.4.826 [PubMed] [CrossRef] [Google Scholar]

61. Parpaleix A., Goulam Houssen Y., Charpak S., «Визуализация локальной активности нейронов путем мониторинга PO ₂ переходных процессов в капиллярах », Нат. Мед. 19(2), 241–246 (2013). 10.1038/nm. 3059 [PubMed] [CrossRef] [Google Scholar]

62. Lecoq J., Parpaleix A., Roussakis E., Ducros M., Goulam Houssen Y., Vinogradov S.A., Charpak S., «Одновременно два фотонная визуализация кислорода и кровотока в глубоких сосудах головного мозга», Nat. Мед. 17(7), 893–898 (2011). 10.1038/nm.2394 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

63. Perkkiö J., Keskinen R., «Снижение гематокрита в бифуркациях из-за скимминга плазмы», Bull. Мат. биол. 45 (1), 41–50 (1983). 10.1007/BF02459386 [PubMed] [CrossRef] [Google Scholar]. Рез. 18(1), 33–47 (1979). 10.1016/0026-2862(79)

-5 [PubMed] [CrossRef] [Google Scholar]

65. Felberer F., Rechenmacher M., Haindl R., Baumann B., Hitzenberger C.K., Pircher M., «Визуализация сосудов сетчатки с использованием адаптивной оптики SLO/OCT», Biomed. Опц. Выражать 6(4), 1407–1418 (2015). 10.1364/BOE.6.001407 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

66. Zawadzki R.J., Zhang P., Zam A., Miller E. B., Goswami M., Wang X., Jonnal R.S., Lee С.-Х., Ким Д.Ю., Фланнери Дж.Г., Вернер Дж.С., Бернс М.Е., Пью Э.Н., младший, «Визуализация SLO с адаптивной оптикой в ​​сочетании с широкопольной ОКТ и SLO обеспечивает точную трехмерную локализацию флуоресцентных клеток в сетчатке мыши», Biomed. . Опц. Выражать 6(6), 2191–2210 (2015). 10.1364/BOE.6.002191 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

67. де Карло Т. Э., Романо А., Вахид Н. К., Дукер Дж. С., «Обзор оптической когерентной томографической ангиографии (ОКТА), Международный журнал сетчатки и стекловидного тела 1(1), 5 (2015). 10.1186/s40942-015-0005-8 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

Артерии сетчатки», Инвест. Офтальмол. 11(11), 936–944 (1972). [PubMed] [Google Scholar]

69. Leitgeb R. A., Werkmeister R. M., Blatter C., Schmetterer L., «Допплеровская оптическая когерентная томография», Prog. Ретин. Глаз Res. 41, 26–43 (2014). 10.1016/j.preteyeres.2014.03.004 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

70. Боас Д. А., Данн А. К., «Лазерная спекл-контрастная визуализация в биомедицинской оптике», J. Biomed. Опц. 15, 11109 (2010). [Бесплатная статья PMC] [PubMed] [Google Scholar]

71. Sugiyama T., Araie M., Riva C.E., Schmetterer L., Orgul S., «Использование лазерной спекл-флоуграфии в исследовании глазного кровотока», Acta Ophthalmol . 88(7), 723–729(2010). 10.1111/j.1755-3768.2009.01586.x [PubMed] [CrossRef] [Google Scholar]

72. Ли Б., Ли Дж., Боас Д. А., Лесаж Ф., «Вклад капилляров с низким и высоким потоком для замедления гемодинамических колебаний в коре головного мозга мышей», J. Cereb. Кровоток Метаб. 36(8), 1351–1356 (2016). 10.1177/0271678X16649195 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

73. Jia Y., Morrison J.C., Tokayer J., Tan O., Lombardi L., Baumann B., Lu C.D., Choi W ., Fujimoto JG, Huang D., «Количественная ОКТ-ангиография кровотока в головке зрительного нерва», Biomed. Опц. Выражать 3(12), 3127–3137 (2012). 10.1364/BOE.3.003127 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

74. Chen C.-L., Zhang A., Bojikian K.D., Wen J.C., Zhang Q., Xin C., Mudumbai R.C., Johnstone M.A., Chen P.P., Wang R.K., «Перипапиллярный слой нервных волокон сетчатки, сосудистая микроциркуляция в Глаукома с использованием микроангиографии на основе оптической когерентной томографии», Invest. Офтальмол. Вис. науч. 57(9), ОКТ475 (2016). 10.1167/iovs.15-18909 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

75. Сулай Ю. Н., Скоулз Д., Харви З., Дубра А., «Визуализация сосудистой структуры сетчатки и перфузии с помощью неконфокальный сканирующий световой офтальмоскоп с адаптивной оптикой», J. Opt. соц. Являюсь. А 31(3), 569–579 (2014). 10.1364/JOSAA.31.000569 [бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

76. Yang Q., Zhang J., Nozato K., Saito K., Williams D.R., Roorda A., Rossi E.A., «Оптическая стабилизация с обратной связью и цифровая регистрация изображений в адаптивной оптике, сканирующей световой офтальмоскопии», Biomed. Опц. Выражать 5(9), 3174–3191 (2014). 10.1364/BOE.5.003174 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

77. Zhang J., Yang Q., Saito K., Nozato K., Williams D.R., Rossi E.A., “Adaptive optics система визуализации, предназначенная для клинического использования», Biomed. Опц. Выражать 6(6), 2120–2137 (2015). 10.1364/BOE.6.002120 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]

КОУ-2М Комплект калибровочных мер по ГОСТ 14782-86

Продолжаем работать!
Стенд автоматический для погружения железнодорожных осей изготовлен и отгружен потребителю в конце июля.

«Ассоциация ОКО» представляет собой группу компаний с более чем 25-летним опытом исследований, разработки и производства продукции неразрушающего контроля для промышленных заказчиков по всему миру, стремящихся обеспечить высокий уровень эксплуатационной безопасности, качества и надежности. . По сравнению с другими поставщиками неразрушающего контроля, «Ассоциация ОКО» предлагает высоконадежные технические решения по разумным ценам, что позволяет клиентам поддерживать отличную стабильность работы при минимальных затратах.

ООО «ПРП» («Промприлад»)
Научно-промышленная компания. Это один из лидеров в разработке и производстве инновационных средств неразрушающего контроля материалов.

ООО «УЛЬТРАКОН-СЕРВИС»
Производитель и поставщик неразрушающего контроля Компания, предлагающая широкий ассортимент продукции — от портативных приборов и механизированных сканеров до больших автоматизированных систем ультразвукового контроля.

Украинский научно-исследовательский институт неразрушающего контроля
Деятельность института направлена ​​на разработку технологий неразрушающего контроля и разработку методов испытаний.

Орган по сертификации персонала. Работает в области неразрушающего контроля технических объектов. Учебная школа/курсы неразрушающего контроля обеспечивают квалификацию и сертификацию персонала на уровни неразрушающего контроля 1, 2, 3

«Ассоциация ОКО» предлагает как стандартную линейку приборов неразрушающего контроля, так и специальное оборудование и датчики, изготовленные по индивидуальным спецификациям заказчика, а также для специальных материалов. В дополнение к портативным устройствам мы также создаем большие интегрированные системы контроля, охватывающие большинство технологий неразрушающего контроля. Наши значительные инвестиции в исследования и разработки позволяют нам предоставлять оптимизированные решения для всех наших клиентов в области неразрушающего контроля.

Новые разработки в области неразрушающего контроля

• Портативный ультразвуковой дефектоскоп Sonocon BL

  Sonocon BL относится к последнему поколению портативных ультразвуковых приборов.

• Ультразвуковой толщиномер UTG-8

  UTG-8 — прецизионный ультразвуковой толщиномер. Принцип работы аналогичен СОНАР

• Портативный вихретоковый дефектоскоп Eddycon C

  Eddycon C предназначен для ручного контроля вихретоковым методом на наличие дефектов

• Дефектоскоп рельсов УДС2-73

  Обеспечивает контроль двух рельсов одновременно, имеет уникальную схему зондирования, отображает и записывает результаты контроля в режиме реального времени с последующим их просмотром на ПК.

• Система высокоскоростных испытаний рельсов OKOSCAN 73HS

  Система OKOSCAN 73HS предназначена для автоматизированных высокоскоростных испытаний рельсов, уложенных в путь.

• Ультразвуковой однорельсовый дефектоскоп УДС2-77

  Прочный, легкий и портативный дефектоскоп, сочетающий в себе все характеристики высокопроизводительных систем для контроля рельсов.

• Дефектоскоп ультразвуковой ОКО-22М-УТ

  Универсальный многоканальный Ethernet-модуль для ультразвукового контроля применяется при автоматизированном, механизированном и ручном контроле.

• Система контроля авиационных колес SMARTSCAN

  Система контроля авиационных колес SMARTSCAN предназначена для проверки основных и носовых колес самолетов различных мировых производителей, таких как Messier — Bugatti, Goodrich, Honeywell, Maggitt и других.

• EDDYCON Вихретоковый дефектоскоп

  Универсальный многоканальный вихретоковый Ethernet-модуль для решения широкого круга промышленных задач в авиационной, нефтяной, энергетической и химической отраслях.

Посмотреть больше продуктов

Компании группы «Ассоциация ОКО» поставляют оборудование НК более чем в 40 стран мира

Мы производим различные приборы НК – от ручных дефектоскопов до комплексных автоматизированных систем контроля, которые доступны по всему миру через нашу сеть дистрибьюторов. Помимо продажи, мы обеспечиваем послепродажное и гарантийное обслуживание всей нашей продукции.

В нашем оборудовании используются различные современные методы и методики неразрушающего контроля, включая ультразвук, фазированную решетку, времяпролетную дифракцию (ToFD), электромагнитно-акустический (ЭМА), вихретоковый, вихретоковый -текущий массив, а также широкий спектр других традиционных и пользовательских подходов. Мы сосредоточены на определении подходящего метода или комбинации методов для удовлетворения ваших конкретных потребностей.

Наши дефектоскопы широко используются в следующих отраслях:

• железная дорога,
• энергетика и аэрокосмическая отрасль,
• нефтехимия и металлургия,
• машиностроение

Оборудование, производимое «Ассоциацией ОКО», улучшает качество готовой продукции наших клиентов и повышает безопасность их инфраструктуры.

Ультразвуковой контроль

Вихретоковый контроль

9 Автоматический контроль07

Электроакустический контроль

Вихретоковая дефектоскопия оценка толщины покрытия, размеров, химического состава и качества термообработки. Вихретоковый контроль основан на анализе взаимодействия внешних и вихретоковых электромагнитных полей, наводимых в объектах контроля. Вихревые токи представляют собой петли электрического тока, которые возбуждаются в проводнике при изменении пронизывающего его магнитного поля. Отличительной особенностью вихретокового контроля является то, что его можно проводить без контакта дефектоскопа с объектом контроля. Взаимодействие обычно достигается на небольшом расстоянии, которое, тем не менее, достаточно для перемещения зонда относительно объекта.

Это позволяет получать отличные результаты измерений, даже когда испытуемые объекты движутся с высокой скоростью.

Подробнее >>

Ультразвуковой контроль

Ультразвуковые методы НК позволяют выявлять дефекты, расположенные на значительной глубине в различных материалах, изделиях и сварных соединениях. По сравнению с другими методами неразрушающего контроля ультразвуковая дефектоскопия имеет существенные преимущества: высокая чувствительность к наиболее опасным дефектам типа трещин и непроваров; высокая вместимость; и возможность контролировать испытания непосредственно с рабочего места оператора без прерывания процесса — и все это при низких эксплуатационных расходах. Ультразвуковой контроль применяется в широком спектре отраслей промышленности: энергетике, тяжелом машиностроении, железнодорожном, судостроении, химической промышленности. С помощью ультразвукового неразрушающего контроля ежегодно контролируются сотни тысяч метров сварных швов конструкций, десятки тысяч стыков труб, котлоагрегатов, рельсовых стыков, а также качество деталей резервуаров под давлением, поковок, труб, толстолистового проката и другой продукции. методы.

Подробнее >>

Электроакустический

Электроакустический (ЭМА) метод — комбинированный метод неразрушающего контроля, основанный на трех эффектах взаимодействия магнитных полей с объектом контроля: магнитострикционном, магнитном, и электродинамические эффекты. Электродинамический эффект обусловлен наведением в проводящем материале вихревых токов, взаимодействующих с постоянным магнитным полем, которое, в свою очередь, инициирует колебания кристаллической решетки (в то время как упругие акустические колебания возникают за счет механических напряжений). Преобразователи ЭМА способны генерировать горизонтально и вертикально поляризованные, продольные, сдвиговые волны, волны Лэмба и Рэлея. Горизонтально поляризованные поперечные волны имеют минимальные коэффициенты затухания, дифракции и преломления металлической структуры. Метод ЭМА позволяет проводить бесконтактный ультразвуковой контроль однородности материала при высоких температурах.

See more >>

Product categories

Ultrasonic flaw detectors

Ultrasonic thickness gauges

Ultrasonic transducers

Eddy-current flaw detectors

Eddy-current probes

Автоматизированные системы

Системы контроля рельсов

Оборудование TOFD

Электроакустические испытания

Ближайшие события

InnoTrans-2022 (Германия)

2022, 20-23 сентября
Messe Berlin
Берлин, Германия 9000h приглашаем посетить наш стенд!
OKOndt GROUP Зал City Cube, стенд B-600
(Стенд Украины)
Назначить встречу!

13-я конференция ECNDT (ECNDT 2023)

3–7 июля 2023 г.
Centro de Congressos de Lisboa (CCL)
Praça das Indústrias
1300-307 Лиссабон, Португалия

Мы будем рады встретить вас там.

Назначить встречу!

20-я Всемирная конференция по неразрушающему контролю (WCNDT 2024) в Сеуле, Южная Корея.

Познакомьтесь с нашим оборудованием для неразрушающего контроля на стенде C1.

Назначить встречу!

Встретьтесь с нами на всемирно известных ежегодных конференциях и выставках

ASNT Annual Conference
(Houston, USA)

WCNDT Exhibition
(Munich, Germany)

Aerospace Event
(Filton, Bristol, UK)

ECNDT
(Prague, Czech Republic)

NDE
( Пуна, Индия)

WCNDT
(Дурбан, ЮАР)

Подробнее >>

Вместе с нашими партнерами мы разрабатываем новые методики НК и стандарты их применения

«Ассоциация ОКО» организует ежегодную международную конференцию для обсуждения и реализации этих инициатив в различных областях промышленности.

Подробнее >>

Предназначен для определения основных параметров ультразвукового контроля сварных соединений, проводимого различными ультразвуковыми дефектоскопами. В статье приведены основные технические характеристики и области применения КОУ-2М. Комплект калибровочных мер КОУ-2М по ГОСТ 14782-86 Предназначен для определения основных параметров ультразвукового контроля сварных соединений, проводимого различными ультразвуковыми дефектоскопами. .

  Позволяет выполнять:

1. Выбор и сравнение угловых преобразователей по частоте ультразвуковых волн с погрешностью ±10% в диапазоне 1,25-5 МГц.
2. Измерение угла зонда с погрешностью ±1°.
3. Определение положения точки выхода ультразвукового луча с погрешностью ±0,5 мм.
4. Оценка размера мертвой зоны.
5. Проверка точности работы глубиномера дефектоскопа с погрешностью ±10% по SО1 и ±8% по SО2.
6. Оценка эквивалентной площади дефекта.
7. Оценка разрешающей способности луча дефектоскопа при работе с прямым и угловым преобразователями.
8. Оценка угла клина углового преобразователя с погрешностью ±2,5°.
9. Определение условной чувствительности и настройка оборудования на заданное расчетное значение предельной чувствительности с погрешностью ±1 мм.

---

• Далее

Мы активные члены международных обществ

ICNDT — некоммерческая организация, занимающаяся международным развитием науки и практики неразрушающего контроля совместно с отдельными обществами неразрушающего контроля.

Американское общество неразрушающего контроля (ASNT) — крупнейшее в мире техническое общество специалистов по неразрушающему контролю (НК).

Общеевропейское партнерство для продвижения неразрушающего контроля и смежных областей на благо промышленности, профессионалов, пользователей и более широкого сообщества

Применение неразрушающего контроля

Эксплуатационный контроль авиационных блоков с помощью вихретокового дефектоскопа EDDYCON C

Ниже приведены примеры реализации методики контроля компании «Боинг» с новым вихретоковым дефектоскопом EDDYCON C .
