7.5. Приварка фланцев, арматуры и других деталей к трубам

7.5.1. Арматуру (клапаны, задвижки), фланцы, донышки, заглушки и другие фасонные детали, присоединяемые к трубам стыковым сварным швом, приваривают с соблюдением тех же режимов и технологии, что и при сварке стыков трубопровода соответствующих диаметра и марки стали, а также требований п.3.7иподразделов 6.4и6.5.

7.5.2. Плоские фланцы на давление Р <= 2,5 Мпа (25 кгс/см2) для диаметра труб 600 мм и более изготавливаются по ОСТ 34 10.755-97. Фланец приваривается к трубе двумя угловыми швами — наружным и внутренним (рис.7.18). Сначала накладывают наружный шов, затем — внутренний. Размеры швов приварки указаны втабл.7.2. Внутренний шов, являющийся лишь уплотняющим, имеет катет 7(-2) мм независимо от толщины стенки трубы.

Для труб диаметром менее 600 мм плоские приварные фланцы изготавливаются по ГОСТ 12820 и размеры катетов шва указываются в конструкторской документации.

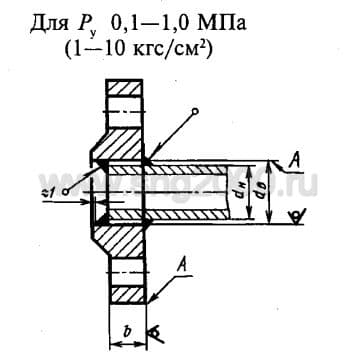

«Рис.7.18. Приварка плоских фланцев к трубе»

7.5.3. Приварку креплений из высоколегированных сталей к трубам пароперегревателя и другим элементам котла, находящимся в зонах высоких температур, а также приварку к паропроводам реперов для измерения ползучести необходимо выполнять аустенитными электродами диаметром не более 3 мм на режимах с минимальным тепловложением. Марка электродов выбирается по данным табл.4.2. Ток устанавливается из расчета 25-30 А на 1 мм диаметра электрода. Сварку следует вести короткой дугой с незначительными колебательными движениями электрода. Каждый следующий валик необходимо накладывать только после снижения температуры металла в зоне сварки ниже 100°С. Термическая обработка таких сварных соединений не производится.

7.5.4. К трубам из углеродистых и низколегированных теплоустойчивых и конструкционных сталей упоры, накладки, подвески и другие детали креплений из таких же сталей следует приваривать сплошным угловым швом с катетом, указанным в рабочих чертежах, с использованием электродов, подбираемых по данным

табл. 4.1. Диаметр электродов должен быть не более 3 мм. Если детали креплений и трубы изготовлены из стали разных марок одного структурного класса, электроды нужно выбирать по менее легированной стали.

Таблица 7.2

┌──────────┬───────┬─────────────┬─────────────┬───────────┬─────────────┐

│ Условное │Услов- │ Размеры │ Зазор между │ Глубина │ Размер │

│ давление │ ный │присоединяе- │ трубой и │ фаски на │катетов шва, │

│ Р_у, МПа │проход │мых труб Д_н │ фланцем а, │ фланце с │ мм │

│(кгс/см2) │Д_у, мм│ х S, мм │мм, не более │ +-1, мм │ │

│ │ │ │ │ ├──────┬──────┤

│ │ │ │ │ │ К │ К_2 │

├──────────┼───────┼─────────────┼─────────────┼───────────┼──────┼──────┤

│ │ 600 │ 630×12 │ │ 12 │ 12 │ 22 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 700 │ 720×9 │ │ 9 │9 (+3)│ 18 │

│ │ │ │ │ │ │ (+5) │

│ │ │ │ │ │ │ │

│ 2,5 (25) │ 800 │ 820х11 │ 1,5 │ 11 │ 11 │ 21 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1000 │ 1020×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1200 │ 1220×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

├──────────┼───────┼─────────────┼─────────────┼───────────┼──────┼──────┤

│ │ 700 │ 720×9 │ │ 9 │9 (+3)│ 18 │

│ │ │ │ │ │ │ (+5) │

│ │ │ │ │ │ │ │

│ │ 800 │ 820×9 │ │ 9 │9 (+3)│ 18 │

│ │ │ │ │ │ │ (+5) │

│ │ │ │ │ │ │ │

│ 1,6(16) │ 1000 │ 1020×10 │ 1,5 │ 10 │ 10 │ 20 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1200 │ 1220×11 │ │ 11 │ 11 │ 20 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1400 │ 1420×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1600 │ 1620×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

├──────────┼───────┼─────────────┼─────────────┼───────────┼──────┼──────┤

│ │ 700 │ 720×9 │ │ 9 │9 (+3)│ 18 │

│ │ │ │ │ │ │ (+5) │

│ │ │ │ │ │ │ │

│ │ 800 │ 820×9 │ │ 9 │9 (+3)│ 18 │

│ │ │ │ │ │ │ (+5) │

│ │ │ │ │ │ │ │

│ 1,0(10) │ 1000 │ 1020×10 │ 1,5 │ 10 │ 10 │ 20 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1200 │ 1220×11 │ │ 11 │ 11 │ 21 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1400 │ 1420×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1600 │ 1620×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

├──────────┼───────┼─────────────┼─────────────┼───────────┼──────┼──────┤

│ │ 1200 │ 1220×14 │ │ 11 │ 11 │ 21 │

│ │ │ │ │ │ (+3) │ (+5) │

│ │ │ │ │ │ │ │

│ 0,6 (6) │ 1400 │ 1420×14 │ 1,5 │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

│ │ │ │ │ │ │ │

│ │ 1600 │ 1620×14 │ │ 14 │ 14 │ 26 │

│ │ │ │ │ │ (+5) │ (+5) │

└──────────┴───────┴─────────────┴─────────────┴───────────┴──────┴──────┘

Подогрев при приварке деталей креплений к трубам из углеродистых и низколегированных сталей осуществляется в соответствии с рекомендациями, приведенными в табл. 6.3, при этом за толщину свариваемых деталей принимается толщина трубы. Подогрев трубы и детали осуществляется в районе приварки.

Приварка упоров к трубопроводам из низколегированных теплоустойчивых сталей должна выполняться по одной из схем, приведенных на рис.7.19. В случае приварки упора двумя фланговыми швами (рис.7.19, а) каждый слой сваривается в направлении, противоположном направлению сварки предыдущего слоя. В случае приварки упора двумя фланговыми и одним лобовым швами (рис.7.19, б) сварка начинается в середине лобового шва (в точке Б) и ведется до конца правого или левого флангового шва. Если длина шва от точки Б до конца флангового шва более 250 мм, то сварка должна выполняться обратноступенчатым способом. Приварку упора к трубе диаметром более 500 мм должны выполнять одновременно два сварщика.

Условия, при которых необходима термообработка угловых швов приварки деталей креплений к трубам, и режим термообработки указаны в подразделе 17. 2.

Сварные соединения деталей креплений из углеродистой стали с трубами из низколегированной стали термической обработке не подвергаются.

7.5.5. Приварка бобышек для термопар к трубопроводам производится электродами диаметром не более 3 мм. Марка электродов выбирается по данным табл.4.1.

Необходимость и режим предварительного подогрева определяются по данным табл.6.3ип.6.4.1. При приварке бобышек к трубопроводу диаметром менее 219 мм необходим предварительный подогрев бобышек и трубы по всему периметру, при диаметре трубопровода 219 мм и более подогревается труба только в районе приварки бобышек и сама бобышка.

Необходимость и режим термообработки этих сварных соединений указаны в подразделе 17.2.

«Рис.7.19. Схемы приварки упора к трубопроводу двумя фланговыми швами (а), двумя фланговыми и одним лобовым швами (б)»

Приварка фланцев к стальным трубопроводам

Фланцами называют стальные диски (кольца) различной конфигурации, они предназначены для быстросъемных соединений на трубопроводах. Их крепят приваркой к трубным отрезкам. Они необходимы для установки запорной арматуры, приборов учета, при монтаже новых отводов. Их надевают на край трубы. Самый эффективный способ крепления фланца к трубе – приварка. Кольца должны закрепляться без перекосов, строго по сечению трубы.

Приварка фланцев производится несколькими способами, в каждой технологии есть свои нюансы, которые нужно учитывать для получения качественного герметичного шва, не препятствующего потоку транспортируемой жидкости.

Содержание:

Типы фланцев

Прежде, чем говорить о сварке фланцев, важно изучить их конструкционные особенности. Размеры, форма регламентируются ГОСТом или техническими условиями. Они различаются по геометрии, размерам, делают их из высокоуглеродистых или легированных нержавеющих сталей или сортов чугуна, поддающегося ковке.

По функциональности выделяют две группы фланцев:

• арматурные;
• предназначенные для сосудов и аппаратов.

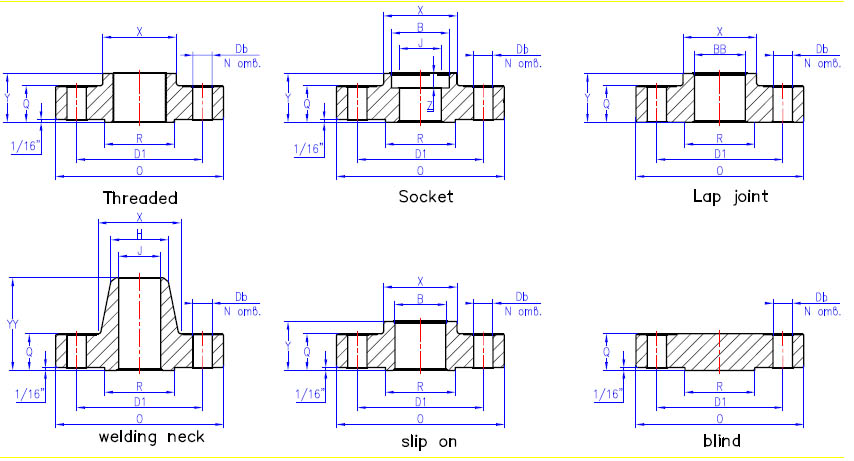

Конструкционно фланцы делятся на несколько видов:

• Воротниковый — применяется на системах высокого давления. Горловина по конусу сужается, она выполнена в форме конического центратора, распределяющего давление потока. По американской классификации он называется «Lap Joint» (привариваемый внахлест). Крепится сплошным валиком или швом в форме буквы «V».
• Раструбный — применяется на технологических магистралях небольшого сечения, рассчитан на высокое давление транспортируемой среды, маркируется «Socket-welding» (с впадиной для шва). Его приварка производится только с внешней стороны, необходимо оставлять люфт до 1,6 мм на случай расширения трубы при нагреве горячим носителем. Угловой шов делается встык.
• Накидной или сквозной — крепится на расстоянии 3 мм от края трубы, международное обозначение «Slip-on» (со сквозным отверстием). Фиксируется с обеих сторон угловым швом – приварка к наружной и внутренней стенке.
• Глухой — выполняет функцию заглушки, образует разборное соединение с трубой, может иметь надпись «Blind flanges». Приваркой не крепится, держится на болтовом соединении.
• Плоский — состоит из кольца и пластины, рассчитан на невысокое давление до 2,5 МПа, приваркой к внешнему краю трубы крепится только кольцо, пластина остается подвижной.
• Резьбовой — используются на врезаемой арматуре, где есть нарезка или накатка резьбы, маркируется «Threaded flanges». Насаживается на конец трубы механически, редко дополнительно фиксируются приваркой.

Способы приварки фланцев

От правильности соединения элементов трубопровода зависит герметичность системы. Приварку диска осуществляют по двум методикам:

1. Приварка встык подразумевает образование шва по всей окружности проката в одном месте.
2. Приварка надетого диска по двум стенкам: наружной и внутренней.

Работа с фланцами требует опыта, такую сварку новичкам не доверяют. Любой перекос плоскостей под приварку приводит к разгерметизации стыкового узла, увеличивает риск прорыва магистрального трубопровода высокого давления.

Приварка фланца к трубе

До сварочных работ проводится подготовка кромок. Места швов зачищают до блеска. При самостоятельной сборке узлов учета или врезке запорной арматуры важно учитывать толщину уплотняющей прокладки, диск устанавливают с учетом толщины резины. Головки болтов на фланцах располагаются только с одной стороны. Концы выступают минимум на 3 витка резьбы. Зеркало диска всегда располагается выше шва и кромки, край проката не должен выходить за плоскость диска. Приваривать фланец к трубе ровно помогают прихватки соединения, когда диск обездвижен, можно приступать к швам.

При давлении до 10 МПа производится приварка без скоса, при высоком, до 25 МПа – со скосами.

Для приварки фланцев к стальным трубопроводам применяют вращатели. Они придают узлу мобильность, улучшают доступ к рабочей зоне, облегчают процесс сварки. В процессе сварки электрод остается неподвижным, узел постепенно проворачивается вокруг оси. На вращателе производят финишную зачистку швов, грунтовку и покраску фланцевого узла.

Важные моменты сборки фланцевого соединения:

• необходимо крепить диск перпендикулярно к трубопроводу, для проверки используется контрольный треугольник и щуп, допустимое отклонение 2% от наружного диаметра;
• оси болтовых отверстий на двух дисках должны совпадать, соосность проверяется уровнем и отвесом. Допустимые отклонения: а) 1 мм для отверстий диаметром от 18 до 25 мм; б) 2 мм для диаметров до 41 мм.

Техника «лодочка» применяется для соединений без люфта, кромки провариваются на большую глубину. Если зазор в пределах 1,5 мм, приварка производится поперечными колебательными движениями, электрод держат под углом 30° к поверхности трубы. Люфт 4–5 мм оформляется угловым швом большими стежками (катетами). При большом зазоре допускается две проходки.

Ширину и высоту валика определяют по размеру проката. На внешней стороне трубы делают толстый наплавочный валик, на внутренней – минимальный, чтобы он не изменял сечение потока.

Приварка стального плоского диска производится сначала с внешней, затем с внутренней стороны проката. Зачистка соединений производится слева направо.

Контроль качества сварных швов

Для проверки герметичности крепления фланца используют ультразвуковой метод. Шов проверяют:

• на трещины;
• присутствие шлаковых включений, наплывов, надрезов;
• недопустимы прожоги, кратеры, пористость.

Дефектоскопия проводится также металлографией. На ответственных соединениях качество сварки фланцев к трубе проверяют радиографическим методом неразрушающего контроля.

Зная тонкости закрепления фланцев, в случае необходимости можно самостоятельно провести приварку диска к участку водопроводной системы.

Фланцы стальные приварные ГОСТ 33259–2015

Доброго времени суток. Компания ООО СИС рада приветствовать Вас на страницах нашего сайта.

С 01 апреля 2016 года вступил в силу стандарт ГОСТ 33259-2015 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление до PN 250», разработанный с учетом положений международных стандартов ISO 7005.  Стандарт включает в себя номенклатуру фланцев, ранее выпускаемых по ГОСТ 12820, 12821, 12822 :

Вернуться в раздел Фланцы

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей трубопроводов, а также на присоединительные фланцы машин, оборудования, приборов, патрубков, аппаратов и резервуаров на номинальное давление до PN 250 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

Примеры обозначений фланцев ГОСТ 33259 – 2015 взамен ГОСТ 12820-80, 12821-80, 12822-80 и т.д. По типу ГОСТ 33259-2015 состоит из шести типов фланцев:

Первые четыре ─ фланец стальной плоский, и:
тип 01 — фланец стальной плоский приварной
тип 02 — фланец стальной плоский свободный на приварном кольце
тип 03 — фланец стальной плоский свободный на отбортовке
тип 04 — фланец стальной плоский свободный на хомуте под приварку.

Оставшиеся два ─ фланец стальной воротниковые:
тип 11 — фланец стальной приварной встык
тип 21 — фланец корпуса арматуры.

В соответствии с ГОСТ 33259-2015 для типов 01, 02, 11 и 21 существуют два ряда размеров. Ряд 1 является предпочтительным.

Рекомендуемая новым ГОСТ 33259-2015 маркировка фланцев несколько отлична от установленной в ГОСТ 12820-80, ГОСТ 12821-80

Для удобства и возможности сравнения порядок маркировки предоставлен в таблице.

Фланцы	Обозначение согласно ГОСТ 12820-80 и ГОСТ 12821-80	Обозначение согласно ГОСТ 33259-2015
Фланцы стальные плоские приварные	Фланец X1-X2-X3-X4 ГОСТ 12820-80, где: X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80; X2 ─ номинальный диаметр; X3 ─ номинальное давление; X4 ─ марка материала.	Фланец X1-X2-X3-X4-X5-X6-X7 ГОСТ 33259 X1 ─ номинальный диаметр X2 ─ номинальное давление X3 ─ номер типа фланцаX4 ─ номер размерного ряда (1 или 2) X5 ─ исполнение уплотнительной поверхности X6 ─ марка материала X7─ группа контроля
Фланцы стальные приварные встык	Фланец X1-X2-X3-X4 ГОСТ 12821-80 X1 ─ исполнение уплотнительной поверхности по ГОСТ 1285-80 X2 ─ номинальный диаметр X3 ─ номинальное давление X4 ─ марка материала

Изменений обозначений фланцев согласно ГОСТ 33259-2015 при заказе

Примеры

Обозначение согласно ГОСТ 12820-80 ГОСТ 12821-80 ГОСТ 12822-80	Обозначение согласно ГОСТ 33259-2015
Фланец стальной плоский приварной DN50 PN10
Фланец 1-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-В-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-Е-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-С-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 09Г2С ГОСТ 12820-80	Фланец 50-10-01-1-С-Ст 09Г2С-IIIГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-D-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12820-80	Фланец 50-10-01-1-М-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN50 PN10
Фланец 1-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-В-Ст 25-III ГОСТ 33259
Фланец 2-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-Е-Ст 25-IV ГОСТ 33259
Фланец 3-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 5-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-10 Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-10Ф Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-10Ф Ст 25 ГОСТ 12821-80	Фланец 50-10-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной приварной встык DN50 PN100
Фланец 2-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-Е-Ст 25-III ГОСТ 33259
Фланец 3-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-F-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-C-Ст 25-IV ГОСТ 33259
Фланец 4-50-100 Ст 09Г2С ГОСТ 12821-80	Фланец 50-100-11-1-C-Ст 09Г2С-IV ГОСТ 33259
Фланец 5-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-D-Ст 25-IV ГОСТ 33259
Фланец 6-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-K-Ст 25-IV ГОСТ 33259
Фланец 7-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-J-Ст 25-IV ГОСТ 33259
Фланец 8-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-L-Ст 25-IV ГОСТ 33259
Фланец 9-50-100 Ст 25 ГОСТ 12821-80	Фланец 50-100-11-1-M-Ст 25-IV ГОСТ 33259
Фланец стальной свободный на приварном кольце DN50 PN10
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 2-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-E-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 3-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-F-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 4-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-С-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 5-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-D-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 6-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-K-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 7-50-10 ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-J-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 8-50-10Ф ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-L-Ст 25-IV ГОСТ 33259
Фланец 50-10 Ст 25 ГОСТ 12822-80 Кольцо 9-50-10Ф ГОСТ 12822-80	Фланец 50-10-02-1-Ст 25-IV ГОСТ 33259 Кольцо 50-10-02-1-M-Ст 25-IV ГОСТ 33259

Примеры условных обозначений

Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 20 по IV группе контроля:
Фланец 50-10-11-1-М-Ст 20-IV ГОСТ 33259-2015

Фланец стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 09Г2С по IV группе контроля:
Фланец 50-10-11-1-М-09Г2С-IV ГОСТ 33259-2015

Фланец нержавеющий стальной приварной встык DN 50 на PN 10, тип 11, ряд 1, исполнение М, из стали 12Х18Н10Т по IV группе контроля
Фланец 50-10-11-1-М-12Х18Н10Т-IV ГОСТ 33259-2015

На рисунке 1 представлены типы уплотнительных поверхностей по ГОСТ 33259-2015

Фланцы типов 01, 02, 03, 04 не запрещается ГОСТом 33259-2015 изготавливать из листового проката, при выполнении сварных швов с полным проваром по всему сечению.

Фланцы типа 11 (стальные приварные встык) изготавливать из листового проката не допускается. Их производят из поковок или штампованных заготовок.

Таблица соответствия уплотнительных поверхностей фланцев

Исполнения по ГОСТ 33259-2015	Исполнения по ГОСТ 12820-80, 12821
А (плоскость)	Аналогов нет
В (соединительный выступ)	1
Е (выступ)	2
F (впадина)	3
С / L (шип)	С / L (шип)
D / M (паз)	5 / 9
К (под линзовую прокладку)	6
J (под прокладку овального сечения)	7

Фланцы, изготовленные горячей обработкой металлов давлением ─ ковкой с последующей термической обработкой, более износостойкие и обладают лучшей свариваемостью.

Таблица соответствия уплотнительных поверхностей фланцев

Используются стальные фланцы в трубопроводах и соединительных частях, а также на присоединительных фланцах арматуры,  с номинальным давлением до 250 МПа.
Фланцы типов 01, 02, 03, 04 (плоские) применяют для трубопроводов, работающих при температуре рабочей среды не выше 300 °С.
Для трубопроводов, работающих при номинальном давлении свыше PN 25 (2,5 МПа) независимо от температуры, а также для трубопроводов с рабочей температурой более 300 °С независимо от давления должны применяться фланцы типа 11 (стальные приварные встык)

Параметры фланцев ГОСТ 33259-2015

Наименование Dy, мм	Испол нение	Тип фланца	Давление Ру, МПа	Наименование Dy, мм	Испол нение	Тип фланца	Давление Ру, МПа
фланец Ду10	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду15	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	250			11	250
фланец Ду20	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду25	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду32	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду40	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду50	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду65	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду80	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду100	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду125	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду150	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 03, 04, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 03, 04, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду200	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду250	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 03, 04, 11	2,5			01, 02, 11	2,5
		01, 02, 03, 04, 11	6			01, 02, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
		11	200			11	200
		11	250			11	250
фланец Ду300	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду350	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 11	2,5			01, 02, 11	2,5
		01, 02, 11	6			01, 02, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160			11	160
фланец Ду400	A, B, E, F, C, D, K, J	01, 02, 11	1	фланец Ду450	A, B, E, F, C, D, K, J	01, 02, 11	1
		01, 02, 11	2,5			01, 02, 11	2,5
		01, 02, 11	6			01, 02, 11	6
		01, 02, 03, 04, 11	10			01, 02, 03, 04, 11	10
		01, 02, 03, 04, 11	16			01, 02, 03, 04, 11	16
		01, 02, 03, 04, 11	25			01, 02, 03, 04, 11	25
		11	40			11	40
		11	63			11	63
		11	100			11	100
		11	160	фланец Ду700	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду600	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 02, 11	2,5			01, 11	6
		01, 02, 11	6			01, 11	10
		01, 02, 03, 04, 11	10			01, 11	16
		01, 02, 03, 04, 11	16			01, 11	25
		01, 02, 03, 04, 11	25			11	40
		11	40			11	63
		11	63	фланец Ду900	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду800	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			01, 11	10
		01, 11	10			01, 11	16
		01, 11	16			11	25
		01, 11	25			11	40
		11	40			11	63
		11	63	фланец Ду1200	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду1000	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			01, 11	10
		01, 11	10			01, 11	16
		01, 11	16			11	25
		11	25			11	40
		11	40			11	63
		11	63	фланец Ду1600	A, B, E, F, C, D, K, J	01, 11	1
фланец Ду1400	A, B, E, F, C, D, K, J	01, 11	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			01, 11	10
		01, 11	10			11	16
		11	16			11	25
		11	25			11	40
		11	40	фланец Ду2000	A, B, E, F, C, D, K, J	01	1
фланец Ду1800	A, B, E, F, C, D, K, J	01	1			01, 11	2,5
		01, 11	2,5			01, 11	6
		01, 11	6			11	10
		11	10			11	16
		11	16			11	25
		11	25	фланец Ду2400	A, B, E, F, C, D, K, J	01	1
фланец Ду2200	A, B, E, F, C, D, K, J	01	1			01, 11	2,5
		01, 11	2,5			11	6
		11	6			11	10
		11	10	фланец Ду2800	A, B, E, F, C, D, K, J	11	2,5
фланец Ду2600	A, B, E, F, C, D, K, J	11	2,5			11	6
		11	6			11	10
		11	10	фланец Ду3000	A, B, E, F, C, D, K, J	11	2,5
фланец Ду3200	A, B, E, F, C, D, K, J	11	2,5			11	6
		11	6			11	10
фланец Ду3400	A, B, E, F, C, D, K, J	11	2,5	фланец Ду3600	A, B, E, F, C, D, K, J	11	2,6
		11	6			11	6
фланец Ду3800	A, B, E, F, C, D, K, J	11	2,5	фланец Ду4000	A, B, E, F, C, D, K, J	11	2,5

Купить в компании ООО СИС стальные фланцы высокого качества, подтвержденного сертификатом завода изготовителя по привлекательной цене со склада в СПб или с доставкой на объект заказчика в короткий срок или под заказ.

Крепление фланцев осуществляется с использованием болтов / шпилек, гаек и шайб. Крепеж подбирают исходя из диаметра болтового отверстия фланца. Для достижения максимальной герметичности фланцевого соединения между фланцев устанавливают уплотнение (прокладку) из паронита или резины.



Вернуться в раздел Фланцы

За годы успешной работы предприятие ООО Системы Инженерного Снабжения приобрела бесценный опыт, о чем свидетельствуют лестные отзывы наших клиентов. Посмотреть фото компании ООО СИС можно в разделе «Фотогалерея».

Скачать прайс-лист на стальные фланцы или узнать цену таких фланцев можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

 По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене стальные свободные фланцы на приварном кольце по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить резку, снятие торцов и нарезку фасок, сборку и упаковку комплектующих.

 В случае, если у Вас возникли вопросы при оформлении заказа, Вы всегда можете обратиться к нашим специалистам по тел. 8(921)391-4842, 8(911)114-2936 Елена или воспользовавшись онлайн-консультантом на сайте на E-mail: [email protected].

Наш опыт — ваше преимущество! Опыт. Качество. Надежность. Выбор профессионалов.

ГОСТ патрубок алюминиевый фланец

Алюминий Алюминиевый лист/плита

Алюминий Алюминиевая труба/трубка

Алюминий Алюминиевый стержень/пруток

Медь Медный лист/плита

Медь Медная труба/трубка

Медь Медный стержень/пруток

Нержавеющая сталь Changjin Нержавеющая сталь

Обработка Металлический капилляр

Алюминий Алюминиевые профили

Алюминий Алюминиевый сплав

Алюминий Алюминиевый профиль

Алюминий Алюминиевые поковки

Медь Медная ковка

Медь Медное литье

Медь Медный продукт

Алюминий Специальная алюминиевая пластина

Медь Медные профили

Алюминий Алюминиевые фитинги

Медь Серия латунь

Алюминий Сварка алюминиевых конструкций

Медь Серия медных пластин

Медь Фосфорная медь Серия

Медь Красная медь, серия

Медь Серия мельхиора

Медь Бериллиевая медь Серия

Муфта для шланга Википедия

Муфта для шланга — это соединитель на конце шланга для соединения или соединения его с другим шлангом, краном или устройством для шланга, таким как спринклер для орошения. Обычно это …

ТоварыAcero Tubos,Tuberias,Tubi,Gost 8732,API 5L,API 5CT …

Алюминий Латунь SS Guillemin Coupling middot CRA CLAD Труба middot Grayloc Зажим Соединитель Glok middot Алюминиевый сплав Venne Perolo middot SCM444 Сталь 42CrMo. ..

Фланцевые фитинги для трубных усилителей Сантехника The Home Depot

Результаты 1 24 из 58 … Получите бесплатную доставку квалифицированных фланцевых фитингов для трубных усилителей или купите онлайн … Фланец для унитаза с втулкой из ПВХ с тестовой крышкой и нержавеющей сталью Звенеть.

Алюминиевые фланцы и фланцы из нержавеющей стали Купить Перила

Купите 1000 фитингов из алюминия или оцинкованной стали и получите скидку 25 на трубы из алюминия и оцинкованной стали. Скидка составит…

Алюминиевые фланцы MSC Industrial Supply

Труба 8 кв. м, наружный диаметр 131/2 кв., алюминиевый фланец SlipOn, 8 отверстий, 7/8 кв. MSC 30559876 Литейный завод Latrobe 1263.

Механические трубопроводные системы Общий каталог продукции Victaulic

компании Victaulic и отрасли, связанной с рынками соединений труб и регулирования потока. … Тип 924. 45. Механический Патрубок Тип 926. 45 … или фланцевый в сборе, …

ГОСТ / 1282080 Фланец, Фланцы стальные приварные 0,6,1,0 …

профессия изготовитель фланцев стальных толстолистовых приварных по ГОСТ 1282080. Диаметр номинальный, DN, мм: 102400, 101600, 101200, 10800 Давление…

PRE Post:uns n06030 Ливан
NEXT Post:Стальная пластина ar600 Зимбабве

Фланцы — это детали, которые соединяют трубы с трубами.

Описание продукта

Hebei Fusion Fittings Manufacture Co., Ltd. является отличным производителем, заводом и поставщиком, который в основном производит фитинги для труб, фланцы, опоры и подвески, а также стальную пароизоляцию. трубопроводов, сборных полиуретановых трубопроводов с прямой заглубленной изоляцией и выступает в качестве агента по продаже стальных труб для многих крупных предприятий, таких как Tiangang, Baotou Steel, Jinan Iron and Steel и Taiyuan Iron and Steel. Компания расположена в зоне развития Чжэнган, уезд Яньшань, провинция Хэбэй, Китай. В основном это стальные трубы высокого, среднего и низкого давления, трубопроводная арматура, а также продажа и обслуживание продукции для электроэнергетики, нефтяной, химической, строительной, водной и других отраслей промышленности.
Компания была основана в 2003 году, уставный капитал составляет 103 780 000. Ведущей продукцией компании являются теплоизоляционные трубы, отводы, тройники, переходники, фланцы и т. д. Материал продукта можно разделить на серию из углеродистой стали, легированной стали и нержавеющей стали. Компания также продает трубы из углеродистой стали, бесшовные стальные трубы, спиральношовные стальные трубы, трубы из легированной стали, трубы из нержавеющей стали и другую продукцию.
В последние годы наша компания постоянно углубляла внутреннюю реформу предприятия, внедряя инновации в реформу и развиваясь в инновациях, и постепенно формировала набор адаптивных рынков с сильным конкурентным механизмом управления. Он реализовал синхронизацию и интеграцию с внутренними и международными рыночными сетями.

Товар	Тип	Давление	Размер	Материал
Фланец ASME B16.47/ANSI B16.5	SO WN SCR SW BL LJ 8-фигурный глухой фланец очковый глухой фланец лопатки и кольцевая распорка диафрагменный фланец анкерный фланец	КЛАСС 150 300 600 900 1500 2500	1/2″-48″	CS Q235 S235JR SA105/SA105N RST37.2 F304/304L/316/316L ,F321 ASTM A182 GR F5/F9/F11/F12/F22/F91 A350 LF2 F51 1. 4462 UNS S32550 S32750 S32760 A240 UNS S32205/S31803 00Cr22Ni5Mo3N Коломони Монель Хастеллой Инконель
EN10921-2002 Фланец	PL SO WN SCR SW BL (ТИП 01 02 05 11 12 13)	PN6 PN10 PN16 PN25 PN40 PN64 PN100	1/2″-48″	CS RST37.2 S235JR C22.8 F304/304L/316/316L S31803 F51 1,4462 2.crie
Фланец DIN	WN (DIN2631 2632 2633 2634…) PL (DIN2573 2576 2502 2503 2543 2544 2545) BL (DIN2572) SCR (DIN2565 2566) Соединение внахлестку Соединение (DIN2641 2642 2655 2656)	PN6 PN10 PN16 PN25 PN40 PN64 PN100	1/2″-48″	CS RST37.2 S235JR, X5CrNi89 X2CrNi189,X2Cr F304/304L/316/316L S31803 F51 1.4462 W. Nr 1.4462
г ОСТ Фланец	PL1280-80 ВН1281-80 БЛ	PN6 PN10 PN16 PN25 PN40 PN63	1/2″-48″	CS CT20 16MN F304/304L /316/316L 08Kh28h20,Z2CN18.09,03Kh27h24M2 S31803 F51 1.4462
Фланец JIS	СОП SOH BL (JIS-B2220-1984, KS D3576, KS B6216…)	1К 2К 5К 10К 16К 20К 30К 40К	15А-1500А	CS, ss400 SUS 304/304L/316/316L S31803 F51 1,4462
Фланец BS4504	PL01 BL105 WN111 SO112 THR113	PN6 PN10 PN16 PN25 PN40 PN64 PN100	1/2″-48″	CS RST37.2 S235JR C22.8 304S15,304S12,316S12 S31803 F51 1.4462
САБС 1123-1600-3/4	PL SO		15М-600М	КС К235 СА105/СА105Н РСТ37. 2 Ф304/304Л/316/316Л, Ф321 АСТМ А182 ГР Ф5/Ф9/Ф11/Ф12/Ф22/Ф91 2 ЛФ 9002 А3592
BS 10 СТОЛ D С ВИНТАМИ/E	ВИНТОВАЯ PL		15М-600М	КС К235 СА105/СА105Н РСТ37.2 Ф304/304Л/316/316Л, Ф321 АСТМ А182 ГР Ф5/Ф9/Ф11/Ф12/Ф22/Ф91 2 ЛФ 9002 А3592

Основная продукция трубопроводная арматура и фланцы.

Оборудование для обработки фланцев и трубной арматуры и оборудование для неразрушающего контроля.
Сертификация

Упаковка и отгрузка трубопроводной арматуры и фланцев.

Упаковка и отгрузка товаров

Часто задаваемые вопросы
1: Почему выбирают Fusion Q?
A: Наша компания была создана в 2003 году, занимает площадь 200 000 квадратных метров, площадь застройки 120 000 квадратных метров, уставный капитал 120 миллионов и годовой объем производства более 1 миллиарда.
В компании работает 500 сотрудников, в том числе 25 старших должностей и 50 средних должностей.

Q2: Что мы можем ожидать от Fusion?
A: Профессиональные переговоры, умеренная цена и хорошее послепродажное обслуживание.

Q3: Можете ли вы сделать индивидуальный дизайн и размер?
О: Да, OEM доступен.

Q4: Могу ли я получить образцы?
О: Конечно, образцы бесплатны.

Q5: Когда мы можем получить образцы и товары?
A: Если у нас есть запас, образцы будут отправлены в ближайшее время, изготовление новых займет около 5 дней.

Q6: Как вы можете обеспечить качество продукции?
A: У нас очень строгая система контроля качества, на нашем заводе у нас есть 5 инспекторов по контролю качества, и каждый из них имеет многолетний опыт работы.

Q7: Могу ли я сначала заказать небольшое количество?
О: Да, можете попробовать.

фланец из углеродистой стали фланец кт20 фланец гост12820 фланец гост12821 фланец

ГОСТ, Стандарты ГОСТ Фланцы из стали, CT20, 20#, Q235 | Jinan Hyupshin Flanges Co., Ltd.

ДЛЯ ТРУБНЫХ ФЛАНЦЕВ

К данной группе ГОСТ относятся листы и поковки из углеродистой и легированной стали, применяемые в котлах и сосудах под давлением, высокопрочные низколегированные стали, термически упрочняемые стали, горячекатаный и холоднокатаный лист для холодной штамповки, стали для армирования бетона и предварительно напряженный бетон и свойства железнодорожных рельсов и аксессуаров. Эта статья также содержит стандарты для различных типов стальных труб, в которых указаны требования к эксплуатации при высоких температурах и специальному применению. В спецификациях стального литья указаны стандартные свойства для работы под давлением. Также представлена ​​группа стандартов на инструментальные стали, нержавеющие и жаропрочные стали.

Группа стандартов на конструкционные и конструкционные стали
ГОСТ 380	Углеродистая сталь
ГОСТ 398	Колесные шины
ГОСТ 550	Трубы бесшовные для нефтепроводов
ГОСТ 801	Стали для шариковых и роликовых подшипников
ГОСТ 803	Стальная полоса для производства биметаллов
ГОСТ 808	Полоса стальная отожженная для подшипников
ГОСТ 977	Стальные отливки
ГОСТ 1050	Нелегированная качественная сталь
ГОСТ 1071	Термообработанная пружинная проволока
ГОСТ 1414	Автоматная сталь
ГОСТ 3836	Электротехнический лист и полоса
ГОСТ 4041	Лист толстолистовой горячекатаный для холодного волочения
ГОСТ 4121	Литой корпус колеса (колея 1520 мм)
ГОСТ 4543	Легированные конструкционные стали
ГОСТ 4728	Заготовки для осей железнодорожных транспортных средств
ГОСТ 5257	Трамвайные шины
ГОСТ 5520	Котельные плиты
ГОСТ 5521	Свариваемые листы для судостроения
ГОСТ 5781	Бетон стальной
ГОСТ 6713	Сталь для мостовых конструкций
ГОСТ 7370	Рельсы типа P65, P50, P43
ГОСТ 9389	Нелегированная пружинная проволока
ГОСТ 9960	Рельсы типа OP65, OP50, OP43
ГОСТ 10707	Стали для холодной высадки
ГОСТ 10791	Катаные шины для легкорельсового транспорта
ГОСТ 11268	Металлические листы
ГОСТ 14959	Пружинная сталь
ГОСТ 18232	Железнодорожное ограждение
ГОСТ 19277	Бесшовные трубы для нефтегазопроводов
ГОСТ 20072	Жаропрочная сталь
ГОСТ 21022	Для прецизионных подшипников
ГОСТ 21357	Прочные при минусовых температурах и износостойкие отливки
ГОСТ 21427/0	Паспорт качества электрооборудования
ГОСТ 24182	Рельсы типа R75, R65, R50
ГОСТ 24244	Лист для эмалированных емкостей
ГОСТ 2246	Наполнительный стержень
ГОСТ 10543	Проволока для наплавки
ГОСТ 21449	Стержни для наплавки

Группа стандартов на инструментальные стали
ГОСТ 1435	Углеродистые инструментальные стали
ГОСТ 5950	Легированные инструментальные стали
ГОСТ 19265	Быстрорежущие стали

Группа стандартов на нержавеющие и жаропрочные стали
ГОСТ 977	Стальные отливки
ГОСТ 5632	Высокая прочность при повышенных температурах
ГОСТ 9124	Оцинкованная проволока для тюков
ГОСТ 10498	Бесшовные трубы со специальной тонкой стенкой
ГОСТ 10994	Прецизионные сплавы
ГОСТ 11068	Трубы сварные
ГОСТ 17809	Литые магнитные материалы
ГОСТ 19277	Бесшовные трубы для нефтегазопроводов
ГОСТ 23705	Прутки горячекатаные и кованые
ГОСТ 24030	Трубы бесшовные для энергетики

ГОСТ 12820-80 / 12821-80 ФЛАНЕЦ   Поиск Фланец ГОСТ Нормы ПЛАСТИНА ФЛАНЕЦ   ГОСТ 12820 Ру 0,6 МПа   ГОСТ 12820 Ру 1,0 МПа   ГОСТ 12820 Ру 1,6 МПа   ГОСТ 12820 Ру 2,5 МПа   ГОСТ 12820 Ру 4,0 МПа   ГОСТ 12820 Ру 6,3 МПа ПРИВАРНОЙ ФЛАНЕЦ   ГОСТ 12821 Ру 0,6 МПа   ГОСТ 12821 Ру 1,0 МПа   ГОСТ 12821 Ру 1,6 МПа   ГОСТ 12821 Ру 2,5 МПа   ГОСТ 12821 Ру 4,0 МПа ГЛУХОЙ ФЛАНЕЦ   ГОСТ 12836 Ру 1,0 МПа   ГОСТ 12836 Ру 1,6 МПа   ГОСТ 12836 Ру 2,5 МПа   ГОСТ 12836 Ру 4,0 МПа ГОСТ СТАЛЬ

Калькулятор

Отправить запрос Поговори со мной Опора
