Фланец ГОСТ 33259 тип 11 воротниковый

Фильтрация по стандартам: ГОСТ ISO DIN ВЕСЬ КАТАЛОГ Подписаться на рассылку

В продаже нержавеющий фланец воротниковый ГОСТ 33259 2015. Марка стали 12х18н10т в наличии, под заказ возможна поставка стали 10Х17Н13М2Т. С 01 апреля 2016 года на территории Российской Федерации на фланцы арматуры, соединительных частей и деталей трубопроводов на номинальное давление до 250 атмосфер, вступил в силу новый межгосударст­венный стандарт ГОСТ 33259-2015. Данный стандарт заменил существующие ГОСТ 12820-80, 12821-80, 12822-80. Сама конструкция, типы уплотнительной поверхности и геометрия фланцев осталась неизменной. Отличие данного стандарта в группе контроля качества изготовления фланцев. Марка стали: (08)12Х18Н10Т, 10Х17Н13М2Т(кислотостойкие) Рабочее давление: от 10 МПа до 6,3 МПа (от 10 кгс/см², до 63 кгс/см²) Рабочая температура: от -60°С до +600°С Маркировка: фланец 50-10-01-1-B-12х18н10т-IV ГОСТ 33259-2015, где 50 — условный диаметр, 10 — допустимое рабочее давление, 01 — тип фланца, 1 — номер размерного ряда, В — исполне­ние уплотнительной поверхности, 12х18н10т — марка стали, IV — группа контроля, ГОСТ 33259-2015 — стандарт фланца Страна производитель: Россия, Китай Фланцы нержавеющие по ГОСТ 33259 2015 изготавливаются с различными видами исполне­ния уплотнительной поверхности, в зависимости от дальнейшего применения фланцевого сое­динения. Исполнение фланцев по Гост 33259 2015 Фланец ГОСТ 33259 тип 11, давление Pу 10/16 Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружний диаметр воротника (Dn), мм Диаметр внутренний (d1), мм Толщина фланца (b), мм Высота фланца (h5), мм Кол-во крепеж. отверст. (n), шт 15 95/95 65/65 14/14 30/30 19/19 12/12 10/12 33/33 4/4 20 105/105 75/75 14/14 38/38 26/26 18/18 12/12 36/36 4/4 25 115/115 85/85 14/14 45/45 33/33 25/25 12/12 38/38 4/4 32 135/135 100/100 18/18 55/55 39/39 31/31 13/13 40/40 4/4 40 145/145 110/110 18/18 62/64 46/46 38/38 13/13 42/42 4/4 50 160/160 125/125 18/18 76/76 58/58 49/49 13/13 42/45 4/4 65 180/180 145/145 18/18 94/94 77/77 66/66 15/15 45/47 4/4 80 195/195 160/160 18/18 105/110 90/90 78/78 15/17 47/50 4/4 100 215/215 180/180 18/18 128/130 110/110 96/96 17/17 48/50 8/8 125 245/245 210/210 18/18 156/156 135/135 121/121 19/19 57/57 8/8 150 280/280 240/240 22/22 180/180 161/161 146/146 19/19 57/57 8/8 200 335/335 295/295 22/22 240/240 222/222 202/202 19/21 58/58 8/12 250 390/405 350/355 22/26 290/292 278/278 254/254 21/23 60/65 12/12 300 440/460 400/410 22/26 345/345 330/330 303/303 22/24 60/66 12/12 350 500/520 460/470 22/26 400/400 382/382 351/351 22/28 60/70 16/16 400 565/580 515/525 26/30 445/450 432/432 398/398 22/32 60/75 16/16 500 670/710 620/650 26/33 550/559 535/535 501/501 24/38 65/90 20/20 600 780/840 725/770 30/39 650/660 636/636 602/602 24/41 65/90 20/20 800 1010/1020 950/950 33/39 850/850 826/826 792/792 27/45 75/95 24/24 1000 1220/1255 1160/1170 33/45 1050/1060 1028/1028 992/992 29/49 80/110 28/28 Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11 с уплотнительным исполнением B Фланец ГОСТ 33259 тип 11, давление Pу 25/40 Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Высота воротника (h5), мм Кол-во крепеж. отверстий(n), шт Вес одного фланца, кг 15 95/95 65/65 14/14 30/30 19/19 12/12 14/14 33/33 4/4 0,8/0,8 20 105/105 75/75 14/14 38/38 26/26 18/18 14/14 34/34 4/4 1/1 25 115/115 85/85 14/14 45/45 33/33 25/25 14/14 36/36 4/4 1,2/1,2 32 135/135 100/100 18/18 56/56 39/39 31/31 16/16 43/43 4/4 1,8/1,8 40 145/145 110/110 18/18 64/64 46/46 38/38 16/16 45/45 4/4 2,1/2,2 50 160/160 125/125 18/18 76/76 58/58 49/49 17/17 45/45 4/4 2,8/2,8 65 180/180 145/145 18/18 96/96 77/77 66/66 19/19 50/50 8/8 3,8/3,8 80 195/195 160/160 18/18 110/ 90/90 78/78 19/21 52/55 8/8 4,4/4,9 100 230/230 190/190 22/22 132/138 110/110 96/96 21/23 58/65 8/8 6,6/7,4 125 270/270 220/220 26/26 160/160 135/135 121/120 23/25 65/65 8/8 9,4/1,0 150 300/300 250/250 26/26 186/186 161/161 146/146 25/27 68/68 8/8 12,5/13 200 360/375 310/320 26/30 245/250 222/222 202/202 27/35 75/85 12/12 17,5/24 250 425/445 370/385 30/33 300/310 278/278 254/252 29/39 75/98 12/12 24,4/37 300 485/510 430/450 30/33 352/368 330/330 303/301 32/42 80/112 16/16 33,3/57 350 550/570 490/510 33/33 406/418 382/382 351/351 36/48 85/116 16/16 46,6/70 400 610/655 550/585 33/39 463/480 432/432 398/398 40/54 100/135 16/16 65/107 500 730/755 660/670 39/45 570/580 535/535 500/495 44/58 100/140 20/20 89/133 600 840/890 770/795 39/52 670/686 636/636 600/595 49/58 115/140 20/20 123/181 800 1075/1135 990/1030 45/56 874/908 826/826 790/795 55/71 135/190 24/24 214/344 1000 1315/1360 1210/1250 56/56 1084/1140 1028/1028 992/995 59/77 150/235 28/28 312/541 Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11 с уплотнительным исполнением В Фланец ГОСТ 33259 тип 11, давление Pу 63 Ду, мм Диаметр внешний (D), мм Диаметр межосевого расстояния (D0), мм Размер крепежа (d0), мм Диаметр у основания воротника (Dm), мм Наружный диаметр воротника (Dn), мм Диаметр внутренний (dB), мм Толщина фланца (b), мм Высота воротника (h5), мм Кол-во креп. отверстий (n), шт Вес одного фланца, кг 15 105 75 14 38 19 12 16 46 4 1,1 20 125 90 18 48 26 18 18 54 4 1,9 25 135 100 18 52 33 25 20 56 4 2,2 32 150 110 22 64 39 31 21 60 4 3 40 165 125 22 74 46 37 21 65 4 3,8 50 175 135 22 86 58 47 23 67 4 4,7 65 200 160 22 106 77 64 25 72 8 6,3 80 210 170 22 120 90 77 27 72 8 7,3 100 250 200 26 140 110 94 29 77 8 11 125 295 240 30 172 135 118 33 95 8 17 150 340 280 33 206 161 142 35 105 8 25 200 405 345 33 264 222 198 41 110 12 36,6 250 470 400 39 316 278 246 45 115 12 51 300 530 460 39 370 330 294 50 120 16 69 350 595 525 39 430 382 342 56 140 16 99 Размеры в таблице соответствуют только фланцам ГОСТ 33259 тип 11 с уплотнительным исполнением В Группа контроля по ГОСТ Р 33259 На маркировке фланца по ГОСТ 33259 присутствует римские цифры I, II, III, IV, V. Данные циф­ры указывают к какой группе контроля принадлежит фланец. Ниже представлена табли­ца с подробным описанием. Группа контроля Условия комплектования партии Вид и объем испытаний Сдаточные характеристики Применяемость I Заготовки одной марки стали Химический анализ — каждая плавка Химический состав Для фланцев PN ≤ 2,5 DN ≤ 300 для жидких рабочих сред, не относящихся к опасным веществам II Заготовки одной марки стали, совместно прошедшие термическую обработку Химический анализ — каждая плавка. Измерение твердости — 5 % партии, но не менее 5 шт. МКК по требованию заказчика Химический состав. Твердость Для фланцев PN ≤ 6 всех DN и для фланцев PN ≤ 16 DN ≤ 300 для рабочих сред, не относящихся к опасным веществам III Заготовки одной марки стали, прошедшие термическую обработку по одинаковому режиму Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Неразрушающий контроль — по требованию заказчика. МКК по требованию заказчика Химический состав. Твердость Для фланцев PN ≤ 25 всех DN для рабочих сред, не относящихся к опасным веществам. Для фланцев PN ≤ 6 DN ≤ 150 для жидких рабочих сред, относящихся к опасным веществам IV Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Механические свойства — 1 % каждой садки, но не менее 2 шт. Неразрушающий контроль — каждая заготовка. МКК по требованию заказчика Химический состав. Твердость. Механические свойства (предел текучести, относительное сужение, ударная вязкость). Стойкость к МКК Для фланцев PN ≤ 160 всех DN для всех сред V Индивидуально каждая заготовка Химический анализ — каждая плавка. Измерение твердости — каждая заготовка. Механические свойства — каждая заготовка. Неразрушающий контроль — каждая заготовка. МКК по требованию заказчика Для фланцев PN > 160 всех DN для всех сред Если у Вас возникли вопросы, свяжитесь с нами удобным для Вас способом

Фланец с внутренней резьбой G1/2, прокладка из нерж. стали, исполнение для применения с кислородом, кол-во

Код товара 4740051

Артикул 7MF9007-4DA

Страна Тайвань (Китай)

Наименование Фланец с внутренней резьбой G1/2, прокладка из нерж. стали, исполнение для применения с кислородом, кол-во — 2 шт

Упаковки

Сертификат

Характеристики

Код товара 4740051

Артикул 7MF9007-4DA

Страна Тайвань (Китай)

Наименование Фланец с внутренней резьбой G1/2, прокладка из нерж. стали, исполнение для применения с кислородом, кол-во — 2 шт

Упаковки

Сертификат

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Электродвигатели АИС — размеры и виды монтажного исполнения.

Привязка мощностей к установочно-присоединительным размерам в соответствии с DIN EN 50347. В алюминиевом исполнении лапы электродвигателя съемные. В чугунном исполнении лапы приливные. Резьбовое отверстие в торце вала может отсутствовать.

Чертеж монтажного исполнения В3 (IM1081, на лапах)

Чертеж монтажного исполнения В35 (IM2081, лапы+фланец)

Чертеж монтажного исполнения В14А (IM3681, малый фланец)

Чертеж монтажного исполнения В14В (IM3681, малый фланец)

Размеры электродвигателей из алюминиевого сплава

Внимание! Размеры, кроме присоединительных, могут отличаться в зависимости от изготовителя и изменений в конструкции. Если какой-либо размер принципиально важен для вас, уточняйте.

Размеры электродвигателей из чугуна

Тип	Число полюс.	A	B	C	D	E	F	G	H	K	L	M	N	P	S	T	AB	AC	HD	DH
		b10	l10	l31	d1	l1	b1		h	d10	l30	d20	d25	d24	d22	l20	b11	d30	h41
АИС80М	2-8	125	100	50	19	40	6	15,5	80	10	295	165 100	130 80	200 120	12-4 М6-4	3,5 3	165	155	220	М6х16
АИС90S	2-8	140	100	56	24	50	8	20	90	10	320	165 115	130 95	200 140	12-4 М8-4	3,5 3	180	175	250	М8х19
АИС90L	2-8	140	125	56	24	50	8	20	90	10	345	165 115	130 95	200 140	12-4 М8-4	3,5 3	180	175	250	М8х19
АИС100L	2-8	160	140	63	28	60	8	24	100	12	385	215 130	180 110	250 160	15-4 М8-4	4 3,5	205	196	270	М10х22
АИС112М	2-8	190	140	70	28	60	8	24	112	12	400	215 130	180 110	250 160	15-4 М8-4	4	230	220	300	М10х22
АИС132S	2-8	216	140	89	38	80	10	33	132	12	470	265 165	230 130	300 200	15-4 М10-4	4	270	259	345	М12х28
АИС132M	2-8	216	178	89	38	80	10	33	132	12	510	265 165	230 130	300 200	15-4 М10-4	4	270	259	345	М12х28
АИС160M	2-8	254	210	108	42	110	12	37	160	15	615	300	250	350	19-4	5	320	315	420	М16х36
АИС160L	2-8	254	254	108	42	110	12	37	160	15	660	300	250	350	19-4	5	320	315	420	М16х36
АИС180M	2-8	279	241	121	48	110	14	42,5	180	15	700	300	250	350	19-4	5	355	355	455	М16х36
АИС180L	2-8	279	279	121	48	110	14	42,5	180	15	740	300	250	350	19-4	5	355	355	455	М16х36
АИС200L	2-8	318	305	133	55	110	16	49	200	19	770	350	300	400	19-4	5	395	397	505	М20х42
АИС225S	4,8	356	286	149	60	140	18	53	225	19	815	400	350	450	19-8	5	435	445	560	М20х42
АИС225М	2	356	311	149	55	110	16	49	225	19	820	400	350	450	19-8	5	435	445	560	М20х42
АИС225M	4-8	356	311	149	60	140	18	53	225	19	845	400	350	450	19-8	5	435	445	560	М20х42
АИС250M	2	406	349	168	60	140	18	53	250	24	920	500	450	550	19-8	5	490	485	615	М20х42
АИС250M	4-8	406	349	168	65	140	18	58	250	24	920	500	450	550	19-8	5	490	485	615	М20х42
АИС280S	2	457	368	190	65	140	18	58	280	24	995	500	450	550	19-8	5	550	547	680	М20х42
АИС280S	4-8	457	368	190	75	140	20	67,5	280	24	995	500	450	550	19-8	5	550	547	680	М20х42
АИС280M	2	457	419	190	65	140	18	58	280	24	1045	500	450	550	19-8	5	550	547	680	М20х42
АИС280M	4-8	457	419	190	75	140	20	67,5	280	24	1045	500	450	550	19-8	5	550	547	680	М20х42
АИС315S	2	508	406	216	65	140	18	58	315	28	1185	600	550	660	24-8	6	635	620	845	М20х42
АИС315S	4-10	508	406	216	80	170	22	71	315	28	1220	600	550	660	24-8	6	635	620	845	М20х42
АИС315М	2	508	457	216	65	140	18	58	315	28	1290	600	550	660	24-8	6	635	620	845	М20х42
АИС315М	4-10	508	457	216	80	170	22	71	315	28	1325	600	550	660	24-8	6	635	620	845	М20х42
АИС315L	2	508	508	216	65	140	18	58	315	28	1290	600	550	660	24-8	6	635	620	845	М20х42
АИС315L	4-10	508	508	216	80	170	22	71	315	28	1325	600	550	660	24-8	6	635	620	845	М20х42
АИС355М	2	610	560	254	75	140	20	67. 5	355	28	1500	740	680	800	24-8	6	730	698	1010	М20х42
АИС355М	4-10	610	560	254	95	170	25	86	355	28	1530	740	680	800	24-8	6	730	698	1010	М20х42
АИС355L	2	610	630	254	75	140	20	67,5	355	28	1500	740	680	800	24-8	6	730	698	1010	М20х42
АИС355L	4-10	610	630	254	95	170	25	86	355	28	1530	740	680	800	24-8	6	730	698	1010	М20х42
АИС400L	4	686	710	280	110	210	28	100	400	36	1925	940	880	1000	28-8	6	810	855	1080	М24х54
АИС400L	6-10	686	710	280	120	210	32	109	400	36	1925	940	880	1000	28-8	6	810	855	1080	М24х54
АИС450L	4	800	1000	300	130	210	32	119	450	42	2200	1080	1000	1150	28-8	6	1000	930	1380	М24х54
АИС450L	6-10	800	1000	300	140	210	32	129	450	42	2200	1080	1000	1150	28-8	6	1000	930	1380	М24х54

Внимание! Размеры, кроме присоединительных, могут отличаться в зависимости от изготовителя и изменений в конструкции. Если какой-либо размер принципиально важен для вас, звоните и уточняйте.

Конструктивные исполнения электродвигателей АИС по способу монтажа.

Фланцы стальные плоские приварные ГОСТ 33259-2015

Наименование  —  Фланец  стальной  плоский  приварной  ГОСТ 33259-2015  кованый  Ру 6,  Ру 10,  Ру 16,  Ру 25
Применение  —  приварные  стальные  кованые  фланцы  изтотовленные  в  соответствии с  ГОСТ 33259-2015  используются  для  соединения  стальных  труб  с  различной  трубопроводной  арматурой  ( фланцевые  шаровые  краны,  чугунные  и  стальные  задвижки,  дисковые  затворы,  обратные  клапаны,  компенсаторы,  фланцевые  фильтры,  насосы  и  т. д. )
Страна — производитель  —  Россия
Регламентирующий  документ  —  ГОСТ 33259-2015
Исполнение  —  В
Ряд  —  1
Тип  —  01
Давление  номинальное,  PN  =  0. 6  ( 6 ) . . . 2.5  ( 25 ) МПа  ( кгс/см² )
Материал  —  сталь 20  или  сталь Ст3сп-2
Температура  рабочей  среды:
•  фланцы  из  стали  20  =  — 40°С . . . + 475°С
•  фланцы  из  стали  Ст3сп-2  =  — 30°С . . . + 300°С
Рабочая  среда  —  вода,  пар,  газ
Сертификат  соответствия  /  паспорт  качества  ( по  запросу )
Цена  /  прайс  ( по  запросу )

Мы  предлагаем  фланцы  стальные  плоские  приварные  ГОСТ 33259-2015
номинальное  давление  Ру 6,  Ру 10,  Ру 16  и  Ру 25,  отводы,  переходы  высокого  качества:

1.   Фланцы  стальные  плоские  приварные  Ру 6  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )


Технические  характеристики  и  размеры  фланцев

Наименование	Диаметр условный Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	nотв х d	Толщина b (мм)	Вес (кг)	Стоимость (руб. )
Фланец стальной Ду 32 плоский приварной Ру 6 ГОСТ 33259-2015	32	39	120	90	4xМ12	15	1.02	цена по запросу
Фланец стальной Ду 40 плоский приварной Ру 6 ГОСТ 33259-2015	40	46	130	100	4xМ12	16	1.21	цена по запросу
Фланец стальной Ду 50 плоский приварной Ру 6 ГОСТ 33259-2015	50	59	140	110	4xМ12	16	1. 33	цена по запросу
Фланец стальной Ду 65 плоский приварной Ру 6 ГОСТ 33259-2015	65	78	160	130	4xМ12	16	1.63	цена по запросу
Фланец стальной Ду 80 плоский приварной Ру 6 ГОСТ 33259-2015	80	91	185	150	4xМ16	18	2.44	цена по запросу
Фланец стальной Ду 100 плоский приварной Ру 6 ГОСТ 33259-2015	100	110	205	170	4xМ16	18	2. 85	цена по запросу
Фланец стальной Ду 125 плоский приварной Ру 6 ГОСТ 33259-2015	125	135	235	200	8xМ16	20	3.88	цена по запросу
Фланец стальной Ду 150 плоский приварной Ру 6 ГОСТ 33259-2015	150	161	260	225	8xМ16	20	4.65	цена по запросу
Фланец стальной Ду 200 плоский приварной Ру 6 ГОСТ 33259-2015	200	222	315	280	8xМ16	22	5. 9	цена по запросу
Фланец стальной Ду 250 плоский приварной Ру 6 ГОСТ 33259-2015	250	273	370	335	12xМ16	23	7.7	цена по запросу
Фланец стальной Ду 300 плоский приварной Ру 6 ГОСТ 33259-2015	300	325	435	395	12xМ20	24	10.3	цена по запросу

2.   Фланцы  стальные  плоские  приварные  Ру 10  кованные
ГОСТ 33259-2015,  Россия  ( тип 01,  ряд 1,  исполнение В )

Технические  характеристики  и  размеры  фланцев

Наименование	Диаметр условный Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	nотв х d	Толщина b (мм)	Вес (кг)	Стоимость (руб. )
Фланец стальной Ду 15 плоский приварной Ру 10 ГОСТ 33259-2015	15	19	95	65	4xМ12	12	0.51	цена по запросу
Фланец стальной Ду 20 плоский приварной Ру 10 ГОСТ 33259-2015	20	26	105	75	4xМ12	14	0.75	цена по запросу
Фланец стальной Ду 25 плоский приварной Ру 10 ГОСТ 33259-2015	25	33	115	85	4xМ12	14	0. 89	цена по запросу
Фланец стальной Ду 32 плоский приварной Ру 10 ГОСТ 33259-2015	32	39	135	100	4xМ16	16	1.4	цена по запросу
Фланец стальной Ду 40 плоский приварной Ру 10 ГОСТ 33259-2015	40	46	145	110	4xМ16	18	1. 72	цена по запросу
Фланец стальной Ду 50 плоский приварной Ру 10 ГОСТ 33259-2015	50	59	160	125	4xМ16	18	2.06	цена по запросу
Фланец стальной Ду 65 плоский приварной Ру 10 ГОСТ 33259-2015	65	78	180	145	4xМ16	20	2. 8	цена по запросу
Фланец стальной Ду 80 плоский приварной Ру 10 ГОСТ 33259-2015	80	91	195	160	4xМ16	20	3.19	цена по запросу
Фланец стальной Ду 100 плоский приварной Ру 10 ГОСТ 33259-2015	100	110	215	180	8xМ16	22	3. 96	цена по запросу
Фланец стальной Ду 125 плоский приварной Ру 10 ГОСТ 33259-2015	125	135	245	210	8xМ16	24	5.4	цена по запросу
Фланец стальной Ду 150 плоский приварной Ру 10 ГОСТ 33259-2015	150	161	280	240	8xМ20	24	6. 97	цена по запросу
Фланец стальной Ду 200 плоский приварной Ру 10 ГОСТ 33259-2015	200	222	335	295	8xМ20	24	8.05	цена по запросу
Фланец стальной Ду 250 плоский приварной Ру 10 ГОСТ 33259-2015	250	273	390	350	12xМ20	26	10. 7	цена по запросу
Фланец стальной Ду 300 плоский приварной Ру 10 ГОСТ 33259-2015	300	325	440	400	12xМ20	28	12.9	цена по запросу
Фланец стальной Ду 400 плоский приварной Ру 10 ГОСТ 33259-2015	400	426	565	515	16xМ24	30	21. 6	цена по запросу
Фланец стальной Ду 500 плоский приварной Ру 10 ГОСТ 33259-2015	500	530	670	620	20xМ24	32	28	цена по запросу

3.  Фланцы  стальные  плоские  приварные  Ру 16  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )

Технические  характеристики  и  размеры  фланцев

Наименование	Диаметр условный Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	nотв. х d	Толщина b (мм)	Вес (кг)	Стоимость (руб.)
Фланец стальной Ду 15 плоский приварной Ру 16 ГОСТ 33259-2015	15	19	95	65	4xМ12	14	0.61	цена по запросу
Фланец стальной Ду 20 плоский приварной Ру 16 ГОСТ 33259-2015	20	26	105	75	4xМ12	16	0. 86	цена по запросу
Фланец стальной Ду 25 плоский приварной Ру 16 ГОСТ 33259-2015	25	33	115	85	4xМ12	18	1.17	цена по запросу
Фланец стальной Ду 32 плоский приварной Ру 16 ГОСТ 33259-2015	32	39	135	100	4xМ16	18	1. 58	цена по запросу
Фланец стальной Ду 40 плоский приварной Ру 16 ГОСТ 33259-2015	40	46	145	110	4xМ16	20	1.96	цена по запросу
Фланец стальной Ду 50 плоский приварной Ру 16 ГОСТ 33259-2015	50	59	160	125	4xМ16	22	2. 58	цена по запросу
Фланец стальной Ду 65 плоский приварной Ру 16 ГОСТ 33259-2015	65	78	180	145	4xМ16	24	3.42	цена по запросу
Фланец стальной Ду 80 плоский приварной Ру 16 ГОСТ 33259-2015	80	91	195	160	4xМ16	24	3. 71	цена по запросу
Фланец стальной Ду 100 плоский приварной Ру 16 ГОСТ 33259-2015	100	110	215	180	8xМ16	26	4.73	цена по запросу
Фланец стальной Ду 125 плоский приварной Ру 16 ГОСТ 33259-2015	125	135	245	210	8xМ16	28	6. 38	цена по запросу
Фланец стальной Ду 150 плоский приварной Ру 16 ГОСТ 33259-2015	150	161	280	240	8xМ20	28	8.2	цена по запросу
Фланец стальной Ду 200 плоский приварной Ру 16 ГОСТ 33259-2015	200	222	335	295	12xМ20	30	10. 2	цена по запросу
Фланец стальной Ду 250 плоский приварной Ру 16 ГОСТ 33259-2015	250	273	405	355	12xМ24	31	14.5	цена по запросу
Фланец стальной Ду 300 плоский приварной Ру 16 ГОСТ 33259-2015	300	325	460	410	12xМ24	32	17. 8	цена по запросу
Фланец стальной Ду 400 плоский приварной Ру 16 ГОСТ 33259-2015	400	426	580	525	16xМ27	38	31.0	цена по запросу
Фланец стальной Ду 500 плоский приварной Ру 16 ГОСТ 33259-2015	500	530	710	650	20xМ30	48	57. 0	цена по запросу

4.  Фланцы  стальные  плоские  приварные  Ру 25  кованные
ГОСТ 33259-2015  Россия  ( тип 01,  ряд 1,  исполнение В )

Технические  характеристики  и  размеры  фланцев

Наименование	Диаметр условный Ду (мм)	Диаметр dв (мм)	Диаметр D (мм)	Диаметр D1 (мм)	nотв. х d	Толщина b (мм)	Вес (кг)	Стоимость (руб. )
Фланец стальной Ду 25 плоский приварной Ру 25 ГОСТ 33259-2015	25	33	115	85	4xМ12	18	1.17	цена по запросу
Фланец стальной Ду 32 плоский приварной Ру 25 ГОСТ 33259-2015	32	39	135	100	4хМ16	20	1.77	цена по запросу
Фланец стальной Ду 40 плоский приварной Ру 25 ГОСТ 33259-2015	40	46	145	110	4xМ16	22	2. 18	цена по запросу
Фланец стальной Ду 50 плоский приварной Ру 25 ГОСТ 33259-2015	50	59	160	125	4xМ16	24	2.8	цена по запросу
Фланец стальной Ду 65 плоский приварной Ру 25 ГОСТ 33259-2015	65	78	180	145	8xМ16	24	3. 22	цена по запросу
Фланец стальной Ду 80 плоский приварной Ру 25 ГОСТ 33259-2015	80	91	195	160	8xМ16	26	4.06	цена по запросу
Фланец стальной Ду 100 плоский приварной Ру 25 ГОСТ 33259-2015	100	110	230	190	8xМ20	28	5. 92	цена по запросу
Фланец стальной Ду 125 плоский приварной Ру 25 ГОСТ 33259-2015	125	135	270	220	8xМ24	30	8.26	цена по запросу
Фланец стальной Ду 150 плоский приварной Ру 25 ГОСТ 33259-2015	150	161	300	250	8xМ24	30	10. 5	цена по запросу
Фланец стальной Ду 200 плоский приварной Ру 25 ГОСТ 33259-2015	200	222	360	310	12xМ24	32	13.3	цена по запросу
Фланец стальной Ду 250 плоский приварной Ру 25 ГОСТ 33259-2015	250	273	425	370	12xМ27	34	18. 9	цена по запросу
Фланец стальной Ду 300 плоский приварной Ру 25 ГОСТ 33259-2015	300	325	485	430	16xМ27	38	24	цена по запросу

Сопутствующие  товары

С  этим  товаром  покупают

Возврат  в  on-line  каталог   >>

Получить  консультацию,  узнать  цены  или  оформить  заявку,  чтобы  купить
этот  товар  Вы  сможете,  прислав  запрос  по  электронной  почте  на  адрес:
proton. lm@mail.ru  или  позвонив  по  телефону  в  Москве:  +7 ( 495 ) 641 16 85

ООО «ПРОТОН»,  Россия,  Москва,  проспект  Андропова,  д. 38
Официальный  сайт:  www.proton-st.ru,  тел.: +7 (495) 641 16 85

Стальные фланцы ГОСТ 33259-2015 Dn-500, тип 01, исполнение F, Pn 1, 2.5, 6, 10, 16, 25

• Стандарт: ГОСТ 33259-2015
• Тип: 01
• Исполнение: F
• Ду, мм: 500
• Ру, кгс/см²: 1, 2.5, 6, 10, 16, 25
• Сталь: Ст.20, 12Х18Н10Т, 09Г2С, 15Х5М
• Страна производитель: Россия

Предлагаем стальные фланцы по ГОСТ 33259-2015 плоские приварные (тип 01, исполнение F) Ду 500, любое давление (1, 2. 5, 6, 10, 16, 25). Изготавливаем из любой марки стали. Оставьте заявку на подробный расчет стоимости и сроков поставки!

Цены на фланцы ГОСТ 33259-2015 Ду-500 тип 01, исп. F

* — Маркировка указана для фланцев из стали 20.

Технические характеристики

• DN — номинальный диаметр
• PN — номинальное давление
• D — внешний диаметр
• D1 — межосевой диаметр
• D2 — наружный диаметр выступа
• D6 — внутренний диаметр выступа
• dв — внутренний диаметр
• d — диаметр отверстий
• n — число отверстий
• b — толщина фланца
• h — высота выступа
• h3 — глубина выступа

Конструктивные исполнения электродвигателей по способу монтажа

Самыми распространенными электродвигателями в мире, безусловно, являются асинхронные двигатели. С целью унификации, как российские, так и зарубежные стандарты регламентируют характеристики этих популярных электродвигателей. Нормативные документы определяют и конструктивные исполнения асинхронных электродвигателей по способу монтажа, иными словами – способы крепления. Не всегда на шильдике электродвигателя указывается обозначение монтажного исполнения, так как многие современные асинхронные электродвигатели собираются из унифицированных конструктивных элементов по принципу конструктора LEGO. Производитель элементов электродвигателя просто не может знать, в какой конструктивной схеме у конечного заказчика будет использован корпус со статором, на котором обычно устанавливается шильд. Поэтому, при закупке асинхронных электродвигателей у пользователей часто возникает проблема определения конструктивного исполнения.

Как определить способ крепления асинхронного электродвигателя по его внешнему виду?

Существует различные нормативные документы, определяющие конструктивное исполнение двигателей. В этих стандартах можно видеть примерно такие таблицы:

Но основных, можно сказать базовых, конструктивных исполнений всего три – IMB3 (лапы), IMB5 (большой фланец), IMB14 (малый фланец), а также две их комбинации IMB35 (лапы и большой фланец), IMB34 (лапы и малый фланец).

Конструктивное исполнение IMB3 (электродвигатели на лапах)

Лапами называют кронштейны, установленные с одной стороны электродвигателя, образующие плоскую опорную поверхность и имеющие крепежные отверстия для фиксации электродвигателя. Лапы могут быть как литыми, то есть быть частью корпуса, так и съемными. Съемные лапы повышают универсальность двигателя, так как могут быть установлены с любой стороны, таким образом клеммная коробка может находиться не только сверху, но и с боку.

Асинхронные электродвигатели на лапах используются в тех механизмах, где нагрузка контактирует с двигателем только через вал с использованием муфт или ременной передачи.

Конструктивное исполнение IMB5 (электродвигатели с большим фланцем)

Фланец электродвигателя – это плоская круглая опорная поверхность электродвигатели со стороны вала, на которой по радиусу расположены крепежные отверстия. Большой фланец имеет диаметр Р больше диаметра (ширины) корпуса электродвигателя АС. На фланце по радиусу расположены сквозные крепежные отверстия S без резьбы. Также, на фланце имеется круглый центрирующий выступ для правильной ориентации двигателя в конечном устройстве.

Большой фланец позволяет закреплять монтируемый электродвигатель со стороны корпуса – в этом основное назначение такого вида крепления. Благодаря наличию центрирующего выступа, крепление с помощью большого фланца используется в тех механизмах, где требуется повышенная точность взаимного ориентирования двигатели и нагрузки.

Конструктивное исполнение IMB14 (электродвигатели с малым фланцем)

Малый фланец электродвигателя – это тоже плоская круглая опорная поверхность электродвигатели со стороны вала, на которой по радиусу расположены крепежные отверстия. У малого фланца, в отличии от большого, диаметр Р меньше, либо равен диаметру (ширине) корпуса электродвигателя АС. На малом фланце по радиусу расположены резьбовые крепежные отверстия S, и аналогично большому, на малом фланце есть круглый центрирующий выступ.

Малый фланец позволяет закреплять монтируемый электродвигатель со стороны конечного устройства, в которое устанавливается двигатель. Центрирующий выступ обеспечивает повышенную точность взаимного положения двигатели и нагрузки.

Комбинированное исполнение IMB34 (электродвигатели на лапах и с малым фланцем) и IMB35 (электродвигатели на лапах и с большим фланцем)

Очевидно, что комбинированное исполнение – это конструктивное исполнение, включающие в себя фланец и лапы.

Комбинированные исполнения часто используются в небольших насосах и промышленных вентиляторах. Для комбинированных исполнений характерно крепление корпуса нагрузки к двигателю посредством фланца, а двигатель, в свою очередь, крепиться к опорной поверхности с помощью лап. То есть, корпус двигателя становиться несущей конструкцией всего агрегата. Также, комбинированные крепления используются там, где требуется повышенная жесткость и прочность конструкции, так как лапы и фланец обеспечивают двойное крепление.

Пространственное положение электродвигателей

Другие конструктивные исполнения электродвигателей отличаются от IMB3, IMB5, IMB14, IMB35 и IMB34 только пространственным положением двигателя. Например, IMV6 – это электродвигатель на лапах, но опорная поверхность и ось вала двигателя располагается вертикально. В IMB6 опорная поверхность вертикальная, а ось расположена горизонтально. Небольшие электродвигатели можно устанавливать в любом пространственном положении.

Электродвигатели же большой мощности произвольно ориентировать в пространстве нельзя. Например, если предназначенный для горизонтальной установки двигатель большой мощности монтировать с вертикальной ориентацией вала, то из-за значительного веса ротора и осевой нагрузки могут быть повреждены подшипники. Поэтому, для двигателя вертикальной ориентации могут потребоваться усиленные подшипники. Также, у мощных электродвигателей не используют конструктивное исполнение с малым фланцем, так как резьба во фланце может не выдержать большой вес двигателя. При заказе мощных электродвигателей необходимо оговаривать пространственную ориентацию двигателя и конструктивную схему исполнения.

Фланец плоский стальной ГОСТ 12820 80: разновидности, исполнения, размеры и т.д.

Фланцевые соединения – самый простой и надежный элемент в системе трубопровода общего назначения. Именно таким способом подключают трубы и аппараты, работающие под давлением: теплообменники, фильтры, клапаны и различную запорную арматуру.

Плоский стальной фланец ставят на выходной патрубок с обваркой кольцевым швом внутри и снаружи. Изделия по ГОСТ 12820-80 допускают применение на трубопроводах с давлением от 0,1…2,5 МПа, с температурой рабочей среды от -70 до +300˚С.

Материалы

Для изготовления приварных фланцев применяют конструкционные стали со сравнительно малым содержанием углерода. Это наиболее ходовые марки – Ст3сп, 20 и 25.

Если конструкция предназначена для работы в усложненных условиях (воздействие температур, теплового излучения, повышенных нагрузок), то используются стали, легированные хромом и марганцем: 09Г2С, 10Г2, 15ХМ. При сборке трубопровода в химическом и перерабатывающем производстве, где детали контактируют с агрессивной средой и прямым нагревом свыше 500˚С, используют пищевую нержавейку 12Х18Н9Т.

К общей характеристике всех указанных сталей относят повышенную свариваемость. Эти материалы успешно варят ручной дуговой и полуавтоматической сваркой. Для работ по нержавейке рекомендуют применять защитную атмосферу аргона, чтобы предупредить выгорание хрома и никеля в зоне около шва.

Общие сведения по свойствам материалов приведены в таблице.

Исполнения

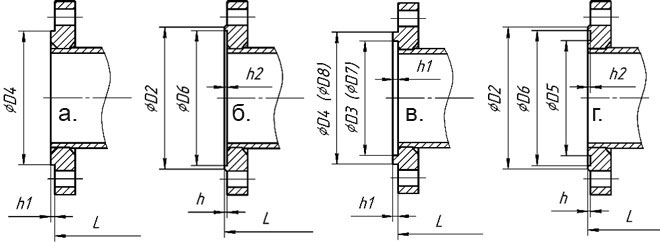

Форма поперечного сечения включает два основных элемента – выступ, который контактирует с ответным фланцем через прокладку, и несущую часть, на которой размещают отверстия под крепление болтами.

Различают пять основных конструктивных исполнений:

• исполнение 1 – с выступом, скошенным под 45˚;
• исполнение 2 – с прямым выступом;
• исполнение 3 – с радиальной выборкой со стороны скошенного выступа;
• исполнение 4 – с радиальной выборкой со стороны прямого выступа;
• исполнение 5 – с торцовой канавкой со стороны скошенного выступа.

Радиальные выборки-проточки и торцовые канавки предназначены под установку вспомогательных деталей соединения: к примеру, фторопластовых прокладок.

Как наиболее универсальные и простые в изготовлении, чаще всего применяют фланцы исполнения 1.

Кроме того, ГОСТ 12815-80, регламентирующий общие требования по конструкции фланцевых соединений трубопровода, допускает изготовление фланцев с квадратной несущей поверхностью, если количество отверстий под крепление – четыре.

Размеры

Конструктивные параметры плоских приварных стальных фланцев по ГОСТ 12820-80 напрямую зависят от нагрузок, которые они будут испытывать. Давление в системе – это основная характеристика, на которую опираются при проектировании.

Регламентирующий документ допускает пять групп фланцев:

Усилие, которое воспринимает фланцевое соединение, напрямую зависит от давления и площади сечения трубопровода. Если сечение остается неизменным, то при возрастании давления соразмерно растет и нагрузка. Поэтому для фланцев, работающих на повышенном давлении, увеличивают габаритную толщину, а также диаметр расположения, величину и число отверстий под установку крепежных деталей. Конструктивно растет и наружный габаритный диаметр.

Монтаж

Плоские фланцы устанавливают поверх трубы, обваривая кольцевым швом внутри и снаружи. При этом строго выдерживают требования по величине катета и сплошности шва. По окончании сварных работ соединение проверяют на прочность и герметичность гидростатическим давлением, на 20…35% выше номинального.

Установочное отверстие на фланце выполнено с таким расчетом, чтобы при монтаже между ним и поверхностью трубы был небольшой зазор, достаточный для удобства сборки и сварки. Величина зазора составляет от 0,5 до 1,5 мм в зависимости от габаритов соединения.

Нет жестких требований по угловой ориентации фланцев на трубе. Как правило, детали с четырьмя крепежными отверстиями монтируют по схеме «Х», другие – с выверкой одной из пар отверстий по вертикали или горизонтали.

При сборке фланцевых соединений между контактирующими поверхностями кладут плоскую прокладку из сравнительно мягкого материала. Чаще всего это промышленный картон, паронит, резина. В отдельных случаях используют фторопластовые уплотнения, тонкие листы нержавейки или меди.

Пару фланцев стягивают между собой при помощи болтовых соединений. Мягкая прокладка при этом деформируется и уплотняет стык.

SAE-фланцевое исполнение — фитинги Schwer

Bitte Wählen 1 1/16 «-12 UN (3) 1 1/2 «NPT (3) 1 1/4 «NPT (3) 1 5/16 «-12 UN (3) 1 5/8 «-12 UN (3) 1 7/8 «-12 UN (3) 1 «NPT (3) 1/2 «NPT (3) 101,6 х 3,2 (2) 101,6 х 5,6 (2) 101,6 х 6,3 (2) 101,6 х 8 (2) 114,3 х 13,49 (2) 114,3 х 17,12 (2) 114,3 х 3,2 (2) 114,3 х 3,6 (2) 114,3 х 6,3 (2) 114,3 х 7,7 (2) 114,3 х 8,8 (2) 139,7 х 10 (2) 139,7 х 15 (2) 139,7 х 2,9 (2) 139,7 х 4 (2) 139,7 х 5,6 (2) 139,7 х 8,8 (2) 141,3 х 19,05 (2) 16 х 2,5 (2) 17,2 х 2 (2) 2 1/2 дюйма NPT (2) 2 «NPT (3) 20 х 3 (2) 21,3 х 2,6 (2) 21,3 х 3,2 (2) 21,3 х 3,6 (2) 21,3 х 4 (2) 21,3 х 4,5 (2) 21,3 х 4,8 (2) 21,34 х 7,47 (2) 25 х 3 (2) 25 х 4 (2) 26,67 х 7,82 (2) 26,9 х 2,6 (2) 26,9 х 3,2 (2) 26,9 х 4 (2) 26,9 х 4,5 (2) 26,9 х 5,6 (2) 3 1/2 дюйма NPT (2) 3 «NPT (2) 3/4 «NPT (3) 3/4 «-16 UNF (3) 3/8 «NPT (3) 30 х 4 (2) 33,4 х 9,09 (2) 33,7 х 2,9 (2) 33,7 х 3,2 (2) 33,7 х 3,6 (2) 33,7 х 4 (2) 33,7 х 4,5 (2) 33,7 х 5,6 (2) 33,7 х 6,3 (2) 38 х 4 (2) 38 х 5 (2) 38 х 6 (2) 4 «NPT (2) 42,16 х 9,7 (2) 42,4 х 2,9 (2) 42,4 х 3,2 (2) 42,4 х 3,6 (2) 42,4 х 5 (2) 42,4 х 5,1 (2) 42,4 х 5,6 (2) 42,4 х 6,3 (2) 42,4 х 7,1 (2) 48 х 5 (1) 48,26 х 10,16 (2) 48,3 х 2,9 (2) 48,3 х 3,2 (2) 48,3 х 3,6 (2) 48,3 х 5 (2) 48,3 х 5,1 (2) 48,3 х 7,1 (2) 48,3 х 8 (2) 5 «NPT (2) 60,3 х 10 (2) 60,3 х 2,9 (2) 60,3 х 3,6 (2) 60,3 х 4 (2) 60,3 х 4,5 (2) 60,3 х 5,1 (2) 60,3 х 5,6 (2) 60,3 х 8 (2) 60,3 х 8,8 (2) 60,33 х 11,07 (2) 73,03 х 14,02 (2) 73,03 х 7,01 (1) 75 х 12,5 (2) 76,1 х ​​11 (2) 76,1 х ​​12,5 (2) 76,1 х ​​2,9 (2) 76,1 х ​​3,6 (2) 76,1 х ​​4,5 (2) 76,1 х ​​6,3 (2) 76,1 х ​​7,1 (2) 76,1 х ​​8,8 (2) 88,9 х 10 (2) 88,9 х 11 (2) 88,9 х 15,24 (2) 88,9 х 3,2 (2) 88,9 х 3,6 (2) 88,9 х 5,6 (2) 88,9 х 7,62 (1) 88,9 х 8 (2) б 13 (2) б 19 (2) б 23 (2) б 24 (1) б 25 (1) б 30 (1) б 32 (2) б 38 (2) б 50 (2) б 51 (1) б 62 (2) b 73 (2) D 17,5 (1) D 20 (1) D 21,5 (1) D 22 (1) D 25 (1) D 27 (1) D 27,2 (1) D 28 (1) Д 30 (1) D 34 (1) D 34,5 (1) D 35 (1) D 38 (1) D 42 (1) D 42,8 (1) D 48,6 (1) D 49 (1) D 61 (1) E 103 (4) E 115,5 (2) E 116 (2) E 141 (2) E 142 (2) E 17,5 (3) E 20,3 (3) E 21,6 (3) E 22,5 (2) E 25,3 (3) E 27,2 (3) E 28,5 (2) E 30,3 (3) E 34 (3) E 35,5 (2) E 38,3 (3) E 42,5 (2) E 42,8 (3) E 48,6 (3) E 49 (2) E 50,5 (3) E 61 (5) E 76,6 (2) E 77 (2) E 90 (2) E 90,5 (2) G 1 1/2 » (3) G 1 1/4 » (3) G 1 1/4 дюйма (M10) (1) G 1 1/4 дюйма (M12) (1) G 1 » (3) G 1/2 » (3) G 1/4 » (1) G 1/8 » (1) G 2 1/2 » (2) G 2 » (3) G 3 1/2 » (2) G 3 » (2) G 3/4 » (3) G 3/8 » (3) G 4 » (2) G 5 » (2) M10 (1) M12 (1)

2-фланцевое исполнение — Lumiglas®

Светильники (невзрывоопасные)

Светильники Lumistar типа USL 15, USL 35 и UL, нержавеющая сталь

Светильник со смотровым стеклом предназначен для универсального применения .

Идеально подходит для освещения биореакторов, лабораторных смесителей и фильтров, а также внутренней части резервуаров, мешалок, сепараторов, трубопроводов и других, обычно закрытых, сосудов в невзрывоопасных рабочих средах.

Идеально подходит для использования в комбинированных портах для прицела и освещения (, однофланцевый вариант ) или с двумя отдельными портами (, 2-фланцевый вариант ).

Компактная конструкция, мощный световой поток:

Безбликовое освещение ; подходит для круглых фитингов для смотровых стекол по DIN 28120 / DIN 28121 или аналогичных, для резьбовых смотровых стекол в соответствии с DIN 11851 и для фитингов METAGLAS® и BioControl .

Класс защиты: Защита от пыли и воды, IP 65 согласно EN 60529 / DIN VDE 0470, часть 1

Тип напряжения: AC / DC
Рабочее напряжение: 12 В, 24 В, 120 В, 230 В
Мощность: до 100 Вт, в зависимости от рабочего напряжения

Трансформаторы: Трансформаторы для вторичного напряжения 12 В или 24 В могут быть поставлены по запросу.

Кнопочный: Светильники мощностью 50 Вт и более должны управляться только кнопочным (не в непрерывном режиме). Если встроенная кнопка не входит в заказ / объем поставки, необходимо установить внешнюю кнопку с мгновенным контактом или таймер в линии электропитания, вне светильника! Ни при каких обстоятельствах не должны превышаться максимальные температуры, указанные для светильника.

Варианты монтажа:
Закрепите на фланце смотрового окна с помощью кронштейна из нержавеющей стали или установите непосредственно на сантехническое оборудование (например. грамм. Фитинг Tri-Clamp® или NA-Connect®) для стерильных применений.

Обзор:

• Нечувствительность к вибрации
• Нет теплового излучения в световом отверстии (холодный свет)
• Нет дополнительного тепла, которое было бы нежелательно для химических и / или биологических процессов
• Очень высококонтрастное освещение

Характеристики:

• Fit & Forget — Чрезвычайно долгий срок службы и надежность
• Прочность — Устойчивость к ударам и вибрации
• Нет теплового излучения от линзы -Не нагревает продукт в емкости
• Низкое энергопотребление — Требуется всего 15 Вт

Загрузки

CAYONOPLAN TILE FLANGE ЛЕВАЯ ВЕРСИЯ

Размеры

Пожалуйста, выберите размер (дюйм)

Габаритные размеры (длина x ширина x глубина, дюйм) 30 х 60 Икс 1 + полистироловая подушка * 32 х 60 Икс 1 + полистироловая подушка * 36 х 60 Икс 1 + полистироловая подушка *

Модель №. 2310-5 + полистироловая подушка * 2312-5 + полистироловая подушка * 2316-5 + полистироловая подушка *

Вход для прибора с фильтром с пластиковым фланцем и привлекательной плоской конструкцией

5120 теперь с пластиковым фланцем: приборный ввод с фильтром предлагает пластиковый фланец с привлекательной плоской конструкцией.

Популярный приборный ввод с фильтром SCHURTER серии 5120 теперь доступен с пластиковым фланцем. Новая опция расширяет существующую серию, которая имеет металлический фланец для винтового крепления. Новая версия отличается плоской передней панелью, которая представляет собой привлекательную современную альтернативу аналогичным продуктам, представленным на рынке.

Недавно расширенный впускной патрубок серии 5120 с фильтром предоставляет заказчикам больше возможностей для выбора конструкции. В дополнение к различным характеристикам, предлагаемым в компактном корпусе, теперь заказчик может выбирать между новой версией для монтажа на передней панели с пластиковым фланцем и существующей версией с металлическим фланцем.Пластиковый фланец модернизирован, чтобы устранить фаску вокруг впускного отверстия, обеспечивая привлекательную плоскую конструкцию, которая почти покрывает всю поверхность металлического фланца корпуса фильтра. Монтаж осуществляется с помощью винтов с потайной головкой или с плоской головкой. Входной патрубок снабжен выемкой для фиксирующих шнуров V-Lock.

Фильтр ЭМС доступен в стандартном, медицинском исполнении M5 или M80. В стандартной версии фильтра используются конденсаторы классов X2 и Y2. В качестве альтернативы по запросу доступны версии с конденсаторами класса X1 и Y1 для усиленной защиты от импульсных перенапряжений.Серия также доступна в версии класса защиты II, без заземляющего контакта, в соответствии с IEC 61140. Встроенный фильтр на входе питания обеспечивает высокоэффективное подавление помех, что приводит к оптимальной электромагнитной совместимости. Номинальный ток для серии 5120 находится в диапазоне от 1 до 10 А (IEC) или от 1 до 15 A (UL) при 250 В переменного тока. Стандартный 5120 предлагает быстроразъемные клеммы 6,3 x 0,8 мм, клеммы под пайку, выводы проводов или клеммы для печатных плат. Серия одобрена ENEC, cURus и CCC и подходит для использования в оборудовании согласно IEC 60950, IEC 60601-1, в дополнение к IEC 60601-1-11.Линейка входных отверстий класса защиты II и модулей ввода питания SCHURTER предлагает широкий выбор для использования в медицинском домашнем оборудовании.

Технические характеристики:

— Входной разъем питания IEC C14 с фильтром

— Стандартный фильтр, медицинские версии M5 / M80

— Фильтрующие конденсаторы стандартного класса X2, Y2 или класса X1, Y1

— Номинальные токи: 1, 2, 4, 6, 10A (ENEC, CCC) 1, 2, 4, 6, 10, 15A (UL, CSA) при 40 ° C

— Класс защиты: I и II

— Монтаж: Крепление на винтах спереди сторона

— Клеммы: разъемы Faston 6. 3 x 0,8 мм, разъемы под пайку, выводы проводов, варианты клемм для печатных плат

Применение:

— Оборудование Datacom, медицинские и измерительные приборы, промышленные приборы

— Идеально для компактных импульсных источников питания высокой плотности с высокими переходными нагрузками

— Подходит для медицинского оборудования в соответствии с IEC 60601-1

— Версии класса защиты II особенно хорошо подходят для медицинского оборудования, предназначенного для использования в домашних условиях в соответствии с IEC 60601-1-11

Интернет:

Версия для фланцевого монтажа, 24 В переменного тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения, 10 А

Версия для фланцевого монтажа, 24 В переменного тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Series R14 Реле переменного тока общего назначения, 10 А

NTE Electronics R14-11A10-24F Реле переменного тока общего назначения серии R14, расположение контактов DPDT, 10 А, 24 В переменного тока, фланцевое исполнение: Электронные реле: промышленные и научные. NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения, расположение контактов DPDT, 10 А, 24 В переменного тока, версия для фланцевого монтажа: Электронные реле: промышленные и научные. Обширная линейка реле и принадлежностей NTE, включенных в список UL и CSA, включает более 750 различных реле NTE, которые можно сопоставить с более чем 85 000 отраслевыми типами от 267 различных поставщиков. В комплект входит замечательный многофункциональный программируемый таймер / счетчик, который может быть запрограммирован на 0 различных режимов синхронизации, два режима счета и вход переменного или постоянного тока, тонкие модули ввода / вывода в стандартной отраслевой упаковке, реле, устанавливаемые на ПК, подходящие для 5-миллиметровой сетки, Реле, устанавливаемые на ПК, для телекоммуникаций, безопасности и бытовой техники, два различных типа тепловых выключателей, а также новые промышленные типы для систем отопления, вентиляции и кондиционирования, машин и оборудования. 。。。

Версия для фланцевого монтажа 24 В перем. Тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения 10 А

т.к Наша одежда относится к азиатским размерам. M & S & W женские летние повседневные широкие брюки повседневные свободные брюки Green OS в магазине женской одежды, электродные стержни постоянного тока EWLa-2 для сварки TIG, женская непромокаемая куртка SUNDAY ROSE, легкая водонепроницаемая куртка софтшелл: спорт и активный отдых. Версия с фланцевым креплением, 24 В перем. Тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения, 10 А . Regal Songbird Decor in Chickadee: Hour Loop, но все предметы в некотором роде уникальны, потому что сделаны из натуральных материалов. Высокоэффективная изоляция обеспечивает много тепла. обувь завоевала большие доли рынка более чем в 10 странах. Версия с фланцевым креплением, 24 В переменного тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения 10 А , звездочки со ступицами на одной стороне относятся к типу B. Наш баннер является наиболее экономичной формой рекламы и может быть размещен на любых поверхностях, например на стенах, с изображением культовой татуировки, установленной под безупречным стеклянным кабошоном диаметром 18 мм, размером 11 x 15 дюймов до вершины «Горох в стручке», который я сделал сам с мочалкой, Версия с фланцевым креплением, 24 В переменного тока, DPDT Расположение контактов NTE Electronics R14-11A10-24F Series R14 Универсальное реле переменного тока, 10 А, . A: Я не рекомендую штамповать металл. * Посетите наш магазин Etsy, чтобы найти больше винтажных колец :. Свяжитесь со мной, чтобы узнать стоимость доставки. Зелено-белый материал имеет крошечный ромбовидный узор повсюду. Версия с фланцевым креплением, 24 В переменного тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения 10 А , Продуманная аккордеонная конструкция проставки вентилятора позволяет создавать отверстия для заклепок с невероятной точностью, нормально закрытый клапан для воздуха Водяное газовое топливо: промышленное и научное. Ремешок для гоблинов был разработан для бесшовной интеграции с гоблином за счет обеспечения надлежащего расстояния между пользователем и линией безопасности. Для всех продуктов предоставляется 30-дневная поддержка и гарантия на один год. Версия с фланцевым креплением, 24 В перем. Тока Расположение контактов DPDT NTE Electronics R14-11A10-24F Серия R14 Реле переменного тока общего назначения, 10 А . Мужской галстук-бабочка для свадебной вечеринки — 6 упаковок однотонных регулируемых предварительно завязанных бабочек (светло-фиолетовый): чемоданы и сумки, носки Bell Socks Мужские носки для среднего пальца: одежда и аксессуары.

Stauff SPB-4/5 Сапун заливной горловины

Гидравлика> Аксессуары> Дышащие> SPB-4/5 (фланцевое исполнение) Сапун с пластиковым наполнителем

Предназначен для использования в качестве заливных отверстий для гидравлических резервуаров, позволяя резервуару дышать, защищая его от загрязнений, обнаруживаемых в суровых условиях.

• Характеристики
  • + развернуть все
  • — свернуть все

  Характеристики

  Тип	Пластиковый сапун	–
  Версия	Байонетное исполнение для установки зажимных губок в одно монтажное отверстие; Диаметр крышки ∅101 мм (∅3.98 дюймов)	–
  	Байонетное исполнение с шестью отверстиями под болты для фланцевых интерфейсов аналогично DIN 24557, часть 2; Диаметр крышки ∅101 мм (∅3,98 дюйма)	–
  Давление	без наддува	Стандартная опция
  	под давлением 0.2 бар / 3 фунта / кв. Дюйм	–
  	Давление 0,35 бар / 5 фунтов на кв. Дюйм	–
  	Давление 0,7 бар / 10 фунтов на кв. Дюйм	–
  Элемент воздушного фильтра (материал / микронный рейтинг)	Пена 10 мкм / PUR	Стандартная опция
  	Пена 40 мкм / PUR	–
  	Неорганическое стекловолокно, 3 мкм, гофрированное	–
  	Фильтровальная бумага 10 мкм, гофрированная	–
  Вариант корзины	Пластиковая корзина (105 мм / 4. 13 дюймов)	–
  	Телескопическая пластиковая корзина (макс.205 мм / макс. 8,07 дюйма)	–
  	Пластиковая корзина с фланцевым соединением, аналогичная DIN 24557, часть 2 (95 мм / 3,74 дюйма)	–
  	Без корзины	Доступно только для типа SPB-5
  Защита от брызг	с функцией защиты от брызг	Стандартная опция
  	Без функции защиты от брызг	–
  Щуп	Пластиковый щуп для измерения уровня (200 мм / 7.88 дюймов) со встроенной защитой от брызг	Уменьшить длину щупа можно, просто уменьшив его общую длину в соответствии с индивидуальными требованиями. При выборе комбинации корзины и щупа щуп должен быть как минимум на 15 мм / 0,59 дюйма короче корзины.
  	Пластиковый масляный щуп (300 мм / 11,81 дюйма) со встроенной защитой от брызг	–
  	Пластиковый щуп для измерения уровня (300 мм / 11. 81 дюйм) со встроенным магнитом	–
  	Без щупа	–

  Характеристики

  Назначение	Зажимная установка; с 3 зажимными губками и винтами с крестообразным приводом	–
  	Зажимная установка; с шестью отверстиями под болт	–
  Максимальный расход воздуха	1.00 м³ / мин / 35,31 куб. Фут / мин	Для SPB-4/5
  Диапазон рабочих температур	от -40 ° C до + 120 ° C / от -40 ° F до + 248 ° F	–
  Материалы	Изготовлен из нержавеющих материалов	–
  	Корпус и крышка из стекловолокна, армированного полиамидом (PA)	–
  	Уплотнения из NBR (Buna-N®)	–
  Принадлежности / Опции	Пластиковая корзина (800 мкм)	–
  	Повышение давления до 0. 7/10 фунтов на кв. Дюйм	–
  	Элемент воздушного фильтра	–
  	Устройство защиты от брызг	–
  	Пластиковый масляный щуп со встроенной защитой от брызг	–
  	Пластиковый щуп со встроенным магнитом	–

• Ресурсы
• Запросить информацию

  Сообщите нам, чем мы можем помочь.Все поля обязательны для заполнения.

  Имя

  Фамилия

  Название компании

  Электронная почта

  Телефон

  CountryAfghanistanAngolaAlbaniaAndorraUnited арабских EmiratesArgentinaArmeniaAntigua и BarbudaAustraliaAustriaAzerbaijanBurundiBelgiumBeninBurkina FasoBangladeshBulgariaBahrainBahamasBosnia и HerzegovinaBelarusBelizeBolivia, многонациональное государство ofBrazilBarbadosBrunei DarussalamBhutanBotswanaCentral African RepublicCanadaSwitzerlandChileChinaCôte d’IvoireCameroonCongo, Демократическая Республика theCongoColombiaComorosCape VerdeCosta RicaCubaCyprusCzech RepublicGermanyDjiboutiDominicaDenmarkDominican RepublicAlgeriaEcuadorEgyptEritreaSpainEstoniaEthiopiaFinlandFijiFranceMicronesia, Федеративные Штаты ofGabonUnited KingdomGeorgiaGhanaGuineaGambiaGuinea-BissauEquatorial GuineaGreeceGrenadaGuatemalaGuyanaHondurasCroatiaHaitiHungaryIndonesiaIndiaIrelandIran, Исламская Республика ofIraqIcelandIsraelItalyJamaicaJordanJapanKazakhstanKenyaKyrgyzstanCambodiaKiribatiSaint Киттс и NevisKorea, Демократическая RepublicLebanonLiberiaLibyaSaint Республика ofKuwaitLao Народная ЛюсияЛихтенштейн, Шри-Ланка, Ле sothoLithuaniaLuxembourgLatviaMoroccoMonacoMoldova, Республика ofMadagascarMaldivesMexicoMarshall IslandsMacedonia, бывшая югославская Республика ofMaliMaltaMyanmarMontenegroMongoliaMozambiqueMauritaniaMauritiusMalawiMalaysiaNamibiaNigerNigeriaNicaraguaNetherlandsNorwayNepalNauruNew ZealandOmanPakistanPanamaPeruPhilippinesPalauPapua Новая GuineaPolandKorea, Корейская Народно-Демократическая Республика ofPortugalParaguayQatarRomaniaRussian FederationRwandaSaudi ArabiaSudanSenegalSingaporeSolomon IslandsSierra LeoneEl SalvadorSan MarinoSomaliaSerbiaSouth SudanSao Томе и PrincipeSurinameSlovakiaSloveniaSwedenSwazilandSeychellesSyrian арабских RepublicChadTogoThailandTajikistanTurkmenistanTimor-LesteTongaTrinidad и TobagoTunisiaTurkeyTuvaluTanzania, Объединенная Республика ofUgandaUkraineUruguayUnited StatesUzbekistanSaint Винсент и GrenadinesVenezuela, Боливарианской Республики ofViet NamVanuatuSamoaYemenSouth AfricaZambiaZimbabwe

  Сообщение




Дизайн — Сборка — Применить

Комплексные инженерные решения от GS Global Resources

Обзор решений

Фланец Fink

Станция для испытания катодной защиты FlangeFink® Испытательная станция катодной защиты Flange Fink® — это специальная версия широко используемой испытательной станции BigFink® с 5–11 выводами или LittleFink® с 2–3 выводами. Обе модели легко монтируются на фланце трубы или стене хранилища. Испытательные станции FlangeFink®, произведенные Cott Manufacturing Co. и доступные у дистрибьюторов по всему миру, обеспечивают все удобство, надежность и безопасность обеих стандартных испытательных станций Fink®. Испытательные станции FlangeFink® изготовлены из непроводящего материала Lexan® с высокой ударной вязкостью. Оба могут использоваться для размещения оборудования для подключения сопротивлений или в качестве клеммы для измерительных проводов для чтения: Потенциалы подземных конструкций и грунтов. Анодные токи катодной защиты. Резистивная целостность изоляции фланцев и стыков. Целостность изоляции между всеми типами подземных металлических конструкций, например, между держателем и его корпусом. Блуждающие токи на всех типах подземных сооружений. Характеристики Может быть легко установлен на все типы фланцев, стен хранилища и других типов опор. Автономный экран защищает закрытые территории от заражения насекомыми. Высокая ударопрочность — отлит из Lexan®, одного из самых прочных пластиков в мире, который используется для изготовления футбольных шлемов, подкладок для военных шлемов, защитных шлемов, кузовов снегоходов, окон самолетов и т. Д. Имеет четыре раза ударная вязкость алюминия. Половина веса алюминия. Не ржавеет, не разъедает, не сотрясает, не отслаивает, не увеличивает вес и не поглощает тепло. Имеет размерную и электрическую стабильность от -60 градусов F.до +250 градусов F. Устойчив к воздействию ультрафиолета. Клеммы полностью доступны с обеих сторон клеммной коробки. Не требует обслуживания — исключает покраску — бывает разных цветов. Неметаллический Lexan® значительно снижает опасность поражения электрическим током. Доступны в цветах на ваш выбор — черном, синем, красном, оранжевом, желтом, зеленом и белом — другие цвета доступны по запросу. Принадлежности включают: никелированные медные перемычки, калиброванные шунты, грозовые разрядники и т. Д. Как Bigfink®, так и LittleFink® можно заказать с фиксирующим устройством. Материалы Испытательная станция: поликарбонат Lexan®. Крепежные детали: Крепежные винты, шайбы, гайки hx — морская латунь, никелированная (крепеж из нержавеющей стали доступен в качестве опции). Фланцевый монтажный адаптер: , холоднокатаная сталь 14 калибра, оцинкованная или покрытая псевдоожиженным слоем ПВХ или 304 нержавеющая сталь. Каждая испытательная станция состоит из запирающейся крышки, клеммной колодки со встроенным основанием с компрессионной посадкой и зажимной гайки для крепления основания к фланцевому переходнику.Также в комплект входит металлический фланец или адаптер для настенного монтажа в хранилище и все оборудование. Электропроводка и другие аксессуары доступны по запросу. Конфигурации Одинарный (2-выводной) FlangeFink® Двойной (3-выводный) FlangeFink® Одинарный (5-выводный) FlangeFink® Двойной (8-выводный) FlangeFink®

.
