Классификация фланцев. Исполнения фланцев. > Полезная информация > ТОП ДЕТАЛЬ

24.01.2014

Из предыдущей статьи стало понятно, что фланец — это отличный способ соединения труб, задвижек, клапанов и других предметов, для создания системы трубопроводов. Данный метод соединения оборудования дает простой доступ для очистки, осмотра или модификации трубопроводной системы.

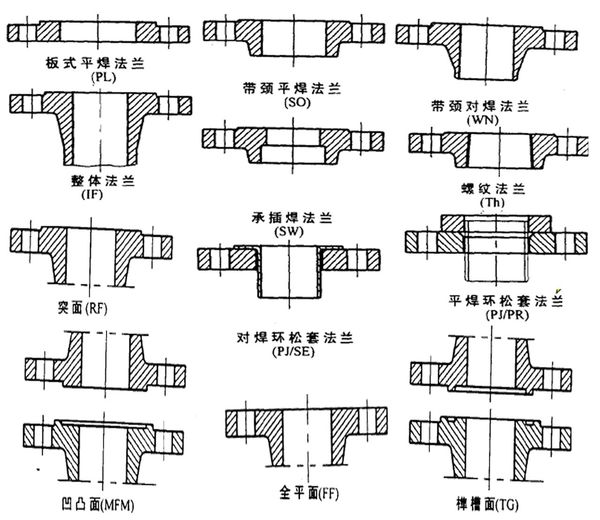

Все фланцы различают по типам: плоские, воротниковые, свободные на приварном кольце. Данные типы регламентируются по ГОСТам соответственно ГОСТ 12820-80, ГОСТ 12821-80 и ГОСТ 12822-80 (см. Полезная информация ­­―> ГОСТы).

Также фланцы могут изготавливать по 2 стандартам:

— DIN – немецкий институт стандартизации;

— ANSI/ASME – американский стандарт.

Также фланцы можно разделить по типам исполнения.

Исполнением фланцев являются геометрические параметры соединительной поверхности. Фланцевые исполнения бывают разных геометрий.

По всем ГОСТам первое исполнение является самым распространенным. Первого фланцевое исполнение считается базовым, так как из него можно произвести и изготовить любое другое исполнение.

Всего существует 9 разных исполнений для плоских и воротниковых фланцев. Фланцевые исполнения регламентируются ГОСТом 12815-80:

• Исполнение 1. с соединительным выступом.
• Исполнение 2. с выступом.
• Исполнение 3. с впадиной.
• Исполнение 4. с шипом.
• Исполнение 5. с пазом.
• Исполнение 6. под линзовую прокладку.
• Исполнение 7. под прокладку овального сечения.
• Исполнение 8. с шипом под фторопластовую прокладку.
• Исполнение 9. с пазом под фторопластовую прокладку.



Выбор того или иного исполнения фланца обусловлен, прежде всего, технологическими особенностями применения исполнения

фланца. Это зависит и от геометрии уплотнительной поверхности присоединяемого элемента, рабочего давления, условного диаметра, материала изготовления фланцевых соединений и т.д.
Практически для каждого ГОСТа на фланцы существует свой ГОСТ на исполнения уплотнительных поверхностей. К примеру,  для  ГОСТ 28759.4-90 (фланцы сосудов и аппаратов под прокладку восьмиугольного сечения) исполнений уплотнительных поверхностей размеров фланцев существует только два:

1 — под прокладку восьмиугольного сечения монометаллические;

2 — под прокладку восьмиугольного сечения наплавленные коррозионно-стойкой сталью.

Основной задачей исполнений фланцев является обеспечение герметичности фланцевого соединения, причем для этого могут применяться различного вида прокладочные круги. Прокладки могут быть металлические (прокладки  линзовые, овального сечения, восьмиугольного сечения), а могут быть изготовлены из неметаллических материалов (паронит, фторопласт).

Применение уплотнительных прокладок для фланцев с различными типами исполнения, положительно влияет на обеспечение герметичности фланцев и фланцевых соединений. Как  правило, неметаллические прокладки применяются до 6,18 МПа рабочего давления, а металлические прокладки — свыше 6,18 МПа рабочего давления фланцевых соединений. Применение прокладочных материалов и различных исполнений фланцев, а также крепежных элементов (гайки, шпильки, болты), обеспечивают надежное герметичное фланцевое соединение.

Фланцы

Стальные фланцы предназначены для прочного и герметичного соединения труб и трубопроводной арматуры, присоединения их к машинам, аппаратам и ёмкостям, для соединения валов и других вращающихся деталей (фланцевое соединение). Фланцы используют попарно (комплектом).

Применение.
Фланцы и фланцевые соединения применяют при строительстве газо-нефтепроводов, теплотрасс, гидроэлектростанций, в машиностроительной отрасли.

Исполнение.
ГОСТ предусматривает 9 исполнений фланцев, отличающихся формой игеометрическими размерами стыковочных поверхностей. Наиболее широко используются фланцы 1-го исполнения. Фланцы на высокое давление Ру 10,16, 20 МПа не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Для фланцев, работающих при высоких давлениях, с агрессивной рабочей средой и др., как правило, используются другие исполнения. В зависимости от способа приварки фланцев к трубопроводу они бывают двух видов:

приварные плоские;
приварные встык (воротниковые).
Материал.
Фланцы изготавливаются из углеродистых, легированных и нержавеющих сталей:

Ст 3;
Ст 20;
09Г2С;
15Х5М;
12Х18Н10Т.
ГОСТ 12820-80

Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -70 С до +300 С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. Допускается изготовление фланцев с уплотнительной поверхностью исполнения 4,5,8 и 9. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

ГОСТ 12821-80

Предназначены для соединения трубопроводов на условное давление Ру от 0,1 МПа до 20 МПа (от 1кгс/см2 до 200 кгс/см2) и температуру среды от -70 С до +450 С. Фланцы должны изготовляться с уплотнительной поверхностью исполнения 1, 2, 3, 4 , 5, 6, 7 , 8, 9 ; фланцы на высокое давление Ру 10, 16, 20 МПа (100, 160, 200 кгс/см2)не могут быть изготовлены с уплотнительной поверхностью исполнения 1. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

ГОСТ 12822 -80

Предназначены для соединения трубопроводов на условное давление от 0,1 МПа до 2,5 МПа (от 1кгс/см2 до 25 кгс/см2) и температуру среды от -30 С до +300 С. Кольца должны изготовляться с уплотнительной поверхностью исполнения 1,2,3. В технически обоснованных случаях допускается изготовление колец с уплотнительными поверхностями исполнения 4,5,8 и 9. Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80. Технические требования, материал фланцев, крепежных деталей и прокладок, а также маркировка, упаковка, транспортировка по ГОСТ 12816-80.

Ряды

Если при заказе не оговорены особенности конструктивного исполнения присоединительных размеров (ряд 1 или 2), то изготовление фланца по умолчанию осуществляется в соответствии с рядом 2. Конструктивным отличием фланцев ряда 1 от фланцев ряда 2 является разное количество отверстий в нем под крепежные болты (шпильки) и их диаметры.

Назначение и классификация фланцев

Назначение фланцев

Итак, разберёмся, что такое фланец, для каких целей его используют? Какие типы фланцев бывают?



Фланец – это металлическая деталь различной геометрической формы, используемая в трубопроводных арматурах для герметичного и прочного присоединения элементов трубопроводов друг к другу и к  специальному оборудованию.

Равномерно по периметру фланец имеет отверстия для обеспечения прочного соединения деталей с помощью шпилек, болтов и других крепежных элементов. В настоящее время производят 9  вариантов фланцев разной формы и размеров площади стыка.

Фланцы любого типа и назначения в большинстве случаев изготавливают из стали широкого ряда марок. Выбор материала  определяется рабочей средой, для использования в которой предполагается фланец.

В настоящее время наибольшее распространение в производстве фланцев получили марки стали:

• углеродсодержащая конструкционная сталь 20 (ст.20). Фланцы из данной марки стали в основном используют при монтаже трубопроводов с жидкой и газовой рабочей средой (пар, вода и др.) при температурах носителя и окружающей среды от минус 40 до плюс 475°С;
• низколегированная конструкционная сталь 09г2с (ст. 09Г2С), широко применяемая для сварных конструкций. Такие фланцы могут выдерживать рабочий диапазон температур от минус 70 до плюс 475°С и предназначены для трубопроводных магистралей нефтеперерабатывающей и газоперерабатывающей промышленности;
• криогенная конструкционная сталь 12Х18Н10Т для фланцев, применяемых в трубопроводных конструкциях для агрессивных сред в химической промышленности с рабочим диапазоном температур от минус 196 до  плюс 350°С;
• коррозионно-стойкая сталь 10Х17Н13М2Т работоспособна в рабочих средах повышенной агрессивности, имеет продолжительные сроки эксплуатации. Обладает высокой устойчивостью к воздействию коррозии различной природы (электрохимической, химической, межкристаллической, коррозии под напряжением и др.) в интервале температур от минус 196 до плюс 600°С;
• жаропрочная легированная сталь марки 15Х5М применяется для изготовления соединяющих элементов трубопроводов с повышенной устойчивостью к окислительным процессам в температурных условиях до

  600-650°С.

Нормативная отраслевая документация

Способы производства фланцев, используемые материалы, технические характеристики, рекомендуемые области их назначения в Российской Федерации регламентированы государственными и межгосударственными отраслевыми стандартами.

Таблица 1 — Типы фланцев и соответствующие им ГОСТы

На современном этапе существует 2 подхода к классификации фланцев: по типу соединения и способу изготовления.

Типы фланцев по способу соединения

Данный тип фланцев предназначен для эксплуатации в температурном диапазоне от минус 253 до плюс 600°С в конструкциях с чрезвычайно высоким давлением. Он имеет конусообразное исполнение, что позволяет обеспечить работоспособность арматуры в указанных условиях. Сглаженный переход воротникового фланца в корпус трубопровода достигается за счёт внедрения конуса фланца, его наибольший диаметр должен соответствовать диаметру корпуса трубопровода. Конструкция фланца эффективно снижает появление возможных препятствий при прохождении рабочей среды, турбулентности потока и способствует распределению возникающих напряжений в трубопроводе.

• Свободный (накидной)

Фланцы данного типа разработаны в таком исполнении, что они свободно вращаются и перемещаются вдоль каркаса трубопровода, что упрощает устройство выемок для крепежных элементов. Их не требуется приваривать или жестко фиксировать. Соединение трубопроводов осуществляется двумя сварными швами по углам на внешней и внутренней поверхностях.  Данные фланцы не имеют выпуклой поверхности. Радиус поверхности стыка обычно стандартный и совпадает с радиусом трубы и остальных используемых фланцев. Часто используются в комплекте с фланцами других типов.

Предназначены для невысоких рабочих давлений и температурного диапазона от минус 30º до плюс +300°С. Имеют небольшие сроки службы и не применяется в трубопроводах с жидкой рабочей средой. Тем не менее, сделанный из качественной углеродистой стали, фланец свободного типа эффективен как бюджетный вариант исполнения для применения в коррозийно-устойчивых трубопроводах.

Исторически фланцы раструбного типа были предназначены для труб малого диаметра с высоким рабочим давлением. Сроки их службы по сравнению с фланцами свободного типа значительно выше. В настоящее время используются для соединений арматуры, работающей в температурном диапазоне от минус 20 до плюс 70°С. Соединение с каркасом трубы достигается сваркой с одного угла на внешней поверхности фланца. Недостатком фланца данного типа является высокая вероятность разрыва, особенно в коррозионно-неустойчивых трубопроводах, поэтому их использование ограничено.

• Приварной плоский

Фланцы данного типа применимы в диапазоне рабочих температур от минус 70º до плюс 450ºС и максимальных давлений до 2,5 МПа. Являются наиболее распространенными, просты в изготовлении и имеют относительно низкую стоимость. Обычно, имеют конструкцию различной геометрической формы с отверстием под заданный диаметр арматуры и отверстиями под крепежные элементы.

При  стягивании фланцев данного типа болтами или шпильками получается косвенное бесконтактное соединение только за счёт уплотнительной прокладки. Могут применяться, в том числе, и в качестве опорных элементов для трубных конструкций различных технических объектов. Приварные плоские фланцы обеспечивают прочное присоединение опор к основанию и хорошо подвергаются демонтажу путем открепления болтов или шпилек.

Резьбовые фланцы предназначены для объектов, эксплуатируемых в специфических условиях. Главное преимущество состоит в возможности их фиксирования на трубе без применения сварочных работ, только за счёт резьбового соединения, в редких случаях их совмещением. Резьбовые  фланцы часто используются в трубах небольшого диаметра и не применимы для конструкций, выполненных из труб малой толщины, так как нет возможности нанести на них резьбу.

Глухой фланец (заглушка) представляет собой плоскую деталь без центрального отверстия под трубопровод, но с отверстиями по диаметру под крепежные элементы. Цель его применения – временное или постоянное перекрытие («заглушка») рабочего потока на торцевых концах каркаса трубы.

Широкое распространение заглушки получили в газопроводах,  холодных водопроводных магистралях, системах ливнестоков и др. Температурный диапазон применения достаточно широк: от  минус 70 до плюс 600°С.

Классификация по способу изготовления

Данная классификация основывается на промышленных способах изготовления металлических фланцев.

Ковка. Способ ковки металлических деталей основывается на пластичных свойствах металла. Заключается в многократной обработке металлической заготовки под давлением, за счёт чего достигаются требуемые конструкторской документацией технические параметры изделия.

Центробежное электрошлаковое литье (ЦЭШЛ). Сырье (металлы, сплавы металлов) для таких деталей подвергается электрошлаковой переплавке. После чего отправляется в форму для создания заготовки. Такой метод позволяет создавать заготовки с минимальными припусками, которые удаляются при помощи резки. Данная технология позволяет изготавливать фланцы больших диаметров.

Горячая штамповка. Штамповка – достаточно производительный технологический способ и представляет многостадийный процесс, осуществляемый в 4 этапа: осадка, формообразование, прошивка, обрезка. Данным методом получают заготовки заданной формы и размеров. Штампованные заготовки, как и литьевые, подвергаются механической доработке до заданных размеров чаще всего методом резки.

Изготовление из раскатных колец. Данный метод основывается на изготовлении заготовок путем раскатки из металлических колец, после чего деталь подвергается механической обработке. Подходит для изготовления фланцев больших размеров.

Резка. Способ, используемый для обработки металлических заготовок, при котором с детали снимаются шероховатости и припуски. Осуществляется на металлорежущих станках. В настоящее время существуют разновидности резки: электроискровая, лазерная, ультразвуковая, химическая и др. В результате получают изделия с требуемыми техническими характеристиками.

Как мы убедились, типов, вариантов исполнений и способов изготовления фланцев достаточно много. При выборе фланца, как составляющей трубопроводной арматуры, должное внимание следует обратить на материал, производителя, соотношение цена-качество изделия. Правильно выбранный фланец поможет обеспечить надежность и работоспособность всей трубопроводной технической конструкции.



Фланцы арматуры, соединительных частей и трубопроводов ГОСТ 12815-80

Главная » Продукция » Фланцы » Фланцы арматуры

Узнать цену

Узнать цену

Область применения

Настоящий стандарт распространяется на присоединительные фланцы трубопроводной арматуры, соединительных частей и трубопроводов, а также на присоединительные фланцы машин, приборов, патрубков, аппаратов и резервуаров на номинальное давление от PN 1 до PN 200 и устанавливает конструкцию и размеры стальных и чугунных фланцев, определяет типы фланцев, типы форм уплотнительных поверхностей, устанавливает технические требования к изготовлению, маркировке, испытаниям и контролю.

Также в настоящем стандарте приведены рекомендации по выбору материала для фланцев и крепежных деталей.

На фланцы для других объектов, параметров и условий применения действуют ГОСТ 1536, ГОСТ 4433, ГОСТ 9399, ГОСТ 25660, ГОСТ 28759.1—ГОСТ 28759.5

Стандарт может быть использован для подтверждения соответствия.

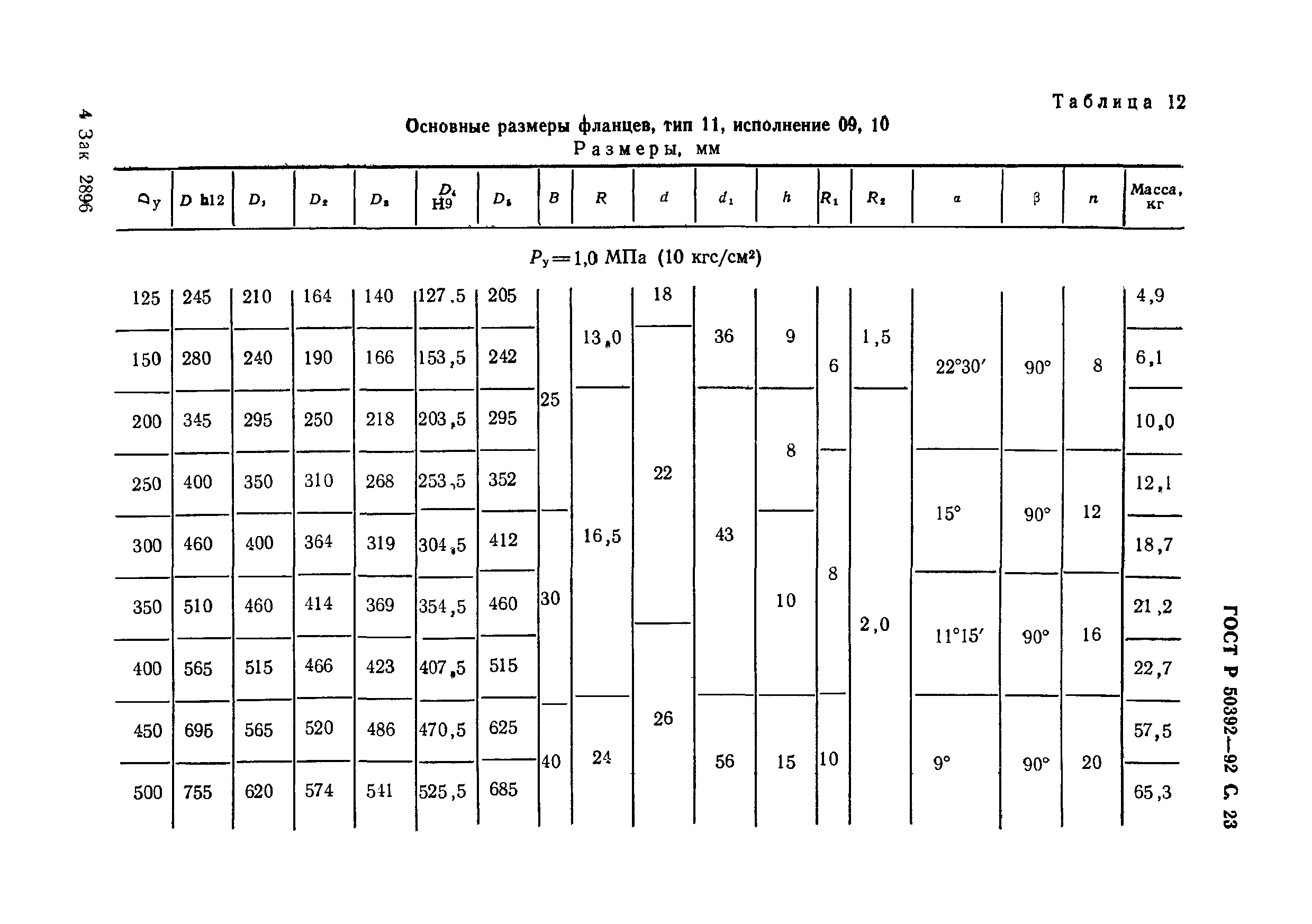

Типы фланцев и исполнения уплотнительных поверхностей

Технические требования

Фланцы должны изготавливаться в соответствии с требованиями настоящего стандарта и/или по рабочим чертежам, утвержденным в установленном порядке. Давления номинальные, рабочие, пробные — по ГОСТ356. Допускается в отверстиях под крепежные детали выполнение резьбы. Допускается фланцы, имеющие одинаковые присоединительные размеры для нескольких номинальных давлений, изготавливать толщиной b для максимального давления, а также применять фланцы на бóльшие номинальные давления по сравнению с номинальным давлением изделия.

Фланцы арматуры должны изготовляться с уплотнительными поверхностями исполнений А, В, D, D1, D2, F, F1, F2, J, K, M. Другие уплотнительные поверхности(с выступом или шипом) фланцев арматуры (С, С1, С2, Е, Е1, Е2, L) допускается применять только по требованию заказчика.

Фланцы с исполнением уплотнительных поверхностей А, B, C, C1, C2, D, D1, D2, E, E1, E2, F, F1, F2 применяются в соединениях, уплотняемых эластичными (ГОСТ15180), металлическими зубчатыми, спирально-навитыми (ГОСТ Р52376), графитовыми, металлографитовыми на основе терморасширенного графита и другими плоскими прокладками (ГОСТ15180). Фланцы с исполнением уплотнительных поверхностей K и J применяются соответственно с линзовы-ми и овального сечения прокладками (ГОСТ Р53561). Фланцы с исполнением уплотнительных поверхностей L и M применяются с прокладками на основе фторопласта-4 (ГОСТ15180).

Фланцы должны изготавливаться методами, обеспечивающими соблюдение геометрических размеров и механических свойств в соответствии с выбранными типами фланцев, маркой материалов и группой контроля, а для фланцев, применяемых на опасных производственных объектах, — с учетом требований. Фланцы типов 01, 02, 03, 04 (плоские) допускается изготавливать сварными из частей при условии выполнения сварных швов с полным проваром по всему сечению фланца. Качество радиальных сварных швов должно быть проверено радиографическим или ультразвуковым методом в объеме 100 %. При изготовлении фланцев с применением сварки в рабочих чертежах должны быть указаны требования к сварке и контролю качества сварного соединения (например, по). Фланцы типа 11 (стальные приварные встык) следует изготавливать из поковок, штамповок или бандажных заготовок. Не допускается изготовление фланцев типа 11 из листового проката методом обточки. Метод и технологию производства определяет изготовитель, если иное не оговорено дополнительно при заказе.

Фланцы номинальных диаметров DN ≤600 рассчитаны по ГОСТ Р52857.4 на действие внутреннего давления среды в соединениях при использовании прокладок по ГОСТ15180 без учета внешних нагрузок, изгибающих моментов и коррозионного воздействия. Работоспособность фланцевого соединения всех типоразмеров при использовании всех типов прокладок с учетом конкретных условий эксплуатации соединения (в т. ч. внешних нагрузок, изгибающих моментов, коррозионного воздействия рабочей и окружающей среды), а также фланцев DN> 600 от действия внутреннего давления среды должна подтверждаться расчетом, данными эксплуатации или испытаниями. Расчеты производить по утвержденной методике (например, по ГОСТ Р52857.4).

Чугунные фланцы следует применять только с эластичными прокладками.

Размеры, материалы и технические требования к прокладкам — по нормативной документации и/или по рабочим чертежам, утвержденным в установленном порядке. Размеры прокладок должны обеспечивать собираемость фланцевого соединения с учетом размеров исполнений уплотнительных поверхностей фланцев.

скачать ГОСТ 12815-80

Назад

Фланцы плоские приварные ГОСТ 12820-80 любых размеров от производителя

Фланцы плоские приварные, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй — резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка и затем обрабатывается на станке. Плоские фланцы, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри фланца могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие фланцы стальные менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому плоские фланцы, изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри фланца. Поэтому если в трубопроводе предполагается высокое давление, то надежнее на данный трубопровод устанавливать фланцы плоские, изготовленные методом резки из листа металла. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят фланцы плоские приварные:

Фланец плоский приварной:

Как видно из схематичного изображения, приведенного выше, фланцы плоские представляют из себя деталь дисковой формы,  с центральным отверстием для прохождения движущегося потока среды, вокруг которого имеются равномерно-распределенные отверстия для крепежа. Фланцы плоские приварные изготавливаются по ГОСТ 12820-80 и могут быть изготовлены в 9-ти различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 9-ти исполнений фланцев плоских приварных:

Из вышеприведенных схематичных изображений видно, что

• Исполнение 1 – это фланцы плоские с соединительным выступом;
• Исполнение 2 – это фланцы плоские с выступом;
• Исполнение 3 – это фланцы плоские с впадиной;
• Исполнение 4 – это фланцы плоские с шипом;
• Исполнение 5 – это фланцы плоские с пазом;
• Исполнение 6 – это фланцы плоские с вырезом под линзовую прокладку;
• Исполнение 7 – это фланцы плоские с вырезом под овальную прокладку;
• Исполнение 8 – это фланцы плоские с шипом под фторопласт;
• Исполнение 9 – это фланцы плоские с пазом под фторопласт;

Фланцы плоские монтируются на трубопровод с помощью сварки, а между собой крепятся с помощью болтов или шпилек. Внутренний диаметр плоских фланцев немного превышает наружный диаметр трубы, на которую они монтируются. Поэтому для того, чтобы установить плоский фланец, он сначала надевается на трубу, а затем приваривается к ней газо или электросваркой. Выбирая исполнение плоского фланца, следует учитывать исполнение ответного фланца.

Плоские фланцы, в зависимости от своего исполнения, могут выдерживать давление от 0,1 МПа до 2,5МПа, а диаметр плоских фланцев варьируется от 10мм до 2400мм. В нижеприведенной таблице указаны все виды фланцев плоских по ГОСТ 12820-80, поставляемых нашей компанией, а также характеристики данных фланцев:

Фланцы плоские по ГОСТ 12820-80:

Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг	Dу-Ру (мм-МПа)	Масса 1 фланца, кг
10х0,1	0,25	10х0,6	0,3	10х1,0	0,4	10х1,6	0,5	10х2,5	0,6
15х0,1	0,29	15х0,6	0,35	15х1,0	0,5	15х1,6	0,6	15х2,5	0,7
20х0,1	0,45	20х0,6	0,53	20х1,0	0,75	20х1,6	0,8	20х2,5	1
25х0,1	0,55	25х0,6	0,64	25х1,0	0,9	25х1,6	1,2	25х2,5	1,2
32х0,1	0,79	32х0,6	1,0	32х1,0	1,4	32х1,6	1,6	32х2,5	1,8
40х0,1	0,91	40х0,6	1,2	40х1,0	1,7	40х1,6	1,9	40х2,5	2,1
50х0,1	1,0	50х0,6	1,3	50х1,0	2	50х1,6	2,5	50х2,5	2,7
65х0,1	1,4	65х0,6	1,6	65х1,0	2,7	65х1,6	3,3	65х2,5	3,2
80х0,1	1,8	80х0,6	2,4	80х1,0	3,2	80х1,6	3,7	80х2,5	4
100х0,1	2,1	100х0,6	2,8	100х1,0	3,8	100х1,6	4,7	100х2,5	5,6
125х0,1	2,5	125х0,6	3,6	125х1,0	5,4	125х1,6	6,2	125х2,5	8,2
150х0,1	3,5	150х0,6	4,5	150х1,0	6,7	150х1,6	8	150х2,5	10,2
200х0,1	4,6	200х0,6	5,8	200х1,0	8,1	200х1,6	10,2	200х2,5	13,2
250х0,1	6,9	250х0,6	7,6	250х1,0	10,6	250х1,6	14,4	250х2,5	18,7
300х0,1	9,2	300х0,6	10,2	300х1,0	12,9	300х1,6	17,5	300х2,5	23,5
350х0,1	10,3	350х0,6	12,5	350х1,0	15,8	350х1,6	22,6	350х2,5	34,5
400х0,1	11,5	400х0,6	15,1	400х1,0	21,5	400х1,6	30,5	400х2,5	44,2
450х0,1	14,4	450х0,6	17,1	450х1,0	22,6	450х1,6	39	450х2,5	51,4
500х0,1	16	500х0,6	19,6	500х1,0	28	500х1,6	56,5	500х2,5	66,8
600х0,1	21	600х0,6	26,1	600х1,0	39	600х1,6	79	600х2,5	89,5
700х0,1	28,7	700х0,6	36,4	700х1,0	59	700х1,6	84,4	700х2,5	125
800х0,1	36,2	800х0,6	41,7	800х1,0	78	800х1,6	103	800х2,5	178
900х0,1	44,2	900х0,6	55,1	900х1,0	95	900х1,6	129	—	—
1000х0,1	55,6	1000х0,6	64,4	1000х1,0	119	1000х1,6	180	—	—
1200х0,1	62,4	1200х0,6	99	1200х1,0	198	1200х1,6	298	—	—
1400х0,1	77,6	1400х0,6	162	1400х1,0	279	—	—	—	—
1600х0,1	94,3	1600х0,6	204	1600х1,0	423	—	—	—	—
1800х0,1	117	—	—	—	—	—	—	—	—
2000х0,1	133	—	—	—	—	—	—	—	—
2200х0,1	191	—	—	—	—	—	—	—	—
2400х0,1	238	—	—	—	—	—	—	—	—

Ниже приведен пример условного обозначения плоских фланцев по ГОСТ 12820-80:

Фланец плоский приварной, исполнения 1, с условным проходом 80мм, на давление 2,5МПа из стали марки 20 :

Фланец 1-80х25 ст. 20 ГОСТ 12820-80

Фланец плоский приварной, исполнения 2, с условным проходом 150мм, на давление 1,6МПа из стали марки 09Г2С:

Фланец 2-150х16 ст.09Г2С ГОСТ 12820-80

Пользуясь вышеприведенной таблицей на нашем сайте вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в данной таблице указан вес всех плоских фланцев по ГОСТ 12820-80.

Если Вам требуются остальные характеристики плоских фланцев по ГОСТ 12820-80, то вы можете посмотреть их в ГОСТ 12820-80, который можно скачать на нашем сайте.

Наша компания может поставлять фланцы плоские приварные по ГОСТ 12820-80 из различных марок стали, таких как: сталь 20 и 09г2с (фланцы плоские стальные), сталь 12х18н10т и 10х17н13м2т (фланцы плоские нержавеющие), сталь 15х5м (фланцы плоские жаропрочные) и д.р.

Помимо российских нормативных документов, наша компания поставляет фланцы плоские приварные, изготовленные по американским стандартам: ANSI B16. 5 и ANSI B16.47.

На все

фланцы плоские стальные, поставляемые нашей компанией, выдаются паспорта качества, разрешение на применение, а также сертификат соответствия.

Возможно изготовление фланцев плоских стальных других диаметров и из других марок стали, а также по чертежам и эскизам заказчика.

Если у вас остались вопросы, связанные с плоскими фланцами, то Вы можете задать их менеджерам нашей компании по электронной почте [email protected] или по телефону +7 (343) 361 2377

Изготавливаемая продукция: Фланцы ГОСТ 12820-80

Фланцы

Фланцы — это соединительные элементы конструкции трубопровода, которые представляет собою диски или кольца (а иногда квадратную рамку) с отверстиями для болтов. Фланцы предназначены для прочного и герметичного присоединения арматуры к трубопроводам, для соединения труб и их частей между собой, прикрепления их к различному оборудованию, другим аппаратам и сосудам и пр.

Изготавливают фланцы несколькими способами — гибкой из стальной полосы, горячей штамповкой, газовой вырезкой, центробежным электрошлаковым литьем (ЦЭШЛ), ковочным методом изготовления деталей. В качестве материала, как правило, использованы нержавеющие, легированные и углеродистые марки стали

Подразделяют фланцы

В соответствии с основными стандартами Исток-Реал производит и поставляет следующие фланцы

— Фланцы плоские приварные по ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12820-80 используются для соединения двух участков трубы, деталей и оборудования. При монтаже такой фланец приваривается к детали (трубе) двумя швами

— Фланцы воротниковые (приварные встык) по ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12821-80 используются для соединения двух участков трубы, деталей и оборудования. При монтаже такой фланец приваривается к детали (трубе) одним швом

— Фланцы свободные на приварном кольце ГОСТ 33259-2015, ГОСТ Р 54432-2011, ГОСТ 12822-80 данный элемент состоит из двух частей фланца и кольца, такая деталь отличается удобством при монтаже, приваривается только кольцо, тем самым обеспечивается удобство для стыковки фланцев болтовыми соединениями.

— Фланцы плоские свободные на отбортовке ГОСТ 33259-2015, ГОСТ Р 54432-2011

— Фланцы соединения устьевого оборудования ГОСТ 28919-91 используются для соединения устьевого нефтепромыслового оборудования со стальными кольцевыми прокладками восьмиугольного сечения

— Фланцы сосудов и аппаратов ГОСТ 28759-90 используются для сосудов и аппаратов в химической, нефтехимической, нефтеперерабатывающих отраслях.

— Фланец стальной резьбовой ГОСТ 9399-81 для соединения частей и арматуры с линзовым уплотнением.

— Фланцы стальные по ASME (ANSI) B.16.5,  В 16.47  в соответствии с требованиями Американского института стандартов отличается от российских стандартов контруктивно.

Американский национальный институт стандартов (англ. American National Standards Institute, ANSI) — объединение американских промышленных и деловых групп, разрабатывающее торговые и коммуникационные стандарты, член ISO.

Cтандарт фланцев ANSI включает следующие исполнения фланцев: фланец приварной встык/воротниковый (Weld Neck), фланец приварной (Slip On), фланец с резьбой (Screwed/Threaded), фланец приварной внахлест (Lapped), фланец приварной с впадиной под сварку (Socket Weld).

Предназначены фланцы ANSI для коммуникационных соединений труб различного диаметра при эксплуатации на предприятиях нефтегазового комплекса в холодном и умеренном климате.
Давление:

Класс	150	300	400	600	900	1500	2500
PN (бар)	16-25	50	68	100	150	250	420

 Проход от NPS ½ до NPS 24 (DN 15-600 мм. )

DN в дюймах(«)	1/2″	3/4″	1″	1 1/4″	1 1/2″	2″	2 1/2″	3″	3 1/2″	4″
Ду в мм	15	20	25	32	40	50	65	80	90	100
DN в дюймах(«)	5″	6″	8″	10″	12″	14″	16″	18″	20″	24″
Ду в мм	125	150	200	250	300	350	400	450	500	600

Типы фланцев:

Тип фланца	Обозначение по ASME
Воротниковый (приварной встык)	WN – Welding Neck
Свободный сварной (плоский)	SO – Slip-ON Welding
Глухой (заглушка)	BL — Blind
Резьбовой	Th- Threaded
Переходной сварной	SW-Socket Welding
Нахлесточный	Lp- Lapped

Типы уплотнительной поверхности (исполнения):

Исполнения	Обозначение по ASME	Обозначение по ГОСТ
соединительный выступ	RF	Исполнение 1
выступ	LM	Исполнение 2
впадина	LF	Исполнение 3
шип	LT	Исполнение 4
паз	LG	Исполнение 5
под прокладку ов. сечения	RTJ	Исполнение 7

 Стандарт ASME В16.47 – Стальные фланцы больших диаметров

(свыше 24”) охватывает оценочные характеристики давления и температуры, типы  фланцев и их лицевые части, размеры, допуски, маркировку, контроль. Включает фланцы с обозначениями оценочных характеристик классов 150, 300, 400, 600, 900 (PN 16-150 бар), серии А и серии В и размерами от NPS 26 до NPS 60 (DN 650-1500 мм.)

      По данному стандарту изготавливаются фланцы  только двух типов: воротниковый (WN) и глухой (BL) с соединительными площадками RF и RTJ.

       Пример: условное обозначение при заказе круглого воротникового фланца DN 40” класс 600 серии А под прокладку овального сечения (RTJ)  из стали 12Х18Н10Т:

    -ASME B16.47/А 40” WN 600 RTJ Sch XS (20,62) 12Х18Н10Т.

Исполнение уплотнительной поверхности фланцев ANSI:

* RF (Raised Face) — соединительной выступ

* LM (Large Male) — уплотнительная поверхность с крупным выступом

* LF (Large Female) — уплотнительная поверхность с крупной впадиной

* SM (Small Male) — уплотнительная поверхность с малым выступом

* SF (Small Female) — уплотнительная поверхность с малой впадиной

* LT (Large Tongue) — уплотнительная поверхность с крупным шипом

* LG (Large Groove) — уплотнительная поверхность с крупным пазом

* ST (Small Tongue) — уплотнительная поверхность с малым шипом

* SG (Small Groove) — уплотнительная поверхность с малым пазом

* RTJ (Ring Type Joint) — уплотнительная поверхность с впадиной под прокладку овального сечения

— Фланцы стальные по DIN—EN. 1092-1

Номер стандарта DIN EN 1092-1:2007. DIN — Deutsches Institut für Normung e.V. (сокр. DIN) — Немецкий институт по стандартизации. Этот стандарт определяет размер фланцев DIN, количество отверстий и их диаметр.

Полное название стандарта DIN EN 1092-1:2007 Фланцы и их соединения. Круглые фланцы для труб, арматуры, фитингов и вспомогательных устройств с указанием PN. Часть 1.Стальные фланцы.

Немецкая версия стандарта EN 1092-1:2007 Flanges and their joints — Circular flanges for pipes, valves, fittings and accessories, PN designated — Part 1: Steel flanges; German version EN 1092-1:2007

Область применения фланцев DIN EN 1092-1:2007. Данный европейский стандарт устанавливает требования к круглым стальным фланцам DIN, работающим при давлении от PN 2,5 до PN 400 и имеющим размеры от DN 10 до DN 4000. Данный стандарт фланцев DIN определяет: типы, размеры, материалы, допуски, резьбу, обработку поверхностей, маркировку фланцев; размеры болтов; зависимость давления от температуры, массу.

Типы фланцев:

Тип фланца	Обозначение по DIN
Плоский	01
Свободный с приварным стаканом	02
Свободный с привариваемой горловиной	04
Глухой (заглушка)	05
Воротниковый (приварной встык)	11
С надвигаемой оправкой под сварку	12
Резьбовой	13
Неразъемный	21

Соединительные площадки (исполнения):

Тип лицевой части (форма уплотнит. поверхности)	Обозначение DIN ЕN 1092-1	Обозначение ГОСТ	Ранее прим.  oбозначение в  DIN
гладкая поверхность	A		A; B
соединительный выступ	В (В1 или В2)	Исполнение 1	C; D;E
выступ	Е	Исполнение 2	V13
впадина	F	Исполнение 3	R13
шип	С	Исполнение 4	F
паз	D	Исполнение 5	N
выступ под кольцо	G		R14
паз под кольцо	Н		V14



Дополнительно при заказе могут  указывать:

1. Толщина стенки S, если она отличается от приведенной в данном стандарте.

2.Тип резьбы, если фланец резьбовой.

3.Диаметр отверстия при DN более 600.

Маркировать: торговый знак предприятия, условное обозначение, № плавки по требованию заказчика.

Действие стандарта DIN EN 1092-1: 2007  распространяется не на все размеры фланцев по стандартам DIN. По поводу размеров фланцев, не определяемых данным стандартом, обращаться к стандарту DIN 2500.
В раннее применяемых немецких стандартах:

1. Каждому номинальному давлению соответствует свой стандарт DIN

РN, кг	1	6	10	16	25	40	63	100	160	250	320	400
DIN	2630	2631	2632	2633	2634	2635	2636	2637	2638	2628	2629	2627

2. В обозначении указывается условный проход и диаметр трубы, т.к. существует два ряда диаметра трубы (европейский – ряд1 и немецкий – ряд 2).

— Фланцы под НКТ

— Фланцы по чертежам

Фланцы по ГОСТ, ANSI(ASME), DIN

Промышленная Компания «Восток» изготавливает и поставляет фланцы нестандартные по чертежам Заказчика  и по следующим стандартам из ст.20, 13ХФА, 12Х18Н9Т,15ХМ:

Фланец — это деталь трубопровода, представляющая собой плоское металлическое кольцо с отверстиями для крепежа, служащие для присоединения трубопроводов к различным сосудам и аппаратам, ёмкостям, а также для присоединения запорной арматуры. Основные различия фланцев заключаются в их диаметрах, в стандартах и их исполнениях.

Фланцы различаются по размерам, форме поверхности, а также по способам крепления.

Основные виды фланцевых соединений: фланец плоский приварной; фланец воротниковый приварной встык; фланец свободный на приварном кольце.

Свободные и плоские фланцы применяются при невысоких и средних нагрузках и выдерживают давление до 2,5 Мпа (25 кгс/см²). Воротниковые фланцы применяются при особенно высоких отметках давления — до 20,0 Мпа (200 кгс/см²).

Изолирующее фланцевое соединение (ИФС). Изолирующее фланцевое соединение (ИФС) представляет собой конструкцию, состоящую из двух воротниковых фланцев, изолирующей прокладки, а также изолированных крепежных элементов, которые препятствуют прохождению электрического тока вдоль трубопровода.

Фланцы изготавливаются по нормативным документам:

ГОСТ 12815-80 — фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см)

ГОСТ 12820-80 — фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см)

ГОСТ 12821-80 — фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см). Также воротниковые фланцы могут изготавливаться по стандартам DIN 2633, с конструкциями и размерами по DIN 2633

ГОСТ 12822-80 — фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см)

ГОСТ 28759.3-90 — фланцы сосудов и аппаратов стальные приварные встык.

ГОСТ 28759.4-90 — фланцы сосудов и аппаратов стальные приварные встык под прокладку восьмиугольного сечения.

АТК 26-18-12-96 — фланцы с резьбой для установки термометров, манометров и других измерительных приборов для коррозионных сред на Ру от 4,0 до 16,0 МПа.

Возможна поставка фланцев по ASME B16.5, ASME B16.47, DIN 2527, 2566, 2573 и др.

Исполнения фланцев:

При производстве фланцев, в ГОСТе имеется 9 исполнений фланцев, а для свободного фланца исполнения могут быть только для приварного кольца. В связи с этим при заказе фланцев, кроме диаметра и давления, необходимо обязательно указать и исполнение уплотнительной поверхности.

• Фланцы 1 исполнения применяются на трубопроводах, транспортирующих вещества класса А и Б, с условным давлением не превышающем 63 кгс/см².
• Фланец 2 исполнения с выступом, и соединяют с фланцем 3 исполнения с впадиной;
• Фланец 4 исполнения с шипом, соединяют с фланцем 5 исполнения с пазом;
• Фланец 6 исполнения под прокладку линзовую, соединяют с фланцем исполнения 6;
• Фланец 7 исполнения под прокладку овального сечения, соединяются с фланцем исполнения 7;
• Фланец 8 исполнения с шипом, соединяют с фланцем 9 исполнения с пазом. В этом случае используют фторопластовую прокладку.



Нижний фланцевый узел для всех версий UEI I / O Cube — Aerospace DAQ, Test, HIL

Страна

AfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBolivia, многонациональное государство ofBonaire, Синт-Эстатиус и SabaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика theCook IslandsCosta RicaCôte d’IvoireCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Великобритания, Греция, Гренландия, Гренада, Гваделупа, Гуам, Гватемала, Гернси, Гвинея, Гвинея-Бисау, Гу Остров yanaHaitiHeard и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика ofIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика ofKorea, Республика ofKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшая югославская Республика ofMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldova, Республика ofMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian край , ОккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарРеюньонРумынияРоссийская ФедерацияРуандаСент-БартелемиСвятой Святой Елены, Вознесения и Тристан-да-КуньяСвятой Киттс и NevisSaint LuciaSaint Мартин (французская часть) Сен-Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint Маартен (Голландская часть) SlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, United РеспубликаТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанТуркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыМалые Острова Соединенных ШтатовУругвай, Узбекистан, Вирджиния, Британские острова, Вирджиния, Вирджиния, Вирджиния, Вирджиния, Венуа, ВенуаС. Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве,

. Состояние

Пожалуйста selectAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDist из ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingOutside США

SAE-фланцевое исполнение — фитинги Schwer

Bitte Wählen 1 1/16 «-12 UN (3) 1 1/2 «NPT (3) 1 1/4 «NPT (3) 1 5/16 «-12 UN (3) 1 5/8 «-12 UN (3) 1 7/8 «-12 UN (3) 1 «NPT (3) 1/2 «NPT (3) 101,6 х 3,2 (2) 101,6 х 5,6 (2) 101,6 х 6,3 (2) 101,6 х 8 (2) 114,3 х 13,49 (2) 114,3 х 17,12 (2) 114,3 х 3,2 (2) 114,3 х 3,6 (2) 114,3 х 6,3 (2) 114,3 х 7,7 (2) 114,3 х 8,8 (2) 139,7 х 10 (2) 139,7 х 15 (2) 139,7 х 2,9 (2) 139,7 х 4 (2) 139,7 х 5,6 (2) 139,7 х 8,8 (2) 141,3 х 19,05 (2) 16 х 2,5 (2) 17,2 х 2 (2) 2 1/2 дюйма NPT (2) 2 «NPT (3) 20 х 3 (2) 21,3 х 2,6 (2) 21,3 х 3,2 (2) 21,3 х 3,6 (2) 21,3 х 4 (2) 21,3 х 4,5 (2) 21,3 х 4,8 (2) 21,34 х 7,47 (2) 25 х 3 (2) 25 х 4 (2) 26,67 х 7,82 (2) 26,9 х 2,6 (2) 26,9 х 3,2 (2) 26,9 х 4 (2) 26,9 х 4,5 (2) 26,9 х 5,6 (2) 3 1/2 дюйма NPT (2) 3 «NPT (2) 3/4 «NPT (3) 3/4 «-16 UNF (3) 3/8 «NPT (3) 30 х 4 (2) 33,4 х 9,09 (2) 33,7 х 2,9 (2) 33,7 х 3,2 (2) 33,7 х 3,6 (2) 33,7 х 4 (2) 33,7 х 4,5 (2) 33,7 х 5,6 (2) 33,7 х 6,3 (2) 38 х 4 (2) 38 х 5 (2) 38 х 6 (2) 4 «NPT (2) 42,16 х 9,7 (2) 42,4 х 2,9 (2) 42,4 х 3,2 (2) 42,4 х 3,6 (2) 42,4 х 5 (2) 42,4 х 5,1 (2) 42,4 х 5,6 (2) 42,4 х 6,3 (2) 42,4 х 7,1 (2) 48 х 5 (1) 48,26 х 10,16 (2) 48,3 х 2,9 (2) 48,3 х 3,2 (2) 48,3 х 3,6 (2) 48,3 х 5 (2) 48,3 х 5,1 (2) 48,3 х 7,1 (2) 48,3 х 8 (2) 5 «NPT (2) 60,3 х 10 (2) 60,3 х 2,9 (2) 60,3 х 3,6 (2) 60,3 х 4 (2) 60,3 х 4,5 (2) 60,3 х 5,1 (2) 60,3 х 5,6 (2) 60,3 х 8 (2) 60,3 х 8,8 (2) 60,33 х 11,07 (2) 73,03 х 14,02 (2) 73,03 х 7,01 (1) 75 х 12,5 (2) 76,1 х ​​11 (2) 76,1 х ​​12,5 (2) 76,1 х ​​2,9 (2) 76,1 х ​​3,6 (2) 76,1 х ​​4,5 (2) 76,1 х ​​6,3 (2) 76,1 х ​​7,1 (2) 76,1 х ​​8,8 (2) 88,9 х 10 (2) 88,9 х 11 (2) 88,9 х 15,24 (2) 88,9 х 3,2 (2) 88,9 х 3,6 (2) 88,9 х 5,6 (2) 88,9 х 7,62 (1) 88,9 х 8 (2) б 13 (2) б 19 (2) б 23 (2) б 24 (1) б 25 (1) б 30 (1) б 32 (2) б 38 (2) б 50 (2) б 51 (1) б 62 (2) b 73 (2) D 17,5 (1) D 20 (1) D 21,5 (1) D 22 (1) D 25 (1) D 27 (1) D 27,2 (1) D 28 (1) Д 30 (1) Д 34 (1) D 34,5 (1) D 35 (1) D 38 (1) D 42 (1) D 42,8 (1) D 48,6 (1) D 49 (1) D 61 (1) E 103 (4) E 115,5 (2) E 116 (2) E 141 (2) E 142 (2) E 17,5 (3) E 20,3 (3) E 21,6 (3) E 22,5 (2) E 25,3 (3) E 27,2 (3) E 28,5 (2) E 30,3 (3) E 34 (3) E 35,5 (2) E 38,3 (3) E 42,5 (2) E 42,8 (3) E 48,6 (3) E 49 (2) E 50,5 (3) E 61 (5) E 76,6 (2) E 77 (2) E 90 (2) E 90,5 (2) G 1 1/2 » (3) G 1 1/4 » (3) G 1 1/4 дюйма (M10) (1) G 1 1/4 дюйма (M12) (1) G 1 » (3) G 1/2 » (3) G 1/4 » (1) G 1/8 » (1) G 2 1/2 » (2) G 2 » (3) G 3 1/2 » (2) G 3 » (2) G 3/4 » (3) G 3/8 » (3) G 4 » (2) G 5 » (2) M10 (1) M12 (1)

Устройство на входе с фильтром с пластиковым фланцем и привлекательной плоской конструкцией

5120 теперь с пластиковым фланцем: приборный ввод с фильтром предлагает пластиковый фланец с привлекательной плоской конструкцией.

Популярный приборный ввод с фильтром SCHURTER серии 5120 теперь доступен с пластиковым фланцем.Новая опция расширяет существующую серию, которая имеет металлический фланец для винтового крепления. Новая версия отличается плоской передней панелью, которая представляет собой привлекательную современную альтернативу аналогичным продуктам, представленным на рынке.

Недавно расширенный впускной патрубок серии 5120 с фильтром предоставляет клиентам больше возможностей для выбора конструкции. В дополнение к различным характеристикам, предлагаемым в компактном корпусе, теперь заказчик может выбирать между новой версией для монтажа на переднюю панель с пластиковым фланцем и существующей версией с металлическим фланцем.Пластиковый фланец модернизирован для устранения скоса вокруг впускного отверстия, что обеспечивает привлекательную плоскую конструкцию, которая почти покрывает всю поверхность металлического фланца корпуса фильтра. Монтаж осуществляется с помощью винтов с потайной головкой или с плоской головкой. Входной патрубок снабжен выемкой для фиксирующих шнуров V-Lock.

Фильтр ЭМС доступен в стандартном, медицинском исполнении M5 или M80. В стандартной версии фильтра используются конденсаторы классов X2 и Y2. В качестве альтернативы по запросу доступны версии с конденсаторами класса X1 и Y1 для усиленной защиты от импульсных перенапряжений.Серия также доступна в версии класса защиты II, без заземляющего контакта, в соответствии с IEC 61140. Встроенный фильтр на входе питания обеспечивает высокоэффективное подавление помех, что приводит к оптимальной электромагнитной совместимости. Номинальный ток для серии 5120 находится в диапазоне от 1 до 10 A (IEC) или от 1 до 15 A (UL) при 250 В переменного тока. Стандартный 5120 предлагает быстроразъемные клеммы 6,3 x 0,8 мм, клеммы под пайку, выводы проводов или клеммы для печатных плат. Серия сертифицирована ENEC, cURus и CCC и подходит для использования в оборудовании согласно IEC 60950, IEC 60601-1, в дополнение к IEC 60601-1-11.Линейка вводов и модулей ввода питания класса защиты II компании SCHURTER предлагает широкий выбор для использования в медицинском домашнем оборудовании.

Технические характеристики:

— Входной разъем питания IEC C14 с фильтром

— Стандартный фильтр, медицинские версии M5 / M80

— Фильтрующие конденсаторы стандартного класса X2, Y2 или класса X1, Y1

— Номинальные токи: 1, 2, 4, 6, 10A (ENEC, CCC) 1, 2, 4, 6, 10, 15A (UL, CSA) при 40 ° C

— Класс защиты: I и II

— Монтаж: Крепление на винтах спереди сторона

— Клеммы: разъемы Faston 6.3 x 0,8 мм, разъемы под пайку, выводы проводов, варианты клемм для печатных плат

Применение:

— Оборудование Datacom, медицинские и измерительные приборы, промышленные приборы

— Идеально для компактных импульсных источников питания высокой плотности с высокими переходными нагрузками

— Подходит для медицинского оборудования в соответствии с IEC 60601-1

— Версии класса защиты II особенно хорошо подходят для медицинского оборудования, предназначенного для использования в домашних условиях в соответствии с IEC 60601-1-11

Интернет:

B16.

5 — Трубные фланцы и фланцевые фитинги

ASME определяет безопасность трубопроводов с 1922 года.

ASME B16.5 Трубные фланцы и фланцевые фитинги: NPS 1/2 — NPS 24 Метрические / дюймовые стандарты охватывают номинальные значения давления и температуры, материалы, размеры, допуски, маркировку, испытания и методы обозначения отверстий для фланцев труб и фланцевых фитингов. В комплект входят: фланцы
(1) с обозначениями номинального класса 150, 300, 400, 600, 900 и 1500 для размеров от NPS 1/2 до NPS 24 и фланцы с обозначением номинального класса 2500 для размеров от NPS 1/2 до NPS 12, с требованиями, указанными как в метрической системе, так и в единицах измерения U.S. Обычные единицы измерения диаметра болтов и отверстий под болты фланца, выраженные в дюймах;
(2) фланцевые фитинги с обозначением номинального класса 150 и 300 с размерами от NPS 1/2 до NPS 24, с требованиями, указанными как в метрических, так и в американских единицах, с диаметром болтов и отверстий для болтов фланца, выраженным в дюймах;
(3) фланцевые фитинги с обозначением номинального класса 400, 600, 900 и 1500 для размеров от NPS 1/2 до NPS 24 и фланцевые фитинги с обозначением номинального класса 2500 для размеров от NPS 1/2 до NPS 12, которые признаны в Non- Обязательное Приложение E, в котором только U. S. Приведены обычные единицы.

B16.5 ограничивается фланцами и фланцевыми фитингами, изготовленными из литых или кованых материалов, а также глухими фланцами и некоторыми переходными фланцами, изготовленными из литых, кованых или листовых материалов. В настоящий стандарт также включены требования и рекомендации относительно фланцевых болтов, фланцевых прокладок и фланцевых соединений.
Настоящий стандарт должен использоваться вместе с оборудованием, описанным в других томах серии стандартов ASME B16, а также с другими стандартами ASME, такими как Правила для котлов и сосудов высокого давления и Коды трубопроводов B31.

Тщательное применение этих Стандартов B16 поможет пользователям соблюдать применимые нормативные акты в их юрисдикциях, одновременно получая выгоды от эксплуатации, затрат и безопасности, которые могут быть получены от многих передовых отраслевых практик, подробно описанных в этих томах.

Предназначен для производителей, владельцев, работодателей, пользователей и других лиц, занимающихся спецификацией, покупкой, техническим обслуживанием, обучением и безопасным использованием клапанов с оборудованием, работающим под давлением, а также для всех потенциальных регулирующих органов.

Содержание

% PDF-1.4 % 48 0 объект > эндобдж xref 48 126 0000000016 00000 н. 0000003315 00000 н. 0000003426 00000 н. 0000004300 00000 н. 0000004429 00000 н. 0000004839 00000 н. 0000005261 00000 п. 0000005499 00000 н. 0000006054 00000 н. 0000006728 00000 н. 0000007129 00000 н. 0000007292 00000 н. 0000007341 00000 п. 0000007388 00000 н. 0000007501 00000 н. 0000007612 00000 н. 0000008200 00000 п. 0000008295 00000 н. 0000008438 00000 н. 0000008533 00000 н. 0000008680 00000 н. 0000008705 00000 н. 0000009204 00000 н. 0000009451 00000 п. 0000010071 00000 п. 0000010324 00000 п. 0000023371 00000 п. 0000039878 00000 п. 0000057053 00000 п. 0000072804 00000 п. 0000087859 00000 п. 0000104359 00000 п. 0000121877 00000 н. 0000136939 00000 н. 0000155036 00000 н. 0000155105 00000 н. 0000155201 00000 н. 0000182450 00000 н. 0000182710 00000 н. 0000183065 00000 н. 0000216924 00000 н. 0000217202 00000 н. 0000217286 00000 н. 0000257952 00000 н. 0000262227 00000 н. 0000262350 00000 н. 0000262424 00000 н. 0000262519 00000 н. 0000262666 00000 н. 0000263730 00000 н. 0000263783 00000 н. 0000263910 00000 н. 0000264033 00000 н. 0000264147 00000 н. 0000264232 00000 н. 0000267257 00000 н. 0000267622 00000 н. 0000268081 00000 н. 0000270956 00000 п. 0000271319 00000 н. 0000271764 00000 н. 0000272619 00000 н. 0000272914 00000 н. 0000273230 00000 н. 0000291977 00000 н. 0000292233 00000 н. 0000292625 00000 н. 0000341663 00000 н. 0000341702 00000 п. 0000385925 00000 н. 0000385964 00000 н. 0000439102 00000 н. 0000439141 00000 п. 0000489034 00000 н. 0000489073 00000 н. 0000491331 00000 н. 0000491370 00000 н. 0000493628 00000 н. 0000493667 00000 н. 0000495925 00000 н. 0000495964 00000 н. 0000498222 00000 п. 0000498261 00000 н. 0000500519 00000 н. 0000500558 00000 н. 0000509767 00000 н. 0000510092 00000 н. 0000510499 00000 н. 0000510577 00000 н. 0000510655 00000 н. 0000510967 00000 н. 0000511022 00000 н. 0000511138 00000 н. 0000511216 00000 н. 0000511251 00000 н. 0000511329 00000 н. 0000520493 00000 н. 0000520814 00000 н. 0000520880 00000 н. 0000520997 00000 н. 0000524440 00000 н. 0000524479 00000 н. 0000533643 00000 п. 0000813232 00000 н. 0000813648 00000 н. 0000813932 00000 н. 0000814010 00000 н. 0000814352 00000 н. 0000814430 00000 н. 0000814768 00000 н. 0000814846 00000 н. 0000815190 00000 н. 0000815268 00000 н. 0000853117 00000 н. 0000853156 00000 н. 0000853234 00000 н. 0000853427 00000 н. 0000855789 00000 н. 0000882127 00000 н. 0000884745 00000 н. 0000888899 00000 н. 0000961540 00000 н. 0000966227 00000 п. 0001042510 00000 п. 0001064934 00000 п. 0000002816 00000 н. трейлер ] / Назад 1391139 >> startxref 0 %% EOF 173 0 объект > поток h ބ? hq? $ wzM]% ֫ P5`vZ & iPJA «‘dH.! «(uP8) t% u {= `% bwȰODO | .9

Форма фланца — обзор

25.3 Профили колес и рельсов

Рекомендуемый профиль колес для грузовых вагонов — профиль AAR1B. Этот профиль был представлен в 1990 году после обширного моделирования и тестирования (Leary, 1988). Предыдущий профиль был AAR 1:20 с конусом 1:20 от основания фланца до обода. Профиль AAR1B имеет радиус 1,5 дюйма (37,5 мм) между линией ленты и фланцем, который соответствует типичным профилям изношенных колес и рельсов того времени.

Профиль AAR 1:20 давал две точки соприкосновения на высоких рельсах в кривых, когда он был новым. Это привело к возникновению высоких контактных напряжений и ползучести, что привело к быстрому износу профиля до стабильной формы, соответствующей профилю рельса. Цель профиля AAR1B состояла в том, чтобы избежать этого начального износа на стадии и уменьшить износ рельсов. Профиль AAR 1:20 не имел указанного угла фланца. Угол наклона нового фланца может составлять 65–70 °. Профиль AAR1B имеет коническое сечение на фланце под углом 75 °.Указаны варианты с широким и узким фланцем для профилей AAR 1:20 и AAR1B. Форма основания фланца профиля AAR 1:20 была разной в двух версиях. Профиль AAR1B имеет одинаковую форму основания фланца в версиях с широким и узким фланцем.

Профиль AAR1B имеет более высокую конусность, чем новый профиль AAR 1:20. Тест показал, что, как и ожидалось, это давало более низкую скорость охоты (Лири, 1988). Однако утверждалось, что AAR 1:20 имел высокую скорость охоты только когда был новым, и вскоре он принял форму, аналогичную скорости охоты AAR1B.

Новый профиль AAR1B был протестирован в коммерческой службе в поезде, в котором также был вагон с профилями AAR 1:20 (Leary and Gudiness, 1992). Было обнаружено, что разница в скорости износа между двумя профилями зависит от типа автомобиля. В целом, профиль AAR1B был рассчитан на увеличение срока службы колеса на 30%. Также были оценены преимущества в отношении срока службы рельсов, расхода топлива и схода с рельсов при подъеме фланцев.

Поскольку с момента разработки профиля AAR1B прошло 20 лет, он в настоящее время пересматривается (Wu et al., 2006). За это время произошли изменения в подвижном составе, типах рельсов, условиях обслуживания и эксплуатации. Обзор показал, что новый профиль AAR1B часто имеет двухточечный контакт на высокой направляющей на поворотах. Был разработан новый профиль колеса, который обычно обеспечивает конформный контакт. Испытания показали, что он снижает поперечные силы между колесами и рельсами и скорость износа колес. Планируются дальнейшие тесты доходной службы.

В дополнение к коническим колесным профилям допускается также цилиндрический профиль, который иногда используется на локомотивах.Цилиндрический протектор имеет конус 1:20 на ободе, чтобы предотвратить его склонность к полому.

Было проведено исследование для определения подходящего предела пустотности на протекторе колеса (Tournay et al., 2004). Это привело к новому правилу замены, требующему ограничения в 4 мм на высоту ложного фланца на ободе над самой глубокой частью полости. Со временем новое правило должно сократить количество очень полых колес в системе. Максимально допустимая полость может быть уменьшена до 3 мм.

До 1970-х годов в легковых автомобилях использовался тот же профиль колес, что и в грузовых. Теперь у Amtrak есть свои стандарты на профили колес, и Американская ассоциация общественного транспорта (APTA, 2004) рекомендует профили для использования в других пассажирских системах.

По мере увеличения нагрузки на ось грузовых автомобилей диаметр колес также увеличивался, чтобы избежать чрезмерного контактного напряжения между колесом и рельсом. Рекомендуемый диаметр колеса увеличился в 1961 году с 33 до 36 дюймов (838 до 914 мм), когда масса загруженного автомобиля увеличилась с 220 000 до 263 000 фунтов (99 800 до 119 300 кг) (Hay, 1982).Последние автомобили с полной массой 316 000 фунтов (143 300 кг) должны иметь колеса диаметром 38 дюймов (965 мм) (AAR, 2007c).

Рельс доступен в различных секциях. Традиционно каждый сталелитейный завод производил разные секции рельсов. AREMA предоставляет чертежи секций Common Rail (AREMA, 2007). В таблице 25.3 показана разбивка рельсов, установленных в США, по весу в 2005 г. (AAR, 2007a). Радиус коронной части нового рельса обычно составляет 8, 10, 12 или 14 дюймов (203, 254, 305 или 356 мм). Заплечики нового рельса имеют радиус 1¼ дюйма (32 мм).Радиус измерительного угла варьируется от 3/8 до 9/16 дюйма (от 9,5 до 14,25 мм).

Таблица 25.3. Вес рельса на месте (AAR, 2007)

140–149

Вес рельса (фунт / ярд)	миль	Процент от общего количества
150 и более	273	0,2
7 664	6,9
130–139	67 906	60,9
120–129	3882	3.5
110–119	24 727	22,2
100–109	3069	2,8
90–99	2639		2,4	1212	1,1
Всего	111 372	100,0

Отраслевых стандартов для допустимых пределов износа рельсов нет. Вместо этого каждая железная дорога устанавливает свои собственные пределы. Большинство железных дорог используют сочетание вертикального и бокового износа для определения необходимости замены рельса. Хотя пределы могут варьироваться, максимально допустимые изгибающие напряжения в верхней и нижней части рельса аналогичны (Sawley and Pasta, 2002).

Выбор профиля рельса после шлифовки также остается на усмотрение отдельных железных дорог. Профили после шлифования обычно определяются путем моделирования взаимодействия колеса с рельсом для оптимизации контактного напряжения, износа, изгиба и устойчивости. На одной железной дороге может использоваться несколько профилей после измельчения, каждый из которых предназначен для разных мест в сети.

На грузовых железных дорогах США обычной практикой является шлифование стороны поля нижнего рельса по изгибам, чтобы избежать контакта с ложным фланцем полых колес (Stone et al., 1999). Радиус короны на нижнем рельсе должен составлять от 7 до 10 дюймов (от 180 до 250 мм). В будущем, когда вступит в силу новое правило для полых колес, может потребоваться меньшая шлифовка со стороны поля нижнего рельса.

Существуют разные мнения о наилучшем профиле после шлифования для высоких рельсов на изгибах.Одна из теорий гласит, что колею верхнего рельса следует удалить, чтобы избежать контакта в точке образования усталостных трещин при качении. Таким образом образуются две точки соприкосновения: одна на лицевой поверхности колеи, а другая — на плече верхнего поручня. Двухточечный контакт может увеличить изгибающие силы и вызвать серьезный износ лицевой поверхности калибра. Другая теория утверждает, что конформный контакт должен быть создан, поскольку он снижает изгибающие силы и контактные напряжения. Возникает консенсус в том, что слабый двухточечный контакт, при котором точки контакта расположены близко друг к другу, является лучшим подходом, поскольку он оказывает лишь небольшое влияние на силы искривления и вскоре принимает конформную форму.

Новый рельс с радиусом гребня 8 дюймов (200 мм) производится для удовлетворения требований железных дорог, которые имеют такой же радиус в профиле рельсов после шлифовки. Использование новой направляющей такой формы позволяет сократить количество материала, удаляемого при первой шлифовке направляющей.

Как автоматически размещать различные типы фланцев для сборки компонентов в OpenPlant Modeler CONNECT Edition — AutoPLANT | OpenPlant | PlantWise Wiki — Автозавод | OpenPlant | PlantWise

Применимо к
Продукт (ы):	OpenPlant Modeler CONNECT Edition
Версия (и):	10.08.00.51 Обновление 8
Окружающая среда:	Windows 8.1 / 10 (64-разрядная)
Площадь:	Настройка
Подрайон:	Графика
Автор оригинала:	Ашутош Патил, Группа преимуществ продукта

В OpenPlant Modeler размещение компонентов пластинчатого типа и клапанов должно демонстрировать автоматическое размещение фланцев в их порте. Может быть несколько случаев, когда пользователи хотят, чтобы различные типы фланцев отображались автоматически. По умолчанию фланцы приварной шейки появляются автоматически. См. Изображение ниже, где был установлен клапан. Появляется фланец с приварной шейкой и автоматически соединяется на обоих концах клапана.

Описание, приведенное ниже, поможет пользователю получить различные типы фланцев (например, фланец SLIP_ON или фланец с соединением внахлест) путем изменения записей, сделанных в AutoFittingRules.xml файл.

1. Запустите Администратор проекта OpenPlant CE .

2. Учитывая рабочее пространство по умолчанию и проект OpenPlantMetric — щелкните OpenPlant Modeler.
   Щелкните правой кнопкой мыши приложение OpenPlant Modeler и выберите Исследуйте здесь .

3. Щелчок по Explore here … запускает папку Modeler для этого проекта, и ее содержимое отображается напрямую.
   Перейдите к System в папке Modeler.

4. В системе откройте AutoFittingRules.xml с помощью блокнота или блокнота ++.

5. Найдите фланцы. См. Записи по умолчанию ниже:

6. Добавьте аналогичную запись в файл AutoFittingsRules.xml для SLIP_ON_FLANGE вместе с деталями подготовки концов, как показано для фланца приварной шейки. Один из более быстрых подходов — скопировать существующую запись и вставить ее прежде всего. См. Изображение ниже.

   Примечание — Автоматическое размещение выбирает первую запись, сделанную в файле выше

7. Сохранить и закрыть файл.
8. Перезапустить OpenPlant Modeler

9. Проверьте результаты, поместив клапан на трубопровод.

   Таким образом можно автоматически разместить желаемый фланец.

Также проверьте файл справки , используя ключевое слово Auto Flange , чтобы узнать больше и получить контроль над Flange через спецификацию.
