Инверторные источники питания

Инверторные сварочные источники питания обладают многими преимуществами над традиционными моделями. Во-первых, инверторные аппараты отличаются компактностью и низким весом, что намного упрощает их транспортировку. Во-вторых, инверторные источники часто универсальны, то есть пригодны для нескольких процессов сварки — РДС, MIG/MAG, TIG, FCAW, а также дуговой строжки и даже сварки импульсной дугой. Что еще более важно, инверторные источники Линкольн Электрик поддерживают технологию управления формой волны сварочного тока, которая позволяет точно настраивать различные характеристики сварочного тока и обеспечить высокое качество сварки в любых условиях.

Кроме этого, инверторные сварочные аппараты намного экономичнее традиционных. Ежегодно на электроэнергию для сварки по всему миру расходуется 99 миллионов долларов. Одним из способов увеличить эффективность производства и значительно сократить затраты на электроэнергию является переход на инверторные аппараты.



Почему инверторные модели расходуют меньше энергии? В конструкции инверторных аппаратов, например, Invertec® V350 Pro от компании Линкольн Электрик, используются самые энергоэффективные компоненты силовых электронных реле, сердечник и обмотка трансформатора. Кроме того, инверторные модели более экономичны по многим другим причинам:

• Высокая эффективность силового трансформатора благодаря использованию ферритовых сердечников. Это позволяет сократить энергопотери и, как следствие, ток холостого хода в силовых проводах.


• Обмотка трансформатора физически меньше по сравнению с традиционными моделями. Это означает меньшую накрутку проволоки на сердечник
  и низкие энергопотери.


• Элементы силовой электроники инверторных моделей специально разрабатывалась с целью сократить потери и продлить срок службы аппарата.


• Во многих инверторных моделях, например, Invertec V350 Pro, в качестве проводникового материала используется медь. Она имеет более высокую тепло- и электропроводимость по сравнению с алюминием, что позволяет еще больше увеличить эффективность.


• Более высокая частота по сравнению с традиционными моделями для бесперебойной работы требует более низкой выходной индуктивности. Энергия, необходимая для ручной дуговой сварки или крупнокапельного переноса металла, хранится в конденсаторах, что позволяет сократить нехватку выходной мощности.


• Компактная конструкция и относительно небольшой физический размер инверторного аппарата избавляют от необходимости в кабелях большой длины (или даже прямом подключении) между силовыми компонентами. Меньшая длина электрического контура означает меньшее сопротивление и более высокую эффективность.


• Так как инверторные источники предполагают более низкие тепловые потери, на них устанавливаются вентиляторы меньшего размера. Это означает меньший расход энергии на нагнетание охлаждающего воздуха.


• Меньший размер компонентов инверторных моделей приводит к снижению рассеивания тепла и, опять же, более высокой эффективности.



Как рассчитать, насколько инвертор будет экономичнее традиционных трансформаторов-выпрямителей и какая инверторная модель окажется наиболее эффективной? Попробуем сделать расчеты.

Шаг 1 — Расчет номинальной мощности
Сначала нужно определить выходное напряжение своего аппарата (Vout), которое должно быть указано в вольтах на паспортной табличке. В нашем примере это 32В. Затем умножьте эту величину на выходную силу тока (Iout), которая указывается в амперах. В нашем случае это 300А.

Vout x Iout = номинальная мощность в ваттах
32В x 300А = 9600 ватт или 9,6 кВт (KWout)

Шаг 2 — Расчет потребляемой мощности
Теперь возьмем полученное выше значение номинальной мощности (KWout) и разделим его на эффективность (Eff). Информацию об эффективности должен указать производитель. В результате получим потребляемую мощность в киловаттах.

KWout ÷ Eff = потребляемая мощность в киловаттах
9.6 KW ÷ 88,2% (или 0,882) = 10,88 кВт (KWin)

Шаг 3 — Расчет затрат на электричество для сварки
A) Затем рассчитаем расходуемые за 1 день киловатт-часы (кВтч/1день), перемножив полученную выше потребляемую мощность (KWin) на часы работы (в нашем случае допустим, что сварка проводится в течение 4 часов в день).

KWin x часов в день = киловатт-часы за 1 день (кВт/1 день)

10,88 кВт x 4 часов = 43,52 кВт-ч/день

Б) Теперь перемножим полученное значение на стоимость киловатт-часа. Возьмем для нашего примера среднюю стоимость 0,12578$.:

KWin x часов в день x стоимость кВт-ч = дневные расходы на сварку
10,88 x 4 x 0,12578$ = 5,47$



Шаг 4 — Расчет затрат на электричество во время простоя
A) Теперь рассчитаем дневные расходы на электричество во время простоя (кВт-ч 2). Для этого возьмем мощность холостого хода (KWIdle), которая указывается на трансформаторе отдельно (в нашем случае 400 Вт или 0,4 кВт) и умножим ее на часы простоя в день (предположим, что в течение 8-часового рабочего дня сварка и простой длятся по 4 часа):

KWIdle x часы простоя = киловатт-часы во время простоя за 1 день (KWh3)

0,4 кВт x 4 часа = 1,6 кВт-часов

Б) Перемножим полученное значение на стоимость 1 киловатт-часа:

KWidle x IdleHrs x стоимость кВт-ч = дневные расходы при простое
0,4 кВт x 4 часа x 0,12578$ = 0,20$

Шаг 5 — Расчет общих операционных затрат
Наконец, сложим дневные расходы на сварку (Шаг 3) и дневные расходы при простое (Шаг 4):

Затраты на электричество во время сварки + затраты на электричество по время простоя = дневные операционные затраты (итого $/день):
5,47$ + 0,20$ = 5,67$

Проведя эти расчеты для традиционных и инверторных источников, Вы сможете наглядно сравнить их экономическую эффективность.



Инверторная модель стоимостью 3200$ с эффективностью 87% по сравнению с традиционным выпрямителем стоимостью 2800$ с эффективностью 67% будет ежегодно экономить Вам около 300 долларов. Разница в стоимости окупится за один-полтора года.

Преимущества и недостатки инверторных источников электрического тока для сварки

Для любого сварочного источника питания важно обеспечить легкое поджигание сварочной дуги, поддерживать её постоянное горение, а также быть устойчивым к помехам и колебаниям электрического тока. Немаловажно, чтобы такой прибор был не слишком громоздким, удобным в применении, стойким к колебаниям окружающих условий, а также имел приемлемую цену. Одним из видов источников питания для электродуговой сварки является сварочный инвертор, который представляет собой преобразователь электрического тока нового поколения.

Электрический переменный ток, поступая из электросети (220V,50 Гц) в инвертор, претерпевает следующие изменения. Сначала его выпрямляют и сглаживают при помощи фильтра. Выходящий постоянный ток преобразуют снова в переменный, он имеет частоту уже от 20 до 50 кило Герц и даже до 100 кГц. Затем этот высокочастотный переменный ток преобразуют до напряжения 70-90В, (сила тока соответственно увеличивается до 200А), снова выпрямляют и фильтруют. И только после этого полученный электрический ток питает сварочную дугу.

  Все эти преобразования контролирует электронный микропроцессор, он же следит за тем, чтобы на выходе электрический ток имел необходимые для сварки параметры.

  Благодаря тому, что в сварочном инверторе осуществляется преобразования тока высокой частоты до необходимой величины силы тока, масса инвертора меньше массы обычного электросварочного аппарата с соответствующими характеристиками примерно в 70 раз. Это одно из главных преимуществ современных инверторов.

Ещё одно преимущество: для сварки можно использовать электроды и переменного, и постоянного тока для изделий из чугуна или цветного металла. Также возможно выполнять аргонодуговую сварку при помощи неплавящегося электрода, так как инвертор может регулировать электрический ток в широком диапазоне.

  Также очень важным моментом в электродуговой сварке является поджигание дуги. В старых аппаратах это было затруднительно (электрод либо «залипал» либо металл «пережигался» при колебаниях тока в электросети). Благодаря инвертору создается устойчивая электродуга, и это не зависит от перепадов напряжения в сети. Параметры электрического тока на выходе инвертора задаются потенциометром прибора и остаются неизменными на протяжении всей работы. Поэтому свариваемый металл невозможно ни «не дожечь», ни «пережечь», что сказывается на качестве сварочного шва положительно.

   Благодаря независимости параметров выходящего тока от перепадов входящего для выполнения сварочных работ с помощью инвертора необязательно иметь высокую квалификацию. Работа сварщика облегчается, так как качество шва уже не связано с длиной дуги. По этой же причине стало проще выполнять сварку деталей, расположенных над головой или вертикально.

  К недостаткам инверторов для электросварки можно отнести их высокую цену (больше, чем у обычных трансформаторов, в 2-3 раза).

   Ещё, как и другие, электронные устройства, инверторы «не любят» пыли, влаги и низких температур. Поэтому обязательно раза 2 за год, а то и чаще, необходимо очищать «внутренности» аппарата от пыли. И следить, чтобы температура среды не была ниже -15С, потому что чаще всего при такой температуре аппарат работать не будет. Ну и ещё есть ограничение: при подключении сварочные кабели не должны быть длиннее 2,5 м, что не всегда удобно.

Лекция №9 Сварочные инверторы

Одним из первых шагов в развитии регулируемых источников питания стал разработанный в 1905 году австрийским профессором Розенбергом сварочный генератор поперечного поля, у которого напряжение на дуге менялось с ростом сварочного тока.

• В 1907 году первый генератор с регулируемым напряжением был выпущен заводом Lincoln Electric (США).

• Появление в 50-х годах селеновых диодов позволило создавать мощные выпрямители для дуговой сварки.

• Следующим важным этапом стало начало производства силовых кремниевых тиристоров, которое началось в 60–70-х годах.

Их применение позволило плавно изменять величину сварочного тока не за счет магнитного потока силового трансформатора или генератора, а на основе обратных связей и фазовой регулировки угла включения тиристоров.

Одним из первых образцов были выпрямители серии Tilark компании Kemppi (Финляндия), собранные по схеме «силовой трансформатор — тиристорный выпрямительный блок». Эта схема дала возможность получать различные вольт-амперные характеристики, снизить пульсации тока и стала классической для сварочных выпрямителей.

В 1977 году Kemppi выпустила на рынок сварочный выпрямитель Hilark-250. Он был собран на базе «скоростных» тиристоров, которые преобразовывали постоянный ток в переменный с частотой 2–3 кГц.

Выпуск серии выпрямителей Hilark и стал началом триумфального шествия инверторных источников питания для дуговой сварки. Использование инверторных переключателей позволило быстро перестраивать источник питания, получать различные вольт-амперные характеристики, используемые для разных сварочных процессов — MMA, TIG, MIG/MAG, — и перейти в дальнейшем к реализации принципа сварочных мультисистем. Такие мультисистемы начали поставляться Kemppi в 1981–1982 годах.

С появлением на рынке силовой электроники частота инвертирования (а следовательно, и частота работы сварочного трансформатора) выросла до 20 кГц, при этом отношение сварочного тока к массе источника питания повысилось вдвое. На базе IGBT-транзисторов стали выпускать малогабаритные источники для сварки методами MMA, TIG, MIG/MAG, плазменной резки.

Одним из первых инверторов на транзисторах IGBT был выпрямитель серии Master компании Kemppi, работающий на частоте 20 кГц. Инверторы этой серии поступили в продажу в 1991 году.

Инверторные источники сварочного тока (в отличие от «классической» схемы) не имеют силового трансформатора. Работа этого оборудования основана на принципе фазового сдвига напряжения, его инверсии. Процесс контролируется схемой с каскадным усилением тока. Это обеспечивает широкий спектр вольт-амперных характеристик, что в свою очередь позволяет получать сварочный шов высокого качества. Немаловажным становится и такой аспект, как размерные и весовые характеристики оборудования. При использовании в качестве источника сварочного тока инвертора малой мощности габариты оборудования, позволяющего добиваться высокого качества сварки значительно меньше.

Инверторный сварочный аппарат – это аппарат с инверторным источником питания, преобразующим переменное напряжение сети в напряжение и ток для сварки. Основными компонентами инверторного источника питания обычно являются:

• сетевой выпрямитель, преобразующий входное переменное напряжение в постоянное;
• инвертор, преобразующий далее постоянное входное напряжение в переменное высокой частоты;
• высокочастотный трансформатор, понижающий напряжение, преобразованное инвертором;
• выходной высокочастотный выпрямитель;
• сглаживающий дроссель.

Основным принципом работы инверторного источника питания является многократное поэтапное преобразование электрической энергии. Можно выделить основные этапы преобразования:

1. Выпрямление сетевого переменного тока с промышленной частотой 50 Гц первичным выпрямителем, собранным из силовых диодов по мостовой схеме;

2. Преобразование выпрямленного тока в переменный ток высокой частоты; понижение переменного напряжения высокой частоты импульсным высокочастотным трансформатором до значения, соответствующего напряжению сварки, с формированием необходимого вида вольт-амперной характеристики;

3.Преобразование вторичным выпрямителем переменного напряжения высокой частоты, соответствующего величине сварочного напряжения, в постоянное напряжение, со сглаживанием пульсаций тока.

Функциональная схема источника питания инверторного сварочного аппарата приведена на рисунке 12 ниже.





Рис.12Функциональная схема источника питания инверторного сварочного аппарата для трехфазного входного напряжения 380 В промышленной частоты

Технологические преимущества инверторных сварочных аппаратов:

• минимальное разбрызгивание;
• сварка короткой дугой;
• сварка плохо свариваемых сталей;
• минимальный перегрев свариваемого изделия;
• высокие КПД и быстродействие;
• меньшие габариты по сравнению со сварочными трансформаторами;
• для получения качественных швов не требуется высокой квалификации сварщика.

Инверторные сварочные аппараты также называют сварочными инверторами. (Рис.13)



Рис.13 Инверторные источники питания

Лекция №10. Сварочная дуга (определение, физическая сущность, способы зажигания, условия устойчивого горения, строение, влияние длины дуги на производительность и качества шва, окончание шва)

Если случайно или намеренно разомкнуть элек­трическую цепь, то в месте разрыва цепи проскакивает электрическая искра. Это явление, представляющее со­бой прохождение электрического тока через воздух, но­сит название искрового разряда.

Сварочной дугой называют дугу, представляющую собой длительный устойчивый электрический разряд в га­зовой среде между электродом и изделием либо между электродами, отличающуюся большим количеством теп­ловой энергии и сильным световым излучением.

Сварочные дуги квалифицируют по следующим признакам:

• по среде, в которой происходит дуговой разряд; на воздухе — открытая дуга, под флюсом — закрытая дуга; в среде защитных газов;
• по роду применяемого электрического тока—постоян­ный, переменный;
• по типу электрода — плавящийся, неплавящийся;
• по длительности горения — непрерывная, импульсная дуга;
• по принципу работы — прямого действия, косвенная дуга, комбинированная или трехфазная



Для сварки металлов наиболее широко исполь­зуют сварочную дугу прямого действия, в которой одним электродом служит металлический стержень (плавящийся или неплавящийся электрод), а вторым — свариваемая деталь. К электродам подведен электрический ток — по­стоянный или переменный.



Теплота, выделяемая сварочной дугой, не вся переходит в сварной шов. Часть теплоты теряется бесполезно на нагрев окружающего воздуха, плавление электродного покрытия

Мощность сварочной дуги Q зависит от свароч­ного тока I и напряжения дуги U

Q=I*U Вт



Дугу возбуждают двумя способами — касанием или чирканьем. В обоих случаях процесс возбуждения сварочной дуги начинается с короткого замыкания. При этом в точках контакта увеличивается плотность тока, выделяется большое количество теплоты, и металл пла­вится. Затем электрод отводят, разрядный промежуток заполняется нагретыми частицами паров металла, и начи­нается горение дуги.

При отводе электрода от изделия (после корот­кого замыкания и мгновенного расплавления металла) жидкий мостик металла вначале растягивается, сечение его уменьшается, температура металла повышается, а за­тем жидкий мостик металла разрывается (рис.14). При этом происходит быстрое испарение металла, и разрядный промежуток заполняется нагретыми ионизированными частицами паров металла, электродного покрытия и воз­духа — возникает сварочная дуга.

Для повышения устойчивости горения сварочной, дуги в электродное покрытие или в защитный флюс вводят эле­менты (калий, натрий, барий и др.), которые повышают степень ионизации и, следовательно, стабилизации свароч­ной дуги.







1 2 3 (+) 4

Рис.14 Схема возбуждения электрической дуги:

---

Дата добавления: 2016-10-26; просмотров: 7140;

---

Похожие статьи:

2. Инверторные источники питания для сварки.

Понятие «инвертор» происходит от латинского inverto – переворачивание. Блок- схема инверторного источника питания показана на схеме.

Напряжение сети промышленной частоты образуется входным выпрямителем в постоянное порядка 500В. Это напряжение в сою очередь преобразуется с помощью инвертора в переменное повышенной частоты (20-100 кГц), которое затем поступает на понижающий высокочастотный трансформатор. К вторичной обмотке трансформатора подключен диодный выпрямитель, к которому через сглаживающий дроссель, подсоединен электрод.

Питание трансформатора напряжением высокой частоты, позволяет существенно снизить его размеры и вес. Так при частоте 10кГц по сравнению с частотой 50 Гц масса трансформатора и его габариты уменьшаются в 3 раза, а при частоте 50кГц уже в 15-17 раз.

Вторая стадия развития инверторной сварочной техники связана с появлением модульных биполярных транзисторов с изолированным затвором серии IGBT — транзисторы позволили повысить частоту работы сварочного трансформатора до 20кГц. При этом отношение сварочного тока к единице массы источника питания стало 8-10А/кг, что в 2 раза выше, чем тиристорных инвертеров.

С уменьшением массы, габаритов и с увеличением сварочных возможностей инверторных преобразователей расширились их области применения. На базе IGBT – транзисторов стали выпускаться небольшие «бытовые» источники для ручной дуговой сварки и аргонодуговой сварки, источники для импульсно-дуговой и механизированной сварки в защитных газах, плазменной резки.

Билет 3

1. Сталь 09Г2С – относится к низкоуглеродистым низколегированным сталям. Обладает хорошей свариваемостью и повышенными механическими свойствами, что дает возможность использования в широком спектре строительных и машиностроительных конструкциях. Практически не имеет склонности к образованию холодных и горячих трещин. Не имеет склонности к хрупкому разрушению. Имеет механическую прочность на 30-40% выше, чем у нелегированных сталей и повышенную пластичность. Особенности техники сварки нет.

2. Принимая в расчет габариты изделия и факт серийного производства, а так же сложную форму сварного шва, оптимальный способ сварки – это полуавтоматическая в среде защитного газа. Защитный газ СО2, сварочная проволока Св08Г2С.

3. Требуемый катет сварного шва: N– разрывное усилие,Н (50∙10³), τ – предельно допустимое напряжение, МПа (200)

Таким образом для выполнения условия прочности необходимо принять кольцевой катет шва К=4мм, что обеспечивает запас прочности. Обозначение шва ГОСТ 14771-76-Т1-∆4-ПУП

4. Сварочный ток: K_п – коэффициент пропорциональности, для сварки в СО2 дляd_э=1,2 – (1,75)

Напряжение на дуге: U= 19 + 0,04I_cd=19+0,04∙170 = 26В

Для сварки в СО2 требуется: постоянный ток и жесткая характеристика. Оптимальный вариант – это выпрямитель ВДУ-305 и полуавтомат ПДТ-306.

5. 2 втулки одеваются на горизонтальные пальцы сборочного стенда и поджимаются уголком, который базируется по опорной поверхности стола. Приспособление представляет собой стол и 2 направляющие выставленные с межосевым расстоянием р-р 720мм, уголок поджимается горизонтальным прижимом.

6. Резка трубы, резка уголка комбинированными ножницами, резка пластин на гильотине, сборка в приспособлении, последовательная сварка. Контроль швов – визуальный.

Вторичный источник электропитания — Википедия

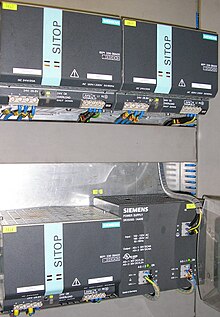

Вторичный источник электропитания — устройство, которое преобразует параметры электроэнергии основного источника электроснабжения (например, промышленной сети) в электроэнергию с параметрами, необходимыми для функционирования вспомогательных устройств.^[1]

Источник вторичного электропитания может быть интегрированным в общую схему (обычно в простых устройствах; либо когда необходимо регулирование (установка, изменение) и стабилизация напряжения в определённом диапазоне в т. ч. динамически — например материнские платы разнообразных компьютеров имеют встроенные преобразователи напряжения для питания ЦП и др. различных ИМС, модулей и ПУ; либо когда недопустимо даже незначительное падение напряжения на подводящих проводах), выполненным в виде модуля (блока питания, стойки электропитания и так далее), или даже расположенным в отдельном помещении (цехе электропитания).

Задачи вторичного источника электропитания[править | править код]

• Обеспечение передачи мощности — источник электропитания должен обеспечивать передачу заданной мощности с наименьшими потерями и соблюдением заданных характеристик на выходе без вреда для себя. Обычно мощность источника питания берут с некоторым запасом.
• Преобразование формы напряжения — преобразование переменного напряжения в постоянное, и наоборот, а также преобразование частоты, формирование импульсов напряжения и т. д. Чаще всего необходимо преобразование переменного напряжения промышленной частоты в постоянное.
• Преобразование величины напряжения — как повышение, так и понижение. Нередко необходим набор из нескольких напряжений различной величины, для питания различных цепей.
• Стабилизация — напряжение, ток и другие параметры на выходе источника питания должны лежать в определённых пределах, в зависимости от его назначения при влиянии большого количества дестабилизирующих факторов: изменения напряжения на входе, тока нагрузки и так далее. Чаще всего необходима стабилизация напряжения на нагрузке, однако иногда (например, для зарядки аккумуляторов) необходима стабилизация тока.
• Защита — напряжение, или ток нагрузки в случае неисправности (например, короткого замыкания) каких-либо цепей может превысить допустимые пределы и вывести электроприбор, или сам источник питания из строя. Также во многих случаях требуется защита от прохождения тока по неправильному пути: например прохождения тока через землю при прикосновении человека или постороннего предмета к токоведущим частям.
• Гальваническая развязка цепей — одна из мер защиты от протекания тока по неверному пути.
• Регулировка — в процессе эксплуатации может потребоваться изменение каких-либо параметров для обеспечения правильной работы электроприбора.
• Управление — может включать регулировку, включение/отключение каких-либо цепей, или источника питания в целом. Может быть как непосредственным (с помощью органов управления на корпусе устройства), так и дистанционным, а также программным (обеспечение включения/выключения, регулировка в заданное время или с наступлением каких-либо событий).
• Контроль — отображение параметров на входе и на выходе источника питания, включения/выключения цепей, срабатывания защит. Также может быть непосредственным или дистанционным.

Чаще всего перед вторичными источниками питания стоит задача преобразования электроэнергии из сети переменного тока промышленной частоты (например, в России — 240 В 50 Гц, в США — 120 В 60 Гц).

Две наиболее типичных конструкции — это трансформаторные и импульсные источники питания.

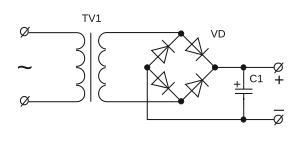

Линейный блок питания Схема простейшего трансформаторного источника питания без стабилизации с двухполупериодным выпрямителем

Классическим блоком питания является трансформаторный БП. В общем случае он состоит из понижающего трансформатора или автотрансформатора, у которого первичная обмотка рассчитана на сетевое напряжение. Затем устанавливается выпрямитель, преобразующий переменное напряжение в постоянное (пульсирующее однонаправленное). В большинстве случаев выпрямитель состоит из одного диода (однополупериодный выпрямитель) или четырёх диодов, образующих диодный мост (двухполупериодный выпрямитель). Иногда используются и другие схемы, например, в выпрямителях с удвоением напряжения. После выпрямителя устанавливается фильтр, сглаживающий колебания (пульсации). Обычно он представляет собой просто конденсатор большой ёмкости.

Также в схеме могут быть установлены фильтры высокочастотных помех, всплесков (варисторы), защиты от короткого замыкания (КЗ), стабилизаторы напряжения и тока.

Габариты трансформатора[править | править код]

Из 3-го уравнения Максвелла rotE→=−∂B→∂t,{\displaystyle \mathrm {rot} \,{\vec {E}}=-{\frac {\partial {\vec {B}}}{\partial t}},} являющегося математической записью закона электромагнитной индукции Фарадея следует, что ЭДС E1{\displaystyle E_{1}}, наводимая в одном витке обмотки, охватывающем изменяющийся во времени магнитный поток Φ{\displaystyle \Phi } равна:

E1=dΦdt.{\displaystyle E_{1}={\frac {d\Phi }{dt}}.}

При синусоидальном изменении Φ{\displaystyle \Phi } вида:

Φ(t)=Φ0⋅sin(ωt),{\displaystyle \Phi (t)=\Phi _{0}\cdot sin(\omega t),}

где Φ0{\displaystyle \Phi _{0}} — амплитудное (максимальное) значение Φ,{\displaystyle \Phi ,}

ω{\displaystyle \omega } — угловая частота,

t{\displaystyle t} — время,

следует:

E1(t)=Φ0⋅ω⋅sin(ωt),{\displaystyle E_{1}(t)=\Phi _{0}\cdot \omega \cdot sin(\omega t),}

Магнитный поток связан с магнитной индукцией B{\displaystyle B}^[2] формулой:

Φ=B⋅S,{\displaystyle \Phi =B\cdot S,}

где S{\displaystyle S} — площадь витка.

При практически важном в трансформаторах синусоидальном изменении B(t){\displaystyle B(t)} по закону:

B(t)=B0⋅sin(ωt),{\displaystyle B(t)=B_{0}\cdot sin(\omega t),}

где B0{\displaystyle B_{0}} — амплитудное (максимальное) значение индукции в сердечнике (магнитопроводе) трансформатора.

Поэтому ЭДС одного витка вторичной обмотки в трансформаторах, первичная обмотка которых питается синусоидальным током и ферромагнитный магнитопровод которых не заходит в магнитное насыщение выражается формулой:

E1(t)=B0⋅S⋅ω⋅sin(ωt).{\displaystyle E_{1}(t)=B_{0}\cdot S\cdot \omega \cdot sin(\omega t).}

На практике и при расчётах трансформаторов применяется не амплитудное, а среднеквадратическое (эффективное) значение ЭДС или напряжения, которое в случае синусоидального изменения связано с амплитудным значением ЭДС выражением:

Eeff=22E0.{\displaystyle E_{eff}={\frac {\sqrt {2}}{2}}E_{0}.}

Подставляя последнюю формулу в выражение ЭДС для одного витка и учитывая, что

ω=2⋅π⋅f,{\displaystyle \omega =2\cdot \pi \cdot f,} f{\displaystyle f} — частота, имеем основную формулу для расчёта числа витков обмоток трансформатора так как ЭДС обмотки прямо пропорционально числу витков в обмотке:

Eeff1=2⋅π⋅B0⋅S⋅f≈4,43⋅B0⋅S⋅f,{\displaystyle E_{eff1}={\sqrt {2}}\cdot \pi \cdot B_{0}\cdot S\cdot f\approx 4,43\cdot B_{0}\cdot S\cdot f,}

где Eeff1{\displaystyle E_{eff1}} — эффективная ЭДС одного витка.

Мощность P{\displaystyle P}, отдаваемая вторичной обмоткой трансформатора:

P=U⋅I,{\displaystyle P=U\cdot I,}

где U{\displaystyle U} — напряжение обмотки под нагрузкой,

I{\displaystyle I} — ток обмотки.

Так как максимальный ток обмотки ограничен предельной плотностью тока в проводниках обмотки при заданном их сечении и U∼Eeff1{\displaystyle U\sim E_{eff1}}, отсюда следует, что для повышения мощности трансформатора без изменения его размеров следует повышать B0{\displaystyle B_{0}} и/или f{\displaystyle f}.

Существенному повышению B0{\displaystyle B_{0}} препятствует явление магнитного насыщения сердечника. При насыщении, которое наступает в экстремумах тока первичной обмотки в течение периода, во-первых, падает реактивное сопротивление первичной обмотки, что вызывает увеличение тока холостого хода и увеличение нагрева обмотки за счёт омического сопротивления, и, во-вторых, увеличиваются потери на гистерезис, вызванные перемагничиванием магнитопровода, так как увеличивается площадь петли гистерезиса, что вызывает повышение потерь на тепло в магнитопроводе.

С точки зрения потерь в магнитопроводе следует как можно больше снижать максимальную индукцию в магнитопроводе (Bm{\displaystyle B_{m}}), но такой подход экономически нецелесообразен, так как при прочих равных увеличивает габариты и материалоёмкость трансформатора. Поэтому Bm{\displaystyle B_{m}} в магнитопроводе выбирают исходя из разумного компромисса. Причем для трансформаторов малой мощности Bm{\displaystyle B_{m}} увеличивают, а для мощных трансформаторов — уменьшают. Это обусловлено тем, что магнитопровод у малогабаритного трансформатора охлаждается эффективнее, чем у крупных трансформаторов. Для электротехнических сталей в трансформаторах промышленной частоты Bm{\displaystyle B_{m}} выбирают в пределах 1,1—1,35 Тл в трансформаторах мощностью до сотен Вт и от 0,7 до 1,0 Тл для мощных трансформаторов распределительных подстанций.

Исходя из Bm{\displaystyle B_{m}} применяется практическая формула, полученная подстановкой в теоретическое значение ЭДС витка заданного значения Bm{\displaystyle B_{m}} и частоты 50 Гц:

Eeff1=S33…70,{\displaystyle E_{eff1}={\frac {S}{33…70}},}

Здесь S{\displaystyle S} выражено в см², Eeff1{\displaystyle E_{eff1}} — в вольтах. Меньшие значения знаменателя выбирают для маломощных трансформаторов, большие — для мощных.

Другой путь повышения мощности трансформатора — повышение рабочей частоты. Приблизительно можно считать, что при заданных размерах трансформатора его мощность прямо пропорциональна рабочей частоте. Поэтому увеличение частоты в k{\displaystyle k} раз при неизменной мощности позволяет уменьшить размеры трансформатора в ∼k{\displaystyle \sim {\sqrt {k}}} раз (площадь сечения магнитопровода уменьшается в ∼k{\displaystyle \sim k} раз), или, соответственно, его массу в ∼k3/2{\displaystyle \sim {\sqrt[{3/2}]{k}}} раз.

В частности, в том числе и этими соображениями, в силовых бортовых сетях летательных аппаратов и судов обычно применяется частота 400 Гц с напряжением 115 В.

Но повышение частоты ухудшает магнитные свойства магнитопроводов, в основном из-за увеличения потерь на гистерезис, поэтому при рабочих частотах свыше единиц кГц применяют ферродиэлектрические магнитопроводы трансформаторов, например, ферритовые или изготовленные из карбонильного железа.

Современные источники вторичного электропитания различной бытовой техники, компьютеров, принтеров и др. сейчас практически полностью выполняются по схемам импульсных источников и практически полностью вытеснили классические трансформаторы. В таких источниках гальваническое разделение питаемой цепи и питающей сети, получение набора необходимых вторичных напряжений, производится посредством высокочастотных трансформаторов с ферритовыми сердечниками. Источником высокочастотного напряжения являются импульсные ключевые схемы с полупроводниковыми ключами, обычно транзисторными. Применение таких устройств, часто называемых инверторами позволяет многократно снизить массу и габариты устройства, а также, дополнительно — повысить качество и надёжность электропитания, так как импульсные источники менее критичны к качеству электропитания в первичной сети, — они менее чувствительны к всплескам и провалам сетевого напряжения, изменениям его частоты.

Достоинства и недостатки[править | править код]

Достоинства трансформаторных БП.

• Простота конструкции.
• Надёжность.
• Доступность элементной базы.
• Отсутствие создаваемых радиопомех^{[прим 1]} (в отличие от импульсных, создающих помехи за счёт гармонических составляющих^[3]).

Недостатки трансформаторных БП.

• Большой вес и габариты, пропорционально мощности.
• Металлоёмкость.
• Компромисс между снижением КПД и стабильностью выходного напряжения: для обеспечения стабильного напряжения требуется стабилизатор, вносящий дополнительные потери.

Импульсный блок питания компьютера (ATX) со снятой крышкой
A — входной выпрямитель. Ниже виден входной фильтр
B — входные сглаживающие конденсаторы. Правее виден радиатор высоковольтных транзисторов
C — импульсный трансформатор. Правее виден радиатор низковольтных ключей
D — дроссель групповой стабилизации (ГДС)
E — конденсаторы выходного фильтра

Импульсные блоки питания являются инверторной системой. В импульсных блоках питания переменное входное напряжение сначала выпрямляется. Полученное постоянное напряжение преобразуется в прямоугольные импульсы повышенной частоты и определённой скважности, либо подаваемые на трансформатор (в случае импульсных БП с гальванической развязкой от питающей сети) или напрямую на выходной фильтр нижних частот (в импульсных БП без гальванической развязки). В импульсных БП могут применяться малогабаритные трансформаторы — это объясняется тем, что с ростом частоты повышается эффективность работы трансформатора и уменьшаются требования к габаритам (сечению) сердечника, требуемым для передачи эквивалентной мощности. В большинстве случаев такой сердечник может быть выполнен из ферромагнитных материалов, в отличие от сердечников низкочастотных трансформаторов, для которых используется электротехническая сталь.

В импульсных блоках питания стабилизация напряжения обеспечивается посредством отрицательной обратной связи. Обратная связь позволяет поддерживать выходное напряжение на относительно постоянном уровне вне зависимости от колебаний входного напряжения и величины нагрузки. Обратную связь можно организовать разными способами. В случае импульсных источников с гальванической развязкой от питающей сети наиболее распространёнными способами являются использование связи посредством одной из выходных обмоток трансформатора или при помощи оптрона. В зависимости от величины сигнала обратной связи (зависящего от выходного напряжения), изменяется скважность импульсов на выходе ШИМ-контроллера. Если развязка не требуется, то, как правило, используется простой резистивный делитель напряжения. Таким образом, блок питания поддерживает стабильное выходное напряжение.

Достоинства и недостатки[править | править код]

Достоинства импульсных БП

Сравнимые по выходной мощности с линейными стабилизаторами соответствующие им импульсные стабилизаторы обладают следующими основными достоинствами:

• меньшим весом за счёт того, что с повышением частоты можно использовать трансформаторы меньших размеров при той же передаваемой мощности. Масса линейных стабилизаторов складывается в основном из мощных тяжёлых низкочастотных силовых трансформаторов и мощных радиаторов силовых элементов, работающих в линейном режиме. Кроме того, благодаря повышенной частоте преобразования, значительно уменьшаются габариты фильтра выходного напряжения (можно использовать конденсаторы значительно меньшей ёмкости, чем для выпрямителей, работающих на промышленной частоте). Сам выпрямитель может быть выполнен по простейшей однополупериодной схеме, без риска увеличения пульсаций выходного напряжения;
• значительно более высоким КПД (вплоть до 90-98 %) за счёт того, что основные потери в импульсных стабилизаторах связаны с переходными процессами в моменты переключения ключевого элемента. Поскольку основную часть времени ключевые элементы находятся в одном из устойчивых состояний (то есть либо включён, либо выключен) потери энергии минимальны^[4];
  • из этого прямо следует, что, при одной и той же схемотехнике и элементарной базе, КПД растёт с понижением частоты преобразования, так как переходные процессы занимают пропорционально меньшую часть времени. При этом, однако, растут габариты моточных элементов — но это даёт и выигрыш, из-за снижения омических потерь.
• меньшей стоимостью, благодаря массовому выпуску унифицированной элементной базы и разработке ключевых транзисторов высокой мощности. Кроме этого следует отметить значительно более низкую стоимость импульсных трансформаторов при сравнимой передаваемой мощности, и возможность использования менее мощных силовых элементов, поскольку режим их работы ключевой;
• сравнимой с линейными стабилизаторами надёжностью.
  Блоки питания вычислительной техники, оргтехники, бытовой электроники почти исключительно импульсные. Линейные БП малой мощности сохранились в основном только в следующих областях:
  • для питания слаботочных плат управления высококачественной бытовой техники вроде стиральных машин, микроволновых печей и отопительных котлов и колонок;
  • для маломощных управляющих устройств высокой и сверхвысокой надёжности, рассчитанной на многолетнюю непрерывную эксплуатацию при отсутствии обслуживания или затруднённом обслуживании, как, например, цифровые вольтметры в электрощитах, или автоматизация производственных процессов.
• широким диапазоном питающего напряжения и частоты, недостижимым для сравнимого по цене линейного. На практике это означает возможность использования одного и того же импульсного БП для носимой цифровой электроники в разных странах мира — Россия/США/Англия, сильно отличных по напряжению и частоте в стандартных розетках.
• наличием в большинстве современных БП встроенных цепей защиты от различных непредвиденных ситуаций, например от короткого замыкания и от отсутствия нагрузки на выходе.

Недостатки импульсных БП

• Работа основной части схемы без гальванической развязки от сети, что, в частности, несколько затрудняет ремонт таких БП.
• Все без исключения импульсные блоки питания являются источником высокочастотных помех, поскольку это связано с самим принципом их работы. Поэтому требуется предпринимать дополнительные меры помехоподавления, зачастую не позволяющие устранить помехи полностью. В связи с этим часто недопустимо применение импульсных БП для некоторых видов аппаратуры^[3].
• Как правило, импульсные блоки питания имеют ограничение на минимальную мощность нагрузки. Если мощность нагрузки ниже минимальной, блок питания либо не запускается, либо параметры выходных напряжений (величина, стабильность) могут не укладываться в допустимые отклонения.
• В распределённых системах электропитания: эффект гармоник кратных трём. При наличии эффективно действующих корректоров фактора мощности и фильтров во входных цепях этот недостаток обычно не актуален.

Комментарии

1. ↑ Однако в мощных трансформаторных БП возникают импульсные помехи из-за того, что ток, протекающий через выпрямительные диоды (и вторичную обмотку трасформатора) имеет форму коротких импульсов, потому что диод открыт не весь полупериод, а короткое время вблизи максимума синусоиды, когда мгновенное значение переменного напряжения на вторичной обмотке превышает постоянное напряжение на фильтрующей ёмкости).

Источники

инвертор источника бесперебойного питания — это… Что такое инвертор источника бесперебойного питания?



инвертор источника бесперебойного питания
Часть схемы ИБП, которая служит для преобразования постоянного напряжения батареи в переменное напряжение на выходе источника. В ИБП класса Off-line инвертор работает только в автономном режиме ИБП и формирует ступенчатую аппроксимацию синусоиды. В ИБП класса Оn-line инвертор вырабатывает на выходе практически идеальную синусоиду и работает в любом режиме (кроме режима байпас), получая на свой вход в автономном режиме питание от аккумуляторов, а в нормальном режиме — от входной сети после выпрямления и стабилизации входного переменного напряжения
[http://www.radistr.ru/misc/document423.phtml]

EN

inverter
Functional UPS module that inverts the DC battery voltage to 50Hz or 60Hz AC voltage.
[http://www.upsonnet.com/UPS-Glossary/]

В состав ИБП всех типов наряду с аккумулятором входит инвертор, который представляет собой полупровод­никовый преобразователь постоянного напряжения в переменное напряжение 220 В. В зависимости от исполнения инвертор формирует переменное выходное напряжение различной формы. Простые схемы инверторов формируют напряжение прямоугольной формы. Некоторые схемы инверторов формируют напряжение, близкое к синусоидальной форме — аппроксимированное ступенями.
Инверторы, вырабатывающие несинусоидальное выходное напряжение, применяются в основном в недорогих off-line ИБП малой мощности и пригодны для работы с нагрузками, имеющими импульсные бло­ки питания, например, блоки питания компьютерных системных блоков.

Инверторы, используемые в ИБП типов line-interactive и on-line, формируют напряжение сину­соидальной формы с низким содержанием гармоник, что позволяет использовать эти ИБП для питания нагрузок всех типов.

Форма выходного напряжения инверторов:
а) — ступенчатая; б) — аппроксимированная синусоида; в) синусоидальная

[http://www.tcs.ru/reviews/?id=345 с изменениями]

---

В зависимости от используемого принципа преобразования различают три основных типа:
— инверторы, генерирующие напряжение прямоугольной формы,
— инверторы с пошаговой аппроксимацией
— инверторы с широтноимпульсной модуляцией (ШИМ).

Последние обеспечивают наиболее близкую к гармонической форму выходного напряжения. Кроме того, манипулируя скважностью импульсов ШИМ-сигнала, «интеллектуальные» инверторы, применяемые в сериях Pro&Vision, PowerVision и Safe&Power Evo компании N&Power, автоматически корректируют форму выходного напряжения при работе с нелинейной нагрузкой.
Основными показателями эффективности работы инвертора являются:
• перегрузочная способность.
• коэффициент полезного действия (КПД).
• допустимый крест-фактор нагрузки.
• допустимый коэффициент мощности нагрузки.
• качество выходного напряжения

[http://www.condipro.ru/_library/_refs/guide/terms.pdf]

---

В мощных трехфаз­ных ИБП инвертор вы­полнен по трехфазной мосто­вой схеме. Для по­строения синусоиды в инвер­торе реализован принцип широтно-импульсной модуля­ции (ШИМ).


Мостовая схеме инвертора

Принцип его действия состоит в подаче импульсов переменной скважности че­рез тиристоры на трансформатор, выполняющий одновременно роль фильтра, или непосредственно на LC-фильтр на выходе инвертора (на схеме не показан). В результате формируется синусоидальное напряжение с низким коэф­фициентом гармонических искажений: КU< 3%.

Принцип широтно-импульсной модуляции

[http://electromaster.ru/modules/myarticles/article.php?storyid=365]
