Ежегодно в России возводятся миллионы тонн различных конструкций. Жилые дома, промышленные зоны, мосты и многое другое появляются при участии не только строителей, но и подрядных компаний, которые обеспечивают площадки качественными материалами. Но здесь возникает вопрос: как сделать эти объекты легкими, качественными и износостойкими? Ответ нашел «Липецкий инновационный завод сварных конструкций» («ЛИЗСК»), который производит уникальные в своем роде двутавровые балки, уменьшающие массу конструкций до 10 %. Каким образом был достигнут такой параметр качества, в чем секрет производства, и какие планы строит завод на ближайшую перспективу, рассказал исполнительный директор ООО «ЛИЗСК» Иван Сергеевич Титов.
В настоящий момент ЛИЗСК — это производственное предприятие. А с чего все начиналось?
Раньше специализация завода была — изготовление нестандартных металлоконструкций.
Производство находилось на базе двух известных в Липецке предприятий ОАО «Энергоремонт», а также ОАО «Энергометаллургмонтаж». Кроме этого до 2008 года мы являлись основным подрядчиком ПАО «НЛМК», где выполняли ремонт и обслуживание металлургического и энергетического оборудования. Однако, кризис поменял концепцию деятельности нашей компании, и мы изменили курс развития. В связи с этим была открыта линия по производству сварной двутавровой балки.
Сейчас компания ЛИЗСК осуществляет производство балки всех типоразмеров, включая большие от 1000 до 1500 мм, не имеющей аналогов среди горячекатаных балок, а также двутавров от 60 до 90 мм, которые металлургические комбинаты в России не выпускают достаточно давно.

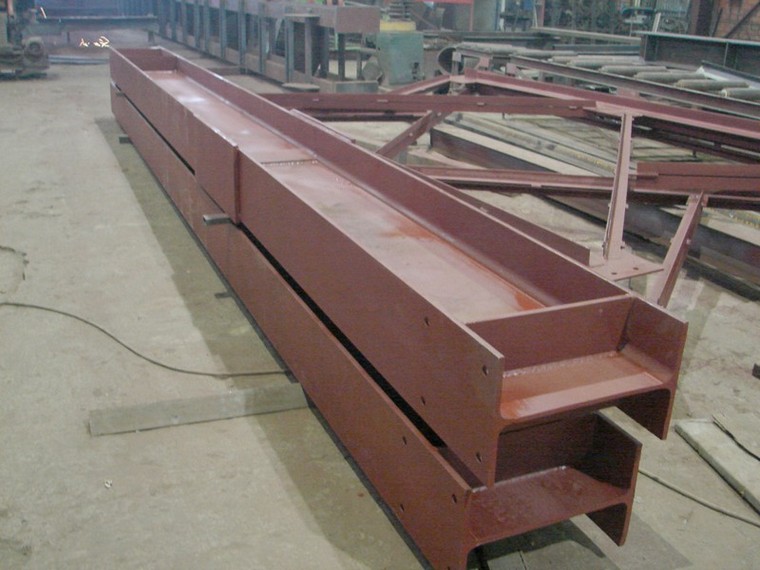

Сварная двутавровая балка типоразмеров Б, Ш, К выпускается из углеродистых сталей С255 (сп 3) и низколегированных сталей С345 (09Г2С). Наше оборудование позволяет реализовывать производство балки длиной от 4000 мм до 17000 мм, высотой вертикальной стенки от 200 мм до 2000 мм, с шириной полки от 200 мм до 800 мм.
Ни для кого не секрет, что качество всегда играет самую большую роль. Из чего делается ваша сварная двутавровая балка?
Мы всегда уделяем большое внимание сырью, из которого производится наша продукция. Приобретаем металлопрокат от проверенных поставщиков, в их числе «Объединенная металлургическая компания», «Северсталь», «Магнитогорский металлургический комбинат», «Ашинский металлургический завод», «Новолипецкий металлургический комбинат» и другие. К каждой отгрузке прилагается паспорт качества на изделия.
Кто они — Ваши заказчики?
В начале 2018 года мы поставили свою продукцию в г. Санкт-Петербург на строительство ЖК «Golden City». К этому моменту с нами уже работали такие компании, как ПАО «НЛМК», ПАО «РЖД», а также множество заводов по изготовлению металлоконструкций. Стоит отметить, что мы сделали большой вклад в строительство крымского энергомоста в 2016 году.
Что произошло на заводе за последний год?
За прошедший год руководством компании было принято решение о начале изготовления мостовых конструкций из марок стали 10ХСНД и 15ХСНД. Мы получили около 30 заявок на изготовление мостов. В связи с этим был заключен договор с «Мостовой инспекцией» (г. Москва) и проведено обследование предприятия в соответствии с требованиями СТО-ГК «Трансстрой»-012-2007 «Стальные конструкции мостов. Заводское изготовление». По результатам обследования мы приняли решение об организации обучения персонала, участвующего в изготовлении мостовых м/к требованиям СТО ГК «Трансстрой»-012-2007, особенно разделов о технологии изготовления и контроле качества мостовых металлоконструкций. В настоящее время проводится большая работа по устранению замечаний. Весь процесс мы планируем закончить во втором квартале 2019 года.
Вы успешно работаете по всей России. А как на счет зарубежных стран?
За последний год в адрес нашей компании поступило более 50-ти заявок из стран СНГ с желанием купить сварную балку и металлоконструкции как по Российским стандартам, так и по Европейским. С некоторыми представителями этих компаний мы провели встречи и переговоры.
В частности, были намечены планы по открытию филиала компании ООО «ЛИЗСК» в Узбекистане. Более того, мы достигли договоренностей о сотрудничестве с проектировщиками из Казахстана.
Думаете ли Вы об открытии филиалов?
Руководство завода активно работает над открытием главного офиса в г.Санкт-Петербурге. Отмечу, что у нас также есть дилер в г. Краснодаре и в Московской области.
Рынок металлопроката стремительно развивается. ООО «ЛИЗСК» планирует внедрять новые технологии производства?
В настоящий момент мы прорабатываем возможность организовать производство сварной двутавровой балки по европейским стандартам, а также по ГОСТ Р 57837-2017.
Наша команда постоянно ведет работу по улучшению качества продукции совместно с кафедрой сварки «Липецкого политехнического университета», а также с «Липецкой ассоциацией сварки и Контроля». Наши специалисты постоянно проходят профессиональное обучение.
Какой вы видите компанию через пять лет?
Через пять лет, получив дополнительный опыт, мы планируем развивать производство металлоконструкций. Мы видим себя максимально эффективной и хорошо организованной компанией, которая может привнести максимальную пользу нашей стране.
ООО «Липецкий инновационный завод сварных конструкций» (ООО «ЛИЗСК»)
Please enable JavaScript to view the comments powered by Disqus.
Двутавровая балка, её виды и назначение
EMK © 2014 | Все права защищены
ПОСТАВКИ
Металлопроката
из Европы
ОСТАВИТЬ ЗАЯВКУ
В основном балки в виде двутавра применяются в строительной отрасли.
В частности – при возведении крупных зданий с их помощью формируются несущие конструкции. Применение её необходимо и при создании различных видов перекрытий, испытывающих колоссальные нагрузки. Не так часто, но двутавровые балки используются области машиностроения.
Балка двутавровая – один из наиболее распространённых видов продукции металлургической промышленности. Она представляет собой горизонтальный стальной брус, в сечении имеющий вид буквы «Н». В составе его присутствуют верхний и нижний пояса, соединённые между собой при помощи стенки. Грани балки располагаются параллельно друг другу или же под определённым углом. Двутавр с широкими полками получил довольно большую известность и распространение во всём мире. В большинстве своём, они производятся

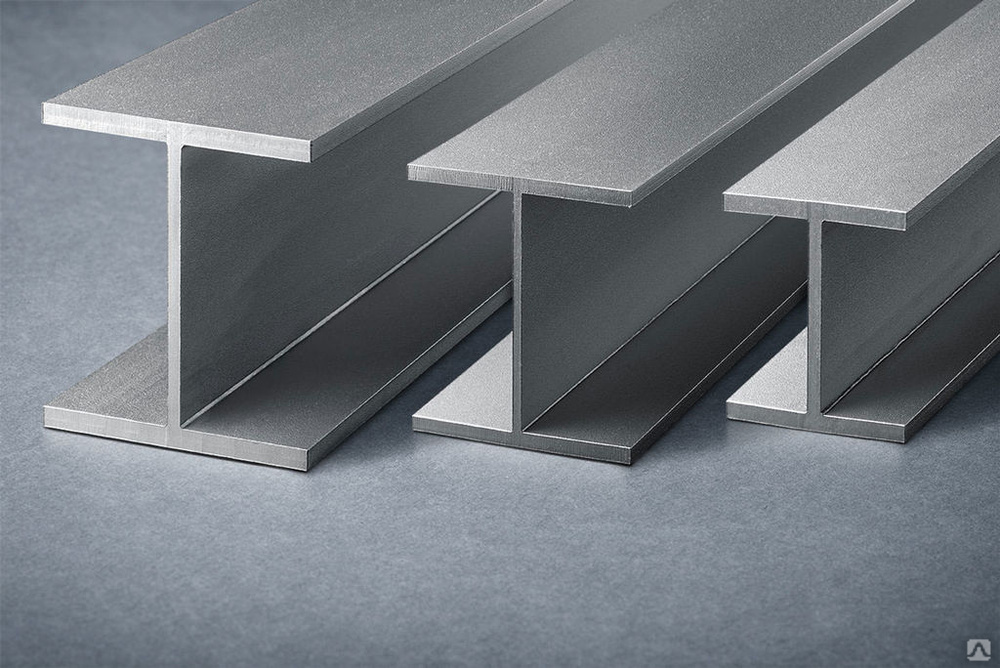

Внешний вид двутавровой балки
Нормальные балки с параллельными гранями, пожалуй, наиболее часто применяются в строительстве во всевозможных сочетаниях и для различных нагрузок.
Купить балку двутавровую для возведения металлоконструкций гораздо выгодней, чем использовать громоздкие конструкции из листового металла и уголков.
Балки изготовленны по европейским стандартам, выполнены с параллельными гранями. Широкие полки граней придают сечению дополнительную прочность, а изготовление методом горячей прокатки позволяет снизить трудоемкость, поэтому цена балки двутавровой вполне доступна практически любой категории покупателей.
Балки HEA, HEB, HEM
Балки с уклоном граней лучше всего применять при нагрузке, создающей поперечный изгиб, так как обеспечивается максимальная жесткость двутавра по горизонтальной оси. Профиль изготавливается из конструкционной углеродистой стали обыкновенного качества.
Балки IPE, HL
Балка IPN
Горячекатаные широкополочные двутавровые балки
HEA, HEB, HEM
Горячекатаные нормальные двутавровые балки IPE и HL
Горячекатаные нормальные двутавровые балки IPN
Двутавровые балки можно классифицировать:
• по уклону и расположению граней полок
• по способу и области применению
• по технологии изготовления
• по применяемым материалам
У нас, Вы можете приобрести все виды и размеры балок двутавровых.
Расчет цены на балку двутавровую формируется с учетом Ваших потребностей.
Индивидуальный подход к каждому клиенту —
наш основной принцип, который учитывает все Ваши пожелания.
Чтобы купить балку двутавровую свяжитесь с отделом продаж
по телефону в Москве: +7 499 705 75 30
Либо отправьте заявку, наш менеджер незамедлительно с Вами свяжется.
Сортамент двутавровых балокПо способу изготовления балки такого типа бывают прокатные или сварные (составные). Первые производят при помощи специального оборудования – прокатных станов. Подготовленный стальной слиток разогревают и придают ему соответствующую форму. Таким образом, получается горячекатаная двутавровая балка.
Отличительные особенности такого вида продукции заключаются в том, что она монолитна, прочна, проста и не имеет швов. К тому же, затраты на её производство весьма невелики. А это, в свою очередь, впоследствии влияет на то, какова будет цена двутавровой балки.
Отсутствие швов даёт возможность избежать дополнительного армирования конструкции рёбрами жёсткости. Или же эти элементы используются исключительно в местах, подвергающихся особо большим нагрузкам.

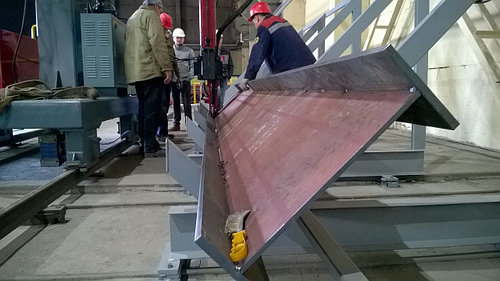

Сварные балки изготавливают при помощи сваривания отдельных элементов – верхнего и нижнего поясов со стенкой. Таким образом, получается единая конструкция. Она уже не является монолитной и соответственно имеет швы.
В качестве материала для производства сварных балок может выступать как листовой прокат так и профильный. Технологии, по которым производят сварные балки, дают возможность наделять продукцию различными свойствами и характеристиками.

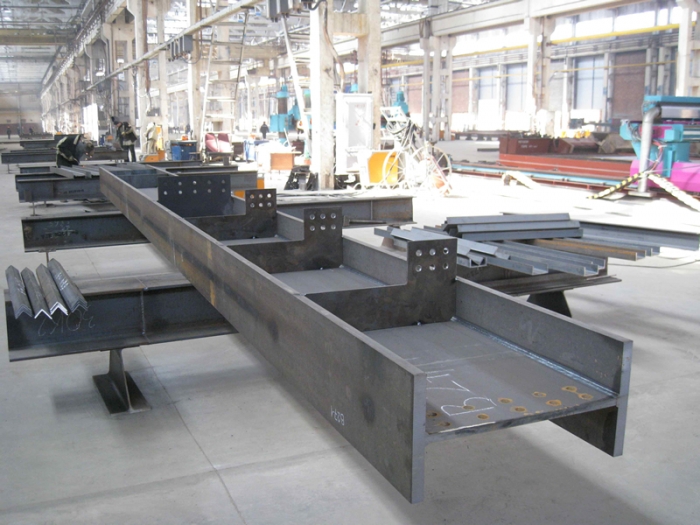

Производство двутавровой балки
Двутавровые балки UC , UB и UBP Английских стандартов
Двутавровые балки HL и HD
Двутавровые балки W-Shapes Американских стандартов
Двутавровые балки JIS Японских стандартов
Шпунтовая секция PSp
Опора свай PSt
Опортные секции шахт GI, TH, I
Производство сварной балки, линия FET-CM3030
|
Главная / Строительное оборудование / производство стройматериалов / Линия производства сварной балки (двутавровой), FET-CM3030
Не нашли нужного оборудования? Напишите нам через форму обратной связи или напрямую обратитесь к менеджеру по адресу [email protected]!
____________________________
* Информацию о процедуре приобретения оборудования Вы найдёте, перейдя сюда — Порядок работы * Ознакомиться с образцами документов для приобретения и прочей полезной информацией вы можете здесь — Информация для клиента * Просмотреть отзывы наших партнёров и оставить свой, Вы можете, перейдя в раздел — Отзывы * Наши дилерские сертификаты, а также фотоотчёт нашей деятельности, представлены здесь — Фотогалерея |
Новости 19. Пункт пропуска «Покровка-Жаохэ» готовится к открытию 15.07.2022 С 31.03.2022 совет ЕЭК принял решение повысить лимит беспошленного ввоза товаров для физических лиц до 1000 евро для товаров. 13.07.2022 Китайских шин на рынке РФ все больше. 08.07.2022 Система электронной очереди запущена в работу для пропуска транспорта через российско-китайский мост через реку Амур между Благовещенском (РФ) и Хэйхэ (КНР). 05.07.2022 Белоруссия и Казахстан поставили «НДС-барьеры» перед российскими селлерами. |
Качество и цена вполне соизмеримы. Что ожидали, то и получили .
ru
07.2022© 2011 — 2022
Станкикитай.рф — это большой каталог станков и оборудования из Китая. Наша компания поставляет оборудование всех сфер деятельности под индивидуальную потребность клиента: металлообрабатывающее деревообрабатывающее, пищевое, строительное, упаковочное и пр. оборудование от проверенных поставщиков КНР.
Информация о продукции, представленная на сайте, не является товарным предложением, а носит ознакомительный (информативный) характер с целью донести информацию до потенциального потребителя / пользователя о производителе, технических характеристиках, свойствах и назначении того или иного продукта.
Информация, содержащаяся на сайте, носит исключительно справочный характер и ни при каких обстоятельствах не является публичной офертой, определяемой положениями статьи 437(2) ГК РФ.
создать интернет магазин — megagroup.ru, сайты с CMS
Стальные балки-ISPATGURU
Стальные балки
- Satyendra
- 12 марта 2022
- 0 Комментарии
- H-Beam, H-Piles, I-Beam, параллельный фланце bea, Tolerance,
Стальные балки
Стальные балки (рис. 1) являются важным типом конструктивных элементов, которые играют ключевую роль в создании безопасного пути нагрузки для передачи веса и сил конструкции на фундамент и в земля. Эти балки являются частью конструкции, которая в основном подвергается поперечной нагрузке и незначительной осевой нагрузке. Поперечное сечение балки обеспечивает превосходную несущую способность. Превосходная пролетная способность стальной балки означает меньшее количество колонн и больше полезного пространства.
Стальная балка — это тип строительного материала, который используется для возведения нескольких конструкций. Он может использоваться во многих типах строительных приложений. В некоторых странах это стандарт для создания колонн в жилых и коммерческих зданиях. Эти балки также могут быть размещены параллельно земле для формирования полов и крыш. Они также играют ключевую роль в строительстве мостов и служат конструкционными опорами для съездов и эстакад. Применение стальных балок зависит от свойств их сечения, которые включают массу на единицу длины, площадь поперечного сечения, ширину полки, глубину, толщину стенки, толщину полки, радиус основания, модуль сечения, момент инерции, радиус вращения и модуль пластического сечения. .
Стальная балка является одним из часто используемых конструктивных элементов, основной функцией которого является передача нагрузки главным образом за счет действия на изгиб или изгиб. В структурном каркасе он образует основной горизонтальный элемент, проходящий между соседними колоннами, или в качестве второстепенного элемента, передающего нагрузку от пола на основные балки.
Обычно в балке преобладают только эффекты изгиба, за исключением особых случаев, таких как подкрановые балки, где в дополнение к изгибу необходимо специально учитывать эффекты кручения.
Поперечное сечение балки состоит из стенки и двух полок. Соединение между фланцем и стенкой известно как скругление. Балки изготавливаются либо прокаткой, либо изготовлением путем резки и сварки стальных листов. Поперечное сечение балки имеет вертикальную стенку в центре балки и горизонтальные полки вверху и внизу. Фланцы сопротивляются изгибу, в то время как стенка принимает на себя усилие сдвига. Уравнение балки Эйлера-Бернулли показывает, что I-образное сечение является очень эффективной формой сечения для восприятия изгибающих и сдвигающих нагрузок в плоскости стенки. С другой стороны, поперечное сечение имеет пониженную грузоподъемность в поперечном направлении, а также неэффективно воспринимает скручивающие нагрузки, для которых часто предпочитают полые конструкционные сечения.
Стальные балки производятся в соответствии с различными национальными и международными стандартами.
Эти стандарты имеют стандартизированные размеры балок, что упрощает координацию действий инженеров, архитекторов и строителей во время строительства. В национальных и международных стандартах указаны номинальные размеры, масса, свойства сечения и допуски балок. Балки часто обозначаются номинальной высотой и номинальной шириной полки, а также массой профиля в килограммах на метр (кг/м). В основном они изготавливаются из сталей либо конструкционных марок, либо микролегированных марок стали.
Стальные балки производятся двух форм, обозначенных буквами «I» и «H». Двутавровая балка, как видно из названия, представляет собой тип балки, поперечное сечение которой похоже на букву «I». Двутавровая балка названа в честь буквы «H», так как ее форма поперечного сечения похожа на букву «H». В то время как полки двутавровой балки обычно уже, чем высота стенки, полки двутавровой балки намного шире. Двутавровая балка представляет собой экономичную секцию с более оптимизированным распределением площади сечения и более высоким соотношением прочности к весу.
Ее также называют широкополочной балкой. Балки производятся в двух конфигурациях. В соответствии с этими двумя конфигурациями балки имеют коническую полку или параллельную полку. На рис. 1 показаны поперечные сечения балки с коническими полками, двутавровой балки с параллельными полками и двутавровой балки с параллельными полками.
Рис. 1 Стальные балки
Балки с конической полкой также называют стальными балками. Эти балки обычно имеют узкие полки и обычно прокатываются на прокатном стане только с горизонтальными валками. Внутренняя поверхность верхней и нижней полки этих балок имеет уклон, делающий полки тонкими снаружи и толстыми внутри. Для соединения этих балок нужны сужающиеся шайбы. Использование этих балок ограничено, поскольку конические фланцы вызывают трудности при обработке.
Момент инерции сечения совершенно другой в случае балок с коническими полками, поскольку размер поперечного сечения этих балок относительно высок и узок.
Следовательно, эти балки обычно можно применять только непосредственно к деталям с изгибом в плоскости стенки или для формирования деталей решетчатого типа, несущих нагрузку. Он не подходит для сжатых в осевом направлении деталей конструкции или изгибающихся частей перпендикулярно плоскости стенки, что сильно ограничивает применение этих балок.
Балки с параллельными полками называются балками с параллельными полками. Они имеют профиль с центральной перемычкой, соединяющей два параллельных концевых элемента (фланца). Для каждой конкретной балки поверхность верхней (или внешней) каждой полки параллельна поверхности нижней (или внутренней) этой полки. Фланец по существу имеет постоянную толщину. Полотно также имеет постоянную толщину. Толщина стенки не равна толщине фланцев. Существует большое количество размеров и форм балок с параллельными полками, которые указаны в различных национальных и международных стандартах. Балки с параллельными полками прокатывают на универсальных прокатных станах с двумя горизонтальными и двумя вертикальными валками.
Балки с параллельными полками также известны как универсальные балки. Двутавровые балки производятся только в виде балок с параллельными полками и также известны как универсальные колонны. Использование этих лучей очень распространено. Балки с параллельными полками производятся в виде легких, средних и тяжелых горячекатаных балок с параллельными полками. Тяжелые балки используются для более тяжелых нагрузок. Параллельные полки этих балок легче соединить, и нет необходимости в сужающихся шайбах. Использование секций двутавровой балки с параллельными полками имеет преимущество перед секциями двутавровой балки с коническими полками из-за повышенной поперечной жесткости. Крайне важно, чтобы эти балки не использовались при каких-либо торсионных нагрузках, поскольку скручивание может привести к деформации балки и разрушению пола.
Увеличение толщины балки увеличивает прочность на изгиб в кубе глубины, поэтому универсальные балки обеспечивают большую жесткость. Однако толщина полотна не должна быть маленькой, чтобы избежать коробления.
Балка с параллельными полками имеет наиболее эффективный профиль поперечного сечения, поскольку большая часть ее материала расположена вдали от нейтральной оси, что обеспечивает высокий второй момент площади, что, в свою очередь, увеличивает жесткость и, следовательно, сопротивление изгибу и прогибу. В конструкционной стальной раме он образует основной горизонтальный элемент, проходящий между соседними колоннами, или в качестве второстепенного элемента, передающего нагрузку от пола на главные балки.
Стенка балки с параллельными полками сопротивляется силам сдвига, в то время как ее полки сопротивляются большей части изгибающего момента, испытываемого балкой. Двутавровые балки предназначены для переноса высоких нагрузок на большие пролеты. Они представляют собой очень эффективную форму для восприятия как изгибающих, так и сдвигающих нагрузок в плоскости полотна. Толстые полки и более тонкая стенка эффективно распределяют материал, чтобы выдерживать высокие изгибающие нагрузки, возникающие при использовании балок.
Однако двутавровые профили имеют пониженную грузоподъемность в поперечном направлении, а также малоэффективны при восприятии скручивающей нагрузки.
Хотя двутавровые балки отлично подходят для однонаправленного изгиба в плоскости, параллельной стенке, они не так хороши при двунаправленном изгибе. Эти балки также мало сопротивляются скручиванию и подвергаются поперечному короблению под нагрузкой при кручении. Для задач с преобладанием кручения вместо двутавровых балок используются двутавровые балки или другие типы жестких сечений.
Двутавровые балки имеют одинаковую или почти одинаковую ширину и глубину и больше подходят для вертикальной ориентации для восприятия осевой нагрузки, такой как колонны в многоэтажном строительстве, в то время как двутавровые балки значительно глубже своей ширины больше подходят для несущей изгибающая нагрузка, такая как балочные элементы в перекрытиях. Эти балки экономичны, гибки и превосходят их по прочности, эффективности, более высокой осевой и изгибающей несущей способности.
Балки с параллельными полками позволяют изготавливать сложные изделия в больших объемах благодаря присущим этим профилям функциональным преимуществам.
Благодаря оптимальной форме поперечного сечения двутавровые балки улучшают работу стали и выдерживают более высокие нагрузки. В отличие от обычных двутавровых балок полки двутавровых балок широкие, а внутренняя и внешняя поверхности обычно параллельны, что делает их прочными при соединении высокопрочных болтов и других компонентов. Имея разумные размеры и полные модели, они удобны для проектирования нескольких сложных стальных конструкций.
Двутавровая балка представляет собой стальной профиль с высокими эксплуатационными характеристиками благодаря преимуществу оптимизированного распределения площади поперечного сечения и оптимальному соотношению прочности и веса. Обладая широкой полкой и тонкой стенкой, двутавровая балка имеет большой модуль упругости и высокое сопротивление изгибу. и отличные механические свойства. Эти балки обычно тяжелее двутавровых балок и используются в качестве опор для подпорных стен и т.
п. Их также можно использовать в качестве балочных секций, где требуется свободное пространство над головой. Благодаря своим выдающимся свойствам двутавровая балка является популярным разделом для проектировщиков стальных конструкций.
Профили несущих свай (двутавровые сваи) аналогичны по форме двутавровым балкам в том, что они также имеют одинаковую или почти одинаковую ширину и глубину, а поверхности полки параллельны. Поверхности паутины также параллельны. Однако они отличаются от широкой полки тем, что формы несущих свай имеют одинаковую толщину полки и стенки. Толщина стенки конкретной формы двутавровой сваи равна толщине полки. Двутавровые сваи изготавливаются и предназначены для передачи структурных нагрузок на хорошие несущие грунты.
Когда балка изгибается, верхняя часть балки сжимается, а нижняя — растягивается. Эти силы максимальны в самом верху и в самом низу. Поскольку балка с параллельными полками имеет большее количество материала на верхней и нижней сторонах и меньше материала в стенке, она обеспечивает жесткое структурное сечение с использованием наименьшего количества материала.
Двутавровые балки предназначены для переноса высоких нагрузок на большие пролеты. Толстые полки и более тонкая стенка эффективно распределяют материал, чтобы выдерживать высокие изгибающие нагрузки, возникающие при использовании балок. Двутавровые балки более коренастые, широкие и рассчитаны на высокие осевые нагрузки для таких применений, как колонны, сваи и т. д. Эти балки обычно тяжелее других стальных профилей и используются в качестве опор для подпорных стен и т.п. Их также можно использовать в качестве балочных секций, где требуется высота над уровнем моря. Двутавровые балки используются для балок, колонн и несущих секций свай в качестве элементов сжатия.
Основное преимущество двутавровой балки заключается в том, что она позволяет проектировщикам строительных конструкций распределять нагрузку на большую площадь. Это означает, что он может поддерживать более крупную или широкую конструкцию с меньшим риском отказа. Двутавровые балки также весят меньше, чем квадратные балки того же размера, но могут выдерживать большую нагрузку, что делает их более эффективными.
Секции балок с параллельными полками являются наиболее предпочтительными, популярными и широко используются в сейсмостойких стальных зданиях по всему миру. Эти профили используются для стальных конструкций из-за таких преимуществ, как (i) повышенная поперечная жесткость, (ii) снижение стоимости на 10–15 %, (iii) простота сварки и болтового соединения и (iv) значительная доступность номеров и марок. При использовании под изгибающей нагрузкой достигается экономия стали в диапазоне от 10 % до 25 %, поскольку можно использовать балки с меньшим весом сечения.
Допуски для балок из катаной стали
Допуски для балок из катаной стали показаны на рис. 2 и описаны ниже.
Рис. 2 Допуски для балок из катаной стали
Высота профиля – это отклонение от номинального значения высоты профиля (h), измеренное на средней линии толщины стенки. Отклонение должно находиться в пределах допусков, указанных в стандартах.
Ширина полки – Отклонение от номинальной ширины полки (b). Отклонение должно находиться в пределах допусков, указанных в стандартах.
Толщина стенки – это отклонение от номинальной толщины стенки (t), измеренное в средней точке высоты балки (h). Отклонение должно находиться в пределах допусков, указанных в стандартах.
Толщина полки – это отклонение от номинальной толщины полки (T), измеренное в точке ширины четверти полки (b/4). Отклонение должно находиться в пределах допусков, указанных в стандартах.
Непрямоугольность – Рис. 2 показывает непрямоугольность. Непрямоугольность балки не должна превышать пределов, указанных в стандартах.
Смещенная от центра стенка – Среднее расстояние стенки не должно отклоняться от положения средней ширины (b1= b2) на полке более, чем указано в стандарте.
Прямолинейность – Прямолинейность балки должна соответствовать стандарту.
Для измерения прямолинейности требуется эталонная линейка, по которой измеряются отклонения от прямолинейности луча. Жесткая струнная линия является приемлемой линейкой при условии, что измеряются отклонения только в горизонтальной плоскости. Измерение проводят, как указано ниже.
Для Qxx (рис. 2) балка укладывается в положении «Н» на плоской поверхности, а струна берется снаружи от центра ширины полки с двух концов свободной секции балки. Для Qyy балка укладывается в положении «I» на плоской поверхности, а струна проходит вдоль конца полки между двумя концами свободной секции балки.
Допуск по массе – Отклонение от номинальной массы партии или штуки не должно превышать пределов, указанных в стандартах. Отклонение массы – это разница между фактической массой партии и расчетной массой. Расчетная масса определяется с использованием плотности 7,85 тонн на кубический метр.
Допуск по длине – Балка должна быть отрезана до заказанной длины с допусками по длине, как указано в стандартах.
Обычно это +/- 50 мм или +100 мм, если указана минимальная длина. Длина балки — это наибольшая полезная длина балки при условии, что концы балки обрезаны под прямым углом.
Преимущества балок с параллельными полками
Профили с параллельными полками представляют собой горячекатаные стальные профили с параллельными или почти параллельными полками с квадратными пальцами и изгибами в основании полки и стенки. Конструктивно эти балки более эффективны, чем обычные двутавровые балки с коническими полками. Несущая способность двутавров с параллельными полками при прямом сжатии намного выше, чем у балок с коническими полками. Также упрощены соединения с фланцами, так как не требуются конические шайбы и т.п. Кроме того, эти балки оказались очень популярными в строительной отрасли по причинам значительного снижения стоимости изготовления и монтажа.
Балки с параллельными полками имеют несколько неотъемлемых функциональных преимуществ, которые включают (i) гибкость, (ii) экономичность, (iii) превосходную долговечность и (iv) превосходную свариваемость.
Есть несколько преимуществ использования балок с параллельными полками для различных целей в металлоконструкциях. Эти балки доступны в широком диапазоне веса, размеров и размеров, а также с различной глубиной сечения, шириной полки и толщиной стенки. Эти балки рассчитаны на равномерную нагрузку по всей длине балки, при этом максимальный прогиб приходится на центр балки. Это увеличивает напряжение по бокам балки. При приложении веса к фланцу вся масса распределяется равномерно, в результате чего через стенку проходит меньшее напряжение.
Балки с параллельными полками выдерживают высокие нагрузки. Конструкция этих балок делает их способными изгибаться, а не изгибаться при высоких нагрузках. Эти балки выдерживают массивные нагрузки конструкций. Прочность стали в балке и ее форма помогают уменьшить потребность в нескольких других несущих конструкциях, что может помочь сэкономить время во время строительных работ.
Балки с параллельными полками помогают в изготовлении стальных конструкций по индивидуальному заказу.
Эти балки очень гибкие и могут использоваться в различных строительных проектах из конструкционной стали. Изготовление стали включает в себя резку, гибку и формовку стали, а изготовление стальной балки является одним из наиболее эффективных процессов для соблюдения сроков проекта. Балки с параллельными полками проще использовать при изготовлении металлоконструкций по индивидуальному заказу и процессах сварки для всех типов конструкций.
Балки с параллельными полками пригодны для вторичной переработки и экономичны. Поскольку балки с параллельными полками являются стальными изделиями, их можно перерабатывать несколько раз. Особенность, связанная с их использованием, заключается в том, что их прочность никогда не снижается, чем дольше они используются. Переработка конструкционной стали также может помочь снизить затраты, сэкономив на производственных затратах, материалах, времени и энергии.
Балки с параллельными полками представляют собой высокопрочные секции. Высокая эффективность балок с параллельными полками обусловлена, прежде всего, лучшим распределением материалов по сечениям.
Это приводит к более высокому моменту инерции, модулю сечения и радиусу вращения. Следовательно, балки с параллельными полками имеют более высокую несущую способность.
Балки с параллельными полками обеспечивают эффективную и экономичную конструкцию. У них хорошая площадь использования секции. Они механически более эффективны из-за более высокой прочности на изгиб в случае балок и более высокой осевой грузоподъемности в случае колонн. Они конструктивно более стабильны, так как больший радиус инерции снижает коэффициент гибкости и позволяет в большей степени противостоять короблению. Дальнейшее более высокое отношение прочности к весу приводит к более легким конструкциям и фундаментам.
Балки с параллельными полками упрощают изготовление из-за более легкого соединения соединений прямым болтовым соединением на полках без использования конических шайб и более легкой стыковой сварки листа на краю полки. Эти балки экономичны и приводят к существенной экономии веса материала при использовании в качестве сжимаемых элементов (колонны) или изгибающихся элементов (балки).
Преимущества использования балок с параллельными полками: (i) более легкая надстройка, (ii) первоначальная экономия затрат из-за меньшего веса стали, (iii) меньшая глубина балок, (iv) более высокая грузоподъемность при той же высоте колонн и (v) более низкие затраты на транспортировку, обработку и монтаж из-за меньшего веса конструкции.
Различные области применения балок с параллельными полками
Балки с параллельными полками являются хорошими строительными материалами, которые используются в большом количестве строительных проектов. И двутавровые, и двутавровые балки имеют несколько применений из-за их превосходной несущей способности. Эти балки используются для (i) легких конструкций, (ii) эстакад, пандусов и путепроводов, (iii) стадионов, (iv) жилых и коммерческих комплексов, (v) промышленных зданий, (vi) береговых и морские сооружения, (vii) электрические столбы, (viii) порты, (ix) судостроение, (x) вагоны и каркасы кузовов грузовиков, (xi) несущие сваи и (xii) многие другие.
Разница в поперечном сечении двутавровой и двутавровой балки сильно различает их применение. Двутавровые сваи используются для крепления надстроек к глубоким фундаментам, особенно в местах, где грунт недостаточно плотный, чтобы выдержать вес здания. Примеры некоторых приложений описаны ниже.
Стальные каркасные конструкции, изготовленные из балок с параллельными полками, часто используются в качестве систем сопротивления сейсмическим нагрузкам для строительства в сейсмических регионах. Эти конструкции представляют собой прямолинейные сборки колонн и балок, которые обычно соединяются сваркой, высокопрочными болтами или тем и другим. Сопротивление боковой нагрузке обеспечивается изгибом и сдвигом в балках и колоннах. Боковая жесткость обеспечивается изгибной жесткостью балок и колонн.
Двутавровые балки — это идеальные стальные балки для строительных проектов, где требуется легкий несущий материал. Часто из этих балок изготавливают каркасы троллейбусов, лифтов и подъемников, прицепов и даже каркасов кузовов грузовых автомобилей.
Эти проекты не нуждаются в более широком диапазоне и более сильной фиксации, которые обеспечивают двутавровые балки. Вместо этого в этих проектах основное внимание уделяется более легкому и несколько более короткому материалу, который может перенести сравнительно аналогичный несущий материал на меньшую и более точную площадь. Двутавровые балки обычно делаются длинными и широкими, поскольку в большинстве случаев их применения требуется, чтобы они покрывали большую площадь. Двутавровые балки, с другой стороны, могут быть изготовлены в меньших сечениях, что делает их предпочтительными балками для этих небольших применений.
Двутавровые балки с более толстыми стенками и полками идеально подходят для строительства платформ различных размеров. Более толстые фланцы делают его прочнее и способны выдерживать больший вес. Двутавровые балки в основном используются для платформ, которые должны выдерживать более тяжелые нагрузки.
В случае полов небоскреба или верхнего этажа склада полы должны выдерживать более легкие нагрузки.
В таком случае вес балки может стать проблемой. Для этих применений обычно предпочтительны двутавровые балки.
Когда речь идет о мостах или путепроводах, общепризнано, что широко используются двутавровые балки. Это связано с тем, что мостам требуется определенный уровень прочности и долговечности, что более очевидно для двутавровых балок, а не для двутавровых. Тот факт, что двутавровые балки тяжелее, также игнорируется из-за того, что мосты обычно имеют больше поддержки.
Для невысоких коммерческих зданий обычно используются двутавровые балки. Их сдерживаемая сила обеспечивает достаточную поддержку для нескольких этажей и оставляет много места для дальнейшего строительства. Двутавровые балки более универсальны для подобных строительных проектов. Однако двутавровые балки чаще используются для крупных конструкций, таких как небоскребы или крупные промышленные комплексы. Двутавровые балки обычно прочнее и имеют более широкий пролет, обеспечивая большую поддержку на большей площади.
Порты, береговые и морские сооружения нуждаются в относительно прочном фундаменте. Двутавровые балки являются идеальным структурным каркасом для этих конструкций. Его более широкий диапазон несущей способности делает его идеальным для этих конструкций. То же самое относится и к большим грузовым судам, которые должны быть достаточно прочными, чтобы перевозить огромное количество груза через океаны и моря. Из-за веса, который могут нести двутавровые балки, они являются одним из наиболее популярных вариантов для таких вещей. Двутавровые балки также можно использовать для грузовых судов, однако они служат скорее для палубы, чем для области, на которой размещается груз.
Двутавровая балка против двутавровой | Что такое двутавровая балка
Двутавровая балка
Двутавровая балка имеет форму двутавра. Двутавровая балка состоит из двух горизонтальных плоскостей, известных как полки, соединенных одним вертикальным компонентом или стенкой. Двутавровая балка имеет конические края и получила свое название из-за того, что в поперечном сечении она выглядит как заглавная I.
У двутавра высота поперечного сечения больше ширины его полки.
Двутавровая балка
Двутавровая балка имеет форму двутавровой. Двутавровая балка представляет собой конструкционную балку, изготовленную из стального проката. Это невероятно сильно. Он получил свое название, потому что в поперечном сечении выглядит как заглавная буква Н.
Двутавровая балка против двутавровой балкиДвутавровые балки изготовлены из стального проката и получили свое название, потому что поперечное сечение напоминает заглавную H . По сравнению с двутавровой балкой , двутавровая балка состоит из более длинных полок и более толстой центральной стенки. Полки балки I имеют коническую форму.
Отличие двутавровой балки от двутавровой
I- балка : балка I- не изготавливается путем сварки или клепки металлических листов и представляет собой цельный кусок металла.Двутавровая балка по сравнению с W-балкой
Двутавровая балка имеет конические полки с более узкой полкой, чем большинство широкополочных балок , что делает ее более легким строительным материалом.
Широкая полка балка , с более широкими полками и стенкой, чем двутавровая балка , может выдерживать больший вес, но это делает ее в целом тяжелее.
Строительные балки
Различные типы балок используются в строительстве зданий и сооружений. Это горизонтальные элементы конструкции, выдерживающие вертикальные нагрузки, поперечные усилия и изгибающие моменты. Балки передают нагрузки, действующие по их длине, на их конечные точки, такие как стены, колонны, фундаменты и т. д.
Что прочнее: двутавровая или двутавровая балка?
Двутавровая балка : Двутавровая балка имеет более толстую центральную стенку, что означает, что она часто прочнее. Двутавровая балка: Двутавровая балка часто имеет более тонкую центральную стенку, что означает, что она часто не способна воспринимать такую же силу, как двутавровая балка
Для чего используются I-балки?
Двутавровые балки имеют множество важных применений в строительной отрасли из конструкционной стали .
Они часто используются в качестве важных опорных ферм или основного каркаса в зданиях. Стальные двутавровые балки обеспечивают целостность конструкции с неизменной прочностью и поддержкой.
Какая форма балки самая прочная?
Эта конструкция снижает опасность бокового коробления, так как каждая балка находит кратчайший свободный путь внутри конструкции. Также нагрузки распределяются равномерно по каждому четырехгранному стыку. Мозаика из шестиугольников является самой строгой изотропной геометрией при рассмотрении только двух измерений.
Какая конструкция балки самая прочная?
Двутавровая балка — это типичный балочный профиль. Конструкция очень прочная в вертикальном направлении, но имеет равномерную и равную реакцию на другие силы. Он имеет наилучшее соотношение прочности и веса (вертикальный), что делает его отличным профилем балки для самостоятельной сборки — для кранов и главных балок больших и/или длинных прицепов.
Канал C прочнее I-Beam?
Канал С-образного сечения устраняет эту проблему, перемещая стенку к одному краю фланцев, изменяя поперечное сечение с «I» на «C» в процессе.
Таким образом, С-образный профиль имеет три плоские поверхности для монтажа. Он по-прежнему прочный , хотя такая геометрия немного снижает жесткость двутавровой балки.
Какой тип стали у меня балка?
Двутавровые балки обычно изготавливаются из конструкционной стали , но могут быть изготовлены из алюминия . Двутавровые балки наиболее широко используются в строительстве и могут использоваться как в балках, так и в колоннах. Infra-Metals предлагает двутавровые балки различных размеров, длин и спецификаций.
В чем главный недостаток двутавровой балки?
Огромным недостатком двутавровой балки является то, что она очень чувствительна к нагреву . Если он нагреется, он может погнуться и выйти из строя, что приведет к огромной проблеме. Из-за этого двутавровые балки обычно изолируют, чтобы защитить их от тепла.
В чем основное преимущество двутавровой балки?
Двутавровые балки являются предпочтительной формой для конструкций из конструкционной стали из-за их высокой функциональности.
Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно стенке . Горизонтальные полки сопротивляются изгибному движению, а стенка сопротивляется напряжению сдвига.
В чем главный недостаток двутавровой балки?
Стальные балки прочны и универсальны, но у них есть некоторые недостатки по сравнению с деревянными балками. Стальные балки делают небоскребы возможными. Сталь 9Балки 0181 имеют высокую стоимость, имеют большой вес, со временем ржавеют и загрязняют окружающую среду.
В чем основное преимущество двутавровой балки?
Из-за немного другой формы поперечного сечения, более толстой центральной стенки и более широких полок двутавровые балки могут выдерживать большие нагрузки, чем двутавровые балки . Хотя оба являются выгодными несущими конструкциями, из-за того, как долго двутавровые балки могут пролетать, они более надежны для крупномасштабных проектов.
Что сильнее двутавровой балки или двутавровой балки?
Двутавровая балка : Двутавровая балка имеет более толстую центральную стенку, что означает, что она зачастую прочнее.
Двутавровая балка: Двутавровая балка часто имеет более тонкую центральную стенку, что означает, что она часто не способна воспринимать такую большую силу, как двутавровая балка.
В каком направлении луч сильнее?
Момент сопротивления сечения двутавровой балки по сравнению со сплошной прямоугольной балкой той же площади поперечного сечения намного выше. Это связано с тем, что больше волокон распространяется от нейтральной оси.
Кто изобрел луч I?
Первое в мире здание из стали, здание Rand McNally 1889 года, дало двутавровой балке идеальный момент, чтобы продемонстрировать свою прочность. Halbou изобрел двутавровую балку, но английский инженер по имени Генри Грей усовершенствовал ее.
Какой размер балки мне нужен?
Квадратная труба прочнее двутавровой?
Прямоугольная труба с самым длинным вертикальным размером является следующей, а квадратная — наихудшей, потому что I для правильных сечений зависит от третьей степени вертикального размера. Трубка прочнее.
Какова цель двутавровой балки?
Двутавровые балки являются предпочтительной формой для конструкции из конструкционной стали из-за их высокой функциональности. Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно стенке. Горизонтальные полки сопротивляются изгибному движению, а стенка сопротивляется напряжению сдвига.
Из чего сделаны балки?
Двутавровые балки, также известные как двутавровые балки, имеют двутавровое или двутавровое сечение. Двутавровые балки обычно изготавливаются из конструкционная сталь, но может быть изготовлена из алюминия . Двутавровые балки наиболее широко используются в строительстве и могут использоваться как в балках, так и в колоннах.
Для чего используется двутавровая балка?
Двутавровые балки обычно используются в строительстве зданий, а также больших трейлеров и мостов , среди прочего. Из-за немного другой формы поперечного сечения, более толстой центральной стенки и более широких полок двутавровые балки могут выдерживать большие нагрузки, чем двутавровые балки.
Что такое размеры двутавровой балки?
| Классификация (высота × ширина фланца) | Стандартное сечение размеры (мм) | |
| В×Ш | r | |
| 100×100 | *100×100 | 8 |
| 125×125 | 125×125 | 8 |
| 150×150 | 150×150 | 8 |
| 175×175 | 175×175 | 13 |
| 200×200 | 200×200 | 13 |
| *200×204 | 13 | |
| 250×250 | *244×252 | 13 |
| 250×250 | 13 | |
| *250×255 | 13 | |
| 300×300 | *294×302 | 13 |
| 300×300 | 13 | |
| *300×305 | 13 | |
| 350×350 | *344×348 | 13 |
| *344×354 | 13 | |
| 350×350 | 13 | |
| 400×400 | 400×400 | 22 |
Почему мы используем двутавровые балки?
Двутавровые балки являются предпочтительной формой для конструкций из конструкционной стали из-за их высокой функциональности .
Форма двутавровых балок делает их идеальными для однонаправленного изгиба параллельно стенке. Горизонтальные полки сопротивляются изгибному движению, а стенка сопротивляется напряжению сдвига.
Какая самая длинная стальная балка?
Пролеты свыше 20 м могут быть достигнуты (для целей данной статьи под определением длинного пролета понимается любое значение, превышающее 12 м). Как правило, длинные пролеты приводят к гибким внутренним пространствам без колонн, снижают затраты на подконструкцию и сокращают время монтажа стали.
Стандартная двутавровая балка?
Балки или колонны по стандарту имеют номинальную ширину полки, равную глубине, до номинальной балки глубины 300 мм. Балка глубиной более 300 мм имеет номинальную ширину полки от 300 до 400 мм. Балки и колонна секции изготавливаются с тяжелыми, средними и легкими полками и толщиной стенки.
Каков вес двутавровой балки?
Таблица размеров и веса обычных горячекатаных двутавровых балок
| Технические характеристики | Высота (мм) | Теоретическая Масса (кг/м) |
| 10 | 100 | 11. 261 |
| 12,6 | 126 | 14.223 |
| 14 | 140 | 16.890 |
| 16 | 160 | 20,513 |
| 18 | 180 | 24.143 |
| 20а | 200 | 27,929 |
| 20б | 200 | 31.069 |
| 22а | 220 | 33.070 |
| 22б | 220 | 36,524 |
| 25а | 250 | 35.105 |
| 25б | 250 | 42.030 |
| 28а | 280 | 43.492 |
| 28б | 280 | 47.888 |
| 32а | 320 | 52.717 |
| 32б | 320 | 57.741 |
| 32с | 320 | 62,765 |
| 36а | 360 | 60.037 |
| 36б | 360 | 65,689 |
| 36с | 360 | 71. 341 |
| 40а | 400 | 67,598 |
| 40б | 400 | 73,878 |
| 40с | 400 | 80.158 |
| 45а | 450 | 80.420 |
| 45б | 450 | 87.485 |
| 45с | 450 | 94.550 |
| 50а | 500 | 93,654 |
| 50б | 500 | 101.504 |
| 50с | 500 | 109,354 |
| 56а | 560 | 106.316 |
| 56б | 560 | 115,108 |
| 56с | 560 | 123.900 |
| 63а | 630 | 121.407 |
| 63б | 630 | 131,298 |
| 63с | 630 | 141,189 |
Что такое размеры луча?
Размеры стальных двутавровых балок (широкая полка)
| Наименование | Глубина | Вес фунт/фут |
| Ш 27 x 178 | 27,80 | 178 |
| Ш 27 x 161 | 27. 60 | 161 |
| Ш 27 x 146 | 27,40 | 146 |
| Ш 27 x 114 | 27.30 | 114 |
| Ш 27 x 102 | 27.10 | 102 |
| Ш 27 x 94 | 26,90 | 94 |
| Ш 27 x 84 | 26,70 | 84 |
| Ш 24 x 162 | 25.00 | 162 |
| Вт 24 x 146 | 24,70 | 146 |
| Ш 24 x 131 | 24,50 | 131 |
| Ш 24 x 117 | 24.30 | 117 |
| Ш 24 x 104 | 24.10 | 104 |
| Ш 24 x 94 | 24.10 | 94 |
| Ш 24 x 84 | 24.10 | 84 |
| Ш 24 x 76 | 23,90 | 76 |
| Ш 24 x 68 | 23,70 | 68 |
| Ш 24 x 62 | 23,70 | 62 |
| Ш 24 x 55 | 23,60 | 55 |
| Ш 21 x 147 | 22. 10 | 147 |
| Ш 21 x 132 | 21,80 | 132 |
| Ш 21 x 122 | 21,70 | 122 |
| Ш 21 x 111 | 21,50 | 111 |
| Ш 21 x 101 | 21.40 | 101 |
| Ш 21 x 93 | 21,60 | 93 |
| Ш 21 x 83 | 21.40 | 83 |
| Ш 21 x 73 | 21.20 | 73 |
| Ш 21 x 68 | 21.10 | 68 |
| Ш 21 x 62 | 21.00 | 62 |
| Ш 21 x 57 | 21.10 | 57 |
| Ш 21 x 50 | 20,80 | 50 |
| Ш 21 x 44 | 20,70 | 44 |
| Ш 18 x 119 | 19.00 | 119 |
| Ш 18 x 106 | 18,70 | 106 |
| Ш 18 x 97 | 18,60 | 97 |
| Ш 18 x 86 | 18. 40 | 86 |
| Ш 18 x 76 | 18.20 | 76 |
| Ш 18 x 71 | 18,50 | 71 |
| Ш 18 x 65 | 18.40 | 65 |
| Ш 18 x 60 | 18.20 | 60 |
| Ш 18 x 55 | 18.10 | 55 |
| Ш 18 x 50 | 18.00 | 50 |
| Ш 18 x 46 | 18.10 | 46 |
| Ш 18 x 40 | 17,90 | 40 |
| Ш 18 x 35 | 17,70 | 35 |
| Ш 16 x 100 | 16,97 | 100 |
| Ш 16 x 89 | 16,75 | 89 |
| Ш 16 x 77 | 16,52 | 77 |
| Ш 16 x 67 | 16,33 | 67 |
| Вт 16 x 57 | 16,43 | 57 |
| Ш 16 x 50 | 16,26 | 50 |
| Ш 16 x 45 | 16. 13 | 45 |
| Ш 16 x 40 | 16.01 | 40 |
| Ш 16 x 36 | 15,86 | 36 |
| Ш 16 x 31 | 15,88 | 31 |
| Ш 16 x 26 | 15,69 | 26 |
| Ш 14 x 132 | 14,66 | 132 |
| Ш 14 x 120 | 14,48 | 120 |
| Ш 14 x 109 | 14,32 | 109 |
| Ш 14 x 99 | 14.16 | 99 |
| Ш 14 x 90 | 14.02 | 90 |
| Ш 14 x 82 | 14.31 | 82 |
| Ш 14 x 74 | 14.17 | 74 |
| Ш 14 x 68 | 14.04 | 68 |
| Ш 14 x 61 | 13,89 | 61 |
| Ш 14 x 53 | 13,92 | 53 |
| Ш 14 x 48 | 13,79 | 48 |
| Ш 14 x 43 | 13,66 | 43 |
| Ш 14 x 38 | 14. 10 | 38 |
| Вт 14 x 34 | 13,98 | 34 |
| Ш 14 x 30 | 13,84 | 30 |
| Ш 14 x 26 | 13,91 | 26 |
| Ш 14 x 22 | 13,74 | 22 |
| Ш 12 x 136 | 13,41 | 136 |
| Ш 12 x 120 | 13.12 | 120 |
| Ш 12 x 106 | 12,89 | 106 |
| Ш 12 x 96 | 12,71 | 96 |
| Ш 12 x 87 | 12,53 | 87 |
| Ш 12 x 79 | 12,38 | 79 |
| Ш 12 x 72 | 12,25 | 72 |
| Ш 12 x 65 | 12.12 | 65 |
| Ш 12 x 58 | 12.19 | 58 |
| Ш 12 x 53 | 12.06 | 53 |
| Ш 12 x 50 | 12.19 | 50 |
| Ш 12 x 45 | 12. 06 | 45 |
| Ш 12 x 40 | 11,94 | 40 |
| Ш 12 x 35 | 12,50 | 35 |
| Ш 12 x 30 | 12,34 | 30 |
| Ш 12 x 26 | 12.22 | 26 |
| Ш 12 x 22 | 12.31 | 22 |
| Ш 12 x 19 | 12.16 | 19 |
| Ш 12 x 16 | 11,99 | 16 |
| Ш 12 x 14 | 11,91 | 14 |
| Ш 10 x 112 | 11,36 | 112 |
| Ш 10 x 100 | 11.10 | 100 |
| Ш 10 x 88 | 10,84 | 88 |
| Ш 10 x 77 | 10,60 | 77 |
| Ш 10 x 68 | 10,40 | 68 |
| Ш 10 x 60 | 10,22 | 60 |
| Ш 10 x 54 | 10.09 | 54 |
| Ш 10 x 49 | 9,98 | 49 |
| Ш 10 x 45 | 10. 10 | 45 |
| Ш 10 x 39 | 9,92 | 39 |
| Ш 10 x 33 | 9,73 | 33 |
| Ш 10 x 30 | 10,47 | 30 |
| Ш 10 x 26 | 10,33 | 26 |
| Ш 10 x 22 | 10.17 | 22 |
| Ш 10 x 19 | 10,24 | 19 |
| Ш 10 x 17 | 10.11 | 17 |
| Ш 10 x 15 | 9.99 | 15 |
| Ш 10 x 12 | 9,87 | 12 |
| Ш 8 x 67 | 9,00 | 67 |
| Ш 8 x 58 | 8,75 | 58 |
| Ш 8 x 48 | 8,50 | 48 |
| Ш 8 x 40 | 8,25 | 40 |
| Ш 8 x 35 | 8.12 | 35 |
| Ш 8 x 31 | 8.00 | 31 |
| Ш 8 x 28 | 8. 06 | 28 |
| Ш 8 x 24 | 7,93 | 24 |
| Ш 8 x 21 | 8,28 | 21 |
| Ш 8 x 18 | 8.14 | 18 |
| Ш 8 x 15 | 8.11 | 15 |
| Ш 8 x 13 | 7,99 | 13 |
| Ш 8 x 10 | 7,89 | 10 |
| Ш 6 x 25 | 6,38 | 25 |
| Ш 6 x 20 | 6,20 | 20 |
| Ш 6 x 16 | 6,28 | 16 |
| Ш 6 x 15 | 5,99 | 15 |
| Ш 6 x 12 | 6,03 | 12 |
| Ш 6 x 9 | 5,90 | 9 |
| Ш 5 x 19 | 5,15 | 19 |
| Ш 5 x 16 | 5.01 | 16 |
| Ш 4 x 13 | 4,16 | 13 |
Что такое стандартная двутавровая балка?
Стандартная двутавровая балка получила название из-за своей характерной формы , похожей на заглавную букву «I».
Горизонтальные части известны как фланцы, а вертикальные части называются стенками. Эта форма очень эффективна для переноски тяжестей без изгиба.
Каков наименьший размер I Beam?
3 дюйма был самым маленьким, который я нашел. Кроме того, каков стандартный размер луча? Стандартный размер бруса 9″x12″, который обычно используется во многих жилых домах.
В чем разница между двутавровой и двутавровой балкой?
Двутавровая балка: Двутавровая балка выглядит как цельный кусок металла, но имеет скос в месте соединения трех металлических частей. Двутавровая балка: Двутавровая балка не изготавливается путем сварки или клепки листов металла вместе и представляет собой только один кусок металла.
Какой стандартный размер балки для строительства?
В жилом доме 9 ʺ × 12 ʺ или 225 мм × 300 мм согласно (коды IS). Минимальный размер ж/б балки должен быть не менее 9 ʺ× 9 ʺ или 225 мм × 225 мм с добавлением толщины плиты 125 мм.
Как выбрать размер луча?
Чтобы рассчитать необходимую глубину балки , разделите пролет (в дюймах) на 20 . Например, пролет 25 футов будет равен 25 × 12/20 = 15 дюймов. Ширина этого луча будет между 1/3 и ½ глубины. Размеры балки будут такими же, но фланец будет толще.
Как далеко я могу протянуть балку?
При поддержке балок с пролетом 12 футов без выступа за пределы балки двухслойная балка может иметь пролет в футах, равный ее глубине в дюймах. Двойная балка 2×12 может охватывать 12 футов; a (2) 2×10 может охватывать 10 футов и так далее.
Как далеко может пролетать стальная двутавровая балка без поддержки?
Вы можете получить достаточно высокую стальную двутавровую балку, которая будет охватывать 25 футов без колонн . При поддержке балок длиной 12 футов без выступа за пределы балки двухслойная балка может иметь пролет в футах, равный ее глубине в дюймах.
Как далеко может простираться двутавровая балка?
Пролеты свыше 20 м могут быть достигнуты (для целей данной статьи под определением длинного пролета понимается любое расстояние свыше 12 м).
Как правило, длинные пролеты приводят к гибким внутренним пространствам без колонн, снижают затраты на подконструкцию и сокращают время монтажа стали.
Сколько стоит стальная двутавровая балка?
Двутавровые балки стоят в среднем от 11 до 16 долларов за погонный фут , они прочнее двутавровых балок, но весят от 13 до 15 фунтов на фут больше. Двутавровые балки, также называемые W-образными балками, предназначены для колонн и более длинных пролетов балок до 300 футов из-за их несущей способности.
Сколько стоит двутавровая балка?
Установка стальных балок стоит в среднем 3104 доллара США, при этом большинство домовладельцев платят от 1426 до 5068 долларов США (включая оплату труда). Цены могут варьироваться от 300 до 9000 долларов, в зависимости от типа проекта. Ожидайте более высокую цену проекта, если вам нужно заменить несущую стену.
Какой вес выдержит стальная балка?
Если у вас есть стальная балка, базовое допустимое напряжение изгиба которой составляет около 23000 фунтов на квадратный дюйм, то к тому времени, когда вы сделаете поправку на пролет и отсутствие ограничений, фактическое напряжение изгиба, с которым может справиться балка, уменьшится.
до около 6100 фунтов на квадратный дюйм в этих условиях.
Как определить двутавровую балку?
В Канаде и США стальные двутавровые балки обычно указываются с использованием высоты (в дюймах) и веса балки (в фунтах на фут) . Например, двутавровая балка 4 x 13 имеет глубину примерно 4 дюйма (измерение проводится от внешней поверхности первой полки до внешней поверхности противоположной полки).
Сколько стоит стальная балка?
Цены на стальные конструкционные балки по сравнению с другими материалами
| Тип балки | Диапазон средних затрат на погонный фут* |
| Сталь | $6 – $20 |
| Дерево | $5 – $30 |
| латов | $3 – $12 |
| Алюминий | 13–30 долл. США |
Как найти площадь двутавровой балки?
Площадь поперечного сечения – это произведение ширины на глубину конструкции .
Например, если у вас есть прямоугольная балка с пролетами 6 м и размером балки 450 мм X 600 мм, то длина балки будет 6000 мм, а площадь поперечного сечения будет 450X600 = 270000 мм 2 .
Как найти удельный вес двутавровой балки?
Для бедер вес равен , рассчитанный следующим образом: G = Lh * mвес, где Lh = S – h / 2 * tan(a) S — длина пилы балка . h – высота профиля. а — наибольший угол, образованный плоскостью пилы со стенкой балки (меньше PI/2).
Насколько прочна сталь I Beam?
Диапазоны предела текучести: A36: 36 000 фунтов на кв. дюйм (250 МПа) A572: 42 000–60 000 фунтов на кв. дюйм (290–410 МПа), из которых 50 000 фунтов на кв.
Как определить размер двутавровой балки?
Чтобы рассчитать необходимую толщину балки, разделите пролет (в дюймах) на 20 . Например, пролет 25 футов будет равен 25 × 12/20 = 15 дюймов. Ширина этого луча будет между 1/3 и ½ глубины.
Как выбрать балку?
- Укажите детали нагрузки стальной двутавровой балки.
- Нарисуйте диаграмму изгибающего момента на основе данных деталей. Таким образом, вы сможете найти максимальное значение изгибающего момента.
- Выберите расчетный размер стального двутавра.
- Определить момент инерции площади стального двутавра.
- Узнать глубину луча.
Насколько большая двутавровая балка мне нужна?
Для расчета необходимой глубины балки разделить пролет (в дюймах) на 20 . Например, пролет 25 футов будет равен 25 × 12/20 = 15 дюймов. Ширина этого луча будет между 1/3 и ½ глубины. Вылет балки может составлять не более 3/8 поддерживаемого пролета.
Насколько прочна двутавровая алюминиевая балка?
Двутавровые балки из стали 6061-Т6. Который имеет предел текучести 40 тысяч фунтов на квадратный дюйм . Я нашел двухсекционные модули размером 2,81 дюйма в кубе для более легкого и 3,36 дюйма в кубе для более тяжелого.
Зажигалка, имеющая толщину стенки 0,15 дюйма и толщину фланца.
Как узнать размер двутавровой балки?
В Соединенных Штатах стальные двутавровые балки обычно обозначаются с учетом толщины и веса балки . Например, балка «W10x22» имеет глубину примерно 10 дюймов (25 см) (номинальная высота двутавровой балки от внешней поверхности одной полки до внешней поверхности другой полки) и весит 22 фунта/фут (33 кг/м).
Как узнать, какой размер стальной балки мне нужен?
Чтобы рассчитать необходимую толщину балки, разделите пролет (в дюймах) на 20 . Например, пролет 25 футов будет равен 25 × 12/20 = 15 дюймов. Ширина этого луча будет между 1/3 и ½ глубины. Размеры балки будут такими же, но фланец будет толще.
Как узнать, какой размер балки мне нужен?
Расстояние поперек центра луча, при котором освещенность (интенсивность) равна 1/e2 максимальной освещенности (1/e2 = 0,135), определяется как диаметр луча. Размер пятна (w) луча определяется как радиальное расстояние (радиус) от центральной точки максимальной освещенности до точки 1/e2.
Как заказать стальные балки?
- Найдите балку , которую вы хотите заказать , на своих чертежах из стали и обратитесь к общим инструкциям, приведенным в начале ваших планов строительства.
- Запишите на листе бумаги тип полки балки .
- Обратите внимание на размеры фланца.
- Запишите вес на фут балки .
- Запишите общую длину балки.
- Откройте страницу с подробными сведениями в чертежах установки стальных балок и планах зданий, на которой показаны типы соединений для вашей балки.
Как далеко может пролететь стальная балка без поддержки?
Вы можете получить достаточно высокую стальную двутавровую балку, которая будет охватывать 25 футов без колонн. При поддержке балок длиной 12 футов без выступа за пределы балки двухслойная балка может иметь пролет в футах, равный ее глубине в дюймах. Двойная балка 2×12 может охватывать 12 футов; a (2) 2×10 может охватывать 10 футов и так далее.
Сколько стоит конструкционная балка?
Средняя стоимость установки стальной балки составляет от 1200 до 4200 долларов США или от 100 до 400 долларов США за фут, включая осмотр инженером-строителем, разрешения, балку, доставку и установку.
| Тип | За фут установки | Общая стоимость установки |
| Балка LVL | 50–200 долларов | 800–2 500 долл. США |
| Стальная двутавровая балка | 100–400 долларов | 1 200 – 4 200 долл. США |
| Стальная двутавровая балка (сложная) | $500+ | 6 000 – 10 000 долл. США |
Какую нагрузку может выдержать балка?
Если у вас есть стальная балка, базовое допустимое напряжение изгиба которой составляет около 23000 фунтов на квадратный дюйм, то к тому времени, когда вы сделаете поправку на пролет и отсутствие ограничений, фактическое напряжение изгиба, с которым может справиться балка, уменьшится.
до около 6100 фунтов на квадратный дюйм в этих условиях.
Для чего используются алюминиевые двутавровые балки?
Двутавровые балки являются стандартной формой алюминиевых балок, используемых в балках пола и потолка , чтобы обеспечить физическую прочность конструкции.
Являются ли алюминиевые балки такими же прочными, как сталь?
Даже с учетом возможности коррозии сталь тверже алюминия . Сталь прочна и с меньшей вероятностью деформируется, деформируется или изгибается под действием веса, силы или тепла. Тем не менее, компромисс прочности стали заключается в том, что сталь намного тяжелее/намного плотнее, чем алюминий. Сталь обычно в 2,5 раза плотнее алюминия.
Алюминий 7075 прочнее стали?
7075 по прочности не уступает большинству стальных сплавов. С другой стороны, 7075 является одним из самых прочных доступных алюминиевых сплавов . Хотя 7075 менее работоспособен, чем 6061, если вы больше всего заботитесь о прочности, то 7075, вероятно, будет лучшим выбором.
Каковы размеры двутавровой балки?
Таблица размеров, размеров и характеристик сечений стандартных стальных двутавровых балок
| Обозначение | Номинальный вес, фунт/фут | Толщина полотна tw, в |
| S15 x 50 | 50,00 | 0,550 |
| S15 x 42,9 | 42,90 | 0,411 |
| S12 x 50 | 50,00 | 0,687 |
| S12 x 40,8 | 40,80 | 0,462 |
| S12 x 35 | 35,00 | 0,428 |
| S12 x 31,8 | 31,80 | 0,350 |
| S10 x 35 | 35,00 | 0,594 |
| S10 x 25,4 | 25,40 | 0,311 |
| S8 x 23 | 23.00 | 0,441 |
| S8 x 18,4 | 18.40 | 0,271 |
| S7 x 20 | 20.00 | 0,450 |
| S7 x 15,3 | 15. 30 | 0,252 |
| S6 x 17,25 | 17,25 | 0,465 |
| S6 x 12,5 | 12,50 | 0,232 |
| S5 x 14,75 | 14,75 | 0,494 |
| S5 x 10 | 10.00 | 0,214 |
| S4 x 9,5 | 9,50 | 0,326 |
| S4 x 7,7 | 7,70 | 0,193 |
| S3 x 7,5 | 7,50 | 0,349 |
| S3 x 5,7 | 5,70 | 0,170 |
Стандартные размеры двутавровой балки?
Двутавровые балки широко используются в строительной отрасли и доступны в различных стандартных размерах. Двутавровые балки могут использоваться как в качестве балок, так и в качестве колонн. Горячекатаная двутавровая балка Gunung Garuda поставляется со стандартным диапазоном размеров от 100×100 до 350×350.
Как рассчитать объем двутавровой балки?
Во-первых, умножьте толщину на высоту и длину центральной части двутавровой балки , чтобы получить ее объем в кубических дюймах.
Выполнение этого шага, например, использованного выше, приводит к 3 дюймам, умноженным на 15 дюймов, умноженным на 130 дюймов, или 5850 кубических дюймов.
Для чего используется двутавровая балка?
Двутавровая балка получила свое название, потому что в поперечном сечении она похожа на заглавную букву Н и имеет более широкую полку(и). Часто называемые WF или широкополочными балками, двутавровые балки используются в строительстве мостов, зданий, кранов, грузовых прицепов и во многих других областях.
Является ли двутавровая балка прочнее шатунов двутавровой балки?
Стержни двутавровой балки сложнее обрабатывать, поэтому они часто дороже. Стержни двутавровой балки легче производить, а иногда они могут быть легче, чем двутавровые балки. При прочих равных стержни с двутавровой балкой являются самой прочной конструкцией.
Балки из конструкционной стали
Балка – это основной профиль из конструкционной стали , который используется во многих областях, включая мосты, здания, салазки, конструкции и общее производство.
Что прочнее H Beam или I Beam?
Двутавровая балка : Двутавровая балка имеет более толстую центральную стенку, что означает, что она часто прочнее. Двутавровая балка: двутавровая балка часто имеет более тонкую центральную стенку, а это означает, что она часто не способна воспринимать такую большую силу, как двутавровая балка.
О происхождении двутавровых балок и быстром анализе конструктивной эффективности горячекатаных стальных элементов
Широко используется в качестве элемента с широкими или узкими полками, подверженными изгибающему моменту и/или осевым силам, бесспорной звездой стальных конструкций является обязательно профиль I, определенный в соответствии с кодом EN 10079:2007 [1] как балка I (узкие полки – см. §3.4.7.1) или H (широкие полки – см. §3.4.7.4.2). Настоящий стандарт определяет двутавровые балки любой длинной формы из горячекатаного профиля с геометрической конфигурацией, аналогичной букве I , где полки имеют ширину ( b ) не более 0,66 · h ( h = глубина) и, во всяком случае, менее 300 мм.
С другой стороны, двутавровые балки представляют собой профили с полками больше 0,66 · h (или 300 мм) или более. Секции с полками шириной более 0,80· h иногда называют либо колоннами, либо профилями с эффективными широкими полками.
Как родилась концепция и кто придумал этот раздел? Бесспорно, его можно рассматривать как один из инновационных продуктов промышленной революции, но дать немедленный ответ на этот вопрос непросто, поскольку его истоки следует искать в различных областях зарождающейся современной техники. В любом случае, а не в результате теоретического исследования по оптимизации материала в результате применения методов и моделей, разработанных выдающимися учеными того времени, такими как Клод-Луи Навье, с опубликованной технической теорией балки, подверженной изгибающему изгибающему моменту. в 1826 году идея I-профиля и его эволюции черпает вдохновение как из опыта, так и из технического прогресса. В настоящей статье представлен вклад как в генезис профилей двутаврового сечения, так и в конструктивную эффективность таких элементов, что обосновано широким использованием таких сечений в наиболее распространенных типологиях сейсмостойких сталей [2-5].
Поэтому были определены некоторые оперативные параметры эффективности, позволяющие как оценить конструктивные характеристики сечения по отношению к исходному полуфабрикату, так и оценить эффекты, производимые процессом прокатки. Эти параметры также позволят сравнивать с точки зрения производительности разные профили, принадлежащие к одному и тому же списку секций ( например . сравнение европейских профилей) или в рамках разных списков (, например, . сравнение европейских и американских профилей). Наконец, те же параметры позволят напрямую определить оптимальный профиль, относящийся как к конкретной характеристике производительности, так и к используемой категории. Такая процедура также может быть применена на этапе проектирования для оптимизации как сложных нестандартных горячекатаных, так и холодногнутых профилей [6-8].
4. КОНСТРУКТИВНЫЕ ПРЕДПОСЫЛКИ И ПОКАЗАТЕЛИ ЭФФЕКТИВНОСТИ
Структурная эффективность, наблюдаемая экспериментально Фэйрбэрном, может быть легко продемонстрирована и количественно оценена с помощью теории балок под действием изгибающих моментов, разработанной Навье и позже обобщенной Барре де Сен-Венаном.
Секрет двутаврового профиля на самом деле связан с высокой «центрифугированностью» материала, образующегося в процессе прокатки (рис. 1 ), что при равном использовании материала позволяет значительно увеличить второй момент площади сечения относительно одного из главных направлений, отождествляемого с сильной осью ( г-у ось). Начиная с полуфабриката с квадратным сечением (заготовка или блюм), площадь поперечного сечения фактически переносится из центральной области в периферийную (рис. 2 ), очерчивая две типовые горизонтальные перемычки ( известны как крылья или фланцы, характеризующиеся площадью от 50% до 75% от общей площади профиля (один) и вертикальный соединительный элемент (стенка).
| Рис. (1). Древний прокатный стан. (Джон Мейсон Гуд, «Пантология», 1813 г.). |
Рис. (2). Изменение формы в процессе горячей прокатки. |
Морфологические преобразования, вызванные процессом прокатки, способствуют повышению изгибных характеристик элемента конструкции [16-21], одновременно изменяя поведение конструкции. Как известно, в двутавровых балках полки являются частями элемента, способными воспринимать изгибающий момент (свыше 80%), тогда как перед стенкой стоит задача воспринимать в основном касательные напряжения, связанные с изгибным режимом. Переход от компактного сечения к тонкостенному открытому (односвязному сечению) приводит, напротив, к значительному снижению показателей жесткости и устойчивости к напряжениям кручения. Качественный и количественный сравнительный анализ производительности профилей можно выполнить с помощью соответствующих «коэффициентов эффективности» ( ρ S = S / S SQ ), которые выражают влияние рабочего процесса, а именно центрифугирования сырья, как на геометрические свойства сечения ( S ), так и на соответствующие структурные характеристики , оцениваемый по исходному полуфабрикату (геометрические свойства либо заготовки, либо эквивалентного квадратного сечения S SQ ) той же площади ( A ), то есть той же массы и себестоимости (рис.
3 ).
| Рис. (3). Геометрические свойства двутавровых профилей и эквивалентных им сечений одинаковой площади. |
Что касается анализируемых геометрических свойств, то из технической теории балки следует, что второй момент площади сечения вдоль сильной оси ( I y ) напрямую связан с характеристиками изгиба с точки зрения деформируемость, которая связана с так называемыми предельными состояниями эксплуатационной пригодности (SLS) с точки зрения вертикальных (упругий прогиб) и горизонтальных (дрейф) перемещений. Модуль упругого сечения ( W y = I y /( h /2)) относится к прочности на изгиб, тогда как площадь сдвига ( A vz ), очень близкая к площади стенки ( A w ), связан с прочностью на сдвиг.
От этих параметров зависит общая прочность стальных элементов на изгиб в отношении предельного состояния по предельному состоянию (ULS).
Для стальных профилей второй момент площади вдоль вертикальной оси ( z-z ), так называемая слабая ось, вместо этого указывает на их устойчивость к продольному изгибу (предельное состояние нестабильности) в случаях, когда они сжимаются ( изгибное выпучивание) или под действием изгибающего момента (изгибно-крутильное выпучивание или скручивание).
Более того, поведение при кручении в предельном состоянии и предельном состоянии эксплуатационной пригодности коррелирует с постоянной кручения ( I T ) и постоянной коробления ( I w ), последняя в случае не- равномерное кручение.
Наконец, следует помнить, что участок центрифугирования в разных направлениях графически изображается центральным эллипсом инерции, который можно рассматривать как своего рода полярную диаграмму инерции ( I = A · i 2 ).
Соотношение между двумя главными радиусами инерции ( х = i y / i z ) выражает «изгибную анизотропию» сечения, а именно вероятное неравенство по распределению материала между сильная ось и слабая ось. Вместе с соотношением поперечных форм ( r HB =h/b, h и b — глубина и ширина профиля соответственно), что, как упоминалось ранее, соответствует стандарту EN 10079.code uses to differentiate the profiles with narrow flanges ( r HB > 1.5 e b < 300 mm ) from those with wide flanges ( r HB ≤ 1.5 or b ≥ 300 mm ), этот параметр, помимо корреляции с морфологией сечения, дает полезные указания на оптимальное использование профилей в качестве сжатых элементов, подверженных явлениям неустойчивости (изгибной или изгибно-крутильной).
Для заданного профиля с одинаковой длиной потери устойчивости ( L 0 ) в двух главных плоскостях ( L 0,y =L 0,z ) изгибная анизотропия ( ī ) между геометрическими элементами совпадает с соотношением λ=λ 0 /ι ), связанных с сильной осью ( λ y ) и слабой осью ( λ z ).
На основании этого соотношения профили можно разделить на три категории: сечения с низким ( ī≤2 ), средней ( 2<ī≤4 ) и высокой ( 4<ī ) анизотропии. При отсутствии промежуточных опор т.е. . обеспечиваемые диагональными стержнями или системами связей, следует избегать использования секций с высокой анизотропией для сжатых элементов, которые не позволяют из-за возникновения явлений преждевременной общей нестабильности адекватно эксплуатировать основной материал.
С общей точки зрения, прежде чем приступить к анализу отдельных профилей, можно заметить, что если профиль растет гомотетически, то есть сохраняет неизменными свои пропорции, свою структурную эффективность ( ρ S ) не меняется в зависимости от геометрических характеристик исходного профиля. Наоборот, если профиль сохраняет свою внешнюю форму (ширина b и глубина h или диаметр d ), коэффициенты полезного действия при изгибе ( ρ Iy = ;2483 y,SQ и W el,y_SQ – второй момент площади и модуль упругого сечения эквивалентного квадратного сечения соответственно) уменьшаются с увеличением толщины как стенки ( t w ), так и фланцы ( т ф ), имеющие тенденцию вырождаться в исходный полуфабрикат.
Профили европейского списка сечений (рис. 4 ) рассчитаны по мере увеличения высоты (и/или площади) с увеличением эффективности изгиба в соответствии с сильной осью с точки зрения как прочности, так и деформируемости. Для узкополочных двутавровых профилей (таблица 1 , рис. 5 и 6 ), принадлежащих к серии IPE, эффективность по изгибной деформируемости ( ρ Iy ) варьируется от 16 до 45 при увеличении высоты от 80 мм (IPE80) до 600 мм (IPE600) соответственно. Этот параметр с увеличением высоты изменяется от 8 до 48 для широкополочных профилей серии HEB.
| Рис. (4). Параметр структурной эффективности и сравнительные европейские разрезы. |
Рис. (5). Эффективность изгиба на ULS (ось y-y ). |
Таблица 1. Структурная эффективность некоторых европейских стальных профилей (Часть 1).
| Тип секции | Глубина | Глубина квадратного сечения | Площадь раздела | Эффективность при изгибе | Эффективность сдвига | |||
|---|---|---|---|---|---|---|---|---|
| Сильная ось y-y | ||||||||
| СЛУ | СЛЭ | ρ Av = A v,z /A vz_SQ | ||||||
| высота (мм) | ч SQ (мм) | А (мм 2 ) | ρ Wy = W el. y /W el,y_SQ | ρ Iy = I y /I y_SQ | ||||
| Открытые секции | НЕА | НЕ 100 А | 96 | 46,1 | 2124 | 4,5 | 9,3 | 0,53 |
| НЕТ 120 А | 114 | 50,3 | 2534 | 5,0 | 11,3 | 0,50 | ||
| НЕ 300 А | 310 | 106,1 | 11253 | 6,3 | 17,3 | 0,50 | ||
| НЕ 600 А | 590 | 150,5 | 22646 | 8,4 | 33,0 | 0,62 | ||
| НЕ 1000 А | 990 | 186,2 | 34685 | 10,4 | 55,2 | 0,80 | ||
| ЕВР | НЕ 100 В | 100 | 51 | 2604 | 4,1 | 8,0 | 0,52 | |
| НЕ 300 В | 320 | 122,1 | 16134 | 5,5 | 13,6 | 0,48 | ||
| НЕ 600 В | 600 | 164,3 | 26996 | 7,7 | 28,2 | 0,62 | ||
| НЕ 1000 В | 1000 | 200 | 40005 | 9,7 | 48,3 | 0,80 | ||
| ИПЭ | ИПЭ 80 | 80 | 27,6 | 764 | 5,7 | 16,5 | 0,70 | |
| ИПЭ 180 | 180 | 48,9 | 2395 | 7,5 | 27,6 | 0,70 | ||
| ИПЭ 400 | 400 | 91,9 | 8446 | 8,9 | 38,9 | 0,76 | ||
| ИПЭ 600 | 600 | 124,9 | 15598 | 9,5 | 45,4 | 0,81 | ||
| УПЭ | УПЭ 80 | 80 | 31,8 | 1010 | 5,0 | 12,6 | 0,60 | |
| УПЭ 180 | 180 | 50,1 | 2510 | 7,2 | 25,8 | 0,67 | ||
| УПЭ 400 | 400 | 95,9 | 9190 | 7,1 | 29,8 | 0,92 | ||
| Полые профили | ОХС | ОХС 21,3×2,5 | 21,3 | 12,2 | 148 | 2. 1 | 3,6 | 0,96 |
| OHS 139,7×6 | 139,7 | 50,2 | 2520 | 3,9 | 10,8 | 0,96 | ||
| OHS 406×10 | 406,4 | 111,8 | 12500 | 5,2 | 18,8 | 0,96 | ||
| OHS 1219×10 | 1219 | 194,9 | 38000 | 9,2 | 57,7 | 0,96 | ||
| OHS 1219×20 | 1219 | 274,4 | 75300 | 6,5 | 28,7 | 0,96 | ||
| Правая сторона | RHS 40x20x2,5 | 40 | 16,1 | 259 | 3,3 | 8,3 | 1,00 | |
| Правая сторона 140x80x6 | 140 | 49 | 2400 | 4,3 | 12,4 | 0,96 | ||
| Правая сторона 200x100x8 | 200 | 65,7 | 4320 | 4,4 | 13,4 | 1,00 | ||
| Правая сторона 400x200x8 | 400 | 95,5 | 9120 | 6,5 | 27,3 | 1,00 | ||
| RHS 400x200x12 | 400 | 114,9 | 13200 | 5,2 | 18,0 | 1,00 | ||
Рис. (6). Изгибная эффективность в SLS (ось y-y ). |
Повышение прочности на изгиб еще больше для профилей HEA с широкими полками, которые при переходе от HE100A к HE1000A имеют ρ Iy варьируется от 9 до 55. Менее заметны приросты КПД по сопротивлению ( ρ Wy ), то есть приросты по модулю упругого сечения, который в среднем увеличился с 4 до 10-кратного увеличения производительности эквивалентного квадратного профиля при увеличении высоты. Анализируя поведение относительно слабой оси (таблица 2 , рис. 7 и 8 ), эффективность изгиба ( ρ Iz =I z /I z,SQ ), относящаяся к задачам глобальной изгибной и изгибно-крутильной неустойчивостей, не является строго возрастающей, но имеет максимум для профилей высотой около 300 мм . Особенно это касается двутавровых профилей с широкими полками серии НЕ.
Потеря эффективности по слабой оси для профилей средней и большой высоты ( h > 300 мм), хотя и в меньшей степени, обнаруживается и у профилей серии IPE. Во всех профилях с полной стенкой, включенных в список сечений, утончение сечения вблизи стенки снижает прочность профиля на сдвиг с 20% до 40% по сравнению с эквивалентным квадратным сечением с эффективностью ( ρ AVZ = A VZ /A V, SQ ) .
Таблица 2. Структурная эффективность некоторых европейских стальных профилей (Часть 2).
| Тип секции | Эффективность при изгибе | Сен-Венан Торсионная эффективность | Анизотропия на изгиб | |||
|---|---|---|---|---|---|---|
| Слабая ось z-z | ||||||
| СЛУ | SLE-SLU Инст | ρ It = I t /I t_SQ | ī=i y /i z | |||
| ρ Wz = W el.  z /W el,z_SQ | ρ Из = I z /I z_SQ | |||||
| Открытые секции | НЕА | НЕ 100 А | 1,6 | 3,6 | 0,08 | 1,6 |
| НЕТ 120 А | 1,8 | 4,3 | 0,07 | 1,6 | ||
| НЕТ 300 А | 2,1 | 6,0 | 0,05 | 1,7 | ||
| НЕ 600 А | 1,3 | 2,6 | 0,06 | 3,6 | ||
| НЕ 1000 А | 0,9 | 1,4 | 0,05 | 6,3 | ||
| ЕВР | НЕ 100 В | 1,5 | 3,0 | 0,10 | 1,6 | |
| НЕ 300 В | 1,9 | 4,6 | 0,06 | 1,7 | ||
| НЕ 600 В | 1,2 | 2,2 | 0,07 | 3,6 | ||
| НЕ 1000 В | 0,8 | 1,2 | 0,06 | 6,3 | ||
| ИПЭ | ИПЭ 80 | 1,0 | 1,7 | 0,09 | 3,1 | |
| ИПЭ 180 | 1,1 | 2,1 | 0,06 | 3,6 | ||
| ИПЭ 400 | 1,1 | 2,2 | 0,05 | 4,2 | ||
| ИПЭ 600 | 0,9 | 1,7 | 0,05 | 5,2 | ||
| УПЭ | УПЭ 80 | 1,5 | 3,0 | 0,10 | 2,0 | |
| УПЭ 180 | 1,4 | 2,7 | 0,08 | 3,1 | ||
| УПЭ 400 | 0,8 | 1,5 | 0,07 | 4,5 | ||
| Полые профили | ОХС | ОХС 21,3х2,5 | 2. 1 | 3,6 | 4,32 | 1,0 |
| OHS 139,7×6 | 3,9 | 10,8 | 12,64 | 1,0 | ||
| OHS 406×10 | 5,2 | 18,8 | 22,28 | 1,0 | ||
| OHS 1219×10 | 9,2 | 57,7 | 68,36 | 1,0 | ||
| OHS 1219×20 | 6,5 | 28,7 | 33,97 | 1,0 | ||
| Правая сторона | RHS 40x20x2,5 | 2,2 | 2,7 | 4,30 | 1,8 | |
| Правая сторона 140x80x6 | 3,2 | 5,1 | 7,21 | 1,6 | ||
| Правая сторона 200x100x8 | 3,0 | 4,5 | 6,90 | 1,7 | ||
| Правая сторона 400x200x8 | 4,5 | 9,4 | 13,53 | 1,7 | ||
| Правая сторона 400x200x12 | 3,5 | 6,1 | 9,30 | 1,7 | ||
Как дальнейшее обращение медали, процесс ламинирования сильно снижает эффективность кручения профилей открытой формы, характеризующихся коэффициентом кручения ( I T ), равным всего 5÷10% от исходного полуфабриката.
изделия (Таблица 2 , Рис. 10 ).
Наконец, увеличение коэффициента поперечной формы пропорционально высоте профиля напрямую отражается на параметре изгибной анизотропии. Как видно на рис. ( 11 ), профили HE могут считаться «фактически» широкими полками поперечных сечений, если анизотропия изгиба является средне-низкой. В самом деле, элементы высотой более 600 ÷ 650 мм имеют отношения между радиусами инерции больше 4, что является очень разным значением гибкости по двум главным осям. Независимо от их размера, низкую анизотропию демонстрируют как полые профили, так и новые профили HD (колонны с широкими полками) и HP (несущие сваи с широкими полками), использование которых особенно рекомендуется для сильно нагруженных сжатых элементов, например . расположенные в высотных зданиях и фундаментных сваях.
Рис. (7). Эффективность изгиба на ULS (ось z-z ). |
| Рис. (8). Эффективность потери устойчивости в ULS. |
| Рис. (9). Эффективность сдвига при ULS ( 9оси 2426 z ). |
| Рис. (10). Эффективность кручения (ось x-x ). |
Рис. (11). Изгибная анизотропия профилей. |
С другой стороны, профили HE высотой более 600 мм, как и профили IPE, особенно подходят для производства элементов, подверженных изгибающему моменту и расположенных в зданиях с этажами со средними и большими пролетами. В этих случаях также могут быть приняты новейшие профили HL (балки со сверхширокими полками). По сравнению с HE-элементами эти профили, хотя и обладают высокой анизотропией на изгиб, обеспечивают большую поперечную устойчивость за счет большей ширины полок, размер которых для всей серии составляет около 400 мм.
Если пренебречь возникновением возможных локальных или глобальных явлений потери устойчивости, увеличение коэффициента полезного действия на изгиб ( ρ Iy ; ρ Wy ) по мере увеличения высоты поперечного сечения дает на этапе проектирования, к кажущемуся «парадоксу», то есть реализации всегда более тонких элементов с пропорциями продольной формы ( r HL =h/L, h и L — глубина и длина профиля), постепенно уменьшающимися с длиной члена.
As an example, for floor-decking of civil residential buildings (permanent loads g k =4kN/m 2 and service loads q k =2kN/m 2 — кат. А) из стального профнастила и композитных плит (рис. 12 ), второстепенные балки, расположенные друг к другу на расстоянии i = 1,5÷2м, могут быть предварительно рассчитаны ( ч( L) =r HL ·L ) (рис. 13 ) с отношением высоты к пролету r HL варьируется от 1/20 до 1/25 для элементов малой ( L = 3м) и средне-большой (L = 7÷10м) длин соответственно. Соотношения формы для определения размеров главных балок, поставленных с шагом i TP , изменяющимся от 5 м до 7 м, уменьшены с 1/15 до 1/20 для балок малого ( L = 5 м) или большого ( L = 15м÷20м) длины, соответственно (рис. 14 ).
