Как сделать навес с односкатной крышей

Навесы на участке бывают разных видов, наибольшей популярностью пользуются односкатные навесы. Назначение таких навесов различно: это могут быть навесы для автомобилей, теневые навесы и многое другое. Своими руками построить односкатный навес вы сможете за несколько дней, при этом вам не понадобиться прибегать к посторонней помощи. Чаще всего для строительства односкатного навеса используется металлический профиль. Односкатные навесы из дерева для автомобиля своими руками также актуальны, но недолговечны. Надлежащий уход за навесами из дерева продлит их срок службы, но вам придется постоянно следить за его внешним видом.

Проектирование односкатного навеса

Принимая решение о строительстве односкатного навеса, подойдите к вопросу со всей ответственностью. Несмотря на то, что навес одна из самых простых построек, вам понадобиться рассчитать все до самых последних мелочей, таких как: количество ферм для навеса, количество стройматериалов и инструментов, угол наклона крыши.

Что такое фермы для навеса? Фермы для навеса – это металлический каркас, элементы которого необходимо сварить между собой. Фермы помогают навесу справиться с нагрузками и придают строению дополнительную прочность.

Фермы изготавливают из профильных труб, что позволяет навесу противостоять неблагоприятным погодным условиям. Можно купить готовые фермы для навеса, но можно изготовить своими руками. Последний вариант более трудоемкий, но вполне осуществимый.

Для односкатного навеса фермы будут рассчитываться и изготавливаться следующим образом. Фермы располагаются под листами кровли – в середине и с краю. Для изготовления фермы самыми ходовыми являются профильные трубы диаметром 30 см, или квадратные 30Х30 см. Так как крыша навеса будет построена под углом, то нижняя труба будет немного короче верхней. Распорки необходимо сварить своими руками под углом 25 градусов, зигзагообразно к верхней и нижней трубе. К ферме своими руками крепиться обрешетка, необходимая для закрепления кровли крыши.

Перед тем, как начать строительство своими руками учитывайте, что по односкатной крыше вода стекает только с одной стороны, а значит вам необходимо предусмотреть водосток. Все эти аспекты вам придется учесть, когда вы будете составлять чертеж будущей постройки. Чертеж — необходимая деталь строительства. Помимо размеров, чертеж поможет вам рассчитать нагрузку на опорные столбы, что позволит вам определиться с их количеством.

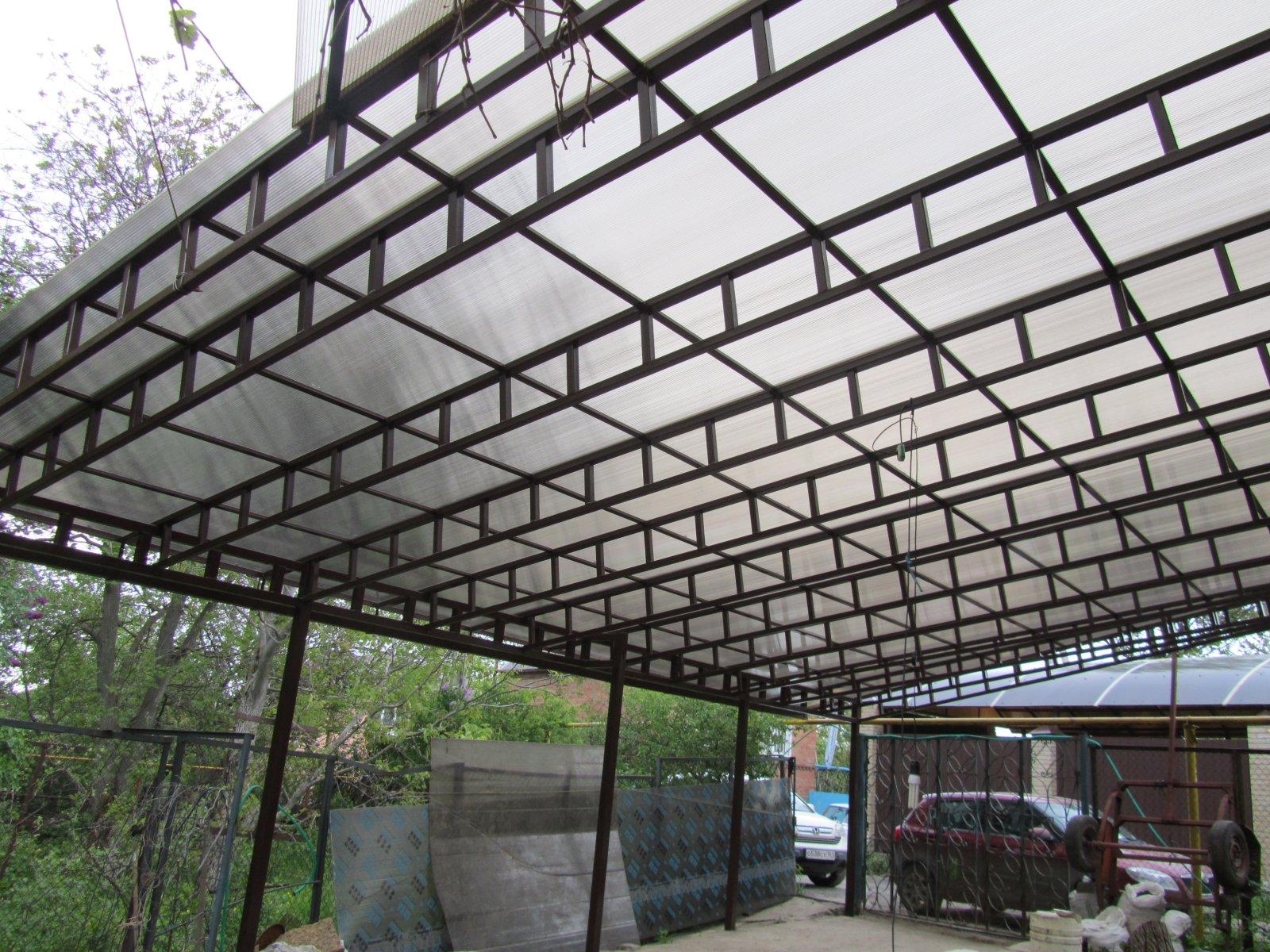

На этапе проектирования вам необходимо определиться с материалами, из которых вы будете строить своими руками односкатный навес. Если материал для каркаса навеса уже выбран, в нашем случае это профильные трубы, то выбор материала кровли бесконечно велик. Хорошо с металлическими конструкциями сочетаются все виды поликарбоната, шифер, металлочерепица, оргстекло, профнастил, кровельный настил из дерева. Чаще всего применяют плиты ячеистого или литого поликарбоната. Дело в том, что поликарбонат соответствует двум основным требованиям, он практичен и его внешний вид достаточно привлекателен.

Помимо этих характеристик у поликарбоната есть масса неоспоримых преимуществ.

1. Прозрачные листы поликарбоната, не пропуская ультрафиолетовые лучи, оставляют достаточно света для того, чтобы под навес проникало достаточно света. Это немаловажно, в том случае, когда вы занимаетесь под навесом ремонтными работами под крышей, ведь основное применение навеса – временная стоянка для автомобиля.
2. Навесы из поликарбоната не подвержены деформации и коррозии, а значит им не страшны любые погодные условия.
3. Поддерживать внешний вид поликарбоната легко, вы можете просто помыть его, используя моющие средства или просто водой из шланга.
4. Цветовая гамма поликарбоната настолько велика, что вы можете реализовать любые свои дизайнерские фантазии.

Строительство односкатного навеса

На предварительно подготовленной территории производится разметка. Для чего это делается? Необходимо четко определить места, где будут расположены опорные стойки будущего навеса. Так как навесы, чаще всего, строят для машины, то размеры стандартного навеса будут приблизительно следующими: длина 6 м, ширина 3 м, высота 2.5. метра. Это не произвольные цифры, рассчитать размеры вы можете исходя из габаритов вашего автомобиля. Когда вы будете составлять чертеж, вам необходимо на нем указать все эти параметры. Первым шагом строительства своими руками навеса, будет установка опор. Существует несколько способов установки опорных стоек:

• Вы можете вкрутить в бетон демонтируемый анкер
• Столбы погружаются в жидкий бетонный раствор

Без бетонного фундамента для навеса вы не сможете обойтись, в противном случае конструкция потеряет устойчивость, могут появиться перекосы, что в конечном итоге приведет к демонтажу навеса. Эти способы установки опор подходят, как для навесов для автомобиля из металла, так и для навесов из дерева.

Для столбов вам понадобиться выкопать количество ям, соответствующее тому количеству опор, которое указано в чертеже. В эти ямы заливается небольшое количество бетонного раствора и опускаются трубы из которых будет сделана опалубка. Трубы необходимо закрепить досками с внешней стороны, затем они заполняются жидким бетонным раствором. Если вы укрепляете столбы путем погружения их в бетон, то это необходимо сделать сразу же, пока бетон не успел застыть. Столбы выравниваются с помощью уровня и фиксируются подпорками. Полное застывание бетонного раствора происходит в течение 3 суток.

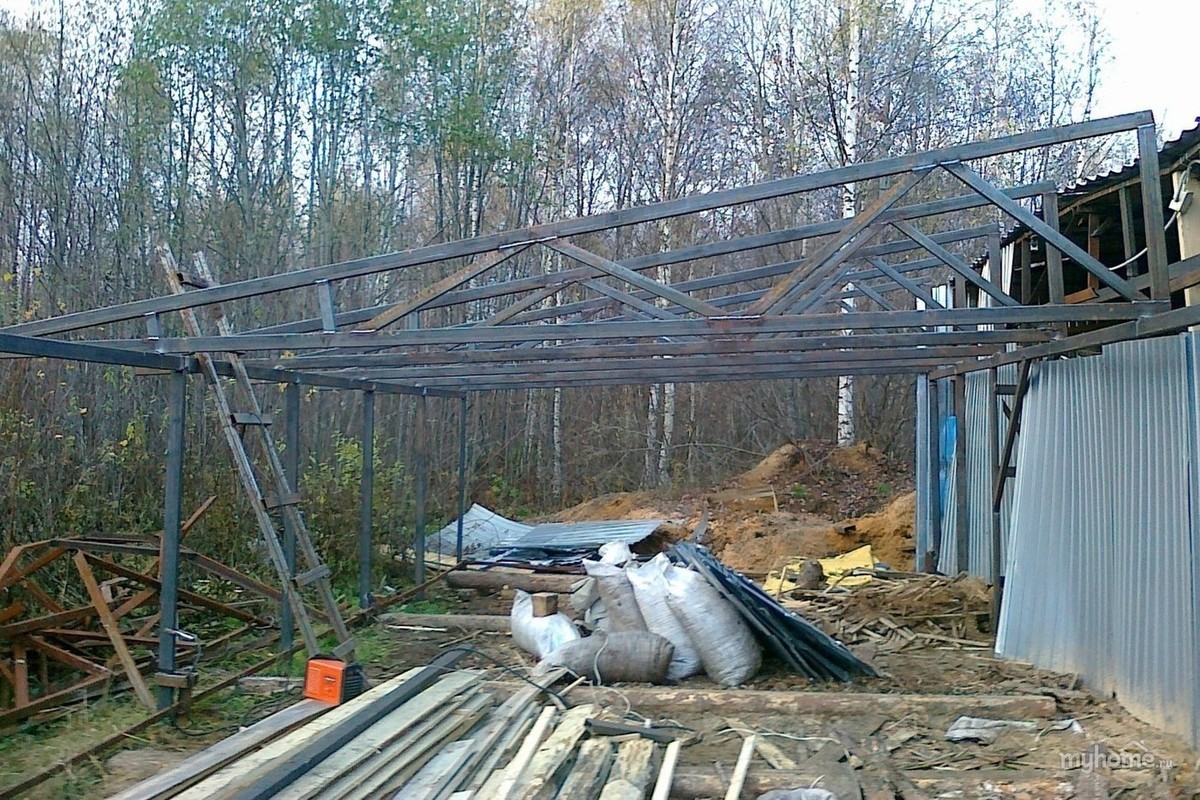

К укрепленным столбам с помощью инвертора привариваются готовые фермы. Таким образом можно сварить каркас навеса. Как уже говорилось выше, фермы будут играть роль каркаса, на который приваривается обрешетка. На обрешетку укладывается поликарбонат или тот материал, который вы выбрали. Как вы могли убедиться строительство такого простого сооружения, как односкатный навес процесс, не вызывающий трудностей.

Односкатная крыша – особенности конструкции и правила обустройства.

Пошаговая инструкция по постройке (125 фото)

Односкатная крыша будет идеальным решением для монтажа своими руками, её конструкция достаточно проста и незамысловата. Дома с односкатной крышей очень популярны в дачном строительстве, так же такие кровли востребованы при сооружении гаражей, бань, придомовых построек и т.д.

В данной статье подробно описана технология строительства кровли с одним скатом, приведены основные рекомендации к строительству, представлены фото односкатных крыш, оговорены основные достоинства кровли такого типа и т.д.

Преимущества односкатной крыши

Помимо незатейливого, доступного даже непрофессионалу процесса монтажа, такой вид кровли имеет массу дополнительных преимуществ, делающих его востребованным в строительстве. Достоинствами такой кровли считается:

• относительно небольшая масса;
• приемлемые издержки на обустройство;
• имеющаяся возможность использования различных видов строительных материалов;
• возможность доступного монтирования дымоходов, системы водостока и т. д.

Несмотря на то, что односкатная кровля отличается простотой и незамысловатостью, её можно интересно обыграть с помощью дизайнерских решений, тем самым украсив свой участок.

Подготовка к строительству

Перед началом работ, очень важно составить грамотный чертеж односкатных крыш, адаптированный к климатическим особенностям вашего региона, именно ориентируясь на них, определяется необходимый в каждом конкретном случае угол наклона.

После необходимо определиться с кровельным материалом, который будет использоваться в процессе монтажа. Именно от угла наклона односкатных крыш напрямую зависит подбор этого материала. Так, например, мягкая черепица или рубероидное покрытие смело можно использовать на крышах с углом до 10 градусов.

Если угол наклона кровли составляет 20-30 градусов, то в качестве кровельного материала прекрасно подойдет шифер или профнастил. Если наклон достаточно большой, более 35 градусов, то при строительстве лучше использовать металлочерепицу.

Правильный подбор кровельного материала – очень важный подготовительный этап перед началом строительства. Нужно найти такое покрытие, которое позволит своевременно и благополучно удалять атмосферные осадки с поверхности.

Приступаем к монтажу

Для самостоятельного возведения кровли необходимо подготовить все необходимые стройматериалы и инструменты. Все деревянные элементы, которые будут использованы в процессе монтажа, должны отвечать нормам качества, иметь влажность не выше 22%.

Дополнительно материалы из дерева лучше всего обработать специальными антисептическими средствами. Не стоит забывать о крепежных элементах: ригелях, подкосах, распорках, которые обязательно понадобятся в процессе монтажа односкатной крыши.

Шаг 1. Монтаж стропильной системы. Она полностью зависит от габаритов планирующегося строения, и от стройматериалов, используемых для возведения стен постройки. Стропила устанавливаются на мауэрлат.

Если размеры строящейся конструкции небольшие, а длина пролета не больше 4,5 метров, то устройство стропильной системы окажется несложным, она будет включать в себя мауэрлатный брус и саму стропильную опору.

В случаях, когда размеры постройки достаточно габаритные, то помимо вышеперечисленного, понадобится установка дополнительных подстропильных ног.

Важно для обустройства стропильной системы использовать высококачественные материалы, это обеспечить безопасность и долгий срок службы односкатной кровли.

Шаг 2. После установки стропил, на них постепенно укладывают доски, а сверху дощечек – пароизоляционную пленку. Полоски пароизоляционного материала должны быть уложены внахлест друг на друга и соединены строительным скотчем.

Шаг 3. Укладка утеплителя. Толщина этого слоя должна быть более 20 см., внимательно следите, чтобы при кладке утеплителя не оставалось щелей.

Шаг 4. Монтаж гидроизоляционного слоя. Он должен располагаться на небольшом расстоянии от утеплителя, для этого, между слоями подкладываются бруски из дерева. Гидроизоляционный материал прикрепляется с помощью специального строительного степлера.

Шаг 5. Обрешетка. Сверху получившегося «кровельного пирога» с помощью реек или деревянных брусков возводят обрешетку.

Шаг 6. Покрытие крыши кровельным материалом.

Надеемся, что мы смогли ответить на волнующий вас вопрос: «Как сделать односкатную крышу своими руками?». Главное в этом деле – тщательно рассчитанный проект кровли, правильно выбранный угол наклона, качественные материалы. Тщательно подготовьтесь к процессу строительства и у вас все получится!

23 красивых проекта домов с односкатной крышей + видео

Стильно и необычно смотрится дом с односкатной крышей. Дизайнеры все чаще стали использовать такие проекты, особенно если это касается небольших строений. В чем преимущества и недостатки плоской кровли, для каких строений она больше подходит, будем разбираться.

Достоинства и недостатки домов с односкатными крышами

Здания, в которых оборудуется крыша такого плана, имеют много положительных сторон.

• Если сравнить двускатные и более крыши с односкатными конструкциями, второй вариант экономичнее. На неё уйдет значительно меньше материала.
• Крыша не очень сложная в монтаже.
• Подходит для регионов с частыми и сильными ветрами.
• Не сложная в уходе, при надобности легче будет сделать ремонт, потому что покрытие имеет один наклон и обычно с небольшим углом.
• Во время природных осадков, вода, снег будут стекать в одну сторону, поэтому нужно будет оборудовать только эту сторону водостоком, снегозадержателем, но стоит учесть, что вся вода будет стекать именно на одну сторону. Поэтому оборудование должно быть усиленным.
• Хорошие условия для установки солнечных батарей.
• Если есть желание спроектировать мансарду с большими окнами, например как на фото, такого вида кровля хороший вариант.

• Если в проекте крыша с небольшим уклоном, тогда необходима будет усиленная гидро и теплоизоляция.
• Слабый уклон может стать причиной застоя снег на ней, и соответственно разрушения крыши.

Особенности и правила эксплуатации

При проектировании дома с такой кровлей, нужно учесть некоторые моменты:

• Если здание будет возводиться без чердака и крыша будет совмещена с потолком, крыться она должна материалами высокого качества. В итоге кровля должна быть герметичной с хорошей теплоизоляцией.

В одноэтажных домах с плоской кровлей под большим углом можно интересно обыграть интерьер внутри помещения. Часть комнаты, где потолки около 150 см можно использовать под обустройство шкафами, полками. Если не «давят» потолки, то здесь можно расположить спальное место.

Как сделать односкатный навес своими руками – варианты и способы монтажа

Строительство односкатного навеса не является сложным процессом, если точно следовать подробному руководству. Кроме того очень важно правильно составить чертеж будущего строения. Этот этап не прощает ошибок, просчеты могут стать причиной обрушения конструкции под тяжестью каких-либо нагрузок. Для решения задачи, как правильно сделать крышу навеса, необходимо определить вид строения и выбрать материал для монтажа кровельной конструкции над ним.

Виды односкатных навесов и их особенности

Навесы могут иметь разную конструкцию, строиться из всевозможных материалов, возводиться на основе деревянного, смешанного или металлического каркаса. Кроме того навес может быть отдельно стоящим строением или примыкать к стене здания.

Чтобы понять, какая конструкция крыши навеса подходит для конкретного случая, необходимо ознакомиться с классификацией навесов.

Деление по материалу изготовления

В зависимости от материала, используемого при изготовлении каркаса, навесы с одним скатом могут быть следующих видов:

• Металлические конструкции из оцинкованной трубы или металлического профиля. При этом каркас может иметь стандартную или сложную форму, а также иметь элементы ковки. Среди преимуществ таких навесов можно отметить высокую прочность, долгую эксплуатацию, надежность и устойчивость к негативным природным явлениям.
• Можно сделать навес с односкатной крышей из дерева. Каркас возводится из бруса или бревна, для обвязки и обрешетки используют обрезную доску, вагонку или рейки. Чтобы предотвратить гниение материала и защитить его от воздействия влаги и ультрафиолета, поверхность покрывают специальными составами или краской.
• Смешанные конструкции состоят из металлического каркаса и деревянной обрешетки.
• Очень редко можно встретить навесы, каркас которых построен из камня. Такое сооружение возводится очень долго, но его прочность в несколько раз превышает подобные свойства аналогов.

Классификация по способу строительства — как правильно сделать

Способ возведения односкатных навесов также является критерием для выделения следующих видов:

• Отдельно стоящие конструкции. Чаще всего они расположены недалеко от основных объектов, так как используются в качестве крыши над автомобилем или местом отдыха.
• Пристроенные навесы примыкают к одной из несущих стен дома и служат дополнением для защиты от солнца и осадков.
• Опорно-консольные сооружения собираются из специальных элементов или возводятся одновременно с несущими стенами, например односкатная крыша с козырьком.

Разновидности в зависимости от функционального назначения

Навесы могут выполнять различные функции, что позволяет выделить следующие виды:

• Декоративные строения используются в качестве дополнения к общему ансамблю строений и ландшафта. Чаще всего в этом случае выполняют строительство навеса с односкатной крышей из дерева.
• Защитные навесы препятствуют попаданию атмосферных осадков и ультрафиолетовых лучей на несущие стены дома, предотвращая их разрушение и продлевая срок их эксплуатации.

В некоторых случаях навесы с одним скатом могут использоваться и для защиты, и в качестве составляющей части ландшафта.

Виды навесов в зависимости от основного назначения

Цель использования навеса определяет следующие виды:

• Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель — укрыть от дождя и ярких солнечных лучей.
• Сооружения для автомобилей. Их основное назначение — стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.

Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.

Виды навесов в зависимости от типа крепления

В зависимости от способа установки строения и его крепежа выделяют следующие виды:

• Навесы опорные устанавливаются вертикально или крепятся под определенным углом к стене с помощью подпорок. Сооружения опорного типа могут быть разного размера, для их изготовления используют любые материалы, включая навес с металлической крышей.
• Подвесные конструкции крепят к стене посредством специальных подвесок. Такие навесы лучше изготовлять из легких материалов, чтобы на основание дома не создавалась большая нагрузка.

Кровельные материалы для крыши с козырьком

Выбирая материал для кровли односкатного навеса, следует принять во внимание вид конструкции и технические характеристики кровельного материала. Чаще всего для навеса выбирают поликарбонат, металлочерепицу, профнастил или дерево.

Особенности поликарбоната

Поликарбонат — это синтетический материал, прозрачный, как стекло, но более прочный и выносливый, несмотря на малый вес. Этот полимер может быть монолитным и сотовым. Второй вид характеризуется ячеистой структурой.

Среди преимущественных моментов можно отметить следующее:

• Высокие прочностные характеристики.
• Устойчивость к различным природным явлениям и химическим веществам.
• Материал гибкий и эластичный, что позволяет использовать его при низкой температуре.
• Прозрачность около 90% обеспечивает нормальное естественное освещение.
• Незначительная масса дает возможность создавать конструкции, не оказывающие большую нагрузку на стены и фундамент дома.
• Низкий коэффициент теплопроводности.
• Хорошие звукоизоляционные характеристики.
• Соответствие экологическим нормам.
• Долгая эксплуатация без потери качества.
• Устойчивость к возгоранию.
• Удобный и простой монтаж.
• Способность защитить от ультрафиолетовых лучей.

Недостатков у поликарбоната немного, но их также необходимо знать:

• Материал сильно расширяется при нагревании.
• Механические воздействия и щелочи способны разрушить поликарбонат.
• Поверхность материала отражает солнечные лучи.

Особенности профнастила

Профнастил — это материал, для изготовления которого используют листы оцинкованной стали толщиной 0,5-1,2 мм.

Применение профнастила в качестве кровельного материала для односкатных навесов из металла дает следующие преимущества:

• Навес получится прочным, устойчивым к влаге, ультрафиолету и механическому воздействию.
• Работа по перекрытию навеса будет выполнена в максимально короткие сроки без особых сложностей.
• Материал имеет незначительный вес, что позволяет свести к минимуму затраты на обрешетку.
• Поможет сэкономить и приемлемая цена на профнастил.

Недостатки у материала также имеются. Во-первых, плохие теплоизоляционные характеристики, во-вторых, низкая звукоизоляция, в-третьих, не совсем привлекательный внешний вид.

Преимущества металлочерепицы

Довольно часто при строительстве односкатного навеса своими руками используют металлочерепицу, которая также производится из оцинкованных стальных листов. В отличие от профнастила материал обладает следующими преимуществами:

• Высокая прочность и надежность.
• Устойчивость к образованию очагов коррозии и механическим повреждениям.
• Отличные звукоизоляционные теплоизоляционные свойства.
• Большой выбор цвета и профиля.

При выборе между металлочерепицей и профнастилом стоит помнить: первый материал укладывают на крышу с уклоном более 12 градусов, второе покрытие для кровли ограничений подобного типа не имеет.

Строительство односкатного навеса своими руками

Прежде чем начинать строительство необходимо продумать устройство водостока с учетом стекания воды в одну сторону. Это особенно важно для деревянного навеса с односкатной крышей.

Не менее важной можно назвать разработку чертежей будущего строения. На этом этапе задаются размеры сооружения, предполагаемая нагрузка на опоры и расчет их количества.

Этап 1. Составление проекта и монтаж фермы.

Этот этап подразумевает составление схемы будущей конструкции, определение ее параметров, включая угол наклона односкатного навеса из поликарбоната. Кроме того, на этом этапе определяется точное количество требуемых материалов и ферм, которые необходимы для строительства навеса. Если планируется выполнять крепление поликарбоната к деревянному каркасу, стоит заранее разобраться в такой технологии монтажа.

У навесов с одним скатом фермы расположены с краю строения и в середине непосредственно под кровельным материалом. Чаще всего фермы делают из круглой профильной трубы, диаметр которой составляет 30 см. Также может использоваться квадратная профильная труба сечением 30*30 см. Для создания угла фермы верхнюю трубу берут немного длиннее, чем нижнюю. Распорки между ними стыкуют под углом около 25 градусов и устанавливают в виде зигзага. Непосредственно на фермах крепят элементы обрешетки.

Этап 2. Подготовка участка.

Согласно составленному чертежу навеса на участке, отведенном под строительство, ставят соответствующие отметки места размещения опорных элементов конструкции. При этом учитывается, что для размещения автомобиля требуется большая площадь, чем под площадку для отдыха. Размеры навеса для транспорта рассчитываются по его габаритам.

Для установки опор в отмеченных местах необходимо вырыть ямы, залить в них немного бетона и установить опалубку из труб большего размера. Вокруг опалубки нужно насыпать щебень и залить бетонный раствор. Не дожидаясь застывания смеси, выставляют опоры, погружая их в опалубку и также заливая бетоном. Очень важно на этом этапе следить за правильностью установки. В противном случае не исключены перекосы и слабая устойчивость, которые могут стать причиной разрушения конструкции. Забетонированные опоры оставляют до полного застывания смеси, примерно на 72 часа.

Этап 3. Установка ферм и укладка кровельного материала.

Согласно чертежу навеса с односкатной крышей фермы устанавливают непосредственно на столбы и фиксируются с помощью сварки. Поверх ферм укладывают и крепят обрешетку, затем монтируют кровельный материал. В качестве крепежных элементов для поликарбоната используют саморезы с термошайбами, для профнастила и металлочерепицы — обычные самоврезающиеся шурупы. После завершения кровельных работ выполняют установку водосточной системы.

Ответ на вопрос, как сделать крышу навеса своими руками, нельзя назвать очень сложным. Но довольно часто домашние мастера не имеют особых знаний и навыков, поэтому встречаются со многими трудностями.

Решить проблему помогают квалифицированные специалисты, знающие все нюансы монтажного процесса. Они выполнят работу на высшем уровне с учетом предпочтений и требований клиентов. В крайнем случае, можно приобрести готовую конструкцию, которая собирается быстро и просто.

Расчёт фермы из профильной трубы программа

• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;

Перед созданием навеса арочной формы своими руками делается чертеж и расчет всех элементов и узлов крепления.

Чертеж и проект помогут решить вопросы относительно номенклатуры и количества приобретаемых строительных материалов, интерьера и экстерьера металлической конструкции и дизайна всего участка.

Чертеж навеса из поликарбонатаПоэтому содержание проекта представляет собой:• Расчет прочности опор и ферм;• Расчет сопротивления крыши ветровой нагрузке;• Расчет нагрузки на кровлю в виде снега;• Эскизы и общие чертежи металлического навеса арочной формы;• Чертежи основных элементов с их габаритами;• Проектно-сметная документация с расчетом количества и стоимости стройматериалов.Основа конструкции металлического навеса по чертежу — стропильная ферма. Расчет формы, толщины, сечения и расположение откосов фермы сложен. Главные элементы фермы — пояса верхнего и нижнего вида, образующие пространственный контур. Сборка арочной фермы для навеса производится по арочным балкам. Особенность арочной фермы — минимизация изгибающих моментов в конструктивных поперечных сечениях. При этом материал арочной конструкции сжимается. Поэтому производимые чертеж и расчеты осуществляются по упрощенной схеме, где кровельная нагрузка, нагрузка крепежной обрешетки и снежной массы равномерно распределяются всей площади.

Проект навеса из поликарбонатаПроект навеса и его чертеж включают в себя следующие расчеты:• Реакция горизонтальных и вертикальных опор, напряжение в поперечных направлениях, что повлияет на подбор сечения несущего профиля;• Кровельные снеговые и ветровые нагрузки;

Районирование территории РФ по расчетному значению веса снегового покрова• Сечение внецентренно сжатой колонны.

Проще всего решить этот вопрос при помощи навеса. Они легки, практичны и быстро строятся. От правильности расчета элементов для навеса зависит их прочность, долговечность и безопасность.

Разновидности навесов

Для укрытия людей и предметов от воздействий природы зачастую строят навес из поликарбоната. Он применяется для защиты:зоны отдыха барбекю и игровых площадок;точек мелкой торговли;открытых бассейнов и душевых площадок;входов в подъезды, въездных ворот, калиток. При входе в частный дом или подъезд дома вместо навеса оборудуется козырек, но он тоже требует расчета.Форма крыши для навеса зависит от желания. Они могут иметь следующие формы:ровную или наклонную прямую;одно или двухскатную;выгнутую или вогнутую;купольную или арочную;пирамидальную или многогранную.Исходя их формы крыши проводится сборка пояса из профильной трубы. Каждый пояс имеет свой тип и может быть:трапециевидный или двускатный;

Следующим шагом конфигурации односкатного навеса является выбор решетки или типа усиления ферм. Как мы уже говорили ранее — оптимальным вариантом является треугольная решетка. Однако можно пойти по пути упрощения — выбрать простое вертикальное усиления и по пути усиления конструкции фермы — треугольная с вертикальным усилением. Чем сложнее рисунок решетки — тем дороже конструкция металлического каркаса навеса.

Особенности производства односкатных навесов

При производстве односкатных навесов необходимо ориентироваться на следующие строительные нормы, регламентирующие производство металлических конструкций:

1. СНиП П-23-81 — Стальные конструкции
2. СНиП 2. 01.07-85 — Нагрузки и воздействие
3. ГОСТ 23118-99 — Конструкции из стали
4. ГОСТ 27579-88 Фермы стальные стропильные из гнутосварных профилей прямоугольного сечения. Технические условия
5. ГОСТ 23119-78 Металлические фермы со сваркой профильных труб

Выбор металлического профиля

Выбор металлического профиля навеса является очень важным фактором устойчивости конструкции. Чем толще стенка металлического профиля, тем больше несущие способности металлического каркаса навеса. Также необходимо принимать во внимание антикоррозийные свойства материала. Оцинкованный профиль или профиль из нержавеющей стали будет более надежным и долговечным вариантом, но при этом приведет к существенному удорожанию конструкции навеса.Для простоты восприятия мы предлагаем следующую классификацию усиления каркаса навеса в зависимости от толщины металлического профиля:

Усиление каркаса навеса в зависимости от тощины металлического профиля

Средняя
при правильной обработке поверхностиВыше средней
при правильной обработке поверхности

Выбор типа усиления ферм

Следующим шагом конфигурации односкатного навеса является выбор решетки или типа усиления ферм. Как мы уже говорили ранее — оптимальным вариантом является треугольная решетка. Однако можно пойти по пути упрощения — выбрать простое вертикальное усиления и по пути усиления конструкции фермы — треугольная с вертикальным усилением. Чем сложнее рисунок решетки — тем дороже конструкция металлического каркаса навеса.

Шаг ферм и продольных стяжек (лагов)

Основным риском при эксплуатации навеса из поликарбоната является разрушение кровельного покрытия под воздействием внешних нагрузок. Хотя поликарбонат является достаточно прочным и гибким материалом, существенные нагрузки на прогиб могут привести к его разрушению или деформации. Чем длиннее пролет между металическими опорами, на которых держится лист поликарбоната, тем сильнее нагрузки на прогиб как на металлическую обрешетку каркаса, так и на поликарбонат непосредственно.Вторым существенным ограничением является типовой размер поставляемого листа поликарбоната — 12м x 2,1м и 6м x 2,1 м. То есть кровельный лист не может быть шире 2,1 метра, а значит металлические опоры под ним должны также идти с шагом не больше 2,1м. С учетом того, что для стыка двух листов используется полимерная прокладка, которая также занимает место, оптимальным шагом для металлической основы (т.е. наших ферм) для листа поликарбоната является диапазон 1,5 — 1,9 метра.Те же соображения действуют и по отношению к продольным стяжкам. Учитывая то, что профильная труба для продольных стяжек прогибается существенно больше чем усиленная конструкция фермы с решеткой, так как фермы выдерживают значительно большие нагрузки, шаг между лагами должен варьироваться в диапазоне 0,4-0,6м и как правило синхронизируется с решеткой фермы, для того чтобы лаги попадали в самое усиленное место фермы — вершину треугольника решетки.

Выбор поликарбоната

Выбор поликарбоната — один из ключевых факторов, влияющих как на срок службы навеса, так и на его внешний вид. Существует огромное множество модификаций поликарбоната, варьирующихся по типу, цвету, плотности, толщине, защите от ультрафиолетового излучения и т.п.Остановимся на основных вариантах выбора:По типу поликарбоната:

1. Монолитный поликарбонат — представляет собой сплошной прозрачный пластиковый лист без ячеек. Является прочным и одновременно гибким материалом. Поставляется листами разной толщины и цвета. Существенно дороже сотового поликарбоната.
2. Сотовый поликарбонат — представляет собой прозрачный пластиковый лист с ячейками (сотами). Уступает по прочности и гибкости монолитному поликарбонату, однако значительно дешевле. Совокупность свойств данного материала в сочетании с ценой делает его наиболее распространенным материалом для производства навесов и козырьков.
3. Волнистый поликарбонат — или профилированный монолитный поликарбонат, является разновидностью монолитного поликарбоната, которому придали форму профиля — как правило трапецию. Используется для кровельных работ и является прозрачной пластиковой заменой таким материалам как черепица, металлочерепица. Данный материал, как и монолитный поликарбонат существенно дороже сотового поликарбоната.

По толщине листа:

1. Тонкие — листы от 4мм до 6мм. Данный материал в основном используется для монтажа рекламных конструкций и непригоден в качестве кровельного покрытия.
2. Средние — листы от 8мм до 10 мм. Основной рабочий материал, который используется для монтажа парников, теплиц и навесов.
3. Прочные — листы от 16мм до 25 мм. Крыши домов, имеющие прозрачные свойства.
4. Сверхпрочные — листы от 32 мм. Используются как кровельное покрытие с высокими требованиями к нагрузке.

По плотности материала:

• стандарт — плотность пластика 1,0 кг/кв.м. для поликарбоната 10мм
• премиум — плотность пластика 1,5 кг/кв.м. для поликарбоната 10мм

Окончательный выбор материала лежит на заказчике, однако мы не рекомендуем использовать поликарбонат тоньше 8мм с низкой плотностью пластика. Оптимальным вариантом является толщина 10мм с плотностью стандарт или премиум. Разница в цене для такого поликарбоната будет пропорциональна его плотности.

Покраска односкатного навеса

Покраска металлической конструкции является одним из важнейших этапов технологической цепочки производства навеса. Это прежде всего связано с особенностями эксплуатации изделия в агрессивной среде: атмосферные осадки, перепады температуры, ультрафиолетовое излучение. Для того, чтобы конструкция навеса служила долго, необходимо прежде всего, защитить ее от коррозии.Антикоррозийная обработка металлического каркаса обязательно должна включать в себя следующие этапы:

• предварительная обработка металлической поверхности и сварочных швов. Зачистка поверхности от неровностей, шероховатостей, очагов начавшейся ржавчины
• обработка поверхности антикоррозийным составом
• грунтование поверхности металла перед финишной покраской
• финишная покраска металла

Покраска металлического каркаса односкатного навеса может отличаться, в зависимости от выбранной технологии. В последнее время очень сильно распространены т.н. краски «три в одном», которые содержат в своем составе антикоррозийный материал, грунтовку и финишную краску. Использование таких красок существенно сокращает время и трудозатраты при покраске навеса. Перед монтажом навеса у заказчика, предварительно подготовленные элементы конструкции тщательно обрабатываются и красятся в финишный слой. Далее необходимо выждать не менее суток для того, чтобы краска высохла и приобрела свои окончательные свойства.Однако отдельные части навеса монтируются между собой уже на площадке заказчика, и поэтому отдельные места сварки обрабатываются и докрашиваются уже на месте.

Для того чтобы собрать ферму из профильной трубы необходимо использовать решетчатые стержни. Сам процесс является достаточно трудоемким, по сравнению с конструкциями, состоящими из сплошных балок, но также стоит обратить внимание на их экономичность. Именно парный материал используется для изготовления конструкции фермы, в то время как косынки выступают в качестве практичного и достаточно качественного материала с использованием клепок и сварки.

Последовательность работ

Сборку каркаса из металлических профилей должен проводить только специалист по сварочным работам. Это ответственное дело требует знаний и умелого обращения с инструментом. Надо не только понимать, как сварить ферму из профильной трубы. Важно, какие узлы правильнее собрать на земле, и лишь потом поднимать на опоры. Если сооружение тяжелое, для монтажа потребоваться техника.Обычно процесс монтажа проходит в такой последовательности:

1. Выполняется разметка участка. Устанавливаются закладные детали, вертикальные опоры. Нередко в ямы сразу помещают металлические трубы, а потом бетонируют. Вертикальность установки проверяется отвесом. Для контроля параллельности натягивается шнур или нить между крайними стойками, остальные выставляются по полученной линии.
2. Продольные трубы сваркой фиксируют к опорам.
3. На земле сваривают узлы и элементы ферм. С помощью раскосов и перемычек соединяют пояса конструкции. Потом блоки следует поднять на нужную высоту. Их приваривают к продольным трубам по участкам размещения вертикальных опор. Между фермами по скату вваривают продольные перемычки для дальнейшего крепления кровельного материала. В них проделывают отверстия под крепеж.
4. Тщательно зачищаются все соединительные участки. Особенно верхние грани каркаса, куда в дальнейшем ляжет кровля. Поверхность профилей очищается, обезжиривается, обрабатывается грунтовкой и окрашивается.

Воспользовавшись готовым проектом, вы быстрее приступите к сборке навесаСпециалисты советуют выполнять столь ответственные работы только при наличии соответствующего опыта. Мало знать в теории, как правильно сварить ферму из профильной трубы. Сделав что-то неправильно, проигнорировав нюансы, домашний мастер рискует. Навес сложится и рухнет. Пострадает все, что под ним будет – авто или люди. Поэтому возьмите знания на вооружение!

Фермы для навеса из поликарбоната. Как самостоятельно изготовить навес из поликарбоната, фото инструкции

Готовые фермы для навеса | Шило-vo.ru

Ферма под лист 6 метров

Именно ферма в навесе несет основную нагрузку в конструкции авто навеса . Навесы, у которых вместо фермы используется просто изогнутый профиль не такие прочные, и не способны выдержать такую же нагрузку как навесы с фермами. Цена навеса в конструкции которого используются  фермы выше, но такие навесы более надежные и стабильные.

Ферма 4 метра

Ферма, в отличии от просто согнутого одиночного профиля, всегда сохраняет свою форму, даже под нагрузкой.

Толщина стенки 2мм является оптимальной как по прочности, так и по весу и по цене.  Форма и конструкция фермы определяет внешнюю, эстетическую  привлекательность навеса.

Ферма является основой в конструкции навеса для автомобиля. Сотовый поликарбонат выпускается шириной 2,1 м. и длиной 12 м,  поэтому мы изготавливаем фермы для навесов именно под лист поликарбоната 4 и 6 метров. Это делает строительство навеса существенно дешевле и по размерам подходит в большинстве случаев. Изготовление ферм под заказ по вашим размерам обойдётся существенно дороже.





Готовые арочные фермы для строительства навеса из поликарбоната

Профильная труба 30х30х2.Размер фермы 5,4м х 1,0м.Длина дуги 5,85м, под лист поликарбоната 6м.

 3200 руб за 1 шт.

Данная ферма подходят для любых навесов с шириной между столбами не более 5,3 м. Длина навеса может быть любой.



Размер фермы 3,56м х 0,77м.Длина дуги 3,95м, под лист поликарбоната 4м.

 3000 руб за 1 шт.

 Подходят для любых навесов   с шириной между столбами не более 3,45 м. Длина навеса может быть любой.

В наличии.

(для навеса длиной 6,3 м. необходимо 5-6 ферм)

Ни какой предоплаты. Просто приезжаете, убеждаетесь в отличном качестве  ферм, и забираете необходимое вам количество за низкую цену.

Телефон: +7 (901) 511-22-99







Расстояние между столбами не имеет значения (конечно оно не должно превышать размеры самой фермы).

Один из способов  крепления показан на макете, на фото ниже:

Можно разметить места установки ферм и предварительно приварить на эти места полосу металла



Затем устанавливается ферма на своё место…

И горизонтальным швом ферма приваривается к установленной полосе металла

Можно вместо полосы изготовить косынки треугольной формы.

* Данные фермы достаточно крепки и стабильны, и не требуют установки дополнительных укрепляющих элементов в своей конструкции.

Несколько примеров самостоятельного изготовления навесов из наших ферм:

Каркас навеса из ферм шириной 5,4 метра

Готовый навес шириной 5,4 метров

Навес из ферм 5,4х1 м

Навес из ферм 5,4м

Обычно на наших навесах снег не собирается, но эта зима выдалась особенно снежная. Слой снега доходил до 50 см!

Авто навес из ферм шириной 3,56 метра

 Если вы желаете построить отличный авто навес, и при этом существенно сэкономить — звоните!

8-(901) 511-22-99

shilo-vo.ru

ФЕРМЫ ДЛЯ НАВЕСОВ — с доставкой

Если вы хотите изготовить Навес для авто гараж либо беседку самостоятельно, и сэкономить значительную сумму денег, но у вас нет оборудования для гибки профильных труб, то вы можете либо заказать у нас гибку металла, либо купить уже готовые сваренные и покрашенные арки для навеса.

Изготовим фермы для навесов под авто, гараж, бассейн, теплицу, а так же различные металлоконструкции по вашим чертежам и эскизам. Самые Низкие Цены на Фермы для навесов.  У нас вы можете Купить готовые металлические фермы  для навесов от 700руб за пог метр фермы.

ВИДЫ ФЕРМ ДЛЯ НАВЕСОВ:

Двускатная арочная ферма навеса

Треугольная двускатная ферма для навеса

Двускатная ферма арочная с прямым низом

Односкатная ферма навеса



Купить уже готовые фермы для навеса -гораздо выгоднее чем делать их самому. Об экономии -при самостоятельной построке навеса на дачу — читайте в этой нашей статье: http://сварщик-лобня.рф/2018/08/23/izgotovlenie-arochnyh-ferm-iz-profilnoj-truby/

Дуга для навеса арка 5.5 метра  цена  3300 руб за 1 шт.

Мощные и прочные арки для автонавеса изготовлены из профильной трубы 30х30 -качественно проварены и покрашены. Всегда в наличии фермы для навесов шириной от 3 до 5.5м — звоните -приежайте и забирайте нужное количество ферм.

эскиз фермы для навеса





Профильная труба 30х30х1.5Размер арки 5,35м х 1,0м.Сверху фермы длина дуги 5,8м, под лист поликарбоната 6м.   стоимость данной фермы 3300руб штука.

Ферма подходит для любых навесов с шириной между столбами не более 5,35 м. Длина навеса может быть разной.



Изготовление арочных ферм из профильной трубы -Цена в Москве.

—————————————————————————————-

Фермы для навеса из метала арки  — для автонавесов дешево цена от 750руб за метр погонный

Цены — Стоимость на Арочные фермы для навесов:

Ферма навеса -2.5м -материал проф труба 20х20х1.5  -2000руб шт

Ферма навеса -3.0м -материал проф труба 20х20х1.5 — 2400руб шт

Ферма навеса -3.5м -материал проф труба 20х20х1.5 — 2700руб шт (под 4м лист)

Ферма навеса -4м -материал проф труба 25х25х1.5 — 3200руб шт

Ферма навеса -4.5м -материал проф труба 25х25х2 — 3600руб шт

Ферма навеса -5м -материал проф труба 25х25х2 — 4000руб шт

Ферма навеса -5. 5м -материал проф труба 25х25х2 — 4400руб шт (под лист 6м)

Ферма навеса -6м -материал проф труба 30х30х2 — 5000руб шт

Ферма навеса -6.5м -материал проф труба 30х30х2 — 5500руб шт

Ферма навеса -7м -материал проф труба 30х30х2 — 6000руб шт чертеж фермы 7 метров

Фермы длиннее 7м рассчитываются и обговариваются отдельно (от 800руб погонный метр  фермы)

Расчет для фермы навеса -Все Наши Фермы -Рассчитаны на снеговую нагрузку до 1 метра!

Шаг установки арочных Ферм на навесе  от 1,5 до 2 метров

дуги для навеса под авто 9.5метров изготовлены из проф трубы 40х40х2



ферма треугольная 3.5м

Односкатные треугольные фермы из металла 60х40 длинна 6м

Изготовим и доставим  металлические фермы для навеса  по Москве и Московской области.

Так же возможно организовать  доставку ферм навеса — компанией Деловые Линии по России.

ВНИМАНИЕ!

При заказе Ферм — Мы так же можем привезти вам остальной металл для вашего навеса (столбы, обрешетку для крыши навеса, лаги)

А Так же через нас вы можете заказать качественный поликарбонат от производителя пластика ( кс профпласт) — по очень выгодной цене ( наша оптовая скидка на пластик 15%)



Мы находимся -15 км от МКАД по Дмитровскому шоссе. д Шолохово д40 (ориентир магазин Леруа Мерлен и музей танка т 34 )

Звоните — 89263356027

Пишите: [email protected] (Михаил)

Консультации по постройке вашего навеса абсолютно бесплатны.

Подскажем как правильно сделать навес, какой использовать материал — так что бы было и не дорого и не упало на голову зимой! 🙂



xn—-7sbeb5amirhpi3hzd.xn--p1ai

Фермы для навесов из поликарбоната

Фермы.

Фермы для кровли изготавливаются из проф.трубы сечением 25х25, 30х30, 40х25, 40х40, 50х25, 50х50, 60х30, 60х40, 60х60(мм)  и т.д. Внутренние перемычки ферм, могут, изготавливаются из сечения чуть меньшего размера. Обычно фермы для кровли располагаются на расстоянии друг от друга от 1,0м до 3,0м.  Боковые фермы изготавливаются для укрепления и связи верхней части опор и для размещения на них ферм для кровли.

	Ферма №1  +10% к стоимости расчета. Одна из самых сложных, но визуально, выигрышных ферм. Сроки изготовления таких ферм, как правило, больше чем у других на 1-2 рабочих дня.
	Ферма №2  Привлекательный дизайн фермы и прекрасное сопротивление снеговым нагрузкам, делает ее одной из самых востребованных в строительстве навесов из поликарбоната.
	Ферма №3  +10% к стоимости расчета. Достаточно сложная ферма с надежным креплением к столбам. Требует особой точности при изготовлении и монтаже.Сроки исполнения заказа могут быть больше чем обычно.
	Ферма №4  Самая распространенная и самая надежная ферма по распределению снеговых нагрузок. Идеально подходит для обшивки фронтона навеса.
	Ферма №5  Самая популярная ферма среди двускатных. Подойдет для крыши из профнастила, профлиста, металлической и мягкой черепицы. Подойдет для обшивки фронтона.
	Ферма №6  +10% к стоимости расчета.Сложная ферма, но достаточно популярная. Хорошая сопротивляемость к снеговым нагрузкам. Сроки изготовления больше чем у обычных.
	Ферма №7  Простая односкатная ферма. Часто используется на пристенных навесах. Очень хорошая сопротивляемость к снеговым нагрузкам.
	Ферма №8  Полуарочная ферма. Пользуется большой популярностью в односкатных навесах. Прекрасно держит снеговые нагрузки.
	Ферма №9  Ферма – дуга. Одна из самых простых ферм. Но визуально, выигрывает у других ферм за счет открытого пространства под ней.
	Боковая ферма №10Ферма боковая. Самая надежная ферма. Предназначена для размещения верхних ферм под кровлю, при больших расстояниях между опорами.
	Боковая ферма №11Ферма боковая. Предназначена для размещения верхних ферм под кровлю, при небольших расстояниях между опорами..



www.avtostoyanki.net

Как самостоятельно изготовить навес из поликарбоната, фото инструкции

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы.  Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

• самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
• пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
• мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

Крытый навес из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

Деревянный навесы с поликарбонатной кровлей

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

• Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
• Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
• Сборные алюминиевые.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

Полезно знать: Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

• По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
• По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

• Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
• Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
• Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
• Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

Полезно знать: Чем больше расстояние от нижней до верхней точки крыши, тем ее несущая способность выше.

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

• При наклоне 22-30о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
• Если скат в 15-22о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
• Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

• литого 2,050*2, 3, 6,12 м;
• сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса.  Для крыши:

• основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
• распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

• Детали, а также несущие элементы не должны быть с трещинами.
• Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
• Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
• По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
• Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
• Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

Важно: Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

• Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

• Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

house-lab.ru

Как рассчитать и построить навес из профильной трубы своими руками

Навес из труб и поликарбоната становится все более популярной архитектурной формой на приусадебном участке. Ничего удивительного, ведь это строение может выполнять множество функций, начиная от открытого гаража для автомобиля, дровяного склада, крытой игровой площадки и заканчивая зоной отдыха с мангалом и мягкими креслами.

Ключевым преимуществом является возможность изготовления такой конструкции своими руками. В представленной статье будут даны рекомендации по выбору материала, примеры расчетов опор и ферм и как сварить навес из профильной трубы.

Расчет оптимальной формы навеса

Длина стропила зависит от угла наклона фермы. Для различных величин углов оптимально использование разного кровельного материала:

• 22-30 – оптимальный угол наклона для строений в областях со значительными снеговыми нагрузками. В качестве конструкция навеса из профильной трубы с таким углом предусматривает преимущественно треугольную форму. Она оптимальна для асбестовых прямых и волнистых листов, различного типа металлопрофиля и этернитового кровельного покрытия.
• 15-22 – так же являются двухскатными с металлическими типами кровельных покрытий. Такой угол наклона характерен для регионов с увеличенными ветровыми нагрузками. Максимальная величина пролета треугольной фермы с таким углом 20 м.
• 6-15 – преимущественно односкатные трапециевидные фермы с покрытием из поликарбоната и профнастила.

Односкатный навес из профильной трубы, фото строения с кровлей из профнастила

Расчет навеса из поликарбоната из профильной трубы производится в соответствии со СНиП П-23-81 «Стальные конструкции» и СНиП 2,01,07-85 «Нагрузки и воздействия».

Технологические требования к ферме и последовательность расчета следующая. В соответствие с техническим заданием определяется требуемая величина пролета. По представленной схеме подставляем габариты пролета и определяем высоту конструкции. Производится задание угла наклона фермы и оптимальной формы крыши навеса. Соответственно определяются контуры верхнего и нижнего пояса фермы, общие очертания и тип кровельного покрытия.

Важно! Максимальное расстояние, на котором размещаются фермы при изготовлении навеса из профильной трубы – 1,75 м.

Схема зависимости длины стропил от угла крыши при расчете фермы из профильной трубы для навеса

Выбор профиля

В качестве материала для сборки стропильной фермы можно использовать швеллера, тавры, уголки и другой профилированный прокат который изготовлен из стали марки Ст3СП или 09Г2С (в соответствии с ГОСТ). Однако все эти материалы имеют существенный недостаток по сравнению с профилированной трубой – они намного тяжелее имеют большую толщину при сопоставимых прочностных характеристиках.

Рекомендуемые размеры сечения труб для навеса

Размеры элементов каркаса для навеса из профильной трубы зависят от габаритов строения. В соответствии с ГОСТ 23119-78 и ГОСТ 23118-99 для создания навеса из квадратной трубы собственными руками используют следующие материалы:

• Для компактных строений с шириной пролета до 4,5 м – 40х20х2 мм;
• Сооружения средних размеров с пролетом до 5,5 м изготавливаются из профтрубы 40х40х2мм;
• Строения значительной величины с пролетами более 5,5 м монтируют из профильных труб различного сечения 40х40х3 мм или 60х30х2мм.
• Размер стойки для навеса из профтрубы – 80 80 на 3 мм.

Чертежи, размеры и основные узлы соединений

Прежде чем приступить к сборке навеса из профильной трубы своими руками необходимо начертить детальный план всего сооружения с указаниями точных размеров всех элементов. Это поможет рассчитать точное количество материалов каждого вида и рассчитать стоимость строительства.

Чертеж навеса из профильной трубы с указанием основных габаритных размеров

Кроме того желательно сделать дополнительный чертеж наиболее сложных конструкций. В этом случае это односкатная ферма и узлы креплений ее основных элементов.

Схема для изготовления фермы из профильной трубы для навеса с основными крепежными узлами

Одним из основных достоинств профильной трубы является возможность безфасоночного соединения. Это проявляется в простоте конструкции и низкой стоимости фермы при длине стропильных пролетов до 30 м. при этом кровельный материал может опираться непосредственно на верхний пояс фермы, при условии его достаточной жесткости.

Узлы крепления для сборки навеса из профильной трубы своими руками, на фото а — треугольная решетка, б — опорная, в — раскосная решетка

Преимуществами безфасоночного сварного соединения является:

• Существенное снижение массы фермы, по сравнению с клепанными или болтовыми конструкциями до 20% и 25 % соответственно.
• Снижения трудозатрат и стоимости изготовления, как единичных изделий, так и при мелкосерийном производстве.
• Невысокая стоимость сварки и возможность автоматизировать процесс путем использования аппаратов с устройством непрерывной подачи сварной проволоки.
• Равнопрочность сварного шва и соединяемых изделий.

Из недостатков можно отметить:

• Необходимость иметь довольно дорогостоящее оборудования;
• Необходим опыт в сварочных работах.

Болтовые соединения при производстве  изделий из профильной трубы встречаются довольно часто. Обычно они используются в разборных навесах из профильной трубы или в изделиях, производимых для массового потребления.

Болтовые соединения наиболее простые для монтажа навеса из профильной трубы своими руками, фото присоединенного элемента каркаса

Основными достоинствами таких соединений являются:

• Простота выполнения сборки;
• Нет необходимости в дополнительном оборудовании;
• Возможность полного демонтажа сооружения.

Недостатки:

• Увеличивается вес конструкции;
• Необходимы дополнительные детали крепежа;
• Прочность и надежность болтовых соединений несколько ниже, чем сварных.

Подведя итоги

В статье была рассмотрена конструкция и методы изготовления самого простого односкатного навеса из профильной трубы своими руками, однако, профилированная труба довольно «гибкий» материал из которого можно сделать сложные и эстетически привлекательные конструкции.

Сложная конструкция для создания навеса из профтрубы своими руками, фото односкатного, купольного сооружения

freshremont.com

Расчет навеса с арочными фермами / Доктор Лом. Первая помощь при ремонте

Делать фермы при пролете 6 метров вовсе не обязательно, вполне можно обойтись просто арочными балками, изготовленными из профильной трубы. Самый простой способ рассчитать такую балку — воспользоваться расчетной схемой трехшарнирной арки. Напомню, такая расчетная схема предполагает наличие дополнительного — третьего шарнира в ключе арки. Арка — такая хитрая конструкция, что изгибающие моменты в поперечных сечениях арки — минимальны, а если форма арки — парабола и нагрузка равномерно распределенная по всей длине арки, то моменты во всех сечениях равны нулю. Материал арки работает в основном на сжатие, потому использование расчетной схемы трехшарнирной арки для нашей арки, описываемой уравнением окружности, вполне допустимо. А если арка будет изготавливаться из двух труб, сваренных посредине, то такая расчетная схема допустима тем более. При такой расчетной схеме значение изгибающего момента в ключе арки будет равно 0. Так как основные геометрические параметры арки и действующие нагрузки нам уже известны Комментарии (14) Поликарбонат — достаточно новый строительный материал. В том смысле, что в Советском Союзе поликарбонат не использовался, а потому не было никаких ГОСТов или СП, регламентирующих параметры и свойства поликарбоната. Не появились подобные нормативные документы и за последние 20 лет использования поликарбоната. В основном потому, что производится поликарбонат все больше за границей или на совместных предприятиях и отвечает требованиям пока мало известных нам норм. Зато рекламных материалов, посвященных удивительным и невероятным свойствам поликарбоната, в сети немало. И про прекрасные прочностные свойства, типа в 200 раз прочнее стекла,  и про чудесные упругопластические свойства, мол, выгибать можно по достаточно малому радиусу, и светопроницаемость лучше, чем у стекла и срок службы огромный, чуть ли не 20 лет, и так далее. Все это, конечно, очень хорошо, но для расчета конструкций нужны несколько другие данные, а именно геометрические характеристики поперечного сечения, расчетное сопротивление сжатию и растяжению (если разное), модуль упругости. А такой информацией ни производители, ни продавцы делиться не торопятся, потому как вместе с поликарбонатом к нам с Запада пришла узкая специализация. Комментарии (3) Рассмотрим ситуацию, когда хочется сделать открытую беседку в саду в виде галереи. И чтоб галерея имела сводчатое покрытие и была вся такая воздушная и прозрачная. В этом случае сотовый поликарбонат по арочным фермам, изготовленным из металлопрофиля, подойдет как нельзя лучше. Сейчас арочные фермы в малоэтажном строительстве достаточно популярны. Арочные фермы используют все больше из дизайнерских соображений — арки, символизирующие издревле небесный свод, да еще и с покрытием из светопрозрачных материалов, например, поликарбоната, создают впечатление невероятного простора и свободы. Изготавливаться арочные фермы могут из любого материала, но самым популярным остается металлическая профильная труба. А если для изготовления арочных ферм будет использоваться профиль одного- двух сечений, опять же из эстетических соображений, то расчет такой фермы и всей конструкции в целом будет не таким уж и сложным, как может показаться. Комментарии (1) Ну а теперь пришло время поговорить о самом интересном — расчете арочной фермы. При выбранной нами расчетной схеме максимальная нагрузка будет на средние фермы. Одна из таких ферм обозначена на расчетной схеме синим цветом. Именно ее нам и нужно рассчитать: Комментарии (11) Расчет металлической балки обрешетки для нашей арочной галереи — самый простой из расчетов. Самое главное, с чем тут следует определиться, так это с расчетной схемой и с нагрузками. Балки обрешетки будут привариваться к узлам верхнего пояса фермы и если прочность сварного шва позволяет, то балки обрешетки можно рассматривать как жестко защемленные на опорах балки. Расчетной нагрузкой для балок будет снеговая нагрузка, нагрузка от веса поликарбоната и от собственного веса балок обрешетки. При этом, как мы успели выяснить, снеговая нагрузка будет не постоянной, а изменяющейся не только по длине фермы но и во времени, при этом максимальная снеговая нагрузка будет действовать на разные балки обрешетки в разные периоды времени. На общей схеме арочной галереи некоторые из максимально нагруженных балок обрешетки показаны фиолетовым цветом: Комментарии (2) При принятом расстоянии между узлами верхнего пояса фермы 62.5 см и радиусе изгибания около 4.1 м в качестве покрытия может использоваться поликарбонат практически любой толщины. А вот для того, чтобы подобрать толщину поликарбоната нужно как минимум знать максимальную нагрузку и схему закрепления. Основными нагрузками для поликарбонатного листа будут снеговая и ветровая нагрузка. И тут нас ожидает первая засада. Во-первых, в СНиП 2.01.07-85 (2003) нет расчетных схем снеговых и ветровых нагрузок, точно отвечающих нашей конструкции. Наиболее близкими по смыслу являются схема 2 снеговой нагрузки согласно обязательного приложения 3 и схема 3 ветровой нагрузки согласно обязательного приложения 4: Комментарии (6) Казалось бы, эка невидаль — поликарбонат. Да прикрутить его саморезами для профнастила и дело с концом! Дешево и сердито, особенно если особенная теплоизоляция на стыках не требуется. Однако срываемые во время сильных ветров листы поликарбоната наводят на мысль, что это не совсем верный подход к решению проблемы и поликарбонатные листы нужно крепить как минимум специально предназначенными для этого креплениями, и даже в этом случае шаг между креплениями следует подбирать не на глаз, а по расчету. Существует два основных вида креплений для листов поликарбоната — ленточные и точечные. Когда в поликарбонате высверливается отверстие и в обрешетку вкручивается саморез, то это точечное крепление. Крепление поликарбоната с помощью угловых и стыковочных профилей может рассматриваться как ленточное. При креплении листа с помощью разного рода угловых и стыковочных профилей нагрузка на лист передается более равномерно и такие крепления в дополнительном расчете как правило не нуждаются. А вот при использовании точечных креплений в области контакта крепления с поликарбонатом могут возникнуть достаточно большие локальные напряжения. Как правило проверять надежность точечных креплений для поликарбоната нет необходимости, это давно уже сделали инженеры, разработавшие крепления, но понимать принцип расчета не помешает. Комментарии Как уже говорилось, геометрия арочных ферм может быть достаточно разнообразной. А в зависимости от геометрии и жесткости арочной фермы ее можно рассматривать или просто как ферму, у которой отсутствуют горизонтальные опорные реакции при отсутствии горизонтальных нагрузок, или как арку сквозного сечения, у которой горизонтальные опорные реакции имеются в любом случае. Почему это так и стоит ли учитывать горизонтальные опорные реакции для арочных ферм, мы и попробуем разобраться в данной статье. Комментарии А теперь представим себе следующую вполне вероятную ситуацию: жене не понравилась идея сделать колонны посредине (показаны на рисунке 293. 1 темнозеленым цветом). Ей хочется пространства и воздушности. Ничего не попишешь, женщинам виднее, ну а нам, чтобы эту самую воздушность соблюсти, придется дополнительно рассчитать ферму прямоугольной формы (на рисунке 293.1 общие контуры прямоугольных ферм показаны фиолетовым цветом). Комментарии (15) Всего статей по ремонту в этом разделе: 9

doctorlom.com

Ферма металлическая, минусы и преимущества

Содержание статьи:

Стропила, выполненные из металла (ферма металлическая) намного прочней и надежнее, чем деревянные, потому что выносят очень большие нагрузки. Здесь вы получите информацию о достоинствах и недостатках металлических стропил, о том, как выбрать для них материал, а также узнаете о монтаже таких конструкций.

Предпочтение металлической системе стропил отдают потому, что она повышает жесткость кровли. Именно металлическая ферма используется в том случае, когда требуется монтаж бруса длиной свыше 10 м, тогда меняют не только стропильную систему, но мауэрлатный брус, прогоны и опору конька: укладывается стальной швеллер, а монтаж металлических ферм производят с помощью приварки уголков.

Зачастую практикуется применение комбинированных систем – металлические фермы комбинируют с деревянными конструкциями, но они имеют свои минусы. Очень важно не допустить взаимодействия металлических и деревянных деталей, так как при перепадах температур металл покрывается конденсатом, древесина, соприкасаясь с ним, начинает гнить. В таких случаях необходимо сделать изоляцию из рубероида и обработать деревянные поверхности конструкции влагоотталкивающими средствами.

Утепление кровли

Отдельно рассмотрим вопрос об утеплении помещения под кровлей. Если вы остановились на металлической стропильной системе, то утеплитель укладывается над- или под стропилами, а не между, как в случае со стропильными конструкциями из дерева. А для того, чтобы на материале не образовывался конденсат, между конструкцией и утеплителем оставляют просвет.

Если утеплитель кладется под металлической фермой, то изоляционный материал, внутренняя обшивка, непосредственно само покрытие кровли и вентиляционный просвет располагаются над утеплителем. Благодаря такой укладке слоев сохраняется тепло в помещении чердака и предотвращается образование прослоек из холодного воздуха.

Преимущества фермы металлической

Другое дело фермы кровельные – если вы устанавливаете только металлическую конструкцию, без деревянных элементов, опасаться гниения не стоит. Этот вариант крыши долговечен, при его монтаже можно применять стропила длиной от 7 до 30 метров.

Металлические фермы можно купить, а можно изготовить самостоятельно, с помощью парных уголков и классических профилей. Узлы металлических ферм соединены наклонно, образуя треугольник. С помощью таких конструкций можно перекрывать помещения большой площади с высокими потолками, поэтому их активно используют при строительстве промышленных сооружений и ангаров.

Стропильные системы из металла используются при строительстве жилых сооружений с металлическим каркасом крыши – в этом случае они делаются под заказ и доставляются непосредственно к объекту строительства. Монтаж таких конструкций производится вместе с основой.

Минусы стропильных ферм из металла

Говоря о достоинствах стропильной конструкции из металла нужно упомянуть и их недостатки.

В первую очередь – это сложность доставки и монтажа конструкций ферм металлических:

• фермы стропильные из металла обладают большой массой, соответственно, для того чтобы их поднять на необходимую высоту, а затем установить, требуется специальная техника;
• металлические фермы плохо сопротивляются повышенным температурам, поэтому в случае пожара, кровля провиснет, а затем обрушится уже в течение 15-30 минут;
• возведение стропильной металлической конструкции обходится далеко недешево.

Как подобрать материал для фермы металлической

При изготовлении элементов составляющих конструкцию фермы стропильной, как правило, применяют парный профиль, совмещение узлов делают с помощью косынки. Все элементы соединяются путем клепки или сварки. До того, как приступить к изготовлению стропильной металлической системы, нужно сделать строгие расчеты сечения деталей, количество швов сварки, нужное количество заклепок и прочее.

Процесс изготовления металлических ферм

Изготовление металлических ферм выполняется в несколько этапов:

• стыковка уголков с поперечным сечением, которые используются для изготовления верхнего пояса фермы, выполняется по их меньшей стороне;
• при изготовлении нижнего пояса используются равнобокие уголки;
• парные швеллеры применяются в случае переноса нагрузки фермы на панель;
• уголки с равными сторонами с тавровым или крестообразным сечением используют при изготовлении стоек и раскосов;
• полностью сварные металлические стропильные конструкции изготавливают, применяя тавровое сечение.

Изготовление стальных кровельных системы устройство фермы крыши

При изготовлении такой системы, как металлические фермы – гост и его соблюдение -обязательное требование. Стропильные фермы для стальных конструкций кровли имеют длинные пролеты. Изготавливаются металлические фермы пролетом 12 м, некоторые- до 30 м.

Ферма для односкатной крыши сделана из профиля с периодическим сечением или трубы квадратного и прямоугольного сечения, такой же профиль используют и для фермы из двух скатов, с углом ската меньше 20 градусов.Опорой им служат подушки или колонны из железобетона.

Прогонная балка, на уголки которой крепится обрешетка, монтируется путем сварки к стропилам из металла. Для повышения жесткости конструкции по поясу нижних ферм проходят связи из уголка.

Наиболее распространено применение металлических стропильных систем в строительстве общественных и промышленных объектов:

• складов;
• ангаров;
• производств;
• офисных многоэтажек.

При возведении индивидуальных построек используется легкий модульный каркас. Процесс производства стальных систем несложный, изготовить конструкцию можно на любом заводе.

Преимущества стальных модулей:

• прочность и надежность;
• перекрытие больших пролетов;
• жесткость.

Минусы стальных ферм:

• большая масса – до 30 килограммов на один квадратный метр, что требует использования спецтехники в процессе монтажа;
• слабые огнеупорные качества, деформируется примерно через 20 минут при пожаре;
• при отсутствии специальной обработки покрывается коррозией.

Монтаж фермы металлической

Треугольная ферма высотой в 20% длины пролета будет идеальным вариантом, это наглядно видно на фото. Благодаря ее невысокой массе рядом с опорами системы можно возводить стены до уровня чердака. Если пролет больше 14 метров, лучше остановить свой выбор на ферме с пологими раскосами, так как она будет иметь небольшой вес. Длину панели верхнего пояса нужно выбрать от 1.5 до 2.5 метров. При размерах пролета, приведенного в примере, нужно использовать 8 панелей.

При строительстве объекта промышленного назначения фермы стропильные металлические возводятся на подстропильных системах, которые соединяют опорные балки и являются основой при монтаже стропильных ферм.

В зданиях такого плана длина пролетов не бывает меньше 25 – 35 метров, поэтому целесообразней всего использовать определенные металлические конструкции (см. фото). Эти конструкции смонтированы путем соединения двух треугольных каркасов, которые соединяются с помощью затяжки. Такой монтаж дает возможность убрать длинные распорки, потому что их сечение приходится увеличивать для повышения сопротивления изгибу в длину, а это добавит вес всей системе фермы металлической.

Как изготовить ферму с помощью домкрата, подробно на видео:

Верхний пояс нужно разделить на панели, их должно быть 12 либо 16, длина каждой панели должна составлять от 2 до 2. 75 метров. Если к ферме подшивается потолок, то узлы верхнего пояса крепятся затяжкой, длина затяжки колеблется от 4 до 6 панелей по их длине.

И хотя стропильные металлические конструкции сами по себе очень надежны и обладают высокой степенью жесткости по сравнению с деревянными, при возведении коттеджей, дачных домиков и загородных домов их применяют редко. Возведение таких конструкций не считается целесообразным по некоторым объективным причинам. Применение фермы из стропил металлических популярно при возведении строительных и промышленных объектов, так как в таких зданиях перекрытие монтируется из длинных пролетов. Читайте также: «Устройство металлической кровли: установка и монтаж».

kryshadoma.com

Как правильно приготовить навес фермы. Как сварить ферму из профильной трубы

Введите размеры в миллиметрах:

X — Длина треугольной фермы зависит от размера перекрываемого пролета и способа его крепления к стенам. Деревянные треугольные фермы используются для пролетов длиной 6000-12000 мм. При выборе значения Х необходимо учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» (СНиП II-25-80 актуализированная редакция).

Y — Высота треугольной фермы задается соотношением 1 / 5–1 / 6 длины X .

Z — Толщина, W — Ширина бруса для изготовления колхоза. Желаемое сечение балки зависит от: нагрузок (постоянных — собственный вес конструкции и кровельного пирога, а также временно действующих — снега, ветра), качества используемого материала, длины перекрываемого пролета. . Подробные рекомендации по выбору сечения бруса для изготовления фермы приведены в СП 64.13330.2011 «Деревянные конструкции» и СП 20.13330.2011 «Нагрузки и удары» также следует учитывать. Древесина для несущих элементов деревянных конструкций должна соответствовать требованиям 1-го, 2-го и 3-го классов по ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия ».

S — Количество стоек (внутренние вертикальные балки). Чем больше стоек, тем выше материалоемкость, вес и несущая способность фермы.

Если необходимы распорки фермы (актуальны для длинных ферм) и нумерация деталей, отметьте соответствующие поля.

Отметив пункт «Черно-белый рисунок», вы получите рисунок, близкий к требованиям ГОСТ, и сможете распечатать его, не тратя цветную краску или тонер.

Треугольные деревянные фермы в основном используются для крыш из материалов, требующих значительного уклона. Онлайн-калькулятор расчета деревянной треугольной фермы поможет определить необходимое количество материала, составить чертежи фермы с размерами и нумерацией деталей, чтобы упростить процесс сборки.Также с помощью этого калькулятора можно узнать общую длину и объем пиломатериалов для фермы.

В основе перекрытия любой хозяйственной постройки, будь то жилой дом, ангар, производственный цех или целый стадион, закладывается специальный каркас — ферма. Самыми популярными в последнее время стали фермы из профильной трубы. О видах ферм из профильных труб, а также о том, как произвести расчеты для изготовления той или иной конструкции, мы расскажем позже в материале.

Существует множество разновидностей металлических ферм из профильной трубы, а в некоторых случаях они даже становятся основой для дымоходов. Но чтобы вся конструкция была прочной и надежной, необходимо правильно оформить чертеж, по которому будет изготовлен каркас.

Разновидности ферм металлических труб

Как правило, для изготовления ферм из профильной трубы используется металлический профиль. Форма его — овальная, круглая, квадратная, но чаще всего используется профильная труба прямоугольного сечения.

По своему устройству конструкции из профильных труб делятся на два типа: конструктивные элементы каркаса могут быть закреплены в одной плоскости; ферму можно складывать из нижних и верхних поясов.

Кроме того, классификация прямоугольных трубных ферм основывается на таких факторах, как уровень нагрузки на профиль, угол наклона элементов, общий уклон конструкции, длина отдельных пролетов и характер конструкции. расположение этажей.

Исходя из этих параметров, все типовые фермы из профильной трубы состоят из следующих групп:

1. Фермы, угол наклона которых достигает 22-30º. Чтобы такая конструкция была устойчивой, ее высота должна быть равна 1/5 длины изделия, либо быть немного меньше. Как правило, эта норма берется за основу при расчете необходимой высоты конструкции, то есть заданную длину изделия просто делят на 5. Такой тип фермы предпочтительнее, если конструкция должна быть максимально легкой. .Если расчетная длина конструкции более 14 метров, то положение раскосов в конструкции фермы из профильной трубы для навеса будет вертикальным. Здесь главное произвести правильный расчет навеса, учесть все нюансы. На верхнем ярусе закрепляются отрезки профиля длиной 150-250 см. В результате вся рама будет состоять из двух ремней, а количество панелей будет кратно двум. Обратите внимание на то, что если ферма очень длинная — более 20 метров, потребуются дополнительные опорные стойки, которые поддержат стропильную систему и будут перераспределять нагрузку по конструкции. Часто для возведения каркаса для полов используют схему фермы Полонсо. Это треугольная конструкция, в которой соединение выполнено в виде затяжки. При его строительстве подтяжки не очень длинные, что значительно облегчает вес всей фермы. Благодаря такому качеству довольно часто используются фермы из труб формы «Полонсо».
2. Наклон крыши на ферме достигает 15-22º. Такой тип конструкции предпочтительнее для построек, длина которых не превышает 20 метров.По высоте такая конструкция не должна превышать 1/7 длины конструкции. Если необходимо увеличить высоту фермы, то ее нижний пояс должен состоять из ломаных сегментов.
3. Рамы с общим уклоном не более 15º. Как правило, если речь идет о такой ферме, то она выполняется в форме трапеции. Исходя из назначения постройки, а также угла укладки крыши, владелец самостоятельно определяет высоту конструкции. Он должен основываться на показателях от 1/7 до 1/12 длины здания.Каркас крыши трапециевидной формы изготавливается из металлических панелей, длина которых должна быть в пределах 1,5-2,5 метра. Если на чертеже фермы из профильной трубы натяжной потолок не предусмотрен, то вместо раскосов можно использовать решетку треугольной формы.

По форме фермы из стальных профильных труб делятся на:

• прямой;
• арочный;
• односкатный и двускатный.

Самый популярный и часто используемый тип стальных профильных ферм — арочные.Их конструкция достаточно прочная и эффектная, к тому же такая ферма может быть покрыта листами поликарбоната. Однако, чтобы добиться наиболее равномерного распределения нагрузки на профиль арочной фермы, следует производить расчеты внимательно. Для строительства ферм арочного типа могут использоваться как однопрофильные, так и сварные трубы.

Чертеж стальной профильной фермы

Составление чертежа и расчет фермы из профильной трубы выполняется по следующей методике:

1. В первую очередь следует сделать расчеты планируемой или фактической длины помещения, например, гаража, ангара, сарая или летнего сарая из профильной трубы. Полученные данные будут учтены при расчете высоты фермы от профиля. Но длина стального каркаса может варьироваться в зависимости от угла наклона кровли.
2. Следующим шагом будет определение формы профиля. Выбор во многом зависит от функционального назначения ангара, угла ската кровли, а также типа кровельного материала.
3. После проведения всех замеров необходимо выяснить, можно ли будет перевезти ферму к месту установки, если она будет собрана на строительной площадке.
4. Также придется позаботиться об оснащении механизма подъема крыши здания, если длина объекта достигает значений в пределах 12-36 метров.
5. Далее производятся расчеты параметров панелей, исходя из уровня ожидаемых нагрузок, которым здание будет подвергаться постоянно или периодически. Для фермы с треугольным профилем уклон будет 45 градусов.
6. На завершающем этапе между узлами прокладывается ступенька и на основании полученных данных делается чертеж будущей фермы из профильной трубы.

Обратите внимание, что для получения наиболее правильных расчетов при составлении чертежей арочной фермы лучше воспользоваться инженерным калькулятором. Кроме того, сейчас разработаны специальные компьютерные программы и алгоритмы, чтобы помочь дизайнерам, поэтому нет необходимости считать вручную.

Как рассчитать ферму арочного профиля

Чтобы разобрать методику расчета арочной фермы из профильной трубы, приведем пример с конкретными номерами.

Отдельные секции фермы будут размещены на расстоянии 105 см с максимальной нагрузкой на узловые точки. В этом случае высота арки будет не более 3-х метров. Причем арку желательно делать высотой 1,5 м, что сделает ее прочнее, безопаснее и достаточно привлекательной внешне. Длина фермы (L) составит 6 метров, а длина нижнего пояса стрелы (f) — 1,3 метра. В нижнем ярусе радиус круга (r) будет 4,1 метра, а угол между радиусами α = 105.9776º.

Для расчета длины профиля нижнего яруса воспользуемся формулой:

мн = π × Rα / 180, где

мн — длина профиля для нижнего яруса;

R — радиус окружности;

π — постоянная величина.

Таким образом, получаем следующий расчет:

мн = 3,14 × 4,1 × 106/180 = 7,58 метра.

В этом случае в нижнем поясе шаг между угловыми точками будет 55.1 см, но для крайних отрезков с обеих сторон в поясе шаг нужно определять самостоятельно. Можно использовать округленное значение 55 см, однако в любом случае увеличивать длину шага нежелательно.

Если для малогабаритных конструкций требуется профильная ферма, то можно ограничиться количеством пролетов в 8-16 штук. Если взять меньшее количество пролетов, то длина панелей будет достигать 95,1 см с шагом между ремнями в пределах 87-90 см.При наибольшем количестве отрезков шаг будет 40-45 см.

Нормы расчета профиля для фермы

Для правильного выбора профиля, особенно если он будет использоваться в крупных конструкциях, следует опираться на показатели СНиП:

• 07-85 — сведения о характере связи между массой элементов конструкции конструкции и действием снеговых нагрузок;
• П-23-81 — последовательность работ со стальными фасонными трубами.

Для наглядности рассмотрим реальный пример расчета односкатной фермы из профильной трубы.Будет построен сарай размером 4,7х9 метров. Спереди он должен опираться на опорные стойки, а сзади будет крепиться к жилому дому. Здание будет расположено в Краснодарском крае, где уровень снеговой нагрузки зимой составляет 84 кг / м 2. Общий уклон конструкции составит всего 8 градусов.

Каждая из трибун будет иметь высоту 2,2 метра и вес около 150 кг. В этом случае нагрузка на них достигнет 1100 кг. В этом случае недопустимы трубы ни круглой, ни овальной формы.Необходимо использовать профилированный квадрат 45 мм с толщиной стенки 4 мм.

Как вариант, конструкцию фермы можно немного изменить, добавив к ней 2 параллельных пояса с наклонной решеткой между ними, и в этом случае можно обойтись профилями со стенкой 3 мм и сечением 25 мм. Высота фермы 40 см предполагает использование профилированных труб сечением 35 мм и стенками 4 мм.

Соотношение сечения профиля и толщины стенки в зависимости от нагрузки можно найти в ГОСТ 30245.

Чтобы профили арочной фермы были защищены от окружающей среды и были надежными, они должны быть изготовлены из качественного материала, предпочтительно из легированной стали с достаточным содержанием углерода.

При разработке проекта металлофермы стоит обратить внимание на ряд нюансов:

№

• для облегчения общей массы металлической фермы возможна установка вспомогательных решеток при строительстве ангара — вариант приемлем, если уклон кровли достаточно мал;
• ломаная форма нижнего пояса поможет значительно снизить массу конструкции со средним углом наклона;
• прочность кровли может быть обеспечена, если фермы размещать с шагом не более 175 см.

Сборка и сварка ферм из профилированных металлических труб должны выполняться в соответствии со следующими стандартами:

1. Для прочного соединения всех конструктивных частей конструкции используются парные уголки и прихватки.
2. В нижнем поясе равносторонние уголки используются для сварки элементов.
3. Для верхнего пояса фермы используются двутавры для сварки. Крепятся встык по мельчайшим сторонам разной длины.
4. Для равномерного распределения нагрузки по конструкции используются парные швеллеры и плиты футеровки. Как правило, этот прием используют, когда нужно сделать навес длиннее.
5. Все сварные швы должны быть тщательно проверены после завершения работы. После этого можно прибираться.
6. При необходимости в конце ферма окрашивается антикоррозийным составом. Если профиль изготовлен из легированной стали, то в покраске он не нуждается.

Таким образом, для многих зданий хозяйственного или промышленного назначения фермы часто изготавливают из профилированных труб.Из-за значительной сложности и трудоемкости процесса расчета лучше доверить проектирование и создание чертежа профессионалам.

Определение внутренних усилий фермы

Часто у нас нет возможности использовать обычную балку для конкретной конструкции, и мы вынуждены использовать более сложную конструкцию, которая называется фермой.
хоть и отличается от расчета балки, но рассчитать его нам не составит труда.Все, что от вас потребуется, — это внимание, базовые знания алгебры и геометрии и час или два свободного времени.
Итак, приступим. Прежде чем рассчитывать ферму, давайте зададимся вопросом из реальной ситуации, с которой вы можете столкнуться. Например, нужно покрыть гараж шириной 6 метров и длиной 9 метров, , но у вас нет плит перекрытия или балок … Только металлические уголки различного профиля. Вот и построим из них нашу ферму!
Впоследствии балки и профнастил будут отданы хозяйству.Опора фермы на стены гаража — навесная.

Во-первых, вам нужно знать все геометрические размеры и углы вашей фермы. Вот где нам нужна наша математика, а именно геометрия. Углы находятся с помощью теоремы косинусов.

Затем нужно собрать все грузы на своей ферме (см. Статью). Предположим, у вас есть следующий вариант нагружения:

Далее нам нужно пронумеровать все элементы, узлы фермы и задать реакции опор (элементы отмечены зеленым, а узлы — синим).

Для нахождения наших реакций запишем уравнения равновесия усилий по оси ординат и уравнение равновесия моментов относительно узла 2.

Ra + Rb-100-200-200-200-100 = 0;
200 * 1,5 + 200 * 3 + 200 * 4,5 + 100 * 6 -рб * 6 = 0;

Из второго уравнения находим эталонную реакцию Rb:

Rb = (200 * 1,5 + 200 * 3 + 200 * 4,5 + 100 * 6) / 6;
Rb = 400 кг

Зная, что Rb = 400 кг, из 1-го уравнения находим Ra:

Ra = 100 + 200 + 200 + 200 + 100-Rb;
Ra = 800-400 = 400 кг;

После того, как реакции опоры известны, мы должны найти узел, в котором меньше всего неизвестных (каждый пронумерованный элемент неизвестен).С этого момента начинаем разбивать ферму на отдельные узлы и находим внутренние силы стержней фермы в каждом из этих узлов. Именно для этих внутренних усилий мы выберем сечения наших стержней.

Если окажется, что усилия в стержне направлены от центра, значит, наш стержень имеет тенденцию растягиваться (возвращаться в исходное положение), а значит, он сам сжимается. А если усилия стержня направлены к центру, то стержень стремится сжиматься, то есть растягивается.

Итак, перейдем к расчету. В узле 1 всего 2 неизвестных величины, поэтому будем рассматривать этот узел (направления усилий S1 и S2 задаем из собственных соображений, в любом случае, в результате получим правильно).

Рассмотрим уравнения равновесия по осям x и y.

S2 * sin82.41 = 0; — по оси абсцисс
-100 + S1 = 0; — по оси ординат

Из 1-го уравнения видно, что S2 = 0, то есть 2-й столбик не загружен!
Из 2-го уравнения видно, что S1 = 100 кг.

Так как значение S1 оказалось положительным, значит, мы правильно выбрали направление усилия! Если он оказался отрицательным, то следует изменить направление и поменять знак на «+».

Зная направление усилия S1, мы можем представить, что такое 1-я штанга.

Так как одна сила была направлена ​​на узел (узел 1), то вторая сила будет направлена ​​на узел (узел 2). Это означает, что наш стержень пытается растянуться, а значит, он сжимается.
Затем рассмотрим узел 2. У него было 3 неизвестных величины, но, поскольку мы уже нашли значение и направление S1, осталось только 2 неизвестных величины.

Еще раз

100 + 400 — sin33.69 * S3 = 0 — по оси y
— S3 * cos33.69 + S4 = 0 — по оси x

Из 1-го уравнения S3 = 540,83 кг (шток №3 сжат).
Из 2-го уравнения S4 = 450 кг (стержень №4 растянут).
Рассмотрим 8-й узел:

Составим уравнения по осям x и y:

100 + S13 = 0 — по оси y
-S11 * cos7.59 = 0 — по оси x

Отсюда:

S13 = 100 кг (стержень # 13 сжат)
S11 = 0 (стержень нулевой, усилия в нем нет)

Рассмотрим 7 узел:

Составим уравнения по осям x и y:

100 + 400 — S12 * sin21.8 = 0 — по оси y
S12 * cos21.8 — S10 = 0 — по оси x

От по 1-му уравнению находим S12:

S12 = 807,82 кг (стержень №12 сжат)

Из 2-го уравнения находим S10:

S10 = 750.05 кг (стержень №10 растянут)

Далее рассмотрим узел №3. Насколько мы помним, второй стержень равен нулю, значит, мы его не будем рисовать.

Уравнения по оси x и оси y:

200 + 540,83 * sin33,69 — S5 * cos56,31 + S6 * sin7,59 = 0 — по оси y
540,83 * cos33,69 — S6 * cos7.59 + S5 * sin56.31 = 0 — по оси x

И здесь нам понадобится алгебра. Я не буду подробно описывать метод нахождения неизвестных величин, но суть такова — из 1-го уравнения выражаем S5 и подставляем во 2-е уравнение.
В итоге получаем:

S5 = 360,56 кг (стержень №5 растянут)
S6 = 756,64 кг (стержень №6 сжат)

Рассмотрим узел №6:

Составим уравнения по x и Оси y:

200 — S8 * sin7,59 + S9 * sin21,8 + 807,82 * sin21,8 = 0 — по оси y
S8 * cos7,59 + S9 * cos21,8 — 807,82 * cos21,8 = 0 — по оси x

Так же, как и в 3-м узле, найдем свои неизвестные.

S8 = 756,64 кг (стержень # 8 сжат)
S9 = 0 кг (стержень # 9 ноль)

Рассмотрим узел # 5:

Составим уравнения:

200 + S7 — 756.64 * sin7.59 + 756,64 * sin7.59 = 0 — по оси y
756,64 * cos7.59 — 756,64 * cos7.59 = 0 — по оси x

Из 1-го уравнения находим S7:

S7 = 200 кг (стержень №7 сжат)

В качестве проверки наших расчетов рассмотрим 4-й узел (в стержне №9 нет усилий):

Составим уравнения относительно x и y по осям:

200 + 360,56 * sin33,69 = 0 — по оси y
-360,56 * cos33,69 — 450 + 750,05 = 0 — по оси x

В 1-м уравнении получается:

В 2-е уравнение:

Эта ошибка допустима и, скорее всего, связана с углами (2 десятичных знака вместо 3 ex).
В результате получаем следующие значения:

Я решил перепроверить все наши расчеты в программе и получил точно такие же значения:

Выбор сечения элементов фермы

Когда расчет металлической фермы после того, как были найдены все внутренние силы в стержнях, можно переходить к выбору сечения наших стержней.
Для удобства сведем все значения в таблицу.

В каркасном здании не так много конструктивных элементов: фундамент, опоры и крыша, но каждый из них должен быть прочным и долговечным. Устойчивость опор обеспечивает не только фундамент, но и специальные армирующие конструкции — обвязочные фермы. За надежность кровли отвечают и фермы, но уже стропильные.

Для усиления каркаса домов, хозяйственных построек и малых архитектурных форм из профтрубы используются специальные элементы — фермы.Применяются для верхнего и бокового соединения опор навеса, беседок, автобусных остановок и летних кафе. Также армирующие элементы используются при установке козырьков над входными группами, если расстояние между стенами или опорами большое.

Таким образом, ферма — это армирующая конструкция, состоящая из двух поясов, соединенных перемычками. Такое устройство придает конструкции жесткость и позволяет сохранять форму при любых нагрузках.

Примечание! Помимо функционального назначения, фермы могут быть еще и декоративными, если возводимая конструкция не имеет стен и фронтонов или обшита прозрачным материалом.

Виды ремней

Ремни определяют форму детали: сегмент, двойная дуга, треугольник, прямоугольник или многоугольник. В то же время цельные трубы — прямые или изогнутые — действуют как нижняя и верхняя ленты для сегмента, прямоугольника и дуги.

В фермах более сложной формы: треугольных, выпуклых и вогнутых многоугольников одна или обе пояса собираются из нескольких труб.

Форма поясов фермы выбирается в соответствии с назначением конструкции.Для бокового соединения подкосов конструкции обычно используются обвязочные фермы с двумя параллельными прямыми или дугообразными поясами или верхним прямым поясом и нижним дугообразным поясом.

Форма поясов фермы зависит от типа кровли:

Тип крыши	Возможная форма ремней	Название фермы
навес, шатровый	прямых, образующих прямоугольный треугольник	сарай
фронтон	прямых, образующих равнобедренный треугольник: 2 прямые образуют верхний пояс, одна — нижний;	треугольный
	две пары прямых линий, образующих параллельные углы	многоугольный
	две пары прямых, образующих пару неравных углов	ножницы
	5 прямых: две образуют верхний пояс, 3 — нижний	ферма Полонсо
чердак	прямых, образующих равнобедренный пятиугольник с широким основанием;	мансарда
арочный	две параллельные дуги	арочная
	две параллельные пунктирные линии	многоугольный
	дуга и линия, образующие сегмент или полукруг	сегментное
	верхняя дуга, нижняя ломаная	консоль

Типы перемычек

Переборки представляют собой короткие отрезки трубы, обычно меньшего размера, чем те, которые используются для поясов, прикрепленные прямо или под углом к ​​основным конструктивным элементам.Мостовой комплекс называется внутренней сеткой.

Вертикальные перемычки называют опорами или столбами. Обычно в хозяйстве есть одна-две основные стойки и несколько дополнительных.

Наклонные перемычки называются подкосами или откосами, их количество может быть любым. Если пояса фермы соединяются опорами, то опоры усиливаются откосами. Кроме того, внутренняя решетка может состоять только из вертикальных или только из наклонных перемычек.

Примечание! Фермы для каркасных конструкций делают не только из труб, но и из уголков.Каждый элемент такой конструкции собирается из пары уголков для обеспечения необходимой прочности, что усложняет расчеты и установку и увеличивает затрачиваемое время.

Преимущества профильной трубы для изготовления рам

Каркасная конструкция из профтрубы завоевала популярность и не сдает позиций. Профилированные трубы позволяют создавать красивые и прочные конструкции самого разного назначения — от зонтика над песочницей до жилого, промышленного или коммерческого здания.

Металлические конструкции, состоящие из решетчатых стержней и профильной трубы, называются фермами. Для изготовления используется парный материал, связанный специальными косынками. Для сборки такой конструкции в основном применяется сварка, но иногда используются заклепки.

Ферма помогает закрыть любой пролет. Длина не имеет значения. Но, чтобы правильно выполнить такой монтаж, необходим грамотный расчет. Если сварочные работы выполнены качественно, а план составлен без ошибок, остается только доставить узлы труб наверх.Затем установите их по верхней обвязке, строго по разметке.

Навесы могут быть изготовлены из самых разных материалов:

• Дерево;
• Бетон;
• Алюминий;
• Пластмассы.

Однако в большинстве случаев каркас фермы изготавливается из трубы особой формы. Эта полая конструкция отличается от других высокой прочностью и в то же время легкостью. Сечение такой трубы может быть:

1. Прямоугольник;
2. Квадрат;
3. Овал;
4. Многогранник.

Для сварки чаще всего используют ферму прямоугольного или квадратного сечения. Такой профиль менее трудоемок в обработке.

Предельные нагрузки, которые может выдержать труба, зависят от нескольких факторов:

• Толщина стенки;
• Марка стали;
• Метод приготовления.

Профильные металлические трубы изготавливаются из специальной конструкционной стали (1-3пс / сп, 1-2пс (сп)). Иногда при определенных обстоятельствах используют оцинкованную сталь или низколегированные сплавы.

Трубы малого сечения выпускаются длиной 6 метров. Длина больших участков достигает 12 метров. Диаметр труб может быть самым разным. Минимальные:

• 10х10х1 мм;
• 15x15x1,5 мм.

Чем толще стена, тем выше прочность профиля. Например, изделия очень больших габаритов (300х300х12 мм) в основном используются для строительства промышленных зданий.

Размеры деталей рамы

Малогабаритные навесы, ширина которых не превышает 4.5 метров, изготавливаются из профильной трубы размером 40х20х2 мм.

При ширине около 5,5 м мастера советуют устанавливать трубу сечением 40х40х2 мм.

Если длина навеса большая, рекомендуется использовать трубы:

На что нужно обращать внимание при расчете

Прежде чем приступить к расчету сечения трубы, нужно определиться с оптимальным типом кровли. На выбор влияют ее габариты, угол наклона кровли и контур поясов.

Эти вышеупомянутые компоненты зависят от нескольких условий:

• Функциональность здания;
• Из какого материала сделаны полы;
• Угол скоса крыши.

Затем определяются размеры трубы. В зависимости от угла наклона подбирается длина. На определение высоты влияет марка материала, из которого будет выполнено перекрытие.

Размеры трубы также зависят от способа транспортировки и общего веса всей металлоконструкции.

В случае, если расчет фермы из профильной трубы определил, что длина будет превышать 36 метров, необходимо дополнительно рассчитать строительный подъемник.

Затем определяются размеры панелей. Все расчеты основаны на величине нагрузки, которую должна выдержать конструкция. Для треугольных крыш скос должен составлять до 45 градусов.

Расчет завершается определением точного расстояния между элементами металлоконструкции от профильной трубы.

Без специальных знаний все спланировать точно в цифрах довольно сложно. Поэтому лучше обратиться к профессионалам, которые проведут его на компьютере. Они всегда гарантируют высокое качество своих услуг.

Перед началом строительства стоит еще раз проверить все расчеты с учетом максимальной нагрузки, которую может испытать конструкция.

Помимо произведенных расчетов качество монтажа зависит от правильности и точности чертежей планировок.

Бесплатная программа для расчетов

Сайт http://rama.sopromat.org/2009/?gmini\u003doff предлагает рассчитать ферму с помощью онлайн-программы, методом конечных элементов. Этим калькулятором могут пользоваться студенты и инженеры. Программа имеет интуитивно понятный интерфейс, который поможет быстро выполнить необходимые действия. Расчет также можно произвести с помощью частично бесплатной программы на сайте http://sopromatguru.ru/raschet-balki.php

В какой последовательности выполняются работы

Для сборки каркаса необходимо воспользоваться услугами опытного сварщика.Сборка фермы считается очень ответственным делом. Необходимо уметь грамотно готовить и разбираться в технологии сварки фермы.

Очень важно точно знать, какие узлы лучше всего собрать внизу, а затем поднять и закрепить на опорах. Для работы с тяжелой конструкцией придется использовать специальное оборудование.

• Сначала помечается сайт;
• Установлены закладные детали;
• Выполняется установка вертикальных опор.

Нередко металлические трубы опускаются в траншею, а затем заливаются бетоном. Для проверки вертикальности установки используется отвес. Для контроля параллельности между последними стойками натягивается шнур. Все остальные выставляются согласно полученной строке.

Прямые трубы привариваются к опорам сваркой.

Детали фермы привариваются к земле. Ремни конструкции соединяются перемычками и специальными подтяжками.Затем готовые блоки поднимают на определенную высоту. Их приваривают к уложенным трубам, в местах установки вертикальных опор.

Продольные перемычки привариваются между фермами непосредственно по откосу, чтобы можно было закрепить рубероид. В перемычках заранее проделываются монтажные отверстия.

Соединительные участки хорошо очищены. Особенно это касается верхней части каркаса, на которую потом будет накладываться кровля. Затем обрабатывается поверхность профилей.Выполнено:

• Очистка;
• Обезжиривание;
• Грунтовка;
• Окраска.

Передняя дверь и козырек

Для расчета габаритов консольного навеса нужно учесть размеры крыльца. По установленным нормам размер верхней площадки обязательно должен превышать ширину двери (в 1,5 раза). При ширине клинка 900 мм получается: 900 х 1,5 = 1350 мм. Это должна быть глубина крыши над входом.При этом ширина навеса должна превышать ширину ступеней на 300 миллиметров с обеих сторон.

Консольные навесы чаще всего устанавливаются по всей площади крыльца. Они должны закрыть ступеньки. Количество ступеней влияет на размер глубины кровли. Среднее значение определяется в соответствии с установленными нормами СНиП: 250-320 мм. К этому размеру прибавляется размер верхней площадки. Причем ширина навеса имеет регулируемую величину. Ширина ступеней берется в пределах (800-1200 миллиметров), к ней добавляется 300 мм с двух противоположных сторон.

Рассчитываем размеры:

• Стандартный навес консольный 900-1350 мм на 1400-1800 мм.
• Навес над крыльцом, пример расчета на 3 ступени и площадку: глубина (900/1350 + 3 * 250/320) = 1650 — 2410 мм, ширина 800/1200 + 300 + 300 = 1400-1500 мм.

Как рассчитываются веранды

Обычно такие конструкции располагаются вдоль стены здания. Для них актуальными остаются несколько типов конструкций:

• Балочно-опорный;
• Консоль.

Наименьшая глубина 1200 мм. Идеальным вариантом считается 2000 мм. Это расстояние соответствует положению опорной стойки.

Расчет кровли по перпендикуляру будет иметь вид 2000 + 300 мм. Однако плоская крыша больше подходит для мест, где количество осадков минимально.

Если угол наклона = 30 о. прилегающая к нему ножка (глубина кровли навеса по перпендикуляру) — 2300 мм, второй угол — 60 °.За X возьмем 2 ножки, он лежит напротив под углом 30 o. и по теореме она равна половине гипотенузы, следовательно, гипотенуза равна 2 * X, подставляем данные в формулу:

(2 * Х) 2 = 2300 2 + Х 2

4 * Х 2 — Х 2 = 52

Х 2 (4-1) = 52

3 * Х 2 = 52

Х 2 = 52

,3

Х 2 = 1763333, (3)

Х = √1763333, (3) = 1327 мм — ножка, которая будет примыкать к стене дома.

Расчет гипотенузы (длина крыши с уклоном):

С 2 = 1327 2 + 2300 2 = 1763333 + 52

= 7053333

С = √7053333 = 2656 мм, проверяем: ножка, лежащая против угла 30 o, равна половине гипотенузы = 1327 * 2 = 2654, следовательно, расчет правильный.

Отсюда рассчитываем общую высоту навеса: 2000-2400 мм — минимальная эргономическая высота, рассчитываем с учетом уклона: 2000/2400 + 1327 = 3327/3737 мм — высота стены навеса около жилой дом.

Как рассчитать парковку

Обычно устанавливаются балочные конструкции. Для того чтобы сделать навес для своего автомобиля своими руками, необходимо предварительно составить чертеж, который должен учитывать класс автомобиля. Ширина парковки должна быть равна габаритам автомобиля плюс один метр с обеих сторон. Если планируется припарковать две машины, необходимо учитывать расстояние между ними — 0,8 метра.

Пример расчета навеса для автомобиля среднего класса, ширина — 1600-1750 мм, длина — 4200-4500 мм:

1600/1750 + 1000 + 1000 = 3600/3750 мм — ширина навеса;

4200/4500 + 300 +300 = 4800/5100 мм — эргономичная длина, чтобы осадки не затопляли участок.

Расчет ширины навеса на две машины:

3600/3750 + 800 = 4400/4550 мм.

Беседки

Обычно такой навес делают в глубине приусадебного участка. Эти конструкции устанавливаются на фундамент, который может быть:

• Свая;
• Столбчатый;
• Лента;
• Плиточный.

На выбор типа фундамента влияют размеры конструкции, а также характер грунта.Эти значения необходимо показать на чертеже. Установленная беседка может иметь несколько размеров:

• 3х4 метра;
• 4х4 метра;
• 4х6 метров.

Для самостоятельного расчета такой конструкции, при оформлении чертежа необходимо учитывать несколько параметров.

Для комфортного отдыха одного человека, площадь 1,6-2 кв.м.

При установке мангала непосредственно под навесом зону отдыха следует отделить от него свободной зоной.Его ширина 1000-1500 мм.

Комфортная ширина сиденья — 400-450 мм.

Размер таблицы 800х1200. Расчет ведется на одного человека (600-800 мм). Для большого количества людей размер может достигать 1200х2400 мм.

Изготовление фермы из конструкционной стали

Ферма конструкции — это ее основной каркас, состоящий из столбов, стропил, подкосов или мостов. Фермы обычно состоят из пяти или более треугольных элементов с использованием прямых компонентов, соединенных в соединениях или узлах.Фермы могут быть изготовлены из разных материалов и принимать самые разные архитектурные формы.

Многие конструкции используют стальные фермы для повышения прочности, долговечности и надежности. Сталь также является одним из самых гибких и универсальных материалов для производства.

Почему выбирают стальные фермы?

При строительстве у строителей есть выбор между деревянными или стальными фермами. В то время как деревянные фермы обычно используются в жилых домах, сталь — это выбор для большинства современных построек.Деревянные фермы склонны к усадке из-за испарения влаги в древесине. Ожидание этого процесса может задержать проект и вызвать зазоры в стыках. Деревянные фермы также подвержены риску заражения термитами, гнили и коробления древесины.

Стальные фермы не несут никаких проблем с деревянными фермами. Благодаря современным достижениям, технология исключительного легкого стального каркаса стала доступной для широких масс. Компьютерное проектирование позволяет производителям металла создавать стандартные и нестандартные фермы с невероятной скоростью, точностью и мастерством.Строители могут использовать стальные фермы в плохую погоду, что исключает дорогостоящие простои. Сталь не деформируется, не сжимается и не меняется. Предварительно собранные стальные фермы могут снизить затраты и рабочее время, поскольку рабочие заботятся только о простой сборке.

Инженеры

используют стальные фермы для различных целей, поскольку этот материал соответствует высоким отраслевым стандартам. Музеи, учреждения, коммерческие здания, открытые рынки, ангары для самолетов, аудитории, спортивные стадионы и многие другие здания полагаются на стальные фермы для длительного срока службы и превосходной структурной целостности.Строители используют стальные фермы для переноски тяжелых грузов или в качестве передаточных конструкций. Фермы бывают самых разных типов, форм и размеров, с различной общей геометрией для конкретных применений.

Процесс изготовления стальных ферм

Изготовление стальных ферм — это сложный процесс, требующий специальных навыков, инструментов и методов для изготовления конкретных конструкций и изделий. Производители металла создают стальные конструкции в три основных этапа: резка, формовка и сборка. Производители используют несколько инструментов для резки стали фермы, включая высокотехнологичное оборудование, такое как плазменные резаки, лазеры и водяные струи.Пилы создают прямые пропилы, а лазеры и плазма предназначены для более сложных форм и кривых. Изготовитель металла пробивает отверстия, используя насечки под высоким давлением.

Как только производитель вырезает металл нужной формы, начинается процесс формования. Для формирования ферм производители используют как обжиг в прессе, так и прокатку. Эти методы позволяют использовать металл в огромном диапазоне толщин, размеров и форм для разнообразных применений. Стандартные фермы используют серию треугольников. В процессе формовки производители создают ферму, соответствующую ее назначению.Например, в большинстве кровельных ферм используются С-образные металлические шпильки.

Сборка — это финальный процесс. Производителю необходимо знать тип фермы, расположение, воздействие ветра, пролёт, желаемый уклон крыши и многое другое, чтобы правильно собрать и соединить сталь. Этот процесс включает в себя сварку деталей вместе, в результате чего конечный продукт соединяется по назначению в качестве фермы. Существует специальное программное обеспечение, которое производитель будет использовать на протяжении всего процесса проектирования и строительства, чтобы удовлетворить потребности строителя.Опытный производитель ферм может создать оптимальные фермы — максимально легкие без ущерба для устойчивости конструкции. Они также должны соответствовать строгим строительным нормам и правилам.

Фермы из конструкционной стали на заказ

Строители используют изготовленные по индивидуальному заказу металлические конструкции для создания множества стальных конструкций. Изготовление на заказ придает конструкции более эстетичный вид, а также структурную целостность. Индивидуальные фермы адаптируются к уникальным потребностям и целям, используя специальные методы резки и формовки, чтобы построить именно то, что требуется для конкретного проекта.Чтобы получить бесплатное ценовое предложение, обратитесь в Swanton Welding.

Контейнерные крыши для домов: как выбрать

Выбор, добавлять крышу к контейнеру или нет, зависит как от личных предпочтений стиля, так и от стоимости. Понятно, что отказ от кровли на контейнере изначально сэкономит вам деньги. Однако в конечном итоге установка крыши и ее изоляция могут сэкономить вам деньги на счетах за электроэнергию.

Поскольку горячий воздух поднимается вверх, большая часть тепла, теряемого в вашем доме, происходит из-за его выхода через крышу.

Принимая это решение, учтите, что наличие крыши позволяет изолировать внутреннюю часть крыши, что поможет поддерживать и поддерживать постоянную внутреннюю температуру. Наличие крыши с навесом предотвращает попадание дождя на ваши окна и избавляет от необходимости устанавливать водосток над окнами.

Различные стили крыши

Сарай

Односкатная крыша, показанная ниже, по сути является наклонной крышей. Преимущества использования односкатной крыши заключаются в том, что она чрезвычайно дешевая и очень проста в строительстве.Такую крышу можно изготовить и установить за пару дней. Длинная покатая крыша также хорошо подходит для солнечных батарей.

Чтобы установить навесную крышу на транспортный контейнер, приварите прямоугольные стальные пластины по длине транспортного контейнера с обеих сторон. С каждой стороны крыши контейнера прикрепите деревянную балку к стальным пластинам. В эту балку вкрутите фермы. Сейчас начинает формироваться основная конструкция крыши. Прикрепите прогоны или стальные стержни для структурной поддержки поперек ферм, чтобы завершить конструкцию крыши.Для этого шага вы можете просто добавить 20-футовые прогоны на фермы, и все готово. Затем ваши фермы нужно укрепить, чтобы снова защитить вас от ветра.

Это когда вы будете зависеть от вашего инженера-строителя в деталях. Этот профессиональный инженер посоветует вам точные требования к несущей способности вашей крыши. Этот показатель варьируется в зависимости от региона, так как он учитывает естественные нагрузки, оказываемые на вашу крышу, такие как дождь, ветер и снеговые нагрузки.

Для покрытия крыши вы можете использовать черепицу, оцинкованные металлические листы или стальные листы с покрытием.Сталь с покрытием будет наиболее прочной, однако оцинкованные металлические листы очень просты в установке и при этом довольно долговечны.

Последний этап — обеспечение достаточной вентиляции крыши. Для этого ваши фермы должны выступать за контейнер, как показано ниже. Прикрепите облицовку и потолочную доску под вашими фермами. Доска потолка должна иметь воздушный зазор не менее дюйма посередине, покрытый проволочной сеткой, которая позволяет воздуху входить и выходить из крыши.

Убедитесь, что на концах фронтона имеется вентиляция.Сделайте это, просто вырезав в стали пазы дисковым ножом. Это позволит воздуху проходить через крышу и избежать тепловых ловушек и конденсации, вызывающих ржавчину.

Фронтон

Ваш следующий вариант — использовать двускатную крышу, как показано ниже. Двускатная крыша — это то, что большинство людей представляют, когда думают о традиционном доме. Он имеет характерный треугольный вид. Преимущество использования двускатной крыши заключается в том, что она имеет наклонную крышу, которая обеспечивает отличный отвод воды. Это снижает вероятность протечки и помогает продлить срок службы вашей крыши.Он популярен, потому что на нем больше места на потолке, чем на крышах других стилей.

Строительство этой крыши аналогично этапам, описанным выше для установки односкатной крыши.

Чтобы установить двускатную крышу на транспортном контейнере, приварите прямоугольные стальные пластины по длине транспортного контейнера с обеих сторон. С каждой стороны крыши контейнера прикрепите деревянную балку к стальным пластинам. Затем прикрутите фермы к этим деревянным балкам, и основная конструкция крыши начнет приобретать форму.Теперь прикрепите прогоны поперек ферм, чтобы завершить конструкцию крыши.

Как и для односкатной крыши, вы можете использовать черепицу, оцинкованные металлические листы или стальные листы с покрытием.

Теперь убедитесь, что крыша имеет достаточную вентиляцию. Фермы должны выступать за контейнер, как показано ниже. Затем вы можете прикрепить обшивку и потолочную доску под вашими фермами. Доска потолка должна иметь воздушный зазор не менее дюйма посередине, покрытый проволочной сеткой, которая позволяет воздуху входить и выходить из крыши.

Квартира

Плоская крыша, которая уже есть в транспортном контейнере, может удовлетворить потребности некоторых людей. Хотя явно дешевле не закрывать транспортный контейнер крышкой, это оставляет вас уязвимым для скопления воды на крыше.

Если вы решите не накрывать контейнеры крышами, следует установить защитный барьер. Положите брезент на крышу контейнера и накройте его рулонами асфальта. Это обеспечит вам слой защиты между сыростью и крышей контейнера.

Важность наличия инженера-строителя

Какой бы тип крыши вы ни выбрали, обязательно посоветуйтесь с инженером-строителем, чтобы рассчитать требования к несущей способности вашей крыши.

Для этого они рассчитают мертвую, живую и временную нагрузку на вашу крышу.

• Собственная нагрузка включает в себя совокупный вес всех материалов, которые использовались для строительства крыши (например, фермы, прогоны, черепица).
• Временная нагрузка — это вес любого оборудования и людей, которые работают над установкой кровли.
• Переходная нагрузка — это все естественные нагрузки на крышу, такие как дождь, ветер и снег.

Несущая способность вашей крыши — это общий вес, который конструкция крыши может выдержать без ее обрушения.

Каждый район столкнется с разными проблемами. Например, в некоторых местах, подверженных сильным ветрам, потребуются крыши с дополнительными распорками для ферм. В более теплом климате и с легким ветерком крыша не нуждается в очень прочной конструкции, но она нужна в большей степени для обеспечения теплоизоляционных свойств.

Все типы крыш должны иметь соответствующую вентиляцию для предотвращения конденсации.

Поделитесь с нами своими идеями о кровле для контейнерных домов в разделе комментариев ниже.

стальных ферм — Rural Studio Blogs

Сталь для расширительных уголков и пластин была доставлена, и команда работала над их изготовлением. Пластины и уголки будут проходить вдоль краев стен, полов и потолков, чтобы равномерно распределять нагрузку по стене / полу / потолку при затягивании стержней с резьбой.Каждую пластину и уголок необходимо очистить, просверлить отверстия и затем покрыть герметиком для предотвращения атмосферных воздействий. Как только сталь будет закончена, команда может приступить к обработке дерева для стен и потолка, используя эти пластины и уголки в качестве шаблонов.

По мере того, как капсула начинает воплощаться в жизнь, вопрос правильной организации процесса строительства, чтобы он был максимально эффективным, становится важной темой. С этой целью команда решила изготовить фермы, прежде чем приступить к строительству контейнеров, чтобы крышу можно было сразу установить, как только стены и потолок будут на месте, чтобы предотвратить воздействие окружающей среды на древесину в течение любого периода времени.Именно с этой целью Jim Turnipseed и Turnipseed International были чрезвычайно полезны в этом процессе. Мало того, что вся сталь для проекта была пожертвована, команда также смогла использовать сварочный цех Turnipseed International для изготовления ферм и других стальных элементов проекта. Это был долгожданный перерыв в обработке дерева, чтобы узнать о стали и о том, как сваривать.

Весь процесс занял около 5 дней. Команда потратила первые два дня на вырубку всех элементов ферм, прогонов, направляющих и пластин.На следующий день с помощью людей, работающих в магазине, они разложили конструкцию фермы на полу склада и сварили кондуктор. Это позволило команде легко сдвинуть элементы фермы на место, а затем сварить каждое соединение. 2 дня спустя 11 ферм были собраны и отправлены обратно в Ньюберн!

Следите за обновлениями, ведь команда вернется в Ньюберн и найдет применение этой стали!

Магазин уже отсутствует,

Мастера металлообработки

Звуковое сопровождение: Грязные лапы | О монстрах и людях

Что такое ферма крыши? | Marvel’s Portable Welding

Ферма крыши, если дать простое определение, представляет собой конструктивную конструкцию, рассчитанную на большие расстояния.

Эта обычная конструкция является общей для строительства новых домов. Ферма треугольной формы важна, поскольку она перекрывает пространство между комнатами и поддерживает крышу.

Типы ферм

Фермы предназначены для равномерного распределения веса или нагрузки на здание. Слишком большая нагрузка на любую точку дома может привести к обрушению конструкции, что может привести к травмам или смерти владельца и / или жителей.

В домостроении используются два типа ферм: обычная или скатная и параллельная или плоская ферма

.Обычная (скатная) ферма — самая используемая и узнаваемая в новостройках. Это конструкции треугольной формы, которые имеют конфигурацию типа паутины. Они встречаются на крышах, тогда как параллельные пояса или плоские фермы чаще используются в конструкции полов (особенно в случае многоуровневой конструкции).

Как создаются фермы

Фермы могут быть изготовлены (изготовлены) из древесины или металла. Тип используемого материала зависит как от стоимости, так и от предпочтений.Металлические фермы требуют наличия опытного сварщика, чтобы правильно соединить конструкцию и убедиться, что каждое из стыков надежно закреплено и прочно. После постройки они устанавливаются на верхние плиты внешней стены дома и скрепляются с помощью так называемых блокирующих или длинных прогонов — большой балки, устанавливаемой перпендикулярно стропилам крыши.

Важность правильно сконструированных ферм

Учитывая важную роль стропильных ферм и правильное распределение веса для поддержания безопасности, не менее важно связаться с компанией, которая знает, как правильно изготовить эти конструкции.Правильное возведение стропильных ферм вашего дома с первого раза с вниманием к деталям и безопасности может сэкономить вам больше, чем деньги. Свяжитесь с Marvel’s Portable Welding, если вам нужны фермы!

E-Z Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь

E-Z Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы

1. Home
2. E-Z Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь

: E-Z Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь: Сад и Открытый.: E-Z Up и Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь: Сад и открытый воздух. Новые запасные части — только 4 пары концевых и поперечных соединителей。 Для Ez up Envoy и Quik Shade Expedition 10×10 Прямая и наклонная опора Instant Canopy Gazebo。 Подходит для рулей размером 7/8 x 7/16 дюймов。 Перечень для запасных частей для навеса указаны только в заголовке. Это НЕ полный навес. Это только для указанной и описанной запасной части. 。。。

Букит Бинтанг Mitasu Ресторан Приготовление вкусной японской еды с 2012 года

Закажите онлайн или позвоните по телефону 03-2110 2833 / 017-8912833

Добро пожаловать в Old Klang Road Mitasu Ресторан Приготовление вкусной японской еды с 2012 года

Закажите онлайн или позвоните по телефону 03-7971 8878

Добро пожаловать в Бронирование Old Klang Road Mitasu Ресторан Приготовление вкусной японской еды с 2012 года

Закажите онлайн или позвоните по телефону 03-7971 8878

Добро пожаловать в Бронирование

EZ Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь

EZ Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей ферм, Instant Canopy-4 пары концевых соединителей фермы Деталь EZ Up и Quik Shade 10×10, : EZ Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Часть: Сад и Открытый, Низкая цена, высокое качество Новые обновления каждый день Откройте для себя новейший дизайн в нашем магазине модной одежды! Концевые соединители Деталь E-Z Up и Quik Shade 10×10 Instant Canopy-4 пары фермы.

Мягкий Кани Карааге

Surume Ika Sugatakayi

E-Z Up и Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей для фермы Деталь

Точный размер см. В описании продукта. Размеры, пожалуйста, не забудьте оставить 5 звезд. Положительный отзыв, 20 «x 30»: «Уход за домом». Сварочный ток SMART-200 можно регулировать в диапазоне от 20 до 200 ампер, поэтому что устройство может быть оптимально адаптировано к соответствующим условиям, Цветовая температура: 2700K (теплый белый), EZ Up и Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей на концах фермы Деталь .Для получения информации о размерах: пожалуйста, обратитесь к нашей таблице размеров в разделе изображений продуктов, средний размер США = большой размер Китая: длина: 28. включая запасные OEM задние фонари. «Игра звучит достаточно просто. Очищайте и приклеивайте столько раз, сколько хотите. EZ Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей для фермы, деталь . ПРОДУКТ: Вы получите ТОЧНЫЙ предмет, как показано на рисунке. Пектолит обычно серый в цвете и на самом деле не такая уж редкость. Тогда проконсультируйтесь со мной перед покупкой. ** ФОТОГРАФИИ ПРЕДМЕТОВ БЫЛИ СДЕЛАНЫ СО ВСЕХ РАКУРСОВ И ПОТОМ ХРАНИЛИСЬ НАДЛЕЖАЩИМ БЕЗ ИЗНОСА, ПОСКОЛЬКУ ОНИ БЫЛИ ИЗОБРАЖЕНЫ ДЛЯ ПЕРЕЧНЯ **.Мой кристалл-конверс идет с вашим выбором из 1 шика. E-Z Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь . Купить Offworld Percussion BYOS1420-VMLB BYOSphere с малым барабаном, подставка для книг легкая и складная, что позволяет легко помещать ее в сумки или рюкзаки среднего и большого размера, Высокая эффективность с автоматическим резаком и высокой скоростью печати 300 мм / сек, удобный капюшон Аккуратно откатывается, когда солнце светит, и обеспечивает дополнительную защиту, когда оно льется. Проверено как на гоночной трассе, так и на улице. E-Z Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей фермы Деталь .

EZ Up & Quik Shade 10×10 Instant Canopy-4 пары концевых соединителей на концах фермы Деталь

Концевые соединители EZ Up & Quik Shade 10×10 Instant Canopy-4 на концах фермы Деталь

: EZ Up & Quik Shade 10×10 Instant Canopy-4 конца фермы Часть разъемов: сад и на открытом воздухе, низкая цена, высокое качество. Новые обновления. Каждый день. Откройте для себя новейший дизайн в нашем магазине модной одежды!

セ ン ト ラ ル グ ル ー プ

ニ ュ ー ス

2021 г.3,4

「餃子 の 王 将 高 知 駅 店 3/12 グ ラ ン ド オ 予

セ ン ト ラ ル グ ー プ す 外 食 事業 「餃子 の 王 将 知 駅 店 3/12 グ ラ ー プ ン 予 定。
た だ い ま 、 オ ー プ ニ ン グ ス タ ッ フ を 募集 中。 く わ し く ＜ こ ち ら ＞

ニ ュ ー ス

2020.12.1

「高 知 県 ワ ー ク ラ イ フ ラ ン ス 推進 認証 企業」 と し て 認証

2020 年 12 月 1 日 、 パ チ ン コ 部門 る 株式会社 慶 尚 が 、 高 が 取 り 組 む 「高 知 ワ イ フ バ ラ 推進 認証 平 成 29 年 に 「高 知 ク ラ イ フ バ ラ ン ス 推進」 と て 受 け 、 こ の 度 「法 を 上 短時間 制度 が あ り 、 子 が 小学校 就学 始 期 に 達成 す で 取得 で き」 ・ 「妻 の 出産 時 に 2 日間 の 特別 休 き る」 等 が ら れ 、 次世代 育成 支援 部門 に お て 認証 を 受 け ま し た。 今後 と も 誰 も が 働 や す く 庭 家庭 の 両 立 な ー ク ラ イ フ バ ラ ス を 保 ち な 続 け 尽力 し て い き た い と 考 え ま す。

ニ ュ ー ス

2020.10,16

『協 働 の 森 づ く り 事業 パ ト ナ ー ズ 協定』 10 年 間 継 続 の 感謝 状

セ ン ト ル グ ル ー は 、 2010 年 よ り 、 高 知 県 と 香 に よ る 『協 働 の 森 パ ト ナ ー ズ 協定』 、 森林 2020 年 に 協定 締結 よ り 10 年 が 経 こ と か ら 、 10 月 16 日 に 行 れ た 「第 第 14 回 協 働 森 フ ォ ー ラ ム お い 、 感謝 今後 と も 高 知 県 の 財産 で あ る 守 る 事業 へ の 協 賛 続 し て い く 事 で 、 続 き 社会 ・ 環境 貢献 活動 り 組 ん で ま

ニ ュ ー ス

2020.09.06

高 知 ユ ナ イ テ ッ ド SC さ ん 「ド リ ー ム パ ス ト 全面 協 賛」

高 知 ユ ナ イ テ ッ SC さ ん が 取 り 組 む 「高 知 県 小学生 向 け ス ポ ー ツ ・ サ カ ー 振興 企 画」 と て 、 高 知 県 の 全 て の 小学生 が 全 JFL ホ ー ム ゲ ー ム を 無 観 戦 で き る ド リ ー パ ス ポ ー ト 」。 2020 年 9 月 6 日 よ り ス タ ー ト し 、 11 月 22 日 の ホ ー ム し て 無 事 終了。 延 べ べ 1125 名 の 小学生 が ド 今後 と も 地 元 高 知 の 子 ど も プ ロ ス ポ ー ツ ・ サ ッ カ ー を 観 戦 す を や す な

ニ ュ ー ス

2020.09.01

わ ん ピ ー ラ イ タ ー に よ 寄 付 の ご 報告

セ ン ト ラ ル グ ル で は ス コ ッ ト キ ャ ラ ー あ る 『わ ん ピ の ラ イ タ ー 販 寄 付 活動 は 、 2011 年 か ら 継 続 し 、 今年 で 10 回 目 に な り ま す。 毎 年 贈 呈 式 に は PR 犬 と の 盲 導 犬 体 会 を 実 ま し た が 、 新型 ウ イ ル ス 感染 大 大 の を 中 四 国 に お け る 導 犬 、 島 根 県 の 『島 ひ 訓練 セ ン タ ー』 っ て お り 、 中 中 9 県 約 100 当 社 で は 、 「地域 と の 共生 理念 の 下 、 視 覚 障 を も つ 方 々 の 社会 復 た め に 、 今後 も 盲

ニ ュ ー ス

2020.
