Как сделать дом из профильной трубы: как построить дом из профтрубы, здание бани своими руками

Содержание

каркас, пошаговая инструкция для строительства своими руками

Содержание

1 Преимущества
2 Недостатки
3 Приступаем к строительству
- 3.1 Конструкция сооружения
- 3.2 Подробная инструкция

Современный рынок строительных услуг предлагает новое решение возведения жилых домов (смотрите: типы частных домов) – это дом из профильной трубы. Такая относительно новая технология строительства домов уже обрела широкую популярность за счет быстроты сборки архитектурных конструкций.

К тому же, технология строительства очень проста, даже обычному пользователю под силу с ней разобраться и освоить строительство зданий без привлечения специалистов. Прежде всего ознакомимся с принципами строительства каркасных домов и разберем все плюсы и минусы таких конструкций.

До недавних пор здания строились металлокаркасным методом, которым были сооружены большинство промышленных зданий. Технологии сегодняшнего дня после ряда проведенных модернизаций рекомендуют применять каркасное возведение.

[stextbox id=’warning’]Советуем почитать: Строим каркасный дом своими руками[/stextbox]

Сейчас по такой технологии строят не только частные дома и коттеджи, но и коммерческую недвижимость (заправки, магазины). Каркасная технология в короткие сроки позволяет возводить мансарды и надстройки при реконструкции строений.

Преимущества

Металлокаркасная технология нашла широкое применение по всему миру. Около 70% жилого фонда стран Западной Европы, США и Японии построены с ее применением, что, безусловно, говорит о ее надежности и целесообразности применять для строительства домов и сейчас. Дополнительным плюсом технологии являются минимальные трудозатраты при строительстве.

Рассматривая себестоимость строительства собственного дома своими руками, уровень материальных затрат будет наименьшим у каркасного дома, построенного из профильной трубы.

Стоимость материалов, выбранных для строительства, будет основной составляющей цены будущего дома.

При выборе профильных труб, нужно учитывать габариты и вес постройки, нагрузку на фундамент и стены, также соблюсти другие нормы и правила для постройки такого дома.

[stextbox id=’warning’]Кроме затрат на материалы, необходимо учитывать и временные затраты.[/stextbox]

Каркас, возведенный из профильных труб, можно построить намного быстрее, тем более, что технология строительства допускает выполнение работ при неблагоприятных погодных условиях, в том числе и во время дождя.

Фундаментные работы – единственное исключение, требующее хорошей погоды, но каркасные дома не всегда имеют фундамент, например времянки или теплицы собирают без фундамента. Каркасные дома не имеют усадки, во время эксплуатации здания не меняют форму, стены не дают трещин. Минимальные затраты труда — пожалуй самое главное преимущество каркасного метода.

Для строительства дома своими силами достаточно привлечь только пару помощников. За месяц можно выполнить основную часть работы и еще столько же потребуется на внутреннюю отделку.

Недостатки

Приступая к строительству каркасного дома, следует принять во внимание и имеющиеся у данного метода минусы, главный из которых — сложный проект дома. Непросто рассчитать нагрузку на трубу в каркасных узлах самостоятельно. За проектом лучше обратиться к специалисту, который поможет рассчитать нагрузку на метр трубы и выбрать толщину сечения.

Следующий минус – это стоимость материалов. Экономить на качестве в данном случае – не выход, особенно если материалы подбираются для строительства дома, а не гаража, здесь необходимо думать о надежности и долговечности конструкции.

Утеплить каркасный дом не так просто. Металлический каркас хорошо проводит и отдает тепло, запуская холод внутрь помещения. Возникают проблемы с теплоизоляцией и дом нужно утеплять как снаружи, так и изнутри, а это немалые дополнительные затраты. Иначе даже при хорошем отоплении воздух внутри помещения будет быстро остывать.

Приступаем к строительству

Прежде, чем начать строительство, нужно предварительно досконально изучить особенности возведения конструкции и очередность выполнения определенных операций. Возведение каркаса может оказаться не простым делом, как выглядит на первый взгляд, на самом деле это довольно сложная конструкция, требующая от работника определенных умений.

Конструкция сооружения

Жилой дом – сложная конструкция, состоящая из таких элементов как фундамент, каркас дома и крыши, утеплитель, отделка. Для жилого дома фундамент – это обязательный элемент, иначе дом не прослужит долго, а небольшие конструкции, как теплицы, строят без фундамента.

Каркас дома изготавливают из труб 100 х 100 или 60 х 60, внутри применяют обработанную антисептиками доску. С внешней стороны используют сайдинг или наносится специальная штукатурка для фасадов, иногда используют дерево, но это намного увеличит расходы владельца.

Будущий дом нужно утеплить с обеих сторон. Черновым полом будут служить трубы, уложенные поверх лаг. Справиться с проникновением холода внутрь дома поможет дерево, сверху его нужно закрыть профилем.

Хорошим утеплителем является пенопласт или пенополистирол, толщиной от 60 до 100 мм. Стойки каркаса можно теплоизолировать полосками пеноизола. Существует два способа изготовить крышу – изготовить отдельную конструкцию или как часть общей конструкции.

Подробная инструкция

Начинать строительство нужно с фундамента, если предполагается его наличие в будущем сооружении. Но даже не с этого нужно начинать. Прежде всего необходимо исследовать наличие и высоту грунтовых вод на выбранном участке, а также несущую способность грунта.

[stextbox id=’warning’]Советуем почитать: Все этапы подготовки участка к строительству[/stextbox]

Бетонно-каркасный фундамент подходит для каркасных сооружений. От качества фундамента зависит надежность и долговечность здания и лучше не пожалеть средств на закладку качественного фундамента, чтобы не заплатить втридорога, если потребуется устранять дефекты или укреплять его в дальнейшем. Для небольших домиков можно предусмотреть не капитальный фундамент, в таком случае дом будет транспортабелен.

Если глубина промерзания грунта не дает возможности построить дом низко на земле, то применяют винтовые сваи или специальные платформы. Такая технология применяется и при постройке теплого зимнего огорода, когда под каркас теплицы устанавливают фундамент из профильной трубы. Но для дома, как и любого другого капитального сооружения, фундамент обязателен.

После укладки фундамента необходимо смонтировать каркас будущего дома. Если производится сборка фабричного каркаса, то можно обойтись и без сварочного аппарата, детали каркаса соединяются при помощи винтов. В случае сборки основы, сделанной самостоятельно, придется дольше повозиться.

Самостоятельно нужно будет держать на контроле качество соединений конструкции, следить за правильным расположением элементов и тут без сварочного аппарата не справиться.

Очень дорого в дальнейшем могут обойтись некачественные сварные швы, поэтому соединениям элементов конструкции нужно уделять особое внимание. Монтажные работы рекомендовано начинать с установки стоек, колонн и прочих вертикальных элементов, которые в дальнейшем будут соединены с деталями горизонтальной плоскости и укрепляться раскосами. Основной принцип соединения – «снизу вверх», поэтому крыша монтируется в самую последнюю очередь.

[stextbox id=’warning’]Рекомендуем к прочтению: Особенности гибки профильной трубы вручную или на станке[/stextbox]

Каждый мужчина хочет построить дом, но осуществить это при помощи каркасного метода, да еще и своими руками, стало намного проще. Верьте в свои силы и не упускайте замечательную возможность.

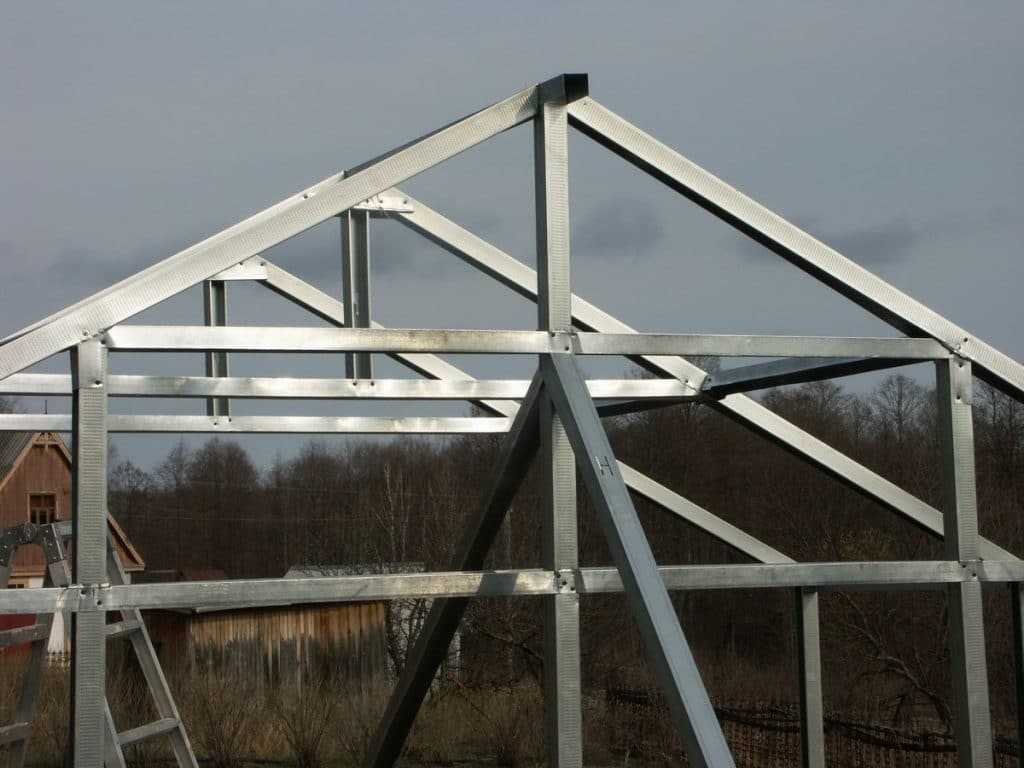

Каркас дома из профильной трубы своими руками

С каждым годом каркасное строительство становится все более востребованным. Новым направлением в строительстве быстровозводимых зданий является использование в качестве элементов каркаса профильной трубы. Такие конструкции отличаются простотой сборки, профильные трубы являются очень прочным материалом, они легко режутся и гнутся. В связи с этим построить каркас дома из профильной трубы своими руками вполне под силу каждому владельцу загородного участка.

Преимущество использования профильных труб для создания каркаса дома заключаются в следующем:

Низкой себестоимости;
Возможности проводить монтажные работы в какое-либо время года;
Высокой скорости строительства;
Отсутствие усадки;
Малых транспортных расходах.

Когда говорится о создании каркаса дома, то подразумевается, что из профильной трубы будут созданы следующие укрупненные конструкции:

Каркас ограждающих стен;
Каркас перекрытия и крыши;
Каркас всех перегородок между комнатами;
Каркас пола и нижней обвязки и пола.

Этапы строительства каркаса дома

Обязательным является подготовительный этап, на котором рассчитываются эксплуатационные нагрузки. В соответствии с ними выбираются трубы определенного диаметра. Обычно для строительства каркаса дома применяются профильные трубы прямоугольного или квадратного сечения, размерами в диапазоне от 6х6 см ÷ 10х10 см. Важно правильно определить количество труб в соответствии с проектом. Как правило, все расчеты должны проводиться специалистами, только в этом случае можно гарантировать прочность конструкции, а значит долговечность дома и безопасность проживания в нем.

При самостоятельном строительстве обязательно понадобится сварка. Следует помнить, что сварку труб должен производить высококвалифицированный специалист. Некачественно выполненные швы могут нарушить целостность конструкции и в будущем привести к разрушению дома.

Но чаще подготовительный этап заключается в выборе готового проекта дома. Такой подход в значительной степени упрощает монтажные работы. Ведь в этом случае приобретается готовый фабричный комплект, и сборка каркаса заключается в том, что трубы соединяются при помощи винтовых соединений согласно чертежам, наподобие конструктора. При монтаже важно контролировать установку элементов каркаса на горизонтальность и вертикальность с помощью уровня и отвесов. Не менее важно отслеживать взаимное расположение отдельных элементов каркаса в соответствии с чертежами.

Внимание! В любом случае сборка каркаса дома проводится непосредственно на строительной площадке и при этом обязательно должны соблюдаться правила техники безопасности.

Под дом, каркас которого создан из профильных труб, следует обязательно обустроить фундамент. Поскольку конструкция каркасного дома отличается небольшим весом, достаточно будет блочного или простого свайного фундамента. На основании нужно предусмотреть выступающие прочные стержни, на которых будет фиксироваться нижняя обвязка.

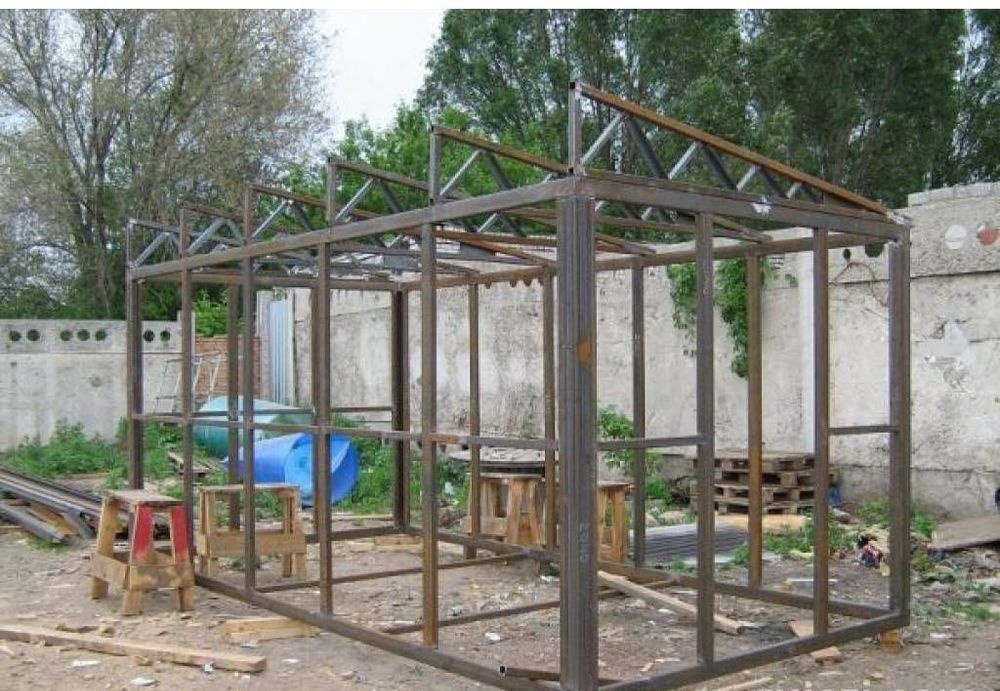

Монтажные работы по созданию каркаса из профильной трубы проводятся в несколько этапов:

Обустройство нижней подвязки. Для придания жесткости конструкции и фиксации ее в неподвижном состоянии обвязка надежно крепится при помощи сварки к оборудованным в основании дома штырям.
Установка угловых стоек. Данные элементы привариваются к трубам в углах нижней обвязки.
Монтаж вертикальных стоек. Данные компоненты равномерно устанавливаются по периметру дома.
Расстояние между ними должно приблизительно соответствовать ширине материала, который планируется использовать для обшивки стен материала. Допускается уменьшение расстояния между стойками не более чем на 5 см.
Соединение вертикальных стоек. Устанавливается верхняя обвязка, которая соединяется со стойками при помощи сварки.
Установка фиксирующих распорок. Для придания конструкции прочности и надежности стойки соединяются при помощи сварки распорками в местах предусмотренных проектом.
Создание конструкции пола. Выполняется укладка лаг из профильных труб, на которых будет формироваться впоследствии черновой пол. Эти элементы фиксируются с помощью сварки на балках нижней обвязки. Чтобы исключить прогибание пола, расстояние между лагами должно быть не более 60 см.
Монтаж перекрытия:
устанавливаются бортовые балки, которые скрепляются со стенами;
укладываются балки перекрытия на верхнюю обвязку, расстояние между ними не должно быть более 60 см;
набивается обрешетка для будущей обшивки потолка.
Установка стропильной конструкции. Если планируется для покрытия крыши применять легкие материалы (поликарбонат, ондулин, прозрачный шифер и пр.) рекомендуется отдельные фермы сварить на земле, а затем, подняв их наверх, соединить в цельную конструкцию. Если же кровля будет выполняться из тяжелых материалов, то для стропильной системы нужно применять трубы большого сечения. Монтаж такой конструкции рекомендуется сразу производить наверху, иначе для ее подъема понадобится использовать грузоподъемную технику. Также следует помнить, для основы стропильной системы необходимо использовать мощный швеллер.

Внимание! Устанавливая компоненты, которые будут подвергаться большим нагрузкам во время эксплуатации, следует использовать профильные трубы толщиной как минимум 8 мм и сечением 100*100 мм. Для распорок необходимо использовать трубы с сечением 6*6 см.

Важно! Дом из профильных труб необходимо тщательно утеплять, в случае использования его в холодное время года.

расчет, плюсы и минусы, строительство

Главная » Крупные конструкции

На чтение 5 мин Просмотров 1к. Опубликовано 15.10.2020 Обновлено 03.10.2020

Каркас для здания можно возводить не только из бруса или досок, но и из профильной трубы. Технология используется для возведения промышленных и торговых зданий, где важна скорость монтажа и прочность, а не красота и уют. Однако применяют прямоугольную трубу и в частном строительстве.

Содержание

Преимущества и недостатки домов с металлическим каркасом
Расчет необходимого количества материала
Необходимые инструменты
Строительство каркаса дома своими руками

Дом на металлокаркасе требует качественного утепления, так как профиль проводит холод

Главное преимущество каркасных зданий – легкость и скорость сооружения. Но при строительстве загородного дома важна стоимость проекта. В большей степени она определяется типом фундамента. Поэтому из металлопрофиля своими руками строят коттеджи высотой не более 2 этажей. Иначе это преимущество теряется.

Используют стальные оцинкованные и алюминиевые трубы. Первый вариант прочнее, но второй более устойчив к коррозии.

Каркас дома из профильной трубы обладает следующими достоинствами:

небольшие сроки строительства – жилой коттедж вместе с фундаментом строят всего 2 месяца;
сразу же после постройки можно отделывать и обживать дом, так как металлические конструкции усадки не дают;
здание легкое, поэтому для него требуется легкий фундамент: свайный, винтовой, мелкозаглубленный ленточный;
металл долговечнее, чем дерево, дом с таким каркасом простоит дольше;
стоимость здания ниже, чем традиционный дом из бруса, а тем более кирпича.

Минусы:

Сложные расчеты – перед сооружением необходимо точно рассчитать нагрузку и подобрать трубы оптимального сечения. Избыток прочности в данном случае приводит только к лишним расходам.
Монтаж металлического каркаса сложнее. Требуется умение сваривать металлоконструкции.
Сталь и алюминий проводят холод, поэтому теплоизоляционные качества дома с металлическим каркасом заметно ниже, чем здания с деревянным. Нужно дополнительное утепление.

В современных зданиях трубы не сваривают, крепят на крабы болтами.

Расчет необходимого количества материала

Необходимо грамотно рассчитать все нагрузки на каркас из профильной трубы

Дом из профтрубы требует точных и сложных расчетов. Основную несущую нагрузку в нем несет каркас, поэтому очень важно учесть все действующие на него факторы:

габариты – ширину, высоту, длину каждой стены или каждого архитектурного элемента;
вес – включает массу каркаса, перекрытий, отделки, утеплителя, мебели, сантехники и оборудования;
ветровые, снеговые, дождевые нагрузки, присущие данному региону – эти сведения можно почерпнуть из справочников, при расчетах нужно учесть не только абсолютные величины, но и характер конструкции: угол наклона крыши существенно влияет на совокупную нагрузку.

После вычислений разрабатывают схему каркаса с учетом выбранных материалов. Вычисляют нагрузку на каждый элемент. Если результат не удовлетворительный, изменяют каркас.

Следующий этап – расчет и создание чертежей каждого конструктивного элемента – колонн, перекрытий, перегородок, прогонов. Все углы маркируют.

В результате разработки формируется комплект рабочих чертежей, где описаны подробные схемы каждого узла, указаны материалы и прочее.

Необходимые инструменты

Для возведения здания из профтрубы нужны следующие инструменты:

сварочный аппарат, если монтаж производится сваркой;
шуруповерт;
болгарка с алмазным диском, ножовка по металлу;
рулетка, угольник, отвес, метчик;
крепеж – болты, гайки, саморезы, крабы.

Из материалов нужна квадратная и прямоугольная труба необходимого сечения.

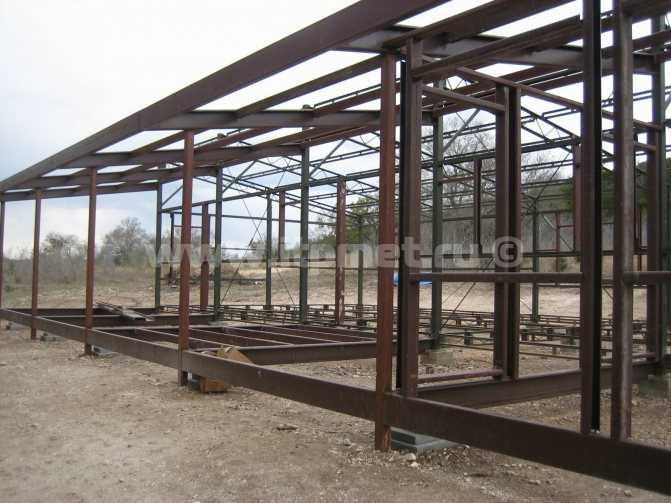

Строительство каркаса дома своими руками

Выстроить дом из стальной трубы – задача сложная. Трубы тяжелее, чем деревянный брус, для монтажа вертикальных стоек потребуется помощь, а для подъема ферм – хотя бы лебедка.

Для каркаса из профтрубы делают столбчатый или малозаглубленной ленточный фундамент. Готовое основание гидроизолируют. После этого можно начинать строительство.

Ставят нижнюю обвязку и колонны. Угловые стойки крепят первыми, фиксируя к фундаменту болтами. Более надежный метод – сварка. В этом случае в основание вмуровывают специальные штыри, а к ним приваривают стойки.
Промежуточные вертикальные элементы ставят на таком расстоянии друг от друга, чтобы в дальнейшем между стойками помещался элемент отделки – СИП-панель, щит.
На фундамент крепят обвязку. Для него берут профиль большого сечения – 100*100 или 60*60 мм.
Вертикальные стойки соединяют между собой горизонтальными перемычками, усиливают раскосами. Если стойки на фундамент фиксировались сваркой, весь остальной крепеж выполняют так же. Если нет, для скрепления конструкций используют крабы и болты.
На уровне будущего перекрытия устанавливают верхнюю обвязку. Для него тоже нужна труба большего сечения.
Для потолочных балок и лаг тоже используют профильную трубу. Рекомендуется сразу же сделать черновой настил пола.
Каркас сооружают целиком. Если предусматривается 2 этаж, вертикальные стойки сразу же ставят необходимой длины. В таком проекте нельзя достроить 2 этаж.
Под крышу поверх верхней обвязки ставят усиленный швеллер. Фермы крыши укладывают на мауэрлат и фиксируют – болтами или сваркой. Сечение труб подбирают с учетом веса материала кровли. Для крыши из ондулина или профлиста берут трубы малого сечения, для шифера или черепицы потребуются элементы большего сечения.
Все стыки и места крепления на металлическом каркасе необходимо дополнительно обработать грунтовками или краской, чтобы защитить от действия влаги.

Дом с каркасом из профильной трубы отличается большей надежностью и долговечностью по сравнению с вариантом на деревянном каркасе. Однако такая постройка нуждается в дополнительном утеплении, так как металлическая конструкция хорошо проводит тепло.

Руководство по установке канализационных труб | Блог LESSO

Хотите установить канализационный трубопровод для своего нового дома? Но так как способы монтажа канализационных труб различны в плане разных материалов и диаметров. Статья ниже предоставит вам только основную информацию о том, как установить канализационные линии. Перед установкой канализационной трубы обратитесь к профессионалам.

Когда нужна новая дренажная система?

Долгое время новая канализационная линия резонирует с новым домом или реконструкцией существующих построек. Более того, по мере того, как спрос на дома растет в геометрической прогрессии, возрастает и потребность в расширении и модернизации дренажных систем. Дренаж должен быть одним из первых, что нужно сделать в новом здании, чтобы избежать проблем в будущем, которые трудно исправить.

Какие материалы подходят для монтажа канализационных труб

Критический элемент, который следует учитывать при поиске канализационной линии от дома до улицы, — это срок службы. Более того, временные рамки материалов будут определять их способность противостоять природным условиям. Вот некоторые из часто используемых материалов.

1. Бетон

В настоящее время большинство экспертов считают бетон предпочтительным выбором, особенно для подземной инфраструктуры.

Кроме того, бетон должен служить долго при минимальном уходе. Бетон легкодоступен, устойчив к гниению и может использоваться в любой ситуации.

Кроме того, бетон экологически безопасен и обычно служит в течение длительного времени без ухудшения свойств. Однако бетон требует регулярных осмотров, и он может сломаться во время укладки; следовательно, они требуют надлежащего ухода и обращения.

2. Сталь

Стальные трубы

долговечны, прочны и устойчивы, но постепенно теряют популярность. Имейте в виду, что стальные трубы бывают двух типов: оцинкованное железо и чугун. Среди недостатков использования стали они склонны к ржавчине, что снижает их долговечность. Затем ржавчина требует частого ремонта и замены. Кроме того, сталь обходится дорого от ее производства до закупки и транспортировки.

3. Пластик:

Большинство подрядчиков любят обращаться к ним как к первому варианту из-за простоты использования. Кроме того, они могут быть разной длины, легкие и долговечные.

Кроме того, специалисты рекомендуют использовать пластик, особенно в районах, подверженных землетрясениям. Пластиковые трубы в настоящее время постепенно вытесняют чугунные трубы. Так как у них мало проблем с обслуживанием трубопровода, а также пластиковые трубы отличаются удобной конструкцией и высокой прочностью.

Процесс монтажа канализационной линии жилого дома

Наиболее сложной задачей является процесс установки, поэтому требуется опыт. Кроме того, канализационная труба, которая соединяет ваш дом с основной канализационной линией или муниципальной веткой, называется боковой. Отвод представляет собой 4-дюймовую трубу, заглубленную ниже линии промерзания в наклонную и хорошо подготовленную траншею. Наклон определяет, как труба будет дренироваться под действием силы тяжести.

Ниже приведены процедуры, которым необходимо следовать при установке новой канализационной линии.

1. Определите глубину трубы

Всегда начинайте с определения высоты каждой трубы. Большинство жилых установок начинаются с основной канализации дома, которая обычно находится на фундаменте. Затем линия соединяется с главной веткой города в точке соединения, называемой отводом. Вы можете использовать GPS или лазерный уровень для определения высоты.

2. Расчет уклона

Результаты, полученные по глубине и длине трубы, служат основой для расчета уклона.

Общее падение высоты = Конечная высота – Начальная высота.

Чтобы получить уклон = (Общее падение) / (Весь участок или длина трубы)

Стандартный минимальный уклон для большинства отводов обычно составляет 2 фута на каждые 100 футов спуска или 2%. Несмотря на то, что фактический уклон может быть круче целевого, отклонение должно соответствовать требованиям местных норм. Кроме того, крутой уклон будет способствовать протеканию жидкостей больше, чем твердых частиц, что приведет к засорению. Следовательно, пологий склон не будет генерировать достаточную скорость для эффективного дренажа.

3. Выкопайте траншею и проложите кровотечение

Продолжайте копать траншею с осторожностью, чтобы свести к минимуму нарушение почвы. Нарушение почвы можно свести к минимуму путем уплотнения. Это можно сделать, только имея достаточные знания о месте окончания трубы и выкопав узкую траншею. Кроме того, убедитесь, что канал гладкий, уплотненный и имеет желаемый уклон. Используйте песок для наклона почвы и точной настройки участка перед укладкой труб.

4. Установите трубу

Установите каждую трубу, начиная с нижнего конца линии, и продвигайтесь к высокому уровню. Раструбный конец каждой секции трубы должен быть установлен лицом вверх, чтобы уменьшить утечки. В доме заканчивается использование не менее двух прочисток для облегчения доступа к трубе во время прочистки канализационным шнеком или при осмотре.

5. Засыпка траншеи

После завершения установки и выполнения всех требований проверки приступайте к обратной засыпке траншеи. Начните со слоя песка, чтобы устранить пустоты и защитить трубу. Закончите добавлением слоев почвы, уплотняя каждый слой, чтобы предотвратить оседание в будущем.

Как обслуживать дренажную и канализационную систему

Убедитесь, что вы регулярно проверяете систему, ведя ежегодный или полугодовой отчет о проверках. В процессе технического обслуживания необходимо проверять состояние почвы, проникновение деревьев и корней, а также общее состояние канализационной линии.

Более того, оставлять свою линию без присмотра на долгое время приводит к засорам. Убедитесь, что вы наняли профессиональную компанию, которая предложит вам квалифицированное обслуживание канализационных линий. Прежде чем нанять их, проведите комплексную проверку, чтобы убедиться в их компетентности.

Заключение

Качественно проложенная канализационная линия в вашем доме гарантирует вам или вашим жильцам комфортное проживание. Хотите знать, где получить материалы для канализационной линии для нового строительства или ремонта? Китай LESSO — универсальный магазин, который решит все ваши проблемы. Они предлагают широкий ассортимент продукции для домашнего строительства, который включает более 10 000 спецификаций. Зайдите на их сайт и получите предложение!

Типы труб и их срок службы

Срок службы относится к периоду времени, в течение которого трубопровод должен оставаться в рабочем состоянии без необходимости ремонта или замены. Домовладельцы должны знать об ожидаемых

Подробнее »

Знание

6 вещей, которые вы должны знать о дренажных и канализационных трубах

Есть много областей строительной отрасли, которые трудно понять, но различия и использование дренажных и канализационных труб не слишком сложны

Подробнее »

Труба с кайтовым профилем POLYCRETE®

Улучшение поперечного сечения трубы с оптимизированным потоком

Трубы с кайтовым профилем представляют собой усовершенствование поперечного сечения трубы с оптимизированным потоком. Благодаря сочетанию узкого канала для сухой погоды и вместительного переливного пространства трубы POLYCRETE ^® с кайт-профилем особенно хорошо подходят для использования в канализационных коллекторах со смешанной водой с резкими колебаниями количества сточных вод.

Специальная форма поперечного сечения с улучшенными гидравлическими характеристиками обеспечивает необходимую скорость потока и оптимизированный эффект подметания в сухую погоду, одновременно обеспечивая достаточную пропускную способность для большого количества сточных вод.

Форма поперечного сечения профильных труб POLYCRETE ^® также спроектирована таким образом, чтобы впоследствии можно было легко реализовать любые соединения с домом. Трубы POLYCRETE ^® изготавливаются с интегрированными соединениями, подобными соединениям на круглых канализационных трубах, что обеспечивает высокую надежность и обеспечивает легкое и быстрое обращение при установке.

Технические характеристики

POLYCRETE

^® Трубы кайтового профиля с раструбами DN 800, DN 1000

Internal diameter DN	Channel radius R	Flow area Av	External diameter da	Wall thickness s	Length L	Pipe weight
mm	мм	м²	мм	мм	м	кг/м
800	150	0,48	948	74	3	520
1000	200	0,75	1184	92	3	805

Polycrete

^® Профиль Kite Profile с скидкой DN 1200 — DN 2000

Внутренний диаметр DN
.	Flow area Av	External diameter da	Wall thickness s	Length L	Pipe weight
mm	mm	m²	mm	mm	m	kg/ м
1200	250	1,07	1420	110	3	1180
1400	250	1,40	1660	130	3	1755
1500	375	1,60	1774	137	3	1995
1600	300	1,83	1890	145	3	2240
1800	400	2,35	2120	160	3	2710
2000	500	2,92	2350	175	3	3255

ПОЛИКРЕТ

^® домкратные трубы с змеевидным профилем DN 800 — DN 2000

Internal diameter DN	External diameter da	Wall thickness s	Length L	Permissible jacking force*		Pipe weight**
mm	mm	mm	м	т	кН	кг/м
800	960	80	2 и 3	305	2990	538
1000	1185	92,5	2 и 3	405	4010	800
1000	1280	140	3	705	6930	1210
1200	1485	142,5	3	810	7990	1461
1400	1720	160	3	1025	10090	2090
1600	1940	170	3	1275	12520	2550
1800	2160	180	3	1500	14740	2970
2000	2400	200	3	1875	18400	3660
* Mindestwerte für Geradeauspressung в Lockerböden, bei kontrolliertem Einbau, ohne Pilotvortrieb \| ** Максимальверте

Загрузки

Брошюра (PDF)
канализационные трубки / системные судоходки / конструкции вала

Werkstoffkennwert Дом шаг за шагом: руководство от начала до конца (Изображение предоставлено Дэвидом Снеллом)

ПРИСОЕДИНЯЙТЕСЬ К ЦЕНТРУ ПЛАНИРОВАНИЯ

(Изображение предоставлено: Future)
Центр планирования (открывается в новой вкладке) — это новый онлайн-ресурс, который поможет вам понять, как разобраться со сложными правилами планирования. Присоединяйтесь сегодня, чтобы получить доступ к простым для чтения руководствам, которые предоставят вам ключевую информацию, которая поможет вам получить разрешение на планирование.
Пошаговое знание процесса строительства дома важно при самостоятельном строительстве, независимо от того, руководите ли вы проектом или передаете эстафету другому члену команды.
Понимание того, чего ожидать на каждом этапе сборки, придаст вам уверенности в совершении сделок на определенных этапах пути и, как правило, позволит чувствовать себя комфортно в процессе сборки.
Это особенно важно, когда вы выступаете в качестве собственного руководителя проекта или выполняете любую работу самостоятельно, чтобы вы могли убедиться, что материалы доставлены и контракты заключены в нужное время для бесперебойной сборки.
Введение в строительство дома шаг за шагом
ПОСЕТИТЕ ВЫСТАВКУ ПО СТРОИТЕЛЬСТВУ И РЕМОНТУ ДОМА
(Изображение предоставлено: Будущее)
Нужен совет или вдохновение для вашего проекта? Получите два бесплатных билета на выставку Homebuilding & Renovating Show (откроется в новой вкладке)
Процесс строительства дома разбит на два отдельных этапа — этап до и после герметичности (это также называется «подготовкой дома к обшивке»). ).
Дом считается «непроницаемым для непогоды» (иногда также называемым «водонепроницаемым»), когда стены подняты, крыша на крыше, окна и двери вставлены и все полностью запирается — и снаружи напоминает готовый дом.
Обеспечить герметичность дома — пожалуй, самая волнующая часть процесса для новичков — это когда вся тяжелая работа уже сделана, и реальный прогресс можно наблюдать почти каждый день. В зависимости от его размера и сложности, большинство строителей рассчитывают получить дом от непогоды через три-шесть месяцев.
После того, как дом станет водонепроницаемым, можно начинать работы внутри. Из-за сложности домов существует запутанный график, которому необходимо следовать — например, штукатуры не могут работать одновременно с первоначальной электрикой — что, как правило, означает, что это этот элемент процесса. это может немного затянуться.
Таким образом, в целом ожидайте, что дом пройдет путь от «закладки фундамента» (традиционное начало проекта, когда роются траншеи для фундамента) до заселения в течение периода от шести до 12 месяцев. В крайнем случае, некоторые компании, занимающиеся сборкой деревянных каркасов, заявляют, что могут построить дом, пригодный для жизни, в течение шести месяцев. Многим самодельным строителям требуется более трех лет.
График сильно различается в зависимости от подхода к проекту, но ниже приведено всеобъемлющее пошаговое руководство, которое даст вам реальное представление об этапах от закладки фундамента до окончательного утверждения.
1. Подготовка участка для строительства дома
Если вы купили участок и все работы по планированию и подготовке выполнены, первым шагом при строительстве дома является подготовка участка. Это включает не только очистку площадки от мусора и растительности, но и обеспечение необходимых условий и услуг для ваших продавцов.
Вот примерное представление о задачах на этом этапе подготовки к строительству:
Земляные рабочие создают доступ к площадке
Расчистить участок и убрать растительную землю; штабелируемый материал, который должен храниться в стороне
Установка хижины на площадке и оснащение чертежами и оборудованием для обеспечения безопасности подведите водопровод к запорному крану на границе
Сантехник для подключения водоразборной колонки
Геодезист разметит здание на расчищенном участке и перенесет линии на профили вдали от строительных работ
Занесите кирпичи и блоки и уложите их в штабель, чтобы убрать будущую постройку
Установите смесительную станцию рядом с цементным складом и песчаной кучей
(Изображение предоставлено Дэвидом Снеллом)
2.
Закладка фундамента для строительства дома
Далее вам нужно начать с фундамента. Стоимость строительства фундамента является одной из самых больших переменных в проекте самостоятельного строительства, поэтому любой, кто хочет контролировать свой бюджет и график, должен разработать наиболее подходящую систему фундамента для использования как можно раньше.
После того, как будет определено наиболее экономически эффективное решение — обычно с помощью геотехнического исследования, которое включает в себя рытье или бурение пробных скважин вокруг участка предполагаемого нового здания — и ваш участок готов, можно закладывать фундамент.
( ДОПОЛНИТЕЛЬНО : Системы фундаментов и типы грунтов)
Вот задачи для этого этапа:
Земляные рабочие копают фундаменты
Дождитесь одобрения строительного контроля и инспекторов по гарантии
Разместите в траншеях любые арматурные стержни, сетки или каркасы
Разместите в траншеях любой сжимаемый материал или скользящие мембраны, необходимые
Проложите каналы для ввода коммуникаций через фундамент фундаменты
Заливка фундаментов бетоном и утрамбовка до уровня
Получение разрешения от строительных/гарантийных инспекторов для продолжения работ
Каменщики возводят кладку фундамента до гидроизоляционного слоя
Установка изогнутых вентиляционных отверстий
Установка дренажных перемычек
Заполнение полостей тощим бетоном до уровня внешнего уровня земли Изображение предоставлено Дэвидом Снеллом. Удостоверьтесь, что вы знаете об этапах, когда вам потребуется подпись от строительного инспектора.
Земляные рабочие для рытья служебных траншей и укладки труб и воздуховодов к предполагаемым положениям запорных кранов/счетчиков
Разгрузка бетонных балок перекрытий в каждую площадку и позицию
Установка дренажных и вентиляционных труб над надстройкой
Заполнение балок перекрытий блоками
Укладка блоков и установка вентиляционных решеток
Затирка кистью
Организация строительного контроля/гарантийного осмотра
Начало надстройки
Установите шаблоны для будущих окон и дверей и т. д.
Требуется первый подъем строительных лесов
(Изображение предоставлено Дэвидом Снеллом)
( ПОДРОБНЕЕ : Сколько времени займет строительство собственного дома? график самостоятельного строительства)
Продолжить строительство надстройки
(Изображение предоставлено Дэвидом Снеллом)
Каменщики продолжают надстройку кирпичной и блочной кладки, включая работы на любых дымоходах
Установка и укладка перемычек, включая перемычки камина
Установка дымоходов по мере выполнения работ
Установка щитков учета газа и электроэнергии
Электромонтер для установки временного узла потребления в щитке учета электроэнергии
Поставщики услуг для выполнения своих работ на границе положение запорного крана
Поставщики электроэнергии для установки счетчика и подключения
Требуется второй подъемник лесов
Организовать кран для подъема балок первого этажа на каждую площадку и положение (при необходимости)
позиционировать пластичные зажимы Batten. строительных лесов
Стеновая плита должна быть зачищена, закреплена и закреплена фирменными ремнями для настенной плиты
Иногда требуется гарантийный осмотр
Плотники для сборки торцевых ферм в качестве шаблонов
Продолжение строительства концов фронтонов и дымохода
Дополнительные подъемы строительных лесов, необходимых на концах фронтонов
Сантехник для установки свинцовых отливов, лотков и юбок к дымоходу
Сантехник для установки вентиляционных труб и юбок отливов, когда они проходят через крышу
Каменщики для установки и монтажа дымохода
Каменщики для точечной установки откосов дымохода
4. Строительство крыши дома
При строительстве дома вы увидите, как все складывается, когда придет время добавить крышу.
(Изображение предоставлено Дэвидом Снеллом)
Плотники для строповки стропильных ферм и крепления ферм к стеновым плитам
Все крепления и крепления для крепления в узловых точках быть построенным в этой точке
Лицевая панель и софит должны быть закреплены вместе с любыми необходимыми вентиляционными решетками или планками
Иногда требуется гарантийный осмотр
Любые резервуары на крыше должны быть установлены в этой точке
Добавление кровельного покрытия при строительстве дома
Кровельщики начинают резать и укладывать подкровельное покрытие по краям
Укладка плитки долины или укладка стекловолокна или свинца
Сантехник для зачистки отливов и плинтусов
Декораторы для покраски/окрашивания фасадов, потолков и барж
5.
Внешняя и внутренняя отделка Задачи при строительстве Дом
После того, как надстройка построена, следующий шаг включает в себя определенные внутренние и внешние задачи, такие как оконные столярные изделия и любые перегородки из каркасных стен.
Сантаксические сантехники, чтобы исправить желобу
Поставщики окон для подгонки внешних столярных изделий
.
Плотники приступают к первому ремонту, подгоняя дверные накладки, сооружая перегородки из каркаса и закрепляя оконные доски
Плотники, чтобы починить гипсокартонные выступы и коробки в вентиляционных трубах
Сантехник и плотник, чтобы поддерживать связь со строительством любых необходимых стоек на крыше
Плотник, чтобы починить чердачную ловушку
6. Первый этап ремонта дома
Этот шаг видит разводку электрики и сантехники.
Сантехники для укладки напольной мембраны и изоляции, проклейки всех стыков и герметизации до гидроизоляционного слоя
Укладка и фиксация контуров теплого пола (UFH)
Все первоначальные сантехники для горячего и холодного водоснабжения и канализации в зонах пола, подлежащие прокладке
Установленные внутренние газопроводы
Трубопроводы UFH, которые необходимо подвести к коллекторам и точкам выхода
Компания по снабжению и ремонту для закачки и укладки ровной стяжки пола и оставить на трое суток
Защитный оргалит/картон для укладки на стяжку
Электромонтер для фиксации проводки каркаса для освещения и силовых цепей вместе со всеми задними панелями
Потребительский блок/блоки для размещения
Прокладка проводки к точкам наружного освещения
Кабели телевизионной антенны/спутника для прокладки в необходимых местах
Внутренняя телефонная проводка для прокладки в требуемых позициях
Домашние развлечения/умные системы/сигнализация должны быть смонтированы
7.
Дренаж и наружные работы
Этот этап посвящен дренажным дорожкам, подъездным путям и дорожкам…
Земляные рабочие начинают рытье траншей для дренажных трасс
Траншеи засыпаны галькой толщиной 150 мм
Дренажи, проложенные к требуемым водопадам
Сооружение смотровых колодцев из кирпичных/бетонных секций или специальные смотровые колодцы, рым-болты и желоба, установленные в прогонах
Строительный инспектор для утверждения уложенных дренажей
Дренажи, укрытые галькой
Дренажные траншеи, засыпанные
Работы по подключению к магистральной канализации на дороге должны выполняться утвержденными подрядчиками
Плотник для отделки коробов и брусков, готовых к штукатурке
Земляные рабочие для начала подъездных путей и дорожек
Каменщик для строительства любых каминов и очагов
Газовый счетчик для установки и подключения
Сантехники и электрики для связи по всем перекрестным соединениям и заземлению
8.
Подготовка потолков/сухая облицовка
Теперь вы действительно обращаете внимание к интерьерам.
(Изображение предоставлено Дэвидом Снеллом)
Парадная лестница должна быть установлена плотником и покрыта защитным покрытием
Сухая прокладка / штукатурка потолков
Все внешние и блочные стены облицованы гипсокартоном на точках и мазках
Все каркасные стены и короба для труб, прибитые гипсокартоном
Все стыки и углы зашпаклеваны и проклеены сеткой
Все опоры из разностных материалов соединены сеткой
Все столярные изделия должны быть герметизированы изнутри и снаружи мастикой
Сухая прокладка/штукатурка покрытие всех стен и потолков
Декоратор для покраски/обработки обратной стороны всех плинтусов и наличников
Вся кровельная изоляция, подлежащая установке
9. Second Fix Carpentry
Пришло время добавить в график детали, такие как наличники, плинтусы и полы.
(Изображение предоставлено Дэвидом Снеллом)
Плотники вешают внутренние двери
Плинтус и наличник устанавливаются плотниками
Нижняя ступень лестницы, балюстрады и поручни, которые необходимо установить, а также полки для белья
Монтаж чердачной двери и лестницы
Деревянные полы должны быть уложены плотниками или специалистами и защищены
Керамическая плитка для пола, уложенная специалистами-плиточниками и защищенная
Плотники/специализированные поставщики для установки/сборки встроенной мебели для спален и ванных комнат
Кухонные шкафы, которые должны быть установлены
10. Вторая установка электрики и сантехники
На втором этапе исправления все подключено и подключено.
Вся проводка, подключенная к потребительскому блоку
Котел должен быть установлен, подключен к водопроводу, а затем подключен
Блоки мойки должны быть подключены к водопроводу, заземлены и соединены перекрестным соединением
Установка и подключение всей сантехники
Установка и подключение радиаторов и полотенцесушителей
Подключение контуров теплого пола к коллекторам
Электрик для проверки перекрестного соединения и заземления всей сантехники, раковин, радиаторов и т. д.
Котел для подключения; системы управления и комнатные термостаты должны быть подключены в
Сантехник и электрик для участия в розжиге и вводе в эксплуатацию котла
Все трубопроводы и соединения должны быть промыты и испытаны под давлением
Центральное отопление оставить на «испытании»
11. Отделка
Те, кто использует пакетную компанию или генерального подрядчика для строительства своего дома, могут взять вожжи на этом этапе и взять на себя отделку самостоятельно.
Взять на себя эти небольшие задачи в конце строительного проекта — хорошая идея, если вы превысили бюджет. (Но, как всегда, беритесь только за ту работу, которая находится в пределах ваших возможностей. В противном случае вам, возможно, придется доплатить, чтобы профессионал исправил вашу ошибку).
( БОЛЬШЕ : Как покрасить комнату как профессионал)
(Изображение предоставлено Дэвидом Снеллом)
Столешницы, изготовленные из ранее взятых шаблонов, которые необходимо установить
Тщательно очистить дом от мусора и удаление пыли наружу
Декораторы для устранения любых дыр, пятен или шероховатостей на стенах, исправляя их эмульсии
Внутренняя древесина должна быть сшита, окрашена, загрунтована, покрыта грунтовкой и покрыта глазурью, или внутренняя древесина должна быть окрашена в два слоя
Установка счетчика воды
12.
Ландшафтный дизайн
(Изображение предоставлено: getty images)
перерыв между завершением дома и обращением внимания на ландшафтный дизайн.
Но ландшафтный дизайн одновременно со строительством дома может иметь некоторые преимущества, поэтому важно тщательно продумать, чего вы хотите и кто будет выполнять эту работу.
Земляные рабочие или ландшафтные садовники для выравнивания земли и подготовки
Верхний слой почвы из хранилища для размещения там, где это необходимо, с дополнительной транспортировкой, если необходимо
Строительная хижина, подлежащая сносу или перестановке, если она предназначена для использования в качестве садового сарая
Защищенное хранилище сайта будет продано или возвращено нанимателям
Земляные рабочие для завершения покрытия проезжей части
Укладка плит для патио
Каменщики для возведения любых необходимых карликовых/декоративных стен
Выровненные газоны, готовые к засеву или покрытию дерном
13.
