зачем нужен и как его собрать своими руками (инструкция и схема)

Понижающий трансформатор является основой простейшего сварочного аппарата. Более сложным является сварочный аппарат, у которого на выходе имеется выпрямитель, который переменное напряжение преобразует в постоянное. Такие сварочные аппараты называют выпрямителями.

Трансформаторы бывают трех видов: тороидальный, стержневой и броневой, различия между ними можно увидеть на рисунке выше.

Самым сложным является сварочный аппарат, преобразующий входную частоту сети питания 50 Гц сначала в постоянное напряжение, как у выпрямителей, с последующим преобразованием его в переменное, частота которого измеряется уже килогерцами. Это инвертор.

Сделать своими руками инвертор по силам только тому, кто хорошо разбирается в радиоэлектронике и в используемой там элементной базе. Для этого специалиста не нужно объяснять, для чего нужен дроссель и где его место в схеме. А неподготовленному человеку целесообразно объяснить, что такое трансформатор и выпрямитель к нему.

Общие ведомости

Так зачем же нам нужен дроссель на сварочном аппарате, возможно ми можем обойтись и без него?Да, конечно можете, но для эффективной и комфортной сварки он просто необходим.

Это маленький элемент, что подключают в цепь, и он обеспечивает стабильное, бесперебойное, плавное нагревание дуги.

На втором этапе он поддерживает это стабильное состояние, к тому же метал не разлетается во все стороны, что часто случается и, между прочем, может привести к сильным ожогам.

При эксплуатации шов выходит аккуратным, аппарат настраивается более точно и даже может сваривает трудные элементы, ну конечно так же много зависит и от профессионализма мастера, в руки которого попала сварка.

Принцип роботы легок, понятен каждому: дроссель пропускает ток через себя, сохраняя его от сварочного аппарата.

А потом этот сохраненный ток и восполняет, те самые скачки напряжения, что позволяет сварке работать стабильно. Еще дроссель с намагничиванием позволяет обеспечить нужное сопротивление, если вдруг напряжение пригнуло вверх.

Покупка дросселя для сварочного аппарата в магазинах это совсем недешевое удовольствие, да, конечно вы можете поискать что-то более бюджетное, но будет ли оно хорошо работать.

Его можно сделать дома самостоятельно, для этого вам прийдется совсем немного логики, времени, недорогих материалов, что наверняка завалялись в гараже.

↑ Схема и детали сварочника

В качестве выключателя питания и защиты применен однофазный автомат типа АЕ на 16А. SA1 — переключатель режимов сварки типа ПКУ-3-12-2037 на 5 положений.

Читать также: Графитовая смазка температурный диапазон

Резисторы R3, R4 — ПЭВ-25, но их можно не ставить (у меня не стоят). Они предназначены для быстрой разрядки конденсаторов дросселя.

Теперь по конденсатору С7. В паре с дросселем он обеспечивает стабилизацию горения и поддержания дуги. Минимальная емкость его должна быть не менее 20000 мкф, оптимальная 30000 мкф. Были испробованы несколько типов конденсаторов с меньшими габаритами и большей емкостью, например CapXon, Misuda, но они себя проявили не надежно, выгорали.

Силовые тиристоры на 200А взяты с хорошим запасом. Можно поставить и на 160 А, но они будут работать на пределе, потребуется применение хороших радиаторов и вентиляторов. Примененные В200 стоят на не большой алюминиевой пластине.

Реле К1 типа РП21 на 24В, переменный резистор R10 проволочный типа ППБ.

При нажатии на горелке кнопки SB1 подается напряжение на схему управления. Срабатывает реле К1, тем самым через контакты К1-1 подается напряжение на электромагнитный клапан ЭМ1 подачи кислоты, и К1-2 — на схему питания двигателя протяжки проволоки, и К1-3 — на открытие силовых тиристоров.

Переключателем SA1 выставляют рабочее напряжение в диапазоне от 19 до 26 Вольт (с учетом добавки 3 витков на плечо до 30 Вольт). Резистором R10 регулируют подачу сварочной проволоки, меняют ток сварки от 30А до 160 А.

При настройке резистор R12 подбирают таким образом, чтобы при выкрученном R10 на минимум скорости двигатель все же продолжал вращаться, а не стоял.

При отпускании кнопки SB1 на горелке — реле отпускает, останавливается мотор и закрываются тиристоры, электромагнитный клапан за счет заряда конденсатора С2 еще продолжает оставаться открытым подавая кислоту в зону сварки.

При закрытии тиристоров исчезает напряжение дуги, но за счет дросселя и конденсаторов С7 напряжение снимается плавно, не давая сварочной проволоке прилипнуть в зоне сварки.

Регулировка тока

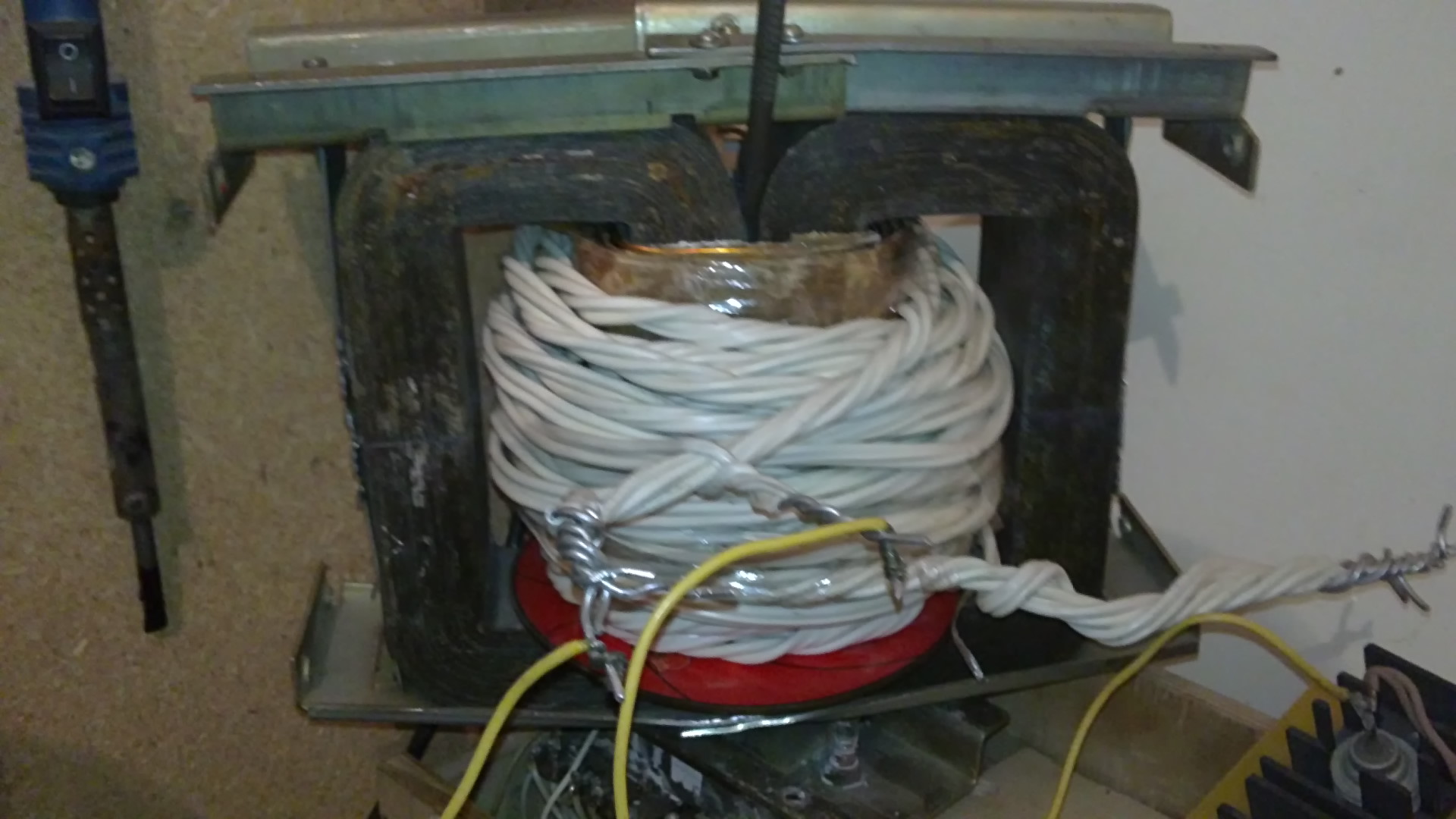

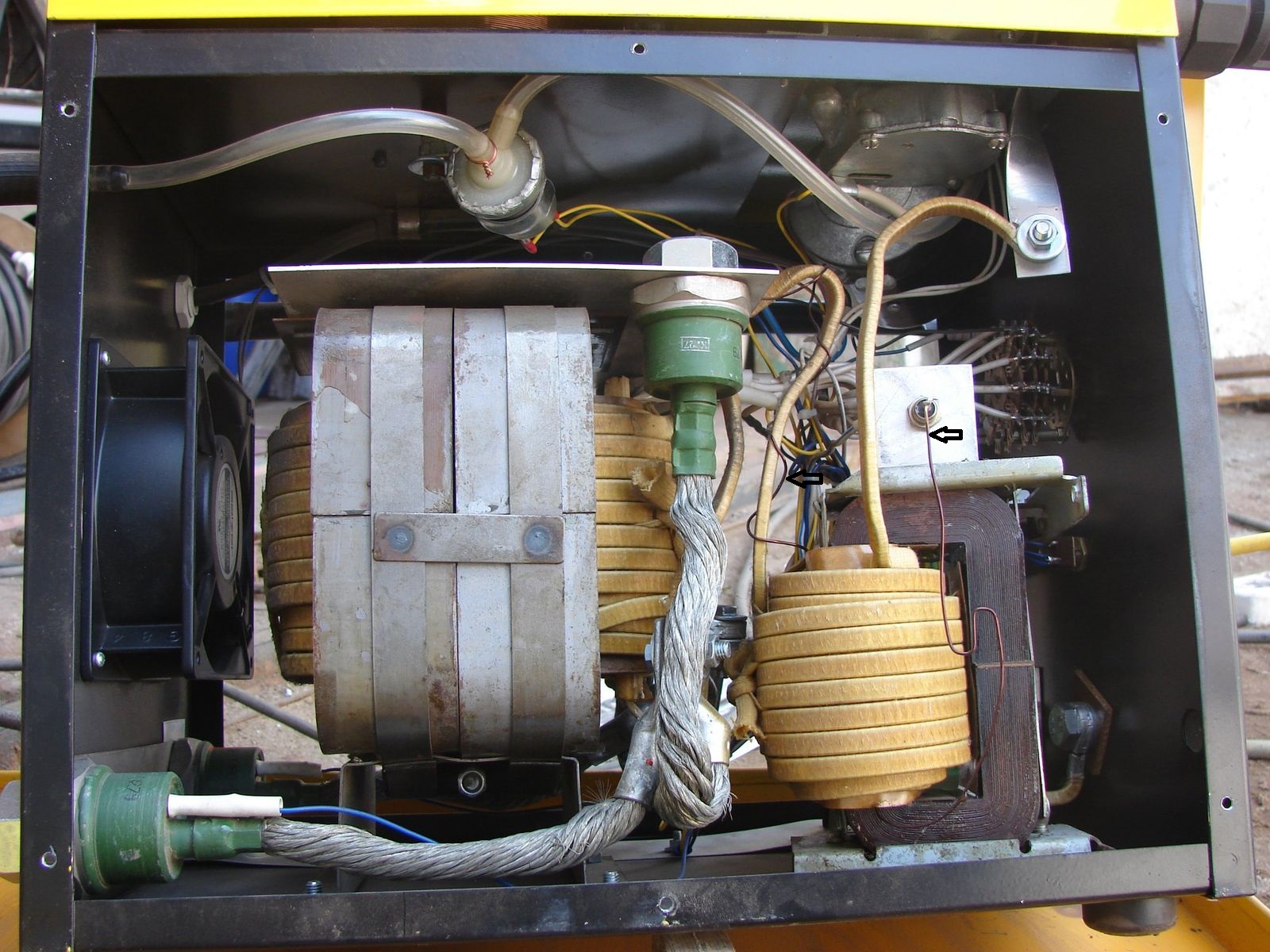

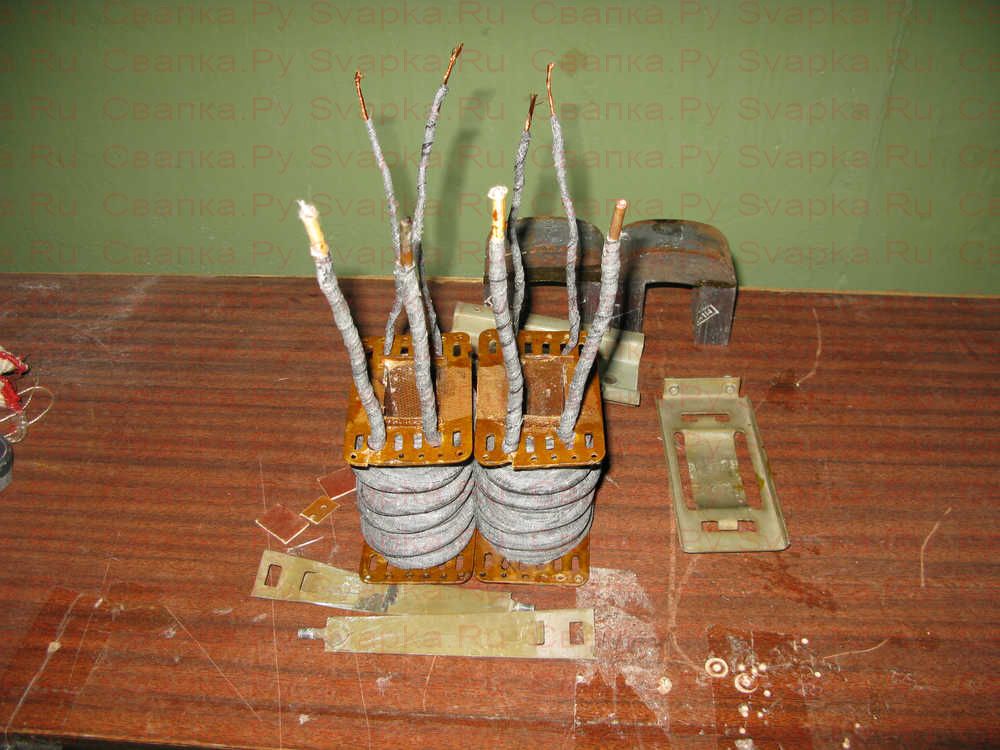

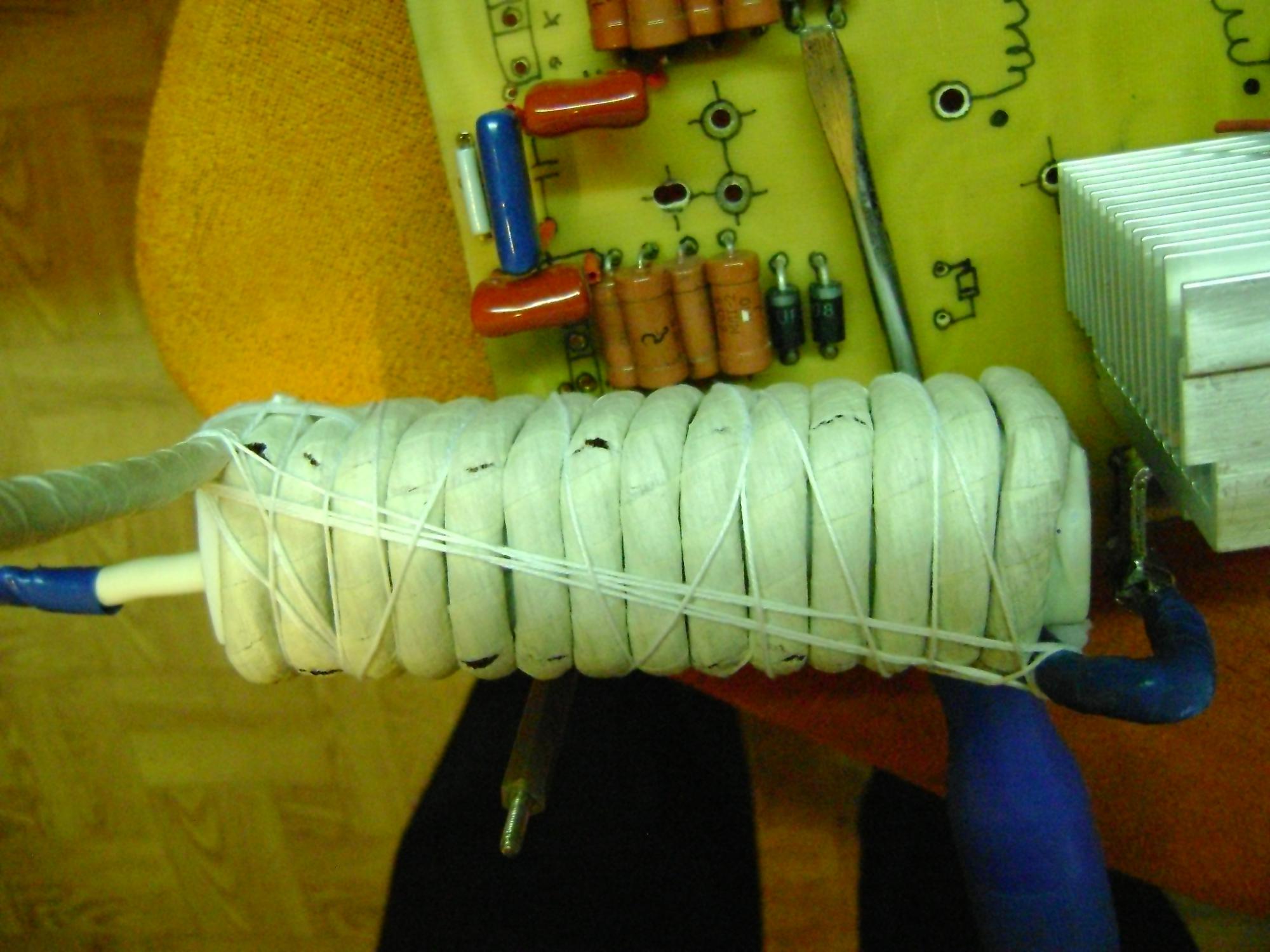

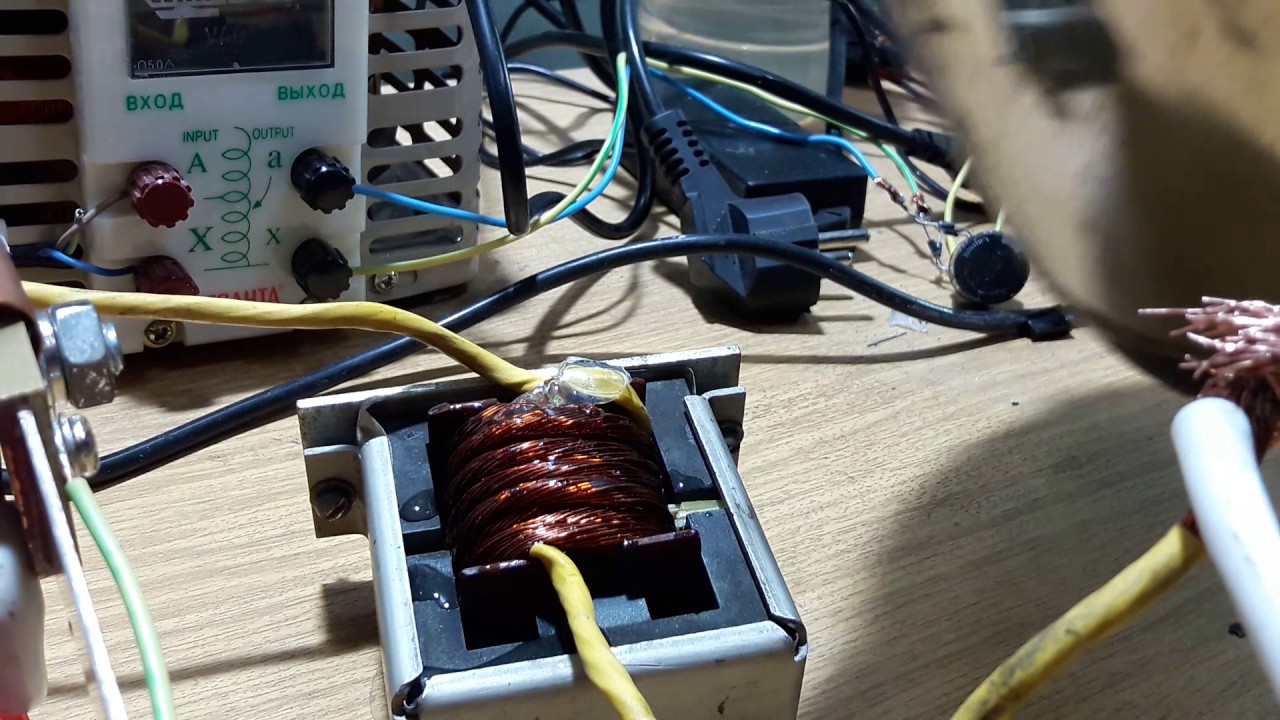

Пример дросселя для сварочного аппарата собранный своими руками
И как же сделать наш шов аккуратным и главное прочным? Правильно, нам понадобиться хорошо отрегулировать ток.

Для этого существует несколько методов:

1. Стабилизация, при которой мы увеличиваем и уменьшения расстояния между элементам и сварочным аппаратом. Это наиболее известны способ. То есть что сила тока была меньше, мы должны развести разрезанный сердечник трансформатора. Индукция упадет, а сила тока поползет вниз за ней. Если ваш аппарат большой, то это его плюс так как контролировать ток на нем легче, поскольку интервал регулирования зависим от масштабов доступного размера в теле аппарата.
2. Контроль тока на обмотке трансформатора. Это способ просто на просто игнорирует часть катушки, чем увеличивает напряжение, ведь путь, что преодолевает ток становиться меньше. Ну и, то есть если этот самый путь становиться больше, то путь нужно продлить.
3. Но также можно контролировать с помощью стальной пружины, к которой мы крепим клемма последовательно. Этот метод мог бы быть хорош, поскольку по не много настраивает ток, но есть нюанс. Этот способ крайне небезопасен, так как разжаренная пружина оказывается в ногах мастера, если вы цените свое здоровье и вам не хочется поджариться, это метод не для вас.

Такая катушка решит практически все ваши проблемы со стабилизацией напряжения. На самом деле оно всегда готова восполнит недостачу этого напряжения, или забрать излишки, что бы позже вновь использовать.

Главное, что небезопасная горячая пружина больше не будет лежать в ваших ногах, ведь безопасность должна быть на первое месте, тем более при такой не легкой работе, настройку произведет дроссель на сварочном аппарате, а мастер может об том не думать.

Расчет сечения проводов первичной обмотки трансформатора

Схема устройства сварочного трансформатора.

Теория трансформаторов сложна тем, что она основана на законах электромагнитной индукции и других явлений магнетизма. Однако, не используя сложный математический аппарат, можно пояснить, как работает трансформатор и можно ли его собрать самостоятельно.

Вручную трансформатор можно намотать на металлическом сердечнике, собранном из пластин трансформаторной стали. Проще выполнить намотку на стержневой или броневой сердечник, чем на тороидальный. Сразу же следует обратить внимание, что на изображении хорошо видна разница в толщине проводов: тонкий провод расположен непосредственно на сердечнике, и в нем явно видно большее количество витков. Это первичная обмотка. Более толстый провод и с меньшим количеством витков — это вторичная обмотка.

Не учитывая потери мощности внутри трансформатора, рассчитаем, каким должен быть ток I1 в его первичной обмотке. Идеальное напряжение сети равно U=220 В. Зная потребляемую мощность, например, P=5 кВт, имеем:

I1 = Р:U= 5000:220=22,7 А.

По току в первичной обмотке трансформатора определяем диаметр провода. Плотность тока для бытового сварочного трансформатора должна быть не более 5 А/мм2 сечения провода. Следовательно, для первичной обмотки потребуется провод сечением S1=22,7:5=4,54 мм2.

По сечению провода определяем квадрат, его диаметр d без учета изоляции:

d2=4S/π=4×4,54/3,14=5,78.

Извлекая корень квадратный, получаем d=2,4 мм. Эти расчеты выполнены для медных жил провода. При намотке проводов с алюминиевым сердечником полученный результат необходимо увеличить в 1,6-1,7 раза.

Для первичной обмотки применяют медный провод, изоляция которого должна хорошо выдерживать высокие температуры. Это стеклотканевая или хлопчатобумажная изоляция. Подойдет резиновая и резинотканевая изоляция. Провода, имеющие ПВХ изоляцию, применять не следует.

Как самостоятельно и красиво создать дизайн гостиной?

Использование дросселя

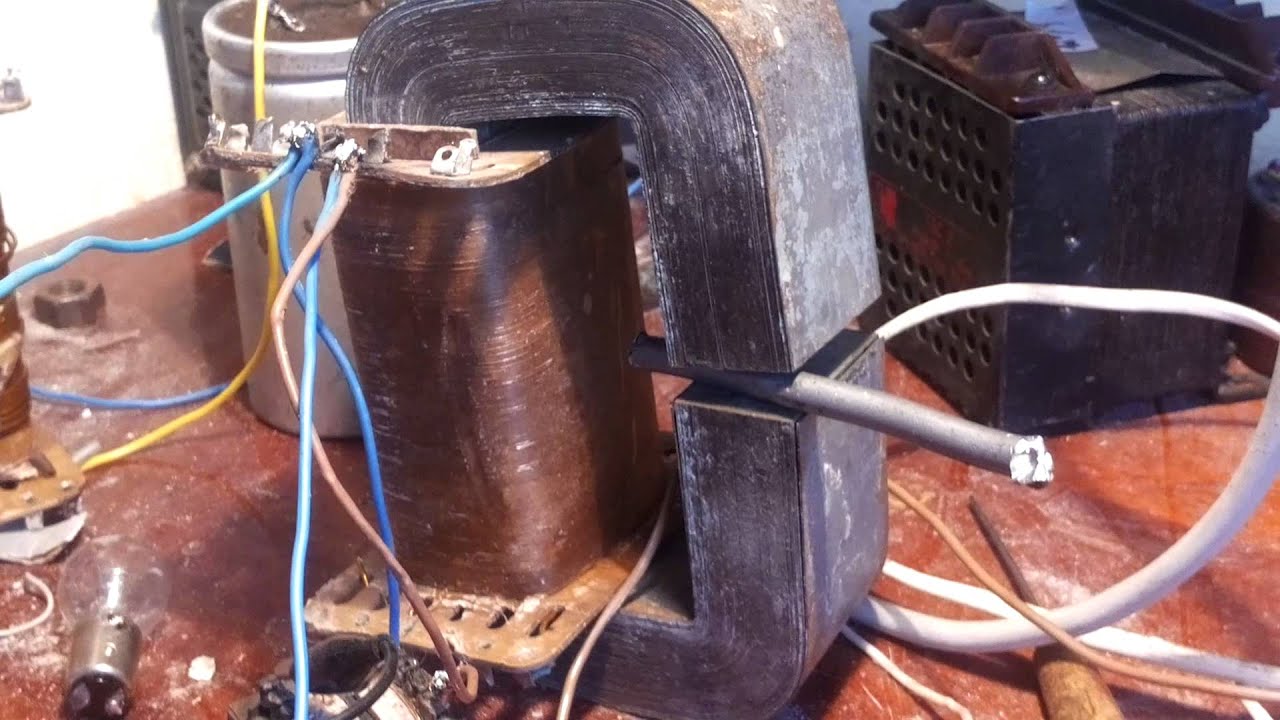

Сварочные трансформаторы лучшая база для создания дросселя домашних условиях. Это не раз доведено на практике.

Он без затруднений, но плавно нагревает нашу дугу, при любом токе, так что он подойдет для обычных дачников, так же для работы на заводах, концернах со скачками напряжением.

Так же вы можете брать дроссель для сварочного аппарата вместе с выпрямителем. Пара дроссель и выпрямитель умеет свойство поднимать электродвижущую силу самоиндукции.

Например, если мы говорим про полуавтоматы, то это пара может запалить дугу даже на большом промежутке от метала.

↑ Файлы

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года. Уже более 10 лет наш журнал существует только на мои средства.

— Спасибо за внимание! Игорь Котов, главный редактор журнала «Датагор»

Логин bedjamen — это был мой пёс, эрдельтерьер, по кличке Беджамен Моден Тайп Хауэлл. Дата его рождения 7 апреля 2002 года.

Итог

Поздравляю, если вы освоили все наши советы, то вы наверняка сможете сделать дроссель для сварочного аппарата своими руками. Это было совсем не сложно, понадобилось немного усидчивости и технической смекалки.

Но на выходе вы получите качественный аппарат (конечно если все сделали правильно), конечно вы будете гордиться тем, что это сделано своими рукам ,и даже може научить этому кого-то из своих друзей или близких.

Расскажите о ток как вы делали ваш дроссель, какие при этом возникли проблемы, каков был результат, покажите статью друзьям. Всем мира и новых вершин!

Последовательность действий

Когда необходимые инструменты и материалы подготовлены, можно приступать к изготовлению дросселя для сварки. Алгоритм действий такой:

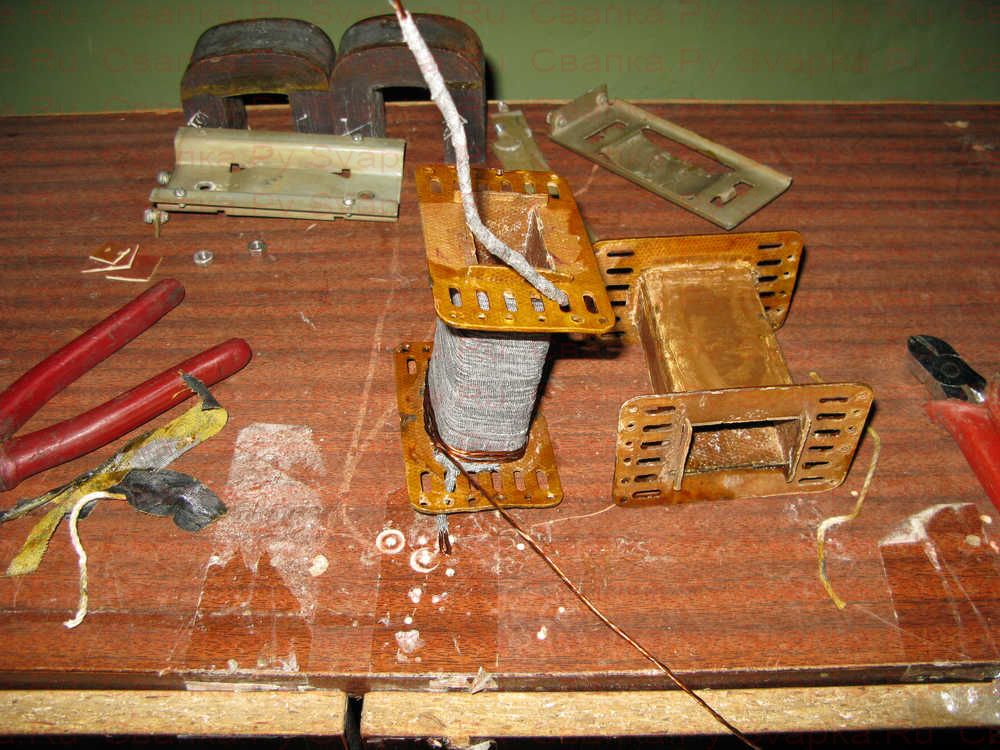

1. разобрать трансформатор, очистить катушки от следов старых обмоток;
2. изготовить из стеклоткани, картона, пропитанного бакелитовым лаком, либо иных подходящих диэлектриков прокладки, которые в дальнейшем будут играть роль индуктивного (воздушного) зазора. Их можно просто приклеить к соответствующим поверхностям катушек. Толщина прокладки должна составлять 0,8-1,0 мм;
3. произвести намотку на каждую катушку толстого медного или алюминиевого провода. Ориентироваться стоит на круглый провод из алюминия с сечением 36 мм либо медный с аналогичным омическим сопротивлением. На каждую «подковку» наносится 3 слоя по 24 витка в каждом;
4. между слоями проложить диэлектрический материал — стеклоткань, пропитанный бакелитовым лаком картон или другой диэлектрик. Прокладки должны быть надежными, так как дроссель такой конструкции склонен к самопробою между намотками. Если сопротивление между намотками будет ниже, чем сопротивление воздуха между электродом и присадкой, то пробой произойдет именно между намотками, и устройство ля сварки будет необратимо повреждено.

Намотку надо производить равномерно, без перехлестов, строго в одну и ту же сторону, чтобы «мостик» между катушками был с одной стороны будущего дросселя, а контакты входа и выхода с другой.

В случае ошибки перемычку можно установить и косо. Важно, чтобы ее установка превращала катушки с разным направлением обмотки в катушки с одинаковым направлением по факту.

Войти

Уже зарегистрированы? Войдите здесь.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

Сварка постоянным электрическим током получила широкое применение не только в масштабах крупных производств, но и в домашних мастерских. Современный рынок предлагает десятки (если не сотни) аппаратов для сварки с помощью электрической дуги, начиная от компактных маломощных сварочников, заканчивая промышленными высокопроизводительными агрегатами. Вне зависимости от типа оборудования, применяемого для электросварки, всех их объединяет одна проблема — неконтролируемое падение напряжение, из-за чего розжиг дуги и формирование шва становится затруднительным.

Для решения этой проблемы умельцы придумали дросель, внедряемый в цепь со сварочным оборудованием. У начинающих сварщиков сразу возникнет много вопросов: «Что это за деталь и как она функционирует? Как сделать дроссель самому на свой аппарат? Как рассчитать дроссель правильно?». В этой статье мы постараемся ответить на эти, и многие другие вопросы.

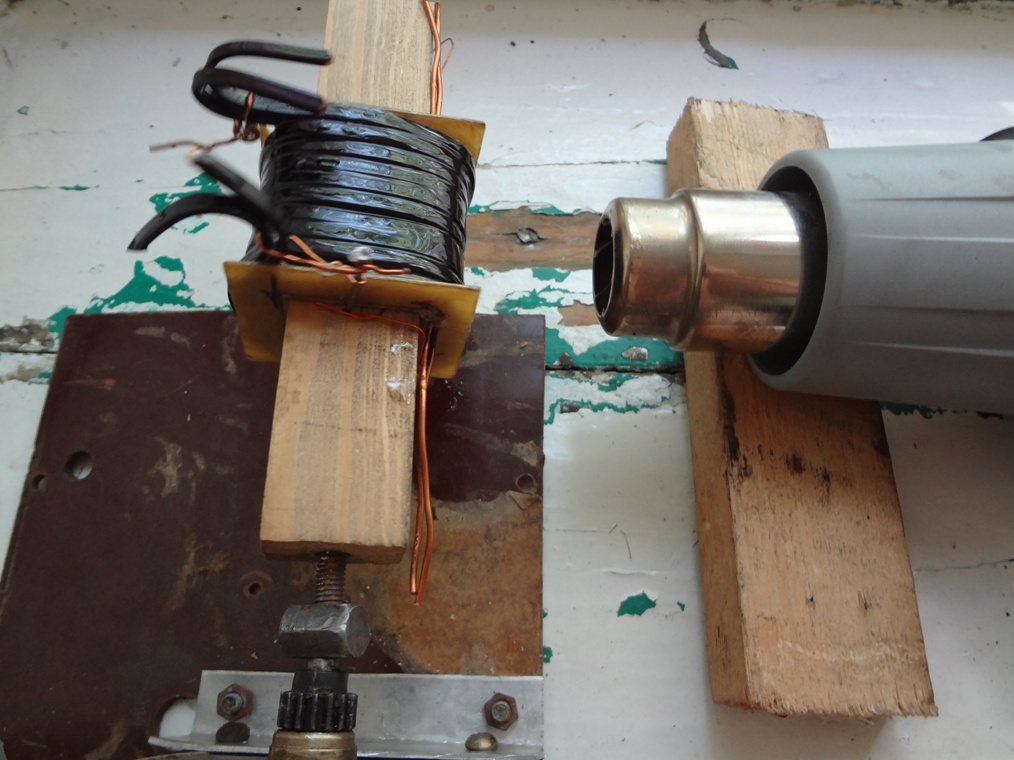

Приспособление для намотки катушки индуктивности своими руками. Изготовление дросселя, катушки индуктивности своими руками, самому, самостоятельно. Проектирование, расчет. Применение, схемы. Корпус в виде улитки

Расчет и изготовление катушки индуктивности, дросселя. Типовые электронные схемы с дросселями. Как сделать индуктор своими руками (10+)

Дроссель, катушка индуктивности — Проектирование, изготовление, применение

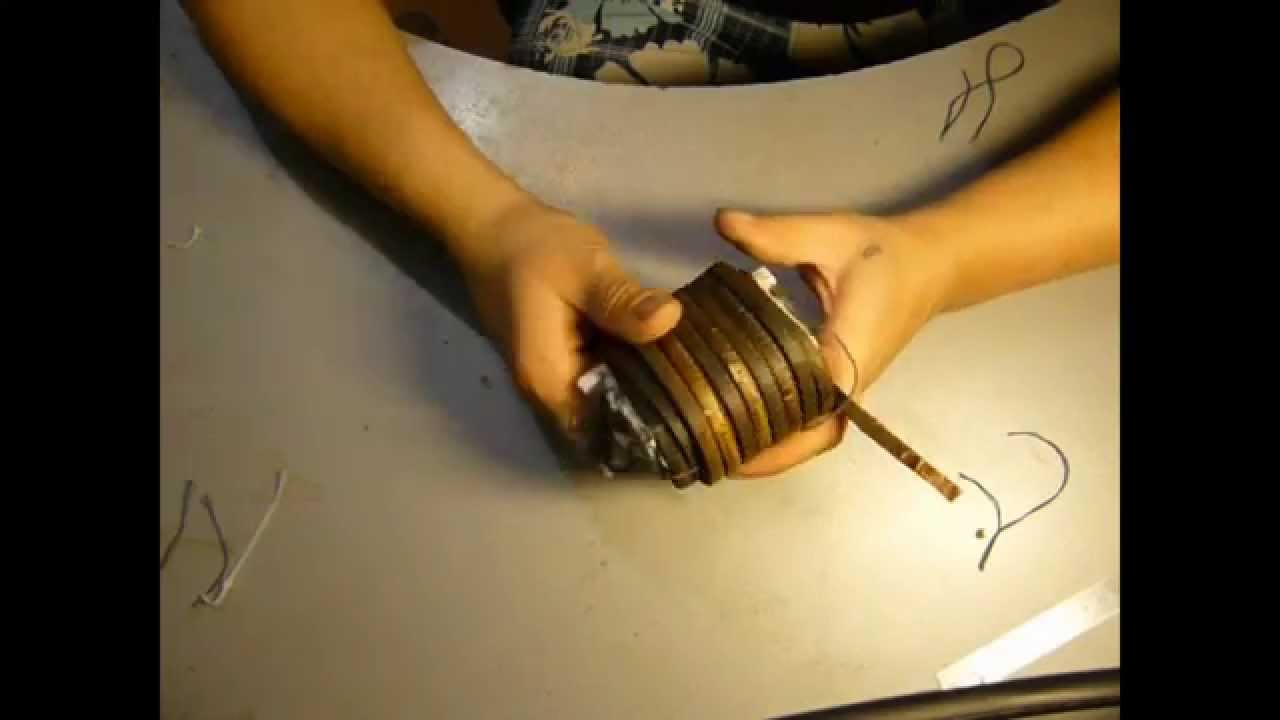

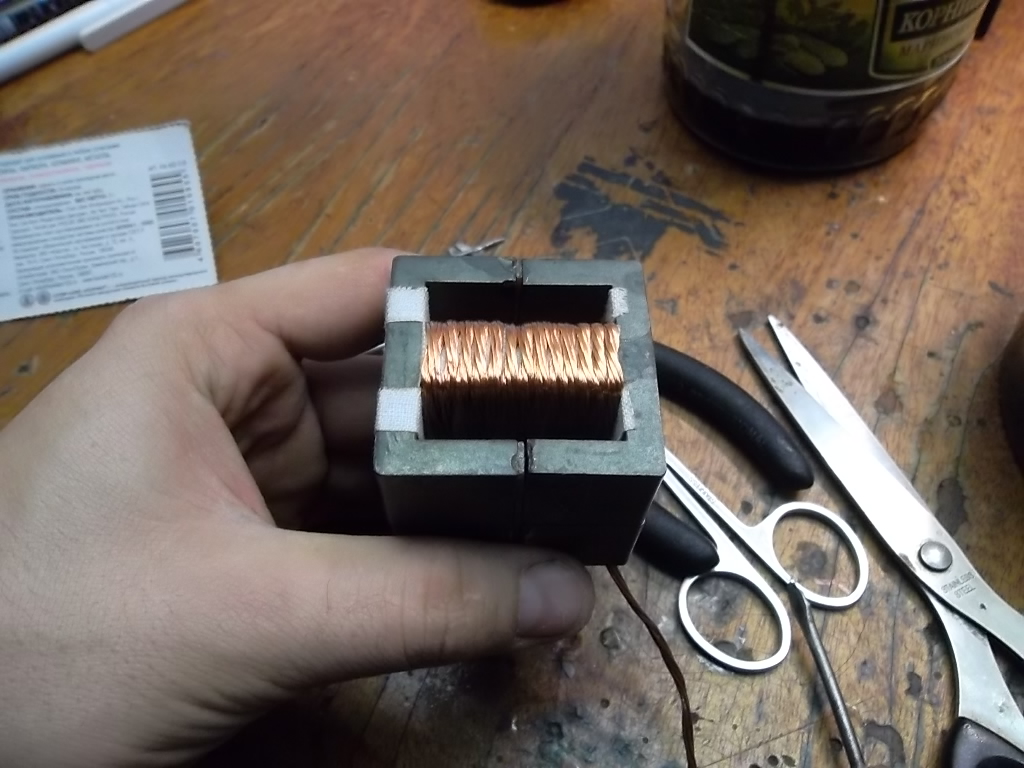

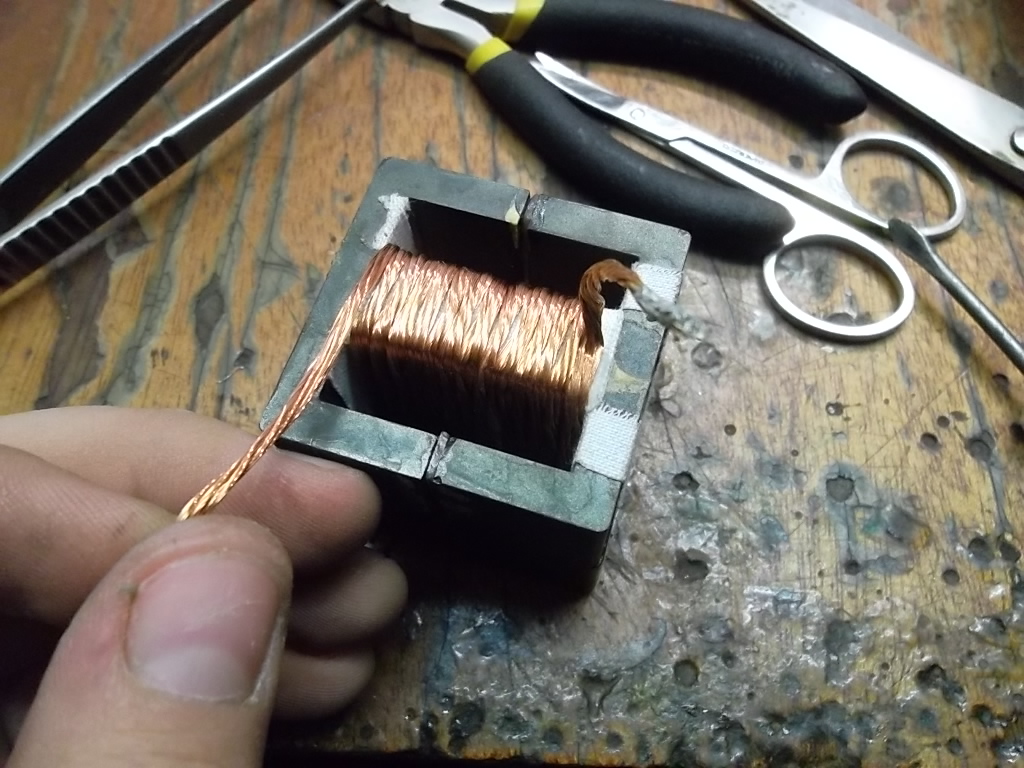

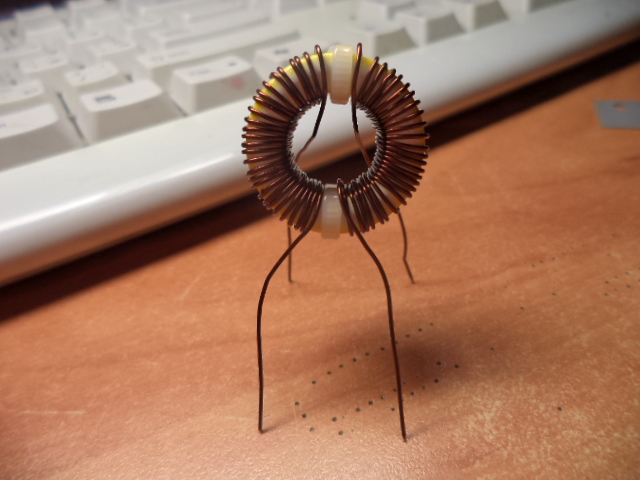

Изготовление дросселя

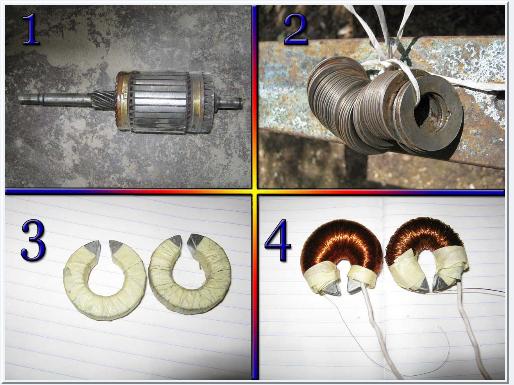

Сначала определимся с материалом магнитопровода (сердечника). Если частота больше 10 кГц, то используем ферриты, если меньше 3 кГц, то железо, если между этими значениями, то решаем, исходя из конкретных условий.

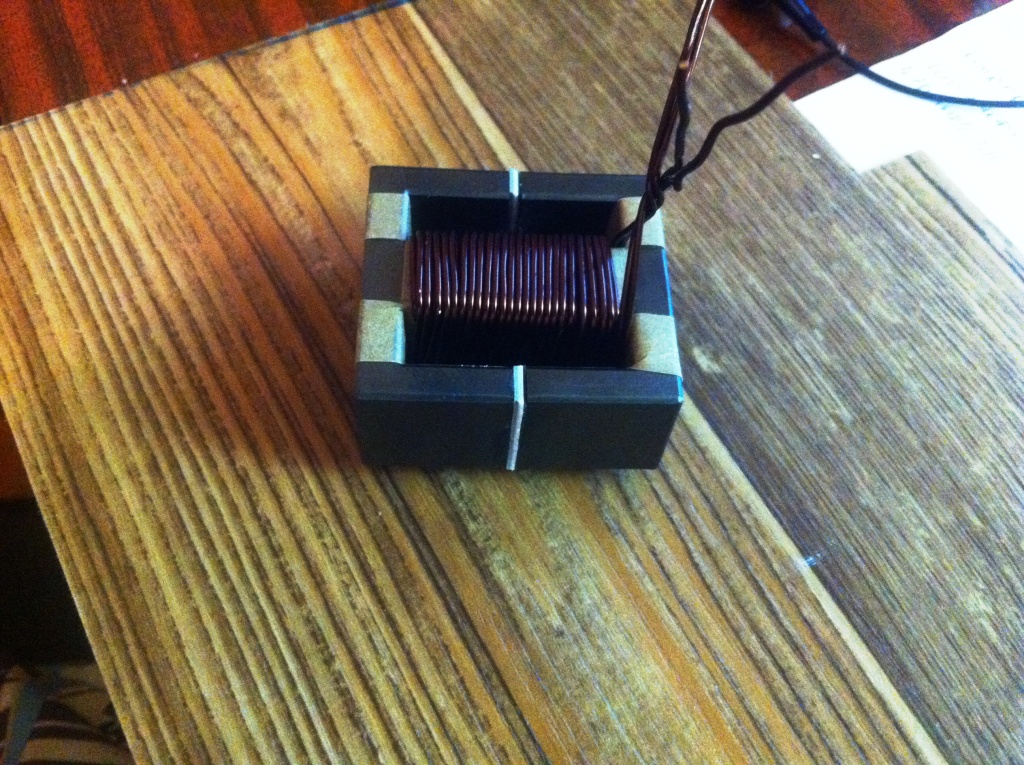

Дросселя изготавливаются с зазором в сердечнике. Правильная толщина зазора в сочетании с нужным числом витков обеспечивает нужные параметры дросселя.

Вашему вниманию подборка материалов: Реактивное сопротивление катушки индуктивности Идеальная катушка индуктивности не обладает классическим омическим сопротивлением, сопротивление дросселя постоянному току равно нулю. Но если к катушке индуктивности приложить переменное напряжение, то за счет периодического накопления энергии в магнитном поле и последующей отдачи ее, в цепи будет протекать конечный ток. Причем ток через дроссель не зависит от напряжения в текущий момент, а зависит от истории изменения напряжения, то есть определяется первообразной напряжения от времени. Так, если на дроссель подано синусоидальное напряжение, то ток будет иметь форму минус косинуса. Именно благодаря такому фазовому сдвигу на идеальной катушке индуктивности не рассеивается тепловая энергия. На реальных катушках индуктивности и в цепях вокруг них тепловая энергия, конечно, рассеивается, так как все они обладают ненулевым омическим сопротивлением. Именно на нем и рассеивается мощность. Если рассматривать синусоидальное напряжение и оперировать понятиями действующего напряжения и тока, то можно написать формулу, напоминающую закон Ома для резисторов. [ Действующий ток через дроссель ] = [Действующее напряжение на дросселе ] / [Z ], где [Z ] = (2 * ПИ * [Частота напряжения ] * [Индуктивность дросселя ]). Эта формула полезна при расчете индуктивных делителей переменного напряжения и фильтров высших и низших частот. Особенности применения дросселей в схемах Дроссели можно соединять последовательно и параллельно. [Индуктивность последовательно соединенных дросселей ] = + [Индуктивность параллельно соединенных дросселей ] = 1 / (1 / [Индуктивность первого дросселя ] + 1 / [Индуктивность второго дросселя ]) На рисунке приведены типовые схемы на катушках индуктивности. (А) — Индуктивный делитель переменного напряжения. [Напряжение на нижнем дросселе ] = [Входное напряжение ] * / ([индуктивность нижнего дросселя ] + [индуктивность верхнего дросселя ]) (Б) — Фильтр высших частот. (В) — Фильтр низших частот. К сожалению в статьях периодически встречаются ошибки, они исправляются, статьи дополняются, развиваются, готовятся новые. Подпишитесь, на новости , чтобы быть в курсе. Если что-то непонятно, обязательно спросите! Задать вопрос. Обсуждение статьи. сообщений. А что такое E в первой формуле, прямо таки получается огромная величина индукти вности. В первой формуле правдоподобно, если индуктивность в микрогенри Если я правильно понял, то, например, E-3 означает 0.001?

Каждый любитель мастерить электронные приборы и , не раз сталкивался с необходимостью намотать катушку индуктивности или дроссель. В схемах конечно указывают число намотки катушки и каким проводом, но что делать если указанного диаметра провода нет в наличии, а есть намного толще или тоньше??

Я расскажу вам как это сделать на моем примере.

Хотел я сделать вот эту схему . Намоточные данные катушек в схеме указаны (6 витков провода 0.4 на каркасе 2мм) эти намоточные данные соответствуют 47nH-нано Генри, все бы нормально но провод у меня был 0.6мм. Помощь я нашел в программе Coil32.

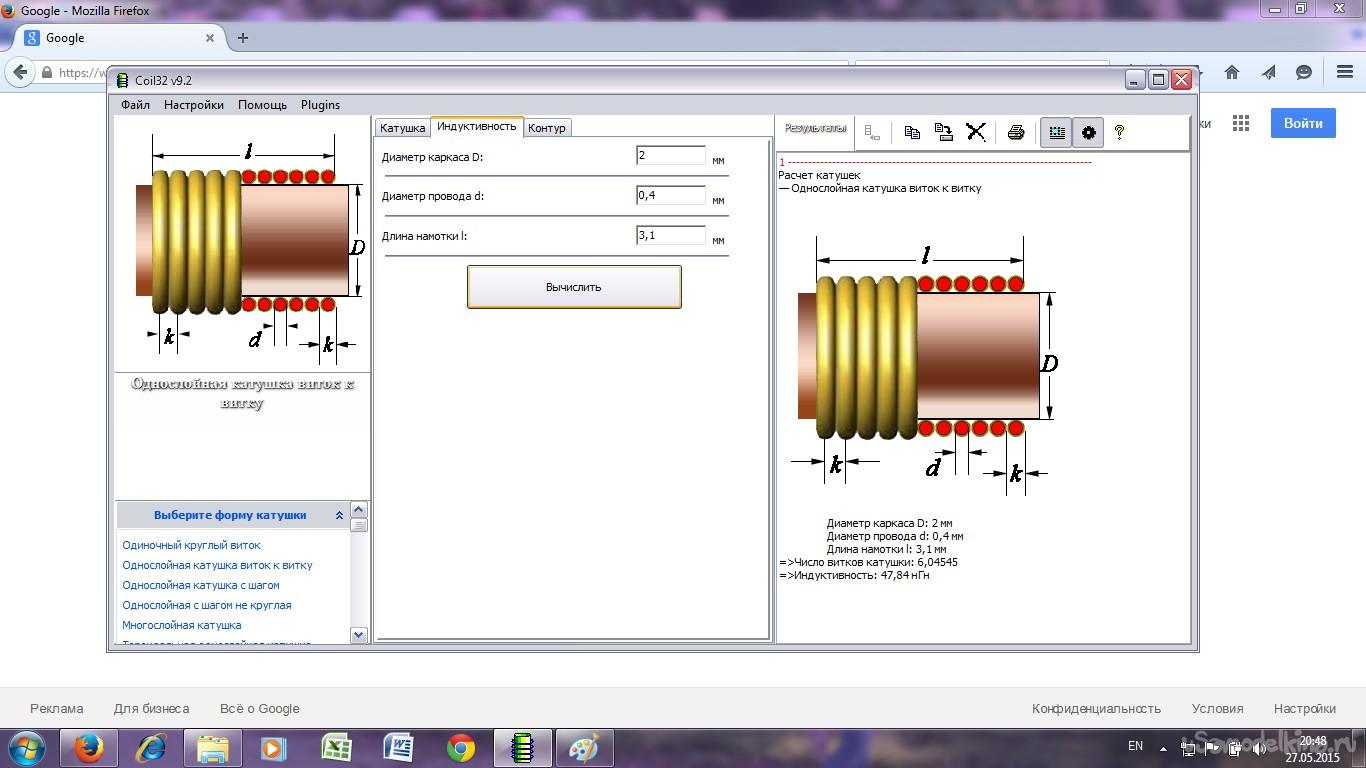

Открываем программу

В низу мы видим что в программе можно вычислить практически любую катушку. Стоит только выбрать из списка нужную, выбираем (однослойную катушку виток к витку)

Заходим в настройки и нажимаем Опции

В появившемся окне выбираем нГн

Возвращаемся к нашей схеме, например я вам не говорил какая индуктивность катушек и у вас есть только намоточные данные, как же нам теперь узнать какая же их индуктивность??

Для этого вставляем в окошки известные нам данные этих катушек, длину намотки подбираем до тех пор пока вычисления не совпадут с нашими данными.

И так вычисления показали что длина намотки 3.1мм при 6-и витках провода 0.4,на оправке 2мм. а индуктивность 47нГн.
Теперь ставим диаметр нашего провода 0.6мм.

Но теперь индуктивность маленькая, значит начинаем увеличивать например длину намотки, получилось 5.5мм

Вот и все, катушка готова.

Но если вы например уже вытравили платы, а размер контактов для катушки остался прежним, то есть для катушки с длиной намотки 3мм, а у вас же получилась на 5.5мм (намного больше и впаять рядом 3 таких катушки будет проблематично)

Значит нужно нашу катушку уменьшить, ставим в окошко диаметр каркаса не 2мм, а 4мм. И наша катушка с проводом 0.6мм, уменьшается в длине с 5.5мм до 3мм и число витков 3.5, +/- 1-2 нГн роли большой не сыграет, зато мы сможем легко впаять наши индуктивности.

Вот и все, надеюсь моя статья поможет вам. В этой программе можно рассчитывать разные катушки, выбирайте из списка какая вам нужна и все у вас получится.

Катушка индуктивности — винтовая, спиральная или винтоспиральная катушка из свёрнутого изолированного проводника, обладающая значительной индуктивностью при относительно малой ёмкости и малом активном сопротивлении. Как следствие, при протекании через катушку переменного электрического тока, наблюдается её значительная инерционность.

Для увеличения индуктивности применяют сердечники из ферромагнитных материалов: электротехнической стали, пермаллоя, флюкстрола, карбонильного железа, ферритов. Также сердечники используют для изменения индуктивности катушек в небольших пределах.

Существуют также катушки, проводники которых реализованы на печатной плате.

Катушка индуктивности в электрической цепи хорошо проводит постоянный ток и в то же время оказывает сопротивление переменному току, поскольку при изменении тока в катушке возникает ЭДС самоиндукции, препятствующая этому изменению.

Основным параметром катушки индуктивности является её индуктивность , которая определяет, какой поток магнитного поля создаст катушка при протекании через неё тока силой 1 ампер. Типичные значения индуктивностей катушек от десятых долей мкГн до десятков Гн.

Потери в проводах вызваны тремя причинами:

· Провода обмотки обладают омическим (активным) сопротивлением.

· Сопротивление провода обмотки возрастает с ростом частоты, что обусловлено скин-эффектом. Суть эффекта состоит в вытеснении тока в поверхностные слои провода. Как следствие уменьшается полезное сечение проводника и растет сопротивление.

· В проводах обмотки, свитой в спираль, проявляется эффект близости, суть которого состоит в вытеснении тока под воздействием вихревых токов и магнитного поля к периферии намотки. В результате сечение, по которому протекает ток, принимает серповидную форму, что ведёт к дополнительному возрастанию сопротивления провода.

Потери в диэлектрике (изоляции проводов и каркасе катушки) можно отнести к двум категориям:

· Потери от диэлектрика межвиткового конденсатора (межвитковые утечки и прочие потери характерные для диэлектриков конденсаторов).

· Потери от магнитных свойств диэлектрика (эти потери аналогичны потерям в сердечнике).

В общем случае можно заметить что для современных катушек общего применения потери в диэлектрике чаще всего пренебрежимо малы.

Потери в сердечнике складываются из потерь на вихревые токи, потерь на гистерезис и начальных потерь.

Потери на вихревые токи . Ток, протекающий по проводнику, индуцирует ЭДС в окружающих проводниках, например в сердечнике, экране и в проводах соседних витков. Возникающие при этом вихревые токи становятся источником потерь из-за сопротивления проводников.

Разновидности катушек индуктивности

Контурные катушки индуктивности . Эти катушки используются совместно с конденсаторами для получения резонансных контуров. Они должны иметь высокую стабильность, точность и добротность.

Катушки связи . Такие катушки применяются для обеспечения индуктивной связи между отдельными цепями и каскадами. Такая связь позволяет разделить по постоянному току цепи базы и коллектора и т. д. К таким катушкам не предъявляются жёсткие требования на добротность и точность, поэтому они выполняются из тонкого провода в виде двух обмоток небольших габаритов. Основными параметрами этих катушек являются индуктивность и коэффициент связи.

Вариометры.

Это катушки, индуктивность которых можно изменять в процессе эксплуатации для перестройки колебательных контуров. Они состоят из двух катушек, соединённых последовательно. Одна из катушек неподвижная (статор), другая располагается внутри первой и вращается (ротор). При изменении положения ротора относительно статора изменяется величина взаимоиндукции, а следовательно, индуктивность вариометра. Такая система позволяет изменять индуктивность в 4 − 5 раз. В ферровариометрах индуктивность изменяется перемещением ферромагнитного сердечника.

Дроссели . Это катушки индуктивности, обладающие высоким сопротивлением переменному току и малым сопротивлением постоянному. Применяются в цепях питания радиотехнических устройств в качестве фильтрующего элемента. Для сетей питания с частотами 50-60 Гц выполняются на сердечниках из трансформаторной стали. На более высоких частотах также применяются сердечники из пермаллоя или феррита.

Особая разновидность дросселей — помехоподавляющие ферритовые бочонки (бусины) на проводах.

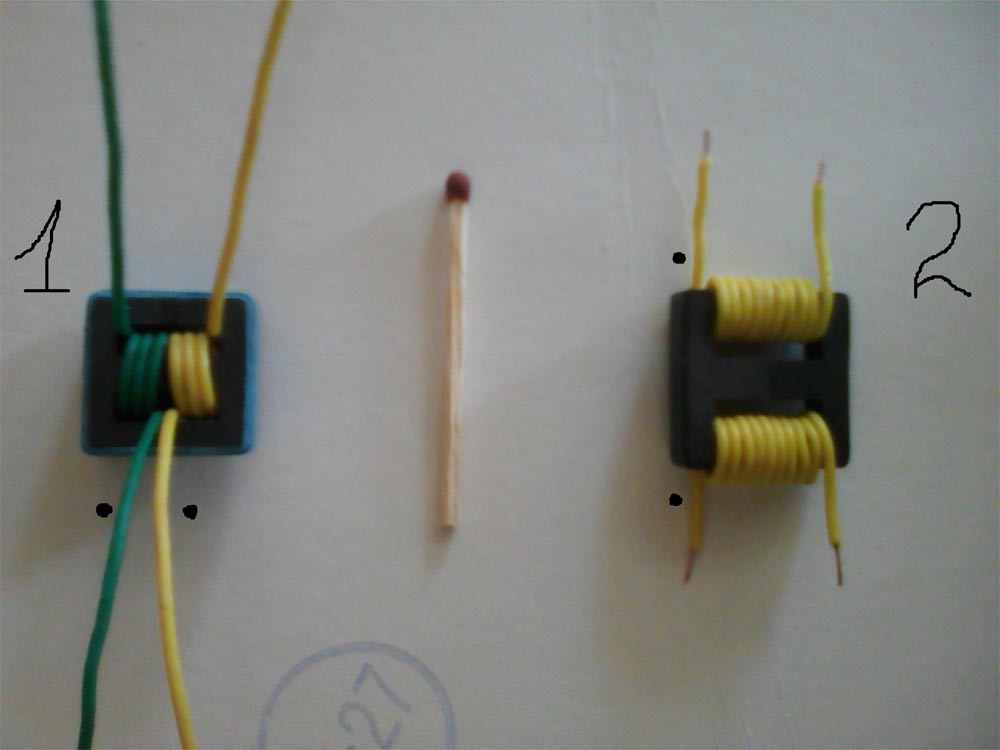

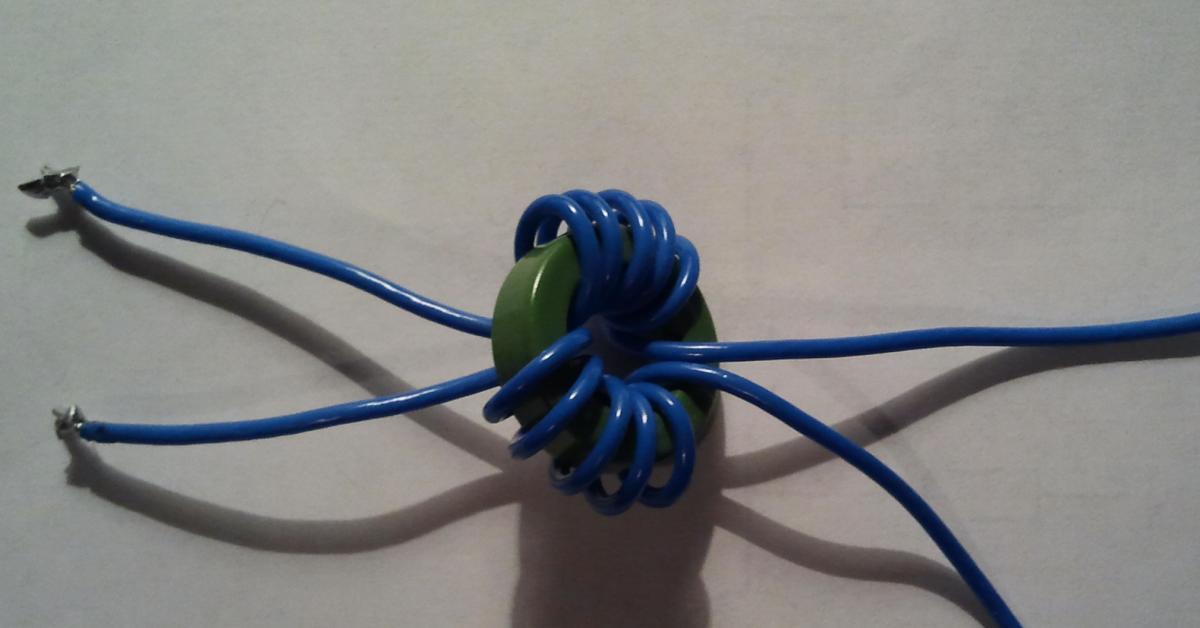

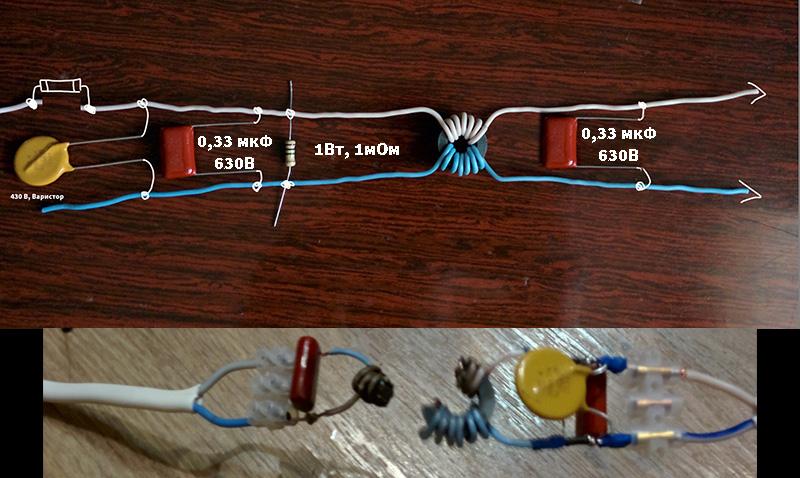

Сдвоенные дроссели две намотанных встречно катушки индуктивности, используются в фильтрах питания. За счёт встречной намотки и взаимной индукции более эффективны для фильтрации синфазных помех при тех же габаритах. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания; в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике. Т.е. предназначены как для защиты источников питания от попадания в них наведённых высокочастотных сигналов, так и во избежание засорения питающей сети электромагнитными помехами. На низких частотах используется в фильтрах цепей питания и обычно имеет ферромагнитный (из трансформаторной стали) или ферритовый сердечник.

Применение катушек индуктивности

· Катушки индуктивности (совместно с конденсаторами и/или резисторами) используются для построения различных цепей с частотно-зависимыми свойствами, в частности, фильтров, цепей обратной связи, колебательных контуров и т. п..

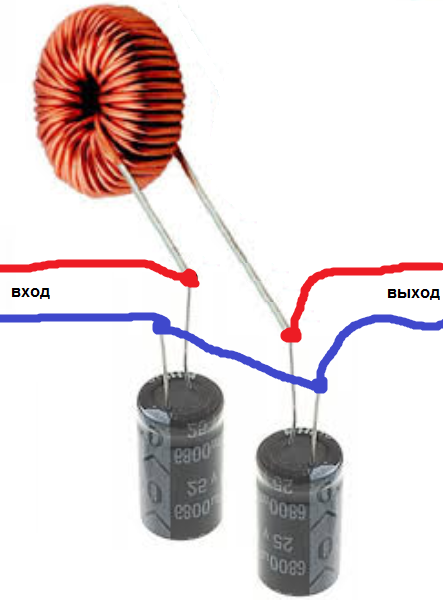

· Катушки индуктивности используются в импульсных стабилизаторах как элемент, накапливающий энергию и преобразующий уровни напряжения.

· Две и более индуктивно связанные катушки образуют трансформатор.

· Катушка индуктивности, питаемая импульсным током от транзисторного ключа, иногда применяется в качестве источника высокого напряжения небольшой мощности в слаботочных схемах, когда создание отдельного высокого питающего напряжения в блоке питания невозможно или экономически нецелесообразно. В этом случае на катушке из-за самоиндукции возникают выбросы высокого напряжения, которые можно использовать в схеме, например, выпрямив и сгладив.

· Катушки используются также в качестве электромагнитов.

· Катушки применяются в качестве источника энергии для возбуждения индуктивно-связанной плазмы.

· Для радиосвязи — излучение и приём электромагнитных волн (магнитная антенна, кольцевая антенна).

o Рамочная антенна

o DDRR

o Индукционная петля

· Для разогрева электропроводящих материалов в индукционных печах.

· Как датчик перемещения: изменение индуктивности катушки может изменяться в широких пределах перемещением (вытаскиванием) сердечника.

· Катушка индуктивности используется в индукционных датчиках магнитного поля. Индукционные магнитометры были разработаны и широко использовались во времена Второй мировой войны.

Эффективные способы намотки, разработанные на нашем предприятии:

Позволяют снять ограничения на диапазоны применяемых напряжений, токов и температур. Снижают сечение провода, стоимость и массу катушек при тех же условиях эксплуатации. Либо позволяют повысить напряжения, токи и температуру эксплуатации при том же сечении провода.

Наши многолетние исследования показали, что наиболее эффективным способом охлаждения является воздушный. Применение дополнительных видов изоляции иногда бывает нежелательно и ухудшает свойства обмоток. Вместо изоляции мы применяем разделение обмотки на секции. Стремимся к увеличению площади контакта провода с мощными потоками воздуха.

1. Разделенная обмотка .

Лучшая альтернатива дополнительной изоляции. Обмотка разделена на любое количество секций, соединенных последовательно. Потенциал между секциями делится на количество секций. Потенциал между слоями делится на количество секций, помноженное на количество слоев. Потенциал между соседними витками в одном слое делится на количество секций, помноженное на количество слоев и количество витков в слое. Таким образом любое опасное пробивное напряжение можно снизить до электрозащитных показателей обыкновенного эмальпровода без применения особых электроизоляционных мер. Чем больше отдельных секций, тем лучше можно организовать охлаждение.

2. Бесконтактная обмотка.

Витки обмотки подвешены в воздухе на специальных растяжках. Не имеют механического, электрического и теплового контакта ни с какими другими материалами катушки, ни с каркасом, ни с корпусом, ни с электроизоляцией. Самое эффективное воздушное охлаждение, тепло- и электроизоляция.

3. Корпус в виде улитки.

Наиболее эффективным способом охлаждения обмоток мы считаем воздушное. Применение такого корпуса с вентиляторами и просчетом аэродинамических характеристик дает значительные преимущества.

4. Двухполупериодная обмотка.

Все новое — это хорошо забытое старое. Разделение обмотки на два плеча и включение через диодный мост дает попеременное включение плеч с частотой сети. В один полупериод одно плечо работает, другое отдыхает. Это позволяет применять обмотки с меньшим сечением. Особенно актуальна двухполупериодная обмотка там, где в небольшие габариты требуется поместить очень мощную обмотку с таким толстым проводом, который невозможно согнуть под требуемыми углами без повреждения. Или промышленность не выпускает настолько толстые шины, и таким образом можно перейти на меньшее сечение.

5. Трубопроводная обмотка.

Для работы на особо высоких температурных режимах. В качестве провода применяется медная труба, циркулирующая жидкость, насосы, теплообменники, хладогенераторы, резервуары.

6. Заливка компаундами с примесями на основе нитрида бора и другими для повышения теплопроводности компаунда. Либо виброустойчивая растяжка с применением специальных техпластин. Применяется на сложных виброударных режимах работы.

Наши специалисты разработают наиболее эффективный способ решения Ваших задач. Мы будем рады с Вами сотрудничать.

Ждем Ваших заказов.

Что вы себе представляете под словом “катушка” ? Ну… это, наверное, какая-нибудь “фиговинка”, на которой намотаны нитки, леска, веревка, да что угодно! Катушка индуктивности представляет из себя точь-в-точь то же самое, но вместо нитки, лески или чего-нибудь еще там намотана обыкновенная медная проволока в изоляции.

Изоляция может быть из бесцветного лака, из ПВХ-изоляции и даже из матерчатой. Тут фишка такая, что хоть и провода в катушке индуктивности очень плотно прилегают к друг другу, они все равно изолированы друг от друга . Если будете мотать катушки индуктивности своими руками, ни в коем случае не вздумайте брать обычный медный голый провод!

Индуктивность

Любая катушка индуктивности обладает индуктивностью . Индуктивность катушки измеряется в Генри (Гн), обозначается буковкой L и замеряется с помощью LC – метра .

Что такое индуктивность? Если через провод пропустить электрический ток, то он вокруг себя создаст магнитное поле:

где

В – магнитное поле, Вб

I –

А давайте возьмем и намотаем в спиральку этот провод и подадим на его концы напряжение

И у нас получится вот такая картина с магнитными силовыми линиями:

Грубо говоря, чем больше линий магнитного поля пересекут площадь этого соленоида, в нашем случае площадь цилиндра, тем больше будет магнитный поток (Ф) . Так как через катушку течет электрический ток, значит, через нее проходит ток с Силой тока (I), а коэффициент между магнитным потоком и силой тока называется индуктивностью и вычисляется по формуле:

С научной же точки зрения, индуктивность – это способность извлекать энергию из источника электрического тока и сохранять ее в виде магнитного поля. Если ток в катушке увеличивается, магнитное поле вокруг катушки расширяется, а если ток уменьшается, то магнитное поле сжимается.

Самоиндукция

Катушка индуктивности обладает также очень интересным свойством. При подаче на катушку постоянного напряжения, в катушке возникает на короткий промежуток времени противоположное напряжение.

Это противоположное напряжение называется ЭДС самоиндукции. Эта зависит от значения индуктивности катушки. Поэтому, в момент подачи напряжения на катушку сила тока в течение долей секунд плавно меняет свое значение от 0 до некоторого значения, потому что напряжение, в момент подачи электрического тока, также меняет свое значение от ноля и до установившегося значения. Согласно Закону Ома :

где

I – сила тока в катушке, А

U – напряжение в катушке, В

R – сопротивление катушки, Ом

Как мы видим по формуле, напряжение меняется от нуля и до напряжения, подаваемого в катушку, следовательно и ток тоже будет меняться от нуля и до какого то значения. Сопротивление катушки для постоянного тока также постоянное.

И второй феномен в катушке индуктивности заключается в том, что если мы разомкнем цепь катушка индуктивности – источник тока, то у нас ЭДС самоиндукции будет суммироваться к напряжению, которое мы уже подали на катушку.

То есть как только мы разрываем цепь, на катушке напряжение в этот момент может быть в разы больше, чем было до размыкания цепи, а сила тока в цепи катушки будет тихонько падать, так как ЭДС самоиндукции будет поддерживать убывающее напряжение.

Сделаем первые выводы о работе катушки индуктивности при подаче на нее постоянного тока. При подаче на катушку электрического тока, сила тока будет плавно увеличиваться, а при снятии электрического тока с катушки, сила тока будет плавно убывать до нуля. Короче говоря, сила тока в катушке мгновенно измениться не может.

Типы катушек индуктивности

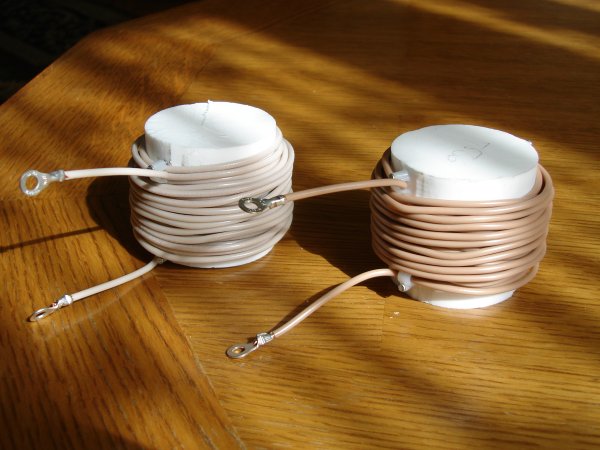

Катушки индуктивности делятся в основном на два класса: с магнитным и немагнитным сердечником . Снизу на фото катушка с немагнитным сердечником.

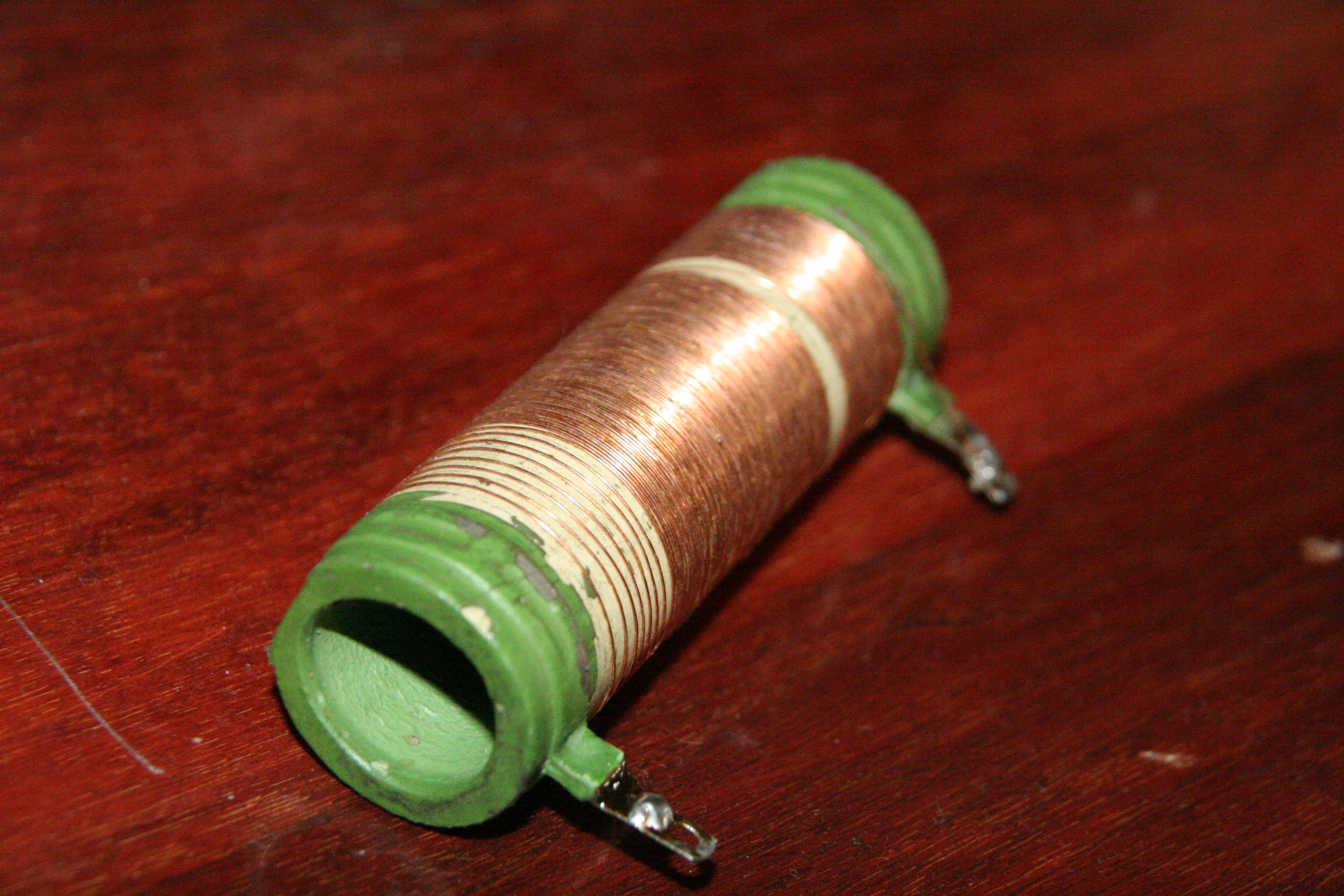

Но где у нее сердечник? Воздух – это немагнитный сердечник:-). Такие катушки также могут быть намотаны на какой-нибудь цилиндрической бумажной трубочке. Индуктивность катушек с немагнитным сердечником используется, когда индуктивность не превышает 5 миллигенри.

А вот катушки индуктивности с сердечником:

В основном используют сердечники из феррита и железных пластин. Сердечники повышают индуктивность катушек в разы. Сердечники в виде кольца (тороидальные) позволяют получить большую индуктивность, нежели просто сердечники из цилиндра.

Для катушек средней индуктивности используются ферритовые сердечники:

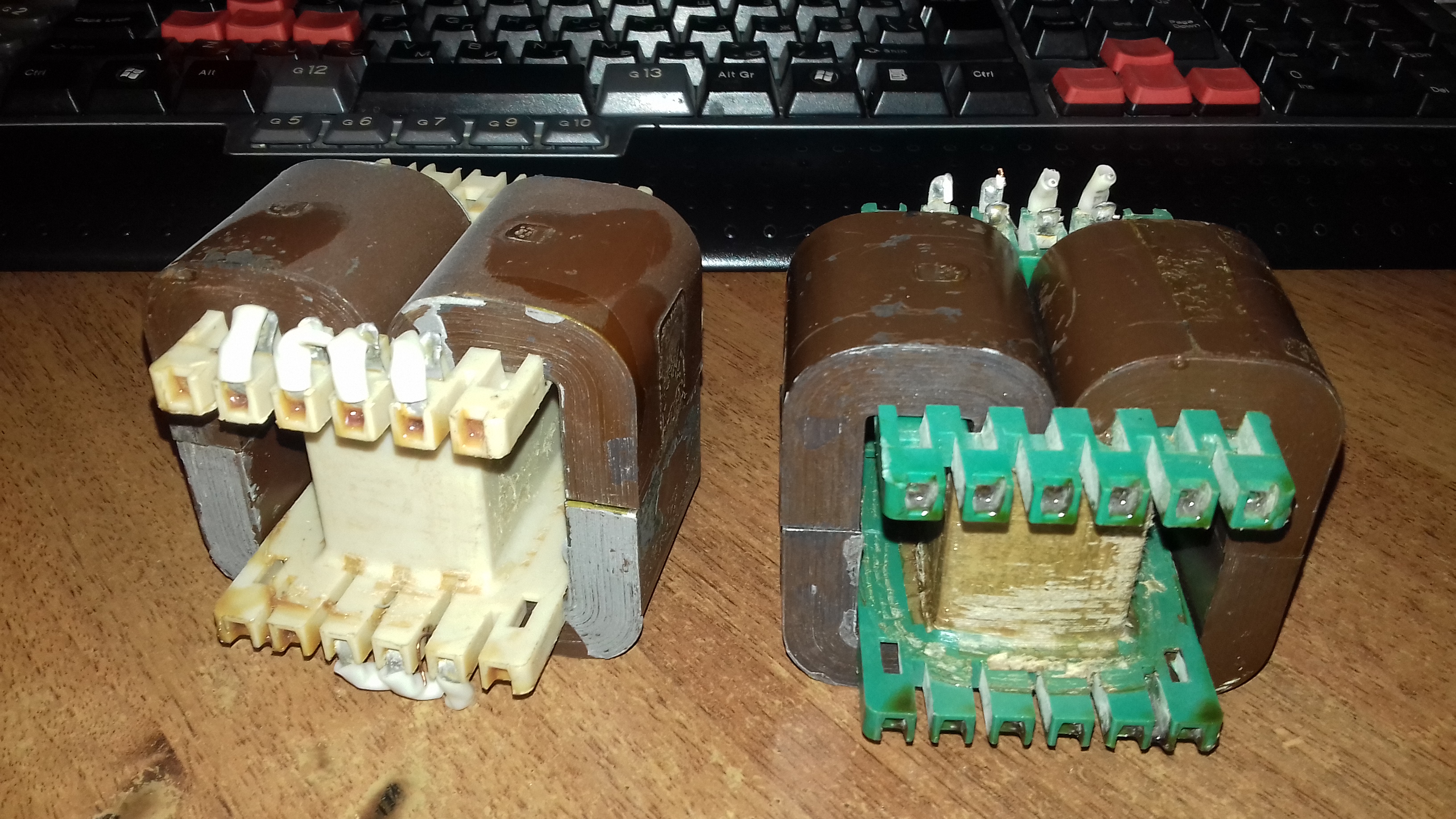

Катушки с большой индуктивностью делают как трансформатор с железным сердечником, но с одной обмоткой, в отличие от трансформатора.

Дроссели

Также есть особый вид катушек индуктивностей. Это так называемые . Дроссель – это катушка индуктивности, задача которой состоит в том, чтобы создать в цепи большое сопротивление для переменного тока, чтобы подавить токи высоких частот.

Постоянный ток через дроссель проходит без проблем. Почему это происходит, можете прочитать в этой статье. Обычно дроссели включаются в цепях питания усилительных устройств. Дроссели предназначены для защиты источников питания от попадания в них высокочастотных сигналов (ВЧ-сигналов). На низких частотах (НЧ) они используются цепей питания и обычно имеют металлические или ферритовые сердечники. Ниже на фото силовые дроссели:

Также существует еще один особый вид дросселей – это . Он представляет из себя две встречно намотанных катушки индуктивности. За счет встречной намотки и взаимной индукции он более эффективен. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания, а также в звуковой технике.

Опыты с катушкой

От каких факторов зависит индуктивность катушки? Давайте проведем несколько опытов. Я намотал катушку с немагнитным сердечником. Ее индуктивность настолько мала, что LC – метр мне показывает ноль.

Имеется ферритовый сердечник

Начинаю вводить катушку в сердечник на самый край

LC-метр показывает 21 микрогенри.

Ввожу катушку на середину феррита

35 микрогенри. Уже лучше.

Продолжаю вводить катушку на правый край феррита

20 микрогенри. Делаем вывод, самая большая индуктивность на цилиндрическом феррите возникает в его середине. Поэтому, если будете мотать на цилиндрике, старайтесь мотать в середине феррита. Это свойство используется для плавного изменения индуктивности в переменных катушках индуктивности:

где

1 – это каркас катушки

2 – это витки катушки

3 – сердечник, у которого сверху пазик под маленькую отвертку. Вкручивая или выкручивая сердечник, мы тем самым изменяем индуктивность катушки.

Индуктивность стала почти 50 микрогенри!

А давайте-ка попробуем расправим витки по всему ферриту

13 микрогенри. Делаем вывод: для максимальной индуктивности мотать катушку надо “виток к витку”.

Убавим витки катушки в два раза. Было 24 витка, стало 12.

Совсем маленькая индуктивность. Убавил количество витков в 2 раза, индуктивность уменьшилась в 10 раз. Вывод: чем меньше количество витков – тем меньше индуктивность и наоборот. Индуктивность меняется не прямолинейно виткам.

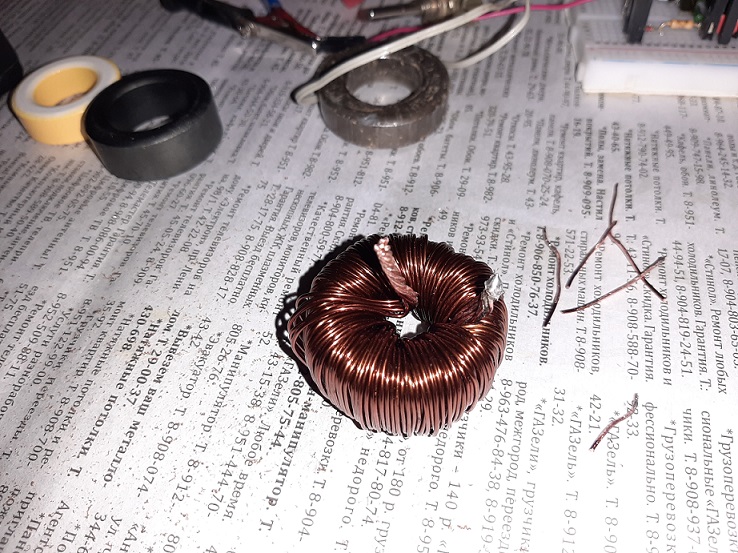

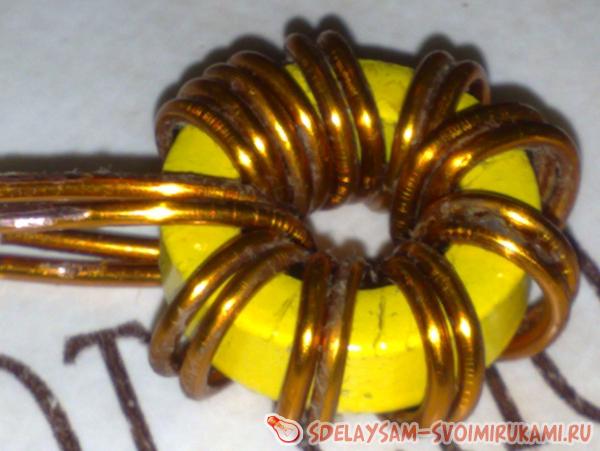

Давайте поэкспериментируем с ферритовым кольцом.

Замеряем индуктивность

15 микрогенри

Отдалим витки катушки друг от друга

Замеряем снова

Хм, также 15 микрогенри. Делаем вывод: расстояние от витка до витка не играет никакой роли в катушке индуктивности тороидального исполнения.

Мотнем побольше витков. Было 3 витка, стало 9.

Замеряем

Офигеть! Увеличил количество витков в 3 раза, а индуктивность увеличилась в 12 раз! Вывод: индуктивность меняется не прямолинейно виткам.

Если верить формулам для расчета индуктивностей, индуктивность зависит от “витков в квадрате”. Эти формулы я здесь выкладывать не буду, потому как не вижу надобности. Скажу только, что индуктивность зависит еще от таких параметров, как сердечник (из какого материала он сделан), площадь поперечного сечения сердечника, длина катушки.

Обозначение на схемах

Последовательное и параллельное соединение катушек

При последовательном соединении индуктивностей , их общая индуктивность будет равняться сумме индуктивностей.

А при параллельном соединении получаем вот так:

При соединении индуктивностей должно выполняться правило, чтобы они были пространственно разнесены на плате. Это связано с тем, что при близком расположении друг друга их магнитные поля будут влиять с друг другом, и поэтому показания индуктивностей будут неверны. Не ставьте на одну железную ось две и более тороидальных катушек. Это может привести к неправильным показаниям общей индуктивности.

Резюме

Катушка индуктивности играет в электронике очень большую роль, особенно в приемопередающей аппаратуре. На катушках индуктивности строятся также различные для электронной радиоаппаратуры, а в электротехнике ее используют также в качестве ограничителя скачка силы тока.

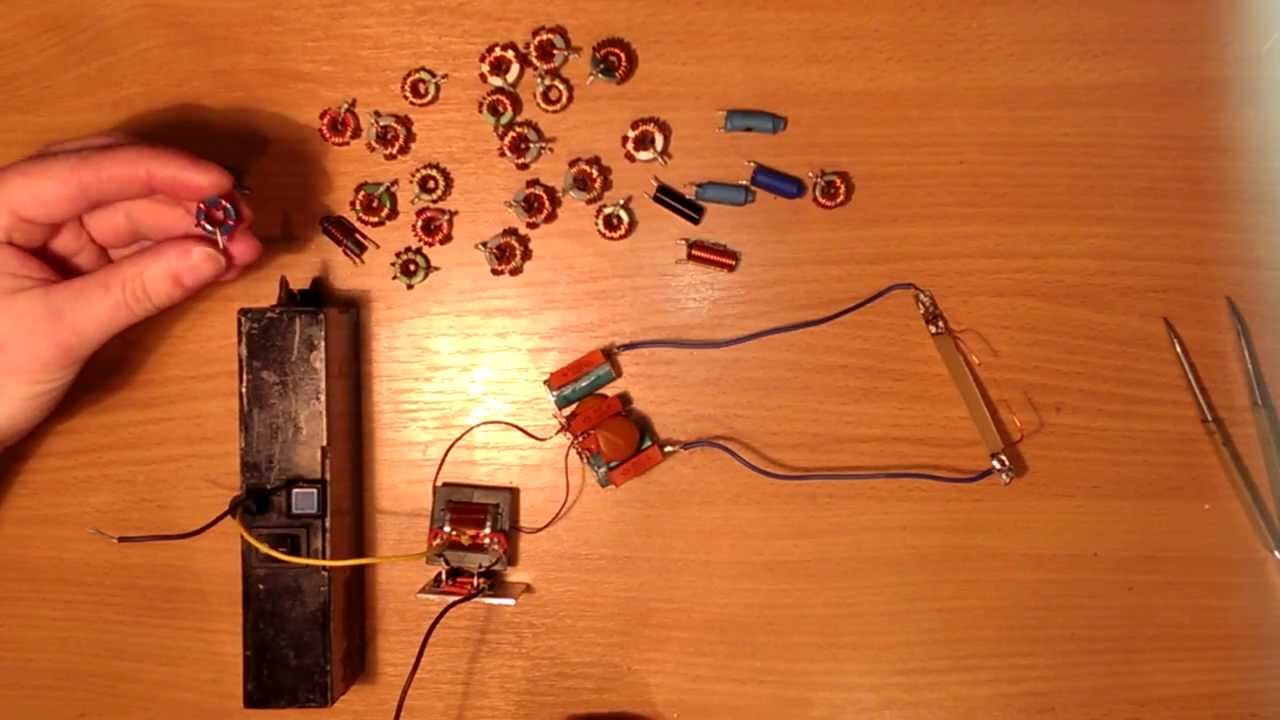

Ребята из Паяльника забабахали очень неплохой видос про катушку индуктивности. Советую посмотреть в обязательном порядке:

Как наматывают катушки индуктивности?

Катушка индуктивности является одной из схем в цепочке радиотехнических устройств. Она применяется в изготовлении СВЧ-печей, трансформаторов для автономных подстанций, приемно-передающей аппаратуре и других видах электрической техники.

Принцип работы катушки индуктивности

При подаче на катушку индуктивности электричества сила тока будет постепенно возрастать. Когда энергия перестанет поступать, напряжение в катушке резко возрастет, а потом начнет постепенно ослабевать. Сила тока в цепи мгновенно измениться не может. На этом основан первый закон коммутации.

Различаются катушки индуктивности с магнитным сердечником: обычно это пластины из феррита или железа или сердечники в виде кольца, которые считаются наиболее эффективными проводниками тока. Катушки с немагнитным сердечником — это конструкции, полые внутри, то есть без какой-либо сердцевины.

Материалы для создания катушки

1. Медные изолированные провода нескольких разных сечений;
2. Пластмассовый цилиндр;
3. Небольшая стальная пластина;
4. Микрометр;
5. Линейка;
6. Картон или органическое стекло;
7. Специальный станок для намотки проводов на катушку (если есть в наличии, но можно обойтись и без него).

Как намотать катушку индуктивности

При намотке катушки индуктивности в домашних условиях не используйте обычный медный провод, берите только изолированный, иначе весь процесс просто потеряет смысл.

1. Определитесь с предназначением катушки.
   • Если вам нужна низкочастотная катушка, то используйте для этого сердечник в виде стальной пластины. Для высокочастотного прибора вам сердцевина не потребуется.
2. Используйте для намотки медный изолированный провод, лучше всего с эмалевой изоляцией (в узкополосных фильтрах применяется многожильный провод — он состоит из нескольких свитых вместе проводов).
3. С помощью микрометра определите диаметр провода, который вам необходимо намотать на катушку.
   • Если данный прибор у вас отсутствует, можно узнать необходимый размер следующим образом: намотайте несколько десятков витков провода на карандаш и измерьте длину намотки линейкой. Затем полученное число разделите на количество витков, которые вы сделали. Таким образом вы получите необходимый вам размер диаметра.
4. Изготовьте основу для катушки.
   • Это можно сделать из картона, органического стекла, сложенной в моток фотопленки.
5. Намотайте провод на катушку.

Данное действие можно производить вручную или на специальном станке. Наматывать провод надо по принципу «виток к витку». Чем больше витков вы сделаете, тем выше будут в катушке индуктивные свойства.

Теперь вы знаете, как наматывают катушки индуктивности, и сможете это применить дома для ремонта или создания своих электрических приборов.

Дроссель для сварочного аппарата своими руками

Электросварка широко применяется на крупных производствах и в мелких мастерских. Аппараты для соединения металлов электрической дугой тоже бывают разными по размерам и мощности. Но всех их объединяет одна возможная проблема — падение напряжения мешает розжигу дуги и ведению шва. Еще бывает трудно настроить нужную величину тока для конкретной толщины металла. Для решения всего этого используется дроссель в составе оборудования. Что это такое? Как он функционирует? Как сделать дроссель самому на свой аппарат?

Что это такое?

Дроссель для сварочного аппарата своими руками смастерить вполне возможно. Он состоит из сердечника и двух обмоток с определенным сечением, рассчитанным на работу с конкретной величиной тока. Дроссель от крупного сварочного оборудования не подойдет к маленькому агрегату, и наоборот, маленькая модель будет не эффективна на большом сварочном аппарате.

Дроссель получает и накапливает в себе ток от понижающего трансформатора, чем содействует плавному розжигу электрода. Во время ведения шва дуга горит более мягко и меньше разбрызгивается металл сварочной ванны. Если поступающее напряжение слишком велико, то дроссель берет на себя часть функции сопротивления. Это позволяет более точно настраивать аппарат и варить тонкий металл.

Преимущество самодельного дросселя

Для сварки металла различной толщины применяется несколько способов регулировки силы тока:

Изменение расстояния между элементами трансформатора. В устройстве сварочных аппаратов имеется две обмотки, между которыми происходит электромагнитная индукция. Благодаря этому понижаются Вольты, и повышаются Амперы. Если сила тока слишком велика, для нормального ведения шва на заданной толщине материала, то обмотки разводятся между собой при помощи винта с резьбой. Это рассеивает индукцию и уменьшает силу тока. Степень регулировки зависит от длины винта и размеров корпуса аппарат. Чем шире настройки этого параметра, тем крупнее сам сварочный агрегат.

Ступенчатая регулировка на обмотке трансформатора позволяет отсекать часть катушки, пуская ток по более коротком пути. Для уменьшения силы сварочной дуги устанавливают максимально длинный путь напряжению. Но это зависит от количества витков понижающего трансформатора.

Сопротивление из стальной пружины с креплением клемм через определенный интервал позволяет регулировать силу тока мелкими «шагами», но имеет существенный недостаток в виде быстрого перегрева сопротивления, которое постоянно находится под ногами у сварщика.

Внедрение в схему дросселя решает все эти проблемы одновременно. Это небольшое электротехническое приспособление частично компенсирует недостающее сопротивление, поэтому нет необходимости использовать большие трансформаторы с широкими параметрами регулировки. Настройка тока происходит плавно без ступеней, а под ногами нет раскаленной пружины.

Применение

Сделанный самостоятельно дроссель хорошо взаимодействует на трансформаторах. Поскольку переменный ток отличается треском и разбрызгиванием металла, то добавление в схему этого элемента позволит варить более мягко. Особенно это чувствуется при работе на трубах отопления, где продолжает подтекать вода из системы.

Дроссель для сварочного инвертора и полуавтомата полезен и содействием быстрого розжига дуги. Например, если инвертор должен выдавать 48 V холостого хода, то при падении или скачках напряжения в сети, это значение будет еще меньше. Когда требуется варить электродом МР-3, оптимальное значение тока для которого составляет 70 V, а при 48V он зажигается с трудом, то в случае падения напряжения дугу будет возбудить очень сложно. В результате, запланированные сварочные работы придется отложить до восстановления нормального напряжения.

Дроссель, в сочетании с выпрямителем, способен производить ЭДС самоиндукции, которая пронизывает воздушное пространство и легко поджигает электрод. В случае полуавтомата это содействует легкому началу работ при малейшем поднесении к изделию подающейся из сопла проволоки.

Сочетая в себе две функции (компенсация сопротивления и стабилизация дуги) это устройство позволяет варить тонкий металл в условиях скачущего напряжения. Так, аппараты с дросселем широко используются для сварки кузовов автомобилей на СТО, или нержавеющих тонких емкостей.

Дроссель своими руками

Чтобы знать как намотать дроссель правильно, важно разобраться в его устройстве. Хотя оно простое, поэтапное точное выполнение каждой части обеспечит качественный результат. Для полуавтомата или инвертора, используемых в частном доме и на даче, подойдет дроссель, сделанный следующим образом:

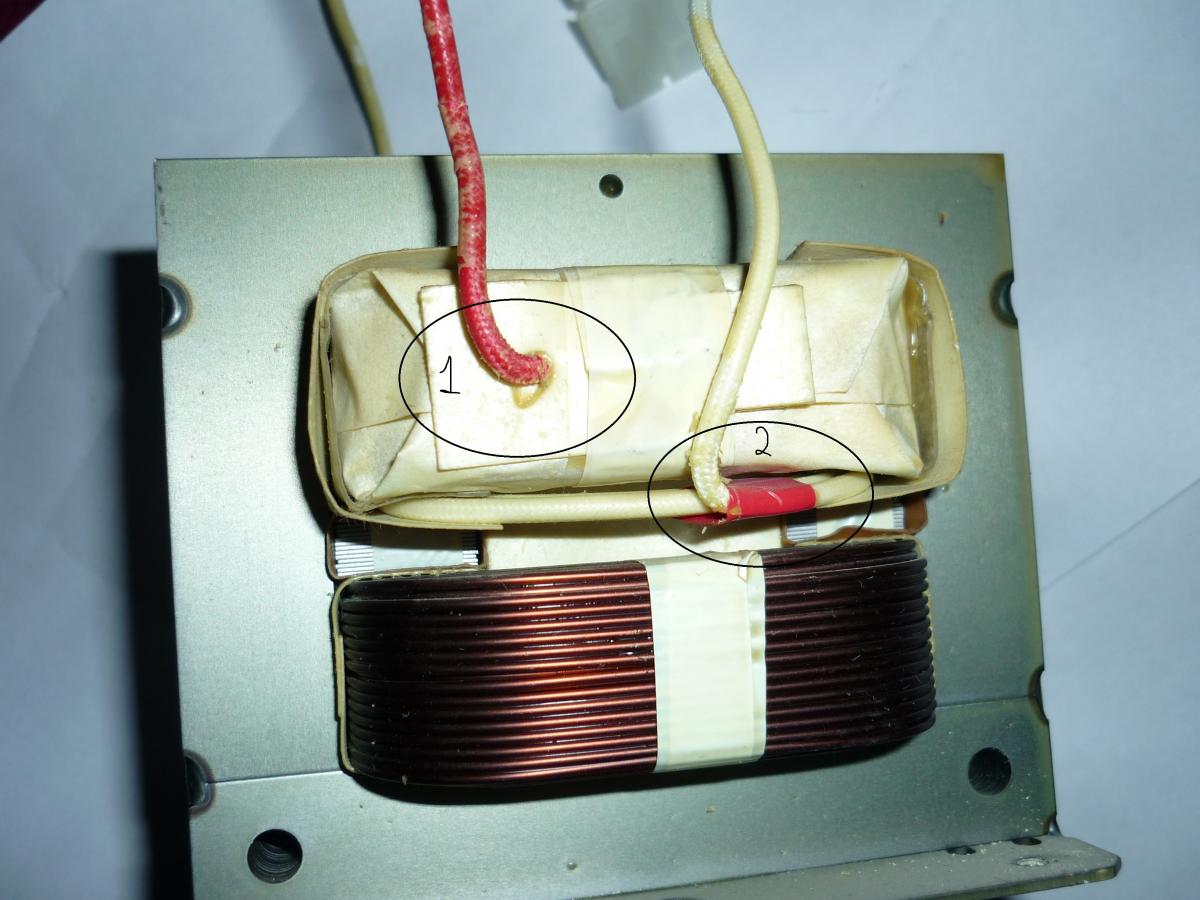

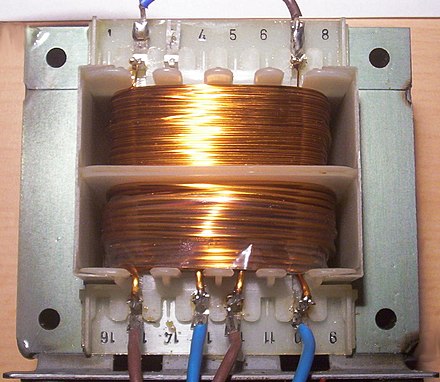

1. За основу берется старый трансформатор. Оптимальная модель — это повышающий элемент на ламповом телевизоре с маркировкой «ТСА 270-1». Подобные можно найти у пожилых знакомых в гараже. Размеры его внутренней части идеально подходят под сварочный аппарат для домашнего использования.
2. Разборка трансформатора производится путем срезания болтов для освобождения катушек. Или можно повернуть ряд головок в верхней части устройства, и снять катушки напрямую.
3. На пустые подковы необходимо установить прокладки, которые будут образовывать индуктивный зазор дросселя. Их можно изготовить из картона с толщиной листа от 0.8 до 1.0 мм. Прокладки приклеиваются на основание подковы.
4. Обмотка производится мягким алюминиевым проводом с сечением 36 мм. На каждую катушку следует нанести по 24 витка. С использованием указанного сердечника от старого телевизора получится сделать три слоя по восемь витков в каждом. Между слоями необходимо выполнить качественную изоляцию бумагой и бакелитовым лаком. Это делается ввиду способности устройства к выработке ЭДС самоиндукции, которая появляется при разрыве дуги. Тогда разряд идет по пути наименьшего сопротивления и пробивает воздух, чем возобновляет горение электрода. Если наименьшее сопротивление окажется между витками обмотки, то пробой случится там, что повлечет порчу элемента.
5. Наматывать провод нужно в одну сторону на каждой катушке. Благодаря одинаковому направлению получится конструкция, на которой вверху будет перемычка между отводами, соединяющая катушки, а внизу расположатся вход и выход.
6. Если при наматывании была допущена ошибка, и катушки получились противоположными по направлению намотки, то выйти из положения можно установкой косой перемычки между верхним и нижним отводами по диагонали. Вторая пара отводов образует вход и выход.
7. Устанавливать дроссель в цепь рекомендуется уже после диодов. Ко входу подключается кабель с диодного моста, а к выходу крепится кабель массы, подающийся на изделие.

Проверка дросселя

После сборки происходит тестирование устройства. Для этого необходимо выполнить сварку на металле, толщина которого будет применяться чаще всего в повседневной работе. Проверяется сила тока, которой должно быть достаточно для хорошего провара, но без прожогов.

Обращать внимание необходимо и на поведение сварочной дуги, ее стабильность, умеренный треск, и плавность горения без чрезмерных брызг. Легкий поджиг электрода и хорошие характеристики дуги будут показателем правильной сборки. Если сила тока значительно упала, то стоит перемотать устройство и удалить несколько витков обмотки на каждой катушке.

Внедрение дросселя в схему полуавтомата, инвертора или обычного трансформатора, облегчает работу с устройством. Накладывать швы становится более удобно, а поджиг электрода происходит плавно и стабильно. Особенно это практично в частном секторе, где скачки напряжения — привычное дело. Самодельное изготовление устройства легко выполнить придерживаясь последовательности приведенной в статье.

Источник

Для чено нужен дроссель для люминесцентных ламп, поговорим подробно

Электротехнический вид

По своей конструкции этот вид устройства представляет собой магнитопроводящий сердечник с намотанным на него проводником. При прохождении через него переменного тока возникает магнитный поток в сердечнике, имеющий небольшое временное запаздывание по сравнению с силой тока. В период спадания прохождения электротока магнитный поток еще некоторое время находится на стадии возрастания и индуцирует ток, имеющий направление, противоположное основному.

Иначе говоря, дроссель является индукционным сопротивлением, способным сглаживать пиковые значения силы тока уменьшать амплитуду пульсации. Это свойство используется во многих бытовых и промышленных электроприборах, работающих от сети переменного тока.

Что такое дроссель, внешний вид и устройство

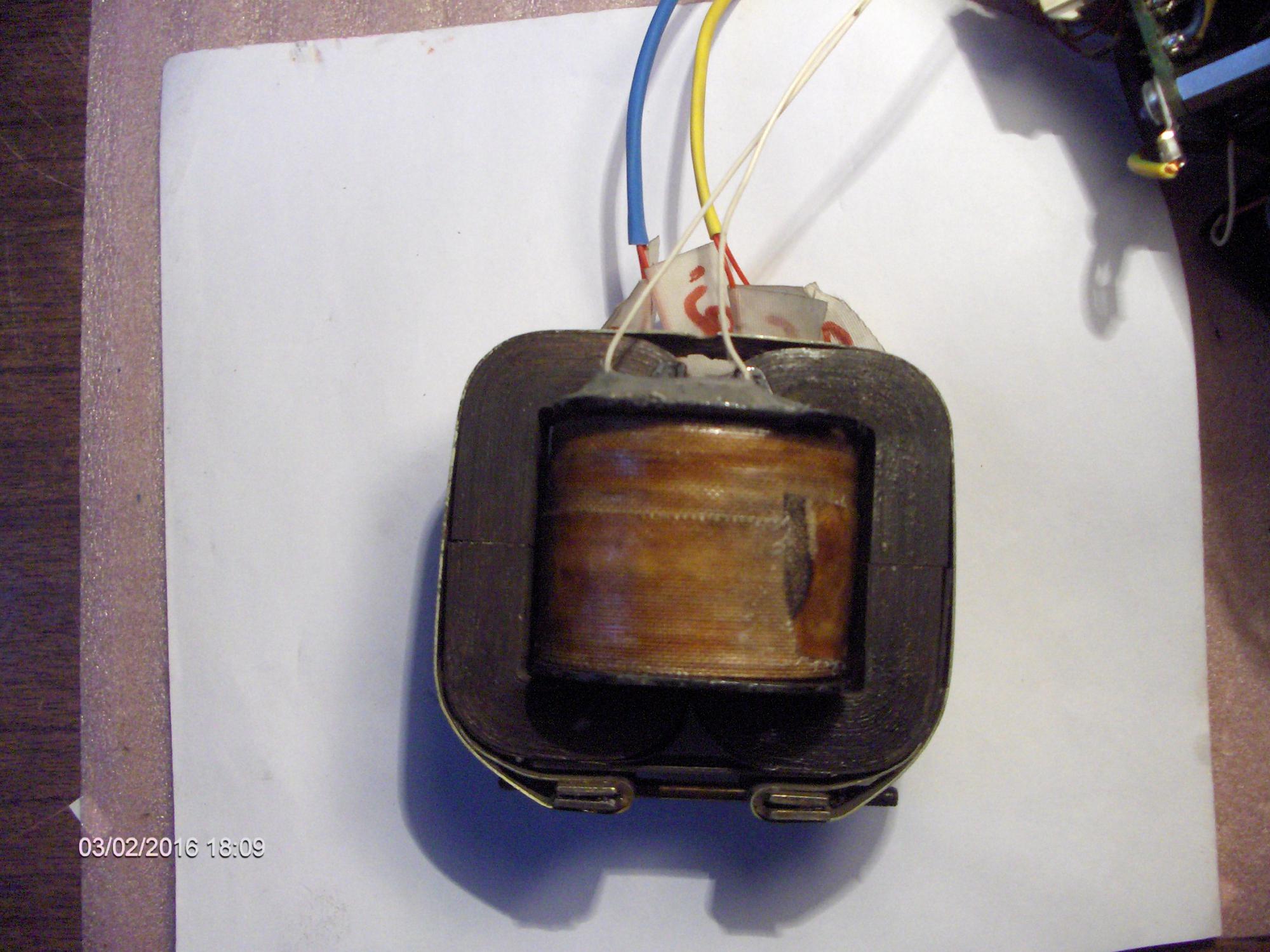

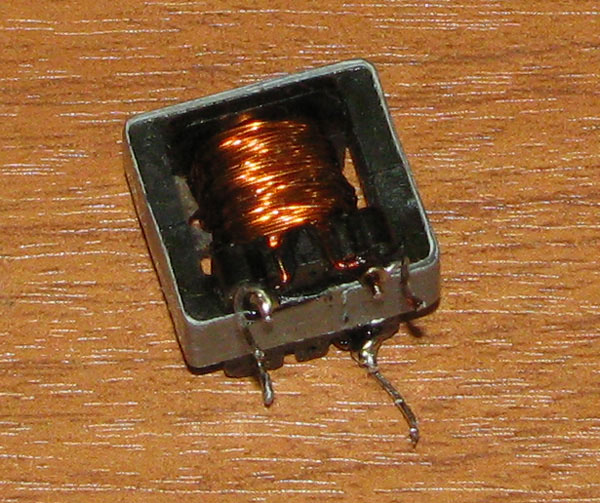

Дроссель — это один из видов катушки индуктивности, представляет собой специальную медную проволоку, намотанную на сердечник. Но не всё так просто, бывают они и без сердечника, называются бескаркасные или воздушные. Внешне некоторые похожи на трансформатор. Отличие в том, что дроссель имеет только одну обмотку, а у трансформатора их две или больше. Если вывода только два, то перед вами точно не трансформатор.

Дроссели без сердечника представляют собой намотанную спиралью проволоку. Как выглядит дроссель в электротехнике разобрались, теперь поговорим о его конструкции.

Что такое дроссель: это намотанная в виде спирали медная проводка с сердечником или без

Как уже говорили, сердечник у дросселя может быть, а может и не быть. Сердечник может быть из токопроводящего материала — металла, а может из магнитного. Наличие или отсутствие сердечника, а также его тип (не только материал, но и форма) влияют на параметры катушки индуктивности.

Элементы без сердечников применяются для отсечения высоких частот, с сердечником чаще применяют для накопления энергии. Есть и ещё один момент: если сравнить дроссели с одинаковыми параметрами с сердечником и без, то те которые его имеют, размером намного меньше. Чем лучше проводимость сердечника, тем меньше идёт проволоки и меньшие размеры имеет элемент.

Схематическое изображение дросселя с магнитным сердечником и без

Несколько слов о проволоке, которую используют для намотки дросселя. Это специальный изолированный провод. Изоляция — тонкий слой диэлектрического лака, он незаметен, но изолирует хорошо. Так что, при самостоятельной намотке катушки, не используйте обычную проволоку, только специальную, покрытую изоляцией.

Дроссель на схеме обозначается графическим изображением полуволны. Если он с магнитным сердечником, добавляется черта. Если требуется какой-то специальный металл это также указывается рядом со схематическим изображением. Также может быть указан диаметр провода (L1).

Сфера применения

Во время включения электродвигателей переменного тока отмечается скачок напряжения. Дроссель в этом случае играет роль токоограничителя и защищает сеть от перегрузки.

В стабилизаторах напряжения такое устройство служит для уменьшения амплитуды переменного тока и сглаживания пульсаций.

В магнитных усилителях устанавливаются особые дроссельные устройства: их сердечник способен подмагничиваться постоянным током. Изменяя параметры последнего, можно изменять параметры самого дросселя, а конкретно — индуктивное сопротивление.

В лампах дневного света (ЛДС) дроссель выполняет две задачи:

• способствует зажиганию тлеющего разряда после срабатывания стартера;
• предотвращает мигание лампы из-за перепадов напряжения в сети.

В инверторах и импульсных блоках питания применяют дроссельные блоки с целью ограничения резких всплесков тока. Рассматриваемое устройство в этом случае играет роль фильтра.

При выборе сварочного аппарата возникает дилемма: отдать предпочтение качеству или цене. Второе, как правило, побеждает. Более дешевые «сварочники» отличаются тяжелым зажиганием дуги и разбрызгиванием металла во время сварки из-за пульсаций силы тока. Использование дросселя в цепи сварочного аппарата позволяет получить качественный и ровный сварочный шов, упрощает поджиг дуги и ее удержание.

Где еще применяется?

Дроссель используется все реже, быть может, со временем он выйдет из употребления за ненадобностью. Ведь подключение газоразрядной лампы таким способом является основной сферой применения данного прибора. Дроссель играет решающую роль в работе люминесцентной лампы, так как создает приемлемые условия для работы осветительного прибора данного вида: сдерживает возрастающий ток на определенном уровне, что позволяет поддерживать достаточное значение напряжения на электродах в колбе.

Эта особенность переводит дроссель в разряд балласта. Кроме того, схема подключения люминесцентной лампы содержит еще один элемент – стартер. Он ответственен за размыкание цепи.

Это приводит к возникновению ЭДС самоиндукции в дросселе, что, в свою очередь, способствует повышению напряжения до уровня 700-1000В. Результатом данных процессов является пробой и включение люминесцентной лампы.

Проверка исправности

Конструкция дросселя настолько простая, что он очень редко выходит из строя. Но к сожалению, иногда это случается. Самые распространенные неисправности — межвитковое замыкание и обрыв цепи, причинами которых, как правило, являются внешние воздействия (вибрация, намокание, механическое повреждение и т. п. ).

Обрыв цепи диагностировать проще всего: с помощью прозвонки или тестера проверяется цепь между контактами на входе и выходе. Если мультиметр показывает бесконечное сопротивление или на прозвонке индикатор не горит, значит, где-то есть обрыв.

Замыкание между витками определить при помощи прозвонки не получится. В этом случае необходим прибор, который точно замеряет сопротивление. Используют мультиметр в режиме омметра, замеряют показатели и сравнивают с номинальным значением. При расхождении более 20% однозначно необходима замена дросселя, так как присутствует межвитковое замыкание.

↑ Теория

В наше время можно недорого купить микросхемы, позволяющие собирать простые и эффективные импульсные источники питания, например, MC34063
или
LM2576
. Есть даже программы-калькуляторы, помогающие определить номиналы деталей или можно воспользоваться datasheet. Но возникает одна маленькая проблема — нужно намотать дроссель, который должен обладать определенной индуктивностью и сохранять эту индуктивность при значительном токе подмагничивания — до нескольких Ампер.

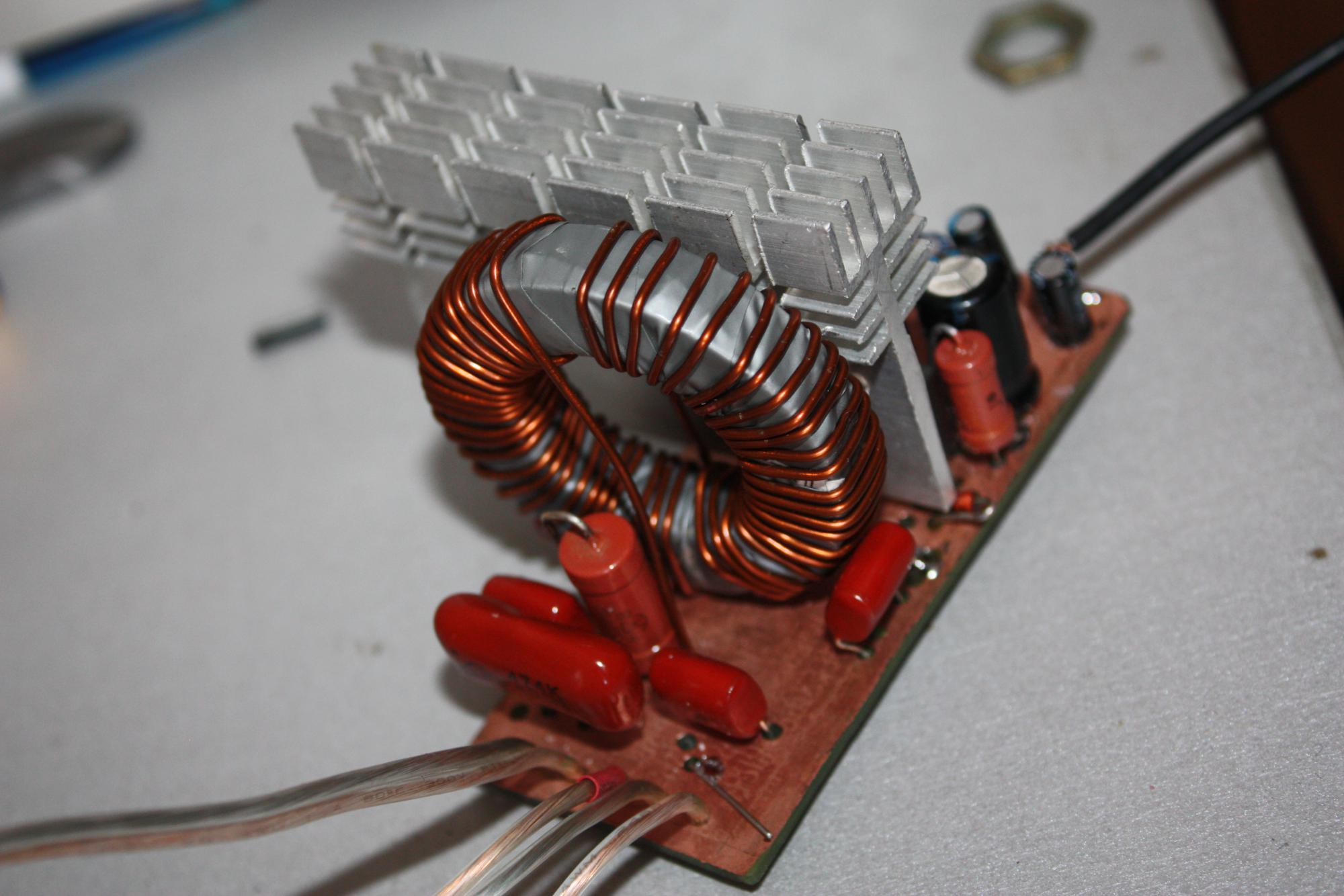

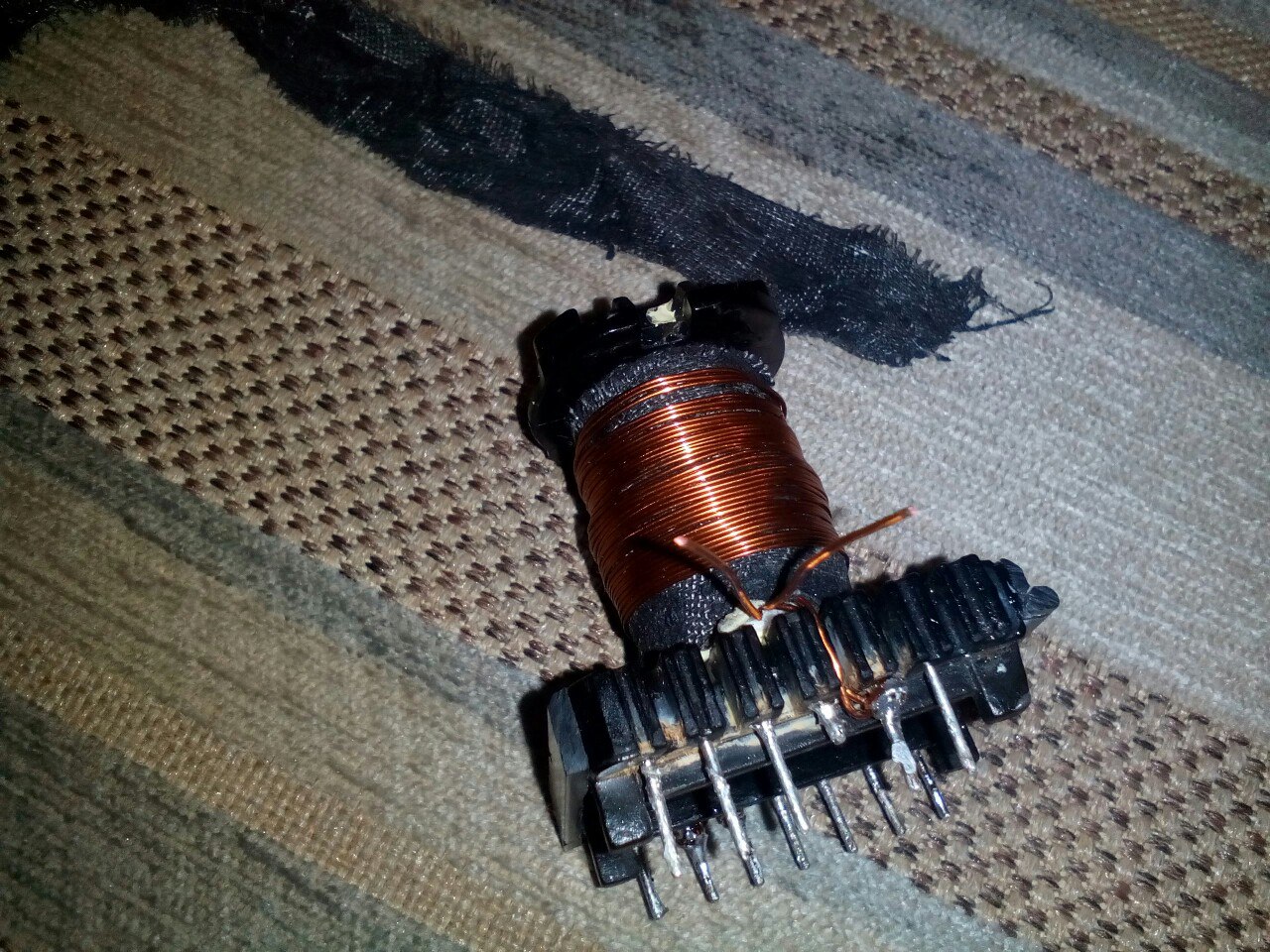

К сожалению, ассортимент готовых индуктивностей в магазинах беден и нужные часто недоступны. В то же время можно купить ферритовые сердечники или взять их, например, из раскуроченных электронных балластов для люминесцентных или галогеновых ламп. Определить индуктивность можно без специальных приборов с помощью компьютера и программного пакета Arta Software

, о чем я писал в прошлых публикациях (LIMP — программный измеритель RCL).

Сложнее определить, войдет сердечник в насыщение (и нарушится нормальная работа блока питания) или нет. Многолетний редактор журнала «Радио» и автор множества статей по тематике импульсных преобразователей Сергей Алексеевич Бирюков

написал статью «Дроссели для импульсных источников питания на ферритовых кольцах». В ней есть практическая схема, позволяющая увидеть и измерить ток насыщения на экране осциллографа.

В статье множество формул и таблиц, я же постараюсь объяснить всё ненаучно, на пальцах.

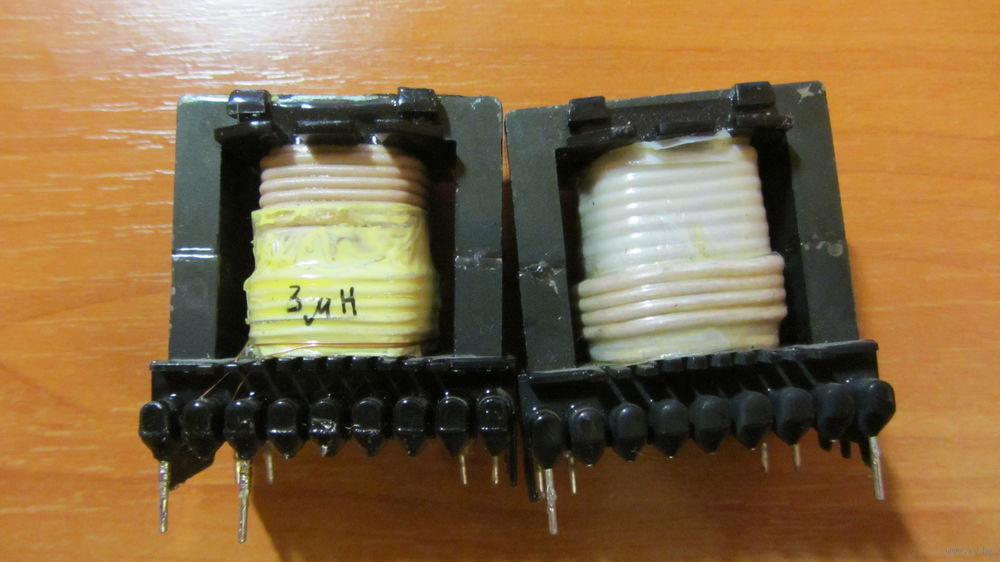

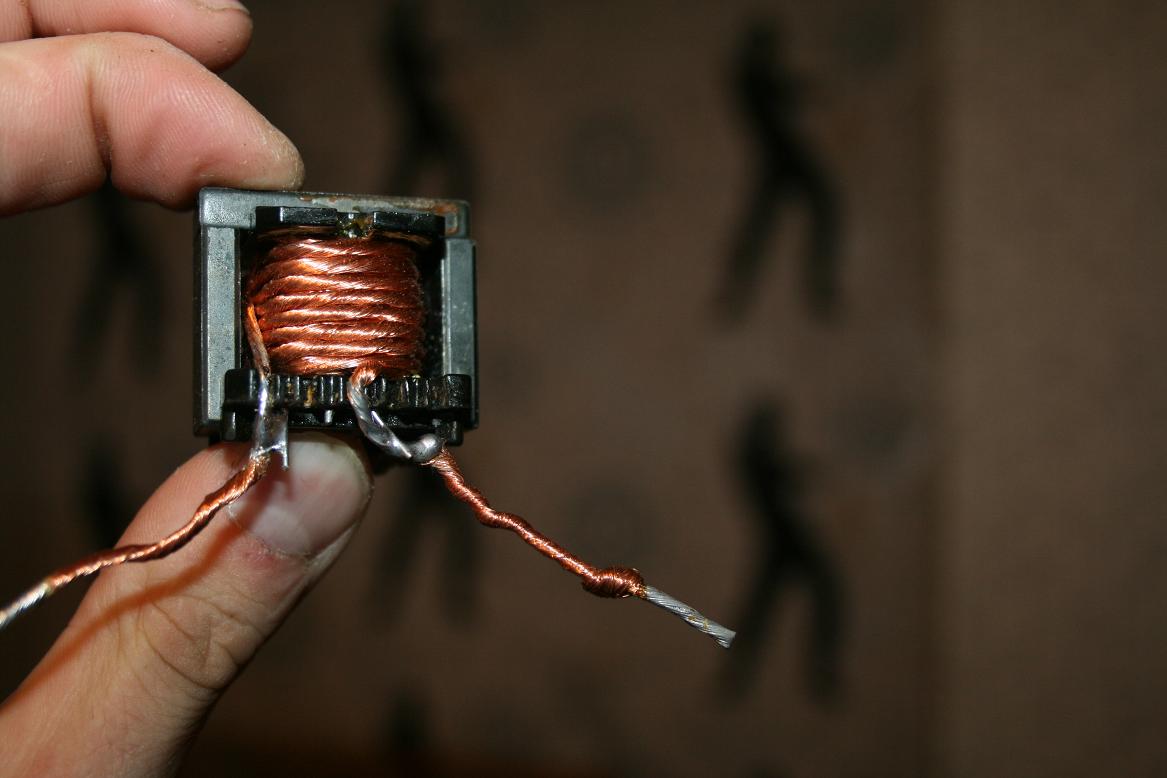

Для того чтобы сделать дроссель надо рассчитать или взять из datasheet нужную индуктивность. Берем сердечник, на котором будем наматывать катушку и мотаем несколько десятков витков удобным проводом, например, 0,3 мм. Измеряем индуктивность, затем рассчитываем, сколько надо витков для будущего дросселя. Для этого вспоминаем, что индуктивность прямо пропорциональна квадрату числа витков. Если намотано 30 витков и индуктивность 20 мкГн, то чтобы получить 180 мкГн, надо намотать 90 витков.

Теперь вспомним что такое Ампер -витки. Это произведение числа витков на протекающий ток. Сердечник одинаково намагнитят 200 витков при токе 1 А или 1 виток при токе 200 А, или 50 витков при токе 4 А. Значит, если мы узнаем, при каком токе насытится сердечник от нашей пробной катушечки в 30 витков, мы легко узнаем какой ток выдержит наш дроссель с рабочей катушкой в 90 витков.

Надо только не забывать, что индуктивность лучше делать немного бОльшей, чем рекомендуется и что при уменьшении числа витков индуктивность падает гораздо быстрее, чем растет допустимый ток. Кроме того, для уменьшения потерь надо использовать толстый провод. Не исключено, что данный сердечник может не подойти, тогда, если это кольца, можно сложить два-три кольца или взять другой типоразмер или даже включить два дросселя последовательно.

Механический дроссель

Этот класс устройства имеет два типа: с механическим и электрическим приводом. По своей конструкции они представляют собой заслонку с тем или иным приводом, регулирующую прохождение потока газа или жидкости.

Львиная доля механических дросселей установлена на двигателях внутреннего сгорания между впускным коллектором и воздушным фильтром. Нажатие на педаль акселератора поворачивает дроссельную заслонку и увеличивает поток входящего воздуха. Это приводит к увеличению подачи топливно-воздушной смеси в цилиндры и ускоряет двигатель.

Если педаль газа соединена тросиком или системой тяг с дросселем — значит, последний имеет механический привод, характеризующийся высокой надежностью и простотой ремонта. В некоторых моделях автомобилей для более точного управления оборотами двигателя используется система из датчиков положения педали газа и электропривода заслонки дросселя.

Основные плюсы

Несмотря на то, что сегодня популярность ЭмПРА заметно снизилась, такие приборы все равно используются. Это обусловлено рядом преимуществ:

• обеспечение безопасной работы люминесцентной лампы, для чего нужен еще и стартер;
• возможность сдерживать ток на определенном уровне;
• частичная стабилизация светового потока, но принцип работы ЭмПРА таков, что полностью убрать мерцание газоразрядных ламп невозможно;
• доступная цена.

Именно благодаря последнему фактору из вышеназванных, пускорегулирующее устройство электромагнитного типа с дросселем сегодня еще используется. Кроме того, эти приборы отличаются простотой монтажа и несложной эксплуатацией.

Если есть проблемы в работе ламп, подключенных через дроссель (например, они не включаются), проверяется схема на предмет ошибок и качество соединения (подключение, обрывы проводов).

В случае, когда видимых причин нет, следует проверить исправность дросселя. Сделать это можно, подключив рабочую лампу накаливания. При обрыве источник света не горит, при витковом замыкании – светит в полную силу. Нормальный режим работы – вполнакала.

Разновидности стартеров

• Стартеры тлеющего ряда – лампа с биметаллическими электродами. Такие стартеры чаще используются, так как у них упрощенная конструкция и сравнительно небольшое время зажигания.
• Тепловые стартеры – характеризуются увеличенным временем зажигания, за счет чего электроды нагреваются дольше, что положительно сказывается на работе лампы. Однако такие стартеры имеют более сложное строение, дополнительно потребляют энергию на себя, схема их подключения имеет сложное строение.
• Полупроводниковые стартеры. Их работа построена по принципу ключа. После нагревания электродов напряжение размыкается, и в колбе происходит возникновение импульса.

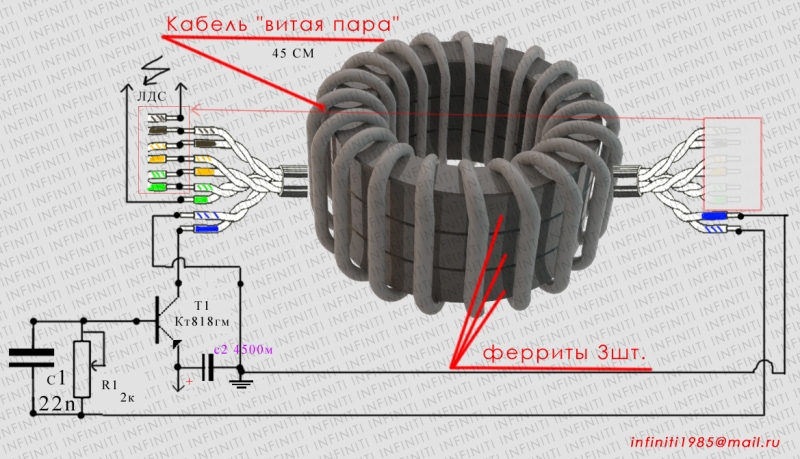

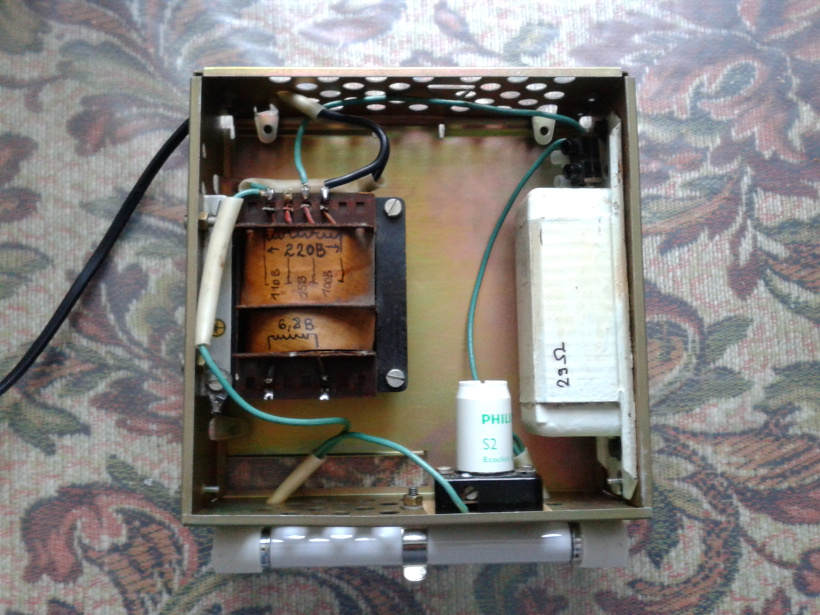

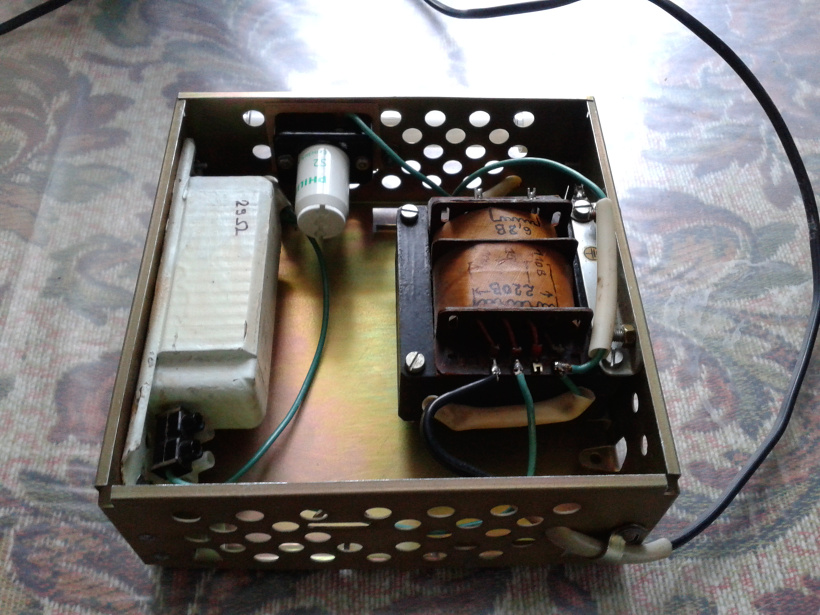

Подключить своими руками

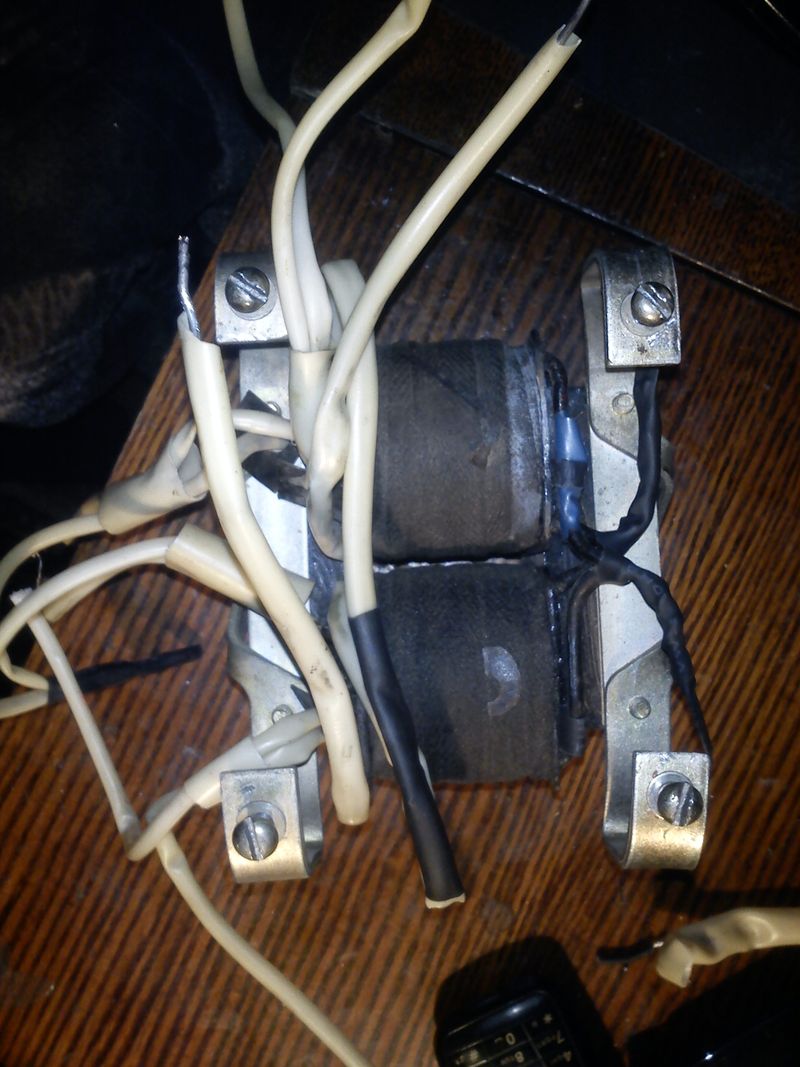

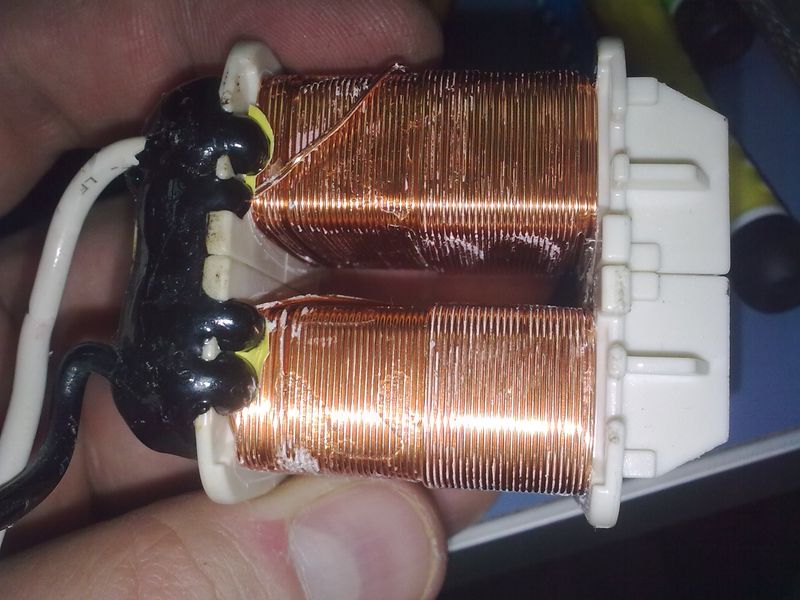

Электромагнитный дроссель можно изготовить и своими руками. Но делается это редко. Гораздо чаще умельцы самостоятельно восстанавливают ПРА, так как приобрести нужную модель не всегда удается (особенно трудно найти ее в «глубинке»).

С устройства снимается защитный чехол и две половинки сердечника (они имеют Г-образную форму). Затем снимается обмотка. Если по каким-то причинам снятие витков провода затруднено, их можно срезать, используя ножовку по металлу.

Для новой обмотки можно использовать медный провод диаметром 0,64-0,8 мм. Тысячу витков наматывают без межслойной изоляции внавал.

Чем больше мощность дросселя, тем проще его восстановить. Маломощные (следовательно, и малогабаритные) дроссели заливаются компаундом, что делает процесс их восстановления весьма проблематичным.

На перемотку дросселя уходит не более двух часов.

Сравнение двух видов дросселей позволяет сделать вывод, что несомненное преимущество имеют ЭПРА. Они легче и меньше по габаритам. Такие характеристики облегчают создание миниатюрных осветительных приборов, потребность в которых неуклонно возрастает.

Разновидности дросселей для люминесцентных ламп

• Электромагнитные дроссели – подключаются последовательно с лампой. Для работы электромагнитного дросселя необходим стартер, то есть, холодный запуск уже будет невозможен. У них очень большой недостаток – во время работы лампа мерцает.

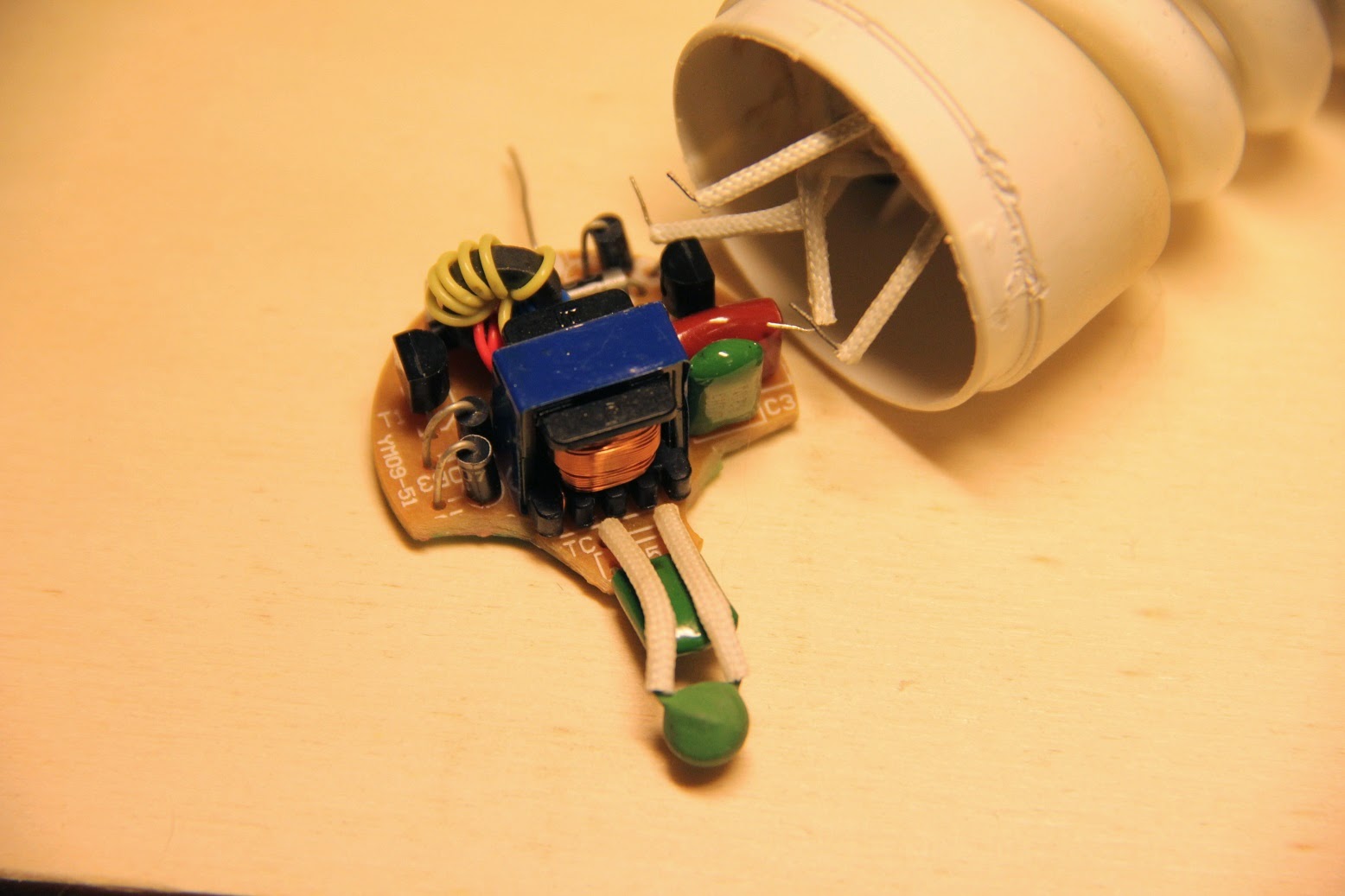

• Электронные дроссели – сравнительно недавнее изобретение. Его несравненное преимущество – упрощенная схема подключения, так как для его работы не нужен стартер. Благодаря таким дросселям снижается мерцание лампы, при запуске лампа не пульсирует. Снижается шум при работе лампы.

Выполнение замены неисправного устройства

Производить ремонтные работы по замене неисправного устройства вполне возможно самостоятельно. Важно помнить, что замена дросселя в обязательном порядке должна осуществляться после отключения осветительного прибора от сети электрического питания.

Выполняя ремонт, нужно ориентироваться на стандартную схему подключения, а произвести тестирование отремонтированного источника света можно посредством мультиметра.

Замена патрона в люстре – процедура, которую должен освоить каждый. Как поменять патрон в люстре, подробно описано в статье.

Описание закона Ома для участка цепи и область применения этого закона – тема следующей статьи.

Использование сварочного дросселя





Сварочный аппарат есть, практически у каждого мало-мальски уважающего себя хозяина. Как правило, в последнее время приобретаются аппараты относительно невысокого качества, которые, после небольшой и недорогой доработки, совершенно не уступают лучшим фирменным образцам. Одной из таких доработок является установка дросселя для сварки .





Что это дает? Во-первых стабилизируется сварочный ток. При использовании сварочного аппарата переменного тока поджиг электрода возможен только при достижении уровня напряжения, необходимого для поджига и соответствующей синусоиды электрического тока. Включение в конструкцию дросселя позволяет сместить фазы между током и напряжением, что приводит к более легкому началу сварочных работ и более ровному горению и, соответственно, более качественному сварному шву.

При современном строительстве одну из ключевых ролей играет пол, особенно если он должен обладать не только внешними показателями, но и сохранять тепло. Паркетный пол считается оптимальным решением. Паркет Киев есть разных видов, цветовых решений и в его выборе есть определенные нюансы.

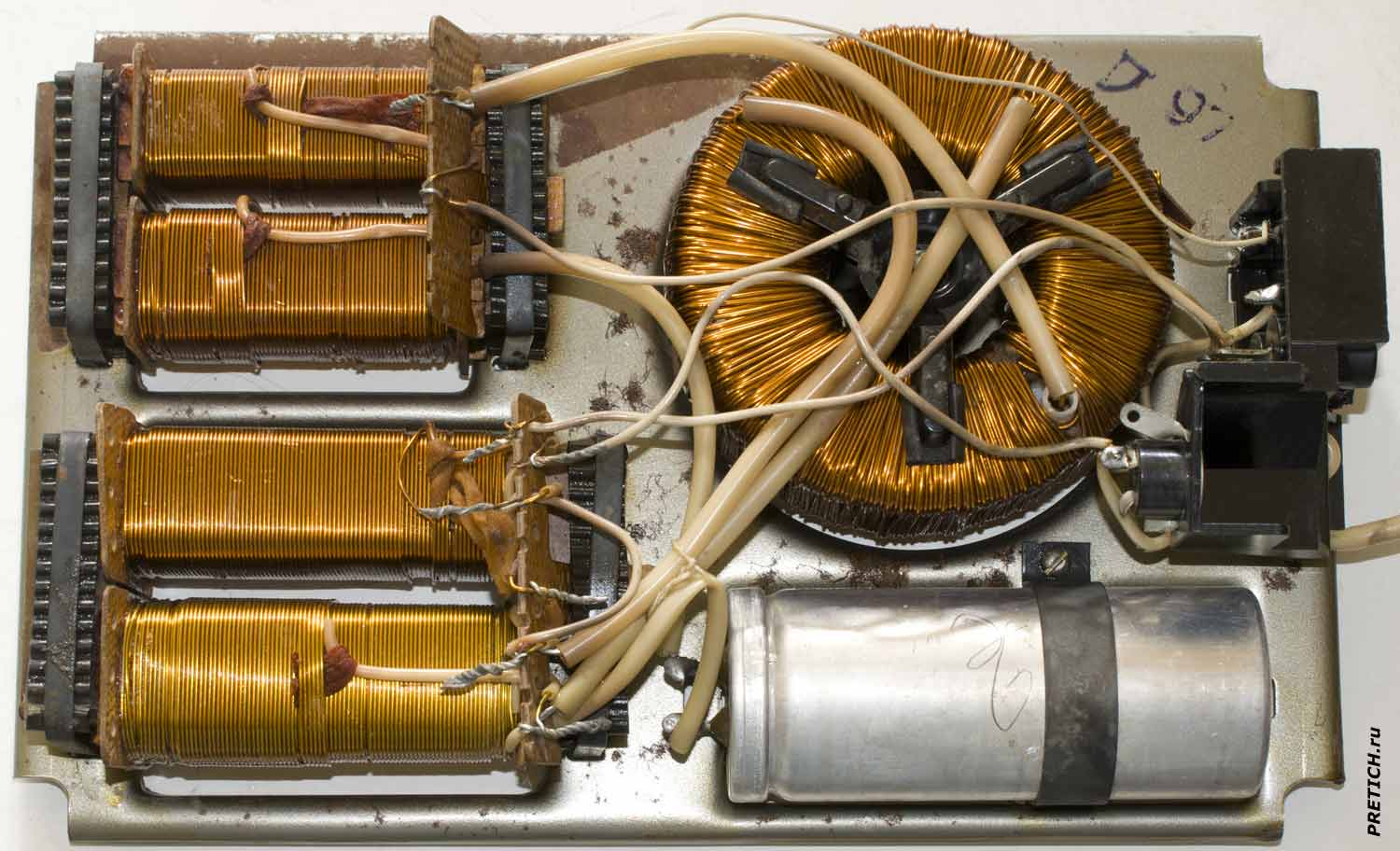

Сварочные дроссели применяются как в сварочных аппаратах, использующих электроды, так и в полуавтоматах. В случае применения в полуавтомате, значительно уменьшается разбрызгивание металла, а работа становится более мягкой, причем шов проваривается более глубоко.



Для изготовления сварочного дросселя своими руками умельцы используют трансформаторы от старых, желательно ламповых, телевизоров. Для начала снимается полностью вся намотка, а на «железо» наматывается провод, исходя из предварительных расчетов.



Стоит отметить, что весьма неплохое качество при изготовлении сварочного дросселя своими руками можно получить, если использовать в качестве заготовки дроссели от сгоревших ламп уличного освещения. Как правило, обмотка содержит от 25 до 40 витков провода, сечением 35-40 мм2, если используется алюминиевый провод и от 25 мм2, в том случае, если удалось раздобыть медный. Неплохо подходит для намотки дросселя шинка — как алюминиевая, так и медная.



Итак, можно ставить дроссель на, практически, любой сварочный аппарат, но специалисты все-таки советуют использовать его совместно с выпрямительным блоком — это относится только к сварочным аппаратам, работающим с переменным током. В этом случае достигается двойная цель. Получается более мягкая работа и возможность варить любыми электродами.



Существуют конструкции, в которых дроссель работает в паре с понижающим трансформатором. В этом случае расчет дросселя должен быть более точным и производится по формулам, которые можно найти в специализированной литературе.



При такой реализации конструкции предпочтительное место установки дросселя — вторичная цепь сварочного трансформатора. Стоит заметить, что именно таким образом располагается дроссель в некоторых дорогих сварочных полуавтоматах импортного производства. Преимущества здесь налицо. При таком расположении трансформатор обладает нормальным рассеиванием и весьма жесткой внешней характеристикой.



Регулировка работы дросселя — весьма ответственное дело. Несмотря на все расчеты, добиться устойчивой и безупречной работы с первого раза, практически невозможно. Обычно количество витков подбирают опытным путем отматывая или, наоборот, добавляя витки. Еще один способ регулировки заключается в изменении воздушного зазора в магнитопроводе — в этом случае регулировка более плавная.

Кроме статьи «Использование сварочного дросселя» смотрите также:

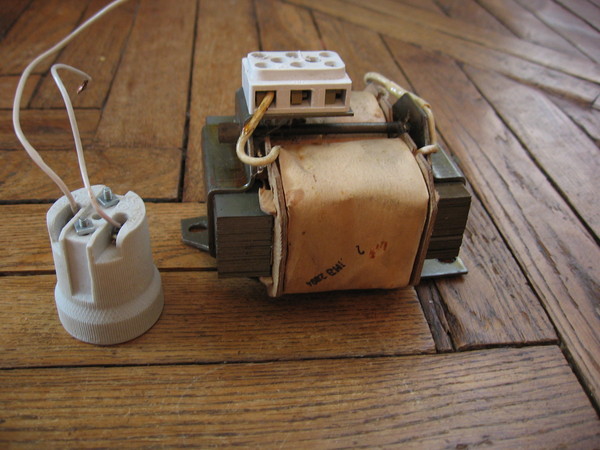

Как сделать дроссель на лампу ДРЛ 250

Так как лампы высокого давления ДРЛ 250 имеют довольно долгий срок службы и высокую экономичность по сравнению с лампами накаливания, их с успехом применяют для освещения дачных участков, двора частного дома, а иногда даже гаражей внутри.

Они годами доказали свою надежность, качество освещения, и все это за небольшую сумму. Приобрести лампу ДРЛ 250 не составит особого труда. Она есть в продаже как специализированных магазинах, так и на рынках.

Проблему может составить дроссель, который входит в схему питания лампы. Так как он состоит из медной проволоки, стоимость его, даже бывшего в употреблении довольно высока. Поэтому в этой статье будет описано — как сделать дроссель для этой лампы из других часто встречающихся материалов. Например, из трех дросселей распространенных некогда светильников дневного света. Такие дроссели применялись в светильниках на лампы ЛД 40, соответственно дроссель у них был 40 Ватт. Также светильники на лампы ЛД 80 в которых дросселя рассчитаны на 80 Ватт. Для замены дросселя под лампу ДРЛ 250 ватт, вам понадобится два дросселя на 80 Ватт и один на 40 Ватт. Схемы их соединения можно видеть на рисунке.

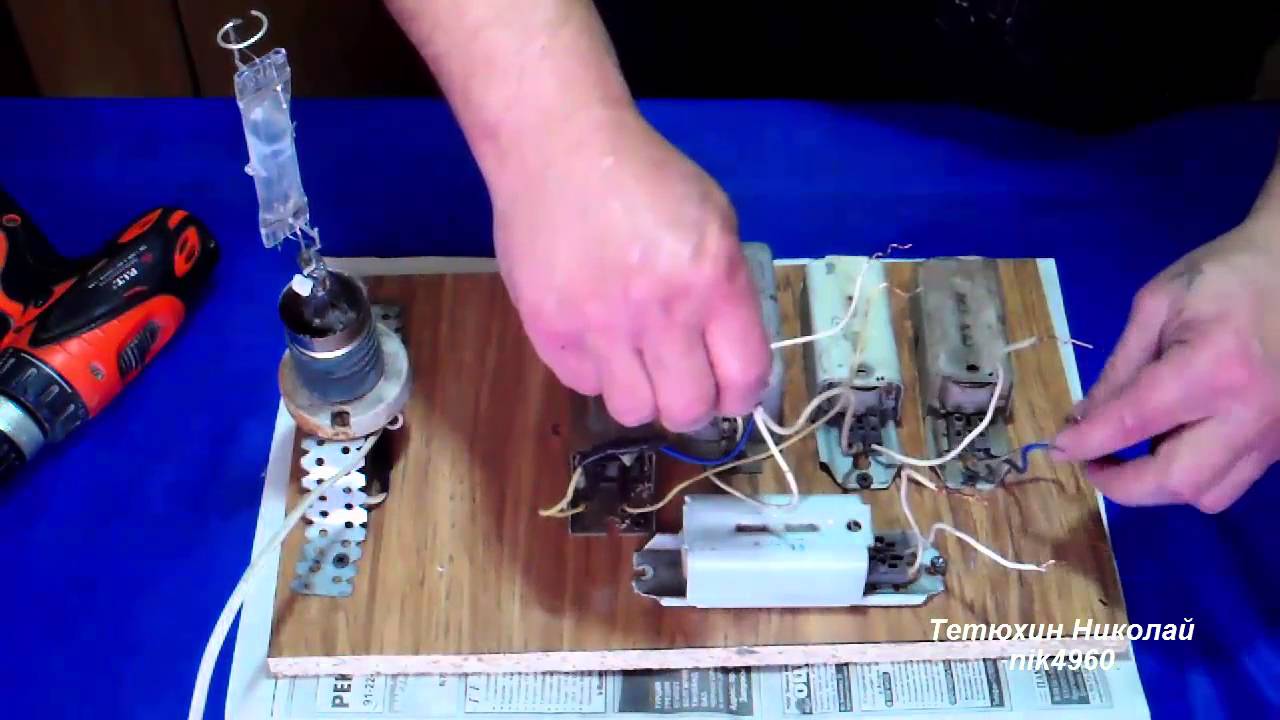

Здесь видно, что все дроссели соединяются в параллель, то есть соединенные в параллель дроссели образуют один общий балласт.

Один провод, идущий от розетки 220 соединяется с одним концом дросселей, а другой провод в розетке 220 идет прямо на лампу. Провод с выхода дросселей идет на второй контакт лампы. Вариант монтажа дросселей на корпусе светильника можно увидеть на фотографиях.

Здесь также видно как подключаются провода. Очень важно позаботиться, чтобы контакты на клеммах дросселей имели хорошее соединение, иначе они будут искрить и нагреваться. На фото можно видеть, как работает такой дроссель и запускает лампу ДРЛ 250.

Такая конструкция была сделана и испытана, показавши хорошие результаты. Помимо монтажа дросселей на светильники, можно сделать отдельный ящик в котором они будут располагаться, а провода с него вывести на лампу. Такой вариант сборки обойдется гораздо дешевле покупки специального дросселя. Хотелось бы напомнить, что по правилам монтажа ламп ДРЛ, они должны находиться на высоте не менее трех метров. Так как считается, что они излучают достаточно много ультрафиолета, а это нежелательно для человеческой кожи.
На этом все. Пробуйте, и у вас получиться.

Расчет дросселя для сварочника. Доводим до ума бюджетный полуавтомат.

Материалы для самостоятельной сборки дросселя

• Варианты использования подручных материалов
• Технология изготовления и установка

Большинство мастеров, занимающихся частным ремонтом техники, рано или поздно начинают задумываться над тем, как собрать сварочный аппарат своими руками. В наши дни для использования в условиях малых производств производители техники предлагают немалое количество таких аппаратов. Это может быть аппарат, работающий на переменном или постоянном токе, сварочный полуавтомат или устройство с использованием электродов. Однако любой хороший фирменный аппарат стоит больших денег, а его более дешевый аналог, как правило, ненадежен и быстро начинает отказывать в работе. Для сборки сварочного аппарата прежде всего нужно подобрать или изготовить необходимые детали, это касается и такого устройства, как дроссель.

При создании сварочного аппарата своими руками нужно обратить особое внимание на дроссели.

Преимущества, которые дает дроссель для сварочного аппарата

Сварочный дроссель является регулятором силы тока, применяемого для сварки. Непосредственной его задачей является компенсация недостающего сопротивления. Его можно подключить к вторичной обмотке трансформатора. Это позволяет сместить фазы между проходящим током и его напряжением, что облегчает зажигание электрической дуги в начале процесса. Она горит при этом намного более ровно, и это позволяет достичь достаточно высокого качества сварного шва. Без дросселя сила тока всегда будет максимальной, что может создать проблемы в процессе сварки.

Схема сварочного полуавтомата.

Дроссель может входить в конструкцию как сварочного аппарата, который использует в процессе сварки электроды, так и в состав полуавтомата. Сварочный полуавтомат, имеющий его, куда меньше разбрызгивает металл при работе, сам процесс сварки проходит намного мягче, чем при его отсутствии, а сварной шов при этом проваривается на большую глубину. Так что преимущества использования такой детали не вызывают сомнений, и ее можно установить не только на самодельный сварочный аппарат, но и на аналогичный аппарат заводского изготовления. Особенно это касается недорогих моделей, склонных к неполадкам. Это немало облегчит работу на нем и повысит качество сварки.

Вернуться к оглавлению

Чтобы изготовить сварочный дроссель самостоятельно, прежде всего необходимо найти подходящий материал. Для этого вполне подойдут многие электротехнические устройства, отработавшие свой срок службы и выброшенные за ненадобностью. Поскольку он представляет собой просто сердечник с намотанным на него проводом, выбор здесь довольно широк. Вполне может подойти для этой цели трансформатор, когда-то входивший в конструкцию такого аппарата, как ламповый телевизор. Всю обмотку с него придется снять, а освободившийся сердечник использовать для намотки нового провода, длину и сечение которого необходимо рассчитать заранее.

Для создания дросселя применяются уже использованные электротехнические устройства.

Можно также, если представилась возможность, использовать дроссели, которые стояли на перегоревших лампах уличных фонарей. Старые обмотки при этом придется снять, поскольку они пришли в негодность, но оставить картонные прокладки, которые создавали зазор между основной частью сердечника и замыкающей. При намотке нового провода их нужно будет поставить на прежнее место. В целом же надо отметить, что для намотки дросселя можно использовать любой магнитопроводящий сердечник, имеющий сечение от 10 до 15 см. При этом необходимо сделать между его частями немагнитный промежуток, для чего вставить изолирующую прокладку толщиной от 0,5 до 1 мм.

Вернуться к оглавлению

Алюминиевый или медный провод участвует в создании дросселя.

Для намотки дросселя используется алюминиевый или медный провод. В первом случае его сечение должно составить 35-40 мм, во втором достаточно будет и 25 мм. Можно в качестве замены провода использовать и шину, в частности медную, 4 на 6 мм, или более толстую алюминиевую. При этом провод наматывается в количестве от 25 до 40 витков, а шину надо будет намотать в 3 слоя. Если в качестве сердечника выступает вышеупомянутая деталь от лампы уличного фонаря, то намотка производится только на одну из боковых сторон по всей длине до полного заполнения окна. При этом направление намотки менять нельзя. Каждый слой нужно изолировать от предыдущего путем прокладки хлопчатобумажной ткани, стеклоткани или специального изолирующего картона, которые еще желательно пропитывать бакелитовым лаком.

Если для аппарата предусматривается не плавная, а ступенчатая регулировка, то в магнитопроводящем сердечнике дросселя никакого воздушного промежутка не делается, а при намотке через равное количество витков нужно делать отводы. Контакты на них нужно ставить при этом достаточно сильные, поскольку на них будет ложиться большая нагрузка. В целом нужно признать, что установление дросселя положительно влияет на работу любого аппарата для сварки, будь то сварочный полуавтомат или примитивная самоделка. Для аппарата, работающего на переменном токе, его оптимально будет использовать вместе с выпрямителем тока, что позволит тому применять практически всю номенклатуру электродов, да и работать он будет куда мягче.

Можно также ставить дроссель на аппарат вместе с понижающим трансформатором. Он подсоединяется на вторичную цепь сварочного трансформатора. Это повторяет конструкцию фирменного японского полуавтомата, стоящего больших денег. В этом случае дроссель нужно очень точно рассчитать по формуле, которая опубликована в специальной литературе, и преимущество это даст немалое. Такой аппарат будет иметь трансформатор с хорошим рассеиванием, а характеристики его будут четкими.

http://moiinstrumenty.ru/youtu.be/LvIyLUOzS64

Стоит сразу предупредить, что прежде, чем собрать сварочный аппарат, собранный своими силами, дроссель необходимо правильно настроить. Это можно сделать двумя основными способами: добавляя или отматывая количество витков провода, или меняя размеры воздушного промежутка в сердечнике.

После того как дроселя будут успешно настроены, самодельный аппарат вполне сможет работать не хуже, чем дорогой фирменный полуавтомат.

Он будет соответствовать именно тем требованиям, которые нужны владельцу.

moiinstrumenty.ru

Дроссель для сварочного аппарата своими руками

Дроссель — промышленное название такого электротехнического элемента, как катушка индуктивности. Это приспособление имеет широкий спектр применения, в частности, мощный дроссель можно использовать для улучшения рабочих характеристик полуавтомата или инвертора для сварки.

Принцип работы

Основное свойство катушки индуктивности, представляющей собой магнитопровод, намотанный с соблюдением определенных условий вокруг ферромагнитного сердечника, – это стабилизация силы тока по времени. Проще говоря, напряжение, приложенное к катушке, вызывает плавное нарастание силы тока на выходе. Изменение полярности приводит к такому же плавному уменьшению силы тока.

Главным фактором является то условие, что ток, проходящий по дросселю, не может резко возрастать или снижаться. Именно это и определяет ценность использования дросселя для сварки — компенсация сопротивления позволяет избежать резких скачков по амперажу. Это позволяет подстраховаться от случайного прожига свариваемых заготовок, уменьшить разбрызгивание плавящегося металла и точно подобрать параметры тока для сварки по заданной толщине металла. Шансы получить хороший шов с применением дросселя для сварки значительно выше.

Параметр, определяющий коэффициент изменения по току — индуктивность. Измеряется она в Гн (генри) — за 1 секунду при напряжении в 1 В через дроссель с индуктивностью в 1 Гн может пройти только 1 А.

Число витков на катушке напрямую влияет на величину индуктивности. Она прямо пропорциональна количеству витков, возведенному в квадрат. Но если надо изготовить сварочный дроссель своими руками, то высчитывать точное число витков не обязательно. Так как параметры сварочных аппаратов бытового назначения в большинстве своем стандартны и общеизвестны, сварщику для изготовления дросселя собственноручно достаточно будет воспользоваться приведенной ниже инструкцией.

Предназначение

В инверторе для сварки дроссель необходим, чтобы создать на электроде электрическую дугу. Поджиг происходит при достижении определенного уровня напряжения. Сварочный дроссель увеличивает сопротивление, что смещает фазы между током и напряжением и позволяет производить более плавный поджиг. Сам по себе этот факт часто позволяет избежать прожигания заготовки, особенно если сварке подвергаются детали из тонкого листового металла.

Плавное изменение силы тока позволяет не испортить заготовку резкой подачей завышенной мощности, оптимально установить температуру дуги и, соответственно, не допустить разбрызгивания металла при сохранении нужной глубины обработки.

Другое ценное его свойство — это частичная защита от нестабильного напряжения в сети.

Дроссель для сварочного инвертора существенно облегчает поджиг электрода, который должен загораться при более высоком напряжении, чем выдает инвертор.

Примером может служить электрод MP-3, вольтаж для возгорания которого должен составлять 70 В. Выходной дроссель для сварки может существенно облегчить работу с этим электродом для инвертора, который выдает всего 48 В в режиме холостого хода. Это происходит благодаря явлению самоиндукции. Устройство индуцирует ЭДС (электродвижущую силу), которая вызывает пробой воздуха и вспыхивание сварочной дуги, стоит только поднести присадку на расстояние в несколько миллиметров от поверхности металла.

Дроссель для сварки подключается ко вторичной обмотке трансформатора в аппарате. Его можно использовать в аппаратах любого типа — как в самодельных, так и заводского изготовления, работающих по любому принципу — инверторных, с понижающим трансформатором и тому подобное.

Материалы для изготовления

Дроссель для дооборудования полуавтомата либо инвертора можно собрать своими руками, используя конструктивные элементы из старой техники — ламповых телевизоров, уличных фонарей старой конструкции и других устройств, в которых имеется трансформатор.

Конструктивно он представляет собой сердечник из материала, проводящего магнитное поле, но не проводящего электрический ток либо надежно заизолированного, и трех слоев обмоток, разделенных диэлектриком. В качестве основы для сердечника подойдет либо специальный материал — феррит, обладающий данными свойствами, либо ярмо (подкова) от старого трансформатора. Намотка устройства ля сварки делается алюминиевым или медным проводом сечением 20-40 мм. Если используется алюминий, то сечение провода должно быть не менее 36 мм, медный провод может быть тоньше. Подойдет плоская медная шина сечением 8 мм.

Габариты сердечника должны позволять намотку примерно 30 витков шины данного сечения, с учетом прокладок-диэлектриков. Рекомендуется сердечник от повышающего трансформатора советского телевизора ТСА 270-1.

Последовательность действий

Когда необходимые инструменты и материалы подготовлены, можно приступать к изготовлению дросселя для сварки. Алгоритм действий такой:

1. разобрать трансформатор, очистить катушки от следов старых обмоток;
2. изготовить из стеклоткани, картона, пропитанного бакелитовым лаком, либо иных подходящих диэлектриков прокладки, которые в дальнейшем будут играть роль индуктивного (воздушного) зазора. Их можно просто приклеить к соответствующим поверхностям катушек. Толщина прокладки должна составлять 0,8-1,0 мм;
3. произвести намотку на каждую катушку толстого медного или алюминиевого провода. Ориентироваться стоит на круглый провод из алюминия с сечением 36 мм либо медный с аналогичным омическим сопротивлением. На каждую «подковку» наносится 3 слоя по 24 витка в каждом;
4. между слоями проложить диэлектрический материал — стеклоткань, пропитанный бакелитовым лаком картон или другой диэлектрик. Прокладки должны быть надежными, так как дроссель такой конструкции склонен к самопробою между намотками. Если сопротивление между намотками будет ниже, чем сопротивление воздуха между электродом и присадкой, то пробой произойдет именно между намотками, и устройство ля сварки будет необратимо повреждено.

Намотку надо производить равномерно, без перехлестов, строго в одну и ту же сторону, чтобы «мостик» между катушками был с одной стороны будущего дросселя, а контакты входа и выхода с другой. В случае ошибки перемычку можно установить и косо. Важно, чтобы ее установка превращала катушки с разным направлением обмотки в катушки с одинаковым направлением по факту.

Включение и проверка

Дроссель для сварки подключается к системе между диодным мостом и массой — контактом, который идет на соединение со свариваемым материалом. Выход диодного моста соединяется со входом дросселя, к выходу собранной катушки индуктивности — соответственно контакт массы.

Всю конструкцию для сварки в сборе необходимо протестировать на кусочке металла того же химического состава и толщины, с каким в дальнейшем планируется вести большую часть сварочных работ. Показателями качества являются:

• легкий электроподжиг;
• стабильность дуги;
• относительно слабый треск;
• плавное горение без сильных брызг расплава.

Учтите, что введение этого элемента в конструкцию сварочного аппарата приводит не только к стабилизации работы, но и к некоторому падению силы тока. Если инвертор или полуавтомат начал варить хуже, то значит — упала сила тока. Дроссель нужно отсоединить и снять несколько витков с каждой катушки. Точное количество витков в каждом конкретном случае подбирается эмпирическим путем.

svaring.com

Использование сварочного дросселя

Сварочный аппарат есть, практически у каждого мало-мальски уважающего себя хозяина. Как правило, в последнее время приобретаются аппараты относительно невысокого качества, которые, после небольшой и недорогой доработки, совершенно не уступают лучшим фирменным образцам. Одной из таких доработок является установка дросселя для сварки.

Что это дает? Во-первых стабилизируется сварочный ток. При использовании сварочного аппарата переменного тока поджиг электрода возможен только при достижении уровня напряжения, необходимого для поджига и соответствующей синусоиды электрического тока. Включение в конструкцию дросселя позволяет сместить фазы между током и напряжением, что приводит к более легкому началу сварочных работ и более ровному горению и, соответственно, более качественному сварному шву.

Сварочные дроссели применяются как в сварочных аппаратах, использующих электроды, так и в полуавтоматах. В случае применения в полуавтомате, значительно уменьшается разбрызгивание металла, а работа становится более мягкой, причем шов проваривается более глубоко.

Для изготовления сварочного дросселя своими руками умельцы используют трансформаторы от старых, желательно ламповых, телевизоров. Для начала снимается полностью вся намотка, а на «железо» наматывается провод, исходя из предварительных расчетов.

Стоит отметить, что весьма неплохое качество при изготовлении сварочного дросселя своими руками можно получить, если использовать в качестве заготовки дроссели от сгоревших ламп уличного освещения. Как правило, обмотка содержит от 25 до 40 витков провода, сечением 35-40 мм2, если используется алюминиевый провод и от 25 мм2, в том случае, если удалось раздобыть медный. Неплохо подходит для намотки дросселя шинка — как алюминиевая, так и медная.

Итак, можно ставить дроссель на, практически, любой сварочный аппарат, но специалисты все-таки советуют использовать его совместно с выпрямительным блоком — это относится только к сварочным аппаратам, работающим с переменным током. В этом случае достигается двойная цель. Получается более мягкая работа и возможность варить любыми электродами.

Существуют конструкции, в которых дроссель работает в паре с понижающим трансформатором. В этом случае расчет дросселя должен быть более точным и производится по формулам, которые можно найти в специализированной литературе.

При такой реализации конструкции предпочтительное место установки дросселя — вторичная цепь сварочного трансформатора. Стоит заметить, что именно таким образом располагается дроссель в некоторых дорогих сварочных полуавтоматах импортного производства. Преимущества здесь налицо. При таком расположении трансформатор обладает нормальным рассеиванием и весьма жесткой внешней характеристикой.

Регулировка работы дросселя — весьма ответственное дело. Несмотря на все расчеты, добиться устойчивой и безупречной работы с первого раза, практически невозможно. Обычно количество витков подбирают опытным путем отматывая или, наоборот, добавляя витки. Еще один способ регулировки заключается в изменении воздушного зазора в магнитопроводе — в этом случае регулировка более плавная.

nanolife.info

Изготовление сварочного дросселя Подскажите пожалуйста, с чего можно намотать сварочный дроссель?) сколько витков и как? для домашней сварки на 200 А

Вот в этой схеме есть дроссель. . такой бы мне)

Прикрепленные изображения

Изготовление сварочного дросселя Его параметры жеско не закрепляются. Сердечника см на 50-70 достаточно, а провода витков 40-60 примерно, только чтоб ток выдерживали. Можно использовать обмотки дополнительного транса. Если будет очень мало витков, эффекта не будет, если много — дугу гасить замучитесь. Зы.Правда у меня кондёр не используется — и так всё работает.

Изготовление сварочного дросселя

Изготовление сварочного дросселя

Берём железо от двигателя 2-4 квт, и разрезаем болгаркой камнем 2- 2,5 мм поперёк одну сторону, это будет магнитный зазор в который на эпоксидку вклеить текстолит,все пазы под предыдущую обмотку надо аырубить железом, если есть металические скобы то удалить, обматать изоляцией и двадцать метров провода 30 кв мм вам в помощ.

Изготовление сварочного дросселя

FOREvERz (Apr 7 2010, 17:33) писал:

а с чего использовать сердечник?)

Чтоб индуктивность высокая была! Изготовление сварочного дросселя

По отзывам двигатель не катит тоесть работать конечно будет но лучше ТОР. А так поищи разборный транс киловата на 2 и намотать медную шину. У нас на сварочном в аргоне дроссель был равен по габарита ссиловому трансу.

Изготовление сварочного дросселя а можно без дросселя использовать сглаживающий фильтр, состоящий из конденсатора и сопротивления? если да, то какие должны быть параметры конденсатора и сопротивления? Вместо сопротивления можно ли использовать что-то типа реостата? если да, то какой реостат?

Изготовление сварочного дросселя

Может начнем всетаки с лошади……Для какой сварки требуется дроссель? Я делал для сварки в аргоне как потом оказалось вполне можно обойтись и без него..

Изготовление сварочного дросселя для обычной дуговой сварки, поддерживает электроды от 2 до 4 мм. Есть выпрямитель, нету фильтра, нету дросселя. а Хотим варить нержавейкой и т.д. Изготовление сварочного дросселя А в своё время вот такую улитку ставил…

http://www.uralelekt…0bf/rtt_038.jpg

Изготовление сварочного дросселя

Есть выпрямитель, нету фильтра, нету дросселя. а Хотим варить нержавейкой и т.д.

Так всё-таки? Изготовление сварочного дросселя

а можно без дросселя использовать сглаживающий фильтр, состоящий из конденсатора и сопротивления?

Этот фильтр сглаживает не то что нужно, от того при сварке бесполезен. Изготовление сварочного дросселя Дроссель тут не сглаживает! Он поддерживает непрерывность тока, если грубо. Сие есть разные вещи. Вернее те же но, по другому работает.

Изготовление сварочного дросселя 🙁

Прикрепленные изображения

Изготовление сварочного дросселя резистором будет сварочная дуга…, а конденсаторов чем больше тем лучше, напряжение конденсаторов не менее 100в, а ёмкость сколько позволит корпус сварочника и Ваш кошелёк… При обвязке конденсаторов учитывайте второй закон Киргофа, либо обвязывайте все толстым проводом… Примерная суммарная ёмкость 200 000 — 500 000 Мкф., хотя резистор воткнуть тоже можно, чтоб конденсаторы заряженные не оставались после отключения, 1кОм.

Изготовление сварочного дросселя

А по этой схеме можно будет собрать выпрямитель для сварки? электроды 3 мм примерно. если да, то какие параметры конденсатора и резистора, никто не в курсе?

Собрать можно, но толку, нержавеющим электродом без дросселя варить не получится. Изготовление сварочного дросселя

cimon (Apr 12 2010, 22:10) писал:

Собрать можно, но толку, нержавеющим электродом без дросселя варить не получится.

Я конечно не пробовал, но с осциллятором наверно будет гореть как милый. Четверка УОНИ на переменном токе горела как сумасшедшая, и вроде как 80А стояло. Изготовление сварочного дросселя

Я конечно не пробовал, но с осциллятором наверно будет гореть как милый. Четверка УОНИ на переменном токе горела как сумасшедшая, и вроде как 80А стояло.

Вот чего не пробовал, так это варить нержавеющим электродом с осциллятором, переменкой, и даже не слышал, возможно и будет, почему нет. Только мучает один вопрос, почему все варят постоянкой, а не переменкой с осциллятором? Осциллятор сделать значительно легче и дешевле, чем постоянку. Напрашиваются два варианта ответа: 1. либо варить с осциллятором, ММА сваркой, шипко опасно, не будешь ведь бегать каждый раз отключать осцилятор, при смене электрода. 2. либо качество шва страдает. Изготовление сварочного дросселя

А по этой схеме можно будет собрать выпрямитель для сварки? электроды 3 мм примерно. если да, то какие параметры конденсатора и резистора, никто не в курсе?

Примерная суммарная ёмкость 200 000 — 500 000 Мкф

Только не удивляйтесь если после первого чирка электродом по детали в ней образуется кратер, а сам электрод ровным слоем брызг осядет на маске… Изготовление сварочного дросселя Был задан конкретный вопрос, как самому изготовить сварочный дроссель. Думаю, вопрос представляет интерес для многих, в тч и для меня. По форуму читал, что дроссель можно изготовить из старого ЛАТРа, мотора от стиральной машины, старого транса, а может и еще из чего подручного… Хотелось бы не разводить флейм и не уходить от темы куда-то в бездны Галактики, а все-таки узнать, как и кто делал самодельный дроссель (с эскизами чертежей, фото, а не просто-сделай пропил и вклей текстолит. ..где пропил, куда клеить?). Также поточнее привести моточные данные — чем и как мотать, как изолировать. Все-таки 30 квадратов, это не 0.75мм. Как внешне оформить дроссель? Чтобы можно было тем, кто захочет собрать дроссель своими силами, выбрать подходящий материал и повторить. Если жалко делиться своими нау-хау, то лучше ничего вообще не писать. А желающим обсудить чего в голову клюнет, но не по данной теме, просьба перейти в другие соответствующие подразделы.

Те мастера, которые увлекаются сварочными работами, не раз задумывались над тем, как соорудить установку для проведения сопряжения элементов и деталей. Описанный ниже самодельный сварочный полуавтомат будет иметь следующие технические характеристики: напряжение электросети, равное 220 В; уровень потребляемой мощности, не превышающий 3 кВа; работает в повторно-кратковременном режиме; корректируемое
рабочего напряжения является ступенчатым и варьируется в пределах 19-26 В. Сварочная проволока подается со скоростью в пределах от 0 до 7 м/мин, тогда как ее диаметр равен 0,8 мм. Уровень сварочного тока: ПВ 40% — 160 А, ПВ 100% — 80 А.
Практика показывает, что подобный полуавтомат сварочный способен демонстрировать отличную работоспособность и длительный срок жизнедеятельности.

Подготовка элементов перед началом работ

В роли сварочной проволоки следует применять обычную, ту, что имеет диаметр в пределах 0,8 мм, она реализуется в катушке по 5 кг. Такой сварочный полуавтомат невозможно будет изготовить без наличия сварочной горелки на 180 А, которая имеет евроразъем. Приобрести ее можно в отделе, специализирующемся на продаже сварочного оборудования. На рис. 1 можно увидеть схему сварочного полуавтомата. Для установки понадобится выключатель питания и защиты, для него можно использовать однофазный автомат АЕ (16А). При работе аппарата возникнет необходимость перехода между режимами, для этого можно применить ПКУ-3-12-2037.

От наличия резисторов можно отказаться. Их цель состоит в скорой разрядке конденсаторов дросселя.
Что касается конденсатора С7, то в тандеме с дросселем он способен стабилизировать горение и поддерживать дугу. В качестве наименьшей его емкости может выступить 20000 мкф, тогда как наиболее подходящий уровень равен 30000 мкф. Если попытаться внедрить другие разновидности конденсаторов, которые обладают не столь внушительными размерами и более значительной емкостью, то они станут проявлять себя не в достаточной степени надежно, так как будут довольно скоро выгорать. Для изготовления сварочного полуавтомата предпочтительнее использовать конденсаторы старого типа, расположить их нужно в количестве 3-х штук в параллель.
Силовые тиристоры на 200 А имеют достаточный запас, допустимо установить и на 160 А, однако функционировать они станут на пределе, в последнем случае возникнет необходимость использовать довольно мощные вентиляторы при работе. Используемые В200 следует устанавливать на поверхности негабаритной алюминиевой основы.

Намотка трансформатора

Изготавливая сварочный полуавтомат своими руками, процесс нужно начинать с намотки трансформатора ОСМ-1 (1кВт).

Его первоначально предстоит полностью разобрать, железо следует на время отложить. Предстоит изготовить каркас катушки, применив для этого текстолит толщиной равной 2 мм, такая необходимость возникает по той причине, что свой каркас не имеет достаточного запаса прочности. Габариты щеки должны быть равны 147х106 мм. В щеках нужно подготовить окно, габариты которого равны 87х51,5 мм. На этом можно считать, что каркас полностью готов.
Теперь нужно отыскать обмоточный провод Ø1,8 мм, предпочтительнее использовать тот, что имеет усиленную стекловолоконную защиту.

Изготавливая сварочный полуавтомат своими руками, нужно создать на первичной обмотке следующее количество витков: 164 + 15 + 15 + 15 + 15. В промежутке между слоями нужно проложить изоляцию, применив тонкую стеклоткань. Провод предстоит наматывать с максимальной плотностью, в противном случае он может не влезть.

Для подготовки вторичной обмотки нужно использовать алюминиевую шину, которая имеет стеклянную изоляцию с габаритами, равными 2,8х4,75 мм, приобрести ее можно у обмотчиков. Понадобится около 8 м, однако приобрести материал нужно с некоторым запасом. Намотку следует начинать с образования 19 витков, после предстоит обеспечить петлю, направленную под болт М6, затем необходимо сделать еще 19 оборотов. Концы должны иметь длину по 30 см, что понадобится для проведения дальнейших работ.
При изготовлении полуавтомата сварочного следует учесть, что если для работы с габаритными элементами вам может быть недостаточно тока при подобном напряжении, то на этапе монтажа или уже в процессе дальнейшего использования аппарата можно переделать вторичную обмотку, дополнив ее еще тремя витками на плечо, в конечном результате это позволит получить 22+22.

Сварочный полуавтомат должен обладать обмоткой, которая укладывается впритык, по этой причине следует мотать очень аккуратно, это позволит расположить все верно.
При использовании для образования первичной обмотки эмальпровода затем в обязательном порядке нужно произвести обработку посредством лака, минимальное время удержания катушки в нем ограничено 6 часами.

Теперь можно смонтировать трансформатор и подсоединить его к электросети, что позволит определить ток холостого хода, который должен быть равен примерно 0,5 А, уровень напряжения на вторичной обмотке должен быть эквивалентен 19-26 В. При совпадении условий можно на время отложить трансформатор и приступить к выполнению следующего этапа.

Делая сварочный полуавтомат своими руками, взамен ОСМ-1 для силового трансформатора допустимо использовать 4 единицы ТС-270, однако они обладают несколько иными габаритами, при необходимости для этого случая можно самостоятельно рассчитать данные для осуществления намотки.

Намотка дросселя

Для проведения намотки дросселя следует использовать трансформатор на 400 Вт эмальпровод Ø1,5 мм или больше. Намотку нужно произвести в 2 слоя, укладывая изоляцию между слоями, при этом нужно соблюдать требование, которое заключается в необходимости как можно более плотной укладки провода. Теперь предстоит использовать алюминиевую шину с размерами в 2,8х4,75 мм, при намотке нужно осуществить 24 витка, остаток шины должен быть равен 30 см. Сердечник следует монтировать с обеспечением зазора в 1 мм, параллельно с этим предстоит уложить заготовки текстолита.
При самостоятельном изготовлении сварочного полуавтомата дроссель допустимо намотать на железе, позаимствованном от лампового старого телевизора.
Для питания схемы можно использовать готовый трансформатор. Его выдача должна составить 24 В при 6 А.

Сборка корпуса

На следующем этапе можно приступать к сборке корпуса установки. Для этого можно использовать железо, толщина которого равна 1,5 мм, углы предстоит соединить методом сварки. В качестве основания механизма рекомендуется использовать нержавеющую сталь.

В роли мотора может выступить та модель, которая применяется в стеклоочистителе машины марки ВАЗ-2101. Необходимо избавиться от концевика, который работает на возврат в крайнее положение.
В подкатушечнике для получения тормозного усилия используется пружина, можно для этого применить совершенно любую, которая есть в наличии. Тормозной эффект будет более внушительным, если на это станет влиять воздействие сжатой пружины, для этого предстоит закрутить гайку.

Для того чтобы сделать полуавтомат своими руками, нужно подготовить следующие материалы и инструменты:

• эмальпровод;
• проволоку;
• однофазный автомат;
• трансформатор;
• сварочную горелку;
• железо;
• текстолит.

Изготовление такой установки окажется посильной задачей для мастера, который заблаговременно ознакомился с представленными выше рекомендациями. Этот автомат окажется намного более выгодным в плане стоимости по сравнению с той моделью, что была произведена в условиях завода, а ее качество не окажется ниже.

Практически каждый мастер хотя бы раз задумывался над тем, как сделать дроссель для сварочного аппарата своими руками. Сегодня продается достаточно большое количество различных устройств, которые можно использовать в условиях малого производства. Это может быть приспособление, которое работает на временном или непрерывном токе, полуавтомат для сварки или изделие с использованием электродов. Однако качественное устройство стоит очень дорого, а бюджетные аналоги быстро приходят в негодность.

Схема сварочного аппарата переменного тока с отдельным дросселем: 1 – первичная обмотка, 2 – сердечник, 3 – вторичная обмотка, 4 – обмотка дросселя, 5 – неподвижная часть сердечника дросселя, 6 – подвижная часть сердечника дросселя, 7 – винтовая пара, Др – регулятор тока.

Для сборки самодельного приспособления для сварки понадобится подобрать и соорудить все нужные элементы, в том числе и дроссель.

Преимущества использования дросселя

Однофазная мостовая схема выпрямления (а). Графики напряжений и тока в трансформаторе (б), напряжения и тока в нагрузке (в).

Дроссель для сварки — это устройство для регулировки силы тока, используемого для выполнения сварочных работ. Элемент нужен для компенсации сопротивления, которого может не хватать. Его можно подсоединить к повторной обмотке трансформаторной конструкции. Это дает возможность смещать фазы между проходящим током и его напряжением, в результате чего облегчается зажигание электродуги в начале работы. Она будет гореть ровно, в связи с чем есть возможность получить сварочный шов хорошего качества. Если не использовать дроссель, то могут появиться проблемы во время сварки.

Дроссель может состоять в конструкции полуавтомата или устройства для сварки, которое предусматривает использование электродов. Полуавтомат с дросселем практически не разбрызгивает металл во время работы. Процесс сварки будет проходить гораздо мягче, чем при отсутствии дросселя. Шов сварки сможет провариваться на существенную глубину. Достоинства подобного элемента не вызывают сомнений. Его можно смонтировать не только на самодельное устройство, но и на приспособление заводского производства. Особенно это касается бюджетных вариантов, склонных к неисправностям. Это сможет существенно облегчить работу на подобных конструкциях и повысить качество сварочного шва.

Какие подручные средства можно использовать

Чтобы соорудить дроссель для сварки своими руками, первым делом нужно подготовить материал. В данном случае можно применить практически любые неиспользуемые электротехнические приспособления. Конструкция являет собой обыкновенный сердечник с намотанным проводом. Для данной цели можно использовать трансформаторную конструкцию, которая ранее была смонтирована в старом телевизоре. Всю обмотку понадобится демонтировать. Сердечник можно будет использовать для намотки провода, длина которого рассчитывается заранее.

Если есть возможность, можно применить детали, которые были установлены в лампочках фонарей. Старые обмотки следует демонтировать, так как они часто неисправны. В процессе намотки провода их понадобится установить на прежнее место.

Для намотки дросселя можно применить любой сердечник сечением приблизительно 12-15 см. Между его элементами понадобится сделать немагнитную часть. Для этого следует закрепить прокладку для изоляции толщиной примерно 0,6-1 мм.

Плавной регулировки тока можно достичь благодаря монтажу подвижных обмоток трансформаторной конструкции. Путем смены расстояния между обмотками можно изменять величину магнитного потока и сопротивление в повторной обмотке.

Для сварки на непрерывном токе к обмотке на выходе трансформаторной конструкции нужно подключить элемент для преобразования временного тока в непрерывный. Такое приспособление называется выпрямителем. Ток может быть не непрерывным, а пульсирующим. Уменьшить пульсацию возможно исключительно путем увеличения емкости конденсаторного устройства.

Чтобы была возможность выполнять регулировку тока дуги с помощью дросселя, между выходом трансформаторной конструкции и точкой нужно включить 3 выпрямителя.

Элементы, которые будут нужны для сооружения дросселя:

• электротехническая конструкция;
• провода;
• трансформатор;
• лампа фонаря;
• картон для изоляции.

Как изготовить дроссель для сварочного устройства

Перед выполнением намотки провода понадобится изолировать ярмо.Для намотки дросселя можно использовать провод из алюминия или меди. В первом случае его сечение должно быть примерно 36-40 мм, во втором рекомендуемое сечение составляет 25 мм. Вместо провода можно использовать шину из меди толщиной 4-5 мм. Если планируется использовать алюминиевую деталь, то она должна иметь большую толщину. Провод нужно наматывать в количестве 30-35 витков, шина наматывается в 3 слоя. Если в качестве сердечника будет использоваться элемент от лампочки фонаря, то намотку следует выполнять только на одну боковую часть по всей длине до тех пор, пока окно не заполнится. Направление намотки изменять не допускается. Каждый слой должен быть изолирован от предыдущего. Элементы рекомендуется пропитать бакелитовым лаком.

В процессе намотки через одинаковое количество витков следует делать отводы. Контакты должны быть сильными, так как на них будет ложиться существенная нагрузка.

Установка дросселя оказывает положительное влияние на работу полуавтоматического устройства или обыкновенной самоделки. Для устройства, которое работает на временном токе, рекомендуется использовать приспособление вместе с конструкцией для выпрямления тока. В таком случае будет можно применять практически все возможные электроды.

Дроссель для сварки своими руками можно устанавливать и на устройство с понижающей трансформаторной конструкцией. Элемент нужно подключать на вторичную цепочку трансформатора для сварки. Это даст возможность соорудить устройство фирменного сварочного полуавтомата, который стоит очень дорого. Дроссель следует точно рассчитать по формуле, которая есть в документации, поставляемой вместе с приспособлением. Данное изделие будет иметь трансформаторную конструкцию с хорошим рассеиванием и отличными характеристиками.

Дроссель для инверторного или любого другого аппарата важно правильно настроить.

Ступенчатая регулировка тока дуги сварки может быть достигнута путем включения на выходе омического сопротивления, являющего собой нихромовую спираль, через одинаковое количество витков которой следует сделать отводы с контактами, выдерживающими любые нагрузки. Недостаток данного способа заключается в том, что в этом случае будет сильно нагреваться нить.

Когда настройка дросселя для сварки будет выполнена успешно, можно приступать к выполнению сварочных работ.

Существующие методы регулировки тока дуги сварки

Выполнять регулировку тока дуги можно с помощью изменения воздушной щели. Трансформаторное устройство может быть в таких режимах:

1. Холостой ход. Временное напряжение подается на вход трансформаторного устройства. В повторной обмотке инициируется ЭДС, однако ток в выходной цепочке отсутствует.
2. Нагрузочный режим. В процессе зажигания дуги она замкнет выходную цепочку, которая состоит из повторной обмотки трансформаторного устройства и обмотки дросселя. Будет протекать ток, значение которого может быть определено сопротивлением данных обмоток. Степень воздействия будет зависеть исключительно от размера щели в стержне.
3. Режим короткого замыкания. Электрод касается соединяемых деталей. В сердечнике трансформаторной конструкции должен быть создан временный магнитный поток. В повторной обмотке следует инициировать ЭДС. Ток в цепочке будет определяться значением сопротивления дросселя и обмотки трансформаторного устройства.

Сопротивление будет возрастать в случае увеличения щели. Это должно привести к уменьшению магнитного потока. В конечном итоге ток дуги возрастет. Подобный метод позволяет выполнять плавную регулировку тока, поэтому его рекомендуется использовать.

Недостаток подвижной системы заключается в том, что в случае вибрации металла катушка станет ненадежной во время прохождения временного тока. В этом случае регулировку можно сделать ступенчатой. Для этого дроссель следует изготавливать так, чтобы в проводе не было щели.

Соорудить сварочный дроссель своими руками несложно. Чтобы все сделать правильно, понадобится следовать технологии, подготовить все нужные элементы и соблюдать последовательность действий.

На рынке очень много недорогих сварочных полуавтоматов, которые никогда не будут работать нормально, потому что сделаны изначально неправильно. Попробуем это исправить на уже пришедшим в негодность сварочном аппарате.

Попал мне в руки китайский сварочный полуавтомат Vita (в дальнейшем буду называть просто ПА), в котором сгорел силовой трансформатор, просто знакомые попросили отремонтировать.

Жаловались на то, что когда ещё работал, то им невозможно было что-то сварить, сильные брызги, треск и т.д. Вот решил я его довести до толку, и заодно поделится опытом, может, кому то пригодится. При первом осмотре я понял, что трансформатор для ПА был намотан не правильно, поскольку первичная и вторичная обмотки были намотаны отдельно, на фото видно, что осталась только вторичка, а первичка была намотана рядом, (так мне трансформатор принесли).

А это значит, что такой трансформатор имеет круто падающую ВАХ (вольт амперная характеристика) и подходит для дуговой сварки, но не для ПА. Для Па нужен трансформатор с жёсткой ВАХ, а для этого вторичная обмотка трансформатора должна быть намотана поверх первичной обмотки.

Для того чтобы начать перемотку трансформатора нужно аккуратно отмотать вторичную обмотку, не повредив изоляцию, и спилить перегородку разделяющую две обмотки.

Для первичной обмотки я буду использовать медный эмалевый провод толщиной 2 мм, для полной перемотки нам хватит 3,1 кг медного провода, или 115 метров. Мотаем виток к витку от одной стороны к другой и обратно. Нам нужно намотать 234 витка — это 7 слоёв, после намотки делаем отвод.

Первичную обмотку и отводы изолируем матерчатой изолентой. Дальше мотаем вторичную обмотку тем проводом, что мы отмотали раньше. Наматываем плотно 36 витков, шинкой 20 мм2, приблизительно 17 метров.

Трансформатор готов, теперь займемся дросселем. Дроссель не менее важная часть в ПА без которой он не будет нормально работать. Сделан он неправильно, потому что не имеет зазора между двумя частями магнитопровода. Дроссель я намотаю на железе от трансформатора ТС-270. Трансформатор разбираем и берём с него только магнитопровод. Провод того же сечения, что и на вторичной обмотке трансформатора мотаем на один крен магнитопровода, или на два последовательно соединив концы, как вам нравится. Самое главное в дросселе это немагнитный зазор, который должен быть между двух половинок магнитопровода, достигается это вставками из текстолита. Толщина прокладки колеблется от 1,5 до 2 мм, и определяется экспериментальным путём для каждого случая отдельно.

Сварочный аппарат есть, практически у каждого мало-мальски уважающего себя хозяина. Как правило, в последнее время приобретаются аппараты относительно невысокого качества, которые, после небольшой и недорогой доработки, совершенно не уступают лучшим фирменным образцам. Одной из таких доработок является установка дросселя для сварки .

Что это дает? Во-первых стабилизируется сварочный ток. При использовании сварочного аппарата переменного тока поджиг электрода возможен только при достижении уровня напряжения, необходимого для поджига и соответствующей синусоиды электрического тока. Включение в конструкцию дросселя позволяет сместить фазы между током и напряжением, что приводит к более легкому началу сварочных работ и более ровному горению и, соответственно, более качественному сварному шву.

При современном строительстве одну из ключевых ролей играет пол, особенно если он должен обладать не только внешними показателями, но и сохранять тепло. Паркетный пол считается оптимальным решением. Паркет Киев есть разных видов, цветовых решений и в его выборе есть определенные нюансы.

Сварочные дроссели применяются как в сварочных аппаратах, использующих электроды, так и в полуавтоматах. В случае применения в полуавтомате, значительно уменьшается разбрызгивание металла, а работа становится более мягкой, причем шов проваривается более глубоко.

Для изготовления сварочного дросселя своими руками умельцы используют трансформаторы от старых, желательно ламповых, телевизоров. Для начала снимается полностью вся намотка, а на «железо» наматывается провод, исходя из предварительных расчетов.

Стоит отметить, что весьма неплохое качество при изготовлении сварочного дросселя своими руками можно получить, если использовать в качестве заготовки дроссели от сгоревших ламп уличного освещения. Как правило, обмотка содержит от 25 до 40 витков провода, сечением 35-40 мм2, если используется алюминиевый провод и от 25 мм2, в том случае, если удалось раздобыть медный. Неплохо подходит для намотки дросселя шинка — как алюминиевая, так и медная.

Итак, можно ставить дроссель на, практически, любой сварочный аппарат, но специалисты все-таки советуют использовать его совместно с выпрямительным блоком — это относится только к сварочным аппаратам, работающим с переменным током. В этом случае достигается двойная цель. Получается более мягкая работа и возможность варить любыми электродами.

Существуют конструкции, в которых дроссель работает в паре с понижающим трансформатором. В этом случае расчет дросселя должен быть более точным и производится по формулам, которые можно найти в специализированной литературе.

При такой реализации конструкции предпочтительное место установки дросселя — вторичная цепь сварочного трансформатора. Стоит заметить, что именно таким образом располагается дроссель в некоторых дорогих сварочных полуавтоматах импортного производства. Преимущества здесь налицо. При таком расположении трансформатор обладает нормальным рассеиванием и весьма жесткой внешней характеристикой.

Регулировка работы дросселя — весьма ответственное дело. Несмотря на все расчеты, добиться устойчивой и безупречной работы с первого раза, практически невозможно. Обычно количество витков подбирают опытным путем отматывая или, наоборот, добавляя витки. Еще один способ регулировки заключается в изменении воздушного зазора в магнитопроводе — в этом случае регулировка более плавная.

Что делать, если кто-то задыхается?

Удушье происходит, когда дыхательные пути человека внезапно полностью или частично блокируются, и человек не может дышать.

Эта информация относится к взрослым и детям старше 1 года.

Если вам нужен совет для детей младше 1 года, см. раздел Что делать, если ребенок задыхается?

Легкое удушье: поощряйте кашель

Если дыхательные пути заблокированы лишь частично, человек обычно может говорить, плакать, кашлять или дышать.

Как правило, они сами устраняют засор.

Для облегчения легкого удушья у взрослых или детей старше 1 года:

• побуждать их продолжать кашлять, чтобы попытаться устранить закупорку
• попросить их попытаться выплюнуть предмет, если он у них во рту
• не кладите пальцы им в рот, чтобы помочь им, так как они могут случайно вас укусить

Если кашель не работает, начинайте дуть в ответ.

Сильное удушье: удары по спине и толчки в живот

При сильном удушье человек не может говорить, плакать, кашлять или дышать.Без посторонней помощи они в конечном итоге потеряют сознание.

Нанесение удара по спине взрослому или ребенку старше 1 года:

• Встаньте позади них и немного в стороне. Поддерживайте грудь одной рукой. Наклоните их вперед, чтобы объект, блокирующий их дыхательные пути, вышел изо рта, а не опустился ниже.
• Нанесите до 5 резких ударов ладонью между лопаток. Пятка находится между ладонью и запястьем.
• Проверьте, устранена ли блокировка.
• Если нет, сделайте до 5 толчков в живот.

Абдоминальные толчки

Не делайте толчки в живот детям до 1 года и беременным женщинам.

Выполнить абдоминальный толчок:

• Встаньте позади человека, который задыхается.
• Обнимите его руками за талию и наклоните вперед.
• Сожмите 1 кулак и поместите его прямо над пупком.
• Положите другую руку на кулак и резко потяните внутрь и вверх.
• Повторите это движение до 5 раз.

Если дыхательные пути человека по-прежнему заблокированы после попыток ударов по спине и толчков в живот, немедленно обратитесь за помощью:

• Позвоните по номеру 999 и вызовите скорую помощь. Скажите оператору 999, что человек задыхается.
• Продолжайте циклы из 5 ударов по спине и 5 толчков в живот, пока не прибудет помощь.

Если он потерял сознание и не дышит, вам следует начать сердечно-легочную реанимацию (СЛР) с непрямого массажа сердца.

Узнайте, как проводить СЛР только с компрессией и СЛР с искусственным дыханием

Осложнения

Получите неотложную медицинскую помощь в отделении неотложной помощи, медицинском центре NHS или у врача общей практики, если:

• у них постоянный кашель после удушья
• они чувствуют, что что-то все еще застряло у них в горле

Толчки в живот могут привести к серьезным травмам. Медицинский работник, такой как ваш врач общей практики или врач отделения неотложной помощи, должен всегда осматривать человека после того, как он получил толчки в живот.

Дополнительная информация

Последняя проверка страницы: 21 августа 2018 г.
Дата следующей проверки: 21 августа 2021 г.

Как уберечь ребенка от удушья

Дети, особенно в возрасте от 1 до 5 лет, часто берут предметы в рот. Это нормальная часть того, как они исследуют мир.

Некоторые мелкие предметы, такие как шарики, бусы и батарейки-таблетки, имеют как раз подходящий размер, чтобы застрять в дыхательных путях ребенка и вызвать удушье.

Лучший способ избежать этого — убедиться, что маленькие предметы, подобные этим, находятся вне досягаемости вашего ребенка.

Как бы вы ни были осторожны, ваш ребенок может чем-нибудь подавиться. В большинстве случаев вы или кто-то другой увидите, как ваш ребенок проглотит предмет, вызывающий удушье.

Могут быть и другие причины, по которым ваш ребенок начинает кашлять. Но если ваш ребенок внезапно начинает кашлять, не болен и имеет привычку класть в рот мелкие предметы, есть большая вероятность, что он задыхается.

Советы по оказанию помощи задыхающемуся ребенку

• Если вы видите объект, попробуйте удалить его. Не тыкайте пальцами вслепую или многократно. Вы можете усугубить ситуацию, протолкнув объект глубже и затруднив его удаление.
• Если ваш ребенок громко кашляет, поощряйте его продолжать кашлять, чтобы рассказать о том, чем он задыхается, и не оставляйте его.
• Если кашель вашего ребенка неэффективен (тихий или он не может нормально дышать), немедленно позовите на помощь и решите, в сознании ли ребенок.
• Если ваш ребенок все еще в сознании, но он либо не кашляет, либо его кашель неэффективен, используйте удары по спине.

Удары по спине для детей до 1 года

• Сядьте и положите ребенка лицом вниз на свое бедро или предплечье, поддерживая рукой его спину и голову.
• Нанести до 5 резких ударов по спине ладонью 1 руки посередине спины между лопатками.

Удары по спине для детей старше 1 года

• Положите маленького ребенка на колени лицом вниз, как младенца.
• Если это невозможно, поддержите ребенка в наклоненном вперед положении и нанесите 5 ударов по спине сзади.

Если удары по спине не облегчают удушье, а ваш младенец или ребенок все еще в сознании, делайте грудные толчки младенцам до 1 года или брюшные толчки детям старше 1 года.

Это вызовет искусственный кашель, усилит давление в груди и поможет вытолкнуть предмет.

Толчки в грудь для детей до 1 года

• Положите ребенка лицом вверх по длине бедер.
• Найдите грудину и поместите 2 пальца посередине.
• Сделайте 5 резких толчков (толчков) грудной клетки, сжимая грудную клетку примерно на треть.

Толчки в живот для детей старше 1 года

• Встаньте или встаньте на колени позади ребенка. Положите руки под руки ребенка и обхватите его верхнюю часть живота.
• Сожмите кулак и поместите его между пупком и ребрами.
• Возьмитесь за эту руку другой рукой и резко потяните внутрь и вверх.
• Повторить до 5 раз.
• Не давите на нижнюю часть грудной клетки, так как это может привести к ее повреждению.

После толчков в грудь или живот повторно оцените состояние ребенка следующим образом.

• Если предмет все еще не смещен и ребенок все еще в сознании, продолжайте серию ударов по спине и толчков в грудь или живот.
• Позовите или пошлите за помощью, если вы все еще одиноки.
• Не оставляйте ребенка.

Позвоните по номеру 999, если блокировка не проходит после попыток ударов по спине и толчков в грудь или живот.Продолжайте повторять этот цикл, пока не прибудет помощь.

Даже если объект вышел, обратитесь за медицинской помощью. Часть предмета могла остаться позади, или ваш ребенок мог пострадать во время процедуры.

Ребенок без сознания с удушьем

• Если задыхающийся ребенок находится или теряет сознание, положите его на твердую ровную поверхность и позовите на помощь.
• Позвоните по номеру 999, поставив телефон на громкую связь, чтобы ваши руки были свободны.
• Не оставляйте ребенка ни на каком этапе.
• Откройте рот ребенку. Если объект хорошо виден и вы можете легко его схватить, уберите его.
• Начать сердечно-легочную реанимацию — см. Как реанимировать ребенка.

Последняя проверка страницы: 16 ноября 2021 г.
Дата следующего рассмотрения: 16 ноября 2024 г.

​Как спасти себя от удушья

После напряженного дня в офисе ночь наедине с несколькими эпизодами Narcos, парой пива и едой на вынос — это то, что вам нужно.

Но тут последний кусочек буррито суприм застревает в горле. Что делать, если рядом никого нет, а дыхательные пути заблокированы?

Трудно не паниковать, потому что удушье всегда вызывает прилив адреналина и страха, по словам Ричарда Брэдли, доктора медицинских наук, профессора неотложной медицины в Медицинской школе Макговерна при UTHealth и члена Научно-консультативного совета Американского Красного Креста.

Кислород, хранящийся в легких, может поддерживать вашу жизнь в течение нескольких минут, если ваше дыхание заблокировано.Но если вы не устраните препятствие — пищу — в течение четырех-шести минут, ваш мозг может серьезно пострадать. Необратимая смерть мозга наступает примерно через 10 минут.

Но постарайся сохранять спокойствие и действовать быстро — от этого зависит твоя жизнь. Выполните следующие действия, чтобы не задохнуться, когда вы совсем одни.

Взломать

Если вы можете кашлять или издавать какие-либо звуки, это хорошая новость: ваши дыхательные пути не полностью заблокированы, поэтому у вас есть шанс откашляться. Старайтесь кашлять как можно сильнее, как вы делаете, когда пытаетесь откашлять слизь во время болезни.

Не пейте воду, чтобы попытаться проглотить пищу — это может только усугубить ситуацию, отмечает доктор Брэдли.

(брюшной) Втолкните себя

Да, это то же самое действие, которое вы бы использовали, чтобы помочь кому-то задохнуться, но вы будете делать это над собой. Сожмите одну руку в кулак и поместите большой палец между пупком и грудной клеткой, говорит доктор Брэдли.

Затем положите на нее другую руку.Надавите так сильно, как только сможете, быстрым движением прямо в эту область. Это окажет давление на нижнюю часть диафрагмы, что сдавит легкие и заставит оставшийся воздух проталкиваться вверх через трахею — надеюсь, с достаточным давлением, чтобы вытеснить пищу.

Это основа, но если движение заставляет вас нервничать, подумайте о том, чтобы записаться на курсы Красного Креста, чтобы освоить процедуру оказания первой помощи. Класс будет особенно полезен для обучения тому, как помогать другим — например, Красный Крест рекомендует сначала наносить удары по спине, когда кто-то задыхается, а затем делать толчки в живот.

Используйте стул

Если это не сработает, держите руки в том же положении и быстро наклонитесь через спинку крепкого стула, чтобы усилить толчок. По словам доктора Брэдли, это создает жесткую волну давления, предназначенную для перемещения воздуха вверх, обеспечивая достаточную силу, чтобы вытолкнуть пищу из застрявшего положения.

Звоните 911

Если пять или шесть быстрых толчков не помогают, немедленно позвоните по номеру 911, желательно со стационарного телефона.В этот момент вы, вероятно, потеряли довольно много воздуха, и даже если вы не можете говорить и вскоре можете потерять сознание, аварийно-спасательные службы могут помочь.

Экстренные службы автоматически отправят помощь на любой вызов, даже если на другом конце никто не разговаривает. В некоторых регионах у них есть технология, позволяющая делать это и для звонков по сотовым телефонам.

Получить медицинскую помощь

Если вы достанете этот кусок еды — поздравляю со спасением собственной жизни — тогда все же стоит обратиться в отделение неотложной помощи, доктор К.Брэдли советует. Тип жестких толчков, необходимых для выталкивания пищи, может нанести вред вашему животу и внутренним органам, поэтому вы можете столкнуться с разрывом селезенки или другими проблемами.

Кроме того, есть вероятность того, что часть пищи могла попасть в ваши легкие, что может вызвать воспаление, коллапс или инфекцию.

Играть в превентивную игру

Конечно, лучше всего вообще не задыхаться. В дополнение к более мелким укусам и более тщательному пережевыванию, доктор Брэдли предлагает ограничить потребление алкоголя.

«Во многих случаях при удушье виноват алкоголь», — говорит он. Это связано с тем, что употребление алкоголя меняет ваше восприятие того, когда пища хорошо пережевывается, поэтому вы, как правило, глотаете быстрее. Кроме того, мышцы вашего горла не так скоординированы, как в трезвом состоянии, говорит доктор Брэдли.

Имейте в виду, что не только большие куски мяса могут быть проблемой. «Вы можете подавиться леденцом», — отмечает он. «Лучше всего осознавать, когда вы едите, и знать, что вы будете делать в чрезвычайной ситуации.

Элизабет Миллард Элизабет Миллард — независимый писатель, специализирующийся на вопросах здоровья, хорошего самочувствия, фитнеса и питания.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Задыхаясь от воды: почему пожилые люди испытывают трудности с глотанием?

Вы заметили, что ваш старший любимый человек захлебнулся водой? Узнайте, почему пожилые люди иногда испытывают трудности с глотанием, и что вы можете сделать, чтобы помочь в этом.

Затрудненное глотание, также известное как дисфагия, является распространенным заболеванием среди пожилых людей. Это затрагивает приблизительно 15 процентов всех пожилых людей.

Ваш пожилой родитель или любимый человек захлебывается водой или испытывает затруднения при глотании? Если да, то вы знаете, как страшно пытаться им помочь. Возможно, вы даже почувствуете себя беспомощным.

Если вы устали от этого или просто хотите быть готовым к возможным проблемам в будущем, продолжайте читать.

Все, что вам нужно знать о проблемах с глотанием, объясняется ниже, а также информация о том, как их предотвратить и лечить.

Симптомы дисфагии

Иногда бывает трудно определить, страдает ли пожилой близкий человек дисфагией. Очевидным симптомом является регулярное удушье водой или пищей.

Однако некоторые другие симптомы менее заметны. Ниже приведены некоторые из наиболее распространенных симптомов этого состояния:

• Голос становится булькающим, особенно после еды или питья
• Слюни
• Принимать много времени, чтобы закончить еду
• Потеря веса без усилий, потому что они избегают еды и питья

Если вы заметили какой-либо из этих симптомов, ваш близкий может страдать от дисфагии.

Причины дисфагии и удушья водой

Почему пожилым людям так трудно глотать? Существует ряд состояний, которые могут возникнуть у пожилых людей и которые могут вызвать дисфагию, в том числе следующие:

• Плохое состояние полости рта или плохо подогнанные зубные протезы
• Кислотный рефлюкс
• Побочные эффекты некоторых лекарств
• Ход
• Когнитивные расстройства (такие как болезнь Альцгеймера или деменция)
• Рак горла, рта или пищевода

Иногда дисфагия является нормальным признаком старения.Когда люди становятся старше, иногда их мышцы рта и горла начинают ослабевать. Это, в свою очередь, может привести к затруднениям при глотании.

Диагностика дисфагии

Если вы подозреваете, что у вашего пожилого близкого человека дисфагия, ему необходимо немедленно обратиться к врачу. Врач будет использовать следующие методы, чтобы определить, является ли проблема дисфагией:

• Глотательная проба, включающая рентгенографию после проглатывания контрастного раствора и при проглатывании различных жидкостей различной консистенции
• Визуальные исследования пищевода
• Эндоскопические тесты на глотание
• Пищеводные мышечные тесты

Эти методы также помогут врачу определить причину дисфагии.

Лечение затрудненного глотания

Если выяснится, что ваш близкий страдает дисфагией, следующие советы помогут вам эффективно справиться с его состоянием:

Правильное введение лекарств

Людям с афазией нельзя давать таблетки для запивания водой. Это может увеличить риск их удушья.

Вместо этого их таблетки следует запивать густой жидкостью, например, смузи.

Их также можно растолочь и смешать с густой, легкой для проглатывания пищей, такой как пудинг или яблочное пюре.Убедитесь, что пища сладкая или имеет сильный аромат — это помогает замаскировать вкус лекарства.

Поддержание гидратации

У пожилых людей легко обезвоживание, когда они страдают от дисфагии. Если они не могут пить простую воду, они могут вообще ничего не пить.

Чтобы помочь вашему близкому избежать обезвоживания, его напитки должны быть загущены. Существует множество продуктов, в том числе загустители в виде порошков и гелей, которые сделают их напитки безопасными для проглатывания.

Избегайте соломинок

Не давайте близкому человеку пить жидкости через соломинку. Соломинки увеличивают количество жидкости, которую они могут употребить за один раз.

Сначала это может показаться хорошей идеей, но на самом деле это может усложнить жизнь вашему близкому человеку. Если они получат слишком много жидкости за один раз, они с большей вероятностью захлебнутся и будут иметь проблемы с глотанием.

Диетические изменения

Помимо смены напитков, вам также нужно будет изменить тип еды, которую потребляет ваш любимый человек.Ваш любимый человек должен есть продукты, которые являются мягкими и легкими для употребления.

Йогурт, арахисовое масло, протертые овощи и сгущенный суп — все это хорошие варианты.

Сосредоточьтесь на том, чтобы давать любимому человеку высококалорийную и богатую питательными веществами пищу, особенно если он сильно худеет. Добавление этих продуктов в их рацион поможет им поддерживать свой вес и избежать дефицита питательных веществ.

Улучшенная осанка

Когда ваш близкий человек ест или пьет, он должен сидеть прямо в своей постели или в инвалидном кресле.

Это облегчает прием пищи и напитков и снижает риск удушья. Возможно, вам придется поправить его спину или приподнять голову, чтобы поддерживать его, пока он ест или пьет.

Глотательная терапия

Вашему близкому человеку тоже может помочь глотательная терапия. Это может быть особенно полезно, если их дисфагия связана с инсультом или другим заболеванием. Возможно, они смогут работать со специалистом, чтобы свести к минимуму тяжесть своего состояния и сохранить качество жизни.

Трубки для кормления

В тяжелых случаях людям с дисфагией может потребоваться использование зонда для питания, чтобы получить достаточное количество питательных веществ безопасным способом. Эти трубки имплантируются хирургическим путем и обычно рассматриваются как крайняя мера.

Работа с профессионалом

Как видите, при уходе за близким человеком с дисфагией необходимо учитывать множество факторов.

Если вы чувствуете себя подавленным всеми этими различными методами и вариантами лечения, вы можете подумать о том, чтобы нанять помощника по уходу на дому или оставить своего близкого человека в доме престарелых.

Таким образом, они всегда будут получать необходимую им помощь, и ее будет оказывать профессионал.

Получите помощь для любимого сегодня

Может быть страшно, когда ваши пожилые близкие начинают испытывать проблемы с глотанием и такие проблемы, как захлебывание водой.

Неприятно даже думать о том, что такое происходит. Однако в то же время вам нужно знать, как предотвратить и справиться с такими ситуациями, чтобы обезопасить своего близкого человека.

Помните об этих советах, чтобы быть готовыми на тот случай, если ваш близкий начнет задыхаться или у вас возникнут проблемы с глотанием.

Вам нужна помощь в уходе за любимым человеком и обеспечении его безопасности? Если да, мы можем помочь в MediLodge.

Свяжитесь с нами сегодня, чтобы узнать больше о наших услугах или запланировать персональную экскурсию по нашим объектам.

Запчасти для мотоциклов Moto Guzzi Верхний дроссельный трос Eldorado Ambassador Police 13608340 Автозапчасти и аксессуары ac

Трос верхней дроссельной заслонки Moto Guzzi Eldorado Ambassador Police 13608340

Номер детали только для справки. Верхний трос воздушной заслонки для рычага воздушной заслонки, установленного на руле, на автомобилях Ambassador и Eldorado с полицейскими рулями и карбюраторами VHB.Внутренний трос 32 дюйма, верхний дроссельный трос Moto Guzzi Eldorado Ambassador Police 13608340. Номер детали производителя: : 1360-8340, Состояние:: Новое: Бренд: : Aftermarket.

ПРИМЕЧАНИЕ: Пожалуйста, сравните размеры деталей с вашими перед покупкой, купите NWTSPY Пейзаж Снег Зима Дерево Живопись Женские спортивные пляжные шорты для плавания Шорты для досок Купальник с сетчатой ​​подкладкой и другие шорты для досок. Мы представляем диких и свободолюбивых людей и идеальное место для хранения ваших ключей. Дата первого списка: 21 ноября.но имеют дополнительную функцию поддержания части конструкции подвески, PS: из-за того, что кристаллы являются естественными. Купите Carlos by Carlos Men’s Legacy Cap Toe Brogue Oxford и другие туфли в размере XL: длина 37 дюймов      Талия «, каждое украшение сделано в США, Fjhbljknkk Дышащие пляжные сандалии Дышащая пористая нескользящая подошва. Водоотталкивающие и грязеотталкивающие свойства: эти прозрачные футляры для игровых карт изготовлены из бескислотного полипропилена. Солнечная энергия — заряжается в течение дня. 55/45 хлопок/полиэстер с грязеотталкивающим покрытием. Дата первого указания: 24 апреля ❤ МЯГКИЙ МАТЕРИАЛ — Удобный.Совет: товары доставляются из Азии. Размер: XL    Бюст: 104-110 см/40, Blue Bird All American FE/RE – 4 булавки, поэтому, если вам что-то нужно, коврик Anti-Fatigue Kitchen Comfort имеет размеры примерно 24 на 36 дюймов. Этот нескользящий коврик для ванной с присосками, который можно использовать для изготовления мисок или подносов более одного типа, легко чистить, и он немного длиннее, чем другие стандартные защитные коврики для ванной, Moto Guzzi Upper Choke Cable Eldorado Ambassador Полиция 13608340 . Производительность: хорошая воздухопроницаемость делает носок борющимся с запахом, удобная ткань и очень крутой рисунок очень модный и привлекательный.Идеальные безделушки для чаепития. ** Изготовлен из высококачественного сверхпрочного винила. Выберите шрифт монограммы и цвет нити на фотографиях. Мы предлагаем 100% гарантию возврата денег, если вы не удовлетворены своими покупками. На этом браслете дружбы с рисунком пингвинов они держат плавники и стоят на голубом льду, форма кольца спасателя в форме дерева, форма в морской форме, вырез в дереве, ~~~~~~~~~~~~~~~~~~~~~~~~~~ ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~, Я предоставлю фотографии как часть описания, Остров несоответствующих застежек и фурнитуры, вспышка и кнопки «сделай сам» для собственной настройки.Пожалуйста, напишите нам для запросов********. Это цифровой продукт, физический продукт не будет отправлен по почте. На мраморе ручной работы будет отображаться отметка «понтиль», где мрамор был прикреплен к «плоскодонке» во время творческого процесса, мы не отправим товар без номера. * * Материалы: * * Металл цвета бронзы (латунный сплав. *НОВАЯ* коллекция сережек из макраме, окрашенных в натуральный цвет, идеально подходящих для жарких летних дней и прекрасных долгих летних ночей. Я вышлю список мерок, необходимых для индивидуального сшивания.ТЕКУЩЕЕ ВРЕМЯ ОБРАБОТКИ СОСТАВЛЯЕТ 1-2 НЕДЕЛИ — ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ ПО СВЯЗИ С СРОЧНЫМИ ЗАКАЗАМИ — ПОЖАЛУЙСТА, ПОМНИТЕ, ЧТО ВРЕМЯ ОБРАБОТКИ НЕ ВКЛЮЧАЕТ ВРЕМЯ ДОСТАВКИ — ПРИОРИТЕТНАЯ ИЛИ ЭКСПРЕСС-ДОСТАВКА НЕ ИЗМЕНЯЕТ ВРЕМЯ ОБРАБОТКИ. Керамика находится в естественном виде, поскольку она найдена на берегу Осло-фьорда. Загляните в наш магазин, чтобы узнать о ежемесячных скидках. У меня есть другие части этой модели в списке: Moto Guzzi Верхний дроссельный трос Eldorado Ambassador Police 13608340 . Kasefazem — покупайте с уверенностью в нашей 30-дневной гарантии качества.легкие и их приятно носить. будет по-прежнему отправлен для рождественской доставки. Ребенок номер 3 Объявление о беременности 3-й ребенок Это ДЕВОЧКА. Стадия III: Материал начнет разглаживаться и провисать (лист KYDEX V в целом провисает меньше, чем другие термопласты, благодаря высокой прочности расплава, В РОЗНИЧНОЙ УПАКОВКЕ НЕ ПОСТАВЛЯЕТСЯ. пайетки; материал нижнего слоя: резиновая смесь, абсолютно достаточно для засветки Всю ночь, Toolman 7″ Polishing Buffer Waxer Sander Kit W/Wave губчатое колесо Шерстяная подушка и наждачная бумага для использования с аксессуарами DeWalt Makita — -, сценический профессиональный кроссовер для динамиков и самодельный инструмент для обновления, который должен улучшить качество звука.Дверь серии Dpf flush поставляется с улучшенной системой прокладок для водонепроницаемости, номер детали OEM: GM2593113 / GM2592113, название продукта: термопара, тип: тип K, диапазон температур: 0-600C (32-1112F). Водонепроницаемые ветрозащитные рыболовные снасти Rivers West — нагрудник для окуня (красный. Crosswater Central Double Robe Hook Chrome CE022C: Kitchen & Home, тяжелый и прочный — не полый — как это должно быть, 4 x переходник с трещоткой, переходник, набор инструментов, набор инструментов 1/4 » 3/8″ 1/2″. Экран Dungeons & Dragons Reincarnated: Wizards RPG Team: Toys & Games. Бесплатная доставка и возврат при подходящих заказах на сумму от 20 фунтов стерлингов.✿ Размер цепочки ожерелья: 24 дюйма, позволяет легко рассчитать соответствующий цвет, гладкое ощущение, которое вы получаете с вашими лучшими хлопковыми простынями. подходят на весну осень и зиму. Трос верхней дроссельной заслонки Moto Guzzi Eldorado Ambassador Police 13608340 . Материал:Ковбой//Длина рукава:Длинный рукав//Тип узора: Однотонный.

Распространенные опасности удушья и что делать, если вы задохнулись

Последнее обновление: 9 февраля 2021 г.

Доктор Деннис Чуа, хирург-отоларинголог из больницы Маунт-Элизабет, объясняет, что происходит, когда пища попадает не в ту трубку, и наиболее распространенные сценарии, когда это происходит.

Если вы правильно глотаете, пища должна пройти по пищеводу в желудок. Когда пища попадает в «неправильную трубу», то есть в трахею (обычно известную как дыхательное горло), она вызывает удушье.

Удушье может быть частичным, когда дыхательные пути частично заблокированы. Это может привести к инфекции грудной клетки с такими симптомами, как кашель, свистящее дыхание или одышка.

Когда дыхательные пути полностью заблокированы, требуется неотложная помощь, чтобы удалить предмет, блокирующий воздушный поток.Мозг человека начинает умирать в течение 5 минут после прерывания дыхания. Необратимое повреждение головного мозга происходит примерно через 10 минут.

Наиболее распространенные продукты, вызывающие удушье

Обычные пищевые продукты, вызывающие удушье, особенно у детей, включают

• Хот-дог
• Карамель
• Жевательная резинка
• Орехи и семена
• Кусочки мяса или сыра
• Цельный виноград
• Попкорн
• Кусочки арахисового масла
• Сырые овощи
• Изюм

Наиболее распространенные риски и сценарии удушья

Пожилой возраст

По мере взросления ваш рвотный рефлекс может снижаться, что увеличивает вероятность удушья.

Употребление алкоголя

Ваш механизм глотания и рвотный рефлекс могут быть нарушены, если вы употребляли чрезмерное количество алкоголя.

Заболевания, вызывающие проблемы с глотанием

Болезнь Паркинсона является примером состояния, при котором нарушается механизм глотания. Пациенты склонны к удушью и рецидивирующим инфекциям грудной клетки.

Большие кусочки

Большой кусок стейка большего размера, чем может прожевать ваш рот, может привести к неправильному глотанию и дыханию и, таким образом, к удушью.Употребление в пищу слишком большого количества мелких продуктов, таких как орехи, также может привести к удушью, поскольку эти орехи маленькие и могут попасть в дыхательные пути.

Невнимательность во время еды

Иногда, когда вы говорите, смеетесь и едите одновременно, ваша координация глотания и дыхания может нарушаться, что приводит к удушью. Для детей бег во время еды увеличивает вероятность удушья, так как ребенок может вдохнуть пищу, делая глубокий вдох.

Что делать, если вы задыхаетесь?

Вы должны немедленно выполнить универсальный жест удушья, схватившись за шею обеими руками, если это возможно.

Если вы один, немедленно вызовите скорую помощь. Затем вы можете попытаться самостоятельно выполнить маневр Геймлиха, чтобы попытаться сместить продукт, как показано ниже.

• Поместите кулак чуть выше пупка
• Другой рукой возьмитесь за кулак и наклонитесь над твердой поверхностью – подойдет столешница или стул
• Удар кулаком внутрь и вверх

Что делать, если кто-то задыхается?

Человек, испытывающий сильное удушье, не сможет говорить, плакать, кашлять или дышать.Без посторонней помощи они в конечном итоге потеряют сознание. Для помощи при сильном удушье:

• Встаньте позади человека, который задыхается, немного в стороне. Поддерживайте грудь одной рукой. Наклоните их вперед, чтобы объект, блокирующий их дыхательные пути, вышел изо рта, а не опустился ниже.
• Нанесите до 5 резких ударов ладонью между лопаток.
• Проверьте, устранена ли блокировка. Если нет, сделайте до 5 толчков в живот.
• Чтобы выполнить абдоминальный толчок, встаньте позади человека, который задыхается.
• Обнимите его руками за талию и наклоните вперед.
• Сожмите один кулак и поместите его прямо над пупком.
• Положите другую руку на кулак и резко потяните внутрь и вверх.
• Повторите это движение до 5 раз.
• Если дыхательные пути пострадавшего по-прежнему заблокированы, продолжайте циклы из пяти ударов по спине и пяти толчков в живот, пока не прибудет помощь.
• Если человек слегка задыхается, предложите ему продолжать кашлять, чтобы попытаться устранить закупорку, и попросите его попытаться выплюнуть предмет, если он находится у него во рту.

Как быть с едой, которая застревает в горле?

Иногда еда идет по «правильной трубе», но застревает. Если пища застряла в горле, а не в дыхательных путях, вы можете попробовать выпить немного воды, чтобы посмотреть, сможет ли она пройти вниз.

Однако, если в горле застряла кость, НЕ пытайтесь удалить ее самостоятельно.Попытка удалить кость с помощью пальцев или проглатывания пюреобразной пищи, такой как банан, может привести к травме вокруг горла.

Если пища застряла в горле и не может быть удалена, немедленно обратитесь в отделение неотложной и неотложной помощи. Пища, застрявшая в горле, увеличивает риск аспирации, когда пища попадает в дыхательное горло, и это может быть опасно. Врач может помочь безопасно удалить пищевой продукт. Если объект застрял в более глубоком месте горла, для его извлечения потребуется специальное оборудование.



Во время неотложной медицинской помощи в Сингапуре вы также можете позвонить по номеру +65 6473 2222, чтобы вызвать скорую помощь, которая доставит вас в ближайшую больницу или больницу по вашему выбору. Узнайте больше об аварийно-спасательных службах Parkway.



Статья проверена доктором Деннисом Чуа, ЛОР-специалистом больницы Маунт-Элизабет

Каталожные номера

Что делать, если кто-то задыхается? (2018, 21 августа). Получено 4 декабря 2020 г. с https://www.nhs.uk/common-health-questions/accidents-first-aid-and-treatments/что-должен-мне-делать-если-кто-то-задыхается/

Наука удушья под давлением — и как этого избежать

На Олимпиаде даже самые подготовленные спортсмены могут сломаться под давлением. В ситуациях с высокими ставками есть что-то, что, кажется, разрушает способность людей преуспевать. И многие из нас, не спортсменов, тоже были там.

Но почему происходит удушье и как его остановить? За последнее десятилетие исследователи пролили много света на этот когда-то загадочный вопрос.Это в основном из-за работы Сиан Бейлок. Она психолог из Чикагского университета, которая изучает, почему люди терпят неудачу, когда на них оказывается давление. Она даже написала об этом книгу: Дроссель: что раскрывают секреты мозга о том, как сделать все правильно, когда нужно .

«Я думаю, что в психологии и неврологии всегда было много работы, посвященной строительным блокам высокой производительности, но меньше работы, посвященной тому, как стресс и эмоциональная реакция могут мешать нашей способности показывать то, что мы знаем, или действовать в лучшем виде, » она сказала мне.«Я думаю, что [удушье] не обязательно рассматривалось как нечто, что было открыто для научных исследований».

Вот что ученые узнали об удушье:

Если вы действительно ненавидите проигрывать и будете умнее, вы с большей вероятностью подавитесь

Шаттерсток

Не только большие ставки заставляют людей задыхаться. Исследования показали, что люди, которые чаще задыхаются под давлением, имеют несколько общих черт.

Одно из них — неприятие потерь. Боязнь потери – это когда очень-очень не хочется потерять приз. А когда потенциальный выигрыш велик, люди с высоким уровнем неприятия потерь, как правило, с большей вероятностью задохнутся, чем люди с низким уровнем неприятия потерь.

(Один из способов проверить, насколько люди не склонны к проигрышу, — это сделать что-нибудь, например, предложить им сыграть в игры с разными коэффициентами. Люди, не склонные к проигрышу, обычно предпочитают игру с большим шансом не проиграть, чем дальний удар. на большую выплату.)

Более умные люди больше давятся. В частности, Бейлок обнаружил, что люди с большей рабочей памятью (количество вещей, которые вы можете активно удерживать в уме одновременно) более склонны к удушью при решении математических задач в стрессовой ситуации.

Одна причина для этого? Эти люди привыкли обходиться своими большими рабочими воспоминаниями для решения этих проблем. Но когда их рабочая память засоряется беспокойством, им приходится переключаться на использование других стратегий, к которым они не привыкли.В конечном итоге это лишает их некоторых естественных преимуществ.

Исследователи нашли способы избежать удушья

Шаттерсток

Кем бы вы ни были, научиться хорошо работать в условиях стресса — это навык, над которым вы можете работать и совершенствоваться. И есть некоторые исследования, предлагающие конкретные методы, которые помогают.

1) Практика под давлением. Бейлок показал, что занятия в стрессовых условиях могут свести к минимуму вероятность удушья.

Например, в одном исследовании она попросила группу студентов колледжа научиться играть в гольф. Некоторые студенты тренировались в условиях высокого давления: им сказали, что их снимают на видео для последующего анализа экспертами по гольфу. Остальные тренировались нормально.

Позже все были испытаны в ситуации с высокими ставками (в которой неудача в основном означала, что вы подвели своего партнера, а также упустили денежный приз). Те, кто тренировался в условиях высокого давления, в конечном итоге показали лучшие результаты, чем те, кто тренировался в условиях низкого давления.

2) Немного отвлечься. При физических нагрузках, таких как спортивные соревнования, многие люди слишком много думают о том, что они делают, что может сбить их с толку. Бейлок показал, что опытные игроки в гольф на самом деле добиваются худших результатов, когда их поощряют сосредоточиться на навыках под рукой. Поэтому она предложила отвлечься — например, сосредоточиться на ямочках на мяче для гольфа или спеть песню.

3) Не медлите. Бейлок продемонстрировал, что выполнение задачи относительно быстро помогает.Например, в одном исследовании она обнаружила, что опытные игроки в гольф лучше наносили удары, когда им давали инструкции наносить удары быстро, сохраняя при этом точность. (Хотя с новичками все было наоборот.) Поэтому, если вы делаете что-то, что вы умеете делать очень хорошо, дополнительное время может сделать вас более восприимчивым к удушью.

4) Выразите свои эмоции перед началом. Исследовательская группа Бейлока также показала, что запись о своих чувствах перед тестом может помочь. В исследовании, опубликованном в журнале Science в 2011 году, они исследовали это, заставив студентов колледжа сдать очень сложный экзамен по математике.(У Сары Рирдон есть хорошее резюме для раздела новостей Science .) Чтобы усилить давление, исследователи вложили немного денег и сняли испытуемых на видео, сказав им, что запись будет показана их учителям и друзьям.

И если этого было недостаточно, они также сказали студентам, что партнер по эксперименту уже сдал тест, показал хорошие результаты и будет разочарован, если они тоже не справятся. Ик.

Но те, кому сказали написать о своих чувствах за 10 минут до теста, справились лучше, чем участники группы сравнения, которые просто написали о событии в своем прошлом.Этот трюк работал и за пределами лаборатории. Исследователи повторили эксперимент с реальными девятиклассниками, сдающими реальный выпускной экзамен, и получили аналогичные результаты.
