чертежи, размеры, как сделать устройство из кирпича своими руками

Твердотопливный (ТТ) котёл – энергонезависимый компонент автономной системы отопления. Он продолжает нагревать теплоноситель даже при перебоях с подачей электричества или газа.

Прибор «заправляют» не только древесиной, но и другим сырьём: торфом, щепой, опилками, углем, пеллетами (гранулами).

Такие отопительные системы часто устанавливают в домах небольших населённых пунктов, где отсутствуют центральные коммуникации.

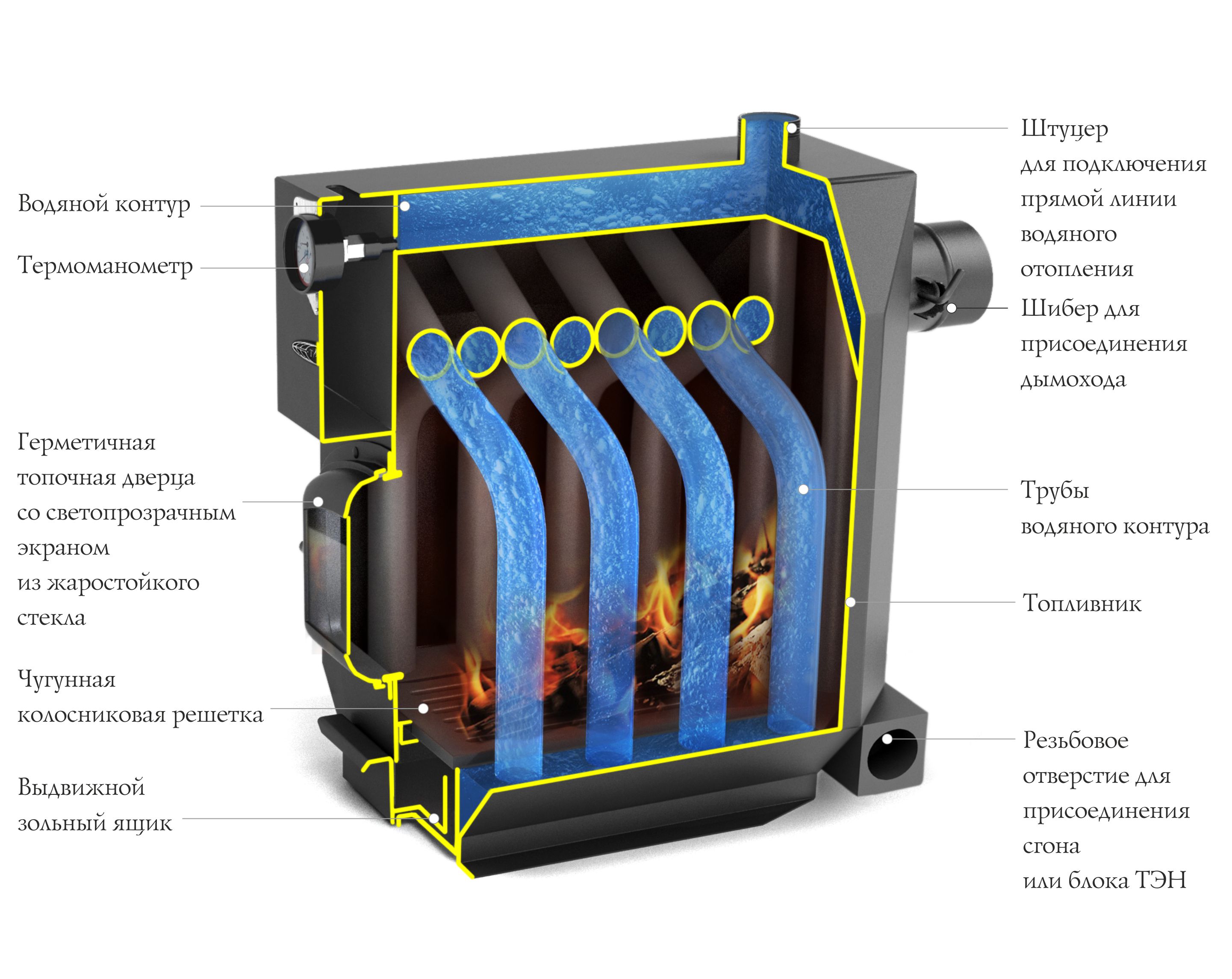

Принцип работы твердотопливных котлов

Котлы имеют модульную конструкцию, состоящую из нескольких устройств в одном корпусе:

• теплообменника;
• топки с дверцей;
• колосниковой решётки;
• зольника с люком для прочистки;
• терморегулятора.

Отопительный котёл работает по следующему принципу:

1. В камеру загружают топливо, поджигают. Дрова или альтернативные материалы сгорают, образуя СО.
2. Температура воздуха увеличивается и газы поднимаются выше в дымоход.
3. Горячие воздушные потоки, вытесняя холодные, перемещаются по отопительной сети.
4. По мере их продвижения жидкость в теплообменнике нагревается.

За подведение воды отвечает впускной патрубок, а за поступление горячего носителя в радиаторы — коллектор обратки. Обе точки подключения контура рекомендуют оборудовать температурными датчиками.

Популярные схемы твердотопливных котлов и их особенности

Проекты ТТ котлов в основном различают по:

• направлению сжигания топлива;
• материалу;
• дополнительным функциям.

Чаще используют чертежи котлов с верхним или нижним горением. Котлы строят из кирпича и/или металла. При необходимости, систему оборудуют варочной панелью.

С верхним горением

Стандартные модели котлов имеют вертикальную цилиндрическую конструкцию с теплообменником, устроенным по типу «водяной рубашки».

Фото 1. Три твердотопливных котла верхнего горения. Устройства имеют цилиндрическую форму.

Кислород в котёл подаётся сверху вниз через телескопическую трубу. В таком же направлении в котле происходит и сгорание топлива.

По мере прожигания дров, подвижный распределитель постепенно опускается под воздействием собственного веса. Под давлением начинается тление следующей части древесной массы в закладке. Топливо сжигается поэтапно и выделяет большой объем газа.

Нижнего горения

В конструкции котла чаще используют две камеры:

• Топочная с вертикальной или горизонтальной закладкой. В ней происходит сжигание дров.
• Секция дожига. Здесь углекислый газ, выделяемый древесиной, сгорает полностью, нагревая воздух и теплоноситель.

Поэтапное сжигание топлива в традиционных схемах твердотопливных котлов обеспечивает обратная тяга. Пламя охватывает только нижний слой. По мере его прогорания, верхний объем закладки опускается на место углей, а последние ссыпаются в зольник. В котлах из чугуна устанавливают «рубашку» вокруг камеры закладки, в стальных используют «змеевик».

Справка. Чтобы исключить потерю энергии в твердотопливных котлах, секцию дожига отделывают шамотным кирпичом. Устанавливать вентилятор для принудительной тяги при сборке необязательно.

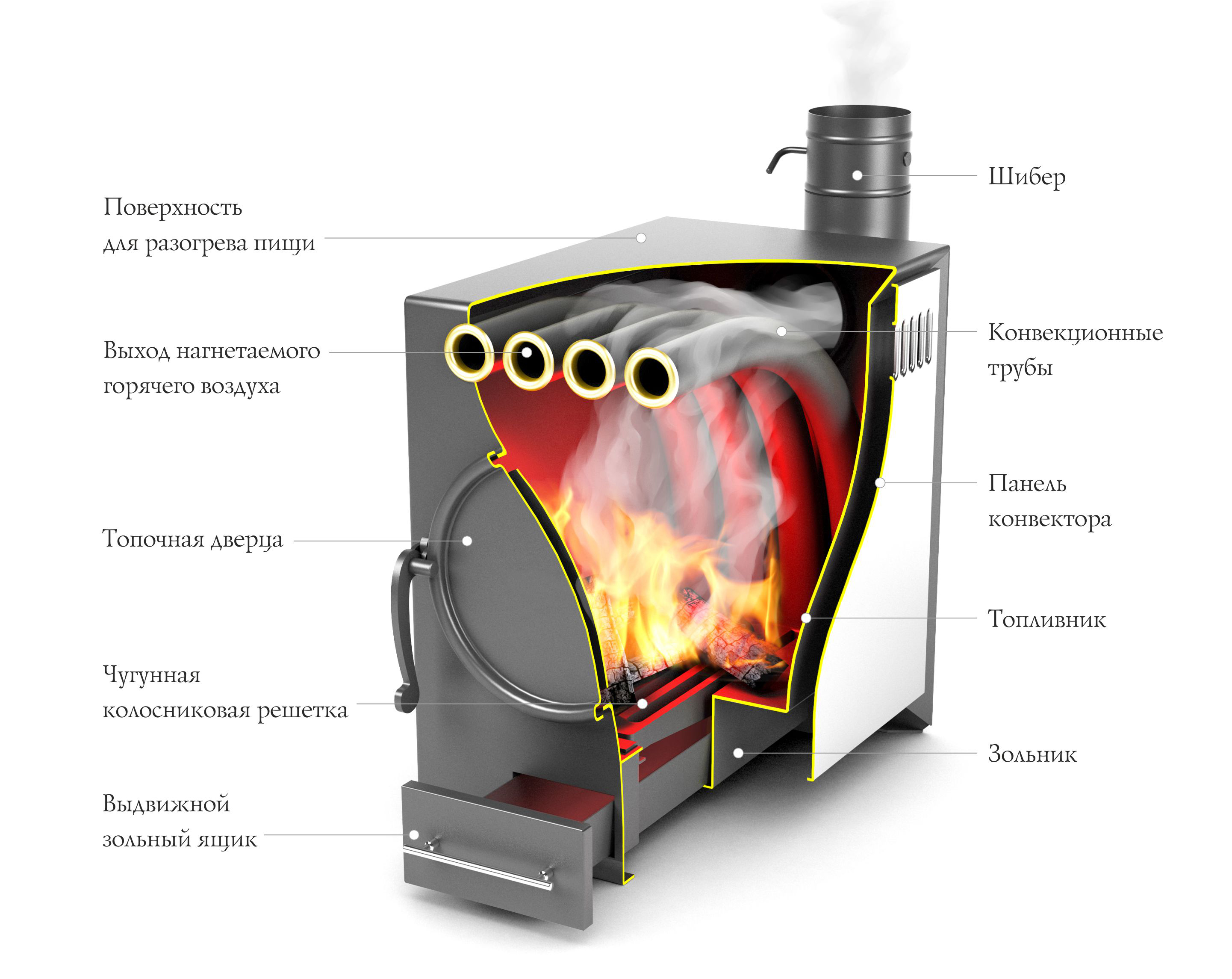

С варочной поверхностью

Технически приборы напоминают обычную дровяную печь. Котлы выполняют сразу несколько функций:

• отапливают помещение посредством конвекции или теплоносителя;
• греют воду проточным способом при наличии соответствующего контура и подключения к сети ГВС;
• выполняют функцию плиты.

Фото 2. Твердотопливный котёл с варочной поверхностью. Конфорки устройства изготовлены из чугуна.

Учитывая склонность стали к деформации, под варочную поверхность в котле используют чугун. Для изготовления теплообменника котла подходит любой металл достаточной прочности. Конструкцию регистра выполняют по схеме змеевика или «водяной рубашки». Панель под плиту оборудуют непосредственно над камерой сгорания топлива.

Вам также будет интересно:

Из кирпича, его размеры

Устройства этого типа котла представляют собой обычную печь с теплообменником внутри. Есть два варианта установки регистра в котле:

• В системе дожига. Из-за меньшей температуры нагрева воды, такой метод чаще применяют в хозяйственных и подсобных помещениях малой площади.
• В зоне горения закладки. В этом случае необходимо увеличить габариты камеры. Основа для регистра — жаростойкая сталь толщиной от 3 миллиметров и более.

Котлы работают по принципу пиролиза. Продукты горения выводятся за счёт естественной тяги через дымоход.

Типовая конструкция котла включает:

• бункер — камеру для закладки топлива;
• колосники для подачи воздуха в топку;
• теплообменник в виде трубчатого змеевика или накопительной ёмкости;
• дымоход для выведения газов;
• механический регулятор тяги.

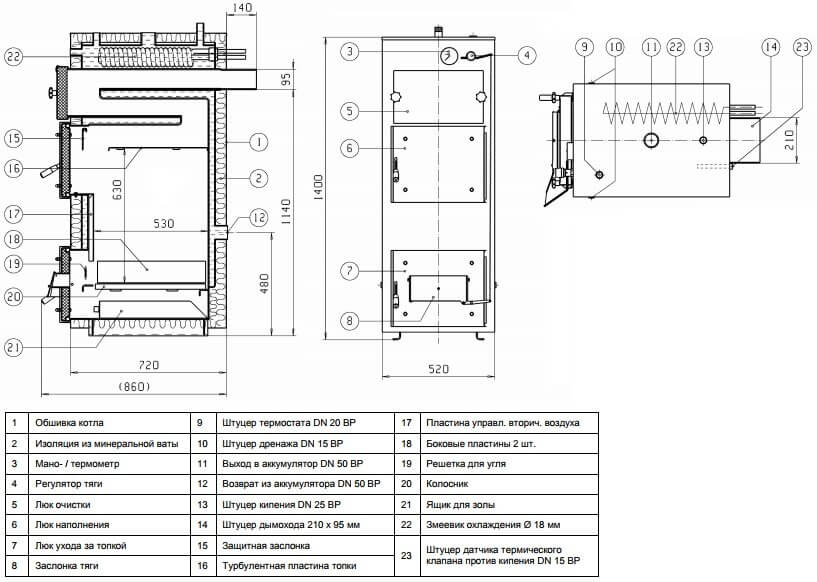

В бытовых котлах на 25 кВт используют детали следующих размеров:

• контроллер контура — 1039 мм;
• загрузочный люк — 1190 мм;
• дверца зольника — 430 мм;
• дымосос — 618 мм;
• муфта — 1289 мм;
• аварийный патрубок — 1101 мм;
• подающая магистраль контура — 1126;
• подведение холодной воды — 765;
• выход в сеть — 880 мм;
• обратка — 41 мм;
• расширительный бак — 990 мм.

Размер элементов котла напрямую зависит от мощности оборудования.

Справка. Кирпич — слабый проводник тепла. Он сохраняет энергию с минимальными потерями, хорошо нагревает воздух и воду в регистре.

Как выбрать проект и построить устройство своими руками

При разработке чертежа котла учитывают следующие характеристики:

• Площадь отапливаемого объекта. От неё зависит необходимый диапазон мощности и (иногда) тип топлива.
• Высота потолков. Показатель принимают во внимание при разработке вентиляции и дымовой трубы.
• Уровень теплопотерь здания. Определяют с учётом толщины стен и перекрытий, типа материала в основе сооружения. На теплопотери также влияет количество и размер проёмов — окон и дверей.

Проще и безопаснее заказать профессиональную схему котла. При отсутствии такой возможности используют стандартную формулу: 1 кВт номинальной мощности на каждые 10 квадратных метров площади, при высоте потолков равной 3 м. К результату прибавляют запас 1—2 кВт.

В проекте пиролизного котла обязательно присутствует труба для подачи воздуха и груз, который оказывает давление на топливо при горении. Ёмкость топочной камеры котла рассчитывают с учётом типа оборудования и удельной теплоты сжигания, чтобы обеспечить оптимальную частоту загрузки.

Материалы и инструменты

Проще и быстрее сделать пиролизный котёл из использованного газового баллона. Помимо него, понадобятся:

• металлические листы на основе углеродистой 5-миллиметровой стали;
• обрезок уголковой трубы D110—120;
• труба под воздуховод D80—90;
• труба под стояк дымохода D120—140;
• переходник для труб соответствующего диаметра;
• асбестовый шнур или стеклоткань;
• металлические уголки под ножки котла;
• обрезки стального прутка и лента 1х50 мм;
• сухая бетонная смесь для строительства фундамента.

Из инструментов используют электросварочный аппарат, болгарку и углошлифовальную машину. Заранее подготавливают 10—12 шлифовальных кругов для зачистки стыков и швов котла.

Крупные отверстия выполняют газовым или плазменным резаком. Также понадобится стандартный набор слесарных инструментов. Чтобы заготовки были точными и ровными, предварительно размечают материал маркером.

Конструкция из газового баллона: пошаговая инструкция, чертежи

Перед использованием из ёмкости стравливают остатки пропана и промывают. Для этого:

1. Выкручивают фиксирующие болты на горловине, сливают газолин.
2. Баллон заполняют водой и выдерживают 2—3 дня.

Фото 3. Чертёж твердотопливного котла из газового баллона. Устройство демонстрируется с разных сторон.

Чтобы подготовить топочную камеру для котла, изделие распиливают болгаркой по поперечной линии «плеч» ёмкости. Длина полученного цилиндра составляет около 130 см — в этой секции происходит розжиг топлива.

Важно! Отпиленную горловину не выкидывают. Она пригодится в качестве крышки для готового котла.

Для топки котла изготавливают колено-вытяжку:

1. В боковой стенке баллона вырезают отверстие под уголковую трубу D110—120 и выводят её перпендикулярно цилиндру.
2. На верхний край устанавливают переходник, уплотняют асбестовым шнуром или стеклотканью.
3. Через переходник к трубе подключают стояк дымохода из трубы большего диаметра — 120—140 мм.

Фото 4. Чертёж котла на твёрдом топливе, изготавливаемого из газового баллона. Указаны размеры устройства.

За счёт разницы в ширине эффективность оборудования возрастает.

Из горловины делают крышку для котла:

1. Для удобного использования к заготовке приваривают ручки из металлического прутка.
2. По центру устанавливают короткий патрубок, направляющий «поршень».
3. В патрубке резаком выполняют отверстие под систему воздуховода из разграничительной пластины с телескопической трубой.

По краю цилиндрического корпуса котла в месте соединения с крышкой приваривают металлическую ленту, чтобы ограничить сдвиг горловины. Под разграничитель используют один из двух «блинов», полученных при вырезке отверстий под цилиндр. Эта деталь отделяет горящий газ от топлива:

1. Заготовку обтачивают, чтобы уменьшить диаметр на 1/20 часть и оставить зазор между её краями и стенками баллона.
2. К пластине приваривают лопасти из металлической ленты в количестве 6 единиц. Они обеспечивают равномерное прогорание дров в топке и дожиг древесных газов.
3. Посередине выполняют отверстие и приваривают трубу.

Готовый разграничитель с трубой воздуховода устанавливают в крышку через вырез. Система обеспечивает необходимую подачу кислорода в топку котла сверху вниз.

Справка. По желанию, в центре распределителя устанавливают вторую менее широкую пластину с отверстием D30—40 мм. Благодаря ей, между топливной массой и лопастями сохраняется промежуток для беспрепятственного вывода газов.

Большую эффективность можно получить, если дополнить котёл «водяной рубашкой». При наличии контура, твердотопливный котёл одновременно прогревает сразу несколько комнат. Теплообменник в котёл устанавливают двумя способами:

• на корпусе;
• на дымовой трубе.

Воплотить схему по первому методу проще. Чтобы подготовить теплообменник (внешний корпус), из листов стали вырезают 6 металлических пластин:

• квадратные 600х600 мм — х2;
• прямоугольные 120х60 мм — х4.

Элементы конструкции котла собирают по следующей схеме:

1. В центре пластин 600х600 мм выполняют круглые отверстия точно под наружный диаметр цилиндра.
2. Все заготовки сваривают. Из квадратных делают дно и крышку котла, из прямоугольных — стенки.
3. Полученную «рубашку» надевают на цилиндр, а все открытые торцевые части закрывают обрезками металла.
4. В верхней части выполняют отверстие под входной, а в нижней — под выходной патрубки. Через них устройство подключается к отопительной системе.

КПД пиролизных котлов 85%. Такая эффективность использования котла достигается только за счет оптимального качества дров — в этом случае дрова должны быть максимально сухими. Котёл монтируют на высоту не менее 50 см относительно уровня пола на ровном основании из бетона. Между «рубашкой» и стеной оставляют зазор. В конструкции используют жестяную дымоходную трубу с выводом в потолок и крышу котельной. Оптимальная длина — 2 метра.

Вам также будет интересно:

Как правильно подключить прибор к отопительной сети

В описанной конструкции чаще используют принудительную схему обвязки посредством двух патрубков. Первый подключают к подающему контуру, а второй — к обратному.

Порядок действий выглядит следующим образом:

• Оба патрубка обвязывают льняной паклей. Обмотку покрывают герметиком.
• Сверху устанавливают уголок, прикручивают бочонок с ниппелем.
• Все детали плотно стыкуют и подключают к крану, участки с резьбой обрабатывают герметиком.
• Водяной контур подсоединяют к трубам для циркуляции теплоносителя посредством муфты и гайки.

Перед запуском отопительной системы выполняют тестовую проверку, чтобы убедиться в отсутствии протечек.

Распространённые проблемы и их решение

Неисправности в работе котла чаще возникают по причине нарушений, допущенных при:

• выборе дымохода;
• сварке труб «рубашки»;
• резьбовом соединении;
• расчёте наклона теплообменника.

Если после загрузки сырья в котёл появляется дым, то проблема заключается в тяге. Она же препятствует нормальному горению топлива в котле.

Внимание! Перед строительством необходимо получить консультацию инженера для расчёта высоты и диаметра конструкции.

При образовании смолистых выделений в котле рекомендуют:

• увеличить рабочую температуру до 75 или более градусов;
• почистить внутренние стенки камеры;
• поддерживать температуру воды в обратке на уровне от 55 и более градусов 3-ходовым клапаном.

Сырые или недостаточно калорийные дрова часто мешают равномерному сжиганию и обогреву помещения.

Полезное видео

Посмотрите видео, в котором рассказывается об особенностях выбора твердотопливного котла для отопления частного дома.

Плюсы и минусы твердотопливного котла

Отопительные котлы на твёрдом топливе выгодно отличаются от альтернативных моделей:

​

• дрова стоят дешевле газа и электроэнергии;
• на растопку идут и древесные отходы — стружка или опилки;
• помещение прогревается равномерно и остывает дольше;
• котёл легко подключить и к ГВС, и к отопительной сети;
• оборудование экологично и имеет высокий КПД до 85%.

Недостаток конструкции в необходимости постоянно следить за тем, чтобы котёл не перегревался. Дрова подкладывают вручную по мере прогорания топлива. Одной загрузки в котёл в среднем хватает на 2—4 часа. Кроме того, котёл нуждается в регулярной чистке из-за быстрого скапливания сажи в дымоходе и на стенках корпуса.

схема как сделать своими руками

Содержание

1. Что такое обвязка, ее задачи и виды
2. Обвязка по схеме с естественной циркуляцией
3. Система отопления с принудительной циркуляцией
4. Обвязка с использованием резервного котла

Введение

Система отопления, помимо твердотопливного котла, содержит в себе еще множество элементов. Правильно подключить и настроить все элементы этой системы не простая задача. В данной статье мы разберем различные схемы подключения, взвесим достоинства и недостатки каждой из них, разберем различные нюансы и тонкости.

Надеюсь, данная статья поможет вам безопасно и эффективно обвязать твердотопливный котел своими руками.

Что такое обвязка, ее задачи и виды

Итак, что же такое обвязка? Так называют процесс наиболее эффективного и безопасного подключения котла на твердом топливе к системе отопления дома.

Для продления срока службы и обеспечения безопасной работы твердотопливного котла, необходимо контролировать такие параметры как давление и температура во избежании перегрева. Стальные теплообменники помимо всего прочего чувствительны к температуре теплоносителя в обратной линии, которая должна быть не ниже 50-65 градусов Цельсия. Использование более холодной воды в обратной линии чревато, выпадением конденсата, что сокращает срок службы теплообменника.

Итак, как обвязать правильно твердотопливный котел? Существуют несколько основных схем:

• с естественной циркуляцией;
• с принудительной циркуляцией;
• с использованием резервного источника отопления.

Фото 1: Обвязка твердотопливного котла и запасного электрокотла

Давайте поподробнее остановимся на каждой из них, определим перечень устройств, необходимых для организации каждой из схем, а также плюсы и минусы присущие этим схемам.

Вернуться к оглавлению

Обвязка по схеме с естественной циркуляцией

Самый простой способ это обвязка твердотопливного котла отопления – схема с естественной циркуляцией. Она не требует наличия электропитания. Циркуляция воды осуществляется посредством силы гравитации. Именно поэтому ее еще называют гравитационной.

Фото 2: Схема обвязки гравитационного типа

Твердотопливный котел располагается в самой нижней точке контура, а отопительный прибор (например радиатор) – в верхней. Котел нагревает воду которая по трубам поднимается до радиатора, где отдает часть своего тепла помещению и при этом охлаждается. Остывший теплоноситель спускается вниз и круг замыкается. Удельный вес охлажденного теплоносителя больше чем горячего, поэтому он стремится вниз.

Таким образом появляется напор и осуществляется круговорот воды в системе отопления.

Чем больше различаются температуры в прямой и обратной линии тем выше скорость движения воды по контуру. Но к сожалению большой разницы сложно добиться так как в подающей и обратной линиях температуры ограничены техническими характеристиками твердотопливного котла «Дон» 16, а также безопасными условиями его эксплуатации. Поэтому для обеспечения лучшей циркуляции применяются трубы большего диаметра.

Для защиты от перегрева используется специальный контур, который обеспечивает обращение теплоносителя и потребления тепла в любом случае.

Защиту от образования избыточного давления обеспечивает расширительный бак. Их существует два вида: открытого и мембранного типа. Недостаток применения открытых баков в том, что вода в нем обогащается кислородом, что в свою очередь вызывает коррозию стальных частей твердотопливного котла. Именно поэтому, чаще всего открытые баки применяются совместно с чугунными котлами и радиаторами. При использовании мембранного бака, появляется необходимость подключения дополнительного оборудования, такого как: воздухоотводчик, сбросной клапан и манометр для контроля за давлением.

Фото 3: Самостоятельная обвязка твердотопливного котла

Для обеспечения горячего водоснабжения, применяется нагревательный бак. По соображениям безопасности, на выходе из него горячей воды он должен быть оборудован термостатическим смесителем. Функция смесителя заключается в доведении температуры воды до исключающих ожоги значений. Требования к расположению нагревателя такие же как и к другим отопительным приборам – т.е. выше уровня твердотопливного котла.

Основными достоинствам такой схемы являются простота ее конструкции и энергонезависимость. Основным минусом является то, что во время холодного старта, пока вся вода в контуре полностью не прогреется, температура в обратной линии будет ниже допустимой. Это негативно сказывается на сроке службы, к примеру, стальных отопительных котлов на твердом топливе «Сибирь» КВО. Также к недостаткам стоит отнести плохую управляемость и низкую энергоэффективность.

Вернуться к оглавлению

Система отопления с принудительной циркуляцией

Круговорот теплоносителя осуществляется с помощью циркуляционного насоса. Это позволяет решить проблему низкой температуры в обратной линии, путем добавления в нее горячей воды из линии подачи. Также достигаются более комфортные условия отопления, благодаря возможности регулировки температуры в отопительных приборах. Однако есть и существенные минусы:

• Повышается вероятность перегрева, если отопительные приборы в помещении настроены на низкое потребление тепла.
• При отсутствии электропитания, циркуляционный насос уже не сможет выполнять свою функцию, а следовательно движение теплоносителя прекратится. Это также может привести к перегреву.

К примеру, чтобы снизить риск аварийного повышения температуры в системе отопления, твердотопливные пиролизные котлы отопления «Траян» снабжаются внешними или встроенными аварийными теплообменниками.

Включение в схему обвязки баков-аккумуляторов позволяет накапливать излишнее тепло и по мере необходимости отдавать его в систему отопления. Это позволяет решить несколько проблем:

• В случае низкого потребления тепла, излишки горячего теплоносителя накапливаются для последующего использования.
• При низком потреблении тепла, твердотопливный котел все равно работает на номинальной мощности.
• Позволяет использовать устройства большей мощности.

На рисунке представлена обвязка твердотопливного котла с теплоаккумулятором и циркуляционного насоса:

Фото 4: Обвязка по схеме с принудительной циркуляцией

Многих владельцев частных домов, проектирующих систему отопления, интересует вопрос, возможна ли обвязка твердотопливного котла полипропиленом? Использование полипропиленовых труб накладывает определенные требование на температуру теплоносителя. Специалисты советуют при использовании труб из полипропилена в системе отопления, первые 1-1.

5 метра подающей линии выполнять из металла, а также использовать больший диаметр труб и термостатический клапан. Естественно следует всячески избегать перегрева твердотопливного котла.

Выполняя обвязку подобного типа, следует учитывать, что стоимость дополнительно оборудования может быть равна и даже превышать стоимость самого твердотопливного отопительного устройства. Это не подходит тем, кто решил купить ТТ котел для отопления дома, ориентируясь на его сравнительно низкую цену.

Вернуться к оглавлению

Обвязка с использованием резервного котла

Использование резервного источника отопления позволяет значительно усовершенствовать отопительную систему. В качестве запасного обычно применяются газовый или электрокотел. Резервный прибор включается в работу при прогорании топлива в основном твердотопливном котле или выходе его из строя.

На рисунке ниже представлена обвязка, содержащая основной и резервный котел:

Фото 5: Схема обвязки ТТ котла с резервным электрокотлом

Котел на твердом топливе подключается к теплоаккумулятору, тепло из которого уже поступает в систему отопления и расходуется отопительными приборами. Когда твердое топливо прогорает и температура бака-аккумулятора снижается до уровня недостаточного для поддержания комфортной температуры в помещениях, термореле запускает запасной источник и начинается обогрев помещений по резервному контуру. Включение запасного котла в контур отопления осуществляется с помощью гидравлической стрелки.

Использование основного и резервного источников не так популярно в России, но широко распространено в Европе.

Вернуться к оглавлению Заключение

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Так например гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный комфорт и небезопасные условия функционирования твердотопливного котла. В то же время схема с принудительной циркуляцией требует массу дополнительного оборудования, но обеспечивает значительно более комфортные условия отопления. Оценив все преимущества и недостатки каждой из схем, надеюсь, вы сможете выбрать наиболее подходящую именно для вашего конкретного случая.

Установка твердотопливного котла своими руками: 3 шага

Твердотопливные котлы востребованы за счет независимого или почти автономного функционирования. Покупать такую вариацию рационально, когда наблюдаются сбои с подачей газа. Ресурсы для таких установок заготавливаются впрок, а сделать это можно даже летом. Поэтому у пользователей возникает вопрос «как установить твердотопливные котлы отопления самостоятельно?», особенно это актуально для жителей загородных или частных владений.

Такие работы отличаются трудоемкостью, но осуществить монтаж своими руками можно, если учитывать установленные требования и нормы. Требуется подбор схемы разводки, подключение в соответствии с конкретными условиями, нужно знать, как установить твердотопливные котлы лучше согласно этому.

Подобная оснастка монтируется только в напольном виде, что обусловлено приличными габаритами и весом. Но в этом есть преимущество, учитывая отсутствие необходимости подготовки разрешений на монтаж. Главное – соблюдение элементарных правил безопасности и обеспечение удобства обслуживания.

Как правильно установить твердотопливные котлы зависит и от типа оборудования. Агрегаты разделяются на:

1. Пиролизные. Функционирование заключается в расходе топлива и летучих веществ по отдельности, поэтому оборудование называется еще газогенераторным. Прежде чем запустить пиролизный котел, нужно проверить дымоход на наличие тяги и работоспособность коммуникации.

2. Пеллетные. Такая оснастка отличается автономностью и длительной эксплуатацией. Котлы стабильно поддерживают заданный показатель. Главный плюс в том, что оснастка функционирует и без помощи человека. Единственное – необходимо заправить емкость топливом полностью. При выборе такого варианта нужно знать, как настроить пеллетный котел правильно.

3. Длительного горения. Такие модификации ценятся за высокую эффективность и длительную работу на одной закладке энергоресурсов. Чаще всего применяются древесные материалы.

Поэтому о том, как подключить ТТ котел, дальше.

Мы также писали «Выбираем твердотопливный котел – на что обратить внимание? 7 критериев удачной покупки».

Общие правила при подготовке к монтажу

---

---

Первое перед установкой – разобраться с котельной. В помещении, где осуществляется монтаж, обязательно должен быть хороший уровень вентиляции. Поверхность, на которой устанавливается оборудование, выполняется из бетона. Оптимальная толщина составляет минимум 5 см.

Перед тем, как установить твердотопливный котел на даче или в доме, нужно разобраться с местом для котельной и самой оснастки. Минус такого оборудования заключается в том, что требуется пространство для вентилирования поверхностей.

Качество работы определяется и правильно подобранными инструментами для установки котлов. Для профессионального оборудования свойственна дороговизна, а разовое приобретение неоправданно, поэтому рациональнее воспользоваться услугами специализированных работников. Но, если все-таки интересно, как самостоятельно установить твердотопливный котел, то выполняются такие действия:

• подготавливается котельное помещение;
• размещается агрегат на объекте;
• прокладываются трубные конструкции по помещению;
• выполняется обвязка;
• запускается агрегат и коммуникация.

Выполнение установленных стандартов и прописанных нормативов определяет качество работы отопительного оборудования в дальнейшем. Это также гарантирует безопасность функционирования оснастки и жизни людей, проживающих в обители. Перед тем, как установить твердотопливный котел для квартиры или дачи, например Макситерм LUX 22 или Roda BF-04, нужно учесть ряд требований и нормативов. Это:

1. Выбирается котельная, площадь которой превышает 7 м2, а в помещении установлена приточная вентиляционная система. Для сечения канала параметр равен минимум 80 мм при расчете на 1000 Вт оборудования.
2. Между котлом и стеной нормативно безопасное расстояние составляет от 0. 5 м.
3. Для обустройства пола применяются строительные материалы, устойчивые к возгоранию. Еще и перед топкой располагается лист (он может быть металлическим).
4. Дымоход обязательно не содержит поворотов, при их наличии они должны быть крутыми. Составляющие трубы обязательно подвергаются герметизации с помощью специальной термоустойчивой ленты или средства. Показатель сечения устанавливается исходя из сечения на выходе оснастки. Выбранной моделью определяется и КПД оборудования.

Также рекомендуем «ТОП-7 популярных газовых отопительных котлов до 250 квадратных метров»

Обязательно учитываются нормы пожаробезопасности и при подключении к электросети, и во время подвода воды. Перед тем, как установить твердотопливный котел своими руками, нужно разобраться и с вопросом наличия котельной.

Такое помещение обязательно, учитывая, что для моделей, работающих на дровах, торфяном сырье, пеллетах, отходах деревообработки и сельского хозяйства в виде брикетов, требуется периодическая закладка ресурсов, а производить подобные работы в обычном месте не очень удобно. Вентиляция нужна, чтобы обеспечить агрегату необходимое количество воздуха на горение, вывода из комнаты дымовых газов и компенсирования удаленного кислорода таким же притоком.

Рекомендуем также «Выбор отопительного котла: твердотопливный, электрический или газовый? 3 главных критерия».

Что необходимо знать и сделать перед самим монтажом

---

---

Какие инструменты нужно иметь в наличии перед тем, как подключить твердотопливный котел отопления своими руками? Изначально следует обзавестись специальной одеждой и приборами:

1. сваркой и маской для нее;
2. угловой шлифмашинкой, которая режет по металлу;
3. комплектом разнокалиберных ключей;
4. строительным уровнем и угольником;
5. отверткой с комплектом различных насадок;
6. сантиметром и карандашом;
7. пистолетом для герметизирующего средства.

Перед монтажом также проводятся расчеты параметров котельной. Для этого учитываются особенности принципа работы выбранного агрегата. Перед тем, как установить котел на твердом топливе, также осуществляется проектирование теплообменных конструкций и спайка комплектующих, выполняющих роль соединителей. Для подключения оборудования к коммуникации требуется приобрести:

• запорные краны с подвижной деталью в форме шара, муфту;
• соединители и отводы из стали;
• трубы из металла;
• герметизирующие средства для термозащиты;
• сантехническую подмотку;
• трубу, имеющую шиберную задвижку, для отвода дыма.

Главное при выполнении работ – следовать инструкции, которую предоставляет завод-изготовитель.

Также будет интересно «ТОП-6 дровяных котлов для частного дома до 200 кв.м.».

Как установить твердотопливный котел длительного горения, например, Atmos D20? Такие установки также нуждаются в обустройстве опоры. Если мощность агрегата превышает 50000 Вт, то выполняется покрытие из бетона, опирающееся на почву и спрессованная щебневая подложка. Располагаться он должен выше уровня стяжки на 8-10 см. Но одновременно нельзя связывать эти две основы. Установить твердотопливные котлы длительного горения, как и другие виды, несложно при учете норм и требований. Если работы выполняются в частных домах, то предусматривается обустройство дымоходной шахты в поверхности стены с выходом через крышу.

Как правильно подключить пиролизный котел и пеллетное оборудование, к примеру, Calgoni SOLARO-05 A/C и РЕТРА-3M РЕТРА 4М? В этом случае выполняется подключение трубных конструкций, запорных комплектующих. Также устанавливается группа безопасности, емкость для приема воды при ее тепловом расширении, насос для циркуляции жидкости, клапан трехходового типа. После монтажа требуется проверка системы.

Как установить котел на дровах, например, VIADRUS ULK U 22 L 5 SEC? Порядок действий и требования в этом случае идентичны первым двум. В конце настраивается автоматика и вводится оборудование в эксплуатацию. Вот и вся инструкция того, как правильно подключить котел на дровах и другие виды агрегатов.

Рекомендуем “На что обратить внимание при выборе электрического котла: 3 критерия для покупки”.

Алгоритм выполнения работ при установке

---

---

Независимо от типа вариации, алгоритм осуществления такого процесса остается одинаковым. Как установить твердотопливный котел в каркасном доме и других объектах:

1. Изначально выполняется подготовка. Выбирается помещение, рассчитываются характеристики объекта, выполняющего роль котельной. Обязательно подготавливается площадка из бетона под отопительное оборудование. Но в ряде случаев возникает вопрос «как установить твердотопливный котел на деревянный пол?». Выполнение таких работ допускается только в том случае, если предварительно прокладывается между поверхностью и оснасткой огнезащитный слой.
2. Проводится монтаж коммуникации. Агрегат, к примеру Донтерм ДТМ КОТ-13Т или Hi-Therm Pegas 4, устанавливается на место работы.
3. Выполняется обвязка. Эта стадия наиболее сложная и трудоемкая. Осуществляется подключение коммуникаций: трубопроводов, подающих и возвращающих воду в систему,  обратки на обогрев воды, если выбрана двухконтурная модель. Далее делается завязка для дополнительного оснащения. Это может быть компенсационный резервуар.
4. Устанавливается трубная конструкция для вывода продуктов сгорания.
5. Запускается оснастка в систему.

Вот и весь алгоритм того, как устанавливается твердотопливный котел в частном доме. Изначально модель осматривается визуально, выполняется тестовый запуск на открытом воздухе. Требования СНиП указывают на то, что необходимо проведение гидравлических испытаний коммуникации для того, чтобы установить твердотопливный котел в квартире или доме. Для этого требуется подключение воды, открывая краны и клапаны. После поднимается давление коммуникации с помощью регулировочного вентиля. Оптимальный показатель 1.3 Атм. Проверяется агрегат на наличие свищей, особенно в тех местах, где располагаются сварные и резьбовые соединения.

Схема как установить твердотопливный котел в доме, например Termodinamik AC35S EKY/S 25, представлена ниже.

Читайте также “Установка и подключение газового котла — 2 важные ступени”

Порядок действий для всех типов отопительного оборудования этой категории одинаковый, что упрощает процесс монтажа. В текст включены основополагающие принципы установки оснастки, работающей на твердых топливных ресурсах. Наиболее рационально для пользователя – монтаж оборудования специалистами.

Смотрите видео «Как подключить твердотопливный котел».

Как сделать твердотопливный котел длительного горения: tvin270584 — LiveJournal

В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения. В этой статье мастер сантехник расскажет как сделать твердотопливный котел длительного горения.

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• Брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;


• Брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;


• Березовый уголь – такой же, как для мангала;


• Переработанный мусор со свалок;


• Топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;


• Обычные сухие опилки.

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Обратите внимание! Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• Закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;


• Внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;


• Теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Обратите внимание! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• Подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;


• Собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;


• Для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;


• Из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;


• Распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;


• Сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;


• В самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;


• Заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Обратите внимание! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Видео

В сюжете — Твердотопливный котел длительного горения своими руками.

Чертежи шахтного твердотопливного котла BRAGMAN здесь…
Источник

Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

твердотопливных котлов | Направляющая котла

• Руководства и советы

Твердотопливный котел может быть идеальным выбором системы отопления для автономных объектов. Они сжигают твердое топливо, такое как дрова или уголь (не рекомендуется), и являются отличной альтернативой газу, нефти и электричеству.

Традиционные твердотопливные котлы – это печи, которые можно подключить к системе центрального отопления. Более современным подходом было бы установить котел на биомассе, который представляет собой возобновляемую систему отопления, в которой сжигаются растительные материалы.

Что такое твердотопливный котел?

Старые системы отопления, которые включали котел на твердом топливе, относились к дровяным или угольным печам. Совсем недавно котлы на биомассе стали популярным вариантом твердого топлива. Они так же эффективны и действенны, как и другие системы отопления, но также являются возобновляемыми. Это потому, что они сжигают растительные организмы, которые полностью углеродно-нейтральны.

Типы твердотопливных котлов

Печи на твердом топливе

Печи на твердом топливе часто относятся к дровяным горелкам, но также доступны угольные горелки.

Стоит отметить, что правительство постепенно отказывается от сжигания влажных дров и некоторых видов угля. Это будет означать, что покупать можно будет только сухую древесину и промышленный уголь, поскольку они более экологичны.

Дровяные печи могут работать на древесной щепе, пеллетах или бревнах, причем дрова являются наиболее популярным вариантом.Это автономные обогреватели, что означает, что они обогревают только комнату, в которой они установлены. С мая 2021 года обратите внимание на логотип «Ready to Burn» на поставках дров для сжигания.

Многотопливные печи обеспечивают гибкость, поскольку они могут работать на дровах и холоде.

Твердотопливные печи обогревают только помещение, в котором они установлены, если они не подключены к системе центрального отопления. Узнайте, как подключить дровяную горелку к центральному отоплению.

Котлы на биомассе

Система отопления, работающая на биомассе, сжигает природные материалы для обогрева дома.Как правило, это древесные гранулы, щепа или бревна, но также могут быть и растительные организмы.

Котлы на биомассе работают так же, как и обычные котлы. Они обеспечивают отопление и горячую воду за счет сжигания топлива, но единственный углерод, выбрасываемый в атмосферу, ранее поглощался древесным топливом. Это делает их углеродно-нейтральной возобновляемой системой отопления.

В отличие от твердотопливных печей, в которые необходимо загружать топливо вручную, в котел на биомассе можно загружать топливо автоматически через бункер.Хотя также доступны котлы на биомассе с ручной подачей.

Что такое котел на биомассе?

Установка котла на биомассе требует принятия многих решений. А именно, от типа топлива, на котором вы хотите, чтобы система отопления работала, а также от того, установить ли модель с ручной или автоматической подачей.

В зависимости от модели котел на биомассе может работать на древесной щепе, бревнах или пеллетах (некоторые котлы на биомассе могут работать на нескольких видах топлива).

• Древесная щепа: Более доступна по цене, чем пеллеты, но менее эффективна.
• Древесные бревна: Крупнейшее топливо для котла на биомассе, которое необходимо вручную подавать в котел, когда требуется тепло. Потенциально может быть получен в местных лесных массивах.
• Древесные гранулы: Изготовлены из спрессованной древесной стружки и опилок и могут автоматически подаваться в котел из резервуара для хранения.

Зачем устанавливать твердотопливный котел?

Преимущества твердотопливных котлов

• Низкие эксплуатационные расходы
• Нет опасений по поводу перебоев с поставками
• Выбирайте из множества видов твердого топлива
• Увеличить вентиляцию помещения

Недостатки твердотопливных котлов

• Уголь очень вреден для окружающей среды
• Требуется дополнительное место для хранения топлива
• Обогревать только одно помещение (если оно не подключено к системе отопления)
• Считается «грязной» системой отопления, поскольку по сути это открытый огонь

Теперь обратимся к котлам на биомассе.Они представляют собой более современную версию твердотопливных котлов, которые потенциально обладают многочисленными преимуществами автономности.

Преимущества котлов на биомассе

• Нейтральный углерод
• Достичь уровня эффективности более 90%
• Обеспечить отопление и горячую воду для всей собственности
• Вы могли бы обогреть свой дом бесплатно (если у вас есть доступ к дровам)
• Может иметь право на получение выплат в рамках программы Renewable Heat Incentive

Недостатки котлов на биомассе

• Более высокие первоначальные затраты по сравнению с газовыми, жидкотопливными и электрическими котлами
• Топливо должно храниться в вашей собственности
• Могут быть большие системы отопления
• Пепел из систем с ручной подачей необходимо регулярно очищать

Сколько стоит твердотопливный котел?

Твердотопливные котлы могут стоить от 499 до 5000 фунтов стерлингов.Это только для самой печи, поэтому вам также нужно будет учитывать цену установки. На стоимость установки может повлиять ряд факторов, в том числе:

• Тарифы, взимаемые установщиком
• Ваше местоположение
• Дымоход нуждается в ремонте
• Нет дымохода? Затем необходимо установить дымоход
• В строительных нормах указано, что в помещении с печью необходима вентиляция

Чтобы свести затраты на установку к минимуму, мы настоятельно рекомендуем сравнивать предложения.

Между тем, стоимость котла на биомассе с ручной подачей топлива варьируется от 4 000 до 10 000 фунтов стерлингов по сравнению с 9 000 до 21 000 фунтов стерлингов для котла с автоматической подачей топлива.

Наряду с первоначальными ценами стоит обратить внимание и на долгосрочные затраты. Уголь является относительно недорогим топливом, но его использование постепенно прекращается, поэтому его использование не рекомендуется. Древесная щепа часто является самой дешевой формой топлива из биомассы, но, если ее можно получить в лесистой местности, то древесные бревна потенциально можно найти бесплатно.

Тип топлива	Средняя цена (пенс / киловатт-час)
Уголь (твердое топливо)	4.13
Древесная щепа	2,9
Бревна	6,93 (или бесплатно)
Древесные гранулы	5,99

Выбор котла, работающего на биомассе, потенциально может дать вам право на оплату по программе Renewable Heat Incentive (RHI). RHI, по сути, является финансовым стимулом для обогрева вашего дома с использованием возобновляемых источников энергии. С котлом на биомассе вы можете получать 6,97 пенсов за киловатт-час тепла, вырабатываемого в течение 7 лет.

Получить котировки для котла на твердой биомассе

Подходит ли котел на биомассе для отопления вашего дома? Тогда вы можете получить бесплатные котировки прямо здесь, в Руководстве по котлам.

Просто заполните короткую форму запроса, а мы позаботимся обо всем остальном. Вскоре вы получите ни к чему не обязывающие предложения от трех местных инженеров-теплотехников. Затем вы можете сравнить и установить новый котел на биомассе по наиболее конкурентоспособной цене.

---



---

Об авторе

Адам

Адам — наш эксперт по домашнему отоплению.Его опыт и советы помогли миллионам клиентов повысить эффективность своих домов и сэкономить деньги.

Объяснение систем отопления и котлов на твердом топливе

Системы отопления на твердом топливе отлично подходят для тех, кто живет в более отдаленных районах Великобритании, или если вы ищете меру самодостаточности. Несмотря на то, что существуют системы отопления, которые лучше для окружающей среды, многие современные системы центрального отопления на твердом топливе, такие как котлы на древесных гранулах, могут отлично сбалансировать возобновляемое решение и экономичный вариант.

*** Обновление: правительство Великобритании запретит твердое топливо; Уголь и влажная древесина для использования в домашних системах отопления к 2023 году для улучшения качества воздуха.

Мы рассмотрим различные варианты современного решения для центрального отопления на твердом топливе, доступные виды топлива, коснемся существующих правил и некоторых более экологичных альтернатив.

Вы можете перейти к любому разделу страницы через меню ниже.

Что такое система отопления на твердом топливе?

Система отопления на твердом топливе основана на сжигании твердого топлива, такого как древесина или уголь, для выработки энергии для отопления и горячего водоснабжения.Такая система может служить хорошей заменой газу и нефти. Вы также можете использовать его вместо электричества, если вы стремитесь к более экономичному варианту.

Твердотопливные отопительные системы бывают различных типов, в которых используется несколько различных видов топлива. Давайте пробежимся по основным категориям, чтобы вы лучше поняли, что там есть.

Типы топлива

Существует четыре основных типа материалов, которые можно использовать в качестве твердого топлива. К ним относятся:

• Древесные гранулы (используются в котлах на биомассе)
• Древесина (например, дровяные печи)
• Уголь (не рекомендуется)
• Бездымное топливо

Каждый из этих вариантов имеет свои уникальные преимущества и недостатки, но при работе с твердым топливом вам всегда придется иметь дело с грязной природой пепла и периодической очисткой.

Древесные гранулы

Древесные гранулы представляют собой небольшие куски древесины, которые включают древесную стружку, опилки, щепу и многое другое. Эти гранулы идеально подходят для таких устройств, как котлы на биомассе, которые могут автоматически сжигать эти гранулы, собирая их из резервуаров для хранения. Системы отопления на древесных гранулах обычно имеют полуавтоматическую функцию, которая по мере необходимости продолжает подавать больше древесных гранул. Это делает его удобным в использовании и управлении.

Древесина

Древесина может включать все, что угодно, от бревен, щепы и вышеупомянутых гранул.Удобство использования древесины в качестве твердого топлива заключается в том, что ее можно купить довольно дешево, и есть поставщики, охватывающие большую часть Великобритании, у вас может быть даже источник на вашей земле или в собственности.

Тем не менее, дешевая влажная древесина с высоким содержанием влаги будет плохим источником тепла зимой, и у некоторых людей может не оказаться места для хранения дров на всю зиму.

Уголь

Уголь — еще одно удобное решение для твердого топлива. Он имеет гораздо более эффективный источник тепла по сравнению с древесиной, что приводит к лучшему выработке и поддержанию уровня тепла в вашем доме.Но не без недостатков.

Уголь также дороже древесины и приводит к более токсичным выбросам, которые загрязняют окружающую среду. Если вы планируете использовать систему центрального отопления на твердом топливе, работающую на угле, убедитесь, что местные органы власти не объявили себя зоной дымоудаления.

Бездымное топливо

Бездымное топливо, пожалуй, самый идеальный вид твердого топлива. Бездымные виды топлива, такие как антрацит, имеют еще более высокий уровень выхода энергии, чем уголь.Он горит горячее и дольше, чем уголь, что делает его довольно удобным.

Не забывайте учитывать не только стоимость, но и энергоэффективность. Хотя уголь и бездымное топливо могут показаться легким выбором, если ваша цель — уменьшить углеродный след, древесина, безусловно, лучший выбор.

Общие типы твердого топлива Нагревательные и котлы

Наиболее распространенные типы систем отопления твердого топлива:

• Открытые пожары
• Закрытые пожары
• Закрытые котлы
• Котлы биомассы

Открытые пожары

У открытого огня есть романтическое место в большинстве наших сердец.Кто не любит смотреть в пламя открытого огня и слышать мирный треск дров? Открытый огонь является отличным центральным элементом большинства комнат, но он не особенно эффективен, так как большая часть тепла уходит через дымоход. У вас также есть дополнительная головная боль ежедневной уборки и разжигания огня.

Нагрев регулируется за счет управления потоком воздуха. Обычно это принимает форму решетки, которую можно регулировать вручную.

В связи с характером открытого огня, используемым твердым топливом и температурой, достигаемой при возгорании, вам придется ежегодно заниматься очисткой дымохода и сажи.

Закрытые камины

Закрытые камины имеют форму плит Stanley или Aga или, чаще, печи для гостиной. Огонь происходит внутри топки, и вы гораздо лучше контролируете поток воздуха и регулируете скорость горения твердого топлива. Закрытые камины также намного более энергоэффективны с небольшими или нулевыми потерями тепла в дымоходе.

Закрытый огонь имеет те же недостатки, что и открытый огонь, а это означает, что вам придется чистить и разжигать огонь ежедневно или по мере необходимости.Есть еще несколько систем с автоматической системой подачи, но они находятся в более высоком ценовом диапазоне.

Задние котлы

Задние котлы, или BBU, были популярны в 70-х и 80-х годах в Великобритании. Это была система, в которой котел устанавливался позади открытого камина. В то время как обратные котлы были большим шагом в правильном направлении в то время, они были очень неэффективными (от 55% до 70% эффективности), и с 2005 года их установка в новом доме противоречит строительным нормам.

Котлы на биомассе

Котлы на биомассе, как следует из названия, сжигают биомассу, такую ​​как древесные гранулы или бревна, и обеспечивают как помещение, так и отопление водой. Они работают почти так же, как современные конденсаторные котлы с очень эффективным использованием вырабатываемого тепла. Как и другие варианты сжигания древесины, котлы на биомассе рассматриваются как зеленая альтернатива ископаемому топливу. Углекислый газ, который выбрасывается в атмосферу при сгорании, был тем же самым CO2, который использовался, когда дерево росло.

Вы можете вручную или автоматически загружать эти котлы на биомассе твердым топливом в зависимости от модели. Они также имеют достаточно низкие эксплуатационные расходы, что делает их экономически эффективным решением.

Котлы на биомассе имеют большие размеры и не подходят для многих городских домов. Вам понадобится не только много места для размещения самого котла, но и место для хранения биомассы в течение зимы.

Элементы управления отоплением

Системы отопления на твердом топливе намного проще, чем системы отопления на жидком, газовом или электрическом топливе, из-за своей природы, и многие из более традиционных типов печей и открытого огня не обеспечивают такого уровня контроля и программирование, которое многие ожидают от своей системы отопления.

Если вы выберете один из более современных котлов на биомассе, вы можете подключить его к термостатическим радиаторным клапанам (TRV), которые позволят вам ограничить поток тепла к определенному радиатору и зоне вашего дома.

Что еще нужно знать об эффективном отоплении? Продолжайте читать, чтобы узнать!

Советы по отоплению на твердом топливе

Ознакомьтесь с некоторыми советами, которые помогут улучшить работу вашей системы отопления на твердом топливе.

• Чистка дымохода
• Частое удаление золы или обслуживание прибора
• Выбирайте качественное топливо

#1 Чистка дымохода

Системы отопления на твердом топливе могут быть грязными. Для открытого и закрытого огня вам нужно будет регулярно чистить дымоход, чтобы предотвратить любую опасность возгорания и для эффективного огня. (Относительно) низкие температуры не позволяют системе отопления сжигать сажу и вредные газы в процессе горения, оставляя весь этот остаток внутри дымохода. Молодому поколению это может показаться «причудливым», но чистый дымоход необходим для хорошего и эффективного костра на твердом топливе.

Более современные котлы на биомассе не имеют таких проблем, поскольку они горят намного горячее, чем традиционные камины, и происходит тот же процесс конденсации, что и в современных газовых котлах.

#2 Удаление золы или частое обслуживание вашего устройства

Чтобы поддерживать эффективность вашей системы отопления на твердом топливе, вы должны обязательно удалять золу из вашего устройства или топить его каждый раз, когда вы его используете. Чистый огонь или прибор означают более эффективное отопление.

Не забывайте, что современный котел на биомассе также нуждается в ежегодном обслуживании, чтобы избавиться от всех мелких проблем, которые могут возникнуть.

#3 Выбирайте качественное топливо

Чрезвычайно важно выбирать и покупать высококачественное топливо, а не просто выбирать более дешевый вариант.Топливо, которое вы используете, будет определять количество тепла, которое оно производит и передает. При покупке твердого топлива на основе древесины убедитесь, что оно достаточно сухое. Любая вода в древесине будет препятствовать процессу горения, делая его гораздо менее эффективным.

Теперь, когда вы знаете все о системах отопления на твердом топливе, их типах, использовании и многом другом, давайте теперь попробуем выяснить, насколько эффективными они будут в долгосрочной перспективе.

Будущее твердого топлива в Великобритании

Системы отопления на твердом топливе могут стоить от 500 до 5000 фунтов стерлингов, помимо стоимости установки.И если вы выбираете твердотопливную систему, вы, скорее всего, находитесь в отдаленном районе, а это означает, что установка может стоить вам дороже.

Хотя уголь может показаться более эффективным, он также дороже по сравнению с древесиной. Здесь вам также необходимо учитывать будущие и долгосрочные затраты на эти виды топлива и будущие правительственные постановления.

Поскольку правительство Великобритании постепенно отказывается от угля для сокращения выбросов углерода, пеллеты из древесины и биомассы кажутся лучшим вариантом.

Установка системы, работающей на биомассе, также может обеспечить вам регулярные выплаты от государства в рамках программы Renewable Heat Incentive (RHI), если вы имеете на нее право. Таким образом, когда речь идет о котлах на древесине и биомассе, вы можете рассчитывать на их эффективность в будущем.

Однако есть более эффективные альтернативы, которые вы можете рассмотреть.

Более экологичные альтернативы отоплению

Хотя системы отопления на твердом топливе могут быть экологически чистым решением (по сравнению с газовыми котлами), существуют еще более экологичные альтернативы, которые вы можете выбрать. Это:

• Конденсационные комбинированные котлы
• Тепловые насосы
• Водородные котлы
• Солнечное тепловое отопление

Конденсационные комбинированные котлы

Конденсация количество вредных газов, выбрасываемых в атмосферу. Они бывают разных размеров и могут работать на сжиженном нефтяном газе и нефти для тех домов, которые находятся за пределами газовой сети.

Следует отметить, что газовые котлы, хотя и очень эффективны, полагаются на ископаемое топливо, и правительство Великобритании ясно дало понять, что новые дома должны быть оснащены более экологичными решениями, такими как тепловые насосы.

Тепловые насосы

Тепловые насосы представляют собой системы электрического обогрева, передающие тепло от более холодного помещения к более теплому. Они используют компрессоры и хладагенты для извлечения, нагрева и передачи этого тепла из одного места в другое.

Поскольку им нужно только перекачивать тепло, они потребляют меньше электроэнергии, что делает это решение энергоэффективным и экономичным. В сочетании с солнечными панелями стоимость электроэнергии может быть дополнительно значительно снижена.

Водородные котлы

Водородные котлы используют для производства тепла водород вместо природного газа или нефти. Это делает его возобновляемой и энергоэффективной альтернативой. Они также являются низкоуглеродными решениями для отопления, чтобы уменьшить углеродный след. Кроме того, у них есть дополнительное преимущество — их можно встроить в существующую инфраструктуру.

С водородом в Великобритании дела обстоят хорошо, но эти водородные котлы еще не получили широкого распространения на рынке Великобритании.Они все еще тестируются и развиваются.

Солнечное тепловое отопление

Солнечные тепловые панели работают аналогично солнечным батареям. Однако здесь вместо того, чтобы преобразовывать солнечную энергию в электричество, они преобразуют ее в тепло и используют его для отопления дома и горячего водоснабжения.

Поскольку это возобновляемый источник тепла, это очень энергоэффективный вариант, который значительно снижает выбросы углекислого газа, а также помогает сэкономить деньги на счетах.

Вы также можете комбинировать это с другими системами отопления с низким содержанием углерода, чтобы сэкономить еще больше энергии и денег.

Последнее обновление 17 июля 2021 г.

Похожие сообщения

ТВЕРДОТОПЛИВНЫЙ КОТЕЛ

— купить оптом на Qoovee Market

Уточняйте цену доллар США 0 0

ООО «Артмаш» — производитель линий по производству пеллет из отходов подсолнечника и других культур для Украины и еще 20 стран мира. По желанию клиента мы можем предложить оборудование разной мощности, предоставляем максимально достоверную информацию о возможности грануляции того или иного сырья, а также возможной производительности.В стандартную линейку входят: Точный загрузочный шнек 380В, 1,1 кВт, 1500 об/мин. Гранулятор 380В, 22 кВт, 1500 об/мин. Охладитель пеллет с вибростолом 380В, 5,5кВт, Перед покраской и продажей все наше оборудование проходит проверку на наличие дефектов и их последующее устранение. Все узлы изготавливаются на собственном производстве с проверкой контроля качества. Детали, подвергающиеся большим нагрузкам, изготавливают из легированных сталей с последующей термической обработкой. Свяжитесь с нами, и мы поможем подобрать оборудование необходимой мощности и производительности.Видео с отзывами наших клиентов Основные преимущества нашего оборудования: матрица (плашка) изготовлена ​​из стали 20Х с последующей цементацией в термической печи. Достигнута твердость поверхностного слоя металла и стенок отверстия 62 HRC (несущая твердость), что обеспечивает износостойкость на годы эксплуатации гранулятора; ролики изготавливаются так же, как и матрицы; В механизме использована эвольвентная косозубая передача. По сравнению с цилиндрическими зубчатыми колесами косозубая передача обеспечивает значительно более низкий уровень шума продукта, а также большую долговечность трансмиссии; низкое энергопотребление.Матрица диаметром 160 мм может работать с двигателями мощностью 4 кВт. 380 В и 4 кВт, 220 В; во избежание перегрузки двигателя мы предусмотрели тепловое реле, которое своевременно отключит двигатель в случае перегрева; каждый гранулятор проверяется на дефекты и ремонтируется перед покраской и продажей. Характеристики прецизионного шнека с червячной передачей Напряжение: 380 В; Мощность двигателя: 1,1 кВт, 1500 об/мин; Производительность: до 300 кг/час; Объем бункера: 0,6 куб.м.; Вес гранулятора: 140 кг; Габариты: Д2800*Ш750*в2600 мм.Характеристики гранулятора для отходов подсолнечника 380 В, 22 кВт Напряжение: 380 В; Мощность двигателя: 22 кВт, 1500 об/мин; Производительность: 400-800 кг/час; Диаметр гранул: 2-8 мм. Диаметр матрицы: 280 мм; Вес гранулятора: 400 кг; Габариты: Д1300*Ш500*в2300 мм. Характеристики охладителя пеллет Напряжение: 380 В; Мощность двигателя: 4,5 кВт, 3000 об/мин; Производительность: до 1000 кг/час; Объем загрузки бункера: 1 куб.м.; Диаметр гранул: 2-6 мм. Диаметр матрицы: 160 мм; Вес гранулятора: 550 кг; Габариты: Д4000*Ш1100*в3500 мм.

Вентиляторы для твердотопливного котла ВЕНТС ВДК

Вентилятор предназначен для подачи воздуха в топку твердотопливного котла центрального отопления. Может использоваться для вентиляции помещений и технологического оборудования.

• Описание
• Модификации
• загрузок
• Легенда

Описание

Описание

ПРИЛОЖЕНИЕ
Вентилятор предназначен для подачи воздуха в топку твердотопливного котла центрального отопления.	Может применяться для вентиляции помещений и технологического оборудования.
ДИЗАЙН
Материал корпуса — сталь с полимерным покрытием. Входное отверстие вентилятора защищено решеткой. Выходное отверстие вентилятора фланцевое.	Гравитационная заслонка, установленная на стороне выхода вентилятора, перекрывает доступ воздуха в котел при выключенном вентиляторе.
ДВИГАТЕЛЬ
Рабочее колесо с загнутыми вперед лопатками из оцинкованной стали приводится в действие 4-полюсным однофазным двигателем с внешним ротором. Двигатели оснащены встроенной тепловой защитой от перегрева с автоматическим перезапуском. Двигатель оснащен шарикоподшипниками для увеличения срока службы.	Для обеспечения точных характеристик, безопасной работы и низкого уровня шума каждая турбина динамически балансируется при сборке. Класс защиты двигателя IP 44.
РЕГУЛЯТОР СКОРОСТИ
Как плавное, так и ступенчатое регулирование скорости осуществляется с помощью тиристорного или автотрансформаторного регулятора.	К одному контроллеру можно подключить несколько вентиляторов, если общая мощность и рабочий ток не превышают номинальных значений контроллера.
КРЕПЛЕНИЕ
Крепление винтами к стенке воздуховода посредством фланца с чувствительным элементом, расположенным на воздушном потоке. Питание подается через внешние клеммы.	Рекомендуется использовать прокладку между фланцем и котлом для предотвращения потерь воздуха.

Легенда

Легенда

Серия	Типоразмер	Материал корпуса	Демпфер
ВЕНТС ВДК	120	А – алюминий	К

Твердотопливные котлы — Отопление и охлаждение класса люкс

У вас есть бесплатные (или дешевые) дрова? Почему бы не использовать его для обогрева всего дома?

С твердотопливным котлом можно!

Твердотопливный котел работает как дровяной камин или печь, за исключением того, что вместо производства тепла в помещении он нагревает воду, которая перекачивается в резервуар для хранения горячей воды. Горячая вода в баке используется для обогрева радиаторов, как в дизельных или газовых системах.

Наиболее распространенными видами топлива являются дрова или уголь. Некоторые котлы предназначены для использования различных видов топлива, о чем вам сообщит производитель.

Требуемая установка более мощная, чем газовые или дизельные котлы. Помимо бойлера вам понадобится бак для хранения воды. 1000 л – 2000 л типичны для бытовой установки.

Вам также понадобится дымоход для котла.Обычно они имеют большие размеры и обычно имеют длину 6–10 м и диаметр 100–150 мм для изолированного дымохода. Производитель должен сказать вам, какой тип дымохода установить. Если вы оцениваете твердотопливный котел, убедитесь, что вы учитываете стоимость дымохода, так как это обойдется вам в несколько тысяч долларов.

Все растения должны находиться в гараже или в специальном помещении с бетонным полом, защищенном от непогоды. Котел должен быть доступен для очистки. Обычно отверстие для очистки есть как сзади, так и спереди, и дымоход, вероятно, также должен быть доступен для чистки.

Твердотопливный котел отличается от дизельного или газового котла тем, что не может перекрыть подачу топлива – стоит положить в топку дрова или уголь, и он продолжает гореть. Вот почему нам нужен резервуар для хранения воды — чтобы поглощать лишнее тепло, когда котел горит, но отопление не требуется.

Так что, если вы не против загружать, заправлять и чистить котел вручную, и если у вас есть доступ к большому количеству топлива, то вам может подойти твердотопливный котел.

Плюсы:

Дешевое или даже бесплатное топливо, если у вас есть дрова
Не сжигает ископаемое топливо

Минусы:

Дорогостоящая установка
Требующая много места
Необходимо загружать и складировать вручную

Как сделать дымоход для твердотопливного котла

Тихо зимние каникулы ближе к середине.Совсем скоро начнутся традиционные загородные посадки хлопот. Но пока на улице холодно, а впереди еще ожидаются февральские заморозки. Комфорт и уют в доме ассоциируются с теплом. А достаточно ли его в загородном доме, напрямую зависит от отопительного оборудования и его правильной установки.

Одним из важных элементов твердотопливного котла является дымоход. Соблюдение всех правил его монтажа – залог не только стабильной эффективной работы оборудования, но и пожарной безопасности здания.Поэтому рассмотрим, как сделать дымоход для твердотопливного котла.

Дымоход котла — не для Деда Мороза

Всем известно, что рождественский и новогодний персонаж Дед Мороз входит в дом, чтобы порадовать детей подарками, через дымоход.

Однако при устройстве дымохода для котла необходимо обратить внимание не на создание удобств для старого толстого парня в красной куртке, чтобы он удобно уложил мешок с подарками, а на технические рекомендации производителем котла и Правилами пожарной безопасности.

Горение в жидкотопливных или газовых агрегатах стимулируется устройствами принудительной тяги, а в твердотопливных котлах в основном используется естественная, то есть их работа не слишком отличается от работы обычной печи. Итак, правильная конструкция дымохода – важная часть процесса монтажа оборудования.

Размер имеет значение

Для стабильной работы котла или любого другого оборудования, принцип работы которого основан на сжигании твердого топлива, первостепенное значение имеют размеры дымохода (а именно его сечение и высота).

Секция

Производители на своих устройствах делают трубу дымохода именно такой, а не другого размера, не потому что хотели, в наличии на складе трубы такого диаметра или поэтому котел имеет более изящный дизайн. Сечение дымохода зависит от объема топочной камеры и устройства котла. Поэтому не пренебрегайте значениями, указанными инженерами, и сужайте или расширяйте дымовой канал.

Если внутренний размер дымохода меньше требуемого, то продукты сгорания не успеют удалиться, и отопительный прибор начнет дымить, а пламя погаснет.Это как зайти в метро в час пик: пропускная способность дверей вестибюля меньше наплыва пассажиров.

Но будет плохо и если дымоход намного шире, чем нужно: поверхностные слои ламинарного течения дымовых газов по краям в чрезмерно свободном пространстве начнут закручиваться — возникает турбулентность.

Турбулентные завихрители тормозят основной поток газов, как следствие — снова плохая работа теплогенератора и дымление. В крайнем случае, если по каким-то причинам нет возможности установить дымоход нужного сечения, параметры можно изменить в меньшую или большую сторону в пределах 5-10% от рекомендуемых.И предпочтительнее — еще по-крупному.

Высота

Вторым важным параметром является высота дымохода. Тяга в трубе дымохода образуется за счет разряжения воздуха (по закону Архимеда). Оптимальная длина дымохода, а также сечение зависят от модели котла, его мощности и конструктивных особенностей, поэтому обязательно укажите производителя в паспорте изделия, например, в виде минимально допустимого ценность.

При расчете высоты трубы учтите, что помимо технических параметров котла на его бесперебойную работу влияет также конкретное расположение дома (преобладающий ветер, рельеф местности) и погода за окном. Летом и дождем тяга будет хуже, чем в ясные зимние дни: устанавливая дымоход в холодный период, имейте в виду, что для летнего времени его высоты может быть недостаточно.

Как правило, для стандартных моделей котлов требуется минимальная высота трубы не менее 5 м.Эта длина обеспечивает необходимую тягу для возникновения вакуума.

На работу котла также влияет расположение выступающих элементов рядом с трубой, например, конька крыши. Высокий дизайн может создать ветровой подпор башни или даже необратимую тягу. Если труба дымохода имеет большую высоту над крышей (выше 1200 мм), необходимо устроить растяжки, надежно зафиксировав конструкцию дымохода.

Будьте осторожны на поворотах

Тяговое усилие может потеряться и на поворотах: чем они больше и круче, тем усилие меньше, а значит котел тяжелее выводит продукты сгорания — он хуже работает.Плохо влияют на процесс горения и длинные горизонтальные участки. Оптимальный вариант – вертикальный дымоход. Однако в действительности это условие обычно трудновыполнимо.

При проектировании расположения дымового канала старайтесь минимизировать повороты трубы — их должно быть не более трех. Если без них нельзя обойтись, предпочтительно делать изгибы швеллера под углом менее 90°.

Если без углов или горизонтальных участков расположить камин не получается, то фазу наддува обязательно вертикальный отрезок длиной не менее 1 м сразу после выхода трубы из котла.Разгонная секция поможет наладить тягу, и тогда дым уже пойдет «по накатанному» пути.

Разумеется, все элементы должны иметь надежное крепление к опоре и герметичное соединение между собой. Какой бы материал не был выбран для устройства дымохода, общий вес трубы очень значителен, поэтому опираться на котел не стоит. Монтаж дымохода следует производить с опорой на специальную консоль.

Каждому свое

Если в доме установлено несколько тепловыделяющих устройств, то для каждого устройства необходимо монтировать отдельный дымоход, либо их подключение должно осуществляться через общий компенсационный коллектор. Его параметры рассчитываются в зависимости от мощности подключаемых агрегатов.

В системе вентиляции демонтаж дымохода не требуется. Располагать дымоходную трубу следует так, чтобы ее выход находился выше вентиляционной трубы и располагался на определенном расстоянии от окон – не менее 400 мм.

Почему дымоход «шуба»

Труба дымохода может проходить внутри помещения, в стене или снаружи стены.

Если дымоходный канал проходит вдоль стены на улице, он обязательно должен иметь утепление достаточной толщины, чтобы газообразные продукты сгорания не остывали слишком быстро от соприкосновения с холодными стенками трубы.Охлаждаясь, дымовые газы замедляют их движение, а потому ухудшают тягу. Кроме того, резкое охлаждение газов приводит к увеличению количества образующегося конденсата.

Однако теплоизолированные трубы лучше использовать в случае прокладки трубы в помещении. Теплота уходящих газов в твердотопливных котлах уже максимально отбирается теплообменником, но это полезно для повышения КПД устройства.

Как уже было сказано, в твердотопливных котлах температура уходящих газов намного ниже, чем в печах или каминах.Поэтому, несмотря на теплоизоляцию дымохода, конденсат все равно образуется. По этой причине дымоход котла всегда оснащается конденсатосборником — устройством, собирающим конденсат и позволяющим периодически его сливать.

Ваша пожарная безопасность в ваших руках

При установке твердотопливного котла и дымохода помните, что даже самое высокотехнологичное устройство имеет внутри настоящий огонь. Соблюдайте правила выбора и установки дымохода и не забывайте регулярно его чистить — по крайней мере, перед началом каждого отопительного сезона.Для очистки от копоти и конденсата в дымоходе должны быть оборудованы прочистные отверстия.

Внимание к деталям и соблюдение строительных и санитарных норм и правил пожарной безопасности при устройстве дымохода для твердотопливного котла убережет Вас от пожара и сделает работу с оборудованием комфортной, а обслуживание котла- долгосрочный и эффективный.

Microsoft Word — 3 Правило очистки 4352.doc

%PDF-1.4 % 1 0 объект >поток БЕСПЛАТНО PDFill PDF и Image WriterPScript5.dll версии 5.2.22011-12-23T16:17:45Z

Microsoft Word — 3 правила очистки 4352.doc

corlessn

конечный поток эндообъект 2 0 объект > эндообъект 4 0 объект > эндообъект 3 0 объект > эндообъект 5 0 объект >/Повернуть 0/MediaBox[0 0 612 792]>> эндообъект 11 0 объект >поток х\n]-D

.
