Как сделать полуавтомат из инвертора: Полуавтомат из инвертора своими руками: схема, видео, фото

Posted on By alexxlab

Содержание

Полуавтомат из обычного инвертора

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Товарищи, можно ли сделать из обычного сварочника полуавтомат? Все по большому счету понятно кроме регулировки напряжения.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Переделка инвертора в полуавтомат схема от гоши
  • Как сделать сварочный полуавтомат своими руками
  • Полуавтомат из сварочного инвертора своими руками: схема, фото, видео
  • Строительство в Севастополе — сообщество мастеров строителей и отделочников
  • Инвертор на сварочный полуавтомат 250А
  • Сварочный инвертор полуавтомат ПДГУ-207 Патриот. Опция под аргон.
  • Разница между полуавтоматом и инвертором
  • Что такое полуавтоматические сварочные аппараты: устройство
  • Как сделать полуавтомат из инвертора своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Полуавтомат из ресанты , да как два пальца об асфальт. Часть 2.

Переделка инвертора в полуавтомат схема от гоши


Содержание: Что потребуется для переделки инвертора в полуавтомат Как переделать инверторный трансформатор Настройка инвертора, используемого для полуавтоматической сварки Как использовать сварочный инвертор Как контролировать правильность работы оборудования В каких случаях используется сварочный полуавтомат.

Сварочный полуавтомат — это функциональное устройство, которое можно приобрести готовым или сделать из инвертора своими руками. Следует отметить, что изготовление полуавтоматического аппарата из инверторного устройства — задача не из простых, но при желании ее можно решить. Тем, кто поставит перед собой такую цель, следует хорошо изучить принцип работы полуавтомата, посмотреть тематические фото и видео, подготовить все необходимое оборудование и комплектующие. Чтобы переделать инвертор, изготовив из него функциональный сварочный полуавтомат, вы должны найти следующее оборудование и дополнительные комплектующие:.

Отдельное внимание надо посвятить переделке подающего устройства, за счет которого в зону сварки подается сварочная проволока, передвигающаяся по гибкому шлангу.

Чтобы сварной шов получался качественным, надежным и аккуратным, скорость подачи проволоки по гибкому шлангу должна соответствовать скорости ее расплавления. Поскольку при сварке с использованием полуавтомата может применяться проволока из разных материалов и различного диаметра, скорость ее подачи должна регулироваться. Именно такую функцию — регулирование скорости подачи сварочной проволоки — как раз и должен выполнять подающий механизм полуавтомата.

Самыми распространенными диаметрами проволоки, применяемой при сварке полуавтоматом, являются 0,8; 1; 1,2 и 1,6 мм. Проволоку перед выполнением сварки наматывают на специальные катушки, которые являются приставками полуавтоматических аппаратов, закрепляемыми на них при помощи несложных конструктивных элементов. В процессе выполнения сварки проволока подается автоматически, что значительно сокращает время, затрачиваемое на такую технологическую операцию, упрощает ее и делает более эффективной.

Основным элементом электронной схемы блока управления полуавтомата является микроконтроллер, который отвечает за регулирование и стабилизацию сварочного тока.

Именно от данного элемента электронной схемы сварочного полуавтомата зависят параметры рабочего тока и возможность их регулирования. Для того чтобы инвертор можно было использовать для самодельного полуавтомата, его трансформатор необходимо подвергнуть некоторым переделкам.

Выполнить такую переделку своими руками несложно, надо только придерживаться определенных правил. Чтобы привести характеристики инверторного трансформатора в соответствие с теми, которые необходимы для полуавтомата, следует обмотать его медной полосой, на которую нанесена обмотка из термобумаги.

Нужно иметь в виду, что для этих целей нельзя использовать обычный толстый провод, который будет сильно нагреваться. Вторичную обмотку инверторного трансформатора также необходимо переделать.

Для этого надо сделать следующее: намотать обмотку, состоящую из трех слоев жести, каждый из которых необходимо изолировать при помощи фторопластовой ленты; концы уже имеющейся обмотки и сделанной своими руками спаять между собой, что позволит повысить проводимость токов. Конструктивная схема инвертора , используемого для его включения в сварочный полуавтомат, должна обязательно предусматривать наличие вентилятора, который необходим для эффективного охлаждения устройства.

Если вы решили сделать своими руками сварочный полуавтомат, используя для этого инвертор, необходимо предварительно обесточить данное оборудование. Чтобы такое устройство не перегревалось, следует разместить его выпрямители входной и выходной и силовые ключи на радиаторах. После того как все вышеперечисленные процедуры выполнены, можно соединить силовую часть устройства с его блоком управления и подключить его к электрической сети.

Когда индикатор подключения к сети загорится, к выходам инвертора следует подключить осциллограф. С помощью этого прибора надо найти электрические импульсы частотой 40—50 кГц. Время между формированием таких импульсов должно составлять 1,5 мкс, что регулируется изменением величины напряжения, поступающего на вход устройства. Осциллограмма сварочного напряжения и тока: слева на обратной полярности, справа — на прямой.

Необходимо также проверить, чтобы импульсы, отражающиеся на экране осциллографа, имели прямоугольную форму, а их фронт составлял не более нс. Если все проверяемые параметры соответствуют требуемым значениям, то можно подключать инвертор к электрической сети.

Ток, поступающий от выхода полуавтомата, должен иметь силу не менее А.

Если величина силы тока меньше, это может означать то, что в провода оборудования подается напряжение, величина которого не превышает В. При возникновении такой ситуации необходимо сделать следующее: протестировать оборудование путем изменения силы тока при этом надо постоянно контролировать напряжение на конденсаторе.

Кроме того, следует постоянно контролировать температуру внутри устройства. После того как полуавтомат протестирован, необходимо проверить его под нагрузкой. Чтобы сделать такую проверку, к сварочным проводам подключают реостат, сопротивление которого составляет не меньше 0,5 Ом.

Такой реостат должен выдерживать ток силой 60 А. Сила тока, который в такой ситуации поступает на сварочную горелку, контролируется при помощи амперметра. Если сила тока при использовании нагрузочного реостата не соответствует требуемым параметрам, то величину сопротивления данного устройства подбирают эмпирическим путем. После запуска полуавтомата, который вы собрали своими руками, на индикаторе инвертора должно высветиться значение силы тока, равное А.

Если все сделать правильно, то так оно и произойдет. Однако на индикаторе инвертора могут высветиться восьмерки. Причиной этого чаще всего является недостаточное напряжение в сварочных проводах.

Лучше сразу найти причину такой неисправности и оперативно устранить ее. Если же все сделано правильно, то индикатор корректно покажет силу сварочного тока, регулируемого при помощи специальных кнопок. Интервал регулировки рабочего тока, который обеспечивают сварочные инверторы , находится в пределах 20— А. Чтобы сварочный полуавтомат, который вы собрали своими руками, служил вам длительное время, лучше постоянно контролировать температурный режим работы инвертора.

Для осуществления такого контроля необходимо нажать одновременно две кнопки, после чего температура самого горячего радиатора инвертора будет выводиться на индикатор. Нормальной рабочей температурой считается та, значение которой не превышает 75 градусов Цельсия. Если данное значение будет превышено, то, кроме информации, выводимой на индикатор, инвертор начнет издавать прерывистый звуковой сигнал, на что следует сразу же обратить внимание.

В этом случае а также при поломке или замыкании термодатчика электронная схема устройства автоматически снизит рабочий ток до значения 20А, а звуковой сигнал будет издаваться до тех пор, пока оборудование не придет в норму.

Кроме того, о неисправности оборудования, сделанного своими руками, может свидетельствовать код ошибки Err , высвечиваемый на индикаторе инвертора. Практика показывает, что полуавтомат лучше использовать в тех случаях, когда требуется получить точные и аккуратные соединения деталей, изготовленных из сталей. При помощи такого оборудования, которое при желании можно изготовить своими руками, выполняют сварные соединения тонкого металла, что очень актуально при ремонте кузова автотранспортного средства.

Из этих соображений и дорабатывают сварочные аппараты. Полуавтомат из сварочного инвертора своими руками: схема, фото, видео. Схема полуавтоматической сварки в среде защитного газа. Электрическая схема самодельного полуавтомата. Внешний вид самодельного полуавтоматического сварочника. Внутренняя компоновка Катушка для проволоки Механизм подачи проволоки вид 1 Механизм подачи проволоки вид 2 Крепление сварочного рукава к механизму подачи Конструкция самодельной горелки. Переделанный трансформатор инвертора.

Силовые диоды на дополнительных радиаторах. Ориентировочные режимы полуавтоматической сварки стыковых швов. Оценка статьи:. Похожие публикации.

Комментарии пользователей. Андрей 08 Окт Ответить. Добавить комментарий Отменить ответ.


Как сделать сварочный полуавтомат своими руками

Стоимость агрегатов для полуавтоматической сварки в настоящее время немаленькая. Не всякий частный мастер, владелец автомобиля либо частного дома сможет позволить себе его приобрести. Но большинству домашних умельцев под силу собрать такой сварочный полуавтомат своими руками из вполне доступных и сравнительно недорогих комплектующих. При соблюдении нижеследующих рекомендаций можно добиться отличного результата — собрать самодельный сварочный, подходящий практически для всех бытовых нужд. Сегодня в интернете имеется несколько вариаций схем сварочного полуавтомата, отличающихся незначительно. Существует множество видео, чертежей, позволяющих собрать полуавтомат на основе обычного инвертора бытового назначения. Как основа для изготовления полуавтоматического сварочника подойдет любая недорогая заводская модель инвертора сварочного, способная продуцировать постоянный ток значением от А.

Сварочный аппарат инверторного типа – компактный и удобный Одновременно с проволокой из горелки полуавтомата подается газ (аргон, как из обычных низколегированных, так и из нержавеющих сталей.

Полуавтомат из сварочного инвертора своими руками: схема, фото, видео

Кратко — это возможно, но не так и просто. Кроме жесткой вах, нужна еще и настройки скорости нарастания тока. Снял новое видео. Интересная тема, вот только о главном, внесенных изменениях в схему инвертора , ни слова. Может более подробно расскажите. Ну раз настоящие спецы две недели молчат, попробую высказать свое мнение, основанное на собственном скромнейшем опыте. Прежде всего тесты лучше делать на толстом металле. Тонкий металл — одно из самых сложных в сварке.

Строительство в Севастополе — сообщество мастеров строителей и отделочников

Работа сварщика востребована на любом производстве и ремонте машин и механизмов. Значительно повысить производительность позволяет сварочный полуавтомат. С его помощью можно сваривать тонкие листы и легированные стали. По сравнению с ручной, полуавтоматическая сварка производительнее и дешевле примерно на треть. Большинство полуавтоматических аппаратов созданы на основе инвертора.

Купил я как то свой полуавтомат трансформаторный. Ну думал мне его хватит на долго, так как я планировал его для сварки и ремонта кузовов автомобиля.

Инвертор на сварочный полуавтомат 250А

Этого достаточно, чтобы варить тройкой. В инверторе были заменены транзисторы и произведен ремонт схемы управления. Сварочных кабелей в комплекте не Можно заказать отдельно на нашем сайте. Стоимость аппарата — грн.

Сварочный инвертор полуавтомат ПДГУ-207 Патриот.

Опция под аргон.

Сварочный инвертор был изобретен ученым и конструктором Юрием Негуляевым. Выполнять качественную сварку без дополнительных финансовых затрат на оборудование можно, если сделать сварочный полуавтомат своими руками. Конструировать оборудование необходимо по схеме. Рекомендуется изготавливать инверторный полуавтомат своими руками по проекту Негуляева. Провод будущего агрегата не требует обмотки термоизолирующим материалом. Все проводники и провода, отдающие тепло, необходимо присоединить к дюралюминиевой плите 6 мм.

4 Как сделать сварочный полуавтомат своими руками из инвертора? . Чтобы изготовить полуавтомат из обычного инвертора своими руками.

Разница между полуавтоматом и инвертором

У хорошего хозяина в обязательном порядке должен быть сварочный полуавтомат, особенно у владельцев машин и частной собственности. С ним всегда можно мелкие работы сделать самому. Если необходимо подварить деталь машины, изготовить теплицу или создать какую-то металлическую конструкцию, то такое устройство станет незаменимым помощником в личном хозяйстве.

Что такое полуавтоматические сварочные аппараты: устройство

ВИДЕО ПО ТЕМЕ: инвертор ММА в полуавтомат

Чем отличается сварочный инвертор от сварочного автомата и полуавтомата? Этот вопрос интересует многих пользователей нашего сайта, да и, в принципе, большинство новичков не могут внятно объяснить, в чем состоит отличие. Сварочный аппарат инверторного типа — компактный и удобный инструмент для сварки. Такое оборудование широко используется как высококвалифицированными мастерами, так и начинающими сварщиками. Очень важная деталь аппарата — это горелка.

Полуавтомат и инвертор — это разновидности сварочных аппаратов.

Как сделать полуавтомат из инвертора своими руками

Полный размер Представляю Вам финальную версию своего сварочного полуавтомата или как сделать полуавтомат из сварочного инвертора ММА сварка штучными электродами. В настоящий момент очень распространены инверторные сварочные аппараты ММА для сварки штучными электродами , они выдают постоянный ток, мало весят и имеют хороший кпд, по сравнению с трансформаторами, и имеют вполне доступные цены. Начало проекта постройки полуавтоматического сварочного аппарата, а точнее приставка к инвертору, чтобы инвертор можно было использовать в режиме полуавтомата. Brima ARC Цель сделать возможность использовать инвертор ММА в режиме полуавтомат используя подручные материалы с минимальным бюджетом.

Скорее всего в вашем браузере отключён JavaScript. For the best experience on our site, be sure to turn on Javascript in your browser. Можно сказать, что в недалеком прошлом веке, одним из самых заветных желаний любого мастера, вплотную связанного с ремонтом машин или любой другой металлообработкой, было иметь под рукой сварочный аппарат.


преимущества техники, схема изготовления полуавтоматического инвертора

Использование полуавтоматического сварочного аппарата позволяет упростить работу с металлами. Такая техника может с легкостью соединять различные сплавы. Изготовить сварочный полуавтомат своими руками можно из имеющегося инвертора, а самодельный агрегат будет отличаться универсальностью и функциональностью в использовании, позволив сэкономить на покупке промышленного оборудования.

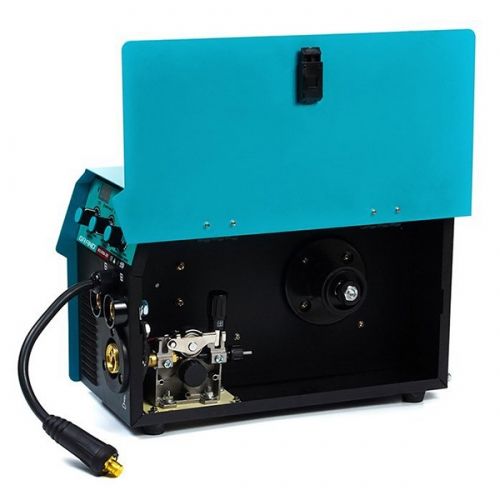

Особенности конструкции

Особенностью конструкции полуавтоматического сварочного аппарата является постоянная подача в зону сварки расплавляемой проволоки, которая используется вместо металлических электродов. Подача проволоки осуществляется автоматически, с возможностью изменения скорости движения гибких электродов. Используемая сварочная проволока позволит обеспечить постоянный контакт соединяемых поверхностей, такой материал в сравнении со стандартными электродами имеет меньшее сопротивление, что улучшает качество соединения.

Полуавтоматическая сварка отличается универсальностью, что позволяет при помощи этой технологии сваривать различные по своим характеристикам металлы, в том числе нержавейку, цветные сплавы, алюминий и другие. Освоить правильную технику полуавтоматической сварки не составит труда. Самодельные аппараты отличаются простотой в эксплуатации, поэтому их можно рекомендовать обычным домовладельцам. В зависимости от своей разновидности полуавтоматы могут иметь дополнительное сопло для подачи газа, а соединение металлов осуществляется в защитной среде, что позволяет исключить в последующем образование коррозии в сварном шве.

Предлагаемые сегодня в магазинах инверторы для сварки отличаются универсальностью, а многие из них имеют реализованную функцию два в одном. При небольшой мощности и габаритах сварочный инвертор и полуавтомат два в одном может работать с тугоплавкими металлами и толстыми металлическими заготовками.

Преимущества и недостатки самодельного оборудования

Многие домовладельцы, которым часто приходится выполнять сварочные работы, решаются на изготовление такого оборудования самостоятельно. К преимуществам самодельных полуавтоматов из инвертора можно отнести следующее:

  • Простота и надежность техники.
  • Функциональность аппарата.
  • Высокая мощность позволяет сваривать тугоплавкие металлы.
  • Доступная стоимость используемых компонентов.
  • Полная безопасность работы с оборудованием.
  • Простота эксплуатации техники.

Из недостатков этой технологии и самого оборудования можно отметить высокую стоимость полуавтоматов, которые при сходных с инвертором характеристиках могут иметь цену в два-три раза выше. Неудивительно, что многие домовладельцы решаются на изготовление оборудования своими руками, что позволяет существенно сократить затраты, не потеряв при этом в качестве выполненного аппарата.

Изготовление своими руками

Проще всего выполнить самодельный полуавтомат из инвертора на основе мощного силового блока. Изготовить инвертор можно самостоятельно или использовать от имеющегося в распоряжении оборудования. Для полуавтомата следует использовать инверторы мощностью не меньше 150 ампер.

Существуют схемы переделки техники, позволяющие устанавливать мощность, которой будет хватать для осуществления полуавтоматической сварки. Устройство этого типа будет сложным в реализации, поэтому рекомендовать использовать маломощные силовые блоки можно лишь опытным радиолюбителям, которые могут изготовить по-настоящему сложную технику.

Изготовить качественное оборудование можно при наличии на руках пусковой схемы полуавтоматического сварочного инвертора. К характеристикам такого агрегата можно отнести следующее:

  • Первичный ток — 8- 12 А.
  • Напряжение питания — 220 или 380 вольт.
  • Напряжение холостого хода — 36−42 Вольта.
  • Ток сварки — 40−120 ампер.
  • Регулировка напряжения с шагом плюс-минус 20%.

Это оптимальные параметры для бытового сварочного полуавтомата, который справится с различными по показателям тугоплавкости металлами. В последующем можно, используя дополнительные чертежи увеличения мощности инвертора, изменить базовые характеристики, что позволяет применять такое оборудование в бытовых и промышленных целях.

Необходимые компоненты

Для выполнения гаражного сварочного аппарата полуавтомата своими руками потребуется следующее:

  • Горелка приставка для инвертора.
  • Механизм подачи проволоки.
  • Прочный внутренний шланг для сварочной проволоки.
  • Бобина с проволокой.
  • Герметичный шланг для подачи газа.
  • Блок управления инвертором.

Проще всего расположить инвертор и механический блок управления в отдельном коробе, для чего используют блоки от старого компьютера. Наличие питания в системном блоке позволяет существенно упростить изготовление оборудования.

Роликовый механизм для проволоки можно выполнить из моторчика от автомобильного стеклоочистителя. Под такой моторчик проектируют раму механизма, которая вырезается из металлических элементов и сваривается или скрепляется болтовым соединением.

Горелку и шланг можно сделать самостоятельно из пистолета от монтажной пены и силикона. Также можно приобрести уже готовые комплекты, что позволит обеспечить безопасность работы с полуавтоматом и упрощает его изготовление.

Выполняя механизм подачи проволоки, все используемые компоненты необходимо располагать друг напротив друга, что в последующем обеспечит равномерную подачу гибких электродов. Ролики следует отцентрировать относительно штуцера в одном разъеме, в последующем это позволит плавно изменять скорость подачи проволоки. Схему регулятора скорости подачи проволоки сварочного полуавтомата можно с легкостью отыскать в интернете.

Все используемые металлические элементы следует закрепить на листе фанеры, плотной пластмассе или текстолите. Так как на используемые металлические элементы подается электричество, следует проверить заземление каждого узла. Это исключит возможность коротких замыканий, что может привести к серьезным поломкам техники.

Схема управления механикой

За подачу сварочной проволоки будет отвечать небольшой электромотор и протяжный механизм, работа которого контролируется при помощи ШИМ-регулятора. Качество выполненной сварки будет напрямую зависеть от равномерности подачи сварочной проволоки в рабочую зону. Необходимо уделить должное внимание правильности изготовления схем сварочного полуавтомата.

На передней панели инвертора устанавливают переменный резистор контроллера, после чего приступают к сборке реле управления запуска мотора и управления клапаном, который отвечает за подачу инертного газа. Контактные группы контроллеров должны срабатывать одновременно при нажатии кнопки пуска на горелке.

Работу подачи газа необходимо отрегулировать таким образом, чтобы клапан открывался на несколько секунд раньше, чем в сварочную зону начнет поступать проволока. В противном случае оплавление происходит в атмосферной среде, после чего проволока начнет гореть вместо расплава. Добиться качественного соединения и надежного сварочного шва при горении проволоки будет невозможно.

Для задержки включения подачи проволоки необходимо выполнить простейшее реле, для чего потребуется конденсатор и 875 транзистор. Можно использовать простейшее реле от автомобиля, которое подключается к 12 Вольтам на компьютерном блоке питания.

Сам клапан может использоваться от различных автомобильных запорных устройств. Проще всего переделать воздушный клапан от автомобиля ГАЗ-24. Можно выбрать также электроклапан от редуктора с газовых баллонов.

Все имеющиеся органы управления и ШИМ-регулятор подачи проволоки сварочного полуавтомата располагают на передней панели системного блока. К блоку управления и контроллеру подачи проволоки с газом подключают уже готовый инвертор с мощностью не менее 150 ампер. Останется выполнить пробный запуск и при необходимости внести соответствующие корректировки в работу системы подачи сварочной проволоки и защитного газа.

Модернизация устройства

В процессе работы силовой блок инверторного полуавтомата будет нагреваться, что может привести к поломкам инвертора и плат управления. Ремонт агрегата после таких поломок будет крайне сложен. Чтобы избежать подобного необходимо установить внутри инвертора и системного блока термодатчики и кулеры, которые смогут эффективно охлаждать работающее оборудование.

Можно использовать оптронную пару, которая подключается в общий блок управления работы оборудования. При превышении температуры внутри инвертора датчики будут посылать соответствующие сигналы на исполнительное реле, отключающее подачу электроэнергии вплоть до полного охлаждения устройства.

Дополнительно для охлаждения системного блока можно использовать различные кулеры от старых компьютеров. Кулеры будут различаться своими размерами. Можно подобрать вентилятор, который справится с качественным охлаждением системного блока, внутри которого располагается инвертор и другая автоматика. Используемый кулер подключается к 12 вольтовому блоку питания напрямую или через термодатчик, который при увеличении температуры внутри корпуса будет посылать сигнал на подачу напряжения. Блок управления включит вентилятор, что гарантирует быстрое охлаждение корпуса полуавтоматического аппарата.

Сборка полуавтоматического сварочного аппарата не представляет особой сложности, поэтому с такой работой сможет справиться каждый домовладелец. Необходимо лишь использовать качественный мощный инвертор, а горелку с приводом лучше всего взять от промышленных заводских полуавтоматов. Это позволит существенно упростить изготовление техники. В интернете можно найти различные схемы исполнения полуавтоматических сварочных аппаратов, реализовать которые не составит особого труда. Такой аппарат будет отличаться функциональностью и универсальностью в использовании.

Originally posted 2018-04-18 12:16:10.

Сварочный полуавтомат из инвертора своими руками: схема (фото и видео)

Полуавтомат из инвертора своими руками можно изготовить без особых трудностей при наличии соответствующих технических знаний. Чтобы изготовить полуавтомат своими руками, потребуется подготовить определенный перечень механизмов, устройств, инструментов и материалов, которые входят в состав агрегата.

Полуавтомат из инвертора включает в себя инвертор и сварочную горелку.

Подготовка к изготовлению и особенности конструкции

Домашними умельцами разработаны различные схемы конструирования полуавтоматов из инвертора.

Наиболее распространенная схема устройства предполагает необходимый перечень инструментов и материалов:

  • сварочный инвертор, который имеет возможность выдавать рабочий ток силой около 150 А;
  • подающий механизм, обеспечивающий подачу электродной проволоки в зону сваривания;
  • горелка;
  • гибкий шланг;
  • рабочая бобина с электродной проволокой, имеющая изменения в устройстве;
  • блок управления устройством.

Инвертор должен быть мощностью около 150 А.

Особое внимание следует уделить подающему механизму. При помощи использования этого элемента конструкции происходит подача электродной проволоки к горелке по гибкому шлангу. Идеальная скорость подачи проволоки соответствует скорости ее плавления. Показатель скорости подачи проволоки, которую обеспечивает подающий механизм, оказывает существенное влияние на процесс проведения работ и качество выполнения сварочного шва при помощи сварочного полуавтомата.

При конструировании полуавтомата следует предусмотреть возможность изменения скорости подачи электродной проволоки в зону сваривания. Возможность изменять скорость подачи электродного материала позволяет работать с расходниками различного диаметра и из разных материалов. Чаще всего при работе сварочных полуавтоматов применяется проволока с размерами 0,8 мм, 1 мм, 1,2 мм и 1,6 мм. Проволоку наматывают на специальные катушки, устанавливаемые в сварочном устройстве.

Если подача проволоки проводится полностью в автоматическом режиме, то это значительно уменьшает время, требуемое для проведения работ по свариванию заготовок.

Блок управления полуавтоматом оснащается каналом регулировки и стабилизирования рабочей силы тока. Параметры рабочего тока контролируются микроконтроллером в широтно-импульсном режиме. От широтно-импульсного параметра тока во многом зависит напряжение на конденсаторе. Напряжение на последнем непосредственно оказывает влияние на силу рабочего сварного тока.

Вернуться к оглавлению

Выбор трансформатора для инвертора и сборка агрегата

Перед самостоятельным конструированием полуавтомата требуется определиться с типом и мощностью сварочного трансформатора, который планируется установить в полуавтомате. Следует помнить, что при использовании для процесса сваривания проволоки минимального размера 0,8 мм рабочий сварочный ток должен быть 160 А. Мощность сварочного трансформатора для получения такого тока должна составлять 3 кВт. При выборе трансформатора следует обратить внимание на то, что трансформатор на тороидальном сердечнике имеет меньший вес по сравнению с другими типами устройств.

Схема обмотки трансформатора.

При изготовлении трансформатора нужно учитывать несколько тонкостей. Трансформатор требуется обмотать медной полосой с размерами (40 мм – ширина и 30 мм – толщина). Перед использованием медной полосы ее сначала обматывают термобумагой. Использовать для намотки обычный медный провод нельзя, так как происходит его сильный нагрев.

Вторичную обмотку трансформатора делают из трех слоев жести. Слои жести изолируются между собой при помощи фторопластовой ленты. На выходе концы спаиваются между собой для повышения проводимости. В корпусе, где устанавливается трансформатор, монтируется вентилятор для осуществления обдува с целью повышения охлаждения компонентов системы в процессе работы устройства.

Регулировку тока в приспособлении можно осуществлять двумя способами: по первичной и вторичной обмоткам. Осуществление регулировки первым способом требует использования тиристорной схемы регулировки. Этот способ регулирования имеет определенные недостатки, которые устраняются при помощи включения в цепь реле и некоторых коммутирующих элементов.

При применении регулировки тока по вторичной обмотке возникает высокая пульсация, для снижения которой применяют тиристорную схему. Применение коммутирующих схем приводит к повышению веса конструкции и стоимости установки. По этой причине использование регулировки тока по первичной обмотке считается более приемлемым.

Для сглаживания пульсаций в цепи вторичной обмотки встраиваются сглаживающий дроссель и конденсатор, имеющий емкость около 50000 МкФ. Такая конфигурация устройства позволяет сглаживать пульсации напряжения при выборе любой схемы регулирования тока.

В качестве редуктора для подачи проволоки можно использовать редуктор от стеклоочистителя ВАЗ.

Вернуться к оглавлению

Настройка инвертора-полуавтомата

Устройство сварочного инвертора-полуавтомата.

При сборке инвертора-полуавтомата своими руками требуется для силовых ключей, входного и выходного выпрямителей обеспечить хорошее охлаждение при помощи использования радиаторов. В корпусе также требуется монтировать термодатчик. После проведения монтажа силовой части приспособления проводится подключение ее к блоку управления устройством.

Готовое устройство можно включать в сеть. После того как загорелся индикатор, к устройству подключают осциллограф и проверяют правильность работы. Двуполярные импульсы должны иметь частоту 40-50 Гц, а время между ними корректируется за счет изменения напряжения на входе. Нормальный промежуток времени между импульсами должен составлять 1,5 мкс.

Импульсы, которые регистрирует осциллограф, должны иметь прямоугольные фронты длительностью не более 500 нс.

После проверки инвертора он подключается к бытовой электрической сети. При подключении аппарата индикатор должен показывать 120 А. В случае если этот показатель не достигнут, требуется проверить правильность сборки устройства.

По окончании тестирования аппарата на холостом ходу проводится тестирование устройства под нагрузкой. Для этой цели требуется в цепь сварочных проводов включить нагрузку в виде реостата 0,5 Ом, который способен выдерживать ток больше 60 А. При этой нагрузке контролируется ток при помощи вольтметра.

http:

После сборки агрегата проверяется его работоспособность. Для этого следует нажать на кнопку запуска. Сразу после этого начинает поступать углекислый газ, через несколько секунд включается ток, начинается подача электродной проволоки. При выключении устройства сначала прекращается подача рабочего тока и электродной проволоки и только спустя несколько секунд перекрывается электроклапан, обеспечивающий подачу углекислого газа в зону проведения сварочных работ. В качества клапана для обеспечения подачи углекислого газа можно использовать клапан подачи воды на заднее стекло автомобиля ВАЗ.

Вернуться к оглавлению

Правила использования сварочного инвертора и применение агрегата

После запуска инвертора при помощи контроллера выставляется требуемый для работы ток. В случае правильной настройки на выходе устройства величина электрического тока составляет 120 А. При помощи блока управления при необходимости силу тока можно изменять в интервале от 20 до 160 А. При использовании агрегата следует контролировать температуру его нагрева. Температура нагрева не должна превышать 75º С. Для ее контроля в устройстве следует установить термодатчик. При увеличении температуры выше установленного максимума устройство следует отключить и дать ему время на остывание. Для улучшения охлаждения в агрегате предусмотрена установка нескольких вентиляторов.

http:

Полуавтомат сварочный, изготовленный на основе инвертора, применяют для проведения процедуры точного сваривания изделий из различных типов стали. Помимо этого устройство используется для сваривания тонких металлических заготовок. Использование полуавтомата распространено при проведении автомобильных ремонтных работ кузова.

После изготовления полуавтоматической сварки из инвертора для дома этот агрегат становится незаменимым устройством, используемым в домашнем хозяйстве для выполнения большого количества различных сварочных работ.

Tripp Lite — PV3000HF | Tripp Lite

Die Modellnummer PV3000HF ist in Ihrem Land nicht verfügbar. Dies ist typischerweise auf Spannungsinkompatibilität zurückzuführen.

Wenn Sie glauben, dass dies ein Fehler ist, oder Hilfe bei dersuche nach einem für Ihr Land entwickelten Produkt benötigen, kontaktieren Sie uns bitte. [MP005]

АПСХ1250
Инвертор 1250W APS X Series 12VDC 230V…

(4)



АПСХ750
Инвертор 750W APS X Series 12VDC 230V…

(2)



АПСИНТ2012
2000W APS INT Series 12VDC 230V Инвертор…

(3)



HCRK-INT
300W 230V Мобильный источник питания медицинского…



PVINT375
Ультракомпактный автомобильный инве. ..

(3)



АПСС3024СВ
3000W APS X Series 24VDC 230V Инвертор…

(1)



АПСС1012СВ
1000 Вт Серия APS X 12 В пост. тока 230 В Wechse…



АПСС2012СВ
2000 Вт Серия APS X 12 В пост. тока 230 В Wechse…



HCINT150SL
150 Вт Wechselrichter/Ladegerät für mob…



HCINT350SNR
350 Вт Wechselrichter/Ladegerät für mob…



АПСХ1250
Инвертор 1250W APS X Series 12VDC 230V…

(4)
