Как правильно изготовить распашные ворота своими руками?

Многие владельцы дач и частных домов оценили преимущества разнообразных ограждений. Причем большинство выбрало именно распашные ворота своими руками, то есть, те ограждения, которые можно сконструировать самостоятельно. А все потому что надежность и простота в эксплуатации были всегда в цене, а так как глухие ограждения непрактичны, то они постепенно ушли в прошлое.

Виды распашных ворот

Конструкция распашных ворот может быть разной. Прежде всего, они могут отличаться материалом изготовления: металлические или деревянные – каждый выбирает сам, что ему лучше. Так, распашные ворота для дачи могут быть и деревянными, если имеется этого материала в достаточном количестве. По конструкции распашные ограждения бывают однополые со створкой и двустворчатые.



В последнее время часто стали наблюдаться комбинированные варианты – двуполые с калиткой. Но, все же, больший процент таких ограждений выполнен с глухими элементами, так как часто это мы можем наблюдать в госучреждениях и больницах.  Сделать распашные ворота своими руками можно и с художественным оформлением – это тип эксклюзивных ворот, подходящих как для дачи, так и для дома. Калитка может быть выполнена рядом с ними или же быть внедренной в плоскость. Чтобы создать такие врата, нужно изначально сделать чертеж.

Любая конструкция ограждений может быть оснащена дополнительно и автоматикой, но монтаж тогда будет выполняться с учетом требований к электрике.

Особенности распашных ворот

Какие бы вы ни выбрали распашные ворота для дачи или для дома, способ открытия можете оставлять за собой – внутрь территории они будут распахиваться или же наружу. Можно сделать так, чтобы они были утепленные – это придаст солидности и повысит эксплуатационные свойства. Легкость движения обеспечивается за счет специальной конструкции, использующей шарниры и петли. Когда человек думает о том, как сделать распашные ворота, то он может использовать чертежи, на основе которых можно попробовать сделать ограждение своими руками.

В свою очередь, установка не является сложной, если делать все пошагово. Стоит помнить, что для создания основного профиля обычно используются жесткие полотна (сэндвич-панели, алюминиевые профиля и прочее).

Эти классические ворота выбираются многими не зря, так как имеют ряд отличительных особенностей:

•  функциональны;
•  удобны в использовании;
• ​ компактны;
• ​ нет направляющих роликов и балок;
• ​ не имеют ограничений по размеру;
• ​ есть широкий спектр выбора материалов;
• ​ есть возможность выбирать самые разнообразные элементы декорирования.

Заранее стоит выбрать комплектующие для распашных ворот, состоящие из основных элементов и дополнительных, а также в их состав могут входить и детали декорирования. В случае конструирования ворот своими руками может пригодиться условная схема или чертеж с размерами. Причем можно найти и готовые чертежи распашных ограждений в Интернете. Если человек нацелен поставить распашные ворота для дачи, то он должен определиться с финансами, выбрать материал и предполагаемый вариант конструкции.

В зависимости от сложности установка распашных ворот может выполняться в течение нескольких дней или недель.

Создать декоративный вход своими руками, используя распашные ворота, совсем не проблематично. Они могут быть дополнительно утепленные, для чего предусматривается индивидуальная конструкция. Кроме того, популярность их среди населения высока, так как довольно монтаж прост, если есть примерная схема. Утеплитель в виде пенопласта или стекловаты накладывается на секции, сверху можно обшить профнастилом или вагонкой. Подобные утепленные ворота сделать своими руками не тяжело, а их надежность проверена опытом многих владельцев.

Для дачи выбирают ворота такого типа из-за того, что они долго эксплуатируются, не нуждаются в фундаменте. То есть, на открытых участках использование распашной конструкции нередкий случай. Сегодня распашные ворота для дачи выбирают предусмотрительные хозяева, ценящие комфорт и простоту. А утепленные могут отлично подойти к гаражу или какой-нибудь подобной постройке, что позволит даже сэкономить расходы на коммунальные услуги.

Нюансы строения распашных ворот

Неизменным спросом пользуется конструкция с калиткой, которая для дачи в самый раз. Сделать ее можно и своими руками, а можно доверить монтаж специализированным компаниям. При самостоятельном построении рекомендовано иметь чертеж, согласно которому сделать распашные ворота намного проще.

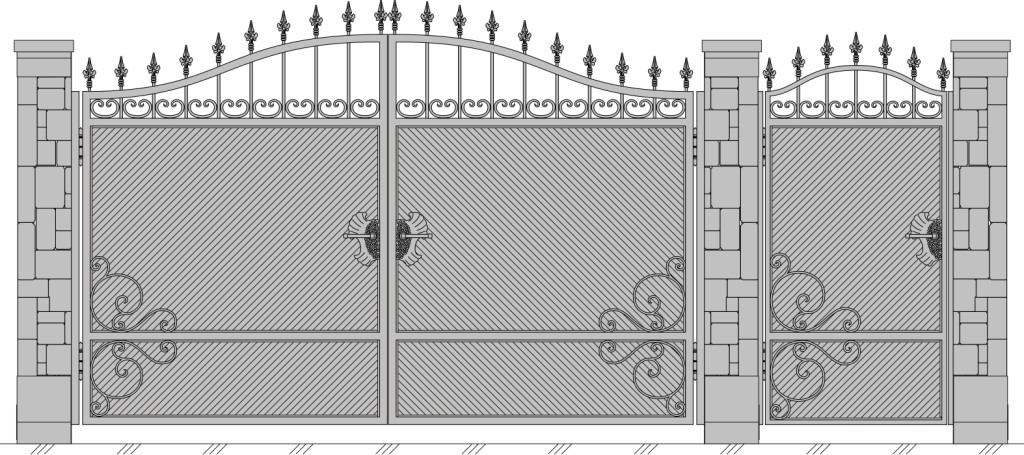

Неэкономичными и дорогими являются кованые ограждения, которые можно декорировать каким угодно способом, но своими руками делать их трудно. А установка займет много сил и времени. Но их красота и привлекательность ставит этот вариант впереди остальных конструкций.

Единственным правилом при установке любых распашных ворот является правильно подготовленное углубление, благодаря которому конструкция будет безукоризненно функционировать.

 вПравильный монтаж подразумевает под собой и правильный выбор столбов, в качестве которых могут быть профильные трубы или бетонные столбы. Грунт обычно промерзает не больше одного метра, следовательно, рекомендуют выкапывать яму примерно такой длины. В яму выкладывается подушка изначально, а потом смесь из бетона соответственного соотношения. Так или иначе, но установка любых ворот подразумевает под собой грунтовые работы.

Делаются столбы и из кирпича, к которому прикрепляются элементы ограждения. В данном случае монтаж может затянуться, так как возведение столбов займет определенное время, а потом еще и установка требует своего времени. Для дачи такие конструкции непрактичны, а вот для загородного коттеджа – в самый раз. Кроме того, распашные ограждения – солидные, особенно если изготовлены из металла.

Прежде чем заняться самостоятельным сооружением ворот для дома или дачи, сделайте чертеж от руки, или же это может быть обычная схема. Размеры проставьте в произвольной форме. Нарисуйте примерные декорированные элементы, которые можно сделать с использованием сварки или же просто купить готовые на рынке. В любом случае схема должна быть понятна вам, но для ориентации желательно выставить размеры. Таким образом, вы можете начертить примерный вид ворот и показать его специалистам, которые постараются максимально воплотить его в жизнь.

Какие могут понадобиться инструменты? Зачастую следует подготовить не только основные инструменты типа молотка и зубила. Могут пригодиться:

• ​ дрель электрическая;
• ​ шуруповерт;
• ​ отвертка;
• ​ кирка, лопата, мастерок;
• ​ сварка;
• ​ гаечные ключи (набор желательно).

Если вы не уверены в своих силах, то лучше начинать с дачи, то есть, попробуйте там заменить ворота, сконструировав самостоятельно основу и остальные элементы распашных ворот. Но изначально приготовьте все нужные инструменты, материалы, чтобы потом можно было просто заняться работой изготовления ограждения. Конечно, с простых конструкций начинать легче – это понятно и новичкам в этом деле. При наличии умного партнера можно создать довольно-таки неплохие распашные ворота, даже не имея опыта в этой сфере. Одному же сделать ряд монтажных и установочных работ будет трудно.

Распашные ворота своими руками, простые и автоматические, чертеж

Содержание:

• 1 Изготовление распашных ворот
• 2 Каркас и обшивка
  • 2. 1 Комплектующие детали
• 3 Автоматические распашные ворота своими руками

Оглавление:

1. Изготовление распашных ворот
2. Каркас и обшивка
3. Комплектующие детали
4. Чертежи распашных ворот
5. Автоматические ворота своими руками

Ворота для въезда на участок можно изготовить в разных вариантах. Минимум затратных материалов и простота монтажа позволяют сделать распашные ворота своими руками. Облагородить их можно красивой обшивкой из металла, дерева, сэндвич-панелей. Также применяется художественная ковка, тогда они превращаются из стандартной конструкции в презентабельное заграждение въезда/выезда.

Две створки крепятся на столбах и открываются в одну или обе стороны. Так можно охарактеризовать распашные ворота двумя словами. Применение эффективных материалов и автоматики обеспечивают их долговечностью и комфортом управления. Главный критерий, от которого зависит их способность быть качественными — это прочность.

Створки, петли, на которых они висят, и столбы, к которым привариваются петли, должны быть прочными и надежными.

Изготовление распашных ворот

Все элементы конструкции можно сделать своими руками, если есть сварочный аппарат. Он используется для соединения частей каркаса. Но сначала надо установить опорные столбы, так как они требуют бетонирования, а время твердения бетона займет не менее 10 дней. Если столбы будут кирпичными, размер фундамента надо сделать 35х35 см. Если запланировано использовать металлические столбы без дополнительной облицовки, достаточно вырыть ямы диаметром 25 см.

Таким образом, работу начинают с выкапывания 2-х ям, если распашные ворота своими руками устраиваются без калитки. Если ее монтаж запланирован, третью яму выкапывают на расстоянии примерно 1м. Калитка, как правило, располагается рядом с воротами, особенно это актуально для дачи с маленькой площадью участка.

Глубина ямы зависит от уровня промерзания грунта, но она не должна быть меньше 1,2 м. На дно насыпают песок и мелкий гравий. Высота подушки составляет 30 см. Затем устанавливают металлические опоры, которые являются несущими для всей конструкции. Важно, чтобы столбы были установлены вертикально, иначе распашные ворота будут цеплять землю, и не откроются. Для контроля во время заливки бетона пользуются строительным уровнем.

Можно использовать прием, который обеспечит устойчивость столбов во время бетонирования. К нижней части приваривают горизонтально 2 отрезка из уголка или профиля, их длина должна быть такой, чтобы они врезались в землю во время опускания столба. Далее яму армируют прутьями 12 мм и заливают раствором. Для надежности лучше подождать 2 недели, пока бетон полностью затвердеет.

Каркас и обшивка

Стандартно размер несущей конструкции составляет 2х4 м. Соответственно каркас состоит из 2-х частей 2х2 м. Их установка осуществляется к столбам при помощи воротных петель. Если распашные ворота будут иметь бетонные или кирпичные опоры, к ним предварительно прикрепляют металлическую пластину. Для каркаса берут профильную трубу 40х40 мм, 40х20 мм или 20х20 мм толщиной стенки 2 мм.

Расположение ребер жесткости зависит от материала обшивки. Если ворота будут деревянные, достаточно приварить 2 горизонтальных ребра жесткости. Для профнастила делают 1 горизонтальное ребро посередине и 2 диагональных, отходящих от него в разные стороны. Также можно приварить 1 диагональное ребро жесткости через весь каркас створки.

Можно придумать собственные варианты обшивки и украсить ими распашные ворота. Из металлических прутьев делают разнообразные кованые узоры, которые прикрепляют к деревянной или любой другой обшивке. Также створки могут состоять лишь из художественной ковки, тогда сквозь ворота будет виден участок. Самостоятельно можно применить метод холодной ковки, для которой понадобится специальный станок. Также для обшивки можно применить металлические сэндвич-панели, поликарбонат на фоне решетки из прутьев, листовое железо, нарезанное полосами и скомбинированное с любым другим материалом.

Комплектующие детали

Кроме петель и замка монтаж распашных ворот предусматривает изготовление задвижки и стопора. Их можно приобрести в магазине. Современные задвижки изготавливают разнообразных сечений: круглые, квадратные. Также распашные ворота оснащают задвижками с автоблокировкой, верхней и нижней фиксацией.

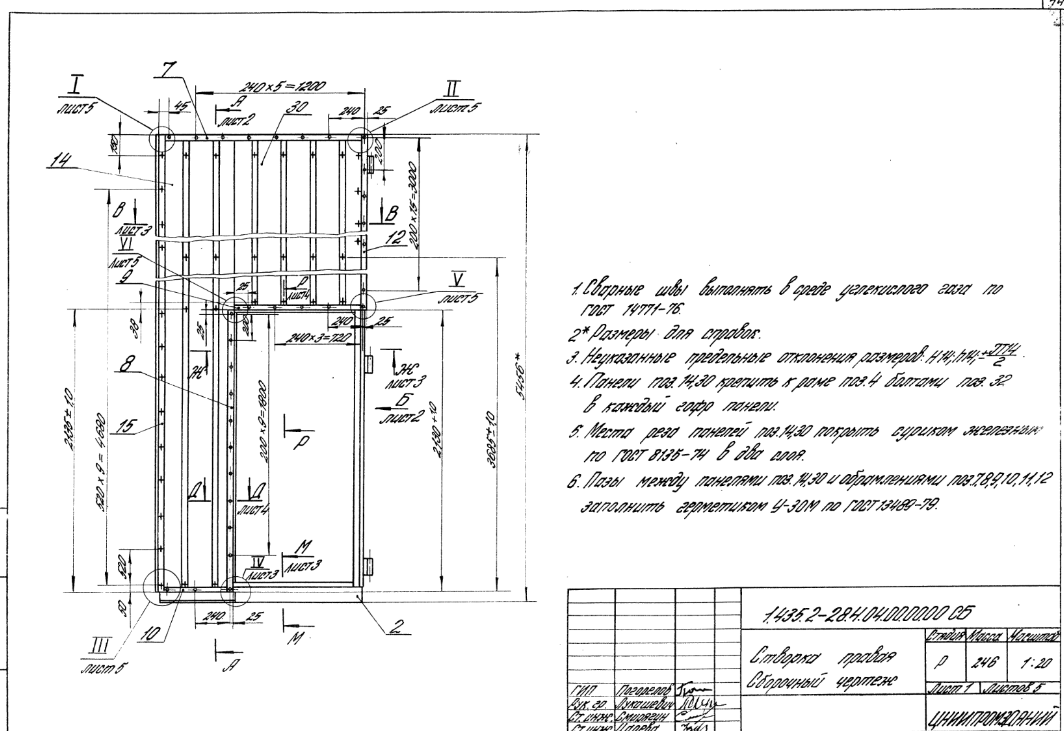

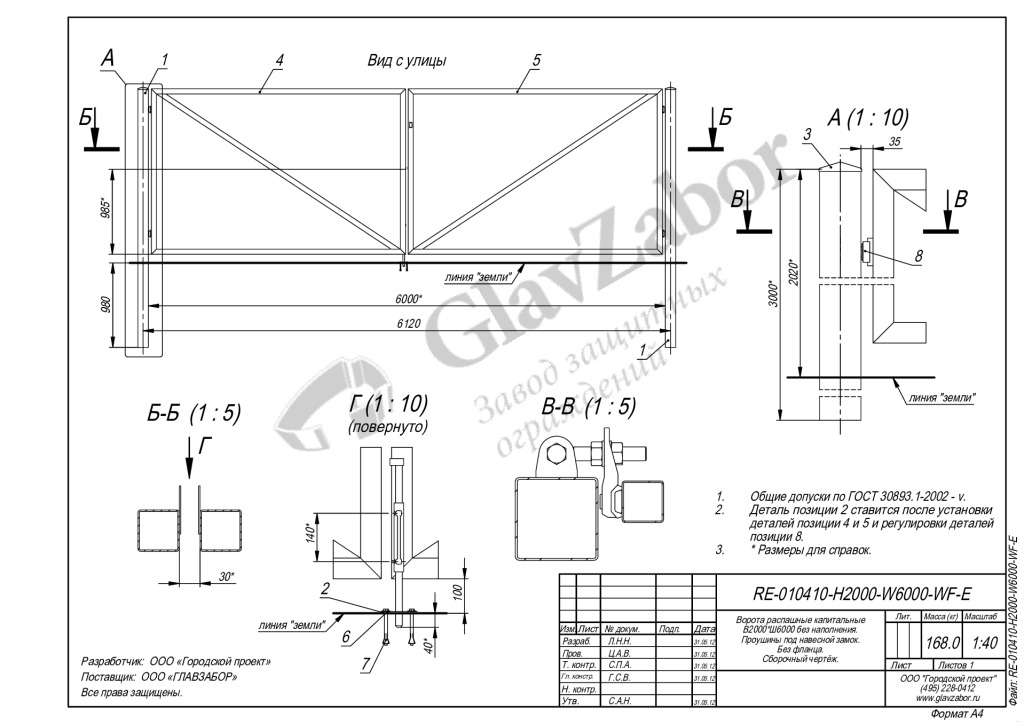

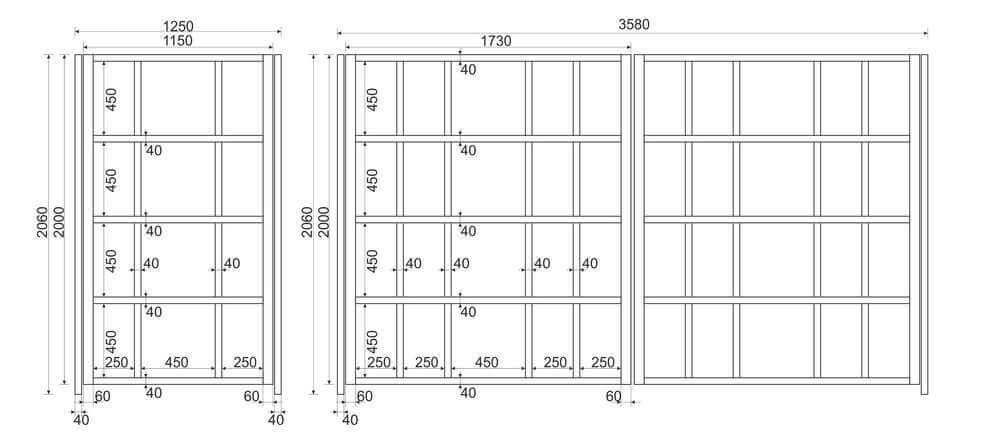

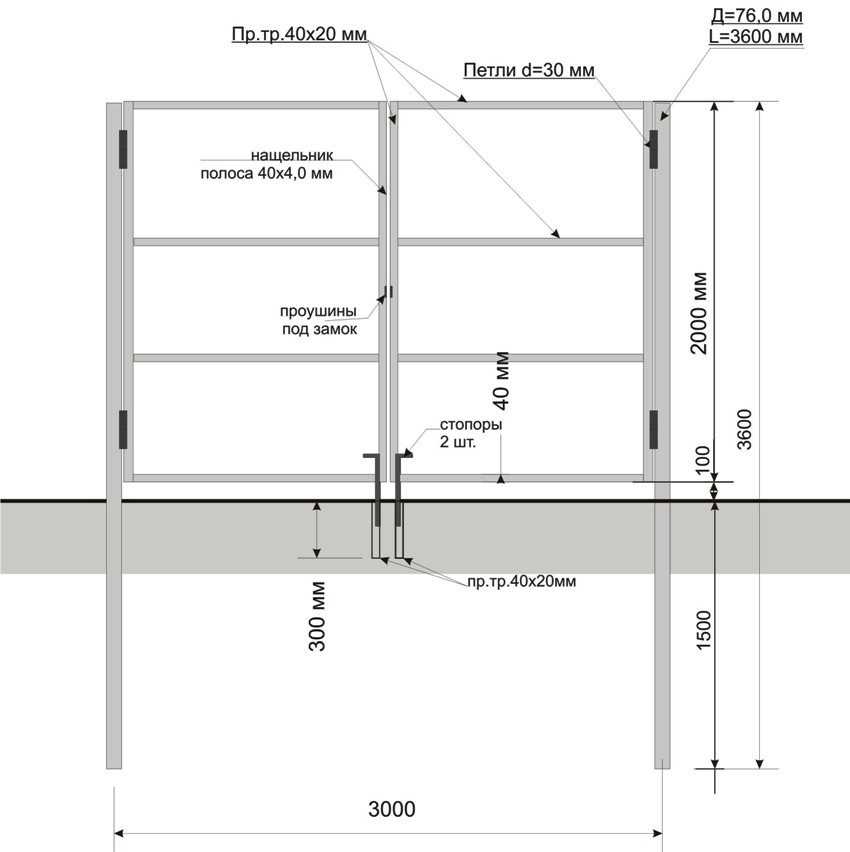

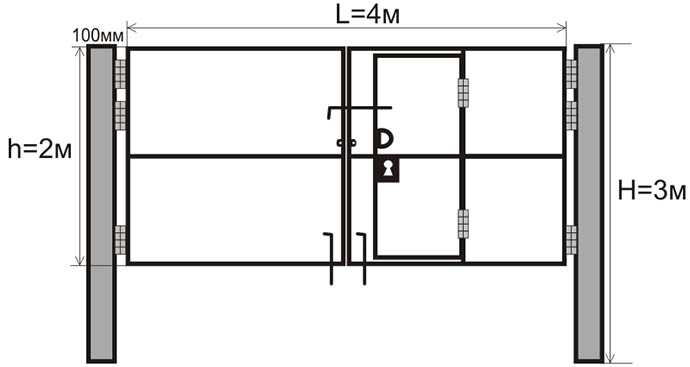

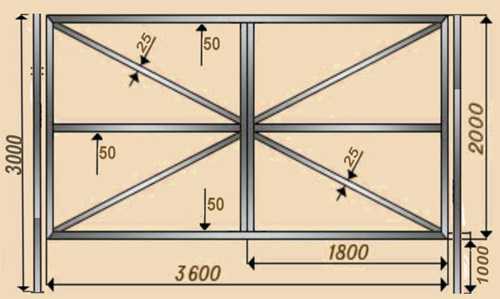

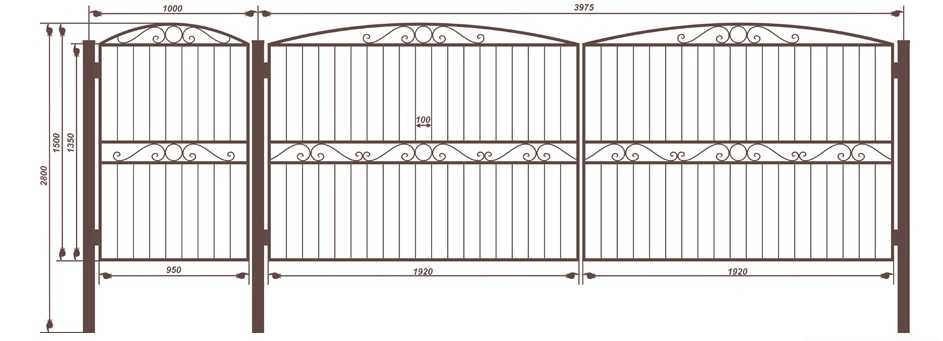

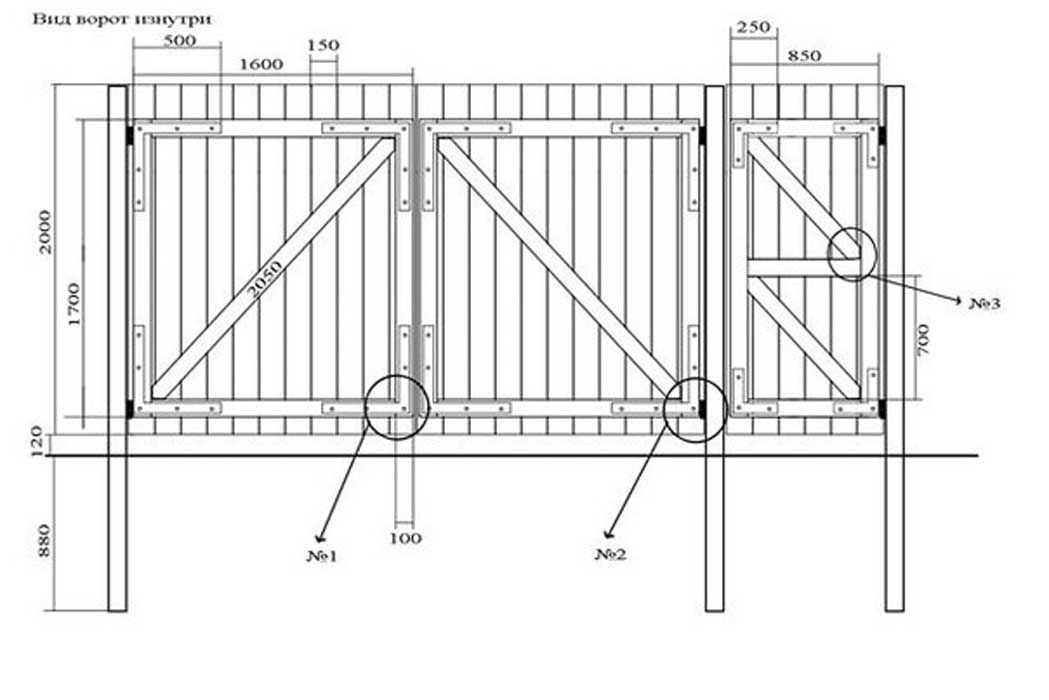

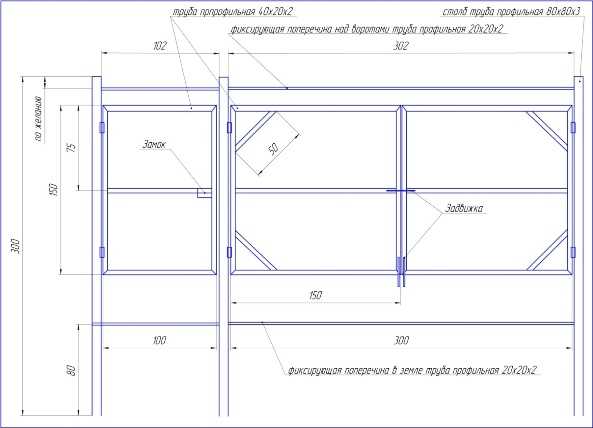

Чертежи распашных ворот:

Автоматическое управление максимально упрощает пользование воротами. Для этого необходимо установить электропривод, который будет управлять рычагом, закрывающим створки. Наиболее простой и недорогой электропривод — с рычажковым механизмом. Его установка выполняется легко, ее можно сделать самостоятельно.

Автоматические распашные ворота своими руками

В первую очередь стоит разобраться с тем, какие разновидности электроприводов можно устанавливать на автоматические распашные ворота. В зависимости от принципа своего функционирования они могут быть:

• Линейные – принцип действия основан на штоковых движениях возвратно-поступательного типа. В движение приводятся с помощью червячной передачи, удлиняющей или же укорачивающей шток. Подобный вариант отличается своей простотой и экономичностью, что обуславливает его достаточно широкое распространение;
• Рычажные – по принципу своей работы во многом схожи с человеческой рукой. Механизм включает в себя две части, соединяются которые посредством шарнира. Подобное решение обеспечивает беспроблемное открытие даже тех ворот, которые подвешиваются на значительном удалении от столба.

Но какой же из вариантов выбрать? Распашные ворота с электроприводом какого типа установить в той или иной ситуации? Здесь всё достаточно просто – нужно лишь вымерять расстояние между внутренним краем столба и петлёй (на рисунке данное расстояние отмечено буквой М).

Если размер находится в пределах 150 мм, актуальным будет использование привода линейного типа, который, помимо всего прочего, отличается ещё и большей эстетичностью. При условии, что расстояние превышает отметку в 150 мм, единственно верным решением будет монтаж рычажной автоматики. Впрочем, и при существенном расстоянии есть вариант с линейной автоматикой – для этого нужно лишь обустроить в столбах ниши (если это, конечно же, представляется возможным).

Перед установкой автоматики своими руками следует проверить, насколько легко ходят створки и при необходимости устранить все имеющиеся недостатки, добившись мягкого и плавного открывания. После этого можно приступать к монтажным работам. Установочные расстояния здесь могут меняться в зависимости от выбранного электропривода, угла открытия и прочих факторов. Впрочем, основные параметры указаны в инструкции к выбранному устройству, так что особых проблем возникнуть не должно.

Для подключения системы к электросети внутри столбов устанавливают изоляционные трубки, помещая кабель внутрь них. Подобные трубки также должны проходить везде, где будет идти провод – трёхжильный, от электропривода до распределительного щита.

Как сделать распашные ворота своими руками

Двухстворчатые ворота являются самым популярным вариантом обустройства въезда во двор. Они могут использоваться в условиях ограниченного пространства, что особенно актуально в местах с плотной застройкой. Другим преимуществом конструкций является их относительная простота в производстве. Написанный материал поможет вам качественно изготовить распашные ворота своими руками.

Строение двустворчатых ворот

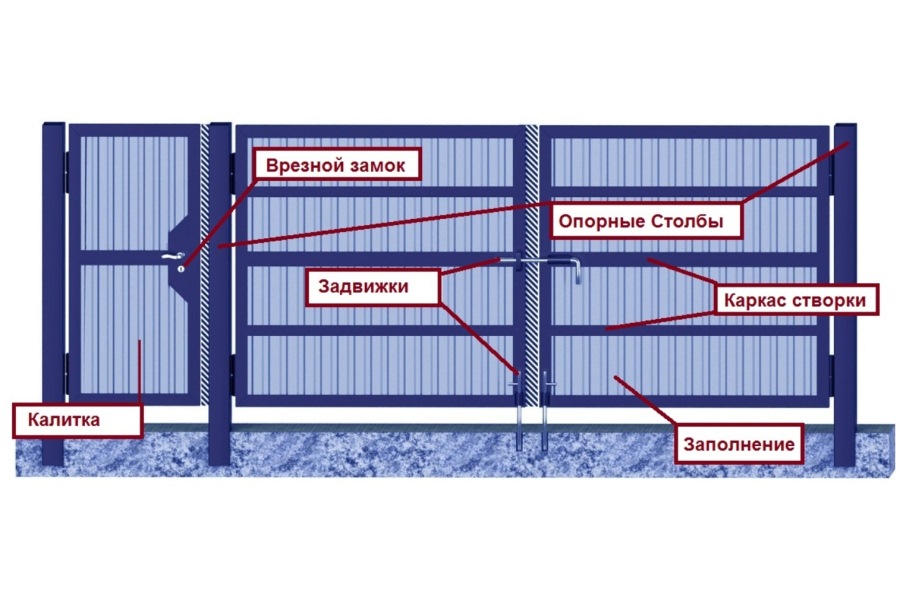

Типичная конструкция состоит из двух створок обычно одинакового размера прямоугольной или квадратной формы. Случаются варианты распашных ворот из двух частей разного размера, или только одного полотна. В первом случае меньшая створка выполняет роль калитки, и эту конфигурацию удобно использовать в условиях крайне ограниченного пространства. Встречаются створки разных форм, но чаще всего варьируется их верхняя часть, которая может быть дугообразной или волнообразной. Внешний вид конструкции ограничивает лишь фантазия того, кто ее создает.

Двухстворчатые ворота. Заполнение из профиля «жалюзи»

Створки крепятся к опорному столбу парой петель. Редко используют больше двух единиц для фиксации одной половинки ворот, поскольку очень сложно расположить их на идеальной линии для правильного монтажа.

Малейшее отклонение не позволит закрепить полотно к столбцу либо во время открывания и закрывания будут возникать трудности.

Размер петель нужно выбирать, учитывая конечную массу конструкции.

Если вы решили изготовить распашные ворота своими руками, то для комфортного пользования изделием следует учитывать в конструкции такие дополнительные элементы:

• поперечный засов, соединяющий две створки;
• центральный засов — фиксирует ворота к дорожному полотну в закрытом состоянии;
• ригельный или навесной замок — не позволяет посторонним особам проникнуть на территорию двора;
• центральный и боковой упоры — используются на автоматических двустворчатых конструкциях и создают надежную опору моторам в концевых положениях створок.

Перечень дополнительных элементов не является исчерпывающим, и его можно дополнять другими частями и аксессуарами.

Какие материалы и инструменты нужно иметь, чтобы изготовить распашные ворота своими руками?

Наличие профессионального инструмента позволит получить первоклассный результат. Для этого в вашем арсенале должны быть:

• торцовочная пила для металла — обеспечивает идеально ровные срезы труб и профилей под нужным углом;
• сварочный аппарат — используется для соединения металлических частей ворот;
• сверлильный станок — позволяет делать отверстия перпендикулярно поверхности заготовки;
• рабочий стол с ровной поверхностью, на котором можно соединить металлические части каркаса сварочным аппаратом, избежав образование перекосов;
• краскопульт для равномерного нанесения лакокрасочного покрытия;
• дополнительные инструменты и расходные материалы: струбцины, ватерпас, сверла, измерительные приборы, средства для нанесения разметки, грунтовка, финишная краска и другие.

Работа с таким оборудованием требует большого опыта в сфере обработки металла и других материалов. Но сочетание правильного инструмента и умений с ним обращаться гарантирует по-настоящему качественный результат. Изготовленные таким образом распашные ворота своими руками будут ничем не хуже созданных на заводе.

Чтобы сделать распашные ворота своими руками, нужно иметь значительный опыт в обработке металлов

Но далеко не у каждого в распоряжении присутствует такой набор оборудования. Изготовить двустворчатые конструкции самостоятельно можно с помощью более простых и универсальных инструментов, таких как угловая шлифмашинка и электродрель. Но это требует значительно больше времени, и качество работы не всегда будет таким высоким.

Что нужно учитывать при изготовлении двухстворчатых ворот

Существует много особенностей, которые следует учитывать при изготовлении распашных ворот своими руками. Наверное, самым важным является соблюдение одной плоскости конструкции. Залогом этому является порезка металлических профилей под правильными углами, и их финальная сварка в одно изделие на ровной поверхности. Если трубы не будут идеально стыковаться, или работать на кривой поверхности, появятся перекосы и «вертолеты». В таком случае рассчитывать на надежную работу двухстворчатых ворот не стоит.

Все работы нужно выполнять на ровной поверхности

Получив каркас правильной формы, следующим этапом будет приваривание петель. Процедура довольно ответственна, ведь расположение их на одной линии обеспечит легкое открывание полотна. В противном случае при движении будут появляться посторонние звуки и возникать сопротивление конструкции, что приведет к чрезмерной нагрузке на сварные швы, вызывая со временем трещины в металле. Кроме того, это может повлиять на работу автоматики.

Если ворота планируются автоматическими, нужно предусмотреть место крепления моторов к полотну. Это может быть металлический профиль высокой прочности, поскольку некоторые электропривода для распашных ворот имеют крутящее усилие свыше 3000 Н. Этого достаточно, чтобы деформировать металлические трубы небольшой толщины. Профиль для крепления лучше расположить горизонтально, чтобы любую модель мотора можно было закрепить на нужном расстоянии.

Прежде чем наносить на металл защитное лакокрасочное покрытие, нужно убедиться, что все сварочные работы завершены.

Ведь нагрев поверхности во время сварки сожжет краску вокруг. Места сварки нужно закрасить, но полученный слой уже не будет таким же качественным, как оригинальный.

Изготовляя распашные ворота своими руками, не надо говорить, насколько важной является прочность сварных швов. Но когда нужно сделать продольное соединение двух профилей разного сечения, не обязательно создавать сплошной шов. Достаточно приварить их в нескольких точках, а в других местах применить герметик. Он будет препятствовать образованию ржавчины на внутренних поверхностях, куда лакокрасочное покрытие не в состоянии попасть при нанесении.

Варианты зашивки полотна

Прежде чем начать изготовление двухстворчатых ворот, нужно точно определиться с типом зашивки конструкции. Это важно, поскольку разные варианты требуют специфических креплений их к каркасу.

Полотно из террасной доски

На сегодня существует много типов заполнения полотна распашных конструкций:

• профиль «день-ночь»;
• зашивка деревом;
• металлические листы в форме жалюзи;
• использование металлических панелей;
• создание фигурных узоров из металлических труб;
• зашивка сеткой;
• использование профнастила, и другие.

Все варианты имеют свои преимущества, недостатки и особенности. Также они отличаются по цене. Изготовить распашные ворота своими руками можно, используя любой из них.

Как мы изготавливаем ворота на собственном производстве

В нашем цеху мы имеем все необходимое оборудование для производства ворот любой сложности. Также у наших мастеров присутствует большой опыт работы с металлом и другими материалами.

В процессе изготовления мы используем полуавтоматический сварочный аппарат. Все сварные швы на металле надежно и тщательно отшлифованы: вы не найдете места стыка профилей между собой.  Работы всегда выполняем на ровных столах, что гарантирует отсутствие любых перекосов — никакого изготовления «на колене».

Поверхность металла перед покраской тщательно очищаем и обрабатываем для лучшей адгезии лакокрасочных изделий. Для нанесения краски используем краскопульт, который гарантирует равномерное нанесение покрытия. Сперва металл дважды покрываем грунтовкой, и лишь после полного высыхания каждого из слоев приступаем к распылению атмосфероустойчивой краски. Последнюю тоже наносим два раза.

В нашем ассортименте присутствует много вариантов заполнения полотна. Вам достаточно выбрать тот, который нравится больше всего, и мы воплотим проект в реальность. Но если вы решили изготовить распашные ворота своими руками, мы поможем вам с консультацией, а в будущем — с автоматикой.

Ворота распашные своими руками. Чертежи, изготовление и монтаж, установка автоматики

Владельцы гаражей и частных домов уже довольно давно оценили удобство использования въездных ворот распашного типа. Это вполне естественно, особенно если учесть, что изготовление распашных ворот осуществляется на протяжении долгих лет и даже веков. Объяснить такую популярность несложно. Простота эксплуатации и высочайшая надежность – это два фактора, которые всегда ценились весьма высоко. И теперь собственники коттеджей и дачники постоянно ведут работы в области совершенствования их конструкции. Именно поэтому стоит делать ворота распашные своими руками. Если ранее это были глухие конструкции, выполненные из дерева, то сейчас это уже нечто новое, иногда даже с установленной автоматикой и другими современными технологическими новшествами.

Виды и типы ворот распашных

В зависимости от материала принято различать деревянные и металлические ворота. В конструктивном плане это могут быть двустворчатые и одностворчатые ворота. Довольно часто, особенно в конструкции ворот ангаров, гаражей и складов, используется комбинированный тип – двустворчатые ворота с калиткой. Это позволяет экономить материалы и место для организации отдельного входа. Однако в большинстве случаев это будут глухие элементы, и только иногда можно встретить решетчатые или трубчатые ворота с входом прямо в них. Еще один тип ворот – это распашные металлические на две створки, на которых использовано художественное оформление или облицовка крашеным профлистом. В этом случае половинки имеют облегченный вид, а калитка организована рядом с ними. Этот вариант является самым подходящим для частных домов. Ворота из профнастила распашные способны прослужить не одно десятилетие, а ремонт им практически не требуется, чем они выгодно отличаются от аналогов из дерева. Конструкция может иметь дополнительное оснащение автоматикой, что повышает их функционал еще сильнее.

Устройство

Можно рассмотреть типовой чертеж ворот распашных из профнастила. В основу всей конструкции закладывается каркас из квадратного профиля или обычной трубы диаметром 20-40 мм. У каждой створки может быть одна или две горизонтальные прожилины, которые позволяют усилить жесткость всей конструкции. Иногда используются и иные варианты, к примеру одна горизонтальная и две диагональные. Подобное расположение позволяет довольно четко удерживать геометрию ворот.

Сделать ворота распашные своими руками вполне может любой хозяин, если он овладел навыками сборки конструкций из металла. Потребуется владение навыками пользования сварочным аппаратом, болгаркой, буром, измерительными приборами и шуруповертом. Вполне возможно, что в конце потребуется провести покрасочные работы.

Процесс работы

Чтобы сделать ворота распашные своими руками, требуется соблюсти определенные этапы проведения работ. Каждая створка будет прикручиваться при помощи саморезов либо привариваться на петли к столбам. Для одной половинки вполне хватит пары. Петли для ворот распашных должны быть диаметром 20-30 мм. Для столбов уместно использовать металлические трубы, диаметр которых составляет 70-76 мм, либо профилированную трубу сечением 20 х 40 мм. Опорами для ворот могут служить железные трубы, однако конструкция забора будет диктовать их способ монтажа. Для этого требуется предусмотреть пару закладных деталей в кирпичной кладке, и к ним потом будут привариваться навесные стойки для ворот. Для поперечин и диагоналей рекомендовано использовать профиль 20 х 40 или 20 х 20 мм.

Параметры ворот

Практика показывает, что самой подходящей шириной ворот для частного использования можно считать 3 метра. При желании сэкономить не стоит уменьшать габариты более чем на 20 см. В большинстве случаев высота ворот равна двум метрам, при этом не учитывается подъем над землей. Запорный механизм традиционно состоит из штыря в форме буквы «Г», служащего стопором. Он находится в нижней части каждой створки. В основании земли, там, где будет находиться место запирания, предусмотрены отверстия из труб, которые по диаметру на 5-10 мм больше, чем толщина стопоров. Для длины нет жестких ограничений, однако она не должна быть более полуметра. Дополнением к стопорам можно считать горизонтальный затвор, расположенный на линии поперечин.

Самым практичным вариантом признаны ворота распашные из профнастила. Этот материал довольно органично вписывается в общий дизайн, особенно если весь забор выполнен в этом стиле. Профлист на ворота обычно крепится на расстоянии 50-70 мм от основания.

Автоматизация

Так как мы рассматриваем, как сделать ворота распашные своими руками, требуется сказать и о том, как можно снабдить их автоматикой. Это удобное решение для того, чтобы не пришлось открывать их вручную, либо для случаев, когда хочется сделать хоть какую-то модернизацию. На этот случай существует автоматика для распашных ворот. Эта система включает два линейных электропривода, а также блоки управления, антенну, электромагнитный замок и сигнальные лампы. Распашные ворота с электроприводом получают питание от традиционной бытовой электросети. Даже необычный дизайн ворот не будет испорчен таким комплектом, так как все элементы выглядят практически незаметно.

Еще до того как будет установлена автоматика для распашных ворот, требуется предусмотреть несущие столбы. Лучше всего, если они будут выполнены из кирпича или бетона. Распашные ворота с электроприводом могут быть установлены в нескольких вариантах в зависимости от того, в каком направлении открывается створка: наружу, вовнутрь или с доработкой несущих столбов. Монтаж автоматики в каждом случае производится в определенной последовательности. Комплект для распашных ворот может устанавливаться в зависимости от выбранного места. Блок управления системы бывает правым или левым, при этом значимый момент заключается в правильности подбора сечения проводов. У привода имеется одна особенность, которая касается установки, необходимо предусмотреть расстояние от несущего столба.

Сборка и установка

Ворота распашные своими руками требуется изготавливать в стационарных условиях на выровненной поверхности земли. По размеру ворота должны точно совпадать с параметрами, указанными в чертеже. Все заготовки должны быть отпилены при помощи болгарки с допуском на 1 мм. После этого требуется сверить прямые углы, сварить детали будущего периметра половинок ворот, а после этого приступить к поперечинам и диагоналям.

Разметка под петли для ворот распашных делается на расстоянии 30-40 см от края рамы, не меньше, а после этого их уже можно приваривать на места. Шарниры либо приобретаются в магазине, либо заказываются в токарной мастерской. Далее можно подвести навесной столб и проделать все эти действия при помощи сварки методом прихвата. Когда с размерами все определено точно, можно полностью обваривать петлю. Сварочный аппарат можно и не использовать, однако потребуется насквозь прикручивать каждый навес через толстые листы стали насквозь. Когда металл будет окрашен, можно приступать к прикручиванию профлиста шурупами с пресс-шайбой.

Завершающие шаги

Ворота распашные своими руками почти сделаны. Устанавливаются они после проведения разметки опорных столбов, при этом должен соблюдаться центр главной оси ворот. Основание столба предполагает, что в него будет вмонтирована железная труба диаметром 100 мм. Она должна быть вкопана на 130-150 мм. Это лучше всего делать посредством бура соответствующего диаметра, при этом оставив место для заливки бетона примерно на 10 см по всей окружности.

При выставлении основы кирпичного столба требуется использовать уровень и проверять вертикаль в двух плоскостях. Между створками должен иметься зазор в 20 мм, который иногда снаружи прикрывается притворной планкой, ее ширина составляет 50 мм. Этот допуск требуется для тех случаев, когда при жаре металл расширяется, из-за этого створки может просто заклинить. Если вы решили сделать ворота распашные своими руками, то они будут ничуть не хуже заводских, если к процессу сборки вы подойдете с умом.

Обшивка каркаса ворот

Эти работы предполагают, что вы должны взять профлисты и выложить их поверх вашей рамы, изготовленной ранее. Для их крепления используются саморезы или заклепки. Их фиксацию требуется осуществлять в местах углублений. На каждый квадратный метр требуется использовать 10 саморезов. Далее на уже изготовленные петли можно произвести навешивание створок.

Достоинства использования автоматики

Положительные моменты использования такой системы вы оцените в зимнее время, когда вам не потребуется вручную открывать ворота, контактируя с холодным металлом. Вам не нужно будет покидать теплый салон вашего автомобиля, если необходимо открыть ворота, достаточно нажать кнопку на пульте, чтобы они сами распахнулись.

Выводы

Сделать ворота из профнастила распашные своими руками не так уж сложно, важно только обладать необходимыми для этого знаниями и навыками. Вариантов оформления таких конструкций существует довольно много, и описать их все в масштабах одной статьи просто невозможно. Каждый из них индивидуален, и поэтому весь процесс проведения работ можно назвать творческим. Здесь у каждого хозяина имеется возможность для воплощения собственных наработок либо применения уже существующих. Использование различных декоративных элементов в виде деревянной отделки или ковки не запрещается. Это позволит сделать ваши ворота действительно уникальными и заметными среди множества остальных. Ведь при эксплуатации важны не только технические характеристики, но и внешний вид.

виды, материал, изготовление, схемы, чертежи

Когда домовладельцы занимаются строительством ограждений вокруг своих объектов недвижимости или в процессе строительства гаражей всегда возникает необходимость решения задачи по построению ворот. Прежде всего, необходимо точно определить подходящую разновидность ворот. В таком вопросе немаловажную роль играет просчет мельчайших нюансов, поскольку нередко возникают ситуации, когда после установки ворот, приходится выполнять дополнительную работу по обустройству своего участка. Именно по этой причине конструктивные особенности различных видов ворот должны быть изучены перед покупкой материалов.

Содержание статьи

• 1 Сегодня используются три разновидности ворот
• 2 Распашные ворота своими руками
  • 2.1 Последовательность действий
  • 2.2 Перечислим основные преимущества распашных ворот
  • 2.3 Недостатки распашных ворот
• 3 Раздвижные ворота своими руками
  • 3.1 Установка раздвижной системы
  • 3.2 К недостаткам раздвижных ворот можно отнести только 2 особенности
  • 3.3 Перечислим основные преимущества таких ворот
• 4 Установка подъемно-поворотных ворот
  • 4.1 Достоинства
  • 4.2 К недостаткам подъемно-поворотных систем относятся

Сегодня используются три разновидности ворот

---

• Откатные;
• Распашные;
• Подъемно-поворотные.

Каждая такая конструкция имеет свои определенные отличия, поэтому необходимо изучить их по отдельности.

Распашные ворота своими руками

---

Этапы строительства:

1. Монтаж стоек для навешивания.
2. Изготовление самих ворот.

Последовательность, естественно, всегда может изменяться.

В качестве стоек могут использоваться такие материалы:

• Профильная труба с определенным сечением;
• Железобетонные столбы;
• Кладка из кирпича или натуральной породы камня. В большинстве случаев камень используется с целью облицовки;
• Обыкновенный деревянный брус.

Рассмотрим существующие методы монтажа столбов:

• Металлические трубы закапываются в землю приблизительно на глубину 1,5 м. подобная методика всегда будет отличаться от остальных финансовой выгодой и экономией времени. Также всегда есть возможность экстренной замены стойки. Чтобы не возникало перекоса, рекомендуется четко выдерживать одинаковый уровень при закапывании столбов;
• Оборудование своеобразного фундамента из бетона в качестве основания для столбов.

Больше внимания нужно уделить именно второму методу установки.

Последовательность действий

---

• При помощи земляного бура выкапывается котлован, минимальная глубина которого должна составлять 1 м;
• Оборудуется специальная подушка для бетона из песка и щебня толщиной 150-200 мм. Такая платформа необходима для того, чтобы стойка никогда не углублялась;
• Устанавливается столб и постепенно выравнивается с применением обычного строительного уровня;
• Стойка заливается бетоном.

Чтобы собрать ворота, необходимо определить размер предстоящей конструкции. для упрощения работы рекомендуется создать чертеж, на котором будут указаны все размеры.

После этого можно приступать изготовлению деталей для каркаса по заранее сделанным чертежам. При выполнении сварочных работ всегда нужно помнить о технике безопасности. Желательно доверить это дело квалифицированному специалисту. Всегда нужно помнить, что количество ребер жесткости во многом определяет устойчивость будущих ворот к внешним погодным условиям. Если в качестве стоек используются трубы, желательно предотвратить попадание в них воды.

Так же ворота можно украсить изделиями сделанными методом холодной ковки. После того, как ворота собраны, можно ставить их на петли.

Перечислим основные преимущества распашных ворот

---

• Экономичность;
• Относительная простота установки;
• Все этапы монтажа без особого труда можно выполнять собственными силами;
• Для изготовления такой конструкции могут использоваться разные материалы.

Недостатки распашных ворот

---

• Не всегда удается закапывать столбы на достаточную глубину;
• Процедура бетонирования трудоемкая и требует времени;
• Если выполнить процедуру бетонирования неправильно, столбы со временем может перекосить;
• Чтобы пользоваться такими воротами, нужно много места;
• Если сильно дует ветер, желательно всегда держать распашные ворота закрытыми;
• При монтаже электропривода нужно тратить деньги на дополнительные приспособления.

В целом установка распашных ворот не представляет собой ничего сложного.

Раздвижные ворота своими руками

---

Откатные ворота устанавливаются немного труднее. С обеих сторон при оборудовании такой конструкции ставятся кирпичные столбы, на которых закрепляются ролики, удерживающие на определенны высоте скобы и элементы фиксации.

Основной вес всегда должен выдерживать швеллер, который фиксируется к надежно установленному фундаменту с внутренней стороны ворот или на железные опоры.

Под швеллер можно устанавливать сплошной фундамент или несколько прочных столбов. Для фундамента придется оборудовать котлован, на дне которого оборудуется подушка из щебня и песка. После этого в яму ставится опалубка с гидроизоляцией. В опалубке устанавливается армирующая решетка, после чего в котлован заливается бетон.

На бетонный фундамент монтируется швеллер с арматурой. Этот элемент сильно вжимается в раствор до полного его погружения. Когда бетон затвердеет полностью, получится достаточно прочная железная площадка. Только после затвердевания бетона и установки швеллера занимаются монтажом самих ворот.

Для каркаса можно использовать квадратную трубу или обычный железный уголок. К квадратной раме обязательно привариваются дополнительные ребра жесткости для повышения устойчивости создаваемой конструкции. Каждый сварной шов обязательно очищается от образовавшегося шлака. Каркас грунтуется, после чего покрывается специальной краской, способной защитить от коррозии. Только после этого на каркас можно устанавливать профнастил.

Из профнастила можно сделать забор своими руками.

Когда все составляющие элементы конструкции будут подготовлены, а фундамент со встроенным консольным швеллером станет достаточно прочным, можно приступать к креплению комплектующих раздвижной системы.

Установка раздвижной системы

---

• Специальные консольные блоки, укомплектованные роликами, фиксируются на фундаменте, в котором находится швеллер;
• После этого на них нужно закатить ворота, установить точно по уровню, после чего намертво приварить блоки к швеллеру;
• После этого монтируются кольцевые ролики и закрепляются вверху;
• К опорному столбу фиксируются уловители. Эти элементы требуют точного расчета в соответствии с позицией роликовых механизмов, зафиксированных на каркасе ворот;
• Домовладельцы нередко присоединяют к воротам электропривод.

Консольные балки монтируются на разной высоте. При разработке подобных конструкций определение размеров нужно выполнять с особой точностью, поскольку консоль может деформироваться даже при мельчайших погрешностях.

К недостаткам раздвижных ворот можно отнести только 2 особенности

---

1. Если сравнивать с распашными, раздвижные ворота стоят немного дороже.
2. Чтобы можно было осуществить откат, потребуется немного пространства вдоль забора.

Перечислим основные преимущества таких ворот

---

• Простота и сравнительная быстрота установки;
• Ворота с раздвижными системами открываются очень просто;
• Достаточно качественные комплектующие всегда проявляют высокую термостойкость, а также не подвергаются различным воздействиям внешней среды на протяжении многих лет;
• Такие механизмы устанавливаются не только на жилых, но и на промышленных объектах;
• Каждому предоставляется возможность выбирать подходящие отделочные материалы из множества доступных вариантов;
• Такие ворота всегда могут создаваться в строгом соответствии с индивидуальными предпочтениями заказчиков.

Больше информации по установке откатных ворот можно получить в этом видеоролике:

Установка подъемно-поворотных ворот

---

Прежде всего, необходимо спроектировать подъемно-поворотную систему. Для этого нужно изменить габариты проема и собственноручно составить подходящий эскиз или найти подходящий чертеж. После покупки всех комплектующих и инструментов можно приступать к установке, которая состоит из таких этапов:

• Прямоугольная коробка создается из нескольких брусков, соединенных уголками или специальными пластинами;
• Прямоугольная коробка надежно закрепляется в проеме при помощи специальных штырей. Внизу конструкция должна погружаться в стяжку приблизительно на 2 см;
• Собирается каркас ворот, по периметру обшивается щитом, поверх которого накладывается профилированный настил;
• Из металлического уголка создается опорный механизм. Одной стороной такой механизм крепится к продолговатым стойкам, а другой – к пружине. Швеллерный кронштейн будет выполнять функцию опоры для пружины;
• Специальная регулировочная пластина необходима для качественного соединения пружины и швеллерного кронштейна. После этого устанавливается устройство для регулировки натяжения, установленное в нижней части кронштейна;
• Шарнирный узел монтируется на раме. Это приспособление размещается между сверловкой для регулятора подъема и нижним ребром;
• Для возможности передвижения щита оборудуются специальные рельсы. Одна сторона такой рельсы фиксируется на пластине с предварительно проделанными отверстиями. Между направляющей и ребром поперечины должен оставаться зазор шириной 8 см. Фрагменты швеллера фиксируются к противоположным концам рельс на приблизительном расстоянии 14-15 см. Фиксация швеллера выполняется на потолочном бруске при помощи обыкновенного болта.

После того, как сборка будет завершена, можно проводить отделочные и покрасочные работы. В нижней части профиля должен оставаться специальный паз для уплотнителя.

Достоинства

---

• Обеспечивается достаточно высокий уровень безопасности;
• Не требует много места при открывании;
• Для таких конструкций можно применять множество различных отделочных материалов на любой вкус;
• Ворота можно утеплять пенополистиролом;
• Ворота удобно открываются как вручную, так и при помощи автоматизированных систем.

К недостаткам подъемно-поворотных систем относятся

---

• Высота проема уменьшается, когда ворота открыты;
• Поскольку полотно ворот цельное, в некоторых местах проведение ремонтных работ при необходимости может вызвать определенные трудности;
• Между коробкой и воротами всегда образуются щели, устранить которые можно только при помощи специального эластичного уплотнителя. Однако такие системы желательно устанавливать только в гаражах, которые не отапливаются.

Также предлагаем Вам прочитать статью изготовление решеток на окна своими руками или про видеонаблюдение.

Больше информации по поводу установки подъемно-раздвижных систем можно получить, посмотрев этот
видеоролик:

Ради обеспечения безопасности жилого помещения или промышленного объекта в наши дни принято устанавливать заборы и ворота. Сегодня современными домовладельцами используются три основные технологии сборки ворот. Суть технологий заключается в способе их открытия. Собрать любую разновидность своими руками ни для кого не составит особого труда.

СОБИРАТЬ СВОИМИ РУКАМИ — КАК СДЕЛАТЬ БАЛАНС И РОЛИКОВЫЕ ДВЕРИ С ПАНЕЛЬЮ | Своими руками

Содержание ✓

• ✓ Как сделать распашные ворота из профнастила своими руками – инструкция, чертеж и фото
• ✓ Как сделать откатные (откатные, раздвижные) ворота своими руками
• ✓ Нюансы что нужно учитывать при монтаже и установке откатных, откатных ворот
• ✓ Откатные ворота своими руками – видео от А до Я

В этой статье мы попытаемся ответить на три вопроса:

Какие там ворота?
Какие ворота вам нужны и подойдут лучше всего?
Как построить и установить ворота самостоятельно?

Когда речь заходит о самостоятельном изготовлении ворот и ворот, всегда вспоминается фраза из американского фильма «Странно, бункер бетонный, а дверь деревянная. .» — а тут — можно сделать замечательную, высокую -качественный и красивый забор своими руками, но на калитку или ворота не хватает ни сил, ни денег и весь труд идет насмарку.

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

В случае с воротами калитка является самой сложной частью ограждения дома. Если забор стоит на месте, то эти части забора подвижны, так как используются постоянно, поэтому на первый план выходят их качества, заложенные самостоятельным строительством, как долговечность, прочность и удобство.

И калитка, и калитка обычно изготавливаются из металла и дерева – других материалов для их сборки и установки пока не придумали.

Типы ворот — какие бывают ворота?

От правильного выбора типа ворот зависит удобство пользования ими на даче, участке, в доме.

Наиболее распространенная конструкция конструкции ворот проста: 2 створки на шарнирах.

В сложных конструкциях ворот дверного полотна может быть уже несколько, как и проходов. Есть также рольставни, рольставни и откатные ворота с электроприводом

Помимо своей основной функции и своей роли ворота выполняют еще и чисто декоративные функции. Красиво и умело сделанные своими руками ворота помогут вам преобразить внешний вид вашего участка или загородного дома.

Распашные ворота.

Этот тип ворот устанавливается почти у половины дачников, владельцев загородных коттеджей и т.д. Их конструкция достаточно проста — они, как уже говорилось выше, состоят из двух ворот с петлевыми навесами для открывания их наружу или внутрь двора и состоят из несущих рам и декоративной накладки. Облицовку распашных ворот можно сделать из любого материала – все зависит от ваших вкусовых предпочтений и дизайна дачи, участка, и стройматериалов, из которых изготовлен забор – чтобы не было диссонанса. Для облицовки распашных ворот подходят и сэндвич-панели, и профнастил, и оцинкованное железо, кованые металлические решетки и тому подобное.

Главное неудобство распашных ворот в том, что для их открытия может потребоваться слишком много места, которого так не хватает на наших крохотных дачных участках. Поэтому при установке распашных ворот заранее подумайте, не помешает ли им какое-нибудь фруктовое дерево, которое так ценит ваша хозяйка. В остальном они просты, дешевы в изготовлении и даже при сборке своими руками не требуют от домашнего мастера особых навыков в строительстве.

Ворота распашные, несмотря на всю простоту конструкции, все же имеют некоторую респектабельность – и если применить к ним несколько дизайнерских решений, получится красиво, недорого и непохоже на другие. В последнее время все чаще можно увидеть кованые ворота или сделанные со сварочными работами — здесь можно дать дизайну волю и сделать эскиз для того, кто будет заниматься их изготовлением — например мой сосед заказал ворота с его инициалы.

Старые добрые и добрые распашные ворота и модернизации легко подвергаются, время не стоит на месте. Поэтому вы всегда можете оснастить их автоматическим приводом для их открывания и закрывания. Стоит, кстати, не так дорого, а удобства для хозяина дома добавит немало.

Как сделать распашные ворота из профнастила своими руками – инструкция, чертеж и фото

Для того, чтобы сделать распашные ворота самостоятельно, вам потребуются следующие инструменты и строительные материалы:

• Листовой гофрокартон.
• Петли (навесы) — 4 шт.
• Отвертка (дрель)
• Саморезы
• Битый кирпич, камень
• Цемент
• Песок
• Лопата
• Трубы (металлические).
• Болгарский
• Сварочный аппарат
• Кисти и краски.

Изготовление распашных ворот

Первоначальную разметку делаем в том месте, где будем производить установку ворот. Рытье 2-х котлованов 80-90 сантиметров в глубину и полметра в ширину, он предназначен для будущих опор для ворот.

Для опор будем использовать металлические трубы (отрезок трубы берите по весу и весу ворот).

Готовим раствор из бетона (все о растворах читайте здесь), устанавливаем трубы в ямы, закрепляем и заливаем бетонным раствором. Раствор в земляных ямах сохнет дольше обычного, поэтому подождите не менее 24 часов.

Соберите каркас ворот из маленьких труб и заварите конструкцию. По углам будущего несущего каркаса ворот вмонтируйте треугольные уголки (подходят на 3 миллиметра). Для этого необходима большая прочность конструкции ворот. Запорные узлы можно сделать из оставшихся обрезков труб и фитингов – их нужно приварить к верху и низу несущего каркаса ворот.

С другой стороны рамы ворот к ограждениям приварены петли. Вторая половина навесов варится к забетонированным столбам.

На следующем этапе прикрепите профнастил к несущей раме ворот саморезами.

Все — распашные ворота своими руками готовы, осталось только покрасить столбы, чтобы придать им свежести и избежать коррозии — ведь для таких самодельных ворот, как правило, используют старые трубы…

Фото 2 — Каркас ворот и обшивка

Фото 3. Конструкция ворот и калитки с двусторонней обшивкой профнастилом

Что нужно знать при установке распашных ворот — нюансы монтажа

Перед установкой своими руками распашные ворота Заранее убедитесь в ровности покрытия, на которое будет приходиться угол открывания ворот.

Поскольку большинство домашних мастеров изготавливают распашные ворота, открывающиеся в обе стороны, имейте в виду, что срок службы тех ворот, которые открываются «от себя» (из дома на улицу), дольше и открываются удобнее. Такие ворота труднее взломать со стороны улицы — ведь усилие, приложенное против открывания ворот, потребуется гораздо больше, чем такое же ломающее усилие, направленное на взламывание ворот «по пути» — и в этом случае дорога происходит каждую минуту. Да и по соблюдению техники пожарной безопасности такие ворота соответствуют больше.

Откатные ворота

Раздвижные или раздвижные ворота также пользуются популярностью у наших владельцев.

По сути, это не что иное, как цельная панель на роликовом основании, которая скользит по ограждению. Главным преимуществом откатных (раздвижных) ворот является экономия места по сравнению с такими же распашными воротами.

По своей конструкции раздвижные (раздвижные) ворота очень похожи на раздвижные межкомнатные двери. Они очень легко передвигаются, так как не касаются земли и их сопротивление минимально. У меня жена на 6 месяце беременности легко справлялась с такими гаражными воротами.

Еще один плюс откатных ворот в том, что при подметании ворот зимой раскачивающийся снег придется сгребать, а с откатными воротами этого делать не придется — они откроются так же легко, как и летом.

Откатные ворота облицованы тем же материалом, что и остальная часть забора или остальной части дома.

В отличие от распашных, откатные ворота, оснащенные автоматикой и различными приводами для открывания и закрывания, не редкость.

Эти приводы, как правило, всепогодные и в случае поломки автомата откатные (сдвижные) ворота можно легко открыть самостоятельно. Также часто можно увидеть на откатных воротах и ​​фотоэлементы, сигнализирующие о том, что ворота закрыты, если машина не успела проехать.

Как сделать раздвижные (раздвижные, раздвижные) ворота своими руками

Ширина таких ворот варьируется от 2,5 до 3,5 метров. Как вы сами понимаете, это делается для въезда как легковых, так и грузовых автомобилей. Если вы уверены, что грузовики к вам не приедут, сделайте ворота меньшего размера. Я сделал ворота, когда только строил дом для отдыха, поэтому я сделал дверной проем немного больше и, поверьте, ни разу не пожалел об этом.

Сосед по даче нашел другой выход из ситуации — крупногабаритные ворота не давали ему места, и он просто сделал одну из секций забора съемной — ее вешают на замковые навесы и снимают на всякий случай необходимости, и в его раздвижные ворота легко проезжает машина.

Ворота возле ворот тоже сделайте побольше — рекомендую не меньше метра в ширину — это облегчит вам проход, например новая мебель через него.

Прочность и срок службы откатных ворот не в последнюю очередь зависят от фундамента под опоры. Фундаменты под опорные столбы необходимо закладывать на глубину не менее полуметра (лучше метра), ямы засыпать щебнем, утрамбовать (иногда встык) и залить бетоном.

С внутренней стороны дверного полотна установить замки (ригели, защелки и т.п.) и оборудовать их упорами. Вы также можете применить пружинные зажимы, чтобы двери не открывались и не закрывались сами по себе.

Фото 5. Чертеж-схема откатных (откатных ворот)

• 1.Крышка верхняя
• 2. Вариант пошива:
• Глухой под профнастил (1, 2 доб.)
• Комбинированный, профилированный + ступенчатый
• Шаг за шагом (тр. 15х15х1,5 с шагом 150 миллиметров)
• Прошивка под дерево
• Ковка
• 3. Стойка стойки
• 4. Поддержка видео-2шт.
• 5. Каркас ворот
• 6. Ролик опорный -2шт.
• 7. Закладная яма
• 8. Привод ворот электромеханический
• 9. Складные ролики, привод, опора стойки
• 10. Стойка
• 11. Дно ловителя
• 12. Приямок под опорный столб
• 13. Опорная стойка
• 14. Стойка опорная

Простейшая створка для откатных ворот состоит из опорной стойки, защелки и пружины.

Сама стойка может быть изготовлена ​​из трубы с заранее вырезанным разрезом по диагонали. Также в верхней части стойки укрепите металлическую защелку покрепче – в этом случае при открывании ворот их нижняя часть фиксируется зубьями защелки.

Для удержания ворот в закрытом положении можно установить пару болтов из арматуры, которые предварительно крепятся в створках — они будут входить в трубы чуть большего диаметра, которые опять же предварительно -замуровать цементным раствором к дороге или двору. Также можно использовать для удержания ворот в закрытом состоянии специальный ограничитель, закрепленный посередине входа.

Сама рама у ворот обычно может быть изготовлена ​​из деревянных брусков от 50 до 100 миллиметров.

Для соединения их в углах используют одинарный шип, затем конструкция створок для прочности скрепляется диагональю.

Соберите каркас рамы на земле, смонтируйте и прикрепите перед фиксацией ящика. Через деревянные вкладыши-накладки прикрепите петли к столбам-опорам. В каменные столбы вмонтируйте для этих целей деревянный стопор.

После этого (навес из несущих рам ворот) можно сделать обрешетку. Здесь выбирайте из того материала, который либо доступен по финансам, либо есть в наличии, либо при работе с которым у вас больше опыта своими руками. Как правило, при изготовлении обрешетки для ворот чаще всего используют сетку (раньше больше использовали металлическую — сейчас стали использовать и пластиковые строительные сетки — подробнее о них читайте здесь — Строительство с пластиковой сеткой, забором, асбоцементом плиты, доски

Между землей и створками откатных ворот должен быть зазор, сделайте его побольше — 12 или даже 15 сантиметров — в этом случае снег не будет мешать вам открыть ворота.

Металлический каркас калитки изготовлен из стальных уголков. Сама обрешетка из проволоки, арматуры, металлической сетки.

Нюансы, которые необходимо учитывать при монтаже и монтаже откатных, откатных ворот

Заранее рассчитайте необходимую ширину проезда – откатным воротам для полного открывания требуется пространство, равное их ширине – иногда это много, и есть не так уж и мало случаев, когда раздвижные, откатные ворота не открываются сразу после установки из-за неправильного расчета — знаю из практики исправляли эту ситуацию уже несколько раз — некоторые граждане ближнего зарубежья старались для владельцев, которые пытались сэкономить на установке ворота.

Иногда створки ворот делают шире изначально — помните, один раз, а ходить будете каждый день! И тогда всегда есть вариант, что, например, купить машину с другими габаритами — не переделывать в этом случае ворота лишний раз.

И ограждение, и сами откатные ворота ни в коем случае не должны иметь никаких отклонений ни по горизонтали, ни по вертикали. Если опять же забор и ворота делают «гости России», следите за этим очень внимательно — иначе пострадаете от вскрытия ворот.

При изготовлении откатных, откатных ворот своими руками внимательно подойдите к качеству роликов, на которых они будут откатываться при открытии и закрытии, покупайте их, предварительно тщательно рассчитав вес изготовленных ворот. Исходя из этого, не делайте очень тяжелые ворота, например, цельнометаллические – при сборке и изготовлении ворот все время старайтесь максимально упростить конструкцию. Надежность от этого не пострадает, а вот на автоматике для более легких ворот сэкономите (меньше шансов сломаться) и ролики не будут слишком часто стираться. А «летучий лом» в виде, например, пьяного водителя не остановит все равно даже самые тяжелые раздвижные двери.

Примечание: Автоматика ворот в мороз

В мороз техника может дать сбой. Заявленная минимальная температура, которую он способен выдержать, составляет -25 градусов. На практике при -30 С автоматика тоже работает, но вот дальше проблемы: замедление или полный выход из строя оборудования.

Некоторые итальянские производители предлагают покупателям оборудовать приводы системой обогрева, но подогрев линейных приводов есть только у нашей компании.

Пространство линейного привода очень ограничено, поэтому вставить в него что-то лишнее — довольно кропотливая работа.

При оснащении ворот автоматикой вы получаете техническое задание от фирмы и выполняете подготовительные работы (можно поручить их производителю, но выйдет дешевле самостоятельно) и схему подключения. Использование этой опции позволяет технике работать в штатном режиме даже при -35°С.

---

ПРИМЕЧАНИЕ: Ремонт и обслуживание откатных ворот

Все больше владельцев загородных домов отдают предпочтение откатным въездным воротам. Такая конструкция удобнее и безопаснее, но иногда ломается. Разговор о ремонте и обслуживании откатных ворот

Механизм консольных ворот сконструирован таким образом, чтобы максимально противостоять атмосферным воздействиям. Ведущие тележки закрыты от осадков и пыли, ролики изготовлены из нержавеющей стали и снабжены подшипниками качения, электропривод заключен в водонепроницаемый корпус. Благодаря отсутствию фиксированной нижней рейки в проеме ворота легко открываются даже после снегопада. Причиной разрушения конструкции обычно являются ошибки при монтаже или экстремальные нагрузки.

Самая распространенная проблема — полотно в закрытом состоянии перестает попадать в ловушку. Как правило, причина кроется в смещении (перекате) основания ворот. Увы, даже массивный бетонный блок, уложенный ниже глубины промерзания грунта, может незначительно изменить положение под действием морозного пучения. Иногда это случается после многолетней эксплуатации — после особо дождливой осени и суровой зимы. Зафиксировать ворота иногда удается, регулируя положение роликовых площадок с помощью шайб. Если это поможет только на короткое время, то придется укреплять фундамент – копать котлован и доливать бетон, обязательно соединяя новую и старую части основания арматурными шпильками.

Вы также можете использовать винтовые сваи, что сократит объем земляных и бетонных работ.

Иногда полотно перестает попадать в ловушки по другой причине: его деформировало порывом ветра при открытии или закрытии. Для ремонта часто приходится переваривать раму, а то и менять несущую балку. Вообще, в регионах и местностях с сильным ветром лучше устанавливать решетчатое полотно.

Временный выход из строя привода или поломка механизма часто происходит в холодное время года. Конструкция не боится рыхлого снега, но не включайте привод, если у ворот образовался сугроб или сугроб. Функция обнаружения препятствий не даст сгореть электродвигателю, но в результате аварийной остановки электромеханические концевые выключатели могут выйти из строя, и тогда для их настройки необходимо вызывать сервисного мастера.

Серьезную поломку может вызвать наледь на рейке привода, которая монтируется открыто — на вкладыше на лопасти. И хотя смазывать инструкцией запрещено (в смазке нуждаются только верхние направляющие ролики), многие пользователи с приходом зимы наносят на эту деталь слой литола или аналогичного состава для предотвращения обледенения. Однако весной рельс нужно тщательно протирать, иначе он покроется пылью и грязью, работая как абразив.

Подшипники платформ очень прочные, однако иногда они выходят из строя, и тогда лезвие начинает скрежетать при движении. Заменить тележки несложно (правда, для этого требуется снять полотно), но если производитель прекратил выпуск продукции необходимого размера, придется менять несущую балку.

В заключение отметим, что раз в 2-3 года стоит вызывать специалиста для обслуживания ворот, которое включает в себя проверку всех подвижных элементов конструкции, регулировку и подтяжку креплений стоек, а также контактные группы блока питания. Р

НАГРЕВАТЕЛЬНЫЙ КОМПРЕСС

Поставляемые на наш рынок приводы ведущих производителей (Somfy, Came, Nice и др.) рассчитаны на работу при низких температурах (обычно до -20°С, а некоторые до -30°С). С и даже -40°С). И все же на морозе смазка в редукторе густеет, привод подвергается повышенным нагрузкам и выдает гораздо более быстрый ресурс. Иногда внутри корпуса образуется конденсат, что вызывает сбои в работе автоматики.

Если вы планируете эксплуатировать привод зимой, то целесообразно оснастить его системой обогрева, состоящей из ТЭНа и терморегулятора (цена за комплект от Д тыс. руб.). Нагреватель представляет собой гибкую ленту с пружинными креплениями, которая легко подстраивается под размер и форму корпуса привода; он должен быть установлен таким образом, чтобы обеспечивать нагрев коробки передач. Термостат настроен на включение при снижении температуры воздуха до -5…-10°С и автоматическое отключение обогрева при повышении температуры корпуса редуктора до +5…+10°С. Потребляемая системой мощность не превышает 100 Вт.

© Автор: Григорьев В.

---

Откатные ворота своими руками — видео от А до Я

Откатные ворота своими руками. От А до Я по всем правилам. Я СНЯЛ ЕЩЕ ДВЕ ЧАСТИ об этих воротах.

Посмотреть это видео на YouTube

---

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Как сделать откатные ворота своими руками — чертежи конструкции и фото | Своими руками

Содержание ✓

• ✓ Чертеж-схема 1: Конструкция откатных ворот
• ✓ Фото: Варианты крепления роликов к несущим балкам откатных ворот
• ✓ Альтернатива самодельным воротам?

Сразу в начале статьи оговоримся, что это ворота так называемого «эконом класса», они предназначены для строительства из подручных строительных материалов, из того, что называется «есть под рукой». »

У меня не было цели строить, что ценой половины дома, так что вид может и не очень, но со своей задачей они справляются на твердую пятерку, и обошлись на копейки, что немаловажно пенсионер. Но если средства позволяют заказать новые стройматериалы, арматуру, уголок, швеллеры, фурнитуру и тогда внешний вид будет намного лучше и цена все равно на порядок ниже, чем заказ в специализированной фирме.

Также обратите внимание, что в данной конструкции ворот верхняя опорная балка заложена как один из важных узлов, но можно обойтись и без нее – произвести установку направляющих в ту часть забора, где находится подвижная часть ворот. Ворота будут входить при их открытии, а на дне проложить своеобразный паз, в который будут проходить ролики ворот, которые также будут выполнять роль направляющей, и не давая воротам возможности «ходить».

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

Эту канавку можно залить из бетона, а выемкой вверх поставить металлический П-образный профиль. Кстати, в качестве катков при таком варианте можно использовать колеса от тележек, которые возят по пекарне свежеиспеченный хлеб — они подходящего размера, а на своих роликах ролики сделаны из очень прочной и износостойкой резины. Именно так и поступил мой двоюродный брат, для которого по многим причинам ограничение высоты ворот с несущей балкой было неприемлемо, так эти колеса служат ему уже 7 год и следов износа нет вообще, а из-за резины шума и грохота при открытии ворот в разы меньше.

Дачные участки еще с советских времен славились своей миниатюрностью, да и сейчас выкупать для себя огромные участки земли не только где-нибудь в Подмосковье, но и в центральной части России, где цены не такие уж и дорогие, не каждому по карману.

Поэтому многие люди делают то, что должны делать – а это означает охранять каждый метр земли, чтобы что-то вырастить для него, для зимних закатов и заготовок, или даже построить на этих метрах то, что действительно нужно для той же дачи.

Поэтому на самом деле такая обыденная вещь с родом вещь, и надо сказать для многих вполне привычная, как распашные ворота, для дачников непозволительная роскошь — уж слишком они много едят. Единственный выход в этом случае – откатные ворота – конструкция, которую можно сделать своими руками, сэкономив при этом массу полезного места на участке, да еще и солидную экономию.

Материалов для того, чтобы сделать откатные ворота тоже понадобится совсем немного:

• Несколько стоек – как правило, если вы задумаете калитку, то, по всей вероятности, вам понадобится еще одна
• Несущий брус, который будет выполнять роль направляющей, длиной 5-6 метров
• Подшипники еще немного — пара штук
• Ворота – которые легко сварить и изготовить из популярного нынче металлического профиля.

Откатные ворота такой конструкции имеют множество преимуществ, одно из которых заключается в том, что при такой конструкции и ворота, и фундамент под ними могут быть намного меньше, чем в других вариантах – ведь при таком устройстве ворота не имеет значения – закрыты они или наоборот. наоборот, открыть — нагрузка будет та же.

Немаловажен и тот факт, что раздвижная дверь гораздо удобнее обычной. Взять хотя бы зиму — обычные ворота придется расчищать, распашные откроются и без уборки снега, с минимальными усилиями.

Теперь о воротах, о которых я уже упоминал выше — скорее о их необходимости или наоборот, ненужности. Все дело в том, что если подойти к этому процессу рационально и заранее все просчитать, то окажется, что ворота для въезда во двор совершенно не нужны, если у вас откатные ворота – они могут открываться на любую ширину, которая вам нужна. Поэтому в них легко проедет машина и проедет коляска с внуками.

---

Читайте также: Рулонные и распашные ворота – чертежи и схемы устройства

---

Такой подход, конечно, больше применим к загородному, дачному дому, где постоянно не живешь — дома мне кажется сделать калитку, хотя бы из эстетических соображений, а в загородном — еще одна возможность сэкономить деньги, и довольно много.

Установка на самодельные раздвижные двери автоматического привода цикла открывания-закрывания тоже не составит большого труда — схем в журналах и интернете полно — причем даже особо интересных, с применением фотоэлементов.

Сначала определитесь с шириной проема. Как правило, ворота используют шириной в три, три с половиной метра – ее обычно хватает для всех нужд, будь то грузоперевозки или проезд автомобиля.

Стойки, на которые вы будете вешать будущие ворота, бетонировать нужно очень аккуратно – не менее одного метра. Пусть вес ворот и не велик, но постоянное их открывание и закрывание может со временем расшатать плохо заполненную конструкцию.

Высоту столбов необходимо сделать обязательно выше используемых для забора столбов, это нужно сделать, чтобы не занижать проезд. Высота стоек должна быть не менее 2,5 метров (иначе обычный УАЗик не проедешь, если сделать из него такой багажник и груз), а на их концах сделать консоль для крепления балки, которая будет для ворот перевозчика.

Эта балка, лучше взять время заранее, и позаботиться о том, чтобы она была съемной — даже если кажется, что все строительство окончено и в дальнейшем ничего доставлять не придется — всегда есть риск, что этого может и не быть. будь дело, к примеру, торф придется доставить, или перегной, а может и дрова для новой, недавно построенной своими руками бани, и еще много всего, ведь хлопот у хозяина всегда хватает. А здесь это будет сделать просто – сняли балку и готово.

Консоли должны, как правило, быть чуть больше двойной толщины забора.

При этом необходимо учитывать полную толщину забора, то есть всю его конструкцию, включающую в себя и толщину металлического профиля, и толщину лаг, к которым он крепится, и другие составляющие его конструкция, включая крепеж и любые декоративные элементы.

Опорные стойки обязательно должны быть установлены на одной линии, и быть одной высоты. Делается это, в первую очередь, для обеспечения строгого выравнивания несущей балки, а значит, и для будущей легкости ворот. Сначала установите одну опору, и даже если вы следите за установкой следующей, посмотрите уже на нее, так будет проще.

Установите опорную балку поверх консолей, так будет удобнее. Перед установкой балки подвесьте на нее пустую раму той части ворот, которая будет двигаться, а также опорные ролики.

В принципе, многие мои соседи по садовому товариществу под раздвижную дверную коробку для удешевления всей схемы использовали разные ненужные конструкции, будь то старые сварные секции с сеткой из рабицы, которые предварительно были сняты и заменены на новый металлический профиль, части собачьего вольера, П. Кто сколько, кто уцелел. Сам сделал рамку из обычного уголка — там часок, но так надежнее, тем более сварка под рукой.

Также, если у вас есть свой сварочный аппарат, то опорные стойки с роликами можно сделать за дополнительный час из обычных подшипников.

В качестве стойки удобнее всего использовать обычный металлический уголок, его размеры рассчитываются по общему весу конструкции ваших откатных ворот.

Вырез на кронштейне подвески в самой верхней его части, как показано на схеме чертежа ворот, предназначен для плавного хода роликовой опоры с опорой на подшипник, без перекосов и перекосов.

Схема 1: Конструкция откатных ворот

Единственным требованием к несущей балке является то, что она должна выдерживать вес подвижной части ворот без изгиба или любой другой возможной деформации. Для этих целей я выбрал трубу диаметром 57 миллиметров. Если в дальнейшем возникнет необходимость расширить ширину ворот, то такую ​​трубу легко найти и нарастить, для этого возьмите трубу меньшего диаметра и состыкуйте ее с трубой 57 мм сваркой, используя первую ( маленькая) как горизонтальная рейка – получится максимально плотно и ровно. После хорошего сварщика даже сварочные швы зачищать не придется.

К углам подвижной рамы откатных ворот металлический профиль крепился с помощью обычных шурупов, которые часто используются при кровельных работах. Сосед сначала прикрепил к раме деревянные лаги и дополнительно укрепил к ним металлические листы ворот калитки.

После этого оставалось только сделать хорошую массивную ручку и замок, а кое-где приукрасить цель конструкции аэрозольным баллончиком того же цвета, что и металлический профиль (мой профиль был цвета Монтеррей, куплен в кровельном магазине, где покупал и кровельные саморезы с головки такого же цвета и там же была куплена и баллончик с краской). И все — откатные ворота готовы.

Фото: Варианты крепления роликов к несущим балкам откатных ворот

На заметку мастеру:
Как правильно тонировать ворота?
Примерно раз в год вам придется подкрашивать пятна ржавчины на сварных и кованых воротах, а также на металлических рамах. Лучше всего это делать специализированной краской по металлу. Сначала удалите рыхлую ржавчину и отслоившиеся кусочки старой краски, пройдитесь по зачищенному месту наждачной бумагой и обезжирьте растворителем. После этого можно наносить краску лучше в два слоя. Окрашивать следует при температуре +8…+25 «С. Подождите 4 часа, пока высохнет первый слой, и только после этого наносите второй. При двухслойном покрытии расход краски составляет примерно 1 л на 5 м2.

Какие ворота лучше — откатные или распашные?
Однозначного ответа на этот вопрос до сих пор нет – все зависит от предпочтений заказчика и пространства вокруг проема. Выдвижные конструкции экономят место перед воротами. Распашные удобны тем, что их можно установить практически в любой корпус и открывать как внутрь, так и наружу. Особенностью качественных ворот, как откатных, так и распашных, является полное отсутствие видимых и доступных снаружи креплений. Это надежно и безопасно, так как ворота невозможно демонтировать снаружи. Это также эстетично. Что касается управления, то оно может быть ручным или автоматическим. Современная тенденция такова, что в большинстве случаев ворота устанавливаются сразу с автоматикой. При этом делают так, что с одного пульта управляются и входные, и гаражные ворота.

Имеет ли значение размер ворот?

Да, если говорить о цене, то чем они шире и выше, тем дороже. И не только дороже, но и тяжелее, да и вес влияет на выбор автоматики — для управления «тяжеловесом» требуется более мощное и дорогое оборудование. Некоторые компании накладывают ограничения на размеры своих ворот, например, они должны быть не выше 3 м и не шире 5 м, но крупные производители готовы выполнить любой заказ, и в их практике есть уникальные случаи, когда створка высота достигает 5 м, а ширина 7 м. Чтобы не терять время зря, сразу спрашивайте, нет ли у продавца каких-либо ограничений для покупателя.

Конструктор ворот: собери сам

На рынке есть такое предложение — вы делаете проем под указанные производителем размеры (в данном случае дается только два варианта высоты и ширины полотна), после чего получаете автоматические откатные ворота и собираете их на месте сами. Это будет стоить немного дешевле, чем установка у продавца, но высок риск что-то испортить — в итоге можно заплатить дважды.

---

Альтернатива самодельным воротам?

В том, что автомобиль не является роскошью, сегодня убеждать владельцев загородных домов не приходится. Поэтому, обустраивая загородный участок, необходимо создать условия для удобного въезда и надежной стоянки автомобиля, и, конечно же, конструкцию ворот – как въездных, так и гаражных.

Чаще всего в качестве въездных ворот на участке используют распашные конструкции. Это традиционный тип ворот, который и сегодня популярен благодаря надежности, невысокой цене, простоте монтажа и богатству конструктивных особенностей. Кроме того, проверенная временем конструкция сегодня, как правило, оснащена электроприводом, а воротами можно управлять дистанционно, не выходя из автомобиля.

Однако есть у распашных ворот и определенные недостатки: сильные порывы ветра могут внезапно открыть створки; при больших снегопадах пространство перед воротами придется расчищать перед каждым открытием; для удобства использования требуется много свободного места. Для автоматики распашных ворот требуется два привода, и чаще всего они рвут ворота внутрь, поэтому нужно убедиться, что на площадке достаточно места для открывающихся створок.

Вдоль забора

Самый надежный вид уличных ворот – откатная конструкция. При открытии дверное полотно перемещается влево или вправо по внутренней стороне ограждения, полностью освобождая проем для проезда автомобиля.

Самая распространенная конструкция откатных ворот – рельсовая. Вдоль проема на уровне земли укладывается рельс, на него на роликах устанавливается полотно ворот, поверх столба два ролика удерживают ворота в вертикальном положении, и ворота катятся по рельсам. Для установки таких ворот необходим фундамент, где будут располагаться опорные ролики. Второй распространенный тип откатных ворот – консольные. У них нет рельсов. Панель консольных откатных ворот нависает над проемом, иногда на высоте около 10 см от земли, и благодаря этому даже во время снегопадов они сохраняют свою работоспособность и подвижность.

Сложенный

Наиболее популярны среди гаражных ворот использование секционных конструкций. Полотно таких ворот собирается из стальных профилей, внутри заполненных пенополистиролом или пенополиуретаном. Секции соединяются между собой при помощи шарнирных петель. В открытом состоянии полотно поднимается по направляющим вертикально вверх и располагается под самым потолком гаража. Пространство гаража используется максимально полно, кроме того, в него легко въехать и выйти. В данном случае конфигурация открытия не имеет значения. Плавный и бесшумный ход обеспечивает система торсионных или тяговых пружин, тросов и ходовых роликов.

Въездными и гаражными воротами можно управлять с одного двухканального пульта дистанционного управления.

Уменьшить или увеличить

В последнее время получили распространение еще 2 вида гаражных ворот – подъемно-откидные и распашные. Первые выполнены из цельной металлической панели, которая подвешена на подъемно-поворотном механизме. Достаточно нажать на кнопку, и полотно плавно поднимется, повернется параллельно земле и скользнет под крышу.

Рулонные (роллетные) ворота собираются из алюминиевых или стальных ламелей, они соединяются между собой шарнирным соединением и образуют гибкую оболочковую конструкцию, которая поставляется в готовом виде намотанной на специальный вал.

Функции управления

Основой системы автоматики ворот является электромеханический привод. Он содержит блок управления, тяговый механизм и электродвигатель.

Современные приводы оснащены системой контроля безопасности. Эта система по сигналам от множества датчиков блокирует движение дверного полотна в случае появления в проеме постороннего крупного предмета или живого существа, а также при попытке взлома. На случай, если вдруг отключится электричество, в конструкции привода предусмотрен механизм ручной разблокировки, который позволит открывать и закрывать ворота самостоятельно.

В гараже или доме устанавливается внутренний выключатель, на дисплее которого отображается состояние ворот (закрыты или нет). Эта «домашняя защита» позволяет временно отключить накопитель изнутри. Открыть гаражные ворота с помощью электропривода практически невозможно. Рейка противовеса установлена ​​в центре задней перемычки (расположена под потолком), а тяговый механизм привода соединен с верхней панелью. При попытке поднять отвал снизу с помощью ломовой тяги начинает упираться в рельс. Кроме того, при намеке на взлом подъемный механизм автоматически блокируется.

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Ворота распашные своими руками. Чертежи, изготовление и монтаж, установка автоматики

Владельцы гаражей и частных домов уже довольно давно оценили удобство использования ворот распашного типа. Это вполне естественно, особенно если учесть, что изготовление распашных ворот ведется на протяжении многих лет и даже столетий. Объяснить эту популярность легко. Простота эксплуатации и высочайшая надежность – два фактора, которые всегда высоко ценились. И сейчас владельцы дач и дачники постоянно работают над совершенствованием их конструкции. Именно поэтому стоит сделать ворота распашные своими руками. Если раньше это была глухая конструкция из дерева, то теперь это нечто новое, иногда даже с установленной автоматикой и другими современными технологическими новинками.

Виды и виды распашных ворот

В зависимости от материала принято различать ворота деревянные и металлические. В конструктивном плане это могут быть двустворчатые и одностворчатые ворота. Довольно часто, особенно при строительстве ворот ангаров, гаражей и складов, применяется комбинированный тип – двустворчатые ворота с калиткой. Это экономит материалы и место для отдельного входа. Однако в большинстве случаев это будут глухие элементы, и лишь изредка можно встретить решетчатые или трубчатые ворота с входом прямо в них. Еще один вид ворот – это распашные металлические на две створки, на которых используется отделка или накладка крашенным профлистом. В этом случае половинки облегчены, а рядом с ними организуется калитка. Этот вариант наиболее подходит для частных домов. Ворота из профнастила способны прослужить несколько десятков лет, а ремонта практически не требуют, чем выгодно отличаются от аналогов из дерева. В конструкции может быть дополнительное оснащение автоматикой, что еще больше увеличивает их функциональность.

Устройство

Можно рассмотреть типовой чертеж ворот распашных из профнастила. В основу всей конструкции закладывается каркас из квадратного профиля или обычной трубы диаметром 20-40 мм. Каждая створка может иметь один или два горизонтальных форточка, позволяющих усилить жесткость всей конструкции. Иногда используются и другие варианты, например, один горизонтальный и два диагональных. Такое расположение позволяет достаточно четко сохранить геометрию ворот.

Сделать ворота своими руками вполне под силу любому хозяину, если он овладел навыками сборки металлоконструкций. Потребуется освоить навыки пользования сварочным аппаратом, болгаркой, дрелью, измерительными приборами и шуруповертом. Не исключено, что в конце придется провести малярные работы.

Рабочий процесс

Для того, чтобы сделать ворота распашными своими руками, необходимо соблюдать определенные этапы работы. Каждая створка будет прикручена саморезами или приварена петлями к столбам. На одну половинку достаточно пары. Петли для распашных ворот должны быть диаметром 20-30 мм. Для столбов уместно использовать металлические трубы диаметром 70-76 мм, либо профилированную трубу сечением 20 х 40 мм. Опорой для ворот могут служить железные трубы, но способ их установки будет диктовать конструкция забора. Для этого требуется предусмотреть в кирпичной кладке пару закладных деталей, а затем к ним будут привариваться навесные стойки для ворот. Для перекладин и диагоналей рекомендуется использовать профиль 20 х 40 или 20 х 20 мм.

Параметры ворот

Практика показывает, что наиболее подходящей шириной ворот для частного использования можно считать 3 метра. Если вы хотите сэкономить, не стоит уменьшать габариты более чем на 20 см. В большинстве случаев высота ворот равняется двум метрам, при этом подъем над землей не учитывается. Механизм запирания традиционно состоит из штифта в виде буквы «Г», выполняющего роль стопора. Он расположен в нижней части каждого листа. В основании земли, где будет место запирания, предусмотрены отверстия из труб диаметром 5-10 мм на диаметр больше толщины стопоров. Для длины нет строгих ограничений, но она не должна быть больше полуметра. Дополнением к стопорам можно считать горизонтальные затворы, расположенные на линии поперечин.

Самый практичный вариант – ворота на петлях из профнастила. Этот материал довольно органично вписывается в общий дизайн, особенно если весь забор выполнен в этом стиле. Профилист на ворота обычно крепится на расстоянии 50-70 мм от основания.

Автоматика

Раз уж мы рассматриваем, как сделать распашные ворота своими руками, то нужно сказать и о том, как их можно оснастить автоматикой. Это удобное решение для того, чтобы не открывать их вручную, или для случаев, когда хочется сделать хоть какую-то модернизацию. На этот случай есть автоматика для распашных ворот. В эту систему входят два линейных электропривода, а также блоки управления, антенна, электромагнитный замок и сигнальные лампы. Распашные ворота с электроприводом питаются от традиционной бытовой электросети. Такой комплект не испортит даже необычный дизайн ворот, так как все элементы выглядят практически незаметными.

Еще до установки автоматики для распашных ворот необходимо предусмотреть опорные столбы. Лучше всего, если они будут из кирпича или бетона. Распашные ворота с электроприводом могут быть установлены в нескольких вариантах в зависимости от направления открывания створки: наружу, внутрь или с доработкой опорных стоек. Установка автоматики в каждом конкретном случае осуществляется в определенной последовательности. Комплект для распашных ворот может быть установлен в зависимости от выбранного места. Блок управления системой бывает правым или левым, и немаловажным моментом является правильность подбора сечения проводов. У привода есть одна особенность, которая касается установки, необходимо предусмотреть расстояние от несущей стойки.

Сборка и установка

Ворота своими руками необходимо изготавливать в стационарных условиях на выровненной поверхности земли. По размерам ворота должны точно соответствовать параметрам, указанным на чертеже. Все заготовки необходимо распилить болгаркой с допуском 1 мм. После этого нужно проверить прямые углы, сварить детали будущего периметра половинок ворот, а затем приступить к поперечинам и диагоналям.

Разметка под петли для распашных ворот делается на расстоянии 30-40 см от края рамы, не менее, и после этого их уже можно приваривать на место. Петли либо покупаются в магазине, либо заказываются в токарной мастерской. Далее можно подвести навесной столб и проделать все эти действия с помощью сварки наклеиванием. Когда размеры точно определены, петлю можно полностью сварить. Сварочный аппарат можно и не использовать, но придется каждый навес прикручивать через толстые листы стали насквозь. Когда металл окрашен, можно приступать к прикручиванию профлиста саморезами с пресс-шайбой.

Заключительные шаги

Ворота своими руками почти готовы. Их устанавливают после разметки столбов, при этом необходимо соблюдать центр главной оси ворот. Основание столба предполагает, что в него будет встроена железная труба диаметром 100 мм. Его следует вкопать на 130-150 мм. Лучше всего это делать с помощью сверла соответствующего диаметра, при этом оставляя место для заливки бетоном около 10 см по всей окружности.

При выставлении цоколя кирпичного столба необходимо пользоваться уровнем и проверять вертикаль в двух плоскостях. Между створками должен быть зазор 20 мм, который иногда прикрывается снаружи притворной планкой, ее ширина 50 мм. Этот допуск требуется для тех случаев, когда при нагреве металл расширяется, из-за этого лоскут может просто заклинить. Если вы решили сделать распашные ворота своими руками, то они будут ничем не хуже заводских, если подойти к процессу сборки с умом.

Обшивка рамы ворот

Данные работы предполагают, что необходимо взять профилированные листы и положить их поверх вашей рамы, изготовленной ранее. Для их крепления используется саморез или клепка. Их фиксацию требуется проводить в местах углублений. На каждый квадратный метр требуется 10 саморезов. Далее на уже сделанные петли можно повесить створки.

Преимущества использования автоматики

Вы по достоинству оцените положительные моменты использования данной системы в зимнее время, когда не нужно вручную открывать ворота, соприкасаясь с холодным металлом. Вам не нужно выходить из теплого салона своего автомобиля, если вам нужно открыть ворота, достаточно нажать кнопку на пульте, чтобы они открылись сами.

выводы

Сделать ворота из профнастила своими руками не так уж и сложно, важно лишь иметь для этого необходимые знания и навыки. Вариантов оформления таких конструкций довольно много, и описать их все в масштабах одной статьи просто невозможно. Каждый из них индивидуален, а потому весь процесс работы можно назвать творческим. Здесь у каждого владельца есть возможность реализовать собственные разработки или применение уже существующих. Не запрещено использование различных декоративных элементов в виде деревянной отделки или ковки. Это сделает ваши ворота действительно уникальными и заметными среди множества других. Ведь в эксплуатации важны не только технические характеристики, но и внешний вид.

Конструкции распашных ворот (типы и материалы)

Эти конструкции распашных ворот включают информацию об использовании, различных типах, материалах ограждения, идеальных размерах, защелках и стоимости распашных ворот.

Распашные ворота – это тип ворот, которые крепятся к одной или двум стойкам и открываются и закрываются на петлях. В одинарных распашных воротах используется одна стойка, а в двойных распашных воротах есть две стойки, к которым крепятся панели ворот и встречаются посередине.

Большинство распашных ворот управляются вручную. Однако существуют также конструкции, которые открываются автоматически с помощью систем распашных ворот, которые могут быть электронными, гидравлическими или механическими. Кроме того,

Современные распашные ворота, которые избавляют людей от необходимости вручную открывать и закрывать ворота, также становятся все более распространенными в общественных учреждениях, таких как аэропорты. Использование распашных ворот обусловлено технологическим прогрессом и необходимостью автоматизации в различных отраслях промышленности.

Какие бывают конструкции распашных ворот? Для чего используются распашные ворота? Сколько это стоит? Все эти вопросы мы рассмотрим в этой статье.

Содержание

Для чего используются распашные ворота?

Распашные ворота позволяют легко контролировать движение, обеспечивают безопасность людей и создают безопасную платформу для управления рабочим местом или частной собственностью. Обычно они автоматизированы или ручны и имеют прочную конструкцию с металлической стойкой и рамой.

Кроме того, поскольку безопасность и адаптивность пассажиров имеют решающее значение в крупных аэропортах, военных объектах, производственных площадках, жилых домах и других местах общего пользования, распашные ворота полезны для обеспечения безопасности и защиты людей от вторжения.

Распашные ворота, например, могут использоваться для предотвращения входа посторонних лиц в метро и столичные транспортные узлы, а также на фестивалях и других крупных мероприятиях или для ограничения доступа разрешенных транспортных средств на парковки для персонала.

Умные автоматические распашные ворота, с другой стороны, не причинят вреда пассажиру. Эта функция помогает уменьшить любые опасения по поводу ответственности.

Распашные ворота также могут облегчить движение автомобилей или пассажиров. Терминалы станций метро, ​​например, могут улучшить управление дорожным движением в часы пик, позволяя людям входить через распашные ворота, а не просто через пункты взимания платы.

Кроме того, распашные ворота можно настроить в соответствии с различными требованиями пассажиров. Например, если путешественник в очереди в терминал аэропорта использует детскую коляску, инвалидное кресло или багаж, распашные ворота можно изменить, чтобы они соответствовали размерам этих транспортных средств.

И, наконец, благодаря своей долговечной конструкции распашные ворота обеспечивают более выгодное соотношение цены и качества по сравнению с обычными дверями и воротами. Благодаря качественному материалу большинство распашных ворот с ручным или автоматическим управлением достаточно прочны.

Они также могут работать в различных климатических условиях, независимо от того, жарко или холодно. Эти характеристики делают их простыми в обслуживании и, как следствие, позволяют сократить расходы на техническое обслуживание в течение определенного периода времени.

Распашные ворота на подъездной дорожке

Подъездная дорожка — это единственное место, где вы можете привлечь внимание к своему имуществу, когда оно относится к парадному входу. Без сомнения, вы хотите привнести в свой дом наилучший интерес — интерес, который заставит зрителей влюбиться в внешний вид вашего дома.

Подъездные распашные ворота — это один из видов ворот, который привлечет внимание к вашей собственности по самым лучшим причинам. Распашные ворота на подъездной дорожке на самом деле добавят элегантности и профессиональной привлекательности парадному входу в ваш дом. Если вам нужна элегантная эстетика, как правило, железные или металлические распашные ворота — это то, что вам нужно.

Однако, как и в случае любых распашных ворот, при установке распашных ворот на въезде необходимо учитывать некоторые факторы. Распашные ворота, например, требуют большого пространства для работы, поэтому, если у вас короткие подъездные пути, распашные ворота могут не подойти для вашей собственности.

При выборе размера распашных ворот необходимо учитывать ограничения по площади. Логичнее открывать ворота изнутри, а не снаружи. Желательно оставить достаточно места для открывания ворот, независимо от того, распахиваются они наружу или внутрь. Могут быть серьезные последствия, если для открывания распашных ворот подъездной дороги недостаточно места.

Если вы ищете изюминку и утонченность, вы не сможете сбиться с пути очарования распашных ворот. Чтобы дать вам представление, одним из материалов, который действительно может заставить эти распашные ворота сиять, является использование железа.

Наконечники, а также готический стиль широко используются и востребованы для создания роскошных железных ворот. По общему признанию, готическая эстетика была модной на протяжении бесчисленных лет, и железо — отличный материал для этого дизайна.

Распашные ворота классифицируются как одностворчатые или двустворчатые в зависимости от того, сколько компонентов распашных ворот въезда перемещается во время работы. Давайте обсудим эти две конфигурации распашных ворот.

Одностворчатые въездные ворота

Одностворчатые въездные ворота состоят из цельного элемента, который открывается и закрывается в процессе работы. Если у вас площадь менее 12 футов, достаточно одних распашных ворот.

Если у вас ограниченный бюджет, это будет самая доступная альтернатива. Это дешевле, поскольку для одностворчатых ворот требуется почти половина компонентов, которые требуются для двухстворчатых ворот, таких как петли, засовы, шарнирные стойки или приемные стойки.

Расстояние поворота имеет решающее значение при использовании одиночных распашных ворот. Например, для 12-футовых одинарных распашных ворот требуется в два раза больше места, чем для двойных распашных ворот. Ваши требования к площади сокращаются вдвое благодаря двустворчатым воротам, потому что каждая панель ворот поворачивается только на 6 футов.

Поскольку весь вес приходится на одну стойку, для этих конструкций одностворчатых ворот на въезде требуется прочная опора для подвешивания ворот. Тяжелые ворота на одинарных столбах требуют более постоянной регулировки, чем более легкие ворота. Как только вес ворот распределяется между двумя секциями, нагрузка на стойки снижается, что делает регулировку менее необходимой.

Что нужно помнить об одностворчатых въездных воротах

• Поскольку требуется только один автоматический открыватель, это дешевле.

• Им требуется вдвое меньше фурнитуры, чем двустворчатым воротам.

• Требуется дополнительное расстояние поворота за воротами. 12-футовым одинарным воротам требуется 12 футов пространства позади них для плавного поворота, в то время как 12-футовым двойным воротам требуется всего 6 футов.

• Поскольку весь вес приходится на одну стойку, для подвешивания ворот требуется более прочная стойка.

• Максимальная ширина одностворчатых въездных ворот составляет 14 футов.

Двустворчатые въездные ворота

Двустворчатые въездные ворота состоят из двух ворот, составляющих единое целое. Эти подъездные ворота дороже, чем одностворчатые, потому что для них требуется дополнительное оборудование.

Вам понадобятся два открывателя ворот и почти в два раза больше фурнитуры (петли, болты, шарнирные стойки или приемные стойки). Двустворчатые ворота также требуют большего планирования, а также времени и усилий на установку.

Двустворчатые въездные ворота подходят для более крупных въездов, чем одностворчатые ворота. Весь вес материала, необходимого для покрытия ширины проезжей части, распределяется между двумя столбами вместо одного.

Кроме того, подъездные пути с двойными распашными воротами имеют классический и неподвластный времени внешний вид, которым мы наслаждаемся в воротах по всему миру. Это ворота, которые открываются из центра, передавая ощущение гостеприимства или возможности. Драматическое приветствие в собственности — это постепенное раскрытие великолепной собственности через открывающиеся двустворчатые ворота.

На что следует обратить внимание при использовании двустворчатых въездных ворот

• За воротами требуется минимальное расстояние поворота. Для 12-футовых двухстворчатых въездных ворот потребуется всего 6 футов, а для одностворчатых въездных ворот потребуются все 12 футов.

• Двустворчатые ворота лучше подходят для больших проемов, чем одностворчатые ворота.

• При открывании из центра они представляют собой классический дизайн и выглядят более красиво.

• Двухстворчатые въездные ворота требуют дополнительного оборудования.

• Автоматизация этих ворот будет более дорогостоящей, поскольку для каждой створки потребуется отдельный привод открывания.

Ручные распашные ворота

Для многих мест ручные распашные шлагбаумы были бы лучшим вариантом, поскольку в некоторых районах полностью механизированные или автоматические шлагбаумы не являются ни экономически эффективными, ни необходимыми. Иногда ручных распашных ворот достаточно, чтобы они служили структурным барьером и сдерживающим фактором без необходимости открываться сами по себе.

Высококачественные распашные шлагбаумы с ручным управлением, как правило, изготавливаются из прочной стали и идеально подходят для необслуживаемых зон с низкой интенсивностью движения. Обычно они поставляются с дополнительной защелкой и навесным замком для дополнительной безопасности.

В то время как другие системы безопасности, такие как камеры наблюдения, полезны для наблюдения за действиями и обнаружения подозрительного поведения людей, защита периметра необходима для активного предотвращения проникновения несанкционированных лиц.

Автоматические распашные ворота

Чтобы обеспечить вам больший контроль над безопасностью, автоматические распашные ворота обычно оснащаются высокотехнологичными датчиками и пультами дистанционного управления. Они также удобны тем, что их не нужно каждый раз открывать вручную.

Высококачественные конструкции автоматических распашных ворот, как правило, полностью собраны и могут запираться на месте, причиняя минимальные неудобства вашему бизнесу во время их установки. Приводы распашных ворот, которые могут быть электронными, механическими или автоматическими, мгновенно открывают и закрывают эти распашные ворота.

Распашные ворота избавляют людей от необходимости физически открывать и закрывать ворота, и отныне они становятся все более распространенными в общественных местах и ​​домах. Использование распашных ворот стимулируется технологическими достижениями и потребностью в автоматизации в различных областях применения.

Распашные ворота

Распашные ворота открываются так же, как обычная дверь в вашем доме. Некоторые распашные ворота имеют два набора дверей, тогда как другие имеют одни ворота, закрывающие весь вход. Ворота могут запираться, открываться одним движением, открываться в обе стороны и соответствовать практически любому стилю.

Распашные ворота — хороший выбор, если у вас мало места по бокам забора. Например, если вы разместите ворота на меньшей стороне забора, может не хватить места для полного перемещения панели ворот. Если у вас достаточно места, лучшим выбором могут стать распашные ворота.

Распашные ворота на петлях очень удобны в тесных углах. Эти типы заборных ворот не требуют каких-либо направляющих для работы, что упрощает их установку в большинстве случаев и делает их более универсальными для разных типов домов. Они также дешевле, чем раздвижные ворота, что делает их более экономичным и практичным выбором.

Распашные ворота для лестниц

Распашные ворота для лестниц обычно называют воротами для детей или воротами безопасности для детей. Детские ворота, также известные как ворота безопасности для детей, представляют собой защитный барьер, который не позволяет младенцам и малышам входить в небезопасные для них места дома, такие как лестницы.

Детские ворота или распашные ворота для различных типов лестниц, как правило, изготавливаются из металла, пластика или дерева и могут быть увеличены в соответствии с диапазоном размеров и конфигураций дверного проема. Их можно использовать как внутри, так и снаружи помещений, они могут монтироваться на фурнитуру или под давлением.

Прижимные распашные ворота для лестниц обычно удерживаются на месте за счет натяжения с прилегающими стенами, в то время как детские ворота с фурнитурой крепятся болтами к каркасу стены и полностью открываются, как обычная дверь. Ворота с фурнитурой, а также складные детские ворота из сетки, которые выкатываются из дорожки, могут быть адаптированы для больших проемов и проемов необычной формы.

Кроме того, детские ворота широко используются для ограждения маленьких питомцев, особенно тех, которые еще не приучены к дому. Когда малыш сможет открыть или перелезть через детские ворота, их уже можно снимать.

Материалы для распашных ворот

Вот различные типы материалов, которые обычно используются для изготовления распашных ворот:

Железные распашные ворота: Железо известно тем, что оно тяжелее и прочнее большинства других металлов, что делает его идеальным для сверхпрочных и сверхпрочных распашных ворот. Тем не менее, это вариант, который создает впечатление элегантности и богатства любого имущества, к которому он добавлен.

Железо, которое обычно доступно в кованых вариантах, часто имеет глубокий черный оттенок, хотя при желании его можно покрасить. Важнейшей характеристикой кованого железа является его прочность. Он не будет быстро изнашиваться или гнуться со временем.

Кроме того, железо можно украшать различными художественными узорами. Можно заказать кованые ворота с выгравированным наверху особым узором, а также дополнительные столбы, которые стоят на верхнем конце ворот.

Взлом кованых ворот путем их разрезания – непростая задача для любого человека. Это связано с толщиной, которой он обладает, что делает его идеальным для свойств, восприимчивых к злоумышленникам.

Алюминиевые распашные ворота: Из-за своего прочного внешнего вида алюминий является предпочтительным материалом для распашных ворот. Он имеет большой блеск и может быть окрашен в различных техниках. Он очень легкий и обычно изготавливается из переработанных материалов.

Кроме того, поскольку он не впитывает воду и не ржавеет, алюминий не требует особого ухода. Он может быть тонким или толстым; Вы можете выбрать любой тип тела здесь. Дверные ручки и аксессуары для открывания также могут быть встроены в алюминиевую раму.

Деревянные распашные ворота: Дерево — один из наиболее распространенных материалов для распашных ворот в вашем доме. Древесина должна иметь винтажный вид. Он обеспечивает теплую и дружескую атмосферу в любом месте.

Кроме того, его можно окрашивать различными красителями. Его также можно разрезать множеством фантастических способов, потому что его можно построить с помощью некоторых стилей столбцов между определенными точками. Вы также можете обрезать древесину в верхней части, чтобы создать привлекательный эффект.

ПВХ (поливинилхлорид): Как правило, распашные ворота из ПВХ (поливинилхлорид) используются для создания каркаса, похожего на дерево. Корпус из поливинилхлорида может быть жестким или иметь форму рукавов, которые можно надевать на уже существующие деревянные поверхности. Это приводит к твердой и непористой архитектуре. Колья также могут быть закреплены на месте с помощью клея.

ПВХ является широко известным выбором, поскольку он может выдерживать широкий спектр условий окружающей среды, не ржавея. ПВХ можно заказать в различных цветах. Дизайн адаптируется к любой функции открывания двери.

Распашные ворота с цепными звеньями: Распашные ворота с цепными звеньями имеют простой внешний вид. Это в основном сделано из твердого металла, такого как железо. Несколько металлических стержней переплетаются вместе, образуя прочную открытую конструкцию. Это обычно используется в промышленных зданиях, но его также можно использовать в вашем доме. Вы можете получить его в любой конфигурации, которую вы выберете.

Бамбуковые распашные ворота: Бамбук стал популярным древесным материалом для ворот в фермерских домах. В основном это связано с тем, что бамбук — это быстрорастущая, экологически чистая древесина с деревенской эстетикой. Кроме того, бамбук имеет прочное тело, которое не изнашивается быстро.

Размеры распашных ворот

Одинарные распашные ворота являются наиболее экономичной и простой в установке конструкцией ворот. Это также применимо для автоматизации одностворчатых ворот. Как указывалось ранее, одинарные распашные ворота имеют удобную ширину примерно 16 футов. Есть ворота шире 16 футов, а операторы ворот могут управлять воротами шириной до 20 футов.

Двухстворчатые ворота считаются наиболее привлекательным въездом. Такие ворота могут быть значительно больше, до 32 футов в длину. Большинство этих двустворчатых ворот имеют ширину от 12 до 24 футов.

Оставьте не более 1 дюйма свободного пространства между частями створок двустворчатых ворот для аккуратного и эстетичного дизайна. На этих воротах рекомендуются выравнивающие балки.

Кроме того, под распашными воротами допустимо свободное пространство от 3 до 6 дюймов. Тем не менее, от 4 до 5 дюймов — идеальная длина для эстетических целей. Распашные ворота, которые слишком приподняты над землей, будут казаться парящими. Ворота, расположенные слишком близко к земле, будут напоминать забор, а не распашные ворота.

Устройство открывания распашных ворот

Устройство автоматического открывания распашных ворот: Автоматические устройства открывания ворот для бытовых, коммерческих и промышленных ворот становятся все более распространенными. Они обеспечивают значительный уровень защиты и комфорта, позволяя вам отпирать ворота, находясь в безопасности вашего автомобиля, нажатием кнопки.

Доступны как гидравлические, так и механические открыватели ворот. Гидравлические открыватели ворот работают с гидравлическими жидкостями, тогда как электрические открыватели ворот работают с питанием от электрической системы.

Кроме того, автоматические открыватели ворот бывают с червячным или винтовым приводом, а также с ручным или подповерхностным открыванием. С помощью беспроводного приемника или ручного механизма такие механические компоненты можно автоматически открывать и закрывать, а также блокировать и разблокировать.

В настоящее время производители оснащают свои автоматические устройства открывания ворот солнечными панелями, чтобы убедиться, что они продолжают работать при отсутствии электроэнергии. Таким образом, даже если произойдет отключение электричества или кто-то отключит электроэнергию в вашем доме, ваши ворота продолжат нормально работать.

Двойной механизм открывания распашных ворот: Двойные распашные ворота можно открывать внутрь или наружу, аналогично тому, как вы толкаете или тянете стандартную дверь. Обычно они требуют минимального обслуживания, чем раздвижные ворота, и стоят дешевле. Однако они требуют большего пространства для работы.

В двухстворчатых открывателях ворот обычно используется зубчатый венец. Во-первых, шестерня входит в зацепление с приводным валом. Затем приводной вал тянет рычаг, соединенный с двустворчатыми воротами с помощью универсального шарнира, который разблокирует и открывает их. Помните, что если ваши двустворчатые ворота очень большие или тяжелые, вам также может понадобиться сверхмощный двухстворчатый механизм открывания ворот.

Защелка для распашных ворот

Наиболее часто используемые материалы для защелок для распашных ворот – железо, нержавеющая сталь, алюминий, латунь и бронза. Их стиль может быть традиционным, деревенским, современным или современным.

Защелки часто бывают односторонними, то есть их можно открыть только изнутри, или двусторонними, что означает, что к ним также можно получить доступ снаружи. Кроме того, некоторые защелки можно запирать ключом или навесным замком, тогда как другие защелки необходимы для одинарных или двойных распашных ворот.

Ригель-защелка: Базовый ригель — один из самых простых замков. Эти болты чрезвычайно просты в установке и могут быть установлены вдоль любого конца ворот. Стальной стержень вставляется в защелку на стойке ворот или раме, чтобы управлять такой защелкой.

Ригель удобен тем, что доступен в различных размерах и конструкциях. В результате это отличный вариант для больших, массивных ворот, для которых требуется мощная защелка. Дополнительные болты могут быть размещены на нижнем конце ворот для дополнительной защиты и усиления, если это необходимо.

Гравитационная защелка: Гравитационная защелка, которую часто называют защелкой, открываемой кончиком пальца, является одной из самых популярных форм защелки ворот. Он включает в себя базовую самозакрывающуюся конструкцию, которая фиксирует рычаг внутри стальной ловушки за счет веса закрывающихся ворот.

Эти защелки обычно устанавливаются на внутренней стороне ворот и являются односторонними. Вы можете просто легко поднять защелку пальцем, чтобы облегчить доступ. Если вы хотите получить доступ к воротам снаружи, доступны двусторонние альтернативы, и большинство из них можно защитить навесным замком.

Боковая защелка: Если у вас есть собаки или дети, боковые защелки — еще одна приемлемая альтернатива. Они работают, вытягивая стопорный штифт из защелки с помощью подпружиненной ручки. Их можно надевать на любую конструкцию распашных ворот и устанавливать вертикально или горизонтально.

Кольцевая защелка: Из-за своего традиционного землистого вида кольцевая защелка будет популярным вариантом для деревянных распашных ворот. Он часто изготавливается из чугуна и имеет огромную декоративную ручку в форме кольца на одном или обоих концах.

Рычажная защелка: Рычажные защелки оснащены либо ручкой, либо рычагом, который необходимо поднять. Рычажные защелки бывают разных форм и материалов, чтобы дополнить как современный, так и классический дизайн ворот.

Стоимость распашных ворот

Из-за своей основной функции открывания стандартные конструкции распашных ворот часто являются наименее дорогостоящим типом ворот по сравнению с воротами других стилей. Эти ворота обычно стоят от 500 до 3000 долларов.

Сколько стоят автоматические ворота?

Установка автоматических распашных ворот обычно стоит от 500 до 8500 долларов, включая до 80 долларов в час на оплату труда. Эти ворота часто навешиваются на петли и требуют точных размеров, чтобы оставаться на границе вашей собственности. Размер, уклон подъездной дороги, а также материал помогут вам получить более точную цену.

В среднем установка автоматических электрических ворот стоит от 5000 до 7000 долларов. Если вам нужны дополнительные функции, такие как датчики и домофоны, общая стоимость труда и материалов может превысить от 10 000 до 12 000 долларов.

Сколько стоит электрический открыватель ворот?

Приводы для автоматических ворот часто продаются в комплектах для открывания по цене от 850 до 4500 долларов. Они не доступны отдельно.

Цены на электродвигатели сильно различаются в зависимости от типа и размера ворот. Сложные распашные ворота, такие как консольная конструкция, требуют огромных и дорогостоящих электродвигателей.

Распашные ворота на склоне

Наклон диктует, с какой стороны ворот крепиться. Ворота должны постоянно навешиваться с нижней стороны при установке на параллельных склонах. Причина этого в том, что когда ворота открываются, расстояние между нижним концом ворот и землей под ними увеличивается. Это позволяет воротам работать свободно.

Всякий раз, когда ворота навешиваются на верхнюю часть склона и открываются, расстояние между нижним концом ворот и землей уменьшается. Следовательно, ваши ворота будут открываться только немного дальше перпендикуляра. Кроме того, вы всегда должны навешивать ворота на стойку на нижней стороне склона.

Перпендикулярные откосы, подобные параллельным откосам, определяют ориентацию, в которую должны открываться ворота. В этой ситуации ворота всегда должны поворачиваться к нижней стороне склона.

Ворота, откидывающиеся с более высокой стороны на перпендикулярном склоне, например, ворота, откидывающиеся с более высокой стороны на параллельном склоне, создают дополнительное расстояние между нижним концом ворот и землей, когда они открыт.

Если калитке удалось повернуться к верхней стороне склона, она может волочить землю до полного открытия, если только калитка не поднята достаточно для обеспечения свободного пространства. Тем не менее, расстояние под воротами будет намного больше, чем подходит для большинства применений в этой точке.

Даже если наклон настолько мал, что вы не думаете, что он имеет значение, он действительно имеет значение. Когда трава становится высокой или когда наступает зима и начинает накапливаться снег, каждый дополнительный сантиметр свободного пространства имеет значение.

Раздвижные ворота против распашных

Основное различие заключается в том, что раздвижные ворота скользят внутрь и наружу, тогда как распашные ворота открываются и закрываются по широкому полукругу. Откатные ворота обычно используются, когда традиционные решения для ворот немыслимы. Они идеально подходят, если у вас ограниченное пространство и неровная поверхность.

Раздвижные ворота часто используются, когда конструкция распашных ворот непрактична. Однако по сравнению с распашными воротами владение и установка откатных ворот будет стоить дороже. Даже если ворота имеют тот же дизайн, материалы, размер и общее качество, они часто стоят дороже.

Однако, с точки зрения эстетики, распашные ворота имеют традиционный и культовый дизайн, который мы ценим в воротах. Это ворота, которые открываются из центрального ядра, передавая ощущение открытости и свободы. Театрализованное приветствие в резиденции — это постепенное открытие роскошного дома через открывающиеся одностворчатые или двустворчатые ворота.

Раздвижные ворота более безопасны?

Раздвижные и распашные ворота могут быть встроены в вашу общую систему безопасности частного или коммерческого назначения. Кроме того, оба типа могут управляться вручную или автоматически.

В большинстве случаев раздвижные ворота обеспечивают большую безопасность, поскольку их труднее открыть силой, а также они лучше защищают, выступая в качестве сдерживающего фактора. Поскольку этот тип ворот открывается в сторону, а не внутрь, он также помогает максимально увеличить пространство.

Распашные ворота, напротив, в некоторых случаях считаются более безопасными. Поскольку в них меньше движущихся компонентов и меньше шансов зацепить молодые руки или пальцы при открывании, чем в раздвижных воротах, эти ворота часто используются в детских садах, парках и других общественных местах.

Во всяком случае, эти ворота обеспечивают безопасность домовладельцев. Но, конечно, в основном это будет зависеть от того, как устроены ворота и какие элементы безопасности они имеют.

Должны ли ворота открываться или открываться?

Одностворчатые и двустворчатые ворота могут открываться как внутрь, так и наружу, но обычно рекомендуется открывать внутрь. Направляясь внутрь, очень важно оставить достаточно места для открытия ворот, а также дополнительное пространство для таких объектов, как автомобиль за воротами.

Действительно, распашные ворота всегда должны открываться внутрь, в частную зону, а не наружу, в сторону общественной зоны.

См. дополнительную информацию по теме в нашей статье о современных подъездных воротах на этой странице.

Ангарские ворота своими руками чертежи. Как сделать распашные ворота своими руками: уникальная технология

Ангарские ворота своими руками чертежи. Как сделать распашные ворота своими руками: уникальная технология

Любой дачный участок в обязательном порядке должен быть оборудован забором и воротами. Если у вас есть автомобиль, то процессу изготовления ворот стоит уделить особое внимание. На сегодняшний день существует несколько видов ворот, которые можно сделать. Большой популярностью пользуются народные или консольные ворота. В этой статье мы расскажем вам о том, как сделать откатные ворота своими руками.

Преимущества и недостатки консольных ворот

Прежде чем приступить к подробному изучению вопроса установки и изготовления откатных ворот своими руками, предлагаем ознакомиться с их положительными и отрицательными сторонами.

Преимущества:

• Благодаря отсутствию открывающихся створок консоли появляется значительно большее полезное пространство внутри и снаружи двора. Это объясняется тем, что открытые ворота направлены вдоль забора.
• Особая конструкция откатных ворот сводится к тому, что нет ограничений снизу и сверху габаритов.
• Установленное полотно откатных ворот подвешивается над уровнем земли примерно на 100 мм. Поэтому при обильном снегопаде ничто не помешает процессу их вскрытия.
• Механизм открывания спрятан в балке. В результате они защищены от негативного воздействия влаги и других атмосферных явлений.
• Если устанавливать своими руками, то открыть можно даже ребенку.
• При соблюдении технологии изготовления фундамента под консоль устройство откатных ворот выдерживает серьезную ветровую нагрузку.
• Изготовленные тангенциальные ворота легко оснащаются автоматикой. Так, открытие может быть выполнено с помощью пульта дистанционного управления.

Есть и минус решения:

• Если у вас нет навыков в строительстве таких конструкций, вы можете столкнуться с трудностями. Объясняется это тем, что из всех видов откатных ворот консоли сделать своими руками сложнее всего.
• Для открывания створки консоли откатных ворот вдоль ограждения должно быть свободное пространство в 1,5 раза больше размеров самих откатных ворот. Не всегда есть возможность его обеспечить.

Разновидности конструкций

По типу откатных конструкций ворота делятся на консольные, подвесные и откатные направляющие. Что касается консоли, то это те самые коньковые ворота, большинство из которых подвешены в воздухе. Сама балка оснащена П-образным профилем, внутри которого расположены ступени. Внутри этой балки находится ролик. Таким образом, вся нагрузочная нагрузка от движения полотна откатных ворот передается на балку через ролики. Консольные откатные ворота также подразделяются по расположению: вверху, посередине, внизу.

Что касается подвески, то здесь тоже балка. Но его упор осуществляется на две колонны, которые устанавливаются в проем своими руками. Этот луч имеет особую структуру. Ее края загнулись внутрь. Внутри балки установлены ролики, за которые осуществляется движение откатных ворот.

Если говорить о выдвижной конструкции на рельсе, то ролик крепится внизу створки консоли, которая при открывании перемещается по направляющей балке. Этот тип откатных ворот самый простой в изготовлении. Однако, если говорить за минус скип-створки, то он сводится к тому, что в рейке может скапливаться мусор, листва и снег. Все это будет препятствовать процессу движения откатных ворот.

На чем остановить выбор

Какой тип откатных ворот лучше однозначно сказать сложно. Однако необходимо разделить их по некоторым признакам. Если вы хотите большой надежности, то стоит отдать предпочтение подвесным раздвижным воротам. Эта система имеет долгий срок службы. Кроме того, они очень просты в использовании. Срок их эксплуатации может достигать нескольких десятков лет. Однако у них есть один недостаток – имеющаяся балка создает ограничения по высоте въезда автомобиля к вам во двор.

Важно! На сегодняшний день существует одно оригинальное решение, которое нивелирует дефицит. Так, при открытых откатных воротах перемычка над входом просто снимается, а затем одевается по мере необходимости. Это особенно эффективно, если время от времени проезжает крупный транспорт.

Если смотреть на вопрос со стороны цены, то откатные ворота на рейке самые доступные и дешевые. Нужно заложить направляющую, приварить звонок и усилить колесо. Ну а самая дорогая конструкция — консольная. Она очень сложно исполняется. Однако в ее сторону есть большое количество положительных сторон, перечислим некоторые:

• Очень прост в эксплуатации.
• Вы можете автоматизировать процесс открытия.
• Никакие природные явления не выведут систему из строя, разве что у вас в деревне будет ураган.

Что нужно продумать заранее

Итак, в первую очередь следует понять, возможно ли в вашем случае, что это проходные консольные ворота своими руками. Ведь в некоторых ситуациях это вообще невозможно. Итак, в первую очередь следует подумать о таких нюансах и моментах:

• Возле откатных ворот вдоль забора должно быть достаточно свободного места минимум в 1,5 раза. Причина в том, что выдвижная конструкция консоли имеет не только ткань, закрывающую проем, но и особую конструкцию, имеющую размер примерно половины всего проема. За счет этого работа всей системы будет налажена правильно.
• Вдоль забора от ворот должен быть свободный прямой участок, так как откатные ворота двигаются только по прямой.
• Рельеф всей площади основания должен быть ровным. Ничто не должно препятствовать свободному перемещению консоли ворот.
• В сторону, где откатываются ворота, не должна присутствовать калитка. Он должен быть с противоположной стороны. Плюс исключить высокие пороги, чтобы даже пожилым людям не было сложно его спустить.
• Не рекомендуется одновременное использование откатных ворот в качестве калитки. Почему? Дело в том, что любой механизм рассчитан на определенное количество циклов. А если при каждом удобном случае открывать откатные ворота, а не до конца, они могут прослужить вам меньше заявленного времени.

Если по всем этим параметрам все проходит, то можно переходить к выполнению расчетов. Также можно подготовить ворота своими руками по чертежам, схемам и эскизам конструкций. Денежные средства этого значительно упростят выполнение задания.

Делаем правильные расчеты

Итак, в первую очередь должны быть сделаны правильные расчеты, без них никуда. Если вы проигнорируете этот этап, то вряд ли ваш проект завершится успехом. Итак, технологический расчет обязательно включает в себя следующее:

• Высота и ширина проема.
• Противовес.
• Суммарный вес всех элементов скатерти.
• Изготовление схемы или чертежа.

При расчете высоты и ширины щелевых ворот необходимо учитывать современный рынок. Например, если вам нужно построить профиль, то тут проблем не будет. А вот если вам нужно разрезать лист профнастила, то здесь возникают определенные сложности. Плюс ко всему конечный результат с ровным листом профнастила будет не очень красивым.

Также учитывается вес всей втягивающей конструкции. Если этого не сделать, подобрать соответствующий механизм открывания ворот будет сложно. Ведь ролики и другой механизм должны справляться со всей нагрузкой на протяжении всего эксплуатационного периода.

Важно! Если по схеме щелевых ворот обязательно учитывается ветровая нагрузка. Поэтому следует оценить особенность ветров в вашей местности. Но в любом случае необходимо задавать небольшой запас прочности в конструкции коньковой рамы ворот.

Итак, проще всего получить готовый эскиз в специализированной компании. Но в этом случае вам придется распрощаться с энной суммой денег. Но при желании такие расчеты производятся своими руками без привлечения специалистов данного профиля. Далее приведем расчеты, которые касаются консольных ворот.

Высота и ширина проема

Таким образом, ширина консольной створки ворот будет равна ширине проема, минимальному расстоянию между центрами каретки, технологическому отступу закрытия/проема. В любом случае в конечном итоге люк консоли должен быть больше от затемнения, чтобы он перекрывал все возможные щели и зазоры.

Противовес

Это один из важных моментов. Так что у консольных ворот обязательно должен быть противовес. Денежный баланс поможет обеспечить равномерную загрузку вагонов. Поэтому логично предположить, что противовес будет велик.

Размер противовеса в любом случае не должен быть меньше 40 процентов от ширины ворот. Идеально, когда на противовес приходится 50 процентов ширины консольной створки. Так, если консольная створка имеет 4000 мм, то противовесы должны иметь 2000 мм.

Масса

Для расчета этих показателей заранее следует определиться, из какого материала будут изготовлены откатные ворота. Например, профнастил имеет 4 кг/м 2 . Что касается стали, то лист толщиной 2 мм имеет 17 кг/м 2 . Так, если учесть все детали и элементы, вес всей консоли створка вместе с рамой может достигать до 200 кг.

Если вы уже определились с этими данными, то можете выбрать подходящую балку, механизм, ролики и тому подобное. Например, если ворота имеют вес 300 кг, то брус может иметь толщину 3,5 при размерах 9× 5 см. В любом случае необходим запас прочности.

Прочность фурнитуры

Если не рассчитать возможную нагрузку на фурнитуру, то все может закончиться стремительным исходом. Итак, для откатных ворот необходимо приобрести следующие комплектующие:

1. Видеоролики.
2. Опорная шина.
3. Тапочки.

Как исключить вероятность негативных последствий от воздействия ветровой нагрузки? В этом случае необходимо отталкиваться от таких параметров: ветровая нагрузка 12 м/с составляет до 90 кг/м 2 . Вся эта масса равномерно распределяется по всему откатному затвору. При этом выбранная фурнитура также должна иметь запас прочности, чтобы при сильном ветре она не вышла из строя. Итак, учитываем боковой момент в 100 кг/м 2 . Его следует умножить на 8 кг/м 2 . В результате получится 800 кг/м 2 . На каждый опорный элемент будет приходиться нагрузка до 180 кг и его немного. Итак, выбранный вами ролик или другие комплектующие должны иметь запас прочности и быть мощнее от заявленной массы полотна минимум процентов на 30. Но помните, это не повлияет на срок службы. Этот параметр напрямую зависит от расстояния между центрами каретки.

Прочие расчеты

Не менее важно убедиться в надежности стойки откатных ворот. Также опоры под роликовый механизм должны справляться со всеми нагрузками. Следует заранее рассчитать, какое количество анкеров будет использовано для крепления. На столбах опоры должны быть правильно рассчитаны закладными. Что касается создания фундамента, то на его стоимость может уйти около 40 процентов всего бюджета на изготовление консольных ворот.

Какие комплектующие выбрать

Как уже было сказано, выбор комплектующих будет зависеть от веса, ширины и высоты откатных ворот. Стоит выделить несколько хороших фирм, которые действительно производят качественные комплектующие для изготовления и монтажа консольных ворот:

• Flatelli Combello и Combi Arialdo – итальянский бренд.
• Doorhan и роллтек — отечественная марка.
• Алютех — из соседней Беларуси.

Итак, допустим, в вашем случае будет использоваться рельс, имеющий длину 6 метров. Как сделать правильный выбор комплектующих для него? Для этого учитывают длину ворот и прибавляют к ней 40 процентов. Еще продумываются возможные нагрузки и учитывается длина самой балки. Итак, если в вашем случае проем имеет ширину 4 метра, то выполните действие: 4 м + 40% = 5,6 метра. Зачистив от него, следует купить комплект с лучом 6 метров.

Особая последовательность монтажа ворот

Итак, теперь предлагаем вам рассмотреть всю последовательность монтажа консольных ворот своими руками. Сразу отметим, что сложным этапом является создание чертежа ворот. В остальном вся работа выглядит так:

1. Заливка фундамента.
2. Прокладка электропроводки, если планируется сделать процесс открывания откатных ворот автоматическим.
3. Установка ворот своими руками.
4. Установка ответного поста.
5. Установка автоматики.
6. Проверка работы.

Итак, теперь пошагово читаем вкратце технологический процесс. Но сначала определимся со списком необходимых инструментов, которые пригодятся при изготовлении консольных ворот:

• Сварочный аппарат. Без него не обойтись, потому что каркас желательно сделать их профильной трубой. Лучше использовать инверторную модель, так как такой сварочный агрегат обеспечит красивый сварочный шов.
• Воздушный компрессор. Он поможет вам произвести качественную покраску готовых створок консоли. Краска ляжет на поверхность равномерным слоем.
• Болгарский.
• Диски отрезные на болгарку.
• Шлифовальные диски на кофемолку.
• Молоток.
• Дрель.
• Строительный уровень.
• Зажимы.
• Зажимы.
• Рулетка.
• Маркер и прочее.

Итак, при наличии наличных, всего инструмента и необходимого материала можно сделать ворота своими руками по чертежам, фото и видео. Поэтому будьте предельно внимательны к ним, а также просмотрите подготовленное видео в этой статье.

Делаем фундамент

В первую очередь делается фундамент. Для этого выполняется разметка будущего котлована. Итак, отразим на участке расстояние, которое на 1/2 равно ширине проема. От ворот в сторону площадки ширина ям будет примерно 500 мм. Опорные столбы от уже существующего забора можно использовать в качестве опорных штифтов. Если такой возможности нет, то устанавливается ответный столб. Для его установки выкопайте яму напротив проема.

В процессе изготовления фундамента возиться также с прокладкой электрического кабеля. Его можно уложить в специальную гильзу или трубу, которая заливается бетоном. Это необходимо сделать, если используется система автоматизации.

Что касается глубины фундамента под консольные ворота, то она должна быть больше уровня промерзания грунта в вашем регионе. В итоге глубина будет около 2000 мм. Далее следует взять швеллер, из которого будет изготовлена ​​закладная. Его укладка должна быть выполнена так, чтобы он помогал максимально близко к столбу опоры. Направление швеллера должно точно совпадать с будущим ходом створки. Плюс ко всему, швеллер должен лежать строго по уровню.

На следующем этапе выполняется заливка фундамента. Бетон должен немного скрывать закладной элемент. После заливки должно пройти не менее шести дней. Как только бетон застыл, можно переходить к следующему процессу – установке ворот своими руками.

Есть еще несколько способов обустроить фундамент под консольные ворота. Итак, существует технология свайно-монолитного фундамента. Для этого в почву следует вкопать два армированных столба. Они связаны друг с другом с помощью канала.

Важно! Этот метод не требует большого количества бетона. В результате он считается менее трудоемким и менее дорогим. Также нужно меньше времени на ожидание его высыхания.

Под каждым армированным столбом снимается земля садовым бором. Диаметр одной колонны может достигать до 300 мм. Эти отверстия располагаются максимально близко к забору. При этом между ними обязательно должна быть траншея, которая заливается бетоном.

Еще один способ закладки фундамента сводится к забивке свайно-винтового фундамента. Это самое простое решение, ведь земляные работы проводить не стоит. Также исключен процесс бетонирования. Вся суть работы заключается в том, что сваи закручиваются в грунт. Предварительно их следует обработать эпоксидной смолой, чтобы исключить образование коррозии.

Каркас ворот

На следующем этапе, пока не высох залитый фундамент, можно приступать к сварке каркаса откатных ворот. В качестве основы можно использовать готовые чертежи ворот. Обрезку консольной створки можно выполнить из профильной трубы. Это отличное решение, ведь дальнейшая их облицовка не создаст никаких сложностей.

Итак, чтобы сварить каркас откатных ворот, необходимо вырезать все элементы соответствующих размеров. Положите их на ровную поверхность. Сначала рекомендуется приварить прихватки, чтобы можно было проверить диагональ и ровность всей конструкции складывающейся рамы. Если все нормально, то тщательно проваривается каждый шов. После этого сварочные швы следует зашлифовать болгаркой со специальным шлифовальным кругом. Перед их установкой можно обработать каркас антикоррозийным составом своими руками.

Установка ворот

Следующий этап — установка откатных ворот своими руками. Сначала выполните разметку. Нужно потянуть за шнурок, который будет обозначать направление движения консольной створки. Далее идет крепление регулировочных площадок. После определяют крайние положения роликовых опор. От края проема следует отступить 150 мм по закладному элементу. Разрежьте первую касательную тележки. Чтобы определить положение второй тележки, то от общей длины откатных ворот отнять 100 мм на плоскости закладного элемента.

Сделав все расчеты и замеры, монтаж откатных ворот своими руками. Приварка приварки ко второй тележке регулировочной площадки. После этого консольный лоскут оказывается в проеме. Сразу отрегулируйте его по уровню и по всем положениям. Если все четко, проводится окончательное крепление.

Итак, этот процесс выглядит так:

1. С роликов аккуратно снимаем откатные ворота.
2. Также должны быть сняты регулировочные площадки и тележки.
3. Добро пожаловать на ипотечный элемент сайта.
4. Блокируют роликовую тележку.
5. После этого тележка полностью раскачивает ворота, то есть отдает их в закрытое положение.
6. Для окончательной регулировки используйте гаечный ключ. Все подогнано четко по размеру.

Кроме всего прочего, необходимо проверить правильность крепления тележки. Для этого внутрь несущего профиля в месте крепления к площадке следует направить гайки, расположенные сверху. После этого ворота должны открыться несколько раз подряд, а затем закрыться. Если в ходе этих испытаний вы обнаружили, что шибер движется относительно свободно, гайки следует затянуть обратно. Если жестко, то это признак наличного перекоса в плоскости, перпендикулярной движению откатных ворот.

После полной регулировки консольных ворот можно приступать к установке концевого ролика. Его установка выполняется внутри несущего профиля. Крепление происходит за счет специальных крепежных болтов. После этого крышка к профилю ворот приваривается.

Совет! Некоторые из этих креплений выполняются с помощью болтов. Но с учетом нагрузки лучше приварить.

Стоит учесть еще один важный нюанс. В период снегопада внутри несущего профиля может ощущаться запах снега. В результате это будет препятствовать нормальному движению откатных ворот. Чтобы этого не произошло в вашем случае, рекомендуется с внутренней стороны откатных ворот завить стерню несущего профиля.

При установке ворот своими руками также выполняется фиксация фиксатора и роликов. Ролики должны захватывать верхнюю часть полотна откатных ворот. Кронштейны, в свою очередь, направляются в сторону опор опоры.

Еще один элемент — ловушка. Он установлен ниже. Его наличность позволяет снизить нагрузку на роликовые тележки при полном закрытии ворот. Чтобы выполнить правильную установку ловушки своими руками, консольные ворота полностью закрывают и так определяют их расположение. Также монтируется и верхняя ловушка.

Консольные ворота Проведение и покраска

Завершающий этап работ сводится к покраске каркаса ворот. Для этого используется специальная краска, способная справиться с прямыми ультрафиолетовыми лучами и резкими перепадами температур. Цвет подбирается под цвет облицовки, например, профнастила или цвета забора. Перед нанесением слоя краски нужно убедиться, что на всей поверхности нет других выступающих элементов, которые будут портить весь внешний вид. После шлифовки поверхность обрабатывается ацетоном, с целью обезжиривания. Далее наносится слой грунтовки. Наносить краску пульверизатором намного проще. Это исключит образование провалов и тому подобное. Покраску проводят в два слоя.

Далее выполняется обшивка откатных ворот. Одним из доступных материалов является профнастил. Его крепление может осуществляться с помощью заклепок. Некоторые используют винты для металла. Монтаж листов выполняется одним или двумя волнами своими руками.

Установка фурнитуры

Также необходимо установить замок своими руками, если он предполагается. Замок врезается в профильную трубу. Чтобы защитить его от прямых капель дождя и других осадков, можно сварить защитный кожух для замка.

Установка автоматики

Если вы решили установить автоматику на откатные ворота своими руками, крайне важно сделать правильный выбор системы автоматики. Он должен быть устойчив к негативному воздействию окружающей среды. Что касается его выбора, то обязательно учитывайте следующие параметры:

1. Мощность двигателя. Он должен иметь небольшой запас по мощности. Опять же, мощность двигателя выбирается исходя из общей массы консоли ворот. А если в ваших краях сильные морозы, то двигатель, тем более, должен справляться с такими нагрузками.
2. Из чего сделана шестерня в коробке передач. Самый надежный материал – металл. Он отлично справляется со всеми воздействиями окружающей среды.
3. Метод или тип переключателя. Если перед вами металлический концевой выключатель, то будьте готовы к тому, что при морозах он может давать сбои. Поэтому предпочтение следует отдавать магнитным аналогам.

Заключение

Итак, здесь мы рассмотрели все особенности изготовления откатных ворот своими руками. Как видите, существует большое количество нюансов, которые крайне важно учитывать. Надеемся, что данный материал был для вас полезен и дал много пищи для размышлений. Для закрепления и усвоения всего изложенного материала предлагаем просмотреть подготовленное видео по изготовлению ворот откатных своими руками.

Владельцы частных домов и гаражей давно оценили удобство въездных ворот распашного типа.

Это естественно, ведь такая конструкция была чуть ли не единственной на протяжении сотен лет.

Простота в эксплуатации и надежность всегда были в цене. Так что сейчас дакеты, а владельцы дач продолжают совершенствовать свой конструктив.

И если сначала их основу составляли деревянные глухие ворота, то их современный вид может быть представлен высокотехнологичным автоматизированным комплексом.

Виды и виды распашных ворот

Как уже было сказано выше, распашные входные двери в зависимости от материала могут быть двух видов: деревянные и металлические. По конструкции принято различать ворота галечные (дуплексные) и с одним дуплом (створчатые).

Очень часто, особенно в воротах для гаражей, ангаров и складских помещений, применяется комбинированный тип — ворота галечные с калиткой. Тем самым экономится место и материалы для отдельного входа. Но в большинстве случаев они выполняются в виде «глухих» элементов, и лишь в некоторых местах (госучреждениях, больницах и т. д.) можно встретить кованые, решетчатые или трубчатые распашные ворота с въездом в них.

Другим видом ворот являются металлические распашные ворота на две створки с применением декора и (или) обшивки крашеной соломой. Полы ворот имеют облегченный вид, а вход (калитка) выполнен рядом с ними.

Этот вид идеально подходит для частного дома. Широкое применение он получил потому, что служит десятилетиями и практически не требует ремонта, в отличие от деревянных аналогов. Дополнительно конструкции могут быть оснащены автоматикой, что еще больше повысит их функциональность.

Устройство распашных ворот

Рассмотрим чертеж типовой конструкции ворот из профнастила. В его основе каркас из профиля квадратной или обычной трубы диаметром от 20 до 40 мм. Каждая створка может иметь одну или две горизонтальные стойки для повышения жесткости конструкции (схема 1).

Возможны и другие варианты, например, одна горизонтальная и две диагональные. Это место четко удерживает геометрию ворот (схема 2).

Сделать шлагбаум своими руками под силу любому хозяину, если он в достаточной степени владеет навыками сборки металлоконструкций. Вам понадобится умение пользоваться сварочным аппаратом, буровиком, болгаркой, ростверком и измерительными приборами. Также может потребоваться покраска.

Каждая створка ворот прикручивается на саморезы или приваривается на петле к столбам. На створку достаточно двух петель диаметром 20 или 30 мм. Столбы также выполняются в виде металлической трубы диаметром 70 -76 мм, либо профилированной 20х40 мм.

В качестве опоры ворот можно использовать непосредственно железные трубы (шарнирный столб), но в зависимости от конструкции забора их монтируют в кирпичные (бетонные) столбы. Для этого в кирпичной кладке необходимо предусмотреть две закладные детали, к которым привариваются приставные стойки. Для диагональных (диагональных) и сшитых рекомендуется использовать профиль 20 х 20 или 20 х 40 мм.

Практикой установлено, что оптимальной шириной для въездных ворот частного пользования можно считать размер 3 метра. Этого вполне достаточно для любой легковой или грузовой машины. Если вы хотите сэкономить, то не стоит уменьшать размер более чем на 20 см. Высота ворот в большинстве случаев, без учета подъема над землей, равна двум метрам.

Запорно-шиберный механизм, как правило, состоит из «г» молотильного штифта (стопора), расположенных внизу каждого грота. С опорой на землю в месте крепления ворот имеются отверстия из труб, внутренний диаметр которых на 5 -10 мм больше толщины заглушки. Жестких ограничений по длине нет, но все же желательно делать их не более 50 см. В дополнение к стопорам можно предусмотреть горизонтальный затвор, сквозной разрыв линии.

Как уже было сказано, самым простым и практичным вариантом отделки ворот является шитье соломкой. Профнастил будет органично вписываться в общий дизайн, если забор будет выдерживаться в едином стиле. Обычно профнастил на калитку крепится на расстоянии 5 -7 см от уровня (основания).

Автоматика ворот

До сих пор мы рассматривали схемы обычных распашных ворот. Но что делать, если вдруг надоест вручную постоянно открывать и закрывать створки или по каким-либо причинам захочется их обновить. В этом случае инженерами разработаны так называемые линейные электроприводы (автоматика).

Данная система состоит непосредственно из самих линейных электроприводов (2 шт), а также блока управления, сигнальной лампы, антенны и электромагнитного замка. Автоматические распашные ворота питаются от напряжения обычного бытового переменного тока напряжением 220 Вт. На фото все элементы системы изящно вписываются в оригинальный дизайн ворот «под старину».

Очень важно перед установкой автоматики заранее предусмотреть несущие опоры. Как и в предыдущих примерах, желательно из бетона, а еще лучше из кирпича.

Возможны три варианта установки автоматических ворот в зависимости от направления открывания штока: наружу, вовнутрь и вовнутрь с доработкой несущих стоек. В каждом из них установка автоматики осуществляется в определенной последовательности. В нашем случае может потребоваться установка наружу, либо последний вариант (на человека), так как мы изначально рассматривали вариант будущей автоматики.

Расположение блока управления системой может быть разным (слева или справа), важно подобрать правильные сечения проводов. На рисунке ниже показана ориентировочная схема расположения элементов системы и сечение провода.

Привод для установки имеет особенность, необходимо специально предусмотреть расстояние от несущей стойки. Если это не предусмотрено и ворота нужно делать внутрь, как в нашем случае, то нужно просто аккуратно выдолбить и разместить места для них.

Цена линейных приводов колеблется от 23 до 36 000 руб. Например, электропривод фирмы «Дорхан» SWING-5000 (до 5 метров) стоит около 25 тысяч.

Технология строительства и установка распашных ворот

Ворота должны изготавливаться в стационарных условиях на земле и выровненной поверхности (лафет). Размеры ваших ворот должны точно совпадать с проектными чертежами. То есть все заготовки нужно обсыпать болгаркой с допуском 1 мм. Затем, заменив прямые уголки, приварите детали будущего периметра створки ворот, а затем по диагонали и по диагонали.

Разметку под петлю производят на расстоянии не менее 30 — 40 см от края рамы и к ней приваривают шлейф. Петли можно купить в магазине или заказать в токарной мастерской. После смонтированного столба проделывают те же действия со сваркой, захватом.

Если все точно по размеру, слабее полностью шлейф. Можно не использовать сварку, но тогда придется накручивать толстую сталь на саморез. Покраску по металлу можно крепить к профлисту саморезами со столбом.

Установка распашных ворот читается по разметке опорных (бетонных или кирпичных) столбов, по центрам главной оси ворот. На основе столбов нужно соорудить на бетоне железную трубу диаметром 100 мм. Его необходимо прожечь на глубину 130 -150 см. Сделать это лучше всего шурупом (берой) соответствующего диаметра, оставив бетонное место около 10 см по окружности.

Выставляя основание кирпичной колонны, используйте уровень и проверьте вертикаль в обеих плоскостях. Между сеткой необходим зазор 20 мм, который можно перекрыть выбранной металлической полосой шириной 50 мм. Так что допуск необходим, так как в жаркие дни при нагреве металл расширяется, и ваши ворота могут просто заклинить. Самодельные распашные ворота будут выглядеть не хуже заводских аналогов, если подойти к процессу их сборки с умом.

Вариантов размещения ворот много, но описать все просто невозможно. Каждый случай индивидуален и поэтому изготовление распашных ворот можно назвать творческим процессом, где каждый владелец может воплотить собственные разработки или взять уже существующие.

Надежные, удобные в эксплуатации и простые металлические ворота отлично подходят для установки на дачных участках, дачных участках и любых других объектах. Сборку и монтаж рассматриваемой конструкции можно выполнить своими руками. Это достаточно просто и гораздо выгоднее, чем доверить ту же работу профессионалам. Чаще всего на индивидуальных участках устанавливаются распашные металлические ворота. Это самая простая в сборке система, с устройством которой вы самостоятельно справитесь с любыми задачами.

Перед началом работ по устройству металлических ворот необходимо подготовить подробный грамотный проект возводимой конструкции. Самое главное – определить оптимальные размеры.

Так, если через ворота будут проезжать грузовики, то ширина конструкции должна быть 350-400 см. Для легковых автомобилей будет вполне достаточно ширины в 250 см.

Что касается высоты, то для ворот на частных территориях обычно вполне достаточно показателя в 200-250 см. Все, опять же, зависит от размеров автомобиля.

Дополнительно укажите проект некоего зазора между поверхностью Земли и рамой ворот. Благодаря этому зазору можно открыть ворота в снежную погоду.

Особенности конструкции ворот

Основой конструкции металлических ворот является каркас. Для сборки каркаса обычно используют обычную трубу диаметром 2-4 см. Каркас также можно изготовить из профиля квадратного сечения.

Каждая створка ворот должна быть оснащена 1-2 горизонтальными накладками, благодаря чему будет обеспечена более высокая жесткость системы. Вместо горизонтального расположения можно выбрать другие варианты, например, разместить один поперечный горизонтальный расход и два диагональных.

Для самостоятельной сборки ворот необходимо владеть навыками обращения с болгаркой, элементарными измерительными приборами, сварочным аппаратом, отверткой, коричневым. При отсутствии должных навыков придется потратить некоторое время на обучение.

Для крепления створки можно использовать шурупы, но лучше выполнить стандартное крепление петлями. На одну створку пара петель диаметром 2 или 3 см.

Опорные столбы изготавливаются из профилированной трубы 2х4 см или круглой трубы диаметром 7-7,6 см.

Опоры можно возводить непосредственно из труб, зарытых в землю и закрепленных бетонным раствором. Также возможен вариант, при котором трубы устанавливаются в кирпичные столбы. В кирпичной кладке должна присутствовать пара закладных деталей. К ним будут привариваться стойки-крышки самодельных ворот.

Запорный механизм металлических ворот обычно имеет форму буквы «Г» и изготавливается из железного штифта. Элементы механизма устанавливаются внизу каждой створки ворот.

В месте фиксации створки в грунте создаются специальные монтажные отверстия. Для их устройства удобно использовать металлические трубы. Подбирайте такие трубы так, чтобы их внутренний диаметр примерно на 1 см превышал толщину запорного механизма. Желательно, чтобы длина этих труб не превышала 500 мм.

Для покрытия металлического каркаса удобнее всего использовать профилированные листы. Современный профнастил прекрасно вписывается в дизайн любого участка. Подберите такой материал, чтобы он хорошо сочетался с забором. Профессиональный чиновник обычно закрепляется на высоте примерно 50-70 мм от основания.

Что потребуется для работы: перечень инструментов и материалов

Заранее подготовьте все необходимое при выполнении рассматриваемой работы.

Комплект для самостоятельной сборки металлических ворот

1. Трубы указанных выше размеров.

2. Кирпич.

3. Марка цемента не ниже М400.

5. Металлический профиль.

7. Молоток.

8. Заклепки.

9. Саморезы.

10. Карандаш.

11. Измерительные инструменты (кантователь, рулетка).

12. Эмери.

13. Болгарский.

14. Кисточка и краска (если вы планируете красить ворота после установки).

Пошаговая инструкция по сборке и установке ворот

Первый этап — Изготовление опор

Подготовить материалы для сборки светящихся опор и собрать их в единую конструкцию. В качестве основы можно использовать трубы и металлический профиль. Вам также понадобится канал. Важно, чтобы ширина полки была не менее 10 см. Чем прочнее опора, тем длиннее вся конструкция.

Второй этап — установка опор

Растворные опоры будут подвергаться повышенной нагрузке, особенно при закрытии и открытии конструкции. Поэтому на этапе установки опор от вас потребуется гораздо больше ответственности, нежели при установке соседнего забора.

Опоры меняют местами в землю и заливают бетонным раствором или тем же кирпичным основанием. Также есть вариант установки опоры прямо на кирпичные основания, но для новичка правильно выполнить эту установку очень сложно.

Сараи Сделать из гаража петли. Количество петель подбирайте в зависимости от размера и веса створки. В большинстве случаев на каждую створку достаточно двух петель. Если створка очень массивная, увеличьте общее количество петель до шести штук.

К обеим сторонам каждой петли приварить стальные пластины толщиной около 5 мм. Пластины должны быть приварены по всей площади соприкосновения.

Третий этап — устройство столбов

Изготовьте эти стойки из квадрата квадратного сечения. Отрежьте пару кусков одной длины. Непосредственно длина этих деталей должна быть примерно на 20-30 см меньше высоты несущей створки.

К готовым колоннам привариваем пластины навесных петель. Должно получиться два одинаковых по размеру и пространственному оформлению.

Закрепить готовые конструкции на установленных опорах. Крепление следите за тем, чтобы между предстоком и несущей конструкцией оставалась ширина не более 3-4 мм.

Отрежьте верхнюю часть металлоизделия соответствующей длины и закрепите срез в верхних точках опорных стоек.

Полностью закрепите все элементы конструкции с помощью сварочного аппарата. Следите за точкой сварки.

Четвертый этап — заключительный

Установить центральные стойки в количестве двух штук по центру металлических ворот. Монтаж Выполняйте так, чтобы между указанными элементами оставался порядка 1 см. Центральные стойки нужно «тошнить» сваркой. Стальные пластины тщательно приварены к опорным стойкам.

Для усиления самодельных ворот возьмите лист стали толщиной около 50 мм и разрежьте его на 8 частей. Закрепите полученные детали по углам створок-носителей. В конце необходимо с помощью обычной болгарки разделить конструкцию на 2 части, чтобы получилось два одинаковых лоскута.

По возможности сделайте зазоры в пару миллиметров в петлях. Эти интервалы позволят избежать смещения закрылков несущей в будущем.

В завершение можно выполнить финишную отделку готовых ворот предпочтительным материалом, например, краской.

На современном рынке представлено множество средств и приспособлений, позволяющих выполнить автоматику самодельных металлических ворот. Если вам уже надоело двигать створку вручную, купите обычный линейный электропривод, и проблема будет решена!

Рассматриваемое средство автоматизации состоит из двух линейных электроприводов и блока управления. Также в состав входит электромагнитный замок, специальная антенна и сигнальная лампа.

Для питания автоматики подойдет обычная бытовая электросеть на 200 Вт.

Автоматика ворот может быть выполнена тремя различными способами. Конкретный способ выбирается с учетом направления открытия створки ворот. Они могут работать внутри, снаружи или повстанчески с доработкой опорных стоек. Новичкам лучше всего отдать предпочтение варианту с открыванием оттоков наружу.

Блок управления может быть установлен справа или слева. Конкретные рекомендации по установке приведены в прилагаемой инструкции. Также в инструкции указаны требования к сечению проводов. Все эти моменты уточняйте до начала работ по автоматизации.

Непосредственно процесс установки отличается для разных моделей систем автоматики. Конкретную схему рассмотрим индивидуально. Вы найдете его в инструкции к вашему устройству.

Важно знать одну общую особенность установки для всех систем — привод необходимо размещать на определенном расстоянии от опорной стойки. Информацию об оптимальном расстоянии вы также можете найти в инструкции к вашему устройству.

После установки блока управления пользоваться воротами стало намного удобнее. Управлять положением створок можно со специального стационарного пульта или переносного устройства в виде миниатюрного брелока. Также есть конструкции, которые автоматически раскрываются при приближении к ним автомобиля, но этот вариант больше подходит для откатных ворот.

Таким образом, в самостоятельной конструкции металлических ворот нет абсолютно ничего сложного. Вам нужно только определить оптимальные размеры конструкции, собрать основу, закрепить все необходимые элементы, а в конце, если возникнет такое желание, произвести несложные работы по автоматизации системы. Следуйте инструкции, и все обязательно получится.

Хорошая работа!

Видео — Ворота металлические своими руками

Задумав возведение ограждения любого типа для своего загородного дома или при строительстве такого объекта, как гараж, в любом случае возникает вопрос о том, как сделать ворота собственными усилиями.

Виды ворот

Перед тем, как приступить к закупке различных материалов, необходимых для дальнейшего строительства, а также приступить к работе самостоятельно, очень важно разобраться в откатных воротах в целом, хотите быстро сделать откатные ворота своими руками своими руками или любым другим способом.

Если не уделить внимание всем разным важным деталям и выбрать не самый лучший дизайн, то можно смириться с дополнительными не только финансовыми, но и временными затратами

Одним из самых простых вариантов, который на практике чаще всего можно увидеть в загородном доме, являются распашные ворота с дополнительно встроенными или непосредственно примыкающими к установленным воротам.

Данная конструкция ворот состоит в основном из двух стержней. Створки калитки, как и сами ворота, устанавливаются на петли, приваренные к опорным столбам.

В зависимости от пожеланий владельцев дома и советов строителей их крепят иногда к внутренней части опоры, а иногда к внешней. Собственно, в дальнейшем это будет влиять на то, как будут открываться створки ворот — наружу/внутрь.

Очень часто если на фото ворота такого вида, то видно, что они сделаны полностью из качественной древесины. Важный момент, на который следует обратить внимание: при создании створок они не должны быть слишком массивными. В противном случае нагрузка на установленные петли и сами опорные столбы будет слишком большой.

Всегда следует помнить, что детали для подвеса по размерам, а также по прочностным свойствам должны идеально соответствовать весу выбранной створки.

Несмотря на то, что данная конструкция имеет огромное количество разнообразных достоинств в отличие от многих других, у нее есть и свои минусы. Например, со временем может произойти перекос опорных стоек, или, что тоже бывает довольно часто, провисание.

Однако стоит иметь в виду, что такого рода недостатки могут проявиться только в одном случае – если изначально была нарушена технология монтажа или неправильно рассчитан вес створки.

Преимущества откатных ворот

В последние несколько лет откатные ворота стали особенно популярными. В принципе, чертежи ворот этих можно найти в свободном доступе практически на любом ресурсе. Их особенность в том, что они имеют деление на несколько подвидов и выбирают в первую очередь необходимые в зависимости от конкретных условий.

Следует учитывать, что такой вариант ворот подходит только тогда, когда вдоль установленного забора достаточно места. В противном случае при открывании подвижной створки она просто не сможет двигаться.

Имея столько сделать откатные ворота, стоит иметь в виду, что их установка несколько сложнее, чем, например, у ворот распашного типа. По бокам проезда при установке этой популярной разновидности ворот чаще всего устанавливали довольно громоздкие столбы прямо из белого или красного кирпича.

Они позже смонтировали видео. Они поддерживают фиксаторы, а также кронштейны.

Подъемные ворота.

Это идеальный вариант для последующего оборудования, например, гаража. Если вы выбираете идеальную защиту в виде ворот для закрытого прохода во двор дома, то этот тип ворот не подходит из-за того, что они ограничивают высоту.

При этом такой калитке всегда должно быть достаточно просто открыть и, соответственно, закрыть легким подъемом и последующим движением всего полотна резко вверх в плавное горизонтальное положение.

Чаще всего полотно для данного типа ворот создается из металла, который дополнительно обшивается либо качественным деревом, либо любым другим материалом.

Приступать к настройке ворот следует в любом случае, исключительно после того, как будут детально изучены абсолютно все чертежи и инструкции. Только после этого подбираются материалы, которые могут понадобиться, и собирается конструкция.

Внимание!

Фотография с вашими руками

Примечание! Примечание

Когда домовладельцы занимаются строительством заборов вокруг своих объектов недвижимости или в процессе строительства гаражей, всегда возникает необходимость решить задачу строительства ворот. В первую очередь необходимо точно определить подходящую разновидность ворот. В таком вопросе важную роль играет просчет мельчайших нюансов, так как часто возникают ситуации, когда после установки ворот необходимо провести дополнительные работы по обустройству ее участка. Именно по этой причине перед покупкой материалов необходимо изучить конструктивные особенности ворот различных типов.

• Втягивающий;
• Качели;
• Подъемные вертлюги.

Каждая такая конструкция имеет свои определенные отличия, поэтому изучать их необходимо отдельно.

Качели своими руками

Этапы строительства:

1. Установка стоек для подвешивания.
2. Изготовление ворот своими руками.

Естественно, последовательность всегда может измениться.

В качестве стеллажей можно использовать такие материалы:

• Профильная труба определенного сечения;
• Столбы железобетонные;
• Кладка из кирпича или природного камня. В большинстве случаев камень используется с целью облицовки;
• Брус обыкновенный.

Учитывать существующие способы установки колонн:

• Металлические трубы закапываются в землю примерно на 1,5 м. Эта техника всегда будет отличаться от других финансовой выгодой и экономией времени. Также есть аварийная замена стойки. Чтобы не возникло отвода, рекомендуется четко выдерживать один уровень при закапывании столбиков;
• Устройство своеобразного фундамента из бетона в качестве основания под столбы.

Больше внимания следует уделить второму способу установки.

Секвенирование

• С помощью земляного барабана бур копает, минимальная глубина которого должна быть 1 м;
• Оборудована специальная подушка для бетона из песка и щебня толщиной 150-200 мм. Такая площадка необходима для того, чтобы стеллаж никогда не заглублялся;
• Стойка устанавливается и постепенно выравнивается с помощью обычного строительного уровня;
• Стеллаж залит бетоном.

Для сборки ворот необходимо определиться с размерами будущей конструкции. Для упрощения работы рекомендуется создать чертеж, на котором будут указаны все размеры.

После этого можно приступить к изготовлению деталей каркаса по чертежам заранее. При выполнении сварочных работ всегда следует помнить о технике безопасности. Желательно доверить это дело квалифицированному специалисту. Всегда следует помнить, что количество ребер жесткости во многом определяет устойчивость будущих ворот к внешним погодным условиям. Если в качестве стеллажей используются трубы, желательно исключить попадание на них воды.

Также калитку можно украсить изделиями, изготовленными методом холодной ковки. После того, как ворота собраны, можно надеть их на петлю.

Перечислите основные преимущества распашных ворот

• Эконом;
• Относительная простота установки;
• Все этапы установки без особого труда можно выполнить своими силами;
• Для изготовления такой конструкции могут использоваться разные материалы.

Недостатки распашных ворот

В общем, в установке вздутых ворот нет ничего сложного.

Откатные ворота своими руками

Откатные ворота устанавливаются чуть сложнее. С обеих сторон оборудование такой конструкции ставится кирпичными столбами, на которые устанавливаются ролики, держащиеся на высоте кронштейна, и элементы фиксации.

Основной вес всегда должен выдерживать швеллер, закрепленный на надежно установленном фундаменте с внутренней стороны ворот или на железных опорах.

Под швеллер можно установить прочный фундамент или несколько прочных колонн. Для фундамента придется обустроить котлован, на дне которого обустраивается подушка из щебня и песка. После этого в котлован ставится опалубка с гидроизоляцией. В опалубку устанавливается армирующая решетка, после чего в котлован заливается бетон.

Ковер с арматурой монтируется на бетонный фундамент. Этот элемент сильно вдавливается в раствор до полного его погружения. Когда бетон полностью застывает, получается достаточно прочная железная дорога. Только после застывания бетона и установки швеллера занимается установкой самих ворот.

Для каркаса можно использовать квадратную трубу или обычный железный уголок. К квадратному каркасу требуется приварить дополнительные ребра жесткости для повышения устойчивости создаваемой конструкции. Каждый сварной шов обязательно очищается от образовавшегося шлака. Рама шлифуется, после чего покрывается специальной краской, способной защитить от коррозии. Только после этого каркас можно устанавливать на каркас.

Когда все комплектующие элементов конструкции будут подготовлены, а фундамент со встроенным консольным швеллером станет достаточно прочным, можно приступать к креплению составных частей раздвижной системы.

Установка раздвижной системы

Консольные балки монтируются на разной высоте. При разработке таких конструкций определение размеров необходимо выполнять с особой точностью, так как даже при малейших погрешностях консоль может деформироваться.

К недостаткам откатных ворот можно отнести всего 2 особенности.

1. По сравнению с распашными откатные ворота немного дороже.
2. Для отката потребуется немного места вдоль забора.

Перечислите основные преимущества таких ворот

Подробнее об установке откатных ворот можно узнать в этом видео:

Установка подъемно-поворотных ворот

В первую очередь необходимо спроектировать подъемную коммутацию система. Для этого нужно изменить размеры проема и собственноручно сделать подходящий эскиз или найти подходящий чертеж. После покупки всех компонентов и инструментов можно приступать к настройке, состоящей из следующих шагов:

После завершения сборки можно приступить к отделочным и покрасочным работам. В нижней части профиля должен быть специальный паз для уплотнителя.

Достоинство

К недостаткам подъемно-поворотных систем можно отнести

Подробнее о монтаже подъемно-раздвижных систем можно получить, посмотрев это
Видео:

Ради обеспечения безопасности жилых помещений или промышленный объект, сегодня принято устанавливать заборы и ворота. Сегодня современные домовладельцы используют три основные технологии сборки ворот. Суть технологий в том, как они обнаруживаются. Собрать любую разновидность своими руками ни для кого не составит особого труда.

Рецензия Марины Абрамович на «Врата и порталы» — зачем отказываться от свободы ради этих тонких идей? | Art

Выставка Марины Абрамович в Нью-Йорке в 2010 году «Художник присутствует» сделала ее мировой иконой, но она лично не присутствует в мистической феерии своего нового шоу «Врата и порталы». Однако она появилась на пресс-конференции, чтобы объяснить, что, став знаменитостью, она хочет отстраниться от своей работы, чтобы позволить ей говорить самой за себя. Это трудная задача. Как я понял на том мероприятии, она необычайно красива. Она собирается с магнетической неподвижностью, и когда она говорит, кажется, что она синхронизирует свои слова с каким-то скрытым ритмом дыхания и сердцебиения. Ее харизма и сверхъестественная нестареемость завораживают.

Фасилитаторы, обученные тому, что она называет методом Абрамовича, к сожалению, не могут воспроизвести эти неземные качества. Это как если бы Джуди Денч обучала группу людей Методу Денча и заставляла их играть свои знаменитые роли: только не то же самое. Хуже того, он сосредотачивает ваш разум на идеях, лежащих в основе искусства, а они очень тонкие.

Созерцание в инсталляции «Врата и порталы». Фотография: Thierry Bal/Modern Art Oxford

Метод Абрамовича, применяемый здесь, включает в себя медленную ходьбу, мягкое принуждение и сенсорную депривацию. Как только вы задаетесь вопросом, как долго вам придется стоять у стены с закрытыми глазами, они перемещают вас в другое место. Это похоже на участие в проекте «Ведьма из Блэр», и это впечатление подтверждается проблеском Абрамович на экране, который в задумчивости реагирует на некоторые очень похожие на Блэр предметы из оксфордского музея Питта Риверса.

Как только вы задаетесь вопросом, как долго вам придется стоять у стены с закрытыми глазами, вас перемещают в другое место

Суетливые перемещения из одного места в другое лишают его силы. Наконец вы попадаете в самую грандиозную, предположительно кульминационную камеру, посреди которой находятся ворота или «портал»: высокая прямоугольная рама, усыпанная светящимися кристаллами. Вас ритуально проводят по ней, а затем уговаривают лечь на циновку. Предположительно, чтобы обработать духовное путешествие, которое вы предприняли.

Для меня это было подобно смерти. И как только я подумал, что все кончено, они снова повели меня к светящимся воротам. Стоять в нем на этот раз, впитывая его сияние.

Это то, чем хочет поделиться Абрамович, откровение веры Нью Эйдж? Gates and Portals предлагает религиозный, а не эстетический опыт. Чувствовать себя обновленным, очищенным и преображенным этим подавлением себя означало бы принять его мистическое прозрение. И этот смысл сводится к вере в силу светящегося портала, способного перевести вас из одного состояния в другое. Чтобы испытать это, вы отказываетесь от свободы мысли и действия на час с четвертью.

Поклонники партиципаторного искусства утверждают, что оно ниспровергает «пассивность» традиционного музея или галереи, но, несомненно, это действительно пассивный опыт, некритически подчиняющийся коллективному обряду. Напротив, если вы пассивны при изучении музейной коллекции, вы делаете это неправильно. На самом деле, посещение музея Питт-Риверс, где Абрамович недавно проживала, а тропа позволяет вам следить за ее исследованиями, — это напоминание о том, насколько вдохновляющей может быть старомодная коллекция.

Абрамович проводила время в атмосферной викторианской антропологической галерее с поразительно странными экспозициями, от масок до гробов и первобытной украинской фигуры, которую никто даже не может датировать. И все же именно английский фольклор захватил ее. На видео она проводит сеанс с ведьминой лестницей из Сомерсета 19-го века, веревкой, на которую завязаны перья. Внезапно ее глаза широко открываются, как порталы в другую вселенную, и она смотрит на вас, как будто одержимая.

Revelation … Марина Абрамович с 19Лестница ведьмы X века. Фотография: Тим Хэнд/Марина Абрамович/Королевская академия

Вы также можете найти «ведьму в бутылке», которую она изучала. Это, якобы, именно то, что написано на этикетке: пухлая, плотно закрытая стеклянная бутылка, внутри которой заточен дух ведьмы.
