способы соединения труб в системах из разных материалов

Использование труб из различных материалов в одной магистрали — не редкость. Когда требуется соединить ПНД трубы с металлическими, используются специальные детали — переходники, компрессионные муфты с резьбой на одном конце и втулки под фланцевые соединения. Разнообразие соединительных элементов облегчает процесс монтажа и позволяет соединять разнородные трубы различного диаметра.

Содержание

• Как выполнить переход
• Виды соединений
  • Что такое фланцы для соединения разнородных труб
  • НПСП
  • Компрессионное муфтовое соединение

Как выполнить переход

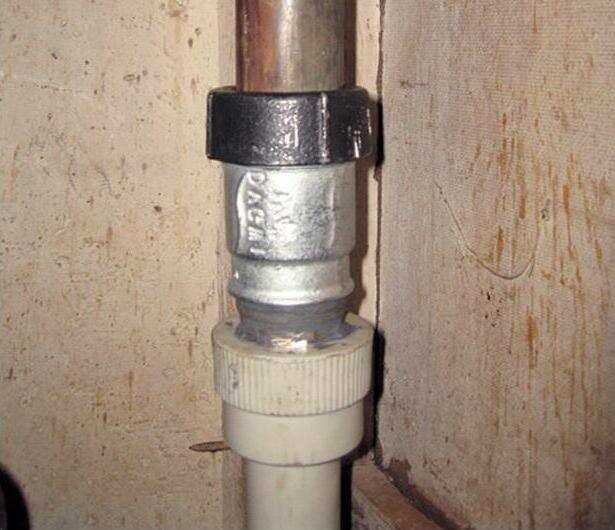

Для соединения трубы ПНД с трубой из стали или чугуна применяют фитинги, с одного конца компрессионные, а с другого — резьбовые. Для монтажа больших участков применяются раструбы и фланцы.

Для труб небольшого диаметра фитинги используются по принципу цангового муфтового соединения: на конец трубы ПНД надевают разобранную часть фитинга — компрессионный узел, закрепляют его с помощью сварки и потом прикручивают элемент с резьбой под металлическую трубу.

Фланцы применяют, когда нет возможности использовать сварное соединение. Монтаж несложен, выбор деталей на рынке — огромный.

Обратите внимание! Фланцевый метод — наиболее доступный и дешевый способ. Соединительные элементы стоят недорого, можно подобрать фланцы для любых труб какого угодно диаметра.

Виды соединений

Таким образом, чтобы соединить разнородные трубы, применяют:

• НПСП — неразъемное соединение в газовых, канализационных и водопроводных магистралях, для которого используется переходник специального назначения. Соединение по сути представляет собой сварку полиэтиленового патрубка со стальным.
• Муфты компрессионные, оснащенные резьбовой нарезкой — обжимной фитинг. Применяется совместно с обжимными кольцами и прокладки, которую можно менять по мере износа.
• Фланцевый переход.

Что такое фланцы для соединения разнородных труб

Сочленение труб из разнородных материалов посредством фланцев оптимален при монтаже магистрали, в которой требуется соединить трубу из металла с ПНД или запорными устройствами. С этой целью применяется втулка вместе с прижимным фланцем, который в свою очередь закрепляется с помощью болтов. Бурт (второе название детали) не дает фланцу соскользнуть при повышении давления в трубе.

Втулки бывают двух видов:

• Сегментные, т.е элементов ПНД, соединенных сваркой встык.
• Литые конструкции, у которых сварные швы отсутствуют. Литая втулка ПНД обеспечивает фланцу необходимый упор и не дает узлу разъединиться. Предполагается также наличие второго фланца на трубе из металла.

Деталь легко монтируется, при этом не требует специального обслуживания. Разнообразие типоразмеров позволяет подобрать втулки любого размера под любой диаметр трубы.

Фланцы также делятся на два вида:

• Фиксирующие, когда фланец надевается на металлическую трубу, а на другой конец крепится трубное изделие из ПНД и вся конструкция закрепляется с помощью прижимного кольца и уплотнителя.
• Резьбовые — фланца имеет резьбу с одной стороны, на которую накручивается труба ПНД с уплотнителем.

Обратите внимание! При монтаже важно обращать внимание на гладкость стальных деталей: любые заусенцы или выступы могут повредить полиэтилен.

НПСП

Конструкция чаще всего применяется при замене поэтапной участков металлической системы на полиэтиленовую, а также для монтирования запорной арматуры.

Для монтажа используют терморезисторную сварку, когда конец полиэтиленовой трубы специальным инструментом нагревается и расплавляется до состояния вязкой массы, а затем под давлением соединяется со стальной трубой. Такое соединение применяют для монтажа высоконапорных трубопроводов.

Нормативные документы регламентируют технические характеристики НПСП:

Предельные значения давления в системе:

• для газовых магистралей ПЭ 80 — 6.4 бар, ПЭ 100 -10 бар
• для водопроводных напорных систем ПЭ 80 — 12.5 бар ПЭ 100 — 16 бар

Длина патрубков регламентируется ГОСТОм ТУ4859-02603321549-98 — для газовых, и ТУ2248-001-86324344-2009 — для водопроводных систем, работающих под напором.

Компрессионное муфтовое соединение

Это разборное модульная конструкция, детали которой легко заменить.

Корпус выполнен из полипропилена, оснащен ограничителем для трубы и резьбой в виде трапеции. Фиксирующая втулка с уплотнительной прокладкой, которая обеспечивает герметичность, не дает трубе деформироваться и сжиматься. Обжимное кольцо надежно закрепляет трубу в неподвижном положении.

Используют в основном для водопроводных систем.

Муфты бывают разных форм:

• переходные,
• соединительные,
• угольник,
• заглушка,
• тройник,
• отвод.

Могут иметь как внутреннюю, так и внешнюю резьбу.

Диаметр детали варьируется от 16 до 110, а значение рабочего давления — от 10 до 16.

Как соединить трубу пнд с полипропиленовой: виды и методы

Новые инженерные системы все чаще создаются при использовании трубопроката из полипропилена и полиэтилена низкого давления. Нередко трубопроводы из ПП и ПНД приходится соединять между собой. Это позволяет не демонтировать уже проложенные коммуникации из полиэтилена низкого давления.

Поэтому полезно будет узнать, как соединить ПНД трубу с полипропиленовой трубой при модернизации и ремонте существующей сети. Информация особенно пригодится начинающим мастерам.

Содержание

1. Виды стыковки
2. ПП трубопроводы
3. ПНД трубопроводы
4. Соединение труб ПНД и полипропиленовых между собой
5. Резьбовые фитинги
6. Цанговые муфты
7. Фланцы
8. Вывод и видео по теме

Виды стыковки

Популярный способ производства современных трубных изделий — использование стиролов. Материалы позволяют изготавливать прочные, устойчивые перед агрессивными средами трубопроводы.

Пластиковый водопровод

Они применяются при монтаже водопровода с горячей и холодной водой. При этом существует несколько методов стыковки пластикового трубопроката.

ПП трубопроводы

Трубопроводные полипропиленовые детали соединяются между собой с помощью пайки. В этом случае стыкуемые элементы системы нагреваются с помощью специального сварочного оборудования. Его обычно называют паяльников или утюгом.

Разогрев ПП деталей осуществляется до 260 градусов. Потом один элемент вставляется в другой. Свариваемый участок фиксируется в неподвижном положении, пока не произойдет остывание расплавленного полимера.

Стыковка с другими видами трубопроката выполняется при использовании специальных комбинированных муфт. Они представляют собой ПП изделия, с одной стороны которых впрессована металлическая втулка с наружной или внутренней резьбой.

Другой конец фитинга имеет вид патрубка из полипропилена. Именно эта часть спаивается с ПП трубой. Другая сторона муфты позволяет выполнить резьбовое соединение с трубопроводом из иного материала или с сантехнической арматурой.

Набор фитингов

Производители выпускают ПП комбинированные муфты с гранями под ключ. Такие фитинги сначала накручиваются или вкручиваются в трубопровод из другого материала, а потом свариваются специальным паяльником с ПП трубой.

Для стыковки разнородных труб также применяются американки. Это разборные соединительные элементы с накидной гайкой и уплотнительным материалам.

Они изготавливаются только из металла с резьбами на обоих концах или имеют с одной стороны патрубок из полипропилена. Американки затягиваются при минимальных усилиях.

ПНД трубопроводы

Участки трубопровода из полиэтилена низкого давления соединяются с помощью создания сварного шва или фитингов. Во втором случае герметичность стыка зависит от качества соединительных элементов и соблюдения технологии монтажа.

Монтаж водопровода

Сварной шов создается при использовании специального оборудования. Монтаж выполняется с помощью электромуфты или методом «стык в стык». Применение сварки подразумевает создание неразъемного соединения.

Чтобы стык можно было разобрать при необходимости, применяют специальные герметичные детали. Это недорогие ПНД фитинги многократного использования. В их конструкции присутствует прижимная гайка, от степени затягивания которой зависит герметичность соединения.

Производятся также специальные фитинги для соединения трубопроводов из разнородных материалов. Такие элементы на одном конце имеют резьбу, а другая их сторона представляет собой гладкий патрубок из ПНД с прижимной гайкой.

Существуют и другие варианты стыковки трубопроводов из разных материалов. Они будут описаны ниже.

Соединение труб ПНД и полипропиленовых между собой

Выполнить соединение ПНД и полипропиленовой трубы с помощью сварочного оборудования не получится. Смешивание разных полимеров станет причиной деформации стыка из-за появления трещин. Для соединения разнородных материалов применяются другие способы.

Резьбовые фитинги

Для монтажа соединительного резьбового модуля на концах труб из полиэтилена и полипропилена применяется сварка. Специальное оборудование предназначено для расплавления полимера. Это позволяет получить монолитный шов.

Муфта резьбовая соединительная

В начале процесса соединительный элемент разбирается. Потом одна его часть припаивается к концу трубопровода из полипропилена, а другая половина соединяется при помощи сварки с полиэтиленовой частью.

Эти действия позволят создать стык, который при необходимости всегда можно будет разобрать. Если же нужно выполнить неразъемное соединение, применяются специальные модули с закладными нагревающимися деталями.

Цанговые муфты

Для создания разборного стыка между отводами из ПП и ПНД применяются цанговые муфты. В состав такого модуля входит цанга, зажимная гайка, стопорное кольцо, резьба и ответная часть.

Цанговая муфта

Производители выпускают разные виды цанговых муфт. В начале процесса каждая из них разбирается. Потом цанга вставляется в полиэтиленовую трубу и зажимается стопорным кольцом при затягивании гайки без лишних усилий. В противном случае может лопнуть прижимной модуль или произойдет деформация края трубы.

На следующем этапе ответная часть цанговой муфты фиксируется паяльником на полипропиленовом трубопроводе. В завершение выполняется резьбовое соединение при использовании фум ленты, которая исключает возникновение протечек.

Фланцы

Распространенным способом соединения полипропиленовых труб с трубопроводами из полиэтилена низкого давления является использование фланцев.

Муфта соединительная фланцевая

Такие трубопроводные элементы применяются для стыковки коммуникаций большого диаметра. Дополнительно в работе используется втулка, позволяющая провести фиксацию фланцев.

Стыковка выполняет поэтапно:

• втулки привариваются к концам разных труб/соединяются прижимной гайкой;
• фланцы разъединяются;
• соединительные элементы фиксируются на приваренных втулках;
• фланцы соединяются между собой при помощи болтов и гаек.

Во время создания стыка используется уплотнительный материал. Это прокладка из резины. Она вставляется между фланцами, представляющими собой прочные металлические детали. Они выдерживают механические воздействия, перепады температуры и устойчивы перед коррозией.

Вывод и видео по теме

Видео поможет понять, как соединить трубу ПНД с полипропиленовым трубопроводом. Для этого можно использовать разные способы. Подходящий выбирается, исходя из условий монтажа, особенностей коммуникации и доступности материалов.

Соединение ПНД труб. Как соединить трубы?

Аббревиатура ПНД в расшифровке означает полиэтилен низкого давления. Технологический процесс производства основан на применении шнекового экструдера. В результате получается гибкая и легкая труба, устойчивая к коррозии. Область применения обширна: газопровод, водопровод, канализация. Также в трубах ПНД прокладывают различные кабели и используют их как обсадные гильзы при обустройстве скважин. В этом материале рассмотрим, как правильно соединить трубы ПНД.

Способы соединения ПНД труб

Если задать специалисту вопрос, как соединить трубу ПНД, он, наверное, улыбнется. Процесс стыковки настолько прост, что его способен выполнить любой. Различают два типа соединения виниловых труб: разъемное и неразъемное. Первый вариант происходит с помощью фитингов и доступен для выполнения в домашних условиях. Второй основан на пайке пластика и чаще всего применяется на производстве.

Неразъемная стыковка ПНД труб

Неразъемные соединения обычно используют во время строительства напорных трубопроводов и при необходимости укладки цельной магистрали без разъемного фитинга. Существуют два вида соединения труб ПНД с применением сварки.

Сварка электромуфтами

Соединение двух одинаковых по диаметру элементов трубопровода электромуфтовой сваркой сваркой считается самым простым способом неразъемной стыковки. Для выполнения работ нужен специальный фитинг — муфта. Внутри этой детали вмонтирован нагревательный элемент — спираль. После подачи напряжения нагреватель расплавляет внутреннюю стенку муфты и поверхность трубы ПНД. В результате происходит надежное сваривание двух заготовок одного диаметра между собой.

Процесс пайки состоит из следующих действий:

• два конца труб одинакового диаметра зачищают от грязи и обезжиривают;
• заготовки вставляют в муфту соответствующего диаметра, после чего обеспечивают неподвижность соединяемого узла.

На муфте есть две клеммы. К ним подсоединяют провода от источника питания. После подачи тока происходит плавление пластика, вследствие чего получается прочное соединение. Использовать сваренную заготовку можно после полного остывания стыка.

Стыковка контактной сваркой

Второй способ неразъемного соединения основан на использовании специального оборудования — паяльника. Контактной сваркой соединяют элементы пластикового трубопровода диаметром от 50 мм и более. Достоинство способа в дешевизне. Если при монтаже магистрали требуется сделать много стыков, выгоднее купить паяльник. Этот инструмент доступен в цене и может пригодиться в будущем для сварки различных труб и гибких шлангов.

Выполняется соединение контактной сваркой по следующему принципу:

• в зажимах станка фиксируют две заготовки одинакового диаметра;
• после центровки труб приступают к нагреву их концов до начала плавления пластика;
• паяльник убирают, а концы расплавленных заготовок плотно соединяют с помощью зажимного станка.

После охлаждения получается монолитный шов, не уступающий по прочности стенке пластиковой трубы.

Разъемная стыковка ПНД труб

В домашних условия хозяину достаточно знать, как соединить трубы ПНД фитингами, ведь разъемное соединение намного удобнее, чем пайка. Кстати, самый простой способ стыковки называется «в раструб». Он применим при укладке канализации из полиэтилена низкого давления и основан на введении одного конца полипропиленовой трубы в раструб второй заготовки. Для уплотнения стыка используют силиконовые или резиновые манжеты.

Соединение труб фитингами

Перед тем, как рассказать, как правильно соединить трубы ПНД для водопровода фитингами, рассмотрим, что собой представляет эта деталь. Разъемные фитинги предназначены для соединения элементов трубопровода диаметром до 50 мм. Производитель выпускает колена, тройники, крестовины и ровные переходники. Существуют два типа фитингов из ПВХ:

• компрессионные — для стыковки заготовок одинакового диаметра;
• редукционные — для стыковки заготовок разного диаметра.

Как соединяют трубы ПНД с пластмассовыми фитингами? Устройство и принцип использования зажимов одинаков. Фитинг состоит из корпуса, внутрь которого вводят два конца заготовки. Зажимной гайкой-крышкой затягивают соединение, накручивая ее на корпус фитинга по резьбе. Уплотнительное кольцо обеспечивает герметичность стыка. Зная, как соединять трубы ПНД фитингами, можно стыковать трубы, изготовленные из других материалов, например, полипропилена или металлопластика.

Соединение труб ПНД фланцами

Для стыковки пластикового трубопровода с насосным оборудованием, металлической запорной арматурой или соединения магистрали большого диаметра применяют фланцы. Разъемный узел состоит из двух частей:

• компрессионный фланец предназначен для фиксации на трубе ПНД;
• монтажным фланцем зажимают первую деталь, фиксируя болтами к аналогичному элементу на запорной арматуре или насосе.

Принцип фиксации фланца на трубе из полиэтилена одинаков, как и в случае с компрессионной муфтой.

*Для соединения ПНД 160 мм без сварки, используйте фланцы.

Как видите, проводить соединение водопроводных ПНД труб можно даже самостоятельно в домашних условиях без специальных знаний. Нужно только правильно подобрать способ стыковки с учетом озвученных преимуществ и недостатков.

Как найти пластиковые (полипропиленовые, полиэтиленовые) трубы под землей: обзор способов!

Поиск пластиковых водопроводных и канализационных труб представляет серьезную проблему, если при укладке не были предприняты меры по маркировке линий. В настоящее время есть надежные простые в использовании технологии маркировки, которые могут избавить от серьезных проблем и возможных значительных убытков.

Невидимый пластик под землей

Пластиковые (полиэтиленовые, полипропиленовые) трубы имеют массу преимуществ. Они дешевле, чем металлические, меньше весят, просты в установке, не боятся коррозии и служат не менее 25 лет. Однако даже при неглубокой закладке такие трубы невозможно обнаружить при помощи металлоискателей или трассоискателей. Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой. Если не предпринять этих мер, появится риск чрезвычайной ситуации.

Рисунок 1: Обозначение подземных коммуникаций необходимо для безопасной эксплуатации сетей

Неотмеченную линию могут повредить во время земляных работ. В результате утечки могут сформироваться опасные вымывания грунта, которые приведут к просадкам или даже провалам, опасным для людей и техники. Также могут быть нарушены производственные процессы, которым требуется устойчивое поступление воды. При этом найти и починить немаркированные трубы будет крайне сложно и может потребоваться прокладка новых коммуникационных линий.

Маркировка металлическим проводником

Если предприятие уже использует трассоискатели для кабельных линий и металлических труб, маркировать пластик можно простым добавлением металлического проводника. Он крепится непосредственно к пластиковой трубе или укладывается рядом. В будущем при поиске достаточно к металлическому проводу подключить генератор трассоискателя. Однако такой проводник быстро выходит из строя, если он не используется постоянно и по нему не протекает электрический ток.

Если это не было учтено в ходе монтажа трубопровода, промаркировать линию позволяют специальные системы с вмонтированной в пруток медной жилой. Такой пруток проталкивается в трубу, а в медную жилу подается сигнал генератора.

Рисунок 2: Трассировка неметаллических коммуникаций при помощи прутков со встроенной металлической жилой и трассоискателя

Рисунок 3: УЗК с металлической жилой Katimex Jet Sonde и трассоискатель Tempo BLL-200

В результате проводник создает электромагнитное поле, которое может обнаружить трассоискатель.

Существуют также генераторы сигнала в виде зонда. Они крепятся к УЗК и при его помощи передвигаются вдоль трубы, образуя вокруг себя поле идентифицируемое трассоискателем. При этом частота сигнала генератора-зонда должна совпадать с частотой приема трассоискателя.

Среди дополнительно поставляемых опций, зонд имеют такие трассоискатели как Ridgid SeekTech SR-2.

Рисунок 4: Трассоискатель Ridgid SeekTech SR-2 с датчиками

Маркеры и маркировочные ленты

Пассивные маркеры — это простые устройства, которые могут находиться в земле до 50 лет. Фактически, маркер — это пассивное устройство, отражающее сигнал маркероискателя. Маркер крепится на трубу кабельной стяжкой или просто помещается в грунт выше трубопровода. Глубина обнаружения маркеров составляет примерно 1,5 м. В зависимости от типа маркера, он может иметь различную форму.

Рисунок 5: Диаграммы направленности маркеров

Плоские маркеры обеспечивают хорошее обнаружение с поверхности земли только в случае размещения в горизонтальной плоскости. Это наиболее бюджетное решение, но оно требует дополнительных усилий в процессе монтажа. Кроме того, маркеры с такого типа имеют немного меньше площадь обнаружения.

Шаровые маркеры имеют встроенную систему выравнивания встроенного резонансного контура, поэтому они немного дороже. Система выравнивания контура обеспечивает его горизонтальное положение не зависимо от положения корпуса маркера. Это существенно упрощает процесс маркировки подземных коммуникаций.

Маркеры разных цветов имеют разную частоту для удобства идентификации типа коммуникаций. Например, шаровые маркеры Tempo OmniMarker II для канализации имеют бирюзовый цвет, а для водопровода — голубой.

Поиск маркеров ведется с помощью специальных устройств — маркероискателей. Один из самых доступных маркероискателей — это Tempo MarkerMate EML-100. Он совместим со всеми типами маркеров UniMarker и OmniMarker, OmniMarker II, а также других производителей (3М, Seba). EML-100 оснащен режимом одновременного поиска всех типов маркеров. Это очень удобно, когда надо убедиться, что в предполагаемом месте земляных работ нет подземных коммуникаций. А если совместить функциональность этого прибора с GPS навигатором, встроенного в большинство предлагаемых на рынке смартфонов, то получится законченное решение для маркировки и картографирования подземных коммуникаций.

Рисунок 6: Маркероискатель Greenlee MarkerMate EML-100

Вместе с тем, предлагаются и многофункциональные трассопоисковые системы, включающие в себя все необходимые компоненты. Например, трассопоисковая система 3M Dynatel АИСУ МПК позволяет создавать электронные карты подземных труб и кабелей с точной привязкой координат с помощью ГЛОНАСС/GPS. Подобные возможности необходимы для проведения паспортизацию подземных коммуникаций в соответствии с нормативными документами.

Рисунок 7: Трассопоисковая система 3M Dynatel АИСУ МПК

В настоящее время в России проводится масштабная работа по созданию цифровых карт подземных коммуникаций. Без таких карт сложно обеспечить безопасное обслуживание и расширение городской инфраструктуры.

В частности, в конце октября 2017 г. завершено создание «Сводного плана подземных коммуникаций на территории старой Москвы». Более 300 тыс. документов были оцифрованы.

Система  3M Dynatel АИСУ МПК с помощью спутниковой навигации и пассивных или активных маркеров сразу создает цифровую карту, что упрощает работу с документацией.



Помимо простых пассивных маркеров, существуют активные маркеры с чипами (интеллектуальные маркеры), на которые могут быть записаны данные о подземной линии (владелец, тип, диаметр проводов, труб и т. д.). Широко используются маркировочные ленты. Такие ленты удобны тем, что в случае земляных работ оператор землеройной машины увидит яркую ленту при выемке грунта.

Существует два основных типа маркировочных лент. Наиболее простая представляет собой яркую ленту с металлической проволокой. Для поиска используются трассоискатели с генераторами, такие как 3M Dynatel 2550E. Недостатком такой ленты является проблемы с поиском в случае обрыва ленты под землей.

Также существуют маркировочные ленты и веревки, в которые вклеены чипы для поиска с помощью маркеро- и трассоискателей. Такие ленты позволяют обнаружить подземную коммуникационную линию с точностью до 10 см, даже если лента разорвалась в нескольких местах.

Рисунок 8: Маркировочная лента и шнур с чипами

Надо отметить, что ленты и шнуры с чипами используются в основном для газовых труб, силовых кабелей и линий связи.

Выводы. Маркеры как рубеж защиты

В конченом счете, правильно обозначенные подземные полипропиленовые или полиэтиленовые трубы могут защитить от серьезных проблем с финансовым и экологическим ущербом. «Потерянные» и «невидимые» водопроводные и канализационные трубы — недопустимое явления в современных условиях эксплуатации инженерной инфраструктуры.



Смотрите также:

Шаровые маркеры Greenlee для подземных коммуникаций. Демонстрация!

Электронная маркировка подземных кабельных линий – практическое применение



Технологии поиска трасс подземных кабельных линий



Испытание прочности электронного маркера Tempo при помощи молотка!



Подпишитесь на рассылку новых материалов!

Имя

E-mail *

Согласие на отправку персональных данных *

* — Обязательное для заполнения

См. также:

Соединение трубы ПВХ с металлической трубой



Соединения пластика с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый коннектор с внутренней резьбой с металлическим штекерным коннектором! Соединение почти всегда будет протекать или ломаться.

Стандартная резьба типа IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Аналогично с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете нити вместе, они на самом деле затягиваются! Когда резьба свинчена, она начинает сжимать охватываемый фитинг и растягивать охватывающий фитинг, в результате чего получается очень плотное соединение, которое не протекает. Вот почему поворачивать трубу становится намного труднее, пока вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один мягче другого, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не представляет большой проблемы, но слишком сильное растяжение может отрицательно сказаться на прочности материала. Чтобы скорректировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая ее толще. Посмотрите на типичный металлический охватывающий фитинг, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, они иногда помещают металлическое кольцо вокруг охватывающего конца или вкладывают в пластик усиление из стекловолокна.

Пластмассы, такие как ПВХ, создают больше проблем, так как пластмасса легко растягивается по сравнению с почти всеми металлами. Из-за этого вы (почти) никогда не должны использовать охватывающий фитинг из ПВХ с охватываемым металлическим фитингом. Поскольку наружная металлическая нить более твердая, она не сжимается, и вся «отдача» исходит от охватывающей ПВХ. В результате охватывающий ПВХ растягивается твердым металлом сверх пределов прочности, что приводит к крошечным трещинам и протечкам. Исключением, на которое я намекнул, является наличие некоторых специальных пластиковых фитингов, которые имеют комбинацию более тяжелых пластиковых и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением. Обычно эти фитинги используются только в крупных сельскохозяйственных системах, системах орошения парков и полей для гольфа.

Существует также другой тип резьбы, называемой «нитью acme», которая имеет резьбу одинакового размера. Это тип резьбы, используемый на предметах, которые необходимо легко разобрать, например на крышках от банок.

Уплотнительные ленты и присадки для труб

При выполнении резьбовых соединений необходимо использовать герметик/смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей ввинчивание охватываемого конца в охватывающий. Стандартными продуктами для этого являются тефлоновая пропитка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к разбрызгивателям и склеит их (использование трубной смазки также аннулирует гарантию на большинство спринклеров). Некоторые трубные смазки, сделанные для металлических труб, несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или политетрафторэтилена, которые помечены для использования на пластике.

Если вы используете трубную смазку, нанесите ее на наружную резьбу. Старайтесь не задевать последнюю нить на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити от конца. Большинство профессионалов используют тефлоновую смазку для труб, потому что она быстрее и требует меньше размышлений, чем тефлоновая лента для установки. (Тефлоновая лента должна быть наклеена в правильном направлении, иначе она оторвется.) Но они расплачиваются разрушенными спринклерными головками, которые позже приходится заменять.

Некоторые тефлоновые ленты, обычно продаваемые у поставщиков со скидкой, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть свет сквозь нее, у вас очень тонкая лента, и вам нужно будет использовать ее намного больше. Используйте около 9-10 оборотов вокруг наружной резьбы при использовании дешевой тонкой ленты. Я считаю, что на самом деле дешевле купить более дорогую толстую ленту.

Для качественной ленты требуется 3-4 витка вокруг наружной резьбы, чтобы создать хорошее уплотнение. Не наклеивайте ленту на первую нить, и вам будет легче начать соединение. Плотно натяните ленту вокруг нитей, когда надеваете ее, но не растягивайте ее слишком сильно. Через ленту должна быть видна форма нитей. Оберните ленту вокруг трубной резьбы в том же направлении, что и внутренняя резьба. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет стремиться оторваться, когда вы попытаетесь соединить концы вместе.

Я предпочитаю использовать «сверхплотную» ленту из политетрафторэтилена «полной плотности» розового цвета. Я почти никогда не использую трубочную дурь.

---

Как соединить разнородные трубы

Предотвращение утечек и коррозии на переходах труб

1 / 17

Семейный мастер на все руки

Выполнение соединений

Когда вы собираетесь добавить или заменить водопроводные трубы в доме, которому более 10 лет, скорее всего, вы не найдете новые трубы того же типа, что и старые. В этом нет ничего страшного — в магазинах бытовой техники и домашнем хозяйстве продаются сотни различных переходных фитингов, которые помогут вам выполнить соединения. Важно то, что эти сотни различных фитингов не все устанавливаются одинаково.

Некоторые фитинги необходимо припаять; другие берут просто гаечный ключ или плоскогубцы. Для некоторых требуются специальные инструменты для обжима, а есть более новые стили, которые просто скрепляются друг с другом. Мы спросили мастера-сантехника, как он справляется с теми, с которыми сталкивается чаще всего, но не бегайте по всему городу, пытаясь найти именно те фитинги, которые мы здесь показываем. Обычно есть несколько подходящих решений с использованием деталей, доступных в местном хозяйственном магазине или домашнем центре.

Необходимые инструменты

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Зажимной инструмент
• Отвертка 4-в-1
• Разводной ключ
• Трубный ключ
• Лента сантехническая
• Клещи для шлицевых соединений
• Труборез
• Проволочная щетка
• Набор ключей

Необходимые материалы

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Муфты и фитинги
• Переходники для труб
• Трубная присадка
• Клей для труб
• Припой и флюс

2 / 17

Семейный мастер на все руки

Линия льдогенератора, корпус тройника

Установка латунного корпуса тройника — хороший способ подачи воды в льдогенератор вашего холодильника. Хотя латунная втулка герметизирует медные трубы к тройнику, Лес по-прежнему наносит на втулку немного смазочного материала для труб, чтобы обеспечить равномерное сжатие. Многие муниципалитеты не разрешают использование 1/4 дюйма. Линии льдогенератора должны быть покрыты готовыми стенами, полами или потолками, поэтому вам, возможно, придется проложить 1/2 дюйма. линия к холодильнику вместо этого.

3 / 17

Family Handyman

Линия фильтра для воды, угловой запорный переходный клапан

Этот угловой запорный переходный клапан является отличным решением, если вы хотите установить встроенный фильтр для воды под раковиной. Он помещается между запорным клапаном и плетеной линией, идущей к крану. Нет необходимости в трубной смазке или ленте для трубной резьбы, поскольку резиновые шайбы герметизируют соединения.

4 / 17

Семейный мастер на все руки

PEX-медь, переходник для пота с наружной резьбой

Если вы хотите соединить PEX-медь с помощью пайки переходного медного фитинга, убедитесь, что фитинг остынет, прежде чем прикреплять PEX. Недостатком PEX является то, что многие разъемы являются проприетарными, и крайне важно использовать разъемы, одобренные производителем.

Используйте эту ссылку для получения дополнительной информации о подключении pex к меди.

5 / 17

Семейный мастер на все руки

Переходник PEX на CPVC, CPVC

Нет ничего проще. Приклейте конец из ХПВХ (на охватывающем конце этого медного фитинга есть лента из ХПВХ) и закрепите PEX с помощью зажима. Дайте клею полностью застыть, прежде чем снова включать воду (для затвердевания некоторых цементов на основе ХПВХ требуется несколько часов).

Используйте эту ссылку для получения дополнительной информации о подключении pex к cpvc.

Семейный мастер на все руки

Зажимы и инструмент для зажимов

Лес любит работать с марками PEX, которые можно соединять зажимами. Просто наденьте зажим на трубку PEX, а затем затяните зажим с помощью инструмента для зажима. Инструменты для зажима Cinch продаются в домашних центрах.

6 / 17

Family Handyman

Пластмасса в оцинкованную сталь, сталь в PEX

Внутренняя часть оцинкованных труб с годами становится тоньше. А охватываемые концы, в которых была нарезана резьба, могут стать настолько тонкими, что будут протекать, когда вы попытаетесь навинтить на них новый фитинг с внутренней резьбой. Так что попробуйте сделать переход на существующую женскую примерку.

7 / 17

Семейный мастер на все руки

Пластмасса к оцинкованной стали, сталь к ХПВХ

При работе с оцинкованными трубами Лес наматывает на резьбу ленту для трубной резьбы и наносит небольшое количество смазочного материала для труб в качестве дополнительной страховки от утечек.

8 / 17

Семейный мастер на все руки

Резьбовые фитинги АБС-ПВХ

Одним из недорогих способов соединения АБС-пластика с водосточными трубами из ПВХ является использование фитингов с наружной и внутренней резьбой. Нанесите ленту для трубной резьбы перед их свинчиванием, а затем вклейте трубы в фитинги с помощью соответствующего клея. Расположите фитинги так, чтобы вода текла мимо резьбы на штуцере с наружной резьбой, а не в них. Это помогает твердым материалам проходить через соединение без застревания.

Используйте эту ссылку для получения дополнительной информации о соединении абс и пвх.

9 / 17

Семейный мастер на все руки

Медь для ХПВХ

Компрессионный фитинг

Пластмасса и металл расширяются и сжимаются с разной скоростью. Это может быть проблемой при соединении ХПВХ с медью, особенно при использовании резьбовых соединений. Одним из вариантов является использование адаптеров union. Резиновая шайба должна быть достаточно гибкой, чтобы обеспечить герметичность соединения.

Используйте эту ссылку для получения дополнительной информации о подключении меди к ХПВХ.

Семейный мастер на все руки

Фитинг для пота

Если вы решили припаять медную сторону, сначала сделайте это, иначе вы расплавите пластиковую сторону.

10 / 17

Семейный мастер на все руки

Купить сертифицированную продукцию

Исключительно привередливые инспекторы захотят, чтобы вы продемонстрировали им, что используете разрешенные строительные материалы. Если вам нужно выбирать между двумя похожими продуктами, покупайте тот, который имеет четкую маркировку, одобренную признанными на национальном уровне организациями. ANSI и ASTM являются примерами широко признанных организаций по сертификации продукции. И сохраните свои этикетки до тех пор, пока проверка не будет завершена. Для получения дополнительной информации о том, что означают эти маркировки, посетите сайт safeplumbing. org/product-markings.

11 / 17

Семейный мастер на все руки

Экранированные резиновые муфты – чугун/ПВХ

Эти муфты часто называют «универсальными муфтами», и они отлично подходят для соединения разнородных дренажных линий: оцинкованной стали с пластиком, чугуна с пластиком, АБС-пластика. к ПВХ.

12 / 17

Семейный мастер на все руки

Муфты из экранированной резины – оцинкованная сталь в соответствии с ABS

Убедитесь, что вы используете муфту с полным бандажом, потому что муфты только с двумя отдельными хомутами для шлангов могут быть запрещены в некоторых ситуациях.

13 / 17

Семейный мастер на все руки

Медь к оцинкованной стали, диэлектрическое соединение

Соединение двух разнородных металлов может вызвать гальваническую коррозию, которая со временем ухудшает металл. Диэлектрический штуцер представляет собой фитинг, предназначенный для изоляции двух металлов друг от друга. Существуют некоторые разногласия по поводу эффективности диэлектрических соединений, но суть в том, что если вы соедините медную трубу с оцинкованной, некоторые инспекторы сантехники потребуют ее. Некоторые муниципалитеты считают латунный фитинг подходящим диалектическим союзом, а другие — нет. Лучше всего обратиться к местному инспектору.

Используйте эту ссылку для получения дополнительной информации о соединении меди с оцинковкой.

14 / 17

Семейный мастер на все руки

Быстросъемные фитинги

Нажимные фитинги существуют не так давно, но они, без сомнения, являются самым простым способом соединения двух труб. Несмотря на то, что нажимные фитинги просты, вам все равно придется выполнять домашнюю работу. Прочтите инструкции по типу фитинга, который вы используете, чтобы узнать, насколько далеко должна быть вставлена ​​труба, и сделайте отметку на этой длине трубы, чтобы убедиться, что она полностью запрессована. И убедитесь, что внешняя часть трубы, которая будет входить в фитинг, не имеет заусенцев и царапин.

15 / 17

Семейный мастер на все руки

Регулирующие клапаны для столярных работ, изолировать ремонт

Когда Лес соединяется с разнородными трубами, он любит, когда это возможно, устанавливать регулирующий клапан, чтобы можно было включить воду в остальной части дома, пока он делает свою работу. ремонт. Некоторые регулирующие клапаны предназначены для использования в качестве переходных фитингов, но большинство из них можно преобразовать, добавив различные фитинги на обоих концах.

16 / 17

Семейный мастер на все руки

Не гадайте, чтобы избежать потенциальных проблем

Тот факт, что фитинг имеет правильный размер или конфигурацию, не означает, что его можно использовать в любой ситуации. Некоторые из них можно использовать над землей, но не под землей. Другие отлично работают на открытом воздухе, но их нельзя спрятать за гипсокартоном. Если вы сомневаетесь, спросите своего инспектора. Вот несколько примеров разъемов, которые могут показаться идеальным решением, но могут быть отклонены вашим инспектором или, что еще хуже, перестанут работать и причинят ущерб от воды на тысячи долларов:

Соединительные муфты: они разъединяются на трубах, которые не полностью неподвижны.

Быстрые локти: дренажные змеи могут проткнуть их насквозь.

Седельные клапаны: Эти клапаны не всегда разрешены. Они легко забиваются и не всегда надежно отключаются.

Муфты без ступицы: Эти муфты предназначены только для соединений чугуна с чугуном.

17 / 17

Познакомьтесь с экспертом

Лес Зелл работает сантехником уже 30 лет. У многих из его клиентов дома есть несколько разных типов труб, а количество различных фитингов, которые он возит в своем фургоне, утроилось. Очень важно знать, как соединять разнородные трубы.

Первоначально опубликовано: 25 ноября 2019 г.

Крепление ПВХ к металлическим трубам; Как, когда и почему?

Найдите сантехника bluefrog рядом с вами

Выберите свой штат или введите свой почтовый индекс/код штата

Поиск по штату Select a StateAlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict Of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyoming

Почтовый индекс

Блог

Меньше беспорядка.

Меньше стресса.

24.08.2020

Фото Toa55 с Shutterstock Тем не менее, полезно понимать, как, почему и когда сантехник может использовать два разных материала при работе в вашем доме. В bluefrog Plumbing + Drain мы полностью объясняем вносимые нами изменения, включая используемые материалы и оборудование. Мы знаем, что вы хотите знать, что происходит, когда речь идет о здоровье и благополучии вашего дома и семьи.

Узнайте больше о трубах из ПВХ и металла и о том, почему иногда выгодно смешивать эти два типа труб.

Трубы из ПВХ

Во многих домах и на предприятиях используются трубы из ПВХ. Они полезны для вентиляционных труб, водосточных труб и наружного дренажа. ПВХ легкий и обладает высокой устойчивостью к химическим веществам, используемым для очистки стоков и засоров. Прочный материал гораздо более гибкий, чем традиционные металлические трубы, такие как сталь или медь. Наши сантехники часто рекомендуют его домовладельцам, модернизирующим свою сантехнику. Вода легче течет через ПВХ, что может предотвратить частые засоры.

Другие материалы для труб

Оцинкованные металлические трубы когда-то были предпочтительным материалом для бытовых водопроводных систем. Однако другие материалы, такие как ПВХ и пластик, лучше выдержали испытание временем. Белые трубы из ПВХ идеально подходят для наружной сантехники, потому что их легко найти и заменить.

Однако горячая вода поступает по внутренним трубам под давлением, поэтому ваш водопроводчик будет использовать трубы из ХПВХ или металлические трубы для замены старых оцинкованных труб в помещении. Некоторые правила сантехники требуют использования ХПВХ для всех внутренних труб. Ваша голубая лягушка Сантехника + Слив 9Сантехник 0276  знаком с местными нормами и может предложить наилучшие варианты для вашего дома.

Оцинкованные трубы со временем подвергаются коррозии, ограничивая поток воды и делая вашу сантехнику уязвимой для протекающих, сломанных труб. Рекомендуется заменить как можно больше при реконструкции или обновлении вашей системы.

Модернизация водопроводных труб

При переходе на трубы из ПВХ или ХПВХ лучше делать это на колене, тройнике или соединении с внутренней резьбой. Затем техники Bluefrog используют пластиковые адаптеры с наружной резьбой для соединения ПВХ с существующим металлом. Адаптеры с внутренней резьбой часто трескаются при приложении давления для герметизации соединения. Это может привести к ненужным счетам за ремонт в будущем. Для соединений из трубы с наружной резьбой оцинкованная муфта создает необходимое соединение с внутренней резьбой в месте соединения пластиковой и металлической труб.

Использование металлических ПВХ-соединений в водосточных трубах

В отличие от труб с горячей водой водосточные трубы не находятся под давлением. Это влечет за собой меньший риск протечек. Ваш bluefrog водопроводчик   выполняет переход таким же образом для труб холодной воды. Однако мы можем заменить участок водосточной трубы без повторной нарезки конца трубы. Используя гибкий соединитель нужного диаметра, мы затягиваем его, чтобы создать герметичное уплотнение.

Соответствующие соединители изготовлены из резины и имеют зажимы с каждой стороны, которые легко затягиваются с помощью торцевого ключа или отвертки. Ставим хомут на оцинкованную трубу, вставляем новую трубу ПВХ и затягиваем хомуты с обоих концов. Чтобы уплотнение оставалось водонепроницаемым, наши сантехники перед установкой соединителя наносят силиконовый герметик на оцинкованный металл. Поскольку труба из ПВХ остается гладкой, герметик на этом конце не нужен.

Клей — очень плохая идея для соединения ПВХ с металлом. Некоторые сантехники s или домовладельцы пытаются приклеить ПВХ к металлическим трубам. ПВХ-клей работает только с соединениями ПВХ-ПВХ.

Опять же, для выполнения сантехнических подключений требуется знание местных норм и необходимая подготовка. Bluefrog Plumbing + Drain нанимает лицензированных, связанных и застрахованных сантехников для выполнения соединений ПВХ с оцинкованным металлом в вашем доме.

Оросительные системы

В оросительных системах также можно найти соединения ПВХ с металлом. Соединения пластиковых и металлических труб хорошо работают, если монтажник понимает, как правильно выполнить поставленную задачу.

Мы соединяем ПВХ с металлическими деталями с помощью резьбовых соединений. Пластиковая наружная резьба соединяется с внутренней резьбой на металлической трубе. Как уже упоминалось, соединение внутренней резьбы из ПВХ с наружной резьбой из оцинкованного металла обычно приводит к трещинам и утечкам из-за природы двух материалов. Поливинилхлорид легче растягивается, чем металлическая нить. Таким образом, металлический фитинг «мама-папа» из ПВХ натягивает нить из ПВХ, вызывая протечки и трещины.

Также трубы и фитинги имеют разный диаметр. Поскольку нити сливаются в точке соединения, кольчужный фитинг сжимается, а фитинг с внутренней резьбой расширяется. В результате получается плотное прочное соединение, которое не будет протекать.

Тефлоновая лента и герметик

Когда ваш сантехник соединяет металлопластиковые соединения вашей ирригационной системы, он использует герметик и смазку, чтобы упростить соединение охватываемых и охватывающих компонентов. Мы используем тефлоновую ленту или тефлоновую смазку для труб, чтобы предотвратить утечки.

Помните, что ваша ирригационная система требует внимания опытного сантехника. Это хорошая идея, чтобы понять основы, чтобы вы могли определить любителя, который, скорее всего, принесет больше вреда, чем пользы для вашей ирригационной системы.

Выберите Bluefrog Plumbing + Drain для ваших проектов по установке

Если вам нужно заменить оцинкованные трубы снаружи или внутри дома, выберите местного сантехника с опытом капитального ремонта, такого как замена оцинкованного металла на более надежные трубы из ПВХ или ХПВХ. Преданные своему делу специалисты Bluefrog Plumbing + Drain могут обслуживать ваши водосточные трубы, водопроводные трубы и ирригационную систему, обладая превосходными знаниями о том, как сплавить металл и материал ПВХ для долговечной водопроводной системы в вашем доме или офисе.

Являясь сантехнической компанией с полным спектром услуг, мы можем оказать помощь в экстренной ситуации или помочь вам поддерживать ваш дом в порядке, регулярно проверяя сантехнику. Независимо от того, ремонтируете ли вы свой дом, нуждаетесь ли вы в очистке канализации или вам требуется видеонаблюдение, чтобы найти причину блокировки, наши талантливые специалисты готовы ответить на ваш звонок.

ЗВОНИТЕ СЕЙЧАС для аварийной службы!

1-844-HOP-TO-IT

Программа превентивной защиты bfpad

^TM

Многие из наших клиентов настолько довольны нашим сервисом, что становятся участниками программы bfpad Proactive Protection™! Свяжитесь с нами чтобы узнать больше.

• Приоритетная служба
• Бесплатная ежегодная оценка сантехники
• СКИДКА 15% на услугу

Узнать больше

Как соединить пластиковую трубу с металлической. Виды присоединения

При проведении капитального ремонта часто возникает необходимость произвести частичную или полную замену водопроводных и канализационных систем. Из-за дороговизны материалов домовладельцы решают комбинировать старые металлические элементы трубопровода с новыми пластиковыми трубами. Несмотря на принципиальное отличие этих материалов по своим физико-химическим характеристикам, на сегодняшний день существует несколько вариантов воплощения такой идеи в жизнь.

Для соединения пластиковых и металлических отрезков трубопровода необходима специальная арматура

Содержание

• 1 При необходимости такого соединения
• 2 Особенности применения металлических изделий и полимерных трубных изделий
• 3 Виды соединения металлических труб с пластмассовыми
  • 3.1 Особенности резьбовых соединений
  • 3.2 Фланцевое соединение
  • 3.3 Другие способы безрезьбового соединения металлических и пластмассовых труб
• 4 Как соединить пластиковую трубу с полипропиленовой

Когда есть необходимость в таком соединении

Необходимость соединения пластиковых труб с металлическими может возникнуть как при ремонте и модернизации существующих трубопроводов, так и при строительство новых. Специалисты называют следующие типичные случаи, в которых такая стыковка незаменима:

• несогласованные действия различных подрядчиков могут привести к установке элементов систем связи из различных материалов;
• , как правило, металлические выводы бытового и промышленного оборудования соединяются с пластиковыми трубами;
• с частичной заменой аварийной связи;
• при необходимости подключения трубопровода к технологическому оборудованию, имеющему критическую для пластмассовых изделий температуру;
• при прокладке участков автомобильных дорог, подвергающихся повышенным механическим и термическим нагрузкам.

Как видите, причиной этих случаев являются самые разные факторы. Поэтому способы наиболее надежного соединения труб напрямую зависят от назначения и типа трубопровода.

Особенности применения металлических изделий и полимерных трубных изделий

Свойства любых, в том числе металлических труб, определяются характеристиками материала, использованного для их изготовления:

• чугун применялся при прокладке трубопровода в не столь далекие советские времена. Он до сих пор считается хрупким материалом. Чугунную трубу легко разрушить одним более-менее сильным ударом. Однако у изделия относительной новинки — Чугуна высокопрочного с шаровидным графитом (сокращенно ВЧШГ) — уровень ударопрочности сравним со значением этого параметра стальной трубы;
сталь
• . Этот материал подвержен коррозии, а на внутренней поверхности изготовленных из него элементов трубопровода образуются скопления грязи и примесей;
нержавеющая сталь
• . Это по-прежнему самый дорогой металл, служащий долгие годы, но трудно поддающийся обработке.
Оцинкованная сталь
• хорошо зарекомендовала себя в плане устойчивости к коррозионным процессам, но профессионалы отмечают сложность монтажа труб из нее.

Стальные трубы применяются для монтажа трубопроводов в современном мире, так как по прочности практически не имеют конкурентов

Элементы пластиковых трубопроводов также подразделяются на несколько типов:

• Полипропиленовые детали. Не требовательны в уходе и просты в монтаже. Часто раскупаемый материал;
полиэтилен
• подходят как для водопровода, так и для прокладки канализации;
Изделия ПВХ
• применяются для прокладки канализации автономного типа;
• Трубная металлопластиковая продукция.

Полезно знать ! Ограничения по применению труб ПВХ связаны с тем, что они не выдерживают циркуляции большого потока воды.

Виды соединения металлических труб с пластиковыми

На сегодняшний день существует два способа выполнения такой процедуры:

1. Стыковка резьбовая. Применяется при соединении трубчатых изделий, диаметр которых не превышает 40 мм.
2. Фланцевое соединение. Он оптимален для труб большого сечения, так как затяжка резьбы в таких случаях потребует значительных физических усилий.

Особенности резьбовых соединений

Чтобы понять, как пластиковая труба соединяется с металлической с помощью резьбы, следует изучить фитинги, которые используются для этой цели. По сути, такая деталь и есть переходник. Со стороны, к которой будет присоединяться металлическая труба, фитинг имеет резьбу. С противоположной стороны гладкая втулка, к которой припаивается пластиковая труба. Также в продаже есть модели, которые можно использовать для соединения разнородных магистралей в большем количестве и фитинги для гибки и токарной обработки.

Втулка резьбовая выбирается в зависимости от типа пластиковой трубы — под пайку, с обжимным или компрессионным соединением

Для соединения стальной трубы с полипропиленовой трубой необходимо выполнить следующую последовательность действий:

• снять муфту со стальной коммуникации в районе ее предполагаемого соединения с отводом пластиковой трубы. Также можно отрезать кусок старой трубы, нанести солидол или масло и сделать с помощью резьбонарезного станка новую резьбу;
• пройдитесь по резьбе тряпкой, сверху закрепите слой фум-ленты или пакли, покройте поверхность силиконом. Намотайте 1-2 витка на резьбу так, чтобы края уплотнителя шли по их ходу;
• прикрутить фитинг. Выполните эту операцию с переходником с пластиковой трубы на металлическую без использования ключа. В противном случае изделие может треснуть. Если при открытии крана появляется течь, подтяните переходник.

Удобство конструкции этой детали в том, что она упрощает процедуру соединения металлических труб с полипропиленовыми на отводах и отводах. Интересно, что при необходимости форму штуцера можно изменить. Нагрейте его строительным феном до температуры +140˚С и придайте этой детали необходимую конфигурацию.

Фланцевое соединение

Как было сказано выше, подобным способом соединяются металлические и пластиковые трубы большого диаметра. Окончательная конструкция разборная. Технология такого соединения пластиковой трубы с металлической без резьбы такая же простая, как и в случае с резьбовым переходником.

• аккуратно и ровно отрезать трубу в месте предполагаемого соединения;
• наденьте на него фланец и установите резиновую прокладку. Она выступит в роли уплотнителя;
• осторожно наденьте фланец на этот уплотнительный элемент;
• выполнить те же действия с другой трубой;
• скрепите оба фланца друг с другом.

Одним из вариантов перехода с металла на пластик является фланцевое соединение, в этом случае фланец сначала припаивается к полимерной трубе

Наконечник ! Затяните болты равномерно, без движущихся частей и без чрезмерного усилия.

Прочие способы безрезьбового соединения металлических и пластиковых труб

Помимо фланцев, для реализации такой технологии также используются следующие приспособления:

Специальная муфта. Такой кусок продается в магазине стройматериалов. Однако, обладая определенными навыками, можно сделать это самостоятельно. Этот переходник состоит из следующих компонентов:

• корпус. Лучше всего сделать его из высокопрочной стали или чугуна;
• две гайки. Они расположены с обеих сторон муфты. Если вы собираетесь делать такой переходник своими руками, для изготовления гаек используйте бронзу или латунь;
• четыре металлические шайбы. Устанавливаются во внутреннюю полость муфты;
Резиновые прокладки
• . Они используются для герметизации соединения. Заранее указать их точное количество невозможно.

Диаметр прокладок, шайб и гаек должен соответствовать сечению элементов трубопровода. Соединение металлической трубы с пластиковой без резьбы выполнить с помощью такой муфты в описанной ниже последовательности:

1. Вставьте концы труб через гайки в середину муфты. Также продеть трубные изделия через прокладки и шайбы.
2. Полностью затяните гайки. Прокладки должны быть сжаты.

Соединение прочное и достаточно прочное.

С помощью фитинга типа Gebo соединение можно произвести быстро и без усилий, главное правильно подобрать диаметр

Фитинг Gebo. Эта часть состоит из следующих элементов:

• корпус;
• гаек;
зажимные кольца
• ;
зажимные кольца
• ;
• уплотнительные кольца.

Подключение очень простое.

1. Полностью ослабьте муфту.
2. Наденьте на концы соединяемых труб все вышеперечисленные элементы.
3. Закрепите соединение гайками.

Как соединить пластиковую трубу с полипропиленовой

Эти изделия в последнее время набирают все большую популярность при строительстве систем жизнеобеспечения загородного коттеджа. Полипропиленовые трубы подключаются к металлопластиковой магистрали газовых колонок, стиральных машин, бойлеров и т. д. Для этого используется специальная муфта-переходник. И если соединение полипропиленовых трубных изделий с пластиковым фитингом осуществляется сваркой или пайкой, то пластиковые трубы можно просто наматывать на фасонные детали.

Американка самый популярный тип фитингов для соединения металлических труб с полипропиленом

Полезно знать ! Это техническое решение определяется конструкцией фитинга: с одной стороны эта деталь полипропиленовая — для соединения с полимерными изделиями, а с другой металлическая — для соединения с металлопластиком.

На сегодняшний день для соединения металлопластиковых труб с полипропиленовыми трубами используются следующие фитинги:

пластиковая переходная втулка
• с металлической внутренней резьбой;
пластиковая переходная втулка
• с наружной резьбой;
Тройник пластиковый
• с внутренней резьбой;
Тройник пластиковый
• с наружной резьбой;
• пластиковый отвод (водопровод) с внутренней резьбой. Используется как переходник для подключения миксера.

Специализированные торговые организации предлагают множество вариантов решения проблемы соединения металлических и полимерных труб. Успешное завершение работы зависит не только от правильного выбора, но и от умения работать с инструментами и материалами. Поэтому, проводя монтаж, руководствуйтесь выработанными годами правилами и прислушивайтесь к рекомендациям опытных сантехников, выполняйте операции точно и качественно. Только тогда не будет нареканий на результаты проделанной работы ни у вас, ни у ваших близких.

Металлические и пластиковые трубы, необходимые для применения со сжатым воздухом

Роб Марсилья, менеджер по развитию бизнеса — коммерческие продукты, Asahi/America

Введение

Металлические трубы использовались и устанавливались в жидкостях и газах с середины ^{-х годов}  века. Металлические трубы прочны, безопасны и обеспечивают отличные эксплуатационные характеристики для многих требовательных услуг. Пластиковые трубы являются альтернативой металлическим трубам для многих жидкостей. Они не обладают такими же характеристиками высокого давления, но обладают высокой коррозионной стойкостью. Они не ржавеют, не окалины, ямы или коррозии. Они легкие и простые в установке, что делает их отличным выбором для многих применений с жидкостями. За десятилетия пользователи узнали, что система пластиковых трубопроводов при правильном выборе и установке требует минимального обслуживания и будет служить много лет. Поскольку термопластиковые трубы являются идеальным выбором для транспортировки жидкостей, как пластиковые трубы будут работать со сжатым воздухом? В этой статье основное внимание будет уделено пригодности систем пластиковых труб, а также методологии соединения в системах сжатого воздуха.



Термопластичные материалы для труб

Существует два основных типа пластиковых материалов – термопласт и термореактивный материал. Мы сосредоточимся на термопластах и ​​обсудим некоторые из них. Термопластичные материалы перерабатываются в расплаве. Термопластичные смолы можно подвергать термической обработке и либо экструдировать в формы, такие как трубы, либо формовать компоненты, такие как фитинги. Термопласт подразумевает, что материал обрабатывается и может быть переработан путем плавления и формования с использованием тепла. Существуют три основные группы термопластичных материалов, используемых для изготовления трубопроводов: винилы, олефины и фторполимеры. Виниловые материалы включают поливинилхлорид (ПВХ) и хлорированный поливинилхлорид (ХПВХ). Олефиновые материалы включают полиэтилен (ПЭ) и полипропилен (ПП). Существует несколько фторполимерных материалов, таких как Halar (ECTFE) и PVDF. Кроме того, существует акрилонитрилбутадиенстирол (АБС), который относится к своему классу.



Пластиковые трубы для сжатого воздуха и стандарты OSHA (отбор вариантов)

Варианты труб из термопластика для сжатого воздуха ограничены. Прежде всего, это связано с катастрофическим режимом разрушения многих пластиков. Это основная причина, по которой ПВХ и ХПВХ не следует использовать в системах сжатого воздуха. Трубы из ПВХ и ХПВХ выходят из строя небезопасным, катастрофическим образом. Стандарты OSHA гласят, что если термопластичные материалы для трубопроводов используются для сжатого воздуха или газа, «трубы должны быть либо изготовлены из ударопрочного материала, либо заключены в него». (Стандартная интерпретация OSHA от 28 февраля 19 г. 91).

Режим катастрофического отказа PVC Schedule 40.

Полипропиленовые (ПП) трубы могут быть небезопасными в холодных условиях без кожуха, так как они становятся более хрупкими при понижении температуры. Доступны трубы ABS, предназначенные для сжатого воздуха, но они не совместимы со всеми компрессорными смазками и могут выйти из строя из-за использования несовместимой смазки. Фторполимерные материалы, такие как PVDF и халар, стоят слишком дорого.



Полиэтилен (PE) Материал

Полиэтилен может быть разработан для работы со сжатым воздухом. Обладает отличными физико-механическими свойствами и широкой химической стойкостью. Материал сохраняет свои пластические свойства значительно ниже 0°F (<-40°F). Если бы он потерпел неудачу, он потерпел бы неудачу в безопасном режиме. Этот ударопрочный материал просто раздуется и порвется, сохраняя целостность материала трубы.

Air-Pro® компании Asahi/America из-за избыточного пластического разрушения в безопасном режиме во время испытания на разрыв (давление ≥ 800 фунтов на кв.

дюйм).

Полиэтиленовая смола для применения со сжатым воздухом должна быть специально разработана, чтобы противостоять окислительному эффекту сжатого воздуха для долговременной работы. Стандартные внутренние трубы из полиэтилена высокой плотности в США, такие как PE4710, предназначены для жидкостей, но не для сжатого воздуха. Европейские производители полиэтиленовых смол формулируют класс смолы, известный как PE100, для работы как с жидкостями, так и с воздухом/газом. Трубопроводная система из полиэтилена PE100, разработанная специально для применения со сжатым воздухом, продается в Северной Америке с 19 века.92. В 1993 г. Управление по охране труда и промышленной гигиене штата Калифорния выпустило письмо, подтверждающее, что эта трубопроводная система со специальной формулой PE100 соответствует требованиям испытаний в Калифорнии и может быть установлена ​​в системах сжатого воздуха. Этот сертификат был обновлен и повторно выдан в марте 2021 года. С 1993 года в Северной Америке были установлены тысячи систем трубопроводов сжатого воздуха из PE100 для различных применений без каких-либо опасных отказов.



Способы соединения труб из ПЭ100

Трубы и фитинги из полиэтилена 100 могут быть соединены методом плавления, который представляет собой разновидность плавления. Соединение тепловым сплавом соединяет две расплавленные поверхности вместе и позволяет им охлаждаться под давлением. В результате этого процесса получается одна непрерывная деталь без каких-либо посторонних материалов или швов. Сварной шов такой же прочный, как и сама труба. Трубы и фитинги ПЭ100 соединяются раструбным или стыковым соединением. При раструбной сварке труба вставляется в раструбные фитинги с небольшим конусом; конический фитинг увеличивает давление трубы до упора в фитинг. Вся глубина вставки является зоной сварки. Фитинги для стыковой сварки имеют такой же внутренний диаметр (ID) и внешний диаметр (OD), что и трубы для сварки встык. Две трубы могут быть соединены встык без муфты. Сварка встык всегда дает внешний и внутренний валик. Надежность и целостность стыковых сварных швов полиэтилена общепризнанны. Газовая промышленность США десятилетиями использует полиэтиленовые трубы, сваренные встык, для подземных газоснабжающих предприятий.

Трубы и фитинги Asahi/America Air-Pro®, соединенные немеханическим методом сварки встык и раструб, как показано на рисунке.



Два подхода к соединению трубопроводов сжатого воздуха

Важно понимать, как соединяются трубы. Утечки дороги и расточительны. Отверстие ¼ дюйма при 100 фунтах на квадратный дюйм теряет около 104 кубических футов в минуту (куб. футов в минуту) и может стоить до 10 000 долларов в год. Утечки в соединениях являются распространенной причиной потерь энергии сжатого воздуха. Есть две философии соединения, которые следует учитывать:

1. Механическое соединение: Системные соединения, в которых используется прокладка, уплотнительное кольцо, трубный герметик и т.п. для обеспечения уплотнения в системном соединении. Примеры могут включать соединения фланец-фланец, резьбовые соединения, компрессионные соединения, соединения с нажимной посадкой и соединения типа «про-пресс».
2. Немеханическое соединение: Системные соединения, обеспечивающие неразъемное соединение. Обычно называемые сварными соединениями, они включают паяные и паяные соединения меди, а также сварные материалы из стали и нержавеющей стали. Сварные соединения также включают гомогенные соединения, полученные раструбным и стыковым сплавлением полиолефинов, а также соединения винила и АБС, «клееные растворителем».



Почему в отрасли сжатого воздуха нужны оба варианта соединения?

Существует множество объектов, требующих плановой корректировки и перенастройки своей работы. Пивоваренные заводы, специализированные механические мастерские и сборщики, а также специализированные типографии нуждаются в разборке и повторной сборке частей своей системы сжатого воздуха. В этих случаях необходима система, включающая механические соединения. На рынке представлено множество высококачественных алюминиевых трубопроводных систем, которые обеспечивают возможность сборки, разборки и повторной сборки системы, сохраняя при этом ее работоспособность.

Air-Pro® от Asahi/America, покрытый химической пылью, безопасно работает на заводе по производству удобрений.

Специально разработанная система трубопроводов Air-Pro® компании Asahi/America из полиэтилена, установленная на производственном объекте.

Конечно, есть много более постоянных установок, которые после установки рассчитаны на то, чтобы оставаться на месте в течение значительного периода времени. Производственные помещения часто имеют центральные подсобные помещения, где различные службы питаются по всему заводу. Сжатый воздух является одним из них. Здесь основная магистральная линия (или линии) постоянно проложена по всему заводу. Эта линия сварена, чтобы служить фиксированной линией.

Во многих случаях трубопроводы сжатого воздуха проложены под землей. Производственные городки, военные объекты, производители тяжелого оборудования, железнодорожные и лесопилочные склады, а также тематические парки — все это примеры объектов с обширными подземными установками, где утечка — анафема. Здесь идеальна неразъемная, устойчивая к коррозии система, такая как гомогенная плавкая система PE100.

Air-Pro® компании Asahi/America в заглубленном устройстве на железнодорожной станции.



Почему в отрасли сжатого воздуха нужны как металлические, так и пластиковые трубы?

Большинство приложений имеют различные системные требования, и один размер не может подойти всем. Даже в упомянутых выше приложениях система с постоянной магистральной линией может иметь множество ответвлений и требовать, чтобы эти ответвления можно было адаптировать к смене инструмента. Таким образом, можно сказать, что механическое и немеханическое соединение, а также металлические трубы и трубы из полиэтилена PE100 необходимы для удовлетворения разнообразных требований, предъявляемых к приложениям сжатого воздуха.

Применение	Пригодность
	Металл	ПЭ100
Давление выше 230 psi	ДА	№
Температура выше 120°F	ДА	Ограниченный срок службы
Морской или агрессивный	Ограниченный срок службы	ДА
Под землей	Механические соединения — №	ДА
Надземный	ДА	ДА
Портативность	Механические соединения — ДА	Соединение Fusion — №
Типовой цех	ДА	ДА
Типовое промышленное предприятие	ДА	ДА
Чистота – без примесей	ДА – (алюминий/медь)	ДА
Срок службы 50 лет	?	ДА

В приведенной выше таблице показано, что как металлические, так и PE100 трубопроводные системы имеют некоторые ограничения, отмеченные как «НЕТ» или «ограниченный срок службы». Тем не менее, оба варианта, вероятно, будут работать с большинством реальных приложений. Для этих применений необходимо учитывать стоимость владения, простоту использования и гибкость системы, устранение точек утечки и срок службы.



Заключение

Консультантам по сжатому воздуху необходимы как механические, так и немеханические варианты трубопроводов, а также варианты из металла и полиэтилена PE100, чтобы удовлетворить потребности своих клиентов. Поскольку PE100 можно соединять с металлическими системами механическими средствами, возможна гибридная система как с металлическими трубами, так и с трубами из PE100; действительно, некоторые могли бы назвать это «лучшим из обоих миров».

Для получения дополнительной информации посетите https://www.asahi-america.com.

Читать статьи на Оценка системы трубопроводов сжатого воздуха, , посетите сайт www.airbestpractices.com/system-assessments/piping-storage.

Для экспертных презентаций посетите наш раздел архива вебинаров, посвященный Очистка воздуха и трубопроводы , на сайте www. airbestpractices.com/webinars.



Труба PEX 101: все, что вам нужно знать

Фото: istockphoto.com новые проекты строительства и реконструкции. Вы, вероятно, видели рулоны синей и красной трубы PEX в отделе сантехники вашего местного магазина товаров для дома, но, возможно, не знаете, что эта красочная трубка теперь позволяет энтузиастам-любителям самостоятельно заменить протекающие водопроводные трубы вместо того, чтобы вызывать профессионала. . Читайте дальше, чтобы узнать больше о PEX — что это такое, где его можно использовать, а также обо всех плюсах и минусах этого популярного сантехнического материала.

PEX, прошлое и настоящее

В 1968 году немецкий ученый Томас Энгле открыл способ сшивания обычного пластика (полиэтилена) с помощью излучения, чтобы получить более гибкую форму материала. Новый пластик, превращенный в гибкую трубу PEX (также известную как PEX-трубка), прибыл в США в 1980-х годах, первоначально для систем лучистого обогрева пола: гибкая трубка встроена в бетонную плиту, и через нее прокачивается горячая вода для нагрева плиты. и излучают тепло в остальную часть комнаты. Трубы PEX остаются популярными для лучистого теплого пола.

Фото: homedepot.com

В то время как использование PEX для систем водоснабжения было широко распространено в Европе с 1980-х годов, здесь он появился позже, потому что некоторые ранние версии несколько ухудшились под воздействием высоких уровней хлора, характерных для систем водоснабжения США. Добавление антиоксидантов во время производства сделало PEX подходящим для перевозки питьевой воды, и за последние два десятилетия, поскольку он соответствует нашим стандартам питьевой воды, он начал завоевывать популярность.

Жалобы на ранние системы водоснабжения PEX возникали, когда фитинги, используемые для соединения труб, выходили из строя и протекали. Усовершенствованные фитинги решили эту проблему, и популярность PEX резко возросла. Сегодня PEX используется в более чем 60 процентах систем водоснабжения жилых домов нового строительства.

Объявление

Детали PEX

PEX доступен в различных длинах, от коротких 10-футовых кусков (для мелкого ремонта) до рулонов длиной более 500 футов, которые используются для установки всей системы водоснабжения дома. Трубы PEX имеют диаметр от 3/8 до 1 дюйма, а их цветовая маркировка позволяет легко определить, для чего используется конкретная труба. Хотя существует три типа PEX (см. Label Lingo ниже), разные цвета не обозначают различий; они просто позволяют установщику легко определить, по каким линиям идет горячая вода, а по каким – холодная.

• Красная труба PEX для подачи горячей воды.
• Синяя труба PEX предназначена для подачи холодной воды.
• Белая труба PEX может использоваться как для горячей, так и для холодной воды.
• Серая труба PEX , как и белая, может использоваться как для горячей, так и для холодной воды (хотя не во всех центрах DIY есть серый цвет).

Некоторые виды работ лучше доверить профессионалам

Получите бесплатные предварительные оценки от лицензированных сантехников рядом с вами.

Найдите плюсы прямо сейчас

+

Фантастическая гибкость

Традиционные водопроводные системы из меди и оцинкованной стали состоят из основных линий и ряда более мелких ответвлений, ведущих к каждому приспособлению. Каждое ответвление, которое присоединяется к основной линии, требует отдельного подключения. PEX имеет явное преимущество перед этими материалами из-за своей гибкости, которая позволяет одному концу трубы PEX подключаться к коллектору PEX (основная система управления водой), а затем непрерывно проходить сквозь стены и полы до отдельного приспособления. . Сантехника, называемая «доморощенной», за счет использования одной длины PEX для каждого устройства подачи горячей и холодной воды в вашем доме устраняет риск утечек в нескольких местах подключения.

Фото: istockphoto.com

Преимущества и недостатки

Помимо гибкости, у PEX есть и другие преимущества — и два основных соображения.

PROS

• Для установки PEX не требуется пайка, как для меди и оцинкованной стали.
• PEX расширяется, что делает его более устойчивым к растрескиванию при замораживании, чем медь или сталь.
• PEX не подвергается коррозии, которая может произойти как с медными, так и со стальными трубами, приводя к протечкам и загрязнению водопровода.
• Вода проходит бесшумно через PEX, устраняя шум «гидравлического удара», связанный с металлическими трубами.
• Цветовая маркировка (красный и синий) позволяет легко различать горячие и холодные линии подачи.
• PEX можно подключить к существующим металлическим линиям подачи с помощью соответствующих фитингов.

CONS

• PEX не подходит для использования вне помещений. Ультрафиолетовые лучи вызывают быстрое разрушение PEX — трубы, оставленные на открытом воздухе, могут затвердеть и треснуть в течение пары месяцев.
• PEX в настоящее время не может быть переработан, потому что он не плавится, как другие перерабатываемые пластмассы. Однако с ростом популярности PEX спрос на способ его переработки также, вероятно, возрастет.
• Несмотря на то, что установка проста в использовании, для работы с PEX требуются специальные разъемы и инструменты.

Фото: istockphoto.com

Этикетка Lingo

Различные типы PEX различаются производственным процессом, используемым для изготовления трубок. При покупке PEX вы можете заметить рулоны с обозначениями A, B или C. Выберите трубку, наиболее подходящую для ваших нужд:

• PEX-A производится с использованием пероксида. Этот тип PEX является наиболее гибким из трех типов и подходит для использования во всех бытовых водопроводно-канализационных сетях. Он расширяется в наибольшей степени при воздействии замерзающей воды, поэтому он наиболее устойчив к растрескиванию при низких температурах. С ним легко работать, но он дороже, чем B или C. 10-футовый кусок PEX-A стоит от 3,50 до 7,50 долларов, в зависимости от марки и диаметра. Помимо гибкости, PEX-A не имеет значительных преимуществ перед PEX-B.
• PEX-B изготавливается методом влагоотверждения. PEX-B немного жестче, чем PEX-A, и имеет отчетливую «память» витка, которая заставляет трубку возвращаться в исходное скрученное состояние. Память змеевика, однако, не является препятствием для установки, и PEX-B часто является предпочтительным выбором труб для бытовых водопроводов, потому что он также расширяется, чтобы противостоять растрескиванию при замерзании воды, но дешевле, чем PEX-A: 10-футовая секция. PEX-B стоит от 2,50 до 5,50 долларов, в зависимости от марки и диаметра. PEX-B также обладает повышенной устойчивостью к хлору, что делает его хорошим выбором в районах с высоким содержанием хлора.
• PEX-C производится методом облучения. Поскольку это самая жесткая версия, с PEX-C труднее всего работать; эта жесткость также делает его наиболее склонным к перекручиванию, а также к растрескиванию при замерзании воды. Эти нежелательные свойства делают PEX-C наиболее подходящим для краткосрочного ремонта, когда нет необходимости сгибать острые углы. PEX-C — самый экономичный выбор: 10-футовая секция стоит от 1,75 до 3,50 долларов, в зависимости от марки и диаметра.

Фото: homedepot.com

Изготовление соединений PEX

Для выполнения водонепроницаемых соединений труб PEX вам потребуются соответствующие инструменты и расходные материалы. Для каждого из следующих способов соединения фитинги и соединители должны точно соответствовать размеру трубы PEX. Доступны сотни типов фитингов, обычно из латуни, для соединения PEX с существующими медными или стальными трубами, а также для соединения с арматурой. Также доступны фитинги для соединения труб разных размеров. Для обеспечения герметичности соединений используются следующие пять методов.

Фото: amazon.com

• Медный обжим: Один из наиболее распространенных способов соединения PEX — с помощью медных обжимных колец (см. на Amazon), что требует использования специального инструмента для обжима PEX (см. на Amazon) . Медное кольцо надевается на конец трубки PEX, после чего в трубку PEX вставляется фитинг. Затем медное кольцо надевается на конец трубки — над фитингом — и обжимной инструмент PEX используется для плотного обжима медного кольца (и трубки) на месте.
• Расширительные соединения: Метод расширения соединения PEX включает использование специального инструмента для расширения PEX (см. на Amazon), чтобы растянуть диаметр трубки PEX перед вставкой конца фитинга. Затем трубка PEX сжимается до своего первоначального размера, создавая водонепроницаемое уплотнение вокруг фитинга.
• Хомуты из нержавеющей стали (SSC): Метод SSC для соединения PEX включает использование зажимного инструмента с храповым механизмом для затягивания колец из нержавеющей стали вокруг соединений PEX (см. на Amazon). Подобно методу обжатия меди, стальное кольцо надевается на трубу PEX перед установкой фитинга. Затем зажимной инструмент с храповым механизмом используется для сжатия выступа на кольце, которое надежно затягивает кольцо вокруг трубки и фитинга.
• Компрессионные фитинги: Этот тип фитинга включает в себя надевание латунной гайки с резьбой на конец трубы PEX, за которой следует коническое пластиковое компрессионное кольцо (см. на SupplyHouse). Затем в конец трубки PEX вставляется полая латунная трубка. Затем все это вставляется в конец резьбового фитинга, а на конец фитинга навинчивается латунная гайка с резьбой. Когда гайка затягивается, она прижимает пластиковое компрессионное кольцо к концу латунного фитинга, создавая уплотнение.
• Вставные соединения: Самый быстрый способ соединения PEX — это метод вставной посадки, который включает в себя покупку специальных вставных фитингов, которые «захватывают» конец трубы PEX, когда она вставляется поверх конца (см. ). Для использования вставных фитингов не требуется никаких специальных инструментов, но требуется специальное съемное кольцо, чтобы снять их с конца трубы после ее подсоединения. В детстве, если вы когда-либо играли с одной из тех «ловушек» из бумажных трубок, которые захватывают ваш палец, когда они вставляются в трубку, вы понимаете, как работает защелкивающееся соединение.

Советы по использованию PEX

• Для достижения наилучших результатов используйте только рекомендуемые инструменты для выполнения соединений PEX. Например, вы не добьетесь такого плотного прилегания, если попытаетесь обжать соединительное кольцо плоскогубцами, как если бы вы использовали обжимной инструмент PEX.
